WO2003012829A1 - Verfahren zur herstellung einer linse - Google Patents

Verfahren zur herstellung einer linse Download PDF

Info

Publication number
WO2003012829A1
WO2003012829A1 PCT/DE2002/002714 DE0202714W WO03012829A1 WO 2003012829 A1 WO2003012829 A1 WO 2003012829A1 DE 0202714 W DE0202714 W DE 0202714W WO 03012829 A1 WO03012829 A1 WO 03012829A1
Authority
WO
WIPO (PCT)
Prior art keywords
etching
substrate
gas component
mask
lens
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/DE2002/002714
Other languages
English (en)
French (fr)
Inventor
Frank Singer
Guido Weiss
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Ams Osram International GmbH
Original Assignee
Osram Opto Semiconductors GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Osram Opto Semiconductors GmbH filed Critical Osram Opto Semiconductors GmbH
Priority to US10/484,599 priority Critical patent/US20040251233A1/en
Priority to EP02754425A priority patent/EP1412967A1/de
Publication of WO2003012829A1 publication Critical patent/WO2003012829A1/de
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B3/00—Simple or compound lenses
    • G02B3/02—Simple or compound lenses with non-spherical faces
    • G02B3/04—Simple or compound lenses with non-spherical faces with continuous faces that are rotationally symmetrical but deviate from a true sphere, e.g. so called "aspheric" lenses

Definitions

  • the invention relates to a method for producing a lens, in particular from a semiconductor material, such as silicon.
  • Such lenses made of silicon are used, for example, to focus the beam of a laser emitting in the infrared wavelength range onto one point.
  • the beam In order to couple the laser beam into an optical fiber with as little loss as possible or to achieve a high resolution when writing or reading out a magneto-optical storage medium, the beam must be focused as precisely as possible.
  • a method used to manufacture the lenses must therefore lead to lenses that comply with the specification with great accuracy.
  • the processes known from the processing of semiconductor materials should be used in such a method if possible.
  • the object of the invention is to specify an economical and precise method for producing lenses from a semiconductor material.
  • this object is achieved by a method with the following method steps:
  • Figure 1 is a schematic representation of a cross section through a silicon lens with a spherical profile
  • Figure 2 is a schematic representation of a cross section through a silicon lens with an aspherical profile
  • FIGS. 3a to 3e show a schematic step-by-step illustration of a process sequence for producing a silicon lens
  • FIG. 4 shows a diagram with the measured profile of an aspherical lens and the deviation of the measurement curve from an ideal profile fitted to the measurement curve.
  • FIG. 1 shows a cross section through a lens 1 made of silicon, which is used to direct light emanating from a radiation source 2 onto a focus 3 if possible to concentrate.
  • the lens 1 shown in FIG. 1 has a planar rear side 4 and a front side 5 which is spherical in the region of the beam path - that is to say in the region of a beam surface 6. This means that the front side 5 has an arcuate cross-sectional profile in the region of the beam path.
  • the front side 5 is aspherical. This means that the lens 6 has a cross-sectional profile that deviates from a circular arc.
  • the height h of the radiation surface 6 as a function of the distance x from the optical axis is determined by the following formula:
  • a photoresist layer 9 is first applied, exposed and developed to a substrate 8, for example made of silicon, as shown in FIG. 3a, so that individual photoresist cylinders 10 (FIG. 3b) remain on the substrate 8 .
  • the substrate 8 with the photoresist cylinders 10 is heat-treated for a time between 0.5 and 1 hours at temperatures around 200 ° C.
  • the photoresist cylinder 10 is rounded off to form a photoresist cap 11 (FIG. 3c), the structure of which is transferred to the substrate 8 below using an anisotropic etching process (indicated by the arrows 15 in FIG. 3d).
  • the remaining substrate 8 can subsequently be thinned, for example by mechanical means, or completely removed from the lens 1.
  • Reactive ion etching is particularly suitable as the etching method.
  • etching processes such as anodically coupled plasma etching in the parallel plate reactor, triode-reactive ion etching, inductively coupled plasma etching, reactive ion beam etching or similar processes which allow multiple gas components with different selectivity with respect to the photoresist layer 9 and the substrate 8 are also suitable use.
  • the gas reactor must contain a gas component that removes the photoresist cap 11 and a further gas component that etches back the substrate 8.
  • the substrate 8 is made of silicon
  • oxygen can be used for the gas component that etches the photoresist cap 11.
  • Sulfur hexafluoride for example, is suitable as the gas component that etches back the substrate 8 from silicon.
  • the radius of the radiation surface 6 can be adjusted by the ratio of the gas flows of the two etching gas components.
  • the ratio of the gas flows is kept constant.
  • the radius of the radiation surface 6 is smaller the greater the gas flow of sulfur hexafluoride in relation to the oxygen gas flow.
  • the radiation surface 6 of the aspherical lens 7 can also be etched.

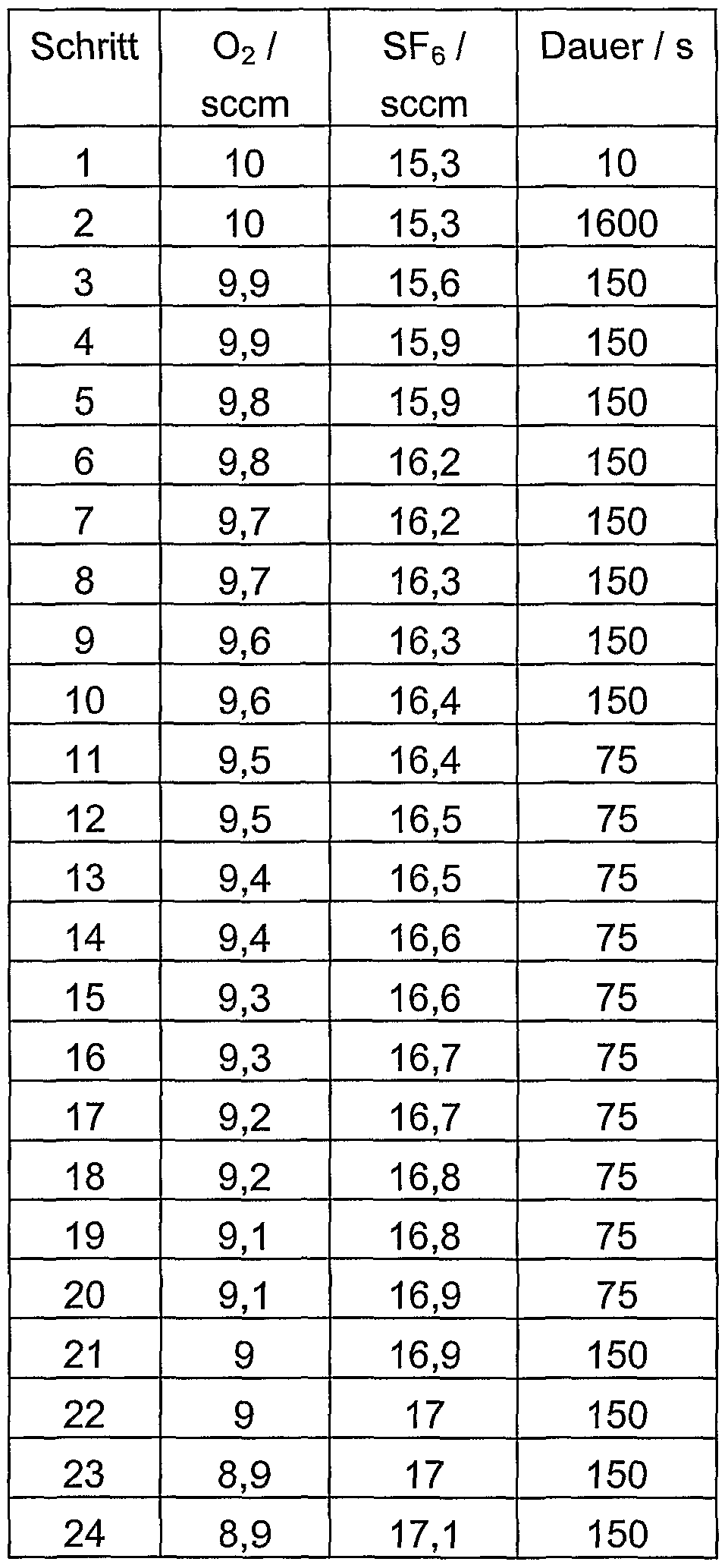

  • An example of the control of the gas flows is given in Table 1.
  • FIG. 4 finally shows a measured profile of an aspherical lens 7, with an aspherical factor of -4, a radius R of 594.3 ⁇ m, a height H of 37.3 ⁇ m and a diameter of 440.6 ⁇ m.
  • the measured cross-sectional profile 12 was recorded with the help of a laser, the front 5 scans. A height measurement value was recorded in each case at a distance of 1 ⁇ m.
  • a fit curve 13 in the form of a hyperbolic function with the aspheric factor -4 was adapted to the measured cross-sectional profile 12.
  • the difference between the cross-sectional profile 12 and the fit curve 13 ' is represented in FIG. 4 by an error curve 14.
  • the fit errors were squared at the measuring points and added up. There was a fit error of 3 ⁇ m 2 . However, only the radiation area 6, that is to say approximately 40% of the diameter of the lens 7, was evaluated.
  • the measurement shows that aspherical lenses 7 in particular can be manufactured with great accuracy using the described method.

Landscapes

  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Optics & Photonics (AREA)
  • Drying Of Semiconductors (AREA)
  • Lenses (AREA)

Abstract

Zur Herstellung von asphärischen Linsen auf einem Halbleitermaterial wird vorgeschlagen, die Struktur einer Photolackkalotte auf das darunter liegende Halbleitersubstrat mit Hilfe eines reaktiven Ion-Ätzverfahrens zu übertragen. Dabei wird eine Gaskomponente verwendet, die den Photolack ätzt, und eine weitere Gaskomponente, die das darunter liegende Halbleitersubstrat ätzt. Das Verhältnis der Gasflüsse wird während des Ätzvorgangs variiert. Das Ergebnis ist eine asphärische Linse, deren gemessenes Querschnittsprofil (12) von einer Idealkurve (13) nur geringe Fehler (14) aufweist.

Description

Beschreibung
Verfahren zur Herstellung einer Linse
Die Erfindung betrifft ein Verfahren zur Herstellung einer Linse, insbesondere aus einem Halbleitermaterial, wie zum Beispiel Silizium.
Derartige Linsen aus Silizium werden beispielsweise dazu ver- wendet, das Strahlenbündel eines im infraroten Wellenlängenbereich emittierenden Lasers auf einen Punkt zu fokussieren. Um das Strahlenbündel des Lasers möglichst verlustfrei in eine Lichtleitfaser einzukoppeln oder um ein hohes Auflösungsvermögen beim Beschreiben oder Auslesen eines magneto- optischen Speichermediums zu erzielen, ist eine möglichst präzise Fokussierung des Strahlenbündels erforderlich.
Ein zur Herstellung der Linsen verwendetes Verfahren muß daher zu Linsen führen, die die Spezifikation mit großer Genau- igkeit einhalten. Daneben sollen bei einem derartigen Verfahren möglichst die aus der Verarbeitung von Halbleitermaterialien bekannten Prozesse verwendet werden.
Ausgehend von diesem Stand der Technik liegt der Erfindung die Aufgabe zugrunde, ein wirtschaftliches und präzises Verfahren zur Herstellung von Linsen aus einem Halbleitermaterial anzugeben.
Diese Aufgabe wird erfindungsgemäß durch ein Verfahren mit den folgenden Verfahrensschritten gelöst:
- Ausbilden einer kugelsegmentartigen Maske auf einem Sub strat; und
- Übertragen der Struktur der Maske auf das darunterliegende Substrat mit Hilfe eines Trockenätzverfahrens auf der Basis einer überwiegend das Substrat ätzenden Gaskomponente und einer überwiegend die Maske ätzenden weiteren Gaskomponente . Durch dieses Verfahren wird die Struktur der Maske auf das darunterliegende Substrat übertragen. Demnach wird die Form der Linse durch die Struktur der Maske bestimmt . Es hat sich gezeigt, daß sich mit diesem Verfahren Linsen hoher Präzision fertigen lassen. Darüber hinaus kommen bei diesem Verfahren nur Prozesse zur Anwendung, die üblicherweise bei der Bearbeitung von Halbleitermaterialien in der Halbleitertechnik verwendet werden. Daher kann auf die üblichen Prozeßschritte zurückgegriffen werden, und es werden keine zusätzlichen An- lagen zur Herstellung der Linsen benötigt.
Weitere vorteilhafte Ausgestaltungen des Verfahrens sind Gegenstand der abhängigen Ansprüche .
Nachfolgend wird die Erfindung im einzelnen anhand der beigefügten Zeichnung erläutert. Es zeigen:
Figur 1 eine schematische Darstellung eines Querschnitts durch eine Siliziumlinse mit sphä- rischem Profil; und
Figur 2 eine schematische Darstellung eines Querschnitts durch eine Siliziumlinse mit asphärischem Profil; und
Figur 3a bis 3e eine schematische schrittweise Darstellung eines des Verfahrensablauf zur Herstellung einer Siliziumlinse;
Figur 4 ein Diagramm mit dem gemessenen Profil einer asphärischen Linse und der Abweichung der Meßkurve von einem an die Meßkurve angefit- teten idealen Profil .
In Figur 1 ist ein Querschnitt durch eine aus Silizium gefertigte Linse 1 dargestellt, die dazu dient, von einer Strahlungsquelle 2 ausgehendes Licht möglichst auf einen Fokus 3 zu konzentrieren. Die in Figur 1 dargestellte Linse 1 weist eine planare Rückseite 4 und eine Vorderseite 5 auf, die im Bereich des Strahlengangs - also im Bereich einer Strahlenfläche 6 - sphärisch ausgebildet ist. Das bedeutet, daß die Vorderseite 5 im Bereich des Strahlengangs ein kreisbogenförmiges Querschnittsprofil aufweist .
Bei der in Figur 2 dargestellten Linse 7 dagegen ist die Vorderseite 5 asphärisch ausgebildet. Das bedeutet, daß die Linse 6 ein von einem Kreisbogen abweichendes Querschnitts- profil aufweist .
Allgemein wird die Höhe h der Strahlenfläche 6 in Abhängigkeit vom Abstand x von der optischen Achse durch die folgende Formel festgelegt:
Figure imgf000005_0001
wobei R der Radius und k der Asphärenfaktor ist. Falls der Asphärenfaktor k=0 ist, ist die Strahlenfläche 6 sphärisch ausgebildet. Falls dagegen für den Asphärenfaktor k«0 gilt, ist die Strahlenfläche 6 asphärisch.
Zur Herstellung der sphärischen Linse 1 und der asphärischen Linse 7 wird gemäß Figur 3a zunächst auf ein Substrat 8, bei- spielsweise aus Silizium, eine Photolackschicht 9 aufgebracht, belichtet und entwickelt, so daß einzelne Photolackzylinder 10 (Figur 3b) auf dem Substrat 8 zurückbleiben. Anschließend wird das Substrat 8 mit den Photolackzylindern 10 für eine Zeit zwischen 0,5 und 1 Stunden bei Temperaturen um 200 °C wärmebehandelt. Dadurch wird der Photolackzylinder 10 zu einer Photolackkalotte 11 verrundet (Figur 3c) , deren Struktur mit Hilfe eines anisotropen Ätzverfahrens (angedeutet durch die Pfeile 15 in Figur 3d) auf das darunterliegende Substrat 8 übertragen wird. Dadurch wird aus einem Teil des Substrats 8 eine Linse 1 herausgebildet (Figur 3e) . Das übrige Substrat 8 kann nachfolgend beispielsweise mit mechanischen Mitteln gedünnt oder vollständig von der Linse 1 entfernt werden.
Als Ätzverfahren kommt insbesondere reaktives Ionen-Ätzen in Frage. Daneben eignen sich auch Ätzverfahren wie anodisch gekoppeltes Plasmaätzen im Parallelplattenreaktor, Trioden-Re- aktives-Ionenätzen, induktiv gekoppeltes Plasmaätzen, reakti- ves lonenstrahlatzen oder ähnliche Verfahren, die es gestatten, mehrere Gaskomponenten mit unterschiedlicher Selektivität gegenüber der Photolackschicht 9 und dem Substrat 8 zu verwenden .
Denn im Plasmareaktor muß eine Gaskomponente enthalten sein, die die Photolackkalotte 11 abträgt und eine weitere Gaskomponente, die das Substrat 8 zurückätzt. Wenn das Substrat 8 aus Silizium hergestellt ist, kann für die Gaskomponente, die die Photolackkalotte 11 ätzt, Sauerstoff verwendet werden. Als Gaskomponente, das das Substrat 8 aus Silizium zurückätzt, eignet sich beispielsweise Schwefelhexafluorid. Durch das Verhältnis der Gasflüsse der beiden Ätzgaskomponenten kann dabei der Radius der Strahlenfläche 6 eingestellt werden .
Zur Herstellung der sphärischen Linse 1 wird das Verhältnis der Gasflüsse konstant gehalten. Der Radius der Strahlenfläche 6 ist dabei umso kleiner je größer der Gasfluß an Schwe- felhexafluorid im Verhältnis zum Sauerstoffgasfluß ist.
Durch eine Veränderung des Verhältnisses der beiden Gasflüsse während des Ätzvorgangs läßt sich auch die Strahlenfläche 6 der asphärischen Linse 7 ätzen. Ein Beispiel für die Steuerung der Gasflüsse ist in Tabelle 1 angegeben.
Figure imgf000007_0001
Tabelle 1
Figur 4 zeigt schließlich ein gemessenes Profil einer asphärischen Linse 7, mit einem Asphärenfaktor von -4, einem Radius R von 594,3 μm, einer Höhe H von 37,3 μ und einem Durchmesser von 440,6 μm. Das gemessene Querschnittsprofil 12 wurde mit Hilfe eines Lasers aufgenommen, der die Vorderseite 5 abtastet. Dabei wurde jeweils im Abstand von 1 μm jeweils ein Hδhenmeßwert aufgenommen. An das gemessene Querschnitts- profil 12 wurde eine Fitkurve 13 in der Form einer Hyperbolischen Funktion mit dem Asphärenfaktor -4 angepaßt. Die Diffe- renz zwischen dem Querschnittsprofil 12 und der Fitkurve 13' ist in Figur 4 durch eine Fehlerkurve 14 dargestellt. Um den Fitfehler zu bestimmten, wurden die Fitfehler an den Meßpunkten quadriert und aufsummiert. Es ergab sich ein Fitfehler von 3 μm2. Dabei wurde jedoch nur die Strahlenfläche 6, also in etwa 40% des Durchmessers der Linse 7, bewertet.
Die Messung zeigt, daß sich insbesondere asphärische Linsen 7 durch das beschriebene Verfahren mit großer Genauigkeit fertigen lassen.

Claims

Patentansprüche
1. Verfahren zur Herstellung einer Linse (1, 7) mit den Verfahrensschritten: - Ausbilden einer kugelSegmentartigen Maske (11) auf einem Substrat (8) und
Übertragen der Struktur der Maske (11) auf das darunterliegende Substrat (8) mit Hilfe eines Trockenätzverfahrens auf der Basis einer überwiegend das Substrat (8) ätzenden Gaskomponente und einer überwiegend die Maske (11) ätzenden weiteren Gaskomponente.
2. Verfahren nach Anspruch 1 , bei dem als Atzvefahren ein reaktives lonen-Atzverfahren ver- wendet wird.
3. Verf hren nach Anspruch 1 oder 2 , bei dem während des Ätzvorgangs das Verhältnis der Gasflüsse der überwiegend das Substrat (8) ätzenden Gaskomponente und der überwiegend die Maske (11) ätzenden Gaskomponente zur
Herstellung einer asphärischen Linse variiert wird.
4. Verfahren nach Anspruch 3 , bei dem während des Ätzvorgangs das Verhältnis der Gasflüsse der überwiegend das Substrat (8) ätzenden Gaskomponente zu der überwiegend die Maske (11) ätzenden Gaskomponente zur Herstellung einer asphärischen Linse gesenkt wird.
5. Verfahren nach einem der Ansprüche 1 bis 4, bei dem ein Substrat auf der Basis von Silizium verwendet wird.
6. Verfahren nach einem der Ansprüche 1 bis 5, bei dem zur Herstellung der Maske (11) zunächst eine Photo- lackschicht (9) auf das Substrat (8) aufgebracht und anschließend strukturiert wird.
7. Verfahren nach Anspruch 6 , bei dem die Strukturen (10) der Photolackschicht (9) durch eine Wärmebehandlung verrundet werden.
8. Verfahren nach einem der Ansprüche 1 bis 7, bei dem für die die Maske (11) überwiegend ätzende Gaskomponente Sauerstoff und für die das Substrat (8) überwiegend ätzende Gaskomponente Schwefelhexafluorid verwendet wird.
