WO2005042550A1 - Metallkomplexe mit bipodalen liganden - Google Patents

Metallkomplexe mit bipodalen liganden Download PDF

Info

Publication number
WO2005042550A1
WO2005042550A1 PCT/EP2004/011890 EP2004011890W WO2005042550A1 WO 2005042550 A1 WO2005042550 A1 WO 2005042550A1 EP 2004011890 W EP2004011890 W EP 2004011890W WO 2005042550 A1 WO2005042550 A1 WO 2005042550A1
Authority
WO
WIPO (PCT)
Prior art keywords
connections
compounds
sir
occurrence
same
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/EP2004/011890
Other languages
English (en)
French (fr)
Inventor
Philipp STÖSSEL
Anja Gerhard
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Merck Patent GmbH
Original Assignee
Merck Patent GmbH
Covion Organic Semiconductors GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Merck Patent GmbH, Covion Organic Semiconductors GmbH filed Critical Merck Patent GmbH
Priority to JP2006537137A priority Critical patent/JP5230940B2/ja
Priority to US10/578,039 priority patent/US9029539B2/en
Priority to KR1020067008085A priority patent/KR101135910B1/ko
Priority to EP04790697A priority patent/EP1678190B1/de
Publication of WO2005042550A1 publication Critical patent/WO2005042550A1/de
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F9/00—Compounds containing elements of Groups 5 or 15 of the Periodic Table
    • C07F9/02—Phosphorus compounds
    • C07F9/547—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom
    • C07F9/553—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having one nitrogen atom as the only ring hetero atom
    • C07F9/576—Six-membered rings
    • C07F9/58—Pyridine rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D213/00—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members
    • C07D213/02—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members
    • C07D213/04—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom
    • C07D213/24—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom with substituted hydrocarbon radicals attached to ring carbon atoms
    • C07D213/26—Radicals substituted by halogen atoms or nitro radicals
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D213/00—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members
    • C07D213/02—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members
    • C07D213/04—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom
    • C07D213/24—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom with substituted hydrocarbon radicals attached to ring carbon atoms
    • C07D213/28—Radicals substituted by singly-bound oxygen or sulphur atoms
    • C07D213/30—Oxygen atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F15/00—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F15/00—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table
    • C07F15/0006—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table compounds of the platinum group
    • C07F15/0033—Iridium compounds
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F15/00—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table
    • C07F15/0006—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table compounds of the platinum group
    • C07F15/0086—Platinum compounds
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/331—Metal complexes comprising an iron-series metal, e.g. Fe, Co, Ni
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/342—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising iridium
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/346—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising platinum
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/361—Polynuclear complexes, i.e. complexes comprising two or more metal centers
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E10/00—Energy generation through renewable energy sources
    • Y02E10/50—Photovoltaic [PV] energy
    • Y02E10/549—Organic PV cells

Definitions

  • organometallic complexes which show phosphorescence instead of fluorescence (MA Baldo, S. Lamansky, PE Burrows, ME Thompson, SR Forrest, Appl. Phys. Let, 1999, 75, 4-6).
  • organometallic compounds for theoretical spin-statistical reasons, using organometallic compounds as phosphorescence emitters, up to four times the energy and power efficiency is possible.
  • the essential conditions for practical use are, in particular, a long operational lifespan, high stability against thermal stress and a low operating and operating voltage to enable mobile applications.
  • ETM electron transport material
  • HBM hole blocking material
  • B-AIQ 3 R. Kwong et al., Applied Physics Letters, 2002, 87 (1), 162
  • EML emission layer
  • Triplet emitters based on platinum complexes have also been known for some time, and in addition to complexes of bidentate ligands (e.g. Brooks et al., Inorg. Chem., 2002, 41, 3055-3066), such bidentate macrocyclic ligands (e.g. PtOEP, LR Milgrom, Polyhedron, 1988, 7 (1), 57; MA Baldo, Nature, 1998, 395 (6698), 151-154).
  • These complexes of the divalent platinum (d 8 configuration) like the majority of the platinum (II) complexes, are planar or almost planar. In the solid these planar complex units aggregate in such a way that Formation of strong and often cooperative ligand-ligand, metal-metal or ligand-metal interactions occurs.
  • AIQ 3 which is synthesized and stored under normal conditions, contains, in addition to the hydroxyquinoline ligands, one molecule of water per complex molecule (see, for example: H. Schmidbaur et al., Z.
  • metal complexes of tridentate chelating, non-macrocyclic ligands show excellent properties when used as electron transport material, as hole blocking material, as matrix material in the EL, as a singlet emitter or also as a triplet emitter, the respective, specific function being shown by the appropriate choice of the metal and the appropriate associated ligand is determined.
  • This class of metal complexes and their use as functional materials in optoelectronic components is new and has not previously been described in the literature, but its efficient representation and availability as a pure substance is of great importance for this.
  • the present invention thus relates to compounds of structure 1,
  • Lig ⁇ ⁇ L1 ⁇ ⁇ L2
  • V is a bridging unit, characterized in that it contains 1 to 40 atoms from the third, fourth, fifth and / or sixth main group and the two partial ligands L1 and L2, which are the same or different on each occurrence can be covalently connected to one another, and the two partial ligands L1 and L2 of structure 3 satisfy Cy1
  • Cy2 structure 3 where Cy1 and Cy2, identical or different on each occurrence, each correspond to a substituted or unsubstituted, saturated, unsaturated or aromatic homo- or heterocycle, preferably an aromatic cycle, each of which has a ring atom or an exocyclic bond to the homo- or heterocycle bound atom is ionically, covalently or coordinatively bound to the metal (Met); and where L3 is the same or different at each occurrence, a monodentate, bidentate, neutral or monoanionic ligand, and where a is 0, 1 or 2.
  • the bridge V is characterized in that it promotes the formation of mononuclear metal complexes of structure 1 and the formation of coordination polymers does not occur or only occurs to a minor extent when the ligand of structure 2 is reacted with metal compounds.
  • the homocycles or heterocycles Cy1 and Cy2 can also be linked to one another via substituents and thus span a polycyclic, aliphatic or aromatic ring system. Likewise, they can be linked together via a common edge instead of a binding.
  • Compounds according to structure 1 according to the invention are further preferred, characterized in that Cy1 is not equal to Cy2.
  • One preferably binds of the two cycles via a metal-carbon bond and the other via a donor atom not equal to carbon, particularly preferably via N, P or S.
  • bridging unit V has 1 to 40 atoms from the third, fourth, fifth and / or sixth main group (groups 13, 14, 15 or 16 according to IUPAC) or a 3-6th -linked homocycle or heterocycle. These form the basic structure of the bridging unit.
  • Compounds of structure 1 are particularly preferred, characterized in that the linking unit
  • V contains 1 to 6 bridging atoms or is a 3- to 6-membered homo- or heterocycle.
  • the bridging unit V can also be constructed asymmetrically, i. H. the connection from V to L1 and L2 need not be identical.
  • Linking units V are particularly preferred, in which the following applies:

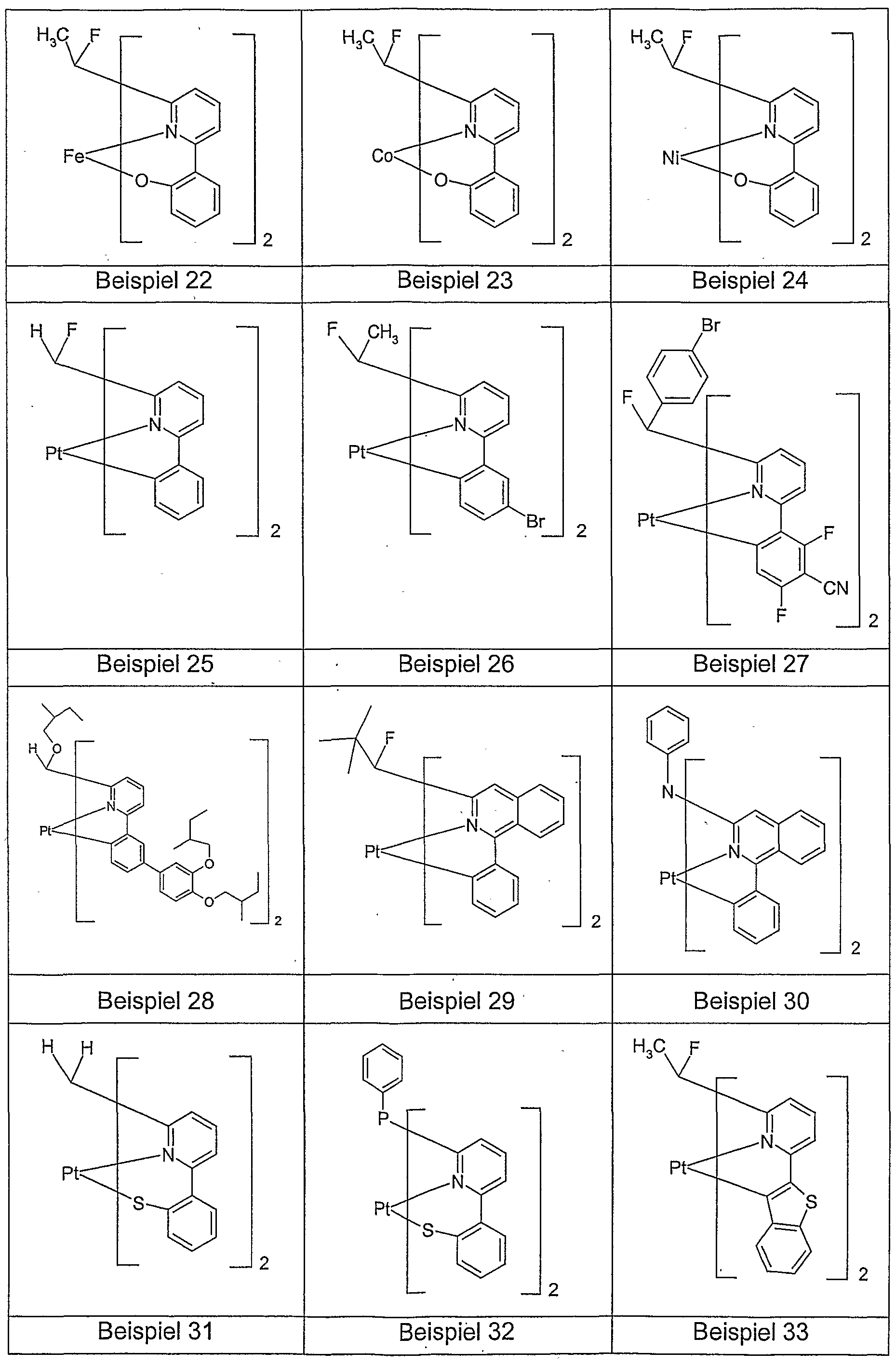

  • metal complexes according to compounds (1) to (8) according to scheme 1 each of which can also carry one or two additional ligands L3, as described above.
  • Connections (1) Connections (2) Connections (3) Connections (4)
  • R, R 1 and R 2 have the same meaning as described above, and the other symbols and indices have the following meaning:
  • M is Be, Mg, Ca, Sr, Ba, AI, Ga, In, Tl, Sc, Y, La, Cr, Mo, W, Fe, Ru, Os, Co, Rh, Ir, Ni, Pd, Pt, Cu, Ag, Au, Zn, Cd or Hg; L is the same or different on each occurrence C, N or P;
  • Q is the same or different on each occurrence of N, O, S, Se or Te;
  • T is the same or different on every occurrence N or P;
  • X is the same or different on each occurrence of CR, N or P;
  • Y is the same or different with each occurrence of NR 1 , O, S, Se, Te, SO, SeO, TeO, SO 2 , SeO 2 or Te0 2 ; Z has the same meaning as described for V above; c is the same or different at each occurrence 0 or 1.
  • compounds (9) to (12) according to Scheme 2, which can each carry one or two additional ligands L3, are also preferred, as described above.
  • the invention further relates to compounds which simultaneously have ligands of the type as in compounds (1), (2), (3) and / or (4), i.e. H. mixed ligand systems. These are described by the formulas (13) to (30) - according to Scheme 3 - which can each carry one or two additional ligands L3, as described above:
  • Connections (13) Connections (14) Connections (15) Connections (16) Connections (17) Connections (18)
  • the compounds of structure 1 or the compounds (1) to (30) can carry further monodentate or multidentate, cationic, neutral or anionic ligands, as already described above. These are described by ligand L3.
  • Compounds of structure 1 or compounds (1) to (30) are preferred, characterized in that the partial ligand L3, if present, is a bidentate chelating ligand.
  • L3 is a monoanionic ligand identical or different to the partial ligands L1 and L2.
  • L3 is a ligand according to structure (4)
  • R 3 is the same or different at each occurrence H, a Ci to C 20 alkyl group, a Ci to C 2 o alkoxy group, a C to C 20 aryl or heteroaryl group or a C 4 to C 20 aryloxy or heteroaryloxy group represents and one or more H atoms can be replaced by F.
  • R H, F, CI, Br, I, CN, a straight-chain, branched or cyclic alkyl or alkoxy group having 1 to 6 carbon atoms or an aryl or heteroaryl group with 3 to 10 carbon atoms, which can be substituted by one or more non-aromatic radicals R, where several substituents R, both on the same ring and on the two different rings, together again a further mono- or polycyclic , aliphatic or aromatic ring system, applies.
  • Aliphatic, olefinic or aromatic ring systems can be spanned by the radicals R in compounds (1) to (30).
  • aromatic ring systems are spanned by the radicals R in the compounds (1) to (30), these are preferably benzene, 1- or 2-naphthalene, 1-, 2- or 9-anthracene, 2-, 3- or 4-pyridine, 2-, 4- or 5-pyrimidine, 2-pyrazine, 3- or 4-pyridazine, triazine, 2-, 3-, 4-, 5-, 6-, 7- or 8 - Quinoline, 2- or 3- pyrrole, 3-, 4-, 5-pyrazoI, 2-, 4-, 5-imidazole, 2-, 3-thiophene, 2-, 3-selenophene, 2- or 3 -Furan, 2- (1, 3,4-oxadiazole), indole and carbazole.
  • the compounds according to the invention are distinguished by the following general properties: 1.
  • the compounds according to the invention have great thermal stability. This applies in particular to the platinum and iridium complexes of tidentate chelating ligands according to the invention which, in addition to dative coordination via a heteroatom, also contain at least one arylcarbon-platinum or iridium bond.
  • the high stability of the compounds according to the invention leads to a significant increase in the operational lifespan when used in appropriate devices.
  • the compounds according to the invention have no discernible hydrolysis or hygroscopy. Storage for several days or weeks with access to air and water vapor does not change the substances. The attachment of water to the compounds could not be demonstrated. This has the advantage that the substances can be cleaned, transported, stored and prepared for use under simpler conditions.
  • the materials according to the invention are stable against holes, which is the case with other metal complexes, e.g. B. AIQ 3 and analog compounds, is not sufficient (Z. Popovic et al., Proceedings of SPIE, 1999, 3797, 310-315).
  • the compounds according to the invention are designed by the structural requirements so that they are not planar and thus an aggregation with training strong metal-metal, metal-ligand or ligand-ligand interactions are suppressed.
  • the structurally rigid structure of the compounds according to the invention promotes high quantum efficiencies in the emission transitions.
  • the compounds according to the invention can be produced reproducibly in a reliably high purity and have no batch fluctuation.
  • the compounds of the invention have in part excellent solubility in organic solvents, the solubility by a suitable choice of the substitution pattern, for. B. by introducing branched alkyl chains in the bridge V or Z, can be tailored. This means that these materials can also be processed from solution using coating or printing techniques. This property is also advantageous in the usual processing by evaporation, since it considerably simplifies the cleaning of the systems or the shadow masks used by washing.
  • the present invention also relates to compounds (31) to (60) according to Scheme 4: Scheme 4
  • Connections (31) Connections (32) Connections (33) Connections (34)
  • Connections (46) Connections (47) Connections (48) Connections (49) Connections (50) Connections (51)
  • Connections (58) Connections (59) Connections (60)
  • the compounds (31) to (60) according to the invention can be prepared by conventional organic reactions, which is demonstrated in the following with a sufficient number of examples.
  • the compounds (31) can be reacted with aliphatic or aromatic lithium or Grignard reagents, a dipyridylmethanol being formed.
  • This can then e.g. B. fluorinated by reaction with halogenating agents such as diethylaminosulfur trifluoride (DAST), chlorinated with thionyl chloride or brominated with phosphorus tribromide. Alkylation of the hydroxyl group to form an ether is also easily accomplished.
  • DAST diethylaminosulfur trifluoride
  • the compounds (32) to (38) can also be prepared in an analogous manner by using the corresponding 5- and 6-membered heterocylenes.
  • ligands according to the invention which contain heteroatoms in the bridge V or Z wear, represent, suitable electrophiles containing the hetero atom can be used as further synthons.
  • suitable electrophiles include dichloro-arylboranes, dichloroalkyl or arylsilanes and dichloroaryl or alkylphosphines, as shown in Scheme 8.
  • the compounds (1) to (30) according to the invention can be prepared by various processes; however, the new methods described below have proven to be particularly suitable.
  • the present invention therefore furthermore relates to a process for preparing the compounds (1) to (30) by reacting the tidentate chelating ligands according to compounds (31) to (60) with metal alcoholates of the compound (61), with metal ketoketonates of the compound (62 ), Metal halides, carboxylates, nitrates, sulfates of the compound (63) and metal alkyl or aryl compounds of the compound (64),
  • Connections (61) Connections (62) Connections (63) Connections (64)
  • the reaction can furthermore be advantageous to carry out the reaction in several individual steps for introducing the individual ligands.
  • the ligand lig is first introduced and the complex contains further auxiliary ligands (for example halides), which are then exchanged in a further step for a bidentate chelating ligand L3.
  • the partial passages L1 and L2 can first be introduced into the complex, which are then linked to the bridging unit V and Z in a subsequent step.
  • the compounds (1) to (30) can be obtained in high purity, preferably> 99% (determined by means of 1 H-NMR and / or HPLC).
  • structures are also considered to be according to the invention which contain the above structural elements as substructures, for example the connections according to scheme 9.
  • Poly-dihydrophenanthrenes e.g. according to DE 10337346.2
  • poly-indenofluorenes e.g. according to WO 04/041901 or EP 03014042.0
  • poly-carbazoles e.g. according to DE10304819.7 or DE10328627.6
  • Polymerized e.g. according to EP 1028136
  • polyvinyl carbazoles or also polyketones are polymerized in or in copolymers of two or more of these units.
  • the invention thus furthermore relates to conjugated, partially conjugated or non-conjugated polymers or dendrimers containing one or more compounds (1) to (30), at least one of the radicals R defined above being a bond to the polymer or dendrimer.
  • the metal complexes according to the invention can also be further functionalized by the reaction types mentioned above, for example, and can thus be converted into extended metal complexes.
  • the functionalization with arylboronic acids according to SUZUKI or with amines according to HARTWIG-BUCHWALD can be mentioned here as an example.
  • the above-described compounds (1) to (30) according to the invention, the polymers and dendrimers containing as comonomers compounds of the type (1) to (30) and the extended metal complexes are used as active components in electronic components, such as, for. B.
  • OLEDs organic light-emitting diodes
  • O-ICs organic integrated circuits
  • OFETs organic field-effect transistors
  • OFTs organic thin-film transistors
  • O-SCs organic solar cells
  • O-lasers organic laser diodes
  • the invention thus also relates to the use of the compounds (1) to (30) according to the invention described above, the polymers and dendrimers containing, as comonomers, compounds of the types (1) to (30) and the extended metal complexes in electronic and / or optical devices, such as B.
  • Organic light-emitting diodes OLEDs
  • O-ICs organic integrated circuits
  • OFETs organic field-effect transistors
  • OTFTs organic thin-film transistors
  • O-SCs organic solar cells
  • O-lasers organic laser diodes
  • the invention further relates to electronic and / or optical devices, in particular organic light-emitting diodes (OLEDs), organic integrated circuits (O-ICs), organic field-effect transistors (OFETs), organic thin-film transistors (OTFTs), organic solar cells (O-SCs) ) or also organic laser diodes (O-laser) containing one or more of the compounds (1) to (30) according to the invention, the polymers and dendrimers containing as comonomers compounds of the type (1) to (30) and the extended metal complexes.
  • OLEDs organic light-emitting diodes
  • O-ICs organic integrated circuits
  • OFETs organic field-effect transistors
  • OTFTs organic thin-film transistors
  • O-SCs organic solar cells
  • O-laser organic laser diodes
  • OLEDs containing one or more of the compounds according to the invention can be prepared by methods familiar to the skilled worker, such as, B. described in WO 04/058911 and DE 10317556.3. Examples:
  • Example 1 1,1-bis (6-phenyl-2-pyridyl) -1-fluoroethane a) 1,1-bis (6-bromo-2-pyridyl) ethan-1-ol
  • the organic phase was separated, the aqueous phase was extracted twice with 100 ml of chloroform, the combined organic phases were washed once with 500 ml of water and dried over calcium chloride. After filtering off the desiccant, the brown organic phase was concentrated to 200 ml and filtered through a silica gel column. The yellow solution thus obtained was evaporated to dryness and the remaining yellow, viscous oil was recrystallized from 200 ml ⁇ -heptane, with 78.6 g (218 mmol) of the product, corresponding to a yield of 73.7%, in the form of colorless crystal needles - purity 1 H-NMR> 99.0% - was obtained.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Engineering & Computer Science (AREA)
  • Inorganic Chemistry (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Biochemistry (AREA)
  • Molecular Biology (AREA)
  • General Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Physics & Mathematics (AREA)
  • High Energy & Nuclear Physics (AREA)
  • Electroluminescent Light Sources (AREA)
  • Pyridine Compounds (AREA)
  • Thin Film Transistor (AREA)
  • Plural Heterocyclic Compounds (AREA)

Abstract

Die vorliegende Erfindung beschreibt neuartige Metallkomplexe mit bipolaren Liganden. Derartige Verbindungen sind als funktionelle Materialien in einer Reihe verschiedenartiger Anwendungen, die im weitesten Sinne der Elektronikindustrie zugerechnet werden können, einsetzbar.

Description

Beschreibung
METALLKOMPLEXE MIT BIPODALEN LIGANDEN
Chelatkomplexe und Organometallverbindungen werden in naher Zukunft als funktionelle Materialien in einer Reihe verschiedenartiger Anwendungen, die im weitesten Sinne der Elektronikindustrie zugerechnet werden können, Einsatz finden. Bei den auf organischen Komponenten basierenden organischen Elektrolumineszenz-Vorrichtungen (allg. Beschreibung des Aufbaus vgl. US 4,539,507 und US 5,151 ,629) bzw. deren Einzelbauteilen, den organischen lichtemittierenden Dioden (OLEDs), ist die Markteinführung bereits erfolgt, wie die Autoradios bzw. Digitalkameras mit "Organischem Display" der Firmen Pioneer und Kodak belegen. Weitere derartige Produkte stehen kurz vor der Einführung, Trotz allem sind hier noch deutliche Verbesserungen nötig, um diese Displays zu einer echten Konkurrenz zu den derzeit marktbeherrschenden Flüssigkristallanzeigen (LCD) zu machen.
Eine Entwicklung hierzu ist die Verbesserung von Elektronentransportmaterialien und blauen Singulettemittern auf Basis von Metall-Chelatkomplexen, wobei hier insbesondere Aluminium- und Lanthan-Chelat-Komplexe von Interesse sind. Eine weitere Entwicklung, die sich in den letzten Jahren abzeichnet, ist der Einsatz metallorganischer Komplexe, die Phosphoreszenz statt Fluoreszenz zeigen (M. A. Baldo, S. Lamansky, P. E. Burrows, M. E. Thompson, S. R. Forrest, Appl. Phys. Let , 1999, 75, 4-6). Aus theoretischen Spin-statistischen Gründen ist unter Verwendung metallorganischer Verbindungen als Phosphoreszenzemitter eine bis zu vierfache Energie- und Leistungseffizienz möglich. Ob sich diese Entwicklung durchsetzen wird, hängt davon ab, ob entsprechende Device-Kompositionen gefunden werden können, die diese Vorteile (Triplett-Emission = Phosphoreszenz gegenüber Singulett-Emission = Fluoreszenz) auch in den OLEDs umsetzen können. Als wesentliche Bedingungen für praktische Anwendung sind hier insbesondere eine hohe operative Lebensdauer, eine hohe Stabilität gegenüber Temperaturbelastung und eine niedrige Einsatz- und Betriebsspannung, um mobile Applikationen zu ermöglichen, zu nennen.
In beiden Fällen muß der effiziente chemische Zugang zu den entsprechenden Chelat-Komplexen bzw. Organometall-Verbindungen gegeben sein. Von besonderem Interesse ist dies jedoch vor dem Hintergrund der Knappheit der Edelmetalle Ruthenium, Osmium, Rhodium, Iridium, Palladium, Platin und Gold. In der Literatur wurden bis jetzt zwei grundlegende Bautypen von OLEDs, die Fluoreszenz- bzw. Phosphoreszenzemitter als farbgebende Komponenten enthalten, beschrieben, die sich in ihrem Schichtaufbau unterscheiden. Diese OLED-Typen werden z. B. in WO 04/058911 ausführlich beschrieben.
Die Kenndaten der OLEDs gemäß dem Stand der Technik zeigen unter anderem folgende Schwachpunkte:
1. Die operative Lebensdauer ist in den meisten Fällen noch deutlich zu gering, was einer Einführung von langlebigen OLEDs im Markt entgegensteht.
2. Aus den Effizienz-Helligkeits-Kurven geht hervor, daß die Effizienz mit steigender Helligkeit häufig stark abnimmt. Dies bedeutet, daß die. in der Praxis notwendigen großen Helligkeiten nur über eine hohe Leistungsaufnahme erreicht werden können. Große Leistungsaufnahmen setzen aber große Batterieleistungen portabler Geräte (Mobile-Phones, Laptops, etc.) voraus. Außerdem kann die große Leistungsaufnahme, die zum großen Teil in Wärme umgesetzt wird, zur thermischen Schädigung des Displays führen.
Bei der oben erläuterten OLED-Vorrichtung wurden bzw. werden die oben genannten Funktionsmaterialien intensiv optimiert.
Seit einiger Zeit werden Metallkomplexe als ETM (Elektronentransportmaterial) (z. B. AIQ3, C. W. Tang et al., Applied Phys. Lett, 1987, 5 (12), 913; ZnQ2 S.-J. Jung et al., J. Korean Electrochemical Society, 2000, 3(1 ), 1 ), als HBM (Lochblockiermaterial) (z. B. B-AIQ3, R. Kwong et al., Applied Physics Letters, 2002, 87(1), 162), als Matrixmaterial in der EML (Emissionsschicht) (z. B. B-AIQ3, C. H. Chen et al., Proceedings of SPIE-The International Society for Optical Engineering, 1998, 3421, 78), als Singulett-Emitter (z. B. AIQ3, ZnQ2 und andere Komplexe, S. Tokito et al., Synthetic Metals, 2000, 111 - 112, 393) und als Triplett-Emitter (z. B. lr(PPy)3, WO 00/70655; z. B. lr(TPy)3 und lr(BTPy)3, S. Okada et al., Proceedings of the SID, 2002, 52.2, 1360) eingesetzt. Triplettemitter auf der Basis von Platinkomplexen sind ebenfalls seit einiger Zeit bekannt, wobei neben Komplexen zweizähniger Liganden (z. B. Brooks et al., Inorg. Chem., 2002, 41, 3055-3066) auch solche vierzähniger makrocyclischer Liganden (z. B. PtOEP, L. R. Milgrom, Polyhedron, 1988, 7(1 ), 57; M. A. Baldo, Nature, 1998, 395(6698), 151-154) bekannt sind. Diese Komplexe des zweiwertigen Platins (d8-Konfiguration) sind, wie die überwiegende Zahl der Platin(ll)-Komplexe, planar bzw. fast planar gebaut. Im Feststoff aggregieren diese planaren Komplexeinheiten derart, daß es zur Ausbildung starker und häufig kooperativer Ligand-Ligand-, Metall-Metall- oder Ligand-Metall-Wechselwirkungen kommt.
Neben den individuellen, für jedes Material spezifischen Schwachpunkten besitzt die Klasse der bekannten Metallkomplexe generelle Schwachpunkte, die im folgenden kurz aufgezeigt werden:
1. Viele der bekannten Metallkomplexe, insbesondere solche, die Hauptgruppenmetalle wie Aluminium oder Übergangsmetalle mit d10-Konfiguration wie Zink enthalten, weisen eine zum Teil erhebliche Hydrolyseempfindlichkeit auf, die so weit gehen kann, daß der Metallkomplex schon nach kurzer Exposition an Luft merklich zersetzt wird. Andere dagegen, wie zum Beispiel das als Elektronentransportmaterial verwendete AIQ3 und ZnQ2, neigen zur Anlagerung von Wasser. Die starke Hygroskopie dieser und ähnlicher Aluminium- und Zinkkomplexe ist ein entscheidender praktischer Nachteil. AIQ3, welches unter normalen Bedingungen synthetisiert und aufbewahrt wird, enthält neben den Hydroxychinolin-Liganden immer noch ein Molekül Wasser pro Komplex-Molekül (vgl. z. B.: H. Schmidbaur et al., Z. Naturforsch., 1991, 46b, 901-911 ). Dieses ist extrem schwer zu entfernen. Für die Verwendung in OLEDs müssen AIQ3 und ZnQ2 deshalb in komplizierten, mehrstufigen Sublimationsverfahren aufwendig gereinigt und im Anschluß daran unter Wasserausschluß in einer Schutzgasatmosphäre gelagert und gehandhabt werden. Weiterhin wurden große Schwankungen in der Qualität einzelner AIQ3-Chargen, sowie eine schlechte Lagerstabilität festgestellt (S. Karg, E-MRS Konferenz, 2000, Straßburg).
2. Viele der bekannten Metallkompfexe besitzen eine geringe thermische Stabilität. Diese führt bei einer Vakuumdeposition zwangsläufig immer zur Freisetzung organischer Pyrolyseprodukte, die zum Teil schon in geringen Mengen die operative Lebensdauer der OLEDs erheblich verringern (z. B.: R. G. Charles, J. Inorg. Nucl. Chem., 1963, 25, 45; über die thermische Stabilität von MQ2).
3. Ebenso bedingt die starke Wechselwirkung der Komplexeinheiten im Feststoff, insbesondere bei planaren Komplexen von d8-Metallen wie Platin(ll), die Aggregation der Komplexeinheiten in der Emitterschicht, sofern der Dotierungsgrad etwa 0.1 % überschreitet, was nach derzeitigem Stand der Technik der Fall ist. Diese Aggregation führt bei Anregung (optisch oder elektrisch) zur Bildung sogenannter Excimere bzw. Exciplexe. Diese Aggregate weisen häufig eine unstrukturierte breite Emissionsbande auf, was die Erzeugung von reinen Grundfarben (RGB) erheblich erschwert bzw. vollständig unmöglich macht. In der Regel sinkt auch die Effizienz für diesen Übergang. 4. Aus dem oben gesagten geht außerdem hervor, daß die Emissionsfarbe stark vom Dotierungsgrad abhängt, einem Parameter, der insbesondere in großen Produktionsanlagen nur mit erheblichem technischen Aufwand exakt kontrolliert werden kann.
Es bestand daher ein Bedarf an alternativen Verbindungen, die die oben genannten Schwachpunkte nicht aufweisen.
Es wurde überraschend gefunden, daß Metallkomplexe vierzähniger chelatisierender, nicht makrocyclischer Liganden hervorragende Eigenschaften bei der Verwendung als Elektronentransportmaterial, als Lochblockiermaterial, als Matrixmaterial in der EL, als Singulett-Emitter oder auch als Triplett-Emitter zeigen, wobei die jeweilige, konkrete Funktion durch die geeignete Wahl des Metalls und des geeigneten zugehörigen Liganden bestimmt wird. Diese Klasse der Metallkomplexe und deren Verwendung als Funktionsmäterialien in optoelektronischen Komponenten ist neu und bisher in der Literatur nicht beschrieben, ihre effiziente Darstellung und Verfügbarkeit als Reinstoff ist hierfür aber von großer Bedeutung.
Gegenstand der vorliegenden Erfindung sind somit Verbindungen der Struktur 1 ,
Figure imgf000005_0001
dadurch gekennzeichnet, daß sie ein Metall Met enthalten, koordiniert an einen vierzähnig chelatisierenden Liganden Lig gemäß Struktur 2,
Lig = \ ■ L1 ^ ^ L2
Struktur 2 wobei V eine verbrückende Einheit ist, dadurch gekennzeichnet, daß sie 1 bis 40 Atome aus der dritten, vierten, fünften und/oder sechsten Hauptgruppe enthält und die zwei Teilliganden L1 und L2 , die gleich oder verschieden bei jedem Auftreten sein können, kovalent miteinander verbindet, und wobei die zwei Teilliganden L1 und L2 der Struktur 3 genügen, Cy1
L1 , L2 =
Cy2 Struktur 3 wobei Cy1 und Cy2, gleich oder verschieden bei jedem Auftreten, je einem substituierten oder unsubstituierten, gesättigten, ungesättigten oder aromatischen Homo- oder Heterocyclus entsprechen, bevorzugt einem aromatische Cyclus, der jeweils über ein Ringatom oder über ein exocyclisch an den Homo- oder Heterocyclus gebundenes Atom ionisch, kovalent oder koordinativ an das Metall (Met) gebunden ist; und wobei L3 gleich oder verschieden bei jedem Auftreten ein ein- oder zweizähniger, neutraler oder monoanionischer Ligand ist und wobei a gleich 0, 1 oder 2 ist.
Die Brücke V ist dadurch gekennzeichnet, daß sie die Bildung von einkernigen Metallkomplexen der Struktur 1 fördert und die Bildung von Koordinationspolymeren bei Umsetzung des Liganden der Struktur 2 mit Metallverbindungen nicht oder nur in untergeordnetem Maße auftritt.
Die Homo- oder Heterocyclen Cy1 und Cy2 können auch zusätzlich über Substituenten miteinander verknüpft sein und so ein polycyclisches, aliphatisches oder aromatisches Ringsystem aufspannen. Ebenso können sie über eine gemeinsame Kante statt über eine Einfaehbindung miteinander verknüpft sein.
Bevorzugt sind erfindungsgemäße Verbindungen der Struktur 1 , dadurch gekennzeichnet, daß diese elektrisch neutral, sind.
Bevorzugt sind erfindungsgemäße Verbindungen der Struktur 1 , dadurch gekennzeichnet, daß L1 = L2 ist.
Weiterhin bevorzugt sind erfindungsgemäße Verbindungen gemäß Struktur 1 , dadurch gekennzeichnet, dass Cy1 ungleich Cy2 ist. Dabei bindet bevorzugt einer der beiden Cyclen über eine Metall-Kohlenstoff-Bindung und der andere über ein Donoratom ungleich Kohlenstoff, besonders bevorzugt über N, P oder S.
Bevorzugt sind erfindungsgemäße Verbindungen gemäß Struktur 1 , dadurch gekennzeichnet, daß die verbrückende Einheit V 1 bis 40 Atome aus der dritten, vierten, fünften und/oder sechsten Hauptgruppe (Gruppe 13, 14, 15 oder 16 gemäß IUPAC) oder einen 3- bis 6-gliedrigen Homo- oder Heterocyclus aufweist. Diese bilden das Grundgerüst der verbrückenden Einheit. Besonders bevorzugt sind Verbindungen der Struktur 1 , dadurch gekennzeichnet, daß die Verknüpfungseinheit
V 1 bis 6 verbrückende Atome enthält oder ein 3- bis 6-gliedriger Homo- oder Heterocyclus ist. Dabei kann die verbrückende Einheit V auch unsymmetrisch aufgebaut sein, d. h. die Verknüpfung von V zu L1 und L2 muß nicht identisch sein.
Besonders bevorzugt sind Verknüpfungseinheiten V, bei denen gilt:
V ist BR1, -(CR2)R1B(CR2)-, -O-R1B-O-, -O-(R1O)B-O-, -CR2O-R1B-OCR2-, -(CR2CR2)R1B(CR2CR2)-, C=O, C=NR1, C=S, CR2) CR(OH), CR(OR1), C(NR1)2, -(CR2)R2C(CR2)-, -(CR2CR2)R2C(CR2CR2)-, -(SiR2)R2C(SiR2)-, -(SiR2CR2)R2C(CR2SiR2)-, -(CR2SiR2)R2C(SiR2CR2)-, -(SiR2SiR2)R2C(SiR2SiR2)-, cis-RC=CR, 1 ,2-C6H4, 1 ,3-C6H4, SiR2, Si(OH)2, Si(OR1)2, -(CR2)R2Si(CR2)-, -(CR2CR2)R2Si(CR2CR2)-, -(SiR2)R2Si(SiR2)-, -(SiR2CR2)R2Si(CR2SiR2)-, -(CR2SiR2)R2Si(SiR2CR2)-, -(SiR2SiR2)R2Si(SiR2SiR2)-, R1N, -(CR2)R1N(CR2)-, -(CR2CR2)R1N(CR2CR2)-, FP, FPO, R1P, R1As, R1Sb, R1Bi, R1PO, R1AsO, R1SbO, R1BiO, R1PSe, R1AsSe, R1SbSe, R1BiSe, R1PTe, R1AsTe, R1SbTe, R1BiTe, -O-R1PO-O-, -0-(R10)PO-O-, -CR2O-R1PO-OCR2-, -OCR2-R PO-CR2O-, O, S, Se, - (CR2)0(CR2)-, -(CR2)S(CR2)-, -(CR2)(O)S(CR2)- oder -(CR2)(O)2S(CR2)- oder entsprechende unsymmetrische Analoga;
R ist gleich oder verschieden bei jedem Auftreten H, F, Cl, Br, I, NO2, CN, eine geradkettige, verzweigte oder cyclische Alkyl- oder Alkoxygruppe mit 1 bis 20 C-Atomen, wobei eine oder mehrere nicht benachbarte CH2-Gruppen durch -R1C=CR1-, -C≡C-, Si(R1)2, Ge(R1)2, Sn(R1)2, C=O, C=S, C=Se, C=NR1, -O-, -S-, -NR1- oder -CONR1- ersetzt sein können und wobei ein oder mehrere H-Atome durch F ersetzt sein können, oder eine Aryl-, Aryloxy- oder Heteroarylgruppe mit 1 bis 14 C-Atomen, die durch einen oder mehrere nicht aromatische Reste R substituiert sein kann, wobei mehrere Substituenten R wiederum ein weiteres mono- oder polycyclisches, aliphatisches oder aromatisches Ringsystem aufspannen können; und R1, R2 ist gleich oder verschieden bei jedem Auftreten H oder ein aliphatischer oder aromatischer Kohlenwasserstoffrest mit 1 bis 20 C-Atomen.
Insbesondere bevorzugt sind Metallkomplexe gemäß den Verbindungen (1) bis (8) gemäß Schema 1 , die jeweils noch einen oder zwei zusätzliche Liganden L3 tragen können, wie oben beschrieben.
Schema 1 :
Figure imgf000008_0001
Verbindungen (1) Verbindungen (2) Verbindungen (3) Verbindungen (4)
Figure imgf000008_0002
Verbindungen (5) Verbindungen (6) Verbindungen (7) Verbindungen (8)
wobei R, R1 und R2 dieselbe Bedeutung haben, wie oben beschrieben, und die weiteren Symbole und Indizes folgende Bedeutung haben:
M ist Be, Mg, Ca, Sr, Ba, AI, Ga, In, Tl, Sc, Y, La, Cr, Mo, W, Fe, Ru, Os, Co, Rh, Ir, Ni, Pd, Pt, Cu, Ag, Au, Zn, Cd oder Hg; L ist gleich oder verschieden bei jedem Auftreten C, N oder P;
Q ist gleich oder verschieden bei jedem Auftreten N, O, S, Se oder Te;
T ist gleich oder verschieden bei jedem Auftreten N oder P;
X ist gleich oder verschieden bei jedem Auftreten CR, N oder P;
Y ist gleich oder verschieden bei jedem Auftreten NR1, O, S, Se, Te, SO, SeO, TeO, SO2, SeO2 oder Te02; Z hat dieselbe Bedeutung, wie oben für V beschrieben; c ist gleich oder verschieden bei jedem Auftreten 0 oder 1. Darüberhinaus sind ebenfalls bevorzugt die Verbindungen (9) bis (12), gemäß Schema 2, die jeweils noch einen oder zwei zusätzliche Liganden L3 tragen können, wie oben beschrieben.
Schema 2:
Figure imgf000009_0001
Verbindungen (9) Verbindungen (10)
Figure imgf000009_0002
Verbindungen (11) Verbindungen (12) wobei die Symbole und Indizes M, L, Q, T, X, Y, Z, R, R1, R2 und c die oben angegebene Bedeutung haben.
Ein weiterer Gegenstand der Erfindung sind Verbindungen, die gleichzeitig Liganden vom Typ wie bei Verbindungen (1), (2), (3) und/oder (4) aufweisen, d. h. gemischte Ligandensysteme. Diese werden durch die Formeln (13) bis (30) - gemäß Schema 3 - beschrieben, die jeweils noch einen oder zwei zusätzliche Liganden L3 tragen können, wie oben beschrieben:
Figure imgf000009_0003
Verbindungen (13) Verbindungen (14) Verbindungen (15)
Figure imgf000010_0001
Verbindungen (16) Verbindungen (17) Verbindungen (18)
Figure imgf000010_0002
ÄHl-kϊ 'iH! ιys (19) \lc idungen (20) Verbindungen (21)
Figure imgf000010_0003
Verbindungen (22) Verbindungen (23) Verbindungen (24)
Figure imgf000010_0004
Verbindungen (25) Verbindungen (26) Verbindungen (27)
Figure imgf000010_0005
Verbindungen (28) Verbindungen (29) Verbindungen (30) wobei die Symbole und Indizes M, L, Q, T, X, Y, Z, R, R1, R2 und c die oben angegebene Bedeutung haben.
Gegebenenfalls können die Verbindungen der Struktur 1 bzw. die Verbindungen (1 ) bis (30) weitere ein- oder mehrzähnige, kationische, neutrale oder anionische Liganden tragen, wie oben bereits beschrieben. Diese werden durch den Liganden L3 beschrieben.
Bevorzugt sind Verbindungen der Struktur 1 bzw. die Verbindungen (1) bis (30), dadurch gekennzeichnet, daß der Teilligand L3, wenn vorhanden, ein zweizähnig chelatisierender Ligand ist.
In einer bevorzugten Ausführungsform der Erfindung ist L3 ein monoanionischer Ligand gleich oder verschieden den Teilliganden L1 bzw. L2.
In einer weiteren bevorzugten Ausführungsform der Erfindung ist L3 ein Ligand gemäß Struktur (4),
Figure imgf000011_0001
Struktur (4) wobei R3 gleich oder verschieden bei jedem Auftreten H, eine Ci bis C20 Alkylgruppe, eine Ci bis C2o Alkoxygruppe, eine C bis C20 Aryl- oder Heteroarylgruppe oder eine C4 bis C20 Aryloxy- oder Heteroaryloxygruppe darstellt und ein oder mehrere H-Atome durch F ersetzt sein können.
Bevorzugt sind erfindungsgemäße Verbindungen (1 ) bis (30), bei denen für das Symbol M = Be, Mg, Pt oder Zn gilt und der Index a = 0 ist.
Besonders bevorzugt sind erfindungsgemäße Verbindungen (1) bis (30), bei denen c = 0 und M = Pt gilt.
Weiterhin bevorzugt sind erfindungsgemäße Verbindungen (1 ) bis (30), bei denen für das Symbol M = Rh oder Ir, besonders bevorzugt M = Ir, gilt und der Index a = 1 mit einem zweizähnigen monoanionischen Liganden L3 oder a = 2 mit einzähnigen monoanionischen Liganden L3 ist. Bevorzugt sind ebenfalls erfindungsgemäße Verbindungen (1 ) bis (30), bei denen für das Symbol L = C oder N gilt, besonders bevorzugt L = C.
Bevorzugt sind ebenfalls erfindungsgemäße Verbindungen (1 ) bis (30), bei denen für das Symbol Q = O oder S gilt.
Bevorzugt sind ebenfalls erfindungsgemäße Verbindungen (1 ) bis (30), bei denen für das Symbol T = N gilt.
Bevorzugt sind ebenfalls erfindungsgemäße Verbindungen (1) bis (30), bei denen für das Symbol X = CR oder N gilt.
Bevorzugt sind ebenfalls erfindungsgemäße Verbindungen (1 ) bis (30), bei denen für das Symbol Z = BR1, CR2, CO, SiR 2, R1N, FP, FPO, R1P, R1PO, -CR2CR2-, -CR2-O-CR2-, -O-(OR1)PO-O-, cis-CR=CR, -CR2-BR1-CR2-, =CR2-CO-CR2-, -CR2-CR2-CR2- oder -CR2-NR1-CR2 gilt.
Bevorzugt sind ebenfalls erfindungsgemäße Verbindungen (1 ) bis (30), bei denen für das Symbol R = H, F, CI, Br, I, CN, eine geradkettige, verzweigte oder cyclische Alkyl- oder Alkoxygruppe mit 1 bis 6 C-Atomen oder eine Aryl- oder Heteroarylgruppe mit 3 bis 10 C-Atomen, die durch einen oder mehrere nicht aromatische Reste R substituiert sein kann, wobei mehrere Substituenten R, sowohl am selben Ring als auch an den beiden unterschiedlichen Ringen zusammen wiederum ein weiteres mono- oder polycyclisches, aliphatisches oder aromatisches Ringsystem aufspannen können, gilt.
In der Verbindungen (1 ) bis (30) können durch die Reste R aliphatische, olefinische oder aromatische Ringsysteme aufgespannt werden.
Sofern in den Verbindungen (1) bis (30) durch die Reste R aromatische Ringsysteme aufgespannt werden, sind diese bevorzugt Benzen, 1- bzw. 2- Naphthalin, 1-, 2- bzw. 9-Anthracen, 2-, 3- bzw. 4-Pyridin, 2-, 4- bzw. 5-Pyrimidin, 2- Pyrazin, 3- bzw. 4-Pyridazin, Triazin, 2-, 3-, 4-, 5-, 6-, 7- bzw. 8-Chinolin, 2- bzw. 3- Pyrrol, 3-, 4-, 5-PyrazoI, 2-, 4-, 5-lmidazol, 2-, 3-Thiophen, 2-, 3-Selenophen, 2- bzw. 3-Furan, 2-(1 ,3,4-Oxadiazol), Indol und Carbazol.
Die erfindungsgemäßen Verbindungen zeichnen sich durch folgende generelle Eigenschaften aus: 1. Die erfindungsgemäßen Verbindungen weisen - im Gegensatz zu vielen bekannten Metallkomplexen, die der teilweisen oder vollständigen pyrolytischen Zersetzung bei Sublimation unterliegen - eine große thermische Stabilität auf. Diese gilt besonders für die erfindungsgemäßen Platin- und Iridiumkomplexe vierzähnig chelatisierender Liganden, die neben dativer Koordination über ein Heteroatom auch wenigstens eine Arylkohlenstoff-Platin- bzw. -Iridium-Bindung enthalten. Die hohe Stabilität der erfindungsgemäßen Verbindungen führt bei Verwendung in entsprechenden Vorrichtungen zu einer deutlichen Erhöhung der operativen Lebensdauer.
2. Die erfindungsgemäßen Verbindungen weisen keine erkennbare Hydrolyse bzw. Hygroskopie auf. Lagerung für mehrere Tage bzw. Wochen unter Zutritt von Luft und Wasserdampf führt zu keinen Veränderungen der Substanzen. Die Anlagerung von Wasser an die Verbindungen konnte nicht nachgewiesen werden. Dies hat den Vorteil, daß die Substanzen unter einfacheren Bedingungen gereinigt, transportiert, gelagert und für den Einsatz vorbereitet werden können.
3. Die erfindungsgemäßen Verbindungen - eingesetzt als Elektronentransportmaterial in Elektrolumineszenz-Vorrichtungen - führen in diesen zu hohen Effizienzen, die insbesondere unabhängig von den verwendeten Stromdichten sind. Damit werden auch bei hohen Stromdichten, d. h. hohen Helligkeiten, sehr gute Effizienzen erreicht.
4. Die erfindungsgemäßen Verbindungen - eingesetzt als Lochblockiermaterial in Elektrolumineszenz-Vorrichtungen - führen in diesen zu hohen Effizienzen, die insbesondere unabhängig von den verwendeten Stromdichten sind. Damit werden auch bei hohen Stromdichten sehr gute Effizienzen erreicht. Außerdem sind die erfindungsgemäßen Materialien stabil gegen Löcher, was bei anderen Metallkomplexen, z. B. AIQ3 und analogen Verbindungen, nicht in ausreichendem Maße gegeben ist (Z. Popovic et al., Proceedings of SPIE, 1999, 3797, 310-315).
5. Die erfindungsgemäßen Verbindungen - eingesetzt in Elektrolumineszenz- Vorrichtungen als Emissionsmaterial in reiner Form oder als Emissionsmaterial dotiert in ein Matrixmaterial oder als Matrixmaterial in Kombination mit einem Dotanden - führen zu hohen Effizienzen, wobei sich die Elektrolumineszenz- Vorrichtungen durch steile Strom-Spannungs-Kurven und besonders durch lange operative Lebensdauern auszeichnen.
6. Die erfindungsgemäßen Verbindungen sind durch die strukturellen Vorgaben so gestaltet, daß sie nicht planar sind und damit eine Aggregation unter Ausbildung starker Metall-Metall-, Metall-Ligand- oder Ligand-Ligand-Wechselwirkungen unterdrückt wird.
7. Die Unterdrückung der Aggregation dieser Verbindungen führt zum einen zu schmalen Emissionsbanden und damit reineren Emissionsfarben. Zum anderen ist die Emissionsfarbe über weite Bereiche unabhängig vom Dotierungsgrad, was für technische Anwendungen von großem Vorteil ist.
8. Ohne an eine bestimmte Theorie gebunden sein zu wollen, ist der strukturell starre Aufbau der erfindungsgemäßen Verbindungen hohen Quanteneffizienzen der Emissionsübergänge förderlich.
9. Die erfindungsgemäßen Verbindungen sind gut reproduizerbar in verläßlich hoher Reinheit herstellbar und weisen keine Chargenschwankung auf.
10. Die erfindungsgemäßen Verbindungen weisen zum Teil exzellente Löslichkeit in organischen Lösungsmitteln auf, wobei die Löslichkeit durch eine geeignete Wahl des Substitutionsmusters, z. B. durch Einführung verzweigter Alkylketten in der Brücke V bzw. Z, maßgeschneidert werden kann. Damit sind diese Materialien auch aus Lösung durch Beschichtungs- oder Drucktechniken verarbeitbar. Auch bei der üblichen Verarbeitung durch Verdampfung ist diese Eigenschaft von Vorteil, da so die Reinigung der Anlagen bzw. der eingesetzten Schattenmasken durch Waschen erheblich erleichtert wird.
Ebenfalls Gegenstand der voriiegenden Erfindung sind die Verbindungen (31 ) bis (60) gemäß Schema 4: Schema 4
Figure imgf000014_0001
Verbindungen (31) Verbindungen (32) Verbindungen (33) Verbindungen (34)
Figure imgf000015_0001
Verbindungen (35) Verbindungen (36) Verbindungen (37) Verbindungen (38)
Figure imgf000015_0002
veromαungen
Figure imgf000015_0003
Figure imgf000015_0004
Verbindungen (41) Verbindungen (42)
Figure imgf000015_0005
Verbindungen (43) Verbindungen (44) Verbindungen (45)
Figure imgf000015_0006
Verbindungen (46) Verbindungen (47) Verbindungen (48)
Figure imgf000016_0001
Verbindungen (49) Verbindungen (50) Verbindungen (51)
Figure imgf000016_0002
Verbindungen (52) Verbindungen (53) Verbindungen (54)
Figure imgf000016_0003
Verbindungen (55) erbindungen (56) Verbindungen (57)
Figure imgf000016_0004
Verbindungen (58) Verbindungen (59) Verbindungen (60)
wobei die Symbole und Indizes Q, L, T, X, Y, Z, R, R , R und c die oben angegebene Bedeutung haben, ausgenommen die Verbindungen Bis(6-phenyl-2- pyridyl)methan [CAS 362602-93-5], Bis(6-phenyl-2-pyridyl)keton [CAS 217177-35-0], Bis(6-(1 -hydroxy-3,5-di-tert-butyl)phenyl-2-pyridyl)methanol [CAS 367525-74-4], 2,2'-Thio-bis(3-cyano-2,4-diphenyl]pyridin [CAS 160598-76-5], Bis(6-(3- phenyl)phenyl-2-pyridyl)methan [CAS 57476-80-9] und Isomere [CAS 57476-79-6].
Die vorstehenden Verbindungen (31) bis (60) sind bereits in Struktur 2 .V. Lig = L1 L2
Struktur 2 eingehend beschrieben und folgen dem gleichen Konzept (V = Z). Diese Verbindungen stellen die Liganden der erfindungsgemäßen Verbindungen gemäß Struktur 1 dar und sind somit wertvolle Zwischenprodukte auf dem Weg zu diesen Verbindungen.
Die erfindungsgemäßen Verbindungen (31 ) bis (60) sind durch gängige organische Reaktionen darstellbar, was im folgenden an ausreichend vielen Beispielen belegt wird. So können die Verbindungen (31 ) ausgehend von Di(6-brom-2-pyridyl)keton (WO 98/22148) mit aliphatischen oder aromatischen Lithium- oder Grignardreagenzien umgesetzt werden, wobei ein Dipyridylmethanol entsteht. Dieses kann dann z. B. durch Umsetzung mit Halogenierungsagenzien wie Diethylaminoschwefeltrifluorid (DAST) fluoriert, mit Thionylchlorid chloriert oder mit Phosphortribromid bromiert werden. Eine Alkylierung der Hydroxylgruppe unter Bildung eines Ethers ist ebenfalls leicht durchführbar. Eine abschließende Suzuki- Kupplung mit Arylboronsäuren führt dann zu den Verbindungen (31 ). Diese Reaktionssequenz ist an einem konkreten Beispiel - Methylierung, Fluorierung, Kupplung mit Phenylboronsäure - in Schema 5 dargestellt und führt zu Verbindungen (31 ) mit c = 0.
Schema 5:
Figure imgf000017_0001
Eine analoge Reaktionssequenz unter Verwendung von Tetrahydropyranyl- geschützten Phenolboronsäuren, die aus den entsprechenden Bromphenolen durch Schützen mit Dihydropyran, anschließende Grignardreaktion und Umsetzung mit einem Borsäureester dargestellt werden können, führt nach Schutzgruppenabspaltung zu Verbindungen des Typs (31) mit c = 1 (Schema 6).
Schema 6:
Figure imgf000018_0001
In analoger Weise sind auch die Verbindungen (32) bis (38) durch Verwendung der entsprechenden 5- und 6-gliedrigen Heterocylen darstellbar.
Verbindungen des Typs (39) und (40) können z. B. nach der in Schema 7 an einem konkreten Beispiel aufgezeigten Reaktionssequenz dargestellt werden. Selbstverständlich können auch hier durch die Variation der Edukte (Arylhalogenide bzw. Boronsäuren) eine Vielzahl weiterer Verbindungen erhalten werden.
Schema 7:
Figure imgf000018_0002
Figure imgf000019_0001
Abschließend sei bemerkt, daß in völlig analoger Weise durch Verwendung analoger Reaktionssequenzen auch die Verbindungen (41) bis (60) zugänglich sind.
Ausgehend von 2-Lithio-6-phenylpyridin (Gros et al., J. Org. Chem., 2003, 68(5), 2028-2029) und dessen Analoga lassen sich erfindungsgemäße Liganden, welche Heteroatome in der Brücke V bzw. Z tragen, darstellen, wobei als weitere Synthone geeignete Elektrophile, die das Heteroatom enthalten, verwendet werden können. Als Elektrophile kommen unter anderem Dichlor-arylborane, Dichlor-alkyl- oder -arylsilane bzw. Dichlor-aryl- oder alkylphosphine in Frage, wie in Schema 8 gezeigt.
Schema 8:
H3CSiCI2
Figure imgf000019_0002
Figure imgf000019_0003
CI,P -O
Figure imgf000019_0004
Die erfindungsgemäßen Verbindungen (1) bis (30) sind prinzipiell durch verschiedene Verfahren herstellbar; es haben sich jedoch die im folgenden beschriebenen neuen Verfahren als besonders gut geeignet herausgestellt.
Daher ist ein weiterer Gegenstand der vorliegenden Erfindung ein Verfahren zur Herstellung der Verbindungen (1) bis (30) durch Umsetzung der vierzähnig chelatisierenden Liganden gemäß Verbindungen (31) bis (60) mit Metallalkoholaten der Verbindung (61), mit Metallketoketonaten der Verbindung (62), Metallhalogeniden, -carboxylaten, -nitraten, -sulfaten der Verbindung (63) und Metallalkyl- bzw. -arylverbindungen der Verbindung (64),
Figure imgf000020_0001
Verbindungen (61) Verbindungen (62) Verbindungen (63) Verbindungen (64)
wobei die Symbole M und R1 die unter Schema 1 angegebene Bedeutung haben und A = F, CI, Br, I, OH, Formiat, Acetat, Propionat, Benzoat, Nitrat oder Sulfat und L' ein einzähniger Ligand aus der Gruppe der Ether, wie z. B. THF, der Amine, wie z. B. Trimethylamin oder Pyridin, der Phosphine, wie z. B. Triphenylphosphin oder der Sulfoxide, wie z. B. DMSO, und n = 1 , 2 oder 3 und q = 0, 1 , 2 oder 3, bevorzugt 0, 1 oder 2, ist. Dabei kann die Verbindung (62) auch geladen sein. Gegebenenfalls können als Hilfsagenzien Lewissäuren, wie z. B. Aluminiumchlorid oder Antimonpentafluorid oder -chlorid, oder Brönstedbasen, wie z. B. Amine, oder Alkylierungsmittel, wie z. B. Organolithium- oder Grignardverbindungen, zugesetzt werden.
Weiterhin kann es vorteilhaft sein, die Reaktion in mehreren Einzelschritten zur Einführung der einzelnen Liganden durchzuführen. So kann es beispielsweise bevorzugt sein, wenn zunächst der Ligand Lig eingeführt wird und der Komplex noch weitere Hilfsliganden (beispielsweise Halogenide) enthält, die dann in einem weiteren Schritt gegen einen zweizähnig chelatisierenden Liganden L3 ausgetauscht werden. Ebenso können beispielsweise erst die Teilligangen L1 und L2 in den Komplex eingeführt werden, die dann in einem Folgeschritt mit der verbrückenden Einheit V bzw. Z verknüpft werden. Dadurch lassen sich die Verbindungen (1) bis (30) in hoher Reinheit, bevorzugt > 99 % (bestimmt mittels 1H-NMR und/oder HPLC), erhalten.
Mit den hier erläuterten Synthesemethoden lassen sich unter anderem die im folgenden dargestellten Beispiele für die Verbindungen (1) bis (30) herstellen.
Figure imgf000021_0001
Figure imgf000022_0001
Figure imgf000023_0001
Figure imgf000024_0001
Figure imgf000025_0001
Figure imgf000026_0001
Generell gelten auch Strukturen als erfindungsgemäß, die obige Strukturelemente als SubStrukturen enthalten, beispielsweise die Verbindungen gemäß Schema 9.
Schema 9:
Figure imgf000027_0001
Die oben beschriebenen erfindungsgemäßen Verbindungen - z. B. Verbindungen gemäß den Beispielen 7, 14, 26, 27, 37, 38, 39, 41 , 45 - können auch als Comonomere zur Erzeugung entsprechender konjugierter, teilkonjugierter oder nicht-konjugierter Polymere oder Dendrimere - z. B. Verbindungen gemäß den Beispielen 14 und 26 - Verwendung finden. Die entsprechende Polymerisation erfolgt dabei bevorzugt über die Halogenfunktionalität. So können sie u. a. in lösliche Polyfluorene (z. B. gemäß EP 842208 oder WO 00/22026), Poly-spirobifluorene (z. B. gemäß EP 707020 oder EP 894107), Poly-para-phenylene (z. B. gemäß WO 92/18552), Poly-dihydrophenanthrene (z. B. gemäß DE 10337346.2), Poly- indenofluorene (z. B. gemäß WO 04/041901 oder EP 03014042.0), Poly-carbazole (z. B. gemäß DE10304819.7 oder DE10328627.6), Poiythiophene (z. B. gemäß EP 1028136), Polyvinylcarbazole oder auch Polyketone einpolymerisiert werden oder auch in Copolymere aus zwei oder mehreren dieser Einheiten.
Weiterer Gegenstand der Erfindung sind somit konjugierte, teilkonjugierte oder nicht-konjugierte Polymere oder Dendrimere, enthaltend eine oder mehrere Verbindungen (1) bis (30), wobei mindestens einer der oben definierten Reste R eine Bindung zum Polymer oder Dendrimer darstellt.
Weiterhin können die erfindungsgemäßen Metallkomplexe auch durch die beispielsweise o. g. Reaktionstypen weiter funktionalisiert werden und so zu erweiterten Metallkomplexen umgesetzt werden. Hier ist als Beispiel die Funktionalisierung mit Arylboronsäuren gemäß SUZUKI oder mit Aminen gemäß HARTWIG-BUCHWALD zu nennen. Die oben beschriebenen erfindungsgemäßen Verbindungen (1 ) bis (30), die Polymere und Dendrimere enthaltend als Comonomere Verbindungen des Typs (1 ) bis (30) und die erweiterten Metallkomplexe finden Verwendung als aktive Komponenten in elektronischen Bauteilen, wie z. B. Organischen Leuchtdioden (OLEDs), Organischen Integrierten Schaltungen (O-ICs), Organischen Feld-Effekt- Transistoren (OFETs), Organischen Dünnfilmtransistoren (OTFTs), Organischen Solarzellen (O-SCs) oder auch Organischen Laserdioden (O-Laser).
Gegenstand der Erfindung ist also auch die Verwendung der oben beschriebenen erfindungsgemäßen Verbindungen (1 ) bis (30), der Polymere und Dendrimere enthaltend als Comonomere Verbindungen des Typs (1 ) bis (30) und der erweiterten Metallkomplexe in elektronischen und/oder optischen Vorrichtungen, wie z. B. Organischen Leuchtdioden (OLEDs), Organischen Integrierten Schaltungen (O-ICs), Organischen Feld-Effekt-Transistoren (OFETs), Organischen Dünnfilmtransistoren (OTFTs), Organischen Solarzellen (O-SCs) oder auch Organische Laserdioden (O-Laser).
Gegenstand der Erfindung sind weiterhin elektronische und/oder optische Vorrichtungen, insbesondere Organische Leuchtdioden (OLEDs), Organische Integrierte Schaltungen (O-ICs), Organische Feld-Effekt-Transistoren (OFETs), Organische Dünnfilmtransistoren (OTFTs), Organische Solarzellen (O-SCs) oder auch Organische Laserdioden (O-Laser), enthaltend eine oder mehrere der erfindungsgemäßen Verbindungen (1 ) bis (30), der Polymere und Dendrimere enthaltend als Comonomere Verbindungen des Typs (1 ) bis (30) und der erweiterten Metallkomplexe.
Die vorliegende Erfindung wird durch die folgenden Beispiele näher erläutert, ohne sie darauf beschränken zu wollen. Der Fachmann kann aus den Schilderungen ohne erfinderisches Zutun weitere erfindungsgemäße Komplexe herstellen bzw. das erfindungsgemäße Verfahren anwenden.
Die OLEDs enthaltend eine oder mehrere der erfindungsgemäßen Verbindungen können nach dem Fachmann geläufigen Verfahren, wie z. B. in WO 04/058911 und DE 10317556.3 beschrieben, hergestellt werden. Beispiele:
Die nachfolgenden Synthesen wurden, sofern nicht anders angegeben, unter einer Schutzgasatmosphäre in getrockneten Lösungsmitteln durchgeführt. Die Edukte wurden von ALDRICH bzw. ABCR [Methylmagnesiumchlorid 3 M in THF, Diethylaminoschwefeltrifluorid (DAST), Benzolboronsäure, Kaliumfiuorid (sprühgetrocknet), Tri-fe/if-butylphosphin, Palladium(ll)acetat, Kaliumtetrachloroplatinat] bezogen. Di(6-brom-2-pyridyl)keton wurde, wie in WO 98/22148 beschrieben, dargestellt. c/s-Dimethyl-di(η1-S- dimethylsulfoxidyl)platin(ll) wurde nach C. Eaborn et al., J. Chem. Soc, Dalton Trans., 1981 , 933-938 dargestellt.
Ligandesnsynthese
Beispiel 1 : 1,1 -Bis(6-phenyl-2-pyridyl)-1 -fluorethan a) 1 ,1-Bis(6-brom-2-pyridyl)ethan-1-ol
Figure imgf000029_0001
Zu einer auf -78 °C gekühlten Suspension von 102.6 g (300 mmol) Di(6-brom-2- pyridyl)keton in 1000 ml THF wurden unter gutem Rühren 113 ml (340 mmol) einer 3 M Methylmagnesiumchlorid-Lösung in THF so zugetropft, daß eine Temperatur von -60 °C nicht überschritten wurde. Nach vollendeter Zugabe wurde noch 30 min. nachgerührt, dann wurden 50 ml Ethanol zugetropft und nach Erwärmen auf 0 °C mit 60 ml halbgesättigter Ammoniumchloridlösung versetzt. Die Reaktionsmischung wurde filtriert, die Salze wurden zweimal mit je 100 ml THF gewaschen und das Filtrat wurde am Rotationsverdampfer zur Trockene eingeengt. Der ölige Rückstand wurde in 1000 ml Dichlormethan aufgenommen, die organische Phase wurde dreimal mit 300 ml Wasser gewaschen und über Magnesiumsulfat getrocknet. Nach Abziehen des Dichlormethans verblieben 106.0 g (296 mmol), entsprechend einer Ausbeute von 98.6 %, des Rohprodukts mit einer Reinheit von ca. 95% nach 1H-NMR als gelbbraunes Öl, welches ohne Reinigung weiter umgesetzt wurde. 1H-NMR (CDCI3): δ [ppm] = 7.77 (d, 3JHH = 7.8 Hz, 2H), 7.53 (dd, 3JH = 7.8 Hz, 3JH = 7.8 Hz , 2H), 7.34 (d, 3JHH = 7.8 Hz, 2H), 5.78 (br. s, 1 H, OH), 1.92 (s, 3H, CH3).
b) 1 , 1 -Bis(6-brom-2-pyridyl)-1 -fluorethan
Figure imgf000030_0001
Zu einer auf 10 °C gekühlten Lösung von 105.9 g (296 mmol) 1 ,1-Bis(6-brom-2- pyridyl)ethan-1-ol in 1500 ml Chloroform wurden während 30 min. 117.3 ml (888 mmol) DAST so zugetropft, daß die Temperatur 20 °C nicht überschritt. Die Reaktionsmischung wurde 1 h bei 20 °C gerührt und dann unter Eiskühlung tropfenweise mit 500 ml Eiswasser (Vorsicht: stark exotherme Reaktion) und anschließend mit 1000 ml wäßriger 3 M NaOH hydrolysiert. Die organische Phase wurde abgetrennt, die wäßrige Phase wurde zweimal mit 100 ml Chloroform extrahiert, die vereinigten organischen Phasen wurden einmal mit 500 ml Wasser gewaschen und über Calciumchlorid getrocknet. Nach Abfiltrieren des Trockenmittels wurde die braune organische Phase auf 200 ml eingeengt und über eine Kieselgelsäule filtriert. Die so erhaltene gelbe Lösung wurde bis zur Trockene eingeengt und das verbliebene gelbe, zähe Öl aus 200 ml π-Heptan umkristallisiert, wobei 78.6 g (218 mmol) des Produkts, entsprechend einer Ausbeute von 73.7 %, in Form von farblosen Kristallnadeln - Reinheit nach 1H-NMR > 99.0 % - erhalten wurde.
1H-NMR (CDCI3): δ [ppm] = 7.56 (dd, 3JHH = 7.8 Hz, 3JHH = 7.8 Hz , 2H), 7.50 (d, 3JHH = 7.8 Hz, 2H), 7.34 (d, 3JHH = 7.8 Hz, 2H), 2.15 (d, 3JHF = 23.4 Hz, 3H, CH3).
c) 1 ,1-Bis(6-phenyl-2-pyridyl)-1 -fluorethan
Figure imgf000030_0002
Eine entgaste Suspension von 18.0 g (50 mmol) 1 ,1-Bis(6-brom-2-pyridyl)-1- fluorethan, 24.4 g (200 mmol) Benzolboronsäure und 19.2 g (330 mmol) Kaliumfluorid in 350 ml THF wurde mit 600 μl (2.6 mmol) Tri-tert-butylphosphin und 449 mg (2.0 mmol) Palladium(ll)acetat versetzt und unter Rühren 3 h unter Rückfluß erhitzt. Nach Erkalten wurde das THF im Vakuum entfernt, der Rückstand wurde in 500 ml Dichlormethan aufgenommen und dreimal mit 300 ml Wasser gewaschen. Nach Trocknen über Magnesiumsulfat, Filtration über Kieselgel und Abziehen des Lösungsmittels wurde des verbleibende gelbe Öl dreimal aus Ethanol umkristallisiert, wobei 15.7 g (44 mmol) des Produkts, entsprechend einer Ausbeute von 88.6 %, in Form von farblosen Kristallnadeln - Reinheit nach 1H-NMR > 99% - erhalten wurde.
1H-NMR (CDCI3): δ [ppm] = 8.04 (d, 3JHH = 7.7 Hz, 4H ), 7.72 (dd, 3JHH = 7.8 Hz, 3JHH = 7.8 Hz , 2H), 7.63 (d, 3JHH = 7.8 Hz, 2H), 7.50 (d, 3JHH = 7.8 Hz, 2H), 7.44 - 7.35 (m, 6H), 2.35 (d, 3JHF = 23.4 Hz, 3H, CH3).
Komplexsynthese
Beispiel 1 : [1,1 -Bis(6-phenyl-2-pyridinato-N,C2)-1 -fluorethan]platin(ll)
Figure imgf000031_0001
Eine Lösung von 1.063 g (3.0 mmol) 1 ,1-Bis(6-phenyl-2-pyridyl)-1 -fluorethan und 1.144 g (3.0 mmol) c/s-Dimethyl-di(η1-S-dimethylsuIfoxidyl)platin(ll) in 15 ml Toluol wurde 3 h bei 90 °C gerührt. Nach Erkalten auf Raumtemperatur wurde die gelbe Suspension mit 30 ml Diethylether versetzt, das gelbe, mikrokristalline Produkt wurde abgesaugt und dreimal mit je 10 ml Diethylether gewaschen. Nach Trocknen im Vakuum wurden 1.544 g (2.8 mmol), entsprechend einer Ausbeute von 94.0 %, mit einer Reinheit > 99.5% (HPLC), erhalten. MS (FAB): m/e = 347 (M+).

Claims

Patentansprüche:
1. Verbindungen gemäß Struktur 1 ,
Figure imgf000032_0001
Struktur 1 dadurch gekennzeichnet, daß sie ein Metall Met enthalten, koordiniert an einen vierzähnig chelatisierenden Liganden Lig gemäß Struktur 2, Lig = L1 ^ ^ L2
Struktur 2
wobei V eine verbrückende Einheit ist, dadurch gekennzeichnet, daß sie 1 bis 40 Atome aus der dritten, vierten, fünften und/oder sechsten Hauptgruppe enthält und die zwei Teilliganden L1 und L2, die gleich oder verschieden bei jedem Auftreten sein können, kovalent miteinander verbindet, und wobei die zwei Teilliganden L1 und L2 der Struktur 3 genügen, Cy1
L1, L2 =
Cy2 Struktur 3
wobei Cy1 und Cy2, gleich oder verschieden bei jedem Auftreten, einem substituierten oder unsubstituierten, gesättigten, ungesättigten oder aromatischen Homo- oder Heterocyclus entsprechen, der jeweils über ein Ringatom oder über ein exocyclisch an den Homo- oder Heterocyclus gebundenes Atom ionisch, kovalent oder koordinativ an das Metall gebunden ist; und wobei L3 gleich oder verschieden bei jedem Auftreten ein ein- oder zweizähniger, neutraler oder monoanionischer Ligand ist und wobei a gleich 0, 1 oder 2 ist.
2. Verbindungen gemäß Anspruch 1 , dadurch gekennzeichnet, daß diese elektrisch neutral sind.
3. Verbindungen gemäß Anspruch 1 und / oder 2, dadurch gekennzeichnet, daß
L1 = L2 ist.
4. Verbindungen gemäß einem oder mehreren der Ansprüche 1 bis 3, dadurch gekennzeichnet, daß die verbrückende Einheit V 1 bis 6 Atome enthält oder ein 3- bis 6-gliedriger Homo- oder Heterocyclus ist.
5. Verbindungen gemäß einem oder mehreren der Ansprüche 1 bis 4, dadurch gekennzeichnet, daß für die Verknüpfungseinheit V gilt:
V ist BR1, -(CR2)R1B(CR2)-, -O-R1B-O-, -O-(R1O)B-O-, -CR2O-R1B-OCR2-, -(CR2CR2)R1B(CR2CR2)-, C=O, C=NR1, C=S, CR2, CR(OH), CR(OR1), C(NR1)2, -(CR2)R2C(CR2)-, -(CR2CR2)R2C(CR2CR2)-, -(SiR2)R2C(SiR2)-, -(SiR2CR2)R2C(CR2SiR2)-, -(CR2SiR2)R2C(SiR2CR2)-, -(SiR2SiR2)R2C(SiR2SiR2)-, cis-RC=CR, 1 ,2-C6H4, 1 ,3-C6H4, SiR2, Si(OH)2, Si(OR1)2, -(CR2)R2Si(CR2)-, -(CR2CR2)R2Si(CR2CR2)-, -(SiR2)R2Si(SiR2)-, -(SiR2CR2)R2Si(CR2SiR2)-, -(CR2SiR2)R2Si(SiR2CR2)-, -(SiR2SiR2)R2Si(SiR2SiR2)-, R1N, -(CR2)R1N(CR2)-, -(CR2CR2)R1N(CR2CR2)-, FP, FPO, R1P, R1As, R1Sb, R1Bi, R1PO, R1AsO, R1SbO, R1BiO, R1PSe, R1AsSe, R1SbSe, R1BiSe, R1PTe, R1AsTe, R1SbTe, R1BiTe, -O-R1PO-O-, -0-(R1O)PO-O-, -CR2O-R1PO-OCR2-, -OCR2-R1PO-CR2O-, O, S, Se, -(CR2)O(CR2)-, -(CR2)S(CR2)-, -(CR2)(O)S(CR2)- oder -(CR2)(O)2S(CR2)- oder entsprechende unsymmetrische Analoga;
R ist gleich oder verschieden bei jedem Auftreten H, F, CI, Br, I, N02, CN, eine geradkettige, verzweigte oder cyclische Alkyl- oder Alkoxygruppe mit 1 bis 20 C-Atomen, wobei eine oder mehrere nicht benachbarte CH2-Gruppen durch -R1C=CR1-, -C≡C-, Si(R1)2, Ge(R1)2, Sn(R1)2( C=O, C=S, C=Se, C=NR1, -O-, -S-, -NR1- oder -CONR1- ersetzt sein können und wobei ein oder mehrere H-Atome durch F ersetzt sein können, oder eine Aryl-, Aryloxy- oder Heteroarylgruppe mit 1 bis 14 C-Atomen, die durch einen oder mehrere nicht aromatische Reste R substituiert sein kann, wobei mehrere Substituenten R wiederum ein weiteres mono- oder polycyclisches, aliphatisches oder aromatisches Ringsystem aufspannen können; und
R1, R2 ist gleich oder verschieden bei jedem Auftreten H oder ein aliphatischer oder aromatischer Kohlenwasserstoffrest mit 1 bis 20 C-Atomen.
6. Metallkomplexe gemäß einem oder mehreren der Ansprüche 1 bis 5, ausgewählt aus den Verbindungen (1) bis (8), die jeweils noch einen oder zwei . zusätzliche Liganden L3 tragen können,
Figure imgf000034_0001
Verbindungen (1) Verbindungen (2) Verbindungen (3) Verbindungen (4)
Figure imgf000034_0002
Verbindungen (5) Verbindungen (6) Verbindungen (7) Verbindungen (8)
wobei R, R1 und R2 dieselbe Bedeutung haben, wie in Anspruch 5 beschrieben, und die weiteren Symbole und Indizes folgende Bedeutung haben:
M Be, Mg, Ca, Sr, Ba, AI, Ga, In, Tl, Sc, Y, La, Cr, Mo, W, Fe, Ru, Os, Co, Rh, Ir, Ni, Pd, Pt, Cu, Ag, Au, Zn, Cd, Hg; L ist gleich oder verschieden bei jedem Auftreten C, N, P;
Q ist gleich oder verschieden bei jedem Auftreten N, O, S, Se, Te;
T ist gleich oder verschieden bei jedem Auftreten N, P;
X ist gleich oder verschieden bei jedem Auftreten CR, N, P;
Y ist gleich oder verschieden bei jedem Auftreten NR1, O, S, Se, Te, SO, SeO, TeO, SO2, SeO2, TeO2; Z hat dieselbe Bedeutung, wie in Anspruch 5 für V beschrieben; c ist gleich oder verschieden bei jedem Auftreten 0 oder 1.
7. Metallkomplexe gemäß einem oder mehreren der Ansprüche 1 bis 5, ausgewählt aus den Verbindungen (9) bis (12), die jeweils noch einen oder zwei zusätzliche Liganden L3 tragen können,
Figure imgf000035_0001
Verbindungen (9) Verbindungen (10)
Figure imgf000035_0002
Verbindungen (11) Verbindungen (12)
wobei die Symbole und Indizes M, L, Q, T, X, Y, Z, R, R ,1 , R und c die gleichen Bedeutungen wie in Anspruch 5 und 6 haben.
8. Metallkomplexe gemäß einem oder mehreren der Ansprüche 1 bis 5, ausgewählt aus den Verbindungen (13) bis (30), die jeweils noch einen oder zwei zusätzliche Liganden L3 tragen können,
Figure imgf000035_0003
Verbindungen (16) Verbindungen (17) Verbindungen (18)
Figure imgf000036_0001
Verbindungen (19) Verbindungen (20) Verbindungen (21)
Figure imgf000036_0002
Verbindungen (22) Verbindungen (23) Verbindungen (24)
Figure imgf000036_0003
Verbindungen (25) Verbindungen (26) Verbindungen (27)
Figure imgf000036_0004
Verbindungen (28) Verbindungen (29) Verbindungen (30)
wobei die Symbole und Indizes M, L, Q, T, X, Y, Z, R, R1, R2, c und n die Bedeutungen wie in Anspruch 5 und 6 haben.
9. Metallkomplexe gemäß einem oder mehreren der Ansprüche 1 bis 8, dadurch gekennzeichnet, daß der Ligand L3, wenn vorhanden, ein zweizähnig chelatisierender Ligand ist.
10. Metallkomplexe gemäß Anspruch 9, dadurch gekennzeichnet, daß L3 ein monoanionischer Ligand gleich oder verschieden den Teilliganden L1 bzw. L2 ist oder daß L3 ein Ligand gemäß Struktur (4) ist,
Figure imgf000037_0001
Struktur (4) wobei R3 gleich oder verschieden bei jedem Auftreten H, eine Ci bis C20 Alkylgruppe, eine Ci bis C20 Alkoxygruppe, eine C bis C2o Aryl- oder Heteroarylgruppe oder eine C4 bis C2o Aryloxy- oder Heteroaryloxygruppe darstellt und ein oder mehrere H-Atome durch F ersetzt sein können.
11. Verbindungen gemäß einem oder mehreren der Ansprüche 1 bis 10, dadurch gekennzeichnet, daß das Symboi M = Be, Mg, Pt oder Zn bedeutet und der Index a = 0 ist.
12. Verbindungen gemäß Anspruch 11 , dadurch gekennzeichnet, daß das Symbol c = 0 und M = Pt bedeutet.
13. Verbindungen gemäß einem oder mehreren der Ansprüche 1 bis 10, dadurch gekennzeichnet, daß für das Symbol M = Rh oder Ir gilt und der Index a = 1 mit einem zweizähnigen monoanionischen Liganden L3 oder a = 2 mit einzähnigen monoanionischen Liganden L3 ist.
14. Verbindungen gemäß einem oder mehreren der Ansprüche 1 bis 13, dadurch gekennzeichnet, daß das Symbol L = C oder N bedeutet.
15. Verbindungen gemäß einem oder mehreren der Ansprüche 1 bis 14, dadurch gekennzeichnet, daß das Symbol Q = O oder S bedeutet.
16. Verbindungen gemäß einem oder mehreren der Ansprüche 1 bis 15, dadurch gekennzeichnet, daß das Symbol T = N bedeutet.
17. Verbindungen gemäß einem oder mehreren der Ansprüche 1 bis 16, dadurch gekennzeichnet, daß das Symbol X = CR oder N bedeutet.
18. Verbindungen gemäß einem oder mehreren der Ansprüche 1 bis 17, dadurch gekennzeichnet, daß das Symbol Z = BR1, CR2, CO, SiR1 2, R1N, FP, FPO, R1P, R1PO, -CR2CR2-, -CR2-O-CR2-, -O-(OR1)PO-O-, cis-CR=CR, -CR2-BR1-CR2-, -CR2-CO-CR2-, -CR2-CR2-CR2- oder -CR2-NR1-CR2 bedeutet.
19. Verbindungen gemäß einem oder mehreren der Ansprüche 1 bis 18, dadurch gekennzeichnet, daß das Symbol R = H, F, CI, Br, I, CN, eine geradkettige, verzweigte oder cyclische Alkyl- oder Alkoxygruppe mit 1 bis 6 C-Atomen oder eine Aryl- oder Heteroarylgruppe mit 3 bis 10 C-Atomen, die durch einen oder mehrere, nicht aromatische Reste R substituiert sein kann, wobei mehrere Substituenten R, sowohl am selben Ring als auch an den beiden unterschiedlichen Ringen zusammen wiederum ein weiteres mono- oder polycyclisches Ringsystem aufspannen können, ist.
20. Verbindungen (31 ) bis (60),
Figure imgf000038_0001
Verbindungen (31) Verbindungen (32) Verbindungen (33) Verbindungen (34)
Figure imgf000038_0002
Verbindungen (35) Verbindungen (36) Verbindungen (37) Verbindungen (38)
Figure imgf000038_0003
Verbindungen (39) Verbindungen (40)
Figure imgf000039_0001
Verbindungen (41) Verbindungen (42)
Figure imgf000039_0002
Verbindungen (43) Verbindungen (44) Verbindungen (45)
Figure imgf000039_0003
Verbindungen (46) Verbindungen (47) Verbindungen (48)
Figure imgf000039_0004
Verbindungen (49) Verbindungen (50) Verbindungen (51)
Figure imgf000039_0005
Verbindungen (52) Verbindungen (53) Verbindungen (54)
Figure imgf000040_0001
Verbindungen (55) Verbindungen (56) Verbindungen (57)
Figure imgf000040_0002
Verbindungen (58) Verbindungen (59) Verbindungen (60) wobei die Symbole und Indizes L, Q, T, X, Y, Z, R, R1, R2 und c die gleichen Bedeutungen wie in Anspruch 7 haben, ausgenommen die Verbindungen Bis(6- phenyl-2-pyridyl)methan, Bis(6-phenyl-2-pyridyl)keton, Bis(6-(1-hydroxy-3,5-di-tert- butyl)phenyl-2-pyridyl)methanol, 2,2'-Thio-bis(3-cyano-2,4-diphenyl]pyridin, Bis(6-(3- phenyl)phenyl-2-pyridyl)methan und Isomere .
21. Verfahren zur Herstellung der Verbindungen gemäß einem oder mehreren der Ansprüche 1 bis 19, durch Umsetzung der Verbindungen (31) bis (60) gemäß Anspruch 20 mit Metallalkoholaten der Verbindung (61), mit Metallketoketonaten der Verbindung (62), Metallhalogeniden -carboxylaten, -nitraten, -sulfaten der Verbindung (63) oder Metallalkyl- bzw. -arylverbindungen der Verbindung (64),
Figure imgf000040_0003
Verbindungen (61) Verbindungen (62) Verbindungen (63) Verbindungen (64)
wobei die Symbole M und R1 die in Anspruch 5 und 6 genannte Bedeutung haben, und das Symbol A = F, CI, Br, I, OH, Formiat, Acetat, Propionat, Benzoat, Nitrat oder Sulfat und L' ein einzähniger Ligand und n = 1 , 2 oder 3 und q = 0, 1 , 2 oder 3 ist.
22. Verbindungen gemäß einem oder mehreren der Ansprüche 1 bis 19, dadurch gekennzeichnet, daß ihre Reinheit (mittels 1H-NMR und/oder HPLC bestimmt) mehr als 99 % beträgt.
23. Konjugierte, teilkonjugierte und/oder nicht-konjugierte Polymere oder Dendrimere enthaltend eine oder mehrere Verbindungen der Struktur 1 bzw. Verbindungen (1) bis (30) gemäß einem oder mehreren der Ansprüche 1 bis 19.
24. Polymere oder Dendrimere gemäß Anspruch 23, dadurch gekennzeichnet, daß mindestens ein in Anspruch 5 definierter Rest R eine Bindung zum Polymer oder Dendrimer darstellt.
25. Polymere gemäß Anspruch 23 und/oder 24, dadurch gekennzeichnet, daß das Polymer aus der Gruppe Polyfluorene, Poly-spirobifluorene, Poly-para- phenylene, Poly-dihydrophenanthrene, Poly-indenofluorene, Poly-carbazole, Polythiophene, Polyketone, Polyvinylcarbazole oder auch aus Copolymeren, die mehrere der hier genannten Einheiten aufweisen, ausgewählt ist.
26. Elektronisches Bauteil, enthaltend mindestens eine Verbindung, ein Polymer, ein Copolymer oder ein Dendrimer gemäß einem oder mehreren der Ansprüche 1 bis 19 und 22 bis 25.
27. Elektronisches Bauteil gemäß Anspruch 26, dadurch gekennzeichnet, daß es sich um eine Organische Leuchtdiode (OLEDs), eine Organische Integrierte Schaltung (O-ICs), einen Organischen Feld-Effekt-Transistor (OFETs), einen Organischen Dünnfilmtransistor (OTFTs), eine Organische Solarzelle (O-SCs) oder eine Organische Laserdiode (O-Laser) handelt.
PCT/EP2004/011890 2003-10-30 2004-10-21 Metallkomplexe mit bipodalen liganden Ceased WO2005042550A1 (de)

Priority Applications (4)

Application Number Priority Date Filing Date Title
JP2006537137A JP5230940B2 (ja) 2003-10-30 2004-10-21 二座（Ｂｉｐｏｄａｌ）配位子を有する金属錯体
US10/578,039 US9029539B2 (en) 2003-10-30 2004-10-21 Metal complexes with bipodal ligands
KR1020067008085A KR101135910B1 (ko) 2003-10-30 2004-10-21 바이포달 리간드를 갖는 금속 착물
EP04790697A EP1678190B1 (de) 2003-10-30 2004-10-21 Metallkomplexe mit bipodalen liganden

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE2003150722 DE10350722A1 (de) 2003-10-30 2003-10-30 Metallkomplexe
DE10350722.1 2003-10-30

Publications (1)

Publication Number Publication Date
WO2005042550A1 true WO2005042550A1 (de) 2005-05-12

Family

ID=34485145

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/EP2004/011890 Ceased WO2005042550A1 (de) 2003-10-30 2004-10-21 Metallkomplexe mit bipodalen liganden

Country Status (7)

Country Link
US (1) US9029539B2 (de)
EP (1) EP1678190B1 (de)
JP (1) JP5230940B2 (de)
KR (1) KR101135910B1 (de)
CN (1) CN1894269A (de)
DE (1) DE10350722A1 (de)
WO (1) WO2005042550A1 (de)

Cited By (111)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006093665A (ja) * 2004-08-26 2006-04-06 Fuji Photo Film Co Ltd 有機電界発光素子
JP2007002080A (ja) * 2005-06-23 2007-01-11 Konica Minolta Holdings Inc 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
JP2008500715A (ja) * 2004-05-24 2008-01-10 サメイション株式会社 発光装置用金属錯体
JP2008037848A (ja) * 2006-08-10 2008-02-21 Takasago Internatl Corp 白金錯体及び発光素子
EP2031037A1 (de) 2007-08-29 2009-03-04 Fujifilm Corporation Organische Elektrolumineszenzvorrichtung
US7501190B2 (en) * 2005-05-06 2009-03-10 Fujifilm Corporation Organic electroluminescent device
EP2036907A1 (de) * 2007-09-14 2009-03-18 FUJIFILM Corporation Organische Elektrolumineszenzvorrichtung
EP2096690A2 (de) 2008-02-28 2009-09-02 FUJIFILM Corporation Organische Elektrolumineszenzvorrichtung
JP2010062577A (ja) * 2003-06-02 2010-03-18 Fujifilm Corp 有機電界発光素子及び錯体化合物
JP2010093294A (ja) * 2010-01-15 2010-04-22 Fujifilm Corp 有機電界発光素子
DE102008057051A1 (de) 2008-11-13 2010-05-20 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102008057050A1 (de) 2008-11-13 2010-05-20 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
US7732606B2 (en) * 2004-09-27 2010-06-08 Fujifilm Corporation Light-emitting device
DE102008063490A1 (de) 2008-12-17 2010-06-24 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102008063470A1 (de) 2008-12-17 2010-07-01 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
US7771845B2 (en) * 2005-03-14 2010-08-10 Fujifilm Corporation Organic electroluminescent device
DE102009009277A1 (de) 2009-02-17 2010-08-19 Merck Patent Gmbh Organische elektronische Vorrichtung
WO2010101011A1 (en) 2009-03-03 2010-09-10 Fujifilm Corporation Method for producing light-emitting display device, light-emitting display device and light-emitting display
WO2010102709A1 (de) 2009-03-13 2010-09-16 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2010102706A1 (de) 2009-03-09 2010-09-16 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
WO2010108579A1 (de) 2009-03-23 2010-09-30 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
DE102009017064A1 (de) 2009-04-09 2010-10-14 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
WO2010149259A2 (en) 2009-06-22 2010-12-29 Merck Patent Gmbh Conducting formulation
WO2011013626A1 (ja) 2009-07-31 2011-02-03 富士フイルム株式会社 有機デバイス用蒸着材料及び有機デバイスの製造方法
DE102009041289A1 (de) 2009-09-16 2011-03-17 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102009042693A1 (de) 2009-09-23 2011-03-24 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
WO2011076325A1 (en) 2009-12-23 2011-06-30 Merck Patent Gmbh Compositions comprising polymeric binders
WO2011076324A1 (en) 2009-12-23 2011-06-30 Merck Patent Gmbh Compositions comprising organic semiconducting compounds
DE102010010481A1 (de) 2010-03-06 2011-09-08 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
WO2011128034A1 (en) 2010-04-12 2011-10-20 Merck Patent Gmbh Composition having improved performance
WO2011128035A1 (en) 2010-04-12 2011-10-20 Merck Patent Gmbh Composition and method for preparation of organic electronic devices
WO2011141109A1 (de) 2010-05-11 2011-11-17 Merck Patent Gmbh Organische elektrolumineszenzvorrichtungen
WO2011147523A1 (en) 2010-05-27 2011-12-01 Merck Patent Gmbh Formulation and method for preparation of organic electronic devices
WO2012013271A1 (de) 2010-07-30 2012-02-02 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
WO2011137429A3 (en) * 2010-04-30 2012-04-05 Arizona Board Of Regents Acting For And On Behalf Of Arizona State University Synthesis of four coordinated palladium complexes and their applications in light emitting devices thereof
WO2011137431A3 (en) * 2010-04-30 2012-04-12 Arizona Board Of Regents For And On Behalf Of Arizona State University Synthesis of four coordinated gold complexes and their applications in light emitting devices thereof
WO2012048778A1 (de) 2010-10-14 2012-04-19 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
DE102010048497A1 (de) 2010-10-14 2012-04-19 Merck Patent Gmbh Formulierungen für organische Elektrolumineszenzvorrichtungen
US8206839B2 (en) 2005-10-04 2012-06-26 Fujifilm Corporation Organic electroluminescent element
WO2012095143A1 (de) 2011-01-13 2012-07-19 Merck Patent Gmbh Verbindungen für organische elektrolumineszenzvorrichtungen
US8257838B2 (en) 2003-05-09 2012-09-04 Fujifilm Corporation Organic electroluminescent device and platinum compound
US8273467B2 (en) 2006-02-28 2012-09-25 Fujifilm Corporation Organic electroluminescent device
WO2012136295A1 (de) 2011-04-05 2012-10-11 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
WO2012163471A1 (de) 2011-06-03 2012-12-06 Merck Patent Gmbh Metallkomplexe
WO2013000531A1 (de) 2011-06-28 2013-01-03 Merck Patent Gmbh Metallkomplexe
EP2543685A1 (de) * 2011-07-08 2013-01-09 cynora GmbH Verfahren zur kovalenten Bindung eines Metallkomplexes an ein Polymer
WO2013020631A1 (de) 2011-08-10 2013-02-14 Merck Patent Gmbh Metallkomplexe
JP2013062513A (ja) * 2012-10-12 2013-04-04 Udc Ireland Ltd 有機電界発光素子
WO2013050101A1 (de) 2011-10-06 2013-04-11 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
WO2013080798A1 (ja) 2011-11-30 2013-06-06 富士フイルム株式会社 光拡散性転写材料、光拡散層の形成方法、有機電界発光装置、及び有機電界発光装置の製造方法
CN101386630B (zh) * 2007-09-14 2013-07-31 Udc爱尔兰有限公司 有机电致发光装置
EP1683804B1 (de) * 2003-11-04 2013-07-31 Takasago International Corporation Platinkomplex und lumineszentes element
US8610110B2 (en) 2008-03-11 2013-12-17 Merck Patent Gmbh Optoelectronic component comprising neutral transition metal complexes
WO2014101981A1 (en) 2012-12-28 2014-07-03 Merck Patent Gmbh Composition comprising polymeric organic semiconducting compounds
WO2015082037A1 (en) 2013-12-06 2015-06-11 Merck Patent Gmbh Compositions containing a polymeric binder which comprises acrylic and/or methacrylic acid ester units
US9224963B2 (en) 2013-12-09 2015-12-29 Arizona Board Of Regents On Behalf Of Arizona State University Stable emitters
US9238668B2 (en) 2011-05-26 2016-01-19 Arizona Board Of Regents, Acting For And On Behalf Of Arizona State University Synthesis of platinum and palladium complexes as narrow-band phosphorescent emitters for full color displays
US9385329B2 (en) 2013-10-14 2016-07-05 Arizona Board of Regents on behalf of Arizona State University and Universal Display Corporation Platinum complexes and devices
WO2016120007A1 (en) 2015-01-30 2016-08-04 Merck Patent Gmbh Formulations with a low particle content
US9425415B2 (en) 2011-02-18 2016-08-23 Arizona Board Of Regents Acting For And On Behalf Of Arizona State University Four coordinated platinum and palladium complexes with geometrically distorted charge transfer state and their applications in light emitting devices
WO2017008883A1 (en) 2015-07-15 2017-01-19 Merck Patent Gmbh Composition comprising organic semiconducting compounds
US9550801B2 (en) 2009-04-06 2017-01-24 Arizona Board Of Regents Acting For And On Behalf Of Arizona State University Synthesis of four coordinated platinum complexes and their applications in light emitting devices thereof
US9617291B2 (en) 2015-06-03 2017-04-11 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate and octahedral metal complexes containing naphthyridinocarbazole and its analogues
US9673409B2 (en) 2013-06-10 2017-06-06 Arizona Board Of Regents On Behalf Of Arizona State University Phosphorescent tetradentate metal complexes having modified emission spectra
US9711739B2 (en) 2015-06-02 2017-07-18 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate metal complexes containing indoloacridine and its analogues
US9711741B2 (en) 2012-08-24 2017-07-18 Arizona Board Of Regents On Behalf Of Arizona State University Metal compounds and methods and uses thereof
US9818959B2 (en) 2014-07-29 2017-11-14 Arizona Board of Regents on behlaf of Arizona State University Metal-assisted delayed fluorescent emitters containing tridentate ligands
US9882150B2 (en) 2012-09-24 2018-01-30 Arizona Board Of Regents For And On Behalf Of Arizona State University Metal compounds, methods, and uses thereof
US9923155B2 (en) 2014-07-24 2018-03-20 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum (II) complexes cyclometalated with functionalized phenyl carbene ligands and their analogues
US9920242B2 (en) 2014-08-22 2018-03-20 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent materials as co-host materials for fluorescent OLEDs
US9941479B2 (en) 2014-06-02 2018-04-10 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate cyclometalated platinum complexes containing 9,10-dihydroacridine and its analogues
WO2018114744A1 (en) 2016-12-20 2018-06-28 Merck Patent Gmbh A white light emitting solid state light source
US10020455B2 (en) 2014-01-07 2018-07-10 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum and palladium complex emitters containing phenyl-pyrazole and its analogues
US10033003B2 (en) 2014-11-10 2018-07-24 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate metal complexes with carbon group bridging ligands
US10056567B2 (en) 2014-02-28 2018-08-21 Arizona Board Of Regents On Behalf Of Arizona State University Chiral metal complexes as emitters for organic polarized electroluminescent devices
US10158091B2 (en) 2015-08-04 2018-12-18 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum (II) and palladium (II) complexes, devices, and uses thereof
US10177323B2 (en) 2016-08-22 2019-01-08 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum (II) and palladium (II) complexes and octahedral iridium complexes employing azepine functional groups and their analogues
WO2019007823A1 (en) 2017-07-03 2019-01-10 Merck Patent Gmbh LOW-PHENOL IMPURITY FORMULATIONS
WO2019179909A1 (de) 2018-03-19 2019-09-26 Merck Patent Gmbh Metallkomplexe
US10516117B2 (en) 2017-05-19 2019-12-24 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent emttters employing benzo-imidazo-phenanthridine and analogues
WO2020053150A1 (en) 2018-09-12 2020-03-19 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2020053315A1 (de) 2018-09-12 2020-03-19 Merck Patent Gmbh Elektrolumineszierende vorrichtungen
WO2020053314A1 (de) 2018-09-12 2020-03-19 Merck Patent Gmbh Elektrolumineszierende vorrichtungen
WO2020178230A1 (en) 2019-03-04 2020-09-10 Merck Patent Gmbh Ligands for nano-sized materials
US10793546B2 (en) 2014-08-15 2020-10-06 Arizona Board Of Regents On Behalf Of Arizona State University Non-platinum metal complexes for excimer based single dopant white organic light emitting diodes
WO2020208051A1 (en) 2019-04-11 2020-10-15 Merck Patent Gmbh Materials for organic electroluminescent devices
US10822363B2 (en) 2016-10-12 2020-11-03 Arizona Board Of Regents On Behalf Of Arizona State University Narrow band red phosphorescent tetradentate platinum (II) complexes
US10964897B2 (en) 2014-07-28 2021-03-30 Arizona Board Of Regents On Behalf Of Arizona State University Tridentate cyclometalated metal complexes with six-membered coordination rings
US10991897B2 (en) 2014-11-10 2021-04-27 Arizona Board Of Regents On Behalf Of Arizona State University Emitters based on octahedral metal complexes
US10995108B2 (en) 2012-10-26 2021-05-04 Arizona Board Of Regents On Behalf Of Arizona State University Metal complexes, methods, and uses thereof
WO2021089450A1 (en) 2019-11-04 2021-05-14 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2021094269A1 (en) 2019-11-12 2021-05-20 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2021110741A1 (en) 2019-12-04 2021-06-10 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2021151922A1 (de) 2020-01-29 2021-08-05 Merck Patent Gmbh Benzimidazol-derivate
US11101435B2 (en) 2017-05-19 2021-08-24 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum and palladium complexes based on biscarbazole and analogues
WO2021191058A1 (en) 2020-03-23 2021-09-30 Merck Patent Gmbh Materials for organic electroluminescent devices
US11183670B2 (en) 2016-12-16 2021-11-23 Arizona Board Of Regents On Behalf Of Arizona State University Organic light emitting diode with split emissive layer
US11329244B2 (en) 2014-08-22 2022-05-10 Arizona Board Of Regents On Behalf Of Arizona State University Organic light-emitting diodes with fluorescent and phosphorescent emitters
US11335865B2 (en) 2016-04-15 2022-05-17 Arizona Board Of Regents On Behalf Of Arizona State University OLED with multi-emissive material layer
US11594691B2 (en) 2019-01-25 2023-02-28 Arizona Board Of Regents On Behalf Of Arizona State University Light outcoupling efficiency of phosphorescent OLEDs by mixing horizontally aligned fluorescent emitters
US11594688B2 (en) 2017-10-17 2023-02-28 Arizona Board Of Regents On Behalf Of Arizona State University Display and lighting devices comprising phosphorescent excimers with preferred molecular orientation as monochromatic emitters
US11647643B2 (en) 2017-10-17 2023-05-09 Arizona Board Of Regents On Behalf Of Arizona State University Hole-blocking materials for organic light emitting diodes
US11708385B2 (en) 2017-01-27 2023-07-25 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent emitters employing pyrido-pyrrolo-acridine and analogues
US11785838B2 (en) 2019-10-02 2023-10-10 Arizona Board Of Regents On Behalf Of Arizona State University Green and red organic light-emitting diodes employing excimer emitters
US11878988B2 (en) 2019-01-24 2024-01-23 Arizona Board Of Regents On Behalf Of Arizona State University Blue phosphorescent emitters employing functionalized imidazophenthridine and analogues
US11930662B2 (en) 2015-06-04 2024-03-12 Arizona Board Of Regents On Behalf Of Arizona State University Transparent electroluminescent devices with controlled one-side emissive displays
US11945985B2 (en) 2020-05-19 2024-04-02 Arizona Board Of Regents On Behalf Of Arizona State University Metal assisted delayed fluorescent emitters for organic light-emitting diodes
WO2024105066A1 (en) 2022-11-17 2024-05-23 Merck Patent Gmbh Materials for organic electroluminescent devices
US12037348B2 (en) 2018-03-09 2024-07-16 Arizona Board Of Regents On Behalf Of Arizona State University Blue and narrow band green and red emitting metal complexes
US12091429B2 (en) 2018-07-16 2024-09-17 Arizona Board Of Regents On Behalf Of Arizona State University Fluorinated porphyrin derivatives for optoelectronic applications
US12503644B2 (en) 2020-05-19 2025-12-23 Arizona Board Of Regents On Behalf Of Arizona State University Metal assisted delayed fluorescent emitters for organic light-emitting diodes

Families Citing this family (34)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4460952B2 (ja) * 2003-06-02 2010-05-12 富士フイルム株式会社 有機電界発光素子及び錯体化合物
KR100718103B1 (ko) * 2003-12-09 2007-05-14 삼성에스디아이 주식회사 발광 고분자 및 이를 이용한 유기 전계 발광 소자
JP4500735B2 (ja) 2004-09-22 2010-07-14 富士フイルム株式会社 有機電界発光素子
JP2006193573A (ja) * 2005-01-12 2006-07-27 Sumitomo Chemical Co Ltd 白色ｌｅｄ用金属錯体蛍光体
JP4773109B2 (ja) * 2005-02-28 2011-09-14 高砂香料工業株式会社 白金錯体及び発光素子
US9051344B2 (en) * 2005-05-06 2015-06-09 Universal Display Corporation Stability OLED materials and devices
JP5049711B2 (ja) * 2006-09-27 2012-10-17 富士フイルム株式会社 有機電界発光素子
JP5438941B2 (ja) 2007-09-25 2014-03-12 ユー・ディー・シー アイルランド リミテッド 有機電界発光素子
JP5438955B2 (ja) * 2007-12-14 2014-03-12 ユー・ディー・シー アイルランド リミテッド 白金錯体化合物及びこれを用いた有機電界発光素子
JP4531836B2 (ja) 2008-04-22 2010-08-25 富士フイルム株式会社 有機電界発光素子並びに新規な白金錯体化合物及びその配位子となり得る新規化合物
JP4531842B2 (ja) 2008-04-24 2010-08-25 富士フイルム株式会社 有機電界発光素子
TW201127934A (en) * 2009-07-01 2011-08-16 Georgia Tech Res Inst Phosphorescent platinum complexes, their monomers and copolymers, and uses in organic electronic devices
JP4659910B2 (ja) * 2010-01-07 2011-03-30 富士フイルム株式会社 発光素子
US8877353B2 (en) * 2010-07-21 2014-11-04 Versitech Limited Platinum (II) tetradentate ONCN complexes for organic light-emitting diode applications
JP5097808B2 (ja) * 2010-08-30 2012-12-12 富士フイルム株式会社 発光素子
JP5761045B2 (ja) * 2012-01-20 2015-08-12 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、照明装置及び表示装置
DE102012209523A1 (de) 2012-06-06 2013-12-12 Osram Opto Semiconductors Gmbh Hauptgruppenmetallkomplexe als p-Dotanden für organische elektronische Matrixmaterialien
US10301338B2 (en) 2014-05-08 2019-05-28 Universal Display Corporation Organic electroluminescent materials and devices
CN106463619B (zh) * 2014-05-08 2020-07-07 环球展览公司 稳定的咪唑并菲啶材料
US10403830B2 (en) 2014-05-08 2019-09-03 Universal Display Corporation Organic electroluminescent materials and devices
US10636983B2 (en) 2014-05-08 2020-04-28 Universal Display Corporation Organic electroluminescent materials and devices
DE102014114224A1 (de) * 2014-09-30 2016-03-31 Osram Oled Gmbh Organisches elektronisches Bauteil, Verwendung eines Zinkkomplexes als p-Dotierungsmittel für organische elektronische Matrixmaterialien
DE102015116389A1 (de) * 2015-09-28 2017-03-30 Osram Oled Gmbh Organisches elektronisches Bauteil mit Ladungsträgergenerationsschicht und Verwendung eines Zinkkomplexes als p-Dotierstoff in Ladungsträgergenerationsschichten
US11753427B2 (en) * 2018-05-04 2023-09-12 Universal Display Corporation Organic electroluminescent materials and devices
US12116378B2 (en) 2018-12-04 2024-10-15 The University Of Hong Kong Transition metal luminescent complexes and methods of use
CN112979709B (zh) * 2019-12-16 2022-09-02 广东阿格蕾雅光电材料有限公司 一种金属配合物及其应用
US20210288269A1 (en) * 2020-03-06 2021-09-16 Universal Display Corporation Organic electroluminescent materials and devices
US20230165134A1 (en) * 2020-04-22 2023-05-25 Universal Display Corporation Organic electroluminescent materials and devices
CN117730084B (zh) 2021-05-31 2026-03-17 港大科桥有限公司 用于oled应用的双核铂(ii)红光发射体
KR20240015663A (ko) * 2021-05-31 2024-02-05 벌시테크 리미티드 Oled 응용을 위한 열 활성화 지연 형광 팔라듐(ii) 착물
KR20240145471A (ko) * 2022-02-02 2024-10-07 삼성디스플레이 주식회사 광전자 소자에 사용하기 위한 착물용 리간드
CN114805446B (zh) * 2022-04-09 2023-08-15 浙江工业大学 金属铂(ii)和钯(ii)配合物、有机发光器件及显示或照明装置
KR20240034963A (ko) * 2022-09-07 2024-03-15 삼성디스플레이 주식회사 유기금속 화합물, 상기 유기금속 화합물을 포함한 발광 소자 및 상기 발광 소자를 포함한 전자 장치
CN118290488B (zh) * 2024-04-16 2024-09-17 浙江华显光电科技有限公司 一种Pt配合物及其在有机发光装置的应用

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO1998022148A1 (en) 1996-11-20 1998-05-28 Washington University Mri contrast agents and ligands
WO2001070395A2 (en) * 2000-03-22 2001-09-27 Borealis Technology Oy Polymerization catalysts comprising an open eta-5 ligand
WO2002068435A1 (de) 2001-02-24 2002-09-06 Covion Organic Semiconductors Gmbh Rhodium- und iridium-komplexe
US6613583B1 (en) * 1997-06-27 2003-09-02 Igen International, Inc. Electrochemiluminescent label based on multimetallic assemblies
WO2004108857A1 (en) 2003-06-02 2004-12-16 Fuji Photo Film Co., Ltd. Organic electroluminescent devices and metal complex compounds

Family Cites Families (37)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3471509A (en) * 1965-06-17 1969-10-07 William J Mckillip Oxadiazoles
US3931106A (en) * 1973-05-11 1976-01-06 Imperial Chemical Industries Limited Generation and use of dinitrile oxides
DE2801794A1 (de) * 1978-01-17 1979-07-19 Basf Ag Verfahren zur herstellung von thiazolderivaten und neue thiazole
US4539507A (en) * 1983-03-25 1985-09-03 Eastman Kodak Company Organic electroluminescent devices having improved power conversion efficiencies
FR2614617B1 (fr) * 1987-04-30 1989-07-28 Oris Sa Cie Ligands d'oligobipyridines, procedes d'obtention et application a titre d'agents complexants
DE4111878A1 (de) 1991-04-11 1992-10-15 Wacker Chemie Gmbh Leiterpolymere mit konjugierten doppelbindungen
US5151629A (en) * 1991-08-01 1992-09-29 Eastman Kodak Company Blue emitting internal junction organic electroluminescent device (I)
DE4436773A1 (de) * 1994-10-14 1996-04-18 Hoechst Ag Konjugierte Polymere mit Spirozentren und ihre Verwendung als Elektrolumineszenzmaterialien
US6080772A (en) * 1995-06-07 2000-06-27 Sugen, Inc. Thiazole compounds and methods of modulating signal transduction
CN1229415C (zh) 1995-07-28 2005-11-30 陶氏环球技术公司 2,7－芳基－9－取代的芴和9－取代的芴的低聚物和聚合物
DE19614971A1 (de) 1996-04-17 1997-10-23 Hoechst Ag Polymere mit Spiroatomen und ihre Verwendung als Elektrolumineszenzmaterialien
GB9522859D0 (en) * 1995-11-08 1996-01-10 Borealis As Compounds
JP3347600B2 (ja) * 1996-08-30 2002-11-20 キヤノン株式会社 静電荷像現像用トナー
DE19858193A1 (de) * 1998-12-17 2000-06-21 Aventis Cropscience Gmbh 4-Trifluormethyl-3-oxadiazolylpyridine, Verfahren zu ihrer Herstellung, sie enthaltende Mittel und ihre Verwendung als Schädlingsbekämpfungsmittel
DE19846766A1 (de) * 1998-10-10 2000-04-20 Aventis Res & Tech Gmbh & Co Konjugierte Polymere, enthaltend spezielle Fluorenbausteine mit verbesserten Eigenschaften
US6166172A (en) 1999-02-10 2000-12-26 Carnegie Mellon University Method of forming poly-(3-substituted) thiophenes
CN1226902C (zh) * 1999-03-23 2005-11-09 南加利福尼亚大学 在有机发光装置中用作磷光掺杂剂的环金属化金属配合物
CN101312235B (zh) 1999-05-13 2010-06-09 普林斯顿大学理事会 基于电致磷光的极高效有机发光器件
DE60029464T2 (de) * 1999-12-28 2007-07-26 Basell Polyolefine Gmbh Verfahren zur herstellung von ethylen polymeren
JP2002069076A (ja) * 2000-08-31 2002-03-08 Masakatsu Shibazaki 新規な不斉触媒
JP2002155076A (ja) * 2000-11-17 2002-05-28 Mitsui Chemicals Inc ジピロメテン金属キレート化合物及びそれを用いた光記録媒体
JP3994015B2 (ja) * 2001-02-21 2007-10-17 三井化学株式会社 オレフィン重合用触媒およびこの触媒を用いるオレフィン重合体の製造方法
JP2002363212A (ja) * 2001-05-31 2002-12-18 Jsr Corp 重合用触媒及び重合体の製造方法並びに重合体
JP4127755B2 (ja) * 2001-06-20 2008-07-30 株式会社豊田中央研究所 金属錯体色素、光電極及び色素増感型太陽電池
JP3952140B2 (ja) 2001-11-22 2007-08-01 三甲株式会社 カード差し
GB0226010D0 (en) 2002-11-08 2002-12-18 Cambridge Display Tech Ltd Polymers for use in organic electroluminescent devices
EP1578885A2 (de) * 2002-12-23 2005-09-28 Covion Organic Semiconductors GmbH Organisches elektrolumineszenzelement
DE10304819A1 (de) 2003-02-06 2004-08-19 Covion Organic Semiconductors Gmbh Carbazol-enthaltende konjugierte Polymere und Blends, deren Darstellung und Verwendung
DE10317556B4 (de) 2003-04-15 2021-05-12 Merck Patent Gmbh Mischungen von organischen zur Emission befähigten Halbleitern und Matrixmaterialien, deren Verwendung und Elektronikbauteile enthaltend diese
JP4460952B2 (ja) 2003-06-02 2010-05-12 富士フイルム株式会社 有機電界発光素子及び錯体化合物
US6946083B2 (en) 2003-06-04 2005-09-20 Jacques Vionnet Dust-reducing compositions for treating dry soil
GB2402396A (en) * 2003-06-07 2004-12-08 Reckitt Benckiser Inc Hard surface cleaning compositions containing soaps
DE10328627A1 (de) 2003-06-26 2005-02-17 Covion Organic Semiconductors Gmbh Neue Materialien für die Elektrolumineszenz
JP4561221B2 (ja) * 2003-07-31 2010-10-13 三菱化学株式会社 化合物、電荷輸送材料および有機電界発光素子
DE10337346A1 (de) 2003-08-12 2005-03-31 Covion Organic Semiconductors Gmbh Konjugierte Polymere enthaltend Dihydrophenanthren-Einheiten und deren Verwendung
EP1683804B1 (de) * 2003-11-04 2013-07-31 Takasago International Corporation Platinkomplex und lumineszentes element
US7332232B2 (en) * 2004-02-03 2008-02-19 Universal Display Corporation OLEDs utilizing multidentate ligand systems

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO1998022148A1 (en) 1996-11-20 1998-05-28 Washington University Mri contrast agents and ligands
US6613583B1 (en) * 1997-06-27 2003-09-02 Igen International, Inc. Electrochemiluminescent label based on multimetallic assemblies
WO2001070395A2 (en) * 2000-03-22 2001-09-27 Borealis Technology Oy Polymerization catalysts comprising an open eta-5 ligand
WO2002068435A1 (de) 2001-02-24 2002-09-06 Covion Organic Semiconductors Gmbh Rhodium- und iridium-komplexe
WO2004108857A1 (en) 2003-06-02 2004-12-16 Fuji Photo Film Co., Ltd. Organic electroluminescent devices and metal complex compounds

Non-Patent Citations (13)

* Cited by examiner, † Cited by third party
Title
ANGEWANDTE CHEMIE , 104(2), 218-20 (SEE ALSO ANGEW. CHEM., INT. ED. ENGL., 1992, 31(2), 230-2) CODEN: ANCEAD; ISSN: 0044-8249, 1992 *
BODAR-HOUILLON F ET AL: "Synthesis and Luminescence Properties of a New Tripode Containing 2,2@?-Bipyrazine Subunits: The tris-[6-methyl-2,2@?-bipyrazine-2-yl)m ethyl]amine", TETRAHEDRON LETTERS, ELSEVIER SCIENCE PUBLISHERS, AMSTERDAM, NL, vol. 36, no. 6, 6 February 1995 (1995-02-06), pages 865 - 868, XP004028691, ISSN: 0040-4039 *
C. PIGUET ET AL., JOURNAL OF ALLOYS AND COUMPOUNDS, vol. 303-304, 2000, pages 94 - 103
DATABASE BEILSTEIN [online] BEILSTEIN INSTITUTE FOR ORGANIC CHEMISTRY, FRANKFURT-MAIN, DE; 1991, XP002312316, Database accession no. BRN 4622990 *
DATABASE BEILSTEIN [online] BEILSTEIN INSTITUTE FOR ORGANIC CHEMISTRY, FRANKFURT-MAIN, DE; 1993, XP002312315, Database accession no. BRN 5890400; BRN 5896018 *
DATABASE BEILSTEIN BEILSTEIN INSTITUTE FOR ORGANIC CHEMISTRY, FRANKFURT-MAIN, DE; 1997, XP002312314 *
DATABASE CA [online] CHEMICAL ABSTRACTS SERVICE, COLUMBUS, OHIO, US; CONSTABLE, EDWIN C. ET AL: "A double helix dinickel(II) complex with a 1,3-phenylene spacer group through spontaneous self organization", XP002312313, retrieved from STN Database accession no. 1992:186499 *
GROS ET AL., J. ORG. CHEM., vol. 68, no. 5, 2003, pages 2028 - 2029
HO, PAUL KWOK-KEUNG ET AL., J.CHEM.SOC. DALTON TRANS., no. 9, 1996, pages 1829 - 1834 *
LHOTAK, P. ET AL., COLLECT. CZECH. COMMUN., vol. 57, no. 9, 1992, pages 1937 - 1946 *
MATAKA ET AL., J. HETEROCYCL. CHEM., no. 19, 1982, pages 1481 - 1488 *
PALILIS L C ET AL: "HIGH EFFICIENCY MOLECULAR ORGANIC LIGHT-EMITTING DIODES BASED ON SILOLE DERIVATIVES AND THEIR EXCIPLEXES", ORGANIC ELECTRONICS, ELSEVIER, AMSTERDAM, NL, vol. 4, no. 2/3, September 2003 (2003-09-01), pages 113 - 121, XP001177136, ISSN: 1566-1199 *
SLUGOVC C ET AL: "Generation of Heteroatom-Substituted Carbene Complexes of Iridium by Double C-H Activation of Ether and Amine Substrates", ANGEWANDTE CHEMIE. INTERNATIONAL EDITION, VERLAG CHEMIE. WEINHEIM, DE, vol. 39, no. 12, 2000, pages 2158 - 2160, XP002284927, ISSN: 0570-0833 *

Cited By (211)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8609259B2 (en) 2003-05-09 2013-12-17 Udc Ireland Limited Organic electroluminescent device and platinum compound
US8257838B2 (en) 2003-05-09 2012-09-04 Fujifilm Corporation Organic electroluminescent device and platinum compound
US8211553B2 (en) 2003-06-02 2012-07-03 Fujifilm Corporation Organic electroluminescent devices and metal complex compounds
EP1629063A4 (de) * 2003-06-02 2012-03-07 Fujifilm Corp Organische elektrolumineszenzvorrichtungen und metallkomplexverbindungen
US10153444B2 (en) 2003-06-02 2018-12-11 Udc Ireland Limited Organic electroluminescent devices and metal complex compounds
US11393989B2 (en) 2003-06-02 2022-07-19 Udc Ireland Limited Organic electroluminescent devices and metal complex compounds
US8940415B2 (en) 2003-06-02 2015-01-27 Udc Ireland Limited Organic electroluminescent devices and metal complex compounds
EP1629063B1 (de) 2003-06-02 2015-05-13 UDC Ireland Limited Organische elektrolumineszenzvorrichtungen und metallkomplexverbindungen
JP2010062577A (ja) * 2003-06-02 2010-03-18 Fujifilm Corp 有機電界発光素子及び錯体化合物
EP3211057B1 (de) 2003-06-02 2019-11-27 UDC Ireland Limited Organische elektrolumineszenzvorrichtungen und metallkomplexverbindungen
US10396299B2 (en) 2003-06-02 2019-08-27 Udc Ireland Limited Organic electroluminescent devices and metal complex compounds
EP3623444B1 (de) 2003-06-02 2021-05-26 UDC Ireland Limited Organische elektrolumineszenzvorrichtungen und metallkomplexverbindungen
EP1683804B1 (de) * 2003-11-04 2013-07-31 Takasago International Corporation Platinkomplex und lumineszentes element
JP2008500715A (ja) * 2004-05-24 2008-01-10 サメイション株式会社 発光装置用金属錯体
JP2006093665A (ja) * 2004-08-26 2006-04-06 Fuji Photo Film Co Ltd 有機電界発光素子
US8202631B2 (en) 2004-09-27 2012-06-19 Fujifilm Corporation Light-emitting device
US7732606B2 (en) * 2004-09-27 2010-06-08 Fujifilm Corporation Light-emitting device
US7771845B2 (en) * 2005-03-14 2010-08-10 Fujifilm Corporation Organic electroluminescent device
US7501190B2 (en) * 2005-05-06 2009-03-10 Fujifilm Corporation Organic electroluminescent device
JP2007002080A (ja) * 2005-06-23 2007-01-11 Konica Minolta Holdings Inc 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
US8206839B2 (en) 2005-10-04 2012-06-26 Fujifilm Corporation Organic electroluminescent element
US8273467B2 (en) 2006-02-28 2012-09-25 Fujifilm Corporation Organic electroluminescent device
JP2008037848A (ja) * 2006-08-10 2008-02-21 Takasago Internatl Corp 白金錯体及び発光素子
EP2031037A1 (de) 2007-08-29 2009-03-04 Fujifilm Corporation Organische Elektrolumineszenzvorrichtung
US8187729B2 (en) 2007-09-14 2012-05-29 Fujifilm Corporation Organic electroluminescence device
KR101548382B1 (ko) 2007-09-14 2015-08-28 유디씨 아일랜드 리미티드 유기 전계 발광 소자
CN101386630B (zh) * 2007-09-14 2013-07-31 Udc爱尔兰有限公司 有机电致发光装置
EP2036907A1 (de) * 2007-09-14 2009-03-18 FUJIFILM Corporation Organische Elektrolumineszenzvorrichtung
EP2096690A2 (de) 2008-02-28 2009-09-02 FUJIFILM Corporation Organische Elektrolumineszenzvorrichtung
US8610110B2 (en) 2008-03-11 2013-12-17 Merck Patent Gmbh Optoelectronic component comprising neutral transition metal complexes
WO2010054728A1 (de) * 2008-11-13 2010-05-20 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
US8597798B2 (en) 2008-11-13 2013-12-03 Merck Patent Gmbh Materials for organic electroluminescent devices
DE102008057051A1 (de) 2008-11-13 2010-05-20 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102008057050A1 (de) 2008-11-13 2010-05-20 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
US9217006B2 (en) 2008-11-13 2015-12-22 Merck Patent Gmbh Materials for organic electroluminescent devices
DE102008063490A1 (de) 2008-12-17 2010-06-24 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102008063470A1 (de) 2008-12-17 2010-07-01 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102008063490B4 (de) 2008-12-17 2023-06-15 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung und Verfahren zum Einstellen des Farbortes einer weiß emittierenden Elektrolumineszenzvorrichtung
WO2010094378A1 (de) 2009-02-17 2010-08-26 Merck Patent Gmbh Organische elektronische vorrichtung
DE102009009277B4 (de) 2009-02-17 2023-12-07 Merck Patent Gmbh Organische elektronische Vorrichtung, Verfahren zu deren Herstellung und Verwendung von Verbindungen
DE102009009277A1 (de) 2009-02-17 2010-08-19 Merck Patent Gmbh Organische elektronische Vorrichtung
US9066410B2 (en) 2009-02-17 2015-06-23 Merck Patent Gmbh Organic electronic device
WO2010101011A1 (en) 2009-03-03 2010-09-10 Fujifilm Corporation Method for producing light-emitting display device, light-emitting display device and light-emitting display
DE102009012346B4 (de) 2009-03-09 2024-02-15 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung und Verfahren zu deren Herstellung
WO2010102706A1 (de) 2009-03-09 2010-09-16 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
DE102009012346A1 (de) 2009-03-09 2010-09-16 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102009013041A1 (de) 2009-03-13 2010-09-16 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
KR20110128343A (ko) * 2009-03-13 2011-11-29 메르크 파텐트 게엠베하 유기 전계발광 소자용 재료
KR101719014B1 (ko) 2009-03-13 2017-03-22 메르크 파텐트 게엠베하 유기 전계발광 소자용 재료
WO2010102709A1 (de) 2009-03-13 2010-09-16 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
US9085579B2 (en) 2009-03-13 2015-07-21 Merck Patent Gmbh Materials for organic electroluminescent devices
CN102348709A (zh) * 2009-03-13 2012-02-08 默克专利有限公司 用于有机电致发光器件的材料
CN102348709B (zh) * 2009-03-13 2014-11-19 默克专利有限公司 用于有机电致发光器件的材料
US9444064B2 (en) 2009-03-23 2016-09-13 Merck Patent Gmbh Organic electroluminescent device
WO2010108579A1 (de) 2009-03-23 2010-09-30 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
DE102009014513A1 (de) 2009-03-23 2010-09-30 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
US9550801B2 (en) 2009-04-06 2017-01-24 Arizona Board Of Regents Acting For And On Behalf Of Arizona State University Synthesis of four coordinated platinum complexes and their applications in light emitting devices thereof
DE102009017064A1 (de) 2009-04-09 2010-10-14 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
WO2010115498A1 (de) 2009-04-09 2010-10-14 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
WO2010149259A2 (en) 2009-06-22 2010-12-29 Merck Patent Gmbh Conducting formulation
WO2011013626A1 (ja) 2009-07-31 2011-02-03 富士フイルム株式会社 有機デバイス用蒸着材料及び有機デバイスの製造方法
DE102009041289A1 (de) 2009-09-16 2011-03-17 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
WO2011032624A1 (de) 2009-09-16 2011-03-24 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
WO2011035836A1 (de) 2009-09-23 2011-03-31 Merck Patent Gmbh Materialien für elektronische vorrichtungen
DE102009042693A1 (de) 2009-09-23 2011-03-24 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
WO2011076325A1 (en) 2009-12-23 2011-06-30 Merck Patent Gmbh Compositions comprising polymeric binders
WO2011076380A1 (en) 2009-12-23 2011-06-30 Merck Patent Gmbh Composition for the preparation of organic electronic (oe) devices
EP2725632A1 (de) 2009-12-23 2014-04-30 Merck Patent GmbH Verwendung von zusammensetzungen mit inerten polymerbindern zur herstellung einer lichtmittierenden diode
WO2011076324A1 (en) 2009-12-23 2011-06-30 Merck Patent Gmbh Compositions comprising organic semiconducting compounds
JP2010093294A (ja) * 2010-01-15 2010-04-22 Fujifilm Corp 有機電界発光素子
WO2011110262A1 (de) 2010-03-06 2011-09-15 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
DE102010010481A1 (de) 2010-03-06 2011-09-08 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
WO2011128034A1 (en) 2010-04-12 2011-10-20 Merck Patent Gmbh Composition having improved performance
WO2011128035A1 (en) 2010-04-12 2011-10-20 Merck Patent Gmbh Composition and method for preparation of organic electronic devices
US10263197B2 (en) 2010-04-30 2019-04-16 Arizona Board Of Regents Acting For And On Behalf Of Arizona State University Synthesis of four coordinated palladium complexes and their applications in light emitting devices thereof
WO2011137429A3 (en) * 2010-04-30 2012-04-05 Arizona Board Of Regents Acting For And On Behalf Of Arizona State University Synthesis of four coordinated palladium complexes and their applications in light emitting devices thereof
US9382273B2 (en) 2010-04-30 2016-07-05 Arizona Board Of Regents Acting For And On Behalf Of Arizona State University Synthesis of four coordinated palladium complexes and their applications in light emitting devices thereof
US10727422B2 (en) 2010-04-30 2020-07-28 Arizona Board Of Regents On Behalf Of Arizona State University Synthesis of four coordinated palladium complexes and their applications in light emitting devices thereof
WO2011137431A3 (en) * 2010-04-30 2012-04-12 Arizona Board Of Regents For And On Behalf Of Arizona State University Synthesis of four coordinated gold complexes and their applications in light emitting devices thereof
US9324957B2 (en) 2010-04-30 2016-04-26 Arizona Board Of Regents On Behalf Of Arizona State University Synthesis of four coordinated gold complexes and their applications in light emitting devices thereof
US9755163B2 (en) 2010-04-30 2017-09-05 Arizona Board Of Regents Acting For Or On Behalf Of Arizona State University Synthesis of four coordinated palladium complexes and their applications in light emitting devices thereof
WO2011141109A1 (de) 2010-05-11 2011-11-17 Merck Patent Gmbh Organische elektrolumineszenzvorrichtungen
DE102010020044A1 (de) 2010-05-11 2011-11-17 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
WO2011147523A1 (en) 2010-05-27 2011-12-01 Merck Patent Gmbh Formulation and method for preparation of organic electronic devices
WO2012013271A1 (de) 2010-07-30 2012-02-02 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
EP2787053A1 (de) 2010-10-14 2014-10-08 Merck Patent GmbH Polymere Materialien
WO2012048778A1 (de) 2010-10-14 2012-04-19 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2012048900A1 (de) 2010-10-14 2012-04-19 Fraunhofer-Gesellschaft Zur Förderung Der Angewandten Forschung E.V. . Materialien für organische elektrolumineszenzvorrichtungen
DE102010048498A1 (de) 2010-10-14 2012-04-19 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102010048497A1 (de) 2010-10-14 2012-04-19 Merck Patent Gmbh Formulierungen für organische Elektrolumineszenzvorrichtungen
WO2012048779A1 (de) 2010-10-14 2012-04-19 Merck Patent Gmbh Formulierungen für organische elektrolumineszenzvorrichtungen
WO2012095143A1 (de) 2011-01-13 2012-07-19 Merck Patent Gmbh Verbindungen für organische elektrolumineszenzvorrichtungen
US9711742B2 (en) 2011-02-18 2017-07-18 Arizona Board Of Regents Acting For And On Behalf Of Arizona State University Four coordinated platinum and palladium complexes with geometrically distorted charge transfer state and their applications in light emitting devices
US9425415B2 (en) 2011-02-18 2016-08-23 Arizona Board Of Regents Acting For And On Behalf Of Arizona State University Four coordinated platinum and palladium complexes with geometrically distorted charge transfer state and their applications in light emitting devices
WO2012136295A1 (de) 2011-04-05 2012-10-11 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
US9238668B2 (en) 2011-05-26 2016-01-19 Arizona Board Of Regents, Acting For And On Behalf Of Arizona State University Synthesis of platinum and palladium complexes as narrow-band phosphorescent emitters for full color displays
US11121328B2 (en) 2011-05-26 2021-09-14 Arizona Board Of Regents On Behalf Of Arizona State University Synthesis of platinum and palladium complexes as narrow-band phosphorescent emitters for full color displays
US9698359B2 (en) 2011-05-26 2017-07-04 Arizona Board Of Regents, Acting For And On Behalf Of Arizona State University Synthesis of platinum and palladium complexes as narrow-band phosphorescent emitters for full color displays
US10804476B2 (en) 2011-05-26 2020-10-13 Arizona Board Of Regents, Acting For And On Behalf Of Arizona State University Synthesis of platinum and palladium complexes as narrow-band phosphorescent emitters for full color displays
WO2012163471A1 (de) 2011-06-03 2012-12-06 Merck Patent Gmbh Metallkomplexe
WO2013000531A1 (de) 2011-06-28 2013-01-03 Merck Patent Gmbh Metallkomplexe
EP2543685A1 (de) * 2011-07-08 2013-01-09 cynora GmbH Verfahren zur kovalenten Bindung eines Metallkomplexes an ein Polymer
US9447246B2 (en) 2011-07-08 2016-09-20 Cynora Gmbh Method of covalently bonding an organic metal complex to a polymer
WO2013007710A1 (de) * 2011-07-08 2013-01-17 Cynora Gmbh Verfahren zur kovalenten bindung eines organischen metallkomplexes an ein polymer
WO2013020631A1 (de) 2011-08-10 2013-02-14 Merck Patent Gmbh Metallkomplexe
WO2013050101A1 (de) 2011-10-06 2013-04-11 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
WO2013080798A1 (ja) 2011-11-30 2013-06-06 富士フイルム株式会社 光拡散性転写材料、光拡散層の形成方法、有機電界発光装置、及び有機電界発光装置の製造方法
US9711741B2 (en) 2012-08-24 2017-07-18 Arizona Board Of Regents On Behalf Of Arizona State University Metal compounds and methods and uses thereof
US10622571B2 (en) 2012-09-24 2020-04-14 Arizona Board Of Regents For And On Behalf Of Arizona State University Metal compounds, methods, and uses thereof
US12232411B2 (en) 2012-09-24 2025-02-18 Arizona Board Of Regents On Behalf Of Arizona State University Metal compounds, methods, and uses thereof
US9882150B2 (en) 2012-09-24 2018-01-30 Arizona Board Of Regents For And On Behalf Of Arizona State University Metal compounds, methods, and uses thereof
US11114626B2 (en) 2012-09-24 2021-09-07 Arizona Board Of Regents On Behalf Of Arizona State University Metal compounds, methods, and uses thereof
JP2013062513A (ja) * 2012-10-12 2013-04-04 Udc Ireland Ltd 有機電界発光素子
US12043633B2 (en) 2012-10-26 2024-07-23 Arizona Board Of Regents On Behalf Of Arizona State University Metal complexes, methods, and uses thereof
US10995108B2 (en) 2012-10-26 2021-05-04 Arizona Board Of Regents On Behalf Of Arizona State University Metal complexes, methods, and uses thereof
WO2014101981A1 (en) 2012-12-28 2014-07-03 Merck Patent Gmbh Composition comprising polymeric organic semiconducting compounds
US9673409B2 (en) 2013-06-10 2017-06-06 Arizona Board Of Regents On Behalf Of Arizona State University Phosphorescent tetradentate metal complexes having modified emission spectra
US9899614B2 (en) 2013-06-10 2018-02-20 Arizona Board Of Regents On Behalf Of Arizona State University Phosphorescent tetradentate metal complexes having modified emission spectra
US10211414B2 (en) 2013-06-10 2019-02-19 Arizona Board Of Regents On Behalf Of Arizona State University Phosphorescent tetradentate metal complexes having modified emission spectra
US12167676B2 (en) 2013-10-14 2024-12-10 Arizona Board Of Regents On Behalf Of Arizona State University Platinum complexes and devices
US10566553B2 (en) 2013-10-14 2020-02-18 Arizona Board Of Regents On Behalf Of Arizona State University Platinum complexes and devices
US9947881B2 (en) 2013-10-14 2018-04-17 Arizona Board Of Regents On Behalf Of Arizona State University Platinum complexes and devices
US9385329B2 (en) 2013-10-14 2016-07-05 Arizona Board of Regents on behalf of Arizona State University and Universal Display Corporation Platinum complexes and devices
US11189808B2 (en) 2013-10-14 2021-11-30 Arizona Board Of Regents On Behalf Of Arizona State University Platinum complexes and devices
WO2015082037A1 (en) 2013-12-06 2015-06-11 Merck Patent Gmbh Compositions containing a polymeric binder which comprises acrylic and/or methacrylic acid ester units
US9224963B2 (en) 2013-12-09 2015-12-29 Arizona Board Of Regents On Behalf Of Arizona State University Stable emitters
US11930698B2 (en) 2014-01-07 2024-03-12 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum and palladium complex emitters containing phenyl-pyrazole and its analogues
US10020455B2 (en) 2014-01-07 2018-07-10 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum and palladium complex emitters containing phenyl-pyrazole and its analogues
US10937976B2 (en) 2014-01-07 2021-03-02 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum and palladium complex emitters containing phenyl-pyrazole and its analogues
US10056567B2 (en) 2014-02-28 2018-08-21 Arizona Board Of Regents On Behalf Of Arizona State University Chiral metal complexes as emitters for organic polarized electroluminescent devices
US11011712B2 (en) 2014-06-02 2021-05-18 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate cyclometalated platinum complexes containing 9,10-dihydroacridine and its analogues
US11839144B2 (en) 2014-06-02 2023-12-05 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate cyclometalated platinum complexes containing 9,10-dihydroacridine and its analogues
US9941479B2 (en) 2014-06-02 2018-04-10 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate cyclometalated platinum complexes containing 9,10-dihydroacridine and its analogues
US10886478B2 (en) 2014-07-24 2021-01-05 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum (II) complexes cyclometalated with functionalized phenyl carbene ligands and their analogues
US12082486B2 (en) 2014-07-24 2024-09-03 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum (II) complexes cyclometalated with functionalized phenyl carbene ligands and their analogues
US9923155B2 (en) 2014-07-24 2018-03-20 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum (II) complexes cyclometalated with functionalized phenyl carbene ligands and their analogues
US10964897B2 (en) 2014-07-28 2021-03-30 Arizona Board Of Regents On Behalf Of Arizona State University Tridentate cyclometalated metal complexes with six-membered coordination rings
US9818959B2 (en) 2014-07-29 2017-11-14 Arizona Board of Regents on behlaf of Arizona State University Metal-assisted delayed fluorescent emitters containing tridentate ligands
US10790457B2 (en) 2014-07-29 2020-09-29 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent emitters containing tridentate ligands
US12082488B2 (en) 2014-07-29 2024-09-03 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent emitters containing tridentate ligands
US11145830B2 (en) 2014-07-29 2021-10-12 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent emitters containing tridentate ligands
US12043611B2 (en) 2014-08-15 2024-07-23 Arizona Board Of Regents On Behalf Of Arizona State University Non-platinum metal complexes for excimer based single dopant white organic light emitting diodes
US12565486B2 (en) 2014-08-15 2026-03-03 Arizona Board Of Regents On Behalf Of Arizona State University Non-platinum metal complexes for excimer based single dopant white organic light emitting diodes
US10793546B2 (en) 2014-08-15 2020-10-06 Arizona Board Of Regents On Behalf Of Arizona State University Non-platinum metal complexes for excimer based single dopant white organic light emitting diodes
US9920242B2 (en) 2014-08-22 2018-03-20 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent materials as co-host materials for fluorescent OLEDs
US11795387B2 (en) 2014-08-22 2023-10-24 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent materials as co-host materials for fluorescent OLEDs
US10294417B2 (en) 2014-08-22 2019-05-21 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent materials as co-host materials for fluorescent OLEDS
US11339324B2 (en) 2014-08-22 2022-05-24 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent materials as co-host materials for fluorescent OLEDs
US12492336B2 (en) 2014-08-22 2025-12-09 Arizona Board Of Regents On Behalf Of Arizona State University Organic light-emitting diodes with fluorescent and phosphorescent emitters
US12221573B2 (en) 2014-08-22 2025-02-11 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent materials as co-host materials for fluorescent OLEDs
US11329244B2 (en) 2014-08-22 2022-05-10 Arizona Board Of Regents On Behalf Of Arizona State University Organic light-emitting diodes with fluorescent and phosphorescent emitters
US10745615B2 (en) 2014-08-22 2020-08-18 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent materials as co-host materials for fluorescent OLEDs
US10991897B2 (en) 2014-11-10 2021-04-27 Arizona Board Of Regents On Behalf Of Arizona State University Emitters based on octahedral metal complexes
US10944064B2 (en) 2014-11-10 2021-03-09 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate metal complexes with carbon group bridging ligands
US11653560B2 (en) 2014-11-10 2023-05-16 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate metal complexes with carbon group bridging ligands
US11856840B2 (en) 2014-11-10 2023-12-26 Arizona Board Of Regents On Behalf Of Arizona State University Emitters based on octahedral metal complexes
US12302745B2 (en) 2014-11-10 2025-05-13 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate metal complexes with carbon group bridging ligands
US10033003B2 (en) 2014-11-10 2018-07-24 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate metal complexes with carbon group bridging ligands
WO2016120007A1 (en) 2015-01-30 2016-08-04 Merck Patent Gmbh Formulations with a low particle content
US9711739B2 (en) 2015-06-02 2017-07-18 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate metal complexes containing indoloacridine and its analogues
US10056564B2 (en) 2015-06-02 2018-08-21 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate metal complexes containing indoloacridine and its analogues
US9879039B2 (en) 2015-06-03 2018-01-30 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate and octahedral metal complexes containing naphthyridinocarbazole and its analogues
US9617291B2 (en) 2015-06-03 2017-04-11 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate and octahedral metal complexes containing naphthyridinocarbazole and its analogues
US12312366B2 (en) 2015-06-03 2025-05-27 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate and octahedral metal complexes containing naphthyridinocarbazole and its analogues
US10836785B2 (en) 2015-06-03 2020-11-17 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate and octahedral metal complexes containing naphthyridinocarbazole and its analogues
US11472827B2 (en) 2015-06-03 2022-10-18 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate and octahedral metal complexes containing naphthyridinocarbazole and its analogues
US11930662B2 (en) 2015-06-04 2024-03-12 Arizona Board Of Regents On Behalf Of Arizona State University Transparent electroluminescent devices with controlled one-side emissive displays
WO2017008883A1 (en) 2015-07-15 2017-01-19 Merck Patent Gmbh Composition comprising organic semiconducting compounds
US10158091B2 (en) 2015-08-04 2018-12-18 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum (II) and palladium (II) complexes, devices, and uses thereof
US10930865B2 (en) 2015-08-04 2021-02-23 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum (II) and palladium (II) complexes, devices, and uses thereof
US11335865B2 (en) 2016-04-15 2022-05-17 Arizona Board Of Regents On Behalf Of Arizona State University OLED with multi-emissive material layer
US10177323B2 (en) 2016-08-22 2019-01-08 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum (II) and palladium (II) complexes and octahedral iridium complexes employing azepine functional groups and their analogues
US10566554B2 (en) 2016-08-22 2020-02-18 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum (II) and palladium (II) complexes and octahedral iridium complexes employing azepine functional groups and their analogues
US10822363B2 (en) 2016-10-12 2020-11-03 Arizona Board Of Regents On Behalf Of Arizona State University Narrow band red phosphorescent tetradentate platinum (II) complexes
US11183670B2 (en) 2016-12-16 2021-11-23 Arizona Board Of Regents On Behalf Of Arizona State University Organic light emitting diode with split emissive layer
WO2018114744A1 (en) 2016-12-20 2018-06-28 Merck Patent Gmbh A white light emitting solid state light source
US11708385B2 (en) 2017-01-27 2023-07-25 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent emitters employing pyrido-pyrrolo-acridine and analogues
US10516117B2 (en) 2017-05-19 2019-12-24 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent emttters employing benzo-imidazo-phenanthridine and analogues
US12010908B2 (en) 2017-05-19 2024-06-11 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent emitters employing benzo-imidazo-phenanthridine and analogues
US11063228B2 (en) 2017-05-19 2021-07-13 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent emitters employing benzo-imidazo-phenanthridine and analogues
US11974495B2 (en) 2017-05-19 2024-04-30 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum and palladium complexes based on biscarbazole and analogues
US11101435B2 (en) 2017-05-19 2021-08-24 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum and palladium complexes based on biscarbazole and analogues
WO2019007823A1 (en) 2017-07-03 2019-01-10 Merck Patent Gmbh LOW-PHENOL IMPURITY FORMULATIONS
US11647643B2 (en) 2017-10-17 2023-05-09 Arizona Board Of Regents On Behalf Of Arizona State University Hole-blocking materials for organic light emitting diodes
US12120945B2 (en) 2017-10-17 2024-10-15 Arizona Board Of Regents On Behalf Of Arizona State University Display and lighting devices comprising phosphorescent excimers with preferred molecular orientation as monochromatic emitters
US11594688B2 (en) 2017-10-17 2023-02-28 Arizona Board Of Regents On Behalf Of Arizona State University Display and lighting devices comprising phosphorescent excimers with preferred molecular orientation as monochromatic emitters
US12037348B2 (en) 2018-03-09 2024-07-16 Arizona Board Of Regents On Behalf Of Arizona State University Blue and narrow band green and red emitting metal complexes
WO2019179909A1 (de) 2018-03-19 2019-09-26 Merck Patent Gmbh Metallkomplexe
US11917903B2 (en) 2018-03-19 2024-02-27 Udc Ireland Limited Metal complexes
US12091429B2 (en) 2018-07-16 2024-09-17 Arizona Board Of Regents On Behalf Of Arizona State University Fluorinated porphyrin derivatives for optoelectronic applications
DE202019005924U1 (de) 2018-09-12 2023-05-10 MERCK Patent Gesellschaft mit beschränkter Haftung Elektrolumineszierende Vorrichtungen
WO2020053150A1 (en) 2018-09-12 2020-03-19 Merck Patent Gmbh Materials for organic electroluminescent devices
DE202019005923U1 (de) 2018-09-12 2023-06-27 MERCK Patent Gesellschaft mit beschränkter Haftung Elektrolumineszierende Vorrichtungen
WO2020053315A1 (de) 2018-09-12 2020-03-19 Merck Patent Gmbh Elektrolumineszierende vorrichtungen
WO2020053314A1 (de) 2018-09-12 2020-03-19 Merck Patent Gmbh Elektrolumineszierende vorrichtungen
US11878988B2 (en) 2019-01-24 2024-01-23 Arizona Board Of Regents On Behalf Of Arizona State University Blue phosphorescent emitters employing functionalized imidazophenthridine and analogues
US12448405B2 (en) 2019-01-24 2025-10-21 Arizona Board Of Regents On Behalf Of Arizona State University Blue phosphorescent emitters employing functionalized imidazophenthridine and analogues
US11594691B2 (en) 2019-01-25 2023-02-28 Arizona Board Of Regents On Behalf Of Arizona State University Light outcoupling efficiency of phosphorescent OLEDs by mixing horizontally aligned fluorescent emitters
US12082490B2 (en) 2019-01-25 2024-09-03 Arizona Board Of Regents On Behalf Of Arizona State University Light outcoupling efficiency of phosphorescent OLEDs by mixing horizontally aligned fluorescent emitters
WO2020178230A1 (en) 2019-03-04 2020-09-10 Merck Patent Gmbh Ligands for nano-sized materials
WO2020208051A1 (en) 2019-04-11 2020-10-15 Merck Patent Gmbh Materials for organic electroluminescent devices
US11785838B2 (en) 2019-10-02 2023-10-10 Arizona Board Of Regents On Behalf Of Arizona State University Green and red organic light-emitting diodes employing excimer emitters
US12120946B2 (en) 2019-10-02 2024-10-15 Arizona Board Of Regents On Behalf Of Arizona State University Green and red organic light-emitting diodes employing excimer emitters
WO2021089450A1 (en) 2019-11-04 2021-05-14 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2021094269A1 (en) 2019-11-12 2021-05-20 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2021110741A1 (en) 2019-12-04 2021-06-10 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2021151922A1 (de) 2020-01-29 2021-08-05 Merck Patent Gmbh Benzimidazol-derivate
WO2021191058A1 (en) 2020-03-23 2021-09-30 Merck Patent Gmbh Materials for organic electroluminescent devices
US11945985B2 (en) 2020-05-19 2024-04-02 Arizona Board Of Regents On Behalf Of Arizona State University Metal assisted delayed fluorescent emitters for organic light-emitting diodes
US12503644B2 (en) 2020-05-19 2025-12-23 Arizona Board Of Regents On Behalf Of Arizona State University Metal assisted delayed fluorescent emitters for organic light-emitting diodes
WO2024105066A1 (en) 2022-11-17 2024-05-23 Merck Patent Gmbh Materials for organic electroluminescent devices

Also Published As

Publication number Publication date
EP1678190A1 (de) 2006-07-12
US20070082284A1 (en) 2007-04-12
KR101135910B1 (ko) 2012-04-16
DE10350722A1 (de) 2005-05-25
JP5230940B2 (ja) 2013-07-10
JP2007519614A (ja) 2007-07-19
EP1678190B1 (de) 2012-11-21
US9029539B2 (en) 2015-05-12
KR20060111456A (ko) 2006-10-27
CN1894269A (zh) 2007-01-10

Similar Documents

Publication Publication Date Title
EP1678190B1 (de) Metallkomplexe mit bipodalen liganden
EP1749014B1 (de) Metallkomplexe
EP1768989B1 (de) Metallkomplexe
EP1603923B9 (de) Metallkomplexe
EP1820227B1 (de) Metallkomplexe und deren verwendung als die emittierende komponente in elektronischen bauteilen, besonders in elektrolumineszenten anzeigevorrichtungen
EP1675930B1 (de) Neue materialien für die elektrolumineszenz und deren verwendung
EP1844060B1 (de) Metallkomplexe
EP1534722B1 (de) Rhodium-und iridium-komplexe
EP1675929B1 (de) Metallkomplexe
EP1537161B1 (de) Prozess zur herstellung von aryl-aryl gekoppelten verbindungen
EP1924590B1 (de) Metallkomplexe
EP1915386B1 (de) Metallkomplexe
DE10215010A1 (de) Rhodium- und Iridium-Komplexe
EP1644459A2 (de) Mischungen von organischen, zur emission befähigten halbleitern und matrixmaterialien, deren verwendung und diese enthaltende elektronikbauteile
WO2008122603A2 (de) Iridium-triphenylen-komplexe und deren verwendung in oleds
EP1558619A1 (de) Rhodium und iridium-komplexe
WO2012079741A1 (de) Metallkomplexe
EP1448577B1 (de) Rhodium- und iridium-komplexe
WO2014108430A1 (de) Thermisch aktivierte fluoreszenz und singulett-harvesting mit rigiden metall-komplexen für opto-elektronische vorrichtungen

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 200480031488.9

Country of ref document: CN

AK Designated states

Kind code of ref document: A1

Designated state(s): AE AG AL AM AT AU AZ BA BB BG BR BW BY BZ CA CH CN CO CR CU CZ DE DK DM DZ EC EE EG ES FI GB GD GE GH GM HR HU ID IL IN IS JP KE KG KP KR KZ LC LK LR LS LT LU LV MA MD MG MK MN MW MX MZ NA NI NO NZ OM PG PH PL PT RO RU SC SD SE SG SK SL SY TJ TM TN TR TT TZ UA UG US UZ VC VN YU ZA ZM ZW

AL Designated countries for regional patents

Kind code of ref document: A1

Designated state(s): BW GH GM KE LS MW MZ NA SD SL SZ TZ UG ZM ZW AM AZ BY KG KZ MD RU TJ TM AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HU IE IT LU MC NL PL PT RO SE SI SK TR BF BJ CF CG CI CM GA GN GQ GW ML MR NE SN TD TG

121 Ep: the epo has been informed by wipo that ep was designated in this application
WWE Wipo information: entry into national phase

Ref document number: 2004790697

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 1020067008085

Country of ref document: KR

WWE Wipo information: entry into national phase

Ref document number: 2007082284

Country of ref document: US

Ref document number: 2006537137

Country of ref document: JP

Ref document number: 10578039

Country of ref document: US

WWP Wipo information: published in national office

Ref document number: 2004790697

Country of ref document: EP

WWP Wipo information: published in national office

Ref document number: 1020067008085

Country of ref document: KR

WWP Wipo information: published in national office

Ref document number: 10578039

Country of ref document: US
