WO2010074040A1 - チャバザイト型ゼオライト及びその製造方法 - Google Patents

チャバザイト型ゼオライト及びその製造方法 Download PDF

Info

Publication number
WO2010074040A1
WO2010074040A1 PCT/JP2009/071260 JP2009071260W WO2010074040A1 WO 2010074040 A1 WO2010074040 A1 WO 2010074040A1 JP 2009071260 W JP2009071260 W JP 2009071260W WO 2010074040 A1 WO2010074040 A1 WO 2010074040A1
Authority
WO
WIPO (PCT)
Prior art keywords
chabazite
type zeolite
sio
zeolite
particle size
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2009/071260
Other languages
English (en)
French (fr)
Inventor
耕 有賀
英和 青山
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Tosoh Corp
Original Assignee
Tosoh Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Family has litigation
First worldwide family litigation filed litigation Critical https://patents.darts-ip.com/?family=42287649&utm_source=google_patent&utm_medium=platform_link&utm_campaign=public_patent_search&patent=WO2010074040(A1) "Global patent litigation dataset” by Darts-ip is licensed under a Creative Commons Attribution 4.0 International License.
Application filed by Tosoh Corp filed Critical Tosoh Corp
Priority to CN2009801512875A priority Critical patent/CN102256899A/zh
Priority to EP09834841.0A priority patent/EP2368849B2/en
Priority to US13/139,591 priority patent/US10029247B2/en
Priority to KR1020167003589A priority patent/KR101738318B1/ko
Publication of WO2010074040A1 publication Critical patent/WO2010074040A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B39/00—Compounds having molecular sieve and base-exchange properties, e.g. crystalline zeolites; Their preparation; After-treatment, e.g. ion-exchange or dealumination
    • C01B39/02—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof; Direct preparation thereof; Preparation thereof starting from a reaction mixture containing a crystalline zeolite of another type, or from preformed reactants; After-treatment thereof
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J39/00—Cation exchange; Use of material as cation exchangers; Treatment of material for improving the cation exchange properties
    • B01J39/08—Use of material as cation exchangers; Treatment of material for improving the cation exchange properties
    • B01J39/14—Base exchange silicates, e.g. zeolites
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D53/00—Separation of gases or vapours; Recovering vapours of volatile solvents from gases; Chemical or biological purification of waste gases, e.g. engine exhaust gases, smoke, fumes, flue gases, aerosols
    • B01D53/02—Separation of gases or vapours; Recovering vapours of volatile solvents from gases; Chemical or biological purification of waste gases, e.g. engine exhaust gases, smoke, fumes, flue gases, aerosols by adsorption, e.g. preparative gas chromatography
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J20/00—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof
    • B01J20/02—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof comprising inorganic material
    • B01J20/10—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof comprising inorganic material comprising silica or silicate
    • B01J20/16—Alumino-silicates
    • B01J20/18—Synthetic zeolitic molecular sieves
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J20/00—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof
    • B01J20/28—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof characterised by their form or physical properties
    • B01J20/28002—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof characterised by their form or physical properties characterised by their physical properties
    • B01J20/28004—Sorbent size or size distribution, e.g. particle size
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites
    • B01J29/06—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof
    • B01J29/70—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of types characterised by their specific structure not provided for in groups B01J29/08 - B01J29/65
    • B01J29/7015—CHA-type, e.g. Chabazite, LZ-218
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/03—Precipitation; Co-precipitation
    • B01J37/031—Precipitation
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/03—Precipitation; Co-precipitation
    • B01J37/036—Precipitation; Co-precipitation to form a gel or a cogel
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B39/00—Compounds having molecular sieve and base-exchange properties, e.g. crystalline zeolites; Their preparation; After-treatment, e.g. ion-exchange or dealumination
    • C01B39/02—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof; Direct preparation thereof; Preparation thereof starting from a reaction mixture containing a crystalline zeolite of another type, or from preformed reactants; After-treatment thereof
    • C01B39/04—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof; Direct preparation thereof; Preparation thereof starting from a reaction mixture containing a crystalline zeolite of another type, or from preformed reactants; After-treatment thereof using at least one organic template directing agent, e.g. an ionic quaternary ammonium compound or an aminated compound
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B39/00—Compounds having molecular sieve and base-exchange properties, e.g. crystalline zeolites; Their preparation; After-treatment, e.g. ion-exchange or dealumination
    • C01B39/02—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof; Direct preparation thereof; Preparation thereof starting from a reaction mixture containing a crystalline zeolite of another type, or from preformed reactants; After-treatment thereof
    • C01B39/46—Other types characterised by their X-ray diffraction pattern and their defined composition
    • C01B39/48—Other types characterised by their X-ray diffraction pattern and their defined composition using at least one organic template directing agent
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2253/00—Adsorbents used in seperation treatment of gases and vapours
    • B01D2253/10—Inorganic adsorbents
    • B01D2253/106—Silica or silicates
    • B01D2253/108—Zeolites
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2253/00—Adsorbents used in seperation treatment of gases and vapours
    • B01D2253/10—Inorganic adsorbents
    • B01D2253/106—Silica or silicates
    • B01D2253/108—Zeolites
    • B01D2253/1085—Zeolites characterized by a silicon-aluminium ratio
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2253/00—Adsorbents used in seperation treatment of gases and vapours
    • B01D2253/30—Physical properties of adsorbents
    • B01D2253/302—Dimensions
    • B01D2253/304—Linear dimensions, e.g. particle shape, diameter
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2255/00—Catalysts
    • B01D2255/50—Zeolites
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/01—Particle morphology depicted by an image
    • C01P2004/03—Particle morphology depicted by an image obtained by SEM
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/51—Particles with a specific particle size distribution
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/60—Particles characterised by their size
    • C01P2004/61—Micrometer sized, i.e. from 1-100 micrometer

Definitions

  • the present invention relates to a chabazite-type zeolite having high silica and large crystals, and a method for producing the same.
  • the chabazite-type zeolite is a zeolite having a three-dimensional pore structure composed of an oxygen 8-membered ring of 3.8 ⁇ 3.8 angstroms, and details of the crystal structure have been identified at the International Zeolite Association. Zeolite is named and classified by the structure code CHA (Non-patent Document 1). Chabazite-type zeolite is known as a naturally occurring zeolite and typically has a composition of Ca 6 2+ [Si 24 Al 12 O 72 ] (Non-patent Document 2).
  • Patent Document 1 discloses zeolite D
  • Patent Document 2 discloses zeolite R
  • Patent Documents 3 and 4 disclose a so-called high silica chabazite-type zeolite having a SiO 2 / Al 2 O 3 ratio of 5 to 50 and a synthesis method thereof as SSZ-13.
  • Patent Document 5 discloses a chabazite-type zeolite having a SiO 2 / Al 2 O 3 ratio of 20 to 50 and a crystal diameter of 0.5 ⁇ m or less as SSZ-62.
  • Patent Document 6 and Non-Patent Document 3 disclose that a chabazite-type zeolite having a SiO 2 / Al 2 O 3 ratio of 100 or more can be synthesized by adding fluorine.
  • Synthetic zeolite has regular and fixed pores due to its crystal structure, and various inorganic or organic molecules utilizing the difference in desiccant, polarity and molecular diameter using this pore structure.
  • various inorganic or organic molecules utilizing the difference in desiccant, polarity and molecular diameter using this pore structure.
  • chabazite-type zeolite is also known as a catalyst for chemically converting an oxygen-containing organic compound such as alcohol into a lower olefin (Patent Document 6 and Patent Document 7).
  • the utilization to the odor absorber (patent document 14) etc. in a member is disclosed.
  • chabazite-type zeolite is expected to be used in various applications, particularly as an adsorbent or a catalyst carrier.
  • durability as an adsorbent or a catalyst carrier for example, heating In the adsorption / desorption process including the regeneration step, the adsorption performance is not deteriorated even by repeated heating, or the catalyst used for exhaust gas purification needs thermal durability to maintain the catalyst performance at a high temperature. Therefore, chabazite-type zeolite having higher durability and heat resistance, which has not been obtained conventionally, has been demanded.
  • An object of the present invention is to provide a chabazite-type zeolite having high durability and high heat resistance as a base material for a catalyst carrier or an adsorbent and a method for producing the same.
  • the present inventors have found that the SiO 2 / Al 2 O 3 molar ratio is 15 to 50 and the average particle size is 1.
  • the chabazite-type zeolite having a size of 5 ⁇ m or more has high durability and heat resistance, and it has been found that such a chabazite-type zeolite can be produced under conditions different from those of the conventional one, and the present invention has been completed.
  • the gist of the present invention resides in the following (1) to (3).
  • (1) A chabazite-type zeolite having a SiO 2 / Al 2 O 3 molar ratio of 15 to 50 and an average particle diameter of 1.5 ⁇ m or more.
  • the molar ratio of the structure directing agent and water to SiO 2 in the raw material composition is 0.05 ⁇ Structure directing agent / SiO 2 ⁇ 0.13 5 ⁇ H 2 O / SiO 2 ⁇ 30 Is crystallized in the presence of at least one alkali metal ion selected from the group consisting of K, Rb and Cs, and the structure directing agent is N, N, N-trialkyladamantane Hydroxides, halides, carbonates, methyl carbonates and sulfates with ammonium cations; and N, N, N-trimethylbenzylammonium ions, N-alkyl-3-quinuclidinol ions, or N, N
  • the chabazite according to (1) characterized in that it is at least one selected from the group consisting of hydroxides, halides, carbonates, methyl carbonate salts, and sulfates having N, N-trialkylexoaminonorbornane as a cation.
  • Type zeolite production method (3)
  • the structure directing agent is N, N, N-trimethyladamantanammonium hydroxide, N, N, N-trimethyladamantanammonium halide, N, N, N-trimethyladamantanammonium carbonate, N, N,
  • the method for producing a chabazite-type zeolite according to (2) which is at least one selected from the group consisting of N-trimethyladamantane ammonium methyl carbonate salt and N, N, N-trimethyladamantanammonium sulfate.
  • the chabazite-type zeolite of the present invention has high durability and heat resistance as a base material for catalyst carriers and adsorbents. Further, chabazite-type zeolite having high durability and high heat resistance can be produced under the condition that the amount of expensive organic structure directing agent used is small.
  • FIG. 1 is a scanning electron microscope (hereinafter abbreviated as “SEM”) photograph of zeolite 3.
  • FIG. 2 is an SEM photograph of comparative zeolite 1.
  • the chabazite-type zeolite of the present invention is a high silica chabazite having a SiO 2 / Al 2 O 3 molar ratio of 15 to 50.
  • SiO 2 / Al 2 O 3 molar ratio is less than 15, it is difficult to obtain useful durability and heat resistance for the adsorbent or the catalyst support, and when it is greater than 50, the solid useful for the adsorbent or the catalyst support. Acidity is insufficient.
  • the chabazite-type zeolite of the present invention must have an average particle size of 1.5 ⁇ m or more.
  • the average particle size is preferably 1.5 ⁇ m or more and 10 ⁇ m or less.
  • the average particle size in the present invention can be evaluated by 10% particle size or 50% particle size obtained by particle size distribution measurement (volume distribution) by laser diffraction scattering method, or observation by SEM.
  • the zeolite can be dispersed in water and quantified with good reproducibility by performing measurement after applying a treatment for homogenizing the dispersion state of crystal particles with an ultrasonic homogenizer.
  • the chabazite-type zeolite of the present invention has a crystal particle form in which the rhombus can be clearly observed, for example, 50 arbitrarily selected in one or a plurality of SEM photographs taken at a magnification of 5,000 times
  • the particle diameter can also be evaluated by weighted average of the particle diameters measured for the crystal grains. Since the chabazite-type zeolite of the present invention is monodispersed, a good correlation is obtained with the 10% particle size obtained by the particle size distribution measurement by the laser diffraction scattering method. Next, a method for producing the chabazite-type zeolite of the present invention will be described.
  • the raw material for the chabazite-type zeolite of the present invention basically comprises a silica source, an aluminum source, an alkali source, a structure directing agent (hereinafter referred to as “SDA”) and water. Moreover, you may add the component which has crystallization promotion effects, such as a seed crystal.
  • SDA structure directing agent
  • a form that can be used and can be mixed with other components sufficiently uniformly is desirable.
  • alkali source sodium hydroxide, potassium hydroxide, rubidium hydroxide, cesium hydroxide, alkali components in aluminate and silicate, alkali components in aluminosilicate gel, and the like can be used.
  • SDA includes hydroxides, halides, carbonates, methyl carbonates and sulfates with N, N, N-trialkyladamantanammonium as a cation; and N, N, N-trimethylbenzylammonium ions and N-alkyls.
  • -3-quinuclidinol ion or at least one selected from the group consisting of hydroxides, halides, carbonates, methyl carbonate salts and sulfates with N, N, N-trialkylexoaminonorbornane as a cation Can be used.
  • N, N, N-trimethyladamantanammonium hydroxide (hereinafter abbreviated as “TMADAOH”)
  • TMADAOH N, N, N-trimethyladamantanammonium halide
  • N, N, N-trimethyladamantane It is possible to use at least one selected from the group consisting of ammonium carbonate, N, N, N-trimethyladamantanammonium methyl carbonate and N, N, N-trimethyladamantanammonium sulfate.
  • the chabazite-type zeolite of the present invention can be produced with an SDA / SiO 2 ratio of 0.05 or more and less than 0.13 and an H 2 O / SiO 2 ratio of 5 or more and less than 30.
  • SDA / SiO 2 ratio 0.13 or more
  • only chabazite-type zeolite having an average crystal particle size of less than 1.5 ⁇ m can be obtained as in the prior art.
  • SDA is expensive, it lacks economic rationality.
  • the SDA / SiO 2 ratio is less than 0.05, crystallization of the chabazite-type zeolite becomes insufficient, and by-products (impurities) are generated.
  • the SiO 2 / Al 2 O 3 ratio of the raw material composition of the present invention is preferably 16 or more and 100 or less. If it is smaller than 16 or larger than 100, it is difficult to synthesize a chabazite-type zeolite having a SiO 2 / Al 2 O 3 ratio of 15 to 50.
  • the OH / SiO 2 ratio which is an index of the amount of hydroxide ions, is preferably 0.1 or more and less than 0.9. More preferably, it is 0.15 to 0.5. If it is less than 0.1, the crystallization of the zeolite is difficult to proceed, and if it is 0.9 or more, the dissolution of the silica component is promoted, so the SiO 2 / Al 2 O 3 ratio and the particle diameter according to the present invention are It is difficult to obtain a chabazite-type zeolite.
  • the chabazite-type zeolite of the present invention at least one selected from the group consisting of K, Rb and Cs is present as an alkali metal ion having a mineralization action and crystallized.
  • these alkali metal ions are not included, the progress of crystallization is insufficient when the SDA / SiO 2 ratio is less than 0.13, and by-products (impurity crystals) are generated.
  • K ion is preferable from the viewpoint of economic rationality.
  • a chabazite-type zeolite is obtained by crystallizing a raw material composition comprising water, silica raw material, alumina raw material, alkali component, and SDA in an airtight pressure vessel at an arbitrary temperature of 100 to 200 ° C. for a sufficient time. Can be manufactured.
  • the crystallization may be in a stationary state, but the raw material composition is preferably in a state of being stirred and mixed. After completion of crystallization, the mixture is allowed to cool sufficiently, separated into solid and liquid, washed with a sufficient amount of pure water, and dried at an arbitrary temperature of 100 to 150 ° C. to obtain the chabazite-type zeolite according to the present invention.
  • the obtained chabazite-type zeolite can be used as it is as an adsorbent, a catalyst carrier or an ion exchanger. Moreover, the obtained chabazite-type zeolite contains SDA and / or alkali metal in the pores, and can be used after removing them as necessary. SDA and / or alkali metal removal treatment can employ liquid phase treatment using a chemical solution containing an acidic solution or an SDA decomposition component, exchange treatment using a resin, etc., and thermal decomposition treatment. You may combine. Furthermore, it can be converted into H type or NH 4 type using the ion exchange ability of zeolite, and a known technique can be adopted as the method.
  • Example 1 (Production of zeolite 1) 21.3 g of N, N, N-trimethyladamantanammonium hydroxide 13% aqueous solution (hereinafter referred to as “TMADAOH 13% aqueous solution”), 17.4 g of pure water, 3.5 g of potassium hydroxide 48% aqueous solution, silicic acid 7.7 g of amorphous aluminosilicate gel prepared from sodium and aluminum sulfate was added and mixed well.
  • the raw material composition was charged in a stainless steel autoclave and heated at 150 ° C. for 158 hours.
  • the product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C. From powder X-ray diffraction and X-ray fluorescence analysis, the product was a pure chabazite-type zeolite with a SiO 2 / Al 2 O 3 ratio of 18.7. Pure water was added to this chabazite-type zeolite to make a slurry with a solid content of 1%, and after ultrasonic dispersion for 2 minutes, particle size distribution measurement (volume average) by laser diffraction scattering method was performed. .35 ⁇ m and 50% particle size was 1.93 ⁇ m.
  • an arbitrary 50 crystal particles were selected from an SEM photograph taken at a magnification of 5,000 times, and the particle diameter obtained by averaging the respective particle diameters (hereinafter referred to as “SEM diameter”). It was 1.64 ⁇ m.
  • SEM diameter particle diameter obtained by averaging the respective particle diameters
  • Example 2 (Production of zeolite 2) The same process as in Example 1 was performed except that amorphous silica powder was used as the silica raw material and aluminum hydroxide was used as the alumina raw material.
  • the product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C. From powder X-ray diffraction and X-ray fluorescence analysis, the product was a pure chabazite-type zeolite with a SiO 2 / Al 2 O 3 ratio of 19.5.
  • the chabazite-type zeolite was subjected to particle size distribution measurement in the same manner as in Example 1. As a result, the 10% particle size was 1.41 ⁇ m and the 50% particle size was 1.99 ⁇ m. The SEM diameter was 1.65 ⁇ m. This chabazite-type zeolite was designated as zeolite 2.
  • Example 3 (Production of zeolite 3) To 19.0 g of TMADAOH 13% aqueous solution, 21.4 g of pure water, 1.7 g of potassium hydroxide 48% aqueous solution, and 7.9 g of amorphous aluminosilicate gel prepared from sodium silicate and aluminum sulfate were added and mixed well.
  • the product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C. From powder X-ray diffraction and X-ray fluorescence analysis, the product was a pure chabazite-type zeolite with a SiO 2 / Al 2 O 3 ratio of 23.7. Table 1 below shows a comparison between the X-ray diffraction pattern of the chabazite-type zeolite (US Pat. No. 4,544,538) and the X-ray diffraction pattern of the product obtained in Example 3.
  • This chabazite-type zeolite was designated as zeolite 3.
  • Example 4 (Production of zeolite 4) TMADAOH 13% aqueous solution 16.0 g, pure water 24.7 g, potassium hydroxide 48% aqueous solution 1.3 g, amorphous aluminosilicate gel 8.0 g prepared from sodium silicate and aluminum sulfate was added and mixed well.
  • This raw material composition was sealed in a stainless steel autoclave and heated at 150 ° C. for 158 hours. The product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C.
  • the product was a pure chabazite-type zeolite with a SiO 2 / Al 2 O 3 ratio of 25.2.
  • the chabazite-type zeolite was subjected to particle size distribution measurement in the same manner as in Example 1. As a result, the 10% particle size was 2.21 ⁇ m and the 50% particle size was 4.48 ⁇ m. The SEM diameter was 2.08 ⁇ m.
  • This chabazite-type zeolite was designated as zeolite 4.
  • Example 5 (Production of zeolite 5) To 19.0 g of TMADAOH 13% aqueous solution, 21.3 g of pure water, 2.0 g of potassium hydroxide 48% aqueous solution, and 7.7 g of amorphous aluminosilicate gel prepared from sodium silicate and aluminum sulfate were added and mixed well.
  • This raw material composition was sealed in a stainless steel autoclave and heated at 150 ° C. for 70 hours. The product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C.
  • the product was a pure chabazite-type zeolite with a SiO 2 / Al 2 O 3 ratio of 38.0.
  • the chabazite-type zeolite was measured for particle size distribution in the same manner as in Example 1. As a result, the 10% particle size was 2.02 ⁇ m and the 50% particle size was 3.75 ⁇ m. The SEM diameter was 2.01 ⁇ m.
  • This chabazite-type zeolite was designated as zeolite 5.
  • Example 6 (Production of zeolite 6) To 18.9 g of TMADAOH 13% aqueous solution, 20.7 g of pure water, 2.8 g of potassium hydroxide 48% aqueous solution, and 7.6 g of amorphous aluminosilicate gel subjected to Na removal treatment were added and mixed well.
  • the raw material composition was SiO 2 : 0.034Al 2 O 3 : 0.10TMADAOH: 0.10K 2 O: 18H 2 O.
  • This raw material composition was sealed in a stainless steel autoclave and heated at 150 ° C. for 70 hours. The product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C.
  • the product was a pure chabazite-type zeolite with a SiO 2 / Al 2 O 3 ratio of 25.4.
  • the chabazite-type zeolite was subjected to particle size distribution measurement in the same manner as in Example 1. As a result, the 10% particle size was 1.98 ⁇ m and the 50% particle size was 3.48 ⁇ m. The SEM diameter was 1.92 ⁇ m.
  • This chabazite-type zeolite was designated as zeolite 6.
  • Example 7 (Production of zeolite 7) 19.6 g of pure water, 4.3 g of cesium hydroxide 50% aqueous solution, and 7.7 g of amorphous aluminosilicate gel prepared from sodium silicate and aluminum sulfate were added to 18.5 g of TMADAOH 13% aqueous solution and mixed well.
  • This raw material composition was sealed in a stainless steel autoclave and heated at 150 ° C. for 182 hours. The heated product was separated into solid and liquid, washed with a sufficient amount of pure water, and dried at 110 ° C.
  • the product was a pure chabazite-type zeolite with a SiO 2 / Al 2 O 3 ratio of 22.9.
  • the chabazite-type zeolite was measured for particle size distribution in the same manner as in Example 1. As a result, the 10% particle size was 2.17 ⁇ m and the 50% particle size was 4.22 ⁇ m. The SEM diameter was 2.03 ⁇ m.
  • This chabazite-type zeolite was designated as zeolite 7.
  • Example 8 (Production of zeolite 8) N, N, N-trimethyladamantanammonium bromide (hereinafter abbreviated as “TMADABr”) 25% aqueous solution 10.6 g, pure water 29.7 g, potassium hydroxide 48% aqueous solution 1.7 g, sodium hydroxide 48 A 0.1% aqueous solution, 7.9 g of amorphous aluminosilicate gel prepared from sodium silicate and aluminum sulfate were added and mixed well.
  • This raw material composition was sealed in a stainless steel autoclave and heated at 150 ° C. for 70 hours.
  • the product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C.
  • the chabazite-type zeolite was subjected to particle size distribution measurement in the same manner as in Example 1. As a result, the 10% particle size was 2.29 ⁇ m and the 50% particle size was 5.78 ⁇ m. The SEM diameter was 1.85 ⁇ m.
  • This chabazite-type zeolite was designated as zeolite 8.
  • Comparative Example 1 (Production of Comparative Zeolite 1) A chabazite-type zeolite was synthesized with reference to the method disclosed in US Pat. No. 4,665,110. 2. 17.9 g of TMADAOH 13% aqueous solution, 27.2 g of pure water, 0.9 g of sodium hydroxide 48% aqueous solution, 0.29 g of aluminum hydroxide, amorphous silica powder made by Tosoh Silica (trade name: Nipsil VN-3) 7 g was added and mixed well. The raw material composition was SiO 2 : 0.036Al 2 O 3 : 0.20TMADAOH: 0.10Na 2 O: 44H 2 O.
  • This raw material composition was sealed in a stainless steel autoclave and heated at 150 ° C. for 158 hours.
  • the product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C.
  • the chabazite-type zeolite was subjected to particle size distribution measurement in the same manner as in Example 1. As a result, the 10% particle size was 0.71 ⁇ m and the 50% particle size was 1.25 ⁇ m. The SEM diameter was 0.48 ⁇ m.
  • This chabazite-type zeolite was designated as comparative zeolite 1.
  • Comparative Example 2 (Production of Comparative Zeolite 2) 4. TMADAOH 13% aqueous solution 24.8 g, pure water 18.5 g, sodium hydroxide 48% aqueous solution 1.2 g, aluminum hydroxide 0.40 g, Tosoh silica amorphous silica powder (trade name: Nipseal VN-3) 1 g was added and mixed well.
  • the raw material composition was SiO 2 : 0.036Al 2 O 3 : 0.20TMADAOH: 0.10Na 2 O: 30H 2 O. This raw material composition was sealed in a stainless steel autoclave and heated at 150 ° C. for 158 hours. The product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C. From powder X-ray diffraction, the product was only amorphous.
  • Comparative Example 3 (Production of Comparative Zeolite 3) To 14.6 g of TMADAOH 13% aqueous solution, 14.7 g of pure water, 3.1 g of sodium hydroxide 48% aqueous solution, and 7.7 g of amorphous aluminosilicate gel prepared from sodium silicate and aluminum sulfate were added and mixed well.
  • the raw material composition was SiO 2 : 0.035Al 2 O 3 : 0.13TMADAOH: 0.20Na 2 O: 18H 2 O. This raw material composition was sealed in a stainless steel autoclave and heated at 150 ° C. for 158 hours.
  • the product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C. From powder X-ray diffraction and X-ray fluorescence analysis, the product was a pure chabazite-type zeolite with a SiO 2 / Al 2 O 3 ratio of 18.5.
  • the chabazite-type zeolite was subjected to particle size distribution measurement in the same manner as in Example 1. As a result, the 10% particle size was 0.65 ⁇ m and the 50% particle size was 1.26 ⁇ m. The SEM diameter was 0.39 ⁇ m.
  • This chabazite-type zeolite was designated as comparative zeolite 3.
  • Comparative Example 4 (Production of Comparative Zeolite 4) To 21.5 g of TMADAOH 13% aqueous solution, pure water 18.1 g, sodium hydroxide 48% aqueous solution 2.6 g, and amorphous aluminosilicate gel 7.8 g prepared from sodium silicate and aluminum sulfate were added and mixed well.
  • the raw material composition was SiO 2 : 0.035Al 2 O 3 : 0.11TMADAOH: 0.17Na 2 O: 18H 2 O. This raw material composition was sealed in a stainless steel autoclave and heated at 150 ° C. for 158 hours. The product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C. The product was only mordenite zeolite from powder X-ray diffraction.
  • Comparative Example 5 (Production of Comparative Zeolite 5) To 22.0 g of TMADAOH 13% aqueous solution, 18.6 g of pure water, 1.6 g of sodium hydroxide 48% aqueous solution, and 7.8 g of amorphous aluminosilicate gel prepared from sodium silicate and aluminum sulfate were added and mixed well.
  • the raw material composition was SiO 2 : 0.035Al 2 O 3 : 0.11TMADAOH: 0.12Na 2 O: 18H 2 O. This raw material composition was sealed in a stainless steel autoclave and heated at 150 ° C. for 158 hours.
  • the product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C. From powder X-ray diffraction and X-ray fluorescence analysis, the product was a pure chabazite-type zeolite with a SiO 2 / Al 2 O 3 ratio of 24.2.
  • the chabazite-type zeolite was subjected to particle size distribution measurement in the same manner as in Example 1. As a result, the 10% particle size was 0.23 ⁇ m and the 50% particle size was 0.38 ⁇ m. The SEM diameter was 0.18 ⁇ m.
  • This chabazite-type zeolite was designated as comparative zeolite 5.
  • Comparative Example 6 (Production of Comparative Zeolite 6) To 19.1 g of TMADAOH 13% aqueous solution, 21.8 g of pure water, 1.2 g of sodium hydroxide 48% aqueous solution, and 8.0 g of amorphous aluminosilicate gel prepared from sodium silicate and aluminum sulfate were added and mixed well.
  • the raw material composition was SiO 2 : 0.036Al 2 O 3 : 0.10TMADAOH: 0.10Na 2 O: 18H 2 O. This raw material composition was sealed in a stainless steel autoclave and heated at 150 ° C. for 158 hours.
  • the product after heating was subjected to solid-liquid separation, washed with a sufficient amount of pure water, and dried at 110 ° C. From powder X-ray diffraction and X-ray fluorescence analysis, the product was a pure chabazite-type zeolite with a SiO 2 / Al 2 O 3 ratio of 24.4.
  • the chabazite-type zeolite was subjected to particle size distribution measurement in the same manner as in Example 1. As a result, the 10% particle size was 0.33 ⁇ m and the 50% particle size was 1.49 ⁇ m.
  • the SEM diameter was 0.32 ⁇ m.
  • This chabazite-type zeolite was designated as comparative zeolite 6. Table 2 below shows the raw material compositions and products of Examples 1 to 8 and Comparative Examples 1 to 6, and Table 3 shows the SiO 2 / Al 2 O 3 ratio and particle size distribution measurement of the products. The particle diameter and the particle diameter determined from the SEM photograph are shown.
  • Example 9 hot water resistance test of zeolite
  • the dried powders of zeolite 3 and comparative zeolite 1 were calcined at 600 ° C. for 2 hours under air flow, then each was pressure-molded, pulverized, and sized to 12 to 20 mesh.
  • 3 ml of the sized zeolite was filled into a normal pressure fixed bed flow type reaction tube, and treated at two levels of 900 ° C. for 1 hour and 16 hours while flowing air containing 10% by volume of water at 300 ml / min. .
  • the heat resistance of zeolite was evaluated by the crystallinity after the hot water treatment.
  • Table 4 shows the crystallinity (%) after each hot water treatment. It was shown that the chabazite-type zeolite of the present application has a high residual rate of crystallinity and excellent heat resistance as compared with the conventional chabazite-type zeolite.
  • the chabazite-type zeolite of the present invention has high durability and heat resistance, it is expected to be used in a wide range of fields as a catalyst carrier for an exhaust gas purification catalyst and a base material for an adsorbent. Therefore, the industrial value of the present invention is remarkable.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Geology (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • Analytical Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Dispersion Chemistry (AREA)
  • Silicates, Zeolites, And Molecular Sieves (AREA)
  • Catalysts (AREA)
  • Solid-Sorbent Or Filter-Aiding Compositions (AREA)

Abstract

　本発明の課題は、触媒担体や吸着剤の基材として実用的な特性、耐久性及び耐熱性が期待され、かつ経済合理性のあるチャバザイト型ゼオライトを提供することに係る。ＳｉＯ２／Ａｌ２Ｏ３モル比が１５～５０であって、平均粒子径が１．５μｍ以上のチャバザイト型ゼオライトは耐久性及び耐熱性が高い。その様なチャバザイト型ゼオライトは構造指向剤と水のＳｉＯ２に対するモル比が、 ０．０５≦構造指向剤／ＳｉＯ２＜０．１３ ５≦Ｈ２Ｏ／ＳｉＯ２＜３０ である原料組成物を、Ｋ、Ｒｂ及びＣｓからなる群から選ばれる少なくとも１種のアルカリ金属イオンの存在下で結晶化させることによって製造できる。その構造指向剤としては、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウム塩が好ましい。

Description

チャバザイト型ゼオライト及びその製造方法
　本発明は、高シリカかつ大結晶を有するチャバザイト型ゼオライト及びその製造方法に関するものである。
　チャバザイト型ゼオライトは、３．８×３．８オングストロームの酸素８員環から構成される３次元細孔構造を有するゼオライトであり、国際ゼオライト学会（Ｉｎｔｅｒｎａｔｉｏｎａｌ　Ｚｅｏｌｉｔｅ　Ａｓｓｏｃｉａｔｉｏｎ）において、結晶構造の詳細が同定されたゼオライトとして、ＣＨＡという構造コードで命名かつ分類されている（非特許文献１）。
　チャバザイト型ゼオライトは天然に産出するゼオライトとして知られており、典型的にはＣａ６ ２＋［Ｓｉ２４Ａｌ１２Ｏ７２］の組成を有する（非特許文献２）。合成ゼオライトとしての例は、特許文献１にゼオライトＤ、特許文献２にゼオライトＲとして、ＳｉＯ２／Ａｌ２Ｏ３比が３．４５～４．９のチャバザイト型ゼオライトが開示されている。
　特許文献３及び特許文献４にはＳｉＯ２／Ａｌ２Ｏ３比が５～５０の、いわゆる高シリカチャバザイト型ゼオライトとその合成方法が、ＳＳＺ－１３として開示されている。
　また特許文献５には、ＳｉＯ２／Ａｌ２Ｏ３比が２０～５０で結晶径が０．５μｍ以下のチャバザイト型ゼオライトが、ＳＳＺ－６２として開示されている。更にフッ素を添加することによりＳｉＯ２／Ａｌ２Ｏ３比が１００以上のチャバザイト型ゼオライトが合成できることが、特許文献６及び非特許文献３に開示されている。
　合成ゼオライトはその結晶構造により、規則的でかつ一定の大きさの細孔を有し、この細孔構造を利用して、乾燥剤、極性や分子径の差異を利用した各種の無機又は有機分子の吸着剤、固体酸触媒などとして工業的に用いられている。例えばチャバザイト型ゼオライトもアルコールなどの含酸素有機化合物を低級オレフィンへと化学変換する触媒としての利用が知られている（特許文献６及び特許文献７）。他にも１，１，１，２－テトラフルオロエタン（ＨＦＡ１３４ａ）と１－クロロ－２，２－ジフルオロエチレン（ＨＣＦＣ１１２２）の混合物からＨＦＡ１３４ａを精製する吸着分離剤（特許文献８）、プロピレンとプロパンの混合物からプロピレンを吸着させてプロパンと分離する吸着分離剤（特許文献９）、窒素との混合ガスから酸素、二酸化炭素又はヘリウムを分離する吸着分離剤（特許文献１０）、メチルアミン類を合成する触媒（特許文献１１）、エタンのアンモ酸化によりアセトニトリルを製造する触媒（特許文献１２）、自動車排ガス中における窒素酸化物の炭化水素による選択還元触媒（特許文献１３）、生理用品を構成する繊維部材における臭気吸収剤（特許文献１４）等への利用が開示されている。
　このようにチャバザイト型ゼオライトは多様な用途、特に吸着剤や触媒担体としての利用が期待されているものであるが、工業的に使用するためには吸着剤あるいは触媒担体としての耐久性、例えば加熱再生工程を含む吸脱着プロセスでは繰り返し加熱されることによっても吸着性能が低下しないこと、或いは排ガス浄化に利用される触媒では高温下で触媒性能が維持される熱的な耐久性が必要である。そのため、従来では得られなかった、より優れた耐久性及び耐熱性を有するチャバザイト型ゼオライトが求められていた。
英国特許８６８，８４６号明細書 米国特許３，０３０，１８１号明細書 米国特許４，５４４，５３８号明細書 米国特許４，６６５，１１０号明細書 米国特許６，７０９，６４４号明細書 日本国特表２００７－５３４５８２号公報 日本国特開昭６０－９２２２１号公報 日本国特開平５－７８２６６号公報 米国特許６，４８８，７４１号明細書 日本国特表２００５－５０３２６０号公報 日本国特開平８－５９５６６号公報 日本国特開平９－１２４５７８号公報 日本国特表２００１－５２５２４１号公報 日本国特表２００２－５１２０８３号公報
ＡＴＬＡＳ　ＯＦ　ＺＥＯＬＩＴＥ　ＦＲＡＭＥＷＯＲＫ　ＴＹＰＥＳ，Ｆｉｆｔｈ　Ｒｅｖｉｓｅｄ　Ｅｄｉｔｉｏｎ，ｐ．１０２（２００１） Ｎａｔｕｒｅ，Ｖｏｌ．１８１，ｐ．１７９４（１９５７） Ｃｈｅｍ．Ｃｏｍｍｕｎ，ｐ．１８８１（１９９８）
　本発明は、触媒担体や吸着剤の基材として高い耐久性及び高い耐熱性を有するチャバザイト型ゼオライト及びその製造方法を提供することを目的としている。
　本発明者らは、チャバザイト型ゼオライトの耐久性及び耐熱性向上及びその製造方法について鋭意検討を重ねた結果、ＳｉＯ２／Ａｌ２Ｏ３モル比が１５～５０であって、平均粒子径１．５μｍ以上のチャバザイト型ゼオライトでは、耐久性及び耐熱性が高く、その様なチャバザイト型ゼオライトが従来とは異なる条件で製造できることを見出し、本発明を完成させるに至った。
　即ち、本発明の要旨は、下記（１）～（３）に存する。
（１）ＳｉＯ２／Ａｌ２Ｏ３モル比が１５～５０であって、平均粒子径が１．５μｍ以上であることを特徴とするチャバザイト型ゼオライト。
（２）原料組成物における構造指向剤と水のＳｉＯ２に対するモル比が、
０．０５≦構造指向剤／ＳｉＯ２＜０．１３
５≦Ｈ２Ｏ／ＳｉＯ２＜３０
である原料組成物を、Ｋ、Ｒｂ及びＣｓからなる群から選ばれる少なくとも１種のアルカリ金属イオンの存在下において結晶化させること、及び
その構造指向剤が、Ｎ，Ｎ，Ｎ－トリアルキルアダマンタンアンモニウムをカチオンとする水酸化物、ハロゲン化物、炭酸塩、メチルカーボネート塩及び硫酸塩；及びＮ，Ｎ，Ｎ－トリメチルベンジルアンモニウムイオン、Ｎ－アルキル－３－キヌクリジノールイオン、またはＮ，Ｎ，Ｎ－トリアルキルエキソアミノノルボルナンをカチオンとする水酸化物、ハロゲン化物、炭酸塩、メチルカーボネート塩及び硫酸塩からなる群から選ばれる少なくとも一種であることを特徴とする（１）に記載のチャバザイト型ゼオライトの製造方法。
（３）その構造指向剤が、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウム水酸化物、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウムハロゲン化物、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウム炭酸塩、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウムメチルカーボネート塩及びＮ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウム硫酸塩からなる群から選ばれる少なくとも一種であることを特徴とする（２）に記載のチャバザイト型ゼオライトの製造方法。
　本発明のチャバザイト型ゼオライトは、触媒担体や吸着剤の基材としての耐久性及び耐熱性が高い。更には耐久性及び耐熱性の高いチャバザイト型ゼオライトを高価な有機構造指向剤の使用量が少ない条件で製造できる。
図１は、ゼオライト３の走査電子顕微鏡（これ以降、“ＳＥＭ”と略記する。）写真である。 図２は、比較ゼオライト１のＳＥＭ写真である。
　本発明のチャバザイト型ゼオライトは、ＳｉＯ２／Ａｌ２Ｏ３モル比が１５以上５０以下の高シリカチャバザイトである。ＳｉＯ２／Ａｌ２Ｏ３モル比が１５より小さい場合には吸着剤あるいは触媒担体に有用な耐久性及び耐熱性が得られ難く、５０より大きい場合には、吸着剤あるいは触媒担体に有用な固体酸性が不十分となる。
　本発明のチャバザイト型ゼオライトは平均粒子径が１．５μｍ以上であることが必須である。合成ゼオライトの工業的な製造技術、及びその吸着剤や触媒担体としての利用の観点から、平均粒子径としては１．５μｍ以上１０μｍ以下が好ましい。従来報告されている１．５μｍ未満の結晶粒子、特に１．０μｍ未満の結晶粒子では吸着剤あるいは触媒担体に用いた場合、耐久性及び耐熱性が低くなる。
　本発明における平均粒子径は、レーザー回折散乱法による粒子径分布測定（体積分布）で得られる１０％粒子径や５０％粒子径、又はＳＥＭによる観察によって評価できる。
　レーザー回折散乱法ではゼオライトを水中に分散させて、超音波式ホモジナイザーで結晶粒子の分散状態を均一化にする処理を施した後に測定することで、再現性良く定量化することができる。
　また本発明のチャバザイト型ゼオライトは菱面がはっきりと観察できる結晶粒子形態を有しているため、例えば、５，０００倍の倍率で撮影した１つあるいは複数のＳＥＭ写真において任意に選択した５０個の結晶粒子を測った粒子径を加重平均することによって、粒子径を評価することもできる。本発明のチャバザイト型ゼオライトは単分散しているため、レーザー回折散乱法による粒子径分布測定で得られた１０％粒子径と良い相関が得られる。
　次に本発明のチャバザイト型ゼオライトの製造方法について説明する。
　本発明のチャバザイト型ゼオライトの原料は、シリカ源、アルミニウム源、アルカリ源、構造指向剤（これ以降、“ＳＤＡ”と称する。）と水から基本的に構成される。また、種晶などの結晶化促進作用を有する成分を添加しても良い。
　シリカ源として、コロイダルシリカ、無定型シリカ、珪酸ナトリウム、テトラエチルオルトシリケート、アルミノシリケートゲルなどを、アルミナ源として、硫酸アルミニウム、アルミン酸ナトリウム、水酸化アルミニウム、塩化アルミニウム、アルミノシリケートゲル、金属アルミニウムなどを用いることができ、他の成分と十分均一に混合できる形態のものが望ましい。
　アルカリ源は、水酸化ナトリウム、水酸化カリウム、水酸化ルビジウム、水酸化セシウム、アルミン酸塩及び珪酸塩中のアルカリ成分、アルミノシリケートゲル中のアルカリ成分などを用いることができる。
　ＳＤＡとしては、Ｎ，Ｎ，Ｎ－トリアルキルアダマンタンアンモニウムをカチオンとする水酸化物、ハロゲン化物、炭酸塩、メチルカーボネート塩及び硫酸塩；及びＮ，Ｎ，Ｎ－トリメチルベンジルアンモニウムイオン、Ｎ－アルキル－３－キヌクリジノールイオン、またはＮ，Ｎ，Ｎ－トリアルキルエキソアミノノルボルナンをカチオンとする水酸化物、ハロゲン化物、炭酸塩、メチルカーボネート塩及び硫酸塩からなる群から選ばれる少なくとも一種を使用することができる。
　特に、ＳＤＡとして、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウム水酸化物（これ以降、“ＴＭＡＤＡＯＨ”と略記する。）、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウムハロゲン化物、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウム炭酸塩、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウムメチルカーボネート塩及びＮ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウム硫酸塩からなる群から選ばれる少なくとも一種を使用する事が可能である。
　本発明のチャバザイト型ゼオライトは、ＳＤＡ／ＳｉＯ２比が０．０５以上０．１３未満、Ｈ２Ｏ／ＳｉＯ２比が５以上３０未満で製造することができる。
　ＳＤＡ／ＳｉＯ２比が０．１３以上では、従来の様に結晶の平均粒子径が１．５μｍ未満のチャバザイト型ゼオライトしか得られない。またＳＤＡは高価であるため、経済合理性にも欠ける。一方、ＳＤＡ／ＳｉＯ２比が０．０５未満では、チャバザイト型ゼオライトの結晶化が不十分となり、副生物（不純物）が生成する。
　Ｈ２Ｏ／ＳｉＯ２比が３０以上であると、収量が低くなり不経済である。一方、５未満では、原料組成物の粘度が増大し流動性が無くなるため、工業的な製造が困難となる。またいずれの場合にも副生物（不純物、未反応物の残存）が発生し易い。
　本発明の原料組成物のＳｉＯ２／Ａｌ２Ｏ３比としては、１６以上１００以下が好ましい。１６より小さい、あるいは１００より大きいと、ＳｉＯ２／Ａｌ２Ｏ３比が１５以上５０以下のチャバザイト型ゼオライトの合成が困難である。
　水酸イオン量の指標であるＯＨ／ＳｉＯ２比は０．１以上０．９未満が好ましい。より好ましくは０．１５～０．５である。０．１未満であるとゼオライトの結晶化が進行し難く、また０．９以上の場合はシリカ成分の溶解が促進されるため、本発明に係るＳｉＯ２／Ａｌ２Ｏ３比と粒子径を有するチャバザイト型ゼオライトが得られ難い。
　また本発明のチャバザイト型ゼオライトの製造の際には、鉱化作用を有するアルカリ金属イオンとして、Ｋ、Ｒｂ及びＣｓからなる群から選ばれる少なくとも１種を存在させて結晶化させる。これらのアルカリ金属イオンが含まれない場合、ＳＤＡ／ＳｉＯ２比が０．１３未満において結晶化の進行が不十分となり、また副生物（不純物結晶）が生成する。更には本発明に係る平均粒子径が１．５μｍ以上のチャバザイト型ゼオライトが得られ難い。また経済合理性の観点からもＫイオンが好ましい。
　水、シリカ原料、アルミナ原料、アルカリ成分、及びＳＤＡから成る原料組成物を密閉式圧力容器中で、１００～２００℃の任意の温度で、十分な時間をかけて結晶化させることによりチャバザイト型ゼオライトを製造することができる。結晶化の際、静置した状態でも良いが、原料組成物は攪拌混合された状態が好ましい。結晶化終了後、十分放冷し、固液分離、十分量の純水で洗浄し、１００～１５０℃の任意の温度で乾燥して本発明に係るチャバザイト型ゼオライトが得られる。
　得られたチャバザイト型ゼオライトはそのまま吸着剤、触媒担体あるいはイオン交換体として使用することができる。また、得られたチャバザイト型ゼオライトは細孔内にＳＤＡ及び／又はアルカリ金属を含有しており、必要に応じてこれらを除去した後に使用することもできる。ＳＤＡ及び／又はアルカリ金属の除去処理は、酸性溶液やＳＤＡ分解成分を含んだ薬液を用いた液相処理、レジンなどを用いた交換処理、熱分解処理を採用することができ、これらの処理を組合せても良い。更には、ゼオライトのイオン交換能を利用してＨ型やＮＨ４型に変換して用いることもでき、その方法は公知の技術を採用することができる。
　以下の実施例及び比較例により本発明を具体的に説明するが、本発明はこれら実施例に限定されるものではない。
　実施例１（ゼオライト１の製造）
　Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウム水酸化物１３％水溶液（これ以降、“ＴＭＡＤＡＯＨ１３％水溶液”と称する。）２１．３ｇに、純水１７．４ｇ、水酸化カリウム４８％水溶液３．５ｇ、珪酸ナトリウムと硫酸アルミニウムから調製した無定形アルミノシリケートゲル７．７ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０３６Ａｌ２Ｏ３：０．１１ＴＭＡＤＡＯＨ：０．０４Ｎａ２Ｏ：０．１３Ｋ２Ｏ：１８Ｈ２Ｏとした。
　原料組成物をステンレス製オートクレーブに装填し、１５０℃で１５８時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折と蛍光Ｘ線分析から、生成物は純粋なチャバザイト型ゼオライトで、ＳｉＯ２／Ａｌ２Ｏ３比が１８．７であった。このチャバザイト型ゼオライトに純水を加え固形分１％のスラリーとし、超音波分散を２分間施した後にレーザー回折散乱法による粒子径分布測定（体積平均）を行ったところ、１０％粒子径が１．３５μｍ、５０％粒子径が１．９３μｍであった。また、５，０００倍の倍率で撮影したＳＥＭ写真から任意の５０個の結晶粒子を選択し、その各粒子径を平均して得た粒子径（これ以降、“ＳＥＭ径”と称する。）は１．６４μｍであった。このチャバザイト型ゼオライトをゼオライト１とした。
　実施例２（ゼオライト２の製造）
　シリカ原料に無定形シリカ粉末、アルミナ原料に水酸化アルミニウムを用いた以外は、実施例１と同様な方法で実施した。
　ＴＭＡＤＡＯＨ１３％水溶液２２．１ｇに、純水１８．４ｇ、水酸化ナトリウム４８％水溶液０．８ｇ、水酸化ナトリウム４８％水溶液３．６ｇ、水酸化アルミニウム０．６ｇ、東ソーシリカ製の無定形シリカ粉末（商品名：ニップシールＶＮ－３）８．１ｇを加えよく混合した。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で１５８時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折と蛍光Ｘ線分析から、生成物は純粋なチャバザイト型ゼオライトで、ＳｉＯ２／Ａｌ２Ｏ３比が１９．５であった。このチャバザイト型ゼオライトについて実施例１と同様に粒子径分布測定を行ったところ、１０％粒子径が１．４１μｍ、５０％粒子径が１．９９μｍであった。また、ＳＥＭ径は１．６５μｍであった。このチャバザイト型ゼオライトをゼオライト２とした。
　実施例３（ゼオライト３の製造）
　ＴＭＡＤＡＯＨ１３％水溶液１９．０ｇに、純水２１．４ｇ、水酸化カリウム４８％水溶液１．７ｇ、珪酸ナトリウムと硫酸アルミニウムから調製した無定形アルミノシリケートゲル７．９ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０３６Ａｌ２Ｏ３：０．１０ＴＭＡＤＡＯＨ：０．０４Ｎａ２Ｏ：０．０６Ｋ２Ｏ：１８Ｈ２Ｏとした。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で１５８時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折と蛍光Ｘ線分析から、生成物は純粋なチャバザイト型ゼオライトで、ＳｉＯ２／Ａｌ２Ｏ３比が２３．７であった。
　以下の表１に、チャバザイト型ゼオライトのＸ線回折パターン（米国特許４，５４４，５３８号明細書）と実施例３で得られた生成物のＸ線回折パターンの比較を示す。
Figure JPOXMLDOC01-appb-T000001
　このチャバザイト型ゼオライトについて実施例１と同様に粒子径分布測定を行ったところ、１０％粒子径が１．８３μｍ、５０％粒子径が３．０９μｍであった。また、ＳＥＭ径は１．９３μｍであった。このチャバザイト型ゼオライトをゼオライト３とした。
　実施例４（ゼオライト４の製造）
　ＴＭＡＤＡＯＨ１３％水溶液１６．０ｇに、純水２４．７ｇ、水酸化カリウム４８％水溶液１．３ｇ、珪酸ナトリウムと硫酸アルミニウムから調製した無定形アルミノシリケートゲル８．０ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０３６Ａｌ２Ｏ３：０．０８ＴＭＡＤＡＯＨ：０．０４Ｎａ２Ｏ：０．０４Ｋ２Ｏ：１８Ｈ２Ｏとした。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で１５８時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折と蛍光Ｘ線分析から、生成物は純粋なチャバザイト型ゼオライトで、ＳｉＯ２／Ａｌ２Ｏ３比が２５．２であった。このチャバザイト型ゼオライトについて実施例１と同様に粒子径分布測定を行ったところ、１０％粒子径が２．２１μｍ、５０％粒子径が４．４８μｍであった。また、ＳＥＭ径は２．０８μｍであった。このチャバザイト型ゼオライトをゼオライト４とした。
　実施例５（ゼオライト５の製造）
　ＴＭＡＤＡＯＨ１３％水溶液１９．０ｇに、純水２１．３ｇ、水酸化カリウム４８％水溶液２．０ｇ、珪酸ナトリウムと硫酸アルミニウムから調製した無定形アルミノシリケートゲル７．７ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０２１Ａｌ２Ｏ３：０．１０ＴＭＡＤＡＯＨ：０．０４Ｎａ２Ｏ：０．０４Ｋ２Ｏ：１８Ｈ２Ｏとした。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で７０時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折と蛍光Ｘ線分析から、生成物は純粋なチャバザイト型ゼオライトで、ＳｉＯ２／Ａｌ２Ｏ３比が３８．０であった。このチャバザイト型ゼオライトについて実施例１と同様に粒子径分布測定を行ったところ、１０％粒子径が２．０２μｍ、５０％粒子径が３．７５μｍであった。また、ＳＥＭ径は２．０１μｍであった。このチャバザイト型ゼオライトをゼオライト５とした。
　実施例６（ゼオライト６の製造）
　ＴＭＡＤＡＯＨ１３％水溶液１８．９ｇに、純水２０．７ｇ、水酸化カリウム４８％水溶液２．８ｇ、脱Ｎａ処理を行った無定形アルミノシリケートゲル７．６ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０３４Ａｌ２Ｏ３：０．１０ＴＭＡＤＡＯＨ：０．１０Ｋ２Ｏ：１８Ｈ２Ｏとした。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で７０時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折と蛍光Ｘ線分析から、生成物は純粋なチャバザイト型ゼオライトで、ＳｉＯ２／Ａｌ２Ｏ３比が２５．４であった。このチャバザイト型ゼオライトについて実施例１と同様に粒子径分布測定を行ったところ、１０％粒子径が１．９８μｍ、５０％粒子径が３．４８μｍであった。また、ＳＥＭ径は１．９２μｍであった。このチャバザイト型ゼオライトをゼオライト６とした。
　実施例７（ゼオライト７の製造）
　ＴＭＡＤＡＯＨ１３％水溶液１８．５ｇに、純水１９．６ｇ、水酸化セシウム５０％水溶液４．３ｇ、珪酸ナトリウムと硫酸アルミニウムから調製した無定形アルミノシリケートゲル７．７ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０３６Ａｌ２Ｏ３：０．１０ＴＭＡＤＡＯＨ：０．０４Ｎａ２Ｏ：０．０６Ｃｓ２Ｏ：１８Ｈ２Ｏとした。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で１８２時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折と蛍光Ｘ線分析から、生成物は純粋なチャバザイト型ゼオライトで、ＳｉＯ２／Ａｌ２Ｏ３比が２２．９であった。このチャバザイト型ゼオライトについて実施例１と同様に粒子径分布測定を行ったところ、１０％粒子径が２．１７μｍ、５０％粒子径が４．２２μｍであった。また、ＳＥＭ径は２．０３μｍであった。このチャバザイト型ゼオライトをゼオライト７とした。
　実施例８（ゼオライト８の製造）
　Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウム臭化物（これ以降、“ＴＭＡＤＡＢｒ”と略記する。）２５％水溶液１０．６ｇに、純水２９．７ｇ、水酸化カリウム４８％水溶液１．７ｇ、水酸化ナトリウム４８％水溶液０．１ｇ、珪酸ナトリウムと硫酸アルミニウムから調製した無定形アルミノシリケートゲル７．９ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０３４Ａｌ２Ｏ３：０．０８ＴＭＡＤＡＢｒ：０．０５Ｎａ２Ｏ：０．０６Ｋ２Ｏ：１８Ｈ２Ｏとした。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で７０時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折と蛍光Ｘ線分析から、生成物は純粋なチャバザイト型ゼオライトで、ＳｉＯ２／Ａｌ２Ｏ３比が２５．８であった。このチャバザイト型ゼオライトについて実施例１と同様に粒子径分布測定を行ったところ、１０％粒子径が２．２９μｍ、５０％粒子径が５．７８μｍであった。また、ＳＥＭ径は１．８５μｍであった。このチャバザイト型ゼオライトをゼオライト８とした。
　比較例１（比較ゼオライト１の製造）
　米国特許４，６６５，１１０号明細書に開示されている方法を参照して、チャバザイト型ゼオライトを合成した。
　ＴＭＡＤＡＯＨ１３％水溶液１７．９ｇに、純水２７．２ｇ、水酸化ナトリウム４８％水溶液０．９ｇ、水酸化アルミニウム０．２９ｇ、東ソーシリカ製の無定形シリカ粉末（商品名：ニップシールＶＮ－３）３．７ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０３６Ａｌ２Ｏ３：０．２０ＴＭＡＤＡＯＨ：０．１０Ｎａ２Ｏ：４４Ｈ２Ｏとした。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で１５８時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折と蛍光Ｘ線分析から、生成物は純粋なチャバザイト型ゼオライトで、ＳｉＯ２／Ａｌ２Ｏ３比が２２．３であった。このチャバザイト型ゼオライトについて実施例１と同様に粒子径分布測定を行ったところ、１０％粒子径が０．７１μｍ、５０％粒子径が１．２５μｍであった。また、ＳＥＭ径は０．４８μｍであった。このチャバザイト型ゼオライトを比較ゼオライト１とした。
　比較例２（比較ゼオライト２の製造）
　ＴＭＡＤＡＯＨ１３％水溶液２４．８ｇに、純水１８．５ｇ、水酸化ナトリウム４８％水溶液１．２ｇ、水酸化アルミニウム０．４０ｇ、東ソーシリカ製の無定形シリカ粉末（商品名：ニップシールＶＮ－３）５．１ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０３６Ａｌ２Ｏ３：０．２０ＴＭＡＤＡＯＨ：０．１０Ｎａ２Ｏ：３０Ｈ２Ｏとした。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で１５８時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折から、生成物はアモルファスのみであった。
　比較例３（比較ゼオライト３の製造）
　ＴＭＡＤＡＯＨ１３％水溶液２４．６ｇに、純水１４．７ｇ、水酸化ナトリウム４８％水溶液３．１ｇ、珪酸ナトリウムと硫酸アルミニウムから調製した無定形アルミノシリケートゲル７．７ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０３５Ａｌ２Ｏ３：０．１３ＴＭＡＤＡＯＨ：０．２０Ｎａ２Ｏ：１８Ｈ２Ｏとした。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で１５８時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折と蛍光Ｘ線分析から、生成物は純粋なチャバザイト型ゼオライトで、ＳｉＯ２／Ａｌ２Ｏ３比が１８．５であった。このチャバザイト型ゼオライトについて実施例１と同様に粒子径分布測定を行ったところ、１０％粒子径が０．６５μｍ、５０％粒子径が１．２６μｍであった。また、ＳＥＭ径は０．３９μｍであった。このチャバザイト型ゼオライトを比較ゼオライト３とした。
　比較例４（比較ゼオライト４の製造）
　ＴＭＡＤＡＯＨ１３％水溶液２１．５ｇに、純水１８．１ｇ、水酸化ナトリウム４８％水溶液２．６ｇ、珪酸ナトリウムと硫酸アルミニウムから調製した無定形アルミノシリケートゲル７．８ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０３５Ａｌ２Ｏ３：０．１１ＴＭＡＤＡＯＨ：０．１７Ｎａ２Ｏ：１８Ｈ２Ｏとした。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で１５８時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折から、生成物はモルデナイト型ゼオライトのみであった。
　比較例５（比較ゼオライト５の製造）
　ＴＭＡＤＡＯＨ１３％水溶液２２．０ｇに、純水１８．６ｇ、水酸化ナトリウム４８％水溶液１．６ｇ、珪酸ナトリウムと硫酸アルミニウムから調製した無定形アルミノシリケートゲル７．８ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０３５Ａｌ２Ｏ３：０．１１ＴＭＡＤＡＯＨ：０．１２Ｎａ２Ｏ：１８Ｈ２Ｏとした。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で１５８時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折と蛍光Ｘ線分析から、生成物は純粋なチャバザイト型ゼオライトで、ＳｉＯ２／Ａｌ２Ｏ３比が２４．２であった。このチャバザイト型ゼオライトについて実施例１と同様に粒子径分布測定を行ったところ、１０％粒子径が０．２３μｍ、５０％粒子径が０．３８μｍであった。また、ＳＥＭ径は０．１８μｍであった。このチャバザイト型ゼオライトを比較ゼオライト５とした。
　比較例６（比較ゼオライト６の製造）
　ＴＭＡＤＡＯＨ１３％水溶液１９．１ｇに、純水２１．８ｇ、水酸化ナトリウム４８％水溶液１．２ｇ、珪酸ナトリウムと硫酸アルミニウムから調製した無定形アルミノシリケートゲル８．０ｇを加えよく混合した。原料組成物はＳｉＯ２：０．０３６Ａｌ２Ｏ３：０．１０ＴＭＡＤＡＯＨ：０．１０Ｎａ２Ｏ：１８Ｈ２Ｏとした。
　この原料組成物をステンレス製オートクレーブに密閉し、１５０℃で１５８時間加熱した。加熱後の生成物を固液分離し、十分量の純水で洗浄し、１１０℃で乾燥した。粉末Ｘ線回折と蛍光Ｘ線分析から、生成物は純粋なチャバザイト型ゼオライトで、ＳｉＯ２／Ａｌ２Ｏ３比が２４．４であった。このチャバザイト型ゼオライトについて実施例１と同様に粒子径分布測定を行ったところ、１０％粒子径が０．３３μｍ、５０％粒子径が１．４９μｍであった。また、ＳＥＭ径は０．３２μｍであった。このチャバザイト型ゼオライトを比較ゼオライト６とした。

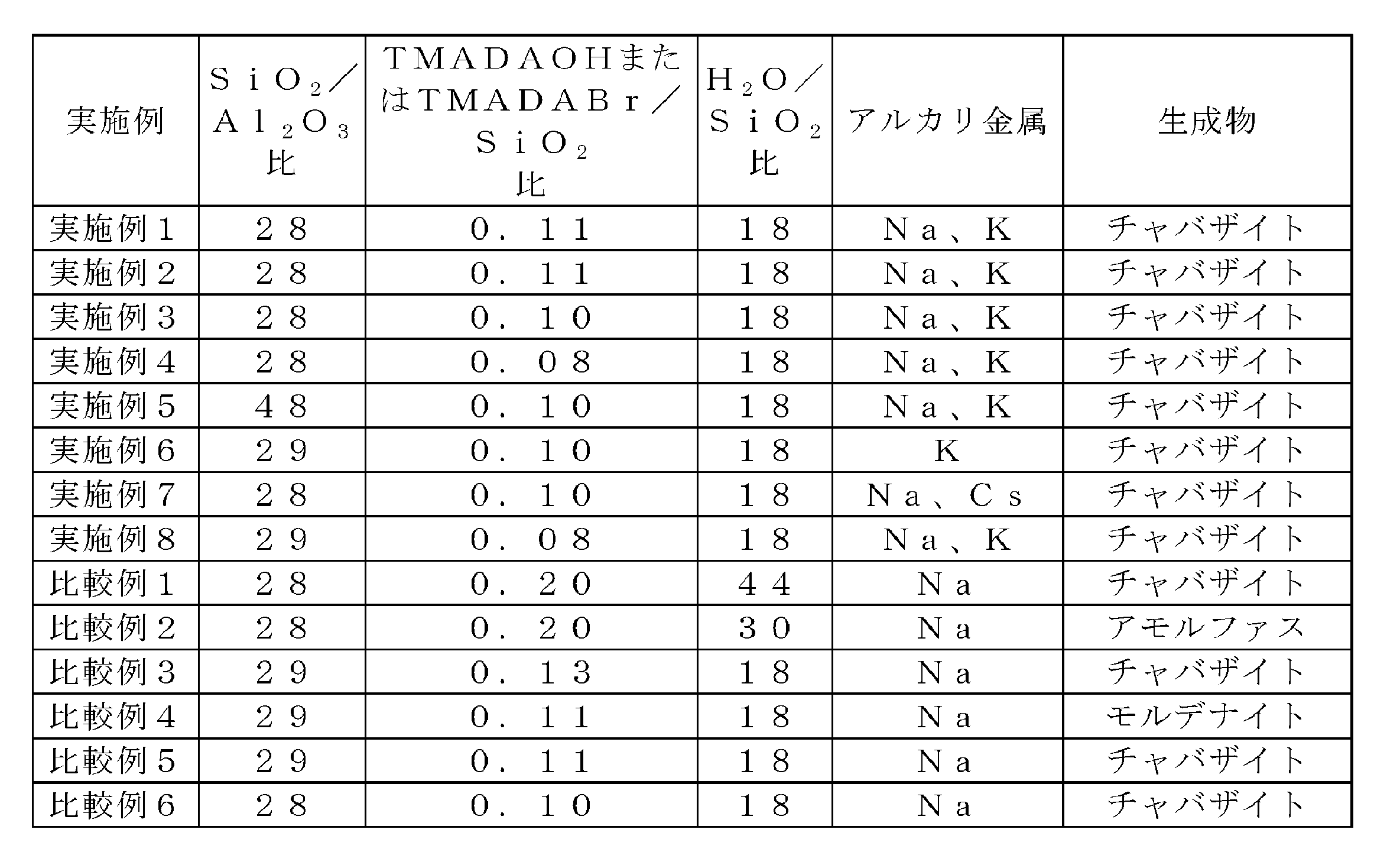

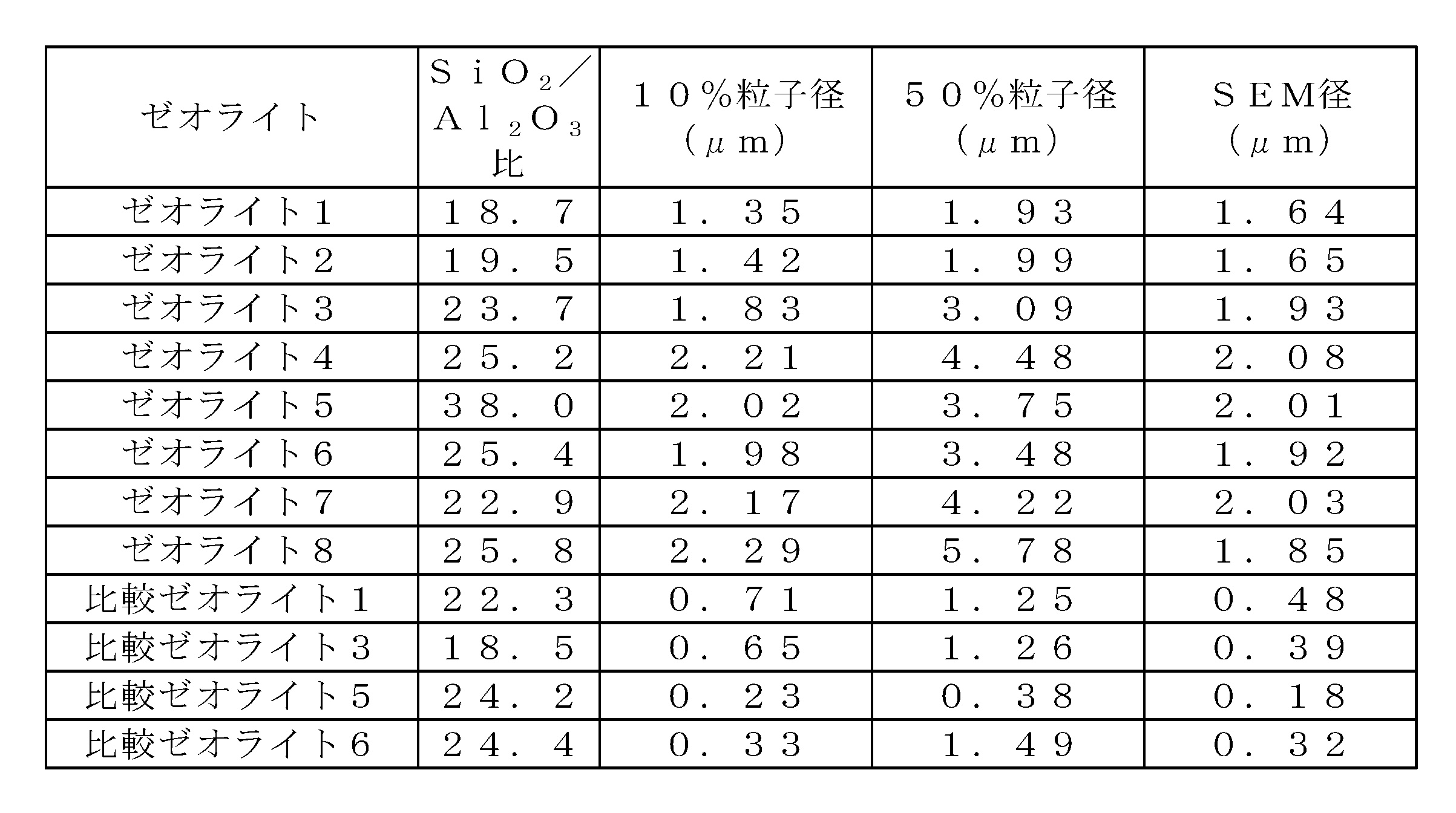

　以下の表２に、実施例１～８及び比較例１～６の原料組成物と生成物を示し、表３にその生成物のＳｉＯ２／Ａｌ２Ｏ３比、粒子径分布測定から得た粒子径、及びＳＥＭ写真から定量した粒子径を示す。
Figure JPOXMLDOC01-appb-T000002
Figure JPOXMLDOC01-appb-T000003
　実施例９（ゼオライトの耐熱水性試験）
ゼオライト３及び比較ゼオライト１の乾燥粉末を空気流通下６００℃で２時間焼成した後に、各々を加圧成形後、粉砕して１２～２０メッシュに整粒した。整粒したゼオライト３ｍｌを常圧固定床流通式反応管に充填し、水分を１０体積％含有させた空気を３００ｍｌ／ｍｉｎで流通しながら、９００℃で１時間及び１６時間の２水準で処理した。ゼオライトの耐熱性は、耐熱水処理後の結晶化度で評価した。結晶化度は粉末Ｘ線回折を測定し、表１に示すｄ＝４．２５の回折ピークにおいて、耐熱水処理前を１００としたピーク強度比として算出した。表４に各耐熱水処理後の結晶化度（％）を示した。本願のチャバザイト型ゼオライトは従来のチャバザイト型ゼオライトに比して結晶化度の残存率が高く、耐熱性に優れていることが示された。
Figure JPOXMLDOC01-appb-T000004
　本発明を詳細にまた特定の実施態様を参照して説明したが、本発明の精神と範囲を逸脱することなく様々な変更や修正を加えることができることは当業者にとって明らかである。
　本出願は、２００８年１２月２２日出願の日本国特許出願（特願２００８－３２５４０４）に基づくものであり、その内容はここに参照として取り込まれる。
　本発明のチャバサイト型ゼオライトは、高い耐久性及び耐熱性を有する為に、排ガス浄化触媒用の触媒担体や吸着剤の基材として広範な分野での利用が期待される。よって、本発明の工業的価値は顕著である。

Claims (3)

  1. 　ＳｉＯ２／Ａｌ２Ｏ３モル比が１５～５０であって、平均粒子径が１．５μｍ以上であることを特徴とするチャバザイト型ゼオライト。
  2. 原料組成物における構造指向剤と水のＳｉＯ２に対するモル比が、
    ０．０５≦構造指向剤／ＳｉＯ２＜０．１３
    ５≦Ｈ２Ｏ／ＳｉＯ２＜３０
    である原料組成物を、Ｋ、Ｒｂ及びＣｓからなる群から選ばれる少なくとも１種のアルカリ金属イオンの存在下において結晶化させること、及び
    その構造指向剤が、Ｎ，Ｎ，Ｎ－トリアルキルアダマンタンアンモニウムをカチオンとする水酸化物、ハロゲン化物、炭酸塩、メチルカーボネート塩及び硫酸塩；及びＮ，Ｎ，Ｎ－トリメチルベンジルアンモニウムイオン、Ｎ－アルキル－３－キヌクリジノールイオン、またはＮ，Ｎ，Ｎ－トリアルキルエキソアミノノルボルナンをカチオンとする水酸化物、ハロゲン化物、炭酸塩、メチルカーボネート塩及び硫酸塩からなる群から選ばれる少なくとも一種であることを特徴とする請求項１に記載のチャバザイト型ゼオライトの製造方法。
  3. 　その構造指向剤が、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウム水酸化物、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウムハロゲン化物、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウム炭酸塩、Ｎ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウムメチルカーボネート塩及びＮ，Ｎ，Ｎ－トリメチルアダマンタンアンモニウム硫酸塩からなる群から選ばれる少なくとも一種であることを特徴とする請求項２に記載のチャバザイト型ゼオライトの製造方法。
PCT/JP2009/071260 2008-12-22 2009-12-21 チャバザイト型ゼオライト及びその製造方法 Ceased WO2010074040A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
CN2009801512875A CN102256899A (zh) 2008-12-22 2009-12-21 菱沸石型沸石及其生产方法
EP09834841.0A EP2368849B2 (en) 2008-12-22 2009-12-21 Chabazite-type zeolite and process for producing the same
US13/139,591 US10029247B2 (en) 2008-12-22 2009-12-21 Chabazite-type zeolite and process for producing the same
KR1020167003589A KR101738318B1 (ko) 2008-12-22 2009-12-21 캐버자이트형 제올라이트 및 그 제조 방법

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2008325404 2008-12-22
JP2008-325404 2008-12-22

Publications (1)

Publication Number Publication Date
WO2010074040A1 true WO2010074040A1 (ja) 2010-07-01

Family

ID=42287649

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2009/071260 Ceased WO2010074040A1 (ja) 2008-12-22 2009-12-21 チャバザイト型ゼオライト及びその製造方法

Country Status (6)

Country Link
US (1) US10029247B2 (ja)
EP (1) EP2368849B2 (ja)
JP (2) JP5482179B2 (ja)
KR (2) KR101626183B1 (ja)
CN (3) CN105152183A (ja)
WO (1) WO2010074040A1 (ja)

Cited By (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2010163349A (ja) * 2008-12-17 2010-07-29 Tosoh Corp Ｎ，ｎ，ｎ−トリメチル−ベンジルアンモニウムイオンを用いたチャバザイトの製造方法
JP2012066242A (ja) * 2010-08-26 2012-04-05 Mitsubishi Chemicals Corp ガス分離用ゼオライト膜複合体
WO2012075400A1 (en) 2010-12-02 2012-06-07 Johnson Matthey Public Limited Company Zeolite catalyst containing metal
WO2012086753A1 (ja) * 2010-12-22 2012-06-28 東ソー株式会社 チャバザイト型ゼオライト及びその製造方法、銅が担持されている低シリカゼオライト、及び、そのゼオライトを含む窒素酸化物還元除去触媒、並びに、その触媒を使用する窒素酸化物還元除去方法
WO2013064887A2 (en) 2011-11-02 2013-05-10 Johnson Matthey Public Limited Company Catalyzed filter for treating exhaust gas
WO2013079954A1 (en) 2011-12-01 2013-06-06 Johnson Matthey Public Limited Company Catalyst for treating exhaust gas
WO2013114172A1 (en) 2012-01-31 2013-08-08 Johnson Matthey Public Limited Company Catalyst blends
WO2013155244A1 (en) 2012-04-11 2013-10-17 Johnson Matthey Public Limited Company Zeolite catalyst containing metals
JP2015066532A (ja) * 2013-09-30 2015-04-13 独立行政法人産業技術総合研究所 ゼオライト薄膜を有する複合膜およびその製造方法
JP5732169B1 (ja) * 2013-12-27 2015-06-10 イビデン株式会社 ゼオライトの製造方法及びハニカム触媒
JP5740040B1 (ja) * 2014-07-07 2015-06-24 イビデン株式会社 ゼオライト、ハニカム触媒及び排ガス浄化装置
US9878315B2 (en) 2014-07-07 2018-01-30 Ibiden Co., Ltd. Zeolite, method for manufacturing zeolite, honeycomb catalyst, and exhaust gas purifying apparatus
US10882033B2 (en) 2017-11-27 2021-01-05 N.E. Chemcat Corporation Slurry composition for catalyst and method for producing same, method for producing catalyst using this slurry composition for catalyst, and method for producing Cu-containing zeolite

Families Citing this family (40)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10384162B2 (en) * 2007-03-26 2019-08-20 Pq Corporation High silica chabazite for selective catalytic reduction, methods of making and using same
JP4577585B2 (ja) * 2008-03-22 2010-11-10 株式会社デンソー 荷重センサの製造方法
GB2464478A (en) * 2008-10-15 2010-04-21 Johnson Matthey Plc Aluminosilicate zeolite catalyst and use thereof in exhaust gas after-treatment
WO2011024847A1 (ja) 2009-08-27 2011-03-03 東ソー株式会社 高耐熱水性ｓｃｒ触媒及びその製造方法
CN102481546A (zh) 2009-08-28 2012-05-30 东曹株式会社 非水电解液处理用沸石及非水电解液的处理方法
JP5668422B2 (ja) * 2009-11-10 2015-02-12 三菱化学株式会社 アルミノシリケートの製造方法
CN102665902A (zh) * 2009-11-24 2012-09-12 巴斯夫欧洲公司 制备具有cha结构的沸石的方法
JP5810852B2 (ja) * 2010-11-09 2015-11-11 東ソー株式会社 チャバザイト型ゼオライト及びこれを含む窒素酸化物還元触媒
US8795626B2 (en) 2010-12-28 2014-08-05 Tosoh Corporation Zeolite having copper and alkali earth metal supported thereon
US9174849B2 (en) * 2011-08-25 2015-11-03 Basf Corporation Molecular sieve precursors and synthesis of molecular sieves
JP5810846B2 (ja) * 2011-11-04 2015-11-11 東ソー株式会社 銅及びアルカリ金属を有するチャバザイト型ゼオライトの製造方法
CN105452168B (zh) 2013-08-05 2018-02-27 三菱化学株式会社 沸石以及其制造方法和用途
US9296620B2 (en) * 2013-08-09 2016-03-29 Chevron U.S.A. Inc. Preparation of high-silica cha-type molecular sieves using a mixed template
US9216911B2 (en) * 2013-10-01 2015-12-22 Chevron U.S.A. Inc. Method for preparing CHA-type molecular sieves using an alkali metal silicate precursor and novel structure directing agents
CN103787369B (zh) * 2013-12-20 2016-05-25 天津众智科技有限公司 一种沸石分子筛及其合成方法
CN104163434B (zh) * 2014-07-18 2016-06-15 天津众智科技有限公司 晶种法合成高硅铝比菱沸石型分子筛的方法及分子筛的应用
JP6713821B2 (ja) * 2016-05-06 2020-06-24 日本碍子株式会社 Ｃｓ含有ＣＨＡ型ゼオライトの製造方法
CN109195911B (zh) * 2016-05-23 2023-04-07 东曹株式会社 Cha型沸石和其制造方法
CN106145137B (zh) * 2016-06-27 2018-06-05 杨晓波 一种直接水热合成中硅铝比菱沸石的方法
CN106082256B (zh) * 2016-07-25 2017-10-24 江西科帕克环保化工有限责任公司 乙烯专用分子筛的制备方法
JP6792264B2 (ja) * 2016-11-25 2020-11-25 国立大学法人広島大学 ガリウムを含有する結晶性アルミノシリケートおよびその製造方法
MY199195A (en) 2017-02-22 2023-10-19 Tosoh Corp Chabazite-type zeolite and method of manufacturing chabazite-type zeolite
MY190284A (en) 2017-10-11 2022-04-12 Tosoh Corp Metal-containing cha-type zeolite and method for producing the same
CN107673369B (zh) * 2017-10-30 2019-05-10 太原理工大学 一种合成具有多级孔道结构的Chabazite沸石分子筛的方法
WO2019145869A1 (en) 2018-01-23 2019-08-01 Sud Chemie India Pvt. Ltd. Process for synthesizing zeolite ssz-13
CN112118907B (zh) * 2018-05-17 2023-05-12 东京滤器株式会社 排气净化催化剂
EP3986835A1 (en) 2019-06-21 2022-04-27 Total Se Chabazite-type zeolite, precursors thereof, methods for making the same and use of the zeolite as sorbent for co2
EP4007737A4 (en) * 2019-08-02 2024-02-28 BASF Corporation CHABAZITE SYNTHESIS PROCESS USING ORGANIC AND INORGANIC STRUCTURAL DIRECTORS AND CHABAZITE ZEOLITE WITH FLAKE-LIKE MORPHOLOGY
BR112022004652A2 (pt) 2019-09-25 2022-05-31 Basf Corp Material de zeólito, composição de catalisador de redução catalítica seletiva, artigo de catalisador de scr e sistema de tratamento de gases de escape
CN111268691A (zh) * 2020-03-12 2020-06-12 上海索易分子筛有限公司 一种小晶粒菱沸石及其制备方法和应用
JP7444674B2 (ja) * 2020-03-27 2024-03-06 日揮触媒化成株式会社 チャバザイト型ゼオライトの製造方法
CN111470517B (zh) * 2020-04-28 2022-08-30 大连理工大学 具有优异扩散性能的大颗粒钛硅分子筛及其制备方法
CN116034090A (zh) 2020-08-07 2023-04-28 东曹株式会社 一种cha型沸石及其制备方法
EP3988506A1 (en) * 2020-10-21 2022-04-27 Basf Se Zeolite synthesis from cyclic precursors
EP4277746A4 (en) * 2021-01-15 2024-12-11 Council of Scientific & Industrial Research ZEOLITE CATALYST, ITS PREPARATION PROCESS AND APPLICATION
JP7823399B2 (ja) * 2021-03-30 2026-03-04 東ソー株式会社 テトラヒドロピラニル基を有する四級アンモニウム塩及びその用途
EP4526253A1 (en) 2022-05-17 2025-03-26 Johnson Matthey Public Limited Company A cha type zeolite and the method of synthesising said zeolite
US12391561B2 (en) * 2023-01-10 2025-08-19 Saudi Arabian Oil Company Method to lower structure directing agent content requirement for manufacture of crystalline material having a CHA framework
KR102918664B1 (ko) 2023-11-02 2026-01-28 한국화학연구원 Aei형 제올라이트 및 이의 제조방법
CN120721699B (zh) * 2025-08-28 2025-11-21 上海斐腾新材料科技有限公司 一种沸石复合材料中沸石负载量及均匀度的快速检测方法

Citations (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB868846A (en) 1957-08-26 1961-05-25 Union Carbide Corp Improvements in and relating to zeolites
US3030181A (en) 1957-08-26 1962-04-17 Union Carbide Corp Crystalline zeolite r
JPS6092221A (ja) 1983-09-30 1985-05-23 シエブロン　リサーチ　コンパニー メタノールのオレフインへの変換方法
US4544538A (en) 1982-07-09 1985-10-01 Chevron Research Company Zeolite SSZ-13 and its method of preparation
US4665110A (en) 1986-01-29 1987-05-12 Chevron Research Company Process for preparing molecular sieves using adamantane template
JPH0578266A (ja) 1991-03-14 1993-03-30 Imperial Chem Ind Plc <Ici> １，１，１，２−テトラフルオロエタンの精製法
JPH0859566A (ja) 1994-08-23 1996-03-05 Mitsui Toatsu Chem Inc メチルアミン類の製造方法
JPH09124578A (ja) 1995-09-11 1997-05-13 Air Prod And Chem Inc 炭化水素のアンモ酸化法
JP2001525241A (ja) 1997-12-10 2001-12-11 アーベー ボルボ 排気ガスの触媒変換のための多孔質材料、方法および装置
JP2002512083A (ja) 1998-04-20 2002-04-23 プレイテックス プロダクツ インコーポレーテッド 臭気吸着能をもつ繊維部材およびその製造方法
US6488741B2 (en) 2001-01-23 2002-12-03 The Trustess Of The University Of Pennsylvania Light hydrocarbon separation using 8-member ring zeolites
US20030069449A1 (en) * 2001-08-30 2003-04-10 Zones Stacey I. Small crystallite zeolite CHA
JP2005503260A (ja) 2001-09-21 2005-02-03 レール・リキード−ソシエテ・アノニム・ア・ディレクトワール・エ・コンセイユ・ドゥ・スールベイランス・プール・レテュード・エ・レクスプロワタシオン・デ・プロセデ・ジョルジュ・クロード チャバザイト型モレキュラーシーブを組み込んだ混合マトリックス膜
JP2007534582A (ja) 2003-12-23 2007-11-29 エクソンモービル・ケミカル・パテンツ・インク カバサイトタイプ分子篩、その合成、及びオキシジネートをオレフィンへ変換することにおけるそれらの使用
WO2008016477A2 (en) * 2006-07-28 2008-02-07 Exxonmobil Chemical Patents Inc. A novel molecular sieve composition, a method of making and a process of using the same

Family Cites Families (28)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR2528722A1 (fr) † 1982-06-18 1983-12-23 Rhone Poulenc Chim Base Zeolite comme auxiliaire de detergence
DE3650541T2 (de) † 1985-12-09 1997-03-06 Mizusawa Industrial Chem Tonerde-Kieselerde-Kunststoffadditiv
EP0595565B1 (en) † 1992-10-28 2001-03-21 Mitsubishi Chemical Corporation Catalyst component for olefin polymerization
US5705466A (en) † 1993-08-17 1998-01-06 The Procter & Gamble Company High bulk density granular detergents containing a percarbonate bleach and a powdered silicate
US6110258A (en) * 1998-10-06 2000-08-29 Matheson Tri-Gas, Inc. Methods for removal of water from gases using superheated zeolites
ES2316514T3 (es) † 2002-12-01 2009-04-16 Sud-Chemie Ag Uso de un catalizador a base de aluminosilicato cristalino.
US7332640B2 (en) * 2003-10-31 2008-02-19 Exxonmobile Research And Engineering Company Light hydrocarbon separation using 8-member ring zeolites
JP2005138000A (ja) † 2003-11-05 2005-06-02 Jgc Corp 触媒及び該触媒の調製方法並びに該触媒を用いた低級炭化水素の製造方法
GB0400408D0 (en) † 2004-01-09 2004-02-11 Ineos Silicas Ltd Dentifrice compositions containing zeolites
US20060115403A1 (en) * 2004-11-29 2006-06-01 Chevron U.S.A. Inc. Reduction of oxides of nitrogen in a gas stream using high-silics molecular sieve CHA
JP5151041B2 (ja) * 2005-03-03 2013-02-27 三菱化学株式会社 アルミノフォスフェート類の合成方法
FR2886557B1 (fr) † 2005-06-02 2007-10-19 Inst Francais Du Petrole Utilisation de zeolithes de type faujasite echangee au cesium pour la desulfuration poussee de coupe essence
JP5582671B2 (ja) † 2006-04-21 2014-09-03 株式会社キャタラー 排ガス浄化用触媒、排ガス浄化用触媒の回復方法、及び排ガス浄化用触媒システム
JP5051815B2 (ja) * 2006-05-23 2012-10-17 独立行政法人産業技術総合研究所 マーリノアイト型ゼオライト複合膜及びその製造方法
US7959899B2 (en) 2006-07-28 2011-06-14 Exxonmobil Chemical Patents Inc. Molecular sieve composition (EMM-10-P), its method of making, and use for hydrocarbon conversions
JP5082361B2 (ja) 2006-09-27 2012-11-28 東ソー株式会社 ＳＣＲ触媒用β型ゼオライト及びそれを用いた窒素酸化物の浄化方法
US8057782B2 (en) * 2006-12-27 2011-11-15 Chevron U.S.A. Inc. Preparation of small pore molecular sieves
US7998423B2 (en) * 2007-02-27 2011-08-16 Basf Corporation SCR on low thermal mass filter substrates
EP2117707B2 (en) * 2007-02-27 2018-08-15 BASF Corporation Copper cha zeolite catalysts
EP2944377A1 (en) * 2007-03-26 2015-11-18 PQ Corporation Novel microporous crystalline material comprising a molecular sieve or zeolite having an 8-ring pore opening structure and methods of making and using same
US10384162B2 (en) * 2007-03-26 2019-08-20 Pq Corporation High silica chabazite for selective catalytic reduction, methods of making and using same
ES2465004T3 (es) * 2008-05-21 2014-06-04 Basf Se Procedimiento de síntesis directa de zeolitas que contienen Cu que tienen una estructura de CHA
JP5549839B2 (ja) 2008-08-19 2014-07-16 東ソー株式会社 高耐熱性β型ゼオライト及びそれを用いたＳＣＲ触媒
GB2464478A (en) * 2008-10-15 2010-04-21 Johnson Matthey Plc Aluminosilicate zeolite catalyst and use thereof in exhaust gas after-treatment
JP5593964B2 (ja) * 2009-11-11 2014-09-24 三菱化学株式会社 多孔質支持体−ゼオライト膜複合体の製造方法
CN102665902A (zh) * 2009-11-24 2012-09-12 巴斯夫欧洲公司 制备具有cha结构的沸石的方法
DE102010034005A1 (de) † 2010-08-11 2012-02-16 Süd-Chemie AG Hydrothermale Synthese von Zeolithen oder zeolithähnlichen Materialien unter Verwendung von modifizierten Mischoxiden
US10915421B1 (en) † 2019-09-19 2021-02-09 Intel Corporation Technology for dynamically tuning processor features

Patent Citations (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB868846A (en) 1957-08-26 1961-05-25 Union Carbide Corp Improvements in and relating to zeolites
US3030181A (en) 1957-08-26 1962-04-17 Union Carbide Corp Crystalline zeolite r
US4544538A (en) 1982-07-09 1985-10-01 Chevron Research Company Zeolite SSZ-13 and its method of preparation
JPS6092221A (ja) 1983-09-30 1985-05-23 シエブロン　リサーチ　コンパニー メタノールのオレフインへの変換方法
US4665110A (en) 1986-01-29 1987-05-12 Chevron Research Company Process for preparing molecular sieves using adamantane template
JPH0578266A (ja) 1991-03-14 1993-03-30 Imperial Chem Ind Plc <Ici> １，１，１，２−テトラフルオロエタンの精製法
JPH0859566A (ja) 1994-08-23 1996-03-05 Mitsui Toatsu Chem Inc メチルアミン類の製造方法
JPH09124578A (ja) 1995-09-11 1997-05-13 Air Prod And Chem Inc 炭化水素のアンモ酸化法
JP2001525241A (ja) 1997-12-10 2001-12-11 アーベー ボルボ 排気ガスの触媒変換のための多孔質材料、方法および装置
JP2002512083A (ja) 1998-04-20 2002-04-23 プレイテックス プロダクツ インコーポレーテッド 臭気吸着能をもつ繊維部材およびその製造方法
US6488741B2 (en) 2001-01-23 2002-12-03 The Trustess Of The University Of Pennsylvania Light hydrocarbon separation using 8-member ring zeolites
US20030069449A1 (en) * 2001-08-30 2003-04-10 Zones Stacey I. Small crystallite zeolite CHA
US6709644B2 (en) 2001-08-30 2004-03-23 Chevron U.S.A. Inc. Small crystallite zeolite CHA
JP2005503260A (ja) 2001-09-21 2005-02-03 レール・リキード−ソシエテ・アノニム・ア・ディレクトワール・エ・コンセイユ・ドゥ・スールベイランス・プール・レテュード・エ・レクスプロワタシオン・デ・プロセデ・ジョルジュ・クロード チャバザイト型モレキュラーシーブを組み込んだ混合マトリックス膜
JP2007534582A (ja) 2003-12-23 2007-11-29 エクソンモービル・ケミカル・パテンツ・インク カバサイトタイプ分子篩、その合成、及びオキシジネートをオレフィンへ変換することにおけるそれらの使用
WO2008016477A2 (en) * 2006-07-28 2008-02-07 Exxonmobil Chemical Patents Inc. A novel molecular sieve composition, a method of making and a process of using the same

Non-Patent Citations (4)

* Cited by examiner, † Cited by third party
Title
"ATLAS OF ZEOLITE FRAMEWORK TYPES", 2001, pages: 102
CHEM. COMMUN., 1998, pages 1881
NATURE, vol. 181, 1957, pages 1794
See also references of EP2368849A4

Cited By (28)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2010163349A (ja) * 2008-12-17 2010-07-29 Tosoh Corp Ｎ，ｎ，ｎ−トリメチル−ベンジルアンモニウムイオンを用いたチャバザイトの製造方法
JP2012066242A (ja) * 2010-08-26 2012-04-05 Mitsubishi Chemicals Corp ガス分離用ゼオライト膜複合体
JP2016104487A (ja) * 2010-08-26 2016-06-09 三菱化学株式会社 ガス分離方法
JP2016112563A (ja) * 2010-08-26 2016-06-23 三菱化学株式会社 ガス分離用ゼオライト膜複合体及びその製造方法
DE112011103996T5 (de) 2010-12-02 2013-08-29 Johnson Matthey Public Limited Company Metall-enthaltender Zeolithkatalysator
WO2012075400A1 (en) 2010-12-02 2012-06-07 Johnson Matthey Public Limited Company Zeolite catalyst containing metal
US8535629B2 (en) 2010-12-02 2013-09-17 Johnson Matthey Public Limited Company Zeolite catalyst containing metal
WO2012086753A1 (ja) * 2010-12-22 2012-06-28 東ソー株式会社 チャバザイト型ゼオライト及びその製造方法、銅が担持されている低シリカゼオライト、及び、そのゼオライトを含む窒素酸化物還元除去触媒、並びに、その触媒を使用する窒素酸化物還元除去方法
CN110316743A (zh) * 2010-12-22 2019-10-11 东曹株式会社 菱沸石型沸石及其制造法、负载铜的沸石、氮氧化物还原去除催化剂、氮氧化物还原去除法
US9889436B2 (en) 2010-12-22 2018-02-13 Tosoh Corporation Chabazite-type zeolite and method for producing same, copper loaded low-silica zeolite and NOx reductive removal catalyst containing the zeolite, and method of NOx reductive removal using this catalyst
CN103328385A (zh) * 2010-12-22 2013-09-25 东曹株式会社 菱沸石型沸石及其制造方法、负载有铜的低二氧化硅沸石、以及含有该沸石的氮氧化物还原去除催化剂、以及使用该催化剂的氮氧化物还原去除方法
CN110316743B (zh) * 2010-12-22 2023-11-14 东曹株式会社 菱沸石型沸石及其制造法、负载铜的沸石、氮氧化物还原去除催化剂、氮氧化物还原去除法
JP2012211066A (ja) * 2010-12-22 2012-11-01 Tosoh Corp チャバザイト型ゼオライト及びその製造方法、銅が担持されている低シリカゼオライト、及び、そのゼオライトを含む窒素酸化物還元除去触媒、並びに、その触媒を使用する窒素酸化物還元除去方法
EP2657190A4 (en) * 2010-12-22 2016-03-30 Tosoh Corp CHABAZITE-ZEOLITE AND METHOD FOR THE PRODUCTION THEREOF, COPPER-CONTAINING SILICA, ZEOLITE, CATALYST WITH THIS ZEOLITE FOR NOX-REDUCTIVE EXTRACTION, AND METHOD FOR NOX-REDUCTIVE DECOMPOSITION WITH THIS CATALYST
WO2013064887A2 (en) 2011-11-02 2013-05-10 Johnson Matthey Public Limited Company Catalyzed filter for treating exhaust gas
WO2013079954A1 (en) 2011-12-01 2013-06-06 Johnson Matthey Public Limited Company Catalyst for treating exhaust gas
US9126180B2 (en) 2012-01-31 2015-09-08 Johnson Matthey Public Limited Company Catalyst blends
WO2013114172A1 (en) 2012-01-31 2013-08-08 Johnson Matthey Public Limited Company Catalyst blends
EP3326714A1 (en) 2012-01-31 2018-05-30 Johnson Matthey Public Limited Company Catalyst blends
WO2013155244A1 (en) 2012-04-11 2013-10-17 Johnson Matthey Public Limited Company Zeolite catalyst containing metals
US10245582B2 (en) 2012-04-11 2019-04-02 Johnson Matthey Public Limited Company Zeolite catalyst containing metals
JP2015066532A (ja) * 2013-09-30 2015-04-13 独立行政法人産業技術総合研究所 ゼオライト薄膜を有する複合膜およびその製造方法
EP2889269A2 (en) 2013-12-27 2015-07-01 Ibiden Co., Ltd. Method for manufacturing cha-zeolite and honeycomb catalyst
JP5732169B1 (ja) * 2013-12-27 2015-06-10 イビデン株式会社 ゼオライトの製造方法及びハニカム触媒
JP5740040B1 (ja) * 2014-07-07 2015-06-24 イビデン株式会社 ゼオライト、ハニカム触媒及び排ガス浄化装置
US9878315B2 (en) 2014-07-07 2018-01-30 Ibiden Co., Ltd. Zeolite, method for manufacturing zeolite, honeycomb catalyst, and exhaust gas purifying apparatus
US9656253B2 (en) 2014-07-07 2017-05-23 Ibiden Co., Ltd. Zeolite, method for manufacturing zeolite, honeycomb catalyst, and exhaust gas purifying apparatus
US10882033B2 (en) 2017-11-27 2021-01-05 N.E. Chemcat Corporation Slurry composition for catalyst and method for producing same, method for producing catalyst using this slurry composition for catalyst, and method for producing Cu-containing zeolite

Also Published As

Publication number Publication date
EP2368849B2 (en) 2025-03-19
EP2368849A1 (en) 2011-09-28
KR20160022395A (ko) 2016-02-29
KR101626183B1 (ko) 2016-05-31
CN105152183A (zh) 2015-12-16
CN102256899A (zh) 2011-11-23
JP2014155921A (ja) 2014-08-28
KR101738318B1 (ko) 2017-05-29
JP2010168269A (ja) 2010-08-05
US20110251048A1 (en) 2011-10-13
JP5482179B2 (ja) 2014-04-23
KR20110106854A (ko) 2011-09-29
US10029247B2 (en) 2018-07-24
EP2368849A4 (en) 2013-10-16
CN105905918A (zh) 2016-08-31
JP5861725B2 (ja) 2016-02-16
EP2368849B1 (en) 2017-10-18

Similar Documents

Publication Publication Date Title
JP5482179B2 (ja) チャバザイト型ゼオライト及びその製造方法
CN102712489B (zh) β型沸石及其制造方法
JP5895510B2 (ja) チャバザイト型ゼオライト及びその製造方法、銅が担持されている低シリカゼオライト、及び、そのゼオライトを含む窒素酸化物還元除去触媒、並びに、その触媒を使用する窒素酸化物還元除去方法
CN107108242B (zh) 具有cha晶体结构的沸石的合成，其合成方法及其在催化应用中的用途
CN103025658A (zh) 沸石的制造方法
JP6089678B2 (ja) ストロンチウム交換クリノプチロライト
JP7005399B2 (ja) テンプレートである１，６－ビス（メチルピペリジニウム）ヘキサンジブロミドの存在下でのｉｚｍ－２ゼオライトの合成方法
JP5528455B2 (ja) Ｓｓｚ−７４の製造方法
CN104203824A (zh) 沸石及所述沸石的制造方法以及石蜡的接触分解催化剂
JP7843765B2 (ja) ｍ－キシレン吸着剤及びその調製方法
JPH0574527B2 (ja)
CN104428248B (zh) Maz型沸石的制造方法
JP6759596B2 (ja) Ａｆｘ型ゼオライト及びその製造方法
US20210354117A1 (en) Pentasil-type zeolite and production method therefor
JP5820526B2 (ja) ゲルマノケイ酸塩ｓｓｚ−７５
CN112551543A (zh) 在氢氧化物和溴化物形式的含氮有机结构化剂的混合物存在下制备izm-2沸石的方法
WO2023085273A1 (ja) クリノプチロライト及びクリノプチロライトを含有するガス分離剤
JP2018065723A (ja) ゼオライトｚｔｓ−５及びその製造方法
CN102416345B (zh) 一种含euo沸石的混晶材料及其制备方法
EP3978437A1 (en) Method for producing aei zeolite
JP2019171286A (ja) 窒素の吸着分離方法
JP2000159518A (ja) 骨格置換低シリカフォージャサイト型ゼオライトおよびその製造方法並びにリチウム交換したガス分離用骨格置換低シリカフォージャサイト型ゼオライト

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 200980151287.5

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 09834841

Country of ref document: EP

Kind code of ref document: A1

REEP Request for entry into the european phase

Ref document number: 2009834841

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 2009834841

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 13139591

Country of ref document: US

ENP Entry into the national phase

Ref document number: 20117014009

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE
