  • the present invention relates to a wireless access system, and more particularly, to a method for transmitting an uplink signal by controlling an uplink transmission power and an apparatus for supporting the same.
  • a wireless communication system is a multiple access system capable of supporting communication with multiple users by sharing available system resources (bandwidth, total power, etc.).
  • multiple access systems include code division multiple access (CDMA) systems, frequency division multiple access (FDMA) systems, time division multiple access (TDMA) ⁇ 1 stem, orthogonal frequency division multiple access (0FDMA) systems, and SC_FDMA (single carrier).
  • CDMA code division multiple access
  • FDMA frequency division multiple access
  • TDMA time division multiple access
  • SC_FDMA single carrier
  • frequency division multiple access (CDM) systems and multi-carrier frequency division multiple access (C-FDMA) systems are examples of multiple access systems.
  • Such wireless communication systems are widely deployed to provide various types of communication services such as voice and data, and more frequency bandwidths are required due to data explosion due to an increase in users, and thus interference between adjacent bands is generated. Problems are emerging.
  • An object of the present invention is to propose a method and apparatus for efficiently controlling a transmission power of a terminal in order to minimize the influence of interference on an adjacent band in a wireless access system.
  • Another object of the present invention is to provide a method and apparatus for providing various types of Additional Maximum Power Reduction (A-MPR) using limited network signaling.
  • A-MPR Additional Maximum Power Reduction
  • the present invention in a method of transmitting a signal by a terminal in a wireless access system, when the network signaling received from the base station is the same as a predefined first network signaling, Receiving additional Maximum Power Reduction (A-MPR) according to the step, Reducing the maximum transmission power of the terminal using the received A-MPR . And transmitting the uplink signal to the base station within the reduced maximum transmission power of the terminal, wherein the A-MPR is calculated in consideration of interference at an adjacent frequency of the band allocated to the terminal.
  • A-MPR Maximum Power Reduction
  • an R Radio Frequency (R Radio Frequency) unit for transmitting and receiving a radio signal and a first network in which network signaling received from the base station is predefined
  • R Radio Frequency Radio Frequency
  • the A-MPR according to the first network signaling is received from the base station, and the terminal maximum transmission power is reduced by using the received A-MPR, and the uplink signal is reduced within the range of the terminal maximum transmission power.
  • A-MPR is calculated in consideration of the interference in the adjacent frequency of the band allocated to the terminal.
  • At least one of the location information of the terminal and the performance information of the RF unit is transmitted to the base station, and the A ⁇ MPR is calculated using at least one of the location information of the terminal and the performance information of the RF unit.
  • the A-MPR is calculated using at least one of usage information of neighboring frequencies of the band allocated to the terminal, interference allowance of the system using the neighboring band, and radio resource usage at the neighboring base station.
  • the terminal receives network signaling while performing a procedure of connecting to the base station for registration or location update.
  • SIB System Information Block
  • the G1 network signaling is NS_32.
  • FIG. 1 is a diagram illustrating an example of a configuration of a WLAN system.
  • FIG. 2 is a diagram illustrating another example of a configuration of a WLAN system.
  • FIG. 3 is a diagram illustrating another example of a configuration of a WLAN system.
  • FIG. 4 is a diagram illustrating another example of a configuration of a WLAN system.
  • FIG. 5 is a diagram for describing physical channels used in a 3GPP LTE system and a general signal transmission method using the same.
  • FIG. 6 shows a structure of a radio frame in 3GPP LTE.
  • FIG. 7 is a diagram illustrating a resource grid for one downlink slot.
  • FIG. 10 is a configuration diagram of a general multiple input / output antenna (MIM0) communication system.
  • MIM0 multiple input / output antenna
  • Degree . 11 is a diagram illustrating a channel to receive antenna i in ⁇ ⁇ transmit antennas.
  • RB downlink resource block
  • FIG 13 shows an uplink subframe including an SRS symbol.
  • FIG. 14 is a diagram illustrating an example of relay node resource partitioning.
  • FIG. 15 is a diagram illustrating an example of carrier aggregation used in a component carrier (CC) and an LTE_A system of an LTE system.
  • CC component carrier
  • LTE_A LTE_A system of an LTE system.
  • FIG. 16 illustrates a subframe structure of an LTE-A system according to cross carrier scheduling.

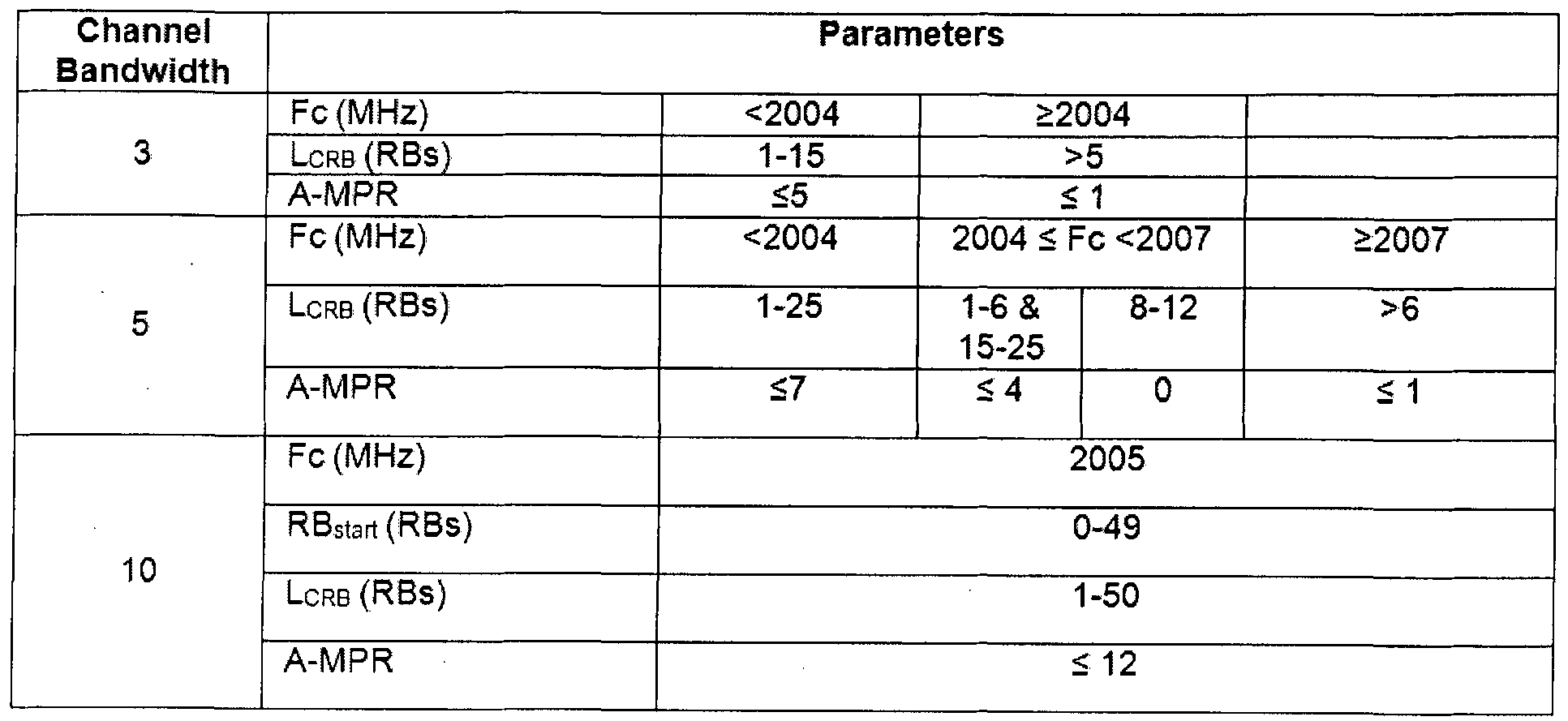

  • 17 illustrates the application of NS—XX and the A-MPR table accordingly.
  • FIG. 18 is a diagram illustrating an example of coexistence with another service such as DTV through an available channel in a DTV reception band.
  • 19 is a diagram illustrating a method of controlling terminal transmission power using an improved A-MPR table according to an embodiment of the present invention.
  • FIG. 20 illustrates a block diagram of a wireless communication device according to an embodiment of the present invention.
  • FIG. 21 illustrates a processor structure of a base station or a terminal according to an embodiment of the present invention.
  • the base station has a meaning as a terminal node of the network that directly communicates with the terminal.
  • Certain operations described as being performed by the base station in this document may be performed by an upper node of the base station in some cases. That is, it is apparent that various operations performed for communication with a terminal in a network including a plurality of network nodes including a base station may be performed by the base station or other network nodes other than the base station.
  • BS Base station ion
  • BS Base station ion
  • AP access point
  • the repeater may be replaced by terms such as relay node (RN) and relay station (RS).
  • RN relay node
  • RS relay station
  • 'terminal' may be replaced with terms such as a user equipment (UE), a mobile station (MS), a mobile subscriber station (MSS), a subscriber station (SS), and a station (STA).
  • UE user equipment
  • MS mobile station
  • MSS mobile subscriber station
  • SS subscriber station
  • STA station
  • Embodiments of the present invention are directed to at least one of wireless access systems such as IEEE 802 system, 3GPP system, 3GPP LTE and LTE-A (LTE-Avanced) system and 3GPP2 system. It may be supported by the disclosed standard documents. That is, steps or parts which are not described to clearly reveal the technical spirit of the present invention among the embodiments of the present invention may be supported by the above documents. In addition, all terms disclosed in this document may be described by the standard document.
  • AHA's technologies include code division multiple access (CDMA), frequency division multiple access (FDMA), time division multiple access (TDMA), orthogonal frequency division multiple access (0FDMA), single carrier frequency division multiple access (SC-FDMA), and the like.
  • CDMA may be implemented with a radio technology such as Universal Terrestrial Radio Access (UTRA) or CDMA2000.
  • TDMA may be implemented in a wireless technology such as Global System for Mobile Communications (GSM) / General Packet Radio Service (GPRS) / Enhanced Data Rates for GSM Evolution (EDGE).
  • GSM Global System for Mobile Communications
  • GPRS General Packet Radio Service
  • EDGE Enhanced Data Rates for GSM Evolution
  • 0FDMA may be implemented with a wireless technology such as IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802-20, Evolved UTRA (E-UTRA).
  • UTRA is part of the UMTS Universal Mobile Telecom unications system.
  • 3GPP LTEUong term evolution (3GPP) is a part of Evolved UMTS (E-UMTS) using E-UTRA, and employs 0FDMA in downlink and SC-FDMA in uplink.
  • LTE-A Advanced is the evolution of 3GPP LTE.
  • the transmission power may be expressed on a linear scale or a dB scale.
  • operation in accordance with an embodiment of the present invention may include a power domain or an intensity. It may be performed in an amplitude domain.
  • IEEE 802.11a and b are described in 2.4. Using unlicensed band at GHz or 5 GHz, IEEE 802.11 lib provides a transmission rate of 11 Mbps, and IEEE 802.11a provides a transmission rate of 54 Mbps. IEEE 802.11g applies orthogonal frequency-division multiplexing (OFDM) at 2.4 GHz to provide a transmission rate of 54 Mbps. IEEE 802.11 ⁇ employs multiple input multiple output-OFDM (MIM0-0FDM), which provides a transmission rate of 300 Mbps for four spatial streams. IEEE 802.11 ⁇ supports channel bandwidths up to 40 MHz, in this case 600 Mbps.
  • MIM0-0FDM multiple input multiple output-OFDM
  • FIG. 1 is a diagram illustrating an example of a configuration of a WLAN system.
  • a WLAN system includes one or more basic service sets (BSSs).
  • a BSS is a set of stations (STAs) that can successfully communicate with each other through synchronization.
  • a BSS is a set of stations (STAs) that can successfully communicate with each other through synchronization.
  • 1 illustrates two BSSs and two STAs connected to each BSS.
  • the oval mark indicates a coverage area of the BSS, which is called a basic service area (BSA). If the STA moves beyond the BSA, the STA can no longer communicate directly with other STAs present in the BSA.
  • BSA basic service area
  • BSS is an independent BSS (IBBS) and infrastructure BSSdnfrastructure BSS).
  • IBBS is the most basic type of WLAN system, and FIG. 1 shows IBBS.
  • IBBS direct communication between STAs is possible, and such a type of operation between STAs is called an ad hoc network.
  • the STA In order to access the BSS, the STA needs to perform a procedure for synchronizing with the base station. In addition, in order to access all the services of the infrastructure BSS, the STA must be associated with the base station. This linkage procedure is performed dynamically and involves the use of the Distribution System Service (DSS).
  • DSS Distribution System Service
  • FIG. 2 is a diagram illustrating another example of a configuration of a WLAN system.
  • the direct distance that can be supported between the STA and the STA may be physically limited. Depending on the network, this distance may be sufficient, but may not be sufficient and may require extended coverage. Accordingly, the BSS may be configured as an element in an extended form of a network composed of a plurality of BSSs. As such, the architectural element used to interconnect the BSSs is referred to as a distribution system (DS).
  • DS distribution system
  • the DS is a mechanism for connecting a plurality of APs.
  • the DS is not necessarily a network, and there is no limitation on the form if it can provide a predetermined distribution service.
  • the DS may be a wireless network such as a mesh network or a physical structure that connects APs to each other.
  • a distribution system medium (DSM) and a wireless medium (WM) may be logically divided. Each logical medium serves a different purpose by different elements of the architecture.
  • DS The mobility of the device is supported by providing the logical services needed to manage seamless integration of multiple BSSs and address mapping to destinations.
  • An Access Point is an entity that supports an associated STA to access a distribution system through the West. Data is moved between the BSS and the DS through the AP. In this case, since all APs can be STAs, APs are entities having addresses. However, the addresses used by the AP for communication via ⁇ and communication via DSM need not be the same.
  • FIG. 3 is a diagram illustrating another example of a configuration of a WLAN system.
  • a DS and a BSS may be used to form a wireless network having an arbitrary size and complexity, and this network type is called an extended service set (ESS) network.
  • An ESS means a plurality of BSSs connected through a DS and does not include a DS. Since the ESS network has the same Logical Link Control (LLC) layer as the IBSS network, an STA belonging to an ESS can move from one BSS to another BSS within the same ESS transparently to the LLC. .
  • LLC Logical Link Control
  • the BSSs may partially overlap.
  • the BSSs may not be physically connected.
  • BSSs may not be physically combined to avoid unnecessary duplication.
  • IBBS or ESS network may exist in the same physical space as one (or more) ESS network.
  • FIG. 4 is a diagram illustrating another example of a configuration of a WLAN system.
  • STA is a logical entity that includes Medium Access Control (MAC) and Physical Layer (Physical Layer) interface to the wireless medium, and includes an AP Stat ion (AP STA) and a non-AP Stat ion (AP STA). do .
  • MAC Medium Access Control
  • AP STA AP Stat ion
  • AP STA non-AP Stat ion
  • AP STA non-AP Stat ion
  • AP STA non-AP STA
  • a non-AP STA is a terminal, a wireless transmit / receive unit (WTRU), a user equipment (UE), a mobile station (MS), a mobile terminal, or a mobile subscriber. It may also be called another name, such as a mobile subscriber unit.
  • the AP is an entity that provides an associated station (STA) coupled to it to access a distribution system (DS) through a wireless medium.
  • the AP may be called a centralized controller, a base station (BS), a Node-B, a base transceiver system (BTS), a femto BS, or a site controller.
  • FIG. 5 is a diagram for describing physical channels used in a 3GPP LTE system and a general signal transmission method using the same.
  • Initial cell search such that the terminal is powered on again or enters a new cell in synchronization with the base station in step S51.
  • the UE receives a primary synchronization channel (P-SCH) and a floating channel (S—SCH) from the base station, synchronizes with the base station, and obtains information such as a cell ID.
  • P-SCH primary synchronization channel
  • S—SCH floating channel
  • the terminal may receive a physical broadcast channel (PBCH) signal from the base station to obtain broadcast information in a cell.
  • PBCH physical broadcast channel
  • the UE may check the downlink channel state by receiving a downlink reference signal (DL RS) in the initial cell search step.
  • DL RS downlink reference signal
  • the UE After completing the initial cell discovery, the UE receives a physical downlink control channel (PDCCH) and a physical downlink control channel (PDSCH) according to the physical downlink control channel information in step S52. Specific system information can be obtained.
  • PDCCH physical downlink control channel
  • PDSCH physical downlink control channel
  • the terminal may perform a random access procedure as described in steps S53 to S56 to complete the access to the base station.
  • the UE transmits a preamble through a physical random access channel (PRACH) (S53), and through the physical downlink control channel and the corresponding physical downlink shared channel for the preamble.
  • PRACH physical random access channel
  • the answer message may be received (S54).
  • the UE may perform contention resolution such as transmitting an additional physical random access channel signal (S55) and receiving a physical downlink control channel signal and a physical downlink shared channel signal (S56). Procedure).
  • the terminal is a general uplink / downlink signal Receiving a physical downlink control channel signal and / or a physical downlink shared channel signal as a transmission procedure (S57) and a physical uplink shared channel (PUSCH) signal and / or a physical uplink control channel (PUCCH) Uplink Control Channel) can be transmitted (S58).
  • a physical downlink control channel signal and / or a physical downlink shared channel signal as a transmission procedure (S57) and a physical uplink shared channel (PUSCH) signal and / or a physical uplink control channel (PUCCH) Uplink Control Channel
  • UCI uplink control information
  • HARQ-ACK / NACK Hybrid Automatic Repeat and reQuest Ackno ledgement / Negative-ACK
  • SR Scheduling Request
  • CQI Channel Quality Indication
  • PMI Precoding Matrix Indication
  • RI Rank Indication
  • UCI is generally transmitted periodically through the PUCCH, but may be transmitted through the PUSCH when control information and traffic data should be transmitted at the same time.
  • the UCI may be aperiodically transmitted through the PUSCH according to a network request / instruction.
  • FIG. 6 shows a structure of a radio frame in 3GPP LTE.
  • a radio frame consists of 10 subframes.
  • One subframe consists of two slots in the time domain.
  • the time taken to transmit one subframe is called a TTKtransmission time interval.
  • one subframe may have a length of 1 ms and one slot may have a length of 0.5 ms.
  • One slot includes a plurality of orthogonal frequency division multiplexing (OFDM) symbols in the time domain. Since 3GPP LTE uses 0FDMA in downlink, the OFDM symbol is for representing one symbol period. OFDM The symbol may be referred to as one SC-FDMA symbol or symbol period.
  • a resource block is a resource allocation unit and includes a plurality of consecutive subcarriers in one slot.
  • the structure of the radio frame is only one example, and the number of subcarriers included in the radio frame, the number of slots included in the subframe, and the number of OFDM symbols included in the slot may be variously changed.
  • FIG. 7 is a diagram illustrating a resource grid for one downlink slot.
  • one downlink slot includes a plurality of OFDM symbols in the time domain.
  • one downlink slot includes seven OFDM symbols and one resource block includes 12 subcarriers in the frequency domain, but is not limited thereto.
  • Each element on the resource grid is a resource element, and one resource block includes 12 ⁇ 7 resource elements.
  • the number N DL of resource blocks included in the downlink slot depends on the downlink transmission bandwidth.
  • the structure of the uplink slot may be the same as the structure of the downlink slot.
  • up to three OFDM symbols in the first slot in a subframe are control regions to which control channels are allocated, and the remaining OFDM symbols are data regions to which a PDSCH (Physical Downlink Shared Channel) is allocated. data region).
  • Examples of downlink control channels used in 3GPP LTE include PCFICHCPhysical Control Format Indicator Channel (PCFICH) and Physical Downlink (PDCCH). Control Channel) and PHICH (Physical Hybrid-ARQ Indicator Channel).
  • the PCFICH is transmitted in the first OFDM symbol of a subframe and carries information about the number of 0FOM symbols (ie, the size of the control region) used for transmission of control channels within the subframe.
  • the PHICH is a response channel for the uplink, and carries an ACK (Acknowledgement) / NACK (Not-Acknowledgement) signal for a hybrid automatic repeat request (HARQ).
  • Control information transmitted through the PDCCH is called downlink control information (DCI).
  • the downlink control information includes uplink resource allocation information, downlink resource allocation information, or an uplink transmission (Tx) power control command for a certain terminal group.
  • the PDCCH is a resource allocation and transmission format of a DL-SCH (Downlink Shared Channel) (also referred to as a downlink. Grant; ) , and resource allocation information of an UL-SCH (Uplink Shared Channel) (this is also called an uplink grant. ) Resource allocation for upper-layer control messages such as paging information in a paging channel (PCH), system information in a DL-SCH, and a random access response transmitted in a PDSCH; It may carry a set of transmit power control commands, activation of Voice over IP (VoIP), etc. for individual terminals in any terminal group.
  • the plurality of PDCCHs may be transmitted in a control region, and the terminal may monitor the plurality of PDCCHs.
  • the PDCCH consists of a set of one or a plurality of consecutive CCEs.
  • CCE is a logical allocation unit used to provide a PDCCH with a coding rate according to the state of a radio channel.
  • the CCE is referred to a plurality of resource element groups.
  • the format of the PDCCH and the number of available bits of the PDCCH are determined by the number of CCEs and the CCEs. It depends on the correlation between the provided code rates.
  • the base station determines the PDCCH format according to the DCI to be transmitted to the terminal, and attaches a CRC (Cyclic Redundancy Check) to the control information.
  • the CRC is masked with a unique identifier (referred to as RNTI (Radio Network Temporary Identifier)) according to the owner or purpose of the PDCCH.
  • RNTI Radio Network Temporary Identifier
  • a unique identifier of the terminal for example, a C-RNTI (Cell-RNTI) may be masked to the CRC.
  • a paging indication identifier for example, P-RNTI (P-RNTI) may be masked to the CRC.
  • a system information block SIB
  • SI-NTI system information RNTI
  • RA-RNTI random access-RNTI
  • an uplink subframe may be divided into a control region and a data region in the frequency domain.
  • a control region (PUCCHCPhysical Uplink Control Channel) carrying uplink control information is allocated to the control region.
  • the data region is allocated a Physical Uplink Shared Channel (PUSCH) that carries user data.
  • PUSCH Physical Uplink Shared Channel
  • a PUCCH for one UE is allocated a resource block (RB) pair in a subframe. RBs belonging to the B pair occupy different subcarriers in each of the two slots. This RB pair allocated to the PUCCH is said to be frequency hopping at the slot boundary (slot boundary).
  • 2.MIM0 Multi -Input Mult i -Output
  • MIMO technology generally uses multiple transmit (Tx) antennas and multiple receive (Rx) antennas away from the ones that generally used one transmit antenna and one receive antenna.
  • the MIM0 technology is a technique for increasing capacity or individualizing performance by using multiple input / output antennas at a transmitting end or a receiving end of a wireless communication system.
  • MIM0 will be referred to as "multi-input / output antenna” 'More specifically, the multi-input / output antenna technology does not depend on one antenna path in order to receive one total message.
  • multiple input / output antenna technology can increase the data rate within a specific system range, and can also increase the system range through a specific data rate. have.
  • MIM0 communication technology is a next-generation mobile communication technology that can be widely used in mobile communication terminals and repeaters, and is interested as a technology that can overcome the transmission limitations of other mobile communication depending on the limit situation due to the expansion of data communication. Are gathering.
  • FIG. 10 is a configuration diagram of a general multiple input / output antenna (MIM0) communication system.
  • the number of transmission antennas ⁇ ⁇ dogs received when increased the number of antennas of the open-circuit N R at the same time, the transmitter or only a large number of theoretical channel transmission in proportion to the number of antennas, unlike in the case that will be served by the antenna receiver Since the capacity is increased, it is possible to improve the transfer rate and to significantly improve the frequency efficiency.
  • the transmission rate according to the increase in the channel transmission capacity may theoretically increase by multiplying the maximum transmission rate Ro in the case of using one antenna by the following rate increase rate Ri.
  • the technique of the multiple input / output antennas improves transmission rate by simultaneously transmitting a plurality of data symbols by using a spatial diversity scheme that increases transmission reliability by using symbols passing through various channel paths and by using a plurality of transmit antennas. It can be divided into spatial multiplexing method. In addition, researches on how to appropriately combine these two methods to obtain the advantages of each are being studied in recent years.
  • a space-time trellis using a space-time blotting code sequence and a diversity gain and a coding gain at the same time There is a code-based system. In general, the bit error is improved. The performance and the freedom of sign generation are excellent in the Tetris coding method, but the computational complexity is simple in the space-time block code.
  • the spatial diversity gain can be obtained by a product (N T XN R ) of the number of transmit antennas 01 ⁇ 2 and the number of receive antennas N R.
  • the spatial multiplexing technique is a method of transmitting different data streams at each transmitting antenna, and at the receiver, mutual interference occurs between data transmitted simultaneously from the transmitter.
  • the receiver removes this interference using an appropriate signal processing technique and receives it.
  • the noise cancellation schemes used here include: maximum likelihood detection (MLD) receivers, zero-forcing (ZF) receivers, minimum mean square error (MMSE) receivers, Diagonal— Bel 1 Laboratories Layered Space-Time (VLAST), V- BLAST (Vertical B Be 11 Laboratories Layered Space-Time), and the like, and in particular, when a transmitter can know channel information, an SV! Xsingular value decomposition (SV) method may be used.
  • MLD maximum likelihood detection
  • ZF zero-forcing
  • MMSE minimum mean square error
  • VLAST Diagonal— Bel 1 Laboratories Layered Space-Time
  • V- BLAST Very B Be 11 Laboratories Layered Space-Time
  • the maximum transmittable information is ⁇ ⁇ , and this can be represented by the following vector.
  • S NT can be different transmission power, where each transmission power,? 2 , ..., P NT , the transmission information whose transmission power is adjusted can be represented by the following vector.
  • s may be expressed as a diagonal matrix P of transmit power as follows.
  • the information vector s transmitted power is adjusted constitutes an Thereafter weight ⁇ ⁇ transmitted signal matrix is multiplied by w actual transmission becomes x 2l x NT.
  • the weighting matrix appropriately distributes transmission information to each antenna according to transmission channel conditions. Play a role.
  • This transmission signal, 3 ⁇ 4, .... X NT can be expressed as follows using vector X.
  • Wij represents a weight between the i th transmit antenna and the j th transmission information.
  • W represents this as a matrix.
  • Such a matrix W is called a weight matrix or a precoding matrix.
  • the above-described transmission signal (X) can be considered divided into the case of using the spatial diversity and the case of using the spatial multiplexing.
  • the same signal may be transmitted using spatial diversity through three transmission antennas, and the remaining signals may be multiplexed to each other.
  • each antenna The reception signals yi, y 2 , ..., y NR are denoted by the vector y as follows.
  • each channel may be classified according to a transmit / receive antenna index, and a channel passing through the receive antenna i from the transmit antenna J will be denoted as hij. Note that the order of the index of the receiver antenna index first, the index of the transmission antenna later.
  • These channels can be grouped together and displayed in vector and matrix form.
  • An example of the vector display is described below.
  • FIG. 11 is a diagram illustrating a channel from N T transmit antennas to a receive antenna i.
  • a channel arriving from the total N T antennas to the reception antenna i may be expressed as follows.
  • Equation (7) when all the channels passing through the N R receive antennas from ⁇ ⁇ transmit antennas are represented as shown in Equation (7), they can be expressed as follows.
  • the white noise added to each of the R reception antennas, n 2 n NR is expressed as a vector as follows. same.
  • each of the multiple input / output antenna communication systems may be represented through the following relationship.
  • the rank of a matrix is defined as the minimum number of rows or columns that are independent of each other.
  • the tank of the matrix cannot be larger than the number of rows or columns.
  • the rank of the channel matrix H (rank (H)) is limited as follows.
  • the tank when the matrix is subjected to eigen value decomposition, the tank may be defined as the number of eigen values other than zero among eigen values. Similar methods can be defined to rank as the number of non-zero singular values _ (singular value) when the SVD (singular value decomposition).
  • rank the number of non-zero singular values _ (singular value) when the SVD (singular value decomposition).
  • the number of 'tank (Rank) "is” represents the number of paths that can transmit signals independently, "a point in time and a certain frequency resource layer (layer) for MIM0 transfer" through each path This indicates the number of signal streams transmitted.
  • rank since the transmitting end transmits the number of layers that match the number of hanks used for signal transmission, unless otherwise specified, rank has the same meaning as the number of layers.
  • the signal may be distorted during transmission.
  • the distortion of the received signal must be corrected using the channel information.
  • Channel information In order to detect, a signal transmission method known to both a transmitting side and a receiving side and a method of detecting channel information using a distorted degree when a signal is transmitted through a channel are mainly used.
  • the above-mentioned signal is called a pilot signal or a reference signal RS.
  • each transmit antenna When transmitting and receiving data using multiple input / output antennas, a channel state between a transmitting antenna and a receiving antenna must be detected in order to receive a signal accurately. Therefore, each transmit antenna must have a separate reference signal.
  • the downlink reference signal includes a common reference signal (CRS: co ⁇ on RS) shared by all terminals in one cell and a dedicated reference signal (DRS) for only a specific terminal.
  • CRS common reference signal
  • DRS dedicated reference signal
  • the receiving side measures the channel state from the CRS, and feeds back an indicator related to the channel quality, such as the channel quality indicator (CQI), PMKPrecoding Matrix Index (CQI), and / or RKRank Indicator, to the transmitting side (i.e. CRS is also called cell-specific RS.
  • CQI channel quality indicator
  • CQI PMKPrecoding Matrix Index
  • RKRank Indicator a reference signal
  • CSI-RS a reference signal such as CQI / PMI / RI related to feedback of channel state information
  • the DRS may be transmitted through resource elements when data demodulation on the PDSCH is needed.
  • the UE may receive the presence or absence of a DRS through a higher layer, and is valid only when a floating PDSCH is mapped.
  • the DRS may be referred to as a UE-specific RS or a demodulation reference signal (DMRS).
  • a downlink resource block pair may be represented by 12 subcarriers in one subframe X frequency domain in a time domain in a unit in which a reference signal is mapped. That is, one resource block pair on the time axis (X axis) has a length of 14 OFDM symbols in case of normal CP (normal Cyclic Prefix) (FIG. 12A), and extended cyclic prefix In case of Extended Cyclic Prefix (CP), it has a length of 12 OFDM symbols (FIG. 12 (b)).
  • normal CP normal Cyclic Prefix
  • CP Extended Cyclic Prefix
  • the resource elements (REs) described as '0', '1', '2' and '3' in the resource block grid are the CRSs of the antenna port indexes '0', '1', '2' and '3', respectively.
  • the location of the resource element described as 'D' means the location of the DRS.
  • the CRS is used to estimate a channel of a physical antenna and is distributed in the entire frequency band as a reference signal that can be commonly received by all terminals located in a cell.
  • CRS may also be used for channel quality ' information (CSI) and data demodulation.
  • CSI channel quality ' information
  • the CRS is defined in various formats depending on the antenna arrangement at the transmitting side (base station).
  • the 3GPP LTE system (eg, Release-8) supports various antenna arrays, and the downlink signal transmitting side has three types of antenna arrays such as three single transmit antennas, two transmit antennas, and four transmit antennas. .
  • the reference signal for the single antenna port is arranged.
  • reference signals for two transmit antenna ports are arranged using time division multiplexing (TDM) and / or FDM frequency division multiplexing (FDM) scheme. That is, the reference signals for the two antenna ports are each distinct Different time resources and / or different frequency resources are allocated for this purpose.
  • TDM time division multiplexing
  • FDM frequency division multiplexing
  • reference signals for the four transmit antenna ports are arranged using the TDM and / or FDM scheme.
  • the channel information measured by the receiving side (terminal) of the downlink signal may be transmitted by transmitting a single transmit antenna, transmit diversity, closed-loop spatial multiplexing, open-loop spatial multiplexing, or It may be used to demodulate data transmitted using a transmission scheme such as a multi-user multi-input / output antenna (Multi-User MIM0).
  • a reference signal when a multiple input / output antenna is supported, when a reference signal is transmitted from a specific antenna port, the reference signal is transmitted to a location of resource elements specified according to a pattern of the reference signal, and the location of resource elements specified for another antenna port. Is not sent to. That is, reference signals between different antennas do not overlap each other.
  • mapping CRSs to resource blocks are defined as follows.
  • Equation 12 k and 1 denote subcarrier indexes and symbol indices, respectively.
  • P represents an antenna port.
  • N RB represents the number of radio resources allocated to the downlink.
  • n s represents a slot index and N represents a cell ID.
  • mod stands for modulo operation.
  • the position of the reference signal depends on the V shift value in the frequency domain. Since V shiit is dependent on the cell ID, the position of the reference signal has various frequency shift values according to the cell.
  • the position of the CRS may be shifted in the frequency domain according to the cell in order to improve channel estimation performance through the CRS. For example, if the reference signal
  • reference signals in one cell are allocated to a 3k th subcarrier, and reference signals in another cell are allocated to a 3k + l th subcarrier.
  • the reference signals are arranged at six resource element intervals in the frequency domain, and are separated at three resource element intervals from the reference signal allocated to another antenna port.
  • reference signals are arranged at constant intervals starting from symbol index 0 of each slot.
  • the time interval is defined differently depending on the cyclic prefix length.
  • the reference signal In the case of general cyclic prefix, the reference signal is located at symbol indexes 0 and 4 of the slot, and in the case of extended cyclic prefix, the reference signal is located at symbol indexes 0 and 3 of the slot.
  • the reference signal for the antenna port having the maximum of two antenna ports is defined in one 0FOM symbol.
  • the reference signals for reference signal antenna ports 0 and 1 are located at symbol indices 0 and 4 (symbol indexes 0 and 3 for extended cyclic prefix) of slots,
  • the reference signal for is located in symbol index 1 of the slot.
  • Antenna port The positions in the frequency domain of the reference signal for 2 and 3 are swapped with each other in the second slot.
  • DRS is used to demodulate data. Precoding weights used for a specific terminal in multiple I / O antenna transmission are used without change to estimate a channel combined with the transmission channel transmitted from each transmission antenna when the terminal receives the reference signal.
  • the 3GPP LTE system (eg, Release-8) supports up to four transmit antennas, and DRS for rank 1 beamforming is defined.
  • the DRS for Tank 1 beamforming also represents the reference signal for antenna port index 5.
  • Equation 13 shows a case of a general cyclic prefix
  • Equation 14 shows a case of an extended cyclic prefix
  • Equations 12 to 14 k and p denote subcarrier indexes and antenna ports, respectively.
  • N ⁇ ' ns, d indicate the number of RBs, the number of slot indices, and the number of cell IDs allocated to downlink, respectively.
  • the position of RS depends on the Vshift value in terms of frequency domain.
  • k and 1 represent a subcarrier index and a symbol index, respectively, and p represents an antenna port.
  • Nsc represents a resource block size in the frequency domain and is represented by the number of subcarriers. Is the number of physical resource blocks
  • iD denotes a cell ID.
  • mod stands for modulo operation.
  • the position of the reference signal depends on the V shiit value in the frequency domain.
  • V shiit is dependent on the cell ID
  • the position of the reference signal has various frequency shift values depending on the cell.
  • CoMP In line with the demands of advanced, CoMP transmissions are available to improve system performance. Proposed. CoMP is also called MIMO, collaborative MIMO, network MIMO, etc. CoMP is expected to improve the performance of the terminal located at the cell boundary, and improve the efficiency (throughput) of the average cell (sector).
  • inter-cell interference reduces performance and average cell (sector) efficiency of a terminal located at a cell boundary in a multi-cell environment having a frequency reuse index of 1.
  • a simple passive method such as Fractional Frequency Reuse (FFR) is used in the LTE system so that the terminal located at the cell boundary has an appropriate performance efficiency in an interference-hmited environment.
  • FFR Fractional Frequency Reuse
  • a method of reusing inter-cell interference or mitigating inter-cell interference as a signal that the terminal should receive is more advantageous.
  • CoMP transmission scheme may be applied to achieve the above object.
  • CoMP schemes that can be applied to the downlink may be classified into a joint processing (JP) scheme and a coordinated scheduling / beamforming (CS / CB) scheme.
  • JP joint processing
  • CS / CB coordinated scheduling / beamforming
  • data can be used at each point (base station) in CoMP units.
  • CoMP unit means a set of base stations used in the ODMP scheme.
  • the JP method can be further classified into a joint transmission method and a dynamic cell selection method.
  • the associated transmission scheme refers to a scheme in which a signal is simultaneously transmitted through a PDSCH from a plurality of points, which are all or part of a CoMP unit. That is, data transmitted to a single terminal may be simultaneously transmitted from a plurality of transmission points.
  • coherently or non-intrusive Coherently can improve the quality of the signal transmitted to the terminal, and can actively remove the interference with another terminal.
  • the dynamic cell selection method refers to a method in which a signal is transmitted through a PDSCH from a single point in a CoMP unit. That is, data transmitted to a single terminal at a specific time is transmitted from a single point, and data is not transmitted to the terminal at another point in the CoMP unit.
  • the point for transmitting data to the terminal may be dynamically selected.
  • the CoMP unit is 'cooperative ' for data transmission to a single terminal. Beamforming is performed. That is, although only the serving cell transmits data to the terminal, user scheduling / bumping can be determined through cooperation between a plurality of cells in a CoMP unit.
  • CoMP reception means receiving a signal transmitted by cooperation between a plurality of geographically separated points.
  • CoMP schemes applicable to uplink may be classified into a joint reception (JR) scheme and a coordinated scheduling / beam forming (CS / CB) scheme.
  • the JR method refers to a method in which a plurality of points, which are all or part of CoMP units, receive a signal transmitted through a PDSCH.
  • the CS / CB scheme receives a signal transmitted through the PDSCH only at a single point, but user scheduling / beamforming may be determined through cooperation between a plurality of cells in a C () MP unit.
  • SRS is mainly used for measuring channel quality in order to perform frequency-selective scheduling of uplink and is not related to transmission of uplink data and / or control information. Do not. However, the present invention is not limited thereto, and the SRS may be used for various other purposes for improving power control or supporting various start-up functions of terminals which are not recently scheduled. Examples of start-up functions include initial modulation and coding scheme (MCS), initial power control for data transmission, timing advance, and frequency semi-selective scheduling. May be included.
  • MCS initial modulation and coding scheme
  • frequency semi-selective scheduling refers to scheduling in which frequency resources are selectively allocated to the first slot of a subframe, and pseudo-rendomly jumps to another frequency in the second slot to allocate frequency resources.
  • the SRS may be used to measure downlink channel quality under the assumption that the radio channel is reciprocal between uplink and downlink. This assumption is particularly valid in a time division duplex (TDD) system in which uplink and downlink share the same frequency spectrum and are separated in the time domain.
  • Subframes of SRS transmitted by a user equipment in a cell can be represented by a cell-specific broadcast signal. 4-bit cell-The specific 'srsSubframeConfiguration' parameter indicates an array of 15 possible subframes through which the SRS can be transmitted over each radio frame.
  • FIG 13 shows an uplink subframe including an SRS symbol.
  • the SRS is always the last SC-FDMA on the arranged subframe. Sent via symbol
  • the SRS and DMRS are located in different SC-FDMA symbols.
  • PUSCH data transmissions are not allowed in certain SC-FDMA symbols for SRS transmissions.
  • sounding overheads may be increased even when the sounding overhead is the highest, that is, even when all subframes contain SRS symbols. It does not exceed about 7%.
  • Each SRS symbol is generated by a basic sequence (a set of sequences based on random sequence or Zadofi-Ch (ZC)) for a given time unit and frequency band, and all terminals in the same cell use the same basic sequence.
  • SRS transmissions from a plurality of terminals in the same cell at the same frequency band and at the same time are orthogonal to each other by different cyclic shifts of the basic sequence to distinguish them from each other.
  • SRS sequences from different seals can be distinguished by assigning different base sequences to each cell, but orthogonality between different base sequences is not guaranteed.
  • the relay node transmits data transmitted and received between the base station and the terminal through two different links (backhaul link and access link).
  • the base station may comprise a donor cell.
  • the relay node is wirelessly connected to the radio access network through the donor cell.
  • the band (or spectrum) of the relay node in relation to the use of the band (or spectrum) of the relay node, the case in which the backhaul link operates in the same frequency band as the access link is referred to as 1 in-band, and the backhaul link and the access link have different frequencies. If you are operating in band
  • the relay node may be classified as a transparent relay node or a non-transparent relay node.
  • a transparent means a case where a terminal does not recognize whether it communicates with a network through a relay node
  • a non-transparent means a case where a terminal recognizes whether a terminal communicates with a network through a relay node.
  • the relay node may be divided into a relay node configured as part of a donor cell or a relay node controlling a cell by itself.
  • the relay node configured as part of the donor cell may have a relay node identifier, but does not have a cell identity of the relay node itself.
  • a relay node configured as part of the donor cell even though the remaining parts of the RRM are located in the relay node.
  • a relay node can support legacy terminals.
  • the smart repeater Smart repeaters
  • L2 second layer
  • Type 2 relay node of the relay node such RS Corresponds to
  • the relay node In the case of a relay node which controls a cell by itself, the relay node controls one or a plurality of cells, and a unique physical layer sal identifier is provided to each of the cells controlled by the relay node. Also, cells controlled by the relay node Each may use the same RRM mechanism. From a terminal perspective, there is no difference between accessing a cell controlled by a relay node and accessing a cell controlled by a general base station.
  • the cell controlled by the relay node may support the legacy terminal. For example, self-backhauling relay nodes H, L3 (third layer) relay nodes, type # 1 relay nodes and type -la relay nodes are such relay nodes.
  • the Type # 1 relay node is an in-band relay node that controls a plurality of cells, each of which appears to be a separate cell from the donor cell from the terminal's point of view.
  • the plurality of cells have their own physical cell IDs (which are defined in LTE release-8), and the relay node may transmit its own synchronization channel, reference signal, and the like.
  • the terminal may receive scheduling information and HARQ feedback directly from the relay node and transmit its control channel (scheduling request (SR), CQI, ACK / NACK, etc.) to the relay node.
  • SR scheduling request
  • CQI CQI
  • ACK / NACK etc.
  • the Type 1 relay node is seen as a legacy base station (base station operating in accordance with LTE Release-8 systems). That is, backward compatibility.
  • the type-1 relay node may be seen as a base station different from the legacy base station, and may provide a performance improvement.
  • the type-la relay node has the same features as the type-1 relay node described above in addition to operating out-band.
  • the operation of the type ⁇ la relay node may be configured to minimize or eliminate the impact on L1 (first layer) operation.
  • a 2 relay node is an in-band relay node that has a separate physical cell ID. It does not form a new cell.
  • the type-2 relay node is transparent to the legacy terminal, and the legacy terminal is not aware of the existence of the type # 2 relay node.
  • a type-2 relay node may transmit a PDSCH, but not at least CRS and PDCCH.
  • resource partitioning In order for the relay node to operate in-band, some resources in the time-frequency space must be reserved for the backhaul link and these resources can be set not to be used for the access link. This is called resource partitioning.
  • Backhaul can downlink and the access downlink can be multiplexed into a "time division multiplexed (TDM) manner over a single carrier frequency (that is, only one of the backhaul downlink or the access downlink is activated at a particular time).
  • TDM time division multiplexed
  • backhaul uplink and access backhaul uplink and access ,.
  • the uplink may be multiplexed in a TDM manner on one carrier frequency (ie, only one of the backhaul uplink or the access uplink is activated at a specific time).
  • backhaul downlink transmission may be performed in a downlink frequency band
  • backhaul uplink transmission may be performed in an uplink frequency band
  • backhaul link multiplexing in TDD backhaul downlink transmission may be performed in a downlink subframe of a base station and a relay node
  • backhaul uplink transmission may be performed in an uplink subframe of a base station and a relay node.
  • an in-band relay node for example, backhaul downlink reception from a base station and access downlink transmission to a terminal are performed in the same frequency band.
  • signal interference may occur at the receiving end of the relay node by a signal transmitted from the transmitting end of the relay node. That is, signal interference or RF jamming may occur at the RF front-end of the relay node.
  • signal interference may occur even when the backhaul uplink transmission to the base station and the access uplink reception from the terminal are simultaneously performed in the same frequency band.
  • the separation between the received signal and the transmitted signal e.g., the geographically separated spaces such as installing the transmitting antenna and the receiving antenna on the ground / underground
  • the separation between the received signal and the transmitted signal e.g., the geographically separated spaces such as installing the transmitting antenna and the receiving antenna on the ground / underground
  • One way to solve this problem of signal interference is to allow the relay node to operate so as not to transmit signals to the terminal while receiving signals from the donor cell. That is, a gap can be created in the transmission from the relay node to the terminal, and during this gap, the terminal (including the legacy terminal) can be set not to expect any transmission from the relay node. This gap can be set by configuring a Multicast Broadcast Single Frequency Network (MBSFN) subframe.
  • MBSFN Multicast Broadcast Single Frequency Network
  • FIG. 14 is a diagram illustrating an example of relay node resource partitioning.
  • a downlink (ie, access downlink) control signal and data are transmitted from a relay node to a terminal as a first subframe, and a second subframe is a MBSFN subframe in a control region of a downlink subframe.
  • the control signal is transmitted from the relay node to the terminal, but no transmission is performed from the relay node to the terminal in the remaining areas of the downlink subframe.
  • the relay node since the PDCCH is expected to be transmitted in all downlink subframes (in other words, the relay node needs to support legacy terminals in its own area to perform the measurement function by receiving the PDCCH in every subframe.
  • the relay node may receive the transmission from the base station while no transmission is performed from the relay node to the terminal. Therefore, through this resource partitioning scheme, it is possible to prevent access downlink transmission and backhaul downlink reception from being simultaneously performed in the in-band relay node.
  • the control region of the second subframe may be referred to as a relay node non-hearing period.
  • the relay node non-hearing interval means a period in which the relay node transmits the access downlink signal without receiving the backhaul downlink signal. This interval may be set to 1, 2 or 3 OFDM lengths as described above.
  • the relay node may perform access downlink transmission to the terminal and receive the backhaul downlink from the base station in the remaining areas. At this time, since the relay node cannot simultaneously transmit and receive in the same frequency band, it takes time for the relay node to switch from the transmission mode to the reception mode.
  • a guard time needs to be set for the relay node to transmit / receive mode switching in the first partial period of the backhaul downlink reception region.
  • a guard time for switching the reception / transmission mode of the relay node may be set.
  • the length of this guard time may be given as a value in the time domain, for example, may be given as k (k> l) time sample (Ts) values or may be set to one or more OFDM symbol lengths. have.
  • the guard time of the last part of the subframe may not be defined or set.
  • Such guard time may be defined only in a frequency domain configured for backhaul downlink subframe transmission in order to maintain backward compatibility (when a guard time is set in an access downlink period, legacy terminals cannot be supported).
  • the relay node may receive the PDCCH and the PDSCH from the base station. This may be expressed as a relay-PDCCH (R-PDCCH) and an R-PDSCH (Relay-PDSCH) in the sense of a relay node dedicated physical channel.
  • the communication environment considered in the embodiments of the present invention is a multi-carrier. Includes all supported environments. That is, a multicarrier system or a carrier aggregation (CA) system used in the present invention means at least one having a bandwidth smaller than a target band when configuring a target broadband to support broadband.
  • the system refers to a system that uses a component carrier (CC) to aggregate.
  • CC component carrier
  • the multi-carrier means the aggregation of carriers (or carrier aggregation), and the aggregation of carriers means not only merging between contiguous carriers but also merging between non-contiguous carriers.
  • the number of component carriers aggregated between the downlink and the uplink may be set differently.
  • 'DL CC' downlink component carriers
  • 'UL CC' uplink component carriers
  • Js Js is the same, is called symmetric aggregation, and the case where the number is different is asymmetrical.
  • Such carrier aggregation may be commonly used with terms such as carrier aggregation, bandwidth aggregation, spectrum aggregation, and the like.
  • Carrier aggregation in which two or more component carriers are combined, aims to support up to 100 MHz bandwidth in LTE-A systems.
  • the bandwidth of the combining carrier may be limited to the bandwidth used by the existing system in order to maintain backward compatibility with the existing IMT system.
  • the existing 3GPP LTE system supports ⁇ 1.4, 3, 5, 10, 15, 20 ⁇ MHz bandwidth
  • the 3GPP LTE- advanced system ie, LTE-A
  • Only bandwidths can be used to support bandwidths greater than 20 MHz.
  • the carrier aggregation system used in the present invention may support carrier aggregation by defining a new bandwidth regardless of the bandwidth used in the existing system.
  • the LTE-A system uses the concept of a cell to manage radio resources.
  • the carrier aggregation environment described above may be referred to as a multiple cell environment.
  • a cell is defined as a combination of a downlink resource (DL CC) and an uplink resource (UL CC), but the uplink resource is not an essential element. Accordingly, the cell may be configured with only downlink resources or with downlink resources and uplink resources.
  • DL CC downlink resource
  • UL CC uplink resource
  • the cell may be configured with only downlink resources or with downlink resources and uplink resources.
  • When a specific UE has only one configured serving cell it may have one DL CC and one UL CC, but when a specific UE has two or more configured serving cells, as many DLs as the number of cells Has a CC and the number of UL CCs may be the same or less.
  • DL CC and UL CC may be configured. That is, when a specific UE has a plurality of configured serving cells, a carrier aggregation environment in which a UL CC has more than the number of DL CCs may be supported. That is, carrier aggregation may be understood as the merging of two or more cells, each having a different carrier frequency (center frequency of the cell).
  • carrier aggregation may be understood as the merging of two or more cells, each having a different carrier frequency (center frequency of the cell).
  • the term 'cell' should be distinguished from one cell serving as an area covered by a commonly used base station.
  • Cells used in the LTE-A system include a primary cell (PCell: Primary Cell) and a secondary cell (SCell: Secondary Cell).
  • PCell Primary Cell
  • SCell Secondary Cell
  • P cell and S cell may be used as a serving cell.
  • P cell means a cell operating on a primary frequency (or primary CC).
  • the terminal may be used to perform an initial connection establishment process or to perform a connection re-establishment process. It may also refer to a cell indicated in the handover process.
  • psal refers to a cell serving as a center of control-related communication among serving cells configured in a carrier aggregation environment.
  • the SCell may mean a cell operating on a secondary frequency (or a secondary CO. Only one PCell may be allocated to a specific UE and one or more SCells may be allocated. The SCell may be allocated after the RRC connection is established. It is configurable and can be used to provide additional radio resources PUCCH does not exist in the remaining cells except the Pcell, that is, the Scell, among serving cells configured in the carrier aggregation environment.
  • the primary component carrier may be used as the same meaning as Psal
  • the secondary component carrier may be used as the same as the SCell.
  • FIG. 15 is a diagram illustrating an example of carrier aggregation used in a component carrier (CC) and an LTE_A system of an LTE system.
  • CC component carrier
  • LTE_A LTE_A system of an LTE system.
  • Figure 15 (a) shows a single carrier structure used in the LTE system.
  • the component carrier has a DL CC and an UL CC.
  • One component carrier may have a frequency range of 20 MHz.
  • FIG. 15 (b) shows a carrier aggregation structure used in the LTE_A system.
  • three component carriers having a frequency magnitude of 20 Hz z are combined.
  • the UE may simultaneously monitor three CCs, receive downlink signals / data, and transmit uplink signals / data.
  • the network may transmit M (M ⁇ N) DL CCs can be allocated.
  • the UE may monitor only M limited DL CCs and receive a DL signal.
  • the network may assign L (L ⁇ M ⁇ N) DL CCs to assign a primary DL CC to the UE. In this case, the UE must monitor the L DL CCs.
  • This approach to uplink transmission ⁇ can be applied equally.
  • the linkage between the carrier frequency (or DL CC) of the downlink resource and the carrier frequency (or UL CC) of the uplink resource may be indicated by a higher layer mesher or system information such as an RRC message.
  • a combination of DL resources and UL resources may be configured by a linkage defined by SIB2 (System Information Block Type2).
  • SIB2 System Information Block Type2
  • the linkage may impose a mapping relationship between the DL CC on which the PDCCH carrying the UL grant is transmitted and the UL CC using the UL grant, and the DL CC (or UL CC) and HARQ ACK on which data for HARQ is transmitted. It may mean a mapping relationship between UL CCs (or DL CCs) through which the / NAC signal is transmitted.
  • Cross carrier scheduling may be referred to as Cross Component Carrier Scheduling or Cross Cell Scheduling.
  • a PUSCH transmitted according to a PDCGKDL Grant and a PDSCH are transmitted on the same DL CC or a PDCCH JL Grant transmitted on a DL CC). It means that the transmission through the UL CC linked to the DL CC.
  • a PDCCH and a DLSCH are transmitted to different DL CCs, or a PUSCH transmitted according to a PDCCH UL Grant transmitted in a DL CC is not a UL CC linked to a DL CC receiving a UL grant. This means that it is transmitted through another UL CC.
  • Whether to perform cross-carrier scheduling may be activated or deactivated UE-specifically and may be known for each UE semi-statically through higher layer signaling (eg, RRC signaling).
  • higher layer signaling eg, RRC signaling
  • a carrier indicator field (CIF: Carrier Indicator Field) indicating a PDSCH / PUSCH indicated by the corresponding PDCCH is transmitted to the PDCCH.
  • the PDCCH may allocate PDSCH resource or PUSCH resource to one of a plurality of component carriers using CIF. That is, CIF is set when a PDSCH or a PUSCH resource is allocated to one of DL / UL CCs in which a PDCCH on a DL CC is multi-aggregated.
  • the DCI format of LTE-A Release-8 may be extended according to CIF.
  • the set CIF may be fixed as a 3 bit field or the position of the set CIF may be fixed regardless of the DCI format size.
  • the PDCCH structure (same coding and resource mapping based on the same CCE) of LTE-A Release-8 may be reused.
  • the PDCCH on the DL CC allocates PDSCH resources on the same DL CC or PUSCH resources on a single linked UL CC, CIF is not configured.
  • the same PDCCH structure (same coding and resource mapping based on the same CCE) and DCI format as LTE—A Release-8 may be used.
  • the UE needs to monitor the PDCCHs for the plurality of DCIs in the control region of the monitoring CC according to the transmission mode and / or bandwidth for each CC. Therefore, it is necessary to configure the search space and PDCCH monitoring that can support this.
  • the terminal DL CC set represents the set of DL CCs scheduled for the terminal to receive the PDSCH
  • the terminal UL CC set represents the set of UL CCs scheduled for the UE to transmit the PUSCH.
  • the PDCCH monitoring set represents a set of at least one DL CC that performs PDCCH monitoring.
  • the PDCCH monitoring set may be the same as the UE DL CC set or may be a subset of the UE DL CC set.
  • the PDCCH monitoring set may include at least one of DL CCs in the terminal DL CC set. Alternatively, the PDCCH monitoring set may be defined separately regardless of the UE DL CC set.
  • the DL CC included in the PDCCH monitoring set may be configured to always enable self-scheduling for the linked UL CC.
  • the UE DL CC set, the UE UL CC set, and the PDCCH monitoring set may be configured UE-specifically, UE group-specifically, or cell-specifically.
  • cross-carrier scheduling When cross-carrier scheduling is deactivated, it means that the PDCCH monitoring set is always the same as the UE DL CC set. In this case, an indication such as separate signaling for the PDCCH monitoring set is not necessary.
  • the PDCCH monitoring set when cross-carrier scheduling is activated, is preferably defined in the terminal DL CC set. That is, in order to schedule PDSCH or PUSCH for the UE, the base station transmits the PDCCH through only the PDCCH monitoring set. 16 illustrates a subframe structure of an LTE-A system according to cross carrier scheduling.
  • a DL subframe for an LTE-A terminal is a combination of three DL CCs, but DL CC 'A' is set to PDCCH monitoring DL CC. If CIF is not used, each DL CC may transmit a PDCCH for scheduling its PDSCH without CIF. On the other hand, when the CIF is used through higher layer signaling, only one DL CC 'A 1 may transmit a PDCCH for scheduling its PDSCH or PDSCH of another CC using the CIF. At this time, DL CCs ' ⁇ ' and 'C' that are not configured as PDCCH monitoring DL CCs do not transmit the PDCCH.
  • the present invention is to control the adjacent channel interference by the out-of-band radiation power of the transmitting side in order to minimize the performance degradation due to the interference that can be received by the receiver of the system located in the adjacent band when the LTE / LTE ⁇ A terminal operating in the transmission mode It's about doing it.
  • the 3GPP LTE / LTE-A system is associated with NS_xx type network signaling for basic interference control for coexistence between adjacent bands.
  • A-MPR table is used.
  • the maximum transmission power of the terminal is in the power class (power class) to which the terminal belongs It depends on.
  • the maximum transmit power corresponding to the power class of the terminal is not used as it is, and the transmission order is applied to the modulation order of the baseband stage, the RB size, or the type of operating band to which the terminal belongs.
  • This additional power reduction is controlled using MPRCMaximum Power Reduction (MPRC) and Additional MPR (A-MPR). It also allows an additional 1.5dB of power reduction for band edge relaxation when the data to be sent is within ⁇ 4MHz of the operating band.
  • MPR allows power reduction of IdB or 2dB depending on the modulation order of the terminal regardless of frequency band.
  • A-MPR is an additional power reduction value added to the MPR, which is determined by 3GPP band or regional characteristics. Specifically, A-MPR for a corresponding band is determined according to the type of network signaling (NS) included in SIB2 (System Information Block2) broadcast in a cell. That is, when it is determined that there is a system using an adjacent band to be protected in the area of the base station, the base station uses NS_xx allocated in the corresponding band to enjoy interference due to unnecessary radiation of the terminal for the adjacent band. Sent via 'additionalSpectrumEmission', a subfield of 'freqlnfo' field.
  • NS network signaling
  • Table 1 shows the A—MPR values.
  • Table 3 shows A-MPR according to NS_07. 3]
  • Table 4 shows A—MPR according to NS_10. 4 ⁇
  • Table 5 shows A-MPR according to NS_11. 5]
  • A-MPR is the starting position of RB (RB_start), RB unit for each channel bandwidth or region (eg, Region A / B / C) that divides channel bandwidth. Can be determined according to the bandwidth L_CRB. MPR is applied without higher signaling and can be interpreted as a kind of additional tolerance allowed to the terminal seller. On the other hand, A-MPR can be interpreted as a value that must be considered when setting the terminal transmission power to protect the surrounding band from the power leaking into the side band.
  • the terminal using the base station receives NS_xx on SIB2 from the base station as described above, the terminal uses the A-MPR table associated with each NS_xx to set the maximum transmit power according to the allocated RB (PCMAX-maximum set in the terminal). By controlling the transmission power), unnecessary radiation of the terminal on the adjacent band to be protected is controlled.
  • 17 is a diagram illustrating the application of NS_xx and the A-MPR table accordingly.
  • the terminal that receives the updated SIB2 from the base station checks whether NS_xx is included in the received SIB2.
  • NS_xx in SIB2 received If included, update the A-MPR value using the A—MPR table according to the NS_xx.
  • the A-MPR table illustrated in Tables 1 to 5 described above is known to both the base station and the terminal, and the terminal updates the maximum transmission power (PCMAX) using the updated A-MPR value.
  • PCMAX maximum transmission power
  • NS_xx may exist in the 3GPP protocol.
  • TV White Space is a frequency allocated to broadcast TV, which includes a UHFOJltra High Frequency (VHF) band and a very high frequency (VHF) band, and operates in a licensed device (licensed device).
  • VHF UHFOJltra High Frequency
  • VHF very high frequency
  • a licensed device Means a frequency band licensed for use by an unlicensed device provided it does not interfere with That is, a device operating as an unlicensed device may use an available channel that is not in use by the licensed device in the corresponding frequency band.
  • the licensed device may include a TV, a wireless microphone, etc.
  • the licensed device may also be called a licensed user, an incumbent user, or a primary user. May
  • Unlicensed devices that want to use the TV WS band must provide protection for licensed devices. Therefore, the unlicensed device must check whether the licensed device occupies the corresponding band in order to obtain available channel information before starting to transmit a signal in the TV WS band. To this end, the unlicensed device may perform spectrum sensing to determine whether the corresponding band is used by the licensed device. Spectrum sensing mechanisms include energy detection, feature detection, and the like. The unlicensed device may determine that the licensed device is using the specific channel when the strength of the signal received on the specific channel is greater than or equal to a predetermined value or when the digital TV (DTV) preamble is detected. If it is determined that the licensed device is in use in a channel immediately adjacent to the channel currently being used, the unlicensed device should lower the transmission power.
  • DTV digital TV
  • the unlicensed device may be burdened by the sensing for operation in the TV WS band, and the procedure may be delayed. Accordingly, the unlicensed device may access a geo-location database through the Internet or a dedicated network to obtain channel list information available in a corresponding region.
  • the geographic location database is a database that stores and manages information on registered licensed devices, channel usage information dynamically changing according to the geographical location and channel usage time of licensed devices.
  • a transmission / reception channel band is a reception band of a DTV (for example, 470 to 698).
  • a DTV for example, 470 to 698.
  • terminals transmitting and receiving in these bands may apply an RF front-end filter such as a duplex filter. Most likely not.
  • out-of-band radiation from the transmit antenna port to the receive antenna port is generally attenuated by about 45 to 50 dB compared to the transmit band. It is likely that terminals operating on the TV WS band will not benefit from receive band protection.
  • FIG. 18 is a diagram illustrating an example of coexistence with another service such as DTV through an available channel in a DTV reception band.
  • the WLAN or LTE / LTE—A terminal may be one of the available channels. You can use the band allocated to you. In this case, the WLAN or LTE / LTE—A terminal first performs front-end filtering that covers the entire TV WS band, receives data about the available channels from the base station, and receives DTV or other WLAN without the aid of RF filtering. It can coexist with the device.
  • interference control through A-MPR is essential for UEs operating in unlicensed bands such as TV WS bands.
  • a combination A-MPR table is required. That is, each terminal using the WS frequency of the TVWS band requires a different A-MPR table according to whether the adjacent band is used or the interference allowance of the service using the adjacent band.
  • the present invention proposes a method capable of controlling interference by using various improved A-MPR tables with limited NS_xx.
  • NS network signaling
  • any one of NS_xx among existing NS_xx may be allocated to network signaling for the method proposed by the present invention, and an A-MPR table related thereto may be defined.
  • new network signaling may be newly defined instead of previously defined network signaling.
  • it is assumed that any one of the existing NS_xx is allocated to the network signaling according to the present invention.
  • NS # 32 which is the last network signaling value existing in the 3GPP standard, for this purpose.
  • NS_32 is used as NS ⁇ XX for use in the proposed method according to the present invention.
  • the A-MPR associated with NS—XX is referred to as ⁇ ?” ⁇ .
  • A-MPR 32 for NS-32 according to the present invention is defined so that in all cases, the terminal transmission power attenuation can be divided so as not to interfere with the adjacent band.
  • 19 is a diagram illustrating a method of controlling terminal transmission power using an improved A-MPR table according to an embodiment of the present invention.
  • the terminal receives an updated SIB2 from a specific base station (S1901). Subsequently, the terminal determines whether NS_xx is included in the received SIB2. Check (S1903).
  • the UE updates the A-MPR value using the A-MPR table (A-MPR XX ) according to the corresponding NS_xx (S1905). Subsequently, the terminal updates the maximum transmission power (PCMAX) using the updated A-MPR value (S1907). On the other hand, when NS_xx is not included in SIB2 received in S1903, the UE does not update the A-MPR value. Thereafter, the terminal performs a connection procedure with the base station to perform location registration and location update (S1909).
  • the terminal determines whether the NS_xx received through the SIB2 from the base station is the same as the predefined network signaling (NS_32) in order to configure the improved A-MPR (S1911).
  • the base station may transmit NS_xx to all the terminals belonging to the cell in a broadcasting manner when it is necessary to control the amplification of the terminal transmission power which is sufficient for all the terminals belonging to the cell managed by the base station.
  • NS_xx may be transmitted UE-specifically when it is necessary to control the terminal transmission power which is divided according to the frequency band allocated to the terminal for each terminal.
  • NS_xx may be transmitted by a multicast method. Such a transmission scheme may be applied differently for each base station or may be applied differently for each cell described above.
  • the terminal transmits terminal information for analyzing the interference effect to the base station (S1913).
  • the information transmitted from the terminal may include, for example, the location information of the terminal, the quality of the terminal R radio frequency, etc. in order to analyze the interference on the adjacent system using the adjacent band of the frequency band allocated to the terminal.
  • the quality of the RF of the terminal may be divided into a predetermined step, such as low / mid / high linearity (low / mid / high linearity).
  • the received information in order to analyze the effects of interference for the terminal from the terminal base station is based on all the information, such as interference-related party to take advantage of adjacent frequency information available on the network with the information transmitted from the terminal are optimized for the terminals A-MPR 32E (Advanced A-MPR 32 ) is calculated (S1915).
  • the base station is adjacent to neighboring frequency information (e.g., usage information of neighboring frequencies or interference allowances for services using the neighboring bands) of the corresponding frequency band allocated to the terminal measured additionally or obtained from a database on the network.
  • neighboring frequency information e.g., usage information of neighboring frequencies or interference allowances for services using the neighboring bands
  • Various factors influencing interference such as radio resource usage of a base station can be formulated and used.
  • the base station may calculate 3 optimized for the corresponding terminal by using only one of the information received from the terminal and the information measured or acquired from the network by the base station. Specifically, the base station does not receive information for analyzing the interference effect from the terminal and may use only information that the base station can measure or obtain on the network. That is, in this case, step S1913 may be omitted. In addition, the base station may use only information for analyzing the interference effect received from the terminal.
  • A-MPR 32E is a wave shown in Tables 1 to 5 May include parameters. For example, a start position (RB_start) of the RB, a bandwidth (L_CRB) in units of RBs, and an A-MPR parameter may be included for each region in which the channel bandwidth or the channel bandwidth is divided.
  • the UE replaces the newly received A-MPR 32E from the base station to the A-MPR32, update the maximum transmission power (P x CMA) accordingly (S1919). That is, the terminal limits the maximum transmit power.
  • the terminal controls the maximum transmission power (PCMAX) using the A-MPR value according to the network signaling received in the same manner as the conventional scheme.
  • FIG. 20 illustrates a block diagram of a wireless communication device according to an embodiment of the present invention.
  • a wireless communication system includes a base station 200 and a plurality of terminals 210 located in an area of a base station 200.
  • the reporter station 200 includes a processor 201, a memory 202, and a radio frequency unit 203.
  • Processor 201 implements the proposed functions, processes, and / or methods. Layers of the air interface protocol may be implemented by the processor 201.
  • the memory 202 is connected to the processor 201 and stores various information for driving the processor 201.
  • the RF unit 203 is connected to the processor 201 and transmits and / or receives a radio signal.
  • the terminal 210 includes a processor 211, a memory 212, and an RF unit 213.
  • Processor 211 implements the proposed functions, processes, and / or methods.
  • Wireless interface The layers of the protocol may be implemented by the processor 211.
  • the memory 212 is connected to the processor 211 and stores various information for driving the processor 211.
  • the RF unit 213 is connected to the processor 211 and transmits and / or receives a radio signal.
  • the memories 202 and 212 may be internal or external to the processors 201 and 211 and may be connected to the processors 201 and 211 by various well-known means.
  • the base station 200 and / or the terminal 210 may have a single antenna or multiple antennas.
  • FIG. 21 illustrates a processor structure of a base station or a terminal according to an embodiment of the present invention.
  • the processors 201 and 211 in FIG. 20 may have a multi-layer (mult i layer) structure, and among these layers, in particular, in FIG. 21, a MAC part in a data link layer (DLL) may be used.
  • Layer 2110 and physical layer 2120 are shown in greater detail.
  • the physical layer 2120 may include a PLCP entity (Physical Layer Convergence Procedure Entity) 2121 and a PMD entity (Physical Medium Dependent Entity) 2122.
  • Both the MAC sublayer 2110 and the physical layer 2120 may include a conceptual management entity, and may be referred to as a MAC Sublayer Management Entity (MLME) 2111 and a Physical Layer Management Entity (PLME) 2123, respectively.
  • MLME MAC Sublayer Management Entity
  • PLME Physical Layer Management Entity
  • a Station Management Entity (SME) 2130 may be present in each terminal.
  • the SME 2130 is a management entity that is independent of each layer and collects layer-based state information from various layer management entities or sets values of specific parameters of each layer. SME 2130 may perform this function on behalf of general system management entities, and may implement standard management protocols.
  • FIG. 21 shows an example of exchanging GET / SET primitives.
  • XX-GET The request primitive is used to request the value of a MIB attribute (management information base attribute).
  • the confirm primitive returns the value of the MIB at tribute if the status is 'SUCCESS', and otherwise returns an error indication in the status field.
  • XX-SET The request primitive is used to request that the specified MIB attibute be set to a given value. If the MIB attribute implies a particular action, this request requests the execution of that particular action. And XX-SET. If the confirm primitive is 'SUCCESS', this means that the specified MIB attribute is set to the requested value. In other cases, the status field indicates an error condition. If this MIB attribute means a specific operation, this primitive can confirm that the operation was performed.
  • the MLME 2111, the SME 2130, the PLME 2123, and the SME 2130 each use the various primitives described above as MLME_SAP (MLME_Service Access Point, 2150), and PLME_SAP (PLME_Service Access Point, 2160). Can be exchanged via In addition, primitives may be exchanged between the MLME 2111 and the PLME 2123 through an MLME-PLME_SAP (MLME PLME_Service Access Point, 2170).
  • Embodiments according to the present invention may be implemented by various means, for example, hardware, firmware, software, or a combination thereof.
  • an embodiment of the present invention may include one or more applicat ion specific integrated circuits (ASICs), digital signal processors (DSPs), digital signal processing devices (DSPDs), programmable logic devices (PLDs), Field programmable gate arrays (FPGAs), processors, controllers, microcontrollers, microprocessors and the like can be implemented.
  • ASICs applicat ion specific integrated circuits
  • DSPs digital signal processors
  • DSPDs digital signal processing devices
  • PLDs programmable logic devices
  • FPGAs Field programmable gate arrays
  • processors controllers, microcontrollers, microprocessors and the like can be implemented.
  • an embodiment of the present invention may be implemented in the form of modules, procedures, functions, etc. that perform the functions or operations described above.
  • the software code may be stored in memory and driven by the processor.
  • the memory may be located inside or outside the processor, and may exchange data with the processor by various known means.
  • the data transmission / reception scheme in the wireless access system of the present invention has been described with reference to an example of 3GPP LTE system to IEEE 802 system. However, the present invention may be applied to various wireless access systems.

Landscapes

  • Engineering & Computer Science (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Signal Processing (AREA)
  • Mobile Radio Communication Systems (AREA)

Abstract

본 발명에서는 무선 접속 시스템에서 신호 전송 방법 및 이를 위한 장치가 개시된다. 구체적으로, 기지국으로부터 수신한 네트워크 시그널링(Network Signaling)이 미리 정의된 제1 네트워크 시그널링과 동일한 경우, 기지국으로부터 제1 네트워크 시그널링에 따른 A-MPR(Additional Maximum Power Reduction)을 수신하는 단계, 수신한 A-MPR을 이용하여 단말 최대 송신 파워를 감소시키는 단계 및 상향링크 신호를 감소된 단말 최대 송신 파워의 범위 내에서 기지국으로 전송하는 단계를 포함하되, A-MPR은 단말에 할당된 대역의 인접 주파수에서의 간섭 여부를 고려하여 산출된다.

Description

【명세서】
【발명의 명칭】
무선 접속 시스템에서 신호 전송 방법 및 이를 위한 장치
【기술분야】
본 발명은 무선 접속 시스템에 관한 것으로서， 보다 상세하게 상향링크 송신 파워를 제어하여 상향링크 신호를 전송하는 방법 및 이를 지원하는 장치에 관한 것이다.
【배경기술】
일반적으로 무선 통신 시스템은 가용한 시스템 자원 (대역폭， 총신 파워 등)을 공유하여 다중 사용자와의 통신을 지원할 수 있는 다중 접속 (multiple access) 시스템이다. 다중 접속 시스템의 예들로는 CDMA(code division multiple access) 시스템， FDMA( frequency division multiple access) 시스템， TDMA(t ime division multiple access) 入 1스템， 0FDMA( orthogonal frequency division multiple access) 시스템, SC_FDMA( single carrier frequency division multiple access) 시스템, C-FDMA(multi carrier frequency division multiple access) 시스템 등이 있다.
이러한 무선 통신 시스템은 음성이나 데이터 등과 같은 다양한 종류의 통신 서비스를 제공하기 위해 광범위하게 전개되고 있으며, 사용자의 증가에 따른 데이터 폭증으로 인하여 더 많은 주파수 대역폭이 요구되고， 이에 따라 인접 대역 간의 발생하는 간섭 문제가 대두되고 있다.
【발명의 상세한 설명】
/【기술적 과제】 본 발명의 목적은 무선 접속 시스템에서 인접 대역에 미치는 간섭의 영향을 최소화하기 위하여 단말의 송신 파워를 효율적으로 제어하는 방법 및 이를 위한 장치를 제안한다.
또한， 본 발명의 목적은 제한된 네트워크 시그널링을 이용하여 다양한 형태의 A-MPR(Additional Maximum Power Reduction)을 제공하기 위한 방법 및 이를 위한 장치를 제안한다.
본 발명에서 이루고자 하는 기술적 과제들은 이상에서 언급한 기술적 과제들로 제한되지 않으며， 언급하지 않은 또 다른 기술적 과제들은 아래의 기재로부터 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.
【기술적 해결방법】
본 발명의 일 양상은， 무선 접속 시스템에서 단말이 신호를 전송하는 방법에 있어서， 기지국으로부터 수신한 네트워크 시그널링 (Network Signaling)이 미리 정의된 제 1 네트워크 시그널링과 동일한 경우, 기지국으로부터 제 1 네트워크 시그널링에 따른 A-MPR(Additional Maximum Power Reduction)을 수신하는 단계， 수신한 A-MPR을 이용하여 단말 최대 송신 파워를 감소시키는 단계 .및 상향링크 신호를 감소된 단말 최대 송신 파워의 범위 내에서 기지국으로 전.송하는 단계를 포함하되， A-MPR은 단말에 할당된 대역의 인접 주파수에서의 간섭 여부를 고려하여 산출된다.
본 발명의 다른 양상은, 무선 접속 시스템에서 기지국에 신호를 전송하는 단말에 있어서， 무선 신호를 송수신하기 위한 R Radio Frequency) 유닛 및 기지국으로부터 수신한 네트워크 시그널링이 미리 정의된 제 1 네트워크 시그널링과 동일한 경우， 기지국으로부터 제 1 네트워크 시그널링에 따른 A-MPR을 수신하고, 수신한 A-MPR을 이용하여 단말 최대 송신 파워를 감소시키며， 상향링크 신호를 감소된 단말 최대 송신 파워의 범위 내에서 기지국으로 전.송하는 프로세서를 포함하되, A-MPR은 단말에 할당된 대역의 인접 주파수에서의 간섭 여부를 고려하여 산출된다.
바람직하게, 단말의 위치 정보 및 RF 유닛의 성능 정보 중 적어도 어느 하나를 기지국으로 전송하고， Aᅳ MPR은 단말의 위치 정보 및 RF 유닛의 성능 정보 중 적어도 어느 하나를 이용하여 산출된다.
바람직하게, A-MPR은 단말에 할당된 대역의 인접 주파수의 사용 정보, 인접 대역을 사용하는 시스템의 간섭 허용량 및 인접 기지국에서의 무선 자원 사용량 중 적어도 어느 하나를 이용하여 산출된다.
바람직하게, 단말이 등톡 (registration) 또는 위치 갱신 (location update)를 위해 기지국에 연결하는 절차를 수행하는 중에 네트워크 시그널링을 수신한다.
바람직하게, 네트워크 시그널링을 SIB(System Information Block) 타입 2를 통하여 수신한다.
바람직하게， 게 1 네트워크 시그널링은 NS_32이다.
【유리한 효과】
본 발명의 실시예에 따르면, 무선 접속 시스템에서 단말의 송신 파워를 제어함으로써 인접 대역에 미치는 간섭의 영향을 최소화할 수 있다.
또한， 본 발명의 실시예에 따르면， 제한된 네트워크 시그널링을 이용하여 단말에 다양한 형태의 A-MPR을 효과적으로 제공할 수 있다. 본 발명에서 얻을 수 있는 효과는 이상에서 언급한 효과로 제한되지 않으며， 언급하지 않은 또 다른 효과들은 아래의 기재로부터 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.
【도면의 간단한 설명】
본 발명에 관한: 이해를 돕기 위해 상세한 설명의 일부로 포함되는， 첨부 도면은 본 발명에 대한 실시예를 제공하고， 상세한 설명과 함께 본 발명의 기술적 특징을 설명한다.
도 1은 무선랜 시스템의 구성의 일례를 나타낸 도면이다.
도 2는 무선랜 시스템의 구성의 다른 예를 나타낸 도면이다.
도 3은 무선랜 시스템의 구성의 또 다른 예를 나타낸 도면이다.
도 4는 무선랜 시스템의 구성의 또 다른 예를 나타낸 도면이다.
도 5는 3GPP LTE 시스템에 이용되는 물리 채널들 및 이들을 이용한 일반적인 신호 전송 방법을 설명하기 위한 도면이다.
도 6은 3GPP LTE에서 무선 프레임의 구조를 나타낸다.
도 7은 하나의 하향링크 슬롯에 대한 자원 그리드 (resource grid)를 예시한 도면이다.
도 8은 하향링크 서브 프레임의 구조를 나타낸다.
도 9는 상향링크 서브 프레임의 구조를 나타낸다.
도 10은 일반적인 다중 입출력 안테나 (MIM0) 통신 시스템의 구성도이다.
도 . 11은 Ντ개의 송신 안테나에서 수신 안테나 i로의 채널을 도시한 도면이다.
도 12는 3GPP LTE 시스템에서 정의된 하향링크 자원 블록 (RB) 쌍에 매핑된 참조 신호 패턴을 나타낸 도면이다.
도 13은 SRS 심볼을 포함한 상향링크 서브 프레임을 나타낸다.
도 14는 릴레이 노드 자원 분할의 예시를 나타내는 도면이다.
도 15는 LTE 시스템의 컴포년트 캐리어 (CC) 및 LTE_A 시스템에서 사용되는 캐리어 병합의 일례를 나타내는 도면이다.
도 16은 크로스 캐리어 스케줄링에 따른 LTE-A 시스템의 서브 프레임 구조를 나타낸다.
도 17은 NS— XX와 그에 따른 A-MPR 테이블의 적용을 예시한 도면이다.
도 18은 DTV 수신 대역에서 가용 채널 (avail able channel)을 통해 DTV와 같은 다른 서비스와 공존하는 예를 나타내는 도면이다.
도 19는 본 발명의 일 실시예에 따른 개선된 A-MPR 테이블을 이용하여 단말 송신 파워를 제어하는 방법을 예시하는 도면이다.
도 20은 본 발명의 일 실시예에 따른 무선 통신 장치의 블특 구성도를 예시한다.
도 21은 본 발명의 일 실시예에 따른 기지국 또는 단말의 프로세서 구조를 예시한다.
【발명의 실시를 위한 형태】
이하， 본 발명에 따른 바람직한 실시 형태를 첨부된 도면을 참조하여 상세하게 설명한다. 첨부된 도면과 함께 이하에 개시될 상세한 설명은 본 발명의 예시적인 실시형태를 설명하고자 하는 것이며， 본 발명이 실시될 수 있는 유일한 실시형태를 나타내고자 하는 것이 아니다. 이하의 상세한 설명은 본 발명의 완전한 이해를 제공하기 위해서 구체적 세부사항을 포함한다. 그러나, 당업자는 본 발명이 이러한 구체적 세부사항 없이도 실시될 수 있음을 안다.
몇몇 경우, 본 발명의 개념이 모호해지는 것을 피하기 위하여 공지의 구조 및 장치는 생략되거나， 각 구조 및 장치의 핵심기능을 중심으로 한 블록도 형식으로 도시될 수 있다.
본 명세서에서 본 발명의 실시예들을 기지국과 단말 간의 데이터 송신 및 수신의 관계를 중심으로 설명한다. 여기서, 기지국은 단말과 직접적으로 통신을 수행하는 네트워크의 종단 노드 (terminal node)로서의 의미를 갖는다. 본 문서에서 기지국에 의해 수행되는 것으로 설명된 특정 동작은 경우에 따라서는 기지국의 상위 노드 (upper node)에 의해 수행될 수도 있다. 즉, 기지국을 포함하는 다수의 네트워크 노드들 (network nodes)로 이루어지는 네트워크에서 단말과의 통신을 위해 수행되는 다양한 동작들은 기지국 또는 기지국 이외의 다른 네트워크 노드들에 의해 수행될 수 있음은 자명하다. '기지국 (BS: Base Stat ion)'은 고정국 (fixed station), Node B, eNode B(eNB), 액세스 포인트 (AP: Access Point) 등의 용어에 의해 대체될 수 있다. 중계기는 Relay Node(RN), Relay Station(RS) 등의 용어에 의해 대체될 수 있다. 또한 '단말 (Terminal )'은 UE(User Equi ment) , MS (Mob i le Station) , MSS(Mobi le Subscriber Station), SS(Subscriber Station), STA(Station) 등의 용어로 대체될 수 있다.
이하의 설명에서 사용되는 특정 용어들은 본 발명의 이해를 돕기 위해서 제공된 것이며， 이러한 특정 용어의 사용은 본 발명의 기술적 사상을 벗어나지 않는 범위에서 다른 형태로 변경될 수 있다.
본 발명의 실시예들은 무선 접속 시스템들인 IEEE 802 시스템， 3GPP 시스템， 3GPP LTE 및 LTE-A(LTE-Advanced)시스템 및 3GPP2 시스템 중 적어도 하나에 개시된 표준 문서들에 의해 뒷받침될 수 있다. 즉， 본 발명의 실시예들 중 본 발명의 기술적 사상을 명확히 드러내기 위해 설명하지 않은 단계들 또는 부분들은 상기 문서들에 의해 뒷받침될 수 있다. 또한， 본 문서에서 개시하고 는 모든 용어들은 상기 표준 문서에 의해 설명될 수 있다.
아하의 기술은 CDMA (code division multiple access) , FDMA( frequency division multiple access) , TDMA(t ime division multiple access) , 0FDMA( orthogonal frequency division multiple access) , SC—FDMA( single carrier frequency division multiple access) 등과 같은 다양한 무선 접속 시스템에 이용될 수 있다. CDMA는 UTRA(Universal Terrestrial Radio Access)나 CDMA2000과 같은 무선 기술 (radio technology)로 구현될 수 있다. TDMA는 GSM(Global System for Mobi le communicat ions)/GPRS(General Packet Radio Service)/EDGE(Enhanced Data Rates for GSM Evolution)와 같은 무선 기술로 구현될 수 있다. 0FDMA는 IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802- 20, E-UTRA( Evolved UTRA) 등과 같은 무선 기슬로 구현될 수 있다. UTRA는 UMTS Universal Mobile Teleco隱 unicat ions System)의 일부이다. 3GPP(3rd Generation Partnership Project ) LTEUong term evolution)은 E—UTRA를 사용하는 E-UMTS( Evolved UMTS)의 일부로써, 하향링크에서 0FDMA를 채용하고 상향링크에서 SC-FDMA를 채용한다. LTE-A(Advanced)는 3GPP LTE의 진화이다.
설명을 명확하게 하기 위해， 3GPP LTE/LTE-A를 위주로 기술하지만 본 발명의 기술적 특징이 이에 제한되는 것은 아니다. 이하， 본 명세서에서, 송신 파워는 선형 스케일 (linear scale) 또는 dB 스케일로 표현될 수 있다. 또한, 본 발명의 실시예에 따른 동작은 전력 영역 (power domain) 또는 세기 영역 (amplitude domain)에서 수행될 수 있다.
1. 본 발명이 적용될 수 있는 무선랜 (WLAN) 시스템 일반
무선랜 (WLAN: wireless local area network) 기술에 대한 표준은 IEEEdnstitute of Electrical and Electronics Engineers) 802.11 표준으로서 개발되고 있다. IEEE 802.11a 및 b는 2.4. GHz 또는 5 GHz에서 비면허 대역 (unlicensed band)을 이용하고, IEEE 802. lib는 11 Mbps의 전송 속도를 제공하고, IEEE 802.11a는 54 Mbps의 전송 속도를 제공한다. IEEE 802.11g는 2.4 GHz에서 직교 주파수 분할 다중화 (OFDM: Orthogonal frequency-division multiplexing)를 적용하여, 54 Mbps의 전송 속도를 제공한다. IEEE 802.11η은 다중입출력 0FDM(MIM0-0FDM: multiple input multiple output-OFDM)을 적용하여， 4 개의 공간적인 스트림 (spatial stream)에 대해서 300 Mbps의 전송 속도를 제공한다. IEEE 802.11η에서는 채널 대역폭 (channel bandwidth)을 40 MHz까지 지원하며， 이 경우에는 600 Mbps의 전송 속도를 제공한다.
도 1은 무선랜 시스템의 구성의 일례를 나타낸 도면이다.
도 1을 참조하면， 무선랜 시스템은 하나 이상의 기본 서비스 세트 (BSS: Basic Service Set)를 포함한다. BSS는 성공적으로 동기화를 이투어서 서로 통신할 수 있는 스테이션 (STA)의 집합이다. 도 1에서는 2개의 BSS와 각 BSS에 접속한 2개의 STA를 예시한다. 도 1에서 타원형의 표시는 BSS의 커버리지 영역을 나타내며， 이는 기본 서비스 영역 (BSA: Basic Service Area)이라 불린다. STA가 BSA를 넘어서 이동하는 경우， STA는 BSA에 존재하는 다른 STA와 더 이상 직접적인 통신을 할 수 없다.
BSS는 독립 BSS(IBBS: Independent BSS)와 인프라스트럭처 BSSdnfrastructure BSS)로 구분된다. IBBS는 무선랜 시스템의 가장 기본적인 타입으로， 도 1에서는 IBBS를 나타 다. IBBS에서는 STA들 간 직접적인 통신이 가능하며， 이와 같은 STA 간 동작의 타입은 애드 혹 네트워크 (ad hoc network)라고 불린다.
STA가 BSS에 접속하기 위해서는 기지국과 동기를 맞추는 절차를 수행해야 한다ᅳ 또한, 인프라스트럭처 BSS의 모든 서비스에 접근하기 위해， STA는 기지국과 연계 (association)되어야 한다. 이러한 연계 절차는 동적으로 수행되며, 분배 시스템 서비스 (DSS: Distribution System Service)의 사용을 포함한다.
도 2는 무선랜 시스템의 구성의 다른 예를 나타낸 도면이다.
STA와 STA 간 지원될 수 있는 직접적인 거리는 물리적으로 제한될 수 있다. 네트워크에 따라 이러한 거리는 충분할 수도 있으나, 층분하지 않아 커버리지의 확장이 요구될 수 있다. 이에, BSS는 복수의 BSS들로 구성되는 네트워크의 확장된 형태에서의 일 요소로 구성될 수 있다. 이와 같이， BSS들을 상호 연결시키기 위해 사용되는 아키텍처 요소를 분배 시스템 (DS: Distribution System)이라 칭한다.
DS는 복수의 AP들을 연결하는 메커니즘 (mechanism)으로서， 반드시 네트워크일 필요는 없으며, 소정의 분배 서비스를 제공할 수 있다면 그 형태에 대해서는 아무런 제한이 없다. 예컨대 , DS는 메쉬 (mesh) 네트워크와 같은 무선 네트워크일 수도 있고, AP들을 서로 연결시켜 주는 물리적인 구조물일 수도 있다. 무선랜 시스템에서는 분배 시스템 매체 (DSM: Distibution System Medium)와 무선 매체 (WM: Wireless Medium)가 논리적으로 구분될 수 있다. 각 논리적 매체는 아키텍처의 서로 다른 요소에 의하여 서로 다른 목적으로 사용된다. DS가 복수의 BSS들의 심리스 (seamless)한 통합과 목적지에의 주소 매핑을 관리하기 위하여 필요한 논리적 서비스를 제공함으로써 장치의 이동성이 지원된다.
액세스 포인트 (AP: Access Point)는 연계된 STA가 西을 통해 분배 시스템에 접근할 수 있도록 지원하는 개체이다. 이러한 AP를 통하여 BSS와 DS 간에 데이터가 이동된다. 여기서， 모든 AP는 STA가 될 수 있으므로 AP 또한 주소를 가지는 개체이다. 다만， 丽을 통한 통신과 DSM을 통해 통신을 위해 AP에 의해 사용되는 주소는 서로 동일할 필요는 없다.
도 3은 무선랜 시스템의 구성의 또 다른 예를 나타낸 도면이다.
DS와 BSS를 이용하여 임의의 크기와 복잡도를 가지는 무선 네트워크를 형성할 수 있으며， 이러한 네트워크 타입을 확장 서비스 세트 (ESS: Extended Service Set) 네트워크라고 칭한다. ESS는 DS를 통하여 연결된 복수의 BSS들을 의미하며， DS를 포함하지 않는다. ESS 네트워크는 IBSS 네트워크와 동일한 논리적 링크 제어 (LLC: Logical Link Control) 계층을 가지므로， ESS에 속한 STA는 LLC에 트랜스페런트 (transparent)하게 동일한 ESS 내에서 하나의 BSS에서 다른 BSS로 이동할 수 있다.
물리적으로 연속적인 커버리지를 형성하기. 위해 BSS들은 부분적으로 오버랩 (overlap)될 수 있다. 그리고, BSS들 간의 논리적인 거리는 제한이 없으므로 BSS들은 물리적으로 연결되어 있지 않을 수 있다. 또한， 불필요한 증복을 피하기 위해 BSS들은 물리적으로 결합되지 않을 수 있다. 또한， 애드 훅 네트워크가 ESS 네트워크를 가지는 위치에서 동작하는 경우 또는 물리적으로 오버램되는 무선랜 시스템 네트워크가 서로 다른 구조로 설정된 경우 또는 동일한 위치에서 복수의 서로 다른 접속 또는 보안 정책이 필요한 경우를 위해 하나 (또는 그 이상) IBBS 또는 ESS 네트워크는 하나 (또는 그 이상)의 ESS 네트워크로서 물리적으로 동일한 공간에 존재할 수 있다.
도 4는 무선랜 시스템의 구성의 또 다른 예를 나타낸 도면이다.
도 4는 DS를 포함하는 인프라스트럭처 BSS를 예시한다. 도 4에서 ESS는 BSS 1과 BSS 2로 구성된다. STA는 매체 접속 제어 (MAC: Medium Access Control)와 무선 매체에 대한 물리층 (Physical Layer) 인터페이스를 포함하는 논리 개체로서， AP STA(AP Stat ion)과 비 AP STA(Non-AP Stat ion)을 포함한다 . STA 중에서 사용자가 조작하는 휴대용 단말은 Non-AP STA로써， 단순히 STA이라고 할 때는 Non-AP STA을 가리키기도 한다. Non-AP STA은 단말 (terminal )， 무선 송수신 유닛 (WTRU: Wireless Transmit /Receive Unit), 사용자 장비 (UE: User Equipment), 이동국 (MS: Mobile Station), 휴대용 단말 (Mobile Terminal), 또는 이동 가입자 유닛 (Mobile Subscriber Unit) 등의 다른 명칭으로도 불릴 수 있다. 그리고， AP는 자신에게 결합된 STA(Associated Station)에게 무선 매체를 통해 분배 시스템 (DS: Distribution System)으로의 접속을 제공하는 개체이다. AP는 집중 제어기， 기지국 (BS: Base Station), Node-B, BTS(Base Transceiver System), 펨토 BS(Femto BS) 또는 사이트 제어기 등으로 불릴 수도 있다.
2. 본 발명이 적용될 수 있는 3GPP LTE/LTE-A시스템 일반
2. 1. 시스템 일반
도 5는 3GPP LTE 시스템에 이용되는 물리 채널들 및 이들을 이용한 일반적인 신호 전송 방법을 설명하기 위한 도면이다.
전원이 꺼진 상태에서 다시 전원이 켜지거나, 새로이 셀에 진입한 단말은 S51 단계에서 기지국과 동기를 맞추는 등의 초기 셀 탐색 (Initial cell search) 작업을 수행한다. 이를 위해 단말은 기지국으로부터 주동기 채널 (P-SCH: Primary Synchronization Channel) 및 부동기 채널 (S—SCH: Secondary Synchronization Channel)을 수신하여 기지국과 동기를 맞추고， 셀 ID 등의 정보를 획득한다.
그 후, 단말은 기지국으로부터 물리방송채널 (PBCH: Physical Broadcast Channel) 신호를 수신하여 셀 내 방송 정보를 획득할 수 있다. 한편， 단말은 초기 셀 탐색 단계에서 하향링크 참조 신호 (DL RS: Downlink Reference Signal)를 수신하여 하향링크 채널 상태를 확인할 수 있다.
초기 샐 탐색을 마친 단말은 S52 단계에서 물리하향링크제어채널 (PDCCH: Physical Downlink Control Channel) 및 물리하향링크제어채널 정보에 따른 물리하향링크공유 채널 (PDSCH: Physical Downlink Control Channel)을 수신하여 조금 더 구체적인 시스템 정보를 획득할 수 있다.
이후， 단말은 기지국에 접속을 완료하기 위해 이후 단계 S53 내지 단계 S56과 같은 임의 접속 과정 (Random Access Procedure)을 수행할 수 있다. 이를 위해 단말은 물리임의접속채널 (PRACH: Physical Random Access Channel)을 통해 프리앰블 (preamble)을 전송하고 (S53), 물리하향링크제어채널 및 이에 대응하는 물리하향링크공유 채널을 통해 프리 ¾블에 대한 웅답 메시지를 수신할 수 있다 (S54). 경쟁 기반 임의 접속의 경우， 단말은 추가적인 물리임의접속채널 신호의 전송 (S55) 및 물리하향링크제어채널 신호 및 이에 대웅하는 물리하향링크공유 채널 신호의 수신 (S56)과 같은 충돌해결절차 (Contention Resolution Procedure)를 수행할 수 있다.
상술한 바와 같은 절차를 수행한 단말은 이후 일반적인 상 /하향링크 신호 전송 절차로서 물리하향링크제어채널 신호 및 /또는 물리하향링크공유채널 신호의 수신 (S57) 및 물리상향링크공유채널 (PUSCH: Physical Uplink Shared Channel) 신호 및 /또는 물리상향링크제어채널 (PUCCH: Physical Uplink Control Channel) 신호의 전송 (S58)을 수행할 수 있다.
단말이 기지국으로 전송하는 제어정보를 통칭하여 상향링크 제어정보 (UCI: Uplink Control Informat ion)라고 지칭한다. UCI는 HARQ-ACK/NACK (Hybrid Automatic Repeat and reQuest Ackno ledgement/Negat ive-ACK) , SR (Scheduling Request ) , CQI (Channel Quality Indication), PMI (Precoding Matrix Indication), RI (Rank Indication) 정보 등을 포함한다.
LTE 시스템에서 UCI는 일반적으로 PUCCH를 통해 주기적으로 전송되지만， 제어정보와 트래픽 데이터가 동시에 전송되어야 할 경우 PUSCH를 통해 전송될 수 있다. 또한， 네트워크의 요청 /지시에 의해 PUSCH를 통해 UCI를 비주기적으로 전송할 수 있다.
도 6은 3GPP LTE에서 무선 프레임의 구조를 나타낸다.
도 6을 참조하면， 무선 프레임 (radio frame)은 10개의 서브프레임 (subframe)으로 구성된다. 하나의 서브프레임은 시간 영역 (time domain)에서 2개의 슬롯 (slot)으로 구성된다. 하나의 서브프레임을 전송하는 데 걸리는 시간을 TTKtransmission time interval)이라 한다. 예를 들어， 하나의 서브 프레임은 길이는 1ms이고, 하나의 슬롯의 길이는 0.5ms일 수 있다.
하나의 슬롯은 시간 영역에서 복수의 OFDM (orthogonal frequency division multiplexing) 심볼을 포함한다. 3GPP LTE는 하향링크에서 0FDMA를 사용하므로 OFDM 심볼은 하나의 심볼 구간 (symbol period)을 표현하기 위한 것이다. OFDM 심볼은 하나의 SC-FDMA 심볼 또는 심볼 구간이라고 할 수 있다. 자원 블록 (resource block)은 자원 할당 단위이고， 하나의 슬롯에서 복수의 연속적인 부 반송파 (subcarrier)를 포함한다.
무선 프레임의 구조는 하나의 예시에 불과하며, 무선 프레임에 포함되는 부 반송파의 수 또는 서브 프레임에 포한되는 슬롯의 수， 슬롯에 포함되는 OFDM 심볼의 수는 다양하게 변경될 수 있다.
도 7은 하나의 하향링크 슬롯에 대한 자원 그리드 (resource grid)를 예시한 도면이다.
도 7을 참조하면， 하나의 하향링크 슬롯은 시간 영역에서 복수의 OFDM 심볼을 포함한다. 여기서， 하나의 하향링크 슬롯은 7개의 OFDM 심볼을 포함하고， 하나의 자원 블록은 주파수 영역에서 12개의 부 반송파를 포함하는 것을 예시적으로 기술하나, 이에 한정되는 것은 아니다.
자원 그리드 상에서 각 요소 (element)를 자원 요소 (resource element)하고, 하나의 자원 블록은 12 X 7 개의 자원 요소를 포함한다. 하향링크 슬롯에 포함되는 자원 블록들의 수 NDL은 하향링크 전송 대역폭 (bandwidth)에 종속한다. 상향링크 슬롯의 구조는 하향링크 슬롯의 구조와 동일할 수 있다.
도 8은 하향링크 서브 프레임의 구조를 나타낸다.
도 8을 참조하면， 서브 프레임내의 첫번째 슬롯에서 앞의 최대 3개의 OFDM 심볼들이 제어 채널들이 할당되는 제어 영역 (control region)이고， 나머지 OFDM 심볼들은 PDSCH(Physical Downlink Shared Channel)이 할당되는 데이터 영역 (data region)이다. 3GPP LTE에서 사용되는 하향링크 제어 채널의 일례로 PCFICHCPhysical Control Format Indicator Channel), PDCCH(Physical Downlink Control Channel), PHICH(Physical Hybrid-ARQ Indicator Channel) 등이 있다.
PCFICH는 서브 프레임의 첫번째 OFDM 심볼에서 전송되고， 서브 프레임 내에 제어 채널들의 전송을 위하여 사용되는 0FOM 심볼들의 수 (즉， 제어 영역의 크기)에 관한 정보를 나른다. PHICH는 상향 링크에 대한 응답 채널이고, HARQ( Hybrid Automatic Repeat Request)에 대한 ACK(Acknowledgement )/NACK(Not- Acknowledgement) 신호를 나른다. PDCCH를 통해 전송되는 제어 정보를 하향링크 제어정보 (downlink control information, DCI)라고 한다. 하향링크 제어정보는 상향링크 자원 할당 정보， 하향링크 자원 할당 정보 또는 임의의 단말 그룹에 대한 상향링크 전송 (Tx) 파워 제어 명령을 포함한다.
PDCCH는 DL-SCH(Downlink Shared Channel)의 자원 할당 및 전송 포맷 (이를 하향링크.그랜트라고도 한다.；)， UL-SCH(Uplink Shared Channel)의 자원 할당 정보 (이를 상향링크 그랜트라고도 한다.；)， PCH(Paging Channel)에서의 페이징 (paging) 정보， DL-SCH에서의 시스템 정보, PDSCH에서 전송되는 랜덤 액세스 응답 (random access response)과 같은 상위 레이어 (upper- layer) 제어 메시지에 대한 자원 할당， 임의의 단말 그룹 내 개별 단말들에 대한 전송 파워 제어 명령들의 집합, VoIP(Voice over IP)의 활성화 등을 나를 수 있다. 복수의 PDCCH들은 제어 영역 내에서 전송될 수 있으며， 단말은 복수의 PDCCH들을 모니터링할 수 있다. PDCCH는 하나 또는 복수의 연속적인 CCE(control channel elements)의 집합으로 구성된다. CCE는 무선 채널의 상태에 따른 부호화율 (coding rate)을 PDCCH에 제공하기 위하여 사용되는 논리적 할당 단위이다. CCE는 복수의 자원 요소 그룹 (resource element group)들에 대웅된다. PDCCH의 포맷 및 사용 가능한 PDCCH의 비트 수는 CCE들의 수와 CCE들에 의해 제공되는 부호화율 간의 연관 관계에 따라 결정된다.
기지국은 단말에게 전송하려는 DCI에 따라 PDCCH 포맷을 결정하고， 제어 정보에 CRC( Cyclic Redundancy Check)를 붙인다. CRC에는 PDCCH의 소유자 (owner)나 용도에 따라 고유한 식별자 (이를 RNTI (Radio Network Temporary Identifier)라고 한다.)가 마스킹된다. 특정의 단말을 위한 PDCCH라면 단말의 고유한 식별자, 예를 들어 C-RNTI(Cell-RNTI)가 CRC에 마스킹될 수 있다. 또는 페이징 메시지를 위한 PDCCH라면 페이징 지시 식별자， 예를 들어 P-RNTI(Paging- RNTI)가 CRC에 마스킹될 수 있다. 시스템 정보， 더욱 구체적으로 시스템 정보 블록 (system information block, SIB)를 위한 PDCCH라면 시스템 정보 식별자, SI- NTI (system information RNTI)가 CRC에 마스킹될 수 있다. 단말의 랜덤 액세스 프리앰블의 전송에 대한 웅답인 랜덤 액세스 응답을 지시하기 위하여， RA-RNTI (random access-RNTI)가 CRC에 마스킹될 수 있다.
도 9는 상향링크 서브 프레임의 구조를 나타낸다.
도 9를 참조하면， 상향링크 서브 프레임은 주파수 영역에서 제어 영역과 데이터 영역으로 나눌 수 있다. 제어 영역에는 상향링크 제어 정보를 나르는 PUCCHCPhysical Uplink Control Channel)이 할당된다. 데이터 영역은 사용자 데이터를 나르는 PUSCH(Physical Uplink Shared Channel)이 할당된다. 단일 반송파 특성을 유지하기 위해 하나의 단말은 PUCCH와 PUSCH을 동시에 전송하지 않는다. 하나의 단말에 대한 PUCCH에는 서브 프레임 내에 자원블록 (RB: Resource Block) 쌍이 할당된다. B 쌍에 속하는 RB들은 2개의 슬롯들의 각각에서 서로 다른 부 반송파를 차지한다. 이를 PUCCH에 할당된 RB 쌍은 슬롯 경계 (slot boundary)에서 주파수 도약 (frequency hopping)된다고 한다. 2. 2. MIM0(Multi -Input Mult i -Output)
MIMO 기술은 지금까지 일반적으로 한 개의 송신안테나와 한 개의 수신안테나를 사용했던 것에서 탈피하여， 다중 송신 (Tx) 안테나와 다중 수신 (Rx) 안테나를 사용한다. 다시 말해서, MIM0 기술은 무선 통신 시스템의 송신단 또는 수신단에서 다중 입출력 안테나를 사용하여 용량 증대 또는 성능 개성을 꾀하기 위한 기술이다. 이하에서는 "MIM0"를 "다중 입출력 안테나' '라 칭하기로 한다. 더 구체적으로, 다중 입출력 안테나 기술은 하나의 완전한 메시지 (total message)를 수신하기 위하여 한 개의 안테나 경로에 의존하지 않으몌 여러 개의 안테나를 통해 수신한 복수의 데이터 조각을 수집하여 완전한 데이터를 완성시킨다. 결과적으로， 다중 입출력 안테나 기술은 특정 시스템 범위 내에서 데이터 전송율을 증가시킬 수 있으며， 또한 특정 데이터 전송율을 통해 시스템 범위를 증가시킬 수 있다.
차세대 이동통신은 기존 이동통신에 비해 훨씬 높은 데이터 전송률을 요구하므로 효율적인 다중 입출력 안테나 기술이 반드시 필요할 것으로 예상된다. 이와 같은 상황에서 MIM0 통신 기술은 이동통신 단말과 증계기 등에 폭넓게 사용할 수 있는 차세대 이동통신 기술이며， 데이터 통신 확대 등으로 인해 한계 상황에 따라 다른 이동통신의 전송량 한계를 극복할 수 있는 기술로서 관심을 모으고 있다.
한편， 현재 연구되고 있는 다양한 전송효율 향상 기술 중 다중 입출력 안테나 (MIM0) 기술은 추가적인 주파수 할당이나 전력증가 없이도 통신 용량 및 송수신 성능을 획기적으로 향상시킬 수 있는 방법으로서 현재 가장 큰 주목을 받고 있다. 도 10은 일반적인 다중 입출력 안테나 (MIM0) 통신 시스템의 구성도이다. 도 10을 참조하면, 송신 안테나의 수를 Ντ개로， 수신 안테나의 수를 NR개로 동시에 늘리게 되면, 송신기나 수신기에서만 다수의 안테나를 사용하게 되는 경우와 달리 안테나 수에 비례하여 이론적인 채널 전송 용량이 증가하므로， 전송 레이트 (transfer rate)를 향상시키고， 주파수 효율을 획기적으로 향상시킬 수 있다. 이 경우， 채널 전송 용량의 증가에 따른 전송 레이트는 하나의 안테나를 이용하는 경우의 최대 전송 레이트 (Ro)에 다음과 같은 레이트 증가율 (Ri)이 곱해진 만큼으로 이론적으로 증가할 수 있다.
【수학식 1】
Figure imgf000020_0001
즉， 예를 들어， 4개의 송신 안테나와 4개의 수신 안테나를 이용하는 MIM0 통신 시스템에서는 단일 안테나 시스템에 비해 이론상 4배의 전송 레이트를 획득할 수 있다.
이와 같은 다중 입출력 안테나의 기술은 다양한 채널 경로를 통과한 심볼들을 이용하여 전송 신뢰도를 높이는 공간 다이버시티 (spatial diversity) 방식과, 다수의 송신 안테나를 이용하여 다수의 데이터 심볼을 동시에 송신하여 전송률을 향상시키는 공간 멀티플렉싱 (spatial multiplexing) 방식으로 나눌 수 있다. 또한 이러한 두 가지 방식을 적절히 결합하여 각각의 장점을 적절히 얻고자 하는 방식에 대한 연구도 최근 많이 연구되고 있는 분야이다.
각각의 방식에 대해 좀더 구체적으로 살펴보면 다음과 같다.
첫째로， 공간 다이버시티 방식의 경우에는 시공간 블톡 부호 계열과， 다이버시티 이득과 부호화 이득을 동시에 이용하는 시공간 트텔리스 (Trelis) 부호 계열 방식이 있다. 일반적으로 비트 오류을 개선 성능과 부호 생성 자유도는 트텔리스 부호 방식이 우수하지만, 연산 복잡도는 시공간 블록 부호가 간단하다. 이와 같은 공간 다이버서티 이득은 송신 안테나 수 0½)와 수신 안테나 수 (NR)의 곱 (NTXNR)에 해당되는 양을 얻을 수 있다.
둘째로， 공간 멀티플렉싱 기법은 각 송신 안테나에서 서로 다른 데이터 열을 송신하는 방법인데， 이때 수신기에서는 송신기로부터 동시에 전송된 데이터 사이에 상호 간섭이 발생하게 된다. 수신기에서는 이 간섭을 적절한 신호처리 기법을 이용하여 제거한 후 수신한다. 여기에 사용되는 잡음 제거 방식은 MLD(maximum likelihood detection) 수신기， ZF(zero-forcing) 수신기， MMSE(minimum mean square error) 수신 기 , 으 BLAST (Diagonal— Bel 1 Laboratories Layered Space-Time) , V- BLAST( Verticalᅳ Be 11 Laboratories Layered Space-Time) 등이 있으며, 특히 송신단에서 채널 정보를 알 수 있는 경우에는 SV!Xsingular value decomposition) 방식 등을 사용할 수 있다.
셋째로， 공간 다이버시티와 공간 멀티플렉싱의 결합된 기법을 들 수 있다. 공간 다이버시티 이득만을 얻을 경우 다이버시티 차수의 증가에 따론 성능개선 이득이 점차 포화되며, 공간 멀티플렉싱 이득만을 취하면 무선 채널에서 전송 신뢰도가 떨어진다. 미를 해결하면서 두 가지 이득을 모두 얻는 방식들이 연구되어 왔으며, 이 중 시공간 블록 부호 (Double-STTD), 시공간 BICM(STBICM) 등의 방식이 있다.
상술한 바와 같은 다중 입출력 안테나 시스템에 있어서의 통신 방법을 보다 구체적인 방법으로 설명하기 위해 이를 수학적으로 모델링하는 경우 다음과 같이 나타낼 수 있다.
먼저， 도 10에 도시된 바와 같이 Ντ개의 송신 안테나와 NR개의 수신 안테나가 존재하는 것을 가정한다.
먼저， 송신 신호에 대해 살펴보면， 이와 같이 Ντ개의 송신 안테나가 있는 경우 최대 전송 가능한 정보는 Ντ개 이므로， 이를 다음과 같은 백터로 나타낼 수 있다.
【수학식 2】
;S'l ' 52 ' " ' ' SNT
한편， 각각의 전송 정보 ^， 32, SNT에 있어 전송 전력을 달리 할 수 있으며， 이때 각각의 전송 전력을 ， ?2, ... , PNT라 하면, 전송 전력이 조정된 전송 정보는 ,다음과 같은 백터로 나타낼 수 있다.
【수학식 3】
Figure imgf000022_0001
또한， s를 전송 전력의 대각 행렬 P로 다음과 같이 나타낼 수 있다.
【수학식 4】
Figure imgf000022_0002
한편， 전송 전력이 조정된 정보 백터 s는 그 후 가중치 행렬 w가 곱해져 실제 전송되는 Ντ개의 전송 신호 x2l xNT를 구성한다. 여기서, 가중치 행렬은 전송 채널 상황 등에 따라 전송 정보를 각 안테나에 적절히 분배해 주는 역할을 수행한다. 이와 같은 전송 신호 ， ¾， .... XNT를 백터 X를 이용하여 다음과 같이 나타낼 수 있다.
【수학식 5】
Figure imgf000023_0001
여기서， Wij는 i번째 송신 안테나와 j번째 전송 정보간의 가중치를 나타내며
W는 이를 행렬로 나타낸 것이다. 이와 같은 행렬 W를 가중치 행렬 (Weight Matrix) 또는 프리코딩 행렬 (Precoding Matrix)라 부른다.
한편， 상술한 바와 같은 전송 신호 (X)는 공간 다이버시티를 사용하 경우와 공간 멀티플랙싱을 사용하는 경우로 나누어 생각해 볼 수 있다.
공간 멀티플랙싱을 사용하는 경우는 서로 다른 신호를 다중화하여 보내게 되므로， 정보 백터 s의 원소들이 모두 다른 값을 가지게 되는 반면， 공간 다이버시티를 사용하게 되면 같은 신호를 여러 채널 경로를 통하여 보내게 되므로 정보 백터 s의 원소들이 모두 같은 값을 갖게 된다.
물론, 공간 멀티플랙싱과 공간 다이버시티를 흔합하는 방법도 고려 가능하다. 즉， 예를 들어 3 개의 송신 안테나를 통하여 같은 신호를 공간 다이버시티- 이용하여 전송하고, 나머지 각각 다 신호 고간 멀티플택싱하여 보내는 경우도 고려할 수 있다.
다음으로， 수신신호는 NR개의 수신 안테나가 있는 경우, 각 안테나의 수신신호 yi, y2, ...， yNR을 백터 y로 다음과 같이 나타내기로 한다.
【수학식 6]
Figure imgf000024_0001
한편, 다중 입출력 안테나 통신 시스템에 있어서의 채널을 모델링하는 경우, 각각의 채널은 송수신 안테나 인덱스에 따라 구분할 수 있으며, 송신 안테나 J로부터 수신 안테나 i를 거치는 채널을 hij로 표시하기로 한다. 여기서， 의 인덱스의 순서가 수신 안테나 인덱스가 먼저， 송신안테나의 인덱스가 나중임에 유의한다.
이러한 채널은 여러 개를 한데 묶어서 백터 및 행렬 형태로도 표시 가능하다 . 백터 표시의 예를 들어 설명하면 다음과 같다 .
도 11은 Ντ개의 송신 안테나에서 수신 안테나 i로의 채널을 도시한 도면이다.
도 11에 도시된 바와 같이 총 Ντ개의 송신 안테나로부터 수신안테나 i로 도착하는 채널은 다음과 같이 표현 가능하다.
【수학식 7】
Figure imgf000024_0002
또한， 상기 수학식 7과 같은 행렬 표현을 통해 Ντ개의 송신 안테나로부터 NR개의 수신 안테나를 거치는 채널을 모두 나타내는 경우 다음과 같이 나타낼 수 있다.
【수학식 8】
Figure imgf000025_0001
한편， 실제 채널은 위와 같은 채널 행렬 H를 거친 후에 백색 잡음 (AWGN: Additive White Gaussian Noise)가 더해지게 되므로， NR개의 수신 안테나 각각에 더해지는 백색 잡음 , n2 nNR을 백터로 표현하면 다음과 같다.
【수학식 9]
II =
상술한 바와 같은 전송 신호, 수신 신호， 채널， 및 백색 잡음의 모델링을 통해 다중 입출력 안테나 통신 시스템에서의 각각은 다음과 같은 관계를 통해 나타낼 수 있다.
【수학식 10】
Figure imgf000025_0002
한편， 채널의 상태를 나타내는 채널 행렬 H의 행과
안테나 수에 의해서 결정된다. 채널 행렬 H는 앞서 살펴본 바와 같이 행의 수는 수신 안테나의 수 NR과 같아지고， 열의 수는 송신 안테나의 수 Ντ와 같아 지게 된다. 즉， 채널 행렬 H는 NRXNT 행렬이 된다. 일반적으로， 행렬의 랭크 (rank)는 서로 독립인 (independent) 행 또는 열의 개수 중에서 최소 개수로 정의된다. 따라서， 행렬의 탱크는 행 또는 열의 개수보다 클 수 없게 된다. 수식적으로 예를 들면， 채널 행렬 H의 랭크 (rank(H))는 다음과 같이 제한된다.
【수학식 111
rank(H ) < min(Ar r , Ar R )
또한, 행렬을 고유치 분해 (Eigen value decomposi t ion)를 하였을 때， 탱크는 고유치 (eigen value)들 중에서 0이 아닌 고유치들의 개수로 정의할 수 있다. 비슷한 방법으로, 랭크를 SVD(singular value decomposition) 했을 때 0이 아닌 _특이값 (singular value)들의 개수로 정의할 수 있다. 따라서， 채널 행렬에서 랭크의 물리적인 의미는 주어진 채널에서 서로 다른 정보를 보낼 수 있는 최대 수라고 할 수 있다.
본 명세서에 있어， MIM0 전송에 대한 '탱크 (Rank)'는 특정 시점 및 특정 주파수 자원'에서 독립적으로 신호를 전송할 수 있는 경로의 수를 나타내며， '레이어 (layer)의 개수'는 각 경로를 통해 전송되는 신호 스트림의 개수를 나타낸다. 일반적으로 송신단은 신호 전송에 이용되는 행크 수에 대웅하는 개수의 레이어를 전송하기 때문에 특별한 언급이 없는 한 랭크는 레이어 개수와 동일한 의미를 가진다.
2. 3. 참조신호 (RS: Reference Signal)
무선 통신 시스템에서 데이터는 무선 채널을 통해 전송되기 때문에， 신호는 전송 중에 왜곡될 수 있다. 수신단에서 왜곡된 신호를 정확하게 수신하기 위하여， 수신된 신호의 왜곡은 채널 정보를 이용하여 보정되어야 한다. 채널 정보를 검출하기 위하여 송신측과 수신측 모두 알고 있는 신호 전송 방법과 신호가 채널을 통해 전송될 때 왜곡된 정도를 이용하여 채널 정보를 검출하는 방법을 주로 이용한다. 상술한 신호를 파일럿 신호 또는 참조 신호 (RS)라고 한다.
다중 입출력 안테나를 이용하여 데이터를 송수신할 때， 신호를 정확하게 수신하기 위하여 송신 안테나와 수신 안테나 간의 채널 상태가 검출되어야 한다. 따라서 각 송신 안테나는 개별적인 참조 신호를 가져야 한다.
하향 참조 신호는 하나의 셀 내 모든 단말이 공유하는 공통 참조 신호 (CRS: co隱 on RS)와 특정 단말만을 위한 전용 참조 신호 (DRS: dedicated RS)가 있다. 이와 같은 참조 신호들을 이용하여 복조 ( demodulation )와 채널 측정 (channel measurement)을 위한 정보를 제공할 수 있다.
수신 측 (즉， 단말)은 CRS로부터 채널 상태를 측정하고， CQI (Channel Quality Indicator) , PMKPrecoding Matrix Index) 및 /또는 RKRank Indicator)와 같은 채널 품질과 관련된 지시자를 송신 측 (즉， 기지국)으로 피드백한다ᅳ CRS는 셀 특정 기준신호 (cell-specific RS)라고도 한다. 반면， 채널 상태 정보 (CSI: Channel State Informat ion)의 피드백과 관련된 CQI/PMI/RI와 같은 참조 신호를 CSI-RS라고 정의할 수 있다.
DRS는 PDSCH 상의 데이터 복조가 필요한 경우 자원 요소들을 통해 전송될 수 있다. 단말은 상위 계층을 통하여 DRS의 존재 여부를 수신할 수 있으며， 상웅하는 PDSCH가 매핑되었을 때만 유효하다. DRS를 단말 특정 참조 신호 (UE- specific RS) 또는 복조 참조 신호 (Demodulat ion RS, DMRS)라고 할 수 있다.
도 12는 3GPP LTE 시스템에서 정의된 하향링크 자원 블록 (RB) 쌍에 매핑된 참조 신호 패턴을 나타낸 도면이다. 도 12를 참조하면, 참조 신호가 매핑되는 단위로 하향링크 자원 블록 쌍은 시간 영역에서 하나의 서브 프레임 X 주파수 영역에서 12개의 부 반송파로 나타낼 수 있다. 즉， 시간 축 (X축) 상에서 하나의 자원 블록 쌍은 일반 순환 전치 (normal CP: normal Cyclic Prefix) 인 경우 14개의 OFDM 심볼의 길이를 가지고 (도 12의 (a)), 확장 순환 전치 (extended CP: extended Cyclic Prefix)인 경우 12개의 OFDM 심볼의 길이를 가진다 (도 12의 (b)). 자원 블록 격자에서 '0'， '1'， '2' 및 '3'으로 기재된 자원 요소들 (REs)은 각각 안테나 포트 인텍스 '0'， '1'， '2' 및 '3'의 CRS의 위치를 의미하며， 'D'로 기재된 자원 요소들은 DRS의 위치를 의미한다.
이하 CRS에 대하여 좀 더 상세하게 기술하면， CRS는 물리적 안테나의 채널을 추정하기 위해 사용되고， 셀 내에 위치한 모든 단말에 공통적으로 수신될 수 있는 참조 신호로써 전체 주파수 대역에 분포된다. 또한， CRS는 채널 품질 '정보 (CSI) 및 데이터 복조를 위해 이용될 수 있다.
CRS는 전송 측 (기지국)에서의 안테나 배열에 따라 다양한 포맷으로 정의된다. 3GPP LTE 시스템 (예를 들어， 릴리즈—8)에서는 다양한 안테나 배열을 지원하고， 하향링크 신호 송신 측은 3개의 단일의 송신 안테나, 2개의 송신 안테나 및 4개의 송신 안테나와 같이 3 종류의 안테나 배열을 가진다. 기지국이 단일의 송신 안테나를 사용하는 경우， 단일 안테나 포트를 위한 참조 신호가 배열된다. 기지국이 2개의 송신 안테나를 사용하는 경우， 2개의 송신 안테나 포트를 위한 참조 신호는 시분할 다중화 (TDM: Time Division Multiplexing) 및 /또는 주파수 분할 다중화 (FDM Frequency Division Multiplexing) 방식을 이용하여 배열된다. 즉, 2개의 안테나 포트를 위한 참조 신호는 각각이 구별되기 위해 서로 다른 시간 자원 및 /또는 서로 다른 주파수 자원이 할당된다. 게다가, 기지국이 4개의 송신 안테나를 사용하는 경우， 4개의 송신 안테나 포트를 위한 참조 신호는 TDM 및 /또는 FDM 방식을 이용하여 배열된다. 하향링크 신호의 수신 측 (단말)에 의하여 측정된 채널 정보는 단일의 송신 안테나 전송， 송신 다이버시티， 폐쇄 루프 공간 다중화 (closed-loop spatial multiplexing), 개방 루프 공간 다중화 (open-loop spatial multiplexing) 또는 다중 사용자 -다중 입출력 안테나 (Multi-User MIM0)와 같은 전송 방식을 이용하여 전송된 데이터를 복조하기 위하여 사용될 수 있다.
다중 입출력 안테나가 지원되는 경우 참조 신호가 특정의 안테나 포트로부터 전송될 때， 상기 참조 신호는 참조 신호의 패턴에 따라 특정된 자원 요소들의 위치에 전송되며， 다른 안테나 포트를 위해 특정된 자원 요소들의 위치에 전송되지 않는다. 즉， 서로 다른 안테나 사이의 참조 신호는 서로 겹치지 않는다.
자원 블록에 CRS를 맵핑하는 규칙은 다음과 같이 정의된다.
【수학식 12】 k二
Figure imgf000029_0001
Vshft ID
수학식 12에서， k 및 1 은 각각 부반송파 인텍스 및 심볼 인덱스를 나타내고, p 는 안테나 포트를 나타낸다. ^→ 은 하나의 하향링크 슬롯에서의
OFDM 심볼의 수를 나타내고， N RB 은 하향링크에 할당된 무선 자원의 수를 나타낸다. ns 는 슬롯 인덱스를 나타내고， N 은 셀 ID를 나타낸다. mod 는 모들로 (modulo) 연산을 나타낸다. 참조 신호의 위치는 주파수 영역에서 Vshift 값에 따라 달라진다. Vshiit 는 셀 ID에 종속되므로， 참조 신호의 위치는 셀에 따라 다양한 주파수 편이 (frequency shift) 값을 가진다.
보다 구체적으로， CRS를 통해 채널 추정 성능을 향상시키기 위해 CRS의 위치는 셀에 따라 주파수 영역에서 편이될 수 있다. 예를 들어， 참조 신호가
3개의 부 반송파의 간격으로 위치하는 경우， 하나의 셀에서의 참조 신호들은 3k 번째 부반송파에 할당되고， 다른 셀에서의 참조 신호는 3k+l 번째 부반송파에 할당된다. 하나의 안테나 포트의 관점에서 참조 신호들은 주파수 영역에서 6개의 자원 요소 간격으로 배열되고， 또 다른 안테나 포트에 할당된 참조 신호와는 3개의 자원 요소 간격으로 분리된다.
시간 영역에서 참조 신호는 각 슬롯의 심볼 인덱스 0 에서부터 시작하여 동일 간격 (constant interval)으로 배열된다. 시간 간격은 순환 전치 길이에 따라 다르게 정의된다. 일반 순환 전치의 경우 참조 신호는 슬롯의 심볼 인덱스 0 과 4에 위치하고， 확장 순환 전치의 경우 참조 신호는 슬롯의 심볼 인텍스 0 과 3에 위치한다. 2개의 안테나 포트 중 최대값을 가지는 안테나 포트를 위한 참조 신호는 하나의 0FOM 심볼 내에 정의된다. 따라서， 4개의 송신 안테나 전송의 경우， 참조 신호 안테나 포트 0 과 1을 위한 참조 신호는 슬롯의 심볼 인텍스 0 과 4 (확장 순환 전치의 경우 심볼 인덱스 0 과 3)에 위치하고， 안테나 포트 2 와 3을 위한 참조 신호는 슬롯의 심볼 인텍스 1에 위치한다. 안테나 포트 2 와 3을 위한 참조 신호의 주파수 영역에서의 위치는 2번째 슬롯에서 서로 맞바꿔진다.
이하 DRS에 대하여 좀 더 상세하게 기술하면， DRS는 데이터를 복조하기 위하여 사용된다. 다중 입출력 안테나 전송에서 특정의 단말을 위해 사용되는 선행 부호화 (precoding) 가중치는 단말이 참조 신호를 수신하였을 때 각 송신 안테나에서 전송된 전송 채널과 결합되어 상웅하는 채널을 추정하기 위하여 변경 없이 사용된다.
3GPP LTE 시스템 (예를 들어， 릴리즈 -8)은 최대로 4개의 전송 안테나를 지원하고， 랭크 1 빔포밍 (beamforming)을 위한 DRS가 정의된다. 탱크 1 빔포밍을 위한 DRS는 또한 안테나 포트 인텍스 5 를 위한 참조 신호를 나타낸다.
자원 블록에 DRS를 맵핑하는 규칙은 다음과 같이 정의된다. 수학식 13은 일반 순환 전치인 경우를 나타내고， 수학식 14는 확장 순환 전치인 경우를 나타낸다.
【수학식 13】
k, = I 4 «'+vsl ft if I e {2.3}
I 4m'+(2 + vshjft ) mod 4 if / e {5,6}
3 /' = 0
6 /' = !
/
2 r = 2
5 J' =
jt _ j 0,1 if S mod2 = 0
I 2,3 if ns mod 2 = 1
m - 1),1.... Λ RB - 1 v 讓 13 【수학식 14】
^ = j if /=4
I 3m'+(2 + vshift )mod 3 if / = 1
|4 /'e{0f2}
I
Figure imgf000032_0001
PDSCH
m = 0Λ, ..Αλ' RB ᅳ 1 v 예 mocB 상기 수학식 12내지 수학식 14에서， k 및 p는 각각 부반송파 인덱스 및 안테나 포트를 나타낸다. N^ ' ns, d는 각각 하향링크에 할당된 RB의 수， 슬롯 인덱스의 수, 셀 ID의 수를 나타낸다. RS의 위치는 주파수 도메인 관점에서 Vshift 값에 따라 달라진다. 수학식 13 및 14에서， k 및 1 은 각각 부반송파 인덱스 및 심볼 인텍스를 나타내고， p 는 안테나 포트를 나타낸다. Nsc 은 주파수 영역에서 자원 블록 크기를 나타내고， 부반송파의 수로써 표현된다. 은 물리 자원 블록의 수를
PDSCH
나타낸다. 은 pDscH 전송을 위한 자원 블록의 주파수 대역을 나타낸다ᅳ ns
cell
는 슬롯 인덱스를 나타내고， iD 은 셀 ID를 나타낸다. mod 는 모들로 (modulo) 연산을 나타낸다. 참조 신호의 위치는 주파수 영역에서 Vshiit 값에 따라 달라진다.
Vshiit 는 셀 ID에 종속되므로, 참조 신호의 위치는 셀에 따라 다양한 주파수 편이 (frequency shift) 값을 가진다.
2. 4. COMP(Coordinated Multi-Point Transmission and Reception)
LTE— advanced의 요구에 발맞춰 , 시스템의 성능 향상을 위하여 CoMP 전송이 제안되었다. CoMP는 c으 MIMO, collaborative MIMO, network MIMO 등으로도 불린다. CoMP는 셀 경계에 위치한 단말의 성능을 향상시키고, 평균 셀 (섹터)의 효율 (throughput)을 향상시킬 것으로 예상된다.
일반적으로， 셀 간 간섭 (Inter-Cell Interference)은 주파수 재사용 지수가 1 인 다중-셀 환경에서 샐 경계에 위치한 단말의 성능 및 평균 셀 (섹터) 효율을 떨어뜨린다. 셀 간 간섭을 완화시키기 위해, 간섭 제한적인 (interference- Hmited) 환경에서 샐 경계에 위치한 단말이 적정한 성능 효율을 가지도록 LTE 시스템에서는 부분 주파수 재사용 (FFR: Fractional Frequency Reuse)과 같은 단순한 수동적인 방법이 적용되었다. 그러나, 각 셀 당 주파수 자원의 사용을 감소시키는 대신, 단말이 수신해야 하는 신호 (desired signal)로써 셀 간 간섭을 재 사용하거나 셀 간 간섭을 완화시키는 방법이 보다 이익이 된다. 상술한 목적을 달성하기 위하여 CoMP 전송 방식이 적용될 수 있다.
하향링크에 적용될 수 있는 CoMP 방식은 JP( Joint Processing) 방식과 CS/CB(Coordinated Schedul ing/Beamforming) 방식으로 분류할 수 있다.
JP 방식에서， 데이터는 CoMP 단위의 각 포인트 (기지국)에서 사용될 수 있다. CoMP 단위는 ODMP 방식에서 이용되는 기지국들의 집합을 의미한다. JP 방식은 다시 연합 전송 (joint transmission) 방식과 동적 샐 선택 (dynamic cell selection) 방식으로 분류할 수 있다.
연합 전송 방식은 CoMP 단위에서 전체 또는 일부분인 복수의 포인트로부터 PDSCH를 통해 신호가 동시에 전송되는 방식을 의미한다. 즉， 단일의 단말에 전송되는 데이터는 복수의 전송 포인트로부터 동시에 전송될 수 있다. 이와 같은 연합 전송 방식을 통해 가간섭적 (coherently) 내지 비간섭적 (non- coherently)이든 무관하게 단말에 전송되는 신호의 품질을 높일 수 있으며， 또 다른 단말과의 간섭을 적극적으로 제거할 수 있다.
동적 셀 선택 방식은 CoMP 단위에서 단일의 포인트로부터 PDSCH를 통해 신호가 전송되는 방식을 의미한다. 즉, 특정 시간에 단일의 단말에 전송되는 데이터는 단일의 포인트로부터 전송되고, CoMP 단위 내 다른 포인트에서는 상기 단말로 데이터를 전송하지 않는다. 단말로 데이터를 전송하는 포인트는 동적으로 선택될 수 있다.
CS/CB 방식에 따르면， CoMP 단위는 단일의 단말로의 데이터 전송을 위하여 '협력'하여. 빔포밍을 수행하게 된다. 즉， 서빙 셀에서만 단말로 데이터를 .전송하지만, 사용자 스케줄링 /범포밍은 CoMP 단위 내의 복수의 셀 간의 협력을 통해 결정돨수 있다.
상향링크의 경우， CoMP 수신은 지리적으로 분리된 복수의 포인트 간의 협력에 의하여 전송된 신호를 수신하는 것을 의미한다. 상향링크에 적용될 수 있는 CoMP 방식은 JR( Joint Reception) 방식과 CS/CB(Coordinated Scheduling/Beam forming) 방식으로 분류할 수 있다.
JR 방식은 CoMP 단위에서 전체 또는 일부분인 복수의 포인트가 PDSCH를 통해 전송된 신호를 수신하는 방식을 의미한다. CS/CB 방식은 단일의 포인트에서만 PDSCH를 통해 전송된 신호를 수신하게 되나, 사용자 스케줄링 /빔포밍은 C()MP 단위 내의 복수의 셀 간의 협력을 통해 결정될 수 있다.
2. 5. 사운딩 참조 신호 (SRS: Sounding Reference Signal)
SRS는 주로 상향링크의 주파수-선택적 스케줄링을 수행하기 위하여 채널 품질 측정에 사용되며, 상향링크 데이터 및 /또는 제어 정보의 전송과 관련되지 않는다. 그러나， 이에 한정되지 않으며 SRS는 전력 제어의 향상 또는 최근에 스케줄되어 있지 않은 단말들의 다양한 스타트-업 (start-up) 기능을 지원하기 위한 다양한 다른 목적들을 위해 사용될 수 있다. 스타트-업 기능의 일례로, 초기의 변조 및 부호화 방식 (MCS: Modulation and Coding Scheme), 데이터 전송을 위한 초기의 전력 제어, 타이밍 전진 (timing advance) 및 주파수 반- 선택적 (semi-selective) 스케줄링이 포함될 수 있다. 이때, 주파수 반-선택적 스케줄링은 서브 프레임의 처음의 슬롯에 선택적으로 주파수 자원을 할당하고， 두번째 슬롯에서는 다른 주파수로 의사 랜덤 (pseudo-rendomly)하게 도약하여 주파수 자원을 할당하는 스케줄링을 말한다.
또한， SRS는 상향링크와 하향링크 간에 무선 채널이 상호적 (reciprocal)인 가정하에 하향링크 채널 품질을 측정하기 위하여 사용될 수 있다. 이러한 가정은 상향링크와 하향링크가 동일한 주파수 스펙트럼을 공유하고， 시간 영역에서는 분리된 시분할 듀플레스 (TDD: Time Division Duplex) 시스템에서 특히 유효하다 셀 내에서 어떠한 단말에 의하여 전송되는 SRS의 서브 프레임들은 셀 -특정 방송 신호에 의하여 나타낼 수 있다. 4비트 샐 -특정 'srsSubframeConfiguration' 파라미터는 SRS가 각 무선 프레임을 통해 전송될 수 있는 15가지의 가능한 서브 프레임의 배열을 나타낸다. 이러한 배열들에 의하여， 운용 시나리오 (deployment scenario)에 따라 SRS 오버헤드 (overhead)의 조정에 대한 유동성을 제공하게 된다. 이 중 16번째 배열은 샐 내에서 완전하게 SRS의 스위치를 오프하며， 이는 주로 고속 단말들을 서빙하는서빙 셀에 적합하다,
도 13은 SRS심볼을 포함한 상향링크 서브 프레임을 나타낸다.
도 13을 참조하면， SRS는 배열된 서브 프레임 상에서 항상 마지막 SC-FDMA 심볼을 통해 전송된다. 따라서， SRS와 DMRS는 다른 SC-FDMA 심볼에 위치하게 된다. PUSCH 데이터 전송은 SRS 전송을 위한 특정의 SC-FDMA 심볼에서는 허용되지 않으며， 결과적으로 사운딩 (sounding) 오버헤드가 가장 높은 경우 즉， 모든 서브 프레임에 SRS 심볼이 포함되는 경우라도 사운딩 오버헤드는 약 7%를 초과하지 않는다.
각 SRS 심볼은 주어진 시간 단위와 주파수 대역에 관한 기본 시퀀스 (랜덤 시¾스 또는 Zadofi-Ch(ZC)에 기초한 시뭔스 세트)에 의하여 생성되고, 동일 셀 내의 모든 단말들은 동일한 기본 시퀀스를 사용한다. 이때， 동일한 주파수 대역과 동일한 시간에서 동일 셀 내의 복수의 단말로부터의 SRS 전송은 기본 시퀀스의 서로 다른 순환 이동 (cyclic shi ft)에 의해 직교 (orthogonal)되어 서로 구별된다. 각각의 셀 마다 서로 다른 기본 시퀀스가 할당되는 것에 의하여 서로 다른 씰로부터의 SRS 시퀀스가 구별될 수 있으나， 서로 다른 기본 시퀀스 간에 직교성은 보장되지 않는다.
2. 6. 릴레이 노드 (RN: Relay Node)
릴레이 노드는 기지국과 단말 간의 송수신되는 데이터를 두 개의 다른 링크 (백홀 링크 및 액세스 링크)를 통해 전달한다. 기지국은 도너 (donor) 셀을 포함할 수 있다. 릴레이 노드는 도너 셀을 통해 무선으로 무선 액세스 네트워크에 연결된다.
한편, 릴레이 노드의 대역 (또는 스펙트럼) 사용과 관련하여， 백홀 링크가 액세스 링크와 동일한 주파수 대역에서 동작하는 경우를 1인 -밴드 (in— band)'라고 하고， 백홀 링크와 액세스 링크가 상이한 주파수 대역에서 동작하는 경우를
'아옷—밴드 (out-band) '라고 한다. 인 -밴드 및 아웃 -밴드 경우 모두 기존의 LTE 시스템 (예를 들어， 릴리즈 -8)에 따라 동작하는 단말 (이하， 레거시 (legacy) 단말이라 한다.)이 도너 셀에 접속할 수 있어야 한다. ' 단말에서 릴레이 노드를 인식하는지 여부에 따라 릴레이 노드는 트랜스패런트 (transparent) 릴레이 노드 또는 넌-트랜스패런트 (non-transparent ) 릴레이 노드로 분류될 수 있다. 트랜스패런트는 단말이 릴레이 노드를 통하여 네트워크와 통신하는지 여부를 인지하지 못하는 경우를 의미하고， 넌- 트랜스패런트는 단말이 릴레이 노드를 통하여 네트워크와 통신하는지 여부를 인지하는 경우를 의미한다.
릴레이 노드의 제어와 관련하여, 도너 셀의 일부로 구성되는 릴레이 노드 또는 스스로 셀을 제어하는 릴레이 노드로 구분될 수 있다.
도너 셀의 일부로 구성되는 릴레이 노드는 릴레이 노드 식별자 (relay ID)를 가질 수는 있지만， 릴레이 노드 자신의 셀 식별자 (cell identity)를 가지지 않는다. 도너 셀이 속하는 기지국에 의하여 R M(Radio Resource Management)의 적어도 일부가 제어되면, RRM의 나머지 부분들이 릴레이 노드에 위치하더라도 도너 셀의 일부로서 구성되는 릴레이 노드라 한다. 바람직하게, 이러한 릴레이 노드는 레거시 단말을 지원할 수 있다. 예를 들어， 스마트 리피터 (Smart repeaters) , 디코드一앤—포워드 릴레이 ' 노드 (decode一 and-forward relays) , L2(제 2계층) 릴레이 노드들의 다양한 종류들 및 타입 -2 릴레이 노드가 이러한 릴레이 노드에 해당한다.
스스로 셀을 제어하는 릴레이 노드의 경우에 릴레이 노드는 하나 또는 복수 개의 셀들을 제어하고, 릴레이 노드에 의해 제어되는 셀들 각각에 고유의 물리계층 샐 식별자가 제공된다. 또한， 릴레이 노드에 의해 제어되는 셀들 각각은 동일한 RRM 메커니즘을 이용할 수 있다. 단말 관점에서는 릴레이 노드에 의하여 제어되는 샐에 액세스하는 것과 일반 기지국에 의해 제어되는 샐에 액세스하는 것에 차이점이 없다. 이러한 릴레이 노드에 의해 제어되는 셀은 레거시 단말을 지원할 수 있다. 예를 들어 , 셀프-백홀링 (Self-backhauling) 릴레이 노 H, L3(제 3계층) 릴레이 노드， 타입ᅳ 1 릴레이 노드 및 타입 -la 릴레이 노드가 이러한 릴레이 노드에 해당한다.
타입ᅳ 1 릴레이 노드는 인ᅳ밴드 릴레이 노드로서 복수개의 샐들을 제어하고， 이들 복수개의 셀들의 각각은 단말 입장에서 도너 셀과 구별되는 별개의 셀로 보인다. 또한， 복수개의 샐들은 각자의 물리 셀 ID (이는 LTE 릴리즈 -8에서 정의됨)를 가지고， 릴레이 노드는 자신의 동기화 채널， 참조신호 등을 전송할 수 있다. 단일-셀 동작의 경우에, 단말은 릴레이 노드로부터 직접 스케줄링 정보 및 HARQ 피드백을 수신하고 릴레이 노드로 자신의 제어 채널 (스케줄링 요청 (SR), CQI, ACK/NACK등)을 전송할 수 있다. 또한， 레거시 단말 (LTE 릴리즈—8 시스템에 따라 동작하는 단말)들에게 타입ᅳ 1 릴레이 노드는 레거시 기지국 (LTE 릴리즈 -8 시스템에 따라 동작하는 기지국)으로 보인다. 즉， 역방향 호환성 (backward compatibility)을 가진다. 한편, LTE-A 시스템에 따라 동작하는 단말들에게는， 타입 -1 릴레이 노드는 레거시 기지국과 다른 기지국으로 보여， 성능 향상을 제공할 수 있다.
타입 -la 릴레이 노드는 아웃-밴드로 동작하는 것 외에 전술한 타입 -1 릴레이 노드와 동일한 특징들을 가진다. 타입ᅳ la 릴레이 노드의 동작은 L1 (제 1계층) 동작에 대한 영향이 최소화 또는 없도록 구성될 수 있다.
타입— 2 릴레이 노드는 인 -밴드 릴레이 노드로서, 별도의 물리 셀 ID를 가지지 않으며， 이에 따라 새로운 셀을 형성하지 않는다. 타입 -2 릴레이 노드는 레거시 단말에 대해 트랜스패런트하고， 레거시 단말은 타입ᅳ 2 릴레이 노드의 존재를 인지하지 못한다. 타입 -2 릴레이 노드는 PDSCH를 전송할 수 있지만， 적어도 CRS 및 PDCCH는 전송하지 않는다.
한편， 릴레이 노드가 인-밴드로 동작하도록 하기 위하여， 시간-주파수 공간에서의 일부 자원이 백홀 링크를 위해 예비되어야 하고 이 자원은 액세스 링크를 위해서 사용되지 않도록 설정할 수 있다. 이를 자원 분할 (resource partitioning)이라 한다.
릴레이 노드에서의 자원 분할에 있어서의 일반적인 원리는 다음과 같이 설명할 수 있다. 백홀 하향링크 및 액세스 하향링크가 하나의 반송파 주파수 상에서' 시간분할다중화 (TDM) 방식으로 다중화될 수 있다 (즉， 특정 시간에서 백홀 하향링크 또는 액세스 하향링크 중 하나만이 활성화된다). 유사하게， 백홀 상향 크 및 액세스,. 상향링크는 하나의 반송파 주파수 상에서 TDM 방식으로 다중화될 수 있다 (즉， 특정 시간에서 백홀 상향링크 또는 액세스 상향링크 중 하나만이 활성화된다).
FDD 에서의 백홀 링크 다중화는, 백홀 하향링크 전송은 하향링크 주파수 대역에서 수행되고, 백홀 상향링크 전송은 상향링크 주파수 대역에서 수행될 수 있다. TDD 에서의 백홀 링크 다중화는， 백홀 하향링크 전송은 기지국과 릴레이 노드의 하향링크 서브프레임에서 수행되고， 백홀 상향링크 전송은 기지국과 릴레이 노드의 상향링크 서브프레임에서 수행될 수 있다.
인 -밴드 릴레이 노드의 경우에， 예를 들어, 동일한 주파수 대역에서 기지국으로부터의 백홀 하향링크 수신과 단말로의 액세스 하향링크 전송이 동시에 이루어지면， 릴레이 노드의 송신단으로부터 전송되는 신호에 의하여 릴레이 노드의 수신단에서 신호 간섭이 발생할 수 있다. 즉， 릴레이 노드의 RF 전단 (front -end)에서 신호 간섭 또는 RF 재밍 (ja麵 ing)이 발생할 수 있다. 유사하게, 동일한 주파수 대역에서 기지국으로의 백홀 상향링크 전송과 단말로부터의 액세스 상향링크 수신이 동시에 이루어지는 경우도 신호 간섭이 발생할 수 있다.
따라서， 릴레이 노드에서 동일한 주파수 대역에서의 동시에 신호를 송수신하기 위해서, 수신 신호와 송신 신호간에 층분한 분리 (예를 들어， 송신 안테나와 수신 안테나를 지상 /지하에 설치하는 것과 같이 지리적으로 층분히 이격시켜 설치함)가 제공되지 않으면 구현하기 어렵다.
이와 같은 신호 간섭의 문제를 해결하는 한 가지 방안은， 릴레이 노드가 도너 셀로부터 신호를 수신하는 동안에 단말로 신호를 전송하지 않도록 동작하게 하는 것이다. 즉， 릴레이 노드로부터 단말로의 전송에 갭 (gap)을 생성하고, 이 갭 동안에는 단말 (레거시 단말 포함)이 릴레이 노드로부터의 어떠한 전송도 기대하지 않도록 설정할 수 있다. 이러한 갭은 MBSFN (Multicast Broadcast Single Frequency Network) 서브프레임을 구성함으로써 설정할 수 있다
도 14는 릴레이 노드 자원 분할의 예시를 나타내는 도면이다.
. 도 14에서， 첫번째 서브프레임은 일반 서브프레임으로서 릴레이 노드로부터 단말로 하향링크 (즉， 액세스 하향링크) 제어신호 및 데이터가 전송되고, 두번째 서브프레임은 MBSFN 서브프레임으로서 하향링크 서브프레임의 제어 영역에서는 릴레이 노드로부터 단말로 제어 신호가 전송되지만 하향링크 서브프레임의 나머지 영역에서는 릴레이 노드로부터 단말로 아무런 전송이 수행되지 않는다. 여기서, 레거시 단말의 경우에는 모든 하향링크 서브프레임에서 PDCCH의 전송을 기대하게 되므로 (다시 말하자면， 릴레이 노드는 자신의 영역 내의 레거시 단말들이 매 서브프레임에서 PDCCH를 수신하여 측정 기능을 수행하도록 지원할 필요가 있으므로)， 레거시 단말의 올바른 동작을 위해서는 모든 하향링크 서브프레임에서 PDCCH를 전송할 필요가 있다. 따라서， 기지국으로부터 릴레이 노드로의 하향링크 (즉, 백홀 하향링크) 전송을 위해 설정된 서브프레임 (두번째 서브프레임)상에서도， 서브프레임의 처음 N (N=l, 2 또는 3) 개의 OFDM 심볼구간에서 릴레이 노드는 백홀 하향링크를 수신하는 것이 아니라 액세스 하향링크 전송 해야 할 필요가 있다. 이에 대하여， 두번째 서브프레임의 제어 영역에서 PDCCH가 릴레이 노드로부터 단말로 전송되므로 릴레이 노드에서 서빙하는. 레거시 단말에. 대한 역방향 호환성이 제공될 수 있다. 제 2 서브프레임의 나머지 영역에서는 릴레이 노드로부터 단말로 아무런 전송이 수행되지 않는 동안에 릴레이 노드는 기지국으로부터의 전송을 수신할 수 있다. 따라서, 이러한 자원 분할 방식을 통해서, 인 -밴드 릴레이 노드에서 액세스 하향링크 전송과 백홀 하향링크 수신이 동시에 수행되지 않도록 할 수 있다.
MBSFN 서브프레임을 이용하는 두번째 서브프레임에 대하여 구체적으로 설명한다. 두번째 서브프레임의 제어 영역은 릴레이 노드 비 -청취 (nonᅳ hearing) 구간이라고 할 수 있다. 릴레이 노드 비 -청취 구간은 릴레이 노드가 백홀 하향링크 신호를 수신하지 않고 액세스 하향링크 신호를 전송하는 구간을 의미한다. 이 구간은 전술한 바와 같이 1， 2 또는 3 OFDM 길이로 설정될 수 있다. 릴레이 노드 비 -청취 구간에서 릴레이 노드는 단말로의 액세스 하향링크 전송을 수행하고 나머지 영역에서는 기지국으로부터 백홀 하향링크를 수신할 수 있다. 이 때， 릴레이 노드는 동일한 주파수 대역에서 동시에 송수신을 수행할 수 없으므로， 릴레이 노드가 송신 모드에서 수신 모드로 전환하는 데에 시간이 소요된다. 따라서, 백홀 하향링크 수신 영역의 처음 일부 구간에서 릴레이 노드가 송신 /수신 모드 스위칭을 하도록 가드 시간 (GT: guard time)이 설정될 필요가 있다. 유사하게 릴레이 노드가 기지국으로부터의 백홀 하향링크를 수신하고 단말로의 액세스 하향링크를 전송하도톡 동작하는 경우에도， 릴레이 노드의 수신 /송신 모드 스위칭을 위한 가드 시간이 설정될 수 있다. 이러한 가드 시간의 길이는 시간 영역의 값으로 주어질 수 있고， 예를 들어， k (k>l) 개의 시간 샘플 (Ts: time sample) 값으로 주어질 수 있고, 또는 하나 이상의 OFDM 심볼 길이로 설정될 수도 있다. 또는， 릴레이 노드 백홀 하향링크 서브프레임이 연속으로 설정되어 있는 경우에 또는 소정의 서브프레임 타이밍 정렬 (timing alignment) 관계에 따라 서브프레임의 마지막 부분의 가드시간은 정의되거나 설정되지 않을 수 있다. 이러한 가드 시간은 역방향 호환성을 유지하기 위하여, 백홀 하향랑크 서브프레임 전송을 위해 설정되어 있는 주파수 영역에서만 정의될 수 있다 (액세스 하향링크 구간에서 가드 시간이 설정되는 경우에는 레거시 단말을 지원할 수 없다). 가드 시간을 제외한 백홀 하향링크 수신 구간에서 릴레이 노드는 기지국으로부터 PDCCH 및 PDSCH를 수신할 수 있다. 이를 릴레이 노드 전용 물리 채널이라는 의미에서 R-PDCCH (Relay-PDCCH) 및 R-PDSCH (Relay- PDSCH)로 표현할 수도 있다.
2. 7. 캐리어 병합 (Carrier Aggregation) 환경
2. 7. 1. 캐리어 병합 일반
본 발명의 실시예들에서 고려하는 통신 환경은 멀티 캐리어 (Multi-carrier) 지원 환경을 모두 포함한다. 즉， 본 발명에서 사용되는 멀티 캐리어 시스템 또는 캐리어 병합 (CA: Carrier Aggregation) 시스템이라 함은 광대역을 지원하기 위해서， 목표로 하는 광대역을 구성할 때 목표 대역보다 작은 대역폭 (bandwidth)을 가지는 1개 이상의 컴포넌트 캐리어 (CC: Component Carrier)를 병합 (aggregat ion)하여 사용하는 시스템을 말한다.
본 발명에서 멀티 캐리어는 캐리어의 병합 (또는， 반송파 집성)을 의미하며， 이때 캐리어의 병합은 인접한 (contiguous) 캐리어 간의 병합뿐 아니라 비 인접한 (non-contiguous) 캐리어 간의 병합을 모두 의미한다. 또한， 하향링크와 상향링크 간에 집성되는 컴포년트 캐리어들의 수는 다르게 설정될 수 있다. 하향링크 컴포넌트 캐리어 (이하， 'DL CC'라 한다. ) 수와 상향링크 컴포넌트 캐리어 (이하， 'UL CC'라 한다 J 수가 동일한 경우를 대칭적 (symmetric) 집성이라고 하고, 그 수가 다른 경우를 비대칭적 (asymmetric) 집성이라고 한다. 이와 같은 캐리어 병합은 반송파 집성， 대역폭 집성 (bandwidth aggregation), 스펙트럼 집성 (spectrum aggregation) 등과 같은 용어와 흔용되어 사용될 수 있다.
두 개 이상의 컴포넌트 캐리어가 결합되어 구성되는 캐리어 병합은 LTE-A 시스템에서는 100MHz .대역폭까지 지원하는 것을 목표로 한다. 목표 대역보다 작은 대역폭을 가지는 1개 이상의 캐리어를 결합할 때， 결합하는 캐리어의 대역폭은 기존 IMT 시스템과의 호환성 (backward compatibility) 유지를 위해서 기존 시스템에서 사용하는 대역폭으로 제한할 수 있다. 예를 들어서 기존의 3GPP LTE 시스템에서는 {1.4， 3， 5, 10， 15, 20}MHz 대역폭을 지원하며, 3GPP LTE- advanced 시스템 (즉, LTE-A)에서는 기존 시스템과의 호환을 위해 상기의 대역폭들만을 이용하여 20MHz보다 큰 대역폭을 지원하도록 할 수 있다. 또한, 본 발명에서 사용되는 캐리어 병합 시스템은 기존 시스템에서 사용하는 대역폭과 상관없이 새로운 대역폭을 정의하여 캐리어 병합을 지원하도톡 할 수도 있다.
LTE-A 시스템은 무선 자원을 관리하기 위해 셀 (cell)의 개념을 사용한다. 상술한 캐리어 병합 환경은 다중 셀 (multiple cells) 환경으로 일컬을 수 있다. 셀은 하향링크 자원 (DL CC)과 상향링크 자원 (UL CC) 한 쌍의 조합으로 정의되나， 상향링크 자원은 필수 요소는 아니다. 따라서, 셀은 하향링크 자원 단독， 또는 하향링크 자원과 상향링크 자원으로 구성될 수 있다. 특정 단말이 단 하나의 설정된 서빙 셀 (configured serving cell)을 가지는 경우 1개의 DL CC와 1개의 UL CC를 가질 수 있으나， 특정 단말이 2개 이상의 설정된 서빙 셀을 가지는 경우에는 셀의 수만큼의 DL CC를 가지며 UL CC의 수는 그와 같거나 그보다 작을 수 있다. 또는， 그 반대로 DL CC와 UL CC가 구성될 수도 있다. 즉， 특정 단말이 다수의 설정된 서빙 셀을 가지는 경우 DL CC의 수보다 UL CC가 더 많은 캐리어 병합 환경도 지원될 수 있다. 즉, 캐리어 병합 (carrier aggregat ion)은 각각 캐리어 주파수 (셀의 중심 주파수)가 서로 다른 둘 이상의 셀들의 병합으로 이해될 수 있다. 여기서， 말하는 '셀 (Cell)'은 일반적으로 사용되는 기지국이 커버하는 영역으로서의 1셀'과는 구분되어야 한다.
LTE-A 시스템에서 사용되는 셀은 프라이머리 셀 (PCell: Primary Cell) 및 세컨더리 셀 (SCell: Secondary Cell)을 포함한다. P셀과 S셀은 서빙 셀 (Serving Cell)로 사용될 수 있다. P셀은 프라이머리 주파수 (또는， primary CC) 상에서 동작하는 셀을 의미한다. 단말이 초기 연결 설정 (initial connection establishment) 과정을 수행하거나 연결 재 -설정 과정을 수행하는데 사용될 수 있으며， 핸드오버 과정에서 지시된 셀을 지칭할 수도 있다. 또한， p샐은 캐리어 병합 환경에서 설정된 서빙 셀 중 제어관련 통신의 중심이 되는 셀을 의미한다.
S셀은 세컨더리 주파수 (또는， Secondary CO 상에서 동작하는 셀을 의미할 수 있다. 특정 단말에 P셀은 하나만 할당되며, S셀은 하나 이상 할당될 수 있다. S셀은 RRC 연결이 설정이 이루어진 이후에 구성 가능하고 추가적인 무선 자원을 제공하는데 사용될 수 있다. 캐리어 병합 환경에서 설정된 서빙 셀 중에서 P셀을 제외한 나머지 셀들， 즉 S샐에는 PUCCH가 존재하지 않는다.
이하의 실시예에서는 프라이머리 컴포넌트 캐리어 (PCC)는 P샐과 동일한 의미로 사용될 수 있으며， 세컨더리 컴포넌트 캐리어 (SCC)는 S셀과 동일한 의미로 사용될 수 있다.
도 15는 LTE 시스템의 컴포넌트 캐리어 (CC) 및 LTE_A 시스템에서 사용되는 캐리어 병합의 일례를 나타내는 도면이다.
도 15의 (a)는 LTE 시스템에서 사용되는 단일 캐리어 구조를 나타낸다. 컴포넌트 캐라어에는 DL CC와 UL CC가 있다. 하나의 컴포넌트 캐리어는 20MHz의 주파수 범위를 가질 수 있다.
도 15의 (b)는 LTE_A 시스템에서 사용되는 캐리어 병합 구조를 나타낸다. 도 15의 (b)의 경우에 20腿 z의 주파수 크기를 갖는 3 개의 컴포넌트 캐리어가 결합된 경우를 나타낸다. DL CC와 UL CC가 각각 3 개씩 있으나， DL CC와 UL CC의 개수에 제한이 있는 것은 아니다. 캐리어 병합의 경우 단말은 3개의 CC를 동시에 모니터링할 수 있고 , 하향링크 신호 /데이터를 수신할 수 있고 상향링크 신호 /데이터를 송신할 수 있다.
만약， 특정 셀에서 N개의 DL CC가 관리되는 경우에는， 네트워크는 단말에 M (M≤N)개의 DL CC를 할당할 수 있다. 이때， 단말은 M 개의 제한된 DL CC 만을 모니터링하고 DL 신호를 수신할 수 있다. 또한， 네트워크는 L (L≤M≤N)개의 DL CC에 우선순위를 주어 주된 DL CC를 단말에 할당할 수 있으며， 이러한 경우 UE는 L 개의 DL CC는 반드시 모니터링해야 한다. 이러한 방식은 상향링크 전송에도 ■:똑같이 적용될 수 있다.
' : 하향링크 자원의 반송파 주파수 (또는 DL CC)와 상향링크 자원의 반송파 주파수 (또는， UL CC) 사이의 링키지 (linkage)는 RRC 메시지와 같은 상위계층 메시자나 시스템 정보에 의해 지시될 수 있다. 예를 들어， SIB2(System Information Block Type2)에 의해서 정의되는 링키지에 의해서 DL 자원과 UL 자원의 조합이 구성될 수 있다. 구체적으로， 링키지는 UL 그랜트를 나르는 PDCCH가 전송되는 DL CC와 상기 UL 그랜트를 사용하는 UL CC간의 맵핑 관계를 회미할 수 있으며， HARQ를 위한 데이터가 전송되는 DL CC(또는 UL CC)와 HARQ ACK/NAC 신호가 전송되는 UL CC (또는 DL CC)간의 맵핑 관계를 의미할 수도 있다.
2. 7. 2. 크로스 캐리어 스케줄링 (Cross Carrier Scheduling)
v.
• 캐리어 병합 시스템에서는 캐리어 (또는 반송파) 또는 서빙 셀 (Serving Cell)에 대한 스케줄링 관점에서 자가 스케줄링 (Self-Scheduling) 방법 및 크로스 캐리어 스케줄링 (Cross Carrier Scheduling) 방법의 두 가지가 있다. 크로스 캐리어 스케줄링은 크로스 컴포넌트 캐리어 스케줄링 (Cross Component Carrier Scheduling) 또는 크로스 샐 스케줄링 (Cross Cell Scheduling)으로 일컬을 수 있다. 자가 스케즐링은 PDCGKDL Grant)와 PDSCH가 동일한 DL CC로 전송되거나, DL CC에서 전송된 PDCCH JL Grant)에 따라 전송되는 PUSCH가 UL Grant를 수신한 DL CC와 링크되어 있는 UL CC를 통해 전송되는 것을 의미한다.
크로스 캐리어 스케줄링은 PDCCH(DL Grant)와 PDSCH가 각각 다른 DL CC로 전송되거나， DL CC에서 전송된 PDCCH UL Grant)에 따라 전송되는 PUSCH가 UL 그랜트를 수신한 DL CC와 링크되어 있는 UL CC가 아닌 다른 UL CC를 통해 전송되는 것을 의미한다.
크로스 캐리어 스케줄링 여부는 단말 특정 (UE-specific)하게 활성화 또는 비활성화될 수 있으며， 상위계층 시그널링 (예를 들어， RRC signaling)을 통해서 반정적 (semi-static)으로 각 단말 별로 알려질 수 있다.
크로스 캐리어 스케줄링이 활성화된 경우, PDCCH에 해당 PDCCH가 지시하는 PDSCH/PUSCH가 어느 DL/UL CC를 통해서 전송되는지를 알려주는 캐리어 지시자 필드 (CIF: Carrier Indicator Field)가 필요하다. 예를 들어, PDCCH는 PDSCH 자원 또는 PUSCH 자원을 CIF를 이용하여 다수의 컴포넌트 캐리어들 중 하나에 할당할 수 있다. 즉， DL CC 상에서의 PDCCH가 다중 집성된 DL/UL CC 중 하나에 PDSCH 또는 PUSCH 자원을 할당하는 경우 CIF가 설정된다. 이 경우， LTE-A Release-8의 DCI 포맷은 CIF에 따라 확장될 수 있다. 이때 설정된 CIF는 3bit 필드로 고정되거나, 설정된 CIF의 위치는 DCI 포맷 크기와 무관하게 고정될 수 있다. 또한， LTE-A Release-8의 PDCCH 구조 (동일 코딩 및 동일한 CCE 기반의 자원 매핑)를 재사용할 수도 있다.
반면， DL CC 상에서의 PDCCH가 동일한 DL CC 상에서의 PDSCH 자원을 할당하거나 단일 링크된 UL CC 상에서의 PUSCH 자원을 할당하는 경우에는 CIF가 설정되지 않는다. 이 경우， LTE— A Release-8과 동일한 PDCCH 구조 (동일 코딩 및 동일한 CCE 기반의 자원 매핑)와 DCI 포맷이 사용될 수 있다. 크로스 캐리어 스케줄링이 가능할 때， 단말은 CC별 전송 모드 및 /또는 대역폭에 따라 모니터링 CC의 제어영역에서 복수의 DCI에 대한 PDCCH를 모니터링하는 것이 필요하다. 따라서， 이를 지원할 수 있는 검색 공간의 구성과 PDCCH 모니터링이 필요하다.
캐리어 병합 시스템에서, 단말 DL CC 집합은 단말이 PDSCH를 수신하도록 스케줄링된 DL CC의 집합올 나타내고， 단말 UL CC 집합은 단말이 PUSCH를 전송하도록 스케줄링된 UL CC의 집합을 나타낸다. 또한， PDCCH 모니터링 집합 (monitoring set)은 PDCCH 모니터링을 수행하는 적어도 하나의 DL CC의 집합을 나타낸다. PDCCH 모니터링 집합은 단말 DL CC 집합과 같거나， 단말 DL CC 집합의 부집합 (subset)일 수 있다. PDCCH 모니터링 집합은 단말 DL CC 집합내의 DL CC들 중 적어도 어느 하나를 포함할 수 있다. 또는 PDCCH 모니터링 집합은 단말 DL CC 집합에 상관없이 별개로 정의될 수 있다. PDCCH 모니터링 집합에 포함되는 DL CC는 링크된 UL CC에 대한 자기-스케줄링 (self-scheduling)은 항상 가능하도록 설정될 수 있다. 이러한， 단말 DL CC 집합， 단말 UL CC 집합 및 PDCCH 모니터링 집합은 단말 특정 (UE— specific), 단말 그룹 특정 (UE group- specific) 또는 셀 특정 (Cellᅳ specific)하게 설정될 수 있다.
크로스 캐리어 스케줄링이 비활성화된 경우에는 PDCCH 모니터링 집합이 항상 단말 DL CC 집합과 동일하다는 것을 의미하며, 이러한 경우에는 PDCCH 모니터링 집합에 대한 별도의 시그널링과 같은 지시가 필요하지 않다. 그러나， 크로스 캐리어 스케줄링이 활성화된 경우에는 PDCCH 모니터링 집합이 단말 DL CC 집합 내에서 정의되는 것이 바람직하다. 즉, 단말에 대하여 PDSCH 또는 PUSCH를 스케줄링하기 위하여 기지국은 PDCCH 모니터링 집합만을 통해 PDCCH를 전송한다. 도 16은 크로스 캐리어 스케줄링에 따른 LTE-A 시스템의 서브 프레임 구조를 나타낸다.
도 16올 참조하면， LTE— A 단말을 위한 DL 서브프레임은 3개의 DL CC가 결합되어 있으몌 DL CC 'A'는 PDCCH 모니터링 DL CC로 설정된 경우를 나타낸다. CIF가 사용되지 않는 경우, 각 DL CC는 CIF 없이 자신의 PDSCH를 스케줄링하는 PDCCH를 전송할 수 있다. 반면， CIF가 상위 계층 시그널링을 통해 사용되는 경우, 단 하나의 DL CC 'A1만이 CIF를 이용하여 자신의 PDSCH 또는 다른 CC의 PDSCH를 스케줄링하는 PDCCH를 전송할 수 있다. 이때， PDCCH 모니터링 DL CC로 설정되지 않은 DL CC 'Β' 와 'C'는 PDCCH를 전송하지 않는다.
3. 단말의 송신 파워 제어 방법
본 발명은 LTE/LTEᅳ A 단말이 송신 모드로 동작할 경우 인접한 대역에 위치한 시스템의 수신부가 받을 수 있는 간섭에 의한 성능 열화를 최소화 하기 위하여 송신측의 대역 외 방사 파워에 의한 인접 채널 간섭을 제어할 것인가에 관한 것이다.
최근 데이터 폭증으로 인한 대역폭 요구에 부웅하여 점점 더 많은 주파수 대역이 신규로 할당될 것으로 기대대고, 이에 따라 간섭 측면에서 인접한 대역 간의 공존 문제가 폭증하고 있다. 이러한 간섭 문제는 단말에 사용되는 RF 소자의 특성으로 극복하기 어려운 경우가 대부분이며, 이에 따라 3GPP LTE/LTE-A 시스템은 인접 대역 간의 공존을 위한 기본적인 간섭 제어를 위하여 NS_xx 형태의 네트워크 시그널링과 이와 연계된 A-MPR 테이블을 사용하고 있다.
보다 구체적으로 기존의 LTE에서 단말의 송신 파워를 제어하는 방법에 관해 살펴보면， 단말의 최대 전송 파워는 단말이 속한 파워 클래스 (power class)에 따라 정해진다. 다만， 기존의 LTE에서는 단말의 파워 클래스에 해당하는 최대 송신 파워를 그대로 사용하지 않고， 전송 시 기저 대역 단의 변조 차수 (Modulation Order), RB 사이즈 혹은 단말이 속한 동작 밴드 (operating band)의 종류에 따라 추가적으로 파워 감소 (Power Reduction)을 허용한다. 이러한 추가적인 파워 감소는 MPRCMaximum Power Reduction), A-MPR (Additional MPR)을 이용하여 제어된다. 또한 보내고자 하는 데이터가 동작밴드의 ±4MHz이내에 있을 경우, 밴드 끝 완화 (band edge relaxation)를 위해 추가적으로 1.5dB의 파워 감소를 허용한다. MPR은 주파수 대역에 상관없이 단말의 변조 차수에 따라 IdB 혹은 2dB의 파워 감소를 할 수 있게 허용한다.
A-MPR은 MPR에 더해지는 추가 파워 감소 (power reduction) 값으로서 3GPP 밴드 나 지역적 특성에 따라 그 값이 정해진다. 구체적으로, 셀에서 방송되는 SIB2(System Information Block2)에 포함되는 네트워크 시그널링 (NS: Network Signaling)의 종류에 따라 해당 밴드에 대한 A-MPR이 정해진다. 즉， 기지국은 해당 기지국의 영역 내에서 보호해야 할 인접 대역을 사용하는 시스템이 존재한다고 판단되는 경우, 인접한 대역에 대한 단말의 불요 방사에 의한 간섭을 즐이기 위하여 해당 대역에서 할당된 NS_xx를 SIB2 상의 'freqlnfo' 필드의 서브 필드인 'additionalSpectrumEmission'을 통하여 전송한다.
표 1은 A— MPR 값을 나타낸다.
【표 1】
Figure imgf000051_0001
Figure imgf000051_0003
Figure imgf000051_0002
표 3은 NS_07에 따른 A-MPR을 나타낸다. 3]
Figure imgf000052_0001
표 4는 NS_10에 따른 A— MPR을 나타낸다. 4】
Figure imgf000052_0002
표 5는 NS_11에 따른 A-MPR을 나타낸다. 5]
Figure imgf000053_0001
표 2 내지 표 5를 참조하면， A-MPR는 채널 대역폭 (channel bandwidth) 혹은 채널 대역폭을 구분한 영역 (예를 들어, Region A/B/C) 별로， RB의 시작 위치 (RB_start), RB 단위의 대역폭 (L_CRB)에 따라 정해질 수 있다. MPR은 상위 시그널링 없이 적용되며， 단말 판매자에게 허용된 일종의 추가적인 틀러런스 (tolerance)라고 해석될 수 있다. 반면, A-MPR은 옆 밴드로 새어나가는 파워로부터 주위 밴드를 보호하기 위해서 단말 전송 파워 설정 시 고려해 주어야 하는 값으로 해석될 수 있다.
해당 기지국을 사용하는 단말이 상술한 바와 같이 기지국으로부터 SIB2 상의 NS_xx 를 수신하는 경우， 단말은 각 NS_xx 에 연관된 A-MPR 테이블을 사용하여 할당된 RB 에 따른 설정된 최대 송신 파워 (PCMAX - 단말에 설정된 최대 송신 전력)의 제한을 가하여 송신함으로써 보호해야 할 인접 대역에 미치는 단말의 불요 방사를 제어한다.
도 17은 NS_xx와 그에 따른 A-MPR 테이블의 적용을 예시한 도면이다.
도 17을 참조하면， 기지국으로부터 업데이트된 SIB2를 수신한 단말은 수신한 SIB2에 NS_xx가 포함되어 있는지 확인한다. 수신한 SIB2에 NS_xx가 포함되어 있는 경우， 해당 NS_xx에 따른 A— MPR 테이블을 이용하여 A-MPR 값을 업데이트 한다. 앞서 설명한 표 1 내지 표 5에서 예시한 A-MPR 테이블은 기지국과 단말이 모두 알고 있으며, 단말은 업데이트한 A-MPR 값을 이용하여 최대 송신 파워 (PCMAX)를 업데이트 한다. 반면， 수신한 SIB2에 NS_xx가 포함되어 있지 않은 경우는 A-MPR 값의 업데이트는 수행되지 않는다.
. 앞서 살펴본 바와 같이 LTE/LTE— A 규격에서는 특정 주파수 대역 별로 해당 NSᅳ XX와 A— MPR 테이블이 지정되어 있으며， 3GPP의 프로토콜 상에서는 최대 32 개의 NS_xx 가 존재할 수 있다, 현재는 앞서 표 1과 같이 NS_01 I NS03 I NS_04 I NS_05 I NS_06 I NS_07 I NS_08 I NS_09 I NS_10 I NS_11 의 총 10개의 NS가 실질적으로 정의되어 있다.
하지만, 향후 더 많은 주파수 대역이 생성됨에 따라 더 많은 다양한 형태의 A-MPR 테이블이 요구되며 이의 사용을 지시하는 NS_xx 또한 더 많이 필요할 수 있다. 이에 따라며， 제한된 NS_xx 의 개수를 극복하기 위한 방법이 필요하다. 한편ᅳ TV 화이트 스페이스 (TV WS: TV White Space)는 브로드캐스트 TV에 할당된 주파수로서 UHFOJltra High Frequency) 대역 및 VHF(very high frequency) 대역을 포함하고， 해당 주파수 대역에서 동작하는 면허 기기 (licensed device)의 통신을 저해하지 않는다는 조건 하에서 비면허 기기의 사용이 허가된 주파수 대역을 의미한다. 즉， 해당 주파수 대역에서 면허 기기가 사용 중이지 않은 가용 채널 (available channel)을 비면허 기기 (unlicensed device)로서 동작하는 기기가 사용할 수 있다. 여기서, 면허 기기에는 TV, 무선 마이크 등이 있을 수 있으며, 면허 기기는 허가된 사용자 (licensed user), 재임중인 사용자 (incumbent user) 또는 주 사용자 (primary user) 등으로도 불릴 수도 있다
TV WS 대역을 사용하기 원하는 비면허 기기는 면허 기기에 대한 보호 기능을 제공해야 한다. 따라서， 비면허 기기는 TV WS 대역에서 신호의 전송을 시작하기 전에 가용 채널 정보를 획득하기 위해 반드시 면허 기기가 해당 대역을 점유하고 있는지 여부를 확인해야 한다. 이를 위하여， 비면허 기기는 스펙트럼 센싱 (spectrum sensing)을 수행하여 해당 대역이 면허 기기에 의해 사용되고 있는지 여부를 확인할 수도 있다. 스펙트럼 센싱 메커니즘 (mechanism)에는 에너지 검출 (Energy Detection) 방식, 피쳐 검출 (Feature Detection) 방식 등이 있다. 비면허 기기는 특정 채널에서 수신된 신호의 강도가 일정 값 이상이거나， DTV(Digital TV) 프리앰블 (Preamble)이 검출되면 면허 기기가 특정 채널을 사용 중인 것으로 판단할 수 있다. 그리고， 현재 사용 중인 채널과 바로 인접해 있는 채널에서 면허 기기가 사용 중인 것으로 판단되면, 비면허 기기는 전송 전력을 낮추어야 한다.
다만, TV WS 대역에서 비면허 기기가 가용 채널 정보를 획득하기 위해 주파수 센싱에만 의존하는 경우， 비면허 기기는 TV WS 대역에서의 동작을 위한 센싱으로 인한 부담이 가중되고， 절차가 지연될 수 있다. 따라서, 비면허 기기는 인터넷 혹은 전용망을 통해 지리적 위치 데이터베이스 (geo-location database)에 접속하여 해당 지역에서 사용 가능한 채널 리스트 정보를 얻어 을 수도 있다. 지리적 위치 데이터베이스는 등록된 면허 기기들의 정보와 면허 기기들의 지리적 위치 및 채널 사용 시간에 따라 동적으로 변화하는 채널 사용 정보를 저장하고 관리하는 데이터베이스이다.
향후 상술한 TV 화이트 스페이스 (TV WS: TV White Space) 대역과 같은 비면허 대역 (unlicensed band) 상에서 데이터 베이스 방식 혹은 캐리어 센상 (carrier sensing) 방식으로 무선랜이나 LTE/LTE-A 단말이 송수신을 하는 경우， 송수신 채널 대역은 DTV의 수신 대역 (예를 들어, 470~698丽 z) 중 일부 비어 있는 단위 채널 (예를 들어， 6MHz)상에서 이루어 지며 이러한 대역에서 송수신하는 단말은 듀플렉스 필터 (duplex filter)와 같은 RF 프론트ᅳ엔드 필터 (RF front-end filter)를 적용할 수 없을 가능성이 높다. 즉, 듀플렉스 필터와 같이 송수신 대역 전체를 관장하는 프론트 -엔드 필터가 있으면 송신 안테나 포트에서 수신 안테나 포트로 들어가는 대역 외 방사가 송신 대역에 비해 일반적으로 약 45~50dB 정도 감쇠 되는데 이와 같은 전력 감쇠에 의한 수신 대역 보호의 이득을 TV WS 대역 상에서 동작하는 단말들은 누릴 수 없을 가능성이 높다.
도 18은 DTV 수신 대역에서 가용 채널 (avail able channel)을 통해 DTV와 같은 다른 서비스와 공존하는 예를 나타내는 도면이다.
도 18을 참조하면， DTV의 수신 대역에서 DTV에 의해 사용되지 않는 복수 개의 가용 채널 (도 18에서 TV WS로 표시된 대역)이 존재할 수 있으며， 무선랜 또는 LTE/LTE— A 단말은 이러한 가용 채널 중 자신에게 할당된 대역을 사용할 수 있다. 이 경우, 무선랜 또는 LTE/LTE— A 단말은 TV WS 대역 전체를 관할하는 프론트—엔트 필터링을 먼저 수행하고， 기지국으로부터 사용 가능한 가용 채널에 대한 데이터를 받아서 RF 필터링의 도움 없이 DTV나 다른 무선랜 장치와 공존할 수 있다.
따라서， TV WS 대역과 같은 비면허 대역에서 동작하는 단말은 A-MPR을 통한 간섭 제어는 필수적이며， 이에 따라 인접 채널의 점유 여부에 따라 무수한 조합의 A-MPR 테이블이 요구된다. 즉， TVWS 대역의 WS 주파수를 사용하는 각각의 단말은 인접한 대역의 사용 유무 혹은 인접한 대역을 사용하는 서비스의 간섭 허용량에 따라 상이한 A-MPR 테이블이 요구된다.
이와 같은 문제의 해결을 위해서 본 발명에서는 제한된 NS_xx 를 가지고， 다양한 개선된 A-MPR 테이블을 사용하여 간섭을 제어할 수 있는 방법을 제안한다. 이하, 네트워크 시그널링 (NS)를 통해 단말이 개선된 A-MPR 테이블을 기지국으로부터 수신하여 단말의 송신 파워 감쇠를 제어하는 절차를 설명한다. 먼저， 본 발명에서는 기존에 존재하는 NS_xx 중에서 어느 하나의 NS_xx를 본 발명에서 제안하는 방법을 위한 네트워크 시그널링에 할당하고， 이와 연관된 A-MPR 테이블을 정의할 수 있다. 또한， 기존에 정의된 네트워크 시그널링이 아닌 새로운 네트워크 시그널링을 새롭게 정의할 수도 있음은 물론이다. 다만， 이하 설명의 편의를 위해 기존의 NS_xx 중에서 어느 하나를 본 발명에 따른 네트워크 시그널링에 할당하는 것으로 가정한다. 여기서 , 예를 들어 3GPP 규격에 존재하는 가장 마지막 네트워크 시그널링 값인 NSᅳ 32를 이와 같은 용도로 할당 할 수 있으며， 이하 설명의 편의상 본 발명에 따른 제안된 방법에 사용할 NSᅳ XX로 NS_32 를 사용한다고 가정하며 , NS— XX와 연관된 A-MPR을 ^？！^로 지칭한다. 또한， 본 발명에 따른 NS— 32에 대한 A-MPR32는 모든 경우에서 인접 대역에 간섭을 주지 않도록 층분한 단말 송신 파워 감쇠를 할 수 있도록 정의한다.
도 19는 본 발명의 일 실시예에 따른 개선된 A-MPR 테이블을 이용하여 단말 송신 파워를 제어하는 방법을 예시하는 도면이다.
도 19을 참조하면, 단말은 특정 기지국으로부터 업데이트된 SIB2를 수신한다 (S1901). 이어， 단말은 수신한 SIB2에 NS_xx가 포함되어 있는지 확인한다 (S1903).
S1903에서 수신한 SIB2에 NS_xx가 포함되어 있는 경우, 단말은 해당 NS_xx에 따른 A-MPR 테이블 (A-MPRXX)을 이용하여 A-MPR 값을 업데이트 한다 (S1905). 이어， 단말은 업데이트한 A-MPR 값을 이용하여 최대 송신 파워 (PCMAX)를 업데이트 한다 (S1907). 반면， S1903에서 수신한 SIB2에 NS_xx가 포함되어 있지 않은 경우는 단말은 A-MPR 값의 업데이트를 수행하지 않는다. 이후, 단말은 위치 등록 및 위치 갱신을 수행하기 위해 기지국과 연결 절차를 수행한다 (S1909).
이와 같이， 기지국과 연결 절차를 수행하는 과정 증에 단말은 기지국으로부터 SIB2를 통해 수신한 NS_xx가 개선된 A-MPR을 설정하기 위하여 미리 정의된 네트워크 시그널링 (NS_32)과 동일한지 판단한다 (S1911). 기지국은 자신이 관장하는 셀에 속한 모든 단말에 층분한 단말 송신 파워를 감쇠할 수 있도록 제어할 필요가 있는 경우 NS_xx를 브로드캐스팅 방식으로 해당 셀에 속한 모든 단말에 전송할 수 있다. 또한， 단말 별로 해당 단말에 할당하는 주파수 대역에 따라 층분한 단말 송신 파워를 감쇠할 수 있도록 제어할 필요가 있는 경우 NS_xx를 단말 특정 (UE-specific)하게 전송할 수도 있다. 또한, 특정 그룹 별로 층분한 단말 송신 파워를 감쇠할 수 있도록 제어할 필요가 있는 경우 NS_xx를 멀티캐스트 (multicast) 방식으로 전송할 수도 있다. 이러한， 전송 방식은 각 기지국 별로 상이하게 적용될 수 있으며， 앞서 설명한 셀 (cell) 별로 상이하게 적용될 수도 있다.
S1911 단계에서 기지국으로부터 수신한 NS— XX가 NS_32인 경우， 해당 단말에서 간섭 영향을 분석하기 위한 단말 정보를 기지국으로 전송한다 (S1913). 여기서， 단말로부터 전송되는 정보는 예를 들어 단말에 할당되는 주파수 대역의 인접 대역을 사용하는 인접 시스템에 미치는 간섭을 분석하기 위하여 단말의 위치 정보, 단말 R Radio Frequency)의 품질 등을 포함할 수 있다. 이때， 단말의 RF의 품질은 일정 단계로 구분하여 저 /중 /고 선형성 (low/mid/high linearity) 등과 같이 나타낼 수 있다.
단말로부터 해당 단말의 간섭 영향을 분석하기 위한 정보를 수신한 기지국 은 단말로부터 전송된 정보와 함께 네트워크 상에서 활용 가능한 인접 주파수 할 당 정보 등 간섭 관련 모든 정보들을 바탕으로 해당 단말에 최적화된 A-MPR32E (진 보된 A-MPR32)를 산출한다 (S1915). 기지국은 추가로 측정되거나 혹은 네트워크 상 의 데이터 베이스로부터 얻은 해당 단말 할당되는 주파수 대역의 인접 주파수 정 보 (예를 들어， 인접 주파수의 사용 정보 혹은 인접 대역을 사용하는 서비스의 간 섭 허용량 등)와 인접 기지국의 무선 자원 사용량 등 간섭에 영향을 미치는 다양 한 요소를 정형화 하여 사용할 수 있다.
한편, 앞서 설명한 것과는 달리 기지국은 단말로부터 수신한 정보와 기지국 이 측정하거나 네트워크로부터 획득한 정보 중 어느 하나의 정보만을 이용하여 해당 단말에 최적화된 3 를 산출할 수도 있다. 구체적으로， 기지국은 단말 로부터 간섭 영향을 분석하기 위한 정보를 수신하지 않으며 기지국이 측정하거나 네트워크 상에서 획득할 수 있는 정보만을 이용할 수도 있다. 즉， 이 경우에는 S1913 단계는 생략될 수 있다. 또한, 기지국은 단말로부터 수신한 간섭 영향을 분석하기 위한 정보만을 이용할 수도 있다.
단말에 최적화된 A-MPR32E를 산출한 기지국은 산출된 A— ¾ 2£를 해당 단말에 전송한다 (S1917). 여기서， A-MPR32E는 앞서 예시한 표 1 내지 표 5에서 나타난 파 라미터들을 포함할 수 있다. 예를 들어， 채널 대역폭 (channel bandwidth) 혹은 채널 대역폭을 구분한 영역 별로, RB의 시작 위치 (RB_start), RB 단위의 대역폭 (L_CRB) , A-MPR 파라미터 등을 포함할 수 있다.
이어， 기지국으로부터 A-MPR32E를 수신한 단말은 기지국으로부터 새로 수신 한 A-MPR32E을 A-MPR32에 대치하고, 이에 따라 최대 송신 파워 (PCMAx)를 업데이트 한다 (S1919). 즉, 단말은 최대 전송 전력의 제한을 수행한다.
반면, S1911 단계에서 기지국으로부터 수신한 NS_xx가 NSᅳ 32인 경우， 단말 은 기존의 방식과 동일하게 수신한 네트워크 시그널링에 따른 A-MPR 값을 이용하 여 최대 송신 파워 (PCMAX)를 제어한다.
•4. 본 발명이 적용될 수 있는 장치 일반
도 20은 본 발명의 일 실시예에 따른 무선 통신 장치의 블록 구성도를 예시한다.
도 20을 참조하면， 무선 통신 시스템은 기지국 (200)과 기지국 (200) 영역 내에 위치한 다수의 단말 (210)을 포함한다.
기자국 (200)은 프로세서 (processor, 201), 메모리 (memory, 202) 및 RF부 (radio frequency unit, 203)을 포함한다. 프로세서 (201)는 제안된 기능， 과정 및 /또는 방법을 구현한다. 무선 인터페이스 프로토콜의 계층들은 프로세서 (201)에 의해 구현될 수 있다. 메모리 (202)는 프로세서 (201)와 연결되어， 프로세서 (201)를 구동하기 위한 다양한 정보를 저장한다. RF부 (203)는 프로세서 (201)와 연결되어， 무선 신호를 송신 및 /또는 수신한다.
단말 (210)은 프로세서 (211), 메모리 (212) 및 RF부 (213)을 포함한다. 프로세서 (211)는 제안된 기능， 과정 및 /또는 방법을 구현한다. 무선 인터페이스 프로토콜의 계층들은 프로세서 (211)에 의해 구현될 수 있다. 메모리 (212)는 프로세서 (211)와 연결되어， 프로세서 (211)를 구동하기 위한 다양한 정보를 저장한다. RF부 (213)는 프로세서 (211)와 연결되어 , 무선 신호를 송신 및 /또는 수신한다ᅵ
메모리 (202, 212)는 프로세서 (201， 211) 내부 또는 외부에 있을 수 있고, 잘 알려진 다양한 수단으로 프로세서 (201， 211)와 연결될 수 있다. 또한， 기지국 (200) 및 /또는 단말 (210)은 한 개의 안테나 (single antenna) 또는 다중 안테나 (multiple antenna)를 가질 수 있다.
이하, 상술한 기지국 또는 단말의 각 구성 요소 중 프로세서 (201， 211)에 관하여 보다 상세히 설명한다ᅳ
도 21은 본 발명의 일 실시예에 따른 기지국 또는 단말의 프로세서 구조를 예시한다.
도 21을 참조하면， 도 20에서의 프로세서 (201, 211)은 다중 계층 (mult i layer) 구조를 가질 수 있으며， 이들 계층 중에서 도 21에서는 특히 데이터 링크 계층 (DLL: Data Link Layer)에서 MAC 부계층 (2110)과 물리 계층 (2120)을 보다 상세히 도시한다.
도 21을 참조하면， 물리 계층 (2120)은 PLCP 개체 (Physical Layer Convergence Procedure Entity, 2121)와 PMD 개체 (Physical Medium Dependent Entity, 2122)를 포함할 수 있다. MAC 부계층 (2110)과 물리 계층 (2120) 모두 개념상의 관리 개체를 포함할 수 있으며, 각각 MLME(MAC Sublayer Management Entity, 2111)과 PLME (Physical Layer Management Entity, 2123)로 지칭할 수 있다. 이들 개체 (2111， 2121)은 계층 관리 함수의 동작을 통해 계층 관리 서비스 인터페이스를 제공한다.
정확한 MAC 동작을 제공하기 위하여， SME(Station Management Entity, 2130)가 각 단말 내에 존재할 수 있다. SME(2130)는 각 계층과 독립적인 관리 개체로서 여러 계층 관리 개체들로부터 계층 기반 상태 정보를 수집하거나 각 계층의 특정 파라미터들의 값을 설정한다. SME(2130)는 일반 시스템 관리 개체들을 대신하여 이러한 기능을 수행할 수 있으며， 표준 관리 프로토콜을 구현할 수 있다.
위와 같은 다양한 개체들은 다양한 방법으로 상호 작용 (interact)할 수 있으며， 도 21에서는 GET/SET프리미티브 (primitive)를 교환하는 예를 나타낸다. XX-GET. request 프리미티브는 MIB attribute (management information base attribute)의 값을 요청하기 위해 사용되고， XX—GET. confirm 프리미티브는 상태가 'SUCCESS'라면, 해당 MIB at tribute의 값을 리턴 (return)하고， 그 외의 경우에는 상태 필드에 오류 표시를 하여 리턴한다. XX-SET. request 프리미티브는 지정된 MIB attibute를 주어진 값으로 설정하도록 요청하기 위해 사용된다. MIB attribute가 특정 동작으로 의미하고 있다면， 이 요청은 그 특정 동작의 실행을 요청한다. 그리고， XX-SET. confirm 프리미티브는 상태가 'SUCCESS'라면, 이는 지정된 MIB attribute가 요청된 값으로 설정되었음을 의미한다. 그 외의 경우에는， 상태 필드는 오류 상황을 나타낸다. 이 MIB attribute가 특정 동작을 의미한다면, 이 프리미티브는 해당 동작의 수행된 것을 확인해 줄 수 있다.
도 21에 도시된 바와 같이 MLME(2111)와 SME(2130), PLME(2123)와 SME (2130)는 상술한 다양한 프리미티브를 각각 MLME_SAP(MLME_Service Access Point, 2150), PLME_SAP(PLME_Service Access Point, 2160)를 통해 교환할 수 있다. 그리고, MLME(2111)와 PLME(2123) 간에는 MLME-PLME_SAP(MLME PLME_Service Access Point, 2170)을 통해 프리미티브를 교환할 수 있다.
이상에서 설명된 실시예들은 본 발명의 구성요소들과 특징들이 소정 형태로 결합된 것들이다. 각 구성요소 또는 특징은 별도의 명시적 언급이 없는 한 선택적인 것으로 고려되어야 한다. 각 구성요소 또는 특징은 다른 구성요소나 특징과 결합되지 않은 형태로 실시될 수 있다. 또한， 일부 구성요소들 및 /또는 특징들을 결합하여 본 발명의 실시예를 구성하는 것도 가능하다. 본 발명의 실시예들에서 설명되는 동작들의 순서는 변경될 수 있다. 어느 실시예의 일부 구성이나 특징은 다른 실시예에 포함될 수 있고, 또는 다른 실시예의 대응하는 구성 또는 특징과 교체될 수 있다. 특허청구범위에서 명시적인 인용 관계가 있지 않은 청구항들을 결합하여 실시예를 구성하거나 출원 후의 보정에 의해 새로운 청구항으로 포함시킬 수 있음은 자명하다.
본 발명에 따른 실시예는 다양한 수단， 예를 들어， 하드웨어， 펌웨어 (finnware), 소프트웨어 또는 그것들의 결합 등에 의해 구현될 수 있다. 하드웨어에 의한 구현의 경우， 본 발명의 일 실시예는 하나 또는 그 이상의 ASICs(appl icat ion specific integrated circuits) , DSPs(digital signal processors) , DSPDs(digital signal processing devices) , PLDs (programmable logic devices) , FPGAs(f ield programmable gate arrays) , 프로세서, 콘트롤러， 마이크로 콘트롤러, 마이크로 프로세서 등에 의해 구현될 수 있다.
펌웨어나 소프트웨어에 의한 구현의 경우， 본 발명의 일 실시예는 이상에서 설명된 기능 또는 동작들을 수행하는 모들, 절차， 함수 등의 형태로 구현될 수 있다. 소프트웨어 코드는 메모리에 저장되어 프로세서에 의해 구동될 수 있다. 상기 메모리은 상기 프로세서 내부 또는 외부에 위치하여， 이미 공지된 다양한 수단에 의해 상기 프로세서와 데이터를 주고 받을 수 있다.
본 발명은 본 발명의 정신 및 필수적 특징을 벗어나지 않는 범위에서 다른 특정한 형태로 구체화될 수 있음은 당업자에게 자명하다. 따라서， 상술한 상세한 설명은 모든 면에서 제한적으로 해석되어서는 아니 되고 예시적인 것으로 고려되어야 한다. 본 발명의 범위는 첨부된 청구항의 합리적 해석에 의해 결정되어야 하고, 본 발명의 등가적 범위 내에서의 모든 변경은 본 발명의 범위에 포함된다.
【산업상 이용가능성】
본 발명의 무선 접속 시스템에서 데이터 송수신 방안은 3GPP LTE 시스템 내지 IEEE 802 시스템 ᅵ 적용되는 예를 중심으로 설명하였으나, 이외에도 다양한 무선 접속 시스템에 적용하는 것이 가능하다.

Claims

【청구의 범위】
【청구항 1】
무선 접속 시스템에서 단말이 신호를 전송하는 방법에 있어서，
기지국으로부터 수신한 네트워크 시그널링 (Network Signaling)이 미리 정의된 제 1 네트워크 시그널링과 동일한 경우, 상기 기지국으로부터 상기 제 1 네트워크 시그널링에 따른 A-MPR(Additional Maximum Power Reduction)을 수신하는 단계 ; 상기 수신한 A-MPR을이용하여 단말 최대 송신 파워를 감소시키는 단계 ; 및 상향링크 신호를 상기 감소된 단말 최대 송신 파워의 범위 내에서 상기 기지국으로 전송하는 단계를 포함하되，
상기 A-MPR은 상기 단말에 할당된 대역의 인접 주파수에서의 간섭 여부를 고려하여 산출되는， 신호 전송 방법.
【청구항 2]
거 U항에 있어서，
상기 단말의 위치 정보 및 상기 단말에 탑재된 RF(Radio Frequency) 유닛의 성능 정보 증 적어도 어느 하나를 상기 기지국으로 전송하는 단계를 더 포함하고， 상기 Aᅳ MPR은 상기 단말의 위치 정보 및 상기 단말에 탑재된 RF(Radio Frequency) 유닛의 성능 정보 중 적어도 어느 하나를 이용하여 산출되는， 신호 전송 방법 .
【청구항 3】
제 1항에 있어서，
상기 A-MPR은 상기 단말에 할당된 대역의 인접 주파수의 사용 정보， 인접 대역을 사용하는 시스템의 간섭 허용량 및 인접 기지국에서의 무선 자원 사용량 중 적어도 어느 하나를 이용하여 산출되는， 신호 전송 방법.
【청구항 4】
제 1항에 있어서，
상기 단말이 둥록 (registration) 또는 위치 갱신 (location update)를 위해 상기 기지국에 연결하는 절차를 수행하는 중에 상기 네트워크 시그널링을 수신하는， 신호 전송 방법 .
【청구항 5】
게 1항에 있어서，
상기 네트워크 시그널링을 SIB(System Information Block) 타입 2를 통하여 수신하는， 신호 전송 방법.
【청구항 6】
제 1항에 있어서，
상기 게 1 네트워크 시그널링은 NS— 32인， 신호 전송 방법 .
【청구항 7】
무선 접속 시스템에서 기지국에 신호를 전송하는 단말에 있어서，
무선 신호를 송수신하기 위한 RF (Radio Frequency) 유닛; 및
상기 기지국으로부터 수신한 네트워크 시그널링 (Network Signaling)이 미리 정의된 제 1 네트워크 시그널링과 동일한 경우, 상기 기지국으로부터 상기 제 1 네트워크 시그널링에 따른 A-MPR(Additional Maximum Power Reduction)을 수신하고， 수신한 Aᅳ MPR을 이용하여 단말 최대 송신 파워를 감소시키며, 상향링크 신호를 상기 감소된 단말 최대 송신 파워의 범위 내에서 상기 기지국으로 전송하는 프로세서를 포함하되,
상기 A-MPR은 상기 단말에 할당된 대역의 인접 주파수에서의 간섭 여부를 고려하여 산출되는， 단말.
【청구항 8】
제 7항에 있어서,
상기 단말의 위치 정보 및 상기 F 유닛의 성능 정보 중 적어도 어느 하나를 상기 기지국으로 전송하고,
상기 A— MPR은 상기 단말의 위치 정보 및 상기 RF 유닛의 성능 정보 중 적어도 어느 하나를 이용하여 산출되는， 단말.
【청구항 9】
제 7항에 있어서，
상기 A-MPR은 상기 단말에 할당된 대역의 인접 주파수의 사용 정보， 인접 대역을 사용하는 시스템의 간섭 허용량 및 인접 기지국에서의 무선 자원 사용량 중 적어도 어느 하나를 이용하여 산출되는， 단말.
【청구항 10】
거 17항에 있어서,
상기 단말이 등록 (registration) 또는 위치 갱신 (location update)를 위해 상기 기지국에 연결하는 절차를 수행하는 중에 상기 네트워크 시그널링을 수신하는, 단말.
【청구항 11]
게 7항에 있어서
상기 네트워크 시그널링을 SIB(System Information Block) 타입 2를 통하여 수신하는, 단말.
【청구항 12]
게 7항에 있어서，
상기 제 1 네트워크 시그널링은 NS_32인， 단말.
PCT/KR2012/004752 2011-06-15 2012-06-15 무선 접속 시스템에서 신호 전송 방법 및 이를 위한 장치 Ceased WO2012173430A2 (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
US14/119,066 US9491708B2 (en) 2011-06-15 2012-06-15 Method for transmitting signal in wireless access system and apparatus for same
KR1020137030359A KR101947555B1 (ko) 2011-06-15 2012-06-15 무선 접속 시스템에서 신호 전송 방법 및 이를 위한 장치

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
US201161497503P 2011-06-15 2011-06-15
US61/497,503 2011-06-15

Publications (2)

Publication Number Publication Date
WO2012173430A2 true WO2012173430A2 (ko) 2012-12-20
WO2012173430A3 WO2012173430A3 (ko) 2013-03-28

Family

ID=47357625

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/KR2012/004752 Ceased WO2012173430A2 (ko) 2011-06-15 2012-06-15 무선 접속 시스템에서 신호 전송 방법 및 이를 위한 장치

Country Status (3)

Country Link
US (1) US9491708B2 (ko)
KR (1) KR101947555B1 (ko)
WO (1) WO2012173430A2 (ko)

Families Citing this family (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2012177045A2 (ko) * 2011-06-20 2012-12-27 엘지전자 주식회사 무선 접속 시스템에서 전송 전력 제어 방법 및 이를 위한 장치
US9137801B2 (en) * 2012-01-17 2015-09-15 Nokia Technologies Oy Method and apparatus for determination of additional maximum power reduction table based on control channel location indices
US9408217B2 (en) * 2012-01-17 2016-08-02 Qualcomm Incorporated Maximum power reduction for interference control in adjacent channels
US9756658B2 (en) * 2012-06-26 2017-09-05 Futurewei Technologies, Inc. System and method for contention-free random access
US9258161B2 (en) * 2012-12-06 2016-02-09 Broadcom Corporation Reference signal design for massive MIMO communication
WO2016047514A1 (ja) * 2014-09-26 2016-03-31 京セラ株式会社 基地局及びユーザ端末
PL3206445T3 (pl) * 2014-10-07 2019-11-29 Ntt Docomo Inc Urządzenie użytkownika, system łączności mobilnej i sposób określania maksymalnej mocy transmisji
CN107211296B (zh) * 2015-01-20 2020-11-03 Lg电子株式会社 用于在无线通信系统中激活/停用小区的方法及其装置
US20160381644A1 (en) * 2015-06-26 2016-12-29 Qualcomm Incorporated Techniques for controlling transmit power of a user equipment operating in a wireless communication system
CN109314936B (zh) * 2016-04-12 2021-08-31 瑞典爱立信有限公司 用于全双工通信的最大功率降低
US20180062801A1 (en) * 2016-08-24 2018-03-01 Qualcomm Incorporated Techniques for wireless communications in coordinated multi-point operation
US10123278B2 (en) 2016-11-14 2018-11-06 Qualcomm Incorporated Techniques and apparatuses for adjusting transmission power for power-limited uplink carrier aggregation scenarios
US10517050B2 (en) * 2017-10-02 2019-12-24 Qualcomm Incorporated Compliance with regional regulatory requirements for user equipment with positive antenna gain
WO2021162234A1 (ko) * 2020-02-12 2021-08-19 엘지전자 주식회사 링크의 캐퍼빌리티 정보 전송
ES3016793T3 (en) * 2020-03-31 2025-05-09 Guangdong Oppo Mobile Telecommunications Corp Ltd Information indication method and apparatus, and device and storage medium
US12526785B2 (en) 2021-12-21 2026-01-13 Apple Inc. Regional classification of resource block allocation during power boost for shaped transmission
CN116321391A (zh) * 2021-12-21 2023-06-23 苹果公司 用于成型发射的功率提升期间的资源块分配的区域分类
US11856533B2 (en) * 2022-02-11 2023-12-26 Lg Electronics Inc. Maximum power reduction
WO2024174075A1 (zh) * 2023-02-21 2024-08-29 北京小米移动软件有限公司 一种通信方法、装置以及可读存储介质
US20250184918A1 (en) * 2023-11-30 2025-06-05 Qualcomm Incorporated Uplink transmission scheduling for scheduling efficiency and reliability

Family Cites Families (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7260415B1 (en) * 2001-05-31 2007-08-21 Sprint Spectrum L.P. Method and system for location-based power control in wireless communications
CA2431847A1 (en) * 2003-06-09 2004-12-09 Mantha Ramesh System and method for managing available uplink transmit power
US8311053B2 (en) * 2008-09-15 2012-11-13 Infineon Technologies Ag Methods for controlling an uplink signal transmission power and communication devices
WO2010061626A1 (ja) * 2008-11-28 2010-06-03 パナソニック株式会社 無線通信基地局装置及び送信電力制御方法
JP5227938B2 (ja) * 2008-12-26 2013-07-03 株式会社エヌ・ティ・ティ・ドコモ ユーザ装置及び移動通信方法
JP5023170B2 (ja) * 2009-04-27 2012-09-12 株式会社エヌ・ティ・ティ・ドコモ ユーザ装置、基地局装置及び通信制御方法
KR101622224B1 (ko) * 2009-11-06 2016-05-18 엘지전자 주식회사 무선 통신 시스템에서 단말 송신 전력 제어 방법 및 이를 위한 장치
WO2011086229A1 (en) * 2010-01-14 2011-07-21 Nokia Corporation Systems, methods, and apparatuses for modem coordination
US9137757B2 (en) * 2010-02-11 2015-09-15 Qualcomm Incorporated Method and apparatus for power control in high speed packet access (HSPA) networks
KR101697597B1 (ko) * 2010-04-01 2017-01-18 엘지전자 주식회사 송신 파워를 제어하는 방법 및 이를 위한 장치
US8744513B2 (en) * 2010-06-29 2014-06-03 Qualcomm Incorporated Interaction between maximum power reduction and power scaling in wireless networks
US9642021B2 (en) * 2010-10-04 2017-05-02 Telefonaktiebolaget Lm Ericsson (Publ) Acquisition of cell information for enhancing network operation in heterogeneous environment
US9055544B2 (en) * 2010-11-02 2015-06-09 Alcatel Lucent Methods of setting maximum output power for user equipment and reporting power headroom, and the user equipment
US9144038B2 (en) * 2010-11-05 2015-09-22 Samsung Electronics Co., Ltd. Method and apparatus for calculating power headroom in carrier aggregation mobile communication system
US8520544B2 (en) * 2010-12-27 2013-08-27 Verizon Patent And Licensing Inc. Intelligent reduction of interference to public safety wireless networks
EP3214875B1 (en) * 2011-01-07 2020-10-07 InterDigital Patent Holdings, Inc. Methods, apparatus and systems for handling additional power backoff
US9107175B2 (en) * 2011-01-11 2015-08-11 Samsung Electronics Co., Ltd. Uplink transmission power configuration method and apparatus for mobile communication system
US9615338B2 (en) * 2011-02-15 2017-04-04 Samsung Electronics Co., Ltd. Power headroom report method and apparatus of UE
JP5368503B2 (ja) * 2011-03-31 2013-12-18 株式会社エヌ・ティ・ティ・ドコモ 移動局及び無線通信システムに使用される方法
US9137801B2 (en) * 2012-01-17 2015-09-15 Nokia Technologies Oy Method and apparatus for determination of additional maximum power reduction table based on control channel location indices

Also Published As

Publication number Publication date
KR20140027278A (ko) 2014-03-06
US20140086195A1 (en) 2014-03-27
US9491708B2 (en) 2016-11-08
WO2012173430A3 (ko) 2013-03-28
KR101947555B1 (ko) 2019-02-13

Similar Documents

Publication Publication Date Title
KR101947555B1 (ko) 무선 접속 시스템에서 신호 전송 방법 및 이를 위한 장치
US9706498B2 (en) Method for controlling transmission power in a wireless access system and apparatus for same
US10652001B2 (en) Method and apparatus for reducing inter-cell interference in radio communication system
US9237455B2 (en) Method for allocating wireless resources in a wireless access system, and apparatus therefor
US9838175B2 (en) Method and apparatus for controlling inter-cell interference in wireless communication system
US9332540B2 (en) Method and device for transmitting and receiving downlink control channel for controlling inter-cell interference in wireless communication system
CA2812070C (en) Inter-cell interference coordination in a wireless communication system
US9781623B2 (en) Method and device for measuring a downlink in a wireless communication system
US9504027B2 (en) Method and apparatus for transmitting a control channel and a data channel in a wireless communication system
US9730240B2 (en) Communication method considering carrier type and apparatus for same
US8737307B2 (en) Apparatus for performing comp communication using a precoded sounding reference signal and method of the same
EP2919526A1 (en) Radio communication method, radio communication system, radio base station and user terminal
KR20100062904A (ko) 하향링크 ｍｉｍｏ시스템에 있어서 ｒｓ 전송 방법
US20160029321A1 (en) Interference-removed reception method and terminal
AU2014202580A1 (en) Inter-cell interference coordination in a wireless communication system

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 12801316

Country of ref document: EP

Kind code of ref document: A2

ENP Entry into the national phase

Ref document number: 20137030359

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 14119066

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 12801316

Country of ref document: EP

Kind code of ref document: A2
