WO2014181776A1 - ゴム組成物及びそれを用いたタイヤ - Google Patents

ゴム組成物及びそれを用いたタイヤ Download PDF

Info

Publication number
WO2014181776A1
WO2014181776A1 PCT/JP2014/062187 JP2014062187W WO2014181776A1 WO 2014181776 A1 WO2014181776 A1 WO 2014181776A1 JP 2014062187 W JP2014062187 W JP 2014062187W WO 2014181776 A1 WO2014181776 A1 WO 2014181776A1
Authority
WO
WIPO (PCT)
Prior art keywords
rubber
mass
carbon black
rubber composition
butadiene rubber
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2014/062187
Other languages
English (en)
French (fr)
Inventor
孝一 斉藤
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Bridgestone Corp
Original Assignee
Bridgestone Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Bridgestone Corp filed Critical Bridgestone Corp
Priority to US14/888,150 priority Critical patent/US9873778B2/en
Priority to EP14794229.6A priority patent/EP2995645B1/en
Priority to JP2015515873A priority patent/JP6397816B2/ja
Priority to CN201480025875.5A priority patent/CN105189635B/zh
Publication of WO2014181776A1 publication Critical patent/WO2014181776A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L9/00—Compositions of homopolymers or copolymers of conjugated diene hydrocarbons
    • C08L9/06—Copolymers with styrene
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B60—VEHICLES IN GENERAL
    • B60C—VEHICLE TYRES; TYRE INFLATION; TYRE CHANGING; CONNECTING VALVES TO INFLATABLE ELASTIC BODIES IN GENERAL; DEVICES OR ARRANGEMENTS RELATED TO TYRES
    • B60C1/00—Tyres characterised by the chemical composition or the physical arrangement or mixture of the composition
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B60—VEHICLES IN GENERAL
    • B60C—VEHICLE TYRES; TYRE INFLATION; TYRE CHANGING; CONNECTING VALVES TO INFLATABLE ELASTIC BODIES IN GENERAL; DEVICES OR ARRANGEMENTS RELATED TO TYRES
    • B60C1/00—Tyres characterised by the chemical composition or the physical arrangement or mixture of the composition
    • B60C1/0016—Compositions of the tread
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/02—Elements
    • C08K3/04—Carbon
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/02—Elements
    • C08K3/06—Sulfur
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/18—Oxygen-containing compounds, e.g. metal carbonyls
    • C08K3/20—Oxides; Hydroxides
    • C08K3/22—Oxides; Hydroxides of metals
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/34—Silicon-containing compounds
    • C08K3/36—Silica
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/09—Carboxylic acids; Metal salts thereof; Anhydrides thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/16—Nitrogen-containing compounds
    • C08K5/17—Amines; Quaternary ammonium compounds
    • C08K5/18—Amines; Quaternary ammonium compounds with aromatically bound amino groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/16—Nitrogen-containing compounds
    • C08K5/29—Compounds containing one or more carbon-to-nitrogen double bonds
    • C08K5/31—Guanidine; Derivatives thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/36—Sulfur-, selenium-, or tellurium-containing compounds
    • C08K5/45—Heterocyclic compounds having sulfur in the ring
    • C08K5/46—Heterocyclic compounds having sulfur in the ring with oxygen or nitrogen in the ring
    • C08K5/47—Thiazoles
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/54—Silicon-containing compounds
    • C08K5/548—Silicon-containing compounds containing sulfur
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L15/00—Compositions of rubber derivatives
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L9/00—Compositions of homopolymers or copolymers of conjugated diene hydrocarbons
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K2201/00—Specific properties of additives
    • C08K2201/002—Physical properties
    • C08K2201/006—Additives being defined by their surface area
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/02—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02T—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO TRANSPORTATION
    • Y02T10/00—Road transport of goods or passengers
    • Y02T10/80—Technologies aiming to reduce greenhouse gasses emissions common to all road transportation technologies
    • Y02T10/86—Optimisation of rolling resistance, e.g. weight reduction

Definitions

  • the present invention relates to a rubber composition, and more particularly, to a rubber composition for a tire having excellent wet grip performance and wear resistance and low rolling resistance, and a tire using the same.
  • silica is used instead of carbon black.
  • the compounding amount of carbon black is relatively reduced, so that the breaking strength and wear resistance of the rubber composition are inevitably lowered.
  • silica has a problem that the dispersibility in rubber is poor, the Mooney viscosity of the rubber composition when kneading is increased, and the processability such as extrusion is inferior.
  • Patent Documents 1 to 3 for the purpose of obtaining a rubber composition excellent in low fuel consumption and wet grip performance without reducing wear resistance, an inorganic compound powder other than carbon black, silica as a rubber component and a filler is used. There has been proposed a rubber composition for tire treads.
  • Patent Documents 1 to 3 need to contain a relatively large amount of inorganic compound powder in order to obtain sufficient effects of improving wet grip performance and fuel consumption. Therefore, a tire rubber composition that is further excellent in the balance of wet grip performance, wear resistance, and low fuel consumption has not been obtained.
  • Patent Document 4 discloses wet grip performance by using carbon black specifying properties such as a diene rubber component, silica and properties calculated from a two-dimensional projection image analysis of an aggregate, DBP, N 2 SA, and the like.
  • a rubber composition for a tire tread with improved wear resistance has been proposed, but it does not sufficiently satisfy the fuel economy in addition to the wet grip performance and the wear resistance.
  • the present invention has been made in view of the above circumstances, and is a rubber composition for a fuel-efficient tire that has excellent wet grip performance and wear resistance using carbon black having a specific property as a reinforcing filler and has low rolling resistance. And a tire using the same.
  • a rubber component composed of styrene-butadiene rubber (SBR) or styrene-butadiene rubber (SBR) and butadiene rubber (BR) has a fine particle size with high surface activity. It has been found that the above object can be achieved by blending a specific amount of the carbon black, and the present invention has been completed. That is, according to the present invention, a styrene-butadiene rubber (SBR) or a rubber component composed of styrene-butadiene rubber (SBR) and butadiene rubber (BR) has a hydrogen release rate of at least 0 as a reinforcing filler.
  • SBR styrene-butadiene rubber
  • SBR styrene-butadiene rubber
  • BR butadiene rubber
  • N 2 SA nitrogen adsorption specific surface area
  • CTAB cetyltributylammonium bromide adsorption specific surface area
  • a rubber composition for a fuel-efficient tire having excellent wet grip performance and wear resistance and low rolling resistance, and a tire using the rubber composition can be obtained.
  • the rubber composition of the present invention comprises styrene-butadiene rubber (SBR) or a rubber component composed of styrene-butadiene rubber (SBR) and butadiene rubber (BR) with 100 parts by mass of carbon black having a high particle size and high surface activity. 2 to 200 parts by mass based on the above.
  • the rubber component used in the present invention include styrene-butadiene rubber (SBR) and butadiene rubber (BR). Styrene-butadiene rubber (SBR) and butadiene rubber (BR) having a butadiene rubber (BR) of 40% by mass or less. ).
  • the butadiene rubber is more preferably a modified butadiene rubber in which a functional group highly reactive with carbon black is introduced into an active site in the molecule.
  • the modified butadiene rubber is, for example, a modified group and / or a primary group containing at least one selected from a silicon atom, a tin atom, a sulfur atom, an oxygen atom and a titanium atom in any of the polymerization active terminal, the polymerization initiation terminal and the polymerization chain.
  • wet grip performance and wear resistance can be improved by blending a novel carbon black having specific characteristics.
  • the compounding amount of carbon black is 2 to 200 parts by mass, preferably 5 to 100 parts by mass, and more preferably 5 to 50 parts by mass with respect to 100 parts by mass of the rubber component.
  • the wear resistance is deteriorated.
  • the blending amount of carbon black exceeds 200 parts by mass, fuel efficiency is deteriorated.
  • the carbon black used in the present invention is a novel carbon black having the following characteristics. 1.
  • Hydrogen release rate is 0.2% by mass or more, or N 2 SA / CTAB ratio is 1.2-1.5 More preferably, it is a novel carbon black having at least one of the following characteristics.
  • Nitrogen adsorption specific surface area (N 2 SA) is 160 to 300 m 2 / g 4).
  • Dibutyl phthalate (DBP) absorption is 100-150ml / 100g 5.
  • the iodine adsorption specific surface area (IA) is 180 to 300 m 2 / g. 6). Specific coloring power of 120 to 150 7).
  • Toluene color permeability is 90 or more
  • the hydrogen release rate is as follows. After carbon black dried for 1 hour in a constant temperature dryer at 105 ° C. is cooled to room temperature in a desiccator, it is placed in a tin tube sample container and crimped, sealed, and sealed with a hydrogen analyzer. The amount of hydrogen gas generated when heated at 2000 ° C. for 15 minutes under an argon stream is measured and expressed in mass fraction. When the amount of hydrogen released is large, the wear resistance is improved.
  • the nitrogen adsorption specific surface area (N 2 SA) is measured according to JIS K6217-2.
  • the nitrogen adsorption specific surface area (N 2 SA) is preferably 160 to 300 m 2 / g, and more preferably 180 to 240 m 2 / g. When N 2 SA is less than 160 m 2 / g, wear resistance deteriorates, and when it exceeds 300 m 2 / g, rolling resistance deteriorates.
  • the CTAB adsorption specific surface area is measured according to JIS K6217-3.
  • the ratio of the N 2 SA / CTAB specific surface area is preferably 1.2 to 1.5. When the ratio of the N 2 SA / CTAB specific surface area is less than 1.2, the wear resistance is deteriorated. Resistance deteriorates.
  • the ratio of the hydrogen release rate and the nitrogen adsorption specific surface area (N 2 SA) to the CTAB adsorption specific surface area N 2 SA / CTAB is an index representing the surface activity characteristics of carbon black.
  • the carbon black used in the present invention has these values in the above range.
  • the DBP absorption amount is measured according to the JIS K6217-4 oil absorption amount A method.
  • the DBP absorption is 100 to 150 ml / 100 g, preferably 110 to 140 ml / 100 g.
  • the wear resistance is insufficient.
  • the molding processability of the rubber composition is lowered and the dispersibility of the carbon black is deteriorated, the reinforcing performance of the carbon black cannot be sufficiently obtained.
  • the DBP absorption exceeds 150 ml / 100 g, the viscosity increases and the workability deteriorates.
  • the iodine adsorption specific surface area is measured according to JIS K6217-1.
  • the IA is 180 to 300 m 2 / g, preferably 200 to 270 m 2 / g.
  • the specific coloring power of the carbon black used in the present invention is 120 to 150, preferably 130 to 140, as measured by the folktron method described in JIS K6217-5.
  • the toluene coloring transmittance is measured by the method described in JIS K6218-4, and is preferably 90 or more. If it is less than 90, rolling resistance may deteriorate.
  • Carbon black having the above-described characteristics is obtained by using a normal carbon black production apparatus, a raw material supply location, a raw material supply amount, a raw material supply temperature, a fuel oil supply amount, a fuel atomized air supply amount, a combustion air supply amount, It can be manufactured by adjusting the manufacturing conditions such as the combustion air temperature and the reaction stop point.
  • wet grip performance is improved by compounding silica.
  • silica Any commercially available silica can be used, among which wet silica, dry silica, and colloidal silica are preferably used, and wet silica is particularly preferably used.
  • the silica has a BET specific surface area (measured in accordance with ISO 5794/1) of 50 to 300 m 2 / g, preferably 100 to 230 m 2 / g. When the BET specific surface area of silica is less than 50 m 2 / g, the reinforcing property as a filler becomes insufficient and the wear resistance is lowered.
  • silica if the BET specific surface area of silica exceeds 300 m 2 / g, it becomes difficult to disperse the silica well, and the effect of improving the wet grip performance cannot be obtained sufficiently.
  • the amount of silica is 20 to 130 parts by weight, preferably 50 parts per 100 parts by weight of the diene rubber. ⁇ 130 parts by mass. If the amount of silica is less than 20 parts by mass, the effect of improving wet grip performance cannot be obtained sufficiently. Moreover, when the compounding quantity of a silica exceeds 130 mass parts, abrasion resistance will fall.
  • the dispersibility of the silica with respect to the diene rubber can be improved by blending the silane coupling agent with the silica, which is preferable.
  • the amount of the silane coupling agent is preferably 3 to 15% by mass, more preferably 4 to 10% by mass, based on the amount of silica.
  • the amount of the silane coupling agent is less than 3% by mass, the dispersibility of silica cannot be sufficiently improved.
  • the compounding quantity of a silane coupling agent exceeds 15 mass%, silane coupling agents will aggregate and condense and it will become impossible to acquire a desired effect.
  • the type of silane coupling agent is not particularly limited, but a sulfur-containing silane coupling agent is preferable.
  • the sulfur-containing silane coupling agent include bis- (3-triethoxysilylpropyl) tetrasulfide, bis (3-triethoxysilylpropyl) disulfide, 3-trimethoxysilylpropylbenzothiazole tetrasulfide, and ⁇ -mercapto.
  • Examples thereof include propyltriethoxysilane and 3-octanoylthiopropyltriethoxysilane.
  • both wet grip performance and wear resistance are provided.
  • the total amount of silica and carbon black is 60 to 160 parts by weight, preferably 70 to 140 parts by weight, per 100 parts by weight of the diene rubber.
  • the total of silica and carbon black is less than 60 parts by mass, sufficient wet grip performance cannot be obtained.
  • the durability of wet grip performance deteriorates and the wear resistance deteriorates.
  • the rubber composition of the present invention includes various vulcanizing agents or crosslinking agents, vulcanization accelerators, various inorganic fillers, various oils, anti-aging agents, plasticizers and the like that are generally used for tire rubber compositions.
  • Additives can be blended, and these additives can be kneaded by a general method to form a rubber composition, which can be used for vulcanization or crosslinking. As long as the amount of these additives is not contrary to the object of the present invention, a conventional general amount can be used.
  • the rubber composition of the present invention can be produced by mixing the above components using a normal rubber kneading machine, such as a Banbury mixer, a kneader, or a roll.
  • the pneumatic tire using the tire rubber composition of the present invention can improve wet grip performance, wear resistance, and fuel efficiency more than the conventional level, and is preferably used as a pneumatic tire for various vehicles. be able to.
  • Production Examples 1-6 Production of carbon black CB1 to 6 From the upstream part shown in FIG. 1, the first area (not shown): fuel introduction part (inner diameter 680 mm, length 900 mm), second area: raw material introduction part (upstream end inner diameter 435 mm) , Downstream end inner diameter 220 mm, length 1000 mm, taper angle 6.1 °), narrow cylindrical part (inner diameter 220 mm, length 190 mm), third region: reaction continuation and cooling equipped with a quench water pressure spraying device for stopping the reaction

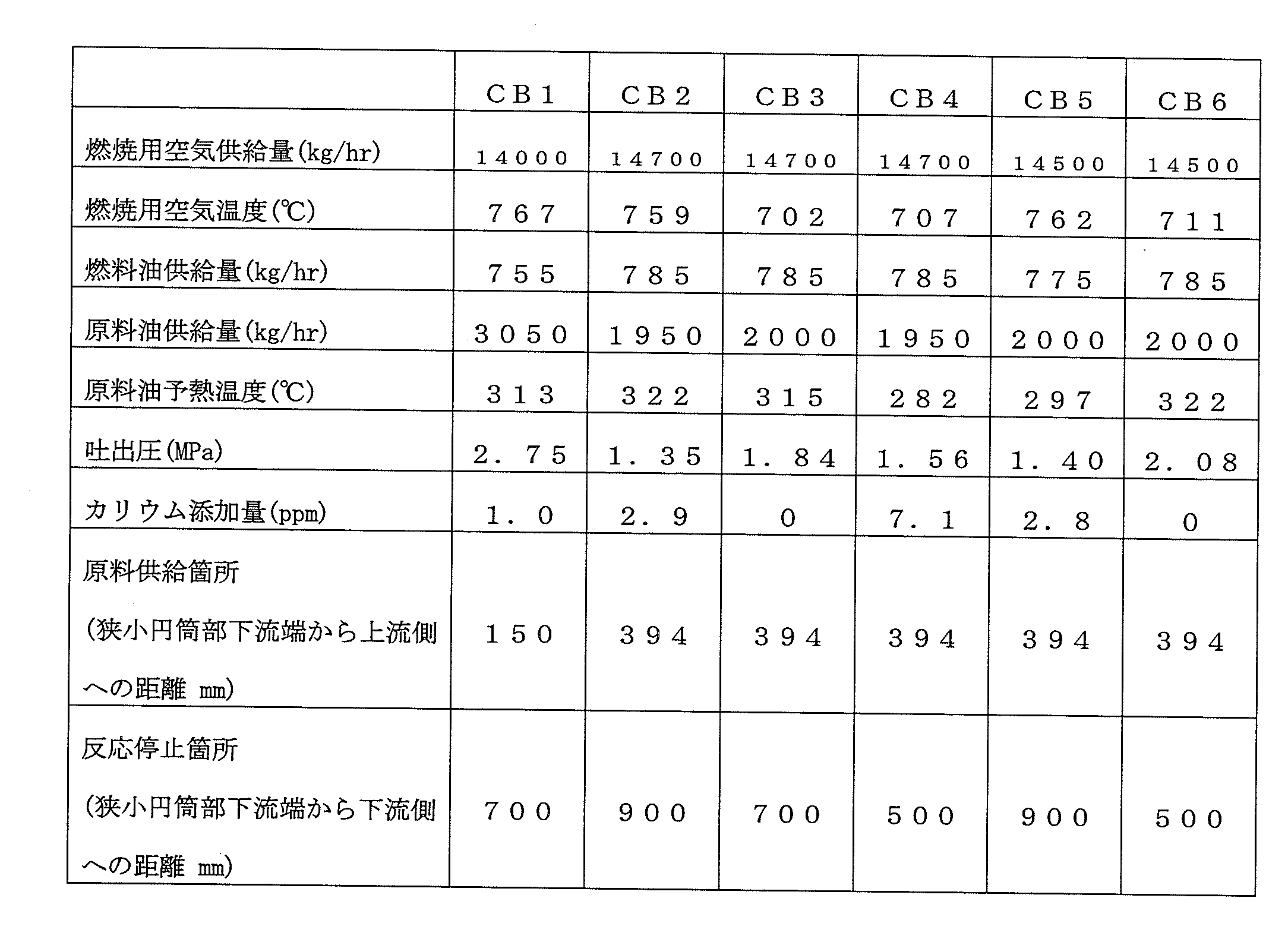

  • a carbon black production furnace having a chamber (inner diameter 365 mm, length 1200 mm) is used, and heavy oil shown in Table 1 is used as raw material oil, and carbon blacks of CB1 to 6 are produced according to the operating conditions shown in Table 2. did.

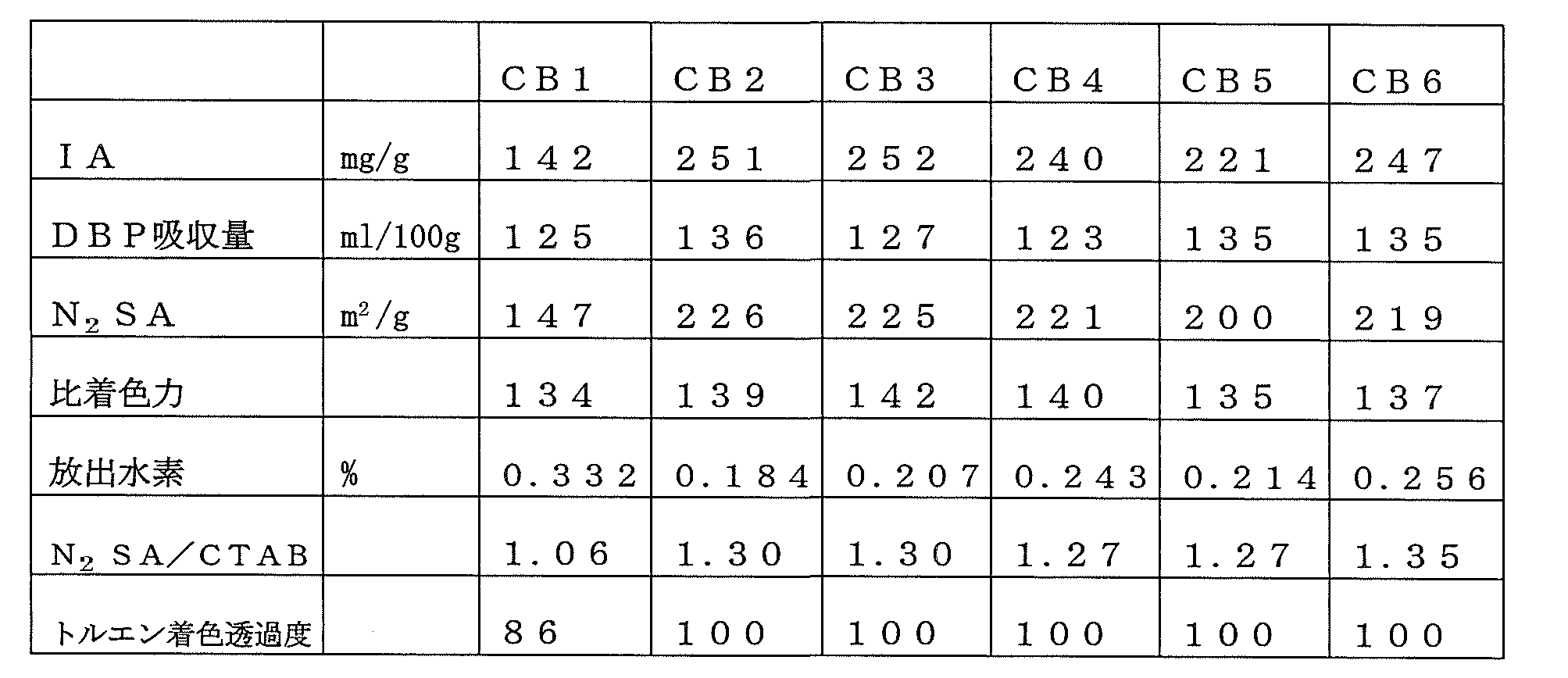

  • the properties of the carbon black CB used in the examples and comparative examples were measured and the properties of the rubber compositions obtained were evaluated by the following methods.
  • Measurement of CB Iodine adsorption specific surface area Measured according to JIS K6217-1 and expressed in mg / g of iodine adsorbed per unit mass of carbon black.
  • N 2 SA adsorption specific surface area Measured according to JIS K6217-2, and expressed as a specific surface area m 2 / g per unit mass of carbon black.
  • CTAB adsorption specific surface area Measured in accordance with JIS K6217-3 and displayed as a specific surface area m 2 / g per unit mass of carbon black. 4).
  • DBP absorption amount Measured according to JIS K6217-4 oil absorption amount A method, and expressed in ml of dibutyl phthalate (DBP) absorbed per 100 g of carbon black.
  • DBP absorption amount Measured according to JIS K6217-4 oil absorption amount A method,
  • Abrasion resistance After running 10,000 km on a paved road surface on a real vehicle, measure the remaining groove, and compare the distance traveled to wear the tread 1 mm. Compare the tire of the comparative example with 100 (equivalent to 8000 km / mm). As an index. The larger the value, the better the wear resistance.
  • a tire having a size of 195 / 65R15 was produced, and rotated at a speed of 80 km / h by a rotating drum, and the rolling resistance was measured at a load of 4.4 kN.
  • the reciprocal of the rolling resistance of the tire of the comparative example was taken as 100 and expressed as an index. The larger the value, the lower the rolling resistance and the lower the fuel consumption.
  • Table 3 shows the results of measuring the properties of the carbon blacks CB1 to CB6 used in Examples and Comparative Examples by the above measuring method.
  • Examples 1 to 4 and Comparative Examples 1 to 2 Using six types of carbon black shown in Table 3, a rubber composition using only SBR as a rubber component in the formulation according to Table 4 was prepared by kneading with a Banbury mixer. Each obtained rubber composition was evaluated by the above evaluation method. The results are shown in Table 4.
  • Examples 5 to 8 and Comparative Examples 3 to 4 Using six types of carbon black shown in Table 3, a rubber composition using SBR and a commercially available butadiene rubber as a rubber component was blended and formulated according to Table 5 and prepared by kneading with a Banbury mixer. Each obtained rubber composition was evaluated by the above evaluation method. The results are shown in Table 5.
  • the rubber composition of the present invention using carbon black having a hydrogen release rate within the range of the present invention has a conventional carbon black or a hydrogen release rate outside the range of the present invention. It can be seen that although the fuel efficiency is slightly reduced as compared with the rubber composition used, the wear resistance is improved. In particular, when BR is used as a rubber component and further modified BR is used in combination with SBR, the fuel efficiency is not lowered and the wear resistance is greatly improved.
  • the rubber composition of the present invention can be used for automobile tires.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Tires In General (AREA)

Abstract

　ウェットグリップ性能および耐摩耗性に優れ、転がり抵抗の小さい低燃費性のタイヤ用ゴム組成物及びそれを用いたタイヤを提供するもので、ゴム組成物をスチレン－ブタジエンゴム、またはスチレン－ブタジエンゴムとブタジエンゴムからなるゴム成分１００質量部に対して、補強用充填剤として少なくとも水素放出率が０．２質量％以上及び／又は窒素吸着比表面積Ｎ２ＳＡとセチルトリブチルアンモニウムブロミド吸着比表面積ＣＴＡＢの比Ｎ２ＳＡ／ＣＴＡＢが１．２～１．５、かつ、Ｎ２ＳＡが１６０～３００ｍ2／ｇであるカーボンブラックを２～２００質量部配合したゴム組成物とする。

Description

ゴム組成物及びそれを用いたタイヤ
　本発明は、ゴム組成物に関し、特にウェットグリップ性能および耐摩耗性に優れ、転がり抵抗の小さいタイヤ用のゴム組成物及びそれを用いたタイヤに関する。
　近年、自動車の安全性への関心の高まりに伴い、低燃費性のみならず、操縦安定性についても要求が高まってきた。これに対応するため、タイヤ性能についても転がり抵抗を減らした低発熱性ならびに湿潤路面及び乾燥路面での操縦安定性、耐摩耗性を高度に満足するタイヤが求められてきている。また、このような要求に対して、補強用充填剤を改良すること及びゴム成分を改良することが行われている。
　従来から、ゴム補強用充填剤としては、カーボンブラックが使用されている。これは、カーボンブラックがゴム組成物に高い耐摩耗性を付与し得るからであるが、カーボンブラックの単独使用でウェットグリップ性能、耐摩耗性、低燃費性が高いレベルでバランスしたゴム組成物を得ることは困難であり、その改良法としてカーボンブラックの代わりにシリカを配合することが行われている。しかしながら、シリカを充填剤として用いた場合、カーボンブラックの配合量が相対的に減少するため、ゴム組成物の破壊強度、耐摩耗性が低下することは免れないことが分かっている。また、シリカはゴムへの分散性が悪く、混練りを行う際のゴム組成物のムーニー粘度が高くなり、押出しなどの加工性に劣るという問題がある。
　特許文献１～３には、耐摩耗性を低下させることなく低燃費性およびウェットグリップ性能に優れるゴム組成物を得る目的で、ゴム成分と充填剤としてカーボンブラック、シリカの外、無機化合物粉体を含むタイヤトレッド用ゴム組成物が提案されている。
　しかしながら、特許文献１～３に記載されるゴム組成物は、ウェットグリップ性能および燃費の改善効果を十分得るためには無機化合物粉体を比較的多く配合する必要があり、その場合、耐摩耗性が低下し易い傾向があるため、ウェットグリップ性能、耐摩耗性および低燃費性のバランスにさらに優れたタイヤ用ゴム組成物は得られていない。
　また、特許文献４には、ジエン系ゴム成分、シリカと共にアグリゲートの二次元投影画像解析から算出した特性やＤＢＰ、Ｎ２ＳＡ等の性状を特定したカーボンブラックを使用することによってウェットグリップ性能、耐摩耗性を向上させたタイヤトレッド用ゴム組成物が提案されているが、ウェットグリップ性能、耐摩耗性に加えて低燃費性を十分に満足するものではない。
特開２００２－３３８７５０号公報 特開２００３－５５５０３号公報 特開２００５－２１３３５３号公報 特開２０１２－１５８６６１号公報
　本発明は、かかる実情に鑑みなされたもので、補強用充填剤として特定性状のカーボンブラックを使用したウェットグリップ性能および耐摩耗性に優れ、転がり抵抗の小さい低燃費性のタイヤ用のゴム組成物及びそれを用いたタイヤを提供するものである。
　本発明者は、鋭意検討した結果、タイヤ用ゴム組成物において、スチレン－ブタジエンゴム（ＳＢＲ）又はスチレン－ブタジエンゴム（ＳＢＲ）とブタジエンゴム（ＢＲ）からなるゴム成分に表面活性の高い微粒径のカーボンブラックを特定量配合することにより、上記目的を達成することができることを見出し、本発明を完成するに至った。
　即ち、本発明は、スチレン－ブタジエンゴム（ＳＢＲ）又はスチレン－ブタジエンゴム（ＳＢＲ）とブタジエンゴム（ＢＲ）からなるゴム成分１００質量部に対して、補強用充填剤として少なくとも水素放出率が０．２質量％以上及び／又は窒素吸着比表面積（Ｎ２ＳＡ）とセチルトリブチルアンモニウムブロミド吸着比表面積（ＣＴＡＢ）の比Ｎ２ＳＡ／ＣＴＡＢ比が１．２～１．５で、窒素吸着比表面積（Ｎ２ＳＡ）が１６０～３００ｍ2／ｇであるカーボンブラックを２～２００質量部配合したゴム組成物およびそれを用いたタイヤである。
　本発明によれば、ウェットグリップ性能および耐摩耗性に優れ、転がり抵抗の小さい低燃費性のタイヤ用のゴム組成物及びそれを用いたタイヤが得られる。
実施例で使用したカーボンブラックの製造炉の概略を示す図である。
　以下、本発明の実施の形態を詳しく説明する。
　本発明のゴム組成物は、スチレン－ブタジエンゴム（ＳＢＲ）又はスチレン－ブタジエンゴム（ＳＢＲ）とブタジエンゴム（ＢＲ）からなるゴム成分に表面活性の高い微粒径のカーボンブラックをゴム成分１００質量部に対して２～２００質量部配合してなることを特徴とするものである。
　本発明に用いられるゴム成分としては、スチレン－ブタジエンゴム（ＳＢＲ）、ブタジエンゴム（ＢＲ）が挙げられ、ブタジエンゴム（ＢＲ）が４０質量％以下のスチレン－ブタジエンゴム（ＳＢＲ）とブタジエンゴム（ＢＲ）からなることが好ましい。さらに、ブタジエンゴムは分子内の活性部位にカーボンブラックとの反応性の高い官能基が導入された変性ブタジエンゴムであることがより好ましい。変性ブタジエンゴムとは、例えば重合活性末端、重合開始末端及び重合鎖中のいずれかにケイ素原子、スズ原子、硫黄原子、酸素原子及びチタン原子から選ばれる少なくとも１つを含む変性基及び／又は一級アミン、二級アミン、三級アミン及び環状アミンから選ばれる構造を含む変性基を有するブタジエンゴムである。
　本発明のゴム組成物では、特定の特性を有する新規のカーボンブラックを配合することにより、ウェットグリップ性能及び耐摩耗性を向上することができる。カーボンブラックの配合量は、ゴム成分１００質量部に対し２～２００質量部、好ましくは５～１００質量部、さらに好ましくは５～５０質量部である。カーボンブラックの配合量が２質量部未満であると、耐摩耗性が悪化する。またカーボンブラックの配合量が２００質量部を超えると、低燃費性が悪化する。
　本発明で使用するカーボンブラックは、次のような特性を有する新規のカーボンブラックである。
１．水素放出率が０．２質量％以上、または
２． Ｎ２ＳＡ／ＣＴＡＢの比が１．２～１．５
　さらに好ましくは、次のような特性のうち少なくとも１つの特性を有する新規のカーボンブラックである。
３．窒素吸着比表面積（Ｎ２ＳＡ）が１６０～３００ｍ2／ｇ
４．ジブチルフタレート（ＤＢＰ）吸収量は、１００～１５０ｍｌ／１００ｇ
５．沃素吸着比表面積（ＩＡ）は、１８０～３００ｍ2／ｇ
６．比着色力が１２０～１５０
７．トルエン着色透過度が９０以上
　上記の水素放出率は、１０５℃の恒温乾燥器中で１時間乾燥したカーボンブラックをデシケータ中で室温まで冷却した後、スズ製のチューブ状のサンプル容器に入れて圧着、密栓し水素分析装置でアルゴン気流下、２０００℃で１５分加熱した時の水素ガス発生量を測定し、質量分率で表したものである。水素放出量が多いと耐摩耗性が向上する。
　窒素吸着比表面積（Ｎ２ＳＡ）は、ＪＩＳ Ｋ６２１７－２に準拠して、測定する。
　窒素吸着比表面積（Ｎ２ＳＡ）は、１６０～３００ｍ2／ｇであることが好ましく、さらに１８０～２４０ｍ2／ｇであることが好ましい。Ｎ２ＳＡが１６０ｍ2／ｇ未満であると、耐摩耗性が悪化し、３００ｍ2／ｇを超えると転がり抵抗が悪化する。
　ＣＴＡＢ吸着比表面積は、ＪＩＳ Ｋ６２１７－３に準拠して、測定する。
　Ｎ２ＳＡ／ＣＴＡＢ比表面積の比は、１．２～１．５が好ましく、Ｎ２ＳＡ／ＣＴＡＢ比表面積の比が１．２未満では耐摩耗性が悪化し、１．５より大きいと転がり抵抗が悪化する。
　上記の水素放出率及び窒素吸着比表面積（Ｎ２ＳＡ）とＣＴＡＢ吸着比表面積の比Ｎ２ＳＡ／ＣＴＡＢがカーボンブラックの表面活性特性を表す指標となる。本発明で使用するカーボンブラックは、これらの値が上記範囲のものである。
　さらに、ＤＢＰ吸収量は、ＪＩＳ Ｋ６２１７－４吸油量Ａ法に準拠して、測定する。
　ＤＢＰ吸収量が、１００～１５０ｍｌ／１００ｇであり、好ましくは１１０～１４０ｍｌ／１００ｇである。ＤＢＰ吸収量が１００ｍｌ／１００ｇ未満であると耐摩耗性が不足する。またゴム組成物の成形加工性が低下し、カーボンブラックの分散性が悪化するのでカーボンブラックの補強性能が十分に得られない。ＤＢＰ吸収量が１５０ｍｌ／１００ｇを超えると、粘度が高くなり加工性が悪化する。
　沃素吸着比表面積（ＩＡ）は、ＪＩＳ Ｋ６２１７－１で測定する。
　ＩＡは、１８０～３００ｍ2／ｇ、好ましくは２００～２７０ｍ2／ｇである。
　また、本発明で使用するカーボンブラックの比着色力は、ＪＩＳ Ｋ６２１７－５に記載のフォークトロン法で測定し、１２０～１５０であり、好ましくは、１３０～１４０である。
　そして、トルエン着色透過度は、ＪＩＳ Ｋ６２１８－４に記載の方法で測定し、９０以上が好ましく、９０未満の場合転がり抵抗が悪化する恐れがある。
　上述した特性を有するカーボンブラックは、通常のカーボンブラックの製造装置を用いて、原料供給箇所、原料供給量、原料供給温度、燃料油供給量、燃料霧化空気供給量、燃焼用空気供給量、燃焼用空気温度、反応停止箇所などの製造条件を調整して製造することができる。
　本発明のゴム組成物において、シリカを配合することによりウェットグリップ性能を改良する。シリカとしては、市販のあらゆるものが使用でき、なかでも湿式シリカ、乾式シリカ、コロイダルシリカを用いるのが好ましく、湿式シリカを用いるのが特に好ましい。シリカのＢＥＴ比表面積（ＩＳＯ ５７９４／１に準拠して測定する）としては５０～３００ｍ2／ｇ、好ましくは１００～２３０ｍ2／ｇのものを使用する。シリカのＢＥＴ比表面積が５０ｍ2／ｇ未満であると、充填剤としての補強性が不十分になり、耐摩耗性が低下する。また、シリカのＢＥＴ比表面積が３００ｍ2／ｇを超えると、シリカを良好に分散させるのが困難になり、ウェットグリップ性能を改良する効果が十分に得られない。
　このようなシリカとしては東ソーシリカ社製、商品名「ニプシルＡＱ」（ＢＥＴ比表面積＝１９０ｍ2／ｇ）、デグサ社製商品名「ウルトラジルＶＮ３」（ＢＥＴ比表面積＝１７５ｍ2／ｇ）等の市販品を用いることができる。シリカは１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。
　本発明のタイヤに使用されるゴム組成物において、低発熱性、耐摩耗性を満足させるためには、シリカの配合量は、ジエン系ゴム１００質量部に対し２０～１３０質量部、好ましくは５０～１３０質量部にする。シリカの配合量が２０質量部未満では、ウェットグリップ性能を改良する効果が十分に得られない。またシリカの配合量が１３０質量部を超えると、耐摩耗性が低下する。
　また、シリカと共にシランカップリング剤を配合することにより、ジエン系ゴムに対するシリカの分散性を改良することができ、好ましい。シランカップリング剤の配合量は、シリカの配合量に対し、好ましくは３～１５質量％、より好ましくは４～１０質量％にする。シランカップリング剤の配合量が３質量％未満であると、シリカの分散性を十分に改良することができない。また、シランカップリング剤の配合量が１５質量％を超えると、シランカップリング剤同士が凝集・縮合してしまい、所望の効果を得ることができなくなる。
　シランカップリング剤の種類としては、特に制限されるものではないが、硫黄含有シランカップリング剤が好ましい。硫黄含有シランカップリング剤としては、例えば、ビス－（３－トリエトキシシリルプロピル）テトラサルファイド、ビス（３－トリエトキシシリルプロピル）ジサルファイド、３－トリメトキシシリルプロピルベンゾチアゾールテトラサルファイド、γ－メルカプトプロピルトリエトキシシラン、３－オクタノイルチオプロピルトリエトキシシラン等を例示することができる。
　本発明では、シリカとカーボンブラックとを共に使用することにより、ウェットグリップ性能及び耐摩耗性を兼備する。シリカ及びカーボンブラックの配合量の合計は、ジエン系ゴム１００質量部に対し６０～１６０質量部、好ましくは７０～１４０質量部にする。シリカ及びカーボンブラックの合計が６０質量部未満であると、十分なウェットグリップ性能が得られない。またシリカ及びカーボンブラックの合計が１６０質量部を超えると、ウェットグリップ性能の持続性が悪化すると共に、耐摩耗性が悪化する。
　本発明のゴム組成物には、加硫剤又は架橋剤、加硫促進剤、各種無機充填剤、各種オイル、老化防止剤、可塑剤などのタイヤ用ゴム組成物に一般的に使用される各種添加剤を配合することができ、これらの添加剤は一般的な方法で混練してゴム組成物とし、加硫又は架橋するのに使用することができる。これらの添加剤の配合量は本発明の目的に反しない限り、従来の一般的な配合量とすることができる。
　本発明のゴム組成物は、通常のゴム用混練機械、例えば、バンバリーミキサー、ニーダー、ロール等を使用して、上記各成分を混合することによって製造することができる。
　本発明のタイヤ用ゴム組成物を使用した空気入りタイヤは、ウェットグリップ性能、耐摩耗性及び低燃費性を従来レベル以上に向上することができ、各種車両用の空気入りタイヤとして好適に使用することができる。
　以下、実施例を挙げて本発明を詳しく説明するが、本発明は下記の実施例に何ら限定されるものではない。
製造例１～６
カーボンブラックＣＢ１～６の製造
　図１に示す上流部より、第一領域（図示せず）：燃料導入部（内側直径６８０ｍｍ、長さ９００ｍｍ）、第二領域：原料導入部（上流端内側直径４３５ｍｍ、下流端内側直径２２０ｍｍ、長さ１０００ｍｍ、テーパー角６．１°）、狭小円筒部（内側直径２２０ｍｍ、長さ１９０ｍｍ）、第三領域：反応停止用急冷水圧噴霧装置を備えた反応継続兼冷却室（内側直径３６５ｍｍ、長さ１２００ｍｍ）を有するカーボンブラック製造炉を用い、原料油として表１に示した重質油を使用し、表２に示した操作条件によりＣＢ１～６のカーボンブラックを製造した。
Figure JPOXMLDOC01-appb-T000001

Figure JPOXMLDOC01-appb-T000002
製造例７
変性ブタジエンゴム（変性ＢＲ）の製造
　乾燥し、窒素置換された８００ｍＬの耐圧ガラス容器に、１，３－ブタジエン６０ｇのシクロヘキサン溶液（２０質量％）、２，２－ジテトラヒドロフリルプロパン０．７０ｍｍｏｌを加え、さらに、ｎ－ブチルリチウム（ＢｕＬｉ）０．７０ｍｍｏｌを加えた後、５０℃の温水浴中で１．５時間重合反応を行った。この重合転化率はほぼ１００％である。
　その後、重合系に、四塩化スズ（ＳｎＣｌ４）０．２０ｍｍｏｌを加えて３０分変性反応を行った。最後に重合反応系に、２，６－ジ－ｔ－ブチル－ｐ－クレゾール（ＢＨＴ）のイソプロパノール５質量％溶液２ｍＬを添加し、反応を停止させた。その後、真空乾燥して変性ＢＲを得た。
得られた共重合体は、重量平均分子量１０万である。
　実施例、比較例で使用したカーボンブラックＣＢの性状の測定及び得られたゴム組成物の特性の評価は下記の方法で行った。
ＣＢの測定
１．沃素吸着比表面積
　ＪＩＳ Ｋ６２１７－１に準拠して測定し、カーボンブラック単位質量当たりのヨウ素の吸着量ｍｇ／ｇで表示する。
２．Ｎ２ＳＡ吸着比表面積
　ＪＩＳ Ｋ６２１７－２に準拠して、測定し、カーボンブラック単位質量当たりの比表面積ｍ２／ｇで表示する。
３．ＣＴＡＢ吸着比表面積、
　ＪＩＳ Ｋ６２１７－３に準拠して、測定し、カーボンブラック単位質量当たりの比表面積ｍ２／ｇで表示する。
４．ＤＢＰ吸収量
　ＪＩＳ Ｋ６２１７－４吸油量Ａ法に準拠して、測定し、カーボンブラック１００ｇ当たりに吸収されるジブチルフタレート（ＤＢＰ）の体積ｍｌで表示する。
５．比着色力
　ＪＩＳ Ｋ６２１７－５に記載のフォークトロン法で測定する。
６．トルエン着色透過度
　ＪＩＳ Ｋ６２１８－４に記載の方法で測定し、純粋なトルエンと比較した百分率で表される。
７．水素放出率
１）カーボンブラック試料を１０５℃の恒温乾燥器中で１時間乾燥し、デシケータ中で室温まで冷却する。
２）スズ製のチューブ状サンプル容器に約１０ｍｇを精秤し、圧着、密栓する。
３）水素分析装置（堀場製作所ＥＭＧＡ６２１Ｗ）でアルゴン気流下、２０００℃で１５分加熱した時の水素ガス発生量を測定し、質量分率を求める。
耐摩耗性
　実車にて、舗装路面を１万ｋｍ走行後、残溝を測定し、トレッドが１ｍｍ摩耗するのに要する走行距離を相対比較し、比較例のタイヤを１００（８０００ｋｍ／ｍｍに相当）として、指数表示した。数値が大きい程、耐摩耗性が良好なことを示す。
低燃費性
　サイズ１９５／６５Ｒ１５のタイヤを作製し、回転ドラムにより、８０ｋｍ／ｈの速度で回転させ、荷重４．４ｋＮとして、転がり抵抗を測定した。比較例のタイヤの転がり抵抗の逆数を１００として、指数表示した。数値が大きい程、転がり抵抗が低く、低燃費性であることを示す。
ウェットグリップ性能（０℃、ｔａｎδ）
　粘弾性測定装置（レオメトリックス社製）を使用し、温度０℃、歪み１％、周波数１５Ｈｚで損失正接ｔａｎδを測定した。比較例の数値を１００として指数表示した。数値が大きい程、ウェットグリップ性能が良好なことを示す。
　実施例、比較例で使用したカーボンブラックＣＢ１～６の性状を上記の測定方法により測定した結果を表３に示す。
Figure JPOXMLDOC01-appb-T000003
実施例１～４、比較例１～２

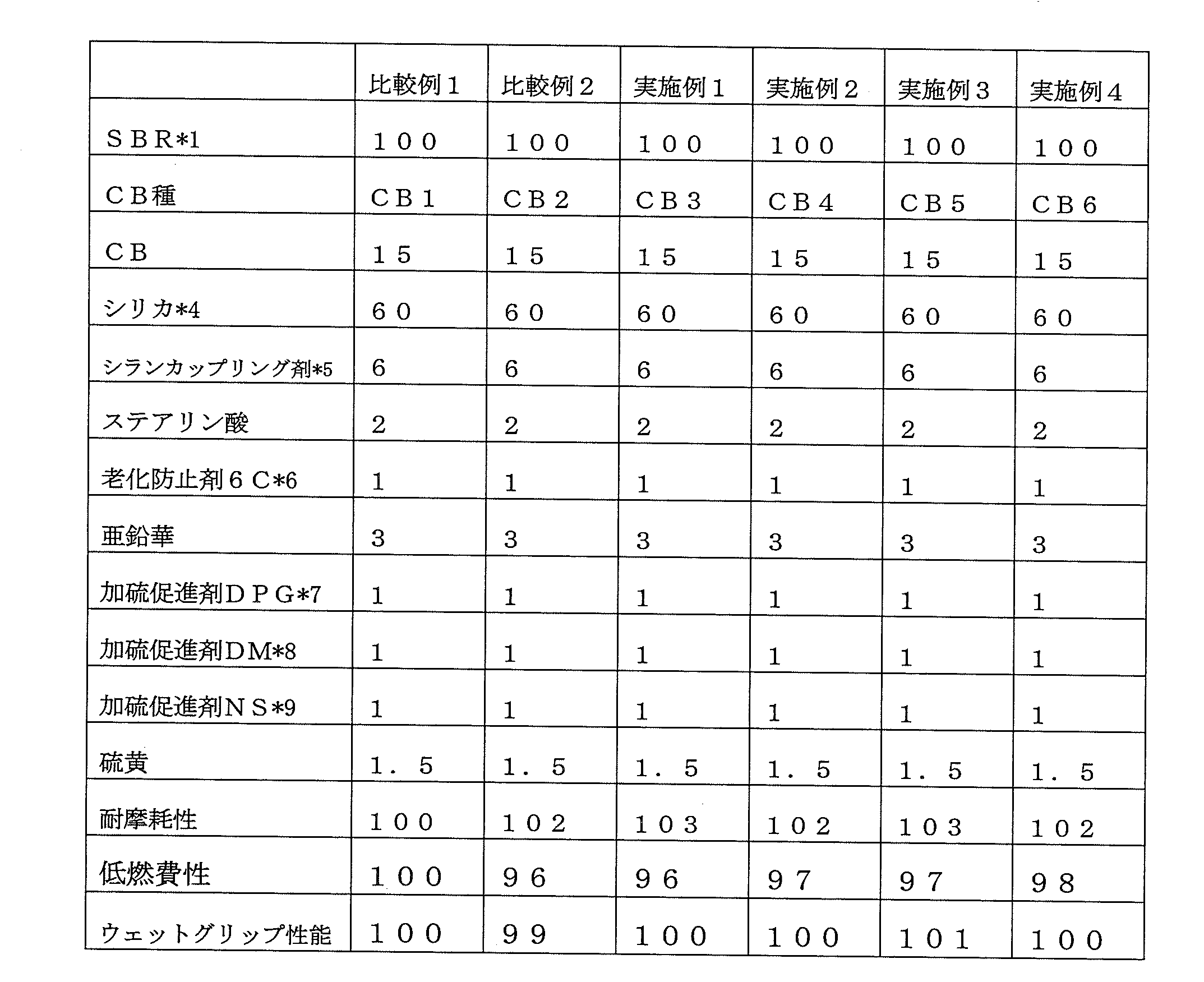

　表３に示す６種類のカーボンブラックを用いて、表４に従う配合処方でゴム成分としてＳＢＲのみを使用したゴム組成物をバンバリーミキサーにて混練して調製した。
　得られた各ゴム組成物を上記の評価方法により評価した。結果を表４に示す。
Figure JPOXMLDOC01-appb-T000004

実施例５～８、比較例３～４

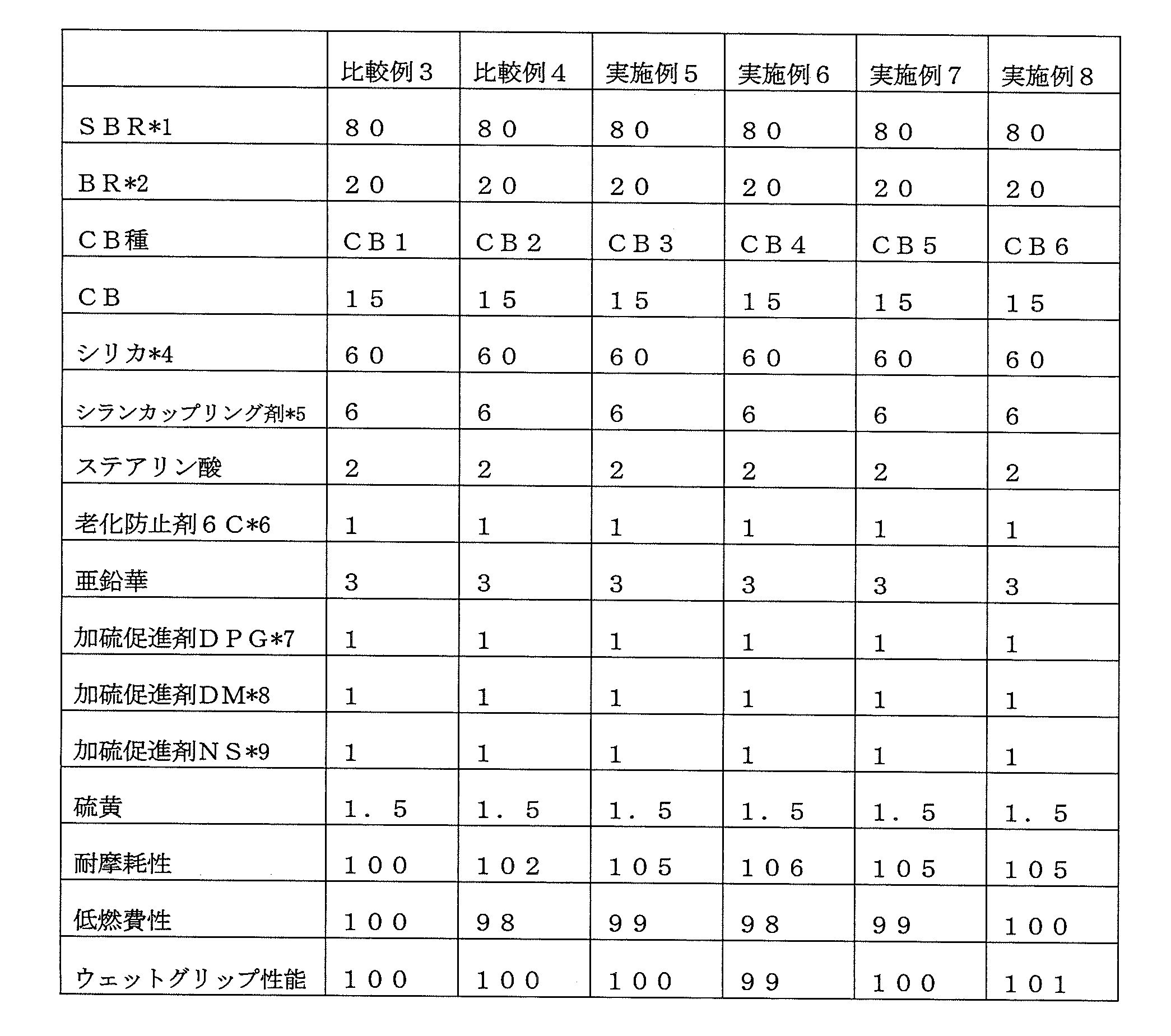

　表３に示す６種類のカーボンブラックを用いて、表５に従う配合処方でゴム成分としてＳＢＲと市販のブタジエンゴムを使用したゴム組成物をバンバリーミキサーにて混練して調製した。
得られた各ゴム組成物を上記の評価方法により評価した。結果を表５に示す。
Figure JPOXMLDOC01-appb-T000005

実施例９～１３、比較例５～６

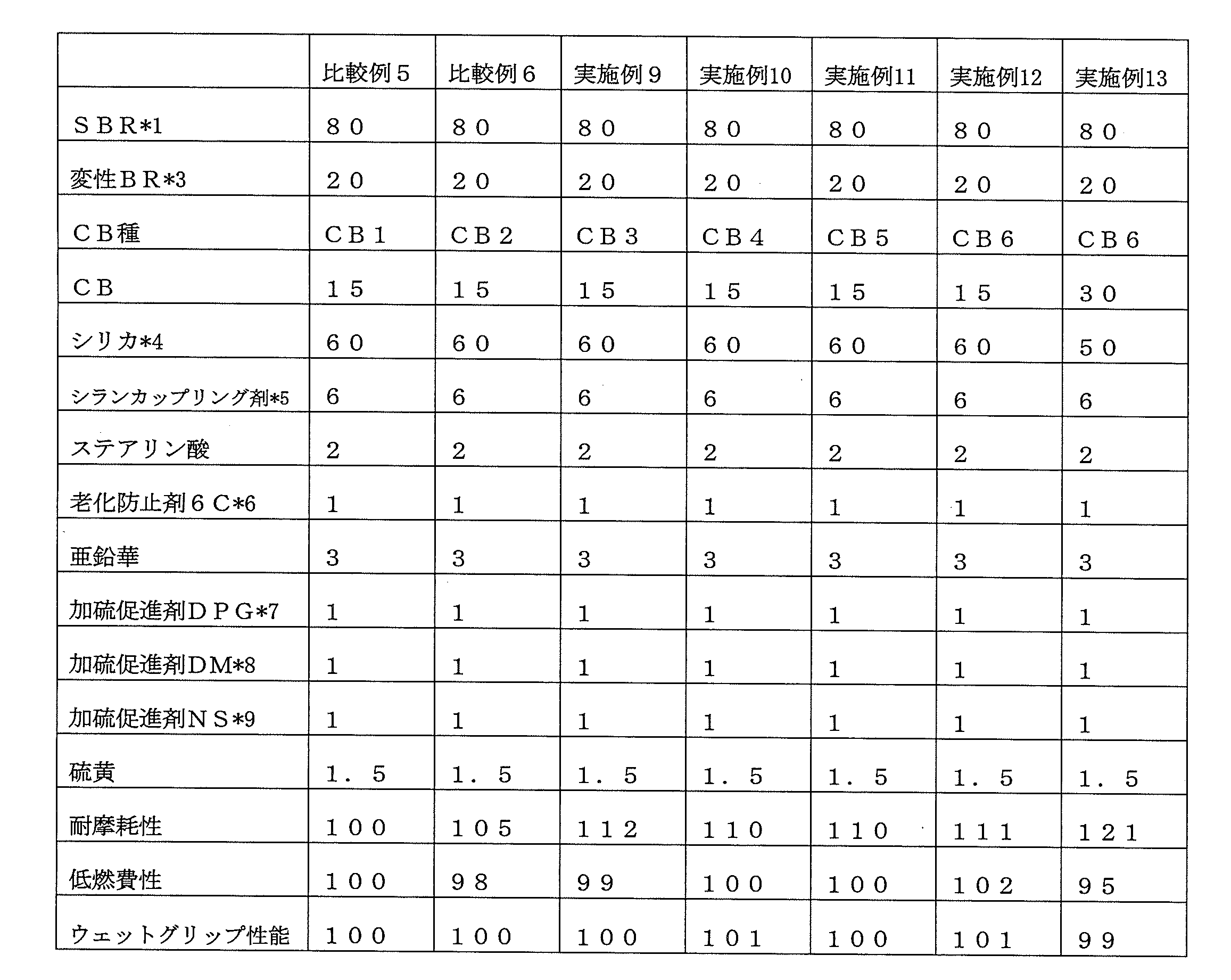

　表３に示す６種類のカーボンブラックを用いて、表６に従う配合処方でゴム成分としてＳＢＲと製造例７で製造した変性ブタジエンゴムを使用したゴム組成物をバンバリーミキサーにて混練して調製した。
得られた各ゴム組成物を上記の評価方法により評価した。結果を表６に示す。
Figure JPOXMLDOC01-appb-T000006

注（表４－６）
１：ＳＢＲ＃１５００（ＪＳＲ社製）
２：ＢＲ　ＮＦ３５Ｒ（旭化成社製）
３：製造例７で製造したもの
４：ニプシルＡＱ（東ソーシリカ社製）
５：Ｓｉ６９（ビス（３－トリエトキシシリルプロピル）テトラスルフィド、ＥＶＯＮＩＫ　Ｉｎｄｕｓｔｒｉｅｓ社製）
６：ノックラック６Ｃ（Ｎ－（１，３－ジメチルブチル）－Ｎ‘－フェニル－ｐ－フェニレンジアミン、大内新興化学工業社製）
７：ノックセラーＤ（ジフェニルグアニジン、大内新興化学工業社製）
８：ノックセラーＤＭ－Ｐ（ベンゾチアジルジスルフィド、大内新興化学工業社製）
９：ノックセラーＮＳ－Ｐ（Ｎ－ｔ－ブチル－２－ベンゾチアジルスルフェンアミド、大内新興化学工業社製）
　表４－６から明らかなように、水素放出率が本発明の範囲内のカーボンブラックを使用した本発明のゴム組成物は、従来のカーボンブラック又は水素放出率が本発明の範囲外のものを使用したゴム組成物に比べて低燃費性は若干低下するものの、耐摩耗性が向上することが分かる。特に、ゴム成分にＢＲ、さらに変性ＢＲをＳＢＲと併用すると低燃費性も低下せず、耐摩耗性が大幅に向上している。
　本発明のゴム組成物は、自動車のタイヤ用に使用できる。

Claims (7)

  1. 　スチレン－ブタジエンゴム、またはスチレン－ブタジエンゴムとブタジエンゴムからなるゴム成分１００質量部に対して、補強用充填剤として少なくとも水素放出率が０．２質量％以上、かつ窒素吸着比表面積Ｎ２ＳＡが１６０～３００ｍ2／ｇであるカーボンブラックを２～２００質量部配合したことを特徴とするゴム組成物。
  2. 　スチレン－ブタジエンゴム、またはスチレン－ブタジエンゴムとブタジエンゴムからなるゴム成分１００質量部に対して、補強用充填剤として少なくとも窒素吸着比表面積Ｎ２ＳＡとセチルトリブチルアンモニウムブロミド吸着比表面積ＣＴＡＢの比Ｎ２ＳＡ／ＣＴＡＢが１．２～１．５、かつ窒素吸着比表面積が１６０～３００ｍ2／ｇであるカーボンブラックを２～２００質量部配合したことを特徴とするゴム組成物。
  3. 　カーボンブラックの水素放出率が０．２質量％以上および窒素吸着比表面積Ｎ２ＳＡとセチルトリブチルアンモニウムブロミド吸着比表面積ＣＴＡＢの比Ｎ２ＳＡ／ＣＴＡＢ比が１．２～１．５である請求項１に記載のゴム組成物。
  4. 　ゴム成分におけるブタジエンゴムの含有量が４０質量％以下である請求項１～３のいずれかに記載のゴム組成物。
  5. 　ゴム成分におけるブタジエンゴムが変性ブタジエンゴムである請求項１～４のいずれかに記載のゴム組成物。
  6. 　カーボンブラックの配合量がゴム成分１００質量部に対し２～５０質量部である請求項１～５のいずれかに記載のゴム組成物。
  7. 　請求項１～６のいずれかに記載のゴム組成物を用いたタイヤ。
PCT/JP2014/062187 2013-05-07 2014-05-02 ゴム組成物及びそれを用いたタイヤ Ceased WO2014181776A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
US14/888,150 US9873778B2 (en) 2013-05-07 2014-05-02 Rubber composition and tire using the same
EP14794229.6A EP2995645B1 (en) 2013-05-07 2014-05-02 Rubber composition and tire using the same
JP2015515873A JP6397816B2 (ja) 2013-05-07 2014-05-02 ゴム組成物及びそれを用いたタイヤ
CN201480025875.5A CN105189635B (zh) 2013-05-07 2014-05-02 橡胶组合物和使用其的轮胎

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2013097622 2013-05-07
JP2013-097622 2013-05-07

Publications (1)

Publication Number Publication Date
WO2014181776A1 true WO2014181776A1 (ja) 2014-11-13

Family

ID=51867256

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2014/062187 Ceased WO2014181776A1 (ja) 2013-05-07 2014-05-02 ゴム組成物及びそれを用いたタイヤ

Country Status (5)

Country Link
US (1) US9873778B2 (ja)
EP (1) EP2995645B1 (ja)
JP (1) JP6397816B2 (ja)
CN (1) CN105189635B (ja)
WO (1) WO2014181776A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20160130417A1 (en) * 2013-05-24 2016-05-12 Bridgestone Corporation Rubber composition
JP2020019835A (ja) * 2018-07-30 2020-02-06 住友ゴム工業株式会社 ゴム組成物及び空気入りタイヤ
WO2023008105A1 (ja) * 2021-07-30 2023-02-02 株式会社ブリヂストン タイヤトレッド用ゴム組成物、及びタイヤ

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN107345008A (zh) * 2017-09-15 2017-11-14 苏州英得福机电科技有限公司 一种耐磨性橡胶材料
ES3060888T3 (en) * 2018-07-27 2026-03-30 Add Ventures Capital International Company Ltd Recovered carbon black and composite material comprising said recovered carbon black

Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002338750A (ja) 2001-05-15 2002-11-27 Sumitomo Rubber Ind Ltd タイヤトレッド用ゴム組成物およびそれを用いた空気入りタイヤ
JP2003055503A (ja) 2001-08-10 2003-02-26 Sumitomo Rubber Ind Ltd タイヤトレッド用ゴム組成物およびそれを用いた空気入りタイヤ
JP2003261795A (ja) * 2002-03-12 2003-09-19 Mitsubishi Chemicals Corp カーボンブラック及び高減衰性ゴム組成物
JP2005139230A (ja) * 2003-11-04 2005-06-02 Sumitomo Rubber Ind Ltd ゴム組成物およびそれを用いた競技用タイヤ
JP2005213353A (ja) 2004-01-29 2005-08-11 Sumitomo Rubber Ind Ltd ゴム組成物の製造方法、ゴム組成物および空気入りタイヤ
JP2007112983A (ja) * 2005-09-26 2007-05-10 Sumitomo Rubber Ind Ltd タイヤトレッド用ゴム組成物
JP2009040904A (ja) * 2007-08-09 2009-02-26 Bridgestone Corp ゴム組成物および空気入りタイヤ
JP2011079876A (ja) * 2009-10-02 2011-04-21 Bridgestone Corp ゴム組成物及びそれを用いたタイヤ
JP2011116920A (ja) * 2009-12-07 2011-06-16 Bridgestone Corp ゴム組成物及びそれを用いたタイヤ
WO2012043829A1 (ja) * 2010-10-01 2012-04-05 株式会社ブリヂストン ゴム組成物及びその製造方法、並びにタイヤ
JP2012158661A (ja) 2011-01-31 2012-08-23 Yokohama Rubber Co Ltd:The タイヤトレッド用ゴム組成物

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO1992004415A1 (en) * 1990-08-29 1992-03-19 Cabot Corporation Improved performance carbon blacks
US6153684A (en) 1990-08-29 2000-11-28 Cabot Corporation Performance carbon blacks
JP3183934B2 (ja) * 1992-02-14 2001-07-09 株式会社ブリヂストン タイヤ用ゴム組成物
JP2000080302A (ja) * 1998-09-07 2000-03-21 Tokai Carbon Co Ltd ハード系ハイストラクチャーカーボンブラック及び該カーボンブラックを配合したゴム組成物
DE60221184T2 (de) 2001-05-15 2008-04-10 Sumitomo Rubber Industries Ltd., Kobe Kautschukzusammensetzung für Reifenlauffläche und Reifen mit derselben
JP3895210B2 (ja) * 2002-04-01 2007-03-22 東海カーボン株式会社 カーボンブラック及びそのゴム組成物
WO2004094525A1 (ja) * 2003-04-22 2004-11-04 Bridgestone Corporation ゴム組成物及びそれを用いたタイヤ
JP5027989B2 (ja) 2004-03-25 2012-09-19 旭カーボン株式会社 タイヤトレッド用カーボンブラックの製造方法
JP2007154089A (ja) 2005-12-07 2007-06-21 Bridgestone Corp ゴム組成物及びそれを用いたタイヤ
EP2348068B1 (en) 2008-10-01 2017-01-04 Bridgestone Corporation Rubber composition and pneumatic tire produced using same

Patent Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002338750A (ja) 2001-05-15 2002-11-27 Sumitomo Rubber Ind Ltd タイヤトレッド用ゴム組成物およびそれを用いた空気入りタイヤ
JP2003055503A (ja) 2001-08-10 2003-02-26 Sumitomo Rubber Ind Ltd タイヤトレッド用ゴム組成物およびそれを用いた空気入りタイヤ
JP2003261795A (ja) * 2002-03-12 2003-09-19 Mitsubishi Chemicals Corp カーボンブラック及び高減衰性ゴム組成物
JP2005139230A (ja) * 2003-11-04 2005-06-02 Sumitomo Rubber Ind Ltd ゴム組成物およびそれを用いた競技用タイヤ
JP2005213353A (ja) 2004-01-29 2005-08-11 Sumitomo Rubber Ind Ltd ゴム組成物の製造方法、ゴム組成物および空気入りタイヤ
JP2007112983A (ja) * 2005-09-26 2007-05-10 Sumitomo Rubber Ind Ltd タイヤトレッド用ゴム組成物
JP2009040904A (ja) * 2007-08-09 2009-02-26 Bridgestone Corp ゴム組成物および空気入りタイヤ
JP2011079876A (ja) * 2009-10-02 2011-04-21 Bridgestone Corp ゴム組成物及びそれを用いたタイヤ
JP2011116920A (ja) * 2009-12-07 2011-06-16 Bridgestone Corp ゴム組成物及びそれを用いたタイヤ
WO2012043829A1 (ja) * 2010-10-01 2012-04-05 株式会社ブリヂストン ゴム組成物及びその製造方法、並びにタイヤ
JP2012158661A (ja) 2011-01-31 2012-08-23 Yokohama Rubber Co Ltd:The タイヤトレッド用ゴム組成物

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20160130417A1 (en) * 2013-05-24 2016-05-12 Bridgestone Corporation Rubber composition
US10280278B2 (en) * 2013-05-24 2019-05-07 Bridgestone Corporation Rubber composition
JP2020019835A (ja) * 2018-07-30 2020-02-06 住友ゴム工業株式会社 ゴム組成物及び空気入りタイヤ
JP7155715B2 (ja) 2018-07-30 2022-10-19 住友ゴム工業株式会社 ゴム組成物及び空気入りタイヤ
WO2023008105A1 (ja) * 2021-07-30 2023-02-02 株式会社ブリヂストン タイヤトレッド用ゴム組成物、及びタイヤ
JP2023020658A (ja) * 2021-07-30 2023-02-09 株式会社ブリヂストン タイヤトレッド用ゴム組成物、及びタイヤ
JP7693436B2 (ja) 2021-07-30 2025-06-17 株式会社ブリヂストン タイヤトレッド用ゴム組成物、及びタイヤ

Also Published As

Publication number Publication date
EP2995645B1 (en) 2018-07-04
JPWO2014181776A1 (ja) 2017-02-23
CN105189635B (zh) 2018-04-06
EP2995645A1 (en) 2016-03-16
JP6397816B2 (ja) 2018-09-26
EP2995645A4 (en) 2016-04-27
CN105189635A (zh) 2015-12-23
US9873778B2 (en) 2018-01-23
US20160053098A1 (en) 2016-02-25

Similar Documents

Publication Publication Date Title
JP5006617B2 (ja) ゴム組成物およびそれを用いたトレッドを有するタイヤ
JP4088261B2 (ja) トレッド用ゴム組成物
JP5147346B2 (ja) ゴム組成物の製造方法および空気入りタイヤ
JP2008050570A (ja) ゴム組成物ならびにそれを用いたトレッドおよび／またはサイドウォールを有するタイヤ
JP6926537B2 (ja) タイヤ用ゴム組成物及び空気入りタイヤ
JP6397816B2 (ja) ゴム組成物及びそれを用いたタイヤ
JP2006124487A (ja) タイヤサイドウォール用ゴム組成物および空気入りタイヤ
JP6420760B2 (ja) ゴム組成物
JP4646523B2 (ja) ゴム組成物の製造方法、ゴム組成物および空気入りタイヤ
CN102443206A (zh) 橡胶组合物和充气轮胎
CN103965528B (zh) 轮胎用橡胶组合物以及充气轮胎
JP2012158661A (ja) タイヤトレッド用ゴム組成物
JP4163863B2 (ja) タイヤトレッド用ゴム組成物およびそれを用いた空気入りタイヤ
JP5144137B2 (ja) トレッド用ゴム組成物およびそれを用いたトレッドを有するタイヤ
JP5616049B2 (ja) タイヤ用ゴム組成物及び空気入りタイヤ
JP2013023538A (ja) タイヤ用ゴム組成物
EP3385317B1 (en) Method for preparing rubber composition and method for preparing tire
JP2011168709A (ja) トレッド用ゴム組成物及び二輪車用タイヤ
JP5214130B2 (ja) ゴム組成物およびそれを用いたトレッドを有するタイヤ
JP5236138B2 (ja) タイヤトレッド用ゴム組成物およびそれを用いた空気入りタイヤ
JP6215684B2 (ja) 二輪車タイヤ用トレッドゴム組成物及び二輪車タイヤ
JP4578673B2 (ja) タイヤトレッド用ゴム組成物
JP2017008138A (ja) ゴム組成物の製造方法およびゴム組成物
WO2012140979A1 (ja) タイヤ用ゴム組成物及び空気入りタイヤ
JP2008115326A (ja) ゴム組成物およびそれを用いたトレッドを有するタイヤ

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 201480025875.5

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 14794229

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2015515873

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 14888150

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 2014794229

Country of ref document: EP
