WO2017013193A1 - Umformbarer leichtbaustahl mit verbesserten mechanischen eigenschaften und verfahren zur herstellung von halbzeug aus diesem stahl - Google Patents

Umformbarer leichtbaustahl mit verbesserten mechanischen eigenschaften und verfahren zur herstellung von halbzeug aus diesem stahl Download PDF

Info

Publication number
WO2017013193A1
WO2017013193A1 PCT/EP2016/067347 EP2016067347W WO2017013193A1 WO 2017013193 A1 WO2017013193 A1 WO 2017013193A1 EP 2016067347 W EP2016067347 W EP 2016067347W WO 2017013193 A1 WO2017013193 A1 WO 2017013193A1
Authority
WO
WIPO (PCT)
Prior art keywords
max
steel
elements
mpa
tensile strength
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/EP2016/067347
Other languages
English (en)
French (fr)
Inventor
Peter PALZER
Zacharias Georgeou
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Salzgitter Flachstahl GmbH
Original Assignee
Salzgitter Flachstahl GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Salzgitter Flachstahl GmbH filed Critical Salzgitter Flachstahl GmbH
Priority to EP16750113.9A priority Critical patent/EP3325678B1/de
Priority to US15/746,317 priority patent/US20180216207A1/en
Priority to RU2018105926A priority patent/RU2691436C1/ru
Priority to KR1020187003165A priority patent/KR102096190B1/ko
Publication of WO2017013193A1 publication Critical patent/WO2017013193A1/de
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D9/00—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor
    • C21D9/52—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor for wires; for strips ; for rods of unlimited length
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/60—Ferrous alloys, e.g. steel alloys containing lead, selenium, tellurium, or antimony, or more than 0.04% by weight of sulfur
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D1/00—General methods or devices for heat treatment, e.g. annealing, hardening, quenching or tempering
    • C21D1/26—Methods of annealing
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D6/00—Heat treatment of ferrous alloys
    • C21D6/002—Heat treatment of ferrous alloys containing Cr
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D6/00—Heat treatment of ferrous alloys
    • C21D6/005—Heat treatment of ferrous alloys containing Mn
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D6/00—Heat treatment of ferrous alloys
    • C21D6/008—Heat treatment of ferrous alloys containing Si
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C21D8/0221—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the working steps
    • C21D8/0226—Hot rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C21D8/0221—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the working steps
    • C21D8/0236—Cold rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C21D8/0247—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the heat treatment
    • C21D8/0263—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the heat treatment following hot rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D9/00—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor
    • C21D9/46—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor for sheet metals
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/02—Ferrous alloys, e.g. steel alloys containing silicon
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/06—Ferrous alloys, e.g. steel alloys containing aluminium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/24—Ferrous alloys, e.g. steel alloys containing chromium with vanadium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/26—Ferrous alloys, e.g. steel alloys containing chromium with niobium or tantalum
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/38—Ferrous alloys, e.g. steel alloys containing chromium with more than 1.5% by weight of manganese
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C21D8/0221—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the working steps
    • C21D8/0231—Warm rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C21D8/0247—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the heat treatment
    • C21D8/0273—Final recrystallisation annealing

Definitions

  • the invention relates to a deformable lightweight structural steel with improved
  • the invention relates to a process for the production of semi-finished products from this steel.
  • semi-finished product is understood below to mean hot or cold strip produced from this steel or an intermediate or end product made therefrom, such as, for example, pipes.
  • lightweight steels which are characterized by a low specific weight while high strength and toughness and have a high ductility and thus are of great interest to the vehicle.
  • the high proportion of alloying constituents (Si, Al) having a specific gravity far below the specific gravity of iron achieves a weight reduction advantageous to the automobile industry while retaining the previous design construction.
  • the deformable lightweight structural steel known from the published patent application DE 10 2004 061 284 A1 has, for example, the following alloy composition (in% by weight): C 0.04 to ⁇ 1.0, Al 0.05 to ⁇ 4.0, Si 0, 05 to ⁇ 6.0, Mn 9.0 to ⁇ 18.0, the remainder being iron including conventional steel accompanying elements.
  • alloy composition in% by weight: C 0.04 to ⁇ 1.0, Al 0.05 to ⁇ 4.0, Si 0, 05 to ⁇ 6.0, Mn 9.0 to ⁇ 18.0, the remainder being iron including conventional steel accompanying elements.
  • Requirement Cr, Cu, Ti, Zr, V and Nb are added.
  • This lightweight steel has a partially stabilized ⁇ -mixed crystal structure with defined stacking fault energy with a z. T. multiple TRIP effect, which is the stress or strain-induced conversion of a face-centered ⁇ -mixed crystal (austenite) in an ⁇ -martensite (hexagonal closest packing) and then upon further deformation into a body-centered ⁇ -martensite and retained austenite.
  • TRIP Transformation Induced Plasticity
  • TWIP winning Induced Plasticity
  • WO 201 1/154153 A1 discloses an austenitic steel which is said to have outstanding resistance to delayed cracking.
  • the steel contains, in addition to iron and impurities in wt .-%: 0.5 to 0.8 C, 10 to 17 Mn, at least 1, 0 AI, at most 0.5 Si, at most 0.020 S, at most 0.050 P, 50 to 200 ppm N and 0.050 to 0.25 V.
  • WO 2009/142362 A1 discloses a steel alloy for a high-strength cold-rolled steel sheet, which should also have improved resistance to delayed cracking.
  • the steel contains, in addition to iron and impurities in wt .-%: 0.05 to 0.3 C, 0.3 to 1.6 Si, 4.0 to 7.0 Mn, 0.5 to 2.0 AI, 0 , 01 to 0.1 Cr, 0.02 to 0.1 Ni, 0.005 to 0.03 Ti, 5 to 30 ppm B, 0.01 to 0.03 Sb and 0.008 or less S.
  • EP 2 128 293 A1 discloses a lightweight structural steel with improved elongation, comprising iron and impurities in wt.%: 0.2 to 0.8 C, 2 to 10 Mn, 0.2 or less P , at most 0.015 S, 3.0 to 15 Al, at most 0.01 N and a ratio Mn / Al of 0.4 to 1.0.
  • a roll gap of a rolling mill during the production of the steel strip is selectively varied.
  • the object of the invention is to provide a lightweight steel of the generic type, while maintaining very good mechanical properties
  • This object is based on the preamble in connection with the
  • the deformable lightweight steel with TRIP is provided. According to the teachings of the invention, the deformable lightweight steel with TRIP and
  • TWIP properties the following elements in% by weight:
  • antimony causes the carbides to grow slower and thus finer and less precipitated. This will be
  • Alloying concepts result in improved mechanical properties and significant improvement with respect to avoiding delayed hydrogen-induced cracking (delayed fracture) and hydrogen embrittlement.
  • the evaluation of the mechanical properties is based on the product of tensile strength and elongation at break, which is a measure of the performance of the material.
  • the product or semifinished product produced from the alloy according to the invention by deformation which may be, for example, hot strip, cold strip, flexibly rolled hot or cold strip, a pipe or a body component, is therefore advantageously heat-treated at 480 to 770 ° C for 1 minute to 48 hours, for example, in a bell annealer with predominantly long annealing times or in a continuous annealing with predominantly short annealing times.
  • the timing of the annealing can therefore be flexibly adapted to the production process.
  • An annealing of the end product in addition to an already performed annealing of the semifinished product can lead to a further improvement of the material properties.
  • Annealing temperature 480 to 770 ° C
  • annealing time 1 minute to 48 hours.
  • Annealing temperature 480 to 770 ° C
  • annealing time 1 minute to 48 hours.
  • the annealing is preferably carried out at temperatures of 670 to 770 ° C at annealing times of 1 minute to 12 hours, as lower temperatures and longer annealing times lead to lower tensile strength and elongation at break.
  • a continuous annealing is preferably used for hot-rolled strip, cold strip and flexibly rolled strips for short annealing times, and preferably for long annealing times a crown annealing.
  • other annealing devices can be used with the given parameters, such as a muffle furnace.
  • Manganese-containing steels are possible, which have a better tensile strength and elongation at break than non-Sb-alloyed higher manganese-containing steels with the same chemical composition.
  • antimony also significantly improves the behavior towards hydrogen (delayed cracking and hydrogen embrittlement).
  • the reason for the improvement in the material properties is that antimony inhibits the diffusion of carbon and aluminum.
  • antimony lowers the interfacial energy, resulting in a finer distribution of the carbides.
  • the reduced carbon diffusion thus delays the local accumulation of carbon at the grain boundaries and in the microstructure and, in conjunction with aluminum, the formation of kappa carbides or in particular with V, Nb, Mo, Cr, W, Zr and Ti, the formation of local larger carbides.
  • the homogeneity of the material is thereby improved with the described positive effects on the mechanical properties and the resistance to delayed cracking and hydrogen embrittlement.
  • the precipitation of finely divided carbides leads to grain refining in the microstructure, which leads to an improvement in the behavior with respect to hydrogen-related negative effects (delayed cracking,
  • antimony For antimony to be effective, at least levels of 30 ppm are necessary. However, antimony contents of more than 0.8 wt.% Embrittle the material and should therefore be avoided. Optimal, the maximum content of antimony is 0.5 wt .-%.
  • Precipitated carbides improve the utilization of the corresponding alloying elements, potentially allowing a reduction in the amount of addition. Furthermore, due to the reduced carbon diffusion and the reduced grain growth due to the addition of antimony, the process window for the heat treatments necessary according to the invention is increased, that is, the steel is less sensitive to the resulting mechanical properties
  • AI Improves the strength and elongation properties, lowers the specific gravity, and influences the conversion behavior of the invention Alloys. Al contents of more than 15% by weight deteriorate the
  • Ca Used to modify non-metallic oxide inclusions, which can lead to inhomogeneities and unwanted material failure.
  • Mn Stabilizes austenite, increases strength and toughness, and allows for deformation-induced martensite and / or twinning in the
  • Mo acts as a strong carbide former and increases strength. Contents of Mo exceeding 2% by weight deteriorate the elongation properties, and therefore a maximum content of 2% by weight is determined.
  • Nb + V Grain-refining, in particular through the formation of carbides, which simultaneously improves the strength, toughness and elongation properties. Contents of over 1 wt .-% bring no further advantages.
  • Ni Stabilizes austenite and improves elongation properties, especially at low application temperatures. More than the addition of 5 wt .-% Ni brings no further advantage.
  • Si hinders carbon diffusion, reduces specific gravity and increases strength and elongation and toughness properties. Furthermore, an improvement in cold rollability by alloying Si could be observed.
  • Elongation properties which is why a maximum content of 2 wt .-% is set.
  • W acts as a carbide former and increases strength and heat resistance. Content W of more than 1 wt% deteriorate the elongation properties, therefore, a maximum content of 1 wt .-% is determined.
  • Zr acts as a carbide former and improves strength. Contents of Zr of more than 0.3% by weight deteriorate the elongation properties, therefore, a maximum content of 0.3% by weight is set.
  • Heat treatment parameters (see Table 1 to 4) a product of tensile strength and elongation at break of at least 20,000 MPa% and a tensile strength of at least 800 MPa.
  • the product of tensile strength and elongation at break is a measure of the material's performance during forming.
  • An alloy according to claim 4 comprises a product of tensile strength
  • An alloy according to claim 5 comprises finely divided kappa-carbide precipitates and a product of tensile strength and elongation at break of at least 30,000 MPa% and a yield strength of at least 700 MPa and a tensile strength of at least 800 MPa.
  • Table 1 lists the alloy compositions tested. With otherwise approximately the same chemical composition, the content of Sb and additions of Nb were varied.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Materials Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Heat Treatment Of Sheet Steel (AREA)
  • Heat Treatment Of Steel (AREA)

Abstract

Die Erfindung betrifft einen umformbaren Leichtbaustahl mit verbesserten mechanischen Eigenschaften und einem hohen Widerstand gegen verzögerte wasserstoffinduzierte Rissbildung und Wasserstoffversprödung mit den Elementen (in Gew.-%): C 0,02 bis ≤1,0; Mn 3 bis 30; Si ≤4; P max. 0,1; S max.0,1; N max. 0,03; Sb 0,003 bis 0,8, insbesondere vorteilhaft bis 0,5 sowie mindestens eines oder mehrere der folgenden karbidbildenden Elemente in den angegebenen Gehalten (in Gew.-%): Al ≤15; Cr > 0,1 bis 8; Mo 0,05 bis 2; Ti 0,01 bis 2; V 0,005 bis 1; Nb 0,00 bis 1; W 0,005 bis 1; Zr 0,001 bis 0,3; Rest Eisen einschließlich üblicher stahlbegleitender Elemente, mit optionaler Zugabe folgende Elemente in Gew.-%: max. 5 Ni, max. 10 Co, max. 0,005 Ca, max. 0,01 B und 0,05 bis 2 Cu. Auch betrifft die Erfindung ein Verfahren zur Herstellung des vorgenannten Leichtbaustahls.

Description

UMFORMBARER LEICHTBAUSTAHL MIT VERBESSERTEN MECHANISCHEN EIGENSCHAFTEN UND VERFAHREN ZUR HERSTELLUNG VON HALBZEUG AUS DIESEM STAHL
Beschreibung
Die Erfindung betrifft einen umformbaren Leichtbaustahl mit verbesserten
mechanischen Eigenschaften und einem hohen Widerstand gegen verzögerte wasserstoffinduzierte Rissbildung, gemäß Patentanspruch 1 . Des Weiteren betrifft die Erfindung ein Verfahren zur Herstellung von Halbzeug aus diesem Stahl.
Unter Halbzeug wird im Folgenden aus diesem Stahl hergestelltes Warm- oder Kaltband oder ein daraus hergestelltes Zwischen- oder Endprodukt, wie zum Beispiel Rohre, verstanden. In den letzten Jahren hat es große Entwicklungsfortschritte auf dem Gebiet der sogenannten Leichtbaustähle gegeben, die sich durch ein geringes spezifisches Gewicht bei gleichzeitig hohen Festigkeiten und Zähigkeiten auszeichnen sowie eine hohe Duktilität aufweisen und damit für den Fahrzeugbau von großem Interesse sind. Bei diesen im Ausgangszustand austenitischen Stählen wird durch den hohen Anteil von Legierungsbestandteilen (Si, AI) mit einem spezifischen Gewicht weit unterhalb des spezifischen Gewichts von Eisen eine für die Automobilindustrie vorteilhafte Gewichtsreduzierung unter Beibehaltung der bisherigen Konstruktionsbauweise erreicht.
Der aus der Offenlegungsschrift DE 10 2004 061 284 A1 bekannte umformbare Leichtbaustahl weist zum Beispiel folgende Legierungszusammensetzung (in Gew.- %) auf: C 0,04 bis < 1 ,0, AI 0,05 bis < 4,0, Si 0,05 bis < 6,0, Mn 9,0 bis < 18,0, Rest Eisen einschließlich üblicher Stahlbegleitelemente. Optional können je nach
Anforderung Cr, Cu, Ti, Zr, V und Nb zugegeben werden.
Dieser Leichtbaustahl weist ein teilstabilisiertes γ-Mischkristall-Gefüge mit definierter Stapelfehlerenergie mit einem z. T. multiplen TRIP-Effekt auf, der die spannungs- oder dehnungsinduzierte Umwandlung eines flächenzentrierten γ-Mischkristalls (Austenit) in einen ε-Martensit (hexagonal dichteste Kugelpackung) und anschließend bei weiterer Verformung in einen raumzentrierten ε-Martensit und Restaustenit ermöglicht.
Der hohe Umformgrad wird durch TRIP- (Transformation Induced Plasticity) und TWIP- (Twinning Induced Plasticity) Eigenschaften des Stahles erreicht.
Bei diesem und vergleichbaren Stählen kann aber bei Vorliegen von
Eigenspannungen im Material in Abhängigkeit vom Gefüge und der Festigkeit eine durch Wasserstoff ausgelöste verzögerte Versprödung und in Folge dessen eine Rissbildung auftreten.
Zur Überwindung dieses Problems ist in der Offenlegungsschrift DE 10 2004 061 284 A1 bereits vorgeschlagen worden, den Wasserstoffgehalt auf < 20 ppm vorzugsweise auf < 5 ppm zu begrenzen.
Dieser Vorschlag ist zwar hilfreich aber noch nicht ausreichend, da selbst bei niedrig eingestellten Wasserstoffgehalten trotzdem noch der Effekt der verzögerten
Rissbildung auftreten kann. Außerdem können bei der Stahlherstellung aus verschiedenen Gründen Überschreitungen des festgelegten Maximalwertes für Wasserstoff vorkommen, die legierungsmäßig zwar toleriert werden können, aber die Gefahr des Auftretens einer Wasserstoffversprödung vergrößern.
Aus der Offenlegungsschrift WO 201 1/154153 A1 ist ein austenitischer Stahl bekannt, der einen hervorragenden Widerstand gegen verzögerte Rissbildung aufweisen soll. Der Stahl enthält neben Eisen und Verunreinigungen in Gew.-%: 0,5 bis 0,8 C,10 bis 17 Mn, mindestens 1 ,0 AI, höchstens 0,5 Si, höchstens 0,020 S, höchstens 0,050 P, 50 bis 200 ppm N und 0,050 bis 0,25 V.
Aus der Offenlegungsschrift WO 2009/142362 A1 ist eine Stahllegierung für ein hochfestes kaltgewalztes Stahlblech bekannt, die ebenfalls einen verbesserten Widerstand gegen verzögerte Rissbildung aufweisen soll. Der Stahl enthält neben Eisen und Verunreinigungen in Gew.-%: 0,05 bis 0,3 C, 0,3 bis 1 ,6 Si, 4,0 bis 7,0 Mn, 0,5 bis 2,0 AI, 0,01 bis 0,1 Cr, 0,02 bis 0,1 Ni, 0,005 bis 0,03 Ti, 5 bis 30 ppm B, 0,01 bis 0,03 Sb und 0,008 oder weniger S. Des Weiteren ist aus der Offenlegungsschrift EP 2 128 293 A1 ein Leichtbaustahl mit einer verbesserten Dehnung bekannt, aufweisend neben Eisen und Verunreinigungen in Gew.-%: 0,2 bis 0,8 C, 2 bis 10 Mn, 0,2 oder weniger P, höchstens 0,015 S, 3,0 bis 15 AI, höchstens 0,01 N und einem Verhältnis Mn/Al von 0,4 bis 1 ,0.
Ferner ist in der Offenlegungsschrift US 2009/0050622 A1 bereits ein Verfahren zur kontinuierlichen Wärmebehandlung von Bandstahl beschrieben, dessen Banddicke entlang seiner Länge variiert. Dieser Bandstahl mit variierender Dicke wird
kontinuierlich durch sogenanntes flexibles Walzen hergestellt. Hierbei wird ein Walzspalt einer Walzanlage während der Produktion des Bandstahls gezielt variiert.
Aufgabe der Erfindung ist es einen Leichtbaustahl der gattungsgemäßen Art anzugeben, der unter Beibehaltung sehr guter mechanischer Eigenschaften
(Duktilität, Festigkeit) nicht den Effekt einer verzögerten Rissbildung bzw.
Wasserstoffversprödung aufweist.
Diese Aufgabe wird ausgehend vom Oberbegriff in Verbindung mit den
kennzeichnenden Merkmalen des Anspruches 1 und in Bezug auf ein Verfahren durch die Merkmale des Anspruchs 6 gelöst. Vorteilhafte Weiterbildungen sind Gegenstand von Unteransprüchen.
Nach der Lehre der Erfindung weist der umformbare Leichtbaustahl mit TRIP- und
TWIP-Eigenschaften folgende Elemente in Gew.-% auf:
C 0,02 bis <1 ,0
Mn 3 bis 30
Si < 4
P max. 0,1
S max. 0,1
N max. 0,03
Sb 0,003 bis 0,8, vorteilhaft bis max. 0,5
sowie mindestens eines oder mehrere der folgenden karbidbildenden Elemente in den angegebenen Gehalten (in Gew.-%):
AI < 15
Cr > 0,1 bis 8
Mo 0,05 bis 2 Ti 0,01 bis 2
V 0,005 bis 1
Nb 0,005 bis 1
W 0,005 bis 1
Zr 0,001 bis 0,3
Rest Eisen einschließlich üblicher stahlbegleitender Elemente, mit optionaler Zugabe folgender Elemente in Gew.-%: max. 5 Ni, max. 10 Co, max. 0,005 Ca, max. 0,01 B und 0,05 bis 2 Cu. Überraschend wurde im Rahmen von umfangreichen Untersuchungen erkannt, dass durch Zulegieren von Antimon (Sb) in den angegebenen Grenzen die Diffusion von Elementen, insbesondere C, N und O, behindert wird und dadurch in Verbindung mit einer gezielten Wärmebehandlung das Werkstoffverhalten vorteilhaft beeinflusst werden kann.
Die Zugabe von Antimon führt dazu, dass die Karbide langsamer wachsen und somit feiner verteilt und kleiner ausgeschieden werden. Dadurch werden
Legierungselemente effektiver genutzt, was zu kostengünstigeren
Legierungskonzepten führt bei verbesserten mechanischen Eigenschaften und einer deutlichen Verbesserung im Hinblick auf die Vermeidung von verzögerter wasserstoffinduzierter Rissbildung (delayed fracture) und Wasserstoffversprödung (hydrogen embrittlement).
Als günstig hat es sich herausgestellt, wenn das Verhältnis von Sb/C einen Wert von 1 ,5 nicht überschreitet. Werte über 1 ,5 bringen keinen weiteren Vorteil im Sinne der Erfindung und bewirken vor allem negative Effekte wie beispielsweise einen Verlust an Duktilität und Zähigkeit durch Ausscheidung von Antimon an den Korngrenzen.
Erfindungsgemäß wird bei der Beurteilung der mechanischen Eigenschaften das Produkt aus Zugfestigkeit und Bruchdehnung zugrunde gelegt, das ein Maß für die Leistungsfähigkeit des Werkstoffes ist.
Bei Versuchen wurde festgestellt, dass bei den erfindungsgemäßen Legierungen die Zugfestigkeit und Bruchdehnung durch die Zugabe von Antimon im Vergleich zu Stahllegierungen, bei denen kein Antimon zugegeben wird, deutlich höher ist, wodurch kostengünstigere und höherwertigere Stähle erzeugt werden können.
Es wurde außerdem erkannt, dass die oben beschriebene Wirkung von Antimon durch eine Wärmebehandlung des Stahls deutlich gesteigert werden kann.
Um eine weitere Verbesserung der geforderten Eigenschaften zu erzielen, wird das aus der erfindungsgemäßen Legierung durch Umformung erzeugte Produkt bzw. Halbzeug, das zum Beispiel Warmband, Kaltband, flexibel gewalztes Warm- oder Kaltband, ein Rohr oder ein Karosseriebauteil sein kann, daher vorteilhaft einer Wärmebehandlung bei 480 bis 770 °C für 1 Minute bis 48 h Stunden, beispielsweise in einer Haubenglühe mit vorwiegend langen Glühzeiten oder in einer Durchlaufglühe mit vorwiegend kurzen Glühzeiten unterzogen.
Eine solche Glühung kann aber auch bereits schon vor der endgültigen Formgebung zu einem Fertigprodukt stattfinden, beispielsweise am Kaltband, welches
anschließend weiterverarbeitet wird. Der Zeitpunkt der Glühung kann daher flexibel dem Fertigungsprozess angepasst werden. Eine Glühung des Endproduktes zusätzlich zu einer bereits erfolgten Glühung des Halbzeuges kann zu einer weiteren Verbesserung der Werkstoffeigenschaften führen.
Weiterhin wird die Erfindung durch ein Verfahren zur Herstellung des
erfindungsgemäßen Stahls mit folgenden Schritten realisiert:
- Vergießen des Stahls nach dem Stranggussverfahren oder
Dünnbrammengießverfahren oder einem endabmessungsnahen horizontalen oder vertikalen Bandgießverfahren,
- Warmwalzen der gegossenen Bramme beziehungsweise des gegossenen Bandes mit einer Dicke von mehr als 5 mm auf eine einheitliche Dicke oder flexibles
Warmwalzen der gegossenen Bramme beziehungsweise des gegossenen Bandes mit einer Dicke von mehr als 5 mm auf unterschiedliche Dicken,
- Optionales Kaltwalzen des auf eine einheitliche Dicke gewalzten Warmbandes oder mittels endabmessungsnahem Gießverfahren hergestellten maximal 5 mm dicken gegossen Bandes auf eine einheitliche Dicke oder optionales flexibles Kaltwalzen des auf eine einheitliche Dicke gewalzten Warmbandes oder mittels
endabmessungsnahem Gießverfahren hergestellten maximal 5 mm dicken gegossen Bandes auf unterschiedliche Dicken, - Optionales Glühen des Warm- oder Kaltbandes mit folgenden Parametern:
Glühtemperatur: 480 bis 770 °C, Glühdauer: 1 Minute bis 48 Stunden.
In Bezug auf das mittels eines endabmessungsnahen Gießverfahrens hergestellte maximal 5 mm dicke gegossene Band ist besonders vorteilhaft, dies auf eine einheitliche Dicke kaltzuwalzen wird oder auf unterschiedliche Dicken flexibel kaltzuwalzen und dann das Kaltband mit folgenden Parametern zu glühen:
Glühtemperatur: 480 bis 770 °C, Glühdauer: 1 Minute bis 48 Stunden. Bei Legierungen mit AI-Gehalten von > 1 Gew.-% wird die Glühbehandlung bevorzugt bei Temperaturen von 670 bis 770 °C bei Glühzeiten von 1 Minute bis 12 Stunden durchgeführt, da niedrigere Temperaturen und längere Glühzeiten zu geringerer Zugfestigkeit und Bruchdehnung führen. Für die Glühung selbst wird bei Warmband, Kaltband und flexibel gewalzten Bändern für kurze Glühzeiten bevorzugt eine Durchlaufglühe und für lange Glühzeiten bevorzugt eine Haubenglühe genutzt. Für andere Halbzeuge und Produkte können andere Glühvorrichtungen, mit den vorgegebenen Parametern, wie zum Beispiel ein Muffelofen, eingesetzt werden.
Mit der Erfindung ist die Herstellung kostengünstiger Sb-Iegierter höher
manganhaltiger Stähle möglich, die eine bessere Zugfestigkeit und Bruchdehnung aufweisen als nicht Sb-Iegierte höher manganhaltige Stähle mit gleicher chemischer Zusammensetzung.
Außerdem wird durch die Zugabe von Antimon auch das Verhalten gegenüber Wasserstoff (verzögerte Rissbildung und Wasserstoffversprödung) deutlich verbessert. Ursächlich für die Verbesserung der Werkstoffeigenschaften ist, dass durch Antimon die Diffusion von Kohlenstoff und Aluminium behindert wird. Des Weiteren senkt Antimon die Grenzflächenenergie, was zu einer feineren Verteilung der Karbide führt. Die verminderte Kohlenstoffdiffusion verzögert somit die lokale Anreicherung von Kohlenstoff an den Korngrenzen und im Gefüge sowie in Verbindung mit Aluminium die Bildung von Kappa-Karbiden beziehungsweise insbesondere mit V, Nb, Mo, Cr, W, Zr und Ti die Bildung lokaler größerer Karbide. Die Homogenität des Werkstoffs wird dadurch verbessert mit den beschriebenen positiven Auswirkungen auf die mechanischen Eigenschaften und den Widerstand gegen verzögerte Rissbildung und Wasserstoffversprödung. Die Ausscheidung fein verteilter Karbide führt zu einer Kornfeinung im Gefüge, welche mit einer Verbesserung des Verhaltens gegenüber wasserstoffbedingter negativer Effekte (verzögerte Rissbildung,
Wasserstoffversprödung) sowie einer Erhöhung der Festigkeit und Verbesserung der Zähigkeits- und Dehnungseigenschaften einher geht. Durch die erfindungsgemäße Zugabe von Antimon in geringen Gehalten bis max. 0,8 Gew. % wird das Verhalten des Werkstoffs gegenüber wasserstoffbedingten
Einflüssen daher deutlich verbessert.
Die Zugabe zu großer Mengen Antimon bewirkt dagegen eine unerwünscht starke Ausscheidung von Antimon an den Korngrenzen und vermindert dadurch die
Zähigkeit- und Dehnungseigenschaften. Damit Antimon wirksam werden kann, sind mindestens Gehalte von 30 ppm notwendig. Antimon-Gehalte von über 0,8 Gew.-% verspröden allerdings den Werkstoff und sind deshalb zu vermeiden. Optimal liegt der maximale Gehalt an Antimon bei 0,5 Gew.-%.
Die kleinen im Vergleich zum Stand der Technik sehr viel feiner verteilt
ausgeschiedenen Karbide (vorwiegend Cr-, Mo-, Ti-, Nb-, V-, W-, Zr- und Kappa- Karbide) verbessern den Nutzungsgrad der entsprechenden Legierungselemente, was potentiell eine Verringerung der Zugabemenge ermöglicht. Des Weiteren wird durch die verringerte Kohlenstoffdiffusion und das verringerte Kornwachstum aufgrund der Zulegierung von Antimon das Prozessfenster für die erfindungsgemäß notwendigen Wärmebehandlungen vergrößert, das heißt, der Stahl reagiert bezüglich der resultierenden mechanischen Eigenschaften unempfindlicher auf
Prozessschwankungen (Temperatur, Zeit).
Nachfolgend werden die positiven Effekte der erfindungsgemäß verwendeten
Legierungs-elemente beschrieben:
AI: Verbessert die Festigkeits- und Dehnungseigenschaften, senkt die spezifische Dichte, und beeinflusst das Umwandlungsverhalten der erfindungsgemäßen Legierungen. Gehalte an AI von mehr als 15 Gew.-% verschlechtern die
Dehnungseigenschaften, weshalb ein Maximalgehalt von 15 Gew.-% festgelegt wird. Hohe AI-Gehalte von größer gleich 4 Gew.-% wirken in Verbindung mit hohen C- Gehalten von größer gleich 0,6 Gew.-% als Karbidbildner für Kappa-Karbide. Unter 4 Gew.-% verzögert AI die Ausscheidung von Karbiden.
B: Verbessert die Festigkeit und stabilisiert den Austenit. Gehalte von mehr als 0,01 Gew.-% führen zu einer Versprödung des Werkstoffs, weshalb ein Maximalgehalt von 0,01 Gew.-% festgelegt wird.
C: Wird benötigt zur Bildung von Karbiden, stabilisiert den Austenit und erhöht die Festigkeit. Gehalte von mehr als 1 Gew.-% C verschlechtern die
Schweißeigenschaften und führen zur Ausscheidung unerwünscht großer Karbide und damit zur Verschlechterung der Dehnungs- und Zähigkeitseigenschaften, weshalb ein maximaler Gehalt von 1 Gew.-% festgelegt wird. Um eine ausreichende Festigkeit des Werkstoffs zu erreichen, ist eine Mindestzugabe von 0,01 Gew.-% erforderlich.
Ca: Dient zur Modifikation nichtmetallischer oxidischer Einschlüsse, welche zu Inhomogenitäten und einem unerwünschten Werkstoffversagen führen können.
Aufgrund seines hohen Dampfdrucks in flüssigem Stahl wird der Gehalte auf maximal 0,005 Gew.-% begrenzt.
Co: Erhöht Festigkeit des Stahls, stabilisiert den Austenit und verbessert die
Warmfestigkeit. Gehalte von über 10 Gew.-% verschlechtern die
Dehnungseigenschaften, weshalb ein Maximalgehalt von 10 Gew.-% festgelegt wird.
Cr: Verbessert die Festigkeit und verringert die Korrosionsrate, verzögert die Ferrit- und Perlitbildung und bildet Karbide. Der maximale Gehalt wird mit. 8 Gew.-% festgelegt, da höhere Gehalte eine Verschlechterung der Dehnungseigenschaften zur Folge haben.
Cu: Verringert die Korrosionsrate und steigert die Festigkeit. Gehalte oberhalb 2 Gew.-% verschlechtern die Herstellbarkeit durch Bildung niedrig schmelzender Phasen beim Vergießen und Warmwalzen weshalb ein Maximalgehalt von 2 Gew.-% festgelegt wird.
Mn: Stabilisiert den Austenit, erhöht die Festigkeit und die Zähigkeit und ermöglicht eine verformungsinduzierte Martensit- und/oder Zwillingsbildung in den
erfindungsgemäßen Legierungen. Gehalte kleiner 3 Gew.-% sind nicht ausreichend zur Stabilisierung des Austenits und verschlechtern somit die
Dehnungseigenschaften, während bei Gehalten größer 30 Gew.-% keine weiteren Vorteile erwartet werden und die Herstellung aufgrund des niedrigen Mn-Dampfdrucks erschwert wird.
Mo: Wirkt als starker Karbidbildner und erhöht die Festigkeit. Gehalte an Mo von über 2 Gew.-% verschlechtern die Dehnungseigenschaften, weshalb ein Maximalgehalt von 2 Gew.-% festgelegt wird. Nb + V: Wirken insbesondere durch die Bildung von Karbiden kornfeinend, wodurch gleichzeitig die Festigkeit, Zähigkeit und Dehnungseigenschaften verbessert werden. Gehalte von über 1 Gew.-% bringen keine weiteren Vorteile.
Ni: Stabilisiert den Austenit und verbessert Dehnungseigenschaften insbesondere bei niedrigen Anwendungstemperaturen. Mehr als die Zugabe von 5 Gew.-% Ni bringt keinen weiteren Vorteil.
Si: Behindert die Kohlstoffdiffusion, verringert die spezifische Dichte und erhöht die Festigkeit und Dehnungs- sowie Zähigkeitseigenschaften. Des Weiteren konnte eine Verbesserung der Kaltwalzbarkeit durch Zulegieren von Si beobachtet werden.
Gehalte von mehr als 4 Gew.-% führen zu einer Versprödung des Werkstoffs und beeinflussen die Warm- und Kaltwalzbarkeit negativ, weshalb ein maximaler Gehalt von 4 Gew.-% festgelegt wird. Ti: Wirkt als Karbidbildner kornfeinend, wodurch gleichzeitig die Festigkeit, Zähigkeit und Dehnungseigenschaften verbessert werden und vermindert die interkristalline Korrosion. Gehalte an Ti von über 2 Gew.-% verschlechtern die
Dehnungseigenschaften, weshalb ein Maximalgehalt von 2 Gew.-% festgelegt wird. W: Wirkt als Karbidbildner und erhöht die Festigkeit und Warmfestigkeit. Gehalte an W von über 1 Gew.-% verschlechtern die Dehnungseigenschaften, weshalb ein Maximalgehalt von 1 Gew.-% festgelegt wird.
Zr: Wirkt als Karbidbildner und verbessert die Festigkeit. Gehalte an Zr von über 0,3 Gew-% verschlechtern die Dehnungseigenschaften, weshalb ein Maximalgehalt von 0,3 Gew.-% festgelegt wird.
Vorteilhafte Legierungskombinationen sind in den Ansprüchen 3 bis 5 widergegeben. Eine Legierung nach Anspruch 3 weist unter Nutzung optimierter
Wärmebehandlungsparameter (siehe Tabelle 1 bis 4) ein Produkt aus Zugfestigkeit und Bruchdehnung von mindestens 20.000 MPa% und eine Zugfestigkeit von mindestens 800 MPa auf. Das Produkt aus Zugfestigkeit und Bruchdehnung ist ein Maß für die Leistungsfähigkeit des Werkstoffs bei der Umformung.
Obwohl die Wärmebehandlung 680°C 10 min aus Tabelle 2 noch nicht optimale Werte für das Produkt aus Zugfestigkeit und Bruchdehnung von mindestens 20.000 MPa% liefert, erkennt man aber auch hier bereits die positive Wirkung der
Zulegierung von Antimon.
Eine Legierung nach Anspruch 4 weist ein Produkt aus Zugfestigkeit und
Bruchdehnung von mindestens 30.000 MPa% und eine Zugfestigkeit von mindestens 800 MPa auf. Eine Legierung nach Anspruch 5 weist fein verteilte Kappa-Karbidausscheidungen und ein Produkt aus Zugfestigkeit und Bruchdehnung von mindestens 30.000 MPa% sowie eine Streckgrenze von mindestens 700 MPa und eine Zugfestigkeit von mindestens 800 MPa auf. In Tabelle 1 sind die untersuchten Legierungszusammensetzungen angegeben. Variiert wurde bei sonst annähernd gleicher chemischer Zusammensetzung der Gehalt an Sb sowie Zugaben von Nb.
Aus diesen Stählen wurden 2 mm dicke Warmbänder hergestellt und diese nach dem Warmwalzen an Luft abgekühlt. Aus diesen Warmbändern wurden Proben entnommen und daran die Zugfestigkeit und Bruchdehnung ermittelt.
Die Ergebnisse aus dem Produkt aus Zugfestigkeit und Bruchdehnung sind in den Tabellen 2 bis 4 dargestellt, wobei jene Wärmebehandlung mit dem höchstens Produkt aus Zugfestigkeit und Bruchdehnung als am günstigsten für die jeweilige Legierung angesehen wird. Es wird deutlich, dass die erfindungsgemäß mit Sb legierten Stähle stets ein höheres Produkt aus Zugfestigkeit und Bruchdehnung aufweisen als die Vergleichslegierungen.
Tabelle 1 : Legierungszusammensetzung
Figure imgf000013_0001
Tabelle 2: ermittelte Produkte aus Zugfestigkeit und Bruchdehnung L1 bis L4
Figure imgf000013_0002
Tabelle 3: ermittelte Produkte aus Zugfestigkeit und Bruchdehnung L5 und L6
Figure imgf000013_0003

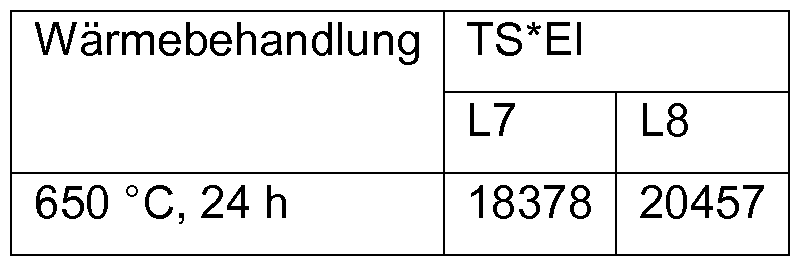

Tabelle 4: ermitteltes Produkt aus Zugfestigkeit und Bruchdehnung L7 und L8
Figure imgf000013_0004

Claims

Patentansprüche
1 . Umformbarer Leichtbaustahl mit verbesserten mechanischen Eigenschaften und einem hohen Widerstand gegen verzögerte wasserstoffinduzierte Rissbildung und Wasserstoffversprödung mit den Elementen (in Gew.-%):
C 0,02 bis < 1 ,0
Mn 3 bis 30
Si < 4
P max. 0,1
S max. 0,1
N max. 0,03
Sb 0,003 bis 0,8, insbesondere vorteilhaft bis 0,5
sowie mindestens eines oder mehrere der folgenden karbidbildenden Elemente in den angegebenen Gehalten (in Gew.-%):
AI < 15
Cr > 0,1 bis 8
Mo 0,05 bis 2
Ti 0,01 bis 2
V 0,005 bis 1
Nb 0,005 bis 1
W 0,005 bis 1
Zr 0,001 bis 0,3
Rest Eisen einschließlich üblicher stahlbegleitender Elemente, mit optionaler Zugabe folgende Elemente in Gew.-%: max. 5 Ni, max. 10 Co, max. 0,005 Ca, max. 0,01 B und 0,05 bis 2 Cu.
2. Leichtbaustahl nach Anspruch 1 , dadurch gekennzeichnet, dass das Verhältnis Sb/C kleiner gleich 1 ,5 ist. 3. Leichtbaustahl nach Anspruch 1 und 2, gekennzeichnet durch die Elemente in Gew.-%:
C 0,03 bis 0,5, insbesondere vorteilhaft 0,1 bis 0,35
Mn 3 bis 10, insbesondere vorteilhaft 5 bis 9
AI 0,1 bis 4, insbesondere vorteilhaft 1 bis 3,5
Si 0,1 bis 3, insbesondere vorteilhaft 0,1 bis 1 Sb 0,005 bis 0,
3, insbesondere vorteilhaft 0,01 bis 0,1
Cr > 0,1 bis 5, insbesondere vorteilhaft 0,5 bis 4
V 0,005 bis 1 , insbesondere vorteilhaft 0,02 bis 0,1
wobei der Stahl ein Produkt aus Zugfestigkeit und Bruchdehnung von mindestens 20.000 MPa% und eine Zugfestigkeit von mindestens 800 MPa aufweist.
4. Leichtbaustahl nach Anspruch 1 und 2, gekennzeichnet durch die Elemente in Gew.-%:
C 0,4 bis 0,9
Mn 12 bis 18
AI 0,5 bis 4
Si 0,5 bis 3
Sb 0,005 bis 0,4
sowie mindestens eines oder mehrere der folgenden karbidbildenden Elemente in den angegebenen Gehalten (in Gew.-%):
Cr max. > 0,1 bis 4
Mo max. 0,05 bis 1
Ti max. 0,01 bis 0,1
V max. 0,005 bis 0,3
Nb max. 0,005 bis 0,3
W max. 0,005 bis 0,5
Zr max. 0,001 bis 0,3
Rest Eisen einschließlich üblicher stahlbegleitender Elemente, mit optionaler Zugabe folgende Elemente in Gew.-%: max.5 Ni, max. 10 Co, max. 0,005 Ca, max. 0,01 B und 0,05 bis 2 Cu,
wobei der Stahl ein Produkt aus Zugfestigkeit und Bruchdehnung von mindestens 30.000 MPa% und eine Zugfestigkeit von mindestens 800 MPa aufweist.
5. Leichtbaustahl nach Anspruch 1 und 2, gekennzeichnet durch die Elemente in Gew.-%:
C 0,6 bis 1 ,4
Mn 10 bis 30
AI > 4 bis 15
Si 0,05 bis 0,5
Sb 0,005 bis 0,5 sowie mindestens eines oder mehrere der folgenden karbidbildenden Elemente in den angegebenen Gehalten (in Gew.-%):
Cr max. > 0,1 bis 4
Mo max. 0,05 bis 1
Ti max. 0,01 bis 0,1
V max. 0,005 bis 0,3
Nb max. 0,005 bis 0,3
W max. 0,005 bis 0,5
Zr max. 0,001 bis 0,3
Rest Eisen einschließlich üblicher stahlbegleitender Elemente, mit optionaler Zugabe folgende Elemente in Gew.-%: max. 5 Ni, max. 10 Co, max. 0,005 Ca, max. 0,01 B und 0,05 bis 2 Cu,
wobei der Stahl fein verteilte Kappa-Karbidausscheidungen und ein Produkt aus Zugfestigkeit und Bruchdehnung von mindestens 30.000 MPa% sowie eine
Streckgrenze von mindestens 700 MPa und eine Zugfestigkeit von mindestens 800 MPa aufweist.
6. Verfahren zur Herstellung eines Stahls nach den Ansprüchen 1 bis 5, mit den Schritten:
- Vergießen des Stahls nach dem Stranggussverfahren, Dünnbrammengießverfahren oder einem endabmessungsnahen horizontalen oder vertikalen Bandgießverfahren,
- Warmwalzen der gegossenen Bramme bzw. des gegossenen Bandes mit einer Dicke von mehr als 5 mm auf eine einheitliche Dicke oder flexibles Warmwalzen auf unterschiedliche Dicken,
- Optionales Kaltwalzen des auf eine einheitliche Dicke warmgewalzten Bandes oder mittels endabmessungsnahen Gießverfahren hergestellten maximal 5 mm dicken gegossen Bandes auf eine einheitliche Dicke oder flexibles Kaltwalzen auf unterschiedliche Dicken,
- Optionales Glühen des Warm- oder Kaltbandes mit folgenden Parametern:
Glühtemperatur: 480 bis 770 °C, Glühdauer: 1 Minute bis 48 Stunden.
7. Verfahren nach Anspruch 6, dadurch gekennzeichnet, dass das mittels eines endabmessungsnahen Gießverfahrens hergestellte maximal 5 mm dicke gegossene Band auf eine einheitliche Dicke kaltgewalzt wird oder auf unterschiedliche Dicken flexibel kaltgewalzt wird und dann das Kaltband mit folgenden Parametern geglüht wird:
Glühtemperatur: 480 bis 770 °C, Glühdauer: 1 Minute bis 48 Stunden.
8. Verfahren nach Anspruch 6 oder 7, dadurch gekennzeichnet, dass bei Legierungen mit AI > 1 Gew.-% bevorzugt Glühungen bei Temperaturen von 670 bis 770 °C mit Glühzeiten von 1 Minute bis 12 Stunden durchgeführt werden.
PCT/EP2016/067347 2015-07-22 2016-07-20 Umformbarer leichtbaustahl mit verbesserten mechanischen eigenschaften und verfahren zur herstellung von halbzeug aus diesem stahl Ceased WO2017013193A1 (de)

Priority Applications (4)

Application Number Priority Date Filing Date Title
EP16750113.9A EP3325678B1 (de) 2015-07-22 2016-07-20 Umformbarer leichtbaustahl mit verbesserten mechanischen eigenschaften und verfahren zur herstellung von halbzeug aus diesem stahl
US15/746,317 US20180216207A1 (en) 2015-07-22 2016-07-20 Formable lightweight steel having improved mechanical properties and method for producing semi-finished products from said steel
RU2018105926A RU2691436C1 (ru) 2015-07-22 2016-07-20 Формуемая легковесная сталь с улучшенными механическими свойствами и способ производства полуфабрикатов из указанной стали
KR1020187003165A KR102096190B1 (ko) 2015-07-22 2016-07-20 향상된 기계적 물성을 갖는 성형 가능한 경량 강 및 상기 강으로부터 반제품을 제조하기 위한 방법

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE102015111866.1 2015-07-22
DE102015111866.1A DE102015111866A1 (de) 2015-07-22 2015-07-22 Umformbarer Leichtbaustahl mit verbesserten mechanischen Eigenschaften und Verfahren zur Herstellung von Halbzeug aus diesem Stahl

Publications (1)

Publication Number Publication Date
WO2017013193A1 true WO2017013193A1 (de) 2017-01-26

Family

ID=56618124

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/EP2016/067347 Ceased WO2017013193A1 (de) 2015-07-22 2016-07-20 Umformbarer leichtbaustahl mit verbesserten mechanischen eigenschaften und verfahren zur herstellung von halbzeug aus diesem stahl

Country Status (6)

Country Link
US (1) US20180216207A1 (de)
EP (1) EP3325678B1 (de)
KR (1) KR102096190B1 (de)
DE (1) DE102015111866A1 (de)
RU (1) RU2691436C1 (de)
WO (1) WO2017013193A1 (de)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN107841691A (zh) * 2017-10-25 2018-03-27 河北工业大学 一种750MPa级超高强度Fe‑Mn‑Al‑C系轻质铸钢及其制备方法

Families Citing this family (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102016117508B4 (de) 2016-09-16 2019-10-10 Salzgitter Flachstahl Gmbh Verfahren zur Herstellung eines Stahlflachprodukts aus einem mittelmanganhaltigen Stahl und ein derartiges Stahlflachprodukt
DE102017223633A1 (de) 2017-12-21 2019-06-27 Voestalpine Stahl Gmbh Kaltgewalztes Stahlflachprodukt mit metallischer Korrosionsschutzschicht und Verfahren zur Herstellung eines solchen
RU2721681C1 (ru) * 2019-12-23 2020-05-22 Федеральное Государственное Унитарное Предприятие "Центральный научно-исследовательский институт черной металлургии им. И.П. Бардина" (ФГУП "ЦНИИчермет им. И.П. Бардина") Способ производства холоднокатаного непрерывно отожженого листового проката из if-стали
CN111593263A (zh) * 2020-06-24 2020-08-28 安徽工业大学 一种高强度低密度钢的制备方法及高强度低密度钢
CN111607740A (zh) * 2020-06-24 2020-09-01 安徽工业大学 高强度低密度钢的制备方法及高强度低密度钢
CN114752867B (zh) * 2022-04-25 2022-10-11 燕山大学 一种高强韧轻质钢及其制备方法和应用

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2128293A1 (de) * 2008-05-27 2009-12-02 Posco Stahlbleche mit niederspezifischer Schwerkraft und hoher Festigkeit und hervorragender Kantenbeständigkeit und Herstellungsverfahren dafür
EP2383353A2 (de) * 2010-04-30 2011-11-02 ThyssenKrupp Steel Europe AG Höherfester, Mn-haltiger Stahl, Stahlflachprodukt aus einem solchen Stahl und Verfahren zu dessen Herstellung
EP2778247A1 (de) * 2011-11-07 2014-09-17 Posco Stahlblech für heisspressformen, heisspressformelement und herstellungsverfahren dafür

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2334870A (en) * 1942-02-04 1943-11-23 Electro Metallurg Co Austenitic chromium-nickel and/or manganese steels
US3864123A (en) * 1967-10-31 1975-02-04 Waclaw Sakwa Process of Producing Manganese Cast Steel on High Impact Strength
FR2796083B1 (fr) * 1999-07-07 2001-08-31 Usinor Procede de fabrication de bandes en alliage fer-carbone-manganese, et bandes ainsi produites
DE10259230B4 (de) * 2002-12-17 2005-04-14 Thyssenkrupp Stahl Ag Verfahren zum Herstellen eines Stahlprodukts
DE102004061284A1 (de) 2003-12-23 2005-07-28 Salzgitter Flachstahl Gmbh Verfahren zum Erzeugen von Warmbändern aus Leichtbaustahl
KR100742833B1 (ko) * 2005-12-24 2007-07-25 주식회사 포스코 내식성이 우수한 고 망간 용융도금강판 및 그 제조방법
DE102007039279B3 (de) * 2007-08-20 2009-01-02 Muhr Und Bender Kg Wärmebehandlung von flexibel gewalztem Band
KR100985286B1 (ko) * 2007-12-28 2010-10-04 주식회사 포스코 내지연파괴 특성이 우수한 고강도 고망간강 및 제조방법
KR101027250B1 (ko) 2008-05-20 2011-04-06 주식회사 포스코 고연성 및 내지연파괴 특성이 우수한 고강도 냉연강판,용융아연 도금강판 및 그 제조방법
KR101115739B1 (ko) * 2009-09-09 2012-03-06 주식회사 포스코 점용접성, 강도 및 연신율이 우수한 자동차용 강판 및 그 제조방법
BR112012031466B1 (pt) 2010-06-10 2019-07-09 Tata Steel Ijmuiden Bv Método de produção de uma chapa de aço austenítica excelente em resistência à fratura retardada e tira ou chapa
EP2402472B2 (de) * 2010-07-02 2017-11-15 ThyssenKrupp Steel Europe AG Höherfester, kaltumformbarer Stahl und aus einem solchen Stahl bestehendes Stahlflachprodukt

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2128293A1 (de) * 2008-05-27 2009-12-02 Posco Stahlbleche mit niederspezifischer Schwerkraft und hoher Festigkeit und hervorragender Kantenbeständigkeit und Herstellungsverfahren dafür
EP2383353A2 (de) * 2010-04-30 2011-11-02 ThyssenKrupp Steel Europe AG Höherfester, Mn-haltiger Stahl, Stahlflachprodukt aus einem solchen Stahl und Verfahren zu dessen Herstellung
EP2778247A1 (de) * 2011-11-07 2014-09-17 Posco Stahlblech für heisspressformen, heisspressformelement und herstellungsverfahren dafür

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN107841691A (zh) * 2017-10-25 2018-03-27 河北工业大学 一种750MPa级超高强度Fe‑Mn‑Al‑C系轻质铸钢及其制备方法

Also Published As

Publication number Publication date
EP3325678B1 (de) 2021-04-21
US20180216207A1 (en) 2018-08-02
DE102015111866A1 (de) 2017-01-26
EP3325678A1 (de) 2018-05-30
KR20180033202A (ko) 2018-04-02
KR102096190B1 (ko) 2020-04-02
RU2691436C1 (ru) 2019-06-13

Similar Documents

Publication Publication Date Title
EP2383353B1 (de) Höherfester, Mn-haltiger Stahl, Stahlflachprodukt aus einem solchen Stahl und Verfahren zu dessen Herstellung
DE602004010699T2 (de) Kaltgewalztes Stahlblech mit einer Zugfestigkeit von 780 MPa oder mehr, einer hervorragenden lokalen Formbarkeit und einer unterdrückten Schweißhärteerhöhung
EP2366035B1 (de) Manganstahlband mit erhöhtem phosphorgehalt und verfahren zur herstellung desselben
DE69426763T2 (de) hochfeste, HOCHDEHNBARER ROSTFREIER ZWEI-PHASEN STAHL UND VERFAHREN ZU DESSEN HERSTELLUNG
EP3504349B1 (de) Verfahren zur herstellung eines höchstfesten stahlbandes mit verbesserten eigenschaften bei der weiterverarbeitung und ein derartiges stahlband
EP3325678B1 (de) Umformbarer leichtbaustahl mit verbesserten mechanischen eigenschaften und verfahren zur herstellung von halbzeug aus diesem stahl
EP3535431B1 (de) Mittelmanganstahlprodukt zum tieftemperatureinsatz und verfahren zu seiner herstellung
DE60105955T2 (de) Ferritisches rostfreies Stahlblech mit einer guten Verarbeitbarkeit und Verfahren zu dessen Herstellung
EP3332046B1 (de) Hochfester aluminiumhaltiger manganstahl, ein verfahren zur herstellung eines stahlflachprodukts aus diesem stahl und hiernach hergestelltes stahlflachprodukt
DE112014004844T5 (de) Warm-gewalztes Stahlblech mit ausgezeichneter Oberflächenhärte nach Aufkohlungs-Wärme-Behandlung und ausgezeichneter Kaltumformbarkeit
WO2006048034A1 (de) Höherfestes, twip-eigenschaften aufweisendes stahlband oder -blech und verfahren zu dessen herstellung mittels “direct strip casting &#39;
WO2015144529A1 (de) Verfahren zur erzeugung eines hochfesten stahlflachprodukts
WO2019016041A1 (de) Stahlflachprodukt mit guter alterungsbeständigkeit und verfahren zu seiner herstellung
WO2010029012A1 (de) Nichtrostender stahl, aus diesem stahl hergestelltes kaltband und verfahren zur herstellung eines stahlflachprodukts aus diesem stahl
EP3332047A1 (de) Hochfester manganhaltiger stahl, verwendung des stahls für flexibel gewalzte stahlflachprodukte und herstellverfahren nebst stahlflachprodukt hierzu
WO2020169764A1 (de) Stahlprodukt aus manganhaltigem leichtbaustahl und verfahren zu seiner herstellung
WO2015024903A1 (de) Verfahren zum herstellen eines stahlbauteils
DE102016115618A1 (de) Verfahren zur Herstellung eines höchstfesten Stahlbandes mit verbesserten Eigenschaften bei der Weiterverarbeitung und ein derartiges Stahlband
WO2018050637A1 (de) Verfahren zur herstellung eines warm- oder kaltbandes und/oder eines flexibel gewalzten stahlflachprodukts aus einem hochfesten manganhaltigen stahl und stahlflachprodukt hiernach
WO2024046913A1 (de) Verfahren zur herstellung eines kaltgewalzten stahlflachprodukts
EP3847284B1 (de) Warmgewalztes stahlflachprodukt und verfahren zu seiner herstellung
EP3469108B1 (de) Verfahren zur herstellung eines kaltgewalzten stahlbandes mit trip-eigenschften aus einem hochfesten, manganhaltigen stahl
EP3771746A1 (de) Stahl, stahlflachprodukt, verfahren zur herstellung eines stahlflachprodukts und verwendung
EP4392584A1 (de) Kaltgewalztes stahlflachprodukt und verfahren zu seiner herstellung
DE102021119047A1 (de) Verfahren zur Herstellung eines kaltgewalzten Stahlflachprodukts mit einem bainitischen Grundgefüge und kaltgewalztes Stahlflachprodukt mit einem bainitischen Grundgefüge

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16750113

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 15746317

Country of ref document: US

ENP Entry into the national phase

Ref document number: 20187003165

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 2018105926

Country of ref document: RU

Ref document number: 2016750113

Country of ref document: EP
