WO2017135290A1 - マイクロニードル用塗布液、マイクロニードル塗布物、及びマイクロニードルアレイ - Google Patents

マイクロニードル用塗布液、マイクロニードル塗布物、及びマイクロニードルアレイ Download PDF

Info

Publication number
WO2017135290A1
WO2017135290A1 PCT/JP2017/003565 JP2017003565W WO2017135290A1 WO 2017135290 A1 WO2017135290 A1 WO 2017135290A1 JP 2017003565 W JP2017003565 W JP 2017003565W WO 2017135290 A1 WO2017135290 A1 WO 2017135290A1
Authority
WO
WIPO (PCT)
Prior art keywords
microneedle
water
mass
base
coating
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2017/003565
Other languages
English (en)
French (fr)
Inventor
英淑 権
美生 斎藤
翔太 北岡
文男 神山
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
CosMED Pharmaceutical Co Ltd
Original Assignee
CosMED Pharmaceutical Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by CosMED Pharmaceutical Co Ltd filed Critical CosMED Pharmaceutical Co Ltd
Priority to KR1020187022174A priority Critical patent/KR102790169B1/ko
Priority to EP17747446.7A priority patent/EP3412312B1/en
Priority to CA3013704A priority patent/CA3013704C/en
Priority to AU2017215012A priority patent/AU2017215012B2/en
Priority to CN201780009633.0A priority patent/CN108601845B/zh
Priority to US16/075,099 priority patent/US11045417B2/en
Publication of WO2017135290A1 publication Critical patent/WO2017135290A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K9/00—Medicinal preparations characterised by special physical form
    • A61K9/0012—Galenical forms characterised by the site of application
    • A61K9/0019—Injectable compositions; Intramuscular, intravenous, arterial, subcutaneous administration; Compositions to be administered through the skin in an invasive manner
    • A61K9/0021—Intradermal administration, e.g. through microneedle arrays or needleless injectors
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K39/00—Medicinal preparations containing antigens or antibodies
    • A61K39/12—Viral antigens
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K47/00—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient
    • A61K47/06—Organic compounds, e.g. natural or synthetic hydrocarbons, polyolefins, mineral oil, petrolatum or ozokerite
    • A61K47/08—Organic compounds, e.g. natural or synthetic hydrocarbons, polyolefins, mineral oil, petrolatum or ozokerite containing oxygen, e.g. ethers, acetals, ketones, quinones, aldehydes, peroxides
    • A61K47/10—Alcohols; Phenols; Salts thereof, e.g. glycerol; Polyethylene glycols [PEG]; Poloxamers; PEG/POE alkyl ethers
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K47/00—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient
    • A61K47/06—Organic compounds, e.g. natural or synthetic hydrocarbons, polyolefins, mineral oil, petrolatum or ozokerite
    • A61K47/26—Carbohydrates, e.g. sugar alcohols, amino sugars, nucleic acids, mono-, di- or oligo-saccharides; Derivatives thereof, e.g. polysorbates, sorbitan fatty acid esters or glycyrrhizin
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K47/00—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient
    • A61K47/30—Macromolecular organic or inorganic compounds, e.g. inorganic polyphosphates
    • A61K47/32—Macromolecular compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds, e.g. carbomers, poly(meth)acrylates, or polyvinyl pyrrolidone
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K47/00—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient
    • A61K47/30—Macromolecular organic or inorganic compounds, e.g. inorganic polyphosphates
    • A61K47/34—Macromolecular compounds obtained otherwise than by reactions only involving carbon-to-carbon unsaturated bonds, e.g. polyesters, polyamino acids, polysiloxanes, polyphosphazines, copolymers of polyalkylene glycol or poloxamers
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K47/00—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient
    • A61K47/30—Macromolecular organic or inorganic compounds, e.g. inorganic polyphosphates
    • A61K47/36—Polysaccharides; Derivatives thereof, e.g. gums, starch, alginate, dextrin, hyaluronic acid, chitosan, inulin, agar or pectin
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K47/00—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient
    • A61K47/30—Macromolecular organic or inorganic compounds, e.g. inorganic polyphosphates
    • A61K47/36—Polysaccharides; Derivatives thereof, e.g. gums, starch, alginate, dextrin, hyaluronic acid, chitosan, inulin, agar or pectin
    • A61K47/38—Cellulose; Derivatives thereof
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K9/00—Medicinal preparations characterised by special physical form
    • A61K9/08—Solutions
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61M—DEVICES FOR INTRODUCING MEDIA INTO, OR ONTO, THE BODY; DEVICES FOR TRANSDUCING BODY MEDIA OR FOR TAKING MEDIA FROM THE BODY; DEVICES FOR PRODUCING OR ENDING SLEEP OR STUPOR
    • A61M37/00—Other apparatus for introducing media into the body; Percutany, i.e. introducing medicines into the body by diffusion through the skin
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61M—DEVICES FOR INTRODUCING MEDIA INTO, OR ONTO, THE BODY; DEVICES FOR TRANSDUCING BODY MEDIA OR FOR TAKING MEDIA FROM THE BODY; DEVICES FOR PRODUCING OR ENDING SLEEP OR STUPOR
    • A61M37/00—Other apparatus for introducing media into the body; Percutany, i.e. introducing medicines into the body by diffusion through the skin
    • A61M37/0015—Other apparatus for introducing media into the body; Percutany, i.e. introducing medicines into the body by diffusion through the skin by using microneedles
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61M—DEVICES FOR INTRODUCING MEDIA INTO, OR ONTO, THE BODY; DEVICES FOR TRANSDUCING BODY MEDIA OR FOR TAKING MEDIA FROM THE BODY; DEVICES FOR PRODUCING OR ENDING SLEEP OR STUPOR
    • A61M37/00—Other apparatus for introducing media into the body; Percutany, i.e. introducing medicines into the body by diffusion through the skin
    • A61M37/0015—Other apparatus for introducing media into the body; Percutany, i.e. introducing medicines into the body by diffusion through the skin by using microneedles
    • A61M2037/0023—Drug applicators using microneedles
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61M—DEVICES FOR INTRODUCING MEDIA INTO, OR ONTO, THE BODY; DEVICES FOR TRANSDUCING BODY MEDIA OR FOR TAKING MEDIA FROM THE BODY; DEVICES FOR PRODUCING OR ENDING SLEEP OR STUPOR
    • A61M37/00—Other apparatus for introducing media into the body; Percutany, i.e. introducing medicines into the body by diffusion through the skin
    • A61M37/0015—Other apparatus for introducing media into the body; Percutany, i.e. introducing medicines into the body by diffusion through the skin by using microneedles
    • A61M2037/0061—Methods for using microneedles

Definitions

  • the present invention relates to a coating solution for applying a drug to microneedles and a coated product obtained by drying the microneedles at the tip of the microneedle.
  • the stratum corneum acts as a barrier for drug permeation, and simply applying medicinal ingredients to the skin surface does not sufficiently penetrate medicinal ingredients.
  • a microneedle by perforating the stratum corneum using a fine needle, that is, a microneedle, the medicinal component permeation efficiency can be remarkably improved by the coating method.
  • a microneedle array is a large number of microneedles integrated on a substrate.
  • a product that is easy to use by adding an adhesive tape for attaching the microneedle array to the skin or a cover sheet for maintaining sterility until use is called a microneedle patch.
  • the tape means a film or cloth or paper coated with an adhesive.
  • Two methods are well known for retaining medicinal ingredients in the microneedle.
  • One is a method in which a medicinal component is mixed in advance into a microneedle material that can be dissolved in the body, and the mixture is solidified into a microneedle to obtain a medicinal component-containing microneedle.
  • the other is a method in which a solution containing a medicinal ingredient is applied to a microneedle manufactured in advance and dried to obtain a medicinal ingredient-attached microneedle.
  • the present application relates to a technique for preparing a coating solution in which an appropriate medicinal component is dissolved in the latter method.
  • the solution applied to the microneedles is referred to as a coating solution, and the one that is attached to the microneedles after being applied and dried and becomes a part of the microneedles is referred to as a coated product.
  • Patent Document 1 Application of a medicinal component to a microneedle that also serves as an electrode (Patent Document 1) and application of a medicinal component to a metal microneedle (Patent Document 2) have already been reported.
  • An apparatus for quantitatively applying a medicinal component to a microneedle is also disclosed (Patent Document 3).
  • Patent Document 3 An apparatus for quantitatively applying a medicinal component to a microneedle is also disclosed (Patent Document 3).
  • Patent Document 3 An apparatus for quantitatively applying a medicinal component to a microneedle is also disclosed.
  • it is difficult to quantitatively hold the medicinal ingredients in the application, and the medicinal ingredients are peeled off when trying to pierce the skin with a microneedle coated with medicinal ingredients. It has been known that there is.
  • the microneedle material is preferably a harmless water-soluble or biodegradable polymer that dissolves and disappears in the body.
  • a preferred medicinal component solution composition for applying a medicinal component to a microneedle made of polylactic acid (biodegradable polymer) has been investigated (Patent Document 5), but when applying a medicinal component to the tip of the microneedle.
  • the optimum coating solution composition has not been generally examined yet.
  • the problem to be solved by the present invention is to provide an optimal composition of a microneedle coating solution when a medicinal component is applied to microneedles.
  • the microneedle coating liquid of the present invention is an aqueous solution containing water-soluble polysaccharides and monosaccharides and / or disaccharides and a surfactant as essential components, The ratio is 5 to 60% by mass.
  • the coating solution contains a base and medicinal ingredients.
  • the base refers to water-soluble polysaccharides, monosaccharides and / or disaccharides, surfactants and water-soluble polyhydric alcohols in the coating solution, but auxiliary additives excluding these other medicinal ingredients are also used as a base material. Include in A part of the base may act as a medicinal component.
  • the solvent of the coating solution is basically water, but a mixed solvent containing an organic solvent miscible with water such as ethanol, methanol, acetone or the like may be used as long as the base and the medicinal component are not precipitated. Therefore, the aqueous solution referred to in this specification includes a mixed solvent containing an organic solvent in such a range that the base or the medicinal component does not precipitate, in addition to the case where the solvent is only water.
  • the coating liquid is applied to the tip of the microneedle and dried, and the obtained microneedle coated with the medicinal component is transdermally administered. If the coated material is too soft, a part or all of the coated material may be peeled off and adhere to the stratum corneum during transdermal administration. Therefore, the coating must have the hardness necessary to pass through the stratum corneum without peeling off during transdermal administration.
  • the coated material is composed of a base and medicinal ingredients.
  • water-soluble polysaccharides form a tough film when dried to increase mechanical strength. Therefore, water-soluble polysaccharides are essential for encapsulating medicinal ingredients and making hard coatings.
  • the viscosity of the aqueous solution increases.
  • the tip of the microneedle is immersed in the coating liquid and the coating liquid is attached, There is an important relationship. If the viscosity of the coating solution is appropriate, a large amount of coating solution is applied to the tip of the microneedle. When the viscosity of the coating solution is low, a sufficient amount of the coating solution may not be applied even if the tip of the microneedle is immersed in the coating solution.
  • the proportion of the water-soluble polysaccharide in the base is preferably 2 to 60% by mass.
  • Water-soluble polysaccharides are commercially available with various molecular weights. Water-soluble polysaccharides having different molecular weights can be mixed to optimize the physical properties of the coating solution. It is also effective to improve the hardness of the microneedle coating by adding a water-soluble polymer such as polyvinyl pyrrolidone or polyvinyl alcohol to the water-soluble polysaccharide. When a water-soluble polymer such as polyvinyl pyrrolidone or polyvinyl alcohol is further added, the ratio of the water-soluble polysaccharide and the water-soluble polymer in the base is preferably 2 to 60% by mass.
  • monosaccharides and / or disaccharides have the effect of accelerating the diffusion of medicinal ingredients from the applied material in the skin. It also makes an important contribution to the viscosity of the coating solution.
  • the proportion of monosaccharide and / or disaccharide in the base is low and the proportion of water-soluble polysaccharide is large, it takes a long time for the coating to dissolve in the skin, and thus it takes a long time for the medicinal ingredients to be released into the skin. May be necessary. Therefore, the proportion of monosaccharide and / or disaccharide in the base is preferably 30 to 95% by mass.
  • the effect of surfactants is to stabilize medicinal ingredients.
  • protein drugs have poor stability.
  • a surfactant is extremely effective for stabilizing a medicinal component (influenza vaccine antigen).
  • the mechanism of protein drug stabilization of surfactants is not clear, but surfactants that surround proteins in solution state protect and surround proteins even when water is volatilized. It seems to be preventing aggregation.
  • the proportion of the surfactant in the base is preferably 0.05 to 5% by mass. When the ratio is too low, the effect of the surfactant is small, and when the ratio is too high, the coated material after application becomes soft, the mechanical strength and hardness are insufficient, and it may be easily peeled off during insertion.
  • liquid polyhydric alcohol is not an essential component, but its role is to make the coated material softer by shortening the dissolution time of the microneedles.
  • the content of the liquid polyhydric alcohol in the base is preferably 10% by mass or less.
  • the hardness of the coated material it was necessary that the hardness against compression was 10 N or more based on quantitative measurement of various samples.
  • hydroxypropylcellulose, hyaluronic acid, carboxymethylcellulose, chondroitin sulfate, alginic acid, dextran, or the like can be suitably used.
  • Glucose can be suitably used as the monosaccharide of the coating liquid for microneedles of the present invention, and sucrose or trehalose can be suitably used as the disaccharide.
  • polysorbate 80 As the surfactant for the microneedle coating liquid of the present invention, polysorbate 80, polysorbate 20, polyoxyethylene polyoxypropylene glycol (POP), or a mixture thereof can be suitably used.
  • POP polyoxyethylene polyoxypropylene glycol
  • Polysorbate is an abbreviation for “polyoxyethylene sorbitan mono-higher fatty acid ester”.
  • liquid polyhydric alcohol glycerin, ethylene glycol, propylene glycol, butylene glycol, mannitol, polyethylene glycol having a molecular weight of 500 or less, or a mixture thereof can be suitably used.
  • the coating solution must have excellent stability of medicinal ingredients in the coating solution. If the medicinal component concentration is small, the medicinal effect is only small, and there is no particular lower limit.
  • the total nonvolatile content (base + medicinal component) in the coating solution is preferably 20 to 40%. If the total non-volatile content in the coating solution is 20% or less, it is not preferable for applying a large amount of medicinal ingredients, and if it is 40% or more, the viscosity becomes too high and the coating amount is also reduced in this case.
  • the medicinal component includes all compounds that act on the skin or permeate the skin and cause some beneficial effect.
  • the medicinal component is not necessarily water-soluble. It may be a medicinal component dispersed in a coating solution in a suspended state.
  • Examples of medicinal components suitable for the purpose of the present invention include, for example, bioactive peptides and derivatives thereof, nucleic acids, oligonucleotides, various antigenic proteins, bacteria, virus fragments, or drugs composed of low molecular weight compounds or microneedles Any device that exhibits its characteristics by making it into a structure is the subject of the present invention.
  • Examples of the physiologically active peptides and derivatives thereof include calcitonin, adrenocorticotropic hormone, parathyroid hormone (PTH), hPTH (1 ⁇ 34), insulin, growth hormone, growth hormone releasing hormone, bradykinin, substance P, dyno.
  • Antigen proteins include influenza antigens, HBs surface antigens, HBe antigens, and the like.
  • the viscosity of the microneedle coating solution of the present invention is preferably about 100 mPa ⁇ s to 2500 mPa ⁇ s because there is a possibility that the amount of the coated material may decrease if the viscosity is too low or too high.
  • the coating solution is attached to the tip of the microneedle. After application, package and ship in the applied state. Therefore, the storage stability of medicinal ingredients in the coating formulation is extremely important.

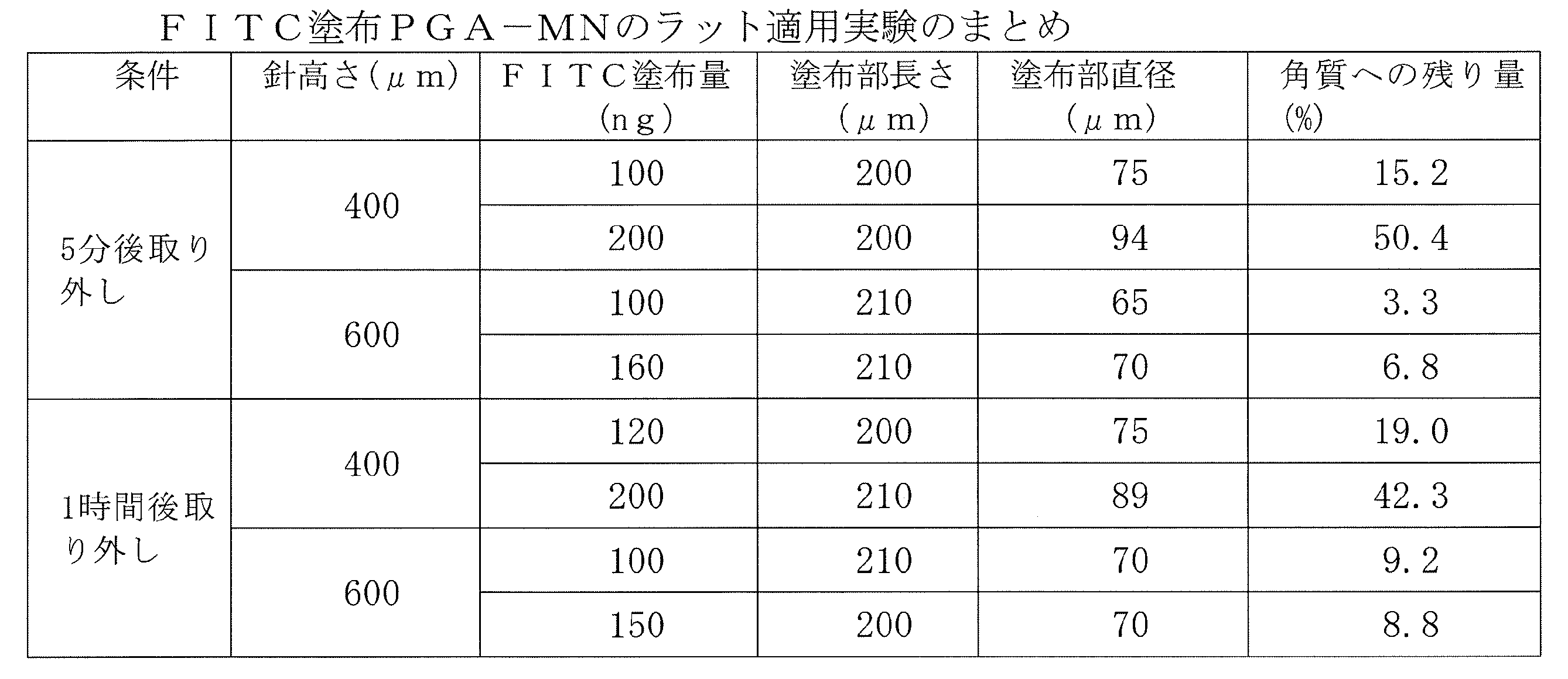

  • the present inventors actually applied a microneedle array in which a drug was applied to the tip of the microneedle to an animal and measured the skin stratum corneum of the application part by tape stripping. I found out that Therefore, even if the drug can be quantitatively applied to the tip of the microneedle, when it is actually applied as a transdermal absorption preparation, a drug residue is generated in the stratum corneum and the purpose of quantitative administration of the drug cannot be achieved. The possibility surfaced as a problem.

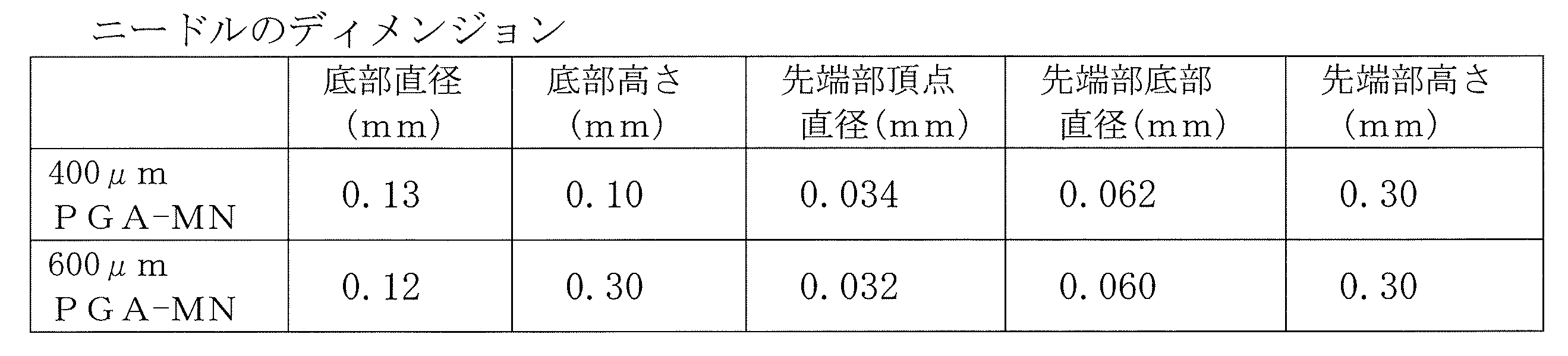

  • the microneedles constituting the microneedle array to which the microneedle coating liquid of the present invention is applied preferably have the following shape.
  • the microneedles constituting the microneedle array preferably have a needle length of 350 ⁇ m or more and 900 ⁇ m or less, more preferably 400 to 800 ⁇ m, and still more preferably 400 to 800 ⁇ m in order to further ensure percutaneous absorption of the drug. 600 ⁇ m.
  • the diameter of the apex of the tip of the needle is preferably 20 ⁇ m or more and 100 ⁇ m or less, and more preferably 30 ⁇ m or more and 60 ⁇ m or less in order to further reduce the ease of penetration into the skin and the remaining drug on the skin.
  • Each microneedle has a cylindrical or conical shape with a circular bottom surface, or an elliptical columnar or elliptical cone shape with an elliptical bottom surface.
  • the major axis is expressed as a diameter
  • the minor axis is shorter than the major axis as long as an ellipse can be formed.
  • These shaped microneedles may have a step.
  • the microneedle array of the present invention has the microneedle coating of the present invention at the needle tip.
  • the lower end of the coated material is preferably 200 ⁇ m or more from the root of the needle. If the lower end of the coated material is 200 ⁇ m or more from the base of the needle, the upper end may be any height depending on the amount of the coated material. More preferably, the upper end is the tip of the microneedle, but it does not necessarily have to be applied to the tip.
  • the length of the application part is typically 100 ⁇ m or more and 800 ⁇ m or less, and preferably 150 ⁇ m or more and 600 ⁇ m or less.
  • the coating liquid for microneedles of the present invention has a suitable viscosity, a suitable adhesion strength, a suitable solubility in the skin, and good storage stability of medicinal ingredients when applied to the microneedle.
  • This coating solution for microneedles is optimal for administration of protein drugs.
  • FIG. 1 is a photomicrograph showing the overall image of the microneedle array used in the examples.
  • PGA-MN water-insoluble microneedle array
  • PGA-MN water-insoluble microneedle array
  • the tip of the microneedle was dipped in the coating solution, pulled up and allowed to air dry for 5 seconds. Immersion and air drying were repeated 5 times, and then dried for 12 hours in a dry box (at room temperature and humidity of 1 to 2%) to obtain a test sample (dry sample).
  • the measurement includes the amount of application, the amount of application, the strength of adhesion of the application on the microneedles, the time of dissolution of the application attached to the microneedle array into the skin, and the coating solution.
  • the viscosity of the coating, the stability of the applied medicinal component, and the hardness of the coated material were measured.
  • polysaccharides include hydroxypropylcellulose (HPC-SSL (molecular weight 40,000), (HPC-SL (molecular weight 100,000), HPC-L (molecular weight 140,000), HPC-M (molecular weight 620,000)). ), Sodium carboxymethylcellulose (CMC) (Wako Pure Chemical Industries, Ltd.
  • FCH-80 molecular weight 800,000
  • FCH-200 molecular weight 2 million
  • PVP polyvinylpyrrolidone
  • sucrose sucrose
  • trehalose tre
  • polyhydric alcohol glycerin (gly) or propylene glycol (pg) or mannitol (man) was used, and as the surfactant, polysorbate 80 (p80) or polysorbate 20 (p20) was used.
  • influenza antigens manufactured by Osakaken Microken

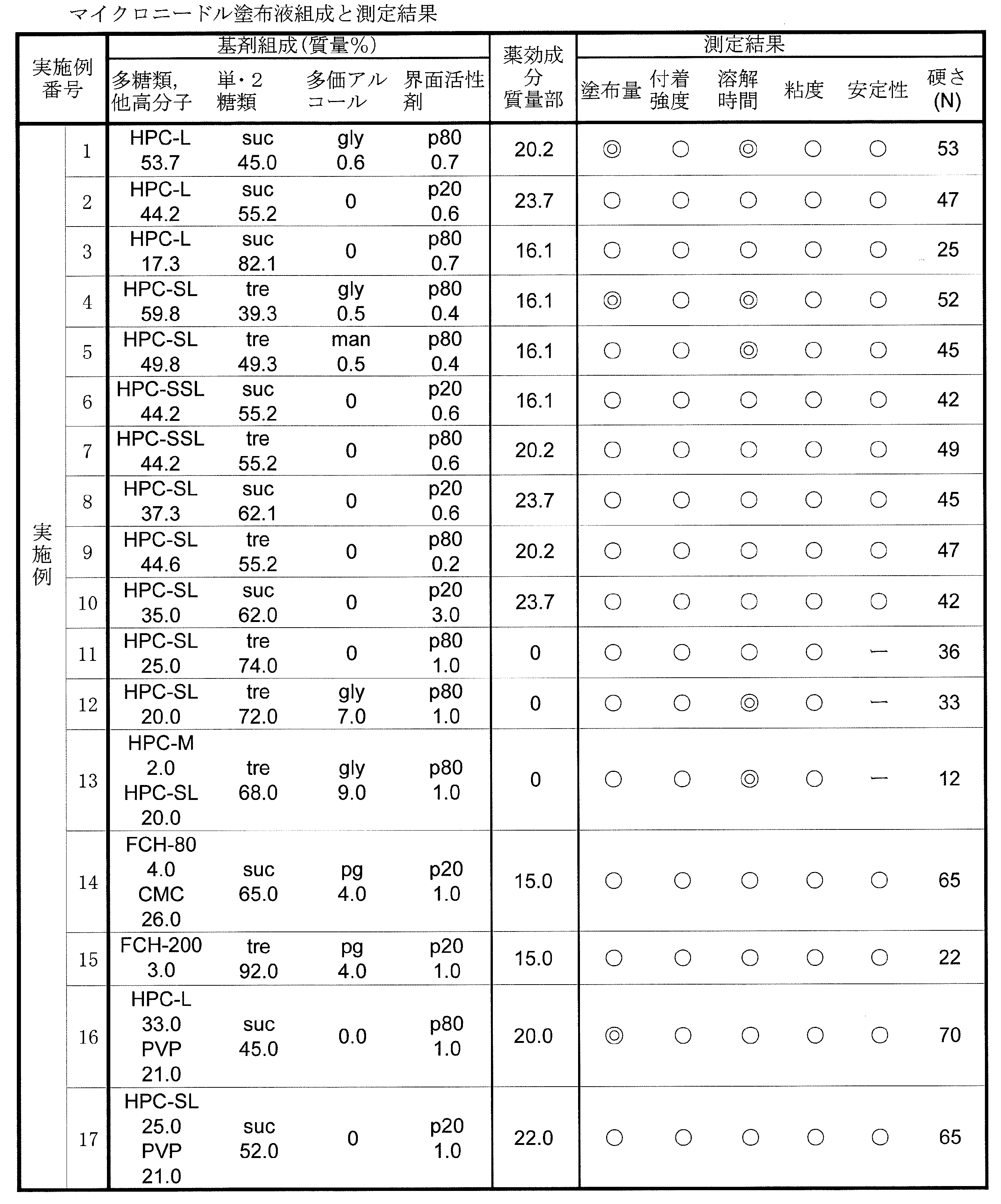

  • examples 1 to 10 and Comparative Examples 1 to 5 were used in Examples 14 15, 16, and 17, bovine serum albumin (Nacalai Tesque) was used.
  • the unit of the numerical value of the composition of each reagent in Table 1 and Table 2 is mass% in the base.
  • the unit of the numerical value of the medicinal component is a part by mass based on 100 parts by mass of the base.
  • microneedle Water-insoluble microneedle array It was prepared by injection molding using polyglycolic acid and used in Examples 1 to 13, 16, and 17 and Comparative Examples 1 to 4, 6, and 7. 480 microneedles having a needle length of 400 ⁇ m are provided on a circular substrate having a diameter of 10 mm. Details of the production method are described in Japanese Patent No. 5852280.
  • a water-soluble microneedle array was prepared by molding using hyaluronic acid (FCH-80, FCH-200) and carboxymethylcellulose, and used in Examples 14 and 15 and Comparative Example 5.
  • hyaluronic acid FCH-80, FCH-200
  • carboxymethylcellulose carboxymethylcellulose
  • the tip of the microneedle was immersed in the coating solution, pulled up after 0.1 second, and dried for 5 seconds. The immersion by the operation was repeated 5 times and dried to prepare a microneedle coated with a tip medicinal component.
  • Viscosity The viscosity of the coating solution was measured using a tuning fork type vibration viscometer (SV-10, A & D Co., Ltd.). The measurement temperature was 25 ° C., the sample amount was 10 mL, and the measurement time was 15 seconds.
  • Medicinal component stability test Using an influenza vaccine protein as an example of a medicinal component, the stability of the medicinal component after microneedle application was tested.
  • a micro BCA protein assay kit (Thermo Scientific) was used for protein quantification.
  • the influenza vaccine protein on the microneedle array was dissolved in 0.5 ml of water, and the influenza vaccine protein mass was measured.
  • the amount of protein immediately after coating was compared with the amount of protein after storage at 35 ° C. for 3 months. In Examples 14, 15, 16, and 17, bovine serum albumin was evaluated by the same protein quantification method.
  • Hardness of the coated material A coated sheet with a thickness of 1 mm was prepared, and a stainless steel cylinder rod with a diameter of 1.5 mm was vertically pressed on the sheet using a small desktop testing machine EZ Test EZSX (Shimadzu Corporation). did. The pressing speed was 0.5 mm / min. The slope of the obtained stress-strain curve at the linear portion was calculated, and the compressive stress at the indentation distance of 0.1 mm was obtained to quantify the hardness (unit N) of the coated material.
  • the amount of the remaining stratum corneum of the drug depending on the position of the application part (1) The FITC-coated PGA-MN having different needle height and (2) the diameter of the needle application part was subjected to the experiment, and the amount of the remaining FITC on the keratin was examined.
  • a coating liquid containing FITC as a fluorescent dye was applied to the tip of a PGA microneedle (hereinafter referred to as PGA-MN) and subjected to a rat application experiment. After FITC-coated PGA-MN was applied to the rat and removed, the skin was removed by stripping with a tape, and the tape was extracted with a solvent to measure the fluorescence intensity.
  • PGA-MN PGA microneedle
  • the PGA-MN substrate has an elliptical shape with a major axis of 14 mm, a minor axis of 12 mm, and a thickness of 1.0 mm, and has a disk-shaped base portion with a thickness of 1.0 mm and a diameter of 10 mm on the top.
  • the needle has a two-stage structure.
  • Table 3 shows the dimensions of two types of PGA-MN with different needle heights used in the experiment.
  • the materials used for coating are as follows. Hydroxypropylcellulose (HPC-L) manufactured by Nippon Soda Co., Ltd. Fluorescein-4-isothiocyanate manufactured by Dojindo Laboratories

Landscapes

  • Health & Medical Sciences (AREA)
  • Chemical & Material Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Animal Behavior & Ethology (AREA)
  • General Health & Medical Sciences (AREA)
  • Public Health (AREA)
  • Veterinary Medicine (AREA)
  • Medicinal Chemistry (AREA)
  • Pharmacology & Pharmacy (AREA)
  • Epidemiology (AREA)
  • Engineering & Computer Science (AREA)
  • Dermatology (AREA)
  • Inorganic Chemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Medical Informatics (AREA)
  • Hematology (AREA)
  • Heart & Thoracic Surgery (AREA)
  • Biomedical Technology (AREA)
  • Anesthesiology (AREA)
  • Biochemistry (AREA)
  • Molecular Biology (AREA)
  • Mycology (AREA)
  • Microbiology (AREA)
  • Immunology (AREA)
  • Virology (AREA)
  • Proteomics, Peptides & Aminoacids (AREA)
  • Medicinal Preparation (AREA)
  • Media Introduction/Drainage Providing Device (AREA)
  • Medicines Containing Antibodies Or Antigens For Use As Internal Diagnostic Agents (AREA)

Abstract

マイクロニードルに薬物を塗布する際の最適のマイクロニードル用塗布液の組成を提供する。　本発明のマイクロニードル用塗布液は、水溶性多糖類と、単糖類及び／又は２糖類と、界面活性剤とを基剤の必須成分とする水溶液であって、水溶性多糖類の基剤中の割合が２～６０質量％であり、乾燥後の塗布物の硬さが１０Ｎ以上であることを特徴とする。さらに水溶性多価アルコールを含有していてもよく、基剤中の前記単糖類及び／又は２糖類が３０～９５質量％、前記界面活性剤が０．０５～５質量％、かつ前記水溶性多価アルコールが１０質量％以下であることが好ましい。水溶性多糖類としては、ヒドロキシプロピルセルロース、ヒアルロン酸若しくはカルボキシメチルセルロースが好ましい。

Description

マイクロニードル用塗布液、マイクロニードル塗布物、及びマイクロニードルアレイ
　本発明は、マイクロニードルに薬剤を塗布するための塗布液とそれがマイクロニードル先端部で乾燥された塗布物に関する。
　薬効成分の経皮的投与法において皮膚角質層は薬物透過のバリアとして働き、単に皮膚表面に薬効成分を塗布するだけでは薬効成分は十分に透過しない。これに対し微小な針、すなわちマイクロニードルを用いて角質層を穿孔することにより、塗布法より薬効成分透過効率を格段に向上させることができる。このマイクロニードルを基板上に多数集積したものがマイクロニードルアレイである。また、マイクロニードルアレイに、マイクロニードルアレイを皮膚に付着させるための粘着テープや使用まで無菌状態を維持するためのカバーシートなどを付加して使用しやすい製品としたものをマイクロニードルパッチという。ここにテープとは、フィルム、もしくは布又は紙に粘着剤を塗布したものをいう。
　マイクロニードルに薬効成分を保持させるには、２つの方法がよく知られている。一は、体内で溶解しうるマイクロニードル素材にあらかじめ薬効成分を混入させておき、その混合物をマイクロニードル状に固化させて薬効成分含有マイクロニードルとする方法である。他は、あらかじめ製造したマイクロニードルに薬効成分を含有した溶液を塗布し、乾燥させて薬効成分付着マイクロニードルとする方法である。本出願は、後者の方法において、適切な薬効成分を溶解した塗布液を調製する技術に関する。
　なお、マイクロニードルに塗布する溶液を塗布液、塗布し乾燥した後マイクロニードルに付着しマイクロニードルの一部となったものを塗布物という。
　電極を兼ねたマイクロニードルに薬効成分を塗布すること（特許文献１）や、金属製のマイクロニードルに薬効成分を塗布すること（特許文献２）はすでに報告されている。マイクロニードルに薬効成分を定量的に塗布しようとする装置も公表されている（特許文献３）。しかし、これらの薬効成分塗布の試みに対し、塗布では薬効成分の定量的保持が困難であり、また薬効成分を塗布されたマイクロニードルを皮膚に刺入しようとしたとき薬効成分が剥がれ落ちる欠点があることが知られてきた。これに対し、薬効成分溶液にマイクロニードル素材と同じような水溶性高分子を溶解しておき、塗布された薬効成分とマイクロニードルを一体化して剥がれ落ちにくくする試みが報告されている（特許文献４）。
　一般にマイクロニードル素材としては、体内で溶解消失する無害な水溶性あるいは生分解性の高分子が望ましい。ポリ乳酸（生分解性高分子）を素材とするマイクロニードルに薬効成分を塗布する際の好ましい薬効成分溶液組成が調べられている（特許文献５）が、マイクロニードル先端に薬効成分を塗布する際の最適の塗布液組成については、未だ一般的に調べられていない。
特表２００２－５３５１００号公報 特表２００４－５３８０４８号公報 特再表ＷＯ０８／１３９６４８号公報 特開２０１１－２２４３０８号公報 特再表ＷＯ１０／１４３６８９号公報
　本発明の解決しようとする課題は、マイクロニードルに薬効成分を塗布する際の最適のマイクロニードル用塗布液の組成を提供することにある。
　本発明のマイクロニードル用塗布液は、水溶性多糖類と単糖類及び／又は２糖類と界面活性剤とを基剤の必須成分とする水溶液であって、該水溶性多糖類の基剤中の割合が５～６０質量％であることを特徴とする。
　塗布液は基剤と薬効成分を含む。基剤とは、塗布液中の水溶性多糖類、単糖類及び／又は２糖類、界面活性剤及び水溶性多価アルコールをいうが、これらの他薬効成分を除く補助的な添加物も基材に含める。なお、基剤の一部が薬効成分として作用する場合もある。
　塗布液の溶媒は水が基本であるが、基剤や薬効成分が沈澱しない範囲においてエタノール、メタノール、アセトン、などの水と混和する有機溶媒が含まれた混合溶媒を用いてもよい。従って、本明細書でいう水溶液には、溶媒が水のみである場合のほか、基剤若しくは薬効成分が沈澱しない範囲の有機溶媒を含有する混合溶媒を含める。
　本発明では、塗布液をマイクロニードル先端に塗布して乾燥させ、得られた薬効成分先端塗布マイクロニードルを経皮投与する。このさい塗布物が柔らかすぎると経皮投与の際、一部又は全部が剥がれて角質層に付着してしまうという現象を生じる。それゆえ塗布物は、経皮投与の際角質層を剥がれることなく通過するに必要な硬さを有さねばならない。
　塗布物は、基剤と薬効成分により構成されている。
　基剤のうち水溶性多糖類は、乾燥すると強靭な皮膜を形成し機械的強度を高める。それゆえ水溶性多糖類は薬効成分を閉じ込めて硬い塗布物を作るために必須である。
　また、水溶液に水溶性多糖類を溶解させると水溶液の粘度が上昇するが、マイクロニードル先端を塗布液に浸して塗布液を付着させようとするとき、塗布液の粘度と付着量の間には重要な関係がある。塗布液の粘度が適当であると多量の塗布液がマイクロニードル先端に塗布される。塗布液の粘度が低いと、塗布液にマイクロニードル先端部を浸しても十分な量の塗布液が塗布されないことがある。一方塗布液の粘性が極めて高いと、マイクロニードルへの付着性がかえって悪化して結果的に塗布量が少なくなることがある。一般に基剤中の水溶性多糖類の割合は２～６０質量％が好ましい。
　水溶性多糖類は種々の分子量のものが市販されている。分子量が異なる水溶性多糖類を混合して、塗布液の物性を最適化することができる。なお、水溶性多糖類に水溶性高分子、例えばポリビニルピロリドン、ポリビニルアルコール等を添加してマイクロニードル塗布物の硬度を改善することも有効である。ポリビニルピロリドン、ポリビニルアルコール等の水溶性高分子をさらに添加する場合、基剤中の水溶性多糖類と水溶性高分子の割合は２～６０質量％が好ましい。
　基剤のうち単糖類及び／又は２糖類は、薬効成分の皮膚中での塗布物からの拡散を早める効果を有する。また、塗布液の粘度にも重要な寄与をする。単糖類及び／又は２糖類の基剤中の割合が低く水溶性多糖類の割合が多いと、塗布物の皮膚中での溶解に長時間を要し、従って薬効成分の皮膚内放出に長時間を要することがあり好ましくない。それゆえ、単糖類及び／又は２糖類の基剤中の割合は３０～９５質量％が好ましい。
　基剤のうち界面活性剤の効果は、薬効成分の安定化にある。一般にタンパク質薬物は安定性が悪い。本発明では、界面活性剤の添加が薬効成分（インフルエンザワクチン抗原）の安定化に極めて有効であることを見出した。界面活性剤のタンパク質薬物安定化の機構は明確ではないが、溶液状態においてタンパク質の周りを取り囲んだ界面活性剤は水を揮散させた状態でもタンパク質を取り囲んで保護し、タンパク質同士の接触による絡み合いや凝集などを防いでいるのであろうと思われる。界面活性剤の基剤中の割合は０．０５～５％質量％が好ましい。割合が低すぎると界面活性剤の効果が小さく、割合が高すぎると塗布後の塗布物が柔らかくなり、機械的強度や硬さが不十分となり、刺入に際し剥がれ落ちやすくなることがある。
　基剤のうち液状多価アルコールは必須成分ではないが、その役割は塗布物を可塑化することにより柔らかくしてマイクロニードルの溶解時間を短縮させることにある。しかしながら液状多価アルコールの添加量が多すぎると塗布物が柔らかくなりすぎ、皮膚へ挿入する際に塗布物が皮膚表面で破壊され薬効成分の皮膚内挿入に支障が生じることがある。液状多価アルコールの基剤中の含有率は１０質量％以下が好ましい。塗布物の硬さに関して、種々のサンプルの定量的測定より、圧縮に対する硬さが１０Ｎ以上であることが必要であった。
　本発明のマイクロニードル用塗布液の多糖類としては、ヒドロキシプロピルセルロース、ヒアルロン酸、カルボキシメチルセルロース、コンドロイチン硫酸、アルギン酸若しくはデキストラン、等を好適に用いることができる。
　本発明のマイクロニードル用塗布液の単糖類としてはグルコースを、２糖類としてはスクロース若しくはトレハロースを好適に用いることができる。
　本発明のマイクロニードル用塗布液の界面活性剤としては、ポリソルベート８０、ポリソルベート２０、ポリオキシエチレンポリオキシプロピレングリコール（ＰＯＰ）、又はこれらの混合物を好適に用いることができる。なお、ポリソルベートとは、「ポリオキシエチレンソルビタンモノ高級脂肪酸エステル」の略称である。
　液状多価アルコールとしては、グリセリン、エチレングリコール、プロピレングリコール、ブチレングリコール、マンニトール、若しくは分子量５００以下のポリエチレングリコール、又はこれらの混合物を好適に用いることができる。
　塗布液は、塗布液中での薬効成分の安定性が優れているものでなくてはならない。薬効成分濃度が小さければ薬効が小さくなるのみで、特に下限はない。塗布液中の全不揮発分（基剤＋薬効成分）は２０～４０％が望ましい。塗布液中の全不揮発分が２０％以下では薬効成分の大量塗布に好ましくなく、また４０％以上では、粘度が高くなりすぎてこの場合もまた塗布量が少なくなる。
　本明細書において、薬効成分とは、皮膚に働きかけ、あるいは皮膚を透過し、何らかの有益な作用を生じる化合物を全て含む。薬効成分は必ずしも水溶性でなくてもよい。塗布液に懸濁状態で分散した薬効成分であってもよい。
　本発明の目的に適した薬効成分の例としては、例えば、生理活性ペプチド類とその誘導体、核酸、オリゴヌクレオチド、各種の抗原蛋白質、バクテリア、ウイルスの断片、あるいは低分子化合物からなる薬物もマイクロニードル化によりその特徴を発揮するものであれば本発明の対象となる。上記生理活性ペプチド類とその誘導体としては、例えば、カルシトニン、副腎皮質刺激ホルモン、副甲状腺ホルモン（ＰＴＨ）、ｈＰＴＨ（１→３４）、インスリン、成長ホルモン、成長ホルモン放出ホルモン、ブラジキニン、サブスタンスＰ、ダイノルフィン、甲状腺刺激ホルモン、プロラクチン、インターフェロン、インターロイキン、Ｇ－ＣＳＦ、グルタチオンパーオキシダーゼ、スーパーオキシドディスムターゼ、デスモプレシン、ソマトメジン、エンドセリン、及びこれらの塩等が挙げられる。抗原蛋白質としては、インフルエンザ抗原、ＨＢｓ表面抗原、ＨＢｅ抗原等が挙げられる。
　本発明のマイクロニードル用塗布液の粘度は、低すぎても高すぎても塗布物量が減少するおそれがあるので、１００ｍＰａ・ｓ～２５００ｍＰａ・ｓ程度であることが好ましい。
　塗布法では塗布液はマイクロニードル先端に付着させる。塗布後、塗布した状態で包装して出荷する。したがって、塗布配合物における薬効成分の保存安定性は極めて重要である。
　塗布物は、皮膚刺入後皮膚内で溶解しなければならない。溶解時間が長すぎると患者の負担が大きくなり好ましくない。
　本発明者らは、マイクロニードル先端部に薬剤を塗布したマイクロニードルアレイを実際に動物に適用し、適用部の皮膚の角質をテープストリッピングして測定したところ、薬剤の一部が皮膚の角質層に残ることがわかった。したがって、たとえマイクロニードル先端部に薬剤を定量的に塗布できたとしても、実際に経皮吸収製剤として適用する際に、角質層に薬剤残りが発生し、薬剤の定量的投与の目的を達成できない可能性が問題点として浮上した。本発明のマイクロニードル用塗布液を適用するマイクロニードルアレイを構成するマイクロニードルは、以下の形状を有することが望ましい。
　マイクロニードルアレイを構成するマイクロニードルは、薬物の経皮吸収をより一層確実にするためには、針長さが３５０μｍ以上９００μｍ以下が好ましく、より好ましくは４００～８００μｍであり、さらに好ましくは４００～６００μｍである。
　針の先端部頂点の直径は、皮膚への刺し入れの容易性と皮膚への薬物残りをより一層低減させるためには、２０μｍ以上１００μｍ以下が好ましく、３０μｍ以上６０μｍ以下が好ましい。
　個々のマイクロニードルは、底面が円である円柱状もしくは円錐状、又は、底面が楕円である楕円柱状もしくは楕円錐状である。楕円の大きさを表す場合、長径を直径として表し、短径は楕円を形成できる限りにおいて長径より短い。これらの形状のマイクロニードルは、段差を有していてもよい。
　本発明のマイクロニードルアレイは、本発明のマイクロニードル塗布物を針先端部に有する。マイクロニードルの先端を上に向けた場合、塗布物の下端は、針の根元から２００μｍ以上であることが好ましい。塗布物の下端が針の根元から２００μｍ以上であれば、上端は塗布物の量に応じて任意の高さであってもよい。より好ましくは、上端は、マイクロニードルの先端であるが、必ずしも先端の際まで塗布されなければならないものではない。塗布部の長さは、典型的には１００μｍ以上８００μｍ以下であり、１５０μｍ以上６００μｍ以下が好ましい。
　本発明のマイクロニードル用塗布液は、マイクロニードルに塗布するに際し、適当な粘度、適当な付着強度、適当な皮膚内溶解性を有し、かつ薬効効成分の保存安定性がよい。本マイクロニ－ドル用塗布液は、蛋白質系薬物の投与に最適である。
図１は、実施例で使用したマイクロニードルアレイの全体像を示す顕微鏡写真である。
　以下、本発明の実施の形態を実施例に基づき説明する。しかし、本発明は実施例の内容に限定されるわけではない。
　以下の実施例では、ポリグリコール酸を素材とする非水溶性マイクロニードルアレイ（ＰＧＡ－ＭＮ）とヒアルロン酸を素材とする水溶性マイクロニードルを用いた。マイクロニードルに薬効成分を塗布する際には、塗布液にマイクロニードル先端を浸漬し、引き上げて５秒風乾させた。浸漬と風乾を５回繰り返して後、ドライボックス（室温下、湿度１～２％の雰囲気）で１２時間乾燥させて試験用試料（乾燥試料）とした。
　以下に示す実施例において、５回繰り返し塗布したマイクロニードルアレイを用い、５種類の測定を行い、結果を表１及び表２にまとめた。測定は、塗布物の量である塗布量、塗布物がマイクロニードルに付着した強度である付着強度、マイクロニードルアレイに付着した塗布物の皮膚への刺入後皮膚内での溶解時間、塗布液の粘度、塗布された薬効成分の安定性、及び塗布物の硬さについて行った。
　表１及び表２の試薬及びその略号について説明する。
　多糖類としては、ヒドロキシプロピルセルロース（ＨＰＣ－ＳＳＬ（分子量４万）、（ＨＰＣ－ＳＬ（分子量１０万）、ＨＰＣ－Ｌ（分子量１４万）、ＨＰＣ－Ｍ（分子量６２万）、いずれも日本曹達（株））、カルボキシメチルセルロースナトリウム（ＣＭＣ）（和光純薬（株）試薬）、又はヒアルロン酸（ＦＣＨ－８０、分子量８０万）、（ＦＣＨ－２００、分子量２００万）（キッコーマンバイオケミファ（株））を用いた。他の水溶性高分子としては、ポリビニルピロリドン（ＰＶＰ）（Ｋ－９０、（株）日本触媒）を用いた。
　単糖類・２糖類としては、スクロース（ｓｕｃ）若しくはトレハロース（ｔｒｅ）を用いた。
　多価アルコールとしては、グリセリン（ｇｌｙ）若しくはプロピレングリコール（ｐｇ）、マンニトール（ｍａｎ）を、界面活性剤としては、ポリソルベート８０（ｐ８０）若しくはポリソルベート２０（ｐ２０）を用いた。
　また、薬効成分としては実施例１～１０及び比較例１～５においてはインフルエンザ抗原（阪大微研製）を用いた。実施例１４、１５、１６、１７においては牛血清アルブミン（ナカライテスク（株））を用いた。
　表１及び表２の各試薬の組成の数値の単位は、基剤中の質量％である。薬効成分の数値の単位は、基剤を１００質量部としての質量部である。基剤の塗布液中の濃度は３０％に調整した。それゆえ、例えば実施例１における塗布液中の全不揮発分濃度は、３０＋２０．２×０．３＝３６．３％であった。
　（マイクロニードルの作製）
　１．非水溶性マイクロニードルアレイ
　ポリグリコール酸を用いて射出成形法により作成し、実施例１～１３、１６、１７、比較例１～４、６、７において用いた。直径１０ｍｍの円形基板上に、針長さ４００μｍの４８０本のマイクロニードルを備える。製法の詳細は、特許５８５２２８０号に記載されている。
　２．水溶性マイクロニードルアレイ
　ヒアルロン酸（ＦＣＨ－８０、ＦＣＨ－２００）、カルボキシルメチルセルロースを用いて鋳型成形法により作成し、実施例１４，１５、比較例５において用いた。直径１０ｍｍの円形基板上に、針長さ８００μｍ、針底部直径２５０μｍ、針間隔６００μｍで２８０本の円錐型マイクロニードルを備える。
　（マイクロニードル先端への基剤および薬効成分の塗布）
　塗布液にマイクロニードル先端を浸漬し、０．１秒後に引き上げて５秒乾燥させた。その操作による浸漬を５回繰り返し、乾燥させて先端薬効成分塗布マイクロニードルを作製した。
　（評価法及び評価基準）
　１．塗布量（薬効成分と基剤の総重量）
　浸漬前と浸漬後のマイクロニードルアレイを乾燥させそれらの質量を比較した。後の質量から前の質量を差し引いて塗布物の質量（ｍｇ）を求めた。塗布物の質量が１．０ｍｇ以上の場合◎と、０．５－１．０ｍｇの場合○と、０．５ｍｇ未満の時×と記入した。
　２．付着強度
　塗布乾燥後のマイクロニードルアレイをパラフィルム（厚さ１ｍｍ）に突き刺し、引き抜いて後マイクロニードルの顕微鏡写真を観察した。これにより薬効成分のマイクロニードルアレイへの付着強度を調べた。塗布物が剥がれていない場合○と、塗布物が一部剥がれている場合×と記入した。
　３．皮膚内溶解時間
　５回塗布乾燥後のマイクロニードルアレイをウイスター系ラット（雄、４週齢）の剃毛した腹部に投与し、２０分後若しくは４０分後に取り出した。取り出したマイクロニードルパッチを顕微鏡観察し、塗布物のマイクロニードル上の残存量を確認した。
　表１及び表２の溶解時間の欄に、マイクロニードルに塗布した塗布物が２０分以内に全部溶解していたとき◎を、２０分以内には全部溶解していなかったが４０分以内に全部溶解していたとき○を、４０分後にも全部は溶解していなかったときは×を記入した。本試験においては実施例１４、１５、比較例５においてはヒアルロン酸からなるマイクロニードルを使用しており、塗布物のみならずマイクロニードル全てが溶解してしまうのが観察された。
　４．粘度
　塗布液の粘度を、音叉型振動式粘度計（ＳＶ－１０、エーアンドディー（株））を用い測定した。測定温度は２５℃、サンプル量は１０ｍＬ、測定時間は１５秒であった。
　表１及び表２の粘度の欄に、粘度が２５００ｍＰａ・ｓ以上の場合は粘度が高すぎて溶液の作製も塗布も困難であったので、×を記入した。粘度が１００～２５００ｍＰａ・ｓの場合は塗布が容易で塗布量も十分であったので、○を記入した。粘度が１００ｍＰａ・ｓ未満の場合は塗布は容易だったが塗布量が少なかったので、××を記入した。
　５．薬効成分安定性試験
　薬効成分としてインフルエンザワクチンたんぱく質を例に用いて、マイクロニードル塗布後の薬効成分の安定性を試験した。蛋白質の定量のためにマイクロＢＣＡプロテインアッセイキット（サーモサイエンティフィック社）を用いた。マイクロニードルアレイ上のインフルエンザワクチンたんぱく質を０．５ｍｌの水で溶解し、インフルエンザワクチン蛋白質質量を測定した。塗布直後の蛋白質質量と３５℃で３カ月保存後の蛋白質質量とを比較した。実施例１４、１５、１６、１７においては、牛血清アルブミンに関し同様の蛋白定量法により評価した。
　表１及び表２の安定性の欄に、３か月保存後の量／作製直後の量が０．９以上のとき○を記入し、この比が０．９未満のとき×を記入した。
　６．塗布物の硬さ
　厚さ１ｍｍの塗布物シートを作製し、シート上から小型卓上試験機ＥＺ　Ｔｅｓｔ　ＥＺＳＸ（島津製作所（株））を用いて直径１．５ｍｍのステンレス円柱棒を垂直におしつけて圧迫した。押しつけ速度は０．５ｍｍ／ｍｉｎであった。得られた応力－歪み曲線の直線部においてその傾きを計算し、押し込み距離０．１ｍｍにおける圧縮応力を得て塗布物の硬さ（単位Ｎ）を定量化した。
Figure JPOXMLDOC01-appb-T000001
Figure JPOXMLDOC01-appb-T000002
　７．塗布部の位置による薬剤の角質残り量
　（１）ニードルの高さ、（２）ニードル塗布部の直径、の異なるＦＩＴＣ塗布ＰＧＡ－ＭＮを実験に供し、角質へのＦＩＴＣ残り量について考察した。
　ＰＧＡ製マイクロニードル（以下ＰＧＡ－ＭＮ）のニードル先端に、蛍光色素であるＦＩＴＣを加えた塗布液を塗布し、ラット適用実験に供した。ＦＩＴＣ塗布ＰＧＡ－ＭＮをラットに適用し取り外した後、テープでストリッピングして角質を取り、そのテープを溶媒で抽出して蛍光強度を測定した。
　実験方法
　１．試験材料
　ラット適用実験に供したＰＧＡ－ＭＮの全体像を図１に示す。図１において、ＰＧＡ－ＭＮ基板は長径１４ｍｍ、短径１２ｍｍ、厚さ１．０ｍｍの楕円形であり、その上部に厚さ１．０ｍｍ、直径１０ｍｍの円盤状の台部を有する。ニードルは２段構造をとる。実験に供したニードル高さの異なる２種類のＰＧＡ－ＭＮのディメンジョンを表３に示す。
Figure JPOXMLDOC01-appb-T000003
　塗布に用いた材料は以下のとおりである。
　ヒドロキシプロピルセルロース（ＨＰＣ－Ｌ）日本曹達株式会社製
　Ｆｌｕｏｒｅｓｃｅｉｎ－４－ｉｓｏｔｈｉｏｃｙａｎａｔｅ　株式会社同仁化学研究所製
　２．ＰＧＡ－ＭＮ製剤の塗布方法
　１）０．１ｍｏｌ／ＬのＮａＯＨで溶解したＦＩＴＣと（ＨＰＣ－Ｌ　５０％＋ＳＵＣ　４９％＋ｐ８０　１％）水溶液を混合して塗布液を調製した。
　２）容器に入れた塗布液にＰＧＡ－ＭＮ先端を浸漬して、ニードル先端に塗布液を付着させた。
　３）デシケーター中で１夜乾燥させた。
　３．ＰＧＡ－ＭＮ製剤のラットへの適用
　１）Ｗｉｓｔａｒ／ＳＴ雄性ラット８週齢の腹部をシェーバーで剃毛し、腹部を上にして手足を固定し、ソムノペンチルで麻酔をした。
　２）ＦＩＴＣ塗布ＰＧＡ－ＭＮを、ニードルを刺入するように腹部皮膚に押し付けて貼付し、テーピングで圧着固定した。
　３）ＰＧＡ－ＭＮを貼付したラットを固定器に入れて動かないように固定した。
　４）５分後または１時間後ＰＧＡ－ＭＮを取り出した。
　５）１０分間置いて適用皮膚の表面を乾燥させた。
　４．テープストリッピングと抽出・測定方法
　１）ＦＩＴＣ塗布ＰＧＡ－ＭＮを適用した皮膚に直径１２ｍｍの円形のテープを貼って押してから剥がした。これを１５回繰り返して皮膚表面の角質を採取した。
　２）１５枚のテープを５枚ずつに分けて６ウェルプレートに入れ、１ｍｌの０．０１ｍｏｌ／ＬのＮａＯＨ水溶液で抽出した。
　３）同ロットの適用前ＦＩＴＣ塗布ＰＧＡ－ＭＮを同様に抽出した。
　４）抽出液を９６ウェルプレートに入れ、励起波長４８５ｎｍ、測定波長５３５ｎｍで蛍光強度を測定した。測定装置は、テカンジャパン株式会社製プレートリーダーＳｐｅｃｔｒａＦｌｕｏｒを用いた。
　５）適用前ＭＮの蛍光強度を１００としたときの、角質を剥がしたテープ１５枚の抽出液の蛍光強度の割合を算出し、角質への残り量とした。
　実験結果をまとめると以下のとおりである。
Figure JPOXMLDOC01-appb-T000004
　５．考察
　実験結果より、適用後の角質への残り量が少ないのは、（１）ニードルの高さは高く、（２）塗布部の直径は細いＭＮであることがわかった。６００μｍＰＧＡ－ＭＮで塗布部の直径を７０μｍ以下にすれば、角質への残り量はおよそ１０％以下になるため、実用的なマイクロニードル製剤を得ることが出来ると考える。

Claims (18)

  1. 　水溶性多糖類と単糖類及び／又は２糖類と界面活性剤とを基剤の必須成分とする水溶液からなるマイクロニードル用塗布液。
  2. 　乾燥後の塗布物の硬さが１０Ｎ以上であることを特徴とする請求項１に記載のマイクロニードル用塗布液。
  3. 　さらに水溶性多価アルコールを基剤として含有する請求項１又は２に記載のマイクロニードル用塗布液。
  4. 　基剤中の前記水溶性多糖類が２～６０質量％、単糖類及び／又は２糖類が３０～９５質量％、前記界面活性剤が０．０５～５質量％、かつ前記水溶性多価アルコールが１０質量％以下である請求項１～３のいずれか１項に記載のマイクロニードル用塗布液。
  5. 　前記水溶性多糖類がヒドロキシプロピルセルロース、ヒアルロン酸、コンドロイチン硫酸、デキストラン、及びカルボキシメチルセルロースからなる群より選ばれた少なくとも１種の化合物であることを特徴とする請求項１～４のいずれか１項に記載のマイクロニードル用塗布液。
  6. 　前記単糖類がグルコースであり、前記２糖類がスクロース若しくはトレハロースであることを特徴とする請求項１～４のいずれか１項に記載のマイクロニードル用塗布液。
  7. 　前記界面活性剤がポリソルベート８０、ポリソルベート２０及びポリオキシエチレンポリオキシプロピレングリコールからなる群より選ばれた少なくとも１種の化合物であることを特徴とする請求項１～４のいずれか１項に記載のマイクロニードル用塗布液。
  8. 　前記水溶性多価アルコールがグリセリン、エチレングリコール、プロピレングリコール、ブチレングリコール及び分子量５００以下のポリエチレングリコールからなる群より選ばれた少なくとも１種の化合物であることを特徴とする請求項３又は４に記載のマイクロニードル用塗布液。
  9. 　溶液粘度が１００ｍＰａ・ｓ以上２５００ｍＰａ・ｓ以下であることを特徴とする請求項１～８のいずれか１項に記載のマイクロニードル用塗布液。
  10. 　マイクロニードル用塗布液の基剤１００重量部に対し薬効成分を最大４０重量部含有する請求項１～９のいずれか１項に記載のマイクロニードル用塗布液。
  11. 　さらにポリビニルピロリドンを基剤として含有する請求項１～１０のいずれか１項に記載のマイクロニードル用塗布液。
  12. 　基剤中の前記水溶性多糖類とポリビニルピロリドンの合計が２～６０質量％であることを特徴とする請求項１１に記載のマイクロニードル用塗布液。
  13. 　請求項１～１２のいずれか１項に記載のマイクロニードル用塗布液をマイクロニードルに塗布し乾燥して得られるマイクロニードル塗布物。
  14. 　水溶性多糖類が２～６０質量％、単糖類及び／又は２糖類が３０～９５質量％、界面活性剤が０．０５～５質量％かつ水溶性多価アルコールが０～１０質量％である基剤の組成を有する請求項１３に記載のマイクロニードル塗布物。
  15. 　硬さが１０Ｎ以上であることを特徴とする請求項１３又は１４に記載のマイクロニードル塗布物。
  16. 　前記水溶性多糖類がヒドロキシプロピルセルロース、ヒアルロン酸、コンドロイチン硫酸及びカルボキシメチルセルロースからなる群より選ばれた少なくとも１種の化合物であり、
    　前記単糖類がグルコースであり、前記２糖類がスクロース若しくはトレハロースであり、
    　前記界面活性剤がポリソルベート８０、ポリソルベート２０及びポリオキシエチレンポリオキシプロピレングリコールからなる群より選ばれた少なくとも１種の化合物であり、
    　前記水溶性多価アルコールがグリセリン、エチレングリコール、プロピレングリコール、ブチレングリコール及び分子量５００以下のポリエチレングリコールからなる群より選ばれた少なくとも１種の化合物である
    ことを特徴とする請求項１３～１５のいずれか１項に記載のマイクロニードル塗布物。
  17. 　さらにポリビニルピロリドンを基剤として含有し、基剤中の水溶性多糖類とポリビニルピロリドンの総量が２～６０質量％であることを特徴とする請求項１３～１６のいずれか１項に記載のマイクロニードル塗布物。
  18. 　針長さは３５０μｍ以上９００μｍ以下であり、針先端部頂点の直径は２０μｍ以上１００μｍ以下であり、請求項１３～１７いずれか１項に記載のマイクロニードル塗布物を針先端部に有するマイクロニードルアレイであって、該塗布物の下端は針の根元から２００μｍ以上であることを特徴とするマイクロニードルアレイ。

PCT/JP2017/003565 2016-02-03 2017-02-01 マイクロニードル用塗布液、マイクロニードル塗布物、及びマイクロニードルアレイ Ceased WO2017135290A1 (ja)

Priority Applications (6)

Application Number Priority Date Filing Date Title
KR1020187022174A KR102790169B1 (ko) 2016-02-03 2017-02-01 마이크로니들용 도포액, 마이크로니들 도포물 및 마이크로니들 어레이
EP17747446.7A EP3412312B1 (en) 2016-02-03 2017-02-01 Coating liquid for microneedles, microneedle-coating substance, and microneedle array
CA3013704A CA3013704C (en) 2016-02-03 2017-02-01 Coating liquid for microneedles, microneedle-coating substance, and microneedle array
AU2017215012A AU2017215012B2 (en) 2016-02-03 2017-02-01 Coating liquid for microneedles, microneedle-coating substance, and microneedle array
CN201780009633.0A CN108601845B (zh) 2016-02-03 2017-02-01 微针用涂敷液、微针涂敷物及微针矩阵
US16/075,099 US11045417B2 (en) 2016-02-03 2017-02-01 Coating liquid for microneedles, microneedle-coating substance, and microneedle array

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2016-018844 2016-02-03
JP2016018844 2016-02-03

Publications (1)

Publication Number Publication Date
WO2017135290A1 true WO2017135290A1 (ja) 2017-08-10

Family

ID=59499877

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2017/003565 Ceased WO2017135290A1 (ja) 2016-02-03 2017-02-01 マイクロニードル用塗布液、マイクロニードル塗布物、及びマイクロニードルアレイ

Country Status (8)

Country Link
US (1) US11045417B2 (ja)
EP (1) EP3412312B1 (ja)
JP (2) JP6914503B2 (ja)
KR (1) KR102790169B1 (ja)
CN (1) CN108601845B (ja)
AU (1) AU2017215012B2 (ja)
CA (1) CA3013704C (ja)
WO (1) WO2017135290A1 (ja)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2018124290A1 (ja) * 2016-12-28 2018-07-05 コスメディ製薬株式会社 薬剤を塗布したマイクロニードルアレイ
CN108888577A (zh) * 2018-09-11 2018-11-27 无锡元旭生物技术有限公司 一种可溶性玻尿酸美容微针贴及其制备方法
JP2021500399A (ja) * 2017-10-23 2021-01-07 マイクロキュアーズ， インコーポレイテッド 美容レーザーで処置された皮膚の回復を増進する方法
WO2024078319A1 (zh) * 2022-10-09 2024-04-18 深圳青澜生物技术有限公司 一种微针制剂及微针贴片的制备方法

Families Citing this family (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102017126501A1 (de) 2017-11-10 2019-05-16 Lts Lohmann Therapie-Systeme Ag Mikronadelsystem zur Applikation eines Hepatitis-Impfstoffes
KR102376556B1 (ko) * 2018-12-27 2022-03-18 삼성에스디아이 주식회사 편광판 및 이를 포함하는 광학표시장치
KR102093235B1 (ko) * 2019-03-20 2020-03-25 주식회사 쿼드메디슨 마이크로 니들 및 이의 제조방법
WO2020196810A1 (ja) * 2019-03-28 2020-10-01 富士フイルム株式会社 インフルエンザワクチンを含有するマイクロニードルアレイ及びマイクロニードルアレイの製造方法
CN110664646B (zh) * 2019-11-14 2022-04-29 广州新济薇娜生物科技有限公司 具有美白功效的组合物、高载药量的美白可溶性微针贴片及其制备方法
AU2021280068A1 (en) 2020-05-25 2022-12-15 Cosmed Pharmaceutical Co., Ltd. High-performance micro-needle array
WO2022140984A1 (zh) * 2020-12-28 2022-07-07 深圳由莱智能电子有限公司 美容手柄
KR102926506B1 (ko) 2022-02-15 2026-02-11 주식회사 티앤엘 약물 전달용 마이크로니들 및 이의 제조방법
CN116270418B (zh) * 2022-12-12 2023-09-05 暨南大学 可溶性微针贴片及其制备方法
JP2025112280A (ja) 2024-01-18 2025-07-31 コスメディ製薬株式会社 マイクロニードルアレイ
KR20260025403A (ko) 2024-07-09 2026-02-24 코스메드 파마소티컬 씨오 쩜 엘티디 약물 피부 침투성이 개량된 경피 흡수 제제

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008510520A (ja) * 2004-08-19 2008-04-10 アルザ・コーポレーシヨン 血管内皮増殖因子の経皮的送達のための微小突起アレイパッチ
WO2008139648A1 (ja) * 2007-05-15 2008-11-20 Hisamitsu Pharmaceutical Co., Inc. マイクロニードルのコーティング方法
JP2011224308A (ja) * 2010-04-21 2011-11-10 Kosumedei Seiyaku Kk マイクロニードル溶着法
WO2011148994A1 (ja) * 2010-05-28 2011-12-01 久光製薬株式会社 微小突起付きアレイを有するデバイス
WO2012115207A1 (ja) * 2011-02-24 2012-08-30 久光製薬株式会社 マイクロニードルデバイス用生理活性非水組成物及びマイクロニードル上に付着している生理活性非水組成物

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1163024B1 (en) 1999-01-28 2003-12-17 Cyto Pulse Sciences, Inc. Delivery of macromolecules into cells
US6713291B2 (en) 1999-01-28 2004-03-30 Alan D. King Electrodes coated with treating agent and uses thereof
US20020193729A1 (en) 2001-04-20 2002-12-19 Cormier Michel J.N. Microprojection array immunization patch and method
FR2827427B1 (fr) 2001-07-12 2003-11-28 Commissariat Energie Atomique Pile a combustile a gestion thermique optimisee
WO2006138719A2 (en) * 2005-06-17 2006-12-28 Georgia Tech Research Corporation Coated microstructures and method of manufacture thereof
ES2691259T3 (es) 2009-06-10 2018-11-26 Hisamitsu Pharmaceutical Co., Inc. Dispositivo de microagujas
EP2575845B1 (en) * 2010-05-28 2017-02-15 3M Innovative Properties Company Aqueous formulations for coating microneedle arrays
EP2679242B1 (en) 2011-02-25 2020-09-09 Hisamitsu Pharmaceutical Co., Inc. Adjuvant for transdermal or transmucosal administration and pharmaceutical preparation containing same
CN104602752A (zh) 2012-08-30 2015-05-06 帝人株式会社 涂布有药物组合物的微针阵列
JP5472771B1 (ja) * 2012-09-28 2014-04-16 コスメディ製薬株式会社 段差に薬物を保持したマイクロニードル

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008510520A (ja) * 2004-08-19 2008-04-10 アルザ・コーポレーシヨン 血管内皮増殖因子の経皮的送達のための微小突起アレイパッチ
WO2008139648A1 (ja) * 2007-05-15 2008-11-20 Hisamitsu Pharmaceutical Co., Inc. マイクロニードルのコーティング方法
JP2011224308A (ja) * 2010-04-21 2011-11-10 Kosumedei Seiyaku Kk マイクロニードル溶着法
WO2011148994A1 (ja) * 2010-05-28 2011-12-01 久光製薬株式会社 微小突起付きアレイを有するデバイス
WO2012115207A1 (ja) * 2011-02-24 2012-08-30 久光製薬株式会社 マイクロニードルデバイス用生理活性非水組成物及びマイクロニードル上に付着している生理活性非水組成物

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP3412312A4 *

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2018124290A1 (ja) * 2016-12-28 2018-07-05 コスメディ製薬株式会社 薬剤を塗布したマイクロニードルアレイ
JP2018108375A (ja) * 2016-12-28 2018-07-12 コスメディ製薬株式会社 薬剤を塗布したマイクロニードルアレイ
JP7509393B2 (ja) 2016-12-28 2024-07-02 コスメディ製薬株式会社 薬剤を塗布したマイクロニードルアレイ
JP2021500399A (ja) * 2017-10-23 2021-01-07 マイクロキュアーズ， インコーポレイテッド 美容レーザーで処置された皮膚の回復を増進する方法
CN108888577A (zh) * 2018-09-11 2018-11-27 无锡元旭生物技术有限公司 一种可溶性玻尿酸美容微针贴及其制备方法
WO2024078319A1 (zh) * 2022-10-09 2024-04-18 深圳青澜生物技术有限公司 一种微针制剂及微针贴片的制备方法

Also Published As

Publication number Publication date
EP3412312B1 (en) 2021-08-25
JP6914503B2 (ja) 2021-08-04
KR20180105153A (ko) 2018-09-27
JP2017137311A (ja) 2017-08-10
CN108601845B (zh) 2022-09-06
CA3013704A1 (en) 2017-08-10
CA3013704C (en) 2024-04-16
KR102790169B1 (ko) 2025-04-04
CN108601845A (zh) 2018-09-28
US20190038550A1 (en) 2019-02-07
EP3412312A4 (en) 2019-10-02
JP7097643B2 (ja) 2022-07-08
EP3412312A1 (en) 2018-12-12
JP2021165302A (ja) 2021-10-14
US11045417B2 (en) 2021-06-29
AU2017215012A1 (en) 2018-08-16
AU2017215012B2 (en) 2022-04-21

Similar Documents

Publication Publication Date Title
JP7097643B2 (ja) マイクロニードル塗布物
US9993423B2 (en) Microneedle deposition method
CN104066475B (zh) 迅速溶解型微针
RU2662432C2 (ru) Массив микроструктур для доставки действующих агентов
JP7509393B2 (ja) 薬剤を塗布したマイクロニードルアレイ
EP2957297B1 (en) Microneedle-coating composition and microneedle device
JP2021072884A (ja) 薬剤組成物が塗布されたマイクロニードルアレイ
JP2006500974A (ja) 被覆され微細突起物を有する経皮的薬物送達装置
US9849170B2 (en) Microneedle coating composition and microneedle device
JP5688752B2 (ja) 経皮吸収製剤およびその製造方法
JP6198373B2 (ja) マイクロニードル
JP7313683B2 (ja) ワクチンアジュバント及びマイクロニードル製剤
WO2023042889A1 (ja) 薬剤を塗布したマイクロニードルアレイ

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 17747446

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20187022174

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 3013704

Country of ref document: CA

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2017215012

Country of ref document: AU

Date of ref document: 20170201

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 2017747446

Country of ref document: EP

ENP Entry into the national phase

Ref document number: 2017747446

Country of ref document: EP

Effective date: 20180903
