Definitions

  • the present invention relates to a composite of an aluminum substrate and a resin layer.
  • Patent Document 1 a light-transmissive plastic molded article (1) having a vapor-deposited film (3) mainly composed of metal formed on the surface, and the total light transmittance is the vapor-deposited film (3)
  • the vapor-deposited decorative resin molded product is a vapor-deposited film layer formed on the outer surface of the transparent resin substrate, and a transparent top coat layer formed on the surface of the vapor-deposited film layer.
  • this invention makes it a subject to provide the composite which can produce the molded article which is excellent in any of an external appearance and light transmittance.
  • the present inventors used the composite having an aluminum base and a resin layer in which the average opening diameter and the average opening ratio of the through holes are within a specific range. And it discovered that the molded article which is excellent in any of and light transmittance can be produced, and completed this invention. That is, it discovered that the said subject was solvable by the following structures.
  • [1] It has an aluminum base having a plurality of through holes in the thickness direction, and a resin layer provided on at least one surface of the aluminum base, The average opening diameter of the through holes is 0.1 to 100 ⁇ m, A composite having an average open area ratio of 1 to 50% by the through holes.
  • [2] The composite according to [1], wherein the average effective diameter of the through holes in the cross section cut in the direction perpendicular to the surface of the aluminum substrate is 700 nm or more.
  • [4] The composite according to any one of [1] to [3], wherein the average thickness of the aluminum substrate is 5 to 1000 ⁇ m.
  • FIG. 1A is a schematic top view showing an example of the composite of the present invention.
  • FIG. 1B is a cross-sectional view taken along line BB of FIG. 1A.
  • FIG. 2A is a cross-sectional view of an aluminum base for explaining the average effective diameter of through holes.
  • FIG. 2B is a cross-sectional view of another aluminum base for illustrating the average effective diameter of the through holes.

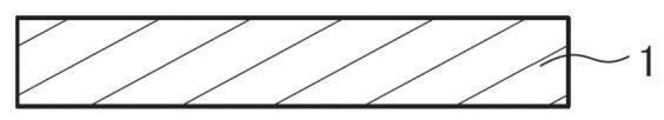

  • FIG. 3A is a schematic cross-sectional view of an aluminum base in a schematic cross-sectional view for explaining an example of a preferred method for producing a composite of the present invention.
  • FIG. 1A is a schematic top view showing an example of the composite of the present invention.
  • FIG. 1B is a cross-sectional view taken along line BB of FIG. 1A.
  • FIG. 2A is a cross-sectional view of an aluminum base for explaining the average effective diameter of through holes.
  • FIG. 2B is a cross-sectional view of another aluminum base for illustrating the average effective diameter of the
  • FIG. 3B is a schematic cross-sectional view for explaining an example of a preferred method for producing the composite of the present invention, in which the aluminum base is subjected to a film forming treatment to form an aluminum hydroxide film on the surface. It is a typical sectional view showing.
  • FIG. 3C is a schematic cross-sectional view for explaining an example of a preferred method for producing the composite of the present invention, in which an electrochemical dissolution treatment is applied after the film formation treatment, and an aluminum substrate and an aluminum hydroxide film are provided. It is a typical sectional view showing the state where a penetration hole was formed in.
  • FIG. 3C is a schematic cross-sectional view for explaining an example of a preferred method for producing the composite of the present invention, in which an electrochemical dissolution treatment is applied after the film formation treatment, and an aluminum substrate and an aluminum hydroxide film are provided. It is a typical sectional view showing the state where a penetration hole was formed in.
  • FIG. 3D is a schematic cross-sectional view showing a state after removing the aluminum hydroxide film after the electrochemical solution treatment among the schematic cross-sectional views for explaining an example of the preferable method for producing the composite of the present invention.

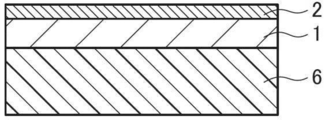

  • FIG. 3E shows a state in which a resin layer is formed on one surface after removing the aluminum hydroxide film in a schematic cross-sectional view for explaining an example of a preferred method for producing the composite of the present invention. It is a typical sectional view.

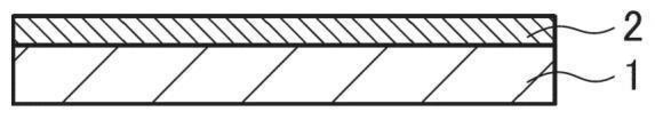

  • FIG. 4A is a schematic cross-sectional view of an aluminum base in a schematic cross-sectional view for explaining another example of the preferred method for producing the composite of the present invention.
  • FIG. 4B is a schematic cross-sectional view for explaining another example of the preferred method for producing the composite of the present invention, in which the aluminum base is subjected to a film formation treatment, and an aluminum hydroxide film is provided on the front and back surfaces. It is a typical sectional view showing the formed state.
  • FIG. 4C is a schematic cross-sectional view for explaining another example of the preferred method for producing the composite of the present invention, in which an electrochemical dissolution treatment is carried out after the film formation treatment, and an aluminum substrate and hydroxylation are carried out. It is a schematic cross section which shows the state which formed the through-hole in the aluminum film.
  • FIG. 4C is a schematic cross-sectional view for explaining another example of the preferred method for producing the composite of the present invention, in which an electrochemical dissolution treatment is carried out after the film formation treatment, and an aluminum substrate and hydroxylation are carried out. It is a schematic cross section which shows the state which formed the through-hole in the aluminum film.
  • FIG. 4D shows a state after removing the aluminum hydroxide film after the electrochemical dissolution treatment in a schematic cross-sectional view for explaining another example of a preferred method for producing the composite of the present invention. It is a typical sectional view.

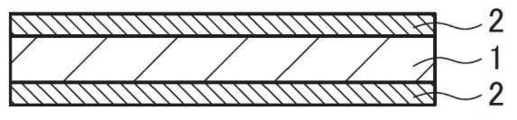

  • FIG. 4E shows a state in which a resin layer is formed on both sides after removing the aluminum hydroxide film in a schematic cross-sectional view for explaining another example of the preferred method for producing the composite of the present invention. It is a typical sectional view.

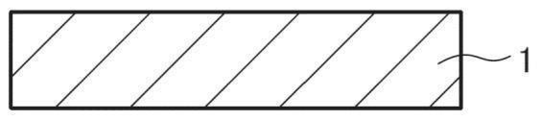

  • FIG. 5A is a schematic cross-sectional view of an aluminum base in a schematic cross-sectional view for explaining another example of the preferred method for producing the composite of the present invention.
  • FIG. 5B is a schematic cross-sectional view showing a state in which a resin layer is formed on one surface of an aluminum base in a schematic cross-sectional view for explaining another example of the preferred method for producing the composite of the present invention.
  • FIG. 5C is a schematic cross-sectional view for explaining another example of the preferred method for producing the composite of the present invention, in which the film formation treatment is applied to the surface of the aluminum base on the side where the resin layer is not formed. It is typical sectional drawing which shows the state which was given and the aluminum hydroxide film was formed in the surface.
  • FIG. 5B is a schematic cross-sectional view showing a state in which a resin layer is formed on one surface of an aluminum base in a schematic cross-sectional view for explaining another example of the preferred method for producing the composite of the present invention.
  • FIG. 5C is a schematic cross-sectional view for explaining another example of the preferred method for producing the composite of the present invention, in which the film formation treatment is applied to the surface of the aluminum base on the side where the
  • FIG. 5D is a schematic cross-sectional view for explaining another example of the preferred method for producing the composite of the present invention, in which an electrochemical dissolution treatment is applied after the film formation treatment, and an aluminum substrate and hydroxylation are carried out. It is a schematic cross section which shows the state which formed the through-hole in the aluminum film.
  • FIG. 5E shows a state after removing the aluminum hydroxide film after the electrochemical dissolution treatment in a schematic cross-sectional view for explaining another example of the preferred method for producing the composite of the present invention. It is a typical sectional view.
  • a numerical range represented using “to” means a range including numerical values described before and after “to” as the lower limit value and the upper limit value.
  • the composite of the present invention has an aluminum base having a plurality of through holes in the thickness direction, and a resin layer provided on at least one surface of the aluminum base.
  • the average opening diameter of the through holes is 0.1 to 100 ⁇ m.
  • the composite of the present invention has an average open area ratio of 1 to 50% by the through holes.
  • the average opening diameter of the through holes is obtained by photographing the surface of the aluminum substrate at a magnification of 100 to 10000 times from directly above using a high resolution scanning electron microscope (SEM).
  • SEM scanning electron microscope
  • the magnification of the range mentioned above can be suitably selected so that the SEM photograph which can extract 20 or more through holes can be obtained.
  • the opening diameter measured the maximum value of the distance between the ends of the through-hole part.
  • the shape of the opening of the through hole is not limited to a substantially circular shape, when the shape of the opening is non-circular, the maximum value of the distance between the end portions of the through holes is taken as the opening diameter. Therefore, for example, even in the case of a through hole having a shape in which two or more through holes are integrated, this is regarded as one through hole, and the maximum value of the distance between the ends of the through hole portions is taken as the opening diameter. .
  • the average aperture ratio by the through holes can be determined by placing a parallel light optical unit on one surface side of the aluminum substrate and transmitting parallel light, and using the optical microscope from the other surface of the aluminum substrate The surface of the material is photographed at a magnification of 100 times to obtain a photograph. From the sum of the aperture area of the through holes projected by the parallel light transmitted and the area (geometrical area) of the visual field, for the 100 mm ⁇ 75 mm visual field (5 places) in the range of 10 cm ⁇ 10 cm of the obtained photograph The ratio is calculated from the ratio (opening area / geometrical area), and the average value in each field of view (5 places) is calculated as the average opening ratio.
  • appearance and light transmission are achieved by having an aluminum base having an average opening diameter and an average opening ratio of the through holes in the above-mentioned ranges and a resin layer provided on at least one surface of the aluminum base.
  • a molded article excellent in any of the properties can be produced.
  • the composite 10 shown in FIGS. 1A and 1B includes an aluminum base 3 having a plurality of through holes 5 in the thickness direction, and a resin layer 6 provided on one surface of the aluminum base 3.
  • the wall surface of the through hole 5 has a surface perpendicular to the surface of the aluminum base 3.
  • the hole wall surface of the through hole may have an uneven shape as shown in FIG.
  • the resin layer 6 is provided on one surface of the aluminum base 3.
  • both sides of the aluminum base 3 are provided. May have a resin layer.
  • the aluminum base of the composite of the present invention is not particularly limited as long as it has a through hole described later, and, for example, 3000 series (eg, 3003 material etc.), 8000 series (eg, 8021 material etc.), etc.
  • Known aluminum alloys can be used.
  • an aluminum alloy for example, an aluminum alloy having an alloy number shown in Table 1 below can be used.
  • the average opening diameter of the through holes is 0.1 to 100 ⁇ m, and the average opening ratio by the through holes is 1 to 50%.
  • the average opening diameter of the through holes is preferably 1 to 100 ⁇ m and more preferably 1 to 70 ⁇ m from the viewpoints of adhesion to a resin layer described later, tensile strength, visibility of the through holes, etc.
  • it is 1 to 40 ⁇ m.
  • the average aperture ratio by the through holes is preferably 2 to 45%, more preferably 2 to 30%, from the viewpoints of adhesion to a resin layer described later, tensile strength, light transmittance and the like. And 5 to 30% is more preferable, and 10 to 30% is particularly preferable.
  • the average effective diameter of the through holes in the cross section cut in the direction perpendicular to the surface of the aluminum substrate is preferably 700 nm or more, and 800 nm or more, for better light transmission. Is more preferably 1 to 100 ⁇ m.
  • the average effective diameter refers to the shortest distance between the wall surfaces of the through holes in the cross section cut in the direction perpendicular to the surface of the aluminum base, and as shown in FIGS. 2A and 2B, The average value of the distance X between the perpendicular a at the point 3a where the distance from the reference line A is maximum on the wall and the perpendicular b at the point 3b where the distance from the reference line B at the right hole wall of the through hole is maximum .
  • the average effective diameter is determined by placing a parallel light optical unit on one side of the aluminum base and transmitting parallel light, and using the optical microscope from the other side of the aluminum base, using an optical microscope. The surface of the material is photographed at a magnification of 100 times to obtain a photograph. With respect to 100 mm ⁇ 75 mm visual fields (5 places) in the range of 10 cm ⁇ 10 cm of the obtained photograph, 20 through holes projected by the transmitted parallel light are extracted in each visual field. The diameter of a total of 100 extracted through holes is measured, and the average value of these is calculated as an average effective diameter.
  • the average thickness of the aluminum base is preferably 5 to 1000 ⁇ m, more preferably 5 to 50 ⁇ m, and still more preferably 8 to 30 ⁇ m from the viewpoint of handling.
  • the average thickness of the aluminum substrate refers to the average value of the thickness at which any five points are measured using a contact-type film thickness meter (digital electronic micrometer).
  • the resin layer contained in the composite of the present invention is not particularly limited as long as it is a layer formed of a resin material having transparency, and examples of the resin material include polyester, polyolefin, and the like.
  • the polyester include polyethylene terephthalate (PET) and polyethylene naphthalate.
  • Specific examples of other resin materials include, for example, polyamide, polyether, polystyrene, polyesteramide, polycarbonate, polyphenylene sulfide, polyetherester, polyvinyl chloride, polyacrylic ester, polymethacrylic ester and the like.
  • “having transparency” indicates that the transmittance of visible light is 60% or more, preferably 80% or more, and particularly preferably 90% or more.
  • the average thickness of the resin layer is preferably 12 to 200 ⁇ m, more preferably 12 to 100 ⁇ m, still more preferably 25 to 100 ⁇ m, and further preferably 50 to 100 ⁇ m from the viewpoint of handling and processability. Particular preference is given to Here, the average thickness of the resin layer refers to the average value of the thickness obtained by measuring any five points using a contact-type film thickness meter (digital electronic micrometer).
  • the method for producing the composite of the present invention is not particularly limited, for example, after the film forming step of forming an aluminum hydroxide film on at least one surface of the aluminum base and the film forming step, A resin is formed on at least one surface of an aluminum substrate having a through hole after the through hole forming step of forming the through hole, the film removing step of removing the aluminum hydroxide film after the through hole forming step, and the film removing step Method including a resin layer forming step of forming a layer (hereinafter also referred to as “manufacturing method A”); resin layer forming step of forming a resin layer on one surface of an aluminum base, and after resin layer forming step After the film forming step, forming an aluminum hydroxide film on the surface of the aluminum base on the side where the resin layer is not provided; A method having a through hole forming step of forming a through hole, and a film removing step of removing an aluminum hydroxide film after the through hole forming step (her
  • FIGS. 3A to 3E and FIGS. 4A to 4E are schematic cross-sectional views showing an example of a preferred embodiment of the method A for producing a composite.
  • the method for producing a composite performs a film forming treatment on one surface (both sides in the embodiment shown in FIG. 4) of the aluminum substrate 1. 3A and 3B, and FIGS. 4A and 4B, forming the aluminum hydroxide film 2 and the electrolytic solution treatment after the film forming process to form the through holes 5, and aluminum having the through holes A through-hole forming step (FIGS.
  • the method B of producing a composite includes a resin layer forming step (FIGS. 5A and 5B) of forming a resin layer 6 on one surface of the aluminum base 1 and an aluminum group.
  • a film forming process is performed on the surface of the material 1 on which the resin layer 6 is not formed to form an aluminum hydroxide film 2 (FIGS. 5B and 5C), and electrolytic dissolution is performed after the film forming process.
  • a through hole is formed to form a laminate having an aluminum base 3 having a through hole, an aluminum hydroxide film 4 having a through hole, and a resin layer 6 not having a through hole.
  • the aluminum hydroxide film 4 having the through hole is removed, and the aluminum base 3 having the through hole and the resin layer 6 having no through hole Have and It is a manufacturing method and a film removal step of preparing a polymer (FIGS. 5D and 5E).
  • the film formation step is a step of forming a film of aluminum hydroxide by subjecting the surface of the aluminum substrate to a film formation treatment.
  • the film formation process is not particularly limited, and, for example, the same process as the conventionally known aluminum hydroxide film formation process can be performed.
  • the film formation process for example, the conditions and apparatus described in paragraphs [0013] to [0026] of JP-A-2011-201123 can be appropriately adopted.
  • the conditions of the film formation treatment can not be determined indiscriminately because they vary depending on the electrolyte used, but generally, the electrolyte concentration is 1 to 80 mass%, the solution temperature is 5 to 70 ° C. It is appropriate that the current density is 0.5 to 60 A / dm 2 , the voltage is 1 to 100 V, and the electrolysis time is 1 second to 20 minutes, and it is adjusted to obtain a desired amount of film.
  • electrochemical treatment using nitric acid, hydrochloric acid, sulfuric acid, phosphoric acid or oxalic acid, or a mixed acid of two or more of these acids as an electrolytic solution.
  • direct current may be applied between the aluminum base and the counter electrode, and alternating current may be applied.
  • the current density is preferably 1 to 60 A / dm 2 , more preferably 5 to 50 A / dm 2 .
  • the amount of the aluminum hydroxide film formed by the film forming treatment is preferably 0.05 to 50 g / m 2 , and more preferably 0.1 to 10 g / m 2 .
  • the through hole forming step is a step of performing electrolytic dissolution treatment after the film forming step to form a through hole.
  • the electrolytic dissolution treatment is not particularly limited, and an acidic solution can be used as the electrolytic solution using direct current or alternating current.
  • electrochemical treatment is preferably performed using at least one of nitric acid and hydrochloric acid, and electrochemical treatment is performed using a mixed acid obtained by adding at least one or more acids of sulfuric acid, phosphoric acid and oxalic acid to these acids. It is more preferable to
  • the concentration of the acidic solution is preferably 0.1 to 2.5% by mass, particularly preferably 0.2 to 2.0% by mass.
  • the liquid temperature of the acidic solution is preferably 20 to 80 ° C., and more preferably 30 to 60 ° C.
  • the aqueous solution mainly composed of the acid is a nitrate compound having nitrate ion such as aluminum nitrate, sodium nitrate and ammonium nitrate in an aqueous solution of acid having a concentration of 1 to 100 g / L or hydrochloric acid such as aluminum chloride, sodium chloride and ammonium chloride.
  • a hydrochloric acid compound having an ion and a sulfate compound having a sulfate ion such as aluminum sulfate, sodium sulfate and ammonium sulfate can be added and used in a range from 1 g / L to saturation.
  • mainly contained means that the component which becomes the main component in the aqueous solution is contained in an amount of 30% by mass or more, preferably 50% by mass or more, with respect to the entire components added to the aqueous solution.
  • the metal contained in aluminum alloys such as iron, copper, manganese, nickel, titanium, magnesium, a silica, may be melt
  • the alternating current power source wave is not particularly limited when using alternating current, and sine wave, rectangular wave, trapezoidal wave, triangular wave or the like is used, Among them, rectangular waves or trapezoidal waves are preferable, and trapezoidal waves are particularly preferable.
  • nitric acid electrolysis In the present invention, penetration which makes the average opening diameter be 0.1 ⁇ m or more and less than 100 ⁇ m easily by electrochemical dissolution treatment using an electrolyte mainly composed of nitric acid (hereinafter also referred to as “nitric acid dissolution treatment”). Holes can be formed.
  • the average current density is preferably 100 A / dm 2 or less, and the amount of electricity is preferably 10000 C / dm 2 or less.
  • concentration and temperature of the electrolyte in nitric acid electrolysis are not particularly limited, and electrolysis is performed at 30 to 60 ° C. using a high concentration nitric acid electrolyte having a nitric acid concentration of 15 to 35 mass%, for example. Electrolysis can be performed at a high temperature, for example, 80 ° C. or higher, using a 7 to 2% by mass nitric acid electrolyte. In addition, electrolysis can be performed using an electrolytic solution obtained by mixing at least one of sulfuric acid, oxalic acid and phosphoric acid at a concentration of 0.1 to 50% by mass with the above nitric acid electrolytic solution.
  • a through-hole having an average opening diameter of 1 ⁇ m or more and less than 100 ⁇ m can be easily obtained by electrochemical dissolution treatment using an electrolytic solution mainly composed of hydrochloric acid (hereinafter also abbreviated as “hydrochloric acid dissolution treatment”).
  • hydrochloric acid dissolution treatment the condition that the average current density is 5 A / dm 2 or more and the amount of electricity is 50 C / dm 2 or more using a direct current because it is easy to control the dissolution point of through hole formation It is preferable that it is the electrolytic treatment given by.
  • the average current density is preferably 100 A / dm 2 or less, and the amount of electricity is preferably 10000 C / dm 2 or less.
  • the concentration and temperature of the electrolytic solution in hydrochloric acid electrolysis are not particularly limited, and electrolysis is carried out at 30 to 60 ° C. using a high concentration, for example, a hydrochloric acid electrolytic solution having a hydrochloric acid concentration of 10 to 35 mass%.
  • the electrolysis can be performed at a high temperature, for example, 80 ° C. or more, using a 7 to 2% by mass hydrochloric acid electrolyte solution. Further, electrolysis can be performed using an electrolytic solution obtained by mixing at least one of sulfuric acid, oxalic acid and phosphoric acid at a concentration of 0.1 to 50% by mass with the above-mentioned hydrochloric acid electrolytic solution.
  • the film removal step is a step of chemical dissolution treatment to remove the aluminum hydroxide film.
  • the aluminum hydroxide film can be removed by performing an acid etching treatment or an alkali etching treatment described later.
  • the solution treatment is a treatment in which an aluminum hydroxide film is dissolved using a solution in which aluminum hydroxide is preferentially dissolved in preference to aluminum (hereinafter referred to as “aluminum hydroxide solution”).
  • the aluminum hydroxide solution for example, nitric acid, hydrochloric acid, sulfuric acid, phosphoric acid, oxalic acid, chromium compound, zirconium compound, titanium compound, lithium salt, cerium salt, magnesium salt, sodium silicofluoride, fluoride fluoride
  • An aqueous solution containing at least one selected from the group consisting of zinc, a manganese compound, a molybdenum compound, a magnesium compound, a barium compound and a halogen alone is preferred.
  • chromium compound for example, chromium (III) oxide, chromium (VI) anhydride and the like can be mentioned.
  • zirconium-based compound include ammonium zirconium fluoride, zirconium fluoride and zirconium chloride.
  • titanium compounds include titanium oxide and titanium sulfide.
  • lithium salts include lithium fluoride and lithium chloride.
  • cerium salt include cerium fluoride and cerium chloride.
  • magnesium salt magnesium sulfide is mentioned, for example.
  • manganese compounds include sodium permanganate and calcium permanganate.
  • molybdenum compound sodium molybdate is mentioned, for example.
  • magnesium fluoride pentahydrate is mentioned, for example.
  • a barium compound for example, barium oxide, barium acetate, barium carbonate, barium chlorate, barium chloride, barium fluoride, barium iodide, barium lactate, barium oxalate, barium perchlorate, barium selenate, selenious acid
  • barium stearate, barium sulfite, barium titanate, barium hydroxide, barium nitrate, and hydrates of these barium oxide, barium acetate and barium carbonate are preferred, and barium oxide is particularly preferred.
  • the halogen alone include chlorine, fluorine and bromine.
  • the above-mentioned aluminum hydroxide solution is preferably an aqueous solution containing an acid
  • the acid include nitric acid, hydrochloric acid, sulfuric acid, phosphoric acid, oxalic acid and the like, and even a mixture of two or more acids. Good.
  • nitric acid it is preferable to use nitric acid as the acid.
  • the acid concentration is preferably 0.01 mol / L or more, more preferably 0.05 mol / L or more, and still more preferably 0.1 mol / L or more.
  • the upper limit is not particularly limited, but generally 10 mol / L or less is preferable, and 5 mol / L or less is more preferable.
  • the dissolution treatment is carried out by bringing the aluminum base on which the aluminum hydroxide film is formed into contact with the above-mentioned solution.
  • the method for contacting is not particularly limited, and examples thereof include a dipping method and a spraying method. Among them, the immersion method is preferred.
  • the immersion method is a process of immersing the aluminum base on which the aluminum hydroxide film is formed in the above-described solution. Stirring during the immersion treatment is preferable because the treatment without unevenness is performed.
  • the immersion treatment time is preferably 10 minutes or more, more preferably 1 hour or more, and still more preferably 3 hours or more and 5 hours or more.
  • the alkali etching treatment is a treatment in which the surface layer is dissolved by bringing the aluminum hydroxide film into contact with an alkali solution.
  • alkali used for the alkali solution examples include caustic alkali and alkali metal salts.
  • caustic alkali examples include sodium hydroxide (caustic soda) and caustic potash.
  • alkali metal salt for example, alkali metal silicates such as sodium metasilicate, sodium silicate, potassium metasilicate and potassium silicate; alkali metal carbonates such as sodium carbonate and potassium carbonate; sodium aluminate, aluminum Alkali metal aluminates such as potassium hydroxide; alkali metal aldonates such as sodium gluconate and potassium gluconate; sodium dibasic phosphate, potassium dibasic phosphate, sodium tribasic phosphate, potassium tribasic phosphate and the like And alkali metal hydrogen phosphates.
  • a solution of caustic alkali and a solution containing both caustic alkali and an alkali metal aluminate are preferable from the viewpoint of high etching rate and low cost.
  • an aqueous solution of sodium hydroxide is preferred.
  • the concentration of the alkaline solution is preferably 0.1 to 50% by mass, and more preferably 0.2 to 10% by mass.
  • concentration of aluminum ions is preferably 0.01 to 10% by mass, and more preferably 0.1 to 3% by mass.
  • the temperature of the alkaline solution is preferably 10 to 90.degree.
  • the treatment time is preferably 1 to 120 seconds.
  • a method of bringing an aluminum hydroxide film into contact with an alkaline solution for example, a method of passing an aluminum base on which an aluminum hydroxide film is formed through a tank containing an alkaline solution, aluminum on which an aluminum hydroxide film is formed There is a method of immersing the substrate in a bath containing an alkaline solution, and a method of spraying the alkaline solution onto the surface (aluminum hydroxide film) of the aluminum substrate on which the aluminum hydroxide film is formed.
  • the resin layer forming step is a step of forming a resin layer on the surface of the aluminum base having a through hole after the film removing step in the manufacturing method A, and in the manufacturing method B, no through hole is formed. It is a process of forming a resin layer on an aluminum substrate.
  • the method to form a resin layer is not specifically limited, For example, dry lamination, wet lamination, extrusion lamination, an inflation lamination method etc. are mentioned. Among these, as described above, the embodiment in which the average thickness of the resin layer is 12 to 200 ⁇ m (particularly 25 to 100 ⁇ m) and the embodiment in which the average thickness of the aluminum base is 5 to 1000 ⁇ m are preferred embodiments.
  • the method of forming a resin layer by dry lamination is preferable. As the dry lamination, for example, the conditions and devices described in paragraphs [0067] to [0078] of JP-A-2013-121673 can be appropriately adopted.
  • Example 1 ⁇ Production of aluminum base> The surface of an aluminum base (JIS H-4160, alloy number: 1085-H, aluminum purity: 99.85%) with an average thickness of 20 ⁇ m and a size of 200 mm ⁇ 300 mm is treated as described below to have through holes An aluminum base was produced.
  • A1 Aluminum hydroxide film formation treatment (film formation process) Using an electrolytic solution kept at 50 ° C. (nitric acid concentration 1%, sulfuric acid concentration 0.2%, aluminum concentration 0.5%), the above aluminum base material is subjected to electrolytic treatment as a cathode, and the aluminum base material is hydroxylated An aluminum film was formed. In addition, the electrolysis process was performed by direct-current power supply.
  • the direct current density was 33 A / dm 2 and applied for 30 seconds. After the formation of the aluminum hydroxide film, washing with water by spraying was performed. It was 1.5 micrometers when the thickness of the aluminum hydroxide film
  • Electrolytic dissolution treatment through hole forming step
  • the current density is made 25 A / dm 2 by using the aluminum base as an anode.
  • the electrolytic treatment was performed under the condition of the total amount of 700 C / dm 2 to form through holes in the aluminum base and the aluminum hydroxide film.
  • the electrolysis process was performed by direct-current power supply. After the formation of the through holes, the plate was rinsed with a spray and dried.
  • Example 2 A composite was produced in the same manner as in Example 1 except that in the electrolytic solution treatment (b1) of Example 1, the total amount of electricity was changed to 850 C / dm 2 .
  • Example 3 A composite was produced in the same manner as in Example 1 except that in the electrolytic dissolution treatment (b1) in Example 1, the total amount of electricity was changed to 1400 C / dm 2 .
  • Example 4 A composite was produced in the same manner as in Example 1 except that in the electrolytic solution treatment (b1) of Example 1, the total amount of electricity was changed to 1800 C / dm 2 .
  • Comparative Example 1 An aluminum substrate was prepared according to the method described in WO 2008/078777. Specifically, for an aluminum foil (thickness: 20 ⁇ m) with uniform crystal orientation, the temperature of the hydrochloric acid electrolyte and the amount of electricity of the electrolytic treatment are adjusted to produce an aluminum substrate having through holes with an average opening diameter of 3 ⁇ m. did. A resin layer was formed in the same manner as in Example 1 except that the produced aluminum base was used, to produce a composite.
  • Comparative Example 2 An aluminum substrate was prepared according to the method described in WO 2008/078777. Specifically, a pattern is formed on the surface of a hard aluminum foil (thickness: 20 ⁇ m) by resist printing, and a chemical etching treatment is performed with an alkaline processing solution to obtain aluminum having a through hole with an average opening diameter of 110 ⁇ m. A substrate was made. A resin layer was formed in the same manner as in Example 1 except that the produced aluminum base was used, to produce a composite.
  • Comparative Example 3 An aluminum substrate was prepared according to the method described in WO 2008/078777. Specifically, through holes (average opening diameter: 300 ⁇ m) were mechanically formed by a punching die on a hard aluminum foil (thickness: 20 ⁇ m) to produce an aluminum base. A resin layer was formed in the same manner as in Example 1 except that the produced aluminum base was used, to produce a composite.
  • Example 5 After producing an aluminum base by the same method as Comparative Example 1, after immersing in an aqueous solution (sodium hydroxide concentration 5 mass%, aluminum ion concentration 0.5 mass%) (liquid temperature 35 ° C.) for 120 seconds, sulfuric acid The aluminum base having a through hole with an average opening diameter of 15 ⁇ m was produced by immersing in an aqueous solution having a concentration of 30% and an aluminum ion concentration of 0.5% by mass (a liquid temperature of 50 ° C.) for 20 seconds. A resin layer was formed in the same manner as in Example 1 except that the produced aluminum base was used, to produce a composite.
  • Example 6 Japanese Patent Application Laid-Open No. 2013-121673 on one surface of an aluminum base (JIS H-4160, alloy number: 1085-H, aluminum purity: 99.85%) having an average thickness of 9.0 ⁇ m and a size of 200 mm ⁇ 300 mm.
  • JIS H-4160, alloy number: 1085-H, aluminum purity: 99.85% having an average thickness of 9.0 ⁇ m and a size of 200 mm ⁇ 300 mm.
  • a 125 ⁇ m-thick PET was laminated as a resin layer by the method described in Thereafter, the following treatment was performed to prepare a complex.
  • A2 Aluminum hydroxide film formation treatment (film formation step)
  • the electrolytic treatment was performed using an electrolytic solution (nitric acid concentration 1%, sulfuric acid concentration 0.2%, aluminum concentration 0.5%) kept at 50 ° C., using the aluminum substrate as a cathode, and the side not provided with PET An aluminum hydroxide film was formed on the surface of the aluminum substrate of
  • the electrolysis process was performed by direct-current power supply.
  • the direct current density was 55 A / dm 2 and applied for 30 seconds.
  • washing with water by spraying was performed. It was 1.5 micrometers when the thickness of the aluminum hydroxide film
  • FIB focused ion beam
  • Electrolytic dissolution treatment (through hole forming step) Then, using an electrolytic solution kept at 50 ° C. (nitric acid concentration 1%, sulfuric acid concentration 0.2%, aluminum concentration 0.5%), the aluminum substrate is made to be an anode, and the current density is 35 A / dm 2.
  • the electrolytic treatment was performed under the condition of the total amount of 400 C / dm 2 to form through holes in the aluminum base and the aluminum hydroxide film.
  • the electrolysis process was performed by direct-current power supply. After the formation of the through holes, the plate was rinsed with a spray and dried.
  • a light emitting diode (LED) light (SG-355B: made by GENTOS) is placed at a distance of 4 cm below the PET sheet in the same environment as the appearance test described above, and the observer lights the PET sheet.
  • a test was conducted to see if it could recognize written characters. The above test was conducted by 10 persons and evaluated according to the following criteria. For practical use, the evaluation is preferably 1 to 3, and more preferably 1 or 2. 1: The number of people who can recognize letters is 9 to 10. The number of people who can recognize letters is 6 to 8. The number of people who can recognize letters is 2 to 5 4: The number of people who can recognize letters is 0 to 1
  • the composite of the present invention is used for photocatalysts, hydrogen generation catalysts, enzyme electrodes, noble metal absorbent carriers, antibacterial carriers, adsorbents, absorptions, in addition to uses for molded articles such as metallic decorative bodies used for lighting applications. It can also be used as an agent, an optical filter, a far infrared cut filter, a soundproof / sound absorbing material, an electromagnetic wave shield, a building material, etc.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • Materials Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Laminated Bodies (AREA)
  • ing And Chemical Polishing (AREA)

Abstract

本発明は、外観および光透過性のいずれにも優れる成形品を作製することができる複合体を提供することを課題とする。本発明の複合体は、厚み方向に複数の貫通孔を有するアルミニウム基材と、アルミニウム基材の少なくとも一方の表面に設けられる樹脂層とを有し、貫通孔の平均開口径が０．１～１００μｍであり、貫通孔による平均開口率が１～５０％である、複合体である。

Description

複合体
　本発明は、アルミニウム基材および樹脂層の複合体に関する。
　従来から、樹脂成形品の表面に金属を蒸着してメタリック調にしたり、ハーフミラー調にしたりすることで樹脂成形品の装飾性を高めることが知られている。
　例えば、特許文献１には、「表面に金属を主体とする蒸着膜（３）が形成された、光透過性のプラスチック成形品（１）であって、全光線透過率が蒸着膜（３）形成前の全光線透過率の９８～５０％の範囲としたことを特徴とする加飾プラスチック成形品。」が記載されている（［請求項１］）。
　また、特許文献２には、「蒸着された加飾樹脂成形品であって、透明樹脂基材の外表面に形成された蒸着膜層と、蒸着膜層の表面に形成された透明トップコート層とを有し、外表面側から見た色合いと内表面側から見た色合いが近似していることを特徴とする加飾樹脂成形品。」が記載されている（［請求項１］）。
特開２００５－０１５８６７号公報 特開２０１５－１９６２８０号公報
　本発明者らは、特許文献１および２などに記載された従来公知の加飾プラスチック成形品について検討したところ、外観（例えば、金属光沢など）と光透過性とを両立させることが困難であることを明らかとした。
　そこで、本発明は、外観および光透過性のいずれにも優れる成形品を作製することができる複合体を提供することを課題とする。
　本発明者らは、上記課題を解決すべく鋭意検討した結果、貫通孔の平均開口径および平均開口率が特定の範囲内にあるアルミニウム基材と樹脂層とを有する複合体を用いると、外観および光透過性のいずれにも優れる成形品を作製できることを見出し、本発明を完成させた。
　すなわち、以下の構成により上記課題を解決することができることを見出した。
　［１］　厚み方向に複数の貫通孔を有するアルミニウム基材と、アルミニウム基材の少なくとも一方の表面に設けられる樹脂層とを有し、
　貫通孔の平均開口径が０．１～１００μｍであり、
　貫通孔による平均開口率が１～５０％である、複合体。
　［２］　アルミニウム基材の表面に対して垂直方向に切断した断面における貫通孔の平均有効径が７００ｎｍ以上である、［１］に記載の複合体。
　［３］　樹脂層の平均厚みが１２～２００μｍである、［１］または［２］に記載の複合体。
　［４］　アルミニウム基材の平均厚みが５～１０００μｍである、［１］～［３］のいずれかに記載の複合体。
　以下に説明するように、本発明によれば、外観および光透過性のいずれにも優れる成形品を作製することができる複合体を提供することができる。
図１Ａは、本発明の複合体の一例を示す模式的な上面図である。 図１Ｂは、図１ＡのＢ－Ｂ線断面図である。 図２Ａは、貫通孔の平均有効径を説明するためのアルミニウム基材の断面図である。 図２Ｂは、貫通孔の平均有効径を説明するための他のアルミニウム基材の断面図である。 図３Ａは、本発明の複合体の好適な製造方法の一例を説明するための模式的な断面図のうち、アルミニウム基材の模式的な断面図である。 図３Ｂは、本発明の複合体の好適な製造方法の一例を説明するための模式的な断面図のうち、アルミニウム基材に皮膜形成処理を施し、水酸化アルミニウム皮膜を表面に形成した状態を示す模式的な断面図である。 図３Ｃは、本発明の複合体の好適な製造方法の一例を説明するための模式的な断面図のうち、皮膜形成処理の後に電気化学的溶解処理を施し、アルミニウム基材および水酸化アルミニウム皮膜に貫通孔を形成した状態を示す模式的な断面図である。 図３Ｄは、本発明の複合体の好適な製造方法の一例を説明するための模式的な断面図のうち、電気化学的溶解処理の後に水酸化アルミニウム皮膜を除去した後の状態を示す模式的な断面図である。 図３Ｅは、本発明の複合体の好適な製造方法の一例を説明するための模式的な断面図のうち、水酸化アルミニウム皮膜を除去した後に、一方の表面に樹脂層を形成した状態を示す模式的な断面図である。 図４Ａは、本発明の複合体の好適な製造方法の他の一例を説明するための模式的な断面図のうち、アルミニウム基材の模式的な断面図である。 図４Ｂは、本発明の複合体の好適な製造方法の他の一例を説明するための模式的な断面図のうち、アルミニウム基材に皮膜形成処理を施し、水酸化アルミニウム皮膜を表面および裏面に形成した状態を示す模式的な断面図である。 図４Ｃは、本発明の複合体の好適な製造方法の他の一例を説明するための模式的な断面図のうち、皮膜形成処理の後に電気化学的溶解処理を施し、アルミニウム基材および水酸化アルミニウム皮膜に貫通孔を形成した状態を示す模式的な断面図である。 図４Ｄは、本発明の複合体の好適な製造方法の他の一例を説明するための模式的な断面図のうち、電気化学的溶解処理の後に水酸化アルミニウム皮膜を除去した後の状態を示す模式的な断面図である。 図４Ｅは、本発明の複合体の好適な製造方法の他の一例を説明するための模式的な断面図のうち、水酸化アルミニウム皮膜を除去した後に、両面に樹脂層を形成した状態を示す模式的な断面図である。 図５Ａは、本発明の複合体の好適な製造方法の他の一例を説明するための模式的な断面図のうち、アルミニウム基材の模式的な断面図である。 図５Ｂは、本発明の複合体の好適な製造方法の他の一例を説明するための模式的な断面図のうち、アルミニウム基材の一方の表面に樹脂層を形成した状態を示す模式的な断面図である。 図５Ｃは、本発明の複合体の好適な製造方法の他の一例を説明するための模式的な断面図のうち、樹脂層が形成されていない側のアルミニウム基材の表面に皮膜形成処理を施し、水酸化アルミニウム皮膜を表面に形成した状態を示す模式的な断面図である。 図５Ｄは、本発明の複合体の好適な製造方法の他の一例を説明するための模式的な断面図のうち、皮膜形成処理の後に電気化学的溶解処理を施し、アルミニウム基材および水酸化アルミニウム皮膜に貫通孔を形成した状態を示す模式的な断面図である。 図５Ｅは、本発明の複合体の好適な製造方法の他の一例を説明するための模式的な断面図のうち、電気化学的溶解処理の後に水酸化アルミニウム皮膜を除去した後の状態を示す模式的な断面図である。
　以下、本発明について詳細に説明する。
　以下に記載する構成要件の説明は、本発明の代表的な実施態様に基づいてなされることがあるが、本発明はそのような実施態様に限定されるものではない。
　なお、本明細書において、「～」を用いて表される数値範囲は、「～」の前後に記載される数値を下限値および上限値として含む範囲を意味する。
［複合体］
　本発明の複合体は、厚み方向に複数の貫通孔を有するアルミニウム基材と、アルミニウム基材の少なくとも一方の表面に設けられる樹脂層とを有する。
　また、本発明の複合体は、貫通孔の平均開口径が０．１～１００μｍである。
　更に、本発明の複合体は、貫通孔による平均開口率が１～５０％である。
　ここで、貫通孔の平均開口径は、高分解能走査型電子顕微鏡（Scanning Electron Microscope（ＳＥＭ））を用いてアルミニウム基材の表面を真上から倍率１００～１００００倍で撮影し、得られたＳＥＭ写真において、周囲が環状に連なっている貫通孔を少なくとも２０個抽出し、その直径を読み取って開口径とし、これらの平均値を平均開口径として算出する。
　なお、倍率は、貫通孔を２０個以上抽出できるＳＥＭ写真が得られるように上述した範囲の倍率を適宜選択することができる。また、開口径は、貫通孔部分の端部間の距離の最大値を測定した。すなわち、貫通孔の開口部の形状は略円形状に限定はされないので、開口部の形状が非円形状の場合には、貫通孔部分の端部間の距離の最大値を開口径とする。従って、例えば、２以上の貫通孔が一体化したような形状の貫通孔の場合にも、これを１つの貫通孔とみなし、貫通孔部分の端部間の距離の最大値を開口径とする。
　また、貫通孔による平均開口率は、アルミニウム基材の一方の面側に平行光光学ユニットを設置し、平行光を透過させて、アルミニウム基材の他方の面から、光学顕微鏡を用いてアルミニウム基材の表面を倍率１００倍で撮影し、写真を取得する。得られた写真の１０ｃｍ×１０ｃｍの範囲における１００ｍｍ×７５ｍｍの視野（５箇所）について、透過した平行光によって投影される貫通孔の開口面積の合計と視野の面積（幾何学的面積）とから、比率（開口面積／幾何学的面積）から算出し、各視野（５箇所）における平均値を平均開口率として算出する。
　本発明においては、貫通孔の平均開口径および平均開口率が上述した範囲内にあるアルミニウム基材と、アルミニウム基材の少なくとも一方の表面に設けられる樹脂層とを有することにより、外観および光透過性のいずれにも優れる成形品を作製することができる。
　これは、詳細には明らかではないが、本発明者らは以下のように推測している。
　すなわち、アルミニウム基材に存在する貫通孔の平均開口径および平均開口率が上述した範囲内であることにより、貫通孔の存在を目視で確認することが難しくなる一方で、可視光は貫通孔を透過できるため、金属光沢などの外観に損なわずに光を透過させることができたと考えられる。
　また、樹脂層を有することにより、照明用途に用いる金属調装飾体などの成形品に加工することが容易になったと考えられる。
　次に、本発明の複合体の全体の構成を図１を用いて説明した後に、具体的な各構成について説明する。
　図１Ａおよび図１Ｂに示す複合体１０は、厚み方向に複数の貫通孔５を有するアルミニウム基材３と、アルミニウム基材３の一方の表面に設けられる樹脂層６とを有する。
　ここで、図１Ｂに示す複合体１０は、貫通孔５の孔壁面がアルミニウム基材３の表面に対して垂直な表面を有しているが、本発明においては、後述する図２Ａおよび図２Ｂに示すように貫通孔の孔壁面が凹凸形状を有していてもよい。
　また、図１Ｂに示す複合体１０は、アルミニウム基材３の一方の表面に樹脂層６が設けられているが、本発明においては、後述する図４Ｅに示すように、アルミニウム基材３の両面に樹脂層を有していてもよい。
 〔アルミニウム基材〕
　本発明の複合体が有するアルミニウム基材は、後述する貫通孔を有するものであれば特に限定されず、例えば、３０００系（例えば、３００３材など）、８０００系（例えば、８０２１材など）等の公知のアルミニウム合金を用いることができる。
　このようなアルミニウム合金としては、例えば、下記第１表に示す合金番号のアルミニウム合金を用いることができる。

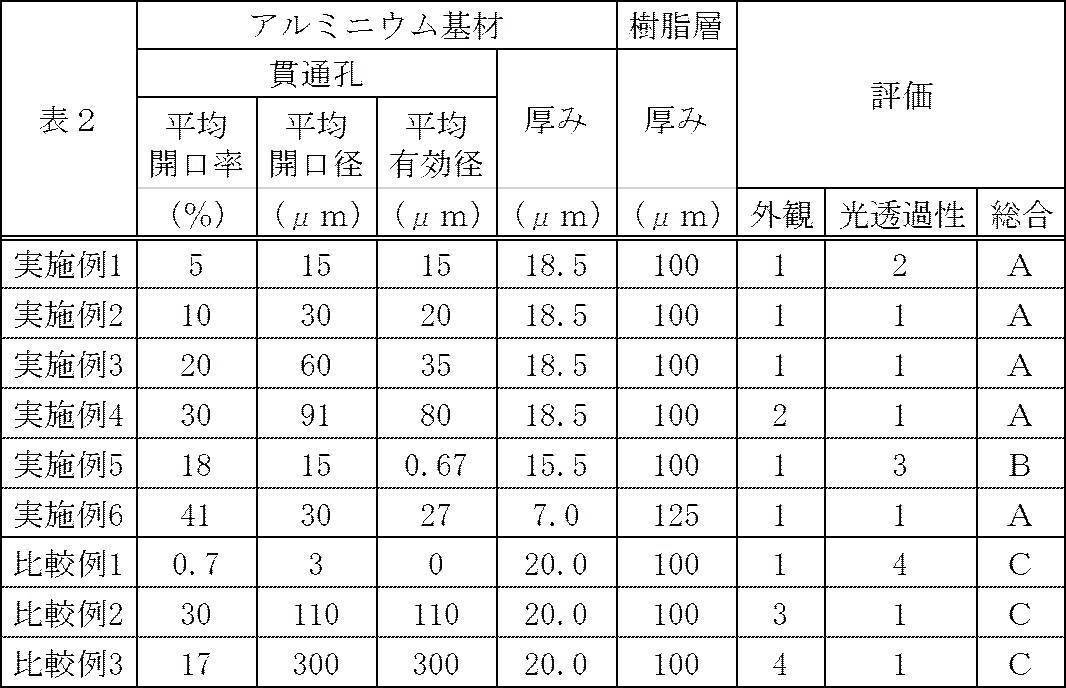

Figure JPOXMLDOC01-appb-T000001
　＜貫通孔＞
　上記アルミニウム基材が有する貫通孔は、上述した通り、貫通孔の平均開口径が０．１～１００μｍであり、また、貫通孔による平均開口率が１～５０％である。
　ここで、貫通孔の平均開口径は、後述する樹脂層との密着性、引張強度、貫通孔の視認性などの観点から、１～１００μｍであることが好ましく、１～７０μｍであることがより好ましく、１～４０μｍであることが更に好ましい。
　また、貫通孔による平均開口率は、後述する樹脂層との密着性、引張強度、光透過性などの観点から、２～４５％であることが好ましく、２～３０％であることがより好ましく、５～３０％であることが更に好ましく、１０～３０％であることが特に好ましい。
　本発明においては、光透過性がより良好となる理由から、アルミニウム基材の表面に対して垂直方向に切断した断面における貫通孔の平均有効径が７００ｎｍ以上であることが好ましく、８００ｎｍ以上であることがより好ましく、１～１００μｍであることが更に好ましい。
　ここで、平均有効径とは、アルミニウム基材の表面に対して垂直方向に切断した断面における貫通孔の孔壁面間の最短距離をいい、図２Ａおよび図２Ｂに示すように、貫通孔の左壁面において基準線Ａからの距離が最大になる点３ａにおける垂線ａと、貫通孔の右孔壁面において基準線Ｂからの距離が最大になる点３ｂにおける垂線ｂとの距離Ｘの平均値をいう。
　本発明においては、平均有効径は、アルミニウム基材の一方の面側に平行光光学ユニットを設置し、平行光を透過させて、アルミニウム基材の他方の面から、光学顕微鏡を用いてアルミニウム基材の表面を倍率１００倍で撮影し、写真を取得する。得られた写真の１０ｃｍ×１０ｃｍの範囲における１００ｍｍ×７５ｍｍの視野（５箇所）について、透過した平行光によって投影される貫通孔を各視野において２０個抽出する。抽出した合計１００個の貫通孔の直径を測定し、これらの平均値を平均有効径として算出する。
　＜厚み＞
　上記アルミニウム基材の平均厚みは、５～１０００μｍであることが好ましく、ハンドリング性観点から、５～５０μｍであることがより好ましく、８～３０μｍであるのが更に好ましい。
　ここで、アルミニウム基材の平均厚みは、接触式膜厚測定計（デジタル電子マイクロメータ）を用いて、任意の５点を測定した厚みの平均値をいう。
 〔樹脂層〕
　本発明の複合体が有する樹脂層は、透明性を有する樹脂材料で形成された層であれば特に限定されず、樹脂材料としては、例えば、ポリエステル、ポリオレフィンなどが挙げられる。
　ポリエステルとしては、具体的には、例えば、ポリエチレンテレフタレート（ＰＥＴ）、ポリエチレンナフタレートなどが挙げられる。
　その他の樹脂材料としては、具体的には、例えば、ポリアミド、ポリエーテル、ポリスチレン、ポリエステルアミド、ポリカーボネート、ポリフェニレンスルフィド、ポリエーテルエステル、ポリ塩化ビニル、ポリアクリル酸エステル、ポリメタクリル酸エステルなどが挙げられる。
　ここで、「透明性を有する」とは、可視光の透過率が６０％以上であることを示し、好ましくは８０％以上であり、特に好ましくは９０％以上である。
　＜厚み＞
　上記樹脂層の平均厚みは、ハンドリング性および加工性の観点から、１２～２００μｍであることが好ましく、１２～１００μｍであることがより好ましく、２５～１００μｍであることが更に好ましく、５０～１００μｍであるのが特に好ましい。
　ここで、樹脂層の平均厚みは、接触式膜厚測定計（デジタル電子マイクロメータ）を用いて、任意の５点を測定した厚みの平均値をいう。
［複合体の製造方法］
　本発明の複合体の製造方法は特に限定されないが、例えば、アルミニウム基材の少なくとも一方の表面に水酸化アルミニウム皮膜を形成する皮膜形成工程と、皮膜形成工程の後に、貫通孔形成処理を行って貫通孔を形成する貫通孔形成工程と、貫通孔形成工程の後に、水酸化アルミニウム皮膜を除去する皮膜除去工程と、皮膜除去工程の後に、貫通孔を有するアルミニウム基材の少なくとも一方の表面に樹脂層を形成する樹脂層形成工程とを有する方法（以下、「製造方法Ａ」とも略す。）；アルミニウム基材の一方の表面に樹脂層を形成する樹脂層形成工程と、樹脂層形成工程の後に、樹脂層が設けられていない側のアルミニウム基材の表面に水酸化アルミニウム皮膜を形成する皮膜形成工程と、皮膜形成工程の後に、貫通孔形成処理を行って貫通孔を形成する貫通孔形成工程と、貫通孔形成工程の後に、水酸化アルミニウム皮膜を除去する皮膜除去工程とを有する方法（以下、「製造方法Ｂ」とも略す。）；などが挙げられる。これらの方法のうち、製造方法Ａであることが好ましい。
　次に、複合体の製造方法の各工程を図３Ａ～図３Ｅおよび図４Ａ～図４Ｅならびに図５Ａ～図５Ｅを用いて説明した後に、各工程について詳述する。
　図３Ａ～図３Ｅおよび図４Ａ～図４Ｅは、複合体の製造方法Ａの好適な実施態様の一例を示す模式的な断面図である。
　複合体の製造方法Ａは、図３Ａ～図３Ｅおよび図４Ａ～図４Ｅに示すように、アルミニウム基材１の一方の表面（図４に示す態様においては両面）に対して皮膜形成処理を施し、水酸化アルミニウム皮膜２を形成する皮膜形成工程（図３Ａおよび図３Ｂ，図４Ａおよび図４Ｂ）と、皮膜形成工程の後に電解溶解処理を施して貫通孔５を形成し、貫通孔を有するアルミニウム基材３および貫通孔を有する水酸化アルミニウム皮膜４を有する積層体を作製する貫通孔形成工程（図３Ｂおよび図３Ｃ，図４Ｂおよび図４Ｃ）と、貫通孔形成工程の後に、貫通孔を有する水酸化アルミニウム皮膜４を除去し、貫通孔を有するアルミニウム基材３を作製する皮膜除去工程（図３Ｃおよび図３Ｄ，図４Ｃおよび図４Ｄ）と、皮膜除去工程の後に、貫通孔を有するアルミニウム基材３の一方の表面（図４に示す態様においては両面）に樹脂層６を形成し、複合体を作製する樹脂層形成工程（図３Ｄおよび図３Ｅ，図４Ｄおよび図４Ｅ）とを有する製造方法である。
　図５Ａ～図５Ｅは、複合体の製造方法Ｂの好適な実施態様の一例を示す模式的な断面図である。
　複合体の製造方法Ｂは、図５Ａ～図５Ｅに示すように、アルミニウム基材１の一方の表面に対して樹脂層６を形成する樹脂層形成工程（図５Ａおよび図５Ｂ）と、アルミニウム基材１の樹脂層６が形成されていない側の表面に対して皮膜形成処理を施し、水酸化アルミニウム皮膜２を形成する皮膜形成工程（図５Ｂおよび図５Ｃ）と、皮膜形成工程の後に電解溶解処理を施して貫通孔５を形成し、貫通孔を有するアルミニウム基材３と貫通孔を有する水酸化アルミニウム皮膜４と貫通孔を有していない樹脂層６とを有する積層体を作製する貫通孔形成工程（図５Ｃおよび図５Ｄ）と、貫通孔形成工程の後に、貫通孔を有する水酸化アルミニウム皮膜４を除去し、貫通孔を有するアルミニウム基材３と貫通孔を有していない樹脂層６とを有する複合体を作製する皮膜除去工程（図５Ｄおよび図５Ｅ）とを有する製造方法である。
 〔皮膜形成工程〕
　皮膜形成工程は、アルミニウム基材の表面に皮膜形成処理を施し、水酸化アルミニウム皮膜を形成する工程である。
　＜皮膜形成処理＞
　上記皮膜形成処理は特に限定されず、例えば、従来公知の水酸化アルミニウム皮膜の形成処理と同様の処理を施すことができる。
　皮膜形成処理としては、例えば、特開２０１１－２０１１２３号公報の［００１３］～［００２６］段落に記載された条件や装置を適宜採用することができる。
　本発明においては、皮膜形成処理の条件は、使用される電解液によって種々変化するので一概に決定され得ないが、一般的には電解液濃度１～８０質量％、液温５～７０℃、電流密度０．５～６０Ａ／ｄｍ2、電圧１～１００Ｖ、電解時間１秒～２０分であるのが適当であり、所望の皮膜量となるように調整される。
　本発明においては、電解液として、硝酸、塩酸、硫酸、燐酸もしくはシュウ酸、または、これらの酸の２以上の混酸を用いて電気化学的処理を行うのが好ましい。
　硝酸または塩酸を含む電解液中で電気化学的処理を行う場合には、アルミニウム基材と対極との間に直流を印加してもよく、交流を印加してもよい。アルミニウム基材に直流を印加する場合においては、電流密度は、１～６０Ａ／ｄｍ2であるのが好ましく、５～５０Ａ／ｄｍ2であるのがより好ましい。連続的に電気化学的処理を行う場合には、アルミニウム基材に、電解液を介して給電する液給電方式により行うのが好ましい。
　本発明においては、皮膜形成処理により形成される水酸化アルミニウム皮膜の量は０．０５～５０ｇ／ｍ2であるのが好ましく、０．１～１０ｇ／ｍ2であるのがより好ましい。
 〔貫通孔形成工程〕
　貫通孔形成工程は、皮膜形成工程の後に電解溶解処理を施し、貫通孔を形成する工程である。
　＜電解溶解処理＞
　上記電解溶解処理は特に限定されず、直流または交流を用い、酸性溶液を電解液に用いることができる。中でも、硝酸および塩酸の少なくとも一方の酸を用いて電気化学処理を行うのが好ましく、これらの酸に、硫酸、燐酸およびシュウ酸の少なくとも１以上の酸を加えた混酸を用いて電気化学的処理を行うのがより好ましい。
　本発明においては、電解液である酸性溶液としては、上記酸のほかに、米国特許第４，６７１，８５９号、同第４，６６１，２１９号、同第４，６１８，４０５号、同第４，６００，４８２号、同第４，５６６，９６０号、同第４，５６６，９５８号、同第４，５６６，９５９号、同第４，４１６，９７２号、同第４，３７４，７１０号、同第４，３３６，１１３号、同第４，１８４，９３２号の各明細書等に記載されている電解液を用いることもできる。
　酸性溶液の濃度は０．１～２．５質量％であるのが好ましく、０．２～２．０質量％であるのが特に好ましい。また、酸性溶液の液温は２０～８０℃であるのが好ましく、３０～６０℃であるのがより好ましい。
　また、上記酸を主体とする水溶液は、濃度１～１００ｇ／Ｌの酸の水溶液に、硝酸アルミニウム、硝酸ナトリウム、硝酸アンモニウム等の硝酸イオンを有する硝酸化合物または塩化アルミニウム、塩化ナトリウム、塩化アンモニウム等の塩酸イオンを有する塩酸化合物、硫酸アルミニウム、硫酸ナトリウム、硫酸アンモニウム等の硫酸イオンを有する硫酸化合物少なくとも一つを１ｇ／Ｌから飽和するまでの範囲で添加して使用することができる。
　ここで、「主体とする」とは、水溶液中に主体となる成分が、水溶液に添加した成分全体に対して、３０質量％以上、好ましくは５０質量％以上含まれていることをいう。以下、他の成分においても同様である。
　また、上記酸を主体とする水溶液には、鉄、銅、マンガン、ニッケル、チタン、マグネシウム、シリカ等のアルミニウム合金中に含まれる金属が溶解していてもよい。好ましくは、酸の濃度０．１～２質量％の水溶液にアルミニウムイオンが１～１００ｇ／Ｌとなるように、塩化アルミニウム、硝酸アルミニウム、硫酸アルミニウム等を添加した液を用いることが好ましい。
　電気化学的溶解処理には、主に直流電流が用いられるが、交流電流を使用する場合にはその交流電源波は特に限定されず、サイン波、矩形波、台形波、三角波等が用いられ、中でも、矩形波または台形波が好ましく、台形波が特に好ましい。
　（硝酸電解）
　本発明においては、硝酸を主体とする電解液を用いた電気化学的溶解処理（以下、「硝酸溶解処理」とも略す。）により、容易に、平均開口径が０．１μｍ以上１００μｍ未満となる貫通孔を形成することができる。
　ここで、硝酸溶解処理は、貫通孔形成の溶解ポイントを制御しやすい理由から、直流電流を用い、平均電流密度を５Ａ／ｄｍ2以上とし、かつ、電気量を５０Ｃ／ｄｍ2以上とする条件で施す電解処理であるであるのが好ましい。なお、平均電流密度は１００Ａ／ｄｍ2以下であるのが好ましく、電気量は１００００Ｃ／ｄｍ2以下であるのが好ましい。
　また、硝酸電解における電解液の濃度や温度は特に限定されず、高濃度、例えば、硝酸濃度１５～３５質量％の硝酸電解液を用いて３０～６０℃で電解を行ったり、硝酸濃度０．７～２質量％の硝酸電解液を用いて高温、例えば、８０℃以上で電解を行ったりすることができる。
　また、上記硝酸電解液に濃度０．１～５０質量％の硫酸、シュウ酸、燐酸の少なくとも１つを混ぜた電解液を用いて電解を行うことができる。
　（塩酸電解）
　本発明においては、塩酸を主体とする電解液を用いた電気化学的溶解処理（以下、「塩酸溶解処理」とも略す。）によっても、容易に、平均開口径が１μｍ以上１００μｍ未満となる貫通孔を形成することができる。
　ここで、塩酸溶解処理は、貫通孔形成の溶解ポイントを制御しやすい理由から、直流電流を用い、平均電流密度を５Ａ／ｄｍ2以上とし、かつ、電気量を５０Ｃ／ｄｍ2以上とする条件で施す電解処理であるであるのが好ましい。なお、平均電流密度は１００Ａ／ｄｍ2以下であるのが好ましく、電気量は１００００Ｃ／ｄｍ2以下であるのが好ましい。
　また、塩酸電解における電解液の濃度や温度は特に限定されず、高濃度、例えば、塩酸濃度１０～３５質量％の塩酸電解液を用いて３０～６０℃で電解を行ったり、塩酸濃度０．７～２質量％の塩酸電解液を用いて高温、例えば、８０℃以上で電解を行ったりすることができる。
　また、上記塩酸電解液に濃度０．１～５０質量％の硫酸、シュウ酸、燐酸の少なくとも１つを混ぜた電解液を用いて電解を行うことができる。
 〔皮膜除去工程〕
　皮膜除去工程は、化学的溶解処理を行って水酸化アルミニウム皮膜を除去する工程である。
　上記皮膜除去工程は、例えば、後述する酸エッチング処理やアルカリエッチング処理を施すことにより水酸化アルミニウム皮膜を除去することができる。
　＜酸エッチング処理＞
　上記溶解処理は、アルミニウムよりも水酸化アルミニウムを優先的に溶解させる溶液（以下、「水酸化アルミニウム溶解液」という。）を用いて水酸化アルミニウム皮膜を溶解させる処理である。
　ここで、水酸化アルミニウム溶解液としては、例えば、硝酸、塩酸、硫酸、燐酸、シュウ酸、クロム化合物、ジルコニウム系化合物、チタン系化合物、リチウム塩、セリウム塩、マグネシウム塩、ケイフッ化ナトリウム、フッ化亜鉛、マンガン化合物、モリブデン化合物、マグネシウム化合物、バリウム化合物およびハロゲン単体からなる群から選択される少なくとも１種を含有した水溶液が好ましい。
　具体的には、クロム化合物としては、例えば、酸化クロム（ＩＩＩ）、無水クロム（ＶＩ）酸等が挙げられる。
　ジルコニウム系化合物としては、例えば、フッ化ジルコンアンモニウム、フッ化ジルコニウム、塩化ジルコニウムが挙げられる。
　チタン化合物としては、例えば、酸化チタン、硫化チタンが挙げられる。
　リチウム塩としては、例えば、フッ化リチウム、塩化リチウムが挙げられる。
　セリウム塩としては、例えば、フッ化セリウム、塩化セリウムが挙げられる。
　マグネシウム塩としては、例えば、硫化マグネシウムが挙げられる。
　マンガン化合物としては、例えば、過マンガン酸ナトリウム、過マンガン酸カルシウムが挙げられる。
　モリブデン化合物としては、例えば、モリブデン酸ナトリウムが挙げられる。
　マグネシウム化合物としては、例えば、フッ化マグネシウム・五水和物が挙げられる。
　バリウム化合物としては、例えば、酸化バリウム、酢酸バリウム、炭酸バリウム、塩素酸バリウム、塩化バリウム、フッ化バリウム、ヨウ化バリウム、乳酸バリウム、シュウ酸バリウム、過塩素酸バリウム、セレン酸バリウム、亜セレン酸バリウム、ステアリン酸バリウム、亜硫酸バリウム、チタン酸バリウム、水酸化バリウム、硝酸バリウム、あるいはこれらの水和物等が挙げられる。
　上記バリウム化合物の中でも、酸化バリウム、酢酸バリウム、炭酸バリウムが好ましく、酸化バリウムが特に好ましい。
　ハロゲン単体としては、例えば、塩素、フッ素、臭素が挙げられる。
　中でも、上記水酸化アルミニウム溶解液が、酸を含有する水溶液であるのが好ましく、酸として、硝酸、塩酸、硫酸、燐酸、シュウ酸等が挙げられ、２種以上の酸の混合物であってもよい。中でも、酸として硝酸を用いるのが好ましい。
　酸濃度としては、０．０１ｍｏｌ／Ｌ以上であるのが好ましく、０．０５ｍｏｌ／Ｌ以上であるのがより好ましく、０．１ｍｏｌ／Ｌ以上であるのが更に好ましい。上限は特にないが、一般的には１０ｍｏｌ／Ｌ以下であるのが好ましく、５ｍｏｌ／Ｌ以下であるのがより好ましい。
　溶解処理は、水酸化アルミニウム皮膜が形成されたアルミニウム基材を上述した溶解液に接触させることにより行う。接触させる方法は、特に限定されず、例えば、浸せき法、スプレー法が挙げられる。中でも、浸せき法が好ましい。
　浸せき法は、水酸化アルミニウム皮膜が形成されたアルミニウム基材を上述した溶解液に浸せきさせる処理である。浸せき処理の際にかくはんを行うと、ムラのない処理が行われるため、好ましい。
　浸せき処理の時間は、１０分以上であるのが好ましく、１時間以上であるのがより好ましく、３時間以上、５時間以上であるのが更に好ましい。
　＜アルカリエッチング処理＞
　アルカリエッチング処理は、上記水酸化アルミニウム皮膜をアルカリ溶液に接触させることにより、表層を溶解させる処理である。
　アルカリ溶液に用いられるアルカリとしては、例えば、カセイアルカリ、アルカリ金属塩が挙げられる。具体的には、カセイアルカリとしては、例えば、水酸化ナトリウム（カセイソーダ）、カセイカリが挙げられる。また、アルカリ金属塩としては、例えば、メタケイ酸ソーダ、ケイ酸ソーダ、メタケイ酸カリ、ケイ酸カリ等のアルカリ金属ケイ酸塩；炭酸ソーダ、炭酸カリ等のアルカリ金属炭酸塩；アルミン酸ソーダ、アルミン酸カリ等のアルカリ金属アルミン酸塩；グルコン酸ソーダ、グルコン酸カリ等のアルカリ金属アルドン酸塩；第二リン酸ソーダ、第二リン酸カリ、第三リン酸ソーダ、第三リン酸カリ等のアルカリ金属リン酸水素塩が挙げられる。中でも、エッチング速度が速い点および安価である点から、カセイアルカリの溶液、および、カセイアルカリとアルカリ金属アルミン酸塩との両者を含有する溶液が好ましい。特に、水酸化ナトリウムの水溶液が好ましい。
　アルカリ溶液の濃度は、０．１～５０質量％であるのが好ましく、０．２～１０質量％であるのがより好ましい。アルカリ溶液中にアルミニウムイオンが溶解している場合には、アルミニウムイオンの濃度は、０．０１～１０質量％であるのが好ましく、０．１～３質量％であるのがより好ましい。アルカリ溶液の温度は１０～９０℃であるのが好ましい。処理時間は１～１２０秒であるのが好ましい。
　水酸化アルミニウム皮膜をアルカリ溶液に接触させる方法としては、例えば、水酸化アルミニウム皮膜が形成されたアルミニウム基材をアルカリ溶液を入れた槽の中を通過させる方法、水酸化アルミニウム皮膜が形成されたアルミニウム基材をアルカリ溶液を入れた槽の中に浸せきさせる方法、アルカリ溶液を水酸化アルミニウム皮膜が形成されたアルミニウム基材の表面（水酸化アルミニウム皮膜）に噴きかける方法が挙げられる。
 〔樹脂層形成工程〕
　樹脂層形成工程は、製造方法Ａにおいては、皮膜除去工程の後に、貫通孔を有するアルミニウム基材の表面に樹脂層を形成する工程であり、製造方法Ｂにおいては、貫通孔を有していないアルミニウム基材に樹脂層を形成する工程である。
　樹脂層を形成する方法は特に限定されないが、例えば、ドライラミネーション、ウェットラミネーション、押し出しラミネーション、インフレーションラミネート法等が挙げられる。
　これらのうち、上述した通り、樹脂層の平均厚みが１２～２００μｍ（特に、２５～１００μｍ）である態様、および、アルミニウム基材の平均厚みが５～１０００μｍである態様が好適態様であるため、ドライラミネーションにより樹脂層を形成する方法が好ましい。
　ドライラミネーションとしては、例えば、特開２０１３－１２１６７３号公報の［００６７］～［００７８］段落に記載された条件や装置を適宜採用することができる。
　以下に実施例に基づいて本発明をさらに詳細に説明する。以下の実施例に示す材料、使用量、割合、処理内容、処理手順等は、本発明の趣旨を逸脱しない限り適宜変更することができる。したがって、本発明の範囲は以下に示す実施例により限定的に解釈されるべきものではない。
 〔実施例１〕
　＜アルミニウム基材の作製＞
　平均厚さ２０μｍ、大きさ２００ｍｍ×３００ｍｍのアルミニウム基材（ＪＩＳ Ｈ－４１６０、合金番号：１０８５－Ｈ、アルミニウム純度：９９．８５％）の表面に、以下に示す処理を施し、貫通孔を有するアルミニウム基材を作製した。
　（ａ１）水酸化アルミニウム皮膜形成処理（皮膜形成工程）
　５０℃に保温した電解液（硝酸濃度１％、硫酸濃度０．２％、アルミニウム濃度０．５％）を用いて、上記アルミニウム基材を陰極として、電解処理を施し、アルミニウム基材に水酸化アルミニウム皮膜を形成した。なお、電解処理は、直流電源で行った。直流電流密度は、３３Ａ／ｄｍ2とし、３０秒間印加した。
　水酸化アルミニウム皮膜形成後、スプレーによる水洗を行った。
　水酸化アルミニウム皮膜の厚さを、集束イオンビーム（ＦＩＢ）切削加工により切り出した断面をＳＥＭにより観察して測定したところ、１．５μｍであった。
　（ｂ１）電解溶解処理（貫通孔形成工程）
　次いで、５０℃に保温した電解液（硝酸濃度１％、硫酸濃度０．２％、アルミニウム濃度０．５％）を用いて、アルミニウム基材を陽極として、電流密度を２５Ａ／ｄｍ2とし、電気量総和が７００Ｃ／ｄｍ2の条件下で電解処理を施し、アルミニウム基材および水酸化アルミニウム皮膜に貫通孔を形成した。なお、電解処理は、直流電源で行った。
　貫通孔の形成後、スプレーによる水洗を行い、乾燥させた。
　（ｃ１）水酸化アルミニウム皮膜の除去処理（皮膜除去工程）
　次いで、電解溶解処理後のアルミニウム基材を、水酸化ナトリウム濃度５質量％、アルミニウムイオン濃度０．５質量％の水溶液（液温３５℃）中に３０秒間浸漬させた後、硫酸濃度３０％、アルミニウムイオン濃度０．５質量％の水溶液（液温５０℃）中に２０秒間浸漬させることにより、水酸化アルミニウム皮膜を溶解し、除去した。
　その後、スプレーによる水洗を行い、乾燥させることにより、貫通孔を有するアルミニウム基材を作製した。
　＜複合体の作製（樹脂層の形成）＞
　厚さ１００μｍのＰＥＴを樹脂層として用い、特開２０１３－１２１６７３号公報に記載された方法で、上記で作製したアルミニウム基材に樹脂層をラミネートし、複合体を作製した。作製後の樹脂層の厚みは１００μｍであった。
 〔実施例２〕
　実施例１の電解溶解処理（ｂ１）において、電気量の総和を８５０Ｃ／ｄｍ2に変更した以外は、実施例１と同様の方法で、複合体を作製した。
 〔実施例３〕
　実施例１の電解溶解処理（ｂ１）において、電気量の総和を１４００Ｃ／ｄｍ2に変更した以外は、実施例１と同様の方法で、複合体を作製した。
 〔実施例４〕
　実施例１の電解溶解処理（ｂ１）において、電気量の総和を１８００Ｃ／ｄｍ2に変更した以外は、実施例１と同様の方法で、複合体を作製した。
 〔比較例１〕
　国際公開第２００８／０７８７７７号に記載された方法に従い、アルミニウム基材を作製した。
　具体的には、結晶配向を揃えたアルミニウム箔（厚み：２０μｍ）に対して、塩酸電解液の温度と電解処理の電気量を調整し、平均開口径３μｍの貫通孔を有するアルミニウム基材を作製した。
　作製したアルミニウム基材を用いた以外は、実施例１と同様の方法で樹脂層を形成し、複合体を作製した。
 〔比較例２〕
　国際公開第２００８／０７８７７７号に記載された方法に従い、アルミニウム基材を作製した。
　具体的には、硬質アルミニウム箔（厚み：２０μｍ）の表面に、レジスト印刷にてパターンを形成し、アルカリ処理液で化学的なエッチング処理を施すことにより、平均開口径１１０μｍの貫通孔を有するアルミニウム基材を作製した。
　作製したアルミニウム基材を用いた以外は、実施例１と同様の方法で樹脂層を形成し、複合体を作製した。
 〔比較例３〕
　国際公開第２００８／０７８７７７号に記載された方法に従い、アルミニウム基材を作製した。
　具体的には、硬質アルミニウム箔（厚み：２０μｍ）に対してパンチングダイにより機械的に貫通孔（平均開口径：３００μｍ）を形成し、アルミニウム基材を作製した。
　作製したアルミニウム基材を用いた以外は、実施例１と同様の方法で樹脂層を形成し、複合体を作製した。
 〔実施例５〕
　比較例１と同様の方法でアルミニウム基材を作製した後、水酸化ナトリウム濃度５質量％、アルミニウムイオン濃度０．５質量％の水溶液（液温３５℃）中に１２０秒間浸漬させた後、硫酸濃度３０％、アルミニウムイオン濃度０．５質量％の水溶液（液温５０℃）中に２０秒間浸漬させることにより、平均開口径１５μｍの貫通孔を有するアルミニウム基材を作製した。
　作製したアルミニウム基材を用いた以外は、実施例１と同様の方法で樹脂層を形成し、複合体を作製した。
 〔実施例６〕
　平均厚さ９．０μｍ、大きさ２００ｍｍ×３００ｍｍのアルミニウム基材（ＪＩＳ Ｈ－４１６０、合金番号：１０８５－Ｈ、アルミニウム純度：９９．８５％）の一方の表面に、特開２０１３－１２１６７３号公報に記載された方法で、厚さ１２５μｍのＰＥＴを樹脂層としてラミネートした。その後、以下に示す処理を施し、複合体を作製した。
　（ａ２）水酸化アルミニウム皮膜形成処理（皮膜形成工程）
　５０℃に保温した電解液（硝酸濃度１％、硫酸濃度０．２％、アルミニウム濃度０．５％）を用いて、アルミニウム基材を陰極として、電解処理を施し、ＰＥＴが設けられていない側のアルミニウム基材の表面に水酸化アルミニウム皮膜を形成した。なお、電解処理は、直流電源で行った。直流電流密度は、５５Ａ／ｄｍ2とし、３０秒間印加した。
　水酸化アルミニウム皮膜形成後、スプレーによる水洗を行った。
　水酸化アルミニウム皮膜の厚さを、集束イオンビーム（ＦＩＢ）切削加工により切り出した断面をＳＥＭにより観察して測定したところ、１．５μｍであった。
　（ｂ２）電解溶解処理（貫通孔形成工程）
　次いで、５０℃に保温した電解液（硝酸濃度１％、硫酸濃度０．２％、アルミニウム濃度０．５％）を用いて、アルミニウム基材を陽極として、電流密度を３５Ａ／ｄｍ2とし、電気量総和が４００Ｃ／ｄｍ2の条件下で電解処理を施し、アルミニウム基材および水酸化アルミニウム皮膜に貫通孔を形成した。なお、電解処理は、直流電源で行った。
　貫通孔の形成後、スプレーによる水洗を行い、乾燥させた。
　（ｃ２）水酸化アルミニウム皮膜の除去処理（皮膜除去工程）
　次いで、電解溶解処理後のアルミニウム基材を、水酸化ナトリウム濃度３５質量％、アルミニウムイオン濃度０．５質量％の水溶液（液温３５℃）中に２５秒間浸漬させた後、硫酸濃度３０％、アルミニウムイオン濃度０．５質量％の水溶液（液温５０℃）中に２０秒間浸漬させることにより、水酸化アルミニウム皮膜を溶解し、除去した。
　その後、スプレーによる水洗を行い、乾燥させることにより、貫通孔を有するアルミニウム基材にＰＥＴが設けられた複合体を作製した。
　実施例１～６および比較例１～３で作製した各複合体におけるアルミニウム基材の厚み、貫通孔による平均開口率、平均開口径および平均有効径、ならびに、樹脂層の厚みについて、上述した方法により測定した値を下記表２に示す。
 〔評価〕
　＜外観＞
　作製した複合体と、複合体の樹脂層側の下部の１ｃｍ離れた場所に直径２ｃｍの文字が記載されたＰＥＴシートを設置した。
　次いで、照度基準における照度が１０００ルクスの明環境において、複合体に対して斜め４５度の角度で５０ｃｍ離れた位置から、観測者がＰＥＴシートに書かれた文字を認識できるかどうかの試験を実施した。１０人で上記試験を実施し、以下の基準で評価した。なお、実用上、評価が１または２であることが好ましい。
　１：文字が認識できる人数が０人
　２：文字が認識できる人数が１～２人
　３：文字が認識できる人数が３～５人
　４：文字が認識できる人数が５～１０人
　＜光透過性＞
　上述した外観の試験と同様の環境で、更にＰＥＴシートの下部の４ｃｍ離れた場所に、発光ダイオード（ＬＥＤ）ライト（ＳＧ－３５５Ｂ：ＧＥＮＴＯＳ製）を配置し、点灯させ、観測者がＰＥＴシートに書かれた文字を認識できるかどうかの試験を実施した。１０人で上記試験を実施し、以下の基準で評価した。なお、実用上、評価が１～３であることが好ましく、１または２であることがより好ましい。
　１：文字が認識できる人数が９～１０人
　２：文字が認識できる人数が６～８人
　３：文字が認識できる人数が２～５人
　４：文字が認識できる人数が０～１人
Figure JPOXMLDOC01-appb-T000002
　上記表２に示す通り、貫通孔による平均開口率が１％より小さい複合体は、外観は良好であったが、光透過性に劣り、総合評価が悪くなることが分かった（比較例１）。
　また、貫通孔の平均開口径が１００μｍより大きい複合体は、光透過性は良好であったが、外観に劣り、総合評価が悪くなることが分かった（比較例２および３）。
　これに対し、貫通孔の平均開口径が０．１～１００μｍであり、貫通孔による平均開口率が１～５０％である複合体は、外観および光透過性がいずれも良好となり、総合評価が良くなることが分かった（実施例１～６）。
　また、実施例１～４と実施例５との対比から、平均有効径が７００ｎｍ（０．７μｍ）以上であると、光透過性がより良好となり、総合評価がＡとなることが分かった。
　本発明の複合体は、照明用途に用いる金属調装飾体などの成形品の用途の他、光触媒担持体、水素発生触媒担体、酵素電極、貴金属吸収材の担体、抗菌用担体、吸着剤、吸収剤、光学フィルター、遠赤外線カットフィルター、防音・吸音材、電磁波シールド、建築用材料等にも用いることができる。
　１　アルミニウム基材
　２　水酸化アルミニウム皮膜
　３　貫通孔を有するアルミニウム基材
　Ａ，Ｂ　基準線
　３ａ，３ｂ　起点
　ａ，ｂ　垂線
　４　貫通孔を有する水酸化アルミニウム皮膜
　５　貫通孔
　６　樹脂層
　１０　複合体

Claims (4)

  1. 　厚み方向に複数の貫通孔を有するアルミニウム基材と、前記アルミニウム基材の少なくとも一方の表面に設けられる樹脂層とを有し、
    　前記貫通孔の平均開口径が０．１～１００μｍであり、
    　前記貫通孔による平均開口率が１～５０％である、複合体。
  2. 　前記アルミニウム基材の表面に対して垂直方向に切断した断面における前記貫通孔の平均有効径が７００ｎｍ以上である、請求項１に記載の複合体。
  3. 　前記樹脂層の平均厚みが１２～２００μｍである、請求項１または２に記載の複合体。
  4. 　前記アルミニウム基材の平均厚みが５～１０００μｍである、請求項１～３のいずれか１項に記載の複合体。
PCT/JP2017/004406 2016-02-29 2017-02-07 複合体 Ceased WO2017150099A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
EP17759570.9A EP3424697A4 (en) 2016-02-29 2017-02-07 cOMPOSITE BODY
JP2018502972A JP6563583B2 (ja) 2016-02-29 2017-02-07 金属調装飾体成型用複合体
CN201780013628.7A CN108698360B (zh) 2016-02-29 2017-02-07 复合体
US16/111,393 US20180361710A1 (en) 2016-02-29 2018-08-24 Composite body

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
JP2016-037897 2016-02-29
JP2016037897 2016-02-29
JP2017-005394 2017-01-16
JP2017005394 2017-01-16

Related Child Applications (1)

Application Number Title Priority Date Filing Date
US16/111,393 Continuation US20180361710A1 (en) 2016-02-29 2018-08-24 Composite body

Publications (1)

Publication Number Publication Date
WO2017150099A1 true WO2017150099A1 (ja) 2017-09-08

Family

ID=59743788

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2017/004406 Ceased WO2017150099A1 (ja) 2016-02-29 2017-02-07 複合体

Country Status (6)

Country Link
US (1) US20180361710A1 (ja)
EP (1) EP3424697A4 (ja)
JP (1) JP6563583B2 (ja)
CN (1) CN108698360B (ja)
TW (1) TW201800254A (ja)
WO (1) WO2017150099A1 (ja)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019066011A1 (ja) 2017-09-29 2019-04-04 富士フイルム株式会社 積層体
WO2019142588A1 (ja) * 2018-01-17 2019-07-25 富士フイルム株式会社 積層体、複合体および複合体の製造方法
WO2020044900A1 (ja) * 2018-08-29 2020-03-05 富士フイルム株式会社 カバーフイルムおよび画像表示装置
WO2020066597A1 (ja) * 2018-09-26 2020-04-02 富士フイルム株式会社 積層体

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102239441B1 (ko) * 2018-08-22 2021-04-12 주식회사 엘지화학 마스크 필름을 이용한 편광판의 제조방법 및 그 편광판

Citations (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4184932A (en) 1977-09-29 1980-01-22 Hoechst Aktiengesellschaft Electropolishing process
US4336113A (en) 1981-06-26 1982-06-22 American Hoechst Corporation Electrolytic graining of aluminum with hydrogen peroxide and nitric or hydrochloric acid
US4374710A (en) 1982-03-18 1983-02-22 American Hoechst Corporation Electrolytic graining of aluminum with nitric and oxalic acids
US4416972A (en) 1981-06-26 1983-11-22 American Hoechst Corporation Electrolytic graining of aluminum with nitric and boric acids
US4566960A (en) 1984-01-05 1986-01-28 Hoechst Aktiengesellschaft Process for electrochemical roughening of aluminum useful for printing plate supports, in an aqueous mixed electrolyte
US4566959A (en) 1984-01-05 1986-01-28 Hoechst Aktiengesellschaft Process for the electrochemical roughening of aluminum useful for printing plate supports, in an aqueous mixed electrolyte
US4566958A (en) 1984-01-05 1986-01-28 Hoechst Aktiengesellschaft Process for electrochemical roughening of aluminum useful for printing plate supports, in an aqueous mixed electrolyte
US4600482A (en) 1984-04-25 1986-07-15 Hoechst Aktiengesellschaft Process for the electrochemical roughening of aluminum for use as printing plate supports, in an aqueous mixed electrolyte
US4618405A (en) 1984-04-25 1986-10-21 Hoechst Aktiengesellschaft Process for the electrochemical roughening of aluminum for use as printing plate supports, in an aqueous mixed electrolyte
US4661219A (en) 1985-02-06 1987-04-28 Hoechst Aktiengesellschaft Process for the electrochemical roughening of aluminum for use in printing plate supports
US4671859A (en) 1985-09-20 1987-06-09 Hoeschst Aktiengesellschaft Process for the electrochemical graining of aluminum for use as printing plate supports
JPH0677920U (ja) * 1993-04-19 1994-11-01 マツダ工業株式会社 穿孔メタル及びそれを用いた複層板
JP2005015867A (ja) 2003-06-27 2005-01-20 Yoshino Kogyosho Co Ltd 加飾プラスチック成形品
WO2008078777A1 (ja) 2006-12-27 2008-07-03 Jm Energy Corporation 塗布電極及び有機電解質キャパシタ
JP2010125466A (ja) * 2008-11-26 2010-06-10 Aru Techno:Kk 極小孔加工板の製造方法
JP2011201123A (ja) 2010-03-25 2011-10-13 Fujifilm Corp 電解処理方法及び装置、並びに平版印刷版の製造方法及び装置
JP2011216364A (ja) * 2010-03-31 2011-10-27 Toyo Aluminium Kk 負極集電体用金属箔
JP2013121673A (ja) 2011-12-09 2013-06-20 Fujifilm Corp 積層シートの製造方法及び製造装置
WO2015151756A1 (ja) * 2014-03-31 2015-10-08 富士フイルム株式会社 ガス分離複合体およびその製造方法
JP2015196280A (ja) 2014-03-31 2015-11-09 株式会社吉野工業所 加飾樹脂成形品

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0922699A (ja) * 1995-07-06 1997-01-21 Toshiba Battery Co Ltd ポリマー電解質二次電池
JP3045986U (ja) * 1997-08-05 1998-02-20 有限会社サン・ブラスト 写真画像表示プレート
JPH11311780A (ja) * 1998-04-27 1999-11-09 Kawaguchiko Seimitsu Kk 液晶表示装置
EP3080797B1 (en) * 2013-12-13 2021-08-04 Bang & Olufsen A/S Illuminated patterns on a surface
JP6405116B2 (ja) * 2014-05-08 2018-10-17 株式会社アルテクノ 金属製表示パネルの製造方法及び金属製表示パネル

Patent Citations (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4184932A (en) 1977-09-29 1980-01-22 Hoechst Aktiengesellschaft Electropolishing process
US4336113A (en) 1981-06-26 1982-06-22 American Hoechst Corporation Electrolytic graining of aluminum with hydrogen peroxide and nitric or hydrochloric acid
US4416972A (en) 1981-06-26 1983-11-22 American Hoechst Corporation Electrolytic graining of aluminum with nitric and boric acids
US4374710A (en) 1982-03-18 1983-02-22 American Hoechst Corporation Electrolytic graining of aluminum with nitric and oxalic acids
US4566960A (en) 1984-01-05 1986-01-28 Hoechst Aktiengesellschaft Process for electrochemical roughening of aluminum useful for printing plate supports, in an aqueous mixed electrolyte
US4566959A (en) 1984-01-05 1986-01-28 Hoechst Aktiengesellschaft Process for the electrochemical roughening of aluminum useful for printing plate supports, in an aqueous mixed electrolyte
US4566958A (en) 1984-01-05 1986-01-28 Hoechst Aktiengesellschaft Process for electrochemical roughening of aluminum useful for printing plate supports, in an aqueous mixed electrolyte
US4600482A (en) 1984-04-25 1986-07-15 Hoechst Aktiengesellschaft Process for the electrochemical roughening of aluminum for use as printing plate supports, in an aqueous mixed electrolyte
US4618405A (en) 1984-04-25 1986-10-21 Hoechst Aktiengesellschaft Process for the electrochemical roughening of aluminum for use as printing plate supports, in an aqueous mixed electrolyte
US4661219A (en) 1985-02-06 1987-04-28 Hoechst Aktiengesellschaft Process for the electrochemical roughening of aluminum for use in printing plate supports
US4671859A (en) 1985-09-20 1987-06-09 Hoeschst Aktiengesellschaft Process for the electrochemical graining of aluminum for use as printing plate supports
JPH0677920U (ja) * 1993-04-19 1994-11-01 マツダ工業株式会社 穿孔メタル及びそれを用いた複層板
JP2005015867A (ja) 2003-06-27 2005-01-20 Yoshino Kogyosho Co Ltd 加飾プラスチック成形品
WO2008078777A1 (ja) 2006-12-27 2008-07-03 Jm Energy Corporation 塗布電極及び有機電解質キャパシタ
JP2010125466A (ja) * 2008-11-26 2010-06-10 Aru Techno:Kk 極小孔加工板の製造方法
JP2011201123A (ja) 2010-03-25 2011-10-13 Fujifilm Corp 電解処理方法及び装置、並びに平版印刷版の製造方法及び装置
JP2011216364A (ja) * 2010-03-31 2011-10-27 Toyo Aluminium Kk 負極集電体用金属箔
JP2013121673A (ja) 2011-12-09 2013-06-20 Fujifilm Corp 積層シートの製造方法及び製造装置
WO2015151756A1 (ja) * 2014-03-31 2015-10-08 富士フイルム株式会社 ガス分離複合体およびその製造方法
JP2015196280A (ja) 2014-03-31 2015-11-09 株式会社吉野工業所 加飾樹脂成形品

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP3424697A4

Cited By (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019066011A1 (ja) 2017-09-29 2019-04-04 富士フイルム株式会社 積層体
KR20200044057A (ko) 2017-09-29 2020-04-28 후지필름 가부시키가이샤 적층체
CN111163931A (zh) * 2017-09-29 2020-05-15 富士胶片株式会社 层叠体
WO2019142588A1 (ja) * 2018-01-17 2019-07-25 富士フイルム株式会社 積層体、複合体および複合体の製造方法
CN111601705A (zh) * 2018-01-17 2020-08-28 富士胶片株式会社 层叠体、复合体及复合体的制造方法
JPWO2019142588A1 (ja) * 2018-01-17 2021-01-07 富士フイルム株式会社 積層体、複合体および複合体の製造方法
WO2020044900A1 (ja) * 2018-08-29 2020-03-05 富士フイルム株式会社 カバーフイルムおよび画像表示装置
CN112638643A (zh) * 2018-08-29 2021-04-09 富士胶片株式会社 覆盖膜及图像显示装置
JPWO2020044900A1 (ja) * 2018-08-29 2021-09-09 富士フイルム株式会社 カバーフイルムおよび画像表示装置
WO2020066597A1 (ja) * 2018-09-26 2020-04-02 富士フイルム株式会社 積層体
JPWO2020066597A1 (ja) * 2018-09-26 2021-08-30 富士フイルム株式会社 積層体

Also Published As

Publication number Publication date
US20180361710A1 (en) 2018-12-20
EP3424697A4 (en) 2019-01-16
TW201800254A (zh) 2018-01-01
JP6563583B2 (ja) 2019-08-21
EP3424697A1 (en) 2019-01-09
CN108698360A (zh) 2018-10-23
CN108698360B (zh) 2021-03-23
JPWO2017150099A1 (ja) 2018-12-13

Similar Documents

Publication Publication Date Title
JP6374013B2 (ja) アルミニウム板
WO2017150099A1 (ja) 複合体
JP6199416B2 (ja) アルミニウム板の製造方法、アルミニウム板、蓄電デバイス用集電体、蓄電デバイス、防音・吸音材、電磁波シールドおよび建築用材料
JP6592506B2 (ja) アルミニウム板および蓄電デバイス用集電体
JP6328785B2 (ja) アルミニウム板およびアルミニウム板の製造方法
JP6936864B2 (ja) アルミニウム箔および電極用アルミニウム部材
JP6636612B2 (ja) アルミニウム板の製造方法、及び、アルミニウム板の製造装置
US20200223186A1 (en) Laminate
WO2016017380A1 (ja) アルミニウム板
WO2017018462A1 (ja) アルミニウム板およびアルミニウム板の製造方法
US20220037671A1 (en) Aluminum member for electrodes and method of producing aluminum member for electrodes
WO2018061709A1 (ja) フィルム
JPWO2020044900A1 (ja) カバーフイルムおよび画像表示装置
Bashirom et al. Anodic ZrO2 Nanotube Arrays Formation by Anodisation in Ethylene Glycol with Varying Amount of Water

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 2018502972

Country of ref document: JP

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 2017759570

Country of ref document: EP

ENP Entry into the national phase

Ref document number: 2017759570

Country of ref document: EP

Effective date: 20181001

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 17759570

Country of ref document: EP

Kind code of ref document: A1
