WO2020128126A1

WO2020128126A1 - Imán permanente, procedimiento de obtención y usos

Info

Publication number: WO2020128126A1
Application number: PCT/ES2019/070848
Authority: WO
Inventors: Jesús Carlos GUZMÁN MINGUEZ; Luis MORENO ARCHE; Adrián QUESADA MICHELENA; José Francisco FERNÁNDEZ LOZANO; Federico MOMPEAN GARCÍA; Mar GARCÍA HERNÁNDEZ; Lucas PÉREZ; Sandra RUIZ GOMEZ; Dmitry BERKOV; Sergey EROHKIN
Original assignee: General Numerics Research Lab EV; Consejo Superior de Investigaciones Cientificas CSIC; Universidad Complutense de Madrid
Current assignee: General Numerics Research Lab EV; Consejo Superior de Investigaciones Cientificas CSIC; Universidad Complutense de Madrid
Priority date: 2018-12-20
Filing date: 2019-12-16
Publication date: 2020-06-25
Anticipated expiration: 2021-06-20
Also published as: ES2768433B2; ES2768433A1

Abstract

La presente invención se refiere a un imán permanente que comprende partículas magnéticas duras y una estructura magnética blanda con relación de aspecto mayor o igual a 3 y con estructura magnética de monodominio. Además, la presente invención se refiere al procedimiento de obtención de dicho imán y al uso de dicho imán como parte de un generador o un vehículo automóvil. La presente invención se encuadra en el sector de los materiales magnéticos y sus aplicaciones industriales.

Description

DESCRIPCIÓN

Imán permanente, procedimiento de obtención y usos La presente invención se refiere a un imán permanente que comprende partículas magnéticas duras y una estructura magnética bianda con relación de aspecto mayor o igual a 3 y con estructura magnética de monodominio. Además, ía presente invención se refiere al procedimiento de obtención de dicho imán y al uso de dicho imán como parte de un generador o un vehículo automóvil.

La presente invención se encuadra en el sector de ios materiales magnéticos y sus aplicaciones industriales.

ANTECEDENTES DE LA INVENCIÓN Los imanes permanentes son materiales cruciales dado que permiten almacenar, suministrar y convertir energía eléctrica en mecánica y viceversa, de tai forma que mejores imanes conllevan una mayor eficiencia energética.

Los imanes más competitivos están basados en tierras raras, sin embargo, ¡a crisis asociada a estos elementos ha puesto de relieve ia importancia económica, geoestratégica y medioambiental de encontrar imanes alternativos de rendimiento competitivo que permitan reducir nuestra dependencia de las tierras raras.

Una forma de reducir el contenido en tierras raras en imanes permanentes sin empeorar o manteniendo sus propiedades magnéticas consiste en combinar un material magnético duro basado en tierras raras y un material magnético duro basado en ferritas de naturaleza oxídica como reivindica CN 106312077.

CN 105006325 divulga un método para preparar polvo de ferrita compuesto con un efecto de acopiamiento de intercambio y un comportamiento magnético monofásico a través de ¡a molienda entre una fase magnética blanda de FeB y una fase magnética dura de ferrita según una relación de masa de 1 :1. Con ei método adoptado, el efecto de acopiamiento de intercambio puede realizarse sin necesidad de sinterización a alta temperatura. Sin embargo, ei producto resultante no exhibe un comportamiento como imán permanente puesto que presenta un comportamiento magnético blando con valores de imanación remanente inferiores a 0, 12 T.

CN1 Q1481241 se refiere a un método de preparación de un imán permanente nanocristaiino, que se caracteriza porque un polvo nanocristaiino de ferrita de bario con comportamiento magnético duro y un polvo nanocristaiino de ferrita de níquel-cobre-cinc con comportamiento magnético blando se mezclan, se secan y se tratan térmicamente obteniéndose una fase nanocristaiina compleja que presenta una imanación de saturación superior a 0,3 T, y un campo coercitivo entre 0,5 y 0,8 T; similares en cuanto a imanación de saturación a los que se obtienen para el polvo nanocristaiino de ferrita de bario.

WG201713764QA1 reivindica micro-composites de imanes permanentes híbridos que comprenden un material magnético duro de ferrita de base óxido, un material magnético blando de base metal y un agente de acoplamiento orgánico. El micro-composite presenta mejoras del 25% en la imanación de remanencia respecto de la fase ferrita, de polvos isotrópicos sin orientar magnéticamente. En el procedimiento de obtención se requiere la presencia de un agente de acoplamiento para proteger de la oxidación el material magnético blando que presenta partículas con tamaños mayores de 200 nm. El material de WO2017137640A1 es un polvo isotrópico que presenta una mejora en remanencia con respecto de un polvo de ferrita isótropo; sin embargo, la invención de WO2017137640A1 no cubre ei caso de materiales anisotrópicos (i.e. orientados magnéticamente). De esta forma, aunque ei composite isótropo posee una mayor remanencia, no implica necesariamente que se pueda trasladar dicha mejora a un composite magnéticamente orientado o anisótropo.

Por tanto, es necesario desarroliar imanes permanentes que no contengan tierras raras y que presenten propiedades magnéticas mejoradas con respecto al estado de ia técnica. DESCRIPCIÓN DE LA INVENCIÓN

En un primer aspecto, la presente invención se refiere a un imán permanente (a partir de aquí“el imán de la invención”), caracterizado por que comprende

• Partículas magnéticas duras con diámetros entre 100 nm y 100 pm y de composición de ferrita o hexaferrita de fórmula MeFe^Oig, donde Me es un metal diva!ente alealinotérreo seleccionado de entre Sr⁺², Ba⁺² y cualquiera de sus combinaciones;

® Una estructura magnética blanda con relación de aspecto mayor o igual a 3 y con estructura magnética de monodominio,

o de composición seleccionada de entre Fe, Co, una aleación de Fe, una aleación de Co, una aleación de FeCo, una aleación de FeNi, una aleación de FeSiB, o una combinación de las anteriores, o que está pasivada con una capa de óxido superficial de carácter amorfo con espesor menor o igual a 10 nm,

o y donde el porcentaje en peso de la estructura magnética blanda es de entre 1 % y 40 % con respecto al peso final del imán, y

donde las partículas magnéticas duras y la estructura magnética blanda están magnéticamente orientadas en la misma dirección Por el término“nanoestructura magnética” dura se entiende en la presente invención como aquella partícula de tamaño de entre 100 nm y 100 p que presenta un campo coercitivo superior a 240 kA.nr¹ y una imanación de saturación inferior a 525 kA.rrr¹.

Por el término“nanoestructura magnética blanda” se entiende en la presente invención como aquella estructura con relación de aspecto mayor o igual a 5 que presenta una imanación de saturación superior a 700 kA.rrr¹.

En la presente memoria se emplean las siguiente equivalencia entre unidades magnéticas: 1 T ~ 796 kA.nr¹; 1T=100QQ G = 10000 Oe= 795,775 kA.nr¹

Por el término“relación de aspecto” se entiende la relación que se da entre la dimensión mayor de la partícula, es decir la longitud, y la dimensión menor que en el caso de una partícula de sección cilindrica se correspondería con el diámetro. Por el término “anisotropía magnética” se entiende la no homogeneidad de las propiedades magnéticas ai ser medidas en diferentes direcciones del espacio. Un material será magnéticamente tanto más duro cuanto mayor sea su anisotropía magnética total.

Por el término“anisotropía magnetrocrisíalina” se entiende la no homogeneidad de las propiedades magnéticas según ejes específicos de la estructura cristalina. Por el término de“anisotropía de forma” se entiende la respuesta magnética como consecuencia de la forma geométrica del material o de las partículas que lo constituyen. Así, en un material con forma alargada (por ejemplo, una aguja), la Imantación tratará de disponerse paralela a su eje principal, mientras que en un material bldimensíona! (un disco o una cinta), la imantación preferirá disponerse en el piano.

En una realización particular del imán de la presente invención, la estructura magnética blanda está caracterizada por presentar una relación de aspecto mayor o igual a 3, más particularmente mayor o Igual a 5.

Una relación de aspecto mayor o igual a 5 de la estructura magnética blanda resulta en una elevada imanación de remanencia y una estructura de monodominio como consecuencia de su anisotropía de forma. La relación de aspecto de la estructura magnética blanda es de especial relevancia para la formación del imán permanente de la presente invención. El mecanismo físico que se encuentra en el origen de esta respuesta, y sin ser limitativo de la misma, es el siguiente: el sistema busca minimizar la acumulación de polos magnéticos y su imanación se alinea con el eje longitudinal de la partícula. La alineación de la imanación con el eje longitudinal de la estructura magnética blanda de la presente invención se maximiza por encima de una determinada relación de aspecto. Los cálculos de simulación electromagnética establecen que para un diámetro/calibre de 30 nm y una relación de aspecto mayor de 3, se alcanza un 83 % de espines alineados en la dirección longitudinal de la estructura magnética blanda anisótropa. Cuando el nanohilo presenta una relación de aspecto mayor o igual a 5 alcanza su estado óptimo de monodominio, es decir, que toda su imanación está orientada en la misma dirección.

En otra realización particular del imán de la presente invención, la estructura magnética blanda es un hilo de longitud de entre 150 nm y 60 pm y de calibre menor o igual que 100 nm, preferentemente Inferior a 50 nm.

En una realización preferida del imán de la presente invención, la estructura magnética blanda está pasivada con una capa de óxido superficial de carácter amorfo con estructura de monodominio y espesor menor de 10 nm.

El recubrimiento o capa de óxido superficial de la estructura magnética blanda es un óxido de espesor menor o igual a 10 nm, preferentemente menor o igual a 7 nm y con especial preferencia menor o igual a 5 nm. La capa de óxido se genera durante el proceso de fabricación al exponer la estructura magnética blanda de naturaleza metálica de material magnéticamente blando a una atmósfera de aire de manera controlada durante el proceso de secado de los disolventes empleados en la eliminación de ios productos químicos de lavado de dichos materiales. Dicha capa de óxido actúa como un recubrimiento que protege ai material metálico de la oxidación completa. La capa de óxido del recubrimiento se encuentra caracterizada por la ausencia de orden cristalino a largo alcance, constituyendo así una capa de óxido amorfo. Asimismo, la capa de óxido del recubrimiento además de proteger de la posterior oxidación produce un efecto sorprendente que está relacionado con la reducción del diámetro efectivo de la estructura magnética blanda que contribuye a estabilizar el estado mono-dominio de la estructura magnética blanda.

Cuando la estructura magnética blanda es un hilo de longitud de entre 150 nm y 60 p y de calibre menor o igual que 100 nm, es decir como nanohilo, dichos nanohilos se mantienen en un estado mono-dominio y aumentan ei valor de imanación de remanencia de las partículas magnéticas duras. Los nanohilos están caracterizados por presentar una capa de óxido como recubrimiento que aparece durante la oxidación parcial de la superficie ai exponerlos al aire tras los procesos de disolución de la membrana donde se han crecido. La capa de óxido del recubrimiento de los nanohilos les protege de la oxidación completa e incrementa la relación de aspecto efectiva del imán ai reducirse el diámetro magnético de la fase metálica de su interior.

Un segundo aspecto de la presente invención se refiere ai procedimiento de obtención del imán de la invención caracterizado por que comprende las siguientes etapas:

a) eiectrodeposición de la estructura magnética blanda en presencia de una membrana porosa, donde ¡os poros de la membrana se corresponden con las dimensiones de la estructura magnética blanda,

b) eliminación de la membrana por disolución,

c) secado de la estructura magnética obtenida en la etapa (b) a una temperatura de entre 30 °C y 120 °C y en presencia de una atmósfera de aire,

d) mezclado con ayuda de ultrasonidos de ¡a estructura magnética blanda obtenidos en ¡a etapa (c) con las partículas magnéticas duras en un medio líquido de etanoi hasta obtener una mezcla homogénea, y e) secado y compactado de! producto obtenido en la etapa (d) en presencia de un imán de entre 0,2 T y 1 ,25 T y bajo una presión de entre 150 Kg/cm² y 1500 Kg/cm².

La etapa a) de! procedimiento emplea un soporte poroso como elemento patrón para e! crecimiento de ios nanohilos de fase magnética blanda. En una realización preferida del procedimiento de la presente invención, el soporte poroso consiste en una membrana que posee poros transversales donde cada uno de los poros tiene un diámetro de entre 10 nm y 300 nm, una longitud de poro mayor o igual a 100 pm y una densidad de poros de entre 10⁵ to 10¹⁰ poros por cm².

En otra realización preferida de la presente invención, el material que se emplea para la membrana porosa es de base polimérica, por ejemplo, policarbonato, poliéster, poliestireno, paüestireno-polimetacrilato de glicerilo o fluoruro de poiivinilideno; o un óxido, como por ejemplo una membrana porosa de óxido de aluminio.

En una realización más particular de la invención la membrana porosa empleada para el crecimiento de la estructura magnética blanda en forma de nanohilos es una membrana de policarbonato nanoporosa grabada. La membrana seleccionada se electroda en una de sus caras con una capa metálica, preferiblemente de Au, mediante la técnica de deposición por evaporación térmica. En la presente invención se ba depositado un electrodo de Au con un espesor de 100 nm preferiblemente. En la etapa a) la electrodeposición de la estructura magnética blanda se realiza empleando una disolución acuosa de ácido bórico, donde se diluyen las sales de sulfates correspondientes a los cationes metálicos de las composiciones correspondientes. La concentración de saies de cationes metálicos en la disolución acuosa de ácido bórico es de entre 0,04 M y 0,3 M. Preferiblemente, la disolución acuosa de ácido bórico contiene una concentración 0,09 M de C0SO₄ y 0,1 M de FeS0₄ y se encuentra a un pH de 2,7.

En la etapa a) el crecimiento de la estructura magnética blanda se realiza mediante deposición electroquímica aplicando un voltaje durante un tiempo determinado por la densidad de poros de la membrana porosa y el diámetro de ios mismos. En una realización particular de la presente invención se ha empleado un voltaje de -1 , 1 V aplicado entre 100 s y 3000 s. empleando una la membrana porosa de 25 mm de diámetro y 6 pm de espesor que posee poros transversales, con una densidad de poros de 6- 10^® poros/cm², con un diámetro de poro nominal de 30 nm de poro y rea! de 50 nm.

En la etapa b) del procedimiento de la presente invención se elimina la membrana porosa por disolución. Se trata de un ataque químico para eliminar el electrodo de contacto y la membrana, manteniendo la estructura magnética blanda.

El ataque químico del electrodo de contacto de la membrana se realiza mediante soluciones de yoduros, por ejemplo, yodo molecular y yoduro de potasios. En una realización particular de la presente invención el ataque químico de la capa de Au que actúa como electrodo de contacto de la membrana se realiza mediante un lavado con una disolución acuosa de 25 g/l de diyodo y 100 g/l de KL

El ataque químico de la membrana se realiza mediante una rutina de lavado en diferentes disolventes con el fin de obtener la estructura magnética blanda libre de residuos procedentes de dicha membrana. Los disolventes para eliminar las membranas de base poiimérica son disolventes habituales de dichos polímeros como son tolueno, xileno, acetato de etilo, acetato de etilo, diclorometano, cloroformo, acetona, alcohol, percioroetileno, cloruro de metilo, tetrahídrofurano, dimetiiformamida, dietiléter y ácido fórmico. La estrategia de disolución de la membrana combina el lavado secuencial en diferentes disolventes y el empleo en cada etapa de procesos de sonicación mediante ultrasonidos y centrifugación para obtener la estructura magnética blanda.

En una realización particular del procedimiento de la presente invención el ataque químico para eliminar la membrana y el electrodo de contacto se realiza mediante la siguiente rutina de limpieza que comprende los siguientes pasos:

Eliminación del Au con una disolución acuosa de 25g/l de I2 y 100g/L de Kl,

4 lavados de 2 mi de diclorometano,

4 lavados de acetona de 2 mi,

2 lavados de etanol de 2 mi, y

2 lavados de agua de 2 mi.

En la etapa (c) de! procedimiento el secado de la estructura magnética blanda obtenida en la etapa (b) se lleva a cabo mediante un tratamiento térmico en estufa a una temperatura de entre 30 °C y 120 °C y en presencia de una atmósfera de aire. En esta etapa (c) se produce la oxidación controlada (pasivación) de la superficie de la estructura magnética blanda. En una realización particular del procedimiento de la presente invención, el secado de la etapa (c) se realiza en una estufa a 60 °C durante 1 hora en atmósfera de aire. El producto resultante de la etapa c) es un material pulverulento correspondiente a la estructura magnética blanda pasivada.

En la etapa (d) del procedimiento de la presente invención, la estructura magnética blanda obtenida en la etapa (d) se mezclan homogéneamente, con la ayuda de ultrasonidos, con las partículas magnéticas duras en un medio líquido.

El proceso de mezclado de las composiciones se realiza por medios habituales en medio semi-líquido o en medio líquido. Por el término mezcla“semi-líquido” se entiende en la presente invención una mezcla como la descrita en el imán permanente que presenta un porcentaje de disolvente en la composición tai que el producto no se comporta como una pasta o como un sólido sin presentar el comportamiento característico de un líquido o de una suspensión. El medio líquido empleado se corresponde con un disolvente seleccionado de entre agua, alcohol, acetona, hidrocarburo o una mezcla de varios disolventes.

Un ejemplo de mezclado en“medio líquido” se corresponde con una suspensión de la mezcla ai 20% en peso en etanol y una agitación mecánica mediante un agitador de hélice girando a 150 rpm durante 10 minutos y con sonicación mediante ultrasonidos.

Un ejemplo de mezclado en medio“semi-líquido” se lleva a cabo en una mezcladora intensiva de laboratorio tipo Eirich que contiene un 10% en peso de agua.

La etapa (e) del procedimiento de la presente invención se refiere al secado y compactado del producto obtenido en la etapa (d) en presencia de un imán de entre 0,20 T y 1 ,25 T y bajo una presión de entre 150 Kg/cm² y 1500 Kg/cm² El secado de la etapa (e) se realiza mediante tratamiento térmico en estufa a una temperatura de entre 30 °C y 120 °C y en presencia de una atmósfera seleccionada de aire.

Por otro lado, el secado realizado en la etapa (d) puede ser completo o parcial. Se denomina “producto parcialmente seco” a aquel producto que mantiene un porcentaje en peso de agua comprendido entre el 3 % y el 8 %. La ventaja del producto parcialmente seco es que favorece el posterior proceso de conformación mediante prensado en presencia de un campo magnético como el generado por un imán de entre 0,2 T y 1 ,25 T y bajo presión de entre 150 Kg/cm² y 1500 Kg/cm² El proceso de conformado bajo presión en presencia de un campo magnético permite la orientación magnética de las partículas de ia mezcla maximizando ia anisotropía magnética del compacto. La presencia de una mezcla semi-líquida (producto parcialmente seco) favorece tanto ia compactación como la orientación de las partículas en el seno dei campo magnético al actuar el medio líquido como un lubricante.

Se denomina“producto completamente seco” a aquel producto que contiene una cantidad de disolvente inferior al 0,5 % en peso con respecto al producto obtenido en la etapa (d)

El proceso de compactación dei producto parcial o completamente seco se realiza mediante moldeo por inyección empleando material termoplástico y trabajando a la temperatura habitual de inyección de dicho termoplástico. En una realización particular del proceso de compactación de ia etapa (e), el polímero empleado para el proceso del moldeo por inyección es un polímero tipo poliamida.

La imanación del producto obtenido en la etapa (d) se puede llevar a cabo aplicando un campo magnético estacionario con un electroimán o con unas bobinas alimentadas con una fuente de corriente alterna.

Un tercer aspecto de ia invención se refiere al uso del imán permanente de ia presente invención como parte de un generador. Ejemplos de generadores son un generador de turbina eléctrica, un volante de inercia y un generador de olas. Otro aspecto de la invención se refiere al uso del imán permanente de ia presente invención como como parte de un vehículo automóvil, concretamente como parte de un motor híbrido o eléctrico, como parte del sistema de elevalunas eléctricos, como parte del sistema de dirección asistida. A lo largo de la descripción y las reivindicaciones ia palabra "comprende" y sus variantes no pretenden excluir otras características técnicas, aditivos, componentes o pasos. Para ios expertos en la materia, otros objetos, ventajas y características de la invención se desprenderán en parte de la descripción y en parte de la práctica de la invención. Los siguientes ejemplos y figuras se proporcionan a modo de ilustración, y no se pretende que sean limitativos de la presente invención.

BREVE DESCRIPCIÓN DE LAS FIGURAS

FIG. 1. imágenes de microscopía electrónica de transmisión de un nanohilo de FeCo de 100 nm de diámetro/calibre y > 800 nm de longitud recubierto por un una capa de óxido de espesor de entre 4-10 nm.

FIG. 2. Análisis termogravimétrico (TGA) de nanohilos de FeCo de 30 nm de diámetro/caiibre realizado al aire a una temperatura de entre temperatura ambiente y 900 °C.

FIG. 3. Curva de imanación frente a un campo magnético aplicado de nanohilos magnéticos blandos de FeCo de 30 nm con una relación de aspecto n = 200.

FIG. 4. Curvas de imanación frente a campo aplicado de las partículas magnéticas duras de ferrita (1), de ios nanohilos magnéticos blandos (2), y del imán I6 que comprende 80% de partículas magnéticas duras de ferrita y 40 % en peso de nanohilos magnéticos blando (3).

FIG. 5. Curva de imanación frente a un campo aplicado de un imán I8 que comprende 80 % en peso de partículas magnética duras de ferrita de estroncio y 20 % en peso de nanopartículas esféricas de Fe con un diámetro de 25 nm.

FIG. 6. Esquema de una simulación de la estructura de espines en el interior de un nanohilo con una relación de aspecto n = 3.

FIG. 7a. Datos simulados de la evolución del campo coercitivo con la longitud de un nanohilo cilindrico de 30 nm de diámetro.

FIG. 7b. Datos simulados de la evolución del ratio de remanencia a saturación (Mr/Ms) con la longitud de un nanohilo cilindrico de 30 nm de diámetro. EJEMPLOS

A continuación, se ilustrará la invención mediante unos ensayos realizados por los inventores, que pone de manifiesto la efectividad del producto de la invención

Ejemplo 1. Fabricación de nanohilos magnéticos blandos de FeCo

Se crecieron nanohilos de FeCo, con diámetros de 30, 50 y 100 nm, por electrodeposición dentro de ios poros de una membrana de policarbonato en la cual había crecido un electrodo de Au en una de las caras. Se emplearon 3 tamaños de poros diferentes: 30, 50 y 100 nm. Todas las membranas empleadas fueron de 6 prn de alto.

En un segundo paso se disolvió tanto la membrana como el electrodo de Au para obtener los nanohilos en forma de polvo. El método de disolución de la membrana se realizó siguiendo una rutina de limpieza que empleó diclorometano, acetona, etanoi y soluciones acuosas de yoduros como disolventes. Fue necesario repetir el proceso de disolución varias veces consecutivas, del orden de 5, para poder eliminar completamente la membrana. A continuación, se realizó una etapa de secado en estufa a una temperatura de 60 °C durante 1 hora en atmósfera de aire, generándose una capa de óxido de aproximadamente 5 nm que recubre a los nanohilos.

Las condiciones de electrodeposición empleadas fueron:

Una membrana de 25 mm de diámetro, con una densidad de poros de 6- 10⁸ poros/cm², con un tamaño de poro nominal de 30 nm de poro y real de 50 nm.

Un electrodo de Au depositado por evaporación térmica con un espesor de 100 nm Una disolución acuosa de 0,4 M de H₃BG₃, 0,09 M C0SO₄ y 0,1 M FeSC con un pH de 2,7.

Un voltaje de -1 , 1 V durante 250 s para 30 nm, 500 s para 50 nm y 2800 s para 100 nm, respectivamente.

La rutina de limpieza consiste en: • Eliminación del Au con una disolución acuosa de 25 g/l de y 100 g/i de Kl. 4 lavados de 2 mi de diclorometano.

4 lavados de acetona de 2 mi.

• 2 lavados de etanol de 2 mi.

• 2 lavados de agua de 2 mi.

Cada lavado se sónica durante un minuto en un dispositivo de marca “sonicador ultrasons” con una potencia de 50 W durante 60 Hz y se centrifuga durante 1 min a 7000 rpm.

La figura 1 muestra una imagen de microscopía electrónica de transmisión de un nanohilo de FeCo de 30 nm de diámetro/calibre y > 800 nm de longitud, en las que se aprecia la existencia del recubrimiento óxido del nanohilo con un espesor de entre 4 nm y 10 nm. La capa de óxido se corresponde con la parte más clara cerca del borde del mismo y está caracterizada por no presentar orden cristalino, ser amorfa. La parte central metálica es oscura y presenta pianos cristalinos característicos.

Este recubrimiento actúa como capa protectora y evita la oxidación completa de la nanoestructura.

La figura 2 muestra un análisis termogravimétrico (TGA) de nanohilos de FeCo de 30 nm de diámetro/calibre realizado en aire entre temperatura ambiente y 900 °C, en el cual se observa el proceso de oxidación de los mismos. El TGA demuestra que los nanohilos son estables en atmósfera de aire y que se requieren temperaturas superiores a 300 °C para iniciar el proceso de oxidación.

Además, el recubrimiento óxido reduce el diámetro efectivo del nanohilo contribuyendo a estabilizar un estado mono-dominio magnético en remanencia (ver ejemplo 2 para más detalles). La estabilización del estado mono-dominio después de haber imanado los nanohilos paralelamente a su eje largo conlleva un valor de imanación de remanencia de entre un 60-100 % del valor de imanación de saturación, dado que la imanación del hilo se mantiene mayoritariamente alineada con el eje del mismo en ausencia de campo magnético externo.

Se ha determinado los valores de remanencia magnética correspondientes a los nanohilos en función de su diámetro (Tabla 1), concluyéndose que son necesarios diámetros inferiores a 50 nm para estabilizar el estado mono-dominio. Los nanohilos de 30 nm, con su recubrimiento óxido de aproximadamente 5 nm, son los que presentaron mejores propiedades ai contener ¡a mayor fracción de hilos mono-dominio de todas las muestras estudiadas.

La figura 3 presenta la curva de imanación frente a campo aplicado de los hilos de FeCo de 30 nm, en la cual puede observarse un elevado ratio de imanación de remanencia (Mr) a imanación de saturación (Ms) que tiene como consecuencia que ios nanohilos presentan una remanencia de 102 Am-kg ¹, medido en un magnetómetro de muestra vibrante (VSM). Además, se observa como la imanación de saturación de ios nanohilos es relativamente alta, se alcanzan valores de 140 Am² Kg^{_ i}, como consecuencia del limitado espesor de la capa de óxido del recubrimiento (5 nm).

Tabla 1

Ejemplo 2, Imán que comprenden nanohilos magnéticos blandos de FeCo En este ejemplo se demuestra la mejora en el rendimiento magnético, con respecto a ¡as mejores ferritas duras comerciales, de los compuestos bifásicos correspondientes al imán de la presente invención.

Se fabricaron imanes con una composición de 60 % en peso de partículas magnéticas duras de ferrita de estroncio (SrFe^Gig) y 40 % en peso de nanohilos magnéticos blandos de FeCo, de 30 nm de diámetro, obtenidos según ei ejemplo 1. Los dos materiales en forma de polvo se mezclaron en presencia de etanol. La mezcla se sónica durante un minuto en un equipo“sonicador ultrasons” con una potencia de 50 W durante 60 Hz y se centrifuga durante 1 min a 7000 rpm. Se aplicó un campo magnético de 0,2 T durante el secado, asimismo, después del secado, el material fue alineado mediante ei empleo de un campo magnético de 0,3 T y compactado aplicando una presión de 400 Kg.crrr² alojado en ei interior de una cápsula de gelatina empleando una espátula y un trozo de algodón.

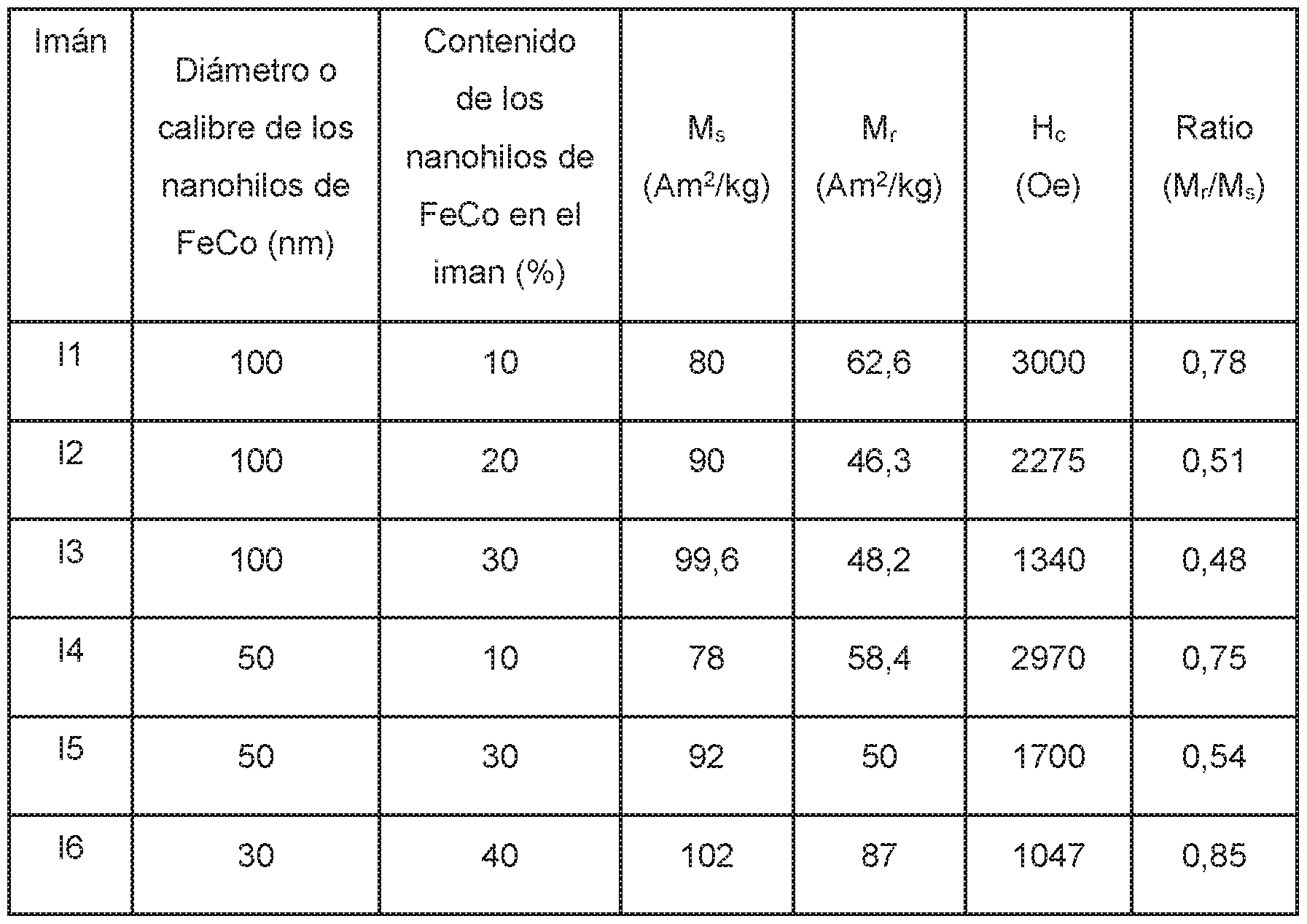

La tabla 2 muestra las propiedades de ios distintos imanes de la invención fabricados

Tabla 2

Los mejores resultados se obtuvieron para imanes que comprenden nanohilos de 30 nm de calibre, donde predomina el estado monodominio magnético.

Datos comparativos: Propiedades magnéticas de Partículas magnéticas duras de ferrita, nanohilos magnéticos blandos de FeCo y de los imanes de la presente invención La figura 4 presenta las curvas de imanación frente a campo aplicado de las partículas magnéticas duras de ferrita (1), de ios nanohilos magnéticos blandos de FeCo (N3), y del imán de la invención que comprende 60 % de partículas magnéticas duras de ferrita y 40 % en peso de nanohilos magnéticos blandos de FeCo (I6).

En la figura 4 se aprecia claramente el aumento en la imanación de remanencia tanto del imán de la Invención como de los nanohilos magnéticos blandos de FeCo que es de 87 Am².kg^·1 para un campo generado de 0,68 T, mayor que la imanación de las partículas magnéticas duras de ferrita comercial. Conviene destacar que las mejores ferritas comerciales generan campos de 0,45 T. El campo coercitivo del imán de la invención es de 1047 Oe.

Datos comparativos imán que comprende partículas magnéticas blandas esféricas metálicas de Fe

El ejemplo 3 presenta un Imán compuesto por partículas magnéticas duras de ferrita (80 % en peso) y por partículas magnéticas blandas en forma de nanopartículas esféricas de Fe con un diámetro promedio de 25 nm (20 % en peso). La figura 5 muestra las curvas de imanación del imán.

Tabla 3

La tabla 4 muestra las propiedades de los distintos imanes de la invención fabricados

La imanación de remanencia para la ferrita fue de 63 Am² kg ¹ mientras el imán presenta una imanación de remanencia de los imanes 17-112 fue como máximo de 55 Am².kg^·1.

Tabla 4

Los valores obtenidos de la imanación de remanencia para ios imanes 17-112 se justifican por el estado multi-dominio que presentan las nanopartículas magnéticas blandas esféricas de Fe.

Los valores de imanación de remanencia y el ratio remanencia/saturación son claramente inferiores a ios valores obtenidos para los imanes 11-16 de la presente invención, ios que comprenden nanohilos magnéticos blandos, especialmente en el caso de los nanohilos de 30 nm que están en estado monodominio.

Un aspecto ventajoso de la presente invención resulta en que el mecanismo involucrado en la obtención del imán permanente de la presente invención permite solventar el efecto negativo que presentan los aglomerados de partículas anisótropas de material metálico con respuesta magnética blanda en la mejora de los productos de energía magnética. Los aglomerados de partículas magnéticas blandas constituyen en sí mismo un sistema muitidominio y la dificultad en la dispersión de dichas partículas impide que se produzca el acoplamiento efectivo entre las partículas correspondientes a las fases magnéticas duras y blandas. En el imán de la presente invención se emplean partículas magnéticamente blandas con una relación de aspecto suficiente para preservar su estado monodominio magnético. La capa de óxido del recubrimiento del nanohiio además de limitar los procesos de degradación por oxidación de dichas partículas, resulta además beneficiosa para modificar el estado superficial de carga de los nanohilos. Dicha modificación superficial se traduce en una alteración de las fuerzas de corto alcance en la superficie que son las responsables de la acumulación de carga superficial. La naturaleza amorfa de la capa de óxido del recubrimiento es así mismo beneficiosa, dado que la ausencia de orden cristalino minimiza la energía de las interacciones dipolares de superficie reduciendo la aglomeración de las partículas magnéticas blandas de la presente invención.

Datos comparativos: Simulación comoutacionai de ¡a relación de aspecto aue estabiliza eí estado mono-dominio magnético en e! imán En este ejemplo se establece el valor mínimo de relación de aspecto que estabiliza el estado mono-dominio magnético de los nanobilos, por medio de simulaciones micromagnéticas de la estructura de dominios de los mismos.

En la figura 6 se muestra la estructura de espín de un nanohiio de 30 nm de diámetro y 100 nm de altura, es decir con una relación de aspecto R = 3. En la parte central del nanohiio se observan los espines alineados con el eje largo del nanohiio y que por lo tanto contribuirían a la remanencia al ser orientados en el imán. La fracción de espines alineados con el eje es del 83 %. En los extremos del hilo sin embargo se observa cómo los espines se desvían de la dirección paralela a la determinada por la longitud del hilo para poder minimizar la acumulación de polos magnéticos.

En la figura 7 se muestra la evolución del campo coercitivo (H_c) y del ratío de remanencia a saturación (M_r/M_s) con la longitud del hilo, para un nanohiio de 30 nm de diámetro. El aumento en ambos valores está relacionado con la transición desde un estado muitidominio a un estado monodominio que tiene lugar al aumentar la relación de aspecto. Dicho efecto se debe a que para invertir la imanación es necesario vencer a la anisotropía de forma, que se maximiza con el aumento de la longitud de! nanohilo y en concreto con el aumento de la relación de aspecto. Se observa que el valor del campo coercitivo aumentaba hasta estar cerca de la saturación para una longitud en torno a 150 nm, correspondiente a una relación de aspecto de n =3, y en saturación para n >5

La transición al estado muitidominio ocurre ai aumentar el diámetro o calibre de ios nanohilos, es decir, ai reducir ia relación de aspecto. En las estructuras magnéticas blandas anisótropas o nanohilos se produce una competición entre ia anisotropía magnetocristaiina, que favorece la alineación de ia imanación a lo largo de un eje cristalográfico preferente, y la anisotropía de forma que pretende evitar ia acumulación de polos magnéticos. La expresión de la anisotropía de forma, K_s, es:

Ks = ½. N_d. M_s donde M_s es ia imanación de saturación del material y N_d su factor desimanador. El factor desimanador de un nanohilo se define como

N = 1/(2n+1) donde n es ia relación de aspecto.

Las simulaciones realizadas para partículas de aleaciones metálicas (Fe, FeNi, FeCo), demuestran que la anisotropía de forma domina, es decir es mayor que la magnetocristaiina, para relaciones de aspecto n > 3. Para relaciones de aspecto n > 5, más del 90 % de los espines del nanohilo se encuentran alineados con el eje del mismo. Se establece por lo tanto este valor como el necesario para estabilizar un estado mono- dominio robusto.

Ejemplo 3, Fabricación de nanohilos magnéticos blandos de FeCo empleando un sustrato de aluminio.

Se crecieron nanohilos de FeCo mediante electrodeposición de la estructura magnética blanda en presencia de una membrana porosa de alúmina porosa. La membrana porosa se obtiene en una etapa previa a partir de láminas de aluminio (A! 1050 99,5 % de pureza en aluminio) que fueron sometidas a un proceso de limpieza en una solución de ácido perclórico y etanol con una relación de 1 :3, y electropulidas bajo un voltaje constante de 20 V durante 4 minutos a una temperatura de 4°C

Las láminas de aluminio eiectropulidas se anodizaron en una celda electroquímica de dos electrodos empleando cátodos de platino. El diámetro de poro depende tanto del voltaje como del electrolito empleado. Empleando un voltaje de 40 V y un electrolito de ácido oxálico 0,30 M. Como resultado se obtuvo membranas porosas de óxido de aluminio con diámetros de poros de 50 nm.

Tras el proceso de anodización se eliminó el aluminio residual de la lámina mediante un ataque químico empleando una solución de cloruro de cobre (II) dihidratado (CUCI2 2H2O) y ácido clorhídrico (HCI) en una relación 1 :4. La capa de óxido de aluminio barrera en el fondo de los poros se eliminó empleando ácido fosfórico para abrir el poro. De esta forma se obtuvo una membrana porosa de óxido de aluminio con poros de tamaño comprendido entre 40 nm - 60 nm, longitud de 50 pm - 200 pm y una densidad de poros de 1x10¹⁰ poros/cm².

Siguiendo el mismo procedimiento descrito se anodizaron láminas de aluminio eiectropulidas empleando cátodos de acero inoxidable para generar membranas porosas de óxido de aluminio con resultados similares en términos de diámetro de poro y densidad de poros.

Las membranas porosas de óxido de aluminio así preparadas se metalizaron en una de sus caras empleando evaporación térmica de oro.

Las membranas porosas de óxido de alúmina metalizadas en una de sus caras se sometieron a un proceso de electrodeposición de la aleación de FeCo similar ai descrito en el ejemplo 1. Una vez se ha depositado el nanohiio, la membrana de alúmina se eliminó empleando una solución de CuCEy HCI (proporción 1 :4).

Siguiendo este procedimiento se obtuvieron nanohilos de FeCo con propiedades similares a los obtenidos en el ejemplo 1. La ventaja de este procedimiento consistió en aumentar el rendimiento por unidad de superficie respecto de las membranas de policarbonato del ejemplo 1 que obtenía densidades de poros de 6- 10^® poros/cm². De esta forma empleando las membranas porosas de óxido de aluminio se obtuvieron rendimientos de nanohilos de hasta 0,5 mg/cm². Una segunda ventaja consiste en la reducción de coste de la membrana porosa de óxido de aluminio, ^«0,2€, respecto del coste de ¡a membrana porosa de policarbonato, ^«1€. Dicha reducción de precio fue de un 80 %

Claims

REIVINDICACIONES

1. imán permanente, caracterizado por que comprende

Partículas magnéticas duras con diámetros de entre 100 nm y 100 pm y de composición de ferrita o hexaferrita de fórmula MeFe ₁₂O₁₉, donde Me es un metal divalente alcalinotérreo seleccionado de entre Sr⁺², Ba⁺² y cualquiera de sus combinaciones;

• Una estructura magnética blanda con relación de aspecto mayor o igual a 3 y con estructura magnética de monodominio,

o de composición seleccionada de entre Fe, Co, una aleación de Fe, una aleación de Co, una aleación de FeCo, una aleación de FeNi, una aleación de FeSiB o una combinación de los anteriores, o que está pasivada con una capa de óxido superficial de carácter amorfo con espesor menor o igual a 10 nm,

o donde el porcentaje en peso de la estructura magnética blanda es de entre 1 % y 40 % con respecto al peso final del imán,

donde las partículas magnéticas duras y la estructura magnética blanda están magnéticamente orientadas en la misma dirección.

2. Imán permanente según la reivindicación 1 , donde el porcentaje de partículas magnéticas duras es mayor o igual al 60 % en peso con respecto ai peso final del imán.

3. Imán permanente según cualquiera de las reivindicaciones 1 ó 2, donde la estructura magnética blanda tiene una relación de aspecto mayor o igual a 5.

4. imán permanente según cualquiera de las reivindicaciones 1 a 3, donde la estructura magnética blanda es un hilo de longitud de entre 150 nm y 60 m m y de calibre menor o igual que 100 nm

5. imán permanente según la reivindicación 4, donde la estructura magnética blanda es un hilo con calibre inferior a 50 nm.

6. Imán permanente según cualquiera de las reivindicaciones 1 a 5, donde la capa de óxido superficial de carácter amorfo con estructura de mono-dominio tiene un espesor menor de 5 nm.

7. Procedimiento de obtención de un imán permanente según cualquiera de las reivindicaciones 1 a 7, caracterizado por que comprende ias siguientes etapas:

a) electrodeposición de estructura magnética blanda en presencia de una membrana porosa, donde ios poros de ¡a membrana se corresponden con las dimensiones de ia estructura magnética blanda,

b) eliminación de ia membrana porosa por disolución,

c) secado de la estructura magnética blanda obtenida en la etapa (b) a una temperatura de entre 30 °C y 120 °C y en presencia de una atmósfera de aire, d) mezclado con ayuda de ultrasonidos de ia estructura magnética blanda obtenida en ia etapa (c) con las partículas magnéticas duras en un medio líquido hasta obtener una mezcla homogénea, y

e) secado y compactado del producto obtenido en la etapa (d) en presencia de un imán de entre 0,20 T y 1 ,25 T y bajo una presión de entre 150 Kg/cm² y 1500 Kg/cm².

8. El procedimiento según la reivindicación 7, donde la membrana porosa de la etapa (a) posee poros transversales, donde cada uno de los poros tiene un diámetro de entre 10 nm y 300 nm, una longitud de poro mayor o igual a 100 pm y una densidad de poros de entre 10⁵ to 10¹⁰ poros por cm².

9. El procedimiento según cualquiera de las reivindicaciones 7 ó 8, donde ia membrana porosa de la etapa (a) es de base poiimérica o un óxido.

10. El procedimiento según cualquiera de las reivindicaciones 7 a 9, donde el secado de la etapa (e) se lleva a cabo mediante tratamiento térmico en estufa a una temperatura de entre 30 °C y 120 °C y en presencia de una atmósfera de aire.

1 1. El procedimiento según cualquiera de ias reivindicaciones 7 a 10, donde el secado realizado en la etapa (d) es parcial y completo.

12. Uso del imán según cualquiera de ias reivindicaciones de 1 a 8, como parte de un generador.

13. Uso según la reivindicación 12, donde el generador se selecciona de entre un generador de turbina eléctrica, un volante de inercia y un generador de olas.

14. Uso del imán según cualquiera de las reivindicaciones de 1 a 6, como parte de un vehículo automóvil.
