WO2020202685A1 - 歯科補綴物用ブロック体 - Google Patents

歯科補綴物用ブロック体 Download PDF

Info

Publication number
WO2020202685A1
WO2020202685A1 PCT/JP2020/000405 JP2020000405W WO2020202685A1 WO 2020202685 A1 WO2020202685 A1 WO 2020202685A1 JP 2020000405 W JP2020000405 W JP 2020000405W WO 2020202685 A1 WO2020202685 A1 WO 2020202685A1
Authority
WO
WIPO (PCT)
Prior art keywords
mass
block body
less
dental prosthesis
prosthesis according
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2020/000405
Other languages
English (en)
French (fr)
Inventor
克人 加藤
茂範 秋山
利彦 東
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
GC Corp
Original Assignee
GC Corp
GC Dental Industiral Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by GC Corp, GC Dental Industiral Corp filed Critical GC Corp
Priority to EP20782286.7A priority Critical patent/EP3949937A4/en
Priority to JP2020503334A priority patent/JP6903815B2/ja
Priority to CN202080023952.9A priority patent/CN113710213A/zh
Priority to US17/441,091 priority patent/US12575916B2/en
Publication of WO2020202685A1 publication Critical patent/WO2020202685A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K6/00—Preparations for dentistry
    • A61K6/80—Preparations for artificial teeth, for filling teeth or for capping teeth
    • A61K6/831—Preparations for artificial teeth, for filling teeth or for capping teeth comprising non-metallic elements or compounds thereof, e.g. carbon
    • A61K6/833—Glass-ceramic composites
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61C—DENTISTRY; APPARATUS OR METHODS FOR ORAL OR DENTAL HYGIENE
    • A61C13/00—Dental prostheses; Making same
    • A61C13/0003—Making bridge-work, inlays, implants or the like
    • A61C13/0022—Blanks or green, unfinished dental restoration parts
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K6/00—Preparations for dentistry
    • A61K6/80—Preparations for artificial teeth, for filling teeth or for capping teeth
    • A61K6/802—Preparations for artificial teeth, for filling teeth or for capping teeth comprising ceramics
    • A61K6/813—Preparations for artificial teeth, for filling teeth or for capping teeth comprising ceramics comprising iron oxide
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K6/00—Preparations for dentistry
    • A61K6/80—Preparations for artificial teeth, for filling teeth or for capping teeth
    • A61K6/802—Preparations for artificial teeth, for filling teeth or for capping teeth comprising ceramics
    • A61K6/816—Preparations for artificial teeth, for filling teeth or for capping teeth comprising ceramics comprising titanium oxide
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K6/00—Preparations for dentistry
    • A61K6/80—Preparations for artificial teeth, for filling teeth or for capping teeth
    • A61K6/802—Preparations for artificial teeth, for filling teeth or for capping teeth comprising ceramics
    • A61K6/818—Preparations for artificial teeth, for filling teeth or for capping teeth comprising ceramics comprising zirconium oxide
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K6/00—Preparations for dentistry
    • A61K6/80—Preparations for artificial teeth, for filling teeth or for capping teeth
    • A61K6/802—Preparations for artificial teeth, for filling teeth or for capping teeth comprising ceramics
    • A61K6/822—Preparations for artificial teeth, for filling teeth or for capping teeth comprising ceramics comprising rare earth metal oxides
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K6/00—Preparations for dentistry
    • A61K6/80—Preparations for artificial teeth, for filling teeth or for capping teeth
    • A61K6/802—Preparations for artificial teeth, for filling teeth or for capping teeth comprising ceramics
    • A61K6/824—Preparations for artificial teeth, for filling teeth or for capping teeth comprising ceramics comprising transition metal oxides
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C10/00—Devitrified glass ceramics, i.e. glass ceramics having a crystalline phase dispersed in a glassy phase and constituting at least 50% by weight of the total composition
    • C03C10/0018—Devitrified glass ceramics, i.e. glass ceramics having a crystalline phase dispersed in a glassy phase and constituting at least 50% by weight of the total composition containing SiO2, Al2O3 and monovalent metal oxide as main constituents
    • C03C10/0027—Devitrified glass ceramics, i.e. glass ceramics having a crystalline phase dispersed in a glassy phase and constituting at least 50% by weight of the total composition containing SiO2, Al2O3 and monovalent metal oxide as main constituents containing SiO2, Al2O3, Li2O as main constituents
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C3/00—Glass compositions
    • C03C3/04—Glass compositions containing silica
    • C03C3/076—Glass compositions containing silica with 40% to 90% silica, by weight
    • C03C3/097—Glass compositions containing silica with 40% to 90% silica, by weight containing phosphorus, niobium or tantalum
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C4/00—Compositions for glass with special properties
    • C03C4/0007—Compositions for glass with special properties for biologically-compatible glass
    • C03C4/0021—Compositions for glass with special properties for biologically-compatible glass for dental use
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/01—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics
    • C04B35/16—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on silicates other than clay
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/622—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/653—Processes involving a melting step
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3201—Alkali metal oxides or oxide-forming salts thereof
    • C04B2235/3203—Lithium oxide or oxide-forming salts thereof
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3231—Refractory metal oxides, their mixed metal oxides, or oxide-forming salts thereof
    • C04B2235/3232—Titanium oxides or titanates, e.g. rutile or anatase
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3231—Refractory metal oxides, their mixed metal oxides, or oxide-forming salts thereof
    • C04B2235/3244—Zirconium oxides, zirconates, hafnium oxides, hafnates, or oxide-forming salts thereof
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/50—Constituents or additives of the starting mixture chosen for their shape or used because of their shape or their physical appearance
    • C04B2235/54—Particle size related information
    • C04B2235/549—Particle size related information the particle size being expressed by crystallite size or primary particle size
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/80—Phases present in the sintered or melt-cast ceramic products other than the main phase

Definitions

  • This disclosure relates to a block body for dental prostheses.
  • CAD / CAM Computer Aided Design / Computer Aided Manufacturing
  • the shape of the designed dental prosthesis is handled as digital data converted into a predetermined format, and the data is processed by a processing device.
  • the processing apparatus automatically performs machining such as cutting and grinding based on the data to produce a dental prosthesis. This makes it possible to quickly provide dental prostheses.
  • Such a dental prosthesis shall have strength, hardness, chemical durability against the oral environment, and aesthetics (hue, texture) similar to those of natural teeth, which are the basic functions of a dental prosthesis. Is required.
  • the dental prosthesis has complicated irregularities, and it is important to machine the complicated shape in a short time without causing problems such as chipping. By using a material that can be processed in such a short time, it becomes possible to produce a dental prosthesis more quickly.
  • Patent Document 1 discloses a material for dental prostheses containing a predetermined component, thereby improving the above basic functions and machinability.
  • An object of the present disclosure is to provide a block body for a dental prosthesis having good machinability.
  • One aspect of the present disclosure is a block body for a dental prosthesis before being machined to obtain a dental prosthesis, and the block body for a dental prosthesis is columnar or plate-shaped, and has a main crystal phase.
  • Is lithium disilicate and when a part of the cut surface of the block body for dental prosthesis is observed in an enlarged field of view, crystals having a length of 0.5 ⁇ m or more existing in the enlarged field of view occupy.
  • a block body for a dental prosthesis in which the ratio of the total area to the area of the enlarged field of view is 21% or less.
  • the "main crystal phase” means the crystal phase having the largest crystal precipitation ratio among the crystal phases observed by the analysis by the X-ray diffractometer. The same applies hereinafter.
  • the ratio may be 1% or less.
  • SiO 2 is 60% by mass or more and 80% by mass or less
  • Li 2 O is 10% by mass or more and 20% by mass or less
  • Al 2 O 3 is 3% by mass or more and 15% by mass or less
  • P 2 O 5 may be contained in an amount of 4.2% by mass or more and 10% by mass or less.
  • SiO 2 is 60% by mass or more and 80% by mass or less
  • Li 2 O is 10% by mass or more and 20% by mass or less
  • Al 2 O 3 is 3% by mass or more and 15% by mass or less
  • P 2 O 5 may be contained in an amount of 5% by mass or more and 10% by mass or less.
  • it may contain an oxide of at least one element selected from Na, K, Ca, Sr, Ba, Mg, Rb, Cs, Fr, Be, and Ra.
  • At least one of the oxides of Ti and Zr may be contained.
  • At least one selected from V 2 O 5 , CeO 2 , Er 2 O 3 , MnO, Fe 2 O 3 , and Tb 4 O 7 may be included.
  • the above machining may be cutting.
  • the area occupied by the voids on the cut surface can be configured to be 2% or less on average.
  • the block body for dental prosthesis can be configured so that granules of the coloring material are not recognized in the micrograph of the cut surface at a magnification of 200 times.
  • a block body for a dental prosthesis having good machinability can be obtained.
  • FIG. 1 is an external perspective view of the block body 10 for a dental prosthesis.
  • FIG. 2 is a diagram showing a part of the cut surface enlarged so that crystals can be seen. It is a figure explaining the method of measuring the ratio. It is another figure explaining the method of measuring the ratio.
  • the block body for dental prostheses (hereinafter, may be referred to as “block body”) according to one form is a columnar shape such as a prism or a cylinder, or a plate shape (disk shape), and can be cut from here. It is deformed or machined by machining such as grinding to make a dental prosthesis. Among them, when a dental prosthesis is produced by cutting, it can be formed into a prism shape or a plate shape (disc shape).
  • the prismatic block body is often used mainly for carving out a single dental prosthesis, and the plate-shaped block body may be used for carving out a plurality of dental prostheses from one block body. ..
  • FIG. 1 shows an external perspective view of the block body 10 which is a prism.
  • the width W, the depth D, and the height H can each be in the range of 10 mm or more and 35 mm or less.
  • the thickness can be configured to be in the range of 10 mm or more and 35 mm or less.
  • the block body 10 according to the present embodiment shown in FIG. 1 has the following structure.
  • FIG. 2 of the cut surface of the block body 10 taken along the dotted line indicated at A 1 in FIG. 1, showing the enlarged view of a portion thereof.
  • This figure is an enlarged view in a field of view of 5 ⁇ m in the vertical direction (width direction) and 5 ⁇ m in the horizontal direction (depth direction).
  • SEM scanning electron microscope
  • the main crystal phase of the block body 10 is lithium disilicate.
  • the "main crystal phase” means the crystal phase having the largest crystal precipitation ratio among the crystal phases observed by the analysis by the X-ray diffractometer.
  • the block body 10 when a crystal having a length of 0.5 ⁇ m or more is extracted from the individual crystals appearing in the visual field range shown in FIG. 2, the total area of the extracted crystals is shown in FIG.
  • the ratio is 21% or less with respect to the area of the visual field (5 ⁇ m ⁇ 5 ⁇ m) indicated by. This ratio is preferably 10% or less, and more preferably 1% or less.
  • the block body has a main crystal phase of lithium disilicate, the conditions are equal to or higher than the conventional processing of a block body made of a material that is easy to process (for example, lithium metasilicate is used as the main crystal phase). Can be cut and ground with. According to this, since the post-processing heat treatment required for a block body having lithium metasilicate as the main crystal phase is not required, the shape does not change and the machining accuracy is maintained. It can be a dental prosthesis.
  • Such a ratio is obtained as follows. Taking the block body 10 shown in FIG. 1 as an example, in the largest direction (height direction in the example of FIG. 1), the center A 1 and the two end portions A 2 at positions 10% from the end face with respect to the total length H. and obtain three cut surfaces at the ends a 3.
  • the Figure 3 shows a cut surface in the central A 1 of the three cutting surfaces. Then, for each of the cut surfaces at the center A 1 , the end A 2 , and the end A 3 , the center B 1 shown by the dotted line is adjacent to the B 1 in the width W direction, and the total width W is from the end.
  • the ratio obtained as described above can be 21% or less.
  • the block body according to this embodiment can be configured to include the following components.
  • the main crystal phase is lithium disilicate.
  • SiO 2 is 60% by mass or more and 80% by mass or less, Li 2 O 10% by mass or more and 20% by mass or less, Al 2 O 3 3% by mass or more and 15% by mass or less, P 2 O 5 is 4.2% by mass or more and 10% by mass or less.
  • each of the above components is as follows. If the content of SiO 2 is less than 60% by mass or more than 80% by mass, it becomes difficult to obtain a homogeneous block body. More preferably, it is 65% by mass or more and 75% by mass or less. If the content of Li 2 O is less than 10% by mass or more than 20% by mass, it becomes difficult to obtain a homogeneous block body, and the machinability tends to decrease. More preferably, it is 12% by mass or more and 18% by mass or less. If the content of Al 2 O 3 is less than 3% by mass, lithium disilicate is precipitated as the main crystal phase, but the machinability tends to decrease.
  • the main crystal phase is not lithium disilicate, and the strength tends to decrease. More preferably, it is 3% by mass or more and 7% by mass or less. If the content of P 2 O 5 is less than 4.2% by mass, crystals having a length of 0.5 ⁇ m or more tend to increase, and the machinability may decrease. It is preferably 5% by mass or more. On the other hand, if it exceeds 10% by mass, it tends to be difficult to obtain a transparent block body that is devitrified.
  • the block body for dental prosthesis may contain the following components in addition to the above components.
  • the component represented here contains 0% by mass, it does not necessarily have to be contained, and it means that any of them may be contained.
  • a component for adjusting the melting temperature can be contained in an amount of 0% by mass or more and 15% by mass or less. This makes it possible to make the melting temperature appropriate in the production described later. Each may be contained in an amount of more than 15% by mass, but the improvement in the effect is limited.
  • Specific examples of the melting temperature adjusting material include oxides of Na, K, Ca, Sr, Ba, Mg, Rb, Cs, Fr, Be, and Ra. More preferably, it is as follows.
  • K 2 O 10% by mass or less
  • CaO 3% by mass or less
  • SrO 10% by mass or less
  • BaO 10% by mass or less
  • MgO 3% by mass or less
  • Rb 2 O 2.8% by mass %
  • Cs 2 O 2.8% by mass or less
  • Fr 2 O 2.8% by mass or less
  • BeO 3% by mass or less
  • RaO 10% by mass or less
  • the components for forming crystal nuclei can be contained in a total amount of 0% by mass or more and 10% by mass or less.
  • nuclei forming lithium disilicate crystals are efficiently generated.
  • the content is set to 10% by mass or less.
  • examples of the compound that functions as a crystal nucleation material include oxides of Zr and Ti (ZrO 2 and TiO 2 ). At that time, at least one selected from ZrO 2 and TiO 2 is included, and the total is preferably 0% by mass or more and 10% by mass or less.
  • the block body for a dental prosthesis may further contain a known colorant from the viewpoint of enhancing aesthetics. This may include, for example, at least one selected from V 2 O 5 , CeO 2 , Er 2 O 3 , MnO, Fe 2 O 3 and Tb 4 O 7 .
  • the area occupied by the voids is 2% on average in the observation range of 60 ⁇ m in the vertical direction (width direction) ⁇ 60 ⁇ m in the horizontal direction (depth direction) at the 15 locations where the above ratio is measured. The following is preferable. Further, it is preferable that no granules of the coloring material are visually recognized in the micrograph at a magnification of 200 times at the 15 places where the above ratio is measured. These voids and granules form an interface with the base material and may affect machinability. In addition, the presence of particles of the coloring material may cause color unevenness of the dental prosthesis.
  • Such a block body for a dental prosthesis can be reliably realized by molding by melting the material as described later, instead of powder molding.
  • the basic functions of the dental prosthesis are strength, hardness, chemical durability against the oral environment, and the same as natural teeth.
  • Aesthetics honey be provided.
  • machinability is also improved, and despite having the strength that heat treatment after processing is not required, problems occur under processing conditions equal to or higher than those of conventional ceramic block bodies for cutting. It is possible to machine without any need.
  • the manufacturing method of this embodiment includes a melting step, a glass blank manufacturing step, a nucleation step, a heat treatment step, a cooling step, and a processing step.
  • each component described above is melted at 1100 ° C. or higher and 1600 ° C. or lower. This makes it possible to obtain molten glass for the block body for dental prostheses. This melting is preferably carried out over several hours in order to obtain sufficiently uniform properties.
  • the glass blank manufacturing process is a process of obtaining a glass blank having a shape close to the shape of the block body for dental prosthesis.
  • a glass blank is obtained by pouring the molten glass obtained in the melting step into a mold and cooling it to room temperature. The cooling is performed by a slow temperature change to prevent deterioration and cracking of the material.
  • the nucleation step is a step of heating the glass blank obtained in the glass blank manufacturing step and maintaining it at 400 ° C. or higher and 600 ° C. or lower for a predetermined time. This forms a nucleus for crystal formation.
  • the maintenance time is preferably 10 minutes or more as long as the nucleus is sufficiently formed.
  • the upper limit of the time is not particularly limited, but can be 6 hours or less.
  • the heat treatment step is a step of heating the glass blank without cooling and maintaining it at 800 ° C. or higher and 1000 ° C. or lower for a predetermined time. This makes it possible to obtain a lithium disilicate blank in which the main crystal phase is lithium disilicate.
  • the maintenance time is preferably 1 minute or longer, more preferably 3 minutes or longer.
  • the upper limit of the time is not particularly limited, but may be 3 hours or less.
  • the temperature may continue to rise.
  • the heat treatment step may be provided with an intermediate process having different temperatures. That is, before maintaining at 800 ° C. or higher and 1000 ° C. or lower as described above, the glass blank is heated without cooling following the nucleation step, and is maintained at, for example, 600 ° C. or higher and 800 ° C. or lower for a predetermined time. This produces crystals that give an intermediate.
  • the maintenance time at that time is preferably 10 minutes or more. The upper limit of the time is not particularly limited, but can be 6 hours or less.
  • heating may be performed to maintain the temperature at 800 ° C. or higher and 1000 ° C. or lower as described above without cooling.
  • the cooling step is a step of cooling the lithium disilicate blank obtained by the heat treatment step to room temperature.
  • the lithium disilicate blank becomes a block body for dental prostheses and can be supplied to the processing process.
  • the processing process is a process of machining the obtained block body for a dental prosthesis into the shape of a dental prosthesis.
  • the machining method is not particularly limited, and examples thereof include cutting and grinding. This makes it possible to obtain a dental prosthesis.
  • This processing can be performed under high productivity conditions. That is, until now, it has been difficult to perform efficient cutting because the block body for dental prostheses having a crystal phase mainly composed of lithium disilicate has poor machinability. Therefore, processing is performed with a block body made of a material that is easy to process (for example, a block body having lithium metasilicate as the main crystal phase) that does not have a crystal phase mainly containing lithium disilicate, and this is further heat-treated to make lithium disilicate It was necessary to go through a process of converting to and later increasing the strength.
  • a block body having a crystal phase mainly composed of lithium disilicate can be cut or ground under the same or higher conditions as processing with a material that is easy to process. Since no heat treatment is required after processing, the dental prosthesis can be made without changing the shape and maintaining the accuracy of machining.
  • Example 1 to 10 and Comparative Examples 1 to 4 a block body in which the main crystal phase is lithium disilicate by the production method by the melt molding method described above by changing the contained components. was prepared, and a dental prosthesis was prepared by cutting and the machinability was evaluated.
  • the block body in each example was prepared as follows. For each example, the materials shown in Table 1 were mixed according to the ratio and melted at 1300 ° C. for 3 hours to obtain molten glass (melting step). Next, the obtained molten glass was poured into a mold and cooled to room temperature to obtain a glass blank (glass blank making step). Then, the obtained glass blank was heated and maintained at 650 ° C. for 60 minutes (nucleation step). This was further heated and maintained at 850 ° C. for 10 minutes to prepare a lithium disilicate blank in which the main crystal phase was lithium disilicate (heat treatment step). Then, it was slowly cooled to room temperature (cooling step) to obtain a block body.
  • the obtained block body is a rectangular parallelepiped having a width W of 14 mm, a depth D of 12 mm, and a height H of 18 mm.
  • Table 1 shows the content of each component in mass%.
  • Table 1 shows the ratio (%) of crystals having a length of 0.5 ⁇ m or more obtained by the method described above, and the machinability.
  • the blanks in the component items in Table 1 represent 0% by mass.
  • the main crystal is measured using an X-ray diffractometer (Empylean (registered trademark); manufactured by Spectris Co., Ltd.), and as a result of quantitative analysis by the Rietveld method, the crystal phase having the highest crystal precipitation ratio among the observed crystal phases. And said.
  • Both the block bodies in this example and the comparative example had a crystal phase mainly composed of lithium disilicate.
  • the “ratio” is the ratio of crystals having a length of 0.5 ⁇ m or more as described above, and is the ratio (%) of the area obtained by the above method.
  • Reference 1 For "machinability", two types of conventional block bodies for machining were prepared as Reference 1 and Reference 2 in the evaluation. Each is a block body as follows.
  • Reference 1 A block body containing lithium metasilicate as the main crystal phase, in which SiO 2 is 72.3% by mass, Li 2 O is 15.0% by mass, and Al 2 O 3 is 1.6% by mass.
  • Reference 2 a crystalline phase and a block body which is contained in about the same proportions crystalline phase and the lithium disilicate lithium metasilicate, SiO 2 is 56.3 wt%, Li 2 O 14.7 wt% , Al 2 O 3 is contained in a proportion of 2.1% by mass.
  • the machinability is good even though the main crystal is lithium disilicate.
  • both the block bodies of Examples and Comparative Examples had the required strength.
  • the voids and granules also satisfy the above-mentioned preferable conditions.

Landscapes

  • Health & Medical Sciences (AREA)
  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Oral & Maxillofacial Surgery (AREA)
  • Ceramic Engineering (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Public Health (AREA)
  • General Health & Medical Sciences (AREA)
  • Animal Behavior & Ethology (AREA)
  • Epidemiology (AREA)
  • Veterinary Medicine (AREA)
  • Organic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Plastic & Reconstructive Surgery (AREA)
  • General Chemical & Material Sciences (AREA)
  • Geochemistry & Mineralogy (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Manufacturing & Machinery (AREA)
  • Molecular Biology (AREA)
  • Dentistry (AREA)
  • Dispersion Chemistry (AREA)
  • Structural Engineering (AREA)
  • Inorganic Chemistry (AREA)
  • Dental Preparations (AREA)
  • Dental Prosthetics (AREA)
  • Glass Compositions (AREA)

Abstract

歯科補綴物用ブロック体は柱状又は板状であり、主とする結晶相が二ケイ酸リチウムであり、かつ、歯科補綴物用ブロック体の切断面の一部を拡大した視野で観察した場合に、拡大した視野に存在する０．５μｍ以上の長さを有する結晶が占める面積の総和の、拡大した視野の面積に対する比率が２１％以下である。

Description

歯科補綴物用ブロック体
　本開示は歯科補綴物用ブロック体に関する。
　近年のＣＡＤ／ＣＡＭ（コンピュータ支援設計／コンピュータ支援製造）技術の発達により、歯科補綴物の作製において、設計した歯科補綴物の形状を所定の形式に変換したデジタルデータで取り扱い、当該データを加工装置に送信することにより、加工装置は当該データに基づいて自動的に切削や研削等の機械加工を行って歯科補綴物を作製する。これにより迅速に歯科補綴物を提供することが可能となっている。
　このような歯科補綴物は、歯科補綴物としての基本機能である強度、硬さ、口腔内環境に対する化学的耐久性、及び天然歯と同様の審美性（色合い、質感）を有していることが求められている。
  これに加えて、歯科補綴物は複雑な凹凸を有しており、複雑な形状を例えばチッピング等の不具合を生じることなく短時間で機械加工することも重要である。このような短時間で加工できる材料とすることにより、さらに迅速な歯科補綴物の作製が可能となる。
　特許文献１には、所定の成分を含む歯科補綴物用材料が開示され、これにより上記基本機能及び切削性の向上を図っている。
国際公開番号　ＷＯ２０１６／０３１３９９
　本開示は、機械加工性が良好な歯科補綴物用ブロック体を提供することを課題とする。
　本開示の１つの態様は、歯科補綴物とするための機械加工をする前の歯科補綴物用ブロック体であって、歯科補綴物用ブロック体は柱状又は板状であり、主とする結晶相が二ケイ酸リチウムであり、かつ、歯科補綴物用ブロック体の切断面の一部を拡大した視野で観察した場合に、拡大した視野に存在する０．５μｍ以上の長さを有する結晶が占める面積の総和の、拡大した視野の面積に対する比率が２１％以下である、歯科補綴物用ブロック体である。
　ここで「主とする結晶相」とは、Ｘ線回折装置による分析により観測される結晶相中、結晶析出割合が最大の結晶相を意味する。以下同様である。
　比率は１％以下としてもよい。
　上記歯科補綴物用ブロック体は、ＳｉＯ２を６０質量％以上８０質量％以下、Ｌｉ２Ｏを１０質量％以上２０質量％以下、Ａｌ２Ｏ３を３質量％以上１５質量％以下、及び、Ｐ２Ｏ５を４．２質量％以上１０質量％以下で含むように構成してもよい。
　上記歯科補綴物用ブロック体は、ＳｉＯ２を６０質量％以上８０質量％以下、Ｌｉ２Ｏを１０質量％以上２０質量％以下、Ａｌ２Ｏ３を３質量％以上１５質量％以下、及び、Ｐ２Ｏ５を５質量％以上１０質量％以下で含むように構成してもよい。
　さらに、Ｎａ、Ｋ、Ｃａ、Ｓｒ、Ｂａ、Ｍｇ、Ｒｂ、Ｃｓ、Ｆｒ、Ｂｅ、及びＲａから選ばれる少なくとも１つの元素の酸化物を含んでもよい。
　さらに、Ｔｉ及びＺｒの酸化物の少なくとも一方が含まれてもよい。
　さらに、Ｖ２Ｏ５、ＣｅＯ２、Ｅｒ２Ｏ３、ＭｎＯ、Ｆｅ２Ｏ３、及びＴｂ４Ｏ７から選ばれる少なくとも１つが含まれてもよい。
　上記の機械加工が切削加工であってもよい。
　上記歯科補綴物用ブロック体において、切断面で、空隙が占める面積が平均で２％以下であるように構成することができる。
　上記歯科補綴物用ブロック体において、切断面の倍率２００倍の顕微鏡写真で着色材の粒状物が認められないように構成することができる。
　本開示によれば、機械加工性が良好な歯科補綴物用ブロック体が得られる。
図１は歯科補綴物用ブロック体１０の外観斜視図である。 図２は切断面の一部を拡大して結晶が見えるように表した図である。 比率の測定の方法を説明する図である。 比率の測定の方法を説明する他の図である。
　以下、具体的な形態例を説明する。ただし本発明はこれら形態に限定されるものではない。
　１つの形態に係る歯科補綴物用ブロック体（以下、「ブロック体」と記載することがある。）は、角柱、円柱等の柱状、又は、板状（ディスク状）であり、ここから切削や研削等の機械加工により変形や削り出しをして歯科補綴物とする。その中でも切削により歯科補綴物を作製する場合には角柱又は板状（ディスク状）とすることができる。角柱のブロック体は主に単品の歯科補綴物を削り出すために用いられることが多く、板状のブロック体は、１つのブロック体から複数の歯科補綴物を削り出すために用いられることがある。
　図１には角柱であるブロック体１０の外観斜視図を表した。角柱の場合には、幅Ｗ、奥行きＤ、高さＨのそれぞれが１０ｍｍ以上３５ｍｍ以下の範囲とすることができる。一方、板状のブロック体の場合には厚さが１０ｍｍ以上３５ｍｍ以下の範囲となるように構成することができる。
  これにより、切削加工で歯科補綴物を作製しやすいブロック体となる。
　そして、図１に示した本形態に係るブロック体１０は次のような構造を具備している。図２には、図１に符号Ａ１で示した点線に沿って切断したブロック体１０の切断面のうち、その一部を拡大した図を表した。この図は縦（幅方向）５μｍ、横（奥行方向）５μｍの視野で拡大した図である。このような図は走査型電子顕微鏡（ＳＥＭ）画像により得ることができる。
　ブロック体１０は、その主とする結晶相が二ケイ酸リチウムである。ここで「主とする結晶相」とは、Ｘ線回折装置による分析により観測される結晶相中、結晶析出割合が最大の結晶相を意味する。
　そして、ブロック体１０は、図２で示した視野範囲において、表れている個々の結晶のうち０．５μｍ以上の長さを有する結晶を抽出したとき、抽出した結晶の面積の総和が、図２で示した視野の面積（５μｍ×５μｍ）に対して２１％以下の比率である。この比率は１０％以下であることが好ましく、１％以下であることがさらに好ましい。
  これにより、主とする結晶相が二ケイ酸リチウムであるブロック体としても、従来の加工し易い（例えばメタケイ酸リチウムを主結晶相とするような）材質によるブロック体の加工と同等以上の条件で切削や研削が可能となる。そしてこれによれば、例えばメタケイ酸リチウムを主結晶相とするようなブロック体に対して必要とされる加工後の熱処理を必要としないので、形状が変わることなく機械加工の精度を維持したまま歯科補綴物とすることができる。
　このような比率は次のように得る。
  図１に示したブロック体１０を例にすると、最も大きい方向（図１の例では高さ方向）において、中央Ａ１、全長Ｈに対して端面から１０％の位置の２つの端部Ａ２、及び端部Ａ３における３つの切断面を得る。図３には３つの切断面のうち中央Ａ１における切断面を示した。
  そして中央Ａ１、端部Ａ２、端部Ａ３における切断面のそれぞれについて、点線で示した中央Ｂ１、当該Ｂ１に対して幅Ｗ方向に隣り合い、全幅Ｗに対して端部から１０％の位置の２つの端部Ｂ２、及び、中央Ｂ１に対して奥行きＤ方向に隣り合い、全奥行きＤに対して端部から１０％の位置の２つの端部Ｂ３のそれぞれについて、図２のような５μｍ×５μｍの視野で走査型電子顕微鏡による画像を得る。従って、１つの切断面当たり５つ、全部で１５個の当該画像を得る。得られる画像の例を図４の上部に示した。
　次に、各画像について、図４の下部に示したように、ここに表れている結晶のうち、結晶の長さが０．５μｍ以上のもの（図４の下部の図のうち塗りつぶした部分）を抽出し、その結晶の面積の総和Ｓを求める。次に、当該面積の総和Ｓを画像の視野面積Ｓ０（５μｍ×５μｍ）で除して百分率で表し、画像ごとに個別に比率を得る（Ｓ／Ｓ０×１００％）。従って全部で１５個の個別の比率を得る。
  そして、これら個別の比率の平均値を算出し、これを比率とする。
　上記のように得た比率が２１％以下とすることができる。
　本形態に係るブロック体は、次の成分を含んで構成することができる。そして、その主とする結晶相は二ケイ酸リチウムである。
  ＳｉＯ２を６０質量％以上８０質量％以下、
  Ｌｉ２Ｏを１０質量％以上２０質量％以下、
  Ａｌ２Ｏ３を３質量％以上１５質量％以下、
  Ｐ２Ｏ５を４．２質量％以上１０質量％以下。
　上記各成分については次の通りである。
  ＳｉＯ２の含有量が６０質量％未満、又は８０質量％を超えると、均質なブロック体を得ることが困難となる。より好ましくは６５質量％以上７５質量％以下である。
  Ｌｉ２Ｏの含有量が１０質量％未満、又は２０質量％を超えると、均質なブロック体を得ることが困難となるとともに、機械加工性が低下する傾向がある。より好ましくは１２質量％以上１８質量％以下である。
  Ａｌ２Ｏ３の含有量が３質量％未満であると、二ケイ酸リチウムが主とする結晶相として析出するが、機械加工性が低下する傾向がある。一方、１５質量％を超えると、主とする結晶相が二ケイ酸リチウムでなくなり、強度が低下する傾向がある。より好ましくは３質量％以上７質量％以下である。
  Ｐ２Ｏ５の含有量が４．２質量％未満であると長さが０．５μｍ以上の結晶が増加する傾向にあり、機械加工性が低下する虞がある。好ましくは５質量％以上である。一方、１０質量％を超えると失透し透明なブロック体が得られ難くなる傾向がある。
　さらに、歯科補綴物用ブロック体は、上記成分に加えて次の成分を含んでいてもよい。ただしここに表される成分は０質量％を含んでいることからもわかるように、必ずしも含まれている必要はなく、いずれかが含まれてもよいという意味である。
　溶融温度を調整するための成分を０質量％以上１５質量％以下で含有させることができる。これにより後述する製造において溶融温度を適切なものとすることが可能となる。それぞれについて１５質量％より多く含有させてもよいが、その効果の向上は限定的である。溶融温度調整材として具体的には、Ｎａ、Ｋ、Ｃａ、Ｓｒ、Ｂａ、Ｍｇ、Ｒｂ、Ｃｓ、Ｆｒ、Ｂｅ、Ｒａの酸化物を挙げることができる。さらに好ましくは次の通りである。
  Ｎａ２Ｏ：２．８質量％以下
  Ｋ２Ｏ：１０質量％以下
  ＣａＯ：３質量％以下
  ＳｒＯ：１０質量％以下
  ＢａＯ：１０質量％以下
  ＭｇＯ：３質量％以下
  Ｒｂ２Ｏ：２．８質量％以下
  Ｃｓ２Ｏ：２．８質量％以下
  Ｆｒ２Ｏ：２．８質量％以下
  ＢｅＯ：３質量％以下
  ＲａＯ：１０質量％以下
　また、結晶核を形成するための成分を合計で０質量％以上１０質量％以下で含有させることができる。これにより二ケイ酸リチウム結晶を形成する核が効率よく生成される。ただし、これより多くの当該化合物を含有させても効果の向上は限定的であるため１０質量％以下とした。ここで結晶核形成材として機能する化合物としてはＺｒ、Ｔｉの酸化物（ＺｒＯ２、ＴｉＯ２）を挙げることができる。その際には、ＺｒＯ２及びＴｉＯ２から選ばれる少なくとも１つが含まれ、その合計が０質量％以上１０質量％以下であることが好ましい。
　歯科補綴物用ブロック体は、審美性を高める観点から、さらに公知の着色剤を含めてもよい。これには例えばＶ２Ｏ５、ＣｅＯ２、Ｅｒ２Ｏ３、ＭｎＯ、Ｆｅ２Ｏ３、Ｔｂ４Ｏ７から選ばれる少なくとも１つを挙げることができる。
　ここで、歯科補綴物用ブロック体には空隙が認められないことが好ましい。ただし、若干の空隙は影響が小さいと考えられるので、上記比率を測定した１５か所において、縦（幅方向）６０μｍ×横（奥行き方向）６０μｍの観察範囲で空隙が占める面積が平均で２％以下であることが好ましい。
  また、上記比率を測定した１５か所において、倍率２００倍の顕微鏡写真で着色材の粒状物が目視にて認められないことが好ましい。
  これら空隙や粒状物は、母材との界面を生じ、機械加工性に影響を与える虞がある。また、着色材の粒状物の存在は歯科補綴物の色むらの原因となる虞もある。
  このような歯科補綴物用ブロック体は、粉末成型ではなく、後で説明するように材料の溶融によって成型することにより確実に実現が可能となる。
　以上の歯科補綴物用ブロック体、及びここから加工して作製された歯科補綴物によって、歯科補綴物として基本機能である強度、硬さ、口腔内環境に対する化学的耐久性、及び天然歯と同様の審美性（色合い、質感）を備えることができる。これに加えて機械加工性も向上し、加工後の熱処理が不要であるという強度を有しているにもかかわらず、従来における切削用のセラミックブロック体と同程度以上の加工条件で不具合を生じることなく機械加工することが可能となる。
　次に、歯科補綴物を作製する方法の例について説明する。ここには歯科補綴物用ブロック体を作製する方法が含まれる。本形態の作製方法は、溶融工程、ガラスブランク作製工程、核形成工程、熱処理工程、冷却工程、及び加工工程を備えて構成されている。
　溶融工程は、上記説明した各成分を１１００℃以上１６００℃以下にて溶融する。これにより歯科補綴物用ブロック体のための溶融ガラスを得ることができる。この溶融は十分に均一な性質を得るために数時間にわたって行われることが好ましい。
　ガラスブランク作製工程は、歯科補綴物用ブロック体の形状に近い形状を有するガラスブランクを得る工程である。溶融工程で得た溶融ガラスを型に流し込み、室温にまで冷却することによりガラスブランクが得られる。材料の変質や割れを防止するため当該冷却はゆっくりとした温度変化により行われる。
　核形成工程は、ガラスブランク作製工程で得られたガラスブランクを加熱し、４００℃以上６００℃以下にて所定の時間維持する工程である。これにより結晶生成のための核が形成される。維持の時間は核が十分に形成される時間であればよいので１０分以上が好ましい。当該時間の上限は特に限定されることはないが、６時間以下とすることができる。
　熱処理工程は、冷却することなくガラスブランクを加熱し、８００℃以上１０００℃以下にて所定の時間維持する工程である。これにより主とする結晶相が二ケイ酸リチウムである二ケイ酸リチウムブランクを得ることができる。維持の時間は好ましくは１分以上、さらに好ましくは３分以上である。当該時間の上限は特に限定されることはないが、３時間以下とすることができる。
　また、核形成工程及び熱処理工程においては、上記の通り、所定の温度範囲内に維持する必要があるが、所定の温度範囲内であれば、必ずしも一定の温度に維持する必要はない。即ち、昇温し続けてもよい。
　なお、熱処理工程は温度が異なる中間の過程を設けてもよい。すなわち、上記のように８００℃以上１０００℃以下で維持する前に、核形成工程に引き続き冷却することなくガラスブランクを加熱し、例えば、６００℃以上８００℃以下にて所定の時間維持する。これにより結晶が生成され、中間物を得る。その際の維持の時間は１０分以上が好ましい。当該時間の上限は特に限定されることはないが、６時間以下とすることができる。この中間の過程の後に冷却することなく上記のように８００℃以上１０００℃以下で維持する加熱を行ってもよい。
　冷却工程は、熱処理工程により得られた二ケイ酸リチウムブランクを室温まで冷却する工程である。これにより二ケイ酸リチウムブランクが歯科補綴物用ブロック体となり、加工工程に供給することが可能となる。
　加工工程は、得られた歯科補綴物用ブロック体を機械加工して、歯科補綴物の形状に加工する工程である。機械加工の方法は特に限定されることはないが、切削や研削等が挙げられる。これにより歯科補綴物を得ることができる。
　この加工は、生産性の良い条件で行うことができる。すなわち、これまで二ケイ酸リチウムを主とする結晶相に有する歯科補綴物用のブロック体は機械加工性が乏しいため効率の良い切削をすることが難しかった。そのため二ケイ酸リチウムを主とする結晶相としない加工し易い材質のブロック体（例えばメタケイ酸リチウムを主結晶相とするブロック体。）で加工を行い、これをさらに熱処理して二ケイ酸リチウムに変換し、後から強度を高める工程を経る必要があった。
  これに対して本形態によれば、二ケイ酸リチウムを主とする結晶相を有するブロック体であっても、加工し易い材質による加工と同等以上の条件で切削や研削が可能である。そして加工した後に熱処理が必要ないので形状が変わることなく機械加工の精度を維持したまま歯科補綴物とすることができる。
　実施例１乃至実施例１０、及び比較例１乃至比較例４では、含まれる成分を変更して上記説明した溶融成型法による作製方法で、主とする結晶相が二ケイ酸リチウムであるブロック体を準備し、切削により歯科補綴物を作製して機械加工性を評価した。
　各例におけるブロック体は次のように作製した。
  各例について、表１に示した材料をその割合に応じて混ぜて１３００℃にて３時間溶融し溶融ガラスを得た（溶融工程）。次いで、この得られた溶融ガラスを型に流し込み、室温まで冷却することによりガラスブランクとした（ガラスブランク作成工程）。そして、得られたガラスブランクを加熱し、６５０℃で６０分間維持した（核形成工程）。これをさらに加熱し、８５０℃で１０分間維持し、主とする結晶相が二ケイ酸リチウムである二ケイ酸リチウムブランクとした（熱処理工程）。その後室温まで徐冷して（冷却工程）ブロック体を得た。
  得られたブロック体は幅Ｗが１４ｍｍ、奥行きＤが１２ｍｍ、高さＨが１８ｍｍの直方体である。
　表１には成分ごとにその含有量を質量％で表した。また、表１には上記説明した方法により得た０．５μｍ以上の長さの結晶が占める比率（％）、機械加工性をそれぞれ表した。なお、表１の成分の項目における空欄は０質量％を表している。
　主結晶は、Ｘ線回折装置（Ｅｍｐｙｒｅａｎ（登録商標）；スペクトリス株式会社製）を用いて測定し、リートベルト法による定量分析の結果、観測された結晶相中、結晶析出割合が最も高い結晶相とした。本実施例及び比較例におけるブロック体はいずれも二ケイ酸リチウムが主とする結晶相であった。
　「比率」は上記した０．５μｍ以上の長さを有する結晶の比率であり、上記した方法により得た面積の比率（％）である。
　「機械加工性」は、評価に際し、従来における加工用のブロック体を参考１、参考２として２種類準備した。それぞれ次のようなブロック体である。
  （参考１）メタケイ酸リチウムを主結晶相としたブロック体であり、ＳｉＯ２が７２．３質量％、Ｌｉ２Ｏが１５．０質量％、Ａｌ２Ｏ３が１．６質量％の割合で含まれている。
  （参考２）メタケイ酸リチウムの結晶相と二ケイ酸リチウムの結晶相とが概ね同じ割合で含有されたブロック体であり、ＳｉＯ２が５６．３質量％、Ｌｉ２Ｏが１４．７質量％、Ａｌ２Ｏ３が２．１質量％の割合で含まれている。
  実施例及び比較例について、セラミック加工機（ＣＥＲＥＣ（登録商標）　ＭＣ　ＸＬ；シロナデンタルシステムズ株式会社製）で加工した際の参考１、参考２のブロック体に対する、加工時間、工具の消耗具合、及びチッピングの程度をそれぞれ評価した。参考１、参考２のブロック体と比較して加工時間、工具の消耗具合、及びチッピングのいずれについても良好であるものを「良好」、その中でも特に優れたものを「特に良好」とし、同等であるものを「同等」、加工時間、工具の消耗具合、及びチッピングのいずれかにおいて参考１、参考２のブロック体と比較して同等未満であったものを「不良」で表した。

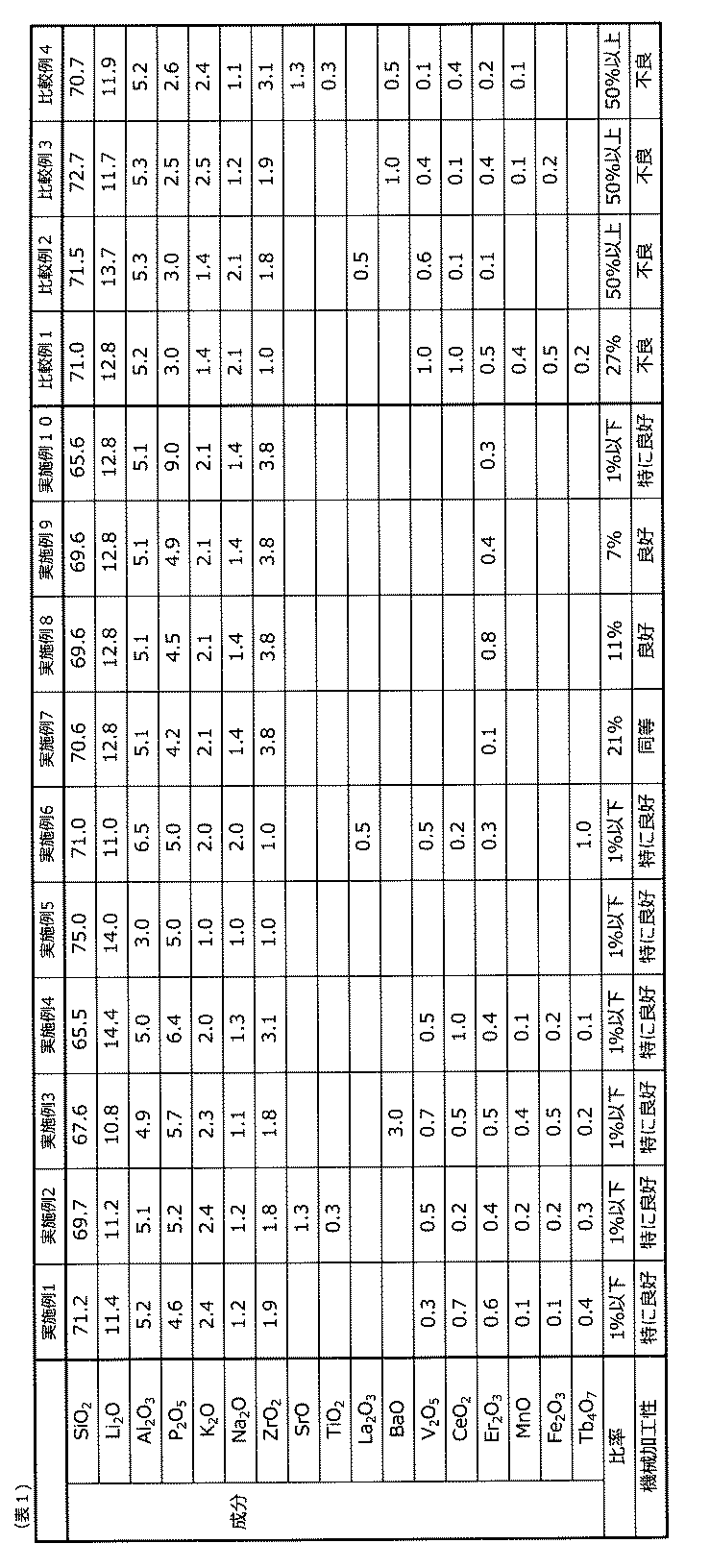

Figure JPOXMLDOC01-appb-T000001
　表１からわかるように、実施例の歯科補綴物用ブロック体によれば、主結晶が二ケイ酸リチウムであるにも関わらず、機械加工性が良好である。なお、実施例及び比較例のいずれのブロック体も必要な強度は具備していた。また、空隙や粒状物についても上記した好ましい条件を満たしていた。
　　１０　歯科補綴物用ブロック体

Claims (10)

  1. 　歯科補綴物とするための機械加工をする前の歯科補綴物用ブロック体であって、
    　前記歯科補綴物用ブロック体は柱状又は板状であり、主とする結晶相が二ケイ酸リチウムであり、かつ、
    　前記歯科補綴物用ブロック体の切断面の一部を拡大した視野で観察した場合に、前記拡大した視野に存在する０．５μｍ以上の長さを有する結晶が占める面積の総和の、前記拡大した視野の面積に対する比率が２１％以下である、歯科補綴物用ブロック体。
  2. 　前記比率が１％以下である請求項１に記載の歯科補綴物用ブロック体。
  3. 　ＳｉＯ２を６０質量％以上８０質量％以下、
    Ｌｉ２Ｏを１０質量％以上２０質量％以下、
    Ａｌ２Ｏ３を３質量％以上１５質量％以下、及び、
    Ｐ２Ｏ５を４．２質量％以上１０質量％以下、含む、請求項１又は２に記載の歯科補綴物用ブロック体。
  4. 　ＳｉＯ２を６０質量％以上８０質量％以下、
    Ｌｉ２Ｏを１０質量％以上２０質量％以下、
    Ａｌ２Ｏ３を３質量％以上１５質量％以下、及び、
    Ｐ２Ｏ５を５質量％以上１０質量％以下、含む、請求項１又は２に記載の歯科補綴物用ブロック体。
  5. 　Ｎａ、Ｋ、Ｃａ、Ｓｒ、Ｂａ、Ｍｇ、Ｒｂ、Ｃｓ、Ｆｒ、Ｂｅ、及びＲａから選ばれる少なくとも１つの元素の酸化物を含む請求項３又は４のいずれかに記載の歯科補綴物用ブロック体。
  6. 　Ｔｉ及びＺｒの酸化物の少なくとも一方が含まれる請求項３乃至５のいずれかに記載の歯科補綴物用ブロック体。
  7. 　Ｖ２Ｏ５、ＣｅＯ２、Ｅｒ２Ｏ３、ＭｎＯ、Ｆｅ２Ｏ３、及びＴｂ４Ｏ７から選ばれる少なくとも１つを含む請求項３乃至６のいずれかに記載の歯科補綴物用ブロック体。
  8. 　前記機械加工が切削加工である、請求項１乃至７のいずれかに記載の歯科補綴物用ブロック体。
  9. 　切断面において、空隙が占める面積が平均で２％以下である、請求項１乃至８のいずれかに記載の歯科補綴物用ブロック体。
  10. 　切断面の倍率２００倍の顕微鏡写真で着色材の粒状物が認められない、請求項１乃至９のいずれかに記載の歯科補綴物用ブロック体。
PCT/JP2020/000405 2019-03-29 2020-01-09 歯科補綴物用ブロック体 Ceased WO2020202685A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
EP20782286.7A EP3949937A4 (en) 2019-03-29 2020-01-09 BLOCK BODY FOR DENTAL PROSTHESES
JP2020503334A JP6903815B2 (ja) 2019-03-29 2020-01-09 歯科補綴物用ブロック体
CN202080023952.9A CN113710213A (zh) 2019-03-29 2020-01-09 牙科修复体用块体
US17/441,091 US12575916B2 (en) 2019-03-29 2020-01-09 Block for dental prostheses

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2019069287 2019-03-29
JP2019-069287 2019-03-29

Publications (1)

Publication Number Publication Date
WO2020202685A1 true WO2020202685A1 (ja) 2020-10-08

Family

ID=72668942

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2020/000405 Ceased WO2020202685A1 (ja) 2019-03-29 2020-01-09 歯科補綴物用ブロック体

Country Status (5)

Country Link
US (1) US12575916B2 (ja)
EP (1) EP3949937A4 (ja)
JP (2) JP6903815B2 (ja)
CN (1) CN113710213A (ja)
WO (1) WO2020202685A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11565941B2 (en) 2020-03-17 2023-01-31 Hagen Schray Composite with lithium silicate and method with a quenching step
WO2025254115A1 (ja) * 2024-06-07 2025-12-11 Ａｇｃ株式会社 結晶化ガラス

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20110256409A1 (en) 2010-04-16 2011-10-20 Ivoclar Vivadent Ag Lithium Silicate Glass Ceramic and Glass With ZrO2 Content
WO2012175615A1 (en) 2011-06-22 2012-12-27 Fraunhoffer-Gesellschaft Zur Förderung Der Angewandten Forschung E.V. Dental restoration, method for its production and ingot
JP2013515659A (ja) * 2009-12-23 2013-05-09 フラオンホファー−ゲゼルシャフト・ツア・フェルデルング・デア・アンゲヴァンテン・フォルシュング・エー・ファオ 二ケイ酸リチウムガラスセラミック、その製造方法およびその使用
JP2015517337A (ja) * 2012-05-11 2015-06-22 イフォクレール ヴィヴァデント アクチェンゲゼルシャフトＩｖｏｃｌａｒ Ｖｉｖａｄｅｎｔ ＡＧ 歯科目的のための予備焼結ブランク
WO2016031399A1 (ja) * 2014-08-27 2016-03-03 株式会社ジーシー 歯科補綴物の製造方法、歯科補綴物用二ケイ酸リチウムブランクの製造方法、及び歯科補綴物用二ケイ酸リチウムブランク
WO2016190012A1 (ja) * 2015-05-25 2016-12-01 株式会社ジーシー 歯科補綴物用材料、歯科補綴物作製用ブロック体、及び歯科補綴物
JP2018145084A (ja) * 2017-03-07 2018-09-20 ハス カンパニー リミテッドＨａｓｓ Ｃｏ．，Ｌｔｄ 熱処理温度の変化で加工性又は透光性の調節が可能な結晶化ガラスの製造方法

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5219799A (en) 1991-10-07 1993-06-15 Corning Incorporated Lithium disilicate-containing glass-ceramics some of which are self-glazing
US6420288B2 (en) * 1997-11-10 2002-07-16 Ivoclar Ag Process for the preparation of shaped translucent lithium disilicate glass ceramic products
DE10336913C9 (de) 2003-08-07 2019-02-21 Ivoclar Vivadent Ag Verwendung eines Lithiumsilicatmaterials
CN103889391B (zh) 2011-10-14 2018-08-28 义获嘉伟瓦登特公司 包含二价金属氧化物的硅酸锂玻璃陶瓷和硅酸锂玻璃
EP2844213B1 (de) 2012-05-04 2019-12-04 Ivoclar Vivadent AG Lithiumdisilikat-apatit-glaskeramik
DE102012111683A1 (de) * 2012-11-30 2014-06-05 Degudent Gmbh Verfahren zum Herstellen von Zahnersatz
EP2868634B1 (de) 2013-11-05 2021-07-07 Ivoclar Vivadent AG Lithiumdisilikat-Apatit-Glaskeramik mit Übergangsmetalloxid
CN104108883B (zh) * 2014-08-11 2019-03-08 中国地质大学（北京） 一种高强度二硅酸锂玻璃陶瓷及其制备方法
KR101813488B1 (ko) * 2016-04-06 2017-12-29 주식회사 하스 나노 크기의 결정상을 갖는 리튬 디실리케이트 결정화 유리 제조 방법
CN108069611B (zh) * 2016-11-16 2020-08-11 中国科学院过程工程研究所 高透性的硅酸锂微晶玻璃和二硅酸锂微晶玻璃、其制备方法和用途
US10556819B2 (en) * 2017-03-08 2020-02-11 Hass Co., Ltd Method for preparing glass-ceramics, capable of adjusting machinability or translucency through change in temperature of heat treatment
CN107698167A (zh) * 2017-09-19 2018-02-16 大连工业大学 齿科用cad/cam可雕刻的二硅酸锂微晶玻璃及其制备方法

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2013515659A (ja) * 2009-12-23 2013-05-09 フラオンホファー−ゲゼルシャフト・ツア・フェルデルング・デア・アンゲヴァンテン・フォルシュング・エー・ファオ 二ケイ酸リチウムガラスセラミック、その製造方法およびその使用
US20110256409A1 (en) 2010-04-16 2011-10-20 Ivoclar Vivadent Ag Lithium Silicate Glass Ceramic and Glass With ZrO2 Content
WO2012175615A1 (en) 2011-06-22 2012-12-27 Fraunhoffer-Gesellschaft Zur Förderung Der Angewandten Forschung E.V. Dental restoration, method for its production and ingot
JP2015517337A (ja) * 2012-05-11 2015-06-22 イフォクレール ヴィヴァデント アクチェンゲゼルシャフトＩｖｏｃｌａｒ Ｖｉｖａｄｅｎｔ ＡＧ 歯科目的のための予備焼結ブランク
WO2016031399A1 (ja) * 2014-08-27 2016-03-03 株式会社ジーシー 歯科補綴物の製造方法、歯科補綴物用二ケイ酸リチウムブランクの製造方法、及び歯科補綴物用二ケイ酸リチウムブランク
WO2016190012A1 (ja) * 2015-05-25 2016-12-01 株式会社ジーシー 歯科補綴物用材料、歯科補綴物作製用ブロック体、及び歯科補綴物
JP2018145084A (ja) * 2017-03-07 2018-09-20 ハス カンパニー リミテッドＨａｓｓ Ｃｏ．，Ｌｔｄ 熱処理温度の変化で加工性又は透光性の調節が可能な結晶化ガラスの製造方法

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP3949937A4

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11565941B2 (en) 2020-03-17 2023-01-31 Hagen Schray Composite with lithium silicate and method with a quenching step
WO2025254115A1 (ja) * 2024-06-07 2025-12-11 Ａｇｃ株式会社 結晶化ガラス

Also Published As

Publication number Publication date
EP3949937A1 (en) 2022-02-09
JPWO2020202685A1 (ja) 2021-04-30
JP7547286B2 (ja) 2024-09-09
US12575916B2 (en) 2026-03-17
JP2021169406A (ja) 2021-10-28
EP3949937A4 (en) 2023-01-25
US20220183802A1 (en) 2022-06-16
JP6903815B2 (ja) 2021-07-14
CN113710213A (zh) 2021-11-26

Similar Documents

Publication Publication Date Title
US20240051868A1 (en) Zirconia-toughened glass ceramics
JP6347792B2 (ja) 歯科補綴物の製造方法、歯科補綴物用二ケイ酸リチウムブランクの製造方法、及び歯科補綴物用二ケイ酸リチウムブランク
JP6903815B2 (ja) 歯科補綴物用ブロック体
JP6732868B2 (ja) 歯科補綴物用材料、歯科補綴物作製用ブロック体、及び歯科補綴物
JP7665663B2 (ja) 歯科補綴物用ブロック体の製造方法、歯科補綴物の製造方法
CN117279592A (zh) 用于切削加工的牙科用大型块体及其制造方法
US11166795B2 (en) Method for producing dental prosthesis, method for producing lithium disilicate blank for dental prosthesis and lithium disilicate blank for dental prosthesis
KR102818759B1 (ko) 보철물 제작용 대면적 블랭크 및 그 제조방법
KR20250078362A (ko) 유리-세라믹 치과용 바디, 이를 제조하는 방법, 및 그의 용도
JP2016108178A (ja) ガラスブロック

Legal Events

Date Code Title Description
ENP Entry into the national phase

Ref document number: 2020503334

Country of ref document: JP

Kind code of ref document: A

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 20782286

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2020782286

Country of ref document: EP

Effective date: 20211029

WWG Wipo information: grant in national office

Ref document number: 17441091

Country of ref document: US
