WO2022013496A1 - Matériau à faible émissivité comportant un revêtement comprenant un gradient d'oxydation à base d'oxyde de titane - Google Patents

Matériau à faible émissivité comportant un revêtement comprenant un gradient d'oxydation à base d'oxyde de titane Download PDF

Info

Publication number
WO2022013496A1
WO2022013496A1 PCT/FR2021/051297 FR2021051297W WO2022013496A1 WO 2022013496 A1 WO2022013496 A1 WO 2022013496A1 FR 2021051297 W FR2021051297 W FR 2021051297W WO 2022013496 A1 WO2022013496 A1 WO 2022013496A1
Authority
WO
WIPO (PCT)
Prior art keywords
layer
layers
titanium oxide
material according
coating
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/FR2021/051297
Other languages
English (en)
Inventor
Denis Guimard
Anne Lelarge
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Saint Gobain Glass France SAS
Compagnie de Saint Gobain SA
Original Assignee
Saint Gobain Glass France SAS
Compagnie de Saint Gobain SA
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority claimed from FR2007448A external-priority patent/FR3112544B1/fr
Priority claimed from FR2007449A external-priority patent/FR3112545B1/fr
Application filed by Saint Gobain Glass France SAS, Compagnie de Saint Gobain SA filed Critical Saint Gobain Glass France SAS
Priority to EP21749241.2A priority Critical patent/EP4182278A1/fr
Publication of WO2022013496A1 publication Critical patent/WO2022013496A1/fr
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C17/00—Surface treatment of glass, not in the form of fibres or filaments, by coating
    • C03C17/34—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions
    • C03C17/36—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions at least one coating being a metal
    • C03C17/3602—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions at least one coating being a metal the metal being present as a layer
    • C03C17/3657—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions at least one coating being a metal the metal being present as a layer the multilayer coating having optical properties
    • C03C17/366—Low-emissivity or solar control coatings
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C17/00—Surface treatment of glass, not in the form of fibres or filaments, by coating
    • C03C17/34—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions
    • C03C17/36—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions at least one coating being a metal
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C17/00—Surface treatment of glass, not in the form of fibres or filaments, by coating
    • C03C17/34—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions
    • C03C17/36—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions at least one coating being a metal
    • C03C17/3602—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions at least one coating being a metal the metal being present as a layer
    • C03C17/3618—Coatings of type glass/inorganic compound/other inorganic layers, at least one layer being metallic
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C17/00—Surface treatment of glass, not in the form of fibres or filaments, by coating
    • C03C17/34—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions
    • C03C17/36—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions at least one coating being a metal
    • C03C17/3602—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions at least one coating being a metal the metal being present as a layer
    • C03C17/3681—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions at least one coating being a metal the metal being present as a layer the multilayer coating being used in glazing, e.g. windows or windscreens
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C17/00—Surface treatment of glass, not in the form of fibres or filaments, by coating
    • C03C17/34—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions
    • C03C17/36—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions at least one coating being a metal
    • C03C17/3602—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions at least one coating being a metal the metal being present as a layer
    • C03C17/3694—Surface treatment of glass, not in the form of fibres or filaments, by coating with at least two coatings having different compositions at least one coating being a metal the metal being present as a layer one layer having a composition gradient through its thickness
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C2217/00—Coatings on glass
    • C03C2217/90—Other aspects of coatings
    • C03C2217/91—Coatings containing at least one layer having a composition gradient through its thickness

Definitions

  • such materials must undergo heat treatments, intended to improve the properties of the substrate and/or of the stack of thin layers.
  • heat treatments intended to improve the properties of the substrate and/or of the stack of thin layers.
  • it may involve thermal toughening treatment intended to mechanically reinforce the substrate by creating high compressive stresses on its surface.
  • blocking layers are very thin, normally less than 2 nm thick, and are susceptible at these thicknesses to being partially oxidized during heat treatment.
  • these blocking layers are sacrificial layers, capable of capturing oxygen coming from the atmosphere or from the substrate, thus avoiding the oxidation of the silver layer.
  • the invention therefore relates to a material comprising a transparent substrate coated with a stack of layers comprising at least one functional metallic layer based on silver and at least two dielectric coatings, each dielectric coating comprising at least one dielectric layer, so as to that each functional metal layer is placed between two dielectric coatings, characterized in that the stack comprises a coating comprising an oxidation gradient based on titanium oxide located above and in contact with a functional metal layer at silver base, the part of the oxidation gradient coating in contact with the functional layer is less oxidized than the part of this coating further from the functional layer.
  • the invention therefore allows the development of a material comprising a substrate coated with a stack comprising at least one silver-based functional layer having, before or without heat treatment:
  • a layer based on zinc oxide and tin comprising at least 20% by mass of tin relative to the total mass of zinc and tin, located above and in contact with the layer based on titanium oxide.
  • Rint corresponds to the interior light reflection in the visible in %, observer on the interior space side
  • the present invention relates to the heat-treated material.
  • the heat treatments are chosen from:
  • the materials are arranged on a roller conveyor so as to scroll along an X direction, parallel to its length.
  • the laser line is fixed and positioned above the coated surface of the substrate with its longitudinal direction Y extending perpendicularly to the running direction X of the substrate, i.e. along the width of the substrate, in extending across that width.
  • the oxidation gradient coating has a thickness:
  • the oxidation gradient coating may include:
  • the layers based on titanium oxide can comprise or consist of elements other than titanium and oxygen. These elements can be chosen from silicon, chromium and zirconium. Preferably, the elements are chosen from zirconium. Preferably, the layer based on titanium oxide comprises at most 35%, at most 20% or at most 10% by mass of elements other than titanium relative to the mass of all the elements constituting the layer based on titanium oxide other than oxygen.
  • the layers based on titanium oxide can have a thickness:
  • the controlled atmosphere making it possible to obtain the advantageous effects of the invention was obtained with a percentage by volume flow of oxygen of between 0 and 10%, between 0.1 and 10%, between 0.1 and 5%, between 0.1 and 4%, between 0.5 and 3%, between 1 and 2.5% or between 1.5 and 2.0%.
  • the thickness of the first layer based on titanium oxide can be as thin as that of a standard blocking layer ( ⁇ 1nm), as long as the functional layer based on silver does not prove to be degraded by the oxygen present during the deposition of the next layer based on titanium oxide, deposited with more oxygen than the first.
  • the volume flow rate of oxygen in the deposition atmosphere is gradually increased as the layer based on titanium oxide is deposited.
  • the part of the oxidation gradient coating in contact with the functional layer is less oxidized than the part of this coating further from the functional layer.
  • the silver-based functional metallic layer before or after heat treatment, comprises at least 95.0%, preferably at least 96.5% and better still at least 98.0% by mass of silver with respect to the mass of the functional layer.
  • the silver-based functional metal layer before heat treatment comprises less than 1.0% by mass of metals other than silver relative to the mass of the silver-based functional metal layer.
  • the stack of thin layers comprises at least one functional layer and at least two dielectric coatings comprising at least one dielectric layer, so that each functional layer is placed between two dielectric coatings.
  • dielectric coating within the meaning of the present invention, it should be understood that there may be a single layer or several layers of different materials inside the coating.
  • a “dielectric coating” according to the invention mainly comprises dielectric layers.
  • these coatings can also comprise layers of another nature, in particular absorbent layers or metallic layers other than functional layers based on silver.
  • the coating farthest from the substrate may comprise a protective layer deposited in metallic form.
  • the layers based on titanium oxide form part of a dielectric coating.
  • the thickness of these layers is taken into consideration.
  • the dielectric coatings have a thickness greater than 10 nm, greater than 15 nm, between 15 and 200 nm, between 15 and 100 nm or between 15 and 70 nm.
  • the layer based on zinc oxide and tin comprises by mass of tin relative to the total mass of zinc and tin:
  • Monolithic glazing has 2 faces, face 1 is outside the building and therefore constitutes the outer wall of the glazing, face 2 is inside the building and therefore constitutes the inner wall of the glazing.
  • the oxygen-gradient titanium oxide-based coatings of stacks 1-1, 1-2 and 1-3 comprise a first layer based on titanium oxide deposited from an oxygen-free ceramic target in the deposit atmosphere.
  • Stacks 13 and 13-1 comprise an oxygen gradient coating comprising at least two layers of titanium oxide comprising different proportions of oxygen. Both layers are deposited from a ceramic target with oxygen. The second layer is more oxidized than the first.
  • the square resistance variation was determined as follows:
  • the square resistance of the stacks of the invention Emp.1-1, 1-2 and 1-3 is lower than that of the reference stack.
  • a gradient coating with a first layer of TiOx deposited without oxygen therefore makes it possible to obtain a gain in Rsq before and after heat treatment.
  • the square resistance decreases compared to the reference stack when the thickness of the first layer comprising titanium oxide deposited without oxygen increases or when the thickness of the second layer comprising titanium oxide.
  • titanium deposited with oxygen decreases (3.06 W/p > 3.00 W/D > 2.96 W/m).
  • the thickness of the first layer of TiOx deposited without oxygen e.g., 1 nm, or even less
  • the square resistance of the stacks is not improved, but identical or even degraded, compared to the reference structure.
  • the supply of oxygen in the first layer of titanium oxide (1.7%) degrades the silver layer during deposition.
  • the gain in square resistance compared to the reference is at least 14%.
  • the layer based on zinc oxide and tin is directly in contact with the layer based on under-oxidized titanium oxide.
  • the Rsq remains high for emp.12-0 comprising a layer of SnZnO in direct contact with a layer of under-oxidized TiOx with a gain between the square resistance obtained AT vs. Low BT.
  • the over-oxidized titanium oxide layer with a thickness of 15 nm associated with the layer based on zinc and tin oxide makes it possible to significantly reduce absorption: 5.4% vs. 7.7%.
  • Table 7 presents the sheet resistance and absorption measurements in the case of material comprising an oxygen gradient coating with two layers of TiOx deposited with oxygen.
  • the Rsq is neither improved nor degraded compared to the reference stack (4.50 W/p vs. 4.55 W/D).
  • the Rsq is lower in the case of the stack of the invention Emp.13-1 comprising the sequence Ag/TiOx_1.7%/TiOx_5%/SnZnO (3.20 W/p) compared to Emp.13 not comprising a layer of SnZnO (3.42 W/D).
  • the absorption is lower in the case of Ag/TiOx_1.7%/TiOx_5%/SnZnO stacking, before (7.8% vs. 8.5%) and after heat treatment (5.4% vs. 6.5%).
  • the two layers of TiOx are deposited with oxygen and are therefore not very absorbent. This low absorption of the two TiOx layers is also visible in the Ag/TiOx_1.7%/TiOx_5% stack compared to the reference Ag/ZnO: 6.2% vs. 6.5%.
  • the stacks of the invention do not exhibit any blurring either.
  • the presence of the titanium oxide layer on top of the layer in contact with the silver prevents the presence of blurring.
  • the EBT test is not good with examples 1-1, 1-2 and 1-3, i.e. with a first layer of TiOx deposited without 02.
  • the EBT test is drastically improved for 2-1 and 2-2 stacks comprising a first layer of weakly oxidized titanium oxide.
  • the coated materials were processed using a laser line formed from a disc laser.
  • the following conditions were used: - disc laser source: Yb:YAG,
  • the oxidation gradient also allows:

Landscapes

  • Chemical & Material Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Geochemistry & Mineralogy (AREA)
  • Materials Engineering (AREA)
  • Organic Chemistry (AREA)
  • Laminated Bodies (AREA)
  • Surface Treatment Of Glass (AREA)

Abstract

L'invention concerne un Matériau comprenant un substrat transparent revêtu d'un empilement de couches comprenant au moins une couche métallique fonctionnelle à base d'argent et au moins deux revêtements diélectriques, chaque revêtement diélectrique comportant au moins une couche diélectrique, de manière à ce que chaque couche métallique fonctionnelle soit disposée entre deux revêtements diélectriques, caractérisé en ce que l'empilement comprend un revêtement comprenant un gradient d'oxydation à base d'oxyde de titane situé au-dessus et au contact d'une couche métallique fonctionnelle à base d'argent, la partie du revêtement à gradient d'oxydation en contact avec la couche fonctionnelle est moins oxydée que la partie de ce revêtement plus éloignée de la couche fonctionnelle.

Description

Description
Titre : Matériau à faible émissivité comportant un revêtement comprenant un gradient d'oxydation à base d'oxyde de titane
L’invention concerne un matériau comprenant un substrat transparent revêtu d’un empilement de couches minces comprenant une couche métallique fonctionnelle à base d’argent. L'invention concerne également les vitrages comprenant ces matériaux ainsi que l'utilisation de tels matériaux pour fabriquer des vitrages d'isolation thermique et/ou de protection solaire.
Les couches métalliques fonctionnelles à base d’argent (ou couches d’argent) ont des propriétés de conduction électrique et de réflexion des rayonnements infrarouges (IR) avantageuses, d'où leur utilisation dans des vitrages dits « de contrôle solaire » visant à diminuer la quantité d'énergie solaire entrante et/ou dans des vitrages dits « bas émissifs » visant à diminuer la quantité d'énergie dissipée vers l'extérieur d'un bâtiment ou d'un véhicule.
Ces couches d'argent sont déposées entre des revêtements à base de matériaux diélectriques comprenant généralement plusieurs couches diélectriques (ci-après « revêtements diélectriques ») permettant d’ajuster les propriétés optiques de l’empilement. Ces couches diélectriques permettent en outre de protéger la couche d’argent des agressions chimiques ou mécaniques.
Fréquemment, de tels matériaux doivent subir des traitements thermiques, destinés à améliorer les propriétés du substrat et/ou de l’empilement de couches minces. Il peut par exemple s’agir, dans le cas de substrats en verre, de traitement de trempe thermique destinés à renforcer mécaniquement le substrat en créant de fortes contraintes de compression à sa surface.
L’invention vise tout particulièrement des matériaux comprenant un substrat revêtu d’un empilement, destinés à subir un traitement thermique à température élevée, présentant une faible émissivité ou une faible résistance par carré. L’émissivité et la résistivité (ou résistance) par carré varient de manière proportionnée. Par conséquent, il est souvent possible d’évaluer l’émissivité d’un matériau en évaluant sa résistance par carré.
L’invention s’intéresse également à l’obtention de ces matériaux présentant une faible émissivité sans modification significative de l’absorption suite au traitement thermique.
Enfin, il demeure essentiel que les propriétés avantageuses d’émissivité et d’absorption soient obtenues sans nuire :
- à la résistance mécanique notamment à la résistance aux rayures et à la brosse, de préférence, avant et après traitement thermique,
- à la résistance à la corrosion à chaud, et
- à la transparence se traduisant par l’absence de flou après traitement thermique. Les propriétés optiques et électriques telles que l’émissivité des matériaux dépendent directement de la qualité des couches d’argent telle que leur état cristallin, leur homogénéité ainsi que de leur environnement. On entend par « environnement », la nature des couches à proximité de la couche d’argent et la rugosité de surface des interfaces avec ces couches.
Les traitements thermiques à température élevée tels qu’un recuit, un bombage et/ou une trempe provoquent des modifications au sein de la couche d’argent.
De plus, les traitements thermiques à température élevée rendent en général les empilements plus sensibles aux rayures. D’autre part, lorsque des rayures sont créées sur un matériau avant traitement thermique, leur visibilité augmente de manière considérable après traitement thermique.
Pour améliorer la qualité des couches métalliques fonctionnelles à base d’argent, il est connu d’utiliser sous les couches d’argent des revêtements diélectriques comprenant des couches diélectriques à fonction stabilisante destinées à favoriser le mouillage et la nucléation de la couche d’argent. Des couches diélectriques à base d’oxyde de zinc cristallisé sont notamment utilisées à cette fin. En effet, l'oxyde de zinc déposé par le procédé de pulvérisation cathodique cristallise sans nécessiter de traitement thermique additionnel. La couche à base d’oxyde de zinc peut donc servir de couche de croissance épitaxiale pour la couche d’argent.
Une autre piste pour prévenir la dégradation des couches d’argent réside sur le choix de la couche située au-dessus et au contact de la couche d’argent. Parmi les propositions connues figurent l’utilisation des couches dites de blocage ou des couches diélectriques à base d’oxyde de zinc cristallisé. L’objectif est de protéger les couches fonctionnelles d’une éventuelle dégradation lors du dépôt du revêtement diélectrique supérieur et/ou lors d’un traitement thermique.
Les couches de blocage sont généralement à base d’un métal choisi parmi le nickel, le chrome, le titane, le niobium, ou d’un alliage de ces différents métaux. Les différents métaux ou alliages cités peuvent également être partiellement oxydés, notamment présenter une sous-stoechiométrie en oxygène (par exemple TiOxOU NiCrOx).
Ces couches de blocage sont très fines, normalement d’une épaisseur inférieure à 2 nm et sont susceptibles à ces épaisseurs d’être partiellement oxydées pendant un traitement thermique. D’une manière générale, ces couches de blocage sont des couches sacrificielles, susceptibles de capter l’oxygène provenant de l’atmosphère ou du substrat, évitant ainsi l’oxydation de la couche d’argent.
L’utilisation de ces fines couches de blocage ne permet pas d’obtenir des matériaux suffisamment performants présentant notamment une résistivité suffisamment faible.
De bon résultats en terme de résistivité ont été obtenus jusqu’alors avec un matériau ne comprenant pas de couche de blocage. La couche d’argent est située au contact des deux couches d’oxyde de zinc cristallisé située respectivement au-dessus et en dessous de la couche d’argent. Des matériaux comprenant la séquence ZnO/Ag/ZnO sont qualifiés de matériau de référence dans la présente demande.
Cette solution consistant à utiliser uniquement des couches à base d’oxyde de zinc cristallisé en-dessous et au-dessous de l’argent permet d’obtenir des valeurs de résistivité avantageuse. Toutefois, les inconvénients suivants demeurent :
- apparition de flou après traitement thermique,
- apparition de points de corrosion après traitement thermique.
Le demandeur a découvert que l’utilisation d’une couche d’oxyde de titane épaisse située au-dessus et au-contact de la couche fonctionnelle à base d’argent, dans un empilement particulier, permet de pallier ces inconvénients.
De manière surprenante, cette solution permet en outre de diminuer encore davantage la résistivité après traitement thermique par rapport à un matériau de référence.
Cette solution permet d’obtenir après traitement thermique des valeurs de résistivité avantageuses, sans flou, ni apparition de point de corrosion. On observe également une amélioration significative des propriétés mécaniques de résistance aux rayures suite au traitement thermique se traduisant par :
- des rayures moins visibles et
- si présentes, l’absence de corrosion à chaud de ces rayures existantes.
Toutefois, la seule présence d’une couche d’oxyde de titane épaisse ne permet pas :
- de limiter l’augmentation de l’absorption avant traitement thermique,
- d’obtenir une résistance mécanique satisfaisante au test de résistance à la brosse avant et après traitement thermique.
Le demandeur a donc cherché comment améliorer ces propriétés. Il a découvert de manière surprenante que l’utilisation d’un revêtement comprenant un gradient d’oxydation à base d’oxyde de titane permet non seulement de pallier ces inconvénients mais également d’apporter en outre d’autres propriétés avantageuses.
L’invention concerne donc un matériau comprenant un substrat transparent revêtu d’un empilement de couches comprenant au moins une couche métallique fonctionnelle à base d’argent et au moins deux revêtements diélectriques, chaque revêtement diélectrique comportant au moins une couche diélectrique, de manière à ce que chaque couche métallique fonctionnelle soit disposée entre deux revêtements diélectriques, caractérisé en ce que l’empilement comprend un revêtement comprenant un gradient d’oxydation à base d’oxyde de titane situé au-dessus et au contact d’une couche métallique fonctionnelle à base d’argent, la partie du revêtement à gradient d’oxydation en contact avec la couche fonctionnelle est moins oxydée que la partie de ce revêtement plus éloignée de la couche fonctionnelle.
L’empilement comprend un revêtement comprenant un gradient d’oxydation tel que déposé. Cela signifie que l’on dépose directement un revêtement présentant un gradient d’oxydation. Le gradient est présent dès le dépôt. Le gradient n’est pas obtenu suite à un éventuel traitement thermique ou à un éventuel stockage long.
La solution de l’invention permet d’obtenir par rapport au matériau de référence :
- une amélioration de la résistivité avec l’obtention de gain en résistance carré d’au moins 10 %, voire de 15%, pour certaines structures de l’invention, à la fois avant et après traitement thermique,
- une amélioration des propriétés mécaniques de résistance à la brosse avant et après traitement thermique.
Dans certains modes de réalisation, l’amélioration de la résistivité est obtenue sans augmentation de l’absorption, et ce, avant et après traitement thermique.
La solution de l’invention permet également d’obtenir ces propriétés avantageuses, sans flou, ni apparition de point de corrosion. On observe également une amélioration significative des propriétés mécaniques de résistance aux rayures suite au traitement thermique se traduisant par :
- des rayures moins visibles et
- si présentes, l’absence de corrosion à chaud de ces rayures existantes.
L’invention permet également d’obtenir une amélioration du facteur solaire. Cette amélioration est en partie lié à la présence d’une couche haut-indice au contact de la couche d’argent. L’effet sur le facteur solaire permet d’obtenir :
- pour une épaisseur donnée d’agent, un plus haut facteur solaire, ou
- pour une émissivité donnée, une plus faible épaisseur pour la couche d’argent.
L'invention permet donc la mise au point d’un matériau comprenant un substrat revêtu d’un empilement comprenant au moins une couche fonctionnelle à base d’argent présentant, suite à un traitement thermique de type bombage, trempe ou recuit, par rapport à un matériau de référence à même épaisseur de couche d’argent :
- une faible émissivité, dans certains cas sans augmentation de l’absorption, et un facteur solaire et une transmission lumineuse plus élevés,
- une faible visibilité de rayures (si présente) suite au traitement thermique,
- une bonne résistance au test à la brosse, et
- une résistance à la corrosion à chaud significativement améliorée.
L'invention permet donc la mise au point d’un matériau comprenant un substrat revêtu d’un empilement comprenant au moins une couche fonctionnelle à base d’argent présentant, avant ou sans traitement thermique :
- une faible émissivité sans augmentation de l’absorption et
- une bonne résistance au test à la brosse. Selon un mode de réalisation particulièrement avantageux, le revêtement comprenant un gradient d’oxydation à base d’oxyde de titane est associé avec une couche à base d’oxyde de zinc et d’étain particulière.
Ce mode de réalisation combinant un revêtement à base d’oxyde de titane à gradient d’oxydation et une couche à base d’oxyde de zinc et d’étain permet d’obtenir les meilleures performances.
L’invention concerne donc un également un matériau comprenant un substrat transparent revêtu d’un empilement de couches comprenant au moins une couche métallique fonctionnelle à base d’argent et au moins deux revêtements diélectriques, chaque revêtement diélectrique comportant au moins une couche diélectrique, de manière à ce que chaque couche métallique fonctionnelle soit disposée entre deux revêtements diélectriques, l’empilement comprend :
- un revêtement comprenant un gradient d’oxydation à base d’oxyde de titane situé au-dessus et au contact d’une couche métallique fonctionnelle à base d’argent, la partie du revêtement à gradient d’oxydation en contact avec la couche fonctionnelle est moins oxydée que la partie de ce revêtement plus éloignée de la couche fonctionnelle,
- une couche à base d’oxyde de zinc et d’étain comprenant au moins 20 % en masse d’étain par rapport à la masse totale de zinc et d’étain, située au-dessus et au contact de la couche à base d’oxyde de titane.
La solution de l’invention convient tout particulièrement dans le cas d’empilements à plusieurs couches fonctionnelles à base d’argent, notamment les empilements à deux ou trois couches fonctionnelles qui sont particulièrement fragiles du point de vue des rayures.
La présente invention convient également tout particulièrement dans le cas d’empilements à une seule couche fonctionnelle à base d’argent destinés à des applications où les empilements sont fortement sujets à la corrosion à chaud.
L’invention concerne également :
- un vitrage comprenant un matériau selon l’invention,
- un vitrage comprenant un matériau selon l’invention monté sur un véhicule ou sur un bâtiment, et
- le procédé de préparation d’un matériau ou d’un vitrage selon l’invention,
- l’utilisation d’un vitrage selon l’invention en tant que vitrage de contrôle solaire et/ou bas émissif pour le bâtiment ou les véhicules,
- un bâtiment, un véhicule ou un dispositif comprenant un vitrage selon l’invention.
Dans toute la description le substrat selon l'invention est considéré posé horizontalement. L’empilement de couches minces est déposé au-dessus du substrat. Le sens des expressions « au-dessus » et « en-dessous » et « inférieur » et « supérieur » est à considérer par rapport à cette orientation. A défaut de stipulation spécifique, les expressions « au-dessus » et « en-dessous » ne signifient pas nécessairement que deux couches et/ou revêtements sont disposés au contact l'un de l'autre. Lorsqu’il est précisé qu’une couche est déposée « au contact » d’une autre couche ou d’un revêtement, cela signifie qu’il ne peut y avoir une (ou plusieurs) couche(s) intercalée(s) entre ces deux couches (ou couche et revêtement).
Toutes les caractéristiques lumineuses décrites sont obtenues selon les principes et méthodes de la norme européenne EN 410 se rapportant à la détermination des caractéristiques lumineuses et solaires des vitrages utilisés dans le verre pour la construction.
On considère que la lumière solaire entrant dans un bâtiment va de l’extérieur vers l’intérieur.
Selon l’invention, les caractéristiques lumineuses sont mesurées selon l’illuminant D65 à 2° perpendiculairement au matériau monté dans un double vitrage :
- TL correspond à la transmission lumineuse dans le visible en %,
- Rext correspond à la réflexion lumineuse extérieure dans le visible en %, observateur côté espace extérieur,
- Rint correspond à la réflexion lumineuse intérieure dans le visible en %, observateur coté espace intérieur,
- a*T et b*T correspondent aux couleurs en transmission a* et b* dans le système L*a*b*,
- a*Rext et b*Rext correspondent aux couleurs en réflexion a* et b* dans le système L*a*b*, observateur côté espace extérieur,
- a*Rint et b*Rint correspondent aux couleurs en réflexion a* et b* dans le système L*a*b*, observateur côté espace intérieur.
Les caractéristiques préférées qui figurent dans la suite de la description sont applicables aussi bien au matériau selon l’invention que, le cas échéant, au vitrage ou au procédé selon l’invention.
Les matériaux de l’invention peuvent être utilisés à la fois en version non-trempées et en version trempées.
La présente invention concerne le substrat revêtu non traité thermiquement. L’empilement peut ne pas avoir subi un traitement thermique à une température supérieure à 500 °C, de préférence 300 °C.
La présente invention concerne le matériau traité thermiquement. Les traitements thermiques sont choisis parmi :
- un recuit, par exemple un recuit rapide,
- une trempe et/ou un bombage.
Le matériau, c’est-à-dire le substrat transparent revêtu de l’empilement, peut avoir subi un traitement thermique à température élevée. L'empilement et le substrat peuvent avoir été soumis à un traitement thermique à une température élevée tel qu’une trempe, un recuit ou un bombage.
Il est également possible de traiter thermiquement uniquement l’empilement. Dans ce cas, l’empilement seulement peut avoir subi un traitement thermique.
Dans ces deux cas, l’empilement peut avoir subi un traitement thermique à une température supérieure à 300 °C, de préférence 500 °C. La température de traitement thermique (au niveau de l’empilement) est supérieure à 300 °C, de préférence supérieure à 400 °C, et mieux supérieure à 500 °C.
Selon l’invention, il est également possible de réaliser un recuit thermique rapide (« Rapid Thermal Process ») tel qu’un recuit laser ou lampe flash. Le recuit thermique rapide est par exemple décrit dans les demandes W02008/096089 et WO2015/185848. Dans ces cas, seul l’empilement est soumis à un traitement thermique. Lors de ce type de traitement, on porte chaque point de l'empilement à une température d'au moins 300°C en maintenant une température inférieure ou égale à 150°C en tout point de la face du substrat opposée à celle sur laquelle se situe l’empilement. Ce procédé présente l'avantage de ne chauffer que l’empilement, sans échauffement significatif de la totalité du substrat.
Dans le cas d’un traitement laser, les matériaux revêtus peuvent être traités à l'aide d'une ligne laser formée à partir de sources laser de type diodes laser InGaAs ou laser à disque Yb :YAG. Ces sources continues émettent à une longueur d'onde comprise entre 900 et 1100 nm. La ligne laser a une longueur de l’ordre de 3,3 m, égale à la largeur 1 du substrat, et une largeur à mi-hauteur FWHM moyenne entre 45 et 100 pm.
Les matériaux sont disposés sur un convoyeur à rouleaux de manière à défiler selon une direction X, parallèlement à sa longueur. La ligne laser est fixe et positionnée au-dessus de la surface revêtue du substrat avec sa direction longitudinale Y s'étendant perpendiculairement à la direction X de défilement du substrat, c'est-à-dire selon la largeur du substrat, en s'étendant sur toute cette largeur.
La position du plan focal de la ligne laser est ajustée pour se situer dans l'épaisseur du revêtement fonctionnel lorsque le substrat est positionné sur le convoyeur. La puissance surfacique de la ligne laser au niveau du plan focal est inférieur à 100kW/cm2. On a fait défiler le substrat sous la ligne laser à une vitesse d’environ 8 m/min.
L’empilement peut donc avoir été soumis à un recuit thermique rapide dans lequel on porte chaque point de l'empilement à une température d'au moins 300°C en maintenant une température inférieure ou égale à 150°C en tout point de la face du substrat opposée à celle sur laquelle se situe l’empilement.
Il est également possible de combiner les traitements thermiques. Par exemple, il est possible de réaliser un recuit thermique rapide suivi d’une trempe. L'empilement et le substrat peuvent avoir été soumis à un traitement thermique à une température élevée supérieure à 500 °C tel qu’une trempe, un recuit ou un bombage.
Le substrat revêtu de l'empilement peut être est un verre bombé ou trempé.
L’empilement est déposé par pulvérisation cathodique assistée par un champ magnétique (procédé magnétron). Selon ce mode de réalisation avantageux, toutes les couches de l’empilement sont déposées par pulvérisation cathodique assistée par un champ magnétique.
Sauf mention contraire, les épaisseurs évoquées dans le présent document sont des épaisseurs physiques et les couches sont des couches minces. On entend par couche mince, une couche présentant une épaisseur comprise entre 0,1 nm et 100 micromètres.
L’empilement comprend un revêtement comprenant un gradient d’oxydation à base d’oxyde de titane situé au-dessus et au contact d’une couche métallique fonctionnelle à base d’argent, la partie du revêtement à gradient d’oxydation en contact avec la couche fonctionnelle est moins oxydée que la partie de ce revêtement plus éloignée de la couche fonctionnelle.
Selon l’invention, le revêtement d’oxyde de titane est décrit tel qu’il est déposé, c’est à dire avant un éventuel traitement thermique ou avant un éventuel stockage long. En effet, un traitement thermique à température élevée ou un stockage long peuvent générer des modifications au sein de couches ou revêtement. Ces modifications peuvent notamment correspondre à un réarrangement des atomes d’oxygène au sein du revêtement rendant plus difficile l’observation du gradient.
Le revêtement à gradient d’oxydation présente une épaisseur :
- supérieure à 3 nm, supérieure à 4 nm, supérieure ou égale à 5 nm,
- inférieure ou égale à 30 nm, inférieure ou égale à 25 nm, inférieure ou égale à 20 nm, inférieure ou égale à 15 nm, inférieure ou égale à 10 nm, inférieure ou égale à 8 nm.
Le revêtement à gradient d’oxydation peut comprendre :
- une couche d’oxyde de titane comprenant un gradient en oxygène,
- au moins deux couches d’oxyde de titane comprenant des proportions d’oxygène différentes.
Les couches à base d’oxyde de titane comprennent au moins 50 %, au moins 60 %, au moins 70 %, au moins 80 %, au moins 95,0 %, au moins 96,5 % et mieux au moins 98,0 % en masse de titane par rapport à la masse de tous les éléments constituant la couche à base d’oxyde de titane autre que de l’oxygène.
Les couches à base d’oxyde de titane peuvent comprendre ou être constituées d’éléments autres que le titane et l’oxygène. Ces éléments peuvent être choisis parmi le silicium, le chrome et le zirconium. De préférence, les éléments sont choisis parmi le zirconium. De préférence, la couche à base d’oxyde de titane comprend au plus 35 %, au plus 20 % ou au plus 10 % en masse d’éléments autres que du titane par rapport à la masse de tous les éléments constituant la couche à base d’oxyde de titane autres que de l’oxygène.
Les couches à base d’oxyde de titane peuvent avoir une épaisseur :
- supérieure ou égale à 2 nm, supérieure ou égale à 3 nm, supérieure ou égale à 4 nm, supérieure ou égale à 5 nm, et/ou
- inférieure ou égale à 30 nm, inférieure ou égale à 25 nm, inférieure ou égale à 20 nm, inférieure ou égale à 15 nm, inférieure ou égale à 10 nm, inférieure ou égale à 8 nm, inférieure ou égale à 4 nm.
Les couches à base d’oxyde de titane peuvent être obtenues :
- par pulvérisation cathodique,
- à partir d’une cible métallique de titane ou d’une cible céramique à base d’oxyde de titane de préférence sous stoechiométrique.
Lorsque la couche à base d’oxyde de titane est obtenue à partir d’une cible métallique, l’atmosphère de dépôt comprend des proportions importantes d’oxygène.
Les couches à base d’oxyde de titane sont de préférence obtenues à partir d’une cible céramique d’oxyde de titane, de préférence sous stoechiométrique en oxygène, dans une atmosphère comprenant de l’oxygène ou sans oxygène. La quantité d’oxygène dans l’atmosphère de dépôt peut être adaptée en fonction des propriétés recherchées.
Delon le mode de réalisation préféré, une couche à base d’oxyde de titane est déposée à partir d’une cible céramique, notamment sous stoechiométrique, dans une atmosphère contrôlée comprenant de l’oxygène.
La couche à base d’oxyde de titane peut être déposée à partir d'une cible céramique de TiOx avec x compris entre 1,5 et 2.
La couche à base d’oxyde de titane peut être déposée à partir d'une cible céramique de TiOx sous stoechiométrique, où x est un nombre différent de la stœchiométrie de l'oxyde de titane T1O2, c'est-à-dire différent de 2 et de préférence inférieur à 2, en particulier compris entre 0,75 fois et 0,99 fois la stœchiométrie normale de l'oxyde. TiOx peut être en particulier tel que 1 ,5 < x < 1 ,98 ou 1 ,5 < x < 1,7, voire 1 ,7 < x < 1 ,95.
La couche à base d’oxyde de titane peut être déposée dans une atmosphère ne contenant pas d’oxygène ou dans une atmosphère contrôlée comprenant de l’oxygène.
Selon l’invention, on entend par « atmosphère contrôlée comprenant de l’oxygène », une atmosphère comprenant une quantité optimisée d’oxygène pour obtenir après traitement thermique un gain en résistivité sans nuire à l’absorption d’une part, et à la résistance à la brosse avant et après recuit (EBT), d’autre part.
L’atmosphère de dépôt comprend un mélange de gaz noble (He, Ne, Xe, Ar, Kr) et d’oxygène. Le gaz noble est de préférence de l’argon. Les paramètres suivants permettent de définir les conditions d’un dépôt par pulvérisation cathodique :
- la pression de dépôt,
- la composition des gaz en débit volumique (unité sccm « standard centimètre cube par minute »).
L’atmosphère contrôlée permettant d’obtenir les effets avantageux de l’invention a été notamment obtenue avec les paramètre suivants :
- la pression dans l’enceinte de dépôt est comprise entre 1 et 15 pbar, de préférence 2 et 10 pbar ou 2 et 8 pbar,
- l’atmosphère de dépôt comprend un mélange d’argon et d’oxygène.
L’atmosphère contrôlée permettant d’obtenir les effets avantageux de l’invention a été obtenue avec un pourcentage en débit volumique d’oxygène compris entre 0 et 10 %, entre 0,1 et 10%, entre 0,1 et 5 %, entre 0,1 et 4%, entre 0,5 et 3 %, entre 1 et 2,5 % ou entre 1 ,5 et 2,0 %.
Le seuil maximal d’oxygène peut varier dans une certaine mesure en fonction, par exemple :
- de la nature de la cible de TiOx, notamment de sa sous-stœchiométrie en oxygène ou
- de la puissance.
En effet, si une faible puissance de dépôt est utilisée, les quantités en débit volumique d’oxygène pouvant être utilisées lors du dépôt seront plus faibles car le TiOx se dépose plus lentement et est donc plus susceptible de s’oxyder.
L’homme du métier est en mesure de définir une atmosphère contrôlée satisfaisante en faisant varier dans une certaine mesure ces paramètres. L’homme du métier est notamment parfaitement en mesure de déterminer la puissance à appliquer à la cible et les débits volumiques d’oxygène et de gaz nobles.
Pour cela, pour une pression de dépôt donnée, l’homme du métier est en mesure de réaliser des ajouts croissants d’oxygène afin de déterminer la gamme de proportion d’oxygène qui permet d’abaisser la résistivité après traitement thermique sans nuire à l’absorption.
Le revêtement à gradient d’oxydation peut comprendre au moins une couche à base d’oxyde de titane déposée à partir d’une cible céramique, notamment sous stoechiométrique, dans une atmosphère contrôlée comprenant de l’oxygène, de préférence dans une atmosphère contrôlée comprenant de l’oxygène. La couche à base d’oxyde de titane peut être déposée avec un pourcentage d’oxygène en débit volumique représentant entre 0,1 et 10 %.
Le revêtement à gradient d’oxydation peut comprendre au moins deux couches d’oxyde de titane comprenant chacune des proportions d’oxygène différentes, c’est à dire des degrés d’oxydation différents. Dans ce cas, le revêtement est obtenu par dépôt d’au moins deux couches consécutives à base d’oxyde de titane. Ce dépôt en plusieurs étapes permet d’obtenir majoritairement dans le revêtement une couche d’oxyde de titane avec une grande quantité d’oxygène, tout en protégeant la couche fonctionnelle à base d’argent d’une première couche d’oxyde de titane faiblement oxydée. L’absorption de l’empilement avant traitement thermique est alors fortement réduite.
Le revêtement à gradient d’oxydation peut également comprendre une première couche déposée à partir d’une cible céramique, notamment sous stoechiométrique, dans une atmosphère sans oxygène.
Le revêtement à gradient d’oxydation peut comprendre une première couche à base d’oxyde de titane déposée à partir d’une cible céramique, notamment sous stoechiométrique, dans une atmosphère non oxydante ou oxydante dont le pourcentage en débit volumique d’oxygène représente entre 0 et 5 %, entre 0 et 4 %, entre 0,1 et 4 %, entre 0,5 et 4 %, entre 0 et 3 %, entre 0,1 et 3 %, entre 0,5 et 3 %, entre 0,1 et 2,5 % ou entre 0,5 et 2 %. Cette première couche à base d’oxyde de titane est au contact de la couche fonctionnelle à base d’argent.
La quantité d’oxygène dans la première couche à base d’oxyde de titane doit être relativement faible pour ne pas dégrader la couche fonctionnelle à base d’argent. Pour cela on peut utiliser une première couche déposée à partir d’une cible céramique, notamment sous stoechiométrique, dans une atmosphère sans oxygène ou avec très peu d’oxygène. Toutefois, utiliser un peu d’oxygène contribue à une meilleure résistance au test à la brosse sans induire de pénalité en absorption trop importante, notamment avant traitement thermique.
L’épaisseur de la première couche à base d’oxyde de titane peut être aussi fine que celle d’une couche de blocage standard (<1nm), tant que la couche fonctionnelle à base d’argent ne s’avère pas dégradée par l’oxygène présent pendant le dépôt de la couche suivante à base d’oxyde de titane, déposée avec plus d’oxygène que la première.
La première couche a une épaisseur comprise entre 0,2 et 4nm. La première couche peut avoir une épaisseur comprise inférieure à 3 nm, inférieure à 2 nm, inférieure à 1 nm ou inférieure à 0,5 nm.
Le revêtement à gradient d’oxydation comprend une deuxième couche à base d’oxyde de titane déposée à partir d’une cible céramique, notamment sous stoechiométrique, dans une atmosphère comprenant des proportions d’oxygène plus élevées que celle utilisées pour la première couche.
La deuxième couche à base d’oxyde de titane peut être déposée à partir d’une cible métallique ou d’une cible céramique.
La deuxième couche à base d’oxyde de titane peut être déposée à partir d’une cible céramique notamment sous stoechiométrique, dans une atmosphère oxydante dont le pourcentage d’oxygène en débit volumique représente entre 1 et 10 %, entre 1 ,5 et 8 %, entre 2 et 5 %.
La deuxième couche à base d’oxyde de titane a une épaisseur comprise entre 0,2 et 30 nm, entre 2 et 20 nm ou entre 5 et 15 nm.
La deuxième couche à base d’oxyde de titane peut avoir une épaisseur :
- supérieure à 0,5 nm, supérieure à 1 nm, supérieure à 2 nm, supérieure à 3 nm, supérieure à 4 nm, supérieure à 5 nm,
- inférieure à 30 nm, inférieure à 20 nm, inférieure à 15 nm ou inférieure à 10 nm.
Le revêtement à gradient d’oxydation peut également comprendre une seule couche d’oxyde de titane comprenant un gradient en oxygène.
Un revêtement à base d’oxyde de titane comprenant une seule couche à gradient en oxygène peut être obtenu :
- par pulvérisation cathodique,
- dans une atmosphère comprenant un mélange de gaz neutre et d’oxygène, en augmentant progressivement les débits d’oxygène présent dans l’atmosphère,
- à partir d’une cible métallique de titane ou d’une cible céramique à base d’oxyde de titane de préférence sous stoechiométrique.
Dans ce cas, on augmente progressivement le débit volumique d’oxygène dans l’atmosphère de dépôt au fur et à mesure que la couche à base d’oxyde de titane se dépose. La partie du revêtement à gradient d’oxydation en contact avec la couche fonctionnelle est moins oxydée que la partie de ce revêtement plus éloignée de la couche fonctionnelle.
Typiquement, lorsque la cible est une cible céramique sous stoechiométrique en oxygène, les proportions d’oxygène dans l’atmosphère de dépôt peuvent varier de 0% à 10%, de préférence de 0 à 5%.
Selon l’invention, l’empilement comprend au moins une couche métallique fonctionnelle à base d'argent.
La couche métallique fonctionnelle à base d’argent, avant ou après traitement thermique, comprend au moins 95,0 %, de préférence au moins 96,5 % et mieux au moins 98,0 % en masse d’argent par rapport à la masse de la couche fonctionnelle.
De préférence, la couche métallique fonctionnelle à base d’argent avant traitement thermique comprend moins de 1,0 % en masse de métaux autres que de l’argent par rapport à la masse de la couche métallique fonctionnelle à base d’argent.
L'épaisseur de la couche fonctionnelle à base d’argent est comprise de 5 à 25 nm, 8 à 20 nm ou de 8 à 15 nm.
L’empilement de couches minces comprend au moins une couche fonctionnelle et au moins deux revêtements diélectriques comportant au moins une couche diélectrique, de manière à ce que chaque couche fonctionnelle soit disposée entre deux revêtements diélectriques.
L’empilement de couches minces peut comprendre au moins deux couches fonctionnelles métalliques à base d’argent et au moins trois revêtements diélectriques comportant au moins une couche diélectrique, de manière à ce que chaque couche fonctionnelle soit disposée entre deux revêtements diélectriques.
L’empilement de couches minces peut comprendre au moins trois couches fonctionnelles et au moins quatre revêtements diélectriques comportant au moins une couche diélectrique, de manière à ce que chaque couche fonctionnelle soit disposée entre deux revêtements diélectriques.
L’empilement est situé sur au moins une des faces du substrat transparent.
Par « revêtement diélectrique » au sens de la présente invention, il faut comprendre qu’il peut y avoir une seule couche ou plusieurs couches de matériaux différents à l’intérieur du revêtement. Un « revêtement diélectrique » selon l’invention comprend majoritairement des couches diélectriques. Cependant, selon l’invention ces revêtements peuvent comprendre également des couches d’autre nature notamment des couches absorbantes ou des couches métalliques autre que des couches fonctionnelles à base d’argent. Par exemple, le revêtement le plus éloigné du substrat peut comprendre une couche de protection déposée sous forme métallique.
On considère qu’un « même » revêtement diélectrique se situe :
- entre le substrat et la première couche fonctionnelle,
- entre chaque couche métallique fonctionnelle à base d’argent,
- au-dessus de la dernière couche fonctionnelle (la plus éloignée du substrat).
Par « couche diélectrique » au sens de la présente invention, il faut comprendre que du point de vue de sa nature, le matériau est « non métallique », c’est-à-dire n’est pas un métal. Dans le contexte de l’invention, ce terme désigne un matériau présentant un rapport n/k sur toute la plage de longueur d’onde du visible (de 380 nm à 780 nm) égal ou supérieur à 5. n désigne l’indice de réfraction réel du matériau à une longueur d’onde donnée et k représente la partie imaginaire de l’indice de réfraction à une longueur d’onde donnée ; le rapport n/k étant calculé à une longueur d’onde donnée identique pour n et pour k.
L’épaisseur d’un revêtement diélectrique correspond à la somme des épaisseurs des couches le constituant.
Selon l’invention, les couches à base d’oxyde de titane font parties d’un revêtement diélectrique. Cela signifie que lorsque l’on détermine l’épaisseur d’un revêtement diélectrique, on prend en considération l’épaisseur de ces couches. De préférence, les revêtements diélectriques présentent une épaisseur supérieure à 10 nm, supérieure à 15 nm, comprise entre 15 et 200 nm, comprise entre 15 et 100 nm ou comprise entre 15 et 70 nm.
Les couches diélectriques des revêtements présentent les caractéristiques suivantes seules ou en combinaison :
- elles sont déposées par pulvérisation cathodique assistée par champ magnétique,
- elles sont choisies parmi les oxydes ou nitrures d’un ou plusieurs éléments choisi(s) parmi le titane, le silicium, l’aluminium, le zirconium, l’étain et le zinc,
- elles ont une épaisseur supérieure à 2 nm, de préférence comprise entre 2 et 100 nm, entre 5 et 50 nm ou entre 5 et 30 nm.
Certaines couches diélectriques présentent une fonction barrière. On entend par couches diélectriques à fonction barrière (ci-après couche barrière), une couche en un matériau apte à faire barrière à la diffusion de l'oxygène et de l’eau à haute température, provenant de l'atmosphère ambiante ou du substrat transparent, vers la couche fonctionnelle. De telles couches diélectriques sont choisies parmi :
- les couches comprenant du silicium et/ou de l’aluminium et/ou du zirconium et sont choisis par exemple parmi les oxydes tels que Si02, les nitrures tels que les nitrure de silicium Si3N4 et les nitrures d'aluminium AIN, et les oxynitrures SiOxNy, éventuellement dopé à l’aide d’au moins un autre élément,
- les couches à base d’oxyde de zinc et d’étain,
- les couches à base d’oxyde de titane.
Le matériau peut comprendre une couche à base d’oxyde de zinc et d’étain comprenant au moins 20 % en masse d’étain par rapport à la masse totale de zinc et d’étain, située au- dessus et au contact de la couche à base d’oxyde de titane.
La couche à base d’oxyde de zinc et d’étain comprend en masse d’étain par rapport à la masse totale de zinc et d’étain :
- au moins 30 %, au moins 40 %, au moins 45 %, au moins 50 % ou au moins 55 %,
- au plus 70 %, au plus 65 % ou au plus 60 % en masse de zinc.
La couche à base d’oxyde de zinc et d’étain présente une épaisseur :
- supérieure à 5 nm, supérieure à 10 nm, supérieure à 15 nm, supérieure à 18 nm,
- inférieure à 40 nm, inférieure à 30 nm, inférieure à 25 nm.
L’empilement peut comprendre au moins une couche comprenant du silicium. Chaque revêtement diélectrique peut comprendre au moins une couche comprenant du silicium.
Les couches comprenant du silicium sont extrêmement stables aux traitements thermiques. Par exemple, on n’observe pas de migrations des éléments les constituant. Par conséquent, ces éléments ne sont pas susceptibles d’altérer la couche d’argent. Les couches comprenant du silicium contribuent donc également à la non altération des couches d’argent et donc à l’obtention d’une faible émissivité après traitement thermique.
Les couches comprenant du silicium peuvent être choisies parmi les couches à base d’oxyde, à base de nitrure ou à base d’oxynitrure de silicium telles que les couche à base d’oxyde de silicium, les couches à base de nitrure de silicium et les couches à base d’oxynitrure de silicium.
Lorsque chaque revêtement comprend une couche comprenant du silicium, ces couches ne sont pas nécessairement de même nature.
Les couches comprenant du silicium peuvent comprendre ou être constituées d’éléments autres que le silicium, l’oxygène et l’azote. Ces éléments peuvent être choisis parmi l’aluminium, le bore, le titane, et le zirconium.
Les couches comprenant du silicium peuvent comprendre au moins 50 %, au moins 60 %, au moins 65 %, au moins 70 % au moins 75,0 %, au moins 80 % ou au moins 90 % en masse de silicium par rapport à la masse de tous les éléments constituant la couche comprenant du silicium autres que de l’azote et de l’oxygène.
De préférence, la couche comprenant du silicium comprend au plus 35 %, au plus 20 % ou au plus 10 % en masse d’éléments autres que du silicium par rapport à la masse de tous les éléments constituant la couche comprenant du silicium autres que de l’oxygène et l’azote.
Selon un mode de réalisation, les couches comprenant du silicium comprennent moins de 35%, moins de 30 %, moins de 20 %, moins de 10 %, moins de 5 % ou moins de 1 % en masse de zirconium par rapport à la masse de tous les éléments constituant la couche à base d’oxyde de silicium autres que de l’oxygène et l’azote.
La couche comprenant du silicium peut comprendre au moins 2 %, au moins 5,0 % ou au moins 8 % en masse d’aluminium par rapport à la masse de tous les éléments constituant la couche à base d’oxyde de silicium autres que de l’oxygène et l’azote.
Les quantités d’oxygène et d’azote dans une couche sont déterminées en pourcentages atomiques par rapport aux quantités totales d’oxygène et d’azote dans la couche considérée.
Selon l’invention :
- les couches à base d’oxyde de silicium comprennent essentiellement de l’oxygène et très peu d’azote,
- les couches à base de nitrure de silicium comprennent essentiellement de l’azote et très peu d’oxygène,
- les couches à base d’oxynitrure de silicium comprennent un mélange d’oxygène et d’azote.
Les couches à base d’oxyde de silicium comprennent au moins 90 % en pourcentage atomique d’oxygène par rapport à l’oxygène et l’azote dans la couche à base d’oxyde de silicium. Les couches à base nitrure de silicium comprennent au moins 90 % en pourcentage atomique d’azote par rapport à l’oxygène et l’azote dans la couche à base d’oxyde de silicium.
Les couches à base d’oxynitrure de silicium comprennent 10 à 90 % (bornes exclues) en pourcentage atomique d’azote par rapport à l’oxygène et l’azote dans la couche à base d’oxyde de silicium.
De préférence, les couches à base d’oxyde de silicium se caractérise par un indice de réfraction à 550 nm, inférieur ou égale à 1 ,55.
De préférence, les couches à base de nitrure de silicium se caractérise par un indice de réfraction à 550 nm, supérieur ou égale à 1,95.
De préférence, les couches à base d’oxynitrure de silicium se caractérisent par un indice de réfraction à 550 nm intermédiaire entre une couche d’oxyde non nitrurée et une couche de nitrure non oxydée. Les couche à base d’oxynitrure de silicium ont de préférence un indice de réfraction à 550 nm supérieure à 1 ,55, 1 ,60 ou 1,70 ou compris entre 1,55 et 1 ,95, 1,60 et 2,00, 1 ,70 et 2,00 ou 1 ,70 et 1 ,90.
Ces indices de réfraction peuvent varier dans une certaine mesure selon les conditions de dépôts. En effet, en jouant sur certains paramètres tels que la pression ou présence de dopants, on peut obtenir des couches plus ou moins denses et donc une variation d’indice de réfraction.
Les couches comprenant du silicium peuvent être des couches de nitrure de silicium et d’aluminium et éventuellement de zirconium. Ces couches de nitrure de silicium et d’aluminium et/ou de zirconium peuvent également, en poids par rapport au poids de silicium, aluminium et zirconium :
- 50 à 98 %, 60 à 90 %, 60 à 70 % en poids de silicium,
- 2 à 10 % en poids d’aluminium,
- 0 à 30 %, 10 à 30 % ou 15 à 27 % en poids de zirconium.
La somme des épaisseurs de toutes les couches comprenant du silicium dans chaque revêtement diélectrique est supérieure ou égale à 5 nm, supérieure ou égale à 10 nm, voire supérieure ou égale à 15 nm.
Ces couches comprenant du silicium ont, par ordre de préférence croissant, une épaisseur :
- inférieure ou égale à 40 nm et/ou
- supérieure ou égale à 5 nm, supérieure ou égale à 10 nm ou supérieure ou égale à 15 nm.
De préférence, au moins un revêtement diélectrique comprend une couche comprenant du silicium choisie parmi les couches à base de nitrure de silicium et/ou d’aluminium.
De préférence, chaque revêtement diélectrique comprend une couche comprenant du silicium choisie parmi les couches à base de nitrure de silicium et/ou d’aluminium. Les revêtements diélectriques peuvent comporter d’autres couches que ces couches comprenant du silicium.
La somme des épaisseurs de toutes les couches comprenant du silicium dans le revêtement diélectrique situé entre le substrat et la première couche d’argent peut être supérieure à 30 %, supérieure à 35 %, supérieure à 50 %, supérieure à 60 % supérieure à 70 %, supérieure à 75 % de l’épaisseur totale du revêtement diélectrique.
La somme des épaisseurs de toutes les couches comprenant du silicium à base de nitrure de silicium dans le revêtement diélectrique situé entre le substrat et la première couche d’argent peut être supérieure à 30 %, supérieure à 35 %, supérieure à 50 %, supérieure à 60 % supérieure à 70 %, supérieure à 75 % de l’épaisseur totale du revêtement diélectrique.
De préférence, la somme des épaisseurs de toutes les couches comprenant du silicium dans chaque revêtement diélectrique situé au-dessus de la première couche métallique fonctionnelle à base d’argent peut être supérieure à 30 %, supérieure à 35 %, supérieure à 50 %, supérieure à 60 % supérieure à 70 %, supérieure à 75 % de l’épaisseur totale du revêtement diélectrique.
De préférence, la somme des épaisseurs de toutes les couches comprenant du silicium à base de nitrure de silicium dans chaque revêtement diélectrique situé au-dessus de la première couche métallique fonctionnelle à base d’argent peut être supérieure à 30 %, supérieure à 35 %, supérieure à 50 %, supérieure à 60 % supérieure à 70 %, supérieure à 75 % de l’épaisseur totale du revêtement diélectrique.
La somme des épaisseurs de toutes les couches comprenant du silicium dans chaque revêtement diélectrique peut être supérieure à 30 %, supérieure à 35 %, supérieure à 50 %, supérieure à 60 % supérieure à 70 %, supérieure à 75 % de l’épaisseur totale du revêtement diélectrique.
De préférence, l’empilement ne comprend pas de couche de blocage métallique ou à base d’oxyde de titane en-dessous et au contact de la couche métallique fonctionnelle à base d’argent. Dans ce cas, la couche métallique fonctionnelle à base d’argent est située au-dessus et au contact d’une couche diélectrique du revêtement diélectrique. De préférence, cette couche diélectrique est une couche stabilisante ou de mouillage en un matériau apte à stabiliser l'interface avec la couche fonctionnelle. Ces couches sont en général à base d’oxyde de zinc.
La couche fonctionnelle métallique peut donc être déposée au-dessus et au contact d’une couche à base d’oxyde de zinc.
Les couches à base d’oxyde de zinc, peuvent comprendre, au moins 50 %, au moins 60 %, au moins 70 %, au moins 80 %, au moins 90 %, au moins 95 %, au moins 96 %, au moins 97 %, au moins 98 %, au moins 99 % ou 100 % en masse de zinc par rapport à la masse totale de tous les éléments constituant la couche à base d’oxyde de zinc à l’exclusion de l’oxygène et de l’azote.
Pour être correctement cristallisées par dépôt par pulvérisation cathodique, les couches à base d’oxyde de zinc comprennent avantageusement au moins 80 %, voire au moins 90 % en masse de zinc par rapport à la masse totale de tous les éléments constituant la couche à base d’oxyde de zinc à l’exclusion de l’oxygène et de l’azote.
Les couches à base d’oxyde de zinc peuvent comprendre un ou plusieurs éléments choisis parmi l’aluminium, le titane, le niobium, le zirconium, le magnésium, le cuivre, l’argent, l’or, le silicium, le molybdène, le nickel, le chrome, le platine, l’indium, l’étain et l’hafnium, de préférence l’aluminium.
Les couches à base d’oxyde de zinc peuvent être éventuellement dopée à l’aide d’au moins un autre élément, comme l’aluminium.
A priori, la couche à base d’oxyde de zinc n’est pas nitrurée, cependant des traces peuvent exister.
La couche à base d’oxyde de zinc comprend, par ordre de préférence croissant, au moins 80 %, au moins 90 %, au moins 95 %, au moins 98 %, au moins 100 %, en masse d’oxygène par rapport à la masse totale de l’oxygène et de l’azote.
De préférence, le revêtement diélectrique situé directement en-dessous de la couche métallique fonctionnelle à base d’argent comporte au moins une couche diélectrique cristallisée, notamment à base d’oxyde de zinc, éventuellement dopé à l’aide d’au moins un autre élément, comme l’aluminium. La couche fonctionnelle métallique est déposée au-dessus et au contact d’une couche à base d’oxyde de zinc.
La couche à base d’oxyde de zinc est déposée à partir d’une cible céramique, avec ou sans oxygène ou à partir d’une cible métallique.
Le revêtement diélectrique situé entre le substrat et la première couche d’argent peut être uniquement constitué de couches comprenant du silicium et de couches à base d’oxyde de zinc.
Les revêtements diélectriques peuvent être uniquement constitués de couches comprenant du silicium et de couches à base d’oxyde de zinc.
Dans tous les empilements, le revêtement diélectrique le plus proche du substrat est appelé revêtement inférieur et le revêtement diélectrique le plus éloigné du substrat est appelé revêtement supérieur. Les empilements à plus d’une couche d’argent comprennent également des revêtements diélectriques intermédiaires situés entre le revêtement inférieur et supérieur.
De préférence, les revêtements inférieurs ou intermédiaires comprennent une couche diélectrique cristallisée à base d’oxyde de zinc située directement au contact de la couche métallique à base d’argent. Les couches d’oxyde de zinc ont une épaisseur :
- d'au moins 1 ,0 nm, d'au moins 2,0 nm, d'au moins 3,0 nm, d'au moins 4,0 nm, d'au moins 5,0 nm, d'au moins 6,0 nm et/ou
- d’au plus 25 nm, d’au plus 10 nm, d’au plus 8,0 nm.
La somme des épaisseurs de toutes les couches à base d’oxyde présentes dans le revêtement diélectrique situé en dessous de la première couche métallique fonctionnelle peut être inférieure à 70 %, inférieure à 60 %, inférieure à 50 %, inférieure à 40 % inférieure à 30 %, inférieure à 25 % de l’épaisseur totale du revêtement diélectrique.
La somme des épaisseurs de toutes les couches à base d’oxyde présentes dans le ou les revêtements diélectriques situés au-dessus de la première couche métallique fonctionnelle peut être inférieure à 50 %, inférieure à 40 % inférieure à 30 %, inférieure à 25 % de l’épaisseur totale du revêtement diélectrique.
La somme des épaisseurs de toutes les couches à base d’oxyde présentes dans chaque revêtement diélectrique situé au-dessus de la première couche métallique fonctionnelle peut être inférieure à 70 %, inférieure à 60 %, inférieure à 50 %, inférieure à 40 % inférieure à 30 %, inférieure à 25 % de l’épaisseur totale du revêtement diélectrique.
L’empilement de couches minces peut éventuellement comprendre une couche de protection. La couche de protection est de préférence la dernière couche de l’empilement, c’est-à-dire la couche la plus éloignée du substrat revêtu de l’empilement (avant traitement thermique). Ces couches ont en général une épaisseur comprise entre 0,5 et 10 nm, entre 1 et 5 nm, entre 1 et 3 nm ou entre 1 et 2,5 nm. Cette couche de protection peut être choisie parmi une couche de titane, de zirconium, d’hafnium, de silicium, de zinc et/ou d’étain, ce ou ces métaux étant sous forme métallique, oxydée ou nitrurée.
Selon un mode de réalisation, la couche de protection est à base d’oxyde de zirconium et/ou de titane, de préférence à base d’oxyde de zirconium, d’oxyde de titane ou d’oxyde de titane et de zirconium.
Lorsque l’on détermine l’épaisseur d’un revêtement diélectrique, on prend en compte l’épaisseur de la couche de protection.
Le matériau de l’invention peut comprendre :
- une couche comprenant du silicium, de préférence à base de nitrure de silicium,
- une couche à base d’oxyde de zinc,
- une couche à base d’argent,
- un revêtement comprenant un gradient d’oxydation,
- une couche comprenant du silicium, de préférence à base de nitrure de silicium,
- éventuellement une couche de protection.
Le matériau de l’invention peut comprendre :
- une couche comprenant du silicium, de préférence à base de nitrure de silicium, - une couche à base d’oxyde de zinc,
- une couche à base d’argent,
- un revêtement à base d’oxyde de titane comprenant un gradient d’oxydation,
- une couche à base d’oxyde de zinc et d’étain,
- une couche comprenant du silicium, de préférence à base de nitrure de silicium,
- éventuellement une couche de protection.
Les substrats transparents selon l’invention sont de préférence en un matériau rigide minéral, comme en verre, ou organiques à base de polymères (ou en polymère).
Les substrats transparents organiques selon l’invention peuvent également être en polymère, rigides ou flexibles. Des exemples de polymères convenant selon l’invention comprennent, notamment :
- le polyéthylène,
- les polyesters tels que le polyéthylène téréphtalate (PET), le polybutylène téréphtalate (PBT), le polyéthylène naphtalate (PEN) ;
- les polyacrylates tels que le polyméthacrylate de méthyle (PMMA) ;
- les polycarbonates ;
- les polyuréthanes ;
- les polyamides ;
- les polyimides ;
- les polymères fluorés comme les fluoroesters tels que l’éthylène tétrafluoroéthylène (ETFE), le polyfluorure de vinylidène (PVDF), le polychlorotrifluorethylène (PCTFE), l’éthylène de chlorotrifluorethylène (ECTFE), les copolymères éthylène-propylène fluorés (FEP) ;
- les résines photoréticulables et/ou photopolymérisables, telles que les résines thiolène, polyuréthane, uréthane-acrylate, polyester-acrylate et
- les polythiouréthanes.
Le substrat est de préférence une feuille de verre ou de vitrocéramique.
Le substrat est de préférence transparent, incolore (il s’agit alors d’un verre clair ou extra clair) ou coloré, par exemple en bleu, gris ou bronze. Le verre est de préférence de type silico- sodo-calcique, mais il peut également être en verre de type borosilicate ou alumino- borosilicate.
Selon un mode de réalisation préféré, le substrat est en verre, notamment silico-sodo- calcique ou en matière organique polymérique.
Le substrat possède avantageusement au moins une dimension supérieure ou égale à 1 m, voire 2 m et même 3 m. L’épaisseur du substrat varie généralement entre 0,5 mm et 19 mm, de préférence entre 0,7 et 9 mm, notamment entre 2 et 8 mm, voire entre 4 et 6 mm. Le substrat peut être plan ou bombé, voire flexible. L’invention concerne également un vitrage comprenant au moins un matériau selon l’invention. L’invention concerne un vitrage pouvant être sous forme de vitrage monolithique, feuilleté et/ou multiple, en particulier double vitrage ou triple vitrage.
Un vitrage monolithique comporte 2 faces, la face 1 est à l'extérieur du bâtiment et constitue donc la paroi extérieure du vitrage, la face 2 est à l'intérieur du bâtiment et constitue donc la paroi intérieure du vitrage.
Un vitrage multiple comprend au moins un matériau selon l’invention et au moins un substrat additionnel, le matériau et le substrat additionnel sont séparés par au moins une lame de gaz intercalaire. Le vitrage réalise une séparation entre un espace extérieur et un espace intérieur.
Un double vitrage comporte 4 faces, la face 1 est à l'extérieur du bâtiment et constitue donc la paroi extérieure du vitrage, la face 4 est à l'intérieur du bâtiment et constitue donc la paroi intérieure du vitrage, les faces 2 et 3 étant à l'intérieur du double vitrage.
Un vitrage feuilleté comporte au moins une structure de type premier substrat / feuille(s) / deuxième substrat. La feuille polymérique peut notamment être à base de polyvinylbutyral PVB, éthylène vinylacétate EVA, polyéthylène téréphtalate PET, polychlorure de vinyle PVC. L’empilement de couches minces est positionné sur l’une au moins des faces d’un des substrats.
Ces vitrages peuvent être montés sur un bâtiment ou un véhicule.
Les exemples suivants illustrent l’invention.
Exemples
I. Préparation des substrats : Empilements, conditions de dépôt
Des empilements de couches minces définis ci-après sont déposés sur des substrats en verre sodo-calcique clair d’une épaisseur de 2 ou 4 mm. Dans les exemples de l'invention :
- les couches fonctionnelles sont des couches d’argent (Ag),
- les couches diélectriques sont à base de nitrure de silicium, dopé à l’aluminium (S13N4 : Al), d’oxyde de zinc et d’étain et d’oxyde de zinc (ZnO).
Les couches d’oxyde de titane TiOx sont déposées à partir d’une cible céramique de TiOx avec ou sans oxygène dans l’atmosphère de dépôt.
Les conditions de dépôt des couches, qui ont été déposées par pulvérisation (pulvérisation dite « cathodique magnétron »), sont résumées dans le tableau 1.
[Tableau 1]
Figure imgf000023_0001
%wt : % en poids
Les tableaux ci-dessous listent les matériaux et les épaisseurs physiques en nanomètres (sauf autres indications) de chaque couche ou revêtement qui constitue les empilements en fonction de leurs positions vis-à-vis du substrat porteur de l’empilement.
[Tableau 2]
Figure imgf000023_0002
[Table 3]
Figure imgf000023_0003
[Table 4]
Figure imgf000024_0001
Les empilements ont été réalisés avec des revêtements à base d’oxyde de titane comprenant différents rapports d’épaisseur pour une épaisseur totale de 5 nm.
Les couches à base d’oxyde de titane sont déposées à partir d’une cible céramique de TiOx avec ou sans oxygène dans l’atmosphère de dépôt.
Les empilements de l’invention comprennent un revêtement à gradient d’oxygène à base d’oxyde de titane au-dessus et au contact de la couche d’argent.
Les revêtements à base d’oxyde de titane à gradient d’oxygène des empilements 1-1, 1-2 et 1-3 comprennent une première couche à base d’oxyde de titane déposée à partir d’une cible céramique sans oxygène dans l’atmosphère de dépôt.
Les revêtements à base d’oxyde de titane à gradient d’oxygène des empilements 2-1 et 2-2 comprennent une première couche à base d’oxyde de titane déposé à partir d’une cible céramique dans une atmosphère oxydante comprenant 1 ,7 % d’oxygène.
Les couches d’oxyde de zinc située en dessous et au contact de la couche d’argent sont déposées à partir d’une cible céramique de ZnO avec 5% Ü2 dans l’atmosphère de dépôt.
Les empilements 12-1 , 12-2 et 12-3 comprennent des revêtements à base d’oxyde de titane (revêtement à gradient d’oxygène) comprenant au moins deux couches d’oxyde de titane comprenant des proportions d’oxygène différentes. La première couche est déposée en contact de la couche d’argent et dans une atmosphère sans oxygène avec une épaisseur de 5 nanomètres. Cette couche est donc sous oxydée. La deuxième couche à base d’oxyde de titane est déposée dans une atmosphère avec 3,3% d’oxygène en débit volumique et présente une épaisseur variant de 0 à 15 nanomètres. Cette couche est donc plus oxydée que la première.
Les empilement 13 et 13-1 comprend un revêtement à gradient d’oxygène comprenant au moins deux couches d’oxyde de titane comprenant des proportions d’oxygène différentes. Les deux couches sont déposées à partir d’une cible céramique avec oxygène. La deuxième couche est plus oxydée que la première.
II. Evolution de la résistance carré et de l’absorption 1. Généralité sans couche de SnZnO La résistance carré Rsq, correspondant à la résistance rapportée à la surface, est mesurée par induction avec un Nagy SMR-12.
La résistance carrée et l’absorption ont été mesurées avant traitement thermique (BT) et après des traitements thermiques à une température de 650°C pendant 10 min (AT).
La variation de résistance carrée a été déterminée de la façon suivante :
ARsq(n-p)= (RsqRef-RsqEmp(n-p)) / RsqRef X 100.
Le gain est positif lorsque la résistance par carré est améliorée et négatif lorsque la résistance par carré est détériorée suite au traitement thermique.
Les tableaux ci-dessous présente les mesures de Rsq et d’absorption.
[Tableau 6]
Figure imgf000025_0001
BT : Avant traitement thermique, AT : Après traitement thermique Gradient avec première couche de TiOx déposée sans oxygène
Avant et après traitement thermique, la résistance carré des empilements de l’invention Emp.1-1, 1-2 et 1-3 est plus basse que celle de l’empilement de référence. Un revêtement à gradient avec une première couche de TiOx déposée sans oxygène permet donc d’obtenir un gain en Rsq avant et après traitement thermique.
Après traitement thermique, la résistance carré diminue par rapport à l’empilement de référence lorsque l’épaisseur de la première couche comprenant de l’oxyde de titane déposée sans oxygène augmente ou lorsque l’épaisseur de la deuxième couche comprenant de l’oxyde de titane déposée avec oxygène diminue (3,06 W/p > 3,00 W/D > 2,96 W/m).
On observe également, avant et après traitement thermique, un gain en résistivité pour un empilement sans gradient comprenant uniquement une couche d’oxyde de titane déposée sans oxygène (Emp.0-1 ). En revanche, l’absorption de cet empilement est dégradée (i.e., augmentée), et ce, avant ou après traitement thermique. Cette augmentation est attendue en raison de l’absence d’oxygène pendant le dépôt de la couche d’oxyde de titane. L’oxyde de titane étant sous-stœchiométrique, il est absorbant.
L’absorption des empilements avec gradient est satisfaisante. Elle est similaire à celle d’un matériau de référence et meilleure ou égale au matériau sans gradient.
Pour les empilements de l’invention, l’apport d’oxygène dans la seconde couche d’oxyde de titane permet de baisser l’absorption des empilements. L’absorption, avant et après traitement thermique, des empilements avec revêtement à base de d’oxyde de titane comprenant un gradient est similaire à celle d’un matériau de référence et meilleure ou égale au à celle de l’empilement avec oxyde de titane sans gradient.
L’absorption la plus faible, avant et après traitement thermique est obtenue pour l’empilement Emp.1-1 comprenant la plus fine couche d’oxyde de titane déposée sans oxygène (2nm) ou le rapport couche d’oxyde de titane réalisé avec 02/couche d’oxyde de titane réalisé sans 02 le plus important.
En affinant encore plus l’épaisseur de la première couche de TiOx déposée sans oxygène (e.g., 1nm, voire moins), on peut espérer réduire encore plus l’absorption de l’empilement avant et après traitement thermique.
Dans l’optique d’utiliser ce type de structure pour un produit « annealed » (couche non recuite), il est fondamental de pouvoir réduire l’absorption autant que faire se peut.
Gradient avec première couche de TiOx déposée avec oxygène (1.7 %)
Avant traitement thermique, lorsque la première couche d’oxyde de titane au contact de l’argent est déposée dans une atmosphère contenant de l’oxygène, la résistance carré des empilements n’est pas améliorée, mais identique voire dégradée, par rapport à la structure de référence. L’apport d’oxygène dans la première couche de d’oxyde de titane (1,7 %) dégrade la couche d’argent lors du dépôt.
Avant traitement thermique, on observe une pénalité en absorption. Cette pénalité demeure plus significative que celle observée pour les empilements 1-1 , 1-2 et 1-3.
Après traitement thermique, le gain en résistance carré par rapport à la référence est d’au moins 14%.
En ce qui concerne l’absorption, l’impact positif des deux couches de TiOx avec oxygène après traitement thermique est visible : 5,9% (cas emp.2-1) versus 6,5% pour la référence.
La comparaison des empilements (1-1 et 2-1) et (1-3 et 2-2) différant uniquement par l’oxydation ou non de la première couche d’oxyde de titane, montre que :
- après traitement thermique, les meilleurs résultats en terme d’absorption et de résistance carré sont obtenus avec une première couche oxydée,
- avant traitement thermique les meilleurs résultats en terme d’absorption et de résistance carré sont obtenus avec une première couche non oxydée.
Entre les empilements Emp.2-2 et 1-3, l’absorption passe de 7,9% à 5,9%. L’impact de l’oxydation de la couche d’oxyde de titane est déterminant dans le contrôle de l’absorption après traitement thermique.
2. Avec couche de SnZnO
[Table 7]
Figure imgf000027_0001
Dans cet empilement la couche à base d’oxyde de zinc et d’étain est directement au contact de la couche à base d’oxyde de titane sous oxydée.
La présence d’une couche d’oxyde de titane sur-oxydée, peu importe son épaisseur, permet d’abaisser significativement la résistance carré avant traitement thermique (3,47 vs. 4,01) et après traitement thermique (2,85 vs. 3,44). Cette résistance carré est améliorée peu importe l’épaisseur de la couche d’oxyde de titane suroxydée.
Après traitement thermique, la Rsq demeure élevée pour l’emp.12-0 comprenant une couche de SnZnO en contact direct avec une couche de TiOx sous oxydé avec un gain entre la résistance carré obtenue AT vs. BT faible.
Lorsqu’une couche d’oxyde de titane suroxydée est insérée entre la couche d’oxyde de titane sous oxydée et la couche d’oxyde de zinc et d’étain, la résistance carré demeure faible, avec un gain entre la résistance carré obtenu AT vs. BT pouvant atteindre 25%.
Lorsqu’une couche oxydée d’oxyde de titane est introduite entre le SnZnO et TiOx(0%), on améliore donc la résistance carré. Plus la couche d’oxyde de titane suroxydée est épaisse, plus cette amélioration est importante. Le gain de Rsq augmente de 18 à 25% lorsque l’épaisseur de la couche d’oxyde de titane suroxydée augmente de 5 à 15 nm. Les meilleurs résultats pour la résistance carré après traitement thermique sont obtenus pour la couche d’oxyde de titane la plus épaisse.
L’augmentation de l’épaisseur de la couche d’oxyde de titane suroxydée de 5 nm à 15 nm permet en revanche d’améliorer cette absorption (10,3% vs. 11,7%) avant recuit.
Après traitement thermique, la couche d’oxyde de titane suroxydée d’épaisseur 15 nm associée à la couche à base d’oxyde de zinc et d’étain permet de faire nettement baissée l’absorption : 5,4% vs. 7,7%.
Le tableau 7 ci-dessous présente les mesures de résistance carré et d’absorption dans le cas de matériau comprenant un revêtement à gradient d’oxygène avec deux couches de TiOx déposées avec oxygène.
[Table 8]
Figure imgf000027_0002
Avant traitement thermique, la Rsq n’est ni améliorée ni dégradée comparée à l’empilement de référence (4,50 W/p vs. 4,55 W/D). Après traitement thermique, la Rsq est plus basse dans le cas de l’empilement de l’invention Emp.13-1 comprenant la séquence Ag/TiOx_1 , 7 %/TiOx_5 %/SnZnO (3,20 W/p) par rapport à Emp.13 ne comprenant pas de couche de SnZnO (3,42 W/D).
L’absorption est plus basse dans le cas de l’empilement Ag/TiOx_1,7%/TiOx_5%/SnZnO et ce, avant (7,8% vs. 8,5%) et après traitement thermique (5,4% vs. 6,5%). Les deux couches de TiOx sont déposées avec de l’oxygène et sont donc peu absorbantes. Cette faible absorption des deux couches de TiOx est aussi visible dans l’empilement Ag/TiOx_1 ,7 %/TiOx_5 % comparée à Ag/ZnO référence : 6,2% vs. 6,5%.
En affinant encore plus l’épaisseur de la première couche de TiOx déposée avec 02 (e.g., 1 nm, voire moins comme l’épaisseur d’un bloqueur de TiOx), on peut espérer réduire encore plus l’absorption de l’empilement avant traitement thermique. Dans l’optique d’utiliser ce type de structure pour un produit « annealed » (couche non recuite), il est fondamental de pouvoir réduire l’absorption autant que faire se peut.
III. Observations microscopiques : Corrosion à chaud et flou
La morphologie des empilements est analysée par microscopie optique (grossissement x50) après traitement thermique. La figure 1 représente ces images prises au microscope optique. Les images ont été prises après traitement thermique.
[Tableau 9]
Figure imgf000028_0001
Les observations au microscope après traitement thermique ne montrent aucun point de corrosion à chaud pour les empilements selon l’invention.
Les empilements de l’invention ne présentent pas non plus de flou. La présence de la couche d’oxyde de titane en sur couche au contact de l’argent permet d’empêcher la présence de flou.
IV. Caractérisation du comportement mécanique
1. Test de résistance à la brosse après traitement thermique
Des tests de résistance à la brosse ont été réalisés avant et après traitement thermique (« Erichsen brush test » avant traitement thermique EBT et après traitement thermique TT- EBT).
Chaque échantillon est observé après un certain nombre de cycles : 50, 100, 200, 300.
Le tableau ci-dessous reprend l’ensemble des résultats, Rsq, Abs après traitement thermique, et tests EBT et TT_TT_EBT.
Les cases Ok indiquent une bonne tenue au test EBT ou TT-EBT après 300 cycles. Le chiffre indiqué à coté correspond au nombre de cycles auquel l’échantillon a été soumis. Les cases Nok indiquent une mauvaise tenue au test EBT ou TTEBT après 300 cycles. Le chiffre indiqué à coté correspond au nombre de cycles à partir duquel le test devient mauvais (Nok).
[Tableau 10]
Figure imgf000029_0002
3T : Avant traitement thermique, AT : Après traitement thermique Après traitement thermique : TT EBT
Les empilements selon l’invention permettent tous d’obtenir de bons résultats au test à la brosse alors que ce n’est pas le cas ni pour la référence (Ref.), ni pour l’empilement sans gradient. La présence d’oxygène (suroxydation de la seconde couche de TiOx à 5%) est cruciale pour l’obtention d’un bon TT_EBT.
Avant traitement thermique : EBT
Le test EBT n’est pas bon avec les exemple 1-1, 1-2 et 1-3, c’est à dire avec une première couche de TiOx déposée sans 02.
Le test EBT est drastiquement amélioré pour les empilements 2-1 et 2-2 comprenant une première couche d’oxyde de titane faiblement oxydée.
La présence d’une première couche faiblement oxydée est nécessaire pour obtenir un EBT correcte.
Figure imgf000029_0001
L’insertion de SnZnO en surcouche permet ainsi d’avoir un bon TT-EBT. Cet exemple permet de mettre en évidence le rôle de la combinaison des couches TiOx/SnZnO dans le test mécanique EBT. On observe une bonne tenue de l’empilement de l’invention Emp.13-1 TiOx gradient /SnZnO à IΈBT et au TT_EBT. En comparant les deux empilements 13 et 13-1 différant par la présence de la couche de SnZnO, on constate que cette couche permet bien l’amélioration du test EBT.
V. Caractérisation du comportement à la rayure après traitement thermique 1. Visibilité des rayures : Test EST-TT
Des images des rayures après EST à différentes force suivie d’un traitement thermique à 650°C (EST-TT) ont été réalisées. Cela illustre le comportement à la rayure de l’empilement après traitement thermique.

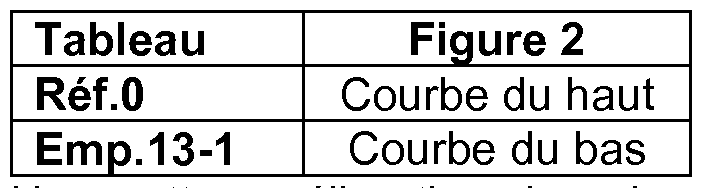

Les graphiques de la figures 2 et 3 explicités par le tableau 11 et le tableau 10 ci-dessous illustrent la visibilité des rayures (en unité arbitraire) en fonction de la force appliquée (en newton) pour réaliser le test EST-TT.
[Table 12]
Figure imgf000030_0001
[Table 13]
Figure imgf000030_0002
Une nette amélioration dans le cas de l’empilement 13-1 de l’invention est observée par rapport à l’empilement de référence Ref.O.
Les rayures faites entre 0,3 et 5 N sur l’empilement de référence sont bien plus visibles que les rayures faites à la même force sur les empilements de l’invention.
2. Observation de la corrosion à chaud des rayures
La figures 3 explicité par le tableau 12 représentent des images prises au microscope (grossissement X50) des rayures réalisées à 5N. Cela met en évidence la corrosion des rayures après traitement thermique pour l’empilement de référence et l’absence de corrosion pour l’empilement de l’invention Emp.13-1.
[Table 12]
Figure imgf000030_0003
VI. Traitement thermique de type laser
Les matériaux revêtus ont été traités à l'aide d'une ligne laser formée à partir d’un laser à disque. Les conditions suivantes ont été utilisées : - source laser à disque : Yb :YAG,
- longueur d’onde : 1030nm,
- largeur : 60pm,
- densité de puissance : 70kW/cm2.
Le traitement laser a été réalisé sur les empilement suivants : Emp.0-1, EmpO-2, Emp.1-1, Emp.1-2, Emp.1-3, Emp.2-1 , Emp. 2-2, Emp.12-1, Emp.12-2, Emp.12-3, Emp.13, Emp.13-1.
VI.1. Evolution de la résistance carré et de l’absorption
On a déterminé la résistance carrée et l’absorption comme précédemment.
Bien que les résultats d’absorption et de résistivité soient un peu différents de ceux obtenus par un traitement de type trempe, les mêmes tendances sont observées notamment :
- l’effet bénéfique de l’utilisation d’une couche de TiOx déposée à partir d’une cible céramique dans une atmosphère contrôlée comprenant de l’oxygène,
- l’effet bénéfique de l’utilisation d’un revêtement à gradient d’oxydation,
- l’effet bénéfique d’une couche d’oxyde de zinc et d’étain au contact de la couche à base d’oxyde de titane ou du revêtement à gradient d’oxydation.
On a également fait des observations microscopiques
VI.2. Observations microscopiques : Corrosion à chaud et flou
Les observations au microscope après traitement thermique laser ne montrent aucun point de corrosion pour les empilements selon l’invention. Par ailleurs, les empilements de l’invention ne présentent pas non plus de flou.
VII. Conclusion
Les exemples de l’invention montrent qu’un revêtement à gradient d’oxydation à base d’oxyde de titane permet d’obtenir après traitement thermique :
- une nette amélioration du flou : absence de flou,
- de la résistance carrée : diminution de la résistance carrée,
- de la résistance aux rayures :
- rayures moins visibles et
- si présentes absence de corrosion à chaud des rayures existantes,
- pour une Rsq donnée d’abaisser l’épaisseur de la couche d’argent et permettre une augmentation de la transmission lumineuse et du facteur solaire,
Le gradient d’oxydation permet en outre :
- de contrôler l’absorption, avant et après traitement thermique,
- d’obtenir une résistance mécanique à la brosse après traitement thermique satisfaisante. Enfin, l’utilisation d’une première couche faiblement oxydée permet en outre d’obtenir après traitement thermique :
- un gain en Rsq de 10-15%,
- une absorption similaire, voire inférieure à celle d’un empilement référence,
- une amélioration du test EBT et TT-EBT.

Claims

Revendications
1. Matériau comprenant un substrat transparent revêtu d’un empilement de couches comprenant au moins une couche métallique fonctionnelle à base d’argent et au moins deux revêtements diélectriques, chaque revêtement diélectrique comportant au moins une couche diélectrique, de manière à ce que chaque couche métallique fonctionnelle soit disposée entre deux revêtements diélectriques, caractérisé en ce que l’empilement comprend un revêtement comprenant, tel que déposé, un gradient d’oxydation à base d’oxyde de titane situé au-dessus et au contact d’une couche métallique fonctionnelle à base d’argent, la partie du revêtement à gradient d’oxydation en contact avec la couche fonctionnelle est moins oxydée que la partie de ce revêtement plus éloignée de la couche fonctionnelle.
2. Matériau selon l’une quelconque des revendications précédentes caractérisé en ce que le revêtement à gradient d’oxydation comprend au moins une couche à base d’oxyde de titane déposée à partir d’une cible céramique, notamment sous stoechiométrique, dans une atmosphère comprenant de l’oxygène.
3. Matériau selon la revendication précédente caractérisé en ce que la couche à base d’oxyde de titane est déposée avec un pourcentage d’oxygène en débit volumique représentant entre 0,1 et 10 %.
4. Matériau selon l’une quelconque des revendications précédentes caractérisé en ce que le revêtement à gradient d’oxydation comprend au moins deux couches d’oxyde de titane comprenant chacune des proportions d’oxygène différentes.
5. Matériau selon la revendication précédente caractérisé en ce que le revêtement à gradient d’oxydation comprend une première couche déposée à partir d’une cible céramique, notamment sous stoechiométrique, dans une atmosphère dont le pourcentage en débit volumique d’oxygène représente entre 0 et 4 %.
6. Matériau selon la revendication précédente caractérisé en ce que le revêtement à gradient d’oxydation comprend une première couche déposée à partir d’une cible céramique, notamment sous stoechiométrique, dans une atmosphère oxydante dont le pourcentage en débit volumique d’oxygène représente entre 0,5 et 3 %.
7. Matériau selon l’une quelconque des revendications 4 à 6 caractérisé en ce que la première couche a une épaisseur comprise entre 0,2 et 4 nm.
8. Matériau selon l’une quelconque des revendications 6 à 7 caractérisé en ce que le revêtement à gradient d’oxydation comprend une deuxième couche à base d’oxyde de titane déposée à partir d’une cible céramique, notamment sous stoechiométrique, dans une atmosphère comprenant des proportions d’oxygène plus élevées que celle utilisées pour la première couche.
9. Matériau selon la revendication 8 caractérisé en ce que la deuxième couche a une épaisseur comprise entre 0,2 et 30 nm.
10. Matériau selon l’une quelconque des revendications précédentes caractérisé en ce que l’empilement comprend au moins une couche comprenant du silicium.
11. Matériau selon la revendication 10 caractérisé en ce que la somme des épaisseurs de toutes les couches comprenant du silicium dans le revêtement diélectrique situé au-dessus de la première couche métallique fonctionnelle à base d’argent est supérieure à 50% de l’épaisseur totale du revêtement diélectrique.
12. Matériau selon l’une quelconque des revendications 10 à 11 caractérisé en ce que la somme des épaisseurs de toutes les couches comprenant du silicium dans chaque revêtement diélectrique est supérieure à 50%.
13. Matériau selon l’une quelconque des revendications précédentes caractérisé en ce que l’empilement comprend en outre une couche à base d’oxyde de zinc et d’étain comprenant au moins 20 % en masse d’étain par rapport à la masse totale de zinc et d’étain, située au- dessus et au contact de la couche à base d’oxyde de titane.
14. Matériau selon la revendication précédente caractérisé en ce que la couche à base d’oxyde de zinc et d’étain présente une épaisseur :
- supérieure à 5 nm,
- inférieure à 40 nm.
15. Matériau selon la revendication 13 ou 14 caractérisé en ce que l’empilement comprend en outre une couche comprenant du silicium, située au-dessus et au contact de la couche à base d’oxyde de zinc et d’étain, de préférence une couche à base de nitrure de silicium.
16. Matériau selon l’une quelconque des revendications précédentes caractérisé en ce que la couche fonctionnelle métallique est déposée au-dessus et au contact d’une couche à base d’oxyde de zinc.
17. Matériau selon l’une quelconque des revendications précédentes caractérisé en ce que la somme des épaisseurs de toutes les couches à base d’oxyde présentes dans le revêtement diélectrique situé au-dessus de la première couche métallique fonctionnelle est inférieure à 50 % de l’épaisseur totale du revêtement diélectrique.
18. Matériau selon l’une quelconque des revendications précédentes caractérisé en ce l'empilement a été soumis à un recuit thermique rapide.
19. Matériau selon l’une quelconque des revendications précédentes caractérisé en ce l'empilement et le substrat ont été soumis à un traitement thermique à une température élevée supérieure à 500 °C tel qu’une trempe, un recuit ou un bombage.
20. Vitrage comprenant un matériau selon l’une quelconque des revendications 1 à 19 caractérisé en ce qu'il est sous forme de vitrage monolithique, feuilleté et/ou multiple.
PCT/FR2021/051297 2020-07-16 2021-07-13 Matériau à faible émissivité comportant un revêtement comprenant un gradient d'oxydation à base d'oxyde de titane Ceased WO2022013496A1 (fr)

Priority Applications (1)

Application Number Priority Date Filing Date Title
EP21749241.2A EP4182278A1 (fr) 2020-07-16 2021-07-13 Matériau à faible émissivité comportant un revêtement comprenant un gradient d'oxydation à base d'oxyde de titane

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
FRFR2007449 2020-07-16
FR2007448A FR3112544B1 (fr) 2020-07-16 2020-07-16 Matériau à faible émissivité comportant un revêtement comprenant un gradient d'oxydation à base d'oxyde de titane
FR2007449A FR3112545B1 (fr) 2020-07-16 2020-07-16 Matériau à faible émissivité comprenant une couche à base d'oxyde de titane épaisse et une couche à base d'oxyde de zinc et d'étain
FRFR2007448 2020-07-16

Publications (1)

Publication Number Publication Date
WO2022013496A1 true WO2022013496A1 (fr) 2022-01-20

Family

ID=77168286

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/FR2021/051297 Ceased WO2022013496A1 (fr) 2020-07-16 2021-07-13 Matériau à faible émissivité comportant un revêtement comprenant un gradient d'oxydation à base d'oxyde de titane

Country Status (2)

Country Link
EP (1) EP4182278A1 (fr)
WO (1) WO2022013496A1 (fr)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023131766A1 (fr) * 2022-01-10 2023-07-13 Saint-Gobain Glass France Vitrage contrôle solaire
WO2023131765A1 (fr) * 2022-01-10 2023-07-13 Saint-Gobain Glass France Vitrage contrôle solaire

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2006067102A2 (fr) * 2004-12-21 2006-06-29 Glaverbel Feuille de verre portant un empilage multi-couches
WO2006122900A1 (fr) * 2005-05-11 2006-11-23 Agc Flat Glass Europe Sa Empilage anti-solaire
FR2893023A1 (fr) * 2005-11-08 2007-05-11 Saint Gobain Substrat muni d'un empilement a proprietes thermiques
WO2008096089A2 (fr) 2007-01-05 2008-08-14 Saint-Gobain Glass France Procede de depot de couche mince et produit obtenu
WO2009115596A1 (fr) * 2008-03-20 2009-09-24 Agc Flat Glass Europe Sa Vitrage revêtu de couches minces
WO2009132998A1 (fr) * 2008-04-30 2009-11-05 Agc Flat Glass Europe Sa Vitrage a controle solaire
WO2015185848A1 (fr) 2014-06-06 2015-12-10 Saint-Gobain Glass France Procédé d'obtention d'un substrat revêtu d'une couche fonctionnelle à l'aide d'une couche sacrificielle
FR3088633A1 (fr) * 2018-11-16 2020-05-22 Saint-Gobain Glass France Materiau traite thermiquement a proprietes mecaniques ameliorees

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2006067102A2 (fr) * 2004-12-21 2006-06-29 Glaverbel Feuille de verre portant un empilage multi-couches
WO2006122900A1 (fr) * 2005-05-11 2006-11-23 Agc Flat Glass Europe Sa Empilage anti-solaire
FR2893023A1 (fr) * 2005-11-08 2007-05-11 Saint Gobain Substrat muni d'un empilement a proprietes thermiques
WO2008096089A2 (fr) 2007-01-05 2008-08-14 Saint-Gobain Glass France Procede de depot de couche mince et produit obtenu
WO2009115596A1 (fr) * 2008-03-20 2009-09-24 Agc Flat Glass Europe Sa Vitrage revêtu de couches minces
WO2009132998A1 (fr) * 2008-04-30 2009-11-05 Agc Flat Glass Europe Sa Vitrage a controle solaire
WO2015185848A1 (fr) 2014-06-06 2015-12-10 Saint-Gobain Glass France Procédé d'obtention d'un substrat revêtu d'une couche fonctionnelle à l'aide d'une couche sacrificielle
FR3088633A1 (fr) * 2018-11-16 2020-05-22 Saint-Gobain Glass France Materiau traite thermiquement a proprietes mecaniques ameliorees

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023131766A1 (fr) * 2022-01-10 2023-07-13 Saint-Gobain Glass France Vitrage contrôle solaire
WO2023131765A1 (fr) * 2022-01-10 2023-07-13 Saint-Gobain Glass France Vitrage contrôle solaire
FR3131741A1 (fr) * 2022-01-10 2023-07-14 Saint-Gobain Glass France Vitrage contrôle solaire
FR3131742A1 (fr) * 2022-01-10 2023-07-14 Saint-Gobain Glass France Vitrage contrôle solaire

Also Published As

Publication number Publication date
EP4182278A1 (fr) 2023-05-24

Similar Documents

Publication Publication Date Title
BE1019346A3 (fr) Vitrage de controle solaire.
EP2577368B1 (fr) Vitrage de contrôle solaire à faible facteur solaire
WO2006122900A1 (fr) Empilage anti-solaire
WO2005019126A1 (fr) Substrat transparent revetu d&#39;un empilement de couches minces a proprietes de reflexion dans l&#39;infrarouge et/ou dans le domaine du rayonnement solaire
EP2276710A1 (fr) Vitrage a controle solaire
EP3880623A1 (fr) Materiau traite thermiquement a proprietes mecaniques ameliorees
EP4182279B1 (fr) Matériau à faible émissivité comprenant une couche à base d&#39;oxyde de titane épaisse
EP4182278A1 (fr) Matériau à faible émissivité comportant un revêtement comprenant un gradient d&#39;oxydation à base d&#39;oxyde de titane
FR3112544A1 (fr) Matériau à faible émissivité comportant un revêtement comprenant un gradient d&#39;oxydation à base d&#39;oxyde de titane
FR3112545A1 (fr) Matériau à faible émissivité comprenant une couche à base d&#39;oxyde de titane épaisse et une couche à base d&#39;oxyde de zinc et d&#39;étain
WO2023047069A1 (fr) Vitrage de controle solaire comprenant une couche a base de nitrure de titane
EP3880622B1 (fr) Materiau traite thermiquement a proprietes mecaniques ameliorees
EP4463430A1 (fr) Vitrage contrôle solaire et/ou bas émissif
WO2023131765A1 (fr) Vitrage contrôle solaire
FR3039537A1 (fr) Vitrage comprenant une couche de blocage epaisse
FR3112543A1 (fr) Matériau à faible émissivité comportant une couche à base d&#39;oxyde de titane épaisse
EP4463428A1 (fr) Vitrage contrôle solaire
WO2025031950A1 (fr) Vitrage contrôle solaire et/ou bas émissif
WO2025031988A1 (fr) Vitrage contrôle solaire et/ou bas émissif
WO2022043626A1 (fr) Matériau bas émissif à haute sélectivité et vitrage comprenant un tel matériau
WO2025031992A1 (fr) Vitrage contrôle solaire et/ou bas émissif
WO2020099802A1 (fr) Materiau traite thermiquement a faible resistivite et proprietes mecaniques ameliorees

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 21749241

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2021749241

Country of ref document: EP

Effective date: 20230216
