  • the present invention relates to a hybrid airgel and a method for producing the same.
  • the present invention also relates to a heat insulating material using a hybrid airgel.
  • Airgel is a material first published in 1931 (Non-Patent Document 1), and by general definition, it is a gas in which the liquid contained in the wet gel is hardly shrunk by supercritical drying or atmospheric drying. Refers to the porous material substituted with (Non-Patent Documents 2 and 3).
  • the method for producing airgel is described in, for example, Patent Documents 1 and 2, and the so-called sol-gel process and Stöber process are famous for silicon dioxide.
  • it is used as a heat insulating material as a structure in which airgel is sandwiched between laminated bodies.
  • airgel Since airgel has the lowest thermal conductivity among independent solids, its application as a heat insulating material has been considered for some time (see, for example, Patent Documents 3 to 4). To give a specific value, the thermal conductivity of general heat insulating materials is about 20 to 45 mW / (mK), whereas many airgels have lower thermal conductivity, that is, high heat insulating properties. It has been reported. The reason why such a very preferable low thermal conductivity as a heat insulating material is achieved is that in the structure of airgel, the skeleton forms pores by uniformly partitioning the space, so that gas convection and gas convection in the airgel occur. This is because the thermal momentum exchange of molecules does not occur.
  • the mean free path of nitrogen molecules which are the main components of the atmosphere at normal temperature and pressure, is about 70 nm (or 68 nm), by partitioning the inside of the airgel into a space smaller than the mean free path of nitrogen molecules, it is about the same as the heat insulation of vacuum. The effect of can be obtained.
  • Airgel is a very low density material, but it is delicate, fragile and very fragile, which makes it difficult to apply it to many practical situations. Therefore, for engineering applications such as highly insulated windows, unprecedented filters, ultra-thin walls for refrigerators, and highly insulated materials for buildings, a new kind of mechanically robust airgel is required. In order to achieve this problem, hybrid airgels reinforced with fibers and other organic molecules have been studied, but aerosols with sufficient properties have not yet been realized.
  • the problem to be solved by the present invention is to provide a practical hybrid gel having high mechanical strength and excellent heat insulating properties while being a very low density material.
  • An object of the present invention is to provide an airgel having excellent heat insulating properties.
  • an object of the present invention is to provide a hybrid airgel having a large porosity and a structure that further suppresses the flow of gas through the voids.
  • the individual pores of the airgel communicate with other pores, which causes a slight gas flow in the airgel.
  • the inventor of the present application pays attention to the heat conduction due to this slight flow, and by constructing a hybrid airgel in which another material that blocks or reduces such flow is mixed in the airgel, the thermal conductivity of the airgel can be improved. I got the idea that it would be possible to further reduce it.
  • the hybrid airgel of the present invention has, for example, as shown in FIG. 1, an airgel having a network structure in which secondary particles of a metal oxide are bonded and pores are formed between the secondary particles. It is provided with nano-hollow particles having an outer diameter of 30 nm or more and 360 nm or less, which are mixed in the airgel, and the gas flow path formed by the communication of the pores of the airgel is blocked by the spherical shell of the nano-hollow particles. It is characterized by that.
  • the nano-hollow particles are 0.01% by weight or more and 30% by weight or less, and the balance is preferably made of the airgel.
  • the gas flow path blocked by the spherical shell of the nano-hollow particles is 10% or more and 90% or less with respect to the gas flow path through which the pores of the airgel communicate. It should be.
  • the hybrid airgel of the present invention has, for example, as shown in FIG. 1, an airgel having a network structure in which secondary particles of metal oxide are bonded and pores are formed between the secondary particles. It is characterized by containing micro-hollow particles having an outer diameter of 1 ⁇ m or more and 23 ⁇ m or less mixed in the airgel, and mechanically reinforcing the network structure of the airgel with a spherical shell of the micro-hollow particles.
  • the microhollow particles are 0.01% by weight or more and 30% by weight or less, and the balance is preferably made of the airgel.
  • the hybrid airgel of the present invention has a network structure in which secondary particles of a metal oxide are bonded, and pores are formed between the secondary particles.
  • Airgel a solid network structure formed by dispersing hollow particles in the airgel, a gas flow path formed by communicating the pores of the airgel, and a gas having lower heat conduction than the atmosphere. It comprises a spherical cavity of the hollow particles filled with (Xenon, CO 2, or ethylene).
  • the hollow particles preferably include at least one of nano-hollow particles having an outer diameter of 30 nm or more and 360 nm or less and micro-hollow particles having an outer diameter of 1 ⁇ m or more and 23 ⁇ m or less. It is good to do.
  • the nano-hollow particles are 0.01% by weight or more and 30% by weight or less, and the micro-hollow particles are 0.01% by weight or more and 30% by weight or less. It is preferable that the weight is% by weight or less and the balance is made of the airgel.
  • the nano-hollow particles are 0.1% by weight or more and 15% by weight or less, and the micro-hollow particles are 0.1% by weight or more and 15% by weight or less. More preferably, the nano-hollow particles are 1% by weight or more and 10% by weight or less, and the micro-hollow particles are 1% by weight or more and 10% by weight or less.
  • the nanohollow particles are 0.00003% by volume or more and 17.6% by volume or less, and the microhollow particles are 0.00003% by volume or more. , 22% by volume or less, and the balance is preferably made of the airgel.
  • the nano-hollow particles are 0.0003% by volume or more and 8.1% by volume or less, and the micro-hollow particles are 0.0003% by volume or more and 10.6% by volume or less. More preferably, the nano-hollow particles are 0.0034% by volume or more and 5.2% by volume or less, and the micro-hollow particles are 0.0034% by volume or more and 7.0% by volume or less.
  • the metal oxide is silicon (Si), aluminum (Al), titanium (Ti), zirconium (Zr), hafnium (Hf).
  • Yttrium Y
  • vanadium V
  • cerium Ce
  • lantern La
  • neodym Nd
  • samarium Sm
  • placeodium Pr
  • formium Ho
  • Mo molybdenum
  • a metal alkoxide as a precursor is prepared, hollow particles made of a metal oxide are prepared, and the precursor and the hollow particles are dissolved in a solvent to prepare a colloidal solution.
  • the gel is prepared by adding an acid catalyst to the colloidal solution to promote the hydrolysis reaction and the polycondensation reaction of the sol-gel method with the precursor, and the gel is supercritically dried using carbon dioxide. It has a step of producing a hybrid airgel by a drying treatment by a method or an atmospheric drying method.
  • the metal of the metal alkoxide is silicon (Si), aluminum (Al), titanium (Ti), zirconium (Zr), hafnium (Hf), yttrium ( At least one of Y), vanadium (V), cerium (Ce), lanthanum (La), neodym (Nd), samarium (Sm), placeodium (Pr), hafnium (Ho), or molybdenum (Mo). Should be included.
  • the metal of the metal alkoxide is silicon (Si), aluminum (Al), titanium (Ti), zirconium (Zr), hafnium (Hf), yttrium ( At least one of Y), vanadium (V), cerium (Ce), lanthanum (La), neodym (Nd), samarium (Sm), placeodium (Pr), hafnium (Ho), or molybdenum (Mo). Should be included.
  • a silicon alkoxide or water glass as a precursor is prepared (S100), hollow particles of silica are prepared (S110), and the precursor is described.
  • the body and the hollow particles are dissolved in a solvent to prepare a colloidal solution (S120), and an acid catalyst is added to the colloidal solution to promote the hydrolysis reaction and polycondensation reaction of the sol-gel method with the precursor.
  • a gel is prepared (S130), and the gel is dried by a supercritical drying method using carbon dioxide or a normal pressure drying method to prepare a hybrid airgel (S140), which comprises a step. be.
  • the silicon alkoxide is at least one of tetraethoxysilane, trimethoxysilane, tetramethoxysilane, triethoxysilane, tripropoxysilane, tetrapropoxysilane, and tributoxysilane. It is good to use one.
  • the hollow particles are preferably any of micro-hollow particles, nano-hollow particles, or a mixture of micro-hollow particles and nano-hollow particles.
  • the heat insulating material of the present invention uses the hybrid airgel according to any one of [1] to [10].
  • the hybrid airgel of the present invention it is possible to provide a solid heat insulating material that can obtain high heat insulating properties comparable to those of vacuum heat insulating material and can prevent crushing even when atmospheric pressure acts.
  • FIG. 3 is a cross-sectional view of a main part showing a conceptual structure of a cross section of a hybrid airgel showing an embodiment of the present invention. It is a figure which conceptually shows the cross-sectional structure of the hollow particle shown in FIG. It is a conceptual explanatory view of the micro hollow particles showing an embodiment of the present invention, (A) is a cross-sectional structure diagram, and (B) is an SEM photographic diagram, in order to show the internal structure of the micro hollow particles, the surface is broken. Shows micro-hollow particles. Explanatory drawing of microhollow particles showing an embodiment of the present invention, (A) is an optical micrograph, (B) is an SEM photograph, (C) is an enlarged SEM photograph of (B), and one microhollow particle.
  • the fracture surface of (D) shows the detailed structure of the film structure of the microhollow particles in the enlarged SEM photograph of (C).
  • (E) is EDX representing an elemental composition
  • (F) is a particle size distribution (PSD).
  • A is the cross-sectional structure diagram
  • B is the SEM photograph, and shows the internal structure of the nano-hollow particle.
  • A is an SEM photograph
  • B is a TEM photograph
  • C is an enlarged TEM photograph of (B)
  • D is (C).
  • the enlarged TEM photograph shows the detailed structure of the film structure of the nano-hollow particles.
  • E is EDX showing an elemental composition
  • F is PSD showing a particle size distribution.
  • a photograph of hollow particles and airgel showing an embodiment of the present invention (A) is an SEM photograph of micro hollow particles, (B) is a TEM photograph of nano hollow particles, and (C) is an SEM photograph of porous airgel.
  • (D) shows the detailed structure of the porous airgel in the enlarged SEM photograph of (C). It is a figure which shows the heat conduction which shows one Example of this invention, and shows the case where the airgel does not contain hollow particles.
  • the figure which shows the heat conduction which shows one Example of this invention shows the case where nano hollow particles are contained in a hybrid airgel.
  • the figure which shows the heat conduction which shows one Example of this invention shows the case where the hybrid airgel contains the nano-hollow particle which filled with carbon dioxide.
  • FIG. 1 is a cross-sectional view of a main part showing a conceptual structure of a cross section of a hybrid airgel showing an embodiment of the present invention.
  • 10 silica fine particles, 20 pores of a network structure (porous structure), 30 micro hollow silicate particles (MHSP), and 40 nano hollow silicate particles (NHSP) are provided.
  • Airgel is a general term for dry gels with low density and high porosity, and is a porous body obtained by drying a wet gel.
  • the silica fine particles 10 are secondary particles (diameter 20 to 50 nm) in which the silica primary particles (diameter about 1 to 2 nm) are formed by a weak bonding force.
  • the silica fine particles 10 have a network structure formed by bonding secondary silica particles, and pores 20 are formed between the secondary particles.
  • the weak bonding force means a bonding force to the extent that the network structure, which is the gel skeleton, is not destroyed.
  • the pores 20 of the network structure are typically 5 to 100 nm, and the average pore diameter is 20 to 40 nm. Therefore, the network structure of silica airgel is characterized by being extremely brittle.
  • the average pore diameter for example, a scanning electron microscope (SEM) is used to obtain an SEM image, the diameter is obtained by image analysis for each pore diameter, and this average radius is added to the average for 100 or more pores. It is a value given as a value (image analysis method). At this time, the pore group forming one aggregated particle is counted as one pore.
  • the pore size of a general silica airgel made from a silica compound is 67 nm or less, which is the mean free path of air at room temperature and pressure, and there is almost no collision between gas molecules (heat transfer by convection), so that the gas The influence of the thermal conductivity of the component can be ignored, and the thermal conductivity of the silica airgel becomes low.
  • the micro hollow particles 30 have a structure in which a spherical shell surrounds a spherical hollow portion.
  • the range of the outer diameter D of the micro hollow particles 30 is preferably 1 ⁇ m, which is about 15 times the mean free path ⁇ of air at normal temperature and pressure, and the upper limit is 23 ⁇ m.
  • Microhollow particles having an outer diameter D of less than 1 ⁇ m are difficult to synthesize and have a thin film thickness, so that gas such as carbon dioxide contained inside the particles tends to leak to the outside of the particles.
  • Microhollow particles having an outer diameter D of more than 23 ⁇ m have a low heat insulating effect and an increased surface area of the particles, so that gas such as carbon dioxide contained inside the particles tends to leak to the outside of the particles.
  • the range of the film thickness t for forming the spherical shell of the micro hollow particles 30 is preferably in the range of 0.35 ⁇ m to 3 ⁇ m, and the range of the outer diameter d of the pore (hollow portion) is preferably in the range of 0.3 ⁇ m to about 22 ⁇ m. Since the micro-hollow particles 30 have a particle size larger than 15 times the mean free path of air at normal temperature and pressure, the structural strength of the brittle network structure (porous structure) is increased in the hybridized airgel. effective.
  • the micro hollow particles are preferably 0.01% by weight or more and 30% by weight or less, and more preferably 0.10% by weight or more and 15% by weight or less. Most preferably, it is 1.0% by weight or more and 10% by weight or less.
  • the composition ratio shown in% by volume is preferably 0.00003% by volume or more and 22.4% by volume or less, more preferably 0.0003% by volume or more and 10.6% by volume or less, and most preferably. Is 0.0034% by volume or more and 7.0% by volume or less.
  • micro-hollow particles are less than 0.01% by weight, the micro-hollow particles will leak out of the solution during the production of the hybrid airgel, resulting in a significant decrease in yield.
  • amount of the micro hollow particles exceeds 30% by weight, it becomes difficult to uniformly disperse the micro hollow particles, and it becomes difficult to synthesize them.
  • the nano-hollow particles 40 have a structure in which a spherical shell surrounds a spherical hollow portion.
  • the range of the outer diameter D of the nano-hollow particles 40 is preferably 30 nm, which is about half of the mean free path ⁇ of air at normal temperature and pressure, and the upper limit is at normal temperature and pressure.
  • the mean free path ⁇ of air is about 5 times that of 360 nm.
  • Nanohollow particles having an outer diameter D of less than 30 nm pass through a filter, are difficult to synthesize, and have a thin film thickness, so that gas such as carbon dioxide contained inside the particles tends to leak to the outside of the particles.
  • Nanohollow particles having an outer diameter D of more than 360 nm are difficult to synthesize because they exceed the limit of core particle formation.
  • the range of the film thickness t for forming the spherical shell of the nano-hollow particles 40 is preferably in the range of 7.5 nm to 65 nm, and the range of the outer diameter d of the pore (hollow portion) is preferably in the range of 15 nm to 345 nm. Since the nano-hollow particles 40 have a particle size including the mean free path of air at normal temperature and pressure, the contribution to the heat insulating effect in the hybrid airgel is large.
  • the nanohollow particles are preferably 0.01% by weight or more and 30% by weight or less, more preferably 0.10% by weight or more and 15% by weight or less. Most preferably, it is 1.0% by weight or more and 10% by weight or less.
  • the composition ratio shown in% by volume is preferably 0.00003% by volume or more and 17.6% by volume or less, more preferably 0.0003% by volume or more and 8.1% by volume or less, and most preferably. Is 0.0034% by volume or more and 5.2% by volume or less. If the nano-hollow particles are less than 0.01% by weight, the nano-hollow particles will leak out of the solution during the production of the hybrid airgel, resulting in a significant decrease in yield. When the nano-hollow particles exceed 30% by weight, it becomes difficult to uniformly disperse the nano-hollow particles, and it becomes difficult to synthesize them.
  • FIG. 2 is a diagram conceptually showing the cross-sectional structure of the hollow particles shown in FIG.
  • the hollow particles have a structure in which a spherical shell surrounds a spherical hollow portion.
  • the hollow particles may have a shape as shown in Tables 1 and 2 according to the two types of nano-hollow particles 40 and micro-hollow particles 30.
  • the range of the outer diameter D of the hollow particles is 30 nm to 360 nm and 1 ⁇ m to 23 ⁇ m
  • the range of the spherical shell thickness t is 7.5 nm to 65 nm and 0.35 ⁇ m to 3 ⁇ m
  • the range of the core (hollow portion) diameter d is.
  • the thermal conductivity of the silica airgel can be adjusted by appropriately adjusting the diameter of the hollow particles, the mixing ratio of the hollow particles in the hybridized airgel, and the like. It is considerably lower than about 14 mW / m ⁇ K and can achieve a value close to 8.0 mW / m ⁇ K of the vacuum insulated panel. That is, a very low value of 10.4 mW / m ⁇ K when the hollow particles are filled with air and 9.6 mW / m ⁇ K (FIG. 13) when the hollow particles are filled with carbon dioxide. I was able to achieve it.
  • the hollow particles are classified into two types, micro hollow particles 30 and nano hollow particles 40.
  • FIG. 3A and 3B are conceptual explanatory views of microhollow particles showing an embodiment of the present invention
  • FIG. 3A is a cross-sectional structure diagram
  • FIG. 3B is an SEM photographic diagram, in order to show the internal structure of the microhollow particles. Shows broken micro-hollow particles.
  • the micro hollow particles are as described in the micro hollow particles 30.
  • FIG. 4A is an explanatory view of micro hollow particles showing an embodiment of the present invention, in which (A) is an optical digital microscope (ODM), (B) is an SEM photograph, and (C) is (B). The enlarged SEM photograph shows the fracture surface of one microhollow particle, and (D) shows the detailed structure of the film structure of the microhollow particle in the enlarged SEM photograph of (C).
  • 4B is an explanatory diagram of microhollow particles showing an embodiment of the present invention, (E) is EDX (energy dispersive X-ray analysis) representing an elemental composition, and (F) is a particle. It is a PSD (particle size distribution) showing a diameter distribution.
  • Si is the main component
  • O is contained
  • C is also contained to the extent of a trace.
  • C is due to the carbon coating required for SEM and EDX measurements, which improves the conductivity of the sample being analyzed.
  • the particle size of the micro hollow particles has a peak value of 8 ⁇ m and is binomially distributed in the range of 3 ⁇ m to 22 ⁇ m.
  • FIG. 5A and 5B are conceptual explanatory views of nanohollow particles showing an embodiment of the present invention
  • FIG. 5A is a cross-sectional structure diagram
  • FIG. 5B is a TEM photographic diagram, showing the internal structure of the nanohollow particles.
  • the nano-hollow particles are as described in the nano-hollow particles 40.
  • 6A is an explanatory diagram of nano-hollow particles showing an embodiment of the present invention
  • (A) is an SEM photograph
  • (B) is a TEM photograph
  • (C) is an enlarged TEM photograph of (B)
  • (D) is.
  • the enlarged TEM photograph of (C) shows the detailed structure of the film structure of the nano-hollow particles.
  • 6B is an explanatory diagram of nano-hollow particles showing an embodiment of the present invention
  • (E) is EDX representing an elemental composition
  • (F) is a PSD showing a particle size distribution.
  • the elemental composition of the nano-hollow particles Si is the main component, O is contained, and C is also contained to the extent of a trace.
  • the particle size of the nano-hollow particles has a peak value of 140 nm and is binomially distributed in the range of 100 nm to 240 nm.
  • FIG. 7A and 7B are photographic views of hollow particles showing an embodiment of the present invention, where FIG. 7A is an SEM photograph of microhollow particles, FIG. 7B is a TEM photograph of nanohollow particles, and FIG. 7C is an SEM photograph of porous airgel.
  • the photograph, (D) shows the detailed structure of the porous airgel in the enlarged SEM photograph of (C).

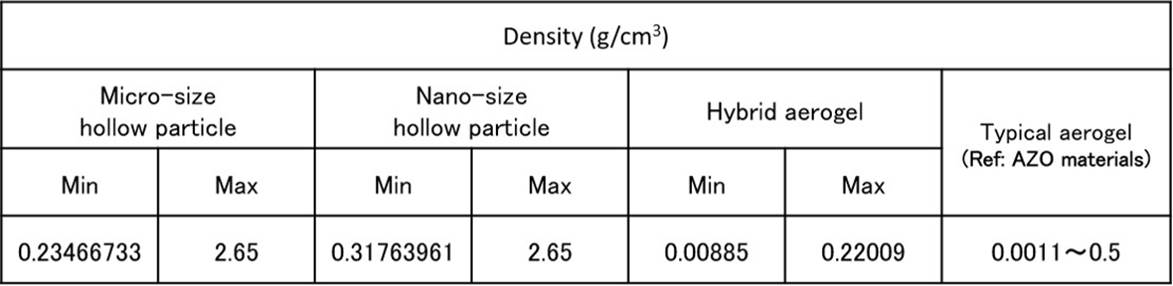

  • the density as shown in Table 3, the micro hollow particles are 0.23 to 2.65 g / cm 3 , the nano hollow particles are 0.32 to 2.65 g / cm 3 , and the airgel as a whole is 0.009 to 0. It is 220 g / cm 3 .
  • the density of the hybrid airgel of the present invention is about the same to about half of the density of 0.0011 to 0.5 g / cm 3 of the conventional airgel (AZO Materials).
  • FIGS. 8A and 8B are views for explaining the heat conduction of the airgel.
  • FIG. 8A shows the case where the airgel does not contain hollow particles
  • FIG. 8B shows the case where the hybridized airgel contains nano-hollow particles
  • FIG. 8C shows the case where the hybridized aerogel contains nano-hollow particles.
  • the case where the airgel is contained with carbon dioxide-filled nano-hollow particles is shown.
  • the pores always communicate with other pores from the formation process of replacing the originally liquid phase portion with the gas phase in the conventional airgel base material. Therefore, there is an essential problem that the fluidity of the gas in the pores causes heat conduction.
  • FIGS. 8B and 8C the communication pores of the airgel are closed with hollow particles.
  • the heat conduction of the solid due to the pores can be reduced by closing the communicating pores with the hollow particles. Since the spherical cavity region of the hollow particles is small, heat conduction due to the fluidity of the gas is also suppressed to a low level.
  • the airtight structure is such that gas does not pass through, and the gas filled in the cavities of the hollow particles can be retained as it is.
  • airgel is used in the normal atmosphere, the inside of the communication pores becomes the atmosphere without choice.
  • airtight hollow particles are used, the gas previously filled in the hollow particles can be maintained.
  • silica airgel is produced by, for example, a sol-gel method or a Stöber method.
  • a solution of metal alkoxide is used as a starting material, this solution is made into a colloidal solution (sol) by hydrolysis and polypolymerization reaction, and further the reaction is promoted to produce glass and ceramics via gel.
  • sol-gel method is a method for producing from a liquid phase, it has the advantage that the raw materials can be mixed homogeneously at the molecular level and the degree of freedom in composition control is high.
  • the Stöber method is a method for producing small glass particles by rapidly reacting a small amount of silicon alkoxide in an alkaline aqueous solution containing ethanol.
  • the particle size can be adjusted by changing the reaction time and the water / silicon ratio.
  • the conditions of the Stöber method are that the [ethanol / water] ratio and the [water / silicon] ratio are significantly larger than those of the general sol-gel method. Since the reaction proceeds uniformly, the feature is that the variation in particle size is small.
  • FIG. 9A is a diagram illustrating a manufacturing process of the hybrid airgel.
  • silicon alkoxide or water glass (sodium silicate) as a precursor is prepared (S100).
  • Inorganic silica airgels are traditionally made through hydrolysis and condensation of silica-based alkoxides (eg, tetraethoxylsilane) or through gelation of silicic acid or water glass.
  • silica-based aerogel compounds include, but are not limited to, metal silicates such as sodium silicate or potassium silicate, alkoxysilanes, partially hydrolyzed alkoxysilanes, Tetraethoxylsilane (TEOS), partially hydrolyzed TEOS, TEOS condensed polymer, tetramethoxylsilane (TMS), partially hydrolyzed TMOS, TMOS condensed polymer, tetra-n-propoxysilane, partially Hydrolyzed tetra-n-propoxysilane and / or condensed polymer of tetra-n-propoxysilane, polyethyl silicate, partially hydrolyzed polyethyl silicate, monomeric alkylalkoxysilane, bis-trialkoxyalkyl or arylsilane, Polyhedral silsesquioxane, or a combination thereof, can be mentioned.
  • metal silicates such as sodium silicate or potassium
  • the inorganic airgel is generally formed from a metal oxide or metal alkoxide material.
  • the metal oxide or metal alkoxide material can be based on the alkoxide of any metal capable of forming the oxide or oxide.
  • metals include, but are not limited to, silicon, aluminum, titanium, zirconium, hafnium, yttrium, vanadium, cerium and the like.
  • FIG. 9B is a diagram illustrating a hydrolysis reaction and a polycondensation reaction of the sol-gel method with respect to silicon alkoxide.
  • an acid catalyst is used to promote the hydrolysis reaction. Hydrolysis when an acid catalyst is used is due to an electrophilic reaction.
  • R CnH 2n + 1
  • R + produced by breaking the bond binds to HO- and alcohol is a by-product.
  • the siloxane polymer that is produced becomes a structure that is close to a linear structure, and when it is entangled, it forms a three-dimensional stitch structure, and the gel that has lost its fluidity because it cannot move around freely.
  • Acid catalyst excluding hydrofluoric acid
  • alcohol is H 2 O or by-products Form a gel containing a large amount of alcohol inside.
  • a hybrid airgel is produced (S140). For this drying treatment, for example, a supercritical drying method using carbon dioxide is used.
  • a large amount of carbon dioxide is used in the supercritical fluid, and carbon dioxide is in a supercritical state under the conditions of a critical temperature of 31.1 ° C and a critical pressure of 7.38 MPa, which is relatively mild compared to water. be.
  • supercritical carbon dioxide has high solubility, and when it is below the critical point, it vaporizes and scatters, so it is possible to take out only a dry sample.
  • the atmospheric pressure drying method may be used instead of the supercritical drying method. When manufactured by the atmospheric drying method, it may be called silica xerogel instead of airgel.
  • FIG. 10 is a diagram illustrating a process for producing microhollow particles by the double emulsion method.
  • Microhollow particles are double emulsions prepared by interfacial reaction.
  • a double emulsion is simply defined as an emulsion within an emulsion.
  • Emulsions are dispersed polyphase systems consisting of at least two immiscible liquids. The liquid that forms the droplet is called the dispersed phase, and most of the liquid that surrounds the droplet is called the continuous phase.
  • a double emulsion can be thought of as a system in which the two liquids are separated by a third liquid that is immiscible with the first two liquids.
  • each of the dispersed water droplets forms a vesicle structure, and the separated single or multiple aqueous compartments form a continuous aqueous phase by a layer of the oil phase.
  • FIG. 11 is a diagram illustrating a manufacturing process of nano-hollow particles by the soft template method.
  • Nanohollow particles are prepared by the soft template method.
  • Soft-template methods use soft matter such as micelles, emulsions, liposomes, polymer blends, and liquid crystals as templates, and porous materials such as nanoporous, mesoporous, and macroporous materials, nanospheres, nanorods, nanosheets, etc. Used to construct nanomaterials of.
  • the hard-template methods use solids such as particles and zeolites as templates.
  • Tween 80 is also referred to as "Polysorbate 80" or “Polysorbate (20) sorbitan monooleate”, and has a chemical formula of C 64 H 124 O 26 .
  • span80 also called sorbitan monooleate
  • sorbitan monooleate has a chemical formula of C 24 H 44 O 6 , and is a surfactant consisting of a series of sorbitan esters. It is obtained by esterification of one or more sorbitan hydroxyl groups and fatty acids and is hydrophobic in nature.
  • the W1 / O1 / W2 solution formed a white colloidal suspension.
  • the W1 / O1 / W2-colloidal solution was filtered, washed with deionized water / ethanol, vacuum dried at 120 ° C. for 24 hours, and then calcined at 400 ° C. to remove excess surfactant.
  • Microhollow particles (MHSP) polymerized in powder form were calcined.
  • the concentrations of sodium silicate, precipitant and surfactant of W1, W2 and O1 have not been changed.
  • the molar ratio of precipitant to sodium silicate is 3.5 (precipitant / sodium silicate). It was fixed.
  • a water-based polyelectrolyte such as a poly (methacrylic acid) sodium salt (NaPMA, 40 percent (wt%)
  • NaPMA poly (methacrylic acid) sodium salt
  • aqueous solution in combination with the base catalytic Stöber process.
  • 0.40 g of NaPMA MW to 4,000-6,000
  • 4.5 mL of ammonium hydroxide NH 4 OH, MW to 35.05, 28%, reagent grade.
  • 90 mL of ethanol EtOH, MW-46.07 is added to the mixture.
  • TEOS tetraethyl orthosilicate
  • a white colloidal suspension was obtained, containing approximately 0.92% by weight of silicate particles in the solution.
  • MHSP micro-hollow particle
  • NHSP nano-hollow particle
  • silica airgel is manufactured in two major steps. The formation of a wet gel by sol-gel chemistry and the drying of the wet gel. Wet gels consist of a solid network of nanostructured silica and liquid solvents formed from the hydrolysis and condensation of silica precursor molecules.
  • the precursor of hybrid airgel was prepared with a mixture of hollow particles, methanol, and TEOS. Hollow particles were mixed with methanol and ultrasonic vibrations were performed to better disperse the hollow particles. Next, TEOS was added to the methanol / hollow particle solution. A total of 6.3 g of oxalic acid (0.01 M) was then added to the solution. Finally, 1.5 g of NH 4 OH (0.5 M) was added to the mixed solution. This mixed solution, also known as alcohol, was kept at room temperature to allow gelation. After gelation, the arcogel was aged in methanol at 60 ° C. for 12 hours. An excess of methanol was added onto the gel to allow for evaporation during drying at high temperatures.
  • the methanol in the arcogel was replaced with a non-polar solvent (hexane).
  • the arcogel was immersed in hexane at 60 ° C. for 10 hours.
  • hexane was replaced with hexane and TMCS.
  • TMCS is the abbreviation for (Trimethylchlorosilane), chemical formula is (CH 3) 3 SiCl, Japanese name is chlorotrimethylsilane.
  • the volume ratio of hexane / TMCS was kept constant at 4.
  • the arcogel was immersed in a hexane / TMCS solution at 60 ° C. for 24 hours. Prior to drying the arcogel, the sample was dipped in pure hexane to remove excess TMCS solvent at 60 ° C. for 6 hours.

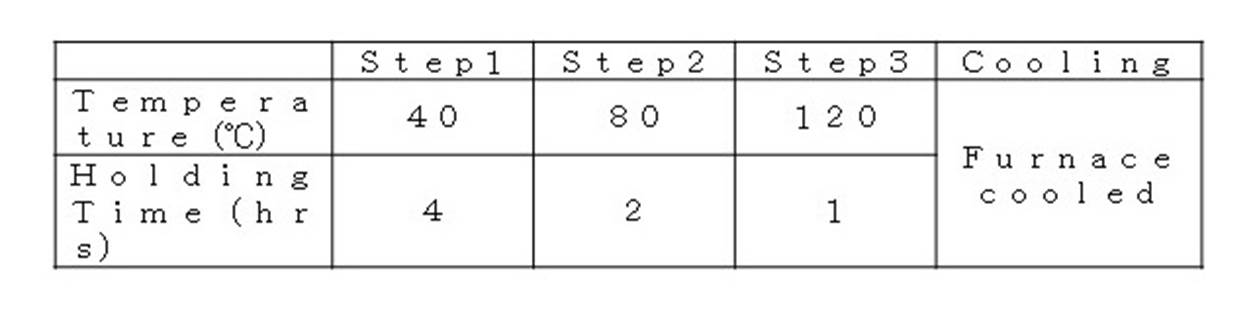

  • the final step of airgel synthesis is drying, and the drying conditions are as shown in Table 4.
  • FIG. 12A is a diagram showing the zeta potential of the nano-hollow particles showing an embodiment of the present invention.
  • the zeta potential shows a minimum value of -18 mV at pH 7.
  • the zeta potential on the acidic side shows a maximum value of -4.5 mV at pH 2.
  • the zeta potential on the alkaline side shows an intermediate maximum value of -12 mV at pH 10.
  • FIG. 12B is a diagram showing a particle size distribution (PSD) of nanohollow particles showing an embodiment of the present invention.
  • PSD particle size distribution
  • the particle size is convexly distributed in the range of 60-220 nm, and the median maximum value is 90 nm.
  • FIG. 12C is an EDX showing the elemental composition of the nano-hollow particles showing an embodiment of the present invention.
  • Si is the main component
  • O is contained
  • C is also contained to the extent of a trace.
  • the behavior of a gas molecule having high heat insulating properties becomes remarkable near the size of the gas molecule, which is about the same as the mean free path, and the smaller the size of the closed space, the greater the effect.
  • the hollow particles having a small closed space become an excellent heat insulating material having little heat conduction due to the gas flow in the spherical cavity.
  • a spherical shell which is an outer wall, is required, and if the thickness of the spherical shell is thicker than that of the spherical cavity, the heat insulating property is deteriorated due to solid conduction. Taking both of these effects into consideration, the optimum shape of the hollow particles is determined.
  • FIG. 13 is a comparative diagram of the thermal conductivity of a hybridized airgel showing an embodiment of the present invention, which is a single airgel, a mixture of airgel and microhollow particles, and a mixture of airgel and nanohollow particles, which are hollow.
  • the four embodiments are shown when the gas in the particles is air, a mixture of airgel and nano-hollow particles, and the gas in the hollow particles is carbon dioxide.
  • the volume of pores increases when trying to reduce solid conduction, and if the pores are communication pores, the heat conduction of the airgel as a whole increases due to the flow conduction of gas. That is, the heat insulating property is deteriorated.
  • the heat insulating property is further improved as compared with the structure of only the communicating pores.
  • the effect of improving the heat insulating properties by introducing the hollow particles differs depending on the size of the communication pores of the original airgel base material. 14 will be referred to to illustrate this relationship.
  • the vertical axis shows the communication pore size and the horizontal axis shows the spherical cavity size.
  • the vertical axis focuses on the cavity size of the hollow particles.
  • Hollow particles with a diameter close to the mean free path can be expected to have heat insulating properties as spherical cavities.
  • the region of 2 to 1/2 of the mean free path is a zone that is highly effective as a spherical cavity of hollow particles. If it exceeds twice the mean free path, the size limiting effect will be weakened, so the zone above this zone will be less effective.
  • the fact that the mean free path is halved is not due to the pore size, but due to the secondary effect that the effect of solid heat conduction by the spherical shell becomes remarkable.
  • the horizontal and vertical central zones are the hybrid airgel structure with the highest hollow particle introduction effect.
  • hollow particles Since the hollow particles have an airtight structure that does not allow gas to pass through, the gas filled in the cavities of the hollow particles can be held as it is. When airgel is used in normal atmosphere, the inside of the communication pores becomes the atmosphere with no choice. However, if airtight hollow particles are used, the gas previously filled in the hollow particles can be maintained. Filling hollow particles with CO 2 (carbon dioxide), which is known as a gas with low thermal conductivity, can further improve the adiabatic properties of this hybrid airgel.
  • CO 2 carbon dioxide
  • the hybrid airgel of the present invention the sound wave that has entered the hollow portion of the particle is repeatedly reflected on the inner wall surface of the particle, and the energy is rapidly dissipated. Therefore, the hybrid airgel of the present invention is used as a sound absorbing material. Is also available.
  • the hybrid airgel of the present invention is a technology that can realize high heat insulating properties that could only be realized by vacuum heat insulating material with a solid material called heat insulating material.
  • Vacuum insulation has a great limitation in the manufacture of a heat insulating structure, is expensive, and has a life problem that the heat insulating property is significantly deteriorated when the vacuum is deteriorated. In particular, the vacuum structure is crushed by atmospheric pressure, so it was very difficult to use vacuum insulation due to this problem.
  • characteristics comparable to vacuum heat insulation can be obtained while following the usual method of filling a heat insulating material as it is. The economic effect is great from two perspectives.
  • the thermal conductivity of the hybrid aerogel decreases from 13.4 mW / m ⁇ K when the hollow particles are not included, and the average outer diameter of the hollow particles is 8 ⁇ m.
  • the content was 11.8 mW / m ⁇ K when the content was 0.1% by weight.
  • the content was 10.4 kW / m ⁇ K when the content was 0.1% by weight.
  • the minimum measured thermal conductivity of 9.6 mW / m ⁇ K is the value of the vacuum heat insulating material 8.0 mW / m ⁇ K. Is quite close to.
  • the hybrid airgel of the present invention exhibits excellent heat insulating performance close to the thermal conductivity of the vacuum heat insulating material, is highly stable even when a pressure of about atmospheric pressure is applied, and can provide a solid heat insulating material having a long life. , The practical effect as a member for a heat insulating material is great.
  • the hybrid airgel of the present invention is used as a heat insulating material in a place where a vacuum pump is used for vacuum heat insulation, the required heat insulating performance can be obtained without using a vacuum pump, so that it is industrial. Great availability.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Dispersion Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Ceramic Engineering (AREA)
  • Inorganic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Structural Engineering (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Silicon Compounds (AREA)
  • Thermal Insulation (AREA)

Abstract

本発明のハイブリッドエアロゲルは、金属酸化物の二次粒子が結合した網目構造を有し、二次粒子間には空孔が形成されているエアロゲルと、前記エアロゲル中に混入された、外径が３０ｎｍ以上３６０ｎｍ以下のナノ中空粒子とを備え、前記エアロゲルの空孔が連通することによって形成される気体流動経路を前記ナノ中空粒子の球殻によって遮断したことを特徴とする。真空断熱並みの高断熱特性が得られると共に、大気圧が作用しても圧壊が防止できる固体状の断熱材を提供することができる。

Description

ハイブリッドエアロゲル及びその製造方法、並びにハイブリッドエアロゲルを用いた断熱材
　本発明は、ハイブリッドエアロゲル及びその製造方法に関する。
　また、本発明は、ハイブリッドエアロゲルを用いた断熱材に関する。
　エアロゲルは１９３１年に最初に発表された材料であり（非特許文献１）、一般的に定義すれば、ウェットゲル中に含まれる液体を超臨界乾燥又は常圧乾燥法によってほとんど収縮させずに気体に置換した多孔質をいう（非特許文献２、３）。エアロゲルの製造方法に関しては、例えば特許文献１～２に掲載されており、二酸化ケイ素に関しては、いわゆるゾル－ゲル法（Sol-gel process）やストーパー法（Stober process）が有名である。例えば特許文献３～４に記載のように、積層体にエアロゲルを挟む構造として、断熱材として使用される。
　エアロゲルは熱伝導率が自立した固体の中でもっとも低いため、以前から断熱材としての応用が考えられている（例えば特許文献３～４参照）。具体的な数値を挙げれば、一般的な断熱材の熱伝導率が約２０～４５ｍＷ／（ｍ・Ｋ）であるのに対し、多くのエアロゲルでそれを下回る熱伝導率、すなわち高い断熱性が報告されている。このように断熱材として非常に好ましい低熱伝導率が達成される原因は、エアロゲルの構造においてはその骨格が空間を均一に仕切ることで細孔を形成しているため、エアロゲル内ではガスの対流や分子の熱運動量交換が起こらないからである。常温・常圧で大気の主成分である窒素分子の平均自由行程は約７０ｎｍ（または６８ｎｍ）なので、エアロゲル内部を窒素分子の平均自由行程より小さい空間に仕切ることで、真空の断熱性と同程度の効果を得ることができる。
　エアロゲルは非常に低密度の材料であるが、繊細、脆弱であって非常に壊れやすく、そのため多くの実用的な局面への応用が困難になっていた。そこで、例えば高断熱窓、これまでにないフィルター、冷蔵庫用極薄壁、建築物の高断熱材等の工学応用のために、機械的に堅牢な新たな種類のエアロゲルが求められている。この課題を達成するため、従来から繊維やその他の有機分子で補強を行った、ハイブリッド化されたエアロゲルが研究されてきたが、未だに充分な特性を有するエアロゾルは実現できていない。
ＵＳＰ４４０２９２７ 特開２０１９－１９０１９号公報 特開２０１８－１３０９３３号公報 特開２００９－２９９８９３号公報
S. S. Kistler, Nature 1931, 127, 741. 片岡成人、他２名、究極の多孔質材料―シリカエアロゲル―、名古屋工業大学先進セラミックス研究センター年報、第２巻、１３－１７頁（２０１３） 田端誠、エアロゲルの開発と応用、高エネルギーニュース、Ｖｏｌ．３８、１２４－１３４頁（２０２０）http://www.jahep.org/hepnews/2019/19-4-3-aerogel.pdf
　本発明が解決しようとする課題は、非常に低密度の材料でありながら、機械的な強度が高く、断熱特性に優れた実用的なハイブリッドゲルを提供することである。
　本発明の目的は、断熱特性に優れたエアロゲルを提供することにある。具体的には、大きな空隙率を有するとともに、空隙を介した気体の流動を更に抑制する構造を有するハイブリッド化エアロゲルを提供することにある。
　エアロゲルの製造方法からも予想されるように、エアロゲルの個々の細孔は他の細孔と連通しており、これによってエアロゲル中で気体の流動が僅かに起こってしまう。本願発明者はこの僅かな流動による熱伝導に着目し、エアロゲル中にこのような流動を遮断或いは低減する他の材料を混入したハイブリッド化されたエアロゲルを構成することで、エアロゲルの熱伝導率をさらに低下させることが可能になるとの着想を得た。
［１］本発明のハイブリッドエアロゲルは、例えば図１に示すように、金属酸化物の二次粒子が結合した網目構造を有し、二次粒子間には空孔が形成されているエアロゲルと、前記エアロゲル中に混入された、外径が３０ｎｍ以上３６０ｎｍ以下のナノ中空粒子とを備え、前記エアロゲルの空孔が連通することによって形成される気体流動経路を前記ナノ中空粒子の球殻によって遮断したことを特徴とする。
［２］本発明のハイブリッドエアロゲルにおいて、好ましくは、前記ナノ中空粒子は、０．０１重量％以上、３０重量％以下であって、残部が前記エアロゲルよりなるとよい。
［３］本発明のハイブリッドエアロゲルにおいて、好ましくは、前記ナノ中空粒子の球殻によって遮断した気体流動経路は、前記エアロゲルの空孔が連通した気体流動経路に対して、１０％以上、９０％以下であるとよい。
［４］本発明のハイブリッドエアロゲルは、例えば図１に示すように、金属酸化物の二次粒子が結合した網目構造を有し、二次粒子間には空孔が形成されているエアロゲルと、前記エアロゲル中に混入された、外径が１μｍ以上２３μｍ以下のマイクロ中空粒子を含み、前記エアロゲルの網目構造を、前記マイクロ中空粒子の球殻によって機械的に補強したことを特徴とする。
［５］本発明のハイブリッドエアロゲルにおいて、好ましくは、マイクロ中空粒子は、０．０１重量％以上、３０重量％以下であって、残部が前記エアロゲルよりなるとよい。
［６］本発明のハイブリッドエアロゲルは、例えば図１、図８Ａ～図８Ｃに示すように、金属酸化物の二次粒子が結合した網目構造を有し、二次粒子間には空孔が形成されているエアロゲルと、前記エアロゲルに中空粒子を分散させて形成された固体の網目構造骨格と、前記エアロゲルの空孔が連通することによって形成される気体流動経路と、大気より熱伝導の低い気体（Ｘｅｎｏｎ、ＣＯ２、又はエチレン）で充填された前記中空粒子の球状空洞とを備えるものである。
［７］本発明のハイブリッドエアロゲル［６］において、好ましくは、前記中空粒子は、外径が３０ｎｍ以上３６０ｎｍ以下のナノ中空粒子と、外径が１μｍ以上２３μｍ以下のマイクロ中空粒子の少なくとも一方を有するとよい。
［８］本発明のハイブリッドエアロゲル［７］において、好ましくは、前記ナノ中空粒子は、０．０１重量％以上、３０重量％以下であり、前記マイクロ中空粒子は、０．０１重量％以上、３０重量％以下であって、残部が前記エアロゲルよりなるとよい。更に好ましくは、前記ナノ中空粒子は、０．１重量％以上、１５重量％以下であり、前記マイクロ中空粒子は、０．１重量％以上、１５重量％以下であるとよい。更に好ましくは、前記ナノ中空粒子は、１重量％以上、１０重量％以下であり、前記マイクロ中空粒子は、１重量％以上、１０重量％以下であるとよい。
［９］本発明のハイブリッドエアロゲル［７］において、好ましくは、前記ナノ中空粒子は、０．００００３体積％以上、１７．６体積％以下であり、前記マイクロ中空粒子は、０．００００３体積％以上、２２体積％以下であって、残部が前記エアロゲルよりなるとよい。更に好ましくは、前記ナノ中空粒子は、０．０００３体積％以上、８．１体積％以下であり、前記マイクロ中空粒子は、０．０００３体積％以上、１０．６体積％以下であるとよい。更に好ましくは、前記ナノ中空粒子は、０．００３４体積％以上、５．２体積％以下であり、前記マイクロ中空粒子は、０．００３４体積％以上、７．０体積％以下であるとよい。
［１０］本発明のハイブリッドエアロゲル［１］～［９］において、好ましくは、前記金属酸化物は、ケイ素（Ｓｉ）、アルミニウム（Ａｌ）、チタン（Ｔｉ）、ジルコニウム（Ｚｒ）、ハフニウム（Ｈｆ）、イットリウム（Ｙ）、バナジウム（Ｖ）、セリウム（Ｃｅ）、ランタン（Ｌａ）、ネオジム（Ｎｄ）、サマリウム（Ｓｍ）、プラセオジウム（Ｐｒ）、ホルミウム（Ｈｏ）、又はモリブデン（Ｍｏ）の少なくとも１種の酸化物であるとよい。
［１１］本発明のハイブリッドエアロゲルの製造方法は、前駆体としての金属アルコキシドを調製し、金属酸化物よりなる中空粒子を準備し、前記前駆体と前記中空粒子を溶媒に溶かして、コロイド溶液を調製し、酸触媒を前記コロイド溶液に添加し、前記前駆体に対するゾル－ゲル法の加水分解反応と重縮合反応を促進してゲルを調製し、前記ゲルを、二酸化炭素を用いた超臨界乾燥法又は常圧乾燥法で乾燥処理することにより、ハイブリッド化されたエアロゲルを作製する、工程を有するものである。
［１２］本発明のハイブリッドエアロゲルの製造方法において、好ましくは、前記金属アルコキシドの金属は、ケイ素（Ｓｉ）、アルミニウム（Ａｌ）、チタン（Ｔｉ）、ジルコニウム（Ｚｒ）、ハフニウム（Ｈｆ）、イットリウム（Ｙ）、バナジウム（Ｖ）、セリウム（Ｃｅ）、ランタン（Ｌａ）、ネオジム（Ｎｄ）、サマリウム（Ｓｍ）、プラセオジウム（Ｐｒ）、ホルミウム（Ｈｏ）、又はモリブデン（Ｍｏ）の何れかの少なくとも１種を含むとよい。
［１３］本発明のハイブリッドエアロゲルの製造方法は、例えば図９Ａに示すように、前駆体としてのケイ素アルコキシド又は水ガラスを調製し（Ｓ１００）、シリカの中空粒子を準備し（Ｓ１１０）、前記前駆体と前記中空粒子を溶媒に溶かして、コロイド溶液を調製し（Ｓ１２０）、酸触媒を前記コロイド溶液に添加し、前記前駆体に対するゾル－ゲル法の加水分解反応と重縮合反応を促進してゲルを調製し（Ｓ１３０）、前記ゲルを、二酸化炭素を用いた超臨界乾燥法又は常圧乾燥法で乾燥処理することにより、ハイブリッド化されたエアロゲルを作製する（Ｓ１４０）、工程を有するものである。
［１４］本発明のハイブリッドエアロゲルの製造方法において、好ましくは、前記ケイ素アルコキシドとして、テトラエトキシシラン、トリメトキシシラン、テトラメトキシシラン、トリエトキシシラン、トリプロポキシシラン、テトラプロポキシシラン、トリブトキシシランの少なくとも１つを用いるとよい。
［１５］本発明のハイブリッドエアロゲルの製造方法において、好ましくは、さらに、前記中空粒子の球状空洞の内部のガスを大気より熱伝導の低い気体に置換する工程を備えるとよい。
［１６］本発明のハイブリッドエアロゲルの製造方法において、好ましくは、中空粒子は、マイクロ中空粒子、ナノ中空粒子、又はマイクロ中空粒子とナノ中空粒子の混合体の何れかであるとよい。
［１７］本発明の断熱材は、［１］乃至［１０］の何れか１項に記載のハイブリッドエアロゲルを用いたものである。
　本発明のハイブリッドエアロゲルによれば、真空断熱並みの高断熱特性が得られると共に、大気圧が作用しても圧壊が防止できる固体状の断熱材を提供できる。
本発明の一実施例を示すハイブリッド化されたエアロゲルの断面の概念的な構造を示す要部断面図である。 図１に示す中空粒子の断面構造の概念的に示す図である。 本発明の一実施例を示すマイクロ中空粒子の概念的説明図で、（Ａ）は断面構造図、（Ｂ）はＳＥＭ写真図で、マイクロ中空粒子の内部構造を示すため、表面が破断しているマイクロ中空粒子を示している。 本発明の一実施例を示すマイクロ中空粒子の説明図で、（Ａ）は光学的顕微鏡写真、（Ｂ）はＳＥＭ写真、（Ｃ）は（Ｂ）の拡大ＳＥＭ写真で、一個のマイクロ中空粒子の破断面、（Ｄ）は（Ｃ）の拡大ＳＥＭ写真でマイクロ中空粒子の膜構造の詳細構造を示している。 本発明の一実施例を示すマイクロ中空粒子の説明図で、（Ｅ）は元素組成を表すＥＤＸ、（Ｆ）は粒径分布（ＰＳＤ：particle size distribution）である。 本発明の一実施例を示すナノ中空粒子の概念的説明図で、（Ａ）は断面構造図、（Ｂ）はＳＥＭ写真図で、ナノ中空粒子の内部構造を示している。 本発明の一実施例を示すナノ中空粒子の説明図で、（Ａ）はＳＥＭ写真、（Ｂ）はＴＥＭ写真、（Ｃ）は（Ｂ）の拡大ＴＥＭ写真、（Ｄ）は（Ｃ）の拡大ＴＥＭ写真でナノ中空粒子の膜構造の詳細構造を示している。 本発明の一実施例を示すナノ中空粒子の説明図で、（Ｅ）は元素組成を表すＥＤＸ、（Ｆ）は粒径分布を示すＰＳＤである。 本発明の一実施例を示す中空粒子とエアロゲルの写真図で、（Ａ）はマイクロ中空粒子のＳＥＭ写真、（Ｂ）はナノ中空粒子のＴＥＭ写真、（Ｃ）は多孔質エアロゲルのＳＥＭ写真、（Ｄ）は（Ｃ）の拡大ＳＥＭ写真で多孔質エアロゲルの詳細構造を示している。 本発明の一実施例を示す熱伝導を示す図で、エアロゲルに中空粒子を含まない場合を示している。 本発明の一実施例を示す熱伝導を示す図で、ハイブリッド化されたエアロゲルにナノ中空粒子を含む場合を示している。 本発明の一実施例を示す熱伝導を示す図で、ハイブリッド化されたエアロゲルに二酸化炭素を充填したナノ中空粒子を含む場合を示している。 ハイブリッド化されたエアロゲルの製造工程を説明する図である。 前駆体に対するゾル－ゲル法の加水分解反応と重縮合反応を説明する図である。 二重エマルジョン法によるマイクロ中空粒子の製造工程を説明する図である。 ソフトテンプレート法によるナノ中空粒子の製造工程を説明する図である。 本発明の一実施例を示すナノ中空粒子のゼータ電位を示す図である。 本発明の一実施例を示すナノ中空粒子の粒径分布（ＰＳＤ）を示す図である。 本発明の一実施例を示すナノ中空粒子の元素組成を表すＥＤＸである。 本発明の一実施例を示すハイブリッド化されたエアロゲルの熱伝導率の比較図で、エアロゲル単体、エアロゲルとマイクロ中空粒子の混合体、エアロゲルとナノ中空粒子の混合体であって中空粒子内の気体が空気、エアロゲルとナノ中空粒子の混合体であって中空粒子内の気体が二酸化炭素の場合の４態様を示している。 本発明の一実施例を示すハイブリッド化されたエアロゲルの設計指針の概念的説明図で、エアロゲルの貫通ポア径（縦軸）と中空粒子内径（横軸）でマトリクス状に示してある。
　以下、図面を用いて本発明を説明する。
　図１は本発明の一実施例を示すハイブリッド化されたエアロゲルの断面の概念的な構造を示す要部断面図である。図において、シリカ微粒子１０、網目構造体（多孔質構造体）のポア２０、マイクロ中空粒子（ＭＨＳＰ：Micro hollow silicate particles）３０、ナノ中空粒子（ＮＨＳＰ：Nano hollow silicate particles）４０を備えている。
　エアロゲルは、低密度で空隙率の高い乾燥ゲル体の総称であり、湿潤ゲルを乾燥させて得られる多孔質体である。シリカ微粒子１０は、シリカの一次粒子（直径１～２ｎｍ程度）が、弱い結合力で形成された二次粒子（直径２０～５０ｎｍ）である。シリカ微粒子１０は、シリカの二次粒子が結合してできた網目構造を有し、二次粒子間には空孔２０が形成されている。弱い結合力とは、ゲル骨格である網目構造が破壊されない程度の結合力をいう。
　網目構造体（多孔質構造体）の空孔２０は、典型的には５～１００ｎｍであり、平均のポア径は２０～４０ｎｍである。従って、シリカエアロゲルの網目構造体は、非常に脆いという特徴を有している。
　「平均のポア径」は、例えば走査型電子顕微鏡（ＳＥＭ）を用いて、ＳＥＭ像を得、個々のポア径について画像解析により直径を求め、この平均半径を１００個以上のポアについて相加平均値として出した値である（画像解析法）。なおこの際、一個の凝集粒子を形成しているポア群は１個のポアとして計数する。
　シリカ化合物を原料とする一般的なシリカエアロゲルの細孔径は、常温・常圧における空気の平均自由行程である６７ｎｍ以下であり、気体分子同士の衝突（対流による熱伝達）がほとんどないため、気体成分の熱伝導率の影響を無視することができ、シリカエアロゲルの熱伝導率が低くなる。
　マイクロ中空粒子３０は、球状の中空部分の周りを、球殻が取り囲んでいる構造を有する。表１に示すように、マイクロ中空粒子３０の外径Ｄの範囲は、好ましくは常温・常圧における空気の平均自由行程λの１５倍程度の１μｍを下限値とし、上限値を２３μｍとする。外径Ｄが１μｍ未満のマイクロ中空粒子は、合成が難しく、また膜厚が薄くなるため、粒子内部に収容される二酸化炭素等のガスが粒子外部に漏れやすい。外径Ｄが２３μｍを超えるマイクロ中空粒子は、断熱効果が低いと共に、粒子表面積が増大するため粒子内部に収容される二酸化炭素等のガスが粒子外部に漏れやすい。
　マイクロ中空粒子３０の球殻を形成する膜厚ｔの範囲は、０．３５μｍから３μｍの範囲が好ましく、ポア（中空部）外径ｄの範囲は、０．３μｍから約２２μｍの範囲が好ましい。
　マイクロ中空粒子３０は、常温常圧における空気の平均自由行程の１５倍よりも大きな粒径であるため、ハイブリッド化されたエアロゲルにおいて、脆い網目構造体（多孔質構造体）の構造的強度を高める効果がある。
　本発明のハイブリッドエアロゲルにおいて、表１に示すように、マイクロ中空粒子は、好ましくは０．０１重量％以上、３０重量％以下であり、更に好ましくは０．１０重量％以上、１５重量％以下であり、最も好ましくは１．０重量％以上、１０重量％以下である。この場合の体積％で示す組成比率は、好ましくは０．００００３体積％以上、２２．４体積％以下であり、更に好ましくは０．０００３体積％以上、１０．６体積％以下であり、最も好ましくは０．００３４体積％以上、７．０体積％以下である。
　マイクロ中空粒子が０．０１重量％未満の場合は、ハイブリッドエアロゲルの製造段階で、マイクロ中空粒子が溶液から漏出して、収率が著しく低下する。マイクロ中空粒子が３０重量％を超える場合は、マイクロ中空粒子を均一に分散させることが困難になり、合成が難しくなる。
Figure JPOXMLDOC01-appb-T000001
　ナノ中空粒子４０は、球状の中空部分の周りを、球殻が取り囲んでいる構造を有する。表２に示すように、ナノ中空粒子４０の外径Ｄの範囲は、好ましくは常温・常圧における空気の平均自由行程λの半分程度の３０ｎｍを下限値とし、上限値を常温・常圧における空気の平均自由行程λと約５倍程度の３６０ｎｍとする。外径Ｄが３０ｎｍ未満のナノ中空粒子は、フィルターを通過すると共に、合成が難しく、また膜厚が薄くなるため、粒子内部に収容される二酸化炭素等のガスが粒子外部に漏れやすい。外径Ｄが３６０ｎｍを超えるナノ中空粒子は、コア粒子形成の限界を超えるため、合成が難しい。
　ナノ中空粒子４０の球殻を形成する膜厚ｔの範囲は、７．５ｎｍから６５ｎｍの範囲が好ましく、ポア（中空部）外径ｄの範囲は、１５ｎｍから３４５ｎｍの範囲が好ましい。
　ナノ中空粒子４０は、常温常圧における空気の平均自由行程を含む粒径であるため、ハイブリッド化されたエアロゲルにおける断熱効果への寄与が大きい。
　本発明のハイブリッドエアロゲルにおいて、表２に示すように、ナノ中空粒子は、好ましくは０．０１重量％以上、３０重量％以下であり、更に好ましくは０．１０重量％以上、１５重量％以下であり、最も好ましくは１．０重量％以上、１０重量％以下である。この場合の体積％で示す組成比率は、好ましくは０．００００３体積％以上、１７．６体積％以下であり、更に好ましくは０．０００３体積％以上、８．１体積％以下であり、最も好ましくは０．００３４体積％以上、５．２体積％以下である。
　ナノ中空粒子が０．０１重量％未満の場合は、ハイブリッドエアロゲルの製造段階で、ナノ中空粒子が溶液から漏出して、収率が著しく低下する。ナノ中空粒子が３０重量％を超える場合は、ナノ中空粒子を均一に分散させることが困難になり、合成が難しくなる。
Figure JPOXMLDOC01-appb-T000002
　図２は、図１に示す中空粒子の断面構造の概念的に示す図である。
　中空粒子は、球状の中空部分の周りを、球殻が取り囲んでいる構造を有する。中空粒子は、ナノ中空粒子４０とマイクロ中空粒子３０の２種類に応じて、表１と表２に示すような、形状であるとよい。例えば、中空粒子の外径Ｄの範囲は、３０ｎｍ～３６０ｎｍと１μｍ～２３μｍ、球殻厚さｔの範囲は７．５ｎｍ～６５ｎｍと０．３５μｍ～３μｍ、コア（中空部）径ｄの範囲は１５ｎｍ～３４５ｎｍと０．３μｍ～約２２μｍである。シリカ微粒子としてシリカエアロゲルを、また中空粒子としてシリカエアロゲルを使用した場合、中空粒子の直径、ハイブリッド化されたエアロゲル中の中空粒子混入率等を適宜調節することにより、その熱伝導率をシリカエアロゲルの１４ｍＷ／ｍ・Ｋ程度よりもかなり低く、また真空断熱材（ｖａｃｕｕｍ　ｉｎｓｕｌａｔｅｄ　ｐａｎｅｌ）の８．０ｍＷ／ｍ・Ｋに近い値を達成することができる。即ち、中空粒子に空気を充填している場合は１０．４ｍＷ／ｍ・Ｋ、中空粒子に二酸化炭素を充填している場合は９．６ｍＷ／ｍ・Ｋ（図１３）という非常に低い値を達成することができた。
　本発明においては、中空粒子として、マイクロ中空粒子３０とナノ中空粒子４０の２類型に区分している。
　図３は、本発明の一実施例を示すマイクロ中空粒子の概念的説明図で、（Ａ）は断面構造図、（Ｂ）はＳＥＭ写真図で、マイクロ中空粒子の内部構造を示すため、表面が破断しているマイクロ中空粒子を示している。マイクロ中空粒子については、マイクロ中空粒子３０で説明したとおりである。
　図４Ａは、本発明の一実施例を示すマイクロ中空粒子の説明図で、（Ａ）は光学デジタル顕微鏡（ＯＤＭ：optical digital microscope）、（Ｂ）はＳＥＭ写真、（Ｃ）は（Ｂ）の拡大ＳＥＭ写真で、一個のマイクロ中空粒子の破断面、（Ｄ）は（Ｃ）の拡大ＳＥＭ写真でマイクロ中空粒子の膜構造の詳細構造を示している。
　図４Ｂは、本発明の一実施例を示すマイクロ中空粒子の説明図で、（Ｅ）は元素組成を表すＥＤＸ（energy dispersive X-ray analysis; エネルギー分散型X線分析）、（Ｆ）は粒径分布を示すＰＳＤ（粒径分布）である。マイクロ中空粒子の元素組成としては、Ｓｉが主成分で、Ｏが含有されていると共に、Ｃも痕跡程度含有されている。ＣはＳＥＭとＥＤＸの測定に必要な炭素被膜によるもので、分析中のサンプルの導電率を向上させる。マイクロ中空粒子の粒径は、ピーク値が８μｍで、３μｍ～２２μｍの範囲に二項分布している。
　図５は、本発明の一実施例を示すナノ中空粒子の概念的説明図で、（Ａ）は断面構造図、（Ｂ）はＴＥＭ写真図で、ナノ中空粒子の内部構造を示している。ナノ中空粒子については、ナノ中空粒子４０で説明したとおりである。
　図６Ａは、本発明の一実施例を示すナノ中空粒子の説明図で、（Ａ）はＳＥＭ写真、（Ｂ）はＴＥＭ写真、（Ｃ）は（Ｂ）の拡大ＴＥＭ写真、（Ｄ）は（Ｃ）の拡大ＴＥＭ写真でナノ中空粒子の膜構造の詳細構造を示している。
　図６Ｂは、本発明の一実施例を示すナノ中空粒子の説明図で、（Ｅ）は元素組成を表すＥＤＸ、（Ｆ）は粒径分布を示すＰＳＤである。ナノ中空粒子の元素組成としては、Ｓｉが主成分で、Ｏが含有されていると共に、Ｃも痕跡程度含有されている。ＣはＳＥＭとＥＤＸの測定に必要な炭素被膜によるもので、分析中のサンプルの導電率を向上させる。ナノ中空粒子の粒径は、ピーク値が１４０ｎｍで、１００ｎｍ～２４０ｎｍの範囲に二項分布している。
　図７は、本発明の一実施例を示す中空粒子の写真図で、（Ａ）はマイクロ中空粒子のＳＥＭ写真、（Ｂ）はナノ中空粒子のＴＥＭ写真、（Ｃ）は多孔質エアロゲルのＳＥＭ写真、（Ｄ）は（Ｃ）の拡大ＳＥＭ写真で多孔質エアロゲルの詳細構造を示している。
　密度については、表３に示すように、マイクロ中空粒子は０．２３～２．６５ｇ／ｃｍ３、ナノ中空粒子は０．３２～２．６５ｇ／ｃｍ３、エアロゲル全体では０．００９～０．２２０ｇ／ｃｍ３である。本発明のハイブリッドエアロゲルの密度は、従来例のエアロゲル（ＡＺＯマテリアルズ）の０．００１１～０．５ｇ／ｃｍ３を基準にすると、同程度から半分程度の密度になっている。
Figure JPOXMLDOC01-appb-T000003
　図８は、エアロゲルの熱伝導を説明する図で、（Ａ）はエアロゲルに中空粒子を含まない場合、（Ｂ）はハイブリッド化されたエアロゲルにナノ中空粒子を含む場合、（Ｃ）はハイブリッド化されたエアロゲルに二酸化炭素を充填したナノ中空粒子を含む場合を示している。
　図８Ａに示すような、従来のエアロゲル母材はもともと液相だった部分を気相に置き換えるという形成過程から、細孔は必ず他の細孔と連通している。そこで細孔の気体の流動性が熱伝導を生じさせるという本質的な課題を抱えている。
　これに対して、本発明では、図８Ｂ、図８Ｃに示すように、エアロゲルの連通細孔を中空粒子で塞ぐものである。中空粒子をエアロゲルのシリカ微粒子で構成される網目構造体（多孔質構造体）の空孔について、連通細孔を中空粒子で塞ぐことで、空孔による固体の熱伝導を低減できる。中空粒子の球状空洞領域は小さいために気体の流動性による熱伝導も低く抑えられる。
　また、上記の中空粒子に加え、さらなる効果について説明する。中空粒子は球殻で表面が覆われているため、気体が通過しない気密構造となっており、中空粒子の空洞に充填した気体はそのまま保持できる。通常の大気中でエアロゲルを使用すると連通細孔内は選択の余地なく大気となる。しかし、気密性の中空粒子を使うと事前に中空粒子に充填した気体を維持できる。エアロゲルに中空粒子を分散させることで固体の骨格部分と、２種類の空孔（連通細孔と球状空洞）という新たな構造に加え、大気より熱伝導の低い気体（Ｘｅｎｏｎ、ＣＯ２、エチレン、ｅｔｃ）を中空粒子に充填するとこのハイブリッドエアロゲルの断熱特性はさらに向上できる。
　前提として、シリカエアロゲルの一般的な製造工程について説明する。
　シリカエアロゲルは、例えばゾル－ゲル法やストーバー法で製造される。
　ゾル－ゲル法は、金属アルコキシドの溶液を出発物質とし、この溶液を加水分解および縮重合反応によりコロイド溶液（ゾル）とし、さらに反応を促進させることにより、ゲルを経由してガラスやセラミックスを作製する方法である。ゾル－ゲル法は、液相からの作製法であることから、原料を分子レベルで均質に混合することが可能であり、組成制御の自由度が高いという長所をもつ。
　ストーバー法は、エタノールを加えたアルカリ性水溶液中で少量のケイ素アルコキシドを素早く反応させて小さいガラス粒子を製造する方法である。反応時間と水／ケイ素の割合とを変えることにより、粒子の大きさの調整ができる。ストーバー法の条件は、一般的なゾル－ゲル法に比して、［エタノール／水］比と［水／ケイ素］比が著しく大きい。反応が均一に進行するので、粒径のばらつきが小さいことが特長である。
　続いて、ハイブリッド化されたエアロゲルの製造過程について説明する。
　図９Ａは、ハイブリッド化されたエアロゲルの製造工程を説明する図である。
　まず、前駆体としてのケイ素アルコキシド又は水ガラス（ケイ酸ナトリウム）を調整する（Ｓ１００）。無機シリカエアロゲルは、伝統的に、シリカ系アルコキシド（例えば、テトラエトキシルシラン）の加水分解及び縮合を通じてか、又はケイ酸又は水ガラスのゲル化を通じて作られる。シリカ系エアロゲル合成物のための他の関連する無機前駆体材料としては、限定されないが、金属ケイ酸塩、例えば、ケイ酸ナトリウム又はケイ酸カリウム、アルコキシシラン、部分的に加水分解したアルコキシシラン、テトラエトキシルシラン（ＴＥＯＳ）、部分的に加水分解したＴＥＯＳ、ＴＥＯＳの縮合ポリマー、テトラメトキシルシラン（ＴＭＯＳ）、部分的に加水分解したＴＭＯＳ、ＴＭＯＳの縮合ポリマー、テトラ－ｎ－プロポキシシラン、部分的に加水分解したテトラ－ｎ－プロポキシシラン及び／又はテトラ－ｎ－プロポキシシランの縮合ポリマー、ポリエチルシリケート、部分的に加水分解したポリエチルシリケート、モノマーアルキルアルコキシシラン、ビス－トリアルコキシアルキル若しくはアリールシラン、多面体シルセスキオキサン、又はそれらの組み合わせが挙げられる。
　ここで、無機エアロゲルは、一般的に、金属酸化物又は金属アルコキシド材料から形成される。金属酸化物又は金属アルコキシド材料は、酸化物又は酸化物を形成することができる任意の金属のアルコキシドに基づくことができる。そのような金属としては、限定されないが、ケイ素、アルミニウム、チタン、ジルコニウム、ハフニウム、イットリウム、バナジウム、セリウムなどが挙げられる。
　次に、中空粒子として、マイクロ中空粒子、ナノ中空粒子、又はマイクロ中空粒子とナノ中空粒子４０の混合体を準備する（Ｓ１１０）。
　次に、前駆体と中空粒子を溶媒に溶かして、コロイド溶液（ゾル）を調整する（Ｓ１２０）。溶媒としては、例えばメタノールが用いられる。ゾル－ゲル法に従って、加水分解反応と縮重合反応が進行する。図９Ｂは、ケイ素アルコキシドに対するゾル－ゲル法の加水分解反応と重縮合反応を説明する図である。加水分解反応を促進するために、例えば酸触媒を使用する。酸触媒を使用した場合の加水分解は求電子反応による。溶液中のＨ３Ｏ＋はアルコキシル基（－ＯＲ；Ｒ＝ＣｎＨ２ｎ＋１）の酸素に対して攻撃し、ＳｉＯＲをＳｉＯＨとし、結合が切れることにより生成したＲ＋はＨＯ－と結合しアルコールを副生成物として形成する。反応が進むにつれてアルコキシル基とＨ２Ｏが減少するため、加水分解反応速度は徐々に低下する。この加水分解反応が始まると同時に縮重合反応も始まるため、生成したＳｉ（ＯＣ２Ｈ５）３（ＯＨ）は周辺のＳｉ（ＯＣ２Ｈ５）３（ＯＨ）と脱水縮重合を起こす。
　ゾルの脱水縮重合反応が進行すると、生成するシロキサンポリマーは直鎖状に近い構造となり、絡み合うことで３次元編み目構造を構成し、自由に動き回ることができなくなるために流動性を失ったゲルが生成される（Ｓ１３０）。酸触媒（フッ酸を除く）のみを使用した場合は反応性が低く、密度の低いゲルを形成しやすいため、ゲル化までに長時間を必要とし、Ｈ２Ｏや副生成物であるアルコール等を内部に多く含んだゲルを形成する。
　このゲルを乾燥処理することにより、ハイブリッド化されたエアロゲルを作製する（Ｓ１４０）。この乾燥処理には、例えば二酸化炭素を用いた超臨界乾燥法が用いられる。超臨界流体には二酸化炭素が多く使用されており、二酸化炭素は臨界温度３１．１℃、臨界圧力７．３８ＭＰａという条件で超臨界状態となり、これは水と比較して比較的温和な条件である。また超臨界二酸化炭素が高い溶解性を持ち、臨界点以下にすると気化して飛散するため、乾燥試料のみを取り出すことが可能である。
　なお、超臨界乾燥法に代えて常圧乾燥法（ＡＰＤ， Ambient Pressure Drying）を用いてもよい。常圧乾燥法で製造される場合は、エアロゲルに代えてシリカキセロゲルと呼ばれる場合もある。
＜マイクロ中空粒子の製造＞
　図１０は、二重エマルジョン法によるマイクロ中空粒子の製造工程を説明する図である。マイクロ中空粒子（ＭＨＳＰ）は、界面反応によって調製される二重エマルジョンである。
　二重エマルジョンは、単にエマルション内のエマルションとして定義される。エマルションは、少なくとも２つの非混和性液体からなる分散多相システムである。液滴を形成する液体は分散相と呼ばれ、液滴を取り囲む大部分の液体は連続相と呼ばれる。二重エマルジョンは、２つの液体が最初の２つの液体と混和しない３番目の液体によって分離されているシステムと見なすことができる。水と油の場合、二重エマルジョンの２つの可能なケース、即ち、水中油中水（ｗ／ｏ／ｗ）エマルジョンと油中水中油（ｏ／ｗ／ｏ）エマルジョンである。前者の場合、例えば、分散した水滴のそれぞれが小胞構造を形成し、分離した単一または複数の水性区画が油相の層によって連続水性相を形成する。
＜ナノ中空粒子の製造＞
　図１１は、ソフトテンプレート法によるナノ中空粒子の製造工程を説明する図である。
　ナノ中空粒子（ＮＨＳＰ）は、ソフトテンプレート法によって調製される。
　ソフトテンプレート法（soft-template methods）は、ミセル、エマルジョン、リポソーム、ポリマーブレンド、液晶などのソフトマターをテンプレートとして使用し、ナノポーラス、メソポーラス、マクロポーラス材料などの多孔性材料やナノスフェア、ナノロッド、ナノシートなどのナノ材料を構築するのに用いられる。これに対して、ハードテンプレート法（hard-template methods）は、粒子やゼオライトなどの固体をテンプレートとして使用する。
　以下、本発明のハイブリッド化されたエアロゲルの実施例について説明する。
＜マイクロ中空粒子の製造＞
　ここでは、ケイ酸ナトリウム溶液（２９．９ｇシリコン、１４４ミリモル）などのパラメーターが固定されている。この溶液の総量は、水相１（Ｗ１）として３６ｍＬに固定された。Ｗ１を、商品名Ｔｗｅｅｎ８０（１．００ｇ）および商品名ｓｐａｎ８０（０．５０ｇ）を含むｎ－ヘキサン溶液（７２ｍＬ）からなる油相（Ｏ１）に添加し、得られた２相溶液（Ｗ１／Ｏ１）をホモジナイザー（～８０００ｒｐｍ、１分間）によりＷ１／Ｏ１エマルジョンとし、水相（Ｗ２）の沈殿剤である重炭酸アンモニウム水溶液（２ｍｏｌ・Ｌ－１；２５０ｍＬ）に、攪拌しながらに直ちに注いだ。
　ここで、Ｔｗｅｅｎ８０は、“Ｐｏｌｙｓｏｒｂａｔｅ　８０”または“Ｐｏｌｙｏｘｙｅｔｈｙｌｅｎｅ　（２０）　ｓｏｒｂｉｔａｎ　ｍｏｎｏｏｌｅａｔｅ”とも呼ばれるもので、化学式はＣ６４Ｈ１２４Ｏ２６である。食品や化粧品によく使用される非イオン性界面活性剤および乳化剤で、粘性のある水溶性の黄色の液体である。ｓｐａｎ８０は、Ｓｏｒｂｉｔａｎ　ｍｏｎｏｏｌｅａｔｅとも呼ばれるもので、化学式はＣ２４Ｈ４４Ｏ６であり、一連のソルビタンエステルからなる界面活性剤である。１つまたは複数のソルビタンヒドロキシル基と脂肪酸のエステル化によって得られ、本質的に疎水性である。
　２時間攪拌した後、Ｗ１／Ｏ１／Ｗ２溶液は白色のコロイド懸濁液を形成した。次に、Ｗ１／Ｏ１／Ｗ２－コロイド溶液をろ過し、脱イオン水／エタノールで洗浄し、１２０℃で２４時間真空乾燥した後、４００℃で焼成して過剰な界面活性剤を除去すると共に、粉末の形でポリマー形成されたマイクロ中空粒子（ＭＨＳＰ）を焼成した。（注：Ｗ１、Ｗ２、Ｏ１のケイ酸ナトリウム、沈殿剤、界面活性剤の濃度はそれぞれ変更されていない。沈殿剤とケイ酸ナトリウムのモル比は３．５（沈殿剤／ケイ酸ナトリウム）に固定された。Ｗ１とＷ２は同じであった（Ｗ１／Ｗ２＝１／７）。
＜ナノ中空粒子の製造＞
　ここでは、ポリ（メタクリル酸）ナトリウム塩（ＮａＰＭＡ、４０重量パーセント（ｗｔ％））などの水ベースの高分子電解質が、水溶液中のテンプレート剤として、ベースの触媒ストーバー法と組み合わせて使用された。最初は、０．４０ｇのＮａＰＭＡ（ＭＷ～４，０００－６，０００）を４．５ｍＬの水酸化アンモニウム（ＮＨ４ＯＨ、ＭＷ～３５．０５、２８％、試薬グレード）に溶解する。次に、９０ｍＬのエタノール（ＥｔＯＨ、ＭＷ～４６．０７）を混合物に加える。アリコート（ａｌｉｑｕｏｔ）として、テトラエチルオルトシリケート（ＴＥＯＳ、ＭＷ～２０８．３３、９８％、試薬グレード）の５個に等分したものを準備する。これを少しずつ５時間かけて、周囲温度で激しく磁気攪拌しながら１．８０ｍＬのＴＥＯＳを加えた。
　１０時間のエージング期間の後、白色コロイド懸濁液が得られ、溶液中に約０．９２重量％のケイ酸塩粒子が含まれていた。ＮＨ４ＯＨの除去と定義されたケイ酸塩粒子の球殻安定性の向上は、オープンビーカー内で溶液を攪拌することによって行われた。次に、コロイド懸濁液をろ過し、脱イオン水で３回洗浄して、水性ポリマーを除去した。
＜粒子の中空部分へのガス閉じ込め＞
　マイクロ中空粒子（ＭＨＳＰ）とナノ中空粒子（ＮＨＳＰ）の両方の製造プロセスで、コロイド懸濁液をろ過して洗浄した後、１２０℃で２４時間乾燥し、４００℃で焼成すると、水性ポリマーと過剰な界面活性剤の除去が行われ、粉末状のＭＨＳＰとＮＨＳＰが焼成して得られた。乾燥および焼成環境が要求されたガスの下にある場合、ＭＨＳＰおよびＮＨＳＰの内部に任意の種類の気体を配置できる。
＜マイクロ及びナノ中空粒子を混入したエアロゲルの製造＞
　図９Ａに示すように、シリカエアロゲルは、２つの主要なステップで製造される。ゾルゲル化学による湿潤ゲルの形成と、湿潤ゲルの乾燥である。湿潤ゲルは、シリカ前駆体分子の加水分解と縮合から形成された、シリカと液体溶媒のナノ構造の固体ネットワークで構成されている。
　ハイブリッドエアロゲルの前駆体は、中空粒子、メタノール、およびＴＥＯＳの混合物によって調製された。中空粒子をメタノールと混合し、中空粒子をより良く分散させるために超音波振動を実施した。次に、ＴＥＯＳをメタノール／中空粒子溶液に加えた。次いで、合計６．３ｇのシュウ酸（０．０１Ｍ）を溶液に加えた。最後に、１．５ｇのＮＨ４ＯＨ（０．５Ｍ）を混合溶液に加えた。この混合溶液はアルコゾルとも呼ばれるもので、ゲル化が起こるように室温に保たれた。ゲル化後、アルコゲルをメタノール中で６０℃で１２時間熟成（ａｇｉｎｇ）させた。高温での乾燥中の蒸発を考慮して、ゲル上に過剰量のメタノールを加えた。
　アルコゲル中のメタノールを非極性溶媒（ヘキサン）と交換した。このステップでは、アルコゲルをヘキサンに６０℃で１０時間浸漬した。表面改質のために、ヘキサンはヘキサンとＴＭＣＳに置き換えられた。ＴＭＣＳは、 (Trimethylchlorosilane) の略語で、化学式は（ＣＨ３）３ＳｉＣｌであり、和名はクロロトリメチルシランである。
　ヘキサン／ＴＭＣＳの体積比は４で一定に保たれた。表面改質ステップでは、アルコゲルをヘキサン／ＴＭＣＳ溶液に６０℃で２４時間浸漬した。アルコゲルを乾燥する前に、サンプルを純粋なヘキサンに浸して、６０℃で６時間過剰なＴＭＣＳ溶媒を除去した。エアロゲル合成の最終ステップは乾燥で、乾燥条件は表４に示すとおりである。
Figure JPOXMLDOC01-appb-T000004
　次に、このようにして製造されたナノ中空粒子の性状について説明する。
　図１２Ａは本発明の一実施例を示すナノ中空粒子のゼータ電位を示す図である。ゼータ電位はｐＨ７で最低値－１８ｍＶを示す。酸性側のゼータ電位はｐＨ２で最高値－４．５ｍＶを示す。アルカリ側のゼータ電位はｐＨ１０で中間最高値－１２ｍＶを示す。
　図１２Ｂは本発明の一実施例を示すナノ中空粒子の粒径分布（ＰＳＤ）を示す図である。粒径は６０－２２０ｎｍの範囲で凸状に分布しており、中央最高値は９０ｎｍである。
　図１２Ｃは本発明の一実施例を示すナノ中空粒子の元素組成を表すＥＤＸである。ナノ中空粒子の元素組成としては、Ｓｉが主成分で、Ｏが含有されていると共に、Ｃも痕跡程度含有されている。
　次に母材の連通細孔と、中空粒子の球状空洞のそれぞれのサイズによる効果について説明する。自由空間において気体分子は互いに衝突しながら運動している。衝突せずに直進できる距離を自由行程と呼ぶ。それぞれの気体分子は一定の温度、圧力において衝突せずに直進できる平均距離が知られていて、それを平均自由行程と呼ぶ。気体は流動することで熱を伝えるが、平均自由行程よりも小さな閉空間に閉じ込められた気体は流動による熱伝導が少なくなるので、平均自由行程よりも小さな閉空間に閉じ込められた気体は同じ気体分子でも自由空間中の気体分子よりも断熱性の高い気体分子としてふるまうことが知られている。このように断熱性の高い気体分子としてのふるまいは、その気体分子の平均自由行程と同程度のサイズ付近で顕著になり、閉空間のサイズが小さいほどその効果は大きい。このことで小さな閉空間を持った中空粒子は、その球状空洞中の気体流動による熱伝導が少ない優れた断熱材となる。一方、中空粒子を形成するためには外壁である球殻が必要で、球状空洞と比較して球殻の厚みが厚くなると、固体伝導により断熱特性が低下してしまう。この両方の効果を勘案して、中空粒子の最適形状が定まる。
　図１３は、本発明の一実施例を示すハイブリッド化されたエアロゲルの熱伝導率の比較図で、エアロゲル単体、エアロゲルとマイクロ中空粒子の混合体、エアロゲルとナノ中空粒子の混合体であって中空粒子内の気体が空気、エアロゲルとナノ中空粒子の混合体であって中空粒子内の気体が二酸化炭素の場合の４態様を示している。
　本実施形態のハイブリッド化されたエアロゲルでは、固体伝導を低減しようとすると空孔体積が増えていき、その空孔が連通細孔だと、気体の流動伝導でこのエアロゲル全体としての熱伝導が上がる、つまり断熱特性が低下する。さらに、この連通細孔の全部または一部を球状空洞に置き換えると、連通細孔だけの構造よりもさらに断熱特性が向上する。その際、もともとのエアロゲル母材の連通細孔のサイズによって、中空粒子の導入による断熱特性向上の効果が異なる。この関係を説明するために、図１４を参照する。
　図１４では、縦軸が連通細孔サイズ、横軸が球状空洞サイズを示している。エアロゲル母材中の連通細孔のサイズがその気体分子の平均自由行程と同等レベルの微小サイズとみなされる場合にはエアロゲル母材自体で、すでに気体分子の運動を制限することによる断熱効果が得られているので、中空粒子を導入する効果は少ない。また、エアロゲル母材中の連通細孔のサイズが非常に大きくて、中空粒子を導入しても連通細孔を塞ぎきれなければ中空粒子導入の効果は期待できない。このため図１４の左右に展開している３つのゾーン（１－２，３－４－５，６－７）のうち、左と右のゾーン（１－２，６－７）は中空粒子の導入効果が少ないゾーンである。中空粒子の空洞サイズに注目したのが縦軸である。平均自由行程に近い直径サイズの中空粒子では球状空洞としての断熱特性が期待できる。ここでは平均自由行程の２倍から１／２の領域が中空粒子の球状空洞としての効果が高いゾーンとした。平均自由行程の２倍を超えるとサイズ制限効果が薄くなるので、このゾーンよりも上のゾーンは効果が薄い。一方、平均自由行程の１／２としたのは空孔サイズということではなく、球殻による固体熱伝導の影響が顕著になるという副次的な影響によるものである。空孔を形成するための球殻の体積が相対的に大きくなることでハイブリッドエアロゲル全体の断熱特性が低下するので下のゾーンも効果が少ない。これらを総合して、横及び縦の中央のゾーンが最も中空粒子導入効果の高いハイブリッドエアロゲル構造である。
　中空粒子にすることによるさらなる効果について説明する。中空粒子は気体が通過しない気密構造にしてあるので、中空粒子の空洞に充填した気体はそのまま保持できる。通常の大気中でエアロゲルを使用すると、連通細孔内は選択の余地なく大気となる。しかし、気密性の中空粒子を使うと事前に中空粒子に充填した気体を維持できる。熱伝導の低い気体として知られているＣＯ２（二酸化炭素）を中空粒子に充填すると、このハイブリッドエアロゲルの断熱特性はさらに向上できる。
　本発明のハイブリッドエアロゲルにおいては、粒子の中空部分に入り込んだ音波が粒子の内壁面で反射を繰り返すことによってそのエネルギーが急速に消散されることから、本発明のハイブリッド化されたエアロゲルは吸音材としても利用できる。
　本発明のハイブリッドエアロゲルは、これまで真空断熱でしか実現できなかった高断熱特性を断熱材という固体で実現できる技術である。真空断熱は断熱構造の製造に大きな制限があり、高価であり、また、真空が劣化すると断熱特性が大幅に劣化するという寿命問題も抱えていた。特に真空構造は大気圧でつぶれてしまうのでこの問題で真空断熱は非常に使いにくかった。本発明技術を用いると通常の断熱材の充填方式をそのまま踏襲する中で真空断熱に比肩する特性が得られる。経済効果は２つの観点で大きい。１つは断熱材の製造コストや製造設備コストの低減効果である。もう１つは、断熱性を高めることによる省エネ効果などの維持運転費用の低減効果である。暖房や冷却のエネルギーの低減ということもあるが、真空断熱でポンプを使っている場合にはそのポンプが不要ということも大きい。
　熱伝導率測定の結果、中空粒子を加えていくとハイブリッドエアロゲルの熱伝導率は中空粒子を含まない場合の１３．４ｍＷ／ｍ・Ｋから低下していき、中空粒子の平均外径が８μｍのマイクロ中空粒子の場合、その含有率が０．１重量％の時、１１．８ｍＷ／ｍ・Ｋとなった。また、中空粒子の平均外径が１２０ｎｍのナノ中空粒子で空気充填の場合、含有率が０．１重量％の場合には１０．４ｗＷ／ｍ・Ｋとなった。また、中空粒子の平均外径が１２０ｎｍのナノ中空粒子で炭酸ガス充填の場合、測定された熱伝導率の最小値９．６ｍＷ／ｍ・Ｋは真空断熱材の値８．０ｍＷ／ｍ・Ｋにかなり接近している。
　本発明のハイブリッドエアロゲルは、真空断熱材の熱伝導率に近い優れた断熱性能を示すと共に、大気圧程度の圧力が作用しても安定性が高く、長寿命の固体状の断熱材を提供でき、断熱材用の部材として実用上の効果は大きい。特に、真空断熱で真空ポンプを使用している箇所の断熱材として、本発明のハイブリッドエアロゲルを使用する場合には、真空ポンプを使用しなくても必要な断熱性能が得られるため、産業上の利用可能性は大きい。
１０　シリカ微粒子
２０　網目構造体（多孔質構造体）の空孔
３０　マイクロ中空粒子
４０　ナノ中空粒子




Claims (14)

  1. 　金属酸化物の二次粒子が結合した網目構造を有し、二次粒子間には空孔が形成されているエアロゲルに、ナノ中空粒子とマイクロ中空粒子のうちの少なくとも一方が混入されたハイブリッドエアロゲルであって、
    　前記ナノ中空粒子は、外径が３０ｎｍ以上３６０ｎｍ以下の球殻とその内部の空洞を備え、
    　前記マイクロ中空粒子は、外径が１μｍ以上２３μｍ以下の球殻とその内部の空洞を備える、
    ハイブリッドエアロゲル。
  2. 　前記ナノ中空粒子は、０．０１重量％以上、３０重量％以下であって、
    　残部が前記エアロゲルよりなる請求項１に記載のハイブリッドエアロゲル。
  3. 　前記マイクロ中空粒子は、０．０１重量％以上、３０重量％以下であって、
    　残部が前記エアロゲルよりなる請求項１に記載のハイブリッドエアロゲル。
  4. 　前記ナノ中空粒子及び／または前記マイクロ中空粒子の空洞が、大気よりも熱伝導率の低い気体で充填された、請求項１に記載のハイブリッドエアロゲル。
  5. 　前記ナノ中空粒子を含む場合その組成比率は、０．０１重量％以上、３０重量％以下であり、
    　前記マイクロ中空粒子を含む場合その組成比率は、０．０１重量％以上、３０重量％以下であって、
    　残部が前記エアロゲルよりなる請求項４に記載のハイブリッドエアロゲル。
  6. 　前記ナノ中空粒子を含む場合その組成比率は、０．００００３体積％以上、１７．６体積％以下であり、
    　前記マイクロ中空粒子を含む場合その組成比率は、０．００００３体積％以上、２２体積％以下であって、
    　残部が前記エアロゲルよりなる請求項４に記載のハイブリッドエアロゲル。
  7. 　前記金属酸化物は、ケイ素（Ｓｉ）、アルミニウム（Ａｌ）、チタン（Ｔｉ）、ジルコニウム（Ｚｒ）、ハフニウム（Ｈｆ）、イットリウム（Ｙ）、バナジウム（Ｖ）、セリウム（Ｃｅ）、ランタン（Ｌａ）、ネオジム（Ｎｄ）、サマリウム（Ｓｍ）、プラセオジウム（Ｐｒ）、ホルミウム（Ｈｏ）、又はモリブデン（Ｍｏ）の少なくとも１種の酸化物である請求項１乃至６のうちのいずれか1項に記載のハイブリッドエアロゲル。
  8. 　請求項１乃至７のいずれか１項に記載のハイブリッドエアロゲルを用いた断熱材。
  9. 　前駆体としての金属アルコキシドを調製し、
    　金属酸化物の中空粒子を準備し、
    　前記前駆体と前記中空粒子を溶媒に溶かして、コロイド溶液を調製し、
    　酸触媒を前記コロイド溶液に添加し、前記前駆体に対するゾル－ゲル法の加水分解反応と重縮合反応を促進してゲルを調製し、
    　前記ゲルを、二酸化炭素を用いた超臨界乾燥法又は常圧乾燥法で乾燥処理することにより、ハイブリッド化されたエアロゲルを作製する、
    　ハイブリッドエアロゲルの製造方法。
  10. 　前記中空粒子は、マイクロ中空粒子、ナノ中空粒子、又はマイクロ中空粒子とナノ中空粒子の混合体の何れかである、請求項９に記載のハイブリッドエアロゲルの製造方法。
  11. 　前記中空粒子の球状空洞の内部のガスを大気より熱伝導の低い気体に置換する工程をさらに備える、請求項９または１０に記載のハイブリッドエアロゲルの製造方法。
  12. 　前記金属アルコキシドの金属は、ケイ素（Ｓｉ）、アルミニウム（Ａｌ）、チタン（Ｔｉ）、ジルコニウム（Ｚｒ）、ハフニウム（Ｈｆ）、イットリウム（Ｙ）、バナジウム（Ｖ）、セリウム（Ｃｅ）、ランタン（Ｌａ）、ネオジム（Ｎｄ）、サマリウム（Ｓｍ）、プラセオジウム（Ｐｒ）、ホルミウム（Ｈｏ）、又はモリブデン（Ｍｏ）の何れかの少なくとも１種を含む請求項９乃至１１のうちのいずれか1項に記載のハイブリッドエアロゲルの製造方法。
  13. 　前記金属アルコキシドは、ケイ素アルコキシド又は水ガラスであり、前記中空粒子はシリカである、請求項９乃至１１のうちのいずれか1項に記載のハイブリッドエアロゲルの製造方法。
  14. 　前記ケイ素アルコキシドとして、テトラエトキシシラン、トリメトキシシラン、テトラメトキシシラン、トリエトキシシラン、トリプロポキシシラン、テトラプロポキシシラン、トリブトキシシランの少なくとも１つを用いる請求項１３に記載のハイブリッドエアロゲルの製造方法。

PCT/JP2021/021299 2020-07-14 2021-06-04 ハイブリッドエアロゲル及びその製造方法、並びにハイブリッドエアロゲルを用いた断熱材 Ceased WO2022014194A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
US18/014,737 US20230150825A1 (en) 2020-07-14 2021-06-04 Hybrid aerogel, method for producing the same, and thermal insulation material using hybrid aerogel
JP2022536169A JP7477911B2 (ja) 2020-07-14 2021-06-04 ハイブリッドエアロゲル及びその製造方法、並びにハイブリッドエアロゲルを用いた断熱材
EP21842566.8A EP4183744A4 (en) 2020-07-14 2021-06-04 Hybrid aerogel, production method for same, and heat insulation material using hybrid aerogel
CN202180035634.9A CN115997083A (zh) 2020-07-14 2021-06-04 混合气凝胶及其制造方法、以及使用混合气凝胶的绝热材料

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2020-120921 2020-07-14
JP2020120921 2020-07-14

Publications (1)

Publication Number Publication Date
WO2022014194A1 true WO2022014194A1 (ja) 2022-01-20

Family

ID=79555175

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2021/021299 Ceased WO2022014194A1 (ja) 2020-07-14 2021-06-04 ハイブリッドエアロゲル及びその製造方法、並びにハイブリッドエアロゲルを用いた断熱材

Country Status (6)

Country Link
US (1) US20230150825A1 (ja)
EP (1) EP4183744A4 (ja)
JP (1) JP7477911B2 (ja)
CN (1) CN115997083A (ja)
TW (1) TWI859454B (ja)
WO (1) WO2022014194A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113526912A (zh) * 2021-07-01 2021-10-22 中广核研究院有限公司 稀土基气凝胶复合材料及其制备方法和应用
US12492777B2 (en) 2020-11-20 2025-12-09 National Institute For Materials Science Thermal insulation pipe

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20230357525A1 (en) * 2020-11-20 2023-11-09 National Institute For Materials Science Aerogel powder manufacturing method and thermal insulation material using the same

Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS55500614A (ja) * 1978-08-28 1980-09-04
JP2005525454A (ja) * 2002-05-15 2005-08-25 キャボット　コーポレイション エーロゲルと中空粒子バインダーの組成物、絶縁複合材料、及びそれらの製造方法
JP2009299893A (ja) 2008-05-15 2009-12-24 Nichias Corp 断熱材、これを用いた断熱構造及びその製造方法
US20140059971A1 (en) * 2011-03-18 2014-03-06 Bjørn Petter Jelle Thermal insulation materials
WO2017038646A1 (ja) * 2015-08-28 2017-03-09 日立化成株式会社 エアロゲル複合体及び断熱材
US20170160001A1 (en) * 2015-12-08 2017-06-08 Whirlpool Corporation Insulation structure for an appliance having a uniformly mixed multi-component insulation material, and a method for even distribution of material combinations therein
JP2018130933A (ja) 2017-02-17 2018-08-23 日立化成株式会社 積層複合体及び断熱材
CN108689680A (zh) * 2018-05-30 2018-10-23 巩义市泛锐熠辉复合材料有限公司 一种高效隔热保温气凝胶毡的制备方法
JP2019019019A (ja) 2017-07-13 2019-02-07 株式会社トクヤマ 球状シリカエアロゲル、その製造方法、及び、その用途

Family Cites Families (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CH587979A5 (ja) * 1976-02-06 1977-05-31 Sulzer Ag
AUPR554501A0 (en) * 2001-06-07 2001-07-12 Lehmann Pacific Solar Pty Limited Radiative cooling surface coatings
CN1329333C (zh) * 2004-11-29 2007-08-01 北京科技大学 一种硅酸钙复合纳米孔超级绝热材料的制备方法
EP2616509B1 (en) * 2010-11-15 2015-01-21 Dow Global Technologies LLC Nanoporous particles in a hollow latex matrix
CN105110339A (zh) * 2015-06-23 2015-12-02 北京建工新型建材有限责任公司 一种低成本柔性二氧化硅气凝胶的制备方法
US10995184B2 (en) * 2016-03-25 2021-05-04 Show A Denko Materials Co., Ltd. Sol composition, aerogel composite, support member provided with aerogel composite, and heat insulator

Patent Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS55500614A (ja) * 1978-08-28 1980-09-04
JP2005525454A (ja) * 2002-05-15 2005-08-25 キャボット　コーポレイション エーロゲルと中空粒子バインダーの組成物、絶縁複合材料、及びそれらの製造方法
JP2009299893A (ja) 2008-05-15 2009-12-24 Nichias Corp 断熱材、これを用いた断熱構造及びその製造方法
US20140059971A1 (en) * 2011-03-18 2014-03-06 Bjørn Petter Jelle Thermal insulation materials
WO2017038646A1 (ja) * 2015-08-28 2017-03-09 日立化成株式会社 エアロゲル複合体及び断熱材
US20170160001A1 (en) * 2015-12-08 2017-06-08 Whirlpool Corporation Insulation structure for an appliance having a uniformly mixed multi-component insulation material, and a method for even distribution of material combinations therein
JP2018130933A (ja) 2017-02-17 2018-08-23 日立化成株式会社 積層複合体及び断熱材
JP2019019019A (ja) 2017-07-13 2019-02-07 株式会社トクヤマ 球状シリカエアロゲル、その製造方法、及び、その用途
CN108689680A (zh) * 2018-05-30 2018-10-23 巩义市泛锐熠辉复合材料有限公司 一种高效隔热保温气凝胶毡的制备方法

Non-Patent Citations (4)

* Cited by examiner, † Cited by third party
Title
MAKOTO TABATA: "Development and Application of Aerogel", HIGH ENERGY NEWS, vol. 38, 2020, pages 124 - 134
S.S. KISTLER, NATURE, vol. 127, 1931, pages 741
See also references of EP4183744A4
SHIGETO KATAOKA: "Annual Report", vol. 2, 2013, NAGOYA INSTITUTE OF TECHNOLOGY, article "Ultimate Porous Material: Silica Aerogel", pages: 13 - 17

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US12492777B2 (en) 2020-11-20 2025-12-09 National Institute For Materials Science Thermal insulation pipe
CN113526912A (zh) * 2021-07-01 2021-10-22 中广核研究院有限公司 稀土基气凝胶复合材料及其制备方法和应用

Also Published As

Publication number Publication date
TWI859454B (zh) 2024-10-21
EP4183744A4 (en) 2025-06-18
TW202227361A (zh) 2022-07-16
US20230150825A1 (en) 2023-05-18
JP7477911B2 (ja) 2024-05-02
JPWO2022014194A1 (ja) 2022-01-20
CN115997083A (zh) 2023-04-21
EP4183744A1 (en) 2023-05-24

Similar Documents

Publication Publication Date Title
JP7477911B2 (ja) ハイブリッドエアロゲル及びその製造方法、並びにハイブリッドエアロゲルを用いた断熱材
TWI531534B (zh) 金屬氧化物粉末及其製造方法
Li et al. Synthesis of stable hollow silica microspheres with mesoporous shell in nonionic W/O emulsion
Schmidt-Winkel et al. Microemulsion templating of siliceous mesostructured cellular foams with well-defined ultralarge mesopores
KR20210132031A (ko) 세라믹 폼, 이의 제조방법, 및 이의 용도
US10544049B2 (en) Process for preparing a porous inorganic powder
JP4975050B2 (ja) シリカ構造体の製造方法
KR20190098728A (ko) 소수성의 실리카 에어로겔 과립의 제조방법
JP7808886B2 (ja) エアロゲル粉末及びその製造方法
JP2008208019A (ja) 多孔質材及びその調製方法
CN104556057A (zh) 一种纳米多孔轻质二氧化硅微球的制备方法
Abarkan et al. Tailored macro/microstructural properties of colloidal silica nanoparticles via microemulsion preparation
EP3259232B1 (en) Method for aerogels
JP2016003159A (ja) キセロゲルの製造方法
JP2018518438A (ja) 有機修飾エアロゲルの製造方法
JP4221498B2 (ja) 多孔性アルミナ結晶性粒子及びその製造方法
KR102656798B1 (ko) 코어-쉘 구조 에어로겔 함유 초단열성 도료조성물 및 그 제조방법
KR101889474B1 (ko) 실리카 기공 구조체 및 그 제조 방법
JP2013237593A (ja) シリカナノ中空粒子の製造方法
JP2002274835A (ja) 多孔質シリカ発泡体およびその製造方法
Rao et al. Sodium Silicate-Based Aerogels by Ambient Pressure Drying
KR102025607B1 (ko) 소수성 구형 은나노 실리카 에어로겔 과립의 제조방법
KR102152214B1 (ko) 판상형 금속-실리카 복합 에어로겔의 제조방법 및 이에 의해 제조된 판상형 금속-실리카 복합 에어로겔
Nakanishi et al. Hierarchically porous materials by phase separation: Monoliths
Virtudazo et al. Development of Eco-Friendly Techniques for Preparation of Porous Nano-/Micro-Size Hollow Silicate Particles

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 21842566

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2022536169

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2021842566

Country of ref document: EP

Effective date: 20230214
