Gegenstand der Erfindung ist eine Vorrichtung zum Ablängen von Holzscheiten in fertige Brennholzstücke, gekennzeichnet durch die Form eines quaderförmigen Sägegestells (12) mit Seitenwänden aus nebeneinander angeordneten vertikalen Führungsleisten (1 0) für eine Motorsäge oder dergleichen, wobei die Entladung durch den öffnenden Boden (13) erfolgt und das gesamte einen Koppelbereich für Hubgeräte (1 ,2,3,4,5) aufweist.

Description

Zusammenfassung
Gegenstand der Erfindung ist eine Vorrichtung zum Ablängen von Holzscheiten in fertige Brennholzstücke, gekennzeichnet durch die Form eines quaderförmigen Sägegestells (12) mit Seiten wänden aus nebeneinander angeordneten vertikalen Führungsleisten (10) für eine Motorsäge oder dergleichen, wobei die Entladung durch den öffnenden Boden (13) erfolgt und das gesamte einen Koppelbereich für Hubgeräte (1,2,3,4,5) aufweist.
(Fig.l) / 12
Die Erfindung betrifft eine Vorrichtung zu den Stapelweisen Ablängen von Brennholz auf ofenfertige Stücke mit anschließendem Verladen.
Stand der Technik
Ein gattungsgemäßes Sägegestell ist in der DE103 15 529 Al beschrieben.
Um Größere Mengen Brennholz zeitsparend stapelweise zu zersägen wird hierbei die Motorsäge in eine sehr fixe Führung geleitet. Die bekannten Nachteile in der Praxis sind das beim Schneiden zusammensackende Holzstapel dazu fuhren das sich die Motorsäge manchmal stark verklemmt und nur umständlich wieder in gang gebracht werden kann. Wenn dagegen der Motorsäge nur die Brennholzlängenabständen durch die Schneideschlitze vorgegeben werden, bewegt sich diese mit den zusammensackenden Holzstapel mit. Durch die Berufserfahrung der Motorsägenfuhrenden wird dennoch eine sehr exakte Schnittführung erreicht.
Ein weiteres gattungsgemäßes Sägegestell ist auch in der DE 202009009046 Ul beschrieben. Dieses Sägegestell ist auch mobil, auf Rädern, und geeignet um durch Türen hindurch zukommen. Eine Lösung die mehr für einen Haushalt zugeschnitten ist.
Für eine wirtschaftliche Lösung für einen Forstwirtschaftlichen Betrieb ist hier der Zeitaufwand zu groß, bzw. für den Transport zu einem Endkunden müssten einige dieser Sägegestelle verwendet werden, was wohl unrentabel ist. Weiters verbleiben hier die anfallenden Sägespäne im Sägegestell, was einen erheblichen schmutz innerhalb des Hauses beim entladen verursacht.
Eine hochtechnische Lösung für Hubgeräte ist in AT 517011 A2 /2016 beschrieben.
Dies ist technisch sehr aufwendig und demzufolge teuer in der Anschaffung und im Unterhalt. Damit ist die Wirtschaftlichkeit nur mit hohen Brennholzmengen zu erreichen und für die Bäuerliche Brennholzerzeugung in frage zu stellen. Wobei hingegen bei mit einbeziehen von vorhanden Gerät wie Motorsäge und Standardtraktoren mit Frontlader sich die Gesamtkosten wesentlich reduzieren.
Bei allen obigen Varianten werden die anfallenden Sägespäne nicht vom Holz getrennt, womit man dafür ein weiteres Gerät benötigt um sauberes fertiges Brennholz zu erhalten. Was die Kosten und Arbeitsaufwand für den gesamten Prozess erhöht.
Aufgabenstellung
Aufgabe der Erfindung ist die Bereitstellung eines kostengünstigen Geräts, das die im landund forstwirtschaftlichen Betrieb zumeist schon vorhandenen Schneidmittel wie etwa Motorsäge und Hubgeräte wie Traktor mit Frontlader oder Stapler mit einbindet, so dass sich rasch große Mengen von ofenfertigem Brennholz herstellen lassen und anschließend gleich verladen werden können.
Dies wird erfindungsgemäß mit dem im Anspruch 1 beschriebenen Gerät erreicht.
Weitere Aufgaben der Erfindung sind das fertige Brennholz von Sägespänen, Rinden und kleinen Holzresten gereinigt wird.
Dies wird erfindungsgemäß mit den Unteransprüchen des beschriebenen Geräts erreicht.
/ 12
Ausführungsbeispiel
Das erfindungsgemäße Gerät weist einen Koppelbereich für den Anbau an Hubgeräten aus. Dieser ist vorzugsweise für den land- und forstwirtschaftlichen Betrieb ausgerichtet. Standardmäßig ist eine Koppelung für den Anbau an Traktorfrontlader vorgesehen, eine Euro Aufnahme Koppelung, dies kann auch für jeden anderen Koppeltyp wie z.B. System Hauer ausgeführt sein. Der Koppelbereich ist vorzugsweise auch mit Koppelung für den TraktorDreipunkt-Anbau ausgestattet. Des Weiteren ist er vorzugsweise mit einer Koppelung für Palettengabeln, wie z.B. bei Staplern und Teleskopladem, ausgestattet.
Der Holzschneideraum ist standardgemäß für einen 1 rm Brennholz vorgesehen, dieser Nutzraum kann auch größer oder kleiner gewählt werden. Die Breite des Holzschneideraums ist sinnvoller weise dem vorgesehenen Sägemittel entsprechend gewählt.
Der gesamte Holzschneidebereich ist möglichst eisenfrei gestaltet, vorzugsweise vollkommen in Holz, um die Schneiden der Motorsägenketten oder ähnlichen Schneidgeräten zu schonen.
Alles Übrige ist massiv ausgeführt, da durch die exponierte Lage bei Frontladeranbau etwaige Zusammenstöße auszuhalten sind.
Die Seitenwände des Holzschneideraums sind mit Schneidschlitzen versehen. In den Abständen so wie die fertigen Brennholzlängen sein sollen. Standardmäßig ist derzeit in 25 cm, 33 cm und 50 cm abständen die Schlitzung, somit ist bei 25 cm, 33 cm, 50 cm, 66 cm, 75 cm und 100 cm ein Schneidschlitz vorgesehen. Dies kann natürlich auch anders gewählt werden.
Je nach gewünschter Länge wird bei den vorgesehenen Schneidschlitzen das Holz stapelweise durchgeschnitten. Dies geschieht erfindungsgemäß durch eine Motorsäge oder andere entsprechende Geräten wie z.B. Elektrosägen. Sinnvoll ist dies meist von links und rechts durchzuführen, daher sind beide Seiten des Gerätes mit Schneideschlitzen versehen.
Die Rückseite des Schneideraums ist zum Schutz vor möglicherweise herunterfallenden Holzstücken verschlossen und gleichzeitig sehr durchscheinend gestaltet damit freie Sicht in den gesamten Holzschneideraum besteht (etwa durch einen engmaschigen Eisendrahtzaun).
Um möglichst wenig Sägespäne im fertigen Ladegut zu haben, ist das Gerät so gestaltet dass diese Spänne möglichst vorher abfallen. Speziell ist der Boden fingerartig ausgefuhrt. Dort wo die Schneideschlitze in den Seitenwänden sind, ist der Boden frei gehalten, damit die Sägespäne sofort durchfallen. Dort wo kein Schneideschlitz an den Seitenwänden ist, befinden sich somit vorzugsweise Hölzer die den Boden bilden.
Um das fertige Brennholz gänzlich von Sägespänen, Rinden und Holzresten zu reinigen, wird das Gerät als geschlossene Gitterbox gebaut, eine Maschenweite von 2cm mal 2cm bis 5cm mal 5cm wird als sinnvoll erachtet. Wobei der Rauminhalt der Box einiges Größer gewählt werden muss als die Holzmenge an Raum braucht. Im Bereich wo befällt wird, sind Gittertüren vorzusehen. Z.B. vorne für die händische Befüllung bzw. oben für die befülhmg mittels Kran, dies kann optional hydraulisch oder elektrisch geöffnet werden. Hierbei wird der Koppelbereich mit einen Rotator (hydraulisch,...) an das Gerät geflanscht, dadurch kann das / 12
Gerät mit dem fertig geschnitten Brennholz gedreht werden, wie eine riesige Waschmaschine. Durch das Gitter fallen somit alle unerwünschten teile.
Der Boden ist vorzugsweise klappbar (andere Möglichkeit sind z.b. ihn seitlich verschiebbar auszuführen oder faltbar auszuführen) und ermöglicht somit ein rasches Verladen des gesamten Holzschneiderauminhaltes. Bei Montage an Traktorfrontlader, Stapler oder dergleichen kann somit auch etwa ein Traktorkipper oder LKW direkt beladen werden.
Der Klappboden ist vorzugsweise hydraulisch betätigt, da die benötigten Anschlüsse bei den meisten Landwirtschaftsmaschinen vorhanden sind. Die Betätigung kann natürlich auch anders erfolgen z.B. pneumatisch oder elektrisch.
Für das etwaige direkte Befüllen von z.B. Big Bag oder anderen Transportbehältnisen sind an der Unterseite Einhakungen bzw. Anschraubungen vorgesehen. Die optional auch hydraulisch betätigt werden können um somit das abhängen der Transportbehältnise nicht händisch ausfuhren zu müssen.
/ 12
Nachstehend ist die Erfindung anhand der beigefugten Zeichnungen beispielhaft näher erläutert.
Darin zeigen jeweils schematisch
Figur 1 eine Ansicht von hinten, den Koppelbereich und somit dem z.B. Traktor . zugewandte Seite, mit angedeutetem geöffnetem Klappboden.
Figur 2 die Seitenansicht mit den Schneideschlitzen und unten den abgeklappten fingerartigen Klappboden.
Figur 3 die Sicht von vome, den Bereich, wo die Holzscheite hineingeschlichtet werden mit angedeuteten geöffneten Klappboden.
Figur 4 die Seitenansicht, wie Figur 2 jedoch mit voll vergitterten Korb umschlossen und einen Rotator sowie den Boden in Seitenverschub Ausführung und mit mechanisch zu öffnenden Haken für das ein- und aushängen von Abfiillbehältnisen.

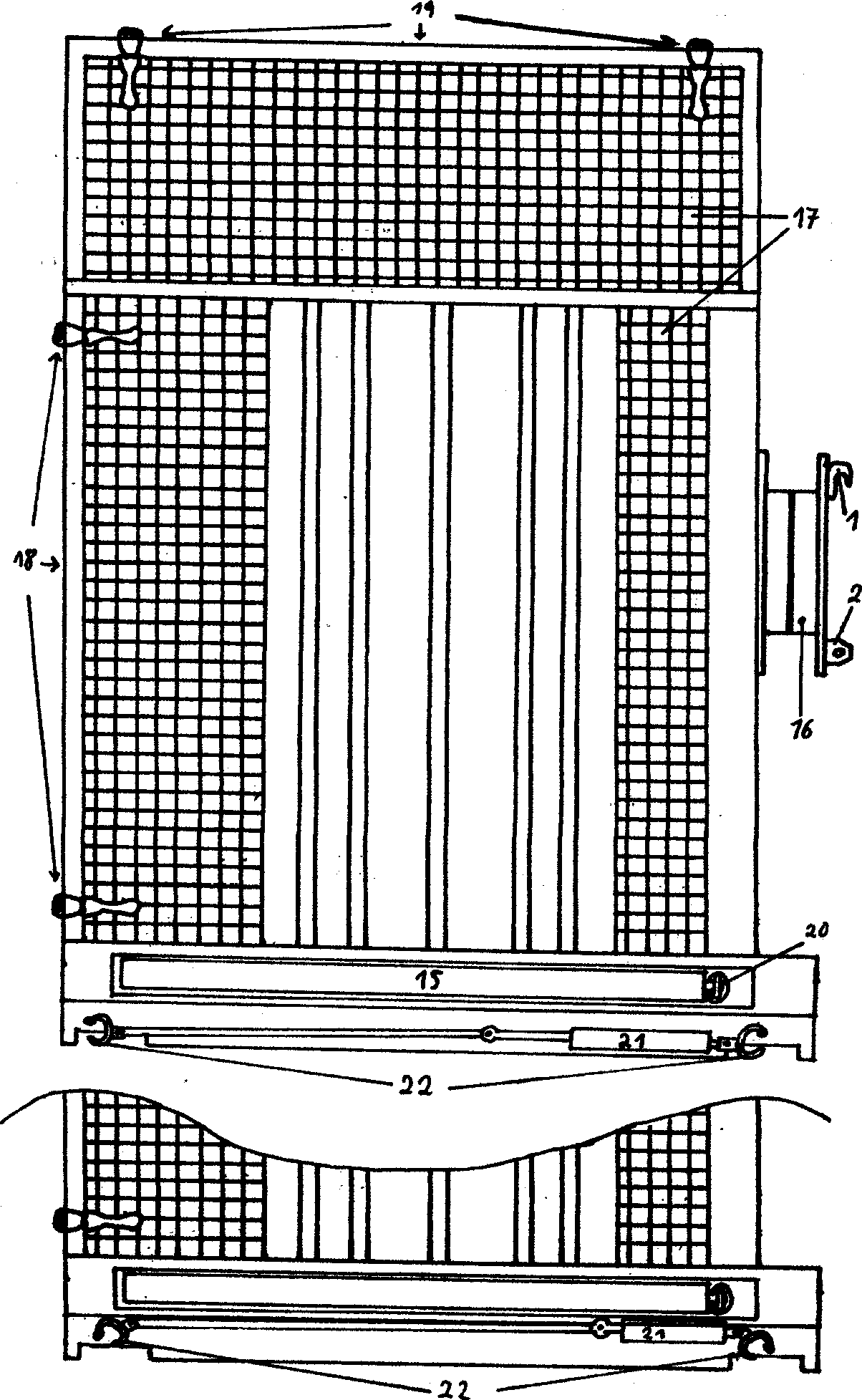

Figur 5 die Ansicht von hinten, mit Koppelbereich für Rotator und mit voll vergitterter Korb Umschließung einschließlich eines mechanisch zu öffnenden Deckels, sowie einer mechanischen Boden Öffnung mittels seitlichen verschub.
In Figur 1,2,4 und 5 sind die Koppelbereiche ersichtlich. In der Zeichnung wurde die Koppelung für die Traktorfirontlader Euro-Aufnahme gewählt, andere Systeme wie z.B. System Hauer sind genauso möglich. Ersichtlich durch die Haken 1 und Ösen 2. Des Weiteren ist der Koppelbereich fiir den Traktor-Dreipunkt-Anbau ersichtlich, für die beiden Unterlenker 3 und den Oberlenker 4. Für die Koppelung mit Palettengabeln wie z.B. bei Staplern sind entsprechend lange Öffnungen 5 an dem Tragrahmen.
In Figur 1,2 und 3 sind die Einhakungen 6 für z.B. Big Bag ersichtlich bzw. sind Schraubenlöcher für erweiterte Haken anzubringen.
In Figur 4 und 5 sind die Einhakungen 22 hydraulisch 21 zu öffnen.
In Figur 1 ist die Betätigung des Klappbodens 7 hydraulisch dargestellt.
In Figur 1 und 3 ist der geöffnete Klappboden 8 der mit Scharnieren am Tragrahmen befestigt ist, angedeutet dargestellt.
In Figur 4 und 5 ist die Öffnung des Bodens 15 mit seitlichen verschub 20 dargestellt.
In Figur 1 und 2 befindet sich der Bereich des Schutzgitters 9 das einerseits das traktorseitige Herausfallen von Holzstücken verhindert und andererseits freie Sicht in den Holzschneideraum bietet.
In Figur 4 und 5 ist die Umschließung durch Gitter 17 ersichtlich, diese Dienen in der Kombination mit dem Rotator 16 als Sieb.
Figur 2 macht die Seitenwand 10 mit den Schneideschlitzen 11 ersichtlich. Diese Seitenwand sowie der öffnende Boden 14 sind aus Materialien zu fertigen die bei Kontakt mit der / 12
Schneide der Motorsäge diese nicht beschädigen, etwa Holz oder Aluminium. Für die Darstellung wurde 25 cm, 33 cm, 50 cm, 66 cm, 75 cm und 100 cm gewählt. Durch diese Schlitze wird mit der z.B. Motorsäge durchgeschnitten und das Brennholz stapelweise geschnitten. Je nach gewünschter Länge werden die entsprechenden Schlitze für 25 cm, 33 cm oder 50 cm Abstände benützt.
In Figur 2 ist der paarige Klappboden 13 ersichtlich. Dieser ist fingerartig ausgefuhrt, die Schneideschlitze 11 sind frei um dadurch möglichst viele Sägespäne sofort durchfallen zu lassen und somit weniger beim fertigen Schnittgut zu erhalten. Die Schneideschlitze dienen auch dazu das die Motorsäge das Sägegestell nicht beschädigt bzw. das die Schneide der Motorsäge, beim durchschneiden, nicht beschädigt wird.
In Figur 4 ist die Tür 18 für das Befüllen von der Vorderseite her angedeutet mit den Verschlüssen. Weiters ist der aufklappbare Deckel 19 angedeutet mit den Verschlüssen. Dadurch kann von oben maschinell befullt werden, beispielsweise fertige Scheiterbündel.
In Figur 5 ist der Deckel 19 mit hydraulischer 23 Aufklappung dargestellt.
In Figur 3 ist der Laderaum 12 mit Holzscheiten befullt ersichtlich.
/ 12

Claims (12)

  1. Patentansprüche
    1. Vorrichtung zum Ablängen von Holzscheiten in fertige Brennholzstücke, gekennzeichnet durch die Form eines quaderförmigen Sägegestells (12) mit Seitenwänden aus nebeneinander angeordneten vertikalen Führungsleisten (10) für eine Motorsäge oder dergleichen, wobei das Sägegestell einen öffnenden Boden (13 15) hat. ’
  2. 2. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, dass zur Koppelung an diverse Maschinen entsprechende Koppelvorrichtungen vorhanden sind, wie Haken und Ösen für Traktor Frontlader Euro-Aufhahme (1, 2), wie Montiervorrichtungen für Ober- und Unterlenker (3,4) für den Traktoranbau, wie Aufhahmevorrichtungen für Palettengabeln (5) von Staplern oder dergleichen.
  3. 3. Vorrichtung nach Anspruch 1 und 2, dadurch gekennzeichnet, das die Seitenwände (10) die als Führungsleisten des Sägemittels dienen sowie der öffnende Boden (14) aus Holz, PVC oder Aluminium hergestellt sind bzw. Materialien die bei Kontakt mit der Schneide des Sägemittels diese nicht beschädigen und leicht austauschbar sind.
  4. 4. Vorrichtung nach Anspruch 1 bis 3, dadurch gekennzeichnet, dass Haken (6) bzw. Verschraubungen für Haken vorgesehen sind, die es ermöglichen an der Unterseite entsprechend, Big Bag oder andere Transportbehältnise, zu befestigen.
  5. 5. Vorrichtung nach Anspruch 1 bis 4, dadurch gekennzeichnet, dass der Boden (13) Fingerartige (14) ausgeführt ist.
  6. 6. Vorrichtung nach Anspruch 1 bis 5, dadurch gekennzeichnet, das das ganze Gerät als Gitterbox (17) ausgeführt ist und mit einen Rotator (16) versehen ist und hinten die Befüllseite mit einer Tür (18) versehen ist.
  7. 7. Vorrichtung nach Anspruch 1 bis 6, dadurch gekennzeichnet, das an der Oberseite ein Deckel (19) vorgesehen ist.
  8. 8. Vorrichtung nach Anspruch 1, 2, 3, 5, 6 und 7, dadurch gekennzeichnet das die Haken (22) an der Unterseite mechanisch (21) geöffnet werden.
  9. 9. Vorrichtung nach Anspruch 1 bis 8, dadurch gekennzeichnet das der Deckel (19) mechanisch (23) geöfihet wird.
    7 / 12
    Figure AT519795A2_C0001
    8 / 12
    Figure AT519795A2_C0002
    9 / 12
    Figure AT519795A2_C0003
  10. 10 / 12
    Figure AT519795A2_C0004
    Figure AT519795A2_C0005
  11. 11 / 12
    Figure AT519795A2_C0006
  12. 12 / 12
AT1002018A 2017-04-14 2018-04-11 Hilfsgerät zum Ablängen und Verladen von Brennholz AT519795B1 (de)

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
ATA157/2017A AT518201A3 (de) 2017-04-14 2017-04-14 Hilfsgerät zum Ablängen und verladen von Brennholz

Publications (3)

Publication Number Publication Date
AT519795A2 true AT519795A2 (de) 2018-10-15
AT519795A3 AT519795A3 (de) 2018-12-15
AT519795B1 AT519795B1 (de) 2019-11-15

Family

ID=59579973

Family Applications (2)

Application Number Title Priority Date Filing Date
ATA157/2017A AT518201A3 (de) 2017-04-14 2017-04-14 Hilfsgerät zum Ablängen und verladen von Brennholz
AT1002018A AT519795B1 (de) 2017-04-14 2018-04-11 Hilfsgerät zum Ablängen und Verladen von Brennholz

Family Applications Before (1)

Application Number Title Priority Date Filing Date
ATA157/2017A AT518201A3 (de) 2017-04-14 2017-04-14 Hilfsgerät zum Ablängen und verladen von Brennholz

Country Status (1)

Country Link
AT (2) AT518201A3 (de)

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB2065538B (en) * 1979-12-13 1983-02-02 Styles C Power saw long bench
DE10315529B4 (de) * 2003-04-04 2005-05-19 Markus Hehn Sägegestell zum Zersägen von Langholz zu Brennholz
DE102006020954A1 (de) * 2006-05-05 2007-11-08 Norbert Engelhardt Sägebock mit Auskippvorrichtung
EP1916077A1 (de) * 2006-10-24 2008-04-30 Landrock GmbH Vorrichtungen und Verfahren zum Ablängen eines Bündels von Holzstücken zu Stückholz
DE102008010072A1 (de) * 2008-02-20 2009-09-03 Torre Oliver Dalla Stapel-, Säge- und Transportpalette für Brennholz
DE202009009046U1 (de) * 2009-07-06 2009-10-15 Paul, Christine Säge-, Transport- und Bevorratungsgestell für Brennholz
GB201112036D0 (en) * 2011-07-13 2011-08-31 Bowness Richard Log cup
GB2537133A (en) * 2015-04-08 2016-10-12 Dinsmore James Support apparatus

Also Published As

Publication number Publication date
AT518201A3 (de) 2018-03-15
AT519795A3 (de) 2018-12-15
AT518201A2 (de) 2017-08-15
AT519795B1 (de) 2019-11-15

Similar Documents

Publication Publication Date Title
WO2015051915A1 (de) Reinraum-transportbehälter mit fahrwerk
DE202008005067U1 (de) Sägebock zum Ablängen von Kamin- oder Ofenbrennholz
DE2460846C3 (de) Palette zum Transport von Gütern, insbesondere mit Hilfe von Kränen
DE112013000683T5 (de) Vorrichtung zum Öffnen/Schließen von Flügeln in einem Flügelkörperfahrzeug
AT519795B1 (de) Hilfsgerät zum Ablängen und Verladen von Brennholz
WO1995016622A1 (de) Transportverfahren bzw. transportcontainer für holz
DE1781249C3 (de) Hublader mit seitlich ausfahrbarem Lastträger
DE1531763A1 (de) Muellsammel- bzw. Abfuhreinrichtung
DE102010021523A1 (de) Wippkreissäge
AT517011B1 (de) Vorrichtung zum Schneiden von gebündelten Brennholzscheiten
AT518156B1 (de) Mobiles Holzbündelgerät
DE202008016067U1 (de) Transport- und Lagergestell für Scheibenelemente
DE202007016784U1 (de) Transportanordnung
EP3842223B1 (de) Vertikal-kasten-ballenpresse sowie verfahren zu ihrem betrieb
EP3527460B1 (de) Untergestell für einen transportcontainer
DE69102321T2 (de) Vorrichtung zum Entnehmen von Silage und zum Beladen eines Wagens.
EP2826665A2 (de) Transportfahrzeug für Stückgut
EP2353365B1 (de) Zerkleinerungsvorrichtung für Großballen
DE202012101978U1 (de) Müllcontainer mit innerem Kopaktierer
AT16542U1 (de) Ladeschaufel
DE102016118985A1 (de) Reisigpresse
DE1712194U (de) Transportbehaelter mit verschiebbarer seitenwand.
DE202004002235U1 (de) Lager- und Transportvorrichtung für Holzhäksel
DE2733752A1 (de) Einrichtung zum entleeren eines insbesondere auf einem lastkraftwagen angeordneten behaelters o.dgl.
EP2916297B1 (de) Container und Containersystem für eine Münzsortiermaschine sowie Anordnung umfassend eine solche

Legal Events

Date Code Title Description
MM01 Lapse because of not paying annual fees

Effective date: 20230411
