BRPI0709434B1 - poliamida,composição e artigo - Google Patents
poliamida,composição e artigo Download PDFInfo
- Publication number
- BRPI0709434B1 BRPI0709434B1 BRPI0709434-5A BRPI0709434A BRPI0709434B1 BR PI0709434 B1 BRPI0709434 B1 BR PI0709434B1 BR PI0709434 A BRPI0709434 A BR PI0709434A BR PI0709434 B1 BRPI0709434 B1 BR PI0709434B1
- Authority
- BR
- Brazil
- Prior art keywords
- polyamide
- acid
- multifunctional
- functions
- compound
- Prior art date
Links
- 229920002647 polyamide Polymers 0.000 title claims abstract description 79
- 239000004952 Polyamide Substances 0.000 title claims abstract description 76
- 239000000203 mixture Substances 0.000 title claims abstract description 53
- 150000001875 compounds Chemical class 0.000 claims abstract description 63
- 239000000178 monomer Substances 0.000 claims abstract description 34
- 150000004985 diamines Chemical class 0.000 claims abstract description 25
- 238000006116 polymerization reaction Methods 0.000 claims abstract description 19
- 239000002253 acid Substances 0.000 claims abstract description 16
- 150000001412 amines Chemical group 0.000 claims abstract description 12
- 238000006243 chemical reaction Methods 0.000 claims abstract description 4
- 150000003839 salts Chemical class 0.000 claims description 30
- 125000004432 carbon atom Chemical group C* 0.000 claims description 16
- 150000001991 dicarboxylic acids Chemical class 0.000 claims description 14
- 150000001732 carboxylic acid derivatives Chemical group 0.000 claims description 13
- -1 polyoxyethylene Polymers 0.000 claims description 11
- 229920001169 thermoplastic Polymers 0.000 claims description 11
- 125000001931 aliphatic group Chemical group 0.000 claims description 10
- 229910052757 nitrogen Inorganic materials 0.000 claims description 10
- 238000001125 extrusion Methods 0.000 claims description 9
- 125000005842 heteroatom Chemical group 0.000 claims description 9
- 238000001746 injection moulding Methods 0.000 claims description 9
- 229920000642 polymer Polymers 0.000 claims description 9
- WNLRTRBMVRJNCN-UHFFFAOYSA-N adipic acid Chemical compound OC(=O)CCCCC(O)=O WNLRTRBMVRJNCN-UHFFFAOYSA-N 0.000 claims description 8
- NAQMVNRVTILPCV-UHFFFAOYSA-N hexane-1,6-diamine Chemical compound NCCCCCCN NAQMVNRVTILPCV-UHFFFAOYSA-N 0.000 claims description 8
- ATUOYWHBWRKTHZ-UHFFFAOYSA-N Propane Chemical compound CCC ATUOYWHBWRKTHZ-UHFFFAOYSA-N 0.000 claims description 7
- 229930195733 hydrocarbon Natural products 0.000 claims description 7
- QTBSBXVTEAMEQO-UHFFFAOYSA-N Acetic acid Chemical compound CC(O)=O QTBSBXVTEAMEQO-UHFFFAOYSA-N 0.000 claims description 6
- PEDCQBHIVMGVHV-UHFFFAOYSA-N Glycerine Chemical compound OCC(O)CO PEDCQBHIVMGVHV-UHFFFAOYSA-N 0.000 claims description 6
- OFOBLEOULBTSOW-UHFFFAOYSA-N Malonic acid Chemical compound OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 claims description 6
- WPYMKLBDIGXBTP-UHFFFAOYSA-N benzoic acid Chemical compound OC(=O)C1=CC=CC=C1 WPYMKLBDIGXBTP-UHFFFAOYSA-N 0.000 claims description 6
- 239000000945 filler Substances 0.000 claims description 6
- 150000002430 hydrocarbons Chemical class 0.000 claims description 6
- 239000001294 propane Substances 0.000 claims description 6
- 239000004215 Carbon black (E152) Substances 0.000 claims description 5
- 229920006018 co-polyamide Polymers 0.000 claims description 5
- QURGMSIQFRADOZ-UHFFFAOYSA-N 5-(3,5-dicarboxyphenyl)benzene-1,3-dicarboxylic acid Chemical compound OC(=O)C1=CC(C(O)=O)=CC(C=2C=C(C=C(C=2)C(O)=O)C(O)=O)=C1 QURGMSIQFRADOZ-UHFFFAOYSA-N 0.000 claims description 4
- 239000001361 adipic acid Substances 0.000 claims description 4
- 235000011037 adipic acid Nutrition 0.000 claims description 4
- 150000001413 amino acids Chemical class 0.000 claims description 4
- 125000003118 aryl group Chemical group 0.000 claims description 4
- QMKYBPDZANOJGF-UHFFFAOYSA-N benzene-1,3,5-tricarboxylic acid Chemical compound OC(=O)C1=CC(C(O)=O)=CC(C(O)=O)=C1 QMKYBPDZANOJGF-UHFFFAOYSA-N 0.000 claims description 4
- WGQKYBSKWIADBV-UHFFFAOYSA-N benzylamine Chemical compound NCC1=CC=CC=C1 WGQKYBSKWIADBV-UHFFFAOYSA-N 0.000 claims description 4
- XBDQKXXYIPTUBI-UHFFFAOYSA-N dimethylselenoniopropionate Natural products CCC(O)=O XBDQKXXYIPTUBI-UHFFFAOYSA-N 0.000 claims description 4
- POULHZVOKOAJMA-UHFFFAOYSA-N dodecanoic acid Chemical compound CCCCCCCCCCCC(O)=O POULHZVOKOAJMA-UHFFFAOYSA-N 0.000 claims description 4
- 150000003951 lactams Chemical class 0.000 claims description 4
- 239000011159 matrix material Substances 0.000 claims description 4
- BDAGIHXWWSANSR-UHFFFAOYSA-N methanoic acid Natural products OC=O BDAGIHXWWSANSR-UHFFFAOYSA-N 0.000 claims description 4
- CYIDZMCFTVVTJO-UHFFFAOYSA-N pyromellitic acid Chemical compound OC(=O)C1=CC(C(O)=O)=C(C(O)=O)C=C1C(O)=O CYIDZMCFTVVTJO-UHFFFAOYSA-N 0.000 claims description 4
- 230000002787 reinforcement Effects 0.000 claims description 4
- 239000000243 solution Substances 0.000 claims description 4
- CIVMSMDSVPVXSU-UHFFFAOYSA-N 3-[1,3,3-tris(2-carboxyethyl)-2-oxocyclohexyl]propanoic acid Chemical compound OC(=O)CCC1(CCC(O)=O)CCCC(CCC(O)=O)(CCC(O)=O)C1=O CIVMSMDSVPVXSU-UHFFFAOYSA-N 0.000 claims description 3
- 239000005711 Benzoic acid Substances 0.000 claims description 3
- 229920003171 Poly (ethylene oxide) Polymers 0.000 claims description 3
- 150000001491 aromatic compounds Chemical class 0.000 claims description 3
- 235000010233 benzoic acid Nutrition 0.000 claims description 3
- 238000002347 injection Methods 0.000 claims description 3
- 239000007924 injection Substances 0.000 claims description 3
- LKKPNUDVOYAOBB-UHFFFAOYSA-N naphthalocyanine Chemical compound N1C(N=C2C3=CC4=CC=CC=C4C=C3C(N=C3C4=CC5=CC=CC=C5C=C4C(=N4)N3)=N2)=C(C=C2C(C=CC=C2)=C2)C2=C1N=C1C2=CC3=CC=CC=C3C=C2C4=N1 LKKPNUDVOYAOBB-UHFFFAOYSA-N 0.000 claims description 3
- IEQIEDJGQAUEQZ-UHFFFAOYSA-N phthalocyanine Chemical compound N1C(N=C2C3=CC=CC=C3C(N=C3C4=CC=CC=C4C(=N4)N3)=N2)=C(C=CC=C2)C2=C1N=C1C2=CC=CC=C2C4=N1 IEQIEDJGQAUEQZ-UHFFFAOYSA-N 0.000 claims description 3
- 125000002924 primary amino group Chemical group [H]N([H])* 0.000 claims description 3
- 150000003335 secondary amines Chemical group 0.000 claims description 3
- FJLUATLTXUNBOT-UHFFFAOYSA-N 1-Hexadecylamine Chemical compound CCCCCCCCCCCCCCCCN FJLUATLTXUNBOT-UHFFFAOYSA-N 0.000 claims description 2
- FTVFPPFZRRKJIH-UHFFFAOYSA-N 2,2,6,6-tetramethylpiperidin-4-amine Chemical compound CC1(C)CC(N)CC(C)(C)N1 FTVFPPFZRRKJIH-UHFFFAOYSA-N 0.000 claims description 2
- HWWHQRSEHDDWPO-UHFFFAOYSA-N 2,4,6-triaminohexanoic acid;1,3,5-triazine Chemical compound C1=NC=NC=N1.NCCC(N)CC(N)C(O)=O HWWHQRSEHDDWPO-UHFFFAOYSA-N 0.000 claims description 2
- RSAITUMPGKOBNH-UHFFFAOYSA-N 4-(2-aminoethyl)octane-1,8-diamine Chemical compound NCCCCC(CCN)CCCN RSAITUMPGKOBNH-UHFFFAOYSA-N 0.000 claims description 2
- OSWFIVFLDKOXQC-UHFFFAOYSA-N 4-(3-methoxyphenyl)aniline Chemical compound COC1=CC=CC(C=2C=CC(N)=CC=2)=C1 OSWFIVFLDKOXQC-UHFFFAOYSA-N 0.000 claims description 2
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 claims description 2
- 239000005977 Ethylene Substances 0.000 claims description 2
- 239000005639 Lauric acid Substances 0.000 claims description 2
- 229920000877 Melamine resin Polymers 0.000 claims description 2
- REYJJPSVUYRZGE-UHFFFAOYSA-N Octadecylamine Chemical compound CCCCCCCCCCCCCCCCCCN REYJJPSVUYRZGE-UHFFFAOYSA-N 0.000 claims description 2
- 150000007513 acids Chemical class 0.000 claims description 2
- 125000002947 alkylene group Chemical group 0.000 claims description 2
- 238000005576 amination reaction Methods 0.000 claims description 2
- JRBPAEWTRLWTQC-UHFFFAOYSA-N dodecylamine Chemical compound CCCCCCCCCCCCN JRBPAEWTRLWTQC-UHFFFAOYSA-N 0.000 claims description 2
- 235000019253 formic acid Nutrition 0.000 claims description 2
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims description 2
- JDSHMPZPIAZGSV-UHFFFAOYSA-N melamine Chemical compound NC1=NC(N)=NC(N)=N1 JDSHMPZPIAZGSV-UHFFFAOYSA-N 0.000 claims description 2
- YSRFBCIGFNFMPS-UHFFFAOYSA-N naphthalene-1,3,5,7-tetracarboxylic acid Chemical compound C1=C(C(O)=O)C=C(C(O)=O)C2=CC(C(=O)O)=CC(C(O)=O)=C21 YSRFBCIGFNFMPS-UHFFFAOYSA-N 0.000 claims description 2
- 235000019260 propionic acid Nutrition 0.000 claims description 2
- IUVKMZGDUIUOCP-BTNSXGMBSA-N quinbolone Chemical compound O([C@H]1CC[C@H]2[C@H]3[C@@H]([C@]4(C=CC(=O)C=C4CC3)C)CC[C@@]21C)C1=CCCC1 IUVKMZGDUIUOCP-BTNSXGMBSA-N 0.000 claims description 2
- RPNUMPOLZDHAAY-UHFFFAOYSA-N Diethylenetriamine Chemical compound NCCNCCN RPNUMPOLZDHAAY-UHFFFAOYSA-N 0.000 claims 1
- MRNZSTMRDWRNNR-UHFFFAOYSA-N bis(hexamethylene)triamine Chemical compound NCCCCCCNCCCCCCN MRNZSTMRDWRNNR-UHFFFAOYSA-N 0.000 claims 1
- QQONPFPTGQHPMA-UHFFFAOYSA-N propylene Natural products CC=C QQONPFPTGQHPMA-UHFFFAOYSA-N 0.000 claims 1
- 125000004805 propylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([H])[*:2] 0.000 claims 1
- MBYLVOKEDDQJDY-UHFFFAOYSA-N tris(2-aminoethyl)amine Chemical compound NCCN(CCN)CCN MBYLVOKEDDQJDY-UHFFFAOYSA-N 0.000 claims 1
- 238000004519 manufacturing process Methods 0.000 abstract description 8
- 238000000034 method Methods 0.000 abstract description 5
- 150000001408 amides Chemical group 0.000 abstract description 3
- 239000004416 thermosoftening plastic Substances 0.000 description 8
- 239000000654 additive Substances 0.000 description 7
- 239000003365 glass fiber Substances 0.000 description 7
- 239000008187 granular material Substances 0.000 description 6
- 229920002302 Nylon 6,6 Polymers 0.000 description 5
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 5
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 4
- JBKVHLHDHHXQEQ-UHFFFAOYSA-N epsilon-caprolactam Chemical compound O=C1CCCCCN1 JBKVHLHDHHXQEQ-UHFFFAOYSA-N 0.000 description 4
- 238000002844 melting Methods 0.000 description 4
- 230000008018 melting Effects 0.000 description 4
- MUBZPKHOEPUJKR-UHFFFAOYSA-N Oxalic acid Chemical compound OC(=O)C(O)=O MUBZPKHOEPUJKR-UHFFFAOYSA-N 0.000 description 3
- 230000002378 acidificating effect Effects 0.000 description 3
- 230000000379 polymerizing effect Effects 0.000 description 3
- 230000035939 shock Effects 0.000 description 3
- KDCGOANMDULRCW-UHFFFAOYSA-N 7H-purine Chemical compound N1=CNC2=NC=NC2=C1 KDCGOANMDULRCW-UHFFFAOYSA-N 0.000 description 2
- YLQBMQCUIZJEEH-UHFFFAOYSA-N Furan Chemical compound C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 2
- SIKJAQJRHWYJAI-UHFFFAOYSA-N Indole Chemical compound C1=CC=C2NC=CC2=C1 SIKJAQJRHWYJAI-UHFFFAOYSA-N 0.000 description 2
- GLUUGHFHXGJENI-UHFFFAOYSA-N Piperazine Chemical compound C1CNCCN1 GLUUGHFHXGJENI-UHFFFAOYSA-N 0.000 description 2
- KYQCOXFCLRTKLS-UHFFFAOYSA-N Pyrazine Chemical compound C1=CN=CC=N1 KYQCOXFCLRTKLS-UHFFFAOYSA-N 0.000 description 2
- JUJWROOIHBZHMG-UHFFFAOYSA-N Pyridine Chemical compound C1=CC=NC=C1 JUJWROOIHBZHMG-UHFFFAOYSA-N 0.000 description 2
- SMWDFEZZVXVKRB-UHFFFAOYSA-N Quinoline Chemical compound N1=CC=CC2=CC=CC=C21 SMWDFEZZVXVKRB-UHFFFAOYSA-N 0.000 description 2
- KKEYFWRCBNTPAC-UHFFFAOYSA-N Terephthalic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)C=C1 KKEYFWRCBNTPAC-UHFFFAOYSA-N 0.000 description 2
- YTPLMLYBLZKORZ-UHFFFAOYSA-N Thiophene Chemical compound C=1C=CSC=1 YTPLMLYBLZKORZ-UHFFFAOYSA-N 0.000 description 2
- 238000007872 degassing Methods 0.000 description 2
- ZUOUZKKEUPVFJK-UHFFFAOYSA-N diphenyl Chemical compound C1=CC=CC=C1C1=CC=CC=C1 ZUOUZKKEUPVFJK-UHFFFAOYSA-N 0.000 description 2
- TVIDDXQYHWJXFK-UHFFFAOYSA-N dodecanedioic acid Chemical compound OC(=O)CCCCCCCCCCC(O)=O TVIDDXQYHWJXFK-UHFFFAOYSA-N 0.000 description 2
- QQVIHTHCMHWDBS-UHFFFAOYSA-N isophthalic acid Chemical compound OC(=O)C1=CC=CC(C(O)=O)=C1 QQVIHTHCMHWDBS-UHFFFAOYSA-N 0.000 description 2
- 238000002156 mixing Methods 0.000 description 2
- 238000000465 moulding Methods 0.000 description 2
- 229910052760 oxygen Inorganic materials 0.000 description 2
- YNPNZTXNASCQKK-UHFFFAOYSA-N phenanthrene Chemical compound C1=CC=C2C3=CC=CC=C3C=CC2=C1 YNPNZTXNASCQKK-UHFFFAOYSA-N 0.000 description 2
- 229910052698 phosphorus Inorganic materials 0.000 description 2
- 239000004033 plastic Substances 0.000 description 2
- 229920003023 plastic Polymers 0.000 description 2
- 229920000768 polyamine Polymers 0.000 description 2
- 239000002994 raw material Substances 0.000 description 2
- CXMXRPHRNRROMY-UHFFFAOYSA-N sebacic acid Chemical compound OC(=O)CCCCCCCCC(O)=O CXMXRPHRNRROMY-UHFFFAOYSA-N 0.000 description 2
- 229910052717 sulfur Inorganic materials 0.000 description 2
- 238000012360 testing method Methods 0.000 description 2
- JIHQDMXYYFUGFV-UHFFFAOYSA-N 1,3,5-triazine Chemical compound C1=NC=NC=N1 JIHQDMXYYFUGFV-UHFFFAOYSA-N 0.000 description 1
- YJTKZCDBKVTVBY-UHFFFAOYSA-N 1,3-Diphenylbenzene Chemical group C1=CC=CC=C1C1=CC=CC(C=2C=CC=CC=2)=C1 YJTKZCDBKVTVBY-UHFFFAOYSA-N 0.000 description 1
- RTBFRGCFXZNCOE-UHFFFAOYSA-N 1-methylsulfonylpiperidin-4-one Chemical compound CS(=O)(=O)N1CCC(=O)CC1 RTBFRGCFXZNCOE-UHFFFAOYSA-N 0.000 description 1
- KAESVJOAVNADME-UHFFFAOYSA-N 1H-pyrrole Natural products C=1C=CNC=1 KAESVJOAVNADME-UHFFFAOYSA-N 0.000 description 1
- UCUMFFHGUYEPQL-UHFFFAOYSA-N 2,3,5,6-tetraethylpiperazine Chemical compound CCC1NC(CC)C(CC)NC1CC UCUMFFHGUYEPQL-UHFFFAOYSA-N 0.000 description 1
- JZUHIOJYCPIVLQ-UHFFFAOYSA-N 2-methylpentane-1,5-diamine Chemical compound NCC(C)CCCN JZUHIOJYCPIVLQ-UHFFFAOYSA-N 0.000 description 1
- 239000005995 Aluminium silicate Substances 0.000 description 1
- ROFVEXUMMXZLPA-UHFFFAOYSA-N Bipyridyl Chemical compound N1=CC=CC=C1C1=CC=CC=N1 ROFVEXUMMXZLPA-UHFFFAOYSA-N 0.000 description 1
- 239000004677 Nylon Substances 0.000 description 1
- 229920000305 Nylon 6,10 Polymers 0.000 description 1
- GOOHAUXETOMSMM-UHFFFAOYSA-N Propylene oxide Chemical compound CC1CO1 GOOHAUXETOMSMM-UHFFFAOYSA-N 0.000 description 1
- KDYFGRWQOYBRFD-UHFFFAOYSA-N Succinic acid Natural products OC(=O)CCC(O)=O KDYFGRWQOYBRFD-UHFFFAOYSA-N 0.000 description 1
- FDLQZKYLHJJBHD-UHFFFAOYSA-N [3-(aminomethyl)phenyl]methanamine Chemical compound NCC1=CC=CC(CN)=C1 FDLQZKYLHJJBHD-UHFFFAOYSA-N 0.000 description 1
- 230000000996 additive effect Effects 0.000 description 1
- WNLRTRBMVRJNCN-UHFFFAOYSA-L adipate(2-) Chemical compound [O-]C(=O)CCCCC([O-])=O WNLRTRBMVRJNCN-UHFFFAOYSA-L 0.000 description 1
- 238000013019 agitation Methods 0.000 description 1
- 150000001338 aliphatic hydrocarbons Chemical group 0.000 description 1
- 235000012211 aluminium silicate Nutrition 0.000 description 1
- JFCQEDHGNNZCLN-UHFFFAOYSA-N anhydrous glutaric acid Natural products OC(=O)CCCC(O)=O JFCQEDHGNNZCLN-UHFFFAOYSA-N 0.000 description 1
- 125000002178 anthracenyl group Chemical group C1(=CC=CC2=CC3=CC=CC=C3C=C12)* 0.000 description 1
- 239000002518 antifoaming agent Substances 0.000 description 1
- 239000003963 antioxidant agent Substances 0.000 description 1
- 239000002216 antistatic agent Substances 0.000 description 1
- 150000004984 aromatic diamines Chemical class 0.000 description 1
- 150000004945 aromatic hydrocarbons Chemical class 0.000 description 1
- 125000001797 benzyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C([H])([H])* 0.000 description 1
- 239000004305 biphenyl Substances 0.000 description 1
- 235000010290 biphenyl Nutrition 0.000 description 1
- 239000001273 butane Substances 0.000 description 1
- KDYFGRWQOYBRFD-NUQCWPJISA-N butanedioic acid Chemical compound O[14C](=O)CC[14C](O)=O KDYFGRWQOYBRFD-NUQCWPJISA-N 0.000 description 1
- 239000003054 catalyst Substances 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- 239000002131 composite material Substances 0.000 description 1
- 229920001577 copolymer Polymers 0.000 description 1
- 125000004122 cyclic group Chemical group 0.000 description 1
- 125000002243 cyclohexanonyl group Chemical group *C1(*)C(=O)C(*)(*)C(*)(*)C(*)(*)C1(*)* 0.000 description 1
- 125000000113 cyclohexyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 1
- 230000006837 decompression Effects 0.000 description 1
- 239000012153 distilled water Substances 0.000 description 1
- 239000000975 dye Substances 0.000 description 1
- 229920001971 elastomer Polymers 0.000 description 1
- 239000000806 elastomer Substances 0.000 description 1
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 1
- 239000012765 fibrous filler Substances 0.000 description 1
- 239000003063 flame retardant Substances 0.000 description 1
- 239000012530 fluid Substances 0.000 description 1
- 238000009415 formwork Methods 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 125000004836 hexamethylene group Chemical group [H]C([H])([*:2])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[*:1] 0.000 description 1
- 238000010348 incorporation Methods 0.000 description 1
- PZOUSPYUWWUPPK-UHFFFAOYSA-N indole Natural products CC1=CC=CC2=C1C=CN2 PZOUSPYUWWUPPK-UHFFFAOYSA-N 0.000 description 1
- RKJUIXBNRJVNHR-UHFFFAOYSA-N indolenine Natural products C1=CC=C2CC=NC2=C1 RKJUIXBNRJVNHR-UHFFFAOYSA-N 0.000 description 1
- NLYAJNPCOHFWQQ-UHFFFAOYSA-N kaolin Chemical compound O.O.O=[Al]O[Si](=O)O[Si](=O)O[Al]=O NLYAJNPCOHFWQQ-UHFFFAOYSA-N 0.000 description 1
- 239000004611 light stabiliser Substances 0.000 description 1
- 239000000314 lubricant Substances 0.000 description 1
- 238000012423 maintenance Methods 0.000 description 1
- 239000000463 material Substances 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 125000001570 methylene group Chemical group [H]C([H])([*:1])[*:2] 0.000 description 1
- 239000012764 mineral filler Substances 0.000 description 1
- OFBQJSOFQDEBGM-UHFFFAOYSA-N n-pentane Natural products CCCCC OFBQJSOFQDEBGM-UHFFFAOYSA-N 0.000 description 1
- 239000002105 nanoparticle Substances 0.000 description 1
- 125000001624 naphthyl group Chemical group 0.000 description 1
- 239000002667 nucleating agent Substances 0.000 description 1
- 229920001778 nylon Polymers 0.000 description 1
- 235000006408 oxalic acid Nutrition 0.000 description 1
- 239000004014 plasticizer Substances 0.000 description 1
- 229920001451 polypropylene glycol Polymers 0.000 description 1
- 150000004032 porphyrins Chemical class 0.000 description 1
- 238000004313 potentiometry Methods 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- 238000003825 pressing Methods 0.000 description 1
- 125000001436 propyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- UMJSCPRVCHMLSP-UHFFFAOYSA-N pyridine Natural products COC1=CC=CN=C1 UMJSCPRVCHMLSP-UHFFFAOYSA-N 0.000 description 1
- 239000012429 reaction media Substances 0.000 description 1
- 230000003014 reinforcing effect Effects 0.000 description 1
- 229920006395 saturated elastomer Polymers 0.000 description 1
- 229920006012 semi-aromatic polyamide Polymers 0.000 description 1
- 238000003756 stirring Methods 0.000 description 1
- 239000000454 talc Substances 0.000 description 1
- 229910052623 talc Inorganic materials 0.000 description 1
- 239000003017 thermal stabilizer Substances 0.000 description 1
- 229920001187 thermosetting polymer Polymers 0.000 description 1
- 229930192474 thiophene Natural products 0.000 description 1
- 230000009466 transformation Effects 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G69/00—Macromolecular compounds obtained by reactions forming a carboxylic amide link in the main chain of the macromolecule
- C08G69/02—Polyamides derived from amino-carboxylic acids or from polyamines and polycarboxylic acids
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G69/00—Macromolecular compounds obtained by reactions forming a carboxylic amide link in the main chain of the macromolecule
- C08G69/02—Polyamides derived from amino-carboxylic acids or from polyamines and polycarboxylic acids
- C08G69/26—Polyamides derived from amino-carboxylic acids or from polyamines and polycarboxylic acids derived from polyamines and polycarboxylic acids
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G69/00—Macromolecular compounds obtained by reactions forming a carboxylic amide link in the main chain of the macromolecule
- C08G69/02—Polyamides derived from amino-carboxylic acids or from polyamines and polycarboxylic acids
- C08G69/36—Polyamides derived from amino-carboxylic acids or from polyamines and polycarboxylic acids derived from amino acids, polyamines and polycarboxylic acids
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K7/00—Use of ingredients characterised by shape
- C08K7/02—Fibres or whiskers
- C08K7/04—Fibres or whiskers inorganic
- C08K7/14—Glass
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L77/00—Compositions of polyamides obtained by reactions forming a carboxylic amide link in the main chain; Compositions of derivatives of such polymers
- C08L77/06—Polyamides derived from polyamines and polycarboxylic acids
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Life Sciences & Earth Sciences (AREA)
- Proteomics, Peptides & Aminoacids (AREA)
- Polyamides (AREA)
- Compositions Of Macromolecular Compounds (AREA)
Abstract
POLIAMIDA, COMPOSIÇÃO E ARTIGO. A presente invenção trata de uma poliamida e de um processo de fabricação desta e das composições que a contêm. Ela trata, mais particularmente, de uma poliamida obtida por polimerização de monômeros diácidos e diaminas em presença de compostos multifuncionais e monofuncionais capazes de formar uma função amida por reação, seja com uma função aminada, seja com uma função ácida. Essa poliamida é, em particular, útil para a fabricação de composições destinadas, por exemplo, a serem moldadas.
Description
[001] A presente invenção trata de uma poliamida e de um processo de fabricação desta e das composições que a contêm. Ela trata, mais particularmente, de uma poliamida obtida por polimerização de monômeros de diácidos e diaminas em presença de compostos multifuncionais capazes de formar uma função amida por reação tanto com uma função amina, quanto com uma função ácida. Essa poliamida é particularmente útil para a fabricação de composições destinadas, por exemplo, a serem moldadas.
[002] As composições termoplásticas à base de poliamida são matérias-primas suscetíveis de serem transformadas por moldagem, em particular, por moldagem por injeção para fabricar peças plásticas.
[003] Há, pelo menos, três propriedades principais que se deseja obter para essas composições à base de poliamida, em particular quando elas são utilizadas nesses processos de transformação.
[004] A primeira dessas propriedades reside no fato de que essas composições termoplásticas realizadas devem ser caracterizadas, no estado fundido, por uma fluidez ou um comportamento reológico compatível com os processos de modelagem de interesse, tal como a moldagem por injeção. De fato, essas composições termoplásticas devem ser suficientemente fluidas quando estão em fusão, a fim de que possam ser encaminhadas e manipuladas fácil- e rapidamente em certos dispositivos de modelagem, tais como, por exemplo, a moldagem, por injeção.
[005] Procura-se, ainda, aumentar as propriedades mecânicas dessas composições. Essas propriedades mecânicas são, em particular, a resistência aos choques, o módulo em flexão ou em tração, a tensão de ruptura em flexão ou em tração, entre outras. Em geral, são utilizadas, para esse fim, cargas de reforço, tais como fibras de vidro.
[006] Finalmente, no caso das peças moldadas a partir dessas composições termoplásticas, procura-se um aspecto de superfície nítido e uniforme. Essa exigência se torna um problema difícil de resolver, particularmente quando se utiliza uma composição termoplástica fortemente carregada de fibras de vidro, pois essas fibras de vidro alteram negativamente o aspecto de superfície das peças moldadas. Para obter um aspecto de superfície aceitável, costuma-se utilizar composições termoplásticas que apresentam fluidez elevada. Todavia, esse aumento de fluidez provoca uma diminuição das propriedades mecânicas dos artigos obtidos.
[007] Fica, portanto, difícil obter para uma mesma composição termoplástica à base de poliamida essas diferentes propriedades.
[008] A Depositante descobriu uma poliamida modificada por compostos multifuncionais e monofuncionais que apresenta uma fluidez aumentada e propriedades mecânicas equivalentes ou superiores, em relação às poliamidas lineares clássicas, e que permite a realização de artigos que tenham um excelente aspecto de superfície, principalmente quando estes compreendem uma alta taxa de cargas.
[009] Essa poliamida é obtida por polimerização de monômeros de ácidos dicarboxílicos e diaminas de um composto multifuncional que apresenta, pelo menos, 3 funções ácidas ou aminas suscetíveis de formar uma ligação amida com as funções dos referidos monômeros de ácidos dicarboxílicos e diaminas, e de um composto monofuncional que apresenta uma função ácida ou amina da mesma natureza que as funções do referido composto multifuncional, suscetíveis de formar uma função amida com as funções dos referidos monômeros de ácidos dicarboxílicos e diaminas. O processo de polimerização é clássico e corresponde ao habitualmente utilizado para a polimerização de poliamida à base de monômeros de diácidos e diaminas, como a poliamida 66.
[010] A presente invenção tem por primeiro objeto uma poliamida suscetível de ser obtida por polimerização em presença de pelo menos: (i) monômeros de ácidos dicarboxílicos e diaminas, ou seus sais; (ii) de 0,05 a 0,5% molar de um composto multifuncional que compreende, pelo menos, 3 funções X1, em relação ao número de mols de monômeros constitutivos da poliamida; (iii) de 0,2 a 2% molar de um composto monofuncional que compreende uma função X2, em relação ao número de mols de monômeros constitutivos da poliamida; (iv) funções X1 e X2 são funções ácidos carboxílicos ou funções aminas, suscetíveis de reagirem com os monômeros de ácidos dicarboxílicos e diaminas (i) e de formarem uma ligação amida; (v) quando o composto multifuncional (ii) compreende funções X1 de tipo ácido carboxílico, o composto multifuncional (iii) compreende uma função X2 de tipo ácido carboxílico; e - quando o composto multifuncional (ii) compreende funções X1 de tipo amina, o composto multifuncional (iii) compreende uma função X2 de tipo amina.
[011] Por número de mols de monômeros constitutivos da poliamida, entende-se o número de mols de ácidos dicarboxílicos adicionado ao número de mols de diaminas, sendo que esses podem ser eventualmente combinados em forma de sais, ao qual é acrescentado, eventualmente, o número de mols de aminoácidos ou lactamas.
[012] Os compostos multifuncionais (ii) e os monofuncionais (iii) portam, assim, funções X1 e X2 da mesma natureza; de tipo ácido carboxílico ou de tipo amina. Preferencialmente, as funções X1 dos compostos multifuncionais (ii) e a função X2 dos compostos monofuncionais (iii) são idênticas.
[013] Preferencialmente, a poliamida, segundo a presente invenção, é obtida por polimerização dos monômeros de ácidos dicarboxílicos e diaminas, ou seus sais, um único tipo de composto multifuncional (ii) e um único tipo de composto monofuncional (iii).
[014] Os monômeros de ácidos dicarboxílicos e diaminas são, em particular, aqueles classicamente utilizados para a fabricação: - das poliaminas alifáticas, de tipo PA 6.6, PA 6.10, PA 6.12, PA 12.12, PA 4.6, - das poliamidas semi-aromáticas, como o poliadipato de m- xilileno diamina (MXD6), a politereftalamidas, tais como as poliamidas 6.T e 6.6.6T, as poliisoftalamidas, como as poliamidas 6l e 6.6.6l. - as poliaramidas, - ou seus copolímeros.
[015] Esses monômeros de ácidos dicarboxílicos e/ou diaminas podem ser alifáticos, em particular com cadeia linear, ramificada ou cíclica, ou aromáticos.
[016] Como monômero de ácido dicarboxílico, podem, particularmente, ser citados os ácidos dicarboxílicos alifáticos ou aromáticos que possuem de 4 a 12 átomos de carbono, como o ácido adípico, o ácido tereftálico, o ácido isoftálico, o ácido oxálico, o ácido malônico, o ácido succínico, o ácido glutárico, o ácido pimélico, o ácido decanodióico, o ácido dodecanodióico.
[017] Como monômero diamina, podem ser citadas, em particular, as diaminas alifáticas, eventualmente cicloalifáticas, ou aromáticas que contêm de 4 a 12 átomos de carbono, como o hexametilenodiamina, butano diamina, a m-xilileno diamina, a isoforonadiamina, a 3,3’5-trimetil hexametilenodiamina, e a metilpentametileno diamina.
[018] Prefere-se, em particular, utilizar, segundo a presente invenção, monômeros constitutivos da poliamida 66, que são: ácido adípico, hexametileno diamina, ou seus sais, tal como o adipato de hexametileno diamônio, também chamado de sal Nylon ou sal N.
[019] No processo segundo a presente invenção, é perfeitamente possível utilizar uma quantidade equimolar de ácido dicarboxílico e de diamina, ou então um excesso de um desses compostos, para obter um desequilíbrio em grupos terminais ácidos ou aminas, como é bem conhecido pelo técnico no assunto.
[020] A poliamida modificada segundo a presente invenção pode conter um ou mais ácidos dicarboxílicos e uma ou mais diaminas, de tipos diferentes. Dessa forma, pode-se, por exemplo, adicionar na polimerização, uma quantidade equimolar de ácido dicarboxílico e de diamina, como também uma determinada proporção de outro ácido dicarboxílico de um tipo diferente.
[021] Pode-se, também, adicionar aos monômeros de ácidos dicarboxílicos e diaminas, aminoácidos ou suas lactamas, como a caprolactama, por exemplo. Pode-se, em particular, adicionar ao meio reacional de 1 a 15% molar de aminoácidos ou lactamas em relação ao número de mols de monômeros constitutivos da poliamida, preferencialmente, de 2 a 10% molar.
[022] O composto multifuncional (ii) segundo a presente invenção compreende, pelo menos 3, preferencialmente entre 3 e 10 e, mais preferencialmente ainda, 3 ou 4 funções X1; sendo X1 uma função ácido carboxílico ou uma função amina suscetível de reagir com os monômeros constitutivos do poliamida e de formar uma ligação amida.
[023] A função X1 é, preferencialmente, uma função ácido carboxílico ou uma função amina primária ou secundária, ou seus sais.
[024] Exemplos de compostos multifuncionais que podem ser apropriados estão, particularmente, citados nas patentes US5346984, US5959069, WO9635739 e EP672703.
[025] Prefere-se, particularmente, um composto multifuncional (ii) de fórmula geral (1): R[A-X1]n (1) na qual: - R é um radical alifático (linear ou ramificado), cicloalifático ou aromático à base de hidrocarbonetos que contém, pelo menos, 2 átomos de carbono e que pode compreender um ou mais heteroátomos. - A é uma ligação covalente ou um radical alifático à base de hidrocarbonetos que pode compreender um ou mais heteroátomos, e que contém de 1 a 20 átomos de carbono, de preferência de 1 a 6 átomos de carbono; - X1 é uma função ácido carboxílico ou uma função amina primária ou secundária, ou seus sais; e - n é um número inteiro compreendido entre 3 e 10, preferencialmente igual a 3 ou 4.
[026] Esse composto multifuncional (ii) é, preferencialmente, um composto alifático (linear ou ramificado), cicloalifático ou aromático à base de hidrocarbonetos que contém, pelo menos, 4 átomos de carbono, particularmente pelo menos 5 átomos de carbono, em particular, de 10 a 100 átomos de carbono e que pode compreender um ou mais heteroátomos.
[027] Os heteroátomos podem ser O, S, N ou P.
[028] A pode ser um radical metilênico ou polimetilênico, tal como os radicais etila, propila ou butila, ou um radical polioxialquilênico, como o radical polioxietilênico.
[029] R pode ser uma cadeia hidrocarbonada alifática que contém de 2 a 10 átomos de carbono linear ou ramificado, saturado ou insaturado, podendo compreender radicais ciclohexila, ciclohexanonila, benzila, naftila, antracenila, bifenila, trifenila, piridina, bipiridina, pirrol, indol, furano, tiofeno, purina, quinoleína, fenantreno, porfirina, ftalocianina, naftalocianina, 1,3,5- triazina, 1,4-diazina, 2,3,5,6-tetraetilpiperazina, piperazina, tetratiafulvaleno.
[030] A título de exemplo de compostos multifuncionais (ii) que portam funções X1 ácidos carboxílicos, podem, em particular, ser citados a 2,2,6,6-tetra(β-carboxietil)ciclo-hexanona, o ácido tetracético N,N,N’,N’- diaminopropano, o ácido 3,5,3’,5’-bifeniltetracarboxílico, os ácidos derivados da ftalocianina e da naftalocianina, o ácido 3,5,3’,5’-bifeniltetracarboxílico, o ácido 1,3,5,7-naftalenotetracarboxílico, o ácido 2,4,6-piridinatricarboxílico, o ácido 3,5,3’,5’-bipiridiltetracarboxílico, o ácido 3,5,3’,5’-benzofenonatetracarboxílico, o ácido 1,3,6,8-acridinatetracarboxílico, o ácido trimésico, o ácido 1,2,4,5- benzenotetracarboxílico e o ácido 2,4,6-triaminocapróico-1,3,5-triazina (TACT).
[031] A título de exemplo de compostos multifuncionais (ii) que portam funções X1 aminas, pode-se citar particularmente: as nitrilotrialquilaminas, em particular a nitrilotrietilamina, as dialquilenotriaminas, em particular a dietilenotriamina, a bis-hexametileno triamina, as trialalquilenotetraminas e tetraalquilenopentaminas, sendo que o alquileno é de preferência o etileno, a 4-aminoetila-1,8-octanodiamina, a melamina, os compostos que resultam da reação do trimetiol propano ou do glicerol com o óxido de propileno e aminação dos grupos hidroxilas terminais (Jeffamine T® da Huntsman) que possuem a fórmula geral
na qual: R1 representa um radical 1,1,1-triila propano, ou 1,2,3-triila propano e A representa um radical polioxietilênico.
[032] Pode-se, por exemplo, utilizar a Jeffamine T403® (polioxipropilenotriamina) da Huntsman como composto multifuncional de acordo com a presente invenção.
[033] O composto multifuncional (iii) é preferencialmente um composto alifático, cicloalifático ou aromático à base de hidrocarbonetos que compreende pelo menos 2 átomos de carbono, e que pode compreender heteroátomos (O, S, N ou P).
[034] O composto monofuncional (iii) é, preferencialmente, escolhido no grupo que compreende: a n-hexadecilamina, a n-octadecilamina e a n-dodecilamina, o ácido acético, o ácido láurico, a benzilamina, o ácido benzóico, o ácido propiônico e a 4-amino-2,2,6,6-tetrametilpiperidina.
[035] A polimerização do processo da presente invenção é, em particular, realizada de acordo com as condições operatórias clássicas de polimerização dos ácidos dicarboxílicos e diaminas, quando esta é realizada na ausência de compostos multifuncionais e monofuncionais.
[036] Esse processo de polimerização pode compreender resumidamente: - um aquecimento por agitação e por pressão da mistura dos monômeros e compostos multifuncionais (ii) e monofuncionais (i), - uma manutenção da mistura sob pressão e temperatura durante um tempo determinado e, a seguir, descompressão e manutenção durante um tempo determinado a uma temperatura superior ao ponto de fusão da mistura, em particular, sob nitrogênio ou sob vácuo, para, dessa forma, continuar a polimerização por eliminação da água formada.
[037] Os compostos multifuncionais (ii) e monofuncionais (i) são, preferencialmente, adicionados no início da polimerização. Nesse caso, procede-se à polimerização de uma mistura de monômeros de ácidos dicarboxílicos e diaminas e compostos multifuncionais (ii) e monofuncionais (i).
[038] Na saída da polimerização, o polímero pode ser resfriado vantajosamente com água, depois cortado para produzir granulados.
[039] O processo de polimerização segundo a presente invenção pode, perfeitamente, ser realizado em modo contínuo ou descontínuo.
[040] No processo de polimerização da presente invenção, utiliza- se de 0,05-0,5% molar, preferencialmente, de 0,2 a 0,5% molar e, mais preferencialmente, de 0,25 a 0,4% molar de compostos multifuncionais (ii), em relação à soma do número de mols de monômeros constitutivos da poliamida, em particular, 0,25, 0,5, 0,1, 0,15, 0,2, 0,25, 0,3, 0,35 e 0,4% molar.
[041] No processo de polimerização da presente invenção, utiliza- se de 0,2 a 2% molar, preferencialmente 0,5-2% molar e, mais preferencialmente, de 0,5 a 1% molar de compostos monofuncionais (iii), em relação à soma do número de mols de monômeros constitutivos da poliamida, em particular, 0,4, 0,5, 0,6, 0,7, 0,8 e 0,9% molar.
[042] Utiliza-se, preferencialmente, uma proporção de compostos multifuncionais (ii) e monofuncionais (iii) obedecendo à seguinte relação: (nCmu . FX1) / nCmo compreendido entre 0,1 e 4, com: nCmu é o número de mols de compostos multifuncionais (ii), nCmo é o número de mols de compostos monofuncionais (iii), e FX1 é o número de funções X1 do composto multifuncional (ii).
[043] De acordo com a presente invenção, a poliamida modificada apresenta, preferencialmente, um índice de viscosidade em solução compreendido entre 80 e 120, de acordo com a norma ISO 307 (com 0,5% de polímero em solução no ácido fórmico a 90%, a uma temperatura de 25 °C), em particular, entre 85 e 110.
[044] A presente invenção também tem por objeto uma solução que contém, pelo menos, a poliamida tal como anteriormente definida.
[045] Preferencialmente, a poliamida da presente invenção é utilizada como matriz nessa composição, em particular, para a obtenção de artigos moldados.
[046] Para melhorar as propriedades mecânicas da composição de acordo com a presente invenção, pode ser vantajoso adicionar-lhe pelo menos uma carga de reforço e/ou de enchimento, preferencialmente escolhida no grupo que compreende as cargas fibrosas tais como as fibras de vidro, as cargas minerais tais como as argilas, o caulim ou nanopartículas de reforço ou de matéria termoendurecível, e as cargas em pó como o talco. A taxa de incorporação de carga de reforço e/ou de enchimento está de acordo com os padrões do campo dos materiais compósitos. Pode se tratar, por exemplo, de uma taxa de carga de 1 a 80%, de preferência de 10 a 70%, mais especificamente, entre 30 e 60%.
[047] A composição de acordo com a presente invenção pode compreender, além da poliamida modificada da presente invenção, um ou mais polímeros diferentes, de preferência poliamidas ou copoliamidas.
[048] A composição de acordo com a presente invenção pode, também, compreender aditivos usualmente utilizados para a fabricação de composições poliamidas destinadas a serem moldadas. Dessa forma, podem ser citados os lubrificantes, os agentes ignifugantes, os plastificantes, os agentes nucleantes, os catalisadores, os agentes para melhorar a resiliência, como os elastômeros eventualmente enxertados, os estabilizadores de luz e/ou térmicos, os antioxidantes, os antiestáticos, os corantes, os matificantes, os aditivos de auxílio à moldagem ou outros aditivos convencionais.
[049] Essas cargas e aditivos podem ser adicionadas à poliamida modificada por meios usuais adaptados a cada carga ou aditivos, tal como, por exemplo, no momento da polimerização ou em mistura em estado fundido.
[050] A poliamida segundo a presente invenção pode, igualmente, também ser utilizada como matriz em uma composição que compreende uma grande proporção de aditivos de tipo mistura-mestre (masterbach) destinada a ser misturada a outra composição termoplástica.
[051] A poliamida segundo a presente invenção pode ser também utilizada, como aditivo, ou em mistura, em particular, para conferir certas propriedades, especialmente reológicas, em composições que compreendem, como matrizes, um polímero termoplástico, em particular uma (co)poliamida. Então, geralmente se mistura a poliamida, de acordo com a presente invenção, em estado fundido com polímeros termoplásticos. Pode-se, em particular, utilizar uma proporção compreendida entre 10 e 90% em peso de (co)poliamida, tal como uma (co)poliamida linear, preferencialmente, de 30 a 80% em peso, em relação à proporção total de (co)poliamida e da poliamida segundo a presente invenção.
[052] As composições de acordo com a presente invenção podem ser utilizadas como matéria prima no campo dos plásticos técnicos, por exemplo, para a realização de artigos obtidos por moldagem por injeção. por injeção/insuflação, por extrusão ou por extrusão/insuflação.
[053] Segundo um modo de realização usual, a poliamida é extrudada, por exemplo, em um dispositivo de extrusão com duplo parafuso, em forma de cilindros que são, a seguir, recortados em granulados. As peças moldadas são realizadas, a seguir, por fusão dos granulados produzidos acima e alimentação da composição no estado fundido em dispositivos de moldagem por injeção.
[054] Termos específicos são utilizados na descrição, de modo a facilitar a compreensão do princípio da presente invenção. Deve-se, porém, compreender que o uso desses termos específicos não implica nenhuma limitação do alcance da presente invenção. O termo e/ou inclui os significados e, ou, bem como todas as outras combinações possíveis dos elementos conectados a esse termo.
[055] Outros detalhes e vantagens da presente invenção aparecerão mais claramente com a leitura dos exemplos dados a seguir a título meramente indicativo.
[056] A polimerização é realizada em uma autoclave aquecida e que compreende meios de agitação.
[057] 11,111 kg de sal N (quantidade equimolar de ácido adípico e de hexametilenodiamina), 81 g de 2,2,6,6-tetra(β-carboxietil)ciclohexanona (0,25% molar), 80 g de ácido benzóico (0,78% molar), 40 g de antiespuma (Silcolapse) são adicionados na autoclave com 5 litros de água destilada, a uma temperatura de 90 °C.
[058] A mistura, colocada em agitação, é aquecida a uma temperatura de 280 °C sob 7,5 atmosferas. Ela é mantida a essa temperatura e pressão durante 2 horas.
[059] A seguir, a pressão é diminuída, depois uma varredura da autoclave pelo nitrogênio é realizada durante uma hora e meia, sempre mantendo a temperatura a 280 °C. O sistema é, a seguir, colocado sob vácuo, a uma pressão de 0,5 atm durante 1 hora.
[060] O polímero fundido é, a seguir, extrudado em forma de cilindros, depois resfriado rapidamente com água e recortado em granulados.
[061] Diversos polímeros são sintetizados dessa maneira, variando a proporção dos compostos multifuncionais e monofuncionais.
[062] O exemplo C1 corresponde a uma poliamida 66 linear fabricada na ausência de compostos multifuncional e monofuncional.

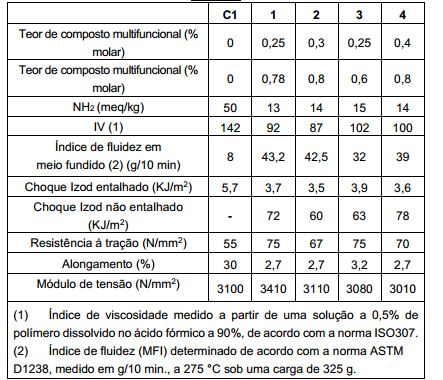

[063] As características, propriedades reológicas e mecânicas desses polímeros estão agrupadas na tabela 1 abaixo. Para a medida de certas propriedades, foram fabricados corpos de prova realizados por moldagem por injeção. TABELA 1
[064] Os teores de grupos terminais ácidos e aminas são dosados por potenciometria, os choques Izod são medidos de acordo com as normas ISO 179/1eU e ISO 179/1eA, a resistência à tração, o alongamento e o módulo de tensão são medidos de acordo com a norma ISO 527 a uma temperatura de 23 °C.
[065] Composições que compreendem como matriz poliamida as poliaminas fabricadas anteriormente, são carregadas com 50% em peso de fibras de vidro por mistura no estado fundido em extrusora com parafuso duplo tipo Werner e Pfleiderer ZSK 40, com degaseificação (L/D=36). As fibras de vidro são Vetrotex 99B. Os parâmetros de extrusão são os seguintes: temperatura de extrusão com um perfil crescente: 235-280 °C; velocidade de rotação do parafuso: 260 rotações por minuto; vazão da composição: 40 Kg/h; o torque do motor e a potência do motor absorvida variam de acordo com as poliamidas.

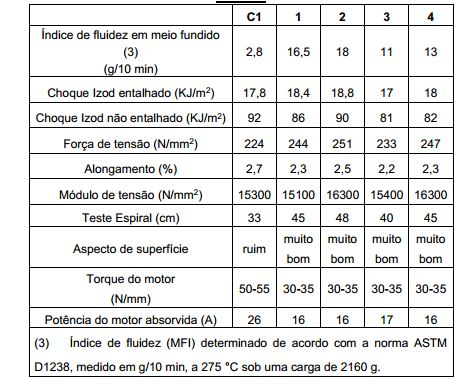

[066] As propriedades das composições carregadas estão agrupadas na tabela 2 abaixo. Para a medida de certas propriedades, são fabricados corpos de prova por modelagem por injeção.
[067] O aspecto de superfície é apreciado visualmente; o teste espiral permite quantificar a fluidez das composições colocando em fusão os granulados e injetando-os em uma fôrma em forma de espiral com seção semicircular de 2 mm de espessura e 4 cm de diâmetro, em uma prensa BM- Biraghi 85T, a uma temperatura de bainha de 275 °C, uma temperatura de fôrma de 80 °C e com uma pressão de injeção de 80 bar (o resultado é expresso em comprimento de fôrma preenchido corretamente pela composição).
[068] Composições que compreendem a poliamida do exemplo 4 (PA 4) e diversas proporções de poliamida 66 (PA C1) são fabricadas por mistura em estado fundido em extrusora com parafuso duplo tipo Werner e Pfleiderer ZSK 40, com degaseificação (L/D=36), em presença de 30% em peso de fibras de vidro. Os parâmetros de extrusão são os seguintes: temperatura de extrusão com um perfil crescente: 250-285 °C; velocidade de rotação do parafuso: 260 rotações por minuto; vazão da composição: 40 Kg/h; o torque do motor e a potência do motor absorvida variam de acordo com as poliamidas.

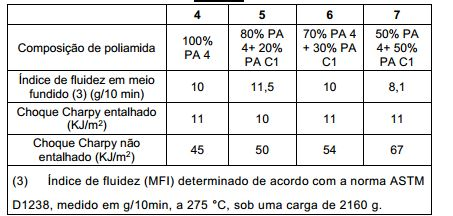

[069] As propriedades das composições carregadas estão agrupadas na tabela 3 abaixo. Para a medida de algumas das propriedades, são fabricados corpos de prova por moldagem por injeção. TABELA 3
[070] O choque Charpy é medido de acordo com a norma ISO
[071] Observa-se que a adição de poliamida 66 linear à poliamida de acordo com a presente invenção permite aumentar as propriedades mecânicas da composição resultante, sem afetar negativamente sua fluidez em meio fundido.
[072] Poliamidas modificadas segundo a presente invenção são fabricadas como descrito no exemplo 1 de acordo com as proporções dos monômeros do teste 4, e com um acréscimo de 5 ou 10% em peso de caprolactama (substituindo, assim, 5 ou 10% em peso de sal N).
[073] O polímero fundido é, a seguir, extrudado em forma de cilindros, depois resfriado rapidamente com água e recortado em granulados.
[074] As características, propriedades reológicas e mecânicas desses polímeros estão agrupadas na tabela abaixo. TABELA 4
Claims (22)
1. POLIAMIDA, caracterizada por poder ser obtida por polimerização na presença de pelo menos: (i) monômeros de ácido dicarboxílico e diaminas, ou seus sais; (ii) de 0,05 a 0,5% molar de um composto multifuncional que compreende pelo menos 3 funções X1, em relação à soma do número de mols de monômeros constitutivos da poliamida; (iii) de 0,2 a 2% molar de um composto monofuncional que compreende uma função X2, em relação à soma do número de mols de monômeros constitutivos da poliamida; (iv) funções X1 e X2 são funções ácidos carboxílicos ou funções aminas, capazes de reagirem com os monômeros de ácidos dicarboxílicos e de diaminas (i) e de formarem uma ligação amida; (v) quando o composto multifuncional (ii) compreende funções X1 de tipo ácido carboxílico, o composto multifuncional (iii) compreende uma função X2 de tipo ácido carboxílico; e (vi) quando o composto multifuncional (ii) compreende funções X1 de tipo amina, o composto multifuncional (iii) compreende uma função X2 de tipo amina.
2. POLIAMIDA, de acordo com a reivindicação 1, caracterizada pelos monômeros constitutivos da poliamida do tipo ácidos dicarboxílicos serem alifáticos ou aromáticos e compreenderem de 4 a 12 átomos de carbono.
3. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 2, caracterizada pelos monômeros constitutivos da poliamida do tipo diaminas serem alifáticos ou aromáticos e compreenderem de 4 a 12 átomos de carbono.
4. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 3, caracterizada pelos monômeros constitutivos da poliamida serem ácido adípico e hexametilenodiamina, ou seus sais.
5. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 4, caracterizada pelo composto multifuncional (ii) ser representado pela fórmula geral (1): R[A-X1]n (1) em que: - R é um radical alifático, linear ou ramificado, cicloalifático ou aromático à base de hidrocarbonetos que compreende pelo menos 2 átomos de carbono, e que pode compreender um ou mais heteroátomos; - A é uma ligação covalente ou um radical alifático à base de hidrocarbonetos que pode compreender um ou mais heteroátomos, e que compreende de 1 a 20 átomos de carbono; - X1 é uma função ácido carboxílico ou uma função amina primária ou secundária, ou seus sais; e - n é um número inteiro compreendido entre 3 e 10.
6. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 5, caracterizada pelo composto multifuncional (ii) ser um composto alifático, cicloalifático ou aromático à base de hidrocarbonetos que compreende pelo menos 4 átomos de carbono, e que pode compreender um ou mais heteroátomos.
7. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 6, caracterizada pelo composto multifuncional (ii) que porta funções X1 ácidos carboxílicos ser escolhido do grupo que compreende a 2,2,6,6-tetra(β- carboxietil)ciclohexanona, o ácido tetracético N,N,N’,N’-diaminopropano, o ácido 3,5,3’,5’-bifeniltetracarboxílico, os ácidos derivados da ftalocianina e da naftalocianina, o ácido 3,5,3’,5’-bifeniltetracarboxílico, o ácido 1,3,5,7- naftalenotetracarboxílico, o ácido 2,4,6-piridinatricarboxílico, o ácido 3,5,3’,5’- bipiridiltetracarboxílico, o ácido 3,5,3’,5’-benzofenonatetracarboxílico, o ácido 1,3,6,8-acridinatetracarboxílico, o ácido trimésico, o ácido 1,2,4,5- benzenotetracarboxílico e o ácido 2,4,6-triaminocapróico-1,3,5-triazina (TACT).
8. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 7, caracterizada pelo composto multifuncional (ii) que porta funções X2 aminas ser escolhido do grupo que compreende: as nitrilotrialquilaminas, em particular a nitrilotrietilamina, as dialquilenotriaminas, em particular a dietilenotriamina, a bis-hexametileno triamina, as trialalquilenotetraminas e tetraalquilenopentaminas, sendo que o alquileno é de preferência o etileno, a 4- aminoetila-1,8-octanodiamina, a melamina, os compostos que resultam da reação do trimetiol propano ou do glicerol com o óxido de propileno e aminação dos grupos hidroxilas terminais que possuem a fórmula geral:
em que R1 representa um radical 1,1,1-triila-propano, ou 1,2,3-triila-propano e A representa um radical polioxietileno.
9. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 8, caracterizada pelo composto monofuncional (iii) ser um composto alifático, cicloalifático ou aromático à base de hidrocarbonetos que compreende pelo menos 2 átomos de carbono, e que pode compreender heteroátomos.
10. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 9, caracterizada pelo composto monofuncional (iii) ser escolhido do grupo que compreende a n-hexadecilamina, a n-octadecilamina e a n-dodecilamina, o ácido acético, o ácido láurico, a benzilamina, o ácido benzoico, o ácido propiônico e a 4-amino-2,2,6,6-tetrametilpiperidina.
11. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 10, caracterizada pelas funções X1 do composto multifuncional (ii) e X2 do composto monofuncional (iii) serem idênticas.
12. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 11, caracterizada por utilizar de 0,2 a 0,5% molar de compostos multifuncionais (ii) em relação à soma do número de mols de monômeros constitutivos da poliamida.
13. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 12, caracterizada por utilizar de 0,5 a 1% molar de compostos monofuncionais (iii) em relação à soma do número de mols de monômeros constitutivos da poliamida.
14. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 13, caracterizada por utilizar uma proporção de compostos multifuncionais (ii) e monofuncionais (iii), obedecendo à seguinte relação: (nCmu.FX1)/nCmo compreendido entre 0,1 e 4, em que: nCmu é o número de mols de compostos multifuncionais (ii), nCmo é o número de mols de compostos monofuncionais (iii), e FX1 é o número de funções X1 do composto multifuncional (ii).
15. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 14, caracterizada pela polimerização ser conduzida na presença de um aminoácido ou uma lactama.
16. POLIAMIDA, de acordo com qualquer uma das reivindicações 1 a 15, caracterizada pela poliamida modificada apresentar uma viscosidade em solução entre 80 e 120, de acordo com a norma ISO 307, com 0,5% de polímero em ácido fórmico a 90%, a uma temperatura de 25 °C.
17. COMPOSIÇÃO, caracterizada por compreender pelo menos a poliamida, conforme definida em qualquer uma das reivindicações 1 a 16.
18. COMPOSIÇÃO, de acordo com a reivindicação 17, caracterizada por compreender, como matriz, uma poliamida, conforme definida em qualquer uma das reivindicações 1 a 16.
19. COMPOSIÇÃO, de acordo com a reivindicação 17, caracterizada por compreender uma mistura de um polímero termoplástico e de uma poliamida, conforme definida em qualquer uma das reivindicações 1 a 16.
20. COMPOSIÇÃO, de acordo com a reivindicação 19, caracterizada por compreender uma mistura de (co)poliamida e de uma poliamida, conforme definida em qualquer uma das reivindicações 1 a 16.
21. COMPOSIÇÃO, de acordo com qualquer uma das reivindicações 17 a 20, caracterizada por compreender pelo menos uma carga de reforço e/ou de enchimento.
22. ARTIGO, caracterizado por ser obtido por moldagem por injeção, injeção/insuflação, extrusão ou extrusão/insuflação de uma composição, conforme definida em qualquer uma das reivindicações 17 a 21.
Applications Claiming Priority (5)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR0602784A FR2899232B1 (fr) | 2006-03-31 | 2006-03-31 | Polyamide de haute fluidite |
| FR0602784 | 2006-03-31 | ||
| FR0610513 | 2006-12-01 | ||
| FR0610513A FR2909384A1 (fr) | 2006-12-01 | 2006-12-01 | Polyamide de haute fluidite |
| PCT/EP2007/053119 WO2007113262A1 (fr) | 2006-03-31 | 2007-03-30 | Polyamide de haute fluidité |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| BRPI0709434A2 BRPI0709434A2 (pt) | 2011-07-05 |
| BRPI0709434B1 true BRPI0709434B1 (pt) | 2021-01-05 |
Family
ID=38008272
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| BRPI0709434-5A BRPI0709434B1 (pt) | 2006-03-31 | 2007-03-30 | poliamida,composição e artigo |
Country Status (9)
| Country | Link |
|---|---|
| US (1) | US20170015786A1 (pt) |
| EP (1) | EP2001935B1 (pt) |
| JP (1) | JP5086333B2 (pt) |
| KR (1) | KR100996397B1 (pt) |
| BR (1) | BRPI0709434B1 (pt) |
| CA (1) | CA2647458A1 (pt) |
| RU (1) | RU2408614C2 (pt) |
| SG (1) | SG170765A1 (pt) |
| WO (1) | WO2007113262A1 (pt) |
Families Citing this family (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR2921662B1 (fr) * | 2007-09-28 | 2012-10-12 | Rhodia Operations | Polyamide de haute fluidite |
| FR2938846B1 (fr) * | 2008-11-24 | 2012-12-07 | Rhodia Operations | Composition polymere thermoplastique a base de polyamide |
| FR2950626B1 (fr) * | 2009-09-30 | 2013-11-08 | Rhodia Operations | Polyamides a fluidite elevee |
| CN103649173A (zh) * | 2011-07-01 | 2014-03-19 | 帝斯曼知识产权资产管理有限公司 | 支链聚酰胺 |
| WO2013004531A1 (en) * | 2011-07-01 | 2013-01-10 | Dsm Ip Assets B.V. | Branched polyamide with different blocks |
| FR2981600B1 (fr) | 2011-10-25 | 2013-11-15 | Rhodia Operations | Procede de preparation de granules de polyamide |
| EP2817831B1 (en) | 2012-02-24 | 2020-12-23 | Solvay Specialty Polymers USA, LLC. | A framing structure for a solar panel |
| KR101643046B1 (ko) * | 2013-10-01 | 2016-07-27 | 주식회사 엘지화학 | 도전성 적층체 |
| FR3030549B1 (fr) * | 2014-12-22 | 2019-04-05 | Rhodia Operations | Melange de polyamides a fluidite amelioree |
Family Cites Families (7)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| GB750629A (en) * | 1953-10-07 | 1956-06-20 | Ici Ltd | Manufacture of moulded articles from polyamides |
| EP0345648B2 (de) * | 1988-06-07 | 2000-04-05 | Ems-Inventa Ag | Thermoplastisch verarbeitbare Polyamide |
| ES2118594T5 (es) * | 1994-04-15 | 2007-04-16 | Basf Aktiengesellschaft | Poliamidas inherentemente estabilizadas frente la luz y frente al calor. |
| DE19543161A1 (de) * | 1995-11-18 | 1997-05-22 | Basf Ag | Verfahren zur Herstellung von verzweigten Polyamiden |
| FR2766197B1 (fr) * | 1997-07-17 | 1999-09-03 | Nyltech Italia | Copolyamide thermoplastique, composition a base de ce copolyamide thermoplastique |
| FR2810326B1 (fr) * | 2000-06-16 | 2006-08-04 | Rhodia Eng Plastics Srl | Polyamides modifies, compositions a base de ces polyamides, et leur procede de fabrication |
| FR2826661B1 (fr) * | 2001-06-28 | 2003-08-22 | Rhodianyl | Polymere thermoplastique, son application dans des compositions polyamides a hydrophilie et antistaticite ameliorees |
-
2007
- 2007-03-30 CA CA002647458A patent/CA2647458A1/fr not_active Abandoned
- 2007-03-30 WO PCT/EP2007/053119 patent/WO2007113262A1/fr not_active Ceased
- 2007-03-30 BR BRPI0709434-5A patent/BRPI0709434B1/pt active IP Right Grant
- 2007-03-30 JP JP2009502116A patent/JP5086333B2/ja active Active
- 2007-03-30 KR KR1020087023738A patent/KR100996397B1/ko active Active
- 2007-03-30 RU RU2008143206/04A patent/RU2408614C2/ru active
- 2007-03-30 EP EP07727591.5A patent/EP2001935B1/fr active Active
- 2007-03-30 SG SG201102109-4A patent/SG170765A1/en unknown
-
2016
- 2016-09-27 US US15/277,318 patent/US20170015786A1/en not_active Abandoned
Also Published As
| Publication number | Publication date |
|---|---|
| EP2001935B1 (fr) | 2016-08-17 |
| KR20080098442A (ko) | 2008-11-07 |
| US20170015786A1 (en) | 2017-01-19 |
| BRPI0709434A2 (pt) | 2011-07-05 |
| RU2408614C2 (ru) | 2011-01-10 |
| JP5086333B2 (ja) | 2012-11-28 |
| WO2007113262A1 (fr) | 2007-10-11 |
| JP2009531506A (ja) | 2009-09-03 |
| SG170765A1 (en) | 2011-05-30 |
| KR100996397B1 (ko) | 2010-11-24 |
| CA2647458A1 (fr) | 2007-10-11 |
| RU2008143206A (ru) | 2010-05-10 |
| EP2001935A1 (fr) | 2008-12-17 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| BRPI0709434B1 (pt) | poliamida,composição e artigo | |
| BRPI0816028B1 (pt) | poliamida, processo de polimerização, composição de poliamida, processo de fabricação de uma composição, uso de uma poliamida, uso de uma composição e artigo moldado ou extrudado | |
| US5416172A (en) | Transparent polyamide compositions having high resistance to chemical agents | |
| KR101388387B1 (ko) | 고-유동 폴리아미드 | |
| US8680199B2 (en) | Reinforced polyamide composition | |
| US20170107326A1 (en) | Copolyamides, moulding compounds comprising these and moulded articles produced therefrom | |
| KR19990066966A (ko) | 폴리아마이드 및 당해 폴리아마이드의 제조 방법및 당해 폴리아마이드를 함유한 조성물 | |
| US9156958B2 (en) | Thermoplastic polymer composition containing polyamide | |
| US9732222B2 (en) | Modified polyamide composition | |
| CN101421336B (zh) | 高流动性聚酰胺 | |
| US20090264588A1 (en) | Modified Polyamides Having Enchanced Flowability/Mechanical Properties and Molding Compositions Comprised Thereof | |
| EP1023397B1 (en) | Polyamide composition for welding | |
| WO2025089285A1 (ja) | ポリアミド組成物及び成形品 | |
| US12378411B2 (en) | Use of a reinforced thermoplastic composition | |
| EP4255964B1 (en) | Aqueous lactam solution of lignin | |
| JPH05230209A (ja) | ポリアミド樹脂およびその製造法 | |
| JP2025073909A (ja) | ポリアミド組成物、成形品 | |
| JP2024074668A (ja) | ポリアミド樹脂組成物及び成型体 | |
| KR20220144945A (ko) | 선형 고분자를 포함하는 유동성 개질제 및 이를 포함하여 유동성이 향상된 고분자 조성물 | |
| JPH02199168A (ja) | オイル用透明容器 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| B06F | Objections, documents and/or translations needed after an examination request according [chapter 6.6 patent gazette] | ||
| B25A | Requested transfer of rights approved |
Owner name: PERFORMANCE POLYAMIDES, SAS (FR) |
|
| B06U | Preliminary requirement: requests with searches performed by other patent offices: procedure suspended [chapter 6.21 patent gazette] | ||
| B09A | Decision: intention to grant [chapter 9.1 patent gazette] | ||
| B16A | Patent or certificate of addition of invention granted [chapter 16.1 patent gazette] |
Free format text: PRAZO DE VALIDADE: 10 (DEZ) ANOS CONTADOS A PARTIR DE 05/01/2021, OBSERVADAS AS CONDICOES LEGAIS. |
