Abstract

controle de feedback em redução catalítica seletiva. um aparelho para introdução de um redutor em um sistema e exaustão é descrito. o aparelho inclui um controlador que gera um comando de dosagem resultante usado como uma instrução para liberar uma quantidade de redutor no sistema de exaustão. o controlador inclui um módulo de controle de feedback que gera um fator de ponderação. o fator de ponderação é configurado para ser aplicado a um comando de dosagem limite inferior e configurado para ser aplicado a um comando de dosagem limite superior, onde os comandos de dosagem limite inferior e superior convertidos pelo fato de ponderação são usados pelo controlador para gerar o comando de dosagem resultante.

Description

Informação de Prioridade
O presente pedido foi depositado como um Pedido de Patente Internacional PCT em nome de Cummins Filtration IP, Inc. e reivindica o beneficio de prioridade do Pedido de Patente norte-americano Número US 12/108,583, depositado em 23 de janeiro de 2008 e intitulado "CONTROLE DE FEEDBACK EM REDUÇÃO CATALÍTICA SELETIVA", o qual é aqui incorporado como referência em sua totalidade.
Campo da Invenção
É revelado um controle que pode otimizar o desempenho e economia de dosagem de um redutor usado com dispositivos de redução catalítica seletiva (SCR), tal como em correntes de exaustão de combustão. Particularmente, um controle de feedback é configurado para gerar um comando para uma taxa de dosagem de redutor que cumpre pelo menos as metas de deNOx para um sistema enquanto que, ao mesmo tempo, também é limitado dentro de uma taxa de dosagem superior permitida determinada pelo escorregamento máximo permitido de NH3.
Antecedentes da Invenção
Dispositivos de redução catalítica seletiva (SCR) são amplamente conhecidos e usados e são particularmente usados em correntes de exaustão de combustão de motores a diesel como um exemplo.
Para cumprir os requisitos da Agência de Proteção Ambiental (EPA), dispositivos de SCR são usados para introduzir um redutor o qual reduz o N0x gerado em sistemas 5 de exaustão de motor. Junto com dispositivos de SCR, capacidades de controle de feedback e sensórios têm sido empregadas para detectar a presença de N0x e introduzir um redutor, baseado no NOx detectado pelo controle. 0 redutor introduzido reage com o N0x para facilitar sua redução. Módulos de controle de feedback podem aprimorar grandemente a redução de NOX ou o desempenho de "deNOx".
Contudo, em virtude da sensibilidade cruzada de sensores empregados em módulos de controle de feedback conhecidos, NH3 (por exemplo, amónia) que está presente no 15 sistema também é lida como NOX pelo sensor (conhecido como um "escorregamento de NH3") . O escorregamento de NH3 são as emissões indesejadas causadas pela capacidade limitada do catalisador. Quando o sistema de controle gera uma determinada quantidade de escorregamento de NH3, o sensor 20 de NOX reporta o escorregamento de NH3 como NOX em virtude de sua sensibilidade dupla por NH3. Uma vez que sensores eletroquimicos são tipicamente usados em tais dispositivos de SCR de forma a manter os custos baixos, ao invés de sensores ópticos os quais são significativamente mais caros (por exemplo, sensores de Espectroscopia por Infravermelho com Transformação de Fourier (Fourier Transform Infrared Spectroscopy - FTIR) ) , se sabe que tal como sensibilidade cruzada do sensor ocorre. A informação captada incorreta dispara um feedback falso positivo, causando a introdução de redutor no sistema em maiores dosagens, o que pode levar a um sistema instável e desperdício de redutor.
Assim, aprimoramentos ainda podem ser feitos em dispositivos de SCR, particularmente aqueles usando um controle de feedback e aprimoramentos ainda podem ser feitos para limitar a dosagem global de redutor.
Sumário
A divulgação técnica a seguir descreve um controle de dosagem aprimorado que pode ajudar a otimizar a redução de NOX em material de exaustão de motor, ao mesmo tempo em que limita a introdução de um redutor em um sistema de exaustão e ao mesmo tempo em que vai de encontro aos requisitos de dosagem, por exemplo, os requisitos de dose da EPA. Em geral, o controle de dosagem é configurado para gerar um comando de dosagem resultante através de um fator de ponderação, onde o fator de ponderação é aplicado aos comandos de dosagem limite superior ("limite") e inferior (feed-forward) para gerar o comando de dosagem resultante.
Em uma modalidade, um aparelho para introdução de um redutor em um sistema de exaustão inclui pelo menos um sensor configurado para detectar o NOX produzido durante combustão do motor e inclui um controlador operativamente conectado ao sensor. 0 controlador é configurado para receber um sinal de N0xdetectado pelo sensor. O controlador é configurado para processar o sinal do sensor e gerar um comando de dosagem resultante tendo uma instrução para introduzir um redutor no sistema de exaustão. O comando de dosagem resultante é gerado com um fator de ponderação e a partir de um comando de dosagem limite inferior (comando de dosagem de feed-forward), o qual é determinado pelos requisitos ou metas de emissão e a partir de um comando de dosagem limite superior (comando de dosagem "limite"), a qual é limitada pelos escorregamentos máximos permitidos de NH3. O fator de ponderação é configurado para ser aplicado aos comandos de dosagem limite superior e inferior, de modo que o fator de ponderação processa os comandos de dosagem limite superior e inferior em valores finais do comando de dosagem resultante.
Em uma modalidade, o controlador inclui um módulo de controle de feedback configurado para receber o sinal do sensor e gerar o fator de ponderação. Em ainda outra modalidade, o módulo de controle de feedback é configurado para ajustar apenas o fator de ponderação e aplicá-lo aos comandos de dosagem limite superior e inferior para processamento.
Em uma modalidade, o controlador é configurado para atualizar periodicamente o comando de dosagem resultante, onde o sensor é configurado para detectar periodicamente o NOX produzido e o controlador gera periodicamente um comando de dosagem resultante atualizado.
Como um exemplo apenas, o controle de dosagem descrito é útil com dispositivos de redução catalítica seletiva para sistemas de exaustão de motor a combustão. Por exemplo, pelo menos um sensor está operativamente conectado a uma saída de um dispositivo de redução catalítica seletiva. Um dosador está operativamente conectado ao controlador e conectado ao dispositivo de redução catalítica seletiva, onde o dosador é configurado para receber o comando de dosagem resultante do controlador e configurado para introduzir o redutor no sistema de exaustão na saída do dispositivo de redução catalítica seletiva. A quantidade de redutor introduzida é baseada no comando de dosagem resultante recebido do controlador.
Em outra modalidade, um método de controle da introdução de um redutor em um sistema de exaustão inclui cálculo de um comando de dosagem limite inferior e cálculo de um comando de dosagem limite superior, Um nivel de emissão é calculado baseado em um sinal de NOX detectado e é comparado com uma meta de emissão, onde um erro de emissão é, desse modo, gerado. Através de um controlador de feedback, um fator de ponderação é gerado baseado no erro de emissão. Um comando de dosagem resultante é calculado usando os comandos de dosagem limite inferior (feed- forward) e superior ("limite") junto com o fator de ponderação.
Outras características de novidade e diversas vantagens da divulgação são destacadas na descrição detalhada a seguir. Para uma melhor compreensão de tais características e suas vantagens, referência será feita também aos desenhos, os quais formam uma outra parte da mesma e à matéria descritiva associada, na qual são ilustradas e descritas várias modalidades dos conceitos da invenção.
Breve Descrição das Figuras
A FIG. 1 é uma vista esquemática de uma modalidade de um aparelho de controle de dosagem que está sendo usado com um exemplo esquemático de um sistema para uma corrente de exaustão de combustão, incluindo um dispositivo dosador/acionador de dosador de SCR.
A FIG. 2 é uma vista esquemática para uma modalidade de um módulo de controle de feedback no aparelho de controle de dosagem mostrado na FIG. 1.
A FIG, 3 é uma vista esquemática de uma modalidade de um componente de compensação de valor de sensor de N0x do 5 módulo de controle de feedback da FIG. 2.
A FIG, 4 é um gráfico mostrando uma relação entre a proporção de NH3 para N0x (ANR) em reação e a eficiência de conversão de N0x.
A FIG. 5 é uma vista esquemática de uma modalidade de 10 um procedimento para determinação de um comando de dosagem limite para uso na geração de um comando de dosagem resultante,
A FIG. 6 é uma vista esquemática de uma modalidade de um procedimento para cálculo da eficiência de catalisador 15 na determinação de um comando de dosagem limite superior para uso na geração de um comando de dosagem resultante.
A FIG. 7 é um gráfico mostrando uma relação entre a proporção de NH3 para NOX em reação e cada um da eficiência de NOX e eficiência de NH3.
As FIGs. 8A e 8B são um conjunto de gráficos mostrando uma linearização por partes em um cálculo de eficiência de NH3.
A FIG. 9 é uma vista esquemática de uma modalidade de um procedimento para cálculo do comando de dosagem limite superior.
A FIG. 10 ilustra uma representação esquemática de um sistema de exaustão com redução catalítica seletiva, conforme conhecido no campo.
Descrição Detalhada
Em geral, um controle de dosagem conforme descrito aqui inclui uma configuração para gerar um comando de dosagem resultante através de um fator de ponderação, onde o fator de ponderação é aplicado aos comandos de dosagem limite superior e inferior para gerar valores finais do comando de dosagem resultante. 0 controle pode conferir uma redução otimizada de NOX no material de exaustão do motor, sem introdução excessiva de um redutor em um sistema de exaustão e, ao mesmo tempo, ainda ir de encontro às doses necessárias de redutor, tal como determinado pelos requisitos da EPA.
Um esquema de controle único é apresentado, onde a geração do comando de dosagem inclui a geração de um comando de feed-forward (isto é, limite mínimo) e a geração de um comando limite (isto é, limite máximo), onde ambos os comandos são processados usando o fator de ponderação. Por exemplo, na geração do comando de feed-forward, a quantidade necessária de dosagem para ir de encontro aos equisitos ou metas de emissão é gerada (isto é, requisites da EPA) enquanto que, na geração do comando limitado, a taxa de dosagem superior permitida é fornecida, a qual é limitada pelo escorregamento máximo permitido de NH3. O fator de ponderação é gerado para ajuste do comando de dosagem resultante, para estar dentro dos valores de taxa de dosagem gerados na geração do comando de feed-forward e na geração do comando limite. Desse modo, uma compensação é feita entre o melhor desempenho (geração do comando limite) e a melhor economia de dosagem de uréia (geração do comando de feed-forward) usando o fator de ponderação.
Como um exemplo, um valor de escorregamento de N0x adquirido a partir de um sensor de NOX a jusante de um dispositivo de SCR é selecionado e um valor de escorregamento de NOX instável é avaliado para geração do fator de ponderação. Tal controle ajuda a evitar instabilidades do sistema, uma vez que um fator de ponderação, ao invés dos ganhos do sistema de controle, é modificado e uma faixa de ajuste do comando de dosagem resultante é limitada dentro dos comandos de dosagem gerados na geração do comando de feedback e na geração do comando "limite" enquanto se usa o fator de ponderação. Usando tal design de controle, o comando de dosagem necessário é fornecido (isto é, normas da EPA), ao mesmo tempo em que o desempenho de deNOx e economia de dosage são otimizados. Será apreciado que o controle descrito aqui pode ser facilmente calibrado para funcionar com múltiplas configurações de SCR e motores.
As FIGs. 1-9 ilustram, de modo geral, uma modalidade não limitativa de um aparelho para geração de um comando de dosagem para introdução de um redutor, por exemplo, em um sistema de exaustão de motor a combustão. Como uma aplicação particular, o aparelho descrito aqui é útil para introdução de um redutor para reduzir o material de exaustão de N0x gerado por um sistema de exaustão empregando um dispositivo catalítico seletivo. Conforme mostrado, a FIG. 1 é uma vista esquemática de uma modalidade do aparelho como um controle de dosagem. Em uma modalidade, o controle de dosagem é mostrado incorporado com um dispositivo de redução catalítica seletiva (Acionador de Dosador/Dosador/ünidade de SCR) 103. 0 aparelho inclui um sensor S (101) que detecta o NOX em uma salda de um dispositivo de SCR e que sinaliza a detecção de N0x a um controlador de dosagem 100. O controlador processa os valores de feedback do sensor S (101) e calcula um fator de ponderação (Cale, de Cmd. de Dosagem de Feedback) a ser usado para a geração do comando de dosagem resultante em um módulo de geração de comando de dosagem 104 (Geração de Cmd. de Dosagem).
Em uma modalidade, o sensor S (101) e a geração do fator de ponderação são configurados em um módulo de controle de feedback 102 (Calc, de Cmd. de Dosagem de Feedback) , onde um sinal do nivel de N0x do dispositivo 5 catalisador seletivo é usado para gerar o fator de ponderação para ajuste do comando de dosagem resultante. Um módulo de geração de comando de dosagem 104 (Geração de Comando de Dosagem) usa o fator de ponderação para processar um comando de dosagem limite superior em um 10 módulo 105 (Cale, de Cmd. de Dosagem "Limite") e um comando de dosagem limite inferior fornecido por um módulo 107 (Calc, de Cmd. de Feed-forward). Em uma modalidade, o comando de dosagem limite superior é gerado usando as informações que incluem os escorregamentos máximos 15 permitidos de NH3(Escorregamento Máx. Permitido de NH3) e a concentração de NOX no dispositivo de redução catalítica seletiva (Concentração de N0x na Entrada do SCR). Em uma modalidade, o comando de dosagem limite inferior é gerado usando informações que incluem a concentração superior 20 permitida de NOX em uma saida de um dispositivo de redução catalítica seletiva (Cone. Máx. Permitida de NOX na Saida do SCR) e a concentração de N0x em uma entrada do dispositivo de redução catalítica seletiva (Concentração de N0x na Entrada do SCR) .
Conforme ainda mostrado na FIG. 1, o controle de dosagem também pode usar informações adicionais para a geração do comando de dosagem resultante. Por exemplo, tais informações podem incluir, mas não estão limitadas a, um cálculo da eficiência de conversão de NOX pelo catalisador (eficiência de deNOx) (módulo 106, Cálculo de Ef.), o qual pode ser aplicado como uma informação na geração de cada um dos comandos de dosagem limite superior e limite inferior. Em uma modalidade, o cálculo da eficiência de deNOx é dependente de vários parâmetros que incluem, por exemplo, (1) a temperatura (T do Catalisador) do dispositivo de redução catalitica seletiva, (2) taxa de fluxo de exaustão/velocidade espacial (Fluxo de Esc.) e (3) a proporção de divisão de NO2 para NO na entrada do SCR (Divisão de NO2/NO na Entrada do SCR). Adicionalmente, (4) a concentração ou nivel de dosagem de NH3 e (5) nível de N0x ou concentração de NOX global na entrada do dispositivo de redução catalítica seletiva (SCR), também podem ser incluídos no cálculo da eficiência. A temperatura do catalisador afeta os tipos de reação de SCR e a taxa de reação, enquanto que o fluxo de exaustão altera a taxa de reação de SCR alterando o tempo de residência do ar de exaustão no catalisador. Em uma determinada temperatura do catalisador e fluxo de exaustão, especialmente em baixa temperatura, o dispositivo de SCR está em sua maior eficiência quando a proporção de NO2/NO é de 1:1 (SCR rápida). Quando NO é dominante, o dispositivo de SCR opera, tipicamente, em sua eficiência padrão (SCR padrão). Contudo, se há mais N02 do que NO, então, o dispositivo de SCR pode se tornar menos eficiente. Tais fatores são conhecidos por afetar os cálculos de eficiência de deNOx e deNH3.
Usando o fator de ponderação, o comando de dosagem resultante é calculado baseado nos comandos de dosagem limite superior e limite inferior (descritos em detalhes abaixo). O comando de dosagem resultante é, então, usado como uma instrução ao dispositivo de SCR, de modo que um dosador e acionador de dosador podem introduzir um redutor no sistema de exaustão. Em uma modalidade, o redutor a ser introduzido é uréia; será apreciado por aqueles versados no campo, contudo, que outros redutores conhecidos podem ser empregados, se desejado ou necessário.
Como outro exemplo de uma informação adicional (FIG. 1) , o controle pode incluir um valor de módulo de compensação de armazenamento de NH3 (armazenamento de NH3) 108. 0 valor de compensação de armazenamento de NH3 pode incluir informações tais como a temperatura do dispositivo de SCR (T do Catalisador) , fluxo de exaustão (Fluxo de Esc. ) e a proporção de NO2/NO ou a divisão de NOX na entrada do dispositivo de SCR.
A FIG. 2 é uma vista esquemática de uma modalidade do módulo de controle de feedback 102 no controle de dosagem representado na FIG. 1. De modo geral, o módulo de controle de feedback não controla diretamente o comando de dosagem resultante. Antes, o módulo de controle de feedback modifica o fator de ponderação, de modo que o fator de ponderação pode ser usado para processar os comandos de dosagem limite superior e inferior na geração do comando de dosagem resultante.
O módulo de controle de feedback inclui um bloco 201 que confere compensação para o valor do sensor de NOX (Compensação de Valor do Sensor de NOX) . Em uma modalidade, a compensação é dirigida aos efeitos da sensibilidade cruzada e pressão. Como um exemplo, a fórmula a seguir (Equação 1) representa a sensibilidade cruzada para a concentração de NH3 e NO2: NOxPnct ~ NOxpSen - KNHJNHZ + KNO2NO2 onde: NOx Actrepresenta o valor real de NOX em partes por milhão (ppm) na pressão P; N0xpSen representa o valor do sensor de NOX em ppm na pressão P; KNH3representa o coeficiente de compensação de NH3; NH3 representa o valor de NH3 em ppm; KN02 representa o coeficiente de compensação de N02; e NO? representa o valor de N02 em ppm.
Em determinadas modalidades, KNH3 = 0,9 como um exemplo e KNO2 = 0,9 como um exemplo. Na realização de compensação de valor do sensor de NOX, o módulo de controle de feedback pode também ser configurado para conferir compensação de pressão. Os valores de coeficiente de 10 compensação de sensibilidade cruzada e a fórmula de compensação de pressão são determinados pelas características do sensor de NOX.
A FIG. 3 mostra uma configuração esquemática para correção do valor capturado por um sensor de NOX tubo de 15 exaustão (isto é, saida do dispositivo de SCR). A correção do valor de captação inclui uma compensação de sensibilidade cruzada (bloco 303), a qual é calculada baseada no escorregamento de NH3 e escorregamento de NO2 estimados nos blocos 301 e 302, respectivamente e 20 compensação de pressão no bloco 304 usando a informação de pressão ambiente (P).
O escorregamento de NH3 é estimado usando o comando de dosagem de uréia (Cmd. de NH3) e a eficiência de deNH3 (Ef. de deNH3) , a qual é calculada na geração do comando de dosagem "limite" superior. Para estimar o escorregamento de NO2, as reações de SCR são simplificadas usando as seguintes suposições: Suposição 1. Apenas duas reações: reação de SCR rápida e reação de SCR padrão são consideradas; Suposição 2. Apenas NO e N02 existem no NOX de exaustão para a SCR; e Suposição 3. Reação de SCR rápida tem prioridade absoluta nas duas reações de SCR (isto é, SCR padrão acontece apenas quando não há SCR rápida) . Baseado nessas suposições, o escorregamento de NO2 é calculado usando as equações:

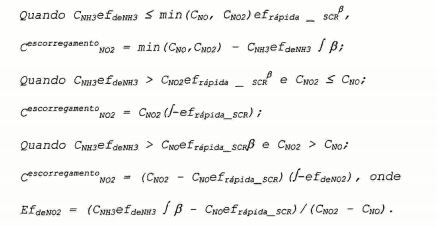

Figure img0001
Nas equações, Cw02 é a concentração de NO2 na entrada da SCR; CN0 é a concentração de NO na entrada da SCR; Cww3 é a concentração de NH3 na entrada da SCR (Cmd. de Dosagem) ; efrápida_SCR) r β cNO2escorregainento &Q θSCOrregamentO de NO2 ∞ tubθ de exaustão; efIáPida_scRθ a eficiência de conversão de N0x para a reação de SCR rápida; efdeNH3é eficiência de conversão de NH3; efdeNo2é a eficiência de conversão e βé a proporção de reação de NH3 para NOX.
Voltando à FIG. 2, uma vez que a compensação de valor do sensor de NOX foi realizada, o módulo de controle de feedback é configurado para proporcionar triagem do valor de captação de NOX em um bloco 202 (Triagem de Valor de Captação de NOX) . Em algumas modalidades, determinados valores de captação de N0x são usados no módulo de controle de feedback. Por exemplo, valores de captação de NOX em um estado uniforme podem ser usados no módulo de controle de feedback, valores de captação de NOX dentro de uma faixa confiável podem ser usados no módulo de controle de feedback, valores de captação de N0x com uma compensação válida podem ser usados no módulo de controle de feedback e valores médios de captação de NOX podem ser usados no módulo de controle de feedback.
Triagem precisa do valor de captação de NOX é dependente de várias condições. Tais condições as quais podem afetar a precisão de triagem do valor de captação de N0x incluem, por exemplo, taxa de alteração de valor de NOX e a temperatura do leito de SCR. Quando a temperatura de leito de SCR é muito baixa ou muito alta, tal como em virtude de erro e imprecisões na estimativa do escorregamento de NH3 e escorregamento de NO2, compensação de valor de NOX pode não ser precisa, desse modo, afetando a precisão de valor de captação de NOX. Ainda, onde há uma grande diferença entre a temperatura de entrada de SCR e a temperatura de salda de SCR (isto é, uma grande diferença entre a temperatura do gás de exaustão e a temperatura do leito), imprecisão pode ser induzida na estimativa de capacidade do catalisador, a qual pode afetar a precisão do valor de captação de NOX.
Outras condições as quais podem afetar a precisão dos valores de captação de NOX incluem a taxa de fluxo de exaustão. Onde o fluxo de exaustão é muito baixo, a distribuição de uréia pode ser não uniforme, portanto, afetando a precisão de captação de N0x. Onde o fluxo de exaustão é muito alto, em virtude de maior imprecisão no sensor de fluxo de exaustão, estimativas de escorregamento de NH3 e escorregamento de N02 poderiam ser afetadas, resultando em deterioração da precisão de captação de N0x.
Ainda outras condições as quais podem ter um afeito sobre a precisão do valor de captação de NOX incluem concentração de NOX, onde um valor de captação de NOX pode ser preciso apenas dentro de uma determinada faixa de concentração de NOX. Da mesma forma, captação precisa do valor de NOX pode depender de outras condições de operação, tal como pressão ambiente e a presença de escorregamentos de NH3 e escorregamentos de NO2.
Uma vez que triagem do valor de captação de NOX tenha sido realizada, o módulo de controle de feedback é configurado para proporcionar avaliação do nivel de NOX. Em algumas modalidades, avaliação do nivel de NOX inclui avaliação do nivel de NOX no tubo de exaustão (Bloco 203, Avaliação de Nivel de NOX no Tubo de exaustão) . Uma finalidade do controle do dispositivo de SCR é limitar o nível de NOX no tubo de exaustão dentro de uma faixa, ao mesmo tempo em que se considera a economia de dosagem, desempenho e sensibilidade do sensor a imprecisões. O módulo de controle de feedback é configurado para realizar avaliação do nível de NOX calculando o nível médio de NOX no tubo de exaustão durante um período calibrável de tempo. Como um exemplo, os limites de nível de NOX no tubo de exaustão podem incluir uma faixa, tal como de 1,6 g/kwh a 1,9 g/kwh (por exemplo, para a norma Européia). Será apreciado que o módulo de controle de feedback atualiza periodicamente o valor do nível de NOX com uma taxa calibrada.
Uma vez que avaliação do nível de NOX tenha sido realizada, o módulo de controle de feedback é configurado para realizar uma geração de erro em um bloco 204 (Geração de Erro). Na realização de geração de erro, o módulo de controle de feedback pode ser configurado em uma faixa alvo de NOX no tubo de exaustão como um comando para o sistema de controle. Em uma modalidade, a faixa alvo de N0x inclui um valor máximo (Limite_Máx._NOx no Tubo de exaustão) e um valor minimo (Limite_Min._NOX no Tubo de exaustão).
Em uma modalidade, o módulo de controle de feedback compara a avaliação acima do nivel de NOX ou emissão de NOX com os valores alvo da faixa de N0x e gera um erro. Se a emissão de NOX é maior do que o valor máximo (isto é, Limite_Máx._NOx no Tubo de exaustão), então, o erro gerado é Limite_Máx._NOx no Tubo de exaustão - Emissão_NOx. De outro modo, se a emissão de NOX é menor do que o Limite_Min._NOx, então, o erro gerado é Limite_Min._NOx - Emissão_NOx. Contudo, se a emissão de NOX está dentro do Limit e_Máx.__NOx e Limite_Min._NOX, então, o erro é 0 (isto é, o valor alvo está dentro da faixa).
Em uma modalidade, o módulo de controle de feedback inclui um controlador de derivada integral proporcional (Proportional Integral Derivative - PID) em um bloco controlador (Controlador de FSBK (P) ) 205. Será apreciado que o módulo de controle de feedback não está necessariamente limitado a um controlador de derivada integral proporcional e pode ser qualquer mecanismo de loop de feedback de controle adequado usado em sistemas de controle industriais. Em geral, o módulo de controle de 5 feedback é configurado para corrigir um erro entre uma variável de processo medida e um ponto de ajuste desejado calculando e, então, produzindo uma ação de correção que pode ajustar o processo consequentemente.
O controlador de PID é usado para calcular um sinal de 10 controle, o qual é o valor do fator de ponderação, a partir dos valores de erro. 0 PID converte os valores de erro para valores de controle (valores de fator de ponderação). A titulo de exemplo apenas, se uma alteração do fator de ponderação de 0,2 (sem dimensão) é desejada, quando um erro 15 de 0,5 g/kwh está presente, um ganho de 0,4 seria necessário para fazer o cálculo. Em outros exemplos, se há o desejo de acumular o erro para ajuste, um integrador pode ser usado.
O valor resultante gerado no bloco controlador 205 é, 20 então, ainda processado em um bloco 206 (Geração de fator de ponderação). No bloco 206, o sistema determina se o valor gerado no controle de feedback pode ser usado como o fator de ponderação. No caso, por exemplo, de erros do sensor ou nenhuma atualização durante um longo tempo, quando os valores de feedback não são confiáveis, o sistema usa valores gerados usando outros meios, por exemplo, usando tabelas de consulta, ao invés de aqueles gerados pelo controlador de feedback. O fator de ponderação é gerado usando o módulo de controle de feedback descrito acima e o controle de dosagem aplica o fator de ponderação aos comandos de dosagem limite inferior (feed-forward) e superior ("limite") na geração do comando de dosagem resultante.
Conforme acima, controle de dosagem é configurado para atualizar periodicamente o comando de dosagem resultante através do módulo de controle de feedback. Em outra modalidade, o controle de dosagem pode ser configurado para incluir pelo menos uma tabela de consulta como uma informação para geração do fator de ponderação se necessário, tal como quando o sensor falha ou quando o comando de dosagem resultante não é atualizado durante um periodo de tempo pelo módulo de controle de feedback. Algumas tabelas de consulta exemplificativas podem incluir, mas não estão limitadas a, uma informação de velocidade do motor e uma informação do nivel total de combustível.
Dentre seus benefícios, o módulo de controle de feedback é um controle "seguro", uma vez que o comando de dosagem resultante pode ser ajustado apenas dentro de uma faixa, conforme permitido pelos requisitos de emissão. O controle de feedback pode ser usado para ajustar adequadamente o comando de dosagem resultante quanto a imprecisões nas estimativas de NOX na entrada da SCR e variações em parâmetros do sistema em virtude de alterações ambientais e envelhecimento do catalisador. Diferente dos designs de controle de feedback anteriores, o controle de feedback aqui não controla a dosagem de redutor usando diretamente o NOX captado, antes, o NOX captado é processado para estimar o nivel de emissão. Os valores processados são usados para gerar um fator de ponderação, o qual pode ser posteriormente atualizado ou modificado para ajuste periódico do comando de dosagem resultante. Isto é, o módulo de controle de feedback do controle de dosagem pode modificar a dosagem indiretamente conforme necessário, onde a informação para geração do comando usa a informação obtida do produto da exaustão.
Voltando à geração dos comandos de dosagem de limite superior e inferior, as FIGs. 4-9 mostram configurações exemplificativas que o controle de dosagem pode empregar para geração dos comandos de dosagem limite inferior (feed- forward) e superior ("limite"). Em uma modalidade, o comando de dosagem limite inferior é um cálculo baseado, por exemplo, nos requisitos ou metas de emissão conhecidos para o sistema de exaustão e o comando de dosagem limite superior é um cálculo baseado nos escorregamentos máximos permitidos de amónia.
A FIG. 4 mostra uma relação entre uma proporção de NH3 para NOX em reação e a eficiência de conversão de NOX. A FIG. 5 mostra uma vista esquemática de uma modalidade de um procedimento para geração do comando de dosagem limite inferior. Em uma modalidade, o controle de dosagem calcula o comando de dosagem limite inferior, o qual é referido como o comando de dosagem necessário ou comando de dosagem de feed-forward (comando de dosagem FF na FIG. 5) . Em geral, o comando de dosagem de feedback é calculado como a referência na qual o sistema é capaz de ir de encontro à dose inferior requerida de redutor (isto é, requisitos da EPA) . Por exemplo, o comando de dosagem de feedback é baseado na temperatura, fluxo de exaustão, outras condições de operação do motor conforme conhecido no campo, tal como velocidade do motor.
A FIG. 4 mostra um gráfico de uma relação entre uma proporção de NH3 para NOX em reação e a eficiência de conversão de NOX. Em uma modalidade, para cálculo do comando de dosagem de feedback, o controle de dosagem é configurado para considerar as seguintes equações: (Equação 2) T) - ( CNH3/C^QX) Ct/β onde: βrepresenta a proporção de NH3 para NOX em reação {β muda com a proporção de NO2/NO); CNOx representa a concentração de NOX na entrada do dispositivo de SCR; Cm3 representa a concentração de NH3 na entrada do dispositivo de SCR (o comando de dosagem limite inferior é calculado usando CNH3) ; a representa a eficiência de deNOx quando ANR é igual a β(ANR: Proporção de Amónia para NOX) ; e ηrepresenta a eficiência de deNOx. Quando NH3/NOX<β,a Equação 3 a seguir também pode ser considerada pelo controle de dosagem. (Equação 3) cNoxn = Cnqx " Cnox es corregamen t o onde: CuoxH representa o N0x reagido no catalisador; CNOX representa N0x na entrada do dispositivo de SCR; e CNOxescorregainento representa o escorregamento de NOX (emissão) na saida do dispositivo de SCR.
Contudo, onde NH3/NOX>β,então, o catalisador não é capaz, uma vez que o comando de feed-forward é igual ao comando limite, o qual é ainda descrito abaixo com relação à FIG. 5.
De acordo com as equações (2) e (3) , a concentração de NH3, CNH3>θ: (Equação 4) CNH3 = β(CNOX- CNOxescorregamento)/a Voltando à FIG. 5, um procedimento para o controle de dosagem para gerar o comando de dosagem limite inferior (feed-forward) é ilustrado. Uma determinação se o (NOx_entrada -- NH3_alvo) /NOx_entrada > Max_deNOxef (a) é feita. ("NOx_entrada" é a taxa de fluxo na entrada da SCR, enquanto que "NOx_alvo" é a taxa de fluxo alvo de NOX determinada pelos requisitos de emissão). Se sim (Y), então, o catalisador não é capaz (NH3/NOX>β)e o comando de feed-forward é igual ao comando de limite. Se não (N) , então, Equação 4 é usada para calcular o limite minimo ou comando de dosagem de feed-forward.
A FIG. 6 mostra um exemplo de tal procedimento para um cálculo de eficiência de catalisador para uso no cálculo do comando de dosagem limite superior. Na FIG. 6, Ta é definida como um limite de temperatura inferior para dosagem (T_min). O limite Ta é uma função da velocidade espacial (Sv), a qual é calculada baseada na taxa de fluxo de exaustão e tamanho de catalisador (Sv = Taxa de Fluxo Volumétrica de Exaustão/Volume de Catalisador) e proporção de NO2 para NO; Ta = A (Sv, NO2/NO) . A eficiência de conversão de N0x na ANR de β ea temperatura de Ta é Ea e Ea é também uma função da velocidade espacial e proporção de NO2 para NO: Ea = ga (Sv, NO2/NO) . A temperatura de extinção na FIG. 6 é Tb. Tb é uma função da velocidade espacial e proporção de NO2 para NO: Tb = fb (Sv, NO2/NO) . A eficiência de conversão de NOX na ANR de β e a temperature de Ta é Eb e similar como Ea, Eb = gb (Sv, NO2/NO) . Uma determinação é feita se T > Ta, onde T é a temperatura do catalisador. Se não (N) , então, o cálculo da eficiência do catalisador termina. Se sim (Y) , então, uma determinação é feita se T > Tb. Se não (N), então, uma equação linear Ef = (T-Ta)(Eb-Ea)/(Tb-Ta) é usada para realizar o cálculo de eficiência.
Quando a temperatura do catalisador é muito alta, em virtude da oxidação de NH3 novamente em NOX, a eficiência de conversão de deNOx diminuirá. TI é definida como a temperatura na qual a eficiência de deNOx começa a diminuir e T2 representa o limite máximo de temperatura para dosagem e conforme aquele para Ta e Tb, TI = fj (Sv, NO2/NO) , T2 = f2 (Sv, NO2/NO) . A eficiência de deNOx na ANR de βe a temperatura TI é El, El = (Sv, NO2/NO) . A eficiência de deNOx ris ARN de βe a temperatura T2 é E2, E2 = g2 (Sv, NO2/NO). Como ainda mostrado na FIG. 6, se a temperatura T está entre T1 e Tb, então, uma equação Ef. = 1 - exp(-K*T1- 5/Sv) é usado para realizar o cálculo da eficiência, onde K é um coeficiente determinado por Sv e NO2/NO: K = h* (Sv, NO2/NO) . Uma equação, Ef. = (T-Tl) (E2-E1) / (T2-T1) , é usado para cálculo da eficiência para uma temperatura do catalisador maior do que TI e menor do que T2. Se a temperatura do catalisador é maior do que T2, a dosagem é desabilitada.
Será apreciado que o cálculo da eficiência pode ser uma informação de um ou ambos os comandos de dosagem limite inferior (feed-forward) e superior ("limite"). O cálculo da eficiência como uma informação para o comando de dosagem de feed-forward não é mostrado, contudo, aqueles versados no campo serão capazes de determinar um cálculo de eficiência como uma informação para calcular o comando de dosagem de feed-forward usando métodos conhecidos. Baseado na eficiência de deNOx na ANR de β,a eficiência de deNOx e a eficiência de deNH3 pode ser obtida. A FIG. 4 mostra a relação entre a ANR e a eficiência de deNOx, enquanto que a FIG. 7 é um gráfico mostrando uma relação entre a proporção de NH3 para NOX em reação e eficiência de deNOx (I) e eficiência de deNH3 (II) . Como um cálculo exemplificative, a Equação 5 abaixo pode ser empregada para determinação de eficiência de deNH3 é: 5 (Equação 5) eficiência_deNH3 = eficiência_deNOx(η) * β/ANR
Voltando especificamente ao comando de dosagem limite superior ("limite"), o design de controle de dosagem calcula o comando de dosagem de limite superior, o qual também é denominado o comando de dosagem "limite". Em geral, o comando de dosagem "limite" é calculado como a referência na qual uma dosagem superior de redutor é permitida pelo sistema.
Conforme mostrado nas equações para cálculo das eficiências de deNOx e deNH3, um valor de ANR é necessário para o cálculo. Contudo, na geração do comando de dosagem "limite", a concentração de NH3 na ANR (nivel de dosagem) é um termo que é determinado usando a eficiência de deNOx ou deNH3. Conseqüentemente, há um "loop"no processo de cálculo, resultando em uma equação que precisa ser resolvida para obtenção do comando de dosagem "limite".
Para evitar resolver equações não lineares no controle de SCR, um método de linearização por partes pode ser usado. As FIGs. 8A e 8B mostram um conjunto de gráficos mostrando a linearização por partes de cálculo da eficiência de deNH3, respectivamente, usando ANR e NAR. Na FIG. 8A, β,e β2são pontos de ruptura; ea, eal e ea2 são, respectivamente, a eficiência de deNH3 em β, β±e β2.Na FIG. 8B, NAR é a proporção de NOX para amónia: NAR = 1/ANR; y, Yiθ YΣsão pontos de ruptura correspondendo a β, βie β2'. (y = 1/β, yi = l//?i, Y2 = l//?2) • Uso de NAR para linearização evita resolver equações de segunda ordem no cálculo do comando de dosagem "limite" e pode proporcionar um cálculo de eficiência de catalisador mais preciso.
Fazendo referência à FIG. 9, o design de controle de dosagem pode empregar as equações a seguir na geração do comando de dosagem "limite" e incorporação da eficiência de deNH3 como a base para determinação da eficiência de catalisador.
Por exemplo, quando NAR < y (isto é, ANR >β) , a eficiência de deNOx é aproximadamente constante em a. O comando de dosagem "limite" pode ser calculado usando a Equação 6: CNH3 = CMH3esc°^^ento + aβC{m37 onde CNH3 e o escorregamento de NH3 na saida da SCR.
Quando NAR > / e, mais especificamente, quando y <NAR < Xi/ 3 eficiência de deNH3 ® θna Equação 7 a seguir. (Equação 7) θ = Ki (NAR) + bi onde, na Equação 7, o coeficiente Ki eo parâmetro bl são calculados, respectivamente, usando a Equação 8 e 5 Equação 9: (Equação 8) = (ea= eal)/(y - n) (Equação 9) bi = Sal = KlYlr e quando ft < NAR <Y2, * eficiência de deNH3 é θ Equação 10 a seguir: (Equação 10) θ = K2(NAR) + b2 onde, na Equação 10, o coeficiente K2 e o parâmetro b2 são calculados, respectivamente, usando a Equação 11 e Equação 12: (Equação 11) K2 = (eal - ^a2)/(yi - Y2) (Equação 12) b2 = £a2 - K2y2; quando NAR >yz, a eficiência de deNH3 é θna Equação 13 a seguir: (Equação 13) θ = ea2.
O comando de limite de dosagem pode ser calculado 5 usando a Equação 14 a seguir: (Equação 14) CNH3 = Cm3 escorregamento , + UCm3
Acima, Ki, K2, b2 e b2 são resultados calculados usando as equações 7-12. Por exemplo, K2 e K2 funcionalmente são 10 declinios nas equações de adaptação linear para a eficiência de deNH3 e b2 e b2 funcionalmente são valores de compensação: eficiência de deNH3 = K*(NOX/NH3) + b.
Ainda com referência à FIG. 9, uma vista esquemática de um exemplo de um procedimento para cálculo do comando de 15 dosagem "limite" é mostrado. Conforme discutido, o controle de dosagem gera o comando de dosagem "limite" (veja FIG. 3) através de uma série de cálculos e determinações de valor. Em uma modalidade, ea, ea2 e ea2 são calculados. Então, os comandos de dosagem são calculados como Ciiz Cí2, Ci3 e Cj4, 20 onde: Cu é o nivel de dosagem de NH3, Cm3r calculado de acordo com a Equação 6 C12 é o nivel de dosagem de NH3, Cm3' calculado de acordo com as Equações 7, 8, 9 e 14; Ci3é o nivel de dosagem de NH3, CMJ3Icalculado de acordo com as Equações 10, 11, 12 e 14; Ci4 é o nivel de dosagem de NH3, CNH3> calculado de acordo com as Equações 13 e 14.
Após os comandos de dosagem serem calculados, as etapas de determinação a seguir são realizadas para escolher um valor válido a partir de Cu, Ci2, Ci3 e Cu. Uma determinação é feita se CNox/Cu (NAR) é menor do que ou igual a gama (y) . Se sim (Y), então, Cu é válido e o valor de Cu é usado para geração do comando de dosagem "limite" Ci. Se não (N) , então, uma determinação é feita se CNOx/Ci2 é maior do que gama (y) , mas menor do que ou igual a gama 1 (/1) . Se, nessa determinação, o resultado é sim (Y) , então, o valor de Cj2 é usado para cálculo do comando de dosagem "limite" superior, Ci. Se, nessa determinação, o resultado é não (N) , então, uma determinação é feita se CNox/Ci3 é maior do que gama 1 (ft) , mas menor do que ou igual a gama 2 (ft) • Se, nessa determinação, o resultado é sim (Y) , então, o valor de Cu é selecionado. Se o resultado é não (N) , então, o valor resultante C± para geração do comando de dosagem "limite" é o minimo de Cu, Ci2, Ct3 ® Cu.
Conforme descrito, comando de dosagem limite superior é gerado usando cálculos lineares em pelo menos uma das regiões ANR. Ainda, após os cálculos lineares, um processo de exame dos resultados, o qual examina se as suposições para os cálculos lineares são válidos, é usado para seleção do resultado de cálculo linear válido como o comando de dosagem limite máximo.
Será apreciado que, quando NAR >y ou ANR <β(faixa de dosagem normal), a eficiência de deNH3 não é sensivel à alteração de ANR ou NAR (FIG. 7 e FIG. 8) . Como um resultado, o comando de dosagem "limite" não é sensivel a imprecisões no valor de captação de NOX na entrada da SCR. Assim, há uma compensação entre a economia de dosagem (comando de dosagem "limite" é maior do que o comando de dosagem de feed-forward) e a robustez do sistema a imprecisões na estimativa de NOX na entrada de SCR (controle "limite" é menos sensivel à imprecisões na estimativa de N0x na entrada de SCR) .
Fazendo referência novamente ao fator de ponderação, uma vez que os comandos de dosagem limite inferior e superior tenham sido gerados, o fator de ponderação é aplicado ao comando de dosagem limite inferior (feed- forward) e comando de dosagem limite superior ("limite") na geração do comando de dosagem resultante. Em uma modalidade, o fator de ponderação pode ser aplicado ao comando de dosagem limite superior em um produto do comando de dosagem limite superior (cmd. limite) e o fator de ponderação (fator), o valor do qual está dentro de 0 a 1, de acordo com a fórmula: cmd. limite * fator
Para o comando de dosagem limite inferior, o fator de ponderação pode ser aplicado ao comando de dosagem limite inferior em um produto do comando de dosagem limite inferior (cmd. feed-forward) e a diferença de 1 e o fator de ponderação (1-fator) de acordo com a fórmula: cmd. feed-forward * (1-fator)
O comando de dosagem resultante é a soma desses dois valores: Comando de dosagem resultante = cmd. feed-forward * (1- fator) + cmd. limite * fator Uma vez que o comando de dosagem de feed-forward é sempre igual ou menor do que o comando "limite", a equação acima apresenta o comando de dosagem resultante dentro da faixa determinada pelos comandos minimo (feed-forward) e máximo ("limite"). Assim, o comando de dosagem resultante (ou instrução de dosagem real) ao dosador é um valor de taxa de dosagem especifica dentro dos limites máximo e minimo e extraido da faixa determinada pelos commandos máximo e minimo os quais aparecem dentro do controlador.
Voltando à FIG. 10, uma representação esquemática de um dispositivo de redução catalítica seletiva geral, conforme conhecido no campo é mostrada, mas incorporada com um controle de dosagem de acordo com os conceitos descritos da invenção. Em uma modalidade de tal dispositivo, o ar de exaustão gerado em um motor (não mostrado na figura) flui através de um catalisador de SCR para redução da emissão de NOX. Um sensor de N0x 20 (ou estimativa de NOX, sensor virtual a.k.a.) está a montante do catalisador de SCR para detecção do nivel de NOX na entrada da SCR (NOx_entrada) e um sensor de temperatura 2 5 é usado para medir a temperatura do ar de exaustão na entrada da SCR (T_entrada). A jusante do catalisador de SCR 30, um sensor de NOX 45 é instalado para captação de escorregamento de NOX no tubo de exaustão que é usado no controle de feedback. Outro sensor de temperatura 40 a jusante do catalisador de SCR 30 é usado junto com o sensor de temperatura de entrada de SCR 25 para melhor estimativa de temperatura do catalisador de SCR. Todos os sensores (sensores de temperatura 25 e 40 e sensores de NOX 20 e 45) são conectados a um Módulo de Controle de Motor (Engine Control Module - ECM), o qual tem o controlador de dosagem dentro. Baseado na informação captada, o ECM gera um comando de dosagem resultante e envia a instrução para um sistema de injeção 15 que injeta um redutor (isto é, uréia) a partir de um tanque 10 no catalisador de SCR 30.
Conforme descrito, o controle de dosagem é usado para introdução de um redutor para reduzir o material de exaustão, tal como aquele gerado por um sistema de exaustão empregando um dispositivo de catalisador seletivo. Em uma modalidade do controle de dosagem, um sensor de NOX é disposto a jusante de um dispositivo de SCR (tal como o sensor de NOX 45). O sensor é operativamente conectado a um controlador. Será apreciado que o controlador pode operar em uma unidade de processamento central (tal como o ECM 35) configurada para realizar as funções de controle descritas e pode ser configurada para ser ativada manual ou automaticamente, conforme aqueles versados no campo poderão entender. Conforme descrito, o controlador recebe o sinal dos sensores e gera um fator de ponderação conseqüentemente a ser usado no processamento dos comandos de dosagem limite inferior (feed-forward) e superior ("limite"). Como um exemplo, o sensor de NOX na saida da SCR e geração do fator de ponderação são configurados em um módulo de controle de feedback do controle de dosagem, onde um sinal do nivel de NOX do dispositivo catalisador seletivo é usado para produzir o fator de ponderação a ser usado para ajuste do comando de dosagem resultante. 0 comando de dosage resultante é, então, usado como uma instrução ao dispositivo de SCR, onde o controlador distribui a instrução para um sistema de injeção, tal como um dosador e um acionador de dosador, de modo que o dosador e acionador de dosador podem introduzir um redutor no sistema de exaustão.
Em uma modalidade, o redutor a ser introduzido é uréia. Será apreciado, contudo, que outros redutores podem ser empregados se desejado ou necessário. Será ainda apreciado que o controle de dosagem descrito pode ser facilmente calibrado para funcionar com múltiplas configurações de SCR e motores.
Conforme acima, escorregamentos de NH3 são emissões indesejadas. Isso é porque muito escorregamento de NH3 cria um cheiro indesejável (por exemplo, a mais de 25 ppm), como um subproduto de reações de SCR. Ainda, super-dosagem de redutor causa ineficiência de dosagem e possível feedback, falso positivo em virtude de sensibilidade cruzada dos sensores de NOX. Como um resultado, um comando de dosagem superior poderia se tornar saturado (muito redutor é liberado). Contudo, o controle de dosagem, conforme descrito aqui, é configurado de modo que o comando de dosagem limite superior do comando de dosagem resultante é dependente de um escorregamento máximo permitido de ammonia (NH3) (isto é, o comando de limite), de modo a evitar tais conseqüências indesejadas. Por exemplo, o escorregamento de NH3 pode ser mantido em torno de 25 ppm ou menos.
Dentre seus beneficios, o módulo de controle de feedback é um controle "seguro", uma vez que o comando de dosagem resultante pode ser ajustado apenas dentro de uma faixa conforme permitido pelos requisitos de emissão e ainda limitado pelo fator de ponderação. O controle de feedback pode ser usado para ajustar adequadamente o comando de dosagem resultante quanto à imprecisões nas estimativas de NOX na entrada da SCR e quanto à variações nos parâmetros de sistema em virtude de alterações ambientais e envelhecimento de catalisador. Diferente dos designs de controle de feedback anteriores, o controle de feedback aqui não controla a dosagem de redutor através de uso direto do NOX captado, antes, o NOX captado é processado para estimar o nível de emissão. Os valores processados são usados para gerar um fator de ponderação, o qual pode ser posteriormente atualizado ou modificado para ajuste periódico do comando de dosagem resultante. Isto é, o módulo de controle de feedback do controle de dosagem pode modificar a dosagem indiretamente conforme necessário, onde a informação para geração do comando usa a informação obtida a partir do sinal de exaustão. O controle de feedback aqui usa ainda um método linear sem requerer um processo iterativo para resolver equações, conforme mostrado, por exemplo, no cálculo dos comandos de dosagem superior ("limite").
Os conceitos da invenção revelados aqui podem ser concretizados em outras formas sem se desviar do espirito ou novas características da mesma. As modalidades divulgadas no presente pedido devem ser considerados, em todos os aspectos, como ilustrativas e não limitativas. O escopo da invenção é indicado pelas reivindicações em anexo ao invés de pela descrição precedente e todas as alterações as quais entram no significado e faixa de equivalência das reivindicações se destinam a ser abrangidas aqui.

Claims (23)

1. Aparelho para a geração de um comando de dosagem para introdução de um redutor em um sistema de exaustão compreendendo: pelo menos um sensor configurado para detectar N0x produzido durante a combustão do motor; caracterizado pelo fato do aparelho adicionalmente compreender: um controlador operativamente conectado com pelo menos um sensor, o controlador configurado para receber um sinal de pelo menos um sensor com base no N0;;detectado por pelo menos um sensor, o controlador configurado para processar o sinal de pelo menos um sensor e gerar um comando de dosagem resultante tendo uma instrução para introduzir um redutor no sistema de exaustão, o comando de dosagem resultante incluindo um comando de dosagem limite inferior, um comando de dosagem limite superior e um fator de ponderação, o fator de ponderação configurado para ser aplicado aos comandos de dosagem limite inferior e superior em um cálculo para fornecer o comando de dosagem resultante, tal que o comando de dosagem resultante é um valor dentro dos valores finais para os comandos de dosagem limite inferior e superior.
2. Aparelho, de acordo com a reivindicação 1, caracterizado pelo fato de que pelo menos um sensor é operativamente conectado a uma saida do sistema de exaustão.
3. Aparelho, de acordo com a reivindicação 1, caracterizado pelo fato de que o controlador compreende um módulo de controle de feedback configurado para receber o sinal de pelo menos um sensor e gerar o fator de ponderação.
4. Aparelho, de acordo com a reivindicação 3, caracterizado pelo fato de que o módulo de controle de feedback é configurado para ajustar apenas o fator de ponderação e aplicar o fator de ponderação aos comandos de dosagem limite inferior e superior.
5. Aparelho, de acordo com a reivindicação 3, caracterizado pelo fato de que o módulo de controle de feedback é um controlador proporcional-integral- diferencial .
6. Aparelho, de acordo com a reivindicação 1, caracterizado pelo fato de que o controlador é configurado para atualizar periodicamente o comando de dosagem resultante.
7. Aparelho, de acordo com a reivindicação 1, caracterizado pelo fato de que o controlador ainda compreende pelo menos uma tabela de consulta como uma informação para a geração do fator de ponderação quando o pelo menos um sensor falha ou quando o comando de dosagem resultante não é atualizado durante um periodo de tempo.
8. Aparelho, de acordo com a reivindicação 7, caracterizado pelo fato de que a tabela de consulta compreende uma informação de velocidade do motor e uma informação de nivel de combustível total.
9. Aparelho, de acordo com a reivindicação 1, caracterizado pelo fato de que o fator de ponderação, um valor o qual varia entre Del, aplicado a um comando de dosagem limite superior compreende um produto do comando de dosagem limite superior, cmd. limite, e o fator de ponderação, fator, de acordo com a fórmula: cmd. limite * fator, e o fator de ponderação aplicado ao comando de dosagem limite inferior compreende um produto do comando de dosagem limite inferior, cmd. feed-forward, e a diferença de 1 e o fator de ponderação, 1-fator, de acordo com a fórmula: cmd. feed-forward * (1-fator).
10. Aparelho, de acordo com a reivindicação 1, caracterizado pelo fato de que o comando de dosagem limite inferior compreende um cálculo baseado em uma emissão alvo para o sistema de exaustão, e o comando de dosagem limite superior compreende um cálculo baseado no escorregamento máximo permitidos de amónia.
11. Aparelho, de acordo com a reivindicação 10, caracterizado pelo fato de que o escorregamento máximo permitido de amónia é de 25 ppm ou menos.
12. Aparelho, de acordo com a reivindicação 1, caracterizado pelo fato de que o comando de dosagem limite superior é gerado baseado em cálculos lineares da razão de pelo menos uma amónia para NOX.
13. Aparelho, de acordo com a reivindicação 12, caracterizado pelo fato de que o comando de dosagem limite superior é gerado baseado em um processo de exame de resultado configurado para examinar se os cálculos lineares são válidos e configurado para selecionar um resultado de cálculo linear válido como o comando de dosagem limite superior.
14. Método de geração de um comando de dosagem para introduzir um redutor em um sistema de exaustão caracterizado pelo fato de compreender: detectar o N0x produzido durante a combustão do motor com um sensor; receber um sinal do N0xdetectado pelo sensor com um controlador; processar o sinal com o controlador para gerar um comando de dosagem, o qual compreende: cálculo de um comando de dosagem limite inferior com o controlador, o comando de dosagem limite inferior compreendendo um cálculo baseado em uma emissão máxima permitida de N0x para o sistema de exaustão; cálculo de um comando de dosagem limite superior com o controlador, o comando de dosagem limite superior compreendendo um cálculo baseado em um escorregamento máximo permitido de amónia; geração de um fator de ponderação com o controlador, o fator de ponderação compreendendo um cálculo baseado em um sinal de N0xdetectado; processamento dos comandos de dosagem limite inferior e superior com o controlador usando o fator de ponderação; e geração de um comando de dosagem resultante com o controlador baseado em um cálculo dos comandos de dosagem limite inferior e superior processados, o comando de dosagem resultante sendo um valor dentro dos valores finais dos comandos de dosagem limite superior e inferior.
15. Método, de acordo com a reivindicação 14, caracterizado pelo fato de que a geração do fator de ponderação compreende o recebimento de um sinal do sensor usando um módulo de controle de feedback, o cálculo do fator de ponderação usando o sinal do sensor e a distribuição do fator de ponderação para o controlador para processar os comandos de dosagem limite inferior e superior usando o fator de ponderação.
16. Método, de acordo com a reivindicação 14, caracterizado pelo fato de que a geração do comando de dosagem resultante compreende atualização periódica do comando de dosagem resultante.
17. Método, de acordo com a reivindicação 14, caracterizado pelo fato de que a geração do comando de dosagem resultante compreende o uso de pelo menos uma tabela de consulta como uma informação para geração do fator de ponderação quando o sensor falha ou quando o comando de dosagem resultante não é atualizado durante um periodo de tempo.
18. Método, de acordo com a reivindicação 17, caracterizado pelo fato de que a tabela de consulta compreende uma informação de velocidade do motor e uma informação de nivel de combustível total.
19. Método, de acordo com a reivindicação 14, caracterizado pelo fato de que o comando de dosagem limite inferior compreende um cálculo baseado na emissão alvo para o sistema de exaustão e o comando de dosagem limite superior compreende um cálculo baseado em escorregamento máximo permitido de amónia.
20. Método, de acordo com a reivindicação 19, caracterizado pelo fato de que o escorregamento máximo permitido de amónia é de 25 ppm ou menos.
21. Método, de acordo com a reivindicação 14, caracterizado pelo fato de que o cálculo do comando de dosagem limite superior ainda compreende realizar cálculos lineares da razão de pelo menos uma amónia para N0x.
22. Método, de acordo com a reivindicação 21, caracterizado pelo fato de que ainda compreende o exame da validade de suposições para os cálculos lineares e a seleção de um resultado de cálculo linear válido como o comando de dosagem limite superior.
23. Sistema de exaustão com redução catalítica seletiva caracterizado pelo fato de compreender: um dispositivo de redução catalítica seletiva incluindo uma entrada e uma saida; pelo menos um sensor operativamente conectado à saida do dispositivo de redução catalítica seletiva, pelo menos um sensor configurado para detectar o N0x produzido durante a combustão do motor; um controlador operativamente conectado com pelo menos um sensor, o controlador configurado para receber um sinal de N0xdetectado pelo sensor, o controlador configurado para processar um sinal de pelo menos um sensor com base no N0xdetectado por pelo menos um sensor, o controlador configurado para processar o sinal de pelo menos um sensor e gerar um comando de dosagem resultante tendo uma instrução para introduzir um redutor no sistema de exaustão, o comando de dosagem resultante incluindo um comando de dosagem limite inferior, um comando de dosagem limite superior e um fator de ponderação, o fator de ponderação configurado para ser aplicado aos comandos de dosagem limite superior e inferior, o fator de ponderação configurado para converter os comandos de dosagem limite inferior e superior para valores finais do comando de dosagem resultante; e um dosador operativamente conectado ao controlador e conectado ao dispositivo de redução catalítica seletiva, o dosador configurado para receber o comando de dosagem resultante e configurado para introduzir o redutor no sistema de exaustão na entrada do dispositivo de redução catalítica seletiva e baseado no comando de dosagem resultante.
BRPI0906443-5A 2008-01-23 2009-01-12 controle de feedback em redução catalítica seletiva BRPI0906443B1 (pt)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
US12/018,583 2008-01-23
US12/018,583 US8034291B2 (en) 2008-01-23 2008-01-23 Feedback control in selective catalytic reduction
PCT/US2009/030738 WO2009094255A2 (en) 2008-01-23 2009-01-12 Feedback control in selective catalytic reduction

Publications (2)

Publication Number Publication Date
BRPI0906443A2 BRPI0906443A2 (pt) 2015-07-14
BRPI0906443B1 true BRPI0906443B1 (pt) 2020-10-13

Family

ID=40876646

Family Applications (1)

Application Number Title Priority Date Filing Date
BRPI0906443-5A BRPI0906443B1 (pt) 2008-01-23 2009-01-12 controle de feedback em redução catalítica seletiva

Country Status (5)

Country Link
US (1) US8034291B2 (pt)
CN (1) CN101981282B (pt)
BR (1) BRPI0906443B1 (pt)
DE (1) DE112009000193B4 (pt)
WO (1) WO2009094255A2 (pt)

Families Citing this family (33)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8061126B2 (en) * 2008-07-30 2011-11-22 GM Global Technology Operations LLC Nitrogen oxide estimation downstream of a selective catalytic reduction catalyst
US8596042B2 (en) * 2008-08-28 2013-12-03 Delphi International Operations Luxembourg S.A.R.L. System and method for selective catalytic reduction control
US9133749B2 (en) * 2009-07-10 2015-09-15 Kevin Andrew Gady Ammonia storage set-point control for selective catalytic reduction applications
US8555621B2 (en) * 2009-09-01 2013-10-15 Toyota Jidosha Kabushiki Kaisha Exhaust gas purification apparatus for internal combustion engine
US8584444B2 (en) * 2010-02-09 2013-11-19 General Electric Company Model-based controls for selective catalyst reduction system
US8607548B2 (en) * 2010-10-06 2013-12-17 Avl North America, Inc. SCR ammonia slip detection
US8783013B2 (en) 2010-10-21 2014-07-22 Siemens Energy, Inc. Feedforward selective catalytic reduction system for turbine engines
KR101251505B1 (ko) 2010-12-02 2013-04-05 현대자동차주식회사 질소산화물 저감 촉매에 저장되는 질소산화물의 양을 예측하는 방법 및 이를 이용한 배기 장치
KR101189241B1 (ko) * 2010-12-02 2012-10-09 현대자동차주식회사 질소산화물 저감 촉매의 재생 예측 방법 및 이를 이용한 배기 장치
DE102011011441B3 (de) * 2011-02-16 2012-06-14 Mtu Friedrichshafen Gmbh Verfahren zur dynamischen Durchbrucherkennung für SCR-Katalysatoren
CN103748325B (zh) * 2011-04-05 2017-03-15 卡明斯散发控制技术公司 用于后处理系统监测的系统、方法和设备
WO2012151442A1 (en) 2011-05-03 2012-11-08 Cummins Inc. Control techniques for an scr aftertreatment system
GB2503246B (en) * 2012-06-20 2015-06-17 Perkins Engines Co Ltd Method and apparatus for estimating a dosing-error in a selective catalytic reduction system
US9273612B2 (en) * 2013-01-23 2016-03-01 Siemens Aktiengesellschaft Method of operating a gas turbine for reduced ammonia slip
US9003778B2 (en) * 2013-09-09 2015-04-14 GM Global Technology Operations LLC Exhaust fluid dosing control system and method
WO2015108541A1 (en) 2014-01-20 2015-07-23 Cummins Inc. Techniques for control of an scr aftertreatment system in response to an ammonia slip condition
SE540265C2 (sv) 2014-01-31 2018-05-15 Scania Cv Ab Förfarande och system vid tillförsel av tillsatsmedel till en avgasström
US9238984B2 (en) 2014-02-03 2016-01-19 Caterpillar, Inc. Exhaust emission prediction system and method
US10001042B2 (en) * 2014-03-03 2018-06-19 Cummins Inc. Systems, methods, and apparatus for reductant dosing in an SCR aftertreatment system
US9441519B2 (en) * 2014-06-11 2016-09-13 Cummins Inc. System variation adaption for feed-forward controller
CN105276610A (zh) * 2014-07-16 2016-01-27 深圳市国创新能源研究院 燃料分级低氮燃烧系统及控制方法
US9606092B2 (en) 2014-08-07 2017-03-28 Cummins Emission Solutions, Inc. NOx sensor diagnosis system and method
US10473013B2 (en) 2014-09-26 2019-11-12 Cummins Emission Solutions, Inc. Integrative reductant system and method using constant volume injection
CN104288359A (zh) * 2014-10-20 2015-01-21 中山百鸥医药科技有限公司 用于治疗烫伤的药物组合物
US9926827B2 (en) 2015-05-01 2018-03-27 Cummins Emission Solutions, Inc. Detection of an improper reductant in a storage tank
WO2018005474A1 (en) * 2016-06-28 2018-01-04 Cummins Emission Solutions Inc. Nh3 slip detection using nox sensor
CN106593596B (zh) * 2016-12-29 2019-05-24 无锡威孚力达催化净化器有限责任公司 Scr系统闭环控制计算方法
DE102017222253B4 (de) 2017-03-28 2023-09-21 Ford Global Technologies, Llc Verfahren zum Betrieb einer Abgasnachbehandlungsvorrichtung eines Kraftfahrzeugs
US10443471B2 (en) * 2017-05-04 2019-10-15 GM Global Technology Operations LLC Selective catalytic reduction dosing control
US10378463B2 (en) * 2017-07-10 2019-08-13 GM Global Technology Operations LLC Selective catalytic reduction steady state ammonia slip detection
CN107703907B (zh) * 2017-08-11 2020-10-09 中国汽车技术研究中心 一种用于发动机排放控制系统的检测系统
DE102018200440B4 (de) * 2018-01-12 2025-07-31 Robert Bosch Gmbh Verfahren zum Steuern eines Dosiersystems mit mehreren Dosierventilen
DE102022214379A1 (de) * 2022-12-23 2024-07-04 Robert Bosch Gesellschaft mit beschränkter Haftung Verfahren und Vorrichtung zum Messen von Stickoxid- und Ammoniakemissionen eines Abgasnachbehandlungssystems für Verbrennungsabgase

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4473536A (en) 1982-12-27 1984-09-25 General Electric Company Catalytic pollution control system for gas turbine exhaust
DE19536571C2 (de) 1995-09-29 1998-09-03 Siemens Ag Verfahren sowie Vorrichtung zur Dosierung der Eingabe eines Reduktionsmittels in den Abgas- oder Abluftstrom einer Verbrennungsanlage
DE19903439A1 (de) 1999-01-29 2000-08-03 Bosch Gmbh Robert Verfahren und Vorrichtung zur Steuerung eines Abgasnachbehandlungssystem
US6415602B1 (en) 2000-10-16 2002-07-09 Engelhard Corporation Control system for mobile NOx SCR applications
US7784272B2 (en) * 2004-08-31 2010-08-31 Cummins Inc. Control system for an engine aftertreatment system
DE102005042489A1 (de) 2005-09-07 2007-03-08 Robert Bosch Gmbh Verfahren zum Betreiben einer Brennkraftmaschine und Vorrichtung zur Durchführung des Verfahrens
US8156732B2 (en) 2006-03-24 2012-04-17 Fleetguard, Inc. Apparatus, system, and method for regenerating an exhaust gas treatment device

Also Published As

Publication number Publication date
CN101981282A (zh) 2011-02-23
US8034291B2 (en) 2011-10-11
BRPI0906443A2 (pt) 2015-07-14
US20090185954A1 (en) 2009-07-23
WO2009094255A2 (en) 2009-07-30
DE112009000193T5 (de) 2011-06-09
WO2009094255A3 (en) 2009-10-15
CN101981282B (zh) 2013-03-27
DE112009000193B4 (de) 2019-02-21

Similar Documents

Publication Publication Date Title
BRPI0906443B1 (pt) controle de feedback em redução catalítica seletiva
RU2584397C2 (ru) Способ основанного на модели определения распределения температуры блока нейтрализации отработавших газов
JP5196012B2 (ja) Pmセンサ、排気ガスのpm量検知装置、内燃機関の異常検出装置
US10087805B2 (en) Method of determining correcting logic for reacting model of selective catalytic reduction catalyst, method of correcting parameters of reacting model of selective catalytic reduction catalyst and exhaust system using the same
US9790878B2 (en) One dimensional three way catalyst model for control and diagnostics
RU2672550C2 (ru) Способ управления и диагностики двигателя
CN106837488B (zh) Scr前馈控制计算方法
BRPI1000809A2 (pt) método para dosar um agente de redução liberador de amoniaco em um fluxo de gás de escape
CN109937292A (zh) 用于调节催化器的用于废气组分的储存器的填充度的方法
CN106233129B (zh) NOx浓度测定系统
CN104619962B (zh) 用于估计选择性催化还原系统中的配给误差的方法和设备
CN113431667B (zh) 一种scr鲁棒性控制方法及装置
BR112012022796B1 (pt) sistema de controle para compensação de dosador em um sistema de scr
Aliramezani et al. Amperometric solid electrolyte NOx sensors–the effect of temperature and diffusion mechanisms
US9127585B2 (en) Catalyst temperature estimating device and catalyst temperature estimating method
CN108625951A (zh) 用于校正氨-传感器的偏移量的方法
KR101326432B1 (ko) 엔진의 배기압 손실의 연산 장치
JP2010031761A (ja) 内燃機関の排気浄化装置
KR102517209B1 (ko) 입자 필터를 작동하기 위한 방법 및 제어 유닛
BR112016016079B1 (pt) Método e sistema na provisão de aditivo a um fluxo de gás de descarga, e veículo compreendendo tal sistema
SE1050084A1 (sv) Skattning av en avvikelse för åtminstone en modellvariabel hos en katalysatormodell
EP3276136B1 (en) Exhaust purification system and catalyst control method
CN113985942B (zh) 一种dpf再生温度控制系统及其方法
JP2012127858A (ja) ガス情報推定装置
JP5332708B2 (ja) 内燃機関用排気センサの診断装置

Legal Events

Date Code Title Description
B06F Objections, documents and/or translations needed after an examination request according [chapter 6.6 patent gazette]
B06T Formal requirements before examination [chapter 6.20 patent gazette]
B06A Patent application procedure suspended [chapter 6.1 patent gazette]
B09A Decision: intention to grant [chapter 9.1 patent gazette]
B16A Patent or certificate of addition of invention granted [chapter 16.1 patent gazette]

Free format text: PRAZO DE VALIDADE: 10 (DEZ) ANOS CONTADOS A PARTIR DE 13/10/2020, OBSERVADAS AS CONDICOES LEGAIS.
