CN107459727B - 一种抗静电pvc板材组合物 - Google Patents
一种抗静电pvc板材组合物 Download PDFInfo
- Publication number
- CN107459727B CN107459727B CN201610386897.5A CN201610386897A CN107459727B CN 107459727 B CN107459727 B CN 107459727B CN 201610386897 A CN201610386897 A CN 201610386897A CN 107459727 B CN107459727 B CN 107459727B
- Authority
- CN
- China
- Prior art keywords
- parts
- sepiolite
- antistatic
- plate composition
- composition according
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000000203 mixture Substances 0.000 title claims abstract description 21
- 229920000915 polyvinyl chloride Polymers 0.000 title description 26
- 239000004800 polyvinyl chloride Substances 0.000 title description 26
- 239000004113 Sepiolite Substances 0.000 claims abstract description 43
- 229910052624 sepiolite Inorganic materials 0.000 claims abstract description 43
- 235000019355 sepiolite Nutrition 0.000 claims abstract description 43
- 239000000843 powder Substances 0.000 claims abstract description 33
- 229920005989 resin Polymers 0.000 claims abstract description 24
- 239000011347 resin Substances 0.000 claims abstract description 24
- CDWDDCFBDRKNLE-UHFFFAOYSA-N dihydrogen phosphate;2-hydroxyethyl-dimethyl-[3-(octadecanoylamino)propyl]azanium Chemical compound OP(O)([O-])=O.CCCCCCCCCCCCCCCCCC(=O)NCCC[N+](C)(C)CCO CDWDDCFBDRKNLE-UHFFFAOYSA-N 0.000 claims abstract description 14
- FBPFZTCFMRRESA-FSIIMWSLSA-N D-Glucitol Natural products OC[C@H](O)[C@H](O)[C@@H](O)[C@H](O)CO FBPFZTCFMRRESA-FSIIMWSLSA-N 0.000 claims abstract description 13
- 239000000600 sorbitol Substances 0.000 claims abstract description 13
- 239000003381 stabilizer Substances 0.000 claims abstract description 11
- 239000000839 emulsion Substances 0.000 claims abstract description 9
- VBICKXHEKHSIBG-UHFFFAOYSA-N 1-monostearoylglycerol Chemical compound CCCCCCCCCCCCCCCCCC(=O)OCC(O)CO VBICKXHEKHSIBG-UHFFFAOYSA-N 0.000 claims abstract description 8
- TXQVDVNAKHFQPP-UHFFFAOYSA-N [3-hydroxy-2,2-bis(hydroxymethyl)propyl] octadecanoate Chemical compound CCCCCCCCCCCCCCCCCC(=O)OCC(CO)(CO)CO TXQVDVNAKHFQPP-UHFFFAOYSA-N 0.000 claims abstract description 4
- 229940075507 glyceryl monostearate Drugs 0.000 claims abstract description 4
- 239000001788 mono and diglycerides of fatty acids Substances 0.000 claims abstract description 4
- 239000006087 Silane Coupling Agent Substances 0.000 claims description 13
- 239000002131 composite material Substances 0.000 claims description 6
- 239000002245 particle Substances 0.000 claims description 5
- WYTZZXDRDKSJID-UHFFFAOYSA-N (3-aminopropyl)triethoxysilane Chemical group CCO[Si](OCC)(OCC)CCCN WYTZZXDRDKSJID-UHFFFAOYSA-N 0.000 claims description 4
- 239000000835 fiber Substances 0.000 claims description 4
- IHBCFWWEZXPPLG-UHFFFAOYSA-N [Ca].[Zn] Chemical group [Ca].[Zn] IHBCFWWEZXPPLG-UHFFFAOYSA-N 0.000 claims description 2
- 239000007822 coupling agent Substances 0.000 claims description 2
- 238000006116 polymerization reaction Methods 0.000 claims description 2
- 210000002268 wool Anatomy 0.000 claims 1
- 239000000463 material Substances 0.000 description 15
- 230000000694 effects Effects 0.000 description 12
- 229920002877 acrylic styrene acrylonitrile Polymers 0.000 description 10
- 239000002216 antistatic agent Substances 0.000 description 9
- 230000003068 static effect Effects 0.000 description 8
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 4
- 238000010521 absorption reaction Methods 0.000 description 4
- 238000007599 discharging Methods 0.000 description 4
- 230000007774 longterm Effects 0.000 description 4
- 230000002195 synergetic effect Effects 0.000 description 4
- 230000000052 comparative effect Effects 0.000 description 3
- 239000003085 diluting agent Substances 0.000 description 3
- 230000005611 electricity Effects 0.000 description 3
- 150000002500 ions Chemical class 0.000 description 3
- 238000002156 mixing Methods 0.000 description 3
- 230000003204 osmotic effect Effects 0.000 description 3
- 229920000642 polymer Polymers 0.000 description 3
- VTYYLEPIZMXCLO-UHFFFAOYSA-L Calcium carbonate Chemical compound [Ca+2].[O-]C([O-])=O VTYYLEPIZMXCLO-UHFFFAOYSA-L 0.000 description 2
- 238000009825 accumulation Methods 0.000 description 2
- 238000007865 diluting Methods 0.000 description 2
- 238000009826 distribution Methods 0.000 description 2
- 239000000428 dust Substances 0.000 description 2
- 230000005012 migration Effects 0.000 description 2
- 238000013508 migration Methods 0.000 description 2
- 230000004048 modification Effects 0.000 description 2
- 238000012986 modification Methods 0.000 description 2
- 238000005507 spraying Methods 0.000 description 2
- 238000003756 stirring Methods 0.000 description 2
- 238000005303 weighing Methods 0.000 description 2
- YAAQEISEHDUIFO-UHFFFAOYSA-N C=CC#N.OC(=O)C=CC=CC1=CC=CC=C1 Chemical compound C=CC#N.OC(=O)C=CC=CC1=CC=CC=C1 YAAQEISEHDUIFO-UHFFFAOYSA-N 0.000 description 1
- 230000004913 activation Effects 0.000 description 1
- 150000008052 alkyl sulfonates Chemical class 0.000 description 1
- 229910000387 ammonium dihydrogen phosphate Inorganic materials 0.000 description 1
- 230000009286 beneficial effect Effects 0.000 description 1
- 238000007664 blowing Methods 0.000 description 1
- 229910000019 calcium carbonate Inorganic materials 0.000 description 1
- 230000008859 change Effects 0.000 description 1
- 238000004140 cleaning Methods 0.000 description 1
- 238000013329 compounding Methods 0.000 description 1
- 238000001816 cooling Methods 0.000 description 1
- 230000007547 defect Effects 0.000 description 1
- 229940043237 diethanolamine Drugs 0.000 description 1
- 239000006185 dispersion Substances 0.000 description 1
- 238000001035 drying Methods 0.000 description 1
- 238000005516 engineering process Methods 0.000 description 1
- 238000000034 method Methods 0.000 description 1
- 235000019837 monoammonium phosphate Nutrition 0.000 description 1
- -1 octadecyl diethanol amine Chemical compound 0.000 description 1
- 229920003023 plastic Polymers 0.000 description 1
- 239000004033 plastic Substances 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 230000008569 process Effects 0.000 description 1
- 238000001179 sorption measurement Methods 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L27/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers
- C08L27/02—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers not modified by chemical after-treatment
- C08L27/04—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers not modified by chemical after-treatment containing chlorine atoms
- C08L27/06—Homopolymers or copolymers of vinyl chloride
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L51/00—Compositions of graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers
- C08L51/04—Compositions of graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers grafted on to rubbers
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L2201/00—Properties
- C08L2201/04—Antistatic
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Compositions Of Macromolecular Compounds (AREA)
- Manufacture Of Macromolecular Shaped Articles (AREA)
Abstract
一种抗静电PVC板材组合物，属于塑料加工技术领域。其特征在于，重量份组成为：乳液法PVC树脂80~20份，ASA树脂20~80份，稳定剂5.0~1.0份，单硬脂酸甘油酯1.0~2.0份，硬脂酸季戊四醇酯1.0~2.0份，海泡石20~40份，山梨醇粉0.5~1.5份，硬脂酰胺丙基二甲基‑β‑羟乙基铵二氢磷酸盐2.0~5.0份。本发明以乳液法PVC树脂与ASA树脂作为生产抗静电PVC板材的基础树脂，既可赋予板材足够的强度和韧性，又可提高板材的抗静电性能，添加的山梨醇粉、硬脂酰胺丙基二甲基‑β‑羟乙基铵二氢磷酸盐和海泡石形成了从板材内部到表面的立体吸湿抗静电网络，赋予板材长期抗静电效果。
Description
技术领域
一种抗静电PVC板材组合物，属于塑料加工技术领域。
背景技术
抗静电PVC板材在其长期使用过程中不产生静电荷聚集，可有效防止因静电聚集造成的静电火花、灰尘吸附等有害因素，可用于放置精密设备房间的地板、对卫生性能要求较高的场所、家庭用装饰板材等领域。目前关于PVC抗静电公开的技术较多，现有技术中有一种抗静电PVC，材料中加入烷基磺酸盐、重质碳酸钙、导电纤维提高抗静电能力。还有一种抗静电PVC，通过加入十八烷基二乙醇胺的增强扣板的抗静电效果，达到表面不易吸尘，易清洁的效果。但涉及PVC材料长期抗静电性能的较少，PVC材料长期抗静电性能还没有足够好的一种PVC组合物配方。
发明内容
本发明要解决的技术问题是：克服现有技术的不足，提供一种效果长久的静电PVC板材组合物。
本发明解决其技术问题所采用的技术方案是：该抗静电PVC板材组合物，其特征在于，重量份组成为：乳液法PVC树脂80~20份，ASA树脂20~80份，稳定剂1.0~5.0份，单硬脂酸甘油酯1.0~2.0份，硬脂酸季戊四醇酯1.0~2.0份，海泡石20~40份，山梨醇粉0.5~1.5份，硬脂酰胺丙基二甲基-β-羟乙基铵二氢磷酸盐2.0~5.0份。
本发明的优势在于：1. 以乳液法PVC树脂与ASA树脂（丙烯腈-苯乙烯-丙烯酸酯橡胶共聚物）作为生产抗静电PVC板材的基础树脂，既可赋予板材足够的强度和韧性，又可提高板材的抗静电性能。2.山梨醇粉、硬脂酰胺丙基二甲基-β-羟乙基铵二氢磷酸盐复合抗静电剂具有抗静电的协同增效作用。山梨醇粉和硬脂酸胺丙基二甲基-β-羟乙基铵二氢磷酸盐复合抗静电剂能够不断从材料内部迁移到表面起到吸湿抗静电的作用。3.海泡石不仅起到延缓硬脂酰胺丙基二甲基-β-羟乙基铵二氢磷酸盐向板材表面迁移、延长其表面吸湿抗静电的作用，同时可提高聚合物内部离子浓度，增大板材内外表面的渗透压，加速板材外表面水分进入内部，形成从板材内部至表面的导静电网络，使板材抗静电效果更好，且持久。4. 山梨醇粉、硬脂酰胺丙基二甲基-β-羟乙基铵二氢磷酸盐和海泡石形成了从板材内部到表面的立体吸湿抗静电网络，赋予板材长期抗静电效果，三种抗静电剂的复配使用起到了协同增效的作用。
优选的，抗静电PVC板材组合物，其特征在于，重量份组成为：乳液法PVC树脂60~40份，ASA树脂40~60份，稳定剂4.0份，单硬脂酸甘油酯1.5份，硬脂酸季戊四醇酯1.5份，海泡石30份，山梨醇粉1~1.2份，硬脂酰胺丙基二甲基-β-羟乙基铵二氢磷酸盐3.0~4.0份。
所述的ASA树脂的平均粒径为30 nm ~50nm。在制备过程中先将ASA树脂进行粉碎研磨至平均粒径30 nm ~50nm，再将其于100℃条件下鼓风干燥2小时，冷却后待用。将上述物料按配方准确称量，放入高速混合机中于1400r/min转速下混合至120℃，放料至低速混合机中80r/min混合至40℃出料即为抗静电PVC板材组合物。ASA树脂的平均粒径主要影响三种抗静电剂的分布状态，当ASA树脂的平均粒径为30 nm ~50nm时，抗静电剂的分布可达到最理想的状态。
所述的稳定剂为复合铅稳定剂或钙锌稳定剂。
所述的乳液法PVC树脂的平均聚合度为900。
所述的海泡石为海泡石纤维、海泡石绒或海泡石粉。海泡石以海泡石纤维、海泡石绒或海泡石粉添加能更好地提高聚合物内部离子浓度，增大板材内外表面的渗透压。
优选的，所述的海泡石为海泡石粉。海泡石粉更容易在材料中分散均匀，形成从板材内部至表面的导静电网络更加致密稳定，使板材抗静电效果更好。
所述的海泡石粉为粒径为1250目的微细海泡石粉。
所述海泡石粉的表面附有硅烷偶联剂。海泡石粉先于鼓风干燥机中在温度为90℃下干燥12小时，再将干燥过的微细海泡石于转速为800～1200r/min的高速搅拌机中搅拌，并将硅烷偶联剂稀释液均匀喷洒经到搅拌中的微细海泡石表面。
所述的硅烷偶联剂为海泡石重量1.8%~2.2%的3-氨丙基三乙氧基硅烷偶联剂。硅烷偶联剂制成硅烷偶联剂稀释液均匀喷洒经到搅拌中的微细海泡石表面。硅烷偶联剂稀释液由海泡石重量2%的3-氨丙基三乙氧基硅烷偶联剂经乙醇稀释制得。微细海泡石粉利用本硅烷偶联剂进行表面活化处理以后分散效果达到最佳。
与现有技术相比，本发明的一种抗静电PVC板材组合物所具有的有益效果是：本发明生产抗静电PVC板材的基础树脂选用了乳液法PVC树脂与ASA树脂，既赋予了板材足够的强度和韧性，又提高了板材的抗静电性能。本发明在上述基础树脂里添加了三种复配使用的抗静电剂，其中山梨醇粉、硬脂酰胺丙基二甲基-β-羟乙基铵二氢磷酸盐复合抗静电剂具有抗静电的协同增效作用：山梨醇粉和硬脂酸胺丙基二甲基-β-羟乙基铵二氢磷酸盐复合抗静电剂能够不断从材料内部迁移到表面起到吸湿抗静电的作用，海泡石不仅起到延缓硬脂酰胺丙基二甲基-β-羟乙基铵二氢磷酸盐向板材表面迁移、延长其表面吸湿抗静电的作用，同时可提高聚合物内部离子浓度，增大板材内外表面的渗透压，加速板材外表面水分进入内部，形成从板材内部至表面的导静电网络，使板材抗静电效果更好，且持久；山梨醇粉、硬脂酰胺丙基二甲基-β-羟乙基铵二氢磷酸盐和海泡石形成了从板材内部到表面的立体吸湿抗静电网络，赋予板材长期抗静电效果，三种抗静电剂的复配使用起到了协同增效的作用。
具体实施方式
下面通过具体实施例对本发明做进一步说明，其中实施例1为最佳实施例。
各实施例重量份配比如表1所示。

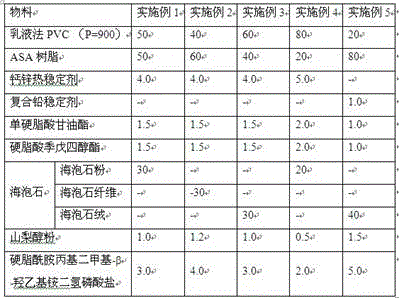

表1 实施例1~5重量份配比
其中，实施例1所用的海泡石粉为粒径为1250目的微细海泡石粉；海泡石粉的表面附有硅烷偶联剂；硅烷偶联剂由海泡石重量2%的3-氨丙基三乙氧基硅烷偶联剂经乙醇稀释后均匀的喷洒在搅拌中的海泡石粉上。
各对比例重量份配比如表2所示。

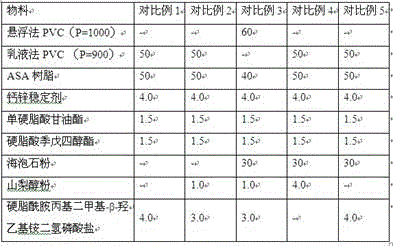

表2 对比例1~5重量份配比
将实施例和对比例按配方称量后放入高速混合机中混合，转速700～1400r/min，至110℃，放料至低速搅拌机中冷却至30～40℃，放料得到抗静电板材组合物。将组合物于175℃的双辊开炼机中开炼成片，再于185℃热压机中压制成4mm厚的板材，将板材于室温23℃，湿度为60%的条件下分别放置72小时和3个月后测试板材的表面电阻率，表面电阻率按照GB/T 1410-2006进行测试。

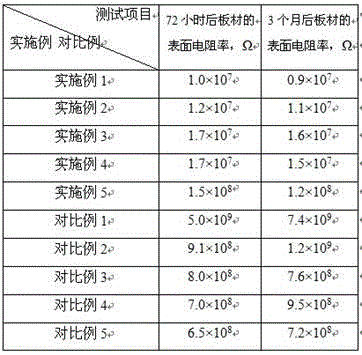

表3 抗静电PVC板材组合物制得的板材主要性能检测结果
由实施例和对比例相交可看出，乳液法PVC树脂和ASA树脂共同使用可提高板材的抗静电性能；海泡石粉可赋予板材长期抗静电性能。山梨醇粉与硬脂酰胺丙基二甲基-β-羟乙基铵二氢磷酸盐均能够提高板材的抗静电性能，且两者具有抗静电的协同增效作用，单独使用，效果不够明显。
以上所述，仅是本发明的较佳实施例而已，并非是对本发明作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例。但是凡是未脱离本发明技术方案内容，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本发明技术方案的保护范围。
Claims (8)
1.一种抗静电PVC板材组合物，其特征在于，重量份组成为：乳液法PVC树脂80~20份，ASA树脂20~80份，稳定剂1.0~5.0份，单硬脂酸甘油酯1.0~2.0份，硬脂酸季戊四醇酯1.0~2.0份，海泡石20~40份，山梨醇粉0.5~1.5份，硬脂酰胺丙基二甲基-β-羟乙基铵二氢磷酸盐2.0~5.0份；所述的海泡石为海泡石纤维或海泡石绒或海泡石粉。
2.根据权利要求1所述的一种抗静电PVC板材组合物，其特征在于：所述的ASA树脂的平均粒径为30 nm ~50nm。
3.根据权利要求1所述的一种抗静电PVC板材组合物，其特征在于：所述的稳定剂为复合铅稳定剂。
4.根据权利要求1所述的一种抗静电PVC板材组合物，其特征在于：所述的稳定剂为钙锌稳定剂。
5.根据权利要求1所述的一种抗静电PVC板材组合物 ，其特征在于：所述的乳液法PVC树脂的平均聚合度为900。
6.根据权利要求1述的一种抗静电PVC板材组合物，其特征在于：所述的海泡石粉为粒径为1250目的微细海泡石粉。
7.根据权利要求1述的一种抗静电PVC板材组合物，其特征在于：所述海泡石粉的表面附有硅烷偶联剂。
8.据权利要求7述的一种抗静电PVC板材组合物，其特征在于：所述的硅烷偶联剂为海泡石重量1.8%~2.2%的3-氨丙基三乙氧基硅烷偶联剂。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN201610386897.5A CN107459727B (zh) | 2016-06-03 | 2016-06-03 | 一种抗静电pvc板材组合物 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN201610386897.5A CN107459727B (zh) | 2016-06-03 | 2016-06-03 | 一种抗静电pvc板材组合物 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| CN107459727A CN107459727A (zh) | 2017-12-12 |
| CN107459727B true CN107459727B (zh) | 2020-05-12 |
Family
ID=60544726
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CN201610386897.5A Active CN107459727B (zh) | 2016-06-03 | 2016-06-03 | 一种抗静电pvc板材组合物 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN107459727B (zh) |
Families Citing this family (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN108384144A (zh) * | 2018-02-26 | 2018-08-10 | 江阴市伟欣塑胶有限公司 | 太阳能金刚线切割用中空塑料板及其生产工艺 |
| CN118879006A (zh) * | 2024-08-23 | 2024-11-01 | 深圳市前海同益科技研发有限公司 | 一种提高复合板材热塑性的方法 |
Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP0466061A2 (en) * | 1990-07-13 | 1992-01-15 | The B.F. Goodrich Company | Polymeric/polyimide compositions having enhanced electrostatic dissipation |
Family Cites Families (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN1100823C (zh) * | 1996-02-09 | 2003-02-05 | 希巴特殊化学控股公司 | 一种抗静电的组合物以及包含抗静电处理过的聚合物的组合物 |
| CN103044818B (zh) * | 2012-12-26 | 2015-04-29 | 安徽科聚新材料有限公司 | 一种pvc/asa合金材料及其制备方法 |
| CN103910953B (zh) * | 2014-04-02 | 2020-06-05 | 合肥杰事杰新材料股份有限公司 | 一种耐候阻燃pvc/asa合金材料及其制备方法 |
-
2016
- 2016-06-03 CN CN201610386897.5A patent/CN107459727B/zh active Active
Patent Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP0466061A2 (en) * | 1990-07-13 | 1992-01-15 | The B.F. Goodrich Company | Polymeric/polyimide compositions having enhanced electrostatic dissipation |
Also Published As
| Publication number | Publication date |
|---|---|
| CN107459727A (zh) | 2017-12-12 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN101001919B (zh) | 抗微生物和抗静电聚合物以及在各种基材上使用这种聚合物的方法 | |
| KR101445304B1 (ko) | 항균 섬유 소재, 항균 섬유, 항균 섬유 제조용 마스터배치, 및 항균 섬유의 제조방법 | |
| CN103042796B (zh) | 一种抗静电聚乙烯薄膜及其制备方法 | |
| CN103289298B (zh) | 一种抗静电抗菌abs色母粒 | |
| CN102464821A (zh) | 一种抗菌耐老化抗静电塑料母料及其制备方法 | |
| CN107459727B (zh) | 一种抗静电pvc板材组合物 | |
| CN105462144A (zh) | 一种抗静电阻燃hips材料及其制备方法 | |
| CN103882548B (zh) | 一种功能型尼龙66纤维及其制备方法 | |
| CN116694271A (zh) | 一种水基胶黏剂及其制备方法 | |
| CN103739916B (zh) | 一种抗紫外线抗静电聚烯烃母粒 | |
| CN104212106A (zh) | 抗静电剂组合物、抗静电热塑性合成树脂组合物及成型品 | |
| CN104479284A (zh) | 一种低气味防尘abs材料及其制备方法 | |
| CN105837995A (zh) | 一种抗静电磁吸pvc压延膜 | |
| CN112592528A (zh) | 一种抗静电木塑共挤面料及其制备方法 | |
| CN103408795B (zh) | 一种防火天花板用改性碳酸钙及其制备方法 | |
| CN112480542A (zh) | 一种高过滤性的聚丙烯熔喷无纺布驻极母粒材料的制备方法 | |
| CN105273374B (zh) | 一种高性能防翘曲玻纤增强pbt/asa合金材料 | |
| CN106589924A (zh) | 一种空气清新机用负离子风扇叶片材料及其制备方法 | |
| CN103102679B (zh) | 抗静电木粉尼龙6复合材料及其制备方法 | |
| CN114316604B (zh) | 一种防霉抗菌硅橡胶面料及其生产工艺 | |
| CN114605585B (zh) | 改性防静电丙烯酸酯树脂、透明耐磨防静电涂料及制备方法 | |
| KR20170033133A (ko) | 패각을 이용한 무기계 항균제 | |
| CN109456560A (zh) | 一种用于家用电器外壳的阻燃高抗冲聚苯乙烯及制备方法 | |
| CN103102653B (zh) | 抗静电木粉pet复合材料及其制备方法 | |
| CN105504628A (zh) | 一种abs色母粒及其制备方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PB01 | Publication | ||
| PB01 | Publication | ||
| SE01 | Entry into force of request for substantive examination | ||
| SE01 | Entry into force of request for substantive examination | ||
| GR01 | Patent grant | ||
| GR01 | Patent grant |
