CN110299562B - 一种锂盐添加剂及其锂离子电池非水电解液 - Google Patents

一种锂盐添加剂及其锂离子电池非水电解液 Download PDF

Info

Publication number
CN110299562B
CN110299562B CN201910644562.2A CN201910644562A CN110299562B CN 110299562 B CN110299562 B CN 110299562B CN 201910644562 A CN201910644562 A CN 201910644562A CN 110299562 B CN110299562 B CN 110299562B
Authority
CN
China
Prior art keywords
lithium
electrolyte
additive
lithium salt
carbonate
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
CN201910644562.2A
Other languages
English (en)
Other versions
CN110299562A (zh
Inventor
黄秋洁
毛冲
王霹霹
梁洪耀
戴晓兵
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Hefei Saiwei Electronic Materials Co ltd
Original Assignee
Zhuhai Smoothway Electronic Materials Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Zhuhai Smoothway Electronic Materials Co Ltd filed Critical Zhuhai Smoothway Electronic Materials Co Ltd
Priority to CN201910644562.2A priority Critical patent/CN110299562B/zh
Publication of CN110299562A publication Critical patent/CN110299562A/zh
Application granted granted Critical
Publication of CN110299562B publication Critical patent/CN110299562B/zh
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
    • H01M10/0566—Liquid materials
    • H01M10/0567—Liquid materials characterised by the additives
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00—Electrolytes
    • H01M2300/0017—Non-aqueous electrolytes
    • H01M2300/0025—Organic electrolyte
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Condensed Matter Physics & Semiconductors (AREA)
  • General Physics & Mathematics (AREA)
  • Inorganic Chemistry (AREA)
  • Secondary Cells (AREA)

Abstract

本发明提供一种锂离子电池电解液，所述锂离子电池电解液由有机溶剂、锂盐、新型添加剂及其它常规添加剂组成。所述新型添加剂为结构式1所示的双环磷酰亚胺锂盐或双环硫代磷酰亚胺锂盐化合物。本发明中，结构式1所示的化合物作为电解液添加剂时，其还原电位较高，因此可以优先于常规添加剂而在负极表面参与固体电解质膜的生成，改善界面膜的成分；同时该类添加剂由于具有环磷酸酯结构，在高电压下磷氧键容易发生断裂，从而可以参与正极电解质膜的生成，提高正极材料的界面稳定性。因此该类添加剂的引入可有效地改善锂离子电池的高温性能、低温性能和循环性能。

Description

一种锂盐添加剂及其锂离子电池非水电解液
技术领域
本发明属于锂离子电池技术领域，具体涉及一种锂离子电池非水电解液及锂离子电池。
背景技术
近年来，锂离子电池在3C数码、动力汽车、储能装置等领域已被广泛使用。在科技快速发展的今天，人们对锂离子电池的要求不断提升，比如更长的寿命、更高的能量密度、更优异的高低温性能以及安全性能。电池材料是提升锂离子电池性能的关键技术之一。其中，电解液作为电池的四大主材之一，对电池的循环性能、高温性能、低温性能以及安全性能等影响重大。各种锂离子电池电解液功能型添加剂的开发已经成为新能源领域的研究热点。
近年来，申请公布号为CN106129456B的中国专利公开了《一种电解液用功能添加剂，长循环锂离子电池电解液及锂离子电池》，该专利指出的电解液用功能添加剂由碳酸亚乙烯酯、双草酸硼酸锂及双氟磺酰亚胺锂（LiFSI）、硫酸乙烯酯与丁基磺酸内酯复配而成，提高了负极表面SEI膜的稳定性，降低了SEI膜的内阻，防止循环过程中SEI膜遭到破坏而造成电解液与负极的反应，从而提高电池的循环寿命。申请公布号为CN104659414B的中国专利公开了《锂二次电池以及其中使用的非水电解液》，该专利介绍了二氟磷酸锂和环状硅氧烷化合物组合使用，具备优异的低温放电性能和循环性能。但是，这些添加剂自身通常存在难以兼顾高低温性能、高温循环寿命短以及安全性能差等问题，比如双草酸硼酸锂存在高温产气的现象、LiFSI存在腐蚀铝箔的现象、二氟磷酸锂存在低温析锂的现象等。因此，急需开发一类能够兼顾高低温以及循环性能的新型添加剂。
发明内容
为了解决上述的相关问题，本发明提供一种能显著提高电池高温存储、低温放电和循环性能的锂离子电池电解液。
所述电解液含有有机溶剂、锂盐、添加剂及其它添加剂，所述添加剂为结构式1所示的双环磷酰亚胺锂盐或双环硫代磷酰亚胺锂盐化合物：
Figure DEST_PATH_IMAGE002
结构式1
所述添加剂结构中R1为氧原子或硫原子，R2-R9彼此独立地为选自氟原子、烷氧基、烯氧基、炔氧基、芳基、腈基或者碳原子为1至10的饱和或不饱和烷基的一种或几种。
优选的，所述结构式1所示的化合物包含但不限于如下化合物的一种或多种：
Figure DEST_PATH_IMAGE004
Figure DEST_PATH_IMAGE006
双环磷酰亚胺锂盐化合物1制备方法如下：将环磷酰氯化合物溶解在二氯甲烷中并加入三乙胺，然后向溶液中不断通入氨气，反应完毕后有白色沉淀物产生，过滤并重结晶后得到双环磷酰亚胺化合物；然后将双环磷酰亚胺继续溶解在乙腈中，然后加入碳酸锂进行酸碱反应得到双环磷酰亚胺锂盐化合物1。其合成路线如下图所示：
Figure DEST_PATH_IMAGE008
双环磷酰亚胺锂盐化合物2到化合物6的反应路线与化合物1的合成路线类似，对应的单环磷酸酐化合物反应底物如下图所示：
Figure DEST_PATH_IMAGE010
氟化硫代磷酰亚胺锂盐化合物7到化合物9的制备方法如下：首先采用氟气原料与硫代环磷酰氯反应制备氟化-硫代环磷酰氯，然后继续采用化合物1的合成路线制备氟化硫代环磷酰亚胺锂化合物。其中，化合物7的合成路线如下图所示：
Figure DEST_PATH_IMAGE012
所述有机溶剂包含但不限于碳酸乙烯酯（EC）、碳酸甲乙酯（EMC）、碳酸二乙酯（DEC）、碳酸丙烯酯（PC）、丙酸丙酯（PP）、丙酸乙酯（EP）、氟代碳酸乙烯酯（FEC）中的一种或多种组合。
优选的，所述非水电解液中还含有其他添加剂，所述其他添加剂为碳酸亚乙烯酯（VC）、1,3-丙烷磺酸内酯（PS）、氟代碳酸乙烯酯(FEC)、碳酸乙烯亚乙酯(VEC)、亚硫酸亚乙酯(ES)、甲烷二磺酸亚甲酯（MMDS）、己二腈、丁二腈、丁二酸酐、1-丙基磷酸酐、邻苯二甲酸酐、吡啶、喹啉等。
优选的，所述锂盐为六氟磷酸锂、双草酸硼酸锂、二氟磷酸锂、二氟双草酸磷酸锂、四氟草酸磷酸锂、四氟硼酸锂、双氟代磺酰亚胺锂等。电解质锂盐的优选浓度为0.5-1.4mol/L。
所述结构式1的添加剂占非水电解液总质量的0.5%-10%。所述添加剂具有较低的氧化电位和较高的还原电位，可以在正极活性材料和负极活性材料表面上分别形成致密的固态界面膜，这两种界面膜都具有较高的热力学稳定性和离子导电能力，即使在高温、高电压等及其恶化的环境下，都可以保护电解液不被氧化分解，保证电池性能的发挥。同时，结构式1化合物作为有机锂盐型添加剂，其具有较低的界面阻抗，可以保证锂离子在正负极上快速的嵌入和脱出，从而使得电池具备优异的低温性能。
[具体实施方式]
下面通过具体实施例对本发明进行详细的说明。
实施例1
（1）电解液的制备：
在氩气氛围下，水分含量＜1ppm的真空手套箱中配制电解液，有机溶剂选用碳酸乙烯酯/碳酸甲乙酯/碳酸二乙酯=2/5/3（质量比），LiPF6的锂盐浓度为1.0mol/L，PS的含量是电解液总重量的2%，二氟磷酸锂的含量是电解液总重量的1%，加入重量1%的双分子磷酸酰胺锂盐命名为化合物1，混合均匀，得到本发明所述的锂离子电解液。
（2）正极极片的制备：将Li[Ni0.5Mn0.2Co0.3]O2：PVDF:SP=95:1:4用1-甲基-2-吡咯烷酮混合均匀，将混制的浆料涂布在铝箔的两面后，烘干、辊压后得到正极极片。
（3）负极极片的制备：将石墨：SP：CMC：SBR=95:1.5:1.0:2.5溶于水溶液中，混合均匀，用混制的浆料涂布在铜箔的两面后，烘干、辊压后得到负极极片。
（4）锂离子电池的制备：将上述步骤（1）-（3）所制备的正极极片、负极极片和隔膜以叠片的方式制成方形电芯，采用聚合物包装，灌装上述制备的电解液，经化成、分容等工序后制成容量为2300mAh的锂离子电池。
（5）锂离子电池性能测试：
低温放电测试：首先将分容完成的电池在常温状态下以1C充放电一次，再以1C将电池充满电后，在低温负20℃条件下进行搁置4h，以0.2C进行放电。
高温存储测试：首先将分容完成的电池在常温状态下以1C充放电一次，再以1C将电池充满电后，在70℃条件下进行高温存储7d，取出电池进行1C放电。
高温循环测试：在45℃下以1C/1C对电池进行充放电循环测试400周，截止电压区间为3.0-4.4V。
实施例2～9和对比例1：
本实施例用于说明本发明公开的锂离子电池非水电解液及其制备方法，包括实施例1中大部分的操作步骤，其不同之处在于：
所述非水电解液的制备步骤中，所述的非水电解液加入表1实施例2～9或对比例1所示质量百分含量的组分。
具体的测试方法与实施例1一致，测试结果见表2。
表1 实施例和对比例的电解液组成成分
主溶剂 添加剂 锂盐
实施例1 EC:EMC:DEC=2:5:3 PS 2%;LiPO<sub>2</sub>F<sub>2</sub> 1%;化合物1 1% 1.0mol/L
实施例2 EC:EMC:DEC=2:5:3 PS 2%;LiPO<sub>2</sub>F<sub>2</sub> 1%;化合物2 1% 1.0mol/L
实施例3 EC:EMC:DEC=2:5:3 PS 2%;LiPO<sub>2</sub>F<sub>2</sub> 1%;化合物3 1% 1.0mol/L
实施例4 EC:EMC:DEC=2:5:3 PS 2%;LiPO<sub>2</sub>F<sub>2</sub> 1%;化合物4 1% 1.0mol/L
实施例5 EC:EMC:DEC=2:5:3 PS 2%;LiPO<sub>2</sub>F<sub>2</sub> 1%;化合物5 1% 1.0mol/L
实施例6 EC:EMC:DEC=2:5:3 PS 2%;LiPO<sub>2</sub>F<sub>2</sub> 1%;化合物6 1% 1.0mol/L
实施例7 EC:EMC:DEC=2:5:3 PS 2%;LiPO<sub>2</sub>F<sub>2</sub> 1%;化合物7 1% 1.0mol/L
实施例8 EC:EMC:DEC=2:5:3 PS 2%;LiPO<sub>2</sub>F<sub>2</sub> 1%;化合物8 1% 1.0mol/L
实施例9 EC:EMC:DEC=2:5:3 PS 2%;LiPO<sub>2</sub>F<sub>2</sub> 1%;化合物9 1% 1.0mol/L
对比例1 EC:EMC:DEC=2:5:3 PS 2%;LiPO<sub>2</sub>F<sub>2</sub> 1%； 1.0mol/L

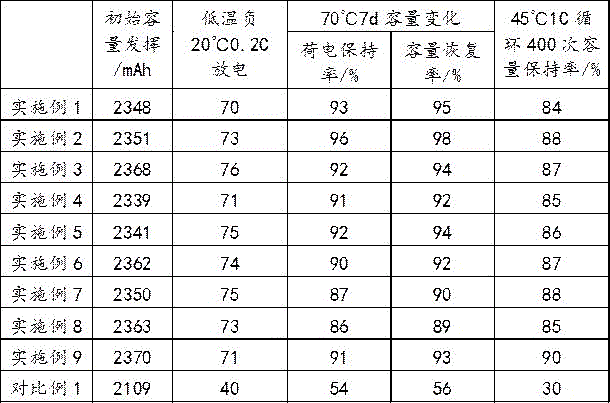

表2 测试结果
Figure DEST_PATH_IMAGE014
对比实施例1～9与对比例1的测试结果可知，在非水电解液中添加结构式1所示的双环磷酸酰胺锂盐化合物或双环磷硫酰胺锂盐化合物与PS、LiPO2F2结合可以显著提升锂离子电池的低温放电性能、高温循环性能以及高温存储性能。
以上所述，仅为本发明的较佳实施例而已，并非对本发明作任何形式上的限制；凡本行业的普通技术人员均可按以上所述而顺畅地实施本发明；但是，凡熟悉本专业的技术人员在不脱离本发明技术方案范围内，可利用以上所揭示的技术内容而作出的些许更动、修饰与演变的等同变化，均为本发明的等效实施例；同时，凡依据本发明的实质技术对以上实施例所作的任何等同变化的更动、修饰与演变等，均仍属于本发明的技术方案的保护范围之内。

Claims (6)

1.一种锂离子电池电解液，其特征在于：该电解液由有机溶剂、锂盐、添加剂组成，所述添加剂为结构式1所示的双环磷酰亚胺锂盐或双环硫代磷酰亚胺锂盐化合物，
Figure DEST_PATH_IMAGE001
结构式1
其中R1为氧原子或硫原子，R2-R9彼此独立地为选自氢原子、氟原子、烷氧基、烯氧基、炔氧基、芳基、腈基或者碳原子为1至10的饱和或不饱和烷基的一种或几种。
2.根据权利要求1所述的电解液，其特征在于，双环磷酰亚胺锂盐或双环硫代磷酰亚胺锂盐化合物包含但不限于如下化合物的一种或多种：

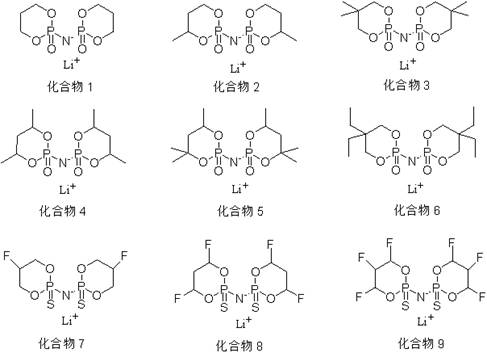

Figure 526128DEST_PATH_IMAGE002
3.根据权利要求1所述的电解液，其特征在于，所述结构式1所示的双环磷酰亚胺锂盐或双环硫代磷酰亚胺锂盐化合物占非水电解液总质量的0.5%-10%。
4.根据权利要求1所述的电解液，其特征在于：所述有机溶剂包含有碳酸乙烯酯（EC）、碳酸甲乙酯（EMC）、碳酸二乙酯（DEC）、碳酸丙烯酯（PC）、丙酸丙酯（PP）、丙酸乙酯（EP）、氟代碳酸乙烯酯（FEC）的一种或多种组合。
5.根据权利要求1所述的电解液，其特征在于，所述非水电解液中还含有其他添加剂，所述其他添加剂为碳酸亚乙烯酯（VC）、1,3-丙烷磺酸内酯（PS）、氟代碳酸乙烯酯(FEC)、碳酸乙烯亚乙酯(VEC)、亚硫酸亚乙酯(ES)、甲烷二磺酸亚甲酯（MMDS）、己二腈、丁二腈、丁二酸酐、1-丙基磷酸酐、邻苯二甲酸酐、吡啶、喹啉的一种或多种组合。
6.根据权利要求1所述的电解液，其特征在于，所述锂盐为六氟磷酸锂、双草酸硼酸锂、二氟磷酸锂、二氟双草酸磷酸锂、四氟草酸磷酸锂、四氟硼酸锂、双氟代磺酰亚胺锂的一种或多种组合。
CN201910644562.2A 2019-07-17 2019-07-17 一种锂盐添加剂及其锂离子电池非水电解液 Active CN110299562B (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN201910644562.2A CN110299562B (zh) 2019-07-17 2019-07-17 一种锂盐添加剂及其锂离子电池非水电解液

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN201910644562.2A CN110299562B (zh) 2019-07-17 2019-07-17 一种锂盐添加剂及其锂离子电池非水电解液

Publications (2)

Publication Number Publication Date
CN110299562A CN110299562A (zh) 2019-10-01
CN110299562B true CN110299562B (zh) 2021-10-08

Family

ID=68031315

Family Applications (1)

Application Number Title Priority Date Filing Date
CN201910644562.2A Active CN110299562B (zh) 2019-07-17 2019-07-17 一种锂盐添加剂及其锂离子电池非水电解液

Country Status (1)

Country Link
CN (1) CN110299562B (zh)

Families Citing this family (23)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN110867611B (zh) * 2019-10-15 2023-03-24 湖南法恩莱特新能源科技有限公司 一种高镍三元正极材料体系的动力锂离子电池电解液
CN110931863B (zh) 2019-11-12 2022-03-29 深圳市比克动力电池有限公司 电池电解液用添加剂、锂离子电池电解液、锂离子电池
WO2021102747A1 (zh) * 2019-11-27 2021-06-03 宁德时代新能源科技股份有限公司 用于锂离子电池的电解液、锂离子电池、电池模块、电池包及装置
CN111162315B (zh) * 2019-12-20 2021-11-09 惠州亿纬创能电池有限公司 电解液及锂离子电池
CN111370763A (zh) * 2020-03-04 2020-07-03 珠海市赛纬电子材料股份有限公司 一种电解液及使用该电解液的锂离子电池
CN111490293B (zh) * 2020-04-21 2022-04-26 东莞东阳光科研发有限公司 非水电解液添加剂、非水电解液及锂离子电池
CN111769325B (zh) * 2020-06-18 2022-06-07 合肥国轩高科动力能源有限公司 一种锂离子电池电解液及锂离子电池
CN111710910B (zh) * 2020-07-01 2021-06-29 香河昆仑化学制品有限公司 一种含有双四氟磷酰亚胺盐的电解液及锂离子电池
CN111740166B (zh) * 2020-07-06 2023-03-24 香河昆仑新能源材料股份有限公司 一种含有双(三氟氧化磷烷基)亚胺盐的电解液及锂离子电池
CN112952196A (zh) * 2020-09-15 2021-06-11 比亚迪股份有限公司 环状磷酰胺基锂盐及其制备方法、电解液添加剂、电解液及电池
CN112186249B (zh) * 2020-09-30 2022-11-15 香河昆仑新能源材料股份有限公司 一种含氟代丙二酸二氟磷酸亚胺锂的电解液、含有该电解液的锂离子电池
CN112186252B (zh) * 2020-09-30 2022-11-22 香河昆仑新能源材料股份有限公司 一种含双氟代丙二酸磷酰亚胺锂的电解液、使用该电解液的锂离子电池
CN112186250B (zh) * 2020-09-30 2022-09-06 香河昆仑新能源材料股份有限公司 一种含双草酸磷酰亚胺锂的电解液及使用该电解液的锂离子电池
CN112186254B (zh) * 2020-09-30 2022-11-25 香河昆仑新能源材料股份有限公司 一种含二氟草酸磷酰亚胺锂的电解液及使用该电解液的锂离子电池
CN112310478B (zh) * 2020-10-23 2022-04-01 惠州锂威新能源科技有限公司 一种电解液及其电化学装置
CN113437364B (zh) * 2021-06-17 2022-07-12 珠海市赛纬电子材料股份有限公司 非水电解液及其二次电池
CN114335718B (zh) * 2021-11-24 2024-07-26 惠州市豪鹏科技有限公司 一种非水电解液及其制备方法、二次电池
CN114552010B (zh) * 2022-02-23 2022-12-09 珠海市赛纬电子材料股份有限公司 锂金属电池用添加剂、电解液及其锂金属电池
CN115000631A (zh) * 2022-05-16 2022-09-02 万向一二三股份公司 一种长日历寿命的高功率锂电池及其制作方法
CN115692848B (zh) * 2022-11-15 2023-04-18 重庆太蓝新能源有限公司 一种电解液添加剂、锂电池电解液及制备方法、锂离子电池
CN118712489B (zh) * 2024-07-10 2025-10-03 广汽埃安新能源汽车股份有限公司 一种锂离子电池电解液、锂离子电池以及用电设备
CN119419359A (zh) * 2024-09-27 2025-02-11 盛虹动能科技(泰州)有限公司 一种环磷酰胺电解液添加剂及其电解液和锂离子电池
CN119650851B (zh) * 2024-12-10 2025-12-05 远景睿泰动力技术(上海)有限公司 电解液、二次电池和用电装置

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN101624403A (zh) * 2009-08-10 2010-01-13 浙江工业大学 磷氮型季铵盐及其制备方法和应用
WO2009151644A3 (en) * 2008-06-13 2010-04-22 Yale University Small molecule inhibitors of autotaxin methods of use
CN102593516A (zh) * 2012-03-30 2012-07-18 厦门大学 阻燃型锂离子电池电解液及其制备方法
CN103797634A (zh) * 2011-08-31 2014-05-14 中央硝子株式会社 非水电解液电池用电解液及非水电解液电池
CN104558039A (zh) * 2013-10-24 2015-04-29 中国石油化工股份有限公司 一种磷氮膨胀型阻燃剂及其制备方法
CN105514492A (zh) * 2016-01-05 2016-04-20 苏州氟特电池材料股份有限公司 一种锂离子电池用电解液
CN107004904A (zh) * 2014-12-01 2017-08-01 中央硝子株式会社 非水电解液电池用电解液和使用其的非水电解液电池
CN107251310A (zh) * 2015-02-19 2017-10-13 中央硝子株式会社 非水电解液电池用电解液和使用其的非水电解液电池

Family Cites Families (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100615874B1 (ko) * 2001-11-07 2006-08-25 가부시키가이샤 브리지스톤 비수전해액 일차전지 및 그 전지의 비수전해액용 첨가제

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2009151644A3 (en) * 2008-06-13 2010-04-22 Yale University Small molecule inhibitors of autotaxin methods of use
CN101624403A (zh) * 2009-08-10 2010-01-13 浙江工业大学 磷氮型季铵盐及其制备方法和应用
CN103797634A (zh) * 2011-08-31 2014-05-14 中央硝子株式会社 非水电解液电池用电解液及非水电解液电池
CN102593516A (zh) * 2012-03-30 2012-07-18 厦门大学 阻燃型锂离子电池电解液及其制备方法
CN104558039A (zh) * 2013-10-24 2015-04-29 中国石油化工股份有限公司 一种磷氮膨胀型阻燃剂及其制备方法
CN107004904A (zh) * 2014-12-01 2017-08-01 中央硝子株式会社 非水电解液电池用电解液和使用其的非水电解液电池
CN107251310A (zh) * 2015-02-19 2017-10-13 中央硝子株式会社 非水电解液电池用电解液和使用其的非水电解液电池
CN105514492A (zh) * 2016-01-05 2016-04-20 苏州氟特电池材料股份有限公司 一种锂离子电池用电解液

Also Published As

Publication number Publication date
CN110299562A (zh) 2019-10-01

Similar Documents

Publication Publication Date Title
CN110299562B (zh) 一种锂盐添加剂及其锂离子电池非水电解液
CN113839093A (zh) 一种锂离子电池非水电解液及其应用
EP2775559B1 (en) Non-aqueous electrolyte secondary battery
EP3972029A1 (en) Lithium secondary battery electrolyte, preparation method therefor and lithium secondary battery
KR20130122364A (ko) 전해액 첨가제, 상기 첨가제를 포함하는 비수성 전해액 및 리튬 이차 전지
CN110931865A (zh) 含新型添加剂的锂离子电池用电解液及锂离子电池
EP3772130B1 (en) Additive for non-aqueous electrolyte solutions, non-aqueous electrolyte solution, and electricity storage device
CN112349951B (zh) 包含含硫锂盐衍生物添加剂的非水电解液及锂离子电池
CN116323628B (zh) 化合物、包含该化合物的二次电池用电解液和包含该电解液的二次电池
CN113429433B (zh) 锂离子电池电解液和锂离子电池
CN109411814B (zh) 一种电解液以及电池
CN103515650A (zh) 一种锂离子电池用非水电解液及其应用
JP2020510278A (ja) リチウムイオンバッテリーシステム用の電解質添加物
CN111370763A (zh) 一种电解液及使用该电解液的锂离子电池
WO2023219102A1 (ja) リチウムイオン二次電池用電解液及びリチウムイオン二次電池
JP2020527284A (ja) リチウム電池用の電解質組成物のための複素環式スルホニルフルオリド添加剤
CN115714204B (zh) 一种电解液和锂离子电池
CN114520370B (zh) 一种锂离子电池电解液及锂离子电池
CN114552011B (zh) 一种电解液添加剂、非水电解液和锂离子电池
WO2022213668A1 (zh) 电解液添加剂和含有该添加剂的非水电解液及锂离子电池
CN113956282A (zh) 一种电解液添加剂、电解液、锂二次电池
CN110635166B (zh) 电解液、含有该电解液的电池和电动车辆
CN111668544A (zh) 电解液、锂离子电池
KR20200106429A (ko) 치환된 고리형 이소티아졸 화합물 이를 포함하는 비수성 전해액 첨가제 및 이를 포함하는 리튬이차전지
CN112186253B (zh) 一种锂离子电池非水电解液以及锂离子电池

Legal Events

Date Code Title Description
PB01 Publication
PB01 Publication
SE01 Entry into force of request for substantive examination
SE01 Entry into force of request for substantive examination
GR01 Patent grant
GR01 Patent grant
TR01 Transfer of patent right

Effective date of registration: 20231212

Address after: No. 8, Yong'an Road, Longqiao Town, Lujiang County, Hefei City, Anhui Province 231551

Patentee after: Hefei Saiwei Electronic Materials Co.,Ltd.

Address before: 519000 first and second floors of quality inspection building, No.2, Nanhua Second Road, nanshaui Town, Gaolan Port Economic Zone, Zhuhai City, Guangdong Province

Patentee before: ZHUHAI SMOOTHWAY ELECTRONIC MATERIALS Co.,Ltd.

TR01 Transfer of patent right
