Abstract
本实用新型涉及冷却器领域，尤指一种具有降噪结构的冷却器，包括冷却器本体和降噪座，所述冷却器本体的底部固定连接有固定柱，所述降噪座的内侧壁开设有滑道，所述滑道的内底壁固定连接有第二弹簧，所述第二弹簧的顶部固定连接有升降杆。本实用新型通过设置的连接块、降噪板和第三弹簧，当冷却器本体工作过产生较大的震动时，冷却器本体向下的重力带动连接块向下移动，进而降噪板的顶部向下移动，从而使得第一弹簧和第三弹簧呈压缩状态，进而第一弹簧和第三弹簧对降噪板起到缓冲作用，进而冷却器本体受到减震效果，从而该装置在工作时不会产生较大的噪声，进而提高了使用者使用的良好体验感、进而提高了该装置的使用寿命。
Description
技术领域
本实用新型涉及冷却器技术领域，尤指一种具有降噪结构的冷却器。
背景技术
冷却器是发动机等工程设备的必要冷却部件，其主要用于冷却发动机机油，冷却器具有长条状冷却器、圆柱形冷却器等类型，目前市场上圆柱形冷却器是比较常见以及应用比较广泛的。
而目前市场上现有大多的冷却器在工作时会由于震动而产生较大的噪声，进而给使用者带来不好的体验感，同时对冷却器本身的原件造成影响，进而降低了该装置的使用寿命。
为此我们亟需提供一种具有降噪结构的冷却器。
实用新型内容
为解决该冷却器在工作时会由于震动而产生较大的噪声的问题，因此，本实用新型的目的在于提供一种具有降噪结构的冷却器。
本实用新型提供的一种具有降噪结构的冷却器，包括冷却器本体和降噪座，所述冷却器本体的底部固定连接有固定柱，所述降噪座的内侧壁开设有滑道，所述滑道的内底壁固定连接有第二弹簧，所述第二弹簧的顶部固定连接有升降杆，所述降噪座的内底壁开设有减震槽，所述减震槽的内壁固定连接有伸缩杆。
所述伸缩杆的顶部固定连接有升降板，所述减震槽的内底壁固定连接有第一弹簧，所述固定柱的底部固定连接有连接块，所述连接块的内壁镶嵌有轴承，所述轴承的内圈固定连接有转动杆，所述转动杆的表面固定连接有降噪板，所述降噪板的一端固定连接有滑块，所述滑块的一侧固定连接有第三弹簧。
优选的，所述升降杆为“L”型升降杆，且升降杆的外壁与滑道的内壁滑动连接，进而升降杆可以受到第二弹簧的弹力作用而受到缓冲作用。
优选的，所述升降杆的顶部贯穿降噪座并延伸至降噪座的外部，且升降杆的顶部与冷却器本体的底部固定连接，进而冷却器本体可以通过升降杆受到缓冲作用。
优选的，所述第一弹簧与伸缩杆活动套接，且第一弹簧的顶部与升降板的底部固定连接，进而升降板向下移动可以受到第一弹簧的反作用力。
优选的，所述滑块的一端延伸至减震槽的内部，且滑块的外壁与减震槽的内壁滑动连接，进而滑块可以在减震槽的内部移动。
优选的，所述连接块为倒立的“U”型连接块，且第三弹簧的一端与减震槽的内侧壁固定连接，进而第三弹簧的弹力可以对通过滑块对降噪板起到减震作用。
优选的，所述降噪板为倾斜状降噪板，且降噪板的表面与升降板的表面活动连接，进而降噪板转动时带动升降板向下移动。
优选的，所述降噪座的一侧固定连接有支脚，且支脚的外壁固定连接有防滑垫，进而可以实现冷却器本体的支撑作用。
工作原理：本实用新型操作使用时，当冷却器本体工作发生震动时，固定柱向下的力带动连接块向下移动，进而降噪板转动，从而降噪板的上端向下移动，从而降噪板远离连接块的一端带动滑块在减震槽的内部移动，进而通过第三弹簧和第一弹簧的弹力作用给予降噪板一个反作用力，进而起到缓冲作用，从而使得冷却器本体的震动幅度变小，进而实现降噪。
本实用新型的技术手段可获得的技术效果为：
(1)、本实用新型通过设置的连接块、降噪板和第三弹簧，当冷却器本体工作过产生较大的震动时，冷却器本体向下的重力带动连接块向下移动，进而降噪板的顶部向下移动，从而使得第一弹簧和第三弹簧呈压缩状态，进而第一弹簧和第三弹簧对降噪板起到缓冲作用，进而冷却器本体受到减震效果，从而该装置在工作时不会产生较大的噪声，进而提高了使用者使用的良好体验感、进而提高了该装置的使用寿命。
(2)、本实用新型通过设置的滑道、第二弹簧和升降杆，当冷却器本体发生震动而向下移动时，带动升降杆的一端在滑道的内部向下移动，进而第二弹簧呈压缩状态，第二弹簧的弹力对升降杆起到缓冲作用，进而对冷却器本体起到二次减震的效果，从而提高了该装置的降噪效果，极大的提高了该装置的实用性。
附图说明
图1为本实用新型的结构示意图；

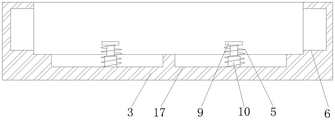

图2为本实用新型降噪座的正剖图；
图3为本实用新型降噪座的内部结构示意图；
图4为本实用新型图2中A处结构的放大图；
图5为本实用新型连接块的结构示意图。
图中：1、冷却器本体；2、固定柱；3、降噪座；4、支脚；5、第一弹簧；6、滑道；7、第二弹簧；8、升降杆；9、升降板；10、伸缩杆；11、连接块；12、轴承；13、转动杆；14、降噪板；15、滑块；16、第三弹簧；17、减震槽。
具体实施方式
为了对本实用新型的技术特征、目的和效果有更加清楚的理解，现对照附图说明本实用新型的具体实施方式。
实施例1
本实用新型所提供的具有降噪结构的冷却器的较佳实施例如图1至图5所示：一种具有降噪结构的冷却器，包括冷却器本体1和降噪座3，冷却器本体1的底部固定连接有固定柱2，降噪座3的内侧壁开设有滑道6，滑道6的内底壁固定连接有第二弹簧7，第二弹簧7的顶部固定连接有升降杆8，降噪座3的内底壁开设有减震槽17，减震槽17的内壁固定连接有伸缩杆10。
伸缩杆10的顶部固定连接有升降板9，减震槽17的内底壁固定连接有第一弹簧5，固定柱2的底部固定连接有连接块11，连接块11的内壁镶嵌有轴承12，轴承12的内圈固定连接有转动杆13，转动杆13的表面固定连接有降噪板14，降噪板14的一端固定连接有滑块15，滑块15的一侧固定连接有第三弹簧16，通过设置的连接块11、降噪板14和第三弹簧16，当冷却器本体1工作过产生较大的震动时，冷却器本体1向下的重力带动连接块11向下移动，进而降噪板14的顶部向下移动，从而使得第一弹簧5和第三弹簧16呈压缩状态，进而第一弹簧5和第三弹簧16对降噪板14起到缓冲作用，进而冷却器本体1受到减震效果，从而该装置在工作时不会产生较大的噪声，进而提高了使用者使用的良好体验感、进而提高了该装置的使用寿命，通过设置的滑道6、第二弹簧7和升降杆8，当冷却器本体1发生震动而向下移动时，带动升降杆8的一端在滑道6的内部向下移动，进而第二弹簧7呈压缩状态，第二弹簧7的弹力对升降杆8起到缓冲作用，进而对冷却器本体1起到二次减震的效果，从而提高了该装置的降噪效果，极大的提高了该装置的实用性。
实施例2
在实施例1的基础上，本实用新型所提供的具有降噪结构的冷却器的较佳实施例如图1至图5所示：升降杆8为“L”型升降杆，且升降杆8的外壁与滑道6的内壁滑动连接，进而升降杆8可以受到第二弹簧7的弹力作用而受到缓冲作用。
本实施例中，升降杆8的顶部贯穿降噪座3并延伸至降噪座3的外部，且升降杆8的顶部与冷却器本体1的底部固定连接，进而冷却器本体1可以通过升降杆8受到缓冲作用。
本实施例中，第一弹簧5与伸缩杆10活动套接，且第一弹簧5的顶部与升降板9的底部固定连接，进而升降板9向下移动可以受到第一弹簧5的反作用力。
本实施例中，滑块15的一端延伸至减震槽17的内部，且滑块15的外壁与减震槽17的内壁滑动连接，进而滑块15可以在减震槽17的内部移动。
本实施例中，连接块11为倒立的“U”型连接块，且第三弹簧16的一端与减震槽17的内侧壁固定连接，进而第三弹簧16的弹力可以对通过滑块15对降噪板14起到减震作用。
本实施例中，降噪板14为倾斜状降噪板，且降噪板14的表面与升降板9的表面活动连接，进而降噪板14转动时带动升降板9向下移动。
本实施例中，降噪座3的一侧固定连接有支脚4，且支脚4的外壁固定连接有防滑垫，进而可以实现冷却器本体1的支撑作用。
本实用新型操作使用时，如图1至图5所示，当冷却器本体1工作发生震动时，固定柱2向下的力带动连接块11向下移动，进而降噪板14转动，从而降噪板14的上端向下移动，从而降噪板14远离连接块11的一端带动滑块15在减震槽17的内部移动，进而通过第三弹簧16和第一弹簧5的弹力作用给予降噪板14一个反作用力，进而起到缓冲作用，从而使得冷却器本体1的震动幅度变小，进而实现降噪。
以上所述仅为本实用新型示意性的具体实施方式，并非用以限定本实用新型的范围。任何本领域的技术人员，在不脱离本实用新型的构思和原则的前提下所作的等同变化与修改，均应属于本实用新型保护的范围。而且需要说明的是，本实用新型的各组成部分并不仅限于上述整体应用，本实用新型的说明书中描述的各技术特征可以根据实际需要选择一项单独采用或选择多项组合起来使用，因此，本实用新型理所应当地涵盖了与本案实用新型点有关的其他组合及具体应用。
Claims (8)
1.一种具有降噪结构的冷却器，包括冷却器本体(1)和降噪座(3)，其特征在于：所述冷却器本体(1)的底部固定连接有固定柱(2)，所述降噪座(3)的内侧壁开设有滑道(6)，所述滑道(6)的内底壁固定连接有第二弹簧(7)，所述第二弹簧(7)的顶部固定连接有升降杆(8)，所述降噪座(3)的内底壁开设有减震槽(17)，所述减震槽(17)的内壁固定连接有伸缩杆(10)；
所述伸缩杆(10)的顶部固定连接有升降板(9)，所述减震槽(17)的内底壁固定连接有第一弹簧(5)，所述固定柱(2)的底部固定连接有连接块(11)，所述连接块(11)的内壁镶嵌有轴承(12)，所述轴承(12)的内圈固定连接有转动杆(13)，所述转动杆(13)的表面固定连接有降噪板(14)，所述降噪板(14)的一端固定连接有滑块(15)，所述滑块(15)的一侧固定连接有第三弹簧(16)。
2.如权利要求1所述的一种具有降噪结构的冷却器，其特征在于：所述升降杆(8)为“L”型升降杆，且升降杆(8)的外壁与滑道(6)的内壁滑动连接。
3.如权利要求1所述的一种具有降噪结构的冷却器，其特征在于：所述升降杆(8)的顶部贯穿降噪座(3)并延伸至降噪座(3)的外部，且升降杆(8)的顶部与冷却器本体(1)的底部固定连接。
4.如权利要求1所述的一种具有降噪结构的冷却器，其特征在于：所述第一弹簧(5)与伸缩杆(10)活动套接，且第一弹簧(5)的顶部与升降板(9)的底部固定连接。
5.如权利要求1所述的一种具有降噪结构的冷却器，其特征在于：所述滑块(15)的一端延伸至减震槽(17)的内部，且滑块(15)的外壁与减震槽(17)的内壁滑动连接。
6.如权利要求1所述的一种具有降噪结构的冷却器，其特征在于：所述连接块(11)为倒立的“U”型连接块，且第三弹簧(16)的一端与减震槽(17)的内侧壁固定连接。
7.如权利要求1所述的一种具有降噪结构的冷却器，其特征在于：所述降噪板(14)为倾斜状降噪板，且降噪板(14)的表面与升降板(9)的表面活动连接。
8.如权利要求1所述的一种具有降噪结构的冷却器，其特征在于：所述降噪座(3)的一侧固定连接有支脚(4)，且支脚(4)的外壁固定连接有防滑垫。
