DE4201711B4 - Lateral fluorierte Benzolderivate, ihre Verwendung und diese enthaltendes flüssigkristallines Medium, flüssigkristallines Anzeigeelement und elektrooptisches Anzeigelement - Google Patents

Lateral fluorierte Benzolderivate, ihre Verwendung und diese enthaltendes flüssigkristallines Medium, flüssigkristallines Anzeigeelement und elektrooptisches Anzeigelement Download PDF

Info

Publication number
DE4201711B4
DE4201711B4 DE19924201711 DE4201711A DE4201711B4 DE 4201711 B4 DE4201711 B4 DE 4201711B4 DE 19924201711 DE19924201711 DE 19924201711 DE 4201711 A DE4201711 A DE 4201711A DE 4201711 B4 DE4201711 B4 DE 4201711B4
Authority
DE
Germany
Prior art keywords
compounds
formula
liquid
crystalline
display element
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Fee Related
Application number
DE19924201711
Other languages
English (en)
Other versions
DE4201711A1 (de
Inventor
Volker Reiffenrath
Herbert Dr. Plach
Reinhard Dr. Hittich
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Merck Patent GmbH
Original Assignee
Merck Patent GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Merck Patent GmbH filed Critical Merck Patent GmbH
Priority to DE19924201711 priority Critical patent/DE4201711B4/de
Publication of DE4201711A1 publication Critical patent/DE4201711A1/de
Application granted granted Critical
Publication of DE4201711B4 publication Critical patent/DE4201711B4/de
Anticipated expiration legal-status Critical
Expired - Fee Related legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C69/00—Esters of carboxylic acids; Esters of carbonic or haloformic acids
    • C07C69/017—Esters of hydroxy compounds having the esterified hydroxy group bound to a carbon atom of a six-membered aromatic ring
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C69/00—Esters of carboxylic acids; Esters of carbonic or haloformic acids
    • C07C69/76—Esters of carboxylic acids having a carboxyl group bound to a carbon atom of a six-membered aromatic ring
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K19/06—Non-steroidal liquid crystal compounds
    • C09K19/08—Non-steroidal liquid crystal compounds containing at least two non-condensed rings
    • C09K19/30—Non-steroidal liquid crystal compounds containing at least two non-condensed rings containing saturated or unsaturated non-aromatic rings, e.g. cyclohexane rings
    • C09K19/3001—Cyclohexane rings
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K19/06—Non-steroidal liquid crystal compounds
    • C09K19/08—Non-steroidal liquid crystal compounds containing at least two non-condensed rings
    • C09K19/30—Non-steroidal liquid crystal compounds containing at least two non-condensed rings containing saturated or unsaturated non-aromatic rings, e.g. cyclohexane rings
    • C09K19/3001—Cyclohexane rings
    • C09K19/3066—Cyclohexane rings in which the rings are linked by a chain containing carbon and oxygen atoms, e.g. esters or ethers
    • C09K19/3068—Cyclohexane rings in which the rings are linked by a chain containing carbon and oxygen atoms, e.g. esters or ethers chain containing -COO- or -OCO- groups

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Liquid Crystal Substances (AREA)
  • Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)

Abstract

Lateral fluorierte Benzolderivate der Formel I,
Figure 00000001
worin
R einen unsubstituierten, einen mindestens einfachen durch Halogen substituierten Alkyl- oder Alkenylrest mit 1 bis 12 C-Atomen, wobei in diesen Resten auch eine oder zwei CH2- Gruppen so ersetzt sein können, daß O-Atome nicht direkt miteinander verknüpft sind,
Figure 00000002
gegebenenfalls durch 1 oder 2 Fluoratome substituiertes 1,4-Phenylen oder 1,4-Cyclohexylen,
X F, Cl, -Q-CHoHal3–o mit Q = 0 oder eine Einfachbindung, Hal = F oder Cl und o jeweils 0, 1 oder 2, und
m 0 oder 1
bedeutet,
mit der Maßgabe, dass die Verbindungen der Formel Ia'
Figure 00000003
und der Formel Ib'

Description

  • Die Erfindung betrifft neue lateral fluorierte Benzolderivate der Formel I,
    Figure 00010001
    worin
    R einen unsubstituierten, einen mindestens einfach durch Halogen substituierten Alkyl- oder Alkenylrest mit 1 bis 12 C-Atomen, wobei in diesen Resten auch eine oder zwei CH2-Gruppen so ersetzt sein können, daß O-Atome nicht direkt miteinander verknüpft sind,
    Figure 00010002
    gegebenenfalls durch 1 oder 2 Fluoratome substituiertes 1,4-Phenylen oder 1,4-Cyclohexylen,
    X F, Cl, -Q- CHoHal3–o mit Q = 0 oder eine Einfachbindung, Hal = F oder Cl und o jeweils 0, 1 oder 2, und
    m 0 oder 1
    bedeutet,
    mit der Maßgabe, daß die Verbindungen der Formel Ia'
    Figure 00020001
    und der Formel Ib'
    Figure 00020002
    ausgenommen sind.
  • Der Erfindung lag die Aufgabe zugrunde, neue stabile flüssigkristalline oder mesogene Verbindungen aufzufinden, die als Komponenten flüssigkristalliner Medien geeignet sind und insbesondere gleichzeitig eine vergleichsweise geringe Viskosität besitzen sowie eine relativ hohe dielektrische Anisotropie und eine hohe Nematogenität.
  • Es wurde nun gefunden, daß Verbindungen der Formel I als Komponenten flüssigkristalliner Medien vorzüglich geeignet sind. Insbesondere verfügen sie über vergleichsweise niedrige Viskositäten und hohe Nematogenitäten. Mit ihrer Hilfe lassen sich stabile flüssigkristalline Medien mit breitem Mesophasenbereich und vorteilhaften Werten für die optische und dielektrische Anisotropie erhalten. Diese Medien weisen ferner ein sehr gutes Tieftemperaturverhalten auf, d.h. hervorragende Löslichkeit in den üblichen FK-Materialien, wobei gleichzeitig das Auftreten von smektischen Phasen effektiv unterdrückt wird.
  • Ähnliche Verbindungen sind bekannt aus EP 0 219 975 :
    Figure 00030001

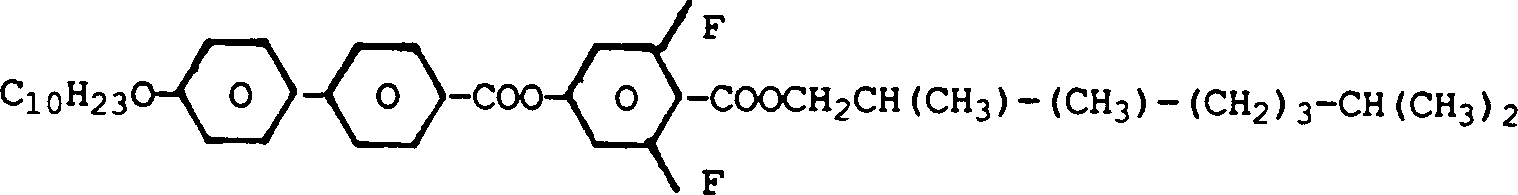

  • Verbindungen der Formel
    Figure 00030002
    sind bekannt aus JP 02157248-A2 und stellen Komponenten chiraler smektischer Phasen dar.

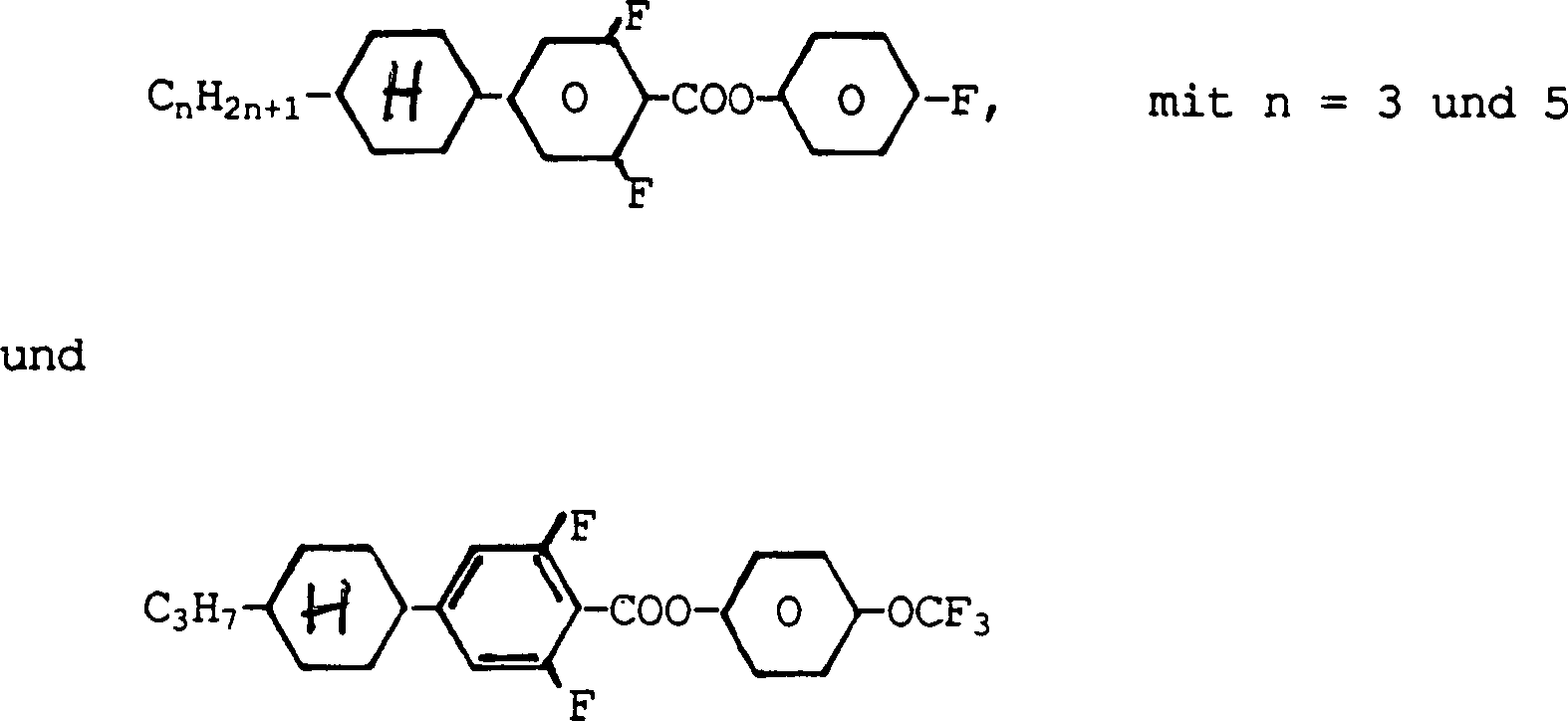

  • In der nicht veröffentlichten, internationalen Patentanmeldung PCT/EP91/01727 werden die Verbindungen der Formeln
    Figure 00040001
    beschrieben, welche gemäß der Maßgabe ausgenommen sind.
  • Im Hinblick auf die verschiedensten Einsatzbereiche derartiger Verbindungen war es jedoch wünschenswert, weitere Verbindungen zur Verfügung zu haben, die auf die jeweiligen Anwendungen genau maßgeschneiderte Eigenschaften aufweisen.
  • Mit der Bereitstellung von Verbindungen der Formel I wird außerdem ganz allgemein die Palette der flüssigkristallinen Substanzen, die sich unter verschiedenen anwendungstechnischen Gesichtspunkten zur Herstellung flüssigkristalliner Gemische eignen, erheblich verbreitert.

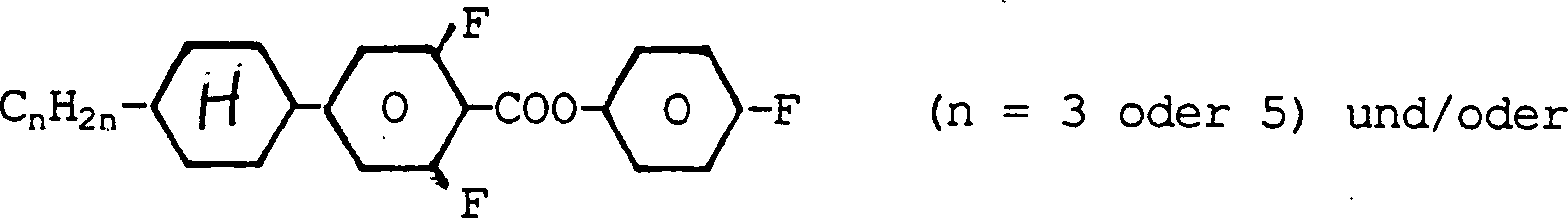

  • Die Verbindungen der Formel I besitzen einen breiten Anwendungsbereich. In Abhängigkeit von der Auswahl der Substituenten können diese Verbindungen als Basismaterialien dienen, aus denen flüssigkristalline Medien zum überwiegenden Teil zusammengesetzt sind es können aber auch Verbindungen der Formel I flüssigkristalline Basismaterialien aus anderen Verbindungsklassen zugesetzt werden, um beispielsweise die dielektrische und/oder optische Anisotropie eines solchen Dielektrikums zu beeinflussen und/oder um dessen Schwellenspannung und/oder dessen Viskosität zu optimieren. Die Verbindungen der Formel I sind in reinem Zustand farblos und bilden flüssigkristalline Mesophasen in einem für die elektrooptische Verwendung günstig gelegenen Temperaturbereich. Chemisch, thermisch und gegen Licht sind sie stabil. Gegenstand der Erfindung sind somit die Verbindungen der Formel I ausgenommen die Verbindungen der Formeln Ia' und Ib' sowie die Verwendung dieser Verbindungen als Komponenten flüssigkristalliner Medien. Gegenstand der Erfindung sind ferner flüssigkristalline Medien mit einem Gehalt an mindestens einer Verbindung der Formel I ausgenommen die Verbindungen der Formeln Ia' und Ib' sowie Flüssigkristallanzeigeelemente, insbesondere elektroopische Anzeigeelemente, die derartige Medien enthalten. Weiterhin Gegenstand der Erfindung sind flüssigkristalline Medien zusätzlich enthaltend eine Verbindung der Formel Ia'
    Figure 00050001
    der Formel Ib'
    Figure 00050002
    insbesondere solche Medien, welche neben diesen Verbindungen mindestens eine Verbindung der Formeln II, III oder IV enthalten
    Figure 00060001
    worin
    n 1 bis 8,
    o 0 oder 1,
    Figure 00060002

    Y1 und Y3 jeweils unabhängig voneinander F oder H, und
    Y2 F, Cl, OCF3, OCF2H oder CF3 bedeuten.

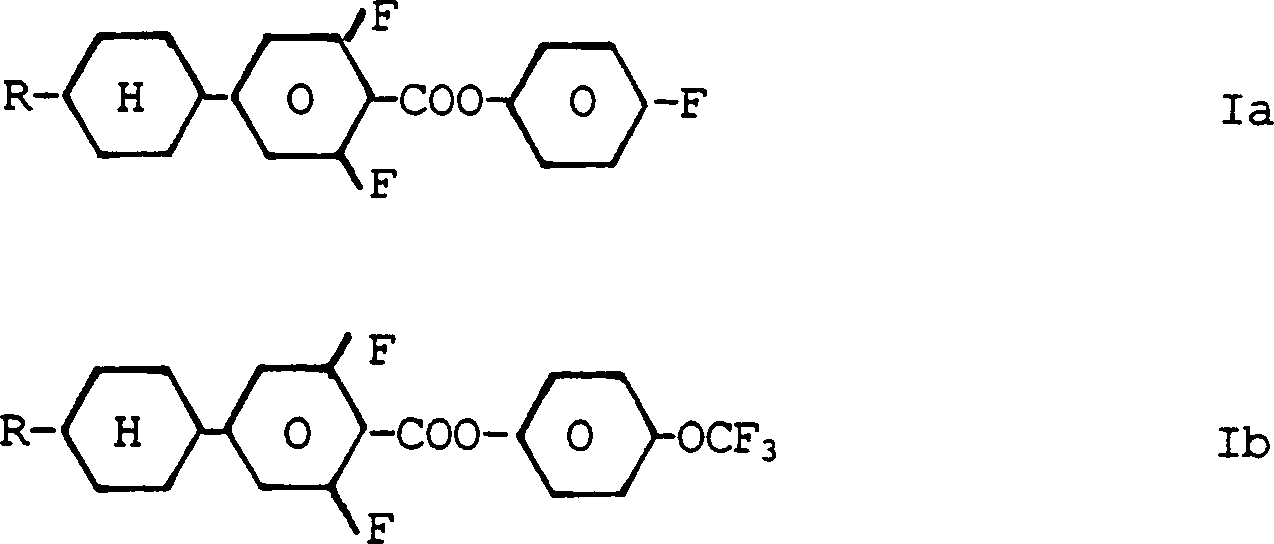

  • Bevorzugte Verbindungen dieses Types entsprechen der Teilformel Ia und Ib
    Figure 00070001
  • Die Verbindungen der Formel I umfassen dementsprechend Verbindungen der Teilformeln
    Figure 00070002
    Figure 00080001
  • Darunter sind besonders diejenigen der Teilformeln Ia und Ib, bedeutet vorzugsweise F, Cl, OCF3 oder OCF2H, insbesondere F oder OCF3.
  • Falls R einen Alkylrest und/oder einen Alkoxyrest bedeutet, so kann dieser geradkettig oder verzweigt sein. Vorzugsweise ist er geradkettig, hat 2, 3, 4, 5, 6 oder 7 C-Atome und bedeutet demnach bevorzugt Ethyl, Propyl, Butyl, Pentyl, Hexyl, Heptyl, Ethoxy, Propoxy, Butoxy, Pentoxy, Hexoxy oder Heptoxy, ferner Methyl, Octyl, Nonyl, Decyl, Undecyl, Dodecyl, Tridecyl, Tetradecyl, Pentadecyl, Methoxy, Octoxy, Nonoxy, Decoxy, Undecoxy, Dodecoxy, Tridecoxy oder Tetradecoxy.
  • Oxaalkyl bedeutet vorzugsweise geradkettiges 2-Oxapropyl (= Methoxymethyl), 2- (= Ethoxymethyl) oder 3-Oxabutyl (= 2-Methoxyethyl), 2-, 3- oder 4-Oxapentyl, 2-, 3-, 4- oder 5-Oxahexyl, 2-, 3-, 4-, 5- oder 6-Oxaheptyl, 2-, 3-, 4-, 5-, 6- oder 7-Oxaoctyl, 2-, 3-, 4-, 5-, 6-, 7- oder 8-Oxanonyl, 2-, 3-, 4-, 5-, 6-, 7-, 8- oder 9-Oxadecyl.
  • Falls R einen Alkenylrest bedeutet, so kann dieser geradkettig oder verzweigt sein. Vorzugsweise ist er geradkettig und hat 2 bis 10 C-Atome. Er bedeutet demnach besonders Vinyl, Prop-1-, oder Prop-2-enyl, But-1-, 2- oder But-3-enyl, Pent-1-, 2-, 3- oder Pent-4-enyl, Hex-1-, 2-, 3-, 4- oder Hex-5-enyl, Hept-1-, 2-, 3-, 4-, 5- oder Hept-6-enyl, Oct-1-, 2-, 3-, 4-, 5-, 6- oder Oct-7-enyl, Non-1-, 2-, 3-, 4-, 5-, 6-, 7- oder Non-8-enyl, Dec-1-, 2-, 3-, 4-, 5-, 6-, 7-, 8- oder Dec-9-enyl.
  • Falls R einen mindestens einfach durch Halogen substituierten Alkyl- oder Alkenylrest bedeutet, so ist dieser Rest vorzugsweise geradkettig und Halogen ist vorzugsweise F oder Cl. Bei Mehrfachsubstitution ist Halogen vorzugsweise F. Die resultierenden Reste schließen auch perfluorierte Reste ein. Bei Einfachsubstitution kann der Fluor- oder Chlorsubstituent in beliebiger Position sei, vorzugsweise jedoch in ω-Position.
  • Verbindungen der Formeln I mit verzweigten Flügelgruppen R können gelegentlich wegen einer besseren Löslichkeit in den üblichen flüssigkristallinen Basismaterialien von Bedeutung sein, insbesondere aber als chirale Dotierstoffe, wenn sie optisch aktiv sind. Smektische Verbindungen dieser Art eignen sich als Komponenten für ferroelektrische Materialien. Verbindungen der Formel I mit SA-Phasen eignen sich beispielsweise für thermisch adressierte Displays.
  • Verzweigte Gruppen dieser Art enthalten in der Regel nicht mehr als eine Kettenverzweigung. Bevorzugte verzweigte Reste R sind Isopropyl, 2-Butyl (= 1-Methylpropyl), Isobutyl (= 2-Methylpropyl), 2-Methylbutyl, Isopentyl (= 3-Methylbutyl), 2-Methylpentyl, 3-Methylpentyl, 2-Ethylhexyl, 2-Propylpentyl, Isopropoxy, 2-Methylpropoxy, 2-Methylbutoxy, 3-Methylbutoxy, 2-Methylpentoxy, 3-Methylpentoxy, 2-Ethylhexoxy, 1-Methylhexoxy, 1-Methylheptoxy.
  • Unter diesen Verbindungen der Formel I sowie den Unterformeln sind diejenigen bevorzugt, in denen mindestens einer der darin enthaltenden Reste eine der angegebenen bevorzugten Bedeutungen hat.

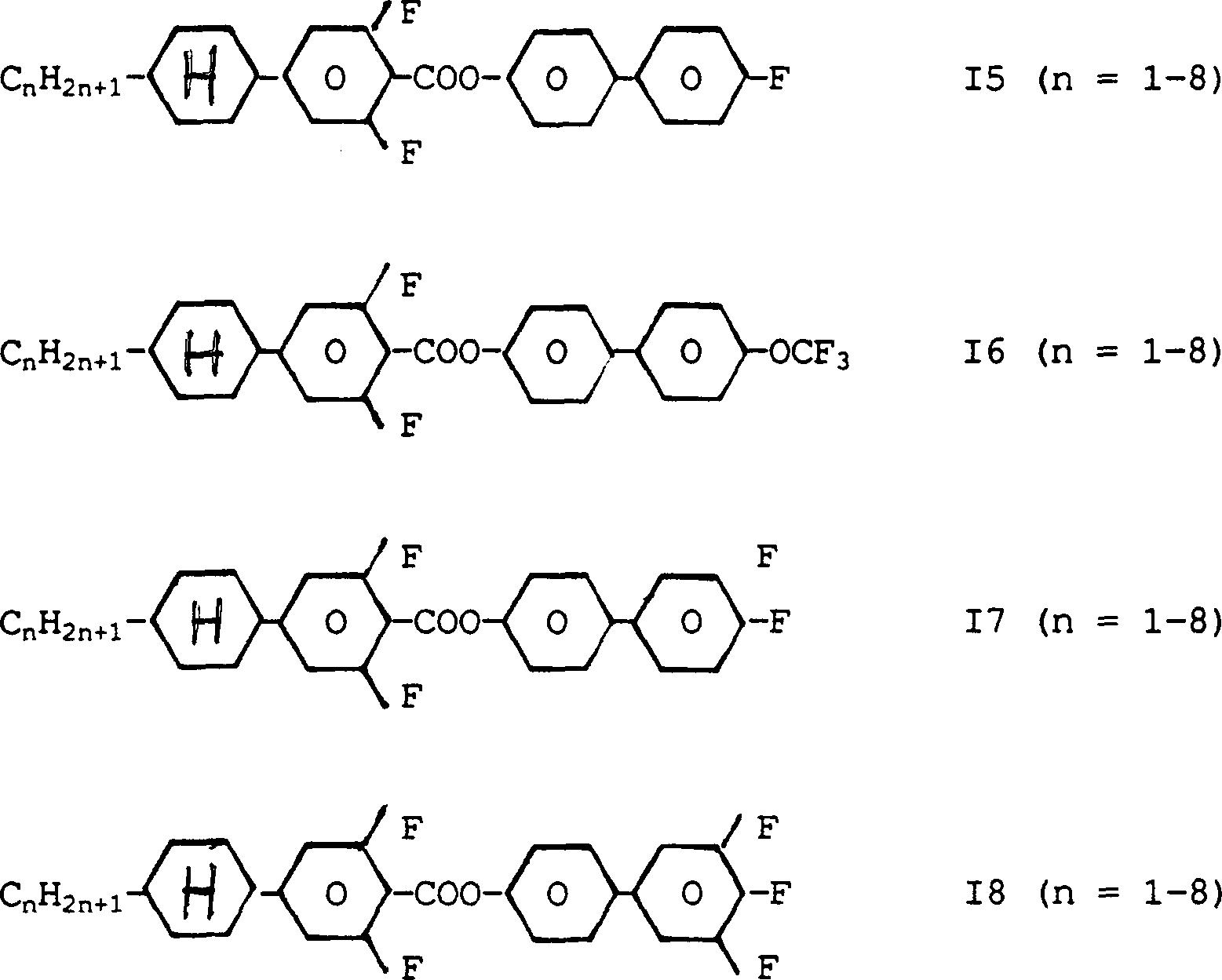

  • Einige ganz besonders bevorzugte kleinere Gruppen von Verbindungen sind diejenigen der Teilformeln I1 bis I8,
    Figure 00100001
    Figure 00110001
  • Die Verbindungen der Formel I werden nach an sich bekannten Methoden dargestellt, wie sie in der Literatur (z.B. in den Standardwerken wie Houben-Weyl, Methoden der Organischen Chemie, Georg-Thieme-Verlag, Stuttgart Bd. IX, S. 867 ff.) beschrieben sind, und zwar unter Reaktionsbedingungen, die für die genannten Umsetzungen bekannt und geeignet sind.
  • Dabei kann man auch von an sich bekannten, hier nicht näher erwähnten Varianten Gebrauch machen.
  • Die Carbonsäuren der Formel
    Figure 00120001
    sind bekannt oder können leicht aus den entsprechenden, aus DE-OS 3209178 bekannten Benzonitrilen erhalten werden.

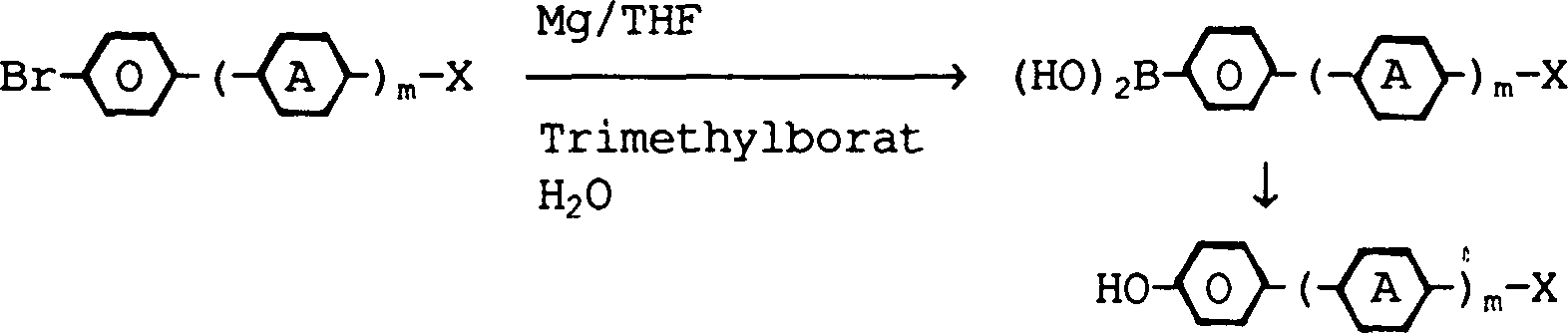

  • Die Reaktionsbedingungen für die Veresterung sind ebenfalls wohlbekannt, vorzugsweise wird die Voresterung mit Dicyclohexylcarbodiimid (DCC) durchgeführt. Die meisten der Phenole der Formel
    Figure 00120002
    sind bekannt oder können nach an sich bekannten Methoden hergestellt werden, insbesondere nach Schema I:
    Figure 00120003
  • Die erfindungsgemäßen flüssigkristallinen Medien enthalten vorzugsweise neben einer oder mehreren erfindungsgemäßen Verbindungen als weitere Bestandteile 2 bis 40, insbesondere 4 bis 30 Komponenten. Ganz besonders bevorzugt enthalten diese Medien neben einer oder mehreren erfindungsgemäßen Verbindungen 7 bis 25 Komponenten. Diese weiteren Bestandteile werden vorzugsweise ausgewählt aus nematischen oder nematogenen (monotropen oder isotropen) Substanzen, insbesondere Substanzen aus den Klassen der Azoxybenzole, Benzylidenaniline, Biphenyle, Terphenyle, Phenyl- oder Cyclohexylbenzoate, Cyclohexan-carbonsäure-phenyl- oder cyclohexyl-ester, Phenyl- oder Cyclohexyl-ester der Cyclohexylbenzoesäure, Phenyl- oder Cyclohexyl-ester der Cyclohexylcyclohexancarbonsäure, Cyclohexyl-phenylester der Benzoesäure, der Cyclohexancarbonsäure, bzw. der Cyclohexylcyclohexancarbonsäure, Phenylcyclohexane, Cyclohexylbiphenyle, Phenylcyclohexylcyclohexane, Cyclohexylcyclohexane, Cyclohexylcyclohexylcyclohexene, 1,4-Bis-cyclohexylbenzole, 4,4'-Bis-cyclohexylbiphenyle, Phenyl- oder Cyclohexylpyrimidine, Phenyl- oder Cyclohexylpyridine, Phenyl- oder Cyclohexyldioxane, Phenyl- oder Cyclohexyl-1,3-dithiane, 1,2-Diphenylethane, 1,2-Di-cyclohexylethane, 1-Phenyl-2-cyclohexylethane, 1-Cyclohexyl-2-(4-phenyl-cyclohexyl)-ethane, 1-Cyclohexyl-2-biphenylylethane, 1-Phenyl-2-cyclohexyl-phenylethane, gegebenenfalls halogenierten Stilbene, Benzylphenylether, Tolane und substituierten Zimtsäuren. Die 1,4-Phenylengruppen in diesen Verbindungen können auch fluoriert sein.
  • Die wichtigsten als weitere Bestandteile erfindungsgemäßer Medien in Frage kommenden Verbindungen lassen sich durch die Formeln 1, 2, 3, 4 und 5 charakterisieren:
    R'-L-E-R'' 1
    R'-L-COO-E-R'' 2
    R'-L-OOC-E-R'' 3
    R'-L-CH2CH2-E-R'' 4
    R'-L-C≡C-E-R'' 5
  • In den Formeln 1, 2, 3, 4 und 5 bedeuten L und E, die gleich oder verschieden sein können, jeweils unabhängig voneinander einen bivalenten Rest aus der aus -Phe-, -Cyc-, -Phe-Phe-, -Phe-Cyc-, -Cyc-Cyc-, -Pyr-, -Dio-, -G-Phe- und -G-Cyc- sowie deren Spiegelbilder gebildeten Gruppe, wobei Phe unsubstituiertes oder durch Fluor substituiertes 1,4-Phenylen, Cyc trans-1,4-Cyclohexylen oder 1,4-Cyclohexylen, Pyr Pyrimidin-2-5-diyl oder Pyridin-2,5-diyl, Bio 1,3-Dioxan-2,5-diyl und G 2-(trans-1,4-Cyclohexyl)-ethyl, Pyrimidin-2,5-diyl, Pyridin-2,5-diyl oder 1,3-Dioxan-2,5-diyl bedeuten.
  • Vorzugsweise ist einer der Rest L und E Cyc, Phe oder Pyr. E ist vorzugsweise Cyc, Phe oder Phe-Cyc. Vorzugsweise enthalten die erfindungsgemäßen Medien eine oder mehrere Komponenten ausgewählt aus den Verbindungen der Formeln 1, 2, 3, 4 und 5, worin L und E ausgewählt sind aus der Gruppe Cyc, Phe und Pyr und gleichzeitig eine oder mehrere Komponenten ausgewählt aus den Verbindungen der Formeln 1, 2, 3, 4 und 5, worin einer der Reste L und E ausgewählt ist aus der Gruppe Cyc, Phe und Pyr und der andere Rest ausgewählt ist aus der Gruppe -Phe-Phe-, -Phe-Cyc-, -Cyc-Cyc-, -G-Phe- und -G-Cyc-, und gegebenenfalls eine oder mehrere Komponenten ausgewählt aus den Verbindungen der Formeln 1, 2, 3, 4 und 5, worin die Reste L und E ausgewählt sind aus der Gruppe -Phe-Cyc-, -Cyc-Cyc-, -G-Phe- und -G-Cyc-.
  • R' und R'' bedeuten in einer kleineren Untergruppe der Verbindungen der Formeln 1, 2, 3, 4 und 5 jeweils unabhängig voneinander Alkyl, Alkenyl, Alkoxy, Alkoxyalkyl, Alkenyloxy oder Alkanoyloxy mit bis zu 8 Kohlenstoffatomen. Im folgenden wird diese kleinere Untergruppe Gruppe A genannt und die Verbindungen werden mit den Teilformeln 1a, 2a, 3a, 4a und 5a bezeichnet. Bei den meisten dieser Verbindungen sind R' und R'' voneinander verschieden, wobei einer dieser Reste meist Alkyl, Alkenyl, Alkoxy oder Alkoxyalkyl ist.
  • In einer anderen als Gruppe B bezeichneten kleineren Untergruppe der Verbindungen der Formeln 1, 2, 3, 4 und 5 bedeutet R'' -F, -Cl, -NCS oder – (O)i CH3–(k+1) FkCl1, wobei i 0 oder 1 und k+1 1, 2 oder 3 sind; die Verbindungen, in denen R'' diese Bedeutung hat, werden mit den Teilformeln 1b, 2b, 3b, 4b und 5b bezeichnet. Besonders bevorzugt sind solche Verbindungen der Teilformeln 1b, 2b, 3b, 4b und 5b, in denen R'' die Bedeutung -F, -Cl, -NCS, -CF3, -OCHF2 oder -OCF3 hat.
  • In den Verbindungen der Teilformeln 1b, 2b, 3b, 4b und 5b hat R' die bei den Verbindungen der Teilformeln 1a–5a angegebene Bedeutung und ist vorzugsweise Alkyl, Alkenyl, Alkoxy oder Alkoxyalkyl.
  • In einer weiteren kleineren Untergruppe der Verbindungen der Formeln 1, 2, 3, 4 und 5 bedeutet R'' -CN; diese Untergruppe wird im folgenden als Gruppe C bezeichnet und die Verbindungen dieser Untergruppe werden entsprechend mit Teilformeln 1c, 2c, 3c, 4c und 5 c beschrieben. In den Verbindungen der Teilformeln 1c, 2c, 3c, 4c und 5c hat R' die bei den Verbindungen der Teilformeln 1a–5a angegebene Bedeutung und ist vorzugsweise Alkyl, Alkoxy oder Alkenyl.
  • Neben den bevorzugten Verbindungen der Gruppen A, B und C sind auch andere Verbindungen der Formeln 1, 2, 3, 4 und 5 mit anderen Varianten der vorgesehenen Substituenten gebräuchlich. Alle diese Substanzen sind nach literaturbekannten Methoden oder in Analogie dazu erhältlich.
  • Die erfindungsgemäßen Medien enthalten neben erfindungsgemäßen Verbindungen gemäß Anspruch 1 der Formel I vorzugsweise eine oder mehrere Verbidungen, welche ausgewählt werden aus der Gruppe A und/oder Gruppe B und/oder Gruppe C. Die Massenanteile der Verbindungen aus diesen Gruppen an den erfindungsgemäßen Medien sind vorzugsweise
    • Gruppe A: 0 bis 90 %, vorzugsweise 20 bis 90 %, insbesondere 30 bis 90 %
    • Gruppe B: 0 bis 80 %, vorzugsweise 10 bis 80 %, insbesondere 10 bis 65 %
    • Gruppe C: 0 bis 80 %, vorzugsweise 5 bis 80 %, insbesondere 5 bis 50 %
    wobei die Summe der Massenanteile der in den jeweiligen erfindungsgemäßen Medien enthaltenen Verbindungen aus den Gruppen A und/oder B und/oder C vorzugsweise 5 %–90 % und insbesondere 10 % bis 90 % beträgt.
  • Die erfindungsgemäßen Medien enthalten vorzugsweise 1 bis 40 %, insbesondere vorzugsweise 5 bis 30 % an erfindungsgemäßen Verbindungen. Weiterhin bevorzugt sind Medien, enthaltend mehr als 40 %, insbesondere 45 bis 90 % an erfindungsgemäßen Verbindungen. Die Medien enthalten vorzugsweise drei, vier oder fünf erfindungsgemäße Verbindungen.
  • Die Herstellung der erfindungsgemäßen Medien erfolgt in an sich üblicher Weise. In der Regel werden die Komponenten ineinander gelöst, zweckmäßig bei erhöhter Temperatur. Durch geeignete Zusätze können die flüssigkristallinen Phasen nach der Erfindung so modifiziert werden, daß sie in allen bisher bekannt gewordenen Arten von Flüssigkristallanzeigeelementen verwendet werden können. Derartige Zusätze sind dem Fachmann bekannt und in der Literatur ausführlich beschrieben (H. Kelker/R. Hatz, Handbook of Liquid Crystals, Verlag Chemie, Weinheim, 1980). Beispielsweise können pleochroitische Farbstoffe zur Herstellung farbiger Guest-Host-Systeme oder Substanzen zur Veränderung der dielektrischen Anisotropie, der Viskosität und/oder der Orientierung der nematischen Phasen zugesetzt werden.
  • Die folgenden Beispiele sollen die Erfindung erläutern, ohne sie zu begrenzen. "Übliche Aufarbeitung" bedeutet: man gibt Wasser hinzu, extrahiert mit Methylenchlorid, trennt ab, trocknet die organische Phase, dampft ein und reinigt das Produkt durch Kristallisation und/oder Chromatographie. Vor- und nachstehend bedeuten Prozentgaben Gewichtsprozent. Alle Temperaturen sind in Grad Celsius angegeben. Fp. bedeutet Schmelzpunkt und Kp. = Klärpunkt. Ferner bedeuten K = kristalliner Zustand, N = nematische Phase S = smektische Phase und I = isotrope Phase. Die Angaben zwischen diesen Symbolen stellen die Übergangstemperaturen dar. Δn bedeutet optische Anisotropie (589 nm, 20 °C). Die Viskosität (mm2/sec) wurde bei 20 °C bestimmt.
  • Folgende Abkürzungen werden verwendet:
    BuLi Butyllithium
    THF Tetrahydrofuran
    TMEDA Tetramethylethylendiamin
    NH4Cl Ammoniumchlorid
    DCC Dicyclohexylcarbodiimid
    DMAP 2-Dimethylaminopyridin
  • Beispiel 1
  • 0,013 mol 4-Chlorphenol, 0,0143 mol 4-(trans-4-n-Propylcyclohexyl)-2,6-difluorbenzolsäure und 30 ml Dichlormethan werden bei Raumtemperatur mit 0,03 mol DCC versetzt und 16 Stunden bei Raumtemperatur gekühlt. Nach üblicher Aufarbeitung erhält man 4-(trans-4-Propylcyclohexyl)-2,6-difluor-benzoesäure-(4-chlorphenylester).

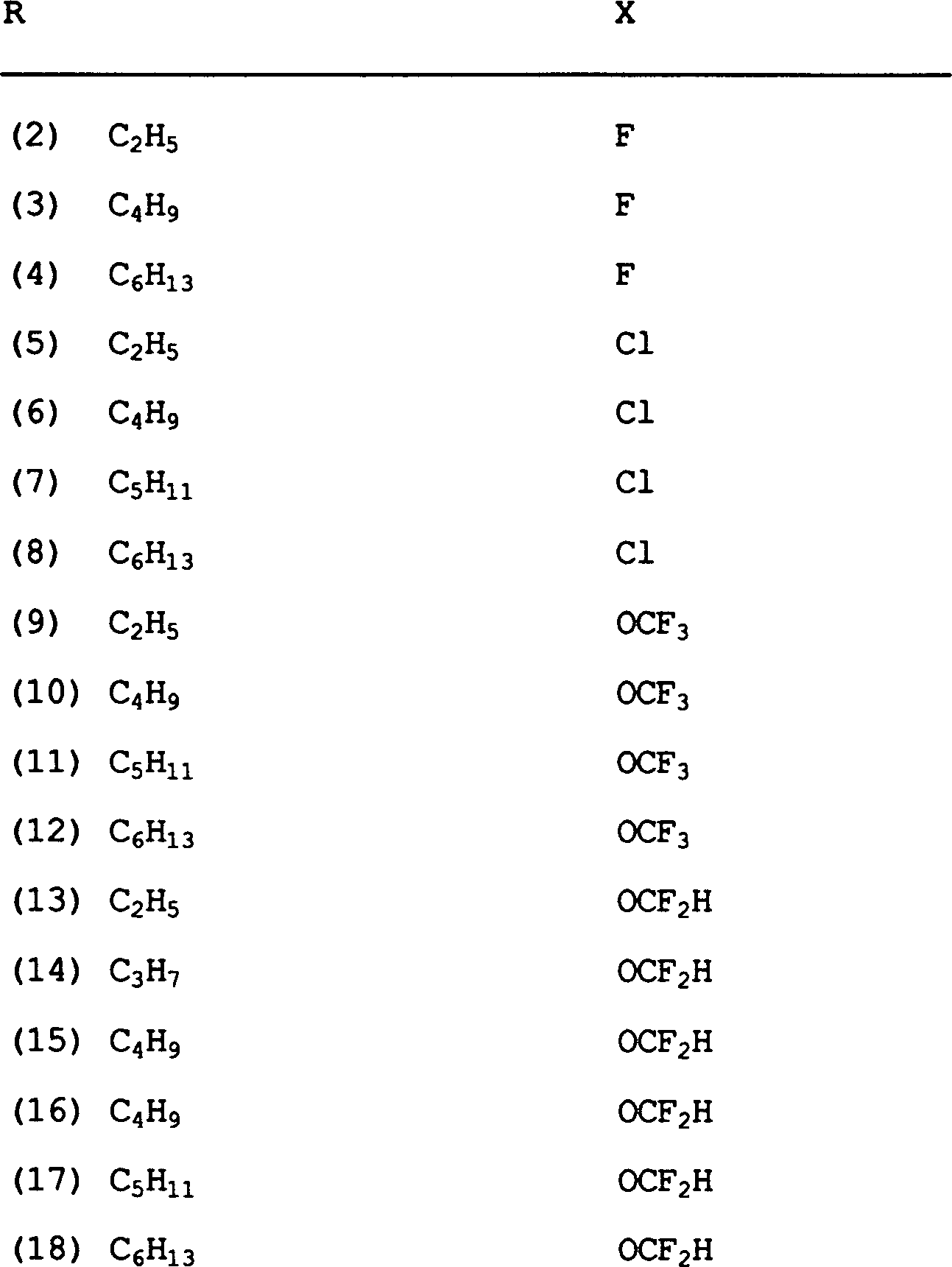

  • Beispiele 2 bis 18
  • Unter Verwendung anderer Carbonsäuren und/oder anderer Phenole als Ausgangsmaterialien erhält man die folgenden Verbindungen der Formel I, worin m 0 bedeutet
    Figure 00190001
  • Beispiele A bis C

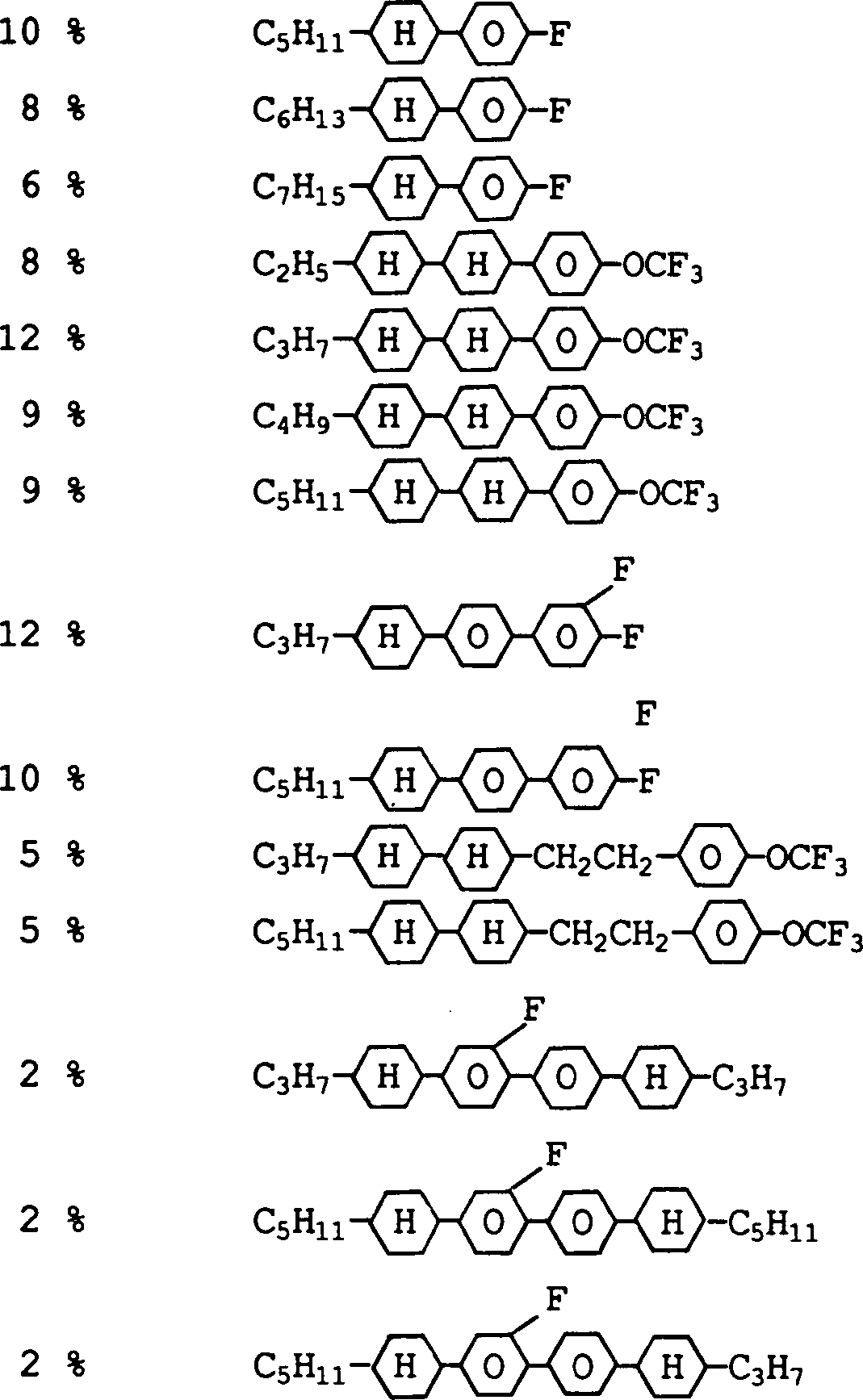

  • Man stellt eine flüssigkristalline Basismischung (BM) her bestehend aus
    Figure 00200001
  • Diese Basismischung weist einen Klärpunkt von 91 °C auf und eine dielektrische Anisotropie von +5,2.
  • A
  • Man stellt eine Mischung A her bestehend aus 90 % der Basismischung und 10 %
    Figure 00210001
  • Diese Mischung weist einen Klärpunkt von 93 °C und eine dielektrische Anisotropie von 5,8 auf.
  • B

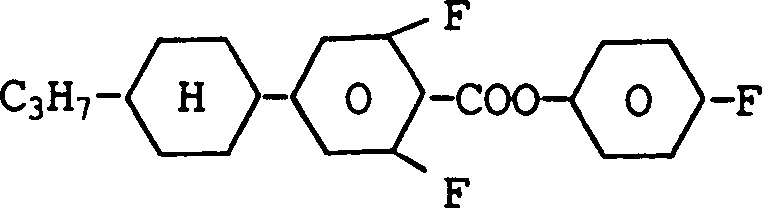

  • Man stellt eine Mischung H her bestehend aus 90 % der Basismischung und 10 %
    Figure 00210002
  • Diese Mischung weist einen Klärpunkt von 92 °C und eine dielektrische Anisotropie von 6,1 auf.
  • C
  • Man stellt eine Mischung C her bestehend aus 90 % der Basismischung und 10 %
    Figure 00210003
  • Diese Mischung weist einen Klärpunkt von 94 °C und eine dielektrische Anisotropie von 6,3 auf.

Claims (7)

  1. Lateral fluorierte Benzolderivate der Formel I,
    Figure 00220001
    worin R einen unsubstituierten, einen mindestens einfachen durch Halogen substituierten Alkyl- oder Alkenylrest mit 1 bis 12 C-Atomen, wobei in diesen Resten auch eine oder zwei CH2- Gruppen so ersetzt sein können, daß O-Atome nicht direkt miteinander verknüpft sind,
    Figure 00220002
    gegebenenfalls durch 1 oder 2 Fluoratome substituiertes 1,4-Phenylen oder 1,4-Cyclohexylen, X F, Cl, -Q-CHoHal3–o mit Q = 0 oder eine Einfachbindung, Hal = F oder Cl und o jeweils 0, 1 oder 2, und m 0 oder 1 bedeutet, mit der Maßgabe, dass die Verbindungen der Formel Ia'
    Figure 00230001

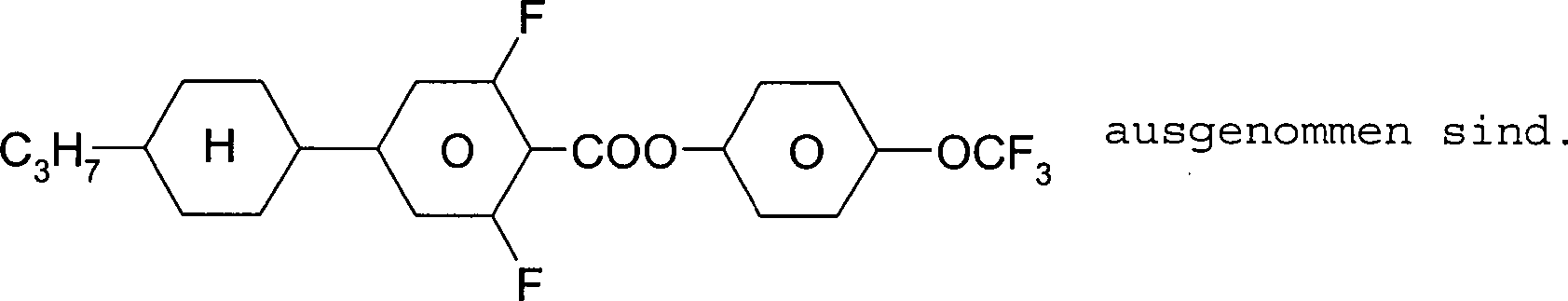

    und der Formel Ib'
    Figure 00230002

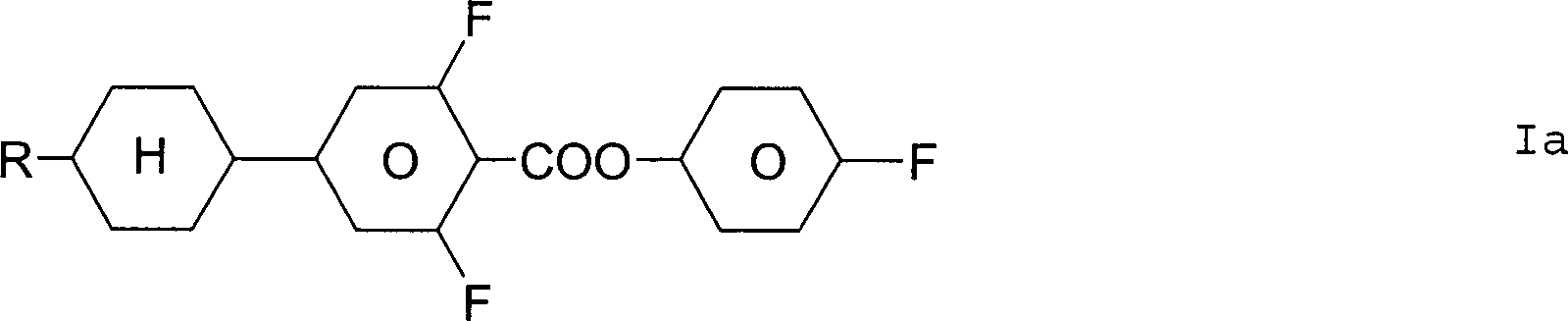

  2. Verbindungen nach Anspruch 1 der Formel Ia
    Figure 00230003
  3. Verbindungen Anspruch 1 der Formel Ib
    Figure 00240001
  4. Verwendung von Verbindungen gemäß Anspruch 1 der Formel I als Komponenten flüssigkristalliner Medien.
  5. Flüssigkristallines Medium mit mindestens zwei flüssigkristallinen Komponenten, dadurch gekennzeichnet, dass es mindestens eine Verbindung gemäß Anspruch 1 enthält.
  6. Flüssigkristall-Anzeigeelement, dadurch gekennzeichnet, dass es ein flüssigkristallines Medium nach Anspruch 5 enthält.
  7. Elektrooptisches Anzeigeelement, dadurch gekennzeichnet, dass es als Dielektrikum ein flüssigkristallines Medium nach Anspruch 5 enthält.
DE19924201711 1992-01-23 1992-01-23 Lateral fluorierte Benzolderivate, ihre Verwendung und diese enthaltendes flüssigkristallines Medium, flüssigkristallines Anzeigeelement und elektrooptisches Anzeigelement Expired - Fee Related DE4201711B4 (de)

Priority Applications (1)

Application Number Priority Date Filing Date Title
DE19924201711 DE4201711B4 (de) 1992-01-23 1992-01-23 Lateral fluorierte Benzolderivate, ihre Verwendung und diese enthaltendes flüssigkristallines Medium, flüssigkristallines Anzeigeelement und elektrooptisches Anzeigelement

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
DE19924201711 DE4201711B4 (de) 1992-01-23 1992-01-23 Lateral fluorierte Benzolderivate, ihre Verwendung und diese enthaltendes flüssigkristallines Medium, flüssigkristallines Anzeigeelement und elektrooptisches Anzeigelement

Publications (2)

Publication Number Publication Date
DE4201711A1 DE4201711A1 (de) 1993-07-29
DE4201711B4 true DE4201711B4 (de) 2004-10-07

Family

ID=6450063

Family Applications (1)

Application Number Title Priority Date Filing Date
DE19924201711 Expired - Fee Related DE4201711B4 (de) 1992-01-23 1992-01-23 Lateral fluorierte Benzolderivate, ihre Verwendung und diese enthaltendes flüssigkristallines Medium, flüssigkristallines Anzeigeelement und elektrooptisches Anzeigelement

Country Status (1)

Country Link
DE (1) DE4201711B4 (de)

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE19947954A1 (de) * 1999-10-06 2001-04-12 Merck Patent Gmbh Flüssigkristalline Phenolester
TWI248968B (en) * 2001-09-28 2006-02-11 Merck Patent Gmbh Liquid crystalline medium and liquid crystal display

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO1992005230A2 (en) * 1990-09-26 1992-04-02 MERCK Patent Gesellschaft mit beschränkter Haftung Fluorobenzene derivatives

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO1992005230A2 (en) * 1990-09-26 1992-04-02 MERCK Patent Gesellschaft mit beschränkter Haftung Fluorobenzene derivatives

Also Published As

Publication number Publication date
DE4201711A1 (de) 1993-07-29

Similar Documents

Publication Publication Date Title
EP0847433A1 (de) Flüssigkristallines medium
DE19900517B4 (de) 2,3-Dihydro-6,7-difluorbenzofuran-Derivate
DE4218614B4 (de) Benzolderivate
DE19629812B4 (de) Flüssigkristallines Medium und seine Verwendung
DE4409431B4 (de) Cyanophenylpyri(mi)din-Derivate und flüssigkristallines Medium
DE19906254B4 (de) α,β-Difluorzimtsäureester
DE19746289B4 (de) Dotierstoffe
DE19707154A1 (de) Difluorvinylether
EP0781770B1 (de) 1,3-Dioxane und flüssigkristallines Medium
DE19933175B4 (de) Schwefelpentalfurorid-Derivate und Verwendung für ein flüssigkristallines Medium
DE19525314B4 (de) Dioxanyl-dioxane, diese enthaltendes flüssigkristallines Medium und dieses enthaltendes elektrooptisches Anzeigeelement
DE19529106A1 (de) Flüssigkristallines Medium
EP0441933B1 (de) Difluorbenzonitrile und flüssigkristallines medium
WO2001025370A1 (de) Flüssigkristalline phenolester
EP1515931A1 (de) 3,3,4,4-tetrafluorcyclopentanverbindungen als komponenten flüssigkristalliner medien
DE4441963B4 (de) Cyclohexanderivate und flüssigkristallines Medium
DE4410606B4 (de) Cyanopyrimidin-Derivate und flüssigkristallines Medium
DE10151492B4 (de) Difluoracrylsäurederivate
EP0365641A1 (de) Pyridinderivate
DE19811456B4 (de) Flüssigkristallines Medium
EP0441922B1 (de) Difluorbenzonitrile und flüssigkristallines medium
DE19624590B4 (de) 2,2-Difluor-1,3-dioxane, diese enthaltendes flüssigkristallines Medium, deren Verwendung und Zwischenprodukte (1,3-Dioxan-2-thione)
DE19522529B4 (de) 1,3-Dioxane und deren Verwendung
DE4201711A1 (de) Lateral fluorierte benzolderivate
DE4344422B4 (de) Pyri(mi)din-Derivate und flüssigkristallines Medium

Legal Events

Date Code Title Description
8110 Request for examination paragraph 44
8364 No opposition during term of opposition
R119 Application deemed withdrawn, or ip right lapsed, due to non-payment of renewal fee

Effective date: 20110802
