DE60004560T2 - Verfahren zum herstellen von viscoelastischen schäumen, polyolmischung und dafür geeignetes reaktionssystem - Google Patents

Verfahren zum herstellen von viscoelastischen schäumen, polyolmischung und dafür geeignetes reaktionssystem Download PDF

Info

Publication number
DE60004560T2
DE60004560T2 DE60004560T DE60004560T DE60004560T2 DE 60004560 T2 DE60004560 T2 DE 60004560T2 DE 60004560 T DE60004560 T DE 60004560T DE 60004560 T DE60004560 T DE 60004560T DE 60004560 T2 DE60004560 T2 DE 60004560T2
Authority
DE
Germany
Prior art keywords
weight
polyol
content
percent
polyols
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
DE60004560T
Other languages
English (en)
Other versions
DE60004560D1 (de
Inventor
Alain Parfondry
Jianming Yu
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Huntsman International LLC
Original Assignee
Huntsman International LLC
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Huntsman International LLC filed Critical Huntsman International LLC
Application granted granted Critical
Publication of DE60004560D1 publication Critical patent/DE60004560D1/de
Publication of DE60004560T2 publication Critical patent/DE60004560T2/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/48—Polyethers
    • C08G18/4833—Polyethers containing oxyethylene units
    • C08G18/4837—Polyethers containing oxyethylene units and other oxyalkylene units
    • C08G18/4841—Polyethers containing oxyethylene units and other oxyalkylene units containing oxyethylene end groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/48—Polyethers
    • C08G18/4804—Two or more polyethers of different physical or chemical nature
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2110/00—Foam properties
    • C08G2110/0008—Foam properties flexible
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2110/00—Foam properties
    • C08G2110/0041—Foam properties having specified density
    • C08G2110/005—< 50kg/m3
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2110/00—Foam properties
    • C08G2110/0083—Foam properties prepared using water as the sole blowing agent
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10S521/00—Synthetic resins or natural rubbers -- part of the class 520 series
    • Y10S521/904—Polyurethane cellular product having high resiliency or cold cure property

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Polyurethanes Or Polyureas (AREA)

Description

  • Die vorliegende Erfindung bezieht sich auf ein Verfahren zur Herstellung visco-elastischer Schäume. Sie bezieht sich ebenfalls auf Reaktionssysteme, die in dem Verfahren brauchbar sind, als auch auf spezifische Polyolmischungen.
  • Visco-elastische Schäume werden gewöhnlich aus einer Polyolmischung hergestellt, die ein starres Polyol mit einem OH-Wert von 180–400 umfasst. Dies führt zu Nachteilen. Das erste Problem ist, dass das starre Polyol gewöhnlich nur PO ist, somit nur sekundäre Hydroxygruppen hat und somit weniger reaktiv ist. Der zweite Nachteil ist, dass dieses starre Polyol zu stark vernetzten Schäumen führt, die somit geringere mechanische Eigenschaften (Reißfestigkeit und Elongation sind recht niedrig) haben. Der dritte Nachteil ist, dass die Fliessqualität (aufgrund einer frühen Netzwerkbildung) schlecht ist.
  • US-P-4839397 offenbart einen Schaum mit Isoliereigenschaften, die bei einem Index unterhalb 80 erhalten werden, welcher adhesiv ist, eine hohe Dichte und einen Verlustfaktor von wenigstens 0.4 hat. Die visco-elastischen, adhesiven Schäume werden im besonderen aus einer Polyolmischung mit zum Beispiel 48 Teilen eines PO/EO-Polyols, einem OH-Wert von 42, einem Molekulargewicht von 4000, 26 Teilen PPG mit einem OH-Wert von 250, einem Molekulargewicht von 450 und 6 Teilen eines PO/EO-Polyols mit einem OH-Wert von 28, als Zellregulator, hergestellt.
  • US-P-5847014 offenbart ein Verfahren zur Herstellung eines Schaums aus einer Polyolmischung, die im besonderen ein Standardpolyol, nicht-tertiäres Aminpolyol und ein Amin/Alkohol umfasst.
  • WO-A-9816567 offenbart einen Schaum, der aus einer Polyolmischung, die 30–70% eines Polyols mit einem hohen primären Hydroxylgehalt und 70–30 eines starren Polyols mit einem Molekulargewicht im Bereich von 300 bis 1000 umfasst.
  • Die vorliegende Erfindung zielt darauf ab, diese Probleme zu lösen und leicht verarbeitbare visco-elastische Schäume bereitzustellen, ohne auf hartes Polyol zurückzugreifen.
  • Die vorliegende Erfindung zielt ebenfalls darauf ab, einen flexiblen Polyurethanschaum, der eine geringe bleibende Verformung nach Druckeinwirkung, eine sehr geringe Widerstandskraft (gute Dämpfung), eine gute Reißfestigkeit, ein sehr hohe Elongation und einen hohen Verlustfaktor zeigt, bereitzustellen.
  • Die vorliegende Erfindung zielt ebenfalls darauf ab, ein System mit einem breiten Verarbeitungsbereich (breiter Bereich des 2,4'/4,4'-Verhältnisses für MDI) und mit niederer Viskosität für die Bestandteilsströme (was besonders brauchbar für die Herstellung von Formen für die Schallisolierung wäre und welche für Polyurethanmaschinen, die im Stand-der-Technik bekannt sind, verwendet werden könnten) bereitzustellen.
  • Die Erfindung stellt somit ein Einstufen- oder Vorpolymerverfahren zur Herstellung eines visco-elastischen Polyurethanschaums bei einem NCO-Index von 70–120 durch Umsetzen:
    • a) einer Polyisocyanat-Zusammensetzung;
    • b1) eines Polyoxyethylen-Polyoxypropylenpolyols mit einer durchschnittlichen nominalen Hydroxyfunktionalität von 2–6, wobei das EO als tipped EO und/oder Random-EO vorliegt, wobei der EO-Gesamtgehalt wenigstens 50 Gew.-% beträgt;
    • b2) eines Polyoxyethylen-Polyoxypropylenpolyols mit einer durchschnittlichen nominalen Hydroxyfunktionalität von 2–6, wobei das EO als tipped EO und/oder Random-EO vorliegt, wobei der EO-Gesamtgehalt zwischen 20–50 Gew.-% beträgt, mit einem primären Hydroxygehalt von wenigstens 50% berechnet auf die Menge von primären und sekundären Hydroxylgruppen;
    • b3) eines Polyoxyethylen-Polyoxypropylenpolyols mit einer durchschnittlichen nominalen Hydroxylfunktionalität von 2–6, mit einem primären Hydroxygehalt von wenigstens 50%, berechnet auf die Menge von primären und sekundären Hydroxylgruppen und mit einem EO-Gehalt von 10–20 Gew.-%;
    • b4) eines Polyalkylenglycols mit einem durchschnittlichen Molekulargewicht von 100–1200; wobei diese Polyole b1, b2, b3 und b4 gemäß den folgenden Anteilen, bezogen auf die kombinierten Gewichte von b1, b2, b3 und b4, umgesetzt werden, b1: 30–85 Gew.-%, b2: 5–65 Gew.%, b3: 5–40 Gew.-%, b4: 0–50 Gew.-%;
    • c) Wasser; und
    • d) an sich bekannter Zusätze und Hilfsstoffe; und wobei für den Fall, dass das Vorpolymerverfahren verwendet wird, das Polyisocyanat-Vorpolymer einen NCO-Wert von ungefähr 20% hat, bereit.
  • Die Erfindung bezieht sich ebenfalls auf eine spezifische Polyolzusammensetzung, die drei oder vier der oben genannten Polyole gemäß der speziellen Anteile umfasst.
  • Die Erfindung bezieht sich ebenfalls auf ein Reaktionssystem, das A) ein Polyisocyanat-Vorpolymer, das durch Umsetzen des Polyisocyanats mit Teilen der Polyolzusammensetzung der Erfindung erhalten wird, und B) eine Isocyanat-reaktive Verbindung, die den Rest der Polyolzusammensetzung der Erfindung und Wasser umfasst, umfasst.
  • Im Zusammenhang mit der vorliegenden Erfindung haben die folgenden Ausdrücke, wenn und wann immer sie benutzt werden, die folgende Bedeutung:
    • 1) Isocyanatindex oder NCO-Index: das Verhältnis der NCO-Gruppen gegenüber den Isocyanat-reaktiven Wasserstoffatomen, die in der Formulierung vorliegen, als Prozentsatz ausgedrückt:
      Figure 00040001
  • Der NCO-Index drückt mit anderen Worten den in der Formulierung tatsächlich verwendeten Isocyanat-Prozentsatz in Bezug auf die Menge an Isocyanat, die theoretisch für das Umsetzen mit der Menge des Isocyanat-reaktiven Wasserstoffes, der in der Formulierung benutzt wird, erforderlich ist, aus.
  • Es sollte bemerkt werden, dass der Isocyanatindex, wie er hier benutzt wird, vom Standpunkt des tatsächlichen Schäumverfahrens, einschließlich des Isocyanatbestandteiles und des Isocyanat-reaktiven Bestandteiles aus betrachtet wird. Irgendwelche Isocyanatgruppen, die in einem vorhergehenden Schritt verbraucht werden, um modifizierte Polyisocyanate herzustellen (einschließlich solcher Isocyanatderivate, auf die sich im Stand der Technik als Quasi- oder Semi-Vorpolymere und Vorpolymere bezogen wird) oder irgendwelche aktiven Wasserstoffe, die mit Isocyanat umgesetzt werden, um modifizierte Polyole oder Polyamine herzustellen, werden in die Berechnung des Isocyanatindexes nicht miteinbezogen. Nur die freien Isocyanatgruppen und die freien Isocyanat-reaktiven Wasserstoffe (einschließlich denen von Wasser), die beim tatsächlichen Schäumschritt vorliegen, werden in Betracht gezogen.
    • 2) Der Ausdruck „Isocyanat-reaktive Wasserstoffatome", wie er hier zum Zwecke der Berechnung des Isocyanatindexes benutzt wird, bezieht sich auf die Gesamtheit der Hydroxyl- und Aminwasserstoffatome, die in der reaktiven Zusammensetzung in der Form von Polyolen, Polyaminen und/oder Wasser vorliegen; das bedeutet, dass man zum Zwecke der Berechnung des Isocyanatindexes beim tatsächlichen Schäumverfahren annimmt, dass eine Hydroxylgruppe einen reaktiven Wasserstoffumfasst, eine primäre oder sekundäre Amingruppe einen reaktiven Wasserstoff umfasst und ein Wassermolekül zwei reaktive Wasserstoffe umfasst.
    • 3) Reaktionssystem: Eine Kombination von Komponenten, wobei die Polyisocyanatverbindung in einem von der Isocyanatreaktiven Verbindung getrennten Behälter aufbewahrt wird.
    • 4) Der Ausdruck „Polyurethanschaum" bezieht sich, wie er hier benutzt wird, im Allgemeinen auf zelluläre Produkte, wie sie unter Verwendung von Schaumbildungsagenzien durch Umsetzen von Polyisocyanaten mit Verbindungen, die Isocyanatreaktiven Wasserstoff enthalten, erhalten werden, und beinhaltet im besonderen zelluläre Produkte, die mit Wasser als reaktives Schaumbildungsmittel erhalten werden (was eine Reaktion von Wasser mit Isocyanatgruppen, die Harnstoffbindungen und Kohlendioxid ergeben, mitumfasst und zu Polyharnstoff-Urethanschäumen führt).
    • 5) Der Ausdruck „durchschnittliche nominale Hydroxylfunktionalität" wird hier verwendet, um die durchschnittliche Funktionalität (die Anzahl der Hydroxylgruppen pro Molekül) der Polyolzusammensetzung unter der Annahme anzugeben, dass diese die durchschnittliche Funktionalität (Anzahl der aktiven Wasserstoffatome pro Molekül) des Initiators ist, der bei ihrer Herstellung verwendet wird, obwohl es in der Praxis aufgrund von terminaler Ungesättigtheit oft etwas weniger sein wird. Das durchschnittliche Äquivalentgewicht eines Polyols ist das durchschnittliche Molekulargewicht geteilt durch diese durchschnittliche nominale Hydroxylfunktionalität.
    • 6) Der Ausdruck „durchschnittlich" wird verwendet, um eine durchschnittliche Anzahl aufzuzeigen.
    • 7) Der Ausdruck „visco-elastische Schäume" soll die Schäume mit einer Elastizität von mindestens 40%, gemessen gemäß ISO 8307, bezeichnen.
  • Der folgende Weg, um Polyole zu beschreiben, wird in der vorliegenden Erfindung verwendet: Ein PO-EO-Polyol ist ein Polyol, das an den Initiator zuerst mit einem PO-Block, gefolgt von einem EO-Block, gebunden wird. Ein PO-PO/EO-Polyol ist ein Polyol, das zuerst einen PO-Block und dann einen Block von statistisch verteiltem PO und EO hat. Ein PO-PO/EO-EO-Polyol ist ein Polyol, das zuerst einen PO-Block, dann einen Block von statistisch verteiltem PO und EO und dann einen EO-Block hat. Ein PO-EO-Polyol ist ein Polyol, das zuerst einen PO-Block und dann einen EO-Block hat. In den oben genannten Beschreibungen wird nur ein Ende des Polyols beschrieben (vom Initiator aus gesehen); die nominale Hydroxyfunktionalität wird bestimmen, wie viele solcher Enden vorliegen werden.
  • Die Polyisocyanate, die im Vorpolymer verwendet werden, können aus aliphatischen, cycloaliphatischen und araliphatischen Polyisocyanaten, besonders Diisocyanaten, wie Hexamethylendiisocyanat, Isophorondiisocyanat, Cyclohexan-1,4-diisocyanat, 4,4'-Dicyclohexylmethandiisocyanat und m- und p-Tetramethylxylylendiisocyanat und im besonderen aus aromatischen Polyisocyanaten, wie Tolylendiisocyanate (TDI), Phenylendiisocyanate und am bevorzugtesten aus Methylendiphenylisocyanaten mit einer Isocyanatfunctionalität von wenigstens zwei ausgewählt werden. Methylendiphenylisocyanate (MDI) sind bevorzugt.
  • Die Methylendiphenylisocyanate (MDI) können aus reinem 4,4'-MDI, isomeren Mischungen von 4,4'-MDI und 2,4'-MDI und weniger als 10 Gew.-% von 2,2'-MDI, rohem und polymerem MDI mit Isocyanatfunktionalitäten über 2, und modifizierten Varianten davon, die Carbodiimid, Uretonimin, Isocyanurat, Urethan, Alophanat, Harnstoff oder Biuret-Gruppen enthalten, ausgewählt werden. Die am meisten bevorzugten Methylendiphenylisocyanate sind reine 4,4'-MDI und isomere Mischungen von 4,4'-MDI mit 2,4'-MDI, die optional bis zu 50 Gew.-% rohes oder polymeres MDI und/oder Uretonimin und/oder Carbodiimid und/oder Urethan-modifiziertes MDI enthalten. Mischungen dieser bevorzugten Methylendiphenylisocyanate mit besonders bis zu 25 Gew.-% anderer, oben genannter Polyisocyanate, besonders TDI, können, wenn gewünscht, benutzt werden.
  • Das Polyisocyanat kann fein verteilte Harnstoffteilchen und/oder Urethanteilchen enthalten, die auf herkömmlichem Wege, z.B. durch Hinzufügen einer geringen Menge eines Isophorondiamins zum Polyisocyanat, hergestellt werden.
  • Das Vorpolymer wird nach Standardverfahren, die dem Durchschnittsfachmann bekannt sind, erhalten. Der NCO-Wert ist wenigstens 20%, bevorzugt wenigstens 23%, bevorzugter wenigstens 25 Gew.-%.
  • Die bevorzugten, im Verfahren verwendeten Polyisocyanate umfassen wenigstens 80 Gew.-% von 4,4'-MDT (Methylendiphenylisocyanat). Der restliche Teil kann, wie oben offenbart, Isomere davon, Oligomere mit höheren Funktionalitäten davon, Varianten davon oder irgendein anderes Isocyanat (wie zum Beispiel TDI) umfassen.
  • Polyol b1 ist ein EO-reiches Polyol. Es kann nach bekannten Verfahren hergestellt werden. Es umfasst PO und EO, wobei das EO random, tipped oder beides sein kann. Das EO ist bevorzugt mehrheitlich random. Der EO-Gehalt ist größer als 50 Gew.-% (gegenüber den gesamten vorliegenden Oxyalkyleneinheiten).
  • Polyol b2 kann eine Struktur des PO-PO/EO-EO-Typs oder des PO/EO-EO-Typs oder des PO-EO-Typs haben. Der gesamte EO-Gehalt geht von 20 bis 50 Gew.-% (gegenüber den gesamten vorliegenden Oxyalkyleneinheiten), bevorzugt von 21 bis 45%. Polyol b2 hat einen primären OH-Gehalt von wenigstens 50%, bevorzugt wenigstens 70%. Im Polyol vom PO-PO/EO-EO-Typ umfasst der erste PO-Block bevorzugt 20 bis 75 Gew.-% der PO-Einheiten. In diesen Polyolen b2, die sowohl tipped als auch Random-EO umfassen, ist das Gewichtsverhältnis tipped EO/Random-EO bevorzugt von 1:3 bis 3:1. Das Polyol mit einer Struktur des PO-PO/EO-EO-Typs kann im besonderen gemäß den Lehren von Chaffanjon et al., in US-A-5594097 hergestellt werden. Das Polyol mit einer Struktur des PO/EO-EO-Typs kann im besonderen gemäß den Lehren von Hostettler in US-A-4559366 hergestellt werden. Ein Beispiel eines Polyols b2 ist eines, bei dem der tipped EO-Gehalt von 10–20 Gew.-% ist.
  • Polyol b3 kann nach bekannten Verfahren hergestellt werden. Es hat einen primären Hydroxygehalt von wenigstens 50%, bevorzugt wenigstens 70%. Es kann verschiedene Strukturen haben (PO-EO, PO/EO etc.), wobei das EO entweder random, tipped oder beides sein kann. Der EO-Gehalt ist von 10 bis 20 Gew.-% (über den gesamten vorliegenden Oxyalkyleneinheiten). Ein bevorzugtes Polyol ist eines, bei dem das EO als tipped EO vorliegt.
  • Polyol b4 ist optional und ist ein Polyalkylenglycol, wie zum Beispiel Polyoxyethylenglycol PEG oder Polyoxypropylenglycol PPG. Ein bevorzugtes Polyol ist das PEG-Diol.
  • Die durchschnittliche nominale Funktionalität dieser Polyole wird zwischen 2 und 6, bevorzugt zwischen 2 und 4 umfassen.
  • Das durchschnittliche Äquivalentgewicht wird allgemein, außer für das Polyol b4, zwischen 1000 und 4000, bevorzugt 1500 und 3500 umfassen.
  • Die Polyole werden dazu gebracht, in dem Verfahren gemäß der vorliegenden Anteile, ausgedrückt auf der Basis der kombinierten Gewichte der Polyole, zu reagieren:
    • b1: 30–85%, bevorzugt 40–70 Gew.-%
    • b2: 5–65%, bevorzugt 10–30 Gew.-%
    • b3: 5–40%, bevorzugt 5–25 Gew.-%
    • b4: 0–50%, bevorzugt 0–40 Gew.-%.
  • Jede Komponente b1, b2, b3 und b4 kann von Mischungen umfasst sein.
  • Fein verteiltes Material kann ebenso vorliegen. Dies ist als Polymer-modifiziertes Polyol bekannt und umfasst z.B. SAN oder PIPA (Poly Isocyanat Poly Addition) oder PHP (Polyharnstoff-Dispersion).
  • Die Polymer-modifizierten Polyole, die in Übereinstimmung mit der Erfindung besonders interessant sind, sind Produkte, die durch in-situ Polymerisation von Styrol und/oder Acrylonitril in Poly(oxyethylen/oxypropylen)polyolen) erhalten werden, und Produkte, die durch in-situ Reaktion zwischen einem Polyisocyanat und einer amino- oder hydroxyfunktionellen Verbindung (wie Triethanolamin) in einem Poly(oxyethylen/oxypropylen)polyol erhalten werden. Der Feststoffgehalt (basierend auf dem gesamten Polyolgewicht b1+b2+b3+b4) kann innerhalb weiter Grenzen, z.B. von 5 bis 50%, variieren. Teilchengrößen des fein verteilten Polymers von weniger als 50 um sind bevorzugt. Mischungen können ebenso benutzt werden.
  • Die Erfindung bezieht sich ebenso auf eine spezielle Polyolmischung, die drei oder vier Polyole, wie oben definiert, gemäß den folgenden Anteile, ausgedrückt auf der Basis der kombinierten Gewichte der Polyole, umfasst:
    • b1: 30–85%, bevorzugt 40–70 Gew.-%
    • b2: 5–65%, bevorzugt 10–30 Gew.-%
    • b3: 5–40%, bevorzugt 5–25 Gew.-%
    • b4: 0–50%, bevorzugt 0–40 Gew.-%.
  • Wasser wird als Treibmittel verwendet. Wenn benötigt, kann Kohlendioxid hinzugefügt werden. Es ist angemessen, 1.0 bis 10, bevorzugt 1.5 bis 5 Gew.-%, Wasser, basierend auf dem Gewicht der gesamten Polyolkomponente (vorreagiert und nicht-vorreagiert, d.h. das vollständige Startpolyol oder die vollständigen Isocyanat-reaktiven Startverbindungen) zu verwenden, wobei das Wasser optional in Verbindung mit Kohlendioxid verwendet werden kann.
  • Andere herkömmliche Bestandteile (Zusätze und/oder Hilfsmittel) können bei der Herstellung der Polyurethane verwendet werden. Dies schließt Katalysatoren, zum Beispiel tertiäre Amine und organische Zinnverbindungen, Tenside, Vernetzungs- oder Kettenverlängerungssmittel, zum Beispiel Verbindungen mit niedrigem Molekulargewicht, wie zum Beispiel Diole, Triole (mit einem Molekulargewicht unterhalb des von b3/b4) und Diamine, Flammschutzmitteln, zum Beispiel halogenierte Alkylphosphate, Füllstoffe und Pigmente, ein. Schaumstabilisatoren, zum Beispiel Polysiloxan-Polyalkylenoxid-Blockcopolymere, können verwendet werden, um die Zellen des Schaums zu stabilisieren oder zu regulieren.
  • Die Menge dieser gering verwendeten Bestandteilen wird von der Natur des gewünschten Produkts abhängen und kann innerhalb für den Polyurethanschaumtechniker gut bekannter Grenzen variieren.
  • Diese Komponenten, im besonderen die Polyole b1, b2, b3 und b4 können in irgendeiner Reihenfolge hinzugegeben werden, vorausgesetzt, es ist ein Ein-Stufen- oder ein Vorpolymer-Verfahren, in welchem das Vorpolymer gemäß der oben aufgezeigten NCO-Werte verwendet wird.
  • Die Polyole können eines nach dem anderen oder Teil für Teil in irgendeiner Reihenfolge hinzugegeben werden (zum Beispiel ein Teil von b1, dann der Rest von b1 zusammen mit dem gesamten b2+b3+b4, oder alles von b2, dann alles von b1, dann alles von b3, dann alles von b4).
  • In einer Ausführungsform wird das Vorpolymer mit dem gesamten Polyol b1 und keinem Polyol b2, b3 und b4, welche somit über die Isocyanat-reaktive Zusammensetzung zugegeben werden, erhalten.
  • Die Komponenten der Polyurethan bildenden Reaktionsmischung können in irgendeiner herkömmlichen Art und Weise, zum Beispiel unter Verwendung irgendeiner Mischungsausrüstung, die in den individuellen Komponenten beschrieben wird, zusammengemischt werden, oder/und können vorgemischt sein, um die Anzahl der Komponentenströme zu reduzieren, die benötigt werden, um im endgültigen Mischungsschritt zusammengebracht zu werden. Es ist oft angenehm, ein Zweistromsystem zu haben, wobei ein Strom das Polyisocyanat oder Polyisocyanat-Vorpolymer umfasst und der zweite Strom alle anderen Komponenten der Reaktionsmischung umfasst.
  • Die visco-elastischen Schäume können gemäß der Formgebungs- oder der Blockschaumtechnik hergestellt werden. Die Schäume können bevorzugt durch die bekannten Heiß- oder Kalthärtungs-Formgebungsverfahren hergestellt werden. Die Schäume können in der Möbel- und in der Automobilindustrie in Sitzen, Polsterung und Matratzen und für Sounddämpfung und Isolierung verwendet werden.
  • Die somit erhaltenen visco-elastischen Schäume haben eine freie Ausdehnungsdichte, die zwischen z.B. 25 und 80 kg/m3, bevorzugt 30 und 70 kg/m3 liegt. Diese Schäume zeigen eine Elastizität von höchstens 35%, bevorzugt höchstens 25%, vorteilhafter höchstens 10%.
  • Die Erfindung stellt ebenso ein Reaktionssystem bereit, das es dem Schaumhersteller ermöglichen wird, den gewünschten Schaum durch Umsetzen der Polyisocyanat- und Polyolzusammensetzungen herzustellen. Diese Methode stellt einen relativ einfachen Weg für den Kunden bereit, ein Produkt, das oftmals aus einer Vielzahl von Chemikalien hergestellt wird, durch Kombination zweier Zusammensetzungen unter angemessenen Bedingungen herzustellen. Der Polyisocyanatbestanteil ist entweder gesondert oder das Vorpolymer (wenn überhaupt), während die Isocyanat-reaktive Komponente den Rest des Polyols umfasst. Unter der Ausführungsform des Vorpolymers ist irgendeine Kombination vorgesehen (vorausgesetzt, die Charakteristik des NCO-Wertes ist gegeben). Sie deckt im besonderen die folgenden Möglichkeiten ab: ein Teil von b1+b2+b3+b4 im Vorpolymer, dann der Rest von b1+b2+b3+b4 in der Isocyanat-reaktiven Zusammensetzung; ein Teil von b1+b2, aber kein b3/b4, dann der Rest von b1+b2 und alles b3/b4; ein Teil von b1+b3+b4 aber kein b2, dann der Rest von b1+b3+b4 und alles b2; alles b1, dann alles b2+b3+b4; alles b2, dann alles b1+b3+b4; ein Teil von b1, dann der Rest von b1 zusammen mit allem b2+b3+b4; ein Teil von b2, dann der Rest von b2 zusammen mit allem b1+b3+b4. In einer Ausführungsform umfasst das Reaktionssystem A) ein Vorpolymer, das mit allem b1-Polyol (vorausgesetzt, das Merkmal des NCO-Wertes ist gegeben) erhalten wird, und B) der Rest des Polyols und der anderen Reaktanden.
  • Das Verfahren ist besonders brauchbar, wenn der EO-Gehalt, der auf dem gesamten Polyol basiert (vorreagiert oder nicht), höher als 40% ist, bevorzugt höher als 50 Gew.-%.
  • Die folgenden Beispiele veranschaulichen die Erfindung, ohne sie einzuschränken.
  • Wenn nicht anders angegeben, sind alle Teile im Gewicht gegeben.
  • Glossar (alle Funktionalitäten sind nominale Funktionalitäten)
    • Polyol A PO/EO, mit EO als Random. EO-Gehalt ist 75% Gew.-%. Durchschnittliches Äquivalentgewicht ist 1336. Funktionalität ist 3, OH-Wert ist 42 mg KOH/g.
    • Polyol B PO-PO/EO-EO, EO-Gesamtgehalt ist 28.6 Gew.-%. tipped EO-Gehalt ist 15 Gew.-%. Durchschnittliches Äquivalentgewicht ist 2004. Funktionalität ist 3, OH-Wert ist 28 mg KOH/g. Primärer OH-Gehalt ist 87%.
    • Polyol C PO-PO/EO-EO, EO-Gesamtgehalt ist 21 Gew.-%. tipped EO-Gehalt ist 15 Gew.-%. Durchschnittliches Äquivalentgewicht ist 2004. Funktionalität ist 3, OH-Wert ist 28 mg KOH/g. Primärer OH-Gehalt ist 83%.
    • Polyol D PO/EO-EO, EO-Gesamtgehalt ist 29.6 Gew.-%. tipped EO-Gehalt ist 15 Gew.-%. Durchschnittliches Äquivalentgewicht ist 2004. Funktionalität ist 3, OH-Wert ist 28 mg KOH/g. Primärer OH-Gehalt ist 84%.
    • Polyol E PO-EO, mit EO als tipped. EO-Gehalt ist 15% Gew.-%. Durchschnittliches Äquivalentgewicht ist 2004. Funktionalität ist 3, OH-Wert ist 28 mg KOH/g. Primärer OH-Gehalt ist 81%.
    • Polyol F Polymerpolyol, mit 20 Gew.-% eines fein verteilten Urethanfeststoffs aus Triethanolamin und modifiziertem Uretonimin MDI in Polyol E.
    • Polyol G PEG 200
    • Polyol H PEG 600
    • Isocyanat A Modifiziertes MDI, das 72.8 Gew.-% von MDI (2% davon ist 2,4'- und 2,2') und 27.2 Gew.-% Uretonimin-modifiziertes MDI. Funktionalität ist 2.12. NCO-Wert ist 29.3 Gew.-%.
    • Isocyanat B Quasi-Vorpolymer, das auf MDI (81.3 Gew.-% Diisocyanat 30% davon 2,4'-MDI und 18.7% Oligomerspezies einer höheren Funktionalität, Funktionalität ist 2.16) und Polyol E basiert. NCO-Wert ist 29.7 Gew.-%.
    • Isocyanat C MDI, das 78.2 Gew.-% Diisocyanat, davon sind 26.0 2,4'-MDI und 21,8% Oligomerspezies einer höheren Funktionalität, umfasst. Funktionalität ist 2.19. NCO-Wert ist 32.6 Gew.-%.
    • Isocyanat D MDI mit 4,4'-Isomergehalt von 50 Gew.-%. NCO-Wert ist 33.6 Gew.-%, Funktionalität ist 2.0.
    • B4113 Tensid von Goldschmidt
    • D8154 Aminkatalysator von Air Products
    • Niax A1 Katalysator von Union Carbide
    • D33LV Katalysator von Air Products
  • Schäume werden gemäß dem folgenden Schema hergestellt. Polyole, Katalysatoren, Tenside und Wasser werden vor der Zugabe des Isocyanats gemischt. Polyolmischungen und Isocyanate werden bei 20°C innerhalb von 8 Sekunden vor der Schaumbildung gemischt. Freie Ausdehnungsschäume werden in Plastikbehältern von 2.5 l bis 10 l hergestellt. Geformte Schäume werden mit einer auf 45°C vorgeheizten, viereckigen Form von 9.1 l hergestellt.
  • Die Eigenschaften des Schaums werden gemäß der folgenden Verfahren und Standards bestimmt: Natur der Zellen
    Vertiefung (%)
    FRD (Freie Ausdehnungsdichte) ISO 845
    Formen
    OAD (Gesamtdichte) (kg/cm3) ISO 845
    CD (Kern Dichte) (kg/cm3)
    Schaumbildung
    Startzeit (s)
    Ausdehnungsende (s)
    Kompressionshärte
    CLD 40% (kPa) ISO 3386-1
    Hystereseverlust (%)
    Verformungsrest (Dicke) ISO 1856
    Trocken 75% (%)
    Feucht 75% (%)
    Elastizität (%) ISO 8307
    Reißfestigkeit (N/m) ISO 8067
    Max.
    Zugfestigkeit (kPa) ISO 1798
    Elongation (%)
    Verlustfaktor DIN53576
  • Die Ergebnisse werden in den folgenden Tabellen zusammengefasst. Man beachte, dass die Verlustfaktoren der Schäume der Beispiele 14, 15 und 16, 0.62, 0.68 bzw. 0.8 sind.
  • Die Schäume der Beispiele 7, 8, 9, 14, 15, 23, 24 und 25 zeigen adhesive Oberflächen. Die Erfindung stellt somit auch Schäume mit adhesiven Eigenschaften bereit.
  • Beispiele 1, 5 und 6 sind Vergleichsbeispiele.
  • Figure 00160001
  • Figure 00170001
  • Figure 00180001

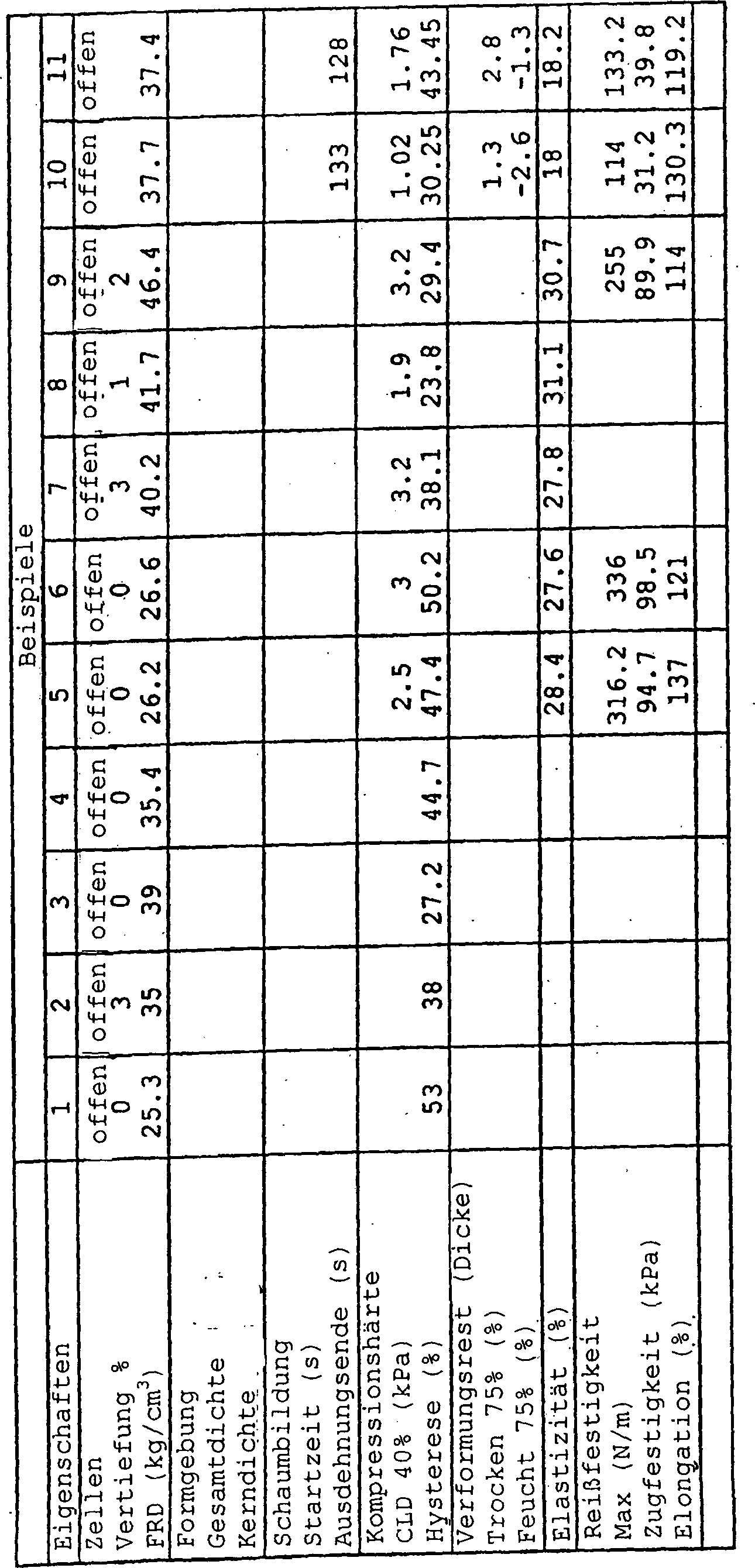

  • Figure 00190001
  • Figure 00200001
  • Figure 00210001

Claims (10)

  1. Ein Einstufen- oder Prepolymerverfahren zur Herstellung eines visco-elastischen Polyurethanschaums bei einem NCO-Index von 70–120 durch Umsetzen: a) einer Polyisocyanat-Zusammensetzung; b1) eines Polyoxyethylen-Polyoxypropylenpolyols mit einer durchschnittlichen nominalen Hydroxyfunktionalität von 2–6, wobei das EO als tipped EO und/oder Random-EO vorliegt, wobei der EO-Gesamtgehalt wenigstens 50 Gewichtsprozent beträgt; b2) eines Polyoxyethylen-Polyoxypropylenpolyols mit einer durchschnittlichen nominalen Hydroxyfunktionalität von 2–6, wobei das EO als tipped EO und/oder Random-EO vorliegt, wobei der EO-Gesamtgehalt zwischen 20–50 Gewichtsprozent beträgt, mit einem primären Hydroxygehalt von wenigstens 50% berechnet auf die Menge von primären und sekundären Hydroxylgruppen; b3) eines Polyoxyethylen-Polyoxypropylenpolyols mit einer durchschnittlichen nominalen Hydroxylfunktionalität von 2–6, mit einem primären Hydroxygehalt von wenigstens 50% berechnet auf die Menge von primären und sekundären Hydroxylgruppen und mit einem EO-Gehalt von 10–20 Gewichtsprozent; b4) eines Polyalkylenglycols mit einem durchschnittlichen Molekulargewicht von 100–1200; wobei diese Polyole b1, b2, b3 und b4 gemäß den folgenden Anteilen, bezogen auf die kombinierten Gewichte von b1, b2, b3 und b4, umgesetzt werden, b1: 30–85 Gew.-%, b2: 5–65 Gew.-%, b3: 5–40 Gew.-%, b4: 0–50 Gew.-%; c) Wasser; und d) an sich bekannter Zusätze und Hilfsstoffe; und wobei für den Fall, dass das Prepolymerverfahren verwendet wird, das Polyisocyanat-Prepolymer einen NCO-Wert von oberhalb 20% hat.
  2. Das Verfahren gemäß Anspruch 1, wobei diese Polyole b1, b2, b3 und b4 gemäß den folgenden Anteilen, bezogen auf die kombinierten Gewichte von b1, b2, b3 und b4, umgesetzt werden: b1: 40–70 Gew.-%, b2: 10–30 Gew.-%, b3: 5–25 Gew.-%, b4: 0–40 Gew.-%.
  3. Das Verfahren der Ansprüche 1–2, wobei das Polyol b2) vom -PO-PO/EO-EO-Typ, vom -PO/EO-EO-Typ oder vom -PO-EO-Typ ist.
  4. Das Verfahren der Ansprüche 1–3, wobei die Funktionalität der Polyole b1, b2 und b3 2–4 ist und wobei die Polyole b1 bis b4 weiter fein verteilte Teilchen umfassen und wobei der EO-Gehalt des Polyols, bezogen auf die kombinierten Gewichte von b1, b2, b3 und b4, wenigstens 40 Gewichtsprozent beträgt und wobei das Polyisocyanat MDI oder eine modifizierte Variante davon ist.
  5. Das Verfahren der Ansprüche 1–4, wobei der NCO-Wert wenigstens 23 Gewichtsprozent beträgt und wobei der NCO-Index 70–110 ist.
  6. Ein Reaktionssystem, das A) ein Polyisocyanat-Prepolymer mit einem NCO-Wert von wenigstens 20 Gewichtsprozent, erhältlich durch Umsetzen des Polyisocyanats mit einem Teil der Polyolzusammensetzung gemäß den Ansprüchen 1–4, und B) eine Isocyanat-reaktive Verbindung, die den Rest der Polyolzusammensetzung der Ansprüche 1–4 und Wasser umfasst, umfasst.
  7. Eine Polyolzusammensetzung, die umfasst: b1) ein Polyoxyethylen-Polyoxypropylen-Polyol mit einer durchschnittlichen nominalen Hydroxyfunktionalität von 2–6, wobei das EO als tipped EO und/oder Random-EO vorliegt, wobei der EO-Gesamtgehalt wenigstens 50 Gewichtsprozent beträgt; b2) ein Polyoxyethylen-Polyoxypropylenpolyol mit einer durchschnittlichen nominalen Hydroxyfunktionalität von 2–6, wobei das EO als tipped EO und/oder Random-EO vorliegt, wobei der EO-Gesamtgehalt zwischen 20–50 Gewichtsprozent beträgt, mit einem primären Hydroxygehalt von wenigstens 50%, berechnet auf die Menge von primären und sekundären Hydroxylgruppen; b3) ein Polyoxyethylen-Polyoxypropylenpolyol mit einer durchschnittlichen nominalen Hydroxylfunktionalität von 2–6, mit einem primären Hydroxygehalt von wenigstens 50% berechnet auf die Menge von primären und sekundären Hydroxylgruppen und mit einem EO-Gehalt von 10–20 Gewichtsprozent; b4) ein Polyalkylenglycol mit einem durchschnittlichen Molekulargewicht von 100–1200; wobei diese Polyole b1, b2, b2 und b4, die gemäß den vorliegenden Anteilen, bezogen auf die kombinierten Gewichte von b1, b2, b3 und b4, vorliegen, b1: 30–85 Gew.-%, b2: 5–65 Gew.-%, b3: 5–40 Gew.-%, b4: 0–50 Gew.-%.
  8. Die Polyolzusammensetzung gemäß Anspruch 7, wobei diese Polyole b1, b2, b3 und b4 gemäß den folgenden Anteilen, bezogen auf die kombinierten Gewichte von b1, b2, b3 und b4, vorliegen, b1: 40–70 Gew.-%, b2: 10–30 Gew.-%, b3: 5–25 Gew.-%, b4: 0–40 Gew.-%.
  9. Die Polyolzusammensetzung der Ansprüche 7–8, wobei das Polyol b2) vom -PO-PO/EO-EO-Typ, vom -PO/EO-EO-Typ oder vom -PO-EO-Typ ist.
  10. Die Polyolzusammensetzung der Ansprüche 7–9, wobei der EO-Gehalt des Polyols, bezogen auf die kombinierten Gewichte von b1, b2, b3 und b4, wenigstens 40 Gewichtsprozent ist.
DE60004560T 1999-11-02 2000-10-05 Verfahren zum herstellen von viscoelastischen schäumen, polyolmischung und dafür geeignetes reaktionssystem Expired - Lifetime DE60004560T2 (de)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
EP99121695 1999-11-02
EP99121695 1999-11-02
PCT/EP2000/009732 WO2001032736A1 (en) 1999-11-02 2000-10-05 Process for making visco-elastic foams, polyols blend and reaction system useful therefor

Publications (2)

Publication Number Publication Date
DE60004560D1 DE60004560D1 (de) 2003-09-18
DE60004560T2 true DE60004560T2 (de) 2004-06-17

Family

ID=8239313

Family Applications (1)

Application Number Title Priority Date Filing Date
DE60004560T Expired - Lifetime DE60004560T2 (de) 1999-11-02 2000-10-05 Verfahren zum herstellen von viscoelastischen schäumen, polyolmischung und dafür geeignetes reaktionssystem

Country Status (9)

Country Link
US (1) US6617369B2 (de)
EP (1) EP1240228B1 (de)
JP (1) JP4582984B2 (de)
CN (1) CN1175020C (de)
AR (1) AR026317A1 (de)
AU (1) AU7914300A (de)
DE (1) DE60004560T2 (de)
ES (1) ES2204705T3 (de)
WO (1) WO2001032736A1 (de)

Families Citing this family (82)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8352400B2 (en) 1991-12-23 2013-01-08 Hoffberg Steven M Adaptive pattern recognition based controller apparatus and method and human-factored interface therefore
US7904187B2 (en) 1999-02-01 2011-03-08 Hoffberg Steven M Internet appliance system and method
US6658151B2 (en) * 1999-04-08 2003-12-02 Ricoh Co., Ltd. Extracting information from symbolically compressed document images
DE60114582T2 (de) 2000-02-14 2006-07-20 Huntsman International Llc, Salt Lake City Verfahren zur herstellung eines flexiblen polyurethanschaums
EP1234843A1 (de) 2001-02-26 2002-08-28 Huntsman International Llc Verfahren zur Herstellung von Polyurethanweichschaum
DE60230272D1 (de) 2001-04-27 2009-01-22 Huntsman Int Llc Verfahren zur herstellung eines viskoelastischen schaumstoffs
AU2002357617A1 (en) 2001-12-21 2003-07-09 Asahi Glass Company, Limited Low-resilience flexible polyurethane foam and process for producing the same
US7530127B2 (en) 2002-05-24 2009-05-12 Dan-Foam Aps Pillow and method of manufacturing a pillow
DK1507469T3 (da) 2002-05-24 2010-10-18 Tempur World Llc Komfortpude
AUPS275302A0 (en) * 2002-05-31 2002-06-27 Khouri, Anthony Vehicle mounted concrete mixing drum and method of manufacture thereof
JP4504809B2 (ja) * 2002-08-02 2010-07-14 ハンツマン・インターナショナル・エルエルシー 軟質フォームを製造するためのプレポリマー、ポリオール組成物および方法
US20050131095A1 (en) * 2002-08-02 2005-06-16 Jianming Yu Novel polyols
US7238730B2 (en) * 2003-06-26 2007-07-03 Basf Corporation Viscoelastic polyurethane foam
US7208531B2 (en) 2003-06-26 2007-04-24 Basf Corporation Viscoelastic polyurethane foam
FR2857018B1 (fr) * 2003-07-01 2005-09-30 Bostik Findley Sa Procede d'enduction d'un substrat par un fluide a seuil d'ecoulement sans solvant
US8070348B2 (en) * 2003-08-15 2011-12-06 Khouri Anthony J Mixing drum blade
BR0318465A (pt) * 2003-08-15 2006-09-12 Mc Neilus Truck & Mfg Inc caminhão de mistura de concreto para transportar concreto de um local para outro e tambor de mistura
MXPA06001791A (es) * 2003-08-15 2007-04-17 Mcneilus Truck & Mfg Inc Escotilla de tambor mezclador.
US7078443B2 (en) * 2003-10-22 2006-07-18 Intellectual Property Holdings, Llc Viscoelastic foam layer and composition
US8442331B2 (en) 2004-02-15 2013-05-14 Google Inc. Capturing text from rendered documents using supplemental information
US7707039B2 (en) 2004-02-15 2010-04-27 Exbiblio B.V. Automatic modification of web pages
US7812860B2 (en) 2004-04-01 2010-10-12 Exbiblio B.V. Handheld device for capturing text from both a document printed on paper and a document displayed on a dynamic display device
US10635723B2 (en) 2004-02-15 2020-04-28 Google Llc Search engines and systems with handheld document data capture devices
AU2004318001A1 (en) * 2004-03-04 2005-10-13 Composite Technology R & D Pty Limited Mixing drum
US9143638B2 (en) 2004-04-01 2015-09-22 Google Inc. Data capture from rendered documents using handheld device
US7894670B2 (en) 2004-04-01 2011-02-22 Exbiblio B.V. Triggering actions in response to optically or acoustically capturing keywords from a rendered document
WO2008028674A2 (en) 2006-09-08 2008-03-13 Exbiblio B.V. Optical scanners, such as hand-held optical scanners
US9008447B2 (en) 2004-04-01 2015-04-14 Google Inc. Method and system for character recognition
US8081849B2 (en) 2004-12-03 2011-12-20 Google Inc. Portable scanning and memory device
US7990556B2 (en) 2004-12-03 2011-08-02 Google Inc. Association of a portable scanner with input/output and storage devices
US9116890B2 (en) 2004-04-01 2015-08-25 Google Inc. Triggering actions in response to optically or acoustically capturing keywords from a rendered document
US20060098900A1 (en) 2004-09-27 2006-05-11 King Martin T Secure data gathering from rendered documents
US8146156B2 (en) 2004-04-01 2012-03-27 Google Inc. Archive of text captures from rendered documents
US20060081714A1 (en) 2004-08-23 2006-04-20 King Martin T Portable scanning device
US8713418B2 (en) 2004-04-12 2014-04-29 Google Inc. Adding value to a rendered document
US8874504B2 (en) 2004-12-03 2014-10-28 Google Inc. Processing techniques for visual capture data from a rendered document
US8620083B2 (en) 2004-12-03 2013-12-31 Google Inc. Method and system for character recognition
US8489624B2 (en) 2004-05-17 2013-07-16 Google, Inc. Processing techniques for text capture from a rendered document
WO2005113211A1 (en) * 2004-05-18 2005-12-01 Mc Neilus Truck And Manufacturing, Inc. Concrete batch plant
US8346620B2 (en) 2004-07-19 2013-01-01 Google Inc. Automatic modification of web pages
US7469437B2 (en) 2005-06-24 2008-12-30 Tempur-Pedic Management, Inc. Reticulated material body support and method
WO2007061736A2 (en) * 2005-11-21 2007-05-31 Oshkosh Corporation Expandable joint
DE102005058090A1 (de) * 2005-12-05 2007-06-06 Basf Ag Verfahren zur Herstellung von viskoelastischen Polyurethan-Weichschaumstoffen
US8656537B2 (en) 2006-04-20 2014-02-25 Dan Foam Aps Multi-component pillow and method of manufacturing and assembling same
JP2010500447A (ja) * 2006-08-10 2010-01-07 ダウ グローバル テクノロジーズ インコーポレイティド 粘弾性ポリウレタンフォームの製造方法
US20090012195A1 (en) 2007-07-05 2009-01-08 Neff Raymond A Resin composition for use in forming a polyurethane article with increased comfort
EP2188319A1 (de) * 2007-08-27 2010-05-26 Dow Global Technologies Inc. Katalyse von auf erdöl basierenden flexiblen polyurethanschaumstoffen mit bismutverbindungen
DE102007061883A1 (de) 2007-12-20 2009-06-25 Bayer Materialscience Ag Viskoelastischer Polyurethanschaumstoff
MX2010008616A (es) 2008-02-27 2010-09-24 Bayer Materialscience Ag Espumas de poliuretano viscoelasticas con aceite de ricino.
DE102008014032A1 (de) 2008-03-13 2009-09-17 Bayer Materialscience Ag Viskoelastischer Polyurethanschaumstoff mit Rizinusöl
TW200942558A (en) * 2008-04-09 2009-10-16 jin-bing Zhang Method of preparing MDI (Methylene Diphenyl di-Isocyanate) polyurethane polymer
WO2010009205A1 (en) 2008-07-18 2010-01-21 Dow Global Technologies Inc. Cellular structures and viscoelastic polyurethane foams
EP2350157B1 (de) 2008-10-24 2013-03-20 Basf Se Verfahren zur herstellung von viskoelastischen polyurethan-weichschaumstoffen
CN101412798B (zh) 2008-11-21 2011-08-10 优洁（亚洲）有限公司 软质聚氨酯低回弹泡沫及其制备方法
US8901187B1 (en) 2008-12-19 2014-12-02 Hickory Springs Manufacturing Company High resilience flexible polyurethane foam using MDI
US8604094B2 (en) 2008-12-23 2013-12-10 Basf Se Flexible polyurethane foam and method of producing same
US8906975B1 (en) 2009-02-09 2014-12-09 Hickory Springs Manufacturing Company Conventional flexible polyurethane foam using MDI
CN105930311B (zh) 2009-02-18 2018-10-09 谷歌有限责任公司 执行与再现文档关联的动作的方法、移动设备和可读介质
JP4920051B2 (ja) * 2009-02-25 2012-04-18 株式会社日立製作所 酸素燃焼ボイラプラント及び酸素燃焼ボイラプラントの運転方法
DE202010018551U1 (de) 2009-03-12 2017-08-24 Google, Inc. Automatische Bereitstellung von Inhalten, die mit erfassten Informationen, wie etwa in Echtzeit erfassten Informationen, verknüpft sind
US8447066B2 (en) 2009-03-12 2013-05-21 Google Inc. Performing actions based on capturing information from rendered documents, such as documents under copyright
ITPD20090127A1 (it) 2009-05-11 2010-11-12 New Wind S R L Schiuma poliuretanica viscoelastica con particolare superficie e relativo procedimento.
JP5529269B2 (ja) * 2009-07-20 2014-06-25 ビーエーエスエフ ソシエタス・ヨーロピア 粘弾性軟質ポリウレタンフォームの製造方法
US9081799B2 (en) 2009-12-04 2015-07-14 Google Inc. Using gestalt information to identify locations in printed information
US9323784B2 (en) 2009-12-09 2016-04-26 Google Inc. Image search using text-based elements within the contents of images
GB2482176A (en) 2010-07-23 2012-01-25 Christopher Wickham Noakes Production of polyols for use in low ball rebound polyurethane foams
US9096727B2 (en) 2010-09-07 2015-08-04 Dow Global Technologies Llc Process for making low compression and high airflow MDI viscoelastic polyurethane foam
WO2012050671A1 (en) 2010-09-29 2012-04-19 Dow Global Technologies Llc Process for making high airflow and low compression set viscoelastic polyurethane foam
US9228047B2 (en) 2011-02-14 2016-01-05 Dow Global Technologies Llc Low density polyurethane foams
US9441068B2 (en) 2011-09-29 2016-09-13 Dow Global Technologies Llc Viscoelastic foam
FR2991686B1 (fr) * 2012-06-08 2015-05-01 Michelin & Cie Bandage pneumatique dont la paroi interne est pourvue d'une couche de mousse polyurethane specifique
MX383095B (es) * 2013-09-13 2025-03-13 Dow Global Technologies Llc Espumas viscoelásticas basadas en poliol de poliadición de poliisocianato (pipa).
DE102014218635A1 (de) 2014-09-17 2016-03-17 Evonik Degussa Gmbh Herstellung von viskoelastischen Polyurethansystemen unter Einsatz von Blockpolymeren mit verknüpften Siloxanblöcken als Zellöffner
ES2925710T3 (es) * 2014-12-10 2022-10-19 Covestro Intellectual Property Gmbh & Co Kg Procedimiento para la preparación de espumas de poliuretano viscoelásticas
PL3219738T3 (pl) 2016-03-15 2020-10-05 Evonik Operations Gmbh Wytwarzanie lepko-sprężystych systemów poliuretanowych z zastosowaniem polimerów blokowych z połączonymi blokami siloksanowymi jako środkami otwierającymi komórki
BR112018072116B1 (pt) * 2016-05-12 2022-11-22 Basf Se Processo para produzir espumas flexíveis de poliuretano e espuma flexível de poliuretano
PL3455271T3 (pl) * 2016-05-12 2021-08-02 Basf Se Wiskoelastyczne tworzywa piankowe o wysokiej gęstości
CN106700030B (zh) * 2016-12-30 2021-06-08 浙江华峰新材料有限公司 慢回弹海绵用聚氨酯树脂及制备方法和应用
TWI664200B (zh) * 2018-03-27 2019-07-01 禎佶祥實業股份有限公司 吸油透水石墨烯海綿
JP7116663B2 (ja) * 2018-11-05 2022-08-10 株式会社ロジャースイノアック ポリウレタンフォーム及びその製造方法
EP3865527A1 (de) 2020-02-14 2021-08-18 Evonik Operations GmbH Herstellung von pu-schaumstoffen
CN115698114A (zh) 2020-06-22 2023-02-03 巴斯夫欧洲公司 粘弹性弹性体聚氨酯泡沫、其制备方法及其用途

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR2129823B1 (de) * 1971-03-15 1974-03-01 Ugine Kuhlmann
US4143004A (en) * 1974-10-02 1979-03-06 Berol Kemi Ab Process for the preparation of polyurethane foam
JPH03239716A (ja) * 1990-02-19 1991-10-25 Sanyo Chem Ind Ltd 軟質ポリウレタンフォーム形成組成物および製法
DE4129666C2 (de) * 1991-09-06 1996-12-12 Stankiewicz Gmbh Verfahren zur Herstellung eines viscoelastischen Dämpfungsschaums mit adhäsiver Oberfläche
GB9126740D0 (en) * 1991-12-17 1992-02-12 Ici Plc Polyol compositions
GB9126741D0 (en) * 1991-12-17 1992-02-12 Ici Plc Polyurethane foams
DE4204395A1 (de) * 1992-02-14 1993-08-19 Bayer Ag Verfahren zur herstellung von kalthaertenden polyurethan-weichformschaumstoffen
GB9216631D0 (en) * 1992-08-05 1992-09-16 Ici Plc Reaction system for preparing microcellular elastomers
JPH06184264A (ja) * 1992-12-16 1994-07-05 Mitsubishi Kasei Dow Kk 軟質ポリウレタンフォーム
GB9301995D0 (en) * 1993-02-02 1993-03-17 Ici Plc Process for making flexible foams
US5565498A (en) * 1993-02-02 1996-10-15 Imperial Chemical Industries Plc Process for making flexible foams
US5459170A (en) * 1993-04-13 1995-10-17 Imperial Chemical Industries Plc Polyurethane foams
GB9307565D0 (en) * 1993-04-13 1993-06-02 Ici Plc Polyurethane foams
US6031010A (en) * 1997-08-11 2000-02-29 Imperial Chemical Industries Plc Polyurethane foam composition having improved flex fatigue
JP3297366B2 (ja) * 1997-12-05 2002-07-02 三洋化成工業株式会社 軟質ポリウレタンフォームの製造方法及びポリオール組成物
EP1240227B1 (de) * 1999-11-02 2012-05-09 Huntsman International Llc Verfahren zur herstellung von weichschäumen

Also Published As

Publication number Publication date
CN1390237A (zh) 2003-01-08
WO2001032736A1 (en) 2001-05-10
JP4582984B2 (ja) 2010-11-17
AU7914300A (en) 2001-05-14
DE60004560D1 (de) 2003-09-18
EP1240228B1 (de) 2003-08-13
EP1240228A1 (de) 2002-09-18
US20030105177A1 (en) 2003-06-05
ES2204705T3 (es) 2004-05-01
AR026317A1 (es) 2003-02-05
US6617369B2 (en) 2003-09-09
CN1175020C (zh) 2004-11-10
JP2003514041A (ja) 2003-04-15

Similar Documents

Publication Publication Date Title
DE60004560T2 (de) Verfahren zum herstellen von viscoelastischen schäumen, polyolmischung und dafür geeignetes reaktionssystem
EP1404736B1 (de) Verfahren zur herstellung eines viskoelastischen schaumstoffs
DE60003185T2 (de) Verfahren zur herstellung von kalthärtenden flexiblen schäumen, polyolzusammensetzung und dafür nützliches reaktionssystem, damit erhaltene schäume
DE69123821T2 (de) Prepolymer mit Isocyanatendgruppen und daraus hergestellter flexibler Polyurethanschaum
DE69221274T2 (de) Verfahren zur Herstellung von Polyurethan-Weichschaumstoffen
DE69512911T2 (de) Verfahren zur herstellung von weichschaumstoffen
DE60112764T2 (de) Verfahren zur herstellung eines polyurethanweichschaumes
DE3850496T2 (de) Polyurethanschaumstoffherstellung.
DE3856207T2 (de) Verfahren zur Herstellung von Polyurethan-Weichschaumstoffen mit niedriger Dichte
DE69220338T2 (de) Polyurethanschäume
US5489620A (en) Process for making flexible foams
EP1240227B1 (de) Verfahren zur herstellung von weichschäumen
DE60018745T2 (de) Verfahren zur herstellung von schäumen niedriger dichte und dafür geeignete polyolzusammensetzung
DE69714759T2 (de) Verfahren zur herstellung von polyurethanhart- und weichschäumen
DE3850730T2 (de) Polyurethanschaumherstellung.
DE60111334T2 (de) Polyisocyanatzusammensetzungen und Verfahren zur Herstellung von Weichschäumen niedriger Dichte mit niedrigem feuchtgealterten Druckverformungsrest aus diesen Polyisocyanatzusammensetzungen
DE69623718T2 (de) Sehr niedrige Dichte aufweisende Polyurethanformschäume ausgehend von isocyanatterminierten Prepolymeren
DE60316948T2 (de) Prepolymer, polyolzusammensetzung und verfahren zur herstellung eines weichschaumes
DE69406319T2 (de) Verfahren zur Herstellung von Weichschaumstoffen
DE69620907T2 (de) Verfahren zur herstellung eines polyurethan-weichschaumstoffs
DE69307943T3 (de) Polyisocyanatzusammensetzung
DE69405737T2 (de) Verfahren zur Herstellung polymerer Weichschäume
AU704287B2 (en) A flexible polyurethane foam

Legal Events

Date Code Title Description
8364 No opposition during term of opposition
