EP0000107A1 - Objet métallique ou métallisé revêtu d'un film d'oxyde de polyphénylène comportant des groupes réactifs, sa préparation par voie électrochimique et son usage - Google Patents

Objet métallique ou métallisé revêtu d'un film d'oxyde de polyphénylène comportant des groupes réactifs, sa préparation par voie électrochimique et son usage Download PDF

Info

Publication number
EP0000107A1
EP0000107A1 EP78400001A EP78400001A EP0000107A1 EP 0000107 A1 EP0000107 A1 EP 0000107A1 EP 78400001 A EP78400001 A EP 78400001A EP 78400001 A EP78400001 A EP 78400001A EP 0000107 A1 EP0000107 A1 EP 0000107A1
Authority
EP
European Patent Office
Prior art keywords
polymeric films
ortho
para
films obtained
formula
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP78400001A
Other languages
German (de)
English (en)
Other versions
EP0000107B1 (fr
Inventor
Jacques Emile Dubois
Minh-Chau Pham
Pierre Camille Lacaze
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Bpifrance Financement SA
Original Assignee
Agence National de Valorisation de la Recherche ANVAR
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Agence National de Valorisation de la Recherche ANVAR filed Critical Agence National de Valorisation de la Recherche ANVAR
Publication of EP0000107A1 publication Critical patent/EP0000107A1/fr
Application granted granted Critical
Publication of EP0000107B1 publication Critical patent/EP0000107B1/fr
Expired legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
    • C09D5/44—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes for electrophoretic applications
    • C09D5/4476—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes for electrophoretic applications comprising polymerisation in situ
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G65/34—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives
    • C08G65/38—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives derived from phenols
    • C08G65/44—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives derived from phenols by oxidation of phenols
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/31504—Composite [nonstructural laminate]
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/31504—Composite [nonstructural laminate]
    • Y10T428/31678—Of metal

Definitions

  • the present invention relates to polyphenylene oxide films comprising reactive groups and their preparation by electrochemical means.
  • the invention relates more particularly to new polymers comprising reactive chemical groups and which are prepared electrolytically and deposited in the form of films on metal surfaces.
  • the object of the present invention is to carry out, by the electrolytic polymerization process mentioned above, the synthesis of reactive polymers which is characterized by the presence, in each link of their chain, of functional groups capable of reacting according to a chemical reaction specific.
  • the invention relates more particularly to the polymer films obtained from monomers of formula (I) in which - (CH2) n R represents a formyl, acetyl, propionyl, benzoyl, 3-oxo-butyl, hydroxymethyl, carboxymethyl aminoethyl or anilinomethyl group.
  • the polymers of the invention therefore have as reactive functional group a carbonyl, hydroxy, carboxy or amino group per unit.
  • the polymer films are prepared by anodic oxidation of the monomeric phenols (I) in an alcoholic and strongly basic electrolytic bath.
  • the polymers formed are deposited directly on the anode, where appropriate a conductive substrate - or made conductive - which it is desired to coat with a thin layer of polymer.
  • the alcohols usable for the bath are lower alcohols, such as methanol, ethanol, propanol or isopropanol, or a mixture of lower alcohol and polyol such as glycol or glycerol.
  • the strong bases can be, for example, sodium or potassium hydroxide, or else sodium amide. Their concentration can be from 0.05 to 1 M, preferably 0.1 to 0.3 M to ensure the smooth running of the electrolysis.
  • the monomeric phenol is used at concentrations of at least 6 g / l of electrolyte, preferably from 12 to 25 g / l.
  • the anode or the conductive substrate to be coated with the polymer of the invention can consist of most common metals such as iron, silver, nickel, chromium, copper, gold, platinum, etc., or their alloys.
  • the electrolysis is carried out in a tank (for example made of steel) in the usual way at room temperature with an initial output voltage of the generator of the order of 10 Volt and an initial current density of 0.1 to 1 A / dm 2 .
  • the polymer film forms quickly on the surface of the anode (or of the substrate) and a total covering, generally obtained between 5 to 30 minutes, can be detected when the current becomes very weak.
  • the substrate coated with the polymer film is washed with water and then with alcohol in order to remove the residual traces of base, of phenol monomer and of any secondary products.
  • the polymer films obtained according to the invention are homogeneous, continuous, uniform, thin (300 0 to 3500 A depending on the polymer) insoluble in water and alcohols, very adherent and hydrophilic depending on the reactive group they contain.
  • Electrolysis of a solution of 0.62 g (0.1 M) of metahydroxybenzyl alcohol and 0.6 g of sodium hydroxide (0.3 M) in 50 cm 3 of methyl alcohol is carried out using as solid copper anode with a surface of 12 cm 2 .
  • a potential difference ⁇ V 0.94 volts is applied relative to a saturated calomel electrode (DHW).
  • a film having a thickness of 2500 A is obtained, measured with a Tolansky interference device mounted on a Leitz metalloplan microscope.
  • the polymer films were treated with characteristic chemical agents to verify the presence and reactivity of the functional chemical groups.
  • the polymers comprising the carbonyl group were treated with an ethanolic solution of 1% 2,4-dinitro-phenyl-hydrazine (2,4 DNPH) and 2% concentrated HCl; the electrodes were soaked for 5 minutes in this boiling solution and then washed in ethanol by ultrasonic stirring.
  • the polymers comprising the hydroxy or amino group have been treated with acetyl chloride.
  • the polymeric films of the invention as well as the films treated with chemical agents were identified by multiple-reflection IR spectroscopy and / or by ESCA (Electron Spectroscopy for Chemical Analysis).
  • the polymer films of the invention can be used for the grafting of various materials reacting on these functions.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Organic Chemistry (AREA)
  • Wood Science & Technology (AREA)
  • Materials Engineering (AREA)
  • Engineering & Computer Science (AREA)
  • Molecular Biology (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Polyoxymethylene Polymers And Polymers With Carbon-To-Carbon Bonds (AREA)
  • Electrolytic Production Of Non-Metals, Compounds, Apparatuses Therefor (AREA)
  • Macromolecular Compounds Obtained By Forming Nitrogen-Containing Linkages In General (AREA)

Abstract

Films d'oxydes de polyphénylène comportant des groupes réactifs et leur préparation par voie électrochimique. Films obtenus à partir de monomères répondant à la formula: <IMAGE> dans laquelle R représente un groupe acyle de 1 à 7 atomes de carbone, un groupe hydroxy, carboxy, alcoxy-carbonyle, amino, alkylamino ou phénylamino, et n est un nombre entier qui peut être nul dans le cas où R est un groupe acyle. Usage pour la fixation par voie chimique d'enzymes, résines, laques ou peintures, notamment sur des surfaces métalliques ou métallisées.

Description

  • La présente invention a pour objet des films d'oxydes de polyphénylène comportant des groupes réactifs et leur préparation par voie électrochimique.
  • L'invention concerne plus particulièrement de nouveaux polymères comportant des groupes chimiques réactifs et qui sont préparés par voie électrolytique et déposés sous forme de films sur des surfaces métalliques.
  • La polymérisation par oxydation électrolytique du phénol et de certains de ses dérivés ainsi que le dépôt sur des surfaces métalliques des films polymères obtenus sont connus d'après le brevet des Etats-Unis d'Amé- rique N° 2.961.384. Par ailleurs, l'obtention de films polymères à partir de phénols disubstitués en positions 2 et 6 et leur dépôt électrolytique sur des métaux tels que le fer, le cuivre et le nickel sont décrits dans le brevet français N° 74.16158. Ces couches polymères sont très adhérentes, hydrophobes et uniformes et trouvent leur application dans la protection des métaux.
  • Bien entendu, les divers polymères ainsi obtenus ne comportent pas de groupes réactifs. Certains auteurs ont cependant réussi à introduire des groupes chimiques réactifs dans des films polymères par des méthodes physiques élaborées..Dans un tel cas, des groupes carbonyles ont été introduits sur le surface du polymère (pcly- propyline) par action de l'oxygène après une irradiation de la surface par UV ou électrons (K. KATO, J. of Applied Polymer Science, 19 (1975), p.951-957). On a également pu introduire des groupes NH2 par le procédé de la décharge électrique. (J.R. Hollahan et Coll. J. Appl. Polym. Science, 13, (1969), p.807). Les rares groupes réactifs ainsi introduits dans les films sont distribués au hasard et par ailleurs les films ont tendance à vieillir en raison du grand nombre d'espèces radicalairès piégées (M. MILLARD, Synthe- sis of Organic Polymer Films in Plasmas, Chap. V, p.177, dans technics and Application of Plasma Chemistry. J.H. HOLLAHAN et A.T. BELL, 1974, J. WILEY).
  • Le but de la présente invention est de réaliser, par le procédé de polymérisation électrolytique mentionné ci-dessus, la synthèse de polymères réactifs qui se caractérise par la présence, dans chaque maillon de leur chaîne, de groupes fonctionnels capables de réagir selon une réaction chimique spécifique.
  • Les films polymères de l'invention sont obtenus à partir de phénols répondant à la formule
    Figure imgb0001
    dans laquelle
    • R représente un groupe acyle de 1 à 7 atomes de carbone, un groupe hydroxy, carboxy, alcoxycarbonyle, amino, alkylamino ou phénylamino, et
    • n est un nombre entier, qui peut être nul dans le cas où R est un groupe acyle.
  • L'invention concerne plus particulièrement les films polymères obtenus à partir de monomères de formule(I) dans laquelle -(CH2)n R représente un groupe formyle, acétyle, propionyle, benzoyle, oxo-3 butyle, hydroxyméthyle, carboxyméthyle aminoéthyle ou anilinométhyle.
  • Les polymères de l'invention comportent donc comme groupe fonctionnel réactif un groupe carbonyle, hydroxy, carboxy ou amino par motif.
  • Selon l'invention les films polymères sont préparés par oxydation anodique des phénols monomères (I) dans un bain électrolytique alcoolique et fortement basique. Les polymères formés se déposent directement sur l'anode, le cas échéant un substrat conducteur - ou rendu conducteur - que l'on désire revêtir d'une mince couche de polymère.
  • Les alcools utilisables pour le bain sont des alcools inférieurs, tels que le méthanol, éthanol, propanol ou isopropanol, ou un mélange d'alcool inférieur et de polyol tel que le glycol ou le glycérol.
  • Les bases fortes peuvent être par exemple l'hydroxyde de sodium ou de potassium, ou bien l'amidure de sodium. Leur concentration peut être de 0,05 à 1 M, de préférence 0,1 à 0,3 M pour assurer le bon déroulement de l'électrolyse.
  • Le phénol monomère est utilisé à des concentrations d'au moins 6 g/1 d'électrolyte, de préférence de 12 à 25 g/1.
  • Par ailleurs il est recommandé de prévoir environ 3 g de monomère par dm2 de substrat à revêtir.
  • L'anode ou le substrat conducteur devant être re- couvert par le polymère de l'invention peut être constitué par la plupart des métaux courants tels que le fer, l'argent, le nickel, le chrome, le cuivre, l'or, le platine, etc., ou leurs alliages.
  • L'électrolyse est effectuée dans une cuve (par exemple en acier) de manière habituelle à température ambiante avec une tension de sortie initiale du générateur dé l'ordre de 10 Volt et ne densité de courant initiale de O,1 à 1 A/dm2. Le film polymère se forme rapidement sur la surface de l'anode (ou du substrat) et un recouvrement total, obtenu en général entre 5 à 30 minutes, peut être décelé lorsque le courant devient très faible.
  • Après l'électrolyse, le substrat revêtu du film polymère est lavé à l'eau puis à l'alcool afin d'éliminer les traces résiduelles de base, de phénol monomère et des produits secondaires éventuels.
  • Les films polymères obtenus selon l'invention sont homogènes, continus, uniformes, de faible épaisseur (300 0 à 3500 A selon le polymère) insolubles dans l'eau et les alcools, très adhérents et hydrophiles selon le groupe réactif qu'ils comportent.
  • Les exemples suivants illustrent l'invention.
    • Exemple 1 : Polymère de l'alcool métahydroxybenzylique ou poly(oxyde de hydroxyméthyl-2 phénylène-1,4).
  • On effectue l'électrolyse d'une solution de 0,62 g (O,1 M) d'alcool métahydroxybenzylique et 0,6 g d'hydroxyde de sodium (0,3 M) dans 50 cm3 d'alcool méthylique en utilisant comme anode du cuivre massif ayant une surface de 12 cm2. On applique une différence de potentiel ΔV = 0,94 volt par rapport à une électrode de calomel saturé (ECS). La densité de courant est initialement ii = 2 mA/cm2 et tombe à if = 0,5 mA/cm2 au bout de t = 40 minutes.
  • On obtient un film ayant une épaisseur de 2500 A mesuré avec un appareil interférentiel Tolansky monté sur un microscope métalloplan Leitz.
    • Exemple 2 : Polymère de l'acide o-hydroxyphénylacétique ou poly(oxyde de carboxyméthyl-2 phénylène-1,4).
  • De la même manière que dans l'exemple 1, on effectue l'électrolyse d'une solution de 0,76 g (O,1 M) d'acide salicylique et 0,6 g de NaOH dans 50 cm3 d'alcool méthylique, en utilisant comme anode un miroir de fer (fer évaporé sur une plaque de verre) et en appliquant une tension de Δ V = 0,85 V/ECS
    Figure imgb0002
    On obtient un film polymère ayant 1200 A d'épaisseur.
    • Exemple 3 : Polymère de la p-hydroxyphényl-2 éthylamine ou poly(oxyde d'aminoéthyl-4 phénylène-1,2).
    • a) De la même manière que dans l'exemple 1, on effectue l'électrolyse d'une solution méthanolique (50 cm3) de 0,68 g de parahydroxyphényl-2 éthylamine (Tyramine) et de 0,6 g de NaOH en utilisant une anode en cuivre massif de 18 cm2. Δ V = 0,5 V/ECS.
      Figure imgb0003
      Le film obtenu a 2 500 A d'épaisseur.
    • b) On a répété l'expérience ci-dessus en remplaçant l'anode cuivre par un miroir de fer de 8,8 cm2. ΔV = 0,9 V/ECS.
      Figure imgb0004
    Exemple 4 : Polymère de N-o-hydroxybenzyl-aniline ou poly (oxyde d'anilino-méthyl-2 phénylène-1,4).
    • a) On a effectué l'électrolyse de la même manière que dans les exemples précédents mais en faisant varier la différence de potentiel ΔV de O à 1,3 V/ECS et en utilisant un miroir de fer de 9 cm2.
      Figure imgb0005
       Epaisseur du film : 3000 A
    • b) On a répété l'expérience avec du fer massif (7 cm2) et tension constante.
      Figure imgb0006
    Exemple 5 : Polymère de p-hydroxyphényl-4 butanone-2.
    • a) De la même manière que dans les exemples 1 à 3, on effectue l'électrolyse de 0,82 g (O,1M) de p-hydroxyphényl1-4 butanone-2 en utilisant une anode de fer massif de 5 cm2.
      Figure imgb0007
      épaisseur du film : 3 500 A.
    • b) on utilise une anode d'acier de 10 cm2.
      Figure imgb0008
    • c) On utilise une anode en titane massif de 16 cm2.
      Figure imgb0009

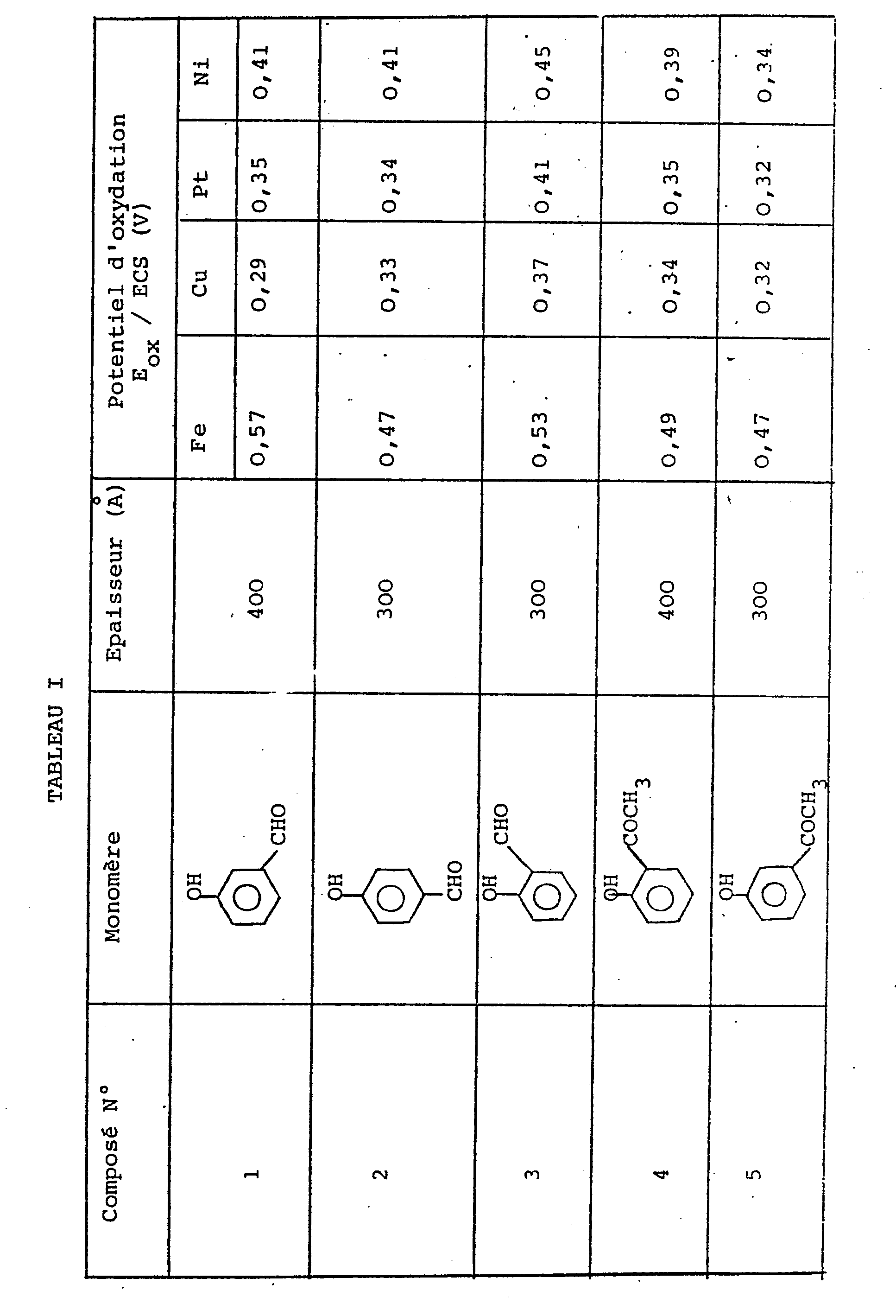

  • Dans is tableau I
    Figure imgb0010
    sont rassemblés, en plus des exemples précédents, divers phénols substitués qui ont été polymérisés selon l'invention. Toutes les polymérisations ont été suivies in situ par polaromicrotri- bométrie (PMT) qui permet de détecter les modifications physicochimiques sur la surface métallique (voir par exemple J.E. DUBOIS, P.C. LACAZE, R. COURTEL, C.C. HERM IN, D. MAUGIS, J. of Electrochem. Soc., 122, (1975) p 154).
    Figure imgb0011
    Figure imgb0012
    Figure imgb0013
    Figure imgb0014
  • Les films polymères ont été traités par des agents chimiques caractéristiques pour la vérification de la présence et de la réactivité des groupes chimiques fonctionnels. Les polymères comportant le groupe carbonyle ont été traités par une solution éthanolique de 1 % de dini- tro-2,4 phényl-hydrazine (2,4 DNPH) et de 2 % HCl.concentré ; les électrodes étaient trempées pendant 5 minutes dans cette solution à l'ébullition puis lavées dans de l'éthanol par agitation ultrasonique. Les polymères comportant le groupe hydroxy ou amino ont été traités par du chlorure d'acétyle.
  • Les films polymères de l'invention ainsi que les films traités par les agents chimiques ont été identifiés par spectroscopie IR à réflexions multiples et/ou par ESCA (Electron Spectroscopy for Chemical Analysis).
  • Dans le tableau II suivant sont indiqués les pics caractéristiques des groupes chimiques pour des polymères dont les spectres IR sont bien résolus, tandis que des résultats obtenus en ESCA seront donnés dans le tableaullI pour les autres.
  • Dans tous les spectres IR obtenus, la bande correspondant au groupe OH phénolique est complètement absente ; par contre le pic caractérisant le groupe polyoxyde apparaît aux environs de 1200 cm 1. La présence de très intenses bandes d'absorption C=O, correspondant soit à la fonction aldéhyde (1700 cm-1) soit cétone (1680 cm-1) prouve que ces groupes restent inattaqués durant l'électrolyse.
    Figure imgb0015
    Figure imgb0016
  • L'analyse ESCA des anodes confirme aussi la présence des polymères sur leur surface. Les spectres C1s mettent en évidence les groupes chimiques distincts par . les valeurs des énergies de liaison caractéristiques. On obtient les mêmes résultats pour les dérivés ortho, méta ou para.
    Figure imgb0017
  • Compte tenu de la présence d'un groupe chimique réactif sur toute.la surface les films polymères de l'invention peuvent être utilisés pour le greffage de diverses matières réagissant sur ces fonctions.
  • Ainsi il est possible de fixer des enzymes ou bien de faire réagir d'autres composés comportant des groupes réactifs, par exemple des chlorures ou anhydrides d'acides sur les films polymères portant un.groupe hydroxy ou amine (ce qui permet d'obtenir une surface de poly-ester et respectivement poly-amide). Cette propriété permet l'utilisation des films polymères de l'invention comme couches intermédiaires pour la fixation des résines, laques et peintures, notamment sur les métaux auxquels celles-ci adhèrent très mal.

Claims (15)

1.- Films d'oxydes de polyphénylène obtenus à partir de monomères répondant à la formule :
Figure imgb0018
dans laquelle :
R représente un groupe acyle de 1 à 7 atomes de carbone, un groupe hydroxy, carboxy, alcoxycarbonyle, amino, alkylamino.ou phénylamino, et
n est un nombre entier qui peut être nul dans le cas où R est un groupe acyle.
2.- Films d'oxydes de polyphénylène selon la revendication 1, obtenus à partir de monomères répondant à la formule (I) dans laquelle -(CH2)n-R représente un groupe formule, acétyle, propionyle, benzoyle, oxo-3 butyle, hydroxyméthyle, carboxyméthyle, aminoéthyle ou anilinométhyle.
3.- Films polymères obtenus à partir d'ortho-, méta- ou para-hydroxybenzaldéhyde.
4.- Films polymères obtenus à partir d'ortho-, . méta- ou para-hydroxyacétophénone.
5.- Films polymères obtenus à partir d'ortho-ou para-hydroxypropiophénone.
6.- Films polymères obtenus à partir d'ortho-ou para-hydroxybenzophénone.
7.- Films polymères obtenus à partir de parahydroxyphényl-4 butanone-2.
8.- Films polymères obtenus à partir d'alcool ortho-, méta- ou para-hydroxy-benzylique.
9.- Films polymères obtenus à partir de p-hydroxy-phényl-2 éthylamine.
10.- Films polymères obtenus à partir de N-ortho- hydroxybenzyl-aniline.
11.- Films polymères obtenus à partir d'acide or tho-, méta- ou para-hydroxyphénylacétique.
12.- Procédé de préparation par voie électrolytique des films d'oxydes de polyphénylène définis dans la revendication 1 ou la revendication 2, procédé caractérisé en ce qu'on effectue une oxydation anodique de phénols de formule (I) dans un bain électrolytique alcoolique et fortement basique.
13.- Application des films polymères.selon l'une quelconque des revendications 1 à 11 pour la fixation d'enzymes.
14.- Application'des films polymères selon l'une quelconque des revendications 1 à 11 pour le greffage de résines.
15.- Application des films polymères selon l'une quelconque des revendications 1 à 11 pour la fixation de laques ou de peintures notamment sur des surfacesmétalli- ques ou métallisées.
EP78400001A 1977-06-10 1978-06-01 Objet métallique ou métallisé revêtu d'un film d'oxyde de polyphénylène comportant des groupes réactifs, sa préparation par voie électrochimique et son usage Expired EP0000107B1 (fr)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
FR777717851A FR2393835A1 (fr) 1977-06-10 1977-06-10 Films d'oxydes de polyphenylene comportant des groupes reactifs et leur preparation par voie electrochimique
FR7717851 1977-06-10

Publications (2)

Publication Number Publication Date
EP0000107A1 true EP0000107A1 (fr) 1978-12-20
EP0000107B1 EP0000107B1 (fr) 1980-07-23

Family

ID=9191958

Family Applications (1)

Application Number Title Priority Date Filing Date
EP78400001A Expired EP0000107B1 (fr) 1977-06-10 1978-06-01 Objet métallique ou métallisé revêtu d'un film d'oxyde de polyphénylène comportant des groupes réactifs, sa préparation par voie électrochimique et son usage

Country Status (5)

Country Link
US (1) US4334054A (fr)
EP (1) EP0000107B1 (fr)
DE (1) DE2860042D1 (fr)
FR (1) FR2393835A1 (fr)
IT (1) IT1109599B (fr)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100367774B1 (ko) * 1994-08-24 2003-05-09 매크로비젼 코포레이션 비디오신호속에소스식별데이터를입력하기위한방법및장치

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4488943A (en) * 1980-11-18 1984-12-18 The United States Of America As Represented By The United States Department Of Energy Polymer blends for use in photoelectrochemical cells for conversion of solar energy to electricity and methods for manufacturing such blends
US4563263A (en) * 1982-01-15 1986-01-07 Terumo Corporation Selectively permeable film and ion sensor
US4444627A (en) * 1982-02-25 1984-04-24 Formosa Plastics Corporation Prevention of polymer buildup in polymerization reactors using thin organic coatings by electrolysis of phenol
US4432840A (en) * 1982-04-26 1984-02-21 Formosa Plastics Corporation Prevention of polymer buildup in polymerization reactors using thin organic coatings by electrolysis of phenol
US4820790A (en) * 1987-03-13 1989-04-11 Amoco Corporation Chain-extended poly(aryl ether ketones)
DE3816458A1 (de) * 1988-05-13 1989-12-21 Josowicz Mira Ultramikroelektrode, verfahren zu deren herstellung und ihre verwendung
DE4128569C1 (fr) * 1991-08-28 1992-12-24 Mira Dr.Rer.Nat. Josowicz
GB2262524A (en) * 1991-12-18 1993-06-23 Sandoz Ltd Pharmaceutically active 2-hydroxy-benzylamines

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR2013259A1 (fr) * 1968-07-19 1970-03-27 Philips Nv
FR2270338A1 (en) * 1974-05-10 1975-12-05 Anvar Electrolytic coating of conductive substrates - using electrolytic bath contg. 2,6-substd phenol dissolved in e.g. alcohol

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2961384A (en) * 1956-12-27 1960-11-22 American Marietta Co Electrolytic polymerization of phenol
US3226361A (en) * 1961-11-29 1965-12-28 Gen Electric Functional aromatic substituents in polyphenylene oxides
CH508000A (de) * 1967-03-28 1971-05-31 Sumitomo Chemical Co Verfahren zur Herstellung von Polyphenylenoxydverbindungen
US3681285A (en) * 1971-02-24 1972-08-01 Basf Ag Manufacture of colorless high molecular polyphenylene ethers
US4129555A (en) * 1977-03-23 1978-12-12 General Electric Company Poly-phenylene oxide process employing aminophenol reactants

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR2013259A1 (fr) * 1968-07-19 1970-03-27 Philips Nv
FR2270338A1 (en) * 1974-05-10 1975-12-05 Anvar Electrolytic coating of conductive substrates - using electrolytic bath contg. 2,6-substd phenol dissolved in e.g. alcohol

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100367774B1 (ko) * 1994-08-24 2003-05-09 매크로비젼 코포레이션 비디오신호속에소스식별데이터를입력하기위한방법및장치

Also Published As

Publication number Publication date
EP0000107B1 (fr) 1980-07-23
FR2393835A1 (fr) 1979-01-05
DE2860042D1 (en) 1980-11-13
IT1109599B (it) 1985-12-23
US4334054A (en) 1982-06-08
FR2393835B1 (fr) 1980-02-29
IT7868346A0 (it) 1978-06-09

Similar Documents

Publication Publication Date Title
EP0000107B1 (fr) Objet métallique ou métallisé revêtu d&#39;un film d&#39;oxyde de polyphénylène comportant des groupes réactifs, sa préparation par voie électrochimique et son usage
Miller et al. Electrode surface modification via polymer adsorption
Kang et al. Surface modifications of polyaniline films by graft copolymerization
Mengoli et al. Anodic synthesis of polyaniline coatings onto Fe sheets
Dubois et al. Obtaining thin films of “reactive polymers” on metal surfaces by electrochemical polymerization: Part III. Amino-substituted polyphenylene oxide films. Application to preparation of ferrocene electroactive films
FR2699556A1 (fr) Bains pour former un dépôt électrolytique de cuivre et procédé de dépôt électrolytique utilisant ce bain.
Bersellini et al. Development of latent fingerprints on metallic surfaces using electropolymerization processes
FR2640801A1 (fr) Polyelectrolyte solide et procede pour sa preparation
Fryling et al. Resonance Raman observation of surface carbonyl groups on carbon electrodes following dinitrophenylhydrazine derivatization
Perrin et al. Characterization and mechanism of direct film formation on a Cu electrode through electro-oxidation of 2-mercaptobenzimidazole
Fleischmann et al. A Raman spectroscopic investigation of the electropolymerization of phenol on silver electrodes
RU2216559C2 (ru) Полимеризуемые композиции для нанесения органического покрытия на металлические материалы
EP0188486B1 (fr) Nouveau polymere fluore ionique, son procede de preparation et les membranes d&#39;electrolyse formees a partir de ce polymere
JP3186484B2 (ja) 酸化し易い金属表面に電解重合によってポリピロールを電着させる方法および電着浴
LU83242A1 (fr) Polyfluorure de vinylidene traite en vue de son adherence sur metaux,procede de traitement
Loh et al. Surface modification of polyimide films by graft copolymerization
FR2519031A1 (fr) Bain de dorure et procede pour appliquer des depots d&#39;or par galvanoplastie
Desbene-Monvernay et al. Polaromicrotribometric (PMT) study of the electrochemical formation of polymer films on metallic surfaces: Polyacrolein films
EP1937758B1 (fr) Procédé de modification de surfaces de polymères, notamment d&#39;hydroxylation de surfaces de polymères, et produits tels qu&#39;obtenus
Yamaguchi et al. Hybrid electrochemical treatment for persistent metal complex at conductive diamond electrodes and clarification of its reaction route
Prissanaroon et al. Electropolymerization of DBSA‐doped polypyrrole films on PTFE via an electroless copper interlayer
Shimura et al. Improvement of the film thickness by modification of the hydroxymethylbenzene SAM with tetraethoxysilane and octanediol for protection of iron from corrosion in 0.5 M NaCl
EP4242215A1 (fr) Composé conférant une réactivité, procédé de production d&#39;un composé conférant une réactivité et corps stratifié
EP0138934B1 (fr) Telomeres acryliques a greffons photoreticulables, leurs syntheses et leurs applications dans le revetement des metaux
JPH02232356A (ja) 装身具

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): BE CH DE FR GB NL SE

17P Request for examination filed
GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

DET De: translation of patent claims
AK Designated contracting states

Kind code of ref document: B1

Designated state(s): BE CH DE FR GB NL SE

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SE

Effective date: 19800723

REF Corresponds to:

Ref document number: 2860042

Country of ref document: DE

Date of ref document: 19801113

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 19890518

Year of fee payment: 12

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 19890531

Year of fee payment: 12

Ref country code: BE

Payment date: 19890531

Year of fee payment: 12

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: NL

Payment date: 19890630

Year of fee payment: 12

Ref country code: DE

Payment date: 19890630

Year of fee payment: 12

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: CH

Payment date: 19890919

Year of fee payment: 12

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Effective date: 19900601

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: CH

Effective date: 19900630

Ref country code: BE

Effective date: 19900630

BERE Be: lapsed

Owner name: ANVAR AGENCE NATIONALE DE VALORISATION DE LA RECH

Effective date: 19900630

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Effective date: 19910101

GBPC Gb: european patent ceased through non-payment of renewal fee
NLV4 Nl: lapsed or anulled due to non-payment of the annual fee
PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Effective date: 19910228

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Effective date: 19910301

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT
