EP0115020B1 - Saures galvanisches Zinkbad - Google Patents
Saures galvanisches Zinkbad Download PDFInfo
- Publication number
- EP0115020B1 EP0115020B1 EP83112804A EP83112804A EP0115020B1 EP 0115020 B1 EP0115020 B1 EP 0115020B1 EP 83112804 A EP83112804 A EP 83112804A EP 83112804 A EP83112804 A EP 83112804A EP 0115020 B1 EP0115020 B1 EP 0115020B1
- Authority
- EP
- European Patent Office
- Prior art keywords
- zinc
- brighteners
- metal atom
- surfactants
- baths
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired
Links
- HCHKCACWOHOZIP-UHFFFAOYSA-N Zinc Chemical compound [Zn] HCHKCACWOHOZIP-UHFFFAOYSA-N 0.000 title claims description 21
- 229910052725 zinc Inorganic materials 0.000 title claims description 21
- 239000011701 zinc Substances 0.000 title claims description 21
- 239000002253 acid Substances 0.000 title description 2
- 239000004094 surface-active agent Substances 0.000 claims description 19
- 150000001875 compounds Chemical class 0.000 claims description 8
- 230000002378 acidificating effect Effects 0.000 claims description 6
- 230000008021 deposition Effects 0.000 claims description 6
- 150000003839 salts Chemical class 0.000 claims description 5
- FPYUJUBAXZAQNL-UHFFFAOYSA-N 2-chlorobenzaldehyde Chemical group ClC1=CC=CC=C1C=O FPYUJUBAXZAQNL-UHFFFAOYSA-N 0.000 claims description 3
- 125000003118 aryl group Chemical group 0.000 claims description 3
- 125000004435 hydrogen atom Chemical group [H]* 0.000 claims 4
- 229910052783 alkali metal Inorganic materials 0.000 claims 2
- 150000001340 alkali metals Chemical group 0.000 claims 2
- 229910052784 alkaline earth metal Inorganic materials 0.000 claims 2
- 150000001342 alkaline earth metals Chemical group 0.000 claims 2
- 125000004429 atom Chemical group 0.000 claims 2
- 229910052739 hydrogen Inorganic materials 0.000 claims 2
- 239000001257 hydrogen Substances 0.000 claims 2
- 229910052751 metal Inorganic materials 0.000 claims 2
- 239000002184 metal Substances 0.000 claims 2
- 238000007747 plating Methods 0.000 claims 2
- 125000004169 (C1-C6) alkyl group Chemical group 0.000 claims 1
- 238000000576 coating method Methods 0.000 description 6
- 239000000203 mixture Substances 0.000 description 5
- WSFSSNUMVMOOMR-UHFFFAOYSA-N Formaldehyde Chemical compound O=C WSFSSNUMVMOOMR-UHFFFAOYSA-N 0.000 description 3
- 239000000654 additive Substances 0.000 description 3
- 239000003795 chemical substances by application Substances 0.000 description 3
- 239000000758 substrate Substances 0.000 description 3
- JWAZRIHNYRIHIV-UHFFFAOYSA-N 2-naphthol Chemical compound C1=CC=CC2=CC(O)=CC=C21 JWAZRIHNYRIHIV-UHFFFAOYSA-N 0.000 description 2
- NLXLAEXVIDQMFP-UHFFFAOYSA-N Ammonia chloride Chemical compound [NH4+].[Cl-] NLXLAEXVIDQMFP-UHFFFAOYSA-N 0.000 description 2
- 0 Cc1cc(C)c(*)c(*)c1 Chemical compound Cc1cc(C)c(*)c(*)c1 0.000 description 2
- IAYPIBMASNFSPL-UHFFFAOYSA-N Ethylene oxide Chemical group C1CO1 IAYPIBMASNFSPL-UHFFFAOYSA-N 0.000 description 2
- WCUXLLCKKVVCTQ-UHFFFAOYSA-M Potassium chloride Chemical compound [Cl-].[K+] WCUXLLCKKVVCTQ-UHFFFAOYSA-M 0.000 description 2
- FAPWRFPIFSIZLT-UHFFFAOYSA-M Sodium chloride Chemical compound [Na+].[Cl-] FAPWRFPIFSIZLT-UHFFFAOYSA-M 0.000 description 2
- 239000003929 acidic solution Substances 0.000 description 2
- 230000000052 comparative effect Effects 0.000 description 2
- 239000002736 nonionic surfactant Substances 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- JIAARYAFYJHUJI-UHFFFAOYSA-L zinc dichloride Chemical compound [Cl-].[Cl-].[Zn+2] JIAARYAFYJHUJI-UHFFFAOYSA-L 0.000 description 2
- BWHOZHOGCMHOBV-UHFFFAOYSA-N Benzalacetone Natural products CC(=O)C=CC1=CC=CC=C1 BWHOZHOGCMHOBV-UHFFFAOYSA-N 0.000 description 1
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 1
- 229920002873 Polyethylenimine Polymers 0.000 description 1
- NPYPAHLBTDXSSS-UHFFFAOYSA-N Potassium ion Chemical compound [K+] NPYPAHLBTDXSSS-UHFFFAOYSA-N 0.000 description 1
- 150000007513 acids Chemical class 0.000 description 1
- 229910001413 alkali metal ion Inorganic materials 0.000 description 1
- 125000000217 alkyl group Chemical group 0.000 description 1
- 235000019270 ammonium chloride Nutrition 0.000 description 1
- KGBXLFKZBHKPEV-UHFFFAOYSA-N boric acid Chemical compound OB(O)O KGBXLFKZBHKPEV-UHFFFAOYSA-N 0.000 description 1
- 239000004327 boric acid Substances 0.000 description 1
- 125000000484 butyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 239000013065 commercial product Substances 0.000 description 1
- 239000007859 condensation product Substances 0.000 description 1
- 239000012043 crude product Substances 0.000 description 1
- USIUVYZYUHIAEV-UHFFFAOYSA-N diphenyl ether Chemical class C=1C=CC=CC=1OC1=CC=CC=C1 USIUVYZYUHIAEV-UHFFFAOYSA-N 0.000 description 1
- 238000009713 electroplating Methods 0.000 description 1
- 239000003995 emulsifying agent Substances 0.000 description 1
- 229910052736 halogen Inorganic materials 0.000 description 1
- 150000002367 halogens Chemical group 0.000 description 1
- -1 heteroaromatic ketones Chemical class 0.000 description 1
- 230000001788 irregular Effects 0.000 description 1
- 229910021645 metal ion Inorganic materials 0.000 description 1
- 238000000034 method Methods 0.000 description 1
- 239000004530 micro-emulsion Substances 0.000 description 1
- PSZYNBSKGUBXEH-UHFFFAOYSA-N naphthalene-1-sulfonic acid Chemical compound C1=CC=C2C(S(=O)(=O)O)=CC=CC2=C1 PSZYNBSKGUBXEH-UHFFFAOYSA-N 0.000 description 1
- 125000000449 nitro group Chemical group [O-][N+](*)=O 0.000 description 1
- 125000002347 octyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 description 1
- 239000001103 potassium chloride Substances 0.000 description 1
- 235000011164 potassium chloride Nutrition 0.000 description 1
- 229910001414 potassium ion Inorganic materials 0.000 description 1
- 239000012266 salt solution Substances 0.000 description 1
- 239000011734 sodium Substances 0.000 description 1
- WXMKPNITSTVMEF-UHFFFAOYSA-M sodium benzoate Chemical compound [Na+].[O-]C(=O)C1=CC=CC=C1 WXMKPNITSTVMEF-UHFFFAOYSA-M 0.000 description 1
- 239000004299 sodium benzoate Substances 0.000 description 1
- 235000010234 sodium benzoate Nutrition 0.000 description 1
- 239000011780 sodium chloride Substances 0.000 description 1
- 229910001415 sodium ion Inorganic materials 0.000 description 1
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- BWHOZHOGCMHOBV-BQYQJAHWSA-N trans-benzylideneacetone Chemical compound CC(=O)\C=C\C1=CC=CC=C1 BWHOZHOGCMHOBV-BQYQJAHWSA-N 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 1
- 235000005074 zinc chloride Nutrition 0.000 description 1
- 239000011592 zinc chloride Substances 0.000 description 1
- NWONKYPBYAMBJT-UHFFFAOYSA-L zinc sulfate Chemical compound [Zn+2].[O-]S([O-])(=O)=O NWONKYPBYAMBJT-UHFFFAOYSA-L 0.000 description 1
- 229960001763 zinc sulfate Drugs 0.000 description 1
- 229910000368 zinc sulfate Inorganic materials 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C25—ELECTROLYTIC OR ELECTROPHORETIC PROCESSES; APPARATUS THEREFOR
- C25D—PROCESSES FOR THE ELECTROLYTIC OR ELECTROPHORETIC PRODUCTION OF COATINGS; ELECTROFORMING; APPARATUS THEREFOR
- C25D3/00—Electroplating: Baths therefor
- C25D3/02—Electroplating: Baths therefor from solutions
- C25D3/22—Electroplating: Baths therefor from solutions of zinc
Definitions
- the invention relates to an aqueous acidic galvanic zinc bath which, in addition to the customary additives such as conductive salts and brighteners, contains certain alkylphenol ethoxylates which are sulfonated and sulfated as surfactants.
- FR-A-2 086 320 describes sulfated alkylphenol ethoxylates for use in galvanic zinc baths which contain other customary additives.
- the aim of the invention was to find a class of surfactants which solubilize the brighteners used well and which, from acidic, galvanic zinc baths which contain the usual additives and also water-insoluble brighteners, can be used to obtain uniform and ductile zinc coatings on metallic substrates, even at low current densities.
- aqueous acidic galvanic bath for the electrolytic deposition of zinc which contains conductive salts, brighteners and surfactants and is characterized by a content of a surfactant of the formula 1, as defined in claim 1, and the use of the compounds of the formula I. achieved as a surfactant in aqueous acidic galvanic baths for the electrolytic deposition of zinc in the presence of brighteners.
- R 1 is preferably a C 4 - to C '5 -alkyl radical.
- C 4 to C 9 alkyl radicals of which the butyl, tert-butyl, octyl and nonyl radicals are to be mentioned specifically.
- n stands for an integer from 5 to 50, preferably 7 to 30.
- the zinc can be electrolytically used in the bath.
- an alkali metal ion especially the sodium or potassium ion, is preferably chosen as the metal ion.
- the surfactants to be used according to the invention are therefore sulfonated and sulfated alkylphenol ethoxylates. They can be used individually or in mixtures with known surfactants. Non-ionic surfactants such as P — C 4 H 9 to C 12 H 25 alkylphenol ethoxylates with 10 to 30 ethylene oxide units or ⁇ -naphthol ethoxylates with 5 to 20 ethylene oxide units are particularly suitable as additional known surfactants. These are expediently used in an amount of 1 to 15 g / l.
- the zinc baths usually contain brighteners.
- the brighteners used can be divided into so-called basic brighteners and top brighteners.
- Polyethyleneimines or their derivatives, for example, are expedient as basic gloss agents.
- the top brighteners are usually poorly or not at all soluble in the aqueous zinc bath. These include representatives of the most diverse classes of substances, in particular certain aromatic or heteroaromatic ketones, as described, for example, in GB-A-1 149 106, JP-A-74 89 637.
- R 3 is an aromatic or heteroaromatic radical, preferably an optionally alkyl, halogen or nitro substituted phenyl or thienyl radical and R 4 is C 1 -C 6 -alkyl, or crude products containing these compounds, and / or o-chlorobenzaldehyde.
- This class of compounds includes representatives such as:
- benzal acetone is preferred.
- o-chlorobenzaldehyde can be used as a brightener alone or as a mixture with a compound of the formula II.
- the zinc baths appropriately contain brighteners in a total amount of 1 to 10 g / l. They contain lace gloss agents in an amount of 0.1 to 2.0 g / l, preferably 0.1 to 1 g / l.
- the surfactants to be used according to the invention are present in the baths in an amount of 4 to 30, preferably 5 to 15 g / l.
- the baths have the usual compositions. They contain e.g. 50 to 150 g / l zinc chloride or the equivalent amount of zinc sulfate, 100 to 250 g / l potassium chloride (conductive salt), 15 to 25 g / l boric acid, 1 to 8 g / l sodium benzoate and optionally 1 to 4 g / l agent for Increase in scatter such as naphthalenesulfonic acid / formaldehyde condensation products. Other baths can also contain 10 to 160 g / l ammonium chloride or sodium chloride. The pH of the baths is usually between 3 and 6.
- the baths according to the invention provide high-gloss and ductile zinc coatings over the entire current density range.
- This bath corresponds to bath 1, but in addition to 10 g / l of the surfactant according to the invention it additionally contains 5 g / l of commercially available surfactant.
- the sheets used are run for 10 minutes in a Hull cell with 1 ampere at room temperature (approx. 23 ° C).
- an alkylated diphenyl ether disulfonate (commercial product) was used as the surfactant.
- the cloud point of the bath at 5 g / l and 10 g / 1 surfactant was above 100 ° C.
- test plate was run for 10 minutes in the Hull cell with 1 A at room temperature (approx. 23 ° C.).
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Electrochemistry (AREA)
- Materials Engineering (AREA)
- Metallurgy (AREA)
- Organic Chemistry (AREA)
- Electroplating And Plating Baths Therefor (AREA)
- Cosmetics (AREA)
Description
- Die Erfindung betrifft ein wäßriges saures galvanisches Zinkbad, das neben den üblichen Zusätzen, wie Leitsalzen und Glanzbildnern, bestimmte Alkylphenolethoxylate, die sulfoniert und sulfatiert sind, als Tenside enthält.
- Bei der elektrolytischen Abscheidung von Zink auf metallische Substrate aus saurer Lösung, die im den letzten Jahren zunehmende Bedeutung gewonnen hat, kommt es auf mehrere wichtige Kriterien an. Da aus saurer Lösung die entstehenden Zinküberzüge meistens matt und häufig auch unregelmäßig anfallen, müssen in den Bädern neben üblichen Leitsalzen (zur Verbesserung der Leitfähigkeit der Bäder) sogenannte Glanzbildner zugegen sein, die den Überzügen einen erhöhten Glanz verleihen, und die es darüber hinaus auch erlauben, bei geringeren Stromdichten zu arbeiten. Diese Glanzbildner, die den verschiedensten chemischen Stoffklassen zugeordnet wwerden können, sind häufig in Wasser und vor allem Salzlösungen schwer oder überhaupt nicht löslich, so daß man den Bädern bestimmte Tenside zusetzen muß, die als Emulgatoren dienen, die zu klaren, duchsichtigen Mikroemulsionen führen. Durch diese Maßnahmen erreicht man eine gleichmäßige Abscheidung des Zinks auf den Substraten. Für diese Zwecke sind bisher eine Reihe von nichtionischen Tensiden eingesetzt worden, wie beispielsweise aus der GB- A-1 149 106 bekannt ist. Des weiteren ist aus der JP-A-74 89 637 der Einsatz von Alkyldiphenyloxidsulfonsäuren bekannt, welch letztere zwar eine Abscheidung relativ gleichmäßiger Zinkschichten ermöglichen, wobei jedoch die Duktilität zu wünschen übrig läßt und im niedrigen Stromdichtsbereich nichtdeckende Überzüge sich ergeben.
- In der FR-A-2 086 320 werden sulfatierte Alkylphenolethoxylate zur Anwendung in galvanischen Zinkbädern, die weitere übliche Zusätze enthalten, beschrieben.
- Das Ziel der Erfindung bestand darin, eine Tensidklasse aufzufinden, die die verwendeten Glanzbildner gut solubilisiert und es gestattet, aus sauren, galvanischen Zinkbädern, die übliche Zusätze und auch wasserunlösliche Glanzbildner enthalten, auch mit geringen Stromdichten gleichmäßige und duktile Zinküberzüge auf metallischen Substraten zu erhalten.
- Dieses Ziel wurde durch ein wäßriges saures galvanisches Bad zur elektrolytischen Abscheidung von Zink, das Leitsalze, Glanzbildner und Tenside enthält und sich durch einen Gehalt en einem Tensid der Formel 1, wie im Patentanspruch 1 definiert, auszeichnet, und die Verwendung der Verbindungen der Formel I als Tensid in wäßrigen sauren galvanischen Bädern zur elektrolytischen Abscheidung von Zink in Gegenwart von Glanzbildnern erreicht.
- Dabei bedeutet Rl vorzugsweise einen C4- bis C'5-Alkylrest. Technisch von besonderem Interesse sind C4- bis C9-Alkylreste, von denen der Butyl-, tert.-Butyl-, Octyl- und Nonylrest speziell zu nennen sind. n steht für eine ganze Zahl von 5 bis 50, vorzugsweise 7 bis 30. Für den Fall, daß in der -S03H-Gruppe für H Zink steht, kann das Zink in dem Bade elektrolytisch mitverwertet werden. Vorzugsweise wählt man aber als Metallion ein Alkalimetallion, speziell das Natrium- oder Kaliumion.
- Die erfindungsgemäß zu verwendenden Tenside stellen somit sulfonierte und sulfatierte Alkylphenolethoxylate dar. Sie können einzeln oder in Gemischen mit bekannten Tensiden verwendet werden. Als zusätzliche bekannte Tenside kommen vor allem nichtionische Tenside, wie P-C4H9- bis C12H25-Alkylphenolethoxylate mit 10 bis 30 Ethylenoxideinheiten oder ß-Naphtholethoxylate mit 5 bis 20 Ethylenoxideinheiten in Betracht. Diese werden zweckmäßiger weise in einer Menge von 1 bis 15 g/I eingesetzt.
- Die Verbindungen der Formel I sind bekannt oder können nach literaturbekannten Verfahren hergestellt werden.
- Die Zinkbäder enthalten üblicherweise Glanzbildner. Die verwendeten Glanzbildner können eingeteilt werden in sog. Grundglanzbildner und Spitzenglanzbildner. Als Grundglanzbildner sind zweckmäßig beispielsweise Polyethylenimine oder deren Derivate. Die Spitzenglanzbildner sind in der Regel im wäßrigen Zinkbad schlecht oder überhaupt nicht löslich. Hierzu gehören Vertreter der verschiedensten Stoffklassen, insbesondere bestimmte aromatische oder heteroaromatische Ketone, wie sie beispielsweise in der GB-A-1 149 106, JP-A-74 89 637 beschrieben sind.
- Es sind dies zum Beispiel Verbindungen der Formel 11
- Diese Verbindungsklasse umfaßt Vertreter wie:
- Davon ist das Benzalaceton bevorzugt. Darüber hinaus kann als Glanzbildner o-Chlorbenzaldehyd allein oder in Mischung mit einer Verbindung der Formel II verwendet werden.
- Die Zinkbäder enthalten Glanzbildner zweckmäßig in einer Gesamtmenge von 1 bis 10 g/I. Sie enthalten Spitzenglanzbildner in einer Menge von 0,1 bis 2,0 g/I, vorzugsweise 0,1 bis 1 g/I.
- Die erfindungsgemäß zu verwendenden Tenside sind in den Bädern in einer Menge von 4 bis 30, vorzugsweise 5 bis 15 g/I enthalten.
- Im übrigen weisen die Bäder die üblichen Zusammensetzungen auf. Sie enthalten z.B. 50 bis 150 g/I Zinkchlorid oder die äquivalente Menge Zinksulfat, 100 bis 250 g/I Kaliumchlorid (Leitsalz), 15 bis 25 g/I Borsäure, 1 bis 8 g/I Natriumbenzoat und ggf. 1 bis 4 g/I Agens zur Erhöhung der Streuung, wie Naphthalinsulfonsäure/Formaldehyd-Kondensationsprodukte. Andere Bäder können auch 10 bis 160 g/I Ammoniumchlorid oder Natriumchlorid enthalten. Der pH-Wert der Bäder liegt in der Regel bei pH 3 bis 6.
- Die erfindungsgemäßen Bäder liefern über den gesamten Stromdichtenbereich hochglänzende und duktile Zinküberzüge.
- Die nun folgenden Beispiele erläutern die Erfindung.
- In galvanischen Bädern der folgenden Zusammensetzung werden die Eigenschaften der erfindungsgemäßen Tenside aufgezeigt, wobei die Beispiele 1 bis 3 in der nachfolgenden Tabelle 1 Vergleichsbeispiele darstellen:

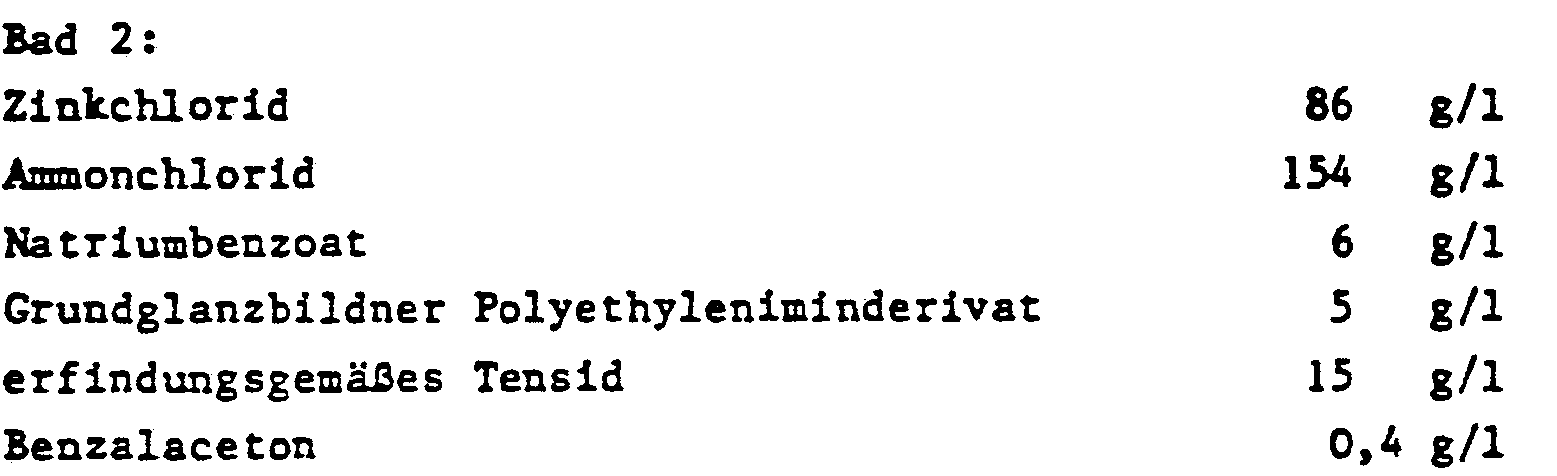

- Dieses Bad entspricht Bad 1, jedoch enthält es neben 10 g/I erfindungsgemäßem Tensid zusätzlich 5 g/I handelsüblich Tensid.
- Die eingesetzten Bleche werden 10 Minuten in einer Hullzelle mit 1 Ampere bei Raumtemperatur (ca. 23°C) gefahren.
- In einem Bad der Zusammensetzung 3 wurde als Tensid ein alkyliertes Diphenylether-disulfonat (handelsübliches Produkt) eingesetzt. Der Trübungspunkt des Bades bei 5 g/I und 10 g/1 Tensid lag über 100° C.
- Ein Testblech wurde 10 Min. in der Hullzelle mit 1 A bei Raumtemperatur (ca. 23°C) darin gefahren.
- Neben geringen Glanz (Note 2) und Schleier wurde eine sehr schlechte Duktilität (Note 1) der Abscheidungen beobachtet. Im niedrigen Stromdichtebereich konnten keine deckenden Überzüge erzielt werden.
Claims (3)
1. Wäßriges saures galvanisches Bad zur elektrolytischen Abscheidung von Zink, das Leitsalze, Glanzbildner und Tenside enthält, gekennzeichnet durch einen Gehalt an einem Tensid der Formel
in der R1 einen C4- bis C20-Alkylrest, R2 ein Wasserstoff, X und Y einen Rest der Formel -S03H, wobei das Wasserstoffatom durch ein Alkali-, ein Äquivalent Erdalkalimetallatom oder ein Äquivalent Zinkmetallatom ersetzt sein kann, und n eine ganze Zahl von 5 bis 50 bedeuten.
2. Bad nach Anspruch 1, enthaltend als Glanzbildner eine Verbindung der Formel II
in der R3 einen gegebenenfalls substituierten aromatischen oder heteroaromatischen Rest und R4 Cl- bis C6-Alkyl bedeuten, und/oder o-Chlorbenzaldehyd.
3. Verwendung einer Verbindung der Formel
in der Rl einen C4- bis C2o-Alkylrest, R2 ein Wasserstoff, X und Y einen Rest der Formel -S03H, wobei das Wasserstoffatom durch ein Alkali-, ein Äquivalent Erdalkalimetallatom oder ein Äquivalent Zinkmetallatom ersetzt sein kann, und n eine ganze Zahl von 5 bis 50 bedeuten, als Tensid in wäßrigen sauren galvanischen Bädern nur elektrolytischen Abscheidung von Zink in Gegenwart von Glanzbildnern.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| DE3248503 | 1982-12-29 | ||
| DE19823248503 DE3248503A1 (de) | 1982-12-29 | 1982-12-29 | Saures galvanisches zinkbad |
Publications (3)
| Publication Number | Publication Date |
|---|---|
| EP0115020A2 EP0115020A2 (de) | 1984-08-08 |
| EP0115020A3 EP0115020A3 (en) | 1984-10-03 |
| EP0115020B1 true EP0115020B1 (de) | 1987-04-08 |
Family
ID=6182076
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| EP83112804A Expired EP0115020B1 (de) | 1982-12-29 | 1983-12-20 | Saures galvanisches Zinkbad |
Country Status (3)
| Country | Link |
|---|---|
| US (1) | US4496439A (de) |
| EP (1) | EP0115020B1 (de) |
| DE (2) | DE3248503A1 (de) |
Families Citing this family (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4541906A (en) * | 1984-05-21 | 1985-09-17 | Omi International Corporation | Zinc electroplating and baths therefore containing carrier brighteners |
| DE3432956A1 (de) * | 1984-09-06 | 1986-03-13 | Schering AG, 1000 Berlin und 4709 Bergkamen | Sulfate und sulfoderivate der ss - naphtholpolyglykolaether und saure zinkbaeder enthaltend diese verbindungen |
| DE3613874A1 (de) * | 1986-04-24 | 1987-10-29 | Basf Ag | Waessriges saures galvanisches bad |
| US5616232A (en) * | 1994-09-28 | 1997-04-01 | Nippon Steel Corporation | Process for producing zinc-chromium alloy-electroplated steel plate |
| US6143160A (en) * | 1998-09-18 | 2000-11-07 | Pavco, Inc. | Method for improving the macro throwing power for chloride zinc electroplating baths |
| JP6676550B2 (ja) | 2014-07-04 | 2020-04-08 | ビーエーエスエフ ソシエタス・ヨーロピアＢａｓｆ Ｓｅ | アルカリ性亜鉛メッキ用添加剤 |
| CN107709627B (zh) | 2015-06-25 | 2020-07-28 | 巴斯夫欧洲公司 | 用于碱性镀锌的添加剂 |
| CN111118555A (zh) * | 2020-01-17 | 2020-05-08 | 浙江金欣新材料科技股份有限公司 | 一种水溶性电镀光亮剂及其制备方法 |
| PE20240150A1 (es) * | 2021-05-20 | 2024-02-08 | Basf Se | Bano de galvanizacion de sulfonato, proceso de refinado de metal mediante deposicion electrolitica y proceso para controlar la morfologia de metales en el refinado electroolitico |
Family Cites Families (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE1521029C3 (de) * | 1966-05-28 | 1984-01-19 | Dr.-Ing. Max Schlötter GmbH & Co KG, 7340 Geislingen | Saures galvanisches Glanzzinkbad |
| JPS4840543B1 (de) * | 1970-04-24 | 1973-12-01 | ||
| GB1327303A (en) * | 1971-03-23 | 1973-08-22 | Cruickshanks Ltd M T | Acidic zinc electroplating bath |
-
1982
- 1982-12-29 DE DE19823248503 patent/DE3248503A1/de not_active Withdrawn
-
1983
- 1983-12-20 DE DE8383112804T patent/DE3370835D1/de not_active Expired
- 1983-12-20 EP EP83112804A patent/EP0115020B1/de not_active Expired
- 1983-12-23 US US06/565,217 patent/US4496439A/en not_active Expired - Lifetime
Also Published As
| Publication number | Publication date |
|---|---|
| US4496439A (en) | 1985-01-29 |
| DE3370835D1 (en) | 1987-05-14 |
| DE3248503A1 (de) | 1984-07-05 |
| EP0115020A2 (de) | 1984-08-08 |
| EP0115020A3 (en) | 1984-10-03 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| EP2116634B1 (de) | Modifizierter Kupfer-Zinn-Elektrolyt und Verfahren zur Abscheidung von Bronzeschichten | |
| DE1062079B (de) | Cyanidisches Bad und Verfahren zur galvanischen Abscheidung von Kupferueberzuegen | |
| DE1207177B (de) | Verfahren zur Herstellung glaenzender galvanischer Metallueberzuege | |
| DE2122263A1 (de) | Verfahren zur Herstellung eines primären Glanzers fur saure galvanische Verzinnungsbader | |
| DE69917620T2 (de) | Ductilität verbessernde additive für nickel-wolframlegierungen | |
| DE1007592B (de) | Bad zur Herstellung von galvanischen Metallueberzuegen | |
| DE1001078B (de) | Galvanische Baeder zur Herstellung von Metallueberzuegen | |
| DE3001879C2 (de) | Wäßriges saures Bad und Verfahren zur galvanischen Abscheidung von glänzenden und eingeebneten Nickel-Eisen-Schichten | |
| DE3628361C2 (de) | ||
| DE3447813A1 (de) | Waessriges saures bad sowie ein verfahren zur galvanischen abscheidung von zink oder zinklegierungen | |
| DE3875227T2 (de) | Verfahren zur herstellung eines bades fuer die elektroplattierung einer binaeren zinn-kobalt-, zinn-nickel- oder zinn-blei- legierung und damit hergestelltes elektroplattierungsbad. | |
| DE3024932C2 (de) | ||
| EP0115020A2 (de) | Saures galvanisches Zinkbad | |
| DE2830441A1 (de) | Waessriges bad zur galvanischen abscheidung von zink und dessen verwendung | |
| DE2537065C2 (de) | ||
| CH629541A5 (de) | Verfahren zur elektrolytischen abscheidung einer eisenlegierung. | |
| EP3067444B1 (de) | Abscheidung von dekorativen palladium-eisen-legierungsbeschichtungen auf metallischen substanzen | |
| DE3212118A1 (de) | Bad zur galvanischen abscheidung von glaenzendem metallischem zinn oder legierungen des zinns | |
| DE3611627A1 (de) | Verbindung, zusammensetzung und verfahren zum elektroplattieren | |
| CH640888A5 (de) | Verfahren zur galvanischen abscheidung eines eisen und nickel und/oder kobalt enthaltenden niederschlags und hierfuer geeignetes bad. | |
| EP0126921B1 (de) | Bad für die galvanische Abscheidung von Goldlegierungen | |
| DE888191C (de) | Bad und Verfahren zur galvanischen Vernicklung | |
| DE3517968A1 (de) | Waessriger saurer zink-elektrolyt und ein verfahren zur galvanischen abscheidung von zink unter verwendung dieses elektrolyts | |
| DE1496823B1 (de) | Verfahren zum galvanischen Abscheiden von korrosionsbestaendigen,dreischichtigen Nickel- oder Nickel-Kobalt-Legierungsueberzuegen auf Metallen | |
| DE3228911C2 (de) |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PUAI | Public reference made under article 153(3) epc to a published international application that has entered the european phase |
Free format text: ORIGINAL CODE: 0009012 |
|
| PUAL | Search report despatched |
Free format text: ORIGINAL CODE: 0009013 |
|
| AK | Designated contracting states |
Designated state(s): DE FR GB IT |
|
| AK | Designated contracting states |
Designated state(s): DE FR GB IT |
|
| 17P | Request for examination filed |
Effective date: 19841122 |
|
| GRAA | (expected) grant |
Free format text: ORIGINAL CODE: 0009210 |
|
| AK | Designated contracting states |
Kind code of ref document: B1 Designated state(s): DE FR GB IT |
|
| ITF | It: translation for a ep patent filed | ||
| REF | Corresponds to: |
Ref document number: 3370835 Country of ref document: DE Date of ref document: 19870514 |
|
| ET | Fr: translation filed | ||
| PLBE | No opposition filed within time limit |
Free format text: ORIGINAL CODE: 0009261 |
|
| STAA | Information on the status of an ep patent application or granted ep patent |
Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT |
|
| 26N | No opposition filed | ||
| ITTA | It: last paid annual fee | ||
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: FR Payment date: 19971127 Year of fee payment: 15 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: DE Payment date: 19971212 Year of fee payment: 15 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: GB Payment date: 19971216 Year of fee payment: 15 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: GB Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES Effective date: 19981220 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: DE Free format text: LAPSE BECAUSE OF THE APPLICANT RENOUNCES Effective date: 19981224 |
|
| GBPC | Gb: european patent ceased through non-payment of renewal fee |
Effective date: 19981220 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: FR Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES Effective date: 19990831 |
|
| REG | Reference to a national code |
Ref country code: FR Ref legal event code: ST |
