EP0135187A2

EP0135187A2 - Verfahren zur Imprägnierung von Textilien aus organischen Fasern

Info

Publication number: EP0135187A2
Application number: EP84110814A
Authority: EP
Inventors: Karl Dr. Dipl.-Chem. Huhn; Günter Dr. Dipl.-Chem. von Au
Original assignee: Wacker Chemie AG
Current assignee: Wacker Chemie AG
Priority date: 1983-09-13
Filing date: 1984-09-11
Publication date: 1985-03-27
Also published as: CA1251102A; KR870000475B1; KR850002509A; DE3332997A1; US4555419A; EP0135187A3; JPS6075679A

Abstract

Bei der Imprägnierung von Textilien aus organischen Fasern durch Auftragen von vernetzbarem Diorganopolysiloxan, Organopolysiloxan mit mindestens 3 Si-gebundenen Wasserstoffatomen je Molekül und Vernetzungskatalysator auf die zu imprägnierenden Textilien und in bekannterweise erfolgende Vernetzung vom vernetzbaren Diorganopolysiloxan wird auf die zu imprägnierenden Textilien zusätzlich Organo(poly)siloxan mit 1 oder 2 Si-gebundenen Wasserstoffatom(en) und 2 bis 8 Siliciumatomen je Molekül aufgetragen, wobei die Mitverwendung von Füllstoff mit einer Oberfläche von mindestens 50 m²/g in Mengen über 1 Gew.-%, bezogen auf das Gesamtgewicht der jeweils eingesetzten Organosiliciumverbindungen, ausgeschlossen ist.

Description

Verfahren zur Imprägnierung von Textilien aus organischen Fasern durch Auftragen von vernetzbarem Diorganopolysiloxan, Organopolysiloxan mit mindestens 3 Si-gebundenen Wasserstoffatomen je Molekül und Vernetzungskatalysator auf die zu imprägnierenden Textilien und Vernetzung vom vernetzbaren Diorganopolysiloxan sind bereits bekannt. Die Vernetzung kann durch Kondensation von Si-gebundenem Wasserstoff und Si-gebundenen Hydroxylgruppen erfolgen (vgl. z. B. US 4 098 701, ausgegeben 4. Juli 1978, P. M. Burrill et al.,Dow Corning Limited). Die Vernetzung kann aber auch durch Anlagerung von Si-gebundenem Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung erfolgen (vgl. z. B. US 4 154 714, ausgegeben 15. Mai 1979, F. Hockemeyer et al., Wacker-Chemie GmbH).
Es bestand nun die Aufgabe, eine derartige Imprägnierung durchzuführen, ohne daß die Textilien durch die Imprägnierung einen angenehmen Griff in unerwünscht hohem Ausmaß verlieren bzw. den Textilien zusätzlich zu den anderen durch die Imprägnierung verliehenen erwünschten Eigenschaften einen besonders angenehmen Griff zu verleihen, wobei der angenehme Griff und die übrigen durch die Imprägnierung den Textilien verliehenen erwünschten Eigenschaften gegenüber Reinigung der Textilien mit Wasser und/oder organischem Lösungsmittel beständig sind. Diese Aufgabe wird durch die Erfindung gelöst.
Gegenstand der Erfindung ist ein Verfahren zur Imprägnierung von Textilien aus organischen Fasern durch Auftragen von vernetzbarem Diorganopolysiloxan, Organopolysiloxan mit mindestens 3 Si-gebundenen Wasserstoffatomen je Molekül und Vernetzungskatalysator auf die zu imprägnierenden Textilien und in bekannter Weise erfolgende Vernetzung von vernetzbarem Diorganopolysiloxan, dadurch gekennzeichnet, daß. auf die zu imprägnierenden Textilien zusätzlich Organo(poly)siloxan mit 1 oder 2 Si-gebundenen Wasserstoffatom(en) und 2 bis 8 Siliciumatomen je Molekül aufgetragen wird; wobei die Mitverwendung von Füllstoff mit einer Oberfläche von mindestens 50 m²/g in Mengen über 1 Gew.-%; bezogen auf das Gesamtgewicht der jeweils eingesetzten Organosiliciumverbindungen; ausgeschlossen ist.
US 3 697 473 (ausgegeben 10. Oktober 1972, K. E. Polmanteer et al., Dow Corning Corporation) und US 4 057 596 (ausgegeben 8. November 1977, Minoru Takamizawa, Shinetsu Chemical Company) betreffen jeweils die Mitverwendung von Organopolysiloxan mit nur 2 Si-gebundenen Wasserstoffatomen je Molekül bei der Vernetzung von Diorganopolysiloxan mit mindestens 3 Si-gebundene . Wasserstoffatome je Molekül aufweisendem Organopolysiloxan durch Anlagerung von Si-gebundenem Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung. Keine dieser Druckschriften erwähnt jedoch eine Behandlung von Textilien. Somit konnten diese Druckschriften auch nicht erwarten lassen, daß durch die erfindungsgemäße Maßnahme die eingangs geschilderte Aufgabe gelöst werden würde.
US 4 013 611 (ausgegeben 22. März 1977, W. Hechtl et al., Wacker-Chemie GmbH) betrifft zwar ebenfalls die Mitverwendung von Organo(poly)siloxan mit nur 2 Si-gebundenen Wasserstoffatomen je Molekül bei der Vernetzung von Diorganopolysiloxan mit mindestens 3 Si-gebundene Wasserstoffatome je Molekül aufweisendem Diorganopolysiloxan durch Anlagerung von Si-gebundenem Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung und diese Druckschrift erwähnt auch die Beschichtung von Geweben. Bei dem Verfahren gemäß US 4 013 611 ist jedoch die Mitverwendung von Füllstoff mit einer Oberfläche von mindestens 50 m²/g entscheidend. Weiterhin ist dieser Druckschrift nicht zu entnehmen, daß durch Behandlung mit den dort beschriebenen Massen den Geweben ein angenehmer Griff belassen bzw. verliehen werden würde.
Gemäß dem "Textilbericht"-Referat von JA 57 171 769 (ausgegeben 22. Okt. 1982, Shinetsu Chem. Ind. KK) wird durch eine Textilausrüstung, die zusätzlich zu in den endständigen Einheiten je eine Si-gebundene Hydroxylgruppe aufweisendem Diorganopolysiloxan ; Organopolysiloxan mit mindestens 3 Si-gebundenen Wasserstoffatomen je Molekül und Vernetzungskatalysator Organopolysiloxan mit 2 Si-gebundenen Wasserstoffatomen je Molekül und einer Viskosität von mindestens 10 mPa.s bei 25°C, also mit mehr als 8 Siliciumatomen je Molekül, enthält, den Textilien Elastizität und bauschiger; also angenehmer Griff verliehen. Die erfindungsgemäß behandelten Textilien haben überraschenderweise noch angenehmeren Griff.
Nach dem erfindungsgemäßen Verfahren können alle gewebten, gewirkten oder gestrickten Textilien aus organischen Fasern imprägniert werden, die auch bisher mit Organosiliciumverbindungen imprägniert werden konnten. Die organischen Fasern, aus denen die Textilien hergestellt sind, können natürliche oder synthetische Fasern sein. Beispiele für derartige Fasern sind solche aus Keratin, insbesondere Wolle, Baumwolle, Rayon, Hanf, natürlicher Seide, Polypropylen, Polyethylen, Polyester, Polyurethan, Polyamid, Celluloseacetat und Gemische aus mindestens zwei solcher Fasern. Die Textilien können in Form von Stoffbahnen oder von Kleidungsstücken bzw. Teilen von Kleidungsstücken vorliegen.
Wenn die Vernetzung durch Kondensation von Si-gebundenen Hydroxylgruppen erfolgen soll, ist als vernetzbares Diorganopolysiloxan solches bevorzugt, das in den endständigen Einheiten je eine Si-gebundene Hydroxylgruppe aufweist. Es können bei dem erfindungsgemäßen Verfahren als derartige Diorganopolysiloxane die gleichen, in den endständigen Einheiten je eine Si-gebundene Hydroxylgruppe aufweisenden Diorganopolysiloxane eingesetzt werden, die auch bei den bisher bekannten Verfahren zum Imprägnieren von organischen Fasern unter Verwendung von in den endständigen Einheiten je eine Si-gebundene Hydroxylgruppe aufweisendem Diorganopolysiloxan.eingesetzt werden konnten. Bevorzugt als in den endständigen Einheiten je eine Si-gebundene Hydroxylgruppe aufweisende Diorganopolysiloxane sind wiederum solche der Formel
worin R gleiche oder verschiedene einwertige, gegebenenfalls halogenierte Kohlenwasserstoffreste bedeutet und n eine ganze Zahl mit einem solchen Wert ist, daß die durchschnittliche Viskosität dieser Diorganopolysiloxane 100 bis über 10⁶ mPa.s bei 25"C..beträgt.
Innerhalb bzw. entlang der Organopolysiloxankette der oben angegebenen Formel können, was bei derartigen Formeln üblicherweise nicht dargestellt wird, zusätzlich zu den Diorganosiloxaneinheiten, also den Einheiten der Formel R₂SiO, auch andere Siloxaneinheiten vorliegen. Beispiele für solche anderen, vielfach jedoch lediglich als mehr oder weniger schwer vermeidbare Verunreinigungen vorliegenden Siloxaneinheiten sind solche der Formeln RSiO_3/2, R₃SiO_1/2 und SiO_4/2, wobei R jeweils die oben dafür angegebene Bedeutung hat. Die Menge an solchen anderen Siloxaneinheiten als Diorganosiloxaneinheiten beträgt vorzugsweise höchstens 10 %, insbesondere höchstens 5 %, der Anzahl der Siloxaneinheiten in den durch Kondensation vernetzbaren Diorganopolysiloxanen.
Vorzugsweise enthalten die Reste R und damit die SiC-gebundenen organischen Reste in den im Rahmen des erfindungsgemäßen Verfahrens eingesetzten durch Kondensation vernetzbaren Diorganopolysiloxanen 1 bis 20 Kohlenstoffatom(e) je Rest. Beispiele für Kohlenwasserstoffreste R und damit für SiC-gebundene organische Reste in den im Rahmen des erfindungsgemäßen Verfahrens eingesetzten durch Kondensation vernetzbaren Diorganopolysiloxanen sind Alkylreste, wie der Methyl-, Ethyl-, n-Propyl- und Isopropylrest sowie Butyl-, Octyl-, Tetradecyl- und Octadecylreste; Alkenylreste, wie der Vinyl- und Allylrest; cycloaliphatische Kohlenwasserstoffreste, wie der Cyclohexyl- und Cycloheptylrest sowie Cyclo- hexenylreste;Arylreste,wieider Phenylrest sowie Naphthylreste; Alkenylreste, wie Tolylreste; und Aralkylreste, wie der Benzylrest. Beispiele für halogenierte Kohlenwasserstoffreste R und damit ebenfalls für SiC-gebundene organische Reste in den im Rahmen des erfindungsgemäßen Verfahrens eingesetzten vernetzbaren Diorganopolysiloxanen sind der 3,3,3-Trifluorpropylrest und o-, p- und m-Chlorphenylreste. Beispiele für SiC-gebundene organische Reste in den im Rahmen des.erfindungsgemäßen Verfahrens eingesetzten vernetzbaren Diorganopolysiloxanen sind weiterhin solche, die zusätzlich zu Wasserstoff-, Kohlenstoff - und Fluoratomen Ethersauerstoffatome enthalten, wie der Tetrafluorethyloxypropylrest.Insbesondere wegen der leichteren Zugänglichkeit bestehen vorzugsweise mindestens 80 % der Anzahl der Reste R und damit der SiC-gebundenen organischen Reste in den im Rahmen des erfindungsgemäßen Verfahrens eingesetzten Diorganopolysiloxanen aus Methylresten. Als durch Kondensation vernetzbare Diorganopolysiloxane können gleiche oder verschiedene Moleküle dieser Organopolysiloxanart eingesetzt werden.
Wenn die Vernetzung durch Anlagerung von Si-gebundenem Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung erfolgen soll, kann dabei jedes Diorganopolysiloxan mit aliphatische Mehrfachbindung aufweisenden SiC-gebundenen organischen Resten eingesetzt werden, das auch bei den bisher bekannten Verfahren zum Imprägnieren von organischen Fasern unter Verwendung von Diorganopolysiloxan mit aliphatische Mehrfachbindung aufweisenden SiC-gebundenen organischen Resten und Vernetzung derartigen Diorganopolysiloxans durch Anlagerung von Si-gebundenem Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung eingesetzt werden konnte. Bevorzugt sind als Diorganopolysiloxane mit aliphatischer Mehrfachbindung aufweisenden SiC-gebundenen organischen Resten solche, die durch die Formel
wiedergegeben werden können, wobei R' die oben für R angegebene Bedeutung hat, mit der Maßgabe, daß mindestens 99 % der Anzahl'der Reste R' frei von aliphatischer Mehrfachbindung sind, und n die oben dafür angegebene Bedeutung hat.
Alle Ausführungen über die Art der anderen Siloxaneinheiten als Diorganosiloxaneinheiten und der Reste R, die oben in Zusammenhang mit den durch Kondensation vernetzbaren Diorganopolysiloxanen gemacht wurden, gelten auch für die durch Addition vernetzbaren Diorganopolysiloxane der vorstehend angegebenen Formel.
Als durch Addtion vernetzbare Diorganopolysiloxane können gleiche oder verschiedene Moleküle dieser Organopolysiloxanart eingesetzt werden.
Als mindestens 3 Si-gebundene Wasserstoffatome je Molekül auf- .weisende Organopolysiloxane können auch bei dem erfindungsgemäßgen Verfahren die gleichen Organopolysiloxane mit mindestens 3 Si-gebundenen Wasserstoffatomen verwendet werden, die bei allen bisher bekannten Verfahren zum Imprägnieren von organischen Fasern unter Verwendung von Diorganopolysiloxan mit aliphatische Mehrfachbindung aufweisenden SiC-gebundenen organischen Resten und Vernetzung derartigen Diorganopolysiloxans durch Anlagerung von Si-gebundenem Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung einsetzbar sind. Diese Organopolysiloxane mit mindestens 3 Si-gebundenen Wasserstoffatomen je Molekül können linear, verzweigt oder cyclisch sein.
In den mindestens 3 Si-gebundene Wasserstoffatome je Molekül aufweisenden Organopolysiloxanen sind die anders als durch Wasserstoff-und Siloxansauerstoffatome abgesättigten Siliciumvalenzen vorzugsweise durch Methyl-, Ethyl- oder Phenylreste oder ein Gemisch aus mindestens zwei solcher Reste abgesättigt.
, Bevorzugt als Organopolysiloxane mit mindestens 3 Si-gebundenen Wasserstoffatomen je Molekül sind solche der Formel
worin R² Wasserstoff oder gleiche oder verschiedene Kohlenwasserstoffreste mit der Bedeutung Methyl, Ethyl oder Phenyl und p eine ganze Zahl im Wert von 10 bis 500 bedeutet, mit der Maßgabe, daß an ein Si-Atom jeweils nur ein Wasserstoffatom gebunden ist und daß das Verhältnis von R2 SiO-Einheiten, in de- _nen beide R Kohlenwasserstoffreste sind, zu den HR SiO-Einheiten, in denen R² ein Kohlenwasserstoffrest ist, 0 : 1 bis 3 : 1 beträgt. Vorzugsweise bedeutet auch R² Methyl, wenn es nicht Wasserstoff ist.
Falls erwünscht, können aber auch die mindestens 3 Si-gebundenen Wasserstoffatome und die SiC-gebundenen organischen Reste in ein und demselben Molekül vorliegen.
Bei dem erfindungsgemäßen Verfahren eingesetztes Organopolysiloxan mit mindestens 3 Si-gebundenen Wasserstoffatomen je Molekül enthält vorzugsweise mindestens 0,1 Gewichtsprozent Si-gebundenen Wasserstoff je Molekül dieser Organopolysiloxanart.
Auch als Organopolysiloxane mit mindestens 3 Si-gebundenen Wasserstoffatomen je Molekül können gleiche oder verschiedene Moleküle dieser Organopolysiloxanart eingesetzt'werden.
Bei dem erfindungsgemäßen Verfahren verwendetes Organopolysiloxan mit mindestens 3 Si-gebundenen Wasserstoffatomen je Molekül wird vorzugsweise in Mengen von 1 bis 10 Gewichtsteil(en)je 100 Gewichtsteile vernetzbares Diorganopolysiloxan eingesetzt.
Wenn die Vernetzung durch Kondensation von Si-gebundenem Wasserstoff und Si-gebundenen Hydroxylgruppen erfolgen soll, wird als Vernetzungskatalysator ein Kondensationskatalysator verwendet. Dabei können beliebige Katalysatoren verwendet werden, die auch bei den bisher bekannten Verfahren zur Förderung der Kondensation von Si-gebundenen Hydroxylgruppen und Si-gebundenem Wasserstoff eingesetzt werden konnten. Beispiele für solche Katalysatoren sind insbesondere Carbonsäuresalze von Zinn oder Zink, wobei an diesen Metallen Kohlenwasserstoffreste direkt gebunden sein können, wie Di-n-butylzinndiacetat, Di-n-butylzinndilaureat, Di-n-butylzinndi-2-ethylhexoat, Di-2-ethylhexylzinndi-2-ethylhexoat und Zinkoctoate. Weitere Beispiele für Kondensationskatalysatoren sind Alkyltitanate, wie Butyltitanate, Triethanolamintitanat sowie Zirkoniumverbindungen.
Es kann eine Art von Kondensationskatalysator verwendet werden. Es kann aber auch ein Gemisch aus mindestens zwei verschiedenen Arten von Kondensationskatalysatoren, z. B. ein Gemisch aus Di-n-butylzinndilaurat und Butyltitanaten, verwendet werden.
Kondensationskatalysator wird vorzugsweise in Mengen von 0,3 bis 6 Gewichtsteilen je 10 bis 90 Gewichtsteilen vernetzbaren Diorganopolysiloxans eingesetzt.
Wenn die Vernetzung durch Anlagerung von Si-gebundenem Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung erfolgen soll, wird als Vernetzungskatalysator ein die Anlagerung von Si-gebundenem Wasserstoff an aliphatischer Mehrfachbindung fördernder Katalysator verwendet. Dabei können beliebige Katalysatoren verwendet werden, die auch bei den bisher bekannten Verfahren zur Förderung der Anlagerung von Si-gebundenem Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung eingesetzt werden konnten. Beispiele für solche Katalysatoren sind metallisches fein verteiltes Platin, Ruthenium, Rhodium, Palladium und Iridium, wobei sich diese Metalle, jeweils auf festen Trägern, wie Siliciumdioxyd, Aluminiumoxyd oder Aktivkohle, befinden können, und Verbindungen bzw. Komplexe dieser Elemente, wie PtCl₄, H₂PtCl₆. 6H₂0, Na_Z ^ptC1₄.4H₂0, Platin-Olefin-Komplexe, Platin-Alkohol-Komplexe, platin-Alkoholat-Komplexe, Platin-Ether-Komplexe, Platin-Aldehyd-Komplexe, Platin-Keton-Komplexe, einschließlich Umsetzungsprodukten aus H₂PtCl₆ . 6H20 und Cyclohexanon, Platin-Vinylsiloxan-Komplexe, insbesondere Platin-Divinyltetramethyldisiloxan-Komplexe mit oder ohne Gehalt an nachweisbarem anorganisch gebundenem Halogen, Bis-(gamma-picolin)-platindichlorid, Trimethylenpyridinplatindichlorid, Dicyclopentadienplatindichlorid, Dimethylsulfoxyd-ethylenplatin(II)-dichlorid und Umsetzungsprodukte aus in 1-Octen gelöstem Platintetrachlorid und sec.-Butylamin.
Platinverbindungen bzw. Platinkomplexe sind als die Anlagerung von Si-gebundenem Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung fördernde Katalysatoren bevorzugt.
Es kann eine Art von die Anlagerung von Si-gebundenem Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung förderndem Katalysator verwendet werden. Es kann aber auch ein Gemisch aus mindestens zwei solcher Kataly- . satoren verwendet werden.
Wird als die Anlagerung von Si-gebundenem Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung fördernder Katalysator Platinverbindung bzw. Platinkomplex eingesetzt, so wird derartiger Katalysator vorzugsweise in Mengen von 0,002 - 0,02 Gewichtsteilen, berechnet als elementares Platin, je 100 Gewichtsteile Organopolysiloxans mit SiC-gebundenen aliphatischen Mehrfachbindungen eingesetzt.
Auch in den Organo(poly)siloxanen mit 1 oder 2 Si-gebundenen Wasserstoffatom(en) je Molekül sind die anders als durch Wasserstoff- und Siloxansauerstoffatome abgesättigten Siliciumvalenzen vorzugsweise durch Methyl-, Ethyl- oder Phenylreste oder ein Gemisch aus mindestens zwei solcher Reste abgesättigt. Der Methylrest ist als. organischer Rest auch in den Organo(poly)-siloxanen mit 1 oder 2 Si-gebundenen Wasserstoffatom(en) je Molekül besonders bevorzugt.
Besonders bevorzugte Beispiele für Organo(poly)siloxane mit 1 oder 2 Si-gebundenen Wasserstoffatom(en) mit 2 bis 8 Siliciumatomen je Molekül sind solche der Formeln
und
wobei m 0 oder eine ganze Zahl im Wert von 1 bis 6, vorzugsweise 1 bis 4, ist, also Verbindungen; die zu der Klasse der linearen Diorgano(poly)siloxane mit einem Si-gebundenem Wasserstoffatom in mindestens einer der endständigen Einheiten gehören.
Es kann eine Art von Organo(poly)siloxan mit 1 oder 2 Si-gebundenen Wasserstoffatom(en) und 2 bis 8 Siliciumatomen je Molekül verwendet werden. Es kann aber auch ein Gemisch aus mindestens zwei derartiger Organo(poly)siloxane verwendet werden.
Vorzugsweise wird Organo(poly)siloxan mit 1 oder 2 Si-gebundenen Wasserstoffatom(en) und 2 bis 8 Siliciumatomen je Molekül in Mengen von 0,2 bis 10 Gewichtsteilen je Gewichtsteil Organopolysiloxan mit mindestens 3 Si-gebundenen Wasserstoffatomen je Molekül eingesetzt.
Es wird angenommen, daß bei dem erfindungsgemäßen Verfahren auch Si-gebundene^-Wasserstoffatome von Organo(poly)siloxan mit 1 oder 2 Si-gebundenen Wasserstoffatom(en) und 2 bis 8 Siliciumatomen je Molekül und Si-gebundene Hydroxylgruppen von vernetzbarem Diorganopolysiloxan kondensieren bzw. dieser Si-gebundene Wasserstoff sich an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung vom vernetzbarem Diorganopolysiloxan anlagert.
Zusätzlich zu den bisher genannten Bestandteilen können bei dem erfindungsgemäßen Verfahren weitere Stoffe mitverwendet werden. Beispiele für solche weiteren Stoffe sind, wenn die Vernetzung durch Kondensation von Si-gebundenem Wasserstoff und Si-gebundenen Hydroxylgruppen erfolgen soll, Organopolysiloxan; das zusätzlich zu Diorganosiloxaneinheiten, worin die beiden organischen Reste einwertige Kohlenwasserstoffreste sind, je Molekül mindestens zwei einwertige SiC-gebundene organische Reste mit basischem Stickstoff enthält, wie ein Umsetzungsprodukt von in den endständigen Einheiten je eine Si-gebundene Hydroxylgruppe aufweisendem Dimethylpolysiloxan mit einer Viskosität von 100 mPa.s bei 25°C mit dem Silan der Formel
wobei dieses Umsetzungsprodukt eine Aminzahl (=Anzahl der ml 1-n-HCl, die zum Neutralisieren von 1 g Substrat erforderlich sind) von 3 und eine Viskosität von 40 mPa.s bei 25°C hat, (vgl. auch US 3 849 339, ausgegeben 19. November 1974, S. Nitzsche et al.) und Silane der Formel
worin R³ einen einwertigen aus Kohlenstoff, Wasserstoff, Stickstoff und gegebenenfalls Sauerstoff aufgebauten SiC-gebundenen organischen Rest mit mindestens 2 Aminogruppen, R⁴ Alkyl- oder Arylgruppen, X Alkoxy- oder _Alkoxyalkylenoxygruppen mit 1 bis 14 Kohlenstoffatomen je Rest und a 0 oder 1 bedeuten und/oder deren Teilhydrolysate sowie Silane der Formel
worin R Wasserstoff bedeutet oder die oben für R angegebene Bedeutung hat und X und a jeweils die oben dafür angegebene Bedeutung haben, oder deren Teilhydrolysate(vgl. z. B. _US 3,962 500, ausgegeben 8. Juni 1976, Ch. Smith, Dow Corning Limited).
Auch wenn die Vernetzung durch Anlagerung von Si-gebundenem Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung erfolgen soll, können bei dem erfindungsgemäßen Verfahren weitere Stoffe mitverwendet werden, wie die Anlagerung von Si-gebundenem Wasserstoff an aliphatische Mehrfachbindung bei Raumtemperatur verzögernde bzw. verhindernde Mittel, z._'B. Ethinylcyclohexanol oder Maleinsäuremonoethylester, und durch Trimethylsiloxygruppen endblockiertes Diorganopolysiloxan, worin bei 0,033 bis 50 % der Anzahl der _Diorganosiloxaneinheiten je eine Vinylgruppe als organischer Rest an das Siliciumatom SiC-gebunden ist, während die übrigen organischen Reste in den Diorganosiloxaneinheiten dieses Diorganopolysiloxans frei von aliphatischen Mehrfachbindungen sind, vorzugsweise mit einer Viskosität von mindestens 10⁶ mPa.s bei 25°C. Beispiele für derartige weitere Stoffe sind auch als Haftmittel geeignete Organosiliciumverbindungen, wie die Organosiliciumverbindung, die durch 1 Stunde Erwärmen eines Gemisches aus 10 Gewichtsteilen Vinyltriacetoxysilan und 13 Gewichtsteilen des Silans der Formel
auf 200°C erhältlich ist.
Wenn als weitere Stoffe basische Stoffe mitverwendet werden, so ist es bevorzugt, gleichzeitig Säure, wie Essigsäure, mitzuverwenden, um vorzeitige Abspaltung von Si-gebundenem Wasserstoff zu vermeiden.
Die bei dem erfindungsgemäßen Verfahren eingesetzten Stoffe können in unverdünnter Form oder in Form von Lösungen in organischem Lösungsmittel oder in Form wäßriger Emulsionen auf die zu imprägnierenden Textilien aufgetragen werden. Werden dabei wäßrige Emulsionen eingesetzt, so können diese Emulsionen zusätzlich zu Wasser, Dispergiermittel und dispergierten Stoffen, Verdickungsmittel, wie N-Vinylpyrrolidon, enthalten.
Das Auftragen der bei dem erfindungsgemäßen Verfahren verwendeten Stoffe auf die zu imprägnierenden Textilien kann in beliebiger für die Imprägnierung von Textilien mit flüssigen Stoffen geeigneter und vielfach bekannter Weise erfolgen, z. B. durch Tauchen;Streichen; Gießen;Sprühen, Aufwalzen, Drucken, Messer- oder Rakelbeschichtung; einschließlich derjenigen mit einem Meyer-Stab (Meyer-rod), oder mittels einer Luftbürste.
Die Vernetzung durch Kondensation von Si-gebundenem Wasserstoff und Si-gebundenen Hydroxylgruppen erfolgt bei Raumtemperatur. Sie kann durch Erwärmen auf z. B. 50° bis 180°C beschleunigt werden.
Die Vernetzung durch Anlagerung von Si-gebundenem-Wasserstoff an SiC-gebundene organische Reste mit aliphatischer Mehrfachbindung wird durch Erwärmen auf Temperaturen von vorzugsweise mindestens 110°C bewirkt. Temperaturen von 140° bis 160°C während 5 bis 80 Sekunden sind bevorzugt. Anstatt daß erwärmt wird, oder in Verbindung mit Erwärmen kann die Anlagerung auch z. B. durch Ultraviolett-Licht ausgelöst werden. .
Die erfindungsgemäß imprägnierten Textilien aus organischen Fasern haben nicht nur einen angenehmen Griff. Sie sind vielmehr auch wasserdicht bzw..wasserabweisend. Außerdem kann durch die erfindungsgemäße Imprägnierung bei Keratin, insbesondere Wolle, vor allem wenn das Keratin mit Chlor vorbehandelt, gespült und neutralisiert wurde, das Schrumpfen durch Verfilzen verhindert werden.
Das in einigen der folgenden Beispiele verwendete Gemisch aus Platinkomplex und Verdünnungsmittel wurde hergestellt wie folgt:

Zu einer Mischung aus 10 Gewichtsteilen H₂PtCl₆ . 6H₂O,
20 Gewichtsteilen 1,3-Divinyl-1,1,3,3-tetramethxldisiloxan und 50 Gewichtsteilen Ethanol wurden 20 Teile Natriumbi- , carbonat gegeben. Das Gemisch wurde 30 Minuten unter Rühren zum Sieden unter Rückfluß erwärmt, dann 15 Stunden stehengelassen und danach filtriert. Aus dem Filtrat wurden bei etwa 16 mbar (abs-) die flüchtigen Bestandteile abdestilliert. Der Rückstand wurde in Vinyldimethylsiloxygruppen als endständige Einheiten aufweisendem Dimethylpolysiloxan mit einer Viskosität von 1000 mPa.s bei 25°C in solcher Menge gelöst, daß die Lösung 1 Gewichtsprozent Platin, berechnet als Element, enthält.

In den folgenden Beispielen beziehen sich alle Angaben von Teilen auf das Gewicht.

Beispiel 1

Eine Lösung von in

25,0 Teilen eines/den endständigen Einheiten je eine Si-gebundene Hydroxylgruppe aufweisenden Dimethylpolysiloxans mit einer Viskosität von weit über 10⁶ mPa.s bei 25°C, nämlich mit einem im Brabender-Plastographen bei 25°C und 60 Umdrehungen je Minute bestimmten Wert von 5400 J (ein Brabender-Plastograph ist z. B. in K. Frank "Prüfungsbuch für Kautschuk", Stuttgart, 1955, Seite 25, abgebildet),
0,75 Teilen eines durch Trimethylsiloxygruppen en_dblockierten Methylwasserstoffpolysiloxans mit einer Viskosität von 20 mPa.s bei 25°C,
3,0 Teilen Pentamethyldisiloxan,
1,0 Teilen eines Umsetzungsprodukts von in den endständigen Einheiten je eine Si-gebundene Hydroxylgruppe aufweisenden Dimethylpolysiloxan mit einer Viskosität von 100 mPa.s bei 25°C mit dem Silan der Formel
H₂N(CH₂)₂NH(CH₂)₃Si(OCH₃)₃.
wobei dieses Umsetzungsprodukt eine Aminzahl (=Anzahl der ml 1-n-HCl, die zum Neutralisieren von 1 g Substanz erforderlich sind) von 3 und eine Viskosität von 40 mPa.s bei 25°C hat, und
1,0 Teilen Eisessig und
1;0 Teilen Di-n-butylzinndiacetat in
68;25 Teilen Toluol

²

Der Wasserdichtwert des imprägnierten Gewebes beträgt 1000 mm Wassersäule nach DIN (Deutsche Industrie Norm 53 886). Nach 5 Feinwäschen bei 30°C in einer Haushaltswaschmaschine oder 5-maliger 20-Minuten-Behandlung mit Perchlorethylen, wie sie beim chemischen Reinigen durchgeführt wird, ist dieser Wert immer noch unverändert.

Vergleichsversuch 1

Die in Beispiel 1 beschriebene Arbeitsweise wird wiederholt mit der Abänderung, daß kein Pentamethyldisiloxan mitverwendet wird.
Das so imprägnierte Gewebe hat hinsichtlich seiner Wasserdichtigkeit die gleichen Eigenschaften wie das gemäß Beispiel 1 imprägnierte Gewebe. Es besitzt jedoch einen deutlich härteren Griff.

Beispiel 2

Eine Lösung von

30,0 Teilen eines in den endständigen Einheiten je eine Si-gebundene Hydroxylgruppe aufweisenden Dimethylpolysiloxans mit einer Viskosität von weit über 10⁶ mPa.s bei 25°C, nämlich mit einem im Brabender-Plastographen bei 25°C und 60 Umdrehungen je Minute bestimmten Wert von 4400 J,
1,0 Teilen eines durch Trimethylsiloxygruppen endblockierten Organopolysiloxans aus 25 Molprozent Dimethylsiloxaneinheiten und 7₅ Molprozent Methylhydrogensiloxaneinheiten mit einer Viskosität von 100 mPa.s bei 25°C,
2,5 Teilen 1,3-Dihydrogen-1;1,3;3-tetramethyldisiloxan,
0,5 Teilen des Silans der Formel
H2N(CH2)2NH(CH2)3Si(OCH3)3 ;
0,5 Teilen 1,3-Dimethyl-1,1,3,3-Tetramethoxydisiloxan,
1,0 Teilen Di-n-butylzinndiacetat und
1,0 Teilen Eisessig in
63,5 Teilen Xylolisomerengemisch

²

Der Wasserdichtwert des Gewebes beträgt 1000 mm Wassersäule nach DIN 53 886. Nach 5 Feinwäschen bei 30°C in einer Haushaltswaschmaschine oder 5-maliger 20 Minuten Behandlung mit Perchlorethylen, wie sie beim Chemischen Reinigen durchgeführt wird, ist dieser Wert immer noch unverändert.

Vergleichsversuch 2

Die in Beispiel 2 beschriebene Arbeitsweise wird wiederholt mit der Abänderung, daß kein Tetramethyldisiloxan mitverwendet wird.
Das so imprägnierte Gewebe hat hinsichtlich seiner Wasserdichtigkeit die gleichen Eigenschaften wie das gemäß Beispiel 2 imprägnierte Gewebe; besitzt jedoch einen deutlich härteren Griff.

Beispiel'3

Eine Lösung von

22,0 Teilen eines in den endständigen Einheiten je eine Si-gebundene Hydroxylgruppe aufweisenden Dimethylpolysiloxans mit einer Viskosität von weit über 10⁶ mPa.s bei 25°C, nämlich mit einem im Brabender-Plastögraphen bei 25°C und 60 Umdrehungen je Minute bestimmten Wert von 3920 J,
0,7 Teilen des durch Trimethylsiloxygruppen endblockierten Methylwasserstoffpolysiloxans mit einer Viskosität von 20 mPa.s bei 25°C,
1,5 Teilen Pentamethyldisiloxan,

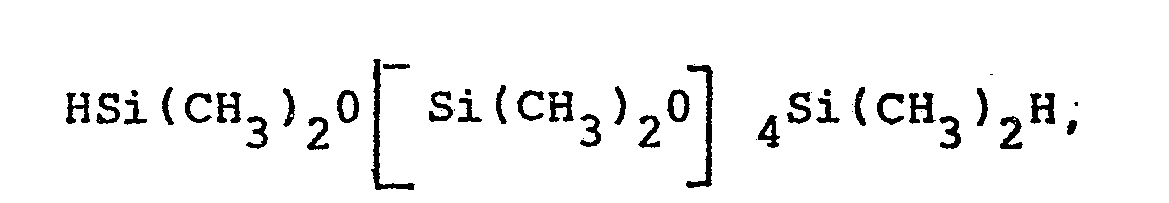

1,0 Teilen des Organopolysiloxans der Formel
1,0 Teilen des Umsetzungsprodukts von in den endständigen Einheiten je eine Si-gebundene Hydroxylgruppe aufweisendem Dimethylpolysiloxans mit einer Viskosität von 100 mPa.s bei 25°C mit dem Silan der Formel H₂N(CH₂)₂NH(CH₂)₃Si(OCH₃)₃,
wobei dieses Umsetzungsprodukt die Aminzahl 3 und die Viskosität von 40 mPa.s bei 25°C hat, als Haftmittel und
1,0 Teilen Eisessig und
1,0 Teilen Di-n-butylzinndilaurat in
71;8 Teilen Perchlorethylen

²

ber Wasserdichtwert des imprägnierten Gewebes beträgt 1000 mm Wassersäule nach DIN 53 886. Nach 5 Feinwäschen bei 30°C in einer Haushaltswaschmaschine oder 5-maliger 20-Minuten-Behandlung mit Perchlorethylen, wie sie beim Chemischen Reinigen durchgeführt wird, ist dieser Wert immer noch unverändert.

Vergleichsversuch 3

Die in Beispiel 3 beschriebene Arbeitsweise wird wiederholt mit der Abänderung, daß kein Pentamethyldisiloxan und auch kein Organopolysiloxan mit je einem Si-gebundenem Wasserstoffatom in den endständigen Einheiten mitverwendet wird.
Das so imprägnierte Gewebe hat hinsichtlich seiner Wasserdichtigkeit die gleichen Eigenschaften wie das gemäß Beispiel 3 imprägnierte Gewebe. Es besitzt jedoch einen deutlich härteren Griff.

Beispiel 4

Eine Lösung von

18,0 Teilen eines Diorganopolysiloxans aus 99,5 Molprozent Dimethylsiloxaneinheiten und 0,5 Molprozent Vinylmethylsiloxaneinheiten mit einer Viskosität von weit über 10⁶ mPa.s bei 25°C, nämlich mit einem im Brabender-Plastographen bei 25°C und 60 Umdrehungen je Minute bestimmten Wert von 5100 J;
9,0 Teilen eines Diorganopolysiloxans aus 99,95 Molprozent Dimethylsiloxaneinheiten und 0;05 Molprozent Vinylmethylsiloxaneinheiten mit einem im Brabender-Plastographen bei 25°C und 60 Umdrehungen je Minute bestimmten Wert von 7160 J,
5,0 Teilen eines Vinyldimethylsiloxyeinheiten als endständige Einheiten aufweisenden Dimethylpolysiloxans mit einer Viskosität von 20 000 mPa.s bei 25°C,
1,0 Teilen des durch Trimethylsiloxygruppen endblockierten Organopolysiloxans aus 25 Molprozent Dimethylsiloxaneinheiten und -75 Molprozent Methylhydrogensiloxaneinheiten mit einer Viskosität von 100 mPa.s bei 25°C,
4,0 Teilen des Organopolysiloxans der Formel
1,0 Teilen der Organosiliciumverbindung, die durch 1 Stunde Erwärmen eines Gemisches 100 g Vinyltriacetoxysilan und 130 g des Silans der Formel
auf 200°C hergestellt wurde;
0,2 Teilen des Gemisches aus Platinkomplex und Verdünnungsmittel; dessen Herstellung oben beschrieben wurde, und
0,1 Teilen Ethinylcyclohexanol in
61,7 Teilen eines Alkangemisches mit einem Siedebereich von 135°C bis 180°C bei 1013 mbar (abs.)

²

Der Wasserdichtwert des imprägnierten Gewebes beträgt 1000 mm Wassersäule nach DIN 53 886. Nach 5 Feinwäschen bei 30°C in einer Haushaltswaschmaschine oder 5-maliger 20 Minuten-Behandlung mit Perchlorethylen, wie sie beim Chemischen Reinigen durchgeführt wird, ist dieser Wert immer noch unverändert.

Vergleichsversuch 4

Die in Beispiel 4 beschriebene Arbeitsweise wird wiederholt mit der Abänderung, daß kein Organopolysiloxan mit je einem Si-gebundenen Wasserstoffatom in den endständigen Einheiten mitverwendet wird.
Das so imprägnierte Gewebe hat hinsichtlich seiner Wasserdichtigkeit die gleichen Eigenschaften wie das gemäß Beispiel 4 imprägnierte Gewebe. Es besitzt jedoch einen deutlich härteren Griff.

Beispiel 5

Eine Lösung von

15,0 Teilen des in Beispiel 4 als ersten genannten Bestandteils,
7,5 Teilen des in Beispiel 4 als zweiten genannten Bestandteils,
4,0 Teilen des in Beispiel 4 als dritten genannten Bestandteils,
1,0 Teilen des durch Trimethylsiloxygruppen endblockierten Methylwasserstoffpolysiloxans mit einer Viskosität von 20 mPa.s bei 25°C,
1,0 Teilen des Organopolysiloxans der Formel
1,0 Teilen des in Beispiel 4 als 6. Bestandteil genannten Haftmittels;
0,2 Teilen des Gemisches aus Platinkomplex und Verdünnungsmittel; dessen Herstellung oben beschrieben wurde, und
0;1 Teilen Ethinylcyclohexanol in
70,2 Teilen Toluol

²

Der Wasserdichtwert des imprägnierten Gewebes beträgt 250 mm Wassersäule nach DIN 53 886. Nach 5 Feinwäschen bei 30°C in einer Haushaltswaschmaschine oder 5-maliger 20 Minuten-Behandlung mit Perchlorethylen, wie sie beim chemischen Reinigen durchgeführt wird, beträgt dieser Wert immer noch 200 mm.

Vergleichsversuch 5

Die in Beispiel 5 beschriebene Arbeitsweise wird wiederholt mit der Abänderung, daß kein Organopolysiloxan mit je einem Si-gebundenem Wasserstoffatom in den endständigen Einheiten mitverwendet wird.
Das so imprägnierte Gewebe hat hinsichtlich seiner Wasserdichtigkeit die gleichen Eigenschaften wie das gemäß Beispiel 5 imprägnierte Gewebe. Es besitzt jedoch einen deutlich härteren Griff.

Beispiel 6

Eine wäßrige Dispersion, die durch Vermischen von

96,0 Teilen einer Methylolgruppen enthaltenden wäßrigen Dispersion von Mischpolymer aus Ethylen, Vinylacetat und N-Methylolacrylamid mit einem Feststoffgehalt von 45 Gewichtsprozent("Vinnapas^(R)EN 300" der Wacker-Chemie GmbH) mit
1,5 Teilen des in Beispiel 4 als 6. Bestandteil genannten Haftmittels und
2,5 Teilen einer 30 Gewichtsprozent Mischpolymer von N-Vinylpyrroliden enthaltenden wäßrigen Lösung ("Collacral^(R)VL; BASF); die als Verdickungsmittel dient,

Auf das so vorbehandelte Gewebe wird mittels des Rakelmessers eine wäßrige Dispersion aufgetragen, die enthält:

50 Teile eines Vinyldimethylsiloxyeinheiten als endständige Einheiten aufweisenden Dimethylpolysiloxans mit einer Viskosität von 1000 mPa.s bei 25°C,
50 Teile eines Vinyldimethylsiloxyeinheiten als endständige Einheiten aufweisenden Dimethylpolysiloxans mit einer Viskosität von 20 000 mPa.s bei 25°C,
Teile eines durch Trimethylsiloxygruppen endblockierten Diorganopolysiloxans aus 85,7 Molprozent Dimethylsiloxaneinheiten und 14,3 Molprozent Vinylmethylsiloxaneinheiten mit einer Viskosität von 1000 mPa.s bei 25°C,
3 Teile eines durch Trimethylsiloxygruppen endblockierten Organopolysiloxans aus 50 Molprozent Methylhydrogensiloxaneinheiten und 50 Molprozent Dimethylsiloxaneinheiten mit einer Viskosität von 120 mPa.s bei 25°C,
Teile des Organopolysiloxans der Formel
0,2 Teile Ethinylcyclohexanol und
0,5 Teile des Gemisches aus Platinkomplex und verdünnungsmittel, dessen Herstellung oben beschrieben wurde,

Auch nach diesem Auftragen wird durch 45 Sekunden Erwärmen auf 95°C getrocknet. Anschließend wird das vernetzbare Organopolysiloxan durch 2 Minuten Erwärmen auf 150°C vernetzt. Das Gewebe hat dann eine Auflage von 32 g/m² und besitzt einen angenehm weichen Griff.
Der Wasserdichtwert des Gewebes beträgt 400 mm Wassersäule nach DIN 53 886.

Vergleichsversuch 6

Die in Beispiel 6 beschriebene Arbeitsweise wird wiederholt mit der Abänderung, daß kein Organopolysiloxan mit je einem Si-gebundenen Wasserstoffatom in den endständigen Einheiten mitverwendet wird.
Das so imprägnierte Gewebe-hat hinsichtlich seiner Wasserdichtigkeit die gleichen Eigenschaften wie das gemäß Beispiel 6 imprägnierte Gewebe. Es hat jedoch einen deutlich härteren Griff.

Claims

1. Verfahren zur Imprägnierung von Textilien aus organischen Fasern durch Auftragen von vernetzbarem Diorganopolysiloxan, Organopolysiloxan mit mindestens 3 Si-gebundenen Wasserstoffatomen je Molekül und Vernetzungskatalysator auf die zu imprägnierenden Textilien und in bekannter Weise erfolgende Vernetzung vom vernetzbaren Diorganopolysiloxan, dadurch gekennzeichnet , daß auf die zu imprägnierenden Textilien zusätzlich Organo(poly)siloxan mit 1 oder 2 Si-gebundenen Wasserstoffatom(en) und 2 bis 8 Siliciumatomen je Molekül aufgetragen wird, wobei die Mitverwendung von FÜllstoff mit einer Oberfläche 2 von mindestens 50 m /g in Mengen von über 1 Gew.-%, bezogen auf das Gesamtgewicht der jeweils eingesetzten Organosiliciumverbindungen, ausgeschlossen ist.

2. Verfahren nach Anspruch 1, dadurch gekenn- zeichnet, daß als Organo(poly)siloxan mit 1 oder 2 Si_-gebundenen Wasserstoffatom(en) und 2 bis 8 Siliciumatomen je Molekül mindestens ein lineares Diorgano(poly)siloxan mit einem Si-gebundenem Wasserstoffatom in mindestens einer der endständigen Einheiten verwendet wird.

3. Verfahren nach Anspruch 1 oder 2, dadurch gekennzeichnet ; daß Organo(poly)siloxan mit 1 oder 2 Si-gebundenen Wasserstoffatom(en) und 2 bis 8 Siliciumatomen je Molekül in Mengen von 0,2 bis 10 Gewichtsteilen je Gewichtsteil Organopolysiloxan mit mindestens 3 Si-gebundenen Wasserstoffatom(en) je Molekül eingesetzt wird.
