Abstract

Verfahren zur Übertragung von bichromophoren Methinfarbstoffen von einem Träger auf mit Kunststoff beschichtetes Papier mit Hilfe einer Energiequelle, wobei man einen Träger verwendet, auf dem sich ein oder mehrere Farbstoffe der Formel <IMAGE> befinden, in der L für ein Brückenglied, das keine Konjugation von π-Elektronen zwischen den Resten Z und Y zuläßt, X Cyano, C1-C6-Alkoxycarbonyl oder C1-C6-Monoalkylcarbamoyl, wobei die Alkylgruppen durch Sauerstoffatome unterbrochen sein können, C5-C7-Cycloalkoxycarbonyl, C5-C7-Monocycloalkylcarbamoyl, Phenoxycarbonyl oder Monophenylcarbamoyl und Y und Z unabhängig voneinander einen gegebenenfalls benzoanellierten Aminophenylenrest oder einen heterocyclischen Rest bedeuten.

Description

  • Die vorliegende Erfindung betrifft ein neues Verfahren zur Übertragung von bichromophoren Cyanogruppen enthaltenden Methinfarbstoffen, die zwei, über ein Brückenglied miteinander verbundene, Einzelchromophore aufweisen, von einem Träger auf ein mit Kunststoff beschichtetes Papier mit Hilfe einer Energiequelle.
  • Beim Thermotransferdruckverfahren wird ein Transferblatt, das einen thermisch transferierbaren Farbstoff in einem oder mehreren Bindemitteln, gegebenenfalls zusammen mit geeigneten Hilfsmitteln, auf einem Träger enthält, mit einer Energiequelle, z.B. mit einem Heizkopf, durch kurze Heizimpulse (Dauer: Bruchteile einer Sekunde) von der Rückseite her erhitzt, wodurch der Farbstoff aus dem Transferblatt migriert und in die Oberflächenbeschichtung eines Aufnahmemediums hineindiffundiert. Der wesentliche Vorteil dieses Verfahrens besteht darin, daß die Steuerung der zu übertragenden Farbstoffmenge (und damit die Farbabstufung) durch Einstellung der von der Energiequelle abzugebenden Energie leicht möglich ist.
  • Allgemein wird die Farbaufzeichnung unter Verwendung der drei subtraktiven Grundfarben Gelb, Magenta, Cyan (und gegebenenfalls Schwarz) durchgeführt. Um eine optimale Farbaufzeichnung zu ermöglichen, müssen die Farbstoffe folgende Eigenschaften besitzen:
    • leichte thermische Transferierbarkeit,
    • geringe Migration innerhalb oder aus der Oberflächenbeschichtung des Aufnahmemediums bei Raumtemperatur,
    • hohe thermische und photochemische Stabilität sowie Resistenz gegen Feuchtigkeit und chemische Stoffe,
    • für subtraktive Farbmischung die geeigneten Farbtöne aufweisen,
    • einen hohen molaren Absorptionskoeffizienten aufweisen,
    • bei Lagerung des Transferblattes nicht auskristallisieren.
  • Diese Forderungen sind erfahrungsgemäß gleichzeitig sehr schwierig zu erfüllen.
  • Daher entsprechen die meisten der bekannten, für den thermischen Transferdruck verwendeten Farbstoffe nicht dem geforderten Anforderungsprofil.
  • Aufgabe der vorliegenden Erfindung war es nun, ein neues Verfahren zur Übertragung von Farbstoffen bereitzustellen, wobei als Farbstoffe bichromophore Methinfarbstoffe, die Cyanogruppen enthalten, zur Anwendung kommen und dabei die obengenannten Forderungen möglichst gut erfüllen sollten.
  • Es wurde nun gefunden, daß die Übertragung von bichromophoren Methinfarbstoffen von einem Träger auf ein mit Kunststoff beschichtetes Papier mit Hilfe einer Energiequelle vorteilhaft gelingt, wenn man einen Träger verwendet, auf dem sich ein oder mehrere Farbstoffe der Formel I
    Figure imgb0001
    befinden, in der
    L
    für ein Brückenglied, das keine Konjugation von π-Elektronen zwischen den Resten Z und Y zuläßt,
    X
    gleich oder verschieden ist und jeweils für Cyano, C₁-C₆-Alkoxycarbonyl oder C₁-C₆-Monoalkylcarbamoyl, wobei die Alkylgruppen jeweils durch 1 oder 2 Sauerstoffatome unterbrochen sein können, C₅-C₇-Cycloalkoxycarbonyl, C₅-C₇-Monocycloalkylcarbamoyl, Phenoxycarbonyl oder Monophenylcarbamoyl und
    Z und Y
    gleich oder verschieden sind und in Verbindung mit dem Brückenglied L unabhängig voneinander jeweils für einen Rest der Formel
    Figure imgb0002
    stehen, worin
    • n
    gleich 0 oder 1,
    R¹ und R⁵
    gleich oder verschieden sind und unabhängig voneinander jeweils Alkyl, Alkoxyalkyl, Alkoxycarbonylalkyl oder Alkanoyloxyalkyl, wobei diese Reste jeweils bis zu 10 Kohlenstoffatome ufweisen und gegebenenfalls durch Hydroxy oder Cyano substituiert sein können, Wasserstoff, Benzyl, Cyclohexyl, Phenyl oder Tolyl,
    R² und R³
    gleich oder verschieden sind und unabhängig voneinander jeweils C₁-C₈-Alkyl, C₁-C₆-Alkoxy, C₁-C₆-Alkanoylamino oder C₁-C₆-Alkylsulfonylamino,
    R⁴
    Wasserstoff, Halogen, C₁-C₈-Alkyl, gegebenenfalls durch C₁-C₄-Alkyl oder C₁-C₄-Alkoxy substituiertes Phenyl, gegebenenfalls durch C₁-C₄-Alkyl oder C₁-C₄-Alkoxy substituiertes Benzyl, Cyclohexyl, Thienyl oder den Rest -NHR¹, wobei R¹ die obengenannte Bedeutung besitzt, und
    R⁶
    Wasserstoff oder C₁-C₈-Alkyl bedeuten.
  • Das Brückenglied L, das keine Konjugation von π-Elektronen zwischen den Resten Z und Y zuläßt, gehorcht im allgemeinen der Formel



            -E¹-D-E²-



    worin
    D
    eine chemische Bindung, Sauerstoff, -SO₂-, -O-CO-O-, 1,4-Cyclohexylen, Phenylen, -O-CO-(CH₂)₁-CO-O-, -O-(CH₂)m-O-,
    Figure imgb0003
    wobei l für 1 bis 10 und m für 2 bis 10 stehen,
    Figure imgb0004
    E¹ und E²
    gleich oder verschieden sind und unabhängig voneinander jeweils eine chemische Bindung oder C₁-C₁₅-Alkylen bedeuten.
  • Alle in den obengenannten Formeln auftretenden Alkyl- und Alkylenreste können sowohl geradkettig als auch verzweigt sein.
  • Geeignete Reste R¹, R², R³, R⁴, R⁵ und R⁶ sind z.B. Methyl, Ethyl, Propyl, Isopropyl, Butyl, Isobutyl, sec-Butyl, tert-Butyl, Pentyl, Isopentyl, Neopentyl, tert-Pentyl, Hexyl, 2-Methylpentyl, Heptyl, Octyl, 2-Ethylhexyl oder Isooctyl.
  • Reste R¹ und R⁵ sind weiterhin z.B. Nonyl, Isononyl, Decyl, Isodecyl, 2-Methoxyethyl, 2-Ethoxyethyl, 2-Propoxyethyl, 2-Butoxyethyl, 2-oder 3-Methoxypropyl, 2-oder 3-Ethoxypropyl, 2- oder 3-Propoxypropyl, 2-oder 3-Butoxypropyl, 4-Methoxybutyl, 4-Ethoxybutyl, 4-Butoxybutyl, 2-Cyanoethyl, 3-Cyanopropyl, 4-Cyanobutyl, 2-Hydroxyethyl,
    Figure imgb0005
  • Reste R⁴ sind weiterhin z.B. Phenyl, 2-, 3- oder 4-Methylphenyl, 2- oder 4-Isopropylphenyl, 2-Butylphenyl, 2-, 3- oder 4-Methoxyphenyl, 2-Propoxyphenyl, 4-Butoxyphenyl, 2-(But-2-oxy)phenyl, Benzyl, 2-, 3- oder 4-Methylbenzyl, 2-, 3- oder 4-Methoxybenzyl, Fluor, Chlor, Brom, Thien-2-yl oder Thien-3-yl.
  • R² und R³ sind weiterhin Methoxy, Ethoxy, Propoxy, Isopropoxy, Butoxy, Isobutoxy, sec-Butoxy, Pentyloxy, Isopentyloxy, Neopentyloxy, Hexyloxy, Formylamino, Acetylamino, Propionylamino, Butyrylamino, Methylsulfonylamino, Ethylsulfonylamino, Propylsulfonylamino, Isopropylsulfonylamino oder Butylsulfonylamino.
  • Reste X sind z.B. Methoxycarbonyl, Ethoxycarbonyl, Propoxycarbonyl, Isopropoxycarbonyl, Butoxycarbonyl, 2-Methoxyethoxycarbonyl, Methylcarbamoyl, Ethylcarbamoyl, 2-Methoxyethylcarbamoyl, Cyclopentyloxycarbonyl, Cyclohexyloxycarbonyl, Cycloheptyloxycarbonyl, Cyclopentylcarbamoyl, Cyclohexylcarbamoyl oder Cycloheptylcarbamoyl.
  • Reste E¹ und E² sind z.B. Methylen, 1,2-Ethylen, Ethyliden, 1,2- oder 1,3-Propylen oder 1,4-, 1,3- oder 2,3-Butylen.

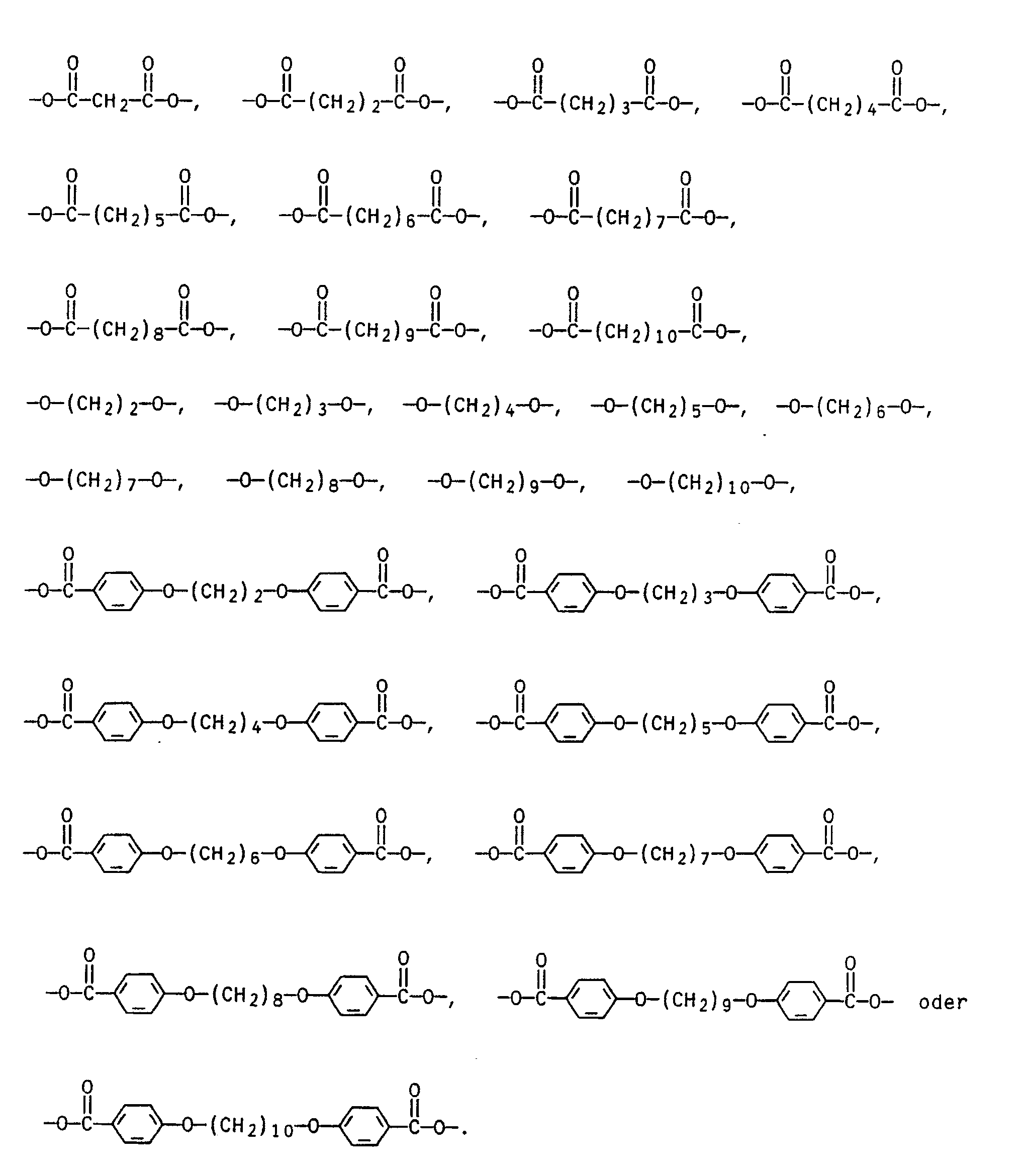

  • Reste D sind z.B.
    Figure imgb0006
  • Vorteilhafte Ergebnisse erhält man bei der Übertragung ein oder mehrerer Methinfarbstoffe der Formel I, worin die Reste Z und Y den Formeln IIa bis IIg gehorchen.
  • Weiterhin gute Ergebnisse erzielt man, wenn man ein oder mehrere Methinfarbstoffe der Formel I überträgt, worin
    R¹ und R⁵
    unabhängig voneinander Wasserstoff, C₁-C₆-Alkyl oder Cyclohexyl,
    R² und R³
    unabhängig voneinander Wasserstoff, Methyl, Methoxy oder Acetylamino,
    R⁴
    Wasserstoff oder C₁-C₆-Alkyl, gegebenenfalls durch Methyl oder Methoxy substituiertes Phenyl, Thien-2-yl oder Thien-3-yl und
    R⁶
    Wasserstoff oder C₁-C₆-Alkyl bedeuten.
  • Besonders gute Ergebnisse werden erzielt, wenn man einen oder mehrere Methinfarbstoffe der Formel I überträgt, worin das Brückenglied L die Formel



            -E¹-D-E²-



    aufweist, wobei
    E¹ und E²
    unabhängig voneinander C₁-C₄-Alkylen und
    D
    eine chemische Bindung, Sauerstoff, -SO₂-, -O-CO-(CH₂)₁-CO-O, wobei 1 für 2 bis 4 steht,
    Figure imgb0007
    oder
    Figure imgb0008
     bedeuten.
  • Besonders gute Ergebnisse werden weiterhin erzielt, wenn man einen oder mehrere Methinfarbstoffe der Formel I überträgt, worin X Cyano bedeutet.
  • Die im erfindungsgemäßen Verfahren zur Anwendung kommenden bichromophoren Methinfarbstoffe sind in der Regel bekannt und z.B. in der GB-A-1 201 925, US-A-3 553 245, DE-A-1 569 678, DE-A-2 519 592, DE-A-3 020 473, WO-A-86/04904 oder WO-A-87/01121 beschrieben oder können nach den dort genannten Methoden erhalten werden.
  • Im Vergleich zu den bei den bekannten Verfahren verwendeten Farbstoffen zeichnen sich die beim erfindungsgemäßen Verfahren übertragenen Farbstoffe im allgemeinen durch verbesserte Fixierung im Aufnahmemedium bei Raumtemperatur, leichtere thermische Transferierbarkeit, höhere Lichtechtheit, höhere Stabilität gegenüber Feuchtigkeit und chemischen Stoffen, bessere Löslichkeit in organischen Lösungsmitteln, höhere Farbbandstabilität und höhere Farbtonreinheit aus.
  • Weiterhin ist überraschend, daß die Farbstoffe der Formel I gut transferierbar sind und hohe Farbbandstabilität aufweisen, obwohl sie ein sehr hohes Molekulargewicht aufweisen.
  • Aufgrund ihrer hohen molaren Extinktionskoeffizienten und ihrer hohen Brillanz sind die im neuen Verfaren angewandten Farbstoffe der Formel I für die Herstellung eines, für die subtraktive Farbmischung erforderlichen, Trichromiesystems vorteilhaft geeignet.
  • Zusätzlich erlaubt die gute Transferierbarkeit eine große Variation der als Nehmer verwendeten Kunststoffe und somit eine sehr gute Anpassung der Farbstoffe in das Gesamtsystem (Geber/Nehmer).
  • Zur Herstellung der für das erfindungsgemäße Verfahren benötigten Farbstoffträger werden die Farbstoffe in einem geeigneten organischen Lösungsmittel oder in Mischungen von Lösungsmitteln, mit einem oder mehreren Bindemitteln, gegebenenfalls unter Zugabe von Hilfsmitteln, zu einer Druckfarbe verarbeitet. Diese enthält den Farbstoff vorzugsweise in molekular-dispers gelöster Form. Die Druckfarbe kann mittels einer Rakel auf den inerten Träger aufgetragen und die Färbung an der Luft getrocknet werden.
  • Geeignete organische Lösungsmittel für die Farbstoffe I sind z.B. solche, in denen die Löslichkeit der Farbstoffe I bei einer Temperatur von 20°C größer als 1 Gew.-%, vorzugsweise größer als 5 Gew.-% ist.
  • Beispielhaft seien Ethanol, Propanol, Isobutanol, Tetrahydrofuran, Methylenchlorid, Methylethylketon, Cyclopentanon, Cyclohexanon, Toluol, Chlorbenzol oder deren Mischungen genannt.
  • Als Bindemittel kommen alle Resins oder Polymermaterialien in Betracht, welche in organischen Lösungsmitteln löslich sind und den Farbstoff an den inerten Träger abriebfest zu binden vermögen. Dabei werden solche Bindemittel bevorzugt, welche den Farbstoff nach Trocknung der Druckfarbe an der Luft in Form eines klaren, transparenten Films aufnehmen, ohne daß dabei eine sichtbare Auskristallisation des Farbstoffes auftritt.
  • Beispiele für solche Bindemittel sind Cellulosederivate, z.B. Methylcellulose, Ethylcellulose, Ethylhydroxyethylcellulose, Hydroxypropylcellulose, Celluloseacetat oder Celluloseacetobutyrat, Stärke, Alginate, Alkydresins, Vinylresins, Polyvinylalkohol, Polyvinylacetat, Polyvinylbutyrat oder Polyvinylpyrrolidone. Weiterhin kommen Polymere und Copolymere von Acrylaten oder deren Derivate, wie Polyacrylsäure, Polymethylmethacrylat oder Styrolacrylatcopolymere, Polyesterresins, Polyamidresins, Polyurethanresins oder natürliche CH-Resins, wie Gummi Arabicum, als Bindemittel in Betracht. Weitere geeignete Bindemittel sind z.B. in der DE-A-3 524 519 beschrieben.
  • Bevorzugte Bindemittel sind Ethylcellulose, Ethylhydroxyethylcellulose, Polyvinylbutyrat oder Polyvinylacetat.
  • Das Gewichtsverhältnis Bindemittel:Farbstoff beträgt im allgemeinen 1:1 bis 10:1.
  • Als Hilfsmittel kommen z.B. Trennmittel in Betracht, wie sie in der EP-A-227 092, EP-A-192 435 oder den dort zitierten Patentanmeldungen genannt sind. Darüber hinaus sind besonders organische Additive zu nennen, welche das Auskristallisieren der Transferfarbstoffe bei Lagerung und beim Erhitzen des Farbbandes verhindern, z.B. Cholesterin oder Vanillin.
  • Inerte Träger sind z.B. Seiden-, Lösch- oder Pergaminpapier oder Kunststoffolien mit guter Wärmebeständigkeit, z.B. gegebenenfalls metallbeschichteter Polyester, Polyamid oder Polyimid. Der inerte Träger wird auf der dem Thermokopf zugewandten Seite gegebenenfalls zusätzlich mit einer Gleitmittelschicht (Slipping layer) beschichtet, um ein Verkleben des Thermokopfes mit dem Trägermaterial zu verhindern. Geeignete Gleitmittel werden z.B. in der EP-A-216 483 oder EP-A-227 095 beschrieben. Die Dicke des Farbstoff-Trägers beträgt im allgemeinen 3 bis 30 µm, vorzugsweise 5 bis 10 µm.
  • Als Farbstoffnehmerschicht kommen prinzipiell alle temperaturstabilen Kunststoffschichten min Affinität zu den zu transferierenden Farbstoffen in Betracht, z.B. modifizierte Polycarbonate oder Polyester. Geeignete Rezepturen für die Nehmerschichtzusammensetzung werden z.B. in der EP-A-227 094, EP-A-133 012, EP-A-133 011, EP-A-111 004, JP-A-199 997/1986, JP-A-283 595/1986, JP-A-237 694/1986 oder JP-A-127 392/1986 ausführlich beschrieben.
  • Die Übertragung erfolgt mittels einer Energiequelle, z.B. mittels eines Lasers oder mittels eines Thermokopfes, der auf eine Temperatur von ≧ 300°C aufheizbar sein muß, damit der Farbstofftransfer im Zeitbereich t: 0 < t < 15 msec erfolgen kann. Dabei migriert der Farbstoff aus dem Transferblatt und diffundiert in die Oberflächenbeschichtung des Aufnahmemediums.
  • Die folgenden Beispiele sollen die Erfindung näher erläutern. Angaben über Prozente beziehen sich, sofern nicht anders vermerkt, auf das Gewicht.
  • Um das Transferverhalten der Farbstoffe quantitativ und in einfacher Weise prüfen zu können, wurde der Thermotransfer mit großflächigen Heizbacken statt eines Thermokopfes durchgeführt, wobei die Transfertemperatur im Bereich 70 °C < T < 120 °C variiert und die Transferzeit auf 2 Minuten festgelegt wurde.
    • α) Allgemeines Rezept für die Beschichtung der Träger mit Farbstoff: 1 g Bindemittel wurde in 8 ml Toluol/Ethanol (8:2 v/v) bei 40 bis 50 °C gelöst. Dazu wurde eine Lösung aus 0,25 g Farbstoff in 5 ml Tetrahydrofuran eingerührt und gegebenenfalls von unlöslichem Rückstand abfiltriert. Die so erhaltene Druckpaste wurde mit einer 80 µm Rakel auf eine Polyesterfolie (Dicke: 6 bis 10 µm) abgezogen und mit einem Fön getrocknet.
    • β) Prüfung auf thermische Transferierbarkeit
      Die verwendeten Farbstoffe wurden in der folgenden Weise geprüft:
      Die den zu prüfenden Farbstoff in der Beschichtungsmasse (Vorderseite) enthaltende Polyesterfolie (Geber) wurde mit der Vorderseite auf kommerziell erhältliches (unten näher bezeichnetes) Papier (Nehmer) gelegt und aufgedrückt. Geber/Nehmer wurden dann mit Aluminiumfolie umwickelt und zwischen zwei beheizten Platten bei verschiedener Temperatur T (im Temperaturintervall 70°C < T < 120°C) erhitzt. Die in die glänzende Kunststoffschicht des Nehmers diffundierte Farbstoffmenge ist proportional der optischen Dichte (= Extinktion A). Letztere wurde photometrisch bestimmt. Trägt man den Logarithmus der im Temperaturintervall zwischen 80 und 110°C gemessenen Extinktion A der angefärbten Nehmerpapiere gegen die zugehörige reziproke absolute Temperatur auf, so erhält man Geraden, aus deren Steigung die Aktivierungsenergie ΔET für das Transferexperiment berechnet wird:
      Figure imgb0009
      Zur vollständigen Charakterisierung wurde aus den Auftragungen zusätzlich die Temperatur T* [°C] entnommen, bei der die Extinktion A der angefärbten Nehmerpapiere den Wert 1 erreicht.
      Die in den folgenden Tabellen aufgeführten Farbstoffe wurden nach α) verarbeitet und die erhaltenen, mit Farbstoff beschichteten Träger nach β) auf das Transferverhalten geprüft. In den Tabellen sind jeweils die Thermotransferparameter T* und ΔET, die Absorptionsmaxima der Farbstoffe λmax (gemessen in Methylenchlorid), die verwendeten Bindemittel sowie das Gewichtsverhältnis Farbstoff:Bindemittel:Hilfsmittel aufgeführt.
      Dabei gelten folgende Abkürzungen:
      F
      = Farbstoff
      B
      = Bindemittel
      EC
      = Ethylcellulose
      PVB
      = Polyvinylbutyrat
      Cellit
      = Celluloseacetobutyrat
      HCVPP
      = Hitachi Color Video Print Paper (Nehmer)
      PBTP
      = Polybutylenterephthalat-Folie (Nehmer)
      SV 100
      = Color Video Print Paper/Kodak AG (Nehmer)
    Figure imgb0010
    Figure imgb0011
    Figure imgb0012
    Figure imgb0013
    Figure imgb0014
    Figure imgb0015
  • In analoger Weise können die folgenden Methinfarbstoffe übertragen werden.
    Figure imgb0016

Claims (2)

  1. Verfahren zur Übertragung von bichromophoren Methinfarbstoffen von einem Träger auf ein mit Kunststoff beschichtetes Papier mit Hilfe einer Energiequelle, dadurch gekennzeichnet, daß man einen Träger verwendet, auf dem sich ein oder mehrere Farbstoffe der Formel I
    Figure imgb0017
     befinden, in der
    L
    für ein Brückenglied, das keine Konjugation von π-Elektronen zwischen den Resten Z und Y zuläßt,
    X
    gleich oder verschieden ist und jeweils für Cyano, C₁-C₆-Alkoxycarbonyl oder C₁-C₆-Monoalkylcarbamoyl, wobei die Alkylgruppen jeweils durch 1 oder 2 Sauerstoffatome unterbrochen sein können, C₅-C₇-Cycloalkoxycarbonyl, C₅-C₇-Monocycloalkylcarbamoyl, Phenoxycarbonyl oder Monophenylcarbamoyl und
    Z und Y
    gleich oder verschieden sind und in Verbindung mit dem Brückenglied L unabhängig voneinander jeweils für einen Rest der Formel
    Figure imgb0018
     stehen, worin
    n   gleich 0 oder 1,
    R¹ und R⁵   gleich oder verschieden sind und unabhängig voneinander jeweils Alkyl, Alkoxyalkyl, Alkoxycarbonylalkyl oder Alkanoyloxyalkyl, wobei diese Reste jeweils bis zu 10 Kohlenstoffatome aufweisen und gegebenenfalls durch Hydroxy oder Cyano substituiert sein können, Wasserstoff, Benzyl, Cyclohexyl, Phenyl oder Tolyl,
    R² und R³   gleich oder verschieden sind und unabhängig voneinander jeweils Wasserstoff, C₁-C₈-Alkyl, C₁-C₆-Alkoxy, C₁-C₆-Alkanoylamino oder C₁-C₆-Alkylsulfonylamino,
    R⁴   Wasserstoff, Halogen, C₁-C₈-Alkyl, gegebenenfalls durch C₁-C₄-Alkyl oder C₁-C₄-Alkoxy substituiertes Phenyl, gegebenenfalls durch C₁-C₄-Alkyl oder C₁-C₄-Alkoxy substituiertes Benzyl, Cyclohexyl, Thienyl oder den Rest -NHR¹, wobei R¹ die obengenannte Bedeutung besitzt, und
    R⁶   Wasserstoff oder C₁-C₈-Alkyl bedeuten,
  2. Verfahren gemäß Anspruch 1, dadurch gekennzeichnet, daß X Cyano bedeutet.
EP91101566A 1990-02-15 1991-02-06 Verfahren zur Übertragung von bichromophoren Cyanogruppen enthaltenden Methinfarbstoffen Expired - Lifetime EP0439200B1 (de)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE4004614 1990-02-15
DE4004614A DE4004614A1 (de) 1990-02-15 1990-02-15 Verfahren zur uebertragung von bichromophoren cyanogruppen enthaltenden methinfarbstoffen

Publications (2)

Publication Number Publication Date
EP0439200A1 true EP0439200A1 (de) 1991-07-31
EP0439200B1 EP0439200B1 (de) 1996-08-14

Family

ID=6400164

Family Applications (1)

Application Number Title Priority Date Filing Date
EP91101566A Expired - Lifetime EP0439200B1 (de) 1990-02-15 1991-02-06 Verfahren zur Übertragung von bichromophoren Cyanogruppen enthaltenden Methinfarbstoffen

Country Status (4)

Country Link
US (1) US5139997A (de)
EP (1) EP0439200B1 (de)
JP (1) JPH05318938A (de)
DE (2) DE4004614A1 (de)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0499822A1 (de) * 1991-02-20 1992-08-26 BASF Aktiengesellschaft Bichromophore Methinfarbstoffe

Families Citing this family (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CA2354233A1 (en) 1998-12-11 2000-06-15 Pharmasolutions, Inc. Self-emulsifying compositions for drugs poorly soluble in water
US6057289A (en) * 1999-04-30 2000-05-02 Pharmasolutions, Inc. Pharmaceutical composition comprising cyclosporin in association with a carrier in a self-emulsifying drug delivery system
DE10009580A1 (de) * 2000-02-29 2001-08-30 Bayer Ag Verfahren zum Massefärben von Kunststoffen
US6831163B2 (en) * 2002-12-26 2004-12-14 Eastman Kodak Company Bichromophoric molecules
US6841514B2 (en) * 2002-12-26 2005-01-11 Eastman Kodak Company Thermal transfer imaging element containing infrared bichromophoric colorant
US7288121B2 (en) * 2004-02-27 2007-10-30 L'oreal S.A. Composition comprising at least one mixed dye comprising at least one chromophore chosen from compounds of the methine family and/or the carbonyl family, dyeing process and kit, and mixed dyes
FR2866808A1 (fr) * 2004-02-27 2005-09-02 Oreal Composition comprenant un colorant mixte a base d'au moins un chromophore de type nitre(herero)aromatique ou azine cyclique, procede de coloration et colorants mixtes
US7303591B2 (en) * 2004-02-27 2007-12-04 L'oreal S.A. Composition comprising at least one mixed dye comprising at least two chromophores of (hetero) aromatic nitro or cyclic azine type, dyeing process, and mixed dyes
FR2879927A1 (fr) * 2004-02-27 2006-06-30 Oreal Composition comprenant un colorant mixte a base d'au moins un chromophore de type nitre (hetero) aromatique,procede de coloration et colorants mixtes.
FR2866803B1 (fr) * 2004-02-27 2007-06-29 Oreal Composition comprenant un colorant mixte a base d'au moins un chromophore de type nitre (hetero) aromatique ou azine cyclique, procede de coloration et colorants mixtes
FR2889954B1 (fr) * 2005-08-26 2007-10-19 Oreal Colorants mixtes cationiques comprenant un chromophore anthraquinone et leur utilisation en colorant capillaire

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CH535131A (de) * 1968-07-26 1973-03-31 Ciba Geigy Ag Farbiges nichttextiles Flächengebilde, Verfahren und Mittel zu dessen Herstellung
US4018810A (en) * 1972-10-25 1977-04-19 Minnesota Mining And Manufacturing Company Organic dye having fluoroaliphatic substituent
US4833123A (en) * 1987-10-08 1989-05-23 Sumitomo Chemical Company Limited Yellow dye-donor element used in thermal transfer and thermal transfer and thermal transfer sheet using it

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3846069A (en) * 1968-07-26 1974-11-05 Ciba Geigy Ag Sublimation transfer dyeing with styryl dyes
US4748149A (en) * 1987-02-13 1988-05-31 Eastman Kodak Company Thermal print element comprising a yellow merocyanine dye stabilized with a cyan indoaniline dye

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CH535131A (de) * 1968-07-26 1973-03-31 Ciba Geigy Ag Farbiges nichttextiles Flächengebilde, Verfahren und Mittel zu dessen Herstellung
US4018810A (en) * 1972-10-25 1977-04-19 Minnesota Mining And Manufacturing Company Organic dye having fluoroaliphatic substituent
US4833123A (en) * 1987-10-08 1989-05-23 Sumitomo Chemical Company Limited Yellow dye-donor element used in thermal transfer and thermal transfer and thermal transfer sheet using it

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0499822A1 (de) * 1991-02-20 1992-08-26 BASF Aktiengesellschaft Bichromophore Methinfarbstoffe

Also Published As

Publication number Publication date
US5139997A (en) 1992-08-18
DE4004614A1 (de) 1991-08-22
DE59108061D1 (de) 1996-09-19
JPH05318938A (ja) 1993-12-03
EP0439200B1 (de) 1996-08-14

Similar Documents

Publication Publication Date Title
EP0416434B1 (de) Triazolpyridinfarbstoffe sowie ein Verfahren zum thermischen Transfer von Methinfarbstoffen
EP0441282B1 (de) Neue bichromophore Methin- und Azamethinfarbstoffe und ein Verfahren zu ihrer Übertragung
EP0582579B1 (de) N-aminopyridonfarbstoffe
EP0346729B1 (de) Verfahren zur Übertragung von Azofarbstoffen mit einer Pyridin-Kupplungskomponente
EP0439200B1 (de) Verfahren zur Übertragung von bichromophoren Cyanogruppen enthaltenden Methinfarbstoffen
EP0437282B1 (de) Bichromophore Cyanogruppen aufweisende Methinfarbstoffe und ein Verfahren zu ihrer Übertragung
EP0442360B1 (de) Verfahren zur Übertragung von Azofarbstoffen
EP0479076B1 (de) Verfahren zur Übertragung von Indoanilinfarbstoffen
EP0344592B2 (de) Verfahren zur Übertragung von Azofarbstoffen
DE4018067A1 (de) Verwendung von azofarbstoffen fuer den thermotransferdruck
EP0480252B1 (de) Pyridonfarbstoffe und ein Verfahren zu ihrer thermischen Übertragung
EP0413229B1 (de) Phenonazofarbstoffe und Verfahren zum thermischen Transfer dieser Farbstoffe
DE4003780A1 (de) Verwendung von azofarbstoffen fuer den thermotransferdruck
EP0480281B1 (de) Indophenolfarbstoffe und ein Verfahren zu ihrer thermischen Übertragung
DE3812053A1 (de) Verfahren zur uebertragung von farbstoffen
EP0509302B1 (de) Verfahren zur Übertragung von Methinfarbstoffen
EP0479068B1 (de) Chinolinmethinfarbstoffe sowie ein Verfahren zu ihrer thermischen Übertragung
EP0680834A1 (de) Thermische Übertragung von Pyridonfarbstoffen
DE4105197A1 (de) Bichromophore methinfarbstoffe
DE4010269A1 (de) Indonaphtholfarbstoffe und ein verfahren zu ihrer thermischen uebertragung
DE4031984A1 (de) Verwendung von anthrachinonfarbstoffen fuer den thermotransferdruck
DE4039923A1 (de) Verwendung von anthrachinonfarbstoffen fuer den thermotransferdruck
DE4114456A1 (de) N-aminopyridonfarbstoffe

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): CH DE FR GB IT LI

17P Request for examination filed

Effective date: 19910827

17Q First examination report despatched

Effective date: 19950508

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): CH DE FR GB IT LI

REF Corresponds to:

Ref document number: 59108061

Country of ref document: DE

Date of ref document: 19960919

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 19960905

ITF It: translation for a ep patent filed
ET Fr: translation filed
PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed
REG Reference to a national code

Ref country code: GB

Ref legal event code: IF02

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20020117

Year of fee payment: 12

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: CH

Payment date: 20020125

Year of fee payment: 12

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20020201

Year of fee payment: 12

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 20020215

Year of fee payment: 12

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20030206

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20030228

Ref country code: CH

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20030228

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Free format text: LAPSE BECAUSE OF THE APPLICANT RENOUNCES

Effective date: 20030325

GBPC Gb: european patent ceased through non-payment of renewal fee
REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20031031

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES;WARNING: LAPSES OF ITALIAN PATENTS WITH EFFECTIVE DATE BEFORE 2007 MAY HAVE OCCURRED AT ANY TIME BEFORE 2007. THE CORRECT EFFECTIVE DATE MAY BE DIFFERENT FROM THE ONE RECORDED.

Effective date: 20050206
