L'invention concerne un procédé pour inhiber ou retarder la formation, la croissance ou/et l'agglomération des hydrates de gaz naturel, de gaz de pétrole ou d'autres gaz, par utilisation d'au moins un additif. Les gaz qui forment des hydrates peuvent notamment comprendre au moins un hydrocarbure choisi parmi le méthane, l'éthane, l'éthylène, le propane, le propène, le n-butane et l'iso-butane, et éventuellement de l'H2S et/ou du CO2.
Ces hydrates se forment lorsque l'eau se trouve en présence de gaz, soit à l'état libre, soit à l'état dissous dans une phase liquide, telle qu'un hydrocarbure liquide, et lorsque la température atteinte par le mélange notamment d'eau, de gaz et éventuellement d'hydrocarbures liquides, tels que de l'huile, devient inférieure à la température thermodynamique de formation des hydrates, cette température étant donnée pour une composition des gaz connue et lorsque leur pression est fixée.
La formation d'hydrates peut être redoutée, notamment dans l'industrie pétrolière et gazière, pour lesquelles les conditions de formation d'hydrates peuvent être réunies. En effet, pour diminuer le coût de production du pétrole brut et du gaz, tant au point de vue des investissements qu'au point de vue de l'exploitation, une voie envisagée, notamment en production en mer, est de réduire, voire de supprimer, les traitements appliqués au brut ou au gaz à transporter du gisement à la côte et notamment de laisser toute ou une partie de l'eau dans le fluide à transporter. Ces traitements en mer s'effectuent en général sur une plate-forme située en surface à proximité du gisement, de manière que l'effluent, initialement chaud, puisse être traité avant que les conditions thermodynamiques de formation des hydrates ne soient atteintes du fait du refroidissement de l'effluent avec l'eau de mer.
Cependant, comme cela arrive pratiquement, lorsque les conditions thermodynamiques requises pour former des hydrates sont réunies, l'agglomération des hydrates entraíne le blocage des conduites de transport par création de bouchons qui empêchent tout passage de pétrole brut ou de gaz.
La formation de bouchons d'hydrates peut entraíner un arrêt de la production et provoquer ainsi des pertes financières importantes. De plus, la remise en service de l'installation, surtout s'il s'agit de production ou de transport en mer, peut être longue, car la décomposition des hydrates formés est très difficile à réaliser. En effet, lorsque la production d'un gisement sous-marin de gaz naturel ou de pétrole et de gaz comportant de l'eau atteint la surface du sol marin et est ensuite transportée au fond de la mer, il arrive, par l'abaissement de la température de l'effluent produit, que les conditions thermodynamiques soient réunies pour que des hydrates se forment, s'agglomèrent et bloquent les conduites de transfert. La température au fond de la mer peut être, par exemple, de 3 ou 4°C.
Des conditions favorables à la formation d'hydrates peuvent aussi être réunies de la même façon à terre, pour des conduites pas (ou pas assez profondément) enfouies dans le sol terrestre, lorsque par exemple la température de l'air ambiant est froide.
Pour éviter ces inconvénients, on a cherché, dans l'art antérieur, à utiliser des produits qui, ajoutés au fluide, pourraient agir comme inhibiteurs en abaissant la température thermodynamique de formation des hydrates. Ce sont notamment des alcools, tels que le méthanol, ou des glycols, tels que le mono-, le di- ou le tri-éthylèneglycol. Cette solution est très onéreuse car la quantité d'inhibiteurs à ajouter peut atteindre 10 à 40% de la teneur en eau et ces inhibiteurs sont difficiles à récupérer complètement.
On a également préconisé l'isolation des conduites de transport, de manière à éviter que la température du fluide transporté n'atteigne la température de formation des hydrates dans les conditions opératoires. Une telle technique est, elle aussi, très coûteuse.
On a encore décrit l'utilisation d'additifs capables de modifier le mécanisme de formation des hydrates, puisque, au lieu de s'agglomérer rapidement les uns aux autres et de former des bouchons, les hydrates formés se dispersent dans le fluide sans s'agglomérer et sans obstruer les conduites. On peut citer à cet égard : la demande de brevet EP-A-323774 au nom de la demanderesse, qui décrit l'utilisation de composés amphiphiles non-ioniques choisis parmi les esters de polyols et d'acides carboxyliques, substitués ou non-substitués, et les composés à fonction imide ; la demande de brevet EP-A-323775, également au nom de la demanderesse, qui décrit notamment l'utilisation de composés appartenant à la famille des diéthanolamides d'acides gras ou de dérivés d'acides gras ; le brevet US-A-4956593 qui décrit l'utilisation de composés tensioactifs tels que des phosphonates organiques, des esters phosphates, des acides phosphoniques, leurs sels et leurs esters, des polyphosphates inorganiques et leurs esters, ainsi que des homopolyacrylamides et des copolymères-acrylamide-acrylates ; et la demande de brevet EP-A-457375, qui décrit l'utilisation de composés tensioactifs anioniques, tels que les acides alkylarylsulfoniques et leurs sels de métaux alcalins.
Des composés amphiphiles obtenus par réaction d'au moins un dérivé succinique choisi dans le groupe formé par les acides et les anhydrides polyalkénylsucciniques sur au moins un monoéther de polyéthylèneglycol ont également été proposés pour réduire la tendance à l'agglomération des hydrates de gaz naturel, de gaz de pétrole ou d'autres gaz (demande de brevet EP-A-582507).
Par ailleurs, on a également préconisé l'utilisation d'additifs capables d'inhiber ou de retarder la formation et/ou la croissance des hydrates. On peut citer à cet égard la demande de brevet EP-A-536950, qui décrit l'utilisation de dérivés de la tyrosine, la demande internationale WO-A-9325798, qui décrit l'utilisation de composés homopolymères et copolymères de la N-vinyl-2-pyrrolidone et leurs mélanges, la demande internationale WO-A-9412761 et le brevet US-A-5432292 qui décrivent l'utilisation de la poly(N-vinyl-2-pyrrolidone), de l'hydroxyéthyl cellulose et de leurs mélanges ou d'un terpolymère à base de N-vinyl-2-pyrrolidone, N-vinyl-ε-caprolactame et de diméthylaminoéthyl méthacrylate commercialisé sous le nom de GAFFIX VC-713. La demande internationale WO-A-9519408 décrit plus généralement l'utilisation de polymères aliphatiques contenant des N-hétérocycles carbonylés dans des formulations complexes. Il en est de même de la demande internationale WO-A-9532356, qui décrit notamment l'utilisation de terpolymère à base de N-vinyl-2-pyrrolidone, d'acrylamido méthyl propane sulfonate et d'acrylamide. Enfin, les demandes internationales WO-A-9517579 et WO-A-9604462 décrivent l'utilisation de dérivés ammonium, sulfonium et phosphonium alkylés soit seuls soit mélangés à un inhibiteur de corrosion.
On a maintenant découvert que certains polymères hydrosolubles qui peuvent être des homopolymères ou des copolymères neutres ou chargés positivement, ou encore des polyampholytes et qui dérivent d'un ou de plusieurs monomères azotés, permettent, à de faibles concentrations, d'inhiber ou de retarder la formation, la croissance et/ou l'agglomération des hydrates de gaz naturel, de gaz de pétrole ou d'autres gaz, avec une efficacité très nettement supérieure aux composés précédemment décrits.
Ainsi, l'invention propose un procédé pour inhiber ou retarder la formation, la croissance et/ou l'agglomération des hydrates au sein d'un fluide comprenant de l'eau et un gaz, dans des conditions où des hydrates peuvent se former (à partir de l'eau et du gaz), caractérisé en ce qu'on incorpore audit fluide au moins un homopolymère ou copolymère hydrosoluble défini d'une manière générale comme dérivant d'au moins un monomère azoté choisi parmi les monomères neutres, les monomères cationiques (ou chargés positivement) et les monomères amphotères (c'est-à-dire comportant à la fois une charge positive et une charge négative) définis ci-après.
Les monomères neutres sont choisis parmi :
  • les monomères [A] possédant au moins une fonction amine tertiaire et éventuellement au moins une foncion amide sur une chaíne latérale et répondant à la formule générale [1] :
    Figure 00040001
dans laquelle R' est un atome d'hydrogène ou un groupement méthyle, R" est choisi parmi les groupements divalents -COO-, -CO-NH-, -CO-NH-CO-NH- ou -C6H4-, R1 est choisi parmi les groupements divalents suivants -(CH2)n-, avec 1 ≤ n ≤ 3, -C(CH3)2-, -C(CH3)2-(CH2)2- ou -CH2-CH(OH)CH2-, R2 est un atome d'hydrogène ou un radical méthyle, éthyle ou iso-propyle, R3 est un atome d'hydrogène ou un radical méthyle ou éthyle ;
  • les monomères [B] possédant au moins une fonction amide sur une chaíne latérale et répondant à la formule générale [2] :
    Figure 00050001
    dans laquelle R' est un atome d'hydrogène ou un groupement méthyle et R4 un groupement -C(CH3)2-CH2-CO-CH3 ou -CH2OH ;
  • les monomères [C] possédant un radical azoté aromatique pendant et répondant à la formule générale [3] :
    Figure 00050002
    dans laquelle R' est un atome d'hydrogène ou un groupement méthyle ;
  • les monomères [D] possédant une fonction succinimide sur une chaíne latérale et répondant à la formule générale [4] :
    Figure 00060001
    dans laquelle R' est un atome d'hydrogène ou un groupement méthyle ;
  • et les monomères [E], répondant à la formule générale [5] : (CH2=CH-(CH2))2-N-R5 dans laquelle, R5 est une chaíne alkyle CnH2n+1, avec 1 ≤ n ≤ 10, ou un groupement hydroxyle ou un groupement -(CH2)2-CO-NH2.
Comme exemples de monomères neutres illustrant ces formules, on peut citer le diméthyl-amino-éthyl acrylate et le diméthyl-amino-éthyl méthacrylate.
Les monomères cationiques considérés plus particulièrement dans la définition des polymères de l'invention sont ceux qui comportent des groupements ammonium quaternaire. Il peut s'agir de monomères dérivant de la quaternisation par chlorométhylation, sulfométhylation, sulfoéthylation ou chlorobenzylation des monomères de type [A], [C] ou [E] décrits ci-dessus. Ces monomères cationiques [F], [G] et [H] répondent respectivement aux formules générales [6], [7] et [8] ci-après :
  • les monomères [F], à la formule générale [6] :
    Figure 00070001
dans laquelle R' est un atome d'hydrogène ou un groupement méthyle, R" est choisi parmi les groupements divalents -COO-, -CO-NH-, -CO-NH-CO-NH- ou -C6H4-, R1 est choisi parmi les groupements divalents suivants -(CH2)n-, avec 1 ≤ n ≤ 3, -C(CH3)2-, -C(CH3)2-(CH2)2- ou -CH2-CH(OH)CH2-, R2 est un atome d'hydrogène, ou un radical méthyle, éthyle ou iso-propyle, R3 est un atome d'hydrogène ou un radical méthyle ou éthyle, R6 est choisi parmi les groupements méthyle, éthyle ou benzyle et X est un ion chlorure ou un ion CH3OSO3-;
  • les monomères [G], à la formule générale [7]:
    Figure 00070002
    dans laquelle R' est un atome d'hydrogène ou un groupement méthyle, R7 un groupement -C(CH3)2-CO-CH3, -CH2OH, méthyle, éthyle ou benzyle et X est un ion chlorure ou un ion CH3OSO3-;
  • et les monomères [H], à la formule générale [8] : (CH2=CH-(CH2))2-N+-R5R6 X- dans laquelle, R5 est une chaíne alkyle CnH2n+1, avec 1 ≤ n ≤ 10, un groupement hydroxyle ou un groupement (CH2)2-CO-NH2, R6 est choisi parmi les groupements méthyle, éthyle ou benzyle et X est un ion chlorure ou un ion CH3OSO3 -.
Comme exemples de monomères cationiques, on peut citer le chlorure de méthacrylate-éthyl-triméthyl ammonium, le chlorure de méthacrylamido-N-propyl-triméthyl ammonium et le chlorure de diallyl-diméthyl ammonium.
Les monomères amphotères [I], [J] et [K] (comportant à la fois une charge positive et une charge négative) considérés dans la définition des polymères de l'invention répondent aux formules générales suivantes :
  • les monomères [I], à la formule générale [9] :
    Figure 00090001
    dans laquelle R', R8 et R9 sont soit des atomes d'hydrogène soit des groupements méthyle, R10 est choisi parmi les groupements divalents -COO- ou -CO-NH-, R11 et R12 sont choisis parmi les groupements divalents suivants -(CH2)n-, avec 1 ≤ n ≤ 3, -C(CH3)2- ou -C(CH3)2-(CH2)2- et G- est un groupement chargé négativement de type carboxylate ou sulfonate ;
  • les monomères [J], à la formule générale [10] :
    Figure 00090002
    dans laquelle R13 est un atome d'hydrogène ou un groupement méthyle, R14 est choisi parmi les groupements divalents -(CH2)n-, avec 1 ≤ n ≤ 4, ou -CH2-C6H4- et G- est un groupement chargé négativement de type carboxylate ou sulfonate ;

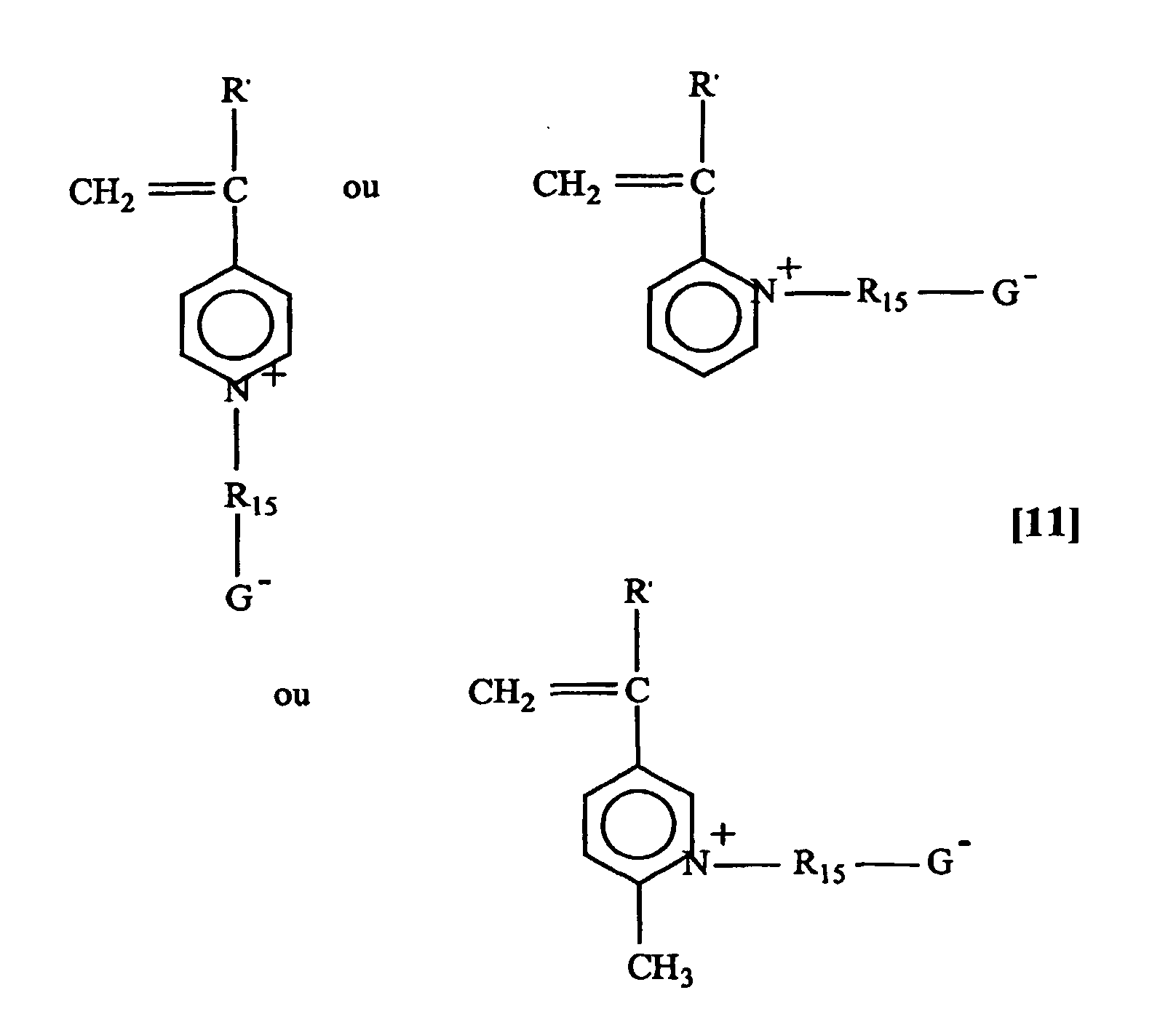

  • et les monomères [K], à la formule générale [11] :
    Figure 00100001
    dans laquelle R' est un atome d'hydrogène ou un groupement méthyle, R15 est un groupement divalent de type -(CH2)n-, avec 1 ≤ n ≤ 4, et G- est un groupement chargé négativement de type carboxylate ou sulfonate.
Comme exemple de monomères amphotères, on peut citer le méthosulfonate d'acrylate d'éthyl-triméthyl ammonium.
Les monomères cationiques, les monomères amphotères et les monomères neutres de [A] à [K] définis dans la description qui précède peuvent être inclus dans les homopolymères ou copolymères, en toutes proportions, c'est-à-dire allant, pour chacun, de 0 à 100% molaire.
L'invention propose également la mise en jeu comme additifs, de copolymères résultant de l'association d'au moins un des monomères décrits ci-dessus (monomère cationique, monomère amphotère et/ou monomère neutre de [A] à [K]), avec au moins un monomère anionique (ou chargé négativement) et/ou au moins un monomère neutre autre que ceux déjà décrits plus haut.
Les monomères anioniques considérés sont plus particulièrement des monomères contenant des groupements carboxylate ou des groupements sulfonate et plus précisément des monomères acrylate, méthacrylate, itaconate, 2-acrylamido-2-méthyl-propane sulfonate, 2-méthacryloyloxy éthane sulfonate, 3-acrylamido-3-méthyl butanoate, styrène sulfonate, styrène carboxylate, vinyl sulfonate, anhydride maléique ou acide maléique.
Peuvent être associés aux monomères cationiques, aux monomères amphotères et/ou aux monomères neutres de [A] à [K] décrits ci dessus, également un ou plusieurs autres monomères azotés neutres tels que des monomères de type acrylamide, alkyl acrylamide ou vinyl acétamide.
Dans ces copolymères, les proportions en monomères cationiques, en monomères amphotères, en monomères neutres de [A] à [K], en monomères anioniques et/ou en les monomères neutres additionnels peuvent varier, pour chacun des monomères, par exemple de 1 à 99 %, plus particulièrement de 10 à 70 % en moles.
Les monomères cationiques, les monomères amphotères et les monomères neutres de [C] à [K] décrits ci-dessus peuvent encore être associés à un ou plusieurs autres monomères azotés neutres de type N-vinyl lactame, en particulier la N-vinyl-2-pyrrolidone, le N-vinyl-δ-valérolactame et le N-vinyl-ε-caprolactame.
Dans ces copolymères, les proportions en monomères cationiques, en monomères amphotères, en monomères neutres de [C] à [K] et en les monomères neutres additionnels peuvent varier, pour chacun des monomères, par exemple de 1 à 99 %, et plus particulièrement de 10 à 70 % en moles.
Compte tenu de la définition des homopolymères et des copolymères donnée plus haut, en relation avec la nature des monomères qui peuvent entrer dans leur constitution, les homopolymères et les copolymères considérés dans l'invention peuvent consister en des (co)polymères neutres, cationiques ou en des polyampholytes (ces derniers contenant à la fois des monomères chargés positivement et des monomères chargés négativement).
Les polymères décrits dans l'invention peuvent être linéaires ou ramifiés. Leur masse peut varier de 3000 à plusieurs millions.
Dans le procédé de l'invention, les homo et copolymères tels que décrits ci-dessus peuvent être ajoutés dans le fluide à traiter seuls ou sous forme de mélanges de deux ou plusieurs d'entre eux. Lorsque plusieurs copolymères sont utilisés en mélange, il peut s'agir de copolymères qui différent entre eux par exemple par la nature des motifs d'au moins un type et/ou par une composition différente en au moins un motif et/ou par leur masse moléculaire.
Les homo ou copolymères, ainsi que leurs mélanges en toutes proportions peuvent être ajoutés dans le fluide à traiter à des concentrations allant en général de 0,05 à 5% en masse, de préférence de 0,1 à 2% en masse, par rapport à l'eau.
Par ailleurs, les homo ou copolymères préconisés comme additifs dans l'invention peuvent être mélangés à un ou plusieurs alcools (monoalcools ou polyols) renfermant par exemple de 1 à 6 atomes de carbone, plus particulièrement le mono-, le di- ou le tri-éthylèneglycol, l'éthanol ou le méthanol, ce dernier étant l'alcool préféré. Cet alcool (ou ces alcools) est (sont) ajouté(s) en général en des proportions allant de 0,5 à 20% en masse, de préférence de 1 à 10% en masse, par rapport à l'eau présente dans le fluide à traiter. Le (ou les) homo ou copolymère(s) considérés dans l'invention peuvent être alors préalablement dissous en milieu hydro-alcoolique et ensuite ajoutés au milieu à traiter, de façon à obtenir des concentrations finales en homo ou copolymères allant en général de 0,05 à 3% en masse, de préférence de 0,1 à 1% en masse par rapport à l'eau présente dans le fluide à traiter.
La présence dans le milieu d'additif(s) cinétique(s) tels que les polymères préconisés dans l'invention et d'alcool(s) tels que par exemple le méthanol, permet, par leurs actions conjuguées, d'obtenir des retards à la formation des hydrates extrêmement satisfaisants et ce, d'une part, en diminuant les quantités d'additifs utilisés (alcool et polymères) et, d'autre part, - et surtout - en permettant d'opérer dans une gamme de températures beaucoup plus basses.
Les homo ou copolymères hydrosolubles considérés dans l'invention peuvent être utilisés soit en milieu eau pure, par exemple dans de l'eau de condensation, soit en milieu salin, par exemple dans de l'eau de production.
L'invention sera mieux comprise à la lecture des expérimentations suivantes, nullement limitatives. Les exemples 4 à 9 sont donnés à titre comparatif et ne font pas partie de l'invention.
Exemple 1
La procédure expérimentale de sélection des additifs est menée sur des hydrates de tétrahydrofuranne (THF). Une solution eau pure/THF (80/20 en masse) forme des hydrates sous pression atmosphérique à 4°C (voir : "Kinetic Inhibitors of Natural Gas Hydrates", Sloan, E.D. et al.; 1994).
Le dispositif utilisé est constitué de tubes de diamètre 16 mm, dans lesquels sont introduits 8 ml d'une solution aqueuse à 20% en masse de THF contenant éventuellement l'additif à tester. On introduit dans chaque tube une bille en verre d'un diamètre de 8 mm, afin d'assurer un brassage correct de la solution. Les tubes sont placés sur un agitateur rotatif, qui tourne à 20 tours/min.. Ce dernier est placé dans une enceinte réfrigérée à 2°C.
Le principe de ce test est de déterminer le temps de latence précédant la formation des hydrates. Ce temps de latence correspond à l'intervalle mesuré entre le moment où les tubes sont introduits dans l'enceinte réfrigérée et le moment où on observe la formation des hydrates (apparition d'un trouble).
Chaque série de tests est menée en présence d'un mélange de référence ne contenant pas d'additif, et les temps de latence fournis pour un additif correspondent à une moyenne des temps mesurés sur 16 essais.
Dans les conditions opératoires décrites ci-dessus, les solutions eau pure/THF ont un temps de latence moyen de 35 minutes.
Dans les conditions opératoires mises en oeuvre, l'addition de 0,5% en masse d'un copolymère contenant 10% en mole de motifs diméthyl-amino-éthyl méthacrylate (MADAME) et 90% en mole de motifs acrylamide (AA) multiplie le temps de latence par approximativement 4,5, l'addition de 0,5% en masse d'un poly(chlorure de méthacrylate-éthyl-triméthyl ammonium) (MAC) conduit quant à lui à un temps d'induction qui est en moyenne plus de 7 fois supérieur à celui de l'eau pure. L'addition de 0,3% en masse d'un copolymère contenant 55% en mole de motifs acrylamide (AA) et 45% en mole de motifs chlorure de diallyl-diméthyl ammonium (DADMAC) permet de multiplier par plus 5 le temps de latence.
Enfin, l'addition de 0,5% en masse de poly(méthosulfate d'acrylate-éthyl-triméthyl ammonium) ou l'addition de 0,3% en masse d'un copolymère contenant 50% en mole de motifs de N-vinyl-2-pyrrolidone (NVP) et 50% en mole de motifs chlorure de méthacrylate-éthyl-triméthyl ammonium (MAC) ou encore d'un copolymère contenant 32% en mole de motifs [3-(2-acrylamido-2-méthyl-propyl-diméthyl-ammonio)-1-propane sulfonate] (AMPDAPS) et 68% en mole de motifs acrylamide (AA) inhibe la formation des hydrates de THF pendant une période supérieure à 6 heures.
De même, l'addition d'un mélange de type DADMAC + AA/MADAME (70/30 en moles) dans un rapport 60/40 en masse, à une concentration de 0,3% en masse par rapport à l'eau inhibe également la formation des hydrates de THF pendant une période supérieure à 6 heures.
Exemple 2
La procédure expérimentale de l'exemple 1 est répétée en remplaçant l'eau pure par un mélange eau pure + 5% de méthanol en masse et en abaissant la température de l'enceinte réfrigérée à -1°C.
Dans ces conditions, le temps de latence moyen des solutions eau pure + 5% de méthanol/THF en l'absence d'additif est de 29 minutes.
L'addition de 0,15% en masse par rapport à l'eau, d'un copolymère contenant 50% en mole de motifs diméthyl-amino-éthyl acrylate (ADAME) et 50% en mole de motifs acide acrylique (Ac Acrylique) dans le milieu eau + 5% de méthanol multiplie le temps de latence par plus de 5.
Exemple 3
La procédure expérimentale de l'exemple 1 est répétée en remplaçant l'eau pure par une solution de NaCl 3,5% en masse, la température de l'enceinte réfrigérée est abaissée à 0°C. Dans ces conditions, le temps de latence moyen des solutions NaCl/THF en l'absence d'additif est de 42 minutes.
L'addition de 0,5% en masse d'un poly(chlorure de diallyl-diméthyl ammonium) (DADMAC) permet de multiplier par environ 5 le temps de latence. L'addition de 0,5% en masse d'un poly[3-(2-acrylamido-2-méthyl-propyl-diméthyl-ammonio)-1-propane sulfonate] (AMPDAPS) permet de multiplier par environ 6 le temps de latence. Enfin, l'addition de 0,5% en masse d'un terpolymère contenant 50% en mole de motifs acrylamide (AA), 35% de mole de motifs chlorure de méthacrylamido-N-propyl-triméthyl ammonium (MAPTAC) et 15% de mole de motifs acrylate de sodium conduit à un temps de latence moyen plus de 7 fois supérieur à celui obtenu sans additif.
L'addition de 0,3% en masse d'un terpolymère contenant 60% en mole de motifs de type acrylamide, 25% en mole de motifs acrylamido-méthyl-propane sulfonate (AMPS) et 15% en mole de motifs chlorure de méthacrylamido-N-propyl-triméthyl ammonium (MAPTAC) ou de 0,3% en masse d'un copolymère NVP/AMPDAPS (60/40 en moles) inhibent la formation des hydrates de THF pendant une période supérieure à 6 heures.
Exemples 4, 5, 6, 7, 8 et 9 (comparatifs)
Différents additifs sortant du cadre de l'invention ont été testés à titre de comparaison dans les conditions précédemment décrites (exemples 1, 2 et 3) :
  • Ex. 4 : Polyvinylpyrrolidone (poids moléculaire 10 000 ; 0,5% en masse)
  • Ex. 5 : Polyacrylamide (0,5% en masse)
  • Ex. 6 : Copolymère acrylamide/acrylate de sodium (0,5% en masse)
  • Ex. 7 : Chlorure de tétrabutyl ammonium (0,5% en masse)
  • Ex. 8 : HE-300 (terpolymère N-vinyl-2-pyrrolidone / acrylamido-méthyl-propane-sulfonate / acrylamide : 0,3% en masse)
  • Ex. 9 : GAFFIX VC - 713 (N - vinyl - 2 - pyrrolidone / N-vinyl-ε-caprolactame /diméthylaminoéthyl méthacrylate ; 0,3% en masse)
    • Dans les conditions de tests mises en oeuvre, ces additifs présentent des temps d'induction précédant la formation des hydrates nettement plus courts que les substances mentionnées dans l'invention, comme le montrent les résultats rassemblés dans le tableau ci-dessous.
    Additif (% molaire des motifs) Concentration (% en masse) Conditions opératoires Temps de latence (min)
    Ex. 1 :
    - sans additif / eau pure/THF à 2°C 35
    - MADAME/AA (10/90) 0,5 " " 155
    - MAC 0,5 " " 270
    - ADQUAT 0,5 " " >360
    - DADMAC/AA (45/55) 0,3 " " 180
    - PVP/MAC (50/50) 0,3 " " >360
    - AMPDAPS/AA (32/68) 0,3 " " >360
    - DADMAC + AA/MADAME (70/30)
    [40/60 en masse]    		 0,3 " " >360
    Ex. 2 :
    - sans additif / eau + 5% MeOH/THF à -1°C 29
    - ADAME/ Ac. Acrylique (50/50) 0,15 " " 148
    Ex.3 :
    - sans additif / NaCl 3,5%/THF à 0°C 42
    - DADMAC 0,5 " " 220
    - AMPDAPS 0,5 " " 248
    - MAPTAC/AA/Ac.acrylique (50/35/15) 0,5 " " 302
    - AA/AMPS/MAPTAC (60/25/15) 0,5 NaCl 3,5%/THF à 0°C >360
    - PVP/AMPDAPS (60/40) 0,3 NaCl 3,5%/THF à 0°C >360
    Ex. 4 : 0,5 eau pure/THF à 2°C 45
    Ex. 5 : 0,5 " " 100
    Ex. 6 : 0,5 " " 71
    Ex. 7 : 0,5 " " 48
    Ex. 8 : 0,3 " " 150
    Ex. 9 : 0,3 NaCl 3,5%/THF à 0°C 204
    Exemple 10:
    Pour tester l'efficacité des produits utilisés dans le procédé de l'invention, en présence d'hydrates de méthane, on a procédé à des essais de formation d'hydrates à partir de gaz et d'eau, à l'aide de l'appareillage décrit ci-après.
    L'appareillage comporte une boucle de 6 mètres constituée de tubes de diamètre intérieur égal à 7,7 mm, un réacteur de 2 litres comprenant une entrée et une sortie pour le gaz, une aspiration et un refoulement pour le mélange eau et additif initialement introduit. Le réacteur permet de mettre la boucle sous pression. Des tubes de diamètre analogue à ceux de la boucle assurent la circulation du fluide de la boucle au réacteur, et inversement, par l'intermédiaire d'une pompe à engrenages placée entre les deux. Une cellule saphir intégrée dans le circuit permet une visualisation du liquide en circulation et donc des hydrates si ils se sont formés.
    Pour déterminer l'efficacité des additifs selon l'invention, on introduit le fluide (eau et additif) dans le réacteur. L'installation est ensuite portée sous une pression de 7 MPa. La solution est homogénéisée par sa circulation dans la boucle et le réacteur, puis la boucle est isolée du réacteur. La pression est maintenue constante par apport de méthane, et on impose une diminution progressive de la température (0,5°C/min) de 17°C à 5°C, qui correspond à la température expérimentale choisie.
    Le principe de ces essais est de déterminer, d'une part la température de formation des hydrates de méthane dans la boucle, et d'autre part le temps de latence précédant leur formation. Le temps de latence, correspond au temps mesuré entre le début du test (circulation du fluide à 17°C) et la détection de la formation des hydrates (exothermie, forte consommation en gaz). La durée des tests peut varier de quelques minutes à plusieurs heures : un additif performant inhibe la formation des hydrates, ou les maintient dispersés dans les fluides pendant plusieurs heures.
    En l'absence d'additif (milieu : eau désionisée), les hydrates de méthane se forment à une température voisine de 10,0°C et après un temps d'induction de 30 minutes. La formation des hydrates conduit à un blocage immédiat de la circulation du mélange fluide + hydrates dans la boucle.
    L'addition de 0,3% en poids du terpolymère AA/AMPS/MAPTAC (60/25/15) inhibe totalement la formation des hydrates de méthane dans les conditions de pression et de température imposées pour ce test même après 24 heures de circulation.

    Claims (12)

    1. Procédé pour inhiber ou retarder la formation, la croissance et/ou l'agglomération des hydrates au sein d'un fluide comprenant de l'eau et un gaz, tel que du gaz naturel, du gaz de pétrole ou d'autres gaz, dans des conditions où des hydrates peuvent se former à partir de l'eau et dudit gaz, caractérisé en ce qu'il comprend l'incorporation audit fluide d'au moins un homopolymère ou copolymère hydrosoluble dérivant d'au moins un monomère azoté choisi parmi :
      les monomères cationiques choisis parmi :
      les monomères [F] répondant à la formule générale [6] :
      Figure 00200001
      dans laquelle R' est un atome d'hydrogène ou un groupement méthyle, R" est choisi parmi les groupements divalents -COO-, -CO-NH-, -CO-NH-CO-NH- ou -C6H4-, R1 est choisi parmi les groupements divalents suivants -(CH2)n-, avec 1 ≤ n ≤ 3, -C(CH3)2-, -C(CH3)2-(CH2)2- ou -CH2-CH(OH)CH2-, R2 est un atome d'hydrogène, ou un radical méthyle, éthyle ou iso-propyle, R3 est un atome d'hydrogène ou un radical méthyle ou éthyle, R6 est choisi parmi les groupements méthyle, éthyle ou benzyle et X est un ion chlorure ou un ion CH3OSO3 - ;
      les monomères [G] répondant à la formule générale [7] :
      Figure 00210001
      dans laquelle R' est un atome d'hydrogène ou un groupement méthyle, R7 un groupement - C(CH3)2-CO-CH3, -CH2OH, méthyle, éthyle ou benzyle et X est un ion chlorure ou un ion CH3OSO3 - ;
      et les monomères [H] répondant à la formule générale [8] : (CH2=CH-(CH2))2-N+-R5R6 X-
      dans laquelle, R5 est une chaíne alkyle CnH2n+1, avec 1 ≤ n ≤ 10, un groupement hydroxyle ou un groupement (CH2)2-CO-NH2, R6 est choisi parmi les groupements méthyle, éthyle ou benzyle et X est un ion chlorure ou un ion CH3OSO3 - ;
      les monomères amphotères choisis parmi :
      les monomères [I] répondant à la formule générale [9] :
      Figure 00210002
      dans laquelle R', R8 et R9 sont soit des atomes d'hydrogène soit des groupements méthyle, R10 est choisi parmi les groupements divalents -COO- ou -CO-NH-, R11 etR12 sont choisis parmi les groupements divalents suivants -(CH2)n-, avec 1 ≤ n ≤ 3, -C(CH3)2- ou -C(CH3)2-(CH2)2- et G- est un groupement chargé négativement de type carboxylate ou sulfonate ;
      les monomères [J] répondant à la formule générale [10] :
      Figure 00220001
      dans laquelle R13 est un atome d'hydrogène ou un groupement méthyle, R14 est choisi parmi les groupements divalents -(CH2)n-, avec 1 ≤ n ≤ 4, ou -CH2-C6H4- et G- est un groupement chargé négativement de type carboxylate ou sulfonate ;
      et les monomères [K] répondant à la formule générale [11] :
      Figure 00230001
      dans laquelle R' est un atome d'hydrogène ou un groupement méthyle, R15 est un groupement divalent de type -(CH2)n-, avec 1 ≤ n ≤ 4, et G- est un groupement chargé négativement de type carboxylate ou sulfonate ;
      et les monomères neutres choisis parmi :
      les monomères [A] répondant à la formule générale [1] :
      Figure 00230002
      dans laquelle R' est un atome d'hydrogène ou un groupement méthyle, R" est choisi parmi les groupements divalents -COO-, -CO-NH-, -CO-NH-CO-NH- ou -C6H4-, R1 est choisi parmi les groupements divalents suivants -(CH2)n-, avec 1 ≤ n ≤ 3, -C(CH3)2-, -C(CH3)2-(CH2)2- ou -CH2-CH(OH)CH2-, R2 est un atome d'hydrogène ou un radical méthyle, éthyle ou iso-propyle, R3 est un atome d'hydrogène ou un radical méthyle ou éthyle ;
      les monomères [B] répondant à la formule générale [2] :
      Figure 00240001
      dans laquelle R' est un atome d'hydrogène ou un groupement méthyle et R4 un groupement -C(CH3)2-CH2-CO-CH3 ou -CH2OH ;
      les monomères [C] répondant à la formule générale [3] :
      Figure 00240002
      dans laquelle R' est un atome d'hydrogène ou un groupement méthyle;
      les monomères [D] répondant à la formule générale [4] :
      Figure 00250001
      dans laquelle R' est un atome d'hydrogène ou un groupement méthyle ;
      et les monomères [E] répondant à la formule générale [5] : (CH2=CH-(CH2))2-N-R5
      dans laquelle, R5 est une chaíne alkyle CnH2n+1, avec 1 ≤ n ≤ 10, ou un groupement hydroxyle ou un groupement (CH2)2-CO-NH2.
    2. Procédé selon la revendication 1 caractérisé en ce que l'on met en jeu au moins un copolymère dérivant d'au moins un monomère choisi parmi les monomères de [A] à [K] et au moins un monomère anionique choisi parmi les monomères contenant des groupements carboxylate ou des groupements sulfonate.
    3. Procédé selon la revendication 2 caractérisé en ce que ledit monomère anionique est choisi parmi les monomères acrylate, méthacrylate, itaconate, 2-acrylamido-2-méthyl-propane sulfonate, 2-méthacryloyloxy éthane sulfonate, 3-acrylamido-3-méthyl butanoate, styrène sulfonate, styrène carboxylate, vinyl sulfonate, anhydride maléique ou acide maléique.
    4. Procédé selon la revendication 1 caractérisé en ce que l'on met en jeu au moins un copolymère dérivant d'au moins un monomère choisi parmi les monomères de [A] à [K] et au moins un monomère neutre choisi parmi les monomères de type acrylamide, alkyl acrylamide ou vinyl acétamide.
    5. Procédé selon la revendication 1 caractérisé en ce que l'on met en jeu au moins un copolymère dérivant d'au moins un monomère choisi parmi les monomères de [C] à [K] et d'au moins un monomères de type N-vinyl lactame choisi parmi la N-vinyl-2-pyrrolidone, le N-vinyl-δ-valérolactame et le N-vinyl-ε-caprolactame, en des proportions de 1 à 99 % molaire.
    6. Procédé selon l'une des revendications 1 à 5 caractérisé en ce que ledit polymère présente une masse moléculaire de 3000 à plusieurs millions.
    7. Procédé selon l'une des revendications 1 à 6 caractérisé en ce que ledit polymère est ajouté dans le fluide à traiter à une concentration de 0,05 à 5% en masse par rapport à l'eau.
    8. Procédé selon l'une des revendications 1 à 7 caractérisé en ce que ledit polymère est ajouté dans le fluide à traiter conjointement à au moins un alcool renfermant de 1 à 6 atomes de carbone.
    9. Procédé selon la revendication 8 caractérisé en ce que ledit alcool est choisi parmi le mono-, le di-, le tri-éthylèneglycol, l'éthanol et le méthanol.
    10. Procédé selon l'une des revendications 8 et 9 caractérisé en ce que ledit alcool est ajouté en une proportion de 0,5 à 20% en masse par rapport à l'eau présente dans le fluide à traiter.
    11. Procédé selon l'une des revendications 1 à 10 caractérisé en ce que ledit polymère est préalablement dissous en milieu hydro-alcoolique et ensuite ajouté au milieu à traiter, de façon à obtenir une concentration finale en polymère de 0,05 à 3% en masse par rapport à l'eau présente dans le fluide à traiter.
    12. Procédé selon l'une des revendications 1 à 11 caractérisé en ce que ledit polymère hydrosoluble est utilisé en milieu eau pure ou en milieu salin.
    EP97401004A 1996-05-15 1997-05-05 Procédé pour inhiber ou retarder la formation ou l'agglomération d'hydrates dans un effluent de production Expired - Lifetime EP0807678B1 (fr)

    Applications Claiming Priority (2)

    Application Number Priority Date Filing Date Title
    FR9606200A FR2748773B1 (fr) 1996-05-15 1996-05-15 Procede pour inhiber ou retarder la formation ou l'agglomeration d'hydrates dans un effluent de production
    FR9606200 1996-05-15

    Publications (2)

    Publication Number Publication Date
    EP0807678A1 EP0807678A1 (fr) 1997-11-19
    EP0807678B1 true EP0807678B1 (fr) 2005-09-07

    Family

    ID=9492257

    Family Applications (1)

    Application Number Title Priority Date Filing Date
    EP97401004A Expired - Lifetime EP0807678B1 (fr) 1996-05-15 1997-05-05 Procédé pour inhiber ou retarder la formation ou l'agglomération d'hydrates dans un effluent de production

    Country Status (10)

    Country Link
    US (1) US5981816A (fr)
    EP (1) EP0807678B1 (fr)
    CN (1) CN1072709C (fr)
    AR (1) AR007156A1 (fr)
    BR (1) BR9703143A (fr)
    CA (1) CA2206918C (fr)
    FR (1) FR2748773B1 (fr)
    MX (1) MX9703503A (fr)
    NO (1) NO321773B1 (fr)
    RU (1) RU2167846C2 (fr)

    Families Citing this family (26)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    EP0828778B1 (fr) * 1995-06-02 2004-05-12 Nippon Shokubai Co., Ltd. Inhibiteur d'hydrates de clathrates et procede d'inhibition de la formation d'hydrates de clathrates l'utilisant
    DE19629662A1 (de) * 1996-07-23 1998-01-29 Clariant Gmbh Verfahren zur Inhibierung der Gashydratbildung
    FR2767067B1 (fr) * 1997-08-05 1999-09-17 Inst Francais Du Petrole Procede permettant d'inhiber la formation et de retarder la croissance et/ou l'agglomeration d'hydrates dans un effluent de production
    EP0896123B1 (fr) * 1997-08-05 2005-07-27 Institut Français du Pétrole Procédé pour ralentir la croissance et/ou l'agglomération et éventuellement retarder la formation d'hydrates dans un effluent de production
    WO1999013197A1 (fr) * 1997-09-09 1999-03-18 Shell Internationale Research Maatschappij B.V. Procede et compose destines a inhiber l'obturation de conduits par des hydrates de gaz
    US6194622B1 (en) * 1998-06-10 2001-02-27 Exxonmobil Upstream Research Company Method for inhibiting hydrate formation
    FR2792997B1 (fr) * 1999-04-29 2001-06-29 Inst Francais Du Petrole Formulation d'additifs pour ameliorer le transport d'effluents petroliers susceptibles de contenir des hydrates et procede utilisant cette formulation
    US6222083B1 (en) 1999-10-01 2001-04-24 Exxonmobil Upstream Research Company Method for inhibiting hydrate formation
    DE10134224B4 (de) * 2001-07-13 2012-12-20 Clariant Produkte (Deutschland) Gmbh Additive zur Inhibierung der Gashydratbildung
    US6978837B2 (en) * 2003-11-13 2005-12-27 Yemington Charles R Production of natural gas from hydrates
    US20060094913A1 (en) * 2004-11-04 2006-05-04 Spratt Paul A Ion pair amphiphiles as hydrate inhibitors
    DE102006057856A1 (de) * 2006-12-08 2008-06-19 Evonik Oxeno Gmbh Verfahren zur Herstellung von Alkyl-tert-butylether und hochreinem Raffinat II
    WO2009114674A1 (fr) * 2008-03-12 2009-09-17 University Of Wyoming Inhibiteur d’hydrate de gaz à fonction double
    US8921478B2 (en) 2008-10-17 2014-12-30 Nalco Company Method of controlling gas hydrates in fluid systems
    WO2010111226A2 (fr) * 2009-03-23 2010-09-30 Yale University Office Of Cooperative Research Composition et méthode pour empêcher l'agglomération d'hydrates dans des pipelines
    US8618025B2 (en) 2010-12-16 2013-12-31 Nalco Company Composition and method for reducing hydrate agglomeration
    RU2481375C1 (ru) * 2011-12-08 2013-05-10 Открытое акционерное общество "Газпром" Ингибитор гидратообразования кинетического действия
    RU2504642C2 (ru) * 2012-03-26 2014-01-20 Общество с ограниченной ответственностью "Дельта-пром инновации" Способ ингибирования образования гидратов углеводородов
    US9663666B2 (en) * 2015-01-22 2017-05-30 Baker Hughes Incorporated Use of hydroxyacid to reduce the localized corrosion potential of low dose hydrate inhibitors
    RU2601649C1 (ru) * 2015-10-19 2016-11-10 Федеральное государственное бюджетное образовательное учреждение высшего образования "Российский государственный университет нефти и газа (национальный исследовательский университет) имени И.М. Губкина" Способ ингибирования образования гидратов в углеводородсодержащем сырье
    RU2601355C1 (ru) * 2015-10-19 2016-11-10 Федеральное государственное бюджетное образовательное учреждение высшего образования "Российский государственный университет нефти и газа (национальный исследовательский университет) имени И.М. Губкина" Состав для ингибирования образования гидратов в углеводородсодержащем сырье
    CN105669894A (zh) * 2016-01-12 2016-06-15 常州大学 一种ch4水合物抑制剂的制备方法及其应用
    CN111393570B (zh) * 2020-04-30 2022-05-24 中海石油(中国)有限公司 一种具有内盐结构超支化聚乙烯吡咯烷酮天然气水合物抑制剂及其制备方法与应用
    CN112961255B (zh) * 2021-02-23 2022-07-19 中国石油大学(华东) 一种环保型天然气水合物分解抑制剂及其制备方法与应用
    CN115197367A (zh) * 2022-07-20 2022-10-18 西南石油大学 基于乙烯基吡咯烷酮的三元水合物抑制剂及制备方法
    US20240026049A1 (en) 2022-07-21 2024-01-25 Envision Biomedical LLC Dual-phase zwitterionic monomers

    Family Cites Families (14)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    US2690814A (en) * 1950-11-09 1954-10-05 Laurance S Reid Method of dehydrating natural gas and recovery of liquefiable hydrocarbons therefrom at high pressures
    US2865453A (en) * 1956-10-09 1958-12-23 Texas Co Well treatment to remove a water block
    US3644107A (en) * 1970-03-09 1972-02-22 Phillips Petroleum Co Method for preventing the formation of hydrates and ice
    FR2625548B1 (fr) * 1987-12-30 1990-06-22 Inst Francais Du Petrole Procede pour retarder la formation et/ou reduire la tendance a l'agglomeration des hydrates
    FR2625547B1 (fr) * 1987-12-30 1990-06-22 Inst Francais Du Petrole Procede pour retarder la formation et/ou reduire la tendance a l'agglomeration des hydrates
    US5244878A (en) * 1987-12-30 1993-09-14 Institut Francais Du Petrole Process for delaying the formation and/or reducing the agglomeration tendency of hydrates
    US5432292A (en) * 1992-11-20 1995-07-11 Colorado School Of Mines Method for controlling clathrate hydrates in fluid systems
    US5420370A (en) * 1992-11-20 1995-05-30 Colorado School Of Mines Method for controlling clathrate hydrates in fluid systems
    US5460728A (en) * 1993-12-21 1995-10-24 Shell Oil Company Method for inhibiting the plugging of conduits by gas hydrates
    GB9400538D0 (en) * 1994-01-13 1994-03-09 Bp Exploration Operating Hydrate inhibition
    US5600044A (en) * 1994-09-15 1997-02-04 Exxon Production Research Company Method for inhibiting hydrate formation
    US5583273A (en) * 1994-09-15 1996-12-10 Exxon Production Research Company Method for inhibiting hydrate formation
    US5648575A (en) * 1995-01-10 1997-07-15 Shell Oil Company Method for inhibiting the plugging of conduits by gas hydrates
    US5744665A (en) * 1995-06-08 1998-04-28 Exxon Production Research Company Maleimide copolymers and method for inhibiting hydrate formation

    Also Published As

    Publication number Publication date
    FR2748773B1 (fr) 1998-06-26
    MX9703503A (es) 1998-04-30
    CN1072709C (zh) 2001-10-10
    BR9703143A (pt) 1998-09-08
    NO972225L (no) 1997-11-17
    RU2167846C2 (ru) 2001-05-27
    FR2748773A1 (fr) 1997-11-21
    CA2206918A1 (fr) 1997-11-15
    NO321773B1 (no) 2006-07-03
    CA2206918C (fr) 2008-02-19
    CN1172848A (zh) 1998-02-11
    EP0807678A1 (fr) 1997-11-19
    US5981816A (en) 1999-11-09
    NO972225D0 (no) 1997-05-14
    AR007156A1 (es) 1999-10-13

    Similar Documents

    Publication Publication Date Title
    EP0807678B1 (fr) Procédé pour inhiber ou retarder la formation ou l'agglomération d'hydrates dans un effluent de production
    EP0896123B1 (fr) Procédé pour ralentir la croissance et/ou l'agglomération et éventuellement retarder la formation d'hydrates dans un effluent de production
    CA2175015C (fr) Procede pour inhiber ou retarder la formation, la croissance et/ou l'agglomeration des hydrates dans les effluents de production
    CA2108992C (fr) Procede pour reduire la tendance a l'agglomeration des hydrates dans les effluents de production
    EP0582507B1 (fr) Méthode pour réduire la tendance à l'agglomération des hydrates dans des effluents de production
    MXPA97003503A (en) Procedure to inhibit or delay formation the agglomeration of hydrates in a deflection effluent
    EP0789132B1 (fr) Procédé pour inhiber ou retarder la formation la croissance et/ou l'agglomération des hydrates
    EP0905350B1 (fr) Méthode pour transporter des hydrates en suspension dans des effluents de production
    EP1048892A1 (fr) Formulation d'additifs pour améliorer le transport d'effluents pétroliers susceptibles de contenir des hydrates et procédé utilisant cette formulation
    CA2208567C (fr) Methode pour reduire la tendance a l'agglomeration des hydrates dans les effluents de production contenant des huiles paraffiniques
    EP3622018A1 (fr) Composition permettant de retarder la formation d'hydrates de gaz
    EP3874008B1 (fr) Composition permettant de retarder la formation d'hydrates de gaz
    EP0922751A1 (fr) Procédé pour retarder la croissance et/ou l'agglomération d'hydrates dans un effluent de production
    EP0946470B1 (fr) Procede visant a empecher ou a retarder la formation d'hydrates de gaz
    FR2767068A1 (fr) Procede pour retarder la croissance et/ou l'agglomeration d'hydrates dans un effluent de production
    FR2744459A1 (fr) Methode pour inhiber ou retarder la formation, la croissance et/ou l'agglomeration des hydrates
    FR2767067A1 (fr) Procede permettant d'inhiber la formation et de retarder la croissance et/ou l'agglomeration d'hydrates dans un effluent de production
    FR3152513A1 (fr) Composition de retardateurs de formation d’hydrates de gaz
    WO2000065128A1 (fr) Inhibition de la corrosion carbonique ou sulfhydrique du fer et des metaux ferreux par des n,n'-[imino( polyethyleneimino) diethylene] bis-alkylamides oxyethylenes

    Legal Events

    Date Code Title Description
    PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

    Free format text: ORIGINAL CODE: 0009012

    AK Designated contracting states

    Kind code of ref document: A1

    Designated state(s): GB IT NL

    K1C3 Correction of patent application (complete document) published

    Effective date: 19971119

    17P Request for examination filed

    Effective date: 19980519

    17Q First examination report despatched

    Effective date: 20010214

    GRAP Despatch of communication of intention to grant a patent

    Free format text: ORIGINAL CODE: EPIDOSNIGR1

    GRAS Grant fee paid

    Free format text: ORIGINAL CODE: EPIDOSNIGR3

    GRAA (expected) grant

    Free format text: ORIGINAL CODE: 0009210

    AK Designated contracting states

    Kind code of ref document: B1

    Designated state(s): GB IT NL

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: IT

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT;WARNING: LAPSES OF ITALIAN PATENTS WITH EFFECTIVE DATE BEFORE 2007 MAY HAVE OCCURRED AT ANY TIME BEFORE 2007. THE CORRECT EFFECTIVE DATE MAY BE DIFFERENT FROM THE ONE RECORDED.

    Effective date: 20050907

    REG Reference to a national code

    Ref country code: GB

    Ref legal event code: FG4D

    Free format text: NOT ENGLISH

    GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

    Effective date: 20051020

    PLBE No opposition filed within time limit

    Free format text: ORIGINAL CODE: 0009261

    STAA Information on the status of an ep patent application or granted ep patent

    Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

    26N No opposition filed

    Effective date: 20060608

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: GB

    Payment date: 20100324

    Year of fee payment: 14

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: NL

    Payment date: 20100526

    Year of fee payment: 14

    REG Reference to a national code

    Ref country code: NL

    Ref legal event code: V1

    Effective date: 20111201

    GBPC Gb: european patent ceased through non-payment of renewal fee

    Effective date: 20110505

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: NL

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20111201

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: GB

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20110505
