EP0853902A2 - Mattress - Google Patents

Mattress Download PDF

Info

Publication number
EP0853902A2
EP0853902A2 EP98100026A EP98100026A EP0853902A2 EP 0853902 A2 EP0853902 A2 EP 0853902A2 EP 98100026 A EP98100026 A EP 98100026A EP 98100026 A EP98100026 A EP 98100026A EP 0853902 A2 EP0853902 A2 EP 0853902A2
Authority
EP
European Patent Office
Prior art keywords
mattress
ventilation ducts
section
mattress according
lying surface
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Withdrawn
Application number
EP98100026A
Other languages
German (de)
French (fr)
Other versions
EP0853902A3 (en
Inventor
Gudrun Prof Dr. Täuber
Ralf Braune
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Dunlop TECH GmbH
Original Assignee
Dunlop TECH GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Dunlop TECH GmbH filed Critical Dunlop TECH GmbH
Publication of EP0853902A2 publication Critical patent/EP0853902A2/en
Publication of EP0853902A3 publication Critical patent/EP0853902A3/en
Withdrawn legal-status Critical Current

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A47—FURNITURE; DOMESTIC ARTICLES OR APPLIANCES; COFFEE MILLS; SPICE MILLS; SUCTION CLEANERS IN GENERAL
    • A47C—CHAIRS; SOFAS; BEDS
    • A47C21/00—Attachments for beds, e.g. sheet holders or bed-cover holders; Ventilating, cooling or heating means in connection with bedsteads or mattresses
    • A47C21/04—Devices for ventilating, cooling or heating
    • A47C21/042—Devices for ventilating, cooling or heating for ventilating or cooling
    • A47C21/046—Devices for ventilating, cooling or heating for ventilating or cooling without active means, e.g. with openings or heat conductors
    • A—HUMAN NECESSITIES
    • A47—FURNITURE; DOMESTIC ARTICLES OR APPLIANCES; COFFEE MILLS; SPICE MILLS; SUCTION CLEANERS IN GENERAL
    • A47C—CHAIRS; SOFAS; BEDS
    • A47C27/00—Spring, stuffed or fluid mattresses or cushions specially adapted for chairs, beds or sofas
    • A47C27/14—Spring, stuffed or fluid mattresses or cushions specially adapted for chairs, beds or sofas with foamed material inlays
    • A47C27/142—Spring, stuffed or fluid mattresses or cushions specially adapted for chairs, beds or sofas with foamed material inlays with projections, depressions or cavities
    • A47C27/144—Spring, stuffed or fluid mattresses or cushions specially adapted for chairs, beds or sofas with foamed material inlays with projections, depressions or cavities inside the mattress or cushion
    • A—HUMAN NECESSITIES
    • A47—FURNITURE; DOMESTIC ARTICLES OR APPLIANCES; COFFEE MILLS; SPICE MILLS; SUCTION CLEANERS IN GENERAL
    • A47C—CHAIRS; SOFAS; BEDS
    • A47C27/00—Spring, stuffed or fluid mattresses or cushions specially adapted for chairs, beds or sofas
    • A47C27/14—Spring, stuffed or fluid mattresses or cushions specially adapted for chairs, beds or sofas with foamed material inlays
    • A47C27/142—Spring, stuffed or fluid mattresses or cushions specially adapted for chairs, beds or sofas with foamed material inlays with projections, depressions or cavities
    • A47C27/146—Spring, stuffed or fluid mattresses or cushions specially adapted for chairs, beds or sofas with foamed material inlays with projections, depressions or cavities on the outside surface of the mattress or cushion

Definitions

  • the invention relates to a mattress made of elastically deformable Material, especially foam such as latex or Polyurethane, with a bed surface that forms at least one Mattress body and with several from the lying surface ventilation ducts led across the mattress body Removal of heat and moisture from the inside of the mattress and a mold for making such a mattress.
  • elastically deformable Material especially foam such as latex or Polyurethane
  • Mattresses with a mattress body made of polyurethane foam or a latex material have long been known. To prevent, that the person lying on the mattress at the contact surface sweating to the mattress is good ventilation of the mattress body necessary.
  • a well-known mattress shows between the upper and lower flat sides of the mattress body Ventilation ducts arranged perpendicular to the lying surface on which the mattress takes up Moisture and body heat can be dissipated.
  • This object is achieved according to the present invention solved that the ventilation ducts when the mattress is loaded by one person due to the deformation of the mattress material are closable.
  • the mattress according to the invention preferably has a mattress body made of latex or polyurethane foam and owns several from the lying area across the mattress body guided ventilation ducts.
  • Ventilation duct has at least one section that under load from the body weight of the person lying down closes, a valve effect is generated which ensures that the ventilation ducts are only available when the bed is unloaded are open. So even though from the lying area from ventilation ducts led through the mattress excessive cooling of the mattress base prevented under the body of the lying person.
  • the ventilation ducts have at least one section that is connected with of the perpendicular to the lying surface forms an angle greater than zero.
  • a ventilation duct can also have several such sections have so that a curved or angled Section of the ventilation duct in the mattress body is created. The angle can also be 90 °, so the section is parallel run to the lying surface.
  • the ventilation ducts two each have a flat side of the mattress body vertically outgoing blind hole-like Sections on an arcuate connecting channel are interconnected.
  • the connecting channel has preferably a much smaller one in the open state Passage cross section than the upper and lower sections.
  • the passage cross section of the connecting channel is preferred round, rectangular or polygonal. If the passage cross section is rectangular, are in particular side lengths of on the one hand approx. 5-35 mm and on the other hand approx. 0.1-3 mm provided, because these are special for the valve function have highlighted appropriately.
  • the mattress ventilation ducts arranged that are essentially rectilinear and are generally inclined.
  • the ventilation ducts are therefore uniform over their entire length, in particular, it is also essentially the same Can have cross-section. Because of the inclination the channels become the respective upper side wall sections under load pressed on the lower one so that the Channels are closed. This happens as shown has, mainly in the area adjacent to the lying surface of the ventilation ducts, which is completely for the valve effect is sufficient.
  • the ventilation ducts are inclined in the mattress body can also cross in pairs. Between the top two Arms of a crossed pair of ventilation ducts such a wedge-shaped section made of mattress material, which is pushed down under load and the two Ventilation ducts close.
  • the ventilation ducts can generally be between the lying surface and the second flat side of the mattress body or between the lying surface and one side of the mattress body be arranged.
  • the mattress is preferably made using a mold into which the material for the mattress body is introduced and is foamed or vulcanized, the form with is provided inward-facing studs, the shape of which to corresponding ventilation ducts.
  • the Form corresponds to the connecting channel. The element can thereby to the side of the inside of the mattress of one of the studs go out and lie on the other stud laterally.
  • the mattress body Due to the manufacturing form of the mattress body arranged studs and elements that match the cavity shape of the Ventilation ducts, remains when foaming the Foam corresponding to the studs and elements Cavity free. After finishing the mattress, the Form can be easily opened as the element for the connection channel of which one stud is carried and on which only concerns others. Then the finished mattress taken from the mold.
  • the mattress 1 shown in Figure 1 consists of a mattress body 2, for example made of latex or a polyurethane foam is made.
  • a mattress body 2 for example made of latex or a polyurethane foam is made.
  • the mattress 1 is a surface structure with known Caverns, that is, blind-hole-like recesses 4, are arranged.
  • This upper flat side 3 of the mattress 1 is so designed as a lying surface 5.
  • Ventilation ducts 7 Between the upper flat side 3 and the lower flat side 6 has the mattress body 2 substantially perpendicular to Lying surface 5 arranged ventilation ducts 7.
  • Each of the ventilation ducts is an exemplary embodiment 7 executed the same. However, this is for the function of the Invention not required.
  • Each ventilation duct 7 has an upper one, on the upper one Flat side 3 opening section 8 and a lower, on the lower flat side 6 of the mattress body 2 opening section 9 on.
  • the upper section 8 of the ventilation duct 7 is rectangular in longitudinal section, while the lower section slightly tapered towards the inside of the mattress is trained.
  • the ventilation duct 7 is a valve-like under load closing area 11 arranged.
  • This area 11 is in the present embodiment as an arc Connection channel 12 executed.
  • the connecting channel 12 is connected to the lying surface 5 in the substantially parallel upper section 17 laterally to the Mattress inner end 13 of the upper section 8 of the ventilation duct 7 and with an adjoining, partially curved Section 18 laterally connected to the lower section 9. Between the upper and lower sections 8 and 9 of the ventilation duct 7 thus remains a web 19 made of mattress material, which is laterally limited by the connecting channel 12 becomes.
  • the connecting channel 12 has, for example, in its open state a rectangular passage cross section, the one side approx. 5-35 mm and the other side approx. 0.1-3 mm measures.
  • the connecting channel 12 can also round or have polygonal passage cross-section.
  • Figure 2 shows the mattress 1 in the loaded state.
  • the mattress body 2 is compressed and thereby the upper Side wall 14 of section 17 parallel to lying surface 5 of the connecting channel 12 on the underlying side wall 15 of the connecting channel 12 pressed and so the passage cross section of the connecting channel 12 is reduced until the to the lying surface 5 parallel section 17 from a predetermined
  • the load is completely closed.
  • About the elasticity of the Foam material in the valve area 11 can be closed required force of the channel.
  • a mold 21 for producing the mattress 1 described is shown in Figure 3.
  • the mold 21 has outer walls 22, 23 on that according to the outer design of the mattress body 2 are arranged.
  • the outer walls 22, 23 form together with other outer walls of the form, not shown 21 an externally closed cavity 24, in which the Foam material of the mattress body 2 introduced and is foamed or vulcanized.
  • On the outer walls 22, 23 two inwardly facing studs 26 and 27 are attached, the shape of the sections 8 and 9 to be formed Ventilation duct 7 corresponds.
  • FIG 3 there are two of these Cleats 26 and 27 are shown as examples.
  • the studs 26, 27 can be evenly distributed over the outer walls 22, 23 or only in the main stress zones of the mattress 1 be arranged.
  • Element 28 is on the inside End 29 of the upper stud 26 attached.
  • the lower end 32 is supported laterally on the lower Cleats 27 without a fixed connection, so that the element 28th with the upper stud 26 and the lower stud 27 simple can be pulled out of the mold when the mattress is fully trained.
  • the element 28 is in accordance with the desired passage cross section of the connecting channel 12 round, rectangular, square or polygonal, but preferably approx. 5-35 mm wide and approx. 0.1-3 mm thick. Now fill that Form 21 with a suitable material, e.g. latex or polyurethane foam, so the ventilation ducts are formed accordingly the arrangement of the studs 26, 27 and the element 28 out.
  • a suitable material e.g. latex or polyurethane foam
  • FIG. 4 shows a mattress 41 according to a second embodiment in an unloaded condition.
  • the mattress body 42 are between an upper lying surface 45 Flat side 43 and a lower flat side 44 four straight continuous ventilation ducts 46, 47, 48 and 49 arranged.
  • the ventilation ducts 46, 47, 48 and 49 point in the unloaded State one essentially from top to bottom constant passage cross-section.
  • the ventilation ducts 46, 47, 48 and 49 are opposite to the direction perpendicular to Lying surface 45 inclined at an angle.
  • the ventilation ducts 46 and 47 are parallel to each other arranged while the ventilation ducts 48 and 49 are inside of the mattress body 42 cross. This embodiment the possibilities are only to clarify the arrangement of the ventilation ducts 46, 47, 48 and 49.
  • the parallel ventilation ducts 46, 47 and the intersecting ventilation ducts 48, 49 also each be provided exclusively. So it can too only crossed or only uncrossed channels may be provided. Likewise, the angle of inclination of all channels can be the same or at least sometimes be different.
  • a Part of the ventilation ducts also with side walls 51 of the mattress 42 are connected.
  • FIG 5 is the mattress 41 of the second embodiment shown in a loaded state.
  • a lying person will be in the mattress body 42 inclined ventilation ducts 46, 47, 48 and 49 in particular near the lying surface 45 of the mattress body 42 pressed together so that their upper portions 52, 53, 54 and 55 are closed.

Landscapes

  • Mattresses And Other Support Structures For Chairs And Beds (AREA)
  • Invalid Beds And Related Equipment (AREA)

Abstract

Matratze aus elastisch verformbarem Material, insbesondere Schaumstoff wie Latex oder Polyurethan, mit einem mindestens eine Liegefläche (5) bildenden Matratzenkörper (2) und mit mehreren von der Liegefläche (5) aus quer durch den Matratzenkörper (2) geführten Lüftungskanälen (7) zur Abfuhr von Wärme und Feuchtigkeit aus dem Matratzeninneren, wobei die Lüftungskanäle (7) bei Belastung der Matratze (1) durch eine Person aufgrund der Verformung des Matratzenmaterials schließbar sind.

Figure 00000001
Mattress made of elastically deformable material, in particular foam such as latex or polyurethane, with a mattress body (2) forming at least one lying surface (5) and with several ventilation ducts (7) guided from the lying surface (5) across the mattress body (2) for removal of heat and moisture from the inside of the mattress, the ventilation ducts (7) being closable when the mattress (1) is loaded by one person due to the deformation of the mattress material.
Figure 00000001

Description

Die Erfindung betrifft eine Matratze aus elastisch verformbarem Material, insbesondere Schaumstoff wie Latex oder Polyurethan, mit einem mindestens eine Liegefläche bildenden Matratzenkörper und mit mehreren von der Liegefläche aus quer durch den Matratzenkörper geführten Lüftungskanälen zur Abfuhr von Wärme und Feuchtigkeit aus dem Matratzeninneren sowie eine Form zur Herstellung einer solchen Matratze.The invention relates to a mattress made of elastically deformable Material, especially foam such as latex or Polyurethane, with a bed surface that forms at least one Mattress body and with several from the lying surface ventilation ducts led across the mattress body Removal of heat and moisture from the inside of the mattress and a mold for making such a mattress.

Matratzen mit einem Matratzenkörper aus Polyurethanschaum oder einem Latexmaterial sind lange bekannt. Um zu verhindern, daß die auf der Matratze liegende Person an der Kontaktfläche zur Matratze schwitzt, ist eine gute Durchlüftung des Matratzenkörpers notwendig. Dazu weist eine bekannte Matratze zwischen der oberen und der unteren Flachseite des Matratzenkörpers senkrecht zur Liegefläche angeordnete Lüftungskanäle auf, über welche die von der Matratze aufgenommene Feuchtigkeit und Körperwärme abführbar ist.Mattresses with a mattress body made of polyurethane foam or a latex material have long been known. To prevent, that the person lying on the mattress at the contact surface sweating to the mattress is good ventilation of the mattress body necessary. A well-known mattress shows between the upper and lower flat sides of the mattress body Ventilation ducts arranged perpendicular to the lying surface on which the mattress takes up Moisture and body heat can be dissipated.

Bei dieser bekannten Matratze kommt es also durch die Lüftungskanäle zu einem Ausgleich der Körpertemperatur der liegenden Person und der kühleren Umgebungstemperatur an der unteren Flachseite des Matratzenkörpers. Dies führt zur Abkühlung der Liegefläche und auch des Körpers der Person, was als unangenehm empfunden wird.With this known mattress it comes through the ventilation ducts to balance the body temperature of the lying Person and the cooler ambient temperature at the bottom Flat side of the mattress body. This leads to cooling the lying surface and also the body of the person what is felt to be uncomfortable.

Es ist Aufgabe der vorliegenden Erfindung, eine Matratze der eingangs genannten Art mit einem verbesserten Feuchtigkeits- und Wärmetransport zur Verfügung zu stellen, ohne dadurch die Liegeflache der Matratze und den Körper einer liegenden Person übermäßig abzukühlen. It is an object of the present invention to provide a mattress type mentioned with an improved moisture and To provide heat transfer without doing so the lying surface of the mattress and the body of a lying Cool down person excessively.

Diese Aufgabe wird gemäß der vorliegenden Erfindung dadurch gelöst, daß die Lüftungskanäle bei Belastung der Matratze durch eine Person aufgrund der Verformung des Matratzenmaterials schließbar sind.This object is achieved according to the present invention solved that the ventilation ducts when the mattress is loaded by one person due to the deformation of the mattress material are closable.

Die erfindungsgemäße Matratze weist einen Matratzenkörper bevorzugt aus Latex- oder Polyurethanschaum auf und besitzt mehrere von der Liegefläche aus quer durch den Matratzenkörper geführte Lüftungskanäle. Da jedoch erfindungsgemäß jeder Lüftungskanal zumindest einen Abschnitt aufweist, der sich unter Belastung durch das Körpergewicht der liegenden Person schließt, wird eine Ventilwirkung erzeugt, die gewährleistet, daß die Lüftungskanäle nur bei unbelasteter Liegefläche geöffnet sind. Obwohl also nach wie vor von der Liegefläche aus Lüftungskanäle quer durch die Matratze hindurchgeführt sind, wird eine übermäßige Abkühlung der Liegefläche unter dem Körper der liegenden Person verhindert.The mattress according to the invention preferably has a mattress body made of latex or polyurethane foam and owns several from the lying area across the mattress body guided ventilation ducts. However, since everyone according to the invention Ventilation duct has at least one section that under load from the body weight of the person lying down closes, a valve effect is generated which ensures that the ventilation ducts are only available when the bed is unloaded are open. So even though from the lying area from ventilation ducts led through the mattress excessive cooling of the mattress base prevented under the body of the lying person.

Solange die Matratze, beispielsweise tagsüber, unbelastet ist, kann sie ungehindert auslüften. Sobald sich jedoch eine Person auf dem Matratzenkörper befindet, schließen sich durch die Belastung automatisch die unter dem Körper der Person befindlichen Lüftungskanäle. Von besonderem Vorteil ist dabei, daß ein Schließen der Kanäle nur unter der auf der Matratze liegenden Person stattfindet. Es wird daher ausschließlich die belastete Fläche gegenüber der unteren Flachseite der Matratze isoliert, während die Feuchtigkeit in den anderen Teilen der Matratze weiterhin ungehindert entweichen kann. Bei Bewegung und Gewichtsverlagerung der Person werden auch zuvor belastete und damit geschlossene Bereiche der Matratze entlüftet, da sich die Kanäle dann wieder öffnen. Trotz guter Feuchte- und Wärmeabfuhr aus der Matratze wird so ein unangenehmes Abkühlen der Liegefläche verhindert. As long as the mattress is unloaded, for example during the day it can ventilate unhindered. However, as soon as one Person on the mattress body, close up due to the load automatically under the body of the Person ventilation ducts. Of particular advantage is that closing the channels only under the the person lying on the mattress. It will therefore be exclusive the loaded area opposite the lower flat side the mattress insulates while the moisture in the other parts of the mattress continue to escape freely can. When moving and shifting the person's weight also previously contaminated and thus closed areas of the The mattress is deflated because the channels open again. Despite good moisture and heat dissipation from the mattress prevents unpleasant cooling of the lying surface.

Bei einer vorteilhaften Weiterbildung der Erfindung weisen die Lüftungskanäle mindestens einen Abschnitt auf, der mit der Senkrechten zur Liegefläche einen Winkel größer Null einschließt. Ein Lüftungskanal kann auch mehrere solcher Abschnitte aufweisen, so daß ein gekrümmter oder abgewinkelter Abschnitt des Lüftungskanals im Matratzenkörper entsteht. Der Winkel kann auch 90° betragen, der Abschnitt also parallel zur Liegefläche verlaufen.In an advantageous development of the invention the ventilation ducts have at least one section that is connected with of the perpendicular to the lying surface forms an angle greater than zero. A ventilation duct can also have several such sections have so that a curved or angled Section of the ventilation duct in the mattress body is created. The angle can also be 90 °, so the section is parallel run to the lying surface.

In allen Fällen führt die elastische Verformbarkeit des Schaumstoffmaterials dazu, daß in dem geneigten Abschnitt bei Belastung der Matratze eine Seitenwand des Lüftungskanals auf die darunterliegende Seitenwand des Kanals gedrückt wird, so daß der Lüftungskanal in diesem Bereich verschlossen ist.In all cases, the elastic deformability of the Foam material that in the inclined section a side wall of the ventilation duct when the mattress is loaded pressed on the side wall of the channel below is, so that the ventilation duct is closed in this area is.

Bei einer besonders bevorzugten Ausführungsform der Erfindung weisen die Lüftungskanäle zwei jeweils von einer Flachseite des Matratzenkörpers senkrecht ausgehende sacklochartige Abschnitte auf, die über einen bogenförmigen Verbindungskanal miteinander verbunden sind. Der Verbindungskanal hat im offenen Zustand bevorzugt einen wesentlich geringeren Durchlaßquerschnitt als die oberen und unteren Abschnitte.In a particularly preferred embodiment of the invention the ventilation ducts two each have a flat side of the mattress body vertically outgoing blind hole-like Sections on an arcuate connecting channel are interconnected. The connecting channel has preferably a much smaller one in the open state Passage cross section than the upper and lower sections.

Hierdurch wird ein durchgängiger Lüftungskanal mit einem ventilartig verschließbaren Abschnitt gebildet, dessen Ventilfunktion besonders wirkungsvoll ist. Zwischen den beiden sacklochartigen Abschnitten des Verbindungskanals verbleibt ein Stuck weitgehend undurchlässiges Matratzenmaterial, welches durch den bogenförmigen Verbindungskanal seitlich überbrückt wird. Bei Belastung der Matratze wird das Matratzenmaterial oberhalb des Verbindungskanals auf das im Bogen vorhandene Material herabgedrückt und der Verbindungskanal dadurch in diesem Bereich geschlossen. This makes a continuous ventilation duct with a valve-like closable section formed, its valve function is particularly effective. Between the two blind hole-like sections of the connecting channel remains a piece of largely impermeable mattress material, which bridged laterally through the arcuate connecting channel becomes. When the mattress is loaded, the mattress material above the connecting channel to the existing one in the arch Material pressed down and the connecting channel through it closed in this area.

Der Durchlaßquerschnitt des Verbindungskanals ist bevorzugt rund, rechteckig oder vieleckig. Wenn der Durchlaßquerschnitt rechteckig ist, sind insbesondere Seitenlängen von einerseits ca. 5-35 mm und andererseits ca. 0,1-3 mm vorgesehen, da sich diese für die Ventilfunktion als besonders geeignet herausgestellt haben.The passage cross section of the connecting channel is preferred round, rectangular or polygonal. If the passage cross section is rectangular, are in particular side lengths of on the one hand approx. 5-35 mm and on the other hand approx. 0.1-3 mm provided, because these are special for the valve function have highlighted appropriately.

Bei einer weiteren bevorzugten Ausführungsform sind in der Matratze Lüftungskanäle angeordnet, die im wesentlichen geradlinig und insgesamt geneigt ausgebildet sind. Die Lüftungskanäle sind also über ihre gesamte Länge gleichförmig, wobei sie insbesondere auch einen im wesentlichen gleichbleibenden Querschnitt aufweisen können. Aufgrund der Neigung der Kanäle werden bei Belastung die jeweils oberen Seitenwandabschnitte auf die jeweils unteren gedrückt, so daß die Kanäle geschlossen werden. Dies geschieht, wie sich gezeigt hat, vornehmlich in dem der Liegefläche benachbarten Bereich der Lüftungskanäle, was aber für die Ventilwirkung völlig ausreichend ist.In a further preferred embodiment are in the Mattress ventilation ducts arranged that are essentially rectilinear and are generally inclined. The ventilation ducts are therefore uniform over their entire length, in particular, it is also essentially the same Can have cross-section. Because of the inclination the channels become the respective upper side wall sections under load pressed on the lower one so that the Channels are closed. This happens as shown has, mainly in the area adjacent to the lying surface of the ventilation ducts, which is completely for the valve effect is sufficient.

Die geneigt im Matratzenkörper angeordneten Lüftungskanäle können sich auch paarweise kreuzen. Zwischen den beiden oberen Armen eines gekreuzten Paares von Lüftungskanälen wird so ein keilförmiger Abschnitt aus Matratzenmaterial gebildet, der bei Belastung nach unten gedrückt wird und die beiden Lüftungskanäle schließt.The ventilation ducts are inclined in the mattress body can also cross in pairs. Between the top two Arms of a crossed pair of ventilation ducts such a wedge-shaped section made of mattress material, which is pushed down under load and the two Ventilation ducts close.

Die Lüftungskanäle können grundsätzlich zwischen der Liegeflache und der zweiten Flachseite des Matratzenkörpers oder zwischen der Liegefläche und einer Seite des Matratzenkörpers angeordnet sein.The ventilation ducts can generally be between the lying surface and the second flat side of the mattress body or between the lying surface and one side of the mattress body be arranged.

Die Matratze wird bevorzugt mittels einer Form hergestellt, in welche das Material für den Matratzenkörper eingebracht und aufgeschäumt oder vulkanisiert wird, wobei die Form mit nach innen weisenden Stollen versehen ist, deren Form den zu bildenden Lüftungskanälen entspricht. Bei Matratzen mit bogenförmigem Verbindungskanal zwischen zwei sacklochartigen Abschnitten ist dabei jeweils ein oberer und ein unterer Stollen vorgesehen, an denen ein Element angebracht ist, dessen Form dem Verbindungskanal entspricht. Das Element kann dabei seitlich vom matratzeninneren Ende des einen Stollens ausgehen und am anderen Stollen seitlich anliegen.The mattress is preferably made using a mold into which the material for the mattress body is introduced and is foamed or vulcanized, the form with is provided inward-facing studs, the shape of which to corresponding ventilation ducts. For mattresses with an arch Connection channel between two blind holes Sections are top and bottom Studs provided on which an element is attached, the Form corresponds to the connecting channel. The element can thereby to the side of the inside of the mattress of one of the studs go out and lie on the other stud laterally.

Durch die in der Herstellungsform des Matratzenkörpers angeordneten Stollen und Elemente, die der Hohlraumform der Lüftungskanäle entsprechen, bleibt beim Ausschäumen des Schaumstoffs ein den Stollen und Elementen entsprechender Hohlraum frei. Nach dem Fertigstellen der Matratze kann die Form einfach geöffnet werden, da das Element für den Verbindungskanal von dem einen Stollen getragen wird und an dem anderen nur anliegt. Anschließend wird die fertige Matratze aus der Form entnommen.Due to the manufacturing form of the mattress body arranged studs and elements that match the cavity shape of the Ventilation ducts, remains when foaming the Foam corresponding to the studs and elements Cavity free. After finishing the mattress, the Form can be easily opened as the element for the connection channel of which one stud is carried and on which only concerns others. Then the finished mattress taken from the mold.

Ausführungsbeispiele der Erfindung werden im folgenden unter Bezug auf die beigefügten Zeichnungen näher beschrieben. Es zeigen, jeweils in schematischer Darstellung,

Figur 1
einen Langsschnitt durch eine erfindungsgemäße Matratze gemäß einem ersten Ausführungsbeispiel in unbelastetem Zustand,
Figur 2
die Matratze nach Figur 1 in belastetem Zustand,
Figur 3
einen Ausschnitt aus einer Form zur Herstellung einer Matratze gemäß Figur 1,
Figur 4
einen Schnitt durch eine erfindungsgemäße Matratze gemäß einem zweiten Ausführungsbeispiel in unbelastetem Zustand, und
Figur 5
die Matratze nach Figur 4 in belastetem Zustand.
Embodiments of the invention are described below with reference to the accompanying drawings. They show, each in a schematic representation,

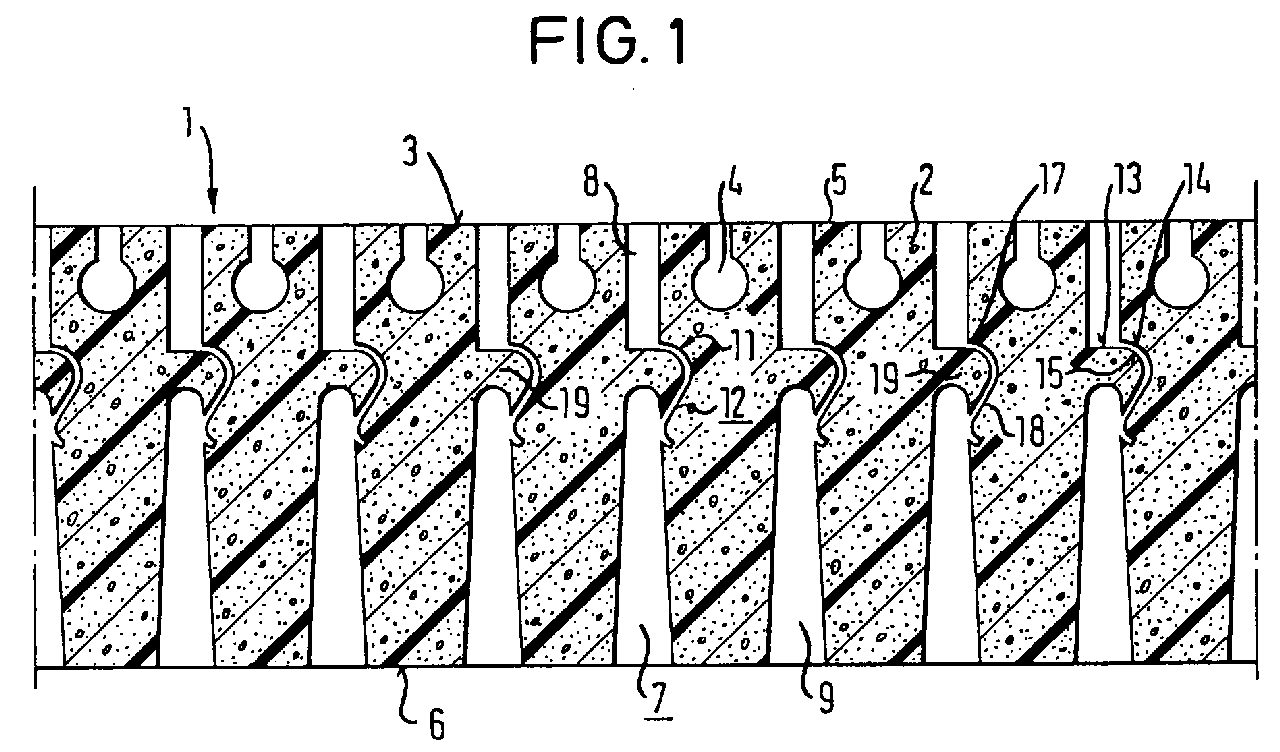

Figure 1
2 shows a longitudinal section through a mattress according to the invention according to a first embodiment in the unloaded state,
Figure 2
the mattress of Figure 1 in a loaded condition,
Figure 3
1 shows a section of a mold for producing a mattress according to FIG. 1,
Figure 4
a section through a mattress according to the invention according to a second embodiment in the unloaded state, and
Figure 5
the mattress of Figure 4 in a loaded condition.

Die in Figur 1 dargestellte Matratze 1 besteht aus einem Matratzenkörper 2, der beispielsweise aus Latex- oder einem Polyurethanschaum hergestellt ist. An der oberen Flachseite 3 der Matratze 1 ist eine Oberflächenstruktur mit ansich bekannten Kavernen, also sacklochartigen Ausnehmungen 4, angeordnet. Diese obere Flachseite 3 der Matratze 1 ist damit als Liegefläche 5 ausgebildet.The mattress 1 shown in Figure 1 consists of a mattress body 2, for example made of latex or a polyurethane foam is made. On the upper flat side 3 the mattress 1 is a surface structure with known Caverns, that is, blind-hole-like recesses 4, are arranged. This upper flat side 3 of the mattress 1 is so designed as a lying surface 5.

Zwischen der oberen Flachseite 3 und der unteren Flachseite 6 weist der Matratzenkörper 2 im wesentlichen senkrecht zur Liegefläche 5 angeordnete Lüftungskanäle 7 auf. Im vorliegenden Ausführungsbeispiel ist jeder einzelne der Lüftungskanäle 7 gleich ausgeführt. Dies ist jedoch für die Funktion der Erfindung nicht erforderlich.Between the upper flat side 3 and the lower flat side 6 has the mattress body 2 substantially perpendicular to Lying surface 5 arranged ventilation ducts 7. In the present Each of the ventilation ducts is an exemplary embodiment 7 executed the same. However, this is for the function of the Invention not required.

Jeder Lüftungskanal 7 weist einen oberen, an der oberen Flachseite 3 mündenden Abschnitt 8 und einen unteren, an der unteren Flachseite 6 des Matratzenkörpers 2 mündenden Abschnitt 9 auf. Der obere Abschnitt 8 des Lüftungskanals 7 ist im Längsschnitt rechteckförmig, während der untere Abschnitt leicht konisch zum Matratzeninneren hin verjüngt ausgebildet ist.Each ventilation duct 7 has an upper one, on the upper one Flat side 3 opening section 8 and a lower, on the lower flat side 6 of the mattress body 2 opening section 9 on. The upper section 8 of the ventilation duct 7 is rectangular in longitudinal section, while the lower section slightly tapered towards the inside of the mattress is trained.

Zwischen dem oberen Abschnitt 8 und dem unteren Abschnitt 9 des Lüftungskanals 7 ist ein sich unter Belastung ventilartig schließender Bereich 11 angeordnet. Dieser Bereich 11 ist im vorliegenden Ausführungsbeispiel als bogenförmiger Verbindungskanal 12 ausgeführt.Between the upper section 8 and the lower section 9 the ventilation duct 7 is a valve-like under load closing area 11 arranged. This area 11 is in the present embodiment as an arc Connection channel 12 executed.

Der Verbindungskanal 12 ist mit einem zur Liegefläche 5 im wesentlichen parallelen oberen Abschnitt 17 seitlich an das matratzeninnere Ende 13 des oberen Abschnitts 8 des Lüftungskanals 7 und mit einem daran anschließenden, teilweise gebogenen Abschnitt 18 seitlich an den unteren Abschnitt 9 angeschlossen. Zwischen dem oberen und unteren Abschnitt 8 und 9 des Lüftungskanals 7 verbleibt somit ein Steg 19 aus Matratzenmaterial, der seitlich durch den Verbindungkanal 12 begrenzt wird.The connecting channel 12 is connected to the lying surface 5 in the substantially parallel upper section 17 laterally to the Mattress inner end 13 of the upper section 8 of the ventilation duct 7 and with an adjoining, partially curved Section 18 laterally connected to the lower section 9. Between the upper and lower sections 8 and 9 of the ventilation duct 7 thus remains a web 19 made of mattress material, which is laterally limited by the connecting channel 12 becomes.

Der Verbindungskanal 12 hat in seinem offenen Zustand beispielsweise einen rechteckigen Durchlaßquerschnitt, dessen eine Seite ca. 5-35 mm und dessen andere Seite ca. 0,1-3 mm mißt. Der Verbindungskanal 12 kann aber auch einen runden oder vieleckigen Durchlaßquerschnitt aufweisen.The connecting channel 12 has, for example, in its open state a rectangular passage cross section, the one side approx. 5-35 mm and the other side approx. 0.1-3 mm measures. The connecting channel 12 can also round or have polygonal passage cross-section.

Figur 2 zeigt die Matratze 1 in belastetem Zustand. Durch das Körpergewicht der auf der Matratze 1 liegenden Person wird der Matratzenkörper 2 komprimiert und dadurch die obere Seitenwand 14 des zur Liegefläche 5 parallelen Abschnitts 17 des Verbindungskanals 12 auf die darunterliegende Seitenwand 15 des Verbindungskanals 12 gepreßt und so der Durchlaßquerschnitt des Verbindungskanals 12 verringert, bis sich der zur Liegefläche 5 parallele Abschnitt 17 ab einer vorbestimmten Belastung komplett verschließt. Über die Elastizität des Schaumstoffmaterials im Ventilbereich 11 kann die zum Schließen des Kanals erforderliche Kraft eingestellt werden.Figure 2 shows the mattress 1 in the loaded state. By the body weight of the person lying on the mattress 1 the mattress body 2 is compressed and thereby the upper Side wall 14 of section 17 parallel to lying surface 5 of the connecting channel 12 on the underlying side wall 15 of the connecting channel 12 pressed and so the passage cross section of the connecting channel 12 is reduced until the to the lying surface 5 parallel section 17 from a predetermined The load is completely closed. About the elasticity of the Foam material in the valve area 11 can be closed required force of the channel.

Eine Form 21 zur Herstellung der beschriebenen Matratze 1 ist in Figur 3 gezeigt. Die Form 21 weist Außenwände 22 ,23 auf, die entsprechend der äußeren Gestaltung des Matratzenkörpers 2 angeordnet sind. Die Außenwände 22, 23 bilden zusammen mit weiteren nicht dargestellten Außenwänden der Form 21 einen nach außen abgeschlossenen Hohlraum 24, in den das Schaumstoffmaterial des Matratzenkörpers 2 eingebracht und aufgeschäumt oder vulkanisiert wird. An den Außenwänden 22, 23 sind zwei nach innen weisende Stollen 26 und 27 befestigt, deren Form den zu bildenden Abschnitten 8 und 9 eines Lüftungskanals 7 entspricht. In Figur 3 sind zwei dieser Stollen 26 und 27 beispielhaft dargestellt. Die Stollen 26, 27 können über die Außenwände 22, 23 gleichmäßig verteilt oder nur in den Hauptbelastungszonen der Matratze 1 angeordnet sein.A mold 21 for producing the mattress 1 described is shown in Figure 3. The mold 21 has outer walls 22, 23 on that according to the outer design of the mattress body 2 are arranged. The outer walls 22, 23 form together with other outer walls of the form, not shown 21 an externally closed cavity 24, in which the Foam material of the mattress body 2 introduced and is foamed or vulcanized. On the outer walls 22, 23 two inwardly facing studs 26 and 27 are attached, the shape of the sections 8 and 9 to be formed Ventilation duct 7 corresponds. In Figure 3 there are two of these Cleats 26 and 27 are shown as examples. The studs 26, 27 can be evenly distributed over the outer walls 22, 23 or only in the main stress zones of the mattress 1 be arranged.

Zwischen dem oberen und dem unteren Stollen 26 und 27 ist ein entsprechend der Form des Verbindungskanals 12 ausgebildetes Element 28 angeordnet. Das Element 28 ist am inneren Ende 29 des oberen Stollens 26 befestigt. Dabei ist das Element 28 mit seinem oberen Ende 31 seitlich am oberen Stollen 26 hochgezogen, um eine größere Verbindungsfläche zu schaffen. Das untere Ende 32 stützt sich seitlich an dem unteren Stollen 27 ohne feste Verbindung ab, so daß das Element 28 mit dem oberen Stollen 26 und der untere Stollen 27 einfach aus der Form herausgezogen werden können, wenn die Matratze fertig ausgebildet ist.Between the upper and lower lugs 26 and 27 is a formed according to the shape of the connecting channel 12 Element 28 arranged. Element 28 is on the inside End 29 of the upper stud 26 attached. Here is the element 28 with its upper end 31 laterally on the upper stud 26 pulled up to create a larger connection area. The lower end 32 is supported laterally on the lower Cleats 27 without a fixed connection, so that the element 28th with the upper stud 26 and the lower stud 27 simple can be pulled out of the mold when the mattress is fully trained.

Das Element 28 ist entsprechend dem gewünschten Durchlaßquerschnitt des Verbindungskanals 12 rund, rechteckig, quadratisch oder vieleckig ausgebildet, vorzugsweise jedoch ca. 5-35 mm breit und ca. 0,1-3 mm dick. Füllt man nun die Form 21 mit geeignetem Material, bspw. Latex- oder Polyurethanschaum, so bilden sich die Lüftungskanäle entsprechend der Anordnung der Stollen 26, 27 und des Elements 28 aus.The element 28 is in accordance with the desired passage cross section of the connecting channel 12 round, rectangular, square or polygonal, but preferably approx. 5-35 mm wide and approx. 0.1-3 mm thick. Now fill that Form 21 with a suitable material, e.g. latex or polyurethane foam, so the ventilation ducts are formed accordingly the arrangement of the studs 26, 27 and the element 28 out.

Figur 4 zeigt eine Matratze 41 gemäß einem zweiten Ausführungsbeispiel in unbelastetem Zustand. Im Matratzenkörper 42 sind zwischen einer als Liegefläche 45 ausgebildeten oberen Flachseite 43 und einer unteren Flachseite 44 vier geradlinig durchgängige Lüftungskanäle 46, 47, 48 und 49 angeordnet. Die Lüftungskanäle 46, 47, 48 und 49 weisen im unbelasteten Zustand einen im wesentlichen von oben nach unten gleichbleibenden Durchlaßquerschnitt auf. Die Lüftungskanäle 46, 47, 48 und 49 sind gegenüber der Richtung senkrecht zur Liegefläche 45 unter einem Winkel geneigt. In der Darstellung sind die Lüftungskanäle 46 und 47 parallel zueinander angeordnet, während die Lüftungskanäle 48 und 49 sich innerhalb des Matratzenkörpers 42 kreuzen. Dieses Ausführungsbeispiel soll lediglich zur Verdeutlichung die Möglichkeiten der Anordnung der Lüftungskanäle 46, 47, 48 und 49 darstellen. Selbstverständlich können die parallelen Lüftungskanäle 46, 47 und die sich kreuzenden Lüftungskanäle 48, 49 auch jeweils ausschließlich vorgesehen sein. Es können also auch nur gekreuzte oder nur ungekreuzte Kanäle vorgesehen sein. Ebenso kann der Neigungswinkel aller Kanäle gleich oder mindestens teilweise unterschiedlich sein. Außerdem kann ein Teil der Lüftungskanäle auch mit seitlichen Wänden 51 der Matratze 42 in Verbindung stehen.Figure 4 shows a mattress 41 according to a second embodiment in an unloaded condition. In the mattress body 42 are between an upper lying surface 45 Flat side 43 and a lower flat side 44 four straight continuous ventilation ducts 46, 47, 48 and 49 arranged. The ventilation ducts 46, 47, 48 and 49 point in the unloaded State one essentially from top to bottom constant passage cross-section. The ventilation ducts 46, 47, 48 and 49 are opposite to the direction perpendicular to Lying surface 45 inclined at an angle. In the illustration the ventilation ducts 46 and 47 are parallel to each other arranged while the ventilation ducts 48 and 49 are inside of the mattress body 42 cross. This embodiment the possibilities are only to clarify the arrangement of the ventilation ducts 46, 47, 48 and 49. Of course, the parallel ventilation ducts 46, 47 and the intersecting ventilation ducts 48, 49 also each be provided exclusively. So it can too only crossed or only uncrossed channels may be provided. Likewise, the angle of inclination of all channels can be the same or at least sometimes be different. In addition, a Part of the ventilation ducts also with side walls 51 of the mattress 42 are connected.

In Figur 5 ist die Matratze 41 des zweiten Ausführungsbeispiels in belastetem Zustand dargestellt. Durch die Gewichtskraft einer liegenden Person werden die im Matratzenkörper 42 schräg angeordneten Lüftungskanäle 46, 47, 48 und 49 insbesondere in der Nähe der Liegefläche 45 des Matratzenkörpers 42 zusammengepreßt, so daß deren obere Abschnitte 52, 53, 54 und 55 verschlossen sind. Dadurch wird die Luftzirkulation durch die Lüftungskanäle 46, 47, 48 und 49 unterbrochen, so daß die kältere Luft nicht von der unteren Flachseite 44 des Matratzenkörpers 42 zur Liegefläche 45 gelangen kann. Bewegt sich die liegende Person nun auf der Matratze 41 und verlagert dabei das Gewicht, so daß der zuvor belastete Teil der Matratze 41 nicht mehr belastet ist, so öffnen sich die Abschnitte 52, 53, 54 und 55 der dort befindlichen Lüftungskanäle 46, 47, 48 und 49 wieder und es kommt zu einer Luftzirkulation auch in diesem Teil der Matratze 41. Damit wird sowohl der Feuchtetransport als auch das Mikroklima im Matratzenkörper 42 deutlich verbessert, ohne daß ein unangenehmes Abkühlen der Liegefläche unter der liegenden Person auftritt.In Figure 5 is the mattress 41 of the second embodiment shown in a loaded state. By weight a lying person will be in the mattress body 42 inclined ventilation ducts 46, 47, 48 and 49 in particular near the lying surface 45 of the mattress body 42 pressed together so that their upper portions 52, 53, 54 and 55 are closed. This creates air circulation interrupted by ventilation ducts 46, 47, 48 and 49, so the colder air doesn't come from the lower flat side 44 of the mattress body 42 reach the lying surface 45 can. The person lying down now moves on the mattress 41 and shifted the weight, so that the previously loaded Part of the mattress 41 is no longer loaded, so open it sections 52, 53, 54 and 55 of those located there Ventilation ducts 46, 47, 48 and 49 again and it comes to air circulation also in this part of the mattress 41. This means both moisture transport and the microclimate in the mattress body 42 significantly improved without an unpleasant cooling of the lying surface under the lying one Person occurs.

Claims (15)

Matratze aus elastisch verformbarem Material, insbesondere Schaumstoff wie Latex oder Polyurethan, mit einem mindestens eine Liegefläche (5) bildenden Matratzenkörper (2; 42) und mit mehreren von der Liegefläche (5) aus quer durch den Matratzenkörper (2; 42) geführten Lüftungskanälen (7; 46, 47, 48, 49) zur Abfuhr von Wärme und Feuchtigkeit aus dem Matratzeninneren,
dadurch gekennzeichnet,
daß die Lüftungskanäle (7; 46, 47, 48, 49) bei Belastung der Matratze (1; 41) durch eine Person aufgrund der Verformung des Matratzenmaterials schließbar sind.Mattress made of elastically deformable material, in particular foam such as latex or polyurethane, with a mattress body (2; 42) forming at least one lying surface (5) and with several ventilation channels (2) leading from the lying surface (5) across the mattress body (2; 42) 7; 46, 47, 48, 49) to remove heat and moisture from the inside of the mattress,
characterized by
that the ventilation channels (7; 46, 47, 48, 49) when the mattress (1; 41) is loaded by a person can be closed due to the deformation of the mattress material. Matratze nach Anspruch 1,
dadurch gekennzeichnet,
daß die Lüftungskanäle (7; 46, 47, 48, 49) mindestens einen Bereich (11; 52, 53, 54, 55) aufweisen, der mit der Senkrechten zur Liegefläche einen Winkel größer Null einschließt.Mattress according to claim 1,
characterized by
that the ventilation ducts (7; 46, 47, 48, 49) have at least one area (11; 52, 53, 54, 55) which encloses an angle greater than zero with the perpendicular to the lying surface. Matratze nach Anspruch 2,
dadurch gekennzeichnet,
daß die Lüftungskanäle (7) gekrümmt oder abgewinkelt ausgebildet sind.Mattress according to claim 2,
characterized by
that the ventilation ducts (7) are curved or angled. Matratze nach Anspruch 3,
dadurch gekennzeichnet,
daß die Lüftungskanäle (7) mindestens einen im wesentlichen parallel zur Liegefläche verlaufenden Abschnitt (17) aufweisen. Mattress according to claim 3,
characterized by
that the ventilation ducts (7) have at least one section (17) which runs essentially parallel to the lying surface. Matratze nach Anspruch 4,
dadurch gekennzeichnet,
daß die Lüftungskanäle (7) zwei jeweils von einer Flachseite (3, 6) des Matratzenkörpers (2) senkrecht ausgehende sacklochartige Abschnitte (8, 9) aufweisen, die über einen bogenförmigen Verbindungskanal (12) miteinander verbunden sind.Mattress according to claim 4,
characterized by
that the ventilation ducts (7) have two blind-hole-like sections (8, 9), each extending vertically from a flat side (3, 6) of the mattress body (2) and connected to one another via an arcuate connecting duct (12). Matratze nach Anspruch 5,
dadurch gekennzeichnet,
daß der Durchlaßquerschnitt des Verbindungskanals (12) kleiner als der Durchlaßquerschnitt der beiden Abschnitte (8, 9) ist.Mattress according to claim 5,
characterized by
that the passage cross section of the connecting channel (12) is smaller than the passage cross section of the two sections (8, 9). Matratze nach Anspruch 5 oder 6,
dadurch gekennzeichnet,
daß der Durchlaßquerschnitt des Verbindungskanals (12) rund, rechteckig oder quadratisch ist.Mattress according to claim 5 or 6,
characterized by
that the passage cross section of the connecting channel (12) is round, rectangular or square. Matratze nach Anspruch 7,
dadurch gekennzeichnet,
daß der Durchlaßquerschnitt des Verbindungskanals (12) rechteckig ist und dabei Seitenlängen von einerseits ca. 5-35 mm und andererseits ca. 0,1-3 mm aufweist.Mattress according to claim 7,
characterized by
that the passage cross section of the connecting channel (12) is rectangular and has side lengths of approximately 5-35 mm on the one hand and approximately 0.1-3 mm on the other. Matratze nach Anspruch 2,
dadurch gekennzeichnet,
daß die Lüftungskanäle (46, 47, 48, 49) im wesentlichen geradlinig und insgesamt geneigt ausgebildet sind.Mattress according to claim 2,
characterized by
that the ventilation ducts (46, 47, 48, 49) are essentially rectilinear and generally inclined. Matratze nach Anspruch 9,
dadurch gekennzeichnet,
daß paarweise gekreuzte Lüftungskanäle (48, 49) vorhanden sind. Mattress according to claim 9,
characterized by
that ventilation ducts (48, 49) crossed in pairs are present. Matratze nach einem der vorhergehenden Ansprüche,
dadurch gekennzeichnet,
daß die Lüftungskanäle (7; 46, 47, 48, 49) zwischen den beiden Flachseiten (3, 6; 43, 44) des Matratzenkörpers (2; 42) verlaufen.Mattress according to one of the preceding claims,
characterized by
that the ventilation channels (7; 46, 47, 48, 49) run between the two flat sides (3, 6; 43, 44) of the mattress body (2; 42). Matratze nach einem der vorhergehenden Ansprüche,
dadurch gekennzeichnet,
daß die Lüftungskanäle (7; 46, 47, 48, 49) gleichmäßig über die Liegefläche (5; 45) verteilt angeordnet sind und/oder untereinander eine gleiche Form aufweisen.Mattress according to one of the preceding claims,
characterized by
that the ventilation channels (7; 46, 47, 48, 49) are evenly distributed over the lying surface (5; 45) and / or have the same shape with each other. Matratze nach einem der vorhergehenden Ansprüche,
dadurch gekennzeichnet,
daß die Lüftungskanäle (7; 46, 47, 48, 49) nur in bestimmten Zonen der Liegefläche (5; 45), insbesondere den Hauptbelastungszonen, angeordnet sind und/oder untereinander zumindest teilweise verschiedene Form aufweisen.Mattress according to one of the preceding claims,
characterized by
that the ventilation ducts (7; 46, 47, 48, 49) are only arranged in certain zones of the lying surface (5; 45), in particular the main load zones, and / or have at least partially different shapes from one another. Vorrichtung zur Herstellung einer Matratze nach Anspruch 5 mit einer Form, in welche das Material für den Matratzenkörper eingebracht und aufgeschäumt oder vulkanisiert wird, wobei die Form mit nach innen weisenden Stollen versehen ist, deren Form den zu bildenden Lüftungskanälen (7) entspricht,
dadurch gekennzeichnet,
daß jeweils ein oberer und ein unterer Stollen (26, 27) vorgesehen ist, an denen ein Element (28) angebracht ist, dessen Form dem Verbindungskanal (12) entspricht.Device for producing a mattress according to claim 5 with a mold into which the material for the mattress body is introduced and foamed or vulcanized, the mold being provided with inwardly pointing studs, the shape of which corresponds to the ventilation ducts (7) to be formed,
characterized by
that an upper and a lower cleat (26, 27) is provided, on which an element (28) is attached, the shape of which corresponds to the connecting channel (12). Vorrichtung nach Anspruch 14,
dadurch gekennzeichnet,
daß das Element (28) seitlich vom inneren Ende des einen Stollens (26) ausgeht und am anderer Stollen (27) seitlich anliegt.Device according to claim 14,
characterized by
that the element (28) extends laterally from the inner end of one stud (26) and bears laterally on the other stud (27).
EP98100026A 1997-01-07 1998-01-02 Mattress Withdrawn EP0853902A3 (en)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE1997100283 DE19700283C2 (en) 1997-01-07 1997-01-07 mattress
DE19700283 1997-01-07

Publications (2)

Publication Number Publication Date
EP0853902A2 true EP0853902A2 (en) 1998-07-22
EP0853902A3 EP0853902A3 (en) 2000-12-20

Family

ID=7816904

Family Applications (1)

Application Number Title Priority Date Filing Date
EP98100026A Withdrawn EP0853902A3 (en) 1997-01-07 1998-01-02 Mattress

Country Status (2)

Country Link
EP (1) EP0853902A3 (en)
DE (1) DE19700283C2 (en)

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
NL1024180C2 (en) * 2003-08-28 2005-03-01 Phi Van Nguyen Mattress, produced by steaming mixture of natural rubber sap and chemical additives cast in a perforated mold and the steamed using a pipe system extending around the mold
WO2005041723A1 (en) * 2003-11-03 2005-05-12 Gommagomma S.R.L. Filling body for mattresses, pollows, cushions, seats or the like
US10688696B2 (en) 2008-01-10 2020-06-23 Cascade Designs, Inc. Resilient cores with convection barriers particularly for inflatable bodies and methods for making the same
WO2021143293A1 (en) * 2020-01-17 2021-07-22 李永苍 Kyphosis physiotherapy pad
KR20230057115A (en) * 2021-10-21 2023-04-28 주식회사 케이원 A Pillow with a Structure of Balancing a Cushion

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE20111116U1 (en) * 2001-07-09 2002-01-03 Rießner-Werke GmbH & Co., 96247 Michelau seat cushion
AU2016238833B2 (en) * 2008-01-10 2018-03-08 Cascade Designs, Inc. Resilient cores with convection barriers particularly for inflatable bodies and methods for making the same

Family Cites Families (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR1108646A (en) * 1953-10-05 1956-01-16 Daimler Benz Ag Cushion made of artificial foam for upholstering seats or the like
GB969641A (en) * 1961-03-16 1964-09-16 Pirelli Sapsa Societa Per Azio Improvements in or relating to articles of upholstery or parts thereof
US3316595A (en) * 1963-12-20 1967-05-02 Goodrich Co B F Mold for producing foam rubber cushioning
US4686724A (en) * 1983-04-22 1987-08-18 Bedford Peter H Support pad for nonambulatory persons
US5459896A (en) * 1992-06-24 1995-10-24 Span-America Medical Systems, Inc. Wheelchair cushion and cover
DE9419381U1 (en) * 1994-12-06 1995-01-19 Hemafa GmbH Matratzenfabrik, 57562 Herdorf mattress

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
NL1024180C2 (en) * 2003-08-28 2005-03-01 Phi Van Nguyen Mattress, produced by steaming mixture of natural rubber sap and chemical additives cast in a perforated mold and the steamed using a pipe system extending around the mold
WO2005041723A1 (en) * 2003-11-03 2005-05-12 Gommagomma S.R.L. Filling body for mattresses, pollows, cushions, seats or the like
US10688696B2 (en) 2008-01-10 2020-06-23 Cascade Designs, Inc. Resilient cores with convection barriers particularly for inflatable bodies and methods for making the same
WO2021143293A1 (en) * 2020-01-17 2021-07-22 李永苍 Kyphosis physiotherapy pad
KR20230057115A (en) * 2021-10-21 2023-04-28 주식회사 케이원 A Pillow with a Structure of Balancing a Cushion

Also Published As

Publication number Publication date
DE19700283C2 (en) 2001-12-13
DE19700283A1 (en) 1998-07-09
EP0853902A3 (en) 2000-12-20

Similar Documents

Publication Publication Date Title
EP0026156B1 (en) Foamed body for a mattress
DE19812382C2 (en) mattress
DE3628448C2 (en) Reinforcing support for decorative and sealing strips
EP0653174A2 (en) Upholstery element having a plurality of spring elements placed in regular patterns
DE7002634U (en) SOLE AND HEEL IN RUBBER OR PLASTIC.
DE1645032U (en) FLEXIBLE SEAL PROFILE FOR DOORS, IN PARTICULAR OF MOTOR VEHICLES.
DE2841870C2 (en)
DE2805712C2 (en) Grate bar, especially for mechanically moved grates in large firing systems
DE3918424A1 (en) Vehicle seat sliding rail - has seat and floor rails of profiled rod, and in and outwardly projecting hook-like securing ridges on seat rail
DE2331076A1 (en) VENTILATED CEILING OR MAT
DE19700283C2 (en) mattress
EP1959797B1 (en) Mattress
DE69414038T2 (en) Mattress or similar body support element
CH718290A2 (en) Sole with variable cushioning properties.
DE20319738U1 (en) One-piece basic body for a mattress made of foam or latex with variable degrees of hardness
DE3832743C2 (en)
DE2742397A1 (en) MATTRESS
DE2116488C3 (en) Profiled outsole for sports shoes
DE1658939A1 (en) Elastic bearing, especially for building structures, to absorb static and / or dynamic forces
EP0951850B1 (en) Upholstery element
DE9404021U1 (en) Spring element for upholstery elements
DE2903573C2 (en) Component, in particular building block
DE602006000930T2 (en) Mattress with liquid element
DE202024100093U1 (en) Multi-layer mattress core and mattress
EP1808100B1 (en) Head or body support, pillow or the like

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A2

Designated state(s): AT BE CH DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

AX Request for extension of the european patent

Free format text: AL;LT;LV;MK;RO;SI

PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Kind code of ref document: A3

Designated state(s): AT BE CH DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

AX Request for extension of the european patent

Free format text: AL;LT;LV;MK;RO;SI

RIC1 Information provided on ipc code assigned before grant

Free format text: 7A 47C 27/14 A, 7A 47C 21/04 B

AKX Designation fees paid
REG Reference to a national code

Ref country code: DE

Ref legal event code: 8566

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: THE APPLICATION IS DEEMED TO BE WITHDRAWN

18D Application deemed to be withdrawn

Effective date: 20010621
