  • the invention relates to a container with a door, in particular luggage storage compartment for Aircraft according to the preamble of claim 1.
  • the object of the present invention is therefore to create a container with a door, in which the device for moving the door and for holding the door in its Open position has the smallest possible size and therefore the smallest possible volume of the container claimed.
  • the lifespan should be as long as possible, the manufacturing and Maintenance costs should be as low as possible.
  • the disadvantages of known systems avoided or at least reduced if possible.
  • the container according to the invention is intended also in particular the high levels required for use in the aircraft industry Meet safety and stress conditions.
  • the object of the invention is thereby achieved. that the device for support moving the door to the open position and holding the door in the open position is arranged substantially around the pivot axis of the door. Because of this construction given a compact and maintenance-friendly design. No components protrude substantially into the interior of the container, which means that none, especially in aircraft valuable storage volume is lost.
  • a device for damping the movement of the door substantially around the pivot axis of the door is arranged, and is designed such that the damping with increasing opening angle of the door decreases. This ensures that the door after Do not open the door holding device in the closed position pops up quickly while holding the fully open door (maximum Opening angle) is secured. Due to the arrangement essentially around the pivot axis the door is achieved that the construction even in the presence of such Damping device remains compact and takes up little storage volume.
  • a device for damping the movement of the door is essential arranged around the pivot axis of the door, and designed such that the damping with decreasing opening speed of the door decreases. This ensures that the movement of the container door after opening the door is not too quick, nevertheless but keeping the door open is ensured.
  • the arrangement in essential about the pivot axis of the door is that the construction also The presence of such a damping device remains compact and little storage volume occupies.
  • the device for damping the movement of the door by an in of a viscous liquid moving damping element is characterized by particularly low friction losses, which means that the service life of the Arrangement can be increased further. Also, there are no annoying noises when Opening and closing of the container caused.
  • a viscous liquid e.g. Fluid grease to serve.
  • the viscosity should be as constant as possible in the range of approx. -15 ° C to 55 ° C.
  • the device for supporting the movement of the door in the open position and holding the door in the open position and / or the device integrated to dampen the movement of the door in the or each hinge or the like This results in a compact and small construction that is easy to assemble, is interchangeable and easy to maintain.
  • the device for Support the movement of the door to the open position and hold the door in the open position by a pressure arranged in the pivot axis of the door claimed helical spring or the like. Is formed, wherein means for converting the in the pivot axis of the door force of the coil spring or the like Rotary movement of the door are provided.
  • the use of a coil spring represents one very small and inexpensive to manufacture variant. In addition, the construction limited to relatively few components.
  • the devices for Conversion of the force of the coil spring or the like In a rotary movement of the door with a as the opening angle of the door increases, the damping of the rotary motion decreases Door are formed in that a sleeve surrounding the coil spring or the like is arranged is, and that one end of the coil spring or the like. is fixedly mounted and the other end of the Coil spring to a rotationally fixed to the door and in the pivot axis of the door slidably mounted rod adjacent, the rod with at least one bolt or the like.
  • the sleeve has at least one thread-like groove, by which groove the or each stud protrudes, causing the compressive force on the rod to rotate of the rod and the door connected to it in a rotationally fixed manner and the damping of the Rotary movement of the door is adjustable by the pitch of the thread-like groove.
  • the bolts or the like located on the rod are guided in the groove of the sleeve in a so-called backdrop, which makes the rod a Rotation is forced.
  • the design of the groove and also the bolt (Sliding blocks) and their material exert an influence on the damping of the rotary movement , which makes it easily adjustable and adaptable to the respective requirements.
  • Devices for adjusting the pretension of the helical spring are advantageous intended. This can be done, for example, by adjusting the fixed end of the coil spring The spring is pretensioned in the direction of the swivel axis, whereby e.g. a wear and tear of the spring can be compensated to a certain extent can.
  • the Device for damping the movement of the door by one in a viscous Liquid-filled chamber with slidable pistons with perforations Permeability of the viscous liquid is formed.
  • the piston When the piston is at a standstill, it does not dampen the spring force of the coil spring, which means that the full when the door is open Spring force to hold the door in the open position is available.
  • one Viscous damping prevents the door from snapping open too quickly.
  • the spring or the like is on Rotation demands and thus causes a direct rotation of the door, which means none Means for converting any force in the direction of the pivot axis in a Rotary movement of the door are necessary.
  • Swivel axis of the door arranged.
  • a decreasing with increasing opening angle of the door Damping can be done by various measures, such as by a kind Disc brake with thinning brake disc, or an air suspension with Throttle valve, the cross section of the drain valve with increasing opening angle the door rises to be realized.
  • the required damping characteristic is also through a correspondingly shaped body made of elastic material can be achieved.
  • the embodiments described above can be any within the scope of the invention to be changed.
  • the main thing is to obtain support for the movement of the Door in the open position and holding the door in the open position, whereby advantageously the movement of the door is strongly damped at the beginning of the opening movement is and the damping decreases with increasing opening angle of the door, so that a safe Keeping the door in the open position is ensured.
  • the resulting force on the door which drops depending on the opening angle of the door, by different combination of springs or the like can be achieved.
  • FIG. 1 a shows a schematic illustration of a container 1 with a pivotably mounted door 2.
  • the opening angle of the door 2 is denoted by a.
  • a force F acts on the door 2 or a torque on the pivot axis of the door 2.
  • the device used for the support the movement of the door 2 into the open position such as a spring or the like.

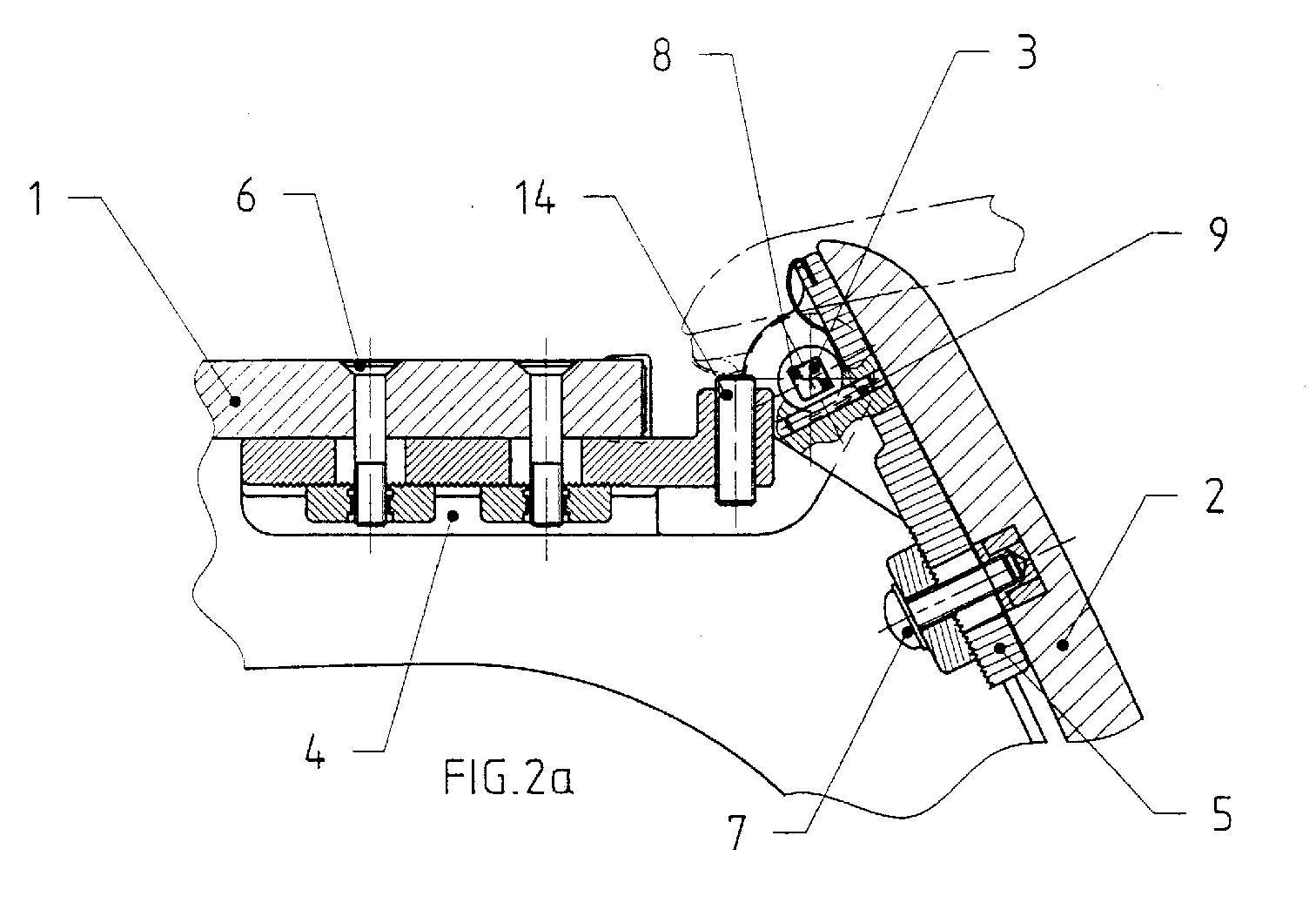

  • FIGS. 2a and 2b show an embodiment variant of a hinge according to the invention for a Luggage storage compartment 1 of an aircraft.
  • a door 2 is attached to a luggage storage compartment 1 its upper edge pivotally mounted.
  • the hinge for the swivel connection of the Door 2 on the luggage storage compartment 1 consists of two bearing plates connected by a bolt 3 4, 5, of which a bearing plate 4 e.g. with the help of screws 6 with the Luggage storage compartment 1 and the other storage plate 5 e.g. using screws 7 with the door 2 is connected so that the door 2 can be pivoted about the axis of the bolt 3.
  • the bolt 3 is firmly connected to the bearing plate 5 connected to the door 2.
  • the bolt 3 is formed with a square hole in which a square rod 8 is arranged so that movement in the longitudinal direction is possible is.
  • a corresponding arrangement of a bolt 9 ensures that the bearing plate 5 participates in any rotational movement of the square rod 8 without one Movement of the square rod 8 in the longitudinal direction is prevented.
  • a coil spring 10 is arranged in a sleeve 11. On her one The end of the coil spring 10 is firmly anchored, while the other end of the coil spring exerts a compressive force in the direction of arrow A on the end of the square rod 8.
  • the damping of the Rotational movement of the door 2 can be influenced according to the invention.
  • the slope of the thread-shaped groove 13 is therefore advantageously carried out lower at the beginning, so that a higher friction and, as desired, greater damping results.
  • the one through the Groove 13 in the sleeve 11 limited opening angle a can additionally by a resilient Pressure piece 14 can be limited.
  • the movement mechanism takes up minimal space and it becomes the storage volume is not reduced by protruding components.
  • 3a and 3b is another variant of a hinge for the door 2 one Luggage storage compartment 1 shown for aircraft. It is used to support the Movement of the door 2 in the open position necessary force by at least one Leg spring 15 applied.
  • the leg spring 15 is around the bolt 3 of the hinge arranged.
  • the bolt 3 is preferably made of plastic Surround sleeve 16.
  • damping is one Disc brake possible with decreasing thickness of the disc.
  • FIGS. 4a and 4b show an embodiment variant of a hinge according to the invention for a Luggage storage compartment 1 of an aircraft.
  • a door 2 is attached to a luggage storage compartment 1 its upper edge pivotally mounted.
  • the hinge for the swivel connection of the Door 2 on the luggage storage compartment 1 consists of two bearing plates 4, 5, one of which Bearing plate 4 e.g. using screws 6 with the luggage storage compartment 1 and the other Bearing plate 5 e.g. is connected to door 2 by means of screws 7.
  • the bearing plate 4 and the bearing plate 5 are connected to one another via a torsion spring 19.
  • An end to Torsion spring 19 is non-rotatably connected to a rotary piston 20 with damping wing 21, which is rotatably arranged in a chamber 22 with a viscous liquid.
  • Viscosity damping lies in the low-friction and thus low-wear embodiment, which can significantly increase the life of the hinge. In the For example, the aircraft industry should have more than 250,000 opening and closing cycles without significant functional deterioration can be achieved.
  • a helical spring or an elastic element that is subjected to pressure for example can instead of a rotary piston with damping vanes also a piston in a viscous Liquid-filled chamber may be arranged, wherein the piston perforations or the like. through which the viscous liquid passes and thus the movement delayed (not shown).

Landscapes

  • Closing And Opening Devices For Wings, And Checks For Wings (AREA)
  • Passenger Equipment (AREA)
  • Refrigerator Housings (AREA)

Abstract

Zur Schaffung eines Behälters mit einer Tür 2, insbesondere ein Gepäckablagefach 1 für Flugzeuge, wobei die Tür 2 über zumindest ein Scharnier od. dgl. am Behälter 1 schwenkbar gelagert ist, mit einer Vorrichtung zur Unterstützung der Bewegung der Tür 2 in die geöffnete Stellung und Halten der Tür 2 in der geöffneten Stellung, und mit einer Vorrichtung zum Halten der Tür 2 in der geschlossenen Stellung, bei dem die konstruktiven Bauteile möglichst geringe Baugröße aufweisen und dadurch möglichst wenig Volumen des Behälters 1 beanspruchen, ist vorgesehen, daß die Vorrichtung zur Unterstützung der Bewegung der Tür 2 und allenfalls eine Vorrichtung zur Dämpfung der Bewegung der Tür 2 im wesentlichen um die Schwenkachse der Tür 2 angeordnet sind. Idealerweise sind alle diesbezüglichen Bauteile in dem oder jedem Scharnier integriert. Die Dämpfung der Bewegung der Tür 2 nimmt vorteilhafterweise mit steigendem Öffnungswinkel a oder abnehmender Öffnungsgeschwindigkeit der Tür 2 ab.
Figure 00000001

Description

Die Erfindung betrifft einen Behälter mit einer Tür, insbesondere Gepäckablagefach für Flugzeuge nach dem Oberbegriff des Patentanspruches 1.
Herkömmliche Gepäckablagefächer in Flugzeugen sind meist mit Gasfedern ausgestattet, welche das Öffnen der Klappen erleichtern und ein Halten der Klappe in offener Stellung ermöglichen. Ein Nachteil dabei ist die Anfälligkeit von Gasfedem auf tiefe Temperaturen. Wenn das Flugzeug stark abgekühlt ist, kann es aufgrund hoher Reibungen zu Problemen beim Öffnen der Klappen kommen. Ist das Flugzeug beispielsweise in der Nacht am Flughafen gestanden, kann es vorkommen, daß die Passagiere am Morgen Schwierigkeiten beim Öffnen der Ablagefächer haben. Darüber hinaus nehmen die einseitig oder beidseitig angeordneten Gasdruckfedern einen nicht unbeträchtlichen Teil des vorhandenen Volumens des Gepäckablagefachs ein, wodurch das mit Gepäckstücken beladbare Nettovolumen reduziert wird. Auch können die Gasdruckfedern durch Ladegut beschädigt werden, wenn nicht Abdeckungen montiert werden, die wiederum Platz benötigen und die Montage und Wartung erschweren.
Aufgabe der vorliegenden Erfindung ist daher die Schaffung eines Behälters mit einer Tür, bei dem die Vorrichtung zum Bewegen der Tür sowie zum Halten der Tür in ihrer Offenstellung möglichst geringe Baugröße aufweist und dadurch möglichst wenig Volumen des Behälters beansprucht. Die Lebensdauer soll möglichst hoch, die Herstellungs- und Wartungskosten möglichst gering sein. Dabei sollen die Nachteile bekannter Systeme möglichst vermieden oder zumindest reduziert werden. Der erfindungsgemäße Behälter soll auch insbesondere die bei der Anwendung in der Flugzeugindustrie geforderten hohen Sicherheits- und Belastungsbedingungen erfüllen.
Erfüllt wird die erfindungsgemäße Aufgabe dadurch. daß die Vorrichtung zur Unterstützung der Bewegung der Tür in die geöffnete Stellung und Halten der Tür in der geöffneten Stellung im wesentlichen um die Schwenkachse der Tür angeordnet ist. Durch diese Konstruktion ist eine kompakte und wartungsfreundliche Ausführung gegeben. Keine Bauteile ragen wesentlich in das Innere des Behälters hinein, wodurch insbesondere bei Flugzeugen kein wertvolles Stauvolumen verlorengeht.
Um zu gewährleisten, daß die Bewegung der Tür des Behälters nicht zu stark und zu schnell erfolgt, dennoch aber ein Halten der Tür in geöffneter Stellung gewährleistet wird, ist vorgesehen, daß eine Vorrichtung zur Dämpfung der Bewegung der Tür im wesentlichen um die Schwenkachse der Tür angeordnet, und derart ausgebildet ist, daß die Dämpfung mit zunehmendem Öffnungswinkel der Tür abnimmt. Dadurch ist gewährleistet, daß die Tür nach Öffnen der Vorrichtung zum Halten der Tür in der geschlossenen Stellung die Tür nicht zu schnell aufspringt, während ein Halten der vollständig geöffneten Tür (maximaler Öffnungswinkel) gesichert ist. Durch die Anordnung im wesentlichen um die Schwenkachse der Tür wird erreicht, daß die Konstruktion auch bei Vorhandensein einer solchen Dämpfungsvorrichtung kompakt bleibt und wenig Stauvolumen einnimmt.
Alternativ dazu ist eine Vorrichtung zur Dämpfung der Bewegung der Tür im wesentlichen um die Schwenkachse der Tür angeordnet, und derart ausgebildet, daß die Dämpfung mit abnehmender Öffnungsgeschwindigkeit der Tür abnimmt. Dadurch wird gewährleistet, daß die Bewegung der Tür des Behälters nach Öffnen der Tür nicht zu schnell erfolgt, dennoch aber ein Halten der Tür in geöffneter Stellung gewährleistet wird. Durch die Anordnung im wesentlichen um die Schwenkachse der Tür wird erreicht, daß die Konstruktion auch bei Vorhandensein einer solchen Dämpfungsvorrichtung kompakt bleibt und wenig Stauvolumen einnimmt.
Vorteilhafterweise ist die Vorrichtung zur Dämpfung der Bewegung der Tür durch ein in einer viskosen Flüssigkeit bewegtes Dämpfungselement gebildet. Eine deratige Konstruktion ist durch besonders niedrige Reibungsverluste charakterisiert, wodurch die Lebensdauer der Anordnung weiter erhöht werden kann. Auch werden dadurch keine störende Geräusche beim Öffnen und Schließen des Behälters hervorgerufen. Als viskose Flüssigkeit kann z.B. Fließfett dienen. Um eine gute Funktion unter allen möglichen Betriebstemperaturen zu erreichen, sollte die Viskosität im Bereich von ca. -15°C bis 55°C möglichst konstant sein.
Vorteilhafterweise sind die Vorrichtung zur Unterstützung der Bewegung der Tür in die geöffnete Stellung und Halten der Tür in der geöffneten Stellung und/oder die Vorrichtung zur Dämpfung der Bewegung der Tür in dem oder jedem Scharnier od. dgl. integriert. Dadurch resultiert eine kompakte und kleine Konstruktion, die leicht montierbar, austauschbar und leicht zu warten ist.
Gemäß einer Ausführungsvariante der Erfindung ist vorgesehen, daß die Vorrichtung zur Unterstützung der Bewegung der Tür in die geöffnete Stellung und Halten der Tür in der geöffneten Stellung durch eine in der Schwenkachse der Tür angeordnete auf Druck beanspruchte Schraubenfeder od. dgl. gebildet ist, wobei Einrichtungen zur Umwandlung der in der Schwenkachse der Tür wirkenden Kraft der Schraubenfeder od. dgl. in eine Drehbewegung der Tür vorgesehen sind. Die Verwendung einer Schraubenfeder stellt eine sehr kleine und kostengünstig herstellbare Variante dar. Darüber hinaus ist die Konstruktion auf relativ wenig Bauteile beschränkt.
Gemäß einem weiteren Erfindungsmerkmal ist vorgesehen, daß die Einrichtungen zur Umwandlung der Kraft der Schraubenfeder od. dgl. in eine Drehbewegung der Tür mit einer mit zunehmendem Öffnungswinkel der Tür abnehmenden Dämpfung der Drehbewegung der Tür dadurch gebildet sind, daß eine die Schraubenfeder od. dgl. umgebende Hülse angeordnet ist, und daß ein Ende der Schraubenfeder od. dgl. fest gelagert ist und das andere Ende der Schraubenfeder an einen drehfest mit der Tür verbundenen und in der Schwenkachse der Tür verschiebbar gelagerten Stab angrenzt, wobei der Stab mit zumindest einem Bolzen od. dgl. verbunden ist, und die Hülse zumindest eine gewindeartig angeordnete Nut aufweist, durch welche Nut der oder jeder Bolzen ragt, wodurch die Druckkraft auf den Stab in eine Drehung des Stabs und der damit drehfest verbundenen Tür umformbar und die Dämpfung der Drehbewegung der Tür durch die Steigung der gewindeartigen Nut einstellbar ist. Durch diese konstruktiven Maßnahmen wird die Umwandlung der von der Schraubenfeder herrührenden Kraft in der Schwenkachse der Tür in eine Drehbewegung der Tür mit gleichzeitiger Berücksichtigung der Dämpfung der Bewegung realisiert. Durch Verwendung eines nichtmetallischen Materials für die Hülse wird vermieden, daß die metallische Schraubenfeder mit einem anderen metallischen Gegenstand in Berührung kommt, wodurch Geräusche hervorgerufen werden könnten. Die am Stab befindlichen Bolzen od. dgl. werden in der Nut der Hülse in einer sogenannten Kulisse geführt, wodurch der Stab zu einer Drehbewegung gezwungen wird. Die Gestaltung der Nut und auch der Bolzen (Kulissensteine) und deren Material üben einen Einfluß auf die Dämpfung der Drehbewegung aus, wodurch diese leicht einstellbar und auch den jeweiligen Anforderungen anpaßbar ist.
Vorteilhafterweise sind Einrichtungen zur Einstellung der Vorspannung der Schraubenfeder vorgesehen. Dies kann beispielsweise durch Verstellung des festen Endes der Schraubenfeder in Richtung der Schwenkachse die Vorspannung der Feder erfolgen, wodurch z.B. eine abnützungsbedingte Erlahmung der Feder bis zu einem gewissen Grad ausgeglichen werden kann.
Gemäß einem weiteren Erfindungsmerkmal wird bei der obigen Konstruktionsvariante die Vorrichtung zur Dämpfung der Bewegung der Tür durch einen in einer mit viskoser Flüssigkeit gefüllten Kammer verschiebbar angeordneten Kolben mit Perforationen zur Durchlässigkeit der viskosen Flüssigkeit gebildet. Dies stellt eine Variante zur Realisierung der Bewegungsdämpfung für eine lineare Bewegung dar, wobei die Dämpfung mit abnehmender Bewegungsgeschwindigkeit abnimmt. Bei stillstehendem Kolben stellt dieser keine Dämpfung der Federkraft der Schraubenfeder dar, wodurch bei geöffneter Tür die volle Federkraft zum Halten der Tür in geöffneter Stellung zur Verfügung steht. Hingegen wird ein zu schnelles Aufschnappen der Tür durch die Viskositätsdämpfung effizient unterbunden.
Gemäß einer anderen Ausführungsvariante der Erfindung ist die Vorrichtung zur Unterstützung der Bewegung der Tür in die geöffnete Stellung und Halten der Tür in der geöffneten Stellung durch mindestens eine um die Schwenkachse der Tür angeordnete Schenkelfeder, Torsionsfeder od. dgl. gebildet. In diesem Fall ist die Feder od. dgl. auf Drehung beansprucht und bewirkt dadurch direkt eine Drehbewegung der Tür, wodurch keine Einrichtungen zur Umsetzung einer allfälligen Kraft in Richtung der Schwenkachse in eine Drehbewegung der Tür notwendig sind.
In diesem Fall ist gemäß einem weiteren Erfindungsmerkmal die Vorrichtung zur Dämpfung der Bewegung der Tür durch einen in einer mit viskoser Flüssigkeit gefüllten Kammer drehbar angeordneten Drehkolben mit Dämpfungsflügel gebildet, wobei der Drehkolben drehfest mit einem Ende der Torsionsfeder od. dgl. verbunden ist.
Sind, wie oben, gesonderte Vorrichtungen zur Dämpfung der Bewegung der Tür notwendig, werden diese aus Gründen der Kompaktheit erfindungsgemäß im wesentlichen um die Schwenkachse der Tür angeordnet. Eine mit steigendem Öffnungswinkel der Tür abnehmende Dämpfung kann dabei durch verschiedene Maßnahmen, wie z.B. durch eine Art Scheibenbremse mit dünner werdender Bremsscheibe, oder eine Luftfederung mit Drosselventil, wobei der Querschnitt des Ablaßventil mit größer werdendem Öffnungswinkel der Tür steigt realisiert werden. Ebenso ist die geforderte Dämpfungscharakteristik durch einen entsprechend geformten Körper aus elastischem Material erzielbar.
Die oben beschriebenen Ausführungsformen können im Rahmen der Erfindung beliebig verändert werden. Hauptsache dabei ist die Erzielung einer Unterstützung der Bewegung der Tür in die geöffnete Stellung und das Halten der Tür in der geöffneten Stellung, wobei vorteilhafterweise die Bewegung der Tür zu Beginn der Öffnungsbewegung stark gedämpft wird und die Dämpfung mit steigendem Öffnungswinkel der Tür abfällt, sodaß ein sicheres Halten der Tür in der geöffneten Stellung gewährleistet wird. Die daraus resultierende Kraft auf die Tür, welche in Abhängigkeit des Öffnungswinkels der Tür abfällt, kann durch verschiedene Kombination von Federn od. dgl. erzielt werden.
Anhand der beigefügten Zeichnungen werden zwei Ausführungsbeispiele der Erfindung näher beschrieben.
Darin zeigen
Fig. 1a
eine Prinzipskizze eines Behälters mit einer Tür,
Fig. 1b bis 1c
die Prinzipverläufe der von einer Vorrichtung zur Unterstützung der Bewegung der Tür in die geöffnete Stellung herrührenden Kraft F, der gewünschten resultierenden Kraft FR sowie der daraus resultierenden Dämpfung 6 in Abhängigkeit des Öffnungswinkels a der Tür,
Fig. 2a
eine Ausführungsvariante eines erfindungsgemäßen Scharniers für ein Gepäckablagefach für Flugzeuge im Querschnitt,
Fig. 2b
eine Draufsicht auf die Ausführungsvariante des Scharniers gemäß Fig. 2a,
Fig. 2c
eine Detailansicht zur Erläuterung der Kulissenführung,
Fig. 3a
eine andere Variante eines Scharniers für ein Gepäckablagefach für Flugzeuge im Querschnitt, und
Fig. 3b
eine Draufsicht auf die Variante gemäß Fig. 3a.
Fig. 4a
eine Ausführungsvariante eines erfindungsgemäßen Scharniers für ein Gepäckablagefach für Flugzeuge im Querschnitt,
Fig. 4b
eine Draufsicht auf die Ausführungsvariante des Scharniers gemäß Fig. 4a.
Fig. 1a zeigt eine schematische Darstellung eines Behälters 1 mit einer schwenkbar gelagerten Tür 2. Der Öffnungswinkel der Tür 2 wird mit a bezeichnet. Durch eine entsprechende Vorrichtung zur Unterstützung der Bewegung der Tür 2 in die geöffnete Stellung und Halten der Tür 2 in der geöffneten Stellung wirkt eine Kraft F auf die Tür 2 bzw. ein Drehmoment auf die Schwenkachse der Tür 2. Als Folge der verwendeten Vorrichtung zur Unterstützung der Bewegung der Tür 2 in die geöffnete Stellung, wie z.B. einer Feder od. dgl. ist die Kraft F üblicherweise bei geschlossener Tür 2 (d.h. α=0°) am größten und wird mit zunehmendem Öffnungswinkel a kleiner. Dieser Sachverhalt ist im Diagramm gemäß Fig. 1b, welches die Kraft F in Abhängigkeit des Öffnungswinkels a zeigt, verdeutlicht. Natürlich wird dieser Zusammenhang in der Praxis nicht unbedingt linear sein. Diese Diagramme dienen auch nur zum Verständnis. Die von der Vorrichtung zur Unterstützung der Bewegung der Tür 2 in ihre geöffnete Stellung herrührende Kraft F muß so gewählt werden, daß die Tür 2 bei geöffneter Stellung (d.h. α maximal) in dieser Stellung gehalten wird. Daher muß die auf die Tür 2 wirkende Kraft bei maximalem Öffnungswinkel F (α=max) die auf die Tür 2 wirkende Schwerkraft übersteigen. Dadurch würde aber zu Beginn der Öffnung der Tür 2 eine unzulässig hohe Kraft auf die Tür 2 wirken, welche ein extrem schnelles Hochschwenken der Tür 2 zur Folge hätte, wodurch Personen verletzt werden könnten. Gewünscht wird daher ein Verlauf der resultierender Kraft FR in Abhängigkeit des Öffnungswinkels α, der durch eine minimale Kraft bei geschlossener Tür 2 FR(α=0) und durch maximale Kraft bei vollständig geöffneter Tür 2 FR(α=max) gekennzeichnet ist, wie in Fig. 1c dargestellt. Daher ist eine Dämpfung δ der Kraft F entsprechend dem Verlauf gemäß Fig. 1d, d.h. fallende Dämpfung δ mit steigendem Öffnungswinkel α, erforderlich.
Fig. 2a und 2b zeigen eine Ausführungsvariante eines erfindungsgemäßen Scharniers für ein Gepäckablagefach 1 eines Flugzeugs. Dabei ist an einem Gepäckablagefach 1 eine Tür 2 an ihrem oberen Rand schwenkbar montiert. Das Scharnier zur schwenkbaren Verbindung der Tür 2 am Gepäckablagefach 1 besteht aus zwei über einen Bolzen 3 verbundene Lagerplatten 4, 5, von denen die eine Lagerplatte 4 z.B. mit Hilfe von Schrauben 6 mit dem Gepäckablagefach 1 und die andere Lagerplatte 5 z.B. mit Hilfe von Schrauben 7 mit der Tür 2 verbunden wird, sodaß die Tür 2 um die Achse des Bolzens 3 verschwenkt werden kann. Der Bolzen 3 ist mit der mit der Tür 2 verbundenen Lagerplatte 5 fest verbunden.
Erfindungsgemäß ist der Bolzen 3 mit einem vierkantförmigen Loch ausgebildet, in dem ein vierkantförmiger Stab 8 so angeordnet wird, sodaß eine Bewegung in Längsrichtung möglich ist. Durch eine entsprechende Anordnung eines Bolzens 9 wird erreicht, daß die Lagerplatte 5 eine allfällige Drehbewegung des vierkantförmigen Stabs 8 mitmacht, ohne daß eine Bewegung des vierkantförmigen Stabs 8 in Längsrichtung unterbunden wird. Natürlich sind auch andere Konstruktionsvarianten, die dasselbe Ergebnis bringen, möglich. Zur Unterstützung der Drehbewegung der Tür 2 ist in der Achse des Bolzens 3 des Scharniers neben dem Scharnier eine Schraubenfeder 10 in einer Hülse 11 angeordnet. An ihrem einen Ende ist die Schraubenfeder 10 fest verankert, während das andere Ende der Schraubenfeder auf das Ende des vierkantförmigen Stabes 8 eine Druckkraft in Richtung des Pfeiles A ausübt. Zur Umwandlung der Druckkraft in eine Drehbewegung der Tür 2 sind mit dem vierkantförmigen Stab 8 Bolzen 12 od. dgl. fest verbunden, deren außenseitigen, vom vierkantförmigen Stab 8 wegragende Enden durch eine entsprechende Nut in der Hülse 11 ragen. Wird die Vorrichtung zum Halten der Tür 2 in der geschlossenen Stellung (nicht gezeigt), welche durch einen an sich bekannten Verschluß am freien Ende der Tür gebildet sein kann, geöffnet, so drückt die Schraubenfeder 10 den vierkantförmigen Stab 8 in Richtung des Pfeiles A. Durch eine gewindeartige Ausbildung der Nut 13 (siehe Fig. lc) wird der vierkantförmige Stab 8 zu einer Drehbewegung gezwungen, wodurch die Schraubenfeder 10 das Öffnen der Tür 2 bewirkt. Die Führung der Bolzen 12 in der Hülse 11 wird auch als Kulissenführung bezeichnet, weshalb die Bolzen 12 auch als Kulissensteine bezeichnet werden. Durch entsprechende Gestaltung der Nut 13 kann auf die Dämpfung der Drehbewegung der Tür 2 erfindungsgemäß Einfluß genommen werden. Um bei kleinerem Öffnungswinkel α eine höhere Dämpfung zu erzielen, wird die Steigung der gewindeförmigen Nut 13 daher zu Beginn vorteilhafter geringer ausgeführt, sodaß eine höhere Reibung und somit wunschgemäß eine größere Dämpfung resultiert. Der durch die Nut 13 in der Hülse 11 begrenzte Öffnungswinkel a kann zusätzlich durch ein federndes Druckstück 14 limitiert werden. Durch unterschiedliche Gestaltung der Nut 13 in der Hülse 11 und Wahl der Form und des Materials der Bolzen 12 kann in sehr einfacher und kostengünstiger Weise ein unterschiedlicher Dämpfungsverlauf bzw. eine Anpassung an verschiedene Gegebenheiten erfolgen. Durch Verstellung des fest verankerten Endes der Schraubenfeder 10 kann die Vorspannung derselben eingestellt werden. Dadurch könnte einer Erlahmung der Feder bis zu einem gewissen Grad durch Nachjustieren entgegengewirkt werden.
Bei der Ausführungsform gemäß Fig. 2a bis 2c ist somit erfindungsgemäß sowohl die Vorrichtung zur Unterstützung der Bewegung der Tür in die geöffnete Stellung als auch die Vorrichtung zur Dämpfung der Bewegung in Abhängigkeit des Öffnungswinkel im Scharnier integriert. Dadurch nimmt der Bewegungsmechanismus nur minimalen Platz ein, und es wird das Stauvolumen nicht durch hineinragende Bauteile reduziert.
In Fig. 3a und 3b ist eine andere Variante eines Scharniers für die Tür 2 eines Gepäckablagefachs 1 für Flugzeuge dargestellt. Dabei wird die zur Unterstützung der Bewegung der Tür 2 in die geöffnete Stellung notwendige Kraft durch zumindest eine Schenkelfeder 15 aufgebracht. Die Schenkelfeder 15 ist um den Bolzen 3 des Scharniers angeordnet. Um einen Kontakt zwischen der metallischen Schenkelfeder 15 und dem metallischen Bolzen 3 zu vermeiden, wodurch störende Geräusche beim Öffnen der Tür 2 entstehen könnten, wird der Bolzen 3 von einer vorzugsweise aus Kunststoff hergestellten Hülse 16 umgeben. Bei dieser Ausführungsvariante des Scharniers ist unterhalb der Schwenkachse des Scharniers die vorteilhafterweise notwendige Vorrichtung zur Dämpfung der Bewegung in Abhängigkeit des Öffnungswinkels der Tür 2 enthalten. Diese kann verschiedenartig ausgebildet sein. Beispielsweise ist eine Dämpfung im Prinzip einer Scheibenbremse mit abnehmender Dicke der Scheibe möglich. Auch eine Luftfederung mit einem Drosselventil, dessen Öffnungsquerschnitt mit zunehmendem Öffnungswinkel der Tür größer wird, kann dazu eingesetzt werden den oben beschriebenen Dämpfungsverlauf zu erzielen. Um die Dämpfungseinrichtung und auch das Scharnier vor Beschädigung und Verschmutzung zu schützen, sind zwei ineinander verschiebbare bzw. aneinander gleitbare Abdeckungen 17, 18 mit dem Gepäckablagefach 1 bzw. mit der Tür 2 verbunden.
Fig. 4a und 4b zeigen eine Ausführungsvariante eines erfindungsgemäßen Scharniers für ein Gepäckablagefach 1 eines Flugzeugs. Dabei ist an einem Gepäckablagefach 1 eine Tür 2 an ihrem oberen Rand schwenkbar montiert. Das Scharnier zur schwenkbaren Verbindung der Tür 2 am Gepäckablagefach 1 besteht aus zwei Lagerplatten 4, 5, von denen die eine Lagerplatte 4 z.B. mit Hilfe von Schrauben 6 mit dem Gepäckablagefach 1 und die andere Lagerplatte 5 z.B. mit Hilfe von Schrauben 7 mit der Tür 2 verbunden wird. Die Lagerplatte 4 und die Lagerplatte 5 sind über eine Torsionsfeder 19 miteinander verbunden. Ein Ende der Torsionsfeder 19 ist drehfest mit einem Drehkolben 20 mit Dämpfungsflügel 21 verbunden, welcher in einer Kammer 22 mit einer viskosen Flüssigkeit drehbar angeordnet ist. Bei Drehung des Drehkolbens 20 in der Kammer 22 wird durch die Dämpfungsflügel 21 die viskose Flüssigkeit, z.B. Fließfett verdrängt und somit ein Teil der in der Torsionsfeder 19 gespeicherten Energie in Verdrängungsarbeit umgewandelt. Die Dämpfung ist in diesem Fall unabhängig vom Öffnungswinkel der Tür 2 aber abhängig von der Öffnungsgeschwindigkeit. Der Öffnungswinkel der Tür kann durch ein federndes Druckstück 14 limitiert werden. In geöffneter Stellung der Tür 2 wird die Federkraft der Torsionsfeder 19 nicht gedämpft wodurch ein sicheres Halten der Tür 2 gewährleistet wird. Ein wesentlicher Vorteil der Viskositätsdämpfung liegt in der reibungs- und somit verschleißarmen Ausführungsform, wodurch die Lebensdauer des Scharniers bedeutend erhöht werden kann. In der Flugzeugindustrie sollten beispielsweise mehr als 250.000 Öffnungs- und Schließzyklen ohne wesentliche Funktionsverschlechterungen erzielt werden. Im Fall einer linearen Druckkraft einer beispielsweise auf Druck beanspruchten Schraubenfeder oder eines elastischen Elements kann anstelle eines Drehkolbens mit Dämpfungsflügel auch ein Kolben in einer mit viskoser Flüssigkeit gefüllten Kammer angeordnet sein, wobei der Kolben Perforationen od. dgl. aufweist, durch welche die viskose Flüssigkeit durchtritt und somit den Bewegungsablauf verzögert (nicht dargestellt).

Claims (11)

  1. Behälter mit einer Tür, insbesondere Gepäckablagefach für Flugzeuge, welche Tür (2) über zumindest ein Scharnier od. dgl. an dem Behälter (1) schwenkbar gelagert ist, mit einer Vorrichtung zur Unterstützung der Bewegung der Tür (2) in die geöffnete Stellung und Halten der Tür (2) in der geöffneten Stellung, und mit einer Vorrichtung zum Halten der Tür (2) in der geschlossenen Stellung, dadurch gekennzeichnet, daß die Vorrichtung zur Unterstützung der Bewegung der Tür (2) in die geöffnete Stellung und Halten der Tür (2) in der geöffneten Stellung im wesentlichen um die Schwenkachse der Tür (2) angeordnet ist.
  2. Behälter nach Anspruch 1, dadurch gekennzeichnet, daß eine Vorrichtung zur Dämpfung der Bewegung der Tür (2) im wesentlichen um die Schwenkachse der Tür (2) angeordnet, und derart ausgebildet ist, daß die Dämpfung mit zunehmendem Öffnungswinkel (α) der Tür (2) abnimmt.
  3. Behälter nach Anspruch 1, dadurch gekennzeichnet daß eine Vorrichtung zur Dämpfung der Bewegung der Tür (2) im wesentlichen um die Schwenkachse der Tür (2) angeordnet, und derart ausgebildet ist, daß die Dämpfung mit abnehmender Öffnungsgeschwindigkeit der Tür (2) abnimmt.
  4. Behälter nach Anspruch 3, dadurch gekennzeichnet, daß die Vorrichtung zur Dämpfung der Bewegung der Tür (2) durch ein in einer viskosen Flüssigkeit bewegtes Dämpfungselement gebildet ist.
  5. Behälter nach einem der Ansprüche 2 bis 4, dadurch gekennzeichnet, daß die Vorrichtung zur Unterstützung der Bewegung der Tür (2) in die geöffnete Stellung und Halten der Tür (2) in der geöffneten Stellung und/oder die Vorrichtung zur Dämpfung der Bewegung der Tür (2) in dem oder jedem Scharnier od. dgl. integriert ist.
  6. Behälter nach einem der Ansprüche 2 bis 5, dadurch gekennzeichnet, daß die Vorrichtung zur Unterstützung der Bewegung der Tür (2) in die geöffnete Stellung und Halten der Tür (2) in der geöffneten Stellung durch eine in der Schwenkachse der Tür (2) angeordnete auf Druck beanspruchte Schraubenfeder (10) od. dgl. gebildet ist, wobei Einrichtungen zur Umwandlung der in der Schwenkachse der Tür (2) wirkenden Kraft der Schraubenfeder (10) od. dgl. in eine Drehbewegung der Tür (2) vorgesehen sind.
  7. Behälter nach Anspruch 6, dadurch gekennzeichnet, daß die Einrichtungen zur Umwandlung der Kraft der Schraubenfeder (10) od. dgl. in eine Drehbewegung der Tür (2) mit einer mit zunehmendem Öffnungswinkel (α) der Tür (2) abnehmenden Dämpfung der Drehbewegung der Tür (2) dadurch gebildet sind, daß eine die Schraubenfeder (10) od. dgl. umgebende Hülse (11) angeordnet ist, und daß ein Ende der Schraubenfeder (10) od. dgl. fest gelagert ist und das andere Ende der Schraubenfeder (10) an einen drehfest mit der Tür (2) verbundenen und in der Schwenkachse der Tür (2) verschiebbar gelagerten Stab (8) angrenzt, wobei der Stab (8) mit zumindest einem Bolzen (12) od. dgl. verbunden ist, und die Hülse (11) zumindest eine gewindeartig angeordnete Nut (13) aufweist, durch welche Nut (13) der oder jeder Bolzen (12) ragt, wodurch die Druckkraft auf den Stab (8) in eine Drehung des Stabs (8) und der damit drehfest verbundenen Tür (2) umformbar und die Dämpfung der Drehbewegung der Tür (2) durch die Steigung der gewindeartigen Nut (13) einstellbar ist.
  8. Behälter nach Anspruch 6 oder 7, dadurch gekennzeichnet, daß Einrichtungen zur Einstellung der Vorspannung der Schraubenfeder (10) vorgesehen sind.
  9. Behälter nach einem der Ansprüche 6 bis 8, dadurch gekennzeichnet, daß die Vorrichtung zur Dämpfung der Bewegung der Tür (2) durch einen in einer mit viskoser Flüssigkeit gefüllten Kammer verschiebbar angeordneten Kolben mit Perforationen zur Durchlässigkeit der viskosen Flüssigkeit gebildet ist.
  10. Behälter nach einem der Ansprüche 2 bis 5, dadurch gekennzeichnet, daß die Vorrichtung zur Unterstützung der Bewegung der Tür (2) in die geöffnete Stellung und Halten der Tür (2) in der geöffneten Stellung durch mindestens eine um die Schwenkachse der Tür (2) angeordnete Schenkelfeder (15), Torsionsfeder (19) od. dgl. gebildet ist.
  11. Behälter nach Anspruch 10, dadurch gekennzeichnet, daß die Vorrichtung zur Dämpfung der Bewegung der Tür (2) durch einen in einer mit viskoser Flüssigkeit gefüllten Kammer (22) drehbar angeordneten Drehkolben (20) mit Dämpfungsflügel (21) gebildet ist, wobei der Drehkolben (20) drehfest mit einem Ende der Torsionsfeder (19) od. dgl. verbunden ist.
EP98890197A 1997-07-07 1998-07-07 Behälter mit einer Tür Expired - Lifetime EP0894933B1 (de)

Priority Applications (2)

Application Number Priority Date Filing Date Title
DE29825002U DE29825002U1 (de) 1997-07-07 1998-07-07 Gepäckablagebehälter für Flugzeuge
AT98890197T ATE308654T1 (de) 1997-07-07 1998-07-07 Behälter mit einer tür

Applications Claiming Priority (6)

Application Number Priority Date Filing Date Title
AT1161/97 1997-07-07
AT116197 1997-07-07
AT116197A AT404927B (de) 1997-07-07 1997-07-07 Behälter mit einer tür
AT68698A AT408744B (de) 1998-04-23 1998-04-23 Behälter mit einer tür
AT68698 1998-04-23
AT686/98 1998-04-23

Publications (3)

Publication Number Publication Date
EP0894933A2 true EP0894933A2 (de) 1999-02-03
EP0894933A3 EP0894933A3 (de) 2002-07-24
EP0894933B1 EP0894933B1 (de) 2005-11-02

Family

ID=25593594

Family Applications (1)

Application Number Title Priority Date Filing Date
EP98890197A Expired - Lifetime EP0894933B1 (de) 1997-07-07 1998-07-07 Behälter mit einer Tür

Country Status (5)

Country Link
US (1) US6164592A (de)
EP (1) EP0894933B1 (de)
CA (1) CA2242127C (de)
DE (1) DE59813153D1 (de)
ES (1) ES2251067T3 (de)

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN100460245C (zh) * 2004-10-12 2009-02-11 空中客车德国有限公司 具有与负载相关的力支撑件的力支撑装置
DE202010009919U1 (de) 2010-07-06 2010-09-30 S-Fasteners Gmbh Scharnier mit Torsions-Spiral-Feder, deren Spannung einstellbar ist
DE202010010488U1 (de) 2010-07-22 2010-10-14 S-Fasteners Gmbh Dekompressionsverschluß mit Schraubverbindung zum Zusammenhalten von Bauteilen
EP2711493A3 (de) * 2012-09-19 2016-09-28 Lisa Dräxlmaier GmbH Bewegungsmechanismus für einen Deckel in einem Fahrzeug
US11125001B2 (en) 2017-10-06 2021-09-21 S-Fasteners Gmbh Hinge comprising a biasable flat spiral spring
US11261636B2 (en) 2017-10-06 2022-03-01 S-Fasteners Gmbh Hinge having a tensionable spring element
EP4656828A1 (de) 2024-05-27 2025-12-03 SFS Group International AG Scharnier für gepäckfach

Families Citing this family (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20030037152A (ko) * 2001-11-02 2003-05-12 한국항공우주산업 주식회사 항공기 도어 구조
DE20212022U1 (de) * 2002-08-05 2002-09-26 Arturo Salice S.P.A., Novedrate, Como Scharnier
US20040250456A1 (en) * 2003-06-13 2004-12-16 Welker Brian Hart Slimline display signage lighting
US20080201903A1 (en) * 2007-02-22 2008-08-28 Anderson-Cook, Inc. Counterbalance hinge for vehicle closure
DE102008039609A1 (de) * 2008-08-25 2010-03-04 GM Global Technology Operations, Inc., Detroit Kraftfahrzeug mit einer Schiebetür und einer verstellbaren Armlehne
US8745820B2 (en) * 2011-09-30 2014-06-10 Itt Manufacturing Enterprises Llc Rotary hinge with adjustable damping assembly
US8899390B2 (en) 2012-02-14 2014-12-02 C&D Zodiac, Inc. Freewheeling rotary damping mechanism
US9371674B2 (en) 2012-03-26 2016-06-21 Itt Manufacturing Enterprises Llc Rotary hydraulic damper for pivoting stowage bin
WO2019018300A1 (en) 2017-07-17 2019-01-24 Harper Engineering Company INTEGRATED LUGGAGE COMPARTMENT
US11566459B1 (en) 2021-07-16 2023-01-31 B/E Aerospace, Inc. Concealed door hinge with shifting pivot point
CN113846931B (zh) * 2021-09-26 2023-09-05 广东科朗智能家居有限公司 一种承重能力强的铰链
CN114586573B (zh) * 2022-03-24 2023-05-26 澜途集思(深圳)数字科技有限公司 一种水草培育恒温恒湿装置

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US300137A (en) * 1884-06-10 Matthew d
US2183210A (en) * 1937-04-27 1939-12-12 Nat Lock Co Hinge
US3700199A (en) * 1970-10-06 1972-10-24 James E Matuska Quickly removable, pivotal, and snubbed storage bin
US3955241A (en) * 1975-10-16 1976-05-11 Weber-Knapp Company Cam operated spring biased counterbalance hinge mechanism for cabinet lid or the like
CN85200341U (zh) * 1985-04-01 1985-09-10 孙悦年 自动关门装置
ES295448Y (es) * 1986-06-25 1987-09-01 Zeljko Bebek Vuksic Bisagra de resorte con amortiguador, perfeccionada
DE9114977U1 (de) * 1991-12-03 1992-02-06 Paulmann & Crone GmbH & Co KG, 5880 Lüdenscheid Verschlußklappe für Ablagefächer an Kraftfahrzeugen
FR2684962A1 (fr) * 1991-12-13 1993-06-18 Lir France Sa Boitier a ouverture controlee.
DE4209037C2 (de) * 1992-03-20 1994-06-23 Deutsche Aerospace Airbus Vorrichtung zur Aufnahme von Gepäck in Flugzeugen
GB9401919D0 (en) * 1994-02-01 1994-03-30 Bridport Aviat Prod Luggage bins for the cabins of passenger aircraft
US5465862A (en) * 1994-08-25 1995-11-14 Dabico, Inc. Aircraft servicing pit lid with lift control
DE19638551C1 (de) * 1996-09-20 1998-01-08 Werner Henke Scharnierbeschlag für Türen
DE19728136C1 (de) * 1997-07-02 1999-04-29 Erwin Hoelle Drehantriebsscharnier
DE29808910U1 (de) * 1998-05-16 1998-08-06 Schwarz Verbindungs-Systeme GmbH, 75382 Althengstett Scharnier mit Bewegungsdämpfung

Cited By (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN100460245C (zh) * 2004-10-12 2009-02-11 空中客车德国有限公司 具有与负载相关的力支撑件的力支撑装置
US8245353B2 (en) 2010-07-06 2012-08-21 S-Fasteners Gmbh Hinge with tension-adjustable spiral torsion spring
EP2405090A2 (de) 2010-07-06 2012-01-11 S-Fasteners GmbH Scharnier mit Torsions-Spiral-Feder, deren Spannung einstellbar ist
CN102312632A (zh) * 2010-07-06 2012-01-11 S-紧固件股份有限公司 具有张力可调节的螺旋扭力弹簧的铰接装置
DE202010009919U1 (de) 2010-07-06 2010-09-30 S-Fasteners Gmbh Scharnier mit Torsions-Spiral-Feder, deren Spannung einstellbar ist
EP2405090A3 (de) * 2010-07-06 2013-08-28 S-Fasteners GmbH Scharnier mit Torsions-Spiral-Feder, deren Spannung einstellbar ist
DE202010010488U1 (de) 2010-07-22 2010-10-14 S-Fasteners Gmbh Dekompressionsverschluß mit Schraubverbindung zum Zusammenhalten von Bauteilen
EP2410189A1 (de) 2010-07-22 2012-01-25 S-Fasteners GmbH Dekompressionsverschluss mit Schraubverbindung zum Zusammenhalten von Bauteilen
US8794895B2 (en) 2010-07-22 2014-08-05 S-Fasteners Gmbh Decompression seal with screw connection for holding components together
EP2711493A3 (de) * 2012-09-19 2016-09-28 Lisa Dräxlmaier GmbH Bewegungsmechanismus für einen Deckel in einem Fahrzeug
US11125001B2 (en) 2017-10-06 2021-09-21 S-Fasteners Gmbh Hinge comprising a biasable flat spiral spring
US11261636B2 (en) 2017-10-06 2022-03-01 S-Fasteners Gmbh Hinge having a tensionable spring element
EP4656828A1 (de) 2024-05-27 2025-12-03 SFS Group International AG Scharnier für gepäckfach

Also Published As

Publication number Publication date
US6164592A (en) 2000-12-26
EP0894933A3 (de) 2002-07-24
DE59813153D1 (de) 2005-12-08
EP0894933B1 (de) 2005-11-02
ES2251067T3 (es) 2006-04-16
CA2242127A1 (en) 1999-01-07
CA2242127C (en) 2007-04-10

Similar Documents

Publication Publication Date Title
EP0894933A2 (de) Behälter mit einer Tür
DE19506220C2 (de) Türschließer
DE60207816T2 (de) Türschliesser
DE2734276A1 (de) Lasteinstellbarer klappenaufsteller
DE202007005957U1 (de) Kühl- und/oder Gefriergerät
DE202004021727U1 (de) Scharnier
DE19922916A1 (de) Türschließer
EP0258812B1 (de) Stufenlos blockierbare Verstelleinrichtung
DE202016104014U1 (de) Türfeststeller
EP0790381A2 (de) Türschliesser mit kontrolliertem Schliessablauf
DE102015000452A1 (de) Vorrichtung zur Unterstützung und Erleichterung des Öffnens und Schließens für ein Fenster oder eine Tür
DE69003060T2 (de) Türfeststeller für Kraftfahrzeuge.
DE1915751C3 (de) Schwenklagerung für Türhaltebänder von Türfeststellern für Kraftwagentüren
DE102010030914B4 (de) Antrieb für einen Flügel einer Tür, eines Fensters oder dergleichen sowie ein Verfahren zur Montage einer Vorrichtung zur Veränderung der Schließkraft des Antriebs
DE10145200A1 (de) Ventil
DE29825002U1 (de) Gepäckablagebehälter für Flugzeuge
DE1605012C3 (de) Fahrzeug, insbesondere Eisenbahnwagen mit aufklappbarem Dach
DE202011102484U1 (de) Schließmechanismus für eine mit Kraftunterstützung schließende Schiebetüre
DE19546051B4 (de) Federgelenk mit Dämpfungselement
AT404927B (de) Behälter mit einer tür
DE102013112453A1 (de) Obentürschließer
AT524555B1 (de) Türschließer
EP1411266B1 (de) Stufenlos blockierbare Feststellvorrichtung
AT408744B (de) Behälter mit einer tür
EP0502241A1 (de) Hydraulisches Spielausgleichselement für einen Ventiltrieb

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A2

Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

AX Request for extension of the european patent

Free format text: AL;LT;LV;MK;RO;SI

RAP1 Party data changed (applicant data changed or rights of an application transferred)

Owner name: FISCHER ADVANCED COMPOSITE COMPONENTS AG

PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Kind code of ref document: A3

Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

AX Request for extension of the european patent

Free format text: AL;LT;LV;MK;RO;SI

17P Request for examination filed

Effective date: 20030113

AKX Designation fees paid

Designated state(s): AT DE FR GB IT

RBV Designated contracting states (corrected)

Designated state(s): AT DE ES FR GB IT

17Q First examination report despatched

Effective date: 20030331

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AT DE ES FR GB IT

REG Reference to a national code

Ref country code: GB

Ref legal event code: FG4D

Free format text: NOT ENGLISH

REF Corresponds to:

Ref document number: 59813153

Country of ref document: DE

Date of ref document: 20051208

Kind code of ref document: P

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 20060208

REG Reference to a national code

Ref country code: ES

Ref legal event code: FG2A

Ref document number: 2251067

Country of ref document: ES

Kind code of ref document: T3

ET Fr: translation filed
PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed

Effective date: 20060803

REG Reference to a national code

Ref country code: FR

Ref legal event code: CD

REG Reference to a national code

Ref country code: ES

Ref legal event code: PC2A

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 19

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 20

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20170712

Year of fee payment: 20

Ref country code: IT

Payment date: 20170718

Year of fee payment: 20

Ref country code: DE

Payment date: 20170728

Year of fee payment: 20

Ref country code: FR

Payment date: 20170720

Year of fee payment: 20

Ref country code: ES

Payment date: 20170809

Year of fee payment: 20

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: AT

Payment date: 20170726

Year of fee payment: 20

REG Reference to a national code

Ref country code: DE

Ref legal event code: R071

Ref document number: 59813153

Country of ref document: DE

REG Reference to a national code

Ref country code: GB

Ref legal event code: PE20

Expiry date: 20180706

REG Reference to a national code

Ref country code: AT

Ref legal event code: MK07

Ref document number: 308654

Country of ref document: AT

Kind code of ref document: T

Effective date: 20180707

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF EXPIRATION OF PROTECTION

Effective date: 20180706

REG Reference to a national code

Ref country code: ES

Ref legal event code: FD2A

Effective date: 20220105

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: ES

Free format text: LAPSE BECAUSE OF EXPIRATION OF PROTECTION

Effective date: 20180708
