Abstract

Le présente invention est relative à un projectile non létal pour arme à feu, constitué en un nouveau matériau composite mou et élastique comprenant une matrice organique polymérique et une charge pulvérulente métallique de densité comprise entre 4 et 22 dispersée dans la matrice polymérique. Le matériau composite a une densité comprise entre 1,0 et 2,9 et une dureté Shore A comprise entre 2 et 30. La matrice organique polymérique est un polybutadiène réticulé comprenant des chaînes polybutadiènes de masse comprise entre 500 et 10000 reliées par des ponts. Le projectile selon l'invention permet de neutraliser un animal ou une personne sans mettre sa vie en danger ni entraîner des blessures graves, même pour un tir à faible distance, inférieure à 5 m.

Description

La présente invention se situe dans le domaine général des armes à feu.
Elle concerne un nouveau projectile non létal pour cartouches d'armes à feu, notamment pour armes de poing, utilisé à courte distance et destiné à neutraliser ou immobiliser un animal, un agresseur ou une personne hostile sans mettre sa vie en danger, dans un souci de maintien de l'ordre ou d'autodéfense.
La présente invention concerne également un procédé d'obtention d'un tel projectile, ainsi que de nouveaux matériaux composites mous et élastiques utilisables pour constituer un tel projectile.
Il est connu depuis très longtemps d'utiliser dans le but précité des balles en matière plastique, mais elles s'avèrent trop dures et entraínent souvent de graves blessures corporelles avec séquelles importantes, quelquefois même mortelles, ce qui n'est pas recherché lorsqu'on utilise ce type d'armes.
Il est également connu d'utiliser des projectiles déformables en caoutchouc ou en élastomère chargé, notamment en élastomère thermoplastique de type EPDM (éthylène-propylène-diène monomères), styrène-isoprène-styrène, ou styrène-butadiène-styrène.
La demande de brevet GB 2 192 258 décrit par exemple une munition non létale comportant un projectile en polyisoprène synthétique.
La demande de brevet FR 2 532 742 décrit des projectiles formés d'une balle de caoutchouc ayant une dureté Shore A de 40 à 55 et un diamètre inférieur à celui de l'âme du canon de l'arme. Ce document enseigne qu'il est impératif de limiter ainsi le diamètre de la balle pour ne pas risquer l'éclatement ou le gonflement du canon de l'arme. Il enseigne également que la plage de dureté mentionnée résulte d'un compromis. Le projectile doit être suffisamment dur pour ne pas s'écraser de façon trop importante à l'intérieur du canon, ce qui provoquerait son gonflement ou son éclatement, et le projectile doit être suffisamment mou pour neutraliser l'individu sans le blesser gravement.
Il s'avère toutefois que, dans certaines conditions d'usage, notamment en armes de défense rapprochée, c'est à dire pour des faibles distances, inférieures par exemple à 5 m, entre l'arme et la cible, les projectiles précités connus de l'homme du métier sont trop durs et ne s'écrasent pas suffisamment à l'impact, ce qui peut entraíner là encore de graves blessures pouvant être mortelles.
L'homme du métier recherche donc de nouveaux projectiles élastomériques n'ayant pas les inconvénients précités, n'entraínant aucun risque de lésion grave de la cible vivante lorsqu'ils sont utilisés dans une arme de défense rapprochée, tout en assurant la neutralisation de la cible pendant une durée suffisante.
La présente invention permet de résoudre ce problème.
Elle a notamment pour objet de nouveaux projectiles non létaux pour armes à feu ayant les caractéristiques précitées recherchées et présentant de plus bien d'autres avantages.
Les nouveaux projectiles selon l'invention sont particulièrement mous, puisqu'ils présentent une dureté Shore A comprise entre 2 et 30. Ils s'écrasent sur la cible vivante en formant une galette, assurant sa neutralisation temporaire du fait du choc créé à l'impact, mais sans procurer de lésions graves, même pour des tirs à faibles distances.
Par ailleurs, grâce à l'utilisation d'un nouveau matériau composite bien particulier pour élaborer les nouveaux projectiles selon l'invention, ces projectiles ont des propriétés mécaniques telles :
  • qu'ils entraínent aucun dommage au canon de l'arme, malgré leur très faible dureté, même lorsqu'ils sont utilisés sous forme de billes ayant un diamètre identique ou supérieur au diamètre de l'âme du canon, ce qui va à l'encontre de l'enseignement de l'état de la technique précité,
  • qu'ils conservent leur intégrité physique et leurs propriétés mécaniques (faible dureté, élasticité) jusqu'à l'impact sur la cible, et même pendant l'impact,
  • qu'ils peuvent être utilisés dans des cartouches dépourvues de bourres, en assurant eux-mêmes l'étanchéité vis à vis des gaz de combustion de la poudre propulsive. Dans cette configuration, particulièrement simple et économique, les projectiles ont un diamètre égal ou supérieur au diamètre de la cartouche dans laquelle ils peuvent être insérés par force,
  • qu'ils possèdent une mémoire de forme exceptionnelle, bien supérieure à celle des projectiles jusqu'alors connus. Des projectiles selon l'invention en forme de billes de diamètre de 13 mm, mis en place par force dans des cartouches de diamètre 9,6 mm, et conservés ainsi sous contrainte à la température ambiante, retrouvent parfaitement leur sphéricité d'origine lorsqu'on les libère, et leurs propriétés mécaniques sont restées intactes.
Les nouveaux projectiles non létaux pour armes à feu selon l'invention sont constitués en un matériau composite mou et élastique comprenant une matrice organique polymérique et une charge pulvérulente métallique dispersée dans la matrice polymérique.
Ils sont caractérisés en ce que :
  • la dureté Shore A du matériau composite, déterminée selon la méthode bien connue de l'homme du métier, est comprise entre 2 et 30, de préférence entre 10 et 25,
  • la densité du matériau composite est comprise entre 1,0 et 2,9, de préférence entre 1,5 et 2,5,
  • la densité de la charge métallique est comprise entre 4 et 22,
  • la matrice organique polymérique est un polybutadiène réticulé comprenant des chaínes polybutadiènes, c'est à dire des chaínes de structure générale
    Figure 00040001
    x étant un nombre entier, reliées par des ponts, la masse moléculaire moyenne en nombre (Mn) des chaínes polybutadiènes étant comprise entre 500 et 10000, de préférence entre 1000 et 5000.
De façon préférée, le polybutadiène réticulé est uniquement constitué de chaínes polybutadiènes reliées par des ponts.
Toutes les fourchettes de valeurs précitées, ainsi que celles qui vont suivre, doivent être comprises limites incluses.
Par polybutadiène «réticulé», il faut comprendre un polybutadiène de structure tridimensionnelle, obtenu par établissement de ponts entre des chaínes polybutadiènes
Figure 00040002
en général par thermodurcissement d'une composition liquide ou pâteuse comprenant un polybutadiène liquide comportant des terminaisons fonctionnelles réactives et un agent réticulant de ce polybutadiène.
Il est particulièrement surprenant que le matériau composite utilisé selon l'invention, qui comporte une matrice polymérique réticulée et un taux de charge assez élevé, puisse être aussi mou et élastique, plus mou et élastique que la plupart des matériaux polymériques thermoplastiques chargés connus.
Ces matériaux composites polymériques, réticulés, mous et élastiques, particulièrement adaptés pour réaliser des projectiles non létaux pour armes à feu, sont, à notre connaissance, nouveaux.
Selon une variante particulièrement préférée de l'invention, le polybutadiène réticulé est un polyuréthanne, c'est à dire que les chaínes polybutadiènes sont reliées aux ponts par des fonctions uréthannes.
Un tel polymère réticulé peut être obtenu par réaction d'un polybutadiène à terminaisons hydroxyles avec un réticulant polyisocyanate.
Selon une autre variante, le polybutadiène réticulé est un poly(ester-alcool) dont les chaínes polybutadiènes sont reliées aux ponts par des fonctions ester-alcool de formule
Figure 00050001
Un tel polymère réticulé peut être obtenu par réaction d'un polybutadiène à terminaisons carboxyles avec un réticulant polyépoxyde.
Selon une autre variante, le polybutadiène réticulé est un poly(ester-amine) dont les chaínes polybutadiènes sont reliées aux ponts par des fonctions ester-amine de formule
Figure 00050002
Un tel polymère réticulé peut être obtenu par réaction d'un polybutadiène à terminaisons carboxyles avec un réticulant polyaziridine.
Selon une variante préférée de l'invention, le polybutadiène réticulé est plastifié. Comme exemples de plastifiants bien connus dans l'industrie du caoutchouc, on peut citer l'azélate de dioctyle, le sébaçate de dioctyle et le phtalate de dioctyle.
Selon une autre variante préférée de l'invention, le polybutadiène réticulé est antioxydé. Tous les antioxydants bien connus de l'homme du métier dans l'industrie du caoutchouc conviennent. On peut citer par exemple les phénols, comme le ditertiobutylparacrésol.
Selon une autre variante préférée de l'invention, la charge pulvérulente métallique est choisie dans le groupe constitué par le fer, les alliages du fer, les mélanges de fer avec un autre métal, les composés du fer, les composés du baryum comme le sulfate de baryum, le tungstène, les mélanges de tungstène avec un autre métal, les alliages du tungstène et les composés du tungstène.
Comme exemples préférés de charge tungsténique, on peut citer le tungstène, les mélanges fer-tungstène, les alliages ferrotungstènes, les alliages tungstène-nickel-fer, le carbure de tungstène, les oxydes de tungstène et les sels de tungstène.
On peut aussi citer les alliages W/Fe/Cr, W/Fe/Si, W/Ni/Cu et W/Ni/Co.
Selon une variante préférée, la charge pulvérulente métallique représente entre 30% et 70% en poids par rapport au matériau composite.
La granulométrie de la charge pulvérulente métallique est de préférence comprise entre 0,5 µm et 250µm, mieux encore entre 0,5µm et 100µm. Le domaine 1µm-50µm est particulièrement préféré.
Les chaínes polybutadiènes
Figure 00060001
du polybutadiène réticulé comportent de préférence des insaturations vinyliques pendantes, c'est à dire qu'elles comportent des motifs -C4H6- de structure
Figure 00060002

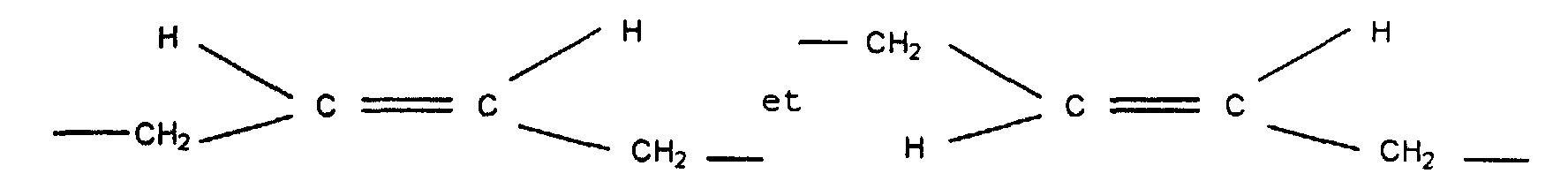

et des insaturations éthyléniques dans la chaíne pouvant être en position cis ou en position trans, c'est à dire des motifs -C4H6- de structure
Figure 00070001
De façon préférée, les chaínes polybutadiènes comportent entre 15% et 25% d'insaturations vinyliques pendantes, par rapport au nombre total des insaturations.
De façon également préférée, elles comportent également entre 50% et 60% d'insaturations éthyléniques en position trans et entre 20% et 30% d'insaturations éthyléniques en position cis, par rapport au nombre total des insaturations.
En ce qui concerne la forme des nouveaux projectiles non létaux selon l'invention, celle-ci peut être quelconque, à savoir toute forme usuelle pour ce type de projectile, notamment sphérique, cylindrique ou ogivale.
De façon particulièrement préférée, les projectiles selon l'invention ont, en l'absence de toute contrainte, une forme sphérique, et sont destinés à être encastrés, en force, dans des cartouches cylindriques dépourvues de bourre ayant un diamètre interne inférieur au diamètre du projectile, en utilisant un seul projectile par cartouche.
Le projectile ainsi en place présente alors une forme cylindrique à bouts arrondis.
De façon également préférée, le diamètre de l'âme du canon de l'arme, en général de poing, utilisant les cartouches précitées, est également inférieur au diamètre du projectile, qui assure lui-même l'étanchéité vis à vis des gaz de combustion de la poudre propulsive.
Selon une variante d'utilisation particulièrement préférée, et rendue possible grâce à la nature et aux propriétés particulières précitées des projectiles selon l'invention, plusieurs cartouches contenant chacune un projectile encastré en force, sont logées dans une munition monolithique constituée d'un magasin rotatif en matière plastique conçu pour rester intact après chaque tir de projectile, et l'arme peut alors être utilisée comme une arme à répétition.
La paroi externe de la cartouche est constituée par au moins un alésage du magasin rotatif et chaque cartouche n'est constituée que par le projectile, une charge de poudre propulsive et une amorce, ces 3 éléments étant dissociables.
La cartouche ne comporte ni enveloppe extérieure individuelle, ni bourre, ce qui réduit nettement son coût.
De plus, l'absence de douille et de bourre permet d'éviter l'émission de projectiles supplémentaires et d'éventuelles blessures graves qui pourraient en résulter.
Le magasin rotatif se comporte comme un barillet chargé et non rechargeable. Après tir de tous les projectiles, puis extraction du magasin vide, on enclenche un nouveau magasin rotatif en matière plastique muni de cartouches dans l'espace de la carcasse de l'arme réservé à cet effet.
Les nouveaux projectiles non létaux précités selon l'invention peuvent être obtenus selon un procédé comportant les 4 étapes successives suivantes :
  • a) on réalise tout d'abord, par simple mélange des divers constituants, une composition pâteuse thermodurcissable comprenant :
    • un polybutadiène liquide comportant des terminaisons fonctionnelles réactives et dont la masse moléculaire moyenne en nombre (Mn) de la chaíne polybutadiène est comprise entre 500 et 10000, de préférence entre 1000 et 5000,
    • un agent réticulant de ce polybutadiène,
    • une charge pulvérulente métallique de densité comprise entre 4 et 22,
  • b) on introduit la composition pâteuse thermodurcissable ainsi obtenue dans un moule à la forme choisie pour le projectile, par exemple par simple coulée ou par injection,
  • c) on réticule ensuite la composition par chauffage, de préférence à une température comprise entre 60°C et 150°C,
  • d) puis on démoule le projectile obtenu.
    • L'état physique, pâteux de la composition et liquide du polybutadiène, doit être apprécié dans les conditions normales de température et de pression.
    Par ailleurs, selon l'invention, le polybutadiène liquide peut également comporter des fonctions réactives non terminales, c'est à dire fixées le long de la chaíne polybutadiène. Ces fonctions réactives non terminales sont de préférence identiques aux fonctions terminales.
    On obtient, dans ce cas, une fonctionnalité en fonctions réactives supérieure à 2.
    Bien entendu, la fonctionnalité moyenne statistique mesurée peut ne pas être un nombre entier, ce qui est en général le cas, du fait qu'un polymère n'est que très rarement constitué de molécules identiques. Elle est par exemple comprise entre 2,0 et 2,5.
    Par agent «réticulant» du polybutadiène, il faut comprendre un agent susceptible de réagir avec les terminaisons fonctionnelles réactives du polybutadiène et, lorsqu'elles sont présentes, avec les fonctions réactives non terminales, de façon à établir des ponts entre les chaínes polybutadiènes pour aboutir à un polybutadiène solide, réticulé, de structure tridimensionnelle.
    Selon une variante préférée, le polybutadiène comporte des terminaisons fonctionnelles hydroxyles et l'agent réticulant est un polyisocyanate, par exemple un diisocyanate comme le diisocyanate de toluylène (mélange des isomères 2,4 et 2,6), le 4,4'-diphénylméthane diisocyanate, l'isophorone diisocyanate, permettant de former ainsi un réseau réticulé polyuréthanne.
    Lorsque l'agent réticulant est un diisocyanate, on utilise un polybutadiène de fonctionnalité en hydroxyles supérieure à 2, par exemple de l'ordre de 2,2, et/ou on ajoute dans la composition thermodurcissable un polyol extenseur de chaíne ayant une fonctionnalité en hydroxyles supérieure à 2, comme le triméthylolpropane.
    Selon une autre variante, le polybutadiène comporte des terminaisons fonctionnelles carboxyles et l'agent réticulant est un polyépoxyde ou une polyaziridine, permettant de former ainsi un réseau réticulé respectivement ester-alcool ou ester-amine.
    Comme exemples de polyépoxydes, on peut citer les divers condensats d'épichlorhydrine et de glycérol, qui sont des mélanges de di- et de tri-époxydes comportant des restes chlorés, et comme exemples de polyaziridines, on peut citer le tris 1-(2-méthyl)-aziridinyl phosphine oxyde (MAPO) et le phényl bis 1-(2-méthyl)-aziridinyl phosphine oxyde (phényl MAPO).
    Lorsque la réticulant est difonctionnel, on utilise un polybutadiène ayant une fonctionnalité en fonctions carboxyles supérieure à 2.
    Selon une autre variante, la composition pâteuse thermodurcissable comprend également un agent plastifiant.
    Selon une autre variante, la composition pâteuse coulable thermodurcissable comprend également un agent antioxydant.
    Selon une autre variante, la composition pâteuse thermodurcissable comprend également un catalyseur de réticulation permettant de réduire le temps et/ou la température de réaction.
    Ces catalyseurs sont en général des sels organiques de métaux de transition, comme l'acétylacétonate de fer, l'acétylacétonate de cuivre, l'octoate de plomb, le chromate de plomb et le dilaurate de dibutyl-étain.
    Selon une autre variante, la composition pâteuse thermodurcissable comprend également un polyol extenseur de chaíne, par exemple un diol comme le triméthylhexanediol ou un triol comme le triméthylolpropane.
    Selon l'invention, la composition pâteuse thermodurcissable peut par exemple être obtenue par mélange préalable, dans un malaxeur, du polybutadiène liquide avec la charge pulvérulente métallique, en présence éventuellement du polyol extenseur de chaíne, du plastifiant et de l'antioxydant, à une température par exemple comprise entre 30°C et 80°C, et éventuellement à pression réduite.
    On ajoute ensuite le catalyseur éventuel, puis ensuite l'agent réticulant du polybutadiène.
    Après mélange, à une température par exemple comprise entre 30°C et 50°C, et de préférence à pression réduite, jusqu'à l'obtention d'une pâte homogène, celle-ci est introduite dans des moules à la forme choisie pour les projectiles, par exemple dans des moules bi-coquilles pour obtenir des projectiles sphériques.
    La composition pâteuse thermodurcissable est ensuite réticulée par chauffage à une température par exemple comprise entre 60°C et 150°C, de préférence comprise entre 90°C et 120°C.
    Après refroidissement du moule, on obtient, par démoulage, des matériaux composites polymériques réticulés, mous et élastiques, utilisables directement comme projectiles non létaux pour arme à feu.
    La présente invention a également pour objet les nouveaux matériaux composites polymériques réticulés, mous et élastiques précités, à savoir de nouveaux matériaux composites mous et élastiques comprenant une matrice organique polymérique et une charge pulvérulente métallique dispersée dans la matrice polymérique, caractérisés en ce que :
    • la dureté Shore A du matériau composite est comprise entre 2 et 30,
    • la densité du matériau composite est comprise entre 1,0 et 2,9,
    • la densité de la charge métallique est comprise entre 4 et 22,
    • la matrice organique polymérique est un polybutadiène réticulé comprenant des chaínes polybutadiènes reliées par des ponts, la masse moléculaire moyenne en nombre des chaínes polybutadiènes étant comprise entre 500 et 10000.
    Les exemples non limitatifs suivants illustrent l'invention et les avantages qu'elle procure.
    Exemples 1 à 4 - Projectiles non létaux pour arme à feu constitués en un matériau composite mou et élastique comprenant du fer en poudre comme charge.
    Exemple 1
    On réalise, par mélange des divers constituants dans un réacteur en verre de 1 litre, une composition pâteuse coulable thermodurcissable ayant la composition massique suivante :
    • polybutadiène à terminaisons hydroxyles, de masse Mn environ 2300, de fonctionnalité en hydroxyles proche de 2,2 (soit une masse Mn de la chaíne polybutadiène d'environ 2263), comportant 20% d'insaturations vinyliques pendantes, 25% d'insaturations éthyléniques dans la chaíne en position cis et 55% d'insaturations éthyléniques dans la chaíne en position trans :   100,0 g
    • alcool court extenseur de chaíne : triméthylhexanediol (TMHD) :   11,3 g
    • plastifiant : azélate de dioctyle (DOZ) :   61,6 g
    • antioxydant : ditertiobutylparacrésol (DBPC) :   1,0 g
    • charge pulvérulente métallique : fer en poudre de granulométrie environ 50 µm :   120,4 g
    • catalyseur de réticulation : dibutyldilaurate d'étain (DBTL) :   1,7 g
    • agent réticulant : mélange des isomères 2,4 et 2,6 du diisocyanate de toluylène (Dis-T ou TDI ou Desmodur T) :   18,2 g
    Pour réaliser ce mélange, on effectue tout d'abord un prémélange de l'alcool court, du plastifiant et de l'antioxydant, puis on ajoute le polybutadiène à terminaisons hydroxyles et la charge pulvérulente métallique.
    On agite et homogénéise ce prémélange par chauffage à 60°C durant 4 h sous pression réduite d'environ 10 mm Hg. Après refroidissement à la température ambiante et retour à la pression atmosphérique, on ajoute le catalyseur de réticulation en agitant le mélange 2 min environ à 25°C.
    On ajoute ensuite l'agent réticulant, puis on mélange à 40°C durant 10 min environ, sous pression réduite d'environ 10 mm Hg.
    La composition pâteuse thermodurcissable alors obtenue est ensuite coulée dans les 2 parties d'un moule bi-coquille préchauffé ayant la forme générale d'une sphère de diamètre 13 mm.
    Après une prépolymérisation de 2 h environ à la température ambiante, on ferme le moule, puis on réticule ensuite la composition contenue dans le moule par chauffage durant 6 h à 110°C.
    Après refroidissement du moule à la température ambiante, puis ouverture, on démoule une bille en matériau composite mou et élastique, de diamètre 13 mm et de masse environ 1,68 g, directement utilisable, après ébavurage éventuel au niveau du plan de joint, comme projectile non létal pour arme à feu.
    L'utilisation de plusieurs moules a permis l'obtention de plusieurs billes.
    La densité du matériau composite constituant ces billes, déterminée selon la méthode par immersion, est de 1,4, et sa dureté Shore A, déterminée selon la norme ASTM D 2240, est de 22.
    On a tiré ces projectiles à partir d'une carabine à canon coupé de diamètre intérieur 13 mm et de longueur 65 mm, en ajustant la masse de poudre propulsive (0,32 g de poudre AS24) pour obtenir une énergie à l'impact proche de 40 joules (vitesse du projectile mesurée à 5 m de la bouche de la carabine proche de 220 m/s).
    L'impact des projectiles est réalisé à 5 m sur deux types de matériaux :
    • un bloc de plastiline souple n° 40 à 20°C,
    • un bloc de gélatine préparé à 20%, à 10°C.
    Pour chaque essai, on relève les dimensions minimale et maximale de l'empreinte ainsi que sa profondeur.
    Par ailleurs, on visualise par cinématographie rapide l'impact du projectile sur le bloc.
    Les résultats moyens obtenus au cours de 10 tirs sur blocs de plastiline et 10 tirs sur blocs de gélatine sont les suivants :
    • les dimensions moyennes des impacts sur plastiline (circulaires ou légèrement ovalisées) sont de l'ordre de 30 mm de large et de 11 mm de profondeur,
    • les dimensions des déchirures sont de l'ordre de 25 mm dans la gélatine pour une profondeur d'empreinte de 15 à 20 mm,
    • l'ensemble des impacts tient dans un disque de diamètre 150 mm, le centre de visé étant le centre de ce disque,
    • le dépouillement des films permet de constater que le projectile, avant impact, est déformé et subit un allongement. Ses dimensions sont d'environ 9-10 mm x 15-16 mm. A l'impact sur bloc, le projectile s'écrase en formant une galette. Après impact sur le bloc de plastiline, le projectile rebondit et reprend très vite sa forme et ses dimensions initiales, tandis qu'il pénètre dans le bloc de gélatine et y reste prisonnier.
    Exemples 2 à 4
    L'exemple 1 est rigoureusement reproduit, à l'exception des seules modifications suivantes :
    • on utilise 71,7 g de DOZ comme plastifiant, au lieu de 61,6 g,
    • on utilise 325,9 g de fer en poudre comme charge pour l'exemple 2, 390,3 g pour l'exemple 3 et 463,0 g pour l'exemple 4.
    La densité du matériau composite constituant les billes obtenues est de 2,10 pour l'exemple 2, 2,23 pour l'exemple 3 et 2,42 pour l'exemple 4.
    La dureté Shore A est de 15 pour l'exemple 2 et de 23 pour les exemples 3 et 4.
    L'impact sur plastiline est d'environ 27 mm de diamètre et 14 mm de profondeur pour l'exemple 2, environ 23 mm de diamètre et 11 mm de profondeur pour les exemples 3 et 4.
    Example 5 - Projectiles non létaux pour arme à feu constitués en un matériau composite mou et élastique comprenant du sulfate de baryum en poudre comme charge.
    L'exemple 1 est rigoureusement reproduit, à l'exception des seules modifications suivantes :
    • on utilise 13,2 g (au lieu de 11,3 g) de TMHD comme extenseur de chaíne,
    • on utilise 71,7 g (au lieu de 61,6 g) de DOZ comme plastifiant,
    • on utilise 21,2 g (au lieu de 18,2 g) de TDI comme agent réticulant,
    • on n'a pas utilisé de catalyseur de réticulation,
    • on utilise 425 g de sulfate de baryum en poudre de granulométrie environ 10µm (au lieu de 120,4 g de fer en poudre) comme charge.
    La densité du matériau composite constituant les billes obtenues est de 2,0 et sa dureté Shore A de 17.
    L'impact sur plastiline est d'environ 29 mm de diamètre et 11 mm de profondeur.
    Exemple 6 - Projectiles non létaux pour arme à feu constitués en un matériau composite mou et élastique comprenant un alliage en poudre à base de tungstène comme charge.
    L'exemple 5 est rigoureusement reproduit, à l'exception des seules modifications suivantes :
    • on utilise 0,4 g de DBTL comme catalyseur de réticulation,
    • on utilise 228,2 g d'un alliage en poudre W/Ni/Fe 92/5/3 respectivement en poids, de granulométrie 5-10 µm et de densité 19 (au lieu de 425 g de sulfate de baryum) comme charge,
    • la composition pâteuse thermodurcissable n'est pas coulée dans les 2 parties d'un moule bi-coquille, mais injectée dans le moule.
    On réticule ensuite la composition par chauffage 4 h à 110°C (au lieu de 6 h pour l'exemple 5).
    Les projectiles obtenus ont une masse d'environ 2,10 g. Ils présentent une densité de 1,90 et une dureté Shore A de 16.
    On a réalisé ensuite, avec ces projectiles, trois munitions monolithiques pour arme de poing de type pistolet constituées d'un magasin rotatif cylindrique en matière plastique rigide et indéformable possédant une face avant circulaire et une face arrière circulaire. Ce magasin se présente extérieurement comme un barillet et possède six chambres cylindriques dont les axes sont parallèles à son axe de rotation.
    Lesdites chambres creusent de part en part la pièce monolithique et sont disposées de sorte que leurs sections circulaires sont régulièrement espacées autour d'un cercle.
    Chaque chambre présente un premier alésage de diamètre 9,5 mm dans lequel est encastré le projectile déformable précité de diamètre 13 mm et un second alésage de diamètre 7 mm dans lequel sont insérées la charge de poudre servant à la propulsion du projectile et une amorce.
    La poudre propulsive est constituée par 0,05 g d'une poudre fine nitrocellulosique simple base fabriquée par la SNPE et l'amorce est une amorce à percussion centrale pour cartouche de calibre 12 mm.
    Le projectile déformable, qui en l'absence de toute contrainte présente une forme sphérique de diamètre 13 mm, acquière dans la munition une forme sensiblement cylindrique avec deux bouts arrondis.
    Pour réaliser ces munitions, on a tout d'abord encastré les projectiles, puis chargé la poudre propulsive, puis enfin encastré les amorces.
    Les projectiles d'une des 3 munitions ont été tirés à l'aide d'un dispositif lanceur métallique dont les cotes intérieures de la chambre et du canon correspondent à celles d'un pistolet.
    La vitesse des projectiles, mesurée à 2,7 m de la bouche du canon à l'aide de barrières optiques, est de 150 m/s.
    On a visualisé, par cinématographie rapide, l'impact du projectile, à 2,7 m de la bouche du canon, sur une cible en plastiline. On constate que les projectiles s'écrasent en prenant la forme d'une galette de 35 mm de diamètre environ.
    La seconde munition monolithique a été stockée durant 15 jours, puis on a procédé à une extraction mécanique des projectiles. Ceux-ci retrouvent immédiatement leur forme sphérique initiale (diamètre 13 mm). Les projectiles selon l'invention possèdent une remarquable mémoire de forme lorsqu'ils sont soumis à des contraintes mécaniques.
    Des projectiles sphériques de diamètre identique 13 mm comportant une matrice élastomérique thermoplastique de type EPDM ou de type styrène-isoprène-styrène stockés 15 j sous contrainte mécanique dans les mêmes conditions ne retrouvent pas leur forme sphérique d'origine et demeurent ovalisés.
    La troisième munition monolithique a été insérée dans une arme de poing adaptée, puis les projectiles ont été tirés, à une distance de 3 m, sur des porcs, en visant diverses parties du corps, notamment les zones pleuro-pulmonaire, cardiaque, hépatique et abdominale. Seules des érosions cutanées accompagnées d'ecchymoses légères, généralement limitées à la face externe du plan cutané ont été observées. Aucune lésion grave, notamment interne, n'a été mise en évidence. Aucune lésion autre que celles intéressant les plans anatomiques superficiels et de caractères infra-clinique n'a été cliniquement décelable.

    Claims (21)

    1. Projectile non létal pour arme à feu constitué en un matériau composite mou et élastique comprenant une matrice organique polymérique et une charge pulvérulente métallique dispersée dans la matrice polymérique, caractérisé en ce que :
      la dureté Shore A du matériau composite est comprise entre 2 et 30,
      la densité du matériau composite est comprise entre 1,0 et 2,9,
      la densité de la charge métallique est comprise entre 4 et 22,
      la matrice organique polymérique est un polybutadiène réticulé comprenant des chaínes polybutadiènes reliées par des ponts, la masse moléculaire moyenne en nombre des chaínes polybutadiènes étant comprise entre 500 et 10000.
    2. Projectile non létal selon la revendication 1, caractérisé en ce que le polybutadiène réticulé est un polyuréthanne.
    3. Projectile non létal selon la revendication 1, caractérisé en ce que le polybutadiène réticulé est plastifié.
    4. Projectile non létal selon la revendication 1, caractérisé en ce que le polybutadiène réticulé est antioxydé.
    5. Projectile non létal selon la revendication 1, caractérisé en ce que la dureté Shore A du matériau composite est comprise entre 10 et 25.
    6. Projectile non létal selon la revendication 1, caractérisé en ce que la densité du matériau composite est comprise entre 1,5 et 2,5.
    7. Projectile non létal selon la revendication 1, caractérisé en ce qu'il présente une forme sphérique.
    8. Projectile non létal selon la revendication 1, caractérisé en ce que la charge pulvérulente métallique représente entre 30% et 70% en poids par rapport au matériau composite.
    9. Projectile non létal selon la revendication 1, caractérisé en ce que la charge pulvérulente métallique est choisie dans le groupe constitué par le fer, les alliages du fer, les mélanges de fer avec un autre métal, les composés du fer, les composés du baryum, le tungstène, les mélanges de tungstène avec un autre métal, les alliages du tungstène et les composés du tungstène.
    10. Projectile non létal selon la revendication 1, caractérisé en ce que les chaínes polybutadiènes ont une masse moléculaire moyenne en nombre comprise entre 1000 et 5000.
    11. Procédé d'obtention d'un projectile non létal selon la revendication 1, caractérisé en ce que :
      a) on réalise, par mélange des constituants, une composition pâteuse thermodurcissable comprenant :
      un polybutadiène liquide comportant des terminaisons fonctionnelles réactives et dont la masse moléculaire moyenne en nombre de la chaíne polybutadiène est comprise entre 500 et 10000,
      un agent réticulant de ce polybutadiène,
      une charge pulvérulente métallique de densité comprise entre 4 et 22,
      b) on introduit la composition pâteuse thermodurcissable ainsi obtenue dans un moule à la forme choisie pour le projectile,
      c) on réticule ensuite la composition par chauffage,
      d) puis on démoule le projectile obtenu.
    12. Procédé selon la revendication 11, caractérisé en ce que le polybutadiène liquide comporte également des fonctions réactives non terminales.
    13. Procédé selon la revendication 11 ou 12, caractérisé en ce que les terminaisons fonctionnelles réactives sont des fonctions hydroxyles et en ce que l'agent réticulant est un polyisocyanate.
    14. Procédé selon la revendication 13, caractérisé en ce que la composition comprend également un polyol extenseur de chaíne.
    15. Procédé selon la revendication 11, caractérisé en ce que les terminaisons fonctionnelles réactives sont des fonctions carboxyles et en ce que l'agent réticulant est un polyépoxyde ou une polyaziridine.
    16. Procédé selon la revendication 11, caractérisé en ce que la composition comprend également au moins un composé choisi dans le groupe constitué par les composés plastifiants, les composés antioxydants et les composés catalyseurs de réticulation.
    17. Procédé selon la revendication 11, caractérisé en ce qu'on réticule la composition par chauffage à une température comprise entre 60°C et 150°C.
    18. Matériau composite mou et élastique comprenant une matrice organique polymérique et une charge pulvérulente métallique dispersée dans la matrice polymérique, caractérisé en ce que :
      la dureté Shore A du matériau composite est comprise entre 2 et 30,
      la densité du matériau composite est comprise entre 1,0 et 2,9,
      la densité de la charge métallique est comprise entre 4 et 22,
      la matrice organique polymérique est un polybutadiène réticulé comprenant des chaínes polybutadiènes reliées par des ponts, la masse moléculaire moyenne en nombre des chaínes polybutadiènes étant comprise entre 500 et 10000.
    19. Cartouche cylindrique pour arme à feu, caractérisée en ce qu'elle comprend au moins un projectile non létal conforme à l'une des revendications 1 à 10.
    20. Cartouche cylindrique selon la revendication 19, caractérisée en ce que le diamètre interne de la cartouche est inférieur au diamètre du projectile.
    21. Cartouche selon la revendication 20, caractérisée en ce que sa paroi externe est constituée par au moins un alésage d'un magasin rotatif constituant une munition monolithique.
    EP99402535A 1998-12-10 1999-10-15 Projectile non létal pour arme à feu, matériau et procédé de fabrication d'un tel projectile Expired - Lifetime EP1008829B1 (fr)

    Applications Claiming Priority (2)

    Application Number Priority Date Filing Date Title
    FR9815603 1998-12-10
    FR9815603A FR2787182B1 (fr) 1998-12-10 1998-12-10 Projectile non letal pour arme a feu

    Publications (2)

    Publication Number Publication Date
    EP1008829A1 true EP1008829A1 (fr) 2000-06-14
    EP1008829B1 EP1008829B1 (fr) 2004-01-07

    Family

    ID=9533823

    Family Applications (1)

    Application Number Title Priority Date Filing Date
    EP99402535A Expired - Lifetime EP1008829B1 (fr) 1998-12-10 1999-10-15 Projectile non létal pour arme à feu, matériau et procédé de fabrication d'un tel projectile

    Country Status (14)

    Country Link
    US (1) US6295933B1 (fr)
    EP (1) EP1008829B1 (fr)
    AT (1) ATE257581T1 (fr)
    CA (1) CA2290876C (fr)
    DE (1) DE69914052T2 (fr)
    DK (1) DK1008829T3 (fr)
    ES (1) ES2212497T3 (fr)
    FR (1) FR2787182B1 (fr)
    HU (1) HU224412B1 (fr)
    IL (1) IL132535A (fr)
    NO (1) NO319302B1 (fr)
    PT (1) PT1008829E (fr)
    RU (1) RU2230285C2 (fr)
    UA (1) UA61108C2 (fr)

    Cited By (2)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    RU2444694C1 (ru) * 2010-10-27 2012-03-10 ООО Производственно-коммерческое предприятие "Агентство коммерческой безопасности, специзделия" (ООО ПКП "АКБС") Композиционный материал для травматических метательных снарядов огнестрельного оружия
    RU2553908C1 (ru) * 2014-02-11 2015-06-20 Акционерное общество "Чебоксарское производственное объединение имени В.И. Чапаева" Композиционный материал для травматических метательных снарядов огнестрельного оружия

    Families Citing this family (30)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    US20050188886A1 (en) * 1996-11-18 2005-09-01 Pepperball Technologies, Inc. Non-lethal projectile systems
    US20030131751A1 (en) * 2002-01-11 2003-07-17 Brad Mackerell Subsonic and reduced velocity ammunition cartridges
    US7014835B2 (en) * 2002-08-15 2006-03-21 Velocys, Inc. Multi-stream microchannel device
    WO2005084161A2 (fr) * 2003-07-11 2005-09-15 Integrity Ballistics Llc Projectile a energie elevee ayant pour consequences un choc basse pression
    US7063021B2 (en) * 2003-12-29 2006-06-20 Neil Keegstra Expanded volume less lethal ball type projectile
    US7225741B2 (en) 2004-01-22 2007-06-05 Pdt Tech, Llc Reduced energy training cartridge for self-loading firearms
    US7278358B2 (en) * 2004-01-22 2007-10-09 Pdt Tech, Llc. Non-lethal marking bullet for related training cartridges
    US7143699B2 (en) * 2004-04-19 2006-12-05 Bnb Ballistics, Inc. Liquid filled less lethal projectile
    US20080017179A1 (en) * 2004-05-12 2008-01-24 Pepperball Technologies, Inc. Compressed Gas Cartridge Puncture Apparatus
    US20070151474A1 (en) * 2005-10-27 2007-07-05 Widener Charles D Aerodynamic rotational stabilization techniques for projectiles
    WO2008097392A2 (fr) 2006-10-28 2008-08-14 Integrity Ballistic, Llc Sabot pour projectile élastomère
    RU2348892C1 (ru) * 2007-05-28 2009-03-10 Михаил Владимирович Гринберг Травматический патрон
    US7743708B1 (en) 2008-04-30 2010-06-29 Lawrence James R Non lethal spread projectile
    KR100963434B1 (ko) * 2008-10-14 2010-06-17 한국과학기술연구원 형태 안정성 및 내열성이 우수한 전자파 흡수 및 노이즈 차단용 열가소성 탄성 복합체 조성물 및 그의 용도
    US9103613B2 (en) * 2009-01-26 2015-08-11 Brejon Holdings (BVI), Ltd. Multiple cartridge assembly for less than lethal cartridge
    RU2404405C1 (ru) * 2009-04-03 2010-11-20 ООО Производственно-коммерческое предприятие "Агентство коммерческой безопасности, специзделия" (ООО ПКП "АКБС") Композиционный материал для травматических метательных снарядов огнестрельного оружия
    US20110048268A1 (en) * 2009-09-02 2011-03-03 Crisis Management Institute Practice munitions
    US9354026B2 (en) 2010-12-31 2016-05-31 Taser International, Inc. Electrode for electronic weaponry that dissipates kinetic energy
    US8896982B2 (en) 2010-12-31 2014-11-25 Taser International, Inc. Electrodes for electronic weaponry and methods of manufacture
    RU2473528C2 (ru) * 2011-02-02 2013-01-27 Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт химии и механики" (ФГУП "ЦНИИХМ") Способ изготовления малогабаритных зарядов смесевого ракетного твердого топлива и технологическая линия для его осуществления
    WO2012115540A2 (fr) * 2011-02-24 2012-08-30 Tautiev Alan Andreevich Munition pour tir dans un stand de tir électronique et stand de tir électronique
    RU2495364C1 (ru) * 2012-09-06 2013-10-10 ООО Производственно-коммерческое предприятие "Агентство коммерческой безопасности, специзделия" (ООО ПКП "АКБС") Композиционный материал для травматических метательных снарядов огнестрельного оружия
    US9366516B2 (en) * 2013-07-31 2016-06-14 Shawn C. Hook Resueable polyurethane projectile
    US9719763B2 (en) 2013-07-31 2017-08-01 Shawn C. Hook Reusable polyurethane projectile
    US20200363178A1 (en) * 2015-11-12 2020-11-19 Randy S. Teig Non-metallic projectile and method of manufacturing the same
    RU2658685C1 (ru) * 2016-12-19 2018-06-22 федеральное государственное бюджетное образовательное учреждение высшего образования "Алтайский государственный университет" Универсальная оболочечная травматическая пуля для нарезного и гладкоствольного огнестрельного оружия с возможностью модификации в частично раздробляющуюся пулю
    US12157810B1 (en) 2020-10-20 2024-12-03 Polyballistics LLC Filled uncured rubber compound for less lethal ammunition and drug-eluting electrospun fiber mat
    DE102021117140A1 (de) * 2021-07-02 2023-01-05 Ruag Ammotec Gmbh Projektil, Munition und Verfahren zum Herstellen eines Projektils
    CN115111972B (zh) * 2022-08-30 2022-11-01 中国空气动力研究与发展中心设备设计与测试技术研究所 一种用于高速入水弹体的自助式气膜减阻装置
    EP4720597A2 (fr) * 2023-06-02 2026-04-08 Smart Nanos, LLC Cartouche de munitions avec projectile frangible

    Citations (7)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    GB1030080A (en) * 1964-12-23 1966-05-18 Du Pont Improvements in or relating to die arrangements
    US3749016A (en) * 1968-12-24 1973-07-31 Us Air Force Flexible hollow spheres
    US4048765A (en) * 1974-05-01 1977-09-20 The Manufacturers Brush Company Non-cellular polyurethane wheel in a process for finishing a metal workpiece
    EP0103509A1 (fr) * 1982-09-02 1984-03-21 Jean-Pascal Lefebvre Cartouche de protection pour fusil de chasse
    EP0368612A1 (fr) * 1988-11-07 1990-05-16 Chomerics, Inc. Usage de mousses polyuréthane conductrices
    US5652407A (en) * 1996-02-13 1997-07-29 Academy Of Applied Science Non-lethal ammunition and method
    US5786416A (en) * 1993-09-06 1998-07-28 John C. Gardner High specific gravity material

    Family Cites Families (8)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    NL142968C (fr) * 1963-04-25
    US3952662A (en) * 1974-05-29 1976-04-27 Greenlees William D Non-lethal projectile for riot control
    US4949645A (en) * 1982-09-27 1990-08-21 Royal Ordnance Speciality Metals Ltd. High density materials and products
    GB2192258B (en) 1986-05-20 1989-12-13 Thomas Jago Ammunition for firearms.
    FR2664039B1 (fr) * 1990-07-02 1994-09-23 Sauvestre Jean Claude Alliages mixtes organiques-metalliques pour realisation de projectiles.
    RU2079087C1 (ru) * 1995-07-11 1997-05-10 Войсковая часть 44239 Стреляющее устройство и иммобилизующий боеприпас ударного действия
    RU2117905C1 (ru) * 1996-03-27 1998-08-20 Конструкторское бюро приборостроения Патрон с нелетально поражающим элементом
    FR2763675B1 (fr) * 1997-05-23 1999-06-18 Poudres & Explosifs Ste Nale Projectiles composites non toxiques a matrice polymerique biodegradable pour cartouches de chasse ou de tir

    Patent Citations (7)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    GB1030080A (en) * 1964-12-23 1966-05-18 Du Pont Improvements in or relating to die arrangements
    US3749016A (en) * 1968-12-24 1973-07-31 Us Air Force Flexible hollow spheres
    US4048765A (en) * 1974-05-01 1977-09-20 The Manufacturers Brush Company Non-cellular polyurethane wheel in a process for finishing a metal workpiece
    EP0103509A1 (fr) * 1982-09-02 1984-03-21 Jean-Pascal Lefebvre Cartouche de protection pour fusil de chasse
    EP0368612A1 (fr) * 1988-11-07 1990-05-16 Chomerics, Inc. Usage de mousses polyuréthane conductrices
    US5786416A (en) * 1993-09-06 1998-07-28 John C. Gardner High specific gravity material
    US5652407A (en) * 1996-02-13 1997-07-29 Academy Of Applied Science Non-lethal ammunition and method

    Cited By (2)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    RU2444694C1 (ru) * 2010-10-27 2012-03-10 ООО Производственно-коммерческое предприятие "Агентство коммерческой безопасности, специзделия" (ООО ПКП "АКБС") Композиционный материал для травматических метательных снарядов огнестрельного оружия
    RU2553908C1 (ru) * 2014-02-11 2015-06-20 Акционерное общество "Чебоксарское производственное объединение имени В.И. Чапаева" Композиционный материал для травматических метательных снарядов огнестрельного оружия

    Also Published As

    Publication number Publication date
    HU224412B1 (hu) 2005-08-29
    ATE257581T1 (de) 2004-01-15
    DE69914052T2 (de) 2004-10-28
    US6295933B1 (en) 2001-10-02
    EP1008829B1 (fr) 2004-01-07
    UA61108C2 (uk) 2003-11-17
    HUP9904538A3 (en) 2004-03-01
    DK1008829T3 (da) 2004-05-17
    HUP9904538A2 (hu) 2001-12-28
    CA2290876A1 (fr) 2000-06-10
    FR2787182B1 (fr) 2005-07-08
    ES2212497T3 (es) 2004-07-16
    NO319302B1 (no) 2005-07-11
    NO996031L (no) 2000-06-13
    RU2230285C2 (ru) 2004-06-10
    IL132535A0 (en) 2001-03-19
    NO996031D0 (no) 1999-12-08
    PT1008829E (pt) 2004-04-30
    IL132535A (en) 2002-11-10
    CA2290876C (fr) 2005-09-06
    HU9904538D0 (en) 2000-02-28
    FR2787182A1 (fr) 2000-06-16
    DE69914052D1 (de) 2004-02-12

    Similar Documents

    Publication Publication Date Title
    EP1008829B1 (fr) Projectile non létal pour arme à feu, matériau et procédé de fabrication d'un tel projectile
    US6257149B1 (en) Lead-free bullet
    CN1089432C (zh) 无铅的锡弹心射弹
    US9982981B2 (en) Articles of ordnance including reactive material enhanced projectiles, and related methods
    US7380505B1 (en) Muzzleloading firearm projectile
    EP2279389B1 (fr) Projectile ou munition cinetique a effets controles ou non letale
    CA2094725C (fr) Balle sans plomb pour armes a feu et cartouches munies de ce genre de balle
    US9212878B2 (en) Composite projectile and cartridge with composite projectile
    US5665808A (en) Low toxicity composite bullet and material therefor
    US20050005807A1 (en) Lead free, composite polymer based bullet and cartridge case, and method of manufacturing
    US20060283314A1 (en) Bismuth projectile
    RU99125764A (ru) Неубивающий метательный снаряд для огнестрельного оружия
    EP0497841B1 (fr) Ameliorations apportees a des cartouches a plombs
    EP0103509A1 (fr) Cartouche de protection pour fusil de chasse
    WO2009131563A1 (fr) Poudre à canon à risques atténués, ensemble circulaire à munitions, système d’armement et procédés associés
    WO2025122190A2 (fr) Cartouche de munitions avec projectile frangible
    EP0124398B1 (fr) Chargement propulsif comprimé pour munitions et procédé de préparation
    FR2930985A1 (fr) "munition ou projectile a effet cinetique controle"
    EP3044190A1 (fr) Modificateur de taux de combustion

    Legal Events

    Date Code Title Description
    PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

    Free format text: ORIGINAL CODE: 0009012

    AK Designated contracting states

    Kind code of ref document: A1

    Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

    AX Request for extension of the european patent

    Free format text: AL;LT;LV;MK;RO;SI

    17P Request for examination filed

    Effective date: 20001214

    AKX Designation fees paid

    Free format text: AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

    GRAH Despatch of communication of intention to grant a patent

    Free format text: ORIGINAL CODE: EPIDOS IGRA

    GRAS Grant fee paid

    Free format text: ORIGINAL CODE: EPIDOSNIGR3

    RAP1 Party data changed (applicant data changed or rights of an application transferred)

    Owner name: SNPE MATERIAUX ENERGETIQUES

    GRAA (expected) grant

    Free format text: ORIGINAL CODE: 0009210

    AK Designated contracting states

    Kind code of ref document: B1

    Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: CY

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20040107

    REG Reference to a national code

    Ref country code: GB

    Ref legal event code: FG4D

    Free format text: NOT ENGLISH

    REG Reference to a national code

    Ref country code: CH

    Ref legal event code: EP

    REG Reference to a national code

    Ref country code: IE

    Ref legal event code: FG4D

    Free format text: FRENCH

    REF Corresponds to:

    Ref document number: 69914052

    Country of ref document: DE

    Date of ref document: 20040212

    Kind code of ref document: P

    REG Reference to a national code

    Ref country code: CH

    Ref legal event code: NV

    Representative=s name: MICHELI & CIE INGENIEURS-CONSEILS

    GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

    Effective date: 20040303

    REG Reference to a national code

    Ref country code: GR

    Ref legal event code: EP

    Ref document number: 20040400758

    Country of ref document: GR

    REG Reference to a national code

    Ref country code: SE

    Ref legal event code: TRGR

    REG Reference to a national code

    Ref country code: PT

    Ref legal event code: SC4A

    Free format text: AVAILABILITY OF NATIONAL TRANSLATION

    Effective date: 20040301

    REG Reference to a national code

    Ref country code: DK

    Ref legal event code: T3

    REG Reference to a national code

    Ref country code: FR

    Ref legal event code: TP

    REG Reference to a national code

    Ref country code: ES

    Ref legal event code: FG2A

    Ref document number: 2212497

    Country of ref document: ES

    Kind code of ref document: T3

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: MC

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20041031

    PLBE No opposition filed within time limit

    Free format text: ORIGINAL CODE: 0009261

    STAA Information on the status of an ep patent application or granted ep patent

    Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

    26N No opposition filed

    Effective date: 20041008

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: NL

    Payment date: 20071031

    Year of fee payment: 9

    Ref country code: LU

    Payment date: 20071107

    Year of fee payment: 9

    Ref country code: ES

    Payment date: 20071108

    Year of fee payment: 9

    Ref country code: DK

    Payment date: 20071015

    Year of fee payment: 9

    Ref country code: DE

    Payment date: 20071031

    Year of fee payment: 9

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: AT

    Payment date: 20070913

    Year of fee payment: 9

    Ref country code: FI

    Payment date: 20071023

    Year of fee payment: 9

    Ref country code: CH

    Payment date: 20071001

    Year of fee payment: 9

    Ref country code: IT

    Payment date: 20071010

    Year of fee payment: 9

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: SE

    Payment date: 20071004

    Year of fee payment: 9

    Ref country code: BE

    Payment date: 20071211

    Year of fee payment: 9

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: GB

    Payment date: 20071010

    Year of fee payment: 9

    Ref country code: FR

    Payment date: 20071010

    Year of fee payment: 9

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: GR

    Payment date: 20070709

    Year of fee payment: 9

    REG Reference to a national code

    Ref country code: PT

    Ref legal event code: MM4A

    Free format text: LAPSE DUE TO NON-PAYMENT OF FEES

    Effective date: 20090415

    BERE Be: lapsed

    Owner name: *SNPE MATERIAUX ENERGETIQUES

    Effective date: 20081031

    REG Reference to a national code

    Ref country code: CH

    Ref legal event code: PL

    REG Reference to a national code

    Ref country code: DK

    Ref legal event code: EBP

    EUG Se: european patent has lapsed
    GBPC Gb: european patent ceased through non-payment of renewal fee

    Effective date: 20081015

    NLV4 Nl: lapsed or anulled due to non-payment of the annual fee

    Effective date: 20090501

    REG Reference to a national code

    Ref country code: IE

    Ref legal event code: MM4A

    REG Reference to a national code

    Ref country code: FR

    Ref legal event code: ST

    Effective date: 20090630

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: NL

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20090501

    Ref country code: FI

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081015

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: PT

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20090415

    Ref country code: IT

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081015

    Ref country code: DE

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20090501

    Ref country code: AT

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081015

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: IE

    Payment date: 20071026

    Year of fee payment: 9

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: BE

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081031

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: LI

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081031

    Ref country code: IE

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081015

    Ref country code: FR

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081031

    Ref country code: DK

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081031

    Ref country code: CH

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081031

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: GR

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20090505

    Ref country code: GB

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081015

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: PT

    Payment date: 20070813

    Year of fee payment: 9

    REG Reference to a national code

    Ref country code: ES

    Ref legal event code: FD2A

    Effective date: 20081016

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: ES

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081016

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: LU

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081015

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: SE

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20081016
