ES2698355T3 - Composición de resina de polímero que presenta una resistencia al impacto o una resistencia al calor excelentes - Google Patents
Composición de resina de polímero que presenta una resistencia al impacto o una resistencia al calor excelentes Download PDFInfo
- Publication number
- ES2698355T3 ES2698355T3 ES14749357T ES14749357T ES2698355T3 ES 2698355 T3 ES2698355 T3 ES 2698355T3 ES 14749357 T ES14749357 T ES 14749357T ES 14749357 T ES14749357 T ES 14749357T ES 2698355 T3 ES2698355 T3 ES 2698355T3
- Authority
- ES
- Spain
- Prior art keywords
- resin composition
- polymer resin
- weight
- terpolymer
- aromatic
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000000203 mixture Substances 0.000 title claims abstract description 60
- 229920003002 synthetic resin Polymers 0.000 title claims abstract description 56
- 239000002952 polymeric resin Substances 0.000 title claims abstract description 52
- 229920001897 terpolymer Polymers 0.000 claims abstract description 126
- 229920002554 vinyl polymer Polymers 0.000 claims abstract description 59
- OFOBLEOULBTSOW-UHFFFAOYSA-N Malonic acid Chemical compound OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 claims abstract description 45
- 229920000728 polyester Polymers 0.000 claims abstract description 41
- 229920006029 tetra-polymer Polymers 0.000 claims abstract description 41
- 150000002009 diols Chemical class 0.000 claims abstract description 36
- 229920001971 elastomer Polymers 0.000 claims abstract description 31
- 239000005060 rubber Substances 0.000 claims abstract description 31
- KKEYFWRCBNTPAC-UHFFFAOYSA-N Terephthalic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)C=C1 KKEYFWRCBNTPAC-UHFFFAOYSA-N 0.000 claims abstract description 30
- -1 diene nitrile Chemical class 0.000 claims abstract description 29
- 150000002825 nitriles Chemical class 0.000 claims abstract description 16
- 125000005250 alkyl acrylate group Chemical group 0.000 claims abstract description 15
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 claims abstract description 12
- 239000000126 substance Substances 0.000 claims description 39
- 239000003963 antioxidant agent Substances 0.000 claims description 37
- 230000003078 antioxidant effect Effects 0.000 claims description 37
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 claims description 35
- 125000004432 carbon atom Chemical group C* 0.000 claims description 30
- 229920000515 polycarbonate Polymers 0.000 claims description 30
- 239000004417 polycarbonate Substances 0.000 claims description 30
- 125000000217 alkyl group Chemical group 0.000 claims description 25
- 239000004676 acrylonitrile butadiene styrene Substances 0.000 claims description 16
- 230000009477 glass transition Effects 0.000 claims description 16
- XECAHXYUAAWDEL-UHFFFAOYSA-N acrylonitrile butadiene styrene Chemical group C=CC=C.C=CC#N.C=CC1=CC=CC=C1 XECAHXYUAAWDEL-UHFFFAOYSA-N 0.000 claims description 15
- 229920000122 acrylonitrile butadiene styrene Polymers 0.000 claims description 15
- 230000000655 anti-hydrolysis Effects 0.000 claims description 10
- 239000003795 chemical substances by application Substances 0.000 claims description 10
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 claims description 9
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical group CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 claims description 9
- KLDXJTOLSGUMSJ-JGWLITMVSA-N Isosorbide Chemical compound O[C@@H]1CO[C@@H]2[C@@H](O)CO[C@@H]21 KLDXJTOLSGUMSJ-JGWLITMVSA-N 0.000 claims description 8
- 239000011258 core-shell material Substances 0.000 claims description 8
- 239000000314 lubricant Substances 0.000 claims description 8
- 125000004435 hydrogen atom Chemical group [H]* 0.000 claims description 7
- 229960002479 isosorbide Drugs 0.000 claims description 7
- CQEYYJKEWSMYFG-UHFFFAOYSA-N butyl acrylate Chemical group CCCCOC(=O)C=C CQEYYJKEWSMYFG-UHFFFAOYSA-N 0.000 claims description 6
- 150000001875 compounds Chemical class 0.000 claims description 6
- 229910052739 hydrogen Inorganic materials 0.000 claims description 6
- 239000001257 hydrogen Substances 0.000 claims description 6
- 239000002245 particle Substances 0.000 claims description 6
- 239000000654 additive Substances 0.000 claims description 5
- 238000005809 transesterification reaction Methods 0.000 claims description 5
- 150000001993 dienes Chemical class 0.000 claims description 4
- 239000003112 inhibitor Substances 0.000 claims description 4
- OEVVKKAVYQFQNV-UHFFFAOYSA-N 1-ethenyl-2,4-dimethylbenzene Chemical group CC1=CC=C(C=C)C(C)=C1 OEVVKKAVYQFQNV-UHFFFAOYSA-N 0.000 claims description 3
- OYUNTGBISCIYPW-UHFFFAOYSA-N 2-chloroprop-2-enenitrile Chemical compound ClC(=C)C#N OYUNTGBISCIYPW-UHFFFAOYSA-N 0.000 claims description 3
- TVONJMOVBKMLOM-UHFFFAOYSA-N 2-methylidenebutanenitrile Chemical compound CCC(=C)C#N TVONJMOVBKMLOM-UHFFFAOYSA-N 0.000 claims description 3
- RLFXJQPKMZNLMP-UHFFFAOYSA-N 2-phenylprop-2-enenitrile Chemical compound N#CC(=C)C1=CC=CC=C1 RLFXJQPKMZNLMP-UHFFFAOYSA-N 0.000 claims description 3
- DXIJHCSGLOHNES-UHFFFAOYSA-N 3,3-dimethylbut-1-enylbenzene Chemical group CC(C)(C)C=CC1=CC=CC=C1 DXIJHCSGLOHNES-UHFFFAOYSA-N 0.000 claims description 3
- APMOEFCWQRJOPS-UHFFFAOYSA-N 5-ethenyl-1,5-dimethylcyclohexa-1,3-diene Chemical group CC1=CC=CC(C)(C=C)C1 APMOEFCWQRJOPS-UHFFFAOYSA-N 0.000 claims description 3
- NLHHRLWOUZZQLW-UHFFFAOYSA-N Acrylonitrile Chemical compound C=CC#N NLHHRLWOUZZQLW-UHFFFAOYSA-N 0.000 claims description 3
- GYCMBHHDWRMZGG-UHFFFAOYSA-N Methylacrylonitrile Chemical compound CC(=C)C#N GYCMBHHDWRMZGG-UHFFFAOYSA-N 0.000 claims description 3
- 125000003055 glycidyl group Chemical group C(C1CO1)* 0.000 claims description 3
- 229910052736 halogen Inorganic materials 0.000 claims description 3
- 125000005843 halogen group Chemical group 0.000 claims description 3
- 150000003440 styrenes Chemical group 0.000 claims description 3
- MPMBRWOOISTHJV-UHFFFAOYSA-N but-1-enylbenzene Chemical group CCC=CC1=CC=CC=C1 MPMBRWOOISTHJV-UHFFFAOYSA-N 0.000 claims description 2
- PMMYEEVYMWASQN-IMJSIDKUSA-N cis-4-Hydroxy-L-proline Chemical compound O[C@@H]1CN[C@H](C(O)=O)C1 PMMYEEVYMWASQN-IMJSIDKUSA-N 0.000 claims description 2
- GNELLERHHJENHV-UHFFFAOYSA-N CC=CC=C.CC(=C)C(O)=O.C=Cc1ccccc1 Chemical compound CC=CC=C.CC(=C)C(O)=O.C=Cc1ccccc1 GNELLERHHJENHV-UHFFFAOYSA-N 0.000 claims 1
- 238000004898 kneading Methods 0.000 description 33
- 229920005989 resin Polymers 0.000 description 23
- 239000011347 resin Substances 0.000 description 23
- 229920001225 polyester resin Polymers 0.000 description 22
- 239000004645 polyester resin Substances 0.000 description 22
- 125000003118 aryl group Chemical group 0.000 description 21
- OJMIONKXNSYLSR-UHFFFAOYSA-N phosphorous acid Chemical compound OP(O)O OJMIONKXNSYLSR-UHFFFAOYSA-N 0.000 description 18
- 238000006068 polycondensation reaction Methods 0.000 description 17
- 238000005886 esterification reaction Methods 0.000 description 16
- 238000001125 extrusion Methods 0.000 description 16
- 238000012360 testing method Methods 0.000 description 16
- 239000008187 granular material Substances 0.000 description 15
- ISWSIDIOOBJBQZ-UHFFFAOYSA-N phenol group Chemical group C1(=CC=CC=C1)O ISWSIDIOOBJBQZ-UHFFFAOYSA-N 0.000 description 15
- 239000000047 product Substances 0.000 description 15
- WWNGFHNQODFIEX-UHFFFAOYSA-N buta-1,3-diene;methyl 2-methylprop-2-enoate;styrene Chemical compound C=CC=C.COC(=O)C(C)=C.C=CC1=CC=CC=C1 WWNGFHNQODFIEX-UHFFFAOYSA-N 0.000 description 13
- 230000000704 physical effect Effects 0.000 description 12
- UJHQBLMWFLSBQM-UHFFFAOYSA-N oxiran-2-ylmethyl 2-methylprop-2-enoate;prop-2-enenitrile;styrene Chemical compound C=CC#N.C=CC1=CC=CC=C1.CC(=C)C(=O)OCC1CO1 UJHQBLMWFLSBQM-UHFFFAOYSA-N 0.000 description 11
- DDZUQFPWZCKEBL-UHFFFAOYSA-N C(=CC1=CC=CC=C1)/C/1=C/C(=O)OC1=O.C(C=C)#N Chemical compound C(=CC1=CC=CC=C1)/C/1=C/C(=O)OC1=O.C(C=C)#N DDZUQFPWZCKEBL-UHFFFAOYSA-N 0.000 description 10
- 238000000034 method Methods 0.000 description 10
- 230000032050 esterification Effects 0.000 description 8
- 125000001931 aliphatic group Chemical group 0.000 description 7
- 150000001718 carbodiimides Chemical class 0.000 description 7
- 229920005668 polycarbonate resin Polymers 0.000 description 7
- 239000004431 polycarbonate resin Substances 0.000 description 7
- ORLQHILJRHBSAY-UHFFFAOYSA-N [1-(hydroxymethyl)cyclohexyl]methanol Chemical compound OCC1(CO)CCCCC1 ORLQHILJRHBSAY-UHFFFAOYSA-N 0.000 description 6
- 239000006096 absorbing agent Substances 0.000 description 5
- 239000003054 catalyst Substances 0.000 description 5
- 239000011342 resin composition Substances 0.000 description 5
- 239000000725 suspension Substances 0.000 description 5
- MRZRZQWTALHURL-UHFFFAOYSA-N furan-2,5-dione;1-phenylpyrrole-2,5-dione;styrene Chemical compound O=C1OC(=O)C=C1.C=CC1=CC=CC=C1.O=C1C=CC(=O)N1C1=CC=CC=C1 MRZRZQWTALHURL-UHFFFAOYSA-N 0.000 description 4
- 239000000463 material Substances 0.000 description 4
- 229920000642 polymer Polymers 0.000 description 4
- VNNBZUFJRRODHO-UHFFFAOYSA-N prop-2-enenitrile;prop-1-en-2-ylbenzene Chemical compound C=CC#N.CC(=C)C1=CC=CC=C1 VNNBZUFJRRODHO-UHFFFAOYSA-N 0.000 description 4
- 239000000057 synthetic resin Substances 0.000 description 4
- 125000005907 alkyl ester group Chemical group 0.000 description 3
- 239000006227 byproduct Substances 0.000 description 3
- 238000006243 chemical reaction Methods 0.000 description 3
- 239000007795 chemical reaction product Substances 0.000 description 3
- 230000000052 comparative effect Effects 0.000 description 3
- 239000004035 construction material Substances 0.000 description 3
- MTHSVFCYNBDYFN-UHFFFAOYSA-N diethylene glycol Chemical compound OCCOCCO MTHSVFCYNBDYFN-UHFFFAOYSA-N 0.000 description 3
- VOZRXNHHFUQHIL-UHFFFAOYSA-N glycidyl methacrylate Chemical compound CC(=C)C(=O)OCC1CO1 VOZRXNHHFUQHIL-UHFFFAOYSA-N 0.000 description 3
- WGCNASOHLSPBMP-UHFFFAOYSA-N hydroxyacetaldehyde Natural products OCC=O WGCNASOHLSPBMP-UHFFFAOYSA-N 0.000 description 3
- 238000002156 mixing Methods 0.000 description 3
- 229910052698 phosphorus Inorganic materials 0.000 description 3
- 239000011574 phosphorus Substances 0.000 description 3
- 238000006116 polymerization reaction Methods 0.000 description 3
- 239000000243 solution Substances 0.000 description 3
- 238000004383 yellowing Methods 0.000 description 3
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical compound [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 description 2
- 239000002028 Biomass Substances 0.000 description 2
- SOGAXMICEFXMKE-UHFFFAOYSA-N Butylmethacrylate Chemical compound CCCCOC(=O)C(C)=C SOGAXMICEFXMKE-UHFFFAOYSA-N 0.000 description 2
- RVSIHAVHOXSBJR-UHFFFAOYSA-N C(=CC1=CC=CC=C1)C=CC#N.C1(=CC=CC=C1)N1C(C=CC1=O)=O Chemical compound C(=CC1=CC=CC=C1)C=CC#N.C1(=CC=CC=C1)N1C(C=CC1=O)=O RVSIHAVHOXSBJR-UHFFFAOYSA-N 0.000 description 2
- VZCYOOQTPOCHFL-OWOJBTEDSA-N Fumaric acid Chemical compound OC(=O)\C=C\C(O)=O VZCYOOQTPOCHFL-OWOJBTEDSA-N 0.000 description 2
- 229920009204 Methacrylate-butadiene-styrene Polymers 0.000 description 2
- BAPJBEWLBFYGME-UHFFFAOYSA-N Methyl acrylate Chemical compound COC(=O)C=C BAPJBEWLBFYGME-UHFFFAOYSA-N 0.000 description 2
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 description 2
- KDYFGRWQOYBRFD-UHFFFAOYSA-N Succinic acid Natural products OC(=O)CCC(O)=O KDYFGRWQOYBRFD-UHFFFAOYSA-N 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- 229920001893 acrylonitrile styrene Polymers 0.000 description 2
- 230000000996 additive effect Effects 0.000 description 2
- WNLRTRBMVRJNCN-UHFFFAOYSA-N adipic acid Chemical compound OC(=O)CCCCC(O)=O WNLRTRBMVRJNCN-UHFFFAOYSA-N 0.000 description 2
- 150000008064 anhydrides Chemical class 0.000 description 2
- 230000015572 biosynthetic process Effects 0.000 description 2
- 238000009826 distribution Methods 0.000 description 2
- 125000000524 functional group Chemical group 0.000 description 2
- 150000002291 germanium compounds Chemical class 0.000 description 2
- 238000002347 injection Methods 0.000 description 2
- 239000007924 injection Substances 0.000 description 2
- QQVIHTHCMHWDBS-UHFFFAOYSA-N isophthalic acid Chemical compound OC(=O)C1=CC=CC(C(O)=O)=C1 QQVIHTHCMHWDBS-UHFFFAOYSA-N 0.000 description 2
- FPYJFEHAWHCUMM-UHFFFAOYSA-N maleic anhydride Chemical compound O=C1OC(=O)C=C1 FPYJFEHAWHCUMM-UHFFFAOYSA-N 0.000 description 2
- 238000004519 manufacturing process Methods 0.000 description 2
- 239000000155 melt Substances 0.000 description 2
- 238000002844 melting Methods 0.000 description 2
- 230000008018 melting Effects 0.000 description 2
- 238000000465 moulding Methods 0.000 description 2
- BDJRBEYXGGNYIS-UHFFFAOYSA-N nonanedioic acid Chemical compound OC(=O)CCCCCCCC(O)=O BDJRBEYXGGNYIS-UHFFFAOYSA-N 0.000 description 2
- 239000008188 pellet Substances 0.000 description 2
- 239000002530 phenolic antioxidant Substances 0.000 description 2
- XNGIFLGASWRNHJ-UHFFFAOYSA-N phthalic acid Chemical compound OC(=O)C1=CC=CC=C1C(O)=O XNGIFLGASWRNHJ-UHFFFAOYSA-N 0.000 description 2
- SCUZVMOVTVSBLE-UHFFFAOYSA-N prop-2-enenitrile;styrene Chemical compound C=CC#N.C=CC1=CC=CC=C1 SCUZVMOVTVSBLE-UHFFFAOYSA-N 0.000 description 2
- CXMXRPHRNRROMY-UHFFFAOYSA-N sebacic acid Chemical compound OC(=O)CCCCCCCCC(O)=O CXMXRPHRNRROMY-UHFFFAOYSA-N 0.000 description 2
- 239000003381 stabilizer Substances 0.000 description 2
- 238000003786 synthesis reaction Methods 0.000 description 2
- 150000003609 titanium compounds Chemical class 0.000 description 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 2
- PUPZLCDOIYMWBV-UHFFFAOYSA-N (+/-)-1,3-Butanediol Chemical compound CC(O)CCO PUPZLCDOIYMWBV-UHFFFAOYSA-N 0.000 description 1
- 0 *OP(OC1)OCC11COP(O*)OC1 Chemical compound *OP(OC1)OCC11COP(O*)OC1 0.000 description 1
- PXGZQGDTEZPERC-UHFFFAOYSA-N 1,4-cyclohexanedicarboxylic acid Chemical compound OC(=O)C1CCC(C(O)=O)CC1 PXGZQGDTEZPERC-UHFFFAOYSA-N 0.000 description 1
- RTBFRGCFXZNCOE-UHFFFAOYSA-N 1-methylsulfonylpiperidin-4-one Chemical compound CS(=O)(=O)N1CCC(=O)CC1 RTBFRGCFXZNCOE-UHFFFAOYSA-N 0.000 description 1
- LIBOYZGDGVDKKH-UHFFFAOYSA-N 2-(8-methylnonyl)butanedioic acid Chemical compound CC(C)CCCCCCCC(C(O)=O)CC(O)=O LIBOYZGDGVDKKH-UHFFFAOYSA-N 0.000 description 1
- GOXQRTZXKQZDDN-UHFFFAOYSA-N 2-Ethylhexyl acrylate Chemical compound CCCCC(CC)COC(=O)C=C GOXQRTZXKQZDDN-UHFFFAOYSA-N 0.000 description 1
- SBBQDUFLZGOASY-OWOJBTEDSA-N 4-[(e)-2-(4-carboxyphenyl)ethenyl]benzoic acid Chemical compound C1=CC(C(=O)O)=CC=C1\C=C\C1=CC=C(C(O)=O)C=C1 SBBQDUFLZGOASY-OWOJBTEDSA-N 0.000 description 1
- 239000004970 Chain extender Substances 0.000 description 1
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 1
- JIGUQPWFLRLWPJ-UHFFFAOYSA-N Ethyl acrylate Chemical compound CCOC(=O)C=C JIGUQPWFLRLWPJ-UHFFFAOYSA-N 0.000 description 1
- PEEHTFAAVSWFBL-UHFFFAOYSA-N Maleimide Chemical compound O=C1NC(=O)C=C1 PEEHTFAAVSWFBL-UHFFFAOYSA-N 0.000 description 1
- VVQNEPGJFQJSBK-UHFFFAOYSA-N Methyl methacrylate Chemical compound COC(=O)C(C)=C VVQNEPGJFQJSBK-UHFFFAOYSA-N 0.000 description 1
- 229920000297 Rayon Polymers 0.000 description 1
- XDODWINGEHBYRT-UHFFFAOYSA-N [2-(hydroxymethyl)cyclohexyl]methanol Chemical compound OCC1CCCCC1CO XDODWINGEHBYRT-UHFFFAOYSA-N 0.000 description 1
- LUSFFPXRDZKBMF-UHFFFAOYSA-N [3-(hydroxymethyl)cyclohexyl]methanol Chemical compound OCC1CCCC(CO)C1 LUSFFPXRDZKBMF-UHFFFAOYSA-N 0.000 description 1
- YIMQCDZDWXUDCA-UHFFFAOYSA-N [4-(hydroxymethyl)cyclohexyl]methanol Chemical compound OCC1CCC(CO)CC1 YIMQCDZDWXUDCA-UHFFFAOYSA-N 0.000 description 1
- 150000008065 acid anhydrides Chemical class 0.000 description 1
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 1
- 239000001361 adipic acid Substances 0.000 description 1
- 235000011037 adipic acid Nutrition 0.000 description 1
- 125000005192 alkyl ethylene group Chemical group 0.000 description 1
- 230000004075 alteration Effects 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- 150000001408 amides Chemical class 0.000 description 1
- JFCQEDHGNNZCLN-UHFFFAOYSA-N anhydrous glutaric acid Natural products OC(=O)CCCC(O)=O JFCQEDHGNNZCLN-UHFFFAOYSA-N 0.000 description 1
- 150000001463 antimony compounds Chemical class 0.000 description 1
- RWCCWEUUXYIKHB-UHFFFAOYSA-N benzophenone Chemical compound C=1C=CC=CC=1C(=O)C1=CC=CC=C1 RWCCWEUUXYIKHB-UHFFFAOYSA-N 0.000 description 1
- 239000012965 benzophenone Substances 0.000 description 1
- QRUDEWIWKLJBPS-UHFFFAOYSA-N benzotriazole Chemical compound C1=CC=C2N[N][N]C2=C1 QRUDEWIWKLJBPS-UHFFFAOYSA-N 0.000 description 1
- 239000012964 benzotriazole Substances 0.000 description 1
- 239000004566 building material Substances 0.000 description 1
- 238000012662 bulk polymerization Methods 0.000 description 1
- KDYFGRWQOYBRFD-NUQCWPJISA-N butanedioic acid Chemical compound O[14C](=O)CC[14C](O)=O KDYFGRWQOYBRFD-NUQCWPJISA-N 0.000 description 1
- 230000008859 change Effects 0.000 description 1
- 239000003086 colorant Substances 0.000 description 1
- 239000002537 cosmetic Substances 0.000 description 1
- 239000007822 coupling agent Substances 0.000 description 1
- 238000005336 cracking Methods 0.000 description 1
- 125000004122 cyclic group Chemical group 0.000 description 1
- QYQADNCHXSEGJT-UHFFFAOYSA-N cyclohexane-1,1-dicarboxylate;hydron Chemical compound OC(=O)C1(C(O)=O)CCCCC1 QYQADNCHXSEGJT-UHFFFAOYSA-N 0.000 description 1
- XBZSBBLNHFMTEB-UHFFFAOYSA-N cyclohexane-1,3-dicarboxylic acid Chemical compound OC(=O)C1CCCC(C(O)=O)C1 XBZSBBLNHFMTEB-UHFFFAOYSA-N 0.000 description 1
- 230000006866 deterioration Effects 0.000 description 1
- 125000001142 dicarboxylic acid group Chemical group 0.000 description 1
- 150000001991 dicarboxylic acids Chemical class 0.000 description 1
- 125000000118 dimethyl group Chemical group [H]C([H])([H])* 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 238000007720 emulsion polymerization reaction Methods 0.000 description 1
- 230000002708 enhancing effect Effects 0.000 description 1
- 150000002148 esters Chemical class 0.000 description 1
- SUPCQIBBMFXVTL-UHFFFAOYSA-N ethyl 2-methylprop-2-enoate Chemical compound CCOC(=O)C(C)=C SUPCQIBBMFXVTL-UHFFFAOYSA-N 0.000 description 1
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 1
- 239000000945 filler Substances 0.000 description 1
- 239000010408 film Substances 0.000 description 1
- 239000001530 fumaric acid Substances 0.000 description 1
- CHTHALBTIRVDBM-UHFFFAOYSA-N furan-2,5-dicarboxylic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)O1 CHTHALBTIRVDBM-UHFFFAOYSA-N 0.000 description 1
- 229920000578 graft copolymer Polymers 0.000 description 1
- LNMQRPPRQDGUDR-UHFFFAOYSA-N hexyl prop-2-enoate Chemical compound CCCCCCOC(=O)C=C LNMQRPPRQDGUDR-UHFFFAOYSA-N 0.000 description 1
- 239000003845 household chemical Substances 0.000 description 1
- OAKJQQAXSVQMHS-UHFFFAOYSA-N hydrazine Substances NN OAKJQQAXSVQMHS-UHFFFAOYSA-N 0.000 description 1
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 1
- 238000009863 impact test Methods 0.000 description 1
- 230000006872 improvement Effects 0.000 description 1
- 239000004611 light stabiliser Substances 0.000 description 1
- 230000014759 maintenance of location Effects 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 1
- KYTZHLUVELPASH-UHFFFAOYSA-N naphthalene-1,2-dicarboxylic acid Chemical compound C1=CC=CC2=C(C(O)=O)C(C(=O)O)=CC=C21 KYTZHLUVELPASH-UHFFFAOYSA-N 0.000 description 1
- RXOHFPCZGPKIRD-UHFFFAOYSA-N naphthalene-2,6-dicarboxylic acid Chemical compound C1=C(C(O)=O)C=CC2=CC(C(=O)O)=CC=C21 RXOHFPCZGPKIRD-UHFFFAOYSA-N 0.000 description 1
- QIQXTHQIDYTFRH-UHFFFAOYSA-N octadecanoic acid Chemical compound CCCCCCCCCCCCCCCCCC(O)=O QIQXTHQIDYTFRH-UHFFFAOYSA-N 0.000 description 1
- 229940065472 octyl acrylate Drugs 0.000 description 1
- ANISOHQJBAQUQP-UHFFFAOYSA-N octyl prop-2-enoate Chemical compound CCCCCCCCOC(=O)C=C ANISOHQJBAQUQP-UHFFFAOYSA-N 0.000 description 1
- 239000005022 packaging material Substances 0.000 description 1
- 239000003973 paint Substances 0.000 description 1
- 239000012188 paraffin wax Substances 0.000 description 1
- PNJWIWWMYCMZRO-UHFFFAOYSA-N pent‐4‐en‐2‐one Natural products CC(=O)CC=C PNJWIWWMYCMZRO-UHFFFAOYSA-N 0.000 description 1
- 239000000049 pigment Substances 0.000 description 1
- 239000002861 polymer material Substances 0.000 description 1
- 229920001296 polysiloxane Polymers 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 230000008569 process Effects 0.000 description 1
- BOQSSGDQNWEFSX-UHFFFAOYSA-N propan-2-yl 2-methylprop-2-enoate Chemical compound CC(C)OC(=O)C(C)=C BOQSSGDQNWEFSX-UHFFFAOYSA-N 0.000 description 1
- LYBIZMNPXTXVMV-UHFFFAOYSA-N propan-2-yl prop-2-enoate Chemical compound CC(C)OC(=O)C=C LYBIZMNPXTXVMV-UHFFFAOYSA-N 0.000 description 1
- NHARPDSAXCBDDR-UHFFFAOYSA-N propyl 2-methylprop-2-enoate Chemical compound CCCOC(=O)C(C)=C NHARPDSAXCBDDR-UHFFFAOYSA-N 0.000 description 1
- PNXMTCDJUBJHQJ-UHFFFAOYSA-N propyl prop-2-enoate Chemical compound CCCOC(=O)C=C PNXMTCDJUBJHQJ-UHFFFAOYSA-N 0.000 description 1
- 239000002994 raw material Substances 0.000 description 1
- 230000009467 reduction Effects 0.000 description 1
- 239000002990 reinforced plastic Substances 0.000 description 1
- 230000001932 seasonal effect Effects 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 239000004753 textile Substances 0.000 description 1
- 229920001169 thermoplastic Polymers 0.000 description 1
- 150000007970 thio esters Chemical class 0.000 description 1
- YCGAZNXXGKTASZ-UHFFFAOYSA-N thiophene-2,5-dicarboxylic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)S1 YCGAZNXXGKTASZ-UHFFFAOYSA-N 0.000 description 1
- 150000003606 tin compounds Chemical class 0.000 description 1
- VZCYOOQTPOCHFL-UHFFFAOYSA-N trans-butenedioic acid Natural products OC(=O)C=CC(O)=O VZCYOOQTPOCHFL-UHFFFAOYSA-N 0.000 description 1
- 150000003752 zinc compounds Chemical class 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L67/00—Compositions of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Compositions of derivatives of such polymers
- C08L67/02—Polyesters derived from dicarboxylic acids and dihydroxy compounds
- C08L67/03—Polyesters derived from dicarboxylic acids and dihydroxy compounds the dicarboxylic acids and dihydroxy compounds having the carboxyl- and the hydroxy groups directly linked to aromatic rings
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L55/00—Compositions of homopolymers or copolymers, obtained by polymerisation reactions only involving carbon-to-carbon unsaturated bonds, not provided for in groups C08L23/00 - C08L53/00
- C08L55/02—ABS [Acrylonitrile-Butadiene-Styrene] polymers
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G63/00—Macromolecular compounds obtained by reactions forming a carboxylic ester link in the main chain of the macromolecule
- C08G63/02—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds
- C08G63/12—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds derived from polycarboxylic acids and polyhydroxy compounds
- C08G63/16—Dicarboxylic acids and dihydroxy compounds
- C08G63/18—Dicarboxylic acids and dihydroxy compounds the acids or hydroxy compounds containing carbocyclic rings
- C08G63/181—Acids containing aromatic rings
- C08G63/183—Terephthalic acids
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L51/00—Compositions of graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers
- C08L51/04—Compositions of graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers grafted on to rubbers
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L67/00—Compositions of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Compositions of derivatives of such polymers
- C08L67/02—Polyesters derived from dicarboxylic acids and dihydroxy compounds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L69/00—Compositions of polycarbonates; Compositions of derivatives of polycarbonates
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L2201/00—Properties
- C08L2201/02—Flame or fire retardant/resistant
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L2205/00—Polymer mixtures characterised by other features
- C08L2205/03—Polymer mixtures characterised by other features containing three or more polymers in a blend
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Compositions Of Macromolecular Compounds (AREA)
Abstract
Composición de resina de polímero, que comprende: un tetrapolímero de poliéster que incluye un residuo de un componente de ácido dicarboxílico que contiene ácido tereftálico y un residuo de un componente de diol que contiene dianhidrohexitol; y uno o más terpolímeros seleccionados de entre el grupo que consiste en un terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, un terpolímero de injerto de vinilo aromático-caucho a base de dieno-metacrilato de alquilo y un terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo, en la que la composición de resina de polímero comprende además uno o más seleccionados de entre el grupo que consiste en un compatibilizador a base de metacrilato de glicidilo-vinilo aromático-nitrilo insaturado y un compatibilizador a base de anhídrido maleico-vinilo aromático-nitrilo insaturado.
Description
DESCRIPCIÓN
Composición de resina de polímero que presenta una resistencia al impacto o una resistencia al calor excelentes.
Campo técnico
La presente invención se refiere a una composición de resina de polímero, y más particularmente, a una composición de resina de polímero que puede proporcionar una resina sintética que muestra propiedades físicas de resistencia al calor o resistencia al impacto mejorada.
Antecedentes de la técnica
Las resinas de poliéster se utilizan ampliamente en plásticos reforzados, pinturas, películas y resinas para moldear, y también se utilizan como materiales textiles para producir prendas de vestir debido a las propiedades de resistencia al calor, resistencia mecánica y resistencia elástica superiores.
Recientemente, la utilización de resinas de poliéster en los campos de materiales de construcción de interiores o paneles de señales moldeados está aumentando debido a las propiedades físicas características. Sin embargo, las resinas de poliéster presentan una resistencia al calor menor que otros materiales de polímero, por ejemplo, materiales acrílicos o materiales de policarbonato, y por tanto existe el problema de que las resinas de poliéster no son adecuadas para materiales de construcción de exteriores bajo un cambio intenso de temperaturas estacionales.
Mientras tanto, se utilizan resinas de policarbonato en una variedad de campos de materiales de construcción y carcasas para productos electrónicos, materiales de envasado, fundas, cajas y materiales de construcción de interiores/exteriores debido a sus excelentes propiedades de resistencia al impacto o resistencia al calor. La demanda de tales resinas de policarbonato están aumentando debido a sus excelentes propiedades mecánicas, pero existen problemas porque puede producirse alteración del color o agrietamiento de los productos de policarbonato por limpiadores, cosméticos para mujeres o desinfectantes de manos para niños frecuentemente utilizados, o puede producirse deterioro de los productos de policarbonato por diversos productos químicos domésticos.
Ha habido muchos intentos de solucionar los problemas de las resinas de poliéster o resinas de policarbonato, y se han realizado estudios sobre la combinación de las resinas de poliéster con las resinas de policarbonato. Además, se ha desarrollado una técnica de mejora de la resistencia al impacto y resistencia al calor combinando un polímero de injerto a base de acrilonitrilo-butadieno-estireno (ABS) con una resina de policarbonato, pero existe la limitación de que el producto no es un producto de biomasa respetuoso con el medio ambiente.
El documento WO 99/54399 da a conocer una combinación de polímeros que incluye un poliéster y otro polímero termoplástico. El poliéster incluye restos de tereftoílo y, opcionalmente, otros restos de diácidos aromáticos; y restos de etilenglicol; opcionalmente restos de dietilenglicol; restos de isosorbida; y, opcionalmente uno o más de otros restos de diol.
Mientras tanto, puesto que la resina de poliéster y la resina de policarbonato son diferentes entre sí en cuanto a punto de fusión y estructura molecular, es difícil mejorar la resistencia al calor sólo mediante la simple combinación de las mismas. Además, se han utilizado muchos métodos con el fin de mejorar la resistencia química al tiempo que se mantienen las propiedades mecánicas de un policarbonato, en particular, resistencia al calor, pero existían problemas de que la mejora de la resistencia química no era suficiente como para poder aplicarse industrialmente de manera práctica, y el aspecto de los productos de resina se deteriora. Además, se ha intentado un método de combinar adicionalmente uno o más materiales con el fin de mejorar la resistencia al calor y la resistencia química al mismo tiempo, pero era difícil obtener una resistencia química satisfactoria. Por lo tanto, es necesario desarrollar una composición de resina respetuosa con el medio ambiente que muestre una excelente resistencia al calor o resistencia al impacto mediante la combinación de estas resinas.
Descripción detallada de la invención
[Problema técnicol
La presente invención proporciona una composición de resina de polímero que puede proporcionar una resina sintética que muestra propiedades físicas de resistencia al calor o resistencia al impacto mejorada.
[Solución técnical
La presente invención proporciona una composición de resina de polímero que incluye: un tetrapolímero de
poliéster que contiene un residuo de un componente de ácido dicarboxílico que contiene ácido tereftálico y un residuo de un componente de diol que contiene dianhidrohexitol; y uno o más terpolímeros seleccionados de entre el grupo que consiste en un terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, un terpolímero de injerto de vinilo aromático-caucho a base de dieno-metacrilato de alquilo y un terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo, en la que la composición de resina de polímero comprende además uno o más seleccionados de entre el grupo que consiste en un compatibilizador a base de metacrilato de glicidilo-vinilo aromático-nitrilo insaturado y un compatibilizador a base de anhídrido maleico-vinilo aromático-nitrilo insaturado.
La composición de resina de polímero puede incluir del 5 al 90% en peso del tetrapolímero de poliéster, y del 1 al 80% en peso de uno o más terpolímeros seleccionados de entre el grupo que consiste en un terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, un terpolímero de injerto de vinilo aromáticocaucho a base de dieno-metacrilato de alquilo y un terpolímero de injerto de acrilato de alquilo/siliconametacrilato de alquilo.
La composición de resina de polímero puede incluir del 5 al 90% en peso de policarbonato.
La composición de resina de polímero puede incluir además uno o más seleccionados de entre el grupo que consiste en un terpolímero de anhídrido maleico-maleimida aromática-vinilo aromático, un terpolímero de maleimida aromática-nitrilo insaturado-vinilo aromático, un terpolímero de a-metilvinilo aromático-vinilo aromático y un terpolímero de a-metilvinilo aromático-nitrilo insaturado-vinilo aromático.
El tetrapolímero de poliéster puede presentar un peso molecular promedio en peso de 10.000 a 100.000 y una temperatura de transición vítrea de 0 a 200°C.
En el tetrapolímero de poliéster, el componente de ácido dicarboxílico puede incluir además uno o más seleccionado de entre el grupo que consiste en ácido dicarboxílico aromático que presenta de 8 a 20 átomos de carbono y ácido dicarboxílico alifático que presenta de 4 a 20 átomos de carbono.
En el tetrapolímero de poliéster, el dianhidrohexitol puede ser isosorbida.
En el tetrapolímero de poliéster, el contenido de dianhidrohexitol puede ser del 5 al 60% en moles, basándose en el contenido total del componente de diol.
En el tetrapolímero de poliéster, el componente de diol puede incluir además uno o más seleccionado de entre el grupo que consiste en compuestos representados por las siguientes fórmulas químicas 1, 2 y 3.
Fórmula química 11
En la presente memoria, R1, R2, R3 y R4 son cada uno independientemente hidrógeno o un grupo alquilo sustituido o no sustituido que presenta de 1 a 5 átomos de carbono, y n1 y n2 son cada uno independientemente un número entero de 0 a 3.
Fórmula química 21
En la presente memoria, Ri, R2, R3, y R4 son cada uno independientemente hidrógeno o un grupo alquilo sustituido o no sustituido que presenta de 1 a 5 átomos de carbono.

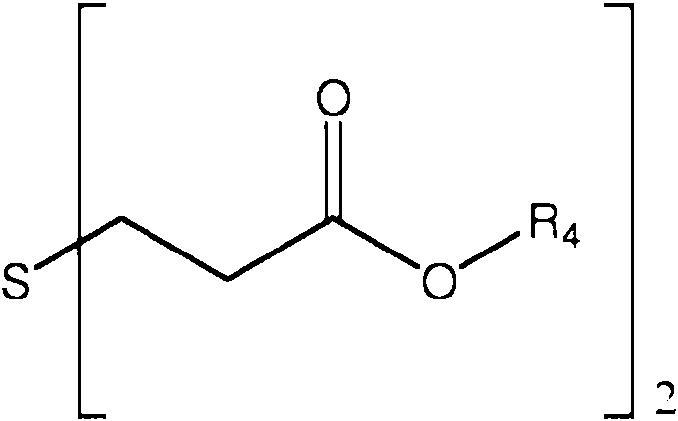

Fórmula química 31
En la presente memoria, n es un número entero de 1 a 7.
En el tetrapolímero de poliéster, el componente de diol puede incluir además 1,4-ciclohexanodiol y etilenglicol. El terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado puede ser un caucho de núcleo-envoltura, en el que su tamaño de partícula medio puede ser de 0,01 a 5 |im, su razón de injerto puede ser del 5 al 90%, la temperatura de transición vítrea del núcleo puede ser de -20°C o inferior y la temperatura de transición vítrea de la envoltura puede ser de 20°C o superior.
En el terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, el nitrilo insaturado puede ser uno o más seleccionado de entre el grupo que consiste en acrilonitrilo, metacrilonitrilo, etacrilonitrilo, fenilacrilonitrilo y a-cloroacrilonitrilo.
En el terpolímero de injerto, el caucho a base de dieno puede ser un caucho de tipo butadieno o un caucho de tipo isopreno.
En el terpolímero de injerto, el vinilo aromático puede ser uno o más seleccionado de entre el grupo que consiste en estireno, a-metilestirenoviniltolueno, t-butilestireno, estireno sustituido con halógeno, 1,3-dimetilestireno, 2,4-dimetilestireno y etilestireno.
El terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado puede ser un terpolímero de injerto de acrilonitrilo-butadieno-estireno.
El terpolímero de injerto de vinilo aromático-caucho a base de dieno-metacrilato de alquilo puede ser un terpolímero de injerto de metacrilato de metilo-butadieno-estireno.
El terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo puede ser un terpolímero de injerto de acrilato de butilo/silicona-metacrilato de metilo.
El policarbonato puede presentar una temperatura de transición vítrea de 50 a 200°C y un peso molecular promedio en peso de 10.000 a 200.000.
La composición de resina de polímero incluye uno o más seleccionados de entre el grupo que consiste en un terpolímero de vinilo aromático-nitrilo insaturado, un compatibilizador a base de metacrilato de glicidilo-vinilo aromático-nitrilo insaturado, un compatibilizador a base de anhídrido maleico-vinilo aromático-nitrilo insaturado, un compatibilizador a base de metacrilato de glicidilo-acrilato de alquilo-etileno saturado y un agente anti hidrólisis a base de carbodiimida.
La composición de resina de polímero puede incluir el 10% en peso o menos de uno o más aditivos seleccionados de entre el grupo que consiste en un antioxidante, un lubricante, un fotoestabilizador, un absorbente de luz, un inhibidor de la transesterificación y un agente anti-hidrólisis, basándose en el peso total de la composición.
[Efectos ventajosos]
Según la presente invención, se proporcionan una composición de resina respetuosa con el medio ambiente que puede proporcionar una resina sintética que muestra propiedades físicas de resistencia al calor o resistencia al impacto mejorada, y una resina sintética o un artículo moldeado de resina obtenido utilizando la misma.
Descripción detallada de las formas de realización
La presente invención proporciona una composición de resina de polímero que incluye: un tetrapolímero de
poliéster que contiene un residuo de un componente de ácido dicarboxílico que contiene ácido tereftálico y un residuo de un componente de diol que contiene dianhidrohexitol; y uno o más terpolímeros seleccionados de entre el grupo que consiste en un terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, un terpolímero de injerto de vinilo aromático-caucho a base de dieno-metacrilato de alquilo y un terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo, en la que la composición de resina de polímero comprende además uno o más seleccionado de entre el grupo que consiste en un compatibilizador a base de metacrilato de glicidilo-vinilo aromático-nitrilo insaturado y un compatibilizador a base de anhídrido maleico-vinilo aromático-nitrilo insaturado.
A continuación en la presente memoria, la composición de resina de polímero según formas de realización específicas de la presente invención se describirá en más detalle.
Según una forma de realización de la presente invención, se proporciona una composición de resina de polímero que incluye: un tetrapolímero de poliéster que contiene un residuo de un componente de ácido dicarboxílico que contiene ácido tereftálico y un residuo de un componente de diol que contiene dianhidrohexitol; y uno o más terpolímeros seleccionados de entre el grupo que consiste en un terpolímero de injerto de vinilo aromáticocaucho a base de dieno-nitrilo insaturado, un terpolímero de injerto de vinilo aromático-caucho a base de dienometacrilato de alquilo y un terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo.
Convencionalmente, se ha desarrollado una técnica de mejora de la resistencia al impacto y resistencia al calor combinando un terpolímero de injerto de acrilonitrilo-butadieno-estireno (ABS) con una resina de policarbonato, pero existe la limitación de que el producto no es un producto de biomasa respetuoso con el medio ambiente.
Por lo tanto, en el contexto de la presente invención se evalúa una composición de resina respetuosa con el medio ambiente que presenta excelente resistencia al calor o resistencia al impacto, y se descubre que una composición de resina de polímero que incluye un tetrapolímero de poliéster particular, y uno o más terpolímeros seleccionados de entre el grupo que consiste en un terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, un terpolímero de injerto de vinilo aromático-caucho a base de dieno-metacrilato de alquilo y un terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo, presenta propiedades físicas de excelente resistencia al calor o resistencia al impacto, completando de ese modo la presente invención.
En el procedimiento de preparación de la composición de resina de polímero, un método y un aparato utilizados generalmente en la preparación de una combinación o mezcla de resinas de polímero puede utilizarse sin limitación. Por ejemplo, el tetrapolímero de poliéster y uno o más terpolímeros seleccionados de entre el grupo que consiste en un terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, un terpolímero de injerto de vinilo aromático-caucho a base de dieno-metacrilato de alquilo y un terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo, se ponen en una combinadora, mezcladora o tambor general, y se combinan entre sí mediante una extrusora de amasado de doble husillo para proporcionar la composición de resina de polímero. En el procedimiento de preparación de la composición de resina de polímero, se utilizan preferentemente las respectivas resinas que se secan suficientemente.
La composición de resina de polímero puede incluir del 5 al 90% en peso del tetrapolímero de poliéster, y del 1 al 80% en peso de uno o más terpolímeros seleccionados de entre el grupo que consiste en el terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, el terpolímero de injerto de vinilo aromáticocaucho a base de dieno-metacrilato de alquilo y el terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo.
La composición de resina de polímero puede incluir además del 5 al 90% en peso de un policarbonato.
Además, la composición de resina de polímero puede incluir además uno o más seleccionados de entre el grupo que consiste en un terpolímero de anhídrido maleico-maleimida aromática-vinilo aromático, un terpolímero de maleimida aromática-nitrilo insaturado-vinilo aromático, un terpolímero de a-metilvinilo aromático-vinilo aromático y un terpolímero de a-metilvinilo aromático-nitrilo insaturado-vinilo aromático. Si estos componentes se incluyen en una cantidad del 1 al 80% en peso, puede mejorarse la resistencia al calor de la composición de resina de polímero.
La composición de resina de polímero según la presente invención puede diseñarse para que presente excelente resistencia al impacto y resistencia al calor de 85 ~ 90°C cuando se utiliza para resistencia al impacto alta general, para que presente una resistencia al calor de 90 ~ 100°C cuando se utiliza para resistencia al calor y resistencia al impacto alta, y para que presente una resistencia al calor de 100°C o superior cuando se utiliza para resistencia al calor alta y resistencia al impacto alta. Según tal utilización, se utiliza un policarbonato para resistencia al calor alta de 100°C o superior, pero puede utilizarse uno o más seleccionados de entre el grupo que consiste en un terpolímero de anhídrido maleico-maleimida aromática-vinilo aromático, un terpolímero de maleimida aromática-nitrilo insaturado-vinilo aromático, un terpolímero de a-metilvinilo aromático-vinilo aromático
y un terpolímero de a-metilvinilo aromático-nitrilo insaturado-vinilo aromático en lugar de un policarbonato para resistencia al impacto alta general, y para resistencia al calor y resistencia al impacto alta.
Tal como se utiliza en la presente memoria, el término 'residuo' significa un resto o una unidad que está contenido en el producto de una reacción química de un compuesto específico y se deriva del compuesto específico. Por ejemplo, cada uno del 'residuo' del componente de ácido dicarboxílico y el 'residuo' del componente de diol significa o bien un resto derivado del componente de ácido dicarboxílico o el componente de diol de poliéster formado por esterificación o policondensación.
El 'componente de ácido dicarboxílico' significa que incluye un ácido dicarboxílico tal como ácido tereftálico, un éster alquílico del mismo (por ejemplo, un éster alquílico inferior que presenta de 1 a 4 átomos de carbono tales como éster monométílico, monoetílico, dimetílico, dietílico o dibutílico), y/o un anhídrido de ácido del mismo, y puede reaccionar con el componente de diol para formar un resto ácido de dicarboxílico tal como un resto de tereftaloílo.
El componente de ácido dicarboxílico utilizado en la síntesis de poliéster contiene ácido tereftálico, mejorando de ese modo las propiedades físicas de la resina de poliéster que va a prepararse, tal como resistencia al calor, resistencia química o resistencia a la intemperie (por ejemplo, prevención de una reducción en el peso molecular o amarilleamiento debido a UV).
El componente de ácido dicarboxílico puede incluir además un componente de ácido dicarboxílico aromático, un componente de ácido dicarboxílico alifático o una mezcla de los mismos como otro componente de ácido dicarboxílico. En este sentido, 'otro componente de ácido dicarboxílico' significa un componente que excluye ácido tereftálico entre los componentes de ácido dicarboxílico.
Mientras tanto, en el tetrapolímero de poliéster, el componente de ácido dicarboxílico puede incluir además uno o más seleccionados de entre el grupo que consiste en ácidos dicarboxílicos aromáticos que presentan de 8 a 20 átomos de carbono y ácidos dicarboxílicos alifáticos que presentan de 4 a 20 átomos de carbono.
El componente de ácido dicarboxílico aromático puede ser ácidos dicarboxílicos aromáticos que presentan de 8 a 20 átomos de carbono, preferentemente de 8 a 14 átomos de carbono, o una mezcla de los mismos. Los ejemplos del ácido dicarboxílico aromático pueden incluir ácido isoftálico, ácido naftalenodicarboxílico tal como ácido 2,6-naftalenodicarboxílico, ácido difenildicarboxílico, ácido, 4,4'-estilbenodicarboxílico, ácido 2,5-furandicarboxílico y ácido 2,5-tiofenodicarboxílico, pero los ejemplos específicos del ácido dicarboxílico aromático no se limitan a los mismos.
El componente de ácido dicarboxílico alifático puede ser un componente de ácido dicarboxílico alifático que presenta de a 4 a 20 átomos de carbono, preferentemente de 4 a 12 átomos de carbono, o una mezcla de los mismos. Los ejemplos del ácido dicarboxílico alifático pueden incluir ácido ciclohexanodicarboxílico tal como ácido 1,4-ciclohexanodicarboxílico o ácido 1,3-ciclohexanodicarboxílico, o componentes de ácido dicarboxílico alifático lineal o cíclico tales como ácido ftálico, ácido sebácico, ácido succínico, ácido isodecilsuccínico, ácido maleico, ácido fumárico, ácido adípico, ácido glutárico o ácido azelaico, pero los ejemplos específicos del ácido dicarboxílico alifático no se limitan a los mismos.
El componente de ácido dicarboxílico puede incluir del 50 al 100% en moles, preferentemente del 70 al 100% en moles, de ácido tereftálico, y del 0 al 50% en moles, preferentemente del 0 al 30% en moles, de uno o más ácidos dicarboxílicos seleccionados de entre el grupo que consiste en ácidos dicarboxílicos aromáticos y ácidos dicarboxílicos alifáticos. Si el contenido de ácido tereftálico en el componente de ácido dicarboxílico es demasiado bajo o alto, las propiedades físicas de la resina de poliéster, tal como resistencia al calor, resistencia química o resistencia a la intemperie, pueden reducirse.
El componente de diol utilizado en la síntesis de poliéster puede incluir dianhidrohexitol a del 5 al 60% en moles, ciclohexanodimetanol a del 5 al 80% en moles y otro compuesto de diol a una cantidad residual.
El componente de diol contiene preferentemente isosorbida (1,4:3,6-dianhidroglucitol) como dianhidrohexitol, mejorando de ese modo las propiedades físicas de resistencia química así como resistencia al calor de la resina de poliéster que va a prepararse. A medida que el contenido de ciclohexanodimetanol (por ejemplo, 1,2-ciclohexanodimetanol, 1,3-ciclohexanodimetanol o 1,4-ciclohexanodimetanol) aumenta en el componente de diol, la resistencia al impacto de la resina de poliéster que va a prepararse puede aumentarse enormemente. El componente de diol puede incluir además otros componentes de diol además de isosorbida y ciclohexanodimetanol. 'Otros componentes de diol' significa componentes de diol excluyendo isosorbida y ciclohexanodimetanol, y por ejemplo, puede ser diol alifático, diol aromático, o una mezcla de los mismos.
En el tetrapolímero de poliéster, el componente de diol puede incluir además uno o más seleccionados de entre el grupo que consiste en compuestos representados por las fórmulas químicas 1, 2 y 3.
Fórmula química 11
En la presente memoria, Ri, R2, R3 y R4 son cada uno independientemente hidrógeno o un grupo alquilo sustituido o no sustituido que presenta de 1 a 5 átomos de carbono, y n y n2 son cada uno independientemente un número entero de 0 a 3.
Fórmula química 21
En la presente memoria, R1, R2, R3 y R4 son cada uno independientemente hidrógeno o un grupo alquilo sustituido o no sustituido que presenta de 1 a 5 átomos de carbono.
Fórmula química 31
En la presente memoria, n es un número entero de 1 a 7.
Tal como se describió anteriormente, el componente de diol de la resina de poliéster puede incluir del 5 al 60% en moles de dianhidrohexitol. Si el contenido de dianhidrohexitol en el componente de diol es menor del 5% en moles, la resistencia al calor o resistencia química de la resina de poliéster que va a prepararse será insuficiente, y la propiedad de viscosidad en fusión de la resina de poliéster descrita anteriormente puede no obtenerse. Además, si el contenido de dianhidrohexitol es de más del 60% en moles, el aspecto de la resina de poliéster o el producto puede deteriorarse o puede producirse amarilleamiento.
El tetrapolímero de poliéster puede presentar un peso molecular promedio en peso de 10.000 a 100.000 y una temperatura de transición vítrea de 0 a 200°C.
La resina de poliéster puede proporcionarse mediante un método de preparación de la resina de poliéster que incluye las etapas de: esterificar un componente de diol que contiene del 5 al 60% en moles de isosorbida como dianhidrohexitol, del 5 al 80% en moles de ciclohexanodimetanol y una cantidad residual de otro compuesto de diol con un componente de ácido dicarboxílico que contiene ácido tereftálico; añadir un estabilizador a base de fósforo cuando el grado de esterificación alcanza al menos el 80%; y someter el producto de esterificación a policondensación.
Según el método de preparación de la resina de poliéster, se utiliza un catalizador que incluye un compuesto de cinc para la reacción de esterificación, se añade un estabilizador a base de fósforo a la disolución de reacción al final de la reacción de esterificación, por ejemplo, cuando el grado de esterificación alcanza al menos el 80%, y el producto de esterificación resultante se somete a policondensación, proporcionando de ese modo una resina de poliéster que presenta propiedades físicas de alta resistencia al calor, retardancia de la llama y resistencia al impacto, y presenta una excelente propiedad de aspecto, alta transparencia y una excelente propiedad de moldeo.
Las descripciones detalladas del componente de ácido dicarboxílico que contiene ácido tereftálico, ciclohexanodimetanol, isosorbida y otros compuestos de diol son las mismas que se describieron anteriormente. La reacción de esterificación entre los componentes de ácido dicarboxílico y los componentes de diol puede llevarse a cabo a una presión de 0 a 10,0 kg/cm2 y una temperatura de 150 a 300°C. Las condiciones de la reacción de esterificación pueden variarse apropiadamente dependiendo de las características específicas del poliéster final, la razón molar entre los componentes de ácido dicarboxílico y glicol, o las condiciones de procesamiento. Las condiciones a modo de ejemplo preferidas para la reacción de esterificación incluyen una presión de 0 a 5,0 kg/cm2, más preferentemente de 0,1 a 3,0 kg/cm2 y una temperatura de 200 a 270°C, más preferentemente de 240 a 260°C.
La reacción de esterificación puede llevarse a cabo de una manera discontinua o continua. Las materias primas respectivas pueden añadirse por separado, pero se añaden preferentemente en forma de una suspensión mezclando los componentes de diol con los componentes de ácido dicarboxílico. La suspensión puede prepararse disolviendo los componentes de diol tales como dianhidrohexitol en forma de un sólido a temperatura ambiente en agua o etilenglicol, y luego mezclando la disolución con los componentes de ácido dicarboxílico que contienen ácido tereftálico. Alternativamente, la suspensión puede prepararse fundiendo dianhidrohexitol a 60°C o más, y luego mezclando el dianhidrohexitol fundido con los componentes de ácido dicarboxílico que contienen ácido tereftálico y otros componentes de diol. Puede añadirse agua a la suspensión de los componentes de ácido dicarboxílico y los componentes terpolimerizados de diol de dianhidrohexitol y etilenglicol, potenciando de ese modo la fluidez de la suspensión.
La razón molar entre los componentes de ácido dicarboxílico y los componentes de diol que participan en la reacción de esterificación puede ser de 1:1,05 a 1:3,0. Si la razón molar del componente de ácido dicarboxílico:componente de diol es menor de 1:1,05, los componentes de ácido dicarboxílico pueden permanecer sin reaccionar tras la polimerización, provocando una mala transparencia de la resina. Además, si la razón molar excede de 1:3,0, la tasa de polimerización puede reducirse o la productividad de la resina puede deteriorarse.
La etapa de reacción de policondensación de los productos de esterificación puede incluir la etapa de hacer reaccionar los productos de esterificación del componente de ácido dicarboxílico y el componente de diol a una temperatura de 150 a 300°C y una presión reducida de 600 a 0,01 mmHg durante de 1 a 24 horas.
La reacción de policondensación puede llevarse a cabo a una temperatura de 150 a 300°C, preferentemente de 200 a 290°C, y más preferentemente de 260 a 280°C, y una presión reducida de 600 a 0,01 mmHg, preferentemente de 200 a 0,05 mmHg, y más preferentemente de 100 a 0,1 mmHg. La condición de presión reducida de la reacción de policondensación permite la eliminación de glicol, que es un subproducto de la reacción de policondensación, del sistema. Si la reacción de policondensación se lleva a cabo fuera del intervalo de presión reducida de 400 a 0,01 mmHg, la eliminación del subproducto puede ser insuficiente.
Si la reacción de policondensación se lleva a cabo fuera del intervalo de temperatura de 150 a 300°C, es decir, si la reacción de policondensación se lleva a cabo a una temperatura de menos de 150°C, el glicol, que es un subproducto de la reacción de policondensación, no puede eliminarse eficazmente del sistema, y como resultado, la viscosidad intrínseca del producto de reacción final puede reducirse, lo que deteriora las propiedades físicas de la resina de poliéster, y si la reacción se lleva a cabo a una temperatura de más de 300°C, hay una alta posibilidad de que pueda producirse amarilleamiento en el aspecto de la resina de poliéster. La reacción de policondensación puede llevarse a cabo durante un tiempo necesario para que la viscosidad intrínseca del producto de reacción final alcance un nivel apropiado, por ejemplo, durante un tiempo de retención promedio de 1 a 24 horas.
El método de preparación de la composición de resina de poliéster puede incluir además la etapa de añadir un catalizador de policondensación. El catalizador de policondensación puede añadirse al producto de reacción de esterificación o transesterificación antes del inicio de la reacción de policondensación. Alternativamente, el catalizador de policondensación puede añadirse a una mezcla que contiene los componentes de diol y los componentes de ácido dicarboxílico antes o durante la reacción de esterificación.
Como catalizador de policondensación, puede utilizarse un compuesto de titanio, un compuesto de germanio, un compuesto de antimonio, un compuesto de aluminio, un compuesto de estaño, o una mezcla de los mismos.
Ejemplos del compuesto de titanio y el compuesto de germanio son los mismos que los descritos anteriormente. La composición de resina de polímero según la presente invención incluye uno o más terpolímeros seleccionados de entre el grupo que consiste en un terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, un terpolímero de injerto de vinilo aromático-caucho a base de dieno-metacrilato de alquilo y un terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo.
El terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado puede ser un caucho de núcleo-envoltura, en el que su tamaño de partícula medio puede ser de 0,01 a 5 |im, su razón de injerto puede ser del 5 al 90%, la temperatura de transición vítrea del núcleo puede ser de -20°C o inferior y la temperatura de transición vítrea de la envoltura puede ser de 20°C o superior.
El terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado es un caucho de núcleo-envoltura preparado mediante un procedimiento de polimerización en masa o polimerización en emulsión, en el que su tamaño de partícula medio puede ser de 0,01 a 5 |im, su razón de injerto puede ser del 5 al 90%, la temperatura de transición vítrea del núcleo puede ser de -20°C o inferior y la temperatura de transición vítrea de la envoltura puede ser de 20°C o superior, y opcionalmente, la envoltura puede contener o no un grupo funcional tal como metacrilato de glicidilo o anhídrido maleico.
En el terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, el nitrilo insaturado puede ser uno o más seleccionados de entre el grupo que consiste en acrilonitrilo, metacrilonitrilo, etacrilonitrilo, fenilacrilonitrilo y a-cloroacrilonitrilo.
En los terpolímeros de injerto anteriores, el caucho a base de dieno puede ser un caucho de tipo butadieno o un caucho de tipo isopreno.
Además, en los terpolímeros de injerto anteriores, el vinilo aromático puede ser uno o más seleccionados de entre el grupo que consiste en estireno, a-metilestirenoviniltolueno, t-butilestireno, estireno sustituido con halógeno, 1,3-dimetilestireno, 2,4-dimetilestireno y etilestireno.
Los cauchos de núcleo-envoltura pueden presentar opcionalmente una morfología con distribución monomodal de un tamaño de partícula medio de 0,01 a 5 |im o una morfología con distribución multimodal de un tamaño de partícula medio de 0,01 a 5 |im.
El metacrilato de alquilo puede ser uno o más seleccionados de entre el grupo que consiste en metacrilato de metilo, metacrilato de etilo, metacrilato de propilo, metacrilato de isopropilo y metacrilato de butilo.
Preferentemente, el terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado puede ser un terpolímero de injerto de acrilonitrilo-butadieno-estireno, y el terpolímero de injerto de vinilo aromáticocaucho a base de dieno-metacrilato de alquilo puede ser un terpolímero de injerto de metacrilato de metilo-butadieno-estireno. Además, el terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo puede ser un terpolímero de injerto de acrilato de butilo/silicona-metacrilato de metilo.
El policarbonato puede presentar una temperatura de transición vítrea de 50 a 200°C y un peso molecular promedio en peso de 10.000 a 200.000.
La composición de resina de polímero puede incluir además uno o más seleccionados de entre el grupo que consiste en un terpolímero de vinilo aromático-nitrilo insaturado, un compatibilizador a base de metacrilato de glicidilo-vinilo aromático-nitrilo insaturado, un compatibilizador a base de anhídrido maleico-vinilo aromático-nitrilo insaturado, un compatibilizador a base de metacrilato de glicidilo-acrilato de alquilo-etileno saturado y un agente anti-hidrólisis a base de carbodiimida.
La composición de resina de polímero puede incluir el 80% en peso o menos del terpolímero de nitrilo insaturado-vinilo aromático, el 50% en peso o menos del compatibilizador a base de metacrilato de glicidilo-vinilo aromático-nitrilo insaturado, el 50% en peso o menos del compatibilizador a base de anhídrido maleico-vinilo aromático-nitrilo insaturado, el 50% en peso o menos del compatibilizador a base de metacrilato de glicidiloacrilato de alquilo-etileno saturado y 30% en peso o menos del agente anti-hidrólisis a base de carbodiimida. El acrilato de alquilo puede ser uno o más seleccionados de entre el grupo que consiste en acrilato de metilo, acrilato de etilo, acrilato de propilo, acrilato de isopropilo, acrilato de butilo, acrilato de hexilo, acrilato de octilo y acrilato de 2-etilhexilo.
El terpolímero de nitrilo insaturado-vinilo aromático puede presentar una temperatura de transición vítrea de 50 a 200°C y un peso molecular promedio en peso de 10.000 a 5.000.000.
El compatibilizador a base de metacrilato de glicidilo-vinilo aromático-nitrilo insaturado puede presentar una temperatura de transición vítrea de 20 a 200°C y un peso molecular promedio en peso de 200 a 300.000, y opcionalmente, puede reemplazarse por vinilo aromático-metacrilato de glicidilo.
El compatibilizador a base de anhídrido maleico-vinilo aromático-nitrilo insaturado puede presentar una temperatura de transición vítrea de 20 a 200°C y un peso molecular promedio en peso de 200 a 300.000, y el compatibilizador a base de metacrilato de glicidilo-acrilato de alquilo-etileno saturado puede presentar una temperatura de transición vítrea de -150 a 200°C y un peso molecular promedio en peso de 200 a 300.000.
Además, el agente anti-hidrólisis a base de carbodiimida puede presentar un peso molecular promedio en peso de 50 a 300.000 y puede estar representado por la siguiente fórmula química 4 o fórmula química 5.
Fórmula química 41
Ri -N=C=N-R2
En la presente memoria, Ri y R2 son cada uno independientemente un átomo de hidrógeno, un grupo alquilo que presenta de 1 a 20 átomos de carbono o un grupo arilo que presenta de 6 a 36 átomos de carbono.
Fórmula química 51
En la presente memoria, R es un grupo alquilo que presenta de 1 a 20 átomos de carbono o un grupo arilo que presenta de 6 a 36 átomos de carbono, y n es un número entero de 2 a 30.000 y representa un grado de polimerización promedio.
La composición de resina de polímero puede incluir: el 10% en peso o menos de uno o más aditivos seleccionados de entre el grupo que consiste en un antioxidante, un lubricante, un fotoestabilizador, un absorbente de luz, un inhibidor de la transesterificación y un agente anti-hidrólisis, basándose en la composición de resina total que se compone de un tetrapolímero de poliéster que incluye un residuo de un componente de ácido dicarboxílico que contiene ácido tereftálico y un residuo de un componente de diol que contiene dianhidrohexitol; y uno o más terpolímeros seleccionados de entre el grupo que consiste en un terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, un terpolímero de injerto de vinilo aromático-caucho a base de dieno-metacrilato de alquilo y un terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo.
El antioxidante fenólico impedido puede presentar un peso molecular promedio en peso de 50 a 300.000.
El antioxidante a base de fosfito puede seleccionarse del grupo que consiste en la siguiente fórmula química 6, fórmula química 7 y fórmula química 8.
Fórmula química 61
En la presente memoria, R1 y R2 son cada uno independientemente un grupo alquilo sustituido o no sustituido que presenta de 1 a 40 átomos de carbono o un grupo arilo sustituido o no sustituido que presenta de 6 a 40 átomos de carbono.
Fórmula química 71
En la presente memoria, Ri y R2 son cada uno independientemente un grupo alquilo sustituido o no sustituido que presenta de 1 a 40 átomos de carbono o un grupo arilo sustituido o no sustituido que presenta de 6 a 40 átomos de carbono, y n es un número entero de 1 o más y representa una unidad de repetición sustituida.
Fórmula química 81
En la presente memoria, Ri, R2, R3, y R4 son cada uno independientemente un grupo alquilo sustituido o no sustituido que presenta de 1 a 40 átomos de carbono o un grupo arilo sustituido o no sustituido que presenta de 6 a 40 átomos de carbono.
El antioxidante a base de tioéster puede ser un compuesto representado por la siguiente fórmula química 9 o fórmula química 10.
Fórmula química 91
Fórmula química 101
En la presente memoria, R3 y R4 son cada uno independientemente un grupo alquilo sustituido o no sustituido que presenta de 1 a 40 átomos de carbono o un grupo arilo sustituido o no sustituido que presenta de 6 a 40 átomos de carbono.
El lubricante puede ser uno o más seleccionados de entre el grupo que consiste en un lubricante a base de estearato de metal, un lubricante a base de amida, un lubricante a base de parafina y un lubricante a base de éster.
El fotoestabilizador y el absorbente de luz puede ser un fotoestabilizador a base de HALS, un absorbente de luz a base de benzotriazol o un absorbente de luz a base de benzofenona.
El inhibidor de la transesterificación puede ser un compuesto de fósforo que contiene al menos un grupo funcional hidroxilo y un grupo funcional éster alquílico o un compuesto de hidrazina que contiene una unidad representada por la siguiente fórmula química 11.
Fórmula química 111
Además, la composición de resina de polímero según la presente invención puede incluir además un aditivo seleccionado de entre el grupo que consiste en un extensor de cadena o un agente de acoplamiento que contiene una unidad de metacrilato de glicidilo, un aditivo inorgánico, una carga, un colorante, un pigmento y un agente de coloración.
A continuación en la presente memoria, se explicarán ejemplos preferidos de la presente invención con mayor detalle. Sin embargo, estos ejemplos se proporcionan a título ilustrativo y no limitativo del alcance de la presente invención.
Ejemplo 1
Se añadieron juntos el 3% en peso de acrilonitrilo-estireno-metacrilato de glicidilo, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 70% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 140°C, peso molecular promedio en peso: 40.000), el 10% en peso de un terpolímero de injerto de acrilonitrilo-butadieno-estireno, el 5% en peso de un terpolímero de injerto de metacrilato de metilo-butadieno-estireno y el 15% en peso de policarbonato, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
En este sentido, el poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol era una resina respetuosa con el medio ambiente que presentaba alta resistencia al impacto, ECOZEN disponible de SK Chemicals (Corea), el terpolímero de injerto de acrilonitrilo-butadieno-estireno era un injerto de tipo caucho de núcleo-envoltura ABS, HR-181 disponible de Kumho Petrochemical Co., el terpolímero de injerto de metacrilato de metilo-butadieno-estireno era un injerto de tipo caucho de núcleo-envoltura MBS, M-511 disponible de KANEKA Co. (Japón), el policarbonato era 3020PJ disponible de Samyang Corp., el acrilonitrilo-estirenometacrilato de glicidilo era SAG-001 disponible de SUNNY FC (China), el antioxidante primario fenólico era AO-60 disponible de ADEKA Corp. (Japón) y el antioxidante secundario a base de fosfito era S-9228 disponible de DOVER Chemical Corp. (EE.UU.).
Ejemplo 2
Se añadieron juntos el 3% en peso de acrilonitrilo-estireno-metacrilato de glicidilo, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 70% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 130°C, peso molecular promedio en peso: 40.000), el 10% en peso de un terpolímero de injerto de acrilonitrilo-butadieno-estireno, el 5% en peso de un terpolímero de injerto de metacrilato de metilo-butadieno-estireno y el 15% en peso de policarbonato, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
Ejemplo 3
Se añadieron juntos el 3% en peso de acrilonitrilo-estireno-metacrilato de glicidilo, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 70% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 120°C, peso molecular promedio en peso: 50.000), el 5% en peso de un terpolímero de injerto de acrilonitrilo-butadieno-estireno, el 10% en peso de un terpolímero de injerto de metacrilato de metilo-butadieno-estireno y el 15% en peso de policarbonato, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
Ejemplo 4
Se añadieron juntos el 2% en peso de acrilonitrilo-estireno-metacrilato de glicidilo, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 70% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 130°C, peso molecular promedio en peso: 40000), el 15% en peso de un terpolímero de injerto de metacrilato de metilo-butadieno-estireno y el 15% en peso de policarbonato, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
Ejemplo 5
Se añadieron juntos el 3% en peso de acrilonitrilo-estireno-anhídrido maleico, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 70% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 130°C, peso molecular promedio en peso: 40.000), el 15% en peso de un terpolímero de injerto de metacrilato de metilo-butadieno-estireno y el 15% en peso de policarbonato, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
En este sentido, el acrilonitrilo-estireno-anhídrido maleico era SAM-002 disponible de SUNNY FC (China).
Ejemplo 6
Se añadieron juntos el 3% en peso de acrilonitrilo-estireno-anhídrido maleico, el 0,5% en peso de un agente anti-hidrólisis a base de carbodiimida, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 70% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 130°C, peso molecular promedio en peso: 40.000), el 15% en peso de un terpolímero de injerto de metacrilato de metilo-butadieno-estireno y el 15% en peso de policarbonato, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
En este sentido, el agente anti-hidrólisis a base de carbodiimida era 9000 disponible de Raschig GmbH (Alemania).
Ejemplo 7
Se añadieron juntos el 3% en peso de acrilonitrilo-estireno-anhídrido maleico, el 0,5% en peso de un agente anti-hidrólisis a base de carbodiimida, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 65% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 130°C, peso molecular promedio en peso: 40.000), el 15% en peso de un terpolímero de injerto de acrilonitrilo-butadieno-estireno y el 20% en peso de policarbonato, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
Ejemplo 8
Se añadieron juntos el 2% en peso de acrilonitrilo-estireno-metacrilato de glicidilo, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 70% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 140°C, peso molecular promedio en peso: 40.000), el 20% en peso de un terpolímero de injerto de metacrilato de metilo-butadieno-estireno y el 10% en peso de un
terpolímero de acrilonitrilo-estireno, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
En este sentido, el terpolímero de acrilonitrilo-estireno era un producto de SAN a granel, SAN-326 disponible de Kumho Petrochemical Co., y el antioxidante secundario a base de fosfito era Igarfos 168 y P-EPQ disponible de Clariant Chemicals (Suiza).
Ejemplo 9
Se añadieron juntos el 3% en peso de acrilonitrilo-estireno-metacrilato de glicidilo, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 70% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 120°C, peso molecular promedio en peso: 50.000), el 15% en peso de un terpolímero de injerto de acrilato de butilo/silicona-metacrilato de metilo y el 15% en peso de policarbonato, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
En este sentido, el terpolímero de injerto de acrilato de butilo/silicona-metacrilato de metilo era un injerto de tipo caucho de núcleo-envoltura MBS, S-2001 disponible de Mitsubishi Rayon Co. (Japón).
Ejemplo 10
Se añadieron juntos el 3% en peso de acrilonitrilo-estireno-metacrilato de glicidilo, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 70% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 120°C, peso molecular promedio en peso: 50.000), el 10% en peso de un terpolímero de injerto de acrilonitrilo-butadieno-estireno, el 5% en peso de un terpolímero de injerto de metacrilato de metilo-butadieno-estireno, el 10% en peso de policarbonato general y el 5% en peso de policarbonato de polímero, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
En este sentido, el policarbonato general era 3020PJ disponible de Samyang Corp., y el policarbonato de polímero era 3030PJ disponible de Samyang Corp.
Ejemplo 11
Se añadieron juntos el 2% en peso de acrilonitrilo-estireno-anhídrido maleico, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 60% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 120°C, peso molecular promedio en peso: 50.000), el 10% en peso de un terpolímero de injerto de acrilonitrilo-butadieno-estireno, el 23% en peso de policarbonato y el 7% en peso de estireno-N-fenilmaleimida-anhídrido maleico, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
En este sentido, el policarbonato era 3030PJ disponible de Samyang Corp., el estireno-N-fenilmaleimida-anhídrido maleico era MS-NI disponible de DENKI KAGAKU (Japón) y el acrilonitrilo-estireno-anhídrido maleico era un compatibilizador SAM-002 disponible de SUNNY FC (China).
Ejemplo 12
Se añadieron juntos el 2% en peso de acrilonitrilo-estireno-anhídrido maleico, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 60% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 120°C, peso molecular promedio en peso: 50.000), el 10% en peso de un terpolímero de injerto de metacrilato de metilo-butadieno-estireno, el 23% en peso de policarbonato y el 7% en peso de estireno-N-fenilmaleimida-anhídrido maleico, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
En este sentido, el policarbonato era 3030PJ disponible de Samyang Corp., el estireno-N-fenilmaleimida-anhídrido maleico era MS-NI disponible de DENKI KAGAKU (Japón) y el acrilonitrilo-estireno-anhídrido maleico era un compatibilizador SAM-002 disponible de SUNNY FC (China).
Ejemplo 13
Se añadieron juntos el 2% en peso de acrilonitrilo-estireno-anhídrido maleico, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 60% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 120°C, peso molecular promedio en peso: 50.000), el 10% en peso de un terpolímero de injerto de metacrilato de metilo-butadieno-estireno, el 23% en peso de policarbonato y el 7% en peso de estireno-acrilonitrilo-N-fenilmaleimida, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
En este sentido, el policarbonato era 3030PJ disponible de Samyang Corp., el estireno-acrilonitrilo-N-fenilmaleimida era P-1460 disponible de NIPPON SHOKUBAI (Japón) y el acrilonitrilo-estireno-anhídrido maleico era un compatibilizador SAM-002 disponible de SUNNY FC (China).
Ejemplo 14
Se añadieron el 0,5% en peso de acrilonitrilo-estireno-metacrilato de glicidilo, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 50% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 95°C, peso molecular promedio en peso: 50.000), el 20% en peso de un terpolímero de injerto de acrilonitrilo-butadieno-estireno y el 30% en peso de acrilonitrilo-a-metilestireno, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
En este sentido, el acrilonitrilo-a-metilestireno era VLS disponible de STYROLUTION (Alemania), y el acrilonitrilo-estireno-metacrilato de glicidilo era un compatibilizador SAG-005 disponible de SUNNY FC (China).
Ejemplo 15
Se añadieron juntos el 0,5% en peso de acrilonitrilo-estireno-metacrilato de glicidilo, el 0,2% en peso de un antioxidante primario fenólico y el 0,2% en peso de un antioxidante secundario a base de fosfito, basándose en el 100% en peso de una resina que consiste en el 50% en peso de poliéster de tetrapolímero de ácido tereftálico-isosorbida-1,4-ciclohexanodiol-etilenglicol (Tg: 110°C, peso molecular promedio en peso: 50.000), el 20% en peso de un terpolímero de injerto de acrilonitrilo-butadieno-estireno y el 30% en peso de acrilonitrilo-a-metilestireno, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar un gránulo.
En este sentido, el acrilonitrilo-a-metilestireno era VLS disponible de STYROLUTION (Alemania), y el acrilonitrilo-estireno-metacrilato de glicidilo era un compatibilizador SAG-005 disponible de SUNNY FC (China).
Ejemplos comparativos 1 a 5
Se añadieron juntos los componentes tal como se facilitan en la siguiente tabla 4, y se llevó a cabo uniformemente la extrusión por amasado utilizando una prensa extrusora de amasado de doble husillo (O: 40 mm, L/D = 40) para preparar gránulos.
<Ejemplos experimentales: Prueba de propiedades físicas de artículos moldeados fabricados a partir de una composición de resina de polímero>
Se inyectaron los gránulos preparados según los ejemplos 1 a 15 y ejemplos comparativos 1 a 5 utilizando una máquina de inyección a una temperatura de inyección de 250°C en las mismas condiciones, y luego se ajustaron las muestras de prueba inyectadas en condiciones de 23±2°C y humedad relativa del 50±5%. Se midieron sus propiedades mecánicas tal como sigue. Los resultados de prueba se facilitan en las siguientes tablas 1 a 4.
Ejemplo experimental 1: Prueba de resistencia al impacto
Se prepararon muestras de prueba según la norma ASTM D 256, y se midió su resistencia al impacto utilizando un instrumento de prueba de impacto Izod (Toyoseiki).
Ejemplo experimental 2: Prueba de la propiedad de tracción
Se prepararon muestras de prueba según la norma ASTM D 638, y se midieron su resistencia a la tracción y elongación utilizando una máquina de pruebas universal (Zwick Roell Z010).
Ejemplo experimental 3: Prueba de la propiedad de flexión
Se prepararon muestras de prueba según la norma ASTM D 790, y se midieron su resistencia a la flexión y módulo de flexión utilizando una máquina de pruebas universal (Zwick Roell Z010).
Ejemplo experimental 4: Prueba de resistencia al calor
Se prepararon muestras de prueba según la norma ASTM D 648, y se midió su resistencia al calor utilizando un instrumento de prueba de resistencia al calor (HDT Tester, Toyoseiki).
Ejemplo experimental 5: Prueba de índice de fusión
Se prepararon muestras de prueba según la norma ASTM D1238, y se midió su índice de fusión utilizando un medidor del índice de flujo en estado fundido (Davenport).
ÍTabla 11
ÍTabla 21
ÍTabla 31
ÍTabla 41
Tal como se muestra en los resultados de prueba, los ejemplos mostraron una excelente resistencia al calor o resistencia al impacto, en comparación con los ejemplos comparativos, lo que indica que la composición de resina de polímero según la presente invención presenta propiedades físicas de resistencia al calor o resistencia al impacto mejorada al tiempo que los componentes de la misma son respetuosos con el medio ambiente.
Claims (17)
1. Composición de resina de polímero, que comprende:
un tetrapolímero de poliéster que incluye un residuo de un componente de ácido dicarboxílico que contiene ácido tereftálico y un residuo de un componente de diol que contiene dianhidrohexitol; y
uno o más terpolímeros seleccionados de entre el grupo que consiste en un terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, un terpolímero de injerto de vinilo aromático-caucho a base de dieno-metacrilato de alquilo y un terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo,
en la que la composición de resina de polímero comprende además uno o más seleccionados de entre el grupo que consiste en un compatibilizador a base de metacrilato de glicidilo-vinilo aromático-nitrilo insaturado y un compatibilizador a base de anhídrido maleico-vinilo aromático-nitrilo insaturado.
2. Composición de resina de polímero según la reivindicación 1, que comprende 5 a 90% en peso del tetrapolímero de poliéster y 1 a 80% en peso de uno o más terpolímeros seleccionados de entre el grupo que consiste en el terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, el terpolímero de injerto de vinilo aromático-caucho a base de dieno-metacrilato de alquilo y el terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo.
3. Composición de resina de polímero según la reivindicación 1, que comprende además 5 a 90% en peso de policarbonato.
4. Composición de resina de polímero según la reivindicación 1, que comprende además uno o más seleccionados de entre el grupo que consiste en un terpolímero de anhídrido maleico-maleimida aromática-vinilo aromático, un terpolímero de maleimida aromática-nitrilo insaturado-vinilo aromático, un terpolímero de ametilvinilo aromático-vinilo aromático y un terpolímero de a-metilvinilo aromático-nitrilo insaturado-vinilo aromático.
5. Composición de resina de polímero según la reivindicación 1, en la que en el tetrapolímero de poliéster, el componente de ácido dicarboxílico incluye además uno o más seleccionados de entre el grupo que consiste en ácidos dicarboxílicos aromáticos que presentan 8 a 20 átomos de carbono y ácidos dicarboxílicos alifáticos que presentan 4 a 20 átomos de carbono.
6. Composición de resina de polímero según la reivindicación 1, en la que en el tetrapolímero de poliéster, el dianhidrohexitol es isosorbida.
7. Composición de resina de polímero según la reivindicación 1, en la que en el tetrapolímero de poliéster, el contenido de dianhidrohexitol es 5 a 60% en moles, basándose en el contenido total del componente de diol.
8. Composición de resina de polímero según la reivindicación 1, en la que en el tetrapolímero de poliéster, el componente de diol incluye además uno o más seleccionados de entre el grupo que consiste en compuestos representados por las fórmulas químicas 1, 2 y 3 siguientes:
[Fórmula química 1]
en la que R1, R2, R3 y R4 son cada uno independientemente hidrógeno o un grupo alquilo sustituido o no sustituido que presenta 1 a 5 átomos de carbono, y n1 y n2 son cada uno independientemente un número entero de 0 a 3;
[Fórmula química 2]
en la que Ri, R2, R3 y R4 son cada uno independientemente hidrógeno o un grupo alquilo sustituido o no sustituido que presenta 1 a 5 átomos de carbono; y
[Fórmula química 3]
en la que n es un número entero de 1 a 7.
9. Composición de resina de polímero según la reivindicación 1, en la que en el tetrapolímero de poliéster, el componente de diol incluye además 1,4-ciclohexanodiol y etilenglicol.
10. Composición de resina de polímero según la reivindicación 1, en la que el terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado es un caucho de núcleo-envoltura, su tamaño de partícula medio es 0,01 a 5 |im, su razón de injerto es 5 a 90%, una temperatura de transición vítrea del núcleo es -20°C o inferior y una temperatura de transición vítrea de la envoltura es 20°C o superior.
11. Composición de resina de polímero según la reivindicación 1, en la que en el terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado, el nitrilo insaturado es uno o más seleccionados de entre el grupo que consiste en acrilonitrilo, metacrilonitrilo, etacrilonitrilo, fenilacrilonitrilo y a-cloroacrilonitrilo.
12. Composición de resina de polímero según la reivindicación 1, en la que en el terpolímero de injerto, el caucho a base de dieno es un caucho de tipo butadieno o un caucho de tipo isopreno.
13. Composición de resina de polímero según la reivindicación 1, en la que en el terpolímero de injerto, el vinilo aromático es uno o más seleccionados de entre el grupo que consiste en estireno, a-metilestirenoviniltolueno, t-butilestireno, estireno sustituido con halógeno, 1,3-dimetilestireno, 2,4-dimetilestireno y etilestireno.
14. Composición de resina de polímero según la reivindicación 1, en la que el terpolímero de injerto de vinilo aromático-caucho a base de dieno-nitrilo insaturado es un terpolímero de injerto de acrilonitrilo-butadienoestireno.
15. Composición de resina de polímero según la reivindicación 1, en la que el terpolímero de injerto de vinilo aromático-caucho a base de dieno-metacrilato de alquilo es un terpolímero de injerto de metacrilato de metilobutadieno-estireno.
16. Composición de resina de polímero según la reivindicación 1, en la que el terpolímero de injerto de acrilato de alquilo/silicona-metacrilato de alquilo es un terpolímero de injerto de acrilato de butilo/silicona-metacrilato de metilo.
17. Composición de resina de polímero según la reivindicación 1, que comprende además uno o más aditivos seleccionados de entre el grupo que consiste en un antioxidante, un lubricante, un fotoestabilizador, un fotoabsorbedor, un inhibidor de la transesterificación y un agente antihidrólisis.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020130013450A KR101922246B1 (ko) | 2013-02-06 | 2013-02-06 | 내충격성 또는 내열성이 우수한 고분자 수지 조성물 |
| PCT/KR2014/001029 WO2014123373A1 (ko) | 2013-02-06 | 2014-02-06 | 내충격성 또는 내열성이 우수한 고분자 수지 조성물 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2698355T3 true ES2698355T3 (es) | 2019-02-04 |
Family
ID=51299918
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES14749357T Active ES2698355T3 (es) | 2013-02-06 | 2014-02-06 | Composición de resina de polímero que presenta una resistencia al impacto o una resistencia al calor excelentes |
Country Status (7)
| Country | Link |
|---|---|
| US (1) | US9777151B2 (es) |
| EP (1) | EP2955204B1 (es) |
| JP (1) | JP6378211B2 (es) |
| KR (1) | KR101922246B1 (es) |
| CN (1) | CN104968726B (es) |
| ES (1) | ES2698355T3 (es) |
| WO (1) | WO2014123373A1 (es) |
Families Citing this family (24)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR102049411B1 (ko) * | 2013-06-11 | 2019-11-27 | 에스케이케미칼 주식회사 | 내약품성이 우수한 고분자 수지 조성물 |
| KR102049410B1 (ko) * | 2013-06-11 | 2019-11-27 | 에스케이케미칼 주식회사 | 자동차, 전기전자기기, 가전기기, 사무기기 또는 생활용품용 부품 |
| WO2016032179A1 (ko) * | 2014-08-25 | 2016-03-03 | 주식회사 삼양사 | 내열성 및 내화학성이 우수한 폴리술폰 공중합체 및 그 제조방법 |
| KR102208846B1 (ko) * | 2014-10-31 | 2021-01-27 | 에스케이케미칼 주식회사 | 고분자 수지 조성물 및 수지 성형품 |
| KR102119444B1 (ko) * | 2014-10-31 | 2020-06-16 | 에스케이케미칼 주식회사 | 센터페시아용 내화학성 고분자 수지 조성물 |
| KR102119445B1 (ko) * | 2014-10-31 | 2020-06-16 | 에스케이케미칼 주식회사 | 오버헤드콘솔용 내화학성 고분자 수지 조성물 |
| US9862809B2 (en) | 2015-07-31 | 2018-01-09 | Ticona Llc | Camera module |
| US10407605B2 (en) | 2015-07-31 | 2019-09-10 | Ticona Llc | Thermally conductive polymer composition |
| TWI708806B (zh) | 2015-08-17 | 2020-11-01 | 美商堤康那責任有限公司 | 用於相機模組之液晶聚合物組合物 |
| KR101912985B1 (ko) * | 2015-12-10 | 2018-10-29 | 주식회사 엘지화학 | 열가소성 수지 조성물 및 성형품 |
| FR3054551B1 (fr) * | 2016-07-29 | 2019-08-02 | Roquette Freres | Composition polymere comprenant un polyester thermoplastique |
| US20190185601A1 (en) * | 2016-09-01 | 2019-06-20 | Techno-Umg Co., Ltd. | Epoxy-modified vinyl copolymer, thermoplastic resin composition including said copolymer, and shaped article of said composition |
| KR102073762B1 (ko) | 2016-12-09 | 2020-02-05 | 주식회사 엘지화학 | 열가소성 수지 조성물 |
| US10633535B2 (en) | 2017-02-06 | 2020-04-28 | Ticona Llc | Polyester polymer compositions |
| WO2019076493A1 (de) * | 2017-10-16 | 2019-04-25 | Covestro Deutschland Ag | Flammwidrige polycarbonat-acrylat-kautschuk-zusammensetzung mit geringem bisphenol-a-gehalt |
| WO2019117524A1 (ko) * | 2017-12-11 | 2019-06-20 | 주식회사 엘지화학 | 내열 수지 조성물 |
| KR102210030B1 (ko) | 2017-12-11 | 2021-02-01 | 주식회사 엘지화학 | 내열 수지 조성물 |
| US11384238B2 (en) | 2018-02-08 | 2022-07-12 | Celanese Sales Germany Gmbh | Polymer composite containing recycled carbon fibers |
| JP7353288B2 (ja) | 2018-02-20 | 2023-09-29 | ティコナ・エルエルシー | 熱伝導性ポリマー組成物 |
| EP3960814B1 (en) * | 2019-04-26 | 2023-10-11 | Denka Company Limited | Thermoplastic resin composition and molded article thereof |
| CN114008137B (zh) | 2019-06-28 | 2024-06-28 | 科思创德国股份有限公司 | 矿物增强的共聚酯共混物 |
| CN111393587A (zh) * | 2019-12-20 | 2020-07-10 | 赣州能之光新材料有限公司 | 一种多元单体接枝abs高胶粉共聚物及其制备方法 |
| EP4247893A1 (en) * | 2020-11-20 | 2023-09-27 | Furanix Technologies B.V. | Polyester composition with improved impact properties |
| CN114316498A (zh) * | 2021-11-29 | 2022-04-12 | 金发科技股份有限公司 | 一种abs/pla合金材料及其制备方法与应用 |
Family Cites Families (38)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH0715038B2 (ja) * | 1989-07-26 | 1995-02-22 | 住友ダウ株式会社 | 熱可塑性樹脂組成物 |
| US5082897A (en) | 1989-12-15 | 1992-01-21 | Monsanto Company | Polymer blends of polycarbonate, pctg and abs |
| JP2979615B2 (ja) * | 1990-09-26 | 1999-11-15 | ジェイエスアール株式会社 | 塗装用熱可塑性樹脂組成物 |
| KR960007611B1 (ko) * | 1992-08-21 | 1996-06-07 | 주식회사 엘지화학 | 내마모성과 고온강도가 우수한 열가소성 수지 조성물 및 이로부터 이형 압출 성형된 윤활지지체 |
| US6063465A (en) * | 1998-04-23 | 2000-05-16 | Hna Holdings, Inc. | Polyester container and method for making same |
| US6140422A (en) * | 1998-04-23 | 2000-10-31 | E.I. Dupont De Nemours And Company | Polyesters including isosorbide as a comonomer blended with other thermoplastic polymers |
| JP2000313747A (ja) | 1999-04-30 | 2000-11-14 | Japan Polychem Corp | 光輝材含有ポリプロピレン系樹脂成形品の製造方法 |
| DE19962841A1 (de) * | 1999-12-23 | 2001-07-05 | Basf Ag | Schlagzähmodifizierte thermoplastische Polymermischungen auf der Basis von SO2-Copolymerisaten mit aliphatischer Hauptkette |
| US7015261B1 (en) * | 2000-11-17 | 2006-03-21 | Arkema Inc. | Impact modifier combination for polymers |
| US6485819B2 (en) * | 2000-12-19 | 2002-11-26 | E. I. Du Pont De Nemours And Company | Aliphatic-aromatic copolyesters |
| KR100957883B1 (ko) * | 2002-07-29 | 2010-05-13 | 바이엘 머티리얼사이언스 아게 | 난연성 폴리카르보네이트 성형 화합물 |
| US20060173154A1 (en) * | 2004-09-14 | 2006-08-03 | Charbonneau Larry F | Process for making low color poly(ethylene-co-isosorbide) terephthalate polymer |
| JP2006137888A (ja) * | 2004-11-15 | 2006-06-01 | Sumitomo Chemical Co Ltd | 光輝材含有樹脂組成物 |
| JP4705822B2 (ja) * | 2005-08-17 | 2011-06-22 | 出光興産株式会社 | 芳香族ポリカーボネート樹脂組成物 |
| TWI355401B (en) * | 2006-09-29 | 2012-01-01 | Cheil Ind Inc | Thermoplastic resin composition and plastic articl |
| JP2008115295A (ja) * | 2006-11-06 | 2008-05-22 | Mirai Kasei Kk | 超加工性高分子材料 |
| US7655737B2 (en) | 2006-11-16 | 2010-02-02 | Sabic Innovative Plastics Ip B.V. | Polycarbonate-polyester blends, methods of manufacture, and methods of use |
| KR101405869B1 (ko) | 2007-07-19 | 2014-06-12 | 에스케이케미칼주식회사 | 색상 안정성이 우수한 폴리에스테르/폴리카보네이트블렌드의 제조방법 |
| KR20090021716A (ko) | 2007-08-28 | 2009-03-04 | 에스케이케미칼주식회사 | 내열성이 우수한 폴리에스테르/폴리카보네이트 블렌드 |
| EP2108673A1 (en) * | 2008-04-11 | 2009-10-14 | DuPont Teijin Films U.S. Limited Partnership | Plastic film having a high breakdown voltage |
| JP2009275159A (ja) * | 2008-05-16 | 2009-11-26 | Toray Ind Inc | 難燃性熱可塑性樹脂組成物 |
| KR100989116B1 (ko) * | 2008-09-02 | 2010-10-20 | 제일모직주식회사 | 환경친화성 폴리유산 수지 조성물 |
| KR101098126B1 (ko) | 2008-09-24 | 2011-12-26 | 주식회사 엘지화학 | 충격강도 및 내열성이 우수한 친환경 수지 조성물 |
| JP2010077349A (ja) * | 2008-09-29 | 2010-04-08 | Toray Ind Inc | 樹脂組成物ならびにそれからなる成形品 |
| KR20110028696A (ko) * | 2009-09-14 | 2011-03-22 | 에스케이케미칼주식회사 | 아이소소바이드와 1,4-사이클로헥산디메탄올이 공중합된 폴리에스테르 수지 및 그 제조방법 |
| US8796356B2 (en) | 2009-09-23 | 2014-08-05 | Sabic Innovative Plastics Ip B.V. | Biodegradable aliphatic-aromatic copolyesters, methods of manufacture, and articles thereof |
| US8273849B2 (en) | 2009-12-30 | 2012-09-25 | Sabic Innovative Plastics Ip B.V. | Isosorbide-based polycarbonates, method of making, and articles formed therefrom |
| KR101297159B1 (ko) * | 2009-12-31 | 2013-08-21 | 제일모직주식회사 | 열가소성 수지 조성물 및 이를 이용한 성형품 |
| JP5545732B2 (ja) * | 2010-06-15 | 2014-07-09 | 三菱樹脂株式会社 | 樹脂組成物、及びそれを成形してなるフィルム |
| JP5664201B2 (ja) * | 2010-12-15 | 2015-02-04 | 東洋紡株式会社 | 成型用二軸配向ポリエステルフィルム |
| CN102604360B (zh) * | 2012-03-30 | 2014-06-18 | 深圳市科聚新材料有限公司 | 一种pc合金材料及其制备方法 |
| KR102049411B1 (ko) * | 2013-06-11 | 2019-11-27 | 에스케이케미칼 주식회사 | 내약품성이 우수한 고분자 수지 조성물 |
| KR102049410B1 (ko) * | 2013-06-11 | 2019-11-27 | 에스케이케미칼 주식회사 | 자동차, 전기전자기기, 가전기기, 사무기기 또는 생활용품용 부품 |
| KR102042692B1 (ko) * | 2013-06-28 | 2019-11-08 | 에스케이케미칼 주식회사 | 내약품성이 우수한 고내열 고분자 수지 조성물 |
| KR102046493B1 (ko) * | 2013-06-28 | 2019-11-19 | 에스케이케미칼 주식회사 | 자동차, 전기전자기기, 가전기기, 사무기기 또는 생활용품용 부품 |
| KR102056154B1 (ko) * | 2014-02-07 | 2019-12-16 | 에스케이케미칼 주식회사 | 스티어링 휠 리모콘 베젤용 고분자 수지 조성물 |
| KR102119444B1 (ko) * | 2014-10-31 | 2020-06-16 | 에스케이케미칼 주식회사 | 센터페시아용 내화학성 고분자 수지 조성물 |
| US9965513B2 (en) * | 2014-11-25 | 2018-05-08 | Sap Se | Set-orientated visibility state retrieval scheme |
-
2013
- 2013-02-06 KR KR1020130013450A patent/KR101922246B1/ko not_active Expired - Fee Related
-
2014
- 2014-02-06 US US14/765,942 patent/US9777151B2/en not_active Expired - Fee Related
- 2014-02-06 EP EP14749357.1A patent/EP2955204B1/en active Active
- 2014-02-06 WO PCT/KR2014/001029 patent/WO2014123373A1/ko not_active Ceased
- 2014-02-06 JP JP2015555926A patent/JP6378211B2/ja not_active Expired - Fee Related
- 2014-02-06 CN CN201480007654.5A patent/CN104968726B/zh not_active Expired - Fee Related
- 2014-02-06 ES ES14749357T patent/ES2698355T3/es active Active
Also Published As
| Publication number | Publication date |
|---|---|
| EP2955204A1 (en) | 2015-12-16 |
| JP6378211B2 (ja) | 2018-08-22 |
| US9777151B2 (en) | 2017-10-03 |
| CN104968726B (zh) | 2018-06-26 |
| KR101922246B1 (ko) | 2018-11-26 |
| CN104968726A (zh) | 2015-10-07 |
| WO2014123373A1 (ko) | 2014-08-14 |
| EP2955204A4 (en) | 2016-09-07 |
| KR20140100301A (ko) | 2014-08-14 |
| US20150368460A1 (en) | 2015-12-24 |
| JP2016505088A (ja) | 2016-02-18 |
| EP2955204B1 (en) | 2018-08-22 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2698355T3 (es) | Composición de resina de polímero que presenta una resistencia al impacto o una resistencia al calor excelentes | |
| US10287434B2 (en) | Polymer resin composition having excellent chemical resistance | |
| US9580596B2 (en) | Chemical resistant polymer composition for a center fascia | |
| JP6781539B2 (ja) | オーバーヘッドコンソール用耐薬品性高分子樹脂組成物 | |
| KR20180117990A (ko) | 고분자 수지 조성물 | |
| KR20150144114A (ko) | 내후성이 우수한 고분자 수지 조성물 | |
| US20160369094A1 (en) | High heat resistant polymer resin composition having excellent chemical resistane | |
| CN105377985B (zh) | 用于汽车、电气装置/电子装置、家用器具、办公设备或日用品的零件 | |
| TWI670325B (zh) | 具有優異阻燃性的聚合物樹脂組合物 | |
| US9725592B2 (en) | Components for vehicles, electric/electronic products, home appliances, office equipments or household items | |
| US20170002198A1 (en) | Thermoplastic Resin Composition and Article Comprising the Same | |
| KR20160057842A (ko) | 고분자 수지 조성물 | |
| KR102362662B1 (ko) | 폴리에스터 수지 조성물 | |
| KR20180040458A (ko) | 내크립성이 우수한 고분자 얼로이 수지 조성물 | |
| KR20180040463A (ko) | 친환경 고분자 얼로이 수지 조성물 | |
| US10723876B2 (en) | Thermoplastic resin composition and molded article comprising the same |
