ES2763636T3 - Poliéster polioles aromáticos, espumas de poliuretano modificadas con isocianurato, y métodos para fabricarlos - Google Patents
Poliéster polioles aromáticos, espumas de poliuretano modificadas con isocianurato, y métodos para fabricarlos Download PDFInfo
- Publication number
- ES2763636T3 ES2763636T3 ES10736309T ES10736309T ES2763636T3 ES 2763636 T3 ES2763636 T3 ES 2763636T3 ES 10736309 T ES10736309 T ES 10736309T ES 10736309 T ES10736309 T ES 10736309T ES 2763636 T3 ES2763636 T3 ES 2763636T3
- Authority
- ES
- Spain
- Prior art keywords
- acid
- aromatic polyester
- polyol
- polyester polyol
- mixture
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 229920005862 polyol Polymers 0.000 title claims description 45
- 238000000034 method Methods 0.000 title claims description 33
- -1 aromatic polyols Chemical class 0.000 title claims description 22
- 229920005830 Polyurethane Foam Polymers 0.000 title claims description 21
- 239000011496 polyurethane foam Substances 0.000 title claims description 21
- 229920000728 polyester Polymers 0.000 title description 2
- 125000003118 aryl group Chemical group 0.000 claims abstract description 102
- 239000000203 mixture Substances 0.000 claims abstract description 89
- 229920005906 polyester polyol Polymers 0.000 claims abstract description 83
- WNLRTRBMVRJNCN-UHFFFAOYSA-N adipic acid Chemical compound OC(=O)CCCCC(O)=O WNLRTRBMVRJNCN-UHFFFAOYSA-N 0.000 claims abstract description 54
- 150000003077 polyols Chemical group 0.000 claims abstract description 51
- 238000006243 chemical reaction Methods 0.000 claims abstract description 35
- 239000002253 acid Substances 0.000 claims abstract description 33
- NYHNVHGFPZAZGA-UHFFFAOYSA-N 2-hydroxyhexanoic acid Chemical compound CCCCC(O)C(O)=O NYHNVHGFPZAZGA-UHFFFAOYSA-N 0.000 claims abstract description 31
- OFOBLEOULBTSOW-UHFFFAOYSA-N Malonic acid Chemical compound OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 claims abstract description 29
- MUBZPKHOEPUJKR-UHFFFAOYSA-N Oxalic acid Chemical compound OC(=O)C(O)=O MUBZPKHOEPUJKR-UHFFFAOYSA-N 0.000 claims abstract description 27
- 239000001361 adipic acid Substances 0.000 claims abstract description 27
- 235000011037 adipic acid Nutrition 0.000 claims abstract description 27
- 150000002148 esters Chemical class 0.000 claims abstract description 27
- QTBSBXVTEAMEQO-UHFFFAOYSA-N Acetic acid Chemical compound CC(O)=O QTBSBXVTEAMEQO-UHFFFAOYSA-N 0.000 claims abstract description 25
- 150000001875 compounds Chemical class 0.000 claims abstract description 25
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 claims abstract description 21
- BDAGIHXWWSANSR-UHFFFAOYSA-N methanoic acid Natural products OC=O BDAGIHXWWSANSR-UHFFFAOYSA-N 0.000 claims abstract description 20
- KDYFGRWQOYBRFD-UHFFFAOYSA-N succinic acid Chemical compound OC(=O)CCC(O)=O KDYFGRWQOYBRFD-UHFFFAOYSA-N 0.000 claims abstract description 18
- FERIUCNNQQJTOY-UHFFFAOYSA-N Butyric acid Chemical compound CCCC(O)=O FERIUCNNQQJTOY-UHFFFAOYSA-N 0.000 claims abstract description 16
- XBDQKXXYIPTUBI-UHFFFAOYSA-N dimethylselenoniopropionate Natural products CCC(O)=O XBDQKXXYIPTUBI-UHFFFAOYSA-N 0.000 claims abstract description 16
- 230000032050 esterification Effects 0.000 claims abstract description 13
- 238000005886 esterification reaction Methods 0.000 claims abstract description 13
- RTBFRGCFXZNCOE-UHFFFAOYSA-N 1-methylsulfonylpiperidin-4-one Chemical compound CS(=O)(=O)N1CCC(=O)CC1 RTBFRGCFXZNCOE-UHFFFAOYSA-N 0.000 claims abstract description 12
- JFCQEDHGNNZCLN-UHFFFAOYSA-N anhydrous glutaric acid Natural products OC(=O)CCCC(O)=O JFCQEDHGNNZCLN-UHFFFAOYSA-N 0.000 claims abstract description 12
- 238000005809 transesterification reaction Methods 0.000 claims abstract description 12
- PHOJOSOUIAQEDH-UHFFFAOYSA-N 5-hydroxypentanoic acid Chemical compound OCCCCC(O)=O PHOJOSOUIAQEDH-UHFFFAOYSA-N 0.000 claims abstract description 11
- OSWFIVFLDKOXQC-UHFFFAOYSA-N 4-(3-methoxyphenyl)aniline Chemical compound COC1=CC=CC(C=2C=CC(N)=CC=2)=C1 OSWFIVFLDKOXQC-UHFFFAOYSA-N 0.000 claims abstract description 10
- 235000019253 formic acid Nutrition 0.000 claims abstract description 10
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims abstract description 10
- 150000002762 monocarboxylic acid derivatives Chemical class 0.000 claims abstract description 10
- 235000006408 oxalic acid Nutrition 0.000 claims abstract description 9
- 229940015975 1,2-hexanediol Drugs 0.000 claims abstract description 8
- FHKSXSQHXQEMOK-UHFFFAOYSA-N hexane-1,2-diol Chemical compound CCCCC(O)CO FHKSXSQHXQEMOK-UHFFFAOYSA-N 0.000 claims abstract description 8
- 125000004043 oxo group Chemical group O=* 0.000 claims abstract description 8
- 235000019260 propionic acid Nutrition 0.000 claims abstract description 8
- IUVKMZGDUIUOCP-BTNSXGMBSA-N quinbolone Chemical compound O([C@H]1CC[C@H]2[C@H]3[C@@H]([C@]4(C=CC(=O)C=C4CC3)C)CC[C@@]21C)C1=CCCC1 IUVKMZGDUIUOCP-BTNSXGMBSA-N 0.000 claims abstract description 8
- 239000001384 succinic acid Substances 0.000 claims abstract description 8
- ZFSLODLOARCGLH-UHFFFAOYSA-N isocyanuric acid Chemical compound OC1=NC(O)=NC(O)=N1 ZFSLODLOARCGLH-UHFFFAOYSA-N 0.000 claims description 20
- 239000000047 product Substances 0.000 claims description 18
- 238000004519 manufacturing process Methods 0.000 claims description 17
- 239000003921 oil Substances 0.000 claims description 17
- 239000012948 isocyanate Substances 0.000 claims description 16
- 239000004604 Blowing Agent Substances 0.000 claims description 15
- 239000004094 surface-active agent Substances 0.000 claims description 15
- KKEYFWRCBNTPAC-UHFFFAOYSA-N Terephthalic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)C=C1 KKEYFWRCBNTPAC-UHFFFAOYSA-N 0.000 claims description 12
- 239000003054 catalyst Substances 0.000 claims description 11
- 150000002513 isocyanates Chemical class 0.000 claims description 10
- 239000007795 chemical reaction product Substances 0.000 claims description 9
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 claims description 8
- MTHSVFCYNBDYFN-UHFFFAOYSA-N diethylene glycol Chemical compound OCCOCCO MTHSVFCYNBDYFN-UHFFFAOYSA-N 0.000 claims description 8
- 150000005846 sugar alcohols Polymers 0.000 claims description 8
- 125000001931 aliphatic group Chemical group 0.000 claims description 7
- 235000014113 dietary fatty acids Nutrition 0.000 claims description 7
- 229930195729 fatty acid Natural products 0.000 claims description 7
- 239000000194 fatty acid Substances 0.000 claims description 7
- 150000004665 fatty acids Chemical class 0.000 claims description 7
- PEDCQBHIVMGVHV-UHFFFAOYSA-N Glycerine Chemical compound OCC(O)CO PEDCQBHIVMGVHV-UHFFFAOYSA-N 0.000 claims description 6
- DNIAPMSPPWPWGF-UHFFFAOYSA-N Propylene glycol Chemical compound CC(O)CO DNIAPMSPPWPWGF-UHFFFAOYSA-N 0.000 claims description 6
- 238000005187 foaming Methods 0.000 claims description 6
- QQVIHTHCMHWDBS-UHFFFAOYSA-N isophthalic acid Chemical compound OC(=O)C1=CC=CC(C(O)=O)=C1 QQVIHTHCMHWDBS-UHFFFAOYSA-N 0.000 claims description 6
- WXZMFSXDPGVJKK-UHFFFAOYSA-N pentaerythritol Chemical compound OCC(CO)(CO)CO WXZMFSXDPGVJKK-UHFFFAOYSA-N 0.000 claims description 6
- XNGIFLGASWRNHJ-UHFFFAOYSA-N phthalic acid Chemical compound OC(=O)C1=CC=CC=C1C(O)=O XNGIFLGASWRNHJ-UHFFFAOYSA-N 0.000 claims description 6
- 229920005903 polyol mixture Polymers 0.000 claims description 6
- IAYPIBMASNFSPL-UHFFFAOYSA-N Ethylene oxide Chemical compound C1CO1 IAYPIBMASNFSPL-UHFFFAOYSA-N 0.000 claims description 5
- GOOHAUXETOMSMM-UHFFFAOYSA-N Propylene oxide Chemical compound CC1CO1 GOOHAUXETOMSMM-UHFFFAOYSA-N 0.000 claims description 5
- PFURGBBHAOXLIO-UHFFFAOYSA-N cyclohexane-1,2-diol Chemical compound OC1CCCCC1O PFURGBBHAOXLIO-UHFFFAOYSA-N 0.000 claims description 5
- ARCGXLSVLAOJQL-UHFFFAOYSA-N trimellitic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)C(C(O)=O)=C1 ARCGXLSVLAOJQL-UHFFFAOYSA-N 0.000 claims description 5
- TXBCBTDQIULDIA-UHFFFAOYSA-N 2-[[3-hydroxy-2,2-bis(hydroxymethyl)propoxy]methyl]-2-(hydroxymethyl)propane-1,3-diol Chemical compound OCC(CO)(CO)COCC(CO)(CO)CO TXBCBTDQIULDIA-UHFFFAOYSA-N 0.000 claims description 4
- 239000003063 flame retardant Substances 0.000 claims description 4
- IQPQWNKOIGAROB-UHFFFAOYSA-N isocyanate group Chemical group [N-]=C=O IQPQWNKOIGAROB-UHFFFAOYSA-N 0.000 claims description 4
- UWJJYHHHVWZFEP-UHFFFAOYSA-N pentane-1,1-diol Chemical compound CCCCC(O)O UWJJYHHHVWZFEP-UHFFFAOYSA-N 0.000 claims description 4
- LGRFSURHDFAFJT-UHFFFAOYSA-N phthalic anhydride Chemical compound C1=CC=C2C(=O)OC(=O)C2=C1 LGRFSURHDFAFJT-UHFFFAOYSA-N 0.000 claims description 4
- YPFDHNVEDLHUCE-UHFFFAOYSA-N propane-1,3-diol Chemical compound OCCCO YPFDHNVEDLHUCE-UHFFFAOYSA-N 0.000 claims description 4
- QXJQHYBHAIHNGG-UHFFFAOYSA-N trimethylolethane Chemical compound OCC(C)(CO)CO QXJQHYBHAIHNGG-UHFFFAOYSA-N 0.000 claims description 4
- CZMRCDWAGMRECN-UGDNZRGBSA-N Sucrose Chemical compound O[C@H]1[C@H](O)[C@@H](CO)O[C@@]1(CO)O[C@@H]1[C@H](O)[C@@H](O)[C@H](O)[C@@H](CO)O1 CZMRCDWAGMRECN-UGDNZRGBSA-N 0.000 claims description 3
- 229930006000 Sucrose Natural products 0.000 claims description 3
- ZJCCRDAZUWHFQH-UHFFFAOYSA-N Trimethylolpropane Chemical compound CCC(CO)(CO)CO ZJCCRDAZUWHFQH-UHFFFAOYSA-N 0.000 claims description 3
- 150000003022 phthalic acids Chemical class 0.000 claims description 3
- 239000005720 sucrose Substances 0.000 claims description 3
- KMOUUZVZFBCRAM-UHFFFAOYSA-N 1,2,3,6-tetrahydrophthalic anhydride Chemical compound C1C=CCC2C(=O)OC(=O)C21 KMOUUZVZFBCRAM-UHFFFAOYSA-N 0.000 claims description 2
- VLDPXPPHXDGHEW-UHFFFAOYSA-N 1-chloro-2-dichlorophosphoryloxybenzene Chemical compound ClC1=CC=CC=C1OP(Cl)(Cl)=O VLDPXPPHXDGHEW-UHFFFAOYSA-N 0.000 claims description 2
- RNFJDJUURJAICM-UHFFFAOYSA-N 2,2,4,4,6,6-hexaphenoxy-1,3,5-triaza-2$l^{5},4$l^{5},6$l^{5}-triphosphacyclohexa-1,3,5-triene Chemical compound N=1P(OC=2C=CC=CC=2)(OC=2C=CC=CC=2)=NP(OC=2C=CC=CC=2)(OC=2C=CC=CC=2)=NP=1(OC=1C=CC=CC=1)OC1=CC=CC=C1 RNFJDJUURJAICM-UHFFFAOYSA-N 0.000 claims description 2
- 241001133760 Acoelorraphe Species 0.000 claims description 2
- 240000002791 Brassica napus Species 0.000 claims description 2
- 235000004977 Brassica sinapistrum Nutrition 0.000 claims description 2
- 244000060011 Cocos nucifera Species 0.000 claims description 2
- 235000013162 Cocos nucifera Nutrition 0.000 claims description 2
- 235000010469 Glycine max Nutrition 0.000 claims description 2
- 244000020551 Helianthus annuus Species 0.000 claims description 2
- 235000003222 Helianthus annuus Nutrition 0.000 claims description 2
- 239000006057 Non-nutritive feed additive Substances 0.000 claims description 2
- 239000002202 Polyethylene glycol Substances 0.000 claims description 2
- QHWKHLYUUZGSCW-UHFFFAOYSA-N Tetrabromophthalic anhydride Chemical compound BrC1=C(Br)C(Br)=C2C(=O)OC(=O)C2=C1Br QHWKHLYUUZGSCW-UHFFFAOYSA-N 0.000 claims description 2
- 239000003638 chemical reducing agent Substances 0.000 claims description 2
- 125000005442 diisocyanate group Chemical group 0.000 claims description 2
- SZXQTJUDPRGNJN-UHFFFAOYSA-N dipropylene glycol Chemical compound OCCCOCCCO SZXQTJUDPRGNJN-UHFFFAOYSA-N 0.000 claims description 2
- 239000002270 dispersing agent Substances 0.000 claims description 2
- 239000000945 filler Substances 0.000 claims description 2
- MHIBEGOZTWERHF-UHFFFAOYSA-N heptane-1,1-diol Chemical class CCCCCCC(O)O MHIBEGOZTWERHF-UHFFFAOYSA-N 0.000 claims description 2
- 125000000623 heterocyclic group Chemical group 0.000 claims description 2
- ACCCMOQWYVYDOT-UHFFFAOYSA-N hexane-1,1-diol Chemical compound CCCCCC(O)O ACCCMOQWYVYDOT-UHFFFAOYSA-N 0.000 claims description 2
- HOVAGTYPODGVJG-ZFYZTMLRSA-N methyl alpha-D-glucopyranoside Chemical compound CO[C@H]1O[C@H](CO)[C@@H](O)[C@H](O)[C@H]1O HOVAGTYPODGVJG-ZFYZTMLRSA-N 0.000 claims description 2
- OEIJHBUUFURJLI-UHFFFAOYSA-N octane-1,8-diol Chemical class OCCCCCCCCO OEIJHBUUFURJLI-UHFFFAOYSA-N 0.000 claims description 2
- 239000000049 pigment Substances 0.000 claims description 2
- 239000004014 plasticizer Substances 0.000 claims description 2
- 229920001223 polyethylene glycol Polymers 0.000 claims description 2
- 229920000223 polyglycerol Polymers 0.000 claims description 2
- 239000003760 tallow Substances 0.000 claims description 2
- AUHHYELHRWCWEZ-UHFFFAOYSA-N tetrachlorophthalic anhydride Chemical compound ClC1=C(Cl)C(Cl)=C2C(=O)OC(=O)C2=C1Cl AUHHYELHRWCWEZ-UHFFFAOYSA-N 0.000 claims description 2
- 150000003608 titanium Chemical class 0.000 claims description 2
- ZIBGPFATKBEMQZ-UHFFFAOYSA-N triethylene glycol Chemical compound OCCOCCOCCO ZIBGPFATKBEMQZ-UHFFFAOYSA-N 0.000 claims description 2
- FBPFZTCFMRRESA-FSIIMWSLSA-N D-Glucitol Natural products OC[C@H](O)[C@H](O)[C@@H](O)[C@H](O)CO FBPFZTCFMRRESA-FSIIMWSLSA-N 0.000 claims 3
- FBPFZTCFMRRESA-JGWLITMVSA-N D-glucitol Chemical compound OC[C@H](O)[C@@H](O)[C@H](O)[C@H](O)CO FBPFZTCFMRRESA-JGWLITMVSA-N 0.000 claims 3
- 239000000600 sorbitol Substances 0.000 claims 3
- KDYFGRWQOYBRFD-NUQCWPJISA-N butanedioic acid Chemical compound O[14C](=O)CC[14C](O)=O KDYFGRWQOYBRFD-NUQCWPJISA-N 0.000 claims 2
- 244000068988 Glycine max Species 0.000 claims 1
- 229910052783 alkali metal Inorganic materials 0.000 claims 1
- 150000001340 alkali metals Chemical class 0.000 claims 1
- 229910052784 alkaline earth metal Inorganic materials 0.000 claims 1
- 150000001342 alkaline earth metals Chemical class 0.000 claims 1
- 150000003973 alkyl amines Chemical group 0.000 claims 1
- WPYMKLBDIGXBTP-UHFFFAOYSA-N benzoic acid Chemical compound OC(=O)C1=CC=CC=C1 WPYMKLBDIGXBTP-UHFFFAOYSA-N 0.000 claims 1
- 150000001720 carbohydrates Chemical class 0.000 claims 1
- 150000002314 glycerols Chemical class 0.000 claims 1
- ZXEKIIBDNHEJCQ-UHFFFAOYSA-N isobutanol Chemical class CC(C)CO ZXEKIIBDNHEJCQ-UHFFFAOYSA-N 0.000 claims 1
- SLCVBVWXLSEKPL-UHFFFAOYSA-N neopentyl glycol Chemical class OCC(C)(C)CO SLCVBVWXLSEKPL-UHFFFAOYSA-N 0.000 claims 1
- 239000006260 foam Substances 0.000 description 20
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 19
- 229920001228 polyisocyanate Polymers 0.000 description 15
- 239000005056 polyisocyanate Substances 0.000 description 15
- WOZVHXUHUFLZGK-UHFFFAOYSA-N dimethyl terephthalate Chemical compound COC(=O)C1=CC=C(C(=O)OC)C=C1 WOZVHXUHUFLZGK-UHFFFAOYSA-N 0.000 description 9
- 235000011044 succinic acid Nutrition 0.000 description 8
- 150000007513 acids Chemical class 0.000 description 7
- 229930195733 hydrocarbon Natural products 0.000 description 7
- 150000002430 hydrocarbons Chemical class 0.000 description 7
- 239000000463 material Substances 0.000 description 7
- CURLTUGMZLYLDI-UHFFFAOYSA-N Carbon dioxide Chemical compound O=C=O CURLTUGMZLYLDI-UHFFFAOYSA-N 0.000 description 6
- OFBQJSOFQDEBGM-UHFFFAOYSA-N Pentane Chemical compound CCCCC OFBQJSOFQDEBGM-UHFFFAOYSA-N 0.000 description 6
- 238000007664 blowing Methods 0.000 description 6
- 238000000605 extraction Methods 0.000 description 6
- UPMLOUAZCHDJJD-UHFFFAOYSA-N 4,4'-Diphenylmethane Diisocyanate Chemical compound C1=CC(N=C=O)=CC=C1CC1=CC=C(N=C=O)C=C1 UPMLOUAZCHDJJD-UHFFFAOYSA-N 0.000 description 4
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 4
- 239000004215 Carbon black (E152) Substances 0.000 description 4
- RGSFGYAAUTVSQA-UHFFFAOYSA-N Cyclopentane Chemical compound C1CCCC1 RGSFGYAAUTVSQA-UHFFFAOYSA-N 0.000 description 4
- 229920006309 Invista Polymers 0.000 description 4
- 150000001298 alcohols Chemical class 0.000 description 4
- JHIVVAPYMSGYDF-UHFFFAOYSA-N cyclohexanone Chemical compound O=C1CCCCC1 JHIVVAPYMSGYDF-UHFFFAOYSA-N 0.000 description 4
- 238000005516 engineering process Methods 0.000 description 4
- 238000004817 gas chromatography Methods 0.000 description 4
- DCAYPVUWAIABOU-UHFFFAOYSA-N hexadecane Chemical compound CCCCCCCCCCCCCCCC DCAYPVUWAIABOU-UHFFFAOYSA-N 0.000 description 4
- 238000002156 mixing Methods 0.000 description 4
- 229920002635 polyurethane Polymers 0.000 description 4
- 239000004814 polyurethane Substances 0.000 description 4
- 238000012545 processing Methods 0.000 description 4
- 238000003809 water extraction Methods 0.000 description 4
- CZRCFAOMWRAFIC-UHFFFAOYSA-N 5-(tetradecyloxy)-2-furoic acid Chemical compound CCCCCCCCCCCCCCOC1=CC=C(C(O)=O)O1 CZRCFAOMWRAFIC-UHFFFAOYSA-N 0.000 description 3
- 239000000853 adhesive Substances 0.000 description 3
- 230000001070 adhesive effect Effects 0.000 description 3
- 229910002092 carbon dioxide Inorganic materials 0.000 description 3
- QWTDNUCVQCZILF-UHFFFAOYSA-N isopentane Chemical compound CCC(C)C QWTDNUCVQCZILF-UHFFFAOYSA-N 0.000 description 3
- RUOJZAUFBMNUDX-UHFFFAOYSA-N propylene carbonate Chemical compound CC1COC(=O)O1 RUOJZAUFBMNUDX-UHFFFAOYSA-N 0.000 description 3
- 229940032159 propylene carbonate Drugs 0.000 description 3
- 238000001644 13C nuclear magnetic resonance spectroscopy Methods 0.000 description 2
- XDTMQSROBMDMFD-UHFFFAOYSA-N Cyclohexane Chemical compound C1CCCCC1 XDTMQSROBMDMFD-UHFFFAOYSA-N 0.000 description 2
- VZCYOOQTPOCHFL-OWOJBTEDSA-N Fumaric acid Chemical compound OC(=O)\C=C\C(O)=O VZCYOOQTPOCHFL-OWOJBTEDSA-N 0.000 description 2
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 2
- 229920001283 Polyalkylene terephthalate Polymers 0.000 description 2
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 description 2
- 238000004458 analytical method Methods 0.000 description 2
- 239000012736 aqueous medium Substances 0.000 description 2
- 239000012298 atmosphere Substances 0.000 description 2
- 229920001400 block copolymer Polymers 0.000 description 2
- JHIWVOJDXOSYLW-UHFFFAOYSA-N butyl 2,2-difluorocyclopropane-1-carboxylate Chemical compound CCCCOC(=O)C1CC1(F)F JHIWVOJDXOSYLW-UHFFFAOYSA-N 0.000 description 2
- 239000006227 byproduct Substances 0.000 description 2
- 239000001569 carbon dioxide Substances 0.000 description 2
- 239000012159 carrier gas Substances 0.000 description 2
- HPXRVTGHNJAIIH-UHFFFAOYSA-N cyclohexanol Chemical compound OC1CCCCC1 HPXRVTGHNJAIIH-UHFFFAOYSA-N 0.000 description 2
- 150000002170 ethers Chemical class 0.000 description 2
- 230000004907 flux Effects 0.000 description 2
- 210000000497 foam cell Anatomy 0.000 description 2
- 238000009472 formulation Methods 0.000 description 2
- 239000001307 helium Substances 0.000 description 2
- 229910052734 helium Inorganic materials 0.000 description 2
- SWQJXJOGLNCZEY-UHFFFAOYSA-N helium atom Chemical compound [He] SWQJXJOGLNCZEY-UHFFFAOYSA-N 0.000 description 2
- DMEGYFMYUHOHGS-UHFFFAOYSA-N heptamethylene Natural products C1CCCCCC1 DMEGYFMYUHOHGS-UHFFFAOYSA-N 0.000 description 2
- FUZZWVXGSFPDMH-UHFFFAOYSA-N hexanoic acid Chemical compound CCCCCC(O)=O FUZZWVXGSFPDMH-UHFFFAOYSA-N 0.000 description 2
- 239000001257 hydrogen Substances 0.000 description 2
- 229910052739 hydrogen Inorganic materials 0.000 description 2
- 125000004435 hydrogen atom Chemical group [H]* 0.000 description 2
- 239000012212 insulator Substances 0.000 description 2
- JVTAAEKCZFNVCJ-UHFFFAOYSA-N lactic acid Chemical compound CC(O)C(O)=O JVTAAEKCZFNVCJ-UHFFFAOYSA-N 0.000 description 2
- 229910052757 nitrogen Inorganic materials 0.000 description 2
- BDJRBEYXGGNYIS-UHFFFAOYSA-N nonanedioic acid Chemical compound OC(=O)CCCCCCCC(O)=O BDJRBEYXGGNYIS-UHFFFAOYSA-N 0.000 description 2
- 230000003647 oxidation Effects 0.000 description 2
- 238000007254 oxidation reaction Methods 0.000 description 2
- WLJVNTCWHIRURA-UHFFFAOYSA-N pimelic acid Chemical compound OC(=O)CCCCCC(O)=O WLJVNTCWHIRURA-UHFFFAOYSA-N 0.000 description 2
- 229920003023 plastic Polymers 0.000 description 2
- 239000004033 plastic Substances 0.000 description 2
- 238000002360 preparation method Methods 0.000 description 2
- 239000011541 reaction mixture Substances 0.000 description 2
- 239000000523 sample Substances 0.000 description 2
- CXMXRPHRNRROMY-UHFFFAOYSA-N sebacic acid Chemical compound OC(=O)CCCCCCCCC(O)=O CXMXRPHRNRROMY-UHFFFAOYSA-N 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- 150000003444 succinic acids Chemical class 0.000 description 2
- 238000012360 testing method Methods 0.000 description 2
- VZCYOOQTPOCHFL-UHFFFAOYSA-N trans-butenedioic acid Natural products OC(=O)C=CC(O)=O VZCYOOQTPOCHFL-UHFFFAOYSA-N 0.000 description 2
- IMNIMPAHZVJRPE-UHFFFAOYSA-N triethylenediamine Chemical compound C1CN2CCN1CC2 IMNIMPAHZVJRPE-UHFFFAOYSA-N 0.000 description 2
- SRPWOOOHEPICQU-UHFFFAOYSA-N trimellitic anhydride Chemical compound OC(=O)C1=CC=C2C(=O)OC(=O)C2=C1 SRPWOOOHEPICQU-UHFFFAOYSA-N 0.000 description 2
- 150000004670 unsaturated fatty acids Chemical class 0.000 description 2
- 235000021122 unsaturated fatty acids Nutrition 0.000 description 2
- NQPDZGIKBAWPEJ-UHFFFAOYSA-N valeric acid Chemical compound CCCCC(O)=O NQPDZGIKBAWPEJ-UHFFFAOYSA-N 0.000 description 2
- NIDNOXCRFUCAKQ-UMRXKNAASA-N (1s,2r,3s,4r)-bicyclo[2.2.1]hept-5-ene-2,3-dicarboxylic acid Chemical compound C1[C@H]2C=C[C@@H]1[C@H](C(=O)O)[C@@H]2C(O)=O NIDNOXCRFUCAKQ-UMRXKNAASA-N 0.000 description 1
- JNYAEWCLZODPBN-JGWLITMVSA-N (2r,3r,4s)-2-[(1r)-1,2-dihydroxyethyl]oxolane-3,4-diol Chemical compound OC[C@@H](O)[C@H]1OC[C@H](O)[C@H]1O JNYAEWCLZODPBN-JGWLITMVSA-N 0.000 description 1
- ALSTYHKOOCGGFT-KTKRTIGZSA-N (9Z)-octadecen-1-ol Chemical compound CCCCCCCC\C=C/CCCCCCCCO ALSTYHKOOCGGFT-KTKRTIGZSA-N 0.000 description 1
- WRIDQFICGBMAFQ-UHFFFAOYSA-N (E)-8-Octadecenoic acid Natural products CCCCCCCCCC=CCCCCCCC(O)=O WRIDQFICGBMAFQ-UHFFFAOYSA-N 0.000 description 1
- FDOPVENYMZRARC-UHFFFAOYSA-N 1,1,1,2,2-pentafluoropropane Chemical compound CC(F)(F)C(F)(F)F FDOPVENYMZRARC-UHFFFAOYSA-N 0.000 description 1
- FYIRUPZTYPILDH-UHFFFAOYSA-N 1,1,1,2,3,3-hexafluoropropane Chemical compound FC(F)C(F)C(F)(F)F FYIRUPZTYPILDH-UHFFFAOYSA-N 0.000 description 1
- ZDCWZRQSHBQRGN-UHFFFAOYSA-N 1,1,1,2,3-pentafluoropropane Chemical compound FCC(F)C(F)(F)F ZDCWZRQSHBQRGN-UHFFFAOYSA-N 0.000 description 1
- LVGUZGTVOIAKKC-UHFFFAOYSA-N 1,1,1,2-tetrafluoroethane Chemical compound FCC(F)(F)F LVGUZGTVOIAKKC-UHFFFAOYSA-N 0.000 description 1
- MKIWPODDHGBZRV-UHFFFAOYSA-N 1,1,1,3,3,3-hexafluoro-2-methylpropane Chemical compound FC(F)(F)C(C)C(F)(F)F MKIWPODDHGBZRV-UHFFFAOYSA-N 0.000 description 1
- NSGXIBWMJZWTPY-UHFFFAOYSA-N 1,1,1,3,3,3-hexafluoropropane Chemical compound FC(F)(F)CC(F)(F)F NSGXIBWMJZWTPY-UHFFFAOYSA-N 0.000 description 1
- VOUFPCGBASNWOQ-UHFFFAOYSA-N 1,1,1,3,3,4-hexafluorobutane Chemical compound FCC(F)(F)CC(F)(F)F VOUFPCGBASNWOQ-UHFFFAOYSA-N 0.000 description 1
- JZBQCJRCMQCPKE-UHFFFAOYSA-N 1,1,1,3,3-pentafluoro-2-(1,1,1,3,3-pentafluoropropan-2-yloxy)propane Chemical compound FC(F)C(C(F)(F)F)OC(C(F)F)C(F)(F)F JZBQCJRCMQCPKE-UHFFFAOYSA-N 0.000 description 1
- WZLFPVPRZGTCKP-UHFFFAOYSA-N 1,1,1,3,3-pentafluorobutane Chemical compound CC(F)(F)CC(F)(F)F WZLFPVPRZGTCKP-UHFFFAOYSA-N 0.000 description 1
- CXIGIYYQHHRBJC-UHFFFAOYSA-N 1,1,1,4,4,4-hexafluorobutane Chemical compound FC(F)(F)CCC(F)(F)F CXIGIYYQHHRBJC-UHFFFAOYSA-N 0.000 description 1
- VWCRVILSEXWIIL-UHFFFAOYSA-N 1,1,1,4,4-pentafluorobutane Chemical compound FC(F)CCC(F)(F)F VWCRVILSEXWIIL-UHFFFAOYSA-N 0.000 description 1
- SFGZVCSNIFTVNN-UHFFFAOYSA-N 1,1,1-trifluoro-2-(1,1,1-trifluoropropan-2-yloxy)propane Chemical compound FC(F)(F)C(C)OC(C)C(F)(F)F SFGZVCSNIFTVNN-UHFFFAOYSA-N 0.000 description 1
- ZXVZGGVDYOBILI-UHFFFAOYSA-N 1,1,2,2,3,3-hexafluoropropane Chemical compound FC(F)C(F)(F)C(F)F ZXVZGGVDYOBILI-UHFFFAOYSA-N 0.000 description 1
- AWTOFSDLNREIFS-UHFFFAOYSA-N 1,1,2,2,3-pentafluoropropane Chemical compound FCC(F)(F)C(F)F AWTOFSDLNREIFS-UHFFFAOYSA-N 0.000 description 1
- MWDWMQNTNBHJEI-UHFFFAOYSA-N 1,1,2,3,3-pentafluoropropane Chemical compound FC(F)C(F)C(F)F MWDWMQNTNBHJEI-UHFFFAOYSA-N 0.000 description 1
- GILFNDOWDFBFIH-UHFFFAOYSA-N 1,1,3,3-tetrafluorobutane Chemical compound CC(F)(F)CC(F)F GILFNDOWDFBFIH-UHFFFAOYSA-N 0.000 description 1
- FRCHKSNAZZFGCA-UHFFFAOYSA-N 1,1-dichloro-1-fluoroethane Chemical compound CC(F)(Cl)Cl FRCHKSNAZZFGCA-UHFFFAOYSA-N 0.000 description 1
- NPNPZTNLOVBDOC-UHFFFAOYSA-N 1,1-difluoroethane Chemical compound CC(F)F NPNPZTNLOVBDOC-UHFFFAOYSA-N 0.000 description 1
- 229940051271 1,1-difluoroethane Drugs 0.000 description 1
- BHNZEZWIUMJCGF-UHFFFAOYSA-N 1-chloro-1,1-difluoroethane Chemical compound CC(F)(F)Cl BHNZEZWIUMJCGF-UHFFFAOYSA-N 0.000 description 1
- 238000005160 1H NMR spectroscopy Methods 0.000 description 1
- OHMHBGPWCHTMQE-UHFFFAOYSA-N 2,2-dichloro-1,1,1-trifluoroethane Chemical compound FC(F)(F)C(Cl)Cl OHMHBGPWCHTMQE-UHFFFAOYSA-N 0.000 description 1
- IHEDBVUTTQXGSJ-UHFFFAOYSA-M 2-[bis(2-oxidoethyl)amino]ethanolate;titanium(4+);hydroxide Chemical compound [OH-].[Ti+4].[O-]CCN(CC[O-])CC[O-] IHEDBVUTTQXGSJ-UHFFFAOYSA-M 0.000 description 1
- LQJBNNIYVWPHFW-UHFFFAOYSA-N 20:1omega9c fatty acid Natural products CCCCCCCCCCC=CCCCCCCCC(O)=O LQJBNNIYVWPHFW-UHFFFAOYSA-N 0.000 description 1
- QSBYPNXLFMSGKH-UHFFFAOYSA-N 9-Heptadecensaeure Natural products CCCCCCCC=CCCCCCCCC(O)=O QSBYPNXLFMSGKH-UHFFFAOYSA-N 0.000 description 1
- 239000004135 Bone phosphate Substances 0.000 description 1
- VOPWNXZWBYDODV-UHFFFAOYSA-N Chlorodifluoromethane Chemical compound FC(F)Cl VOPWNXZWBYDODV-UHFFFAOYSA-N 0.000 description 1
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 description 1
- 239000005977 Ethylene Substances 0.000 description 1
- DMULVCHRPCFFGV-UHFFFAOYSA-N N,N-dimethyltryptamine Chemical class C1=CC=C2C(CCN(C)C)=CNC2=C1 DMULVCHRPCFFGV-UHFFFAOYSA-N 0.000 description 1
- OIHKYGKXCCDJLK-UHFFFAOYSA-N N=C=O.N=C=O.C1=CC=CC=C1C1=CC=CC=C1 Chemical class N=C=O.N=C=O.C1=CC=CC=C1C1=CC=CC=C1 OIHKYGKXCCDJLK-UHFFFAOYSA-N 0.000 description 1
- 238000005481 NMR spectroscopy Methods 0.000 description 1
- 239000005642 Oleic acid Substances 0.000 description 1
- ZQPPMHVWECSIRJ-UHFFFAOYSA-N Oleic acid Natural products CCCCCCCCC=CCCCCCCCC(O)=O ZQPPMHVWECSIRJ-UHFFFAOYSA-N 0.000 description 1
- ALQSHHUCVQOPAS-UHFFFAOYSA-N Pentane-1,5-diol Chemical compound OCCCCCO ALQSHHUCVQOPAS-UHFFFAOYSA-N 0.000 description 1
- ULUAUXLGCMPNKK-UHFFFAOYSA-N Sulfobutanedioic acid Chemical class OC(=O)CC(C(O)=O)S(O)(=O)=O ULUAUXLGCMPNKK-UHFFFAOYSA-N 0.000 description 1
- ATJFFYVFTNAWJD-UHFFFAOYSA-N Tin Chemical compound [Sn] ATJFFYVFTNAWJD-UHFFFAOYSA-N 0.000 description 1
- HCHKCACWOHOZIP-UHFFFAOYSA-N Zinc Chemical compound [Zn] HCHKCACWOHOZIP-UHFFFAOYSA-N 0.000 description 1
- QCWXUUIWCKQGHC-UHFFFAOYSA-N Zirconium Chemical compound [Zr] QCWXUUIWCKQGHC-UHFFFAOYSA-N 0.000 description 1
- 239000000654 additive Substances 0.000 description 1
- 150000001279 adipic acids Chemical class 0.000 description 1
- 239000003570 air Substances 0.000 description 1
- 125000003282 alkyl amino group Chemical group 0.000 description 1
- 125000002947 alkylene group Chemical group 0.000 description 1
- 150000001408 amides Chemical class 0.000 description 1
- 150000001412 amines Chemical class 0.000 description 1
- 150000003863 ammonium salts Chemical class 0.000 description 1
- 150000008064 anhydrides Chemical class 0.000 description 1
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical group [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 1
- 238000009835 boiling Methods 0.000 description 1
- 150000001718 carbodiimides Chemical class 0.000 description 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-N carbonic acid Chemical compound OC(O)=O BVKZGUZCCUSVTD-UHFFFAOYSA-N 0.000 description 1
- 150000001732 carboxylic acid derivatives Chemical class 0.000 description 1
- 125000002843 carboxylic acid group Chemical group 0.000 description 1
- 210000004027 cell Anatomy 0.000 description 1
- 239000013522 chelant Substances 0.000 description 1
- 238000001311 chemical methods and process Methods 0.000 description 1
- 239000003153 chemical reaction reagent Substances 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- 238000004587 chromatography analysis Methods 0.000 description 1
- 239000011248 coating agent Substances 0.000 description 1
- 238000000576 coating method Methods 0.000 description 1
- 239000002131 composite material Substances 0.000 description 1
- 238000010276 construction Methods 0.000 description 1
- 125000004122 cyclic group Chemical group 0.000 description 1
- 150000001991 dicarboxylic acids Chemical class 0.000 description 1
- ONLZDOIIHDAJEF-UHFFFAOYSA-N dimethyl benzene-1,4-dicarboxylate;terephthalic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)C=C1.COC(=O)C1=CC=C(C(=O)OC)C=C1 ONLZDOIIHDAJEF-UHFFFAOYSA-N 0.000 description 1
- AFABGHUZZDYHJO-UHFFFAOYSA-N dimethyl butane Natural products CCCC(C)C AFABGHUZZDYHJO-UHFFFAOYSA-N 0.000 description 1
- LQZZUXJYWNFBMV-UHFFFAOYSA-N dodecan-1-ol Chemical compound CCCCCCCCCCCCO LQZZUXJYWNFBMV-UHFFFAOYSA-N 0.000 description 1
- RTZKZFJDLAIYFH-UHFFFAOYSA-N ether Substances CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 1
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 1
- 238000002474 experimental method Methods 0.000 description 1
- 150000002191 fatty alcohols Chemical class 0.000 description 1
- 239000004088 foaming agent Substances 0.000 description 1
- 239000001530 fumaric acid Substances 0.000 description 1
- 239000007789 gas Substances 0.000 description 1
- 150000002311 glutaric acids Chemical class 0.000 description 1
- VANNPISTIUFMLH-UHFFFAOYSA-N glutaric anhydride Chemical compound O=C1CCCC(=O)O1 VANNPISTIUFMLH-UHFFFAOYSA-N 0.000 description 1
- 150000002334 glycols Chemical class 0.000 description 1
- 150000008282 halocarbons Chemical class 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- SXCBDZAEHILGLM-UHFFFAOYSA-N heptane-1,7-diol Chemical compound OCCCCCCCO SXCBDZAEHILGLM-UHFFFAOYSA-N 0.000 description 1
- MUTGBJKUEZFXGO-UHFFFAOYSA-N hexahydrophthalic anhydride Chemical compound C1CCCC2C(=O)OC(=O)C21 MUTGBJKUEZFXGO-UHFFFAOYSA-N 0.000 description 1
- XXMIOPMDWAUFGU-UHFFFAOYSA-N hexane-1,6-diol Chemical compound OCCCCCCO XXMIOPMDWAUFGU-UHFFFAOYSA-N 0.000 description 1
- 238000004128 high performance liquid chromatography Methods 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-M hydroxide Chemical compound [OH-] XLYOFNOQVPJJNP-UHFFFAOYSA-M 0.000 description 1
- WGCNASOHLSPBMP-UHFFFAOYSA-N hydroxyacetaldehyde Natural products OCC=O WGCNASOHLSPBMP-UHFFFAOYSA-N 0.000 description 1
- 239000004615 ingredient Substances 0.000 description 1
- QXJSBBXBKPUZAA-UHFFFAOYSA-N isooleic acid Natural products CCCCCCCC=CCCCCCCCCC(O)=O QXJSBBXBKPUZAA-UHFFFAOYSA-N 0.000 description 1
- 239000004310 lactic acid Substances 0.000 description 1
- 235000014655 lactic acid Nutrition 0.000 description 1
- 238000011031 large-scale manufacturing process Methods 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- VZCYOOQTPOCHFL-UPHRSURJSA-N maleic acid Chemical compound OC(=O)\C=C/C(O)=O VZCYOOQTPOCHFL-UPHRSURJSA-N 0.000 description 1
- 239000011976 maleic acid Substances 0.000 description 1
- FPYJFEHAWHCUMM-UHFFFAOYSA-N maleic anhydride Chemical compound O=C1OC(=O)C=C1 FPYJFEHAWHCUMM-UHFFFAOYSA-N 0.000 description 1
- 150000002691 malonic acids Chemical class 0.000 description 1
- 238000004949 mass spectrometry Methods 0.000 description 1
- 238000004643 material aging Methods 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 150000004702 methyl esters Chemical class 0.000 description 1
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 1
- 150000002763 monocarboxylic acids Chemical class 0.000 description 1
- ZQPPMHVWECSIRJ-KTKRTIGZSA-N oleic acid Chemical compound CCCCCCCC\C=C/CCCCCCCC(O)=O ZQPPMHVWECSIRJ-KTKRTIGZSA-N 0.000 description 1
- 229940055577 oleyl alcohol Drugs 0.000 description 1
- XMLQWXUVTXCDDL-UHFFFAOYSA-N oleyl alcohol Natural products CCCCCCC=CCCCCCCCCCCO XMLQWXUVTXCDDL-UHFFFAOYSA-N 0.000 description 1
- 150000002913 oxalic acids Chemical class 0.000 description 1
- 238000004806 packaging method and process Methods 0.000 description 1
- GTLACDSXYULKMZ-UHFFFAOYSA-N pentafluoroethane Chemical compound FC(F)C(F)(F)F GTLACDSXYULKMZ-UHFFFAOYSA-N 0.000 description 1
- MSSNHSVIGIHOJA-UHFFFAOYSA-N pentafluoropropane Chemical compound FC(F)CC(F)(F)F MSSNHSVIGIHOJA-UHFFFAOYSA-N 0.000 description 1
- LCUPNHOUKMJAQN-UHFFFAOYSA-N phenoxycarbonyl phenyl carbonate Chemical class C=1C=CC=CC=1OC(=O)OC(=O)OC1=CC=CC=C1 LCUPNHOUKMJAQN-UHFFFAOYSA-N 0.000 description 1
- 229920001707 polybutylene terephthalate Polymers 0.000 description 1
- 239000011495 polyisocyanurate Substances 0.000 description 1
- 229920000582 polyisocyanurate Polymers 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 239000010909 process residue Substances 0.000 description 1
- HKJYVRJHDIPMQB-UHFFFAOYSA-N propan-1-olate;titanium(4+) Chemical compound CCCO[Ti](OCCC)(OCCC)OCCC HKJYVRJHDIPMQB-UHFFFAOYSA-N 0.000 description 1
- 238000000425 proton nuclear magnetic resonance spectrum Methods 0.000 description 1
- 238000010926 purge Methods 0.000 description 1
- 239000002994 raw material Substances 0.000 description 1
- 238000005057 refrigeration Methods 0.000 description 1
- 230000001105 regulatory effect Effects 0.000 description 1
- 239000011347 resin Substances 0.000 description 1
- 229920005989 resin Polymers 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 238000004611 spectroscopical analysis Methods 0.000 description 1
- 238000003756 stirring Methods 0.000 description 1
- 150000003871 sulfonates Chemical class 0.000 description 1
- 150000003460 sulfonic acids Chemical class 0.000 description 1
- KKEYFWRCBNTPAC-UHFFFAOYSA-L terephthalate(2-) Chemical compound [O-]C(=O)C1=CC=C(C([O-])=O)C=C1 KKEYFWRCBNTPAC-UHFFFAOYSA-L 0.000 description 1
- 238000010998 test method Methods 0.000 description 1
- LLZRNZOLAXHGLL-UHFFFAOYSA-J titanic acid Chemical compound O[Ti](O)(O)O LLZRNZOLAXHGLL-UHFFFAOYSA-J 0.000 description 1
- 229910052719 titanium Inorganic materials 0.000 description 1
- 239000010936 titanium Substances 0.000 description 1
- RUELTTOHQODFPA-UHFFFAOYSA-N toluene 2,6-diisocyanate Chemical compound CC1=C(N=C=O)C=CC=C1N=C=O RUELTTOHQODFPA-UHFFFAOYSA-N 0.000 description 1
- 229940005605 valeric acid Drugs 0.000 description 1
- 229910052725 zinc Inorganic materials 0.000 description 1
- 239000011701 zinc Substances 0.000 description 1
- 229910052726 zirconium Inorganic materials 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G63/00—Macromolecular compounds obtained by reactions forming a carboxylic ester link in the main chain of the macromolecule
- C08G63/02—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds
- C08G63/60—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds derived from the reaction of a mixture of hydroxy carboxylic acids, polycarboxylic acids and polyhydroxy compounds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/08—Processes
- C08G18/09—Processes comprising oligomerisation of isocyanates or isothiocyanates involving reaction of a part of the isocyanate or isothiocyanate groups with each other in the reaction mixture
- C08G18/092—Processes comprising oligomerisation of isocyanates or isothiocyanates involving reaction of a part of the isocyanate or isothiocyanate groups with each other in the reaction mixture oligomerisation to isocyanurate groups
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/08—Processes
- C08G18/16—Catalysts
- C08G18/18—Catalysts containing secondary or tertiary amines or salts thereof
- C08G18/1808—Catalysts containing secondary or tertiary amines or salts thereof having alkylene polyamine groups
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
- C08G18/40—High-molecular-weight compounds
- C08G18/42—Polycondensates having carboxylic or carbonic ester groups in the main chain
- C08G18/4205—Polycondensates having carboxylic or carbonic ester groups in the main chain containing cyclic groups
- C08G18/4208—Polycondensates having carboxylic or carbonic ester groups in the main chain containing cyclic groups containing aromatic groups
- C08G18/4225—Polycondensates having carboxylic or carbonic ester groups in the main chain containing cyclic groups containing aromatic groups derived from residues obtained from the manufacture of dimethylterephthalate and from polyhydroxy compounds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
- C08G18/40—High-molecular-weight compounds
- C08G18/42—Polycondensates having carboxylic or carbonic ester groups in the main chain
- C08G18/4244—Polycondensates having carboxylic or carbonic ester groups in the main chain containing oxygen in the form of ether groups
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
- C08G18/40—High-molecular-weight compounds
- C08G18/42—Polycondensates having carboxylic or carbonic ester groups in the main chain
- C08G18/4288—Polycondensates having carboxylic or carbonic ester groups in the main chain modified by higher fatty oils or their acids or by resin acids
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
- C08G18/72—Polyisocyanates or polyisothiocyanates
- C08G18/74—Polyisocyanates or polyisothiocyanates cyclic
- C08G18/76—Polyisocyanates or polyisothiocyanates cyclic aromatic
- C08G18/7657—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings
- C08G18/7664—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings containing alkylene polyphenyl groups
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J9/00—Working-up of macromolecular substances to porous or cellular articles or materials; After-treatment thereof
- C08J9/04—Working-up of macromolecular substances to porous or cellular articles or materials; After-treatment thereof using blowing gases generated by a previously added blowing agent
- C08J9/12—Working-up of macromolecular substances to porous or cellular articles or materials; After-treatment thereof using blowing gases generated by a previously added blowing agent by a physical blowing agent
- C08J9/14—Working-up of macromolecular substances to porous or cellular articles or materials; After-treatment thereof using blowing gases generated by a previously added blowing agent by a physical blowing agent organic
- C08J9/141—Hydrocarbons
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G2110/00—Foam properties
- C08G2110/0025—Foam properties rigid
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G2110/00—Foam properties
- C08G2110/0041—Foam properties having specified density
- C08G2110/005—< 50kg/m3
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G2115/00—Oligomerisation
- C08G2115/02—Oligomerisation to isocyanurate groups
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J2375/00—Characterised by the use of polyureas or polyurethanes; Derivatives of such polymers
- C08J2375/04—Polyurethanes
- C08J2375/06—Polyurethanes from polyesters
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Oil, Petroleum & Natural Gas (AREA)
- Polyurethanes Or Polyureas (AREA)
Abstract
Un poliésterpoliol aromático, en donde el poliésterpoliol aromático tiene una cadena principal de poliésterpoliol aromático, en donde el poliésterpoliol aromático tiene un valor de hidroxilo (OHV) de 30 a 700 mg de KOH/g y una funcionalidad promedio de 1,5 a 8, en donde el poliésterpoliol aromático es un producto de una reacción de esterificación/transesterificación de la reacción de: un alcohol polifuncionalizado; un componente de ácido policarboxílico aromático; y una mezcla que incluye: ácido hidroxicaproico, ácido adípico, ácido glutárico, ácido 5-hidroxivalérico, 1,2-hexanodiol, oxocompuestos y oxacompuestos, ésteres oligoméricos de ácido hidroxicaproico y ésteres de ácido hidroxicaproico con ácido adípico, y uno o más de los siguientes: ácido fórmico, ácido monocarboxílico y ácido dicarboxílico, en donde dichos oxocompuestos y oxacompuestos se seleccionan del grupo que consiste en ácido acético, ácido propiónico, ácido butírico, ácido oxálico, ácido malónico, y ácido succínico.
Description
DESCRIPCIÓN
Poliéster polioles aromáticos, espumas de poliuretano modificadas con isocianurato, y métodos para fabricarlos
Campo de la invención
La siguiente descripción se refiere a poliéster polioles y a espumas de poliuretano modificadas con isocianurato (PIR).
Antecedentes de la invención
Las espumas de poliuretano modificadas con isocianurato (PIR) rígidas se preparan habitualmente haciendo reaccionar un exceso estequiométrico de poliisocianato con compuestos que contienen un átomo de hidrógeno activo (principalmente alcoholes polifuncionalizados, los denominados polioles, p. ej. poliéster polioles aromáticos) en presencia de agentes de soplado, tensioactivos, catalizadores, y algunos otros aditivos.
La presencia de grupos isocianurato en las espumas PIR y la elevada aromaticidad de los poliéster polioles proporcionan una capacidad ignífuga mejorada, sin embargo, también produce dificultades de procesamiento debido a la baja compatibilidad de los poliéster polioles aromáticos con los agentes de soplado, específicamente hidrocarburos, y a la elevada friabilidad superficial, que conduce a un comportamiento adhesivo deficiente.
Por lo tanto, existe la necesidad de superar estas y/u otras deficiencias de las tecnologías actuales.
El documento EP 0.390.463 A2 describe una composición de poliol preparada haciendo reaccionar ácidos grasos de aceite de coníferas, residuos de proceso de tereftalato de dimetilo y alcohol polihídrico en presencia de un catalizador de esterificación/transesterificación para formar un producto que contiene una funcionalidad de ácido carboxílico residual que reacciona con al menos un carbonato de alquileno o al menos un óxido de alquileno. El estratificado espumado fabricado a partir del poliésterpoliol tiene una reducida friabilidad superficial y velocidades de curado más rápidas. La patente de Estados Unidos UP-4.233.408 A describe el uso de una corriente residual de compuestos no volátiles procedentes de la producción de ácido adípico deshidratando parcialmente esta y haciéndola reaccionar con un poliol de esterificación para formar un producto de poliéster polioles para la producción de espumas de poliuretano.
Sumario de la invención
De forma resumida, las realizaciones de esta descripción incluyen, entre otras, mezclas de polioles, métodos para fabricar una mezcla de polioles, métodos para fabricar una espuma de poliuretano modificada con isocianurato rígida, espumas de poliuretano modificadas con isocianurato rígidas, y poliéster polioles aromáticos.
La presente invención proporciona un poliésterpoliol aromático, en donde el poliéster poliol aromático tiene una cadena principal de poliéster poliol aromático, en donde el poliésterpoliol aromático tiene un valor OHV de 30 a 700 mg de KOH/g y una funcionalidad promedio de 1,5 a 8, en donde el poliésterpoliol aromático es un producto de una reacción de esterificación/transesterificación de la reacción de: un alcohol polifuncionalizado; un componente de ácido policarboxílico aromático; y una mezcla que incluye: ácido hidroxicaproico, ácido adípico, ácido glutárico, ácido 5-hidroxivalérico, 1,2 hexanodiol, oxocompuestos y oxacompuestos, ésteres oligoméricos de ácido hidroxicaproico y ésteres de ácido hidroxicaproico con ácido adípico, y uno o más de los siguientes: ácido fórmico, ácido monocarboxílico y ácido dicarboxílico, en donde dichos oxocompuestos y oxacompuestos se seleccionan del grupo que consiste en ácido acético, ácido propiónico, ácido butírico, ácido oxálico, ácido malónico y ácido succínico.
La presente invención proporciona además una mezcla de poliol que comprende un poliésterpoliol aromático, en donde el poliésterpoliol tiene una cadena principal de poliésterpoliol aromático, en donde el poliésterpoliol aromático tiene un valor OHV de 30 a 700 mg de KOH/g y una funcionalidad promedio de 1,5 a 8, en donde el poliésterpoliol aromático es un producto de una reacción de esterificación/transesterificación de la reacción de: un alcohol polifuncionalizado; un componente de ácido policarboxílico aromático; y una mezcla que incluye: ácido hidroxicaproico, ácido adípico, ácido glutárico, ácido 5-hidroxivalérico, 1,2 hexanodiol, oxocompuestos y oxacompuestos, ésteres oligoméricos de ácido hidroxicaproico y ésteres de ácido hidroxicaproico con ácido adípico, y uno o más de los siguientes: ácido fórmico, ácido monocarboxílico y ácido dicarboxílico, en donde dichos oxocompuestos y oxacompuestos se seleccionan del grupo que consiste en ácido acético, ácido propiónico, ácido butírico, ácido oxálico, ácido malónico y ácido succínico.
La presente invención también proporciona un método para fabricar una mezcla de poliol que comprende un poliésterpoliol aromático, en donde el método comprende la etapa de proporcionar un producto de reacción de esterificación/transesterificación mediante la reacción de: un alcohol polifuncionalizado; un componente de ácido policarboxílico aromático; y una mezcla que incluye: ácido hidroxicaproico, ácido adípico, ácido glutárico, ácido 5-hidroxivalérico, 1,2 hexanodiol, oxocompuestos y oxacompuestos, ésteres oligoméricos de ácido hidroxicaproico y ésteres de ácido hidroxicaproico con ácido adípico, y uno o más de los siguientes: ácido fórmico, ácido monocarboxílico y ácido dicarboxílico, en donde dichos oxocompuestos y oxacompuestos se seleccionan del grupo que consiste en ácido acético, ácido propiónico, ácido butírico, ácido oxálico, ácido malónico y ácido succínico; en
donde el producto es un poliéster poliol aromático que tiene una cadena principal de poliéster poliol aromático, en donde el poliol aromático tiene un valor de OHV de 30 a 700 mg de KOH/g y una funcionalidad promedio de 1,5 a 8.
La presente invención también proporciona un método para fabricar una espuma de poliuretano modificada con isocianurato rígida, que comprende: proporcionar un poliésterpoliol aromático según la presente invención, y hacer reaccionar el poliésterpoliol aromático con un isocianato.
Por tanto, la presente invención también proporciona una espuma de poliuretano modificada con isocianurato rígida, que comprende: una espuma preparada a partir de un poliésterpoliol aromático que tiene una cadena principal de poliésterpoliol aromático, en donde el poliésterpoliol aromático tiene un valor de OHV de 30 a 700 mg de KOH/g y una funcionalidad promedio de 1,5 a 8, en donde el poliésterpoliol aromático es el producto de la reacción de esterificación/transesterificación de la reacción de: un alcohol polifuncionalizado; un componente de ácido policarboxílico aromático; una mezcla que incluye: ácido hidroxicaproico, ácido adípico, ácido glutárico, ácido 5-hidroxivalérico, 1,2 hexanodiol, oxocompuestos y oxacompuestos, ésteres oligoméricos de ácido hidroxicaproico y ésteres de ácido hidroxicaproico con ácido adípico, y uno o más de los siguientes: ácido fórmico, ácido monocarboxílico y ácido dicarboxílico, en donde dichos oxocompuestos y oxacompuestos se seleccionan del grupo que consiste en ácido acético, ácido propiónico, ácido butírico, ácido oxálico, ácido malónico y ácido succínico.
Descripción detallada de la invención
Antes de describir más detalladamente la presente descripción debe entenderse que la presente descripción no está limitada a las realizaciones concretas descritas que pueden, por tanto, variar. También se debe entender que la terminología utilizada en la presente memoria tiene el fin de describir realizaciones concretas solamente, y no pretende que sea limitativa, ya que el alcance de la presente descripción solamente estará limitado por las reivindicaciones adjuntas.
Salvo que se defina de otra forma, todos los términos técnicos y científicos usados en la presente descripción tienen el mismo significado que entiende normalmente el experto en la técnica a la que pertenece la presente descripción. Aunque cualquier método y materiales similares o equivalentes a los descritos en la presente memoria también se pueden usar en la práctica o ensayos de la presente descripción, los métodos y materiales preferidos se van a describir a continuación.
Como resultará evidente para el experto en la técnica al leer esta descripción, cada una de las realizaciones individuales descrita e ilustrada en la presente memoria tiene componentes y rasgos discretos que se pueden diferenciar fácilmente o se pueden combinar con los rasgos de cualquiera de las otras diversas realizaciones sin abandonar el ámbito de la presente descripción. Cualquier método citado se puede llevar a cabo en el orden de los eventos citados, o en cualquier otro orden que sea lógicamente posible.
Las realizaciones de la presente descripción utilizarán, salvo que se indique lo contrario, técnicas de química, química de polímeros, y similares, que están dentro de las capacidades de la técnica. Dichas técnicas se explican totalmente en la bibliografía.
Los siguientes ejemplos se exponen para proporcionar a los expertos en la técnica una divulgación y descripción completa de cómo realizar los métodos y utilizar las composiciones y los compuestos que se describen y se reivindican en la presente memoria. Se han realizado todos los esfuerzos posibles para garantizar la precisión en lo que respecta a números (p. e j, cantidades, temperatura, etc.) pero deberán tenerse en cuanta los posibles errores y desviaciones. Salvo que se indique lo contrario, las partes son partes en peso, la temperatura se proporciona en 0C, y la presión se proporciona en atmósferas. La temperatura y presión estandarizada se definen a 25 0C y 101 kPa (1 atmósfera).
Antes de describir detalladamente las realizaciones de la presente descripción, debe entender que, salvo que se indique lo contrario, la presente descripción no está limitada a materiales, reactivos, materiales de reacción, procesos de fabricación, o similares, de una forma determinada, y, por tanto, pueden variar. También debe entenderse que la terminología usada en la presente descripción tiene la finalidad únicamente de describir realizaciones concretas y no está previsto que sea limitativa. En la presente descripción también es posible que las etapas se puedan realizar en una secuencia diferente donde esto sea lógicamente posible.
Debe señalarse que, como se usa en la memoria descriptiva y en las reivindicaciones adjuntas, la forma singular “ un” “ uno/a” y “el/la” incluye los referentes plurales salvo que el contexto dicte claramente otra cosa. Así, por ejemplo, la referencia a “ un soporte” incluye una pluralidad de soportes. En la presente memoria descriptiva y en las reivindicaciones que siguen, se hará referencia a numerosos términos que deben definirse para que tengan los siguientes significados, salvo que sea evidente intención en contra.
Definiciones
Una espuma “ rígida” es una espuma que se rompe cuando una pieza de la espuma de 20x2,5x2,5 cm se enrolla alrededor de un mandril de 2,5 cm que gira a una velocidad uniforme de 1 vuelta por segundo a 15-25 0C.
El término “espuma rígida” se utiliza para referirse a un plástico con una estructura de celdas producida mediante un proceso de expansión, conocido como “espumación” , y que también tiene un bajo peso por unidad de volumen, de forma comparativa, y tienen una baja conductividad térmica. Opcionalmente, el proceso de espumación se lleva a cabo prácticamente de forma simultánea con la producción del plástico. Dichas espumas rígidas frecuentemente se utilizan como aislantes para disminución del ruido y/o como aislantes térmicos en la construcción, en la tecnología de refrigeración y calentamiento tales como en aparatos domésticos, para producir materiales compuestos, tales como elementos de tipo sándwich para tejados y fachadas, y para material con aspecto de madera, material para fabricar modelos, y para envasado.
La expresión “valor de hidróxido” se refiere a la concentración de grupos hidroxilo por unidad peso del poliol, que puede reaccionar con los grupos isocianato. El número de hidroxilo se notifica en mg de KOH/g, y se mide según la norma ASTM D 1638.
La expresión “ número de ácido” indica en consecuencia la concentración de grupos de ácido carboxílico presentes en el poliol, y se notifica en términos de mg de KOH/g y se mide según la norma ASTM 4662-98.
La expresión “funcionalidad promedio” o “funcionalidad de hidroxilo promedio” de un poliol indica el número de grupos OH por molécula, en promedio. La funcionalidad promedio de un isocianato se refiere al número de grupos -NCO por molécula, en promedio.
Discusión
Las realizaciones de la presente descripción incluyen mezclas de polioles, métodos para fabricar mezclas de polioles, poliéster polioles aromáticos, métodos para fabricar poliéster polioles aromáticos, espumas de poliuretano modificadas con isocianurato rígidas, y métodos para fabricar espumas de poliuretano modificadas con isocianurato rígidas. Las corrientes de lavado con agua (extracción en medio acuoso) que proporciona la oxidación de ciclohexano a ciclohexanol y ciclohexanona son útiles para fabricar los poliéster polioles aromáticos de la presente invención.
En una realización, los poliéster polioles aromáticos se forman usando una fuente de ácido que es una combinación de un ácido policarboxílico aromático y una corriente de lavado con agua procedente de la producción de ácido adípico. En una realización, estos poliéster polioles se pueden utilizar para formar espumas de poliuretano modificadas con isocianurato rígidas que tengan buenas propiedades mecánicas, conductividad térmica mejorada, y comportamiento adhesivo, especialmente para las espumas formadas usando un hidrocarburo como agente de soplado. En particular, el uso de la corriente de lavado con agua para formar el poliésterpoliol aromático que se usa para formar la espuma de poliuretano modificada con isocianurato rígida da como resultado una mejora de 2 a 5 % de la conductividad térmica de la espuma de poliuretano modificada con isocianurato rígida.
En una realización, la presente descripción proporciona una mezcla de poliol y un método para preparar una mezcla de poliol. En particular, las realizaciones de la presente descripción proporcionan un poliésterpoliol aromático y métodos para fabricar un poliésterpoliol aromático. La mezcla de poliol puede incluir el poliésterpoliol aromático. El poliésterpoliol aromático tiene una cadena principal de poliésterpoliol aromático. En particular, la cadena principal de poliésterpoliol aromático puede ser, por ejemplo, ésteres de ácidos polifuncionales aromáticos tales como, aunque no de forma limitativa, isómeros de ácido ftálico, isómeros de ácido trimelítico, isómeros de ácido difenildicarbónico, o la combinación de los mismos con ácidos alifáticos tales como, aunque no de forma limitativa, ácidos adípico, glutárico y succínico.
En una realización, el poliésterpoliol aromático puede tener un valor de hidroxilo (OHV) de 30 a 700 mg de KOH/g. En una realización, el poliésterpoliol aromático puede tener un OHV de 100 a 300 mg de KOH/g. En una realización, el poliésterpoliol aromático puede tener un OHV de 180 a 250 mg de KOH/g.
En una realización, el poliésterpoliol aromático puede tener una funcionalidad promedio de 1,5 a 8. En una realización, el poliésterpoliol aromático puede tener una funcionalidad promedio de 1,8 a 3. En una realización, el poliésterpoliol aromático puede tener una funcionalidad promedio de 2 a 2,5.
En una realización, el poliésterpoliol aromático puede tener cualquier combinación de valores para el OHV y la funcionalidad promedio (p. ej., un OHV de 30 a 700 mg de KOH/g y una funcionalidad promedio de 2 a 2,5 o un OHV de 200 a 250 mg de KOH/g y una funcionalidad promedio de 1,5 a 8).
En una realización, el poliésterpoliol aromático puede tener una viscosidad de 500 mPa.s a 100.000 mPa.s. En una realización el poliésterpoliol aromático puede tener una viscosidad de 1000 mPa.s a 10.000 mPa.s. En una realización, el poliésterpoliol aromático puede tener una viscosidad de 3000 mPa.s a 6000 mPa.s.
En una realización, el poliésterpoliol aromático puede tener un valor de ácido de menos de 2 mg de KOH/g. En una realización, el poliésterpoliol aromático puede tener un valor de ácido de menos de 1 mg de KOH/g.
En una realización, la mezcla de poliol o el poliésterpoliol aromático se pueden preparar mediante una reacción de esterificación/transesterificación de una mezcla de los siguientes componentes: un alcohol polifuncionalizado; un
componente de ácido policarboxílico aromático; y una mezcla. La mezcla incluye ácido hidroxicaproico, ácido adípico, ácido glutárico, ácido 5-hidroxivalérico, 1,2-hexanodiol, oxocompuestos y oxacompuestos, ésteres oligoméricos de ácido hidroxicaproico con ácido adípico, y la mezcla también puede tener uno o más de los siguientes: ácido fórmico, ácido monocarboxílico, y ácido dicarboxílico.
En una realización, el alcohol polifuncionalizado puede ser de 10 a 90 por ciento en peso de la composición de reacción total, el componente de ácido policarboxílico aromático puede ser de 10 a 90 por ciento en peso de la composición de reacción total, y la mezcla puede ser de 5 a 50 por ciento en peso de la composición de reacción total. En otra realización, el alcohol polifuncionalizado puede ser de 20 a 80 por ciento en peso de la composición de reacción total, el componente de ácido policarboxílico aromático puede ser de 20 a 60 por ciento en peso de la composición de reacción total, y la mezcla puede ser de 5 a 40 por ciento en peso de la composición de reacción total. En otra realización, el alcohol polifuncionalizado puede ser de 30 a 50 por ciento en peso de la composición de reacción total, el componente de ácido policarboxílico aromático puede ser de 30 a 40 por ciento en peso de la composición de reacción total, y la mezcla puede ser de 10 a 30 por ciento en peso de la composición de reacción total.
En una realización la mezcla puede estar compuesta de 10 a 40 % en peso de ácido adípico en la mezcla, 1 a 5 % en peso de ácido glutárico en la mezcla, 5 a 15 % en peso de ácido hidroxicaproico en la mezcla, 1 a 10 % en peso de ácido 5-hidroxivalérico en la mezcla, 1 a 5 % en peso de 1,2-ciclohexanodiol en la mezcla, menos de 5 % en peso de oxocompuestos y oxacompuestos en la mezcla, 30 a 60 % en peso de ésteres oligoméricos del ácido hidroxicaproico y ésteres del ácido hidroxicaproico con ácido adípico en la mezcla, y menos de aproximadamente 1 % en peso de uno o más de los siguientes p. e j, cada uno puede ser aproximadamente 1 % en peso o menos o la suma puede ser de aproximadamente 1 % en peso o menos) en la mezcla: ácido fórmico, ácido monocarboxílico y ácido dicarboxílico. En esta realización, el alcohol polifuncionalizado puede ser de 30 a 50 % en peso de la composición de reacción total, el componente de ácido policarboxílico aromático puede ser de aproximadamente 20 a 45 % en peso de la composición de reacción total, y la mezcla puede ser de 5 a 40 % en peso de la composición de reacción total.
En una realización, la mezcla es de una corriente de lavado con agua (extracción en medio acuoso) procedente de la oxidación de ciclohexano a ciclohexanol y ciclohexanona (cf. Ullmann Encyclopedia of Industrial Chemistry, 5.Ed., 1987, Vol. A8, p.49). Las realizaciones de la presente descripción pueden incluir una extracción con agua que puede incluir de 10 a 40 % en peso de ácido adípico en la extracción con agua, 10 a 40 % en peso de ácido hidroxicaproico en la extracción con agua, 1 a 10 % en peso de ácido 5-hidroxivalérico en la extracción con agua, 1 a 5 % en peso de 1,2-ciclohexanodioles en la extracción con agua, hasta 1 % en peso de ácido fórmico, y opcionalmente puede incluir además ácidos monocarboxílicos (p. e j, ácido caproico o ácido valérico) y ácidos dicarboxílicos (p. ej., ácido succínico o ácido glutárico) en la extracción con agua, y oxocompuestos y oxacompuestos cuyo contenido individual no supere aproximadamente un 5 % en peso de (p. ej., ácidos acético, propiónico, butírico, oxálico, malónico y succínico) en la extracción con agua. Adicionalmente, la extracción con agua puede contener algunos ésteres oligoméricos de ácido adípico (AA) y ácido hidroxicaprónico (HYCAP) que pueden tener un peso molecular de aproximadamente 240-490 (p. e j, HYCAP-HYCAP, AA-HYCAP, HYCAP-AA-HYCAP).
En una realización, el alcohol polifuncionalizado puede incluir alcoholes polihídricos tales como alcoholes polihídricos alifáticos, cicloalifáticos, aromáticos y/o heterocíclicos. Por ejemplo, los alcoholes polihídricos pueden incluir glicerol no alcoxilado, pentaeritritol no alcoxilado, a-metil glucósido no alcoxilado, sacarosa no alcoxilada, sorbitol no alcoxilado, trimetilolpropano no alcoxilado, trimetiloletano no alcoxilado, alquinolaminas terciarias, mono, di, tri y polisacáridos no alcoxilados, y combinaciones de los mismos. En particular, el alcohol polifuncionalizado puede ser uno o más de los siguientes: etilenglicol, dietilenglicol, trietilenglicol, polietilenglicoles, propilenglicol, dipropilenglicol, trimetilenglicol, isómeros de butanodiol, isómeros de pentanodiol (p. ej., 1,5-pentanodiol), isómeros de hexanodiol (p. ej., 1,6-hexanodiol), isómeros de heptanodiol (p. ej.,1,7-heptanodiol), isómeros de octanodiol, isómeros de decandiol, isómeros de dodecandiol, isómeros de poliglicerol, isómeros de trimetilolpropano, isómeros de 1,1,1 -trimetiloletano, productos de reacción de pentaeritritol con óxido de etileno u óxido de propileno, o dipentaeritritol (o productos de reacción de dipentaeritritol con óxido de etileno u óxido de propileno), 1,2,6-hexanotriol, y combinaciones de los mismos. En una realización, el alcohol polifuncionalizado puede ser los productos de alcoxilación de los alcoholes polifuncionalizados con óxido de etileno u óxido de propileno anteriormente mencionados.
En una realización, el componente de ácido policarboxílico aromático puede ser uno o más de los siguientes: ácido ftálico; ácido isoftálico; ácido trimelítico; ácido tereftálico; ésteres de ácido ftálico; anhídrido de ácido ftálico; anhídrido de ácido tetrahidroftálico; dianhídrido piromelítico; anhídrido de ácido tetracloroftálico; anhídrido de ácido tetrabromoftálico; y combinaciones de cada uno.
En una realización, uno o más de los componentes de ácido policarboxílico aromático anteriormente citados se pueden usar junto con ácidos alifáticos y/o cicloalifáticos tales como, aunque no de forma limitativa: ácido oxálico; ácido malónico; ácido succínico; ácido glutárico; ácido adípico; ácido pimélico; ácido subérico; ácido azelaico; ácido sebácico; anhídrido de ácido hexahidroftálico; anhídrido de ácido endometilentetrahidroftálico; anhídrido de ácido glutárico; ácido maleico; anhídrido de ácido maleico; ácido fumárico; ácidos grasos insaturados dibásicos y tribásicos opcionalmente mezclados con ácidos grasos insaturados monobásicos, tales como el ácido oleico; dimetil éster de ácido tereftálico bis-éster de glicol de ácido tereftálico; y combinaciones de cada uno.
En una realización, los derivados de los ácidos policarboxílicos aromáticos, ácidos alifáticos, ácidos cicloalifáticos, y/o los ácidos grasos, se pueden usar en lugar de o junto con los ácidos. En una realización, los derivados pueden incluir anhídridos (algunos se han enumerado anteriormente) y ésteres de los ácidos. En particular, los derivados de los ácidos con ésteres pueden incluir ésteres con alcoholes de bajo peso molecular (p. e j, ésteres de metilo, etilo, propilo/isopropilo y butilo).
El componente de ácido policarboxílico aromático también puede proceder de una mezcla de una corriente residual o secundaria procedente de la fabricación de compuestos tales como, por ejemplo, ácido ftálico, ácido tereftálico, tereftalato de dimetilo, tereftalato de polietileno, tereftalato de polibutileno, tereftalato de politrimetileno, o ácido adípico. En una realización, el componente de ácido policarboxílico aromático puede incluir subproductos que contienen éster procedentes de la fabricación del tereftalato de dimetilo, tereftalatos de polialquileno triturados, anhídrido ftálico, restos de la fabricación de anhídrido ftálico, ácido tereftálico, restos de la fabricación de ácido tereftálico, ácido isoftálico, anhídrido trimelítico, restos de la fabricación de anhídrido trimelítico, ácidos alifáticos polibásicos o ésteres derivados de los mismos, resina triturada procedente de la fabricación de productos biodegradables, subproductos de la fabricación de tereftalato de polialquileno, y combinaciones de los mismos. En una realización, el componente de ácido policarboxílico aromático puede ser ácidos/ésteres alifáticos.
Además del alcohol polifuncionalizado, el componente policarboxílico aromático, y la mezcla, los componentes de la reacción pueden incluir un aceite tal como, aunque no de forma limitativa, un aceite natural, un producto basado en un aceite natural, y una combinación de los mismos. En particular, el aceite natural puede incluir aceite procedente o derivado de colza, soja, coco, girasol, palma, sebo, ácidos grasos de aceite de coníferas, y similares. Los productos basados en aceite natural pueden incluir, aunque no de forma limitativa, un ácido graso, un derivado de ácido graso tal como éster metílico, un alcohol, un derivado de alcohol, alcohol oleílico, alcohol laurílico, y una combinación de los mismos. En una realización, la cantidad de aceite incluido en la reacción puede ser de 0 a 50 por ciento en peso de los componentes de la reacción total. En una realización, la cantidad de aceite incluido en la reacción puede ser de 0,1 a 50 por ciento en peso de los componentes de la reacción total. En una realización, la cantidad de aceite incluido en la reacción puede ser de 5 a 20 por ciento en peso de los componentes de la reacción total.
Como se ha indicado anteriormente, la reacción de esterificación/transesterificación incluye mezclar los componentes y después aumentar la temperatura de 145 °C /- 10 % a 235 0C /-5 % con un 10C/min /- 1 o 2° y después mantener a 235 0C /- 5 %, y la reacción se lleva a cabo a presión normal o vacío débil de 1 a 50 kPa (10 a 500 mBar), preferentemente a una presión de 10,1 a 101 kPa (0,1 a 1 atm). En una realización, la reacción de esterificación/transesterificación puede incluir componentes adicionales tales como, aunque no de forma limitativa, un catalizador, ésteres cíclicos de ácido carbónico (p. ej., carbonato de etileno o propileno), o una combinación de los mismos. El catalizador puede incluir, aunque no de forma limitativa, derivados de titanio, tales como ésteres de ácido titánico como de tatrapropilo o bitilo, titanato, titanato de trietanolamina, sal amónica del quelato de ácido láctico con titanio, y similares, o derivados de metales alcalinos y alcalinotérreos, estaño, cinc, plomo, circonio, y similares, o una combinación de los mismos. Los procedimientos y condiciones de las reacciones de esterificación/transesterificación para la reacción son conocidos en la técnica (véase la patente US-3.647.759).
Como se ha mencionado anteriormente, las realizaciones de la presente descripción se pueden dirigir a espumas de poliuretano modificadas con isocianurato rígidas y métodos para fabricar poliuretanos modificados con isocianurato rígidos. En una realización, la espuma de poliuretano modificada con isocianurato rígida se puede fabricar a partir de la mezcla de poliol o el poliésterpoliol aromático. En particular, el poliésterpoliol aromático se puede hacer reaccionar con un compuesto de isocianato. En una realización, el poliésterpoliol aromático y el compuesto de isocianato se hacen reaccionar en presencia de un tensioactivo y un agente de soplado. Además, se pueden usar otros componentes o componentes opcionales tales como catalizadores, agentes ignífugos, auxiliares de procesamiento, agentes de espumación, reductores de la viscosidad, agentes dispersantes, plastificantes, pigmentos, cargas y combinaciones de los mismos, cada uno son conocidos en la técnica.
El compuesto de isocianato puede incluir diisocianatos e isocianatos con más de dos funcionalidades de isocianato. En una realización, el compuesto de isocianato puede incluir poliisocianatos orgánicos tales como sustancias aromáticas que tienen dos o más grupos isocianato (NCO) por molécula. En una realización, el compuesto de isocianato puede incluir 2,4- y 2,6-tolueno diisocianato, 2,4'-, 4,4'- y 2,2-bifenil diisocianatos, 2,2'-, 2,4'- y 4,4'-diisocianatos de difenilmetano, polimetilenpolifenilen-poliisocianatos (MDI polimérico) y una combinación de los mismos. En una realización, también se pueden usar grupos poliisocianato modificados por carbodiimida o grupos isocianurato. En una realización, se pueden usar poliisocianatos orgánicos que son prepolímeros terminados en isocianato. En una realización, los poliisocianatos son diisocianatos aromáticos y poliisocianatos aromáticos. En una realización, los poliisocianatos incluyen 2,4'-, 2,2'- y 4,4'-diisocianato de difenilmetano (MDI), polimetilenpolifenilen poliisocianatos (MDI polimérico), y mezclas de los poliisocianatos preferidos anteriores.
En una realización, el tensioactivo sirve para regular la estructura de las celdillas de la espuma ayudando a controlar el tamaño de las celdillas de la espuma y reduce la tensión superficial durante la espumación mediante la reacción del poliésterpoliol aromático y, opcionalmente, otros componentes, con poliisocianato orgánico. Se pueden usar tensioactivos tales como copolímero de bloques de silicona-polioxialquileno, polioxialquilenglicoles no iónicos y sus derivados, y sales orgánicas iónicas de estos tensioactivos. En particular, se pueden usar tensioactivos tales como
copolímeros de bloques de polidimetilsiloxano-polioxialquileno con los nombres comerciales Dabco™ DC-193 y Dabco™ DC-5315 (Air Products and Chemicals, Allentown, Pa.), o Tegostab B8871 (EVONIC) éter sulfatos, sulfatos de alcohol graso, sarcosinatos, óxidos de amina, sulfonatos, amidas, sulfo-succinatos, ácidos sulfónicos, alcanolamidas, alcohol graso etoxilado, y compuestos no iónicos tales como sorbitán polialcoxilado, y una combinación de los mismos. En una realización, la cantidad de tensioactivo en la composición puede ser de 0 % en peso a 5 % en peso, basado en el peso total de la mezcla. En una realización, la cantidad de tensioactivo en la composición puede ser de 0,1 % en peso a 5 % en peso, basado en el peso total de la mezcla. En una realización, la cantidad de tensioactivo en la composición puede ser de 1 % en peso a 2 % en peso, basado en el peso total de la mezcla.
En una realización, el agente de soplado se puede fabricar a partir de cualquiera de las tres clases de agentes de soplado y sistemas utilizados para fabricar espumas de poliuretano y poliisocianurato que son bien conocidas en la técnica: el sistema de cosoplado HCFC/HFC o HCFC/HFC/agua; un sistema de cosoplado agua/hidrocarburo; y un sistema de soplado con agua (también se ha denominado en la técnica como sistema de soplado de dióxido de carbono ya que el CO2 se deriva de la reacción agua-isocianato). En el sistema HCFC/HFC, un agente de soplado líquido se añade a una mezcla de poliésterpoliol aromático, catalizadores y tensioactivos antes de añadir un poliisocianato. En el sistema de soplado con agua, el agua se añade y se mezcla con un poliésterpoliol aromático, catalizador y mezcla de tensioactivos antes de añadir un poliisocianato. En el sistema de cosoplado de agua e hidrocarburo, ambos agentes de soplado de agua e hidrocarburo se añaden a un poliésterpoliol aromático, premezcla de tensioactivo catalizador antes de añadir un poliisocianato. La producción a gran escala de estos componentes se puede medir directamente en el cabezal de mezclado de la máquina de espumado o premezclarse con una corriente de poliésterpoliol aromático antes de inyectarlo en el cabezal de mezclado.
En una realización, un agente de soplado que contiene un átomo hidrógeno se puede utilizar para producir las composiciones de espuma. Estos agentes de soplado que se pueden usar solos o como mezclas se pueden seleccionar entre una amplia gama de materiales, incluidos hidrocarburos parcialmente halogenados, éteres y ésteres, hidrocarburos, ésteres, éteres y similares. En una realización, los agentes de soplado que contienen hidrógeno son HCFC tales como 1,1-dicloro-1-fluoroetano, 1,1-dicloro-2,2,2-trifluoroetano, monoclorodifluorometano, y 1-cloro-1,1-difluoroetano; los HFC tales como 1,1,1,3,3,3-hexafluoropropano, 2,2,4,4-tetrafluorobutano, 1,1,1,3,3,3-hexafluoro-2-metilpropano, 1,1,1,3,3-pentafluoropropano, 1,1,1,2,2-pentafluoropropano, 1,1,1,2,3-pentafluoropropano, 1,1,2,3,3-pentafluoropropano, 1,1,2,2,3- pentafluoropropano, 1,1,1,3,3,4-hexafluorobutano, 1,1,1,3,3-pentafluorobutano, 1,1,1,4,4,4- hexafluorobutano, 1,1,1,4,4-pentafluorobutano, 1,1,2,2,3,3-hexafluoropropano, 1,1,1,2,3,3- hexafluoropropano, 1,1-difluoroetano, 1,1,1,2-tetrafluoroetano, y pentafluoroetano; los HFE tales como metil-1,1,1 -trifluoroetiléter y difluorometil-1,1,1 -trifluoroetil éter; y los hidrocarburos tales como n-pentano, isopentano, y ciclopentano.
Una amplia variedad de coagentes de soplado se puede utilizar junto con los agentes que contienen hidrógeno en la preparación de las composiciones de espuma de la invención. Los coagentes de soplado pueden incluir agua, aire, nitrógeno, dióxido de carbono, sustancias orgánicas muy volátiles, y compuestos que se descomponen para liberar gases (p. ej., azocompuestos). Los coagentes de soplado típicos tienen un punto de ebullición de -50 0C a 100 0C, preferentemente de -50 0C a 50 0C. En una realización, i-pentano, n-pentano, ciclopentano o combinaciones es el agente de soplado.
En una realización, la espuma de poliuretano modificada con isocianurato se puede realizar mediante procesos y en condiciones conocidas en la técnica.
Las realizaciones de la espuma de poliuretano modificada con isocianurato han mejorado las propiedades de adhesión y de procesamiento. En particular, la propiedad de adherencia mejoró en más del 100 %. Además, la propiedades de procesamiento mejoraron en un 5-8 % medido según la densidad de flujo promedio en un molde a aproximadamente 70 0C.
Ejemplos
Métodos de ensayo y analíticos
Es conveniente, como sabrá un experto en la técnica, analizar las muestras tomadas intermitentemente o en el caso de productos de reacción final por métodos cromatográficos p. ej., GC, GC-MS, HPLC y por métodos espectroscópicos, p. ej., RMN 1H y RMN 13C, y también métodos infrarrojos (IR).
Todos los análisis mediante cromatografía de gases (GC) se pueden llevar a cabo con un equipo AGILENT TECHNOLOGIES 6890 provisto de una columna AGILENT Db -f Fa P (25 m x 0,20 mm x 0,3 pm) manteniendo las temperaturas del inyector y del detector a 250 0C. Dichas muestras se analizaron cómodamente usando hexadecano como patrón interno a 120 0C en isotermo con helio como gas portador.
El análisis mediante cromatografía de gases con espectrometría de masas (GC-MS) se realiza en un equipo AGILENT TECHNOLOGIES 6890 con un Modelo 5973-MSD (detector de masa selectivo) provisto de una columna Agilent DBFFAP (25 m x 0,20 mm x 0,3 pm). Las temperaturas del inyector y del detector se mantuvieron a 250 0C. Las muestras se analizaron usando hexadecano como patrón interno a 120 0C en isotermo con helio como gas portador.
La RMN de protón (1H) y la RMN de carbono (13C) se realizó con un equipo Varian 500 MHz NMR provisto de una sonda de sintonización. Se pueden realizar experimentos de desacoplamiento homonucleares y heteronucleares NOE para establecer la geometría y las posiciones de los grupos oxígeno en el producto.
Las presiones notificadas en la presente descripción se indican en libras por pulgada cuadrada manométricas (psig) que incluyen la presión de una atmósfera (14,7 libras por pulgada cuadrada) salvo que se indique lo contrario.
Las presiones absolutas en kilopascales (kPa) se referencian al vacío. Una libra por pulgada cuadrada es aproximadamente 6,9 kPa.
El “valor de hidroxilo” (OHV) se mide según un método según la norma ASTM D 1638.
La “funcionalidad promedio” medida según un método normalmente calculado basándose en las material primas iniciales. Preparación de los polioles
Polioles 1 y 2:
Con agitación y purga de nitrógeno, la mezcla de reacción se calentó hasta de 145° a 235 0C con 1 0C/min y se mantuvo a 235 0C en un plazo de dos horas a presión aproximadamente atmosférica.
Poliol 1:
1449,5 g del Poliol 1 que tiene un OHV de 206,6 mg de KOH/g, AV de 0,8 mg de KOH/g, y una viscosidad de 4460 mPa.s se preparó a partir de 599,8 g de DEG (34,76 %), 282,4 g (16,36 %) de corriente de lavado con agua, disponible de INVISTA S.a.r.l. con el nombre de Dycal 66, 540,25 g (31,31 %) de residuo de DMT, disponible de INVISTA S.a.r.l. con el nombre de TERATE® 101, 152,1 g (8,82 %) de Dm T, 101,4 g (5,88 %) de ácido graso de conifera, disponible con el nombre Bevacid 5 de MEDWESTw Ac O, 43,3 g (2,51 %) de propilencarbonato y 0,65 g (0,038 %) de tetrapropilato de titanio disponible de E. I. du Pont de Nemours and Company con el nombre TYZo R t Pt (c As Reg. N.° 546689).
Poliol 2:
1212.8 g de Poliol 2 con un OHV de 207 mg de KOH/g, viscosidad de 6770 mPa.s y AV de 0,7 mg de KOH/g se preparó a partir de la mezcla de 470,2 g de DEG (32,27 %), 471,9 g (32,35 %) de DYCAL 66, 471,3 g (32,35 %) de TERATE® 101, 0,76 g (0,052 %) de TYZOR TpT y 40,22 g (2,76 %) de propilencarbonato.
Poliol 3:
La mezcla de reacción se calentó hasta de 145 a 230 0C y se mantuvo durante 3 horas a 230 0C. Las últimas 2 horas se realizaron bajo un vacío de aproximadamente 30 kPa (aproximadamente 300 mBar).
1591.8 g de poliol con OHV de 194 mg de KOH/g, AV de 0,76 mg de KOH/g, y viscosidad de 6735 a 25 0C se produjeron a partir de 691,67 g de DEG, 49,26 g de pentaeritritol, 501,25 g de ácido tereftálico, 481,37 g de Dycal 66, 150,18 g de TOFA y 0,66 g de TYZOR TPT.
Las espumas rígidas se prepararon después de preparar los poliéster polioles como anteriormente y se combinaron con los ingredientes tradicionales de una composición de espuma PIR (p. ej., catalizador, tensioactivo, agua, agente ignífugo). El agente de soplado utilizado era n-pentano después de una intensa mezcla y reacción con poliisocianato. Los procesos y condiciones para formar la espuma son conocidos en la técnica. La formulación experimental se presenta en la Tabla 1
Los resultados del ensayo de estas formulaciones se presentan en la Tabla 2.

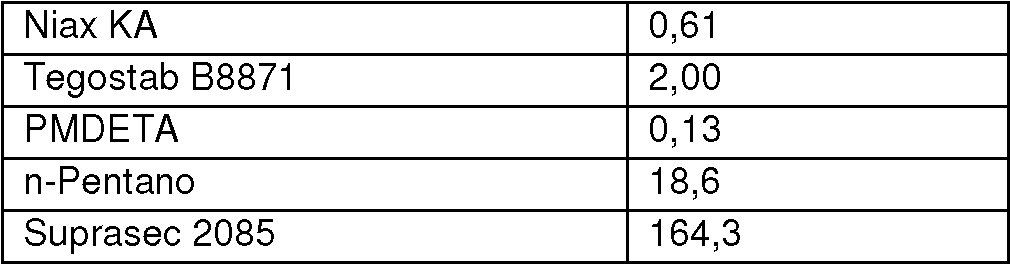

Tabla 1
El poliol TERATE® 3510 es un poliésterpoliol aromático comercializado por INVISTA S.a.r.l. basado en el residuo de DMT y DEG.
El poliol TERATE® 2540 es un poliésterpoliol aromático comercializado por INVISTA S.a.r.l. basado en el residuo de DMT, isómeros de DMT y DEG y TOFA. Los polioles TERATE® se comercializan con una amplia variedad de funcionalidades, niveles de hidroxilo y viscosidades, que permiten diseñar propiedades específicas para que los productos satisfagan los requisitos tanto de los clientes como de la normativa.
Tras el proceso de espumado, las espumas se curaron durante 2 min a 70 0C en el horno y después se analizaron para determinar la densidad, la adhesión del revestimiento, la resistencia a la compresión y la conductividad térmica. Estos dos últimos se presentan en la tabla como valor promedio de las mediciones realizadas en perpendicular y en paralelo a las direcciones de crecimiento de la espuma.
El comportamiento de procesamiento de los polioles se evaluó como una densidad promedio de la muestra de espuma, espumadas en un molde horizontal de 1500*100*50 mm a aproximadamente 70 0C.
Tabla 2
Los valores indicados en la Tabla 2 demuestran que el uso de la corriente de lavado con agua en la receta de poliol da como resultado una mejora suficiente de comportamiento adhesivo de las espumas PIR, sin sacrificar otras propiedades. Si se utiliza en combinación con TOFA. el Poliol 1 y 3 proporcionan suficiente mejora también de la conductividad térmica. Los Poliol 1-3 también proporcionan mejores características de flujo medidas como una densidad de flujo promedio en un molde a 70 0C.
Debe indicarse que las relaciones, concentraciones, cantidades y otros datos numéricos se pueden expresar en la presente descripción en un formato de intervalo. Se debe entender que dicho formato de intervalo se utiliza por comodidad de uso y brevedad y, por tanto, debe interpretarse de forma flexible para incluir no solamente los valores numéricos explícitamente citados como los límites del intervalo, sino también para incluir todos los valores numéricos individuales o subintervalos abarcados dentro de dicho intervalo como si cada valor numérico y subintervalo estuviera explícitamente citado. Para ilustrar, un intervalo de concentración de “aproximadamente 0,1 % a aproximadamente 5 %” debe interpretarse como que incluye no solamente la concentración explícitamente citada de aproximadamente 0,1 % en peso a aproximadamente 5 % en peso, sino también las concentraciones individuales (p. e j, 1 %, 2 %, 3 %, y 4 %) y los subintervalos (p. ej., 0,5 %, 1,1 %, 2,2 %, 3,3 %, y 4,4 %) dentro del intervalo indicado. El término “aproximadamente” puede incluir ±1 %, ±2 %, ±3 %, ±4 %, ±5 %, ±8 %, o ±10 %, del uno o más valores numéricos que se modifican. Además, la expresión “aproximadamente 'x' a 'y'” incluye “aproximadamente 'x' a aproximadamente 'y'” .
Claims (25)
- REIVINDICACIONESi. Un poliésterpoliol aromático, en donde el poliésterpoliol aromático tiene una cadena principal de poliésterpoliol aromático, en donde el poliésterpoliol aromático tiene un valor de hidroxilo (OHV) de 30 a 700 mg de KOH/g y una funcionalidad promedio de 1,5 a 8, en donde el poliésterpoliol aromático es un producto de una reacción de esterificación/transesterificación de la reacción de:un alcohol polifuncionalizado;un componente de ácido policarboxílico aromático; yuna mezcla que incluye: ácido hidroxicaproico, ácido adípico, ácido glutárico, ácido 5-hidroxivalérico, 1,2-hexanodiol, oxocompuestos y oxacompuestos, ésteres oligoméricos de ácido hidroxicaproico y ésteres de ácido hidroxicaproico con ácido adípico, y uno o más de los siguientes: ácido fórmico, ácido monocarboxílico y ácido dicarboxílico, en donde dichos oxocompuestos y oxacompuestos se seleccionan del grupo que consiste en ácido acético, ácido propiónico, ácido butírico, ácido oxálico, ácido malónico, y ácido succínico.
- 2. Una mezcla de poliol que comprende:el poliésterpoliol aromático de la reivindicación 1.
- 3. La mezcla de poliol de la reivindicación 2, en donde el alcohol polifuncionalizado se selecciona del grupo que consiste en: un alcohol polihídrico alifático, un alcohol polihídrico cicloalifático, un alcohol polihídrico aromático, un alcohol polihídrico heterocíclico, y una combinación de los mismos.
- 4. La mezcla de poliol de la reivindicación 2, en donde el alcohol polifuncionalizado se selecciona del grupo que consiste en: glicerol no alcoxilado, pentaeritritol no alcoxilado, a-metilglucósido no alcoxilado, sacarosa no alcoxilada, sorbitol no alcoxilado, tri-metilolpropano no alcoxilado, trimetiloletano, alquinolaminas terciarias, mono-di sacárido no alcoxilado, mono-trisacárido no alcoxilado, monopolisacárido no alcoxilado, y una combinación de los mismos.
- 5. La mezcla de poliol de la reivindicación 2, en donde el alcohol polifuncionalizado se selecciona del grupo que consiste en: etilenglicol, dietilenglicol, trietilenglicol, polietilenglicol, propilenglicol, dipropilenglicol, trimetilenglicol, un isómero de butanodiol, un isómero de pentanodiol, un isómero de hexanodiol, un isómero de heptanodiol, un isómero de octanodiol, un isómero de decandiol, un isómero de dodecandiol, un isómero de glicerol, un isómero de poliglicerol, un isómero de monometilolpropano, un isómero de dimetilolpropano, un isómero de trimetilolpropano, un isómero de 1,1,1-trimetilol-propano, un isómero de 1,1,1 -trimetiloletano, un isómero de pentaeritritol, uno o más productos de reacción de pentaeritritol con óxido de etileno u óxido de propileno, dipentaeritritol, uno o más de los productos de reacción de dipentaeritritol con óxido de etileno u óxido de propileno, 1,2,6-hexanotriol, a-metil glucósido, sacarosa, sorbitol, y una combinación de los mismos.
- 6. La mezcla de poliol de cualquiera de las reivindicaciones 2-5, en donde la mezcla incluye: 10 a 40 % en peso de ácido adípico en la mezcla, 1 a 5 % en peso de ácido glutárico en la mezcla, 5 a 15 % en peso de ácido hidroxicaproico en la mezcla, 1 a 10 % en peso de ácido 5-hidroxivalérico en la mezcla, 1 a 5 % en peso de 1,2-ciclohexanodiol en la mezcla, menos de 5 % en peso de oxocompuestos y oxacompuestos en la mezcla en donde dichos oxocompuestos y oxacompuestos se seleccionan del grupo que consiste en ácido acético, ácido propiónico, ácido butírico, ácido oxálico, ácido malónico, y ácido succínico, 30 a 60 % en peso de ésteres oligoméricos del ácido hidroxicaproico y ésteres del ácido hidroxicaproico con ácido adípico en la mezcla, y menos de 1 % en peso de uno o más de los siguientes en la mezcla: ácido fórmico, ácido monocarboxílico, y ácido dicarboxílico.
- 7. La mezcla de poliol de cualquiera de las reivindicaciones 2-6, en donde el componente de ácido policarboxílico aromático se selecciona del grupo o se prepara a partir del grupo que consiste en: ácido ftálico; ácido isoftálico; ácido trimelítico; ácido tereftálico; ésteres de ácido ftálico; anhídrido de ácido ftálico; anhídrido de ácido tetrahidroftálico; dianhídrido piromelítico; anhídrido de ácido tetracloroftálico; anhídrido de ácido tetrabromoftálico; y una combinación de cada uno.
- 8. La mezcla de poliol de cualquiera de las reivindicaciones 2-7, en donde el alcohol polifuncionalizado es 30 a 50 % en peso del producto de reacción, en donde el componente de ácido policarboxílico aromático es 20 a 45 % en peso del producto de reacción, y la mezcla es 5 a 40 % en peso del producto de reacción.
- 9. La mezcla de poliol de cualquiera de las reivindicaciones 2-8, en donde la funcionalidad promedio es de 1,8 a 3.
- 10. La mezcla de poliol de la reivindicación 9, en donde la funcionalidad promedio es de 2 a 2,5.
- 11. La mezcla de poliol de cualquiera de las reivindicaciones 2-10, en donde el valor OHV es 100 a 300 mg de KOH/g.
- 12. La mezcla de poliol de la reivindicación 11, en donde el valor OHV es 180 a 250 mg de KOH/g.
- 13. La mezcla de poliol de cualquiera de las reivindicaciones 2-12, en donde la reacción además comprende un aceite seleccionado del grupo que consiste en: un aceite natural, un producto basado en aceite natural, y una combinación de los mismos.
- 14. La mezcla de poliol de la reivindicación 13, en donde el producto basado en aceite natural se selecciona del grupo que consiste en: aceite de o derivado de colza, soja, coco, girasol, palma, sebo, ácido graso de aceite de coníferas, y una combinación de los mismos.
- 15. La mezcla de poliol de las reivindicaciones 2-14, en donde la cadena principal de poliésterpoliol aromático se selecciona del grupo que consiste en un éster de un ácido aromático polifuncional.
- 16. Un método para fabricar una mezcla de poliol que comprende un poliésterpoliol aromático, en donde el método comprende la etapa de proporcionar un producto de reacción de esterificación/transesterificación mediante la reacción de:un alcohol polifuncionalizado;un componente de ácido policarboxílico aromático; y una mezcla que incluye: ácido hidroxicaproico, ácido adípico, ácido glutárico, ácido 5-hidroxivalérico, 1,2-hexanodiol, oxocompuestos y oxacompuestos, ésteres oligoméricos de ácido hidroxicaproico y ésteres de ácido hidroxicaproico con ácido adípico, y la mezcla también incluye uno o más de los siguientes: ácido fórmico, ácido monocarboxílico y ácido dicarboxílico, en donde dichos oxocompuestos y oxacompuestos se seleccionan del grupo que consiste en ácido acético, ácido propiónico, ácido butírico, ácido oxálico, ácido malónico y ácido succínico,en donde el producto es un poliésterpoliol aromático que tiene una cadena principal de poliésterpoliol aromático, en donde el poliol aromático tiene un valor de hidroxilo (OHV) de 30 a 700 mg de KOH/g y una funcionalidad promedio de 1,5 a 8.
- 17. El método de la reivindicación 16, en donde la reacción se calienta de 145 0C a 235 0C a un 1 0C/min y después se mantiene a 235 0C, y la reacción se realiza a una presión de 10 a 101 kPa (0,1 a 1 atm).
- 18. El método de cualquiera de las reivindicaciones 16 y 17, en donde la reacción además comprende un catalizador seleccionado del grupo que consiste en: un derivado de titanio, un derivado de un metal alcalino, un derivado de un metal alcalinotérreo, y una combinación de los mismos.
- 19. Un método para fabricar una espuma de poliuretano modificada con isocianurato rígida que comprende:proporcionar el poliésterpoliol aromático de la reivindicación 2; yhacer reaccionar el poliésterpoliol aromático con un isocianato.
- 20. El método de la reivindicación 19, en donde el método incluye hacer reaccionar el isocianato con el poliésterpoliol aromático en presencia de un tensioactivo y un agente de soplado.
- 21. El método de cualquiera de las reivindicaciones 19 y 20, en donde el método incluye además hacer reaccionar al menos uno de los siguientes con la composición de la reivindicación 1: un catalizador, un agente ignífugo, un auxiliar de procesamiento, un agente de espumación, un reductor de viscosidad, un agente dispersante, un plastificante, un pigmento, una carga, y una combinación de los mismos.
- 22. Una espuma de poliuretano modificada con isocianurato rígida preparada a partir del poliésterpoliol aromático de la reivindicación 1.
- 23. La espuma de poliuretano modificada con isocianurato rígida de la reivindicación 22 preparada haciendo reaccionar un isocianato con el poliésterpoliol aromático de la reivindicación 1.
- 24. La espuma de poliuretano modificada con isocianurato rígida de la reivindicación 23, en donde el isocianato se selecciona del grupo que consiste en un diisocianato, un isocianato con más de dos funcionalidades de isocianato, y una combinación de los mismos.
- 25. La espuma de poliuretano modificada con isocianurato rígida de una cualquiera de las reivindicaciones 23 y 24, en donde la reacción del isocianato con un poliésterpoliol aromático se produce en presencia de un tensioactivo y un agente de soplado.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US14853609P | 2009-01-30 | 2009-01-30 | |
| PCT/US2010/022161 WO2010088227A1 (en) | 2009-01-30 | 2010-01-27 | Aromatic polyesterpolyols, isocyanuratemodified polyurethane foams, and methods of making them |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2763636T3 true ES2763636T3 (es) | 2020-05-29 |
Family
ID=42395969
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES10736309T Active ES2763636T3 (es) | 2009-01-30 | 2010-01-27 | Poliéster polioles aromáticos, espumas de poliuretano modificadas con isocianurato, y métodos para fabricarlos |
Country Status (7)
| Country | Link |
|---|---|
| US (1) | US8343378B2 (es) |
| EP (1) | EP2384344B1 (es) |
| CN (1) | CN102300892B (es) |
| ES (1) | ES2763636T3 (es) |
| HU (1) | HUE046762T2 (es) |
| PL (1) | PL2384344T3 (es) |
| WO (1) | WO2010088227A1 (es) |
Families Citing this family (14)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2014522446A (ja) * | 2011-06-13 | 2014-09-04 | インヴィスタ テクノロジーズ エスアエルエル | ポリウレタンおよびポリイソシアヌレートポリマーのための前駆体としてのシクロヘキサン酸化副生成物ストリーム由来の脂肪族ポリエステルポリオール |
| WO2013024108A1 (de) * | 2011-08-16 | 2013-02-21 | Bayer Intellectual Property Gmbh | Verfahren zur herstellung eines polyurethan-polyisocyanurat-hartschaums |
| WO2014047043A1 (en) * | 2012-09-21 | 2014-03-27 | Invista North America S.A R.L. | Materials comprising nvr polyols |
| EP2999739A1 (en) * | 2013-05-22 | 2016-03-30 | Sealed Air Corporation (US) | Method of making a foam from a polymerizable condensation polymer |
| EP3083784B1 (en) | 2013-12-16 | 2020-06-24 | Rockwool International A/S | Polyisocyanurate foam composites and their production and use |
| PL229712B1 (pl) * | 2014-04-01 | 2018-08-31 | Korzeniowski Waclaw Chemenergia | Sposób wytwarzania żywic poliestrowych |
| BR112020020776B1 (pt) | 2018-04-10 | 2024-02-06 | Stepan Company | Mistura, espuma de pu ou pu-pir rígida e placa de isolamento para uma aplicação em telhado ou parede |
| CN110372851B (zh) * | 2019-07-18 | 2021-10-19 | 重庆韩拓科技有限公司 | 一种三官能度高内聚能的木工胶用阻燃多元醇的合成方法 |
| EP3957665A1 (de) | 2020-08-20 | 2022-02-23 | Covestro Deutschland AG | Lagerstabile polyolformulierungen |
| US20240002580A1 (en) * | 2020-12-03 | 2024-01-04 | Huntsman International Llc | Aromatic polyester polyol compound |
| EP4089129A1 (de) | 2021-05-12 | 2022-11-16 | Covestro Deutschland AG | Lagerstabile polyesterpolyolformulierungen enthaltend terephthalsäure-basierte polyester |
| CN113637136B (zh) * | 2021-07-26 | 2023-01-31 | 万华建筑科技有限公司 | 一种混合发泡剂组合聚醚及聚氨酯硬泡 |
| EP4230670A1 (de) | 2022-02-18 | 2023-08-23 | Covestro Deutschland AG | Lagerstabile polyolformulierungen |
| CN116410434B (zh) * | 2023-02-27 | 2024-08-06 | 廊坊华宇创新科技有限公司 | 一种聚氨酯硬泡组合聚酯、制备方法及应用 |
Family Cites Families (13)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US3365490A (en) * | 1966-08-05 | 1968-01-23 | Du Pont | Process for the production of dicarboxylic acids |
| US3647759A (en) | 1970-02-04 | 1972-03-07 | Hercules Inc | Resinous reaction product of ethylene glycol and dmt esterified oxidate residue |
| US4233408A (en) * | 1979-05-07 | 1980-11-11 | Witco Chemical Corporation | Polyurethane foams from polyester precursor derived from adipic acid process waste |
| US4644047A (en) * | 1984-06-20 | 1987-02-17 | Stepan Company | Self-compatibilizing phthalate-based polyester polyols |
| CA2011257C (en) * | 1989-03-13 | 2000-10-10 | Scott C. Snider | Rigid foam with improved "k" factor by reacting a polyisocyanate and polyester polyol containing low free glycol |
| US4897429A (en) * | 1989-03-27 | 1990-01-30 | Cape Industries | Aromatic polyester polyols from dimethyl terephthalate process residue and tall oil fatty acids |
| US5102919A (en) * | 1991-08-05 | 1992-04-07 | Basf Corporation | Reduced smoke generating polyurethane/polyisocyanurate foams |
| US5614566A (en) * | 1993-02-10 | 1997-03-25 | Th. Goldschmidt Ag. | Method for the preparation of rigid foams having urethane and/or isocyanurate groups and being extensively open celled |
| US5605940A (en) * | 1995-02-13 | 1997-02-25 | The Celotex Corporation | High equivalent weight polyester polyols for closed cell, rigid foams |
| US6359022B1 (en) * | 1997-10-10 | 2002-03-19 | Stepan Company | Pentane compatible polyester polyols |
| US6703529B1 (en) * | 2002-09-12 | 2004-03-09 | E. I. Du Pont De Nemours And Company | Process for oxidation of cyclohexane |
| US8247580B2 (en) * | 2007-11-05 | 2012-08-21 | Basf Se | Process for preparing ε-caprolactone |
| CN102239131A (zh) * | 2008-12-05 | 2011-11-09 | 巴斯夫欧洲公司 | 制备1，6-己二醇的方法 |
-
2010
- 2010-01-27 HU HUE10736309A patent/HUE046762T2/hu unknown
- 2010-01-27 ES ES10736309T patent/ES2763636T3/es active Active
- 2010-01-27 US US12/694,306 patent/US8343378B2/en active Active
- 2010-01-27 PL PL10736309T patent/PL2384344T3/pl unknown
- 2010-01-27 WO PCT/US2010/022161 patent/WO2010088227A1/en not_active Ceased
- 2010-01-27 CN CN201080005638.4A patent/CN102300892B/zh active Active
- 2010-01-27 EP EP10736309.5A patent/EP2384344B1/en active Active
Also Published As
| Publication number | Publication date |
|---|---|
| PL2384344T3 (pl) | 2020-04-30 |
| HK1165448A1 (en) | 2012-10-05 |
| EP2384344B1 (en) | 2019-10-16 |
| CN102300892B (zh) | 2014-04-16 |
| EP2384344A1 (en) | 2011-11-09 |
| HUE046762T2 (hu) | 2020-03-30 |
| US8343378B2 (en) | 2013-01-01 |
| CN102300892A (zh) | 2011-12-28 |
| EP2384344A4 (en) | 2016-02-10 |
| WO2010088227A1 (en) | 2010-08-05 |
| US20110028581A1 (en) | 2011-02-03 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2763636T3 (es) | Poliéster polioles aromáticos, espumas de poliuretano modificadas con isocianurato, y métodos para fabricarlos | |
| US20100298453A1 (en) | Board stock foam having biobased content | |
| CN105377927A (zh) | 硬质聚氨酯泡沫制造用多元醇混合物 | |
| JP7025283B2 (ja) | 硬質ポリウレタンフォーム製造用ポリオール組成物 | |
| EP1984415B1 (en) | Compatibilizing surfactants for polyurethane polyols and resins | |
| CN112204066B (zh) | 多元醇共混物和具有改进的低温r值的硬质泡沫 | |
| KR101634309B1 (ko) | 저밀도 경질 폴리우레탄 폼 조성물 | |
| KR20170044713A (ko) | 경질 폴리우레탄폼용 폴리올 조성물 및 경질 폴리우레탄폼의 제조 방법 | |
| ITMI20002418A1 (it) | Procedimento per la produzione di schiume poliuretaniche rigide ed articoli finiti da esse ottenuti | |
| EP2767556A1 (en) | Reactive cell opener composition, polyol composition, and open-celled polyurethane foam | |
| JP2010254915A (ja) | 硬質ポリウレタンフォーム | |
| CN101687973B (zh) | 稳定化的硬质聚氨酯泡沫用预混料 | |
| ES2910300T3 (es) | Procedimiento para la fabricación de espumas rígidas de celdas abiertas, que contienen grupos uretano y grupos isocianurato | |
| US8399532B2 (en) | Polyol compositions, resin blend compositions, spray compositions, and methods of using each, and methods of making each | |
| JP4587115B2 (ja) | 硬質ポリウレタンフォーム成形用組成物、及び該組成物を用いた硬質ポリウレタンフォームの製造方法 | |
| EP3688055A1 (en) | Blowing agent composition for preparation of a foam | |
| EP2382251A1 (en) | Board stock foam having biobased content | |
| CN105324405B (zh) | 具有长链聚醚多元醇结构单元的聚酯多元醇及其在pur-/pir-硬质泡沫塑料中的用途 | |
| HK1165448B (en) | Aromatic polyesterpolyols, isocyanurate-modified polyurethane foams, and methods of making them | |
| JP4931454B2 (ja) | 硬質ポリウレタンフォームの製造方法 | |
| JP4178389B2 (ja) | 硬質ポリウレタンフォーム成形用組成物、及び該組成物を用いた硬質ポリウレタンフォームの製造方法 | |
| JP2007051280A (ja) | ポリオール組成物及び硬質ポリウレタンフォームの製造方法 | |
| JP2000230066A (ja) | ポリウレタンフォームおよびその製造方法 | |
| KR20110127156A (ko) | 감소된 증기압을 가지는 발포체-형성 시스템 | |
| JP2009024103A (ja) | 硬質ポリウレタンフォーム用ポリオール組成物及び硬質ポリウレタンフォームの製造方法 |
