ES2817801T3 - Procedimiento de fabricación de un riel de acero hipereutectoide endurecido en la cabeza - Google Patents
Procedimiento de fabricación de un riel de acero hipereutectoide endurecido en la cabeza Download PDFInfo
- Publication number
- ES2817801T3 ES2817801T3 ES10795554T ES10795554T ES2817801T3 ES 2817801 T3 ES2817801 T3 ES 2817801T3 ES 10795554 T ES10795554 T ES 10795554T ES 10795554 T ES10795554 T ES 10795554T ES 2817801 T3 ES2817801 T3 ES 2817801T3
- Authority
- ES
- Spain
- Prior art keywords
- head
- steel rail
- weight
- rail
- cooling rate
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 10
- 238000000034 method Methods 0.000 title claims description 41
- 238000001816 cooling Methods 0.000 claims abstract description 103
- 229910000831 Steel Inorganic materials 0.000 claims abstract description 88
- 239000010959 steel Substances 0.000 claims abstract description 88
- 239000000203 mixture Substances 0.000 claims abstract description 47
- 229910052799 carbon Inorganic materials 0.000 claims abstract description 38
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 claims abstract description 35
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 claims abstract description 28
- 229910052710 silicon Inorganic materials 0.000 claims abstract description 15
- 239000010703 silicon Substances 0.000 claims abstract description 15
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 claims abstract description 14
- 229910052757 nitrogen Inorganic materials 0.000 claims abstract description 14
- 239000010936 titanium Substances 0.000 claims abstract description 14
- 229910052719 titanium Inorganic materials 0.000 claims abstract description 14
- 229910052720 vanadium Inorganic materials 0.000 claims abstract description 14
- LEONUFNNVUYDNQ-UHFFFAOYSA-N vanadium atom Chemical compound [V] LEONUFNNVUYDNQ-UHFFFAOYSA-N 0.000 claims abstract description 14
- NRTOMJZYCJJWKI-UHFFFAOYSA-N Titanium nitride Chemical compound [Ti]#N NRTOMJZYCJJWKI-UHFFFAOYSA-N 0.000 claims abstract description 4
- 239000011651 chromium Substances 0.000 claims abstract description 4
- VYZAMTAEIAYCRO-UHFFFAOYSA-N Chromium Chemical compound [Cr] VYZAMTAEIAYCRO-UHFFFAOYSA-N 0.000 claims abstract description 3
- 229910052804 chromium Inorganic materials 0.000 claims abstract description 3
- WPBNNNQJVZRUHP-UHFFFAOYSA-L manganese(2+);methyl n-[[2-(methoxycarbonylcarbamothioylamino)phenyl]carbamothioyl]carbamate;n-[2-(sulfidocarbothioylamino)ethyl]carbamodithioate Chemical compound [Mn+2].[S-]C(=S)NCCNC([S-])=S.COC(=O)NC(=S)NC1=CC=CC=C1NC(=S)NC(=O)OC WPBNNNQJVZRUHP-UHFFFAOYSA-L 0.000 claims abstract description 3
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims description 21
- 230000008569 process Effects 0.000 claims description 12
- 239000011572 manganese Substances 0.000 claims description 10
- PWHULOQIROXLJO-UHFFFAOYSA-N Manganese Chemical compound [Mn] PWHULOQIROXLJO-UHFFFAOYSA-N 0.000 claims description 9
- 229910052748 manganese Inorganic materials 0.000 claims description 9
- 229910052782 aluminium Inorganic materials 0.000 claims description 5
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 claims description 5
- 238000005507 spraying Methods 0.000 claims 3
- 229910001567 cementite Inorganic materials 0.000 description 29
- 229910001562 pearlite Inorganic materials 0.000 description 27
- KSOKAHYVTMZFBJ-UHFFFAOYSA-N iron;methane Chemical compound C.[Fe].[Fe].[Fe] KSOKAHYVTMZFBJ-UHFFFAOYSA-N 0.000 description 25
- 230000000052 comparative effect Effects 0.000 description 20
- 230000009466 transformation Effects 0.000 description 20
- 230000015572 biosynthetic process Effects 0.000 description 15
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 description 12
- 229910001566 austenite Inorganic materials 0.000 description 12
- 229910000859 α-Fe Inorganic materials 0.000 description 12
- 239000007921 spray Substances 0.000 description 11
- 239000007788 liquid Substances 0.000 description 7
- 238000005096 rolling process Methods 0.000 description 7
- 229910001563 bainite Inorganic materials 0.000 description 6
- 238000005261 decarburization Methods 0.000 description 6
- 238000010438 heat treatment Methods 0.000 description 6
- 238000007792 addition Methods 0.000 description 5
- 238000010586 diagram Methods 0.000 description 5
- 238000009826 distribution Methods 0.000 description 5
- 229910000760 Hardened steel Inorganic materials 0.000 description 4
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 4
- 238000005275 alloying Methods 0.000 description 4
- 238000005266 casting Methods 0.000 description 4
- 230000008859 change Effects 0.000 description 4
- 229910000734 martensite Inorganic materials 0.000 description 4
- 239000002244 precipitate Substances 0.000 description 4
- 239000006104 solid solution Substances 0.000 description 4
- 238000005728 strengthening Methods 0.000 description 4
- 230000001629 suppression Effects 0.000 description 4
- INZDTEICWPZYJM-UHFFFAOYSA-N 1-(chloromethyl)-4-[4-(chloromethyl)phenyl]benzene Chemical compound C1=CC(CCl)=CC=C1C1=CC=C(CCl)C=C1 INZDTEICWPZYJM-UHFFFAOYSA-N 0.000 description 3
- 229910001035 Soft ferrite Inorganic materials 0.000 description 3
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical compound [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 description 3
- 229910045601 alloy Inorganic materials 0.000 description 3
- 239000000956 alloy Substances 0.000 description 3
- 230000007423 decrease Effects 0.000 description 3
- 230000001627 detrimental effect Effects 0.000 description 3
- 238000005259 measurement Methods 0.000 description 3
- 230000004048 modification Effects 0.000 description 3
- 238000012986 modification Methods 0.000 description 3
- 238000005204 segregation Methods 0.000 description 3
- 229910052717 sulfur Inorganic materials 0.000 description 3
- 239000011593 sulfur Substances 0.000 description 3
- 239000002344 surface layer Substances 0.000 description 3
- 238000012546 transfer Methods 0.000 description 3
- MBMLMWLHJBBADN-UHFFFAOYSA-N Ferrous sulfide Chemical class [Fe]=S MBMLMWLHJBBADN-UHFFFAOYSA-N 0.000 description 2
- ATJFFYVFTNAWJD-UHFFFAOYSA-N Tin Chemical compound [Sn] ATJFFYVFTNAWJD-UHFFFAOYSA-N 0.000 description 2
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 2
- 230000003247 decreasing effect Effects 0.000 description 2
- 230000000694 effects Effects 0.000 description 2
- 239000007789 gas Substances 0.000 description 2
- 238000007542 hardness measurement Methods 0.000 description 2
- 229910052742 iron Inorganic materials 0.000 description 2
- QMQXDJATSGGYDR-UHFFFAOYSA-N methylidyneiron Chemical compound [C].[Fe] QMQXDJATSGGYDR-UHFFFAOYSA-N 0.000 description 2
- 229910052760 oxygen Inorganic materials 0.000 description 2
- 239000001301 oxygen Substances 0.000 description 2
- 239000002245 particle Substances 0.000 description 2
- 239000000047 product Substances 0.000 description 2
- 238000000926 separation method Methods 0.000 description 2
- 229910000616 Ferromanganese Inorganic materials 0.000 description 1
- 229910000519 Ferrosilicon Inorganic materials 0.000 description 1
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 1
- 229910018643 Mn—Si Inorganic materials 0.000 description 1
- 230000000712 assembly Effects 0.000 description 1
- 238000000429 assembly Methods 0.000 description 1
- 230000008901 benefit Effects 0.000 description 1
- 238000009529 body temperature measurement Methods 0.000 description 1
- 239000000919 ceramic Substances 0.000 description 1
- 238000006243 chemical reaction Methods 0.000 description 1
- 238000009749 continuous casting Methods 0.000 description 1
- 239000013068 control sample Substances 0.000 description 1
- 238000007872 degassing Methods 0.000 description 1
- 230000009977 dual effect Effects 0.000 description 1
- 238000010891 electric arc Methods 0.000 description 1
- 230000008030 elimination Effects 0.000 description 1
- 238000003379 elimination reaction Methods 0.000 description 1
- 239000003623 enhancer Substances 0.000 description 1
- 230000002349 favourable effect Effects 0.000 description 1
- 238000009472 formulation Methods 0.000 description 1
- 238000000265 homogenisation Methods 0.000 description 1
- 238000005098 hot rolling Methods 0.000 description 1
- 239000001257 hydrogen Substances 0.000 description 1
- 229910052739 hydrogen Inorganic materials 0.000 description 1
- 239000012535 impurity Substances 0.000 description 1
- DALUDRGQOYMVLD-UHFFFAOYSA-N iron manganese Chemical compound [Mn].[Fe] DALUDRGQOYMVLD-UHFFFAOYSA-N 0.000 description 1
- 238000003475 lamination Methods 0.000 description 1
- VCTOKJRTAUILIH-UHFFFAOYSA-N manganese(2+);sulfide Chemical class [S-2].[Mn+2] VCTOKJRTAUILIH-UHFFFAOYSA-N 0.000 description 1
- 238000002844 melting Methods 0.000 description 1
- 230000008018 melting Effects 0.000 description 1
- 238000010309 melting process Methods 0.000 description 1
- ZLANVVMKMCTKMT-UHFFFAOYSA-N methanidylidynevanadium(1+) Chemical class [V+]#[C-] ZLANVVMKMCTKMT-UHFFFAOYSA-N 0.000 description 1
- 230000006911 nucleation Effects 0.000 description 1
- 238000010899 nucleation Methods 0.000 description 1
- 230000003647 oxidation Effects 0.000 description 1
- 238000007254 oxidation reaction Methods 0.000 description 1
- 230000001590 oxidative effect Effects 0.000 description 1
- 238000010587 phase diagram Methods 0.000 description 1
- 238000001556 precipitation Methods 0.000 description 1
- 238000004881 precipitation hardening Methods 0.000 description 1
- 230000002265 prevention Effects 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- 230000002250 progressing effect Effects 0.000 description 1
- 230000009467 reduction Effects 0.000 description 1
- 238000009877 rendering Methods 0.000 description 1
- 230000000979 retarding effect Effects 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 238000007711 solidification Methods 0.000 description 1
- 230000008023 solidification Effects 0.000 description 1
- 238000009628 steelmaking Methods 0.000 description 1
- 239000000126 substance Substances 0.000 description 1
- CADICXFYUNYKGD-UHFFFAOYSA-N sulfanylidenemanganese Chemical compound [Mn]=S CADICXFYUNYKGD-UHFFFAOYSA-N 0.000 description 1
- 238000004441 surface measurement Methods 0.000 description 1
- 238000012360 testing method Methods 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C21—METALLURGY OF IRON
- C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
- C21D9/00—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor
- C21D9/04—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor for rails
-
- C—CHEMISTRY; METALLURGY
- C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
- C22C—ALLOYS
- C22C38/00—Ferrous alloys, e.g. steel alloys
- C22C38/001—Ferrous alloys, e.g. steel alloys containing N
-
- C—CHEMISTRY; METALLURGY
- C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
- C22C—ALLOYS
- C22C38/00—Ferrous alloys, e.g. steel alloys
- C22C38/02—Ferrous alloys, e.g. steel alloys containing silicon
-
- C—CHEMISTRY; METALLURGY
- C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
- C22C—ALLOYS
- C22C38/00—Ferrous alloys, e.g. steel alloys
- C22C38/04—Ferrous alloys, e.g. steel alloys containing manganese
-
- C—CHEMISTRY; METALLURGY
- C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
- C22C—ALLOYS
- C22C38/00—Ferrous alloys, e.g. steel alloys
- C22C38/12—Ferrous alloys, e.g. steel alloys containing tungsten, tantalum, molybdenum, vanadium, or niobium
-
- C—CHEMISTRY; METALLURGY
- C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
- C22C—ALLOYS
- C22C38/00—Ferrous alloys, e.g. steel alloys
- C22C38/14—Ferrous alloys, e.g. steel alloys containing titanium or zirconium
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Mechanical Engineering (AREA)
- Metallurgy (AREA)
- Organic Chemistry (AREA)
- Physics & Mathematics (AREA)
- Thermal Sciences (AREA)
- Crystallography & Structural Chemistry (AREA)
- Heat Treatment Of Articles (AREA)
Abstract
Un procedimiento de fabricación de un riel de acero hipereutectoide endurecido en la cabeza que comprende endurecer la cabeza de un riel de acero que tiene una composición que comprende 0,86-1,00 % en peso de carbono, 0,40-0,75% en peso de manganeso, 0,40-1,00 % en peso de silicio, 0,20-0,30 % en peso de cromo, 0,05- 0,15 % en peso de vanadio, 0,015-0,030 % en peso de titanio, y por encima del 0,0050 % en peso de nitrógeno, que es típicamente suficiente nitrógeno para reaccionar con el titanio para formar nitruro de titanio, dicho endurecimiento de la cabeza se lleva a cabo a una velocidad de enfriamiento que, si se traza en una gráfica con coordenadas xy con el eje x que representa el tiempo de enfriamiento en segundos y el eje y que representa la temperatura en grados Celsius de la superficie de la cabeza del riel de acero, se mantiene en una región entre una gráfica de límite de velocidad de enfriamiento superior definida por una gráfica de límite de velocidad de enfriamiento superior que conecta las coordenadas xy (0 s, 775 °C), (20 s, 670 °C) y (110 s, 550 °C) y una gráfica de límite de velocidad de enfriamiento inferior definida por una línea que conecta las coordenadas xy (0 s, 750 °C), (20 s, 610 °C) y (110 s, 500 °C).
Description
DESCRIPCIÓN
Procedimiento de fabricación de un riel de acero hipereutectoide endurecido en la cabeza
CAMPO DE LA INVENCIÓN
[0001] La presente invención se refiere a un procedimiento de fabricación de un riel de acero hipereutectoide endurecido en la cabeza.
ANTECEDENTES DE LA INVENCIÓN
[0002] Los ferrocarriles de los Estados Unidos, especialmente los ferrocarriles de clase 1 (BN, UP, CSX, NS, Cp y CN) exigen niveles de dureza más altos y dureza más profunda en la cabeza del riel de ferrocarril para mejorar la vida útil en la vía (una dureza más alta proporciona una mejor resistencia al desgaste). La American Railway Engineering and Maintenance-of-Way Association (AREMA) es una de las organizaciones reconocidas por promulgar especificaciones ferroviarias en América del Norte. Existen tres tipos de acero para rieles AREMA basados en propiedades mínimas: resistencia estándar, resistencia intermedia y alta resistencia. Las propiedades mínimas para cada tipo de acero se establecen en la siguiente tabla:
Propiedad especificada Resistencia estándar Resistencia intermedia Alta resistencia Dureza, Brinell HB (HRC) 310 (30,5) 325 (32,5) 370 (38,3)
Límite elástico, ksi 74 80 120 Resistencia a la tracción, ksi 142,5 147 171 Alargamiento (en 2"), % 10 8 10
[0003] La dureza se especifica únicamente en la cabeza del riel. Las propiedades anteriores, tal como se informan y miden en esta invención, se someten a prueba según los estándares de AREMA establecidos en AREMA parte 2, fabricación de rieles (2007). Para cumplir con los estándares AREMA de alta resistencia, el riell debe tener una microestructura completamente perlítica sin que se permita sustancialmente la martensita sin templar. Generalmente, el alargamiento debe ser del 10 % o más para el acero de riel de alta resistencia, aunque un número relativamente pequeño (por ejemplo, aproximadamente el 5 %) de rieles puede tener un alargamiento menor al 10 % pero no menor al 9 %.
[0004] El grado más difícil de producir es el grado de alta resistencia. Algunos productores de rieles se esfuerzan por lograr las propiedades requeridas del acero de alta resistencia a través del enfriamiento acelerado del riel directamente en línea después del laminador. Otros productores recalientan el rriel a temperatura ambiente y a continuación aplican enfriamiento acelerado (un procedimiento fuera de línea). El procedimiento de enfriamiento del riel se denomina endurecimiento de la cabeza. En los Estados Unidos, los procedimientos de enfriamiento que se ponen en práctica actualmente utilizan pulverizadores de agua para enfriar el riel o colectores de aire de alto volumen. En todos los procedimientos de endurecimiento de la cabeza, el riel se enfría a una velocidad de enfriamiento moderada para formar una microestructura perlítica fina y evitar la formación de martensita sin templar que no está permitida por AREMA. Por ejemplo, el documento JP2000-178690 describe un procedimiento para la producción de rieles ferroviarios con un enfriamiento acelerado.
[0005] Además del enfriamiento acelerado para desarrollar una separación interlaminar de perlita fina, es conocido añadir elementos de aleación al acero del riel para aumentar la dureza. Tradicionalmente durante la última década, se ha conocido en los Estados Unidos el uso de acero endurecido en la cabeza de alta resistencia que contiene 0,80-0,84 % en peso de C, 0,80-1,1 % en peso de Mn, 0,20-0,40 % en peso de Si y 0,20-0,25 % en peso de Cr. El alto nivel de carbono de 0,80-0,84 % en peso proporciona la microestructura perlítica y a este nivel de carbono el acero está en o ligeramente por encima del punto eutectoide del diagrama de fase binaria hierro-carbono. El carbono es esencial porque la microestructura perlítica que se desarrolla contiene aproximadamente un 12 % en peso de carburo de hierro (cementita) en forma de plaquetas incrustadas junto con plaquetas de ferrita (formando una morfología laminar). Las plaquetas de cementita proporcionan dureza y resistencia al desgaste.
[0006] Hace tiempo que se sabe que los aumentos adicionales en el carbono pueden proporcionar una mayor dureza de la perlita a medida que aumenta la fracción de volumen de la fase de cementita dura. Sin embargo, cuando el acero tiene un nivel de carbono que está por encima del punto eutectoide, la cementita puede formarse en los límites de grano austeníticoanteriores. Esta forma de cementita se llama cementita proeutectoide y el acero se conoce como acero hipereutectoide. La ductilidad reducida puede producirse en aceros hipereutectoides si se desarrolla una red continua de cementita proeutectoide en los límites de grano austenítico anteriores, lo que hace que el acero sea quebradizo e inaceptable como riel ferroviario.
RESUMEN DE LA INVENCIÓN
[0007] Un aspecto de la invención proporciona un procedimiento para fabricar un riel de acero hipereutectoide endurecido en la cabeza según la reivindicación 1.
[0008] Opcionalmente, la velocidad de enfriamiento de 0 segundos a 20 segundos trazada en la gráfica tiene un promedio dentro de un intervalo de 5-10 °C/s, y la velocidad de enfriamiento de 20 segundos a 110 segundos trazada en la gráfica es mayor que una velocidad de enfriamiento de aire comparable.
[0009] Opcionalmente, la composición del riel de acero, que comprende opcionalmente aluminio, se forma a una temperatura de aproximadamente 1600 °C a aproximadamente 1650 °C mediante la adición secuencial de manganeso, silicio, carbono, aluminio, seguido de titanio y vanadio en cualquier orden o combinación.
[0010] Otros aspectos de la descripción, que incluyen aparatos, sistemas, artículos, composiciones, procedimientos y similares que forman parte de la descripción, se harán más evidentes al leer la siguiente descripción detallada de las realizaciones ejemplares y ver los dibujos.
BREVE DESCRIPCIÓN DEL DIBUJO O DIBUJOS
[0011] Los dibujos adjuntos se incorporan y constituyen una parte de la memoria descriptiva. Los dibujos, junto con la descripción general dada anteriormente y la descripción detallada de las realizaciones ejemplares y procedimientos dados a continuación, sirven para explicar los principios de la invención. En dichos dibujos:
La figura 1 es una gráfica de coordenadas xy con un eje x que representa el tiempo de enfriamiento en segundos y el eje y que representa la temperatura en grados Celsius de la superficie del riel de acero, donde un límite de temperatura superior se define por el enfriamiento de 775 °C a 670 °C durante un período de 20 segundos (a 5.3 °C/s) y 670 °C a 550 °C durante un período posterior de 90 segundos (a 1,3 °C/s) y un límite de temperatura inferior se define por el enfriamiento de 750<°>C a 610 °C durante un período de 20 segundos (a 7,0 °C/s) y 610 °C a 500 °C durante un período de 90 segundos (1,2 °C/s).
La figura 2 es una gráfica que muestra una comparación del perfil de dureza a lo largo de la línea central vertical de la cabeza del riel. Cada punto de datos representa una medición de dureza a incrementos de 1/8" (pulgada) desde la superficie superior. La línea de puntos horizontal representa la dureza mínima de AREMA de 38,3 HRC (370 HB).
La figura 3 es un esquema de una máquina de endurecimiento de la cabeza que muestra la ubicación de las secciones de enfriamiento independientes y los pirómetros según una realización de la descripción.
La figura 4 es una gráfica que representa las lecturas del pirómetro de un riel que pasa a través de la máquina de endurecimiento de la cabeza de la figura 3. Se muestran las cuatro secciones de la máquina. Como se puede observar, la velocidad de enfriamiento se ralentiza a aproximadamente 650 °C debido a que el calor se genera por la transformación de austenita en perlita. La velocidad de enfriamiento que entra en transformación es de 7.3 °C/s.
La figura 5 es una gráfica que representa una transformación de enfriamiento continuo (CCT) o diagrama TTT de acero eutectoide (0,8 % de C). La línea de puntos horizontal a 540 °C separa la transformación de perlita (P) de la transformación de bainita (B). Las líneas rectas sólidas representan una hipotética curva de enfriamiento (como la que se muestra en la figura 4) donde el riel se enfría a través de la "nariz" del diagrama CCT. Ps y Pf son las curvas de inicio y final de perlita, respectivamente.
La figura 6A es una representación gráfica de un procedimiento de endurecimiento de la cabeza según una realización de la invención, y la figura 6B representa una distribución de las propiedades de dureza medidas de la realización.
La figura 7A es una representación gráfica de un procedimiento de endurecimiento de la cabeza según un ejemplo comparativo, y la figura 7B representa una distribución de las propiedades de dureza medidas del ejemplo comparativo.
La figura 8A es una representación gráfica de un procedimiento de endurecimiento de la cabeza según un ejemplo comparativo, y la figura 8B representa una distribución de las propiedades de dureza medidas del ejemplo comparativo.
La figura 9 es una sección transversal de una cabeza de riel según una realización de la descripción.
DESCRIPCIÓN DETALLADA DE REALIZACIONES EJEMPLARES Y PROCEDIMIENTOS EJEMPLARES
[0012] A continuación, se hará referencia en detalle a realizaciones ejemplares y procedimientos de la invención como se ilustra en los dibujos adjuntos, en los que caracteres de referencia similares designan partes similares o correspondientes a lo largo de los dibujos. Cabe señalar, sin embargo, que la invención en sus aspectos más amplios no se limita a los detalles específicos, artículos y procedimientos representativos y los ejemplos ilustrativos mostrados y descritos en relación con las realizaciones ejemplares y procedimientos. La invención solo está limitada por el alcance de las reivindicaciones adjuntas.
[0013] Las realizaciones ejemplares de la invención se refieren a una composición de riel hipereutectoide que
contiene niveles relativamente altos de silicio y vanadio. En la producción, el riel se puede enfriar aceleradamente para lograr una alta dureza, rendimiento y resistencia a la tracción significativamente más allá de la especificación actual de AREMA para rieles de alta resistencia. Las composiciones de acero ejemplares muestran una o más de cuatro características diferentes pero interrelacionadas. En realizaciones particularmente ejemplares, las cuatro características son todas poseídas simultáneamente por el acero para proporcionar las propiedades que se muestran y explican a continuación. Estas cuatro características simultáneas son:
[0014] (1) Mayor dureza sobre el acero convencional C-Mn-Si endurecido en la cabeza a través de los niveles más altos de carbono y silicio y la adición de vanadio. Se cree que el carbono aumenta el porcentaje de volumen de cementita dura, el silicio endurece la fase de ferrita en la perlita a través del fortalecimiento de la solución sólida, y el vanadio proporciona endurecimiento por precipitación de la fase de ferrita perlítica a través de la formación de carburos de vanadio.
[0015] (2) Supresión de redes de cementita proeutectoide continuas dañinas en los límites de grano de austenita anteriores. Sin la supresión de la cementita proeutectoide, el acero mostrará una ductilidad y tenacidad disminuidas. Niveles más altos de silicio alteran la actividad del carbono en la austenita y por lo tanto suprimen la formación de cementita proeutectoide en los límites. Se cree que la adición de vanadio a través de su combinación con carbono altera la morfología de la cementita proeutectoide para producir partículas discretas en lugar de redes continuas. La supresión de las redes de cementita proeutectoide también se ve afectada por una alta velocidad de enfriamiento durante la transformación de austenita.
[0016] (3) Eliminación de la formación de ferrita blanda en la superficie del riel durante la descarburación. Las prácticas de calentamiento a altas temperaturas pueden crear naturalmente condiciones oxidantes que causan descarburación. El nivel de carbono más alto del acero ejemplificado descrito en esta invención es suficiente para permitir que se lleve a cabo la descarburación, pero insuficiente para causar suficiente pérdida de carbono para permitir que el acero se vuelva hipoeutectoide donde se forma ferrita proeutectoide blanda.
[0017] (4) Prevención de la inestabilidad de la transferencia de calor y reducción de los productos de transformación. Al cambiar la transformación de perlita a tiempos más cortos, se puede emplear una mayor velocidad de enfriamiento sin generar inestabilidad de transferencia de calor indeseable y microestructuras bainíticas/martensíticas. Bajar el nivel de manganeso a dentro de los niveles analizados en esta invención logra este cambio.
[0018] Generalmente, en realizaciones ejemplares se proporciona una nueva composición de riel hipereutectoide que comprende, consiste esencialmente en y/o consiste en los elementos y concentraciones de peso que se establecen a continuación en la tabla 1:

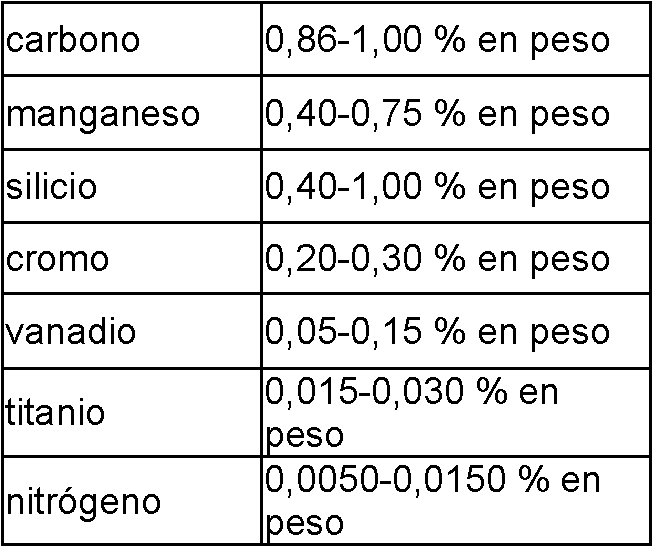

Tabla 1
[0019] La formulación anterior puede modificarse para proporcionar carbono en un intervalo de 0,90-1,00 % en peso.
[0020] El carbono es esencial para lograr las propiedades del riel de alta resistencia AREMA. El carbono se combina con el hierro para formar carburo de hierro (cementita). El carburo de hierro contribuye a una alta dureza y transmite alta resistencia al acero del riel. Con un alto contenido de carbono (por encima de aproximadamente el 0,8 % en peso de C, opcionalmente por encima del 0,9 % en peso), una fracción de mayor volumen de carburo de hierro (cementita) continúa formándose por encima de la del acero eutectoide convencional (perlítico). Una forma de utilizar el mayor contenido de carbono en el nuevo acero es mediante enfriamiento acelerado (endurecimiento de la cabeza) y la supresión de la formación de redes de cementita proeutectoide dañinas en los límites de grano de austenita. Como se analiza más adelante, el nivel de carbono más alto también evita la formación de ferrita blanda en la superficie del riel mediante descarburación normal. En otras palabras, el acero tiene suficiente carbono para evitar que la superficie del acero se convierta en hipoeutectoide. Los niveles de carbono superiores al 1 % en peso pueden crear redes de
cementita indeseables.
[0021] El manganeso es un desoxidante del acero líquido y se añade para inmovilizar al azufre en forma de sulfuros de manganeso, evitando así la formación de sulfuros de hierro que son frágiles y perjudiciales para la ductilidad en caliente. El manganeso también contribuye a la dureza y resistencia de la perlita al retardar la nucleación de la transformación de perlita, reduciendo así la temperatura de transformación y desacelerando la separación de perlita interlaminar. Los altos niveles de manganeso (por ejemplo, por encima del 1 %) pueden generar segregación interna indeseable durante la solidificación y microestructuras que degradan las propiedades. En realizaciones ejemplares, el manganeso se reduce desde un nivel de composición de acero endurecido en la cabeza convencional para cambiar la "nariz" del diagrama de transformación de enfriamiento continuo (CCT) a tiempos más cortos. Con referencia a la figura 5, la curva se desplaza hacia la izquierda. Generalmente, más perlita y menores productos de transformación (por ejemplo, bainita) se forman cerca de la "nariz". Según realizaciones ejemplares, la velocidad de enfriamiento inicial se acelera para aprovechar este cambio, las velocidades de enfriamiento se aceleran para formar la perlita cerca de la nariz. El funcionamiento del procedimiento de endurecimiento de la cabeza a velocidades de enfriamiento más altass promueve una microestructura perlítica más fina (y más dura). Sin embargo, cuando se opera a velocidades de enfriamiento más altas hay problemas ocasionales con la inestabilidad de la transferencia de calor donde el riel se sobreenfría y se vuelve insatisfactorio debido a la presencia de bainita o martensita. Con la nueva composición de estas realizaciones ejemplares, el endurecimiento de la cabeza se puede llevar a cabo a velocidades de enfriamiento más altas sin la aparición de inestabilidad. Por lo tanto, el manganeso se mantiene por debajo del 0,75 % para disminuir la segregación y evitar microestructuras indeseables. El nivel de manganeso se mantiene preferentemente por encima de aproximadamente 0,40 % en peso para inmovilizar el azufre a través de la formación de sulfuro de manganeso. El alto contenido de azufre puede crear altos niveles de sulfuro de hierro y conducir a una mayor fragilidad.
[0022] El silicio es otro desoxidante del acero líquido y es un potente reforzador de la solución sólida de la fase de ferrita en la perlita (el silicio no se combina con la cementita). El silicio también suprime la formación de redes de cementita proeutectoide continuas en los límites de grano de austenita anteriores mediante la alteración de la actividad del carbono en la austenita. El silicio está presente preferentemente a un nivel de al menos aproximadamente el 0,4 % en peso para evitar la formación de redes y a un nivel no mayor al 1,0 % en peso para evitar la fragilización durante la laminación en caliente.
[0023] El cromo proporciona un fortalecimiento de la solución sólida en las fases de ferrita y cementita de la perlita.
[0024] El vanadio se combina con el exceso de carbono para formar carburo de vanadio (carbonitruro) durante la transformación para mejorar la dureza y fortalecer la fase de ferrita en la perlita. El vanadio compite eficazmente con el hierro por carbono, evitando así la formación de redes continuas de cementita. El carburo de vanadio refina el tamaño de grano austenítico y actúa para romper la formación continua de redes de cementita proeutectoide en los límites de grano de austenita, particularmente en presencia de los niveles de silicio puestos en práctica por las realizaciones ejemplares de la invención. Los niveles de vanadio por debajo del 0,05 % en peso producen un precipitado insuficiente de carburo de vanadio para suprimir las redes continuas de cementita. Los niveles superiores al 0,15 % en peso pueden ser perjudiciales para las propiedades de alargamiento del acero.
[0025] El titanio se combina con nitrógeno para formar precipitados de nitruro de titanio que fijan los límites de grano de austenita durante el calentamiento y laminación del acero, evitando así el crecimiento excesivo del grano austenítico. Este refinamiento del grano es importante para restringir el crecimiento del grano de austenita durante el calentamiento y laminación de los rieles a temperaturas de acabado superiores a 900 °C. El refinamiento de granos proporciona una buena combinación de ductilidad y resistencia. Los niveles de titanio por encima del 0,015 % en peso son favorables al alargamiento por tracción, produciendo valores de alargamiento superiores al 10 %, tales como 10 12 %. Los niveles de titanio por debajo del 0,015 % en peso pueden reducir el promedio de alargamiento por debajo del 10 %. Los niveles de titanio por encima del 0,030 % en peso pueden producir grandes partículas de TiN potencialmente dañinas.
[0026] El nitrógeno es importante combinarlo con el titanio para formar precipitados de TiN. Típicamente, una cantidad de impureza de nitrógeno de origen natural está presente en el procedimiento de fusión de horno eléctrico. Puede ser deseable añadir nitrógeno adicional a la composición para llevar el nivel de nitrógeno por encima del 0,0050 % en peso, que es típicamente un nivel de nitrógeno suficiente para permitir que el nitrógeno se combine con titanio para formar precipitados de nitruro de titanio. Generalmente, no son necesarios niveles de nitrógeno superiores al 0,0150 % en peso.
Procesamiento y endurecimiento de la cabeza
[0027] Generalmente, la fabricación de acero puede realizarse en un intervalo de temperatura lo suficientemente alto como para mantener el acero en una etapa fundida. Por ejemplo, la temperatura puede estar en un intervalo de aproximadamente 1600 °C a aproximadamente 1650 °C. Los elementos de aleación pueden añadirse
al acero fundido en cualquier orden particular, aunque es deseable disponer la secuencia de adición para proteger determinados elementos tales como titanio y vanadio de la oxidación. Según una realización ejemplar, el manganeso se añade primero como ferromanganeso para desoxidar el acero líquido. A continuación, se añade silicio en forma de ferrosilicio para desoxidar adicionalmente el acero líquido. A continuación, se añade carbono, seguido de aluminio para una mayor desoxidación. El vanadio y el titanio se añaden en las etapas penúltima y última, respectivamente. Después de añadir los elementos de aleación, el acero puede desgasificarse al vacío para eliminar adicionalmente el oxígeno y otros gases potencialmente dañinos, tales como el hidrógeno.
[0028] Una vez desgasificado, el acero líquido puede colarse en palancones (por ejemplo, 370 mm x 600 mm) en una máquina de colada continua de tres hebras. La velocidad de colada se puede establecer, por ejemplo, en menos de 0,46 m/s. Durante la colada, el acero líquido se protege del oxígeno (aire) mediante una envoltura que implica tubos de cerámica que se extienden desde el fondo del cucharón hacia la artesa (un recipiente de retención que distribuye el acero fundido en los tres moldes a continuación) y el fondo de la artesa en cada molde. El acero líquido puede agitarse electromagnéticamente mientras se encuentra en el molde de colada para mejorar la homogeneización y, por lo tanto, minimizar la segregación de la aleación.
[0029] Después de la colada, los palancones colados se calientan a aproximadamente 1220 °C y se laminan en un palancón "laminado" en una pluralidad (por ejemplo, 15) de pasadas en un laminador de palancones. Los palancones laminados se colocan "calientes" en un horno de recalentamiento y se recalientan a 1220 °C para proporcionar una temperatura uniforme de laminado del riel. Después de la decalaminación, el palancón laminado puede laminarse en el riel en múltiples (por ejemplo, 10) pasadas en un esbastador, desbastador intermedio y una acabadora. La temperatura de acabado es deseablemente de aproximadamente 1040 °C. El riel laminado puede decalaminarse nuevamente a aproximadamente 900 °C para obtener un óxido secundario uniforme en el riel antes del endurecimiento de la cabeza. El riel puede enfriarse con aire a aproximadamente 775 °C-750 °C.
[0030] El riel se somete a un procedimiento de enfriamiento en línea y endurecimiento de la cabeza utilizando un sistema de pulverización de agua. Un aparato de enfriamiento ejemplar se muestra en la figura 3, en la que el aparato de enfriamiento se divide en cuatro secciones independientes. Por ejemplo, el aparato de enfriamiento puede tener 99 o más metros de longitud que tienen más de un centenar de boquillas de pulverización. Las boquillas pueden disponerse para enfriar toda la superficie del riel 10, incluyendo la parte superior 12 de la cabeza 14, ambos lados 16 de la cabeza 14, las esquinas superior e inferior (no numeradas) de la cabeza 14, la superficie inferior 18 de la cabeza 14, ambos lados 20 de la banda 22 del riel 10 y la base 24 del riel 10. (Véase la figura 9). En la figura 3, las flechas verticales designan las ubicaciones de siete pirómetros.
[0031] Según una implementación, el enfriamiento en línea de endurecimiento de la cabeza implica una primera etapa acelerada desde una temperatura inicial en un intervalo de aproximadamente 775 °C-750 °C a una temperatura intermedia en un intervalo de aproximadamente 670 °C-610 °C. Dependiendo de la velocidad de línea y el tamaño del aparato de enfriamiento, las boquillas de pulverización se pueden colocar, por ejemplo, en los primeros 25 metros del aparato de enfriamiento. El caudal de agua puede variar en el aparato de enfriamiento para optimizar la eliminación de calor y desarrollar la microestructura y dureza de perlita adecuada. Generalmente, la primera etapa acelerada se lleva a cabo para mantener la temperatura de la superficie de la cabeza del riel dentro de los límites identificados en la figura 1. Específicamente, si las temperaturas de enfriamiento durante la primera etapa acelerada se trazaban en una gráfica hipotética/imaginaria con coordenadas xy con el eje x que representa el tiempo de enfriamiento en segundos y la temperatura del eje y en Celsius de la superficie de la cabeza del riel de acero, la velocidad de enfriamiento se mantendría en una región entre una gráfica de límite de velocidad de enfriamiento superior definida por una línea superior que conecta las coordenadas xy (0 s, 775 °C) y (20 s, 670 °C), y una gráfica de límite de velocidad de enfriamiento inferior definida por una línea inferior que conecta las coordenadas xy (0 s, 750 °C) y (20 s, 610 °C). A modo de ejemplo, la velocidad de enfriamiento media durante la etapa de enfriamiento acelerado puede encontrarse dentro de un intervalo de aproximadamente 5 a aproximadamente 10 °C/s.
[0032] Según esta implementación, el enfriamiento en línea de endurecimiento de la cabeza implica a continuación una segunda etapa gradual desde aproximadamente la temperatura intermedia en el intervalo de 670 610 °C a una temperatura en un intervalo de aproximadamente 550-500 °C, como se ilustra adicionalmente en la gráfica de la figura 1. La temperatura y el caudal del agua pulverizada en el riel de acero durante esta segunda etapa produce una velocidad de enfriamiento media más lenta que la experimentada en la primera etapa acelerada. Generalmente, el enfriamiento en la segunda etapa gradual se lleva a cabo para mantener la temperatura de la superficie de la cabeza del riel dentro de los límites identificados en la gráfica de la figura 1. Específicamente, si las temperaturas durante la segunda etapa gradual se trazaban en la gráfica hipotética/imaginaria descrita anteriormente, la velocidad de enfriamiento se mantendría en una región entre una gráfica de límite de velocidad de enfriamiento superior definida por una línea superior que conecta las coordenadas xy (20 s, 670 °C) y (110 s, 550 °C), y una gráfica de límite de velocidad de enfriamiento inferior definida por una línea inferior que conecta las coordenadas xy (20 s, 610 °C) y (110 s, 500 °C). La velocidad de enfriamiento media durante la etapa de enfriamiento acelerado es preferentemente mayor que una velocidad de enfriamiento de aire. Se aplica suficiente flujo de agua en las secciones posteriores del aparato de enfriamiento para permitir que la transformación de perlita continúe y para eliminar el calor generado por la transformación de perlita.
[0033] Durante la primera etapa de enfriamiento según una realización ejemplar, el agua a una temperatura de, por ejemplo, aproximadamente 10 °C a aproximadamente 15 °C se pulveriza en la superficie superior de la cabeza 12, ambas superficies laterales de la cabeza 16 y ambas superficies de banda 20 a un caudal de agua total de aproximadamente 20 a aproximadamente 30 m3/h en la superficie superior de la cabeza , de aproximadamente 20 a aproximadamente 30 m3/h total en ambas superficies laterales de la cabeza y de aproximadamente 10 a aproximadamente 20 m3/h total en ambas superficies de banda. En la realización ilustrada, la primera etapa de enfriamiento puede tener lugar en la primera sección de 25 metros del dispositivo de endurecimiento de la cabeza de 100 metros de largo.
[0034] Durante la segunda etapa de enfriamiento según una realización ejemplar, el agua a una temperatura de aproximadamente 10 °C a aproximadamente 15 °C se pulveriza sobre el riel en tres caudales que disminuyen progresivamente en la superficie superior de la cabeza del riel 12. En la segunda sección de 25 metros del dispositivo de endurecimiento de la cabeza, el flujo de agua se aplica en la superficie superior de la cabeza a un caudal de aproximadamente 25 a aproximadamente 35 m3/h. En la tercera sección de 25 metros, el flujo de agua se aplica en la superficie superior de la cabeza a un caudal de aproximadamente 12 a aproximadamente 18 m3/h. En la cuarta sección de 25 metros, el flujo de agua se aplica en la superficie superior de la cabeza a un caudal de aproximadamente 10 a aproximadamente 15 m3/h. En estas tres secciones se aplica un flujo de agua de aproximadamente 20 a aproximadamente 30 m3/h en ambas superficies de la cabeza lateral y de aproximadamente 10 a aproximadamente 20 m3/h en ambas superficies de banda. La segunda etapa de enfriamiento equilibra gradual y precisamente la extensión de la recalescencia con la formación de una separación interlaminarr fina de la perlita. La velocidad de desplazamiento del riel en ambas etapas puede ser, por ejemplo, de aproximadamente 0,65 a aproximadamente 0,85 metros/s.
[0035] Las mediciones de temperatura se toman en la superficie superior de la cabeza del riel que pasa a través del aparato de enfriamiento. Este procedimiento de enfriamiento de doble etapa proporciona una microestructura completamente perlítica sin la formación de redes de cementita proeutectoide continuas perjudiciales que de otro modo tienden a formarse cuando los rieles se enfrían por aire o se enfrían aceleradamente a una velocidad insuficientemente alta. Este procedimiento de enfriamiento de doble etapa proporciona un control preciso de la extracción de calor para evitar que el calor de transformación (recalescencia) permita que la perlita se vuelva más gruesa durante la transformación y produzca menor dureza. EJEMPLOS
[0036] Ensayos de producción: Se produjeron tres muestras a escala completa de composiciones ejemplares en un riel 136RE (136 libras por yarda). A continuación se compara una composición de riel de alta resistencia comparativa convencional (composición comparativa A) procesada el mismo día que las composiciones ejemplares (composiciones inventivas 1,2 y 3). Las composiciones químicas reales (en porcentajes en peso) se enumeran en la tabla 2 a continuación:
Tabla 2
Composición C Mn P S Si Cr Ni Mo Cu Al V Ti N
Comp 1 0,92 0,72 0,012 0,008 0,50 0,24 0,08 0,025 0,21 0,006 0,073 0,026 0,0084 Comp 2 0,93 0,74 0,017 0,008 0,58 0,23 0,10 0,028 0,33 0,007 0,074 0,026 0,0075 Comp 3 0,88 0,75 0,009 0,007 0,53 0,23 0,09 0,026 0,28 0,009 0,073 0,032 0,0085 Comp. A 0,82 0,99 0,010 0,010 0,33 0,23 0,10 0,037 0,30 0,008 0,002 0,020 0,0106
[0037] Las composiciones se produjeron en un horno de fusión de arco eléctrico DC de 140 toneladas con temperaturas de grifo de 1610 °C a 1640 °C seguido de tratamiento en un horno de tratamiento de cucharón AC (para adiciones de aleación) y desgasificación de tanque (para eliminar gases disueltos). Las composiciones fueron coladas continuamente en palancones de sección transversal 370 mm x 600 mm, cortados a longitud (~5 m) y recalentados en un horno. Después de calentar a 1220 °C, cada palancón se laminó en un laminador de palancones a una sección transversal de palancón más pequeña de 190 mm x 280 mm y a continuación se cizalló a longitud para proporcionar un único riel. Los palancones laminados se recalentaron a una temperatura de laminación (1230 °C) en un horno de recalentamiento de tipo lote y a continuación se laminaron a un riel de 27 metros de largo (5 pasadas en un desbastador, 3 pasadas en un desbastador intermedio y 2 pasadas en una acabadora). La temperatura después de la pasada de laminación final osciló entre 1000-1050 °C. En todos los ensayos se produjo la sección AREMA 136RE (136 libras por yarda). Justo después de laminar, un extremo del riel se cortó con una sierra caliente y ese extremo de corte del riel entró en la máquina de endurecimiento de la cabeza aproximadamente 8 minutos más tarde a una temperatura de 750-775 °C. La máquina de endurecimiento de la cabeza tenía 99 metros de largo y consistía en 67 módulos de pulverización de agua con cada módulo que tenía 3 boquillas de pulverización de cabeza superior, 4 boquillas de pulverización de cabeza lateral y 4 boquillas de pulverización de banda. También había boquillas de pulverización separadas para los pies. El riel pasó a través de estos conjuntos de boquillas en 120-150 segundos a una velocidad de desplazamiento de 0,65 a 0,85 m/s. El riel salió de la máquina con temperaturas superficiales inferiores a 450 °C. Por lo tanto, el procedimiento se controló por la cantidad de flujo de agua, la temperatura de
entrada y la velocidad del riel como se describió anteriormente. Se montaron pirómetros infrarrojos de longitud de onda única fuera y dentro de la máquina para medir la temperatura de la superficie de la cabeza del riel a distancias de aproximadamente 0, 15, 29, 42, 56, 80 y 102 m del pirómetro de entrada de la máquina (véase la figura 3). Se montó otro pirómetro a aproximadamente 100 m de la salida (aproximadamente 90 segundos después de la salida) para medir la temperatura (el rebote de temperatura que tiene lugar en la cabeza del riel en el aire fuera de la máquina de endurecimiento de la cabeza). Esta temperatura osciló entre aproximadamente 500-560 °C y es una indicación de la cantidad de calor que todavía estaba en la cabeza de la cabeza del riel.
[0038] Propiedades. Una propiedad mecánica importante del riel de ferrocarril es la dureza de la cabeza. Cuanto mayor sea la dureza, mejor será la resistencia al desgaste y mayor será la vida útil del riel en uso como vía. La figura 2 muestra la dureza (escala C de Rockwell) de los rieles endurecidos en la cabeza producidos a partir de las composiciones inventivas 1 y 2. La composición inventiva 3 de la tabla 2, no trazada, siguió la misma tendencia que las composiciones inventivas 1 y 2. La dureza se midió a lo largo de la línea central de la cabeza del riel comenzando en la posición 1, una profundidad de 3,175 mm (1/8") desde la superficie superior, y en puntos de medición adicionales progresando en incrementos de profundidad de 3,175 mm (1/8") al centro a 25,4 mm (1") de profundidad en la cabeza del riel.
[0039] Los rieles de acero endurecidos en la cabeza de las composiciones ejemplares tienen mayor dureza que el riel de acero endurecido en la cabeza de la composición comparativa convencional. También se observa en la figura 2 que los perfiles de dureza de las composiciones inventivas ejemplares 1 y 2 y la composición comparativa A son claramente diferentes en que las composiciones de acero ejemplares tienen alta dureza en la superficie que disminuye gradualmente con la profundidad dentro de la cabeza del riel, mientras que la composición de acero comparativa convencional tiene baja dureza en la superficie que aumenta gradualmente con la profundidad y a continuación disminuye. Se cree que el perfil de dureza subsuperficial del acero convencional se atribuye a la pérdida de carbono de la superficie debido al procedimiento de descarburación. Esto ose produce en la práctica de calentamiento empleada para fabricar el riel. Debido a que el acero convencional se encuentra en o cerca del contenido de carbono eutectoide, cualquier pérdida de carbono desplazará las capas superficiales del riel a una composición hipoeutectoide. En una composición hipoeutectoide, la ferrita proeutectoide se forma en los límites de grano de austenita anteriores durante el enfriamiento. Por lo tanto, la microestructura está compuesta por ferrita en la superficie y redes de ferrita en los límites de grano austenítico que se extienden hacia el interior desde la superficie. Esto se ve típicamente mediante el examen microestructural de los aceros ferroviarios convencionales AREMA. La fase de ferrita es más blanda que la perlita y, por lo tanto, la dureza en la superficie es inferior a la dureza en el interior de la cabeza del riel. Esto explica el perfil de dureza del acero convencional que se muestra en la figura 2.
[0040] En marcado contraste, las composiciones inventivas 1 y 2 proporcionaron acero de composición hipereutectoide (específicamente aproximadamente 0,10 % de C más alto que el acero convencional) y la pérdida de carbono en la superficie de la descarburación no cambió las capas superficiales por debajo del punto eutectoide. Por lo tanto, las capas superficiales de la cabeza del riel seguían siendo hipereutectoides y había una ausencia completa de ferrita blanda. Esto explica el perfil de dureza de las composiciones de acero ejemplares. Con el fin de determinar el contenido real de carbono en el punto eutectoide para el acero incorporado, el modelado se realizó utilizando el software ThermoCalc (TCW). (www.thermocalc.com). El modelo muestra una porción del diagrama hierro-carbono según lo influenciado por los elementos de aleación añadidos deliberadamente a las muestras de acero ejemplares. El resultado se muestra para la composición inventiva 2 (tabla 2) donde se puede observar que el punto eutectoide está en 0,679 % en peso de C, muy por debajo del contenido real de carbono de 0,94 % en peso de C.
[0041] Las composiciones inventivas 1 y 2 y la composición comparativa A se sometieron a procedimientos similares de calentamiento y enfriamiento (endurecimiento de la cabeza). Como se muestra en la figura 2, las muestras de acero de las composiciones inventivas 1 y 2 tienen mayor dureza en todas las profundidades en comparación con el acero convencional de la composición comparativa A. Sin querer limitarse a ninguna teoría, se cree que el aumento de la resistencia mejorada es atribuible a (a) una fracción de volumen mayor de cementita del nivel de carbono más alto, (b) el fortalecimiento de la solución sólida del silicio agregado y (c) el fortalecimiento por precipitación de la ferrita en la perlita laminar mediante la adición de vanadio.
[0042] Las etapas de enfriamiento acelerado para los ejemplos anteriores se describirán ahora con más detalle. En el caso de la composición Inventiva 2, se cortó un riel con la sierra caliente para proporcionar una muestra de control (ejemplo de riel comparativo A en la tabla 3 a continuación) en una condición enfriada por aire. El riel restante (ejemplo de riel inventivo 1 en la tabla 3 a continuación) se endureció en la cabeza según una realización de la invención. Se comparan las mediciones de dureza de Rockwell C tomadas a incrementos de profundidad de 3,175 mm (1/8") a lo largo de la línea central desde la superficie superior de la cabeza del riel.
Tabla 3
[0043] Las propiedades de tracción se comparan en la tabla 4 a continuación:
Tabla 4
[0044] Los datos anteriores de la tabla 4 demuestran que el enfriamiento acelerado contribuye a lograr propiedades de dureza mejoradas en comparación con un ejemplo comparativo enfriado por aire.
[0045] El riel entra en la máquina de endurecimiento de la cabeza a una temperatura específica (Te = temperatura de entrada) y pasa a través de cuatro secciones independientes de pulverización de agua de 25 metros de largo cada una (véase la figura 3). La configuración de la boquilla de pulverización y los caudales de agua son diferentes en cada sección. La temperatura de la superficie superior de la cabeza del riel se midió a la entrada de la máquina, a mitad de camino en cada sección y al final de cada sección. (Véase la figura 3). La temperatura también se midió aproximadamente 90 segundos (en aire) después de que el riel salió de la máquina.
[0046] La figura 4 muestra una gráfica de las mediciones del pirómetro para el riel del ejemplo de riel inventivo 2, que se preparó a partir de la composición inventiva 1. El resultado es una curva de enfriamiento real del riel que muestra una velocidad de enfriamiento inicial de 7,3 °C/segundo al comienzo del endurecimiento de la cabeza seguida de una desaceleración en el enfriamiento causada por el calor generado por la transformación de perlita y el control específico de los volúmenes de enfriamiento de agua. Si el acero del riel tiene demasiado contenido de aleación o un equilibrio incorrecto de los elementos de aleación, la reacción de perlita podría no producirse durante la primera etapa de enfriamiento acelerado, la temperatura de la cabeza del riel seguiría disminuyendo bajo la influencia de los pulverizadores de agua, y se formaría bainita. Esto se ilustra en la figura 5 para un simple acero 0,80 % de C AISI 1080. La velocidad de enfriamiento acelerado inicial reduce la temperatura del riel hasta el área de la "nariz" del diagrama tiempo-temperatura-transformación. El calor de transformación de la transformación de la austenita a la perlita ralentiza el enfriamiento y el riel se transforma a través de la nariz a la curva Ps (temperatura de inicio de la perlita) y desarrolla una microestructura completamente perlítica a medida que pasa la curva Pf (temperatura de acabado de la perlita). Por lo tanto, una alta velocidad de enfriamiento inicial es importante, pero debe controlarse mediante las condiciones de enfriamiento adecuadas en la máquina de endurecimiento de la cabeza y coincidir con la composición del riel.
[0047] Ejemplo de riel inventivo 3 (enfriamiento dentro de los límites superior/inferior). La figura 6A es una gráfica de un procedimiento de enfriamiento de endurecimiento de la cabeza llevado a cabo según el procedimiento de enfriamiento de dos etapas descrito anteriormente en la composición inventiva 1. El endurecimiento de la cabeza se llevó a cabo a una velocidad de enfriamiento que, si se traza en una gráfica con coordenadas xy con el eje x que representa el tiempo de enfriamiento en segundos y el eje y que representa la temperatura en Celsius de la superficie de la cabeza del riel de acero, se mantiene en una región entre una gráfica de límite de velocidad de enfriamiento superior definida por una línea superior que conecta las coordenadas xy (0 s, 775 °C), (20 s, 670 °C) y (110 s, 550 °C) y una gráfica de límite de velocidad de enfriamiento inferior definida por una línea inferior que conecta las coordenadas xy (0 s, 750 °C), (20 s, 610 °C) y (110 s, 500 °C). La figura 6B indica las lecturas de dureza de la cabeza medidas tomadas en la línea central en la cabeza del riel de acero resultante. La cabeza del riel de acero tenía valores de dureza Brinell en un intervalo de 376-397 HB a lo largo de un intervalo de profundidad de 3,175 mm (es decir, una medición superficial) a 25 mm (es decir, una medición central). La cabeza del riel de acero también tenía una dureza Brinell de al menos 380 HB a una profundidad de 3/8"(aproximadamente 9,5 mm) desde cada punto en la superficie de la cabeza del riel de acero.
[0048] Ejemplos de riel comparativos B y C (enfriamiento fuera de los límites superior/inferior). Las figuras 7A y 8A son gráficas de un procedimiento de enfriamiento de endurecimiento de la cabeza llevado a cabo según los
ejemplos de riel comparativos B y C. Los rieles de los ejemplos de riel comparativos B y C se prepararon a partir de las composiciones inventivas 2 y 3, respectivamente. El endurecimiento de la cabeza se llevó a cabo a una velocidad de enfriamiento que, si se trazaba en una gráfica con coordenadas xy con el eje x que representa el tiempo de enfriamiento en segundos y el eje y que representa la temperatura en Celsius de la superficie de la cabeza del riel de acero, no se mantenía en una región entre una gráfica de límite de velocidad de enfriamiento superior definida por una línea superior que conecta las coordenadas xy (0 s, 775 °C), (20 s, 670 °C) y (110 s, 550 °C) y una gráfica de límite de velocidad de enfriamiento inferior definida por una línea inferior que conecta las coordenadas xy (0 s, 750 °C), (20 s, 610 °C) y (110 s, 500 °C). En el ejemplo de riel comparativo B (figura 7A), la velocidad de enfriamiento en la segunda etapa cayó por debajo de la gráfica de límite de velocidad de enfriamiento inferior alrededor de t=25-45 seg. En el ejemplo de riel comparativo C (figura 8A), la velocidad de enfriamiento en la segunda etapa aumentó por encima de la gráfica de límite de velocidad de enfriamiento superior alrededor de t=72-100 seg.
[0049] La cabeza del riel de acero resultante del ejemplo de riel comparativo B (figura 7B) tenía una distribución de dureza de línea central en el intervalo de 392 a 415 HB. Sin embargo, se encontraron regiones de bainita en las regiones de mayor dureza de la cabeza de riel, lo que significa que cuando el enfriamiento se extiende por debajo del límite inferior, existe un peligro de formación de bainita en la cabeza del riel.
[0050] La cabeza del riel de acero del ejemplo de riel comparativo C (figura 8B) también tenía una distribución de dureza de línea central en el intervalo de 360 a 394 HB. El nivel de dureza cerca del centro de la cabeza del riel estaba por debajo de la especificación mínima de AREMA de 370 HB, lo que significa que cuando el enfriamiento se extiende por encima del límite superior, la dureza no cumplió con la dureza mínima esperada de AREMA de 370 HB.
[0051] A menos que se indique lo contrario, todos los porcentajes mencionados en esta invención son en peso.
[0052] La descripción detallada que antecede de determinadas realizaciones ejemplares de la invención se ha proporcionado con el fin de explicar los principios de la invención y su aplicación práctica, permitiendo así que otros expertos en la materia entiendan la invención para diversas realizaciones y con diversas modificaciones que sean adecuadas para el uso particular contemplado. Esta descripción no pretende ser exhaustiva ni limitar la invención a las realizaciones precisas descritas. Aunque solo unas pocas realizaciones se han descrito en detalle anteriormente, otras realizaciones son posibles y los inventores pretenden que estas estén comprendidas dentro de esta memoria descriptiva y el alcance de las reivindicaciones adjuntas. La memoria descriptiva describe ejemplos específicos para lograr un objetivo más general que puede lograrse de otra manera. Las modificaciones y equivalentes serán evidentes para los expertos en esta técnica que hagan referencia a esta memoria descriptiva, y están comprendidas dentro del alcance de las reivindicaciones adjuntas. Se pretende que esta descripción sea un ejemplo, y las reivindicaciones pretenden abarcar cualquier modificación o alternativa que pueda ser predecible para un experto en la materia.
Claims (14)
- REIVINDICACIONESI. Un procedimiento de fabricación de un riel de acero hipereutectoide endurecido en la cabeza que comprende endurecer la cabeza de un riel de acero que tiene una composición que comprende 0,86-1,00 % en peso de carbono, 0,40-0,75% en peso de manganeso, 0,40-1,00 % en peso de silicio, 0,20-0,30 % en peso de cromo, 0,05 0,15 % en peso de vanadio, 0,015-0,030 % en peso de titanio, y por encima del 0,0050 % en peso de nitrógeno, que es típicamente suficiente nitrógeno para reaccionar con el titanio para formar nitruro de titanio, dicho endurecimiento de la cabeza se lleva a cabo a una velocidad de enfriamiento que, si se traza en una gráfica con coordenadas xy con el eje x que representa el tiempo de enfriamiento en segundos y el eje y que representa la temperatura en grados Celsius de la superficie de la cabeza del riel de acero, se mantiene en una región entre una gráfica de límite de velocidad de enfriamiento superior definida por una gráfica de límite de velocidad de enfriamiento superior que conecta las coordenadas xy (0 s, 775 °C), (20 s, 670 °C) y (110 s, 550 °C) y una gráfica de límite de velocidad de enfriamiento inferior definida por una línea que conecta las coordenadas xy (0 s, 750 °C), (20 s, 610 °C) y (110 s, 500 °C).
- 2. El procedimiento de la reivindicación 1, donde la velocidad de enfriamiento de 0 segundos a 20 segundos si se traza en la gráfica tiene un promedio dentro de un intervalo de 5-10 °C/s, y donde la velocidad de enfriamiento de 20 segundos a 110 segundos si se traza en la gráfica es mayor que una velocidad de enfriamiento de aire comparable.
- 3. El procedimiento de la reivindicación 1 o 2, donde la composición del riel de acero comprende opcionalmente aluminio, comprendiendo el procedimiento además formar el riel de acero a una temperatura de aproximadamente 1600 °C a aproximadamente 1650 °C mediante la adición secuencial del manganeso, silicio, carbono y opcionalmente aluminio, seguido de titanio y vanadio en cualquier orden o en combinación.
- 4. El procedimiento de cualquiera de las reivindicaciones 1 a 3, donde el nitrógeno está presente en la composición en una cantidad de 0,0050 a 0,0150 % en peso.
- 5. El procedimiento de cualquiera de las reivindicaciones 1 a 4, donde el riel de acero tiene una porción de cabeza que tiene una microestructura completamente perlítica.
- 6. El procedimiento de cualquiera de las reivindicaciones 1 a 5, donde la composición del riel de acero tiene 0,90-1,00 % en peso de carbono.
- 7. El procedimiento de cualquiera de las reivindicaciones 1 a 6, donde la composición del riel de acero tiene más de 0,0050 % en peso de nitrógeno.
- 8. El procedimiento de cualquiera de las reivindicaciones 1 a 7, donde la cabeza del riel de acero tiene una dureza Brinell de al menos 380 HB a una profundidad de 10 mm desde cada punto de la superficie de la cabeza del riel de acero.
- 9. El procedimiento de cualquiera de las reivindicaciones 1 a 7, donde la cabeza del riel de acero tiene una dureza Brinell de al menos 370 HB a una profundidad de 25 mm desde un punto de la superficie central de la cabeza del riel de acero.
- 10. El procedimiento de cualquiera de las reivindicaciones 1 a 7, donde la cabeza del riel de acero tiene valores de dureza Brinell en un intervalo de 370-410 HB a lo largo de un intervalo de profundidad de 0-25 mm desde cada punto de la línea central vertical de la superficie de rodadura de la cabeza del riel de acero.
- I I . El procedimiento de cualquiera de las reivindicaciones 1 a 10, donde dicho endurecimiento de la cabeza comprende pulverizar agua sobre el riel de acero.
- 12. El procedimiento de cualquiera de las reivindicaciones 1 a 10, donde dicho endurecimiento de la cabeza comprende pulverizar agua directamente en una parte superior, lateral, esquinas inferiores y superficie inferior de la cabeza del riel de acero, en ambos lados de una banda del riel de acero y en una base del riel de acero.
- 13. El procedimiento de la reivindicación 11 o 12, donde el agua pulverizada durante una etapa inicial del endurecimiento de la cabeza tiene una temperatura de 10 °C a 15 °C.
- 14. El procedimiento de cualquiera de las reivindicaciones 11 a 13, que comprende además mover el riel de acero a una velocidad de desplazamiento de 0,65 m/s a 0,85 m/s durante dicha pulverización.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US28626409P | 2009-12-14 | 2009-12-14 | |
| PCT/US2010/060186 WO2011081901A1 (en) | 2009-12-14 | 2010-12-14 | Method of making a hypereutectoid, head-hardened steel rail |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2817801T3 true ES2817801T3 (es) | 2021-04-08 |
Family
ID=43638581
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES10795554T Active ES2817801T3 (es) | 2009-12-14 | 2010-12-14 | Procedimiento de fabricación de un riel de acero hipereutectoide endurecido en la cabeza |
Country Status (12)
| Country | Link |
|---|---|
| US (3) | US8241442B2 (es) |
| EP (1) | EP2513347B1 (es) |
| CN (1) | CN102859010B (es) |
| AU (1) | AU2010337170B2 (es) |
| BR (1) | BR112012014457B1 (es) |
| CA (1) | CA2783970C (es) |
| ES (1) | ES2817801T3 (es) |
| HU (1) | HUE051852T2 (es) |
| MX (1) | MX2012006867A (es) |
| PL (1) | PL2513347T3 (es) |
| RU (1) | RU2579319C2 (es) |
| WO (1) | WO2011081901A1 (es) |
Families Citing this family (16)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US8241442B2 (en) * | 2009-12-14 | 2012-08-14 | Arcelormittal Investigacion Y Desarrollo, S.L. | Method of making a hypereutectoid, head-hardened steel rail |
| US10604819B2 (en) | 2012-11-15 | 2020-03-31 | Arcelormittal Investigacion Y Desarrollo, S.L. | Method of making high strength steel crane rail |
| AU2013344477B2 (en) * | 2012-11-15 | 2018-04-19 | Arcelormittal Investigacion Y Desarrollo S.L. | Method of making high strength steel crane rail |
| JP5686231B1 (ja) * | 2013-03-28 | 2015-03-18 | Ｊｆｅスチール株式会社 | レールの製造方法及び製造装置 |
| US9670570B2 (en) | 2014-04-17 | 2017-06-06 | Evraz Inc. Na Canada | High carbon steel rail with enhanced ductility |
| CA2962031C (en) * | 2014-09-22 | 2019-05-14 | Jfe Steel Corporation | Rail manufacturing method and rail manufacturing apparatus |
| RU2676374C1 (ru) * | 2015-01-23 | 2018-12-28 | Ниппон Стил Энд Сумитомо Метал Корпорейшн | Рельс |
| DE102016201936A1 (de) * | 2016-02-09 | 2017-08-10 | Schwartz Gmbh | Wärmebehandlungsverfahren und Wärmebehandlungsvorrichtung |
| CN105838981A (zh) * | 2016-05-20 | 2016-08-10 | 金轮针布(江苏)有限公司 | 一种针布用钢 |
| CN107520529B (zh) * | 2017-08-31 | 2019-10-11 | 攀钢集团研究院有限公司 | 136re+ss热处理钢轨移动闪光焊接的方法 |
| JP7088293B2 (ja) * | 2018-09-10 | 2022-06-21 | 日本製鉄株式会社 | レール、及びレールの製造方法 |
| CN113195754B (zh) * | 2018-12-20 | 2023-10-20 | 安赛乐米塔尔公司 | 制造具有高强度底座的t型轨的方法 |
| WO2020255806A1 (ja) * | 2019-06-20 | 2020-12-24 | Ｊｆｅスチール株式会社 | レールおよびその製造方法 |
| CN114045426B (zh) * | 2021-11-15 | 2022-09-30 | 攀钢集团攀枝花钢铁研究院有限公司 | 一种生产抗接触疲劳过共析钢轨的方法 |
| CN115488302B (zh) * | 2022-09-26 | 2024-11-05 | 攀钢集团攀枝花钢铁研究院有限公司 | 改善钢轨轨头断面硬度梯度的方法及钢轨轨头 |
| CN115488303B (zh) * | 2022-09-26 | 2024-11-01 | 攀钢集团攀枝花钢铁研究院有限公司 | 高合金含量重轨钢组织性能协同控制方法 |
Family Cites Families (29)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4486248A (en) | 1982-08-05 | 1984-12-04 | The Algoma Steel Corporation Limited | Method for the production of improved railway rails by accelerated cooling in line with the production rolling mill |
| GB8416768D0 (en) | 1984-07-02 | 1984-08-08 | Bridon Plc | Steel composition |
| DE3719569C2 (de) | 1986-07-05 | 1988-06-23 | Thyssen Edelstahlwerke Ag | Mikrolegierte Stähle. |
| AT399346B (de) | 1992-07-15 | 1995-04-25 | Voest Alpine Schienen Gmbh | Verfahren zum w[rmebehandeln von schienen |
| CA2154779C (en) | 1993-12-20 | 1999-06-15 | Kouichi Uchino | Rails of pearlitic steel with high wear resistance and toughness and their manufacturing methods |
| USRE41033E1 (en) | 1994-11-15 | 2009-12-08 | Nippn Steel Corporation | Pearlitic steel rail having excellent wear resistance and method of producing the same |
| AU698773B2 (en) * | 1995-03-14 | 1998-11-05 | Nippon Steel & Sumitomo Metal Corporation | Rail having high wear resistance and high internal damage resistance, and its production method |
| JPH1192867A (ja) | 1997-09-17 | 1999-04-06 | Nippon Steel Corp | 耐摩耗性、溶接性に優れた低偏析性パーライト系レールおよびその製造法 |
| JP2000178690A (ja) | 1998-03-31 | 2000-06-27 | Nippon Steel Corp | 耐摩耗性、耐内部疲労損傷性に優れたパ―ライト系レ―ルおよびその製造法 |
| JP2000219939A (ja) | 1999-02-01 | 2000-08-08 | Nippon Steel Corp | 耐摩耗性および耐表面損傷性に優れたパーライト系レール |
| JP2000226637A (ja) | 1999-02-04 | 2000-08-15 | Nippon Steel Corp | 耐摩耗性と耐内部疲労損傷性に優れたパーライト系レールおよびその製造方法 |
| JP3513427B2 (ja) | 1999-05-31 | 2004-03-31 | 新日本製鐵株式会社 | 耐摩耗性、耐内部疲労損傷性に優れたパーライト系レールおよびその製造方法 |
| KR100516495B1 (ko) * | 2001-11-26 | 2005-09-23 | 주식회사 포스코 | 강도가 우수한 고탄소 케이블용 선재의 제조방법 |
| CN1304618C (zh) | 2002-04-05 | 2007-03-14 | 新日本制铁株式会社 | 耐磨性和延性优良的珠光体系钢轨及其制造方法 |
| US7288159B2 (en) | 2002-04-10 | 2007-10-30 | Cf&I Steel, L.P. | High impact and wear resistant steel |
| US7217329B2 (en) | 2002-08-26 | 2007-05-15 | Cf&I Steel | Carbon-titanium steel rail |
| KR100946068B1 (ko) * | 2002-12-26 | 2010-03-10 | 주식회사 포스코 | 고강도 과공석강 및 이를 이용한 과공석강 선재의 제조방법 |
| JP2005146346A (ja) * | 2003-11-14 | 2005-06-09 | Nippon Steel Corp | 靭性および延性に優れたパーライト系レールの製造方法 |
| JP2005171326A (ja) | 2003-12-11 | 2005-06-30 | Nippon Steel Corp | 耐表面損傷性および耐内部疲労損傷性に優れた高炭素鋼レール |
| JP2005171327A (ja) | 2003-12-11 | 2005-06-30 | Nippon Steel Corp | 耐表面損傷性および耐内部疲労損傷性に優れたパーライト系レールの製造方法およびレール |
| JP4469248B2 (ja) | 2004-03-09 | 2010-05-26 | 新日本製鐵株式会社 | 耐摩耗性および延性に優れた高炭素鋼レールの製造方法 |
| KR100711469B1 (ko) * | 2005-12-12 | 2007-04-24 | 주식회사 포스코 | 2000ＭＰａ급 과공석 강선의 제조방법 |
| CN100443617C (zh) * | 2005-12-29 | 2008-12-17 | 攀枝花钢铁(集团)公司 | 珠光体类热处理钢轨及其生产方法 |
| JP4964489B2 (ja) | 2006-04-20 | 2012-06-27 | 新日本製鐵株式会社 | 耐摩耗性および延性に優れたパーライト系レールの製造方法 |
| JP2007291418A (ja) | 2006-04-21 | 2007-11-08 | Nippon Steel Corp | 靭性に優れたパーライト系レールの製造方法 |
| JP5145795B2 (ja) | 2006-07-24 | 2013-02-20 | 新日鐵住金株式会社 | 耐摩耗性および延性に優れたパーライト系レールの製造方法 |
| JP5292875B2 (ja) | 2007-10-10 | 2013-09-18 | Ｊｆｅスチール株式会社 | 耐摩耗性，耐疲労損傷性および耐遅れ破壊性に優れた内部高硬度型パーライト鋼レールおよびその製造方法 |
| UA87084C2 (ru) * | 2008-08-06 | 2009-06-10 | Закрытое Акционерное Общество "Вея" | Способ термической обработки рельсов |
| US8241442B2 (en) * | 2009-12-14 | 2012-08-14 | Arcelormittal Investigacion Y Desarrollo, S.L. | Method of making a hypereutectoid, head-hardened steel rail |
-
2010
- 2010-06-04 US US12/794,191 patent/US8241442B2/en active Active
- 2010-12-14 ES ES10795554T patent/ES2817801T3/es active Active
- 2010-12-14 EP EP10795554.4A patent/EP2513347B1/en active Active
- 2010-12-14 MX MX2012006867A patent/MX2012006867A/es active IP Right Grant
- 2010-12-14 WO PCT/US2010/060186 patent/WO2011081901A1/en not_active Ceased
- 2010-12-14 PL PL10795554T patent/PL2513347T3/pl unknown
- 2010-12-14 BR BR112012014457-0A patent/BR112012014457B1/pt active IP Right Grant
- 2010-12-14 AU AU2010337170A patent/AU2010337170B2/en active Active
- 2010-12-14 CN CN201080062517.3A patent/CN102859010B/zh active Active
- 2010-12-14 CA CA2783970A patent/CA2783970C/en active Active
- 2010-12-14 HU HUE10795554A patent/HUE051852T2/hu unknown
- 2010-12-14 RU RU2012130024/02A patent/RU2579319C2/ru active
-
2012
- 2012-08-13 US US13/584,145 patent/US8721807B2/en active Active
-
2014
- 2014-05-13 US US14/276,061 patent/US9512501B2/en active Active
Also Published As
| Publication number | Publication date |
|---|---|
| US9512501B2 (en) | 2016-12-06 |
| RU2579319C2 (ru) | 2016-04-10 |
| CN102859010B (zh) | 2014-10-29 |
| CN102859010A (zh) | 2013-01-02 |
| WO2011081901A1 (en) | 2011-07-07 |
| US8241442B2 (en) | 2012-08-14 |
| RU2012130024A (ru) | 2014-01-27 |
| BR112012014457B1 (pt) | 2018-05-02 |
| US20110139320A1 (en) | 2011-06-16 |
| CA2783970C (en) | 2020-02-18 |
| US20120298263A1 (en) | 2012-11-29 |
| MX2012006867A (es) | 2012-09-07 |
| AU2010337170A1 (en) | 2012-08-02 |
| BR112012014457A2 (pt) | 2017-03-07 |
| PL2513347T3 (pl) | 2021-01-11 |
| AU2010337170B2 (en) | 2014-08-14 |
| CA2783970A1 (en) | 2011-07-07 |
| US20140246130A1 (en) | 2014-09-04 |
| EP2513347A1 (en) | 2012-10-24 |
| US8721807B2 (en) | 2014-05-13 |
| EP2513347B1 (en) | 2020-06-24 |
| HUE051852T2 (hu) | 2021-03-29 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2817801T3 (es) | Procedimiento de fabricación de un riel de acero hipereutectoide endurecido en la cabeza | |
| JP4824141B2 (ja) | 耐摩耗性および靭性に優れたパーライト系レール | |
| KR101421368B1 (ko) | 강 레일 및 그 제조 방법 | |
| ES2731660T3 (es) | Carril de perlita | |
| ES2794621T3 (es) | Vía | |
| ES2550793T3 (es) | Raíl de perlita que tiene resistencia a la abrasión superior y excelente tenacidad | |
| ES2905767T3 (es) | Procedimiento de fabricación de riel de grúa de acero de alta resistencia | |
| WO2020189232A1 (ja) | レール | |
| KR102573456B1 (ko) | 고강도 베이스를 갖는 티 레일의 제조 방법 | |
| JP2018003116A (ja) | ベイナイト鋼レール | |
| RU2780617C1 (ru) | Рельс | |
| JP2017206743A (ja) | 耐摩耗性および靭性に優れたレール | |
| HK1180373A (en) | Method of making a hypereutectoid, head-hardened steel rail | |
| BR112015011258B1 (pt) | Método de produção de um trilho de guindaste |
