ES2841406T3 - Composiciones polimerizables con fotoiniciadores de acilestaño - Google Patents
Composiciones polimerizables con fotoiniciadores de acilestaño Download PDFInfo
- Publication number
- ES2841406T3 ES2841406T3 ES16187716T ES16187716T ES2841406T3 ES 2841406 T3 ES2841406 T3 ES 2841406T3 ES 16187716 T ES16187716 T ES 16187716T ES 16187716 T ES16187716 T ES 16187716T ES 2841406 T3 ES2841406 T3 ES 2841406T3
- Authority
- ES
- Spain
- Prior art keywords
- weight
- substituted
- radical
- independently
- branched
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000000203 mixture Substances 0.000 title claims abstract description 56
- 150000001875 compounds Chemical class 0.000 claims abstract description 48
- 239000000463 material Substances 0.000 claims abstract description 37
- 239000000945 filler Substances 0.000 claims abstract description 22
- 238000010526 radical polymerization reaction Methods 0.000 claims abstract description 21
- 239000011230 binding agent Substances 0.000 claims abstract description 19
- 125000003342 alkenyl group Chemical group 0.000 claims abstract description 17
- 125000004432 carbon atom Chemical group C* 0.000 claims abstract description 15
- 125000004430 oxygen atom Chemical group O* 0.000 claims abstract description 15
- 125000003545 alkoxy group Chemical group 0.000 claims abstract description 14
- 229910052736 halogen Inorganic materials 0.000 claims abstract description 14
- 150000002367 halogens Chemical class 0.000 claims abstract description 14
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 claims abstract description 14
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical compound [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 claims abstract description 13
- 239000000654 additive Substances 0.000 claims abstract description 13
- 125000004429 atom Chemical group 0.000 claims abstract description 13
- 230000000996 additive effect Effects 0.000 claims abstract description 12
- 229910052718 tin Inorganic materials 0.000 claims abstract description 12
- 125000004122 cyclic group Chemical group 0.000 claims abstract description 11
- 125000004414 alkyl thio group Chemical group 0.000 claims abstract description 10
- 125000000026 trimethylsilyl group Chemical group [H]C([H])([H])[Si]([*])(C([H])([H])[H])C([H])([H])[H] 0.000 claims abstract description 10
- 125000003118 aryl group Chemical group 0.000 claims abstract description 8
- 229910052760 oxygen Inorganic materials 0.000 claims abstract description 8
- 239000001301 oxygen Substances 0.000 claims abstract description 8
- MYMOFIZGZYHOMD-UHFFFAOYSA-N Dioxygen Chemical compound O=O MYMOFIZGZYHOMD-UHFFFAOYSA-N 0.000 claims abstract description 7
- 125000001424 substituent group Chemical class 0.000 claims abstract description 7
- 229910052717 sulfur Inorganic materials 0.000 claims abstract description 7
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 claims abstract description 6
- 125000004434 sulfur atom Chemical group 0.000 claims abstract description 6
- 125000004423 acyloxy group Chemical group 0.000 claims abstract description 5
- 125000001931 aliphatic group Chemical group 0.000 claims abstract description 5
- 229920006395 saturated elastomer Polymers 0.000 claims abstract description 5
- 229910052799 carbon Inorganic materials 0.000 claims abstract description 4
- 125000003837 (C1-C20) alkyl group Chemical group 0.000 claims abstract 5
- 125000003860 C1-C20 alkoxy group Chemical group 0.000 claims abstract 2
- -1 benzoyloxy, trimethylsilyl Chemical group 0.000 claims description 54
- 238000004519 manufacturing process Methods 0.000 claims description 23
- 238000000576 coating method Methods 0.000 claims description 14
- 239000002131 composite material Substances 0.000 claims description 11
- 239000005548 dental material Substances 0.000 claims description 8
- 238000000034 method Methods 0.000 claims description 8
- 125000000217 alkyl group Chemical group 0.000 claims description 7
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 claims description 7
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 claims description 7
- 229920002554 vinyl polymer Polymers 0.000 claims description 7
- 230000008569 process Effects 0.000 claims description 6
- 239000004568 cement Substances 0.000 claims description 5
- 239000002904 solvent Substances 0.000 claims description 5
- 238000011049 filling Methods 0.000 claims description 4
- 239000004922 lacquer Substances 0.000 claims description 3
- 229920002120 photoresistant polymer Polymers 0.000 claims description 3
- 230000008439 repair process Effects 0.000 claims description 2
- 239000003292 glue Substances 0.000 claims 1
- 125000001231 benzoyloxy group Chemical group C(C1=CC=CC=C1)(=O)O* 0.000 abstract 1
- 239000007983 Tris buffer Substances 0.000 description 18
- 239000000178 monomer Substances 0.000 description 16
- LEVJVKGPFAQPOI-UHFFFAOYSA-N phenylmethanone Chemical compound O=[C]C1=CC=CC=C1 LEVJVKGPFAQPOI-UHFFFAOYSA-N 0.000 description 14
- 238000001723 curing Methods 0.000 description 10
- 239000000853 adhesive Substances 0.000 description 9
- 230000001070 adhesive effect Effects 0.000 description 9
- 239000000047 product Substances 0.000 description 8
- 150000003254 radicals Chemical class 0.000 description 8
- HIKRJHFHGKZKRI-UHFFFAOYSA-N 2,4,6-trimethylbenzaldehyde Chemical compound CC1=CC(C)=C(C=O)C(C)=C1 HIKRJHFHGKZKRI-UHFFFAOYSA-N 0.000 description 7
- 230000015572 biosynthetic process Effects 0.000 description 7
- 239000011521 glass Substances 0.000 description 7
- 239000000243 solution Substances 0.000 description 7
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 6
- WEVYAHXRMPXWCK-UHFFFAOYSA-N Acetonitrile Chemical compound CC#N WEVYAHXRMPXWCK-UHFFFAOYSA-N 0.000 description 6
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 6
- IISBACLAFKSPIT-UHFFFAOYSA-N bisphenol A Chemical compound C=1C=C(O)C=CC=1C(C)(C)C1=CC=C(O)C=C1 IISBACLAFKSPIT-UHFFFAOYSA-N 0.000 description 6
- WSFSSNUMVMOOMR-BJUDXGSMSA-N methanone Chemical compound O=[11CH2] WSFSSNUMVMOOMR-BJUDXGSMSA-N 0.000 description 6
- JVCXFJJANZMOCM-UHFFFAOYSA-N phenyl(trimethylgermyl)methanone Chemical compound C[Ge](C)(C)C(=O)C1=CC=CC=C1 JVCXFJJANZMOCM-UHFFFAOYSA-N 0.000 description 6
- 239000000843 powder Substances 0.000 description 6
- VNQXSTWCDUXYEZ-UHFFFAOYSA-N 1,7,7-trimethylbicyclo[2.2.1]heptane-2,3-dione Chemical compound C1CC2(C)C(=O)C(=O)C1C2(C)C VNQXSTWCDUXYEZ-UHFFFAOYSA-N 0.000 description 5
- 238000010521 absorption reaction Methods 0.000 description 5
- 239000002253 acid Substances 0.000 description 5
- 229930006711 bornane-2,3-dione Natural products 0.000 description 5
- 125000005842 heteroatom Chemical group 0.000 description 5
- 239000002245 particle Substances 0.000 description 5
- 229920000642 polymer Polymers 0.000 description 5
- 238000003786 synthesis reaction Methods 0.000 description 5
- SEILKFZTLVMHRR-UHFFFAOYSA-N 2-phosphonooxyethyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OCCOP(O)(O)=O SEILKFZTLVMHRR-UHFFFAOYSA-N 0.000 description 4
- OFBQJSOFQDEBGM-UHFFFAOYSA-N Pentane Chemical compound CCCCC OFBQJSOFQDEBGM-UHFFFAOYSA-N 0.000 description 4
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 4
- 150000001412 amines Chemical class 0.000 description 4
- 239000000919 ceramic Substances 0.000 description 4
- 238000006243 chemical reaction Methods 0.000 description 4
- 239000011248 coating agent Substances 0.000 description 4
- 239000000976 ink Substances 0.000 description 4
- 238000006116 polymerization reaction Methods 0.000 description 4
- 235000012239 silicon dioxide Nutrition 0.000 description 4
- 239000000725 suspension Substances 0.000 description 4
- FDGCNGPUZIIRQI-UHFFFAOYSA-N (4-methoxyphenyl)methanone Chemical compound O(C1=CC=C([C-]=O)C=C1)C FDGCNGPUZIIRQI-UHFFFAOYSA-N 0.000 description 3
- ATOUXIOKEJWULN-UHFFFAOYSA-N 1,6-diisocyanato-2,2,4-trimethylhexane Chemical compound O=C=NCCC(C)CC(C)(C)CN=C=O ATOUXIOKEJWULN-UHFFFAOYSA-N 0.000 description 3
- RHHRPFMCPJVSQZ-UHFFFAOYSA-N 2,6-bis(trifluoromethyl)benzaldehyde Chemical compound FC(F)(F)C1=CC=CC(C(F)(F)F)=C1C=O RHHRPFMCPJVSQZ-UHFFFAOYSA-N 0.000 description 3
- AAMTXHVZOHPPQR-UHFFFAOYSA-N 2-(hydroxymethyl)prop-2-enoic acid Chemical compound OCC(=C)C(O)=O AAMTXHVZOHPPQR-UHFFFAOYSA-N 0.000 description 3
- 238000010146 3D printing Methods 0.000 description 3
- QRVYABWJVXXOTN-UHFFFAOYSA-N 4-methylsulfanylbenzaldehyde Chemical compound CSC1=CC=C(C=O)C=C1 QRVYABWJVXXOTN-UHFFFAOYSA-N 0.000 description 3
- ZRSNZINYAWTAHE-UHFFFAOYSA-N Anisaldehyde Natural products COC1=CC=C(C=O)C=C1 ZRSNZINYAWTAHE-UHFFFAOYSA-N 0.000 description 3
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 3
- XEKOWRVHYACXOJ-UHFFFAOYSA-N Ethyl acetate Chemical compound CCOC(C)=O XEKOWRVHYACXOJ-UHFFFAOYSA-N 0.000 description 3
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 description 3
- PEDCQBHIVMGVHV-UHFFFAOYSA-N Glycerine Chemical compound OCC(O)CO PEDCQBHIVMGVHV-UHFFFAOYSA-N 0.000 description 3
- WHXSMMKQMYFTQS-UHFFFAOYSA-N Lithium Chemical compound [Li] WHXSMMKQMYFTQS-UHFFFAOYSA-N 0.000 description 3
- 238000010546 Norrish type I reaction Methods 0.000 description 3
- 238000003848 UV Light-Curing Methods 0.000 description 3
- CSPXUXKLKULNAM-UHFFFAOYSA-N [4-(dimethylamino)phenyl]methanone Chemical compound CN(C)C1=CC=C([C+]=O)C=C1 CSPXUXKLKULNAM-UHFFFAOYSA-N 0.000 description 3
- 239000003795 chemical substances by application Substances 0.000 description 3
- 239000004567 concrete Substances 0.000 description 3
- MTHSVFCYNBDYFN-UHFFFAOYSA-N diethylene glycol Chemical compound OCCOCCO MTHSVFCYNBDYFN-UHFFFAOYSA-N 0.000 description 3
- 239000000975 dye Substances 0.000 description 3
- 229910052731 fluorine Inorganic materials 0.000 description 3
- 239000003999 initiator Substances 0.000 description 3
- 229910052744 lithium Inorganic materials 0.000 description 3
- 229910052751 metal Inorganic materials 0.000 description 3
- 239000002184 metal Substances 0.000 description 3
- 150000002978 peroxides Chemical class 0.000 description 3
- 239000000049 pigment Substances 0.000 description 3
- 238000007639 printing Methods 0.000 description 3
- RMAQACBXLXPBSY-UHFFFAOYSA-N silicic acid Chemical compound O[Si](O)(O)O RMAQACBXLXPBSY-UHFFFAOYSA-N 0.000 description 3
- 239000000126 substance Substances 0.000 description 3
- 239000002023 wood Substances 0.000 description 3
- WCDCASRNSNBIFI-UHFFFAOYSA-N 1,2-bis(2,4,6-trimethylphenyl)ethane-1,2-dione Chemical compound CC1=CC(C)=CC(C)=C1C(=O)C(=O)C1=C(C)C=C(C)C=C1C WCDCASRNSNBIFI-UHFFFAOYSA-N 0.000 description 2
- QJXCFMJTJYCLFG-UHFFFAOYSA-N 2,3,4,5,6-pentafluorobenzaldehyde Chemical compound FC1=C(F)C(F)=C(C=O)C(F)=C1F QJXCFMJTJYCLFG-UHFFFAOYSA-N 0.000 description 2
- OZAIFHULBGXAKX-UHFFFAOYSA-N 2-(2-cyanopropan-2-yldiazenyl)-2-methylpropanenitrile Chemical compound N#CC(C)(C)N=NC(C)(C)C#N OZAIFHULBGXAKX-UHFFFAOYSA-N 0.000 description 2
- NGNBDVOYPDDBFK-UHFFFAOYSA-N 2-[2,4-di(pentan-2-yl)phenoxy]acetyl chloride Chemical compound CCCC(C)C1=CC=C(OCC(Cl)=O)C(C(C)CCC)=C1 NGNBDVOYPDDBFK-UHFFFAOYSA-N 0.000 description 2
- UEKHZPDUBLCUHN-UHFFFAOYSA-N 2-[[3,5,5-trimethyl-6-[2-(2-methylprop-2-enoyloxy)ethoxycarbonylamino]hexyl]carbamoyloxy]ethyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OCCOC(=O)NCCC(C)CC(C)(C)CNC(=O)OCCOC(=O)C(C)=C UEKHZPDUBLCUHN-UHFFFAOYSA-N 0.000 description 2
- BXRFQSNOROATLV-UHFFFAOYSA-N 4-nitrobenzaldehyde Chemical compound [O-][N+](=O)C1=CC=C(C=O)C=C1 BXRFQSNOROATLV-UHFFFAOYSA-N 0.000 description 2
- XKRFYHLGVUSROY-UHFFFAOYSA-N Argon Chemical compound [Ar] XKRFYHLGVUSROY-UHFFFAOYSA-N 0.000 description 2
- OMPJBNCRMGITSC-UHFFFAOYSA-N Benzoylperoxide Chemical compound C=1C=CC=CC=1C(=O)OOC(=O)C1=CC=CC=C1 OMPJBNCRMGITSC-UHFFFAOYSA-N 0.000 description 2
- 229920000049 Carbon (fiber) Polymers 0.000 description 2
- WOBHKFSMXKNTIM-UHFFFAOYSA-N Hydroxyethyl methacrylate Chemical compound CC(=C)C(=O)OCCO WOBHKFSMXKNTIM-UHFFFAOYSA-N 0.000 description 2
- CERQOIWHTDAKMF-UHFFFAOYSA-N Methacrylic acid Chemical compound CC(=C)C(O)=O CERQOIWHTDAKMF-UHFFFAOYSA-N 0.000 description 2
- UFWIBTONFRDIAS-UHFFFAOYSA-N Naphthalene Chemical compound C1=CC=CC2=CC=CC=C21 UFWIBTONFRDIAS-UHFFFAOYSA-N 0.000 description 2
- AMFGWXWBFGVCKG-UHFFFAOYSA-N Panavia opaque Chemical compound C1=CC(OCC(O)COC(=O)C(=C)C)=CC=C1C(C)(C)C1=CC=C(OCC(O)COC(=O)C(C)=C)C=C1 AMFGWXWBFGVCKG-UHFFFAOYSA-N 0.000 description 2
- 229910004298 SiO 2 Inorganic materials 0.000 description 2
- RCJLTGUCRAZRSW-UHFFFAOYSA-N [Ge]C(=O)c1ccccc1 Chemical class [Ge]C(=O)c1ccccc1 RCJLTGUCRAZRSW-UHFFFAOYSA-N 0.000 description 2
- 238000000862 absorption spectrum Methods 0.000 description 2
- 230000002378 acidificating effect Effects 0.000 description 2
- 150000003926 acrylamides Chemical class 0.000 description 2
- 150000001252 acrylic acid derivatives Chemical class 0.000 description 2
- TZCXTZWJZNENPQ-UHFFFAOYSA-L barium sulfate Chemical compound [Ba+2].[O-]S([O-])(=O)=O TZCXTZWJZNENPQ-UHFFFAOYSA-L 0.000 description 2
- 230000008901 benefit Effects 0.000 description 2
- HUMNYLRZRPPJDN-UHFFFAOYSA-N benzaldehyde Chemical compound O=CC1=CC=CC=C1 HUMNYLRZRPPJDN-UHFFFAOYSA-N 0.000 description 2
- PASDCCFISLVPSO-UHFFFAOYSA-N benzoyl chloride Chemical compound ClC(=O)C1=CC=CC=C1 PASDCCFISLVPSO-UHFFFAOYSA-N 0.000 description 2
- 235000019400 benzoyl peroxide Nutrition 0.000 description 2
- WERYXYBDKMZEQL-UHFFFAOYSA-N butane-1,4-diol Chemical compound OCCCCO WERYXYBDKMZEQL-UHFFFAOYSA-N 0.000 description 2
- 239000004917 carbon fiber Substances 0.000 description 2
- 125000002915 carbonyl group Chemical group [*:2]C([*:1])=O 0.000 description 2
- 239000003638 chemical reducing agent Substances 0.000 description 2
- 229910052801 chlorine Inorganic materials 0.000 description 2
- 239000003479 dental cement Substances 0.000 description 2
- 239000011350 dental composite resin Substances 0.000 description 2
- QLQDHCKDQKHOKJ-UHFFFAOYSA-N digermylmethanone Chemical compound [GeH3]C([GeH3])=O QLQDHCKDQKHOKJ-UHFFFAOYSA-N 0.000 description 2
- GYZLOYUZLJXAJU-UHFFFAOYSA-N diglycidyl ether Chemical compound C1OC1COCC1CO1 GYZLOYUZLJXAJU-UHFFFAOYSA-N 0.000 description 2
- NBIIXXVUZAFLBC-UHFFFAOYSA-M dihydrogenphosphate Chemical compound OP(O)([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-M 0.000 description 2
- 230000009977 dual effect Effects 0.000 description 2
- 238000005516 engineering process Methods 0.000 description 2
- YIWFBNMYFYINAD-UHFFFAOYSA-N ethenylcyclopropane Chemical class C=CC1CC1 YIWFBNMYFYINAD-UHFFFAOYSA-N 0.000 description 2
- 125000001301 ethoxy group Chemical group [H]C([H])([H])C([H])([H])O* 0.000 description 2
- 125000004494 ethyl ester group Chemical group 0.000 description 2
- NJVOZLGKTAPUTQ-UHFFFAOYSA-M fentin chloride Chemical compound C=1C=CC=CC=1[Sn](C=1C=CC=CC=1)(Cl)C1=CC=CC=C1 NJVOZLGKTAPUTQ-UHFFFAOYSA-M 0.000 description 2
- 238000002290 gas chromatography-mass spectrometry Methods 0.000 description 2
- 150000002291 germanium compounds Chemical class 0.000 description 2
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 2
- 239000010410 layer Substances 0.000 description 2
- 238000001459 lithography Methods 0.000 description 2
- FQPSGWSUVKBHSU-UHFFFAOYSA-N methacrylamide Chemical compound CC(=C)C(N)=O FQPSGWSUVKBHSU-UHFFFAOYSA-N 0.000 description 2
- BTFQKIATRPGRBS-UHFFFAOYSA-N o-tolualdehyde Chemical compound CC1=CC=CC=C1C=O BTFQKIATRPGRBS-UHFFFAOYSA-N 0.000 description 2
- SAXZLPYOJPDPJY-UHFFFAOYSA-N phenyl(triphenylstannyl)methanone Chemical compound C=1C=CC=CC=1[Sn](C=1C=CC=CC=1)(C=1C=CC=CC=1)C(=O)C1=CC=CC=C1 SAXZLPYOJPDPJY-UHFFFAOYSA-N 0.000 description 2
- 238000000746 purification Methods 0.000 description 2
- 230000001698 pyrogenic effect Effects 0.000 description 2
- 239000011541 reaction mixture Substances 0.000 description 2
- 239000011347 resin Substances 0.000 description 2
- 229920005989 resin Polymers 0.000 description 2
- GHMLBKRAJCXXBS-UHFFFAOYSA-N resorcinol Chemical compound OC1=CC=CC(O)=C1 GHMLBKRAJCXXBS-UHFFFAOYSA-N 0.000 description 2
- 238000007142 ring opening reaction Methods 0.000 description 2
- 125000003638 stannyl group Chemical group [H][Sn]([H])([H])* 0.000 description 2
- 238000003860 storage Methods 0.000 description 2
- ZIBGPFATKBEMQZ-UHFFFAOYSA-N triethylene glycol Chemical compound OCCOCCOCCO ZIBGPFATKBEMQZ-UHFFFAOYSA-N 0.000 description 2
- PJQVARSGBKRJQB-UHFFFAOYSA-N triphenylstannylformaldehyde Chemical compound C=1C=CC=CC=1[Sn](C=1C=CC=CC=1)(C=O)C1=CC=CC=C1 PJQVARSGBKRJQB-UHFFFAOYSA-N 0.000 description 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 2
- 230000002087 whitening effect Effects 0.000 description 2
- XASAPYQVQBKMIN-UHFFFAOYSA-K ytterbium(iii) fluoride Chemical compound F[Yb](F)F XASAPYQVQBKMIN-UHFFFAOYSA-K 0.000 description 2
- DTGKSKDOIYIVQL-WEDXCCLWSA-N (+)-borneol Chemical group C1C[C@@]2(C)[C@@H](O)C[C@@H]1C2(C)C DTGKSKDOIYIVQL-WEDXCCLWSA-N 0.000 description 1
- ZZCNGCMJBJERQI-UHFFFAOYSA-N (1-prop-2-enoylpiperidin-4-yl) dihydrogen phosphate Chemical compound OP(O)(=O)OC1CCN(C(=O)C=C)CC1 ZZCNGCMJBJERQI-UHFFFAOYSA-N 0.000 description 1
- LWNGJAHMBMVCJR-UHFFFAOYSA-N (2,3,4,5,6-pentafluorophenoxy)boronic acid Chemical compound OB(O)OC1=C(F)C(F)=C(F)C(F)=C1F LWNGJAHMBMVCJR-UHFFFAOYSA-N 0.000 description 1
- FJGNRNINBJOJDC-UHFFFAOYSA-N (2,3,4,5,6-pentafluorophenyl)-tris(2,3,4,5,6-pentafluorophenyl)stannylmethanone Chemical compound FC1=C(C(=C(C(=C1F)F)F)F)C(=O)[Sn](C1=C(C(=C(C(=C1F)F)F)F)F)(C1=C(C(=C(C(=C1F)F)F)F)F)C1=C(C(=C(C(=C1F)F)F)F)F FJGNRNINBJOJDC-UHFFFAOYSA-N 0.000 description 1
- QFFZKDVGFYREPN-UHFFFAOYSA-N (2,4,6-trimethylbenzoyl) 2,4,6-trimethylbenzoate Chemical compound CC1=CC(C)=CC(C)=C1C(=O)OC(=O)C1=C(C)C=C(C)C=C1C QFFZKDVGFYREPN-UHFFFAOYSA-N 0.000 description 1
- JZNDTNIMGJMICF-UHFFFAOYSA-N (2,4,6-trimethylphenyl) 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OC1=C(C)C=C(C)C=C1C JZNDTNIMGJMICF-UHFFFAOYSA-N 0.000 description 1
- IJAOUFAMBRPHSJ-UHFFFAOYSA-N (4-ethenylphenyl)methylphosphonic acid Chemical compound OP(O)(=O)CC1=CC=C(C=C)C=C1 IJAOUFAMBRPHSJ-UHFFFAOYSA-N 0.000 description 1
- CJBYXOUKKQTXPF-UHFFFAOYSA-N (4-ethenylphenyl)phosphonic acid Chemical compound OP(O)(=O)C1=CC=C(C=C)C=C1 CJBYXOUKKQTXPF-UHFFFAOYSA-N 0.000 description 1
- ZPKCIPDWCJMFDK-UHFFFAOYSA-N (4-methoxyphenyl)-triphenylstannylmethanone Chemical compound COC1=CC=C(C=C1)C(=O)[Sn](C1=CC=CC=C1)(C1=CC=CC=C1)C1=CC=CC=C1 ZPKCIPDWCJMFDK-UHFFFAOYSA-N 0.000 description 1
- DMBWRLHJJGEZPX-UHFFFAOYSA-N (6-methylidene-1,4-dithiepan-2-yl)methanol Chemical compound OCC1CSCC(=C)CS1 DMBWRLHJJGEZPX-UHFFFAOYSA-N 0.000 description 1
- MYRTYDVEIRVNKP-UHFFFAOYSA-N 1,2-Divinylbenzene Chemical class C=CC1=CC=CC=C1C=C MYRTYDVEIRVNKP-UHFFFAOYSA-N 0.000 description 1
- CXWGKAYMVASWDQ-UHFFFAOYSA-N 1,2-dithiane Chemical group C1CCSSC1 CXWGKAYMVASWDQ-UHFFFAOYSA-N 0.000 description 1
- YERHJBPPDGHCRJ-UHFFFAOYSA-N 1-[4-(1-oxoprop-2-enyl)-1-piperazinyl]-2-propen-1-one Chemical compound C=CC(=O)N1CCN(C(=O)C=C)CC1 YERHJBPPDGHCRJ-UHFFFAOYSA-N 0.000 description 1
- YENKRZXDJWBUIY-UHFFFAOYSA-N 1-phosphonooxypropan-2-yl 2-methylprop-2-enoate Chemical compound OP(=O)(O)OCC(C)OC(=O)C(C)=C YENKRZXDJWBUIY-UHFFFAOYSA-N 0.000 description 1
- 238000000902 119Sn nuclear magnetic resonance spectroscopy Methods 0.000 description 1
- 238000001644 13C nuclear magnetic resonance spectroscopy Methods 0.000 description 1
- 238000005160 1H NMR spectroscopy Methods 0.000 description 1
- SYENVBKSVVOOPS-UHFFFAOYSA-N 2,2-bis(hydroxymethyl)butyl prop-2-enoate Chemical compound CCC(CO)(CO)COC(=O)C=C SYENVBKSVVOOPS-UHFFFAOYSA-N 0.000 description 1
- GIMQKKFOOYOQGB-UHFFFAOYSA-N 2,2-diethoxy-1,2-diphenylethanone Chemical compound C=1C=CC=CC=1C(OCC)(OCC)C(=O)C1=CC=CC=C1 GIMQKKFOOYOQGB-UHFFFAOYSA-N 0.000 description 1
- NEBBLNDVSSWJLL-UHFFFAOYSA-N 2,3-bis(2-methylprop-2-enoyloxy)propyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OCC(OC(=O)C(C)=C)COC(=O)C(C)=C NEBBLNDVSSWJLL-UHFFFAOYSA-N 0.000 description 1
- WXSGQHKHUYTJNB-UHFFFAOYSA-N 2,6-dimethoxybenzaldehyde Chemical compound COC1=CC=CC(OC)=C1C=O WXSGQHKHUYTJNB-UHFFFAOYSA-N 0.000 description 1
- SMZOUWXMTYCWNB-UHFFFAOYSA-N 2-(2-methoxy-5-methylphenyl)ethanamine Chemical compound COC1=CC=C(C)C=C1CCN SMZOUWXMTYCWNB-UHFFFAOYSA-N 0.000 description 1
- UHWLJHBFRWUMNP-UHFFFAOYSA-N 2-(2-methylprop-2-enoylamino)ethylphosphonic acid Chemical compound CC(=C)C(=O)NCCP(O)(O)=O UHWLJHBFRWUMNP-UHFFFAOYSA-N 0.000 description 1
- OKKJMXCNNZVCPO-UHFFFAOYSA-N 2-(2-methylprop-2-enoyloxy)ethylphosphonic acid Chemical compound CC(=C)C(=O)OCCP(O)(O)=O OKKJMXCNNZVCPO-UHFFFAOYSA-N 0.000 description 1
- XXEYEDZRUQKMLI-UHFFFAOYSA-N 2-(2-phosphonoethoxymethyl)prop-2-enoic acid Chemical compound OC(=O)C(=C)COCCP(O)(O)=O XXEYEDZRUQKMLI-UHFFFAOYSA-N 0.000 description 1
- PTZRYAAOQPNAKU-UHFFFAOYSA-N 2-[(1-carboxy-3-cyanobutyl)diazenyl]-4-cyanopentanoic acid Chemical compound N#CC(C)CC(C(O)=O)N=NC(C(O)=O)CC(C)C#N PTZRYAAOQPNAKU-UHFFFAOYSA-N 0.000 description 1
- JDKSTARXLKKYPS-UHFFFAOYSA-N 2-[10-(2-methylprop-2-enoyloxy)decyl]propanedioic acid Chemical compound CC(=C)C(=O)OCCCCCCCCCCC(C(O)=O)C(O)=O JDKSTARXLKKYPS-UHFFFAOYSA-N 0.000 description 1
- HWSSEYVMGDIFMH-UHFFFAOYSA-N 2-[2-[2-(2-methylprop-2-enoyloxy)ethoxy]ethoxy]ethyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OCCOCCOCCOC(=O)C(C)=C HWSSEYVMGDIFMH-UHFFFAOYSA-N 0.000 description 1
- TXBCBTDQIULDIA-UHFFFAOYSA-N 2-[[3-hydroxy-2,2-bis(hydroxymethyl)propoxy]methyl]-2-(hydroxymethyl)propane-1,3-diol Chemical compound OCC(CO)(CO)COCC(CO)(CO)CO TXBCBTDQIULDIA-UHFFFAOYSA-N 0.000 description 1
- JUVSRZCUMWZBFK-UHFFFAOYSA-N 2-[n-(2-hydroxyethyl)-4-methylanilino]ethanol Chemical compound CC1=CC=C(N(CCO)CCO)C=C1 JUVSRZCUMWZBFK-UHFFFAOYSA-N 0.000 description 1
- IYVVUTGMXRNCRS-UHFFFAOYSA-N 2-ethenyl-1-ethoxycarbonylcyclopropane-1-carboxylic acid Chemical class CCOC(=O)C1(C(O)=O)CC1C=C IYVVUTGMXRNCRS-UHFFFAOYSA-N 0.000 description 1
- APPHGUPLONDBFA-UHFFFAOYSA-N 2-ethenyl-1-methoxycarbonylcyclopropane-1-carboxylic acid Chemical compound COC(=O)C1(C(O)=O)CC1C=C APPHGUPLONDBFA-UHFFFAOYSA-N 0.000 description 1
- XUDBVJCTLZTSDC-UHFFFAOYSA-N 2-ethenylbenzoic acid Chemical compound OC(=O)C1=CC=CC=C1C=C XUDBVJCTLZTSDC-UHFFFAOYSA-N 0.000 description 1
- NLGDWWCZQDIASO-UHFFFAOYSA-N 2-hydroxy-1-(7-oxabicyclo[4.1.0]hepta-1,3,5-trien-2-yl)-2-phenylethanone Chemical compound OC(C(=O)c1cccc2Oc12)c1ccccc1 NLGDWWCZQDIASO-UHFFFAOYSA-N 0.000 description 1
- FZDNJNGHKGFFBG-UHFFFAOYSA-N 2-hydroxyprop-2-enyl 2-methylprop-2-enoate Chemical group CC(=C)C(=O)OCC(O)=C FZDNJNGHKGFFBG-UHFFFAOYSA-N 0.000 description 1
- CDIYIEKBGHJSDO-UHFFFAOYSA-N 2-methyl-n-[3-(2-methylprop-2-enoylamino)propyl]prop-2-enamide Chemical compound CC(=C)C(=O)NCCCNC(=O)C(C)=C CDIYIEKBGHJSDO-UHFFFAOYSA-N 0.000 description 1
- FRIBMENBGGCKPD-UHFFFAOYSA-N 3-(2,3-dimethoxyphenyl)prop-2-enal Chemical compound COC1=CC=CC(C=CC=O)=C1OC FRIBMENBGGCKPD-UHFFFAOYSA-N 0.000 description 1
- LRQCBMGUUWENBW-UHFFFAOYSA-N 3-(2-methylprop-2-enoylamino)propane-1-sulfonic acid Chemical compound CC(=C)C(=O)NCCCS(O)(=O)=O LRQCBMGUUWENBW-UHFFFAOYSA-N 0.000 description 1
- DSWAQZBIVDRGLP-UHFFFAOYSA-N 3-ethenyl-1-[6-(3-ethenyl-2-oxopyrrolidin-1-yl)hexyl]pyrrolidin-2-one Chemical compound O=C1C(C=C)CCN1CCCCCCN1C(=O)C(C=C)CC1 DSWAQZBIVDRGLP-UHFFFAOYSA-N 0.000 description 1
- ATVJXMYDOSMEPO-UHFFFAOYSA-N 3-prop-2-enoxyprop-1-ene Chemical compound C=CCOCC=C ATVJXMYDOSMEPO-UHFFFAOYSA-N 0.000 description 1
- XDLMVUHYZWKMMD-UHFFFAOYSA-N 3-trimethoxysilylpropyl 2-methylprop-2-enoate Chemical compound CO[Si](OC)(OC)CCCOC(=O)C(C)=C XDLMVUHYZWKMMD-UHFFFAOYSA-N 0.000 description 1
- YDIYEOMDOWUDTJ-UHFFFAOYSA-N 4-(dimethylamino)benzoic acid Chemical compound CN(C)C1=CC=C(C(O)=O)C=C1 YDIYEOMDOWUDTJ-UHFFFAOYSA-N 0.000 description 1
- GJZGXOJVFPHTGC-UHFFFAOYSA-N 4-amino-1,7,7-trimethylbicyclo[2.2.1]heptane-2,3-dione Chemical compound C1CC2(N)C(=O)C(=O)C1(C)C2(C)C GJZGXOJVFPHTGC-UHFFFAOYSA-N 0.000 description 1
- MAGFQRLKWCCTQJ-UHFFFAOYSA-N 4-ethenylbenzenesulfonic acid Chemical compound OS(=O)(=O)C1=CC=C(C=C)C=C1 MAGFQRLKWCCTQJ-UHFFFAOYSA-N 0.000 description 1
- YYVYAPXYZVYDHN-UHFFFAOYSA-N 9,10-phenanthroquinone Chemical compound C1=CC=C2C(=O)C(=O)C3=CC=CC=C3C2=C1 YYVYAPXYZVYDHN-UHFFFAOYSA-N 0.000 description 1
- OZAIFHULBGXAKX-VAWYXSNFSA-N AIBN Substances N#CC(C)(C)\N=N\C(C)(C)C#N OZAIFHULBGXAKX-VAWYXSNFSA-N 0.000 description 1
- HRPVXLWXLXDGHG-UHFFFAOYSA-N Acrylamide Chemical compound NC(=O)C=C HRPVXLWXLXDGHG-UHFFFAOYSA-N 0.000 description 1
- 241001482107 Alosa sapidissima Species 0.000 description 1
- CIWBSHSKHKDKBQ-JLAZNSOCSA-N Ascorbic acid Natural products OC[C@H](O)[C@H]1OC(=O)C(O)=C1O CIWBSHSKHKDKBQ-JLAZNSOCSA-N 0.000 description 1
- 239000004342 Benzoyl peroxide Substances 0.000 description 1
- QJUBALMVUSELLT-UHFFFAOYSA-N CCCC[Sn](C(c(cc1)ccc1OC)=O)(C(c(cc1)ccc1OC)=O)C(c(cc1)ccc1OC)=O Chemical compound CCCC[Sn](C(c(cc1)ccc1OC)=O)(C(c(cc1)ccc1OC)=O)C(c(cc1)ccc1OC)=O QJUBALMVUSELLT-UHFFFAOYSA-N 0.000 description 1
- ATEJHZSWCKXSBR-UHFFFAOYSA-N CCCN(CCCN(CCC)C(C=C)=O)C(C=C)=O.[O-]P(O)(O)=O.[H+] Chemical compound CCCN(CCCN(CCC)C(C=C)=O)C(C=C)=O.[O-]P(O)(O)=O.[H+] ATEJHZSWCKXSBR-UHFFFAOYSA-N 0.000 description 1
- JCHPENPBNKOTLU-UHFFFAOYSA-N CC[N](Cc1ccccc1)(C1OC1c1ccccc1)C(C1=CCC(C)C=C1)=O Chemical compound CC[N](Cc1ccccc1)(C1OC1c1ccccc1)C(C1=CCC(C)C=C1)=O JCHPENPBNKOTLU-UHFFFAOYSA-N 0.000 description 1
- GAWIXWVDTYZWAW-UHFFFAOYSA-N C[CH]O Chemical group C[CH]O GAWIXWVDTYZWAW-UHFFFAOYSA-N 0.000 description 1
- XYWGBVCGFLSTMZ-UHFFFAOYSA-N Cc1cc(C)c(C([N]2(C)C(c3c(C)cc(C)cc3C)=[O]c3cc(C)cc(C)c3C2=O)=O)c(C)c1 Chemical compound Cc1cc(C)c(C([N]2(C)C(c3c(C)cc(C)cc3C)=[O]c3cc(C)cc(C)c3C2=O)=O)c(C)c1 XYWGBVCGFLSTMZ-UHFFFAOYSA-N 0.000 description 1
- VEXZGXHMUGYJMC-UHFFFAOYSA-M Chloride anion Chemical compound [Cl-] VEXZGXHMUGYJMC-UHFFFAOYSA-M 0.000 description 1
- QSJXEFYPDANLFS-UHFFFAOYSA-N Diacetyl Chemical group CC(=O)C(C)=O QSJXEFYPDANLFS-UHFFFAOYSA-N 0.000 description 1
- 239000005057 Hexamethylene diisocyanate Substances 0.000 description 1
- 239000005058 Isophorone diisocyanate Substances 0.000 description 1
- YIVJZNGAASQVEM-UHFFFAOYSA-N Lauroyl peroxide Chemical compound CCCCCCCCCCCC(=O)OOC(=O)CCCCCCCCCCC YIVJZNGAASQVEM-UHFFFAOYSA-N 0.000 description 1
- CERQOIWHTDAKMF-UHFFFAOYSA-M Methacrylate Chemical compound CC(=C)C([O-])=O CERQOIWHTDAKMF-UHFFFAOYSA-M 0.000 description 1
- WHNWPMSKXPGLAX-UHFFFAOYSA-N N-Vinyl-2-pyrrolidone Chemical compound C=CN1CCCC1=O WHNWPMSKXPGLAX-UHFFFAOYSA-N 0.000 description 1
- 238000005481 NMR spectroscopy Methods 0.000 description 1
- 238000010547 Norrish type II reaction Methods 0.000 description 1
- 229910019142 PO4 Inorganic materials 0.000 description 1
- ABLZXFCXXLZCGV-UHFFFAOYSA-N Phosphorous acid Chemical compound OP(O)=O ABLZXFCXXLZCGV-UHFFFAOYSA-N 0.000 description 1
- 239000004952 Polyamide Substances 0.000 description 1
- 239000004793 Polystyrene Substances 0.000 description 1
- OFOBLEOULBTSOW-UHFFFAOYSA-N Propanedioic acid Natural products OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 description 1
- 229910000831 Steel Inorganic materials 0.000 description 1
- 229910010413 TiO 2 Inorganic materials 0.000 description 1
- ZJCCRDAZUWHFQH-UHFFFAOYSA-N Trimethylolpropane Chemical compound CCC(CO)(CO)CO ZJCCRDAZUWHFQH-UHFFFAOYSA-N 0.000 description 1
- UKMBKKFLJMFCSA-UHFFFAOYSA-N [3-hydroxy-2-(2-methylprop-2-enoyloxy)propyl] 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OCC(CO)OC(=O)C(C)=C UKMBKKFLJMFCSA-UHFFFAOYSA-N 0.000 description 1
- CRFFPGKGPOBBHV-UHFFFAOYSA-N [benzoyl(diethyl)germyl]-phenylmethanone Chemical compound C=1C=CC=CC=1C(=O)[Ge](CC)(CC)C(=O)C1=CC=CC=C1 CRFFPGKGPOBBHV-UHFFFAOYSA-N 0.000 description 1
- UAPGZIATSDFEGV-UHFFFAOYSA-N [benzoyl(diethyl)stannyl]-phenylmethanone Chemical compound C(C)[Sn](C(=O)C1=CC=CC=C1)(C(=O)C1=CC=CC=C1)CC UAPGZIATSDFEGV-UHFFFAOYSA-N 0.000 description 1
- NNRFXIYJVSTPHU-UHFFFAOYSA-N [benzoyl(dioctyl)stannyl]-phenylmethanone Chemical compound C(CCCCCCC)[Sn](C(=O)C1=CC=CC=C1)(C(=O)C1=CC=CC=C1)CCCCCCCC NNRFXIYJVSTPHU-UHFFFAOYSA-N 0.000 description 1
- QHRYQHAEWVRLMM-UHFFFAOYSA-N [benzoyl(diphenyl)stannyl]-phenylmethanone Chemical compound O=C(C1=CC=CC=C1)[Sn](C(=O)C1=CC=CC=C1)(C1=CC=CC=C1)C1=CC=CC=C1 QHRYQHAEWVRLMM-UHFFFAOYSA-N 0.000 description 1
- GMDAPGBLOKPMAM-UHFFFAOYSA-N [dibutyl-(2,4,6-trimethylbenzoyl)stannyl]-(2,4,6-trimethylphenyl)methanone Chemical compound CCCC[Sn](CCCC)(C(=O)C1=C(C)C=C(C)C=C1C)C(=O)C1=C(C)C=C(C)C=C1C GMDAPGBLOKPMAM-UHFFFAOYSA-N 0.000 description 1
- KIMKGBGMXUPKJT-UHFFFAOYSA-N [diethyl-(4-methoxybenzoyl)germyl]-(4-methoxyphenyl)methanone Chemical compound C=1C=C(OC)C=CC=1C(=O)[Ge](CC)(CC)C(=O)C1=CC=C(OC)C=C1 KIMKGBGMXUPKJT-UHFFFAOYSA-N 0.000 description 1
- SZYOREASJBVBCN-UHFFFAOYSA-N [dimethyl-(2,4,6-trimethylbenzoyl)stannyl]-(2,4,6-trimethylphenyl)methanone Chemical compound C[Sn](C(=O)C1=C(C=C(C=C1C)C)C)(C(=O)C1=C(C=C(C=C1C)C)C)C SZYOREASJBVBCN-UHFFFAOYSA-N 0.000 description 1
- 239000006096 absorbing agent Substances 0.000 description 1
- 150000007513 acids Chemical class 0.000 description 1
- 150000001253 acrylic acids Chemical class 0.000 description 1
- 150000001299 aldehydes Chemical class 0.000 description 1
- 125000004849 alkoxymethyl group Chemical group 0.000 description 1
- 125000000746 allylic group Chemical group 0.000 description 1
- 125000005336 allyloxy group Chemical group 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- 150000008064 anhydrides Chemical class 0.000 description 1
- 229910052786 argon Inorganic materials 0.000 description 1
- 150000004982 aromatic amines Chemical class 0.000 description 1
- 229960005070 ascorbic acid Drugs 0.000 description 1
- 235000010323 ascorbic acid Nutrition 0.000 description 1
- 239000011668 ascorbic acid Substances 0.000 description 1
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 1
- HNYOPLTXPVRDBG-UHFFFAOYSA-N barbituric acid Chemical compound O=C1CC(=O)NC(=O)N1 HNYOPLTXPVRDBG-UHFFFAOYSA-N 0.000 description 1
- 125000003236 benzoyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C(*)=O 0.000 description 1
- 125000001797 benzyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C([H])([H])* 0.000 description 1
- 230000008033 biological extinction Effects 0.000 description 1
- 238000004061 bleaching Methods 0.000 description 1
- 238000010504 bond cleavage reaction Methods 0.000 description 1
- 239000002639 bone cement Substances 0.000 description 1
- 229910052794 bromium Inorganic materials 0.000 description 1
- 125000000484 butyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 150000001735 carboxylic acids Chemical class 0.000 description 1
- 239000011111 cardboard Substances 0.000 description 1
- 239000000969 carrier Substances 0.000 description 1
- 210000000845 cartilage Anatomy 0.000 description 1
- 238000005266 casting Methods 0.000 description 1
- 239000003054 catalyst Substances 0.000 description 1
- 230000003197 catalytic effect Effects 0.000 description 1
- PMMYEEVYMWASQN-IMJSIDKUSA-N cis-4-Hydroxy-L-proline Chemical compound O[C@@H]1CN[C@H](C(O)=O)C1 PMMYEEVYMWASQN-IMJSIDKUSA-N 0.000 description 1
- 238000004440 column chromatography Methods 0.000 description 1
- 238000007906 compression Methods 0.000 description 1
- 230000006835 compression Effects 0.000 description 1
- 238000009833 condensation Methods 0.000 description 1
- 230000005494 condensation Effects 0.000 description 1
- 238000001816 cooling Methods 0.000 description 1
- 229920001577 copolymer Polymers 0.000 description 1
- 229910052802 copper Inorganic materials 0.000 description 1
- 239000010949 copper Substances 0.000 description 1
- ZKXWKVVCCTZOLD-FDGPNNRMSA-N copper;(z)-4-hydroxypent-3-en-2-one Chemical compound [Cu].C\C(O)=C\C(C)=O.C\C(O)=C\C(C)=O ZKXWKVVCCTZOLD-FDGPNNRMSA-N 0.000 description 1
- 238000004132 cross linking Methods 0.000 description 1
- 239000003431 cross linking reagent Substances 0.000 description 1
- 239000013078 crystal Substances 0.000 description 1
- 238000013500 data storage Methods 0.000 description 1
- FOTKYAAJKYLFFN-UHFFFAOYSA-N decane-1,10-diol Chemical compound OCCCCCCCCCCO FOTKYAAJKYLFFN-UHFFFAOYSA-N 0.000 description 1
- LSXWFXONGKSEMY-UHFFFAOYSA-N di-tert-butyl peroxide Chemical compound CC(C)(C)OOC(C)(C)C LSXWFXONGKSEMY-UHFFFAOYSA-N 0.000 description 1
- 150000004985 diamines Chemical class 0.000 description 1
- 239000012955 diaryliodonium Substances 0.000 description 1
- UOQTXZICFVMERR-UHFFFAOYSA-N diethyl 2-ethenylcyclopropane-1,1-dicarboxylate Chemical compound CCOC(=O)C1(C(=O)OCC)CC1C=C UOQTXZICFVMERR-UHFFFAOYSA-N 0.000 description 1
- 125000005442 diisocyanate group Chemical group 0.000 description 1
- 239000003085 diluting agent Substances 0.000 description 1
- BTHUKAQVHWDTAH-UHFFFAOYSA-N dimethyl 2-ethenylcyclopropane-1,1-dicarboxylate Chemical compound COC(=O)C1(C(=O)OC)CC1C=C BTHUKAQVHWDTAH-UHFFFAOYSA-N 0.000 description 1
- VFHVQBAGLAREND-UHFFFAOYSA-N diphenylphosphoryl-(2,4,6-trimethylphenyl)methanone Chemical compound CC1=CC(C)=CC(C)=C1C(=O)P(=O)(C=1C=CC=CC=1)C1=CC=CC=C1 VFHVQBAGLAREND-UHFFFAOYSA-N 0.000 description 1
- ODDHOSFLVZHWJX-UHFFFAOYSA-N dodecane-1,12-diol;prop-2-enoic acid Chemical compound OC(=O)C=C.OCCCCCCCCCCCCO ODDHOSFLVZHWJX-UHFFFAOYSA-N 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- FXPHJTKVWZVEGA-UHFFFAOYSA-N ethenyl hydrogen carbonate Chemical class OC(=O)OC=C FXPHJTKVWZVEGA-UHFFFAOYSA-N 0.000 description 1
- IQIJRJNHZYUQSD-UHFFFAOYSA-N ethenyl(phenyl)diazene Chemical compound C=CN=NC1=CC=CC=C1 IQIJRJNHZYUQSD-UHFFFAOYSA-N 0.000 description 1
- 125000005745 ethoxymethyl group Chemical group [H]C([H])([H])C([H])([H])OC([H])([H])* 0.000 description 1
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 1
- 230000005281 excited state Effects 0.000 description 1
- 239000000706 filtrate Substances 0.000 description 1
- 239000011888 foil Substances 0.000 description 1
- 238000009472 formulation Methods 0.000 description 1
- 230000006870 function Effects 0.000 description 1
- 125000002541 furyl group Chemical group 0.000 description 1
- GNPVGFCGXDBREM-UHFFFAOYSA-N germanium atom Chemical group [Ge] GNPVGFCGXDBREM-UHFFFAOYSA-N 0.000 description 1
- 239000003365 glass fiber Substances 0.000 description 1
- 239000002241 glass-ceramic Substances 0.000 description 1
- 150000004820 halides Chemical class 0.000 description 1
- RRAMGCGOFNQTLD-UHFFFAOYSA-N hexamethylene diisocyanate Chemical compound O=C=NCCCCCCN=C=O RRAMGCGOFNQTLD-UHFFFAOYSA-N 0.000 description 1
- 238000004128 high performance liquid chromatography Methods 0.000 description 1
- 229920001519 homopolymer Polymers 0.000 description 1
- 150000002430 hydrocarbons Chemical group 0.000 description 1
- 229910052739 hydrogen Inorganic materials 0.000 description 1
- 150000002432 hydroperoxides Chemical class 0.000 description 1
- 239000007943 implant Substances 0.000 description 1
- 239000011261 inert gas Substances 0.000 description 1
- 230000000977 initiatory effect Effects 0.000 description 1
- 239000011256 inorganic filler Substances 0.000 description 1
- 229910003475 inorganic filler Inorganic materials 0.000 description 1
- 229910052740 iodine Inorganic materials 0.000 description 1
- NIMLQBUJDJZYEJ-UHFFFAOYSA-N isophorone diisocyanate Chemical compound CC1(C)CC(N=C=O)CC(C)(CN=C=O)C1 NIMLQBUJDJZYEJ-UHFFFAOYSA-N 0.000 description 1
- 150000002576 ketones Chemical class 0.000 description 1
- TYQCGQRIZGCHNB-JLAZNSOCSA-N l-ascorbic acid Chemical compound OC[C@H](O)[C@H]1OC(O)=C(O)C1=O TYQCGQRIZGCHNB-JLAZNSOCSA-N 0.000 description 1
- 238000006138 lithiation reaction Methods 0.000 description 1
- 239000000314 lubricant Substances 0.000 description 1
- 229920002521 macromolecule Polymers 0.000 description 1
- VZCYOOQTPOCHFL-UPHRSURJSA-N maleic acid Chemical compound OC(=O)\C=C/C(O)=O VZCYOOQTPOCHFL-UPHRSURJSA-N 0.000 description 1
- 239000011976 maleic acid Substances 0.000 description 1
- 230000007246 mechanism Effects 0.000 description 1
- 238000002844 melting Methods 0.000 description 1
- 230000008018 melting Effects 0.000 description 1
- 150000001247 metal acetylides Chemical class 0.000 description 1
- 229910021645 metal ion Inorganic materials 0.000 description 1
- 125000005395 methacrylic acid group Chemical group 0.000 description 1
- VNWKTOKETHGBQD-UHFFFAOYSA-N methane Chemical compound C VNWKTOKETHGBQD-UHFFFAOYSA-N 0.000 description 1
- GJNZJGBDFLDGHS-UHFFFAOYSA-N methyl 2-(1-bicyclo[3.1.0]hexanyl)prop-2-enoate Chemical group C1CCC2(C(=C)C(=O)OC)C1C2 GJNZJGBDFLDGHS-UHFFFAOYSA-N 0.000 description 1
- 238000004377 microelectronic Methods 0.000 description 1
- 238000000465 moulding Methods 0.000 description 1
- ZIUHHBKFKCYYJD-UHFFFAOYSA-N n,n'-methylenebisacrylamide Chemical compound C=CC(=O)NCNC(=O)C=C ZIUHHBKFKCYYJD-UHFFFAOYSA-N 0.000 description 1
- GYVGXEWAOAAJEU-UHFFFAOYSA-N n,n,4-trimethylaniline Chemical compound CN(C)C1=CC=C(C)C=C1 GYVGXEWAOAAJEU-UHFFFAOYSA-N 0.000 description 1
- BSCJIBOZTKGXQP-UHFFFAOYSA-N n-(2-hydroxyethyl)-2-methylprop-2-enamide Chemical compound CC(=C)C(=O)NCCO BSCJIBOZTKGXQP-UHFFFAOYSA-N 0.000 description 1
- VYHUMZYFJVMWRC-UHFFFAOYSA-N n-(2-hydroxyethyl)-n-methylprop-2-enamide Chemical compound OCCN(C)C(=O)C=C VYHUMZYFJVMWRC-UHFFFAOYSA-N 0.000 description 1
- UUORTJUPDJJXST-UHFFFAOYSA-N n-(2-hydroxyethyl)prop-2-enamide Chemical compound OCCNC(=O)C=C UUORTJUPDJJXST-UHFFFAOYSA-N 0.000 description 1
- JKGFLKYTUYKLQL-UHFFFAOYSA-N n-[4-(prop-2-enoylamino)butyl]prop-2-enamide Chemical compound C=CC(=O)NCCCCNC(=O)C=C JKGFLKYTUYKLQL-UHFFFAOYSA-N 0.000 description 1
- ZIWDVJPPVMGJGR-UHFFFAOYSA-N n-ethyl-2-methylprop-2-enamide Chemical compound CCNC(=O)C(C)=C ZIWDVJPPVMGJGR-UHFFFAOYSA-N 0.000 description 1
- NCOOVOHQKQGDSY-UHFFFAOYSA-N n-ethyl-n-[3-[ethyl(prop-2-enoyl)amino]propyl]prop-2-enamide Chemical compound C=CC(=O)N(CC)CCCN(CC)C(=O)C=C NCOOVOHQKQGDSY-UHFFFAOYSA-N 0.000 description 1
- SWPMNMYLORDLJE-UHFFFAOYSA-N n-ethylprop-2-enamide Chemical compound CCNC(=O)C=C SWPMNMYLORDLJE-UHFFFAOYSA-N 0.000 description 1
- 239000002121 nanofiber Substances 0.000 description 1
- 239000002105 nanoparticle Substances 0.000 description 1
- 229910052759 nickel Inorganic materials 0.000 description 1
- 150000004767 nitrides Chemical class 0.000 description 1
- 229910052757 nitrogen Inorganic materials 0.000 description 1
- 230000003287 optical effect Effects 0.000 description 1
- 239000013307 optical fiber Substances 0.000 description 1
- 230000003647 oxidation Effects 0.000 description 1
- 238000007254 oxidation reaction Methods 0.000 description 1
- BPUBBGLMJRNUCC-UHFFFAOYSA-N oxygen(2-);tantalum(5+) Chemical compound [O-2].[O-2].[O-2].[O-2].[O-2].[Ta+5].[Ta+5] BPUBBGLMJRNUCC-UHFFFAOYSA-N 0.000 description 1
- RVTZCBVAJQQJTK-UHFFFAOYSA-N oxygen(2-);zirconium(4+) Chemical class [O-2].[O-2].[Zr+4] RVTZCBVAJQQJTK-UHFFFAOYSA-N 0.000 description 1
- 238000012856 packing Methods 0.000 description 1
- 239000003973 paint Substances 0.000 description 1
- 239000000123 paper Substances 0.000 description 1
- 239000011236 particulate material Substances 0.000 description 1
- WXZMFSXDPGVJKK-UHFFFAOYSA-N pentaerythritol Chemical compound OCC(CO)(CO)CO WXZMFSXDPGVJKK-UHFFFAOYSA-N 0.000 description 1
- HDBWMACSVZMIOH-UHFFFAOYSA-N phenyl(trioctylstannyl)methanone Chemical compound CCCCCCCC[Sn](CCCCCCCC)(CCCCCCCC)C(=O)C1=CC=CC=C1 HDBWMACSVZMIOH-UHFFFAOYSA-N 0.000 description 1
- RPGWZZNNEUHDAQ-UHFFFAOYSA-N phenylphosphine Chemical compound PC1=CC=CC=C1 RPGWZZNNEUHDAQ-UHFFFAOYSA-N 0.000 description 1
- 239000010452 phosphate Substances 0.000 description 1
- 238000000016 photochemical curing Methods 0.000 description 1
- 238000006303 photolysis reaction Methods 0.000 description 1
- 230000015843 photosynthesis, light reaction Effects 0.000 description 1
- 230000019612 pigmentation Effects 0.000 description 1
- 229920003023 plastic Polymers 0.000 description 1
- 239000004033 plastic Substances 0.000 description 1
- 229920002647 polyamide Polymers 0.000 description 1
- 229920000728 polyester Polymers 0.000 description 1
- 229920001223 polyethylene glycol Polymers 0.000 description 1
- 239000003505 polymerization initiator Substances 0.000 description 1
- 229920001296 polysiloxane Polymers 0.000 description 1
- 229920002223 polystyrene Polymers 0.000 description 1
- 229920002689 polyvinyl acetate Polymers 0.000 description 1
- 239000011118 polyvinyl acetate Substances 0.000 description 1
- 239000013615 primer Substances 0.000 description 1
- 239000002987 primer (paints) Substances 0.000 description 1
- 239000011241 protective layer Substances 0.000 description 1
- 150000004040 pyrrolidinones Chemical class 0.000 description 1
- 239000010453 quartz Substances 0.000 description 1
- 238000003847 radiation curing Methods 0.000 description 1
- 230000036632 reaction speed Effects 0.000 description 1
- 230000009257 reactivity Effects 0.000 description 1
- 150000004760 silicates Chemical class 0.000 description 1
- 229910052710 silicon Inorganic materials 0.000 description 1
- 239000010703 silicon Substances 0.000 description 1
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N silicon dioxide Inorganic materials O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 1
- 238000005245 sintering Methods 0.000 description 1
- 229910000679 solder Inorganic materials 0.000 description 1
- 241000894007 species Species 0.000 description 1
- 238000001228 spectrum Methods 0.000 description 1
- 239000003381 stabilizer Substances 0.000 description 1
- 238000010186 staining Methods 0.000 description 1
- 229910001220 stainless steel Inorganic materials 0.000 description 1
- 239000010935 stainless steel Substances 0.000 description 1
- 239000010959 steel Substances 0.000 description 1
- 125000005504 styryl group Chemical group 0.000 description 1
- 239000000758 substrate Substances 0.000 description 1
- 150000003455 sulfinic acids Chemical class 0.000 description 1
- 150000003460 sulfonic acids Chemical class 0.000 description 1
- 238000001356 surgical procedure Methods 0.000 description 1
- 239000000454 talc Substances 0.000 description 1
- 229910052623 talc Inorganic materials 0.000 description 1
- PBCFLUZVCVVTBY-UHFFFAOYSA-N tantalum pentoxide Inorganic materials O=[Ta](=O)O[Ta](=O)=O PBCFLUZVCVVTBY-UHFFFAOYSA-N 0.000 description 1
- GJBRNHKUVLOCEB-UHFFFAOYSA-N tert-butyl benzenecarboperoxoate Chemical compound CC(C)(C)OOC(=O)C1=CC=CC=C1 GJBRNHKUVLOCEB-UHFFFAOYSA-N 0.000 description 1
- BWSZXUOMATYHHI-UHFFFAOYSA-N tert-butyl octaneperoxoate Chemical compound CCCCCCCC(=O)OOC(C)(C)C BWSZXUOMATYHHI-UHFFFAOYSA-N 0.000 description 1
- UWHCKJMYHZGTIT-UHFFFAOYSA-N tetraethylene glycol Chemical compound OCCOCCOCCOCCO UWHCKJMYHZGTIT-UHFFFAOYSA-N 0.000 description 1
- 230000001225 therapeutic effect Effects 0.000 description 1
- 150000003585 thioureas Chemical class 0.000 description 1
- HPGGPRDJHPYFRM-UHFFFAOYSA-J tin(iv) chloride Chemical class Cl[Sn](Cl)(Cl)Cl HPGGPRDJHPYFRM-UHFFFAOYSA-J 0.000 description 1
- 210000001519 tissue Anatomy 0.000 description 1
- 230000017423 tissue regeneration Effects 0.000 description 1
- VZCYOOQTPOCHFL-UHFFFAOYSA-N trans-butenedioic acid Natural products OC(=O)C=CC(O)=O VZCYOOQTPOCHFL-UHFFFAOYSA-N 0.000 description 1
- 239000012780 transparent material Substances 0.000 description 1
- 125000005409 triarylsulfonium group Chemical group 0.000 description 1
- ZRIKEMMXYHTGFF-UHFFFAOYSA-N tributylstannylformaldehyde Chemical compound CCCC[Sn](CCCC)(CCCC)C=O ZRIKEMMXYHTGFF-UHFFFAOYSA-N 0.000 description 1
- HKBUNCHDJHAFHD-UHFFFAOYSA-N triethylstannyl-(2,4,6-trimethylphenyl)methanone Chemical compound CC[Sn](CC)(CC)C(=O)C1=C(C)C=C(C)C=C1C HKBUNCHDJHAFHD-UHFFFAOYSA-N 0.000 description 1
- 239000013638 trimer Substances 0.000 description 1
- 229920006337 unsaturated polyester resin Polymers 0.000 description 1
- 150000003673 urethanes Chemical class 0.000 description 1
- LVLANIHJQRZTPY-UHFFFAOYSA-N vinyl carbamate Chemical class NC(=O)OC=C LVLANIHJQRZTPY-UHFFFAOYSA-N 0.000 description 1
- 229920001567 vinyl ester resin Polymers 0.000 description 1
- ZTWTYVWXUKTLCP-UHFFFAOYSA-N vinylphosphonic acid Chemical compound OP(O)(=O)C=C ZTWTYVWXUKTLCP-UHFFFAOYSA-N 0.000 description 1
- NLVXSWCKKBEXTG-UHFFFAOYSA-N vinylsulfonic acid Chemical compound OS(=O)(=O)C=C NLVXSWCKKBEXTG-UHFFFAOYSA-N 0.000 description 1
- 238000001429 visible spectrum Methods 0.000 description 1
- 229910052725 zinc Inorganic materials 0.000 description 1
- 229910001928 zirconium oxide Inorganic materials 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F2/00—Processes of polymerisation
- C08F2/46—Polymerisation initiated by wave energy or particle radiation
- C08F2/48—Polymerisation initiated by wave energy or particle radiation by ultraviolet or visible light
- C08F2/50—Polymerisation initiated by wave energy or particle radiation by ultraviolet or visible light with sensitising agents
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K6/00—Preparations for dentistry
- A61K6/60—Preparations for dentistry comprising organic or organo-metallic additives
- A61K6/62—Photochemical radical initiators
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K6/00—Preparations for dentistry
- A61K6/80—Preparations for artificial teeth, for filling teeth or for capping teeth
- A61K6/884—Preparations for artificial teeth, for filling teeth or for capping teeth comprising natural or synthetic resins
- A61K6/887—Compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F20/00—Homopolymers and copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride, ester, amide, imide or nitrile thereof
- C08F20/02—Monocarboxylic acids having less than ten carbon atoms, Derivatives thereof
- C08F20/10—Esters
- C08F20/12—Esters of monohydric alcohols or phenols
- C08F20/16—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms
- C08F20/18—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms with acrylic or methacrylic acids
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K3/00—Use of inorganic substances as compounding ingredients
- C08K3/01—Use of inorganic substances as compounding ingredients characterized by their specific function
- C08K3/013—Fillers, pigments or reinforcing additives
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/56—Organo-metallic compounds, i.e. organic compounds containing a metal-to-carbon bond
- C08K5/57—Organo-tin compounds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K2201/00—Specific properties of additives
- C08K2201/011—Nanostructured additives
Landscapes
- Health & Medical Sciences (AREA)
- Chemical & Material Sciences (AREA)
- Oral & Maxillofacial Surgery (AREA)
- Life Sciences & Earth Sciences (AREA)
- Organic Chemistry (AREA)
- Polymers & Plastics (AREA)
- Medicinal Chemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- General Health & Medical Sciences (AREA)
- Veterinary Medicine (AREA)
- Public Health (AREA)
- Animal Behavior & Ethology (AREA)
- Epidemiology (AREA)
- Biophysics (AREA)
- Plastic & Reconstructive Surgery (AREA)
- Dental Preparations (AREA)
- Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
- Materials For Medical Uses (AREA)
- Polymerisation Methods In General (AREA)
- Macromonomer-Based Addition Polymer (AREA)
- Adhesives Or Adhesive Processes (AREA)
- Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
Abstract
Composición polimerizable, que contiene (a) del 0,001 al 5% en peso de compuesto(s) de acilestaño de fórmula general (I) como fotoiniciador, (b) del 10 al 99,999% en peso de aglutinante polimerizable por radicales, (c) del 0 al 85% en peso de material de relleno y (d) del 0 al 70% en peso de aditivo(s), en cada caso, referido a la masa total de la composición, en la que la composición contiene, como aglutinante polimerizable por radicales, por lo menos un (met)acrilato monofuncional o multifuncional o una mezcla de los mismos y como fotoiniciador por lo menos un compuesto de acilestaño según la fórmula general (I), **(Ver fórmula)** en la que R1, R2, R3 son independientemente entre sí en cada caso un grupo de fórmula (II) **(Ver fórmula)** un resto C6-30 aromático que puede ser sustituido por uno o varios restos alquilo C1-20, alquenilo C1-20, alcoxilo C1-20, alquiltio C1-20 o alquenoxilo C1-20 cíclicos, ramificados o preferentemente lineales, en los que los sustituyentes mencionados, por su parte, pueden estar interrumpidos una o más veces por -O-, -S- o -NR9- y/o pueden ser sustituidos por uno o varios grupos aptos para la polimerización por radicales y/o restos R10, un resto alquilo C1-20, alquenilo C1-20, alcoxilo C1-20, alquiltio C1-20, alquenoxilo C1-20 o aciloxilo C1-20 cíclico, ramificado o preferentemente lineal, que puede estar interrumpido una o más veces por -O-, -S- o -NR9- y/o puede ser sustituido por uno o varios grupos aptos para la polimerización por radicales y/o restos R10, o un resto benzoiloxilo, -H, trimetilsililo, -OH, halógeno o -CN, en la que R1 y R2 agrupados también pueden representar un átomo de oxígeno o azufre de doble enlace o, junto con el átomo de Sn al que están unidos, pueden formar un anillo alifático saturado o insaturado que, además del átomo de Sn, contiene de 2 a 6 átomos de carbono y, dado el caso, uno o varios átomos de oxígeno, en los que uno o varios átomos de carbono pueden ser sustituidos por un átomo de oxígeno de doble enlace y/o el anillo puede estar condensado con un anillo aromático, R4, R5, R6, R7, R8 son independientemente entre sí, en cada caso -H, un resto alquilo C1-20, alquenilo C1-20, alquiloxilo C1-20 o alquenoxilo C1-20 cíclico, ramificado o preferentemente lineal que puede estar interrumpido una o más veces por -O-, -S-, o -NR9- y/o puede ser sustituido por uno o varios grupos aptos para la polimerización por radicales y/o restos R10, -OR9, halógeno, -SR9, -N(R9)2, -CF3, -CN, -NO2, -COOR9 o -CONHR9, R9 es -H o un resto alquilo C1-20 o alquenilo C1-20 cíclico, ramificado o preferentemente lineal y R10 es -OH, -CxF2x+1 con x = de 1 a 20 o -[Si(CH3)2]y-CH3 con y = de 1 a 20.
Description
DESCRIPCIÓN
Composiciones polimerizables con fotoiniciadores de acilestaño
La presente invención se refiere a composiciones polimerizables que contienen un compuesto de acilestaño como iniciador de la polimerización. Las composiciones sirven especialmente para la producción de adhesivos, recubrimientos, cementos, materiales compuestos, piezas moldeadas como varillas, placas, lunas o lentes y en particular de materiales dentales y materiales para la producción estereolitográfica de piezas moldeadas.
Para el curado de resinas fotopolirreactivas el fotoiniciador utilizado desempeña un papel decisivo. Cuando se irradia con luz UV o visible, absorbe esa luz y forma las especies que desencadenan la polimerización. En el caso de la polimerización por radicales se trata de radicales libres. Basándose en el mecanismo químico de la formación de radicales los fotoiniciadores se clasifican en dos clases.
Los fotoiniciadores Norrish tipo I forman radicales libres cuando se irradian a través de una ruptura de enlaces unimolecular. Los fotoiniciadores Norrish tipo II realizan mediante la irradiación una reacción bimolecular, en la que el fotoiniciador en estado excitado reacciona con una segunda molécula, el coiniciador, y se forman mediante la transferencia de electrones y protones los radicales que desencadenan la polimerización. Para el endurecimiento por luz UV se utilizan fotoiniciadores de tipo I y tipo II, los fotoiniciadores de tipo II se han utilizado hasta ahora casi exclusivamente para el intervalo de luz visible, excepto los compuestos de bisacildialquilgermanio.
El endurecimiento por luz UV destaca por una alta velocidad de reacción y se utiliza frecuentemente para los recubrimientos de diferentes sustratos como, por ejemplo, madera, metal o vidrio. Por ejemplo, en el documento EP 1 247 843 A2 se describe un material de recubrimiento endurecido por luz UV, en el que se utilizan fotoiniciadores de tipo I como dietoxifenilacetofenona u óxido de acilfosfina o bisacilfosfina.
El documento WO 01/51533 A1 describe un material de recubrimiento de madera endurecido por luz UV, en el que se aplican igualmente óxido de acilfosfina, a-hidroxialquilfenona o a-dialcoxiacetofenona como fotoiniciadores. Debido a la longitud de onda corta de la luz UV, con el endurecimiento por luz UV pueden realizarse sobre todo recubrimientos transparentes con un grosor de capa reducido. Con coloración o pigmentación fuerte, en sistemas rellenos y con mayores grosores de capa se alcanzan los límites del endurecimiento por luz UV. Tales resinas aptas para la fotopolirreacción con transparencia significativamente reducida se curan sólo de manera incompleta con luz UV.
Si se necesitaran mayores profundidades de endurecimiento completo, como, por ejemplo, en el curado de materiales de empastes dentales endurecidos por luz, se irradian con luz visible. El sistema de fotoiniciadores utilizado más frecuentemente para esto es una combinación de una a-dicetona con un coiniciador de amina, como se describe, por ejemplo, en el documento GB 1408265.
Composiciones dentales en las que se utiliza este sistema de fotoiniciadores, se divulgan, por ejemplo, en los documentos US 4.457.818 o US 4.525.256, en las que se utiliza preferentemente alcanforquinona como adicetona. La alcanforquinona tiene un máximo de absorción a una longitud de onda de 468 nm. De esta manera la alcanforquinona muestra una fuerte tinción amarilla, con la desventaja de que los materiales iniciados con alcanforquinona/amina presentan frecuentemente después del curado una mancha amarilla porque el sistema de iniciadores no blanquea completamente (N. Moszner, R. Liska, Photoinitiators for direct adhesive restorative materials, en: Basics and Applications of Photopolymerization Reactions, vol. 1; Fouassier, J.-P., Allonas, X., Eds., Research Signpost, Kerala, 2010, 93-114). Este comportamiento de blanqueo es sobre todo muy desventajoso en los tonos de color blanco claro del material polimerizado. Además, los sistemas de alcanforquinona-amina tienen la desventaja, en la aplicación de adhesivos ácidos, de que el componente de amina que forma radicales se protona y de esta manera está parcialmente desactivado para la formación de radicales.
Se conoce la utilización de compuestos de germanio como fotoiniciadores. Sobre todo, los compuestos de bisacildialquilgermanio son fotoiniciadores Norrish tipo I eficientes para el curado en el intervalo de luz azul (B. Ganster, U. K. Fischer, N. Moszner, R. Liska, New photocleavable structures, Diacylgerman-based photoinitiators for visible light curing, Macromolecules 41 (2008) 2394-2400; N. Moszner, U.K. Fischer, B. Ganster, R. Liska, V. Rheinberger, Benzoyl germanium derivatives as novel visible light photoinitiators for dental materials Dent. Mater.
24 (2008) 901-907; N. Moszner, F. Zeuner, I. Lamparth, U. K. Fischer, Benzoylgermanium derivatives as novel visible-light photoinitiators for dental composites, Macromol. Mater. Eng. 294 (2009) 877-886).
Los documentos EP 1905413 A1 y EP 1905415 A1 divulgan compuestos de monoacilgermanio, bisacilgermanio y trisacilgermanio que sirven como fotoiniciadores para el endurecimiento de materiales dentales con luz visible. Su síntesis es costosa y tiene lugar partiendo de costosos halogenuros de dialquilgermanio aprovechando la técnica de grupos de protección ditiano y purificación de cromatografía en columna.
Por el documento EP 2103297 A1 se conocen como fotoiniciadores compuestos de acilgermanio adecuados que contienen varios átomos de germanio.
El documento WO 2015/067815 A1 divulga una bis(germil)cetona de fórmula R1R2R3Ge(CO)GeR4R5R6 y el procedimiento para su producción. Esta bis(germil)cetona debe servir igualmente como fotoiniciadores para materiales dentales.
La invención se basa en el objetivo de proporcionar composiciones polimerizables que puedan endurecerse con luz en el intervalo visible, que destaquen por una alta reactividad y buenas características de endurecimiento, así como un buen comportamiento de blanqueamiento y que puedan endurecerse en particular mediante luz visible en el intervalo de onda larga del espectro visible.
Este objetivo se alcanza mediante composiciones polimerizables que contienen
(a) del 0,001 al 5% en peso de compuesto(s) de acilestaño de fórmula general (I) como fotoiniciador, (b) del 10 al 99,999% en peso de aglutinante polimerizable por radicales,
(c) del 0 al 85% en peso de material de relleno y
(d) del 0 al 70% en peso de aditivo(s), en cada caso referido a la masa total de la composición.
Las composiciones contienen como aglutinante polimerizable por radicales por lo menos un (met)acrilato monofuncional o multifuncional o una mezcla de los mismos y como fotoiniciador por lo menos un compuesto de acilestaño según la fórmula general (I)
en la que
R1, R2, R3 son independientemente entre sí en cada caso un grupo de fórmula (II)
Fórmula (II),
un resto C6-30 aromático que puede ser sustituido por uno o varios restos alquilo C i-20, alquenilo C i-20, alcoxilo C i-20, alquiltio C1-20 o alquenoxilo C1-20 cíclicos, ramificados o preferentemente lineales, en los que los sustituyentes mencionados, por su parte, pueden estar interrumpidos una o más veces por -O-, -S- o -NR9- y/o pueden ser sustituidos por uno o varios grupos aptos para la polimerización por radicales y/o restos R10, un resto alquilo C1-20, alquenilo C1-20, alcoxilo C1-20, alquiltio C1-20, alquenoxilo C1-20 o aciloxilo C1-20 cíclico, ramificado o preferentemente lineal que puede estar interrumpido una o más veces por -O-, -S- o -NR9- y/o que puede ser sustituido por uno o varios grupos aptos para la polimerización por radicales y/o restos R10, o un resto benzoiloxilo,
-H, trimetilsililo, -OH, halógeno o -CN,
en la que R1 y R2 agrupados también pueden representar un átomo de oxígeno o azufre de doble enlace o, junto con el átomo de Sn al que están unidos, pueden formar un anillo alifático saturado o insaturado, que, además del átomo de Sn, contiene de 2 a 6 átomos de carbono y, dado el caso, uno o varios átomos de oxígeno, en los que uno o varios átomos de carbono pueden ser sustituidos por un átomo de oxígeno de doble enlace y/o el anillo puede estar condensado con un anillo aromático,
R4, R5, R6, R7, R8 son independientemente entre sí en cada caso -H, un resto alquilo C1-20, alquenilo C1-20,
alquiloxilo C1-20 o alquenoxilo C1-20 cíclico, ramificado o preferentemente lineal que puede estar interrumpido una o más veces por -O-, -S- o -NR9- y/o que puede ser sustituido por uno o varios grupos aptos para la polimerización por radicales y/o restos R10, -Or 9, halógeno, -SR9, -N(R9)2, -CF3, -c N, -NO2 , -Co OR9 o -CONHR9,
R9 es -H o un resto alquilo C1-20 o alquenilo C1.20 cíclico, ramificado o preferentemente lineal y
R10 es -OH, -CxF2x+1 con x = de 1 a 20 o -[Si(CH3)2]y-CH3 con y = de 1 a 20.
Cuando están presentes varios restos de un tipo, por ejemplo, varios restos R4, R5, R6 etc., estos pueden ser diferentes o preferentemente iguales. Los grupos aptos para la polimerización por radicales preferidos que pueden estar presentes como sustituyentes en los restos son vinilo, estirilo, acrilato (CH2=cH-CO-O-), metacrilato (CH2=C(CH3)-CO-O-), acrilamida (CH2=CH-CO-NR'- con R' = H o alquilo C1-C8), metacrilamida (CH2=C(CH3)-CO-NH-), de manera especialmente preferible (met)acrilato, metacrilamida y/o N-alquilacrilamida. Preferentemente, los restos tienen de 0 a 3 y en particular de 0 a 1 grupos aptos para la polimerización por radicales. En los restos no cíclicos, los grupos aptos para la polimerización están dispuestos preferentemente en el extremo.
La fórmula (I) y las otras fórmulas mostradas en el presente documento comprenden todas las formas estereoisoméricas, así como mezclas de diversas formas estereoisoméricas, como, por ejemplo, racematos. Las fórmulas sólo comprenden aquellos compuestos que son compatibles con la teoría química de la valencia.
La indicación de que un resto puede estar interrumpido por un heteroátomo tal como O debe entenderse en el sentido de que los átomos de O se introducen en la cadena de carbonos o en el anillo de carbonos del resto, es decir, se limitan en ambos lados por átomos de carbono. Por tanto, el número de heteroátomos es por lo menos 1 menor que el número de átomos de carbono, y los heteroátomos no pueden estar en los extremos. En el caso de restos hidrocarbonados que contienen átomos de carbono y heteroátomos, el número de heteroátomos es siempre menor que el número de átomos de carbono sin tener en cuenta los sustituyentes.
Halógeno (abreviado Hal) es sinónimo en particular de F, Cl, Br o I, preferentemente para F, Cl y de manera muy especialmente preferible para Cl.
Preferentemente, los compuestos de acilestaño son en particular según la fórmula general (I), en los que en cada caso independientemente entre sí
R1, R2, R3 son independientemente entre sí en cada caso un grupo de fórmula (II), un resto C6-15 aromático que puede ser sustituido por uno o varios restos alquilo C1-12 o alcoxilo C1-12 ramificados o preferentemente lineales, en los que los sustituyentes mencionados, por su parte, pueden estar interrumpidos una o más veces por -O-y/o pueden ser sustituidos por uno o varios grupos aptos para la polimerización por radicales y/u -OH, un resto alquilo C1-12, alquenilo C1-12, alcoxilo C1-12, alquiltio C1-12 o aciloxilo C1-12 ramificado o preferentemente lineal que puede estar interrumpido una o más veces por -O- y/o puede ser sustituido por uno o varios grupos aptos para la polimerización por radicales y/u -OH, un resto benzoiloxilo, trimetilsililo, -OH, halógeno o -CN,
en los que R1 y R2 agrupados también pueden representar un átomo de oxígeno o azufre de doble enlace o, junto con el átomo de Sn al que están unidos, pueden formar un anillo alifático saturado o insaturado que comprende, además del átomo de Sn, de 2 a 6, en particular 4, átomos de carbono y, dado el caso, uno o varios, en particular 2, átomos de oxígeno, en el que uno o varios, en particular 2, átomos de carbono pueden ser sustituidos por un átomo de oxígeno de doble enlace y/o el anillo puede estar condensado con un anillo aromático, en particular de seis miembros,
R4, R5, R8 son independientemente entre sí en cada caso -H, un resto alquilo C1-12, alquenilo C1-12, alquiloxilo C1-12 o alquenoxilo C1-12 ramificado o preferentemente lineal que puede estar interrumpido una o más veces por -O- y/o que puede ser sustituido por uno o varios grupos aptos para la polimerización por radicales y/u -OH, -OR9, halógeno, -SR9, -N(R9)2 , -CF3, -CN o -NO2 ,
R6, R7 son independientemente entre sí en cada caso -H o -F o un resto alquilo C1-12, alquenilo C1-12, alquiloxilo C1-12 o alquenoxilo C1-12 ramificado o preferentemente lineal que puede estar interrumpido una o más veces por -O- y/o puede ser sustituido por uno o varios grupos aptos para la polimerización por radicales y/u -OH y
R9 es -H o metilo.
De manera especialmente preferible, los compuestos de acilestaño son de fórmula (I), en los que en cada caso independientemente entre sí
R1, R2, R3 son independientemente entre sí en cada caso un grupo de fórmula (II), fenilo, trimetilfenilo, un resto alquilo C1-8, alquiltio C1-12 o aciloxilo C1-12 ramificado o preferentemente lineal, un resto benzoiloxilo, vinilo o
metacriloílo, trimetilsililo, -OH, -Cl o -CN,
en los que R1 y R2 agrupados también pueden representar un átomo de oxígeno o azufre de doble enlace o, junto con el átomo de Sn al que están unidos, pueden formar un anillo de dioxaestannepina, en el que uno o preferentemente dos átomos de carbono del anillo de dioxaestannepina pueden ser sustituidos por un átomo de oxígeno de doble enlace y/o el anillo puede estar condensado con un anillo de benceno,
R4, R5, R8 son independientemente entre sí en cada caso -H, un resto alquilo C1.8 ramificado o preferentemente lineal que puede estar interrumpido por de 1 a 3 átomos de O y/o puede ser sustituido porvinilo, -OR9, halógeno, -SR9, -N(R9)2 , -CFs, -CN o -NO2,
R6, R7 son independientemente entre sí en cada caso -H, -F o un resto alquilo C1-8 ramificado o preferentemente lineal que puede estar interrumpido por de 1 a 3 átomos de O y/o puede ser sustituido por vinilo, y
R9 es -H o metilo.
De manera muy especialmente preferda, los compuestos de acilestaño son de fórmula (I), en los que en cada caso independientemente entre sí
R1, R2, R3 son independientemente entre sí en cada caso un grupo de fórmula (II), fenilo, un resto alquilo Ci-C8 lineal o trimetilsililo,
R4, R5, R8 son independientemente entre sí en cada caso -H, metilo, -OR9 o -F,
R6, R7 son independientemente entre sí en cada caso -H o -F y
R9 es -H o metilo.
Se prefieren especialmente los compuestos en los que todas las variables tienen en cada caso uno de los significados preferidos definidos anteriormente.
Algunos de los compuestos de acilestaño de fórmula general (I) usados según la invención ya se conocen por el estado de la técnica. La síntesis de los monoacilestannanos puede tener lugar, por ejemplo, mediante litiación de cloruro de triorganoestaño y reacción posterior con cloruro de ácido (véase G. J. D. Peddle, J. Organometal. Chem.
14 (1968) 139-147):
Otra posibilidad para la síntesis de compuestos de acilestaño es una variante de síntesis en la que en primer lugar se produce un compuesto de Sn-Grignard y luego se hace reaccionar con un aldehído (véase J. P Quintard, B. Elissondo, D. Mouko-Mpegna, J. Organomet. Chem. 251 (1983) 175-187):
Un ejemplo concreto:
Otra vía de síntesis parte de un compuesto de hexaorganoestaño (véase T N. Mitchell, K. Kwetkat, J. Organomet. Chem. 439 (1992) 127-138.):
Un ejemplo concreto:
Además, los compuestos de acilestaño pueden sintetizarse haciendo reaccionar un carbanión, que se obtiene a partir de 1,3-ditianos, con cloruros de estaño (véase A. G. Brook, J. M. Duff, P F. Jones, N. R. Davis, J. Am. Chem. Soc. 89 (1967), 431-434):
Los ditianos obtenidos pueden hidrolizarse mediante diferentes métodos (véanse A. G. Brook, J. M. Duff, P F. Jones, N. R. Davis, J. Am. Chem. Soc. 89 (1967), 431-434) y J.-P Bouillon, C. Portella, Eur. J. Org. Chem. 1999, 1571-1580), que conoce generalmente el experto en la materia, a las correspondientes cetonas:
De manera análoga a los correspondientes compuestos de germanio, también pueden obtenerse compuestos de acilestaño mediante la oxidación de grupos hidroxilo (véase T. Nakamura, H. Yorimitsu, H. Shinokubo, K. Oshima, Tetrahedron 57 (2001) 9827-9836):
Ejemplos concretos de compuestos especialmente preferidos son:
Monoacilestannanos:
Fenil(trietilestannil)metanona Fenil(trimetilestannil)metanona
Mesitil(trifenilestannil)metanonaMesitil(tributilestannil)metanona
Mesitil(trietilestannil)metanona Mesitil(trimetilestannil)metanona
Fenil(trioctilestannil)metanona
4-Metoxifenil(trifenilestannil)metanona Perfluorofenil(trifenilestannil)metanona

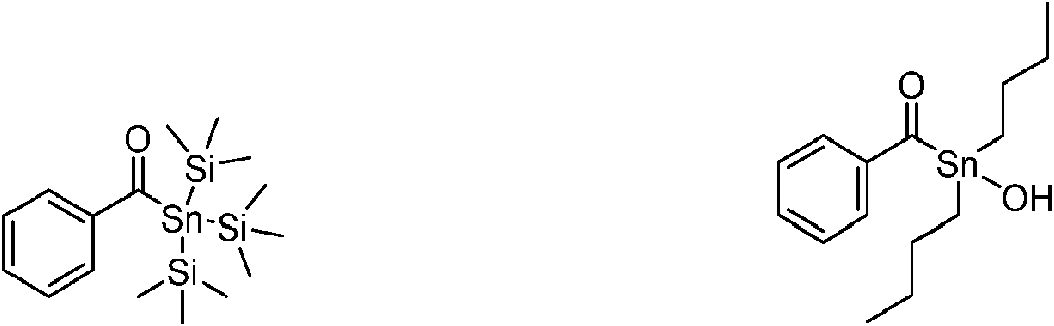

Fenil(tris(trimetilsilil)estannil)metanona (Dibutil(hidroxi)estannil)(fenil)metanona
Fenil(trifenilestannil)metanona Fenil(tributilestannil)metanona
Fenil(trimesitilestannil)metanona o-Tolil(trifenilestannil)metanona
2,6-Bis(trifluorometil)fenil)(trifenilestannil)metanona
4-(Dimetilamino)fenil)(trifenilestannil)metanona 4-((Trifenilestannil)carbonil)benzonitrilo
4-Nitrofenil(trifenilestannil)metanona (4-Clorofenil)(trifenilestannil)metanona
2,6-Didorofenil)(trifenilestannil)metanona Fenil(trivinilestannil)metanona
(Dibutildoroestannil)(fenil)metanona Benzoildibutilestannancarbonitrilo
(Butildimetoxiestannil)(fenil)metanona (Benzoildibutilestannil)metacrilato
Diacilestannanos:
(Difenilestannandiil)bis(fenilmetanona) (Dibutilestannandiil)bis(fenilmetanona)
(Dietilestannandiil)bis(fenilmetanona) (Dimetilestannandiil)bis(fenilmetanona)
(Dioctilestannandiil)bis(fenilmetanona) (Difenilestannandiil)bis(mesitilmetanona)
(Dibutilestannandiil)bis(mesitilmetanona) (Dietilestannandiil)bis(mesitilmetanona)
(Dimetilestannandiil)bis(mesitilmetanona) (Bis(trimetilsilil)estannandiil)bis(fenilmetanona)
(Dibutilestannadiil)bis((4-metoxifenil)metanona) (Dibutilestannadiil)bis(o-tolilmetanona)
(Dibutilestannadiil)bis((2,6-bis(trifluorometil)fenil)metanona)
(Dibutilestannadiil)bis((2,6-dimetoxifenil)metanona)
(Dibutilestannadiil)bis((4-(metiltio)fenil)metanona)
(Dibutilestannadiil)bis((4-(dimetilamino)fenil)metanona)
(Dibutilestannadiil)bis((4-dorofenil)metanona)
(Dibutilestannadiil)bis((2,6-didorofenil)metanona)
(Dibutilestannadiil)bis((perfluorofenil)metanona) (Divinilestannadiil)bis(fenilmetanona)
Dibenzoilestannadiildiacetato Dibenzoilestannadiildibenzoato
Dibenzoilestannadiildidodecanoato (Bis(dodeciltio)estannadiil)bis(fenilmetanona)
3,3-Dibenzoilbenzo[e][1,3,2]dioxaestannepina-1,5-diona 2,2-Dibenzoil-1,3,2-dioxaestannepina-4,7-diona
(Oxoestannadiil)bis(fenilmetanona) (Tioxoestannadiil)bis(fenilmetanona)
(dibutilestannadiil)bis((3-((2-(2-(aliloxi)etoxi)etoxi)metil)-2,4,6-trimetilfenil)metanona) Triacilestannanos:
(Fenilestannantriil)tris(fenilmetanona) (Butilestannantriil)tris(fenilmetanona)
(Etilestannantriil)tris(fenilmetanona) (Metilestannantriil)tris(fenilmetanona)
(Fenilestannantriil)tris(mesitilmetanona) (Butilestannantriil)tris(mesitilmetanona)
(Etilestannantriil)tris(mesitilmetanona) (Metilestannantriil)tris(mesitilmetanona)
(Octilestannantriil)tris(fenilmetanona) ((Trimetilsilil)estannantriil)tris(fenilmetanona)
(Butilestannantriil)tris((2,6-bis(trifluorometil)fenil)metanona)
(Butilestannantriil)tris((4-metoxifenil)metanona)
(Butilestannantriil)tris((4-(metiltio)fenil)metanona)
(Butilestannantriil)tris((4-(dimetilamino)fenil)metanona)
(Butilestannantriil)tris((4-dorofenil)metanona) 4,4’,4’’-((Butilestannantriil)tris(carbonil))tribenzonitrilo
(Butilestannantriil)tris((4-nitrofenil)metanona)
Tetraacilestannanos:
Estannantetrailtetra(fenilmetanona) Estannantetrailtetrakis(o-tolilmetanona)
Estannantetrailtetrakis(mesitilmetanona) Estannantetrailtetrakis((4-metoxifenil)metanona)
Estannantetrailtetrakis((4-(metiltio)fenil)metanona)
Estannantetrailtetrakis((4-(dimetilamino)fenil)metanona)
4,4’,4’’,4’’’-(Estannantetrailtetrakis(carbonil))tetrabenzonitrilo
Estannantetrailtetrakis((4-nitrofenil)metanona)
Estannantetrailtetrakis((perfluorofenil)metanona)
Estannantetrailtetrakis((2,6-bis(trifluorometil)fenil)metanona)
Estannantetrailtetrakis((4-dorofenil)metanona)
Sorprendentemente, se ha descubierto que los compuestos de fórmula (I) sirven de manera extraordinaria como
fotoiniciadores para la polimerización y en particular para la polimerización por radicales, especialmente para iniciar composiciones basadas en los monómeros definidos a continuación. Los compuestos de fórmula (I) están disponibles de manera relativamente fácil y muestran un muy buen efecto que desencadena la polimerización y un excelente comportamiento de blanqueamiento. Además, sirven como fotoiniciadores para otras polirreacciones como, por ejemplo, la poliadición.
Los compuestos de fórmula (I) sirven especialmente para aplicaciones médicas, por ejemplo, para la producción de cementos óseos y de lentes de contacto, lentes intraoculares u otras piezas moldeadas médicas, como, por ejemplo, de cascos de audición, implantes de cartílago y componentes tisulares artificiales, y muy especialmente para la producción de materiales dentales como adhesivos, recubrimientos, cementos y materiales compuestos. Además, los compuestos de acilestaño de fórmula (I) también sirven para la producción de materiales para la producción de piezas moldeadas mediante un procedimiento estereolitográfico.
Además los iniciadores de fórmula (I) sirven para un gran número de fines de aplicación no médicos, como, por ejemplo, para la producción de piezas moldeadas, por ejemplo de varillas, placas, lunas o lentes etc., tintas de impresión o pinturas, lacas, adhesivos, para la producción de planchas de impresión, circuitos integrados, agentes fotorresistentes, máscaras de soldadura, tintas para impresoras a color, como materiales para el almacenamiento de datos holográfico, para la producción de elementos microelectromecánicos nanodimensionados, fibras ópticas, piezas moldeadas y para la producción óptica de soportes de datos. Un campo de aplicación importante es la utilización como fotoiniciador en la producción estereolitográfica de piezas moldeadas técnicas, por ejemplo, de piezas moldeadas de precisión y de cuerpos verdes cerámicos.
Las composiciones según la invención contienen, referido a la masa total de la composición, preferentemente del 0,01 al 1,0% en peso del compuesto de acilestaño de fórmula (I).
Además del compuesto de acilestaño de fórmula (I), las composiciones contienen, como aglutinante polimerizable por radicales, (met)acrilatos monofuncionales o multifuncionales o sus mezclas. Por compuestos (met)acrílicos monofuncionales se entienden compuestos con un grupo polimerizable, y por compuestos (met)acrílicos polifuncionales se entienden compuestos con dos o más, preferentemente de 2 a 3, grupos polimerizables.
A este respecto, son ejemplos (met)acrilato de metilo, de etilo, de hidroxietilo, de butilo, de benzilo, de tetrahidrofurfurilo o de isobornilo, di(met)acrilato de bisfenol A, Bis-GMA (un producto de adición de ácido metacrílico y diglicidil éter de bisfenol A), UDMA (un producto de adición de metacrilato de 2-hidroxietilo y diisocianato de 2,2,4-trimetilhexametileno), di(met)acrilato de dietilenglicol, de trietilenglicol o de tetraetilenglicol, tri(met)acrilato de trimetilolpropano, tetra(met)acrilato de pentaeritritol así como dimetacrilato y trimetacrilato de glicerina, di(met)acrilato de 1,4-butanodiol, di(met)acrilato de 1,10-decanodiol o di(met)acrilato de 1,12-dodecanodiol. Se prefieren especialmente las composiciones que contienen por lo menos un monómero polimerizable por radicales con 2 o más, preferentemente de 2 a 3, grupos polimerizables por radicales. Los monómeros multifuncionales tienen propiedades de reticulación.
Como aglutinantes polimerizables por radicales libres también pueden utilizarse monómeros diluyentes estables a la hidrólisis tales como mono(met)acrilatos estables a la hidrólisis, por ejemplo, metacrilato de mesitilo o ácidos 2-(alcoximetil)acrílicos, por ejemplo, ácido 2-(etoximetil)acrílico, ácido 2-(hidroximetil)acrílico, acrilamidas N-monosustituidas o disustituidas, por ejemplo, N-etilacrilamida, N,N-dimetacrilamida, N-(2-hidroxietil)acrilamida o N-metil-N-(2-hidroxietil)acrilamida, o metacrilamidas N-monosustituidas, como, por ejemplo, N-etilmetacrilamida o N-(2-hidroxietil)metacrilamida, así como además N-vinilpirrolidona o alil éter. Ejemplos preferidos de monómeros reticulables estables a la hidrólisis son uretanos preparados a partir de ácido 2-(hidroximetil)acrílico y diisocianatos, como diisocianato de 2,2,4-trimetilhexametileno o diisocianato de isoforona, pirrolidonas reticulables, como por ejemplo 1,6-bis(3-vinil-2-pirrolidonil)-hexano, o bisacrilamidas disponibles comercialmente como metilenabisacrilamida o etilenbisacrilamida, o bis(met)acrilamidas, como por ejemplo N,N'-dietil-1,3-bis-(acrilamido)-propano, 1,3-bis(metacrilamido)-propano, 1,4-bis(acrilamido)-butano o 1,4-bis(acriloílo)-piperazina, que pueden sintetizarse mediante la reacción de las diaminas correspondientes con cloruro de ácido (met)acrílico.
Además, el aglutinante polimerizable por radicales también puede contener monómeros polimerizables conocidos de baja contracción y apertura de anillo por radicales, como por ejemplo vinilciclopropanos monofuncionales o multifuncionales o derivados de ciclopropano bicíclicos (véanse los documentos d E 196 16 183 C2 o EP 1413 569 A1) o sulfuros de alilo cíclicos (véanse los documentos US 6.043.361 o US 6.344.556), que pueden usarse en combinación con los agentes reticulantes de di(met)acrilato enumerados anteriormente. Monómeros polimerizables de apertura de anillo adecuados son vinilciclopropanos tales como ácido 1,1-di(etoxicarbonil)-2-vinilciclopropano o 1,1-di(metoxicarbonil)-2-vinilciclopropano o los ésteres de ácido 1-etoxicarbonil-2-vinilciclopropanocarboxílico o 1- metoxicarbonil-2-vinilciclopropanocarboxílico con etilenglicol, 1,1,1-trimetilolpropano, 1,4-ciclohexanodiol o resorcinol. Derivados de ciclopropano bicíclicos adecuados son éster metílico o etílico del ácido 2- (biciclo[3.1.0]hex-1-il)acrílico o sus productos de disustitución en la posición 3, como el éster metílico o etílico del ácido (3,3-bis(etoxicarbonil)biciclo[3.1.0]-hex-1-il)acrílico. Sulfuros de alilo cíclicos adecuados son los productos de adición de 2-(hidroximetil)-6-metilen-1,4-ditiepano o 7-hidroxi-3-metilen-1,5-ditiaciloctano con 1,6-diisocianato de
2,2,4-trimetilhexametileno o un trímero de diisocianato de hexametileno asimétrico (por ejemplo, Desmodur® VP LS 2294 de Bayer AG).
También son adecuados como monómeros polimerizables por radicales formulaciones que contienen ésteres vinílicos, carbonatos de vinilo o carbamatos de vinilo. Además, también pueden utilizarse como monómeros estireno, derivados de estireno o divinilbenceno, resinas de poliéster insaturadas así como compuestos alílicos o polisiloxanos polimerizables por radicales, que pueden producirse a partir de silanos metacrílicos adecuados, como por ejemplo, 3-(metacriloiloxi)propiltrimetoxisilano y, por ejemplo, se describen en el documento DE 199 03 177 C2.
Además, mezclas de los monómeros mencionados anteriormente con monómeros que contienen grupos ácidos polimerizables por radicales, que también se denominan monómeros adhesivos, también pueden utilizarse como aglutinantes polimerizables por radicales. Monómeros que contienen grupos ácidos preferidos son ácidos carboxílicos aptos para la polimerización, como ácido maleico, ácido acrílico, ácido metacrílico, ácido 2-(hidroximetil)acrílico, anhídrido 4-(met)acriloiloxietiltrimelítico, ácido 10-metacriloiloxidecilmalónico, N-(2-hidroxi-3-metacriloiloxipropileno)-N-fenilglicina o ácido vinilbenzoico.
También sirven como monómeros de adhesión monómeros de ácido fosfónico polimerizables por radicales, en particular ácido vinilfosfónico, ácido 4-vinilfenilfosfónico, ácido 4-vinilbencilfosfónico, ácido 2-metacriloiloxietilfosfónico, ácido 2-metacrilamidoetilfosfónico, ácido 4-metacrilamido-4-metil-pentil-fosfónico, ácido 2-[4-(dihidroxifosforil)-2-oxa-butil]-acrílico o éster etílico del ácido 2-[2-dihidroxifosforil)-etoximetil]-acrílico o éster 2,4,6-trimetilfenílico.
Además, sirven como monómeros de adhesión ésteres de ácido fosfórico aptos para la polimerización ácidos, en particular monohidrogenofosfato o dihidrogenofosfato de 2-metacriloiloxipropilo, monohidrogenofosfato o dihidrogenofosfato de 2-metacriloiloxietilo, hidrogenofosfato de 2-metacriloiloxietilfenilo, pentametacriloiloxifosfato de dipentaeritritol, dihidrogenofosfato de 10-metacriloiloxidecilo, pentametacriloiloxifosfato de dipentaeritritol, éster mono(1-acriloil-piperidina-4-ílico) del ácido fosfórico, dihidrogenofosfato de 6-(metacrilamido)hexilo y dihidrogenofosfato de 1,3-bis-(N-acriloil-N-propilamino)-propan-2-ilo.
Además, sirven como monómeros de adhesión ácidos sulfónicos aptos para polimerización, en particular ácido vinilsulfónico, ácido 4-vinilfenilsulfónico o ácido 3-(metacrilamido)propilsulfónico.
Además de los compuestos de acilestaño de fórmula general (I), las composiciones según la invención pueden contener adicionalmente de manera ventajosa también fotoiniciadores conocidos (véanse J. P Fouassier, J. F. Rabek (Hrsg.), Radiation Curing in Polymer Science and Technology, vol. II, Elsevier Applied Science, Londres y Nueva York 1993) para el intervalo UV o visible, como por ejemplo éter de benzoína, dialquilbencilcetal, dialcoxiacetofenona, óxido de acilfosfina o bisacilfosfina, a-dicetonas como 9,10-fenantrenquinona, diacetilo, furilo, anisilo, 4,4'-diclorbencilo y 4,4'-dialcoxibencilo y alcanforquinona. Son muy adecuadas las combinaciones con fotoiniciadores Norrish tipo I, sobre todo óxido de acilfosfina o bisacilfosfina, como por ejemplo los compuestos que pueden adquirirse comercialmente óxido de 2,4,6-trimetilbenzoildifenilfosfina y óxido de bis-(2,4,6-trimetilbenzoil)fenilfosfina, y son especialmente adecuados los compuestos de monoaciltrialquilgermanio, diacildialquilgermanio, triacilalquilgermanio, así como tetraacilgermanio, como por ejemplo benzoiltrimetilgermanio, dibenzoildietilgermanio o bis(4-metoxibenzoil)dietilgermanio así como tetrabenzoilgermanio. A este respecto, también pueden utilizarse mezclas de diferentes fotoiniciadores. También pueden utilizarse combinaciones de iniciadores de los compuestos de acilestaño de fórmula general (I) que contienen adicionalmente sales aromáticas de diariliodonio o triarilsulfonio, por ejemplo, los compuestos que pueden adquirirse comercialmente iodonohexafluoroantimonato de 4-octiloxifenil-fenilo o iodoniotetrakis(pentafluorofenil)borato de isopropilfenilmetilfenilo.
Además de los compuestos de acilestaño de fórmula general (I) para curado dual, las composiciones según la invención también pueden contener compuestos azoicos tales como 2,2'-azobis(isobutironitrilo) (AIBN) o azobis(ácido 4-cianovalérico), o peróxidos tales como peróxido de dibenzoílo, peróxido de dilauroílo, peroctoato de terc-butilo, perbenzoato de terc-butilo o peróxido de di-(terc-butilo). También pueden utilizarse combinaciones con aminas aromáticas para acelerar la iniciación por medio de peróxidos. Los sistemas redox que ya han sido eficaces son: combinaciones de peróxido de benzoílo con aminas, como N,N-dimetil-p-toluidina, N,N-dihidroxietil-p-toluidina, éster etílico del ácido p-dimetilaminobenzoico o sistemas relacionados estructuralmente. Además, sistemas redox que están compuestos por peróxidos y agentes reductores de este tipo como por ejemplo ácido ascórbico, barbitúricos o ácidos sulfínicos o combinaciones de hidroperóxidos con agentes reductores e iones metálicos catalíticos, como por ejemplo una mezcla de hidroperóxido de cumeno, un derivado de tiourea y acetilacetonato de cobre (II), son adecuados para el curado dual.
Según la invención, se prefieren composiciones que contienen uno o varios materiales de relleno, preferentemente materiales de relleno particulados orgánicos o inorgánicos. Preferentemente, se utilizan como materiales de relleno materiales particulados con un tamaño de partícula promedio de 1 nm a 10 mm, preferentemente de 5 nm a 5 mm. El término “tamaño de partícula promedio” se refiere en el presente documento en cada caso a la media de
volumen.
Materiales de relleno particulados inorgánicos preferidos, en particular para el sector dental, son materiales de relleno nanoparticulados esféricos amorfos a base de óxidos, como el ácido silícico pirogénico o el ácido silícico precipitado, ZrO2 y TO 2 u óxidos mixtos de SO 2 , ZrO2 y/o TO 2 con un tamaño de partícula promedio de 10 a 200 nm, productos de minirrelleno como cuarzo, vidrio cerámico o polvo de vidrio con un tamaño de partícula promedio de 0,2 a 5 mm así como materiales de relleno opacos a los rayos X como trifluoruro de iterbio o sulfato de bario u óxido de tántalo (V) nanoparticulado Además, también pueden utilizarse materiales de relleno con forma de fibra como nanofibras, fibras de vidrio, poliamida o fibras de carbono.
Además de los materiales mencionados anteriormente, también tienen cabida como materiales de relleno para aplicaciones no dentales homopolímeros y/o copolímeros, preferentemente poli((met)acrilato)(s), polímeros vinílicos, preferentemente poliestireno o poli(acetato de vinilo), o polímeros de condensación, preferentemente poliésteres. Estos materiales de relleno se utilizan preferentemente como polvo con un tamaño de partícula promedio de entre 0,5 y 100 mm. Son en parte solubles en el monómero. Además, también pueden utilizarse para aplicaciones no dentales materiales de relleno inorgánicos como por ejemplo CaCO3, talco, TiO2 , CaSO4 , silicatos, vidrio, polvo o fibras de carbono o polvo metálico a base de Al, Zn, Cu o Ni.
Además, si es necesario, las composiciones según la invención pueden contener aditivos adicionales, como por ejemplo estabilizadores, absorbentes de UV, tintes o pigmentos, así como disolventes, como por ejemplo agua, etanol, acetona o acetato de etilo, o lubricantes.
Los materiales según la invención contienen preferentemente:
(a) del 0,001 al 5% en peso de compuesto(s) de acilestaño de fórmula general (I),
(b) del 10 al 99,999% en peso de aglutinante polimerizable por radicales,
(c) del 0 al 85% en peso de material de relleno y
(d) del 0 al 70% en peso de aditivo(s).
Cuando no se indique lo contrario, todos los porcentajes se refieren a la masa total del material.
Los materiales que sirven especialmente como cementos dentales contienen preferentemente:
(a) del 0,001 al 5% en peso de compuesto(s) de acilestaño de fórmula general (I),
(b) del 10 al 50% en peso de aglutinante polimerizable por radicales,
(c) del 40 al 70% en peso de material de relleno y
(d) del 0 al 5% en peso de aditivo(s).
Los materiales que sirven especialmente como materiales compuestos dentales contienen preferentemente:
(a) del 0,001 al 5% en peso de compuesto(s) de acilestaño de fórmula general (I),
(b) del 10 al 40% en peso de aglutinante polimerizable por radicales,
(c) del 50 al 85% en peso de material de relleno y
(d) del 0 al 5% en peso de aditivo(s).
Los materiales que sirven especialmente como materiales de recubrimiento dentales contienen preferentemente:
(a) del 0,001 al 5% en peso de compuesto(s) de acilestaño de fórmula general (I),
(b) del 10 al 99,989% en peso de aglutinante polimerizable por radicales,
(c) del 0 al 20% en peso de materiales de relleno nanoparticulados,
(d) del 0,01 al 2% en peso de aditivo(s) y
(e) del 0 al 70% en peso de disolvente.
Los materiales que sirven especialmente como recubrimientos contienen preferentemente:
(a) del 0,001 al 5% en peso de compuesto(s) de acilestaño de fórmula general (I),
(b) del 20 al 99% en peso de aglutinante polimerizable por radicales,
(c) del 0 al 20% en peso de tinte(s) y/o pigmento(s) y
(d) del 0 al 10% en peso de otro(s) aditivo(s).
Los materiales que sirven especialmente como tintas de impresión contienen preferentemente:
(a) del 0,001 al 5% en peso de compuesto(s) de acilestaño de fórmula general (I),
(b) del 20 al 95% en peso de aglutinante polimerizable por radicales,
(c) del 1 al 20% en peso de tinte(s) y/o pigmento(s) y
(d) del 0 al 10% en peso de otro(s) aditivo(s).
Las composiciones según la invención sirven para la producción de fotopolímeros y como materiales compuestos, cementos, materiales de recubrimiento, imprimaciones o adhesivos. Sirven especialmente para aplicaciones en el campo médico, sobre todo como materiales dentales, como materiales compuestos de relleno, cementos de fijación, adhesivos, materiales de prótesis, materiales de revestimiento, así como para la producción de coronas, incrustaciones intracoronarias (del inglés, inlay) o de recubrimientos.
Los materiales dentales sirven para aplicación intraoral por parte del dentista para la restauración de dientes dañados, es decir, para aplicación terapéutica, por ejemplo, como cementos dentales, materiales compuestos de relleno y materiales de revestimiento. No obstante, también pueden utilizarse extraoralmente, por ejemplo, en la producción o reparación de restauraciones dentales, como prótesis, dientes artificiales, incrustaciones intracoronarias, incrustaciones extracoronorias (del inglés, onlay), coronas y puentes.
Además, los materiales según la invención sirven para aplicación médica en cirugía, por ejemplo, en regeneración de tejidos, para la producción de ayudas para la audición o en oftalmología para la producción de lentes intraoculares o lentes de contacto.
En aplicaciones técnicas, las composiciones según la invención pueden utilizarse en estereolitografía o en impresión en tres dimensiones para la producción de cuerpos moldeados, prototipos o cuerpos verdes, en el campo de los recubrimientos o también en microelectrónica, por ejemplo, en tecnología fotorresistente o litografía de nanoimpresión. Una aplicación particularmente preferida de los materiales según la invención es en el campo de la impresión en tres dimensiones de polvos cerámicos o metálicos mediante procedimientos basados en litografía. A este respecto, el fotopolímero producido según la invención representa la estructura de sacrificio durante el proceso de sinterización. Debido al máximo de absorción de onda relativamente larga de los compuestos de fórmula (I) según la invención, a este respecto también pueden imprimirse cerámicas, como por ejemplo óxidos, carburos y nitruros de circonio, por ejemplo, a base de silicio, e incluso polvo metálico, por ejemplo acero inoxidable o aceros para herramientas.
Además, las composiciones según la invención y los polímeros producidos a partir de las mismas también sirven como lacas o recubrimientos en diversas superficies, por ejemplo, como recubrimientos decorativos y capas protectoras sobre madera, papel, cartón y en particular plástico, cerámica o metal. A este respecto, el máximo de absorción de onda relativamente larga de los compuestos de fórmula (I) según la invención ofrece ventajas especiales, en particular para la profundidad de endurecimiento completo de sistemas pigmentados o rellenos, por ejemplo, en el campo de los procesos por chorro de tinta. Además, las composiciones según la invención y los polímeros producidos a partir de las mismas también pueden servir como pegamentos para unir una amplia variedad de materiales o también para la producción de cuerpos moldeados mediante colada, compresión, creación de prototipos rápida o impresión en tres dimensiones.
La invención se explica con más detalle a continuación mediante ejemplos.
Ejemplo 1:
Síntesis de benzoiltrifenilestaño (BtPhSn)
Con la ayuda de una cámara sellada con guantes, se pesaron 1 eq. (1,69 g) de cloruro de trifenilestaño y 3 eq. (0,09 g) de lámina de litio en matraces Schlenk separados y luego se añadieron 10 ml de THF anhidro a cada uno de estos matraces. Se conectaron los recipientes de reacción a una regleta de grifos de gas inerte en el laboratorio con luz naranja y luego se añadieron 0,05 eq. (0,03 g) de naftaleno (como catalizador) a la suspensión de litio. Se colocó la suspensión en un baño ultrasónico durante 20 minutos a temperatura ambiente (TA) y luego se agitó intensamente durante 30 minutos más, después de lo cual la suspensión se oscureció rápidamente. Luego se añadió gota a gota la disolución de cloruro de trifenilestaño a la suspensión de litio a TA por medio de una jeringa y un septo durante un período de 20 minutos, como resultado de lo cual la mezcla de reacción se decoloró de nuevo brevemente. Se agitó durante 4 h a TA y se preparó otro matraz Schlenk con 10 ml de una disolución de 1,06 eq. (0,54 ml) de cloruro de benzoílo preparado en THF seco. Ambas disoluciones se enfriaron por medio de una mezcla de acetona/N2 a -78°C y luego se añadió gota a gota la primera mezcla de reacción a la disolución de cloruro de benzoílo durante un período de 20 minutos. Una vez finalizada la adición, se retiró el baño de enfriamiento y la mezcla se agitó a TA en ausencia de luz durante 18 h. El disolvente se eliminó a vacío fino. Se recogió la mezcla de sustancias restantes en 20 ml de n-pentano anhidro y luego se filtró en condiciones inertes. Luego se lavó dos veces con 10 ml de n-pentano anhidro cada vez y luego se eliminó el disolvente del filtrado en ausencia de luz. Luego se secaron en alto vacío los cristales de color amarillo intenso obtenidos y se almacenaron en el frigorífico (4°C) en ausencia de luz y bajo argón. El producto obtenido (1,25 g, 63% del teórico, punto de fusión: 58°C) presenta una muy buena pureza incluso sin una etapa de purificación, lo que pudo confirmarse mediante CG-EM, HPLC y espectroscopía RMN.
CG-EM (CH2Cl2): m/z (rel.): 455 (M, 4%), 379 (6%), 351 (100%), 197 (44%), 120 (10%), 77 (10%).
1H-RMN: dH (400 MHz, CDCI3): 7,82-7,28 (20H, m, Ar-H).
13C-RMN: de (100 MHz, CDCI3): 161,35 (C=O); 141,56; 137,24; 136,14; 135,11; 132,64; 128,31; 128,04; 127,82; 127,73 (Carom). 119Sn-RMN: dSn (CDCl3): -217,74.
En la figura 1 se representa el espectro de absorción de una disolución de acetonitrilo de BtPhSn con una concentración de 1,0 mmol/l en comparación con el benzoiltrimetilgermanio. El máximo de absorción de BtPhSn es de 430 nm (benzoiltrimetilgermanio: 411 nm) y el coeficiente de extinción es de 309 l/cmmol (benzoiltrimetilgermanio: 146 l/cmmol). Además, en el caso del BtPhSn no se observa una absorción significativa hasta longitudes de onda por encima de 500 nm, mientras que en el caso del benzoiltrimetilgermanio esto ya ocurre desde alrededor de 465 nm. La comparación muestra que el cromóforo de benzoílo del compuesto de Sn absorbe más fuertemente y en una longitud de onda más larga en comparación con el compuesto de Ge, lo que es ventajoso para su aplicación como fotoiniciador.
Ejemplo 2:
Fotólisis de una disolución de BtPhSn
Una disolución de acetonitrilo de BtPhSn del ejemplo 1 con una concentración de 1,0 mmol/l y una concentración de MMA de 0,5 mol/l se irradió en una cubeta de 1 cm con Polywave LED Bluephase 20 i (Ivoclar Vivadent AG) con un espectro de banda ancha similar a los halógenos de 385-515 nm y el espectro de absorción se recogió en función del tiempo de irradiación. En la figura 2 se representan los resultados en comparación con benzoiltrimetilgermanio (BtMGe). Los resultados muestran que el fotoiniciador de Sn BtPhSn se blanquea mucho más rápido con la irradiación que un fotoiniciador de Ge BtMGe análogo.
Ejemplo 3:
Producción de materiales compuestos fotoendurecibles mediante la utilización de benzoiltrifenilestaño (BtPhSn) del ejemplo 1
A partir de una mezcla (datos en % en masa) de los dimetacrilatos UDMA (producto de adición de metacrilato de 2-hidroxietilo y diisocianato de 2,2,4-trimetilhexametileno) o TEGDMA (trietilenglicol) o Bis-GMA (producto de adición de ácido metacrílico y diglicidil éter de bisfenol A) y el fotoiniciador de Sn BtPhSn del ejemplo 1 así como materiales de relleno: OX-50, sil. (ácido silícico pirogénico silanizado, Degussa), YbF3 (trifluoruro de iterbio, Sukgyung, Corea del Sur), óxido mixto de SiO2-ZrO2 , sil. (óxido mixto de SiO2-ZrO2 silanizado, Transparent Materials, EE. UU.) y relleno de vidrio GM 27884, sil. (relleno de vidrio GM 27884 silanizado, 1,0 mm, Schott) (tabla 1), se produjeron los materiales compuestos fotoendurecibles C1 (consistencia similar al cemento) y C2 (material compuesto de relleno) por medio de un molino de cilindros “Exakt” (Exakt Apparatebau, Norderstedt).
Tabla 1: Composición de los materiales compuestos C1 y C2
A partir de los materiales se prepararon probetas correspondientes que se irradiaron dos veces durante 3 minutos con una fuente de luz dental (Spectramat®, Ivoclar Vivadent AG) y así se curaron. De acuerdo con la norma ISO 4049 (Dentistry - Polymer-based filling, restorative and luting materials, Odontología. Materiales de restauración a base de polímeros), tuvo lugar la determinación de la resistencia a la flexión y el módulo de elasticidad a la flexión después del almacenamiento de las probetas a temperatura ambiente (TA) durante 24 horas o del almacenamiento en agua durante 24 horas a 37°C (WL) (tabla 2).
Tabla 2: Resistencia a la flexión y módulo de elasticidad a la flexión de los materiales compuestos polimerizados C1 y C2
Claims (12)
1. Composición polimerizable, que contiene
(a) del 0,001 al 5% en peso de compuesto(s) de acilestaño de fórmula general (I) como fotoiniciador, (b) del 10 al 99,999% en peso de aglutinante polimerizable por radicales,
(c) del 0 al 85% en peso de material de relleno y
(d) del 0 al 70% en peso de aditivo(s),
en cada caso, referido a la masa total de la composición, en la que la composición contiene, como aglutinante polimerizable por radicales, por lo menos un (met)acrilato monofuncional o multifuncional o una mezcla de los mismos y como fotoiniciador por lo menos un compuesto de acilestaño según la fórmula general (I),
en la que
R1, R2, R3 son independientemente entre sí en cada caso un grupo de fórmula (II)
Fórmula (II),
un resto C6-30 aromático que puede ser sustituido por uno o varios restos alquilo C1-20, alquenilo C1-20, alcoxilo C1-20, alquiltio C1-20 o alquenoxilo C1-20 cíclicos, ramificados o preferentemente lineales, en los que los sustituyentes mencionados, por su parte, pueden estar interrumpidos una o más veces por -O-, -S- o -NR9- y/o pueden ser sustituidos por uno o varios grupos aptos para la polimerización por radicales y/o restos R10, un resto alquilo C i-20, alquenilo C i-20, alcoxilo C i-20, alquiltio C i-20, alquenoxilo C i-20 o aciloxilo C i-20 cíclico, ramificado o preferentemente lineal, que puede estar interrumpido una o más veces por -O-, -S- o -NR9- y/o puede ser sustituido por uno o varios grupos aptos para la polimerización por radicales y/o restos R10, o un resto benzoiloxilo,
-H, trimetilsililo, -OH, halógeno o -CN,
en la que R1 y R2 agrupados también pueden representar un átomo de oxígeno o azufre de doble enlace o, junto con el átomo de Sn al que están unidos, pueden formar un anillo alifático saturado o insaturado que, además del átomo de Sn, contiene de 2 a 6 átomos de carbono y, dado el caso, uno o varios átomos de oxígeno, en los que uno o varios átomos de carbono pueden ser sustituidos por un átomo de oxígeno de doble enlace y/o el anillo puede estar condensado con un anillo aromático,
R4, R5, R6, R7, R8 son independientemente entre sí, en cada caso -H, un resto alquilo C1-20, alquenilo C1-20, alquiloxilo C1-20 o alquenoxilo C1-20 cíclico, ramificado o preferentemente lineal que puede estar interrumpido una o más veces por -O-, -S-, o -NR9- y/o puede ser sustituido por uno o varios grupos aptos para la polimerización por radicales y/o restos R10, -OR9, halógeno, -s R9, -N(R9)2, -CF3, -CN, -NO2, -COOR9 o -CONHR9,
R9 es -H o un resto alquilo C1-20 o alquenilo C1-20 cíclico, ramificado o preferentemente lineal y
R10 es -OH, -CxF2x+i con x = de 1 a 20 o -[Si(CH3)2]y-CH3 con y = de 1 a 20.
2. Composición polimerizable según la reivindicación 1, en la que, en cada caso, independientemente entre sí
R1, R2, R3 son independientemente entre sí, en cada caso, un grupo de fórmula (II), un resto Ca-15 aromático que puede ser sustituido por uno o varios restos alquilo C1-12 o alcoxilo C1-12 ramificados o preferentemente lineales, en los que los sustituyentes mencionados, por su parte, pueden estar interrumpidos una o más veces por -O- y/o pueden ser sustituidos por uno o varios grupos aptos para la polimerización por radicales y/u -OH, un resto alquilo C1-12, alquenilo C1-12, alcoxilo C1-12, alquiltio C1-12 o aciloxilo C1-12 ramificado o preferentemente lineal que puede estar interrumpido una o más veces por -O- y/o puede ser sustituido por uno o varios grupos aptos para la polimerización por radicales y/u -OH, un resto benzoiloxilo, trimetilsililo, -OH, halógeno o -CN, en la que R1 y R2 agrupados también pueden representar un átomo de oxígeno o azufre de doble enlace o, junto con el átomo de Sn al que están unidos, pueden formar un anillo alifático saturado o insaturado que, junto con el átomo de Sn, contiene de 2 a 6 , en particular 4, átomos de carbono y, dado el caso, uno o varios, en particular 2 , átomos de oxígeno, en los que uno o varios, en particular 2 , átomos de carbono pueden ser sustituidos por un átomo de oxígeno de doble enlace y/o el anillo puede estar condensado con un anillo aromático, en particular de seis miembros,
R4, R5, R8 son independientemente entre sí en cada caso -H, un resto alquilo C1-12, alquenilo C1-12, alquiloxilo C1-12 o alquenoxilo C1-12 ramificado o preferentemente lineal que puede estar interrumpido una o más veces por -O- y/o puede ser sustituido por uno o varios grupos aptos para la polimerización por radicales y/u -OH, -OR9, halógeno, -SR9, -N(R9)2 , -CF3, -CN o -NO2 ,
Ra, R7 son independientemente entre sí en cada caso -H o -F o un resto alquilo C1-12, alquenilo C1-12, alquiloxilo C1-12 o alquenoxilo C1-12 ramificado o preferentemente lineal que puede estar interrumpido una o más veces por -O- y/o puede ser sustituido por uno o varios grupos aptos para la polimerización por radicales y/u -OH, y R9 es -H o metilo.
3. Composición polimerizable según la reivindicación 1 o 2, en la que en cada caso independientemente entre sí R1, R2, R3 son independientemente entre sí en cada caso un grupo de fórmula (II), fenilo, trimetilfenilo, un resto alquilo C1-8 , alquiltio C1-12 o aciloxilo C1-12 ramificado o preferentemente lineal, un resto benzoiloxilo, vinilo o metacriloílo, trimetilsililo, -OH, -Cl o -CN,
en la que R1 y R2 agrupados también pueden representar un átomo de oxígeno o azufre de doble enlace o, junto con el átomo de Sn al que están unidos, pueden formar un anillo de dioxaestannepina, en los que uno o preferentemente dos átomos de carbono del anillo de dioxaestannepina pueden ser sustituidos por un átomo de oxígeno de doble enlace y/o el anillo puede estar condensado con un anillo de benceno,
R4, R5, R8 son independientemente entre sí en cada caso -H, un resto alquilo C1-8 ramificado o preferentemente lineal que puede estar interrumpido por de 1 a 3 átomos de O y/o puede ser sustituido por vinilo, -OR9, halógeno, -SR9, -N(R9)2, -CF3, -CN o -NO2,
Ra, R7 son independientemente entre sí en cada caso -H, -F o un resto alquilo C1-8 ramificado o preferentemente lineal que puede estar interrumpido por de 1 a 3 átomos de O y/o puede ser sustituido por vinilo, y
R9 es -H o metilo.
4. Composición polimerizable según una de las reivindicaciones 1 a 3, en la que en cada caso independientemente entre sí
R1, R2, R3 son independientemente entre sí, en cada caso, un grupo de fórmula (II), fenilo, un resto alquilo C1-C8 lineal o trimetilsililo,
R4, R5, R8 son independientemente entre sí en cada caso -H, metilo, -OR9 o -F,
Ra, R7 son independientemente entre sí en cada caso -H o -F y
R9 es -H o metilo.
5. Composición según una de las reivindicaciones 1 a 4, que contiene
(a) del 0,001 al 5% en peso de compuesto(s) de acilestaño de fórmula general (I),
(b) del 10 al 50% en peso de aglutinante polimerizable por radicales,
(c) del 40 al 70% en peso de material de relleno y
(d) del 0 al 5% en peso de aditivo(s),
en cada caso referido a la masa total de la composición.
6. Composición según una de las reivindicaciones 1 a 4, que contiene
(a) del 0,001 al 5% en peso de compuesto(s) de acilestaño de fórmula general (I),
(b) del 10 al 40% en peso de aglutinante polimerizable por radicales,
(c) del 50 al 85% en peso de material de relleno y
(d) del 0 al 5% en peso de aditivo(s),
en cada caso, referido a la masa total de la composición.
7. Composición según una de las reivindicaciones 1 a 4, que contiene
(a) del 0,001 al 5% en peso de compuesto(s) de acilestaño de fórmula general (I),
(b) del 10 al 99,989% en peso de aglutinante polimerizable por radicales,
(c) del 0 al 20% en peso de material de relleno nanoparticulado,
(d) del 0,01 al 2% en peso de aditivo(s) y
(e) del 0 al 70% en peso de disolvente,
en cada caso, referido a la masa total de la composición.
8. Composición según una de las reivindicaciones 1 a 7, para su utilización como material dental.
9. Composición según la reivindicación 8, para aplicación intraoral como cemento, material compuesto de relleno o material de revestimiento.
10. Utilización de una composición según una de las reivindicaciones 1 a 7, para la producción o reparación extraoral de restauraciones dentales, prótesis, dientes artificiales, incrustaciones intercoronarias, incrustaciones extracoronarias, coronas o puentes.
11. Utilización de una composición según una de las reivindicaciones 1 a 4, para la producción de un cuerpo moldeado mediante un procedimiento generativo.
12. Utilización de una composición según una de las reivindicaciones 1 a 4, para la producción de ayudas para la audición, lentes intraoculares, lentes de contacto, cuerpos moldeados, prototipos, cuerpos verdes, recubrimientos, lacas, pegamentos o agentes fotorresistentes.
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| EP16187716.2A EP3293215B1 (de) | 2016-09-07 | 2016-09-07 | Polymerisierbare zusammensetzungen mit acylzinn-photoinitiatoren |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2841406T3 true ES2841406T3 (es) | 2021-07-08 |
Family
ID=57123779
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES16187716T Active ES2841406T3 (es) | 2016-09-07 | 2016-09-07 | Composiciones polimerizables con fotoiniciadores de acilestaño |
Country Status (6)
| Country | Link |
|---|---|
| US (1) | US11142592B2 (es) |
| EP (1) | EP3293215B1 (es) |
| JP (1) | JP7096814B2 (es) |
| CN (1) | CN109661410B (es) |
| ES (1) | ES2841406T3 (es) |
| WO (1) | WO2018046438A1 (es) |
Families Citing this family (14)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP7504865B2 (ja) * | 2018-08-30 | 2024-06-24 | コベストロ （ネザーランズ） ビー．ヴィー． | 光ファイバーをコーティングするための放射線硬化性組成物 |
| EP3669856A1 (de) | 2018-12-21 | 2020-06-24 | Ivoclar Vivadent AG | Zusammensetzungen für die herstellung von transparenten dentalwerkstücken mittels stereolithographie |
| EP3669853B1 (de) | 2018-12-21 | 2022-03-30 | Ivoclar Vivadent AG | Zusammensetzungen für die herstellung von bruchzähen dentalwerkstücken mittels stereolithographie |
| WO2020168201A1 (en) * | 2019-02-15 | 2020-08-20 | Ohio State Innovation Foundation | Single-component adhesive compositions |
| KR102573327B1 (ko) | 2020-04-02 | 2023-08-30 | 삼성에스디아이 주식회사 | 반도체 포토레지스트용 조성물 및 이를 이용한 패턴 형성 방법 |
| KR102619719B1 (ko) | 2020-05-12 | 2023-12-28 | 삼성에스디아이 주식회사 | 반도체 포토레지스트용 조성물 및 이를 이용한 패턴 형성 방법 |
| KR102690557B1 (ko) | 2020-12-18 | 2024-07-30 | 삼성에스디아이 주식회사 | 반도체 포토레지스트용 조성물, 이의 제조 방법 및 이를 이용한 패턴 형성 방법 |
| KR102598259B1 (ko) | 2020-12-18 | 2023-11-02 | 삼성에스디아이 주식회사 | 반도체 포토레지스트용 조성물 및 이를 이용한 패턴 형성 방법 |
| WO2023209631A1 (en) | 2022-04-28 | 2023-11-02 | Alcon Inc. | Method for making uv and hevl-absorbing ophthalmic lenses |
| EP4368167A1 (de) | 2022-11-08 | 2024-05-15 | Ivoclar Vivadent AG | Dentalwerkstoff zur herstellung dentaler voll- oder teilprothesen |
| JP7856592B2 (ja) | 2023-02-15 | 2026-05-11 | 信越化学工業株式会社 | パターン形成方法 |
| DE102023111186A1 (de) | 2023-05-02 | 2024-11-07 | Mühlbauer Technology Gmbh | Radikalisch polymerisierbare Verbindung und Zusammensetzung |
| DE102023135732A1 (de) | 2023-12-19 | 2025-06-26 | Mühlbauer Technology Gmbh | Radikalisch polymerisierbare Verbindung und Zusammensetzung |
| AT527821B1 (de) * | 2024-02-23 | 2025-07-15 | Univ Wien Tech | Photoinitiator und dessen Verwendung |
Family Cites Families (16)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| GB1408265A (en) | 1971-10-18 | 1975-10-01 | Ici Ltd | Photopolymerisable composition |
| US4178425A (en) * | 1976-07-07 | 1979-12-11 | Rohm And Haas Company | Polyurethane coating compositions containing unsaturated esters of glycol monodicyclopentenyl ethers |
| DE2964564D1 (en) | 1978-12-18 | 1983-02-24 | Ici Plc | Dental compositions comprising a selected vinyl urethane prepolymer and processes for their manufacture |
| US4525256A (en) | 1983-07-01 | 1985-06-25 | Johnson & Johnson Dental Products Company | Photopolymerizable composition including catalyst comprising diketone plus 4-(N,N-dimethylamino)benzoic acid or ester thereof |
| GB8914577D0 (en) | 1989-06-24 | 1989-08-16 | Ici Plc | Catalysts |
| AUPN023294A0 (en) | 1994-12-22 | 1995-01-27 | Commonwealth Scientific And Industrial Research Organisation | Polymerisable monomers and polymers |
| DE19616183C2 (de) | 1996-03-20 | 1999-05-12 | Ivoclar Ag | Funktionalisiertes und polymerisierbares Polymer |
| DE19903177C5 (de) | 1999-01-21 | 2010-09-16 | Ivoclar Vivadent Ag | Verwendung von Materialien auf der Basis von Polysiloxanen als Dentalmaterialien |
| WO2001051533A1 (en) | 2000-01-13 | 2001-07-19 | Uv Specialties, Inc. | Uv curable woodcoat compositions |
| US6470128B1 (en) | 2001-03-30 | 2002-10-22 | Alcatel | UV-curable coating composition for optical fiber for a fast cure and with improved adhesion to glass |
| DE10249324A1 (de) | 2002-10-22 | 2004-06-24 | Ivoclar Vivadent Ag | Polymerisationsfähige bicyclische Cyclopropanderivate und deren Verwendung zur Herstellung von Dentalmaterialien |
| WO2006007407A1 (en) * | 2004-06-16 | 2006-01-19 | E.I. Dupont De Nemours And Company | Air-activated organotin catalysts for polyurethane synthesis |
| EP1905415B1 (de) | 2006-09-27 | 2009-07-01 | Ivoclar Vivadent AG | Polymerisierbare Zusammensetzungen mit Acylgermanium-Verbindungen als Initiatoren |
| EP1905413A1 (de) | 2006-09-27 | 2008-04-02 | Ivoclar Vivadent AG | Polymerisierbare Zusammensetzungen mit Acylgermanen als Initiatoren |
| EP2103297B1 (de) | 2008-03-20 | 2012-05-16 | Ivoclar Vivadent AG | Polymerisierbare Zusammensetzung mit mehrere Germanium-Atome enthaltenden Initiatoren |
| EP2870956A1 (en) | 2013-11-11 | 2015-05-13 | Dentsply DeTrey GmbH | Dental composition |
-
2016
- 2016-09-07 ES ES16187716T patent/ES2841406T3/es active Active
- 2016-09-07 EP EP16187716.2A patent/EP3293215B1/de active Active
-
2017
- 2017-09-04 US US16/329,987 patent/US11142592B2/en active Active
- 2017-09-04 CN CN201780053325.8A patent/CN109661410B/zh active Active
- 2017-09-04 WO PCT/EP2017/072099 patent/WO2018046438A1/de not_active Ceased
- 2017-09-04 JP JP2019512730A patent/JP7096814B2/ja active Active
Also Published As
| Publication number | Publication date |
|---|---|
| CN109661410B (zh) | 2021-08-17 |
| EP3293215B1 (de) | 2020-10-21 |
| US20190194362A1 (en) | 2019-06-27 |
| JP7096814B2 (ja) | 2022-07-06 |
| US11142592B2 (en) | 2021-10-12 |
| EP3293215A1 (de) | 2018-03-14 |
| CN109661410A (zh) | 2019-04-19 |
| JP2019532139A (ja) | 2019-11-07 |
| WO2018046438A1 (de) | 2018-03-15 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN109661410B (zh) | 含有酰基锡光引发剂的可聚合组合物 | |
| US10787468B2 (en) | Acyl germanium photoinitiators and process for the preparation thereof | |
| US7605190B2 (en) | Polymerizable compositions with acylgermanium compounds | |
| US8829067B2 (en) | Polymerizable compositions with initiators containing several Ge atoms | |
| US20080076847A1 (en) | Polymerizable compositions with acylgermanes as initiatiors | |
| CN108348404B (zh) | 利用光不稳定过渡金属络合物的氧化还原可聚合牙科用组合物 | |
| JP7560376B2 (ja) | 長波吸収光開始剤 | |
| ES2711298T3 (es) | Material dental con propiedades de desunión a petición | |
| JP6599346B2 (ja) | 歯科用組成物及びその使用 | |
| JP6526042B2 (ja) | チオ尿素誘導体に基づく光重合性およびデュアルキュア型歯科用材料 | |
| ES2913449T3 (es) | Materiales dentales a base de reticulantes ciclopolimerizables | |
| US11013669B2 (en) | Dental materials with light-induced reversible coloring | |
| US20230322820A1 (en) | Bisacyl digermanium compounds, their preparation and their use as photoinitiator for radical polymerization | |
| JP7560413B2 (ja) | 低減された重合収縮応力を有する複合物 | |
| US20190248757A1 (en) | Photoinitiators with protected carbonyl group |
