ES2867526T3 - Uso de un polímero bioderivado en una composición cosmética, dermatológica o farmacéutica - Google Patents

Uso de un polímero bioderivado en una composición cosmética, dermatológica o farmacéutica Download PDF

Info

Publication number
ES2867526T3
ES2867526T3 ES17818462T ES17818462T ES2867526T3 ES 2867526 T3 ES2867526 T3 ES 2867526T3 ES 17818462 T ES17818462 T ES 17818462T ES 17818462 T ES17818462 T ES 17818462T ES 2867526 T3 ES2867526 T3 ES 2867526T3
Authority
ES
Spain
Prior art keywords
weight
polymer
composition
cream
agents
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
ES17818462T
Other languages
English (en)
Inventor
Dirk Fischer
Christoph Kayser
Gundula Starkulla
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Clariant International Ltd
Original Assignee
Clariant International Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Clariant International Ltd filed Critical Clariant International Ltd
Application granted granted Critical
Publication of ES2867526T3 publication Critical patent/ES2867526T3/es
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/18—Cosmetics or similar toiletry preparations characterised by the composition
    • A61K8/72—Cosmetics or similar toiletry preparations characterised by the composition containing organic macromolecular compounds
    • A61K8/81—Cosmetics or similar toiletry preparations characterised by the composition containing organic macromolecular compounds obtained by reactions involving only carbon-to-carbon unsaturated bonds
    • A61K8/8141—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
    • A61K8/8158—Homopolymers or copolymers of amides or imides, e.g. (meth) acrylamide; Compositions of derivatives of such polymers
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/02—Cosmetics or similar toiletry preparations characterised by special physical form
    • A61K8/04—Dispersions; Emulsions
    • A61K8/042—Gels
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/02—Cosmetics or similar toiletry preparations characterised by special physical form
    • A61K8/04—Dispersions; Emulsions
    • A61K8/06—Emulsions
    • A61K8/062—Oil-in-water emulsions
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61Q—SPECIFIC USE OF COSMETICS OR SIMILAR TOILETRY PREPARATIONS
    • A61Q19/00—Preparations for care of the skin
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61Q—SPECIFIC USE OF COSMETICS OR SIMILAR TOILETRY PREPARATIONS
    • A61Q5/00—Preparations for care of the hair
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K2800/00—Properties of cosmetic compositions or active ingredients thereof or formulation aids used therein and process related aspects
    • A61K2800/10—General cosmetic use
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K2800/00—Properties of cosmetic compositions or active ingredients thereof or formulation aids used therein and process related aspects
    • A61K2800/40—Chemical, physico-chemical or functional or structural properties of particular ingredients
    • A61K2800/48—Thickener, Thickening system
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K47/00—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient
    • A61K47/30—Macromolecular organic or inorganic compounds, e.g. inorganic polyphosphates
    • A61K47/32—Macromolecular compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds, e.g. carbomers, poly(meth)acrylates, or polyvinyl pyrrolidone
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K9/00—Medicinal preparations characterised by special physical form
    • A61K9/0012—Galenical forms characterised by the site of application
    • A61K9/0014—Skin, i.e. galenical aspects of topical compositions

Landscapes

  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Public Health (AREA)
  • Veterinary Medicine (AREA)
  • Animal Behavior & Ethology (AREA)
  • General Health & Medical Sciences (AREA)
  • Chemical & Material Sciences (AREA)
  • Epidemiology (AREA)
  • Birds (AREA)
  • Dispersion Chemistry (AREA)
  • Dermatology (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Inorganic Chemistry (AREA)
  • Medicinal Chemistry (AREA)
  • Pharmacology & Pharmacy (AREA)
  • Cosmetics (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)

Abstract

El uso de un polímero en una composición cosmética, dermatológica o farmacéutica, en el que el polímero está reticulado o no reticulado, caracterizado por que el polímero comprende al menos un 9,49 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B; **(Ver fórmula)** en la que: R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, ½ Ca++, ½ Mg++, ½ Zn++, 1/3 Al+++, o combinaciones de los mismos.

Description

DESCRIPCIÓN
Uso de un polímero bioderivado en una composición cosmética, dermatológica o farmacéutica
Campo de la invención
La presente invención se refiere al uso de un polímero en una composición cosmética, dermatológica o farmacéutica, en el que el polímero está reticulado o no reticulado, caracterizado por que el polímero comprende al menos un 9,49 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1), en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono de bioderivado.
Antecedentes de la invención
Muchos materiales empleados para su uso como espesantes o modificadores de la reología se derivan tradicionalmente del petróleo crudo. Cuestiones medioambientales, económicas y de sostenibilidad están restringiendo el uso de productos derivados de este recurso limitado: a los tensioactivos sintéticos, por ejemplo, se les ha culpados de incidentes medioambientales, especialmente en relación con problemas acuáticos en ríos y lagos. Por lo tanto, existe el deseo de identificar materiales más sostenibles y biodegradables, pero suaves y efectivos. De hecho, los consumidores están muy interesados en los productos "naturales", incluyendo productos con un alto porcentaje de compuestos "naturales" y/o compuestos que derivan de materiales renovables. Los consumidores perciben que los compuestos derivados de materiales naturales son más suaves y más ecológicos. Los desarrollos industriales recientes en productos químicos "bioderivados" se resumen, por ejemplo, en de Jong etal., "Product developments in the bio-based chemicals arena ", Biofuels, Bioprod. Bioref. 6: 606-624 (2012).
Recientemente, se ha divulgado que los monómeros clásicos tales como etileno, ácido acrílico o metacrilato de metilo se producen con materias primas renovables. El documento US 2014/0154758 (Arkema) divulga la preparación de metacrilato de metilo en la que el método comprende el uso de cianohidrina de acetona como materia prima, obteniéndose dicha cianohidrina de acetona condensando ácido cianhídrico en acetona, y el metacrilato de metilo se prepara usando un proceso que implica la adición de metanol. La acetona y el metanol pueden obtenerse de materias básicas renovables. El documento DE 2655891 (DU PONT) divulga la oxidación de 1-propanol en acrilatos. El documento US 4.138.430 (DU PONT) divulga la amoxidación de 1 -propanol para formar acrilonitrilo.
Diferentes rutas sintéticas para la síntesis de acrilonitrilo bioderivado se describen por M. Olga Guerrero-Péreza y Miguel A. Bañares en Catalysis Today 239 (2015) 25-30. El proceso para la producción directa de acrilonitrilo a partir de glicerol se describió recientemente por M.O. Guerrero-Pérez, M.A. Bañares, ChemSusChem 1 (2008) 511 y por M.A. Bañares, M.O. Guerrero-Pérez, Appl. Catal. B (2013), así como en el documento US 20100048850A1 (Arkema) y la publicación internacional WO 2009063120A1 (CONSEJO SUPERIOR DE INVESTIGACIONES CIENTÍFICAS).
El propileno bioderivado se puede usar directamente en el llamado proceso SOHIO para formar acrilonitrilo. El documento US2904580 (STANDARD OIL CO) describe la amoxidación del propileno de acuerdo con el llamado proceso SOHIO.
La publicación internacional WO 2014086780 (Global Bioenergies) divulga un método de fermentación para varias olefinas que incluyen propeno e isobuteno. El propeno se puede usar como materia prima para la amoxidación en acrilonitrilo. El isobuteno es una materia prima importante para cauchos de poliisobuteno y otros productos posteriores como terc-butanol, iso-octanol, alcanos ramificados o alcoholes ramificados. La publicación internacional WO 2016/042011 (Global Bioenergies) describe un método enzimático para la producción de isobuteno a partir de 3-metilcrotonil-CoA. La publicación internacional WO 2014/004616 (Gevo Inc) divulga la síntesis de isobutanol por microorganismos de levadura recombinantes. La deshidratación catalítica da lugar a isobuteno.
La publicación internacional WO 2015/034948 (MYRIANT CORP) describe la síntesis de ácido acrílico bioderivado por deshidratación de 1,3-propandiol y posterior oxidación del alcohol alílico.
No obstante, la disponibilidad de polímeros más renovables adecuados para su uso como componentes en composiciones cosméticas, dermatológicas o farmacéuticas, por ejemplo, como agentes espesantes, es muy limitada. Además, existe la necesidad de componentes que puedan usarse como agentes espesantes y modificadores de la reología, donde dichos componentes no solo sean más renovables, sino que también proporcionen un excelente rendimiento en composición cosmética, dermatológica o farmacéutica. Por lo tanto, existe la necesidad de proporcionar polímeros que puedan proporcionar el excelente rendimiento de los polímeros modernos, pero a partir de fuentes más sostenibles.
Sumario de la invención
En un primer aspecto, la presente invención se refiere al uso de un polímero en una composición cosmética, dermatológica o farmacéutica, en el que el polímero está reticulado o no reticulado, caracterizado por que el polímero comprende al menos un 9,49 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000003_0001
en la que
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un -grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo
C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, 1/ Zn++, 1/3 Al+++, o combinaciones de los mismos.
Otros aspectos se refieren a composiciones, métodos, usos y procesos relacionados con el polímero divulgado en el primer aspecto.
Breve descripción de las figuras
Fig. 1: Dependencia de la viscosidad de la concentración de polímero; medida en agua desionizada (Brookfield RVDV-1,20 °C, 20 rpm). El eje de abscisas muestra la concentración de polímero en % en peso. El eje de ordenadas muestra la viscosidad en mPa-s. Se comparan el polímero B1/16 (de acuerdo con la invención; línea continua) y un polímero comparativo B1/16# (línea discontinua).
Fig. 2: Dependencia de la viscosidad del pH; 1,0 % en peso de polímero medido en agua desionizada (Brookfield
RVDV-1,20 °C, 20 rpm). El eje de abscisas muestra el pH. El eje de ordenadas muestra la viscosidad en mPa-s. Se comparan el polímero B1/16 (de acuerdo con la invención; línea continua) y un polímero comparativo B1/16# (línea discontinua).
Fig. 3: Dependencia de la viscosidad del pH; 1,0 % en peso de polímero medido en agua desionizada (Brookfield
RVDV-1,20 °C, 20 rpm). El eje de abscisas muestra el pH. El eje de ordenadas muestra la viscosidad en mPa-s. Se comparan el polímero A1/2 (de acuerdo con la invención; línea continua) y un polímero comparativo A1/2# (línea discontinua).
Descripción detallada de la invención
Definiciones y generalidades
En este documento, incluidas todas las realizaciones de todos los aspectos de la presente invención, se aplican las siguientes definiciones salvo que se indique específicamente de otro modo. Todos los porcentajes son en peso (p/p) de la composición total. "% en peso" significa porcentaje en peso; "% vol." significa porcentaje en volumen; "% en moles" significa porcentaje en moles. Todas las proporciones son proporciones ponderales. Referencias a "partes", por ejemplo, una mezcla de 1 parte de X y 3 partes de Y, es una proporción ponderal. "CS" o "CSP" significa cantidad suficiente para un 100 % o 100 g. /- indica la desviación típica. Todos los intervalos son inclusivos y combinables. El número de dígitos significativos no transmite ninguna limitación en las cantidades indicadas ni en la precisión de las mediciones. Se entiende que todas las cantidades numéricas están modificadas por la palabra "aproximadamente".
Se entiende que todas las mediciones se realizan a 23 °C y en condiciones ambientales, donde "condiciones ambientales" significa a 1 atmósfera (atm) de presión y al 50 % de humedad relativa. "Humedad relativa" se refiere a la proporción (indicada como porcentaje) del contenido de humedad del aire en comparación con el nivel de humedad saturada a la misma temperatura y presión. La humedad relativa puede medirse con un higrómetro, en particular con un higrómetro de sonda de VWR® International. En la presente memoria, "min" significa "minuto" o "minutos". En la presente memoria "mol" significa mol. En la presente memoria, "g" siguiendo a un número significa "gramo" o "gramos".
"Ej." significa "ejemplo". Todas las cantidades que pertenecen a los ingredientes enumerados se basan en el nivel activo ("sólidos") y no incluyen vehículos o subproductos que puedan incluirse en materiales disponibles en el mercado.
En la presente memoria, "que comprende" significa que se pueden añadir otras etapas y otros ingredientes. "Que comprende" abarca las expresiones "que consiste en" y "que consiste esencialmente en". Las composiciones, formulaciones, métodos, usos, kits y procesos de la presente invención pueden comprender, consistir y consistir esencialmente en los elementos y limitaciones de la invención descritos en la presente memoria, así como cualquiera de los ingredientes, componentes, etapas o limitaciones adicionales u opcionales descritos en la presente memoria.
Las realizaciones y aspectos descritos en la presente memoria pueden comprender o combinarse con elementos, rasgos o componentes de otras realizaciones y/o aspectos a pesar de no estar expresamente ejemplificados en combinación, salvo que se indique una incompatibilidad. "En al menos una realización" significa que una o más realizaciones, opcionalmente todas las realizaciones o un gran subconjunto de realizaciones, de la presente invención tiene/tienen el rasgo descrito posteriormente. Cuando se dan intervalos de cantidad, estos deben entenderse como la cantidad total de dicho ingrediente en la composición, o cuando más de una especie está dentro del alcance de la definición de ingrediente, la cantidad total de todos los ingredientes que se ajustan a esa definición, en la composición. Por ejemplo, si la composición comprende de un 1 % a un 5 % de alcohol graso, entonces una composición que comprenda un 2 % de alcohol estearílico y un 1 % de alcohol cetílico y ningún otro alcohol graso entraría dentro de este alcance.
En la presente memoria se usan los siguientes acrónimos: ACDMT = acriloildimetiltaurato; AM = acrilamida; AN = acrilonitrilo; tBAM = acrilamida de terc-butilo; IBSA = ácido isobutenosulfónico; IBDSA = ácido 2-metiliden-1,3-propilendisulfónico. Salvo que se indique otra cosa, la "viscosidad" en la presente memoria se mide a una viscosidad de 20 °C en centipoises (cP) o mPa.s usando un viscosímetro Brookfield modelo LV, RVT DV-II o LVT DV-II con un par de torsión de un 10 - 90 % a 20 rpm.
"Peso molecular" o "P.M." "Pm", "Pm" o "PM" y equivalentes gramaticales significan el peso molecular promedio en peso, salvo que se indique lo contrario. También es relevante para la determinación de la distribución del peso molecular el peso molecular promedio en número "Mn", "Mn" y equivalentes gramaticales, y la polidispersidad "D" o "PD".
El peso molecular promedio en peso se puede medir mediante cromatografía de filtración en gel (GPC), también denominada cromatografía de exclusión por tamaño (SEC). El peso molecular de los polímeros y su medición se describe en el libro de texto "Principles of Polymerization" por Georg Odian, tercera edición, Wiley-Interscience, Nueva York, en el capítulo 1-4, páginas 19 a 24, ISBN 0-471-61020-8. El proceso para determinar el peso molecular promedio en peso se describe en detalle en el capítulo 3 de Makromolekulare Chemie: Eine Einführung" por Bernd Tieke, Wiley-VCH, 2. vollstandig überarbeitete und erweiterte Auflage (3. Nachdruck 2010) ISBN-13: 978-3-527-31379-2, página 259-261.
La determinación del peso molecular y la distribución de muestras de ACDMT mediante GPC se determinó en las siguientes condiciones.
Columna: PSS Suprema 30.000 Á 10 pm, 300 mm x 8 mm
Detector: RID
Temperatura del horno: 23 °C
Flujo: 1 ml/min
Volumen de inyección: 20 pl
Eluyente: 0,07 mol/l de hidrogenofosfato de disodio en agua
Método de calibración: calibración de sal de sodio de poli(sulfonato de estireno) convencional
Preparación de la muestra: se pesan aprox. 10 mg de muestra en 10 ml de hidrogenofosfato de disodio a 0,07 mol/l en agua y se agita durante 15 min.
"Soluble en agua" se refiere a cualquier material que sea suficientemente soluble en agua para formar una disolución transparente a simple vista a una concentración de un 0,1 % en peso del material en agua a 25 °C. La expresión "insoluble en agua" se refiere a cualquier material que no sea "soluble en agua".
"Sustancialmente libre de" o "sustancialmente sin" significa menos de un 1 %, o menos de un 0,8 %, o menos de un 0,5 %, o menos de un 0,3 %, o aproximadamente un 0 %, en peso total de la composición o formulación.
"Monómero" significa un resto químico diferenciado, no polimerizado, que puede experimentar polimerización en presencia de un iniciador o cualquier reacción adecuada que cree una macromolécula, por ejemplo, tal como policondensación, poliadición, polimerización radical, aniónica o catiónica. "Unidad" significa un monómero que ya se haya polimerizado, es decir, forme parte de un polímero.
"Polímero" significa un producto químico formado a partir de la polimerización de dos o más monómeros. El término "polímero" incluirá todos los materiales fabricados mediante la polimerización de monómeros, así como polímeros naturales. Los polímeros hechos de un solo tipo de monómero se denominan homopolímeros. En la presente memoria, un polímero comprende al menos dos monómeros. Los polímeros hechos de dos o más tipos diferentes de monómeros se denominan copolímeros. La distribución de los diferentes monómeros puede ser aleatoria, alterna o en bloques (es decir, copolímero de bloques). El término "polímero" usado en la presente memoria incluye cualquier tipo de polímero, incluyendo homopolímeros y copolímeros.
"Ácido sulfúrico fumante" en la presente memoria significa una disolución de trióxido de azufre en ácido sulfúrico. El ácido sulfúrico fumante también se conoce como óleum y se identifica por el número CAS 8014-95-7, y puede describirse mediante la fórmula H2SO4.xSO3 donde x es el contenido molar de trióxido de azufre libre.
El "contenido bioderivado" se presenta en ASTM D6866-12, método B (véase la sección 3.3.9 de ASTM D6866-12). "Contenido de carbono bioderivado", "contenido bioderivado", "contenido de carbono biogénico", "contenido de base biológica", "carbono derivado de biomasa" en la presente memoria se refieren a lo mismo y todos se miden en % en peso. En la presente memoria, se usa la expresión "contenido de carbono bioderivado". Los resultados de laboratorio de ASTM D6866-12, método B presentan el porcentaje de contenido de carbono bioderivado con respecto al carbono total, y no con la masa total de la muestra o el peso molecular. Un comentario sobre el cálculo del contenido de carbono bioderivado: Actualmente, ASTM D6866-12, método B (véase la sección 9 de ASTM D6866-12) requiere que el valor del porcentaje de carbono moderno (pMC) presentado se multiplique por un factor de corrección de 0,95 para tener en cuenta el exceso de carbono-14 en la atmósfera debido a pruebas de armas nucleares. Sin embargo, está pendiente una revisión para ASTM D6866-12, método B para actualizar el factor de corrección a 0,98 debido a la disminución continua en el exceso atmosférico de 14CO2. Con fines de precisión, el nuevo factor de corrección de 0,98 a menudo se presenta en el campo, por ejemplo, por proveedores. Generalmente, los resultados por debajo de un ~20 % de carbono bioderivado no se verán afectados. Sin embargo, los resultados cercanos al 100 % serán ~2-3 % de carbono bioderivado más alto usando el factor de 0,98 frente a 0,95. Los resultados entre ~20-90 % aumentarán en un 0-3 %. Por tanto, la expresión "contenido de carbono bioderivado", como se usa en la presente memoria, se define mediante la ecuación:
Contenido de carbono bioderivado = pMC * 0,95 (%)
Una revisión de los métodos de medición del contenido de carbono bioderivado para productos químicos y plásticos a base de biomasa se realiza en Massao Kunioka en Radioisotopes, 62, 901-925 (2013).
"Pelo" significa fibras queratínicas de mamífero, incluyendo el cabello del cuero cabelludo, el vello facial y el vello corporal. Incluye el pelo que todavía está adherido a un sujeto vivo y también pelo que se ha separado del mismo, tal como mechones de cabello y cabello en una muñeca/maniquí. En al menos una realización, "pelo" significa cabello humano. "Tallo de pelo" o "fibra de pelo" significa una hebra de pelo individual y puede usarse indistintamente con el término "pelo".
"Cosméticamente aceptable" significa que las composiciones, formulaciones o componentes descritos son adecuados para su uso en contacto con tejido queratinoso humano sin toxicidad, incompatibilidad, inestabilidad, respuesta alérgica y similares indebidas. Todas las composiciones y formulaciones descritas en la presente memoria que tienen el propósito de aplicarse directamente al tejido queratinoso se limitan a aquellas que son cosméticamente aceptables.
Explicación de y beneficios proporcionados por la invención
Sorprendentemente, ahora se ha descubierto que es posible sintetizar ACDMT bioderivado de buena calidad con rendimientos aceptables. Este ACDMT bioderivado se puede usar para sintetizar un polímero para su uso en la composición cosmética o dermatológica de acuerdo con la presente invención.
De hecho, al considerar los microbios genomanipulados para su uso en la creación de ACDMT bioderivado, actualmente no hay dichos microbios disponibles en el mercado. El ACDMT en sí no es similar a ningún otro producto que los microbios típicos producirían de forma natural. Además, existen pocas vías microbianas naturales que puedan convertir grupos de ácido sulfónico. Por lo tanto, los expertos en la materia tienen de forma natural la tendencia a pensar que sería difícil producir ACDMT bioderivado en vista de sus restos químicos de tipo más sintético. Sin embargo, los expertos en la materia pueden considerar que la reacción del ácido acrílico con taurina como materiales bioderivados podría formar el correspondiente compuesto de acrilamidotaurato, que tiene una estructura similar en comparación con ACDMT. Sin embargo, los reactantes reaccionarían preferentemente para formar un aducto de Michael, en lugar de un compuesto de acrilamidotaurato. Por tanto, los expertos en la materia sabrán que sintetizar ACDMT bioderivado no es un asunto trivial.
Bianca et al. (Appl Microbiol Biotechnol (2012) 93: 1377-1387) establece que se produce un alto nivel de impurezas cuando se sintetiza isobuteno bioderivado (2/3 de dióxido de carbono). La publicación internacional WO 2014086780A2 en las páginas 5 y 6 menciona diversos subproductos e impurezas que pueden resultar de la síntesis del isobuteno bioderivado. De hecho, en la página 14 de la publicación internacional WO 2014086780A2 establece: "El gas de escape de la fermentación (es decir, una corriente de gas que se origina en el fermentador) normalmente comprende el hidrocarburo como producto deseado y el intermedio junto con componentes gaseosos adicionales. Generalmente, el contenido total del producto deseado, tal como isobuteno y el intermedio, tal como acetona, en el gas de escape de fermentación está en un intervalo de un 3 a un 30 % en volumen, preferiblemente de un 3 a un 20 % en volumen". En otras palabras, se sabe en la técnica que se obtiene un rendimiento muy bajo cuando se emplean procesos de síntesis de isobuteno bioderivado conocidos, así como que se produce un nivel significativo de subproductos. De hecho, normalmente se usa al menos un 98 %, típicamente al menos un 99,5 % de pureza de isobuteno en técnicas de síntesis convencionales. Sorprendentemente, es posible producir ACDMT bioderivado a pesar de usar componentes bioderivados que son típicamente impuros en vista de los microbios que producen el componente bioderivado creando subproductos como resultado de su acción enzimática natural. La solicitud de patente internacional PCT/EP2017/064977 (que reivindica prioridad de la solicitud de patente europea 16175218.3 presenta el 20 de junio de 2016) a nombre de Clariant International Ltd, divulga la síntesis de acriloildimetiltaurato bioderivado, que puede usarse como monómero para el polímero de acuerdo con la presente invención.
Además, se ha descubierto sorprendentemente que se pueden sintetizar polímeros que contienen dichos componentes bioderivados novedosos. Dichos polímeros pueden ser, por ejemplo, copolímeros reticulados.
La presente invención se refiere, entre otras cosas, a una composición cosmética o dermatológica que comprende polímeros que comprenden al menos una unidad de ACDMT bioderivado o compuestos similares. El ACDMT bioderivado se caracteriza por que al menos una parte de sus carbonos es de origen biológico y, más específicamente, por que puede contener entre un 38 % en peso y un 100 % en peso de contenido de carbono bioderivado con respecto al peso total del carbono de acuerdo con la norma ASTM D6866-12, método B. El método de preparación de ACDMT comprende típicamente el uso de acrilonitrilo, isobuteno y una mezcla de ácido sulfúrico y ácido sulfúrico fumante que comprende trióxido de azufre. Preferiblemente, al menos una de las materias primas, acrilonitrilo o isobuteno, es de origen biológico. El ACDMT bioderivado es adecuado para fabricar polímeros que comprenden un contenido de carbono bioderivado derivado que surge del ACDMT bioderivado. La presente invención proporciona el uso de dichos polímeros en una composición cosmética, dermatológica o farmacéutica y las propias composiciones.
El ACDMT (véase la fórmula [3]) consiste en siete átomos de carbono. Preferiblemente, un mínimo de tres, preferiblemente cuatro y más preferiblemente los siete átomos de carbono de la molécula de ACDMT pueden llegar a ser átomos de carbono bioderivados renovables. De esta manera, una alta proporción de productos (polímeros) bioderivados y/o biodegradables fabricados a partir del monómero bioderivado de ACDMT son reciclables y forman parte del ciclo natural del carbono. Si este tipo de productos se incineran o biodegradan, la cantidad de dióxido de carbono que se emite corresponde a la cantidad fijada por la fotosíntesis durante el crecimiento de la biomasa.
Figure imgf000006_0001
Hasta la fecha, varios polímeros de alto rendimiento solubles en agua o hinchables en agua, tales como los aditivos de pérdida de fluidos para la industria de la construcción y la construcción de pozos (de petróleo y gas), así como modificadores de la reología, comprenden ACDMT. Independientemente del excelente rendimiento en sus aplicaciones, dichos polímeros se han fabricado hasta ahora a partir de ACDMT a base de hidrocarburos fósiles de base petroquímica. La presente invención proporciona nuevos polímeros que comprenden unidades de ACDMT bioderivado o compuestos similares (véase la fórmula (1)), dando de este modo acceso al uso de dichos polímeros en una composición cosmética, dermatológica o farmacéutica y las propias composiciones. Estas nuevas composiciones tienen los excelentes beneficios de rendimiento por los que ya se conocen las composiciones sin polímeros bioderivados.
Los detalles de la invención y sus aspectos se proporcionan a continuación.
Primer aspecto
El primer aspecto se refiere al uso de un polímero en una composición cosmética, dermatológica o farmacéutica, en el que el polímero está reticulado o no reticulado, caracterizado por que el polímero comprende al menos un 9,49 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000006_0002
en la que
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, 1/2 Ca++, 1V Mg++, 1/2 Zn++, 1/3 Al+++, o combinaciones de los mismos.
Por brevedad, la composición cosmética, dermatológica o farmacéutica se denomina simplemente "composición" en la presente memoria.
En al menos una realización, la composición es para tratar material queratinoso, preferiblemente para tratar cabello y/o piel. En al menos una realización, el uso del polímero de acuerdo con el primer aspecto es como agente espesante o modificador de la reología en una composición cosmética, dermatológica o farmacéutica.
En al menos una realización, la composición comprende un componente cosméticamente aceptable. Los componentes cosméticamente aceptables adecuados se mencionan en el segundo aspecto; dichos componentes cosméticamente aceptables son compatibles y combinables con el primer aspecto. En al menos una realización, el componente cosméticamente aceptable se selecciona del grupo que consiste en tensioactivos, auxiliares, agentes acondicionadores del cabello, polímeros para el peinado del cabello y combinaciones de los mismos. Los tensioactivos, auxiliares, agentes acondicionadores del cabello y polímeros para el peinado del cabello se describen en el segundo aspecto; dichos componentes cosméticamente aceptables son compatibles y combinables con el primer aspecto.
En al menos una realización, la composición se selecciona del grupo que consiste en champú, gel de baño, limpiador facial, mascarilla, baño de burbujas, limpiador íntimo, aceite de baño, leche limpiadora, agua micelar, desmaquillador, toallitas limpiadoras, mascarillas para el cabello, perfume, jabón líquido, jabón de afeitar, espuma de afeitar, espuma limpiadora, crema de día, crema antienvejecimiento, leche corporal, loción corporal, espuma corporal, suero facial, crema para los ojos, loción de protección solar, crema solar, crema facial, loción para después del afeitado, crema para antes del afeitado, crema depilatoria, gel blanqueador de la piel, crema autobronceadora, gel antiacné, rímel, base de maquillaje, prebase de maquillaje, corrector, colorete, bronceador, crema balsámica para imperfecciones (bb), delineador de ojos, crema de noche, gel para cejas, resaltador, tinte de labios, desinfectante de manos, aceite para el cabello, quitaesmalte de uñas, acondicionador, gel para el peinado del cabello, crema para el peinado del cabello, suero antiencrespamiento, tratamiento del cuero cabelludo, colorante para el cabello, líquido para las puntas abiertas, desodorante, antitranspirante, crema para bebés, repelente de insectos, crema de manos, gel protector solar, crema para pies, exfoliante, exfoliante corporal, tratamiento para la celulitis, pastilla de jabón, crema para cutículas, bálsamo labial, tratamiento para el cabello, sombra de ojos, aditivo de baño, bruma corporal, colonia, enjuague bucal, pasta de dientes, gel lubricante, hidratante, suero, tónico, sorbete acuoso, gel en crema, espuma densa de peinado, champú seco, barra de labios, brillo de labios, gel hidroalcohólico, aceite corporal, leche de ducha, iluminador, lápiz de labios, laca para el cabello, crema para peinar y bloqueador solar.
El primer aspecto se refiere al uso de un polímero en una composición como se define en la presente memoria. En al menos una realización, la composición comprende al menos un 0,1 % en peso, o al menos un 0,2 % en peso, o al menos un 0,3 % en peso, o al menos un 0,4 % en peso, o al menos un 0,5 % en peso, o al menos un 0,6 % en peso, o al menos un 0,7 % en peso, o al menos un 0,8 % en peso, o al menos un 0,9 % en peso, o al menos un 1,0 % en peso, o al menos al menos un 1,1 % en peso, o al menos un 1,2 % en peso, o al menos un 1,3 % en peso, o al menos un 1,4 % en peso, o al menos un 1,5 % en peso, o al menos un 1,6 % en peso %, o al menos un 1,5 % en peso, o al menos un 1,6 % en peso, o al menos un 1,7 % en peso, o al menos un 1,8 % en peso, o al menos un 1,9 % en peso, o al menos un 2,0 % en peso del polímero.
En al menos una realización, el polímero es un homopolímero reticulado o no reticulado. En al menos una realización, el polímero es un copolímero reticulado o no reticulado. En al menos una realización, el polímero tiene un peso molecular promedio en peso de al menos 700 g/mol, preferiblemente de 700 g/mol a 10 millones de g/mol.
En al menos una realización, el polímero es un ingrediente cosmético natural derivado. De acuerdo con ISO 16128-1: 2016 (E), un polímero es un ingrediente cosmético natural derivado si tiene más de un 50 % de origen natural por contenido de carbono renovable. El grado de origen natural se puede cuantificar mediante el contenido de carbono renovable de acuerdo con el procedimiento analítico ASTM 6866-12, método B.
Unidades (a)
En al menos una realización, el polímero comprende de un 9,49 % en moles a un 98 % en moles, preferiblemente de un 27,5 % en moles a un 97,4 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas (a) de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método.
En al menos una realización, el polímero comprende de un 40 a un 98 % en moles, preferiblemente de un 55 % en moles a un 98 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas (a) de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método.
En al menos una realización, el polímero comprende de un 90 % en moles a un 99,9 % en moles, preferiblemente de un 95 % en moles a un 99,5 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas (a) de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método.
En al menos una realización, el polímero comprende al menos un 99 % en moles, preferiblemente aproximadamente un 100 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas (a) de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método. En al menos una realización, el polímero comprende al menos un 99 % en moles, preferiblemente aproximadamente un 100 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 50 % en peso, preferiblemente al menos un 80 % en peso de las unidades repetitivas (a) de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método.
En al menos una realización, el polímero comprende al menos una unidad repetitiva de acuerdo con la fórmula (1) en la que R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, Li+, Na+, K+, 1/2 Ca++, 1/2 Mg++, 1/2 Zn++, 1/3 Al+++, o combinaciones de los mismos, preferiblemente en la que Q+ es Na+ o NH4+. NH4+ se prefiere porque es más soluble en el disolvente preferido usado en la síntesis de polímeros. Na+ se prefiere debido a la probabilidad reducida de que se produzcan gases no preferidos durante la síntesis y también debido a las ventajas económicas.
En al menos una realización, Q+ es NH4+. En al menos una realización, Q+ se selecciona del grupo de sales de monoalquilamonio, dialquilamonio, trialquilamonio y/o tetraalquilamonio, en que los sustituyentes alquilo de las aminas pueden ser independientemente entre sí radicales alquilo (C1 a C22) o radicales hidroxialquilo (C2 a C10).
En al menos una realización, el polímero comprende al menos una unidad repetitiva de acuerdo con la fórmula (1). En al menos una realización, el polímero comprende dos o más unidades repetitivas diferentes de acuerdo con la fórmula (1), tales como unidades repetitivas de acuerdo con la fórmula (1) que tienen diferentes contraiones Q+.
En al menos una realización, las unidades repetitivas de acuerdo con la fórmula (1) tienen un grado de neutralización entre un 0 % en moles y un 100 % en moles. En al menos una realización, las unidades repetitivas de acuerdo con la fórmula (1) tienen un grado de neutralización de un 50,0 a un 100 % en moles, preferiblemente de un 80 % en moles a un 100 % en moles, más preferiblemente de un 90,0 a un 100 % en moles, incluso más preferiblemente de un 95,0 a un 100 % en moles. Se da particular preferencia a un grado de neutralización de más de un 80 % en moles, más preferiblemente más de un 90 % en moles, incluso más preferiblemente más de un 95 % en moles. El grado de neutralización es importante en vista del peso molecular del polímero y el rendimiento del polímero producido.
Las unidades repetitivas de acuerdo con la fórmula (1) comprenden de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B. En al menos una realización, la unidad repetitiva comprende de un 35 % en peso, preferiblemente de un 40 % en peso, más preferiblemente de un 54 % en peso, incluso más preferiblemente de un 57 % en peso a un 100 % en peso, más preferiblemente aproximadamente 100 % en peso, en masa de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B.
En al menos una realización, las unidades repetitivas de acuerdo con la fórmula (1) resultan de la incorporación de un monómero seleccionado del grupo que consiste en acriloildimetiltauratos, acriloil-1,1-dimetil-2-metiltauratos (ACDMT), acriloiltauratos, acriloil-N-metiltauratos y combinaciones de los mismos. Preferiblemente, las unidades repetitivas de acuerdo con la fórmula (1) resultan de la incorporación de acriloildimetiltaurato.
En al menos una realización, el polímero comprende de un 55 % en moles a un 98 % en moles de unidades repetitivas de acuerdo con la fórmula (1) en el que al menos un 30 % en peso, preferiblemente al menos un 50 % en peso, más preferiblemente al menos un 70 % en peso de las unidades repetitivas comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B.
Preferiblemente, las unidades repetitivas de acuerdo con la fórmula (1) se forman por polimerización de un compuesto de acuerdo con la fórmula (3). Más preferiblemente, el compuesto de acuerdo con la fórmula (3) es ACDMT.
en la que X es un protón.
En al menos una realización, el compuesto de acuerdo con la fórmula (3) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en el compuesto, medida de acuerdo con la norma ASTM D6866-12, método B. En al menos una realización, el compuesto comprende de un 35 % en peso, preferiblemente de un 40 % en peso, más preferiblemente de un 54 % en peso, incluso más preferiblemente de un 57 % en peso a un 100 % en peso, lo más preferiblemente aproximadamente un 100 % en peso, en masa de contenido de carbono bioderivado, con respecto a la masa total de carbono en el compuesto, medida de acuerdo con la norma ASTM D6866-12, método B. Preferiblemente, el compuesto de acuerdo con la fórmula (3) es ACDMT. El contenido de carbono bioderivado, con respecto a la masa total de carbono en el compuesto o unidad, se mide de acuerdo con la norma ASTM D6866-12, método B. Más detalles sobre el procedimiento analítico para la determinación del contenido de carbono bioderivado: el material de muestra proporcionado no se somete a ningún procedimiento de pretratamiento y se convierte en grafito tal cual usando el siguiente procedimiento: Dependiendo de la cantidad estimada de contenido de carbono, típicamente se queman unos pocos miligramos de material de muestra en un analizador elemental (EA). La mezcla de gases resultante se limpia y el CO2 se separa automáticamente por el EA usando la tecnología de purga y trampa. El CO2 restante se transfiere a un sistema de grafitización hecho a medida, se convierte en carbono (grafito) catalíticamente usando H2 y un catalizador de polvo de hierro. La determinación de 14C del grafito se realiza en el Klaus-T schira-Archaeometrie-Center usando un espectrómetro de masas con acelerador (AMS) del tipo MICADAS (desarrollado en la ETH de Zúrich, Suiza).
Unidades (b)
En al menos una realización, el polímero comprende unidades de reticulación o ramificación (b), en el que las unidades de reticulación o ramificación resultan de la incorporación de un monómero que comprende al menos dos dobles enlaces olefínicamente insaturados. En al menos una realización, el polímero comprende de un 0,01 % en moles a un 5 % en moles, preferiblemente de un 0,01 % en moles a un 4 % en moles, más preferiblemente de un 0,01 % en moles a un 2 % en moles de unidades de reticulación o ramificación.
En al menos una realización, las unidades de reticulación o ramificación comprenden al menos un átomo de oxígeno, nitrógeno y azufre o fósforo. En al menos una forma de realización, las unidades de reticulación o ramificación resultan de monómeros que tienen un peso molecular inferior a 500 g/mol. En al menos una realización, las unidades (b) son agentes reticulantes bifuncionales o trifuncionales.
En al menos una realización, el polímero comprende dos o más unidades de reticulación o ramificación diferentes. En al menos una realización, las unidades de reticulación o ramificación resultan de la incorporación de un monómero de acuerdo con la fórmula (2):
Figure imgf000009_0001
en la que
R1 se selecciona independientemente de H, metilo o etilo; y
R2 es un grupo alquilo lineal o ramificado que tiene de 1 a 6 átomos de carbono, o es un grupo alquileno lineal o ramificado, mono o poliinsaturado que tiene de 2 a 6 átomos de carbono, -(CH2-CH2-O V
n es un número entero de 1 a 100.
Un monómero de acuerdo con la fórmula (2) tiene la ventaja de que se puede predecir que el polímero sea más parecido a una brocha. Sin embargo, los polímeros en forma de brocha muestran propiedades diferentes frente a los lineales. Por ejemplo, dependiendo de las diferentes unidades comonoméricas, la solubilidad puede aumentar o disminuir.
En al menos una realización, las unidades de reticulación o ramificación resultan de la incorporación de un monómero de acuerdo con la fórmula (4)
Figure imgf000010_0001
en la que
R1 se selecciona independientemente de H, metilo o etilo; y
R2 es un grupo alquilo lineal o ramificado que tiene de 1 a 6 átomos de carbono, o es un grupo alquileno lineal o ramificado, mono o poliinsaturado que tiene de 2 a 6 átomos de carbono;
D, E y F son independientemente metilenoxi (-CH2O), etilenoxi (-CH2-CH2-O-), propilenoxi (-CH(CH3)-CH2-O-), un grupo alquileno lineal o ramificado que tiene de 1 a 6 átomos de carbono, un grupo alquenileno lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 6 átomos de carbono, un grupo monohidroxialquileno lineal que tiene de 2 a 6 átomos de carbono o un grupo dihidroxialquileno lineal o ramificado que tiene de 3 a 6 átomos de carbono; y
o, p y q cada uno independientemente es un número entero de 1 a 50.
Un monómero de acuerdo con la fórmula (4) tiene la ventaja de que se puede predecir que un polímero esté altamente ramificado.
En al menos una realización, las unidades de reticulación o ramificación resultan de la incorporación de un monómero seleccionado del grupo que consiste en metilenbisacrilamida; metilenbismetacrilamida; ésteres de ácidos monocarboxílicos y policarboxílicos insaturados con polioles, preferiblemente diacrilatos y triacrilatos y metacrilatos (por ejemplo, triacrilato de propoxilato de glicerol [GPTA]), más preferiblemente diacrilato de butanodiol y etilenglicol y diacrilato y metacrilato de polietilenglicol, triacrilato de trimetilolpropano (TMPTA) y trimetacrilato de trimetilolpropano (TMPTMA); compuestos de alilo, preferiblemente (met)acrilato de alilo, cianurato de trialilo, maleato de dialilo, ésteres de polialilo, tetraaliloxietano, trialilamina, tetraaliletilendiamina; ésteres alílicos de ácido fosfórico; y/o derivados del ácido vinilfosfónico. La elección de las unidades de reticulación o ramificación es importante en vista de la flexibilidad de las reticulaciones entre las cadenas principales del polímero que afecta el rendimiento final del polímero.
En al menos una realización, las unidades de reticulación o ramificación resultan de la incorporación de un reticulante seleccionado del grupo que consiste en triacrilato de trimetilolpropano (TMPTA) y/o triacrilato de propoxilato de glicerol (GPTA). Particularmente preferidos como reticulantes para los polímeros de la invención son el triacrilato de propoxilato de glicerol (GPTA), el triacrilato de trimetilolpropano (TMPTA), el monoestearato de diacrilato de pentaeritritol (PEAS), el diacrilato de hexanodiol (HDDA), el diacrilato de polietilenglicol (PEG-DA) y el dimetacrilato de hexanodiol (HDDMA). Se prefiere especialmente el triacrilato de propoxilato de glicerol (GPTA) y el triacrilato de trimetilolpropano (TMPTA).
Unidades (c)
En al menos una realización, el polímero al menos una unidad estructural neutra repetitiva (c). En al menos una realización, el polímero comprende (c) de un 0,99 % en moles a un 59,99 % en moles, preferiblemente de un 1,99 % en moles a un 44,99 % en moles de unidades estructurales neutras repetitivas; en el que las unidades neutras repetitivas comprenden hasta un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva, medida de acuerdo con la norma ASTM D6866-12, método B.
En al menos una realización, el polímero comprende al menos una unidad estructural neutra repetitiva seleccionada del grupo que consiste en N-vinilformamida, N-vinilacetamida, N-metil-N-vinilformamida, N-metil-N-vinilacetamida, N-vinil-2-pirrolidona, N-vinilcaprolactama, acetato de vinilo, N,N-dimetilacrilamida, N-isopropilacrilamida, acrilamida, metilacrilato, behenilpolietoxi-(25)-metacrilato, laurilpoli-etoxi-(7)-metacrilato, cetilpolietoxi-(10)-metacrilato, estearilpoli-etoxi-(8)-metacrilato, metoxipoli-etoxi-(12)-metacrilato y combinaciones de los mismos.
Unidades (d)
En al menos una realización, el polímero comprende al menos una unidad estructural aniónica repetitiva. En al menos una realización, el polímero comprende de un 1,98 % en moles a un 20 % en moles, preferiblemente de un 2,5 % en moles a un 18 % en moles de unidades estructurales aniónicas repetitivas, en el que las unidades estructurales aniónicas repetitivas resultan de la incorporación de un monómero que comprende al menos un anión carboxilato, y en el que las unidades estructurales aniónicas repetitivas son diferentes de las unidades (a) y en el que las unidades estructurales aniónicas repetitivas comprenden hasta un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva, medida de acuerdo con la norma ASTM D6866-12, método B.
En al menos una realización, la unidad estructural aniónica repetitiva resulta de la incorporación de monómeros de acuerdo con la fórmula (A):
Figure imgf000011_0001
en la que
R1 y R3 son H, metilo o etilo, o C(O)O-Z+;
X, Y se seleccionan de un enlace covalente, O, CH2 , C(O)O, OC(O), C(O)NR3 o NR3C(O);
M se selecciona de un enlace covalente, -[C(O)O-CH2-CH2]n-, un grupo alquileno lineal o ramificado con 1 a 6 átomos de carbono, un grupo alquenileno lineal o ramificado, mono o poliinsaturado con 2 a 6 átomos de carbono, un grupo monohidroxialquileno lineal con 2 a 6 átomos de carbono o un grupo dihidroxialquileno lineal o ramificado de 3 a 6 átomos de carbono;
n es un número entero de 1 a 5; y
Z+ es H+, NH4+, un ion de amonio orgánico [HNR5R6R7]+ en el que R5, R6 y R7 son independientemente hidrógeno, un grupo alquilo lineal o ramificado con 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, mono o poliinsaturado con 2 a 22 átomos de carbono, un grupo alquilamidopropilo de C6 a C22, un grupo monohidroxialquilo lineal con 2 a 10 átomos de carbono o un grupo dihidroxialquilo lineal o ramificado con 3 a 10 átomos de carbono, y en el que al menos uno de R5, R6 y R7 no es hidrógeno, o Z+ es Li+, Na+, K+, 1/ 2 Ca++, 1/ 2 Mg++, 1/ 2 Zn++, 1/3 Al+++, o combinaciones de los mismos. En al menos una realización, Z+ es H+, NH4+, Li+, Na+, K+, / Ca++, / Mg++, / Zn++ o 1/3 Al+++, preferiblemente H+, NH4+, Li+, Na+ o K+.
En al menos una realización, el polímero comprende al menos una unidad estructural aniónica repetitiva seleccionada del grupo que consiste en ácido acrílico o acrilato, ácido metacrílico o metacrilato, ácido itacónico o itaconato, ácido carboxietilacrílico o carboxietilacrilato, oligómeros de ácido carboxietilacrílico u oligómeros de carboxietilacrilato, ácido 2-propilacrílico o 2-propilacrilato, ácido 2-etilacrílico o 2-etilacrilato, y sus respectivas sales de metales alcalinos o alcalinotérreos. En al menos una realización, el polímero comprende al menos una unidad estructural aniónica repetitiva seleccionada del grupo que consiste en ácido acrílico o acrilato, ácido metacrílico o metacrilato, ácido itacónico o itaconato, ácido carboxietilacrílico o carboxietilacrilato, oligómeros de ácido carboxietilacrílico u oligómeros de carboxietilacrilato y sus respectivas sales de metales alcalinos o alcalinotérreos. Se prefieren estas unidades estructurales aniónicas repetitivas porque se pueden sintetizar fácilmente a partir de fuentes biológicas.
Unidades opcionales
En al menos una realización, el polímero comprende al menos una unidad opcional. En al menos una realización, la unidad opcional resulta de la incorporación de un monómero seleccionado del grupo que consiste en ácidos carboxílicos insaturados y sus anhídridos y sales, así como sus ésteres con alcoholes alifáticos, olefínicos, cicloalifáticos, arilalifáticos o aromáticos que tienen un número de carbonos de 1 a 22. En al menos una realización, la unidad opcional resulta de la incorporación de al menos un monómero seleccionado del grupo que consiste en ésteres de ácido (met)acrílico funcionalizados, amidas de ácido acrílico o metacrílico, ésteres de ácido acrílico o metacrílico de poliglicol, amidas de ácido acrílico o metacrílico de poliglicol, ésteres de ácido acrílico o metacrílico de dipropilenglicol, amidas de ácido acrílico o metacrílico de dipropilenglicol, acrilatos o metacrilatos de alcoholes grasos etoxilados, acrilatos de alcoholes grasos propoxilados o N-vinilamidas o N-metilvinilamidas lineales o cíclicas.
En al menos una realización, la unidad opcional resulta de la incorporación de monómeros de acuerdo con la fórmula (A):
Figure imgf000012_0001
en la que:
X, Y se seleccionan de un enlace covalente, O, CH2 , C(O)O, OC(O), C(O)NR3 o NR3C(O);
R1 y R3 son H, metilo o etilo, o C(O)O-Z+;
M se selecciona de un enlace covalente, -[C(O)O-CH2-CH2]n-, un grupo alquileno lineal o ramificado con 1 a 6 átomos de carbono, un grupo alquenileno lineal o ramificado, mono o poliinsaturado con 2 a 6 átomos de carbono, un grupo monohidroxialquileno lineal con 2 a 6 átomos de carbono o un grupo dihidroxialquileno lineal o ramificado de 3 a 6 átomos de carbono;
n es un número entero de 1 a 5, y
Z+ es H+, NH4+, un ion de amonio orgánico [HNR5R6R7]+ donde R5, R6 y R7 son independientemente hidrógeno, un grupo alquilo lineal o ramificado con 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, mono o poliinsaturado con 2 a 22 átomos de carbono, un grupo alquilamidopropilo de C6 a C22, un grupo monohidroxialquilo lineal con 2 a 10 átomos de carbono o un grupo dihidroxialquilo lineal o ramificado con 3 a 10 átomos de carbono, y en el que al menos uno de R5, R6 y R7 no es hidrógeno, o Z+ es Li+, Na+, K+, 1/ 2 Ca++, 1/ 2 Mg++, 1/ 2 Zn++, 1/3 Al+++, o combinaciones de los mismos. En al menos una realización, Z+ es H+, NH4+, Li+, Na+, K+, / C 1/3 Al+++, preferiblemente H+, NH4+, Li+, Na+ o K+.
En al menos una realización, la unidad opcional resulta de la incorporación de un monómero de acuerdo con la fórmula
(A) en la que X es un enlace covalente o es CH2. En al menos una realización, la unidad opcional resulta de la incorporación de un monómero de acuerdo con la fórmula (A) en la que Y es un enlace covalente, CH2 , C(O)O o C(O)NR3. En al menos una realización, la unidad opcional resulta de la incorporación de un monómero de acuerdo con la fórmula (A) en la que M es un enlace covalente, -[C(O)O-CH2-CH2]n-, un grupo alquileno lineal o ramificado con
1 a 6 átomos de carbono. En al menos una realización, la unidad opcional resulta de la incorporación de un monómero de acuerdo con la fórmula (A) en la que R1 es H, metilo o etilo; X es un enlace covalente o es CH2 ; Y es un enlace covalente, CH2 , C(O)O o C(O)NR3; R3 es H, metilo o etilo; M es un enlace covalente, -[C(O)O-CH2-CH2]n-, un grupo alquileno lineal o ramificado con 1 a 6 átomos de carbono; Z+ es H+, NH4+, Li+, Na+, K+, / Ca++, / Mg++, / Zn++ o 1/3 Al+++, o combinaciones de los mismos.
En al menos una realización, la unidad opcional resulta de la incorporación de un monómero seleccionado del grupo que consiste en N-vinilformamida, N-vinilacetamida, N-metil-N-vinilformamida, N-metil-N-vinilacetamida, N-vinil-2-pirrolidona (NVP), N-vinilcaprolactama, acetato de vinilo, éter metilvinílico, éter etilvinílico, éter metilalílico, éter etilmetalílico, estirol, acetoxiestirol, éter metilmetalílico, éter etilalílico, terc-butilacrilamida, N,N-dietilacrilamida, N,N-dimetilacrilamida, N,N-dimetilmetacrilamida, , N-dipropilacrilamida, N-isopropilacrilamida, N-propilacrilamida, acrilamida, metacrilamida, acrilato de metilo, acrilato de metilmetilo, acrilato de terc-butilo, metacrilato de terc-butilo, acrilato de n-butilo, metacrilato de n-butilo, acrilato de laurilo, metacrilato de laurilo, acrilato de behenilo, metacrilato de behenilo, acrilato de cetilo, metacrilato de cetilo, acrilato de estearilo, metacrilato de estearilo, acrilato de tridecilo, metacrilato de tridecilo, polietoxi-(5)-metacrilato, polietoxi-(5)-acrilato, polietoxi-(10)-metacrilato, polietoxi-(10)-acrilato, behenilpolietoxi-(7)-metacrilato, behenilpolietoxi-(7)-acrilato, behenilpolietoxi-(8)-metacrilato, behenilpolietoxi-(8)-acrilato, behenilpolietoxi-(12)-metacrilato, behenilpolietoxi-(12)-acrilato, behenilpolietoxi-(16)-metacrilato, behenilpolietoxi-(16)-acrilato, behenilpolietoxi-(25)-metacrilato, behenilpolietoxi-(25)-acrilato, laurilpolietoxi-(7)-metacrilato, laurilpolietoxi-(7)-acrilato, laurilpolietoxi-(8)-metacrilato, laurilpolietoxi-(8)-acrilato, laurilpolietoxi-(12 )-metacrilato, laurilpolietoxi-(12)-acrilato, laurilpolietoxi-(16)-metacrilato, laurilpolietoxi-(16)-acrilato, laurilpolietoxi-(22)-metacrilato, laurilpolietoxi-(22)-acrilato, laurilpolietoxi-(23)-metacrilato, laurilpolietoxi-(23)-acrilato, cetilpolietoximetoxi-(2)-metacrilato, cetilpolietoxi-(2)-acrilato, cetilpolietoxi-(7)-metacrilato, cetilpolietoxi-(7)-acrilato, cetilpolietoxi-(10)-metacrilato, cetilpolietoxi-(10)-acrilato, cetilpolietoxi-(12)-metacrilato, cetilpolietoxi-(12)-acrilato, cetilpolietoxi-(16)-metacrilato, cetilpolietoxi-(16)-acrilato, cetilpolietoxi-(20)-metacrilato, cetilpolietoxi-(20)-acrilato, cetilpolietoxi-(25)-metacrilato, cetilpolietoxi-(25)-acrilato, cetilpolietoxi-(25)-metacrilato, cetilpolietoxi-(25)-acrilato, estearilpolietoxi-(7)-metacrilato, estearilpolietoxi-(7)-acrilato, estearilpolietoxi-(8)-metacrilato, estearilpolietoxi-(8)-acrilato, estearilpolietoxi-(12)-metacrilato, estearilpolietoxi-(12)-acrilato, estearilpolietoxi-(16)-metacrilato, estearilpolietoxi-(16)-acrilato, estearilpolietoxi-(22)-metacrilato, estearilpolietoxi-(22)-acrilato, estearilpolietoxi-(23)-metacrilato, estearilpolietoxi-(23)-acrilato, estearilpolietoxi-(25)-metacrilato, estearilpolietoxi-(25)-acrilato, tridecilpolietoxi-(7)-metacrilato, tridecilpolietoxi-(7)-acrilato, tridecilpolietoxi-(10)-metacrilato, tridecilpolietoxi-(10)-acrilato, tridecilpolietoxi-(12)metacrilato, tridecilpolietoxi-(12)-acrilato, tridecilpolietoxi-(16)-metacrilato, tridecilpolietoxi-(16)-acrilato, tridecilpolietoxi-(22)-metacrilato, tridecilpolietoxi-(22)-acrilato, tridecilpolietoxi-(23)-metacrilato, tridecilpolietoxi-(23)-acrilato, tridecilpolietoxi-(25)-metacrilato, tridecilpolietoxi-(25)-acrilato, metoxipolietoxi-(7)-metacrilato, metoxipolietoxi-(7)-acrilato, metoxipolietoxi-(12)-metacrilato, metoxipolietoxi-(12)-acrilato, metoxipolietoxi-(16)-metacrilato, metoxipolietoxi-(16)-acrilato, metoxipolietoxi-(25)-metacrilato, metoxipolietoxi-(25)-acrilato, ácido acrílico, acrilato de amonio, acrilato de sodio, acrilato de potasio, acrilato de litio, acrilato de cinc, acrilato de calcio, acrilato de magnesio, acrilato de circonio, ácido metacrílico, metacrilato de amonio, metacrilato de sodio, metacrilato de potasio, metacrilato de litio, metacrilato de calcio, metacrilato de magnesio, metacrilato de circonio, metacrilato de cinc, acrilato de 2-carboxietilo, 2-carboxietilacrilato de amonio, 2-carboxietilacrilato de sodio, 2-carboxietilacrilato de potasio, 2-carboxietilacrilato de litio, 2-carboxietilacrilato de cinc, 2-carboxietilacrilato de calcio, 2-carboxietilacrilato de magnesio, 2-carboxietilacrilato de circonio, oligómero de 2-acrilato de carboxietilo, oligómeros de 2-carboxietilacrilato de amonio, oligómero de 2-carboxietilacrilato de sodio, oligómeros de 2-carboxietilacrilato de potasio, oligómeros de 2-carboxietilacrilato de litio, oligómeros de 2-carboxietilacrilato de cinc, oligómeros de 2-carboxietilacrilato de calcio, oligómeros de 2-carboxietilacrilato de magnesio, oligómeros de 2-carboxietilacrilato de circonio, ácido itacónico, itaconato de sodio, itaconato de potasio, itaconato de litio, itaconato de calcio, itaconato de magnesio, itaconato de circonio, itaconato de cinc, ácido 2-etilacrílico, 2-etilacrilato de amonio, 2-etilacrilato de sodio, 2-etilacrilato de potasio, 2-etilacrilato de litio, 2-etilacrilato de calcio, 2-etilacrilato de magnesio, 2-etilacrilato de circonio, 2-etilacrilato de cinc, ácido 2-propilacrílico, 2-propilacrilato de amonio, 2-propilacrilato de sodio, 2-propilacrilato de potasio, 2-propilacrilato de litio, 2-propilacrilato de calcio, 2-propilacrilato de magnesio, 2-propilacrilato de magnesio, 2-propilacrilato de circonio, 2-propilacrilato de cinc, triacrilato de propilacrilato de glicerina (GPTA), triacrilato de trimetilolpropano (TMPTA), monoestearato de diacrilato de pentaeritritol (PEAS), diacrilato de polietilenglicol, diacrilato de hexanodiol (HDDA), dimetacrilato de hexanodiol (HDDMA) y combinaciones de los mismos.
En una realización preferida, la unidad opcional resulta de la incorporación de un monómero seleccionado del grupo que consiste en triacrilato de propoxilato de glicerina (GPTA) y triacrilato de trimetilolpropano (TMPTA).
En una realización preferida, la unidad opcional resulta de la incorporación de un monómero seleccionado del grupo que consiste en N-vinilformamida, N-vinilacetamida, N-metil-N-vinilacetamida, N-vinil-2-pirrolidona (NVP), N,N-dietilacrilamida, acrilamida, metacrilamida, acrilato de metilo, metilacrilato de metilo, acrilato de terc-butilo, ácido acrílico, ácido metacrílico, acrilato de 2-carboxietilo, oligómeros de acrilato de 2-carboxietilo, ácido itacónico, acrilato de propoxilato de glicerina (GPTA), triacrilato de trimetilolpropano (TMPTA), monoestearato de diacrilato de pentaeritritol (PEAS) y diacrilato de polietilenglicol.
En al menos una realización, la unidad opcional resulta de la incorporación de un monómero seleccionado del grupo que consiste en ácido acrílico, ácido metacrílico, ácido estirenosulfónico, ácido maleico, ácido fumárico, ácido crotónico, ácido itacónico y ácido senécico. En al menos una realización, la unidad opcional resulta de monómeros seleccionados del grupo que consiste en N-vinil amidas de cadena abierta, preferiblemente N-vinilformamida (VIFA), N-vinilmetilformamida, N-vinilmetilacetamida (VIMA) y N-vinilacetamidas; N-vinilamidas cíclicas (N-vinil-lactamas) con un tamaño de anillo de 3 a 9, preferiblemente N-vinilpirrolidonas (NVP) y N-vinilcaprolactama; amidas de ácido acrílico y metacrílico, preferiblemente acrilamida, metacrilamida, N,N-dimetilacrilamida, N,N-dietilacrilamida y N,N-diisopropilacrilamida; acrilamidas y metacrilamidas alcoxiladas, preferiblemente metacrilato de hidroxietilo, hidroximetilmetacrilamida; hidroxietilmetacrilamida, hidroxipropilmetacrilamida y mono[2-(metacriloiloxi)etil]succinato; N,N-dimetilaminometacrilato; dietilaminometilmetacrilato; ácido acrilamido y metacrilamidoglicólico; 2- y 4-vinilpiridina; acetato de vinilo; metacrilato de glicidilo; estireno; acrilonitrilo; cloruro de vinilo; acrilato de estearilo; metacrilato de laurilo; cloruro de vinilideno; tetrafluoroetileno; y combinaciones de los mismos.
Ejemplos de realización del primer aspecto
En una realización preferida, el primer aspecto se refiere al uso de un polímero en una composición cosmética, dermatológica o farmacéutica, en el que el polímero está reticulado o no reticulado, caracterizado por que el polímero comprende:
a) de un 90 % en moles a un 99,9 % en moles, preferiblemente de un 95 % en moles a un 99,5 % en moles de unidades repetitivas de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
en la que:
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo
C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, Zn++, 1/3 Al+++, o combinaciones de los mismos; y
(b) opcionalmente de un 0,01 % en moles a un 10 % en moles, preferiblemente de un 0,01 % en moles a un 5 % en moles de unidades de reticulación o ramificación, en el que las unidades de reticulación o ramificación resultan de la incorporación de un monómero que comprende al menos dos dobles enlaces insaturados.
En al menos una realización, el polímero comprende de un 96 % en moles a un 99,7 % en moles, preferiblemente de un 97 % en moles a un 99,5 % en moles de unidades (a) y de un 0,3 % en moles a un 4 % en moles, preferiblemente de un 0,5 % en moles a un 3 % en moles de unidades (b). En al menos una realización, el polímero comprende las unidades (a) y (b), de modo que la suma de las mismas sea al menos un 99 % en moles, en peso total del polímero.
En una realización preferida, el primer aspecto se refiere al uso de un polímero en una composición cosmética, dermatológica o farmacéutica, en el que el polímero está reticulado o no reticulado, caracterizado por que el polímero comprende:
a) de un 40 % en moles a un 98 % en moles, preferiblemente de un 55 % en moles a un 98 % en moles de unidades repetitivas de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000014_0001
en la que:
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo
C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, V Ca++, V Mg++, V
Zn++, 1/3 Al+++, o combinaciones de los mismos;
(b) opcionalmente de un 0,01 % en moles a un 5 % en moles, preferiblemente de un 0,01 % en moles a un 3 % en moles de unidades de reticulación o ramificación, en el que las unidades de reticulación o ramificación resultan de la incorporación de un monómero que comprende al menos dos dobles enlaces olefínicamente insaturados; y
(c) opcionalmente de un 0,99 % en moles a un 59,99 % en moles, preferiblemente de un 1,99 % en moles a un 44,99 % en moles de unidades estructurales neutras repetitivas en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades estructurales neutras comprende de un 0 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva, medida de acuerdo con la norma ASTM D6866-12, método B.
En al menos una realización, el polímero comprende de un 45 % en moles a un 97 % en moles, preferiblemente de un
65 % en moles a un 96 % en moles de unidades (a), de un 0,25 % en moles a un 4 % en moles, preferiblemente de un 0,3 % en moles a un 3 % en moles de unidades (b), de un 2 % en moles a un 54,7 % en moles, preferiblemente de un 2,5 % en moles a un 34,5 % en moles de unidades (c). En al menos una realización, el polímero comprende las unidades (a), (b) y (c) de modo que la suma de las mismas sea al menos un 99 % en moles, en peso total del polímero.
En al menos una realización, el polímero comprende de un 70 % en moles a un 98 % en moles, preferiblemente de un
73 % en moles a un 96 % en moles de unidades (a), de un 0,6 % en moles a un 2,5 % en moles, preferiblemente de un 0,75 % en moles a un 2 % en moles de unidades (b), de un 1,4 % en moles a un 54,7 % en moles, preferiblemente de un 2,5 % en moles a un 34,5 % en moles de unidades (c). En al menos una realización, el polímero comprende las unidades (a), (b) y (c) de modo que la suma de las mismas sea al menos un 99 % en moles, en peso total del polímero.
En una realización preferida, el primer aspecto se refiere al uso de un polímero en una composición cosmética, dermatológica o farmacéutica, en el que el polímero está reticulado o no reticulado, caracterizado por que el polímero comprende:
a) de un 9,49 % en moles a un 98 % en moles, preferiblemente de un 27,5 % en moles a un 97,4 % en moles de unidades repetitivas de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetidas de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000015_0001
en la que:
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, 1/ 2 Ca++, 1V Mg++, 1/ 2 Zn++, 1/3 Al+++, o combinaciones de los mismos;
(b) opcionalmente de un 0,01 % en moles a un 5 % en moles, preferiblemente de un 0,01 % en moles a un 4 % en moles de unidades de reticulación o ramificación, en el que las unidades de reticulación o ramificación resultan de la incorporación de un monómero que comprende al menos dos dobles enlaces olefínicamente insaturados;
(c) opcionalmente de un 0,01 % en moles a un 88,52 % en moles, preferiblemente de un 0,05 % en moles a un 72,4 % en moles de unidades estructurales neutras repetitivas, preferiblemente en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades estructurales neutras repetitivas comprende de un 0 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad estructural neutra repetitiva, medida de acuerdo con la norma ASTM D6866-12, método B;
(d) opcionalmente de un 1,98 % en moles a un 20 % en moles, preferiblemente de un 2,5 % en moles a un 18 % en moles de unidades estructurales aniónicas repetitivas, en el que las unidades estructurales aniónicas repetitivas resultan de la incorporación de un monómero que comprende al menos un anión carboxilato, y en el que las unidades estructurales aniónicas repetitivas son diferentes de las unidades (a) y preferiblemente en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades estructurales aniónicas repetitivas comprende de un 0 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad estructural aniónica repetitiva, medida de acuerdo con la norma ASTM D6866-12, método B.
En al menos una realización, el polímero comprende de un 37 % en moles a un 96,4 % en moles, preferiblemente de un 43 % en moles a un 95,3 % en moles de unidades (a), de un 0,1 % en moles a un 3 % en moles, preferiblemente de un 0,2 % en moles a un 2 % en moles de unidades (b), de un 0,1 % en moles a un 59,3 % en moles, preferiblemente de un 0,5 % en moles a un 52,8 % en moles de unidades (c), y de un 3,5 % en moles a un 16 % en moles, preferiblemente de un 4 % en moles a un 14 % en moles de unidades (d). En al menos una realización, el polímero comprende las unidades (a), (b), (c) y (d) de modo que la suma de las mismas sea al menos un 99 % en moles, en peso total del polímero.
En al menos una realización, el polímero comprende de un 70 % en moles a un 94,5 % en moles de unidades (a), de un 0,35 % en moles a un 1,5 % en moles de unidades (b), de un 0,65 % en moles a un 25,65 % en moles de unidades (c), y de un 4,5 % en moles a un 12 % en moles de unidades (d). En al menos una realización, el polímero comprende las unidades (a), (b), (c) y (d) de modo que la suma de las mismas sea al menos un 99 % en moles, en peso total del polímero.
En una realización preferida, el primer aspecto se refiere al uso de la composición cosmética, dermatológica o farmacéutica de acuerdo con el segundo aspecto.
Segundo aspecto
Un segundo aspecto se refiere a una composición cosmética, dermatológica o farmacéutica que comprende:
(I) un polímero;
(II) un componente cosméticamente aceptable;
en la que el polímero está reticulado o no reticulado, caracterizado por que el polímero comprende al menos un 9,49 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas (a) de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000016_0001
en la que:
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo
C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, Zn++, 1/3 Al+++, o combinaciones de los mismos.
En al menos una realización, el polímero es el polímero de acuerdo con el primer aspecto.
La composición cosmética, dermatológica o farmacéutica, o para abreviar en la presente memoria "composición", comprende un componente cosméticamente aceptable. En al menos una realización, el componente cosméticamente aceptable se selecciona del grupo que consiste en tensioactivos, auxiliares, agentes acondicionadores del cabello, polímeros para el peinado del cabello y combinaciones de los mismos.
Tensioactivo
En al menos una realización, la composición comprende un tensioactivo. En al menos una realización, la composición comprende un sistema tensioactivo que comprende una pluralidad de tensioactivos diferentes. En al menos una realización, el sistema tensioactivo comprende un tensioactivo seleccionado del grupo que consiste en tensioactivos aniónicos, tensioactivos catiónicos, tensioactivos no iónicos, tensioactivos bipolares y/o tensioactivos anfóteros. En al menos una realización, el tensioactivo se selecciona del grupo que consiste en tensioactivos aniónicos, tensioactivos catiónicos, tensioactivos no iónicos, tensioactivos bipolares y/o tensioactivos anfóteros.
En al menos una realización, la composición comprende una cantidad total de tensioactivo de un 0,01 % en peso a un
70 % en peso, de un 0,1 % en peso a un 40 % en peso, de un 1 % en peso a un 30 % en peso, de un 2 % en peso a un 20 % en peso.
En al menos una realización, la composición comprende un tensioactivo aniónico. En al menos una realización, la composición comprende un tensioactivo aniónico como componente cosméticamente aceptable (II). En al menos una realización, el tensioactivo aniónico se selecciona del grupo que consiste en carboxilatos de alquilo (C10-C20) y alquileno, carboxilatos de éter alquílico, sulfatos de alcoholes grasos, éter sulfatos de alcoholes grasos, sulfatos y sulfonatos de alquilamida, éter sulfatos de poliglicol de alquilamida de ácidos grasos, alcanosulfonatos e hidroxialcanosulfonatos, olefinasulfonatos, ésteres acílicos de isetionatos, ésteres de a-sulfo ácidos grasos, alquilbencenosulfonatos, éter sulfonatos de alquilfenol glicol, sulfosuccinatos, monoésteres y diésteres sulfosuccínicos, éter fosfatos de alcoholes grasos, productos de condensación de proteínas/ácidos grasos, sulfatos y sulfonatos de monoglicéridos de alquilo, éter sulfonatos de alquilglicéridos, metiltauridas de ácidos grasos, sarcosinatos de ácidos grasos, sulforricinoleatos, acilglutamatos y mezclas de los mismos. Los tensioactivos aniónicos
(y sus mezclas) se pueden usar en forma de sus sales solubles en agua o dispersables en agua, por ejemplo, las sales de sodio, potasio, magnesio, amonio, mono, di y trietanolamonio y análogas de alquilamonio. En al menos una realización, el tensioactivo aniónico es la sal de un tensioactivo aniónico que comprende de 12 a 14 átomos de carbono. En al menos una realización, el tensioactivo aniónico se selecciona del grupo que consiste en lauril sulfato de sodio, lauril éter sulfato de sodio, tridecil sulfato de sodio, tridecil éter sulfato de sodio, miristil sulfato de sodio, miristil éter sulfato de sodio y mezclas de los mismos. Los tensioactivos aniónicos típicos para su uso en las composiciones de la invención incluyen oleil succinato de sodio, lauril sulfosuccinato de amonio, lauril sulfato de sodio, lauril éter sulfato de sodio, lauril éter sulfosuccinato de sodio, lauril sulfato de amonio, lauril éter sulfato de amonio, dodecilbenceno sulfonato de sodio, dodecilbenceno sulfonato de trietanolamina, cocoil isetionato de sodio, lauril isetionato de sodio, ácido lauril éter carboxílico y N-lauril sarcosinato de sodio. Los tensioactivos aniónicos preferidos se seleccionan de lauril sulfato de sodio y lauril éter sulfato de sodio(n)EO, (donde n es de 1 a 3); más preferiblemente
lauril éter sulfato de sodio(n)EO, (donde n es de 1 a 3); lo más preferiblemente lauril éter sulfato de sodio(n)EO donde n = 1. Preferiblemente, el nivel de éter sulfato de alquilo es de un 0,5 % en peso a un 25 % en peso de la composición total, más preferiblemente de un 3 % en peso a un 18 % en peso, lo más preferiblemente de un 6 % en peso a un 15 % en peso de la composición total.
La cantidad total de tensioactivo aniónico en la composición puede variar de un 0,5 % en peso a un 45 % en peso, más preferiblemente de un 1,5 % en peso a un 20 % en peso.
En al menos una realización, la composición comprende un isetionato de acilo graso. En al menos una realización, la composición comprende isetionato de acilo graso a un nivel de un 1 a un 10 % en peso, más preferiblemente de un 2 a un 8 % en peso, lo más preferiblemente de un 2,5 a un 7,5 % en peso. Un producto de isetionato de acilo graso preferido comprende un tensioactivo de isetionato de acilo graso a un nivel de un 40 a un 80 % en peso del producto, así como ácido graso libre y/o sal de ácido graso a un nivel de un 15 a un 50 % en peso. Preferiblemente, más de un 20 % en peso y menos de un 45 % en peso, más preferiblemente más de un 25 % en peso y menos de un 45 % en peso del isetionato de acilo graso tienen una longitud de cadena mayor o igual a C6; y más de un 50 % en peso, preferiblemente más de un 60 % en peso del ácido graso libre/jabón tiene una longitud de cadena C6 a C20. Además, la composición puede contener sales de isetionatos que están presentes típicamente a niveles inferiores a un 5 % en peso y restos (menos de un 2 % en peso) de otras impurezas. Preferiblemente, se usa una mezcla de ácidos grasos alifáticos para la preparación de tensioactivos comerciales de isetionatos de acilo graso. Los tensioactivos de isetionato de acilo graso resultantes (por ejemplo, resultantes de la reacción de isetionato de metal alcalino y ácido graso alifático) deben tener preferiblemente más de un 20 % en peso, preferiblemente más de un 25 % en peso, pero no más de un 45 % en peso, preferiblemente un 35 % en peso (basado en el producto de reacción de isetionatos de acilo graso) del grupo acilo graso con 16 átomos de carbono o más para proporcionar tanto una espuma excelente como suavidad del producto de isetionato de acilo graso resultante. Estos tensioactivos de isetionato de acilo graso y ácidos grasos de cadena más larga, es decir, un grupo acilo graso y ácido graso con 16 o más carbonos, pueden formar típicamente cristales insolubles de tensioactivo/ácido graso en agua a temperatura ambiente.
En al menos una realización, la composición comprende un tensioactivo acilglicinato. En al menos una realización, el tensioactivo de acilglicinato se ajusta a la fórmula (Y):
Figure imgf000017_0001
en la que
R1a es un grupo alcanoilo saturado lineal o ramificado que tiene de 6 a 30, preferiblemente de 8 a 22, particularmente preferiblemente de 8 a 18 átomos de carbono o es un grupo alquenoilo lineal o ramificado, mono o poliinsaturado que tiene de 6 a 30, preferiblemente de 8 a 22 y particularmente preferiblemente de 12 a 18 átomos de carbono, y Qa+ es un catión. En al menos una realización, Qa+ se selecciona del grupo que consiste en Li+, Na+, K+, Mg++, Ca++, Al+++, NH4+, un ion monoalquilamonio, un ion dialquilamonio, un ion trialquilamonio y un ion tetraalquilamonio, o combinaciones de los mismos. Opcionalmente R1a es independiente de los otros, son radicales alquilo (C1-C22) o radicales hidroxialquilo (C2-C10). En al menos una realización, el tensioactivo de acilglicinato se selecciona de cocoilglicinato de sodio y cocoilglicinato de potasio.
En al menos una realización, la composición comprende un tensioactivo de glutamato correspondiente a la fórmula (Z) o una sal del mismo:
Figure imgf000017_0002
en la que
R' es HOOC-CH2-CH2- o M+-OOC-CH2-CH2- en el que M+ es un catión; y en el que R es un grupo alcanoilo saturado lineal o ramificado que tiene de 6 a 30, preferiblemente de 8 a 22, más preferiblemente de 8 a 18 átomos de carbono o es un grupo alquenoilo lineal o ramificado, mono o poliinsaturado que tiene de 6 a 30, preferiblemente 8 a 22 y más preferiblemente de 12 a 18 átomos de carbono. En al menos una realización, M+ es un catión metálico. En al menos una realización, M+ se selecciona del grupo que consiste en Li+, Na+, K+, Mg++, Ca++, Al+++, NH4+, un ion monoalquilamonio, un ion dialquilamonio, un ion trialquilamonio y un ion tetraalquilamonio, o combinaciones de los mismos. En al menos una realización, el tensioactivo de glutamato se selecciona de cocoilglutamato de sodio y cocoilglutamato de potasio.
En al menos una realización, la composición comprende un tensioactivo no iónico. Los tensioactivos no iónicos pueden estar presentes en el intervalo de un 0 a un 5 % en peso. Los tensioactivos no iónicos que pueden incluirse en las composiciones de la presente memoria incluyen productos de condensación de alcoholes o fenoles alifáticos primarios o secundarios de cadena lineal o ramificada con óxidos de alquileno, normalmente óxido de etileno y que generalmente tienen de 6 a 30 grupos de óxido de etileno. Se prefieren particularmente los etoxilatos de alquilo. Los más preferidos son los etoxilatos de alquilo que tienen la fórmula R-(OCH2CH2)nOH, donde R es una cadena de alquilo de C12 a C15, y n es de 5 a 9. Otros tensioactivos no iónicos adecuados incluyen mono o dialquil alcanolamidas. Los ejemplos incluyen mono o dietanolamida de coco y monoisopropanolamida de coco.
Otros tensioactivos no iónicos que pueden incluirse en las composiciones de la invención son los poliglucósidos de alquilo (APG). Normalmente, el APG es uno que comprende un grupo alquilo conectado (opcionalmente por medio de un grupo puente) a un bloque de uno o más grupos glucosilo.
En al menos una realización, el tensioactivo no iónico tiene un HLB (equilibrio hidrófilo-lipófilo) superior a 12. Opcionalmente, el tensioactivo no iónico se selecciona del grupo que consiste en alcoholes grasos etoxilados o etoxilados/propoxilados con una cadena grasa que comprende de 12 a 22 átomos de carbono, esteroles etoxilados, tales como alcohol estearílico o laurílico (EO-7), esterol de soja de PEG-16 o esterol de soja de PEG-10, polímeros en bloque de polioxietileno y polioxipropileno (poloxámeros) y mezclas de los mismos.
En al menos una realización, el tensioactivo no iónico se selecciona del grupo que consiste en alcoholes grasos etoxilados, ácidos grasos, glicéridos de ácidos grasos o alquilfenoles, en particular productos de adición de 2 a 30 moles de óxido de etileno y/o de 1 a 5 moles de óxido de propileno sobre alcoholes grasos de C8 a C22, sobre ácidos grasos de C12 a C22 o sobre alquilfenoles que tienen de 8 a 15 átomos de carbono en el grupo alquilo, mono y diésteres de ácidos grasos de C12 a C22 de productos de adición de 1 a 30 moles de óxido de etileno sobre glicerol, productos de adición de 5 a 60 moles de óxido de etileno sobre aceite de ricino o sobre aceite de ricino hidrogenado, ésteres de glúcidos de ácidos grasos, en particular ésteres de sacarosa y uno o dos ácidos grasos C8 a C22, INCI: cocoato de sacarosa, dilaurato de sacarosa, diestearato de sacarosa, laurato de sacarosa, miristato de sacarosa, oleato de sacarosa, palmitato de sacarosa, ricinoleato de sacarosa, estearato de sacarosa, ésteres de sorbitán y uno, dos o tres ácidos grasos C8 a C22 y un grado de etoxilación de 4 a 20, ésteres de ácidos grasos de poliglicerilo, en particular de uno, dos o más ácidos grasos C8 a C22 y poliglicerol que tienen preferiblemente de 2 a 20 unidades de glicerilo, glucósidos de alquilo, oligoglucósidos de alquilo y poliglucósidos de alquilo con grupos alquilo C8 a C22 , por ejemplo, decilglucósido o laurilglucósido y mezclas de los mismos.
En al menos una realización, el tensioactivo no iónico se selecciona del grupo que consiste en etoxilatos de alcohol graso (alquilpolietilenglicoles), alquilfenol polietilenglicoles, alquilmercaptán polietilenglicoles, etoxilatos de amina grasa (alquilaminopolietilenglicoles), etoxilatos de ácidos grasos (acilpolietilenglicoles), etoxilatos de polipropilenglicol (Pluronics®), alquilol amidas de ácidos grasos (polietilenglicoles de amidas de ácidos grasos), N-alquil-, N-alcoxipolihidroxi-amidas de ácidos grasos, ésteres de sacarosa, ésteres de sorbitol, éteres de poliglicol y mezclas de los mismos.
En al menos una realización, la composición comprende un tensioactivo graso de N-metil-N-glucamida. En al menos una realización, el tensioactivo graso de N-metil-N-glucamida se ajusta a la fórmula (X):
Figure imgf000018_0001
en la que
R es un grupo alquilo o alquenilo lineal o ramificado que tiene de 3 a 30 átomos de carbono. En al menos una realización, R es un grupo alquilo que tiene de 3 a 30 átomos de carbono. En al menos una realización, R es un grupo hidrocarbonado alifático saturado que puede ser lineal o ramificado y puede tener de 3 a 20 átomos de carbono en la cadena hidrocarbonada, preferiblemente lineal o ramificada. Ramificado significa que un grupo alquilo inferior tal como metilo, etilo o propilo está presente como sustituyente en una cadena de alquilo lineal. Los tensioactivos grasos de N-metil-N-glucamida adecuados se describen en la publicación internacional WO2013/178700 y el documento EP0550637. En al menos una realización, el tensioactivo graso de N-metil-N-glucamida se selecciona de los que se ajustan a la fórmula (X), en la que R es alquilo C12 o alquilo C14. En al menos una realización, el tensioactivo graso de N-metil-N-glucamida se selecciona de los que se ajustan a la fórmula (X), en la que R es alquilo C16 o alquilo C18.
Se pueden incluir tensioactivos anfóteros o bipolares en la composición en una cantidad que varía de un 0,5 % en peso a aproximadamente un 8 % en peso, preferiblemente de un 1 % en peso a un 4 % en peso de la composición total.
En al menos una realización, los tensioactivos anfóteros se seleccionan del grupo que consiste en N-alquil (C12-C18)-p-aminopropionatos y N-alquil (C12-C18)-p-iminodipropionatos como sales de metales alcalinos y sales de mono, di y trialquilamonio; N-acilaminoalquil-N,N-dimetilacetobetaína, preferiblemente N--acilaminopropil (C8-Ci8)-N,N-dimetilacetobetaína, alquil (C12-C18)-dimetilsulfopropilbetaína, anfotensioactivos basados en imidazolina (nombre comercial: Miranol®, Steinapon®), preferiblemente la sal de sodio de 1-(p-carboximetiloxietil)-1-(carboximetil)-2-laurilimidazolinio; óxido de amina, por ejemplo, óxido de alquil (C12-C18)-dimetilamina, óxido de amidoalquildimetilamina de ácido graso y mezclas de los mismos.
En al menos una realización, la composición comprende un tensioactivo de betaína. Opcionalmente, el tensioactivo de betaína se selecciona de alquilbetaínas C8 a C18. En al menos una realización, el tensioactivo de betaína se selecciona del grupo que consiste en cocodimetilcarboximetilbetaína, laurildimetilcarboximetilbetaína, laurildimetilalfacarboxietilbetaína, cetildimetilcarboximetilbetaína, oleildimetilgammacarboxipropilbetaína y laurilbis(2-hidroxipropil)alfacarboxietilbetaína y combinaciones de los mismos. Opcionalmente, el tensioactivo de betaína se selecciona de sulfobetaínas C8 a C18. En al menos una realización, el tensioactivo de betaína se selecciona del grupo que consiste en cocodimetilsulfopropilbetaína, estearildimetilsulfopropilbetaína, laurildimetilsulfoetilbetaína, laurilbis(2-hidroxietil)sulfopropilbetaína y combinaciones de los mismos. Opcionalmente, el tensioactivo de betaína se selecciona de derivados carboxílicos de imidazol, los acetatos de alquildimetilamonio C8 a C18, las sales de alquildimetilcarbonilmetilamonio C8 a C18 y las alquilamidobetaínas de ácidos grasos C8 a C18 y mezclas de los mismos. Opcionalmente, la alquilamidobetaína de ácido graso C8 a C18 se selecciona de amidopropilbetaína de ácido graso de coco, amidoetil-N-[2-(carboximetoxi)etil]glicerol de N-ácido graso de coco (nombre CTFA: cocoanfocarboxiglicinato) y mezclas de los mismos. Un tensioactivo anfótero o bipolar particularmente preferido es la cocoamidopropilbetaína. También pueden ser adecuadas mezclas de cualquiera de los tensioactivos anfóteros o bipolares anteriores. Las mezclas preferidas son las de cocoamidopropilbetaína con otros tensioactivos anfóteros o bipolares como se describe anteriormente. Otro tensioactivo anfótero o bipolar preferido es el cocoanfoacetato de sodio.
Auxiliar
En al menos una realización, la composición comprende al menos un aditivo común en cosmetología, farmacia y dermatología, que en adelante se denominan auxiliares. En al menos una realización, la composición comprende un auxiliar. En al menos una realización, el auxiliar es cosméticamente aceptable. En al menos una realización, el auxiliar se selecciona del grupo que consiste en sustancias oleosas, ceras, emulsionantes, coemulsionantes, solubilizantes, polímeros catiónicos, formadores de película, agentes supergrasos, agentes reponedores de las grasas, estabilizadores de espuma, estabilizantes, sustancias biogénicas activas, conservantes, conservación, ingredientes potenciadores de la conservación, sustancia antifúngica, agentes anticaspa, tintes o pigmentos, sustancias en partículas, opacificantes, abrasivos, absorbentes, agentes antiapelmazantes, agentes de volumen, agentes nacarados, tintes directos, perfumes o fragancias, vehículos, disolventes o diluyentes, propulsores, ácidos funcionales, ingredientes activos, agentes para aclarar la piel, agentes autobronceadores, exfoliantes, enzimas, agentes antiacné, desodorantes y antitranspirantes, modificadores de la viscosidad, agentes espesantes y gelificantes, agentes ajustadores del pH, agentes tamponantes, antioxidantes, quelantes, astringentes, protectores solares, agentes de protección solar, filtros UV, agentes acondicionadores de la piel, emolientes, humectantes, agentes oclusivos, pediculicidas, agentes antiespumantes, agentes aromatizantes, electrolitos, agentes oxidantes y agentes reductores. En al menos una realización, el componente cosméticamente aceptable es un auxiliar o una mezcla de auxiliares.
En al menos una realización, la composición comprende una sustancia oleosa o cera. Preferiblemente, la sustancia oleosa o cera se selecciona del grupo que consiste en aceites siliconados, volátiles o no volátiles, lineales, ramificados o cíclicos, opcionalmente con modificación orgánica; fenilsiliconas; resinas siliconadas y gomas siliconadas; aceites de vaselina tales como aceite de parafina o vaselina líquida; aceites de origen animal tales como perhidroescualeno, lanolina; aceites de origen vegetal tales como triglicéridos líquidos, por ejemplo, aceite de girasol, aceite de maíz, aceite de soja, aceite de arroz, aceite de jojoba, aceite de babasú, aceite de calabaza, aceite de semilla de uva, aceite de sésamo, aceite de nuez, aceite de albaricoque, aceite de macadamia, aceite de aguacate, aceite de almendras dulces, aceite de cardamina, aceite de ricino, triglicéridos de ácidos caprílico/cáprico, aceite de oliva, aceite de cacahuete, aceite de colza, aceite de argán, aceite de abisinia y aceite de coco; aceites sintéticos tales como aceite Purcellin, isoparafinas, alcoholes grasos lineales y/o ramificados y ésteres de ácidos grasos, preferiblemente alcoholes Guerbet que tienen de 6 a 18, preferiblemente de 8 a 10 átomos de carbono; ésteres de ácidos grasos (C6-C13) lineales con alcoholes grasos (C6-C20) lineales; ésteres de ácidos carboxílicos (C6-C13) con alcoholes grasos (C6-C20) lineales, ésteres de ácidos grasos (C6-C18) con alcoholes ramificados, especialmente 2-etilhexanol; ésteres de ácidos grasos lineales y/o ramificados con alcoholes polihídricos (tales como dimerdiol o trimerdiol, por ejemplo) y/o alcoholes Guerbet; triglicéridos basados en ácidos grasos (C6-C10); ésteres tales como adipato de dioctilo, dilinoleato de dímero de diisopropilo; propilenglicoles/dicaprilato o ceras tales como cera de abejas, cera de parafina o microceras, solas o en combinación con ceras hidrófilas, tales como alcohol cetilestearílico, por ejemplo; aceites fluorados y perfluorados; aceites siliconados fluorados; mezclas de los compuestos mencionados anteriormente.
En al menos una realización, la composición comprende una sustancia oleosa, que es cualquier sustancia grasa que sea líquida a temperatura ambiente (25 °C). En una realización preferida, la sustancia oleosa se selecciona del grupo que consiste en aceite de almendras dulces, triglicéridos caprílico/cáprico, dimeticona, aceite de vaselina, escualano, aceite de ricino, isoestearato de isopropilo, aceite de jojoba, carbonato de dicaprililo, isohexadecano, benzoato de alquilo C12-15 y combinaciones de los mismos. En al menos una realización, la composición comprende de un 0,001 % en peso a un 60 % en peso, preferiblemente de un 0,05 % en peso a un 50 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 40 % en peso de al menos una sustancia oleosa.
En una realización preferida, la cera se selecciona del grupo que consiste en cera de carnauba, cera de abejas, cera de candelilla, cera sintética, polietileno, cera de parafina, cera microcristalina, aceite vegetal hidrogenado, aceite de ricino hidrogenado, cera de salvado de arroz, cetil dimeticona, dimetil silano de éter metílico de bis-PEG-18 y combinaciones de los mismos. En al menos una realización, la composición comprende de un 0,001 % en peso a un 30 % en peso, preferiblemente de un 0,05 % en peso a un 20 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 10 % en peso de al menos una cera.
En al menos una realización, la composición comprende un emulsionante, coemulsionante o solubilizante. Los compuestos tensioactivos no iónicos, aniónicos, catiónicos o anfóteros se pueden usar como emulsionantes, coemulsionantes y solubilizantes.
Como compuestos tensioactivos no ionógenos, se pueden considerar preferiblemente: productos de adición de 0 a 30 moles de óxido de etileno y/o de 0 a 5 moles de óxido de propileno sobre alcoholes grasos lineales con 8 a 22 átomos de carbono, sobre ácidos grasos con 12 a 22 carbono átomos, sobre alquilfenoles con 8 a 15 átomos de carbono en el grupo alquilo y sobre sorbitán o ésteres de sorbitol; mono y diésteres de ácidos grasos (C12-C18) de productos de adición de 0 a 30 moles de óxido de etileno sobre glicerol; mono y diésteres de glicerol y mono y diésteres de sorbitán de ácidos grasos saturados e insaturados con 6 a 22 átomos de carbono y opcionalmente sus productos de adición de óxido de etileno; productos de adición de 15 a 60 moles de óxido de etileno sobre aceite de ricino y/o aceite de ricino endurecido; poliol y especialmente ésteres de poliglicerol, por ejemplo, polirricinoleato de poliglicerol y poli-12-hidroxiestearato de poliglicerol. Preferiblemente también son adecuadas aminas grasas etoxiladas, amidas de ácidos grasos, alcanolamidas de ácidos grasos y mezclas de compuestos de varias de estas clases de sustancias. También son adecuados los éteres poliméricos formados por polimerización en bloque de óxido de etileno o propileno conocidos como poloxámeros.
Coemulsionantes ionógenos adecuados son, por ejemplo, emulsionantes aniónicos, tales como ésteres de ácido mono, di o trifosfórico, jabones (por ejemplo, estearato de sodio), sulfatos de alcohol graso, así como emulsionantes catiónicos tales como mono, di y trialquil-compuestos de amonio cuaternario y derivados poliméricos de los mismos. Los emulsionantes anfóteros disponibles son preferiblemente ácidos alquilaminoalquilcarboxílicos, betaínas, sulfobetaínas y derivados de imidazolina.
Se usan de forma especialmente preferible los etoxilatos de alcoholes grasos. También se prefieren los etoxilatos de ácidos grasos. El lauriléter-11-carboxilato de sodio se puede usar ventajosamente como ácido alquil éter carboxílico etoxilado o sales del mismo. Los glicéridos de onagra de polietilenglicol (60) se pueden usar ventajosamente como triglicéridos etoxilados.
En al menos una realización, la composición comprende de un 0,1 % en peso a un 20 % en peso, preferiblemente de un 0,5 % en peso a un 10 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un emulsionante, coemulsionante y/o solubilizante.
En al menos una realización, la composición comprende un polímero catiónico. Los polímeros catiónicos adecuados incluyen los conocidos según la denominación INCI "policuaternio", especialmente policuaternio-31, policuaternio-16, policuaternio-24, policuaternio-7, policuaternio-22, policuaternio-39, policuaternio-28, policuaternio-2, policuaternio-10, policuaternio-11 y también policuaternio-37 y aceite de vaselina y trideciléter de PPG (Salcare SC95), copolímero de PVP-metacrilato de dimetilaminoetilo, cloruros de guar-hidroxipropiltriamonio, y también alginato de calcio y alginato de amonio. Además, es posible emplear derivados catiónicos de celulosa; almidón catiónico; copolímeros de sales de dialilamonio y acrilamidas; polímeros de vinilpirrolidona/vinilimidazol cuaternizados; productos de condensación de poliglicoles y aminas; polipéptidos de colágeno cuaternizados; polipéptidos de trigo cuaternizados; polietileniminas; polímeros de silicona catiónicos, tales como amidometiconas, por ejemplo; copolímeros de ácido adípico y dimetilaminohidroxipropildietilentriamina; poliaminopoliamida y derivados catiónicos de quitina, como quitosano, por ejemplo.
En al menos una realización, la composición comprende un formador de película. Los formadores de película son materiales que producen una película continua sobre la piel, el cabello o las uñas, tales como polímeros sintéticos o naturales y sus derivados. Las composiciones de acuerdo con la invención pueden contener formadores de película, que se seleccionan, dependiendo del uso previsto, de sales de ácido fenilbencimidazol sulfónico, poliuretanos solubles en agua, por ejemplo, éster policarbamil C10 poliglicerílico, poli(alcohol vinílico), copolímeros de polivinilpirrolidona (PVP), copolímero de vinilpirrolidona/acetato de vinilo o copolímeros de PVP/eicoseno, copolímeros de vinilpirrolidona/alqueno, por ejemplo, copolímero de VP/eicoseno o copolímero de VP/hexadeceno, copolímero de PVM/MA o ésteres del mismo, polímeros de polipropileno maleinizado, polímeros/copolímeros de ácido acrílico solubles en agua o ésteres o sales de los mismos, por ejemplo, copolímeros de éster parcial de ácido acrílico/metacrílico, polialquilsilsesquioxanos, poliacrilamida, celulosa soluble en agua, por ejemplo, hidroximetilcelulosa, hidroxietilcelulosa, hidroxipropilcelulosa, cuaternios solubles en agua, policuaternios, polímeros de carboxivinilo, tales como carbómeros y sales de los mismos, polisacáridos, por ejemplo, polidextrosa y glucano, vinilo acetato/crotonato.
En al menos una realización, la composición comprende un agente supergraso y/o un agente reponedor de las grasas. Como agentes supergrasos es posible usar sustancias tales como, por ejemplo, lanolina, derivados de lanolina polietoxilados, lecitina, derivados de lecitina, derivados de lanolina y lecitina no etoxilados y polietoxilados o acilados, ásteres de ácidos grasos de poliol tales como oleato de glicerilo, mono, di y triglicéridos y/o alcanolamidas de ácidos grasos, se pueden usar preferiblemente como agentes extragrasos o reponedores de las grasas. Estos compuestos también pueden servir simultáneamente como estabilizadores de espuma. En una realización preferida, el agente supergraso y/o un agente reponedor de las grasas se selecciona del grupo que consiste en lanolina, ricinoleato de glicerilo, laurato de glicerilo de PEG-8, oleato de glicerilo, cocoamida MEA, lanolina PEG-75 y combinaciones de los mismos.
En al menos una realización, la composición comprende un estabilizante. Como estabilizante es posible usar sales metálicas de ácidos grasos, tales como estearato de magnesio, aluminio y/o cinc, por ejemplo. En una realización preferida, el estabilizante se selecciona del grupo que consiste en estearato de aluminio, isoestearatos/miristatos de aluminio, estearato de magnesio, cocoato de magnesio, palmitato de cinc, estearato de cinc y combinaciones de los mismos.
En al menos una realización, la composición comprende una sustancia biogénica.
En al menos una realización, la composición comprende un conservante, un ingrediente potenciador de la conservación, un agente antifúngico y/o un agente anticaspa. En al menos una realización, el conservante se selecciona del grupo que consiste en alcohol bencílico, piroctona olamina, fenoxietanol, parabenos, pentanodiol, ácido benzoico/benzoato de sodio, ácido sórbico/sorbato de potasio y combinaciones de los mismos. También se pueden usar otros ácidos orgánicos para proporcionar protección antimicrobiana. En al menos una realización, el ingrediente potenciador de la conservación se selecciona del grupo que consiste en ácido anísico, ácido láctico, caprilato de sorbitán, etilhexilglicerina, caprililglicol, octanodiol y mezclas de los mismos. Un ingrediente potenciador de la conservación adecuado también se describe en la solicitud de patente internacional PCT/EP2017/065927 (que reivindica prioridad de la solicitud de patente europea 16176830.4 presentada el 29 de junio de 2016) de Clariant International Ltd (véase en particular la reivindicación 1 en la misma). En al menos una realización, la composición comprende de un 0,01 a un 5,0 % en peso, de manera particularmente preferible de un 0,05 % en peso a un 1,0 % en peso de al menos un conservante. Los conservantes adecuados incluyen las sustancias enumeradas en el Manual y Diccionario Internacional de Ingredientes Cosméticos, 9.a edición con la función "conservantes". En al menos una realización, el conservante se selecciona del grupo que consiste en fenoxietanol, bencilparabeno, butilparabeno, etilparabeno, isobutilparabeno, isopropilparabeno, metilparabeno, propilparabeno, butilcarbamato de yodopropinilo, metildibromoglutaronitrilo, DMDM hidantoína y combinaciones de los mismos. En al menos una realización, la composición comprende un conservante seleccionado del grupo que consiste en cloruro de cetiltrimetil amonio, cloruro de cetilpiridinio, cloruro de bencetonio, cloruro de diisobutiletoxietildimetil bencilamonio, N-lauril sarcosinato de sodio, N-palmetil sarcosinato de sodio, lauroil sarcosina, N-miristoilglicina, potasio-N-laurilsarcosina, cloruro de trimetilamonio, clorhidroxilactato de sodio y aluminio, citrato de trietilo, cloruro de tricetilmetilamonio, 2,4,4'-tricloro-2'-hidroxidifeniléter (triclosán), fenoxietanol, 1,5-pentandiol, 1,6-hexandiol, 3,4,4'-triclorocarbanilida (triclocarbán), diaminoalquilamida, hexadecilamida de L-lisina, sales citrato de metales pesados, salicilato, piroctosa, sales de cinc, piritiona y sus sales de metales pesados, piritiona de cinc, fenol sulfato de cinc, farnesol, cetoconazol, oxiconazol, bifonazol, butoconazol, cloconazol, clotrimazol, econazol, enilconazol, fenticonazol, isoconazol, miconazol, sulconazol, tioconazol, fluconazol, itraconazol, terconazol, naftifina, terbinafina, disulfuro de selenio, piroctona olamina (Octopirox®), metilcloroisotiazolinona, metilisotiazolinona, metildibromo glutaronitrilo, cloruro de plata (AgCI), diazolidinil urea, imidazolidinil urea, ácido deshidroacético, ácido undecilénico, clorfenesina, ácido propiónico, ácido salicílico, cloroxilenol, sales de sodio de dietilhexilsulfosuccinato, benzoato de sodio, fenoxietanol, (RS)-1-(4-clorofenoxi)-1-imidazol-1-il-3,3-dimetilbutan-2-ona (climbazol), alcohol bencílico, fenoxiisopropanol, parabenos tales como butil-, etil-, metil- y propilparabeno y sus sales, 2-bromo-2-nitropropano-1,3-diol, poliaminopropil biguanida, fenoxiisopropanol, butilcarbamato de yodopropinilo, cloruro de benzalconio, cloruro de bencetonio, pentandiol, 1,2-octanodiol, etilhexilglicerina, ácido sórbico, ácido benzoico, ácido láctico, imidazolidinil urea, diazolidinil urea, dimetilol dimetil hidantoína (DMDMH), clorhexidina, sales de sodio de hidroximetilglicinato, hidroxietilglicina de ácido sórbico y combinaciones de los mismos. En al menos una realización, el conservante se selecciona del grupo que consiste en fenoxietanol, bencilparabeno, butilparabeno, etilparabeno, isobutilparabeno, isopropilparabeno, metilparabeno, propilparabeno, butilcarbamato de yodopropinilo, metildibromoglutaronitrilo, DMDM hidantoína y combinaciones de los mismos. En al menos una realización, la composición está sustancialmente libre de parabenos.
En al menos una realización, la composición comprende de un 0,1 % en peso a un 5,0 % en peso de agentes antimicrobianos. En al menos una realización, el agente antimicrobiano es clorhexidina.
En al menos una realización, la composición comprende una sustancia antifúngica. En al menos una realización, la sustancia antifúngica se selecciona del grupo que consiste en cetoconazol, oxiconazol, bifonazol, butoconazol, cloconazol, clotrimazol, econazol, enilconazol, fenticonazol, isoconazol, miconazol, sulconazol, tioconazol, fluconazol, itraconazol, terconazol, naftifina, terbinafina, piritiona de cinc, piroctona olamina (Octopirox®), (RS)-1-(4-clorofenoxi)-1-imidazol-1-il-3,3-dimetilbutan-2-ona (climbazol) y combinaciones de los mismos. En al menos una realización, la composición comprende una cantidad total de sustancia antifúngica en la composición de un 0,1 % en peso a un 1,0 % en peso. En al menos una realización, la composición comprende partículas anticaspa de piridintiona, por ejemplo, sales de 1 -hidroxi-2-piridintiona, que son agentes anticaspa en partículas muy preferidos. La concentración de partículas anticaspa de piridintiona puede variar de un 0,1 % a un 4,0 % en peso de la formulación, preferiblemente de un 0,1 % a un 3,0 %, más preferiblemente de un 0,3 % a un 2,0 %. Las sales de piridintiona preferidas incluyen las formadas a partir de metales pesados tales como cinc, estaño, cadmio, magnesio, aluminio y circonio, preferiblemente cinc, más preferiblemente la sal de cinc de 1 -hidroxi-2-piridintiona (conocida como "piridintiona de cinc" o "ZPT"), más preferiblemente sales de 1 -hidroxi-2-piridintiona en forma de partículas de plaquetas. También pueden ser adecuadas las sales formadas a partir de otros cationes, tales como sodio.
En al menos una realización, la composición comprende un tinte o pigmento. En al menos una realización, la composición comprende al menos un tinte o pigmento. Los tintes y pigmentos adecuados se describen en la publicación internacional WO2013/017262A1 en la tabla que abarca las páginas 36 a 43. En al menos una realización, la composición comprende una cantidad total de un 0,01 % en peso a un 25 % en peso, preferiblemente de un 0,1 % en peso a un 15 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 10 % en peso de al menos un pigmento. En al menos una realización, el pigmento inorgánico se selecciona del grupo que consiste en creta, ocre, ocre oscuro, tierra verde, siena tostada, grafito y combinaciones de los mismos. Los pigmentos pueden ser pigmentos blancos tales como, por ejemplo, dióxido de titanio u óxido de cinc, pigmentos negros tales como, por ejemplo, negro de óxido de hierro, pigmentos coloreados tales como, por ejemplo, azul marino o rojo de óxido de hierro, pigmentos de brillo, pigmentos de efecto metálico, pigmentos nacarados y pigmentos fluorescentes o fosforescentes, donde preferiblemente al menos un pigmento es un pigmento coloreado no blanco.
En al menos una realización, la composición comprende una sustancia en partículas. En al menos una realización, la composición comprende al menos una sustancia en partículas. Sustancias adecuadas son, por ejemplo, sustancias que son sólidas a temperatura ambiente (25 °C) y están en forma de partículas. Sustancias adecuadas son, por ejemplo, sustancias que sirven como opacificantes, abrasivos, absorbentes, agentes antiapelmazantes, agentes de volumen o rellenos de rendimiento. En al menos una realización, la sustancia en partículas se selecciona del grupo que consiste en sílice, silicatos (por ejemplo, sepiolita, montmorillonita, bentonita, caolín, hectorita), aluminatos, tierras arcillosas, mica, talco, almidón, perlita, carbón vegetal, pulpa en polvo, polvo de semillas, sales insolubles, en particular sales metálicas inorgánicas insolubles, óxidos metálicos (por ejemplo, dióxido de titanio), minerales y partículas de polímeros insolubles, tales como derivados de poliamida (por ejemplo, nailon-12, nailon-6, poliamida-5), siliconas (por ejemplo, polimetilsilsesquioxano), poliésteres (por ejemplo, poliéster-12), polietileno y polimetilmetacrilatos.
En al menos una realización, la composición comprende agentes nacarados. En al menos una realización, la composición comprende al menos un agente nacarado. En al menos una realización, la sustancia en partículas se selecciona del grupo que consiste en monoalcanolamidas de ácidos grasos, dialcanolamidas de ácidos grasos, monoésteres o diésteres de alquilenglicoles, especialmente etilenglicol y/o propilenglicol u oligómeros de los mismos, con ácidos grasos superiores, por ejemplo, ácido palmítico, ácido esteárico y ácido behénico, monoésteres o poliésteres de glicerol con ácidos carboxílicos, ácidos grasos y sales metálicas de los mismos, cetosulfonas o mezclas de los compuestos mencionados anteriormente.
En al menos una realización, la composición comprende un tinte directo. En al menos una realización, la composición comprende al menos un tinte directo. Entre los tintes directos preferidos están los siguientes compuestos, solos o en combinación entre sí: hidroxietil-2-nitro-p-toluidina, ácido 2-hidroxietilpicrámico, 4-nitrofenilaminourea, cloruro de tri(4-amino-3-metilfenil)carbenio (Basic Violet 2), 1,4-di-amino-9,10-antracenodiona (Disperse Violet 1), 1-(2-hidroxietil)amino-2-nitro-4-[di(2-hidroxietil)amino]benceno (HC Blue n.° 2), clorhidrato de 4-[etil-(2-hidroxietil)amino]-1-[(2-hidroxietil) amino]-2-nitrobenceno (HC Blue n.° 12), clorhidrato de 1 -amino-4-[di(2-hidroxietil)amino]-2-nitrobenceno (HC Red n.° 13), 4-amino-1-[(2-hidroxietil)amino]-2-nitrobenceno (HC Red n.° 3), 4-amino-3-nitrofenol, 4-[(2-hidroxietil)amino]-3-nitrofenol, 1-amino-5-cloro-4-[(2,3-dihidroxipropil)amino]-2-nitrobenceno (HC Red n.° 10), 5-cloro-1,4-[di(2,3-dihidroxipropil)amino]-2-nitrobenceno (HC Red n.° 11), 2-cloro-6-etilamino-4-nitrofenol, 2-amino-6-cloro-4-nitrofenol, 4-[(2-hidroxietil)amino]-3-nitro-1-trifluorometilbenceno (HC Yellow n.° 13), cloruro de 8-amino-2-bromo-5-hidroxi-4-imino-6-{[3-(trimetilamonio)-fenil]amino}-1(4H)-naftalenona (C.I. 56059; Basic Blue n.° 99), cloruro de 1-[(4-aminofenil)azo]-7-(trimetilamonio)-2-naftol (C.I. 12250; Basic Brown n.° 16), cloruro de 1-[(4-amino-2-nitrofenil) azo]-7-(trimetilamonio)-2-naftol (Basic Brown n.° 17), cloruro de 2-hidroxi-1-[(2-metoxifenil)azo]-7-(trimetilamonio)naftaleno (c .I. 12245; Basic Red n.° 76), cloruro de 3-metil-1-fenil-4-{[3-(trimetilamonio)fenil]azo}pirazol-5-ona (C.I. 12719; Basic Yellow n.° 57) y 2,6-diamino-3-[(piridin-3-il)azo]piridina, así como las sales de los mismos.
En al menos una realización, la composición comprende un ingrediente de perfume o fragancia. Compuestos de fragancia individuales, por ejemplo, los productos sintéticos del tipo de ésteres, éteres, aldehídos, cetonas, alcoholes e hidrocarburos pueden usarse como fragancias o aceites perfumados. Los compuestos de fragancia del tipo éster son, por ejemplo, acetato de bencilo, isobutirato de fenoxietilo, acetato de p-terc-butilciclohexilo, acetato de linalilo, acetato de dimetilbencilcarbinilo, acetato de feniletilo, benzoato de linalilo, formiato de bencilo, glicinato de etilmetilfenilo, propionato de alilciclohexilo, propionato de estiralilo y salicilato de bencilo. Los aceites perfumados también pueden contener mezclas de sustancias aromáticas naturales que pueden obtenerse de fuentes vegetales o animales. Los aceites esenciales de menor volatilidad, que se usan principalmente como componentes aromatizantes, también son adecuados como aceites perfumados.
En al menos una realización, la composición comprende un vehículo, disolvente o diluyente. En al menos una realización, la composición comprende un disolvente, en el que el disolvente comprende agua y/o alcohol. El disolvente es útil para proporcionar los compuestos usados en la presente invención en forma líquida. En al menos una realización, el disolvente es cosméticamente aceptable. En al menos una realización, la composición comprende al menos un 10 % en peso de agua. El agua es útil por razones económicas, pero también porque es cosméticamente aceptable. Opcionalmente, la composición comprende disolventes miscibles en agua o solubles en agua tales como alcoholes de alquilo inferior. En al menos una realización, la composición comprende alcoholes monohídricos de alquilo C1-C5, preferiblemente alcoholes de alquilo C2-C3. Los alcoholes que pueden estar presentes son en particular alcoholes monovalentes o polihídricos inferiores que tienen de 1 a 4 átomos de carbono usados habitualmente con fines cosméticos, tales como preferiblemente etanol e isopropanol. Opcionalmente, la composición comprende un alcohol polihídrico soluble en agua. En al menos una realización, los alcoholes polihídricos solubles en agua son alcoholes polihídricos que tienen dos o más grupos hidroxilo en la molécula. En una realización preferida, la composición comprende un disolvente seleccionado del grupo que consiste en agua, glicoles, etanol y combinaciones de los mismos. En una realización preferida, la composición comprende un disolvente acuoso, alcohólico o hidroalcohólico, y en la que el disolvente acuoso, alcohólico o hidroalcohólico comprende agua, etanol, propanol, isopropanol, 1,2-propilenglicol, 1,3-propilenglicol, isobutanol, butanol, butilglicol, butildiglicol, glicerol o una mezcla de los mismos; preferiblemente en la que el disolvente acuoso, alcohólico o hidroalcohólico comprende agua, etanol, propanol, isopropanol, 1,2-propilenglicol, 1,3-propilenglicol, glicerol o mezclas de los mismos. También se pueden usar disolventes naturales. En al menos una realización, la composición comprende un disolvente seleccionado del grupo que consiste en aceite vegetal, miel, composiciones glucídicas derivadas de plantas y mezclas de los mismos. En al menos una realización, la composición comprende de un 0,5 % en peso a un 90 % en peso, preferiblemente de un 1,0 % en peso a un 80 % en peso, incluso más preferiblemente de un 5,0 % en peso a un 70 % en peso de al menos un vehículo, disolvente y/o diluyente.
En al menos una realización, la composición comprende un propulsor. En al menos una realización, el propulsor se selecciona de propulsores de gas comprimido y propulsores de gas licuado. En al menos una realización, los propulsores de gas comprimido se seleccionan del grupo que consiste en aire, nitrógeno (N2), óxido nitroso (N2O), dióxido de carbono (CO2) y mezclas de los mismos. En al menos una realización, los propulsores de gas licuado se seleccionan del grupo que consiste en éter dimetílico (DME), 1,1-difluoroetano (HFC-152a), 1,1,1,2-tetrafluoroetano (HFC-134a), pentano, n-butano, isobutano, propano, trans-1,3,3,3-tetrafluoropropeno (HF0-1234ze) y mezclas de los mismos.
En al menos una realización, la composición comprende un ácido funcional o un ingrediente activo. Los ácidos funcionales y los ingredientes activos son sustancias que se usan para conferir una funcionalidad clínica a la piel o al cabello tras la aplicación. Los ácidos funcionales y los ingredientes activos se usan, por ejemplo, como exfoliantes, agentes para aclarar la piel, agentes autobronceadores, agentes antiacné y agentes antienvejecimiento.
En al menos una realización, la composición comprende un desodorante o un antitranspirante. En al menos una realización, la composición comprende un agente desodorante. En al menos una realización, el agente desodorante se selecciona del grupo que consiste en alantoína, bisabolol y combinaciones de los mismos. La composición puede comprender un antitranspirante. Como antitranspirante es posible usar cloruro de aluminio, hidróxido de cloruro de aluminio, dihidróxido de cloruro de aluminio, complejo de polietilenglicol y clorohidrex de aluminio, complejos de magnesio y circonio o hidróxido de cloruro de aluminio y circonio, por ejemplo.
En al menos una realización, la composición comprende al menos un modificador de la viscosidad o agente espesante y/o gelificante. El perfil deseado de viscosidad y reología de las composiciones se puede ajustar añadiendo más espesantes y agentes gelificantes. La sustancia modificadora de la viscosidad es preferiblemente un polímero espesante. En al menos una realización, el polímero espesante seleccionado del grupo que consiste en: copolímeros de al menos un primer tipo de monómero, que se elige de ácido acrílico y ácido metacrílico, y al menos un segundo tipo de monómero, que se elige de ésteres de ácido acrílico y alcohol graso etoxilado, poli(ácido acrílico) reticulado, copolímeros reticulados de al menos un primer tipo de monómero, que se elige de ácido acrílico y ácido metacrílico, y al menos un segundo tipo de monómero, que se elige de ésteres de ácido acrílico con alcoholes C10 a C30; copolímeros de al menos un primer tipo de monómero, que se elige de ácido acrílico y ácido metacrílico, y al menos un segundo tipo de monómero, que se elige de ésteres de ácido itacónico y alcohol graso etoxilado; copolímeros de al menos un primer tipo de monómero, que se elige de ácido acrílico y ácido metacrílico, al menos un segundo tipo de monómero, que se elige de ésteres de ácido itacónico y alcohol C10 a C30 etoxilado y un tercer tipo de monómero, elegido de acrilatos de aminoalquilo C1 a C4; copolímeros de dos o más monómeros seleccionados de ácido acrílico, ácido metacrílico, ésteres acrílicos y ésteres metacrílicos; copolímeros de vinilpirrolidona y acriloildimetiltaurato de amonio; copolímeros de acriloildimetiltaurato de amonio y monómeros elegidos de ésteres de ácido metacrílico y alcoholes grasos etoxilados, hidroxietilcelulosa, hidroxipropilcelulosa, hidroxipropilguar, poliacrilato de glicerilo, polimetacrilato de glicerilo, copolímeros de al menos un alquileno C2, C3 o C4 y estireno, poliuretanos, fosfato de hidroxipropilalmidón, poliacrilamida, copolímero de anhídrido maleico y éter metil vinílico reticulado con decadieno, harina de semilla de algarrobo, gomas tales como goma guar, goma karaya, goma xantana o goma deshidroxantana, carragenina, almidón de maíz hidrolizado; copolímeros de óxido de polietileno, alcoholes grasos y diisocianato de metilendifenilo saturado (por ejemplo, copolímero de PEG-150/alcohol estearílico/SMDI) y mezclas de los mismos. En una realización preferida, el modificador de la viscosidad o agente espesante y/o gelificante se selecciona del grupo que consiste en carbómeros, copolímeros de acrilatos, goma xantana, hidroxietilcelulosa, lauriléter-2 y combinaciones de los mismos.
En al menos una realización, la composición comprende un agente alcalinizante o un agente de ajuste del pH. En al menos una realización, es adecuado el amoniaco o la sosa cáustica, pero también se pueden considerar sales de bases orgánicas e inorgánicas solubles en agua y fisiológicamente tolerables. Opcionalmente, el agente de ajuste del pH se selecciona de hidrogenocarbonato de amonio, amoniaco, monoetanolamina, hidróxido de amonio, carbonato de amonio. En al menos una realización, los agentes alcalinizantes se seleccionan del grupo que consiste en 2-amino-2-metil-1 -propanol, 2-amino-2-metil-1,3-propanodiol, 2-amino-2-etil-1,3-propanodiol, tris(hidroxilmetil)-aminometano, 2-amino-1-butanol, tris-(2-hidroxipropil)-amina, 2,2-iminobisetanol, lisina, iminourea (carbonato de guanidina), tetrahidro-1,4-oxazina, ácido 2-amino-5-guanidin-valérico, ácido 2-aminoetanosulfónico, dietanolamina, trietanolamina, N-metiletanolamina, isopropanolamina, diisopropanolamina, triisopropanolamina, glucamina, hidróxido de sodio, hidróxido de potasio, hidróxido de litio y óxido de magnesio y mezclas de los mismos. Para establecer un valor de pH ácido, se puede incluir un ácido.
En al menos una realización, la composición/formulación comprende un antioxidante. En al menos una realización, el antioxidante se selecciona del grupo que consiste en aminoácidos, péptidos, glúcidos, imidazoles, carotenoides, carotenos, ácido clorogénico, ácido lipoico, tioles, ésteres glucosílicos de tiol, ésteres N-acetílicos de tiol, ésteres metílicos de tiol, ésteres etílicos de tiol, ésteres propílicos de tiol, ésteres amílicos de tiol, ésteres butílicos de tiol, ésteres laurílicos de tiol, ésteres palmitoílicos de tiol, ésteres oleílicos de tiol, ésteres linoleílicos de tiol, ésteres colesterílicos de tiol, ésteres glicerílicos de tiol, tiodipropionato de dilaurilo, tiodipropionato de diestearilo, ácido tiodipropiónico, quelantes de metales, hidroxiácidos, ácidos grasos, ácidos fólicos, vitamina C, tocoferol, vitamina A, estilbenos, derivados y combinaciones de los mismos.
En al menos una realización, la composición/formulación comprende un quelante. En al menos una realización, el quelante se selecciona del grupo que consiste en EDTA, ácido caprilhidroxámico, derivados de oxalato, hidroxietiliminodiacetato de disodio, ácido galacturónico y derivados, ácido glucurónico y derivados, ácido lauroiletilendiaminatriacético, dihidroxibenzoato de metilo, etilendiaminadisuccinato de trisosodio, ácido fítico, ácido itacónico, ácido propanotricarboxílico, ácido cítrico y derivados (por ejemplo, citrato de diamonio, citrato de bismuto y citrato de acetil trihexilo, 2,6-dicarboxipiridina), derivados del ácido fosfórico y fosfónico (por ejemplo, ácido dietilentriaminapentametilenfosfónico, azacicloheptanodifosfonato de disodio fosfato de gliceriléter-26, pirofosfato de disodio, salicilfosfato de disodio, ácido aminotrimetilenfosfónico, ácido fosfonobutanotricarboxílico, óxido de trifosfonometilamina de potasio, ácido beta-alanina diacético o ácido ciclohexanodiaminatetraacético). En al menos una realización, el quelante se selecciona del grupo que consiste en EDTA, derivados de oxalato, salicilfosfato de disodio y combinaciones de los mismos.
En al menos una realización, la composición comprende un astringente. En al menos una realización, el astringente se selecciona del grupo que consiste en óxido de magnesio, óxido de aluminio, dióxido de titanio, dióxido de circonio, óxido de cinc, hidratos de óxido, hidrato de óxido de aluminio (boehmita) e hidróxido, clorhidratos de calcio, magnesio, aluminio, titanio, circonio o cinc.
En al menos una realización, la composición comprende un agente de protección solar y/o un filtro UV. Los agentes de protección solar y filtros UV adecuados se describen en la publicación internacional WO2013/017262A1 (publicada el 7 de febrero de 2013), desde la página 32, línea 11 hasta el final de la página 33. Las sustancias fotoprotectoras incluyen, en particular, todas las sustancias fotoprotectoras especificadas en el documento EP1084696. En otra realización preferida de la invención, las composiciones de acuerdo con la invención contienen una o más sustancias seleccionadas de filtros UV inorgánicos y orgánicos y de forma especialmente preferible están en forma de composiciones de protección solar.
En al menos una realización, la composición comprende un agente acondicionador de la piel. Los agentes acondicionadores de la piel tales como emolientes, humectantes y agentes oclusivos son ingredientes que ayudan a mantener el aspecto suave y terso de la piel o que ayudan a mejorar el estado de la piel seca o dañada. En al menos una realización, el agente acondicionador de la piel se selecciona del grupo que consiste en sustancias oleosas (véase la descripción anteriormente), ácidos funcionales o ingredientes activos (véase la descripción anteriormente), N-alquilpolihidroxialquil amidas de ácidos grasos, ácidos grasos, triglicéridos, pantenol, alantoína, bisabolol, glicerol, sorbitol, urea y derivados de los mismos, trehalosa, eritrulosa, ácido pirrolidonacarboxílico (PCA) y sus sales, poli(ácido glucurónico), gluconolactona, vaselina, ubiquinona-10 y ubiquinol. En una realización preferida, el agente acondicionador de la piel se selecciona del grupo que consiste en urea, glicerina, ácido pirrolidonacarboxílico (PCA) y sus sales, pantenol, vaselina y combinaciones de los mismos.
En al menos una realización, la composición comprende un agente antiespumante. Los antiespumantes son productos químicos que reducen la tendencia de los productos terminados a generar espuma al batirlos o agitarlos. En al menos una realización, el agente antiespumante se selecciona del grupo que consiste en alcoholes (por ejemplo, etanol, alcohol isopropílico o alcohol propílico), alcoholes alcoxilados (por ejemplo, éter butílico de lauriléter-5), aceites y resinas de silicio (por ejemplo, dimeticona y sus derivados tales como cetil dimeticona, fenil dimeticona, PEG/PPG-12/18 dimeticona e trifluoropropil dimeticona de hidrógeno, polímero cruzado de trimetilsiloxisilicato/dimeticona o polisilicona-10) y derivados de sílice hidrófobos (por ejemplo, sililato de sílice).
En al menos una realización, la composición comprende un agente aromatizante. En al menos una realización, el agente aromatizante se selecciona del grupo que consiste en 1-acetonaftaleno, 1-decen-3-ol, p-metilbenzaldehído, éter p-propenilfenil metílico, aspartamo, benzaldehído, bromocinamal, ciclohexilsulfamato de calcio, o-benzolufimida de calcio, carvona, aldehído cinámico, ácido 3,7-dimetil-6-octenoico, fructosa, glucosa, glucosil esteviósido, miel, 3-metil-1 -butanol, 4-hidroxi-3-metoxi-1 -propenilbenceno, maltosa, mentol, eucaliptol, timol, 2,2'-dióxido de 6-metil-1,2,2oxatiazin-4(3H)-ona de potasio, isodulcitol, sacarina, esteviósido, 1',4,6'-tricloro-galacto-sacarosa, sorbitol, sacarosa, sacarina sódica, salicilato de metilo, vainillaldehído, xilita, xilosa y extractos de plantas.
En al menos una realización, la composición comprende un electrolito. En al menos una realización, el electrolito se selecciona del grupo que consiste en sales preferiblemente de amonio o sales metálicas, especialmente preferiblemente haluros, por ejemplo, CaCl2 , MgCl2 , LiCl, KCl y NaCl, carbonatos, hidrogenocarbonatos, fosfatos, sulfatos, nitratos, especialmente preferiblemente cloruro de sodio, fluoruro de sodio, monofluorofosfato de sodio, fluoruro estañoso y/o sales orgánicas.
En al menos una realización, la composición comprende un agente oxidante o reductor. En al menos una realización, el agente oxidante o reductor se selecciona del grupo que consiste en persulfato de amonio, peróxido de calcio, peróxido de hidrógeno, ácido hipocloroso, hipoclorito de sodio, monopersulfato de potasio, peróxido de carbonato de sodio, tioglicolato de amonio, cisteína, glutatión, hidroquinona, ácido mercaptopropiónico, superóxido dismutasa, tioglicerina, ácido tioglicólico, ácido tioláctico, sulfito de sodio, tioglicolato de sodio, tioglicolato de potasio y cisteína. Agente acondicionador del cabello
En al menos una realización, la composición comprende un agente acondicionador del cabello. En al menos una realización, el agente acondicionador del cabello es un líquido insoluble en agua, dispersable en agua, no volátil que forma partículas líquidas emulsionadas. En al menos una realización, el agente acondicionador del cabello es una silicona (por ejemplo, aceite siliconado, silicona catiónica, goma siliconada, silicona de alta refracción y resina siliconada), un aceite acondicionador orgánico (por ejemplo, aceites de hidrocarburos, poliolefinas y ésteres grasos) o combinaciones de los mismos.
En al menos una realización, el agente acondicionador del cabello es una silicona, y en el que la composición comprende de un 0,01 % a un 10 %, o de un 0,1 % a un 5 % de agente acondicionador del cabello de silicona, en peso total de la composición. Los agentes acondicionadores del cabello de silicona adecuados y los agentes de suspensión opcionales para la silicona se describen en el documento U.S. 5.104.646. En al menos una realización, la composición comprende una goma siliconada seleccionada del grupo que consiste en polidimetilsiloxano, copolímero de (polidimetilsiloxano) (metilvinilsiloxano), copolímero de poli(dimetilsiloxano) (difenilsiloxano) (metilvinilsiloxano) y mezclas de los mismos. En al menos una realización, la composición comprende una aminosilicona terminal. "Aminosilicona terminal", como se define en la presente memoria, significa silicona que comprende uno o más grupos amino en uno o ambos extremos de la cadena principal de silicona.
En al menos una realización, la composición comprende un compuesto graso de alto punto de fusión. El compuesto graso de alto punto de fusión tiene un punto de fusión de 25 °C o mayor. En al menos una realización, el compuesto graso de alto punto de fusión se selecciona del grupo que consiste en un alcohol graso, ácido graso, derivado de alcohol graso, derivado de ácido graso y mezclas de los mismos. Se encuentran ejemplos no limitantes de compuestos de alto punto de fusión en el Diccionario Internacional de Ingredientes Cosméticos, quinta edición, 1993, y el Manual de Ingredientes Cosméticos de CTFA, segunda edición, 1992. La composición puede comprender de un 0,1 % a un 40 % o de un 1 % a un 30 % o de un 1,5 % a un 16 % o de un 1,5 % a un 8 % de un compuesto graso de alto punto de fusión, en peso total de la composición.
En al menos una realización, la composición comprende un tensioactivo catiónico. En una realización, el tensioactivo catiónico es de acuerdo con la fórmula (C):
Figure imgf000025_0001
en la que
al menos uno de R71, R72, R73 y R74 se selecciona de un grupo alifático de 8 a 30 átomos de carbono, un grupo aromático, alcoxi, polioxialquileno, alquilamido, hidroxialquilo, arilo o alquilarilo que tiene hasta 22 átomos de carbono; el resto de R71, R72, R73 y R74 se seleccionan independientemente del grupo que consiste en un grupo alifático que consiste en de 1 a 22 átomos de carbono, y un grupo aromático, alcoxi, polioxialquileno, alquilamido, hidroxialquilo, arilo o alquilarilo que tiene hasta 22 átomos de carbono;
X se selecciona del grupo que consiste en: radicales halógeno, acetato, citrato, lactato, glicolato, fosfato, nitrato, sulfonato, sulfato, alquilsulfato, alquilsulfonato y combinaciones de los mismos.
En al menos una realización, el tensioactivo catiónico se selecciona del grupo que consiste en cloruro de cetiltrimonio (CTAC), cloruro de esteariltrimonio (STAC), metosulfato de behentrimonio, estearoilamidopropildimetilamina (SAPDMA), cloruro de diestearildimetilamonio y mezclas de los mismos.
Polímeros de peinado del cabello
En al menos una realización, la composición comprende un polímero de peinado del cabello. En al menos una realización, el polímero de peinado del cabello se selecciona del grupo que consiste en: polímeros de peinado del cabello anfóteros, polímeros de peinado del cabello bipolares, polímeros de peinado del cabello aniónicos, polímeros de peinado del cabello no iónicos, polímeros de peinado del cabello catiónicos y mezclas de los mismos. En al menos una realización, la composición comprende de un 0,01 % a un 20 %, o de un 0,01 % a un 16 %, o de un 0,01 % a un 10 %, o de un 1 % a un 8 %, o de un 2 % a un 6 % de polímero de peinado del cabello.
Composiciones cosméticas, dermatológicas o farmacéuticas
En al menos una realización, la composición cosmética, dermatológica o farmacéutica de acuerdo con la invención comprende el uno o más polímeros (I) en una cantidad total de un 0,01 a un 10 % en peso, preferiblemente de un 0,1 a un 5,0 % en peso, incluso más preferiblemente de un 0,25 a un 2,0 % en peso. En al menos una realización, las composiciones cosméticas, dermatológicas o farmacéuticas comprenden además de un 0,5 % en peso a un 90 % en peso, preferiblemente de un 1,0 % en peso a un 80 % en peso, incluso más preferiblemente de un 5,0 % en peso a un 70 % en peso de al menos un vehículo, disolvente y/o diluyente. Los vehículos, disolventes y/o diluyentes se enumeran anteriormente. En al menos una realización, el vehículo, disolvente y/o diluyente se selecciona del grupo que consiste en agua, glicoles, etanol y combinaciones de los mismos.
En al menos una realización, la composición se selecciona del grupo que consiste en champú, gel de baño, limpiador facial, mascarilla, baño de burbujas, limpiador íntimo, aceite de baño, leche limpiadora, agua micelar, desmaquillador, toallitas limpiadoras, mascarillas para el cabello, perfume, jabón líquido, jabón de afeitar, espuma de afeitar, espuma limpiadora, crema de día, crema antienvejecimiento, leche corporal, loción corporal, espuma corporal, suero facial, crema para los ojos, loción de protección solar, crema solar, crema facial, loción para después del afeitado, crema para antes del afeitado, crema depilatoria, gel blanqueador de la piel, crema autobronceadora, gel antiacné, rímel, base de maquillaje, prebase de maquillaje, corrector, colorete, bronceador, crema balsámica para imperfecciones (bb), delineador de ojos, crema de noche, gel para cejas, resaltador, tinte de labios, desinfectante de manos, aceite para el cabello, quitaesmalte de uñas, acondicionador, gel para el peinado del cabello, crema para el peinado del cabello, suero antiencrespamiento, tratamiento del cuero cabelludo, colorante para el cabello, líquido para las puntas abiertas, desodorante, antitranspirante, crema para bebés, repelente de insectos, crema de manos, gel protector solar, crema para pies, exfoliante, exfoliante corporal, tratamiento para la celulitis, pastilla de jabón, crema para cutículas, bálsamo labial, tratamiento para el cabello, sombra de ojos, aditivo de baño, bruma corporal, colonia, enjuague bucal, pasta de dientes, gel lubricante, hidratante, suero, tónico, sorbete acuoso, gel en crema, espuma densa de peinado, champú seco, barra de labios, brillo de labios, gel hidroalcohólico, aceite corporal, leche de ducha, iluminador, lápiz de labios, laca para el cabello, crema para peinar y bloqueador solar.
En al menos una realización, la composición cosmética, dermatológica o farmacéutica es para uso sobre la piel. En al menos una realización, la composición es para uso sobre la cara, el cuello, el cuerpo y/o alrededor de la zona de los ojos. En al menos una realización, la composición es una emulsión o gel, preferiblemente una composición de aceite en agua (o/w), gel en crema, gel hidroalcohólico o hidrogel. En una realización preferida, la composición tiene una viscosidad de 100.000 a 200.000 mPas, preferiblemente de 1000 a 100.000 mPas, incluso más preferiblemente de 2000 a 50.000 mPas y muy preferiblemente de 5000 a 30.000 mPas (medida a 25 °C, Brookfield RVT, husillo T-C a 20 revoluciones por minuto).
En al menos una realización, la composición es una composición para el cuidado corporal o facial, tal como cremas faciales, cremas para el cuello, lociones corporales, leches corporales, sueros faciales, cremas balsámicas para imperfecciones, cremas para las manos, cremas para los pies, cremas para el cuerpo, cremas para los labios, cremas para los ojos, lociones para después del sol, lociones desmaquillantes o brumas corporales, cremas para pañales o lociones para bebés. Opcionalmente, la composición para el cuidado facial o corporal comprende de un 0,1 % en peso a un 15 % en peso, preferiblemente de un 0,5 % en peso a un 10 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un emulsionante, coemulsionante y/o solubilizante. Los emulsionantes, coemulsionantes y/o solubilizantes se enumeran anteriormente. Opcionalmente, la composición para el cuidado facial o corporal comprende de un 0,01 % en peso a un 40 % en peso, preferiblemente de un 0,05 % en peso a un 30 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 20 % en peso de al menos una sustancia oleosa. Las sustancias oleosas se enumeran anteriormente. Opcionalmente, la composición para el cuidado corporal o facial comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,05 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 5,0 % en peso de al menos una cera. Las ceras se enumeran anteriormente. Opcionalmente, la composición para el cuidado facial o corporal comprende de un 0,01 % en peso a un 15 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,3 % en peso a un 5,0 % en peso de al menos un modificador de la viscosidad o agente espesante y/o gelificante. Los modificadores de la viscosidad o agentes espesantes y/o gelificantes se enumeran anteriormente. Opcionalmente, la composición para el cuidado facial o corporal comprende de un 0,001 % en peso a un 5,0 % en peso, preferiblemente de un 0,05 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 1,0 % en peso de al menos un agente acondicionador de la piel. Los agentes acondicionadores de la piel se enumeran anteriormente. Opcionalmente, la composición para el cuidado facial o corporal comprende de un 0,001 % en peso a un 10 % en peso, preferiblemente de un 0,05 % en peso a un 5,0 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 3,0 % en peso, lo más preferiblemente de un 0,05 % en peso a un 1,0 % en peso de al menos un antioxidante. Los antioxidantes se enumeran anteriormente. Opcionalmente, la composición para el cuidado facial o corporal comprende de un 0,001 % en peso a un 5,0 % en peso, preferiblemente de un 0,01 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 2,0 % en peso de al menos una sustancia activa biogénica. Opcionalmente, la composición para el cuidado facial o corporal comprende de un 0,01 % en peso a un 4,0 % en peso, preferiblemente de un 0,1 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,4 % en peso a un 1,0 % en peso de al menos un conservante o ingrediente potenciador de la conservación. Los conservantes o ingredientes potenciadores de la conservación se enumeran anteriormente. Opcionalmente, la composición para el cuidado facial o corporal comprende de un 0,01 % en peso a un 3,0 % en peso, preferiblemente de un 0,05 % en peso a un 2,0 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 1,0 % en peso de al menos un ingrediente de perfume o fragancia. Los ingredientes de perfume o fragancia se enumeran anteriormente. Opcionalmente, la composición para el cuidado facial o corporal comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un auxiliar adicional. Los auxiliares se enumeran anteriormente.
En al menos una realización, la composición es una composición para blanquear la piel. Opcionalmente, la composición para blanquear la piel comprende de un 0,1 % en peso a un 15 % en peso, preferiblemente de un 0,5 % en peso a un 10 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un emulsionante, coemulsionante y/o solubilizante. Los emulsionantes, coemulsionantes y/o solubilizantes se enumeran anteriormente. Opcionalmente, la composición para blanquear la piel comprende de un 0,01 % en peso a un 10 % en peso, preferiblemente de un 0,1 % en peso a un 7,5 % en peso, incluso más preferiblemente de un 0,3 % en peso a un 5,0 % en peso de al menos un modificador de la viscosidad o agente espesante y/o gelificante. Los modificadores de la viscosidad o agentes espesantes y/o gelificantes se enumeran anteriormente. Opcionalmente, la composición para blanquear la piel comprende de un 0,01 % en peso a un 5,0 % en peso, preferiblemente de un 0,1 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,4 % en peso a un 1,0 % en peso de al menos un conservante o ingrediente potenciador de la conservación. Los conservantes o ingredientes potenciadores de la conservación se enumeran anteriormente. En una realización preferida, la composición para blanquear la piel tiene un valor de pH de 1,0 a 8,0, preferiblemente de 2,0 a 7,0, incluso más preferiblemente de 3,0 a 6,0.
En al menos una realización, la composición es una composición autobronceadora. Opcionalmente, la composición autobronceadora comprende de un 0,001 % en peso a un 40 % en peso, preferiblemente de un 0,05 % en peso a un 30 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 20 % en peso de al menos una sustancia oleosa. Las sustancias oleosas se enumeran anteriormente. Opcionalmente, la composición autobronceadora comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un auxiliar adicional. Los auxiliares se enumeran anteriormente.
En al menos una realización, la composición es una composición limpiadora tal como limpiadores corporales, limpiadores faciales, aguas micelares o geles, exfoliantes corporales, exfoliadores faciales, exfoliantes faciales, jabones líquidos, aditivos de baño, baños de burbujas, cremas o leches de ducha, espumas de ducha y mascarillas faciales. Opcionalmente, la composición limpiadora comprende de un 0,5 % en peso a un 25 % en peso, preferiblemente de un 1,0 % en peso a un 20 % en peso, incluso más preferiblemente de un 2,0 % en peso a un 15 % en peso de al menos un tensioactivo. Los tensioactivos se enumeran anteriormente. Opcionalmente, la composición limpiadora comprende de un 0,01 % en peso a un 15 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un modificador de la viscosidad o agente espesante. Los modificadores de la viscosidad o agentes espesantes se enumeran anteriormente. Opcionalmente, la composición limpiadora comprende de un 0,01 % en peso a un 15 % en peso, preferiblemente de un 0,05 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos una sustancia en partículas. Las sustancias en partículas se enumeran anteriormente. Opcionalmente, la composición limpiadora comprende de un 0,001 % en peso a un 30 % en peso, preferiblemente de un 0,05 % en peso a un 20 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 10 % en peso de al menos una sustancia oleosa. Las sustancias oleosas se enumeran anteriormente. Opcionalmente, la composición limpiadora comprende de un 0,05 % en peso a un 15 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un ácido funcional y/o un ingrediente activo. Los ácidos funcionales y/o los ingredientes activos se enumeran anteriormente. Opcionalmente, la composición limpiadora comprende de un 0,001 % en peso a un 5,0 % en peso, preferiblemente de un 0,05 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 1,0 % en peso de al menos un electrolito. Los electrolitos se enumeran anteriormente. Opcionalmente, la composición limpiadora comprende de un 0,01 % en peso a un 5,0 % en peso, preferiblemente de un 0,1 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,4 % en peso a un 1,0 % en peso de al menos un conservante o ingrediente potenciador de la conservación. Opcionalmente, la composición limpiadora comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un auxiliar adicional. Los auxiliares se enumeran anteriormente.
En al menos una realización, la composición es una composición de protección solar tal como aerosoles solares, leches solares, lociones solares, geles solares. Las composiciones para el cuidado del cuerpo y la cara con agentes de protección solar y/o filtros UV tales como cremas de día, cremas de manos, bases de maquillaje, bálsamos para los labios y sueros faciales también pueden servir como composiciones de protección solar. Opcionalmente, la composición de protección solar comprende de un 0,1 % en peso a un 15 % en peso, preferiblemente de un 0,5 % en peso a un 10 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un emulsionante, coemulsionante y/o solubilizante. Opcionalmente, la composición de protección solar comprende de un 0,001 % en peso a un 50 % en peso, preferiblemente de un 0,05 % en peso a un 40 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 30 % en peso de al menos una sustancia oleosa. Las sustancias oleosas se enumeran anteriormente. Opcionalmente, la composición de protección solar comprende de un 0,001 % en peso a un 30 % en peso, preferiblemente de un 0,05 % en peso a un 20 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 10 % en peso, lo más preferiblemente de un 0,05 % en peso a un 5,0 % en peso de al menos un agente de protección solar y/o filtro UV. Los agentes de protección solar y/o filtros UV se enumeran anteriormente. Opcionalmente, la composición de protección solar comprende de un 0,1 % en peso a un 10 % en peso, preferiblemente de un 0,5 % en peso a un 7,5 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un formador de película. Los formadores de película se enumeran anteriormente. Opcionalmente, la composición de protección solar comprende de un 0,01 % en peso a un 5,0 % en peso, preferiblemente de un 0,1 % en peso a un 3 % en peso, incluso más preferiblemente de un 0,4 % en peso a un 1,0 % en peso de al menos un conservante o ingrediente potenciador de la conservación. Los conservantes o ingredientes potenciadores de la conservación se enumeran anteriormente. Opcionalmente, la composición de protección solar comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un auxiliar adicional. Los auxiliares se enumeran anteriormente.
En al menos una realización, la composición es una composición cosmética de color tal como bases de maquillaje, iluminadores fluidos, productos para cejas, imprimaciones, correctores, coloretes, bronceadores, sombras de ojos, productos para pestañas, delineadores de ojos, polvos faciales, pintalabios, brillos de labios, bálsamos labiales o esmaltes de uñas. Opcionalmente, la composición cosmética de color comprende de un 0,01 % en peso a un 25 % en peso, preferiblemente de un 0,1 % en peso a un 15 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 10 % en peso de al menos un tinte o pigmento. Los tintes y pigmentos se enumeran anteriormente. Opcionalmente, la composición cosmética de color comprende de un 0,01 % en peso a un 15 % en peso, preferiblemente de un 0,05 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos una sustancia en partículas. Opcionalmente, la composición cosmética de color comprende de un 0,001 % en peso a un 60 % en peso, preferiblemente de un 0,05 % en peso a un 50 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 40 % en peso de al menos una sustancia oleosa. Las sustancias oleosas se enumeran anteriormente. Opcionalmente, la composición cosmética de color comprende de un 0,001 % en peso a un 30 % en peso, preferiblemente de un 0,05 % en peso a un 20 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 10 % en peso de al menos una cera. Las ceras se enumeran anteriormente. Opcionalmente, la composición cosmética de color comprende de un 0,1 % en peso a un 15 % en peso, preferiblemente de un 0,5 % en peso a un 10 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un emulsionante, coemulsionante y/o solubilizante. Opcionalmente, la composición cosmética de color comprende de un 0,01 % en peso a un 5,0 % en peso, preferiblemente de un 0,1 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,4 % en peso a un 1,0 % en peso de al menos un conservante o ingrediente potenciador de la conservación. Los conservantes o ingredientes potenciador de la conservación se enumeran anteriormente. Opcionalmente, la composición cosmética de color comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un auxiliar adicional. Los auxiliares se enumeran anteriormente.
En al menos una realización, la composición es un tónico facial. Opcionalmente, la composición de tónico facial comprende de un 0,001 % en peso a un 5,0 % en peso, preferiblemente de un 0,05 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 1,0 % en peso de al menos un agente acondicionador de la piel. Los agentes acondicionadores de la piel se enumeran anteriormente. Opcionalmente, la composición de tónico facial comprende de un 0,01 % en peso a un 15 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un modificador de la viscosidad o agente espesante. Opcionalmente, la composición de tónico facial comprende de un 0,01 % en peso a un 5,0 % en peso, preferiblemente de un 0,1 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,4 % en peso a un 1,0 % en peso de al menos un conservante o ingrediente potenciador de la conservación.
En al menos una realización, la composición es una pastilla de jabón o una composición de detergente sintético. Opcionalmente, la pastilla de jabón o composición de detergente sintético comprende de un 1,0 % en peso a un 50 % en peso, preferiblemente de un 2,0 % en peso a un 30 % en peso, incluso más preferiblemente de un 5,0 % en peso a un 20 % en peso de al menos un tensioactivo. Los tensioactivos se enumeran anteriormente. Opcionalmente, la pastilla de jabón o composición de detergente sintético comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,05 % en peso a un 15 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 10 % en peso de al menos una sustancia en partículas. Las sustancias en partículas se enumeran anteriormente. Opcionalmente, la pastilla de jabón o composición de detergente sintético comprende de un 0,001 % en peso a un 5.0 % en peso, preferiblemente de un 0,05 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 1,0 % en peso de al menos un electrolito. Los electrolitos se enumeran anteriormente. Opcionalmente, la pastilla de jabón o composición de detergente sintético comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un auxiliar adicional. Los auxiliares se enumeran anteriormente.
En al menos una realización, la composición es una composición desodorante y/o antitranspirante. En al menos una realización, la composición está en forma de crema, aplicador de bola, sólido, aerosol o gel. Opcionalmente, la composición desodorante y/o antitranspirante comprende de un 0,001 % en peso a un 10 % en peso, o de un 0,01 % en peso a un 9,0 % en peso, o de un 0,05 % en peso a un 8,0 % en peso, o de un 0,1 % en peso a un 5,0 % en peso de al menos un agente antitranspirante y/o desodorante. Opcionalmente, la composición desodorante y/o antitranspirante comprende de un 0,01 % en peso a un 3,0 % en peso, preferiblemente de un 0,05 % en peso a un 2.0 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 1,0 % en peso de al menos un ingrediente de perfume o fragancia. Los ingredientes de perfumes o fragancias se enumeran anteriormente. Opcionalmente, la composición desodorante y/o antitranspirante comprende de un 0,5 % en peso a un 60 % en peso, preferiblemente de un 1,0 % en peso a un 50 % en peso, incluso más preferiblemente de un 2,0 % en peso a un 40 % en peso de al menos un propulsor. Los propulsores se enumeran anteriormente. Opcionalmente, la composición desodorante y/o antitranspirante comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un auxiliar adicional. Los auxiliares se enumeran anteriormente.
En al menos una realización, la composición es una composición depilatoria.
En al menos una realización, la composición es una composición de afeitado.
En al menos una realización, la composición es una composición de fragancia.
En al menos una realización, la composición es una composición desinfectante de manos.
En al menos una realización, la composición cosmética, dermatológica o farmacéutica se usa en el cabello y/o el cuero cabelludo. En al menos una realización, la composición es una emulsión o gel, preferiblemente una composición de aceite en agua (o/w), gel en crema, gel hidroalcohólico o hidrogel. En una realización preferida, la composición para el cuidado del cabello tiene una viscosidad de 100.000 a 150.000 mPas, preferiblemente de 1000 a 100.000 mPas, más preferiblemente de 2000 a 50.000 mPas y muy preferiblemente de 5000 a 30.000 mPas (25 °C, Brookfield RVT, husillo T-C a 20 revoluciones por minuto).
En al menos una realización, la composición es una composición de champú. Opcionalmente, la composición de champú comprende de un 0,5 % en peso a un 30 % en peso, preferiblemente de un 1,0 % en peso a un 15 % en peso, incluso más preferiblemente de un 2,0 % en peso a un 10 % en peso de al menos un tensioactivo. Los tensioactivos se enumeran anteriormente. En al menos una realización, el tensioactivo se selecciona del grupo que consiste en lauriléter sulfato de sodio, lauril sulfato de sodio, lauril sulfato de amonio, lauroil sarcosinato de sodio, metil cocoil taurato de sodio, cocoamidopropil betaína, cocoil glutamato de sodio, laurilglucósido, cocoil metil glucamida, y combinaciones de los mismos. Opcionalmente, la composición de champú comprende de un 0,1 % en peso a un 10 % en peso, preferiblemente de un 0,5 % en peso a un 7,5 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un polímero catiónico. Opcionalmente, la composición de champú comprende de un 0,1 % en peso a un 15 % en peso, preferiblemente de un 0,5 % en peso a un 10 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un agente nacarado. Opcionalmente, la composición de champú comprende de un 0,001 % en peso a un 5,0 % en peso, preferiblemente de un 0,05 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 1,0 % en peso de al menos un electrolito. Opcionalmente, la composición de champú comprende de un 0,01 % en peso a un 15 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un modificador de la viscosidad o agente espesante. Los modificadores de la viscosidad o agentes espesantes se enumeran anteriormente. Opcionalmente, la composición de champú comprende de un 0,01 % en peso a un 5,0 % en peso, preferiblemente de un 0,1 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,4 % en peso a un 1,0 % en peso de al menos un conservante o ingrediente potenciador de la conservación. Los conservantes o ingredientes potenciadores de la conservación se enumeran anteriormente. Opcionalmente, la composición de champú comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un auxiliar adicional. Los auxiliares se enumeran anteriormente. En una realización preferida, la composición de champú tiene un valor de pH de 2,0 a 8,0, preferiblemente de 3,0 a 7,0, incluso más preferiblemente de 4,0 a 6,0.
En al menos una realización, la composición es una composición acondicionadora del cabello y/o de tratamiento capilar y/o del cuero cabelludo tal como acondicionadores sin aclarado y con aclarado, mascarillas, lociones, cremas para peinar, cremas desenredantes, líquidos antiencrespamiento, sueros para el cabello, sueros para el cuero cabelludo, cremas protectoras del color. Opcionalmente, la composición acondicionadora del cabello y/o de tratamiento capilar y/o del cuero cabelludo comprende de un 0,1 % en peso a un 15 % en peso, preferiblemente de un 0,5 % en peso a un 10 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un emulsionante, coemulsionante y/o solubilizante. Los emulsionantes, coemulsionantes y/o solubilizantes se enumeran anteriormente. En al menos una realización, el emulsionante, coemulsionante y/o solubilizante se selecciona del grupo que consiste en alcohol cetearílico, cloruro de cetrimonio, cloruro de behentrimonio, cloruro de esteartrimonio, alcohol cetílico, alcohol estearílico, ácido esteárico, isoestearamidopropil dimetilamina y combinaciones de los mismos. Opcionalmente, la composición acondicionadora del cabello y/o de tratamiento capilar y/o del cuero cabelludo comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,05 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 5,0 % en peso de al menos una sustancia oleosa. Las sustancias oleosas se enumeran anteriormente. En al menos una realización, la sustancia oleosa se selecciona del grupo que consiste en dimeticona, escualeno, amodimeticona, aceite de argán, aceite de jojoba, ciclopentasiloxano, aceite de vaselina, aceite de ricino, manteca de karité y combinaciones de los mismos. Opcionalmente, la composición acondicionadora del cabello y/o de tratamiento capilar y/o del cuero cabelludo comprende de un 0,1 % en peso a un 10 % en peso, preferiblemente de un 0,5 % en peso a un 7,5 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un Polímero catiónico. Los polímeros catiónicos se enumeran anteriormente. En al menos una realización, el polímero catiónico se selecciona del grupo que consiste en policuaternio-10, cloruro de guar hidroxipropiltrimonio, policuaternio-7, policuaternio-6 y combinaciones de los mismos. Opcionalmente, la composición acondicionadora del cabello y/o de tratamiento capilar y/o del cuero cabelludo comprende de un 0,001 % en peso a un 5,0 % en peso, preferiblemente de un 0,01 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 2,0 % en peso de al menos una sustancia activa biogénica. Las sustancias activas biogénicas se enumeran anteriormente. En al menos una realización, la sustancia activa biogénica se selecciona del grupo de hidrolizados de colágeno de aloe, bisabolol, alantoína, proteína de trigo hidrolizada, seda hidrolizada, queratina hidrolizada, aminoácidos y sus derivados, glucoproteínas y combinaciones de los mismos. Opcionalmente, la composición acondicionadora del cabello y/o de tratamiento capilar y/o del cuero cabelludo comprende de un 0,01 % en peso a un 5,0 % en peso, preferiblemente de un 0,1 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,4 % en peso a un 1,0 % en peso de al menos un conservante o ingrediente potenciador de la conservación. Los conservantes o ingredientes potenciadores de la conservación se enumeran anteriormente. En al menos una realización, el conservante o ingrediente potenciador de la conservación se selecciona del grupo que consiste en benzoato de sodio, metilparabeno, fenoxietanol, metilisotiazolinona, DMDM hidantoína, metilcloroisotiazolinona, piritiona, octopirox y combinaciones de los mismos. Opcionalmente, la composición acondicionadora del cabello y/o de tratamiento capilar y/o del cuero cabelludo comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,1 % en peso a un 10 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un auxiliar adicional. Los auxiliares se enumeran anteriormente. En una realización preferida, la composición acondicionadora del cabello y/o de tratamiento capilar y/o del cuero cabelludo tiene un valor de pH de 2,0 a 8,0, preferiblemente de 3,0 a 7,0, incluso más preferiblemente de 4,0 a 6,0.
En al menos una realización, la composición es una composición de peinado del cabello, tal como espumas, geles, aerosoles y ceras. Opcionalmente, la composición de peinado del cabello comprende de un 0,1 % en peso a un 10 % en peso, preferiblemente de un 0,5 % en peso a un 7,5 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un formador de película o polímero de peinado del cabello. Los formadores de película y los polímeros de peinado del cabello se enumeran anteriormente. En al menos una realización, el formador de película se selecciona del grupo que consiste en PVP, copolímero de VP/VA, copolímero de estireno/acrilatos, copolímero de acrilatos, éster butílico de copolímero de PVM/MA, hidroxietilcelulosa, quitosano, policuaternio-10, polipropilsilsesquioxano, poliuretano-64 y combinaciones de los mismos. Opcionalmente, la composición de peinado del cabello comprende de un 0,1 % en peso a un 10 % en peso, preferiblemente de un 0,5 % en peso a un 7,5 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un polímero catiónico. Los polímeros catiónicos se enumeran anteriormente. En al menos una realización, el polímero catiónico se selecciona del grupo que consiste en policuaternio-10, cloruro de guar hidroxipropiltrimonio, policuaternio-7, policuaternio-6 y combinaciones de los mismos. Opcionalmente, la composición de peinado del cabello comprende de un 0,5 % en peso a un 60 % en peso, preferiblemente de un 1,0 % en peso a un 50 % en peso, incluso más preferiblemente de un 2,0 % en peso a un 40 % en peso de al menos un propulsor. Los propulsores se enumeran anteriormente. En al menos una realización, el propulsor se selecciona del grupo que consiste en nitrógeno, dióxido de carbono, pentano, n-butano, isobutano, propano y combinaciones de los mismos. Opcionalmente, la composición de peinado del cabello comprende de un 0,01 % en peso a un 5,0 % en peso, preferiblemente de un 0,1 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,4 % en peso a un 1,0 % en peso de al menos un conservante o ingrediente potenciador de la conservación. Los conservantes o ingredientes potenciadores de la conservación se enumeran anteriormente. En al menos una realización, el conservante o ingrediente potenciador de la conservación se selecciona del grupo que consiste en benzoato de sodio, metilparabeno, fenoxietanol, metilisotiazolinona, DMDM hidantoína, metilcloroisotiazolinona, piritiona, octopirox y combinaciones de los mismos. Opcionalmente, la composición de peinado del cabello comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,1 % en peso a un 10,0 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un auxiliar adicional. Los auxiliares se enumeran anteriormente. En una realización preferida, la composición de peinado del cabello tiene un valor de pH de 2,0 a 9,0, preferiblemente de 3,0 a 8,0, incluso más preferiblemente de 4,0 a 7,0.
En al menos una realización, la composición es una composición para teñir el cabello/blanquear el cabello. Opcionalmente, la composición para teñir el cabello/blanquear el cabello comprende de un 0,5 % en peso a un 60 % en peso, preferiblemente de un 1,0 % en peso a un 50 % en peso, incluso más preferiblemente de un 2,0 % en peso a un 40 % en peso de al menos un tinte directo. Los tintes directos se enumeran anteriormente. Opcionalmente, la composición para teñir el cabello/blanquear el cabello comprende de un 00,001 % en peso a un 5,0 % en peso, preferiblemente de un 0,05 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 1,0 % en peso de al menos un agente oxidante o reductor. Los agentes oxidantes o reductores se enumeran anteriormente. En al menos una realización, la composición para teñir el cabello/blanquear el cabello comprende un intermedio primario y un agente de acoplamiento. En al menos una realización, el intermedio primario se selecciona del grupo que consiste en 2,4,5,6-tetraaminopirimidina, 4-aminofenol, 4-amino-3-metilfonol, 2,5-diamino-tolueno y 2-(2,5-diaminofenil)etanol, 2-metoximetil-1,4-bencenodiamina y combinaciones de los mismos. En al menos una realización, el agente de acoplamiento se selecciona del grupo que consiste en 5-amino-4-cloro-o-cresol, 2,6-diaminopiridina, 2,6-dihidroxietilaminotolueno, resorcinol, 2-metil resorcinol, 4-amino-2-metilfenol y combinaciones de los mismos. Opcionalmente, la composición para teñir el cabello/blanquear el cabello comprende de un 0,1 % en peso a un 15 % en peso, preferiblemente de un 0,5 % en peso a un 10 % en peso, incluso más preferiblemente de un 1,0 %
en peso a un 5,0 % en peso de al menos un emulsionante, coemulsionante y/o solubilizante. Opcionalmente, la composición para teñir el cabello/blanquear el cabello comprende de un 0,001 % en peso a un 5,0 % en peso, preferiblemente de un 0,01 % en peso a un 3,0 % en peso, incluso más preferiblemente de un 0,1 % en peso a un 1,0 % en peso de al menos un agente alcalinizante o de ajuste del pH. Los agentes alcalinizantes o de ajuste del pH
se enumeran anteriormente. Opcionalmente, la composición para teñir el cabello/blanquear el cabello comprende de un 0,01 % en peso a un 20 % en peso, preferiblemente de un 0,1 % en peso a un 10,0 % en peso, incluso más preferiblemente de un 0,5 % en peso a un 5,0 % en peso de al menos un auxiliar adicional. Los auxiliares se enumeran anteriormente. En una realización preferida, la composición para teñir el cabello/blanquear el cabello tiene un valor de pH de 6,0 a 14,0, preferiblemente de 7,0 a 13,0, incluso más preferiblemente de 8,0 a 12,0.
En al menos una realización, la composición cosmética, dermatológica o farmacéutica es para su uso en membranas mucosas. En al menos una realización, la composición es una emulsión, gel o pasta, preferiblemente una composición
de aceite en agua (o/w), gel en crema o hidrogel. En una realización preferida, la composición adecuada para mucosas tiene una viscosidad de 100.000 a 300.000 mPa-s, preferiblemente de 1000 a 200.000 mPa-s, más preferiblemente de 2000 a 100.000 mPa-s y muy preferiblemente de 5000 a 30.000 mPa-s (25 °C, Brookfield RVT, husillo T-C a 20 revoluciones por minuto).
En al menos una realización, la composición es una composición de pasta de dientes. En al menos una realización, la composición es una composición de enjuague bucal.
En al menos una realización, la composición es una composición lubricante.
Ejemplos de realización del segundo aspecto
En una realización preferida, el segundo aspecto se refiere a una composición cosmética, dermatológica o farmacéutica que comprende:
(I) un polímero; y
(II) un componente cosméticamente aceptable;
en la que el polímero está reticulado o no reticulado, caracterizada por que el polímero comprende:
(a) de un 90 % en moles a un 99,9 % en moles, preferiblemente de un 95 % en moles a un 99,5 % en moles de unidades repetitivas de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un
20 % en peso de las unidades repetitivas de acuerdo con la fórmula (1) comprende de 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000031_0001
en la que:
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo
C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, 1/ Zn++, 1/3 Al+++, o combinaciones de los mismos;
(b) opcionalmente de un 0,01 % en moles a un 10 % en moles, preferiblemente de un 0,01 % en moles a un 5 % en moles de unidades de reticulación o ramificación, en el que las unidades de reticulación o ramificación resultan de la incorporación de un monómero que comprende al menos dos dobles enlaces olefínicamente insaturados.
En al menos una realización, el polímero comprende de un 96 % en moles a un 99,7 % en moles, preferiblemente de un 97 % en moles a un 99,5 % en moles de unidades (a) y de un 0,3 % en moles a un 4 % en moles, preferiblemente de un 0,5 % en moles a un 3 % en moles de unidades (b). En al menos una realización, el polímero comprende las unidades (a) y (b), de modo que la suma de las mismas sea al menos un 99 % en moles, en peso total del polímero.
En una realización preferida, el segundo aspecto se refiere a una composición cosmética, dermatológica o farmacéutica que comprende:
(I) un polímero; y
(II) un componente cosméticamente aceptable;
en la que el polímero está reticulado o no reticulado, caracterizada por que el polímero comprende:
(a) de un 40 % en moles a un 98 % en moles, preferiblemente de un 55 % en moles a un 98 % en moles de unidades repetitivas de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000032_0001
en la que:
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6 R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, 1/2 Ca++, 1V Mg++, 1/2 Zn++, 1/3 Al+++, o combinaciones de los mismos;
(b) opcionalmente de un 0,01 % en moles a un 5 % en moles, preferiblemente de un 0,01 % en moles a un 3 % en moles de unidades de reticulación o ramificación, en el que las unidades de reticulación o ramificación resultan de la incorporación de un monómero que comprende al menos dos dobles enlaces olefínicamente insaturados;
(c) opcionalmente de un 0,99 % en moles a un 59,99 % en moles, preferiblemente de un 1,99 % en moles a un 44,99 % en moles de unidades estructurales neutras repetitivas en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades estructurales neutras comprende de un 0 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva, medida de acuerdo con la norma ASTM D6866-12, método B.
En al menos una realización, el polímero comprende de un 45 % en moles a un 97 % en moles, preferiblemente de un 65 % en moles a un 96 % en moles de unidades (a), de un 0,25 % en moles a un 4 % en moles, preferiblemente de un 0,3 % en moles a un 3 % en moles de unidades (b), de un 2 % en moles a un 54,7 % en moles, preferiblemente de un 2,5 % en moles a un 34,5 % en moles de unidades (c). En al menos una realización, el polímero comprende las unidades (a), (b) y (c) de modo que la suma de las mismas sea al menos un 99 % en moles, en peso total del polímero.
En al menos una realización, el polímero comprende de un 70 % en moles a un 98 % en moles, preferiblemente de un 73 % en moles a un 96 % en moles de unidades (a), de un 0,6 % en moles a un 2,5 % en moles, preferiblemente de un 0,75 % en moles a un 2 % en moles de unidades (b), de un 1,4 % en moles a un 54,7 % en moles, preferiblemente de un 2,5 % en moles a un 34,5 % en moles de unidades (c). En al menos una realización, el polímero comprende las unidades (a), (b) y (c) de modo que la suma de las mismas sea al menos un 99 % en moles, en peso total del polímero.
En una realización preferida, el segundo aspecto se refiere a una composición cosmética, dermatológica o farmacéutica que comprende:
(I) un polímero; y
(II) un componente cosméticamente aceptable;
en la que el polímero está reticulado o no reticulado, caracterizada por que el polímero comprende:
(a) de un 9,49 % en moles a un 98 % en moles, preferiblemente de un 27,5 % en moles a un 97,4 % en moles de unidades repetitivas de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000033_0001
en la que:
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, 1/ 2 Ca++, 1V Mg++, 1/ 2 Zn++, 1/3 Al+++, o combinaciones de los mismos;
(b) opcionalmente de un 0,01 % en moles a un 5 % en moles, preferiblemente de un 0,01 % en moles a un 4 % en moles de unidades de reticulación o ramificación, en el que las unidades de reticulación o ramificación resultan de la incorporación de un monómero que comprende al menos dos dobles enlaces olefínicamente insaturados;
(c) opcionalmente de un 0,01 % en moles a un 88,52 % en moles, preferiblemente de un 0,05 % en moles a un 72,4 % en moles de unidades estructurales neutras repetitivas, preferiblemente en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades estructurales neutras repetitivas comprende de un 0 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad estructural neutra repetitiva, medida de acuerdo con la norma ASTM D6866-12, método B;
(d) opcionalmente de un 1,98 % en moles a un 20 % en moles, preferiblemente de un 2,5 % en moles a un 18 % en moles de unidades estructurales aniónicas repetitivas, en el que las unidades estructurales aniónicas repetitivas resultan de la incorporación de un monómero que comprende al menos un anión carboxilato, y en el que las unidades estructurales aniónicas repetitivas son diferentes de las unidades (a) y preferiblemente en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades estructurales aniónicas repetitivas comprende de un 0 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad estructural aniónica repetitiva, medida de acuerdo con la norma ASTM D6866-12, método B;
y en el que el polímero tiene un peso molecular promedio en peso de al menos 700 g/mol, preferiblemente de 700 g/mol a 10 millones de g/mol.
En al menos una realización, el polímero comprende de un 37 % en moles a un 96,4 % en moles, preferiblemente de un 43 % en moles a un 95,3 % en moles de unidades (a), de un 0,1 % en moles a un 3 % en moles, preferiblemente de un 0,2 % en moles a un 2 % en moles de unidades (b), de un 0,1 % en moles a un 59,3 % en moles, preferiblemente de un 0,5 % en moles a un 52,8 % en moles de unidades (c), y de un 3,5 % en moles a un 16 % en moles, preferiblemente de un 4 % en moles a un 14 % en moles de unidades (d). En al menos una realización, el polímero comprende las unidades (a), (b), (c) y (d) de modo que la suma de las mismas sea al menos 99 % en moles, en peso total del polímero.
En al menos una realización, el polímero comprende de 70 % en moles a 94,5 % en moles, unidades (a), de 0,35 % en moles a 1,5 % en moles, unidades (b), de 0,65 % en moles a 25,65 % en moles. % de unidades (c), y de 4,5 % en moles a 12 % en moles de unidades (d). En al menos una realización, el polímero comprende las unidades (a), (b), (c) y (d) de modo que la suma de las mismas sea al menos 99 % en moles, en peso total del polímero.
En una realización preferida, el segundo aspecto se refiere a una composición cosmética, dermatológica o farmacéutica que comprende:
(I) un polímero; y
(II) un componente cosméticamente aceptable;
en la que el polímero está reticulado o no reticulado, caracterizada por que el polímero consiste en:
(a) de un 9,49 % en moles a un 98 % en moles, preferiblemente de un 27,5 % en moles a un 97,4 % en moles de unidades repetitivas de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000034_0001
en la que:
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, 1/ 2 Ca++, 1V Mg++, 1/ 2 Zn++, 1/3 Al+++, o combinaciones de los mismos;
(b) opcionalmente de un 0,01 % en moles a un 5 % en moles, preferiblemente de un 0,01 % en moles a un 4 % en moles de unidades de reticulación o ramificación, en el que las unidades de reticulación o ramificación resultan de la incorporación de un monómero que comprende al menos dos dobles enlaces olefínicamente insaturados;
(c) opcionalmente de un 0,01 % en moles a un 88,52 % en moles, preferiblemente de un 0,05 % en moles a un 72,4 % en moles de unidades estructurales neutras repetitivas, preferiblemente en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades estructurales neutras repetitivas comprende de un 0 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad estructural neutra repetitiva, medida de acuerdo con la norma ASTM D6866-12, método B;
(d) opcionalmente de un 1,98 % en moles a un 20 % en moles, preferiblemente de un 2,5 % en moles a un 18 % en moles de unidades estructurales aniónicas repetitivas, en el que las unidades estructurales aniónicas repetitivas resultan de la incorporación de un monómero que comprende al menos un anión carboxilato, y en el que las unidades estructurales aniónicas repetitivas son diferentes de las unidades (a) y preferiblemente en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades estructurales aniónicas repetitivas comprende de un 0 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad estructural aniónica repetitiva, medida de acuerdo con la norma ASTM D6866-12, método B;
(e) opcionalmente al menos una unidad opcional.
Tercer aspecto
Un tercer aspecto de la invención se refiere a un proceso de formulación de una composición cosmética, dermatológica o farmacéutica que comprende incorporar un polímero a la composición, en el que el polímero está reticulado o no reticulado, caracterizado por que el polímero comprende al menos un 9,49 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas (a) de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000034_0002
en la que:
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, 1/ 2 Ca++, 1V Mg++, 1/2 Zn++, 1/3 Al+++, o combinaciones de los mismos.
En al menos una realización del tercer aspecto, la composición cosmética, dermatológica o farmacéutica es de acuerdo con el segundo aspecto.
En al menos una realización del tercer aspecto, la composición comprende un componente cosméticamente aceptable. En al menos una realización, el polímero se mezcla con el componente cosméticamente aceptable. En al menos una realización, la composición comprende una pluralidad de componentes cosméticamente aceptables.
Los componentes cosméticamente aceptables adecuados se mencionan en el segundo aspecto; dichos componentes cosméticamente aceptables son compatibles y combinables con el tercer aspecto. En al menos una realización, el componente cosméticamente aceptable se selecciona del grupo que consiste en tensioactivos, auxiliares, agentes acondicionadores del cabello, polímeros de peinado del cabello y combinaciones de los mismos. Los tensioactivos, auxiliares, agentes acondicionadores del cabello y polímeros de peinado del cabello se describen en el segundo aspecto; dichos componentes cosméticamente aceptables son compatibles y combinables con el tercer aspecto. En al menos una realización, la composición se selecciona del grupo que consiste en champú, gel de baño, limpiador facial, mascarilla, baño de burbujas, limpiador íntimo, aceite de baño, leche limpiadora, agua micelar, desmaquillador, toallitas limpiadoras, mascarillas para el cabello, perfume, jabón líquido, jabón de afeitar, espuma de afeitar, espuma limpiadora, crema de día, crema antienvejecimiento, leche corporal, loción corporal, espuma corporal, suero facial, crema para los ojos, loción de protección solar, crema solar, crema facial, loción para después del afeitado, crema para antes del afeitado, crema depilatoria, gel blanqueador de la piel, crema autobronceadora, gel antiacné, rímel, base de maquillaje, prebase de maquillaje, corrector, colorete, bronceador, crema balsámica para imperfecciones (bb), delineador de ojos, crema de noche, gel para cejas, resaltador, tinte de labios, desinfectante de manos, aceite para el cabello, quitaesmalte de uñas, acondicionador, gel para el peinado del cabello, crema para el peinado del cabello, suero antiencrespamiento, tratamiento del cuero cabelludo, colorante para el cabello, líquido para las puntas abiertas, desodorante, antitranspirante, crema para bebés, repelente de insectos, crema de manos, gel protector solar, crema para pies, exfoliante, exfoliante corporal, tratamiento para la celulitis, pastilla de jabón, crema para cutículas, bálsamo labial, tratamiento para el cabello, sombra de ojos, aditivo de baño, bruma corporal, colonia, enjuague bucal, pasta de dientes, gel lubricante, hidratante, suero, tónico, sorbete acuoso, gel en crema, espuma densa de peinado, champú seco, barra de labios, brillo de labios, gel hidroalcohólico, aceite corporal, leche de ducha, iluminador, lápiz de labios, laca para el cabello, crema para peinar y bloqueador solar.
En al menos una realización, la composición comprende al menos un 0,1 % en peso, o al menos un 0,2 % en peso, o al menos un 0,3 % en peso, o al menos un 0,4 % en peso, o al menos un 0,5 % en peso, o al menos un 0,6 % en peso, o al menos un 0,7 % en peso, o al menos un 0,8 % en peso, o al menos un 0,9 % en peso, o al menos un 1,0 % en peso, o al menos al menos un 1,1 % en peso, o al menos un 1,2 % en peso, o al menos un 1,3 % en peso, o al menos un 1,4 % en peso, o al menos un 1,5 % en peso, o al menos un 1,6 % en peso , o al menos un 1,5 % en peso, o al menos un 1,6 % en peso, o al menos un 1,7 % en peso, o al menos un 1,8 % en peso, o al menos un 1,9 % en peso, o al menos un 2,0 % en peso del polímero.
En al menos una realización, el polímero es un homopolímero reticulado o no reticulado. En al menos una realización, el polímero es un copolímero reticulado o no reticulado. Preferiblemente, el polímero está reticulado.
En al menos una realización, el polímero tiene un peso molecular promedio en peso de al menos 700 g/mol, preferiblemente de 700 g/mol a 10 millones de g/mol.
En al menos una realización, el polímero se obtiene polimerizando al menos un compuesto de acuerdo con la fórmula (3), en el que el compuesto comprende de un 28 % en peso a un 100 % en peso, preferiblemente de un 40 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en el compuesto, medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000035_0001
y en la que X+ es un protón. En al menos una realización, el compuesto se neutraliza con una base antes de la polimerización.
En al menos una realización, el polímero se ha neutralizado después de la polimerización usando una base. En al menos una realización, las unidades repetitivas de acuerdo con la fórmula (1) tienen un grado de neutralización entre un 0 % en moles y un 100 % en moles. En al menos una realización, las unidades repetitivas de acuerdo con la fórmula (1) tienen un grado de neutralización de un 50,0 a un 100 % en moles, preferiblemente de un 80 % en moles a un 100 % en moles, más preferiblemente de un 90,0 a un 100 % en moles, incluso más preferiblemente de un 95,0 a un 100 % en moles. Se da particular preferencia a un grado de neutralización de más de un 80 % en moles, más preferiblemente más de un 90 % en moles, incluso más preferiblemente más de un 95 % en moles.
En al menos una realización, el polímero está sustancialmente libre de unidades que no sean las de acuerdo con la fórmula (1), en la que R1 y R2 son H; A es -C(CH3)2-H2C; y Q+ es un catión. En al menos una realización, el polímero es un homopolímero.
En al menos una realización, el polímero es un copolímero de unidades de acuerdo con las de acuerdo con la fórmula (1), en la que R1 y R2 son H; A es -C(CH3)2-H2C; y Q+ es un catión y al menos una unidad más.
En al menos una realización, el polímero es un modificador de la reología o un agente espesante, o es adecuado para su uso.
Cuarto aspecto
Un cuarto aspecto se refiere a un método para tratar material queratinoso, que comprende aplicar la composición de acuerdo con el segundo aspecto al material queratinoso. En al menos una realización del cuarto aspecto, la composición es una composición cosmética.
En al menos una realización, el material queratinoso son fibras queratínicas. En al menos una realización, el material queratinoso se selecciona de piel humana y/o cabello humano.
En al menos una realización del cuarto aspecto, la composición comprende un componente cosméticamente aceptable. En al menos una realización, la composición comprende una pluralidad de componentes cosméticamente aceptables.
Los componentes cosméticamente aceptables adecuados se mencionan en el segundo aspecto; dichos componentes cosméticamente aceptables son compatibles y combinables con el cuarto aspecto. En al menos una realización, el componente cosméticamente aceptable se selecciona del grupo que consiste en tensioactivos, auxiliares, agentes acondicionadores del cabello, polímeros de peinado del cabello y combinaciones de los mismos. Los tensioactivos, auxiliares, agentes acondicionadores del cabello y polímeros de peinado del cabello se describen en el segundo aspecto; dichos componentes cosméticamente aceptables son compatibles y combinables con el cuarto aspecto.
En al menos una realización, la composición se selecciona del grupo que consiste en champú, gel de baño, limpiador facial, mascarilla, baño de burbujas, limpiador íntimo, aceite de baño, leche limpiadora, agua micelar, desmaquillador, toallitas limpiadoras, mascarillas para el cabello, perfume, jabón líquido, jabón de afeitar, espuma de afeitar, espuma limpiadora, crema de día, crema antienvejecimiento, leche corporal, loción corporal, espuma corporal, suero facial, crema para los ojos, loción de protección solar, crema solar, crema facial, loción para después del afeitado, crema para antes del afeitado, crema depilatoria, gel blanqueador de la piel, crema autobronceadora, gel antiacné, rímel, base de maquillaje, prebase de maquillaje, corrector, colorete, bronceador, crema balsámica para imperfecciones (bb), delineador de ojos, crema de noche, gel para cejas, resaltador, tinte de labios, desinfectante de manos, aceite para el cabello, quitaesmalte de uñas, acondicionador, gel para el peinado del cabello, crema para el peinado del cabello, suero antiencrespamiento, tratamiento del cuero cabelludo, colorante para el cabello, líquido para las puntas abiertas, desodorante, antitranspirante, crema para bebés, repelente de insectos, crema de manos, gel protector solar, crema para pies, exfoliante, exfoliante corporal, tratamiento para la celulitis, pastilla de jabón, crema para cutículas, bálsamo labial, tratamiento para el cabello, sombra de ojos, aditivo de baño, bruma corporal, colonia, enjuague bucal, pasta de dientes, gel lubricante, hidratante, suero, tónico, sorbete acuoso, gel en crema, espuma densa de peinado, champú seco, barra de labios, brillo de labios, gel hidroalcohólico, aceite corporal, leche de ducha, iluminador, lápiz de labios, laca para el cabello, crema para peinar y bloqueador solar.
En al menos una realización, la composición comprende al menos un 0,1 % en peso, o al menos un 0,2 % en peso, o al menos un 0,3 % en peso, o al menos un 0,4 % en peso, o al menos un 0,5 % en peso, o al menos un 0,6 % en peso, o al menos un 0,7 % en peso, o al menos un 0,8 % en peso, o al menos un 0,9 % en peso, o al menos un 1,0 % en peso, o al menos al menos un 1,1 % en peso, o al menos un 1,2 % en peso, o al menos un 1,3 % en peso, o al menos un 1,4 % en peso, o al menos un 1,5 % en peso, o al menos un 1,6 % en peso, o al menos un 1,5 % en peso, o al menos un 1,6 % en peso, o al menos un 1,7 % en peso, o al menos un 1,8 % en peso, o al menos un 1,9 % en peso, o al menos un 2,0 % en peso del polímero.
En al menos una realización, el polímero es un homopolímero reticulado o no reticulado. En al menos una realización, el polímero es un copolímero reticulado o no reticulado.
En al menos una realización, el polímero tiene un peso molecular promedio en peso de al menos 700 g/mol, preferiblemente de 700 g/mol a 10 millones de g/mol.
Quinto aspecto
Un quinto aspecto se refiere a un producto que comprende la composición de acuerdo con el segundo aspecto. En al menos una realización, el producto comprende un receptáculo que comprende la composición de acuerdo con el segundo aspecto. En al menos una realización, el producto comprende una abertura para dosificar la composición. En al menos una realización, la abertura está equipada con un cierre. En al menos una realización, el receptáculo comprende plástico.
Sexto aspecto
Un sexto aspecto se refiere a un kit que comprende el producto del quinto aspecto y un producto o utensilio adicional.
Ejemplos
Los ejemplos que siguen están destinados a ilustrar el objeto de la invención, sin restringirlo a los mismos.
Monómero
La solicitud de patente internacional PCT/EP2017/064977 (que reivindica prioridad de la solicitud de patente europea 16175218.3 presentada el 20 de junio de 2016) a nombre de Clariant International Ltd, divulga la síntesis de acriloildimetiltaurato bioderivado, que puede usarse como monómero para el polímero de acuerdo con la presente invención.
Muestras de isobuteno usadas:
La composición del isobuteno a base de petróleo es diferente del isobuteno bioderivado. El isobuteno bioderivado contiene exclusivamente carbono contemporáneo y, por tanto, tiene una distribución diferente de isótopos de carbono en comparación con el carbono fósil de origen petroquímico. El carbono fósil se separó del equilibrio natural del carbono durante millones de años y todo el 14C ya se ha degradado y, por tanto, la concentración de 14C es cero en fuentes de carbono fósil. El carbono contemporáneo, producido por organismos vivos, forma parte del equilibrio de isótopos de carbono atmosférico. El 14C o radiocarbono se crea constantemente en la atmósfera por la interacción de los rayos cósmicos con el nitrógeno atmosférico. El radiocarbono resultante se combina con el oxígeno atmosférico para formar dióxido de carbono radiactivo, que se incorpora a las plantas mediante la fotosíntesis; los animales luego adquieren 14C comiendo las plantas. Cuando el animal o la planta muere, deja de intercambiar carbono con su entorno, y a partir de ese momento la cantidad de 14C que contiene comienza a disminuir a medida que el 14C experimenta desintegración radiactiva. Por lo tanto, en el carbono contemporáneo la concentración de 14C es del orden de un 10­ 10 %. Masao Kunioka describió recientemente "Measurement Methods of Biobased Carbon Content for Biomass-based Chemicals and Plastics" en Radioisotopes, 62, 901-925 (2013).
Curiosamente, también la composición química del isobuteno bioderivado y de base petroquímica es diferente en varios aspectos. La tabla 1 muestra las diferencias en la composición de las muestras de isobuteno usadas en la presente invención. El isobuteno de base petroquímica contiene pequeñas cantidades de subproductos petroquímicos tales como propano, propeno, butano e isobutano, pero no contiene ningún resto de productos metabólicos (tipo Petro, IB1). A diferencia del isobuteno petroquímico, las muestras bioderivadas contienen dióxido de carbono y pequeñas cantidades de etanol como productos metabólicos de los microorganismos (tipo Bio, muestras IB2 a IB5). Las muestras de isobuteno bioderivado no contienen propano, propeno, butano ni isobutano.
Tabla 1: Cualidades de la muestra de isobuteno usada
Figure imgf000037_0001
CLAVE: ND = no detectado.
En comparación con las cualidades del isobuteno adquirido petroquímicamente, la cantidad de impurezas en el isobuteno bioderivado es significativamente mayor y la composición es diferente. Especialmente IB4 contiene solo un 21,94 % de isobuteno y un 18 % de dióxido de carbono. Sorprendentemente se encontró que era posible sintetizar ACDMT con alta pureza a partir del isobuteno con altos niveles de impurezas.
Tabla 2: Cualidades de la muestra de acrilonitrilo usada
Figure imgf000038_0001
El acrilonitrilo >99 %, de Sigma-Aldrich contiene 35-45 ppm de hidroquinona de éter monometílico como inhibidor, contenía un 0,41 % de agua antes del secado. Se secó añadiendo 50 g de tamiz molecular de 0,4 nm de Merck Millipore, Merck KGaA. El contenido de agua residual del acrilonitrilo fue de 19 ppm, medido por valoración de Karl-Fischer (DIN 51777). El acrilonitrilo adquirido biológicamente era de composición química relativamente similar en comparación con el petroquímico. El acrilonitrilo utilizado se obtuvo en dos etapas por medio de descarboxilación oxidativa de ácido glutámico y la posterior eliminación por descarbonilación del ácido 3-cianopropiónico para formar acrilonitrilo usando el método descrito en Green Chemistry, 2011, 13, 807.
Ejemplo comparativo de monómero 1 (EjCompMI), usando materias primas petroquím icas convencionales en un proceso discontinuo:
El reactor era un matraz de fondo redondo de 250 ml de 5 bocas, equipado con un agitador suspendido, termopar, tubería de inyección de gas bajo la superficie, condensador intensivo y embudo de goteo con compensación de presión. El cabezal del condensador estaba equipado con un tubo seco que contenía 50 g de tamiz molecular de 4 Angstrom. Se conectó un agitador de placa de PTFE con conexión de junta de vidrio de precisión al agitador suspendido. Se dosificaron 150 ml de acrilonitrilo seco al reactor. Con agitación a 150 rpm, se enfrió el acrilonitrilo con un baño que consistía en una mezcla de 300 g de hielo y 100 g de NaCl. Tan pronto como la temperatura del reactor alcanzó -10 °C, se dosificaron lentamente 39,30 g de ácido sulfúrico al 100 %. La temperatura se mantuvo en un intervalo de -10 °C a -7,5 °C. El tiempo de dosificación del ácido sulfúrico fue de 40 minutos. El líquido permaneció transparente.
Luego se retiró el baño de hielo y se remplazó por un baño de agua a 21 °C.
Posteriormente se dosificaron 9,9 l de isobuteno a una tasa de 10 l/h. Se dejó que la temperatura subiera rápidamente, pero se controló para que fuera estable a 40 °C durante el transcurso de la dosificación. Después de aproximadamente 35 minutos, empezaron a precipitar finos cristales blancos. Después de completarse la dosificación, la mezcla de reacción se agitó durante una hora a 40 °C. Luego, la mezcla de reacción se enfrió con agitación durante 30 min hasta 20 °C. La mezcla de reacción era una suspensión blanca fina. El sólido se separó mediante filtración al vacío sobre un filtro de fibra de vidrio, se agitó con 50 g de acrilonitrilo reciente en un matraz Erlenmeyer de 250 ml durante 10 minutos usando un agitador magnético, una barra agitadora revestida con PTFE y se cubrió con una tapa de vidrio. Los sólidos de la suspensión se retiraron de nuevo mediante filtración al vacío sobre un filtro de fibra de vidrio (Whatman calidad GF/D). El sólido se secó durante 4 horas en un evaporador rotatorio de laboratorio a una temperatura del baño de 60 °C, comenzando a una presión de 300 mbar. Después de 30 minutos, la presión se redujo hasta 10 mbar en 3 h.
Con un rendimiento de un 85 % en peso, se aisló ACDMT con una pureza de un 95,9 % en peso. Y se detectó un 0,3 % en peso de acrilonitrilo, un 0,6 % en peso de acrilamida, un 2,9 % en peso de terc-butilacrilamida y un 0,3 % en peso de ácido 2-metilprop-2-en-1-sulfónico.
Los ejemplos comparativos de monómero EjCompM2 a EjCompM3 se llevaron a cabo de la misma forma, pero se incrementó el exceso de trióxido de azufre. Véase la tabla 3.
Ejemplo comparativo de monómero 4 (EjCompM4) (véase el documento US2010/0274048) para un proceso continuo con materias primas petroquímicas convencionales:
Se conectaron entre sí dos reactores de vidrio provistos cada uno de un agitador, una tubería de entrada y una tubería de salida. Se suministraron acrilonitrilo y ácido sulfúrico mediante bombas peristálticas al primer reactor. Con un caudal de 47,1 g/h de ácido sulfúrico y 22,36 g/h se bombeó ácido sulfúrico fumante comercial al 20 % y 161,1 g/h de acrilonitrilo seco. El ácido sulfúrico estaba concentrado al 97 %. La concentración de trióxido de azufre en el ácido sulfúrico fumante se eligió para compensar el agua transportada por las materias primas acrilonitrilo e isobuteno. La temperatura de la mezcla de reacción en el primer reactor se mantuvo a -10 ± 2,5 °C. El tiempo promedio de residencia fue de 90 minutos. Se mezclaron ácido sulfónico y acrilonitrilo y el fluido mixto de los mismos se suministró al segundo reactor. El segundo reactor era un reactor de fondo redondo de 250 ml de tres bocas, modificado con una boca lateral para permitir el desbordamiento del reactor a un vaso de precipitados. Se conectó con un agitador suspendido, un agitador de vidrio con paletas agitadoras de PTFE y un condensador intensivo. En el segundo reactor, se insufló gas isobutileno (IB1) por debajo de la superficie con un caudal de 30,8 g/h en el fluido mixto para sintetizar ACDMT. La reacción (síntesis) se llevó a cabo de forma continua con un tiempo promedio de residencia de 90 minutos a una temperatura de 40 ± 2,5 °C. Después de 11 h de reacción continua, se tomó una muestra de la mezcla de reacción y se analizó.
La suspensión de ACDMT obtenida en la producción anterior se filtró con succión usando un filtro de vidrio para obtener una torta en el filtro de vidrio. Se vertió sobre la torta acrilonitrilo de una cantidad (masa) mostrada en la tabla 5, con respecto a la masa de la torta. Se volvió a filtrar con succión para lavar la torta con acrilonitrilo.
La torta lavada se secó durante 360 minutos a una temperatura de 80 °C con un evaporador rotatorio a presión reducida. Se aplicó un vacío de 400 mbar durante 30 minutos. Luego, la presión se redujo hasta 10 mbar en 2 horas y se mantuvo a 10 mbar hasta que se completó el secado.
El rendimiento determinado se relacionó con el tamaño de la muestra extraída. El polvo de ACDMT obtenido se analizó por HPLC para medir las concentraciones de acrilonitrilo (abreviado como AN), acrilamida (abreviada como AM), tercbutilacrilamida (abreviada como tBAM), ácido 2-metil-2-propenil-1-sulfónico (abreviado como IBSA). Los resultados del experimento comparativo se muestran en la tabla 6.
Ejemplo de monómero 1:
El reactor era un matraz de fondo redondo de 250 ml de 5 bocas, equipado con un agitador suspendido, termopar, tubería de inyección de gas bajo la superficie, condensador intensivo y embudo de goteo con compensación de presión. El cabezal del condensador estaba equipado con un tubo seco que contenía 50 g de tamiz molecular de 4 Angstrom. Se conectó un agitador de placa de PTFE con conexión de junta de vidrio de precisión al agitador suspendido. Se dosificaron 150 ml de acrilonitrilo seco al reactor. Con agitación a 150 rpm, se enfrió el acrilonitrilo con un baño que consistía de una mezcla de 300 g de hielo y 100 g de NaCl. Como alternativa, la mezcla podría enfriarse con una combinación de acetona y hielo seco. Tan pronto como la temperatura del reactor alcanzó -10 °C, se dosificaron lentamente 49,30 g de ácido sulfúrico al 100 %. Se controló el acceso de trióxido de azufre para compensar el contenido de agua de las materias primas isobuteno y acrilonitrilo. La variación de las condiciones del proceso se documenta en la tabla 3. La temperatura se mantuvo en un intervalo de -10 °C a -7,5 °C. El tiempo de dosificación del ácido sulfúrico fue de 40 minutos. El líquido permanece transparente.
Luego se retiró el baño de hielo y se remplazó por un baño de agua a 21 °C. Se dosificaron 9,9 l de isobuteno bioderivado a una tasa de 10 l/h. Se dejó que la temperatura subiera rápidamente, pero se controló para que permaneciera a 40 °C durante el transcurso de la dosificación. Después de aproximadamente 25 minutos, empezaron a precipitar cristales blancos finos. Después de completarse la dosificación, la mezcla de reacción se agitó durante una hora a 40 °C. Luego, la mezcla de reacción se enfrió con agitación durante 30 min hasta 20 °C. La mezcla de reacción fue una suspensión blanca fina. El sólido se separó mediante filtración al vacío sobre un filtro de fibra de vidrio, se agitó con 50 g de acrilonitrilo reciente en un matraz Erlenmeyer de 250 ml durante 10 minutos usando un agitador magnético, una barra agitadora revestida con PTFE y se cubrió con una tapa de vidrio. Los sólidos de la suspensión se retiraron de nuevo mediante filtración al vacío sobre un filtro de fibra de vidrio (Whatman calidad GF/D). El sólido se secó durante 4 horas en un evaporador rotatorio de laboratorio a una temperatura del baño de 80 °C, comenzando a una presión de 300 mbar, después de 30 minutos la presión se redujo a 10 mbar en 3 h.
Tabla 3: Condiciones de reacción para reacciones discontinua
Figure imgf000039_0001
Los resultados de los experimentos comparativos y los experimentos que describen la invención se resumen en la tabla 4.
Los experimentos demuestran que la precipitación de ACDMT comienza antes con el isobuteno bioderivado en comparación con el isobuteno producido a partir de productos petroquímicos. También se encontró que el uso de isobuteno bioderivado era adecuado para preparar ACDMT bioderivado. Sorprendentemente, la pureza del ACDMT bioderivado es mayor en comparación con los experimentos comparativos de monómero 1 a 3. En particular, se redujeron las impurezas t-BAM e IBSA. Los productos secundarios potenciales IBSA e IBDSA actúan moderando (controlando) el peso molecular en la polimerización por radicales. Por tanto, un experto en la materia esperaría que el peso molecular de un polímero en presencia de una cantidad mayor de moderador fuera menor en comparación con uno polimerizado en las mismas condiciones con una cantidad menor de moderador. Como no se disponía de un patrón de IBDSA, no se cuantificó la cantidad de IBDSA.
Una ventaja sorprendente de la invención es que se puede usar isobuteno bioderivado en el proceso de producción de ACDMT con una calidad menor en comparación con el isobuteno fabricado petroquímicamente para producir una calidad de ACDMT tan buena o mejor.
Para probar el contenido bioderivado, se investigaron tres muestras de acuerdo con ASTM D6866-12, método B. Se preparó EjCompM1 con materias primas petroquímicas convencionales. Por lo tanto, es de esperar que todo el carbono fuera carbono fósil. En consecuencia, no se debe encontrar 14C y el contenido de carbono bioderivado debe ser cero. En este experimento, la investigación, de hecho, arrojó un contenido de carbono bioderivado de un 0 % en peso. En el experimento 1, se usó una muestra de isobuteno bioderivado (IB2). Como cuatro de los siete átomos de carbono del ACDMT se remplazaron por carbono bioderivado, en teoría debería encontrarse un 57 % en peso de carbono bioderivado. El experimento proporciona un contenido de carbono bioderivado de un 55 % en peso. La desviación del valor teórico se puede explicar por la impureza del material y el error analítico de un 2 % del método.
Tabla 4: Resultados de los ejemplos usando el proceso discontinuo
Figure imgf000040_0001
CLAVE: ND = no detectado; ACDMT = acriloildimetiltaurato; AM = acrilamida; AN = acrilonitrilo; tBAM = acrilamida de terc-butilo; IBSA = ácido isobutenosulfónico.
El uso de isobuteno bioderivado logra altos rendimientos de ACDMT, así como altas purezas de ACDMT. De hecho, el uso de bioisobuteno da lugar a un ACDMT más puro en comparación con el ACDMT petroquímico.
Polímero
Los experimentos de polimerización muestran especialmente que las muestras de ACDMT con menor contenido de IBSA dan lugar a polímeros de mayor peso molecular en comparación con las muestras de ACDMT con mayor contenido de IBSA.
Proceso de polimerización A1: Procedimiento general de polimerización por precipitación en terc-butanol
Se dosifica en un matraz de fondo redondo Quickfit de 1 litro equipado con un condensador de reflujo, tubería de entrada de gas bajo la superficie, detector de temperatura interior y agitador suspendido 400 g de terc-butanol con un contenido de agua de un 2,5 % en peso. Se cargan 100 g de ACDMT bioderivado. Se neutraliza el ACDMT a un pH de 7 a 8 mediante la inyección de amoniaco gaseoso por encima de la superficie. Se mantiene la temperatura por debajo de 40 °C. Se dosifican 1,45 g de TMPTA como reticulante de acuerdo con la tabla de polímeros A1. Se inyecta nitrógeno bajo la superficie durante 1 h con agitación de 200 rpm. Durante este tiempo, la temperatura de la mezcla de reacción se eleva y se estabiliza hasta 60 °C con ayuda de un baño de agua. Se reajusta el pH a 60 °C a un pH de 7 a 8. La reacción se inicia con la dosificación de compuesto formador de radicales, 1,3 g de DLP.
Después de unos minutos, el inicio de la polimerización se hace evidente debido al aumento de la temperatura y la precipitación de un polímero. Cuando se alcanza la temperatura máxima, se calienta la reacción a reflujo suave durante dos horas. Se enfría la mezcla de reacción hasta temperatura ambiente y se seca la suspensión de polímero a 60 °C a un vacío de 150 mbar.
Proceso de polimerización B1: Procedimiento general de polimerización por precipitación en una mezcla de tercbutanol/dimetilcetona
Se dosifica en un matraz de fondo redondo Quickfit de 1 litro equipado con un condensador de reflujo, tubería de entrada de gas bajo la superficie, detector de temperatura interior y agitador suspendido 2 0 0 g de terc-butanol y 2 0 0 g de dimetilcetona con un contenido de agua de un 3 % en peso. Se cargan 100 g de ACDMT bioderivado. Se neutraliza el ACDMT cargando 40,5 g de hidrogenocarbonato de sodio. Se mantiene la temperatura por debajo de 40 °C. Se dosifican 1,45 g de TMPTA como reticulante y de acuerdo con la tabla de polímeros B1. Se inyecta nitrógeno bajo la superficie durante 1 h con agitación de 200 rpm. Durante este tiempo, la temperatura de la mezcla de reacción se eleva y se estabiliza hasta 60 °C con ayuda de un baño de agua. Se reajusta el pH a 60 °C a un pH de 7 a 8. La reacción se inicia mediante la dosificación de compuesto formador de radicales, 1,3 g de DLP.
Después de unos minutos, el inicio de la polimerización se hace evidente debido al aumento de la temperatura y la precipitación de un polímero. Cuando se alcanza la temperatura máxima, se calienta la reacción a reflujo suave durante dos horas. Se enfría la mezcla de reacción hasta temperatura ambiente y se seca la suspensión de polímero a 60 °C a un vacío de 150 mbar.
Tabla de polímeros A1): Polímeros de acuerdo con el proceso de polimerización A1:
Figure imgf000041_0001
ACDMT = acriloildimetiltaurato, NVP = N-vinilpirrolidona, DMAAm = dimetilacrilamida, TMPTA = triacrilato de trimetilolpropano, TMPTA = triacrilato de trimetilolpropano, TMPTMA = trimetacrilato de trimetilolpropano, GPTA = triacrilato de propoxilato de glicerina, PEAS = monoestearato de diacrilato de pentaeritritol, DPL = peróxido de dilaurilo, V-601 = dimetil-2,2'-azobis(2-metilpropionato), PEG 600 DMA = dimetacrilato de polietilenglicol ( 6 0 0 g/mol).
Tabla de polímeros B1): Polímeros de acuerdo con el proceso de polimerización B1:
Figure imgf000041_0002
Figure imgf000042_0001
ACDMT = acriloildimetiltaurato, NVP = N-vinilpirrolidona, DMAAm = dimetilacrilamida, TMPTA = triacrilato de trimetilolpropano, TMPTA = triacrilato de trimetilolpropano, TMPTMA = trimetacrilato de trimetilolpropano, GPTA = triacrilato de propoxilato de glicerina, PEAS = monoestearato de diacrilato de pentaeritritol, DPL = peróxido de dilaurilo, V-601 = dimetil-2,2'-azobis(2-metilpropionato), PEG 600 DMA = dimetacrilato de polietilenglicol (600 g/mol).
Proceso de polimerización A2: Procedimiento general de polimerización por precipitación en terc-butanol
Se dosifica en un matraz de fondo redondo Quickfit de 1 litro equipado con un condensador de reflujo, tubería de entrada de gas bajo la superficie, detector de temperatura interior y agitador suspendido 400 g de terc-butanol con un contenido de agua de un 2,5 % en peso. Se cargan 80 g de ACDMT bioderivado. Se neutraliza el ACDMT a un pH de 7 a 8 mediante la inyección de amoniaco gaseoso por encima de la superficie. Se mantiene la temperatura por debajo de 40 °C. Se dosifican 0,63 g de TMPTA como reticulante y 4,3 g de NVP como monómero neutro de acuerdo con la tabla de polímeros A2. Se inyecta nitrógeno bajo la superficie durante 1 h con agitación de 200 rpm. Durante este tiempo, la temperatura de la mezcla de reacción se eleva y se estabiliza hasta 60 °C con ayuda de un baño de agua. Se reajusta el pH a 60 °C a un pH de 7 a 8. La reacción se inicia mediante la dosificación de compuesto formador de radicales, 1 g de DLP.
Después de unos minutos, el inicio de la polimerización se hace evidente debido al aumento de la temperatura y la precipitación de un polímero. Cuando se alcanza la temperatura máxima, se calienta la reacción a reflujo suave durante dos horas. Se enfría la mezcla de reacción hasta temperatura ambiente y se seca la suspensión de polímero a 60 °C a un vacío de 150 mbar.
Proceso de polimerización B2: Procedimiento general de polimerización por precipitación en una mezcla de tercbutanol/dimetilcetona
Se dosifica en un matraz de fondo redondo Quickfit de 1 litro equipado con un condensador de reflujo, tubería de entrada de gas bajo la superficie, detector de temperatura interior y agitador suspendido 200 g de terc-butanol y 200 g de dimetilcetona con un contenido de agua de un 3 % en peso. Se cargan 80 g de ACDMT bioderivado. Se neutraliza el ACDMT cargando 32,8 g de hidrogenocarbonato de sodio. Se mantiene la temperatura por debajo de 40 °C. Se dosifican 1,27 g de TMPTA como reticulante y 0,44 g de acrilato de metilo como monómero neutro de acuerdo con la tabla de polímeros B2. Se inyecta nitrógeno bajo la superficie durante 1 h con agitación de 200 rpm. Durante este tiempo, la temperatura de la mezcla de reacción se eleva y se estabiliza hasta 60 °C con ayuda de un baño de agua. Se reajusta el pH a 60 °C a un pH de 7 a 8. La reacción se inicia mediante la dosificación de compuesto formador de radicales, 1 g de DLP.
Después de unos minutos, el inicio de la polimerización se hace evidente debido al aumento de la temperatura y la precipitación de un polímero. Cuando se alcanza la temperatura máxima, se calienta la reacción a reflujo suave durante dos horas. Se enfría la mezcla de reacción hasta temperatura ambiente y se seca la suspensión de polímero a 60 °C a un vacío de 150 mbar.
Tabla de polímeros A2): Polímeros de acuerdo con el proceso de polimerización A2:
Figure imgf000043_0001
ACDMT = acriloildimetiltaurato, NVP = N-vinilpirrolidona, DMAAm = dimetilacrilamida, TMPTA = triacrilato de trimetilolpropano, TMPTA = triacrilato de trimetilolpropano, TMPTMa = trimetacrilato de trimetilolpropano, GPTA = triacrilato de propoxilato de glicerina, PEAS = monoestearato de diacrilato de pentaeritritol, DPL = peróxido de dilaurilo, V-601 = dimetil-2,2'-azobis(2-metilpropionato), PEG 600 DMA = dimetacrilato de polietilenglicol (600 g/mol).
Tabla de polímeros B2): Polímeros de acuerdo con el proceso de polimerización B2:
Figure imgf000043_0002
Figure imgf000044_0001
ACDM T = acriloildimetiltaurato, NVP = N-vinilpirrolidona, DMAAm = dimetilacrilamida, TM PTA = triacrilato de trim etilolpropano, TM PTA = triacrilato de trim etilolpropano, TM PTM A = trim etacrilato de trim etilolpropano, GPTA = triacrilato de propoxilato de glicerina, PEAS = m onoestearato de diacrilato de pentaeritritol, DPL = peróxido de dilaurilo, V-601 = dim etil-2,2'-azobis(2-m etilpropionato), PEG 600 DMA = dim etacrilato de polietilenglicol (600 g/mol).
Proceso de polimerización A3: Procedimiento general de polimerización por precipitación en terc-butanol
Se dosifica en un matraz de fondo redondo Quickfit de 1 litro equipado con un condensador de reflujo, tubería de entrada de gas bajo la superficie, detector de temperatura interior y agitador suspendido 400 g de terc-butanol con un contenido de agua de un 3 % en peso. Se cargan 69 g de ACDMT bioderivado y 9,2 g de acrilato de carboxietilo. Se neutraliza el ACDMT a un pH de 7 a 8 mediante la inyección de amoniaco gaseoso por encima de la superficie. Se mantiene la temperatura por debajo de 40 °C. Se dosifican 0,93 g de GPTA como reticulante y 3,71 g de acrilato de metilo como monómero neutro de acuerdo con la tabla de polímeros A3. Se inyecta nitrógeno bajo la superficie durante 1 h con agitación de 200 rpm. Durante este tiempo, la temperatura de la mezcla de reacción se eleva y se estabiliza hasta 60 °C con ayuda de un baño de agua. Se reajusta el pH a 60 °C a un pH de 7 a 8. La reacción se inicia con la dosificación del compuesto formador de radicales, 1,1 g de V-601.
Después de unos minutos, el inicio de la polimerización se hace evidente debido al aumento de la temperatura y la precipitación de un polímero. Cuando se alcanza la temperatura máxima, se calienta la reacción a reflujo suave durante dos horas. Se enfría la mezcla de reacción a temperatura ambiente y se seca la suspensión de polímero a 60 °C a un vacío de 150 mbar.
Proceso de polimerización B3: Procedimiento general de polimerización por precipitación en una mezcla de tercbutanol/dimetilcetona
Se dosifica en un matraz de fondo redondo Quickfit de 1 litro equipado con un condensador de reflujo, tubería de entrada de gas bajo la superficie, detector de temperatura interior y agitador suspendido 200 g de terc-butanol y 200 g de dimetilcetona con un contenido de agua de un 2,5 % en peso. Se cargan 90 g de ACDMT bioderivado y 8,25 g de acrilato de carboxietilo. Se neutraliza el ACDMT y el acrilato de carboxietilo cargando 41,3 g de hidrogenocarbonato de sodio. Se mantiene la temperatura por debajo de 40 °C. Se dosifican 0,88 g de GPTA como reticulante y 0,44 g de acrilato de metilo como monómero neutro de acuerdo con la tabla de polímeros B3. Se inyecta nitrógeno bajo la superficie durante 1 h con agitación de 200 rpm. Durante este tiempo, la temperatura de la mezcla de reacción se eleva y se estabiliza hasta 60 °C con ayuda de un baño de agua. Se reajusta el pH a 60 °C a un pH de 7 a 8. La reacción se inicia con la dosificación del compuesto formador de radicales, 1,1 g de V-601.
Después de unos minutos, el inicio de la polimerización se hace evidente debido al aumento de la temperatura y la precipitación de un polímero. Cuando se alcanza la temperatura máxima, se calienta la reacción a reflujo suave durante dos horas. Se enfría la mezcla de reacción a temperatura ambiente y se seca la suspensión de polímero a 60 °C a un vacío de 150 mbar.
Tabla de polímeros A3): Polímeros de acuerdo con el proceso de polimerización A3:
Figure imgf000045_0001
Figure imgf000046_0001
A C D M T = a c r ilo ild im e tilta u ra to , N V P = N -v in ilp ir ro lid o n a , D M A A m = d im e tila c r ila m id a , T M P T A = tr ia c r ila to d e tr im e tilo lp ro p a n o , T M P T A = tr ia c r ila to d e tr im e tilo lp ro p a n o , T M P T M A = tr im e ta c r ila to d e tr im e tilo lp ro p a n o , G P T A = tr ia c r ila to d e p ro p o x ila to d e g lic e rin a , P E A S = m o n o e s te a ra to d e d ia c r ila to d e p e n ta e r itr ito l, D P L = p e ró x id o d e d ila u rilo , V -601 = d im e til-2 ,2 '-a z o b is (2 -m e tilp ro p io n a to ), P E G 600 D M A = d im e ta c r ila to d e p o lie tile n g lic o l (600 g /m o l) .
Tabla de polímeros B3): Polímeros de acuerdo con el proceso de polimerización B3:
Figure imgf000046_0002
Figure imgf000047_0001
ACDMT = acriloildimetiltaurato, NVP = N-vinilpirrolidona, DMAAm = dimetilacrilamida, TMPTA = triacrilato de trimetilolpropano, TMPTA = triacrilato de trimetilolpropano, TMPTMA = trimetacrilato de trimetilolpropano, GPTA = triacrilato de propoxilato de glicerina, PEAS = monoestearato de diacrilato de pentaeritritol, DPL = peróxido de dilaurilo, V-601 = dimetil-2,2'-azobis(2-metilpropionato), PEG 600 DMA = dimetacrilato de polietilenglicol (600 g/mol).
Proceso de polimerización X: disolución de homopolímero de ACDMT en agua.
En un matraz de fondo redondo de 5 bocas de 1 l, equipado con un agitador suspendido y un agitador de tipo ancla, una sonda de pH, entrada de nitrógeno bajo la superficie, embudo de goteo, condensador intensivo y una válvula de salida de gases se llenaron 450 g de agua destilada. Se disolvieron 50 g de ACDMT bioderivado (el ACDMT generado en el ejemplo de monómero 1). El agitador se fijó para que girara a 200 rpm. Enfriando con un baño de agua a 20 °C, la disolución se neutralizó con aproximadamente 19 g de disolución de hidróxido de sodio al 50 % hasta un valor de pH de 7 ± 0,5. Después de la neutralización, la mezcla de reacción se calentó hasta una temperatura de 50 °C ± 0,5 °C. Durante la fase de calentamiento, se purgó nitrógeno a través de la disolución con un caudal de 60 l/h. La temperatura se estabilizó y la purga de nitrógeno continuó durante 60 minutos. Después de estos 60 minutos, se dosificó nitrógeno por encima de la superficie del líquido y se inició la polimerización mediante la adición de 0,10 g de dihidrocloruro de 2,2'-azobis (2-metilpropionamidina) (V-50 de Wako Specialty Chemicals).
A los 10 minutos después de iniciada la reacción, la purga se redujo hasta 6 l/h. Después de que se alcanzara la temperatura máxima, la temperatura del baño se mantuvo a 50 °C durante una hora. Luego, la temperatura del baño se aumentó hasta 80 °C durante 2 h, luego se enfrió hasta temperatura ambiente. La viscosidad de Brookfield de la disolución se midió a 25 °C, 20 rpm, usando un husillo que entrega un valor de un 20 a un 80 % de la escala máxima.
También se determinó el valor k de Fickenscher.
Proceso de polimerización Y: Homopolímero de ACDMT por polimerización por precipitación en terc-butanol
En un matraz de fondo redondo Quickfit de 1 litro equipado con un condensador de reflujo, tubería de entrada de gas bajo la superficie, detector de temperatura interior y agitador suspendido, se dosificaron 400 g de terc-butanol. Se cargaron 100 g de ACDMT bioderivado y se neutralizó hasta un pH de 7 a 8 mediante inyección de amoniaco gaseoso por encima de la superficie. La temperatura se mantuvo por debajo de 40 °C. Con agitación de 200 rpm, se inyectó nitrógeno bajo la superficie durante 1 h. Durante este tiempo, se elevó la temperatura de la mezcla de reacción y se estabilizó hasta 60 °C con ayuda de un baño de agua. A 60 °C se reajustó el pH a un pH de 7 a 8. Luego se inició la reacción mediante la dosificación de 1,0 g de 2,2'-azobis(isobutironitrilo).
Después de unos minutos, el inicio de la polimerización se hizo evidente por el aumento de la temperatura y la precipitación de un polímero. Después de alcanzarse la temperatura máxima, la mezcla de reacción se calentó a reflujo suave durante dos horas. Luego, el polímero se enfrió hasta temperatura ambiente y se secó a 60 °C a un vacío de 150 mbar.
El polvo de polímero resultante se disolvió al 0,5 % en agua y se midió el valor k de Fickenscher.
Proceso de polimerización Z: síntesis de un copolímero de ACDMT y acrilamida mediante polimerización por precipitación en terc-butanol.
En un matraz de fondo redondo Quickfit de 1 litro equipado con un condensador de reflujo, tubería de entrada de gas bajo la superficie, detector de temperatura interior y agitador suspendido, se dosificaron 400 g de terc-butanol. Se cargaron 70 g de ACDMT bioderivado. El ACDMT se neutralizó hasta un pH de 7 a 8 mediante inyección de amoniaco gaseoso por encima de la superficie. La temperatura se mantuvo por debajo de 40 °C, luego se disolvieron 30 g de acrilamida en la mezcla de reacción. Con agitación de 200 rpm, se inyectó nitrógeno bajo la superficie durante 1 h. Durante este tiempo, la temperatura de la mezcla de reacción se elevó y se estabilizó hasta 60 °C con ayuda de un baño de agua. A 60 °C, el pH se reajustó a un pH de 7 a 8. Luego se inició la reacción mediante la dosificación de 1,0 g de 2,2'-azobis(isobutironitrilo).
Después de unos minutos, el inicio de la polimerización se hace evidente por el aumento de la temperatura y la precipitación de un polímero. Después de alcanzarse la temperatura máxima, la mezcla de reacción se calentó a reflujo suave durante dos horas. Luego, el polímero se enfrió hasta temperatura ambiente y se secó a 60 °C a un vacío de 150 mbar.
El polvo de polímero resultante se disolvió al 0,5 % en agua y se midió el valor k de Fickenscher.
Secado de acrilonitrilo
500 ml de acrilonitrilo >99 %, contenían 35-45 ppm de hidroquinona de éter monometílico como inhibidor de Sigma-Aldrich, contenía un 0,41 % de agua antes del secado. Se secó añadiendo 50 g de tamiz molecular de 0,4 nm de Merck Millipore, Merck KGaA. El contenido de agua residual del acrilonitrilo fue de 19 ppm, medido por valoración de Karl-Fischer (DIN 51777).
Métodos analíticos
Determinación del valor k de Fickenscher:
Este método se usó para determinar el valor k de determinados polímeros de acuerdo con DIN EN ISO 1628-1. La medición del valor k era una forma de analizar indirectamente el peso/tamaño molecular de un polímero. Un valor K comparativamente más alto corresponde a un peso/tamaño molecular mayor en comparación con un polímero con la misma composición y preparado mediante el mismo proceso.
Midiendo la medición del tiempo de paso de un disolvente (t0) y el tiempo de transferencia de una disolución de polímero (tc) a través del capilar de un viscosímetro Ubbelhode se determinó la viscosidad relativa.
z = L = Ik
h %
A partir de la viscosidad relativa z, el valor k se puede calcular de acuerdo con
75 k 2
lg * =
1 150 A: x c
Figure imgf000048_0001
En este caso
Figure imgf000048_0002
15 0 300c
Valor k = 1000 k
Aquí en él se definió:
Figure imgf000048_0003
viscosidad relativa
nc viscosidad dinámica de la disolución,
Ho viscosidad dinámica del disolvente y
c concentración másica de polímero en disolución en g/cm3
Como alternativa, el valor k puede evaluarse a partir de listas proporcionadas por el fabricante del equipo.
Después de la determinación de la concentración de masa de la disolución de polímero mediante secado por microondas con un CEM Smart 5 a 120 °C, se prepararon 20 ml de una disolución de polímero al 0,5 %. Se midieron de 16 a 18 ml de la disolución en un viscosímetro capilar Ubbelhode a 25 °C. Se eligió el viscosímetro Ubbelhode para que tuviese un tiempo de paso de 100 a 120 s. Se midió en un viscosímetro Schott AVS, combinado con un termostato Ct 1150 y un enfriador de flujo CK 100.
La unidad IT calculó el valor k.
Viscosidad de Brookfield en disolución al 1 %:
La viscosidad de Brookfield se determinó con un viscosímetro Brookfield modelo LV, RVT DV-II o LVT DV-II.
En un vaso de precipitados de 600 ml, se disolvieron 4 g de polímero seco en 394 g de agua destilada. La disolución se agitó durante 2 h a 20 °C con un agitador de dedos impulsado por un agitador suspendido a 200 rpm. Luego, la disolución de polímero, libre de aire atrapado, se templó durante 16 h a 20 °C. El husillo se eligió para medir entre un 20 y un 80 % de la escala a 20 rpm.
Viscosidad de Brookfield en disolución tal cual.
La viscosidad de Brookfield se determinó con un viscosímetro Brookfield modelo LV, RVT DV-II o LVT DV-II.
En un vaso de precipitados de 600 ml, la disolución de polímero, libre de aire atrapado, se templó durante 2 h a 20 °C. El husillo se eligió para medir entre un 20 y un 80 % de la escala a 20 rpm.
Procedimiento analítico para la determinación del contenido bioderivado de acuerdo con ASTM 6866-12, método B: El material de muestra proporcionado no se sometió a ningún procedimiento de pretratamiento y se convirtió en grafito tal cual usando el siguiente procedimiento.
Dependiendo de la cantidad estimada de contenido de carbono, típicamente se quemaban unos pocos miligramos de material de muestra en un analizador elemental (EA). La mezcla de gases resultante se limpiaba y el CO2 se separaba automáticamente por el EA usando la tecnología de purga y trampa.
El CO2 restante se transfirió a un sistema de grafitización hecho a medida, se convirtió en carbono (grafito) catalíticamente usando H2 y un catalizador de polvo de hierro.
La determinación de carbono 14 del grafito se realizó en el Klaus-Tschira-Archaeomtrie-Center utilizando un espectrómetro de masas con acelerador (AMS) del tipo MICADAS (desarrollado en la ETH de Zúrich, Suiza).
Ejemplos de composición
Los siguientes ejemplos de composición comprenden el polímero de acuerdo con la presente invención, por ejemplo, como polímero X. El polímero X puede relacionarse con cualquiera de los polímeros A1/1 a A1/15, B1/1 a B1/20, A2/1 a A2/24, B2/1 a B2/25, A3/1 a A3/25 y B3/1 a B3/20 (véanse las tablas de polímeros anteriores para sus respectivas composiciones).
Ejemplo de composición 1: Gel en crema para después del sol
Figure imgf000049_0001
Ejemplo de composición 2: Leche solar SPF 15
Figure imgf000049_0002
Figure imgf000050_0001
Ejemplo de composición 3: jabón líquido
Figure imgf000050_0002
Ejemplo de composición 4: Gel de ducha de efecto
Figure imgf000050_0003
Ejemplo de composición 5: Limpiador facial
Figure imgf000050_0004
Ejemplo de composición 6: Rímel
Figure imgf000050_0005
Figure imgf000051_0001
Ejemplo de composición 7: Crema BB SPF 15
Figure imgf000051_0002
Ejemplo de composición 8: Base de maquillaje O/W
Figure imgf000051_0003
Figure imgf000052_0001
Ejemplo de composición 9: Resaltador líquido
Figure imgf000052_0002
Ejemplo de composición 10: Tinte de labios
Figure imgf000052_0003

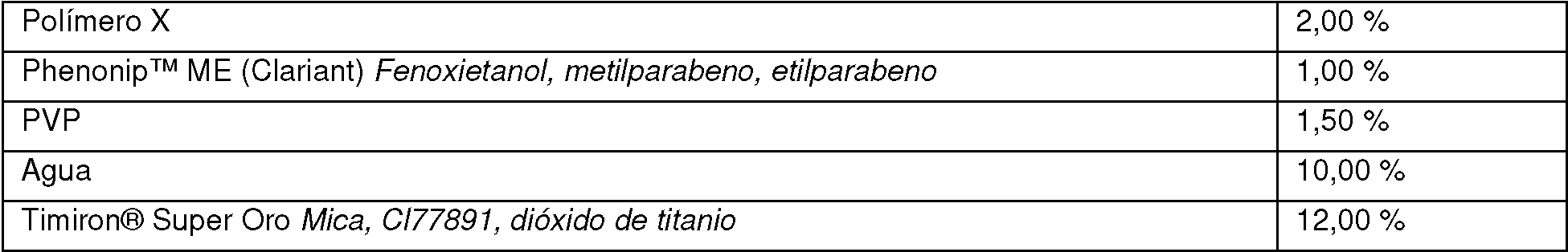

Ejemplo de composición 11: Delineador de ojos en gel
Figure imgf000052_0004
Figure imgf000053_0001

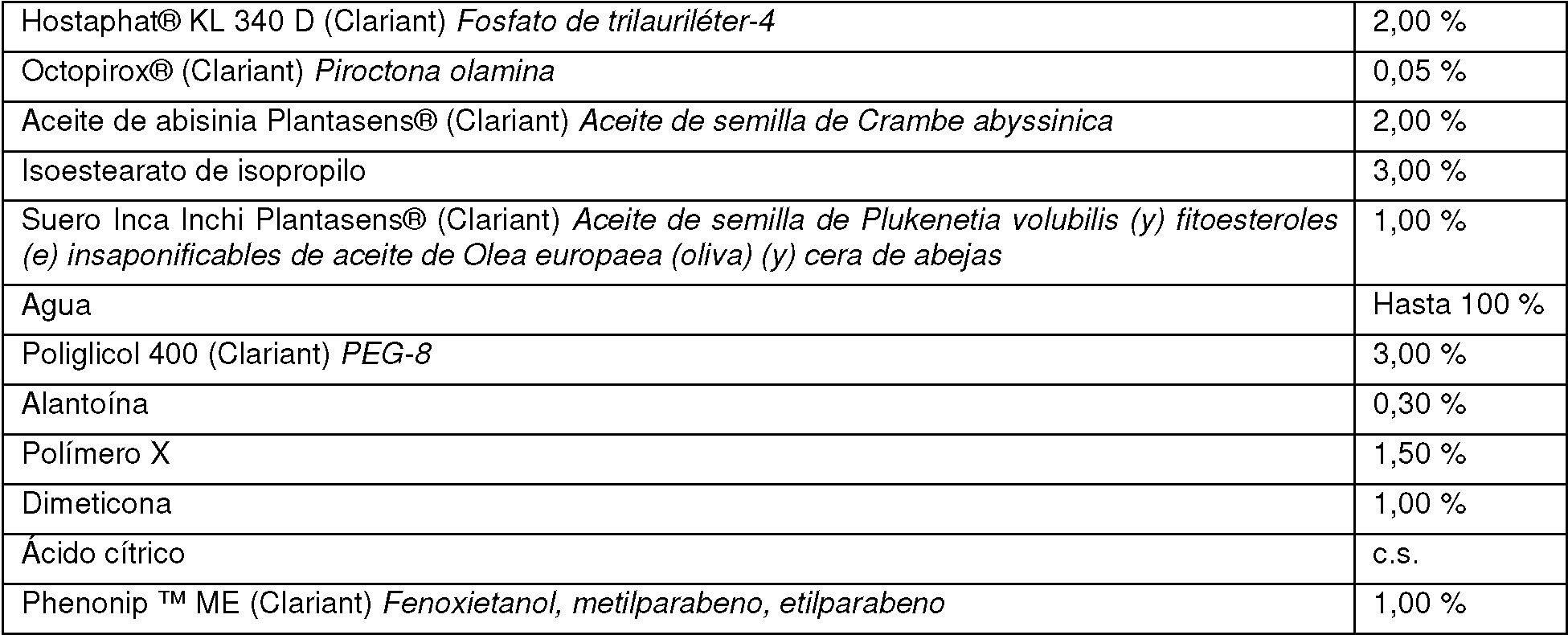

Ejemplo de composición 12: Bálsamo para después del afeitado
Figure imgf000053_0002
Ejemplo de composición 13: Leche corporal pulverizable
Figure imgf000053_0003
Ejemplo de composición 14: Loción corporal para hombres
Figure imgf000053_0004
Figure imgf000054_0001
Ejemplo de composición 15: Gel en crema antienvejecimiento
Figure imgf000054_0002
Ejemplo de composición 16: Crema de día ligera
Figure imgf000054_0003
Ejemplo de composición 17: Crema de noche de tratamiento
Figure imgf000054_0004
Figure imgf000055_0001
Ejemplo de composición 18: Gel para peinar el cabello pulverizable
Figure imgf000055_0002
Ejemplo de composición 19: champú acondicionador
Figure imgf000055_0003
Ejemplo de composición 20: Gel quitaesmalte de uñas
Figure imgf000055_0004
Ejemplo de composición 21: Gel blanqueador de la piel
Figure imgf000056_0001
Ejemplo de composición 22: Crema autobronceadora
Figure imgf000056_0002
Ejemplo de composición 23: Desmaquillador
Figure imgf000056_0003
Ejemplo de composición 24: Loción repelente de insectos
Figure imgf000056_0004
Figure imgf000057_0001
Ejemplo de composición 25: Tónico facial
Figure imgf000057_0002
Ejemplo de composición 26: Crema depilatoria
Figure imgf000057_0003
Ejemplo de composición 27: mascarilla
Figure imgf000057_0004
Figure imgf000058_0001
Ejemplo de composición 28: Gel micelar
Figure imgf000058_0002
Ejemplo de composición 29: Gel lubricante
Figure imgf000058_0003
Ejemplo de composición 30: Emulsión para toallitas húmedas
Figure imgf000058_0004
Ejemplo de composición 31: antitranspirante para aplicador de bola
Figure imgf000058_0005
Figure imgf000059_0001
Ejemplo de composición 32: Gel de afeitar
Figure imgf000059_0002
Ejemplo de composición 33: desinfectante para manos
Figure imgf000059_0003
Ejemplo de composición 34: Suero capilar
Figure imgf000059_0004
Ejemplo de composición 35: Crema desenredante para el cabello
Figure imgf000059_0005
Figure imgf000060_0001
Ejemplo de composición 36: Gel de ducha de efecto
Figure imgf000060_0002
Ejemplo de composición 37: Base de maquillaje O/W
Figure imgf000060_0003
Ejemplo de composición 38: Gel en crema antienvejecimiento
Figure imgf000061_0001
Ejemplo de composición 39: Crema de noche de tratamiento
Figure imgf000061_0002
Ejemplo de composición 40: Desinfectante para manos
Figure imgf000061_0003
Método de uso
Ejemplos de métodos de uso:
El ejemplo de composición 19 se aplica al cabello mojado en una cantidad de aproximadamente 2 ml por 2 gramos de cabello (peso seco). Se emplea agua corriente para crear espuma y esparcir la composición por todo el cabello y el cuero cabelludo. La composición se aclara inmediatamente del cabello. El cabello puede acondicionarse aún más.
Los ejemplos de composición 1,2, 12, 13, 14, 15, 16, 17, 22, 24 y 37 a 39 se aplican a la piel humana y se dejan sobre la piel para que surtan efecto y la piel se deja secar.
Parte experimental
Ejemplo experimental 1: Polímeros de acuerdo con el proceso de polimerización B1: Dependencia de la viscosidad de la concentración de polímero
El siguiente ejemplo comprende un polímero de acuerdo con la presente invención como polímero B1/16 en comparación con polímero B1/16#. El polímero B1/16# es un ejemplo comparativo, ya que es igual que el polímero B1/16 pero con componentes básicos comunes derivados de productos petroquímicos.
Véase la figura 1: Las mediciones de viscosidad en función de la concentración del polímero con el polímero B1/16 (línea continua) y el polímero B1/16# (línea discontinua) mostraron resultados muy similares, por lo tanto, el polímero B1/16 y el polímero B1/16# son intercambiables entre sí.
Ejemplo experimental 2: Polímeros de acuerdo con el proceso de polimerización B1: Dependencia de la viscosidad del pH
El siguiente ejemplo comprende un polímero de acuerdo con la presente invención como polímero B1/16 en comparación con polímero B1/16#. El polímero B1/16# es un ejemplo comparativo, ya que es igual que el polímero B1/16 pero con componentes básicos comunes derivados de productos petroquímicos.
Véase la figura 2: Las mediciones de viscosidad y su dependencia del pH con polímero B1/16 y polímero B1/16# mostraron resultados muy similares, por lo tanto, el polímero B1/16 y el polímero B1/16# son intercambiables entre sí. Ejemplo experimental 3: Polímeros de acuerdo con el proceso de polimerización A3
El siguiente ejemplo comprende un polímero de acuerdo con la presente invención como polímero-A3/8 en comparación con polímero-A3/8#. El polímero A3/8# es un ejemplo comparativo, ya que es igual que el polímero A3/8 pero con componentes básicos comunes derivados de productos petroquímicos.
Las mediciones típicas de polímero-A3/8 y polímero-A3/8# mostraron resultados muy similares (tabla exp. 1), por lo tanto, el polímero-A3/8 y el polímero-A3/8# son intercambiables entre sí.
Tabla exp. 1: Polímeros de acuerdo con el proceso de polimerización A3. Medición de la viscosidad: Brookfield RVDV-1,20 °C, 20 rpm.
Figure imgf000062_0001
Ejemplo experimental 4: Polímeros de acuerdo con el proceso de polimerización A1: Dependencia de la viscosidad del pH
El siguiente ejemplo comprende un polímero de acuerdo con la presente invención como polímero A1/2 en comparación con polímero A1/2#. El polímero A1/2# es un ejemplo comparativo, ya que es igual que el polímero A1/2 pero con componentes básicos comunes derivados de productos petroquímicos.
Véase la figura 3: Las mediciones de viscosidad y su dependencia del pH con polímero A1/2 y polímero A1/2# mostraron resultados muy similares, por lo tanto, el polímero A1/2 y el polímero A1/2# son intercambiables entre sí.

Claims (15)

REIVINDICACIONES
1. El uso de un polímero en una composición cosmética, dermatológica o farmacéutica, en el que el polímero está reticulado o no reticulado, caracterizado por que el polímero comprende al menos un 9,49 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000063_0001
en la que:
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR45R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, 1/ 2 Ca++, 1V Mg++, 1/2 Zn++, 1/3 Al+++, o combinaciones de los mismos.
2. El uso de acuerdo con la reivindicación 1, en el que la composición es para tratar material queratinoso, preferiblemente para tratar el cabello y/o la piel.
3. El uso del polímero de acuerdo con la reivindicación 1 como agente espesante o modificador de la reología en una composición cosmética, dermatológica o farmacéutica.
4. El uso de acuerdo con cualquiera de las reivindicaciones precedentes, en el que la composición se selecciona del grupo que consiste en champú, gel de baño, limpiador facial, mascarilla, baño de burbujas, limpiador íntimo, aceite de baño, leche limpiadora, agua micelar, desmaquillador, toallitas limpiadoras, mascarilla para el cabello, perfume, jabón líquido, jabón de afeitar, espuma de afeitar, espuma limpiadora, crema de día, crema antienvejecimiento, leche corporal, loción corporal, espuma corporal, suero facial, crema para los ojos, loción de protección solar, crema solar, crema facial, loción para después del afeitado, crema para antes del afeitado, crema depilatoria, gel blanqueador de la piel, crema autobronceadora, gel antiacné, rímel, base de maquillaje, prebase de maquillaje, corrector, colorete, bronceador, crema balsámica para imperfecciones (bb), delineador de ojos, crema de noche, gel para cejas, resaltador, tinte de labios, desinfectante de manos, aceite para el cabello, quitaesmalte de uñas, acondicionador, gel para el peinado del cabello, crema para el peinado del cabello, suero antiencrespamiento, tratamiento para el cuero cabelludo, colorante para el cabello, líquido para las puntas abiertas, desodorante, antitranspirante, crema para bebés, repelente de insectos, crema de manos, gel protector solar, crema para pies, exfoliante, exfoliante corporal, tratamiento para la celulitis, pastilla de jabón, crema para cutículas, bálsamo labial, tratamiento para el cabello, sombra de ojos, aditivo de baño, bruma corporal, colonia, enjuague bucal, pasta de dientes, gel lubricante, hidratante, suero, tónico, sorbete acuoso, gel en crema, espuma de peinado, champú seco, barra de labios, brillo de labios, gel hidroalcohólico, aceite corporal, leche de ducha, iluminador, lápiz de labios, laca para el cabello, crema para peinar y bloqueador solar.
5. Una composición cosmética, dermatológica o farmacéutica que comprende:
(I) un polímero;
(II) un componente cosméticamente aceptable;
en la que el polímero está reticulado o no reticulado, caracterizada por que el polímero comprende al menos un 9,49 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas (a) de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000064_0001
en la que:
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, 1/ 2 Ca++, 1V Mg++, 1/2 Zn++, 1/3 Al+++, o combinaciones de los mismos.
6. La composición de acuerdo con la reivindicación 5, en la que el componente cosméticamente aceptable es un auxiliar o una mezcla de auxiliares, en la que el auxiliar o los auxiliares se seleccionan del grupo que consiste en sustancias oleosas, ceras, emulsionantes, coemulsionantes, solubilizantes, polímeros catiónicos, formadores de película, agentes supergrasos, agentes reponedores de las grasas, estabilizadores de espuma, estabilizantes, sustancias biogénicas activas, conservantes, ingredientes potenciadores de la conservación, sustancias antifúngica, agentes anticaspa, tintes o pigmentos, sustancias en partículas, opacificantes, abrasivos, absorbentes, agentes antiapelmazantes, agentes de volumen, agentes nacarados, tintes directos, perfumes o fragancias, vehículos, disolventes o diluyentes, propulsores, ácidos funcionales, ingredientes activos, agentes para aclarar la piel, agentes autobronceadores, exfoliantes, enzimas, agentes antiacné, desodorantes y antitranspirantes, modificadores de la viscosidad, agentes espesantes y gelificantes, agentes de ajuste del pH, agentes tamponantes, antioxidantes, quelantes, astringentes, protectores solares, agentes de protección solar, filtros UV, agentes acondicionadores de la piel, emolientes, humectantes, agentes oclusivos, pediculicidas, agentes antiespumantes, agentes aromatizantes, electrolitos, agentes oxidantes y agentes reductores.
7. El uso o la composición de acuerdo con cualquiera de las reivindicaciones precedentes, en el que el polímero tiene un peso molecular promedio en peso de al menos 700 g/mol, preferiblemente de 700 g/mol a 10 millones de g/mol.
8. El uso o la composición de acuerdo con cualquiera de las reivindicaciones precedentes, en el que, en la fórmula (1), Q+ es Na+ o NH4+.
9. La composición de acuerdo con cualquiera de las reivindicaciones 5 a 8, en la que la composición es una emulsión o gel, preferiblemente una composición de aceite en agua (o/w), gel en crema, gel hidroalcohólico o hidrogel.
10. La composición de acuerdo con cualquiera de las reivindicaciones 5 a 9, en la que la composición tiene una viscosidad de 100.000 a 200.000 mPa-s, preferentemente de 1000 a 100.000 mPa-s, incluso más preferentemente de 2000 a 50.000 mPa-s y muy preferiblemente de 5000 a 30.000 mPa-s (medida a 25 °C, Brookfield RVT, husillo T-C a 20 revoluciones por minuto).
11. La composición de acuerdo con cualquiera de las reivindicaciones 5 a 10, en la que la composición es una composición para el cuidado corporal o facial, en la que la composición para el cuidado corporal o facial comprende de un 0,1 % en peso a un 15 % en peso, preferiblemente de un 0,5 % en peso a un 10 % en peso, incluso más preferiblemente de un 1,0 % en peso a un 5,0 % en peso de al menos un emulsionante, coemulsionante y/o solubilizante, en peso total de la composición.
12. Un proceso para formular una composición cosmética, dermatológica o farmacéutica que comprende incorporar un polímero a la composición, en el que el polímero está reticulado o no reticulado, caracterizado por que el polímero comprende al menos un 9,49 % en moles de unidades repetitivas (a) de acuerdo con la fórmula (1) en el que al menos un 10 % en peso, preferiblemente al menos un 20 % en peso de las unidades repetitivas (a) de acuerdo con la fórmula (1) comprende de un 28 % en peso a un 100 % en peso de contenido de carbono bioderivado, con respecto a la masa total de carbono en la unidad repetitiva de acuerdo con la fórmula (1), medida de acuerdo con la norma ASTM D6866-12, método B;
Figure imgf000065_0001
en la que:
R1 y R2 se seleccionan independientemente de H, metilo o etilo; A es un grupo alquilo C1-C12 lineal o ramificado; y Q+ es H+, NH4+, iones de amonio orgánico [NHR5R6R7]+ en el que R5, R6 y R7 independientemente entre sí, pueden ser hidrógeno, un grupo alquilo lineal o ramificado que tiene de 1 a 22 átomos de carbono, un grupo alquenilo lineal o ramificado, insaturado de forma única o múltiple que tiene de 2 a 22 átomos de carbono, un grupo alquilamidopropilo
C6-C22, y donde al menos uno de los radicales R5, R6 y R7 no es hidrógeno, o Q+ es Li+, Na+, K+, 1/ Zn++, 1/3 Al+++, o combinaciones de los mismos.
13. El proceso de acuerdo con la reivindicación 12, en el que la composición es de acuerdo con cualquiera de las reivindicaciones 5 a 11.
14. Un método para tratar material queratinoso, que comprende aplicar la composición de acuerdo con cualquiera de las reivindicaciones 5 a 11 al material queratinoso.
15. El método de la reivindicación 14, en el que el material queratinoso es cabello humano o piel humana.
ES17818462T 2016-12-12 2017-12-04 Uso de un polímero bioderivado en una composición cosmética, dermatológica o farmacéutica Active ES2867526T3 (es)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
EP16203549 2016-12-12
PCT/EP2017/081417 WO2018108611A1 (en) 2016-12-12 2017-12-04 Use of bio-based polymer in a cosmetic, dermatological or pharmaceutical composition

Publications (1)

Publication Number Publication Date
ES2867526T3 true ES2867526T3 (es) 2021-10-20

Family

ID=57542908

Family Applications (1)

Application Number Title Priority Date Filing Date
ES17818462T Active ES2867526T3 (es) 2016-12-12 2017-12-04 Uso de un polímero bioderivado en una composición cosmética, dermatológica o farmacéutica

Country Status (7)

Country Link
US (2) US11311473B2 (es)
EP (1) EP3551163B1 (es)
JP (1) JP7050784B2 (es)
CN (1) CN110300573B (es)
AU (1) AU2017101716A4 (es)
ES (1) ES2867526T3 (es)
WO (1) WO2018108611A1 (es)

Families Citing this family (29)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20180171207A1 (en) 2015-06-17 2018-06-21 Clariant International Ltd. Water-Soluble Or Water-Swellable Polymers As Water Loss Reducers In Cement Slurries
ES3053940T3 (en) 2016-06-20 2026-01-28 Clariant Int Ltd Compound comprising certain level of bio-based carbon
US11384186B2 (en) 2016-12-12 2022-07-12 Clariant International Ltd Polymer comprising certain level of bio-based carbon
ES2867526T3 (es) 2016-12-12 2021-10-20 Clariant Int Ltd Uso de un polímero bioderivado en una composición cosmética, dermatológica o farmacéutica
ES3017507T3 (en) 2016-12-15 2025-05-13 Clariant Int Ltd Water-soluble and/or water-swellable hybrid polymer
US11339241B2 (en) 2016-12-15 2022-05-24 Clariant International Ltd. Water-soluble and/or water-swellable hybrid polymer
EP3554644B1 (en) 2016-12-15 2025-03-19 Clariant International Ltd Water-soluble and/or water-swellable hybrid polymer
EP3554643B1 (en) 2016-12-15 2025-03-19 Clariant International Ltd Water-soluble and/or water-swellable hybrid polymer
US10543164B2 (en) 2017-06-30 2020-01-28 The Procter & Gamble Company Deodorant compositions
MX380728B (es) 2017-06-30 2025-03-12 Procter & Gamble Composiciones antitranspirantes y desodorantes
JP7176912B2 (ja) * 2018-09-27 2022-11-22 クラリアント・インターナシヨナル・リミテツド 化粧料用組成物とそれを使用した化粧料
KR102805379B1 (ko) * 2019-05-14 2025-05-12 (주)아모레퍼시픽 분사 가능한 화장료 조성물 및 화장료
FR3104166B1 (fr) * 2019-12-09 2021-12-10 Soc Dexploitation De Produits Pour Les Industries Chimiques Seppic Composition détergente comprenant un latex inverse combinant un agent séquestrant particulier et un polyélectrolyte comprenant une fonction acide faible
CN110954692A (zh) * 2019-12-20 2020-04-03 蓝怡科技集团股份有限公司 一种还原剂缓冲液及其制备方法和应用
US12582589B2 (en) 2019-12-26 2026-03-24 L'oréal Compositions and methods for eyelashes
US11890263B2 (en) 2020-08-13 2024-02-06 Johnson & Johnson Consumer Inc. Methods and compositions suitable for the treatment of acne
FR3113907B1 (fr) * 2020-09-07 2023-05-05 Snf Sa Utilisation dans des compositions hydroalcooliques d’un copolymere obtenu par polymerisation par precipitation
US20220096356A1 (en) * 2020-09-30 2022-03-31 L'oréal System and method for priming eye cosmetics
EP4008406A1 (en) * 2020-12-07 2022-06-08 Clariant International Ltd Cosmetic composition based on acroyl taurate type polymers
WO2022217069A1 (en) * 2021-04-09 2022-10-13 Colorado School Of Mines Radical crosslinked zwitterionic gels and uses thereof
FR3122092B1 (fr) * 2021-04-22 2024-02-23 Snf Sa Utilisation dans une composition hydroalcoolique de polymeres obtenus par polymerisation en emulsion inverse basse concentration avec un faible taux de monomeres neutralises
CN113383815B (zh) * 2021-05-10 2022-08-30 山东振荣食品有限公司 一种白条鸭加工表面角质去除装置
CN113331460A (zh) * 2021-07-12 2021-09-03 云南中烟工业有限责任公司 一种美拉德中间体及用于烟草加香的用途
JP2023064243A (ja) * 2021-10-26 2023-05-11 大同化成工業株式会社 メイクアップ化粧料用又はスキンケア用の組成物、皮膜剤、二重瞼用粘着剤、及び肌貼り用粘着剤
CN117209366A (zh) * 2022-06-02 2023-12-12 中国石油化工股份有限公司 甲基叔丁基醚精脱硫剂及其脱硫工艺
AU2023289387A1 (en) * 2022-06-21 2025-01-02 Taro Pharmaceutical Industries Ltd. Topical naftifine compositions
CN119997925A (zh) * 2022-10-06 2025-05-13 科莱恩国际有限公司 包含葡糖酰胺和助乳化剂的组合
US20250025388A1 (en) * 2023-07-07 2025-01-23 Mary Kay Inc. Methods and compositions for ultraviolet protection of skin
US12110476B1 (en) * 2024-02-05 2024-10-08 Tufco, L.P. Laundry detergent composition

Family Cites Families (284)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2614989A (en) 1949-10-18 1952-10-21 Dow Corning High viscosity low freezing organosiloxane fluids
US2905565A (en) 1952-11-21 1959-09-22 Hoechst Ag Aqueous slurry of comminuted argillaceous limestone material and process of producing same
US2865876A (en) 1953-11-30 1958-12-23 Pan American Petroleum Corp Low-water-loss cement composition and method of forming a slurry of the same
US2809971A (en) 1955-11-22 1957-10-15 Olin Mathieson Heavy-metal derivatives of 1-hydroxy-2-pyridinethiones and method of preparing same
IT605134A (es) 1959-02-24
US3052628A (en) 1959-09-11 1962-09-04 Continental Oil Co Low fluid loss composition
US3236733A (en) 1963-09-05 1966-02-22 Vanderbilt Co R T Method of combatting dandruff with pyridinethiones metal salts detergent compositions
US3509113A (en) 1967-08-14 1970-04-28 Hercules Inc Preparation of acrylamide-type water-soluble polymers
US3761418A (en) 1967-09-27 1973-09-25 Procter & Gamble Detergent compositions containing particle deposition enhancing agents
US3544597A (en) 1969-06-12 1970-12-01 Rohm & Haas Process for manufacturing sulfonated amides
US3753196A (en) 1971-10-05 1973-08-14 Kulite Semiconductor Products Transducers employing integral protective coatings and supports
US3937721A (en) 1973-05-07 1976-02-10 The Lubrizol Corporation Method for the preparation of sulfonic acid esters from free sulfonic acids
US3960918A (en) 1973-06-26 1976-06-01 The Lubrizol Corporation Preparation of esters of amidoalkanesulfonic acids
US4015991A (en) 1975-08-08 1977-04-05 Calgon Corporation Low fluid loss cementing compositions containing hydrolyzed acrylamide/2-acrylamido-2-methylpropane sulfonic acid derivative copolymers and their use
CA1076144A (en) 1975-12-09 1980-04-22 Alvin B. Stiles Process for oxidation of 1-propanol
US4342653A (en) 1979-02-15 1982-08-03 American Cyanamid Company Process for the flocculation of suspended solids
US4323683A (en) 1980-02-07 1982-04-06 The Procter & Gamble Company Process for making pyridinethione salts
US4379753A (en) 1980-02-07 1983-04-12 The Procter & Gamble Company Hair care compositions
US4345080A (en) 1980-02-07 1982-08-17 The Procter & Gamble Company Pyridinethione salts and hair care compositions
US4470982A (en) 1980-12-22 1984-09-11 The Procter & Gamble Company Shampoo compositions
DE3302168A1 (de) 1983-01-24 1984-07-26 Hoechst Ag, 6230 Frankfurt Zementschlaemme fuer tiefbohrungen mit einem gehalt an copolymerisaten zur verminderung des wasserverlustes
US4487864A (en) 1983-04-28 1984-12-11 The Dow Chemical Company Modified carbohydrate polymers
US4540510A (en) * 1984-02-13 1985-09-10 Henkel Corporation Synergistic thickener mixtures of amps polymers with other thickeners
US4515635A (en) 1984-03-23 1985-05-07 Halliburton Company Hydrolytically stable polymers for use in oil field cementing methods and compositions
US4555269A (en) 1984-03-23 1985-11-26 Halliburton Company Hydrolytically stable polymers for use in oil field cementing methods and compositions
DE3427220A1 (de) 1984-07-24 1986-01-30 Cassella Ag, 6000 Frankfurt Verfahren zur herstellung von copolymeren
US4655943A (en) 1984-12-14 1987-04-07 Henkel Corporation Thickeners having two ionic components and use thereof in aqueous compositions
US4640942A (en) 1985-09-25 1987-02-03 Halliburton Company Method of reducing fluid loss in cement compositions containing substantial salt concentrations
GB8610762D0 (en) 1986-05-02 1986-06-11 Allied Colloids Ltd Soil sealing compositions
US4703801A (en) 1986-05-13 1987-11-03 Halliburton Company Method of reducing fluid loss in cement compositions which may contain substantial salt concentrations
US4800071A (en) 1988-05-03 1989-01-24 Nalco Chemical Company Filtration aids for removal of calcium solids from aqueous phosphoric acid
US4931489A (en) 1988-05-19 1990-06-05 Basf Corporation Fluid loss control additives for oil well cementing compositions
US5104646A (en) 1989-08-07 1992-04-14 The Procter & Gamble Company Vehicle systems for use in cosmetic compositions
US5025040A (en) 1990-06-11 1991-06-18 Basf Fluid loss control additives for oil well cementing compositions
US5194639A (en) 1990-09-28 1993-03-16 The Procter & Gamble Company Preparation of polyhydroxy fatty acid amides in the presence of solvents
CZ37393A3 (en) 1990-09-28 1994-04-13 Procter & Gamble Liquid cleansing preparation with enhanced stability and cleansing efficiency of enzyme
US5214117A (en) 1990-12-20 1993-05-25 Phillips Petroleum Company Grafted copolymers highly absorbent to aqueous electrolyte solutions
US5510049A (en) 1993-09-09 1996-04-23 The Procter & Gamble Company Bar composition with N-alkoxy or N-aryloxy polyhydroxy fatty acid amide surfactant
US5472051A (en) 1994-11-18 1995-12-05 Halliburton Company Low temperature set retarded well cement compositions and methods
EP0750899A3 (en) 1995-06-30 1998-05-20 Shiseido Company Limited An emulsifier or solubilizer which consists of a water soluble amphiphilic polyelectrolyte, and an emulsified composition or a solubilized composition and an emulsified cosmetic or a solubilized cosmetic containing it
FR2750325B1 (fr) 1996-06-28 1998-07-31 Oreal Utilisation en cosmetique d'un poly(acide 2-acrylamido 2- methylpropane sulfonique) reticule et neutralise a au moins 90 % et compositions topiques les contenant
DE19625810A1 (de) 1996-06-28 1998-01-02 Hoechst Ag Wasserlösliche oder wasserquellbare Polymerisate
US5792828A (en) 1996-11-08 1998-08-11 The Lubrizol Corporation Dry blending of acrylamidoalkanesulfonic acid monomer with basic compounds
WO1999024549A1 (en) 1997-11-10 1999-05-20 The Procter & Gamble Company Multi-layer detergent tablet having both compressed and non-compressed portions
DE19752093C2 (de) 1997-11-25 2000-10-26 Clariant Gmbh Wasserlösliche Copolymere auf Acrylamid-Basis und ihre Verwendung als Zementationshilfsmittel
DE19826293A1 (de) 1998-06-12 2000-03-23 Buck Chemie Gmbh Sanitärmittel
US6297337B1 (en) 1999-05-19 2001-10-02 Pmd Holdings Corp. Bioadhesive polymer compositions
FR2798587B1 (fr) 1999-09-16 2001-11-30 Oreal Composition cosmetique comprenant au moins un copolymere silicone/acrylate et au moins un agent photoprotecteur
DE10000648A1 (de) 2000-01-11 2001-07-12 Clariant Gmbh Wasserlösliche oder wasserquellbare vernetzte Copolymere
DE10048887A1 (de) 2000-09-29 2002-04-18 Buck Chemie Gmbh Haftendes Sanitärreinigungs- und Beduftungsmittel
FR2819262B1 (fr) 2001-01-11 2005-05-13 Oreal Composition contenant au moins une silicone et au moins un polymere amphiphile
CA2443390C (en) 2001-04-16 2009-12-15 Halliburton Energy Services, Inc. Methods of treating subterranean zones penetrated by well bores
DE10221449A1 (de) 2002-05-15 2003-11-27 Wella Ag Aerosolschaum- oder Pumpschaumprodukt zur Haarbehandlung
DE10322269A1 (de) 2003-05-16 2004-12-02 Clariant Gmbh Flüssige Wasch- und Reinigungsmittel mit Konsistenzgebenden Polymeren
DE102004035515A1 (de) 2004-07-22 2006-02-16 Clariant Gmbh Thermostabiles, wasserlösliches, bei hohen Temperaturen vernetzbares Polymer
US7666963B2 (en) 2005-07-21 2010-02-23 Akzo Nobel N.V. Hybrid copolymers
DE102005051906A1 (de) 2005-10-29 2007-05-03 Basf Construction Polymers Gmbh Mischpolymer auf Basis olefinischer Sulfonsäuren
JP4953991B2 (ja) 2006-08-31 2012-06-13 株式会社リコー 電解質膜及びその製造方法、燃料電池並びに電子機器
FR2910284B1 (fr) 2006-12-20 2009-04-17 Oreal Produit cosmetique comprenant des composes silicones et un polymere amphiphile
FR2912742B1 (fr) 2007-02-16 2010-03-05 Arkema France Procede de synthese d'acrylonitrile a partir de glycerol
CN101066940B (zh) 2007-06-06 2010-09-22 厦门长天企业有限公司 2-丙烯酰胺基-2-甲基丙磺酸的制备方法
ES2319949B1 (es) 2007-11-13 2010-03-17 Consejo Superior De Investigaciones Cientificas Proceso catalitico de produccion de nitrilos a partir de alcoholes.
WO2009079213A2 (en) * 2007-12-03 2009-06-25 Gevo, Inc. Renewable compositions
JP5163094B2 (ja) 2007-12-19 2013-03-13 東亞合成株式会社 ２−アクリルアミド−２−メチルプロパンスルホン酸の連続製造方法
US8247601B2 (en) 2007-12-06 2012-08-21 Toagosei Co., Ltd. 2-acrylamide-2-methylpropanesulfonic acid and process for producing the same
DE102007061969A1 (de) 2007-12-21 2008-07-17 Clariant International Limited Wasserlösliche oder wasserquellbare Polymere auf Basis von Salzen der Acryloyldimethyltaurinsäure oder ihrer Derivate, deren Herstellung und deren Verwendung als Verdicker, Stabilisator und Konsistenzgeber
EP2105127A1 (de) 2008-03-26 2009-09-30 Bayer MaterialScience AG Haarfestiger-Zusammensetzung
FR2931822B1 (fr) 2008-05-30 2012-11-02 Arkema France Methacrylate de methyle derive de la biomasse, procede de fabrication, utilisations et polymeres correspondants.
WO2009152126A1 (en) 2008-06-09 2009-12-17 3M Innovative Properties Company Acrylic pressure-sensitive adhesives with aziridine crosslinking agents
DE102008034102A1 (de) 2008-07-21 2010-01-28 Henkel Ag & Co. Kgaa Geschmeidiges Stylingmittel mit hohem Haltegrad
EP2166060B8 (en) 2008-09-22 2016-09-21 TouGas Oilfield Solutions GmbH Stabilized aqueous polymer compositions
JP5570127B2 (ja) 2009-02-13 2014-08-13 日本パーカライジング株式会社 親水化処理剤、アルミニウム含有金属材及びアルミニウム合金製熱交換器
DE102009014877A1 (de) 2009-03-25 2009-09-24 Clariant International Ltd. Polymere auf Basis von Acryl-, Methacryl- oder Ethacrylamidoalkylsulfonsäure oder -salzen und Carboxyalkylacrylat, -methacrylat oder -ethacrylat oder Oligomeren dieser Carboxy-Verbindungen
US8507607B2 (en) 2009-06-09 2013-08-13 William Chambers Biodegradable absorbent material and method of manufacture
WO2011008550A1 (en) 2009-06-29 2011-01-20 Cameron Health, Inc. Adaptive confirmation of treatable arrhythmia in implantable cardiac stimulus devices
JP2011046612A (ja) * 2009-08-25 2011-03-10 Toagosei Co Ltd ２−アクリルアミド−２−メチルプロパンスルホン酸の製造方法
FR2954123B1 (fr) * 2009-12-22 2012-02-03 Oreal Composition cosmetique de nettoyage comprenant un derive d'acide jasmonique et un tensioactif
WO2011089709A1 (ja) 2010-01-22 2011-07-28 第一工業製薬株式会社 粘稠な組成物
BR112012027407B1 (pt) 2010-04-26 2020-04-07 Nippon Shokubai Co., Ltd. resina absorvedora de água tipo ácido poliacrílico (sal), material sanitário contendo a mesma, método para produzir e identificar a mesma e método para produzir ácido poliacrílico (sal)
EP2579946A2 (en) 2010-06-08 2013-04-17 L'Oréal Colored aqueous cosmetic compositions
JP5606996B2 (ja) 2010-08-10 2014-10-15 ローム アンド ハース カンパニー 向上した透明性および耐湿性を有するヘアスタイリング組成物
US9126877B2 (en) 2010-10-01 2015-09-08 LANXESS International S.A. Polymers of isobutene from renewable sources
JP5701570B2 (ja) 2010-10-22 2015-04-15 第一工業製薬株式会社 粘性水系組成物およびその製法
US8668010B2 (en) 2010-12-06 2014-03-11 Halliburton Energy Services, Inc. Wellbore servicing compositions comprising a fluid loss agent and methods of making and using same
EP2655443A1 (en) 2010-12-20 2013-10-30 DSM IP Assets B.V. Bio-renewable vinyl beads
DE102011004771A1 (de) 2011-02-25 2012-08-30 Henkel Ag & Co. Kgaa WC-Gel
DE102011013342A1 (de) 2011-03-08 2011-09-15 Clariant International Ltd. Vernetzte Polymere
DE102011013341A1 (de) * 2011-03-08 2011-12-08 Clariant International Ltd. Polymere auf Basis von Sulfonsäuren, Amiden und speziellen Vernetzern
WO2013017262A1 (de) 2011-08-04 2013-02-07 Clariant International Ltd Zusammensetzungen enthaltend isosorbidmonoester und halogenierte antimikrobielle wirkstoffe
CN102351744A (zh) 2011-08-25 2012-02-15 潍坊泉鑫化工有限公司 2-丙烯酰胺基-2-甲基丙磺酸连续法合成工艺
CN102952044B (zh) 2011-08-30 2014-04-02 中国石油化工股份有限公司 一种2-丙烯酰胺基-2-甲基丙磺酸的合成方法
JP2014532791A (ja) 2011-11-04 2014-12-08 アクゾ ノーベル ケミカルズ インターナショナル ベスローテン フエンノートシャップＡｋｚｏ Ｎｏｂｅｌ Ｃｈｅｍｉｃａｌｓ Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｂ．Ｖ． ハイブリッド樹状コポリマー、その組成物及びそれを製造する方法
BR112014019092A8 (pt) * 2012-02-03 2017-07-11 Dsm Ip Assets Bv Uso de uma composição de polímero
EP2814903A1 (en) 2012-02-13 2014-12-24 Basf Se Use of terpolymers as fluid loss additives in well cementing
IN2014DN09936A (es) 2012-05-30 2015-08-14 Clariant Int Ltd
JP6525870B2 (ja) 2012-05-30 2019-06-05 クラリアント・ファイナンス・（ビーブイアイ）・リミテッド Ｎ−メチル−ｎ−オレイルグルカミン及びｎ−メチル−ｎ−ｃ１２〜ｃ１４−アシルグルカミンを含む界面活性剤溶液
WO2014004616A2 (en) 2012-06-26 2014-01-03 Gevo, Inc. Engineered yeast with improved growth under low aeration
JP6000771B2 (ja) * 2012-09-12 2016-10-05 住友精化株式会社 金属ペースト組成物
US9975818B2 (en) 2012-10-31 2018-05-22 Archer Daniels Midland Company Process for making biobased isoprene
US9174871B2 (en) 2012-11-02 2015-11-03 Empire Technology Development Llc Cement slurries having pyranose polymers
CN104955440A (zh) * 2012-12-04 2015-09-30 日产化学工业株式会社 化妆料用添加剂及配合有该化妆料用添加剂的化妆料
WO2014086780A2 (en) 2012-12-07 2014-06-12 Global Bioenergies Improved fermentation method
KR101819978B1 (ko) 2013-06-25 2018-01-19 유니마테크 가부시키가이샤 함불소 공중합체의 수성 분산액
US20160177002A1 (en) 2013-08-01 2016-06-23 Intellisiv Ltd. Hydrogel fibers and preparation thereof
WO2015019613A1 (ja) 2013-08-07 2015-02-12 株式会社クラレ 懸濁重合用分散安定剤およびビニル系樹脂の製造方法
EP3040393B1 (en) 2013-08-26 2020-09-30 Japan Science and Technology Agency Adhesive
CN105705647B (zh) 2013-09-03 2020-03-27 Ptt全球化学公众有限公司 从1，3-丙二醇制造丙烯酸、丙烯腈和1，4-丁二醇的方法
DE112014004369B4 (de) 2013-09-24 2021-05-06 Nippon Shokubai Co., Ltd. (Meth)Acrylsäure-Copolymer und Verfahren zu dessen Herstellung
FR3011555A1 (fr) 2013-10-04 2015-04-10 Rhodia Operations Polymeres sequences pour le controle du filtrat
US10355279B2 (en) 2013-10-10 2019-07-16 Hitachi, Ltd. Negative electrode material for lithium ion secondary batteries, negative electrode for lithium ion secondary batteries using same, lithium ion secondary battery and battery system
JP6254816B2 (ja) 2013-10-18 2017-12-27 日本酢ビ・ポバール株式会社 ポリビニルアルコール系樹脂の製造方法およびそれにより得られたポリビニルアルコール系樹脂
MX2016004435A (es) 2013-10-22 2016-07-06 Dow Global Technologies Llc Composicion acuosa de recubrimiento y proceso de elaboracion de la misma.
KR102345704B1 (ko) 2013-11-26 2021-12-30 에이지씨 가부시키가이샤 발수 발유제 조성물, 물품, 및 물품의 제조 방법
JP6698269B2 (ja) 2013-11-29 2020-05-27 三菱ケミカル株式会社 （メタ）アクリル系共重合体、それを含む粘着剤組成物および粘着シート
US10385335B2 (en) 2013-12-05 2019-08-20 Centrillion Technology Holdings Corporation Modified surfaces
KR20150066974A (ko) 2013-12-09 2015-06-17 삼성전자주식회사 내오염성 화합물, 내오염성 막, 및 내오염성 막의 제조 방법
JP6326499B2 (ja) 2013-12-12 2018-05-16 イー・エム・デイー・ミリポア・コーポレイシヨン アクリルアミド含有フィルターを使用したタンパク質分離
JP6512516B2 (ja) 2013-12-25 2019-05-15 株式会社クラレ 変性ポリビニルアルコールおよびそれを含有する水溶性フィルム
US20160333215A1 (en) 2014-01-08 2016-11-17 Dic Corporation Activating energy beam-curable composition for flooring material
CN105916895B (zh) 2014-01-17 2019-04-19 欧尼克斯荷兰有限公司 改善了开放时间的水性涂料组合物
EP2896637A1 (en) 2014-01-21 2015-07-22 Rhodia Operations Copolymer comprising units of type A deriving from carboxylic acid monomers and units of type B deriving from sulfonic acid monomers
KR102092943B1 (ko) 2014-01-29 2020-04-14 삼성전자주식회사 전기 흡착 탈이온 장치용 전극 조성물, 및 이를 포함하는 전기 흡착 탈이온 장치용 전극
WO2015116795A1 (en) 2014-01-31 2015-08-06 Siemens Healthcare Diagnostics Inc. Paramagnetic supports for use as assay reagents
WO2015119873A1 (en) 2014-02-06 2015-08-13 Lubrizol Advanced Materials, Inc. Waterborne polymers for heat seal adhesive
WO2015122335A1 (ja) 2014-02-13 2015-08-20 大日本印刷株式会社 光配向性を有する熱硬化性組成物、配向層、配向層付基板、位相差板およびデバイス
CN106030395B (zh) 2014-02-13 2019-08-23 大日本印刷株式会社 具有光取向性的热固化性组合物、取向层、带有取向层的基板、相位差板及装置
CN103819614B (zh) 2014-02-20 2016-08-17 桂林理工大学 碱容性高保水混凝土内养护材料的制备方法
JP6022619B2 (ja) 2014-02-21 2016-11-09 富士フイルム株式会社 硬化性組成物および高分子硬化物
KR20160127044A (ko) 2014-02-26 2016-11-02 바스프 에스이 모발 스타일링 용도에 적합한 중합체
CN105960721B (zh) 2014-02-27 2018-09-25 日本瑞翁株式会社 二次电池多孔膜用粘合剂组合物、二次电池多孔膜用浆料、二次电池用多孔膜及二次电池
CN110256630B (zh) 2014-02-28 2021-09-28 日产化学工业株式会社 相位差材形成用树脂组合物、取向材及相位差材
WO2015134000A1 (en) 2014-03-04 2015-09-11 Empire Technology Development Llc Acrylamide-based conductive compounds, and methods of preparation and uses thereof
EP3118891A4 (en) 2014-03-13 2017-10-11 Sumitomo Chemical Company Limited Composition and organic thin-film transistor using same
ES2823562T3 (es) 2014-03-14 2021-05-07 Lubrizol Advanced Mat Inc Polímeros y copolímeros de ácido itacónico
JP6081401B2 (ja) 2014-03-25 2017-02-15 アイ−スクウェアード・ゲゼルシャフト・ミット・ベシュレンクテル・ハフツング サポート部形成用の光硬化性樹脂組成物
ES2674658T3 (es) 2014-03-27 2018-07-03 Wacker Chemical Corporation Aglutinante para composiciones de recubrimiento de papel
US10647793B2 (en) 2014-03-28 2020-05-12 Synthomer (Uk) Limited Use of a sulphur or phosphorous-containing polymer as a processing aid in a polyvinyl chloride polymer composition
US10177383B2 (en) 2014-03-31 2019-01-08 National Institute For Materials Science Nano-coating material, method for manufacturing same, coating agent, functional material, and method for manufacturing same
CN106459299B (zh) 2014-04-17 2018-11-30 陶氏环球技术有限责任公司 水性分散液和包含其的涂料组合物
JP6649271B2 (ja) 2014-04-18 2020-02-19 ベンズ リサーチ アンド ディベロップメント コーポレーション コンタクトレンズおよび眼内レンズのための（メタ）アクリルアミドポリマー
EP2933280B1 (en) 2014-04-18 2016-10-12 Rhodia Opérations Rheology modifier polymer
GB201407397D0 (en) 2014-04-28 2014-06-11 Fujifilm Mfg Europe Bv Curable compositions and membranes
WO2015167819A1 (en) 2014-04-28 2015-11-05 3M Innovative Properties Company Physically crosslinkable adhesive copolymer
RU2016149808A (ru) 2014-05-20 2018-06-20 БАСФ Коатингс ГмбХ Усилители адгезии для водных композиций покрытий
JPWO2015178236A1 (ja) 2014-05-22 2017-04-20 日産化学工業株式会社 アクリルアミド構造とアクリル酸エステル構造を含むポリマーを含むリソグラフィー用レジスト下層膜形成組成物
EP3152250A4 (en) 2014-06-04 2018-01-03 Klox Technologies Inc. Biophotonic hydrogels
EP2955165A1 (de) 2014-06-12 2015-12-16 Basf Se Anorganische Bindemittelzusammensetzung umfassend ein Copolymer
JP6326492B2 (ja) 2014-06-19 2018-05-16 富士フイルム株式会社 感放射線性又は感活性光線性樹脂組成物、並びに、それを用いたレジスト膜、マスクブランクス、レジストパターン形成方法、及び電子デバイスの製造方法
CN106471024B (zh) 2014-06-30 2019-06-04 陶氏环球技术有限责任公司 聚合硝酮及其在个人护理中的用途
US10563067B2 (en) 2014-07-16 2020-02-18 Lixil Corporation Hydrophilic treatment coating composition and hydrophilizing treatment method
WO2016011729A1 (zh) 2014-07-24 2016-01-28 深圳大学 一种基于甜菜碱的形状记忆聚合物及其制备方法
CN106574099B (zh) 2014-07-31 2019-06-21 三井化学株式会社 包含磺酸系共聚物和氨基树脂的亲水性材料
EP3183310B1 (en) 2014-08-08 2021-11-24 NDSU Research Foundation Bio-based acrylic monomers and polymers thereof
US10882931B2 (en) 2014-09-11 2021-01-05 Susos Ag Functional polymer
US20170283537A1 (en) 2014-09-12 2017-10-05 Massachusetts Institute Of Technology Stable Polymeric Nanoparticle Compositions and Methods Related Thereto
WO2016042011A1 (en) 2014-09-17 2016-03-24 Global Bioenergies METHOD FOR PRODUCING ISOBUTENE FROM 3-METHYLCROTONYL-CoA
US10766991B2 (en) 2014-09-25 2020-09-08 Nippon Shokubai Co., Ltd. Sulfonate group-containing polymer and method of producing the same
US10774166B2 (en) 2014-09-29 2020-09-15 Three Bond Co., Ltd. Curable resin composition
SG11201706552PA (en) 2014-09-30 2017-09-28 Nitto Denko Corp One-side-protected polarizing film, pressure-sensitive-adhesive-layer-attached polarizing film, image display device, and method for continuously producing same
WO2016056574A1 (ja) 2014-10-09 2016-04-14 株式会社クラレ 変性ポリビニルアルコール、樹脂組成物及びフィルム
CN106795327B (zh) 2014-10-15 2019-08-30 东曹株式会社 树脂组合物及使用该树脂组合物的光学补偿膜
US10035933B2 (en) 2014-10-24 2018-07-31 Synthomer Usa Llc Pressure sensitive adhesive compositions
WO2016067633A1 (ja) 2014-10-31 2016-05-06 日本ゼオン株式会社 リチウムイオン二次電池負極用ペースト組成物、リチウムイオン二次電池負極用複合粒子、リチウムイオン二次電池負極用スラリー組成物、リチウムイオン二次電池用負極およびリチウムイオン二次電池
EP3216810A4 (en) 2014-11-04 2018-08-22 Three Bond Co., Ltd. Photocurable resin composition, cured product of same and method for producing cured product
JP6478577B2 (ja) 2014-11-18 2019-03-06 スリーエム イノベイティブ プロパティズ カンパニー 水性エマルション、接着剤組成物、及び水性エマルションの製造方法
WO2016088131A1 (en) 2014-12-01 2016-06-09 Asian Paints Ltd. Surfactant stabilized vam-veova10 terpolymer based emulsion with good freeze thaw stability and a process thereof
JP6754963B2 (ja) 2014-12-12 2020-09-16 公立大学法人名古屋市立大学 コロイド共晶、コロイド共晶固化体、及びそれらの製造方法
WO2016098823A1 (ja) 2014-12-17 2016-06-23 旭硝子株式会社 撥水撥油剤組成物、その製造方法および物品
EP3234014B1 (en) 2014-12-19 2021-05-05 Dow Global Technologies LLC Aqueous polymer dispersion and preparation method thereof
WO2016098456A1 (ja) 2014-12-19 2016-06-23 株式会社 資生堂 共重合体および油性ゲル化剤
CN107001844B (zh) 2014-12-19 2019-09-06 陶氏环球技术有限责任公司 水性涂料组合物和其制得方法
EP3237381A1 (en) 2014-12-22 2017-11-01 3M Innovative Properties Company Sterically hindered amine and oxyalkyl amine light stabilizers
CN107108797B (zh) 2014-12-24 2020-01-10 玛耐科股份有限公司 新型的含溴聚合物和其制造方法
KR102303831B1 (ko) 2014-12-26 2021-09-17 삼성전자주식회사 고분자, 이를 포함하는 전해질 및 리튬이차전지
JP6577709B2 (ja) 2014-12-26 2019-09-18 三星電子株式会社Ｓａｍｓｕｎｇ Ｅｌｅｃｔｒｏｎｉｃｓ Ｃｏ．，Ｌｔｄ． ゲルの製造方法、並びに音響カプラーゲル
EP3240831A1 (en) 2014-12-31 2017-11-08 Basf Se Acid-containing polymers as coalescing agents for latexes
EP4245782B1 (en) 2015-01-12 2025-10-29 Biosphere Medical, Inc. Radiopaque monomers, polymers, microspheres, and methods related thereto
CZ308807B6 (cs) 2015-01-14 2021-06-02 Ústav Organické Chemie A Biochemie Av Čr, V.V.I. Makromolekulární konjugáty pro vizualizaci a separaci proteinů a buněk
GB201500692D0 (en) 2015-01-16 2015-03-04 Fujifilm Mfg Europe Bv Curable compositions and membranes
WO2016121587A1 (ja) 2015-01-26 2016-08-04 Ｋｊケミカルズ株式会社 三次元造型サポート材用活性エネルギー線硬化性樹脂組成物
CN104610485B (zh) 2015-02-06 2016-02-03 中国石油大学(北京) 两亲性储层保护剂及其制备方法和应用和钻井液及其应用
WO2016130415A1 (en) 2015-02-13 2016-08-18 3M Innovative Properties Company Methods for treating fibrous substrates using fluorine-free compositions including isocyanate-derived (meth)acrylate-containing polymeric compounds
EP3056476B1 (en) 2015-02-16 2017-05-10 Sabanci Üniversitesi An additive for suspensions
CN107531848B (zh) 2015-02-20 2020-09-18 巴斯夫欧洲公司 制备稳定化聚丙烯酰胺组合物的方法
CN107428882B (zh) 2015-03-19 2020-01-21 株式会社理光 共聚物、包含该共聚物的油墨和油墨容器
US20160288045A1 (en) 2015-03-30 2016-10-06 Bwa Water Additives Uk Limited Scrubbers
US9611419B1 (en) 2015-04-10 2017-04-04 Fritz Industries, Inc. A Corporation Of Texas Well cementing
WO2016163550A1 (ja) 2015-04-10 2016-10-13 国立大学法人大阪大学 自己修復材料及びその製造方法
EP3078720A1 (fr) 2015-04-10 2016-10-12 Snf Sas Procede de deviation d'une formation souterraine
WO2016171083A1 (ja) 2015-04-21 2016-10-27 東レ株式会社 導電パターン形成部材の製造方法
EP3088432A1 (en) 2015-04-27 2016-11-02 ALLNEX AUSTRIA GmbH Aqueous dispersions
WO2016174906A1 (ja) 2015-04-28 2016-11-03 富士フイルム株式会社 高分子機能性膜及びその製造方法、高分子機能性膜形成用組成物、分離膜モジュール、並びに、イオン交換装置
BR112017021946B1 (pt) 2015-04-28 2021-10-05 Basf Se Uso de um copolímero, copolímero, formulação, e, método para estabilização de um composto peroxídico contra decomposição
CN107533286B (zh) 2015-04-29 2022-02-08 3M创新有限公司 溶胀性成膜组合物及采用所述溶胀性成膜组合物进行纳米压印光刻的方法
CZ2015313A3 (cs) 2015-05-07 2016-07-07 Ústav makromolekulární chemie AV ČR, v. v. i. Polymerní kartáče odolné proti depozici složek biologických médií, způsob jejich přípravy a jejich použití
KR20180005688A (ko) 2015-05-08 2018-01-16 더루브리졸코오퍼레이션 수용성 사슬 이동제
US9963614B2 (en) 2015-05-18 2018-05-08 Eastman Kodak Company Copper-containing articles and methods for providing same
JP5985100B1 (ja) 2015-05-21 2016-09-06 デクセリアルズ株式会社 透明積層体
WO2016190400A1 (ja) 2015-05-26 2016-12-01 国立研究開発法人科学技術振興機構 カテコール含有接着性ハイドロゲル、接着性ハイドロゲル作製用組成物、及び該接着性ハイドロゲルを応用した組成物
US20160346188A1 (en) 2015-05-28 2016-12-01 Clariant International, Ltd. Personal Care Cleansing Composition Comprising At Least One Copolymer
US11396571B2 (en) 2015-05-28 2022-07-26 Regents Of The University Of Minnesota Polymers including galactose based blocks and uses thereof
FR3037074B1 (fr) 2015-06-03 2017-07-14 Rhodia Operations Agents de suspension obtenus par polymerisation micellaire
WO2016199755A1 (ja) 2015-06-08 2016-12-15 Jsr株式会社 ゲル、ゲルの製造方法、レンズ、コンタクトレンズ表面改質剤、重合性組成物及び重合体
EP3310734B1 (de) 2015-06-17 2019-02-06 Clariant International Ltd Verfahren zur herstellung von polymeren auf basis von acryloyldimethyltaurat, neutralen monomeren und monomeren mit carboxylatgruppen
ES2719702T3 (es) 2015-06-17 2019-07-12 Clariant Int Ltd Procedimiento para la fabricación de polímeros a base de acriloildimetiltaurato y monómeros neutros
US20180171207A1 (en) 2015-06-17 2018-06-21 Clariant International Ltd. Water-Soluble Or Water-Swellable Polymers As Water Loss Reducers In Cement Slurries
WO2016208512A1 (ja) 2015-06-25 2016-12-29 旭硝子株式会社 撥水剤組成物、撥水剤組成物の製造方法および物品
US10844212B2 (en) 2015-06-30 2020-11-24 Kuraray Co., Ltd. Aqueous emulsion composition
WO2017004556A1 (en) 2015-07-02 2017-01-05 Life Technologies Corporation Polymer substrates formed from carboxy functional acrylamide
CA2992498C (en) 2015-07-20 2022-11-22 Dow Global Technologies Llc A coating additive
US20190200607A9 (en) 2015-07-22 2019-07-04 Basf Se Agroformulation comprising copolymers containing hydroxybutyl vinyl ether as associative thickener
US9434793B1 (en) 2015-07-24 2016-09-06 Technology Investment & Development, LLC Continuous adiabatic inverse emulsion polymerization process
CA2992964C (en) 2015-07-27 2023-09-26 Jsr Corporation Method for enhancing hydrophilicity of medical devices with hydrophilic polymers
JP6520524B2 (ja) 2015-07-28 2019-05-29 信越化学工業株式会社 レジスト材料及びパターン形成方法
AR105521A1 (es) 2015-07-29 2017-10-11 Ecolab Usa Inc Composiciones poliméricas inhibidoras de incrustaciones, mezclas y métodos para su utilización
US10494762B2 (en) 2015-07-29 2019-12-03 Aron Universal Ltd. Polymer composition and process for making the same
US20180244911A1 (en) 2015-09-07 2018-08-30 Jsr Corporation Composition, contact lens coating agent, method for producing contact lens, and contact lens
EP3141567B1 (en) 2015-09-09 2019-08-28 DENTSPLY DETREY GmbH Polymerizable polyacidic polymer
US20180258297A1 (en) 2015-09-15 2018-09-13 Maxell Holdings, Ltd. Resin composition for modeling material, light curing molding ink set, and method for manufacturing optically shaped article
EP3351571B1 (en) 2015-09-15 2022-01-05 Ricoh Company, Ltd. Polymer, resin composition, light control material, optical waveguide material, athermal optical element, color display element, and optical material
FR3041344B1 (fr) 2015-09-18 2019-12-13 S.P.C.M. Sa Procede d'obtention du monomere acide 2-acrylamido-2-methylpropanesulphonique et polymere comprenant ledit monomere
WO2017059167A1 (en) 2015-10-02 2017-04-06 The Chemours Company Fc, Llc Hydrophobic extenders in non-fluorinated surface effect coatings
WO2017073437A1 (ja) 2015-10-29 2017-05-04 富士フイルム株式会社 防汚膜、防汚膜形成用組成物、防汚膜積層体、および防汚膜積層体の製造方法
US9908959B2 (en) 2015-10-30 2018-03-06 Harima Chemicals, Incorporated Polyacrylamide resin, papermaking additive, and paper
WO2017075348A1 (en) 2015-10-30 2017-05-04 M-I L.L.C. Synthetic polymer based fluid loss pill
JP6365506B2 (ja) 2015-10-31 2018-08-01 三菱ケミカル株式会社 積層ポリエステルフィルム
TW201716449A (zh) 2015-11-03 2017-05-16 鴻海精密工業股份有限公司 眼用鏡片材料、眼用鏡片及其製備方法
TW201716515A (zh) 2015-11-04 2017-05-16 鴻海精密工業股份有限公司 著色材料、著色膜及其製備方法、眼用鏡片
US10125276B2 (en) 2015-11-06 2018-11-13 Ppg Industries Ohio, Inc. Container coating compositions with resistance to sulfur staining
US10500144B2 (en) 2015-11-09 2019-12-10 Three Bond Co., Ltd. Photocurable composition to be used on fingernails or artificial nails, and method for coating by using same
EP3377544A1 (en) 2015-11-16 2018-09-26 Basf Se Multivalent cation-containing copolymer, process for production thereof and use thereof to treating aqueous dispersions
WO2017087656A1 (en) 2015-11-20 2017-05-26 Isp Investments Llc Shampoo compositions having reduced squeakiness effect, process for preparing the same and method of use
US11001751B2 (en) 2015-11-20 2021-05-11 Hercules Llc Crosslinked polymers derived from monomers having acryloyl and lactam moieties and sulfonic acid/sulfonate comonomers, compositions thereof, and applications thereof
JP5920519B1 (ja) 2015-11-25 2016-05-18 東洋インキＳｃホールディングス株式会社 粘着剤および粘着テープ
CN108473632B (zh) 2015-11-26 2021-02-19 新加坡科技研究局 聚合组合物
CN108352575B (zh) 2015-11-30 2022-09-27 日本瑞翁株式会社 非水系二次电池粘接层用组合物、非水系二次电池用粘接层、层叠体以及非水系二次电池
JP6843859B2 (ja) 2015-12-02 2021-03-17 サウジ アラビアン オイル カンパニー 高温架橋された破砕流体
WO2017096263A1 (en) 2015-12-04 2017-06-08 University Of Florida Research Foundation, Incorporated Crosslinkable or functionalizable polymers for 3d printing of soft materials
AU2016366174A1 (en) 2015-12-08 2018-06-28 Kemira Oyj Inverse emulsion compositions
CA2947260C (en) 2015-12-09 2023-12-12 Jonathan P. Derocher Aqueous pigment dispersion
CN108368208A (zh) 2015-12-11 2018-08-03 巴斯夫欧洲公司 聚合物水分散体的制备方法
BR102016028498B1 (pt) 2015-12-18 2022-04-12 Rohm And Haas Company Composição de copolímero de emulsão aquosa multifases, uso de uma composição de copolímero de emulsão aquosa multifases, e, método para preparar composições de copolímero de emulsão aquosa multifases
GB2562412B (en) 2016-01-07 2022-03-16 Mi Llc Breaker fluids and methods of use thereof
CN105646929B (zh) 2016-01-26 2018-07-31 浙江大学 一种冰冻-光照致孔制备多孔水凝胶的方法
JP6848180B2 (ja) 2016-02-10 2021-03-24 株式会社リコー 立体造形用材料、立体造形用材料セット、立体造形物の製造方法、及び立体造形物の製造装置
KR102129745B1 (ko) 2016-02-12 2020-07-03 후지필름 가부시키가이샤 패턴 형성 방법 및 전자 디바이스의 제조 방법
EP3420047B1 (en) 2016-02-23 2023-01-11 Ecolab USA Inc. Hydrazide crosslinked polymer emulsions for use in crude oil recovery
CA3014062A1 (en) 2016-02-26 2017-08-31 Buckman Laboratories International, Inc. Glyoxalated polyacrylamide terpolymer, base copolymer thereof, compositions containing same, uses in papermaking and products thereof
EP3425708A4 (en) 2016-03-04 2019-11-20 Showa Denko K.K. COPOLYMER FOR BINDERS FOR WATER-FREE BATTERY ELECTRODES, SUSPENSION FOR WATER-FREE BATTERY ELECTRODES, WATER-FREE BATTERY ELECTRODE AND WATER-FREE BATTERY
WO2017165302A1 (en) 2016-03-24 2017-09-28 Celanese International Corporation Aqueous cross-linkable polymer dispersions
CN105694403A (zh) 2016-04-16 2016-06-22 宁波高新区优合塑料制品有限公司 一种全生物基树脂组合物
KR102048684B1 (ko) 2016-05-06 2019-11-27 사우디 아라비안 오일 컴퍼니 아크릴아미드계 공중합체, 삼원공중합체 및 수화물 억제제로서의 용도
US20170320985A1 (en) 2016-05-06 2017-11-09 Saudi Arabian Oil Company Methods for synthesizing acryloyl-based copolymers, terpolymers
US10442732B2 (en) 2016-05-20 2019-10-15 United States Gypsum Company Gypsum slurries with linear polycarboxylate dispersants
ES3053940T3 (en) 2016-06-20 2026-01-28 Clariant Int Ltd Compound comprising certain level of bio-based carbon
JP6782569B2 (ja) 2016-06-28 2020-11-11 東京応化工業株式会社 レジスト組成物及びレジストパターン形成方法
JP6902832B2 (ja) 2016-06-28 2021-07-14 東京応化工業株式会社 レジスト組成物及びレジストパターン形成方法、並びに、化合物及び酸発生剤
AU2017204813B2 (en) 2016-08-08 2021-09-09 Rohm And Haas Company Paint composition
US20180179412A1 (en) 2016-08-26 2018-06-28 Landec Corporation Coated Substrates and Compositions for Coating Substrates
EP3290451B1 (fr) 2016-09-01 2021-08-18 The Swatch Group Research and Development Ltd. Substrat comprenant une surface recouverte d'un agent épilame et procédé d'épilamage d'un tel substrat
JP7038111B2 (ja) 2016-09-20 2022-03-17 アルコン インク． ヒドロゲルコンタクトレンズ上に潤滑性コーティングを有するヒドロゲルコンタクトレンズ
US11186520B2 (en) 2016-10-13 2021-11-30 Sika Technology Ag Plasticizer for geopolymers
US10042259B2 (en) 2016-10-31 2018-08-07 Rohm And Haas Electronic Materials Llc Topcoat compositions and pattern-forming methods
EA201991006A1 (ru) 2016-11-29 2020-02-03 Родиа Оперейшнс Полимерные системы для дисперсии частиц
ES2867526T3 (es) 2016-12-12 2021-10-20 Clariant Int Ltd Uso de un polímero bioderivado en una composición cosmética, dermatológica o farmacéutica
US20190338060A1 (en) * 2016-12-12 2019-11-07 Clariant International Ltd. Polymer Comprising Certain Level Of Bio-Based Carbon
EP3551679B1 (en) * 2016-12-12 2023-05-24 Clariant International Ltd Polymer comprising certain level of bio-based carbon
US11384186B2 (en) * 2016-12-12 2022-07-12 Clariant International Ltd Polymer comprising certain level of bio-based carbon
US20180163078A1 (en) 2016-12-13 2018-06-14 The Texas A&M University System Synthetic polymeric antioxidants for corrosion protection
ES3017507T3 (en) 2016-12-15 2025-05-13 Clariant Int Ltd Water-soluble and/or water-swellable hybrid polymer
EP3554644B1 (en) 2016-12-15 2025-03-19 Clariant International Ltd Water-soluble and/or water-swellable hybrid polymer
EP3554643B1 (en) 2016-12-15 2025-03-19 Clariant International Ltd Water-soluble and/or water-swellable hybrid polymer
US11339241B2 (en) 2016-12-15 2022-05-24 Clariant International Ltd. Water-soluble and/or water-swellable hybrid polymer
US10894111B2 (en) 2016-12-16 2021-01-19 Benz Research And Development Corp. High refractive index hydrophilic materials
US10662273B2 (en) 2016-12-19 2020-05-26 Celanese International Corporation Waterborne acrylic dispersions with high biorenewable content
KR102531022B1 (ko) 2017-01-11 2023-05-11 동우 화인켐 주식회사 접착제 조성물 및 이를 이용한 광학 적층체
JP6836520B2 (ja) 2017-02-14 2021-03-03 信越化学工業株式会社 生体電極組成物、生体電極、及び生体電極の製造方法
JP6892376B2 (ja) 2017-02-14 2021-06-23 信越化学工業株式会社 生体電極組成物、生体電極、生体電極の製造方法、及び高分子化合物
JP6765988B2 (ja) 2017-02-22 2020-10-07 信越化学工業株式会社 導電性ポリマー用高分子化合物及びその製造方法
JP6661212B2 (ja) 2017-02-22 2020-03-11 信越化学工業株式会社 導電性ポリマー複合体及び基板
US20180273761A1 (en) 2017-03-24 2018-09-27 Fuji Xerox Co., Ltd. Pigment dispersant, aqueous pigment dispersion composition, and aqueous ink
US10239255B2 (en) 2017-04-11 2019-03-26 Molecule Corp Fabrication of solid materials or films from a polymerizable liquid
TW201903017A (zh) 2017-05-31 2019-01-16 鴻海精密工業股份有限公司 眼用鏡片及其製備方法
US20180353650A1 (en) 2017-06-13 2018-12-13 Massachusetts Institute Of Technology Biocompatible microfabricated macrodevices for transplanting cells

Also Published As

Publication number Publication date
CN110300573B (zh) 2023-07-25
JP2020500910A (ja) 2020-01-16
EP3551163A1 (en) 2019-10-16
JP7050784B2 (ja) 2022-04-08
US20220202687A1 (en) 2022-06-30
AU2017101716A4 (en) 2018-01-18
US11311473B2 (en) 2022-04-26
EP3551163B1 (en) 2021-02-17
CN110300573A (zh) 2019-10-01
US20200078287A1 (en) 2020-03-12
WO2018108611A1 (en) 2018-06-21

Similar Documents

Publication Publication Date Title
ES2867526T3 (es) Uso de un polímero bioderivado en una composición cosmética, dermatológica o farmacéutica
CN109640659B (zh) 用于抑制微生物的组合物
ES3032643T3 (en) Water-soluble and/or water-swellable hybrid polymer
ES2541312T3 (es) Polímeros anfolíticos de bajo peso molecular para aplicaciones en el cuidado personal
JP7752672B2 (ja) グリセロール誘導体および二還式化合物を含む、抗微生物性の組み合わせ組成物
US11753379B2 (en) Process for forming 2-hydroxypyridine-1-oxide or derivatives thereof
JP2021531251A5 (es)
JP2024545431A (ja) 水溶性および／または水膨潤性ハイブリッドポリマー
WO2019115478A1 (en) Composition for inhibiting micro-organisms
EP4008406A1 (en) Cosmetic composition based on acroyl taurate type polymers
CN120187292A (zh) 抗微生物组合物
WO2024074409A1 (en) Combination comprising a glucamide and a co-emulsifier
