ES2922480T3 - Ligandos de metaloceno, compuestos de metaloceno y catalizadores de metaloceno, su síntesis y su uso para la polimerización de olefinas - Google Patents
Ligandos de metaloceno, compuestos de metaloceno y catalizadores de metaloceno, su síntesis y su uso para la polimerización de olefinas Download PDFInfo
- Publication number
- ES2922480T3 ES2922480T3 ES15161381T ES15161381T ES2922480T3 ES 2922480 T3 ES2922480 T3 ES 2922480T3 ES 15161381 T ES15161381 T ES 15161381T ES 15161381 T ES15161381 T ES 15161381T ES 2922480 T3 ES2922480 T3 ES 2922480T3
- Authority
- ES
- Spain
- Prior art keywords
- indenyl
- methyl
- phenyl
- group
- carbon atoms
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
- 150000001875 compounds Chemical class 0.000 title claims abstract description 86
- 239000003446 ligand Substances 0.000 title claims abstract description 23
- 238000006116 polymerization reaction Methods 0.000 title claims description 60
- 150000001336 alkenes Chemical class 0.000 title claims description 25
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 title claims description 9
- 230000015572 biosynthetic process Effects 0.000 title description 7
- 239000012968 metallocene catalyst Substances 0.000 title description 6
- 238000003786 synthesis reaction Methods 0.000 title description 5
- 239000003054 catalyst Substances 0.000 claims abstract description 94
- 125000003118 aryl group Chemical group 0.000 claims abstract description 46
- 229910052726 zirconium Inorganic materials 0.000 claims abstract description 43
- QCWXUUIWCKQGHC-UHFFFAOYSA-N Zirconium Chemical compound [Zr] QCWXUUIWCKQGHC-UHFFFAOYSA-N 0.000 claims abstract description 29
- 239000001257 hydrogen Substances 0.000 claims abstract description 23
- 229910052739 hydrogen Inorganic materials 0.000 claims abstract description 23
- 229910052710 silicon Inorganic materials 0.000 claims abstract description 18
- 230000000737 periodic effect Effects 0.000 claims abstract description 16
- 229910052735 hafnium Inorganic materials 0.000 claims abstract description 13
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical group [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 claims abstract description 12
- VBJZVLUMGGDVMO-UHFFFAOYSA-N hafnium atom Chemical compound [Hf] VBJZVLUMGGDVMO-UHFFFAOYSA-N 0.000 claims abstract description 12
- 238000000926 separation method Methods 0.000 claims abstract description 12
- 229910052751 metal Inorganic materials 0.000 claims abstract description 10
- 239000002184 metal Substances 0.000 claims abstract description 10
- 239000010703 silicon Substances 0.000 claims abstract description 7
- 239000010936 titanium Substances 0.000 claims abstract description 7
- 229910052719 titanium Inorganic materials 0.000 claims abstract description 7
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 claims abstract description 6
- 229910052732 germanium Inorganic materials 0.000 claims abstract description 5
- GNPVGFCGXDBREM-UHFFFAOYSA-N germanium atom Chemical compound [Ge] GNPVGFCGXDBREM-UHFFFAOYSA-N 0.000 claims abstract description 5
- -1 hydrocarbon radical Chemical class 0.000 claims description 398
- 125000004432 carbon atom Chemical group C* 0.000 claims description 252
- DUNKXUFBGCUVQW-UHFFFAOYSA-J zirconium tetrachloride Chemical compound Cl[Zr](Cl)(Cl)Cl DUNKXUFBGCUVQW-UHFFFAOYSA-J 0.000 claims description 195
- VPGLGRNSAYHXPY-UHFFFAOYSA-L zirconium(2+);dichloride Chemical compound Cl[Zr]Cl VPGLGRNSAYHXPY-UHFFFAOYSA-L 0.000 claims description 117
- 239000000203 mixture Substances 0.000 claims description 103
- YBYIRNPNPLQARY-UHFFFAOYSA-N 1H-indene Natural products C1=CC=C2CC=CC2=C1 YBYIRNPNPLQARY-UHFFFAOYSA-N 0.000 claims description 100
- 125000000217 alkyl group Chemical group 0.000 claims description 73
- 125000003454 indenyl group Chemical group C1(C=CC2=CC=CC=C12)* 0.000 claims description 58
- 125000004122 cyclic group Chemical group 0.000 claims description 48
- 125000004435 hydrogen atom Chemical group [H]* 0.000 claims description 45
- 238000000034 method Methods 0.000 claims description 39
- 229920000642 polymer Polymers 0.000 claims description 39
- 230000008569 process Effects 0.000 claims description 31
- 125000005843 halogen group Chemical group 0.000 claims description 28
- 125000005842 heteroatom Chemical group 0.000 claims description 28
- 125000003342 alkenyl group Chemical group 0.000 claims description 27
- 150000002430 hydrocarbons Chemical group 0.000 claims description 26
- 229910052782 aluminium Inorganic materials 0.000 claims description 25
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 claims description 25
- QQONPFPTGQHPMA-UHFFFAOYSA-N propylene Natural products CC=C QQONPFPTGQHPMA-UHFFFAOYSA-N 0.000 claims description 21
- 125000003545 alkoxy group Chemical group 0.000 claims description 19
- 125000003710 aryl alkyl group Chemical group 0.000 claims description 19
- 229910052796 boron Inorganic materials 0.000 claims description 19
- 125000004104 aryloxy group Chemical group 0.000 claims description 18
- 125000000113 cyclohexyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 claims description 18
- 125000002877 alkyl aryl group Chemical group 0.000 claims description 17
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 claims description 17
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 claims description 16
- 229910052757 nitrogen Inorganic materials 0.000 claims description 16
- 125000003944 tolyl group Chemical group 0.000 claims description 16
- BTBUEUYNUDRHOZ-UHFFFAOYSA-N Borate Chemical compound [O-]B([O-])[O-] BTBUEUYNUDRHOZ-UHFFFAOYSA-N 0.000 claims description 15
- 239000004743 Polypropylene Substances 0.000 claims description 15
- 125000004051 hexyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 claims description 15
- 125000004805 propylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([H])[*:2] 0.000 claims description 15
- 239000007983 Tris buffer Substances 0.000 claims description 14
- 125000000484 butyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 claims description 14
- 239000000460 chlorine Substances 0.000 claims description 14
- 229910052801 chlorine Inorganic materials 0.000 claims description 14
- 125000001511 cyclopentyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C1([H])[H] 0.000 claims description 14
- ZSWFCLXCOIISFI-UHFFFAOYSA-N endo-cyclopentadiene Natural products C1C=CC=C1 ZSWFCLXCOIISFI-UHFFFAOYSA-N 0.000 claims description 14
- 125000001147 pentyl group Chemical group C(CCCC)* 0.000 claims description 14
- 239000005977 Ethylene Substances 0.000 claims description 13
- 229910052794 bromium Inorganic materials 0.000 claims description 13
- 125000000058 cyclopentadienyl group Chemical group C1(=CC=CC1)* 0.000 claims description 13
- 238000004519 manufacturing process Methods 0.000 claims description 13
- 229910052760 oxygen Inorganic materials 0.000 claims description 13
- 150000003254 radicals Chemical group 0.000 claims description 13
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 claims description 12
- SNRUBQQJIBEYMU-UHFFFAOYSA-N Dodecane Natural products CCCCCCCCCCCC SNRUBQQJIBEYMU-UHFFFAOYSA-N 0.000 claims description 12
- 229910052799 carbon Inorganic materials 0.000 claims description 12
- 125000002704 decyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 claims description 12
- 125000003438 dodecyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 claims description 12
- 229910052731 fluorine Inorganic materials 0.000 claims description 12
- 125000003187 heptyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 claims description 12
- 125000001400 nonyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 claims description 12
- 125000002347 octyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 claims description 12
- 229910052698 phosphorus Inorganic materials 0.000 claims description 12
- 229920001155 polypropylene Polymers 0.000 claims description 12
- 239000000843 powder Substances 0.000 claims description 12
- 125000002948 undecyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 claims description 12
- 125000001436 propyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])[H] 0.000 claims description 11
- 229910052717 sulfur Inorganic materials 0.000 claims description 11
- 239000002841 Lewis acid Substances 0.000 claims description 10
- 229910052736 halogen Inorganic materials 0.000 claims description 10
- 229930195733 hydrocarbon Natural products 0.000 claims description 10
- 150000007517 lewis acids Chemical group 0.000 claims description 10
- 125000000538 pentafluorophenyl group Chemical group FC1=C(F)C(F)=C(*)C(F)=C1F 0.000 claims description 10
- 239000004215 Carbon black (E152) Substances 0.000 claims description 9
- 125000005103 alkyl silyl group Chemical group 0.000 claims description 9
- 125000005018 aryl alkenyl group Chemical group 0.000 claims description 9
- 125000005104 aryl silyl group Chemical group 0.000 claims description 9
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 claims description 9
- 150000002367 halogens Chemical class 0.000 claims description 9
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims description 9
- 125000001449 isopropyl group Chemical group [H]C([H])([H])C([H])(*)C([H])([H])[H] 0.000 claims description 9
- 125000004108 n-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 claims description 9
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 claims description 8
- 239000011541 reaction mixture Substances 0.000 claims description 8
- 125000003106 haloaryl group Chemical group 0.000 claims description 7
- JLTRXTDYQLMHGR-UHFFFAOYSA-N trimethylaluminium Chemical compound C[Al](C)C JLTRXTDYQLMHGR-UHFFFAOYSA-N 0.000 claims description 7
- ROSDSFDQCJNGOL-UHFFFAOYSA-N Dimethylamine Chemical compound CNC ROSDSFDQCJNGOL-UHFFFAOYSA-N 0.000 claims description 6
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 claims description 6
- 125000004429 atom Chemical group 0.000 claims description 6
- 125000001188 haloalkyl group Chemical group 0.000 claims description 6
- 125000000959 isobutyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])* 0.000 claims description 6
- ISWSIDIOOBJBQZ-UHFFFAOYSA-M phenolate Chemical compound [O-]C1=CC=CC=C1 ISWSIDIOOBJBQZ-UHFFFAOYSA-M 0.000 claims description 6
- 229940031826 phenolate Drugs 0.000 claims description 6
- 125000003107 substituted aryl group Chemical group 0.000 claims description 6
- MCULRUJILOGHCJ-UHFFFAOYSA-N triisobutylaluminium Chemical compound CC(C)C[Al](CC(C)C)CC(C)C MCULRUJILOGHCJ-UHFFFAOYSA-N 0.000 claims description 6
- ZOXJGFHDIHLPTG-UHFFFAOYSA-N Boron Chemical compound [B] ZOXJGFHDIHLPTG-UHFFFAOYSA-N 0.000 claims description 5
- ZAMOUSCENKQFHK-UHFFFAOYSA-N Chlorine atom Chemical compound [Cl] ZAMOUSCENKQFHK-UHFFFAOYSA-N 0.000 claims description 5
- 125000001309 chloro group Chemical group Cl* 0.000 claims description 5
- 239000012442 inert solvent Substances 0.000 claims description 5
- 150000008040 ionic compounds Chemical group 0.000 claims description 5
- VOITXYVAKOUIBA-UHFFFAOYSA-N triethylaluminium Chemical compound CC[Al](CC)CC VOITXYVAKOUIBA-UHFFFAOYSA-N 0.000 claims description 5
- MYRTYDVEIRVNKP-UHFFFAOYSA-N 1,2-Divinylbenzene Chemical compound C=CC1=CC=CC=C1C=C MYRTYDVEIRVNKP-UHFFFAOYSA-N 0.000 claims description 4
- VEXZGXHMUGYJMC-UHFFFAOYSA-M Chloride anion Chemical compound [Cl-] VEXZGXHMUGYJMC-UHFFFAOYSA-M 0.000 claims description 4
- 150000005840 aryl radicals Chemical class 0.000 claims description 4
- 239000007795 chemical reaction product Substances 0.000 claims description 4
- 230000005595 deprotonation Effects 0.000 claims description 4
- 238000010537 deprotonation reaction Methods 0.000 claims description 4
- 125000001280 n-hexyl group Chemical group C(CCCCC)* 0.000 claims description 4
- 125000004123 n-propyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])* 0.000 claims description 4
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 claims description 4
- AGOOAFIKKUZTEB-UHFFFAOYSA-N tris(3,5-difluorophenyl)borane Chemical compound FC1=CC(F)=CC(B(C=2C=C(F)C=C(F)C=2)C=2C=C(F)C=C(F)C=2)=C1 AGOOAFIKKUZTEB-UHFFFAOYSA-N 0.000 claims description 4
- DNMINOWCGCDWKQ-UHFFFAOYSA-N 5-methylcyclopenta[b]pyrrole Chemical compound C1=NC2=CC(C)=CC2=C1 DNMINOWCGCDWKQ-UHFFFAOYSA-N 0.000 claims description 3
- WKBOTKDWSSQWDR-UHFFFAOYSA-N Bromine atom Chemical compound [Br] WKBOTKDWSSQWDR-UHFFFAOYSA-N 0.000 claims description 3
- 239000004793 Polystyrene Substances 0.000 claims description 3
- 125000003828 azulenyl group Chemical group 0.000 claims description 3
- 125000001797 benzyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C([H])([H])* 0.000 claims description 3
- GDTBXPJZTBHREO-UHFFFAOYSA-N bromine Substances BrBr GDTBXPJZTBHREO-UHFFFAOYSA-N 0.000 claims description 3
- 125000003983 fluorenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3CC12)* 0.000 claims description 3
- 125000002034 haloarylalkyl group Chemical group 0.000 claims description 3
- 229910052809 inorganic oxide Inorganic materials 0.000 claims description 3
- NFHFRUOZVGFOOS-UHFFFAOYSA-N palladium;triphenylphosphane Chemical compound [Pd].C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1 NFHFRUOZVGFOOS-UHFFFAOYSA-N 0.000 claims description 3
- 229920002223 polystyrene Polymers 0.000 claims description 3
- 150000003839 salts Chemical class 0.000 claims description 3
- SQBBHCOIQXKPHL-UHFFFAOYSA-N tributylalumane Chemical compound CCCC[Al](CCCC)CCCC SQBBHCOIQXKPHL-UHFFFAOYSA-N 0.000 claims description 3
- OBAJXDYVZBHCGT-UHFFFAOYSA-N tris(pentafluorophenyl)borane Chemical compound FC1=C(F)C(F)=C(F)C(F)=C1B(C=1C(=C(F)C(F)=C(F)C=1F)F)C1=C(F)C(F)=C(F)C(F)=C1F OBAJXDYVZBHCGT-UHFFFAOYSA-N 0.000 claims description 3
- ZGEGEMSWVWZKKD-UHFFFAOYSA-N 5-methyl-1-phenyl-2h-cyclopenta[b]pyrrole Chemical compound C12=CC(C)=CC2=CCN1C1=CC=CC=C1 ZGEGEMSWVWZKKD-UHFFFAOYSA-N 0.000 claims description 2
- ZCYVEMRRCGMTRW-UHFFFAOYSA-N 7553-56-2 Chemical compound [I] ZCYVEMRRCGMTRW-UHFFFAOYSA-N 0.000 claims description 2
- 229910015900 BF3 Inorganic materials 0.000 claims description 2
- PXGOKWXKJXAPGV-UHFFFAOYSA-N Fluorine Chemical compound FF PXGOKWXKJXAPGV-UHFFFAOYSA-N 0.000 claims description 2
- 229930182556 Polyacetal Natural products 0.000 claims description 2
- 239000004952 Polyamide Substances 0.000 claims description 2
- 239000004698 Polyethylene Substances 0.000 claims description 2
- 229910010413 TiO 2 Inorganic materials 0.000 claims description 2
- XECAHXYUAAWDEL-UHFFFAOYSA-N acrylonitrile butadiene styrene Chemical compound C=CC=C.C=CC#N.C=CC1=CC=CC=C1 XECAHXYUAAWDEL-UHFFFAOYSA-N 0.000 claims description 2
- 229920000122 acrylonitrile butadiene styrene Polymers 0.000 claims description 2
- 239000004676 acrylonitrile butadiene styrene Substances 0.000 claims description 2
- 150000001450 anions Chemical class 0.000 claims description 2
- WTEOIRVLGSZEPR-UHFFFAOYSA-N boron trifluoride Chemical compound FB(F)F WTEOIRVLGSZEPR-UHFFFAOYSA-N 0.000 claims description 2
- 125000001995 cyclobutyl group Chemical group [H]C1([H])C([H])([H])C([H])(*)C1([H])[H] 0.000 claims description 2
- HNPSIPDUKPIQMN-UHFFFAOYSA-N dioxosilane;oxo(oxoalumanyloxy)alumane Chemical class O=[Si]=O.O=[Al]O[Al]=O HNPSIPDUKPIQMN-UHFFFAOYSA-N 0.000 claims description 2
- 239000011737 fluorine Substances 0.000 claims description 2
- 229910052733 gallium Inorganic materials 0.000 claims description 2
- 229910052740 iodine Inorganic materials 0.000 claims description 2
- 239000011630 iodine Substances 0.000 claims description 2
- 125000000740 n-pentyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 claims description 2
- 125000001624 naphthyl group Chemical group 0.000 claims description 2
- 229920002647 polyamide Polymers 0.000 claims description 2
- 229920001083 polybutene Polymers 0.000 claims description 2
- 229920000515 polycarbonate Polymers 0.000 claims description 2
- 239000004417 polycarbonate Substances 0.000 claims description 2
- 229920000728 polyester Polymers 0.000 claims description 2
- 229920000573 polyethylene Polymers 0.000 claims description 2
- 229920000193 polymethacrylate Polymers 0.000 claims description 2
- 229920006324 polyoxymethylene Polymers 0.000 claims description 2
- 239000004800 polyvinyl chloride Substances 0.000 claims description 2
- 229920000915 polyvinyl chloride Polymers 0.000 claims description 2
- 125000002914 sec-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])(*)C([H])([H])[H] 0.000 claims description 2
- 125000003548 sec-pentyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])[H] 0.000 claims description 2
- 239000000377 silicon dioxide Substances 0.000 claims description 2
- 229910052708 sodium Inorganic materials 0.000 claims description 2
- 125000002023 trifluoromethyl group Chemical group FC(F)(F)* 0.000 claims description 2
- MXSVLWZRHLXFKH-UHFFFAOYSA-N triphenylborane Chemical compound C1=CC=CC=C1B(C=1C=CC=CC=1)C1=CC=CC=C1 MXSVLWZRHLXFKH-UHFFFAOYSA-N 0.000 claims description 2
- HPKBFHDRGPIYAG-UHFFFAOYSA-N tris(2,4,6-trifluorophenyl)borane Chemical compound FC1=CC(F)=CC(F)=C1B(C=1C(=CC(F)=CC=1F)F)C1=C(F)C=C(F)C=C1F HPKBFHDRGPIYAG-UHFFFAOYSA-N 0.000 claims description 2
- YFDAMRSZJLWUSQ-UHFFFAOYSA-N tris(2-methylphenyl)borane Chemical compound CC1=CC=CC=C1B(C=1C(=CC=CC=1)C)C1=CC=CC=C1C YFDAMRSZJLWUSQ-UHFFFAOYSA-N 0.000 claims description 2
- LKNHGIFPRLUGEG-UHFFFAOYSA-N tris(3,4,5-trifluorophenyl)borane Chemical compound FC1=C(F)C(F)=CC(B(C=2C=C(F)C(F)=C(F)C=2)C=2C=C(F)C(F)=C(F)C=2)=C1 LKNHGIFPRLUGEG-UHFFFAOYSA-N 0.000 claims description 2
- OHSAEOPCBBOWPU-UHFFFAOYSA-N tris(3,5-dimethylphenyl)borane Chemical compound CC1=CC(C)=CC(B(C=2C=C(C)C=C(C)C=2)C=2C=C(C)C=C(C)C=2)=C1 OHSAEOPCBBOWPU-UHFFFAOYSA-N 0.000 claims description 2
- YPVVTWIAXFPZLS-UHFFFAOYSA-N tris(4-fluorophenyl)borane Chemical compound C1=CC(F)=CC=C1B(C=1C=CC(F)=CC=1)C1=CC=C(F)C=C1 YPVVTWIAXFPZLS-UHFFFAOYSA-N 0.000 claims description 2
- OSMBUUFIZBTSNO-UHFFFAOYSA-N tris[4-(fluoromethyl)phenyl]borane Chemical compound C1=CC(CF)=CC=C1B(C=1C=CC(CF)=CC=1)C1=CC=C(CF)C=C1 OSMBUUFIZBTSNO-UHFFFAOYSA-N 0.000 claims description 2
- WUKFGBUJEPLCSN-UHFFFAOYSA-N 5-methyl-2h-cyclopenta[b]thiophene Chemical compound C1SC2=CC(C)=CC2=C1 WUKFGBUJEPLCSN-UHFFFAOYSA-N 0.000 claims 2
- 125000006218 1-ethylbutyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C([H])([H])[H] 0.000 claims 1
- TUVNTOZFUMXLAJ-UHFFFAOYSA-N 5-methyl-1h-cyclopenta[c]furan Chemical compound O1CC2=CC(C)=CC2=C1 TUVNTOZFUMXLAJ-UHFFFAOYSA-N 0.000 claims 1
- BDBDCAQCQGXHDE-UHFFFAOYSA-N C1SC2=CC=CC2=C1.Cl.Cl Chemical compound C1SC2=CC=CC2=C1.Cl.Cl BDBDCAQCQGXHDE-UHFFFAOYSA-N 0.000 claims 1
- WMEGFCWWJNZIHG-UHFFFAOYSA-L Cl[Zr]Cl.CC(C)C1=CC2=C(C=CC=C2[CH]1)C1=CC=C(C)C=C1 Chemical compound Cl[Zr]Cl.CC(C)C1=CC2=C(C=CC=C2[CH]1)C1=CC=C(C)C=C1 WMEGFCWWJNZIHG-UHFFFAOYSA-L 0.000 claims 1
- IYUCMINHWONUQM-UHFFFAOYSA-L Cl[Zr]Cl.CCC(C)C1=CC=C(C=C1)C1=C2C=C(C)[CH]C2=CC=C1 Chemical compound Cl[Zr]Cl.CCC(C)C1=CC=C(C=C1)C1=C2C=C(C)[CH]C2=CC=C1 IYUCMINHWONUQM-UHFFFAOYSA-L 0.000 claims 1
- 241000723368 Conium Species 0.000 claims 1
- GYHNNYVSQQEPJS-UHFFFAOYSA-N Gallium Chemical compound [Ga] GYHNNYVSQQEPJS-UHFFFAOYSA-N 0.000 claims 1
- 229910018068 Li 2 O Inorganic materials 0.000 claims 1
- CXOFVDLJLONNDW-UHFFFAOYSA-N Phenytoin Chemical group N1C(=O)NC(=O)C1(C=1C=CC=CC=1)C1=CC=CC=C1 CXOFVDLJLONNDW-UHFFFAOYSA-N 0.000 claims 1
- 239000004372 Polyvinyl alcohol Substances 0.000 claims 1
- 229910018286 SbF 6 Inorganic materials 0.000 claims 1
- KUNZSLJMPCDOGI-UHFFFAOYSA-L [Cl-].[Cl-].[Hf+2] Chemical compound [Cl-].[Cl-].[Hf+2] KUNZSLJMPCDOGI-UHFFFAOYSA-L 0.000 claims 1
- 150000001361 allenes Chemical class 0.000 claims 1
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 claims 1
- 229920002451 polyvinyl alcohol Polymers 0.000 claims 1
- ZWYDDDAMNQQZHD-UHFFFAOYSA-L titanium(ii) chloride Chemical compound [Cl-].[Cl-].[Ti+2] ZWYDDDAMNQQZHD-UHFFFAOYSA-L 0.000 claims 1
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 abstract description 3
- ATJFFYVFTNAWJD-UHFFFAOYSA-N Tin Chemical compound [Sn] ATJFFYVFTNAWJD-UHFFFAOYSA-N 0.000 abstract 1
- 125000001931 aliphatic group Chemical group 0.000 abstract 1
- 229910052718 tin Inorganic materials 0.000 abstract 1
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 249
- 239000000243 solution Substances 0.000 description 123
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 69
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 68
- MZRVEZGGRBJDDB-UHFFFAOYSA-N N-Butyllithium Chemical compound [Li]CCCC MZRVEZGGRBJDDB-UHFFFAOYSA-N 0.000 description 66
- 239000002904 solvent Substances 0.000 description 54
- 238000002360 preparation method Methods 0.000 description 46
- 238000006243 chemical reaction Methods 0.000 description 42
- CSNNHWWHGAXBCP-UHFFFAOYSA-L Magnesium sulfate Chemical compound [Mg+2].[O-][S+2]([O-])([O-])[O-] CSNNHWWHGAXBCP-UHFFFAOYSA-L 0.000 description 36
- 239000000047 product Substances 0.000 description 36
- 238000005160 1H NMR spectroscopy Methods 0.000 description 30
- VLKZOEOYAKHREP-UHFFFAOYSA-N n-Hexane Chemical compound CCCCCC VLKZOEOYAKHREP-UHFFFAOYSA-N 0.000 description 27
- 239000000463 material Substances 0.000 description 26
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 24
- IMNFDUFMRHMDMM-UHFFFAOYSA-N N-Heptane Chemical compound CCCCCCC IMNFDUFMRHMDMM-UHFFFAOYSA-N 0.000 description 22
- 239000011521 glass Substances 0.000 description 21
- 239000000725 suspension Substances 0.000 description 21
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 21
- 229920001577 copolymer Polymers 0.000 description 20
- 239000003921 oil Substances 0.000 description 19
- 229910052943 magnesium sulfate Inorganic materials 0.000 description 18
- 235000019341 magnesium sulphate Nutrition 0.000 description 18
- 239000012074 organic phase Substances 0.000 description 18
- 239000002244 precipitate Substances 0.000 description 18
- RMSGQZDGSZOJMU-UHFFFAOYSA-N 1-butyl-2-phenylbenzene Chemical group CCCCC1=CC=CC=C1C1=CC=CC=C1 RMSGQZDGSZOJMU-UHFFFAOYSA-N 0.000 description 16
- 230000000052 comparative effect Effects 0.000 description 15
- 238000002844 melting Methods 0.000 description 15
- 230000008018 melting Effects 0.000 description 15
- 239000000178 monomer Substances 0.000 description 14
- 238000001035 drying Methods 0.000 description 11
- 239000012071 phase Substances 0.000 description 11
- OFBQJSOFQDEBGM-UHFFFAOYSA-N Pentane Chemical compound CCCCC OFBQJSOFQDEBGM-UHFFFAOYSA-N 0.000 description 10
- 239000008346 aqueous phase Substances 0.000 description 10
- 239000002245 particle Substances 0.000 description 10
- FUDWOKXLGOJFFQ-UHFFFAOYSA-N 4-(4-tert-butylphenyl)-2-methyl-1h-indene Chemical compound C1C(C)=CC2=C1C=CC=C2C1=CC=C(C(C)(C)C)C=C1 FUDWOKXLGOJFFQ-UHFFFAOYSA-N 0.000 description 9
- 238000004440 column chromatography Methods 0.000 description 9
- 238000007334 copolymerization reaction Methods 0.000 description 9
- 239000007788 liquid Substances 0.000 description 9
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 8
- 239000011148 porous material Substances 0.000 description 8
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 description 7
- 239000002585 base Substances 0.000 description 7
- 239000006227 byproduct Substances 0.000 description 7
- 239000011777 magnesium Substances 0.000 description 7
- 229910000077 silane Inorganic materials 0.000 description 7
- 125000001424 substituent group Chemical group 0.000 description 7
- 238000006297 dehydration reaction Methods 0.000 description 6
- 238000002347 injection Methods 0.000 description 6
- 239000007924 injection Substances 0.000 description 6
- KWGKDLIKAYFUFQ-UHFFFAOYSA-M lithium chloride Chemical compound [Li+].[Cl-] KWGKDLIKAYFUFQ-UHFFFAOYSA-M 0.000 description 6
- 150000002736 metal compounds Chemical class 0.000 description 6
- 229920000098 polyolefin Polymers 0.000 description 6
- 229910052723 transition metal Inorganic materials 0.000 description 6
- 239000000654 additive Substances 0.000 description 5
- 230000000996 additive effect Effects 0.000 description 5
- 150000004645 aluminates Chemical class 0.000 description 5
- 150000004945 aromatic hydrocarbons Chemical class 0.000 description 5
- 150000001768 cations Chemical class 0.000 description 5
- 229920001519 homopolymer Polymers 0.000 description 5
- 150000002902 organometallic compounds Chemical class 0.000 description 5
- 150000003624 transition metals Chemical class 0.000 description 5
- IMFACGCPASFAPR-UHFFFAOYSA-N tributylamine Chemical compound CCCCN(CCCC)CCCC IMFACGCPASFAPR-UHFFFAOYSA-N 0.000 description 5
- VXNZUUAINFGPBY-UHFFFAOYSA-N 1-Butene Chemical compound CCC=C VXNZUUAINFGPBY-UHFFFAOYSA-N 0.000 description 4
- XKRFYHLGVUSROY-UHFFFAOYSA-N Argon Chemical compound [Ar] XKRFYHLGVUSROY-UHFFFAOYSA-N 0.000 description 4
- JKIJEFPNVSHHEI-UHFFFAOYSA-N Phenol, 2,4-bis(1,1-dimethylethyl)-, phosphite (3:1) Chemical compound CC(C)(C)C1=CC(C(C)(C)C)=CC=C1OP(OC=1C(=CC(=CC=1)C(C)(C)C)C(C)(C)C)OC1=CC=C(C(C)(C)C)C=C1C(C)(C)C JKIJEFPNVSHHEI-UHFFFAOYSA-N 0.000 description 4
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 4
- BGYHLZZASRKEJE-UHFFFAOYSA-N [3-[3-(3,5-ditert-butyl-4-hydroxyphenyl)propanoyloxy]-2,2-bis[3-(3,5-ditert-butyl-4-hydroxyphenyl)propanoyloxymethyl]propyl] 3-(3,5-ditert-butyl-4-hydroxyphenyl)propanoate Chemical compound CC(C)(C)C1=C(O)C(C(C)(C)C)=CC(CCC(=O)OCC(COC(=O)CCC=2C=C(C(O)=C(C=2)C(C)(C)C)C(C)(C)C)(COC(=O)CCC=2C=C(C(O)=C(C=2)C(C)(C)C)C(C)(C)C)COC(=O)CCC=2C=C(C(O)=C(C=2)C(C)(C)C)C(C)(C)C)=C1 BGYHLZZASRKEJE-UHFFFAOYSA-N 0.000 description 4
- 150000001338 aliphatic hydrocarbons Chemical class 0.000 description 4
- CJZGTCYPCWQAJB-UHFFFAOYSA-L calcium stearate Chemical compound [Ca+2].CCCCCCCCCCCCCCCCCC([O-])=O.CCCCCCCCCCCCCCCCCC([O-])=O CJZGTCYPCWQAJB-UHFFFAOYSA-L 0.000 description 4
- 235000013539 calcium stearate Nutrition 0.000 description 4
- 239000008116 calcium stearate Substances 0.000 description 4
- 238000001816 cooling Methods 0.000 description 4
- 230000018044 dehydration Effects 0.000 description 4
- BYLOHCRAPOSXLY-UHFFFAOYSA-N dichloro(diethyl)silane Chemical compound CC[Si](Cl)(Cl)CC BYLOHCRAPOSXLY-UHFFFAOYSA-N 0.000 description 4
- LIKFHECYJZWXFJ-UHFFFAOYSA-N dimethyldichlorosilane Chemical compound C[Si](C)(Cl)Cl LIKFHECYJZWXFJ-UHFFFAOYSA-N 0.000 description 4
- 238000009826 distribution Methods 0.000 description 4
- 238000001914 filtration Methods 0.000 description 4
- 150000002431 hydrogen Chemical class 0.000 description 4
- 229910052744 lithium Inorganic materials 0.000 description 4
- 229910052749 magnesium Inorganic materials 0.000 description 4
- 125000002524 organometallic group Chemical group 0.000 description 4
- 239000007787 solid Substances 0.000 description 4
- LIKMAJRDDDTEIG-UHFFFAOYSA-N 1-hexene Chemical compound CCCCC=C LIKMAJRDDDTEIG-UHFFFAOYSA-N 0.000 description 3
- UHOVQNZJYSORNB-UHFFFAOYSA-N Benzene Chemical compound C1=CC=CC=C1 UHOVQNZJYSORNB-UHFFFAOYSA-N 0.000 description 3
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 description 3
- XTHFKEDIFFGKHM-UHFFFAOYSA-N Dimethoxyethane Chemical compound COCCOC XTHFKEDIFFGKHM-UHFFFAOYSA-N 0.000 description 3
- FYYHWMGAXLPEAU-UHFFFAOYSA-N Magnesium Chemical compound [Mg] FYYHWMGAXLPEAU-UHFFFAOYSA-N 0.000 description 3
- 239000002253 acid Substances 0.000 description 3
- 239000003795 chemical substances by application Substances 0.000 description 3
- NRAYZPGATNMOSB-UHFFFAOYSA-N dichloro(dihexyl)silane Chemical compound CCCCCC[Si](Cl)(Cl)CCCCCC NRAYZPGATNMOSB-UHFFFAOYSA-N 0.000 description 3
- AFABGHUZZDYHJO-UHFFFAOYSA-N dimethyl butane Natural products CCCC(C)C AFABGHUZZDYHJO-UHFFFAOYSA-N 0.000 description 3
- 238000005227 gel permeation chromatography Methods 0.000 description 3
- 238000010438 heat treatment Methods 0.000 description 3
- 239000011261 inert gas Substances 0.000 description 3
- 238000000746 purification Methods 0.000 description 3
- 229920005604 random copolymer Polymers 0.000 description 3
- 125000001339 silanediyl group Chemical group [H][Si]([H])(*)* 0.000 description 3
- 238000006467 substitution reaction Methods 0.000 description 3
- IMFACGCPASFAPR-UHFFFAOYSA-O tributylazanium Chemical compound CCCC[NH+](CCCC)CCCC IMFACGCPASFAPR-UHFFFAOYSA-O 0.000 description 3
- YWEWWNPYDDHZDI-JJKKTNRVSA-N (1r)-1-[(4r,4ar,8as)-2,6-bis(3,4-dimethylphenyl)-4,4a,8,8a-tetrahydro-[1,3]dioxino[5,4-d][1,3]dioxin-4-yl]ethane-1,2-diol Chemical compound C1=C(C)C(C)=CC=C1C1O[C@H]2[C@@H]([C@H](O)CO)OC(C=3C=C(C)C(C)=CC=3)O[C@H]2CO1 YWEWWNPYDDHZDI-JJKKTNRVSA-N 0.000 description 2
- KVNYFPKFSJIPBJ-UHFFFAOYSA-N 1,2-diethylbenzene Chemical compound CCC1=CC=CC=C1CC KVNYFPKFSJIPBJ-UHFFFAOYSA-N 0.000 description 2
- KWKAKUADMBZCLK-UHFFFAOYSA-N 1-octene Chemical compound CCCCCCC=C KWKAKUADMBZCLK-UHFFFAOYSA-N 0.000 description 2
- NJHHIOOKFSESTG-UHFFFAOYSA-N 2-methyl-1h-cyclopenta[a]naphthalene Chemical compound C1=CC=CC2=C(CC(C)=C3)C3=CC=C21 NJHHIOOKFSESTG-UHFFFAOYSA-N 0.000 description 2
- YSAXEHWHSLANOM-UHFFFAOYSA-N 2-methyl-1h-indene Chemical compound C1=CC=C2CC(C)=CC2=C1 YSAXEHWHSLANOM-UHFFFAOYSA-N 0.000 description 2
- WSSSPWUEQFSQQG-UHFFFAOYSA-N 4-methyl-1-pentene Chemical compound CC(C)CC=C WSSSPWUEQFSQQG-UHFFFAOYSA-N 0.000 description 2
- KAKZBPTYRLMSJV-UHFFFAOYSA-N Butadiene Chemical compound C=CC=C KAKZBPTYRLMSJV-UHFFFAOYSA-N 0.000 description 2
- 239000005046 Chlorosilane Substances 0.000 description 2
- RGSFGYAAUTVSQA-UHFFFAOYSA-N Cyclopentane Chemical compound C1CCCC1 RGSFGYAAUTVSQA-UHFFFAOYSA-N 0.000 description 2
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 2
- YNQLUTRBYVCPMQ-UHFFFAOYSA-N Ethylbenzene Chemical compound CCC1=CC=CC=C1 YNQLUTRBYVCPMQ-UHFFFAOYSA-N 0.000 description 2
- WHXSMMKQMYFTQS-UHFFFAOYSA-N Lithium Chemical compound [Li] WHXSMMKQMYFTQS-UHFFFAOYSA-N 0.000 description 2
- JLTDJTHDQAWBAV-UHFFFAOYSA-N N,N-dimethylaniline Chemical compound CN(C)C1=CC=CC=C1 JLTDJTHDQAWBAV-UHFFFAOYSA-N 0.000 description 2
- 238000005481 NMR spectroscopy Methods 0.000 description 2
- 230000004913 activation Effects 0.000 description 2
- 238000005054 agglomeration Methods 0.000 description 2
- 230000002776 aggregation Effects 0.000 description 2
- 150000001412 amines Chemical class 0.000 description 2
- 239000000010 aprotic solvent Substances 0.000 description 2
- 229910052786 argon Inorganic materials 0.000 description 2
- 230000008901 benefit Effects 0.000 description 2
- 230000002902 bimodal effect Effects 0.000 description 2
- UORVGPXVDQYIDP-UHFFFAOYSA-N borane Chemical compound B UORVGPXVDQYIDP-UHFFFAOYSA-N 0.000 description 2
- UYANAUSDHIFLFQ-UHFFFAOYSA-N borinic acid Chemical compound OB UYANAUSDHIFLFQ-UHFFFAOYSA-N 0.000 description 2
- 230000003197 catalytic effect Effects 0.000 description 2
- 239000003153 chemical reaction reagent Substances 0.000 description 2
- SOYVLBDERBHIME-UHFFFAOYSA-N chloro(diethyl)silicon Chemical compound CC[Si](Cl)CC SOYVLBDERBHIME-UHFFFAOYSA-N 0.000 description 2
- KOPOQZFJUQMUML-UHFFFAOYSA-N chlorosilane Chemical compound Cl[SiH3] KOPOQZFJUQMUML-UHFFFAOYSA-N 0.000 description 2
- IJOOHPMOJXWVHK-UHFFFAOYSA-N chlorotrimethylsilane Chemical compound C[Si](C)(C)Cl IJOOHPMOJXWVHK-UHFFFAOYSA-N 0.000 description 2
- 230000001276 controlling effect Effects 0.000 description 2
- 150000001993 dienes Chemical class 0.000 description 2
- 238000000113 differential scanning calorimetry Methods 0.000 description 2
- ORVACBDINATSAR-UHFFFAOYSA-N dimethylaluminum Chemical compound C[Al]C ORVACBDINATSAR-UHFFFAOYSA-N 0.000 description 2
- 230000000694 effects Effects 0.000 description 2
- 239000000835 fiber Substances 0.000 description 2
- 239000007789 gas Substances 0.000 description 2
- 239000005457 ice water Substances 0.000 description 2
- 239000012535 impurity Substances 0.000 description 2
- PQNFLJBBNBOBRQ-UHFFFAOYSA-N indane Chemical compound C1=CC=C2CCCC2=C1 PQNFLJBBNBOBRQ-UHFFFAOYSA-N 0.000 description 2
- 230000003993 interaction Effects 0.000 description 2
- 238000002955 isolation Methods 0.000 description 2
- QWTDNUCVQCZILF-UHFFFAOYSA-N isopentane Chemical compound CCC(C)C QWTDNUCVQCZILF-UHFFFAOYSA-N 0.000 description 2
- CPOFMOWDMVWCLF-UHFFFAOYSA-N methyl(oxo)alumane Chemical compound C[Al]=O CPOFMOWDMVWCLF-UHFFFAOYSA-N 0.000 description 2
- 238000002156 mixing Methods 0.000 description 2
- 239000003960 organic solvent Substances 0.000 description 2
- YWAKXRMUMFPDSH-UHFFFAOYSA-N pentene Chemical compound CCCC=C YWAKXRMUMFPDSH-UHFFFAOYSA-N 0.000 description 2
- 239000002798 polar solvent Substances 0.000 description 2
- 239000013557 residual solvent Substances 0.000 description 2
- 150000004756 silanes Chemical class 0.000 description 2
- 239000000741 silica gel Substances 0.000 description 2
- 229910002027 silica gel Inorganic materials 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- 150000003623 transition metal compounds Chemical class 0.000 description 2
- ORYGRKHDLWYTKX-UHFFFAOYSA-N trihexylalumane Chemical compound CCCCCC[Al](CCCCCC)CCCCCC ORYGRKHDLWYTKX-UHFFFAOYSA-N 0.000 description 2
- RIOQSEWOXXDEQQ-UHFFFAOYSA-O triphenylphosphanium Chemical compound C1=CC=CC=C1[PH+](C=1C=CC=CC=1)C1=CC=CC=C1 RIOQSEWOXXDEQQ-UHFFFAOYSA-O 0.000 description 2
- 238000005292 vacuum distillation Methods 0.000 description 2
- 239000001993 wax Substances 0.000 description 2
- QMBQEXOLIRBNPN-UHFFFAOYSA-L zirconocene dichloride Chemical compound [Cl-].[Cl-].[Zr+4].C=1C=C[CH-]C=1.C=1C=C[CH-]C=1 QMBQEXOLIRBNPN-UHFFFAOYSA-L 0.000 description 2
- LWNGJAHMBMVCJR-UHFFFAOYSA-N (2,3,4,5,6-pentafluorophenoxy)boronic acid Chemical compound OB(O)OC1=C(F)C(F)=C(F)C(F)=C1F LWNGJAHMBMVCJR-UHFFFAOYSA-N 0.000 description 1
- PRBHEGAFLDMLAL-GQCTYLIASA-N (4e)-hexa-1,4-diene Chemical compound C\C=C\CC=C PRBHEGAFLDMLAL-GQCTYLIASA-N 0.000 description 1
- OJOWICOBYCXEKR-KRXBUXKQSA-N (5e)-5-ethylidenebicyclo[2.2.1]hept-2-ene Chemical compound C1C2C(=C/C)/CC1C=C2 OJOWICOBYCXEKR-KRXBUXKQSA-N 0.000 description 1
- AZUYLZMQTIKGSC-UHFFFAOYSA-N 1-[6-[4-(5-chloro-6-methyl-1H-indazol-4-yl)-5-methyl-3-(1-methylindazol-5-yl)pyrazol-1-yl]-2-azaspiro[3.3]heptan-2-yl]prop-2-en-1-one Chemical compound ClC=1C(=C2C=NNC2=CC=1C)C=1C(=NN(C=1C)C1CC2(CN(C2)C(C=C)=O)C1)C=1C=C2C=NN(C2=CC=1)C AZUYLZMQTIKGSC-UHFFFAOYSA-N 0.000 description 1
- 238000001644 13C nuclear magnetic resonance spectroscopy Methods 0.000 description 1
- CMAOLVNGLTWICC-UHFFFAOYSA-N 2-fluoro-5-methylbenzonitrile Chemical compound CC1=CC=C(F)C(C#N)=C1 CMAOLVNGLTWICC-UHFFFAOYSA-N 0.000 description 1
- ASGNRCDZSRNHOP-UHFFFAOYSA-N 2-methyl-4-phenyl-1h-indene Chemical compound C1C(C)=CC2=C1C=CC=C2C1=CC=CC=C1 ASGNRCDZSRNHOP-UHFFFAOYSA-N 0.000 description 1
- 125000004361 3,4,5-trifluorophenyl group Chemical group [H]C1=C(F)C(F)=C(F)C([H])=C1* 0.000 description 1
- 125000004211 3,5-difluorophenyl group Chemical group [H]C1=C(F)C([H])=C(*)C([H])=C1F 0.000 description 1
- BKWNZVQQIYSORG-UHFFFAOYSA-N 3-ethylbicyclo[2.2.1]hepta-1,3-diene Chemical compound C1CC2=CC(CC)=C1C2 BKWNZVQQIYSORG-UHFFFAOYSA-N 0.000 description 1
- VXEGSRKPIUDPQT-UHFFFAOYSA-N 4-[4-(4-methoxyphenyl)piperazin-1-yl]aniline Chemical compound C1=CC(OC)=CC=C1N1CCN(C=2C=CC(N)=CC=2)CC1 VXEGSRKPIUDPQT-UHFFFAOYSA-N 0.000 description 1
- XYZWMVYYUIMRIZ-UHFFFAOYSA-N 4-bromo-n,n-dimethylaniline Chemical compound CN(C)C1=CC=C(Br)C=C1 XYZWMVYYUIMRIZ-UHFFFAOYSA-N 0.000 description 1
- 125000001255 4-fluorophenyl group Chemical group [H]C1=C([H])C(*)=C([H])C([H])=C1F 0.000 description 1
- INYHZQLKOKTDAI-UHFFFAOYSA-N 5-ethenylbicyclo[2.2.1]hept-2-ene Chemical compound C1C2C(C=C)CC1C=C2 INYHZQLKOKTDAI-UHFFFAOYSA-N 0.000 description 1
- 101100058670 Aeromonas hydrophila subsp. hydrophila (strain ATCC 7966 / DSM 30187 / BCRC 13018 / CCUG 14551 / JCM 1027 / KCTC 2358 / NCIMB 9240 / NCTC 8049) bsr gene Proteins 0.000 description 1
- 229910018516 Al—O Inorganic materials 0.000 description 1
- RGPSRYWDFHAWOT-UHFFFAOYSA-N CCCCCCCC[Mg]CCCC Chemical compound CCCCCCCC[Mg]CCCC RGPSRYWDFHAWOT-UHFFFAOYSA-N 0.000 description 1
- NTWHKVMZCKIKOK-UHFFFAOYSA-N CCCCCCC[Mg]CCCC Chemical compound CCCCCCC[Mg]CCCC NTWHKVMZCKIKOK-UHFFFAOYSA-N 0.000 description 1
- REAKNSHTJWBPRI-UHFFFAOYSA-N CCCCN(CCCC)C(CCC(C(C=C1)=CC=C1F)(C(C=C1)=CC=C1F)C(C=C1)=CC=C1F)C(C=C1)=CC=C1F.CCCCN(CCCC)C(CCC(C(C=C1)=CC=C1F)(C(C=C1)=CC=C1F)C(C=C1)=CC=C1F)C(C=C1)=CC=C1F.CCCCN(CCCC)C(CCC(C(C=C1)=CC=C1F)(C(C=C1)=CC=C1F)C(C=C1)=CC=C1F)C(C=C1)=CC=C1F.OB(O)O Chemical compound CCCCN(CCCC)C(CCC(C(C=C1)=CC=C1F)(C(C=C1)=CC=C1F)C(C=C1)=CC=C1F)C(C=C1)=CC=C1F.CCCCN(CCCC)C(CCC(C(C=C1)=CC=C1F)(C(C=C1)=CC=C1F)C(C=C1)=CC=C1F)C(C=C1)=CC=C1F.CCCCN(CCCC)C(CCC(C(C=C1)=CC=C1F)(C(C=C1)=CC=C1F)C(C=C1)=CC=C1F)C(C=C1)=CC=C1F.OB(O)O REAKNSHTJWBPRI-UHFFFAOYSA-N 0.000 description 1
- HZHISWLPVXWGCQ-UHFFFAOYSA-N CCCCN(CCCC)CCCC.CCCCN(CCCC)CCCC.OB(O)OC1=C(C(F)(F)F)C=CC=C1 Chemical compound CCCCN(CCCC)CCCC.CCCCN(CCCC)CCCC.OB(O)OC1=C(C(F)(F)F)C=CC=C1 HZHISWLPVXWGCQ-UHFFFAOYSA-N 0.000 description 1
- XDTMQSROBMDMFD-UHFFFAOYSA-N Cyclohexane Chemical compound C1CCCCC1 XDTMQSROBMDMFD-UHFFFAOYSA-N 0.000 description 1
- VVNCNSJFMMFHPL-VKHMYHEASA-N D-penicillamine Chemical group CC(C)(S)[C@@H](N)C(O)=O VVNCNSJFMMFHPL-VKHMYHEASA-N 0.000 description 1
- 238000004566 IR spectroscopy Methods 0.000 description 1
- 239000002879 Lewis base Substances 0.000 description 1
- CPLXHLVBOLITMK-UHFFFAOYSA-N Magnesium oxide Chemical compound [Mg]=O CPLXHLVBOLITMK-UHFFFAOYSA-N 0.000 description 1
- AFVFQIVMOAPDHO-UHFFFAOYSA-N Methanesulfonic acid Chemical compound CS(O)(=O)=O AFVFQIVMOAPDHO-UHFFFAOYSA-N 0.000 description 1
- BAVYZALUXZFZLV-UHFFFAOYSA-O Methylammonium ion Chemical compound [NH3+]C BAVYZALUXZFZLV-UHFFFAOYSA-O 0.000 description 1
- CTQNGGLPUBDAKN-UHFFFAOYSA-N O-Xylene Chemical compound CC1=CC=CC=C1C CTQNGGLPUBDAKN-UHFFFAOYSA-N 0.000 description 1
- 238000004639 Schlenk technique Methods 0.000 description 1
- FOIXSVOLVBLSDH-UHFFFAOYSA-N Silver ion Chemical compound [Ag+] FOIXSVOLVBLSDH-UHFFFAOYSA-N 0.000 description 1
- KLXVNWPUTUWOMC-UHFFFAOYSA-L [Cl-].[Cl-].C(CCCCC)[Si](=[Zr+2](C1C(=CC2=C(C=CC=C12)C1=CC=CC=C1)C)C1C(=CC2=C(C=CC=C12)C1=CC=CC=C1)C)CCCCCC Chemical compound [Cl-].[Cl-].C(CCCCC)[Si](=[Zr+2](C1C(=CC2=C(C=CC=C12)C1=CC=CC=C1)C)C1C(=CC2=C(C=CC=C12)C1=CC=CC=C1)C)CCCCCC KLXVNWPUTUWOMC-UHFFFAOYSA-L 0.000 description 1
- TWVTXEOWLJDCDN-UHFFFAOYSA-L [Cl-].[Cl-].CCC1=CC(C(=CC=C2)C=3C=CC=CC=3)=C2C1[Zr+2]([SiH](C)C)C1C(CC)=CC2=C1C=CC=C2C1=CC=CC=C1 Chemical compound [Cl-].[Cl-].CCC1=CC(C(=CC=C2)C=3C=CC=CC=3)=C2C1[Zr+2]([SiH](C)C)C1C(CC)=CC2=C1C=CC=C2C1=CC=CC=C1 TWVTXEOWLJDCDN-UHFFFAOYSA-L 0.000 description 1
- OSYOGOSKNMWDTQ-UHFFFAOYSA-L [Cl-].[Cl-].CCC1=CC2=CC=CC=C2C1[Zr+2]([SiH](C)C)C1C2=CC=CC=C2C=C1CC Chemical compound [Cl-].[Cl-].CCC1=CC2=CC=CC=C2C1[Zr+2]([SiH](C)C)C1C2=CC=CC=C2C=C1CC OSYOGOSKNMWDTQ-UHFFFAOYSA-L 0.000 description 1
- 230000002378 acidificating effect Effects 0.000 description 1
- 150000007513 acids Chemical class 0.000 description 1
- 230000002411 adverse Effects 0.000 description 1
- 150000001335 aliphatic alkanes Chemical class 0.000 description 1
- 239000003513 alkali Substances 0.000 description 1
- 229910052784 alkaline earth metal Inorganic materials 0.000 description 1
- 150000001342 alkaline earth metals Chemical class 0.000 description 1
- AZDRQVAHHNSJOQ-UHFFFAOYSA-N alumane Chemical compound [AlH3] AZDRQVAHHNSJOQ-UHFFFAOYSA-N 0.000 description 1
- 239000004411 aluminium Substances 0.000 description 1
- 150000001408 amides Chemical class 0.000 description 1
- 150000001448 anilines Chemical class 0.000 description 1
- 229920001585 atactic polymer Polymers 0.000 description 1
- 125000001743 benzylic group Chemical group 0.000 description 1
- 238000004061 bleaching Methods 0.000 description 1
- 238000009835 boiling Methods 0.000 description 1
- 229910000085 borane Inorganic materials 0.000 description 1
- TVBISCWBJBKUDP-UHFFFAOYSA-N borate Chemical compound [O-]B([O-])[O-].[O-]B([O-])[O-].[O-]B([O-])[O-].[O-]B([O-])[O-].[O-]B([O-])[O-].[O-]B([O-])[O-].[O-]B([O-])[O-].[O-]B([O-])[O-].[O-]B([O-])[O-].[O-]B([O-])[O-].[O-]B([O-])[O-].[O-]B([O-])[O-] TVBISCWBJBKUDP-UHFFFAOYSA-N 0.000 description 1
- 239000012876 carrier material Substances 0.000 description 1
- 239000012018 catalyst precursor Substances 0.000 description 1
- 150000001767 cationic compounds Chemical class 0.000 description 1
- 125000002091 cationic group Chemical group 0.000 description 1
- 238000006388 chemical passivation reaction Methods 0.000 description 1
- 150000008280 chlorinated hydrocarbons Chemical class 0.000 description 1
- KRUHDZKHVPRJPI-UHFFFAOYSA-N chloro(dihexyl)silane Chemical compound CCCCCC[SiH](Cl)CCCCCC KRUHDZKHVPRJPI-UHFFFAOYSA-N 0.000 description 1
- HYZXMVILOKSUKA-UHFFFAOYSA-K chloro(dimethyl)alumane;dichloro(methyl)alumane Chemical compound C[Al](C)Cl.C[Al](Cl)Cl HYZXMVILOKSUKA-UHFFFAOYSA-K 0.000 description 1
- ZWFFYDHZUUMHPR-UHFFFAOYSA-N chlorosilane 1H-indene Chemical class Cl[SiH3].C1=CC=C2CC=CC2=C1 ZWFFYDHZUUMHPR-UHFFFAOYSA-N 0.000 description 1
- 239000010941 cobalt Substances 0.000 description 1
- GSOLWAFGMNOBSY-UHFFFAOYSA-N cobalt Chemical compound [Co][Co][Co][Co][Co][Co][Co][Co] GSOLWAFGMNOBSY-UHFFFAOYSA-N 0.000 description 1
- 229910017052 cobalt Inorganic materials 0.000 description 1
- 239000002826 coolant Substances 0.000 description 1
- 229920006037 cross link polymer Polymers 0.000 description 1
- 239000012043 crude product Substances 0.000 description 1
- 238000002425 crystallisation Methods 0.000 description 1
- 230000008025 crystallization Effects 0.000 description 1
- 150000001924 cycloalkanes Chemical class 0.000 description 1
- 125000000753 cycloalkyl group Chemical group 0.000 description 1
- BOXSCYUXSBYGRD-UHFFFAOYSA-N cyclopenta-1,3-diene;iron(3+) Chemical compound [Fe+3].C=1C=C[CH-]C=1.C=1C=C[CH-]C=1 BOXSCYUXSBYGRD-UHFFFAOYSA-N 0.000 description 1
- CDHICTNQMQYRSM-UHFFFAOYSA-N di(propan-2-yl)alumane Chemical compound CC(C)[AlH]C(C)C CDHICTNQMQYRSM-UHFFFAOYSA-N 0.000 description 1
- 238000010586 diagram Methods 0.000 description 1
- BFRHAAYMQFJEEX-UHFFFAOYSA-N dichloro(dihexyl)germane Chemical compound CCCCCC[Ge](Cl)(Cl)CCCCCC BFRHAAYMQFJEEX-UHFFFAOYSA-N 0.000 description 1
- NWKBSEBOBPHMKL-UHFFFAOYSA-N dichloro(methyl)silane Chemical compound C[SiH](Cl)Cl NWKBSEBOBPHMKL-UHFFFAOYSA-N 0.000 description 1
- YUYHCACQLHNZLS-UHFFFAOYSA-N dichloro-cyclohexyl-methylsilane Chemical compound C[Si](Cl)(Cl)C1CCCCC1 YUYHCACQLHNZLS-UHFFFAOYSA-N 0.000 description 1
- PNECSTWRDNQOLT-UHFFFAOYSA-N dichloro-ethyl-methylsilane Chemical compound CC[Si](C)(Cl)Cl PNECSTWRDNQOLT-UHFFFAOYSA-N 0.000 description 1
- GNVPGBIHGALKRR-UHFFFAOYSA-N dichloro-methyl-propylsilane Chemical compound CCC[Si](C)(Cl)Cl GNVPGBIHGALKRR-UHFFFAOYSA-N 0.000 description 1
- HPNMFZURTQLUMO-UHFFFAOYSA-O diethylammonium Chemical compound CC[NH2+]CC HPNMFZURTQLUMO-UHFFFAOYSA-O 0.000 description 1
- UIGJCAOLAIMRQO-UHFFFAOYSA-N dihexyl-bis(2-methyl-1h-inden-1-yl)silane Chemical compound CC1=CC2=CC=CC=C2C1[Si](CCCCCC)(CCCCCC)C1C2=CC=CC=C2C=C1C UIGJCAOLAIMRQO-UHFFFAOYSA-N 0.000 description 1
- 239000000539 dimer Substances 0.000 description 1
- JLTDJTHDQAWBAV-UHFFFAOYSA-O dimethyl(phenyl)azanium Chemical compound C[NH+](C)C1=CC=CC=C1 JLTDJTHDQAWBAV-UHFFFAOYSA-O 0.000 description 1
- XXHUSANMBSHRKP-UHFFFAOYSA-N dimethyl-bis(2-methyl-1h-inden-1-yl)silane Chemical compound CC1=CC2=CC=CC=C2C1[Si](C)(C)C1C2=CC=CC=C2C=C1C XXHUSANMBSHRKP-UHFFFAOYSA-N 0.000 description 1
- OZIJRVRERJTEGQ-UHFFFAOYSA-N dimethyl-bis(2-methyl-4-phenyl-1h-inden-1-yl)silane Chemical compound CC1=CC(C(=CC=C2)C=3C=CC=CC=3)=C2C1[Si](C)(C)C1C(C)=CC2=C1C=CC=C2C1=CC=CC=C1 OZIJRVRERJTEGQ-UHFFFAOYSA-N 0.000 description 1
- TUTOKIOKAWTABR-UHFFFAOYSA-N dimethylalumane Chemical compound C[AlH]C TUTOKIOKAWTABR-UHFFFAOYSA-N 0.000 description 1
- JGHYBJVUQGTEEB-UHFFFAOYSA-M dimethylalumanylium;chloride Chemical compound C[Al](C)Cl JGHYBJVUQGTEEB-UHFFFAOYSA-M 0.000 description 1
- XXBDWLFCJWSEKW-UHFFFAOYSA-N dimethylbenzylamine Chemical compound CN(C)CC1=CC=CC=C1 XXBDWLFCJWSEKW-UHFFFAOYSA-N 0.000 description 1
- DMBHHRLKUKUOEG-UHFFFAOYSA-N diphenylamine Chemical compound C=1C=CC=CC=1NC1=CC=CC=C1 DMBHHRLKUKUOEG-UHFFFAOYSA-N 0.000 description 1
- GPAYUJZHTULNBE-UHFFFAOYSA-O diphenylphosphanium Chemical compound C=1C=CC=CC=1[PH2+]C1=CC=CC=C1 GPAYUJZHTULNBE-UHFFFAOYSA-O 0.000 description 1
- QDEZCOQKJSRQNN-UHFFFAOYSA-N ethenyl-dimethyl-phenylsilane Chemical compound C=C[Si](C)(C)C1=CC=CC=C1 QDEZCOQKJSRQNN-UHFFFAOYSA-N 0.000 description 1
- XTCQUBCCCSJAKJ-UHFFFAOYSA-N ethylbenzene Chemical compound CCC1=CC=CC=C1.CCC1=CC=CC=C1 XTCQUBCCCSJAKJ-UHFFFAOYSA-N 0.000 description 1
- 230000007717 exclusion Effects 0.000 description 1
- 238000000605 extraction Methods 0.000 description 1
- 239000000706 filtrate Substances 0.000 description 1
- 238000001640 fractional crystallisation Methods 0.000 description 1
- 150000002291 germanium compounds Chemical class 0.000 description 1
- 230000009477 glass transition Effects 0.000 description 1
- 125000006492 halo alkyl aryl group Chemical group 0.000 description 1
- DMEGYFMYUHOHGS-UHFFFAOYSA-N heptamethylene Natural products C1CCCCCC1 DMEGYFMYUHOHGS-UHFFFAOYSA-N 0.000 description 1
- CBCIHIVRDWLAME-UHFFFAOYSA-N hexanitrodiphenylamine Chemical compound [O-][N+](=O)C1=CC([N+](=O)[O-])=CC([N+]([O-])=O)=C1NC1=C([N+]([O-])=O)C=C([N+]([O-])=O)C=C1[N+]([O-])=O CBCIHIVRDWLAME-UHFFFAOYSA-N 0.000 description 1
- 239000002815 homogeneous catalyst Substances 0.000 description 1
- 238000001746 injection moulding Methods 0.000 description 1
- 229910003480 inorganic solid Inorganic materials 0.000 description 1
- PNDPGZBMCMUPRI-UHFFFAOYSA-N iodine Chemical compound II PNDPGZBMCMUPRI-UHFFFAOYSA-N 0.000 description 1
- 150000007527 lewis bases Chemical class 0.000 description 1
- KJJBSBKRXUVBMX-UHFFFAOYSA-N magnesium;butane Chemical compound [Mg+2].CCC[CH2-].CCC[CH2-] KJJBSBKRXUVBMX-UHFFFAOYSA-N 0.000 description 1
- 229910044991 metal oxide Inorganic materials 0.000 description 1
- 150000004706 metal oxides Chemical class 0.000 description 1
- DYFFAVRFJWYYQO-UHFFFAOYSA-O methyl(diphenyl)azanium Chemical compound C=1C=CC=CC=1[NH+](C)C1=CC=CC=C1 DYFFAVRFJWYYQO-UHFFFAOYSA-O 0.000 description 1
- 239000002480 mineral oil Substances 0.000 description 1
- 235000010446 mineral oil Nutrition 0.000 description 1
- 239000012184 mineral wax Substances 0.000 description 1
- 239000002808 molecular sieve Substances 0.000 description 1
- QJAIOCKFIORVFU-UHFFFAOYSA-N n,n-dimethyl-4-nitroaniline Chemical compound CN(C)C1=CC=C([N+]([O-])=O)C=C1 QJAIOCKFIORVFU-UHFFFAOYSA-N 0.000 description 1
- TVMXDCGIABBOFY-UHFFFAOYSA-N n-Octanol Natural products CCCCCCCC TVMXDCGIABBOFY-UHFFFAOYSA-N 0.000 description 1
- SYSQUGFVNFXIIT-UHFFFAOYSA-N n-[4-(1,3-benzoxazol-2-yl)phenyl]-4-nitrobenzenesulfonamide Chemical class C1=CC([N+](=O)[O-])=CC=C1S(=O)(=O)NC1=CC=C(C=2OC3=CC=CC=C3N=2)C=C1 SYSQUGFVNFXIIT-UHFFFAOYSA-N 0.000 description 1
- 125000004708 n-butylthio group Chemical group C(CCC)S* 0.000 description 1
- NEMUVWSQFWIZKP-UHFFFAOYSA-N n-methyl-n-trichlorosilylmethanamine Chemical compound CN(C)[Si](Cl)(Cl)Cl NEMUVWSQFWIZKP-UHFFFAOYSA-N 0.000 description 1
- 230000007935 neutral effect Effects 0.000 description 1
- ZCYXXKJEDCHMGH-UHFFFAOYSA-N nonane Chemical compound CCCC[CH]CCCC ZCYXXKJEDCHMGH-UHFFFAOYSA-N 0.000 description 1
- SJYNFBVQFBRSIB-UHFFFAOYSA-N norbornadiene Chemical compound C1=CC2C=CC1C2 SJYNFBVQFBRSIB-UHFFFAOYSA-N 0.000 description 1
- JFNLZVQOOSMTJK-KNVOCYPGSA-N norbornene Chemical compound C1[C@@H]2CC[C@H]1C=C2 JFNLZVQOOSMTJK-KNVOCYPGSA-N 0.000 description 1
- BKIMMITUMNQMOS-UHFFFAOYSA-N normal nonane Natural products CCCCCCCCC BKIMMITUMNQMOS-UHFFFAOYSA-N 0.000 description 1
- NOUWNNABOUGTDQ-UHFFFAOYSA-N octane Chemical compound CCCCCCC[CH2+] NOUWNNABOUGTDQ-UHFFFAOYSA-N 0.000 description 1
- 125000001181 organosilyl group Chemical group [SiH3]* 0.000 description 1
- TWNQGVIAIRXVLR-UHFFFAOYSA-N oxo(oxoalumanyloxy)alumane Chemical compound O=[Al]O[Al]=O TWNQGVIAIRXVLR-UHFFFAOYSA-N 0.000 description 1
- 238000002161 passivation Methods 0.000 description 1
- PAYRUJLWNCNPSJ-UHFFFAOYSA-O phenylazanium Chemical compound [NH3+]C1=CC=CC=C1 PAYRUJLWNCNPSJ-UHFFFAOYSA-O 0.000 description 1
- 229920002959 polymer blend Polymers 0.000 description 1
- 230000037048 polymerization activity Effects 0.000 description 1
- 230000000379 polymerizing effect Effects 0.000 description 1
- 238000001556 precipitation Methods 0.000 description 1
- XOJVVFBFDXDTEG-UHFFFAOYSA-N pristane Chemical compound CC(C)CCCC(C)CCCC(C)CCCC(C)C XOJVVFBFDXDTEG-UHFFFAOYSA-N 0.000 description 1
- 238000010926 purge Methods 0.000 description 1
- 238000011403 purification operation Methods 0.000 description 1
- JUJWROOIHBZHMG-UHFFFAOYSA-O pyridinium Chemical compound C1=CC=[NH+]C=C1 JUJWROOIHBZHMG-UHFFFAOYSA-O 0.000 description 1
- 230000009257 reactivity Effects 0.000 description 1
- 230000001105 regulatory effect Effects 0.000 description 1
- 238000007789 sealing Methods 0.000 description 1
- 235000012239 silicon dioxide Nutrition 0.000 description 1
- 239000005049 silicon tetrachloride Substances 0.000 description 1
- 125000004469 siloxy group Chemical group [SiH3]O* 0.000 description 1
- 229940054334 silver cation Drugs 0.000 description 1
- URGAHOPLAPQHLN-UHFFFAOYSA-N sodium aluminosilicate Chemical compound [Na+].[Al+3].[O-][Si]([O-])=O.[O-][Si]([O-])=O URGAHOPLAPQHLN-UHFFFAOYSA-N 0.000 description 1
- 238000003756 stirring Methods 0.000 description 1
- 230000035882 stress Effects 0.000 description 1
- 230000002195 synergetic effect Effects 0.000 description 1
- 239000000454 talc Substances 0.000 description 1
- 229910052623 talc Inorganic materials 0.000 description 1
- 229920001897 terpolymer Polymers 0.000 description 1
- XBFJAVXCNXDMBH-UHFFFAOYSA-N tetracyclo[6.2.1.1(3,6).0(2,7)]dodec-4-ene Chemical compound C1C(C23)C=CC1C3C1CC2CC1 XBFJAVXCNXDMBH-UHFFFAOYSA-N 0.000 description 1
- 230000008646 thermal stress Effects 0.000 description 1
- RAOIDOHSFRTOEL-UHFFFAOYSA-O thiolan-1-ium Chemical compound C1CC[SH+]C1 RAOIDOHSFRTOEL-UHFFFAOYSA-O 0.000 description 1
- XJDNKRIXUMDJCW-UHFFFAOYSA-J titanium tetrachloride Chemical compound Cl[Ti](Cl)(Cl)Cl XJDNKRIXUMDJCW-UHFFFAOYSA-J 0.000 description 1
- JOXIMZWYDAKGHI-UHFFFAOYSA-N toluene-4-sulfonic acid Chemical compound CC1=CC=C(S(O)(=O)=O)C=C1 JOXIMZWYDAKGHI-UHFFFAOYSA-N 0.000 description 1
- 231100000331 toxic Toxicity 0.000 description 1
- 230000002588 toxic effect Effects 0.000 description 1
- ZMANZCXQSJIPKH-UHFFFAOYSA-O triethylammonium ion Chemical compound CC[NH+](CC)CC ZMANZCXQSJIPKH-UHFFFAOYSA-O 0.000 description 1
- LALRXNPLTWZJIJ-UHFFFAOYSA-N triethylborane Chemical compound CCB(CC)CC LALRXNPLTWZJIJ-UHFFFAOYSA-N 0.000 description 1
- RXJKFRMDXUJTEX-UHFFFAOYSA-O triethylphosphanium Chemical compound CC[PH+](CC)CC RXJKFRMDXUJTEX-UHFFFAOYSA-O 0.000 description 1
- ITMCEJHCFYSIIV-UHFFFAOYSA-M triflate Chemical compound [O-]S(=O)(=O)C(F)(F)F ITMCEJHCFYSIIV-UHFFFAOYSA-M 0.000 description 1
- 239000013638 trimer Substances 0.000 description 1
- GETQZCLCWQTVFV-UHFFFAOYSA-N trimethylamine Chemical compound CN(C)C GETQZCLCWQTVFV-UHFFFAOYSA-N 0.000 description 1
- CNWZYDSEVLFSMS-UHFFFAOYSA-N tripropylalumane Chemical compound CCC[Al](CCC)CCC CNWZYDSEVLFSMS-UHFFFAOYSA-N 0.000 description 1
- OLFPYUPGPBITMH-UHFFFAOYSA-N tritylium Chemical compound C1=CC=CC=C1[C+](C=1C=CC=CC=1)C1=CC=CC=C1 OLFPYUPGPBITMH-UHFFFAOYSA-N 0.000 description 1
- 230000002087 whitening effect Effects 0.000 description 1
- 239000008096 xylene Substances 0.000 description 1
- 239000004711 α-olefin Substances 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F4/00—Polymerisation catalysts
- C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
- C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
- C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
- C08F4/62—Refractory metals or compounds thereof
- C08F4/64—Titanium, zirconium, hafnium or compounds thereof
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
- C07F17/00—Metallocenes
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J31/00—Catalysts comprising hydrides, coordination complexes or organic compounds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F10/00—Homopolymers and copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F4/00—Polymerisation catalysts
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F110/00—Homopolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
- C08F110/02—Ethene
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F110/00—Homopolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
- C08F110/04—Monomers containing three or four carbon atoms
- C08F110/06—Propene
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F210/00—Copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
- C08F210/04—Monomers containing three or four carbon atoms
- C08F210/06—Propene
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F4/00—Polymerisation catalysts
- C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
- C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
- C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
- C08F4/62—Refractory metals or compounds thereof
- C08F4/64—Titanium, zirconium, hafnium or compounds thereof
- C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
- C08F4/65908—Component covered by group C08F4/64 containing a transition metal-carbon bond in combination with an ionising compound other than alumoxane, e.g. (C6F5)4B-X+
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F4/00—Polymerisation catalysts
- C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
- C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
- C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
- C08F4/62—Refractory metals or compounds thereof
- C08F4/64—Titanium, zirconium, hafnium or compounds thereof
- C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
- C08F4/65912—Component covered by group C08F4/64 containing a transition metal-carbon bond in combination with an organoaluminium compound
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F4/00—Polymerisation catalysts
- C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
- C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
- C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
- C08F4/62—Refractory metals or compounds thereof
- C08F4/64—Titanium, zirconium, hafnium or compounds thereof
- C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
- C08F4/65916—Component covered by group C08F4/64 containing a transition metal-carbon bond supported on a carrier, e.g. silica, MgCl2, polymer
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
- Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10S526/00—Synthetic resins or natural rubbers -- part of the class 520 series
- Y10S526/941—Synthetic resins or natural rubbers -- part of the class 520 series having the transition metal bonded directly to carbon
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
- Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10S526/00—Synthetic resins or natural rubbers -- part of the class 520 series
- Y10S526/943—Polymerization with metallocene catalysts
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Health & Medical Sciences (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Transition And Organic Metals Composition Catalysts For Addition Polymerization (AREA)
Abstract
Un sistema catalítico que incluye un compuesto de metaloceno que tiene la fórmula R 9 L 1 L 2 M 1 R 1 R 2 donde R 9 es un puente entre los ligandos L 1 y L 2 y M 1 es un metal del Grupo IVB de la Tabla Periódica tal como titanio, zirconio y hafnio y R 1 y R 2 pueden ser hidrógeno o grupos alifáticos o aromáticos. Bridge R 9 puede incluir silicio, germanio o estaño. El compuesto de metaloceno de la invención, tal como se sintetiza, tiene una proporción de isómero racémico a meso superior a 5 a 1, lo que evita la necesidad de una separación posterior del isómero meso. (Traducción automática con Google Translate, sin valor legal)
Description
DESCRIPCIÓN
Ligandos de metaloceno, compuestos de metaloceno y catalizadores de metaloceno, su síntesis y su uso para la polimerización de olefinas
Antecedentes
Campo de la invención
La presente invención se refiere a ligandos sustituidos y a un procedimiento para la preparación de dichos ligandos sustituidos, a metalocenos que comprenden dichos ligandos sustituidos y a un procedimiento para la preparación económica de dichos metalocenos en forma isomérica pura, a sistemas catalizadores altamente activos que comprenden dichos metalocenos, que se pueden utilizar ventajosamente en la polimerización de olefinas y a un procedimiento para la preparación económica de dichos sistemas catalizadores, y a un procedimiento que utiliza dichos sistemas catalizadores para la polimerización y copolimerización de olefinas y a polímeros que se preparan mediante el uso de dichos sistemas catalizadores.
Antecedentes de la técnica
Los procedimientos para preparar poliolefinas mediante el uso de sistemas catalizadores solubles y homogéneos que comprenden un componente de metal de transición del tipo metaloceno y un componente cocatalizador del tipo de un aluminoxano, un ácido de Lewis o un compuesto iónico son bien conocidos. En las polimerizaciones que utilizan estos sistemas de catalizadores solubles y homogéneos, se forman pesados depósitos en las paredes del reactor y en el agitador si el polímero se obtiene como sólido. Estos depósitos se forman por aglomeración de las partículas de polímero siempre que el metaloceno y/o el cocatalizador estén presentes en forma disuelta en la suspensión. Los depósitos en los sistemas de reactores alcanzan rápidamente un espesor considerable y tienen una gran resistencia. Impiden el intercambio de calor con el medio de refrigeración y, por lo tanto, tienen que ser retirados regularmente. Estos sistemas de catalizadores homogéneos no se pueden utilizar industrialmente en monómero líquido o en fase gaseosa.
A fin de evitar la formación de depósitos en el reactor, se han propuesto sistemas de catalizadores soportados en los que el metaloceno y/o el compuesto de aluminio que sirve de cocatalizador se fijan en un material de soporte inorgánico. Como ejemplo, el documento EP-A-0 576 970 desvela metalocenos y los correspondientes sistemas de catalizadores soportados. A temperaturas de polimerización industrialmente relevantes en el intervalo de 50 °C y 80 °C, estos sistemas catalizadores soportados dan polímeros, en particular polipropilenos, que tienen puntos de fusión de como máximo 156 °C.
En general, los valores típicos para los sistemas de catalizadores de metaloceno están en la región de 130 a 160 °C. Mientras que los polipropilenos con puntos de fusión más bajos se utilizan para aplicaciones en las que se requiere una mayor transparencia, resistencia al impacto o comportamiento de sellado como propiedades dominantes (por ejemplo, moldeo por inyección de pared delgada, fibra, película), los polipropilenos con puntos de fusión más altos se utilizan para aplicaciones en las que una mayor rigidez es el requisito dominante.
Los metalocenos se pueden utilizar como componentes catalizadores para la polimerización y copolimerización de olefinas, posiblemente en combinación con uno o más cocatalizadores. En particular, los metalocenos que contienen halógenos se utilizan como precursores de catalizadores, que se pueden convertir, por ejemplo, por medio de un aluminoxano, en complejos metalocénicos catiónicos activos para la polimerización (EP-A-129.368).
La producción de metalocenos es bien conocida en sí misma (US 4,752,597 US 5.017.714 EP-A-320.762 EP-A-416,815 EP-A-537,686 EP-A-669,340 H. H. Brintzinger et al.; Angew. Chem., 107 (1995), 1255 H. H. Brintzinger et al.; J. Organomet. Chem., 232 (1982), 233). Se pueden producir, por ejemplo, al hacer reaccionar compuestos metálicos de ciclopentadienilo con haluros de metales de transición, tales como el titanio, el circonio y el hafnio.
También se sabe que las propiedades básicas de los metalocenos, tales como la actividad de polimerización, la estereoselectividad, la regioselectividad y el peso molecular máximo alcanzable del polímero, se pueden controlar sistemáticamente por medio de patrones de sustitución específicos de la esfera del ligando. Por ejemplo, el peso molecular Mwdel polipropileno producido con el uso de dicloruros de dimetilsliilbls(2-R-indenil)zirconio se describe con los valores típicos para las ceras de PP de 37.500 g/mol (R = H) a 197.500 g/mol (R = metil) (EP 0485 822 B1, US 5.243.001).
Con respecto al control de la estereoselectividad, la regioselectividad y el peso molecular del polímero, la sustitución de un ligando de indenilo en la posición 4 también ha resultado eficaz. Por ejemplo, el documento EP 0576970 (US 5.770.753) .describe comparativamente los metalocenos dicloruro de dimetilsililbis(2-etil-1-indenil)zirconio (peso molecular del polímero de 450.000 g/mol y punto de fusión del polímero de 147 °C como medidas de la estereo y regioselectividad) y dicloruro de dimetilsililbis(2-etil-4-fenil-1-indenil)zirconio (peso molecular del polímero de 1.790.000 g/mol y punto de fusión del polímero de 162 °C).
También se ha descrito el efecto de control de las unidades que hacen de puente entre los ligandos de idenilo. Por
ejemplo, el documento EP 0284708 B1 (US 6,117,957) describe un procedimiento para controlar el peso molecular del polímero y el punto de fusión del polímero por medio de la variación del puente ("Se ha descubierto que al cambiar la estructura y la composición del puente se producen cambios en los puntos de fusión y los pesos moleculares de los productos poliméricos") Se obtuvieron resultados similares en los documentos EP 0336 128 B1 (US 5,679,812) y EP 0 344887 (US 5.017.714).
Los metalocenos con puentes estándar, tales como el puente de dimetilsililo, que se han descrito en la bibliografía y que en algunos casos ya se están en uso en la industria, generalmente tienen enormes desventajas. Por ejemplo, los metalocenos puenteados de esta manera sólo se pueden aislar en forma racémica pura ("rac") con pérdidas de rendimiento inaceptablemente altas y un alto gasto de subproductos, y la etapa de producción de soporte necesaria para el uso de metalocenos en todos los procedimientos modernos de polimerización para evitar la incrustación se complica aún más por el comportamiento insatisfactorio de solubilidad de estos compuestos.
Sin embargo, para utilizar metalocenos en la polimerización de olefinas, es absolutamente necesaria la preparación de la forma racémica isoméricamente pura, dado que la forma meso correspondiente produce polipropileno ("PP") atáctico no deseado. Por forma racémica isoméricamente pura se entiende una relación rac:meso superior a 5:1, preferentemente de al menos 10:1, más preferente de al menos 15:1 y más preferente de al menos 20:1.
La separación del metaloceno y de los subproductos inorgánicos se suele llevar a cabo por medio de la disolución del metaloceno con disolventes orgánicos, de forma que los subproductos inorgánicos se puedan separar como componentes prácticamente insolubles. El tolueno y el diclorometano se utilizan con especial frecuencia como disolventes para este fin, pero también se utilizan otros disolventes, tales como el tetrahidrofurano, el éter dietílico y los hidrocarburos alifáticos, aromáticos y clorados. Los subproductos organometálicos se suelen separar en una segunda etapa en la que el producto bruto se disuelve en un disolvente y luego se eliminan los subproductos organometálicos no deseados, por ejemplo, los isómeros, por medio de la cristalización fraccionada o precipitación fraccionada. La desventaja de estos procedimientos es que muchos metalocenos son sólo moderadamente solubles en los disolventes orgánicos comunes y, por tanto, requieren grandes cantidades de disolvente, un gran equipo de filtración y mucho tiempo. Además, a menudo se utilizan grandes cantidades de disolventes que son tóxicos o controvertidos desde el punto de vista medioambiental. Dado que los subproductos inorgánicos se suelen obtener en una distribución muy fina, los tiempos de filtración pueden llegar a ser muy largos, incluso si se añaden coadyuvantes de filtrado y la filtración se realiza a una presión elevada. A fin de poder aislar el metaloceno lo más completamente posible del filtrado, suele ser necesario destilar el disolvente. Esto presenta el problema de la limitada estabilidad de este tipo de soluciones de metaloceno frente a las impurezas, tales como las trazas de humedad, las bases, los compuestos próticos y el estrés térmico. Otro punto es que el gran número de etapas de la reacción hace que sea bastante antieconómica en algunos casos. Este problema se ve agravado por el hecho de que los compuestos formados en las distintas etapas de purificación, algunos de los cuales contienen eductos, no pueden ser aislados, dado que son componentes poco separables en las mezclas.
Aunque los procedimientos para agotar los subproductos inorgánicos y organometálicos se describen en el documento EP 0 780 396el aprovechamiento económico no es posible en este caso, dado que estas etapas de purificación dan lugar a la pérdida de valiosos eductos y productos finales, y el rendimiento del producto final deseado se reduce en última instancia por estas pérdidas hasta un punto que ya no es aceptable.
Otros ejemplos de metalocenos con puente utilizados como catalizadores en la polimerización de olefinas se describen, por ejemplo, en los documentos US-B-6 184 402, WO-A-03/051943, REVISTA DE QUÍMICA ORGANOMETÁLICA, 562(2), 229-253, CODEN: JORCAI; ISSN: 0022-328X, 1998, XP002342262, US-A-5 532 396, US-A-5945367o EP-A-0320762.
Por lo tanto, el objeto de la invención es eliminar las desventajas del estado de la técnica y poner a disposición compuestos que sean más solubles y tengan el mismo perfil de propiedades catalíticas o uno mejorado y/o poner a disposición una síntesis directa, que produzca el isómero deseado con el uso de efectos sinérgicos sorprendentes de conceptos de puentes alternativos, patrones de sustitución de ligandos adecuados y sustituyentes de ligandos, y al mismo tiempo sea capaz de prescindir del gran número de pasos de reacción y, además, producir una ventaja económica decisiva.
El objeto de la presente invención se logra por medio de metalocenos más altamente solubles y/o por medio de un procedimiento para producir metalocenos isoméricamente puros sobre la base de metalocenos especialmente puenteados y sustituidos.
Otro objeto de la presente invención es proporcionar catalizadores de metaloceno soportados que utilicen dichos metalocenos sustituidos y puenteados y proporcionar un procedimiento ecológico y económico para preparar poliolefinas en condiciones de polimerización industrialmente relevantes mediante el uso de los sistemas catalizadores de esta invención.
Hemos encontrado que este objeto se logra por medio de un sistema de catalizador soportado que comprende al menos un metaloceno sustituido y específicamente puenteado, al menos un cocatalizador, al menos un soporte y, si se desea, al menos un compuesto metálico y además un componente aditivo. De acuerdo con la presente invención,
el sistema catalizador se prepara al mezclar al menos un metaloceno sustituido y específicamente puenteado, al menos un cocatalizador, al menos un soporte y, si se desea, al menos un compuesto metálico y otro componente aditivo.
Como componente metalocénico sustituido y específicamente puenteado del sistema catalizador de la presente invención, se utiliza al menos un compuesto de la fórmula 1a siguiente,
R9L1L2 M1R1R2 (Fórmula 1a)
en la que L1 y L2 son ligandos idénticos o diferentes y son cada uno un radical hidrocarbonado mononuclear o polinuclear sustituido seleccionado del grupo que consiste en indenilo sustituido, azulenilo, , fluorenilo, azapentalenilo, tiapentalenilo y oxapentalenilo, que forman una estructura de sándwich con el átomo M1 entre ellos,
R1 yR2 son idénticos o diferentes y se seleccionan cada uno del grupo que consiste en un átomo de hidrógeno, un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, un grupo alcoxi de 1 a aproximadamente 10 átomos de carbono, un grupo arilo de 6 a aproximadamente 20 átomos de carbono, un grupo ariloxi de 6 a aproximadamente 10 átomos de carbono, un grupo alquenilo de 2 a aproximadamente 10 átomos de carbono, un grupo OH, un átomo de halógeno o un grupo NR232 , en el que R32 es un grupo alquilo de 1 a aproximadamente 10 átomos de carbono y un grupo arilo de 6 a aproximadamente 14 átomos de carbono, o R1 y R2 forman uno o más sistemas de anillos,
El M1 es un metal del grupo IVb de la Tabla Periódica de los Elementos,
R9 es un puente entre los ligandos L1 y L2 que tiene la estructura
en la que si R40 y R41 son idénticos, R40 y R41 se seleccionan del grupo formado por propilo, butilo, pentilo, hexilo, heptilo, octilo, nonilo, decilo, undecilo, dodecilo, ciclopentilo, ciclopentadienilo o ciclohexilo,
y si R40 y R41 son diferentes, R40 se selecciona del grupo que consiste en butilo, pentilo, hexilo, heptilo, octilo, nonilo, decilo, undecilo, dodecilo, ciclopentilo, ciclopentadienilo y ciclohexilo y R41 se selecciona del grupo formado por metilo, etilo, propilo, butilo, pentilo, hexilo, heptilo, octilo, nonilo, decilo, undecilo, dodecilo, ciclopentilo, ciclopentadienilo y ciclohexilo,
M12 se selecciona del grupo formado por el silicio y el germanio, y
en la que la mezcla de isómeros racémicos y meso, tal como se aísla de la mezcla de reacción, sin ninguna separación posterior de los isómeros racémicos o pseudoracémicos de los isómeros meso o pseudomeso, tiene una proporción en peso de isómeros racémicos a meso superior a 5:1.
Más preferentemente, como componente metalocénico sustituido y específicamente puenteado del sistema catalizador de la presente invención, se utiliza al menos un compuesto de la fórmula 1b siguiente
en la que los sustituyentes e índices tienen los siguientes significados:
M1 es un metal del grupo IVb de la Tabla Periódica de los Elementos,
R1 y R2 son idénticos o diferentes y cada uno es un átomo de hidrógeno, un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, un grupo alcoxi de 1 a aproximadamente 10 átomos de carbono, un grupo arilo de 6 a aproximadamente 20 átomos de carbono, un grupo ariloxi de 6 a aproximadamente 10 átomos de carbono, un grupo alquenilo de 2 a aproximadamente 10 átomos de carbono, un grupo OH, un átomo de halógeno o un grupo NR232 , en el que R32 es un grupo alquilo de 1 a aproximadamente 10 átomos de carbono o un grupo arilo de 6 a aproximadamente 14 átomos de carbono, o R1 y R2 pueden formar juntos uno o más sistemas de anillos,
R3 , R4, R5 , R6, R7, R8 y también R3'. R4', R5'. R6', R7' y R8' son idénticos o diferentes y cada uno de ellos es un átomo de hidrógeno, un grupo hidrocarburo lineal, cíclico o ramificado, por ejemplo un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, un grupo alquenilo de 2 a aproximadamente 10 átomos de carbono, un grupo arilo de 6 a aproximadamente 20 átomos de carbono un grupo arilalquilo de 7 a aproximadamente 40 átomos de carbono, un grupo alquilarilo de 7 a aproximadamente 40 átomos de carbono o un grupo arilalquenilo de 8 a aproximadamente 40 átomos de carbono, o un grupo alquilsililo o arilsililo sustituido o no sustituido, con la condición de que R3 y R3 ' no sean hidrógeno. Los grupos pueden contener uno o más átomos de hetero como SI, B, Al, O, S, N o P, y/o pueden contener átomos de halógeno como F, Cl o Br, y/o dos radicales adyacentes R5 , R6 o R5', R6', o R6 , R7 o R6', R7', o R7 , R8 o R7', R8' en cada caso pueden formar un sistema de anillos de hidrocarburos, y la unidad de puente R9 tiene el significado establecido anteriormente con respecto a la fórmula 1a.
El 4,6,6,7-tetrahidroindenilo y el (a) heteroátomo(s) que contiene(n) análogos del indenilo correspondientes a los compuestos 1b son igualmente importantes.
En la fórmula 1b es preferente que M1 sea circonio o hafnio,
R1 y R2 son idénticos o diferentes y son un grupo alquilo de 1 a unos 10 átomos de carbono, un grupo alcoxi de 1 a unos 10 átomos de carbono, un grupo ariloxi de 6 a 10 átomos de carbono o un átomo de halógeno, o bien R1 y R2 pueden formar juntos uno o más sistemas de anillos,
R3 y R3 ', son idénticos o diferentes y son cada uno un grupo hidrocarburo lineal, cíclico o ramificado que puede estar halogenado, por ejemplo un grupo alquilo de 1 a unos 10 átomos de carbono o un grupo alquenilo de 2 a unos 10 átomos de carbono,
R4 , R5 R6 , R7, R8 y también R4', R5', R6', R7' y R8' son idénticos o diferentes y son cada uno un átomo de hidrógeno, un grupo alquilsililo o arilsililo sustituido o no sustituido, un grupo alquilo lineal, cíclico o ramificado de 1 a unos 10 átomos de carbono o un grupo arilo de entre 6 y aproximadamente 10 átomos de carbono, que puede contener uno o más heteroátomos como Si, B, Al, O, S, N o P, y/o puede contener átomos de halógeno como F, Cl o Br, y/o los dos radicales adyacentes R5, R6 y R5'. R6 ' puede formar un sistema de anillos de hidrocarburos,
El 4,5,6,7-tetrohidroindenilo y el (a) heteroátomo(s) que contiene(n) análogos del indenilo correspondientes a los compuestos 1b son igualmente importantes.
En la fórmula 1b es preferente muy especialmente que M1 sea circonio,
R1 y R2 son idénticos o diferentes y son metilo, cloro o fenolato,
R3 y R3 ', son idénticos o diferentes y son cada uno un grupo hidrocarburo lineal, cíclico o ramificado que puede estar halogenado, por ejemplo un grupo alquilo de 1 a unos 10 átomos de carbono o un grupo alquenilo de 2 a unos 10 átomos de carbono,
R4 y también R4 ' son hidrógeno,
R5 , R6 , R7, R8 y también R5', R6', R7', R8' son idénticos o diferentes y son cada uno un átomo de hidrógeno o un grupo alquilo lineal, cíclico o ramificado de 1 a unos 10 átomos de carbono, o un grupo arilo de 6 a unos 10 átomos de carbono y/o los dos radicales adyacentes R5, R6 y R5 ', R6 ' respectivamente pueden formar juntos un sistema de anillos,
Lo más preferente para la producción de polipropilenos con altos puntos de fusión para aplicaciones, en la que se requiere una alta rigidez, como el componente de metaloceno sustituido y específicamente puenteado del sistema catalizador de la presente invención, se utiliza al menos un compuesto de la fórmula 1c a continuación
en la que los sustituyentes e índices tienen los siguientes significados:
M1 es un metal del grupo IVb de la Tabla Periódica de los Elementos,
R1 y R2 son idénticos o diferentes y cada uno es un átomo de hidrógeno, un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, un grupo alcoxi de 1 a aproximadamente 10 átomos de carbono, un grupo arilo de 6 a aproximadamente 10 átomos de carbono, un grupo ariloxi de 6 a aproximadamente 10 átomos de carbono, un grupo alquenilo de entre 2 y 10 átomos de carbono, un grupo OH, un átomo de halógeno o un grupo NR232, en el que R32 es un grupo alquilo de entre 1 y 10 átomos de carbono o un grupo arilo de entre 6 y 10 átomos de carbono, y R1 y R2 pueden formar uno o más sistemas de anillos,
R3 , R4, R5 , R6, R7, R8 y también R3', R4', R5', R6', R7' y R8' son idénticos o diferentes y cada uno de ellos es un átomo de hidrógeno, un grupo hidrocarburo lineal, cíclico o ramificado, por ejemplo un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, un grupo alquenilo de 2 a aproximadamente 10 átomos de carbono, un grupo arilo de 6 a aproximadamente 20 átomos de carbono, un grupo arilalquilo de 7 a aproximadamente 40 átomos de carbono, un grupo alquilarilo de 7 a aproximadamente 40 átomos de carbono o un grupo arilalquenilo de 8 a aproximadamente 40 átomos de carbono, un grupo alquilsililo o arilsililo sustituido o no sustituido, con la condición de que R3 y R3 ' no sean hidrógeno y que R5 y R5 ' sean idénticos o diferentes y sean cada uno un grupo arilo sustituido o no sustituido de 6 a aproximadamente 40 átomos de carbono. Los grupos pueden contener uno o más átomos de hetero como Si, B, Al, O, S, N o P, y/o pueden contener átomos de halógeno como F, Clor Br, y la unidad de puente R9 tiene el significado expuesto anteriormente con respecto a la fórmula 1a.
El 4,5,6,7-tetrahidroindenilo y el (a) heteroátomo(s) que contiene(n) análogos del indenilo correspondientes a los compuestos 1c son igualmente importantes.
En la fórmula 1c es preferente que M1 sea circonio o hafnio,
R1 y R2 son idénticos o diferentes y son un grupo alquilo de 1 a unos 10 átomos de carbono, un grupo alcoxi de 1 a unos 10 átomos de carbono, un grupo ariloxi de 6 a unos 10 átomos de carbono, o un átomo de halógeno, y R1 y R2 pueden formar uno o más sistemas de anillos,
R3 y R3', son idénticos o diferentes y son cada uno un grupo lineal, cíclico o ramificado que puede estar halogenado, por ejemplo un grupo alquilo de 1 a unos 10 átomos de carbono o un grupo alquenilo de 2 a unos 10 átomos de carbono,
R4 , R6 , R7, R8 y también R4', R6', R7' y R8' son idénticos o diferentes y son cada uno un átomo de hidrógeno o un grupo alquilo lineal, cíclico o ramificado de 1 a unos 10 átomos de carbono, que puede contener uno o más átomos de hetero como Si, B, Al, O, S, N o P, y/o puede contener átomos de halógeno como F, Cl o Br,
R5 y R5' son idénticos o diferentes y cada uno de ellos es un grupo arilo sustituido de 6 a unos 40 átomos de carbono
El 4,5,6,7-tetrahidroindenilo y el (a) heteroátomo(s) que contiene(n) análogos del indenilo correspondientes a los compuestos 1c son igualmente importantes.
En la fórmula 1c es preferente muy especialmente que M1 sea circonio,
R1 y R2 son idénticos y son metilo, cloro o fenolato,
R3 y R3 ' son idénticos o diferentes y cada uno es un metilo, etilo, propilo, butilo, pentilo o hexilo lineal, cíclico o ramificado,
R4 y también R4' son hidrógeno,
R6, R7, R8 y también R7' y R8' son idénticos o diferentes y son cada uno un átomo de hidrógeno o un grupo alquilo lineal, cíclico o ramificado de 1 a unos 10 átomos de carbono, que puede contener uno o más átomos de hetera como Si, B, Al, O, S, N o P, y/o puede contener átomos de halógeno como F, Cl o Br,
R5 y R5' son idénticos o diferentes y son naftilo, para-(C1-C10-alquilo)fenilo, para-(C1-C10-fluoroalquilo)fenilo, meta-(C1-C10-alquilo)fenilo, meta-(C1-C10-afquilo)fenilo. meta, meta'-(C1-G10-alquilo)2fenilo o meta, meta-(C1-C10-fluoroalquilo)2fenilo.
Lo más preferente para la producción de copolímeros aleatorios de alto peso molecular o caucho copolímero, para la producción de copolímeros de impacto que comprenden copolímeros de alto peso molecular o para la producción de polipropilenos con puntos de fusión superiores a 155 °C para aplicaciones, en la que se requiere una alta rigidez, como el componente de metaloceno sustituido y específicamente puenteado del sistema catalizador de la presente invención se utiliza al menos un compuesto de la fórmula 1d a continuación,
en la que los sustituyentes e índices tienen los siguientes significados:
M1 es un metal del grupo IVb de la Tabla Periódica de los Elementos,
R1 y R2 son idénticos o diferentes y cada uno es un átomo de hidrógeno, un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, un grupo alcoxi de 1 a aproximadamente 10 átomos de carbono, un grupo arilo de 6 a aproximadamente 10 átomos de carbono, un grupo ariloxi de 6 a aproximadamente 10 átomos de carbono, un grupo alquenilo de 2 a aproximadamente 10 átomos de carbono, un grupo OH, un átomo de halógeno o un grupo NR232, en el que R32 es un grupo alquilo de 1 a aproximadamente 10 átomos de carbono o un grupo arilo de 6 a aproximadamente 14 átomos de carbono, o R1 y R2 pueden formar juntos uno o más sistemas de anillos, R4, R5, R6, R7, R8 y también R4', R5', R6', R7' y R8' son idénticos o diferentes y cada uno de ellos es un átomo de hidrógeno, un grupo hidrocarburo lineal, cíclico o ramificado, por ejemplo un grupo alquilo de 1 a unos 10 átomos de carbono, un grupo alquenilo de 2 a unos 10 átomos de carbono, un grupo arilo de 6 a unos 20 átomos de carbono un grupo arilalquilo de 7 a aproximadamente 40 átomos de carbono, un grupo alquilarilo de 7 a aproximadamente 40 átomos de carbono, o un grupo arilalquenilo de 8 a aproximadamente 40 átomos de carbono, un grupo alquilsililo o arilsililo sustituido o no sustituido, con la condición de que R5 y R5' sean idénticos o diferentes y sean cada uno un grupo arilo sustituido de 6 a aproximadamente 40 átomos de carbono. Los grupos hidrocarburos pueden contener uno o más átomos de hetero como Si, B, Al, O, S, N o P, y/o pueden contener átomos de halógeno como F, Cl o Br,
R3 es un grupo hidrocarburo, no cíclico ni ramificado en la posición a, por ejemplo un grupo alquilo de 1 a unos 20 átomos de carbono, un grupo alquilo sustituido por arilo de 7 a unos 40 átomos de carbono, o un grupo alquenilo sustituido por arilo de 8 a unos 40 átomos de carbono. Los grupos hidrocarburos pueden contener uno o más átomos de hetero como Si, B, Al, O, S, N o P, y/o pueden contener átomos de halógeno como F, Cl o Br, R3' es un grupo cíclico o ramificado en posición a, por ejemplo un grupo alquilo de 3 a 20 átomos de carbono aproximadamente, un grupo alquenilo de 3 a 20 átomos de carbono aproximadamente, un grupo arilo de 6 a 20 átomos de carbono aproximadamente, un grupo arilalquilo de 7 a 40 átomos de carbono aproximadamente, un grupo alquilarilo de 7 a 40 átomos de carbono aproximadamente o un grupo arilalquenilo de 8 a 40 átomos de carbono aproximadamente. Los grupos pueden contener uno o más átomos hetero como Si, B, Al, O, S, N o P, y/o pueden contener átomos de halógeno como F, Cl o Br, y la unidad de puente R9 tiene el significado mencionado
anteriormente con respecto a la fórmula 1a.
El 4,5,6,7-tetrahidroindenilo y el (a) heteroátomo(s) que contiene(n) análogos del indenilo correspondientes a los compuestos 1d son igualmente importantes.
En la fórmula 1d es preferente que M1 sea circonio o hafnio,
R1 y R2 son idénticos o diferentes y son un grupo alquilo de 1 a aproximadamente unos 10 átomos de carbono, un grupo alcoxi de 1 a aproximadamente unos 10 átomos de carbono, un grupo ariloxi de 6 a aproximadamente unos 10 átomos de carbono, o un átomo de halógeno, y R1 y R2 pueden formar uno o más sistemas de anillos, R3 es un grupo alquilo lineal de 1 a aproximadamente unos 10 átomos de carbono o un grupo alquenilo de 2 a aproximadamente unos 10 átomos de carbono, que puede estar halogenado,
R3' es un grupo alquilo cíclico o ramificado en posición a de 3 a aproximadamente unos 20 átomos de carbono, un grupo alquenilo de 3 a aproximadamente unos 20 átomos de carbono o un grupo alquilarilo de 7 a aproximadamente unos 20 átomos de carbono,
R4 , R6 , R7, R8 y también R4', R6', R7' y R8' son idénticos o diferentes y son cada uno un átomo de hidrógeno o un grupo alquilo lineal, cíclico o ramificado de 1 a aproximadamente unos 10 átomos de carbono, que puede contener uno o más átomos de hetero como Si, B, Al, O, S-, N o P, y/o puede contener átomos de halógeno como F, Cl o Br,
R5 y R5 ' son idénticos o diferentes y cada uno es un grupo arilo sustituido de 6 a aproximadamente unos 40 átomos de carbono, como para-(C1-C10-alquilo)fenilo, meta-(C1 -C10-alquilo)fenilo, meta, meta-(C1-C10-alquilo)2fenilo.
El 4,5,6,7-tetrahidroindenilo y el (a) heteroátomo(s) que contiene(n) análogos del indenilo correspondientes a los compuestos 1d son igualmente importantes.
En la fórmula 1d, es preferente muy especialmente que M1 sea circonio,
R1 y R2 son idénticos y son metilo, cloro o fenolato,
R3 es metilo, etilo, n-propilo, n-butilo, n-pentilo o n-hexilo.
R3' es iso-propilo, iso-butilo, n-butilo, sec-butilo, ciclobutilo, 1 -metil-butilo, 1 -metil-pentilo, ciclopentilo, ciclohexilo, ciclopento-2-enilo, ciclopento-3-enilo, ciclohex-2-enilo, ciclohex-3-enilo o para-metil-ciclohexilo,
R4 y también R4 ' son hidrógeno, y
R6 , R7, R8 y también R6', R7' y R8' son idénticos o diferentes y son cada uno un átomo de hidrógeno o un grupo alquilo lineal, cíclico o ramificado de 1 a unos 10 átomos de carbono, que puede contener uno o más átomos de hetero como Si, B, Al, O, S, N o P, y/o puede contener átomos de halógeno como F, CI o Br.
R5 y R5' son idénticos o diferentes y son p-lsopropil-fenilo, p-tert.-butil-fenilo, p-s-butil-fenilo, p-ciclohexil-fenilo, ptrimetilsilil-fenilo, p-adamantil-fenilo,
p-tris(trifluorometil)metilfenilo,
m,m'-dimetil-fenilo,
Ejemplos no limitantes para los compuestos de metaloceno particularmente preferentes de la presente invención son los siguientes compuestos de fórmulas 1a - 1 en los que los compuestos que comprenden ciclopentadienilo o tetrahidroindenilo sustituido no forman parte de la presente invención:
Cloruro de circonio A-(2-isopropil-4-(p-isopropil-fenil)indenil) (2-metilt-4-(p-isopropil-fenil)indenil).
Cloruro de circonio A-(2-isopropil-4-(p-tert. butil-fenil)indenil)(2-metil-4-(p-tert. butil-fenil)indenil),
Cloruro de circonio A-(2-isopropil-4-(p-tert. butil-fenil)indenil)(2,7-dimetil-4-(p-tert. butil-fenil)indenil),
Cloruro de circonio A-(2-isopropil-4-(p-tert. butil-fenil)indenil)(2,5,6,7-tetrametil-4-(p-tert. butil-fdnil)indenil), Cloruro de circonio A-(2-isopropil-6-metil-4-(p-tert. butil-fenil)indenil)(2,6-dimetil-4-(p-tert. butil-fenil)indenil), Cloruro de circonio A-(2-isopropil-4-(p-butil-fenil)indenil)(2-metil-4-(p-butil-fenil)indenil),
Dicloruro de A-(2-isopropil-4-(p-ciclohexil-fenil)indenilo)(2-metil-4-(p-ciclohexil-fenil)-zlrconio.
Cloruro de circonio A-(2-isopropil-4-(p-trimetilsilil-fenil)indenil)(2-metil-4-(p-trimetitsi)y)-fenil))indenil,
Cloruro de circonio A-(2-isopropil-4-(p-adamantil-fenil)indenil)(2-metil-4-(p-adamantil-fenil)indenil),
A-(2-isopropil-4-(p-tris(trifluoro-metil)metil-fenil)indenil)(2-metil-4-(p-tris(trifluoro-metil)metil-fenil)indenil)-cloruro de circonio,
Cloruro de circonio A-(2-isopropil-4-fenil-indenil)(2-metil-4-(p-tert. butil-fonil)-zirconio;
Cloruro de circonio A-(2-isopropil-4-(p-tert. butil-fenil)indenil)(2-metil-4-fenil-indenil)-,
Cloruro de circonio A-(2-isopropil-4-(p-tert. butil-fenil)indenil)(2,7-dimetil-4-fenil-indenil)-.
Cloruro de circonio A-(2-isopropil-4-(p-tert. butil-fenil)indenil)(2,5,6,7-tetranietil-4-fenil-indenil)-,
Cloruro de circonio A-(2-isopropil-6-metilf-4-(p-tert. butil-fenil)indenil)(2,6-dimetil-4-fenil-indenil)-,
A-(2-isopropil-4-fenil-indenil)(2,7-dimetil-4-(p-tert. butil-fenil)indenil)-diclozida de circonio,
A-(2-isopropil-4-fenil-indenil)(2,5,6,7-tetrametil-4-(p-tert. butil-fenil)indenil)-zirconio-diclode.
Cloruro de circonio A-(2-isopropil-6-motii-4-fenil-indenil)(2,6-dimetil-4-(p-tert. butil-fenil)lndenil),
Cloruro de circonio A-(2-isopropil-4-(p-tert. butil-fenil)indenil)(2-metil-4-(4-naftil)-indenil)-,
A-(2-isopropil-4-(4-naftil)-indenil)indenil)(2-metil-4-(p-tert. butil-fenil)lndenil)-dicoruro de circonio,
Cloruro de circonio A-bis(4-naftil-indenil),
Cloruro de circonio A-bis(2-metil-benzo-indenilo)
Cloruro de circonio A-bis(2-metil-irdenilo),
A-bis(2-metilo-4-(1-naftilo)-indenilo)didoruro de circonio,
Cloruro de circonio A-bis(2-metil-4-(2-naftil)-indenilo)
Cloruro de circonio A-bis(2-metil-4-fenil-indenil).
Cloruro de circonio A-bis(2-metil-4-t-butil-indenilo),
Cloruro de circonio A-bis(2-metil-4-isopropil-indenil),
Cloruro de circonio A-bis(2-metil-4-etil-indenilo),
Cloruro de circonio A-bis(2-metil-4-acerafta-indenil).
Cloruro de circonio A-bis(2,4-dimetil-indenilo),
Cloruro de circonio A-bis(2-etil-indenilo) ,
Cloruro de circonio A-bis(2-etil-4-etil-indenilo).
Cloruro de circonio A-bis(2-etil-4-fenil-ndenil),
Cloruro de circonio A-bis(2-metil-4,6 diisopropil-indenil),
Cloruro de circonio A-bis(2-metil-4,5 diisopropil-indenil),
Cloruro de circonio A-bis(2,4,6-trimetil-indenilo),
Cloruro de circonio A-bis(2,5,6-trimetil-indenilo),
Cloruro de circonio A-bis(2,4,7-trimetil-indenilo),
Cloruro de circonio A-bis(2-metil-5-isobutil-indenil),
Cloruro de circonio A-bis(2-metil-5-t-butil-indenilo),
A-b)s(2-meti)-4-(tert-butil-fenil)-indenil)zirconio-diclorido,
Cloruro de circonio A-bis(2-metil-4-(4-metil-fenil)-indenil),
Cloruro de circonio A-bis(2-metil-4-(4-etil-fenil)-indenil),
Cloruro de circonio A-bis(2-metil-4-(4-trifluorometil-fenil)-indenil).
Cloruro de circonio A-bis(2-metil-4-(4-metoxi-fenil)-indenil),
Cloruro de circonio A-bis(2-etil-4-(4-terc-butil-fenil)-indenil),
Cloruro de circonio A-bis(2-etil-4-(4-metil-fenil)-indenil),
Cloruro de circonio A-bis(2-etil-4-(4-etil-fenil)-indenil),
Cloruro de circonio A-bis(2-etil-4-(4-trifluorometil-fenil)-indenil),
Cloruro de circonio A-bis(2-etil-4-(4-metoxi-fenil)-indenil),
A-bis(2-metil-4-(4-tert-butil-fenil)-indenil)zirconio-dimetil.
A-bis(2-metil-4-(4-metil-fenil-indenil)zirconio-dimetil,
A-bis(2-metil-4-(4-etil-fenil)-indenil)zirconio-dimetil,
A-bls(2-metil-4-(4-trifluorometil-fenil)-indenil)zirconio-dimetil,
A-bis(2-metil-4-(4-metoxi-fenil)-indenil)zirconio-dimetil,
A-bis(2-etil-4-(4-tert-butil-fenil)-indenil)zirconio-dimetil,
A-bis(2-etil-4-(4-metil-fenil)-indenil)zirconio-dimetil,
A-bis(2-etil-4-(4-etil-fenil)-indenil)zirconio-dimetil,
A-bis(2-etil-4-(4-trifluorometil-fenil)-indenil)zirconio-dimetil
A-bis(2-etil-4-(4-metoxi-fenil)-indenil)zirconio-dimetil.
Cloruro de circonio A-bis(2-isopropil-4-(terc-butil-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil -4-(4-metil-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil -4-(4-etil-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil -4-(4-triftuorometil-fenil)-indenil), Cloruro de circonio A-bis(2-isopropil -4-(4-metoxi-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil -4-(4'-butil-fenil)-indenil),
Cloruro de hafnio A-bis(2-isopropil -4-(4'-butil-fenil)-indenil),
Cloruro de titanio A-bis(2-isopropil -4-(4'-butil-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil -4-(4'-metil-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil -4-(4'-n-propil-fanil)-indenil),
Cloruro de A-bis(2-isopropil -4-(4'-n-butil-fenil)-indenil) ziconio,
Cloruro de circonio A-bis(2-isopropil -4-(4'-hexil-fenil)-indenil).
Cloruro de circonio A-bis(2-isopropil I-4-(4'-sec-butil-fenil)-indenil).
Cloruro de circonio A-bls(2-isopropil -4-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil-4-(4'-metil-fenil)-indenil).
Cloruro de circonio A-bis(2-isopropil -4-(4'-etil-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil-4-(4'-n-propil-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil -4-(4'-n-buti)-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil -4-(4'-hexil-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil -4-(4'-pentilo-fenil)-indenil),
Cloruro de circonio A-bis(4-(4'-ciclohexil-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil-4-(4'-sec-butil-fenil)-indenil),
Cloruro de circonio A-bis(2-isopropil-4-(4'-butil-fenil)-indenil),
Cloruro de circonio A-bis(2-matilo-4-(4'-butil-fenil)-indenil),
Cloruro de bis(2-metil-4-(4'-butil-fenil)indanilo) hafnio,
Dicloruro de titanio A-bis(2-metil-4-(4' -butil-fenil)-indenil),
Cloruro de circonio A-bis(2-metil-4-(4' -metil-fenil)-indenil).
Cloruro de circonio A-bis(2-metil-4-(4'-n-propil-fenil)-indenil),
Cloruro de circonio A-bis(2-metil-4-(4'-n-butil-fenil)-indenil),
Cloruro de circonio A-bis(2-metil-4-(4'-hexil-feriil)-indenil)
Cloruro de circonio A-bis(2-metil-4-(4'-sec-butil-fenil)-indenil)
Cloruro de circonio A-bis(2-etil-4-fenil-indenil),
Cloruro de circonio A-bis(2-etil-4-(4'-metil-fenil)-indenil),
Dicloruro de zirconio A-bis(2-etil-4-(4'-etil-fenil)-indenil).
Cloruro de circonio A-bis(2-etil-4-(4'-n-propil-fenil)-indenil),
Cloruro de circonio A-bis(2-etil-4-(4'-n-butil-fenil)-indenil),
Cloruro de circonio A-bis(2-etil-4-(4'-hexil-fenil)indenil).
A-bir,(2-etil-4-(4'-pentilo-fenil)indenil)zirconio-diclólido,
A-bis(2-etil-4-(4'-ciclohexil-fenil)-indenil)dicruro de circonio,
Cloruro de circonio A-bis(2-etil-4-(4'-sec-butil-fenil)-tndenil).
Cloruro de circonio A-bis(2-acil-4-(4' -butil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-propil-4-fenil-indenil),
Cloruro de circonio A-bis(2-n-propil-4-(4'-metil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-propil-4-(4'-etil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-propil-(4'-iso-propil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-propil-4-(4'-n-butil-feriil)-lndenil)
Cloruro de circonio A-bis(2-n-propil-4-(4'-hexil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-propil-4-(4'-ciclohexil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-propil-4-(4'-sec-butil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-propil-4-(4'-tert.-butil-fenil)indenil).
Cloruro de circonio A-bis(2-n-butil-4-fenil-indenil),
Cloruro de circonio A-bis(2-n-butil-4-(4'-metil-fanil)-indenil),
Cloruro de circonio A-bis(2-n-butil-4-(4'-etil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-butil-4-(4'4'-n-propil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-butil-4-(4'-iso-propil-fenil)-indenil).
Cloruro de circonio A-bis(2-n-butil-4-(4'-n-bulil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-butil-4-(4'-hexil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-butil-4-(4'-ciclohexil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-butil-4-(4'-sec-butil-fenil)-indenil),
Cloruro de circonio A-bis(2-n-butil-4-(4' -butil-fenil)-indenil),
Cloruro de circonio A-bis(2-hexil-4-fenil-indenil),
Cloruro de circonio A-bis(2-hexil-4-(4'-metil-fenil)-indenil),
Cloruro de circonio A-bis(2-hexil-4-(4'-etil-fenil)-indenil),
Cloruro de circonio A-bis(2-hexil-4-(4'-n-propil-fenil)-indenil).
Cloruro de circonio A-bis(2-hexil-4-(4'-iso-propil-fenil)-indenil),
Cloruro de circonio A-bis(2-hexil-4-(4'-n-butil-fenil)-indenil).
Cloruro de circonio A-bis(2-hexil-4-(4'-n-hexil-feriil)-indenil),
Cloruro de circonio A-bis(2-hexil-4-(4'-ciclohexil-fenil)-indenil),
Cloruro de circonio A-bis(2-hexil-4-(4'-sec-butil-fanil)-indanil),
Dicloruro de zlrconio A-bis(2-hexil-4-(4'-butil-fenil)-indenil),
A-bts(2-metil-4-(4'-tert.-fenil)-indenil)zirconiobis (dimetilamina),
A-bis(2-etil-4-(4'-butil-fenil)-indenil)zirconio-dibenil,
A-bis(2-metil-4-(4'-butil-fenil)-indenil)zirconio-dimetil,
Cloruro de circonio A-(2-metil)-4-azapentateno)(2-metil-4-(4'-metil-fenil)-indenil), Cloruro de circonio A-(2-metil-5-azopentaleno)(2-metil-4-(4'-metil-fenil)-indenil), Cloruro de circonio A-(2-netil-6-azapentaleno)(2-metil-4-(4'-metil-fenil)-indenil), Cloruro de circonio A-(2-metil-4-azapentaleno)(2-metil-4-(4'-etil-fenil)-indenil).
Cloruro de zirconio A-(2-metilt-4-tiapentaleno)(2-metil-4-(4' -n-propil-fenil)-indenil), Cloruro de circonio A-(2-metil-4-azapentaleno)(2-metil-4-(4' -isopropil-fenil)-indenil), Cloruro de circonio A-(2-metil-6-azapentaleno)(2-metil-4-(4'-isopropil-fenil)-indenil), Cloruro de circonio A-(2,5-dimetil-6-tiapentaleno)(2-metil-4-(4'-isopropil-fenil)-indenil), Cloruro de circonio A-(2-metil-6-oxapentaleno)(2-metil-4-(4' -isopropil-fenil)-indenil), Cloruro de circonio A-(2-metil-6-azapentaleno)(2-metil-4-(4'-n-butil-fenil)-indenil), Cloruro de circonio A-(2-metil-5-tiapentaleno)(2-metil-4-(4'-n-butil-fenil)-indenil).
Cloruro de circonio A-(2-metil-4-oxapentaleno)(2-metil-4-(4'n-butil-fenil)-indenil), Cloruro de circonio A-(2-metil-4-tiapenteleno)(2-metil-4-(4' -s-butil-fenil)-indenil), Cloruro de circonio A-(2-metil-4-oxapentaleno)(2-metil-4-(4' -s-butil-fenil)-indenil), Cloruro de A-(2-metil-4-azapentaleno)(2-metil-4-(4' -tert-butil-fenil)-indenil)-zirconio, Cloruro de circonio A-(2-metil-6-azapentaleno)(2-metil-4-(4'-tert-butil-fenil)-indenil), Cloruro de circonio A-(2-metil-4-azapentaleno)(2-metil-4-(4'-n-pentil-fenil)-indenil), Cloruro de circonio A-(2-metil-N-fenil-6-azapentaleno)(2-metil-4-(4' -n-pentilo-fenil)-indenil), Cloruro de zirconio A-(2-metil-4-oxapentaleno )(2-metil-4-(4' -n-pentilo-fenilo)-indenilo),
Cloruro de circonio A-(2-metil-4-azapentaleno)(2-metil-4-(4'-n-hexil-fenil)-indenil),
Cloruro de circonio A-(2-metil-4-tiapentaleno)(2-metil-4-(4'-n-hexil-fenil)-indenil),
Cloruro de circonio A-(2-metil-6-tiapentaleno)(2-metil-4-(4'-n-hexil-fenil)-indenil),
Cloruro de circonio A-(2,5-dimetil-4-tiapetaleno)(2-metil-4-(4'-n-hexil-fenil)-indenil),
Cloruro de circonio A-(2,5-dimetil-6-tiapentaleno)(2-metil-4-(4' -n-hexil-fenil)-indenil),
Cloruro de circonio A-(2,5-dimetil-6-tiapentaleno)(2-metil-4-(4'-ciclohexil-fenil)-indenil),
Cloruro de A-(2-metil-4-azapentaleno)(2-metil-4-(4'-trimetilsilil-fenil)-indenil)-zirconio,
Cloruro de circonio A-(2-metil-4-tiapenteleno)(2-metil-4-(4'-trimetilsilil-fenil)-indenil),
Cloruro de circonio A-(2-metil-5-tiapentaleno)(2-metil-4-(4'-trimetilsilil-fenil)-indenil),
Cloruro de circonio A-(2-metil-6-tiapentaleno)(2-metil-4-(4'-trimetilsilil-fenil)-indenil),
Cloruro de circonio A-(2,5-dimetil-4-azapentaleno)(2-metil-4-(4'-adamantil-fenil)-indenil),
Cloruro de circonio A-(2-metil-4-tiapentaleno)(2-metil-4-(4'-adamantil-fenil)-indenil),
Cloruro de circonio A-(2-metil-6-tiapentaleno)(2-metil-4-(4' -adamantil-fenil)-indenil),
Cloruro de circonio A-(2,5-dimetil-4-tiapentaleno)(2-metil-4-(4'-adamantil-fenil)-indenil),
Cloruro de A-(2-metil-4-azapentaleno)(2-metil-4-(4'-tris(trifluorometil)metilfenil)-zirconio,
Cloruro de circonio A-(2,5-dimetil-4-azapentaleno)(2-metil-4-(4'-tris(trifluorometil)metilfenil)-indenil),
Cloruro de circonio A-(2-metil-4-tiapentaleno)(2-metil-4-(4'-tris(trifluorometil)metilfenil)-indenil),
Cloruro de circonio A-(2-metil-6-tiapentaleno)(2-metil-4-(4'-tris(trifluorometil)metilfenil)-indenil),
Cloruro de A-(2-metil-4-azapentaleno )(2-etil-4-(4'-tert-butil-fenil)-indenil)-zirconio,
Cloruro de circonio A-(2-metil-5-azapentaleno)(2-n-butil-4-(4'-tert-butil-fenil)-indenil),
Cloruro de circonio A-(2-metil-N-fenil-6-azapentaleno )(2-metil-4-(4' -tert-butil-fenil)-indenil),
Cloruro de circonio A-(2-metil-4-azapentaleno)(2-metilindenil),
Cloruro de circonio A-(2-metil-N-fenil-4-azapentaleno)(2-metilindenil),
A-(2-metil-4-tiapentaleno)(2-metilindehilo)zirconiode,
Cloruro de A-(2-metil-6-tiapentaleno)(2-metilindenil)zirconio,
Cloruro de A-(2-metil-6-tiapentaleno)(2-metilindenil)zirconio,
Cloruro de A-(2-metil-4-azapentaleno)(indenil)zirconio,
Cloruro de A-(2-metil-5-azapentaleno)(indenil)zirconio,
Cloruro de A-(2-metil-6-azapentaleno)(indenil)zirconio,
Cloruro de A-(2-metil-N-fenil-4-azapentaleno)(indenil)zirconio,
Cloruro de A-(2-metil-N-fenil-5-azapentaleno)(indenil)zirconio,
Cloruro de A-(2-metil-N-fenil-6-azapentaleno)(indenil)zirconio,
Cloruro de A-(2,5-dimetil-N-fenil-6-azapentaleno)(indenil)zirconio,
Cloruro de A-(2-metil-4-tiapentaleno)(indenil)zirconio,
Cloruro de A-(2-metil-5-tiapentaleno)(indenil)zirconio,
Cloruro de A-(2-metil-6-tiapentaleno)(indenil)zirconio,
Cloruro de A-(2,5-dimetil-4-tiapentaleno)(indenil)zirconio,
Cloruro de circonio A-(2-metil-4-azapentaleno)(2-metil-4-fenil-indenil),
Cloruro de circonio A-(2-metil-5-azapentaleno)(2-metil-4-fenil-indenil),
Cloruro de circonio A-(2-metil-6-azapentaleno)(2-metil-4-fenil-indenil),
Cloruro de circonio A-(2-metil-N-fenil-4-azapentaleno)(2-metil-4-fenil-indenil),
Cloruro de circonio A-(2-metil-N-fenil-5-azapentaleno)(2-metil-4-fenil-indenil),
Cloruro de circonio A-(2-metil-4-tiapentaleno)(2-metil-4-fenil-indenil),
Cloruro de circonio A-(2-metil-5-tiapentaleno)(2-metil-4-fenil-indenil),
Cloruro de circonio A-(2-metil-6-tiapentaleno)(2-metil-4-fenil-indenil),
Cloruro de circonio A-(2-metil-4-oxapentaleno)(2-metil-4-fenil-indenil),
Cloruro de circonio A-(2-metil-4-azapenteleno)(2-metil)-4,5-benzo-indenilo),
Cloruro de circonio A-(2-metil-N-fenil-4-azapentaleno)(2-metil-4,5-banzo-indenil),
Cloruro de circonio A-(2-metil-N-fenil-5-azapentaleno)(2-metil-4,5-benzo-indenil),
Cloruro de circonio A-(2-metil-N-fenil-6-azapentaleno)(2-metil-4,5-benzo-indenil),
Cloruro de circonio A-(2-metil-4-tiapentaleno)(2-metil-4,5-benzo-indenilo),
Cloruro de circonio A-(2-metil-5-tiapentaleno)(2-metil-4,5-benzo-indenilo),
Cloruro de circonio A-(2-metil-6-tiapentaleno)(2-metil-4,5-benzo-indenilo),
Cloruro de circonio A-(2-metil-4-oxapentaleno)(2-metil-4,5-benzo-indenilo),
Cloruro de circonio A-(2-metil-5-oxapentaleno)(2-metil-4,5-benzo-indenilo),
Cloruro de circonio A-(2-metil-6-oxapentaleno)(2-metil-4,5-benzo-indenil),
Cloruro de circonio A-bis(2-metil-4-azapentaleno),
Cloruro de circonio A-bis(2-metil-N-fenil-4-azapentaleno),
Cloruro de circonio A-bis(2-metil-4-tapentaleno).
A es Dipropilsilanodiilo, Dibutilsilanodiilo, Dipentilsilanodiilo, Dihexilsilanodiilo, Diheplyisilanodiilo, Dioctilsilanodiilo, Dinonilsilanodiilo, Didecilsilanodiilo, Didecilsilanodiilo, Didecilsilanodiilo, Dipropilgermanodiilo, Dibutilgermanodiilo, Dipentilgermanodiilo, Dihexilgermanodiilo, Diheptilgermanodiilo, Dioctilgermanodiilo, Dinonilgermanodiilo, Didecilgermanodiilo, Diundecilgermanodiilo o Didodecilgermanodiilo, Hexil(metil)germanodiilo, Butil(metil)silanodiilo, butil(etil)silanodiilo, butil(propil)silanodiilo, pentilo(metil)silanodiilo, pentilo(etil)silanodiilo, pentilo(propil)silanodiilo, hexil(metil)silanodiilo, hexil(etil)silanodiilo o hexil(propil)silanodiilo, de forma que la lista de elementos puente A se debe
entender de forma que la denominación de los sustituyentes en el átomo puente incluya también todos los isómeros estructurales como si se nombraran explícitamente. Por ejemplo, el dibutiisilanodiilo incluye simultáneamente el di(nbutii)silanodiilo, el di(sec-butil)silanodiilo, el di(tert-butil)silanodiilo o las mezclas de estos isómeros estructurales. Del mismo modo, la denominación de dipentilo-silanodiilo también incluye, por ejemplo, di(ciclopentilo)silanodiilo o la denominación de hexil(metil)silanodiilo también incluye, por ejemplo, ciclohexil(metil)silanodiilo.
Las unidades A particularmente preferentes de los compuestos de metaloceno de las fórmulas 1a - 1d son Di-npropilsilanodiilo, Di-n-butilsilanodiilo, Di-n-pentilsilanodiilo, Di(ciclopentilo)silanodiilo, Di-n-hexilsilanodiilo, Ciclohexilo(metilo)silanodiilo, (n-butil)(metilo)silanodiilo y (n-hexil)(metilo) silanodiilo.
La presente invención también incluye un procedimiento para producir los compuestos de metales de transición de la invención.
Un objeto de la invención es, de este modo, un procedimiento para producir compuestos de las fórmulas 1a - 1d
R9L1L2 M1R1R2 -(Fórmula 1a)
en el que las variables L, R y M1 tienen el significado especificado anteriormente, que incluye las realizaciones preferentes, que comprende las etapas de:
a) Desprotonación del compuesto de fórmula 2:
con una base, en la que R3, R4 , R5 , R6 , R7 y R8 tienen el significado especificado anteriormente.
b) Si R9 tiene el significado de M12R40R41, en la que M12, R40 y R41 tienen los significados especificados anteriormente, entonces la producción adicional procede por la reacción del compuesto desprotonado de la etapa
(a) con R40R41M12X2 para formar el compuesto de fórmula 3 o fórmula 4, lo que depende de las proporciones cuantitativas utilizadas, en las que R40, R41 y M12 tienen los significados especificados anteriormente, y X puede ser el mismo o diferente y significa un átomo de halógeno, preferentemente cloro, bromo o yodo, u otro grupo saliente, preferentemente triflato, tosilato o mesilato.
c) En la producción de clorosilanos indenos o clorogermanos indenos de fórmula 3, éstos se hacen reaccionar con un compuesto de metal-indeno de fórmula 5
en el que M representa Li, Na o K, y R3', R4', R5', R6', R7'y R8' tienen los significados especificados anteriormente, para obtener el compuesto de fórmula 6
d) Reacción del compuesto de fórmula 4 o 6 con una base y adición de M1Cl4. en la que M1 representa circonio, titanio o hafnio, para formar el compuesto de fórmulas 1a - 1d.
En la etapa (a), el compuesto de fórmula 2, por ejemplo, 2-metil-7-(4'-ferc-butilfenil)indeno en un disolvente inerte, que consiste en uno o más hidrocarburos aromáticos o alifáticos y/o uno o más disolventes polares y apróticos, se desprotonan con una base fuerte, por ejemplo, n-butilitio. La desprotonación se lleva a cabo a temperaturas de -70 °C a 80 °C, y preferentemente de 0 °C a 80 °C. La sal metálica resultante se hace reaccionar directamente, sin más aislamiento, en la etapa b) con un compuesto de silicio o de germanio que contenga dos grupos salientes. La producción preferente del compuesto de fórmula 3 o del compuesto de fórmula 4 se puede lograr por medio del ajuste de las proporciones cuantitativas. Los compuestos de fórmula 3 se hacen reaccionar en la etapa (c) con un compuesto de metal-indenilo de fórmula 5. En la siguiente etapa (d), los bis(inderiil)silanos de fórmula 4 o 6 se desprotonan doblemente con una base fuerte, tal como el n-butilitio, en un disolvente inerte, que consiste en uno o más hidrocarburos aromáticos o alifáticos y/o uno o más disolventes polares y apróticos, y la sal de bislitio formada de este modo se hace reaccionar, sin aislamiento, directamente con una fuente de Ti, Zr o Hf para obtener el compuesto de fórmula 1a -1d. La desprotonación se lleva a cabo a temperaturas de -70 °C a 80 °C, y preferentemente de 0 °C a 80
°C. Dependiendo de la naturaleza del puente R9 y del puente R40R41M12 respectivamente, los metalocenos se aíslan de la mezcla de reacción con proporciones rac:meso o pseudo-rac:meso superiores a 5:1, preferentemente de al menos 10:1, más preferentemente de al menos 15:1 y más preferentemente de al menos 20:1, sin ningún otra etapa de separación rac:meso.
Es decir, una característica significativa de la invención es que el procedimiento descrito en el presente documento proporciona una composición que tiene una mezcla de isómeros de los compuestos especificados en el presente documento que tiene una relación de peso racémica o pseudoracémica a meso o pseudomeso de más de 5:1 (es decir, el isómero meso o pseudomeso es menos del 16% de la mezcla) como se sintetiza. Los términos "como se sintetizó" o "como se preparó", como se utilizan en la presente memoria, se refieren al material como se aisló de la mezcla de reacción sin ninguna separación posterior de los isómeros racémicos o pseudoracémicos de los isómeros meso o pseudomeso. Esta característica proporciona una ventaja significativa al obviar la necesidad de una separación larga y costosa de los isómeros rac y meso para obtener un catalizador adecuado
En los siguientes diagramas 1 y 2, las etapas individuales del procedimiento de la invención para producir compuestos de metales de transición de las fórmulas 1a - 1d se muestran una vez más para el ejemplo de una realización preferente
Además, la presente invención se refiere a un sistema catalizador que comprende al menos un compuesto de las
fórmulas 1a - 1d y al menos un cocatalizador.
Un componente cocatalizador adecuado que puede estar presente de acuerdo con la presente invención en el sistema catalizador comprende al menos un compuesto del tipo de un aluminoxano, un ácido de Lewis o un compuesto iónico que reacciona con un metaloceno para convertir este último en un compuesto catiónico.
7. Como aluminoxano, es preferente utilizar un compuesto de la fórmula
(R-Al-O)p (Fórmula 7)
Los aluminoxanos pueden ser, por ejemplo, cíclicos como en la fórmula 8
o lineales como en la fórmula 9
(Fórmula 9)
o del tipo racimo como en la fórmula 10, como se describe en la bibliografía reciente, cf JACS 117 (1995), 6465 74, Organometálicos 13 (1994), 2957-2969
Los radicales R en las fórmulas (7), (8), (9) y (10) pueden ser idénticos o diferentes y son cada uno un grupo C1 -C20 como un grupo alquilo de 1 a unos 6 átomos de carbono, un grupo arilo de 6 a unos 18 átomos de carbono, bencilo o hidrógeno y p Es un número entero de 2 a 50, preferentemente de 10 a 35.
Preferentemente, los radicales R son idénticos y son metilo, isobutilo, n-butilo, fenilo o bencilo, particularmente preferente el metilo.
Si los radicales R son diferentes, son preferentemente metilo e hidrógeno, metilo e isobutilo o metilo y n-butilo, en los que están presentes preferentemente el hidrógeno, el isobutilo o el n-butilo en una proporción del 0,01 al 40% (número de radicales R).
El aluminoxano se puede preparar de varias maneras por procedimientos conocidos. Uno de los procedimientos comprende la reacción de un compuesto de aluminio-hidrocarburo y/o un compuesto de hidridoaluminio-hidrocarburo con agua, que puede ser gaseosa, sólida, líquida o ligada como agua de cristalización, en un disolvente inerte tal como el tolueno. A fin de preparar un aluminoxano con diferentes grupos alquílicos R, se hacen reaccionar con agua dos trialuminios diferentes (AlR3 AlR3 correspondientes a la composición y reactividad deseadas, cf. S. Pasynkiewicz, Polyhedron 9 (1990) 429 y EP-A-0302424.
Independientemente del procedimiento de preparación, todas las soluciones de aluminoxano tienen en común un contenido variable de compuesto inicial de aluminio sin reaccionar que está presente en forma libre o como aducto.
Además, en lugar de los compuestos de aluminoxano de las fórmulas 7,8, 9 o 10, también es posible utilizar aluminoxanos modificados en los que los radicales de hidrocarburo o los átomos de hidrógeno han sido parcialmente sustituidos por radicales alkoxi, ariloxi, siloxi o amida.
Las cantidades de aluminoxano y metaloceno utilizadas en la preparación del sistema catalizador soportado pueden variar dentro de un amplio intervalo. Sin embargo, se ha encontrado que es ventajoso utilizar el compuesto de metaloceno de las fórmulas 1a - 1d y los compuestos de aluminoxano en cantidades tales que la relación atómica del aluminio de los compuestos de aluminoxano con el metal de transición del compuesto de metaloceno esté en el intervalo de 10:1 a 1000:1, preferentemente de 20:1 a 500:1 y en particular en el intervalo de 30:1 a 400:1. En el caso del metilaluminoxano, es preferente el uso de soluciones de tolueno de fuerza > 30%, pero también es posible el uso de soluciones de fuerza 10%.
Como ácido de Lewis, es preferente el uso de compuestos de la fórmula 11
M2X1X2X3 (Fórmula 11)
en la que M2 es un elemento del Grupo 13 de la Tabla Periódica de los Elementos, en particular B, Al o Ga, preferentemente B o Al,
X1, X2 y X3 son iguales o diferentes y cada uno es un átomo de hidrógeno, un grupo alquilo de 1 a aproximadamente 20 átomos de carbono, un grupo arilo de 6 a aproximadamente 15 átomos de carbono, un alquilarilo, un arilalquilo, un haloalquilo o un haloarilo, cada uno de los cuales tiene de 1 a 10 átomos de carbono en el radical alquilo y de 6 a 20 átomos de carbono en el radical arilo, o flúor, cloro, bromo o yodo. Los ejemplos preferentes para X1, X2 y X3 son el metilo, el propilo, el isopropilo, el isobutilo o el trifluorometilo, grupos insaturados como el arilo o el haloarilo, tales como el fenilo, el tolilo, los grupos bencílicos, el p-fluorofenilo, el 3,5-difluorofenilo, el pentaclorofenilo, el pentafluorofenilo, el 3,4,5-trifluorofenilo y el 3,5-di(trifluorometil)fenilo,
Los ácidos de Lewis preferidos son trimetilaluminio, trietilaluminio, trilobutilaluminio, tributilaluminio, trifluoroborano, trifenilborano, tris(4-fiuorofenil)borano, tris(3,5-difluorofenil)borano tris(4-fluorometilfenil)borano, tris(2,4,6-trifluorofenil)borano, tris(pentafluorofenil)borano, tris(tolil)borano, tris(3,5-dimetilfenil)borano, tris(3,5-difluorofenil)borano y/o tris (3,4,5-trifluorofenil)borano.
Se da especial preferencia al tris(pentafluorofenil)borano.
Como cocatalizadores iónicos, se da preferencia a la utilización de compuestos que contengan un anión no coordinador tal como el tetrakis(pentafluorofenil)borato, el tetrafenilborato, el SbF1-, el CF3SO3- o el CO 4-. Los contraiones adecuados son el ácido de Lewis o el catión del ácido de Broenstedt.
Como ácidos de Broensted, se da especial preferencia a los derivados protonados de la amina o la anilina, tales como el metilamonio, el anilinio, el dimetilamonio, el dietilamonio, el N-metilanlltnio difenilamonio, N,N-dimetilanilinio, trimetilamonio, trietilamonio, tri-n-butiamonio, metildifenilamonio, piridinio, p-bromo-N,N-dimetilanilinio o p-nitro-N,N-dimetilanilinio,
Los cationes ácidos de Lewis adecuados son cationes de la fórmula 12
[(Ya+)Q-,Q2...Qz]d+ (Fórmula 12)
en la que Y es un elemento de los grupos 1 a 16 de la Tabla Periódica de los Elementos,
Q1 a Q2 son grupos cargados negativamente por separado, tales como C1-C2s -alquilo, C6-C-i5-arilo, alquilalquilo, haloalquilo, haloarilo, cada uno de los cuales tiene de 6 a 20 átomos de carbono en el radical arilo y de 1 a 28 átomos de carbono en el radical alquilo, grupos cicloalquilo de 3 a 10 átomos de carbono aproximadamente, que pueden llevar a su vez grupos alquilo de 1 a 10 átomos de carbono aproximadamente como sustituyentes, halógeno, grupos alcoxi de 1 a 28 átomos de carbono, grupos ariloxi de 6 a 15 átomos de carbono, grupos sililo o mercaptilo.
a es un número entero de 1 a 6 ,
z es un número entero de 0 a 5 y
d corresponde a la diferencia a-z, pero d es mayor o igual a 1
Los cationes particularmente adecuados son los cationes de carbonio, tales como el trifenilcarbenio, los cationes de oxonio, los cationes de sulfonio, tales como el tetrahidrotiofenio, los cationes de fosfonio, tales como el trietilfosfonio, el trifenilfosfonio y el difenifosfonio, y también los complejos catiónicos de metales de transición, tales como el catión de plata y el catión 1,1'-dimetilferrocenio.
Los compuestos iónicos preferentes que se pueden utilizar de acuerdo con la presente invención incluyen:
trietilamoniotetra(fenil)borato,
borato de tetra(fenilo) de tributilamonio,
trimetilamoniotetra(tolil)bofato,
borato de tetra(tolilo) de tributilamonio,
borato de tributifamonio (pentafluorofenilo),
aluminato de tetra(pentafluorofenilo) de tributilamonio,
tripropilamoniotetra(dimetilfenil)borato,
borato de tributilamonio (trifluorometilfenilo),
borato de tetra(4-fluorofenilo) de tributilamonio,
N,N-dimetilciclohexilamoniotetrakis(pentafluorofenil)borato,
N,N-dimetilbenzilamoniotetrakis(pentafluorofenil)borato
N,N-dimetilaniliniotetra(fenil)borato,
N,N-dietilaniliniumtetra(fenil)borato,
N,N-dimetilaniliniotetrakis(pentafluorofenil)borato,
N,N-dimetilaniliniotetrakis(pentafluorofenil)aluminato,
di(propil)amoniotetrakis(pentafluorofenil)borato,
borato de di(ciclohexilo)amoniotetrakista(pentafluorofenilo),
borato de trifenilfosfonio y tetrakis(fenilo),
tdetilfosfoniumtetrakis(fenil)borato,
difenilfosfoniotetrakis(fenil)borato,
tri(metilfenil)fosfoniotetrakis(fenil)borato,
tri(dimetilfenil)fosfoniotetrakis(fenil)borato,
borato de trifenilcarbeniotetrakis(pentafluorofenilo),
trifenilcarbeniotetrakis(pentafluorofenil)aluminato,
trifenilcarbenlumtetrakis(fenil)aluminato,
borato de ferrocenio-tetrakis(pentafluorofenilo) y/o
ferroceniotetrakis(pentafluorofenil)aluminato,
Se da preferencia al borato de trifenilcarbeniotetrakis(pentafiuorofenilo), al borato de N,N-dimetilciclohexilamoniotetrakis(pentafluorofenilo) o al borato de N,N-dimetilbencilamoniotetrakis(pentafluorofenilo).
También es posible utilizar mezclas de todos los compuestos formadores de cationes mencionados arriba y abajo. Las mezclas preferentes comprenden aluminoxanos y un compuesto iónico, y/o un ácido de Lewis.
Otros componentes útiles de los cocatalizadores son igualmente compuestos de borano o carborano como
7,8-dicarbaundecaborano(13),
undecahidrido-7,8-dimetil-7,8-dicarbaundecaborano,
dodecahidrido-1-fenil-1,3-dicarbanonaborano,
tri(butil)amonioun decahidrido-8-etil-7,9-dicarbaundecaborato,
4-carbonaborano(14),
bis(tri(butil)amonio)nonaborato,
bis(tri(butil)amonio)undecaborato,
bis(tri(butil)amonio)dodecaborato,
decaclorodecaborato de bis(tri(butil)amonio),
tri(butil)amonio-1-carbadecaborato,
tri(butil)amonio-1-carbadodecaborato,
tri(butil)amonio-1-trimetilsilil-1-carbadecaborato,
tri(buil)amoniobis(nonahidrido-1, 3-dicarbanonaborato)cobalto(III).
tri(butil)amonio bis(undecahidrdo-7,8-dicarbaundecaborato)ferrato(III).
La cantidad de ácidos de Lewis o de compuestos iónicos con cationes de ácidos de Lewis o de Broensted es preferentemente de 0,1 a 20 equivalentes, preferentemente de 1 a 10 equivalentes, en base al compuesto de metaloceno de las fórmulas 1a - 1d.
Combinaciones de al menos una base Lewis con compuestos bimetálicos del tipo Rj 17M3(-O-M3Rj18)v o Rj 18M3(-O-M3Rj 17)v (fórmula 13), como se describe en la solicitud de patente WO 99/40,129son igualmente importantes como sistemas cocatalizadores.
A este respecto, R17 y R18 son iguales o diferentes y representan un átomo de hidrógeno, un átomo de halógeno, un grupo que contiene carbono C1 -C40, especialmente un grupo alquilo de 1 a unos 20 átomos de carbono, haloalquilo de 1 a unos 20 átomos de carbono, alcoxi de 1 a unos 10 átomos de carbono arilo de 6 a unos 20 átomos de carbono, haloarilo de 6 a unos 20 átomos de carbono, ariloxi de 6 a unos 20 átomos de carbono, arilalquilo de 7 a unos 40 átomos de carbono, haloarilalquilo de 7 a unos 40 átomos de carbono, alquilarilo de 7 a unos 40 átomos de carbono o haloalquilarilo de 7 a unos 40 átomos de carbono. R17 también puede ser un grupo -OSiR513, en el que los grupos R51 son iguales o diferentes y tienen el mismo significado que R17,
M3 es igual o diferente y representa un elemento del grupo principal III de la tabla periódica de los elementos, i, j y v representan cada uno un número entero 0 , 1 o 2 , e i j v no es igual a 0.
Los sistemas de cocatalizadores preferentes son los compuestos de las fórmulas (A) y (B)
en las que R17 y R18 tienen el mismo significado que el especificado anteriormente.
Además, los compuestos que generalmente se deben considerar preferentes son los formados por la reacción de al menos un compuesto de las fórmulas (C) y/o (D) y/o (E) con al menos un compuesto de la fórmula (F).
R117B-(DR27)g (C)
r 217B-D-BR17:2 (D)
en el que
R27 puede ser un átomo de hidrógeno o un grupo que contenga carbono C1-C40 sin boro, tal como un alquilo de 1 a unos 20 átomos de carbono, un arilo de 6 a unos 20 átomos de carbono, un arilalquilo de 7 a unos 40 átomos de carbono y un alquilarilo de 7 a unos 40 átomos de carbono, y en el que R17, R18 tienen el mismo significado que el especificado anteriormente,
D es un elemento del grupo principal VI de la tabla periódica de los elementos o un grupo NR61, en el que R81 es un átomo de hidrógeno o un grupo hidrocarburo C1 -C20, tal como un alquilo de 1 a unos 20 átomos de carbono o un arilo de 6 a unos 20 átomos de carbono,
f es un número entero de 0 a 3,
g es un número entero de 0 a 3 , y
h es un número entero del 1 al 10.
Los compuestos bimetálicos de fórmula 13 se combinan posiblemente con un compuesto organometálico de fórmula 14, es decir [M4R19 q]k, en el que M4 es un elemento del grupo principal I, II o III de la tabla periódica de los elementos, R19 es igual o diferente y representa un átomo de hidrógeno, un átomo de halógeno, un grupo que contiene carbono C1 -C40, un grupo alquilo de entre 1 y aproximadamente 20 átomos de carbono un grupo arilo de entre 6 y 40 átomos de carbono aproximadamente, un arilalquilo de entre 7 y 40 átomos de carbono aproximadamente y un alquilarilo de entre 7 y 40 átomos de carbono aproximadamente, q es un número entero de 1 a 3 y k es un número entero de 1 a 4.
Los compuestos organometálicos de fórmula 14 son preferentemente ácidos de Lewis neutros, en los que M4 representa litio, magnesio y/o aluminio, especialmente aluminio. Ejemplos de compuestos organometálicos preferidos de fórmula 14 son el trimetilaluminio, el trietilaluminio, el triisopropilaluminio, el trihexilaluminio, el tri-n-butilaluminio, el tri-n-propilaluminio, el aluminio triisopreno, el monocloruro de dimetilo de aluminio, el monocloruro de aluminio monocloruro de diisobutilaluminio, sesquicloruro de metilaluminio, sesquicloruro de etilaluminio, hidruro de dimetilaluminio, hidruro de aluminio, hidruro de diisopropilaluminio, dimetilaluminio(trimetilsilóxido), dimetilaluminio(trietilsilóxido), fenilalán, pentafluorofenilalán y o-tolilalán.
El sistema catalizador de la invención contiene un compuesto de organoboroaluminio, que contiene unidades de fórmula 13, como el compuesto químico cocatalíticamente activo. Son preferentes los compuestos de fórmula 13 en los que M3 representa el boro o el aluminio. Los compuestos que contienen unidades de fórmula 13 pueden estar presentes como monómeros o como oligómeros lineales, cíclicos o en forma de jaula. Dos o más compuestos químicos que contengan unidades de la fórmula 13 también pueden formar dímeros, trímeros o combinaciones superiores entre sí por medio de interacciones ácido-base de Lewis.
Los compuestos bimetálicos cocatalíticamente activos preferentes corresponden a las fórmulas 15 y 16,
n 1C0 F 200 R «
\
Al ~9
i
"O **AJ
K
'ItK ^ 1W
R
(fórmula 15)
(fórmula 16)
en las que R100 y R200 tienen el mismo significado que los sustituyentes R17 y R18 en la fórmula 13.
Ejemplos de los compuestos cocatalíticamente activos de las fórmulas 15 y 16 son
Los compuestos nombrados en los documentos EP-A-924,223, DE 19622207.9, EP-A-601,830, EP-A-824,112, EP-A-824,113, WO 99/06,414, EP-A-811,627, WO 97/11,775, DE 19606 167,9yDE 19804970 se deben utilizar como cocatalizadores adicionales, que pueden estar presentes en forma no soportada o soportada.
La cantidad de cocatalizadores de fórmula 13 y/o 15 y/o 16 utilizados en el catalizador de la presente invención puede variar de 0,1 a 500 equivalentes, preferentemente de 1 a 300 equivalentes, más preferentemente de 5 a 150 equivalentes, en base a la cantidad utilizada de compuesto de metaloceno de las fórmulas 1a - 1d.
El sistema catalizador de la presente invención puede comprender además, como componente adicional, un compuesto metálico de la fórmula 17,
M5(R22)r(R23)s(R24)t (Fórmula 17)
en la que
M5 es un álcali, un metal alcalinotérreo o un metal del grupo 13 de la Tabla Periódica de los Elementos,
R22 es un átomo de hidrógeno, un alquilo de 1 a unos 10 átomos de carbono, un arilo de 6 a unos 15 átomos de carbono, o un alquilarilo o un arilalquilo, cada uno de los cuales tiene de 1 a 10 átomos de carbono en la parte alquílica y de 6 a 20 átomos de carbono en la parte arílica,
R23 y R24 son cada uno un átomo de hidrógeno, un átomo de halógeno, alquilo de 1 a unos 10 átomos de carbono,
C6-C-i5 -arilo de unos 6 a unos 15 átomos de carbono, o alquilario, arilalquilo o alcoxi, cada uno de los cuales tiene de 1 a 10 átomos de carbono en la parte alquílica y de 6 a 20 átomos de carbono en el radical arilo,
r es un número entero de 1 a 3 y s y t son números enteros de 0 a 2, donde la suma r+s+t corresponde a la valencia de M5 ,
en la que este componente no es idéntico a los compuestos cocatalizadores mencionados. También es posible utilizar mezclas de varios compuestos metálicos de la fórmula 17.
Entre los compuestos metálicos de la fórmula 17 se da preferencia a aquellos en los que M5 es litio, magnesio o aluminio y R23 y R24 son cada uno alquilo de 1 a unos 10 átomos de carbono. Los compuestos metálicos de la fórmula 17 que se prefieren son el n-butil-litio, el n-butil-n-octil-magnesio, el n-butil-n-heptil-magnesio, el tri-n-hexil-aluminio, el triisobutil-aluminio, el trietil-aluminio, el trimetil-aluminio o sus mezclas.
Si se utiliza un compuesto metálico de la fórmula 17, es preferible que esté presente en el sistema catalizador en una cantidad tal que la relación molar entre M5 y el metal de transición del compuesto de metaloceno de las fórmulas 1a -1d sea de 800:1 a 1:1, en particular de 200:1 a 2 :1.
El componente de soporte del sistema catalizador de la presente invención puede ser cualquier sólido orgánico o inorgánico inerte, en particular un soporte poroso tal como hidrotalcitas, talco, óxidos inorgánicos y polvos de polímero finamente divididos.
Los óxidos inorgánicos adecuados, que se emplean preferentemente, incluyen de la Tabla Periódica de los Elementos los grupos 2,3,4,5,13, 14, 15 y 16 óxidos metálicos como el dióxido de silicio óxido de aluminio, aluminosilicatos, zeolitas, MgO, ZrO2 , TiO2 oB2O3, CaO, ZnO, ThO2 , Na2O, K2O, LiO2 u óxidos mixtos como óxidos de Al/Si, óxidos de Mg/Al u óxidos de Al/Mg/Si. Otros materiales inorgánicos de soporte adecuados son Na2CO3 , K2CO3, CaCO3, MgCh , Na2SO4, Al2(SO4)3, BaSO4, KNO3, Mg(NO3)2 y Al(NO3)3.
Los polvos de polímero adecuados son homopolímeros, copolímeros, polímeros reticulados o mezclas de polímeros. Ejemplos de estos polímeros son el polietileno, el polipropileno, el polibuteno, el poliestireno reticulado con divinilbenceno, el cloruro de polivinilo, el copolímero acrilonitrilo-butadieno-estireno, la poliamida, el polimetacrilato, el policarbonato, el poliéster, el poliacetal o el alcohol polivinílico.
Los materiales de soporte preferentes tienen una superficie específica en el intervalo de 10 a 1000m2/g, un volumen de poros en el intervalo de 0,1 a 5 cm3/g y un tamaño medio de partícula de 1 a 500 pm. Se da preferencia a los soportes que tienen una superficie específica en el intervalo de 50 a 500m2/g, un volumen de poros en el intervalo de 0,5 a 3,5 cm3/g y un tamaño medio de partícula en el intervalo de 5 a 250 pm. Se da especial preferencia a los soportes que tienen una superficie específica del orden de 200 a 400m2/g, un volumen de poros del orden de 0,8 a 3,0 cm3/g y un tamaño medio de partícula de 10 a 100 pm.
Los materiales de soporte pueden ser pretratados térmica y químicamente para ajustar ciertas propiedades del soporte (por ejemplo, el contenido de agua o de grupo hidroxilo).
Si el material de soporte tiene un bajo contenido de humedad o de disolvente residual, se puede omitir la deshidratación o el secado antes de su uso. Si no es el caso, como cuando se utiliza gel de sílice como material de soporte, es aconsejable la deshidratación o el secado. La deshidratación térmica o el secado del material de soporte se puede llevar a cabo a presión reducida con un blanqueo simultáneo de gas inerte (nitrógeno). La temperatura de secado está en el intervalo de 100 °C a 1000 °C, preferentemente de 150 °C a 800 °C. La presión no es crucial en este caso. La duración del procedimiento de secado puede ser de 1 a 24 horas. Pero también son posibles períodos de secado más cortos o más largos.
Además o alternativamente, la deshidratación o el secado del material de soporte también se puede llevar a cabo por medios químicos, al hacer reaccionar el agua adsorbida y/o los grupos hidroxilos superficiales con agentes pasivantes adecuados. La reacción con el reactivo pasivante puede convertir los grupos hidroxilos total o parcialmente en una forma que no muestre ninguna interacción adversa con los centros catalíticamente activos. Los agentes pasivantes adecuados son los haluros de silicio, los silanos o las aminas, por ejemplo, el tetracloruro de silicio, el clorotrimetilsilano, los diclorodialquilsilanos, el dimetilaminotriclorosilano, la N,N-dimetilanilina o la N,N-dimetilbencilamina o los compuestos organometálicos de aluminio, boro y magnesio, por ejemplo aluminoxanos,
trimetilaluminio, trietilaluminio, triisobutilaluminio, trietilborano o dibutilmagnesio. La deshidratación o pasivación química del material de soporte se lleva a cabo al hacer reaccionar, bajo la exclusión de aire y humedad, una suspensión del material de soporte en un disolvente adecuado con el reactivo pasivante en forma pura o disuelto en un disolvente adecuado. Los disolventes adecuados son hidrocarburos alifáticos o aromáticos tales como el pentano, el hexano, el heptano, el tolueno o el xileno. La pasivación se lleva a cabo a temperaturas de 25 °C a 120 °C, preferentemente de 50 °C a 70 °C. Son posibles temperaturas más altas y más bajas. La duración de la reacción es de 30 minutos a 20 horas, preferentemente de 1 a 5 horas. Una vez completada la deshidratación química, el material de soporte se aísla por filtración en condiciones inertes, se lava una o más veces con disolventes inertes adecuados, como se ha descrito anteriormente, y posteriormente se seca en una corriente de gas inerte o a presión reducida.
Como se ha indicado anteriormente, también se pueden utilizar materiales de soporte orgánico, tales como polvos de poliolefina finamente divididos, y antes de su uso deben liberarse igualmente de cualquier humedad adherida, residuos de disolventes u otras impurezas por medio de operaciones adecuadas de purificación y secado.
El sistema de catalizador soportado de acuerdo con esta invención se puede hacer de varias maneras.
En una realización de la presente Invención, al menos uno de los componentes de metaloceno descritos anteriormente de las fórmulas 1a - 1d se pone en contacto en un disolvente adecuado con al menos un componente cocatalizador, lo que da preferentemente un producto de reacción soluble, un aducto o una mezcla. La composición obtenida se mezcla con el material de soporte deshidratado o pasivado, se elimina el disolvente y se seca el sistema de catalizador metalocénico soportado resultante para asegurar que el disolvente se elimina completamente o en su mayor parte de los poros del material de soporte. El catalizador soportado se obtiene como un polvo que fluye libremente.
Como ejemplo, el procedimiento para preparar un sistema de catalizador soportado de flujo libre y, si se desea, prepolimerizado, comprende las siguientes etapas:
a) Preparar una mezcla de metaloceno/cocatalizador en un disolvente o medio de suspensión adecuado, en la que el componente de metaloceno tiene una de las estructuras descritas anteriormente,
b) Aplicar la mezcla de metaloceno/cocatalizador a un soporte poroso, preferentemente inorgánico, si es necesario pretratado térmica o químicamente,
c) eliminar la mayor parte del disolvente de la mezcla resultante,
d) aislar el sistema de catalizador soportado y.
e) si se desea, prepolimerizar el sistema catalizador soportado resultante con
uno o más monómeros olefínicos, para obtener un sistema catalizador soportado prepolimerizado.
En otra realización de esta invención, la composición de metaloceno / cocatalizador se mezcla con el material de soporte deshidratado o pasivado, el catalizador soportado se recupera y opcionalmente se lava con un hidrocarburo aromático y/o un disolvente de hidrocarburo parafínico. A continuación, el catalizador aislado se dispersa en un medio de suspensión no reactivo, tal como un disolvente de hidrocarburo parafínico, un aceite mineral o una cera.
En otra realización de esta invención, el catalizador se prepara de acuerdo con el procedimiento dispuesto en los documentos WO 00/05277 y WO 98/01481 (correspondiente a los documentos EP 0909279 B1 y US 6.265.339).
En una realización aún más de la presente invención, se prepara un sistema de catalizador soportado de flujo libre y, si se desea, prepolimerizado, que comprende las siguientes etapas:
a) preparar una mezcla de trialquilaluminio/ácido borínico en un disolvente o medio de suspensión adecuado b) aplicar la mezcla de trialquilaluminio/ácido borínico a un soporte poroso, preferentemente inorgánico, si es necesario pretratado térmica o químicamente, que haya sido tratado previamente con una base
c) eliminar la mayor parte del disolvente de la mezcla resultante para obtener un cocatalizador soportado, d) preparar una mezcla de metaloceno/ cocatalizador soportado en un disolvente o medio de suspensión adecuado, en la que el componente de metaloceno tiene una de las estructuras descritas anteriormente,
e) aislar el sistema de catalizador soportado y
f) si se desea, prepolimerizar el sistema de catalizador soportado resultante con uno o más monómeros olefínicos, para obtener un sistema de catalizador soportado prepolimerizado.
Los disolventes preferentes para la preparación de la mezcla de metaloceno/cocatalizador son los hidrocarburos y las mezclas de hidrocarburos, que son líquidos a la temperatura de reacción seleccionada y en los que se disuelven preferentemente los componentes individuales. Sin embargo, la solubilidad de los componentes individuales no es un requisito previo siempre que se garantice que el producto de reacción de los componentes del metaloceno y del cocatalizador sea soluble en el disolvente seleccionado. Los disolventes adecuados son alcanos tales como el pentano, el isopentano, el hexano, el isohexano, el heptano, el octano y el nonano, los cicloalcanos tales como el ciclopentano y el ciclohexano y los aromáticos tales como el benceno, el tolueno, el etilbenceno y el dietilbenceno. Se da especial preferencia al tolueno, al heptano y al etilbenceno.
A fin de lograr una preactivación, el metaloceno en forma de sólido se disuelve en una solución del cocatalizador en un disolvente adecuado. También es posible disolver el metaloceno por separado en un disolvente adecuado y posteriormente combinar esta solución con la solución de cocatalizador. Se da preferencia al uso de tolueno. El tiempo
de preactivación es de 1 minuto a 200 horas. La preactivación puede tener lugar a una temperatura ambiente de 25 °C. En casos concretos, el uso de temperaturas más altas puede reducir el tiempo de preactivación necesario y proporcionar un aumento adicional de la actividad. Las temperaturas elevadas en este caso se refieren a un intervalo de 25 °C a 100 °C.
La solución preactivada o la mezcla de metaloceno/cocatalizador se combina posteriormente con un material de soporte inerte, normalmente gel de sílice, que se presenta en forma de polvo seco o como suspensión en uno de los disolventes mencionados anteriormente. El material de soporte se utiliza preferentemente en forma de polvo. La solución de metaloceno/cocatalizador preactivada o la mezcla de metaloceno/cocatalizador se puede añadir al material de soporte inicialmente cargado, o bien el material de soporte se puede introducir en la solución inicialmente cargada.
El volumen de la solución preactivada o de la mezcla de metaloceno/cocatalizador puede superar el 100% del volumen total de poros del material de soporte utilizado o bien ser hasta el 100% del volumen total de poros.
- La temperatura a la que la solución preactivada o la mezcla de metaloceno/cocatalizador se pone en contacto con el material de soporte puede variar dentro del intervalo de 0 °C a 100 °C. Sin embargo, también son posibles temperaturas más bajas o más altas.
Mientras el disolvente se retira completamente o en su mayor parte del sistema de catalizador soportado, la mezcla se puede agitar y, si se desea, también se puede calentar. Preferentemente, se eliminan tanto la parte visible del disolvente como la parte en los poros del material de soporte. La eliminación del disolvente se puede llevar a cabo de forma convencional mediante el uso de una presión reducida y/o una purga con gas inerte. Durante el procedimiento de secado, la mezcla se puede calentar hasta que se haya eliminado el disolvente libre, lo que suele tardar de 1 a 3 horas a una temperatura preferente de 30 °C a 60 °C. El disolvente libre es la parte visible del disolvente en la mezcla. A efectos de la presente invención, el disolvente residual es la parte presente en los poros.
Como alternativa a la eliminación completa del disolvente, el sistema catalizador soportado también se puede secar hasta que sólo quede un cierto contenido de disolvente residual, habiéndose eliminado completamente el disolvente libre. Posteriormente, el sistema de catalizador soportado se puede lavar con un hidrocarburo de bajo punto de ebullición, tal como el pentano o el hexano, y secarse de nuevo.
El sistema de catalizador soportado preparado de acuerdo con la presente invención se puede utilizar directamente para la polimerización de olefinas o ser prepolimerizado con uno o más monómeros olefínicos, con o sin el uso de hidrógeno como agente regulador de la masa molar, antes de su uso en un procedimiento de polimerización. El procedimiento para la prepolimerización de sistemas catalizadores soportados se describe en el documento WO 94/28034.
Como aditivo, es posible añadir, durante o después de la preparación del sistema de catalizador soportado, una pequeña cantidad de una olefina, preferentemente una alfa-olefina tal como el estireno o el fenildimetilvinilsilano como componente de aumento de actividad o un antiestático, como se describe en el documento U.S. Ser. N° 081365,280. La relación molar entre el aditivo y el componente de metaloceno de las fórmulas 1a - 1d es preferentemente de 1:1000 a 1000:1, muy preferentemente de 1:20 a 20 :1.
La presente invención también proporciona un procedimiento para preparar una poliolefina por polimerización de una o más olefinas en presencia del sistema catalizador de la presente invención que comprende al menos un componente de metal de transición de las fórmulas 1a - 1d. A los efectos de la presente Invención, el término polimerización se refiere tanto a la homopolimerización como a la copolimerización y el término copolimerización incluye la terpolimerización o la copolimerización de más de tres monómeros diferentes.
Se da preferencia a la polimerización de olefinas de la fórmula Rm-CH=CH-Rn, en la que Rm y Rn son idénticos o diferentes y son cada uno un átomo de hidrógeno o un radical que tiene de 1 a 20 átomos de carbono, en particular de 1 a 10 átomos de carbono, y Rm y Rn junto con los átomos que los conectan pueden formar uno o más anillos.
Las olefinas adecuadas son las 1-olefinas, por ejemplo, eteno, propeno, 1-buteno, 1-penteno. 1-hexeno, 4-metil-1-penteno o 1-octeno, estireno, dienos como el 1,3-butadieno, 1,4-hexadieno, vinilnorborneno, norbomadieno, etilnorbomadieno y olefinas cíclicas tales como el norborneno, el tetraciclododeceno o el metilnorbomeno. En el procedimiento de la presente invención, se da preferencia a la homopolimerización del propeno o del eteno o a la copolimerización del propeno con el eteno y/o una o más 1-olefinas que tengan de 4 a 20 átomos de carbono, por ejemplo el 1-buteno o el hexeno, y/o uno o más dienos que tengan de 4 a 20 átomos de carbono, por ejemplo el 1,4-butadieno, el norbornadieno, el etilidenenorborneno o el etilnorbornadieno. Copolímeros muy adecuados son los copolímeros de etileno-propeno, los copolímeros de propeno-1-penteno y los terpolímeros de etileno-propeno-1-buteno, etileno-propeno-1-penteno o etileno-propeno-1,4-hexadieno.
La polimerización se lleva a cabo a una temperatura de -60 °C a 300 °C, preferentemente de 50 °C a 200 °C, muy preferentemente de 50 °C a 95 °C. La presión es de 0,5 a 2000 bar, preferentemente de 5 a 100 bar.
La polimerización se puede llevar a cabo en solución, a granel, en suspensión o en fase gaseosa, de forma continua o por lotes, en una o más etapas. Por ejemplo, los copolímeros de impacto se producen preferentemente en más de
una etapa. El contenido de homopolímero o copolímero aleatorio de dicho polímero se puede producir en (a) una primera etapa(s) y el contenido de caucho copolímero se puede producir en (a) una etapa(s) consecutiva(s).
El sistema catalizador soportado preparado de acuerdo con la presente invención se puede utilizar como único componente catalizador para la polimerización de olefinas o, preferentemente, en combinación con al menos un compuesto alquilo de elementos de los grupos principales I a III de la Tabla Periódica, por ejemplo un alquilo de aluminio, un alquilo de magnesio o un alquilo de litio o un aluminoxano. El compuesto alquílico se añade al monómero o al medio de suspensión y sirve para liberar al monómero de sustancias que pueden perjudicar la actividad catalítica. La cantidad de compuesto alquílico añadido depende de la calidad de los monómeros utilizados.
A fin de preparar polímeros de olefina que tengan una distribución de peso molecular amplia o bimodal o un intervalo de fusión amplio o bimodal, se recomienda utilizar un sistema de catalizador que comprenda dos o más metalocenos diferentes y/o dos o más cocatrizantes diferentes. Alternativamente, se pueden utilizar dos o más sistemas catalizadores diferentes de la presente invención como una mezcla.
Como regulador de la masa molar y/o para aumentar la actividad, se añade hidrógeno si es necesario.
El sistema catalizador se puede suministrar al sistema de polimerización como sólido o en forma de suspensión en un hidrocarburo o se puede tratar con componentes inertes, tales como parafinas, aceites o ceras, para lograr una mejor dosificación. Si el sistema de catalizador se va a dosificar en el reactor junto con el monómero que se va a polimerizar o la mezcla de monómero que se va a polimerizar, la unidad de mezcla y la línea de dosificación se enfrían preferentemente.
Además, en el procedimiento de la presente invención se puede utilizar un aditivo tal como un antiestático o un alcohol, por ejemplo para mejorar la morfología de las partículas del polímero de olefina. En general, es posible utilizar todos los antiestáticos que son adecuados en los procedimientos de polimerización de olefinas. Es preferente dosificar el antiestático directamente en el sistema de polimerización, ya sea junto con el sistema catalizador utilizado o por separado.
Los polímeros preparados con los sistemas catalizadores de la presente invención presentan una morfología de partículas uniforme y no contienen finos. No se obtienen aglomerados o depósitos en la polimerización mediante el uso del sistema catalizador de la presente invención.
Los sistemas catalizadores de la presente invención dan polímeros tales como el polipropileno que tienen un alto peso molecular y cubren una amplia gama de estereoespecificidad y regioespecificidad.
Los copolímeros que se pueden preparar mediante el uso del sistema catalizador en base a metalocenos de fórmula 1d de la presente invención tienen una masa molar significativamente mayor en comparación con la técnica anterior. Al mismo tiempo, dichos copolímeros se pueden preparar mediante el uso del sistema catalizador de la presente invención a una alta productividad y con parámetros de procedimiento industrialmente relevantes sin formación de depósitos.
Los polímeros preparados por el procedimiento de la presente Invención son adecuados, en particular, para producir productos tales como fibras, filamentos, piezas moldeadas por inyección, películas, láminas, tapones, cierres, botellas o grandes cuerpos huecos tales como tuberías con excelentes propiedades.
Ejemplos
Procedimientos generales
La preparación y la manipulación de los compuestos organometálicos se llevaron a cabo bajo argón mediante el uso de las técnicas de Schlenk o en una caja de guantes. Todos los disolventes se purgaron con argón y se secaron sobre tamices moleculares antes de su uso.
Los polímeros producidos y los metalocenos utilizados fueron caracterizados p o r1H-NMR, 13C-NMR, DSC, GPC y espectroscopia IR.
Se emplean las siguientes abreviaturas:
PP = polipropileno
MC = metaloceno
Cat = sistema de catalizador soportado
h = hora
VN = número de viscosidad en cm3 /g
Mw = masa molar media en peso del polímero en g/mol
Mw/ Mn = polidispersidad, determinada por cromatografía de permeación en gel (GPC)
MFR = índice de fluidez, medido a 230 °C con una carga de 2,16 kg (ISO 1133)
m.p. = punto de fusión del polímero en °C, determinado por calorimetría diferencial de barrido (DSC, ISO 3146) con una tasa de 1er calentamiento/enfriamiento/2do calentamiento de 20 °C / min
Tg = temperatura de transición vitrea en °C, determinada por calorimetría diferencial de barrido (DSC, condiciones ver arriba)
Ejemplo 1: Preparación de Di-n-hexilsilanedilbis(2-metil-4-(4'-tert-butilfenil)indeno)
Se introducen 10,9 g (41,5 mmoles) de 2-metil-4-(4'-tert-butilfenilo)-1-indeno en 190 mL de tolueno y 11 mL de THF, y se añaden 17,4 mL de n-butilitio (2,5 M en tolueno) sin interrupción a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80°C y se agita a esta temperatura durante una hora. Se deja enfriar a 40°C y luego se añaden lentamente, gota a gota, 5,8 mL (20,7 mmoles) de di-n-hexiciclorosilano. Después de esta adición, la solución de reacción se agita durante tres horas a 60°C y luego durante toda la noche a temperatura ambiente. Se añaden 60 mL de agua y se separan las fases que se forman. La fase orgánica se lava con 100 mL de agua y la fase acuosa se extrae tres veces con un total de 100 mL de tolueno. Las fases orgánicas combinadas se secan sobre sulfato de magnesio. Tras la separación del sulfato de magnesio, se elimina el disolvente y el residuo se purifica por medio de cromatografía en columna. El producto deseado di-n-hexilsilanodiilbis(2-metil-4-(4'-tert-butilfenil)indeno) se aísla en un rendimiento de 6,6 g (44%) (pureza 98%).
1H-NMR(400 MHz, CDCh):
7.42-7,04 (m, 14H, arom-H), 6,72 (s, br, 2H, olefina-H indeno), 3,60,3,48 (cada s, cada 1H, SiC-H), 2,04, 2,02 (cada s, cada 3H, CH3), 133, 1,31 (cada s, cada 9H, tert-butilo), 1,20-1,02 (m, 16H, alifón-H), 0,78-0,72 (m, 6H, CH3), 0,67 0,50 (m, 4H, alifón-H).
Ejemplo 2: Preparación de dicloruro de di-n-hexilsilanodiilbis(2-metil-4-(4'-ferí-butilfeml)-mdeml)zircomo
Se introducen 7,3 g (10,1 mmoles) de di-n-hexilsilanodiilbis(2-metil-4-(4'-tert-butilfenil)indeno en 80 mL de éter dietílico, y se añaden 8,1 mL de solución de n-butilitio(2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, se agita la mezcla durante toda la noche a esta temperatura. Se enfría a 0°C, y luego se añaden 2,36 g (10,1 mmoles) de tetracloruro de circonio en porciones. Tras la adición de 20 mL de éter dietílico, se deja que la mezcla se caliente a temperatura ambiente y se agita durante dos horas a esta temperatura. El precipitado que se forma se separa a través de un filtro de vidrio fritado G3 y se lava una vez con 20 mL de éter dietílico. A continuación, el residuo se seca en una bomba de aceite al vacío. El producto deseado se obtiene con un rendimiento de 4,9 g (55%) y una relación rac:meso > 20 :1.
1H-NMR(400 MHz, CDCla ):
7,60-6,96 (m, 16H, arom-H), 2,22 (s, 6H, CH3), 1,87-1,35 (m, 20H, alif-H), 1,31 (s, 18H, tert-butil), 0,92 (t, 6H, CH3 ).
Ejemplo 1a y Ejemplo 2a:
De forma análoga al ejemplo 1 y al ejemplo 2, respectivamente, se sintetizó el sistema de ligando dl-npropilsilanodiilbis(2-metil-4-(4'-tert-butilfenil)indeno) y el correspondiente metaloceno di-n-propilsilanodiilbis(2-metil-4-(4'-tert-butilfenil)-indenil)dicloruro de circonio. El producto deseado se obtiene en una relación rac:meso > 8:1.
Ejemplo 1b y Ejemplo 2b:
De forma análoga al ejemplo 1 y al ejemplo 2, se sintetizó el sistema de ligando din-butilsilanodiilbis(2-metil-4-(4'-tertbutilfenil)indeno) y el correspondiente metaloceno di-n-butilsilanodiilbis(2-metil-4-(4'-tert-butilfenil)-indenil)dicloruro de circonio. El producto deseado se obtiene en una relación rac:meso > 12:1.
Ejemplo 1c y Ejemplo 2c:
De forma análoga al ejemplo 1 y al ejemplo 2, respectivamente, se sintetizó el sistema de ligando dinpentilsilanodiilbis(2-metil-4-(4'-tert-butilfenil)indeno) y el correspondiente metaloceno di-n-pentilsilanodiilbis(2-'metil-4-(4'-tert-butilfenil)-indenil)dicloruro de circonio. El producto deseado se obtiene en una relación rac:meso > 17:1.
Ejemplo 3: Preparación de dietMsilanodiilbis(2-metil-4-(4'-ferf-butMfeml)mdeno)
Se introducen 48,0 g (183 mmoles) de 2-metil-4-(4'-tert-butilfenil)-1-indeno en 822 mL de tolueno y 48 mL de THF, y se añaden sin interrupción 77 mL de una solución de n-butilitio(2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80°C y se agita a esta temperatura durante una hora. Se deja enfriar a 40°C y luego se añaden lentamente, gota a gota, 13,7 mL (91,5 mmoles) de dietildiclorosilano. Después de esta adición, la solución de reacción se agita durante tres horas a 60°C y luego durante toda la noche a temperatura ambiente. Se añaden 400 mL de agua y se separan las fases que se forman. La fase orgánica se lava con 200 mL de agua y la fase acuosa se extrae tres veces con un total de 300 mL de tolueno. Las fases orgánicas combinadas se secan sobre sulfato de magnesio. Tras la separación del sulfato de magnesio, se elimina el disolvente y el residuo se agita con 300 mL de pentano. El precipitado incoloro se separa por filtración, se lava con 100 mL de pentano y se seca al vacío. El producto deseado dietilsilanodiilbis(2-metil-4-(4'-tert-butilfenil)indeno) se aísla en un rendimiento de 27,3 g (49%) (pureza 99%).
1H-NMR(400 MHz, CDCI3 ):
7,45-7,09 (m, 14H, arom-H), 6,77 (s, br, 2H, olefina-H indeno), 3,63, 3,53 (s, cada uno, 1H, SiC-H), 2,07 (s, 6H, CH3), 1,37 (s, 18H, fert-butil), 0,78-0,61 (m, 10H, alif-H).
[El ejemplo 4 NO pertenece al ámbito reivindicado de la presente divulgación]
Ejemplo 4: Preparación de dicloruro de dietilsilanodiilbis(2-metil-4-(4'-ferf-butilfeml)-indeml)zircomo
Se introducen 13,3 g (21,8 mmoles) de dietilsilanodiilbis(2-metil-4-(4'-fert-butilfenil)indano en 135 mL de éter dietílico. Se añaden 17,5 mL de una solución de n-butilitio (2,5 M en tolueno) a temperatura ambiente y se agita la suspensión durante toda la noche a esta temperatura. La solución de la reacción se enfría a 0°C, y luego se añaden 5,1 g (21,8 mmoles) de tetracloruro de circonio en porciones. Después de esta adición, se deja que la solución de reacción se caliente a temperatura ambiente y se agita durante dos horas a esta temperatura. El precipitado que se forma se filtra a través de un filtro de vidrio fritado G3 y el residuo se lava una vez con 38 mL de éter dietílico. El residuo se seca al vacío y se obtiene el producto deseado en un rendimiento de 8,6 g (51%) con una relación rac:meso de 5:1.
1H-NMR(400 MHz, CDCh):
7,60-6,99 (m, 16H, arom-H), 2,23 (s, 6H, CH3), 1,95-1,78 (m, 4H, alif-H), 1,45 (t, 6H, CH3 ), 1,31 (s, 18H, fert-butil).
Ejemplo 5: Preparación de (2-lsopnopil-4-(4'-ferf-butilfeml)-1-indeml)di-n-hexilclorosilano
Se introducen 20 g (68,9 mmoles) de 2-isopropil-4-(4'-ferf-butilfenil)-1 -indeno en 145 mL de tolueno y 4,5 mL de dimetoxietano, y se añaden sin interrupción 27,6 mL de una solución de n-butilitio(2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80°C y se agita durante una hora a esta temperatura. A continuación, se deja enfriar a temperatura ambiente. La solución de reacción resultante se añade lentamente, gota a gota, a una solución de 57,8 mL (206 mmoles) de di-n-hexildiclorosilano en 236 mL de tetrahidrofurano, que se ha enfriado a -40°C. La disolución se deja calentar a temperatura ambiente y se agita durante la noche. El disolvente se elimina con una bomba de aceite al vacío y el residuo restante se disuelve en 91 mL de tolueno. El cloruro de litio insoluble se filtra a través de un filtro de vidrio fritado G4 y se lava dos veces con 9 mL de tolueno por lavado. A continuación, se elimina el disolvente en un evaporador rotatorio y el exceso de di-nhexiciclorosilano se elimina por destilación al vacío. El producto deseado se aísla en un rendimiento de 34,6 g (96%) (70% de acuerdo con GC).
1H-NMR(400 MHz, CDCla ):
7,29-7,05 (m, 7H, arom-H), 6,73 (s, 1H, olefina-H indeno), 3,75 (s, 1H, SiCH), 2,86-2,77 (m, 1H, isopropil-H), 1,29 (s, 9H, fert-butil), 1,29, 1,24 (cada d, cada 3H, isopropil-CH3.0,72-0,63 (m, 6H, alifáticos-H), 0,42-0,06 (m, 20H, alifánicos-H).
Ejemplo 6: Preparación de dicloruro de di-n-hexilsilanodiilo(2-isopropil-4-(4'-ferf-butilfeml)-1-indeml)(2-metii-4-(4'-fert-butilfeml)-1-indeml)zircomo
Se introducen 16,4 g (62,5 mmoles) de 2-metil-4-(4'-fert-butilfenilo)-1-indeno en 197 mL de tolueno y 9,2 mL de tetrahidrofurano, y se añaden sin interrupción 26,3 mL de una solución de n-butiltio(2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80°C y se agita durante una hora a esta temperatura. A continuación, se deja enfriar. A esta solución de reacción se añade por gotas una solución de (2-isopropil-4-(4-fert-butilfenil)-1-indenil)di-n-hexilclorosilano en 68 mL de tolueno en 10 minutos. A continuación, la suspensión se agita durante tres horas a 60°C. La solución de la reacción se enfría a temperatura ambiente y luego se añaden sin interrupción 50 mL de una solución de n-butilitio (2,5 M en tolueno). Una vez completada esta adición, la mezcla se calienta a 80°C y se agita durante dos horas a esta temperatura. Se deja enfriar a temperatura ambiente y, a continuación, se añaden 16,9 g (72,5 mmoles) de tetracloruro de circonio en porciones. La mezcla resultante se agita durante dos horas a 45°C y durante una hora a temperatura ambiente. El precipitado que se forma se separa por filtración a través de un filtro de vidrio fritado G3 y luego se lava cuidadosamente con porciones de 20 mL de tetrahidrofurano. El residuo se seca en una bomba de aceite al vacío, y el producto se obtiene en un rendimiento de 32,9 g (58%) y con una relación rac:meso > 15:1.
1H-NMR(400 MHz, CDCh):
7,71-7,01 (m, 16H, arom-H), 3,18-3,11 (m, 1H, isopropil-H), 2,23 (s, 3H, CH3 ), 1,86-1,33 (m, 20H, alif-H), 1,30 (s, 18H, fert-butil), 1,12 (d. 3H, isopropil-CH3), 1,05 (d, 3H, isopropil-CH3 ), 0,89 (t, 6H, CH3 ).
Ejemplo 7: Preparación de (2-lsopropil-4-(4'-fert-butilfeml)-1-indeml)dietilclorosilano
Se introducen 16,4 g (56,5 mmoles) de 2-isopropil4-(4'-fert-butilfenil)-1-indeno en 120 mL de tolueno y 4,0 mL de dimetoxietano, y se añaden 22,6 mL de una solución de n-butiilitio(2,5 Min de tolueno) sin interrupción a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita durante una hora a esta temperatura. A continuación, se deja enfriar a temperatura ambiente. La solución de reacción resultante se añade
lentamente, gota a gota, a una solución de 25,3 mL (169 mimóles) de dietildiclorosilano en 190 mL de tetrahidrofurano, que se ha enfriado a -40 °C. El disolvente se elimina con una bomba de vacío de aceite y el residuo se disuelve en 75 mL de tolueno. El cloruro de litio insoluble se filtra a través de un filtro de vidrio fritado G4 y se lava dos veces con 7 mL de tolueno por lavado. A continuación, se elimina el disolvente en un evaporador rotatorio y se obtiene un aceite. El producto deseado se seca en un vacío con bomba de aceite a 50 °C y se aísla en un rendimiento de 21,8 g (94%) (72% de acuerdo con GC).
1H-NMR(400 MHz, CDCh):
7,16-7,01 (m, 7H, arom-H), 6,71 (s, 1H, olefina-H indeno), 3,71 (s, 1H, SiCH), 2,89-2,81 (m, 1H, isopropil-H), 127 (s, 9H, fert-butil), 1,25, 1,22 (cada d, cada 3H, isopropil-CHa , 0,72-0,63 (m, 6H, alif-H), 0,21-0,12 (m, 4H, alif-H).
[El ejemplo 8 NO pertenece al ámbito de aplicación de la presente divulgación: Preparación de dicloruro de diefilsilanodiilo(2-isopropilfemlo)-1-indemlo)(2-metii-4-(4'-fref-butifemlo)-1-mdemlo) de circonio
Se introducen 17,6 g (67,0 mmoles) de 2-metil-4-(4'-fert-butilfenilo)-1-indeno en 210 mL de tolueno y 10,0 mL de tetrahidrofurano, y se añaden sin interrupción 28,1 mL de una solución de n-butilitio (2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita durante una hora a esta temperatura. A continuación, se deja enfriar. A esta solución de reacción se añade gota a gota una solución de (2-isopropil-4-(4'-fert-butilfenil)-1-indenil)dietilclorosilano en 72 mL de tolueno en 10 minutos. A continuación se agita la suspensión durante tres horas a 60 °C. La solución de la reacción se enfría a temperatura ambiente y luego se añaden sin interrupción 54 mL de una solución de n-butilitio (2,5 M en tolueno). Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita durante dos horas a esta temperatura. Se deja enfriar a temperatura ambiente, y luego se añaden 18,1 g (77,6 mmoles) de tetracloruro de circonio en porciones. Se agita durante dos horas a 45 °C y durante una hora a temperatura ambiente. El precipitado que se forma se separa por filtración a través de un filtro de vidrio fritado G3 y luego se lava cuidadosamente con porciones de 20 mL de tetrahidrofurano. El residuo se seca en una bomba de aceite al vacío, y el producto se obtiene en un rendimiento de 28,8 g (54%) y con una relación rac:meso de 5:1.
1H-NMR(400 MHz, CDCla ):
7,63-6,90 (m, 16H, arom-H), 3,20-3,12 (m, 1H, isopropil-H), 2,26 (s, 3H, CHa ), 1,89-1,68 (m, 4H, alif-H), 1,47 (t, 6H,CHa ), 1,33 (s, 18H, fert-butil), 1,09 (d, 3H, isopropil-CH3 ), 1,03 (d, 3H, isopropil-CH3 ).
Ejemplo 9: Preparación de Di-n-hexilbis(2-metil-4,5-benzoindenil)silano
Una solución de 5,4 g (30,0 mmoles) de la mezcla isomérica de 2-metil-4,5-benzoindeno y 2-meti-6,7-benzoindeno en 50 mL de tetrahidrofurano se trata con 12 mL de una solución de n-butilitio (2,5 M en hexano) y se calienta a reflujo durante una hora. La solución roja resultante se añade gota a gota, a temperatura ambiente, a una solución de 4,0 g (15,0 mmoles) de di-n-hexildiclorosiane en 10 mL de THF, y la solución resultante se calienta a reflujo durante 5-6 horas. A continuación, la solución de reacción se enfría a temperatura ambiente y se vierte en agua helada. La fase acuosa se extrae repetidamente con 50 mL de éter dietílico. Tras secar la fase orgánica con sulfato de magnesio, se elimina el disolvente y el residuo se purifica por cromatografía en columna. El producto deseado se aísla en un rendimiento de 4,8 g (58%).
1H-NMR(400 MHz, CDCh):
7,93-7,18 (m, 12H, arom-H), 6,33 (s, br, 2H, olefina-H indeno), 3,50.3,42 (s, cada uno, 1H, SiC-H), 1,98;1,94 (s, cada uno, 3H, CH3 ), 1,25-1,04 (m, 16H, alif-H), 0,72-0,65 (m, 6H, CH3),0,63-0,48 (m, 4H, alif-H).
Ejemplo 10: Preparación de dicloruro de di-n-hexilsitanodiilbis(2-motil-4,5-benzoldenil)zirconio
Una solución de 2,0 g (3,6 mmoles) de di-n-hexilbis(2-metil-4,5-benzo-indenil)silano en 20 mL de tetrahidrofurano se trata con 2,9 mL de una solución de n-butilitio (2,5 M en hexano) y se agita durante 16 horas a temperatura ambiente. La solución de reacción se enfría a 0°C y se añaden 606 mg (3,6 mmoles) de tetracloruro de circonio en porciones. Tras esta adición, la solución se calienta a temperatura ambiente y se agita durante dos horas a esta temperatura. El precipitado que se forma se filtra a través de un filtro de vidrio fritado G3 y el residuo se lava una vez con 5 mL de éter dietílico. El residuo se seca al vacío y se obtiene el producto deseado en un rendimiento de 1,34 g (52%) con una relación rac:meso > 15:1.
1H-NMR(400 MHz, CDCh):
7,58-7,01 (m, 14H, arom-H), 2,24 (s, 6H, CH3), 1,85-1,30 (m, 20 H, alif-H), 0,88 (t, 6H. CH3).
Ejemplo 11: Preparación de Di-n-hexilbis(2-metil-indenil)silano
Se introducen 9,2 g (70,7 mmoles) de 2-metilindeno en 200 mL de tolueno y 15 mL de THF, y se añaden 28,3 mL de n-butiilitio (2,5 M en tolueno) sin interrupción a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita a esta temperatura durante una hora. Se deja enfriar a 40 °C, y a continuación se añaden
lentamente, gota a gota, 9,5 g (35,4 mimóles) de di-n-hexildiclorosilano. Después de esta adición, la solución de reacción se agita durante tres horas a 60 °C y luego durante toda la noche a temperatura ambiente. Se añaden 80 mL de agua y se separan las fases que se forman. La fase orgánica se lava con 100 mL de agua y la fase acuosa se extrae tres veces con un total de 100 mL de tolueno. Las fases orgánicas combinadas se secan sobre sulfato de magnesio. Tras la separación del sulfato de magnesio, se elimina el disolvente y el residuo se purifica por medio de cromatografía en columna. El producto deseado se aísla en un rendimiento de 13,3 g (82%) (pureza del 99%).
1H-NMR(400 MHz, CDCh):
7,53-7,08 (m, 8H, arom-H), 6,38 (s, br, 2H, olefina-H indeno), 3,53, 3,47 (s, cada uno, 1H, SiC-H), 2,07,2,04 (s, cada uno, 3H, CH3 ), 1,15-0,89 (m, 16H, alif-H), 0,67-0,55 (m, 6H, CH3 ), 0,51-0,35 (m, 4H, alif-H).
Ejemplo 12: Preparación de dicloruro de D-n-hexisianed)itbis(2-metitindemi)xircomo
Una solución de 4,8 g (10,5 mmoles) de di-n-hexilbls(2-metilindenil)silano en 30 mL de tetrahidrofurano se trata con 8,4 mL de una solución de n-butilftio (2,5 M en hexano) y se agita durante 16 horas a temperatura ambiente. La solución de reacción se enfría a 0 °C y se añaden 2,4 g (10,5 mmoles) de tetracloruro de circonio en porciones. Tras esta adición, la solución se calienta a temperatura ambiente y se agita durante dos horas a esta temperatura. El precipitado que se forma se filtra a través de un filtro de vidrio fritado G3, y el residuo se lava una vez con 10 mL de éter dietílico. El residuo se seca al vacío y se obtiene el producto deseado en un rendimiento de 3,1 g (48%) con una relación rac:meso > 20: 1.
1H-NMR(400 MHz, CDCla ):
I 7,46-6,93 (m, 10H, arom-H), 2,23 (s, 6H, CH3 ), 1,79-1,29 (m, 20 H, alif-H), 0,86 (t, 6H, CH3).
Ejemplo 13: Preparación de Di-n-hexibis(2-metii-4-fenilindenii)silano
Se introducen 8,0 g (38,8 mmoles) de 2-metil-4-fenilindeno en 180 - mL de tolueno y 10 mL de THF; luego se añaden 15,5 mL de solución de n-butilitol (2:5 M en tolueno) sin interrupción a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita a esta temperatura durante una hora. Se deja enfriar a 40 °C, y a continuación se añaden lentamente, gota a gota, 5,2 g (19,4 mmoles) de di-n-hexilclorosilano. Después de esta adición, la solución de reacción se agita durante tres horas a 60 °C y luego durante toda la noche a temperatura ambiente. Se añaden 80 mL de agua y se separan las fases que se forman. La fase orgánica se lava con 80 mL de agua y la fase acuosa se extrae tres veces con un total de 80 mL de tolueno. Las fases orgánicas combinadas se secan sobre sulfato de magnesio. Tras la separación del sulfato de magnesio, se elimina el disolvente y el residuo se purifica por medio de cromatografía en columna. El producto deseado se aísla en un rendimiento de 8,9 g (75%) (pureza del 97%).
1H-NMR(400 MHz, CDCh):
7,83-7,10 (m, 16H, arom-H), 6,27 (s, br, 2H, olefina-H indeno), 3,55, 3,47 (s, cada uno, 1H, SiC-H), 1,92, 1,90 (s, cada uno, 3H, CH3 ), 1,30-1,11 (m, 16H, alif-H), 0,76-0,65 (m, 6H, CH3 ), 0,65-0,50 (m, 4H, alif-H).
Ejemplo 14: Preparación de dicloruro de di-n-hexilsilanodiilbis(2-metil-4-fenilindenil)zirconio
Se introducen 6,0 g (9,8 mmoles) de di-n-hexilsilanodiilbis(2-metit-4-fenil)indeno en 80 mL de éter dietílico y se añaden 7,8 mL de una solución de n-butilitio (2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, la mezcla se agita durante toda la noche a esta temperatura, se enfría a 0 °C, y luego se añaden 2,3 g (9,8 mmoles) de tetracloruro de circonio en porciones. Se añaden 20 mL de éter dietílico, se calienta la solución a temperatura ambiente y se agita durante dos horas a esta temperatura. El precipitado que se forma se filtra a través de un filtro de vidrio fritado G3 y se lava una vez con 20 mL de éter dietílico. A continuación, el residuo se seca en un vacío con bomba de aceite, y se obtiene el producto deseado en un rendimiento de 3,9 g (52%) con una relación rac:meso > 20:1.
1H-NMR(400 MHz, CDCh):
7,63-6,93 (m, 18H, arom-H), 2,24 (s, 6H, CHa), 1,90-1,37 (m, 20 H, alif-H), 0,95 (t, 6H, CH3 ),
Ejemplo 1S: Preparación de Di-n-hexilgermanodiilbis(2-metil-4-(4'-ferf-butilfeml)mdeno)
Se introducen 12,3 g (46,9 mmoles) de 2-metil-4-(4'-ferf-butilfenil1)-1 -indeno en 190 mL de tolueno y 11 mL de THF, y se añaden 18,8 mL de n-butilitio (2,5 M en tolueno) sin interrupción a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita a esta temperatura durante una hora. Se deja enfriar a 40 °C, y a continuación se añaden lentamente, gota a gota, 7,4 g (23,5 mmoles) de di-n-hexildiclorogermano. Después de esta adición, la solución de reacción se agita durante tres horas a 60 °C y luego durante toda la noche a temperatura ambiente. Se añaden 70 mL de agua y se separan las fases que se forman. La fase orgánica se lava con 100 mL de agua y la fase acuosa se extrae tres veces con un total de 100 mL de tolueno. Las fases orgánicas combinadas se secan sobre sulfato de magnesio. Tras la separación del sulfato de magnesio, se elimina el disolvente y el residuo se purifica por cromatografía en columna. El producto deseado, es decir, Di-n-hexilgermanodiilbis(2-metil-4-(4'-ferfbutilfenil)indeno). se aísla en un rendimiento de 11,0 g (61%) (pureza 95%).
1H-NMR(400 MHz, CDCh):
7,50-7,14 (m, 14H, arom-H), 6,75 (s, br, 2H, olefina-H indeno), 3,63, 3,50 (cada s, cada 1H, SiC-H), 2,06, 2,02 (cada s, cada 3H, CH3 ), 136, 1.33 (cada s, cada 9H, ferf-butilo), 1,23-1,07 (m, 16H, alifón-H), 0,79-0,71 (m, 6H, CH3 ), 0,65 0,50 (m, 4H, alifón-H).
Ejemplo 16: Preparación de dicloruro de di-n-hexilgermanodiilbis(2-metil-4-(4'-fert-butifeml)-indeml)zarcomo
Se introducen 6,3 g (8,2 mmoles) de di-n-hexilgermanodiilbis(2-metil-4'-ferf-butilfenil)indeno en 80 mL de éter dietílico, y se añaden 6,6 mL de solución de n-butilitio (2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, se agita la mezcla durante toda la noche a esta temperatura. Se enfría a 0 °C, y luego se añaden 1,9 g (8,2 mmoles) de tetracloruro de circonio en porciones. Tras la adición de 20 mL de éter dietílico, se deja que la mezcla se caliente a temperatura ambiente y se agita durante dos horas a esta temperatura. El precipitado que se forma se separa a través de un filtro de vidrio fritado G3 y se lava una vez con 10 mL de éter dietílico. A continuación, el residuo se seca en una bomba de aceite al vacío. El producto deseado se obtiene con un rendimiento de 3,6 g (47%) y una relación rac:meso > 20 :1.
1H-NMR(400 MHz, CDCh):
7,74-7,03 (m, 16H, arom-H), 2,23 (s, 6H, CH3), 1,92-1,40 (m, 20H, alif-H), 1,36 (s, 18H, ferf-butil), 0,94 (t, 6H, CH3 ).
Ejemplo 17: Preparación de ciclohexil(metil)silanodiilbis(2-metil-4-(4'-ferf-butil-feml)mdeno)
Se introducen 4,0 g (15,2 mmoles) de 2-metil-4-(4'-ferf-butilfenilo)-1-indeno en 68 mL de tolueno y 4 mL de THF, y se añaden sin interrupción 6,5 mL de n-butilitio (2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita a esta temperatura durante una hora. Se deja enfriar a 40 °C, y luego se añaden lentamente, gota a gota, 5,8 mL (20,7 mmoles) de ciclohexil(metil)diclorosilano. Después de esta adición, la solución de reacción se agita durante tres horas a 60 °C y luego durante toda la noche a temperatura ambiente. Se añaden 50 mL de agua y se separan las fases que se forman. La fase orgánica se lava con 25 mL de agua y la fase acuosa se extrae dos veces con un total de 20 mL de tolueno. Las fases orgánicas combinadas se secan sobre sulfato de magnesio. Tras la separación del sulfato de magnesio, se elimina el disolvente y el residuo se purifica por cromatografía en columna. El producto deseado, es decir, ciclohexil(metil)silanodiilbis(2-metil-4-(4'-tertbutilfenil)indeno) se aísla en un rendimiento de 2,35 g (48%) (pureza 97%).
1H-NMR(400 MHz, COCh):
7,45-7.02 (m, 14H, arom-H), 6,76 (s, 1H, olefina-H indeno), 3,61 (s, 1H, SiC-H), 3,50 (s, 2H, bencilo-H), 2,21, 2,06 (cada s, cada 3H, CH3),1,81-1,23 (m, 11H, alif-H), 1,38, 1,37 (cada s, cada 9H, ferf-butil), 0,18 (s, 3H. Yo).
Ejemplo 18: Preparación de dicloruro de ciclohexilo(metil)silanodilbis(2-metil-4-(4'-tert-butilfenil)indenil)zirconio
Se introducen 7,0 g (10,8 mmoles) de ciclohexil(metilo)silanodiéster(2-metilt-4-(4'-frerf-butilfenil)indeno) en 70 mL de éter dietílico, y se añaden 8,6 mL de una solución de n-butilitio (2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, se agita la mezcla durante toda la noche a esta temperatura. Se enfría a 0 °C, y luego se añaden 2,51 g (10,8 mmoles) de tetracloruro de circonio en porciones. La solución se agita durante dos horas a temperatura ambiente. El precipitado que se forma se separa por filtración a través de un filtro de vidrio fritado G3 y se lava dos veces con 6 mL de éter dietílico. A continuación, el residuo se seca en una bomba de aceite al vacío y se obtiene el producto deseado en un rendimiento de 4,66 g (53%) con una relación rac:meso > 20:1.
1H-NMR(400 MHz, CDCh):
7,40-6,97 (m, 16H, arom-H), 2,22 (s, 6H, CH3), 2,19-1,46 (m, 11H, alif-H), 1,32 (s, 18H, ferf-butil), 1,27 (s, 3H, CH3 ).
Ejemplo 19: Preparación de diciclopentilsilanoditibis(2-metil-4-(4'-tert-butilfenil)-indeno)
Esta síntesis es análoga al Ejemplo 17.
Ejemplo 20: Preparación del dicloruro de diciclopentilsilanoditio(2-metil-4-(4'-tert-butilpnenil)-indenil)zlrconio
Esta síntesis es análoga al Ejemplo 18.
Ejemplo 21: Preparación de dicloruro de n-buti(metil)silanodiilbis(2-metil-4-(4'-tert-butilfenil)indenil)zirconio
Se introducen 16 g (60 mmoles) de 2-metil-4-(4'-tert-butilfenil)-1 -indeno en 260 mL de tolueno y 16 mL de tetrahidrofurano, y se añaden sin interrupción 25,9 mL de una solución de n-butilitio (2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita durante una hora a esta temperatura. Se deja enfriar a 40 °C, y luego se añaden gota a gota 5,1 g (30 mmoles) de n-butil(metil)dlclorosilano a
esta solución de reacción. La solución de reacción se agita durante tres horas a 60 °C. Se enfría a temperatura ambiente y a continuación se añaden gota a gota 24,2 mL de una solución de n-butilfitio (2,5 M en tolueno). Una vez completada esta adición, la solución se calienta a 80 °C y se agita durante una hora a esta temperatura. Se deja enfriar a temperatura ambiente, y luego se añaden 7,0 g (30 mmoles) de tetracloruro de circonio en porciones. La solución se agita durante dos horas a 45 °C y el precipitado que se forma se separa por filtración a través de un filtro de vidrio fritado G3 y luego se lava cuidadosamente con porciones de 80 mL de tetrahidrofurano. El residuo se seca en una bomba de aceite al vacío, y el producto se obtiene en un rendimiento de 12,4 g (53%) y con una relación rac:meso de > 6 :1.
1H-NMR(400 MHz, CDCh): i 7,68-6,88 (m, 16H, arom-H), 2,24 (s, 6H, CH3 ), 1,82-0,88 (m, 30H, alif-H).
Ejemplo 22: Preparación de dicloruro de n-hexil(metil)silanodiilbis(2-metil-4-(4'-tert-butil-fenil)indenil)zirconio
Se introducen 30 g (114 mmoles) de 2-metil-4-(4'-terl-butil)-1 -indeno en 508 mL de tolueno y 30 mL de tetrahidrofurano, y se añaden 45,8 mL de una solución de n-butilitio (2,5 M en tolueno) sin interrupción a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita durante una hora a esta temperatura, se deja enfriar a 40 °C y luego se añaden gota a gota 11,4 g (57 mmoles) de n-hexil(metil)diclorosilano a esta solución de reacción. La solución de reacción se agita durante tres horas a 60 °C. Se enfría a temperatura ambiente y se añaden 46 mL de una solución de n-butilitio (2,5 M en tolueno) gota a gota. Una vez completada esta adición, la solución se calienta a 80 °C y se agita durante una hora a esta temperatura. Se deja enfriar a temperatura ambiente, y luego se añaden 13,3 g (57 mmoles) de tetracloruro de circonio en porciones. La solución se agita durante dos horas a 45 °C y el precipitado que se forma se separa por filtración a través de un filtro de vidrio fritado G3 y luego se lava cuidadosamente con porciones de 140 mL de tetrahidrofurano. El residuo se seca en una bomba de aceite al vacío, y el producto se obtiene en un rendimiento de 22,7 g (49%) y con una relación rac:meso de > 15:1.
1H-NMR(400 MHz, CDCla ):
7,70-6,81 (m, 16H, arom-H), 2,23 (s, 6H, -CH3 ), 1,89-0,79 (m, 34H, alif.-H).
Ejemplo comparativo 23: Preparación de dicloruro de dimetilsilanodilbis,(2-metil-4-(4'-tert-butilfenil)indenil)zirconio
Se introducen 143 g (0,54 moles) de 2-metii-4-(4'-tert-butilfenilo)-1-indeno en 2,4 L de tolueno y 143 mL de tetrahidrofurano, y se añaden 234 mL de una solución de n-butiilitio (2,5 M en tolueno) sin interrupción a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita durante una hora a esta temperatura, se deja enfriar a 40 °C y luego se añaden gota a gota 33,6 g (0,26 moles) de dimetildiclorosilano a esta solución de reacción. La solución de reacción se agita durante tres horas a 60 °C. Se enfría a temperatura ambiente y a continuación se añaden gota a gota 218 mL de una solución de n-butilitio (2,5 M en tolueno). Una vez completada esta adición, la solución se calienta a 80 °C y se agita durante una hora a esta temperatura. Se deja enfriar a temperatura ambiente, y luego se añaden 71,1 g (0,305 moles) de tetracloruro de circonio en porciones. La solución se agita durante dos horas a 45 °C y el precipitado que se forma se separa por filtración a través de un filtro de vidrio fritado G3 y luego se lava cuidadosamente con porciones de 700 mL de tetrahidrofurano. El residuo se seca en una bomba de aceite al vacío, y el producto se obtiene con un rendimiento de 155 g. (80%) y con una relación rac:meso de 1:1. Los isómeros se deben separar en una etapa adicional para obtener catalizadores selectivos para la polimerización del propileno.
1H-NMR(400 MHz, CDCh):
7,63-6,85 (m, 16H, arom-H), 2,44 (s, 3H, meso-CH3 ), 2,24 (s, 3H, rac-CH3), 1,46 (s, 1,5H, meso-SiMe2 ), 1,33-1,29 (m, 21H, tert-butil, rac-SiMe2), 1,23 (s, 1,5H, meso-CH3).
Ejemplo comparativo 24: Preparación del dicloruro de etilo(motil)silanodiilo(2-metil-4-(4'-tert-butilfenil)lndenil)zircontum
Se introducen 32,8 g (125 mmoles) de 2-metil-4-(4'tert-butilfeno))-1-indeno en 500 mL de tolueno y 33 mL de tetrahidrofurano, y se añaden sin interrupción 53,8 mL de una solución de n-butilfitio (2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita durante una hora a esta temperatura. Se deja enfriar a 40 °C, y a continuación se añaden gota a gota 8,9 g (63 mmoles) de etil(metil)diclorosilano a esta solución de reacción. La solución de reacción se agita durante tres horas a 60 °C. Se enfría a temperatura ambiente y a continuación se añaden gota a gota 50 mL de una disolución de n-butilitio (2,5 M en tolueno). Una vez completada esta adición, la solución se calienta a 80 °C y se agita durante una hora a esta temperatura. Se deja enfriar a temperatura ambiente, y luego se añaden 14,7 g (63 mmoles) de tetracloruro de circonio en porciones. La solución se agita durante dos horas a 45 °C y el precipitado que se forma se separa por filtración a través de un filtro de vidrio fritado G3 y luego se lava cuidadosamente con porciones de 160 mL de tetrahidrofurano. El residuo se seca en una bomba de aceite al vacío, y el producto se obtiene en un rendimiento de 36 g (76 %) y con una relación rac:meso de 1,8:1. Los isómeros se deben separar en una etapa adicional para obtener catalizadores selectivos para la polimerización del propileno.
1H-NMR (400 MHz, CDCI3 );
7,66-6,87 (m, 16H, arom-H), 2,23 (s, 6H, CH3), 1,79-1,48 (m, 5H, alif-H), 1,35-1,29 (m, 21H, alif-H).
Ejemplo comparativo 25: Preparación del dimetilbis(2-metil-4,5-benzoindenil)silano
Una solución de 7,0 g (38,8 mmoles) de la mezcla isomérica de 2-metil-4,5-benzoindeno y 2-metil-6,7-benzoindeno en 65 mL de tetrahidrofurano se trata con 15,6 mL de una solución de n-butilitio (2,5 M en hexano) y se calienta a reflujo durante una hora. La solución roja resultante se añade gota a gota a temperatura ambiente a una solución de 2,51 g (19,4 mmoles) de dimetildiclorosilano en 10 mL de THF, y la solución resultante se calienta a reflujo durante 5 6 horas. A continuación, la solución de reacción se enfría a temperatura ambiente y se vierte en agua helada. La fase acuosa se extrae repetidamente con 60 mL de éter dietílico. Tras secar la fase orgánica con sulfato de magnesio, se elimina el disolvente y el residuo se purifica por cromatografía en columna. El producto deseado se aísla en un rendimiento de 4,85 g (60%).
1H-NMR(400 MHz, CDCh):
8,01-7,36 (m, 12H, arom-H), 7,21 (s, br, 2H, olefina-H indeno), 3,96 (s, 2H, SiC-H), 2,43 (s, 6H, CH3 ), -0,22 (s, 6H, SiMe2).
Ejemplo comparativo 26: Preparación de dicloruro de dimetilsilanodiilbis(2-metil-4,5-benzoindenil)zirconio
Una solución de 3,0 g (7,2 mmoles) de dimetilbis(2-metil-4,5-benzo-indenil)silano en 30 mL de tetrahidrofurano se trata con 5,8 mL de una solución de n-butilitol (2,5 M en hexano) y se agita durante 16 horas a temperatura ambiente. La solución de reacción se enfría a 0 °C y se añaden 1,68 g (7,2 mmoles) de tetracloruro de circonio en porciones. Tras esta adición, la solución se calienta a temperatura ambiente y se agita durante dos horas a esta temperatura. El precipitado que se forma se filtra a través de un filtro de vidrio fritado G3 y el residuo se lava una vez con 5 mL de éter dietílico. El residuo se seca al vacío y se obtiene el "producto deseado en un rendimiento de 2,32 g (56%) con una relación rac:meso de casi 1:1. Los isómeros se deben separar en una etapa adicional para obtener catalizadores selectivos para la polimerización del propileno.
1H-NMR(400 MHz, CDCla ):
7,85-7,10 (m, 14H, arom-H), 2,25 (s, 6H. CH3), 1,30 (s, 6 H, CH3 ).
Ejemplo comparativo 27: Preparación del dimetibis(2-motil-indenil)silano
Se introducen 8,0 g (61,4 mmoles) de 2-metilindeno en 175 mL de tolueno y 13 mL de THF, y se añaden 24,6 mL de n-butilitio (2,5 M en tolueno) sin interrupción a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita a esta temperatura durante una hora. Se deja enfriar a 40°C, y a continuación se añaden lentamente, gota a gota, 3,96 g (30,7 mmoles) de dimetildiclorosilano. Después de esta adición, la solución de reacción se agita durante tres horas a 60 °C y luego durante toda la noche a temperatura ambiente. Se añaden 70 mL de agua y se separan las fases que se forman. La fase orgánica se lava con 100 mL de agua y la fase acuosa se extrae tres veces con un total de 100 mL de tolueno. Las fases orgánicas combinadas se secan sobre sulfato de magnesio. Tras la separación del sulfato de magnesio, se elimina el disolvente y el residuo se purifica por medio de cromatografía en columna. El producto deseado se aísla en un rendimiento de 8,16 g (84%) (pureza del 99%).
1H-NMR (400 MHz, ODCla ):
7,55-7,12 (m, 8H, arom-H), 6,40 (s, br, 2H, olefina-H indeno), 3,51, 3,48 (cada s, cada 1H, SiC-H), 2,09, 2,04 (cada s, cada 3H, CH3 ), 1,71 (s, 6H, CH3 ), 0,08 (s, 6H, SiMe2).
Ejemplo comparativo 28: Preparación de dicloruro de dimetilsilanodilbis(2-metilindenil)zirconio
Una solución de 5,0 g (15,8 mmoles) de dimetilbis(2-metilindenil)silano en 45 mL de tetrahidrofurano se trata con 12,6 mL de una solución de n-butílico (2,5 M en hexano) y se agita durante 16 horas a temperatura ambiente. La solución de reacción se enfría a 0 °C y se añaden 1,84 g (7,9 mmoles) de tetracloruro de circonio en porciones. Tras esta adición, la solución se calienta a temperatura ambiente y se agita durante dos horas a esta temperatura. El precipitado que se forma se filtra a través de un filtro de vidrio fritado G3, y el residuo se lava una vez con 10 mL de éter dietílico. El residuo se seca al vacío y se obtiene el producto deseado en un rendimiento de 1,89 g (50%) con una relación rac:meso cercana a 1:1. Los isómeros se deben separar en una etapa adicional para obtener catalizadores selectivos para la polimerización del propileno.
1H-NMR(400 MHz, CDCla ):
7,75-6,85 (m, 10H, arom-H), 2,24 (s, 6H, CH3), 1,25 (s, 6H, alif-H),
Ejemplo comparativo 29: Preparación del dimetilbis(2-metil-4-fenilindenil)silano
Se introducen 8,0 g (38,8 mimóles) de 2-metil-4-fenitindeno en 180 mL de tolueno y 10 mL de THF, luego se añaden 15,5 mL de solución de n-butilitio (2,5 M en tolueno) sin interrupción a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita a esta temperatura durante una hora. Se deja enfriar a 40 °C, y a continuación se añaden lentamente, gota a gota, 2,5 g (19,4 mmoles) de dimetidiclorosilano. Después de esta adición, la solución de reacción se agita durante tres horas a 60 °C y luego durante toda la noche a temperatura ambiente. Se añaden 80 mL de agua y se separan las fases que se forman. La fase orgánica se lava con 80 mL de agua y la fase acuosa se extrae tres veces con un total de 80 mL de tolueno. Las fases orgánicas combinadas se secan sobre sulfato de magnesio. Tras la separación del sulfato de magnesio, se elimina el disolvente y el residuo se purifica por medio de cromatografía en columna. El producto deseado se aísla en un rendimiento de 7,27 g (80%) (pureza del 97%).
1H-NMR(400 MHz, CDCh):
7,73-7,12 (m, 16H, arom-H), 6,75 (s, br, 2H, olefina-H indeno), 3,76 (s, 2H, SiC-H), 2,17 (s, 6H, CH3), -0,20 (m, 6H,SiMe2).
Ejemplo comparativo 30: Preparación del dicloruro de dimetilsilenilbis(2-metilt-4-fenilindenil)zirconio
Se introducen 5,0 g (10,7 mmoles) de dimetilsilanodiilbis(2-metil-4-fenil)indeno en 80 mL de éter dietílico, y se añaden 8,6 mL de una solución de n-butilitio (2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, se agita la mezcla durante toda la noche a esta temperatura. Se enfría a 0 °C, luego se añaden 2,49 g (10,7 mmofes) de tetracloruro de circonio en porciones. Se añaden 20 mL de éter dietílico, se calienta la solución a temperatura ambiente y se agita durante dos horas a esta temperatura. El precipitado que se forma se filtra a través de un filtro de vidrio fritado G3 y se lava una vez con 20 mL de éter dietílico. A continuación, el residuo se seca en un vacío con bomba de aceite y se obtiene el producto deseado en un rendimiento de 3,70 g (55%) con una relación rac:meso cercana a 1:1. Los isómeros se deben separar en una etapa adicional para obtener catalizadores selectivos para la polimerización del propileno.
1H-NMR(400 MHz, CDCla ):
7,69-6,93 (m, 18H, arom-H), 2,24 (s, 6H, CH3), 1,30 (s, 6H, SiMe2 )
Ejemplo comparativo 31: Preparación de (2-Isopropil4-(4'-tert-butifenil)-1-indenil)(n-propil)(metil)clorosilano
Se introducen 25 g (86,1 mmoles) de 2-isopropil-4-(4'-ferf-butilfenil)-1 -indeno en 180 mL de tolueno y 5,6 mL de dimetoxietano, y se añaden 34,4 mL de una solución de n-butilitio (2,5 M en tolueno) sin interrupción a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita durante una hora a esta temperatura. A continuación, se deja enfriar a temperatura ambiente. La solución de reacción resultante se añade lentamente gota a gota a una solución de 40,5 g (258 mmoles) de n-propil(metil)diclorosilano en 295 mL de tetrahidrofurano, que se ha enfriado a -40 °C. Se deja que la disolución se caliente hasta la temperatura ambiente y se agita durante la noche. El disolvente se elimina en un vacío con bomba de aceite y el residuo restante se disuelve en 1,13 mL de tolueno. El cloruro de litio insoluble se filtra a través de un filtro de vidrio fritado G4 y se lava dos veces con 15 mL de tolueno por lavado. A continuación, se elimina el disolvente en un evaporador rotatorio y el exceso de dihexildiclorosilano se elimina por destilación al vacío. El producto deseado se aísla en un rendimiento de 32,6 g (92%) (70% de acuerdo con GC).
1H-NMR(400 MHz, CDCh):
7,35-7,13 (m, 7H, arom-H), 6,73 (s. 1H. olefina-H indeno). 3,69 (s, 1H, SiCH), 2,90-2,81 (m, 1H, isopropil-H), 1,33-0,42 (m, 25H, alif-H).
Ejemplo comparativo 32: Preparación de n-propil(metil)silanodiilo(2-isopropito-4-(4'-tert-butifenilo)-1-indenilo)(2-metil-4-(4'-tert-butilfenilo)-1-indenilo)dicoruro de circonio
Se introducen 15,0 g (57,2 mmoles) de 2-metil-4-(4'-tert-butilfenil)-1 -indeno en 180 mL de tolueno y 8,4 mL de tetrahidrofurano, y se añaden sin interrupción 23,2 mL de una solución de n-butilitio (2,5 M en tolueno) a temperatura ambiente. Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita durante una hora a esta temperatura. A continuación, se deja enfriar. A esta solución de reacción se le añade por gotas una solución de (2-isopropil-4-(4'-tert-butilfonil)-1-indenil)-n-propil(metil)clorosilano en 62 mL de tolueno en 10 minutos. A continuación, se agita la suspensión durante tres horas a 60 °C. La disolución de la reacción se enfría a temperatura ambiente y a continuación se añaden sin interrupción 45,8 mL de una disolución de n-butilitio (2,5 M en tolueno). Una vez completada esta adición, la mezcla se calienta a 80 °C y se agita durante dos horas a esta temperatura. Se deja enfriar a temperatura ambiente y, a continuación, se añaden 13,3 g (57,2 mmoles) de tetracloruro de circonio en porciones. La mezcla resultante se agita durante dos horas a 45 °C y durante una hora a temperatura ambiente. El precipitado que se forma se separa por filtración a través de un filtro de vidrio acanalado G3 y luego se lava cuidadosamente con porciones de 20 mL de tetrahidrofurano. El residuo se seca en una bomba de aceite al vacío, y el producto se obtiene en un rendimiento de 27,4 g (60%, pureza del 91% según la RMN) y con una relación rac:meso de 3:1. Los isómeros se deben separar en una etapa adicional para obtener catalizadores selectivos para la polimerización del propileno.
1H-NMR(400 MHz, CDCI3 ):
7,75-6,99 (m, 16H, arom-H), 3,20-3,10 (m, 1H, isopropil-H), 2,25 (s, 3H, CH3 ), 1,64-0,91 (m, 34 H, alif-H).
Ejemplo 33: Preparación del sistema catalizador 1
a) Preparación de Bis(pentafluorofenilboroxi)metilalano Se introducen 1 mL de solución de trimetilaluminio (2,1 M en Exxol) en 13 mL de tolueno a temperatura ambiente, se añaden 1,45 g (4,0 mmoles) de ácido bis(pentafluorofenil)borínico y se agita la solución durante 90 minutos.
b) Preparación de Bis(pentafluorofenilboroxi)metilalano soportado Se suspenden 1,5 g de SO 2 (Grace XPO 2107) en 15 mL de tolueno. Se añaden 220 pL (1,5 mmoles) de W,A/-dimetilbencilamina, y la suspensión se agita lentamente durante una hora a temperatura ambiente. La solución preparada en (a) se añade gota a gota a esta suspensión a temperatura ambiente, y la suspensión resultante se agita durante una hora a temperatura ambiente. La suspensión se filtra a través de un filtro de vidrio fritado G4 y el residuo se seca al vacío. Se obtiene 2,1 g del material de soporte.
c) Preparación del sistema catalizador 1
0,064 mmole de dicloruro de circonoceno (véanse los Ejemplos 2, 4, 6, 8, 10, 12, 14, 16, 18, 20 y el Ejemplo Comparativo 23) se disuelven en 18 mL de tolueno (debido a la escasa solubilidad del metaloceno del Ejemplo Comparativo 23, en este caballete se han utilizado 80 ml de tolueno para resolver el metaloceno), y se añaden 320 pL de una solución de trimetilaluminio (2 M en tolueno) gota a gota a temperatura ambiente. La suspensión se agita durante una hora a 50 °C. Esta solución se añade gota a gota a una suspensión de 2 g del material de soporte preparado en b) en 10 mL de tolueno. La suspensión se agita durante una hora a temperatura ambiente y se elimina el disolvente al vacío. Se obtienen unos 2,0-2,3 g de un polvo que fluye libremente.
Ejemplo 34: Preparación del sistema catalizador 2
Se disuelven 0,032 mmole de dicloruro de circonoceno (véanse los Ejemplos 2, 4, 6, 8, 10, 12, 14, 16, 18, 20 y el Ejemplo Comparativo 23) en 10 mL de tolueno (50 ml de tolueno en el caso del Ejemplo Comparativo 23), y se añaden 1,5 mL de una solución de metilaluminoxano (30% en tolueno). La solución se agita durante una hora a temperatura ambiente. A continuación se añade la solución a una suspensión de 1,5 g de SO 2 (Grace XPO 2107) en 10 mL de tolueno, y se agita la suspensión durante 15 minutos a temperatura ambiente. El disolvente se elimina al vacío y se obtienen unos 1,8-2,1 g de un polvo que fluye libremente.

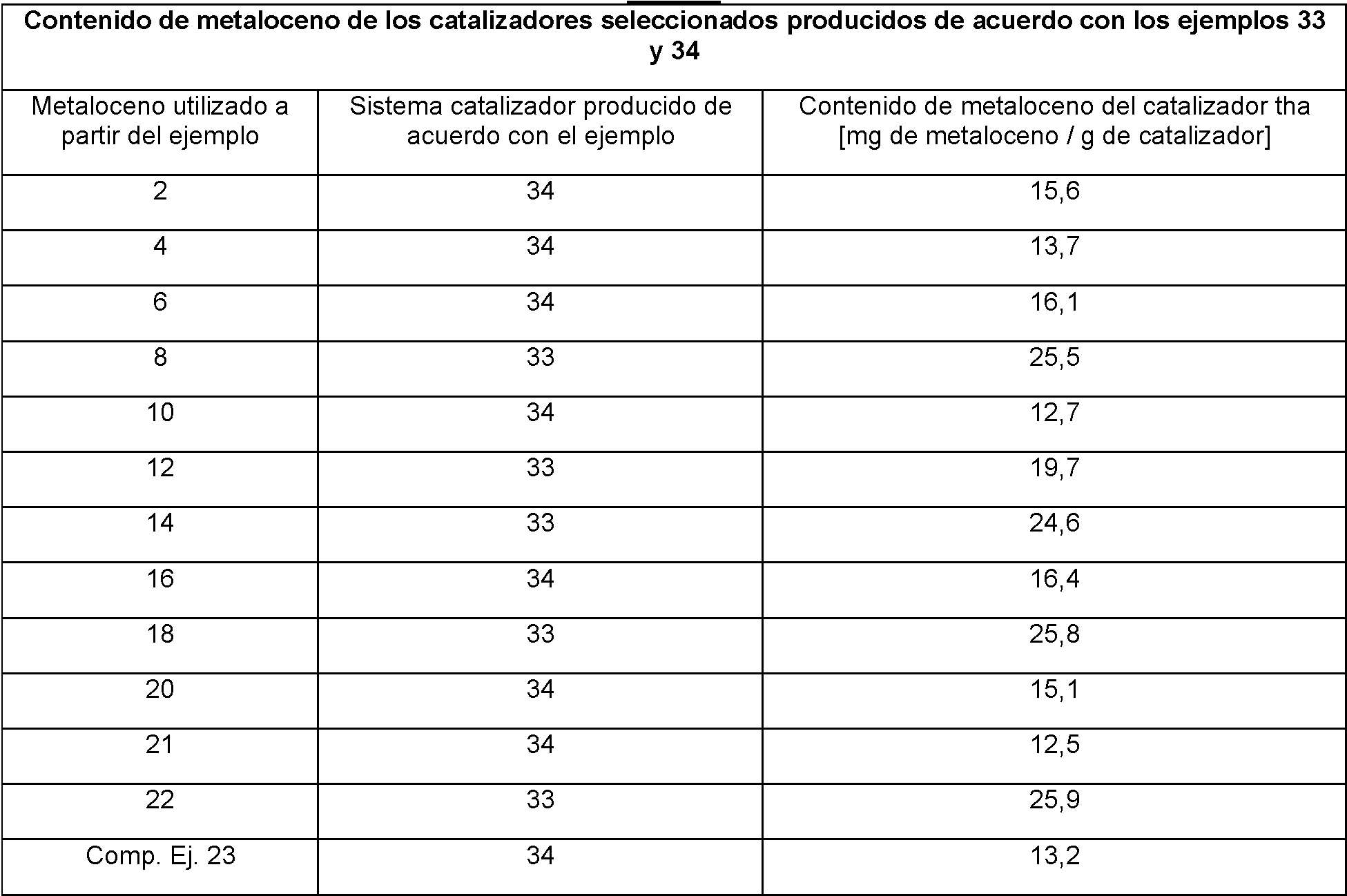

T l 1:
Procedimiento de polimerización A
(Ejemplos de polimerización P 1 - P 10, Ejemplos comparativos P 11 y P 12),
Un autoclave seco de 1,8 dm3 se purga con nitrógeno y posteriormente con propileno y se carga con 1500 cm3 de propileno líquido. Se añaden 2 cm3 de triisobutilaluminio (solución al 20% en peso en heptano) y se agita la mezcla durante 15 minutos a 30 °C.
Respecto a las polimerizaciones se utilizan 0,004 mmol de los respectivos compuestos de metaloceno, soportados según los ejemplos 33 o 34. La cantidad correspondiente de polvo de catalizador se suspende en 20 cm3 de heptano y se inyecta con 15 cm3 de heptano. La mezcla de reacción se calienta hasta la temperatura de polimerización de 65 °C y se deja que la polimerización continúe a 65 °C durante 60 minutos. La polimerización se detiene liberando el monómero líquido y enfriando el reactor. El polímero producido se seca bajo. presión reducida a 80 °C (los resultados de las polimerizaciones se resumen en la Tabla 2 y la Tabla 3).
El polímero producido en los ejemplos P 1 a P 10 era un polvo de flujo libre de partículas esféricas de polímero con una distribución de tamaño de partícula estrecha y una densidad aparente > 430 g/dm3.
El polímero producido en los ejemplos de comparación P 11 y P 12 mostraba aglomeración de partículas de polímero, la distribución del tamaño de las partículas era mucho más amplia que en los ejemplos P 1 a P 10 y la densidad aparente era < 400 g/dm3. Además, la pared del reactor y el agitador estaban cubiertos por una capa de material polimérico pegajoso.
La prueba de extracción en heptano (de acuerdo con la norma ISO 6427:1992(E)) del polímero producido en los ejemplos de comparación P 11 y P 12 dio como resultado una cantidad intolerable de hasta 5 % en peso de polipropileno de bajo peso molecular con tacticidad reducida (polímero hemiostático y atáctico). Los ensayos correspondientes mediante el uso de los metalocenos y los sistemas catalizadores de acuerdo con la presente invención (ejemplos P 1 a P 10) dieron como resultado cantidades inferiores al 0,5 % en peso.
Procedimiento de polimerización B
(Ejemplos de polimerización P 13 - P 20, Ejemplo de comparación P 21)
Un autoclave seco de 1,8 dm3 se purga con nitrógeno y posteriormente con propileno y se carga con 0,4 Ndm3 de hidrógeno y 1500 cm3 de propileno líquido. Se añaden 2 cm3 de triisobutilaluminio (solución al 20 % en peso en heptano) y se agita la mezcla durante 15 minutos a 30 °C. Para las polimerizaciones se utilizan 0,002 mmol de los respectivos compuestos de metaloceno, soportados según los ejemplos 33 o 34. La cantidad correspondiente de polvo de catalizador se suspende en 20 cm3 de heptano y se inyecta con 15 cm3 de heptano. La mezcla de reacción se calienta hasta la temperatura de polimerización de 65 °C y se deja que la polimerización continúe a 65 °C durante 60 minutos. La polimerización se detiene liberando el monómero líquido y enfriando el reactor. El polímero producido se seca bajo presión reducida a 80 °C (los resultados de las polimerizaciones se resumen en la Tabla 4). Los ejemplos muestran el espectacular aumento de la productividad del catalizador al utilizar hidrógeno como regulador del peso molar junto con los catalizadores de esta invención. En cambio, el aumento de .. productividad del catalizador de comparación fue mucho menor y la pared del reactor y el agitador volvieron a estar cubiertos por una capa de material polimérico pegajoso.
Procedimiento de polimerización C
(Ejemplos de copolimerización P 22 - P 31)
Un autoclave de 5 dm3 seco y purgado con nitrógeno, equipado con un agitador helicoidal, se carga con 0,05 Ndm3 de hidrógeno, 1 cm3 de triisobutilaluminio (solución al 25 % en peso en heptano) y 1500 cm3 de propileno líquido. La mezcla se agita durante al menos 5 minutos (velocidad del agitador 200 rpm) a 20 °C. A continuación, se suspenden aproximadamente 100 mg del respectivo catalizador de metaloceno (producido de acuerdo con el ejemplo 33) en 5 cm3 de aceite blanco y se inyectan con 1500 cm3 de propileno líquido. El autoclave se calienta hasta una temperatura interna de 65 °C. en 10 minutos. Se deja que la reacción de polimerización proceda a 65 °C. durante 90 minutos. La adición de comonómeros se inicia tras la inyección del catalizador en el autoclave y continúa a un ritmo constante durante la fase de calentamiento y el tiempo de polimerización. La copolimerización se detiene por medio de la liberación de los monómeros y el enfriamiento del reactor. El copolímero producido se seca a presión reducida a 80 °C_ (las cantidades de comonómero añadidas y los resultados de las copolimerizaciones se resumen en la Tabla 5 y la Tabla 6).
T l 2
T l
T l 4
T l
T l
Polimerización Ejemplo P 32
Se repitió el ejemplo de polimerización P 26. Pero la adición del comonómero no se inició hasta 60 minutos después de la adición del catalizador, es decir, la cantidad de etileno se dosificó en el autoclave durante los 30 minutos restantes del tiempo de polimerización. En lugar de 300 g, sólo se añadieron 180 g de etileno.
El copolímero de impacto aislado tenía una MFR de 12 dg/min. El polímero se fraccionó y la parte del homopolímero (78% en peso) mostró un punto de fusión de 157 °C, mientras que la parte del caucho copolímero (22% en peso) mostró una Tg de - 55 °C y un contenido de etileno de 43,5% en peso. Las piezas moldeadas por inyección producidas con el polímero, aditivado con 0,05 % en peso de estearato de calcio, 0,1 % de Irganox 1010 e Irgafos 168 cada uno, mostraron un excelente comportamiento de blanqueo por tensión.
Polimerización Ejemplo P 33
Se repitió el ejemplo de polimerización P32, pero en lugar de 180 g, se añadieron sólo 100 g de etileno.
El copolímero de impacto aislado tenía un MFR de 15 dg/min. El polímero se fraccionó y la parte del homopolímero (81% en peso) mostró un punto de fusión de 157 °C, mientras que la parte del caucho copolímero (19% en peso) mostró una Tg de - 35 °C y un contenido de etileno de 18,2% en peso. Las piezas moldeadas por inyección producidas con el polímero, aditivado con 0,25 % en peso de Millad 3968, 0,05 % en peso de estearato de calcio, 0,1 % en peso de Irganox 1010 y 0,1 % en peso de Irgafos 168, mostraron una excelente combinación de rigidez, transparencia y resistencia al impacto a baja temperatura.
Ejemplo de polimerización P 34
Se repitió el ejemplo de polimerización P32, pero en lugar de 180 g, se añadieron sólo 60 g de etileno.
El copolímero de impacto aislado tenía un MFR de 20 dg/min. El polímero se fraccionó y la parte del homopolímero (80 % en peso) mostró un punto de fusión de 157 °C, mientras que la parte del caucho copolímero (20 % en peso) mostró una Tg de - 9 °C y un contenido de etileno de 10,2 % en peso. Las piezas moldeadas por inyección producidas con el polímero, aditivado con 0,2 % en peso de Millad 3988, 0,05 % en peso de estearato de calcio, 0,1 % en peso de Irganox 1010 y 0,1 % en peso de Irgafos 168, mostraron una excelente combinación de rigidez, transparencia y resistencia al impacto a 0 °C.
Ejemplo de polimerización P 35
Se repitió el ejemplo de polimerización P 26. Pero la adición del comonómero se llevó a cabo de la siguiente manera: Tras la adición del catalizador y durante los primeros 60 minutos de la polimerización, se añadieron 30 g de etileno y durante los 30 minutos restantes del tiempo de polimerización se añadieron 120 g adicionales de etileno.
El copolímero de impacto aleatorio aislado tenía un MFR de 10 dg/min. El polímero se fraccionó y la parte de copolímero aleatorio (85 % en peso) mostró un punto de fusión de 149 °C y un contenido de etileno de 2,2 % en peso, mientras que la parte de caucho copolímero (15 % en peso) mostró una Tg de - 45 °C y un contenido de etileno de 25,5 % en peso. Las piezas moldeadas por inyección producidas con el polímero, aditivado con 0,22 % en peso de Millad 3988, 0,05 % en peso de estearato de calcio, 0,1 % en peso de Irganox 1010 y 0,1 % en peso de Irgafos 168, mostraron una excelente combinación de rigidez, transparencia y resistencia al impacto a baja temperatura a - 30 °C.
Claims (42)
1. Una composición que comprende una mezcla de isómeros racémicos y meso de compuestos de metaloceno que tienen la fórmula:
R9L1L2 M1R1R2 (fórmula 1 a)
en la que L1 y L2 son ligandos idénticos o diferentes y son cada uno un radical hidrocarbonado mononuclear o polinuclear sustituido seleccionado del grupo que consiste en indenilo sustituido, azulenilo, fluorenilo, azapentalenilo, tiapentalenilo y oxapentalenilo, que forman una estructura de sándwich con el átomo M1 entre ellos,
R1 y R2 son idénticos o diferentes y se seleccionan cada uno del grupo formado por un átomo de hidrógeno, un grupo alquilo de 1 a unos 10 átomos de carbono, un grupo alcoxi de 1 a unos 10 átomos de carbono, un grupo arilo de 6 a unos 20 átomos de carbono, un grupo ariloxi de 6 a unos 10 átomos de carbono, un grupo alquenilo de 2 a aproximadamente 10 átomos de carbono, un grupo OH, un átomo de halógeno o un grupo NR232, en la que R32 se selecciona del grupo formado por un grupo alquilo de 1 a aproximadamente 10 átomos de carbono y un grupo arilo de 6 a aproximadamente 14 átomos de carbono, o R1 y R2 forman uno o más sistemas de anillos,
El M1 es un metal del grupo IVb de la Tabla Periódica de los Elementos,
R9 es un puente entre los ligandos L1 y L2 que tiene la estructura
en la que si R40 y R41 son idénticos, R40 y R41 se seleccionan del grupo formado por propilo, butilo, pentilo, hexilo, heptilo, octilo, nonilo, decilo, undecilo, dodecilo, ciclopentilo, ciclopentadienilo o ciclohexilo, y si R40 y R41 son diferentes, R40 se selecciona del grupo que consiste en butilo, pentilo, hexilo, heptilo, octilo, nonilo, decilo, undecilo, dodecilo, ciclopentilo, ciclopentadienilo y ciclohexilo y R41 se selecciona del grupo formado por metilo, etilo, propilo, butilo, pentilo, hexilo, heptilo, octilo, nonilo, decilo, undecilo, dodecilo, ciclopentilo, ciclopentadienilo y ciclohexilo,
M12 se selecciona del grupo formado por el silicio y el germanio, y
en la que la mezcla de isómeros racémicos y meso, tal como se aísla de la mezcla de reacción, sin ninguna separación posterior de los isómeros racémicos o pseudoracémicos de los isómeros meso o pseudomeso, tiene una proporción en peso de isómeros racémicos a meso superior a 5:1.
2. La composición de la Reivindicación 1, en la que el compuesto tiene la fórmula:
en la que R3, R4, R5, R6, R7, R8 y también R3', R4', R5', R6', R7' y R8' son idénticos o diferentes y son cada uno un átomo de hidrógeno o un grupo lineal, cíclico o ramificado, con o sin heteroátomos, seleccionado del grupo que consiste en un grupo alquilo de 1 a unos 10 átomos de carbono, un grupo alquenilo de 2 a unos 10 átomos de carbono, un grupo arilo de 6 a unos 20 átomos de carbono un grupo arilalquilo de 7 a aproximadamente 40 átomos de carbono, un grupo alquilarilo de 7 a aproximadamente 40 átomos de carbono, un grupo arilalquenilo de 8 a aproximadamente 40 átomos de carbono, y un grupo alquilsililo o arilsililo sustituido o no sustituido, con la condición
de que R3 y R3' no sean hidrógeno, y en el que dos radicales adyacentes
o R5', R6', o R8 o R7', R8' formen opcionalmente un sistema de anillos de hidrocarburos.
3. La composición de la Reivindicación 2, en la que al menos uno de los R3, R4, R5, R6, R7, R8, R3', R4', R5', R6', R7' y R8' incluye un heteroátomo seleccionado del grupo formado por Si, B, Al, O, S, N, P, F, Cl y Br.
4. La composición de la Reivindicación 2, en la que
M1 es circonio o hafnio,
R1 y R2 son idénticos o diferentes y se seleccionan del grupo que consiste en un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, un grupo alcoxi de 1 a aproximadamente 10 átomos de carbono, un grupo ariloxi de 6 a aproximadamente 10 átomos de carbono y un átomo de halógeno, o R1 y R2 forman juntos uno o más sistemas de anillos,
R3 y R3', son idénticos o diferentes y cada uno de ellos es un grupo lineal, cíclico o ramificado, con o sin halógeno, seleccionado del grupo que consiste en un grupo alquilo de 1 a aproximadamente 10 átomos de carbono y un grupo alquenilo de 2 a aproximadamente 10 átomos de carbono, y
R4, R5, R6, R7, R8 y también R4, R5', R6', R7' y R8' son idénticos o diferentes y se seleccionan cada uno del grupo que consiste en un átomo de hidrógeno, un grupo alquilsililo o arilsililo sustituido o no sustituido, un grupo lineal cíclico o ramificado, con o sin heteroátomos, un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, y un grupo arilo de 6 a aproximadamente 10 átomos de carbono, o los dos radicales adyacentes R5, R6 y R5', R6' forman un sistema de anillos de hidrocarburos.
5. La composición de la Reivindicación 2, en la que
M1 es de circonio,
R1 y R2 son idénticos o diferentes y se seleccionan del grupo formado por metilo, cloro y fenolato,
R3 y R3', son idénticos o diferentes y son cada uno un grupo lineal, cíclico o ramificado, con o sin halógeno, que se selecciona del grupo que consiste en un grupo alquilo de 1 a unos 10 átomos de carbono y un grupo alquenilo de 2 a unos 10 átomos de carbono,
R4 y también R4' son hidrógeno, y
R5, R6, R7, R8 y también R5', R6', R7', R8' son idénticos o diferentes y se seleccionan cada uno del grupo que consiste en un átomo de hidrógeno, un grupo alquilo lineal, cíclico o ramificado de 1 a aproximadamente 10 átomos de carbono, y un grupo arilo de 6 a aproximadamente 10 átomos de carbono, o los dos radicales adyacentes R5, R6 y R5', R6' forman un sistema de anillos de hidrocarburos.
6. La composición de la Reivindicación 1, en la que el compuesto tiene la fórmula:
en la que R3, R4, R5, R6, R7, R8 y también R3', R4', R5', R6', R7' y R8' son idénticos o diferentes y cada uno de ellos es un átomo de hidrógeno, o un grupo hidrocarburo lineal, cíclico o ramificado con o sin heteroátomos y seleccionado entre un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, un grupo alquenilo de 2 a aproximadamente 10 átomos de carbono, un grupo arilo de 6 a aproximadamente 20 átomos de carbono un grupo arilalquilo de 7 a aproximadamente 40 átomos de carbono, un grupo alquilarilo de 7 a aproximadamente 40 átomos de carbono, un grupo arilalquenilo de 8 a aproximadamente 40 átomos de carbono, y un grupo alquilsililo o arilsililo sustituido o no sustituido, con la condición de que R3 y R3' no sean hidrógeno y que R5 y R5' sean idénticos o diferentes y sean cada uno un grupo arilo sustituido o no sustituido de 6 a aproximadamente 40 átomos de carbono.
7. La composición de la Reivindicación 6, en la que al menos uno de R3, R4, R5, R6, R7, R8, R3', R4', R5', R6', R7' y
R8' incluye un heteroátomo seleccionado del grupo formado por Si, B, Al, 0, S, N, P, F, Cl y Br.
8. La composición de la Reivindicación 6 , en la que M1 es circonio o hafnio,
R1 y R2 son idénticos o diferentes y se seleccionan del grupo que consiste en un grupo alquilo de 1 a unos 10 átomos de carbono, un grupo alcoxi de 1 a unos 10 átomos de carbono, un grupo ariloxi de 6 a unos 10 átomos de carbono y un átomo de halógeno, o R1 y R2 forman juntos uno o más sistemas de anillos,
R3 y R3' son idénticos o diferentes y cada uno de ellos es un grupo lineal, cíclico o ramificado, con o sin halógeno, y se seleccionan del grupo que consiste en un grupo alquilo de 1 a unos 10 átomos de carbono y un grupo alquenilo de 2 a unos 10 átomos de carbono, y
R4, R6, R7, R8 y también R4', R6', R7' y R8' son idénticos o diferentes y se seleccionan cada uno del grupo que consiste en un átomo de hidrógeno y un grupo alquilo lineal, cíclico o ramificado de 1 a unos 10 átomos de carbono, con o sin un heteroátomo, y
R5 y R5' son idénticos o diferentes y cada uno es un grupo arilo sustituido de 6 a unos 40 átomos de carbono.
9. La composición de la Reivindicación 6 , en la que M1 es circonio,
R1 y R2 son idénticos o diferentes y se seleccionan del grupo que consiste en un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, un grupo alcoxi de 1 a aproximadamente 10 átomos de carbono, un grupo ariloxi de 6 a aproximadamente 10 átomos de carbono y un átomo de halógeno, o R1 yR2 forman juntos uno o más sistemas de anillos,
R3 y R3' son idénticos o diferentes y se seleccionan cada uno del grupo que consiste en un metilo lineal, cíclico o ramificado, etilo, propilo, butilo, pentilo y hexilo,
R4 y R4' son ambos hidrógeno,
R6, R7, R8 y también R6', R7' y R8' son idénticos o diferentes y se seleccionan cada uno del grupo que consiste en un átomo de hidrógeno y un grupo alquilo lineal, cíclico o ramificado de 1 a unos 10 átomos de carbono, con o sin un heteroátomo, y
R5 y R5' son idénticos o diferentes y se seleccionan del grupo formado por naftilo, para-(Ci-Cio-alquilo)fenilo, para-( C1-C10-fluoroalquilo)fenilo, meta-(C1-C10-alquilo)fenilo, meta-(Ci-Cio-alquilo)fenilo, meta, meta'-(C1-C10-alquilo)2fenilo y meta, meta'-(C1-C10 fluoroalquilo^fenilo.
10. La composición de la Reivindicación 9, en la que R1 y R2 son idénticos y se seleccionan del grupo que consiste en metilo, cloro y fenolato.
11. La composición de la Reivindicación 1, en la que el compuesto tiene la fórmula
en la que R4, R5, R6, R7, R8 y también R4', R5', R6', R7' y R8' son idénticos o diferentes y son cada uno un átomo de hidrógeno, un grupo hidrocarburo lineal, cíclico o ramificado, con o sin heteroátomos, y seleccionado del grupo que consiste en un grupo alquilo de 1 a unos 10 átomos de carbono, un grupo alquenilo de 2 a unos 10 átomos de carbono, un grupo arilo de 6 a unos 20 átomos de carbono un grupo arilalquilo de 7 a aproximadamente 40 átomos de carbono, un grupo alquilarilo de 7 a aproximadamente 40 átomos de carbono, un grupo arilalquenilo de 8 a aproximadamente 40 átomos de carbono, y un grupo alquilsililo o arilsililo sustituido o no sustituido, con la condición de que R5 y R5' sean idénticos o diferentes y sean cada uno un grupo arilo sustituido de 6 a aproximadamente 40 átomos de carbono,
R3 es un grupo hidrocarburo lineal, con o sin un heteroátomo, y seleccionado del grupo que consiste en un grupo alquilo de 1 a unos 20 átomos de carbono, un grupo alquilo sustituido por arilo de 7 a unos 40 átomos de carbono y un grupo alquenilo sustituido por arilo de 8 a unos 40 átomos de carbono, y
R3' es un grupo hidrocarburo, cíclico o ramificado en la posición a, con o sin un heteroátomo, y seleccionado del
grupo que consiste en un grupo alquilo de 3 a aproximadamente 20 átomos de carbono, un grupo alquenilo de 3 a aproximadamente 20 átomos de carbono, un grupo arilo de 6 a aproximadamente 20 átomos de carbono, un grupo arilalquilo de 7 a aproximadamente 40 átomos de carbono, un grupo alquilarilo de 7 a aproximadamente 40 átomos de carbono y un grupo arilalquenilo de 8 a aproximadamente 40 átomos de carbono.
12. La composición de la Reivindicación 11, en la que M1 es circonio o hafnio,
R1 y R2 son idénticos o diferentes y se seleccionan del grupo que consiste en un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, un grupo alcoxi de 1 a aproximadamente 10 átomos de carbono, un grupo ariloxi de 6 a aproximadamente 10 átomos de carbono y un átomo de halógeno, o R1 yR2 forman juntos uno o más sistemas de anillos,
R3 se selecciona del grupo que consiste en un grupo alquilo lineal de 1 a aproximadamente 10 átomos de carbono y un grupo alquenilo de 2 a aproximadamente 10 átomos de carbono, con o sin un halógeno, R3' se selecciona del grupo que consiste en un grupo alquilo de 3 a aproximadamente unos 20 átomos de carbono y cíclico o ramificado en la posición a, un grupo alquenilo de 3 a aproximadamente unos 20 átomos de carbono, y un grupo alquilarilo de 7 a aproximadamente unos 20 átomos de carbono,
R4, R6, R7, R8 y también R4', R6', R7' y R8' son idénticos o diferentes y se seleccionan cada uno del grupo que consiste en un átomo de hidrógeno y un grupo alquilo lineal, cíclico o ramificado de 1 a unos 20 átomos de carbono, con o sin un halógeno, y
R5 y R5' son idénticos o diferentes y son cada uno un grupo arilo sustituido de 6 a unos 40 átomos de carbono, seleccionado del grupo que consiste en para-(Ci-Cio-alquilo)fenilo, meta-(C1-C10-alquilo)fenilo, y meta, meta'-(C1-C10-alquilo)2fenilo.
13. La composición de la Reivindicación 11, en la que M1 es circonio,
R1 y R2 son idénticos y se seleccionan del grupo que consiste en metilo, cloro y fenolato,
R3 se selecciona del grupo formado por metilo, etilo, n-propilo, n-butilo, n-pentilo y n-hexilo,
R3' se selecciona del grupo formado por isopropilo, isobutilo, n-butilo, sec-butilo, ciclobutilo, 1 -metil-butilo, 1-etil-butilo, 1 -metil-pentilo, ciclopentilo, ciclohexilo, ciclopento-2-enilo, ciclopento-3-enilo, ciclohex-2-enilo, ciclohex-3-enilo y para-metilciclohexilo,
R4 y también R4' son hidrógeno, y
R6, R7, R8 y también R6', R7' y R8' son idénticos o diferentes y se seleccionan cada uno del grupo que consiste en un átomo de hidrógeno y un grupo alquilo lineal, cíclico o ramificado de 1 a aproximadamente unos 10 átomos de carbono, con o sin un heteroátomo, y
R5 y R5' son idénticos o diferentes y se seleccionan del grupo que consiste en p-isopropilo-fenilo, p-terc-butilfenilo, p-s-butil-fenilo, p-ciclohexilo-fenilo, p-trimetilsililo-fenilo, p-adamantilo-fenilo, p-tris(trifluorometil)metilfenilo y m,m'-dimetil-fenilo.
14. La composición de la Reivindicación 1, en la que el compuesto aislado se selecciona del grupo que consiste en:
Dicloruro de A-(2-isopropil-4-(p-isopropil-fenil)indenilo)(2-metil-4-(p-isopropil-fenil)-zirconio, Dicloruro de circonio A-(2-isopropil-4-(p-tert-butil-fenil)indenilo)(2-metil-4-(p-tert-butil-fenil) indenilo), dicloruro de circonio A-(2-isopropil-4-(p-tert-butil-fenil)indenilo)(2,7-dimetil-4-(p-tert-butil-fenil)-dicloruro de circonio, A-(2-isopropil-4-(ptert-butil-fenil)indenil)(2,5,6,7-tetrametil-4-(p-tert-butil-fenil) indenil)-dicloruro de circonio, Cloruro de circonio A-(2-isopropil-6-metil-4-(p-tert-butil-fenil)indenil)(2,6-dimetil-4-(p-tert-butil-fenil)-zirconio, Dicloruro de A-(2-isopropil-4-(p-sec-butil-fenil)indenilo)(2-metil-4-(p-sec-butil-fenil)indenilo)-zirconio, Dicloruro de A-(2-isopropil-4-(p-ciclohexil-fenil)indenilo)(2-metil-4-(p-ciclohexil-fenil)-zirconio, Cloruro de circonio A-(2-isopropil-4-(ptrimetilsilil)indenilo)(2-metil-4-(p-trimetilsilil)indenilo), Cloruro de circonio A-(2-isopropil-4-(p-adamantilfenil)indenil)(2-metil-4-(p-adamantil-fenil)indenil), Dicloruro de A-(2-isopropil-4-(p-tris(trifluorometil)metilfenilo)indenilo)(2-metil-4-(p-tris(trifluorometil)metil-fenilo)-zirconio; Dicloruro de circonio A-(2-isopropil-4-(p-tertbutil-fenil)indenilo)(2-metil-4-fenil-indenilo), dicloruro de A-(2-isopropil-4-(p-tert-butil-fenil)indenilo)(2,7-dimetil-4-fenil-indenil)-dicloruro de circonio, A-(2-isopropil-4-(p-tert-butil-fenil)indenil)(2,5,6,7-tetrametil-4-fenil-indenil)-dicloruro de circonio, Dicloruro de circonio A-(2-isopropil-6-metil-4-(p-tert-butil-indenilo)(2,6-dimetil-4-fenilindenilo), dicloruro de circonio A-(2-isopropil-4-fenil-indenilo)(2,7-dimetil-4-(p-tert-butil-fenil)indenil)dicloruro de circonio, A-(2-isopropil-4-fenil-indenil)(2,5,6,7-tetrametil-4-(p-tert-butil-fenil) indenil)-dicloruro de circonio, Dicloruro de A-(2-isopropil-6-metil-4-fenil-indenil)(2,6-dimetil-4-(p-tert-butil-fenil)-zirconio, Dicloruro de A-(2-isopropil-4-(p-tert-butil-fenil)indenil)(2-metil-4-(4-naftil)-indenil)-zirconio, Dicloruro de circonio A-(2-isopropil-4-(4-naftil)-indenilo)(2-metil-4-(p-tert-butil-fenilo)-indenilo), Dicloruro de A-bis(4-naftil-indenil)zirconio, Dicloruro de A-bis(2-metil-benzo-indenil)zirconio, Dicloruro de A-bis(2-metilindenil)zirconio, Dicloruro de circonio A-bis(2-metil-4-(1-naftil)-indenilo), dicloruro de circonio A-bis(2-metil-4-(2-naftil)-indenilo), dicloruro de circonio A-bis(2-metil-4-fenil-indenilo), Dicloruro de circonio A-bis(2-metil-4-t-butil-indenilo), dicloruro de circonio A-bis(2-metil-4-isopropil-indenilo), dicloruro de circonio A-bis(2-metil-4-etil-indenilo), Dicloruro de circonio A-bis(2-metil-4-acetilo-indenilo), dicloruro de circonio A-bis(2,4-dimetil-indenilo), dicloruro de circonio A-bis(2-etil-indenilo), Dicloruro de circonio A-bis(2-etil-4-etil-indenilo), dicloruro de circonio A-bis(2-etil-4-fenil-indenilo), dicloruro de circonio A-bis(2-metil-4,6 diisopropil-indenilo), Dicloruro de circonio A-bis(2-metil-4,5 diisopropil-indenilo), dicloruro de circonio A-bis(2,4,6-trimetil-indenilo), dicloruro de circonio A-bis(2,5,6-trimetil-indenilo), Dicloruro de circonio A-bis(2,4,7-trimetil-indenilo), dicloruro de circonio A-bis(2-metil-5-isobutil-indenilo), dicloruro de
circonio A-bis(2-metil-5-t-butil-indenilo), Dicloruro de A-bis(2-metil-4-(tert-butil-indenilo)-indenilo), Dicloruro de A-bis(2-metil-4-(4-metilfenilo)-indenilo), Dicloruro de circonio A-bis(2-metil-4-(4-etil-fenil)-indenil), dicloruro de circonio A-bis(2-metil-4-(4-trifluorometil-fenil)-indenil), Dicloruro de circonio A-bis(2-metil-4-(4-metoxi-fenilo)-indenilo), dicloruro de circonio A-bis(2-etil-4-(4-tert-butil-fenilo)-indenilo), dicloruro de circonio A-bis(2-etil-4-(4-metil-fenilo)-indenilo),
Dicloruro de A-bis(2-etil-4-(4-etil-fenil)-indenilo), dicloruro de A-bis(2-etil-4-(4-trifluorometil-fenil)-indenilo), dicloruro de A-bis(2-etil-4-(4-metoxi-fenil)-indenilo), A-bis(2-metil-4-(4-tert-butil-fenil)-indenil)zirconiodimetilo, A-bis(2-metil-4-(4-metil-fenil)-indenil)zirconiodimetilo, A-bis(2-metil-4-(4-etil-fenil)-indenil)zirconiodimetilo, A-bis(2-metil-4-(4-trifluorometil-fenil)-indenil)zirconiodimetilo, A-bis(2-metil-4-(4-irietoxi-fenil)-indenil)zirconiodimetilo, A-bis(2-etil-4-(4-tert-butil-fenil)-indenil)zirconiodimetilo, A-bis(2-etil-4-(4-metil-fenil)-indenil)zirconiodimetilo, A-bis(2-etil-4-(4-etilfenil)-indenil)zirconiodimetilo, A-bis(2-etil-4-(4-trifluoroiTietil-fenil)-indenil)zirconiodimetilo, A-bis(2-etil-4-(4-metoxi-fenil)-indenil)zirconiodimetilo, A-bis(2-isopropil-4-(tert-butilfenil)-indenil)dicloruro de zirconio, A-bis(2-isopropil -4-(4-metil-fenil)-indenil)dicloruro de zirconio, Dicloruro de circonio A-bis(2-isopropil-4-(4-etil-fenil)-indenil), Dicloruro de circonio A-bis(2-isopropil-4-(4-trifluorometil-fenil)-indenil), Dicloruro de circonio A-bis(2-isopropil-4-(4-metoxi-fenil)-indenil), Dicloruro de circonio A-bis(2-isopropil-4-(4'-tert-butil-fenil)-indenil), dicloruro de hafnio A-bis(2-isopropil-4-(4'-tert-butil-fenil)-indenil), Dicloruro de titanio A-bis(2-isopropil-4-(4'-tert-butil-fenil)-indenil), dicloruro de circonio A-bis(2-isopropil-4-(4'-metil-fenil)-indenil), dicloruro de circonio A-bis(2-isopropil-4-(4'-n-propil-fenil)-indenil), Dicloruro de circonio A-bis(2-isopropil-4-(4'-n-butil-fenil)-indenil), Dicloruro de circonio A-bis(2-isopropil-4-(4'-hexil-fenil)-indenil), Dicloruro de circonio A-bis(2-isopropil-4-(4'-sec-butil-fenil)-indenil), Dicloruro de circonio A-bis(2-isopropil-4-fenil)-indenil), dicloruro de circonio A-bis(2-isopropil-4-(4'-metil-fenil)-indenil), dicloruro de circonio A-bis(2-isopropil-4-(4'-etilfenil)-indenil), Dicloruro de circonio A-bis(2-isopropil-4-(4'-n-propil-fenil)-indenil), Dicloruro de circonio A-bis(2-isopropil-4-(4'-n-butil-fenil)-indenil), Dicloruro de circonio A-bis(2-isopropil-4-(4'-hexil-fenil)-indenil), Dicloruro de A-bis(2-isopropil-4-(4'-pentilo-fenilo)-indenilo), dicloruro de A-bis(2-isopropil-4-(4'-ciclohexil-fenilo)-indenilo), Dicloruro de A-bis(2-isopropil-4-(4'-sec-butil-fenil)-indenilo), Dicloruro de A-bis(2-isopropil-4-(4'-tert-butil-fenil)-indenilo), Dicloruro de circonio A-bis(2-metil-4-(4'-tert-butil-fenilo)-indenilo), dicloruro de titanio A-bis(2-metil-4-(4'-tert-butil-fenilo)-indenilo), Dicloruro de circonio A-bis(2-metil-4-(4'-metil-fenil)-indenil), dicloruro de circonio A-bis(2-metil-4-(4'-n-propil-fenil)-indenil), dicloruro de circonio A-bis(2-metil-4-(4'-n-butil-fenil)-indenil), Dicloruro de circonio A-bis(2-metil-4-(4'-hexil-fenil)-indenil), dicloruro de circonio A-bis(2-metil-4-(4'-sec-butil-fenil)-indenil), dicloruro de circonio A-bis(2-etil-4-fenil-indenil), Dicloruro de circonio A-bis(2-etil-4-(4'-metil-fenil)-indenil), dicloruro de circonio A-bis(2-etil-4-(4'-etil-fenil)-indenil), dicloruro de circonio A-bis(2-etil-4-(4'-n-propilfenil)-indenil), Dicloruro de A-bis(2-etil-4-(4'-n-butil-fenilo)-indenilo), dicloruro de A-bis(2-etil-4-(4'-hexil-fenilo)-indenilo), dicloruro de A-bis(2-etil-4-(4'-pentilo-fenilo)-indenilo), Dicloruro de circonio A-bis(2-etil-4-(4'-ciclohexilfenil)-indenil), dicloruro de circonio A-bis(2-etil-4-(4'-sec-butil-fenil)-indenil), dicloruro de circonio A-bis(2-etil-4-(4'-tert-butil-fenil)-indenil), Dicloruro de circonio A-bis(2-n-propil-4-fenil-indenil), dicloruro de circonio A-bis(2-npropil-4-(4'-metil-alfenil)-indenil), dicloruro de circonio A-bis(2-n-propil-4-(4'-etil-alfenil)-indenil), Dicloruro de circonio A-bis(2-n-propil-4-(4'-iso-propil-fenil)-indenil), Dicloruro de circonio A-bis(2-n-propil-4-(4'-n-butil-fenil)-indenil), Dicloruro de circonio A-bis(2-n-propil-4-(4'-hexil-fenil)-indenil), Dicloruro de A-bis(2-n-propil-4-(4'-ciclohexil-fenil)-indenil), Dicloruro de A-bis(2-n-propil-4-(4'-sec-butil-fenil)-indenil), Dicloruro de A-bis(2-n-propil-4-(4'-tert-butil-fenilo)-indenilo), Dicloruro de A-bis(2-n-butil-4-fenilo-indenilo), Dicloruro de A-bis(2-n-butil-4-(4'-metil-fenilo)-indenilo), Dicloruro de A-bis(2-n-butil-4-(4'-etilfenil)-indenilo), dicloruro de A-bis(2-n-butil-4-(4'-npropil-fenil)-indenilo), dicloruro de A-bis(2-n-butil-4-(4'-iso-propil-fenil)-indenilo), Dicloruro de A-bis(2-n-butil-4-(4-n-butil-fenilo)-indenilo), Dicloruro de A-bis(2-n-butil-4-(4'-hexil-fenilo)-indenilo), Dicloruro de A-bis(2-n-butil-4-(4'-ciclohexil-fenilo)-indenilo), Dicloruro de A-bis(2-n-butil-4-(4'-sec-butilfenilo)-indenilo), Dicloruro de A-bis(2-nbutil-4-(4'-tert-butil-fenilo)-indenilo), Dicloruro de A-bis(2-hexil-4-fenilo-indenilo), Dicloruro de circonio A-bis(2-hexil-4-(4'-metil-fenil)-indenil), dicloruro de circonio A-bis(2-hexil-4-(4'-etil-fenil)-indenil), dicloruro de circonio A-bis(2-hexil-4-(4'-n-propil-fenil)-indenil), Dicloruro de A-bis(2-hexil-4-(4'-iso-propil-fenil)-indenil), Dicloruro de A-bis(2-hexil-4-(4'-n-butil-fenil)-indenil), Dicloruro de A-bis(2-hexil-4-(4'-n-hexil-fenil)-indenil), Dicloruro de circonio A-bis(2-hexil-4-(4'-ciclohexil-fenil)-indenil), Dicloruro de circonio A-bis(2-hexil-4-(4'-sec-butil-fenil)-indenil), Dicloruro de circonio A-bis(2-hexil-4-(4'-tert-butil-fenil)-indenil), A-bis(2-metil-4-(4'-tert-butil-fenil)-indenil)zirconiobis(dimetilamina), A-bis(2-etil-4-(4'-tert-butil-fenil)-indenil)zirconiodibencilo, A-bis(2-metil-4-(4'-tert-butil-fenil)-indenil)zirconiodimetil, Cloruro de A-(2-metil-4-azapentaleno)(2-metil-4-(4'-metil-fenil)-indenil)zirconio, Cloruro de A-(2-metil-5-azapentaleno)(2-metil-4-(4'-metil-fenil)-indenil)zirconio, Dicloruro de circonio A-(2-metil-6-azapentaleno)(2-metil-4-(4'-metil-fenil)-indenil), Dicloruro de circonio A-(2-metil-4-azapentaleno)(2-metil-4-(4'-etil-fenil)-indenil), Dicloruro de circonio A-(2-metil-4-azapentaleno)(2-metil-4-(4'-propil-fenil)-indenil), Dicloruro de circonio A-(2-metil-4-azapentaleno)(2-metil-4-(4'-isopropilfenil)-indenil), Dicloruro de A-(2-metil-6-azapentaleno)(2-metil-4-(4'-isopropil-fenilo)-indenilo), Dicloruro de A-(2,5-dimetil-6-azapentaleno)(2-metil-4-(4'-isopropil-fenilo)-indenilo), Dicloruro de circonio A-(2-metil-6-oxapentaleno)(2-metil-4-(4'-isopropil-fenil)-indenil), Dicloruro de circonio A-(2-metil-6-azapentaleno)(2-metil-4-(4'-n-butil-fenil)-indenil), Dicloruro de circonio A-(2-metil-5-azapentaleno)(2-metil-4-(4'-n-butil-fenil)-indenil), Dicloruro de circonio A-(2-metil-4-oxapentaleno)(2-metil-4-(4'-n-butil-fenil)-indenil), Dicloruro de circonio A-(2-metil-4-oxapentaleno)(2-metil-4-(4'-s-butil-fenil)-indenil), Dicloruro de circonio A-(2-metil-4-azapentaleno)(2-metil-4-(4'-tert-butil-fenil)-indenil), Dicloruro de A-(2-metil-6-azapentaleno)(2-metil-4-(4'-tert-butil-fenilo)-indenilo), Dicloruro de A-(2-metil-4-azapentaleno)(2-metil-4-(4'-n-pentilo-fenilo)-indenilo), Dicloruro de A-(2-metil-N-fenil-6-azapentaleno)(2-metil-4-(4'-n-pentilo-fenil)-indenil)-zirconio, Dicloruro de A-(2-metil-4-oxapentaleno)(2-metil-4-(4'-n-pentilofenil)-zirconio, Dicloruro de A-(2-metil-4-azapentaleno)(2-metil-4-(4'-n-hexil-fenil)-indenil)-zirconio, Dicloruro de
A-(2-metil-4-tiapentaleno)(2-metil-4-(4'-n-hexil-fenil)-zirconio, Dicloruro de A-(2-metil-6-tiapentaleno)(2-metil-4-(4'-n-hexil-fenil)-indenil)-zirconio, Dicloruro de A-(2,5-dimetil-4-tiapentaleno)(2-metil-4-(4-n-hexil-fenil)-zirconio, Dicloruro de A-(2,5-dimetil-6-tiapentaleno)(2-metil-4-(4'-n-hexil-fenil)-indenil)-dicloruro de circonio, A-(2,5-dimetil-6-tiapentaleno)(2-metil-4-(4'-ciclohexil-fenil)-indenil) dicloruro de circonio, Dicloruro de A-(2-metil-4-azapentaleno)(2-metil-4-(4'-trimetilsilil-fenil)-indenil), Dicloruro de A-(2-metil-4-tiapentaleno)(2-metil-4-(4'-trimetilsilil-fenil)-indenil), Dicloruro de A-(2-metil-5-tiapentaleno)(2-metil-4-(4'-trimetilsililfenil)-indenil)-zirconio, Dicloruro de A-(2-metil-6-tiapentaleno)(2-metil-4-(4'-trimetilsilil-fenil)-zirconio, Dicloruro de A-(2,5-dimetil-4-azapentaleno)(2-metil-4-(4'-adamantil-fenil)-indenil)-zirconio, Dicloruro de A-(2-metil-4-tiapentaleno)(2-metil-4-(4'-adamantil-fenil)-zirconio, Dicloruro de A-(2-metil-6-tiapentaleno)(2-metil-4-(4'-adamantil-fenil)-indenil), Dicloruro de A-(2,5-dimetil-4-tiapentaleno)(2-metil-4-(4'-adamantil-fenil)-indenil), Cloruro de circonio A-(2-metil-4-azapentaleno)(2-metil-4-(4'-tris(trifluorometil)metil-fenil)-zirconio, A-(2,5-dimetil-4-azapentaleno)(2-metil-4-(4'-tris(trifluorometil)metil-fenil)-indenil) dicloruro de circonio, A-(2-metil-4-azapentaleno)(2-metil-4-(4'-tris(trifluorometil)metil-fenil)-indenil) dicloruro de circonio, Dicloruro de circonio A-(2-metil-6-tiapentaleno)(2-metil-4-(4'-tris(trifluorometil)metil-fenil)-indenil), Dicloruro de circonio A-(2-metil-4-azapentaleno)(2-metil-4-(4'-tert-butil-fenil)-indenil), Dicloruro de A-(2-metil-5-azapentaleno)(2-n-butil-4-(4'-tert-butil-fenil)-indenil), Dicloruro de A-(2-metil-N-fenil-6-azapentaleno)(2-metil-4-(4'-tert-butil-fenil)-indenil), Dicloruro de circonio A-(2-metil-4-azapentaleno)(2-metilindenilo), dicloruro de circonio A-(2-metil-N-fenil-4-azapentaleno)(2-metilindenilo), dicloruro de circonio A-(2-metil-4-azapentaleno)(2-metilindenilo), Dicloruro de circonio A-(2-metil-5-tiapentaleno)(2-metilindenilo), Dicloruro de circonio A-(2-metil-6-tiapentaleno)(2-metilindenilo), Dicloruro de circonio A-(2-metil-4-azapentaleno)(indenilo), Dicloruro de circonio A-(2-metil-5-azapentaleno)(indenilo), Dicloruro de circonio A-(2-metil-6-azapentaleno)(indenilo), Dicloruro de circonio A-(2-metil-N-fenil-4-azapentaleno)(indenilo), Dicloruro de circonio A-(2-metil-N-fenil-5-azapentaleno)(indenilo), Dicloruro de circonio A-(2-metil-N-fenil-6-azapentaleno)(indenilo), Dicloruro de circonio A-(2,5-dimetil-N-fenil-6-azapentaleno)(indenilo), Dicloruro de circonio A-(2-metil-4-tiapentaleno)(indenilo), dicloruro de circonio A-(2-metil-5-tiapentaleno)(indenilo), dicloruro de circonio A-(2-metil1-6-tiapentaleno)(indenilo), dicloruro de circonio A-(2,5-dimetil-4-tiapentaleno)(indenilo) dicloruro de circonio, dicloruro de A-(2-metil-4-azapentaleno)(2-metil-4-fenilo-indenilo), dicloruro de A-(2-metil-5-azapentaleno)(2-metil-4-fenilo-indenilo), Dicloruro de circonio A-(2-metil-6-azapentaleno)(2-metil-4-fenil-indenil), Dicloruro de circonio A-(2-metil-N-fenil-4-azapentaleno)(2-metil-4- fenil-indenil), Dicloruro de circonio A-(2-metil-N-fenil-5-azapentaleno)(2-metil-4-fenil-indenilo), Dicloruro de circonio A-(2-metil-4-tiapentaleno)(2-metil-4-fenil-indenilo) Dicloruro de circonio A-(2-metil-6-tiapentaleno)(2-metil-4-fenil-indenil), dicloruro de circonio A-(2-metil-4-oxapentaleno)(2-metil-4-fenil-indenil), dicloruro de circonio A-(2-metil-4-azapentaleno)(2-metil-4,5-benzo-indenilo) dicloruro de circonio, dicloruro de A-(2-metil-N-fenil-4-azapentaleno)(2-metil-4,5-benzo-indenilo), A-(2-metil-N-fenil-5-azapentaleno)(2-metil-4,5-benzoindenilo) dicloruro de circonio, dicloruro de A-(2-metil-N-fenil-6-azapentaleno)(2-metil-4,5-benzo-indenilo), dicloruro de A-(2-metil-4-azapentaleno)(2-metil-4,5-benzo-indenilo)zirconio, Dicloruro de A-(2-metil-5-tiapentaleno)(2-metil-4,5-benzo-indenilo), Dicloruro de A-(2-metil-6-tiapentaleno)(2-metil-4,5-benzo-indenilo), Dicloruro de A-(2-metil-4-oxapentaleno)(2-metil-4,5-benzo-indenil)dicloruro de circonio, dicloruro de A-(2-metil-5- oxapentaleno)(2-metil-4,5-benzo-indenil)zirconio, dicloruro de A-(2-metil-6-oxapentaleno)(2-metil-4,5-benzoindenil)zirconio, Dicloruro de circonio A-bis(2-metil-4-azapentaleno), dicloruro de circonio A-bis(2-metil-N-fenil-4-azapentaleno) y dicloruro de circonio A-bis(2-metil-4-tiapentaleno),
en el que
A se selecciona del grupo que consiste en isómeros estructurales de Dipropilsilanodiilo, Dibutilsilanodiilo, Dipentilsilanodiilo, Dihexilsilanodiilo, Diheptilsilanodiilo, Dioctilsilanodiilo, Dinonilsilanodiilo, Didecilsilanodiilo, Didecilsilanodiilo, Didecilsilanodiilo, Dipropilgermanodiilo, Dibutilgermanodiilo, Dipentilgermanodiilo, Dihexilgermanodiilo, Diheptilgermanodiilo, Dioctilgermanodiilo, Dinonilgermanodiilo, Didecilgermanodiilo, Didecilgermanodiilo o Didecilgermanodiilo, Hexil(metil)germanodiilo, Butil(metil)silanodiilo, Butil(etil)silanodiilo, Butil(propil)silanodiilo, pentil(metil)silanodiilo, pentil(etil)silanodiilo, pentil(propil)silanodiilo, hexil(metil)silanodiilo, hexil(etil)silanodiilo y hexil(propil)silanodiilo.
15. La composición de la Reivindicación 14, en la que la unidad A se selecciona del grupo que consiste en: Di-n-propilsilanodiilo, Di-n-butilsilanodiilo, Di-n-pentilsilanodiilo, Di(ciclopentilo)silanodiilo, Di-n-hexilsilanodiilo, Ciclohexil(metil)silanodiilo, (n-butil)(metil)silanodiilo y (n-hexil)(metil)silanodiilo.
16. Un procedimiento para la producción de una mezcla de isómeros racémicos y meso de compuestos metalocénicos que comprende las etapas de:
a) proporcionar un sistema de ligando de la fórmula:
en la que R9 es un puente que tiene la estructura
en la que si R40 y R41 son idénticos, R40 y R41 se seleccionan del grupo que consiste en propilo, butilo, pentilo, hexilo, heptilo, octilo, nonilo, decilo, undecilo, dodecilo, ciclopentilo, ciclopentadienilo o ciclohexilo, y si R40 y R41 son diferentes, R40 se selecciona del grupo que consiste en butilo, pentilo, hexilo, heptilo, octilo, nonilo, decilo, undecilo, dodecilo, ciclopentilo, ciclopentadienilo y ciclohexilo y R41 se selecciona del grupo formado por metilo, etilo, propilo, butilo, pentilo, hexilo, heptilo, octilo, nonilo, decilo, undecilo, dodecilo, ciclopentilo, ciclopentadienilo y ciclohexilo,
M12 se selecciona del grupo formado por el silicio y el germanio, y
R3, R4, R5, R6, R7, R8 y también R3', R4, R5', R6', R7' y R8' son idénticos o difere de hidrógeno, o un grupo lineal, cíclico o ramificado, con o sin heteroátomos, seleccionado del grupo que consiste en un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, un grupo alquenilo de 2 a aproximadamente 10 átomos de carbono, un grupo arilo de 6 a aproximadamente 20 átomos de carbono, un grupo arilalquilo de 7 a aproximadamente 40 átomos de carbono un grupo alquilarilo de 7 a aproximadamente 40 átomos de carbono, un grupo arilalquenilo de 8 a aproximadamente 40 átomos de carbono, y un grupo alquilsililo o arilsililo sustituido o no sustituido, con la condición de que R3 y R3' no sean hidrógeno o en el que dos radicales adyacentes R5, R6 o R5', R6', o R6, R7 o R6', R7', o R7, R8 o R7', R8' forman uno o más sistemas de anillos de hidrocarburos, en el que dicho sistema de ligandos se produce por desprotonación de un compuesto de la fórmula
(fórmula 1\
con una base en un disolvente inerte a temperaturas de -70 °C a 80 °C; y
b) combinar dicho sistema de ligando de fórmula LS con un compuesto que tenga la fórmula M1X4 a una temperatura de aproximadamente -70 °C a aproximadamente 80 °C, donde M1 se selecciona del grupo que consiste en circonio, titanio y hafnio y X es un halógeno, para proporcionar un compuesto (s) de metaloceno que tenga una relación en peso de isómeros racémicos a meso de más de 5: 1 como aislado de la mezcla de reacción, sin ninguna separación posterior de los isómeros racémicos o pseudoracémicos de los isómeros meso o pseudomeso.
17. El procedimiento de la Reivindicación 16, en el que la relación en peso entre los isómeros racémicos y los meso es superior a 10:1 sin ninguna otra separación de los isómeros racémicos de los meso.
18. El procedimiento de la Reivindicación 16, en el que la relación en peso entre los isómeros racémicos y los meso es superior a 15:1 sin ninguna otra separación de los isómeros racémicos de los meso.
19. El procedimiento de la Reivindicación 16, en el que la proporción en peso de los isómeros racémicos con respecto a los meso es superior a 20 : 1 sin ninguna otra separación de los isómeros racémicos de los meso isómeros.
20. Una composición catalizadora que comprende:
a) isómeros mixtos de al menos un compuesto de metaloceno que tenga la fórmula 1a:
R9L1L2 M1R1R2 (fórmula 1a)
en la que L1 y L2 son ligandos idénticos o diferentes y son cada uno un radical hidrocarbonado mononuclear o polinuclear sustituido seleccionado del grupo que consiste en indenilo sustituido, azulenilo, fluorenilo, azapentalenilo, tiapentalenilo y oxapentalenilo, que forman una estructura de sándwich con el átomo M1, entre ellos,
R1 y R2 son idénticos o diferentes y se seleccionan cada uno del grupo que consiste en un átomo de hidrógeno, un grupo alquilo de 1 a aproximadamente 10 átomos de carbono, un grupo alcoxi de 1 a aproximadamente 10 átomos de carbono, un grupo arilo de 6 a aproximadamente 20 átomos de carbono, un grupo ariloxi de 6 a aproximadamente 10 átomos de carbono, un grupo alquenilo de 2 a aproximadamente 10 átomos de carbono, un grupo OH, un átomo de halógeno y un grupo NR232, en el que R32 se selecciona del grupo formado por un grupo alquilo de 1 a aproximadamente 10 átomos de carbono y un grupo arilo de 6 a aproximadamente 14 átomos de carbono, o R1 y R2 forman uno o más sistemas de anillos,
El M1 es un metal del grupo IVb de la Tabla Periódica de los Elementos,
R9 es un puente entre los ligandos L1 y L2 que tiene la estructura
en la que si R40 y R41 son idénticos, R40 y R41 se seleccionan del grupo formado por propilo, butilo, pentilo, hexilo, heptilo, octilo, nonilo, decilo, undecilo, dodecilo, ciclopentilo, ciclopentadienilo o ciclohexilo, y si R40 y R41 son diferentes, R40 se selecciona del grupo que consiste en butilo, pentilo, hexilo, heptilo, octilo, nonilo, decilo, undecilo, dodecilo, ciclopentilo, ciclopentadienilo y ciclohexilo y R41 se selecciona del grupo formado por metilo, etilo, propilo, butilo, pentilo, hexilo, heptilo, octilo, nonilo, decilo, undecilo, dodecilo, ciclopentilo, ciclopentadienilo y ciclohexilo,
M12 se selecciona del grupo formado por el silicio y el germanio, y
en el que el compuesto aislado de la mezcla de reacción, sin ninguna separación posterior de los isómeros racémicos o pseudoracémicos de los isómeros meso o pseudomeso, tiene una proporción de isómeros racémicos o pseudoracémicos con respecto a los isómeros meso o pseudomeso superior a 5:1;
b) al menos un cocatalizador; y
c) al menos un soporte poroso.
21. La composición catalizadora de la Reivindicación 20, en la que el cocatalizador es un aluminoxano que tiene una de las siguientes fórmulas:
o bien,
en la que R se selecciona del grupo que consiste en hidrógeno, un grupo alquilo de 1 a aproximadamente 6 átomos de carbono, un grupo arilo de 6 a aproximadamente 18 átomos de carbono, y bencilo, y p es un número entero de 2 a 50.
22. La composición catalizadora de la Reivindicación 21, en la que la relación atómica del aluminio del aluminoxano con el metal M1 del metaloceno oscila entre aproximadamente 10: 1 a aproximadamente 1000:1.
23. La composición catalizadora de la Reivindicación 20, en la que el cocatalizador es un ácido de Lewis que tiene la fórmula:
M2X1X2X3
en el que M2 se selecciona del grupo que consiste en boro, aluminio y galio, y
X1, X2 y X3 son iguales o diferentes y se seleccionan individualmente del grupo que consiste en hidrógeno, un grupo alquilo de 1 a aproximadamente 20 átomos de carbono, un grupo arilo de 6 a aproximadamente 15 átomos de carbono y un grupo alquilo, aralquilo, haloalquilo o haloarilo que tenga de 1 a unos 10 átomos de carbono en el radical alquilo y de 6 a unos 20 átomos de carbono en el radical arilo, en el que el componente halógeno se selecciona del grupo formado por flúor, cloro, bromo y yodo.
24. La composición catalizadora de la Reivindicación 23, en la que el ácido de Lewis se selecciona del grupo que consiste en trimetilaluminio, trietilaluminio, triisobutilaluminio, tributilaluminio, trifluoroborano, trifenilborano, tris(4-fluorofenil) borano, tris(3,5-difluorofenilo) borano, tris(4-fluorometilfenilo) borano, tris(2,4,6-trifluorofenilo) borano, tris(penta-fluorofenilo) borano, tris (tolil) borano, tris (3,5-dimetil-fenilo) borano, tris(3,5-difluorofenilo) borano y tris (3,4,5-trifluorofenilo) borano.
25. La composición catalizadora de la Reivindicación 20, en la que el cocatalizador es un compuesto iónico que contiene un anión no coordinador seleccionado del grupo que consiste en borato de tetrakis (pentafluorofenilo), tetrafenilborato, SbF6-, CF3SO3 y C O 4-.
26. La composición catalizadora de la Reivindicación 20, en la que el soporte poroso se selecciona del grupo que consiste en óxidos inorgánicos, sales inorgánicas y polvos de polímero.
27. La composición catalizadora de la Reivindicación 20, en la que el soporte poroso se selecciona del grupo que consiste en sílice, alúmina, aluminosilicatos, zeolitas, MgO, ZrO2 , TiO2 ,B2O3, CaO, ZnO, ThO2 , Na2O, K2O, Li2O, Na2CO3, K2CO3, CaCO3 , MgCh, Na2SO4, Ah(SO4)3 , BaSO4, KNO3 , Mg(NO3)2, Al(NO3)3 y combinaciones de los mismos.
28. La composición catalizadora de la Reivindicación 20, en la que el soporte poroso se selecciona del grupo que consiste en polietileno, polipropileno, polibuteno, poliestireno, poliestireno reticulado con divinilbenceno, cloruro de polivinilo, copolímero de acrilonitrilo-butadieno-estireno, poliamida, polimetacrilato, policarbonato, poliéster, poliacetal y alcohol polivinílico.
29. La composición catalizadora de la Reivindicación 20, en la que el cocatalizador es un producto de reacción de al menos un compuesto de las fórmulas (C) y/o (D) y/o (E) con al menos un compuesto de la fórmula (F)
Rf17B-(DR27)g (C)
R217B-D-BR172 (D)
en la que
R27 es un átomo de hidrógeno o un grupo que contiene carbono C1 -C40 sin boro, seleccionado del grupo que consiste en un grupo alquilo de 1 a aproximadamente 20 átomos de carbono, un grupo arilo de 6 a aproximadamente 20 átomos de carbono, un grupo arilalquilo de 7 a aproximadamente 40 átomos de carbono y un grupo alquilarilo de 7 a aproximadamente 40 átomos de carbono,
R17 y R18 son iguales o diferentes y son un átomo de hidrógeno, un átomo de halógeno o un grupo que contiene carbono C1 -C40, seleccionado del grupo que consiste en un grupo alquilo de 1 a aproximadamente 20 átomos de carbono, un grupo haloalquilo de 1 a aproximadamente 20 átomos de carbono, un grupo alcoxi de 1 a aproximadamente 10 átomos de carbono, un grupo arilo de 6 a aproximadamente 20 átomos de carbono, un grupo haloarilo de 6 a aproximadamente 20 átomos de carbono un grupo ariloxi de 6 a unos 20 átomos de carbono, un grupo arilalquilo de 7 a unos 40 átomos de carbono, un grupo haloarilalquilo de 7 a unos 40 átomos de carbono, un grupo alquilario de 7 a unos 40 átomos de carbono y un grupo haloalquilario de 7 a unos 40 átomos de carbono o R17 es un grupo-OSiR513, en el que los grupos R51 son iguales o diferentes y tienen el mismo significado que R17,
D es un elemento del grupo principal VI de la tabla periódica de los elementos o un grupo NR61, en el que R61 es un átomo de hidrógeno o un grupo de hidrocarburos C1 -C20, seleccionado del grupo que consiste en un grupo alquilo de 1 a aproximadamente unos 20 átomos de carbono y un grupo arilo de 6 a aproximadamente unos 20 átomos de carbono,
f es un número entero de 0 a 3,
g es un número entero de 0 a 3, y
h es un número entero del 1 al 10.
30. La composición catalizadora de la Reivindicación 20, en la que el cocatalizador es un compuesto o una mezcla de compuestos de las fórmulas (A) y/o (B)
en las que R17 y R18 son iguales o diferentes y son un átomo de hidrógeno, un átomo de halógeno, un grupo que contiene carbono C1 -C40, seleccionado del grupo que consiste en un grupo alquilo de 1 a aproximadamente 20 átomos de carbono, un grupo haloalquilo de 1 a aproximadamente 20 átomos de carbono, un grupo alcoxi de 1 a aproximadamente 10 átomos de carbono, un grupo arilo de 6 a 20 átomos de carbono aproximadamente, un grupo haloarilo de 6 a 20 átomos de carbono aproximadamente, un grupo ariloxi de 6 a 20 átomos de carbono aproximadamente, un grupo arilalquilo de 7 a 40 átomos de carbono aproximadamente, un grupo haloarilalquilo de
7 a 40 átomos de carbono aproximadamente, un grupo alquilalquilo de 7 a aproximadamente 40 átomos de carbono y un grupo haloalquilalquilo de 7 a aproximadamente 40 átomos de carbono o R17 es un grupo-OSiR513 , en el que los grupos R51 son iguales o diferentes y tienen el mismo significado que R17
31. La composición catalizadora de la Reivindicación 20, en la que el cocatalizador es un compuesto o una mezcla de compuestos de las siguientes fórmulas
32. La composición catalizadora de la Reivindicación 20, en la que el cocatalizador es
34. Un procedimiento para la polimerización de olefinas que comprende el contacto de una o más olefinas, cada una de las cuales tiene de unos 2 a aproximadamente unos 20 átomos de carbono, en condiciones de reacción de polimerización con la composición catalizadora de cualquiera de las Reivindicaciones 21 a 33.
35. El procedimiento de la Reivindicación 34, en el que al menos una olefina es una 1-olefina.
36. El procedimiento de la Reivindicación 34, en el que al menos una olefina tiene la fórmula:
Rm-CH=CH-Rn
en el que Rm y Rn son idénticos o diferentes y se seleccionan cada uno individualmente del grupo que consiste en un átomo de hidrógeno y un radical que tiene de 1 a aproximadamente 20 átomos de carbono o Rm y Rn juntos forman uno o más anillos.
37. El procedimiento de la Reivindicación 34, en el que las olefinas incluyen etileno y una o más 1-olefinas que tienen de 4 a aproximadamente unos 20 átomos de carbono.
38. El procedimiento de la Reivindicación 34, en el que las olefinas incluyen propileno.
39. El procedimiento de la Reivindicación 34, en el que las olefinas incluyen propileno y etileno.
40. El procedimiento de la Reivindicación 34, en el que las olefinas incluyen propileno y una o más 1-olefinas que tienen de 4 a aproximadamente unos 20 átomos de carbono.
41. El procedimiento de la Reivindicación 34, en el que las olefinas incluyen propileno, etileno y una o más 1-olefinas que tienen de 4 a aproximadamente unos 20 átomos de carbono.
42. Un procedimiento para la polimerización de olefinas que comprende: poner en contacto una o más olefinas, cada una de las cuales tiene de 2 a aproximadamente unos 20 átomos de carbono, en condiciones de reacción de polimerización, con una composición de catalizador que incluye al menos un compuesto que tiene la fórmula 1a como se establece en la reivindicación 1, 2, 6 u 11, respectivamente.
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US10/828,814 US7285608B2 (en) | 2004-04-21 | 2004-04-21 | Metallocene ligands, metallocene compounds and metallocene catalysts, their synthesis and their use for the polymerization of olefins |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2922480T3 true ES2922480T3 (es) | 2022-09-15 |
Family
ID=34967126
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES15161381T Expired - Lifetime ES2922480T3 (es) | 2004-04-21 | 2005-04-18 | Ligandos de metaloceno, compuestos de metaloceno y catalizadores de metaloceno, su síntesis y su uso para la polimerización de olefinas |
Country Status (8)
| Country | Link |
|---|---|
| US (1) | US7285608B2 (es) |
| EP (2) | EP2915824B1 (es) |
| JP (2) | JP5551334B2 (es) |
| KR (1) | KR101197098B1 (es) |
| CN (1) | CN1946748B (es) |
| BR (1) | BRPI0509970A (es) |
| ES (1) | ES2922480T3 (es) |
| WO (1) | WO2005105863A2 (es) |
Families Citing this family (71)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US7285608B2 (en) * | 2004-04-21 | 2007-10-23 | Novolen Technology Holdings C.V. | Metallocene ligands, metallocene compounds and metallocene catalysts, their synthesis and their use for the polymerization of olefins |
| EP2341087B1 (en) | 2009-12-30 | 2014-04-09 | Borealis AG | New way to produce polypropylene grade in a sequential process |
| EP2341088B1 (en) | 2009-12-30 | 2012-06-20 | Borealis AG | BOPP with homogeneous film morphology |
| EP2341086A1 (en) | 2009-12-30 | 2011-07-06 | Borealis AG | Bopp-film |
| EP2433982B1 (en) | 2010-09-28 | 2014-12-03 | Borealis AG | Composition with low dissipation factor tan "delta" |
| WO2012055797A1 (en) | 2010-10-28 | 2012-05-03 | Lummus Novolen Technology Gmbh | Nonwoven and yarn polypropylene with additivation |
| JP5966321B2 (ja) * | 2010-11-19 | 2016-08-10 | 日本ポリプロ株式会社 | メタロセン錯体およびオレフィンの重合方法 |
| EP2495264B1 (en) | 2011-03-04 | 2013-05-08 | Borealis AG | Exterior automotive article with reduced paintability failure |
| EP2535372B1 (en) | 2011-06-15 | 2016-09-14 | Borealis AG | In-situ reactor blend of a Ziegler-Natta catalysed, nucleated polypropylene and a metallocene catalysed polypropylene |
| EP2573091A1 (en) | 2011-09-23 | 2013-03-27 | Lummus Novolen Technology Gmbh | Process for recycling of free ligand from their corresponding metallocene complexes |
| JP5880000B2 (ja) * | 2011-12-14 | 2016-03-08 | 日本ポリプロ株式会社 | メタロセン錯体およびオレフィンの重合方法 |
| EP2746301B1 (en) * | 2012-12-21 | 2018-05-30 | Borealis AG | Catalyst |
| JP6193398B2 (ja) | 2012-12-21 | 2017-09-06 | ボレアリス エージー | 触媒 |
| EP2746289B1 (en) | 2012-12-21 | 2017-09-27 | Borealis AG | Catalysts |
| ES2651456T3 (es) | 2013-08-14 | 2018-01-26 | Borealis Ag | Composición de propileno con mejor resistencia al impacto a baja temperatura |
| MX2016001930A (es) | 2013-08-21 | 2016-05-26 | Borealis Ag | Composicion de poliolefina de alto flujo con alta rigidez y tenacidad. |
| MX2016001705A (es) | 2013-08-21 | 2016-05-18 | Borealis Ag | Composicion de poliolefina de alto flujo con alta rigidez y tenacidad. |
| PT2853563T (pt) | 2013-09-27 | 2016-07-14 | Borealis Ag | Filmes adequados para processamento de bopp a partir de polímeros com xs elevada e tm elevado |
| ES2568615T3 (es) | 2013-10-11 | 2016-05-03 | Borealis Ag | Película para etiquetas orientada en la dirección de la máquina |
| EP2865713B1 (en) | 2013-10-24 | 2016-04-20 | Borealis AG | Blow molded article based on bimodal random copolymer |
| ES2661108T3 (es) | 2013-10-24 | 2018-03-27 | Borealis Ag | Homopolímero de polipropileno de bajo punto de fusión con alto contenido de regioerrores y alto peso molecular |
| EP3063185B9 (en) | 2013-10-29 | 2017-11-15 | Borealis AG | Solid single site catalysts with high polymerisation activity |
| MX368147B (es) | 2013-11-22 | 2019-09-20 | Borealis Ag | Homopolímero de propileno de baja emisión con alto flujo de masa fundida. |
| WO2015082379A1 (en) | 2013-12-04 | 2015-06-11 | Borealis Ag | Phthalate-free pp homopolymers for meltblown fibers |
| CN105980457B (zh) | 2013-12-18 | 2019-03-22 | 博里利斯股份公司 | 具有改善的刚性/韧性平衡的bopp膜 |
| EP3094660B1 (en) | 2014-01-17 | 2018-12-19 | Borealis AG | Process for preparing propylene/1-butene copolymers |
| WO2015117958A1 (en) | 2014-02-06 | 2015-08-13 | Borealis Ag | Soft copolymers with high impact strength |
| US10100186B2 (en) | 2014-02-06 | 2018-10-16 | Borealis Ag | Soft and transparent impact copolymers |
| RU2689991C1 (ru) | 2014-02-11 | 2019-05-30 | ЮНИВЕЙШН ТЕКНОЛОДЖИЗ, ЭлЭлСи | Способ получения полиэтилена и полиэтилен, полученный указанным способом |
| JP7285286B2 (ja) * | 2014-02-11 | 2023-06-01 | ユニベーション・テクノロジーズ・エルエルシー | ポリオレフィン生成物の生成 |
| EP2907841A1 (en) | 2014-02-14 | 2015-08-19 | Borealis AG | Polypropylene composite |
| ES2659731T3 (es) | 2014-05-20 | 2018-03-19 | Borealis Ag | Composición de polipropileno para aplicaciones en interiores de automóviles |
| KR20170068474A (ko) | 2014-09-12 | 2017-06-19 | 보레알리스 아게 | 프로필렌의 코폴리머의 제조 공정 |
| EP2995631A1 (en) | 2014-09-12 | 2016-03-16 | Borealis AG | Process for producing graft copolymers on polyolefin backbone |
| EP2995629B1 (en) | 2014-09-12 | 2018-03-07 | Borealis AG | Process for producing propylene copolymers in gas phase |
| KR101653356B1 (ko) | 2014-10-17 | 2016-09-01 | 주식회사 엘지화학 | 고분자량 폴리올레핀 제조용 메탈로센 촉매 및 이의 제조방법 |
| KR101653357B1 (ko) | 2014-11-06 | 2016-09-01 | 주식회사 엘지화학 | 고분자량 폴리올레핀 제조용 메탈로센 촉매 및 이의 제조방법 |
| US9926396B2 (en) | 2015-10-23 | 2018-03-27 | Exxonmobil Chemical Patents Inc. | Production of polyolefins with internal unsaturation structures using a metallocene catalyst system |
| KR101712318B1 (ko) * | 2016-04-29 | 2017-03-03 | 한화케미칼 주식회사 | 메탈로센 이성질체 촉매 및 이를 이용하여 제조된 폴리올레핀 수지 |
| EP3241611B1 (en) | 2016-05-02 | 2020-03-04 | Borealis AG | A process for feeding a polymerisation catalyst |
| WO2017220724A1 (en) | 2016-06-23 | 2017-12-28 | Borealis Ag | Process for catalyst deactivation |
| WO2018091653A1 (en) | 2016-11-18 | 2018-05-24 | Borealis Ag | Catalyst |
| KR102505086B1 (ko) | 2016-11-18 | 2023-02-28 | 보레알리스 아게 | 촉매 |
| EP3583140B1 (en) | 2017-02-20 | 2023-03-08 | ExxonMobil Chemical Patents Inc. | Supported catalyst systems and processes for use thereof |
| US10723819B2 (en) | 2017-02-20 | 2020-07-28 | Exxonmobil Chemical Patents, Inc. | Supported catalyst systems and processes for use thereof |
| WO2019027585A1 (en) | 2017-08-04 | 2019-02-07 | Exxonmobil Chemical Patents Inc. | MIXED CATALYSTS COMPRISING UNDRAWNED HAFNOCENES WITH -CH2-SIME3 FRACTIONS |
| US10844150B2 (en) | 2017-08-04 | 2020-11-24 | Exxonmobil Chemical Patents Inc. | Mixed catalysts with 2,6-bis(imino)pyridyl iron complexes and bridged hafnocenes |
| CN109666090B (zh) * | 2017-10-16 | 2021-09-21 | 中国石油化工股份有限公司 | 一种用于烯烃聚合反应的负载茂金属催化剂、制备方法及应用 |
| US10703838B2 (en) | 2017-10-31 | 2020-07-07 | Exxonmobil Chemical Patents Inc. | Mixed catalyst systems with four metallocenes on a single support |
| KR102317015B1 (ko) * | 2017-11-08 | 2021-10-26 | 주식회사 엘지화학 | 부직포용 호모 폴리프로필렌 수지 및 그의 제조 방법 |
| US10926250B2 (en) | 2017-12-01 | 2021-02-23 | Exxonmobil Chemical Patents Inc. | Catalyst systems and polymerization processes for using the same |
| CN115850552B (zh) | 2017-12-01 | 2024-08-06 | 埃克森美孚化学专利公司 | 催化剂体系和使用其的聚合方法 |
| US11384170B2 (en) | 2017-12-21 | 2022-07-12 | Borealis Ag | Process for the preparation of solid catalyst |
| KR102343937B1 (ko) | 2017-12-26 | 2021-12-27 | 주식회사 엘지화학 | 메탈로센 담지 촉매 및 이를 이용한 폴리프로필렌의 제조 방법 |
| EP3572441B1 (en) | 2017-12-26 | 2023-06-07 | Lg Chem, Ltd. | Homopolypropylene and method for preparing the same |
| US11447580B2 (en) | 2017-12-27 | 2022-09-20 | Borealis Ag | Ziegler-Natta catalyst and preparation thereof |
| KR20200095577A (ko) | 2017-12-28 | 2020-08-10 | 보레알리스 아게 | 촉매 및 이의 제조 |
| US10865258B2 (en) | 2018-01-31 | 2020-12-15 | Exxonmobil Chemical Patents Inc. | Mixed catalyst systems containing bridged metallocenes with a pendant group 13 element, processes for making a polymer product using same, and products made from same |
| US10851187B2 (en) | 2018-01-31 | 2020-12-01 | Exxonmobil Chemical Patents Inc. | Bridged metallocene catalysts with a pendant group 13 element, catalyst systems containing same, processes for making a polymer product using same, and products made from same |
| ES2986685T3 (es) | 2018-11-30 | 2024-11-12 | Borealis Ag | Proceso de lavado |
| CN112745415B (zh) * | 2019-10-30 | 2022-09-09 | 中国石油化工股份有限公司 | 一种制备高粘度指数聚α-烯烃的方法 |
| KR102803732B1 (ko) * | 2019-12-05 | 2025-05-02 | 주식회사 엘지화학 | 촉매 조성물 및 이를 이용한 폴리에틸렌의 제조 방법 |
| CN116547313B (zh) | 2020-11-23 | 2026-03-27 | 博里利斯股份公司 | 齐格勒-纳塔催化的成核聚丙烯和茂金属催化的聚丙烯的原位反应器共混物 |
| EP4389783A1 (en) | 2022-12-20 | 2024-06-26 | Borealis AG | Catalyst transition process |
| EP4389776A1 (en) | 2022-12-20 | 2024-06-26 | Borealis AG | Process |
| KR20250126808A (ko) | 2022-12-23 | 2025-08-25 | 보레알리스 아게 | 폴리프로필렌 단독중합체 또는 공중합체의 제조방법 |
| CN120380036A (zh) | 2022-12-23 | 2025-07-25 | 北欧化工股份公司 | 高流动性聚丙烯均聚物的制造方法 |
| CN120380039A (zh) | 2022-12-23 | 2025-07-25 | 北欧化工股份公司 | 聚丙烯共聚物的生产方法 |
| WO2025003435A1 (en) | 2023-06-30 | 2025-01-02 | Borealis Ag | Process |
| WO2025219533A1 (en) | 2024-04-18 | 2025-10-23 | Borealis Gmbh | Process for the preparation of a propylene homopolymer |
| WO2025219537A1 (en) | 2024-04-18 | 2025-10-23 | Borealis Gmbh | Process for propylene polymerization with optimized prepolymerization conditions |
Family Cites Families (47)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| ZA844157B (en) | 1983-06-06 | 1986-01-29 | Exxon Research Engineering Co | Process and catalyst for polyolefin density and molecular weight control |
| US4752597A (en) | 1985-12-12 | 1988-06-21 | Exxon Chemical Patents Inc. | New polymerization catalyst |
| EP0284708B1 (en) | 1987-04-03 | 1996-01-31 | Fina Technology, Inc. | Metallocene catalyst systems for olefin polymerization having a silicon hydrocarbyl bridge. |
| DE3726067A1 (de) | 1987-08-06 | 1989-02-16 | Hoechst Ag | Verfahren zur herstellung von 1-olefinpolymeren |
| DE3742934A1 (de) | 1987-12-18 | 1989-06-29 | Hoechst Ag | Verfahren zur herstellung einer chiralen, stereorigiden metallocen-verbindung |
| DE3808268A1 (de) | 1988-03-12 | 1989-09-21 | Hoechst Ag | Verfahren zur herstellung eines 1-olefinpolymers |
| IL89525A0 (en) | 1988-03-21 | 1989-09-10 | Exxon Chemical Patents Inc | Silicon-bridged transition metal compounds |
| US5017714A (en) | 1988-03-21 | 1991-05-21 | Exxon Chemical Patents Inc. | Silicon-bridged transition metal compounds |
| US4892851A (en) * | 1988-07-15 | 1990-01-09 | Fina Technology, Inc. | Process and catalyst for producing syndiotactic polyolefins |
| DE3844282A1 (de) * | 1988-12-30 | 1990-07-05 | Hoechst Ag | Bisindenyl-derivat und verfahren zu seiner herstellung |
| NZ235032A (en) | 1989-08-31 | 1993-04-28 | Dow Chemical Co | Constrained geometry complexes of titanium, zirconium or hafnium comprising a substituted cyclopentadiene ligand; use as olefin polymerisation catalyst component |
| US5243001A (en) | 1990-11-12 | 1993-09-07 | Hoechst Aktiengesellschaft | Process for the preparation of a high molecular weight olefin polymer |
| EP0485822B1 (de) | 1990-11-12 | 1996-07-03 | Hoechst Aktiengesellschaft | Verfahren zur Herstellung eines hochmolekularen Olefinpolymers |
| ATE286918T1 (de) | 1991-10-15 | 2005-01-15 | Basell Polyolefine Gmbh | Verfahren zur herstellung eines olefinpolymers unter verwendung von metallocenen mit speziell substituierten indenylliganden |
| US6245870B1 (en) * | 1992-03-20 | 2001-06-12 | Fina Technology, Inc. | Process for producing syndiotactic/isotactic block polyolefins |
| TW294669B (es) | 1992-06-27 | 1997-01-01 | Hoechst Ag | |
| US5449650A (en) | 1992-12-08 | 1995-09-12 | Mitsubishi Petrochemical Company Limited | Catalyst components for polymerization of olefins and use thereof |
| JP3626186B2 (ja) | 1993-05-25 | 2005-03-02 | エクソンモービル・ケミカル・パテンツ・インク | オレフィンの重合用の担持されたメタロセン触媒系、その製造法及び使用 |
| DE4344689A1 (de) * | 1993-12-27 | 1995-06-29 | Hoechst Ag | Metallocenverbindung |
| DE4406109A1 (de) | 1994-02-25 | 1995-08-31 | Witco Gmbh | Verfahren zur Herstellung von verbrückten stereorigiden Metallocenen |
| AT403376B (de) * | 1995-07-03 | 1998-01-26 | Danubia Petrochem Polymere | Metallocene mit silylsubstituierten brücken und deren einsatz für die olefinpolymerisation |
| DE19525184A1 (de) | 1995-07-11 | 1997-01-16 | Basf Ag | Verfahren zur Umwandlung der achiralen meso-Form oder des Racemats eines ansa-Metallocenkomplexes oder deren Mischungen in eines seiner Enantiomeren |
| DE19525178A1 (de) | 1995-07-11 | 1997-01-16 | Basf Ag | Verfahren zur Umwandlung der achiralen meso-Form eines ansa-Metallkomplexes in die chirale rac.-Form |
| US6271164B1 (en) | 1995-09-28 | 2001-08-07 | Cornelia Fritze | Supported catalyst system, process for its production and its use in polymerizing olefins |
| ATE225359T1 (de) | 1995-12-18 | 2002-10-15 | Basell Polyolefine Gmbh | Verfahren zur abreicherung von nebenprodukten in produktgemischen |
| JP3551598B2 (ja) * | 1996-01-24 | 2004-08-11 | 東ソー株式会社 | アイソ−シンジオ−ブロックポリプロピレン |
| DE19606167A1 (de) | 1996-02-20 | 1997-08-21 | Basf Ag | Geträgerte Katalysatorsysteme |
| US6225426B1 (en) | 1996-04-10 | 2001-05-01 | Uniroyal Chemical Company, Inc. | Process for producing polyolefin elastomer employing a metallocene catalyst |
| DE19622207A1 (de) | 1996-06-03 | 1997-12-04 | Hoechst Ag | Chemische Verbindung |
| EP0909279B1 (de) | 1996-07-04 | 2001-04-25 | Basf Aktiengesellschaft | Verfahren zur herstellung von geträgerten übergangsmetallkatalysatoren |
| DE59703850D1 (de) | 1996-08-13 | 2001-07-26 | Basell Polyolefine Gmbh | Geträgertes Katalysatorsystem, Verfahren zu seiner Herstellung und seine Verwendung zur Polymerisation von Olefinen |
| DE59712644D1 (de) | 1996-08-13 | 2006-06-14 | Basell Polyolefine Gmbh | Geträgerte chemische Verbindung |
| JP3704205B2 (ja) * | 1996-08-26 | 2005-10-12 | 三井化学株式会社 | 遷移金属化合物および該遷移金属化合物からなるオレフィン重合用触媒成分 |
| DE19644041A1 (de) | 1996-10-31 | 1998-05-07 | Hoechst Ag | Metallocenen mit teilhydrierten pi-Liganden |
| IT1290856B1 (it) * | 1996-12-19 | 1998-12-14 | Enichem Spa | Metalloceni, loro preparazione ed uso nella polimerizzazione di alfa-olefine |
| JP2001510846A (ja) * | 1997-07-28 | 2001-08-07 | バーゼル、ポリプロピレン、ゲゼルシャフト、ミット、ベシュレンクテル、ハフツング | メタロセンの製造 |
| DE19733017A1 (de) | 1997-07-31 | 1999-02-04 | Hoechst Ag | Chemische Verbindung |
| TW476765B (en) | 1997-12-22 | 2002-02-21 | Mitsui Chemicals Inc | Catalyst component for ethylenically unsaturated monomer polymerization, catalyst for ethylenically unsaturated monomer polymerization, and process for ethylenically unsaturated monomer polymerization using said catalyst |
| DE19804970A1 (de) | 1998-02-07 | 1999-08-12 | Aventis Res & Tech Gmbh & Co | Katalysatorsystem |
| DE19806918A1 (de) * | 1998-02-19 | 1999-08-26 | Aventis Res & Tech Gmbh & Co | Katalysatorsystem, Verfahren zu seiner Herstellung und seine Verwendung zur Polymerisation von Olefinen |
| DE19833170A1 (de) | 1998-07-23 | 2000-01-27 | Targor Gmbh | Verfahren zur Herstellung eines metallhaltigen Trägerkatalysators oder einer Trägerkatalysatorkomponente durch Tränkung einer Trägersubstanz |
| JP4498608B2 (ja) * | 1998-08-03 | 2010-07-07 | チッソ株式会社 | メタロセン錯体の製造方法 |
| AU782996B2 (en) | 1999-12-23 | 2005-09-15 | Basell Polyolefine Gmbh | Transition metal compound, ligand system, catalyst system and the use of the latter for the polymerisation and copolymerisation of olefins |
| WO2001058913A1 (en) * | 2000-02-08 | 2001-08-16 | Exxonmobil Chemical Patents Inc. | Method of preparing group 14 bridged biscyclopentadienyl ligands |
| US6858767B1 (en) | 2000-08-11 | 2005-02-22 | Uniroyal Chemical Company, Inc. | Process for producing liquid polyalphaolefin polymer, metallocene catalyst therefor, the resulting polymer and lubricant containing same |
| US6713582B2 (en) | 2001-12-14 | 2004-03-30 | Uniroyal Chemical Company, Inc. | Process for the oligomerization of α-olefins having low unsaturation, the resulting polymers, and lubricants containing same |
| US7285608B2 (en) * | 2004-04-21 | 2007-10-23 | Novolen Technology Holdings C.V. | Metallocene ligands, metallocene compounds and metallocene catalysts, their synthesis and their use for the polymerization of olefins |
-
2004
- 2004-04-21 US US10/828,814 patent/US7285608B2/en not_active Expired - Lifetime
-
2005
- 2005-04-18 CN CN2005800128095A patent/CN1946748B/zh not_active Expired - Lifetime
- 2005-04-18 WO PCT/US2005/014340 patent/WO2005105863A2/en not_active Ceased
- 2005-04-18 BR BRPI0509970-6A patent/BRPI0509970A/pt not_active Application Discontinuation
- 2005-04-18 KR KR1020067021458A patent/KR101197098B1/ko not_active Expired - Fee Related
- 2005-04-18 ES ES15161381T patent/ES2922480T3/es not_active Expired - Lifetime
- 2005-04-18 JP JP2007509741A patent/JP5551334B2/ja not_active Expired - Fee Related
- 2005-04-18 EP EP15161381.7A patent/EP2915824B1/en not_active Expired - Lifetime
- 2005-04-18 EP EP05739568A patent/EP1740622A2/en not_active Withdrawn
-
2013
- 2013-10-04 JP JP2013209687A patent/JP5763727B2/ja not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| JP5763727B2 (ja) | 2015-08-12 |
| EP2915824A1 (en) | 2015-09-09 |
| BRPI0509970A (pt) | 2007-10-02 |
| JP5551334B2 (ja) | 2014-07-16 |
| WO2005105863A2 (en) | 2005-11-10 |
| CN1946748A (zh) | 2007-04-11 |
| WO2005105863A3 (en) | 2006-01-19 |
| EP1740622A2 (en) | 2007-01-10 |
| US7285608B2 (en) | 2007-10-23 |
| EP2915824B1 (en) | 2022-05-25 |
| JP2014005299A (ja) | 2014-01-16 |
| CN1946748B (zh) | 2011-04-06 |
| JP2007534703A (ja) | 2007-11-29 |
| US20050239979A1 (en) | 2005-10-27 |
| KR101197098B1 (ko) | 2012-11-07 |
| KR20070012412A (ko) | 2007-01-25 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2922480T3 (es) | Ligandos de metaloceno, compuestos de metaloceno y catalizadores de metaloceno, su síntesis y su uso para la polimerización de olefinas | |
| EP1828266B1 (en) | Supported metallocene catalyst compositions, their synthesis and their use for the polymerization of olefins | |
| JP5598856B2 (ja) | メタロセン化合物、それを含む触媒、その触媒を使用するオレフィンポリマーの製造プロセス、ならびにオレフィンホモポリマーおよびコポリマー | |
| JP5578473B2 (ja) | アンサ−メタロセン化合物のラセモ選択的合成、アンサ−メタロセン化合物、それを含む触媒、触媒の使用によってオレフィンポリマーを製造するプロセス、ならびにホモポリマーおよびコポリマー | |
| US6469114B1 (en) | Metallocene compound and polymerization catalyst comprising heterocyclic group | |
| EP3421506B1 (en) | Metallocene supported catalyst and method for producing polypropylene using same | |
| JP2002504569A (ja) | 触媒組成物、その製造法、及び同触媒組成物のオレフィンの重合における使用法 | |
| MX2011006667A (es) | Nuevos compuestos de metaloceno, catalizadores que los comprenden, proceso para producir un polimero de olefina por uso de los catalizadores y homo- y copolimeros de olefina. | |
| WO2009054833A2 (en) | Metallocene compounds, catalysts comprising them, process for producing an olefin polymer by use of the catalysts, and olefin homo and copolymers | |
| US6365763B1 (en) | Method for producing metallocenes | |
| JP2001011089A (ja) | 遷移金属化合物、触媒組成物、その製造方法及びオレフィン重合用としての使用 | |
| JP6196581B2 (ja) | メタロセン化合物、それを含む触媒、その触媒を使用するオレフィンポリマーの製造プロセス、ならびにオレフィンホモポリマーおよびコポリマー | |
| JP2014196496A (ja) | アンサ−メタロセン化合物のラセモ選択的合成、アンサ−メタロセン化合物、それを含む触媒、触媒の使用によってオレフィンポリマーを製造するプロセス、ならびにホモポリマーおよびコポリマー |
