Abstract

La presente invención se refiere a materiales sintéticos de polímeros orgánicos y describe una composición de resina sintética orgánica autopolimerizable para fabricación aditiva. La composición de resina sintética orgánica autopolimerizable incluye del 30 al 75% en peso de una resina fenólica termoplástica lineal y del 25 al 70% en peso de una resina de furano modificada con fenol. La composición de resina sintética orgánica autopolimerizable se prepara a través de tres etapas. La resina fenólica termoplástica lineal preparada en la etapa (1) y la resina furánica modificada con fenol preparada en la etapa (2) se mezclan en una determinada proporción en peso en la etapa (3) para obtener la composición de resina sintética orgánica autopolimerizable para fabricación aditiva, que tiene las ventajas de alta resistencia a temperatura normal, excelente resistencia a altas temperaturas, alta actividad y excelente colapsabilidad. Por lo tanto, la composición de resina sintética orgánica autopolimerizable proporcionada en la invención es adecuada para la fabricación aditiva y, en particular, para la impresión 3D en la fundición de moldes. (Traducción automática con Google Translate, sin valor legal)

Description

DESCRIPCIÓN
Mezcla de resinas sintéticas orgánicas autocurables usada para la fabricación aditiva, y su aplicación
Campo técnico
La presente solicitud se refiere a materiales sintéticos de polímeros orgánicos, y más particularmente a una composición de resina sintética orgánica autocurable para la fabricación aditiva y usos de la misma.
Antecedentes de la invención
La impresión tridimensional (3DP), también conocida como fabricación aditiva, fue presentada por E. Sachs et al. en 1992. En un procedimiento de impresión 3D, los materiales se expulsan en gotas a través de una boquilla, similar a la forma en que funciona la impresora de inyección de tinta, y los materiales se curan capa por capa según una determinada ruta diseñada para formar el producto final.
Actualmente, la resina sintética orgánica para la fabricación aditiva incluye una resina de furano autocurable y una resina fenólica básica autocurable. Una resina inorgánica para la fabricación aditiva suele ser un aglutinante de silicato de sodio autocurable.
La Publicación de la Patente China No. 105949418 A divulga una resina de furano autocurable para impresión 3D en fundición de aluminio. La Publicación de la Patente China No. 106543687 A divulga una resina de furano autocurable modificada con óxido de grafeno para impresión 3D. La Publicación de la Patente China No. 104086734 A divulga una resina de furano para la impresión 3D en arena. Estas resinas de furano autocurables facilitan un curado rápido a temperatura normal y cumplen con los requisitos industriales básicos de la fabricación aditiva. Sin embargo, estas resinas de furano autocurables tienen poca resistencia a las altas temperaturas, presentando una resistencia a la tracción de solo 0.15 MPa a 1000 °C, lo que provoca defectos tales como la quema de arena y el veteado durante la fundición. Estos defectos ocurren con mayor frecuencia en fundiciones de acero y hierro fundido a gran escala que requieren una temperatura de fundición alta, lo que limita el uso posterior de aglutinantes de resina de furano autocurable en fundiciones de acero y hierro fundido a gran escala.
El aglutinante de silicato de sodio autocurable es ecológico y económico en comparación con la resina orgánica. Sin embargo, el aglutinante de silicato de sodio autocurable tiene las desventajas de una baja resistencia a la tracción a temperatura normal (aproximadamente 1.2 MPa), poca capacidad de desintegración y difícil procedimiento de limpieza con arena. La Publicación de la Patente China No. 104923717 A describe un aglutinante inorgánico para la impresión 3D en arena en la fundición de metales no ferrosos. El aglutinante inorgánico descrito en este documento tiene una resistencia a la compresión de aproximadamente 4.5 MPa y una baja resistencia a la tracción a temperatura normal (aproximadamente 1.2 MPa) debido a la estructura de molécula pequeña y la baja tenacidad del aglutinante inorgánico. El aglutinante inorgánico descrito en este documento tiene una alta resistencia residual a 800 °C (aproximadamente 0.5 MPa) y una poca capacidad de desintegración, lo que da como resultado un procedimiento de limpieza de arena difícil. El aglutinante de silicato de sodio descrito en este documento tiene una vida útil en el intervalo de 5-15 minutos y una débil actividad de adhesión, lo que da como resultado una baja eficiencia en la producción de piezas fundidas.
Las resinas fenólicas tienen diferente estructura molecular en comparación con las resinas de furano, por lo que la resina fenólica básica autocurable muestra diferentes comportamientos, tales como buena resistencia a alta temperatura y baja resistencia a temperatura normal (solo aproximadamente 1.2 MPa). La Publicación de la Patente China No. 104817665 A divulga una resina fenólica básica para impresión 3D, que tiene una baja resistencia a la tracción a temperatura normal (aproximadamente 1.2 MPa).
El documento CN101544808 A divulga una composición para impregnar grafito que comprende 5-7 partes de maleimida, 66-67 partes de resina de resol y 25-27 partes de resina de furano.
La técnica anterior no resuelve el problema de que un objeto impreso en 3D producido mediante fabricación aditiva tiene poca resistencia a altas temperaturas, baja resistencia a la tracción a temperatura normal y poca capacidad de desintegración.
Sumario de la invención
Esta invención proporciona una composición de resina sintética orgánica autocurable para la fabricación aditiva y los usos de la misma para abordar el problema en la técnica anterior de que un objeto impreso en 3D producido por fabricación aditiva tiene poca resistencia a altas temperaturas, baja resistencia a la tracción a temperatura normal y poca capacidad de desintegración.
Las soluciones técnicas de la invención se describen a continuación.
Una composición de resina sintética orgánica autocurable para la fabricación aditiva, que comprende 30-75 % en peso de una resina fenólica termoplástica lineal y 25-70 % en peso de una resina de furano modificada con fenol.
La resina fenólica termoplástica lineal se prepara a partir de materias primas A mediante una reacción de polimerización por adición, y las materias primas A comprenden 15-45 % en peso de un compuesto fenólico, 30-60 % en peso de un compuesto de aldehído, 0.2-0.8 % en peso de un ácido orgánico o una sal de ácido orgánico como catalizador y un auxiliar A; el auxiliar A comprende 1-4 % en peso de un inhibidor de polimerización, 8-28 % en peso de un disolvente orgánico, 0.3-0.9 % en peso de un agente de acoplamiento, 0.1-0.7 % en peso de un agente endurecedor y 1-5 % en peso de un modificador, en las que todos los porcentajes en peso se basan en el peso total de las materias primas A.
El compuesto fenólico en las materias primas A se selecciona del grupo que consiste en fenol, p-aminofenol, p-cresol, m-cresol, m-aminofenol, p-nitrofenol, p-cloro-m-xilenol, p-tert-octilfenol y una combinación de los mismos.
El compuesto de aldehído en las materias primas A se selecciona del grupo que consiste en formaldehído y un aldehído líquido que contiene dos o más átomos de carbono; y el aldehído líquido se selecciona del grupo que consiste en acetaldehído, butiraldehído, valeraldehído, tereftalaldehído, trioxano, metaldehído, dimetoximetano, oclorobenzaldehído y una combinación de los mismos.
El ácido orgánico en las materias primas A se selecciona del grupo que consiste en ácido fórmico, ácido acético, ácido p-toluenosulfónico, ácido acrílico, ácido benzoico, ácido propiónico y una combinación de los mismos.
La sal de ácido orgánico en las materias primas A se selecciona del grupo que consiste en acetato de zinc, acetato de magnesio, benzoato de sodio, propionato de calcio, acrilato de aluminio y una combinación de los mismos.
El inhibidor de la polimerización en las materias primas A es molecular y se selecciona del grupo que consiste en hidroquinona, p-benzoquinona, 4-tert-butilcatecol, fenotiazina y una combinación de los mismos.
El disolvente orgánico de las materias primas A es un disolvente orgánico polar de bajo peso molecular y se selecciona del grupo que consiste en metanol, etilenglicol, etanol, acetona, isopropanol, metilbutanona y una combinación de los mismos.
El agente de acoplamiento en las materias primas A es silano que se selecciona del grupo que consiste en silano KH-560, silano KH-550, silano KH-602 y una combinación de los mismos.
El agente endurecedor en las materias primas A se selecciona del grupo que consiste en polivinil butiral, poliéter sulfona, polifenilen éter cetona, alcohol polivinílico y una combinación de los mismos.
El modificador en las materias primas A es un aceite disolvente aromático, que se selecciona del grupo que consiste en un aceite disolvente aromático S-100, un aceite disolvente aromático S-150, un aceite disolvente aromático S-200 y una combinación del mismo, permitiendo así que la resina fenólica termoplástica lineal tenga mayor resistencia a altas temperaturas.
La resina de furano modificada con fenol se prepara a partir de las materias primas B mediante una reacción de polimerización por adición, y las materias primas B comprenden 12-28 % en peso de un compuesto fenólico, 20-70 % en peso de alcohol furfurílico, 5-15 % en peso de un compuesto de aldehído, 0.4-1.2 % en peso de un ácido orgánico como catalizador y un auxiliar B; el auxiliar B comprende 4-16 % en peso de un diluyente, 0.3-0.7 % en peso de un regulador de pH, 0.3-0.7 % en peso de un agente de captura de aldehído, 0.3-1.3 % en peso de un agente de acoplamiento, 0-10 % en peso de un líquido residual orgánico, 0.2-0.6 % en peso de un estabilizante térmico y 3-9 % en peso de un aditivo, en las que todos los porcentajes en peso se basan en el peso total de las materias primas B. El compuesto fenólico en las materias primas B es fenol, bisfenol A, un fenol sustituido con monoalquilo o dialquilo. El fenol sustituido con monoalquilo o dialquilo se selecciona del grupo que consiste en p-cresol, m-cresol, o-cresol, 3-metil-4-isopropilfenol, 3-metil-5-etilfenol, 2,6-di-tert-butil-4-etilfenol y una combinación de los mismos.
El alcohol furfurílico en las materias primas B comprende 0.7 % o menos en peso de aldehído residual, 0.3 % o menos en peso de agua y 98 % o más en peso de alcohol furfurílico; y el alcohol furfurílico en las materias primas B tiene un punto de enturbiamiento de 10 °C o menos y una acidez de 0.01 mol/L o menos.
El compuesto de aldehído en las materias primas B se selecciona del grupo que consiste en una solución acuosa de formaldehído que tiene 36.5 % en peso de formaldehído, furfural, acetaldehído, polvos de paraformaldehído, benzaldehído, fenilacetaldehído, citral y una combinación de los mismos.
El ácido orgánico en las materias primas B se selecciona del grupo que consiste en ácido fórmico, ácido acético, ácido cítrico, ácido benzoico, ácido ftálico, ácido oxálico, ácido malónico, ácido fenilacético, ácido succínico y una combinación de los mismos.
El diluyente en las materias primas B se selecciona del grupo que consiste en metanol, etanol, isopropanol, alcohol furfurílico, etilenglicol, tolueno, éter de petróleo y una combinación de los mismos.
El regulador de pH en las materias primas B es una solución acuosa de hidróxido de metal alcalino que tiene un 48 % en peso de hidróxido de metal alcalino, y el hidróxido de metal alcalino es uno o dos de hidróxido de sodio e hidróxido de potasio.
El agente de captura de aldehído en las materias primas B es una solución de amoníaco que tiene 25-28 % en peso de amoníaco.
El agente de acoplamiento en las materias primas B es un silano acuoso que se selecciona del grupo que consiste en silano KH-560, silano KH-550, silano KH-602 y una combinación de los mismos.
El líquido residual orgánico en las materias primas B se produce mediante la limpieza de un cabezal de impresión de una impresora de inyección de tinta 3D durante la impresión de inyección de tinta 3D en fundición, y el líquido residual orgánico comprende 54 % en peso de etilenglicol, 36 % en peso de etanol, 2 % en peso de resina de furano y 8 % en peso de alcohol furfurílico.
El estabilizante térmico en las materias primas B se selecciona del grupo que consiste en fosfito, aceite de soja epoxi, éster epoxi, pentaeritritol, xilitol, manitol y una combinación de los mismos.
El aditivo en las materias primas B se introduce para mejorar el rendimiento ambiental de la resina de furano modificada con fenol y reducir el coste de producción y uso de la resina, y el aditivo es uno o dos de jarabe y fructosa.
La invención proporciona además el uso de la composición de resina sintética orgánica autocurable en la fabricación aditiva, en la que la composición de resina sintética orgánica autocurable se usa para la fabricación aditiva en presencia de una solución ácida hidrosoluble o soluble en alcohol.
La solución ácida hidrosoluble o soluble en alcohol es una solución de ácido sulfónico acuosa o alcohólica que tiene una acidez total de 16-32 % y un ácido libre de 5 % o menos durante la fabricación aditiva 3D.
La solución ácida hidrosoluble o soluble en alcohol es 20-60 % en peso de la composición de resina sintética orgánica autocurable para la fabricación aditiva.
En algunas realizaciones, la solución ácida hidrosoluble o soluble en alcohol se mezcla uniformemente con materiales de arena sin procesar para obtener una mezcla; una capa de la mezcla se coloca sobre una mesa de impresión; la composición de resina sintética orgánica autocurable se pulveriza sobre la capa mediante un cabezal de impresión piezoeléctrico según un modelo 3D diseñado por un programa informático, en el que la capa se cura rápidamente a temperatura normal debido a la reacción entre la composición de resina sintética orgánica autocurable y solución ácida hidrosoluble o soluble en alcohol aplicada sobre las superficies de los materiales de arena sin procesar; se coloca una capa siguiente de la mezcla sobre las capas anteriores, seguido de la pulverización de la composición de resina sintética orgánica autocurable y el curado; se repiten los procedimientos de colocación, pulverización y curado hasta completar una capa superior; y los materiales de arena sin procesar en áreas no impresas se eliminan para obtener un producto final impreso en 3D.
En comparación con la técnica anterior, esta invención tiene los siguientes efectos beneficiosos.
(1) La composición de resina sintética orgánica autocurable tiene una viscosidad de 10-14 mpa.s a 25 °C, lo que cumple con el requisito de fabricación aditiva.
(2) la composición de resina sintética orgánica autocurable tiene una alta resistencia a la tracción a temperatura normal (por encima de 2.0 MPa), mientras que en las mismas condiciones, la resina de furano autocurable tiene una resistencia a la tracción de solo 1.4 MPa a temperatura normal, y el aglutinante de silicato de sodio autocurable y la resina fenólica básica autocurable comparten una resistencia a la tracción de solo 1.2 MPa a temperatura normal.
(3) La composición de resina sintética orgánica autocurable tiene una excelente resistencia a altas temperaturas, ya que tiene una resistencia a la tracción de más de 1.2 MPa a 1000 °C, mientras que en las mismas condiciones, la resina de furano autocurable tiene una resistencia a la tracción de solo 0.15 MPa a 1000 °C.
(4) La composición de resina sintética orgánica autocurable tiene alta actividad, ya que reacciona rápidamente con una solución acuosa o alcohólica de ácido sulfónico que tiene una acidez total de 16-32 % y un ácido libre de 5 % o menos. Durante la reacción, tiene una vida útil en el intervalo de 0.5-2 min a una temperatura de arena de 25 °C.
Mientras que en las mismas condiciones, la resina de furano autocurable y el aglutinante de silicato de sodio autocurable reaccionan cada uno con la solución acuosa o alcohólica de ácido sulfónico que tiene una acidez total de 16-32 % y un ácido libre de 5 % o menos. Durante la reacción, la resina de furano autocurable tiene una vida útil en el intervalo de 3-7 min, y el aglutinante de silicato de sodio autocurable tiene una vida útil en el intervalo de 5-15 min. (5) La composición de resina sintética orgánica autocurable tiene una resistencia a la tracción residual de 0.2 MPa o menos a 1000 °C. En las mismas condiciones, el aglutinante de silicato de sodio autocurable tiene una resistencia a la tracción residual de aproximadamente 0.5 MPa a 1000 °C. El contraste demuestra que la composición de resina sintética orgánica autocurable tiene una excelente capacidad de desintegración, lo que resulta en un procedimiento de limpieza de arena fácil en la última etapa de la producción de fundición.
(6) Un líquido residual orgánico que se genera durante la impresión de inyección de tinta 3D en la fundición se vuelve a aplicar al sistema de resina, lo que reduce el coste de producción y uso de la resina y reduce la contaminación del medio ambiente.
(7) El jarabe y la fructosa, como materiales ecológicos, se introducen en la composición de resina sintética orgánica autocurable para reemplazar parcialmente el alcohol furfurílico en las materias primas, lo que facilita la protección del medio ambiente.
(8) La composición de resina sintética orgánica autocurable es estable y, después de un almacenamiento a largo plazo, no hay formación de cristales ni cambios en el rendimiento y los índices.
La composición de resina sintética orgánica autocurable proporcionada en la invención tiene ventajas de alta resistencia a temperatura normal, excelente resistencia a alta temperatura, alta actividad y excelente capacidad de desintegración, por lo que es apropiada para la fabricación aditiva, y particularmente para impresión 3D en fundición de moldes.
Descripción detallada de las realizaciones
Esta invención se describirá en detalle a continuación con referencia a diversas realizaciones, y estas realizaciones son solo para ilustración y no pretenden limitar la presente invención.
Ejemplo 1
Etapa 1: Preparación de la resina fenólica termoplástica lineal
La resina fenólica termoplástica lineal se preparó a partir de las materias primas A, y la composición de las materias primas A se muestra en la tabla 1.
Tabla 1 Composición de materias primas A
Figure imgf000005_0001
El procedimiento de producción de la resina fenólica termoplástica lineal se describió como sigue.
(1) Se agregaron 30 % en peso de un compuesto fenólico, 0.5 % en peso de un ácido orgánico como catalizador y 2.5 % en peso de un inhibidor de polimerización a un reactor de esmalte seguido de agitación, y luego se agregó 45 % en peso de un compuesto de aldehido al reactor de esmalte.
(2) Se abrió una válvula de vapor para calentar la mezcla y la temperatura se elevó a 85-90 °C en 25-30 min y se mantuvo a 85-90 °C, durante 30-40 min.
(3) La temperatura se elevó aún más a 100-105 °C en 10-20 min y se mantuvo a 100-105 °C, durante 120-150 min. (4) La mezcla se sometió a deshidratación al vacío hasta que se alcanzó el nivel deseado de deshidratación.
(5) Se bajó la temperatura a 70-75 °C y se agregaron al reactor de esmalte 18 % en peso de un disolvente orgánico, 0.4 % en peso de un agente endurecedor y 3 % en peso de un modificador seguido de agitación durante 60-90 minutos (6) Se bajó más la temperatura a 30-35 °C, y se agregó 0.6 % en peso de silano como agente de acoplamiento al reactor de esmalte seguido de agitación durante 40-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 2: Preparación de la resina de furano modificada con fenol
La resina de furano modificada con fenol se preparó a partir de las materias primas B, y la composición de las materias primas B se muestra en la tabla 2.
Tabla 2 Composición de materias primas B
Figure imgf000006_0001
El procedimiento de producción de la resina de furano modificada con fenol se describió como sigue.
(1) Se agregaron a un reactor de esmalte 20 % en peso de un compuesto fenólico, 10 % en peso de un compuesto de aldehido y 0.8 % en peso de un ácido orgánico como catalizador seguido de agitación.
(2) Se abrió una válvula de vapor para calentar la mezcla y, después de que la temperatura se elevó a 70-75 °C, se agregó un 25 % en peso de alcohol furfurílico al reactor de esmalte y la temperatura se mantuvo a 70-75 °C, durante 55-60 min.
(3) La temperatura se elevó a 80-85 °C en 10-20 minutos, y luego se agregó 10 % en peso de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 80-85 °C, durante 60-90 min.
(4) La temperatura se elevó a 95-100 °C en 10-20 minutos, y luego se agregó 0.5 % en peso de un regulador de pH al reactor de esmalte para ajustar el pH de la mezcla a aproximadamente 5.7-6.0, y se agregó 10 % en peso de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 95-100 °C, durante 120-150 min.
(5) A 95-100 °C, se agregaron al reactor de esmalte 6 % en peso de un líquido residual orgánico, 0.4 % en peso de un estabilizante térmico y 6 % en peso de un aditivo seguido de agitación durante 50-60 min.
(6) Se bajó la temperatura a 60-65 °C y se agregó un 10 % en peso de un diluyente al reactor de esmalte seguido de agitación durante 30-60 min.
(7) Se bajó la temperatura a 40-45 °C y se agregó 0.5 % en peso de un agente de captura de aldehido al reactor de esmalte seguido de agitación durante 30-60 min.
(8) Se bajó la temperatura a 30-35 °C y se agregó 0.8 % en peso de silano basado en agua como agente de acoplamiento al reactor de esmalte seguido de agitación durante 30-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 3: Preparación de una composición de resina sintética orgánica autocurable para la fabricación aditiva Se agregaron 35 % en peso de la resina fenólica termoplástica lineal preparada en la etapa (1) y 65 % en peso de la resina de furano modificada con fenol preparada en la etapa (2) a un reactor de esmalte seguido de agitación. Luego, la temperatura se elevó a 35-40 °C y se mantuvo a 35-40 °C, durante 60-90 min. La mezcla preparada en este documento se descargó, probó y envasó para obtener la composición de resina sintética orgánica autocurable para la fabricación aditiva.
La composición de resina sintética orgánica autocurable preparada por este método tiene una viscosidad de 11.5 mpa.s a 25 °C, una tensión superficial de 34 mN/s a 20 °C, un contenido de impurezas de 0.04 %, un contenido de formaldehído libre de 0.12 % y una densidad de 1.086 g/ml a 20 °C. Tiene una resistencia a la tracción de 2.16 MPa a temperatura normal durante 24 h, una resistencia a la tracción de 1.32 MPa a 1000 °C y una resistencia a la tracción residual de 0.12 MPa a 1000 °C. Tiene una vida útil de 1.2 min a 25 °C.
Ejemplo 2
Etapa 1: Preparación de la resina fenólica termoplástica lineal
La resina fenólica termoplástica lineal se preparó a partir de las materias primas A, y la composición de las materias primas A se muestra en la tabla 3.
Tabla 3 Composición de materias primas A
Figure imgf000007_0001
El procedimiento de producción de la resina fenólica termoplástica lineal se describió como sigue.
(1) Se agregaron 35 % en peso de un compuesto fenólico, 0.3 % en peso de una sal de ácido orgánico como catalizador y 3 % en peso de un inhibidor de polimerización molecular a un reactor de esmalte seguido de agitación y luego se agregó 40 % en peso de un compuesto de aldehido al reactor de esmalte.
(2) Se abrió una válvula de vapor para calentar la mezcla y la temperatura se elevó a 85-90 °C en 25-30 min y se mantuvo a 85-90 °C, durante 30-40 min.
(3) La temperatura se elevó aún más a 100-105 °C en 10-20 min y se mantuvo a 100-105 °C, durante 120-150 min. (4) La mezcla se sometió a deshidratación al vacío hasta que se alcanzó el nivel deseado de deshidratación.
(5) Se bajó la temperatura a 70-75 °C, y se agregaron al reactor de esmalte 17 % en peso de un disolvente orgánico, 0.3 % en peso de un agente endurecedor y 4 % en peso de un modificador seguido de agitación durante 60-90 min. (6) Se bajó más la temperatura a 30-35 °C, y se agregó 0.4 % en peso de silano como agente de acoplamiento al reactor de esmalte seguido de agitación durante 40-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 2: Preparación de la resina de furano modificada con fenol
La resina de furano modificada con fenol se preparó a partir de las materias primas B, y la composición de las materias primas B se muestra en la tabla 4.
Tabla 4 Composición de materias primas B
Figure imgf000008_0001
El procedimiento de producción de la resina de furano modificada con fenol se describió como sigue.
(1) Se agregaron a un reactor de esmalte 15 % en peso de un compuesto fenólico, 10 % en peso de un compuesto de aldehido y 0.8 % en peso de un ácido orgánico como catalizador seguido de agitación.
(2) Se abrió una válvula de vapor para calentar la mezcla y, después de que la temperatura se elevó a 70-75 °C, se agregó un 30 % en peso de alcohol furfurílico al reactor de esmalte y la temperatura se mantuvo a 70-75 °C, durante 55-60 min.
(3) La temperatura se elevó a 80-85 °C en 10-20 minutos, y luego se agregó 10 % en peso de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 80-85 °C, durante 60-90 min.
(4) La temperatura se elevó a 95-100 °C en 10-20 minutos, y luego se agregó 0.5 % en peso de un regulador de pH al reactor de esmalte para ajustar el pH de la mezcla a aproximadamente 5.7-6.0, y se agregó 10 % en peso de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 95-100 °C, durante 120-150 min.
(5) A 95-100 °C, se agregaron al reactor de esmalte 6 % en peso de un líquido residual orgánico, 0.4 % en peso de un estabilizante térmico y 8 % en peso de un aditivo, seguido de agitación durante 50-60 min.
(6) Se bajó la temperatura a 60-65 °C y se agregó un 10 % en peso de un diluyente al reactor de esmalte seguido de agitación durante 30-60 min.
(7) Se bajó la temperatura a 40-45 °C y se agregó 0.5 % en peso de un agente de captura de aldehido al reactor de esmalte seguido de agitación durante 30-60 min.
(8) Se bajó la temperatura a 30-35 °C y se agregó 0.8 % en peso de silano basado en agua como agente de acoplamiento al reactor de esmalte seguido de agitación durante 30-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 3: Preparación de una composición de resina sintética orgánica autocurable para la fabricación aditiva Se agregaron 30 % en peso de la resina fenólica termoplástica lineal preparada en la etapa (1) y 70 % en peso de la resina de furano modificada con fenol preparada en la etapa (2) a un reactor de esmalte seguido de agitación. Luego, la temperatura se elevó a 35-40 °C y se mantuvo a 35-40 °C, durante 60-90 min. La mezcla preparada en este documento se descargó, probó y envasó para obtener la composición de resina sintética orgánica autocurable para la fabricación aditiva.
La composición de resina sintética orgánica autocurable preparada por este método tiene una viscosidad de 12.0 mpa.s a 25 °C, una tensión superficial de 33 mN/s a 20 °C, un contenido de impurezas de 0.036 %, un contenido de formaldehído libre de 0.16 % y una densidad de 1.105 g/ml a 20 °C. Tiene una resistencia a la tracción de 2.24 MPa a temperatura normal durante 24 h, una resistencia a la tracción de 1.26 MPa a 1000 °C y una resistencia a la tracción residual de 0.15 MPa a 1000 °C. Tiene una vida útil de 1.4 min a 25 °C.
Ejemplo 3
Etapa 1: Preparación de la resina fenólica termoplástica lineal
La resina fenólica termoplástica lineal se preparó a partir de las materias primas A, y la composición de las materias primas A se muestra en la tabla 5.
Tabla 5 Composición de materias primas A
Figure imgf000009_0001
El procedimiento de producción de la resina fenólica termoplástica lineal se describió como sigue.
(1) Se agregaron 40 % en peso de un compuesto fenólico, 0.4 % en peso de un ácido orgánico o una sal de ácido orgánico como catalizador y 2.5 % en peso de un inhibidor de polimerización molecular a un reactor de esmalte seguido de agitación y luego se agregó 35 % en peso de un compuesto de aldehido al reactor de esmalte.
(2) Se abrió una válvula de vapor para calentar la mezcla y la temperatura se elevó a 85-90 °C en 25-30 min y se mantuvo a 85-90 °C, durante 30-40 min.
(3) La temperatura se elevó aún más a 100-105 °C en 10-20 min y se mantuvo a 100-105 °C, durante 120-150 min. (4) La mezcla se sometió a deshidratación al vacío hasta que se alcanzó el nivel deseado de deshidratación.
(5) Se bajó la temperatura a 70-75 °C y se agregaron al reactor de esmalte 16 % en peso de un disolvente orgánico, 0.6 % en peso de un agente endurecedor y 5 % en peso de un modificador seguido de agitación durante 60-90 minutos (6) Se bajó más la temperatura a 30-35 °C, y se agregó 0.5 % en peso de silano como agente de acoplamiento al reactor de esmalte seguido de agitación durante 40-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 2: Preparación de la resina de furano modificada con fenol
La resina de furano modificada con fenol se preparó a partir de las materias primas B, y la composición de las materias primas B se muestra en la tabla 6.
Tabla 6 Composición de materias primas B
Figure imgf000010_0001
El procedimiento de producción de la resina de furano modificada con fenol se describió como sigue.
(1) Se agregaron a un reactor de esmalte 14 % en peso de un compuesto fenólico, 13 % en peso de un compuesto de aldehído y 0.6 % en peso de un ácido orgánico como catalizador seguido de agitación.
(2) Se abrió una válvula de vapor para calentar la mezcla y, después de que la temperatura se elevó a 70-75 °C, se agregó 30 % en peso de alcohol furfurílico al reactor de esmalte y la temperatura se mantuvo a 70-75 °C, durante 55­ 60 min.
(3) La temperatura se elevó a 80-85 °C en 10-20 minutos, y luego se agregó 11 % en peso de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 80-85 °C, durante 60-90 min.
(4) La temperatura se elevó a 95-100 °C en 10-20 minutos, y luego se agregó 0.4 % en peso de un regulador de pH al reactor de esmalte para ajustar el pH de la mezcla a aproximadamente 5.7-6.0, y se agregó 11 % en peso de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 95-100 °C, durante 120-150 min.
(5) A 95-100 °C, se agregaron al reactor de esmalte 4 % en peso de un líquido residual orgánico, 0.5 % en peso de un estabilizante térmico y 4 % en peso de un aditivo, seguido de agitación durante 50-60 min.
(6) Se bajó la temperatura a 60-65 °C y se agregó un 10 % en peso de un diluyente al reactor de esmalte seguido de agitación durante 30-60 min.
( 7) Se bajó la temperatura a 40-45 °C y se agregó 0.4 % en peso de un agente de captura de aldehido al reactor de esmalte seguido de agitación durante 30-60 min.
(8) Se bajó la temperatura a 30-35 °C y se agregó 1.1 % en peso de silano basado en agua como agente de acoplamiento al reactor de esmalte seguido de agitación durante 30-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 3: Preparación de una composición de resina sintética orgánica autocurable para la fabricación aditiva Se agregaron 40 % en peso de la resina fenólica termoplástica lineal preparada en la etapa (1) y 60 % en peso de la resina de furano modificada con fenol preparada en la etapa (2) a un reactor de esmalte seguido de agitación. Luego, la temperatura se elevó a 35-40 °C y se mantuvo a 35-40 °C, durante 60-90 min. La mezcla preparada en este documento se descargó, probó y envasó para obtener la composición de resina sintética orgánica autocurable para la fabricación aditiva.
La composición de resina sintética orgánica autocurable preparada por este método tiene una viscosidad de 10.8 mpa.s a 25 °C, una tensión superficial de 36 mN/s a 20 °C, un contenido de impurezas de 0.043 %, un contenido de formaldehído libre de 0.19 % y una densidad de 1.066 g/ml a 20 °C. Tiene una resistencia a la tracción de 2.09 MPa a temperatura normal durante 24 h, una resistencia a la tracción de 1.35 MPa a 1000 °C y una resistencia a la tracción residual de 0.14 MPa a 1000 °C. Tiene una vida útil de 1.6 min a 25 °C.
Ejemplo 4
Etapa 1: Preparación de la resina fenólica termoplástica lineal
La resina fenólica termoplástica lineal se preparó a partir de materias primas A, y la composición de las materias primas A se muestra en la tabla 7.
Tabla 7 Composición de materias primas A
Figure imgf000011_0001
El procedimiento de producción de la resina fenólica termoplástica lineal se describió como sigue.
(1) Se agregaron 30 % en peso de un compuesto fenólico, 0.5 % en peso de un ácido orgánico o una sal de ácido orgánico como catalizador y 2 % en peso de un inhibidor de polimerización molecular a un reactor de esmalte seguido de agitación y luego se agregó 40 % en peso de un compuesto de aldehido al reactor de esmalte.
(2) Se abrió una válvula de vapor para calentar la mezcla y la temperatura se elevó a 85-90 °C en 25-30 min y se mantuvo a 85-90 °C, durante 30-40 min.
(3) La temperatura se elevó aún más a 100-105 °C en 10-20 min y se mantuvo a 100-105 °C, durante 120-150 min. (4) La mezcla se sometió a deshidratación al vacío hasta que se alcanzó el nivel deseado de deshidratación.
(5) Se bajó la temperatura a 70-75 °C y se agregaron al reactor de esmalte 24 % en peso de un disolvente orgánico, 0.7 % en peso de un agente endurecedor y un 2 % en peso de un modificador seguido de agitación durante 60-90 minutos
(6) Se bajó más la temperatura a 30-35 °C, y se agregó 0.8 % en peso de silano como agente de acoplamiento al reactor de esmalte seguido de agitación durante 40-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 2: Preparación de la resina de furano modificada con fenol
La resina de furano modificada con fenol se preparó a partir de las materias primas B, y la composición de las materias primas B se muestra en la tabla 8.
Tabla 8 Composición de materias primas B
Figure imgf000012_0001
El procedimiento de producción de la resina de furano modificada con fenol se describió como sigue.
(1) Se agregaron a un reactor de esmalte 20 % en peso de un compuesto fenólico, 10 % en peso de un compuesto de aldehido y 1 % en peso de un ácido orgánico como catalizador seguido de agitación.
(2) Se abrió una válvula de vapor para calentar la mezcla y, después de que la temperatura se elevó a 70-75 °C, se agregó un 25 % en peso de alcohol furfurílico al reactor de esmalte y la temperatura se mantuvo a 70-75 °C, durante 55-60 min.
(3) La temperatura se elevó a 80-85 °C en 10-20 minutos, y luego se agregó 10 % en peso de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 80-85 °C, durante 60-90 min.
(4) La temperatura se elevó a 95-100 °C en 10-20 minutos, y luego se agregó 0.4 % en peso de un regulador de pH al reactor de esmalte para ajustar el pH de la mezcla a aproximadamente 5.7-6.0, y se agregó 10 % en peso de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 95-100 °C, durante 120-150 min.
(5) A 95-100 °C, se agregaron al reactor de esmalte 5 % en peso de un líquido residual orgánico, 0.5 % en peso de un estabilizante térmico y 4.5 % en peso de un aditivo seguido de agitación durante 50-60 min.
(6) Se bajó la temperatura a 60-65 °C y se agregó un 12 % en peso de un diluyente al reactor de esmalte seguido de agitación durante 30-60 min.
(7) Se bajó la temperatura a 40-45 °C y se agregó 0.3 % en peso de un agente de captura de aldehido al reactor de esmalte seguido de agitación durante 30-60 min.
(8) Se bajó la temperatura a 30-35 °C, y se agregó 1.3 % en peso de silano basado en agua como agente de acoplamiento al reactor de esmalte seguido de agitación durante 30-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 3: Preparación de una composición de resina sintética orgánica autocurable para la fabricación aditiva Se agregaron 32 % en peso de la resina fenólica termoplástica lineal preparada en la etapa (1) y 68 % en peso de la resina de furano modificada con fenol preparada en la etapa (2) a un reactor de esmalte seguido de agitación. Luego, la temperatura se elevó a 35-40 °C y se mantuvo a 35-40 °C, durante 60-90 min. La mezcla preparada en este documento se descargó, probó y envasó para obtener la composición de resina sintética orgánica autocurable para la fabricación aditiva.
La composición de resina sintética orgánica autocurable preparada por este método tiene una viscosidad de 12.6 mpa.s a 25 °C, una tensión superficial de 33 mN/s a 20 °C, un contenido de impurezas de 0.051 %, un contenido de formaldehído libre de 0.21 % y una densidad de 1.114 g/ml a 20 °C. Tiene una resistencia a la tracción de 2.20 MPa a temperatura normal durante 24 h, una resistencia a la tracción de 1.27 MPa a 1000 °C y una resistencia a la tracción residual de 0.17 MPa a 1000 °C. Tiene una vida útil de 1.5 min a 25 °C.
Ejemplo 5
Etapa 1: Preparación de la resina fenólica termoplástica lineal
La resina fenólica termoplástica lineal se preparó a partir de las materias primas A, y la composición de las materias primas A se muestra en la tabla 9.
Tabla 9 Composición de materias primas A
Figure imgf000013_0001
El procedimiento de producción de la resina fenólica termoplástica lineal se describió como sigue.
(1) Se agregaron 38 % en peso de un compuesto fenólico, 0.2 % en peso de un ácido orgánico o una sal de ácido orgánico como catalizador y 2 % en peso de un inhibidor de polimerización molecular a un reactor de esmalte seguido de agitación y luego se agregó 44 % en peso de un compuesto de aldehído al reactor de esmalte.
(2) Se abrió una válvula de vapor para calentar la mezcla y la temperatura se elevó a 85-90 °C en 25-30 min y se mantuvo a 85-90 °C, durante 30-40 min.
(3) La temperatura se elevó aún más a 100-105 °C en 10-20 min y se mantuvo a 100-105 °C, durante 120-150 min. (4) La mezcla se sometió a deshidratación al vacío hasta que se alcanzó el nivel deseado de deshidratación.
(5) Se bajó la temperatura a 70-75 °C y se agregaron al reactor de esmalte 13 % en peso de un disolvente orgánico, 0.4 % en peso de un agente endurecedor y 2 % en peso de un modificador seguido de agitación durante 60-90 min. (6) Se bajó más la temperatura a 30-35 °C, y se agregó 0.4 % en peso de silano como agente de acoplamiento al reactor de esmalte seguido de agitación durante 40-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 2: Preparación de la resina de furano modificada con fenol
La resina de furano modificada con fenol se preparó a partir de las materias primas B, y la composición de las materias primas B se muestra en la tabla 10.
Tabla 10 Composición de materias primas B
Figure imgf000014_0001
El procedimiento de producción de la resina de furano modificada con fenol se describió como sigue.
(1) Se agregaron a un reactor de esmalte 25 % en peso de un compuesto fenólico, 8 % en peso de un compuesto de aldehido y 0.5 % en peso de un ácido orgánico como catalizador seguido de agitación.
(2) Se abrió una válvula de vapor para calentar la mezcla y, después de que la temperatura se elevó a 70-75 °C, se agregó un 30 % en peso de alcohol furfurílico al reactor de esmalte y la temperatura se mantuvo a 70-75 °C, durante 55-60 min.
(3) La temperatura se elevó a 80-85 °C en 10-20 minutos, y luego se agregó 10 % en peso de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 80-85 °C, durante 60-90 min.
(4) La temperatura se elevó a 95-100 °C en 10-20 minutos, y luego se agregó 0.4 % en peso de un regulador de pH al reactor de esmalte para ajustar el pH de la mezcla a aproximadamente 5.7-6.0, y se agregó 10 % en peso de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 95-100 °C, durante 120-150 min.
(5) A 95-100 °C, se agregaron al reactor de esmalte 0.5 % en peso de un estabilizante térmico y 6.5 % en peso de un aditivo seguido de agitación durante 50-60 min.
(6) Se bajó la temperatura a 60-65 °C y se agregó un 8 % en peso de un diluyente al reactor de esmalte seguido de agitación durante 30-60 min.
(7) Se bajó la temperatura a 40-45 °C y se agregó 0.5 % en peso de un agente de captura de aldehido al reactor de esmalte seguido de agitación durante 30-60 min.
(8) Se bajó la temperatura a 30-35 °C, y se agregó 0.6 % en peso de silano basado en agua como agente de acoplamiento al reactor de esmalte seguido de agitación durante 30-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 3: Preparación de una composición de resina sintética orgánica autocurable para la fabricación aditiva Se agregaron 34 % en peso de la resina fenólica termoplástica lineal preparada en la etapa (1) y 66 % en peso de la resina de furano modificada con fenol preparada en la etapa (2) a un reactor de esmalte seguido de agitación. Luego, la temperatura se elevó a 35-40 °C y se mantuvo a 35-40 °C, durante 60-90 min. La mezcla preparada en este documento se descargó, probó y envasó para obtener la composición de resina sintética orgánica autocurable para la fabricación aditiva.
La composición de resina sintética orgánica autocurable preparada por este método tiene una viscosidad de 11.9 mpa.s a 25 °C, una tensión superficial de 32 mN/s a 20 °C, un contenido de impurezas de 0.024 %, un contenido de formaldehído libre de 0.22 % y una densidad de 1.124 g/ml a 20 °C. Tiene una resistencia a la tracción de 2.28 MPa a temperatura normal durante 24 h, una resistencia a la tracción de 1.35 MPa a 1000 °C y una resistencia a la tracción residual de 0.11 MPa a 1000 °C. Tiene una vida útil de 1.6 min a 25 °C.
Ejemplo 6
La composición de resina sintética orgánica autocurable se preparó en tres etapas. En las cuales, una resina fenólica termoplástica lineal preparada en la etapa (1 ) y una resina de furano modificada con fenol preparada en la etapa (2) se mezclaron en una determinada relación en peso en la etapa (3) para obtener la composición de resina sintética orgánica autocurable para la fabricación aditiva.
Etapa 1: Preparación de la resina fenólica termoplástica lineal
La resina fenólica termoplástica lineal se preparó a partir de las materias primas A, y la composición de las materias primas A se muestra en la tabla 11.
Tabla 11 Composición de materias primas A
Figure imgf000015_0001
El procedimiento de producción de la resina fenólica termoplástica lineal se describió como sigue.
(1) Se agregaron un compuesto fenólico, un ácido orgánico o una sal de ácido orgánico como catalizador y un inhibidor de polimerización molecular a un reactor de esmalte seguido de agitación y luego se agregó un compuesto de aldehido al reactor de esmalte.
(2) Se abrió una válvula de vapor para calentar la mezcla y la temperatura se elevó a 85-90 °C en 25-30 min y se mantuvo a 85-90 °C, durante 30-40 min.
(3) La temperatura se elevó aún más a 100-105 °C en 10-20 min y se mantuvo a 100-105 °C, durante 120-150 min. (4) La mezcla se sometió a deshidratación al vacío hasta que se alcanzó el nivel deseado de deshidratación.
(5) Se bajó la temperatura a 70-75 °C y se agregaron al reactor de esmalte un disolvente orgánico, un agente endurecedor y un modificador seguido de agitación durante 60-90 min.
(6) Se bajó más la temperatura a 30-35 °C y se agregó un agente de acoplamiento al reactor de esmalte seguido de agitación durante 40-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 2: Preparación de la resina de furano modificada con fenol
La resina de furano modificada con fenol se preparó a partir de las materias primas B, y la composición de las materias primas B se muestra en la tabla 12.
Tabla 12 Composición de materias primas B
Figure imgf000016_0001
El procedimiento de producción de la resina de furano modificada con fenol se describió como sigue.
(1) Se agregaron un compuesto fenólico, un compuesto de aldehído y un ácido orgánico como catalizador a un reactor de esmalte seguido de agitación.
(2) Se abrió una válvula de vapor para calentar la mezcla y, después de que la temperatura se elevó a 70-75 °C, se agregó la mitad del alcohol furfurílico al reactor de esmalte y la temperatura se mantuvo a 70-75 °C, durante 55- 60 min.
(3) La temperatura se elevó a 80-85 °C en 10-20 minutos, y luego se agregó una cuarta parte de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 80-85 °C, durante 60-90 min.
(4) La temperatura se elevó a 95-100 °C en 10-20 minutos, y luego se agregó un regulador de pH al reactor de esmalte, y se agregó una cuarta parte de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 95 -100 °C, durante 120-150 min.
(5) A 95-100 °C, se agregaron al reactor de esmalte un líquido residual orgánico, un estabilizante térmico y un aditivo, seguido de agitación durante 50-60 min.
(6) Se bajó la temperatura a 60-65 °C y se agregó un diluyente al reactor de esmalte seguido de agitación durante 30­ 60 min.
(7) Se bajó la temperatura a 40-45 °C y se agregó un agente de captura de aldehído al reactor de esmalte seguido de agitación durante 30-60 min.
(8) Se bajó la temperatura a 30-35 °C y se agregó un agente de acoplamiento al reactor de esmalte seguido de agitación durante 30-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 3: Preparación de la composición de resina sintética orgánica autocurable para la fabricación aditiva
Se agregó 30 % en peso de la resina fenólica termoplástica lineal preparada en la etapa (1) y 70 % en peso de la resina de furano modificada con fenol preparada en la etapa (2) a un reactor de esmalte seguido de agitación. Luego, la temperatura se elevó a 35-40 °C y se mantuvo a 35-40 °C, durante 60-90 min. La mezcla preparada en este documento se descargó, probó y envasó para obtener la composición de resina sintética orgánica autocurable para la fabricación aditiva.
Ejemplo 7
En comparación con el ejemplo 6, el ejemplo 7 usó diferentes materias primas A (como se muestra en la tabla 13) y diferentes materias primas B (como se muestra en la tabla 14).
Los métodos de preparación de las materias primas A, las materias primas B y una composición de resina sintética orgánica autocurable para la fabricación aditiva en el ejemplo 7 fueron los mismos que los del ejemplo 6.
Tabla 13 Composición de materias primas A
Figure imgf000017_0002
Tabla 14 Composición de materias primas B
Figure imgf000017_0001
(continuación)
Figure imgf000018_0001
Ejemplo 8
En comparación con el ejemplo 6, el ejemplo 8 usó diferentes materias primas A (como se muestra en la tabla 15) y diferentes materias primas B (como se muestra en la tabla 16).
Los métodos de preparación de las materias primas A, las materias primas B y una composición de resina sintética orgánica autocurable para la fabricación aditiva en el ejemplo 8 fueron los mismos que los del ejemplo 6.

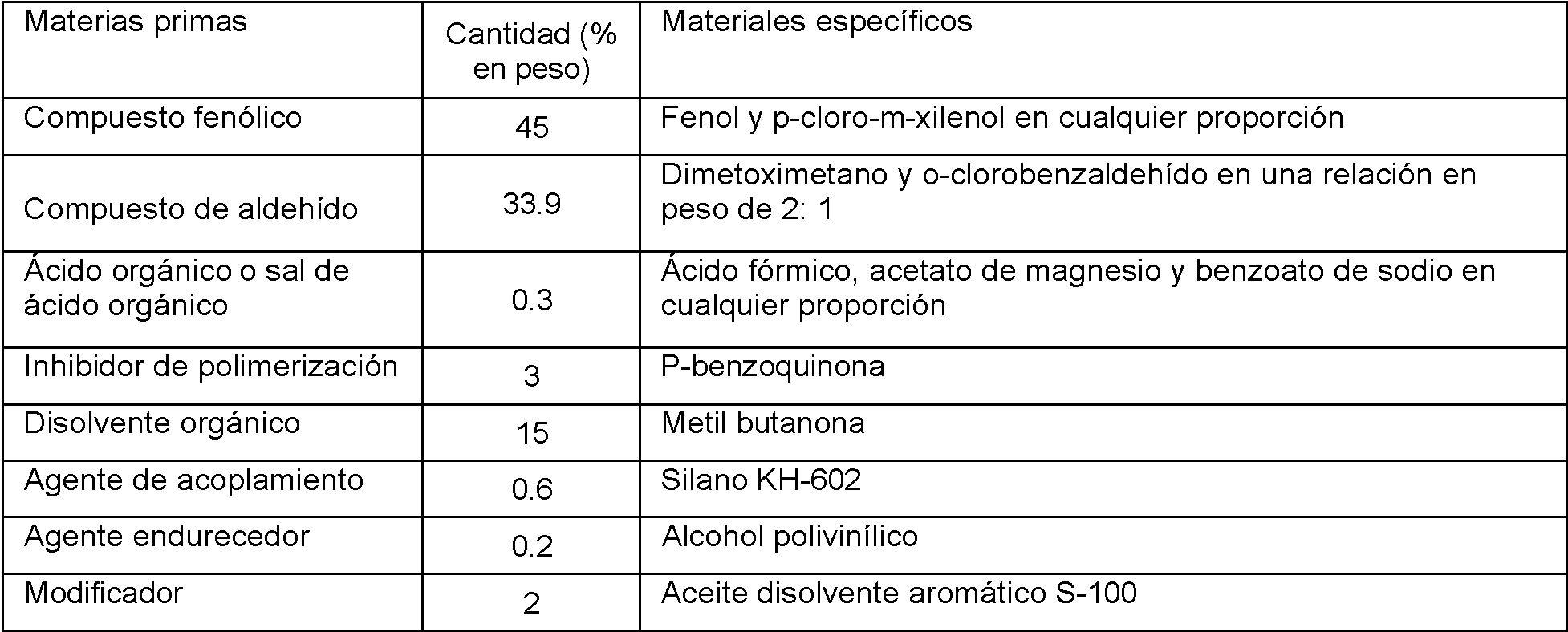

Tabla 15 Composición de materias primas A
Figure imgf000018_0002
Tabla 16 Composición de materias primas B
Figure imgf000018_0003
(continuación)
Figure imgf000019_0001
Ejemplo 9
En comparación con el ejemplo 6, el ejemplo 9 usó diferentes materias primas A (como se muestra en la tabla 17) y diferentes materias primas B (como se muestra en la tabla 18).
Los métodos de preparación de las materias primas A, las materias primas B y una composición de resina sintética orgánica autocurable para la fabricación aditiva en el ejemplo 9 fueron los mismos que los del ejemplo 6.
Tabla 17 Composición de materias primas A
Figure imgf000019_0002
Tabla 18 Composición de materias primas B
Figure imgf000019_0003
(continuación)
Figure imgf000020_0001
Ejemplo 10
En comparación con el ejemplo 6, el ejemplo 10 usó diferentes materias primas A (como se muestra en la tabla 19) y diferentes materias primas B (como se muestra en la tabla 20).
Los métodos de preparación de las materias primas A, las materias primas B y una composición de resina sintética orgánica autocurable para la fabricación aditiva en el ejemplo 10 fueron los mismos que los del ejemplo 6.
Tabla 19 Composición de materias primas A
Figure imgf000020_0003
Tabla 20 Composición de materias primas B
Figure imgf000020_0002
(continuación)
Figure imgf000021_0002
Ejemplo 11
En comparación con el ejemplo 6, el ejemplo 11 usó diferentes materias primas A (como se muestra en la tabla 21) y diferentes materias primas B (como se muestra en la tabla 22).
Los métodos de preparación de las materias primas A, las materias primas B y una composición de resina sintética orgánica autocurable para la fabricación aditiva en el ejemplo 11 fueron los mismos que los del ejemplo 6.
Tabla 21 Composición de materias primas A
Figure imgf000021_0003
Tabla 22 Composición de materias primas B
Figure imgf000021_0001
(continuación)
Figure imgf000022_0001
Ejemplo 12
En comparación con el ejemplo 6, el ejemplo 12 usó diferentes materias primas A (como se muestra en la tabla 23) y diferentes materias primas B (como se muestra en la tabla 24).
Los métodos de preparación de las materias primas A, las materias primas B y una composición de resina sintética orgánica autocurable para la fabricación aditiva en el ejemplo 12 fueron los mismos que en el ejemplo 6.
Tabla 23 Composición de materias primas A
Figure imgf000022_0002
Tabla 24 Composición de materias primas B
Figure imgf000022_0003
(continuación)
Figure imgf000023_0001
En conclusión, la composición de resina sintética orgánica autocurable se preparó en tres etapas. En las cuales, la resina fenólica termoplástica lineal preparada en la etapa (1) y la resina de furano modificada con fenol preparada en la etapa (2) se mezclaron en una determinada relación en peso en la etapa (3) para obtener la composición de resina sintética orgánica autocurable para la fabricación aditiva.
Etapa 1: Preparación de la resina fenólica termoplástica lineal
La resina fenólica termoplástica lineal se preparó a partir de las materias primas A, y la composición de las materias primas A se muestra en la tabla 25.
Tabla 25 Composición de materias primas A
Figure imgf000023_0002
El procedimiento de producción de la resina fenólica termoplástica lineal se describió como sigue.
(1) Se agregó un compuesto fenólico, un ácido orgánico o una sal de ácido orgánico como catalizador y un inhibidor de polimerización molecular a un reactor de esmalte seguido de agitación y luego se agregó un compuesto de aldehído al reactor de esmalte.
(2) Se abrió una válvula de vapor para calentar la mezcla y la temperatura se elevó a 85-90 °C en 25-30 min y se mantuvo a 85-90 °C, durante 30-40 min.
(3) La temperatura se elevó aún más a 100-105 °C en 10-20 min y se mantuvo a 100-105 °C, durante 120-150 min. (4) La mezcla se sometió a deshidratación al vacío hasta que se alcanzó el nivel deseado de deshidratación.
(5) Se bajó la temperatura a 70-75 °C y se agregaron al reactor de esmalte un disolvente orgánico, un agente endurecedor y un modificador seguido de agitación durante 60-90 min.
(6) Se bajó más la temperatura a 30-35 °C y se agregó un agente de acoplamiento al reactor de esmalte seguido de agitación durante 40-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 2: Preparación de la resina de furano modificada con fenol
La resina de furano modificada con fenol se preparó a partir de las materias primas B, y la composición de las materias primas B se muestra en la tabla 26.
Tabla 26 Composición de materias primas B
Figure imgf000024_0001
El procedimiento de producción de la resina de furano modificada con fenol se describió como sigue.
(1) Se agregaron un compuesto fenólico, un compuesto de aldehído y un ácido orgánico como catalizador a un reactor de esmalte seguido de agitación.
(2) Se abrió una válvula de vapor para calentar la mezcla y, después de que la temperatura se elevó a 70-75 °C, se agregó la mitad del alcohol furfurílico al reactor de esmalte y la temperatura se mantuvo a 70-75 °C, durante 55- 60 min.
(3) La temperatura se elevó a 80-85 °C en 10-20 minutos, y luego se agregó una cuarta parte de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 80-85 °C, durante 60-90 min.
(4) La temperatura se elevó a 95-100 °C en 10-20 minutos, y luego se agregó un regulador de pH al reactor de esmalte, y se agregó una cuarta parte de alcohol furfurílico al reactor de esmalte, y la temperatura se mantuvo a 95 -100 °C, durante 120-150 min.
(5) A 95-100 °C, se agregaron al reactor de esmalte un líquido residual orgánico, un estabilizante térmico y un aditivo, seguido de agitación durante 50-60 min.
(6) Se bajó la temperatura a 60-65 °C y se agregó un diluyente al reactor de esmalte seguido de agitación durante 30­ 60 min.
(7) Se bajó la temperatura a 40-45 °C y se agregó un agente de captura de aldehído al reactor de esmalte seguido de agitación durante 30-60 min.
(8) Se bajó la temperatura a 30-35 °C y se agregó un agente de acoplamiento al reactor de esmalte seguido de agitación durante 30-60 min. La mezcla preparada en este documento se descargó para su uso.
Etapa 3: Preparación de la composición de resina sintética orgánica autocurable para la fabricación aditiva
Se agregaron 30 % en peso de la resina fenólica termoplástica lineal preparada en la etapa (1) y 70 % en peso de la resina de furano modificada con fenol preparada en la etapa (2) a un reactor de esmalte seguido de agitación. Luego, la temperatura se elevó a 35-40 °C y se mantuvo a 35-40 °C, durante 60-90 min. La mezcla preparada en este documento se descargó, probó y envasó para obtener la composición de resina sintética orgánica autocurable para la fabricación aditiva.
Ejemplo 13
La composición de resina sintética orgánica autocurable se usó para la fabricación aditiva en presencia de una solución ácida hidrosoluble o soluble en alcohol.
En la fabricación aditiva 3D, la solución ácida hidrosoluble o soluble en alcohol era una solución de ácido sulfónico alcohólico que tenía una acidez total del 32 % y un ácido libre del 5 % o menos. La solución de ácido sulfónico alcohólico era el 20 % en peso de la composición de resina sintética orgánica autocurable para la fabricación aditiva.
Durante el procedimiento de impresión 3D, la solución de ácido sulfónico alcohólico se mezcló uniformemente con materiales de arena sin procesar para obtener una mezcla. Se colocó una capa de la mezcla sobre una mesa de impresión y luego se pulverizó con la composición de resina sintética orgánica autocurable mediante un cabezal de impresión piezoeléctrico según un modelo 3D diseñado por un programa informático. Debido a la reacción entre la composición de resina sintética orgánica autocurable y la solución de ácido sulfónico alcohólico aplicada sobre las superficies de los materiales de arena sin procesar, la capa se curó rápidamente a temperatura normal. Luego, se colocó una siguiente capa de la mezcla sobre las capas anteriores, seguido de pulverización de la composición de resina sintética orgánica autocurable y curado. Se repitieron los procedimientos de colocación, pulverización y curado hasta completar una capa superior. Se eliminaron los materiales de arena sin procesar en las áreas no impresas para obtener un producto final impreso en 3D.
La composición de resina sintética orgánica autocurable preparada en este documento tenía ventajas de alta resistencia a temperatura normal, excelente resistencia a alta temperatura, alta actividad y buena capacidad de desintegración, por lo que un molde de fundición podría imprimirse mediante fabricación aditiva 3D para fines de fundición, y el molde de fundición impreso en este documento era apropiado para fundir varias piezas de trabajo de metal, lo que facilitó en gran medida la producción de fundición.
Ejemplo 14
La composición de resina sintética orgánica autocurable se usó para la fabricación aditiva en presencia de una solución ácida hidrosoluble o soluble en alcohol.
En la fabricación aditiva 3D, la solución ácida hidrosoluble o soluble en alcohol era una solución acuosa de ácido sulfónico que tenía una acidez total del 16 % y un ácido libre del 5 % o menos. La solución acuosa de ácido sulfónico era el 60 % en peso de la composición de resina sintética orgánica autocurable para la fabricación aditiva.
Durante el procedimiento de impresión en 3D, la solución acuosa de ácido sulfónico se mezcló uniformemente con materiales de arena sin procesar para obtener una mezcla. Se colocó una capa de la mezcla sobre una mesa de impresión y luego se pulverizó con la composición de resina sintética orgánica autocurable mediante un cabezal de impresión piezoeléctrico según un modelo 3D diseñado por un programa informático. Debido a la reacción entre la composición de resina sintética orgánica autocurable y la solución acuosa de ácido sulfónico aplicada sobre las superficies de los materiales de arena sin procesar, la capa se curó rápidamente a temperatura normal. Luego, se colocó una siguiente capa de la mezcla sobre las capas anteriores, seguido de la pulverización de la composición de resina sintética orgánica autocurable y el curado. Se repitieron los procedimientos de colocación, pulverización y curado hasta completar una capa superior. Se eliminaron los materiales de arena sin procesar en las áreas no impresas para obtener un producto final impreso en 3D.
Ejemplo 15
La composición de resina sintética orgánica autocurable se usó para la fabricación aditiva en presencia de una solución ácida hidrosoluble o soluble en alcohol.
En la fabricación aditiva 3D, la solución ácida hidrosoluble o soluble en alcohol era una solución acuosa o alcohólica de ácido sulfónico que tenía una acidez total del 16-32 % y un ácido libre del 5 % o menos. La solución acuosa o alcohólica de ácido sulfónico era de 20-60 % en peso de la composición de resina sintética orgánica autocurable para la fabricación aditiva.
Durante el procedimiento de impresión 3D, la solución acuosa o alcohólica de ácido sulfónico se mezcló uniformemente con materiales de arena sin procesar para obtener una mezcla. Se colocó una capa de la mezcla sobre una mesa de impresión y luego se pulverizó con la composición de resina sintética orgánica autocurable mediante un cabezal de impresión piezoeléctrico según un modelo 3D diseñado por un programa informático. Debido a la reacción entre la composición de resina sintética orgánica autocurable y la solución acuosa o alcohólica de ácido sulfónico aplicada sobre las superficies de los materiales de arena sin procesar, la capa se curó rápidamente a temperatura normal. Luego, se colocó una siguiente capa de la mezcla sobre las capas anteriores, seguido de la pulverización de la composición de resina sintética orgánica autocurable y el curado. Se repitieron los procedimientos de colocación, pulverización y curado hasta completar una capa superior. Se eliminaron los materiales de arena sin procesar en las áreas no impresas para obtener un producto final impreso en 3D.
Se concluye alguna información a partir de las realizaciones mencionadas anteriormente.
(1) La composición de resina sintética orgánica autocurable tiene una viscosidad de 10-14 mpa.s a 25 °C, lo que cumple con el requisito de fabricación aditiva.
(2) la composición de resina sintética orgánica autocurable tiene una alta resistencia a la tracción a temperatura normal (por encima de 2.0 MPa), mientras que en las mismas condiciones, la resina de furano autocurable tiene una resistencia a la tracción de solo 1.4 MPa a temperatura normal, y el aglutinante de silicato de sodio autocurable y la resina fenólica básica autocurable comparten una resistencia a la tracción de solo 1.2 MPa a temperatura normal.
(3) La composición de resina sintética orgánica autocurable tiene una excelente resistencia a altas temperaturas, ya que tiene una resistencia a la tracción de más de 1.2 MPa a 1000 °C, mientras que en las mismas condiciones, la resina de furano autocurable tiene una resistencia a la tracción de sólo 0.15 MPa a 1000 °C.
(4) La composición de resina sintética orgánica autocurable tiene alta actividad, ya que reacciona rápidamente con una solución acuosa o alcohólica de ácido sulfónico que tiene una acidez total de 16-32 % y un ácido libre de 5 % o menos. Durante la reacción, tiene una vida útil en el intervalo de 0.5-2 min a una temperatura de arena de 25 °C. Mientras que en las mismas condiciones, la resina de furano autocurable y el aglutinante de silicato de sodio autocurable reaccionan cada uno con la solución acuosa o alcohólica de ácido sulfónico que tiene una acidez total de 16-32 % y un ácido libre de 5 % o menos. Durante la reacción, la resina de furano autocurable tiene una vida útil en el intervalo de 3-7 min, y el aglutinante de silicato de sodio autocurable tiene una vida útil en el intervalo de 5-15 min.
(5) La composición de resina sintética orgánica autocurable tiene una resistencia a la tracción residual de 0.2 MPa o menos a 1000 °C. En las mismas condiciones, el aglutinante de silicato de sodio autocurable tiene una resistencia a la tracción residual de aproximadamente 0.5 MPa a 1000 °C. El contraste demuestra que la composición de resina sintética orgánica autocurable tiene una excelente capacidad de desintegración, lo que resulta en un procedimiento de limpieza de arena fácil en la última etapa de la producción de fundición.
(6) Un líquido residual orgánico que se genera durante la impresión de inyección de tinta 3D en la fundición se vuelve a aplicar al sistema de resina, lo que reduce el coste de producción y uso de la resina y reduce la contaminación del medio ambiente.
(7) El jarabe y la fructosa, como materiales ecológicos, se introducen en la composición de resina sintética orgánica autocurable para reemplazar parcialmente el alcohol furfurílico en las materias primas, lo que facilita la protección del medio ambiente.
(8) La composición de resina sintética orgánica autocurable es estable y, después de un almacenamiento a largo plazo, no hay formación de cristales ni cambios en el rendimiento y los índices.

Claims (15)

REIVINDICACIONES
1. Una composición de resina sintética orgánica autocurable para la fabricación aditiva, que comprende de 30-75 % en peso de una resina fenólica termoplástica lineal y de 25-70 % en peso de una resina de furano modificada con fenol.
2. La composición de resina sintética orgánica autocurable según la reivindicación 1, caracterizada porque la resina fenólica termoplástica lineal se prepara a partir de materias primas A mediante reacción de polimerización por adición, y las materias primas A comprenden 15-45 % en peso de un compuesto fenólico, 30-60 % en peso de un compuesto de aldehído, 0.2-0.8 % en peso de un ácido orgánico o una sal de ácido orgánico como catalizador, y un auxiliar A; el auxiliar A comprende 1-4 % en peso de un inhibidor de polimerización, 8-28 % en peso de un disolvente orgánico, 0.3­ 0.9 % en peso de un agente de acoplamiento, 0.1-0.7 % en peso de un agente endurecedor y 1- 5 % en peso de un modificador, en las que todos los porcentajes en peso se basan en el peso total de las materias primas A.
3. La composición de resina sintética orgánica autocurable según la reivindicación 2, caracterizada porque el compuesto aldehído se selecciona del grupo que consiste en formaldehído y un aldehído líquido que contiene dos o más átomos de carbono; y el aldehído líquido se selecciona del grupo que consiste en acetaldehído, butiraldehído, valeraldehído, tereftalaldehído, trioxano, metaldehído, dimetoximetano, o-clorobenzaldehído y una combinación de los mismos.
4. La composición de resina sintética orgánica autocurable según la reivindicación 2, caracterizada porque el inhibidor de la polimerización es molecular, y se selecciona del grupo que consiste en hidroquinona, p-benzoquinona, 4-tertbutilcatecol, fenotiazina y una combinación de los mismos.
5. La composición de resina sintética orgánica autocurable según la reivindicación 2, caracterizada porque el agente de acoplamiento es silano que se selecciona del grupo que consiste en silano KH-560, silano KH-550, silano KH-602 y una combinación de los mismos.
6. La composición de resina sintética orgánica autocurable según la reivindicación 2, caracterizada porque el modificador es un aceite disolvente aromático, el cual se selecciona del grupo que consiste en un aceite disolvente aromático S-100, un aceite disolvente aromático S-150, un aceite disolvente aromático S-200 y una combinación de los mismos.
7. La composición de resina sintética orgánica autocurable según la reivindicación 1, caracterizada porque la resina de furano modificada con fenol se prepara a partir de materias primas B mediante una reacción de polimerización por adición, y las materias primas B comprenden 12-28 % en peso de un compuesto fenólico, 20-70 % en peso de alcohol furfurílico, 5-15 % en peso de un compuesto de aldehído, 0.4-1.2 % en peso de un ácido orgánico como catalizador y un auxiliar B; y el auxiliar B comprende 4-16 % en peso de un diluyente, 0.3-0.7 % en peso de un regulador de pH, 0.3-0.7 % en peso de un agente de captura de aldehído, 0.3-1.3 % en peso de un agente de acoplamiento, 0 -10 % en peso de un líquido residual orgánico, 0.2-0.6 % en peso de un estabilizante térmico y 3-9 % en peso de un aditivo, en las que todos los porcentajes en peso se basan en el peso total de las materias primas B .
8. La composición de resina sintética orgánica autocurable según la reivindicación 7, caracterizada porque el compuesto fenólico es fenol, bisfenol A, un fenol sustituido con monoalquilo o dialquilo; el fenol sustituido con monoalquilo o dialquilo se selecciona del grupo que consiste en p-cresol, m-cresol, o-cresol, 3-metil-4-isopropilfenol, 3-metil-5-etilfenol, 2,6-di-tert -butil-4-etilfenol y una combinación de los mismos.
9. La composición de resina sintética orgánica autocurable según la reivindicación 7, caracterizada porque el alcohol furfurílico comprende 0.7 % o menos en peso de aldehído residual, 0.3 % o menos en peso de agua y 98 % o más en peso de alcohol furfurílico; y el alcohol furfurílico tiene un punto de enturbiamiento de 10 °C o menos y una acidez de 0.01 mol/L o menos.
10. La composición de resina sintética orgánica autocurable según la reivindicación 7, caracterizada porque el compuesto aldehído se selecciona del grupo que consiste en una solución acuosa de formaldehído que tiene 36.5 % en peso de formaldehído, furfural, acetaldehído, polvos de paraformaldehído, benzaldehído, fenilacetaldehído, citral y una combinación de los mismos; el regulador de pH es una solución acuosa de hidróxido de metal alcalino que tiene 48 % en peso de hidróxido de metal alcalino, y el hidróxido de metal alcalino es uno o dos de hidróxido de sodio e hidróxido de potasio; el agente de captura de aldehído es una solución de amoníaco que tiene 25-28 % en peso de amoníaco.
11. La composición de resina sintética orgánica autocurable según la reivindicación 7, caracterizada porque el líquido residual orgánico se produce mediante la limpieza de un cabezal de impresión de una impresora de inyección de tinta 3D durante la impresión de inyección de tinta 3D en fundición, y el líquido residual orgánico comprende el 54 % en peso de etilenglicol, 36 % en peso de etanol, 2 % en peso de resina de furano y 8 % en peso de alcohol furfurílico.
12. La composición de resina sintética orgánica autocurable según la reivindicación 7, caracterizada porque el aditivo se introduce para mejorar el rendimiento ambiental de la resina de furano modificada con fenol y reducir el coste en la producción y uso de la resina, y el aditivo es uno o dos de jarabe y fructosa.
13. Uso de la composición de resina sintética orgánica autocurable de cualquiera de las reivindicaciones 1-12 en fabricación aditiva, caracterizado porque la composición de resina sintética orgánica autocurable se usa para la fabricación aditiva en presencia de una solución ácida hidrosoluble o soluble en alcohol.
14. El uso de la composición de resina sintética orgánica autocurable según la reivindicación 13, caracterizada porque la solución ácida hidrosoluble o soluble en alcohol es una solución acuosa o alcohólica de ácido sulfónico que tiene una acidez total de 16-32 % y un ácido libre de 5 % o menos; la solución ácida hidrosoluble o soluble en alcohol es de 20-60 % en peso de la composición de resina sintética orgánica autocurable para la fabricación aditiva.
15. El uso de la composición de resina sintética orgánica autocurable según la reivindicación 13, caracterizado porque la solución ácida hidrosoluble o soluble en alcohol se mezcla uniformemente con materiales de arena sin procesar para obtener una mezcla; una capa de la mezcla se coloca sobre una mesa de impresión; la composición de resina sintética orgánica autocurable se pulveriza sobre la capa mediante un cabezal de impresión piezoeléctrico según un modelo 3D diseñado por un programa informático, en el que la capa se cura rápidamente a temperatura normal debido a la reacción entre la composición de resina sintética orgánica autocurable y solución ácida hidrosoluble o soluble en alcohol aplicada sobre las superficies de los materiales de arena sin procesar; se coloca una capa siguiente de la mezcla sobre las capas anteriores, seguido de la pulverización de la composición de resina sintética orgánica autocurable y el curado; se repiten los procedimientos de colocación, pulverización y curado hasta completar una capa superior; y los materiales de arena sin procesar en áreas no impresas se eliminan para obtener un producto final impreso en 3D.
ES18844216T 2017-08-11 2018-08-09 Mezcla de resinas sintéticas orgánicas autocurables usada para la fabricación aditiva, y su aplicación Active ES2927720T3 (es)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
CN201710685162.7A CN109385038A (zh) 2017-08-11 2017-08-11 用于增材制造的自硬化有机合成树脂混合物及其用途
PCT/CN2018/099710 WO2019029641A1 (zh) 2017-08-11 2018-08-09 用于增材制造的自硬化有机合成树脂混合物及其用途

Publications (1)

Publication Number Publication Date
ES2927720T3 true ES2927720T3 (es) 2022-11-10

Family

ID=65270886

Family Applications (1)

Application Number Title Priority Date Filing Date
ES18844216T Active ES2927720T3 (es) 2017-08-11 2018-08-09 Mezcla de resinas sintéticas orgánicas autocurables usada para la fabricación aditiva, y su aplicación

Country Status (8)

Country Link
US (1) US11434318B2 (es)
EP (1) EP3666813B1 (es)
JP (1) JP6894578B2 (es)
KR (1) KR102283710B1 (es)
CN (1) CN109385038A (es)
ES (1) ES2927720T3 (es)
RU (1) RU2738371C1 (es)
WO (1) WO2019029641A1 (es)

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7532836B2 (ja) * 2020-03-23 2024-08-14 株式会社リコー インクジェット用活性エネルギー線硬化型組成物、立体造形物の製造方法、及び立体造形物の製造装置
CN112409556A (zh) * 2020-11-27 2021-02-26 苏州兴业材料科技股份有限公司 用废水制备铸造用呋喃树脂的方法
TWI774165B (zh) * 2020-12-24 2022-08-11 金隆化學工業股份有限公司 一種黏結材及積層製造的方法
CN113248959B (zh) * 2021-05-18 2022-07-12 深圳优易材料科技有限公司 一种耐高温磨损的防腐涂料及其制备方法和应用
US20240157432A1 (en) * 2022-11-11 2024-05-16 ASK Chemicals LLC Esters of epoxidized fatty acids in furfuryl alcohol binders
CN117245101B (zh) * 2023-11-20 2024-03-01 西安赛隆增材技术股份有限公司 电子束粉末床熔融的增材制造方法
CN120682469A (zh) * 2025-07-25 2025-09-23 广东湘涛高新材料科技有限公司 一种改性氨基硅油及其制备方法和应用

Family Cites Families (26)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4197385A (en) * 1975-10-16 1980-04-08 Cpc International Inc. Furan-phenolic resins for collapsible foundry molds
US4051301A (en) * 1975-10-16 1977-09-27 Cpc International Inc. Furan-phenolic resin coated sand for collapsible foundry molds
US4476191A (en) * 1981-11-16 1984-10-09 Ppg Industries, Inc. Resorcinol-aldehyde resin composition for an adhesive system to be applied to glass fibers
US4478269A (en) * 1982-02-16 1984-10-23 Qo Chemicals, Inc. Furan Resin coated aggregate
JPS6072635A (ja) * 1983-09-28 1985-04-24 Hitachi Chem Co Ltd 鋳型の製造法
JPS6259664A (ja) * 1985-09-10 1987-03-16 Asahi Organic Chem Ind Co Ltd 有機自硬性鋳型用樹脂組成物
JPH0425556A (ja) * 1990-05-21 1992-01-29 Daiwa Taika Renga Senzoushiyo:Kk 複合材料
JPH05255572A (ja) * 1992-03-13 1993-10-05 Shimizu Corp 複合材料
DE4243797C2 (de) * 1992-12-23 1997-01-30 Hoechst Ag Härtbare phenolharzmodifizierte Furanharze als Bindemittel für Kitte und Beschichtungsmassen mit verbesserter Thermostabilität, Verfahren zu ihrer Herstellung und ihre Verwendung
JP2003001368A (ja) * 2001-06-20 2003-01-07 Nakakin:Kk 積層造形方法及び積層造形品
US7807077B2 (en) * 2003-06-16 2010-10-05 Voxeljet Technology Gmbh Methods and systems for the manufacture of layered three-dimensional forms
CN101544808B (zh) * 2009-04-24 2010-10-27 无锡中强电碳有限公司 碳石墨材料浸渍专用树脂及其制备方法
CN101927319A (zh) * 2010-04-29 2010-12-29 苏州市兴业铸造材料有限公司 铸型制造用粘结剂及其用途
CN101941044B (zh) * 2010-09-03 2012-09-05 吴江市液铸液压件铸造有限公司 一种碱性酚醛树脂自硬砂
JP2016505386A (ja) * 2012-12-14 2016-02-25 ウェスタン・ミシガン・ユニバーシティ・リサーチ・ファウンデイションＷｅｓｔｅｒｎ Ｍｉｃｈｉｇａｎ Ｕｎｉｖｅｒｓｉｔｙ Ｒｅｓｅａｒｃｈ Ｆｏｕｎｄａｔｉｏｎ 迅速鋳造用の模型なしの砂型及び中子の形成
RU2535704C1 (ru) * 2013-04-18 2014-12-20 Общество С Ограниченной Ответственностью "Группа "Магнезит" Способ трехмерной печати огнеупорных изделий
JP2015193035A (ja) * 2014-03-19 2015-11-05 群栄化学工業株式会社 三次元積層造形物の製造方法
CN104086734B (zh) 2014-06-26 2016-03-30 宁夏共享装备有限公司 一种3d砂型打印铸造用呋喃树脂的生产方法
CN104817665B (zh) 2015-03-04 2017-07-07 宁夏共享化工有限公司 一种3d打印用碱性酚醛树脂及其制备方法
CN104923717B (zh) 2015-06-04 2017-03-29 宁夏共享化工有限公司 一种有色金属3d砂型打印用无机粘结剂及其制备方法
CN104999031A (zh) * 2015-08-12 2015-10-28 宁波高新区多维时空科技有限公司 一种喷射固化型砂的快速制造方法
CN105131516B (zh) * 2015-09-17 2018-01-02 中南大学 一种用于3d打印制备碳/碳复合材料的粉末材料的制备
CN105669208A (zh) * 2016-03-07 2016-06-15 武汉理工大学 用于激光3d打印的酚醛树脂覆膜陶瓷粉末及其制备方法
CN105750478B (zh) * 2016-03-31 2017-09-22 宁夏共享化工有限公司 一种3d砂型打印用高强度耐高温酚醛树脂及其制备方法
CN105949418A (zh) 2016-07-06 2016-09-21 宁夏共享化工有限公司 一种铸铝件用3d打印树脂及其生产方法
CN106543687A (zh) 2016-11-01 2017-03-29 宁夏共享化工有限公司 一种氧化石墨烯改性3d打印用树脂及其生产方法

Also Published As

Publication number Publication date
KR20200037334A (ko) 2020-04-08
EP3666813A4 (en) 2021-08-04
US20200231732A1 (en) 2020-07-23
JP2020530503A (ja) 2020-10-22
EP3666813A1 (en) 2020-06-17
JP6894578B2 (ja) 2021-06-30
US11434318B2 (en) 2022-09-06
CN109385038A (zh) 2019-02-26
KR102283710B1 (ko) 2021-07-30
EP3666813B1 (en) 2022-09-14
RU2738371C1 (ru) 2020-12-11
WO2019029641A1 (zh) 2019-02-14

Similar Documents

Publication Publication Date Title
ES2927720T3 (es) Mezcla de resinas sintéticas orgánicas autocurables usada para la fabricación aditiva, y su aplicación
US5032642A (en) Phenolic resin compositions
JP2018517047A (ja) ポリウレタンコールドボックス及び／又はノーベーク法に用いるフェノール樹脂組成物並びに対応する二成分結合剤系、使用、及び方法
CN100473476C (zh) 铸型制造用呋喃树脂组合物、铸型制造用粘结剂以及铸型的制造方法
JP6062715B2 (ja) 鋳型造型用粘結剤組成物
KR102118148B1 (ko) 푸란수지 조성물
JP5350065B2 (ja) かき型造型用組成物
JP5250300B2 (ja) 鋳型の製造方法
JP6770528B2 (ja) 鋳型造型用キット
JP6761943B2 (ja) 鋳型造型用粘結剤組成物
KR102520634B1 (ko) 페놀 레졸 수지 경화를 위한 촉매 시스템
KR101893686B1 (ko) 푸란수지 조성물
TWI918860B (zh) 鑄模造模用黏結劑樹脂之製造方法
JP2021187979A (ja) 不定形耐火物用フェノール樹脂組成物
JPS5942581B2 (ja) 自硬性鋳物砂組成物
JP5944259B2 (ja) 鋳型造型用粘結剤組成物
JP2005095932A (ja) シェルモールド用フェノール樹脂組成物及びレジンコーテッドサンド
CN104550649A (zh) 纳米级铸造型（芯）砂用粘结剂
CN104550651A (zh) 铸造用树脂砂
CN112566737B (zh) 铸型造型用粘结剂组合物
JPH0780591A (ja) 炭酸ガス硬化鋳型用フェノール樹脂組成物
JPS6228043A (ja) 鋳物用粘結剤樹脂組成物
CN115850627A (zh) 一种环保友善型的呋喃树脂及其固化剂组合物
JP2019502014A (ja) 変性エステル硬化剤並びにフェノールバインダー系からのホルムアルデヒド放出及び臭気の減少のための組成物並びに方法
JPH07308731A (ja) ガス硬化鋳型用フェノール樹脂組成物
