ES2928333T3 - Películas de invernadero multicapa de poliolefina con alta transparencia - Google Patents

Películas de invernadero multicapa de poliolefina con alta transparencia Download PDF

Info

Publication number
ES2928333T3
ES2928333T3 ES17909582T ES17909582T ES2928333T3 ES 2928333 T3 ES2928333 T3 ES 2928333T3 ES 17909582 T ES17909582 T ES 17909582T ES 17909582 T ES17909582 T ES 17909582T ES 2928333 T3 ES2928333 T3 ES 2928333T3
Authority
ES
Spain
Prior art keywords
multilayer film
lldpe
weight
outer layers
astm
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
ES17909582T
Other languages
English (en)
Inventor
Yong Chen
Xiaobing Yun
Libo Du
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Dow Global Technologies LLC
Original Assignee
Dow Global Technologies LLC
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Dow Global Technologies LLC filed Critical Dow Global Technologies LLC
Application granted granted Critical
Publication of ES2928333T3 publication Critical patent/ES2928333T3/es
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/18—Manufacture of films or sheets
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/32—Layered products comprising a layer of synthetic resin comprising polyolefins
    • B32B27/327—Layered products comprising a layer of synthetic resin comprising polyolefins comprising polyolefins obtained by a metallocene or single-site catalyst
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/06—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material
    • B32B27/08—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/18—Layered products comprising a layer of synthetic resin characterised by the use of special additives
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B32B27/308—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers comprising acrylic (co)polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/32—Layered products comprising a layer of synthetic resin comprising polyolefins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L23/00—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers
    • C08L23/02—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L23/04—Homopolymers or copolymers of ethene
    • C08L23/06—Polyethylene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L23/00—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers
    • C08L23/02—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L23/04—Homopolymers or copolymers of ethene
    • C08L23/08—Copolymers of ethene
    • C08L23/0846—Copolymers of ethene with unsaturated hydrocarbons containing atoms other than carbon or hydrogen
    • C08L23/0869—Copolymers of ethene with unsaturated hydrocarbons containing atoms other than carbon or hydrogen with unsaturated acids, e.g. [meth]acrylic acid; with unsaturated esters, e.g. [meth]acrylic acid esters
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2250/00—Layers arrangement
    • B32B2250/05—5 or more layers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2250/00—Layers arrangement
    • B32B2250/24—All layers being polymeric
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2250/00—Layers arrangement
    • B32B2250/24—All layers being polymeric
    • B32B2250/242—All polymers belonging to those covered by group B32B27/32
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2250/00—Layers arrangement
    • B32B2250/24—All layers being polymeric
    • B32B2250/246—All polymers belonging to those covered by groups B32B27/32 and B32B27/30
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2250/00—Layers arrangement
    • B32B2250/40—Symmetrical or sandwich layers, e.g. ABA, ABCBA, ABCCBA
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2270/00—Resin or rubber layer containing a blend of at least two different polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/40—Properties of the layers or laminate having particular optical properties
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/40—Properties of the layers or laminate having particular optical properties
    • B32B2307/412—Transparent
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/50—Properties of the layers or laminate having particular mechanical properties
    • B32B2307/54—Yield strength; Tensile strength
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/50—Properties of the layers or laminate having particular mechanical properties
    • B32B2307/558—Impact strength, toughness
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/50—Properties of the layers or laminate having particular mechanical properties
    • B32B2307/582—Tearability
    • B32B2307/5825—Tear resistant
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/70—Other properties
    • B32B2307/72—Density
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/70—Other properties
    • B32B2307/732—Dimensional properties
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2410/00—Agriculture-related articles
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2323/00—Characterised by the use of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Derivatives of such polymers
    • C08J2323/02—Characterised by the use of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Derivatives of such polymers not modified by chemical after treatment
    • C08J2323/10—Homopolymers or copolymers of propene
    • C08J2323/12—Polypropene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
    • C08K5/005—Stabilisers against oxidation, heat, light, ozone
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2203/00—Applications
    • C08L2203/16—Applications used for films
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2207/00—Properties characterising the ingredient of the composition
    • C08L2207/06—Properties of polyethylene
    • C08L2207/062—HDPE
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2207/00—Properties characterising the ingredient of the composition
    • C08L2207/06—Properties of polyethylene
    • C08L2207/066—LDPE (radical process)
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02A—TECHNOLOGIES FOR ADAPTATION TO CLIMATE CHANGE
    • Y02A40/00—Adaptation technologies in agriculture, forestry, livestock or agroalimentary production
    • Y02A40/10—Adaptation technologies in agriculture, forestry, livestock or agroalimentary production in agriculture
    • Y02A40/25—Greenhouse technology, e.g. cooling systems therefor

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Materials Engineering (AREA)
  • Laminated Bodies (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Protection Of Plants (AREA)
  • Greenhouses (AREA)
  • Manufacture Of Macromolecular Shaped Articles (AREA)

Abstract

Una película multicapa (10) que tiene excelente resistencia mecánica y transparencia comprende una capa central (12), al menos dos capas superficiales y al menos dos capas secundarias dispuestas entre la capa central (12) y las dos capas superficiales. La capa central (12) comprende al menos 60% en peso de polietileno lineal de baja densidad (LLDPE). Las capas subcutáneas comprenden al menos un 60% en peso. % polietileno de baja densidad (LDPE). Las capas de piel comprenden al menos 80 wt. % de LLDPE en el que el LLDPE comprende C6 LLDPE, C8 LLDPE, o combinaciones de los mismos, y cada capa exterior tiene un grosor inferior al 25 % del grosor total de la película multicapa (10). La película multicapa (10) comprende al menos 0,1% en peso. % estabilizador ultravioleta. (Traducción automática con Google Translate, sin valor legal)

Description

DESCRIPCIÓN
Películas de invernadero multicapa de poliolefina con alta transparencia
Campo técnico
Las realizaciones descritas en el presente documento se refieren generalmente a películas de poliolefina multicapa y se refieren específicamente a películas de invernadero de poliolefina multicapa que muestran una excelente transparencia y resistencia mecánica, que hace que las películas sean adecuadas para aplicaciones de películas de invernadero.
Antecedentes
Las películas de invernadero se usan ampliamente para modular las condiciones ambientales, especialmente la temperatura y la humedad, y así permitir el crecimiento de la planta a una mayor tasa de crecimiento y rendimiento. La claridad de la película es fundamental especialmente en regiones frías para permitir que suficiente luz solar se introduzca en el invernadero para elevar la temperatura interna, especialmente por la mañana. Esto permite que la temperatura en el invernadero sea suficiente a una temperatura más baja para evitar daños en las plantas y también para aumentar la tasa de crecimiento de la planta y el rendimiento a la temperatura y humedad apropiadas. Las propiedades mecánicas de la película, tales como resistencia a la tracción, resistencia al desgarre, tenacidad, suavidad, también son muy importantes para garantizar la vida útil de las películas de invernadero de varios meses a más de cinco años. El documento US9126269 describe una película soplada de poliolefina multicapa.
Por consiguiente, existe una necesidad de películas de invernadero de poliolefina que proporcionen simultáneamente claridad de película y resistencia de película.
Resumen
Las realizaciones de la presente descripción cumplen esas necesidades proporcionando una película de poliolefina multicapa adecuada para su uso en aplicaciones de invernadero, teniendo la película al menos una capa central, dos capas exteriores y dos capas subexteriores, donde la película multicapa tiene propiedades ópticas superiores y buena resistencia mecánica en comparación con las películas de invernadero convencionales.
De acuerdo con una realización, se proporciona una película multicapa que comprende al menos 5 capas. Las 5 capas comprenden una capa central, al menos dos capas exteriores, y al menos dos capas subexteriores dispuestas entre la capa central y las dos capas exteriores. La capa central comprende al menos el 60 % en peso de polietileno lineal de baja densidad (LLDPE, por sus siglas en inglés) que tiene una densidad de 0,900 a 0,945 g/cc y un índice de fusión (I2) de 0,5 a 2,0 g/10 min cuando se mide de acuerdo con ASTM D1238 a 190 0C y 2,16 kg de carga. Las capas subexteriores comprenden al menos el 60 % en peso de polietileno de baja densidad (LDPE, por sus siglas en inglés) que tiene una densidad de 0,912 a 0,935 g/cc, un índice de fusión, I2, de 0,15 a 2,0 g/10 min. Las capas exteriores comprenden al menos el 80 % en peso de LLDPE que tiene una densidad de 0,900 a 0,945 g/cc y un índice de fusión, I2, de 0,5 a 2,0 g/10 min, donde LLDPE comprende LLDPE C6, LLDPE C8 o combinaciones de los mismos. Cada capa exterior tiene un espesor inferior al 25 % del espesor global de la película multicapa. Además, la película multicapa comprende en una capa exterior al menos el 0,1 % en peso de estabilizador ultravioleta (UV).
Estas y otras realizaciones se describen con más detalle en la siguiente descripción detallada.
Breve descripción de los dibujos
La siguiente descripción detallada de realizaciones específicas de la presente descripción puede entenderse mejor cuando se lee junto con los siguientes dibujos, donde la estructura similar se indica con números de referencia similares y en los que:
La figura 1 es una vista esquemática de la película multicapa de acuerdo con una o más realizaciones de la presente descripción.
Descripción detallada
Definiciones
El término “ polímero” se refiere a un compuesto polimérico preparado polimerizando monómeros, ya sea del mismo tipo o de un tipo diferente. El término genérico polímero abarca así el término “ homopolímero” , normalmente empleado para referirse a polímeros preparados a partir de solo un tipo de monómero, así como “copolímero” , que se refiere a polímeros preparados a partir de dos o más monómeros diferentes. El término “ interpolímero” , como se usa en el presente documento, se refiere a un polímero preparado mediante la polimerización de al menos dos tipos diferentes de monómeros. El término genérico interpolímero incluye así copolímeros, y polímeros preparados a partir de más de dos tipos diferentes de monómeros, tales como terpolímeros.
“ Polietileno” o “ polímero a base de etileno” significará polímeros que comprenden más del 50 % en peso de unidades que se han derivado de monómero de etileno. Esto incluye homopolímeros o copolímeros de polietileno (que significa unidades derivadas de dos o más comonómeros). Las formas comunes de polietileno conocidas en la técnica incluyen polietileno de baja densidad (LDPE); polietileno lineal de baja densidad (LLDPE); polietileno de densidad ultra baja (ULDPE); polietileno de densidad muy baja (VLDPE); polietileno lineal de baja densidad catalizado de un solo sitio, que incluye resinas tanto lineales como sustancialmente lineales de baja densidad (m-LLDPE); polietileno de densidad media (MDPE); y polietileno de alta densidad (HDPE).
El término “ ULDPE” se define como un copolímero a base de polietileno que tiene una densidad en el intervalo de 0. 895 a 0,915 g/cc.
El término “ LDPE” también puede denominarse “polímero de etileno a alta presión” o “polietileno altamente ramificado” y se define como que significa que el polímero está parcial o totalmente homopolimerizado o copolimerizado en reactores de autoclave o tubulares a presiones superiores a 14,500 psi (100 MPa) con el uso de iniciadores de radicales libres, tales como peróxidos (véase, por ejemplo, la patente estadounidense US-4.599.392).
El término “LLDPE” incluye tanto resina realizada usando los sistemas de catalizadores de Ziegler-Natta tradicionales como catalizadores de sitio único tales como metalocenos (a veces denominados “m-LLDPE” ). Los LLDPE contienen menos ramificación de cadena larga que los LDPE e incluyen los polímeros de etileno sustancialmente lineales que se definen adicionalmente en las patentes estadounidenses u S-5.272.236, US-5.278.272, US-5.582.923 y US-5.733.155; las composiciones de polímero de etileno lineales homogéneamente ramificadas tales como las de la patente estadounidense US-3.645.992; los polímeros de etileno heterogéneamente ramificados tales como los preparados de acuerdo con el proceso descrito en la patente estadounidense US-4.076.698; y/o mezclas de los mismos (tales como los descritos en las patentes estadounidenses US-3.914.342 o US-5.854.045). El LLDPE se puede preparar mediante polimerización en fase gaseosa, en fase de solución o en suspensión o cualquier combinación de los mismos, usando cualquier tipo de reactor o configuración de reactor conocido en la técnica, incluyendo, pero sin limitarse a, reactores de fase gaseosa y de solución.
El término “ LLDPE C6” se refiere a polímeros a base de etileno producidos a partir de monómero de etileno y comonómero de hexeno. De manera similar, “ LLDPE C4” se refiere a polímeros a base de etileno producidos a partir de monómero de etileno y comonómero de buteno, y “ LLDPE C8” se refiere a polímeros a base de etileno producidos a partir de monómero de etileno y comonómero de octeno.
El término “HDPE” se refiere a polietilenos que tienen densidades mayores de aproximadamente 0,940 g/cc, que generalmente se preparan con catalizadores Ziegler-Natta, catalizadores de cromo o incluso catalizadores de metaloceno.
El término “ polímero a base de propileno” , como se usa en el presente documento, se refiere a un polímero que comprende, en forma polimerizada, una cantidad mayoritaria de monómero de propileno (basado en el peso total del polímero) y opcionalmente puede comprender al menos un comonómero polimerizado.
“ Película multicapa” significa cualquier estructura que tenga más de una capa. Por ejemplo, la estructura multicapa puede tener cinco o más capas.
Ahora se hará referencia en detalle a realizaciones de película multicapa de la presente descripción, específicamente películas usadas en aplicaciones de películas de invernadero.
Las realizaciones se dirigen a una película multicapa que comprende al menos 5 capas. Con referencia a la figura 1, la película multicapa 10 de 5 capas comprende una capa central 12, al menos dos capas exteriores 14 y 15, y al menos dos capas subexteriores 16 y 17 dispuestas entre la capa central 12 y las dos capas exteriores 14 y 15.
La capa central 12 puede comprender al menos el 60 % en peso de polietileno lineal de baja densidad (LLDPE) que tiene una densidad de 0,900 a 0,945 g/cc y un índice de fusión (I2) de 0,5 a 2,0 g/10 min cuando se mide de acuerdo con ASTM D1238 a 190 0C y 2,16 kg de carga. Las capas subexteriores 16 y 17 pueden comprender al menos el 60 % en peso de polietileno de baja densidad (LDPE) que tiene una densidad de 0,912 a 0,935 g/cc, un índice de fusión, I2, de 0,15 a 2,0 g/10 min, Las capas exteriores 14 y 15 comprenden al menos el 80 % en peso de LLDPE que tiene una densidad de 0,900 a 0,945 g/cc y un índice de fusión, I2, de 0,5 a 2,0 g/10 min, donde LLDPE es LLDPE C6, LLDPE C8 o combinaciones de los mismos. Cada capa exterior 14 y 15 tiene un espesor inferior al 25 % del espesor global de la película multicapa. La película multicapa comprende al menos el 0,1 % en peso de estabilizador ultravioleta (UV).
Capa central
Como se indicó anteriormente, la capa central comprende al menos el 60 % en peso de LLDPE, sin embargo, en realizaciones adicionales, la capa central puede comprender al menos el 70 % en peso de LLDPE, al menos el 80 % en peso de LLDPE, o al menos el 90 % en peso de LLDPE, o al menos el 95 % en peso de LLDPE o el 100 % en peso de LLDPE. En una o más realizaciones, el LLDPE de la capa central puede comprender una densidad de 0,900 a 0,945 g/cc, 0,905 a 0,935 g/cc, o de 0,910 a 0,930 g/cc, o de 0,915 a 0,925 g/cc. El índice de fusión (I2) del Ll DPE puede ser de 0,5 a 2,0 g/10 min, o de 0,75 a 1,5 g/10 min, o de 0,75 a 1,0 g/10 min.
En realizaciones adicionales, el LLDPE de la capa central puede comprender LLDPE C4, LLDPE C6, LLDPE C8 o combinaciones de los mismos. En una realización, el LLDPE de la capa central es LLDPE C6. Los productos LLDPE comerciales adecuados pueden incluir DOWLEX™ 2645G, un LLDPE C6 de la empresa The Dow Chemical Company (Midland, MI).
En realizaciones adicionales, se contempla incluir componentes adicionales en la capa central, tales como polímeros a base de etileno adicionales. Estos pueden incluir, pero no se limitan a, MDPE, HDPE, LDPE, o combinaciones de los mismos. El HDPE puede tener una densidad de 0,945 a 0,965 g/cc y un índice de fusión (I2) de 0,5 a 5,0 g/10 min.
Capas subexteriores
Como se indicó anteriormente, las capas subexteriores comprenden al menos el 60 % en peso de LDPE, sin embargo, en realizaciones adicionales, las capas subexteriores pueden comprender al menos el 70 % en peso de LDPE, al menos el 80 % en peso de LDPE, o al menos el 90 % en peso de LDPE, o al menos el 95 % en peso de LDPE, o el 100 % en peso de LDPE.
El LDPE de las capas subexteriores puede tener una densidad de 0,912 a 0,935 g/cc, o de 0,915 a 0,925 g/cc, o de 0,920 a 0,925 g/cc. En una o más realizaciones, el LDPE de las capas subexteriores puede tener un índice de fusión, I2, de 0,15 a 2,0 g/10 min, o de 0,2 a 1,0 g/10 min, o de 0,5 a 1,0 g/10 min, o de 0,25 a 0,75 g/10 min.
Los LDPE pueden ser LDPE bien conocidos disponibles comercialmente, y pueden realizarse mediante cualquiera de una variedad de procesos, tales como los descritos anteriormente. Los LDPE disponibles comercialmente incluyen, pero no se limitan a, LDPE disponibles bajo los nombres comerciales DOW™ LDPE 150E y DOW™ LDPE 310E, de la empresa The Dow Chemical Company (Midland, MI).
Al igual que la capa central, se contempla incluir componentes adicionales en las capas subexteriores, tales como polímeros a base de etileno adicionales. Estos pueden incluir, pero no se limitan a, MDPE, HDPE, LLDPE, o combinaciones de los mismos.
Capas exteriores
Como se indicó anteriormente, la capa exterior comprende al menos el 80 % en peso de LLDPE, sin embargo, en realizaciones adicionales, la capa exterior puede comprender al menos el 90 % en peso de LLDPE, al menos el 95 % en peso o el 100 % en peso de LLDPE. En una o más realizaciones, el LLDPE de la capa exterior puede comprender una densidad de 0,900 a 0,945 g/cc, 0,905 a 0,935 g/cc, o de 0,910 a 0,930 g/cc, o de 0,915 a 0,925 g/cc. El índice de fusión (I2) del LLDPE puede ser de 0,5 a 2,0 g/10 min, o de 0,75 a 1,5 g/10 min, o de 0,75 a 1,0 g/10 min.
En una o más realizaciones, el LLDPE de las capas exteriores puede comprender LLDPE C6, LLDPE C8 o combinaciones de los mismos. Como se indicó anteriormente, la capa central puede incluir LLDPE C4; sin embargo, se descubrió sorprendentemente que la inclusión de LLDPE C6 y LLDPE C8 en la capa central en lugar de LLDPE C4 produce propiedades ópticas y de resistencia mejoradas en la película multicapa. En una realización, el LLDPE de la capa exterior es LLDPE C6. Los productos LLDPE comerciales adecuados pueden incluir DOWLEX™ 2645G de la empresa The Dow Chemical Company (Midland, MI).
Estabilizador UV
Adicionalmente, se contemplan diversos estabilizadores UV como adecuados. En una realización, el estabilizador UV se incluye en la capa exterior; sin embargo, se contempla que el estabilizador UV pueda incluirse en otras capas de la película multicapa. En una realización, el estabilizador UV incluye estabilizadores de luz de amina impedida (HALS, por sus siglas en inglés). Los HALS son estabilizadores térmicos a largo plazo que actúan atrapando radicales libres formados durante la fotooxidación de materiales plásticos, limitando así el proceso de fotodegradación. La capacidad de loa HALS para eliminar radicales creados por absorción UV se explica mediante la formación de radicales de nitroxilo a través de un proceso conocido como el ciclo Denisov. Un ejemplo comercial adecuado del estabilizante HALS UV es Chimassorb 944 (n.° de CAS 71878-19-8) de la empresa BASF, con la estructura a continuación:
Figure imgf000005_0001
Película multicapa
Aunque se contemplan diversos componentes y cantidades para la película multicapa, los componentes clave son LDPE y LLDPE. En una o más realizaciones, la película multicapa comprende del 15 al 50 % en peso de LDPE. En otra realización, la película multicapa puede comprender del 50 al 85 % en peso de LLDPE. Además, aunque las películas multicapa se basan principalmente en polietileno, la película multicapa puede, en algunas realizaciones, incluir polímero basado en propileno. En realizaciones alternativas, la película multicapa puede estar exenta de polímero a base de propileno.
En las películas de invernadero convencionales, se usa comúnmente acrilato de vinilo de etileno. En realizaciones opcionales de la presente descripción, puede incluirse acrilato de vinilo de etileno en una o más capas de la presente película multicapa. En realizaciones adicionales, la película multicapa puede comprender una capa adicional que comprende acrilato de vinilo de etileno. Sin embargo, en otras realizaciones de la presente descripción, la capa central, las capas subexteriores y las capas exteriores están exentas de polímeros de acrilato, tales como acrilato de vinilo de etileno.
Además, pueden incluirse otros aditivos en la película multicapa, tales como antioxidantes, absorbentes de UV, absorbentes de infrarrojos (IR), agentes antinebulización y agentes antigoteo.
Aunque la discusión de las películas multicapa en esta aplicación se centró en películas de 5 capas, también se contemplan películas que tienen más de 5 capas. Adicionalmente, se contemplan diversos espesores para las películas multicapa. Por ejemplo, la película multicapa puede tener un espesor global de 50 a 150 |um, o de 50 a 100 |um. Como se ha indicado anteriormente, cada capa exterior puede tener un espesor inferior al 25 % del espesor global de la película multicapa. Sin estar limitado a la teoría, las capas exteriores que comprenden LLDPE C6 o LLDPE C8 en este intervalo de espesor desempeñan un papel significativo en la provisión de las propiedades ópticas deseadas para la película de invernadero al tiempo que proporcionan la resistencia deseada a la película multicapa.
Con referencia a las propiedades ópticas, la película multicapa puede mostrar una turbidez inferior al 10 % a un espesor global de 80 |um, medido de acuerdo con la norma ASTM D1003. Además, la película multicapa puede mostrar una claridad superior al 95 % a un espesor global de 80 |um.
Métodos de prueba
Los métodos de prueba utilizados en la aplicación y los siguientes ejemplos se incluyen a continuación.
Índice de fusión (I2)
El índice de fusión (I2) se midió de acuerdo con ASTM D-1238 a 190 0C a 2,16 kg. Los valores se notifican en g/10 min, que corresponden a gramos eluidos por 10 minutos.
Densidad
La densidad se mide de acuerdo con ASTM D792 en gramos/centímetros cúbicos (g/cc o g/cm3), y las muestras se prepararon mediante moldeo por compresión siguiendo ASTM D4703.
Cromatografía de permeación en gel convencional (GPC conv.)
Un sistema cromatográfico de alta temperatura GPC-IR de la empresa PolymerChar (Valencia, España) estaba equipado con un detector de dispersión de luz láser de 2 ángulos de la empresa Precision Detectors (Amherst, MA), modelo 2040, un detector de infrarrojos IR5 y un viscosímetro de 4 capilares, ambos de la empresa PolymerChar. La recopilación de datos se realizó utilizando el software de la empresa PolymerChar Instrument Control y la interfaz de recopilación de datos. El sistema estaba equipado con un dispositivo de desgasificación de disolvente en línea y un sistema de bombeo de la empresa Agilent Technologies (Santa Clara, CA).
La temperatura de inyección se controló a 150 grados Celsius. Las columnas usadas, fueron tres, columnas “ Mixed-B” de 10 micrómetros de la empresa Polymer Laboratories (Shropshire, Reino Unido). El disolvente usado fue 1,2,4-triclorobenceno. Las muestras se prepararon a una concentración de “ 0,1 gramos de polímero en 50 mililitros de disolvente” El disolvente cromatográfico y el disolvente de preparación de la muestra contenían cada uno “ 200 ppm de hidroxitolueno butilado (BHT).” Ambas fuentes de disolvente se rociaron con nitrógeno. Las muestras de polímero a base de etileno se agitaron suavemente a 160 grados Celsius durante tres horas. El volumen de inyección fue “ 200 microlitros” y el caudal fue “ 1 mililitros/minuto” El conjunto de columnas de GPC se calibró ejecutando los estándares de poliestireno de 21 “distribución estrecha de peso molecular” . El peso molecular (Mw , por sus siglas en inglés) de los estándares varía de 580 a 8.400.000 g/mol, y los estándares estaban contenidos en seis mezclas “cóctel” . Cada mezcla estándar tenía al menos una década de la separación entre los pesos moleculares individuales. Las mezclas estándar se adquirieron de la empresa Polymer Laboratories. Los estándares de poliestireno se prepararon a “ 0,025 g en 50 ml de disolvente” para pesos moleculares iguales a, o superiores a, 1.000.000 g/mol, y a “0,050 g en 50 ml de disolvente” para pesos moleculares inferiores a 1.000.000 g/mol.
Los estándares de poliestireno se disolvieron a 80 0C, con agitación suave, durante 30 minutos. Las mezclas estrechas de estándares se realizaron primero, y en orden de disminución del “componente de peso molecular más alto” , para minimizar la degradación. Los pesos moleculares de picos estándar de poliestireno se convirtieron en peso molecular de polietileno usando la ecuación 1 (como se describe en Williams y Ward, J. Polym. Sci., Polym. Letters, 6, 621 (1968)):
Mpolíetíleno = A x (Mpolíestíreno)B (ec. 1),
donde M es el peso molecular, A es igual a 0,4316 y B es igual a 1,0.
El peso molecular promedio en número (Mn(conv gpc)), peso molecular promedio en peso (Mw-conv gpc) y peso molecular promedio z (Mz(conv gpc)) se calcularon de acuerdo con las ecuaciones 2-4 a continuación.
h- i-R V fín a l de integración
- — r •óU[^í(í'r ip n'¡ SIcanal de m ed ic ión i '¡
Mn(conv gpc) (ec. 2)
Figure imgf000006_0001
i- R V fina l de in tegración n (* . JDv \
h ii -~n Dvw i.ni .ci .o d ,e i .n tegración U ' M pE: i IK-Écanal de medición,- i} -’
Mw(conv gpc) = i- R V fin a l de in tegración / JD (ec. 3)
i- —y inicio de in tegrac ión- canaa de m e d ic ió n ,
i- R V fin a l de in tegración n (* . S rDÉ
^ i - Rv. . . , . ^\™ PEj IK ficanal de medición;]
Mz( 'conv g ssipc) / = ■ i - n y i ' y f i cnio ad le de in i tne t geg rr aa cc iióó nn K f— .. i-- f-D-------------------- \- (ec. 4)
h ii -~n Dvy. ini .ci .o d ,e i .n te g r a c ió n \M pE : i i^ c a n a l de m edición; i} -’
En las ecuaciones 2-4, la RV es el volumen de retención de columna (espaciado linealmente), recogido en “ 1 punto por segundo” , el IR es la señal del detector de IR sustraído de referencia, en voltios, del canal de medición IR5 del instrumento GPC, y MPE es el MW equivalente de polietileno determinado a partir de la ecuación 1. El cálculo de los datos se realizó utilizando el software “ GPC One (versión 2.013H)” de la empresa PolymerChar.
Turbidez
La turbidez se midió de acuerdo con ASTM D1003 utilizando el medidor BYK Gardner Haze-gard.
Claridad
La claridad se mide de acuerdo con el método de ensayo BYK utilizando un medidor BYK Gardner Haze-gard.
Resistencia al desgarro de elmendorf
La resistencia al desgarro de Elmendorf se mide en la dirección de la máquina (MD, por sus siglas en inglés) y en la dirección transversal (TD, por sus siglas en inglés) de acuerdo con ASTM D1922.
Resistencia al impacto por dardo
La resistencia al impacto por dardo (a veces denominada “caída de dardo” ) se mide de acuerdo con el método A ASTM D1709, a 26 pulgadas ± 0,4 pulgadas (66 cm ± 1 cm) de altura y un cabezal hemisférico de aluminio pulido de 38,10 ± 0,13 mm de diámetro.
Propiedades de tracción
La resistencia a la tracción y el alargamiento a la rotura se midieron en la dirección de la máquina (MD) y en la dirección transversal (TD) de acuerdo con ASTM D882.
Ejemplos
Los siguientes ejemplos ilustran características de la presente descripción pero no pretenden limitar el alcance de la descripción. La tabla 1 enumera las resinas de etileno comerciales usadas en los ejemplos a continuación. Tabla 1: resinas comerciales usadas en los ejemplos:
Figure imgf000007_0001
Para demostrar la diferencia de propiedad entre LLDPE C4 y LLDPE C6, se prepararon películas monocapa LLDPE C4 y LLDPE C6 en una línea de película de extrusión usando los parámetros del proceso enumerados en la tabla 2. La fabricación de la película se realizó en una línea Covex de 45 mm soplada de extrusión. Las películas monocapa se sometieron a las pruebas de resistencia enumeradas en la tabla 3. Como se muestra en la tabla 3, la película monocapa preparada con LLDPE C6 mostró propiedades físicas mucho mejores en comparación con la película monocapa que comprende LLDPE C4.

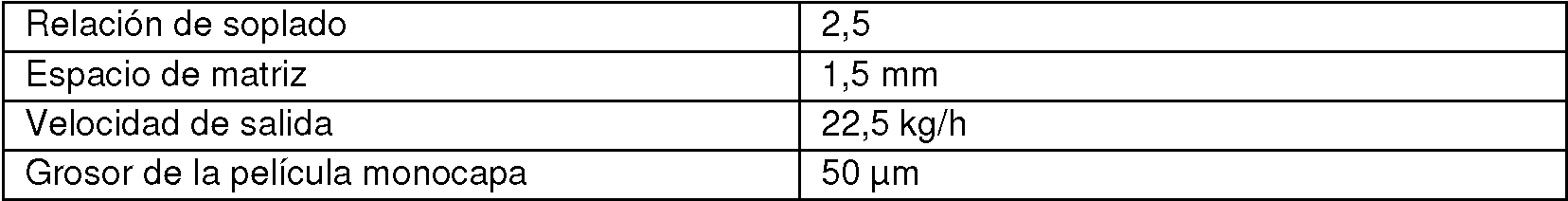

Tabla 2: condiciones de fabricación de película monocapa
Figure imgf000007_0002
Tabla 3. Propiedades físicas de las películas monocapa preparadas con comonómero LLDPE C4 y comonómero LLDPE C6
Figure imgf000007_0003
Ejemplos de película multicapa de 5 capas
Las películas sopladas de 5 capas de ejemplo como se enumeran en la tabla 5 se fabricaron en una línea de película soplada por coextrusión de 5 capas usando las condiciones de fabricación enumeradas en la tabla 4. Tabla 4: condiciones de fabricación de película multicapa
Figure imgf000007_0004
La relación de capa de película de las películas multicapa se controló mediante la velocidad de husillo de cada extrusora y se confirmó comprobando la superficie de la sección transversal de la película mediante microscopía. Tabla 5. Películas sopladas de cinco capas y sus propiedades físicas
Figure imgf000008_0001
Figure imgf000009_0001
Como se muestra en la tabla 5, los ejemplos comparativos 1 y 2, que incluyen ambas mezclas de LLDPE C4, LLPDE C6 y LDPE en cada capa, demostraron propiedades ópticas indeseables. El ejemplo comparativo 1, que utilizó LDPE con un índice de fusión I2 de 0,25 MI, mostró poca transparencia de película como se indica por valores de alta turbidez y baja claridad. Específicamente, el ejemplo comparativo 1 mostró una alta turbidez de película (20,5 %) y baja claridad (74,4 %), lo que no es deseable para aplicaciones de películas de invernadero. En comparación con el ejemplo comparativo 1, la sustitución de LDPE MI bajo (0,25 MI) con un índice de fusión superior LDPE (I2 = 0,75) en el ejemplo comparativo 2 mejoró las propiedades ópticas de película en comparación con el ejemplo comparativo 1. Sin embargo, las propiedades ópticas aún no eran deseables según lo indicado por la alta turbidez de película (11,5 %) y baja claridad (90,9 %), que no es preferente para aplicaciones de películas de invernadero.
El ejemplo comparativo 3, que incluyó LDPE (I2 = 0,25) en la capa central y LLDPE C4 en las capas subexteriores y capas exteriores, demostraron propiedades ópticas de película mejoradas en comparación con los ejemplos comparativos 1 y 2. Sin embargo, las propiedades ópticas aún no eran deseables según lo indicado por la alta turbidez de película (11,3 %). Además, la resistencia a la tracción de la película fue la más baja de las películas de prueba que no es deseable para aplicaciones de películas de invernadero.
El ejemplo comparativo 4, que incluyó LLDPE C4 en la capa central, LDPE (I2 = 0,75) en las capas subexteriores y LLDPE C6 en las capas exteriores, y una relación de capas de cada capa exterior es ~35 %, mostró propiedades ópticas de película mejoradas en comparación con los ejemplos comparativos 1, 2 y 3. Sin embargo, la óptica de película global no era deseable según lo indicado por la alta turbidez de película (>10,0 %). Este resultado indeseable de turbidez se debe al menos en parte a los espesores más grandes de las capas exteriores.
El ejemplo 1, que incluyó LLDPE C4 como capa central, LDPE (I2 = 0,75) en las capas subexteriores, LLDPE C6 en las capas exteriores y una relación de capas de cada capa exterior de aproximadamente el 17 %, mostró la mejor óptica como se indica en una baja turbidez (6,9 %) y alta claridad (98,6 %), así como una buena resistencia mecánica. Cuando se observa en contraste con el ejemplo comparativo 4, las capas exteriores finas del ejemplo 1 ayudan a impartir una transparencia de película mejorada a la película multicapa.
El ejemplo 2, que es similar al ejemplo 1, con la excepción de un índice de fusión LDPE inferior (I2 = 0,25) en las capas subexteriores, también mostró una excelente óptica según lo indicado por una baja turbidez (8,9 %) y una alta claridad (96,6 %), así como una buena resistencia mecánica. Una resina de LDPE con mayor índice de fusión junto con una capa exterior fina ayuda a impartir una transparencia de película mejorada a la película multicapa.

Claims (14)

  1. REIVINDICACIONES
    i. Una película multicapa que comprende al menos 5 capas, comprendiendo las al menos 5 capas una capa central, al menos dos capas exteriores, y al menos dos capas subexteriores dispuestas entre la capa central y las dos capas exteriores, donde:
    la capa central comprende al menos el 60 % en peso de polietileno lineal de baja densidad (LLDPE) que tiene una densidad de 0,900 a 0,945 g/cc cuando se mide de acuerdo con ASTM D792 y un índice de fusión (I2) de 0,5 a 2,0 g/10 min cuando se mide de acuerdo con ASTM D1238 a 190 0C y 2,16 kg de carga;
    las capas subexteriores comprenden al menos el 60 % en peso de polietileno de baja densidad (LDPE) que tiene una densidad de 0,912 a 0,935 g/cc cuando se mide según ASTM D792, un índice de fusión, I2, de 0,15 a 2,0 g/10 min cuando se mide según ASTM D1238 a 190 °C y 2,16 kg de carga;
    las capas exteriores comprenden al menos el 80 % en peso de LLDPE que tiene una densidad de 0,900 a 0,945 g/cc cuando se mide de acuerdo con ASTM D792 y un índice de fusión, I2, de 0,5 a 2,0 g/10 min cuando se mide según ASTM D1238 a 190 0C y 2,16 kg de carga, donde el LLDPE de las capas exteriores comprende LLDPE C6, LLDPE C8 o combinaciones de los mismos, donde cada capa exterior tiene un espesor inferior al 25 % del espesor total de la película multicapa; y
    la película multicapa comprende al menos el 0,1 % en peso de estabilizador ultravioleta (UV) en una capa exterior.
  2. 2. La película multicapa de la reivindicación 1 donde la capa central comprende al menos el 80 % en peso de LLDPE.
  3. 3. La película multicapa de cualquiera de las reivindicaciones anteriores, la capa central, las capas subexteriores y las capas exteriores están exentas de polímeros de acrilato.
  4. 4. La película multicapa de cualquiera de las reivindicaciones anteriores donde la película multicapa está exenta de polímero a base de propileno.
  5. 5. La película multicapa de cualquiera de las reivindicaciones anteriores, donde el LLDPE de las capas exteriores o las capas centrales comprende una densidad de 0,915 a 0,925 g/cc cuando se mide de acuerdo con ASTM D792.
  6. 6. La película multicapa de cualquiera de las reivindicaciones anteriores donde las capas subexteriores comprenden al menos el 80 % en peso de LDPE, teniendo el LDPE un índice de fusión, I2, de 0,15 a 1,0 g/10 min cuando se mide de acuerdo con ASTM D1238 a 190 0C y 2,16 kg de carga.
  7. 7. La película multicapa de cualquiera de las reivindicaciones anteriores donde la película multicapa comprende del 15 al 50 % en peso de LDPE.
  8. 8. La película multicapa de cualquiera de las reivindicaciones anteriores donde la película multicapa comprende del 50 al 85 % en peso de LLDPE.
  9. 9. La película multicapa de cualquiera de las reivindicaciones anteriores donde el espesor global es de 50 a 150 pm.
  10. 10. La película multicapa de cualquiera de las reivindicaciones anteriores donde la película multicapa muestra una turbidez inferior al 10 % a un espesor global de 80 pm, medido de acuerdo con ASTM D1003.
  11. 11. La película multicapa de cualquiera de las reivindicaciones anteriores donde la película multicapa muestra una claridad superior al 95 % a un espesor global de 80 pm cuando se mide de acuerdo con un método de ensayo BYK utilizando un medidor BYK Gardner Haze-gard.
  12. 12. La película multicapa de cualquiera de las reivindicaciones anteriores donde la película multicapa comprende acrilato de vinilo de etileno en cualquier capa, una capa adicional que comprende acrilato de vinilo de etileno, o ambas.
  13. 13. La película multicapa de cualquiera de las reivindicaciones anteriores que comprende además polietileno de alta densidad (HDPE) que tiene una densidad de 0,945 a 0,965 g/cc cuando se mide de acuerdo con ASTM D792 y un índice de fusión (I2) de 0,5 a 5,0 g/10 min cuando se mide de acuerdo con ASTM D1238 a 190 0C y 2,16 kg de carga.
  14. 14. La película multicapa de cualquiera de las reivindicaciones anteriores que comprende además uno o más aditivos seleccionados del grupo que consiste en antioxidantes, absorbentes de UV, absorbentes de infrarrojos (IR), agentes antinebulización y agentes antigoteo.
ES17909582T 2017-05-11 2017-05-11 Películas de invernadero multicapa de poliolefina con alta transparencia Active ES2928333T3 (es)

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/CN2017/083934 WO2018205220A1 (en) 2017-05-11 2017-05-11 Multilayer polyolefin greenhouse films with high transparency

Publications (1)

Publication Number Publication Date
ES2928333T3 true ES2928333T3 (es) 2022-11-17

Family

ID=64104164

Family Applications (1)

Application Number Title Priority Date Filing Date
ES17909582T Active ES2928333T3 (es) 2017-05-11 2017-05-11 Películas de invernadero multicapa de poliolefina con alta transparencia

Country Status (9)

Country Link
US (1) US11319419B2 (es)
EP (1) EP3621807B1 (es)
JP (1) JP6997805B2 (es)
CN (1) CN110612212B (es)
AR (1) AR111749A1 (es)
BR (1) BR112019023630B1 (es)
ES (1) ES2928333T3 (es)
MY (1) MY199376A (es)
WO (1) WO2018205220A1 (es)

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
AR119085A1 (es) * 2019-06-06 2021-11-24 Dow Global Technologies Llc Película soplada multicapa
KR20220054650A (ko) * 2019-08-30 2022-05-03 다이니폰 인사츠 가부시키가이샤 실란트, 실리콘 재료의 수송용 백 및 실리콘 재료의 곤포체
JP2022553228A (ja) * 2019-10-15 2022-12-22 ブラスケム・エス・エー バイオベースのｅｖａ組成物並びにその物品及び方法
GR1010019B (el) * 2020-06-19 2021-05-31 Θεοδωρος Βασιλειου Μαντζαρης Πλαστικο φιλμ πολυαιθυλενιου καλυψης θερμοκηπιου
IT202200013846A1 (it) * 2022-06-30 2023-12-30 Ind Termoplastica Pavese S P A Film polimerico per la copertura di autoveicoli

Family Cites Families (32)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4076698A (en) 1956-03-01 1978-02-28 E. I. Du Pont De Nemours And Company Hydrocarbon interpolymer compositions
CA849081A (en) 1967-03-02 1970-08-11 Du Pont Of Canada Limited PRODUCTION OF ETHYLENE/.alpha.-OLEFIN COPOLYMERS OF IMPROVED PHYSICAL PROPERTIES
US3914342A (en) 1971-07-13 1975-10-21 Dow Chemical Co Ethylene polymer blend and polymerization process for preparation thereof
US4599392A (en) 1983-06-13 1986-07-08 The Dow Chemical Company Interpolymers of ethylene and unsaturated carboxylic acids
US5272236A (en) 1991-10-15 1993-12-21 The Dow Chemical Company Elastic substantially linear olefin polymers
US5278272A (en) 1991-10-15 1994-01-11 The Dow Chemical Company Elastic substantialy linear olefin polymers
US5582923A (en) 1991-10-15 1996-12-10 The Dow Chemical Company Extrusion compositions having high drawdown and substantially reduced neck-in
US5693488A (en) 1994-05-12 1997-12-02 The Rockefeller University Transmembrane tyrosine phosphatase, nucleic acids encoding the same, and methods of use thereof
JP3841453B2 (ja) 1994-09-21 2006-11-01 シーアイ化成株式会社 農業用ポリオレフィン系樹脂フィルム
JP3258534B2 (ja) 1995-07-28 2002-02-18 タイコエレクトロニクスアンプ株式会社 雌型コンタクト
SE506736C2 (sv) 1996-04-17 1998-02-09 Svensson Ludvig Int UV-resistent plastfilm eller beläggning och dess användning som klimatskydd
JP2000188966A (ja) 1998-12-22 2000-07-11 Mitsubishi Chem Mkv Co 農業用多層フィルム
JP2000246852A (ja) 1999-03-02 2000-09-12 Mitsubishi Chem Mkv Co 農業用多層フィルム
JP2002355937A (ja) 2001-05-31 2002-12-10 C I Kasei Co Ltd 農業用ポリオレフィン系樹脂フイルム
US7235607B2 (en) * 2002-09-05 2007-06-26 Exxonmobil Chemical Patents Inc. Shrink film
JP4232561B2 (ja) 2003-07-31 2009-03-04 チッソ株式会社 農業用ポリオレフィン系多層フィルム
JP4229440B2 (ja) 2003-12-24 2009-02-25 竹本油脂株式会社 熱可塑性樹脂系積層フィルムの製造方法及び熱可塑性樹脂系積層フィルム
ES2348935T3 (es) 2006-03-30 2010-12-17 Sumitomo Chemical Company, Limited Película agrícola.
GB0611331D0 (en) 2006-06-09 2006-07-19 Exxonmobil Chem Patents Inc Transparent coextruded films and processes for making such films
JP5367605B2 (ja) 2010-02-05 2013-12-11 シーアイ化成株式会社 農業用ポリオレフィン系樹脂フィルムおよびその製造方法
US9126269B2 (en) * 2010-10-26 2015-09-08 Exxonmobil Chemical Patents Inc. Multilayer polyolefin blown film
BR112014009439A2 (pt) * 2011-10-21 2017-04-11 Dow Global Technologies Llc película encolhível em multicamada
CN103538333A (zh) 2012-07-13 2014-01-29 三菱树脂株式会社 农业用多层膜
CN102886950B (zh) 2012-09-24 2015-03-25 天津捷东保鲜技术生产力促进中心 果蔬防霉气调保鲜膜的制备方法
CN103042782B (zh) * 2013-01-05 2014-05-07 山东农业大学 五层共挤高保温消雾无滴农用大棚塑料薄膜
CN103125308A (zh) * 2013-03-19 2013-06-05 山东农业大学 一种增强转光效能的农用大棚薄膜
WO2015138785A1 (en) * 2014-03-13 2015-09-17 First Quality Print & Packaging, Llc Multi-layer film
CN104943299B (zh) 2014-03-25 2017-11-24 甘肃天宝塑业有限责任公司 一种粉色光转换多功能日光温室大棚膜
US10300685B2 (en) 2015-04-29 2019-05-28 Dow Quimica Mexicana S.A. De C.V. Multi-layer film and articles made therefrom
US20180134017A1 (en) 2015-07-07 2018-05-17 Exxonmobil Chemical Patents Inc. Multilayer Films and Methods of Making the Same
CN105623069B (zh) 2016-03-11 2017-11-03 淄博市临淄宽力塑料制品厂 分光生态农用大棚聚能膜及其制备方法
CN106613503A (zh) 2016-12-09 2017-05-10 新昌县牛山农产品专业合作社 一种能够均匀光照的大棚薄膜及其制备方法

Also Published As

Publication number Publication date
CN110612212B (zh) 2021-06-01
JP6997805B2 (ja) 2022-01-18
CA3062905A1 (en) 2018-11-15
CN110612212A (zh) 2019-12-24
MY199376A (en) 2023-10-24
WO2018205220A1 (en) 2018-11-15
EP3621807B1 (en) 2022-08-24
US11319419B2 (en) 2022-05-03
BR112019023630B1 (pt) 2022-08-30
EP3621807A1 (en) 2020-03-18
AR111749A1 (es) 2019-08-14
US20200165396A1 (en) 2020-05-28
JP2020519497A (ja) 2020-07-02
BR112019023630A2 (pt) 2020-06-02
EP3621807A4 (en) 2020-10-28

Similar Documents

Publication Publication Date Title
ES2928333T3 (es) Películas de invernadero multicapa de poliolefina con alta transparencia
ES2582632T3 (es) Composiciones de resinas mejoradas para revestimiento por extrusión
ES2819847T3 (es) Películas multicapa y laminados y artículos que comprenden las mismas
ES2953150T3 (es) Película multicapa
ES2572557T3 (es) Una composición-mezcla de polietileno adecuada para películas sopladas, y películas preparadas a partir de las mismas
ES2843904T3 (es) Películas moldeadas multicapa con bloqueo reducido y métodos de fabricación de las mismas
ES2531982T3 (es) Una composición mejorada de polímero de etileno de baja densidad y método de fabricación de la misma
ES2820504T3 (es) Una estructura multicapa, un laminado que comprende la misma y artículos que comprenden el laminado
CN105189632B (zh) 具有良好屏障特性以及良好物理特性的膜
ES2954059T3 (es) Adhesivos termoplásticos universales para películas multicapa
EP2889328A1 (en) Blow-molded container, and resin composition for blow-molded container
ES2945721T3 (es) Películas a base de poliolefina con superficie mate y rendimiento de sellado mejorado
CN114302807A (zh) 多层膜和包含多层膜的制品
JP5766206B2 (ja) 二軸延伸エチレン系重合体多層フィルム
ES2947413T3 (es) Películas multicapa que incorporan adhesivos termoplásticos universales
US20170080692A1 (en) Polymer Film Structures and Articles Made Therefrom
CA3062905C (en) Multilayer polyolefin greenhouse films with high transparency
ES3055375T3 (en) Multilayer films and articles comprising multilayer films
WO2025006542A1 (en) Multilayer films including ethylene-based copolymers
EP4570497A1 (en) Machine direction oriented films
ES3058457T3 (es) Formulaciones para uso en películas de invernadero con alta transparencia
BR112020008804B1 (pt) Filme multicamadas
BR112020027065B1 (pt) Composição adesiva termoplástica
