FR2561433A1 - Fil metallique portant un revetement isolant constitue par des compositions polymeres a base de polytetramethylene terephtalate - Google Patents
Fil metallique portant un revetement isolant constitue par des compositions polymeres a base de polytetramethylene terephtalate Download PDFInfo
- Publication number
- FR2561433A1 FR2561433A1 FR8505818A FR8505818A FR2561433A1 FR 2561433 A1 FR2561433 A1 FR 2561433A1 FR 8505818 A FR8505818 A FR 8505818A FR 8505818 A FR8505818 A FR 8505818A FR 2561433 A1 FR2561433 A1 FR 2561433A1
- Authority
- FR
- France
- Prior art keywords
- sep
- polymer
- insulating coating
- metal wire
- weight
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 239000000203 mixture Substances 0.000 title claims abstract description 25
- 229920000874 polytetramethylene terephthalate Polymers 0.000 title claims abstract description 19
- 238000000576 coating method Methods 0.000 title claims abstract description 16
- 239000011248 coating agent Substances 0.000 title claims abstract description 14
- 239000002184 metal Substances 0.000 title claims abstract description 13
- -1 polytetramethylene terephthalate Polymers 0.000 title abstract description 15
- 229920000642 polymer Polymers 0.000 claims abstract description 45
- RNFJDJUURJAICM-UHFFFAOYSA-N 2,2,4,4,6,6-hexaphenoxy-1,3,5-triaza-2$l^{5},4$l^{5},6$l^{5}-triphosphacyclohexa-1,3,5-triene Chemical compound N=1P(OC=2C=CC=CC=2)(OC=2C=CC=CC=2)=NP(OC=2C=CC=CC=2)(OC=2C=CC=CC=2)=NP=1(OC=1C=CC=CC=1)OC1=CC=CC=C1 RNFJDJUURJAICM-UHFFFAOYSA-N 0.000 claims abstract description 16
- 239000003063 flame retardant Substances 0.000 claims abstract description 14
- 229920000728 polyester Polymers 0.000 claims abstract description 12
- 229920001400 block copolymer Polymers 0.000 claims abstract description 9
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 claims abstract description 6
- 239000005977 Ethylene Substances 0.000 claims abstract description 6
- 229920001577 copolymer Polymers 0.000 claims abstract description 6
- ADCOVFLJGNWWNZ-UHFFFAOYSA-N antimony trioxide Chemical compound O=[Sb]O[Sb]=O ADCOVFLJGNWWNZ-UHFFFAOYSA-N 0.000 claims description 8
- WSQZNZLOZXSBHA-UHFFFAOYSA-N 3,8-dioxabicyclo[8.2.2]tetradeca-1(12),10,13-triene-2,9-dione Chemical compound O=C1OCCCCOC(=O)C2=CC=C1C=C2 WSQZNZLOZXSBHA-UHFFFAOYSA-N 0.000 claims description 3
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 claims 1
- 239000004721 Polyphenylene oxide Substances 0.000 abstract description 3
- 229920000570 polyether Polymers 0.000 abstract description 3
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 8
- KFZMGEQAYNKOFK-UHFFFAOYSA-N Isopropanol Chemical compound CC(C)O KFZMGEQAYNKOFK-UHFFFAOYSA-N 0.000 description 6
- 239000004698 Polyethylene Substances 0.000 description 4
- 239000003963 antioxidant agent Substances 0.000 description 4
- 235000012438 extruded product Nutrition 0.000 description 4
- 239000004615 ingredient Substances 0.000 description 4
- 239000000155 melt Substances 0.000 description 4
- 229920000573 polyethylene Polymers 0.000 description 4
- ZWEHNKRNPOVVGH-UHFFFAOYSA-N 2-Butanone Chemical compound CCC(C)=O ZWEHNKRNPOVVGH-UHFFFAOYSA-N 0.000 description 3
- QTBSBXVTEAMEQO-UHFFFAOYSA-M Acetate Chemical compound CC([O-])=O QTBSBXVTEAMEQO-UHFFFAOYSA-M 0.000 description 3
- 230000003078 antioxidant effect Effects 0.000 description 3
- 230000015556 catabolic process Effects 0.000 description 3
- WHHGLZMJPXIBIX-UHFFFAOYSA-N decabromodiphenyl ether Chemical compound BrC1=C(Br)C(Br)=C(Br)C(Br)=C1OC1=C(Br)C(Br)=C(Br)C(Br)=C1Br WHHGLZMJPXIBIX-UHFFFAOYSA-N 0.000 description 3
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 2
- XTXRWKRVRITETP-UHFFFAOYSA-N Vinyl acetate Chemical compound CC(=O)OC=C XTXRWKRVRITETP-UHFFFAOYSA-N 0.000 description 2
- 125000000217 alkyl group Chemical group 0.000 description 2
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 2
- 238000009413 insulation Methods 0.000 description 2
- VNWKTOKETHGBQD-UHFFFAOYSA-N methane Chemical compound C VNWKTOKETHGBQD-UHFFFAOYSA-N 0.000 description 2
- 238000000034 method Methods 0.000 description 2
- 229920000620 organic polymer Polymers 0.000 description 2
- 229910052760 oxygen Inorganic materials 0.000 description 2
- 239000001301 oxygen Substances 0.000 description 2
- 239000002904 solvent Substances 0.000 description 2
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 2
- 229920002554 vinyl polymer Polymers 0.000 description 2
- AQPHBYQUCKHJLT-UHFFFAOYSA-N 1,2,3,4,5-pentabromo-6-(2,3,4,5,6-pentabromophenyl)benzene Chemical group BrC1=C(Br)C(Br)=C(Br)C(Br)=C1C1=C(Br)C(Br)=C(Br)C(Br)=C1Br AQPHBYQUCKHJLT-UHFFFAOYSA-N 0.000 description 1
- WKBOTKDWSSQWDR-UHFFFAOYSA-N Bromine atom Chemical compound [Br] WKBOTKDWSSQWDR-UHFFFAOYSA-N 0.000 description 1
- 229920011453 Hytrel® 4056 Polymers 0.000 description 1
- 229920010930 Hytrel® 5556 Polymers 0.000 description 1
- 239000006057 Non-nutritive feed additive Substances 0.000 description 1
- 229920001074 Tenite Polymers 0.000 description 1
- BGYHLZZASRKEJE-UHFFFAOYSA-N [3-[3-(3,5-ditert-butyl-4-hydroxyphenyl)propanoyloxy]-2,2-bis[3-(3,5-ditert-butyl-4-hydroxyphenyl)propanoyloxymethyl]propyl] 3-(3,5-ditert-butyl-4-hydroxyphenyl)propanoate Chemical compound CC(C)(C)C1=C(O)C(C(C)(C)C)=CC(CCC(=O)OCC(COC(=O)CCC=2C=C(C(O)=C(C=2)C(C)(C)C)C(C)(C)C)(COC(=O)CCC=2C=C(C(O)=C(C=2)C(C)(C)C)C(C)(C)C)COC(=O)CCC=2C=C(C(O)=C(C=2)C(C)(C)C)C(C)(C)C)=C1 BGYHLZZASRKEJE-UHFFFAOYSA-N 0.000 description 1
- 239000000654 additive Substances 0.000 description 1
- 125000003118 aryl group Chemical group 0.000 description 1
- 210000000988 bone and bone Anatomy 0.000 description 1
- GDTBXPJZTBHREO-UHFFFAOYSA-N bromine Substances BrBr GDTBXPJZTBHREO-UHFFFAOYSA-N 0.000 description 1
- 229910052794 bromium Inorganic materials 0.000 description 1
- 239000013065 commercial product Substances 0.000 description 1
- 230000000052 comparative effect Effects 0.000 description 1
- 238000007796 conventional method Methods 0.000 description 1
- 238000001125 extrusion Methods 0.000 description 1
- 239000000945 filler Substances 0.000 description 1
- 239000012943 hotmelt Substances 0.000 description 1
- 238000007654 immersion Methods 0.000 description 1
- 239000012796 inorganic flame retardant Substances 0.000 description 1
- 239000011872 intimate mixture Substances 0.000 description 1
- 230000014759 maintenance of location Effects 0.000 description 1
- 125000001570 methylene group Chemical group [H]C([H])([*:1])[*:2] 0.000 description 1
- 239000000178 monomer Substances 0.000 description 1
- 238000000465 moulding Methods 0.000 description 1
- NFHFRUOZVGFOOS-UHFFFAOYSA-N palladium;triphenylphosphane Chemical compound [Pd].C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1 NFHFRUOZVGFOOS-UHFFFAOYSA-N 0.000 description 1
- 150000002989 phenols Chemical class 0.000 description 1
- 230000000704 physical effect Effects 0.000 description 1
- 229920001281 polyalkylene Polymers 0.000 description 1
- 239000002002 slurry Substances 0.000 description 1
- 239000003381 stabilizer Substances 0.000 description 1
- 125000001424 substituent group Chemical group 0.000 description 1
- 230000002195 synergetic effect Effects 0.000 description 1
- KKEYFWRCBNTPAC-UHFFFAOYSA-L terephthalate(2-) Chemical compound [O-]C(=O)C1=CC=C(C([O-])=O)C=C1 KKEYFWRCBNTPAC-UHFFFAOYSA-L 0.000 description 1
- 125000000383 tetramethylene group Chemical group [H]C([H])([*:1])C([H])([H])C([H])([H])C([H])([H])[*:2] 0.000 description 1
- 229920001567 vinyl ester resin Polymers 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L67/00—Compositions of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Compositions of derivatives of such polymers
- C08L67/02—Polyesters derived from dicarboxylic acids and dihydroxy compounds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
- C08K5/0066—Flame-proofing or flame-retarding additives
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Organic Insulating Materials (AREA)
- Compositions Of Macromolecular Compounds (AREA)
Abstract
L'INVENTION CONCERNE DES FILS METALLIQUES PORTANT UN REVETEMENT ISOLANT CONSTITUE PAR DES COMPOSITIONS POLYMERES A BASE DE POLYTETRAMETHYLENE TEREPHTALATE (PTMT). LES POLYMERES PTMT AYANT TENDANCE A LA FRAGILITE, SPECIALEMENT AUX TEMPERATURES ELEVEES ET QUAND UN RETARDATEUR DE FLAMME Y EST INCORPORE, ON REDUIT SENSIBLEMENT CE PROBLEME EN MELANGEANT LE POLYMERE PTMT A UN DEUXIEME POLYMERE QUI A UN MODULE DE FLEXION DE 35 A 7000KGCM ET UN PARAMETRE DE SOLUBILITE QUI NE DIFFERE PAS PLUS DE 1,5, EN PLUS OU EN MOINS, DE CELUI DU POLYMERE PTMT, PAR EXEMPLE UN COPOLYMERE ETHYLENEACETATE DE VINYLE OU UN COPOLYMERE SEQUENCE CONTENANT DES SEQUENCES DE POLYETHER ET DE POLYESTER.
Description
La présente invention concerne des compositions polymères à base de polymères polytétraméthylène téréphtalate (PTMT).
Les copolymères PTMT sont bien connus et ont de nombreuses propriétés utiles. Toutefois, leur tendance à devenir fragile à des températures élevées, spécialement en présence de retardateurs de flamme, les rend inutilisables pour un certain nombre d'applications, par exemple comme l'isolation de fils métalliques.
On a maintenant découvert que la tendance à la fragi- lisation des polymères PTMT est grandement réduite en mélangeant le polymère PTMT avec un deuxième polymère qui a un module de flexion de 35 à 7 000 kg/cm2 et un paramètre de solubilité qui ne diffère pas du paramètre de solubilité du polymère PTMT de plus de 1,5, en plus ou an moins
La présente invention concerne donc une composition qui comprend un mélange intime de ::
(1) un polyester dans lequel au moins 90 moles % des mailles sont des mailles de tétraméthylène téréphtalate et qui a un paramètre de solubilité S ;
(2) 10 à 50 % en poids, par rapport au poids du polyeso ter (1), d'un deuxième polymère qui (a) a un module de flexion de 35 à 7 000 kg/cm2 et
(b) a un paramètre de solubilité compris entre (X+1,5) et (S-1,5) os et
(3) -un retardateur de flamme an quantité telle que le rapport en poids du deuxième polymère à l'ignifugeant soit d'au moins 0,5 : 1, le retardateur de flamme comprenant un retardateur de flamme brome an quantité telle que la composition contiennent de 5 à 30 % en poids par rapport au poids de la composition, de retardateur de flamme bromé.
La présente invention concerne donc une composition qui comprend un mélange intime de ::
(1) un polyester dans lequel au moins 90 moles % des mailles sont des mailles de tétraméthylène téréphtalate et qui a un paramètre de solubilité S ;
(2) 10 à 50 % en poids, par rapport au poids du polyeso ter (1), d'un deuxième polymère qui (a) a un module de flexion de 35 à 7 000 kg/cm2 et
(b) a un paramètre de solubilité compris entre (X+1,5) et (S-1,5) os et
(3) -un retardateur de flamme an quantité telle que le rapport en poids du deuxième polymère à l'ignifugeant soit d'au moins 0,5 : 1, le retardateur de flamme comprenant un retardateur de flamme brome an quantité telle que la composition contiennent de 5 à 30 % en poids par rapport au poids de la composition, de retardateur de flamme bromé.
Les valeurs de module de flexion dont il est question ici sont mesurées selon la méthode de la norme ASTM 6790-71. Les parametres de solubilité dont il est question ici sont mesurés par la méthode décrite dans Polymer Handbook, édité par Brandrup et Immergut, 2ème édition, pages IV 337 à 339.
Dans le polyester (i), au moins 90 moles ), de préférence sensiblement 100 moles % des mailles sont des mailles de tétraméthylène téréphtalate.
Le polymère (2) a un module de flexion de 35 à 7 ODO kg/cm2, de préférence inférieur à 2 800 kg/cm2, spécialement inférieur à 700 kg/cm2, et un paramètre de solubilité qui est compris entre (S - 1,5) et (S + 1,5), de préférence entre (S - 13 et (S + i), où S est le paramètre de solubilité du polyester (i). Dans un mode de réalisation, le polymère (2) est un copolymère séquencé dans lequel une des séquences est composée de mailles qui ont la formule
-(CH2)@ - 0. Q, Ar. CO. Or où p est au moins 2 et est de préférence 4 et Ar est un groupe aryle qui est de préférence exempt de substituants, mais peut être substitué, par exemple par un ou plusieurs groupes alcoyle, et ces mailles sont de préférence des mailles de tétraméthylène téréphtalate. L'autre séquence polymère dans le copolymère séquence est un polyalcoylène éther, par exemple du polytétraméthylène de. Ainsi, on a obtenu d'excellents résultats en utilisant comme polymère (2) un copolymère séquencé de polytétraméthylène téréphtalate et de polytétraméthylène oxyde, par exemple un des polymères "Hytrel" vendus par E.I. du Pont ae Nemours. Dans un autre mode de réalisation, le polymère (2) est un copolymère d'éthylène et d'au moins un monomere copolymérisable contenant un groupe polaire, par exemple un ester de vinyle d'un aide alcoyl carboxylique, de préférence l'acétate de vinyle.La quantité de polymère (2) utilisée de préférence dépendra de l'équilibre dont on a besoin, pour l'utilisation particulière envisagée, entre les propriétés physiques qui sont influencées par la présence du polymère (2). On a trouvé qu'une proportion d'au moins 10% en poids de polymère (2), par rapport au poids de polymère (1), est nécessaire pour réduire notablement la fragilité, et des proportions d'au moins 15 % sont préférées.Par ailleurs, la présence d'une trop grande quantité de polymère (2) peut rendre la composition trop molle pour de nombreuses utilisations finales, spécialement pour l'isolement de fils métalliques, et la quantité de polymère (2) est donc inférieure à 50 C%5 de préférence inférieure à 40 % en poids par rapport au poids du polyester (1 ) e
Les polymères (i) et (2) sont de préférence les seuls polymères organiques dans la composition, Si d'autres polymères organiques sont présents, leur quantité est de préférence inférieure à 20 0A, par rapport aux poids combinés des polymères (1) et (2).
-(CH2)@ - 0. Q, Ar. CO. Or où p est au moins 2 et est de préférence 4 et Ar est un groupe aryle qui est de préférence exempt de substituants, mais peut être substitué, par exemple par un ou plusieurs groupes alcoyle, et ces mailles sont de préférence des mailles de tétraméthylène téréphtalate. L'autre séquence polymère dans le copolymère séquence est un polyalcoylène éther, par exemple du polytétraméthylène de. Ainsi, on a obtenu d'excellents résultats en utilisant comme polymère (2) un copolymère séquencé de polytétraméthylène téréphtalate et de polytétraméthylène oxyde, par exemple un des polymères "Hytrel" vendus par E.I. du Pont ae Nemours. Dans un autre mode de réalisation, le polymère (2) est un copolymère d'éthylène et d'au moins un monomere copolymérisable contenant un groupe polaire, par exemple un ester de vinyle d'un aide alcoyl carboxylique, de préférence l'acétate de vinyle.La quantité de polymère (2) utilisée de préférence dépendra de l'équilibre dont on a besoin, pour l'utilisation particulière envisagée, entre les propriétés physiques qui sont influencées par la présence du polymère (2). On a trouvé qu'une proportion d'au moins 10% en poids de polymère (2), par rapport au poids de polymère (1), est nécessaire pour réduire notablement la fragilité, et des proportions d'au moins 15 % sont préférées.Par ailleurs, la présence d'une trop grande quantité de polymère (2) peut rendre la composition trop molle pour de nombreuses utilisations finales, spécialement pour l'isolement de fils métalliques, et la quantité de polymère (2) est donc inférieure à 50 C%5 de préférence inférieure à 40 % en poids par rapport au poids du polyester (1 ) e
Les polymères (i) et (2) sont de préférence les seuls polymères organiques dans la composition, Si d'autres polymères organiques sont présents, leur quantité est de préférence inférieure à 20 0A, par rapport aux poids combinés des polymères (1) et (2).
Les compositions selon l'invention contiennent un retardateur de flamme, dont au moins une partie est un retardateur de flamme organique contenant du brome, par exemple le décabromodiphényl éther. La quantité de retardateur de flamme bromé est comprise entre 5 et 30 %, de préférence entre 5 et 250A par rapport au poids de la composition. Les retardateurs de flamme bromés sont fréquemment utilisés conjointement avec des retardateurs de flamme inorganiques, par exemple le trioxyde d'antimoine,qui sont connus comme présentant un effet synergique avec les retardateurs de flamme organiques bromés. Ainsi, des compositions préférées contiennent de 3 à 15 %en poids de trioxyde d'antimoine. Le rapport en poids du polymère (2) à l'ignifugeant total est de préférence d'au moins 0,75:1.
Les compositions selon l'invention contiennent de préférence au moins un anti-oxydant. Des anti-oxydants utilisables sont, par exemple, les phénols empêchés qui sont bien connus dans la technique, présents par exemple à raison de 0,25 à 1 V3 du poids de la composition. Les compositions peuvent contenir aussi des additifs classiques tels que des charges, des aajuoants de traitement et des stabilisants, généralement à rasoir d'une quantité totale ne dépassant pas 10 % en poids
Les compositions selon l'invention peuvent Etre façonnées à l'état fondu, par exemple par extrusion ou moulage, pour donner une grande variété d'articles différents, y compris des revêtements sur des supports. Elles sont particulièrement utiles sous la forme de revêtements isolants pour fils métalliques, que l'on peut préparer en extrudant la composition à l'état fondu de manière continue à travers une tête d'équerre sur un fil métallique. Généralement, le fil a un diamètre de 0,16 à 6 mm, de préférence de 0,3 à 3,6 mm et le revêtement a une épaisseur de 0,005 à 0,076 cm, de préférence de 0,001 à 0, 13 cm.
Les compositions selon l'invention peuvent Etre façonnées à l'état fondu, par exemple par extrusion ou moulage, pour donner une grande variété d'articles différents, y compris des revêtements sur des supports. Elles sont particulièrement utiles sous la forme de revêtements isolants pour fils métalliques, que l'on peut préparer en extrudant la composition à l'état fondu de manière continue à travers une tête d'équerre sur un fil métallique. Généralement, le fil a un diamètre de 0,16 à 6 mm, de préférence de 0,3 à 3,6 mm et le revêtement a une épaisseur de 0,005 à 0,076 cm, de préférence de 0,001 à 0, 13 cm.
On a trouvé aussi que la résistance aux solvants des polyrneves PT est sensiblement améliorée par addition du polymère (2).
L'invention est illustrée dans les exemples suivants, dans lesquels les parties et les pourcentages sont en poids.
Les exemples C1, , C2, C3, C4 et C5 sont des exemples comparatifs.
Exemples
Les ingrédients et leurs quantités qu'on utilise dans les exemples sont indiqués dans le Tableau ci-dessous. Dans chaque exemple, les ingrédients sont soigneusement mélangés par des techniques classiques, par exemple dans un mélangeur Panbury, et le mélange pastillé ou sous la forme d'une bouillie est extrudé à une température de tête de 2600C environ. Dans les exemples C3, 3, 4, 5, 6, 7, C4 et C5, le mélange est extrudé sous la forme d'un jonc. Dans les exemples C2 et 1, le mélange est extrudé sous la forme d'un revêtement de 0,018 cm d'épaisseur autour d'un fil métallique qui a un diamètre de 0,05 cm et a été préchauffé à 900C. Dans les exemples Cl, 2 et 6, le mélange est extrudé tant sous la forme d'un Jonc que d'un revêtement de fil.
Les ingrédients et leurs quantités qu'on utilise dans les exemples sont indiqués dans le Tableau ci-dessous. Dans chaque exemple, les ingrédients sont soigneusement mélangés par des techniques classiques, par exemple dans un mélangeur Panbury, et le mélange pastillé ou sous la forme d'une bouillie est extrudé à une température de tête de 2600C environ. Dans les exemples C3, 3, 4, 5, 6, 7, C4 et C5, le mélange est extrudé sous la forme d'un jonc. Dans les exemples C2 et 1, le mélange est extrudé sous la forme d'un revêtement de 0,018 cm d'épaisseur autour d'un fil métallique qui a un diamètre de 0,05 cm et a été préchauffé à 900C. Dans les exemples Cl, 2 et 6, le mélange est extrudé tant sous la forme d'un Jonc que d'un revêtement de fil.
Dans chacun des exemples, le produit extrudé est refroidi par passage à travers un bain d'eau.
L'allongement du produit extrudé (après qu'il a été dépouiilé du fil métallique quand c'est nécessaire) est mesuré sur un appareil d'essai Instron à une vitesse de la mâchoire mobile de 25 cm/min, immédiatement ou après vieillissent dans un four à circulation d'air pendant le temps et à la température indiqués dans le Tableau. Les résultats obtenus dans les exemple
C2 et 1 sont les mêmes pour le produit extrudé en forme de jonc et pour le produit extrudé sous la forme d'un revEtev.ent de fil métallique.
C2 et 1 sont les mêmes pour le produit extrudé en forme de jonc et pour le produit extrudé sous la forme d'un revEtev.ent de fil métallique.
Les mélanges des exemples CI, C2, C3, 1 et 2 sont aussi coulés en plaques de 0,13 cm d'épaisseur et des épPouvettes de 15,2 x 0,32 cm.découpées dans les plaques sont essayées conformément à la norme ASTM D 2863 pour la détermInation de leur indice d'oxygène.
La résistance aux solvants des fils métalliques isolés produits dans les exemples C1 et 1 est déterminée comme suit.
On prépare des éprouvettes en enroulant des longueurs de 46 cm du fil autour d'un mandrin de 0,86 cm de diamètre. On plonge les éprouvettes dans de l'acétone pendant 16 heures ou dans de l'alcool isopropylique pendant 10 minutes ou dans de la méthyléthyl cétone pendant 16 heures et ensuite on les examine.
On trouve que chacun des échantillons de l'exemple C1 est craquelé, tandis qu'aucun des échantil3.ons de l'exemple 1 ne l'est. On détermine la tension de rupture diélectrique des échantillons, et la tension de rupture diélectrique, après immersion dans l'alcool isopropylique pendant 10 minutes, conformément à la norme ASTM D 3032, Section 4, Les résultats sont les suivants
C1 1
Tension de rupture initiale (kV) 21 22
Tension de rupture finale (kV) 0,5 > 19
Les divers ingrédients dont il est question dans le Tableau sont identifiés plus complètement ci-dessous
Polymère PTMT : Polytétraméthylène téréphtalate ayant un paramètre de solubilité de 9,5 environ, un indice de fluidité à chaud de 6,0 environ et une densité de 1,31 environ (Tenite 6 PRO).
C1 1
Tension de rupture initiale (kV) 21 22
Tension de rupture finale (kV) 0,5 > 19
Les divers ingrédients dont il est question dans le Tableau sont identifiés plus complètement ci-dessous
Polymère PTMT : Polytétraméthylène téréphtalate ayant un paramètre de solubilité de 9,5 environ, un indice de fluidité à chaud de 6,0 environ et une densité de 1,31 environ (Tenite 6 PRO).
Deuxième polymère A : Copolymère séquencé de polytétraméthylène téréphtalate et de polytétraméthylène éther ayant un module de flexion d'environ 490 kg/cm2 et un paramètre de solubilité de 9,5 environ (Hytrel 4056).
Deuxième polymère B : Copolymère séquencé de polytétraméthylène téréphtalate et de polytétraméthylène éther ayant un module de flexion d'environ 2 100 kg/cm2 et un paramètre de solublité de 9,5 environ (Hytrel 5556).
Deuxième polymère C : Copolymère d'éthylène et d'acétate de vinyle (25 %) ayant une densité de 0,95 environ, un indice de fluidité à chaud de 2 environ, un paramètre de solubilité de 9,0 environ et un module de flexion compris entre 350 et 700 kg/cm2 (EVA 3190).
Deuxième polymère D : Comme le deuxième polymère C, mais contenant 18 % d'acétate de vinyle et ayant un indice de fluidité à chaud d'environ 2,5 et une densité d'environ 0,94 (EVA 3170).
Deuxième polymère E : Polyéthylène d'une densité de 0,95 environ, d'un indice de fluidité à chaud de 3,0 environ, d'un module de flexion d'environ 7 000 kg/cm2 et d'un paramètre de solubilité de 8,0 environ (Alathon 7030).
Troisième polymère F : Polyéthylène d'une densité d'environ 0,92, d'un indice de fluidité à chaud d'environ 0,2, d'un module de flexion d'environ 1 400 kg/cm et d'un paramètre de solubilité de 8,0 environ (DFD 6040).
Anti-oxydant : Tétrakis/méthylène 3-(3' ,5' -di-tert-butyl-4' hydroxyphényl)propionate/méthane (Irganox 1010).
Décabromodiphényl éther : Le produit du commerce vendu sous la désignation DE 83.
Tableau
Ingrédients <SEP> Ex. <SEP> No. <SEP> C1 <SEP> C2 <SEP> C3 <SEP> 1 <SEP> 2 <SEP> 3 <SEP> 4 <SEP> 5 <SEP> 6 <SEP> 7 <SEP> C4 <SEP> C5
<tb> Polymère <SEP> PTMT <SEP> (1) <SEP> 100 <SEP> 84 <SEP> 79,5 <SEP> 64 <SEP> 60 <SEP> 65 <SEP> 70 <SEP> 60 <SEP> 60 <SEP> 60 <SEP> 60 <SEP> 60
<tb> Deuxième <SEP> polymère
<tb> A <SEP> (copolymère <SEP> séquencé <SEP> polyéther/ <SEP> 20 <SEP> 20 <SEP> 15 <SEP> 10
<tb> polyester)
<tb> B <SEP> (copolymère <SEP> séquencé <SEP> polyéther/ <SEP> 20
<tb> polyester)
<tb> C <SEP> (copolymère <SEP> éthylène/acétate <SEP> de <SEP> 20
<tb> vinyle)
<tb> D <SEP> (copolymère <SEP> éthylène/acétate <SEP> de <SEP> 20
<tb> vinyle)
<tb> E <SEP> (polyéthylène <SEP> haute <SEP> densité) <SEP> 20
<tb> F <SEP> (polyéthylène <SEP> basse <SEP> densité) <SEP> 20
<tb> Anti-oxydant <SEP> 0,5 <SEP> 0,5 <SEP> 0,5 <SEP> 0,5 <SEP> 0,5 <SEP> 0,5 <SEP> 0,5 <SEP> 0,5 <SEP> 0,5
<tb> Décabromodiphényl <SEP> éther <SEP> 8 <SEP> 10 <SEP> 8 <SEP> 13 <SEP> 13 <SEP> 13 <SEP> 13 <SEP> 13 <SEP> 13 <SEP> 13 <SEP> 13
<tb> Trioxyde <SEP> d'antimoine <SEP> 8 <SEP> 10 <SEP> 8 <SEP> 6,5 <SEP> 6,5 <SEP> 6,5 <SEP> 6,5 <SEP> 6,5 <SEP> 6,5 <SEP> 6,5 <SEP> 6,5
<tb> Allongement <SEP> initial <SEP> (%) <SEP> 330 <SEP> 390 <SEP> - <SEP> - <SEP> 410 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP>
<SEP> % <SEP> de <SEP> rétention <SEP> de <SEP> l'allongement <SEP> après <SEP> 3 <SEP> jours <SEP> à <SEP> 100 C <SEP> 100 <SEP> 10 <SEP> - <SEP> 100 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> après <SEP> 5 <SEP> jours <SEP> à <SEP> 100 C <SEP> 100 <SEP> 5 <SEP> - <SEP> 100 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> après <SEP> 7 <SEP> jours <SEP> à <SEP> 100 C <SEP> 100 <SEP> 0 <SEP> - <SEP> 100 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> après <SEP> 9 <SEP> jours <SEP> à <SEP> 100 C <SEP> 100 <SEP> 0 <SEP> - <SEP> 100 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> après <SEP> 11 <SEP> jours <SEP> à <SEP> 100 C <SEP> 100 <SEP> 0 <SEP> - <SEP> 100 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> après <SEP> 3 <SEP> jours <SEP> à <SEP> 125 C <SEP> 100 <SEP> 10 <SEP> - <SEP> 100 <SEP> 100 <SEP> 100 <SEP> - <SEP> 100 <SEP> 100 <SEP> 100 <SEP> < 5 <SEP> < 22
<tb> après <SEP> 5 <SEP> jours <SEP> à <SEP> 125 C <SEP> 100 <SEP> 0 <SEP> < 5 <SEP> 100 <SEP> 100 <SEP> 100 <SEP> 55 <SEP> 100 <SEP> 100 <SEP> 100 <SEP> < 5 <SEP> 36
<tb> après <SEP> 7 <SEP> jours <SEP> à <SEP> 125 C <SEP> 5 <SEP> 0 <SEP> < 5 <SEP> 100 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> 100 <SEP> - <SEP> - <SEP>
<tb> Polymère <SEP> PTMT <SEP> (1) <SEP> 100 <SEP> 84 <SEP> 79,5 <SEP> 64 <SEP> 60 <SEP> 65 <SEP> 70 <SEP> 60 <SEP> 60 <SEP> 60 <SEP> 60 <SEP> 60
<tb> Deuxième <SEP> polymère
<tb> A <SEP> (copolymère <SEP> séquencé <SEP> polyéther/ <SEP> 20 <SEP> 20 <SEP> 15 <SEP> 10
<tb> polyester)
<tb> B <SEP> (copolymère <SEP> séquencé <SEP> polyéther/ <SEP> 20
<tb> polyester)
<tb> C <SEP> (copolymère <SEP> éthylène/acétate <SEP> de <SEP> 20
<tb> vinyle)
<tb> D <SEP> (copolymère <SEP> éthylène/acétate <SEP> de <SEP> 20
<tb> vinyle)
<tb> E <SEP> (polyéthylène <SEP> haute <SEP> densité) <SEP> 20
<tb> F <SEP> (polyéthylène <SEP> basse <SEP> densité) <SEP> 20
<tb> Anti-oxydant <SEP> 0,5 <SEP> 0,5 <SEP> 0,5 <SEP> 0,5 <SEP> 0,5 <SEP> 0,5 <SEP> 0,5 <SEP> 0,5 <SEP> 0,5
<tb> Décabromodiphényl <SEP> éther <SEP> 8 <SEP> 10 <SEP> 8 <SEP> 13 <SEP> 13 <SEP> 13 <SEP> 13 <SEP> 13 <SEP> 13 <SEP> 13 <SEP> 13
<tb> Trioxyde <SEP> d'antimoine <SEP> 8 <SEP> 10 <SEP> 8 <SEP> 6,5 <SEP> 6,5 <SEP> 6,5 <SEP> 6,5 <SEP> 6,5 <SEP> 6,5 <SEP> 6,5 <SEP> 6,5
<tb> Allongement <SEP> initial <SEP> (%) <SEP> 330 <SEP> 390 <SEP> - <SEP> - <SEP> 410 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP>
<SEP> % <SEP> de <SEP> rétention <SEP> de <SEP> l'allongement <SEP> après <SEP> 3 <SEP> jours <SEP> à <SEP> 100 C <SEP> 100 <SEP> 10 <SEP> - <SEP> 100 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> après <SEP> 5 <SEP> jours <SEP> à <SEP> 100 C <SEP> 100 <SEP> 5 <SEP> - <SEP> 100 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> après <SEP> 7 <SEP> jours <SEP> à <SEP> 100 C <SEP> 100 <SEP> 0 <SEP> - <SEP> 100 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> après <SEP> 9 <SEP> jours <SEP> à <SEP> 100 C <SEP> 100 <SEP> 0 <SEP> - <SEP> 100 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> après <SEP> 11 <SEP> jours <SEP> à <SEP> 100 C <SEP> 100 <SEP> 0 <SEP> - <SEP> 100 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> après <SEP> 3 <SEP> jours <SEP> à <SEP> 125 C <SEP> 100 <SEP> 10 <SEP> - <SEP> 100 <SEP> 100 <SEP> 100 <SEP> - <SEP> 100 <SEP> 100 <SEP> 100 <SEP> < 5 <SEP> < 22
<tb> après <SEP> 5 <SEP> jours <SEP> à <SEP> 125 C <SEP> 100 <SEP> 0 <SEP> < 5 <SEP> 100 <SEP> 100 <SEP> 100 <SEP> 55 <SEP> 100 <SEP> 100 <SEP> 100 <SEP> < 5 <SEP> 36
<tb> après <SEP> 7 <SEP> jours <SEP> à <SEP> 125 C <SEP> 5 <SEP> 0 <SEP> < 5 <SEP> 100 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> 100 <SEP> - <SEP> - <SEP>

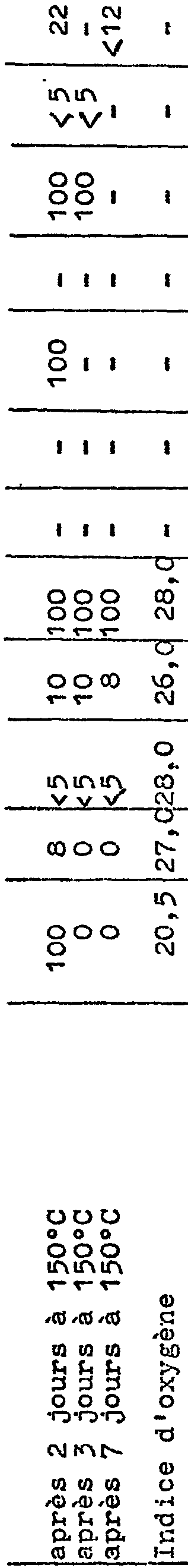

après <SEP> 2 <SEP> jours <SEP> à <SEP> 150 C <SEP> 100 <SEP> 8 <SEP> < 5 <SEP> 10 <SEP> 100 <SEP> - <SEP> - <SEP> 100 <SEP> - <SEP> 100 <SEP> < 5 <SEP> 22
<tb> après <SEP> 3 <SEP> jours <SEP> à <SEP> 150 C <SEP> 0 <SEP> 0 <SEP> < 5 <SEP> 10 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> 100 <SEP> < 5 <SEP> après <SEP> 7 <SEP> jours <SEP> à <SEP> 150 C <SEP> 0 <SEP> 0 <SEP> < 5 <SEP> 8 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> < 12
<tb> Indice <SEP> d'oxygène <SEP> 20,5 <SEP> 27,0 <SEP> 28,0 <SEP> 26,0 <SEP> 28,0 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP>
<tb> après <SEP> 3 <SEP> jours <SEP> à <SEP> 150 C <SEP> 0 <SEP> 0 <SEP> < 5 <SEP> 10 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> 100 <SEP> < 5 <SEP> après <SEP> 7 <SEP> jours <SEP> à <SEP> 150 C <SEP> 0 <SEP> 0 <SEP> < 5 <SEP> 8 <SEP> 100 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> < 12
<tb> Indice <SEP> d'oxygène <SEP> 20,5 <SEP> 27,0 <SEP> 28,0 <SEP> 26,0 <SEP> 28,0 <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP> - <SEP>
Claims (6)
1.- Un fil métallique portant un revêtement isolant, caracté Il se en ce que le revêtement isolant est constitué par une compo sition qui comprend un polyester dans lequel au moins 90 moles % des mailles sont des mailles de tetraméthylène téréphtalate et un retardateur de flamme qui contient de 10 à 50 % en poids, par rapport au poids du polyester, d'un deuxième polyester ayant un module de flexion de 35 à 7000 kg/cm2 et un paramètre de solubilité compris entre (S - 1,5) et (S + 1,5), où S est le paramètre de solubilité du polyester, et qui contient le retardateur de flamme en quantité telle que le rapport en poids du deuxième polymère au retardateur de flamme soit d'au moins 0,5:1 le retardateur de flamme comprenant un retardateur de flamme bromé en quantité telle que la composition contienne de 5 à 30 % en poids, par rapport au poids de la composition, de retardateur de flamme bromé.
2.- Un fil métallique portant un revêtement isolant selon la revendication 1, caractérisé en ce que le deuxième polymère a un module de flexion de moins de 2800 kg/cm2.
3.- Un fil métallique portant un revêtement isolant selon la revendication 2, caractérisé en ce que le deuxième polymère à un module de flexion de moins de 700 kg/cm2.
40- Un fil métallique portant un revêtement isolant selon
une des revend-cations précédentes caractérisé en ce que le deuxième polymère à un paramètre de solubilité compris entre - 1) et (S + 1).
5.- Un fil métallique portant un revêtement isolant selon
- 'ne des revendications précédentes, caractérisé en ce que le deuxième polymère est un copolymère séquencé dans lequel une des séquences est composée de poly(tétraméthylène téréphtalate) et 1 autre est composée de poly(tétraméthylène oxyde).
6.- Un fil métallique portant un revêtement isolant selon l'une des revendications 1 à 4, caractérisé en ce que le deuxième polymère est un copolymère éthylène/acétate de vinyle.
7.- Un fil métallique portant un revêtement isolant selon lune des revendications précédentes, caractérisé en ce qu'elle contiens de 3 à 15 % en poids par rapport au poids de la compositions, de trioxyde d'antimoine.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR8505818A FR2561433B1 (fr) | 1978-04-14 | 1985-04-17 | Fil metallique portant un revetement isolant constitue par des compositions polymeres a base de polytetramethylene terephtalate |
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US05/896,244 US4332855A (en) | 1978-04-14 | 1978-04-14 | Polymeric compositions |
| FR8505818A FR2561433B1 (fr) | 1978-04-14 | 1985-04-17 | Fil metallique portant un revetement isolant constitue par des compositions polymeres a base de polytetramethylene terephtalate |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| FR2561433A1 true FR2561433A1 (fr) | 1985-09-20 |
| FR2561433B1 FR2561433B1 (fr) | 1988-07-15 |
Family
ID=26224459
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| FR8505818A Expired FR2561433B1 (fr) | 1978-04-14 | 1985-04-17 | Fil metallique portant un revetement isolant constitue par des compositions polymeres a base de polytetramethylene terephtalate |
Country Status (1)
| Country | Link |
|---|---|
| FR (1) | FR2561433B1 (fr) |
Citations (7)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR2194741A1 (fr) * | 1972-07-31 | 1974-03-01 | Eastman Kodak Co | |
| FR2255345A1 (fr) * | 1973-12-19 | 1975-07-18 | Du Pont | |
| FR2255346A1 (en) * | 1973-12-20 | 1975-07-18 | Bayer Ag | Uprated polyester moulding matls. - with improved hardness and elasticity |
| US3937757A (en) * | 1958-07-22 | 1976-02-10 | Basf Aktiengesellschaft | Molding compositions of polybutylene terephthalate and olefin polymer |
| JPS5120231A (ja) * | 1974-07-31 | 1976-02-18 | Toray Industries | Kinzokuhifukuyojushisoseibutsu |
| BE852566A (fr) * | 1976-03-23 | 1977-07-18 | Moore & Co Samuel | Tube retractile nouveau |
| FR2387262A1 (fr) * | 1977-04-12 | 1978-11-10 | Raychem Ltd | Compositions polymeres constituant un melange reticulable ou reticule d'un elastomere et d'un polymere thermoplastique |
-
1985
- 1985-04-17 FR FR8505818A patent/FR2561433B1/fr not_active Expired
Patent Citations (7)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US3937757A (en) * | 1958-07-22 | 1976-02-10 | Basf Aktiengesellschaft | Molding compositions of polybutylene terephthalate and olefin polymer |
| FR2194741A1 (fr) * | 1972-07-31 | 1974-03-01 | Eastman Kodak Co | |
| FR2255345A1 (fr) * | 1973-12-19 | 1975-07-18 | Du Pont | |
| FR2255346A1 (en) * | 1973-12-20 | 1975-07-18 | Bayer Ag | Uprated polyester moulding matls. - with improved hardness and elasticity |
| JPS5120231A (ja) * | 1974-07-31 | 1976-02-18 | Toray Industries | Kinzokuhifukuyojushisoseibutsu |
| BE852566A (fr) * | 1976-03-23 | 1977-07-18 | Moore & Co Samuel | Tube retractile nouveau |
| FR2387262A1 (fr) * | 1977-04-12 | 1978-11-10 | Raychem Ltd | Compositions polymeres constituant un melange reticulable ou reticule d'un elastomere et d'un polymere thermoplastique |
Non-Patent Citations (1)
| Title |
|---|
| CHEMICAL ABSTRACTS, vol. 85, no. 2, 12 juillet 1976, page 108, no. 7388w, Columbus, Ohio, US; & JP - A - 76 20 231 (TORAY INDUSTRIES, INC.) 18-02-1976 * |
Also Published As
| Publication number | Publication date |
|---|---|
| FR2561433B1 (fr) | 1988-07-15 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5680107B2 (ja) | 中電圧ケーブル用絶縁材 | |
| US3248359A (en) | Polyolefin compositions | |
| CA1238137A (fr) | Procede de reticulation de polymeres d'ethylene contenant des fonctions anhydride, compositions polymeres reticulables et application de ces compositions a l'enduction de substrats | |
| US4840996A (en) | Polymeric composition | |
| JP2012503042A (ja) | 耐亀裂性難燃性ハロゲンフリーケーブルアセンブリ及びコーティング組成物 | |
| KR20150096664A (ko) | 무정형 실리카 충전제를 갖는 엘라스토머-기재 중합체 조성물 | |
| FR2528616A1 (fr) | Composition semi-conductrice thermoplastique resistant a la deformation a chaud, et conducteur electrique isole comprenant cette composition | |
| CN112266527A (zh) | 一种硅烷和紫外光双重交联低烟无卤电缆料及其制备方法 | |
| EP3645612A1 (fr) | Composition réactive d'éthylène-acétate de vinyle | |
| US4767668A (en) | Electric wire and cable | |
| CA1127784A (fr) | Fils isoles par du polytetramethylene terephtalate a fragilisation reduite | |
| US3533976A (en) | Polyolefin blends with superior stress crack resistance | |
| JPH0662817B2 (ja) | 優れた耐熱老化性を有するｖｌｄｐｅ基材組成物 | |
| EP0554174B1 (fr) | Composition à base de poly(chlorure de vinyle), de polymère fluoré et de talc, utilisable, notamment, comme isolant pour câbles électriques, et procédé de préparation | |
| FR2523990A1 (fr) | Melange de polymeres thermoplastique a base de polycarbonate | |
| EP1156066A1 (fr) | Composition à propriétés thermomécaniques améliorées et procédé pour sa réticulation | |
| US6825244B2 (en) | Crosslinkable vinylidene fluoride polymer composition, process for crosslinking the composition and shaped articles | |
| CN109689758A (zh) | 可湿固化聚烯烃组合物 | |
| JPH05298927A (ja) | エチレン系共重合体またはその組成物からなる高絶縁体およびこれを用いた電力ケーブル | |
| EP0061125B1 (fr) | Matériau polymère ignifuge | |
| BR112019000905B1 (pt) | Cabo | |
| EP1299471B1 (fr) | Gaine isolante flexible et ignifuge | |
| CN110770269B (zh) | 乙烯-甲氧基聚乙二醇甲基丙烯酸酯共聚物 | |
| CN109456540A (zh) | 一种长效耐热聚丙烯组合物及其制备方法 | |
| EP0113259A1 (fr) | Mélange de greffage d'un silane sur une polyoléfine en vue de sa réticulation |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| CD | Change of name or company name | ||
| TP | Transmission of property |
