FR2587708A1 - Copolymeres d'acides styrene sulfoniques a stabilite thermique amelioree. application, notamment aux fluides forage - Google Patents
Copolymeres d'acides styrene sulfoniques a stabilite thermique amelioree. application, notamment aux fluides forage Download PDFInfo
- Publication number
- FR2587708A1 FR2587708A1 FR8513950A FR8513950A FR2587708A1 FR 2587708 A1 FR2587708 A1 FR 2587708A1 FR 8513950 A FR8513950 A FR 8513950A FR 8513950 A FR8513950 A FR 8513950A FR 2587708 A1 FR2587708 A1 FR 2587708A1
- Authority
- FR
- France
- Prior art keywords
- sep
- macromolecular
- gels
- acids
- application
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 239000012530 fluid Substances 0.000 title claims abstract description 21
- 238000005553 drilling Methods 0.000 title claims abstract description 15
- 229920001577 copolymer Polymers 0.000 title claims abstract description 9
- AGBXYHCHUYARJY-UHFFFAOYSA-N 2-phenylethenesulfonic acid Chemical class OS(=O)(=O)C=CC1=CC=CC=C1 AGBXYHCHUYARJY-UHFFFAOYSA-N 0.000 title claims abstract 3
- 239000000499 gel Substances 0.000 claims abstract description 15
- 230000002035 prolonged effect Effects 0.000 claims abstract description 4
- 239000002253 acid Substances 0.000 claims abstract description 3
- 150000007513 acids Chemical class 0.000 claims abstract 2
- 238000006277 sulfonation reaction Methods 0.000 claims description 8
- 238000004132 cross linking Methods 0.000 claims description 6
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 claims description 2
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 claims description 2
- 231100000812 repeated exposure Toxicity 0.000 claims description 2
- KAKZBPTYRLMSJV-UHFFFAOYSA-N Butadiene Chemical group C=CC=C KAKZBPTYRLMSJV-UHFFFAOYSA-N 0.000 claims 2
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 claims 1
- 229910052739 hydrogen Inorganic materials 0.000 claims 1
- 239000001257 hydrogen Substances 0.000 claims 1
- FAPWRFPIFSIZLT-UHFFFAOYSA-M Sodium chloride Chemical compound [Na+].[Cl-] FAPWRFPIFSIZLT-UHFFFAOYSA-M 0.000 abstract description 19
- 239000011780 sodium chloride Substances 0.000 abstract description 11
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 abstract description 5
- 239000000203 mixture Substances 0.000 abstract description 4
- 238000009472 formulation Methods 0.000 abstract description 2
- 238000004519 manufacturing process Methods 0.000 abstract 1
- 239000000047 product Substances 0.000 description 14
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 12
- 239000000243 solution Substances 0.000 description 12
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 11
- 229920000642 polymer Polymers 0.000 description 11
- 239000000706 filtrate Substances 0.000 description 7
- 239000008186 active pharmaceutical agent Substances 0.000 description 5
- MYRTYDVEIRVNKP-UHFFFAOYSA-N 1,2-Divinylbenzene Chemical compound C=CC1=CC=CC=C1C=C MYRTYDVEIRVNKP-UHFFFAOYSA-N 0.000 description 4
- TZCXTZWJZNENPQ-UHFFFAOYSA-L barium sulfate Chemical compound [Ba+2].[O-]S([O-])(=O)=O TZCXTZWJZNENPQ-UHFFFAOYSA-L 0.000 description 4
- 239000004927 clay Substances 0.000 description 4
- 238000001914 filtration Methods 0.000 description 4
- 238000006116 polymerization reaction Methods 0.000 description 4
- SCYULBFZEHDVBN-UHFFFAOYSA-N 1,1-Dichloroethane Chemical compound CC(Cl)Cl SCYULBFZEHDVBN-UHFFFAOYSA-N 0.000 description 3
- OZAIFHULBGXAKX-UHFFFAOYSA-N 2-(2-cyanopropan-2-yldiazenyl)-2-methylpropanenitrile Chemical compound N#CC(C)(C)N=NC(C)(C)C#N OZAIFHULBGXAKX-UHFFFAOYSA-N 0.000 description 3
- 239000004793 Polystyrene Substances 0.000 description 3
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 3
- 125000003118 aryl group Chemical group 0.000 description 3
- 230000008901 benefit Effects 0.000 description 3
- 230000015556 catabolic process Effects 0.000 description 3
- 239000003054 catalyst Substances 0.000 description 3
- 238000006731 degradation reaction Methods 0.000 description 3
- 229920002223 polystyrene Polymers 0.000 description 3
- 230000008646 thermal stress Effects 0.000 description 3
- CAHQGWAXKLQREW-UHFFFAOYSA-N Benzal chloride Chemical compound ClC(Cl)C1=CC=CC=C1 CAHQGWAXKLQREW-UHFFFAOYSA-N 0.000 description 2
- CURLTUGMZLYLDI-UHFFFAOYSA-N Carbon dioxide Chemical compound O=C=O CURLTUGMZLYLDI-UHFFFAOYSA-N 0.000 description 2
- 229920000663 Hydroxyethyl cellulose Polymers 0.000 description 2
- 239000007864 aqueous solution Substances 0.000 description 2
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 2
- JXLHNMVSKXFWAO-UHFFFAOYSA-N azane;7-fluoro-2,1,3-benzoxadiazole-4-sulfonic acid Chemical compound N.OS(=O)(=O)C1=CC=C(F)C2=NON=C12 JXLHNMVSKXFWAO-UHFFFAOYSA-N 0.000 description 2
- 150000001875 compounds Chemical class 0.000 description 2
- 230000007062 hydrolysis Effects 0.000 description 2
- 238000006460 hydrolysis reaction Methods 0.000 description 2
- 235000019447 hydroxyethyl cellulose Nutrition 0.000 description 2
- 229910052500 inorganic mineral Inorganic materials 0.000 description 2
- ZXEKIIBDNHEJCQ-UHFFFAOYSA-N isobutanol Chemical compound CC(C)CO ZXEKIIBDNHEJCQ-UHFFFAOYSA-N 0.000 description 2
- 229920002521 macromolecule Polymers 0.000 description 2
- 239000000463 material Substances 0.000 description 2
- 238000005259 measurement Methods 0.000 description 2
- 238000000034 method Methods 0.000 description 2
- 239000011707 mineral Substances 0.000 description 2
- 229910052760 oxygen Inorganic materials 0.000 description 2
- 239000001301 oxygen Substances 0.000 description 2
- 239000002244 precipitate Substances 0.000 description 2
- 230000009467 reduction Effects 0.000 description 2
- 238000000518 rheometry Methods 0.000 description 2
- 125000001273 sulfonato group Chemical group [O-]S(*)(=O)=O 0.000 description 2
- 239000000725 suspension Substances 0.000 description 2
- 239000003643 water by type Substances 0.000 description 2
- INZDTEICWPZYJM-UHFFFAOYSA-N 1-(chloromethyl)-4-[4-(chloromethyl)phenyl]benzene Chemical group C1=CC(CCl)=CC=C1C1=CC=C(CCl)C=C1 INZDTEICWPZYJM-UHFFFAOYSA-N 0.000 description 1
- FZKQBXSRAKKKJQ-UHFFFAOYSA-N 1-(dichloromethyl)-2,3,4,5-tetramethylbenzene Chemical compound ClC(Cl)C=1C(=C(C(=C(C1)C)C)C)C FZKQBXSRAKKKJQ-UHFFFAOYSA-N 0.000 description 1
- IWTYTFSSTWXZFU-UHFFFAOYSA-N 3-chloroprop-1-enylbenzene Chemical compound ClCC=CC1=CC=CC=C1 IWTYTFSSTWXZFU-UHFFFAOYSA-N 0.000 description 1
- HRPVXLWXLXDGHG-UHFFFAOYSA-N Acrylamide Chemical compound NC(=O)C=C HRPVXLWXLXDGHG-UHFFFAOYSA-N 0.000 description 1
- WKBOTKDWSSQWDR-UHFFFAOYSA-N Bromine atom Chemical compound [Br] WKBOTKDWSSQWDR-UHFFFAOYSA-N 0.000 description 1
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 description 1
- BHPQYMZQTOCNFJ-UHFFFAOYSA-N Calcium cation Chemical compound [Ca+2] BHPQYMZQTOCNFJ-UHFFFAOYSA-N 0.000 description 1
- 229920002134 Carboxymethyl cellulose Polymers 0.000 description 1
- ZAMOUSCENKQFHK-UHFFFAOYSA-N Chlorine atom Chemical compound [Cl] ZAMOUSCENKQFHK-UHFFFAOYSA-N 0.000 description 1
- 244000007835 Cyamopsis tetragonoloba Species 0.000 description 1
- 239000004354 Hydroxyethyl cellulose Substances 0.000 description 1
- DBMJMQXJHONAFJ-UHFFFAOYSA-M Sodium laurylsulphate Chemical compound [Na+].CCCCCCCCCCCCOS([O-])(=O)=O DBMJMQXJHONAFJ-UHFFFAOYSA-M 0.000 description 1
- 239000004141 Sodium laurylsulphate Substances 0.000 description 1
- 229920002125 Sokalan® Polymers 0.000 description 1
- 229920002472 Starch Polymers 0.000 description 1
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical compound [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 description 1
- 239000000654 additive Substances 0.000 description 1
- 125000002877 alkyl aryl group Chemical group 0.000 description 1
- 230000004075 alteration Effects 0.000 description 1
- 150000001408 amides Chemical group 0.000 description 1
- 239000007900 aqueous suspension Substances 0.000 description 1
- 230000001580 bacterial effect Effects 0.000 description 1
- 229920001222 biopolymer Polymers 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- GDTBXPJZTBHREO-UHFFFAOYSA-N bromine Substances BrBr GDTBXPJZTBHREO-UHFFFAOYSA-N 0.000 description 1
- 229910052794 bromium Inorganic materials 0.000 description 1
- 239000011575 calcium Substances 0.000 description 1
- 229910052791 calcium Inorganic materials 0.000 description 1
- 229910001424 calcium ion Inorganic materials 0.000 description 1
- CREMABGTGYGIQB-UHFFFAOYSA-N carbon carbon Chemical compound C.C CREMABGTGYGIQB-UHFFFAOYSA-N 0.000 description 1
- 229910002092 carbon dioxide Inorganic materials 0.000 description 1
- 239000001569 carbon dioxide Substances 0.000 description 1
- 239000011203 carbon fibre reinforced carbon Substances 0.000 description 1
- 235000010948 carboxy methyl cellulose Nutrition 0.000 description 1
- 229920002678 cellulose Polymers 0.000 description 1
- 235000010980 cellulose Nutrition 0.000 description 1
- 238000005119 centrifugation Methods 0.000 description 1
- 238000006243 chemical reaction Methods 0.000 description 1
- 239000003153 chemical reaction reagent Substances 0.000 description 1
- 239000000460 chlorine Substances 0.000 description 1
- 229910052801 chlorine Inorganic materials 0.000 description 1
- 239000000470 constituent Substances 0.000 description 1
- 238000001816 cooling Methods 0.000 description 1
- 238000007334 copolymerization reaction Methods 0.000 description 1
- 230000007797 corrosion Effects 0.000 description 1
- 238000005260 corrosion Methods 0.000 description 1
- 230000001186 cumulative effect Effects 0.000 description 1
- 230000006378 damage Effects 0.000 description 1
- 125000006840 diphenylmethane group Chemical group 0.000 description 1
- 238000004090 dissolution Methods 0.000 description 1
- 230000007613 environmental effect Effects 0.000 description 1
- 239000003344 environmental pollutant Substances 0.000 description 1
- 238000005189 flocculation Methods 0.000 description 1
- 230000016615 flocculation Effects 0.000 description 1
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 1
- 230000007774 longterm Effects 0.000 description 1
- 229910021645 metal ion Inorganic materials 0.000 description 1
- 239000000178 monomer Substances 0.000 description 1
- 239000003129 oil well Substances 0.000 description 1
- 230000003647 oxidation Effects 0.000 description 1
- 238000007254 oxidation reaction Methods 0.000 description 1
- 238000010525 oxidative degradation reaction Methods 0.000 description 1
- 238000007248 oxidative elimination reaction Methods 0.000 description 1
- 230000000737 periodic effect Effects 0.000 description 1
- 239000003208 petroleum Substances 0.000 description 1
- 125000000843 phenylene group Chemical group C1(=C(C=CC=C1)*)* 0.000 description 1
- 239000004033 plastic Substances 0.000 description 1
- 229920003023 plastic Polymers 0.000 description 1
- 231100000719 pollutant Toxicity 0.000 description 1
- 229920000172 poly(styrenesulfonic acid) Polymers 0.000 description 1
- 229920002401 polyacrylamide Polymers 0.000 description 1
- 229920000058 polyacrylate Polymers 0.000 description 1
- 239000004584 polyacrylic acid Substances 0.000 description 1
- 239000003505 polymerization initiator Substances 0.000 description 1
- 229940005642 polystyrene sulfonic acid Drugs 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 230000035755 proliferation Effects 0.000 description 1
- 238000000746 purification Methods 0.000 description 1
- 239000002994 raw material Substances 0.000 description 1
- 238000010992 reflux Methods 0.000 description 1
- 238000005070 sampling Methods 0.000 description 1
- 230000035945 sensitivity Effects 0.000 description 1
- 239000010802 sludge Substances 0.000 description 1
- 235000019333 sodium laurylsulphate Nutrition 0.000 description 1
- 239000003381 stabilizer Substances 0.000 description 1
- 229910001220 stainless steel Inorganic materials 0.000 description 1
- 239000010935 stainless steel Substances 0.000 description 1
- 235000019698 starch Nutrition 0.000 description 1
- 239000008107 starch Substances 0.000 description 1
- 150000003440 styrenes Chemical class 0.000 description 1
- 239000011593 sulfur Substances 0.000 description 1
- 229910052717 sulfur Inorganic materials 0.000 description 1
- 229920003002 synthetic resin Polymers 0.000 description 1
- 239000000057 synthetic resin Substances 0.000 description 1
- 239000012085 test solution Substances 0.000 description 1
- 230000008542 thermal sensitivity Effects 0.000 description 1
- 230000008719 thickening Effects 0.000 description 1
- 239000002562 thickening agent Substances 0.000 description 1
- DQWPFSLDHJDLRL-UHFFFAOYSA-N triethyl phosphate Chemical compound CCOP(=O)(OCC)OCC DQWPFSLDHJDLRL-UHFFFAOYSA-N 0.000 description 1
- 229920002554 vinyl polymer Polymers 0.000 description 1
- NLVXSWCKKBEXTG-UHFFFAOYSA-N vinylsulfonic acid Chemical compound OS(=O)(=O)C=C NLVXSWCKKBEXTG-UHFFFAOYSA-N 0.000 description 1
- 229920003169 water-soluble polymer Polymers 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F8/00—Chemical modification by after-treatment
- C08F8/34—Introducing sulfur atoms or sulfur-containing groups
- C08F8/36—Sulfonation; Sulfation
Landscapes
- Chemical & Material Sciences (AREA)
- General Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
Abstract
NOUVEAUX GELS MACROMOLECULAIRES HYDRODISPERSABLES ET LEUR APPLICATION A LA REALISATION DE BOUES DE FORAGE. NOUVEAUX GELS MACROMOLECULAIRES FAIBLEMENT RETICULES A STRUCTURE DE COPOLYMERES D'ACIDES STYRENESULFONIQUES ET D'ACIDES DIVINYLARYLSULFONIQUES. CES GELS SONT DISPERSABLES DANS L'EAU ET LES SOLUTIONS SALINES. ILS SONT APTES A CONSTITUER DES FLUIDES AQUEUX A PROPRIETES RHEOLOGIQUES CONTROLEES, QUI CONSERVENT LEURS PROPRIETES LORS D'EXPOSITIONS PROLONGEES A DES TEMPERATURES ELEVEES. APPLICATION A DES FORMULATIONS TRES SIMPLES POUR BOUES DE FORAGE.
Description
L'invention a pour objet de nouveaux composés polymères tridimensionnels hydrophiles pouvant constituer la base de fluides aqueux à rhéologie controlée, et dont les propriétés se conservent dans des conditions d'exposition prolongée à haute température et à pH alcalin.
Le forage des puits profonds (puits pétroliers, forages géothermiques) exigent des fluides aqueux qui soient doués de pseudo-plasticité et qui puissent opérer dans des conditions de fond atteignant et même dépassant 2000 C. La stabilité thermique doit être effective sur des durées continues ou cumulées fort longues, une semaine ou plus, pour tenir compte des exigences imposées par les arrêts d'opération ou les recyclages de la boue en fonctionnement normal.
D'autres caractéristiques sont imposées à ces fluides par les conditions techniques et d'environnement du forage ; pH alcalin pour réduire les phénomènes de corrosion du matériel, et accessoirement la prolifération bactérienne au stockage ; faible sensibilité aux ions métalliques multivalents, et notamment au calcium, parfois présents en quantité importante dans les eaux naturelles utilisées pour réaliser le fluide de forage ou qui envahissent le puits eu cours des opérations ; résistance a l'oxygène et au gaz carbonique qui proviennent du contact périodique du fluide de forage avec l'atmosphère ; compatibilité avec les argiles constituants secondaires des fluides de forage, ou minéraux polluants en provenance des terrains forés.
Enfin, on souhaite limiter les pertes de fluide a travers la porosité de la formation, et on demande au fluide d'assurer cette fonction de colmatage, que l'on nomme pouvoir réducteur de filtrat.
I1 existe des solutions pratiques satisfaisantes pour la réalisation de fluides de forage capables d'opérer dans des conditions douces de température. Mais l'art antérieur ne fournit pas de solution acceptable pour le forage à grande profondeur.
On sait faire des boues à base d'argiles qui peuvent tenir jusqu'à 150 - 2000 C maximum, mais qui, au delà, perdent leurs propriétés par floculation. L'alternative consiste en l'utilisation de substances macromoléculaires hydrosolubles.
Parmi les polymères hydrosolubles naturels jusqu'à présent utilisés, on peut citer, outre les gommes de guar, qui se dégradent dès 800 C, l'amidon et les biopolymères. Les celluloses modifiées, telles les carboxyméthylcelluloses et les hydroxyéthylcelluloses, constituent de même un groupe important d'agents épaississants utiles. Cependant, leur stabilité à la température ne va guère au delà de 1600 C, même en présence d'agents stabilisants.
Pour dépasser ce seuil de stabilité, on a proposé de nombreuses résines synthétiques, et notamment
- des polymères acryliques ; acide polyacrylique, polyacrylamide,
acide polyacrylamidométhylpropane sulfonique (US 4357245),
- des polymères vinyliques ; acide polystyrène sulfonique, copolymère
d'acide vinylsulfonique et de vinylamide DE 1608267)
Dans les conditions de fond évoquées plus haut, (exposition de longue durée à la température, en pH alcalin, et en présence inévitable de traces d'oxygène), ces polymères subissent une altération rapide essentiellement par hydrolyse et par scission oxydative, et perdent irréversiblement leurs propriétés viscosifiantes corrélativement à la réduction de leur masse moléculaire.
- des polymères acryliques ; acide polyacrylique, polyacrylamide,
acide polyacrylamidométhylpropane sulfonique (US 4357245),
- des polymères vinyliques ; acide polystyrène sulfonique, copolymère
d'acide vinylsulfonique et de vinylamide DE 1608267)
Dans les conditions de fond évoquées plus haut, (exposition de longue durée à la température, en pH alcalin, et en présence inévitable de traces d'oxygène), ces polymères subissent une altération rapide essentiellement par hydrolyse et par scission oxydative, et perdent irréversiblement leurs propriétés viscosifiantes corrélativement à la réduction de leur masse moléculaire.
L'art antérieur enseigne que les molécules les meilleures pour leur résistance à la dégradation oxydative sont celles dont le squelette linéaire est composé uniquement de maillons carbone-carbone.
Une sélection parallèle des groupes latéraux cbnt la fonction est de conférer l'hydrophilie, a fait éliminer les fonctions hydroxylées comme sensibles à l'oxydation, les fonctions amides pour leur destruction facile par hydrolyse, les groupements carboxyliques pour leur sensibilité thermique et leur mauvaise compatiblité avec les ions calcium (pratiquement toujours présents dans les eaux naturelles). Le groupement de choix est lé groupe sulfonate.
La demanderesse a trouvé que l'on peut réaliser des produits épaississants pour solutions aqueuses, ëventuellement fortement salines, par pontage covalent de polymères linéaires de type polystyrène sulfonate, et qu'il existe un domaine de taux de pontage et de taux de sulfonation pour lequel les structures tridimentionnelles ainsi crées sont douées à la fois de remarquables propriétés viscosifiantes et d'une excellente résistance à la dégradation thermique.
Les produits selon l'invention sont constitués de molécules tridimensionnelles que l'on peut caractériser comme ayant une structure de po lymere à majorité de motifs de type
et de motifs susceptibles de mailler la structure, de type
où Ar est un groupe phénylène un groupe diphénylméthane
et de motifs susceptibles de mailler la structure, de type
où Ar est un groupe phénylène un groupe diphénylméthane
ou un enchaînement alkylarylique représentable par
avec n et p pouvant prendre les valeurs 1,2 ou 3, toutes les structures aromatiques pouvant porter des substituants alkyles courts, tels que méthyles ou éthyles, et également des fonctions sulfonates.
Ce qui caractérise l'invention est la proportion des motifs du second type dans le copolymère.
Si Np est le nombre de motifs principaux et Nm le nombre de motifs de maillage tels qu'on vient de les décrire, on peut définir un taux de réticulation par
Le taux de reticulation des produits selon l'invention est de 0,G5 à 1,5S. Sur ce domaine, de tels composés sont susceptibles de se disperser dans l'eau ou les solutions salines pour donner des gels visqueux dont la tenue à des températures supérieures à 2000 peut largement excéder une semaine. C'est un autre avantage surprenant de ces gels que de constituer des fluides doués de la propriété de réduction de filtrat, en formulations simples sans adjonction initiale d'argile, et dont la caractéristique de filtration se maintien malgré des expositions prolongées et répétées à haute température.
Toutes ces caractéristiques se maintiennent pour l'essentiel malgré l'adc' ::ionvolontaire ou accidentelle de minéraux divers, ce qui est un très grand avantage quand on veut formuler des fluides à forte densité à l'aide de sulfate de baryum, ou quand on craint que le fluide ne se charge au cours de forage, de matériaux argileux.
Plusieurs modes de réalisation des produits sont possibles. On peut copolymériser du styrène avec du divinylbenzène en proportions molaires correspondant au taux défini ci-dessus, puis sulfoner le système macromoléculaire ainsi obtenu.
On peut également copolymériser le styrène avec 0,05 à 1,5 en moles de chloroalkylstyrène, provoquer la réticulation par réaction de Friedel et
Crafts, puis procéder à la sulfonation du produit réticulé.
Crafts, puis procéder à la sulfonation du produit réticulé.
On peut aussi s'affranchir des aléas de la copolymérisation et procéder à une polymérisation du styrène, ou plus simplement encore, utiliser comme natière première un polystyrène, le condenser avec un dérivé aromatique dihalogéné en présence d'un catalyseur Friedel et Crafts, les rapports molaires entre dérivé dihalogéné et motifs styrènes correspondant au taux de réticulation défini plus haut. On procéde ensuite à la sulfonation du produit réticulé.
Dans ce dernier mode de préparation, qui est un mode préféré de l'invention, on a plus particulièrement recours à des dérivés dihalogénés du type
X - CH2 - R - CH2 - Y où X et Y sont identiques ou différents et sont le chlore ou le brome, où R est un reste aryle mono - ou polynucléaire le dichlorométhylbenzène, le 4,4' bis chlorométhylbiphényle, le 2, 3, 5, 6, tétraméthyldichlorométhylbenzène constituent des exemples, non limitatifs, de tels réactifs dihalogénés.
X - CH2 - R - CH2 - Y où X et Y sont identiques ou différents et sont le chlore ou le brome, où R est un reste aryle mono - ou polynucléaire le dichlorométhylbenzène, le 4,4' bis chlorométhylbiphényle, le 2, 3, 5, 6, tétraméthyldichlorométhylbenzène constituent des exemples, non limitatifs, de tels réactifs dihalogénés.
Le taux de sulfonation est un paramètre important des produits selon l'invention. On le définit par #s = Ns
Nm + Np où Ns est le nombre de moles de 503 fixées par motif monomère.
Nm + Np où Ns est le nombre de moles de 503 fixées par motif monomère.
Les systèmes macromoléculaires faiblement réticulés de l'invention sont des produits sulfonés au taux de 90 à 150 ós
On réalise des fluides aqueux à propriétés rhéologiques controlées en laissant gonfler pendant 10 à 72 heures, à température ambiante, les composés macromoléculaires selon l'invention, à raison de 1 à 100 grammes de polymère, par litre de solution ou suspension aqueuse qui peut-etre, par exemple, coostituée de solution de chlorure de sodium à quelques dizaines de grammes par litre, chargée- d'argile, ou additionnée de divers additifs couramment utilisés dans les boues de forage, comme le sulfate de baryum destiné à augmenter la densité de ces fluides.
On réalise des fluides aqueux à propriétés rhéologiques controlées en laissant gonfler pendant 10 à 72 heures, à température ambiante, les composés macromoléculaires selon l'invention, à raison de 1 à 100 grammes de polymère, par litre de solution ou suspension aqueuse qui peut-etre, par exemple, coostituée de solution de chlorure de sodium à quelques dizaines de grammes par litre, chargée- d'argile, ou additionnée de divers additifs couramment utilisés dans les boues de forage, comme le sulfate de baryum destiné à augmenter la densité de ces fluides.
On détermine habituellement les caractéristiques rhéologiques par mesure
- de la viscosité apparente, pa,
- de la viscosité plastique, p,
- de la contrainte d'écoulement,1to.
- de la viscosité apparente, pa,
- de la viscosité plastique, p,
- de la contrainte d'écoulement,1to.
La propriété de réduction de filtrat est estimée d'après le test de l'American Petroleum Institute, dénommé ci-après test A.P.I., et dont on rappelle brièvement le principe.
La solution expérimentée est filtrée sous une pression de 7 + 0,7 Pascals (environ 7 atmosphères) sur un filtre Whatmann nu 50, dont la surface est de 45,8 + 0,7 cH.La valeur mesurée est la quantité de fitrat recueillie après 30 minutes de filtration et exprimée en millilitres. On estime généralement qu'un filtrat inférieur à 20ml caractérise un fluide de forage tout à fait acceptable.
Les mesures rhéologiques et les valeurs de filtrat sont prises avant et après les épreuves de dégradation thermique qui sont réalisées dans des conditions reproduisant les conditions de fond.
On comprendra mieux l'invention et ses avantages à la lecture des exemples non limitatifs donnés ci-après.
EXEMPLE 1
On prépare un copolymère styrène-divinylbenzène-sulfonate par prépolymérisation en suspension puis sulfonation.
On prépare un copolymère styrène-divinylbenzène-sulfonate par prépolymérisation en suspension puis sulfonation.
Dans une solution constituée par 120 ml d'eau, 1,5 g d'hydroxyéthylcellulose, 0,12 g de lauryl sulfate de sodium et de 35 g de chlorure de sodium, on ajoute, à 70/750 C, un mélange de 80 ml de styrène de 0,7 ml de divinylbenzène, de 100 milligrammes d'azobisisobutyronitrile (amorceur de polymérisation) et de 30 g dlisobutanol. La polymérisation est conduite sous reflux à 75b pendant 5 heures.
La suspension obtenue est séparée par centrifugation lavée à l'eau et au méthanol. Le polymère ainsi obtenu est séché sous vide 24 heures. On obtient avec un rendement d'environ 60e;, un produit dont le taux de réticulation maximum est de 1 ó.
La sulfonation de ce polymère est obtenue, suivant une méthode connue par le complexe trioxyde de soufre/triéthylphosphate en milieu dichloréthane. Après purification, le produit se présente sous forme d'une poudre presque instantanément gonflable dans l'eau.
EXEMPLE 2
On procède, sur le produit de l'exemple 1, à des essais rhéologiques et à des mesures de filtrat.
On procède, sur le produit de l'exemple 1, à des essais rhéologiques et à des mesures de filtrat.
Les solutions d'essai sont soumises à des épreuves de dégradation thermique, qui consistent en un maintien à 2000 dans un réacteur en acier inoxydable étanche pendant 15 heures, puis refroidissement, ouverture pour prélèvement d'échantillon, et répétition du cycle.
Le fluide A est une solution 1M en NaCl et 0,1 M en CaCl2 qui contient, par litre, 30 g de gel réticulé à 1% selon l'exemple 1.
Le fluide B est une solution 0,5M en NaCl, qui contient , par litre, 30 g de gel réticulé à 1% selon l'exemple 1.
Le tableau ci-après donne les valeurs de viscosité et de filtrat
API sur solutions initiales et après 1 à 3 cycles thermiques
API sur solutions initiales et après 1 à 3 cycles thermiques
<tb> <SEP> Epreuve <SEP> thermique
<tb> <SEP> Fluide
<tb> <SEP> 2 <SEP> X <SEP> 15h <SEP> 3 <SEP> X <SEP> 15h
<tb> <SEP> témoin <SEP> 15h <SEP> à <SEP> 200
<tb> <SEP> à <SEP> 200 <SEP> à <SEP> 200
<tb> <SEP> 38 <SEP> cp <SEP> 40 <SEP> cp <SEP> 36 <SEP> cp <SEP> 25 <SEP> cp
<tb> <SEP> A
<tb> <SEP> 13 <SEP> ml <SEP> 8 <SEP> ml <SEP> 9 <SEP> ml <SEP> 36 <SEP> ml
<tb> 32 <SEP> cp <SEP> 36 <SEP> cp <SEP> 30 <SEP> cp <SEP> 27 <SEP> cp
<tb> <SEP> B
<tb> <SEP> il <SEP> ml <SEP> 7 <SEP> ml <SEP> 10 <SEP> ml <SEP> 12 <SEP> ml <SEP>
<tb>
EXEMPLE 3
On réalise un produit selon l'invention qui a la structure d'un copolymère de styrènedivinyldiphénylméthane.
<tb> <SEP> Fluide
<tb> <SEP> 2 <SEP> X <SEP> 15h <SEP> 3 <SEP> X <SEP> 15h
<tb> <SEP> témoin <SEP> 15h <SEP> à <SEP> 200
<tb> <SEP> à <SEP> 200 <SEP> à <SEP> 200
<tb> <SEP> 38 <SEP> cp <SEP> 40 <SEP> cp <SEP> 36 <SEP> cp <SEP> 25 <SEP> cp
<tb> <SEP> A
<tb> <SEP> 13 <SEP> ml <SEP> 8 <SEP> ml <SEP> 9 <SEP> ml <SEP> 36 <SEP> ml
<tb> 32 <SEP> cp <SEP> 36 <SEP> cp <SEP> 30 <SEP> cp <SEP> 27 <SEP> cp
<tb> <SEP> B
<tb> <SEP> il <SEP> ml <SEP> 7 <SEP> ml <SEP> 10 <SEP> ml <SEP> 12 <SEP> ml <SEP>
<tb>
EXEMPLE 3
On réalise un produit selon l'invention qui a la structure d'un copolymère de styrènedivinyldiphénylméthane.
Dans un réacteur tricol, muni d'un agitateur central en forme d'ancre, d'un réfrigérant et d'un thermomètre, on introduit sous atmosphère d'azote 25 ml de styrène distillé, 0,3 ml de chlorométhylstyrène, 150 ml de toluène, et 0,16 g d'azobis(isobutyronitrile). On poursuit la réaction de polymérisation pendant 18h à 700.
On précipite le copolymère par le méthanol, et on sèche le précipité.
On redissout le précipité dans 250 ml de dichloréthane,puis on ajoute 1 ml de SnCl4 à titre de catalyseur Friedel et Crafts. On chauffe à 80 pendant une dizaine d'heures.
te gel obtenu est précipité dans du méthanol, puis séché sous vide et broyé.
On procède enfin à la sulfonation comme dans l'exemple 1.
EXEMPLE 4
On réalise un produit selon l'invention, qui a la structure d'un copolymère styrène/divinyl 1,4 bis (phénylméthyl)benzène.
On réalise un produit selon l'invention, qui a la structure d'un copolymère styrène/divinyl 1,4 bis (phénylméthyl)benzène.
Dans un réacteur de polymérisation d'un litre, muni d'un agitateur mécanique central en forme d'ancre, d'un régrigérant et d'un thermomètre, on introduit 80 g de polystyrène (Rp = 250 000) et un litre de dichloréthane.
Après dissolution, on introduit 1,7 g de dichlorométhylbenzène et 2,5 ml de SnCl4 à titre de catalyseur Friedel et Crafts.
La solution est chauffée à 8(30 C pendant 15h. Le gel obtenu est lavé au méthanol, séché sous vide et broyé.
On procède à la sulfonation comme dans l'exemple 1.
EXEMPLE 5
On procède, sur le produit selon l'exemple 4 a des essais rhéologiques et de filtration selon la méthode API, sur solutions initiales c'est-à-dire après 72 heures de conservation à température ambiante, et sur solutions soumises à contrainte thermique de 48h à 200 C.
On procède, sur le produit selon l'exemple 4 a des essais rhéologiques et de filtration selon la méthode API, sur solutions initiales c'est-à-dire après 72 heures de conservation à température ambiante, et sur solutions soumises à contrainte thermique de 48h à 200 C.
Les systèmes expérimentés ont la composition suivante formule A : 30g/l de polymère ; 29g/l de NaCl formule B : 30g/l de polymère ; 58g/l de NaCl ; 11g/1 de Caca2 formule C : 25g/l de polymère ; 29g/l de NaCl ; 12/1 d'argile du Wyoming formule D : 25g/l de polymère ; 58/1 de NaCl ; 59/1 de CaC12
Les résultats des essais rhéologiques et des essais de filtration
API sont reportés dans le tableau ci-dessous
Avant contrainte thermique
Les résultats des essais rhéologiques et des essais de filtration
API sont reportés dans le tableau ci-dessous
Avant contrainte thermique
<tb> <SEP> Essai <SEP> A <SEP> B <SEP> C <SEP> D
<tb> Rhéologique
<tb> <SEP> à <SEP> 20 <SEP> C
<tb> <SEP> a <SEP> (cp) <SEP> @5 <SEP> <SEP> 18,5 <SEP> 64 <SEP> 48
<tb> <SEP> p <SEP> (cp) <SEP> 4@ <SEP> <SEP> 14 <SEP> 30 <SEP> 33
<tb> <SEP> # <SEP> 48 <SEP> <SEP> 43 <SEP> 68 <SEP> 30
<tb> Rhéologique
<tb> à <SEP> 80 <SEP> C
<tb> <SEP> a <SEP> (Cp) <SEP> 60 <SEP> 21 <SEP> 58 <SEP> 45
<tb> <SEP> p <SEP> (Cp) <SEP> 38 <SEP> 15 <SEP> 28 <SEP> 32
<tb> <SEP> # <SEP> <SEP> 42 <SEP> 38 <SEP> 54 <SEP> 26
<tb> A.P.I. <SEP> (ml) <SEP> 9 <SEP> 7 <SEP> 9 <SEP> 9
<tb>
Après contrainte thermique
<tb> Rhéologique
<tb> <SEP> à <SEP> 20 <SEP> C
<tb> <SEP> a <SEP> (cp) <SEP> @5 <SEP> <SEP> 18,5 <SEP> 64 <SEP> 48
<tb> <SEP> p <SEP> (cp) <SEP> 4@ <SEP> <SEP> 14 <SEP> 30 <SEP> 33
<tb> <SEP> # <SEP> 48 <SEP> <SEP> 43 <SEP> 68 <SEP> 30
<tb> Rhéologique
<tb> à <SEP> 80 <SEP> C
<tb> <SEP> a <SEP> (Cp) <SEP> 60 <SEP> 21 <SEP> 58 <SEP> 45
<tb> <SEP> p <SEP> (Cp) <SEP> 38 <SEP> 15 <SEP> 28 <SEP> 32
<tb> <SEP> # <SEP> <SEP> 42 <SEP> 38 <SEP> 54 <SEP> 26
<tb> A.P.I. <SEP> (ml) <SEP> 9 <SEP> 7 <SEP> 9 <SEP> 9
<tb>
Après contrainte thermique

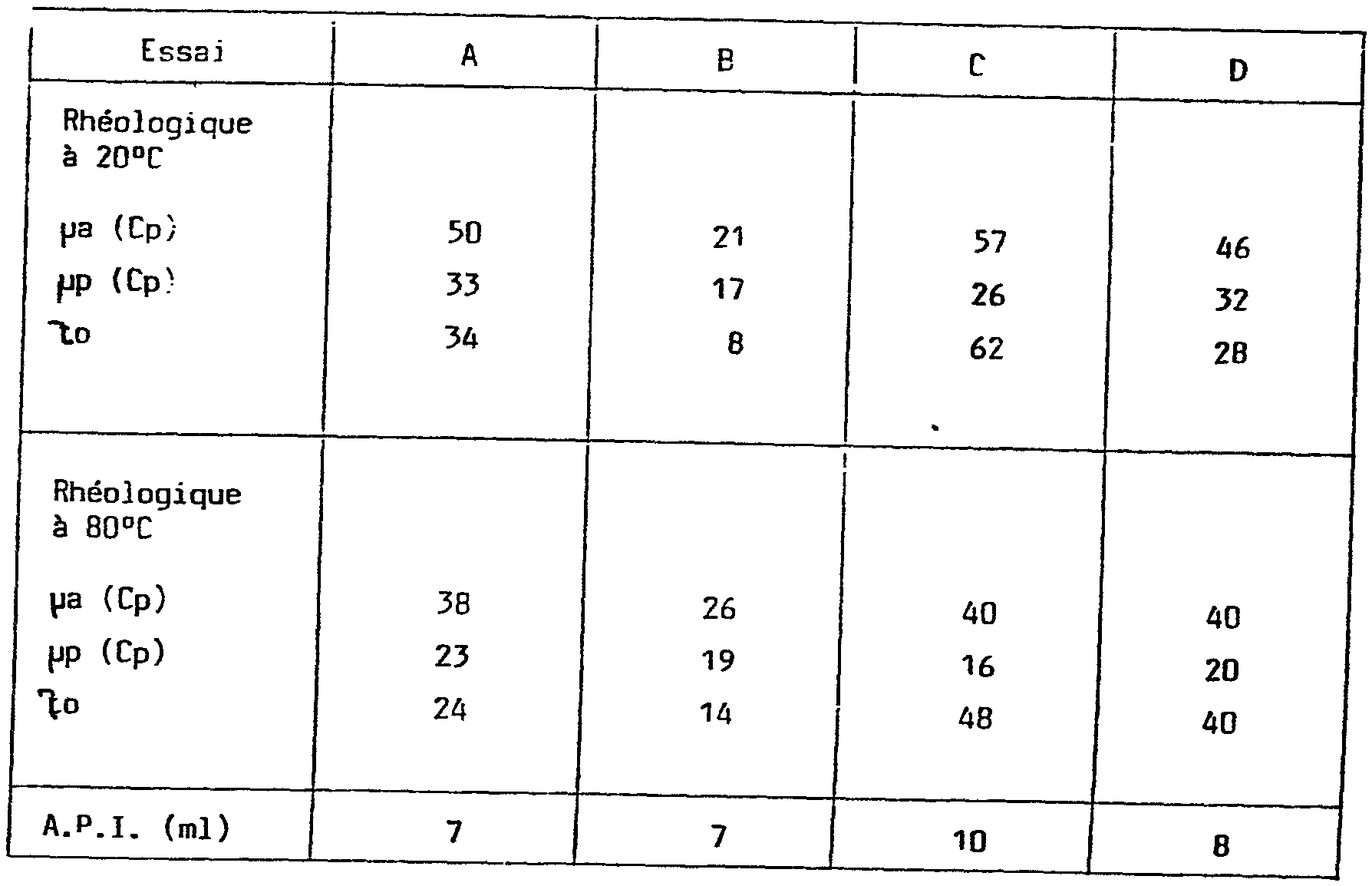

<tb> <SEP> Essai <SEP> A <SEP> B <SEP> C <SEP> D
<tb> <SEP> Rhéologique
<tb> <SEP> à <SEP> 200C
<tb> <SEP> pa <SEP> (Cp, <SEP> 50 <SEP> 21 <SEP> 57 <SEP> 46
<tb> <SEP> p <SEP> (Cp) <SEP> 33 <SEP> 17 <SEP> 26 <SEP> 32
<tb> <SEP> # <SEP> 34 <SEP> 8 <SEP> 62 <SEP> 28
<tb> <SEP> Rhéologique
<tb> <SEP> à <SEP> 800 <SEP>
<tb> <SEP> a <SEP> (Cp) <SEP> 38 <SEP> 26 <SEP> 40 <SEP> 40
<tb> <SEP> p <SEP> (Cp) <SEP> 23 <SEP> 19 <SEP> 16 <SEP> 20
<tb> # <SEP> <SEP> 24 <SEP> 14 <SEP> 48 <SEP> 40
<tb> <SEP> A.P.I. <SEP> (ml) <SEP> 7 <SEP> 7 <SEP> 10 <SEP> 8
<tb>
<tb> <SEP> Rhéologique
<tb> <SEP> à <SEP> 200C
<tb> <SEP> pa <SEP> (Cp, <SEP> 50 <SEP> 21 <SEP> 57 <SEP> 46
<tb> <SEP> p <SEP> (Cp) <SEP> 33 <SEP> 17 <SEP> 26 <SEP> 32
<tb> <SEP> # <SEP> 34 <SEP> 8 <SEP> 62 <SEP> 28
<tb> <SEP> Rhéologique
<tb> <SEP> à <SEP> 800 <SEP>
<tb> <SEP> a <SEP> (Cp) <SEP> 38 <SEP> 26 <SEP> 40 <SEP> 40
<tb> <SEP> p <SEP> (Cp) <SEP> 23 <SEP> 19 <SEP> 16 <SEP> 20
<tb> # <SEP> <SEP> 24 <SEP> 14 <SEP> 48 <SEP> 40
<tb> <SEP> A.P.I. <SEP> (ml) <SEP> 7 <SEP> 7 <SEP> 10 <SEP> 8
<tb>
Claims (1)
1 à 4.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR8513950A FR2587708B1 (fr) | 1985-09-20 | 1985-09-20 | Copolymeres d'acides styrene sulfoniques a stabilite thermique amelioree. application, notamment aux fluides forage |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR8513950A FR2587708B1 (fr) | 1985-09-20 | 1985-09-20 | Copolymeres d'acides styrene sulfoniques a stabilite thermique amelioree. application, notamment aux fluides forage |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| FR2587708A1 true FR2587708A1 (fr) | 1987-03-27 |
| FR2587708B1 FR2587708B1 (fr) | 1988-03-18 |
Family
ID=9323090
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| FR8513950A Expired FR2587708B1 (fr) | 1985-09-20 | 1985-09-20 | Copolymeres d'acides styrene sulfoniques a stabilite thermique amelioree. application, notamment aux fluides forage |
Country Status (1)
| Country | Link |
|---|---|
| FR (1) | FR2587708B1 (fr) |
Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR2354348A1 (fr) * | 1976-06-10 | 1978-01-06 | Nat Starch Chem Corp | Copolymeres sulfones et reticules de styrene et de polystyrenes et leur procede de preparation |
| FR2511614A1 (fr) * | 1981-08-21 | 1983-02-25 | Mitsubishi Chem Ind | Procede pour la production d'une resine echangeuse de cations |
| EP0143508A2 (fr) * | 1983-10-31 | 1985-06-05 | Atlantic Richfield Company | Additif pour fluide de forage à base d'eau et procédé |
-
1985
- 1985-09-20 FR FR8513950A patent/FR2587708B1/fr not_active Expired
Patent Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR2354348A1 (fr) * | 1976-06-10 | 1978-01-06 | Nat Starch Chem Corp | Copolymeres sulfones et reticules de styrene et de polystyrenes et leur procede de preparation |
| FR2511614A1 (fr) * | 1981-08-21 | 1983-02-25 | Mitsubishi Chem Ind | Procede pour la production d'une resine echangeuse de cations |
| EP0143508A2 (fr) * | 1983-10-31 | 1985-06-05 | Atlantic Richfield Company | Additif pour fluide de forage à base d'eau et procédé |
Also Published As
| Publication number | Publication date |
|---|---|
| FR2587708B1 (fr) | 1988-03-18 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CA1072315A (fr) | Boue aqueuse a base d'argile pour le forage a grande profondeur | |
| US5789349A (en) | Water-based drilling fluids with high temperature fluid loss control additive | |
| CA1147136A (fr) | Boues de forage et/ou de completion resistant a tres haute temperature | |
| US4828725A (en) | Completion fluids containing high molecular weight poly(vinylamines) | |
| JPS59182881A (ja) | 掘削泥水 | |
| US3764530A (en) | Composition and process for the reduction of thermal degradation of aqueous drilling fluids | |
| EP1157050B1 (fr) | Derives zwitterioniques et application aux proprietes des suspensions aqueuses | |
| CN102433108B (zh) | 一种钻井液用耐温抗盐降滤失剂及其制备方法 | |
| US5656708A (en) | Process for making graft copolymers from lignite and vinyl monomers | |
| JPH02173085A (ja) | 掘削泥水中の水分損失調整用添加剤 | |
| JPS59138694A (ja) | 水損失を減少させるための共重合体を含有する深井戸せん孔用セメントスラリ− | |
| US4990270A (en) | Water soluble graft copolymers of lignin methods of making the same and uses therefore | |
| WO2007092150B1 (fr) | Réglage de filtration à haute température au moyen de systèmes de liquide de forage à base d'eau comprenant des polymères solubles dans l'eau | |
| CN106675533A (zh) | 一种钻井液用接枝淀粉降滤失剂及其制备方法 | |
| CA1278147C (fr) | Polymere a teneur d'agent tensio-actif pour epaissir l'eau | |
| FR2536758A1 (fr) | Adjuvant fluidifiant non polluant pour boues de forage a base d'eau saline et /ou d'eau douce | |
| US5035812A (en) | Thermostable polymers | |
| FR2587708A1 (fr) | Copolymeres d'acides styrene sulfoniques a stabilite thermique amelioree. application, notamment aux fluides forage | |
| EP0202995B1 (fr) | Dispersants pour fluides de forage et fluides de forage les contenant | |
| US4804793A (en) | Drilling mud compositions containing high molecular weight poly (vinylamines) | |
| JPH039901A (ja) | 高分子両性ポリサッカライドを含有する水性媒体の濃厚化または安定化法並びにその濃厚化用―または安定化用組成物 | |
| US4540762A (en) | Copolymers of sodium styrene sulfonate and sodium-N-(4-sulfophenyl)-maleimide | |
| US4795770A (en) | Cement composition for oil well drilling holes containing high molecular weight poly (vinylamines) | |
| US3815679A (en) | Secondary oil recovery process using beta-substituted acrylamide polymers | |
| CA2242735A1 (fr) | Copolymere hydrosoluble a base de derive de silane ou de siloxane |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| CA | Change of address | ||
| TP | Transmission of property | ||
| ST | Notification of lapse |
