FR2673201A1 - Fibres inorganiques a base de silicium, de carbone, d'azote et d'oxygene. - Google Patents
Fibres inorganiques a base de silicium, de carbone, d'azote et d'oxygene. Download PDFInfo
- Publication number
- FR2673201A1 FR2673201A1 FR9102253A FR9102253A FR2673201A1 FR 2673201 A1 FR2673201 A1 FR 2673201A1 FR 9102253 A FR9102253 A FR 9102253A FR 9102253 A FR9102253 A FR 9102253A FR 2673201 A1 FR2673201 A1 FR 2673201A1
- Authority
- FR
- France
- Prior art keywords
- fibers
- nitrogen
- sep
- silicon
- atoms
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Withdrawn
Links
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 title claims abstract description 29
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 title claims abstract description 20
- 229910052757 nitrogen Inorganic materials 0.000 title claims abstract description 15
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 title claims abstract description 11
- 239000001301 oxygen Substances 0.000 title claims abstract description 11
- 229910052760 oxygen Inorganic materials 0.000 title claims abstract description 11
- 229910052710 silicon Inorganic materials 0.000 title claims abstract description 11
- 239000010703 silicon Substances 0.000 title claims abstract description 11
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 title claims abstract description 10
- 229910052799 carbon Inorganic materials 0.000 title claims abstract description 10
- 239000000203 mixture Substances 0.000 claims abstract description 10
- 239000000919 ceramic Substances 0.000 claims abstract description 4
- 239000002131 composite material Substances 0.000 claims abstract description 4
- 239000011521 glass Substances 0.000 claims abstract description 4
- 239000011159 matrix material Substances 0.000 claims abstract description 4
- 229910052751 metal Inorganic materials 0.000 claims abstract description 4
- 239000002184 metal Substances 0.000 claims abstract description 4
- 125000004433 nitrogen atom Chemical group N* 0.000 claims abstract description 4
- 125000004432 carbon atom Chemical group C* 0.000 claims abstract description 3
- 125000004430 oxygen atom Chemical group O* 0.000 claims abstract description 3
- 239000012744 reinforcing agent Substances 0.000 claims abstract description 3
- 239000000835 fiber Substances 0.000 claims description 27
- 239000012298 atmosphere Substances 0.000 claims description 20
- 238000000034 method Methods 0.000 claims description 16
- XKRFYHLGVUSROY-UHFFFAOYSA-N Argon Chemical compound [Ar] XKRFYHLGVUSROY-UHFFFAOYSA-N 0.000 claims description 12
- 238000010438 heat treatment Methods 0.000 claims description 11
- 229920001577 copolymer Polymers 0.000 claims description 9
- 239000012784 inorganic fiber Substances 0.000 claims description 9
- 229910052786 argon Inorganic materials 0.000 claims description 6
- 229920000642 polymer Polymers 0.000 claims description 6
- 239000002245 particle Substances 0.000 claims description 5
- 230000015572 biosynthetic process Effects 0.000 claims description 4
- 230000007935 neutral effect Effects 0.000 claims description 4
- 238000003786 synthesis reaction Methods 0.000 claims description 4
- 125000004435 hydrogen atom Chemical group [H]* 0.000 claims description 3
- 238000005121 nitriding Methods 0.000 claims description 3
- 230000005855 radiation Effects 0.000 claims description 3
- 238000009987 spinning Methods 0.000 claims description 3
- 238000011282 treatment Methods 0.000 claims description 3
- 239000004215 Carbon black (E152) Substances 0.000 claims description 2
- 229930195733 hydrocarbon Natural products 0.000 claims description 2
- 229920006395 saturated elastomer Polymers 0.000 claims description 2
- 238000001149 thermolysis Methods 0.000 claims description 2
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 6
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 4
- 239000012300 argon atmosphere Substances 0.000 description 3
- QGZKDVFQNNGYKY-UHFFFAOYSA-N Ammonia Chemical compound N QGZKDVFQNNGYKY-UHFFFAOYSA-N 0.000 description 2
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 2
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 2
- 239000001257 hydrogen Substances 0.000 description 2
- 229910052739 hydrogen Inorganic materials 0.000 description 2
- 239000012299 nitrogen atmosphere Substances 0.000 description 2
- 230000001590 oxidative effect Effects 0.000 description 2
- 238000010992 reflux Methods 0.000 description 2
- 229910052708 sodium Inorganic materials 0.000 description 2
- 239000011734 sodium Substances 0.000 description 2
- 239000002904 solvent Substances 0.000 description 2
- ZAMOUSCENKQFHK-UHFFFAOYSA-N Chlorine atom Chemical compound [Cl] ZAMOUSCENKQFHK-UHFFFAOYSA-N 0.000 description 1
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 229910021529 ammonia Inorganic materials 0.000 description 1
- 125000004429 atom Chemical group 0.000 description 1
- 230000015556 catabolic process Effects 0.000 description 1
- 239000003153 chemical reaction reagent Substances 0.000 description 1
- 239000000460 chlorine Substances 0.000 description 1
- 229910052801 chlorine Inorganic materials 0.000 description 1
- 230000000052 comparative effect Effects 0.000 description 1
- 238000007334 copolymerization reaction Methods 0.000 description 1
- 238000004132 cross linking Methods 0.000 description 1
- 238000000354 decomposition reaction Methods 0.000 description 1
- 238000006731 degradation reaction Methods 0.000 description 1
- LIKFHECYJZWXFJ-UHFFFAOYSA-N dimethyldichlorosilane Chemical compound C[Si](C)(Cl)Cl LIKFHECYJZWXFJ-UHFFFAOYSA-N 0.000 description 1
- 239000006185 dispersion Substances 0.000 description 1
- 238000004090 dissolution Methods 0.000 description 1
- 238000004821 distillation Methods 0.000 description 1
- 238000001035 drying Methods 0.000 description 1
- 239000000706 filtrate Substances 0.000 description 1
- 239000007789 gas Substances 0.000 description 1
- 125000005843 halogen group Chemical group 0.000 description 1
- -1 hydrocarbon radical Chemical class 0.000 description 1
- 239000012535 impurity Substances 0.000 description 1
- 239000011261 inert gas Substances 0.000 description 1
- 238000012423 maintenance Methods 0.000 description 1
- 238000004519 manufacturing process Methods 0.000 description 1
- 239000000463 material Substances 0.000 description 1
- 238000002844 melting Methods 0.000 description 1
- 230000008018 melting Effects 0.000 description 1
- WCYWZMWISLQXQU-UHFFFAOYSA-N methyl Chemical compound [CH3] WCYWZMWISLQXQU-UHFFFAOYSA-N 0.000 description 1
- 229920001709 polysilazane Polymers 0.000 description 1
- 230000000750 progressive effect Effects 0.000 description 1
- 239000000376 reactant Substances 0.000 description 1
- 239000012779 reinforcing material Substances 0.000 description 1
- 239000004576 sand Substances 0.000 description 1
- 238000007493 shaping process Methods 0.000 description 1
- 229910000077 silane Inorganic materials 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
- C04B35/515—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics
- C04B35/56—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics based on carbides or oxycarbides
- C04B35/565—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics based on carbides or oxycarbides based on silicon carbide
- C04B35/571—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics based on carbides or oxycarbides based on silicon carbide obtained from Si-containing polymer precursors or organosilicon monomers
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
- C04B35/515—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics
- C04B35/58—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics based on borides, nitrides, i.e. nitrides, oxynitrides, carbonitrides or oxycarbonitrides or silicides
- C04B35/584—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics based on borides, nitrides, i.e. nitrides, oxynitrides, carbonitrides or oxycarbonitrides or silicides based on silicon nitride
- C04B35/589—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics based on borides, nitrides, i.e. nitrides, oxynitrides, carbonitrides or oxycarbonitrides or silicides based on silicon nitride obtained from Si-containing polymer precursors or organosilicon monomers
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
- C04B35/622—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
- C04B35/62227—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products obtaining fibres
- C04B35/62272—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products obtaining fibres based on non-oxide ceramics
- C04B35/62277—Fibres based on carbides
- C04B35/62281—Fibres based on carbides based on silicon carbide
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
- C04B35/622—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
- C04B35/62227—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products obtaining fibres
- C04B35/62272—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products obtaining fibres based on non-oxide ceramics
- C04B35/62286—Fibres based on nitrides
- C04B35/62295—Fibres based on nitrides based on silicon nitride
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Ceramic Engineering (AREA)
- Materials Engineering (AREA)
- Manufacturing & Machinery (AREA)
- Structural Engineering (AREA)
- Organic Chemistry (AREA)
- Nanotechnology (AREA)
- Inorganic Chemistry (AREA)
- Inorganic Fibers (AREA)
Abstract
Fibres inorganiques essentiellement à base de silicium, de carbone, d'azote et d'oxygène caractérisées en ce que leur composition élémentaire exprimée en rapports atomiques est la suivante: . le rapport atomique r1 correspondant au nombre d'atomes d'azote sur le nombre d'atomes de silicium est compris entre 0,01 et 0,6, . le rapport atomique r2 correspondant au nombre d'atomes de carbone sur le nombre d'atomes de silicium est compris entre 0,01 et 2, . le rapport atomique r3 correspondant au nombre d'atomes d'oxygène sur le nombre d'atomes de silicium est compris entre 0,01 et 0,15. Utilisation des fibres en tant qu'agents de renforcement dans les matériaux composites à matrice verre, métal ou céramique.
Description
FIBRES INORGANIOUES A BASE DE SILICIUM,
DE CARBONE, D'AZOTE ET D'OXYGENE
La présente invention concerne de nouvelles fibres inorganiques essentiellement à base de silicium, de carbone, d'azote et d'oxygène.
DE CARBONE, D'AZOTE ET D'OXYGENE
La présente invention concerne de nouvelles fibres inorganiques essentiellement à base de silicium, de carbone, d'azote et d'oxygène.
Elle concerne également un procédé d'obtention de telles fibres.
Elle a trait enfin, à titre d'application, à l'utilisation de ces fibres dans la fabrication de matériaux composites dont la matrice est constituée de verre, de métal ou de céramique.
Les fibres inorganiques sont des matériaux bien connus et sont en général utilisés en tant que matériaux de renforcement.
On connait ainsi de nombreuses fibres inorganiques essentiellement à base de silicium, de carbone, d'azote et d'oxygène.
Cependant, ces fibres présentent l'inconvénient de perdre leurs propriétés mécaniques lorsqu'elles ont été traitées à des températures élevées, en général à des températures supérieures à 1200 C.
Le but de l'invention est donc de proposer de nouvelles fibres inorganiques présentant un maintien de leurs propriétés mécaniques après un traitement à des températures élevées.
Ce but et d'autres sont atteints par la présente invention qui concerne en effet des fibres inorganiques essentiellement à base de silicium, de carbone, d'azote et d'oxygène caractérisées en ce que leur composition élémentaire exprimée en rapports atomiques est la suivante: le rapport atomique rl correspondant au nombre d'atomes d'azote sur le nombre d'atomes de silicium est compris entre 0,01 et 0,6, le rapport atomique r2 correspondant au nombre d'atomes de carbone sur le nombre d'atomes de silicium est compris entre 0,01 et 2, le rapport atomique r3 correspondant au nombre d'atomes d'oxygène sur le nombre d'atomes de silicium est compris entre 0,01 et 0,15.
Les fibres selon l'invention correspondent, de préférence, à rl compris entre 0,1 et 0,6, r2 compris entre 0,5 et 1,5 et r3 compris entre 0,01 et 0,1.
De manière encore plus préférentielle, rl est compris entre 0,4 et 0,55, r2 est compris entre 0,7 et 1,3 et r3 est compris entre 0,03 et 0,07.
Ainsi, c'est de par la composition même des fibres selon l'invention que le but indiqué ci-dessus est obtenu.
Les fibres selon l'invention sont notamment obtenues par un procédé, qui va maintenant être décrit, constituant le deuxième objet de la présente invention.
Ce procédé d'obtention de fibres inorganiques essentiellement à base de silicium, de carbone, d'azote et d'oxygène est caractérisé en ce qu'il consiste en cinq étapes
1. Synthèse de copolymères constitués de 10 à 90 % molaire de motifs de formule

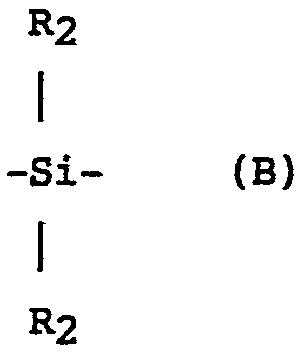

et de 75 à 25 % molaire de motifs de formule
formules dans lesquelles R1 et R2, identiques ou différents, représentent un atome d'hydrogène ou un radical hydrocarboné substitué ou non, saturé ou insaturé ;
2. Thermolyse des copolymères obtenus en 1. à des températures comprises entre 250 et 5000C sous atmosphère inerte ;
3. Filage des polymères obtenus en 2.
1. Synthèse de copolymères constitués de 10 à 90 % molaire de motifs de formule
et de 75 à 25 % molaire de motifs de formule
formules dans lesquelles R1 et R2, identiques ou différents, représentent un atome d'hydrogène ou un radical hydrocarboné substitué ou non, saturé ou insaturé ;
2. Thermolyse des copolymères obtenus en 1. à des températures comprises entre 250 et 5000C sous atmosphère inerte ;
3. Filage des polymères obtenus en 2.
4. Réticulation des fibres obtenues en 3. par traitement sous rayons y ou sous rayonnements électroniques sous vide poussé ou, de préférence, sous une atmosphère neutre à une température inférieure au point de ramollissement du polymère filé, de préférence, à la température ambiante ;
5. Traitement thermique des fibres obtenues en 4. sous atmosphère non oxydante, à condition que lorsque la température atteinte est supérieure à environ 13000C, de préférence supérieure ou égale à 14000C, on opère sous atmosphère nitrurante.
5. Traitement thermique des fibres obtenues en 4. sous atmosphère non oxydante, à condition que lorsque la température atteinte est supérieure à environ 13000C, de préférence supérieure ou égale à 14000C, on opère sous atmosphère nitrurante.
Les copolymères constitués des motifs de formules (A) et (B) sont notamment obtenus par le procédé décrit dans le brevet
EP-A-0296028 et correspond plus spécifiquement à la copolymérisation de 10 à 90 % molaire d'un disilazane de formule
et de 90% à 10% molaire d'un silane de formule
(R2)2sicl2 (2) formules dans lesquelles R1 et R2 ont la définition donnée ci-dessus, R représente un atome d'halogène, de préférence le chlore.
EP-A-0296028 et correspond plus spécifiquement à la copolymérisation de 10 à 90 % molaire d'un disilazane de formule
et de 90% à 10% molaire d'un silane de formule
(R2)2sicl2 (2) formules dans lesquelles R1 et R2 ont la définition donnée ci-dessus, R représente un atome d'halogène, de préférence le chlore.
De préférence les copolymères synthétisés lors de l'étape 1.
sont constitués de 25 à 75% molaire de motifs de formule (A) et de 75 à 25% molaire de motifs de formule (B).
Selon un mode préféré du procédé de l'invention, R1 et R2 représentent le radical méthyle.
Par atmosphère inerte dans l'étape 2., on entend selon l'invention, une atmosphère inerte vis-à-vis des réactifs présents telle que notamment l'argon ou l'azote.
La mise en forme des polymères consiste selon l'invention en un filage, et ceci par tout moyen connu en soi, et notamment par une filière classique après fusion ou dissolution dans un solvant du polymère.
Par vide poussé lors de l'étape 4. selon l'invention, on entend le vide dont la pression est d'au plus égale à 1,33.10-2
Pascal.
Pascal.
Par atmosphère neutre dans l'étape 4., on entend selon l'invention une atmosphère dans laquelle aucun gaz présent n'est susceptible de réagir avec les réactifs et les rayons traitants, telle que notamment l'argon.
La dose nécessaire de rayons pour réticuler les fibres, c'est-à-dire pour que les fibres gardent leur intégrité physique lors du traitement thermique de l'étape 5., dépend des conditions opératoires. Pour fixer les idées, la dose nécessaire de rayons est supérieure ou égale à 300 mégarad (Mrad.).
Par atmosphère non oxydante, on entend selon l'invention toute atmosphère dépourvue d'oxygène et d'eau. On opère, de préférence, sous atmosphère d'azote ou d'argon.
Par atmosphère nitrurante, on entend selon l'invention toute atmosphère contenant des atomes d'azote, telle que notamment l'azote ou l'ammoniac.
Suivant les températures atteintes lors du traitement thermique de l'étape 5. du procédé selon l'invention, la microstructure des fibres varie.
Ainsi, lorsque la température atteinte du traitement thermique est inférieure à environ 15000C les fibres selon l'invention sont constituées d'une phase amorphe.
Lorsque la température atteinte du traitement thermique est supérieure à environ 15000C, les fibres selon l'invention sont constituées d'une phase amorphe et de particules cristallines ultrafines de -SiC dont le diamètre moyen ne dépasse pas 5 nm et, plus spécifiquement, ne dépasse pas 3 nm.
Il est connu que les particules cristallines du type p-SiC sont un des facteurs qui engendre la dégradation des fibres à des températures élevées (perte des propriétés mécaniques). Cependant, dans le cas de la présente invention, l'apparition de ces particules cristallines est tardive (à environ 15000C) et celles-ci présentent un diamètre moyen ne dépassant pas 5 nm.
La pression de l'étape 5. du procédé est, en général, la pression atmosphérique.
Il peut être, cependant, avantageux d'opérer à des pressions supérieures à la pression atmosphérique.
De façon tout à fait inattendue, la Demanderesse a pu constater que la composition générale élementaire des fibres selon l'invention relative aux éléments essentiels mentionnés ci-dessus ne dépend pas de la température maximale atteinte lors du traitement thermique de l'étape 5. dans les conditions opératoires indiquées ci-dessus. Cette composition dépend principalement du copolymère obtenu lors de l'étape 1. du procédé selon l'invention.
En fonction des conditions opératoires du procédé permettant d'obtenir les fibres selon l'invention, les fibres peuvent présenter des impuretés en faible quantité et de l'hydrogène. Les fibres peuvent présenter, outre du silicium, du carbone, de l'azote et de l'oxygène, de l'hydrogène dont le rapport atomique r4 du nombre d'atomes d'hydrogène sur le nombre d'atomes de silicium est au plus de 0,4, et de préférence au plus de 0,1.
Les fibres selon l'invention trouvent une application importante dans les matériaux composites à matrice verre, métal ou céramique, dans lesquels elles sont utilisées en tant qu'agents de renforcement.
Les exemples suivants illustrent l'invention sans en limiter sa portée.
Dans ces exemples, on a mesuré le module élastique E en gigapascal (GPa) selon une méthode analogue à la norme ASTM.D 3379-75 sur filaments unitaires à température ambiante.
La contrainte à la rupture tr dénommée également résistance à la traction est mesurée en mégapascal (MPa) selon une méthode analogue à la norme ASTM.D 3379-75 sur un filament unique de 10mm de longueur.
La valeur de tr indiquée est celle obtenue en faisant la moyenne arithmétique sur 20 éprouvettes, prélevées de façon aléatoire, à température ambiante.
Mw est la masse molaire moyenne en poids.
THF est le tétrahydrofurane.
EXEMPLE 1
Dans un ballon de 500 ml muni d'une agitation magnétique, d'une ampoule à brome isobare, d'une entrée de gaz inerte (argon ou azote) et d'un réfrigérant, on introduit le toluène et le sodium.
Dans un ballon de 500 ml muni d'une agitation magnétique, d'une ampoule à brome isobare, d'une entrée de gaz inerte (argon ou azote) et d'un réfrigérant, on introduit le toluène et le sodium.
Le mélange est chauffé au reflux.
Lorsque la dispersion du sodium fondu est suffisamment fine, on introduit goutte à goutte le mélange diméthyldichlorosilane (50% molaire) et (Me2ClSi)2NH (50% molaire).
Au bout de quelques heures de reflux, on laisse refroidir sous atmosphère inerte et on filtre sur fritté en boîte à gants sous atmosphère inerte. On obtient ainsi une solution limpide et incolore.
Le solide bleu restant est repris au toluène puis filtré (opération effectuée deux fois). Les deux filtrats ainsi obtenus sont ajoutés au premier, l'ensemble est concentré sous pression réduite. Après distillation et séchage, on obtient un copolymère soluble dans la plupart du solvant.
La thermolyse du polysilazane ainsi obtenu est effectuée par chauffage progressif du ballon à l'aide d'un bain de sable fluidisé jusqu'à une température de 4000C. Un polycarbosilazane est obtenu CMw = 15200).
Ce polycarbosilazane est ensuite filé par voie fondue de telle façon qu'un monofilament continu de 25 jua de diamètre est produit.
Ce monofilament est coupé tous les 50 mm.
Ces monofilaments de 50 mm de polycarbosilazane sont introduits en bote sèche, sous argon, dans des containers en aluminium. Ces containers sont fermés de façon étanche dans la boite à gants et sont alors introduits dans une chambre irradiée par une source de 60 Co avec une dose de 350 Mrad. à la température ambiante.
Après irradiation, les monofilaments sont soumis à un traitement thermique jusqu a to = 8500C sous atmosphère d'argon (vitesse de montée en température : 50 C/heure, plateau de 15 minutes à 8500C).
Les monofilaments ainsi traités ne sont plus sensibles à l'air et à l'humidité.
Le rendement est de 80% en poids.
EXEMPLE 2
Les monofilaments obtenus à l'exemple 1 sont soumis à des traitements thermiques sous atmosphère d'azote jusqu'à différentes températures : t1 = 1000 C, t2 = 12000C ; t3 = 14000C et t4 = 16000C (vitesse de montée en température : 600C/minute, plateau de 15 minutes à respectivement t1, t2, t3 ou t4).
Les monofilaments obtenus à l'exemple 1 sont soumis à des traitements thermiques sous atmosphère d'azote jusqu'à différentes températures : t1 = 1000 C, t2 = 12000C ; t3 = 14000C et t4 = 16000C (vitesse de montée en température : 600C/minute, plateau de 15 minutes à respectivement t1, t2, t3 ou t4).
Les résultats des exemples 1 et 2 sont rassemblés dans les tableaux 1 et 2 suivants

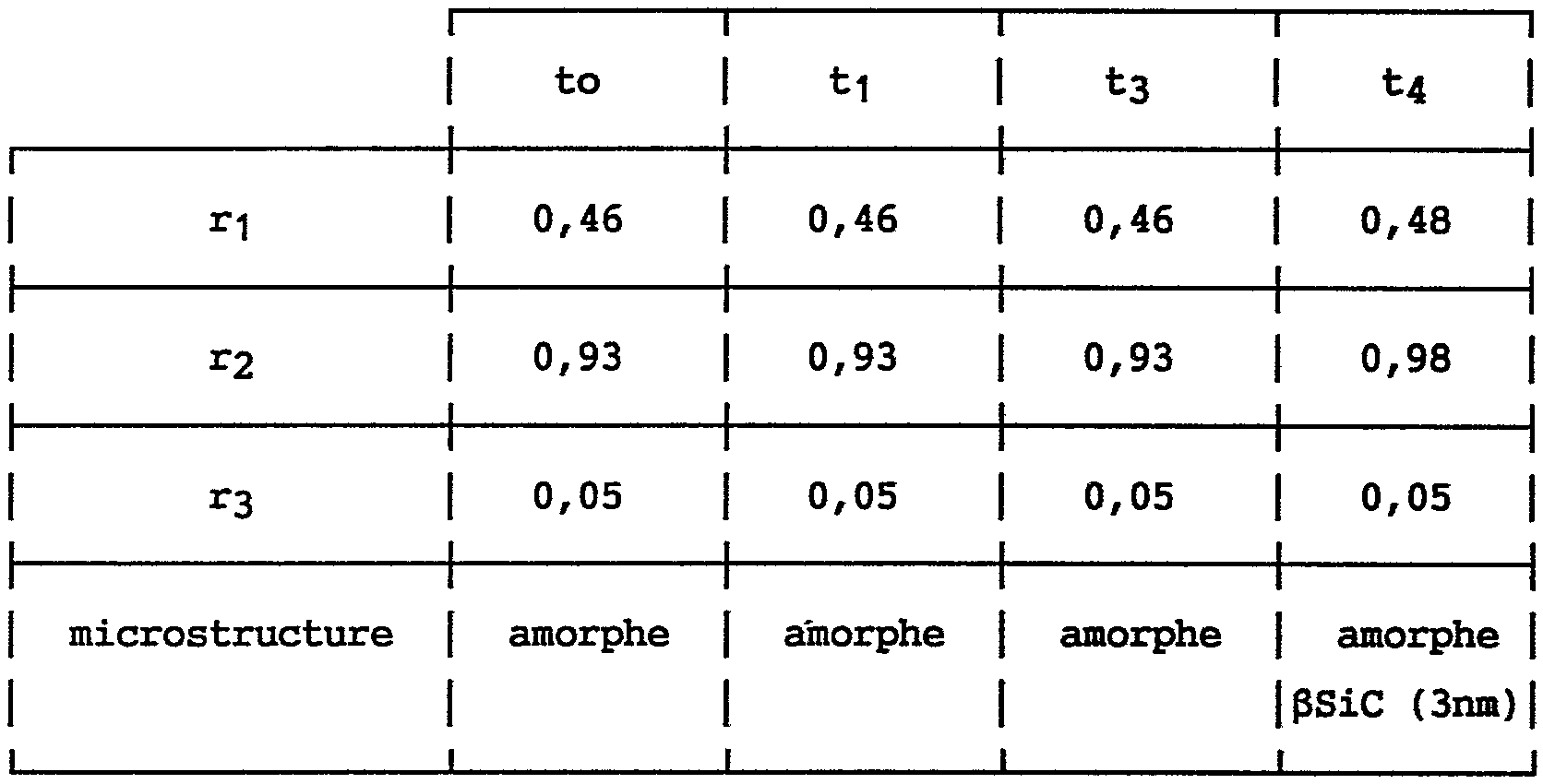

<tb> <SEP> to <SEP> t1 <SEP> t3 <SEP> t4
<tb> r1 <SEP> 0,46 <SEP> 0,46 <SEP> 0,46 <SEP> 0,48
<tb> r2 <SEP> 0,93 <SEP> 0,93 <SEP> 0,93 <SEP> 0,98
<tb> r3 <SEP> 0,05 <SEP> 0,05 <SEP> 0,05 <SEP> 0,05
<tb> j <SEP> microstructure <SEP> I <SEP> amorphe <SEP> j <SEP> amorphe <SEP> j <SEP> amorphe <SEP> j <SEP> amorphe <SEP> j <SEP>
<tb> ssSiC <SEP> (3nm)
<tb>
Tableau 1
Tableau 1 : composition élémentaire et microstructure des monofilaments obtenus dans les exemples 1 et 2.
<tb> r1 <SEP> 0,46 <SEP> 0,46 <SEP> 0,46 <SEP> 0,48
<tb> r2 <SEP> 0,93 <SEP> 0,93 <SEP> 0,93 <SEP> 0,98
<tb> r3 <SEP> 0,05 <SEP> 0,05 <SEP> 0,05 <SEP> 0,05
<tb> j <SEP> microstructure <SEP> I <SEP> amorphe <SEP> j <SEP> amorphe <SEP> j <SEP> amorphe <SEP> j <SEP> amorphe <SEP> j <SEP>
<tb> ssSiC <SEP> (3nm)
<tb>
Tableau 1
Tableau 1 : composition élémentaire et microstructure des monofilaments obtenus dans les exemples 1 et 2.
<tb>
<SEP> I <SEP> I <SEP> I <SEP> I
<tb> <SEP> I <SEP> t1 <SEP> I <SEP> t2 <SEP> | <SEP> t3 <SEP> I <SEP> t4 <SEP> 1
<tb> E <SEP> 185 <SEP> 215 <SEP> 215 <SEP> 220
<tb> (GPa) <SEP>
<tb> tr <SEP> 2400 <SEP> 2500 <SEP> 2250 <SEP> 2200
<tb> (MPa)
<tb>
Tableau 2
EXEMPLE COMPARATIF 3
Les monofilaments obtenus à l'exemple 1 sont soumis à des traitements thermiques sous atmosphère d'argon jusqu'à t3 = 14000C.
<tb> <SEP> I <SEP> t1 <SEP> I <SEP> t2 <SEP> | <SEP> t3 <SEP> I <SEP> t4 <SEP> 1
<tb> E <SEP> 185 <SEP> 215 <SEP> 215 <SEP> 220
<tb> (GPa) <SEP>
<tb> tr <SEP> 2400 <SEP> 2500 <SEP> 2250 <SEP> 2200
<tb> (MPa)
<tb>
Tableau 2
EXEMPLE COMPARATIF 3
Les monofilaments obtenus à l'exemple 1 sont soumis à des traitements thermiques sous atmosphère d'argon jusqu'à t3 = 14000C.
La contrainte à la rupture des monofilaments ainsi obtenus est égale à 1900 MPa.
On constate également à la surface de ces monofilaments le début d'une décomposition.
Claims (12)
1) Fibres inorganiques essentiellement à base de silicium, de carbone,
d'azote et d'oxygène caractérisées en ce que leur composition
élémentaire exprimée en rapports atomiques est la suivante
. le rapport atomique r1 correspondant au nombre d'atomes d'azote
sur le nombre d'atomes de silicium est compris entre 0,01 et 0,6,
. le rapport atomique r2 correspondant au nombre d'atomes de carbone
sur le nombre d'atomes de silicium est compris entre 0,01 et 2,
le rapport atomique r3 correspondant au nombre d'atomes d'oxygène
sur le nombre d'atomes de silicium est compris entre 0,01 et 0,15.
2) Fibres selon la revendication 1 caractérisées en ce que
rl est compris entre 0,1 et 0,6,
r2 est compris entre 0,5 et 1,5 et
r3 est compris entre 0,01 et 0,1.
3) Fibres selon la revendication 2 caractérisées en ce que
rl est compris entre 0,4 et 0,55,
r2 est compris entre 0,7 et 1,3 et
r3 est compris entre 0,03 et 0,07.
4) Fibres selon l'une quelconque des revendications précédentes,
caractérisées en ce qu'elles sont constituées d'une phase amorphe.
5) Fibres selon la revendication 4 caractérisées en ce qu'elles
présentent des particules cristallines ultrafines de ss-SiC dont le
diamètre moyen ne dépasse pas 5 nm.
6) Fibres selon la revendication 5 caractérisées en ce que les
particules cristallines ultrafines de ss-SiC ont un diamètre moyen ne
dépassant pas 3 nm.
7) Procédé d'obtention de fibres inorganiques essentiellement à base
de silicium, de carbone, d'azote et d'oxygène est caractérisé en ce
qu'il consiste en cinq étapes
1. Synthèse de copolymères constitués de 10 à 90 % molaire de motifs
de formule
et de 75 à 25 % molaire de motifs de formule
14000C, on opère sous atmosphère nitrurante.
supérieure à environ 13000C, de préférence supérieure ou égale à
non oxydante, à condition que lorsque la température atteinte est
5. Traitement thermique des fibres obtenues en 4. sous atmosphère
préférence, à la température ambiante ;
inférieure au point de ramollissement du polymère filé, de
préférence, sous une atmosphère neutre à une température
y ou sous rayonnements électroniques sous vide poussé ou, de
4.Réticulation des fibres obtenues en 3. par traitement sous rayons
3. Filage des polymères obtenus en 2. ;
comprises entre 250 et 5000C sous atmosphère inerte ;
2. Thermolyse des copolymères obtenus en 1. à des températures
substitué ou non, saturé ou insaturé ;
représentent un atome d'hydrogène ou un radical hydrocarboné
formules dans lesquelles R1 et R2, identiques ou différents,
8) Procédé selon la revendication 7 caractérisé en ce que la synthèse
de l'étape 1. correspond à la synthèse de copolymères constitués de
25 à 75% molaire de motifs de formule (A) et de 75 à 25% molaire de
motifs de formule (B).
9) Procédé selon l'une des revendications 7 et 8 caractérisé en ce que
l'atmosphère inerte de l'étape 2. est l'azote ou l'argon.
10) Procédé selon l'une des revendications 7 à 9 caractérisé en ce que
l'atmosphère neutre de l'étape 4. est l'argon.
11) Procédé selon l'une des revendications 7 à 10 caractérisé en ce que
la pression de l'étape 5. est égale à la pression atmosphérique, de
préférence, elle est supérieure à la pression atmosphérique.
12) Utilisation des fibres selon l'une des revendications 1 à 6 en tant
qu'agents de renforcement dans les matériaux composites à matrice
verre, métal ou céramique.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR9102253A FR2673201A1 (fr) | 1991-02-26 | 1991-02-26 | Fibres inorganiques a base de silicium, de carbone, d'azote et d'oxygene. |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR9102253A FR2673201A1 (fr) | 1991-02-26 | 1991-02-26 | Fibres inorganiques a base de silicium, de carbone, d'azote et d'oxygene. |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| FR2673201A1 true FR2673201A1 (fr) | 1992-08-28 |
Family
ID=9410088
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| FR9102253A Withdrawn FR2673201A1 (fr) | 1991-02-26 | 1991-02-26 | Fibres inorganiques a base de silicium, de carbone, d'azote et d'oxygene. |
Country Status (1)
| Country | Link |
|---|---|
| FR (1) | FR2673201A1 (fr) |
Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR2611208A1 (fr) * | 1987-02-25 | 1988-08-26 | Shinetsu Chemical Co | Procede pour la preparation de polyorganosilazanes et de materiaux ceramiques en derivant |
| EP0295807A2 (fr) * | 1987-06-08 | 1988-12-21 | Dow Corning Corporation | Polysilacyclobutasilazanes modifiés par des silanes |
| EP0296028A2 (fr) * | 1987-06-10 | 1988-12-21 | Societe Europeenne De Propulsion (S.E.P.) S.A. | Copolymères à liaisons Si-N et Si-Si, polycarbosilazanes obtenus par pyrolyse desdits copolymères et utilisation desdits polycarbosilazanes pour la préparation de carbonitrure de silicium |
-
1991
- 1991-02-26 FR FR9102253A patent/FR2673201A1/fr not_active Withdrawn
Patent Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR2611208A1 (fr) * | 1987-02-25 | 1988-08-26 | Shinetsu Chemical Co | Procede pour la preparation de polyorganosilazanes et de materiaux ceramiques en derivant |
| EP0295807A2 (fr) * | 1987-06-08 | 1988-12-21 | Dow Corning Corporation | Polysilacyclobutasilazanes modifiés par des silanes |
| EP0296028A2 (fr) * | 1987-06-10 | 1988-12-21 | Societe Europeenne De Propulsion (S.E.P.) S.A. | Copolymères à liaisons Si-N et Si-Si, polycarbosilazanes obtenus par pyrolyse desdits copolymères et utilisation desdits polycarbosilazanes pour la préparation de carbonitrure de silicium |
Non-Patent Citations (1)
| Title |
|---|
| ADVANCED CERAMIC MATERIALS vol. 2, no. 2, Avril 1987, WESTERVILLE, US pages 121 - 128; J. LIPOWITZ ET. AL: 'Composition and structure of ceramic fibers prepared from polymer precursors' * |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US4220600A (en) | Polycarbosilane, process for its production, and its use as material for producing silicon carbide fibers | |
| US4869854A (en) | Process for manufacturing organic silazane polymers and ceramics therefrom | |
| FR2599745A1 (fr) | Procede de fabrication de polymeres organiques silazanes et procede de fabrication de ceramiques a partir de ces polymeres | |
| JPS6112915A (ja) | 実質的にＳｉ，Ｎ及びＯからなる連続無機繊維とその製造法 | |
| JPS63210133A (ja) | 有機シラザン重合体の製造方法 | |
| JPH0676497B2 (ja) | 紫外線処理によるプレセラミックポリマーの不溶融化方法 | |
| EP0588673B1 (fr) | Procédé de préparation de polyaminoborazines | |
| JP2003113537A (ja) | 窒化ホウ素層を繊維表面に有する炭化珪素繊維及びその製造方法 | |
| FR2654424A1 (fr) | Composition de verre de silicium-oxy-carbure translucide, procede pour sa preparation, articles et fibres de verre, et ceramiques composites contenant une telle composition, et procedes pour leurs preparations. | |
| FR2583744A1 (fr) | Procede de fabrication d'articles faconnes en ceramique contenant du nitrure de silicium | |
| JP2904501B2 (ja) | 放射線照射による高性質ケイ素系セラミック繊維の製造方法 | |
| JP2609323B2 (ja) | 高性能ケイ素系セラミック繊維の製造方法 | |
| JP2672106B2 (ja) | 窒化珪素質無機繊維及びその製造方法 | |
| FR2583734A1 (fr) | Procede pour la production de nitrure de silicium a partir de polycarbosilane. | |
| JPH02277849A (ja) | 複合材料用繊維体並びにその製造方法 | |
| JPS6249299B2 (fr) | ||
| JPH0384035A (ja) | ほう素、窒素およびけい素を基剤とする有機金属セラミック先駆物質 | |
| FR2806423A1 (fr) | Procede de fabrication de fibres de nitrure de bore a partir d'aminoborazines | |
| JP2514253B2 (ja) | シリコンカ―バイド系成形物及びその製造法 | |
| JPH0351315A (ja) | 無機繊維の製造方法 | |
| FR2746417A1 (fr) | Preparation de fibres de carbure de silicium sensiblement cristallin a partir de borosilazanes | |
| JP2000045131A (ja) | 含ケイ素炭素繊維の製造方法 | |
| JPH04153226A (ja) | ホウ素含有シラザン重合体の製造方法及びセラミックスの製造方法 | |
| JPH02258611A (ja) | ポリカルボシランから窒化けい素を製造する方法 | |
| US5157096A (en) | Method and apparatus for preparing organic silazane polymer and method for preparing inorganic fibers |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| ST | Notification of lapse |
