FR2686101A1 - Procede de preparation de monocristaux de nitrure de bore cubique. - Google Patents
Procede de preparation de monocristaux de nitrure de bore cubique. Download PDFInfo
- Publication number
- FR2686101A1 FR2686101A1 FR9200306A FR9200306A FR2686101A1 FR 2686101 A1 FR2686101 A1 FR 2686101A1 FR 9200306 A FR9200306 A FR 9200306A FR 9200306 A FR9200306 A FR 9200306A FR 2686101 A1 FR2686101 A1 FR 2686101A1
- Authority
- FR
- France
- Prior art keywords
- sep
- boron nitride
- catalyst
- nitride
- alkaline
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
- 239000013078 crystal Substances 0.000 title claims abstract description 23
- PZNSFCLAULLKQX-UHFFFAOYSA-N Boron nitride Chemical compound N#B PZNSFCLAULLKQX-UHFFFAOYSA-N 0.000 title claims abstract description 20
- 229910052582 BN Inorganic materials 0.000 title claims abstract description 19
- 238000000034 method Methods 0.000 title claims description 20
- 230000008569 process Effects 0.000 title claims description 12
- 238000002360 preparation method Methods 0.000 title claims description 5
- 239000003054 catalyst Substances 0.000 claims abstract description 22
- 239000000654 additive Substances 0.000 claims abstract description 19
- 150000004767 nitrides Chemical class 0.000 claims abstract description 17
- 230000000996 additive effect Effects 0.000 claims abstract description 15
- 238000006243 chemical reaction Methods 0.000 claims abstract description 9
- 239000010936 titanium Substances 0.000 claims abstract description 7
- 239000003513 alkali Substances 0.000 claims abstract description 6
- 229910052782 aluminium Inorganic materials 0.000 claims abstract description 6
- 229910052796 boron Inorganic materials 0.000 claims abstract description 6
- 229910052710 silicon Inorganic materials 0.000 claims abstract description 6
- 229910052719 titanium Inorganic materials 0.000 claims abstract description 6
- ZOXJGFHDIHLPTG-UHFFFAOYSA-N Boron Chemical compound [B] ZOXJGFHDIHLPTG-UHFFFAOYSA-N 0.000 claims abstract description 4
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 claims abstract description 4
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 claims abstract description 4
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 claims abstract description 4
- 239000010703 silicon Substances 0.000 claims abstract description 4
- 229910052726 zirconium Inorganic materials 0.000 claims abstract description 4
- QCWXUUIWCKQGHC-UHFFFAOYSA-N Zirconium Chemical compound [Zr] QCWXUUIWCKQGHC-UHFFFAOYSA-N 0.000 claims abstract description 3
- 239000000843 powder Substances 0.000 claims description 6
- 239000002245 particle Substances 0.000 claims description 5
- 239000011541 reaction mixture Substances 0.000 claims description 5
- 238000004519 manufacturing process Methods 0.000 abstract description 5
- 239000000203 mixture Substances 0.000 description 14
- 239000003999 initiator Substances 0.000 description 5
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 4
- 229910020056 Mg3N2 Inorganic materials 0.000 description 4
- DIKBFYAXUHHXCS-UHFFFAOYSA-N bromoform Chemical compound BrC(Br)Br DIKBFYAXUHHXCS-UHFFFAOYSA-N 0.000 description 4
- 229910002804 graphite Inorganic materials 0.000 description 4
- 239000010439 graphite Substances 0.000 description 4
- 238000010438 heat treatment Methods 0.000 description 4
- IDBFBDSKYCUNPW-UHFFFAOYSA-N lithium nitride Chemical compound [Li]N([Li])[Li] IDBFBDSKYCUNPW-UHFFFAOYSA-N 0.000 description 4
- 238000011282 treatment Methods 0.000 description 4
- 238000002474 experimental method Methods 0.000 description 3
- 239000007791 liquid phase Substances 0.000 description 3
- 229910052903 pyrophyllite Inorganic materials 0.000 description 3
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 2
- QAOWNCQODCNURD-UHFFFAOYSA-N Sulfuric acid Chemical compound OS(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 description 2
- WGLPBDUCMAPZCE-UHFFFAOYSA-N Trioxochromium Chemical compound O=[Cr](=O)=O WGLPBDUCMAPZCE-UHFFFAOYSA-N 0.000 description 2
- 229910052784 alkaline earth metal Inorganic materials 0.000 description 2
- 230000008901 benefit Effects 0.000 description 2
- 229950005228 bromoform Drugs 0.000 description 2
- 239000002775 capsule Substances 0.000 description 2
- 230000007423 decrease Effects 0.000 description 2
- 229910003460 diamond Inorganic materials 0.000 description 2
- 239000010432 diamond Substances 0.000 description 2
- 230000004907 flux Effects 0.000 description 2
- 238000010791 quenching Methods 0.000 description 2
- 230000000171 quenching effect Effects 0.000 description 2
- 238000000926 separation method Methods 0.000 description 2
- 239000002904 solvent Substances 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- 235000011149 sulphuric acid Nutrition 0.000 description 2
- 229910000809 Alumel Inorganic materials 0.000 description 1
- ZOKXTWBITQBERF-UHFFFAOYSA-N Molybdenum Chemical compound [Mo] ZOKXTWBITQBERF-UHFFFAOYSA-N 0.000 description 1
- 229910000831 Steel Inorganic materials 0.000 description 1
- 238000002441 X-ray diffraction Methods 0.000 description 1
- 239000003082 abrasive agent Substances 0.000 description 1
- 239000002253 acid Substances 0.000 description 1
- 230000009471 action Effects 0.000 description 1
- 150000001342 alkaline earth metals Chemical class 0.000 description 1
- 239000000956 alloy Substances 0.000 description 1
- 229910045601 alloy Inorganic materials 0.000 description 1
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 1
- 229910052788 barium Inorganic materials 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 229910052791 calcium Inorganic materials 0.000 description 1
- 238000011088 calibration curve Methods 0.000 description 1
- 239000003153 chemical reaction reagent Substances 0.000 description 1
- 230000006835 compression Effects 0.000 description 1
- 238000007906 compression Methods 0.000 description 1
- 238000005520 cutting process Methods 0.000 description 1
- 230000006837 decompression Effects 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 239000000374 eutectic mixture Substances 0.000 description 1
- 238000005188 flotation Methods 0.000 description 1
- 239000011521 glass Substances 0.000 description 1
- 238000001033 granulometry Methods 0.000 description 1
- 238000000227 grinding Methods 0.000 description 1
- 150000004820 halides Chemical class 0.000 description 1
- 239000004615 ingredient Substances 0.000 description 1
- 239000011810 insulating material Substances 0.000 description 1
- 229910052742 iron Inorganic materials 0.000 description 1
- 230000001788 irregular Effects 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- 238000003754 machining Methods 0.000 description 1
- 229910052749 magnesium Inorganic materials 0.000 description 1
- 239000000463 material Substances 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 229910052750 molybdenum Inorganic materials 0.000 description 1
- 239000011733 molybdenum Substances 0.000 description 1
- 229910052760 oxygen Inorganic materials 0.000 description 1
- 239000001301 oxygen Substances 0.000 description 1
- 230000000704 physical effect Effects 0.000 description 1
- 238000005498 polishing Methods 0.000 description 1
- 229910052703 rhodium Inorganic materials 0.000 description 1
- 230000035939 shock Effects 0.000 description 1
- 150000004760 silicates Chemical class 0.000 description 1
- 229910010271 silicon carbide Inorganic materials 0.000 description 1
- 239000007858 starting material Substances 0.000 description 1
- 230000003068 static effect Effects 0.000 description 1
- 239000010959 steel Substances 0.000 description 1
- 229910052712 strontium Inorganic materials 0.000 description 1
- 238000003786 synthesis reaction Methods 0.000 description 1
- 230000009466 transformation Effects 0.000 description 1
- 229910052723 transition metal Inorganic materials 0.000 description 1
- 150000003624 transition metals Chemical class 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 1
- 229910052984 zinc sulfide Inorganic materials 0.000 description 1
Classifications
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J3/00—Processes of utilising sub-atmospheric or super-atmospheric pressure to effect chemical or physical change of matter; Apparatus therefor
- B01J3/06—Processes using ultra-high pressure, e.g. for the formation of diamonds; Apparatus therefor, e.g. moulds or dies
- B01J3/062—Processes using ultra-high pressure, e.g. for the formation of diamonds; Apparatus therefor, e.g. moulds or dies characterised by the composition of the materials to be processed
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
- C04B35/515—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics
- C04B35/58—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics based on borides, nitrides, i.e. nitrides, oxynitrides, carbonitrides or oxycarbonitrides or silicides
- C04B35/583—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics based on borides, nitrides, i.e. nitrides, oxynitrides, carbonitrides or oxycarbonitrides or silicides based on boron nitride
- C04B35/5831—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics based on borides, nitrides, i.e. nitrides, oxynitrides, carbonitrides or oxycarbonitrides or silicides based on boron nitride based on cubic boron nitrides or Wurtzitic boron nitrides, including crystal structure transformation of powder
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J2203/00—Processes utilising sub- or super atmospheric pressure
- B01J2203/06—High pressure synthesis
- B01J2203/065—Composition of the material produced
- B01J2203/066—Boronitrides
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J2203/00—Processes utilising sub- or super atmospheric pressure
- B01J2203/06—High pressure synthesis
- B01J2203/0675—Structural or physico-chemical features of the materials processed
- B01J2203/068—Crystal growth
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Organic Chemistry (AREA)
- Ceramic Engineering (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Crystallography & Structural Chemistry (AREA)
- Manufacturing & Machinery (AREA)
- Materials Engineering (AREA)
- Structural Engineering (AREA)
- Catalysts (AREA)
Abstract
Procédé de préparation de monocristaux de nitrure de bore cubique, par conversion de nitrure de bore hexagonal en présence d'un catalyseur contenant au moins un nitrure alcalin ou alcalino-terreux, dans un appareil HP-HT en opérant dans des conditions de pression et de température appropriées, caractérisé par le fait que l'on ajoute audit catalyseur au moins un élément additif choisi parmi l'aluminium, le bore, le silicium, le zirconium et le titane.
Description
La présente invention a pour objet un procédé de préparation de monocristaux de nitrure de bore cubique.
On sait que le nitrure de bore possède plusieurs formes cristallines : la forme hexagonale de type graphite (h-BN), la forme hexagonale de type wurtzite (w-BN) et la forme cubique de type blende (c-BN).
Le nitrure de bore cubique est le matériau le plus dur connu actuellement, après le diamant. ll présente l'avantage, par rapport au diamant, de réagir peu avec les métaux de transition à base de fer et de mieux résister aux températures élevées. De ce fait, il est utilisé comme matériau abrasif dans la fabrication de meules et d'outils de coupe, ou encore, sous forme de poudre fine, dans l'usinage et le polissage des alliages durs.
Le nitrure de bore cubique peut être préparé à partir de la forme hexagonale, à haute pression-haute température (HP-HT) soit par l'action d'une onde de choc, soit par une compression statique à une pression supérieure à 10 GPa et une température supérieure à 2000"C. Mais les dimensions des cristaux obtenus sont très faibles, de l'ordre du micromètre, et le rendement de conversion est peu élevé.
Divers auteurs ont réussi à augmenter le rendement et à abaisser les conditions de pression et de température de la conversion du h-BN en c-BN, en ajoutant au produit de départ des additifs capables de former avec lui un mélange eutectique donnant une phase liquide à des températures inférieures à 2000"C. Le c-BN cristallise à partir de la solution obtenue. La pression de la transformation de h-BN en c-BN variant dans le même sens que la température, l'utilisation de ces additifs a permis d'opérer en outre à des pressions moins élevées. Parmi ces additifs, qui sont appelés selon les cas solvants, catalyseurs ou initiateurs, les plus couramment utilisés sont les nitrures des métaux alcalins ou alcalino-terreux. Pour une revue des différentes méthodes de préparation de c-BN, on peut citer par exemple E. RAPOPORT, Ann. Chim.Fr., 10 607-638 (1985).
Les procédés connus de fabrication de c-BN, avec catalyseur, fournissent des cristaux dont les dimensions maximales sont généralement de l'ordre de 0,25 mm environ. De plus, les cristaux obtenus ont souvent des formes irrégulières ou non compactes qui les rendent plus ou moins fiables. Pour certaines applications telles que la fabrication d'outils conçus pour l'utilisation dans des conditions sévères, il est nécessaire de disposer d'un abrasif très tenace et dont la dimension de grains dépasse 0,25 mm.
On a maintenant découvert qu'il est possible d'obtenir des monocristaux de c-BN de bonne qualité, ayant des dimensions pouvant atteindre 0,5 mm, et une morphologie satisfaisante, par conversion de h-BN dans des conditions HP-HT, en présence de nitrure catalyseur, sans introduire de germes de cristallisation, en ajoutant au catalyseur au moins un élement additif particulier. Dans le procédé de l'invention, les rendements de conversion ainsi que les conditions de température et de pression sont comparables à ceux des procédés connus.
Mais, comparés aux cristaux produits à l'aide des solvants-catalyseurs classiques cités ci-dessus, les cristaux de c-BN obtenus selon l'invention ont des dimensions accrues ainsi qu'une morphologie et une qualité améliorées.
L'invention a donc pour objet un procédé de préparation de monocristaux de nitrure de bore cubique, par conversion de nitrure de bore hexagonal en présence d'un catalyseur contenant au moins un nitrure alcalin ou alcalino-terreux, dans des conditions HP-HT appropriées, caractérisé par le fait que l'on ajoute audit catalyseur au moins un élément additif choisi parmi l'aluminium, le bore, le silicium, le zirconium et le titane.
Grâce au procédé de l'invention, on peut obtenir, en travaillant dans les conditions optimales, des monocristaux ayant notamment des dimensions supérieures à 0,25 mm. Les cristaux sont de bonne qualité, avec des surfaces planes et des arêtes vives.
Dans des modes de réalisation particuliers, le procédé de l'invention peut encore présenter les caractéristiques indiquées ci-après, prises isolément ou, le cas échéant, en combinaison.
On opère dans un appareil générateur de HP-HT, dont le principe est bien connu; voir par exemple le brevet US 2.947.617 et l'article de E. RAPOPORT cité ci-dessus, qui décrivent en outre les conditions de température et de pression correspondant aux domaines de stabilité respectifs de h-BN et c-BN.
Le h-BN peut être introduit sous forme de poudre ayant par exemple des dimensions de grain ne dépassant pas 50 Rm environ, et en particulier 40 Rm environ. Les poudres de nitrure catalyseur et de l'élément additif qui sont de préférence mélangées avant l'utilisation, ont par exemple des dimensions de particules inférieures à 100 Clam, et en particulier inférieures à 60 ,um environ. Ce mélange, qui constitue le catalyseur, peut être lui-même mélangé au nitrure de bore hexagonal avant introduction dans la cellule de l'appareil HP-HT, ou bien être introduit dans cette cellule en couches alternées de h-BN et de mélange catalyseur.
En portant ce mélange à une température au moins suffisante pour qu'une phase liquide apparaisse, le BN hexagonal se dissout dans la phase liquide (ou flux), et à partir de cette solution le c-BN cristallise si les conditions de température et de pression correspondent au domaine de stabilité de c-BN. Ces conditions sont connues, comme rappelé ci-dessus.
On maintient le mélange réactionnel dans les conditions de température et de pression choisies pendant une durée suffisante pour que s'effectue la croissance optimale des cristaux, puis on soumet ledit mélange à une trempe, c'est-à-dire à un refroidissement rapide, ce qui revient en pratique à interrompre le chauffage, et enfin on ramène le mélange réactionnel à la pression atmosphérique ordinaire.
Les conditions de pression, de température et de durée de la réaction, ainsi que les proportions optimales des réactifs peuvent être prédéterminées dans chaque cas par de simples expériences de routine. La proportion de h-BN dans le mélange de départ est bien entendu supérieure à la saturation du flux dans les conditions de température et de pression utilisées.
Autrement dit, on opère avec un excès de h-BN.
Généralement, les proportions pondérales de h-BN par rapport au catalyseur (y compris l'additif) peuvent varier dans la gamme de 1 à 20.
Les proportions pondérables d'élément additif par rapport au nitrure alcalin ou alcalino-terreux peuvent varier par exemple dans la gamme de 0,05 à 1.
On opère à une pression prédéterminée choisie par exemple entre 4,5 et 7 GPa environ. En général, on opère à une température supérieure à 13500C, de préférence au moins égale à 15000C, et inférieure à 2000"C. Bien que d'une façon générale, l'augmentation de la température favorise l'obtention de cristaux de qualité, il faut noter que dans certains cas, l'augmentation de la température au-delà d'une certaine limite peut se traduire par une diminution de la qualité et/ou des dimensions des cristaux. En outre, on choisira en général la température en fonction de la pression à laquelle on désire opérer, et notamment en fonction des possibilités de l'appareil HP-HT utilisé, puisque, comme déjà indiqué ci-dessus, ces deux conditions sont liées, la pression de conversion de h-BN augmentant avec la température dans un système donne.
La détermination des conditions de température et de pression optimales peut donc être faite dans chaque cas par des expériences de routine.
De même, la proportion optimale d'élément additif (Al, Si, B, Zr, Ti), par rapport au nitrure alcalin ou alcalino-terreux peut être aisément déterminée dans chaque cas par l'expérience.

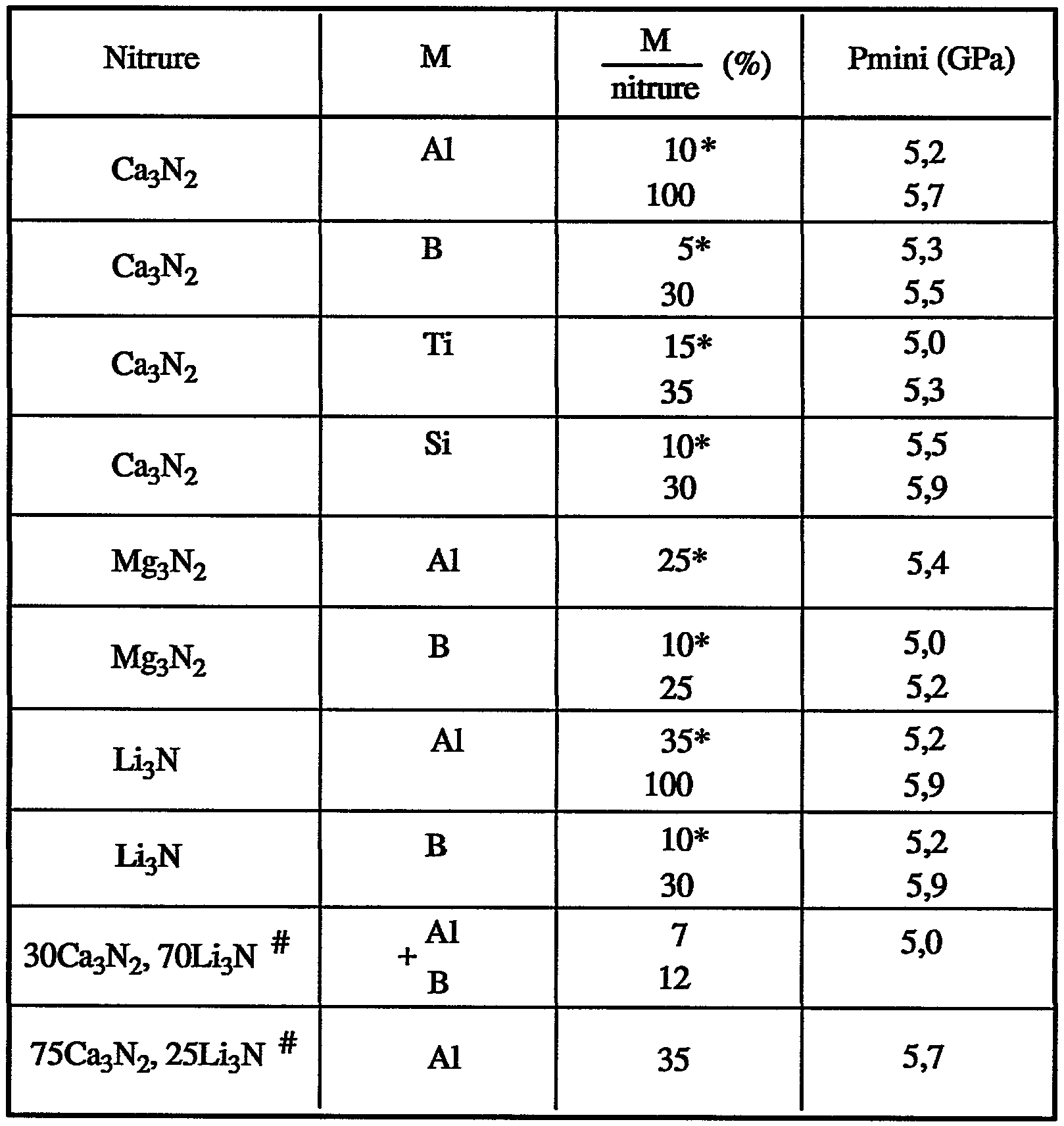

On constate qu'à pression et température constantes, il faut une proportion minimum de l'additif pour obtenir des cristaux de dimension et de qualité satisfaisantes. En augmentant la proportion de l'additif, on constate expérimentalement qu'au-delà d'une certaine valeur de cette proportion, la qualité des cristaux de c-BN obtenus diminue.
Après avoir porté le mélange de départ à la température et la pression choisies, on maintient le mélange réactionnel dans ces conditions (T,P) pendant un temps suffisant, prédéterminé, pour permettre une croissance optimale des cristaux. Ce temps, qui peut aller par exemple de 1 à 20 minutes, est généralement compris entre 1 et 5 minutes environ.
On arrête alors le chauffage pour effectuer une trempe en température, puis ramène la pression à la valeur ambiante.
Les cristaux de c-BN obtenus peuvent alors être séparés et purifiés de façon connue, en mettant notamment à profit les différences de propriétés chimiques ou physiques entre le h-BN et c-BN. Par exemple, c-BN n'est pas attaqué par le mélange fluorant (NaF + H2SO4), contrairement à h-BN. On peut également séparer ces deux formes de nitrure de bore en utilisant leur différence de densité, par exemple selon les techniques usuelles de flottation en milieu dense comme le bromoforme.
Parmi les nitrures qui constituent l'un des ingrédients du mélange catalyseur selon l'invention, on citera notamment les nitrures et boronitrures alcalins et alcalino-terreux, et en particulier : Li3N, LiBN2, M'3N2 et M'3B2N4, avec M' représentant Ba, Ca, Sr ou Mg.
Les exemples suivants illustrent l'invention.
EXEMPLE 1:
L'appareil utilisé est de type "belt", de volume utile 0,5 cm3. La figure 1 est une vue schématique en coupe axiale de sa partie centrale qui comprend, dans l'enceinte délimitée par les parois 1 et par les pistons 2, 3, la capsule 4 contenant le mélange réactif 5. La capsule 4, constituée par exemple par un tube de h-BN fritté, est disposée à l'intérieur d'un four en graphite 6 lui-même entouré d'un matériau isolant anhydre (pièce 7, constituée par exemple par un halogénure mixte NaCl0,5BrO,s ou par de la pyrophyllite déshydratée), puis d'une pièce en pyrophyllite 8. Les pièces 9, 10 et 1 1 sont réalisées respectivement en pyrophyllite, acier et molybdène. Les pièces 10 et 1 1 servent à conduire le courant électrique vers le four.
L'appareil utilisé est de type "belt", de volume utile 0,5 cm3. La figure 1 est une vue schématique en coupe axiale de sa partie centrale qui comprend, dans l'enceinte délimitée par les parois 1 et par les pistons 2, 3, la capsule 4 contenant le mélange réactif 5. La capsule 4, constituée par exemple par un tube de h-BN fritté, est disposée à l'intérieur d'un four en graphite 6 lui-même entouré d'un matériau isolant anhydre (pièce 7, constituée par exemple par un halogénure mixte NaCl0,5BrO,s ou par de la pyrophyllite déshydratée), puis d'une pièce en pyrophyllite 8. Les pièces 9, 10 et 1 1 sont réalisées respectivement en pyrophyllite, acier et molybdène. Les pièces 10 et 1 1 servent à conduire le courant électrique vers le four.
La pression est déterminée de façon connue (voir par exemple US-2.947.617) à l'aide d'un étalonnage préalable de l'appareil qui permet de relier la force appliquée (déduite de la pression dans le circuit hydraulique primaire) à la pression dans la cellule. Cet étalonnage est effectué à 200C et utilise le repérage des discontinuités de résistance électrique de métaux étalons, qui se produisent à des pressions connues, par exemple : Bi à 2,54 et 7,7 GPa, T1 à 3,7
GPa, Ba à 5,5 GPa La température est déduite de la puissance de chauffe en utilisant des courbes d'étalonnage de la température en fonction de la puissance, établies à haute pression à l'aide de thermocouples chromel-alumel ou Pt-PtlO%Rh.
GPa, Ba à 5,5 GPa La température est déduite de la puissance de chauffe en utilisant des courbes d'étalonnage de la température en fonction de la puissance, établies à haute pression à l'aide de thermocouples chromel-alumel ou Pt-PtlO%Rh.
Les essais ont été effectués en utilisant un mélange initiateur contenant un nitrure (Ca3N2, Mg3N2, Li3N), une poudre d'un élément M (M = Al, B, Si, Ti) et en utilisant du nitrure de bore hexagonal en poudre, commercialisé par Carborundum Cy, USA, contenant 0,2% d'oxygène et ayant des dimensions de particules inférieures à 40 clam. On dispose dans la cellule des couches alternées de mélange initiateur et de nitrure de bore hexagonal. Dans tous les essais cités plus loin en exemple, le rapport de la masse de h-BN à la masse d'initiateur est égal à 8, valeur largement supérieure à celle correspondant à la saturation du flux. Les durées de traitement à (P,T)max (pression et température maximum du traitement) sont de 3 minutes, suivies d'une trempe à Pmax, obtenue par interruption du chauffage, elle-même suivie d'une décompression.
La séparation du c-BN formé des produits de la réaction est effectuée par des traitements chimiques qui permettent de solubiliser successivement:
- le solvant catalyseur par une attaque acide (HC1) ou par l'eau selon le catalyseur,
- le nitrure de bore hexagonal n'ayant pas réagi et éventuellement les silicates provenant de la cellule, par un mélange fluorant (NaF+H2SO4),
- le graphite provenant du four, par une attaque sulfo-chromique (CrO3+H2SO4).
- le solvant catalyseur par une attaque acide (HC1) ou par l'eau selon le catalyseur,
- le nitrure de bore hexagonal n'ayant pas réagi et éventuellement les silicates provenant de la cellule, par un mélange fluorant (NaF+H2SO4),
- le graphite provenant du four, par une attaque sulfo-chromique (CrO3+H2SO4).
Ces traitements sont suivis, dans le cas où h-BN et le graphite se trouvent en grande quantité, d'une séparation à l'aide d'un liquide dense, le bromoforme.
L'identification du nitrure de bore cubique a été faite par diffraction X. Les cristaux ont été examinés à la loupe binoculaire et leur morphologie caractérisée au microscope électronique à balayage.
EXEMPLE 2:
On donne dans le Tableau 1 des exemples de mélanges initiateurs qu'on a utilisés pour la fabrication de c-BN par le procédé décrit ci-dessus et des indications concernant l'influence des proportions de M dans ce mélange sur la pression minimale de synthèse de cristaux compacts de c-BN, à 17000C. Dans ce tableau, les pourcentages d'additif sont massiques et se rapportent à la masse de nitrure alcalin ou alcalino-terreux. Les pourcentages marqués d'une astérisque sont des pourcentages considérés comme minimums. On rappelle que le rapport des masse de h-BN et de mélange catalyseur est ici de 8.
On donne dans le Tableau 1 des exemples de mélanges initiateurs qu'on a utilisés pour la fabrication de c-BN par le procédé décrit ci-dessus et des indications concernant l'influence des proportions de M dans ce mélange sur la pression minimale de synthèse de cristaux compacts de c-BN, à 17000C. Dans ce tableau, les pourcentages d'additif sont massiques et se rapportent à la masse de nitrure alcalin ou alcalino-terreux. Les pourcentages marqués d'une astérisque sont des pourcentages considérés comme minimums. On rappelle que le rapport des masse de h-BN et de mélange catalyseur est ici de 8.
TABLEAU 1
<tb> <SEP> Nitrure <SEP> M <SEP> M <SEP> (%) <SEP> Pmini(GPa) <SEP>
<tb> <SEP> nitrure <SEP>
<tb> <SEP> Ca3N2 <SEP> M <SEP> <SEP> 10* <SEP> 5,2
<tb> <SEP> 100 <SEP> 5,7 <SEP>
<tb> <SEP> Ca3N2 <SEP> B <SEP> 5* <SEP> 5,3
<tb> <SEP> 30 <SEP> 5,5
<tb> <SEP> Ca3N2 <SEP> Ti <SEP> 15* <SEP> 5,0 <SEP>
<tb> <SEP> 35 <SEP> 5,3
<tb> <SEP> Con <SEP> si <SEP> 10* <SEP> 5,5
<tb> <SEP> Ca3N2 <SEP> 30 <SEP> 5,9
<tb> <SEP> Mg3N2 <SEP> M <SEP> <SEP> 25* <SEP> 5,4
<tb> <SEP> Mg3N2 <SEP> B <SEP> 10* <SEP> 5,0 <SEP>
<tb> <SEP> 25 <SEP> 5,2 <SEP>
<tb> <SEP> Li3N <SEP> M <SEP> 35* <SEP> 5,2
<tb> <SEP> 100 <SEP> 5,9 <SEP>
<tb> <SEP> Li3N <SEP> B <SEP> 10* <SEP> 5,2
<tb> <SEP> 30 <SEP> 5,9
<tb> 30Ca3N2, <SEP> 70Li3N <SEP> # <SEP> M <SEP> 7 <SEP> 5,0
<tb> <SEP> B <SEP> 12
<tb> 75Ca3N2, <SEP> 25Li3N <SEP> & um; <SEP> Al <SEP> 35 <SEP> 5,7
<tb> *%minimum # Proportions en masse.
Les additifs utilisés étaient les suivants:
<tb> <SEP> nitrure <SEP>
<tb> <SEP> Ca3N2 <SEP> M <SEP> <SEP> 10* <SEP> 5,2
<tb> <SEP> 100 <SEP> 5,7 <SEP>
<tb> <SEP> Ca3N2 <SEP> B <SEP> 5* <SEP> 5,3
<tb> <SEP> 30 <SEP> 5,5
<tb> <SEP> Ca3N2 <SEP> Ti <SEP> 15* <SEP> 5,0 <SEP>
<tb> <SEP> 35 <SEP> 5,3
<tb> <SEP> Con <SEP> si <SEP> 10* <SEP> 5,5
<tb> <SEP> Ca3N2 <SEP> 30 <SEP> 5,9
<tb> <SEP> Mg3N2 <SEP> M <SEP> <SEP> 25* <SEP> 5,4
<tb> <SEP> Mg3N2 <SEP> B <SEP> 10* <SEP> 5,0 <SEP>
<tb> <SEP> 25 <SEP> 5,2 <SEP>
<tb> <SEP> Li3N <SEP> M <SEP> 35* <SEP> 5,2
<tb> <SEP> 100 <SEP> 5,9 <SEP>
<tb> <SEP> Li3N <SEP> B <SEP> 10* <SEP> 5,2
<tb> <SEP> 30 <SEP> 5,9
<tb> 30Ca3N2, <SEP> 70Li3N <SEP> # <SEP> M <SEP> 7 <SEP> 5,0
<tb> <SEP> B <SEP> 12
<tb> 75Ca3N2, <SEP> 25Li3N <SEP> & um; <SEP> Al <SEP> 35 <SEP> 5,7
<tb> *%minimum # Proportions en masse.
Les additifs utilisés étaient les suivants:
<tb> <SEP> Produit <SEP> Pureté <SEP> (%) <SEP> Granulométrie <SEP> (um) <SEP> Origine
<tb> <SEP> Bore <SEP> 98 <SEP> 50 <SEP> Prolabo
<tb> Aluminium <SEP> 99,5 <SEP> 50 <SEP> Goodfellow
<tb> <SEP> Titane <SEP> 99,9 <SEP> 60 <SEP> Johnson <SEP> Matthey
<tb> <SEP> Silicium <SEP> 99,95 <SEP> 40 <SEP> Johnson <SEP> Matthey
<tb>
Les nitrures catalyseurs (Li3N, Ca3N2, Mg3N2, commercialisés par Johnson
Matthey), ont été rebroyés avant emploi et tamisés pour obtenir des dimensions de particules inférieures à 40 Rm.
<tb> <SEP> Bore <SEP> 98 <SEP> 50 <SEP> Prolabo
<tb> Aluminium <SEP> 99,5 <SEP> 50 <SEP> Goodfellow
<tb> <SEP> Titane <SEP> 99,9 <SEP> 60 <SEP> Johnson <SEP> Matthey
<tb> <SEP> Silicium <SEP> 99,95 <SEP> 40 <SEP> Johnson <SEP> Matthey
<tb>
Les nitrures catalyseurs (Li3N, Ca3N2, Mg3N2, commercialisés par Johnson
Matthey), ont été rebroyés avant emploi et tamisés pour obtenir des dimensions de particules inférieures à 40 Rm.
Claims (10)
1. Procédé de preparation de monocristaux de nitrure de bore cubique, par conversion de nitrure de bore hexagonal en présence d'un catalyseur contenant au moins un nitrure alcalin ou alcalino-terreux, dans un appareil HP-HT en opérant dans des conditions de pression et de température appropriées, caractérisé par le fait que l'on ajoute audit catalyseur au moins un élément additif choisi parmi l'aluminium, le bore, le silicium, le zirconium et le titane.
2. Procédé selon la revendication 1, caractérisé par le fait que l'on introduit le nitrure de bore hexagonal sous forme de poudre ayant des dimensions de particules inférieures à 50 ,um et en particulier à 40 Rm.
3. Procédé selon l'une quelconque des revendications précédentes, caractérisé par le fait que l'on utilise le nitrure catalyseur et l'élément additif sous la forme de poudre ayant des dimensions de particules inférieures à 100 llm, et en particulier inférieures à 60 Rm.
4. Procédé selon l'une quelconque des revendications précédentes, caractérisé par le fait que ledit élément additif est mélangé audit nitrure de bore alcalin ou alcalino-terreux avant introduction dans ledit appareil.
5. Procédé selon l'une quelconque des revendications précédentes, caractérisé par le fait que les proportions pondérales de nitrure de bore hexagonal par rapport au catalyseur, y compris l'additif, est dans la gamme de 1 à 20.
6. Procédé selon l'une quelconque des revendications précédentes, caractérisé par le fait que les proportions pondérales d'élément additif par rapport au nitrure alcalin ou alcalino-terreux est dans la gamme de 0,05 à 1.
7. Procédé selon l'une quelconque des revendications précédentes, caractérisé par le fait que l'on opère à une température prédéterminée supérieure à 13500C et inférieure à 20000C.
8. Procédé selon l'une quelconque des revendications précédentes, caractérisé par le fait que l'on opère à une pression prédéterminée choisie entre 4,5 et 7 GPa.
9. Procédé selon l'une quelconque des revendications précédentes, caractérisé par le fait que l'on maintient le mélange réactionnel dans les conditions de température et de pression choisies pendant un temps suffisant prédéterminé pour permettre une croissance optimale des cristaux.
10. Procédé selon la revendication précédente, caractérisé par le fait que ledit temps suffisant est compris entre 1 et 20 minutes, et en particulier entre 1 et 5 minutes.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR9200306A FR2686101A1 (fr) | 1992-01-14 | 1992-01-14 | Procede de preparation de monocristaux de nitrure de bore cubique. |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR9200306A FR2686101A1 (fr) | 1992-01-14 | 1992-01-14 | Procede de preparation de monocristaux de nitrure de bore cubique. |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| FR2686101A1 true FR2686101A1 (fr) | 1993-07-16 |
Family
ID=9425605
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| FR9200306A Pending FR2686101A1 (fr) | 1992-01-14 | 1992-01-14 | Procede de preparation de monocristaux de nitrure de bore cubique. |
Country Status (1)
| Country | Link |
|---|---|
| FR (1) | FR2686101A1 (fr) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US7001577B2 (en) * | 2001-11-02 | 2006-02-21 | Diamond Innovaitons, Inc. | Low oxygen cubic boron nitride and its production |
Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4287164A (en) * | 1978-10-23 | 1981-09-01 | National Institute For Researches In Inorganic Materials | Process for producing cubic system boron nitride |
| JPS56145199A (en) * | 1980-04-04 | 1981-11-11 | Showa Denko Kk | Synthesis of cubic boron nitride |
| JPS59199513A (ja) * | 1983-04-25 | 1984-11-12 | Showa Denko Kk | 立方晶窒化ほう素の合成法 |
| US4980730A (en) * | 1987-05-01 | 1990-12-25 | National Institute For Research In Organic Materials | Light emitting element of cubic boron nitride |
-
1992
- 1992-01-14 FR FR9200306A patent/FR2686101A1/fr active Pending
Patent Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4287164A (en) * | 1978-10-23 | 1981-09-01 | National Institute For Researches In Inorganic Materials | Process for producing cubic system boron nitride |
| JPS56145199A (en) * | 1980-04-04 | 1981-11-11 | Showa Denko Kk | Synthesis of cubic boron nitride |
| JPS59199513A (ja) * | 1983-04-25 | 1984-11-12 | Showa Denko Kk | 立方晶窒化ほう素の合成法 |
| US4980730A (en) * | 1987-05-01 | 1990-12-25 | National Institute For Research In Organic Materials | Light emitting element of cubic boron nitride |
Non-Patent Citations (2)
| Title |
|---|
| DATABASE WPIL Section Ch, Week 8151, Derwent Publications Ltd., London, GB; Class L02, AN 81-94260D & JP-A-56 145 199 (SHOWA DENKO K.K.) 11 Novembre 1981 * |
| PATENT ABSTRACTS OF JAPAN vol. 9, no. 066 (C-271)26 Mars 1985 & JP-A-59 199 513 ( SHOWA DENKO K.K. ) 12 Novembre 1984 * |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US7001577B2 (en) * | 2001-11-02 | 2006-02-21 | Diamond Innovaitons, Inc. | Low oxygen cubic boron nitride and its production |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CA1227726A (fr) | Radiateur en diamant synthetique | |
| Vel et al. | Cubic boron nitride: synthesis, physicochemical properties and applications | |
| EP0525207B1 (fr) | Procede de synthese du diamant | |
| JP2005514300A (ja) | 低酸素立方晶窒化ホウ素及びその産物 | |
| FR2512429A1 (fr) | Procede de production d'un fluorure de graphite contenant principalement un poly(monofluorure de dicarbone) represente par la formule (c2f)n | |
| FR2646663A1 (fr) | Nitrure de bore amorphe ou turbostratique a morphologie spherique et son procede de preparation | |
| FR2715929A1 (fr) | Synthèse d'un nitrure de bore cubique polycristallin. | |
| FR2933690A1 (fr) | Nanonitrure de bore cubique | |
| Sumiya et al. | Development of high-quality large-size synthetic diamond crystals | |
| FR2735040A1 (fr) | Procede pour croissance du diamant a partir du graphite | |
| FR3127751A1 (fr) | Composé MXène présentant une morphologie cristalline nouvelle, et procédé de fabrication d’un composé de type phase MAX pour la synthèse dudit composé MXène. | |
| JP3259384B2 (ja) | ダイヤモンド単結晶の合成方法 | |
| EP0432007A1 (fr) | Nitrure de bore hexagonal monodisperse de haute pureté vis à vis des métaux et de l'oxygène et son procédé de prÀ©paration | |
| US4466938A (en) | Method for reducing damage to diamond crystals during sintering | |
| Li et al. | Method to eliminate the surface growth defects of large single crystal diamonds: an effective solution to improve the utilization rate for commercial production | |
| Singhal et al. | Synthesis of cubic boron nitride from amorphous boron nitride containing oxide impurity using Mg–Al alloy catalyst solvent | |
| FR2686101A1 (fr) | Procede de preparation de monocristaux de nitrure de bore cubique. | |
| EP0161975A1 (fr) | Procédé de fabrication de produits poreux en bore ou en composés du bore | |
| FR2684090A1 (fr) | Utilisation de fullerenes comme produits de depart dans la fabrication de diamant. | |
| FR2597087A1 (fr) | Utilisation comme flux, dans la preparation de nitrure de bore cubique, d'un fluoronitrure et procede de preparation du nitrure de bore cubique a l'aide d'un tel flux | |
| FR2724645A1 (fr) | Procede d'obtention de bn cubique par une methode solvothermale avec utilisation d'hydrazine comme solvant | |
| EP0425579B1 (fr) | Procede de preparation de carbures et de siliciures par voie mecanochimique | |
| RU2335556C2 (ru) | Способ получения алмазосодержащего материала | |
| FR2556711A1 (fr) | Pieces transparentes en oxynitrure d'aluminium et leur procede de fabrication | |
| Gou et al. | Investigation of the process of diamond formation from SiC under high pressure and high temperature |
