FR2830922A1 - Distributeur d'air a diametres de passage d'air modulables - Google Patents

Distributeur d'air a diametres de passage d'air modulables Download PDF

Info

Publication number
FR2830922A1
FR2830922A1 FR0113359A FR0113359A FR2830922A1 FR 2830922 A1 FR2830922 A1 FR 2830922A1 FR 0113359 A FR0113359 A FR 0113359A FR 0113359 A FR0113359 A FR 0113359A FR 2830922 A1 FR2830922 A1 FR 2830922A1
Authority
FR
France
Prior art keywords
air
sleeves
shells
distributor
different
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
FR0113359A
Other languages
English (en)
Other versions
FR2830922B1 (fr
Inventor
Marcel Perez
Christian Micollet
Pierre Vincent
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Kalori S A
Original Assignee
Kalori S A
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Kalori S A filed Critical Kalori S A
Priority to FR0113359A priority Critical patent/FR2830922B1/fr
Publication of FR2830922A1 publication Critical patent/FR2830922A1/fr
Application granted granted Critical
Publication of FR2830922B1 publication Critical patent/FR2830922B1/fr
Anticipated expiration legal-status Critical
Expired - Fee Related legal-status Critical Current

Links

Classifications

    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F16—ENGINEERING ELEMENTS AND UNITS; GENERAL MEASURES FOR PRODUCING AND MAINTAINING EFFECTIVE FUNCTIONING OF MACHINES OR INSTALLATIONS; THERMAL INSULATION IN GENERAL
    • F16L—PIPES; JOINTS OR FITTINGS FOR PIPES; SUPPORTS FOR PIPES, CABLES OR PROTECTIVE TUBING; MEANS FOR THERMAL INSULATION IN GENERAL
    • F16L41/00—Branching pipes; Joining pipes to walls
    • F16L41/02—Branch units, e.g. made in one piece, welded, riveted
    • F16L41/023—Y- pieces

Landscapes

  • Engineering & Computer Science (AREA)
  • General Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Quick-Acting Or Multi-Walled Pipe Joints (AREA)

Abstract

Le DISTRIBUTEUR D'AIR A DIAMETRES DE PASSAGE D'AIR MODULABLES est destiné à la séparation d'un circuit d'air ou à la réunion de deux circuits d'air. L'invention permet d'obtenir un distributeur d'air avec des diamètres de passages d'air à dimensions égales ou différentes, en assemblant simplement les éléments essentiels suivant : 2 coquilles (1 et 2), et 3 manchons (3, 4 et 5) à diamètres de passages d'air à dimensions égales ou différentes. Ce qui permet de créer une multitude de distributeurs d'air avec des diamètres de passage d'air différents. Le seul fait d'assembler les 2 coquilles (1 et 2) l'une sur l'autre en emprisonnant les manchons (3, 4 et 5) sert à constituer un boîtier de distribution d'air, et à maintenir les manchons (3, 4 et 5). C'est la forme du boîtier constitué par les 2 coquilles qui emprisonne et maintient les manchons de diamètres de passages d'air à dimensions égales ou différentes.

Description

<Desc/Clms Page number 1>
DESCRIPTION : La présente invention concerne la conception et le mode d'assemblage d'un distributeur d'air avec des diamètres de passage d'air modulables, qui permet de séparer en deux sorties d'air, une arrivée d'air, ou bien de réunir en une sortie d'air, deux arrivées d'air.
Traditionnellement, les distributeurs sont conçus pour des diamètres de passage d'air fixes.
Ils n'offrent pas la possibilité d'inter changer le diamètre des passages d'air tout en conservant le même boîtier de distribution qui assemble, maintient et positionne les manchons.
Notre invention est différente dans le sens où notre distributeur d'air est constitué essentiellement de 2 coquilles emprisonnant 3 manchons ayants des diamètres de passages d'air pouvant être égaux où différents.
L'importance réside dans le fait que les 2 coquilles assemblées l'une sur l'autre servent, de boîtier de distribution d'air, et à emprisonner et maintenir des manchons pouvant avoir des diamètres de passage d'air différents.
On peut inter changer les manchons de passage d'air par assemblage ou désassemblage des 2 coquilles.
Toutes les combinaisons de diamètre de passage d'air sont possibles. C'est à dire que les diamètres de passages d'air peuvent être égaux ou différents.
Ainsi avec 2 coquilles, et avec 3 manchons de diamètres de passage d'air égaux ou différents, ont peut créer une multitude de distributeurs d'air différents.
Mode de réalisation :
Nomenclature : Les dessins annexés illustrent l'invention : La figure 1 représente en vue éclatée, le dispositif de l'invention.
La figure 2 représente en vue assemblée, le dispositif de l'invention.
Notre distributeur d'air est constitué de ces éléments essentiels suivants :
<Desc/Clms Page number 2>
- 1 coquille gauche (1) : Elle est pourvue de formes (6) permettant d'accueillir la partie gauche des manchons (3,4 et 5) quels que soient leurs diamètres de passage d'air.
Elle est pourvue de formes permettant d'accueillir la coquille droite (2).
Cette coquille (1) peut avoir des formes pour rester assemblée avec la coquille droite (2). Plusieurs types de fixations peuvent être envisagés pour les maintenir assemblées.
Cette coquille peut être réalisée par exemple, en injection thermoplastique.
- 1 coquille droite (2) : Elle est pourvue de formes (6) permettant d'accueillir la partie droite des manchons (3,4 et 5) quels que soient leurs diamètres de passage d'air.
Elle est pourvue de formes permettant d'accueillir la coquille gauche (1).
Cette coquille (2) peut avoir des formes pour rester assemblée avec la coquille gauche (1). Plusieurs types de fixation peuvent être envisagés pour les maintenir assemblées.
Cette coquille peut être réalisée, par exemple, en injection thermoplastique.
- 3 manchons (3,4 et 5) de diamètre de passage d'air égaux ou différents : Ils ont des formes (7) prévues pour rester emprisonnés dans les coquilles (1 et 2).
Par exemple, ces manchons (3,4 et 5), peuvent être réalisés en injection thermoplastique.
Principe d'assemblage : Dans l'une des 2 coquilles (1 et 2), on positionne les formes (7) des manchons (3,4 et 5) dans les logements (6) prévus pour les accueillir.
On ferme l'ensemble en venant placer l'autre coquille par-dessus, de façon à emprisonner les manchons (3,4 et 5).
Résultat, on obtient un distributeur d'air avec des manchons (3,4 et 5), assemblés, emprisonnés, maintenus et positionnés par 2 coquilles (1 et 2). Sachant que les manchons (3,4 et 5) qui constituent ce distributeur d'air peuvent avoir des diamètres de passage d'air égaux ou différents
<Desc/Clms Page number 3>
Exemple de réalisation :
Imaginons que l'on dispose : - de manchons de 0 40 mm - de manchons de 0 50 mm - de manchons de 0 60 mm - de 2 coquilles On peut alors créer les 10 combinaisons de distributeurs d airs suivantes : Solution 1 : Distributeur comprenant manchons 0 40, # 40, # 40 +2coquilles

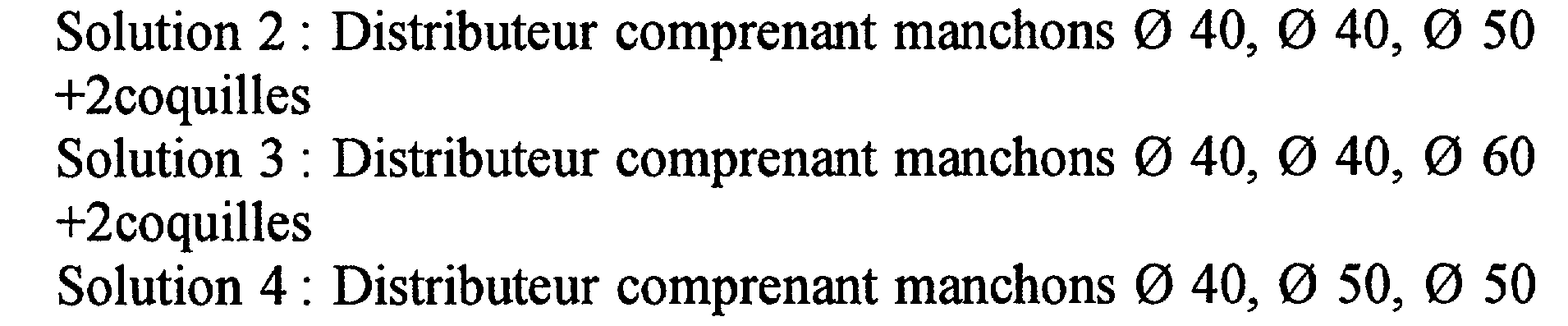

Figure img00030001

Solution 2 : Distributeur comprenant manchons 0 40, 0 40, 0 50 +2coquilles Solution 3 : Distributeur comprenant manchons 0 40, 0 40, 0 60 +2coquilles Solution 4 : Distributeur comprenant manchons 0 40, 0 50, 0 50 +2coquilles Solution 5 : Distributeur comprenant manchons 0 40, # 50, # 60 +2coquilles Solution 6 : Distributeur comprenant manchons 0 40, # 60, # 60 +2coquilles Solution 7 : Distributeur comprenant manchons # 50, # 50, # 50 +2coquilles
Figure img00030002

Solution 8 : Distributeur comprenant manchons 0 50, 0 50, 0 60 +2coquilles Solution 9 : Distributeur comprenant manchons 0 50, 0 60, 0 60 +2coquilles Solution 10 : Distributeur comprenant manchons # 60, # 60, # 60 +2coquilles

Claims (3)

  1. REVENDICATIONS 1) Dispositif de distribution d'air, qui permet de séparer en deux sorties d'air, une arrivée d'air, ou bien de réunir en une sortie d'air, deux arrivées d'air, caractérisé par le fait qu'il est constitué essentiellement de 2 coquilles (1 et 2) et de 3 manchons (3,4 et 5).
  2. 2) Dispositif selon l'une quelconque des revendications précédentes caractérisé par le fait que les diamètres de passages d'air peuvent avoir des dimensions égales ou différentes, ceci permettant de créer des combinaisons multiples de distributeurs d'air.
  3. 3) Dispositif selon l'une quelconque des revendications précédentes caractérisé par le fait qu'assembler les 2 coquilles (1 et 2) l'une sur l'autre permet d'emprisonner les manchons (3,4 et 5) tout en formant un boîtier de distribution d'air étanche.
