JP2000328366A5 - - Google Patents
Download PDFInfo
- Publication number
- JP2000328366A5 JP2000328366A5 JP1999128148A JP12814899A JP2000328366A5 JP 2000328366 A5 JP2000328366 A5 JP 2000328366A5 JP 1999128148 A JP1999128148 A JP 1999128148A JP 12814899 A JP12814899 A JP 12814899A JP 2000328366 A5 JP2000328366 A5 JP 2000328366A5
- Authority
- JP
- Japan
- Prior art keywords
- resin
- composite monofilament
- composite
- sheath
- tetrafluoroethylene
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
Description
【特許請求の範囲】
【請求項１】芯部と鞘部の少なくとも２層構造からなる複合モノフィラメントであって、樹脂のポリマープレート表面にイオン交換水５マイクロリットルを付着させる液適法により測定した水との接触角が９０度未満の熱可塑性合成樹脂から前記芯部を構成し、同様に測定した水との接触角が９０度以上の熱可塑性フッ素系樹脂から前記鞘部を構成するとともに、芯部と鞘部の重量比が９５／５〜７０／３０の範囲にあることを特徴とする複合モノフィラメント。
【請求項２】前記芯部を構成する熱可塑性樹脂がポリ弗化ビリニデン系樹脂、ポリアミド樹脂およびポリエステル樹脂から選ばれた少なくとも１種であることを特徴とする請求項１に記載の複合モノフィラメント。
【請求項３】前記芯部を構成する熱可塑性樹脂がポリ弗化ビニリデン系樹脂であることを特徴とする請求項１または２に記載の複合モノフィラメント。
【請求項４】前記ポリ弗化ビニリデン系樹脂の２３０℃、１０ｋｇの条件で測定したメルトフローレイト（ＭＦＲ）が７．０ｇ／１０分以下であることを特徴とする請求項３に記載の複合モノフィラメント。
【請求項５】前記鞘部を構成する熱可塑性フッ素系樹脂がテトラフルオロエチレンとヘキサフルオロプロピレンの共重合体、テトラフルオロエチレンとパーフルオロアルキルビニルエーテルの共重合体、テトラフルオロエチレンとフッ化ビニリデンの共重合体、テトラフルオロエチレンとヘキサフルオロプロピレンとフッ化ビニリデンの共重合体、およびエチレンとテトラフルオロエチレンの共重合体から選ばれた少なくとも１種または２種以上の混合物であることを特徴とする請求項１〜４のいずれか１項に記載の複合モノフィラメント。
【請求項６】前記鞘部を構成する熱可塑性フッ素系樹脂がテトラフルオロエチレンとヘキサフルオロプロピレンの共重合体であることを特徴とする請求項１〜５のいずれか１項に記載の複合モノフィラメント。
【請求項７】ＪＩＳ Ｌ１０１３の規定に準じて測定した引張強度が６５Ｋｇ／ｍｍ２以上、結節強度が４０Ｋｇ／ｍｍ２以上であることを特徴とする請求項１〜６のいずれか１項に記載の複合モノフィラメント。
【請求項８】請求項１〜７のいずれか１項に記載の複合モノフィラメントからなることを特徴とする釣糸。
【請求項１】芯部と鞘部の少なくとも２層構造からなる複合モノフィラメントであって、樹脂のポリマープレート表面にイオン交換水５マイクロリットルを付着させる液適法により測定した水との接触角が９０度未満の熱可塑性合成樹脂から前記芯部を構成し、同様に測定した水との接触角が９０度以上の熱可塑性フッ素系樹脂から前記鞘部を構成するとともに、芯部と鞘部の重量比が９５／５〜７０／３０の範囲にあることを特徴とする複合モノフィラメント。
【請求項２】前記芯部を構成する熱可塑性樹脂がポリ弗化ビリニデン系樹脂、ポリアミド樹脂およびポリエステル樹脂から選ばれた少なくとも１種であることを特徴とする請求項１に記載の複合モノフィラメント。
【請求項３】前記芯部を構成する熱可塑性樹脂がポリ弗化ビニリデン系樹脂であることを特徴とする請求項１または２に記載の複合モノフィラメント。
【請求項４】前記ポリ弗化ビニリデン系樹脂の２３０℃、１０ｋｇの条件で測定したメルトフローレイト（ＭＦＲ）が７．０ｇ／１０分以下であることを特徴とする請求項３に記載の複合モノフィラメント。
【請求項５】前記鞘部を構成する熱可塑性フッ素系樹脂がテトラフルオロエチレンとヘキサフルオロプロピレンの共重合体、テトラフルオロエチレンとパーフルオロアルキルビニルエーテルの共重合体、テトラフルオロエチレンとフッ化ビニリデンの共重合体、テトラフルオロエチレンとヘキサフルオロプロピレンとフッ化ビニリデンの共重合体、およびエチレンとテトラフルオロエチレンの共重合体から選ばれた少なくとも１種または２種以上の混合物であることを特徴とする請求項１〜４のいずれか１項に記載の複合モノフィラメント。
【請求項６】前記鞘部を構成する熱可塑性フッ素系樹脂がテトラフルオロエチレンとヘキサフルオロプロピレンの共重合体であることを特徴とする請求項１〜５のいずれか１項に記載の複合モノフィラメント。
【請求項７】ＪＩＳ Ｌ１０１３の規定に準じて測定した引張強度が６５Ｋｇ／ｍｍ２以上、結節強度が４０Ｋｇ／ｍｍ２以上であることを特徴とする請求項１〜６のいずれか１項に記載の複合モノフィラメント。
【請求項８】請求項１〜７のいずれか１項に記載の複合モノフィラメントからなることを特徴とする釣糸。
【０００８】
【課題を解決するための手段】
上記の目的を達成するために、本発明の複合モノフィラメントは、芯部と鞘部の少なくとも２層構造からなる複合モノフィラメントであって、樹脂のポリマープレート表面にイオン交換水５マイクロリットルを付着させる液適法により測定した水との接触角が９０度未満の熱可塑性合成樹脂から前記芯部を構成し、同様に測定した水との接触角が９０度以上の熱可塑性フッ素系樹脂から前記鞘部を構成するとともに、芯部と鞘部の重量比が９５／５〜７０／３０の範囲にあることを特徴とする。
【課題を解決するための手段】
上記の目的を達成するために、本発明の複合モノフィラメントは、芯部と鞘部の少なくとも２層構造からなる複合モノフィラメントであって、樹脂のポリマープレート表面にイオン交換水５マイクロリットルを付着させる液適法により測定した水との接触角が９０度未満の熱可塑性合成樹脂から前記芯部を構成し、同様に測定した水との接触角が９０度以上の熱可塑性フッ素系樹脂から前記鞘部を構成するとともに、芯部と鞘部の重量比が９５／５〜７０／３０の範囲にあることを特徴とする。

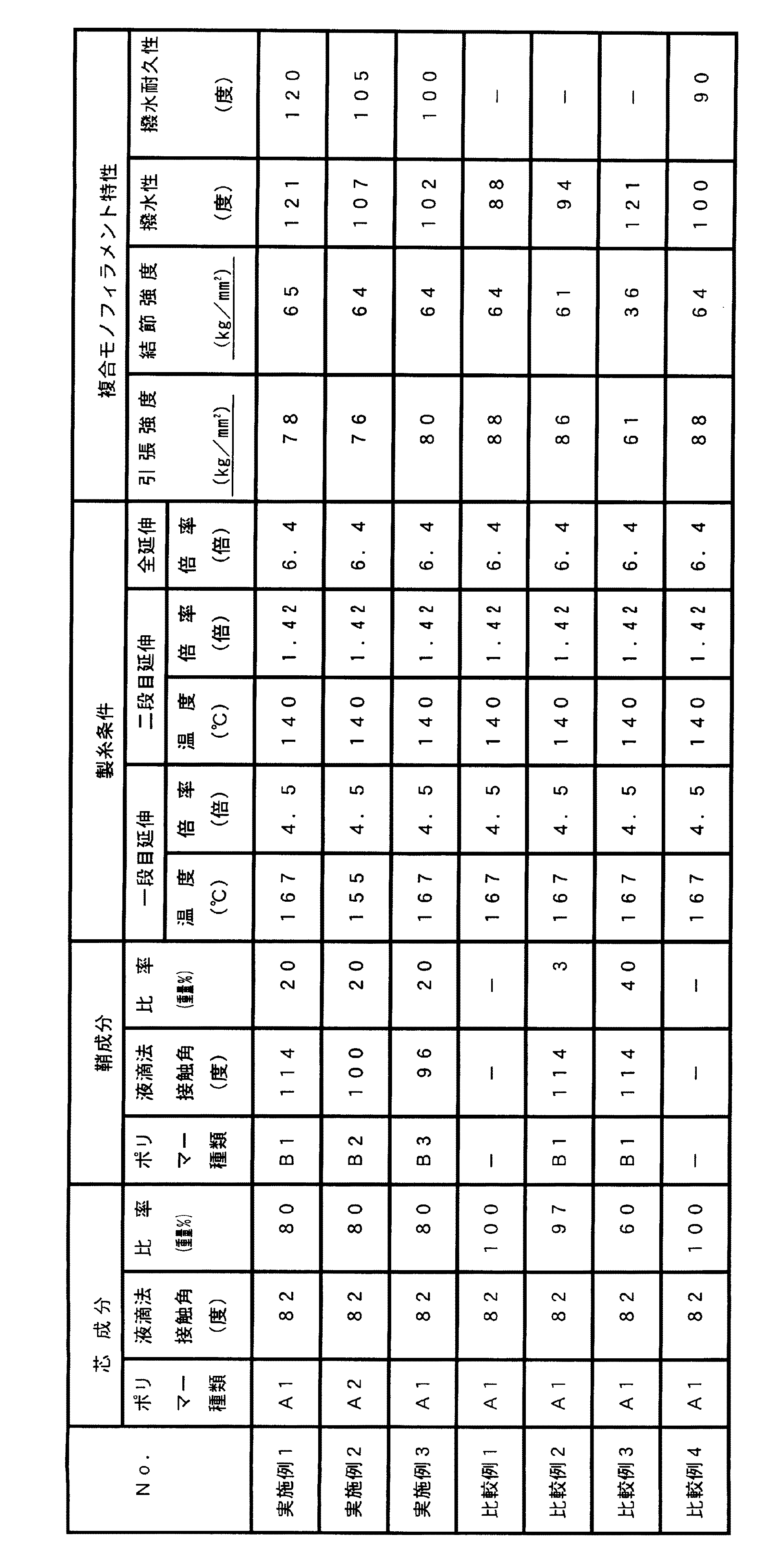

本発明の複合モノフィラメントにおいて、芯部と鞘部の複合比率は、芯部と鞘部の重量比が９５／５〜７０／３０の範囲であることが必要である。鞘部の重量比が５重量部未満では十分な撥水性が発現しにくくなり、また３０重量部を越えると強度面で不利となるからである。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP12814899A JP4257447B2 (ja) | 1999-05-10 | 1999-05-10 | 複合モノフィラメントおよび釣糸 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP12814899A JP4257447B2 (ja) | 1999-05-10 | 1999-05-10 | 複合モノフィラメントおよび釣糸 |
Publications (3)
| Publication Number | Publication Date |
|---|---|
| JP2000328366A JP2000328366A (ja) | 2000-11-28 |
| JP2000328366A5 true JP2000328366A5 (ja) | 2006-06-15 |
| JP4257447B2 JP4257447B2 (ja) | 2009-04-22 |
Family
ID=14977586
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP12814899A Expired - Fee Related JP4257447B2 (ja) | 1999-05-10 | 1999-05-10 | 複合モノフィラメントおよび釣糸 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP4257447B2 (ja) |
-
1999
- 1999-05-10 JP JP12814899A patent/JP4257447B2/ja not_active Expired - Fee Related
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP6304268B2 (ja) | 水生生物付着防止用織布 | |
| CN1122482C (zh) | 旋转刷上用的用乙烯－乙酸乙烯共聚物制作的清洗元件 | |
| DE60016577D1 (en) | Radikalische polymerisationsmethode für fluorierte copolymere | |
| JP2005523364A5 (ja) | ||
| CN105690873A (zh) | 挠性多层偏氟乙烯管 | |
| JPS6030711B2 (ja) | 強化弗素樹脂 | |
| CZ422998A3 (cs) | Flexibilní, vodě a oleji odolné kompozity | |
| CA2257608A1 (en) | Compatibilized fluoroplastic blends | |
| RU2005130915A (ru) | Многослойный композиционный материал | |
| CA2062727A1 (en) | Fluoropolymer blends | |
| JP2002535470A5 (ja) | ||
| CA2423081A1 (en) | Low friction toothbrush | |
| JP6470742B2 (ja) | Ｐｖｄｆ繊維製品 | |
| JP2000328366A5 (ja) | ||
| US363951A (en) | Gun gleaner | |
| US6921565B2 (en) | Hose construction containing thermoplastic quadpolymers | |
| KR970015826A (ko) | 미다공성 시트, 그 시트를 사용한 인조 피혁용 재료 및 그 시트의 제조 방법 | |
| JP2954925B1 (ja) | 釣糸及びその製造方法 | |
| JPH0453257Y2 (ja) | ||
| JP4093445B2 (ja) | 可撓性ホースおよびその表面滑り性改善方法 | |
| JP2002370325A5 (ja) | ||
| JP2006299615A (ja) | 合成樹脂製の帯電防止性床材 | |
| JPH0272080A (ja) | 運送用コンテナー | |
| EP1078655B1 (en) | Friction-reducing elements for sports racquet strings | |
| JPS60110912A (ja) | ポリ弗化ビニリデン系モノフィラメント |
