Abstract

【課題】通常の半導体部品に適用されているＣＳＰ技術を用いてＳＡＷチップを封入する際に基板に形成した貫通孔から負圧吸引したり、加熱温度と吸引とのプロファイル管理を厳密化する必要のない表面実装型ＳＡＷデバイスの製造方法を提供する。
【解決手段】実装基板上にＳＡＷチップ１５をフリップチップに実装する実装工程と、実装基板４０の一端から他端へ向けて樹脂シート３１を軟化又は溶融させながら樹脂シートを加圧することにより気密空間Ｓを確保しながらＳＡＷチップ１５外面を樹脂にて覆うラミネート工程と、ＳＡＷチップ１５を加圧しながら加熱することにより、気密空間内の気体の膨張を抑制しながら該樹脂を硬化させるプレス成形工程と、プレス成形工程を経たＳＡＷデバイスを、樹脂が完全に硬化する温度・時間にて加熱する後硬化工程と、を備え、ラミネート工程前の樹脂シートの厚みｔｒが、Ｌ／［（Ｘ＋Ｇｘ）（Ｙ＋Ｇｙ）］≦ｔｒ　の関係にある。
【選択図】　　　図５

Description

【０００１】
【発明の属する技術分野】
本発明は、弾性表面波チップを実装基板上にバンプを用いてフェイスダウン搭載してから弾性表面波チップを樹脂封止した構造の弾性表面波デバイスを製造する工程において発生する種々の不具合を解決することができる表面実装型弾性表面波デバイスの製造方法に関するものである。
【０００２】
【従来の技術】
弾性表面波デバイス（ＳＡＷデバイス）は、水晶、タンタル酸リチウム等の圧電基板上に櫛歯状の電極指（ＩＤＴ電極）、反射器、接続パッド等のパターンを配置した構成を備え、例えばＩＤＴ電極に高周波電界を印加することによって弾性表面波を励起し、弾性表面波を圧電作用によって高周波電界に変換することによってフィルタ特性を得るものである。
ところで、半導体部品においてＣＳＰ（Ｃｈｉｐ　Ｓｉｚｅ　Ｐａｃｋａｇｅ）と呼ばれる小型パッケージング技術が一般化するのに伴って、ＳＡＷデバイスにおいても、デバイスの小型化の容易化と、バッチ式の製造方法による生産性の向上という観点から、ＣＳＰ技術を用いた生産方法が導入されるようになっている。
ＳＡＷデバイスについてのＣＳＰ関連技術は、特開２００１−１７６９９５、特開２００２−１８４８８４、ＷＯ９７／０２５９６に夫々開示されている。
【０００３】
まず、図１０は特開２００１−１７６９９５に開示されたＳＡＷデバイスの製造手順を示す断面図であり、大面積のシート状実装基板母材１００の各個片領域上に、ＳＡＷチップ１１０をフリップチップ実装してから、各ＳＡＷチップ１００に跨って変形フィルム１２０を添設してから軟化温度まで加熱することにより、ＳＡＷチップ間の谷間内に溶融した変形フィルム１２０を展開させている。即ち、実装基板母材１００は、各個片領域を構成する各絶縁基板１０１の下面に表面実装用の外部電極１０２を備えると共に、各絶縁基板の上面には外部電極１０２と導通したランド１０３を備え、更に各絶縁基板１０１の境界部には抜気用の貫通孔１０４を備えている。ＳＡＷチップ１１０は、圧電基板１１１の下面に接続パッド１１２、ＩＤＴ電極１１３を備え、接続パッド１１２を導体バンプ１１５を介してランド１０３と接続することにより、ＳＡＷチップ１１０は各絶縁基板１０１上に実装される。更に、上記の如き手順によって全てのＳＡＷチップ１１０の外面と実装基板上面にかけて変形フィルム１２０を密着させてから、各絶縁基板の境界線に沿って切断分割することにより、ＳＡＷデバイス個片を得ることができる。
この従来技術においては、各ＳＡＷチップ１１０の谷間に相当する実装基板部分に貫通孔１０４を配置しており、変形フィルム１２０を軟化させる際に貫通孔１０４からの負圧吸引を同時に実施することによって、変形フィルム１２０をＳＡＷチップの外面や実装基板上面に密着させることができる。この結果、ＩＤＴ電極１１３とその直下の絶縁基板上面との間にＳＡＷ伝搬のための気密空間Ｓを形成することができる。
【０００４】
しかしながら、この従来例にあっては、気密空間Ｓの近傍ではなく、ＳＡＷチップ間の谷間に相当する位置にて吸気しているため、図中Ａで示したＳＡＷチップ裾部と絶縁基板との隙間に変形フィルム１２０が十分に入り込んだ状態で絶縁基板上面と密着することができない。前記隙間Ａへの変形フィルム１２０の入り込み量が不足する場合には、絶縁基板１０１間の境界線に沿ってダイシングして個片単位に分割した場合に絶縁基板上面から浮き上がった変形フィルム１２０部分が切断されて気密空間Ｓと連通する穴が形成される虞がある。この場合には、ＳＡＷデバイスの防塵性、防湿性を著しく低下させる結果をもたらす。
このような不具合に対処するためには、ＳＡＷチップ間の谷間に位置する変形フィルム部分を特殊な型を用いて加圧して隙間Ａ内に押し込めばよいのだが、そのための型は特殊形状となるため、コストアップをもたらすこととなる。特に、実装基板１００を個片毎に切断する際の切断ピッチが変更するたびに、またはＳＡＷチップのサイズが変わるたびに、異なった形状の専用型を作成し直す必要があるため、コストアップが著しいものとなる。
【０００５】
次に、特開２００２−１８４８８４には、図１０に示した抜気用の貫通孔１０４を各絶縁基板１０１の中央部に設けることにより、加熱により軟化した樹脂を前記隙間Ａから内部へ十分に行き渡らせるようにした技術が開示されているが、貫通孔１０４からの吸引後に速やかに貫通孔１０４を栓部材により塞ぐ必要があり、その分だけ工程数が増大する。栓部材として、低粘度の樹脂を用いるとすれば、気密空間Ｓ内に樹脂が浸入してＩＤＴ電極１１３に付着し、ＳＡＷ伝搬を妨げる虞が高まる。また、栓部材として高粘度の樹脂を用いると、貫通孔内壁との密着性の悪さに起因して、栓部材と貫通孔内壁との界面から水分が浸入し、同様の不具合をもたらす虞が高まる。
更に、同公報には、特開２００１−１７６９９５の場合と同様に、ＳＡＷチップ間の谷間に相当する実装基板部分に抜気用の貫通孔を設けて樹脂フィルムの加熱時に吸引を実施すると共に、樹脂フィルムを変形させる温度を樹脂フィルムが硬化する温度よりも低くなるように設定した技術が開示されている。この従来例は、特開２００１−１７６９９５と同様にＳＡＷチップ裾部と絶縁基板上面との間の隙間に樹脂が十分に入り込めないという欠点を有する他に、樹脂フィルムを軟化温度から硬化温度へ上昇させる際に気密空間Ｓ内の空気が熱膨張し、気密空間内の内圧上昇によって前記隙間に入り込んだ樹脂が押し出されてボイドが発生し易くなる。著しいボイドが発生すると、ダイシングにより個片化した後に、樹脂部分に穴が発生し、ＳＡＷデバイスの防塵・防湿性能を著しく低下させる原因となる。このような不具合を解決するためには、気密空間内の空気が膨張したとしても樹脂が押し出されることがないように内部空間を減圧させる必要があるが、そのためには温度と吸引のプロファイルを厳密に管理する必要があり、製造工程、製造装置が複雑化する。
【０００６】
次に、ＷＯ９７／０２５９６に開示された製造方法では、まず、絶縁基板上にフェイスダウン状態でフリップチップしたＳＡＷチップの上面にシート状の薄片状樹脂を添設した状態で軟化（溶融）温度まで加熱し、高い粘性を保った状態でＳＡＷチップ側面から絶縁基板上面にかけて密着させる。引き続く加熱により更に硬化温度まで昇温させて樹脂形状を固定する。この公報記載の製造方法では、樹脂を軟化温度まで加熱した際に、ＳＡＷチップと絶縁基板上面との隙間に樹脂が流れ込まぬように、軟化後の樹脂の粘度が高くなっている。このため、軟化した樹脂と絶縁基板とのぬれ性が悪くなって両者の密着性が弱くなり、樹脂が絶縁基板から剥離しやすくなる。僅かでも剥離が発生すると、両者の界面から水分が気密空間内に浸入し易くなる。この問題に対する対策として、軟化時の樹脂粘度を低くすると、気密空間内に樹脂が浸入してＩＤＴ電極に付着し易くなり、ＳＡＷの伝搬を妨げて、ＳＡＷデバイスの電気的特性を著しく劣化させる原因となる。
【特許文献１】特開２００１−１７６９９５
【特許文献２】特開２００２−１８４８８４
【特許文献３】ＷＯ９７／０２５９６
【０００７】
【発明が解決しようとする課題】
本発明は上記に鑑みてなされたものであり、実装基板の配線パターン上に導体バンプを介してＳＡＷチップをフェイスダウン実装し、ＳＡＷチップ上面に添設したシート樹脂を加熱軟化させてＳＡＷチップ外面を被覆すると共に、ＳＡＷチップ裾部と実装基板上面との隙間に樹脂を充填させることにより、ＳＡＷチップ下面のＩＤＴ電極と実装基板上面との間に気密空間を形成するようにした表面実装型ＳＡＷデバイスにおいて、前記隙間内への樹脂充填量を確保するために実装基板に形成した貫通孔から負圧吸引したり、樹脂と実装基板との密着性を確保するために加熱温度と吸引とのプロファイル管理を厳密化する必要をなくした表面実装型ＳＡＷデバイスの製造方法を提供することを目的としている。
【０００８】
【課題を解決するための手段】
上記課題を解決するため、請求項１の発明は、絶縁基板、該絶縁基板の底部に配置した表面実装用の外部電極、及び該絶縁基板の上部に配置され且つ前記外部電極と導通した配線パターン、を備えた実装基板と、圧電基板、該圧電基板の一面に形成したＩＤＴ電極、及び前記配線パターンと導体バンプを介して接続される接続パッド、を備えたＳＡＷチップと、前記ＳＡＷチップをフェイスダウン状態で実装基板上にフリップチップ実装した状態でＳＡＷチップ外面から実装基板上面にかけて被覆形成されることにより前記ＩＤＴ電極と前記実装基板との間に気密空間を形成する封止樹脂と、を備えた表面実装型ＳＡＷデバイスの製造方法において、前記配線パターンと前記接続パッドとを前記導体バンプを介して接続することにより前記実装基板上にＳＡＷチップをフリップチップ実装するフリップチップ実装工程と、前記ＳＡＷチップ上面にＳＡＷチップ上面よりも面積が大きい樹脂シートを載置して該実装基板の一端から他端へ向けて樹脂シートを軟化又は溶融させながら樹脂シートを加圧することにより前記気密空間を確保しながらＳＡＷチップ外面を樹脂にて覆うラミネート工程と、前記樹脂にて外面をラミネートしたＳＡＷチップを加圧しながら加熱することにより、前記気密空間内の気体の膨張を抑制しながら該樹脂を硬化させるプレス成形工程と、プレス成形工程を経たＳＡＷデバイスを、樹脂が完全に硬化する温度・時間にて加熱する後硬化工程と、を備え、前記ラミネート工程前の樹脂シートの厚みｔｒが、Ｌ／［（Ｘ＋Ｇｘ）（Ｙ＋Ｇｙ）］≦ｔｒ　但し、Ｌ＝（Ｘ＋Ｇｘ）（Ｙ＋Ｇｙ）（Ｈ＋Ｔ＋Ａ）−ＸＹＴ−ＸＹＡ−［ＸＶｙＡ＋ＹＶｘＡ＋（４ＶｘＶｙＡ）／３］
（Ｌ：一つのＳＡＷチップ外面を封止するのに必要な樹脂シートの体積、Ｘ：ＳＡＷチップの一辺の長さ、Ｙ：ＳＡＷチップの他辺の長さ、Ｇｘ：Ｘ方向に隣接し合うＳＡＷチップ間の間隔、Ｖｘ：Ｙ方向へ延びるダイシング切り代から直近のＳＡＷチップの側面までの距離、Ｇｙ：Ｙ方向に隣接し合うＳＡＷチップ間の間隔、Ｖｙ：Ｘ方向へ延びるダイシング切り代から直近のＳＡＷチップの側面までの距離、Ｈ：一つのＳＡＷチップ外面を樹脂シートにて被覆完了した後のＳＡＷチップ上面に位置する樹脂の厚さ、Ｔ：圧電基板の厚さ、Ａ：実装基板母材上面から圧電基板底面までの間隔）であることを特徴とする。
これによれば、ラミネート工程、プレス成形工程、後硬化工程から成る樹脂封止工程を実施する際に、使用する樹脂シートの肉厚を適切な値に設定したことにより、ＳＡＷチップ間の谷間に充填された軟化樹脂をＳＡＷチップ裾部にまで確実に行き渡らせて気密空間を確実に形成すると共に、加熱による気密空間の拡大による封止樹脂の変形を防止することができる。特に、ダイシングによってＳＡＷデバイス個片に分割する際に、気密空間を外気と連通させる穴が樹脂部に形成される虞が無くなる。
【０００９】
請求項２の発明は、請求項１において、前記ラミネート工程は、前記樹脂シート上面に圧接しながら回転する所定温度に加熱した押圧ローラと、前記実装基板下面に添設したガイド部材との間で実装基板及びＳＡＷチップを加圧する熱ローララミネート工程から成り、熱ローララミネート工程では、以下の条件、（ａ）押圧ローラの加熱温度を樹脂シートの軟化温度又は溶融温度以上、且つ硬化温度未満に設定すること、（ｂ）前記押圧ローラによって前記樹脂シート上面を加熱しながら加圧することにより軟化又は溶融させること、（ｃ）軟化又は溶融した樹脂シートを押圧ローラにて加熱しながら加圧することによって前記気密空間を確保しながらＳＡＷチップを樹脂にて被覆すること、を満たすことを特徴とする。
これによれば、ＳＡＷチップ間の谷間に確実に軟化樹脂を充填して、理想的な形状、容積の気密空間を形成することができる。
請求項３の発明は、請求項１において、前記ラミネート工程は、前記樹脂シート上面に先端で圧接しながら一方向へ移動する所定温度に加熱したブレードと、前記実装基板下面に添設したガイド部材との間で実装基板及びＳＡＷチップを加圧するブレードラミネート工程から成り、ブレードラミネート工程では、以下の条件、（ａ）前記ブレードの加熱温度を樹脂シートの軟化温度又は溶融温度以上、且つ硬化温度未満に設定すること、　（ｂ）前記ブレードによって前記樹脂シート上面を加熱しながら加圧することにより軟化又は溶融させること、（ｃ）軟化又は溶融した樹脂シートをブレードにて加熱しながら加圧することによって前記気密空間を確保しながらＳＡＷチップを樹脂にて被覆すること、を満たすことを特徴とする。
前記押圧ローラに代えて、加熱したブレードを用いて樹脂シート上面を加圧することにより、樹脂シートを軟化又は溶融させてＳＡＷチップを樹脂にて被覆することを特徴とする。
ラミネート工程は、熱ローラによる他にも、加熱したブレードにより樹脂シートを加圧しながら押し潰してもよく、熱ローラの場合と同様の効果を得ることができる。
【００１０】
請求項４の発明は、請求項１、２又は３において、前記樹脂シートは、粘着性を有した樹脂シート本体の上面に離型性を有する保護フィルムを貼付した構成を備え、樹脂シート本体下面を前記ＳＡＷチップ上面に添設した状態で前記ラミネート工程と前記プレス成形工程を順次実施してから、前記保護フィルムを剥離することを特徴とする。
樹脂シート本体は、ＳＡＷチップ上に添設された際に仮接着する程度の粘着性を有しているため、加圧部材等を当接させる樹脂シート上面に離型性のよい保護フィルムを貼付しておくことにより、ラミネート工程、プレス工程時に押圧ローラ、ブレード、加圧部材に対して樹脂シートが付着する不具合を防止できる。
請求項５の発明は、請求項１乃至４において、前記保護フィルムは、ポリエチレンテレフタレート（ＰＥＴ）から成ることを特徴とする。
請求項６の発明は、請求項１乃至５において、前記ラミネート工程を、減圧雰囲気中にて実施することを特徴とする。
これによれば、ラミネート工程中におけるエアー抜きが確実に進行する。
請求項７の発明は、請求項１乃至５において、前記ラミネート工程を、不活性ガス雰囲気中にて実施することを特徴とする。
これによれば、樹脂封止完了後の気密空間内が不活性ガスで満たされ、ＳＡＷデバイスの経時変化を特性を向上できる。
請求項８の発明は、請求項１乃至７において、前記実装基板は、複数の実装基板個片をシート状に連結した実装基板母材であり、前記ラミネート工程では、実装基板母材上に搭載した複数のＳＡＷチップの上面にまたがるように大面積の樹脂シートを添設してからラミネートすることを特徴とする。
上記各請求項記載の製造方法は、実装基板母材を用いてバッチ処理にて行うことにより、量産性を高めることができる。
【００１１】
請求項９の発明は、請求項８において、前記実装基板母材上に搭載した複数のＳＡＷチップ上に大面積の樹脂シートをラミネートした後で上下両面側から加圧板を用いて実施される前記プレス成形工程においては、樹脂ラミネート済みＳＡＷチップ個片に過剰な圧力がかからぬように、前記加圧板による加圧力を制限するスペーサを用いることを特徴とする。
ラミネート装置を構成する押圧ローラやブレードによる加圧力の微調整に依存せずに、スペーサを用いて過剰なプレスが行われないようにすることにより、樹脂シートを適切にＳＡＷチップ谷間に充填、展開させることができる。
請求項１０の発明は、請求項８又は９において、前記プレス成形工程においては、前記実装基板母材上に搭載したＳＡＷチップ群上に載置した樹脂シート上に枠体を配置し、該枠体と共に実装基板母材全体をプレス成形し、枠体の下部に位置する樹脂を潰した状態でプレス成形することを特徴とする。
実装基板母材上に密集して配列されたＳＡＷチップ群の上に大面積の樹脂シートを添設し、樹脂シートの上面外周を枠体を介してプレス成形することにより、枠体の下部に位置する樹脂が潰されて、ＳＡＷチップ群の外周に位置するＳＡＷチップの裾部に対する樹脂の入り込みを促進することができる。
請求項１１の発明は、請求項１０において、前記枠体を、該枠体をプレス成形する加圧部材に一体化したことを特徴とする。
枠体は、加圧部材（金属板、プレス機上型）と別体でもよいが、一体とした方が、取り扱いが便利であり、作業性が向上する。
請求項１２の発明は、請求項８又は９において、前記プレス成形工程においては、ＳＡＷチップ群をその外径側に離間した位置にて包囲するように前記実装基板母材上に前記枠体を配置し、ＳＡＷチップ群の上面に添設した樹脂シートをプレス成形し、枠体の内周面によって樹脂シートの側方への膨張を抑制することを特徴とする請求項８、又は９に記載の表面実装型ＳＡＷデバイスの製造方法。
枠体は、樹脂シートを加圧したときに、樹脂シートが側方に逃げることを防止する手段であるため、実装基板母材の上面に配置してもよい。
【００１２】
【発明の実施の形態】
以下、本発明を図面に示した実施の形態により詳細に説明する。
図１（ａ）及び（ｂ）は本発明の一実施形態に係る製造方法により製造せんとする表面実装型弾性表面波デバイス（以下、ＳＡＷデバイス、という）の外観斜視図、及びその縦断面図である。
このＳＡＷデバイス１は、ガラス、樹脂、セラミック、ガラスエポキシ、アルミナ等から成る絶縁基板３、絶縁基板３の底部に設けた表面実装用の外部電極４、及び、絶縁基板３の上面に設けられ且つ内部導体６を介して外部電極４と導通した配線パターン５、から成る実装基板２と、配線パターン５と導体バンプ１０を介して電気的機械的に接続される接続パッド１６、及び接続パッド１６と導通したＩＤＴ電極１７を夫々圧電基板１８の下面に備えたＳＡＷチップ１５と、ＳＡＷチップ１５の下面を除いた外面（上面、及び側面）を被覆することによりＩＤＴ電極１７と実装基板上面との間に気密空間Ｓを形成する封止樹脂３１Ａと、を備えている。圧電基板１８は、例えば水晶、タンタル酸リチウム等から構成する。導体バンプ１０は、この例ではＡｕを用いるが、導電性接着剤、半田等から構成してもよい。
ＳＡＷチップ１５を構成するＩＤＴ電極１７は、給電側のリード端子から高周波電界を印加されることによって弾性表面波を励起し、弾性表面波を圧電作用によって高周波電界に変換することによってフィルタ特性を得ることができる。
封止樹脂３１Ａは、樹脂シートを一旦軟化温度まで加熱昇温させてから加圧変形させてＳＡＷチップ外面と実装基板上面に密着させた後で、硬化温度まで加熱昇温させて形状を固定することにより形成され、ＳＡＷチップの気密性、及び実装基板に対するＳＡＷチップの固定力を補強する。更に、封止樹脂３１Ａは、ＳＡＷ伝搬を確保するためにＩＤＴ電極１７と絶縁基板３の上面との間の空間を気密化された内部空間（気密空間Ｓ）とするための封止手段としても機能する。
図２はこの樹脂シート３０の一例を示す拡大断面図であり、この樹脂シート３０は、樹脂シート本体３１の一方の面に離型性を有する保護フィルム３２を剥離可能に貼付し、他方の面にはベースフィルム３３が剥離可能に貼付されている。樹脂シート本体３１は、液状のエポキシ樹脂をシート化したものであり、液体の構造を保ったまま結晶化することなく凍結されることにより流動性を喪失したものである。後述するラミネート工程において、樹脂シート３０を軟化させるために熱可塑性を有している。樹脂シート本体３１の厚みｔｒを後述する所定以上の値に限定する点が本発明の一つの特徴をなしている。
樹脂シート本体３１は、タック性を有しているため、後述のラミネート工程や、プレス成形工程での離型が容易化するように、離型性保護フィルム３２が上面に貼付されている。本実施形態では、保護フィルム３２として、厚さ８０μｍ程度のポリエチレンテレフタレート（ＰＥＴ）を使用している。
ベースフィルム３３としては、厚さ５０μｍのポリエステルを使用した。
【００１３】
次に、図３乃至図９に基づいて本発明のＳＡＷチップの製造手順を説明する。
本発明の製造方法の概要は次の通りである。即ち、実装基板２上の配線パターン５と、ＳＡＷチップ下面の接続パッド１６とを導体バンプ１０を介して接続することにより、実装基板２上にＳＡＷチップ１５をフリップチップ実装するフリップチップ実装工程と、ＳＡＷチップ１５の上面にＳＡＷチップよりも面積が大きい樹脂シート３０を載置して実装基板の一端から他端へ向けて樹脂シート３０を軟化（又は溶融）させながら樹脂シートを加圧することにより気密空間Ｓを確保しながらＳＡＷチップ外面を樹脂３１Ａにて覆うラミネート工程と、樹脂３１Ａにて外面をラミネートしたＳＡＷチップ１５を加圧しながら加熱することにより、気密空間Ｓ内の気体の膨張を抑制しながら樹脂３１Ａを硬化させるプレス成形工程と、プレス成形工程を経たＳＡＷデバイス１を、樹脂３１Ａが完全に硬化する温度・時間にて加熱する熱硬化工程と、から成る。
そして、この製造方法の特徴的な構成は、記ラミネート工程前の樹脂シート３０の厚みｔｒが、Ｌ／［（Ｘ＋Ｇｘ）（Ｙ＋Ｇｙ）］　≦ｔｒ
但し、Ｌ＝（Ｘ＋Ｇｘ）（Ｙ＋Ｇｙ）（Ｈ＋Ｔ＋Ａ）−ＸＹＴ−ＸＹＡ−［ＸＶｙＡ＋ＹＶｘＡ＋（４ＶｘＶｙＡ）／３］
（Ｌ：一つのＳＡＷチップ外面を封止するのに必要な樹脂シートの体積、Ｘ：ＳＡＷチップの一辺の長さ、Ｙ：ＳＡＷチップの他辺の長さ、Ｇｘ：Ｘ方向に隣接し合うＳＡＷチップ間の間隔、Ｖｘ：Ｙ方向へ延びるダイシング切り代から直近のＳＡＷチップの側面までの距離、Ｇｙ：Ｙ方向に隣接し合うＳＡＷチップ間の間隔、Ｖｙ：Ｘ方向へ延びるダイシング切り代から直近のＳＡＷチップの側面までの距離、Ｈ：一つのＳＡＷチップ外面を樹脂シートにて被覆完了した後のＳＡＷチップ上面に位置する樹脂の厚さ、Ｔ：圧電基板の厚さ、Ａ：実装基板母材上面から圧電基板底面までの間隔）となるように構成した点にある。
以下の説明では、複数の実装基板をシート状に連結一体化した実装基板母材を用いたバッチ処理によるＳＡＷデバイスの生産方法について説明するが、本発明の製造方法は個々の実装基板個片上にＳＡＷチップを搭載してから更に樹脂被覆を行う方法にも適用することができる。
図３（ａ）及び（ｂ）は、実装基板母材４０上の各個片領域２上にＳＡＷチップ１５をフリップチップ実装する工程を示す平面図、及び正面縦断面である。各個片領域に属する実装基板２は、図１にて説明した如く、絶縁基板３の底部に外部電極４を、上部に配線パターン５を備え、内部に外部電極４と配線パターン５を導通する内部導体６を備えている。この配線パターン５上にＳＡＷチップの接続パッド１６を、導体バンプ１０を用いて接続することにより、フリップチップ実装が行われる。
【００１４】
次に、図４は図３の実装基板母材４０上に実装した複数のＳＡＷチップ１５（圧電基板１８）の上面に跨るように、ベースフィルム３３を剥離した樹脂シート３０（樹脂シート本体３１）の下面を載置した状態を示している。前述の如く樹脂シート本体３１はタック性を有しているため、ベースフィルム３３を剥離した下面をＳＡＷチップ上面に載置すれば、ＳＡＷチップ１５上面に樹脂シート３０が仮接着され、ハンドリング等において樹脂シートがずれを起こす虞が無くなる。
【００１５】
次に、図５は各ＳＡＷチップ１５上に仮接着された樹脂シート３０を、ラミネート装置５０によりＳＡＷチップに対してラミネートする熱ローララミネート工程を説明する断面図である。
熱ローララミネート工程を実施するためのラミネート装置５０は、ＳＡＷチップ１５を搭載した実装基板母材４０を矢印で示す方向へ所定のラミネート速度で移動させる図示しない移動手段と、ＳＡＷチップ１５上の樹脂シート３０の上面に圧接して矢印方向へ回転駆動される熱ローラとしての押圧ローラ５１と、実装基板母材４０の下面を支持して押圧ローラ５１との間で加圧力を発生するガイド部材としての支持ローラ５２と、を備えている。押圧ローラ５１は、図示しないヒータにより所要温度に加熱制御されると共に、図示しない駆動源により実装基板母材をラミネート方向へ送るように回転駆動される。支持ローラ５２は、矢印方向へ連れ回り、或いは回転駆動される。なお、押圧ローラ５１との間で加圧力を発生するためのガイド部材としては、支持ローラ５２に代えて平坦なステージ状のガイド部材を設けて実装基板母材下面をガイドするようにしてもよい。
この熱ローララミネート工程では、以下の条件を満たすことが求められる。
（ａ）押圧ローラ５１の加熱温度を樹脂シート３０の軟化（又は溶融）温度以上、且つ硬化温度未満に設定すること、
（ｂ）押圧ローラ５１によって樹脂シート３０上面を加熱しながら加圧することにより軟化（又は溶融）させること、
（ｃ）軟化（又は溶融）した樹脂シート３０を押圧ローラ５１にて加熱しながら加圧することによって、樹脂シート本体３１をＳＡＷチップ間の谷間に充填、浸透させて、気密空間Ｓを確保しながらＳＡＷチップ１５を樹脂にて被覆すること。
複数のＳＡＷチップ１５上に跨って仮接着された樹脂シート３０は、図５（ａ）の押圧ローラ５１を用いたラミネート工程により、その樹脂シート本体３１が、ＳＡＷチップ外面から実装基板母材上面にかけて充填されることによりラミネートが行われる。
図示しないヒータによりコントロールされる押圧ローラ５１の表面温度は、樹脂シート本体３１の軟化温度以上、且つ硬化温度未満に保持されている。本実施形態における樹脂シート本体３１は、ラミネート可能な弾性率にまで軟化する温度が６０℃以上であり、且つ硬化温度が１５０℃であるため、例えば押圧ローラ５１の表面温度を８０〜１００℃に保つことにより、最適な軟化状態でのラミネートが可能となる。本実施形態では、下側の支持ローラ５２（又はステージ）は特に加熱しなかったが、必要に応じて加熱してもよい。両ローラ５１、５２間のギャップは、概ね実装基板母材４０の肉厚とＳＡＷデバイス１５の高さ寸法とを合せた寸法と同等に設定するが、離型性保護フィルム３２の厚さや樹脂シート本体３１の弾性率等に応じて適宜調整する必要がある。
押圧ローラ５１は、手動又はモータ駆動等により矢印方向へ回転駆動され、図５（ａ）に示した如く、各ＳＡＷチップ１５上に樹脂シート３０を仮接着した実装基板母材４０をローラ５１、５２間に挟み込むように差し込むことにより、図５（ｂ）に示すように、軟化した樹脂シート本体３１がＳＡＷチップ１５の谷間に入り込んで実装基板表面に到達し、ＳＡＷチップ１５と実装基板母材表面との間に気密空間Ｓを確保しつつ、ＳＡＷチップ１５を包囲する。
【００１６】
なお、この実施形態では、ラミネート速度を０．１〜０．３ｍ／分として熱ローララミネートを行った。
なお、本実施形態において熱ローララミネート法を採用しているのは、ＳＡＷチップ１５と実装基板母材４０との間の気密空間Ｓが必要以上に拡張されないよう、樹脂シートの一端側から他端側へ向けて順次加圧してエアーを抜きながらラミネートする目的があるからである。従って、順次エアーを抜きながらラミネートできる方法であれば、樹脂シートを加熱し且つ加圧する手段としては、押圧ローラ以外の手段を採用可能である。具体的には、例えば図６に示した如く、所要温度に加熱されたブレード５５を用いて、ブレード５５のエッジ部を樹脂シート３０の保護フィルム３２に圧接させながら矢印方向へ移動させることによって、加熱と同時に加圧を行う方式も有効である。この場合には、ガイド部材としてステージ５３を使用する。
なお、ラミネート工程を真空オーブン等の減圧雰囲気中で行えば、更に効率よくエアーを抜き、樹脂の密着性を高め、且つ適切な気密空間Ｓを形成することができる。
なお、ラミネート工程を窒素等の不活性ガス雰囲気中にて行えば、ＳＡＷデバイスの経年変化を防止し、特性を経時的に向上することができる。
【００１７】
なお、ラミネート工程だけでは樹脂シート本体３１の硬化は完了しておらず、別途完全に硬化させる工程が必要である。但し、ラミネート後の樹脂は柔らかく、単に硬化温度で加熱するだけであると、気密空間Ｓ内のエアーが膨張して樹脂を押し出し、気密空間が必要以上に拡大してしまう。この不具合を抑圧しながら樹脂を完全硬化することが求められている。このような目的で行われる工程が、プレス成形工程である。
即ち、図７（ａ）及び（ｂ）は、ラミネート工程後に行うプレス成形工程を説明するための図である。このプレス成形を実施することで、加熱によるエアーの膨張によって、気密空間Ｓが必要以上に大きくなることを防止できる。
このプレス成形工程は、プレス成形装置６０によって実施される。このプレス成形装置６０は、実装基板母材４０の底面を支持する金属型６１と、金属型６１上に支持された実装基板母材４０の外径方向に位置するスペーサ６２と、実装基板母材４０上にラミネートされた樹脂シート３０の上面外縁に沿って添設される枠体６３と、枠体６３の上面を加圧する金属板（加圧部材）６４と、プレス機７０と、を備えている。
まず、ラミネート工程を終えた樹脂ラミネート済み実装基板母材（図５（ｂ）、以下、ラミネート済みユニットＵ、と言う）を、図７（ａ）のように金属型６１の上面に載置し、ラミネート済みユニットＵに過剰な圧力がかからぬように、ラミネート済みユニットＵの外径方向に離間してテフロンスペーサ６２を設ける。このテフロンスペーサ６２は、金属型６１の上面に固定する。そして、ラミネート済みユニットＵの樹脂シート３０上に、ＳＡＷチップ１５が実装されている領域よりも大きく開口した環状のテフロン枠体６３を載せ、その上に金属板６４を載置する。
ラミネート済みユニットＵを図７（ａ）の如くセットした後、プレス機７０を用いて図７（ｂ）に示した如きプレス成形を行う。このプレス機７０は、上型（加圧部材）７１と下型７２とから成り、上型７１と下型７２は夫々樹脂の硬化温度である１５０℃に設定されている。下型７２上に金属型６１を載置すると共に、金属板６４の上面に上型７１を当接させてプレスを行う。
プレスによって気密空間Ｓ内のエアーの膨張を強制的に抑えながら、樹脂を硬化させるので、エアーの膨張による気密空間の不要な拡大は発生しない。また、テフロン枠体６３の下部に位置する樹脂を潰した状態でプレス成形することにより、実装基板母材４０上に搭載されたＳＡＷチップ群の外周縁に位置するＳＡＷチップの裾部（図７（ｂ）中のＢ部）に特に発生しやすいエアーの膨張（ボイド）が抑圧される。
【００１８】
なお、この実施形態では樹脂シートの上面外周縁を加圧する枠体としてテフロン枠体６３を用いたが、これは一例に過ぎず、テフロン以外の材料から成る枠体であってもよい。また、枠体６３を金属板（加圧部材）６４に一体化させた構造であってもよいし、金属板６４を使用せず直接プレス上型（加圧部材）７１により加圧する場合は、プレス機上型７１の下面に枠体６３を一体化させた構造であってもよい。
また、枠体６３は、樹脂シート３０の側面方向への膨張を抑える手段であるため、その目的が達成されるのであれば、必ずしも樹脂シート３０の上面に配置しておく必要はなく、ＳＡＷチップ群の外径側に相当する実装基板母材４０上に予め環状の枠体６３を一体化させておいてもよい。この場合、平板状の実装基板母材４０上に別部材としての枠体を固定するとすれば、枠体の位置ずれの問題が生じ得るが、例えば実装基板母材をセラミック（アルミナ）にて構成する場合に、実装基板母材の製造時に同材質から成る枠体を予め一体製造しておけば、枠ずれ等の不具合を防ぐことができる。
本実施形態では、図７（ｂ）の状態を１０分間維持してから平板プレス成形を終えた。今回採用した樹脂シート３０は、図７（ｂ）の平板プレス成形を十分行えばエアーの膨張によって、樹脂が外側に押し出されることが無くなる。
プレス成形工程を終えた後に、後硬化工程に入る。後硬化工程では、雰囲気温度を１５０℃に設定した恒温槽（後硬化装置）中にラミネート済みユニットＵを図８（ａ）のような状態で配置し、３時間加熱する。これは今回採用した樹脂シート３０の樹脂シート本体３１が完全に硬化するのに十分な温度・時間であり、使用する樹脂シートの材質等の条件の違いによって適宜硬化条件を選択する必要がある。なお、離型性保護フィルム３２を剥がすのは、後硬化工程に入る前でも後でもかまわず、プレス成形工程以降であればよい。この実施形態では、後硬化工程を終えてから離型性保護フィルム３２であるＰＥＴを剥がした。
そして、図８（ａ）に示されているダイシング切り代に沿って、幅Ｄのダイシングブレードにてダイシングし、図８（ｂ）のような個片のＳＡＷデバイスを得た。
通常、ダイシングは、切削水や薬品等をかけながら行うので、封止材である樹脂が吸水する虞がある。樹脂による吸水がＳＡＷデバイスの耐湿性や経時変化特性を劣化させる虞がある場合、或いは水蒸気爆発現象（ポップコーン現象）による封止樹脂が破壊する虞がある場合などは、ダイシング後にベーキング工程を設けて水分を樹脂から出せばよい。
【００１９】
以上、ラミネート工程、プレス成形工程、後硬化工程の３つの工程から成る本発明の樹脂封止方法について説明したが、本発明の樹脂封止方法においては、樹脂シート３０（特に、樹脂シート本体３１）の厚みが極めて重要な要件をなしている。即ち、樹脂シート本体３１の厚みが不足すると、図９（ａ）に示されているように、ＳＡＷチップ間の谷間に充填された樹脂が、ＳＡＷチップ１５の裾部から大きく外側へ拡大した状態の気密空間Ｓを形成するので、ダイシング切り代に気密空間Ｓが到達してしまい、この状態でダイシングして個片のＳＡＷデバイスに分割すると、樹脂側面に穴が空いてしまい、ＳＡＷデバイスの防塵・防湿性能を著しく低下させてしまう。これを防ぐには、最悪でも、ＳＡＷチップ間に充填された樹脂が図９（ｂ）のようにＳＡＷチップの裾部により接近した状態となるように樹脂シート本体の厚みを算出し、その厚み以上の樹脂シート本体を用いる必要がある。
そのためには、図９（ｂ）の状態にするために必要な樹脂の体積を求め、この体積の値をＳＡＷチップ一個当りの実装基板の面積で割れば、最低限必要な樹脂シート本体３１の厚みを算出することができる。
【００２０】
即ち、樹脂シート本体３１の厚みをｔｒとすると、ｔｒは以下の条件を満たす必要がある。
Ｌ／［（Ｘ＋Ｇｘ）（Ｙ＋Ｇｙ）］≦ｔｒ
但し、Ｌ＝（Ｘ＋Ｇｘ）（Ｙ＋Ｇｙ）（Ｈ＋Ｔ＋Ａ）−ＸＹＴ−ＸＹＡ−［ＸＶｙＡ＋ＹＶｘＡ＋（４ＶｘＶｙＡ）／３］
（但し、Ｌ：一つのＳＡＷチップ外面を封止するのに必要な樹脂シートの体積、Ｘ：ＳＡＷチップの一辺の長さ、Ｙ：ＳＡＷチップの他辺の長さ、Ｇｘ：Ｘ方向に隣接し合うＳＡＷチップ間の間隔、Ｖｘ：Ｙ方向へ延びるダイシング切り代から直近のＳＡＷチップの側面までの距離、Ｇｙ：Ｙ方向に隣接し合うＳＡＷチップ間の間隔、Ｖｙ：Ｘ方向へ延びるダイシング切り代から直近のＳＡＷチップの側面までの距離、Ｈ：一つのＳＡＷチップ外面を樹脂シートにて被覆完了した後のＳＡＷチップ上面に位置する樹脂の厚さ、Ｔ：圧電基板の厚さ、Ａ：実装基板母材上面から圧電基板底面までの間隔）
本発明者が実施した例では、Ｘ＝１．６２ｍｍ、Ｙ＝１．２２ｍｍ、Ｇｘ＝０．５８ｍｍ、Ｇｙ＝０．５８ｍｍ、Ｖｘ＝０．１９ｍｍ、Ｖｙ＝０．１９ｍｍ、Ｈ＝０．１ｍｍ、Ｔ＝０．３５ｍｍ、Ａ＝０．０３ｍｍであり、ｔｒは０．２８６ｍｍ以上に設定する必要があったので、ｔｒ＝０．３３ｍｍの樹脂シートを採用した。
樹脂シート本体の厚さｔｒの上限値については、樹脂が気密空所内に入り込み過ぎて、ＳＡＷ伝搬領域に樹脂が付着しないような値を選択すればよい。本発明者が採用した樹脂シート本体３１は、熱可塑性であるため軟化はするが、溶融はしないため、気密空間への樹脂の浸入の心配はなかった。逆に、樹脂が必要部に入り込まなくなるという不具合が発生し得るので、上記の式を用いて樹脂シート本体の厚みｔｒを適宜選択する必要がある。但し、加熱によって溶融する樹脂であっても、溶融後の樹脂の粘度が所定以上高ければ本発明に適用可能である。
また、本発明による樹脂封止方法は、ラミネート工程とプレス成形工程の両工程で加圧も実施しているため、ＷＯ９７／０２５９６に開示された方法の欠点である実装基板と高粘度樹脂との密着性の悪さを解消することができる。
なお、本文中の「テフロン」は登録商標である。
【００２１】
【発明の効果】
以上のように本発明によれば、実装基板上にフェイスダウンで搭載したＳＡＷチップの外面を、加熱軟化させたシート樹脂により被覆すると共に、ＳＡＷチップ裾部と実装基板上面との隙間に樹脂を充填させることにより、ＳＡＷチップ下面のＩＤＴ電極と実装基板上面との間に気密空間を形成するようにした表面実装型ＳＡＷデバイスにおいて、隙間内への樹脂充填量を確保するために実装基板に形成した貫通孔から負圧吸引したり、樹脂と実装基板との密着性を確保するために加熱温度と吸引とのプロファイル管理を厳密化する必要をなくすることができる。
請求項１の発明によれば、樹脂封止工程を実施する際に、使用する樹脂シートの肉厚を適切な値に設定したことにより、軟化樹脂をＳＡＷチップ裾部にまで確実に行き渡らせて気密空間を確実に形成すると共に、気密空間の熱膨張による封止樹脂の変形を防止することができる。特に、ダイシングによってＳＡＷデバイス個片に分割する際に、気密空間を外気と連通させる穴が樹脂部に形成される虞が無くなる。
請求項２の発明によれば、ＳＡＷチップ間の谷間に確実に軟化樹脂を充填して、理想的な形状、容積の気密空間を形成することができる。
請求項３の発明によれば、ラミネート工程は、熱ローラによる他にも、加熱したブレードにより樹脂シートを加圧しながら押し潰してもよく、熱ローラの場合と同様の効果を得ることができる。
請求項４の発明によれば、樹脂シート本体は、ＳＡＷチップ上に添設された際に仮接着する程度の粘着性を有しているため、加圧部材等を当接させる樹脂シート上面に離型性のよい保護フィルムを貼付しておくことにより、ラミネート工程、プレス工程時に押圧ローラ、ブレード、加圧部材に対して樹脂シートが付着する不具合を防止できる。
請求項５の発明は、保護フィルムは、ポリエチレンテレフタレート（ＰＥＴ）から成るので、離型性を確保することができる。
請求項６の発明は、ラミネート工程を、減圧雰囲気中にて実施するので、ラミネート工程中におけるエアー抜きが確実に進行する。
請求項７の発明は、ラミネート工程を、不活性ガス雰囲気中にて実施するので、樹脂封止完了後の気密空間内が不活性ガスで満たされ、ＳＡＷデバイスの経時変化を防止し、その電気的特性を経年的に維持することができる。
【００２２】
請求項８の発明では、実装基板母材を用いてバッチ処理にて行うことにより、量産性を高めることができる。
請求項９の発明では、ラミネート装置を構成する押圧ローラやブレードによる加圧力の微調整に依存せずに、スペーサを用いて過剰なプレスが行われないようにすることにより、樹脂シートを適切にＳＡＷチップ谷間に充填、展開させることができる。
請求項１０の発明では、実装基板母材上に密集して配列されたＳＡＷチップ群の上に大面積の樹脂シートを添設し、樹脂シートの上面外周を枠体を介してプレス成形することにより、枠体の下部に位置する樹脂が潰されて、ＳＡＷチップ群の外周に位置するＳＡＷチップの裾部に対する樹脂の入り込みを促進することができる。
請求項１１の発明は、枠体を、該枠体をプレス成形する加圧部材に一体化した。枠体は、加圧部材（金属板、プレス機上型）と別体でもよいが、一体とした方が、取り扱いが便利であり、作業性が向上する。
請求項１２の発明は、枠体を、前記実装基板母材上に一体化した。枠体は、樹脂シートを加圧したときに、樹脂シートが側方に逃げることを防止する手段であるため、実装基板母材の上面に配置してもよい。
【図面の簡単な説明】
【図１】（ａ）及び（ｂ）は本発明の一実施形態に係る製造方法により製造せんとする表面実装型弾性表面波デバイスの外観斜視図、及びその縦断面図。
【図２】樹脂シートの一例を示す拡大断面図。
【図３】（ａ）及び（ｂ）は実装基板母材上の各個片領域上にＳＡＷチップをフリップチップ実装する工程を示す平面図、及び正面縦断面。

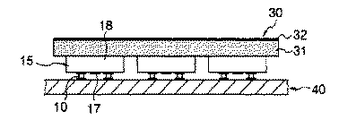

【図４】実装基板母材上に実装した複数のＳＡＷチップの上面に跨るように、ベースフィルムを剥離した樹脂シートの下面を載置した状態を示す図。
【図５】（ａ）及び（ｂ）は各ＳＡＷチップ上に仮接着された樹脂シートを、ラミネート装置によりＳＡＷチップに対してラミネートする熱ローララミネート工程を説明する断面図。
【図６】ブレードを用いたラミネート工程を説明する図。
【図７】（ａ）及び（ｂ）はラミネート工程後に行うプレス成形工程を説明するための図。

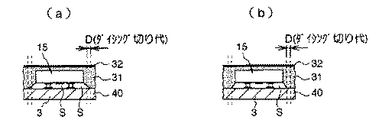

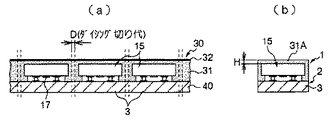

【図８】（ａ）及び（ｂ）は後硬化工程の説明図。
【図９】完成品としてのＳＡＷチップの説明図であり、（ａ）は欠陥品、（ｂ）は良品を示す図。

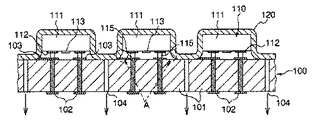

【図１０】従来例の説明図。
