JP2004160548A

JP2004160548A - 外形加工方法及びそれを利用した非球面レンズ製造方法

Info

Publication number: JP2004160548A
Application number: JP2003359240A
Authority: JP
Inventors: Hyouk Kwon; カン，ヒョウク; Young-Joo Yee; イ，ヨン・ジョー
Original assignee: LG Electronics Inc
Current assignee: LG Electronics Inc
Priority date: 2002-10-24
Filing date: 2003-10-20
Publication date: 2004-06-10
Also published as: US7003372B2; KR20040036356A; KR100898924B1; US20040088067A1

Abstract

【課題】任意の形状及び任意の微細な球面形状又は非球面形状を精密に加工するだけでなく、均一な加工精密度で大量に製作し得る外形加工方法及びそれを利用した非球面レンズ製造方法を提供する。
【解決手段】設定された形状を理論値として基準外形を設計する基準外形設計段階と、試片を生産する試片生産段階と、前記基準外形と試片とを比較して偏差領域を設定する偏差設定段階と、前記試片の偏差領域をイオンビームによりミーリングするイオンビームミーリング段階と、を行って外形を加工する。
【選択図】図１

Description

本発明は、外形加工方法に係るもので、詳しくは、任意の形状及び任意の微細な球面形状又は非球面形状を精密に加工するだけでなく、均一な加工精密度で大量に製作し得る外形加工方法及びそれを利用した非球面レンズ製造方法に関するものである。

最近、マルチメディア及び情報通信技術の急速な発達によって、光記録装置、光通信システム及びディスプレイなどの小型化が進んでいる。光学システムの小型化には、必然的に用いられる個別光学部品の小型化が伴い、特に光学系の核心要素であるレンズ類の小型化が重要な技術的課題として注目されている。既存のレンズの光学的性能を維持しながらレンズ自体を小さくするためには、それを加工する加工精密度も保障されるべきである。

一方、超微細屈折レンズは、携帯用情報機器などに適用されると予想される超小型光記録装置のピックアップ光学系などから分かるように、視準レンズ、対物レンズ及び固体液浸レンズ(ＳＩＬ：Solid Immersion Lens)が適用され、表面形状は球面形状又は非球面形状に加工される。

従来のレンズ加工技術は、精密な研磨方法を利用するか、精密な金型を作って、プレスや射出などの成形方法を利用して、所望の形状の球面又は非球面レンズをえる方式を利用している。このような従来の技術は、比較的大きい従来の屈折レンズを製造する方法に適した技術であるが、レンズの直径がミリメートルより小さい超小型レンズを均一に加工するには技術的な難点がある。

又、このような機械的研磨や成形技法を利用したレンズ製造技術の他にも、光学的に透明な高分子物質をガラス転移温度以上で加熱して誘起される表面張力により、任意の曲率の部分的な球面レンズを加工するリフロー技術が知られていて、反応性イオンエッチング(ＲＩＥ：Reactive Ion Etching)又はイオンミーリング(ion milling)技術を活用して、リフロー技術により形成された曲面形状を所定基板に転写してレンズを製造する方法などが知られている。

このような従来超小型レンズ製造方法は球面レンズを小型にし得るという長所がある。

然るに、このような従来の超小型レンズ製造方法は、非球面レンズ、特に球面収差などを除去した超小型レンズを精密に加工するには限界があり、且つ、加工均一度が低くて量産性が低下するという不都合な点があった。

本発明は、このような従来の課題に鑑みてなされたもので、任意の形状及び任意の微細な球面形状又は非球面形状を精密に加工できるだけでなく、均一な加工精密度で大量に加工し得る外形加工方法及びそれを利用した非球面レンズ製造方法を提供することを目的とする。

このような目的を達成するため、本発明に係る外形加工方法は、設定された形状を理論値として基準外形を設計する基準外形設計段階と、試片を生産する試片生産段階と、前記基準外形と試片とを比較して偏差領域を設定する偏差設定段階と、前記試片の偏差領域をイオンビームによりミーリングするイオンビームミーリング段階と、を行うことを特徴とする。

又、本発明に係る非球面レンズ製造方法においては、基準非球面を設計する基準非球面設計段階と、任意の形状のレンズを生産するための基本レンズ生産段階と、前記基準非球面と前記基本レンズとを比較して偏差領域を設定する偏差設定段階と、前記基本レンズの偏差領域をイオンビームによりミーリングするイオンビームミーリング段階と、該イオンビームミーリングにより前記基本レンズの形状を基準非球面形状と比較しながら加工して一致させる完成段階と、を行うことを特徴とする。

面レンズ製作方法は、任意の形状及び任意の微細な球面形状又は非球面形状を精密に加工するだけでなく、均一な加工精密度で大量に製作し得るため、レンズの性能を高めて原価を節減し、高い光学的性能が要求される多様な分野に活用し得るという効果がある。

以下、本発明の実施の形態に対し、図面に基づいて説明する。
図１は本発明に係る外形加工方法の一実施形態を示したフローチャートである。図示されたように、本発明に係る外形加工方法の一実施形態は、設定された形状を理論値として基準外形を設計する基準外形設計段階が実施され、次いで、試片を生産する試片生産段階が行われる。設計される基準外形は、凸面、凹面又は平面を含む形状であり、試片は、反復して大量生産することができる。即ち、基準外形は理想的な外形を意味し、試片は、透明物質により形成されて、異種の物質が結合され、理想的な外形に類似した形状に反復して大量生産が行われる。

次いで、基準外形と試片とを比較して偏差領域を設定する偏差設定段階が行われ、その後、試片の偏差領域をイオンビームによりミーリングするイオンビームミーリング段階が行われる。

このとき、イオンビームミーリングは、イオンビームミーリング装置により行われるが、イオンビームミーリング装置は、図２に示したように、内部空間を有する反応容器１０と、反応容器１０の一方側に設置されて、アルゴンのような気体をイオン化させた後に加速させるイオン発生部２０と、反応容器１０の内部に移動自在に設置されて試片が装着される試片装着部３０とを備えている。

このようなイオンビームミーリング装置は、イオン発生部２０で加速されたイオンのイオンビームが反応容器１０の内部で走査されると、試片装着部３０に装着された試片にイオンビームが走査され、そのイオンビームにより試片がエッチングされる。このようなイオンビームミーリングは、代表的な物理的エッチング加工方法であって、高い真空度を維持する環境で化学的反応を排除して物理的方法のみで試片の表面層をエッチングするため、エッチング率に対応するミーリング率が比較的低く、長時間の間工程が可能で、加工後の表面粗度が非常に小さいため、微細な表面加工に適している。

一方、イオンビームミーリングにより試片の偏差領域及び偏差量を加工する方法は、図３に示したように、試片装着部３０を移動させて、その試片装着部３０の各試片を移動させながら、イオンビームの入射角を調節すると共に、ミーリング時間を調節して試片をミーリングする。試片装着部３０は、揺動運動と共に、イオンビームの入射方向に対して傾くように移動させることができ、その試片装着部３０に装着された試片は、揺動運動と共に、イオンビームの入射角に対して傾くことができる。即ち、試片を走査するイオンビームに対して試片を傾けることで、イオンビームの入射角が調節されると共に、イオンビームに走査される試片の走査時間が調節されて試片が加工される。又、試片に入射されるイオンビームの入射角によって試片の表面のエッチング程度が変化し、イオンビームで走査される時間によって試片の表面のエッチング程度が変化するため、これを利用して試片の偏差領域をその偏差量を調節しながら加工する。

このとき、所定時間の間イオンビームミーリングをした後、そのミーリング加工された試片を基準外形と比較して偏差を求め、その偏差領域と偏差量を反復的にミーリングして、その試片を基準外形と一致させる。即ち、イオンビームミーリングを所定時間の間行った後、再びその試片を測定して基準外形と比較し、その比較後、基準外形と試片との偏差量と偏差領域を再びイオンビームミーリングする。このような過程を反復することで、試片を基準外形と一致させることができる。

図４は本発明に係る非球面レンズ製造方法の一実施形態を示したフローチャートで、図示されたように、本発明に係る非球面レンズ製造方法は、基準非球面を設計する基準非球面設計段階が実施され、次いで、任意の形状のレンズを生産するための基本レンズ生産段階が行われる。次いで、基準非球面と基本レンズとを比較して偏差領域を設定する偏差設定段階が行われ、基本レンズの偏差領域をイオンビームによりミーリングするイオンビームミーリング段階が行われる。次いで、イオンビームミーリングにより基本レンズの形状を基準非球面形状と比較しながら加工することで、基本レンズを基準非球面形状と一致させる完成段階が行われる。

このとき、基準非球面は放物面及び楕円面の全てを含んだもので、基本レンズは、大量生産が容易で且つ非常に微細な真球状である。

イオンビームミーリングは、前記したイオンビームミーリング装置により行われるが、このとき、大量の基本レンズがイオンビームミーリング装置の試片装着部３０に装着されてミーリングが行われる。

以下、微細な真球状の基本レンズに基準非球面レンズ曲面を製作する方法に対して説明する。

まず、加工しようとする非球面形状の基準非球面形状は、下記の数式（１）により所望の曲率Ｃ及び非球面常数（conic constant）εを利用して、非球面偏差を有する多項式の係数Ａ４、Ａ６、Ａ８…などを定めることで、非球面形状Ｚを表現することができる。

上式中、ｈは非球面レンズ曲面の頂部の高さ（サグ）を示したものである。非球面形状を真球面形状と比較して二つの形状の差を求め、個別座標における形状の差に対して、イオンビームの入射角（φ）と任意の位置における球面の接平面の方向間の関係による傾き（Ｓ）及び所定ミーリング工程条件で基本レンズのミーリング率（Ａ）により時間（ｔ）を調節することで、ミーリング工程を設計することができる。

これは、下記の数式（２）のように、部分的なイオンミーリング工程の組み合わせとして表現される。

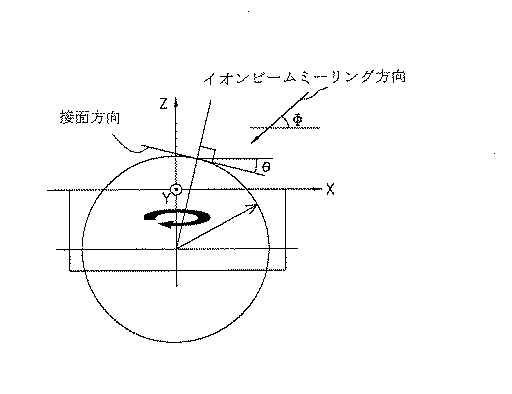

上式中、ｎは非球面形状を実現するために必要な独立的ミーリング工程の回数を示し、一例として、図５及び図６に示したような、イオンビームミーリング工程における入射イオンビームの方向とミーリングによってエッチングが行われる任意の位置における曲面の接平面方向の間の関係の場合、イオンビームの入射角（φ）であるミーリング方向と任意の位置におけるレンズ曲面の接平面の方向の間の関係は、下記の数式（３）のように表現される。これは、Ｘ軸とＺ軸間のミーリング方向及び接平面の方向Ｘ軸及びＹ軸に対して同様に適用され、３次元空間に対する二方向の方向コサイン（directional cosine）を求め、これをＺ軸を基準に揺動することで換算及び積分した値は、平均すると下記の数式（３）のように表現される。
Ｓ= -(1/π)sinθcosφ + cosθsinφ ---------------------------（３）

上式は、Ｚ軸を基準に揺動が無限に速いという仮定と、Ｘ−Ｙ軸に対してミーリング方向と同じ方向である曲面の−Ｘ方向にはミーリングが行われないという仮定から誘導される。数式（３）と、ミーリング率と、ミーリング時間（露出時間）とを乗じて適切に組合せると、ミーリングによる微細な表面加工を行って所望の非球面形状を得ることができる。

真球面形状から所望の非球面である基準非球面形状にミーリングする過程は、真球状の基本レンズを所定時間の間イオンビームミーリングした後、その基本レンズを測定して基準非球面形状と比較し、その比較後、その基準非球面形状と基本レンズとの偏差領域と偏差量を再びイオンビームミーリングする。このような過程を反復することで、真球状の基本レンズを基準非球面形状と一致させることができる。

基本レンズと基準非球面形状との比較には、探針形状測定方法（stylus profiling methode）又は光学的干渉法により偏差領域及び偏差量を求める。即ち、加工された基本レンズの表面輪郭を探針形状測定方法や光学的干渉法により測定し、その形状を基準非球面形状と比較しながら、その偏差領域の偏差量をミーリングして、真球状の基本レンズを所望の基準非球面形状として完成させる。図７は真球状の基本レンズと本発明により加工される非球面レンズとの表面輪郭を比較して示した図である。

このような方法は、超小型球面又は非球面レンズの製作に非常に有利であると共に、任意の極めて小さな形状を相異な形状に改造する加工にも適用することができる。又、イオンビームミーリングは、化学反応を伴う過程でないので、化合物の上に感光剤などのエッチングマスクをエッチングすることで、感光剤などに予め加工された所望の形状の微細構造を基板に容易に転写し得るという長所がある。又、本発明は、既存の微細研磨加工法及び金型による射出成形法に比べると、半導体の一貫製造工程を施して製造費用の節減を計ることができ、大量製作の容易性及び加工された超微細レンズ間の均一度を向上させることができるという長所がある。通常、レンズは、全ての機能を発揮する条件下で、可能な限り少ない数のレンズを使用するほど、透過効率、生産費用及び原価の面で長所があるが、本発明の非球面レンズ加工によって、その各要件を充足させることができる。

又、本発明により製造される超小型レンズは、携帯型情報機器の光記録装置、光ファイバー通信システムの光送受信モジュール及び各種の画像表示装置に必要なレンズ又はレンズ配列のように、超小型で且つ高い光学的性能が要求される多様な分野に活用し得る。

本発明に係る外形加工方法の一実施形態を示したフローチャートである。一般のイオンビームミーリング装置を示した概略側面図である。イオンビームに対する試片の入射角の変化を示した試片装着部の側面図である。本発明に係る非球面レンズ製造方法の一実施形態を示したフローチャートである。イオンビームミーリングにおける入射イオンビームの方向と、ミーリングによりエッチングが行われる任意の位置における曲面の接平面方向間の関係を示した基本レンズの正面図及び平面図である。イオンビームミーリングにおける入射イオンビームの方向と、ミーリングによりエッチングが行われる任意の位置における曲面の接平面方向間の関係を示した基本レンズの正面図及び平面図である。本発明に係る基本レンズの加工範囲を示した正面図である。

符号の説明

３０：試片装着部

Claims

設定された形状を理論値として基準外形を設計する基準外形設計段階と、試片を生産する試片生産段階と、前記基準外形と試片とを比較して偏差領域を設定する偏差設定段階と、前記試片の偏差領域をイオンビームによりミーリングするイオンビームミーリング段階と、を行うことを特徴とする外形加工方法。
前記イオンビームミーリング段階は、イオンビームに対する入射角及びミーリング時間を調節しながら試片をミーリングすることを特徴とする請求項１記載の外形加工方法。
前記イオンビームミーリング段階後、前記ミーリング加工された試片を前記基準外形と比較して偏差を求め、その偏差領域を反復的にミーリングすることで、その試片を基準外形と一致させる段階を行うことを特徴とする請求項１記載の外形加工方法。
前記試片は、反復して大量生産することが可能な形状に形成されることを特徴とする請求項１記載の外形加工方法。
前記基準外形設計段階で設計される基準外形は、凸面、凹面及び平面を含むことを特徴とする請求項１記載の外形加工方法。
前記試片は透明物質により形成されることを特徴とする請求項１記載の外形加工方法。
前記試片は異種の物質が結合されていることを特徴とする請求項１記載の外形加工方法。
基準非球面を設計する基準非球面設計段階と、任意の形状のレンズを生産するための基本レンズ生産段階と、前記基準非球面と前記基本レンズとを比較して偏差領域を設定する偏差設定段階と、前記基本レンズの偏差領域をイオンビームによりミーリングするイオンビームミーリング段階と、該イオンビームミーリングにより前記基本レンズの形状を基準非球面形状と比較しながら加工して一致させる完成段階と、を行うことを特徴とする非球面レンズ製造方法。
前記イオンビームミーリング段階は、イオンビームに対する入射角及びミーリング時間を調節しながら基本レンズをミーリングすることを特徴とする請求項８記載の非球面レンズ製造方法。
前記基本レンズは、大量生産が容易な真球状であることを特徴とする請求項８記載の非球面レンズ製造方法。
前記基準非球面は、放物面であることを特徴とする請求項８記載の非球面レンズ製造方法。
前記基準非球面は、楕円面であることを特徴とする請求項８記載の非球面レンズ製造方法。
前記完成段階では、イオンビームミーリングにより加工される基本レンズと基準非球面とが探針形状測定方法により比較されることを特徴とする請求項８記載の非球面レンズ製造方法。
前記完成段階では、イオンビームミーリングにより加工される基本レンズと基準非球面とが光学的干渉法により比較されることを特徴とする請求項８記載の非球面レンズ製造方法。
