【課題】燃料電池システムの発電効率を最大限に高くするためには、燃料電池の加圧化およびガスタービンとの直結による複合化に関わる技術的困難さ、信頼性の確保の難しさを解決する必要がある。
【解決手段】固体酸化物形燃料電池で発電および原燃料ガスの改質を行い、第２の燃料電池に反応燃料ガスを送給し、第２の燃料電池でさらに発電を行う構成のシステムで、固体酸化物形燃料電池の排熱を利用する二酸化炭素分離装置を設置することで、第２の燃料電池でより高水素利用率での発電を可能にさせ、燃料電池システム全体の発電効率をより一層高めることができる。
【選択図】図１

Description

【０００１】
【発明の属する技術分野】
本発明は、メタン等の炭化水素系ガスを燃料として発電する固体酸化物形燃料電池と、比較的低温で作動する第２の燃料電池とを備えた燃料電池システムに関する。
【０００２】
【従来の技術】
固体酸化物型燃料電池は、酸化物イオンを伝導する固体電解質の両側に燃料ガスおよび空気中の酸素をそれぞれ酸化、還元する機能を有する電極を取り付けたものである。電解質の材料としては一般的にはイットリアをドープしたジルコニアが用いられており、７００℃から１０００℃の高温で、燃料ガス中の水素、一酸化炭素、炭化水素と酸化剤ガス中の酸素を電気化学反応させて発電が行われる。
固体酸化物形燃料電池の用途としては、ビルや工場に設置する分散電源やコージェネレーションに加えて、１０ＭＷ〜数百ＭＷの大型発電プラント分野がある。後者ではガスタービンとスチームタービンとの組み合わせで、低位発熱量基準での送電端発電効率５５％のプラントが商用運用されている。ガスタービンとスチームタービンとの組み合わせに比べ、製作コストが高くなるとされる固体酸化物形燃料電池を用いたシステムでは送電端発電効率７０％程度の発電システムが大型発電プラント分野での商用利用のために必要となっている。このための方策として文献１では固体酸化物形燃料電池を加圧し、ガスタービンと複合させて、低位発熱量基準での送電端発電効率７０％を越える設計結果が示されている。
文献１Ｗ．Ｌ．ＬｕｎｄｂｅｒｇａｎｄＳ．Ｅ．ＶｅｙｏｉｎＳｏｌｉｄＯｘｉｄｅＦｕｅｌＣｅｌｌｓＶＩＩ’，Ｈ．ＹｏｋｏｋａｗａａｎｄＳ．Ｃ．Ｓｉｎｇｈａｌ（Ｅｄｓ．），ｐ７８ＴｈｅＥｌｅｃｔｒｏｃｈｅｍｉｃａｌＳｏｃｉｅｔｙＰｒｏｃｅｅｄｉｎｇｓＳｅｒｉｅｓ，ＰＶ０１−１６，Ｐｅｎｎｉｎｇｔｏｎ，ＮＪ，２００１．
しかしながら、文献１のＦｉｇｕｒｅ１に示された同システムは、２つの加圧した固体酸化物形燃料電池と２つのガスタービンの空気流路と排気流路を連結した構成であり、極めて制御に係る難度が高く、実用可能なシステムの作動安定性を得ることが困難、もしくは非常に費用がかかると推定される。
また、特願５９−１４６３１０号公報には、溶融炭酸塩形燃料電池とリン酸形燃料電池と二酸化炭素分離装置とを組み合わせた燃料電池システムが開示されている。この燃料電池システムでは溶融炭酸塩形燃料電池とリン酸形燃料電池の反応量の比率として１：１程度が例示されている。この反応量の比率から一段目の溶融炭酸塩の燃料利用率は約４０〜５０％であることがわかる。溶融炭酸塩形燃料電池においては、燃料電池内の温度は最高でも６５０℃程度であり、固体酸化物形燃料電池に比して２００℃低く、また溶融炭酸塩形燃料電池におけるその燃料利用率が５０％程度の場合には、一段目の下流においてもメタンが相当量残存することになる。このことは特開昭６２−２７４５６０号公報の表３にも示されている。メタンは溶融炭酸塩形燃料電池の出口以降の下流では温度が低いために分解されない。メタンが１ｍｏｌ残存する場合、メタンが残存しない（残存が０ｍｏｌである）場合に比して、約３ｍｏｌに相当する水素が少なくなる。リン酸形燃料電池では、水素のみが発電反応に利用される成分であるために、一段目の溶融炭酸塩形燃料電池の下流にメタンが相当量残存する条件では、残存するメタンが二段目のリン酸形燃料電池で利用されずに残り、溶融炭酸塩形燃料電池とリン酸形燃料電池とを組み合わせた燃料電池システム全体の発電効率を充分に高くすることができない。
【非特許文献１】Ｗ．Ｌ．ＬｕｎｄｂｅｒｇａｎｄＳ．Ｅ．ＶｅｙｏｉｎＳｏｌｉｄＯｘｉｄｅＦｕｅｌＣｅｌｌｓＶＩＩ’，Ｈ．ＹｏｋｏｋａｗａａｎｄＳ．Ｃ．Ｓｉｎｇｈａｌ（Ｅｄｓ．），ｐ７８ＴｈｅＥｌｅｃｔｒｏｃｈｅｍｉｃａｌＳｏｃｉｅｔｙＰｒｏｃｅｅｄｉｎｇｓＳｅｒｉｅｓ，ＰＶ０１−１６，Ｐｅｎｎｉｎｇｔｏｎ，ＮＪ，２００１．
【特許文献１】特願５９−１４６３１０号公報
【特許文献２】特開昭６２−２７４５６０号公報
【発明が解決しようとする課題】
固体酸化物形燃料電池の燃料極側反応ガスを下流でさらに利用することで発電効率を高くするシステムとして、例えば特願２００１−３３６１２１号記載の燃料電池システムのように、固体酸化物形燃料電池の燃料極側反応ガスを、一酸化炭素変成器を通した後、低温で作動する燃料電池でさらに発電する燃料電池システムが開示されている。数十ｋＷ級の規模からは高い発電効率が得られるため、ビルや工場に設置する高発電効率のコージェネレーションとして発生する電気と熱の両方が需要側で利用される。しかしながら、大型発電プラント分野でこの燃料電池システムを用いる場合には、発電時に発生する熱を利用する需要がないため、さらに高発電効率にすることが必要である。
【０００３】
本発明の目的は燃料電池の加圧化およびガスタービンとの複合化に関わる技術的困難さ、信頼性の確保の難しさを回避しつつ、大型発電プラントにも用いることができるように燃料電池システムの発電効率を最大限に高くする構成と条件を提供することである。
【０００４】
【課題を解決するための手段】
本発明の課題を解決するための手段は、前述した特許請求の範囲の各請求項に記載した通りであり、具体的には以下に記載した通りである。
本発明は炭化水素を含む原燃料ガスを改質させるための改質反応器と、燃料電池発電反応を行う固体酸化物形燃料電池と、一酸化炭素変成器及び一酸化炭素酸化反応器と、二酸化炭素分離装置と２５０℃以下で燃料電池発電反応を行う第二の燃料電池とを備え、
原燃料ガスを、前記固体酸化物形燃料電池で燃料電池発電反応を行った後の反応燃料ガスの一部をリサイクルしたガスと混合し、前記改質反応器を通した後、前記固体酸化物形燃料電池に送給し、前記改質反応器及び前記固体酸化物形燃料電池の両方において前記固体酸化物形燃料電池での燃料電池発電反応に伴う熱を用いて炭化水素の改質反応を行いつつ、前期固体酸化物形燃料電池で燃料電池発電反応を行うと共に、前記リサイクルに用いた残りの反応燃料ガスを前記固体酸化物形燃料電池から前記一酸化炭素変成器および一酸化炭素酸化反応器とに送給し、反応燃料ガス中の一酸化炭素濃度を低下させた後、前記二酸化炭素分離装置で二酸化炭素を除去したガスを前記第二の燃料電池の燃料側に送給して燃料電池反応を行い、前記固体酸化物形燃料電池における原燃料ガスの利用率を６５〜８０％に設定し、かつ前記二酸化炭素分離装置が熱による二酸化炭素放出の再生工程を含むものであり、二酸化炭素吸収後の二酸化炭素吸収物から二酸化炭素を放出させるための加熱源に前記固体酸化物形燃料電池の排気、又は固体酸化物形燃料電池の排気との熱交換で得られた加熱媒体を用いることを特徴とする燃料電池システムである。
本発明により、固体酸化物燃料電池で発電を行い、さらに二酸化炭素が分離された後の水素ガスを２５０℃以下の第２の燃料電池で発電する。従来のシステムに比較して、以下に示す利点が生じる。
第１に固体酸化物形燃料電池の燃料利用率を従来方式の８０〜８５％から低下させることにより、出口付近の水素濃度が上昇するため、発電特性が向上する。即ち、同一電流密度での発電電圧が向上する。
第二に、固体酸化物形燃料電池から取り出される燃料側ガス、即ち反応燃料ガスは電池反応による発熱を吸熱して改質される。即ち、従来システムでは固体酸化物形燃料電池の排気に伴う熱となっていた一部が、固体酸化物形燃料電池での発電分に対して過剰な量の炭化水素の改質を行うことに利用され、比較的低温で作動する燃料電池で電気に変換されることになる。また、固体酸化物形燃料電池内における最高温度が８５０℃以上あると、炭化水素のうち最も分解しにくいメタンもほぼ完全に分解し改質され、このことによっても、燃料電池システムの発電効率を高める上では有利となる。
第３に、高温作動での固体酸化物形燃料電池の出口燃料ガスを一酸化変成反応させることで、水素と二酸化炭素濃度は上昇し、水蒸気と一酸化炭素濃度は低下する。固体酸化物形燃料電池の出口で一酸化炭素が持っていた化学エネルギーの大部分は水素として燃料ガスが保有する。そして、さらに本発明では二酸化炭素は二酸化炭素分離装置で分離され、比較的低温で作動する第２の燃料電池の燃料側入口組成は水素と水蒸気となる。一酸化炭素酸化反応器で空気を加えた場合は、窒素が少し加わる。この燃料組成の場合、第２の燃料電池で利用できる水素の割合を高く８５〜９９％（水素利用率８５〜９９％）に設定することが可能であり、このことによっても、燃料電池システムの発電効率を高めるためにも有利である。
第４に、前記二酸化炭素分離装置が熱による二酸化炭素放出の再生工程を含むものであり、二酸化炭素吸収後の二酸化炭素吸収物から二酸化炭素を放出させるための加熱源に前記固体酸化物形燃料電池の排気、又は固体酸化物形燃料電池の排気との熱交換で得られた加熱媒体を用いることができるので、二酸化炭素分離装置を作動させるにも関わらず、燃料電池システムの発電効率の損失が殆どない。また、本発明では、前記第２の燃料電池が、リン酸形燃料電池又は固体高分子形燃料電池又はアルカリ形燃料電池であることを特徴とする。このような燃料電池システムでは、固体酸化物形燃料電池の反応燃料ガスを利用する第二の燃料電池として、リン酸形燃料電池又は固体高分子形燃料電池又はアルカリ形燃料電池が好ましく、固体酸化物形燃料電池にこのような燃料電池を組み合わせることにより、燃料電池システム全体における発電効率を高めることができる。なお、アルカリ形燃料電池の場合に限り、第２の燃料電池に供給する空気中の二酸化炭素を予め、除去する前処理が必要である。
また、このような燃料電池システムでは、固体酸化物形燃料電池の燃料側における燃料ガスの最高温度を８５０℃以上にするのが好ましく、このように最高温度を８５０℃以上にすると、炭化水素のうち、最も分解温度が高いメタンを改質反応器及び固体酸化物形燃料電池上において、工学的に充分な速度でほぼ完全に改質反応により分解することが可能となる。メタンは一酸化炭素変成器では分解することができず、固体酸化物形燃料電池の温度が低いと、第２の燃料電池で発電反応に用いることができる水素濃度が低下し、燃料電池システム全体としての発電効率が低下する。
【０００５】
また、本発明では、前記二酸化炭素分離装置における二酸化炭素吸収後の二酸化炭素吸収物からの二酸化炭素を放出させるための加熱源に前記固体酸化物形燃料電池の排気および第２の燃料電池を冷却するために用いた排冷却水もしくは蒸気を用いることを特徴としている。二酸化炭素分離装置を作動させるための加熱源として固体酸化物形燃料電池の排気に加えて、第２の燃料電池の排冷却水もしくは蒸気を用いることで、燃料電池システムの放熱損失が比較的大きい場合においても、二酸化炭素分離装置の作動のために必要な熱量の供給が充足するようになる。
【０００６】
【発明の実施の形態】
以下、本発明の実施の形態について図面を参照して説明する。
【０００７】
図１を参照して、第１の実施形態の燃料電池システムの実施形態について説明する。
図１において、図示の燃料電池システムは固体酸化物形燃料電池２２、比較的低温で作動する第２の燃料電池６２、脱硫装置２６、燃料エゼクタ２８、改質反応器３０、一酸化炭素変成器３２、３３、一酸化炭素酸化反応器６６及び二酸化炭素分離装置６７を備えている。この燃料電池システムでは、原燃料ガスとして炭化水素を含む燃料、例えば天然ガスが用いられ、例えば、液化天然ガスタンクから天然ガスが供給される。
炭化水素を含む燃料としての原燃料ガス（天然ガス）は、天然ガス供給源３４から脱硫装置２６に送給され、この脱硫装置２６によって、原燃料ガスに含まれている硫黄成分が除去され、硫黄分が除去された原燃料ガスは燃料エゼクタ２８を通して改質反応器３０に供給される。燃料エゼクタ２８を通して原燃料ガスが流れる際に、燃料エゼクタ２８の吸引作用により固体酸化物形燃料電池２２において燃料電池発電反応が行われた反応燃料ガスの一部が引き込まれ、原燃料ガスに反応燃料ガスの一部が混合される。この燃料エゼクタ２８における混合は混合状態での酸素と炭素の元素比が２．０〜２．２の範囲になるように能力調整され、その能力調整は原燃料ガスの圧力調整で行われる。混合された混合燃料ガスは改質反応器３０で一部改質された後、固体酸化物形燃料電池２２のセルに導入され、発電反応と改質反応が同時に行われる。
固体酸化物形燃料電池２２は酸化物イオンを伝導する固体電解質３６を備え、この固体電解質３６の片側の空気極側に後述するようにして空気が供給され、その他側の燃料極側に一部改質された混合燃料ガスが供給され、燃料電池反応により発電が行われる。この固体酸化物形燃料電池２２の燃料側から排出された反応燃料ガスは、その一部が上述したように燃料エゼクタ２８に送給され、その残部が一酸化炭素変成器３２に導入される。一酸化炭素変成器３２、３３は導入された反応燃料ガスを変成し、反応燃料ガスに含まれた一酸化炭素が低減される。この際の一酸化炭素変成器３３の出口部の温度は１６０〜２００℃程度とする。その後、変成された反応燃料ガスに含まれる一酸化炭素酸化反応器６６で一酸化炭素を一酸化炭素酸化反応器に空気又は酸素を供給し選択的に酸化し二酸化炭素にする。
さらにこの反応燃料ガスは二酸化炭素分離装置６７で反応燃料ガス中の二酸化炭素が取り除かれる。二酸化炭素以外が除かれた後の反応燃料ガスが、第二の燃料電池２４に供給され、同時に第二の燃料電池に空気が供給され、燃料電池反応による発電が行われる。また、二酸化炭素分離装置６７の二酸化炭素吸収物から二酸化炭素を放出させるための加熱源として、固体酸化物形燃料電池２２の排気を熱交換器４６で固体酸化物形燃料電池に供給する空気を加熱した後、供給する。この際、熱交換器４６を出た後の固体酸化物形燃料電池の排気を直接、二酸化炭素吸収物から二酸化炭素を放出させるための加熱源とする方法の以外に、水蒸気で代表される加熱媒体を熱交換器４６を出た後の固体酸化物形燃料電池の排気で加熱して二酸化炭素吸収物から二酸化炭素を放出させるための加熱源として用いることができる。また、二酸化炭素分離装置を作動させるための加熱源として固体酸化物形燃料電池の排気に加えて、第二の燃料電池２４の冷却のために用いた排冷却水もしくは蒸気を用いることで、燃料電池システムの放熱損失が比較的大きい場合においても、二酸化炭素分離装置の作動のために必要な熱量の供給が充足するようになる。なお、二酸化炭素を吸収する吸収物としてはアミン水溶液やアルカリ水溶液を利用することができる。
（他の実施形態）また、なお、固体高分子形燃料電池の代わりにリン酸形燃料電池、もしくはアルカリ形燃料電池を設置してもよい。
【０００８】
【実施例および比較例】
実施例として、図１に示した燃料電池システム（固体酸化物形燃料電池と固体高分子形燃料電池を備えた燃料電池システム）を用いた。比較例では、固体酸化物形燃料電池の燃料極側出口の反応燃料ガスのうち、改質反応器に供給する反応燃料ガスを除いた残りの燃料ガスを空気極側出口の排気ガスと混合して燃焼させた。
原燃料としては、以下の組成（容量％）のガスを用いた。
【０００９】
【表１】

【００１０】
原燃料ガスの供給圧力は０．８ＭＰａであり、このガスを減圧して実施例および比較例の燃料電池システムに供給した。
固体酸化物形燃料電池の燃料側出口ガス温度は約９１０℃で、固体酸化物形燃料電池内の最高温度は約１０００℃であった。なお、作動圧力は大気圧であった。実施例および比較例の燃料電池システムにおいて用いた固体酸化物形燃料電池の出力密度を０．１５Ｗ／ｃｍ２で一定とした際の固体酸化物形燃料電池の燃料利用率とセルあたりの電圧との関係は、表２に示すとおりであった。セル電圧性能の高い平板タイプの固体酸化物形燃料電池を用いている。
【００１１】
【表２】

【００１２】
実施例として図１の燃料電池システムで発電を行った。作動条件と、発電出力および送電端出力は、表３に示す通りである。
【００１３】
【表３】

【００１４】
表３に示すように直流発電端効率として７１．８％が得られた。表３に示した直流出力から直交変換効率、空気ブロア、ポンプ、制御に用いる内部消費電力を引いた交流送電端効率を表４に示した。４００ｋＷが実施例のシステムである。これを５０００ｋＷに規模を大きくすると、直交変換効率の向上、空気ブロアとポンプ効率の向上、発電出力に占める制御電力が低下するため、交流送電端効率（低位発熱量基準）を６７．７％まで向上させることができる。
【００１５】
【表４】

【００１６】
また、固体酸化物形燃料電池の燃料利用率を変えた際の直流発電効率を第２図に示す。また、固体酸化物形燃料電池の燃料利用率と固体酸化物形燃料電池の出力（ｋＷ）と固体高分子形燃料電池との出力（ｋＷ）比を第表に示す。図２より、本発明の燃料発電効率を高めるには、固体酸化物形燃料電池の燃料利用率が６５〜８０％の範囲が高いことがわかる。さらに、表５より、固体酸化物形燃料電池の燃料利用率と固体酸化物形燃料電池の出力（ｋＷ）と固体高分子形燃料電池との出力（ｋＷ）比が２．２５〜４．３間となる条件で高い発電効率が得られることがわかる。
【００１７】
【表５】

【００１８】
次に比較例として図３の燃料電池システムで発電を行った。作動条件と、発電出力および送電端出力は、表６に示す通りである。
【００１９】
【表６】

【００２０】

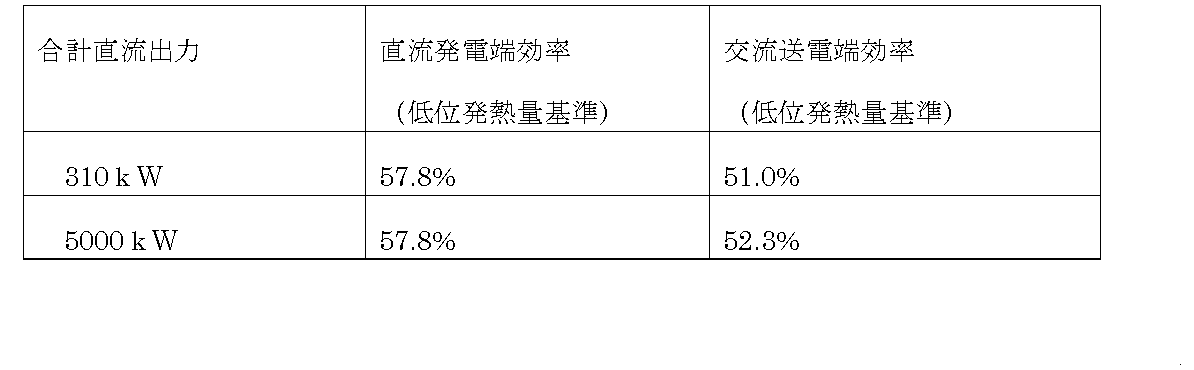

表６に示すように直流発電端効率として５７．８％が得られた。表６に示した直流出力から直交変換効率、空気ブロア、制御に用いる内部消費電力を引いた交流送電端効率を表７に示した。３１０ｋＷが実施例のシステムである。これを５０００ｋＷに規模を大きくすると、直交変換効率の向上、空気ブロア効率の向上、発電出力に占める制御電力が低下するため、交流送電端効率（低位発熱量基準）を５２．３％まで向上させることができる。
【００２１】
【表７】

【００２２】
この表４〜表６から理解されるように、実施例では比較例に比して高い発電効率が得られることが確認された。
【００２３】
【発明の効果】
本発明の請求項１によれば、固体酸化物形燃料電池で発電および原燃料ガスの改質を行い、第２の燃料電池に反応燃料ガスを送給し、第２の燃料電池でさらに発電を行う構成のシステムで、固体酸化物形燃料電池の排熱を利用する二酸化炭素分離装置を設置することで、第２の燃料電池でより高水素利用率での発電を可能にさせ、燃料電池システム全体の発電効率が高まる。
また、本発明の請求項２によれば、第２の燃料電池リン酸形燃料電池、もしくは固体高分子形電池、もしくはアルカリ形燃料電池を用いることで、燃料電池システムの発電効率が高まる。
また、本発明の請求項３によれば、燃料極側における燃料ガスの最高温度が８５０℃以上であるので、原燃料の炭化水素中に含まれ、最も分解しにくいメタンが改質反応でほぼすべて分解するため、第２の燃料電池で水素として発電反応に使うことができるため、請求項１、２記載の燃料電池システムの発電効率を高めることができる。
【図面の簡単な説明】
【図１】図１は、本発明に従う固体酸化物形燃料電池システムの実施形態を簡略的に示すシステムブロック図である。
【図２】図２は、実施例に示す固体酸化物形燃料電池の燃料利用率と発電効率との関係を示す図である。
【図３】図３は、比較例に従う固体酸化物形燃料電池システムの実施形態を簡略的に示すシステムブロック図である。
【符号の説明】
２２固体酸化物形燃料電池
６２固体高分子形燃料電池
６７二酸化炭素分離装置

Claims

炭化水素を含む原燃料ガスを改質させるための改質反応器と、燃料電池発電反応を行う固体酸化物形燃料電池と、一酸化炭素変成器及び一酸化炭素酸化反応器と、二酸化炭素分離装置と２５０℃以下で燃料電池発電反応を行う第二の燃料電池とを備え、
原燃料ガスを、前記固体酸化物形燃料電池で燃料電池発電反応を行った後の反応燃料ガスの一部をリサイクルしたガスと混合し、前記改質反応器を通した後、前記固体酸化物形燃料電池に送給し、前記改質反応器及び前記固体酸化物形燃料電池の両方において前記固体酸化物形燃料電池での燃料電池発電反応に伴う熱を用いて炭化水素の改質反応を行いつつ、前期固体酸化物形燃料電池で燃料電池発電反応を行うと共に、前記リサイクルに用いた残りの反応燃料ガスを前記固体酸化物形燃料電池から前記一酸化炭素変成器および一酸化炭素酸化反応器とに送給し、反応燃料ガス中の一酸化炭素濃度を低下させた後、前記二酸化炭素分離装置で二酸化炭素を除去したガスを前記第二の燃料電池の燃料側に送給して燃料電池反応を行い、前記固体酸化物形燃料電池における原燃料ガスの利用率を６５〜８０％に設定し、かつ前記二酸化炭素分離装置が熱による二酸化炭素放出の再生工程を含むものであり、二酸化炭素吸収後の二酸化炭素吸収物から二酸化炭素を放出させるための加熱源に前記固体酸化物形燃料電池の排気、又は固体酸化物形燃料電池の排気との熱交換で得られた加熱媒体を用いることを特徴とする燃料電池システム。
前記第２の燃料電池が、リン酸形燃料電池又は固体高分子形燃料電池又はアルカリ形燃料電池であることを特徴とする請求項１記載の燃料電池システム。
前記固体酸化物形燃料電池の燃料極側における燃料ガスの最高温度が８５０℃以上であることを特徴とする請求項１，２記載の燃料電池システム。
前記二酸化炭素分離装置における二酸化炭素吸収後の二酸化炭素吸収物からの二酸化炭素を放出させるための加熱源に前記固体酸化物形燃料電池の排気および第２の燃料電池を冷却するために用いた排冷却水もしくは蒸気を用いることを特徴とする請求項１〜３記載の燃料電池システム。
