JP2004181706A

JP2004181706A - 二軸配向積層ポリエステルフィルム

Info

Publication number: JP2004181706A
Application number: JP2002349614A
Authority: JP
Inventors: Kazuhiro Kunugihara; 一弘椚原
Original assignee: Mitsubishi Polyester Film Corp
Current assignee: Mitsubishi Chemical Corp
Priority date: 2002-12-02
Filing date: 2002-12-02
Publication date: 2004-07-02
Also published as: US7223467B2; WO2004050364A1; EP1568488A4; US20060154094A1; KR20050087805A; EP1568488A1

Abstract

【課題】フィルム表面への染料の析出を抑え、断熱性と意匠性に優れた窓貼り用として好適な二軸配向ポリエステルフィルムを提供する。
【解決手段】実質的にポリエステルに溶解する染料を含有する層を内層とする少なくとも３層のポリエステルが共押出積層されたフィルムであり、金属添加酸化金属粒子または酸化金属粒子を含有する樹脂層を一方の面に有することを特徴とする二軸配向積層ポリエステルフィルムであり、金属添加酸化金属粒子は、錫添加酸化インジウム粒子またはアンチモン添加酸化錫粒子であることが好ましい。
【選択図】なし

Description

【０００１】
【発明の属する技術分野】
本発明は、例えば、自動車の窓、建築物の窓等のガラスに貼り合わせをして使用される窓貼り用として好適な二軸配向ポリエステルフィルムに関する。さらに詳しくは、本発明は、フィルム表面への染料の析出を抑え、断熱性と意匠性に優れた窓貼り用として好適な二軸配向ポリエステルフィルムに関する。
【０００２】
【従来の技術】
自動車の窓や建築物の窓等に、プライバシーの保護、意匠性、日照調整、ガラス飛散防止等の目的で張り合わされるフィルムには、透明性、耐光性、耐水性、耐熱性、耐薬品性、機械的強度に優れているポリエステルフィルムが良く用いられる。
遮光性を有する窓貼り用ポリエステルフィルムとして、例えば、３層以上の積層ポリエステルフィルムの内層に染料を含有させた複合フィルムを用いることが提案されている（特許文献１）。
このような遮光フィルムを、自動車の窓や建築物の窓等に用いた場合は、太陽光からの長波長の光を透過するために断熱効果が不十分である。また、遮光性を有するフィルムに金属を蒸着するフィルムはよく知られているが、長期間の使用により遮光性を与えるために配合されている染料や顔料が、フィルム表面に析出してしまったり、金属の蒸着層により透明性が劣ったりする等の問題がある。
【０００３】
【特許文献１】特許第２６９９３９７号公報
【特許文献１】特開平８−１７４７５０号公報
【０００４】
【発明が解決しようとする課題】
本発明は、上記実情に鑑みなされたものであって、その解決課題は、フィルム表面への染料の析出を抑え、断熱性と意匠性に優れた窓貼り用として好適な二軸配向ポリエステルフィルムを提供することにある。
【０００５】
【課題を解決するための手段】
本発明者らは上記実情に鑑み、特定の積層構成を有する遮光フィルムに特定の層を積層することにより、上記課題を高度に解決できることを知見し、本発明を完成するに至った。
【０００６】
すなわち、本発明の要旨は、実質的にポリエステルに溶解する染料を含有する層を内層とする少なくとも３層のポリエステルが共押出積層されたフィルムであり、金属添加酸化金属粒子または酸化金属粒子を含有する樹脂層を一方の面に有することを特徴とする二軸配向積層ポリエステルフィルムに存する。
【０００７】
【発明の実施の形態】
以下、本発明をさらに詳細に説明する。
本発明の二軸配向ポリエステルフィルムは、少なくとも３層以上のポリエステル層が積層されたフィルムであることが必要で、さらに詳しくは、全ての層が押出口金から共に溶融押し出しされる、いわゆる共押出法により押し出されたフィルムである。また、フィルムは未延伸の状態や一軸延伸フィルムではなくて、縦方向および横方向の二軸方向に延伸して配向させ、その後に熱固定を施したフィルムであることが必要である。このような積層フィルムは、両面に共押出表層を有し、その間には共押出中間層を有するが、この共押出中間層自体が積層構造となっていても良い。
【０００８】
ポリエステルフィルが単層構成である場合には、添加した染料がフィルム表面に湧き出す現象（ブリードアウト）、およびそれが昇華する現象が発生しやすく、これによってフィルム製膜機の汚染されるため、生産自体ができない場合が多く、仮に作成できたとしても、その表層にはブリードアウトによるフィルム内部からの湧出物が存在して、それによって後加工に悪影響を及ぼすことが多いため、好ましくない。
【０００９】
本発明のポリエステルフィルムは、積層された各層に用いるポリエステルが、芳香族ジカルボン酸と脂肪族グリコールとを重縮合させて得られるものである。芳香族ジカルボン酸としては、テレフタル酸、２，６−ナフタレンジカルボン酸などが挙げられ、脂肪族グリコールとしては、エチレングリコール、ジエチレングリコール、１，４−シクロヘキサンジメタノール等が挙げられる。代表的なポリエステルとしては、ポリエチレンテレフタレート（ＰＥＴ）、ポリエチレン−２，６−ナフタレンジカルボキシレート（ＰＥＮ）等が例示される。なかでもＰＥＴは物性とコストのバランスが良好であり、最も良く用いられるポリエステルである。
【００１０】
本発明で用いるポリエステルは、合計で１０モル％以内、好ましくは５モル％以内であれば第三成分を含有した共重合体であってもよい。共重合ポリエステルのジカルボン酸成分としては、イソフタル酸、フタル酸、テレフタル酸、２，６−ナフタレンジカルボン酸、アジピン酸、セバシン酸、オキシカルボン酸（例えば、Ｐ−オキシ安息香酸など）の一種または二種以上が揚げられれ、グリコール成分として、エチレングリコール、ジエチレングリコール、プロピレングリコール、ブタンジオール、１，４−シクロヘキサンジメタノール、ネオペンチルグリコール等の一種または二種以上が挙げられる。
【００１１】
本発明の二軸配向ポリエステルフィルムは、その積層構造の内層（中間層）に、ポリエステルに実質的に溶解する染料を含有する必要がある。本発明で言う実質的に溶解するとは、ポリエステルの溶融状態で混練りしたときに、凝集体などが残らずに均一に混ざることを意味する。用いる染料は、可視光領域（３８０〜７８０ｎｍ）に吸収を持つものが好ましく、ポリエステルの成型温度で分解が少ないものが好ましい。このような染料は化学構造的にはアントラキノン系、ペリノン系、ペリレン系、アゾメチン系、複素環系染料等が好ましく挙げられ、染色処方的には分散性染料、油溶性染料が好適である。また一般に顔料として分類されているものであっても、上記のように溶融ポリエステル中で溶解するものであれば、本発明では染料として用いることができる。この例としては、フタロシアニン系などの銅、コバルト、ニッケル、亜鉛、クロムなどの金属イオンとの錯塩染料などを挙げることができる。
【００１２】
上記の染料は、例えばグレー調やブラウン調に調色するために、適宜選択して数種混合して使用されるのが一般的で、またこれら染料のポリエステル中の含有量は、通常０．０１〜１０．０重量％、好ましくは０．０５〜５．０重量％の範囲から適宜選ぶことができる。
本発明の窓貼り用二軸配向ポリエステルフィルムは、共押出中間層に前述した染料のほかに、公知の紫外線吸収剤あるいはラジカルトラップ剤等を共存させることができる。しかしこれらの添加剤を添加してもフィルムに濁りを生じることなく、前述した範囲内のフィルムヘーズであることが好ましい。
【００１３】
本発明における染料およびその他の添加剤をポリエステルに添加する方法は、フィルムを溶融成型する際に、これらの粉体やペーストあるいは液体などとして添加する方法でもよいが、装置の汚染の問題や銘柄切り替えのし易さを考慮すると、あらかじめ染料等のマスターバッチを作成しておき、フィルムの溶融成型時にこれらのマスターバッチをクリアーレジンで希釈しながら添加することが好ましい。またこれらの溶融成型の際には、ポリエステルに分散良く混練りしながら行うために、特に二軸押出機を用いることが好ましい。
【００１４】
本発明のポリエステルフィルムは、表層面の滑り性を確保するために、その両側の共押出表層面に微細な突起を形成させ得るに十分な粒子径と添加量の微粒子を含有させることができる。この目的で使用できる微粒子は、例えば、平均粒径が０．０２〜５．０μｍの酸化ケイ素、炭酸カルシウム、カオリン、架橋有機高分子微粉体などの一種または二種以上を挙げることができ、添加量は０．００１〜０．５重量％、好ましくは０．０１〜０．１重量％から適宜選択することが、フィルムヘーズを上昇させないで、かつ必要最小限の滑り性を確保することができて好ましい。この結果、平均表面粗さＲａは、０．００５〜０．０５０μｍの範囲内にあることが好ましい。
【００１５】
さらにこの共押出表層を構成するポリエステルには、赤外線吸収剤、紫外線吸収剤等の公知の添加剤を本発明の要旨を越えない範囲の量だけ添加することも可能である。
また共押出表層と内層の積層厚み構成に関しては、フィルム全体の濁り（フィルムヘーズ）を抑えるために、微粒子の添加された共押出表層はできるだけ薄いことが好ましい。一方で、内層に存在する染料や他の添加剤がブリードアウトするのを防止するためには、共押出表層はむしろ厚い方が好ましい。これらを勘案して、フィルム全体の厚みにかかわらず、共押出表層厚みは通常片側０．５〜５．０μｍの範囲が好適に用いられる。また両表層の厚みは同じであっても、異なっていてもよいが、異なる場合にも両者共に上記の厚み範囲内であることが好ましい。
【００１６】
本発明のポリエステルフィルムの一方の面に積層される樹脂層は、金属添加酸化金属粒子または酸化金属粒子を含有する必要がある。
これらの粒子としては、錫添加酸化インジウム粒子（ＩＴＯ）、酸化錫添加酸化インジウム粒子、アンチモン添加酸化錫粒子（ＡＴＯ）、アンチモン添加酸化亜鉛粒子（ＡＺＯ）、カドミウム添加酸化錫粒子（ＣＴＯ）、マグネシウム添加酸化インジウム粒子（ＭｇＩｎ_２Ｏ_４）、カドミウム添加酸化ガリウム粒子（ＣｄＧａ_２Ｏ_４）、亜鉛添加酸化ガリウム粒子（ＺｎＧａ_２Ｏ_４）、インジウム添加酸化錫粒子（Ｉｎ_４Ｓｎ_３Ｏ_１２）、酸化インジウム添加酸化錫、ガリウム添加酸化インジウム粒子（ＧａＩｎＯ_３）、亜鉛添加酸化インジウム粒子（ＺｎＩｎ_２Ｏ_４）、酸化錫、酸化インジウム、酸化亜鉛等が挙げられる。
【００１７】
金属添加酸化金属粒子に添加されている金属は、酸化物であっても構わないし、複数であってもよい。これらの粒子は単独で含有しても、２種類以上同時に含有しても構わない。上記の中でも、錫添加酸化インジウム粒子（ＩＴＯ）、アンチモン添加酸化錫粒子（ＡＴＯ）、酸化錫粒子が好ましく、錫添加酸化インジウム粒子（ＩＴＯ）は透明性、熱線カット性の点で特に好ましい。また、これらの粒子は焼成されていても、焼成されていなくても構わない。焼成されている場合は、その焼成の雰囲気が非酸素状態（例えば、無酸素状態や還元状態）であっても、有酸素状態であっても構わないが熱線カット性能の点から、非酸素状態で焼成したものが好ましい。
【００１８】
これらの粒子の形状は塊状、球状、楕円体状、針状等何でもよく、平均粒径は０．２μｍ以下、さらには０．１μｍ以下が良い。平均粒径が０．２μｍを超える場合には、可視光線に対する透明性が低下する傾向がある。
本発明のフィルムの片面に積層される金属添加酸化金属粒子または酸化金属粒子を含有する樹脂層に用いられる樹脂は、ポリエステル樹脂、アクリル樹脂、ポリウレタン樹脂、ポリカーボネート樹脂、ケイ素樹脂、エポキシ樹脂、ポリスチレン樹脂、ＡＢＳ樹脂、ポリ塩化ビニル樹脂、ポリ塩化ビニリデン樹脂、ポリオレフィン樹脂、ポリアミド樹脂、水溶性アルキド樹脂、ポリビニルアルコール樹脂、ポリブチルアルコール樹脂、ポリビニルブチラール樹脂、ポリビニルアセタール樹脂、酢酸ビニル樹脂、アクリル−スチレン樹脂等の樹脂から１種または２種類以上を組み合わせて使用することができる。
【００１９】
金属添加酸化金属粒子または酸化金属粒子を樹脂中に配合する方法としては、特に限定される訳ではないが、樹脂を重合する任意の段階で粒子を添加し含有させる方法、溶融させた樹脂に直接添加し含有させる方法、樹脂と粒子をドライブレンドし押出機により押し出し溶融混練する方法、溶剤等により溶解または分散させた樹脂に添加し含有させる方法等が挙げられる。
樹脂層を積層する方法について、具体的に説明するが、以下の方法に限定される訳ではない。
【００２０】
すなわち、複数の押出機を用いて、ポリエステルと金属添加酸化金属粒子を含有する樹脂とを同時に押し出し、フィードブロック内あるいは口金内で合流させ押し出し積層させるいわゆる共押出法、金属添加酸化金属粒子または酸化金属粒子を含有する樹脂を押出機で溶融し、ポリエステルフィルム上に直接積層させるいわゆる押し出しラミネート法、ポリエステルフィルムの製膜ラインのキャスティング後あるいは一軸延伸後に水またはアルコール系溶媒に溶解した樹脂に金属添加酸化金属粒子または酸化金属粒子が含有されたスラリーとしてポリエステルフィルム上に塗布するいわゆるインラインコーティング（ＩＬＣ）法、ポリエステルフィルム上に有機溶剤に溶解した樹脂に金属添加酸化金属粒子または酸化金属粒子が含有された塗料として塗布するいわゆるオフラインコーティング（ＯＬＣ）法等が挙げられる。
【００２１】
次に本発明の中のポリエステルフィルムにオフラインコーティング法により金属添加酸化金属粒子含有樹脂を積層する製造方法について具体的に説明するが、本発明の積層フィルムは以下の製造例に何ら限定されるものではない。
すなわち、有機溶剤に溶解させた樹脂に金属添加酸化金属粒子を分散させた塗料を作成し、常法の塗布方法により着色されたポリエステルフィルム上に該塗料を塗布し、乾燥、固化させて積層フィルムを得ることができる。なお、該塗料には、慣用的に分散剤、カップリング剤等の添加剤を添加することは構わない。
本発明において染料をポリエステルに添加する方法は、フィルムを溶融成型する際に、これらを粉体やペーストあるいは液体などとして添加する方法でもよいが、装置の汚染の問題や銘柄切り替えのし易さを考慮すると、あらかじめ染料のマスターバッチを作成しておき、フィルムの溶融成型時にこれらのマスターバッチをクリアーレジンで希釈しながら添加することが好ましい。またこれらの溶融成型の際には、ポリエステルに分散良く混練りしながら行うために、特に二軸押出機を用いることが好ましい。
【００２２】
本発明のポリエステルフィルムは、表面の滑り性を確保するために、その積層構成の両表層面に微細な突起を形成させ得るに十分な粒子径と添加量の微粒子を含有させることができる。この目的で使用できる微粒子は、例えば、平均粒径が０．０２〜３．０μｍの酸化ケイ素、炭酸カルシウム、カオリン、架橋有機高分子微粉体などの一種または二種以上を挙げることができ、添加量は０．００１〜０．５重量％、好ましくは０．０１〜０．１重量％から適宜選択することが、フィルムヘーズを上昇させないで、かつ必要最小限の滑り性を確保することができて好ましい。この結果、平均表面粗さＲａは、０．００５〜０．０５０μｍの範囲内にあることが好ましい。
【００２３】
さらにこの表層を構成するポリエステルには、紫外線吸収剤、赤外線吸収剤、帯電防止剤等、公知の添加剤を公知の量だけ添加することも可能である。
ただし、本発明のフィルムは、前述したように中間層に染料を添加して共存させており、これらが実質的にポリエステルに溶解して濁りを生じることなく、本来ポリエステルが有する透明性を維持する必要がある。したがって、例えば染料自体単独ではポリエステルに溶解するものであっても、他の添加剤と反応して凝集体を形成するような組み合わせは好ましくない。本発明のフィルムにおいては、金属添加酸化金属粒子または酸化金属粒子を含有した樹脂層を含めたフィルム全体のヘーズが通常８．０％以下、さらには５．０％以下である透明性と、可視光線透過率が通常３〜７０％、さらには５〜５０％を満たす遮光性の両方を併せ持つことが好ましい。
【００２４】
また表層と中間層の積層厚み構成に関しては、フィルム全体の濁り（フィルムヘーズ）を抑えるために、微粒子の添加された表層はできるだけ薄いことが好ましい。一方で、中間層に存在する染料などがブリードアウトするのを防止するためには、表層はむしろ厚い方が好ましい。これらを勘案して、フィルム全体の厚みに関わらず、表層厚みは通常片側０．５〜４．０μｍの範囲が好適に用いられる。
本発明のポリエステルフィルムには、窓ガラスに貼り付けた場合に露出する面のキズ防止を目的として、露出する面にアクリル酸誘導体、メタクリル酸誘導体を主成分とした熱硬化あるいはＵＶ硬化性の公知のハードコート層を設けることができる。
【００２５】
また、このハードコート層は、インラインコーティングではなく、配向結晶化が終了した二軸配向ポリエステルフィルムの後加工として、通常は有機溶剤を用いて塗布・乾燥して設けられる。またこのときに用いる塗布方法は、リバースグラビアコーター、グラビアコーター、ロッドコーター、エアドクタコーターなどの装置を用いて塗布することができる。
このハードコート層はフィルムを窓ガラスに張り付けた時に、露出する面であることから、簡単に擦り傷が発生するのを防止のため、ハードコート層の表面硬度は鉛筆硬度でＨ以上であることが好ましい。鉛筆硬度でＨ以上の表面硬度を維持するためには厚い方が良好であるが、ハードコート剤は硬化する際に収縮し、この収縮によりフィルムがカールする問題があるため、カールを防止するためにはコート厚みは薄い好ましい。これらの相反する特徴を同時に満たすには、ハードコート層の厚み（乾燥厚み）を０．５〜５．０μｍの範囲に設定することが好ましい。
【００２６】
本発明のフィルムは、フィルムを窓ガラス等に貼り合わせるために、公知の粘着材または公知の接着剤等が塗工される。この粘着剤あるは接着剤をフィルムの塗工する際にも、ハードコート層を塗工する時を同様に配向結晶化が終了した二軸配向ポリエステルフィルム上に、後加工として通常は有機溶剤を用いて塗布・乾燥して設けられる。
また、粘着剤または接着剤には、公知の紫外線吸収剤を配合して併用したり、あるいは赤外線吸収剤を公知の配合量で添加したりできる。この粘着剤あるいは接着剤には、例えばシリコーン塗膜による離型処理を施された公知のプラスチックフィルムを、いわゆるセパレーターフィルムとして張り合わせて用いることができる。
【００２７】
次に本発明の積層ポリエステルフィルムの製造方法について具体的に説明するが、本発明のフィルムは以下の製造例に何ら限定されるものではない。
まず、先に述べたポリエステル原料を使用し、複数台の押出機、複数層のマルチマニホールドダイまたはフィ−ドブロックを用い、それぞれのポリエステルを積層して口金から複数層の溶融シートを押出し、冷却ロールで冷却固化して未延伸シートを得る。この場合、シートの平面性を向上させるため、シートと回転冷却ドラムとの密着性を高めることが好ましく、静電印加密着法および／または液体塗布密着法を採用することが好ましい。
【００２８】
次いで、得られた未延伸フィルムは二軸方向に延伸して二軸配向させる。すなわち、前記の未延伸シートを縦方向にロール延伸機により延伸する。延伸温度は、通常７０〜１２０℃、好ましくは８０〜１１０℃であり、延伸倍率は、通常２．５〜７倍、好ましくは３．０〜６倍である。次いで、横方向に延伸を行う。延伸温度は、通常７０〜１２０℃、好ましくは８０〜１１５℃であり、延伸倍率は、通常３．０〜７倍、好ましくは３．５〜６倍である。そして引き続き、１７０〜２５０℃の温度で緊張下または３０％以内の弛緩下で熱処理を行い、二軸延伸フィルムを得る。
【００２９】
上記の延伸においては、１回の延伸操作で所定倍率まで延伸する方法の他、延伸を２段階以上に振り分けて所定の延伸倍率とする方法を用いることもできる。その場合にも、最終的に二方向の延伸倍率がそれぞれ上記範囲となるように行うのが好ましい。さらに、必要に応じて熱処理を行う前または後に再度縦および／または横方向に延伸してもよい。
本発明においては、前述したようにフィルムの少なくとも片方の表面に帯電防止塗布層を有することが必要であり、特にインラインコーティングで帯電防止塗布層を付与する場合には、上記プロセスで縦延伸が終了したこの時点で、フィルムの表面には主として水を溶媒とする塗布液を塗布した後、テンター内で乾燥・予熱・横延伸を行い、さらに熱固定を行うことが好ましい。
またこのときに用いる塗布方法は、リバースグラビアコーター、グラビアコーター、ロッドコーター、エアドクタコーターなどの装置を用いて塗布することができる。
【００３０】
【実施例】
以下、本発明を実施例によりさらに詳細に説明するが、本発明はその要旨を越えない限り、以下の実施例に限定されるものではない。なお、実施例および比較例中「部」とあるのは「重量部」を示す。
また、本発明で用いた測定法は次のとおりである。
【００３１】
（１）フィルムの濁度（フィルムヘーズ）
ＪＩＳ−Ｋ７１０５に準じ、濁度計ＮＤＨ３００Ａ（日本電色（株）製）を用いてフィルムの濁度（ヘーズ）を測定した。
【００３２】
（２）可視光線透過率
分光式測色計ＳＥ−２０００（日本電色（株）製）を用いてＤ６５光源で各波長の光線透過率を測定し、ＪＩＳＳ３１０７に従って可視光線透過率を算出した。
【００３３】
（３）酸化金属含有樹脂層との密着性
酸化金属含有樹脂層表面に、東洋モートン社製ＡＤ−５０２１００部，ＣＡＴ−１０１０部からなるポリウレタン系二液硬化型接着剤を乾燥重量が５ｇ／ｃｍ^２となるように塗布し、基材ポリエステルフィルムと同一厚さのポリエステルフィルムを通常のドライラミネート法により積層した後、４０℃で４８時間エージング処理を行った。得られた積層体を幅１５ｍｍの短冊状にし、６０℃の温水中に３０分間浸漬した（温水処理）。上記温水処理試料の端部を一部剥離し、剥離試験機により１００ｍｍ／分の速度でＴ型剥離を行った。接着性の評価基準は下記のとおりである。
○：１００ｇｆ以上
△：１０ｇｆ以上１００ｇｆ未満
×：１０ｇｆ未満
【００３４】
（４）ハードコート層との接着強度
ハードコート層に１インチ幅で碁盤目が１００個になるようにクロスカットを入れ、９０度引き出し法でピールテストを行い（引張り速度：２インチ／分）、下記の基準で接着性を評価した。
○：碁盤目の剥離数≦５個
△：５個＜碁盤目の剥離数≦２０個
×：２０個＜碁盤目の剥離数
【００３５】
（５）熱線カット性
試料フィルム（３００ｍｍ×３００ｍｍ）から５０ｍｍ隔てた所に１００Ｗの白熱電球を点灯させ、点灯直後と３０分後において、試料フィルムから白熱電球と反対側に５０ｍｍ隔てた所に手の甲をかざして、熱線カット性を下記ランクで評価した。
ランクＡ：熱線を殆ど感じない（実用上問題の無いレベル）
ランクＢ：熱線をやや感じる（実用上問題の無いレベル）
ランクＣ：熱線を強く感じる（実用上問題の有るレベル）
【００３６】
以下の実施例および比較例で用いたポリエステル原料の製造方法は次のとおりである。
＜ポリエステルＡ＞希釈ＰＥＴ
ジメチルテレフタレート１００部、エチレングリコール６０部および酢酸マグネシウム・４水塩０．０９部を反応器にとり、加熱昇温するとともにメタノールを留去し、エステル交換反応を行い、反応開始から４時間を要して２３０℃に昇温し、実質的にエステル交換反応を終了した。次いで、エチルアシッドフォスフェート０．０４部、三酸化アンチモン０．０４部を添加した後、１００分で温度を２８０℃、圧力を１５ｍｍＨｇとし、以後も徐々に圧力を減じ、最終的に０．３ｍｍＨｇとした。４時間後系内を常圧に戻し、実質的に微粒子を含まないポリエステルＡを得た。このポリエステルの固有粘度は０．７０であった。
【００３７】
＜ポリエステルＢ＞粒子含有ＰＥＴ
ジメチルテレフタレート１００部、エチレングリコール６０部および酢酸マグネシウム・４水塩０．０９部を反応器にとり、加熱昇温するとともにメタノールを留去し、エステル交換反応を行い、反応開始から４時間を要して２３０℃に昇温し、実質的にエステル交換反応を終了した。次いで、平均粒径１．４μｍのシリカ粒子を２．０部含有するエチレングリコールスラリーを反応系に添加し、さらにエチルアシッドフォスフェート０．０４部、三酸化アンチモン０．０４部を添加した後、１００分で温度を２８０℃、圧力を１５ｍｍＨｇとし、以後も徐々に圧力を減じ、最終的に０．３ｍｍＨｇとした。４時間後系内を常圧に戻しポリエステルＢを得た。得られたポリエステルＢのシリカ粒子含有量は１．０重量％であった。またこのポリエステルの固有粘度は０．７０であった。
【００３８】
＜ポリエステルＣ＞染料１０％含有ＭＢ
ポリエステルＡをベント付き二軸押出機に供して、三菱化学（株）製ダイアレジンレッドＨＳ３．０重量％、同ブルーＨ３Ｇ５．５重量％、および同イエローＦ１．５重量％の各濃度となるように混合して添加し、溶融混練りを行ってチップ化を行い、染料マスターバッチポリエステルＣを作成した。
【００３９】
＜ＩＴＯ粉末の製造方法＞
ＩｎＣｌ_３水溶液（Ｉｎ金属３０重量％含有）１．８重量部とＳｎＣｌ_４水溶液（Ｓｎ金属１５重量％含有）０．２重量部の混合水溶液を、２５重量％のＮＨ_４ＨＣＯ_３水溶液１２重量部の水溶液中に、７０℃の加温下で攪拌しながら滴下し、最終的にｐＨ８にして、Ｉｎ−Ｓｎ共沈水酸化物を析出させた。次に、静置して沈殿を沈降させた後、上澄みを除去し、イオン交換水を加えて静置、沈殿と上澄み除去の操作を６回繰り返すことにより、沈殿を十分水洗した後、吸引濾過により沈殿を濾別して、含水水酸化物の沈殿を得た。
得られた含水水酸化物を出発原料として２ｋｇｆ／ｃｍ２以上の不活性ガス（アルゴン、ヘリウム、窒素等）密閉加圧雰囲気下、３５０℃〜１０００℃で加熱処理を行い、ＩＴＯ粉末を得た。
【００４０】
＜ＡＴＯ粉末の製造方法＞
ＳｎＣｌ_４水溶液（Ｓｎ金属３０重量％含有）１．８重量部とＳｂＣｌ_３水溶液（Ｓｎ金属３０重量％含有）０．２重量部との混合水溶液を、７．５重量％のＮａＯＨ水溶液１２重量部の水溶液中に、９０℃の加温下で攪拌しながら滴下し、最終ｐＨ７にしてＳｎ−Ｓｂ共沈水酸化物を析出させた。次に、静置して沈殿を沈降させた後、上澄みを除去し、イオン交換水を加えて静置、沈殿と上澄み除去の操作を６回繰り返すことにより、沈殿を十分水洗した後、吸引濾過により沈殿を濾別して、含水水酸化物の沈殿を得た。
得られた含水水酸化物を出発原料として２ｋｇｆ／ｃｍ２以上の不活性ガス（アルゴン、ヘリウム、窒素等）密閉加圧雰囲気下、３５０℃〜１０００℃で加熱処理を行い、ＡＴＯ粉末を得た。
【００４１】
＜塗布液（Ａ）の製造方法＞
ＩＴＯ粉末の製造方法において得られたＩＴＯ粉末に、アクリル樹脂、溶剤（キシレン／ＭＥＫ＝８０／２０）、界面活性剤を調合しサンドミルで２４時間分散させ平均粒径０．０５μｍのＩＴＯ粒子が６５重量％含有した塗布液（Ａ）を得た。
【００４２】
＜塗布液（Ｂ）の製造方法＞
塗布液（Ａ）の製造方法において、ＩＴＯ粉末をＡＴＯ粉末に変えた以外は、塗布液（Ａ）の製造方法と同様にして塗布液の調製を行い、平均粒子径０．０５μｍのＡＴＯ粒子が６５重量％含有した塗布液（Ｂ）を得た。
【００４３】
＜塗布液（Ｃ）の製造方法＞
塗布液（Ａ）の製造方法において、ＩＴＯ粉末を平均粒径０．１０μｍの酸化インジウムに変えた以外は、塗布液（Ａ）の製造方法と同様にして塗布液（Ｃ）を得た。
【００４４】
＜塗布液（Ｄ）の製造方法＞
塗布液（Ａ）の製造方法において、ＩＴＯ粉末を平均粒径０．２７μｍの酸化亜鉛粒子に変えた以外は、塗布液（Ａ）の製造方法と同様にして塗布液（Ｄ）を得た。
【００４５】
＜塗布液（Ｅ）の製造方法＞
塗布液（Ａ）の製造方法において、ＩＴＯ粉末を含有しない以外は、塗布液（Ａ）の製造方法と同様にして塗布液（Ｅ）を得た。
【００４６】
実施例１
＜ポリエステルフィルムの製造＞
ポリエステルＡ、Ｃの各チップを９２：２の割合で、それぞれ中間層用レジンとして中間層用押出機に投入した。これとは別にポリエステルＡ、Ｂの各チップを９３．０：７．０の割合で表層用レジンとして表層用押出機に投入した。それぞれの押出機はいずれもベント付きの異方向二軸押出機であり、レジンは乾燥すること無しに２９０℃の溶融温度で押出しを行い、その後溶融ポリマーをフィードブロック内で合流して積層した。その後静電印加密着法を用いて表面温度を４０℃に設定した冷却ロール上で冷却固化して３層構成の積層未延伸シートを得た。得られたシートを８３℃で３．６倍縦方向に延伸した。
次いで、フィルムをテンターに導き９３℃でフィルムを乾燥・予熱した後、横方向に３．８倍延伸し、２２５℃にて熱固定を行った。さらに幅方向に１８５℃で５％弛緩処理を行って、冷却した後巻き取って二軸配向フィルムのロールを作成した。このフィルムの各層の厚みは２／２１／２μｍの構成で、総厚みは２５μｍであった。
【００４７】
＜金属添加酸化金属粒子または酸化金属含有樹脂層の製造＞
得られた二軸配向ポリエステルフィルムに塗布剤（Ａ）を乾燥後の膜厚が１．８μｍとなるようにメイヤーバーによりコートし、１００℃で乾燥して、積層ポリエステルフィルムを得た。
【００４８】
＜ハードコート層の製造＞
上記のフィルムロールを、コーターにセットして、金属添加酸化金属粒子または酸化金属含有樹脂層を塗布した面の反対面に、下記の組成のハードコート剤を＃２０バーで塗布し、９０℃で１分間乾燥して除去した後、高圧水銀灯により、出力１２０ｗ／ｃｍ、照射距離１５ｃｍ、移動速度１０ｍ／分の条件下で乾燥して２μｍのハードコート層を形成した。
・ハードコート組成：
アクリル樹脂（大日精化工業（株）社製「セイカビームＥＸＹ−２６（Ｓ））３０重量部、メチルエチルケトン３５重量部、トルエン３５重量部
【００４９】
実施例２〜５、比較例１〜５
実施例１におけるポリエステルの製造において、中間層に用いるポリエステルＡとポリエステルＣの割合と、金属添加酸化金属粒子または酸化金属含有樹脂層の製造において塗布液を下記表１に示すとおりに変更した以外は、実施例と同様の方法で実施例１〜８のフィルムを作成した。
比較例２は塗布層を設けずにフィルムの製造を行った。
【００５０】
【表１】

【００５１】
比較例３
比較例１にけるポリエステルの製造で得られた二軸配向ポリエステルフィルムの片面に、塩化ビニル・酢酸ビニル共重合体とポリエステル系樹脂の混合物に着色剤としてブラウン系有機顔料（チバガイギー社、ＩｒｇａｌｉｔｅＢｒｏｗｎＢ）および有機溶剤として酢酸エチル、メチルイソビチルケトン混合液を用いて作成した着色インキをロールコーター法により塗布し、８０℃で乾燥し、μｍ着色層を形成した。
次いで、得られたフィルムに実施例１と同様の方法で塗布液（Ａ）の樹脂層とハードコート層を設けた。
【００５２】
比較例４
実施例１において、中間層用レジンと表層用レジンを共通として、それぞれにポリエステルＡ：Ｂ：Ｃを８５：７：８の割合で配合した各チップ用い、中間層用押出・表層用押出機の両方に投入した。この後、実施例１と全く同様に製膜を行って、二軸配向フィルムを作成した。このフィルムは共押出の単層フィルムであり、総厚みは２５μｍであった。このフィルムを製膜中に、溶融シート作成する際、冷却ドラム上に昇華物が徐々に付着して行く現象（実施例１では全く観察されなかった）が観察され、そのまま長時間生産することは不可能だった。またこのフィルムの特性を表１に示すが、実施例１と同じ微粒子を同じ濃度で中間層にも添加したため、フィルムヘーズの高い濁ったフィルムとなった。
次いで、得られたフィルムに実施例１と同様の方法で塗布液（Ａ）の樹脂層とハードコート層を設けた。

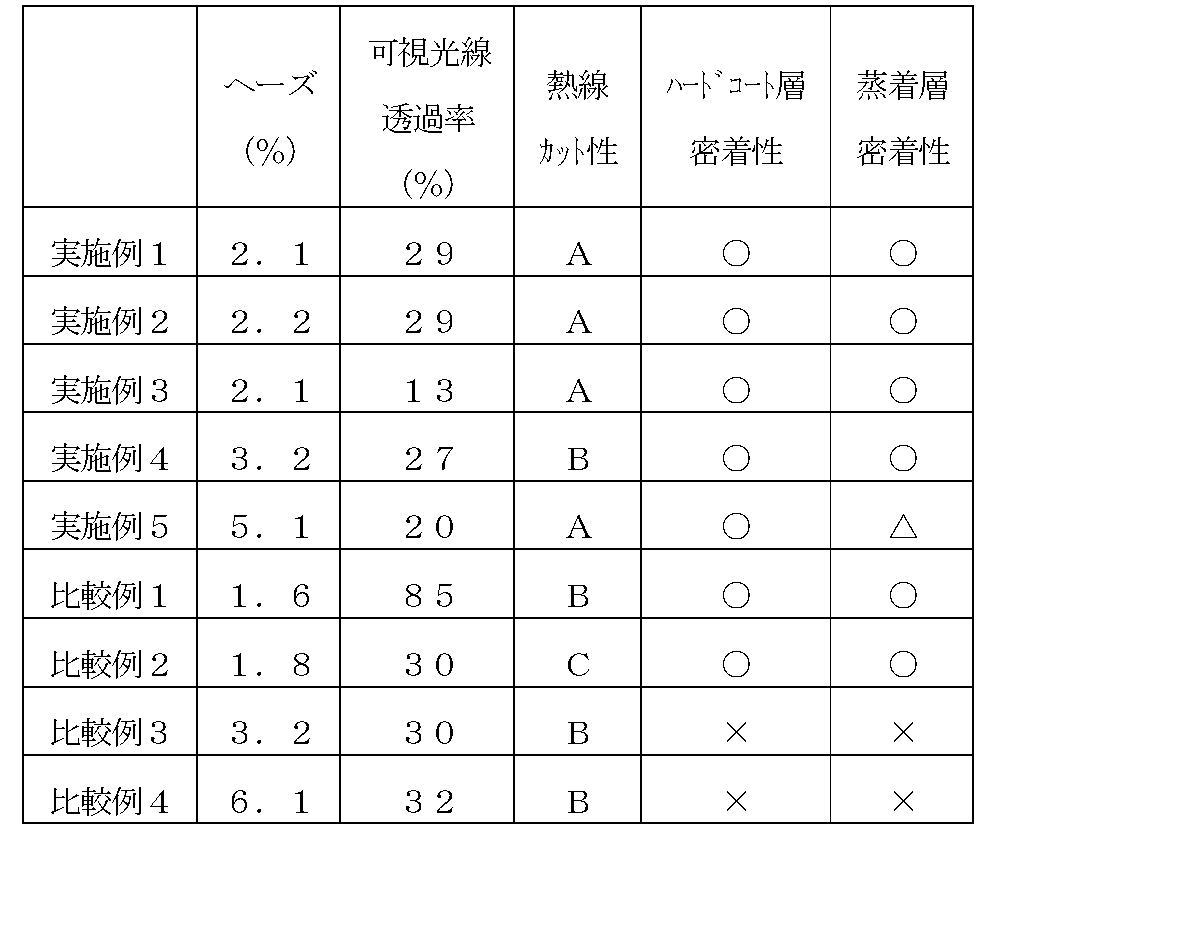

各実施例、比較例で得られたフィルムの評価結果をまとめて下記表２および表３に示す。
【００５３】
【表２】

【００５４】
【発明の効果】
本発明によれば、ヘーズがなく、遮光性や断熱性に優れた特徴を有し、染料の昇華等によって生産機を汚染することのない、金属添加酸化金属粒子または酸化金属粒子を含有する樹脂層やハードコート層の密着性にも優れたフィルムを提供することができ、その工業的価値は高い。

Claims

実質的にポリエステルに溶解する染料を含有する層を内層とする少なくとも３層のポリエステルが共押出積層されたフィルムであり、金属添加酸化金属粒子または酸化金属粒子を含有する樹脂層を一方の面に有することを特徴とする二軸配向積層ポリエステルフィルム。
金属添加酸化金属粒子が、錫添加酸化インジウム粒子またはアンチモン添加酸化錫粒子であることを特徴とする請求項１記載の二軸配向積層ポリエステルフィルム。
酸化金属粒子が、酸化インジウム粒子または酸化錫粒子であることを特徴とする請求項１に記載の二軸配向積層ポリエステルフィルム。
樹脂層が活性エネルギー線硬化樹脂層からなることを特徴とする請求項１〜３の何れかに記載の二軸配向積層ポリエステルフィルム。
