JP2004181802A

JP2004181802A - 平版印刷版材料及びその印刷方法

Info

Publication number: JP2004181802A
Application number: JP2002352195A
Authority: JP
Inventors: Rieko Takahashi; 理愛子高橋
Original assignee: Konica Minolta Inc
Current assignee: Konica Minolta Inc
Priority date: 2002-12-04
Filing date: 2002-12-04
Publication date: 2004-07-02

Abstract

【課題】地汚れの発生のない、高感度で耐刷性の良好な機上現像可能な平版印刷板材料及びその印刷方法を提供すること。
【解決手段】支持体上に親水性表面を有する熱溶融性微粒子を含んでなる平版印刷版材料において、熱溶融性微粒子が予め光熱変換剤を含んでおり、該光熱変換剤が下記一般式（Ｉ）で表されるインドレニン系化合物を含有することを特徴とする平版印刷版材料。
【化１】

【選択図】なし

Description

【０００１】
【発明の属する技術分野】
本発明は平版印刷版材料及びその印刷方法に関する。
【０００２】
【従来の技術】
印刷データのデジタル化に伴い、安価で取扱いが容易でＰＳ版と同等の印刷適性を有したＣＴＰが求められている。特に近年、特別な薬剤による現像液処理が不要な、いわゆるプロセスレス印刷版への期待が高まっている。
【０００３】
プロセスレス印刷版の画像形成方式のひとつとして有力であるのが、赤外線レーザ記録であり、大きく分けて、後述するアブレーションタイプ、熱融着画像層機上現像タイプ及び熱溶融転写タイプの三種の記録方法が存在する。
【０００４】
アブレーションタイプとしては、例えば、特開平８−５０７７２７号公報、同６−１８６７５０号公報、同６−１９９０６４号公報、同７−３１４９３４号公報、同１０−５８６３６号公報、同１０−２４４７７３号公報に記載されているものである。これらは、例えば、支持体上に親水性層と親油性層とを有し、いずれかの層を表層として積層したものである。表層が親水性層であれば、画像様に露光し、親水性層をアブレートさせて画像様に除去して親油性層を露出することで画像部を形成することができる。但し、アブレートした表層の飛散物による露光装置内部の汚染が問題となるため、親水性層上に更に水溶性の保護層を設けて、アブレートした表層の飛散を防止し、印刷機上で保護層とともにアブレートした表層を除去する方式も提案されている。
【０００５】
熱融着画像層機上現像タイプとしては、特許第２９３８３９７号明細書に開示されているような親水性層もしくはアルミ砂目上に、画像形成層に熱可塑性微粒子と水溶性の結合剤とを用いたものが挙げられる。しかし、親水性支持体としてアルミ砂目を用いた場合には、光熱変換素材（一般的には可視光にも着色している）を画像形成層に添加する必要があり、現像した際に印刷機を汚染する懸念がある。また、特開平１１−２６５０６２号公報では、アニオン性ＩＲ−シアニン色素を画像形成層に添加した機上現像タイプの印刷版を開示しているが、現像後も砂目表面上に残る僅かなアニオン性ＩＲ−シアニン色素の影響で地汚れしやすい、という欠点を有している。
【０００６】
一方、シアニン色素の固体分散方法が開示され（例えば、特許文献１参照。）、また特開２００１−３０６４５号公報では支持体上に設けられた親水性の媒質からなる層が疎水性化前駆体と光熱変換剤の複合粒子の分散体を含有した平版印刷版材料が開示されているが、疎水性化前駆体が有機高分子を用いているため、光熱変換剤を含んだ疎水性化前駆体の分散体を調製するときに、光熱変換剤を多く添加しないと感度が出ない、という問題を抱えている。
【０００７】
【特許文献１】
特開平８−２４５９０２号公報
【０００８】
【発明が解決しようとする課題】
本発明の目的は、刷り込んでいっても地汚れの発生のない、高感度で耐刷性の良好な機上現像可能な平版印刷板材料及びその印刷方法を提供することにある。
【０００９】
【課題を解決するための手段】
本発明の上記目的は、下記の構成により達成された。
【００１０】
１）支持体上に親水性表面を有する熱溶融性微粒子を含んでなる平版印刷版材料において、熱溶融性微粒子が予め光熱変換剤を含んでおり、該光熱変換剤が前記一般式（Ｉ）で表されるインドレニン系化合物を含有することを特徴とする平版印刷版材料。
【００１１】
２）前記一般式（Ｉ）中の３価の連結基であるＬが前記（Ｌ−１）または（Ｌ−２）で表されるインドレニン系化合物であることを特徴とする前記１）に記載の平版印刷版材料。
【００１２】
３）熱溶融性微粒子の融点が６０〜１５０℃であることを特徴とする前記１）または２）に記載の平版印刷版材料。
【００１３】
４）前記１）〜３）のいずれか１項に記載の平版印刷版材料をサーマルヘッドもしくはサーマルレーザを用いて画像を形成した後に、画像形成層の非画像部を印刷機上で除去することを特徴とする印刷方法。
【００１４】
本発明に用いられる熱溶融性微粒子とは、熱可塑性素材の中でも特に溶融した際の粘度が低く、一般的にワックスとして分類される素材で形成された微粒子である。物性としては、軟化点４０℃以上、１２０℃以下、融点６０℃以上、１５０℃以下であることが好ましく、軟化点４０℃以上、１００℃以下、融点６０℃以上、１２０℃以下であることが更に好ましい。融点が６０℃未満では保存性が問題であり、融点が３００℃よりも高い場合はインク着肉感度が低下する。
【００１５】
使用可能な素材としては、例えば、パラフィン、ポリオレフィン、ポリエチレンワックス、マイクロクリスタリンワックス、脂肪酸系ワックス等が挙げられる。これらは分子量８００から１００００程度のものであり、また乳化しやすくするためにこれらのワックスを酸化し、水酸基、エステル基、カルボキシル基、アルデヒド基、ペルオキシド基などの極性基を導入することもできる。更には、軟化点を下げたり作業性を向上させるためにこれらのワックスに、例えば、ステアロアミド、リノレンアミド、ラウリルアミド、ミリステルアミド、硬化牛脂肪酸アミド、パルミトアミド、オレイン酸アミド、米糖脂肪酸アミド、ヤシ脂肪酸アミドまたはこれらの脂肪酸アミドのメチロール化物、メチレンビスステラロアミド、エチレンビスステラロアミドなどを添加することも可能である。また、クマロン−インデン樹脂、ロジン変性フェノール樹脂、テルペン変性フェノール樹脂、キシレン樹脂、ケトン樹脂、アクリル樹脂、アイオノマー、これらの樹脂の共重合体も使用することができる。
【００１６】
これらの中でも、ポリエチレン、マイクロクリスタリン、脂肪酸エステル、脂肪酸の何れかを含有することが好ましい。これらの素材は融点が比較的低く、溶融粘度も低いため、高感度の画像形成を行うことができる。また、これらの素材は潤滑性を有するため、印刷版材料の表面に剪断力が加えられた際のダメージが低減し、擦りキズ等による印刷汚れ耐性が向上する。
【００１７】
また、熱溶融性微粒子は水に分散可能であることが好ましく、その平均粒径は０．０１〜１０μｍであることが好ましく、より好ましくは０．１〜３μｍである。平均粒径が０．０１μｍよりも小さい場合、熱溶融性微粒子を含有する層の塗布液を後述する多孔質な親水性層上に塗布した際に、熱溶融性微粒子が親水性層の細孔中に入り込んだり、親水性層表面の微細な凹凸の隙間に入り込んだりしやすくなり、機上現像が不十分になって、地汚れの懸念が生じる。熱溶融性微粒子の平均粒径が１０μｍよりも大きい場合には、解像度が低下する。
【００１８】
熱溶融性微粒子の作製方法としては、乳化重合法、懸濁重合法、溶液重合法、気相重合法等、公知の重合法で作製された高分子を用いることができる。
【００１９】
溶液重合法または気相重合法等の重合法により作製された高分子を微粒子化する方法としては、高分子を有機溶媒に溶解して調製した溶解液を不活性ガス中に噴霧、乾燥して微粒子化する方法、高分子を水に非混和性の有機溶媒に溶解し、得られた溶液を水または、水性媒体に分散、有機溶媒を留去して微粒子化する方法等が挙げられる。
【００２０】
また、熱溶融性微粒子は内部と表層との組成が連続的に変化していたり、もしくは異なる素材で被覆されていてもよい。被覆方法は、公知のマイクロカプセル形成方法、ゾルゲル法等が使用できる。
【００２１】
構成層中での熱溶融性微粒子の含有量としては、層全体の１〜９０質量％が好ましく、５〜８０質量％が更に好ましい。また、熱溶融性微粒子は、何れの方法においても、必要に応じ重合あるいは微粒子化の際に分散剤、安定剤として、例えば、ラウリル硫酸ナトリウム、ドデシルベンゼンスルホン酸ナトリウム、ポリエチレングリコール等の界面活性剤やポリビニルアルコール等の水溶性樹脂を用いてもよい。また、トリエチルアミン、トリエタノールアミン等を含有させてもよい。
【００２２】
本発明において、一般式（Ｉ）で表わされるインドレニン系化合物の光熱変換剤は、熱溶融性微粒子に予め含有せしめ、その熱溶融性微粒子分散体をもって画像層塗布液を調製する。
【００２３】
本発明の熱溶融性微粒子に含有することのできる光熱変換剤は、高い光熱変換能を有していることを特徴とし、具体的には前記一般式（Ｉ）で表わされる親油性のインドレニン系化合物である。
【００２４】
前記式中、Ｚによって完成される環としては、ベンゼン環、ナフタレン環、ピリジン環、キノリン環、ピラジン環、キノサリン環などを挙げることができる。また、Ｚ上には更に他の置換基Ｒ_３を結合させてもよい。このような置換基としては、例えば、アルキル基、アリール基、複素環残基、ハロゲン原子、アリーロキシ基、アルキルチオ基、アリールチオ基、アルキルカルボニル基、アリールカルボニル基、アルキルカルボニルオキシ基、アリールカアルボニルオキシ基、アルキルアミド基、アリールアミド基、アルキルカルバモイル基、アリールカルバモイル基、アルキルアミノ基、アリールアミノ基、カルボン酸基、アルキルスルホニル基、アリールスルホニル基、アルキルスルホンアミド基、アリールスルホンアミド基、アルキルスルファモイル基、アリールスルファモイル基、シアノ基、ニトロ基、等の種々の置換基を挙げることができる。そして、Ｚ上に結合される上記置換基の数（ｐ）は通常０、または１〜４が好ましい。なお（ｐ）が２以上の場合は、複数のＲ_３は互いに同じであっても異なっていてもよい。
【００２５】
Ｒ_３の置換基の中でも非極性基が好ましく、ハロゲン原子（例えば、Ｆ、Ｃｌ等）、シアノ基、置換もしくは非置換の炭素原子数１〜２０のアルキル基（例えば、メチル基、エチル基、イソプロピル基、ｔ−ペンチル基、オクタデシル基、シクロヘキシル基等）、炭素原子数６〜２０の非置換のフェニル基（例えば、フェニル基、４−メチルフェニル基、４−トリフルオロメチルフェニル基、３，５−ジクロロフェニル基等）、が好ましい。
【００２６】
Ｒ_１及びＲ_２は炭素原子数１〜２０のアルキル基、アルケニル基、またはアリール基を表わし、これらは互いに同一でも異なっていてもよい。Ｒ_１及びＲ_２は、それぞれ更に置換基を有していてもよく、これらの置換基の中でもシー・ハンシュ（Ｃ．Ｈａｎｓｃｈ）等によって提唱されている疎水性パラメーターが−１．０〜１５の範囲である置換基が好ましい。なお、疎水性パラメーターπは下記の文献に従って算出することができる。シー・ハンシュ、ジャーナルオブメディカルケミストリー（Ｃ．Ｈａｎｓｃｈ、Ｊ．Ｍｅｄ．Ｃｈｅｍ）、第１６巻、１２０７頁（１９７３年）、同誌第２０巻、３０４頁（１９７７年）。
【００２７】
Ｒ_１、Ｒ_２は置換もしくは非置換の炭素原子数が１〜８の低級アルキル基、置換もしくは非置換のフェニル基、置換もしくは非置換のアルケニル基が好ましく、これらの置換基の上記疎水性パラメーターπは、−１．０〜１５の範囲であることが好ましい。また、Ｒ_１、Ｒ_２が有する置換基としては、ハロゲン原子（Ｆ、Ｃｌ、Ｂｒ及びＩ等）、置換もしくは非置換のフェニル基（例えば、フェニル基、ｍ−クロロフェニル基、ｐ−メチルフェニル基等）、アルキルチオ基（例えば、メチルチオ基、及びブチルチオ基等）、置換もしくは非置換のフェニルチオ基（例えば、フェニルチオ基、ｐ−クロロフェニルチオ基、ｍ−メチルフェニルチオ基等）、アルコキシ基（例えば、エトキシ基、ブトキシ基等）が好ましい。これらの中でも、Ｒ_１及びＲ_２は特に炭素原子数２〜８のアルキル基、及び炭素数２〜８の非置換のアルケニル基が特に好ましい。
【００２８】
Ｌは３価の連結基を表わし、３価の置換基もしくは非置換のメチン基、または３、５、もしくは７個の置換もしくは非置換のメチン基が共役２重結合により連結されて生じる共役系の連結基であることが好ましいが、下記（Ｌ−１）〜（Ｌ−９）で表わされる基が好ましい。
【００２９】
【化３】

【００３０】
（Ｌ−１）〜（Ｌ−９）中のＹは、水素原子または１価の基を表わす。このような１価の基としては、メチル基等の低級アルキル基、置換もしくは非置換のフェニル基及びベンジル基等のアラルキル基、メトキシ基等の低級アルコキシ基、ジメチルアミノ基、ジフェニルアミノ基、メチルフェニルアミノ基、モルホリノ基、イミダゾリジノ基、及びエトキシカルボニルピペラジノ基等の置換アミノ基、アセトキシ基等のアルキルカルボルオキシ基、メチルチオ基等のアルキルチオ基、シアノ基、ニトロ基、及びハロゲン原子（Ｆ、Ｃｌ、Ｂｒ等）等が好ましい。一般式（Ｉ）中のＬで表わされる連結基の中でも（Ｌ−１）及び（Ｌ−２）で表わされる基が最も好ましい。
【００３１】
一般式（Ｉ）中のＸ⁻は、陽イオン部分の電荷を中和するのに必要な数の陰電荷を供給するものであって、１価もしくは２価の陰イオンを表わす。上記Ｘ⁻としては、Ｃｌ⁻、Ｂｒ⁻、Ｉ⁻等のハロゲンイオン、ＳＯ^２−、ＨＳＯ⁻、ＣＨ_３ＯＳＯ_３ ⁻等のアルキル硫酸イオン、ｐ−トルエンスルホン酸イオン、ナフタレン−１，５−ジスルホン酸イオン、メタンスルホン酸イオン、トリフルオロメタンスルホン酸イオン、オクタンスルホン酸イオン、ｐ−クロロ安息香酸イオン、トリフルオロ酢酸イオン、シュウ酸イオン、コハク酸イオン等のカルボン酸イオン、ＰＦ_６ ⁻、ＢＦ_４ ⁻、ＣｌＯ_４ ⁻、ＩＯ_４ ⁻、タングステン酸イオン、タングストリン酸イオン等のヘテロポリ酸イオン、Ｈ_２ＰＯ_４ ⁻、ＮＯ_３ ⁻、ピクリン酸イオン等のフェノラート等が好ましい。これらの中でも、Ｃｌ⁻、Ｂｒ⁻、Ｉ⁻等のハロゲンイオン、ＣＨ_３ＯＳＯ_３ ⁻、Ｃ_２Ｈ_５ＯＳＯ_３ ⁻、ｐ−トルエンスルホン酸イオン、トリフルオロメタンスルホン酸イオン、ら等クロロベンゼンスルホン酸イオン、ナフタレン−１，５−ジスルホン酸イオン、トリフルオロメタンスルホン酸イオン、等のパーフルオロスルホン酸イオン、ＰＦ_６ ⁻、ＢＦ_４ ⁻、ＣｌＯ_４ ⁻等がより好ましい。
【００３２】
一般式（Ｉ）で表わされるインドレニン系化合物の具体例としては、下記に示す化合物が挙げられるが、本発明はこれらに限定されるものではない。
【００３３】
【化４】

【００３４】
【化５】

【００３５】
【化６】

【００３６】
前記、一般式（Ｉ）で表わされるインドレニン系化合物は、前記熱溶融性微粒子を形成できる素材を溶融したものに溶解し添加、あるいは熱溶融性の素材と相溶性の良い公知の溶媒に溶解した状態で添加することができ、添加量としては、熱溶融性微粒子を形成できる素材に対して０．５〜２０質量部、好ましくは３〜１５質量部である。
【００３７】
本発明においては、前記一般式（Ｉ）で表わされるインドレニン系化合物が光熱変換物質の主成分として含有されるが、本発明における効果を損なわない範囲で、更に従来公知の光熱変換物質を含有してもよい。従来公知の光熱変換物質とは、一般的にはレーザ光を吸収することのできる色素（顔料等）であり、このような色素（顔料）の例としては、カーボンブラックのような黒色顔料、フタロシアニン、ナフタロシアニンのような可視から近赤外域に吸収をもつ大環状化合物の顔料、光ディスクなどの高密度レーザ記録材料で使用されている有機染料（本発明に関わるインドレニン系化合物以外のシアニン染料、アントラキノン系染料、アズレン系染料、フタロシアニン系染料）及びチオールニッケル錯体等の有機金属化合物色素が挙げられる。
【００３８】
本発明において、十分な機上現像性を実現可能にするために画像形成層に水溶性樹脂を添加するほうが好ましい。水溶性樹脂は親水性の天然高分子及び合成高分子から選ばれる。本発明に好ましく用いられる水溶性樹脂の具体例としては、天然高分子では、アラビアガム、水溶性大豆多糖類、繊維素誘導体（例えば、カルボキシメチルセルローズ、カルボキシエチルセルローズ、メチルセルローズ等）、その変性体、ホワイトデキストリン、プルラン、酵素分解エーテル化デキストリン等、合成高分子では、ポリビニルアルコール（好ましくは鹸化度７０モル％以上のもの）、ポリアクリル酸、そのアルカリ金属塩またはアミン塩、ポリアクリル酸共重合体、そのアルカリ金属塩またはアミン塩、ポリメタクリル酸、そのアルカリ金属塩またはアミン塩、ビニルアルコール／アクリル酸共重合体及びそのアルカリ金属塩またはアミン塩、ポリアクリルアミド、その共重合体、ポリヒドロキシエチルアクリレート、ポリビニルピロリドン、その共重合体、ポリビニルメチルエーテル、ビニルメチルエーテル／無水マレイン酸共重合体、ポリ−２−アクリルアミド−２−メチル−１−プロパンスルホン酸、そのアルカリ金属塩またはアミン塩、ポリ−２−アクリルアミド−２−メチル−１−プロパンスルホン酸共重合体、そのアルカリ金属塩またはアミン塩等を挙げることができる。また、目的に応じて、これらを二種以上混合して用いることもできる。しかし、本発明はこれらの例に限定されるものではない。
【００３９】
本発明において、印刷時の傷つき防止及び画像強度を向上させるために、画像形成機能層に水溶性樹脂を熱架橋しうる架橋剤を含有することが好ましい。
【００４０】
水溶性樹脂を熱架橋しうる架橋剤としては、架橋性を有する多官能性化合物が挙げられ、エポキシ化合物、ポリアミン化合物、イソシアネート化合物、シラン化合物、チタネート化合物、アルデヒド化合物、多価金属塩化合物、ヒドラジン等が挙げられる。
【００４１】
エポキシ化合物の具体例としては、グリセリンポリグリシジルエーテル、ポリエチレングリコールジグリシジルエーテル、ポリプロピレングリコールジグリシジルエーテル、ジエチレングリコールジグリシジルエーテル、トリメチロールプロパンポリグリシジルエーテル、トリメチロールプロパンポリグリシジルエーテル、ソルビトールポリグリシジルエーテル、ビスフェノール類またはそれらの水素添加物とエピハロヒドリンとのポリ縮合物等が挙げられる。また上記のうち水溶性エポキシ化合物は水溶性樹脂としても用いることができる。この場合の架橋剤は、架橋剤ハンドブック（大成社昭和５６年１０月２０日初版第１刷）の３５２〜３７６頁に記載の化合物が好ましく用いることができる。
【００４２】
ポリアミン化合物の具体例としては、エチレンジアミン、ジエチレントリアミン、トリエチレンテトラミン、テトラエチレンペンタミン、ヘキサメチレンジアミン、プロピレンジアミン、ポリエチレンイミン、ポリアミドアミン等が挙げられる。
【００４３】
イソシアネート化合物の具体例としては、トリレンジイソシアネート、ジフェニルメタンイソシアネート、液状ジフェニルメタンジイソシアネート、ポリメチレンポリフェニルイソシアネート、キシリレンジイソシアネート、ナフタリン−１，５−ジイソシアネート、シクロヘキサンフェニレンジイソシアネート、イソプロピルベンゼン−２，４−ジイソシアネート等の芳香族イソシアネート、ヘキサメチレンジイソシアネート、デカメチレンジイソシアネート等の脂肪族イソシアネート、シクロヘキシルジイソシアネート、イソホロンジイソシアネート等の脂環族ジイソシアネート、またポリプロピレングリコール／トリレンジイソシアネート付加反応物等が挙げられる。
【００４４】
シラン化合物としては、メチルトリメトキシシラン、メチルトリエトキシシラン、エチルトリエトキシシラン、フェニルトリエトキシシラン、ビニルトリエトキシシラン、γ−アミノプロピルトリエトキシシラン、Ｎ−（β−アミノエチル）−γ−アミノプロピルトリメトキシシラン、γ−グリシドキシプロピルトリメトキシシラン、γ−メタクリロキシプロピルトリメトキシシラン、γ−メルカプトプロピルトリメトキシシラン、β−（３，４−エポキシシクロヘキシル）エチルトリメトキシシラン、ジメチルジメトキシシラン、ジメチルジエトキシシラン、ジフェニルジエトキシシラン、３−クロロプロピルメチルジメトキシシラン、ビニルトリス（メチルエチルケトオキシム）シラン、メチルトリス（メチルエチルケトオキシム）シラン、ビニルトリアセトキシシラン等が挙げられる。
【００４５】
チタネート化合物としては、テトラエチルオルトシリケート、ビス（ジオクチルパイロホスフェート）エチレンチタネート、イソプロピルトリアクタノイルチタネート、イソプロピルジメタクリルイソステアロイルチタネート、イソプロピルイソステアロイルジアクリルチタネート、イソプロピル（ジオクチルホスフェート）チタネート、イソプロピルトリクミルフェニルチタネート、イソプロピルトリ（Ｎ−アミノエチルアミノエチル）チタネート、ジクミルフェニルオキシアセテートチタネート、ジイソステアロイルエチレンチタネート、イソプロピルトリインステアロイルチタネート、イソプロピルトリドデシルベンゼンスルホニルチタネート、イソプロピルトリス（ジオクチルホスフェート）チタネート、テトライソプロピルビス（ジオクチルホスファイト）チタネート、テトラオクチルビス（ジトリジシルホスファイト）チタネート、テトラ（２，２−ジアリルオキシメチル−１−ブチル）ビス（ジトリデシルホスファイト）チタネート、ビス（ジオクチルパイロホスフェート）オキシアセテートチタネート、ビス（ジオクチルパイロホスフェート）オキシアセテートチタネート等が挙げられる。
【００４６】
アルデヒド化合物としては、ホルムアルデヒド、アセトアルデヒド、プロピルアルデヒド、ブチルアルデヒド、グリオキサール、グルタルアルデヒド、テレフタルアルデヒド等が挙げられる。
【００４７】
多価金属塩化合物としては、亜鉛、カルシウム、マグネシウム、バリウム、ストロンチウム、コバルト、マンガン、ニッケル等の金属の水溶性塩が挙げられる。
【００４８】
上記の挙げた架橋剤の中でも、特にエポキシ化合物、イソシアネート化合物、シラン化合物、アルデヒド化合物、多価金属塩化合物が好ましく用いられる。これらの架橋剤は単独または２種以上を混合して使用することが可能である。これらの架橋剤のうち特に好ましい架橋剤は、水溶性の架橋剤であるが、非水溶性のものは分散剤によって水に分散して使用することができる。特に好ましい水溶性樹脂と架橋剤の組み合わせとしては、カルボン酸含有水溶性樹脂／多価金属化合物、カルボン酸含有水溶性樹脂／エポキシ化合物、水酸基含有樹脂／ジアルデヒド類、水酸基含有樹脂／イソシアネート化合物が挙げられる。架橋剤の好適な添加量は水溶性樹脂の１〜２０質量％である。
【００４９】
多孔質構造を有する親水性層を形成するためには、下記に記載の親水性マトリクスを形成する素材が好ましく用いられる。
【００５０】
本発明でいう親水性層とは、本発明の印刷版材料を印刷版として用いる際に、インクに対する親和性が低く、且つ水に対する親和性が高い層として定義される。そのような物性を持つ層として好ましいのは微粒子で多孔質を形成した層である。多孔質層とは層の内部及び表面に多数の空隙をもつ層構造を有するものである。この空隙は親水性の観点から多孔質層内部において外部に通ずる、いわゆる貫通孔であるものが特に好ましい。
【００５１】
多孔質親水性層はコロイダルシリカ、水分散性ポリマー、または両者の混合物を特定の範囲で混合したものを、支持体上に塗布、乾燥することによって得られる。水分散性ポリマーとしては各種ポリマーの水分散体を用いることが出来、具体例としては、アクリル系ポリマー、エステル系ポリマー、ウレタン系ポリマー、オレフィン系ポリマー、塩化ビニリデン系ポリマー、エポキシ系ポリマー、アミド系ポリマー、及びこれらの変成物、共重合体などの分散物を用いることができる。
【００５２】
本発明においては造膜強度、親水性の観点からコロイダルシリカの方が特に好ましく使用できる。コロイダルシリカは、比較的低温の乾燥条件であっても造膜性が高いという利点があり、良好な強度を得ることができる。コロイダルシリカとしては、例えば球状のコロイダルシリカが数珠状に連結した長鎖の構造を有するもの、及び連結したシリカが枝分かれしたものを用いた場合に表面にうねり構造を有する多孔質膜を得ることができる。上記コロイダルシリカは球状シリカの一時粒子を２価以上の金属イオンを介在させ粒子−粒子間を結合させたもので、少なくとも３個以上、好ましくは５個以上、更に好ましくは７個以上連結したものをいい、更には数珠状に連結した粒子が分岐したものを含包する。また、コロイダルシリカと他の無機粒子、例えば、アルミナ、セリア、チタニアなどと複合或いは混合粒子であっても良く、これらを介在させて連結したものでもよい。介在させる金属イオンとしては２価以上の金属イオンが好ましく、例えば、Ｃａ^２＋、Ｚｎ^２＋、Ｍｇ^２＋、Ｂａ^２＋、Ａｌ^３＋、Ｔｉ^４＋などである。特に、Ｃａ^２＋とした場合には、数珠状に連結及び分岐したコロイダルシリカを作製するのに好適である。また、コロイダルシリカの一時粒子は０．００５μｍ以上、１μｍ以下であることが好ましく、より好ましくは０．００５μｍ以上、０．１μｍ以下、更には０．００５μｍ以上、０．０５μｍ以下である場合、孔形成性の点で好ましい。数珠状に連結及び／または分岐したコロイダルシリカを添加することにより、層の多孔性を確保しつつ、強度を維持することが可能となり、親水性層マトリクスの多孔質化材として好ましく使用できる。これらの中でも、アルカリ性である「スノーテックスＰＳ−Ｓ」、「スノーテックスＰＳ−Ｍ」、「スノーテックスＰＳ−Ｌ」を用いると、親水性層の強度が向上し、また、印刷枚数が多い場合でも地汚れの発生が抑制され、特に好ましい。本発明の親水性層には本発明の効果を阻害しない範囲内で公知の添加物、例えば、無機や有機の微粒子、可塑剤、滑剤、界面活性剤、帯電防止剤、架橋材、架橋触媒、耐熱材、耐候剤、などが添加されていてもよい。親水性に添加できる代表的な素材を下記に示す。
【００５３】
多孔質シリカ粒子は一般に湿式法または乾式法により製造される。湿式法では、ケイ酸塩水溶液を中和して得られるゲルを乾燥、粉砕するか、もしくは中和して析出した沈降物を粉砕することで得ることができる。乾式法では、四塩化珪素を水素と酸素と共に燃焼し、シリカを析出することで得られる。これらの粒子は製造条件の調整により、多孔性や粒径を制御することが可能である。多孔質シリカ粒子としては、湿式法のゲルから得られるものが特に好ましい。
【００５４】
多孔質アルミノシリケート粒子は、例えば、特開平１０−７１７６４号公報に記載されている方法により製造される。即ち、アルミニウムアルコキシドと珪素アルコキシドを主成分として加水分解法により合成された非晶質な複合体粒子である。粒子中のアルミナとシリカの比率は１：４〜４：１の範囲で合成することが可能である。また、製造時にその他の金属のアルコキシドを添加して３成分以上の複合体粒子として製造したものも本発明に使用できる。これらの複合体粒子も製造条件の調整により多孔性や粒径を制御することが可能である。
【００５５】
粒子の多孔性としては、細孔容積で０．５ｍｌ／ｇ以上であることが好ましく、０．８ｍｌ／ｇ以上であることがより好ましく、１．０〜２．５ｍｌ／ｇであることが更に好ましい。
【００５６】
ゼオライトは、結晶性のアルミノケイ酸塩であり、細孔径が０．３〜１ｎｍの規則正しい三次元網目構造の空隙を有する多孔質体である。天然及び合成ゼオライトを合わせた一般式は、次のように表される。
【００５７】
（Ｍ１、（Ｍ２）０．５）_ｍ（Ａｌ_ｍＳｉ_ｎＯ_２）_{（ｍ＋ｎ）}・ｘＨ_２Ｏ
ここで、Ｍ１、Ｍ２は交換性のカチオンであって、Ｍ１はＬｉ^＋、Ｎａ^＋、Ｋ^＋、Ｔｌ^＋、Ｍｅ_４Ｎ^＋（ＴＭＡ）、Ｅｔ_４Ｎ^＋（ＴＥＡ）、Ｐｒ_４Ｎ^＋（ＴＰＡ）、Ｃ_７Ｈ_１５Ｎ^２＋、Ｃ_８Ｈ_１６Ｎ^＋等であり、Ｍ２はＣａ^２＋、Ｍｇ^２＋、Ｂａ^２＋、Ｓｒ^２＋、Ｃ_８Ｈ_１８Ｎ_２ ^２＋等である。また、ｎ≧ｍであり、ｍ／ｎの値つまりはＡｌ／Ｓｉ比率は１以下となる。Ａｌ／Ｓｉ比率が高いほど交換性カチオンの量が多く含まれるため極性が高く、従って親水性も高い。好ましいＡｌ／Ｓｉ比率は０．４〜１．０であり、更に好ましくは０．８〜１．０である。ｘは整数を表す。
【００５８】
本発明で使用するゼオライト粒子としては、Ａｌ／Ｓｉ比率が安定しており、また粒径分布も比較的シャープである合成ゼオライトが好ましく、例えば、ゼオライトＡ：Ｎａ_１２（Ａｌ_１２Ｓｉ_１２Ｏ_４８）・２７Ｈ_２Ｏ；Ａｌ／Ｓｉ比率１．０、ゼオライトＸ：Ｎａ_８６（Ａｌ_８６Ｓｉ_１０６Ｏ_３８４）・２６４Ｈ_２Ｏ；Ａｌ／Ｓｉ比率０．８１１、ゼオライトＹ：Ｎａ_５６（Ａｌ_５６Ｓｉ_１３６Ｏ_３８４）・２５０Ｈ_２Ｏ；Ａｌ／Ｓｉ比率０．４１２等が挙げられる。Ａｌ／Ｓｉ比率が０．４〜１．０である親水性の高い多孔質粒子を含有することで、親水性層自体の親水性も大きく向上し、印刷時に汚れにくく、水量ラチチュードも広くなる。また、指紋跡の汚れも大きく改善される。Ａｌ／Ｓｉ比率が０．４未満では親水性が不充分であり、上記性能の改善効果が小さくなる。また、親水層を構成する親水性層マトリクス構造は、層状粘土鉱物粒子を含有することができる。該層状鉱物粒子としては、例えば、カオリナイト、ハロイサイト、タルク、スメクタイト（モンモリロナイト、バイデライト、ヘクトライト、サボナイト等）、バーミキュライト、マイカ（雲母）、クロライトといった粘土鉱物及び、ハイドロタルサイト、層状ポリケイ酸塩（カネマイト、マカタイト、アイアライト、マガディアイト、ケニヤアイト等）等が挙げられる。特に、単位層（ユニットレイヤー）の電荷密度が高いほど極性が高く、親水性も高いと考えられる。好ましい電荷密度としては０．２５以上、更に好ましくは０．６以上である。このような電荷密度を有する層状鉱物としては、スメクタイト（電荷密度０．２５〜０．６；陰電荷）、バーミキュライト（電荷密度０．６〜０．９；陰電荷）等が挙げられる。特に、合成フッ素雲母は粒径等安定した品質のものを入手することができ好ましい。また、合成フッ素雲母の中でも、膨潤性であるものが好ましく、自由膨潤であるものが更に好ましい。また、上記の層状鉱物のインターカレーション化合物（ピラードクリスタル等）や、イオン交換処理を施したもの、表面処理（シランカップリング処理、有機バインダとの複合化処理等）を施したものも使用することができる。平板状層状鉱物粒子のサイズとしては、層中に含有されている状態で（膨潤工程、分散剥離工程を経た場合も含めて）、平均粒径（粒子の最大長）が１μｍ未満であり、平均アスペクト比が５０以上であることが好ましい。粒子サイズが上記範囲にある場合、薄層状粒子の特徴である平面方向の連続性及び柔軟性が塗膜に付与され、クラックが入りにくく乾燥状態で強靭な塗膜とすることができる。また、粒子物を多く含有する塗布液においては、層状粘土鉱物の増粘効果によって、粒子物の沈降を抑制することができる。粒子径が上記範囲より大きくなると、塗膜に不均一性が生じて、局所的に強度が弱くなる場合がある。また、アスペクト比が上記範囲以下である場合、添加量に対する平板状の粒子数が少なくなり、増粘性が不充分となり、粒子物の沈降を抑制する効果が低減する。
【００５９】
層状鉱物粒子の含有量としては、層全体の０．１〜３０質量％であることが好ましく、０．１〜１０質量％であることがより好ましい。特に膨潤性合成フッ素雲母やスメクタイトは少量の添加でも効果が見られるため好ましい。層状鉱物粒子は、塗布液に粉体で添加してもよいが、簡便な調液方法（メディア分散等の分散工程を必要としない）でも良好な分散度を得るために、層状鉱物粒子を単独で水に膨潤させたゲルを調製した後、塗布液に添加することが好ましい。
【００６０】
親水層を構成する親水性層マトリクスにはその他の添加素材として、ケイ酸塩水溶液も使用することができる。ケイ酸Ｎａ、ケイ酸Ｋ、ケイ酸Ｌｉといったアルカリ金属ケイ酸塩が好ましく、そのＳｉＯ_２／Ｍ_２Ｏ比率はケイ酸塩を添加した際の塗布液全体のｐＨが１３を超えない範囲となるように選択することが無機粒子の溶解を防止する上で好ましい。また、金属アルコキシドを用いた、いわゆるゾル−ゲル法による無機ポリマーもしくは有機−無機ハイブリッドポリマーも使用することができる。ゾル−ゲル法による無機ポリマーもしくは有機−無機ハイブリッドポリマーの形成については、例えば、「ゾル−ゲル法の応用」（作花済夫著／アグネ承風社発行）に記載されているか、または本書に引用されている文献に記載されている公知の方法を使用することができる。
【００６１】
また、本発明では、水溶性樹脂を含有してもよい。水溶性樹脂としては、例えば、多糖類、ポリエチレンオキサイド、ポリプロピレンオキサイド、ポリビニルアルコール、ポリエチレングリコール（ＰＥＧ）、ポリビニルエーテル、スチレン−ブタジエン共重合体、メチルメタクリレート−ブタジエン共重合体の共役ジエン系重合体ラテックス、アクリル系重合体ラテックス、ビニル系重合体ラテックス、ポリアクリルアミド、ポリビニルピロリドン等の樹脂が挙げられるが、本発明に用いられる水溶性樹脂としては、多糖類を用いることが好ましい。
【００６２】
多糖類としては、デンプン類、セルロース類、ポリウロン酸、プルランなどが使用可能であるが、特にメチルセルロース塩、カルボキシメチルセルロース塩、ヒドロキシエチルセルロース塩等のセルロース誘導体が好ましく、カルボキシメチルセルロースのナトリウム塩やアンモニウム塩がより好ましい。これは、親水性層に多糖類を含有させることにより、親水性層の表面形状を好ましい状態形成する効果が得られるためである。
【００６３】
本発明で用いることのできる無機粒子としては、例えば、シリカ、アルミナ、チタニア、ジルコニアなど、公知の金属酸化物粒子を用いることができるが、塗布液中での沈降を抑制するために、多孔質な金属酸化物粒子を用いることが好ましい。多孔質な金属酸化物粒子としては、前述の多孔質シリカ粒子や多孔質アルミノシリケート粒子を好ましく用いることができる。また、無機素材で被覆された粒子としては、例えば、ポリメチルメタアクリレートやポリスチレンといった有機粒子を芯材とし、芯材粒子よりも粒径の小さな無機粒子で被覆した粒子が挙げられる。無機粒子の粒径としては、芯材粒子の１／１０〜１／１００程度であることが好ましい。また、無機粒子としては、同様にシリカ、アルミナ、チタニア、ジルコニアなど、公知の金属酸化物粒子を用いることができる。被覆方法としては、種々の公知の方法を用いることができるが、ハイブリダイザのような空気中で芯材粒子と被覆材粒子とを高速に衝突させて芯材粒子表面に被覆材粒子を食い込ませて固定、被覆する乾式の被覆方法を好ましく用いることができる。また、有機粒子の芯材を金属メッキした粒子も用いることができる。このような粒子としては、例えば、樹脂粒子に金メッキを施した積水化学工業社製の「ミクロパールＡＵ」等が挙げられる。粒径は、１〜１０μｍが好ましく、更に好ましくは、１．５〜８μｍであり、特に好ましくは、２〜６μｍである。本発明では、粒径が１μｍ以上の粒子の添加量としては、親水性層全体の０．１〜５０質量％であることが好ましく、０．５〜３０質量％であることがより好ましい。親水性層全体としては、有機樹脂やカーボンブラック等の炭素を含有する素材の含有比率が低いことが親水性を向上させるために好ましく、これらの素材の合計が９質量％未満であることが好ましく、５質量％未満であることがより好ましい。
【００６４】
本発明の親水性層は公知の塗布方法により形成することができる。例えば、グラビアコート、バーコート、リバースコート、キスコート、ダイコート、ディップコートなどの任意の方法を用いることができる。塗布の付量は通常０．００１ｇ／ｍ^２以上、１ｇ／ｍ^２以下、好ましくは０．００５ｇ／ｍ^２以上、０．５ｇ／ｍ^２以下、更に好ましくは０．０１ｇ／ｍ^２以上、０．３ｇ／ｍ^２以下である。
【００６５】
支持体（基材、基板などともいう）としては、印刷版の基板として使用される公知の材料を使用することができる。例えば、金属板、プラスチックフィルム、ポリオレフィン等で処理された紙、上記材料を適宜貼り合わせた複合基材等が挙げられる。基材の厚さとしては、印刷機に取り付け可能であれば特に制限されるものではないが、５０〜５００μｍのものが一般的に取り扱いやすい。
【００６６】
本発明では金属板が好ましく、鉄、ステンレス、アルミニウム等が挙げられるが、比重と剛性との関係から特にアルミニウムが好ましい。アルミニウム支持体は、純アルミニウムを用いたアルミニウム支持体材料またはアルミニウム合金を用いたアルミニウム支持体材料から得られる。該アルミニウム合金を用いたアルミニウム支持体材料には、例えば、珪素、銅、マンガン、マグネシウム、クロム、亜鉛、鉛、ビスマス、ニッケル、チタン、ナトリウム、鉄等の金属とアルミニウムとの合金が用いられ、該アルミニウム支持体の表面は大きなうねりに小ピットが重畳された二重構造の粗面形状を有している。図１及び図２は上記アルミニウム支持体の一例を示す拡大断面図であり、図２は図１の一部を更に拡大したものである。１は小ピット、２は大きなうねりを表し、ｄ_１（μｍ）は小ピット１の平均開孔径、ｈ（μｍ）は平均深さ、ｄ_２（μｍ）は大きなうねり２の平均開孔径を表す。図中小ピットの平均開孔径ｄ_１（μｍ）が０．１以上３μｍ以下で、該小ピットの平均深さｈ（μｍ）と平均開孔径ｄ_１（μｍ）の比が０．４以下であることを必須の要件としている。
【００６７】
アルミニウム支持体の表面を上記構成の粗面形状とすることにより、該アルミニウム支持体上に感光層を設けてポジ型ＰＳ版を形成し、露光処理及び現像処理したとき、残膜や、指紋汚れを生ずることがなく、良質の印刷画像が得られ、また、該アルミニウム支持体の表面が上記構成の粗面形状を有していない場合は上記効果が発揮されない。
【００６８】
また、上記アルミニウム支持体の表面の大きなうねりの平均開孔径ｄ_２（μｍ）は３μｍを越え、２０μｍ以下とするのが好ましく、該大きなうねりの平均開孔径が上記範囲外の場合はやはり残膜や、指紋汚れを生じ易くなる。
【００６９】
アルミニウム支持体を得るための上記アルミニウム支持体材料は、強固な汚れや自然酸化皮膜を除去する等のため、苛性ソーダ等のアルカリ水溶液を用いて溶解処理が行われ、溶解処理後の残留アルカリ成分を中和するため、燐酸、硝酸、硫酸、塩酸、クロム酸等の酸或いはそれらの混酸に浸漬して中和処理が行われる。なお、必要により上記アルミニウム支持材料表面の油脂、錆、ごみなどを除去するため、トリクレン、シンナー等による溶剤脱脂、ケロシン、トリエタノール等のエマルジョンを用いてエマルジョン脱脂処理を行ってもよい。
【００７０】
上記アルカリ水溶液を用いた溶解処理及び酸による中和処理の次には、後記電気化学的粗面化処理が行われるが、中和処理に使用する酸の種類及び組成を電気化学的粗面化処理に使用する酸のそれに合わせることが特に好ましい。
【００７１】
上記アルカリ水溶液を用いた溶解処理に先だって、機械的粗面化処理が行われてもよい。機械的粗面化処理の方法は特に限定されないが、ブラシ研磨、ホーニング研磨が好ましい。ブラシ研磨では、例えば、毛径０．２〜１ｍｍのブラシ毛を植毛した円筒状ブラシを回転し、接触面に研磨材を水に分散させたスラリーを供給しながらアルミニウム支持体材料表面に押しつけて粗面化処理を行う。ホーニング研磨では、研磨材を水に分散させたスラリーをノズルより圧力をかけて射出し、アルミニウム支持体材料表面に斜めから衝突させて粗面化処理を行う。更に、予め粗面化処理されたシートをアルミニウム支持体材料表面に張り合わせ、圧力をかけて粗面パターンを転写することにより機械的粗面化処理を行うこともできる。
【００７２】
なお、上記機械的粗面化処理を行う場合は、特に上記溶剤脱脂処理またはエマルジョン脱脂処理を省略することができる。
【００７３】
上記（必要により脱脂処理）アルカリ溶解処理及び酸による中和処理を行った後、アルミニウム支持体材料の表面は酸性電解液中で交流電流を用いて電気化学的粗面化処理が行われる。本発明では該酸性電解液中での電気化学的粗面化処理の過程で０．６〜５秒の休止時間を設け、且つ１回の電気化学的粗面化処理の電気量を１００Ｃ／ｄｍ^２以下とすることを必須の要件としている。上記のように電気化学的粗面化処理を複数回に分けて行う場合は、上記休止時間が０．６秒未満で、且つ１回の電気化学的粗面化処理の電気量が１００Ｃ／ｄｍ^２を越えると開孔径が２０μｍより大きい粗大ピットの生成を抑制することができず、また、上記休止時間が５秒を越えるとアルミニウム支持体の製造に時間がかかり過ぎて生産性が悪くなる。
【００７４】
上記電気化学的粗面化処理の電解液としては、塩酸、硝酸等が用いられるが、塩酸がより好ましい。電解液には、必要に応じて硝酸塩、塩化物、アミン類、アルデヒド類、燐酸、クロム酸、ホウ酸、酢酸、蓚酸等を加えることができるが、酢酸が特に好ましい。電気化学的粗面化処理において印加される電圧は、１〜５０Ｖが好ましく、５〜３０Ｖが更に好ましい。電流密度（ピーク値）は１０〜２００Ａ／ｄｍ^２が好ましく、２０〜１５０Ａ／ｄｍ^２が更に好ましい。電気量は全処理工程を合計して１００〜２０００Ｃ／ｄｍ^２が好ましく、２００〜１０００Ｃ／ｄｍ^２が更に好ましい。温度は１０〜５０℃が好ましく、１５〜４５℃が更に好ましい。
【００７５】
また、塩酸濃度は０．１〜５質量％が好ましく、電解に使用する電流波形は正弦波、矩形波、台形波、鋸歯状波等、求める粗面化形状により適宜選択されるが、特に正弦波が好ましい。電気化学的粗面化処理されたアルミニウム支持体材料は、表面のスマット等を除去したり、粗面のピット形状をコントロールする等のために酸またはアルカリの水溶液に浸漬して表面のエッチング処理が行われる。上記酸としては、例えば、硫酸、過硫酸、フッ酸、燐酸、硝酸、塩酸等が含まれ、上記アルカリとしては、例えば、水酸化ナトリウム、水酸化カリウム等が含まれる。これらの中でも、アルカリの水溶液を用いるのが好ましく、該アルカリの０．０５〜４０％水溶液を用い２０〜９０℃の液温において５秒〜５分処理するのがよく、該アルカリの水溶液で表面をエッチングした後に、燐酸、硝酸、硫酸、クロム酸等の酸、或いはそれらの混酸に浸漬して中和処理が行なわれる。
【００７６】
上記中和処理が行われたアルミニウム支持体材料は、更に陽極酸化処理されて本発明のアルミニウム支持体が得られる。ここで、中和に使用する酸の種類を陽極酸化処理に使用する酸のそれに合わせることが特に好ましい。
【００７７】
上記陽極酸化処理に用いられる電解液としては多孔質酸化皮膜を形成するものであれば如何なる電解液でもよいが、一般には硫酸、燐酸、蓚酸、クロム酸、スルファミン酸、ベンゼンスルホン酸等、或るいはこれらの２種類以上を組み合わせた混酸が用いられる。陽極酸化の処理条件は使用する電解液により種々変化するので一概に特定することはできないが、一般的には電解液の濃度が１〜８０質量％、温度５〜７０℃、電流密度１〜６０Ａ／ｄｍ^２、電圧１〜１００Ｖ、電解時間１０秒〜５分の範囲が適当である。好ましいのは、硫酸法で通常直流電流で処理が行われるが、交流を用いることもできる。ここで、硫酸の濃度は１０〜５０質量％、温度２０〜５０℃、電流密度１〜２０Ａ／ｄｍ^２で１０秒〜５分間電解処理されるのが好ましく、また電解液中にはアルミニウムイオンが含まれているのが好ましい。
【００７８】
上記陽極酸化処理して得られたアルミニウム支持体は、必要に応じ封孔処理を施してもよい。封孔処理は、熱水処理、沸騰水処理、水蒸気処理、珪酸ソーダ処理、重クロム酸塩水溶液処理、亜硝酸塩処理、酢酸アンモニウム塩処理等の公知の方法を用いて行うことができる。
【００７９】
【実施例】
以下、実施例により本発明の実施態様を説明するが、本発明はこれらに限定されるものではない。
【００８０】
実施例１
《平版ベースの製造》
０．２５ｍｍ厚さのアルミニウム基材を、５ｇ／Ｌの水酸化ナトリウムを含有する水溶液中に５０℃において浸漬することにより、基材を脱脂し、そして脱塩水ですすいだ。基材を次に交流を用いて４ｇ／Ｌの塩酸、４ｇ／Ｌのヒドロホウ酸（Ｈｙｄｒｏｂｏｒｉｃａｃｉｄ）及び０．５ｇ／Ｌのアルミニウムイオンを含有する水溶液中で３５℃の温度及び１２００Ａ／ｍ^２の電流密度において電気化学的に粒状化して、０．５μｍの平均中心線粗さＲａを有する表面トポロジーを形成した。
【００８１】
脱塩水ですすいだ後にアルミニウム基材を、次に３００ｇ／Ｌの硫酸を含有する水溶液で６０℃において１８０秒間エッチングし、そして脱塩水で２５℃において３０秒間すすいだ。
【００８２】
基材を次に２００ｇ／Ｌの硫酸を含有する水溶液中で４５℃の温度、約１０Ｖの電圧及び１５０Ａ／ｍ^２の電流密度において約３００秒間にわたり陽極酸化にかけて３ｇ／ｍ^２のＡｌ_２Ｏ_３の陽極酸化フィルムを形成し、次に脱塩水で洗浄し、２０ｇ／Ｌの炭酸水素ナトリウムを含有する溶液で、４０℃において３０秒間にわたり後処理し、次に２５℃の脱塩水で１２０秒間すすぎ、そして乾燥した。
【００８３】
得られた平版ベースを、５質量％のクエン酸を含有する水溶液中に７０℃において６０秒間にわたり浸漬し、２５℃の脱塩水ですすぎ、そして乾燥した。
【００８４】
〈熱溶融性微粒子分散体１〜４の調製〉
融点が８０℃のカルナバワックス１４ｇを溶融し、そこに表２に記載の光熱変換剤（Ｉ−６、Ｉ−７、Ｉ−８、Ｉ−１４）６ｇを添加し、１００℃に加熱した状態で光熱変換剤をカルナバワックスに溶解する。１００℃に加熱した純水１６４ｇと分散剤としてＰＶＡ（ＰＶＡ１１７：クラレ社製）を１６ｇ添加したＰＶＡ水溶液に、約２時間かけてカルナバワックス溶解液を滴下し、その後３時間撹拌混合して、粒径が約０．２〜０．３μｍの光熱変換剤を含有した熱溶融性微粒子分散体１〜４を得た。
【００８５】
〈熱溶融性微粒子分散体５の調製〉
融点が１２５℃のステアリン酸アミド３２０ｇと表２に記載の光熱変換剤（Ｉ−１０）を８０ｇ、ラウリン酸１８．４ｇを１３０℃で加熱溶融した後、２５％のアンモニア水６．４ｇ、水１１８０ｇを投入し、１２０℃に加熱後、ホモミキサー（特殊機化工業株式会社製）で撹拌し、均一化する。次いで、高圧ホモジナイザー（Ａ．Ｐ．Ｖ．Ｇａｌｌｉｕｌｉｎ製）にて、２０ＭＰａで処理したエマルジョンを水５００ｇに５０℃以下を保持しながら、混合、冷却して、２０質量％の粒径が０．６μｍの光熱変換剤を含有した熱溶融性微粒子分散体５を得た。
【００８６】
〈熱溶融性微粒子分散体６の調製〉
融点が８０℃のカルナバワックス１８ｇを溶融し、そこに平均粒径２０ｎｍのカーボンブラックを２ｇ添加し、１００℃に加熱した状態で光熱変換剤をカルナバワックスに溶解する。１００℃に加熱した純水１６４ｇと分散剤としてＰＶＡ（ＰＶＡ１１７：クラレ社製）を１６ｇ添加したＰＶＡ水溶液に、約２時間かけてカルナバワックス溶解液を滴下し、その後３時間撹拌、混合して、粒径が約０．２〜０．３μｍの光熱変換剤を含有した熱溶融性微粒子分散体６を得た。
【００８７】
〈ＩＲ−１８の固体微粒子分散物の調製〉
ＩＲ−１８の合成
１，２，３，３−テトラメチル−クロロインドレニウム−ｐ−トルエンスルホネート１１．４ｇ、Ｎ−（２，５−ジアニリノメチレンシクロペンチリデン）−ジフェニルアミニウム・パークロレート７．２ｇ、エタノール１００ｍｌ、無水酢酸６ｍｌ、トリエチルアミン１２ｍｌを外温１００℃で１時間撹拌し、析出した結晶を濾別した。結晶をメタノール１００ｍｌで洗浄し、更に水３００ｍｌで洗浄した。得られた結晶は、乾燥固形分として７．３ｇに相当した。融点：２５０℃以上、λｍａｘ：８００．８ｎｍ、ε：２．１４×１０５（クロロホルム）。
【００８８】
ＩＲ−１８の固体微粒子分散物
ＩＲ−１８合成時にできるだけ乾燥させないでウエットケーキとして扱い、乾燥固形分２．５ｇに対し、５％のカルボキシメチルセルロース水溶液１５ｇを加えて全量を６３．３ｇとしてよく混合しスラリーとした。ガラスビーズ１００ｍｌを用いてスラリーをサンドグラインダーで１２時間分散した後、染料濃度が２％になるように水を加えて固体微粒子分散物を得た。
【００８９】
《平版印刷版材料１０１〜１０４の画像層塗布液》
熱溶融性微粒子分散体１〜４（固形分１０％）６５．８０質量部
水溶性樹脂：ポリアクリル酸（商品名：ジュリマーＡＣ−１０Ｈ、日本純薬、
平均分子量２０万）１．７５質量部
架橋剤（カルボジイミド）１．２０質量部
純水３１．０５質量部
《平版印刷版材料１０５の画像層塗布液》
熱溶融性微粒子水分散体（カルナバワックスエマルジョンＡ１１８（岐阜セラ
ック社製）、平均粒子径０．３μｍ、軟化点６５℃、融点８０℃、１４０℃での
溶融粘度８×１０^−３Ｐａ・ｓ、固形分４０質量％）８．７５質量部
熱溶融性微粒子分散体５（固形分２０％）１３．４６質量部
水溶性樹脂：ポリアクリル酸（商品名：ジュリマーＡＣ−１０Ｈ、日本純薬、
平均分子量２０万）３．３７質量部
架橋剤（カルボジイミド）２．６９質量部
純水７１．７３質量部
《平版印刷版材料１０６の画像層塗布液》
熱溶融性微粒子分散体６（固形分１０％）６５．８０質量部
水溶性樹脂：ポリアクリル酸（商品名：ジュリマーＡＣ−１０Ｈ、日本純薬、
平均分子量２０万）１．４０質量部
架橋剤（カルボジイミド）１．７５質量部
純水３１．０５質量部
《平版印刷版材料１０７の画像層塗布液》
熱溶融性微粒子水分散体（カルナバワックスエマルジョンＡ１１８（岐阜セラ
ック社製）、平均粒子径０．３μｍ、軟化点６５℃、融点８０℃、１４０℃での
溶融粘度８×１０^−３Ｐａ・ｓ、固形分４０質量％）１５．５８質量部
水溶性樹脂：ポリアクリル酸（商品名：ジュリマーＡＣ−１０Ｈ、日本純薬、
平均分子量２０万）１．４質量部
架橋剤（カルボジイミド）１．７５質量部
ＩＲ−１８の固体微粒子分散物１７．５質量部
純水６３．７８質量部
《平版印刷版材料１０８の画像層塗布液》
熱溶融性微粒子水分散体（カルナバワックスエマルジョンＡ１１８（岐阜セラ
ック社製）、平均粒子径０．３μｍ、軟化点６５℃、融点８０℃、１４０℃での
溶融粘度８×１０^−３Ｐａ・ｓ、固形分４０質量％）１５．５８質量部
水溶性樹脂：ポリアクリル酸（商品名：ジュリマーＡＣ−１０Ｈ、日本純薬、
平均分子量２０万）１．４質量部
架橋剤（カルボジイミド）１．７５質量部
比較光熱変換剤０．３５質量部
純水８０．９３質量部
【００９０】
【化７】

【００９１】
〔平版印刷版材料１０１〜１０８の作製〕
上記画像層塗布液を平版ベースに塗布、乾燥して、乾燥後付量が０．５ｇ／ｍ^２の平版印刷版材料１０１〜１０８を作製した。
【００９２】
《下引き済みＰＥＴ支持体の作製》
厚さ１７５μｍの透明ＰＥＴフィルムの両面に、下記の手順で下塗り層を形成し、支持体とした。
【００９３】
第一下塗り層
ＰＥＴ基材の塗布面にコロナ放電処理を施した後、下記組成の塗布液を、２０℃、相対湿度５５％の雰囲気下でワイヤーバーにより、乾燥後の膜厚が０．４μｍとなるように塗布した。その後、１４０℃で２分間乾燥を行った。
【００９４】
〈第一下塗り層塗布液〉
アクリルラテックス粒子（ｎ−ブチルアクリレート／ｔ−ブチルアクリレート／スチレン／ヒドロキシエチルメタクリレート＝２８／２２／２５／２５）３６．９ｇ
界面活性剤（Ａ）０．３６ｇ
硬膜剤（ａ）０．９８ｇ
以上に蒸留水を加えて１０００ｍｌとし、塗布液とした。
【００９５】
第二下塗り層
上記フィルムの第一下塗り層を形成した面にコロナ放電処理を施した後、下記組成の塗布液を、３５℃、相対湿度２２％の雰囲気下でエアーナイフ方式により乾燥後の膜厚が０．１μｍとなるように塗布した。その後、１４０℃で２分間乾燥を行った。
【００９６】
〈第二下塗り層塗布液〉
ゼラチン９．６ｇ
界面活性剤（Ａ）０．４ｇ
硬膜剤（ｂ）０．１ｇ
以上に蒸留水を加えて１０００ｍｌとし、塗布液とした。
【００９７】
【化８】

【００９８】
〈親水性層塗布液〉
下記組成の親水性層塗布液をホモジナイザで撹拌、混合した後、濾過して固形分濃度２０％の親水性層塗布液を調製した。
【００９９】
【表１】

【０１００】
〔平版印刷版材料２０１〜２０３の作製〕
上記下引き済みＰＥＴ支持体に、上記親水性層塗布液を乾燥後の質量が２．５ｇ／ｍ^２となるように塗布し、９０℃で３分間乾燥させ、乾燥後５５℃で２４時間エージングを行った。得られた親水性層塗布品に、前記平版印刷版材料１０１の画像塗布液であって、表２に示す光熱変換剤を用い、乾燥後の質量が０．５ｇ／ｍ^２となるように塗布して、平版印刷版材料２０１〜２０２を作製した。また、得られた親水性層塗布品に、前記平版印刷版材料１０７の画像塗布液を用いて乾燥後の質量が０．５ｇ／ｍ^２となるように塗布して、平版印刷版材料２０３を作製した。
【０１０１】
〔平版印刷版材料１０１〜１０８、２０１〜２０３の評価〕
（ａ）赤外線レーザ方式による画像形成
上記で作製した印刷版材料１０１〜１０８、２０１〜２０３の試料を露光ドラムに巻付け固定した。露光には波長８３０ｎｍ、スポット径約１８μｍのレーザビームを用い、露光エネルギを３００ｍＪ／ｃｍ^２とした条件で、２４００ｄｐｉ（ｄｐｉとは、１インチ、即ち２．５４ｃｍ当たりのドット数を表す。）、１７５線で画像を形成した。
【０１０２】
（ｂ）上記で画像形成した印刷版試料１０１〜１０８について、下記の印刷方法により印刷版としての諸特性を評価した。
【０１０３】
印刷装置として、三菱重工業社製のＤＡＩＹＡ１Ｆ−１を用いて、コート紙と、湿し水としてアストロマーク３（日研化学研究所製）の２質量％溶液、インクとして、東洋インク社製のトーヨーキングハイエコーＭ紅を使用して印刷を行った。印刷開始のシークエンスはＰＳ版の印刷シークエンスで行い、特別な機上現像操作は行わなかった。印刷後に版面を観察したところ、本発明に係る材料の非画像部は除去されていた。
【０１０４】
《地汚れの評価》
１０００枚印刷後の印刷物の非画線部の微点汚れの目視評価を行った。
【０１０５】
○：非画線部の汚れは全くない
△：微点だが非画線部に汚れが発生
×：非画線部が全体的に汚れてしまっている
《耐刷性の評価》
３％網点画像の点が半分以上欠落する印刷枚数を求めた（印刷は５万枚まで行った）。印刷枚数の多いほど優れている。
【０１０６】
以上により得られた結果を表２に示す。
《感度評価》
感度評価は前記のレーザビームで、２００〜４００ｍＪまで２５ｍＪピッチで５０％の平網とベタの露光を行い、耐刷終点でベタがかすれる直前の露光エネルギーを感度として評価した。

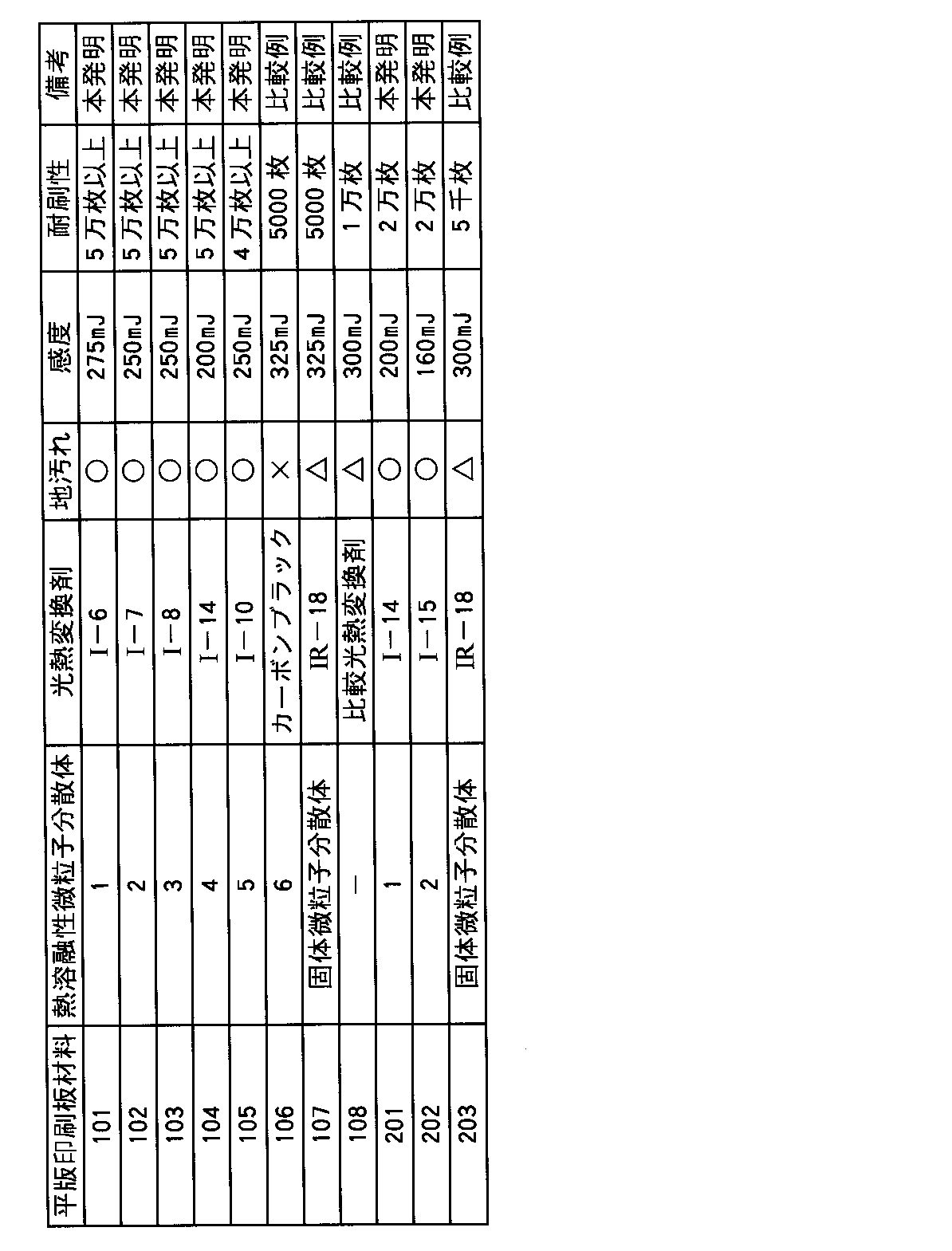

【０１０７】
【表２】

【０１０８】
表２より、本発明のインドレニン系化合物を含む熱溶融性微粒子を含んでなる平版印刷版材料は、比較に対して地汚れ、感度、耐刷性において優れていることは明らかである。
【０１０９】
【発明の効果】
本発明によって、地汚れ、感度、耐刷性に優れた平版印刷版材料及びその印刷方法を提供することができた。
【図面の簡単な説明】
【図１】アルミニウム支持体の拡大断面図である。
【図２】図１の一部を更に拡大した拡大断面図である。
【符号の説明】
１小ピット
２大きなうねり
ｄ_１小ピット１の平均開孔径
ｈ小ピット１の平均深さ
ｄ_２大きなうねり２の平均開孔径

Claims

支持体上に親水性表面を有する熱溶融性微粒子を含んでなる平版印刷版材料において、熱溶融性微粒子が予め光熱変換剤を含んでおり、該光熱変換剤が下記一般式（Ｉ）で表されるインドレニン系化合物を含有することを特徴とする平版印刷版材料。

（式中、Ｚはベンゼン環、ナフタレン環または複素芳香族環を形成するための原子団を表し、Ｒ_１及びＲ_２はそれぞれ独立にアルキル基、アルケニル基を表わし、Ｌは３価の連結基を表わし、Ｘ⁻は陰イオンを表わす。）
前記一般式（Ｉ）中の３価の連結基であるＬが下記（Ｌ−１）または（Ｌ−２）で表されるインドレニン系化合物であることを特徴とする請求項１に記載の平版印刷版材料。

（式中、Ｙは水素原子または１価の基を表わす。）
熱溶融性微粒子の融点が６０〜１５０℃であることを特徴とする請求項１または２に記載の平版印刷版材料。
請求項１〜３のいずれか１項に記載の平版印刷版材料をサーマルヘッドもしくはサーマルレーザを用いて画像を形成した後に、画像形成層の非画像部を印刷機上で除去することを特徴とする印刷方法。
