JP2005298831A - 増粘剤 - Google Patents
増粘剤 Download PDFInfo
- Publication number
- JP2005298831A JP2005298831A JP2005171821A JP2005171821A JP2005298831A JP 2005298831 A JP2005298831 A JP 2005298831A JP 2005171821 A JP2005171821 A JP 2005171821A JP 2005171821 A JP2005171821 A JP 2005171821A JP 2005298831 A JP2005298831 A JP 2005298831A
- Authority
- JP
- Japan
- Prior art keywords
- thickener
- general formula
- microgel
- group
- water
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 239000002562 thickening agent Substances 0.000 title claims abstract description 137

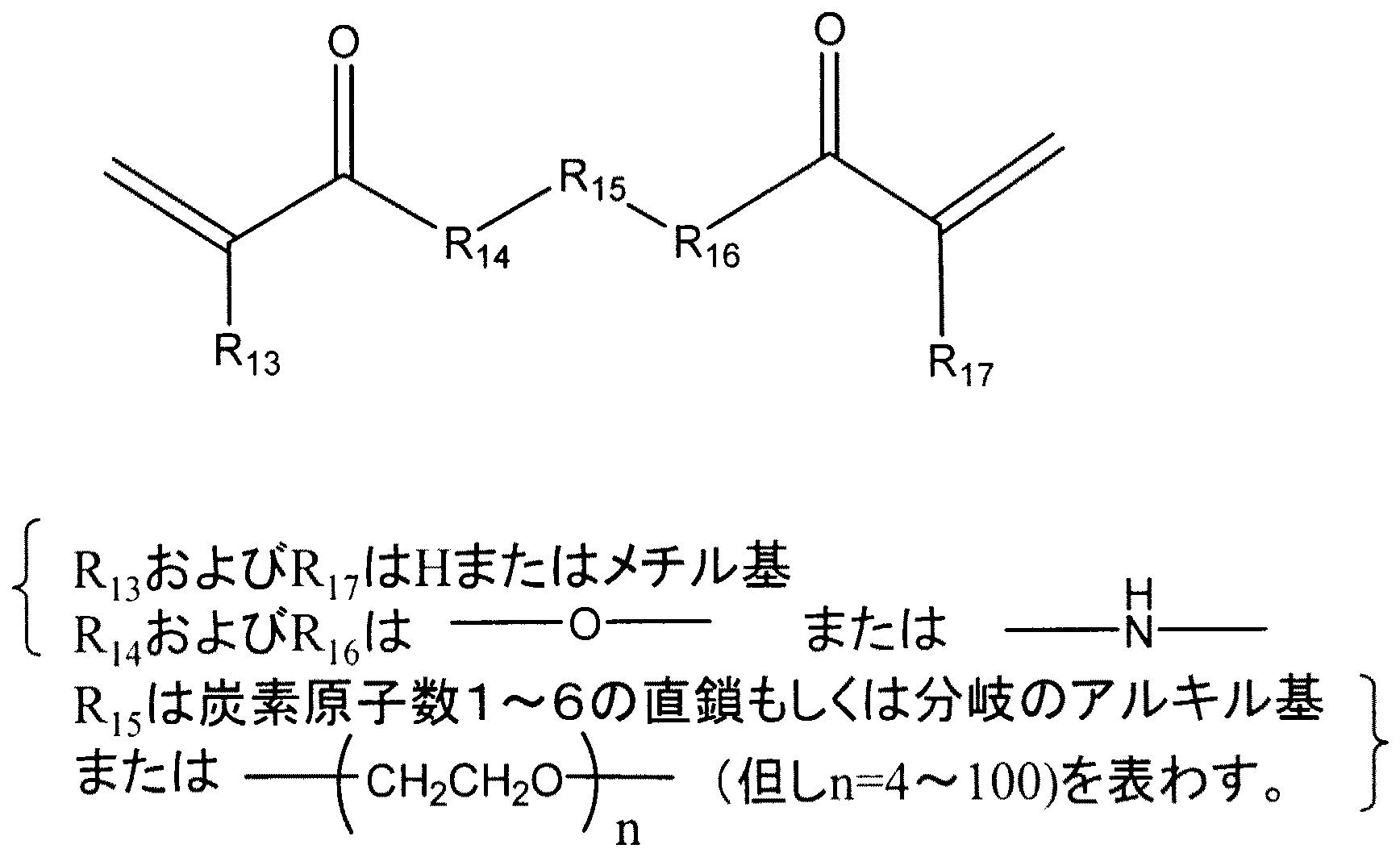

- 239000000178 monomer Substances 0.000 claims abstract description 92
- 239000002537 cosmetic Substances 0.000 claims abstract description 54
- 239000000203 mixture Substances 0.000 claims abstract description 53
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims abstract description 42
- 239000003960 organic solvent Substances 0.000 claims abstract description 15
- 239000002612 dispersion medium Substances 0.000 claims abstract description 10
- 238000010526 radical polymerization reaction Methods 0.000 claims abstract description 10
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 claims description 88
- -1 anionic acrylamide derivative Chemical class 0.000 claims description 48
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 claims description 32
- 239000000839 emulsion Substances 0.000 claims description 29
- 239000006185 dispersion Substances 0.000 claims description 26
- 239000004094 surface-active agent Substances 0.000 claims description 21
- 125000000217 alkyl group Chemical group 0.000 claims description 16
- 239000004530 micro-emulsion Substances 0.000 claims description 15
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 claims description 14
- 125000004432 carbon atom Chemical group C* 0.000 claims description 12
- 125000001449 isopropyl group Chemical group [H]C([H])([H])C([H])(*)C([H])([H])[H] 0.000 claims description 10
- 125000001436 propyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])[H] 0.000 claims description 10
- 229910021645 metal ion Inorganic materials 0.000 claims description 8
- 238000004519 manufacturing process Methods 0.000 claims description 7
- 238000003860 storage Methods 0.000 claims description 5
- 150000003926 acrylamides Chemical class 0.000 claims description 4
- 241000694440 Colpidium aqueous Species 0.000 claims description 2
- 229920006395 saturated elastomer Polymers 0.000 claims 1
- 238000006116 polymerization reaction Methods 0.000 abstract description 73
- 230000008719 thickening Effects 0.000 abstract description 41
- 230000000694 effects Effects 0.000 abstract description 37
- 229920000642 polymer Polymers 0.000 abstract description 35
- 229920002125 Sokalan® Polymers 0.000 abstract description 15
- 230000001476 alcoholic effect Effects 0.000 abstract 1
- 230000015572 biosynthetic process Effects 0.000 description 62
- 238000003786 synthesis reaction Methods 0.000 description 62
- 235000019441 ethanol Nutrition 0.000 description 42
- 239000000499 gel Substances 0.000 description 38
- 239000012071 phase Substances 0.000 description 36
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 34
- VLKZOEOYAKHREP-UHFFFAOYSA-N n-Hexane Chemical compound CCCCCC VLKZOEOYAKHREP-UHFFFAOYSA-N 0.000 description 30
- 238000011156 evaluation Methods 0.000 description 25
- 229920003171 Poly (ethylene oxide) Polymers 0.000 description 22
- 239000003921 oil Substances 0.000 description 22
- 238000003756 stirring Methods 0.000 description 21
- ROOXNKNUYICQNP-UHFFFAOYSA-N ammonium persulfate Chemical compound [NH4+].[NH4+].[O-]S(=O)(=O)OOS([O-])(=O)=O ROOXNKNUYICQNP-UHFFFAOYSA-N 0.000 description 18
- 230000000052 comparative effect Effects 0.000 description 18
- FFJCNSLCJOQHKM-CLFAGFIQSA-N (z)-1-[(z)-octadec-9-enoxy]octadec-9-ene Chemical compound CCCCCCCC\C=C/CCCCCCCCOCCCCCCCC\C=C/CCCCCCCC FFJCNSLCJOQHKM-CLFAGFIQSA-N 0.000 description 17
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 15
- 238000004132 cross linking Methods 0.000 description 15
- 238000000034 method Methods 0.000 description 12
- 239000000843 powder Substances 0.000 description 12
- 230000002378 acidificating effect Effects 0.000 description 11
- XHZPRMZZQOIPDS-UHFFFAOYSA-N 2-Methyl-2-[(1-oxo-2-propenyl)amino]-1-propanesulfonic acid Chemical compound OS(=O)(=O)CC(C)(C)NC(=O)C=C XHZPRMZZQOIPDS-UHFFFAOYSA-N 0.000 description 10
- WHNPOQXWAMXPTA-UHFFFAOYSA-N 3-methylbut-2-enamide Chemical compound CC(C)=CC(N)=O WHNPOQXWAMXPTA-UHFFFAOYSA-N 0.000 description 10
- 238000002156 mixing Methods 0.000 description 10
- 229920001059 synthetic polymer Polymers 0.000 description 10
- 229910001870 ammonium persulfate Inorganic materials 0.000 description 9
- 239000012299 nitrogen atmosphere Substances 0.000 description 9
- 238000010992 reflux Methods 0.000 description 9
- 239000000243 solution Substances 0.000 description 9
- 238000005406 washing Methods 0.000 description 9
- 239000000118 hair dye Substances 0.000 description 8
- 238000005259 measurement Methods 0.000 description 8
- 239000002244 precipitate Substances 0.000 description 8
- 230000001953 sensory effect Effects 0.000 description 8
- 239000000725 suspension Substances 0.000 description 8
- 229920000536 2-Acrylamido-2-methylpropane sulfonic acid Polymers 0.000 description 7
- HRPVXLWXLXDGHG-UHFFFAOYSA-N Acrylamide Chemical compound NC(=O)C=C HRPVXLWXLXDGHG-UHFFFAOYSA-N 0.000 description 7
- 238000009472 formulation Methods 0.000 description 7
- 230000002441 reversible effect Effects 0.000 description 7
- 150000003839 salts Chemical class 0.000 description 7
- LSNNMFCWUKXFEE-UHFFFAOYSA-M Bisulfite Chemical compound OS([O-])=O LSNNMFCWUKXFEE-UHFFFAOYSA-M 0.000 description 6
- 229920001577 copolymer Polymers 0.000 description 6
- 239000007788 liquid Substances 0.000 description 6
- ZIUHHBKFKCYYJD-UHFFFAOYSA-N n,n'-methylenebisacrylamide Chemical compound C=CC(=O)NCNC(=O)C=C ZIUHHBKFKCYYJD-UHFFFAOYSA-N 0.000 description 6
- 239000002245 particle Substances 0.000 description 6
- 239000007864 aqueous solution Substances 0.000 description 5
- 229920006317 cationic polymer Polymers 0.000 description 5
- 239000006210 lotion Substances 0.000 description 5
- 239000000126 substance Substances 0.000 description 5
- DZSVIVLGBJKQAP-UHFFFAOYSA-N 1-(2-methyl-5-propan-2-ylcyclohex-2-en-1-yl)propan-1-one Chemical compound CCC(=O)C1CC(C(C)C)CC=C1C DZSVIVLGBJKQAP-UHFFFAOYSA-N 0.000 description 4
- PEDCQBHIVMGVHV-UHFFFAOYSA-N Glycerine Chemical compound OCC(O)CO PEDCQBHIVMGVHV-UHFFFAOYSA-N 0.000 description 4
- 239000008346 aqueous phase Substances 0.000 description 4
- 235000014113 dietary fatty acids Nutrition 0.000 description 4
- IDGUHHHQCWSQLU-UHFFFAOYSA-N ethanol;hydrate Chemical compound O.CCO IDGUHHHQCWSQLU-UHFFFAOYSA-N 0.000 description 4
- 239000000194 fatty acid Substances 0.000 description 4
- 229930195729 fatty acid Natural products 0.000 description 4
- 239000011259 mixed solution Substances 0.000 description 4
- 238000010587 phase diagram Methods 0.000 description 4
- SMZOUWXMTYCWNB-UHFFFAOYSA-N 2-(2-methoxy-5-methylphenyl)ethanamine Chemical compound COC1=CC=C(C)C=C1CCN SMZOUWXMTYCWNB-UHFFFAOYSA-N 0.000 description 3
- NIXOWILDQLNWCW-UHFFFAOYSA-N 2-Propenoic acid Natural products OC(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 3
- UHOVQNZJYSORNB-UHFFFAOYSA-N Benzene Chemical compound C1=CC=CC=C1 UHOVQNZJYSORNB-UHFFFAOYSA-N 0.000 description 3
- 229920002845 Poly(methacrylic acid) Polymers 0.000 description 3
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 3
- 239000002253 acid Substances 0.000 description 3
- 229920006318 anionic polymer Polymers 0.000 description 3
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 description 3
- 239000011248 coating agent Substances 0.000 description 3
- 238000000576 coating method Methods 0.000 description 3
- 238000007796 conventional method Methods 0.000 description 3
- 238000001035 drying Methods 0.000 description 3
- 238000004043 dyeing Methods 0.000 description 3
- 238000010556 emulsion polymerization method Methods 0.000 description 3
- 239000006260 foam Substances 0.000 description 3
- 239000003205 fragrance Substances 0.000 description 3
- DMEGYFMYUHOHGS-UHFFFAOYSA-N heptamethylene Natural products C1CCCCCC1 DMEGYFMYUHOHGS-UHFFFAOYSA-N 0.000 description 3
- 239000005518 polymer electrolyte Substances 0.000 description 3
- 239000000047 product Substances 0.000 description 3
- 239000000344 soap Substances 0.000 description 3
- 239000007787 solid Substances 0.000 description 3
- 238000012360 testing method Methods 0.000 description 3
- XDOFQFKRPWOURC-UHFFFAOYSA-N 16-methylheptadecanoic acid Chemical compound CC(C)CCCCCCCCCCCCCCC(O)=O XDOFQFKRPWOURC-UHFFFAOYSA-N 0.000 description 2
- PRAMZQXXPOLCIY-UHFFFAOYSA-N 2-(2-methylprop-2-enoyloxy)ethanesulfonic acid Chemical compound CC(=C)C(=O)OCCS(O)(=O)=O PRAMZQXXPOLCIY-UHFFFAOYSA-N 0.000 description 2
- XFCMNSHQOZQILR-UHFFFAOYSA-N 2-[2-(2-methylprop-2-enoyloxy)ethoxy]ethyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OCCOCCOC(=O)C(C)=C XFCMNSHQOZQILR-UHFFFAOYSA-N 0.000 description 2
- KUDUQBURMYMBIJ-UHFFFAOYSA-N 2-prop-2-enoyloxyethyl prop-2-enoate Chemical compound C=CC(=O)OCCOC(=O)C=C KUDUQBURMYMBIJ-UHFFFAOYSA-N 0.000 description 2
- ZFGOPJASRDDARH-UHFFFAOYSA-N 3-[[10,13-dimethyl-17-(6-methylheptan-2-yl)-2,3,4,7,8,9,11,12,14,15,16,17-dodecahydro-1h-cyclopenta[a]phenanthren-3-yl]oxy]-10,13-dimethyl-17-(6-methylheptan-2-yl)-2,3,4,7,8,9,11,12,14,15,16,17-dodecahydro-1h-cyclopenta[a]phenanthrene Chemical compound C12CCC3(C)C(C(C)CCCC(C)C)CCC3C2CC=C(C2)C1(C)CCC2OC1CC2=CCC3C4CCC(C(C)CCCC(C)C)C4(C)CCC3C2(C)CC1 ZFGOPJASRDDARH-UHFFFAOYSA-N 0.000 description 2
- 0 CC1**CC1 Chemical compound CC1**CC1 0.000 description 2
- RGSFGYAAUTVSQA-UHFFFAOYSA-N Cyclopentane Chemical compound C1CCCC1 RGSFGYAAUTVSQA-UHFFFAOYSA-N 0.000 description 2
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 description 2
- 239000005977 Ethylene Substances 0.000 description 2
- VXYVCPMTBOLMGV-UHFFFAOYSA-N N,N-bis(methylamino)-2-methylidenepentanamide chloromethane Chemical compound ClC.CCCC(=C)C(=O)N(NC)NC VXYVCPMTBOLMGV-UHFFFAOYSA-N 0.000 description 2
- IMNFDUFMRHMDMM-UHFFFAOYSA-N N-Heptane Chemical compound CCCCCCC IMNFDUFMRHMDMM-UHFFFAOYSA-N 0.000 description 2
- UFWIBTONFRDIAS-UHFFFAOYSA-N Naphthalene Chemical compound C1=CC=CC2=CC=CC=C21 UFWIBTONFRDIAS-UHFFFAOYSA-N 0.000 description 2
- OFBQJSOFQDEBGM-UHFFFAOYSA-N Pentane Chemical compound CCCCC OFBQJSOFQDEBGM-UHFFFAOYSA-N 0.000 description 2
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 2
- 239000011324 bead Substances 0.000 description 2
- 239000007844 bleaching agent Substances 0.000 description 2
- 238000006243 chemical reaction Methods 0.000 description 2
- NEHMKBQYUWJMIP-UHFFFAOYSA-N chloromethane Chemical compound ClC NEHMKBQYUWJMIP-UHFFFAOYSA-N 0.000 description 2
- 238000007334 copolymerization reaction Methods 0.000 description 2
- 239000006071 cream Substances 0.000 description 2
- 229920006037 cross link polymer Polymers 0.000 description 2
- NNBZCPXTIHJBJL-UHFFFAOYSA-N decalin Chemical compound C1CCCC2CCCCC21 NNBZCPXTIHJBJL-UHFFFAOYSA-N 0.000 description 2
- 239000002781 deodorant agent Substances 0.000 description 2
- SZXQTJUDPRGNJN-UHFFFAOYSA-N dipropylene glycol Chemical compound OCCCOCCCO SZXQTJUDPRGNJN-UHFFFAOYSA-N 0.000 description 2
- 238000012674 dispersion polymerization Methods 0.000 description 2
- 238000010494 dissociation reaction Methods 0.000 description 2
- 230000005593 dissociations Effects 0.000 description 2
- 239000003814 drug Substances 0.000 description 2
- 239000003995 emulsifying agent Substances 0.000 description 2
- 238000007720 emulsion polymerization reaction Methods 0.000 description 2
- 238000005516 engineering process Methods 0.000 description 2
- 150000004665 fatty acids Chemical class 0.000 description 2
- 238000005187 foaming Methods 0.000 description 2
- 239000000417 fungicide Substances 0.000 description 2
- 235000011187 glycerol Nutrition 0.000 description 2
- 125000003976 glyceryl group Chemical group [H]C([*])([H])C(O[H])([H])C(O[H])([H])[H] 0.000 description 2
- 230000002401 inhibitory effect Effects 0.000 description 2
- 238000012703 microemulsion polymerization Methods 0.000 description 2
- 239000012046 mixed solvent Substances 0.000 description 2
- 239000008385 outer phase Substances 0.000 description 2
- 229920001223 polyethylene glycol Polymers 0.000 description 2
- 239000003505 polymerization initiator Substances 0.000 description 2
- 238000002360 preparation method Methods 0.000 description 2
- 230000002269 spontaneous effect Effects 0.000 description 2
- 235000015961 tonic Nutrition 0.000 description 2
- 230000001256 tonic effect Effects 0.000 description 2
- 229960000716 tonics Drugs 0.000 description 2
- 238000011282 treatment Methods 0.000 description 2
- RSJKGSCJYJTIGS-UHFFFAOYSA-N undecane Chemical compound CCCCCCCCCCC RSJKGSCJYJTIGS-UHFFFAOYSA-N 0.000 description 2
- KOMNUTZXSVSERR-UHFFFAOYSA-N 1,3,5-tris(prop-2-enyl)-1,3,5-triazinane-2,4,6-trione Chemical compound C=CCN1C(=O)N(CC=C)C(=O)N(CC=C)C1=O KOMNUTZXSVSERR-UHFFFAOYSA-N 0.000 description 1
- LQXBZWFNAKZUNM-UHFFFAOYSA-N 16-methyl-1-(16-methylheptadecoxy)heptadecane Chemical compound CC(C)CCCCCCCCCCCCCCCOCCCCCCCCCCCCCCCC(C)C LQXBZWFNAKZUNM-UHFFFAOYSA-N 0.000 description 1
- AUZRCMMVHXRSGT-UHFFFAOYSA-N 2-methylpropane-1-sulfonic acid;prop-2-enamide Chemical group NC(=O)C=C.CC(C)CS(O)(=O)=O AUZRCMMVHXRSGT-UHFFFAOYSA-N 0.000 description 1
- UVRCNEIYXSRHNT-UHFFFAOYSA-N 3-ethylpent-2-enamide Chemical compound CCC(CC)=CC(N)=O UVRCNEIYXSRHNT-UHFFFAOYSA-N 0.000 description 1
- DBCAQXHNJOFNGC-UHFFFAOYSA-N 4-bromo-1,1,1-trifluorobutane Chemical compound FC(F)(F)CCCBr DBCAQXHNJOFNGC-UHFFFAOYSA-N 0.000 description 1
- 229920001817 Agar Polymers 0.000 description 1
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 1
- XDTMQSROBMDMFD-UHFFFAOYSA-N Cyclohexane Chemical compound C1CCCCC1 XDTMQSROBMDMFD-UHFFFAOYSA-N 0.000 description 1
- 108010010803 Gelatin Proteins 0.000 description 1
- CERQOIWHTDAKMF-UHFFFAOYSA-N Methacrylic acid Chemical compound CC(=C)C(O)=O CERQOIWHTDAKMF-UHFFFAOYSA-N 0.000 description 1
- 239000004909 Moisturizer Substances 0.000 description 1
- CTQNGGLPUBDAKN-UHFFFAOYSA-N O-Xylene Chemical compound CC1=CC=CC=C1C CTQNGGLPUBDAKN-UHFFFAOYSA-N 0.000 description 1
- 239000005662 Paraffin oil Substances 0.000 description 1
- 229920002535 Polyethylene Glycol 1500 Polymers 0.000 description 1
- 239000002202 Polyethylene glycol Substances 0.000 description 1
- DAKWPKUUDNSNPN-UHFFFAOYSA-N Trimethylolpropane triacrylate Chemical compound C=CC(=O)OCC(CC)(COC(=O)C=C)COC(=O)C=C DAKWPKUUDNSNPN-UHFFFAOYSA-N 0.000 description 1
- GQPVFBDWIUVLHG-UHFFFAOYSA-N [2,2-bis(hydroxymethyl)-3-(2-methylprop-2-enoyloxy)propyl] 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OCC(CO)(CO)COC(=O)C(C)=C GQPVFBDWIUVLHG-UHFFFAOYSA-N 0.000 description 1
- 239000002250 absorbent Substances 0.000 description 1
- 150000001298 alcohols Chemical class 0.000 description 1
- 150000001335 aliphatic alkanes Chemical class 0.000 description 1
- 125000000129 anionic group Chemical group 0.000 description 1
- 230000002421 anti-septic effect Effects 0.000 description 1
- 239000003963 antioxidant agent Substances 0.000 description 1
- 230000003078 antioxidant effect Effects 0.000 description 1
- 125000003118 aryl group Chemical group 0.000 description 1
- 239000002585 base Substances 0.000 description 1
- 230000003796 beauty Effects 0.000 description 1
- 229910052799 carbon Inorganic materials 0.000 description 1
- 239000004359 castor oil Substances 0.000 description 1
- 235000019438 castor oil Nutrition 0.000 description 1
- 125000002091 cationic group Chemical group 0.000 description 1
- 230000008859 change Effects 0.000 description 1
- 239000002738 chelating agent Substances 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- 238000013329 compounding Methods 0.000 description 1
- 239000000470 constituent Substances 0.000 description 1
- 150000001924 cycloalkanes Chemical class 0.000 description 1
- 125000000753 cycloalkyl group Chemical group 0.000 description 1
- WJTCGQSWYFHTAC-UHFFFAOYSA-N cyclooctane Chemical compound C1CCCCCCC1 WJTCGQSWYFHTAC-UHFFFAOYSA-N 0.000 description 1
- 239000004914 cyclooctane Substances 0.000 description 1
- DIOQZVSQGTUSAI-NJFSPNSNSA-N decane Chemical compound CCCCCCCCC[14CH3] DIOQZVSQGTUSAI-NJFSPNSNSA-N 0.000 description 1
- 230000007547 defect Effects 0.000 description 1
- 239000000645 desinfectant Substances 0.000 description 1
- 238000011161 development Methods 0.000 description 1
- GUJOJGAPFQRJSV-UHFFFAOYSA-N dialuminum;dioxosilane;oxygen(2-);hydrate Chemical compound O.[O-2].[O-2].[O-2].[Al+3].[Al+3].O=[Si]=O.O=[Si]=O.O=[Si]=O.O=[Si]=O GUJOJGAPFQRJSV-UHFFFAOYSA-N 0.000 description 1
- 239000002552 dosage form Substances 0.000 description 1
- 229940079593 drug Drugs 0.000 description 1
- 239000000975 dye Substances 0.000 description 1
- 238000004945 emulsification Methods 0.000 description 1
- STVZJERGLQHEKB-UHFFFAOYSA-N ethylene glycol dimethacrylate Substances CC(=C)C(=O)OCCOC(=O)C(C)=C STVZJERGLQHEKB-UHFFFAOYSA-N 0.000 description 1
- 238000001914 filtration Methods 0.000 description 1
- 239000010419 fine particle Substances 0.000 description 1
- 239000012530 fluid Substances 0.000 description 1
- 239000007863 gel particle Substances 0.000 description 1
- 229920000159 gelatin Polymers 0.000 description 1
- 239000008273 gelatin Substances 0.000 description 1
- 235000019322 gelatine Nutrition 0.000 description 1
- 235000011852 gelatine desserts Nutrition 0.000 description 1
- 238000001879 gelation Methods 0.000 description 1
- 150000004676 glycans Chemical class 0.000 description 1
- ZEMPKEQAKRGZGQ-XOQCFJPHSA-N glycerol triricinoleate Natural products CCCCCC[C@@H](O)CC=CCCCCCCCC(=O)OC[C@@H](COC(=O)CCCCCCCC=CC[C@@H](O)CCCCCC)OC(=O)CCCCCCCC=CC[C@H](O)CCCCCC ZEMPKEQAKRGZGQ-XOQCFJPHSA-N 0.000 description 1
- 239000003676 hair preparation Substances 0.000 description 1
- 229920001519 homopolymer Polymers 0.000 description 1
- 239000003906 humectant Substances 0.000 description 1
- 230000002209 hydrophobic effect Effects 0.000 description 1
- 230000001771 impaired effect Effects 0.000 description 1
- 230000006872 improvement Effects 0.000 description 1
- 239000008384 inner phase Substances 0.000 description 1
- 229910052500 inorganic mineral Inorganic materials 0.000 description 1
- 238000012688 inverse emulsion polymerization Methods 0.000 description 1
- 238000010907 mechanical stirring Methods 0.000 description 1
- 239000002609 medium Substances 0.000 description 1
- 229940050176 methyl chloride Drugs 0.000 description 1
- 230000001333 moisturizer Effects 0.000 description 1
- 229910052901 montmorillonite Inorganic materials 0.000 description 1
- AYGYHGXUJBFUJU-UHFFFAOYSA-N n-[2-(prop-2-enoylamino)ethyl]prop-2-enamide Chemical compound C=CC(=O)NCCNC(=O)C=C AYGYHGXUJBFUJU-UHFFFAOYSA-N 0.000 description 1
- DIOQZVSQGTUSAI-UHFFFAOYSA-N n-butylhexane Natural products CCCCCCCCCC DIOQZVSQGTUSAI-UHFFFAOYSA-N 0.000 description 1
- 229920005615 natural polymer Polymers 0.000 description 1
- ZCYXXKJEDCHMGH-UHFFFAOYSA-N nonane Chemical compound CCCC[CH]CCCC ZCYXXKJEDCHMGH-UHFFFAOYSA-N 0.000 description 1
- 239000002736 nonionic surfactant Substances 0.000 description 1
- BKIMMITUMNQMOS-UHFFFAOYSA-N normal nonane Natural products CCCCCCCCC BKIMMITUMNQMOS-UHFFFAOYSA-N 0.000 description 1
- UQDVHJGNIFVBLG-UHFFFAOYSA-N octadecanoic acid;propane-1,2,3-triol Chemical compound OCC(O)CO.CCCCCCCCCCCCCCCCCC(O)=O.CCCCCCCCCCCCCCCCCC(O)=O UQDVHJGNIFVBLG-UHFFFAOYSA-N 0.000 description 1
- TVMXDCGIABBOFY-UHFFFAOYSA-N octane Chemical compound CCCCCCCC TVMXDCGIABBOFY-UHFFFAOYSA-N 0.000 description 1
- 230000001590 oxidative effect Effects 0.000 description 1
- 239000003002 pH adjusting agent Substances 0.000 description 1
- 230000000704 physical effect Effects 0.000 description 1
- 239000000049 pigment Substances 0.000 description 1
- 229920000867 polyelectrolyte Polymers 0.000 description 1
- 230000000379 polymerizing effect Effects 0.000 description 1
- 229920000259 polyoxyethylene lauryl ether Polymers 0.000 description 1
- 229920001282 polysaccharide Polymers 0.000 description 1
- 239000005017 polysaccharide Substances 0.000 description 1
- 238000001556 precipitation Methods 0.000 description 1
- 238000000746 purification Methods 0.000 description 1
- 238000007717 redox polymerization reaction Methods 0.000 description 1
- 239000011347 resin Substances 0.000 description 1
- 229920005989 resin Polymers 0.000 description 1
- 238000000518 rheometry Methods 0.000 description 1
- 239000000377 silicon dioxide Substances 0.000 description 1
- 239000003381 stabilizer Substances 0.000 description 1
- 125000000472 sulfonyl group Chemical group *S(*)(=O)=O 0.000 description 1
- 238000010557 suspension polymerization reaction Methods 0.000 description 1
- VUYXVWGKCKTUMF-UHFFFAOYSA-N tetratriacontaethylene glycol monomethyl ether Chemical compound COCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCOCCO VUYXVWGKCKTUMF-UHFFFAOYSA-N 0.000 description 1
- 238000012719 thermal polymerization Methods 0.000 description 1
- 239000006097 ultraviolet radiation absorber Substances 0.000 description 1
- PXXNTAGJWPJAGM-UHFFFAOYSA-N vertaline Natural products C1C2C=3C=C(OC)C(OC)=CC=3OC(C=C3)=CC=C3CCC(=O)OC1CC1N2CCCC1 PXXNTAGJWPJAGM-UHFFFAOYSA-N 0.000 description 1
- 239000007762 w/o emulsion Substances 0.000 description 1
- 230000002087 whitening effect Effects 0.000 description 1
- 239000008096 xylene Substances 0.000 description 1
Images
Landscapes
- Cosmetics (AREA)
- Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
Abstract
【課題】 現在もっとも汎用されている増粘剤のカルボキシビニルポリマーでは増粘が困難であった、広いｐＨ範囲若しくはアルコール濃度が高い化粧料においても増粘可能な増粘剤を開発すること。また、従来の重合系においてラジカル重合して得られるポリマーゲルの増粘剤が有する問題点を改良し、あらゆる化粧料において、優れた増粘効果、使用感及び外観を発揮できる増粘剤を提供すること。
【解決手段】 有機溶媒若しくは油分を分散媒とし水を分散相とする組成物において、水溶性エチレン性不飽和モノマーを分散相に溶解し分散相中にてラジカル重合して得られるミクロゲルからなる増粘剤及び該増粘剤を配合した化粧料である。
【選択図】 なし
【解決手段】 有機溶媒若しくは油分を分散媒とし水を分散相とする組成物において、水溶性エチレン性不飽和モノマーを分散相に溶解し分散相中にてラジカル重合して得られるミクロゲルからなる増粘剤及び該増粘剤を配合した化粧料である。
【選択図】 なし
Description
本発明はミクロゲルからなる増粘剤、該増粘剤の製造方法及び該増粘剤を配合した化粧料に関する。さらに詳しくは、化粧料に配合すると優れた増粘効果と優れた使用感を発揮するミクロゲルからなる増粘剤、該増粘剤の製造方法及び該増粘剤を配合した化粧料に関する。
医薬品および化粧品などの広汎な分野で使用できる水溶性増粘剤としては、種々の多糖類、ゼラチンなどの天然高分子、ポリオキシエチレン、架橋ポリ（メタ）アクリル酸などの合成高分子、モンモリナイト、シリカなどの無機鉱物などが挙げられる。
これらの中で、特に架橋ポリ（メタ）アクリル酸は、安価で増粘効果が高く、少量でゲル化するため、医薬品および化粧品業界、特に化粧料において、水溶性増粘剤あるいは安定化剤として多用されている。
しかしながら、架橋ポリ（メタ）アクリル酸は、pH５以下の酸性下や塩の存在する水溶液中では、カルボキシル基の解離が抑えられ、粘度が極端に低下しゲル化しなくなる。このため、酸性条件や塩共存系が要求される処方では使用することが出来ない。
特に、使用性が重要なポイントを占める化粧料用の増粘剤としてはこの特徴が致命的な欠点となることもある。例えば、pH５以下の酸性条件下あるいは塩類の存在下では増粘効果を保持するためにその配合量を大幅に増量する必要があり、その結果、使用性を著しく損なうことになる。すなわち、肌に塗布したときに、べたつき感を生じ、このべたつき感は化粧料の使用性上、極めて深刻な問題となる。
この問題を解決するために、アクリルアミドアルキルスルホン酸と（メタ）アクリル酸との共重合体（特開平９−１５７１３０号公報）、アクリルアミドアルキルスルホン酸とアルキル基含有不飽和単量体との共重合体（特開平１０−２７９６３６号公報）、或いは、２−アクリルアミド−２−メチルプロパンスルホン酸のホモポリマー（特開平１０−６７６４０号公報）などが、化粧料に応用されている。
しかしながら、上記のアクリルアミドアルキルスルホン酸を骨格に有するポリマーは耐酸性が向上し酸性条件が要求される処方において使用できるものの、アクリル酸に由来すると考えられる乾き際のべたつき感が生じ、増粘化粧料として十分に満足できる使用性に至っているとは言うことはできない。
本発明者らは上述の事情に鑑み、２−アクリルアミド−２−メチルプロパンスルホン酸またはその塩とジアルキルアクリルアミドと架橋性単量体とを共重合して得られる共重合体を、化粧料に水溶性増粘剤として配合すると満足できる使用性を発揮できることを見出している（特開平２００１−１１４６４１号公報）。
上記共重合体は均一重合系においてラジカル重合して得られるポリマーゲル（重合体のゲル）であり、ポリマーゲルを製造した後にこれを機械的に粉砕して、増粘剤粉末として化粧料に配合する技術である。ポリマーゲル粒子が大きく化粧料の外観上問題を生じる場合があった。さらに増粘効果においてもさらなる改良の余地があった。
一方、現在もっとも汎用されている化粧料用増粘剤はカルボキシビニルポリマーと総称されるアクリル酸の重合体であり、商品名としてはハイビスワコー（和光純薬）、シンタレン（3V SIGMA社）、カーボポール（グッドリッチ社）等として市販されているものである。これらの増粘剤は化学的に架橋している重合体である（The B.F. Goodrich Company, Specialty Polymers and Chemical Div.,
Carbopol Data Sheets and Applications Literature）。
このような架橋重合体の水分散液は非常に増粘効果が高く化粧品あるいは生活用品の増粘剤として汎用されている（例えばBarry, BW and Meyer MC Int. J. Pharm 2: 1 (1979) など）。
Carbopol Data Sheets and Applications Literature）。
このような架橋重合体の水分散液は非常に増粘効果が高く化粧品あるいは生活用品の増粘剤として汎用されている（例えばBarry, BW and Meyer MC Int. J. Pharm 2: 1 (1979) など）。
しかしながら、これらのカルボキシビニルポリマーの欠点として、その増粘可能なpH範囲が限られるという問題がある。カルボキシビニルポリマーは該ポリマーに含まれるカルボキシル基が解離状態になることで水中にてポリマーが膨潤し増粘する。従ってカルボキシル基が充分に解離しない弱酸性以下のpH領域ではカルボキシビニルポリマーは増粘剤として機能しないという極めて重大な欠点があり、これに代わる広いpH範囲で増粘可能な増粘剤の開発が強く望まれているのが現状である。
さらに、化粧料処方の中にはエタノール濃度が高いものもあるが、現状ではこのような処方をカルボキシビニルポリマーなどの従来の増粘剤により高率よく増粘することは極めて困難な課題である。
さらに、化粧料処方の中にはエタノール濃度が高いものもあるが、現状ではこのような処方をカルボキシビニルポリマーなどの従来の増粘剤により高率よく増粘することは極めて困難な課題である。
本発明者等は上述の事情に鑑み鋭意研究した結果、驚くべきことに、特定の逆相乳化重合により製造した合成高分子電解質からなるミクロゲルが、上記の課題を解決し、極めて優れた増粘効果と使用感を発揮することを見出し本発明を完成するに至った。
本発明は、特定の逆相乳化重合（逆相マイクロエマルション重合）により製造した合成高分子電解質からなるミクロゲルを化粧料増粘剤の用途に使用するものであり、均一重合法あるいは逆相懸濁重合法で製造される合成高分子電解質からなるポリマーゲルや、カルボキシビニルポリマーの欠点を解決した新しいタイプの増粘剤および該増粘剤を配合した化粧料を提供することを目的とする。
すなわち、本発明は、有機溶媒若しくは油分を分散媒とし水を分散相とする組成物において、水溶性エチレン性不飽和モノマーを分散相に溶解し分散相中にてラジカル重合して得られるミクロゲルからなる増粘剤を提供するものである。
また、本発明は、有機溶媒若しくは油分を分散媒とし水を分散相とする組成物において、前記組成物が界面活性剤を含有し一相マイクロエマルションあるいは微細Ｗ／Ｏエマルションを形成する条件下において、水溶性エチレン性不飽和モノマーを分散相に溶解し分散相中にてラジカル重合して得られるミクロゲルからなる増粘剤を提供するものである。
さらに、本発明は、前記ミクロゲルの０.５％（質量百分率）の２５℃の水分散液の見かけ粘度が、ずり速度１．０s-1において１００００mPa・s以上であるミクロゲルからなる増粘剤を提供するものである。
また、本発明は、前記ミクロゲルの０.５％（質量百分率）の２５℃のエタノール分散液の見かけ粘度が、ずり速度１．０s-1において５０００mPa・s以上であるミクロゲルからなる増粘剤を提供するものである。
さらに、本発明は、前記ミクロゲルの０.５％（質量百分率）の２５℃の水分散液若しくはエタノール分散液での動的弾性率が、歪み1%以下、周波数0.01〜10Hzの範囲でG'（貯蔵弾性率）＞G"（損失弾性率）であるミクロゲルからなる増粘剤を提供するものである。
また、本発明は、前記水溶性エチレン性不飽和モノマーが、一般式（１）に示されるジアルキルアクリルアミドとイオン性アクリルアミド誘導体とである上記の増粘剤を提供するものである。
一般式（１）
（Ｒ1はＨまたはメチル基、Ｒ2及びＲ3はそれぞれ独立にメチル基、エチル基、プロピル基、イソプロピル基を表わす。）
一般式（１）
さらに、本発明は、前記水溶性エチレン性不飽和モノマーが、一般式（１）に示されるジアルキルアクリルアミドと、一般式（２）に示されるアニオン性アクリルアミド誘導体とである上記の増粘剤を提供するものである。
一般式（１）
（Ｒ1はＨまたはメチル基、Ｒ2及びＲ3はそれぞれ独立にメチル基、エチル基、プロピル基、イソプロピル基を表わす。）
一般式（２）
（Ｒ4及びＲ5はそれぞれ独立にＨ又はメチル基、Ｒ6は炭素原子数１〜６の直鎖若しくは分岐のアルキル基、Ｘは金属イオン若しくはＮＨ3を表わす。）
一般式（１）
一般式（２）
また、本発明は、前記水溶性エチレン性不飽和モノマーが、一般式（１）に示されるジアルキルアクリルアミドと、一般式（３）に示されるカチオン性アクリルアミド誘導体とである上記の増粘剤を提供するものである。
一般式（１）
（Ｒ1はＨまたはメチル基、Ｒ2及びＲ3はそれぞれ独立にメチル基、エチル基、プロピル基、イソプロピル基を表わす。）
一般式（３）
（Ｒ7はＨ又はメチル基、Ｒ8はＨまたは炭素原子数１〜６の直鎖若しくは分岐のアルキル基、Ｒ9は炭素原子数１〜６の直鎖若しくは分岐のアルキル基、Ｒ10Ｒ11、Ｒ12はメチル基またはエチル基、Ｙは金属イオンを表わす。）
一般式（１）
一般式（３）
さらに、本発明は、前記水溶性エチレン性不飽和モノマーが、一般式（１）に示されるジアルキルアクリルアミドと、一般式（２）に示されるアニオン性アクリルアミド誘導体と、一般式（４）に示される架橋性モノマーとである上記の増粘剤を提供するものである。
一般式（１）
（Ｒ1はＨまたはメチル基、Ｒ2及びＲ3はそれぞれ独立にメチル基、エチル基、プロピル基、イソプロピル基を表わす。）
一般式（２）
（Ｒ4及びＲ5はそれぞれ独立にＨ又はメチル基、Ｒ6は炭素原子数１〜６の直鎖若しくは分岐のアルキル基、Ｘは金属イオン若しくはＮＨ3を表わす。）
一般式（４）
一般式（１）
一般式（２）
一般式（４）
また、本発明は、前記水溶性エチレン性不飽和モノマーが、一般式（１）に示されるジアルキルアクリルアミドと一般式（３）に示されるカチオン性アクリルアミド誘導体と、一般式（４）に示される架橋性モノマーとである上記の増粘剤を提供するものである。
一般式（１）
（Ｒ1はＨまたはメチル基、Ｒ2及びＲ3はそれぞれ独立にメチル基、エチル基、プロピル基、イソプロピル基を表わす。）
一般式（３）
（Ｒ7はＨ又はメチル基、Ｒ8はＨまたは炭素原子数１〜６の直鎖若しくは分岐のアルキル基、Ｒ9は炭素原子数１〜６の直鎖若しくは分岐のアルキル基、Ｒ10Ｒ11、Ｒ12はメチル基またはエチル基、Ｙは金属イオンを表わす。）
一般式（４）
一般式（１）
一般式（３）
一般式（４）
さらに、本発明は、有機溶媒若しくは油分を分散媒とし水を分散相とする組成物において、水溶性エチレン性不飽和モノマーを分散相に溶解し分散相中にてラジカル重合して製造することを特徴とする上記の増粘剤の製造方法を提供するものである。
また、本発明は、上記の増粘剤を配合した化粧料を提供するものである。
以下、本発明について詳述する。
ミクロゲルからなる増粘剤とは、有機溶媒若しくは油分を分散媒とし水を分散相とする組成物において、水溶性エチレン性不飽和モノマーを分散相に溶解し分散相中にてラジカル重合して得られる合成高分子のミクロゲルからなる増粘剤である。
すなわち、一般に逆相乳化重合法と称される重合法により製造される高分子ミクロゲルを増粘剤の用途に使用するものであり、特開平２００１−１１４６４１号公報に開示されているような均一重合系により得られる合成高分子からなる増粘剤とは、その重合方法及び力学物性が異なる。
すなわち、一般に逆相乳化重合法と称される重合法により製造される高分子ミクロゲルを増粘剤の用途に使用するものであり、特開平２００１−１１４６４１号公報に開示されているような均一重合系により得られる合成高分子からなる増粘剤とは、その重合方法及び力学物性が異なる。
ミクロゲルとは逆相マイクロエマルション重合法で製造された合成高分子電解質の微粒子である。本発明のミクロゲルからなる増粘剤は、水、エタノールあるいは水―エタノール混合溶液中で膨潤し、外観上肉眼的に均一な高粘度溶液を提供できる。
本発明の増粘剤を製造する方法、すなわち増粘剤として使用されるミクロゲルの重合系は、従来の増粘剤である合成高分子を製造する均一重合系とは異なるものである。
特開平２００１−１１４６４１号公報に開示されている均一重合系による合成高分子は本発明に用いるミクロゲルではなく、合成高分子を重合後、化粧料に配合するためには粉末状態に粉砕しなければならない。また、合成高分子のゲルが目立ち、外観上問題を生じる場合がある。
一方、本発明に用いるミクロゲルは不均一重合系で重合される。得られる合成高分子は微細な高分子ゲル、すなわちミクロゲルとなり、化粧料に配合する際に新たに粉砕して粉末状態にする必要がなく、優れた増粘効果と優れた使用感を発揮し、さらに化粧料の外観上も好ましい。
特開平２００１−１１４６４１号公報に開示されている均一重合系による合成高分子は本発明に用いるミクロゲルではなく、合成高分子を重合後、化粧料に配合するためには粉末状態に粉砕しなければならない。また、合成高分子のゲルが目立ち、外観上問題を生じる場合がある。
一方、本発明に用いるミクロゲルは不均一重合系で重合される。得られる合成高分子は微細な高分子ゲル、すなわちミクロゲルとなり、化粧料に配合する際に新たに粉砕して粉末状態にする必要がなく、優れた増粘効果と優れた使用感を発揮し、さらに化粧料の外観上も好ましい。
また、高分子の逆相乳化重合法に関しては、特許第1911623号公報にアクリル酸を用いた水膨潤性ポリマーを逆相重合により製造し、これを増粘剤として応用する技術の記載があるが、これは現在汎用されているカルボキシビニルポリマーの欠点を改良する本発明に用いるミクロゲルとは異なるものである。
また、特開平９−１２６１３号公報には、水吸収性樹脂のミクロゲル粒子をおむつあるいは生理用品に適するように一定以上の大きさに製造することが開示されているが、これは化粧料増粘剤に応用できる技術ではなく、本発明に用いるミクロゲルとは全く異なるものである。
また、特開平９−１２６１３号公報には、水吸収性樹脂のミクロゲル粒子をおむつあるいは生理用品に適するように一定以上の大きさに製造することが開示されているが、これは化粧料増粘剤に応用できる技術ではなく、本発明に用いるミクロゲルとは全く異なるものである。
本発明の増粘剤は逆相乳化重合法において製造される。すなわち、有機溶媒若しくは油分を分散媒とし水を分散相とする組成物において、水溶性エチレン性不飽和モノマーを分散相に溶解し分散相中にてラジカル重合して製造される。重合されたミクロゲルは洗浄、乾燥されるが、粉砕する必要はない。
特に適宜選択された親水疎水バランス（ＨＬＢ）に調節された界面活性剤を使用することにより、逆相乳化重合における重合系が一相マイクロエマルションあるいは微細Ｗ／Ｏエマルションを形成する条件下において、ミクロゲルからなる増粘剤が製造されることが好ましい。
特に適宜選択された親水疎水バランス（ＨＬＢ）に調節された界面活性剤を使用することにより、逆相乳化重合における重合系が一相マイクロエマルションあるいは微細Ｗ／Ｏエマルションを形成する条件下において、ミクロゲルからなる増粘剤が製造されることが好ましい。
一相マイクロエマルションとは熱力学的に安定に油相と水相が共存している状態で油・水間の界面張力は極小になっている状態である。また、微細W/Oエマルションは熱力学的には不安定であるが速度論的に安定に油と水が微細なW/Oエマルションとして存在している状態である。一般的に微細W/Oエマルションの内水相の粒子径は数10〜100nm程度である。これらの状態は系の組成と温度のみで決定され、機械的な攪拌条件などには左右されない。
重合系を構成する組成物は、水とは混合しない有機溶媒若しくは油分からなる分散媒（外相を構成する）、水からなる分散相（内相を構成する）とからなる。
好ましい有機溶媒としては、ペンタン、ヘキサン、ヘプタン、オクタン、ノナン、デカン、ウンデカンなどのアルカン類；シクロペンタン、シクロヘキサン、シクロヘプタン、シクロオクタンなどのシクロアルカン類；ベンゼン、トルエン、キシレン、デカリン、ナフタレンなどの芳香族および環状炭化水素が挙げられる。
好ましい油分としてはパラフィン油などの非極性油分が挙げられる。
好ましい有機溶媒としては、ペンタン、ヘキサン、ヘプタン、オクタン、ノナン、デカン、ウンデカンなどのアルカン類；シクロペンタン、シクロヘキサン、シクロヘプタン、シクロオクタンなどのシクロアルカン類；ベンゼン、トルエン、キシレン、デカリン、ナフタレンなどの芳香族および環状炭化水素が挙げられる。
好ましい油分としてはパラフィン油などの非極性油分が挙げられる。
水溶性エチレン性不飽和モノマーは、分散相である水に溶解し次いで分散媒である有機溶媒あるいは油分と混合され、所望の温度に加熱した後、重合開始剤を水相に添加し重合を行う。
一般的に不均一重合法では重合中の攪拌条件により製造される高分子の物性が異なることが知られている。その理由は乳化系が熱力学的に安定な状態ではない為に攪拌条件による乳化粒子の形状、サイズに変化が生じる為である。本発明においては、熱力学的に安定な一相マイクロエマルション領域あるいは準安定的である一相領域の近傍に存在する微細W/Oエマルション領域で重合を行うことでこれらの問題を回避できることを見出した。具体的には、通常の熱重合あるいはレドックス重合用の重合開始剤の最適重合温度近傍に上記一相マイクロエマルションあるいは微細W/Oエマルション領域が出現するように重合系の組成（有機溶媒の種類、界面活性剤のHLB）を調節することで微細な水相（水滴）内で高分子を重合することで増粘効果が高いミクロゲルを得ることが可能になった。
相図による例を図１に示す。図１は、有機溶媒にヘキサンを使用した場合の、ヘキサン（Ｗで示す）/界面活性剤/水溶性エチレンモノマー水溶液（Ｏで示す）の3成分系の相図である。図中に示したＡ領域が一相マイクロエマルション領域〜微細W/Oエマルション領域であり、この領域で重合を行うことにより、好ましいミクロゲルの重合が可能である。
これに対して、従来の懸濁重合による高分子の増粘剤（例えば、特開平２００１−１１４６６４１公報記載の方法）では重合時の水滴の粒子径コントロールが困難であり、良質なミクロゲルを得ることは困難である。
一般的に不均一重合法では重合中の攪拌条件により製造される高分子の物性が異なることが知られている。その理由は乳化系が熱力学的に安定な状態ではない為に攪拌条件による乳化粒子の形状、サイズに変化が生じる為である。本発明においては、熱力学的に安定な一相マイクロエマルション領域あるいは準安定的である一相領域の近傍に存在する微細W/Oエマルション領域で重合を行うことでこれらの問題を回避できることを見出した。具体的には、通常の熱重合あるいはレドックス重合用の重合開始剤の最適重合温度近傍に上記一相マイクロエマルションあるいは微細W/Oエマルション領域が出現するように重合系の組成（有機溶媒の種類、界面活性剤のHLB）を調節することで微細な水相（水滴）内で高分子を重合することで増粘効果が高いミクロゲルを得ることが可能になった。
相図による例を図１に示す。図１は、有機溶媒にヘキサンを使用した場合の、ヘキサン（Ｗで示す）/界面活性剤/水溶性エチレンモノマー水溶液（Ｏで示す）の3成分系の相図である。図中に示したＡ領域が一相マイクロエマルション領域〜微細W/Oエマルション領域であり、この領域で重合を行うことにより、好ましいミクロゲルの重合が可能である。
これに対して、従来の懸濁重合による高分子の増粘剤（例えば、特開平２００１−１１４６６４１公報記載の方法）では重合時の水滴の粒子径コントロールが困難であり、良質なミクロゲルを得ることは困難である。
水溶性エチレン性不飽和モノマーは、非イオン性モノマーとイオン性モノマー（アニオン性モノマー若しくはカチオン性モノマー）とを併用することが好ましい。
非イオン性モノマーは上記一般式（１）に示すジアルキルアクリルアミドが好ましい。
イオン性モノマーは、一般式（２）に示すアニオン性アクリルアミド誘導体または一般式（３）に示すカチオン性アクリルアミド誘導体が好ましい。
特に好ましいジアルキルアクリルアミドは、ジメチルアクリルアミド、ジエチルアクリルアミドである。
特に好ましいイオン性アクリルアミド誘導体は、2-アクリルアミド2-メチルプロパンスルホン酸およびその塩である。
特に好ましいカチオン性アクリルアミド誘導体はN,N,-ジメチルアミノプロピルアクリルアミドメチルクロライドである。
非イオン性モノマーとイオン性モノマーの重合系におけるモノマー組成比（重合系の仕込み比）は、目的とするミクロゲルのモノマー構成比に応じて適宜任意に決定される。ミクロゲルのモノマー構成比と重合系への仕込み比はほぼ同一となる。非イオン性モノマーとイオン性モノマーの重合系の仕込み比（モル比）は、通常、非イオン性モノマー：イオン性モノマー＝０．５：９．５〜９．５：０．５、好ましくは１：９〜９：１、さらに好ましくは７：３〜９：１の範囲で共重合に供される。最適比率は、非イオン性モノマー：イオン性モノマー＝８：２である。
上記の水溶性エチレン性不飽和モノマーを任意に選択して本発明の増粘剤が重合される。特に好ましい増粘剤は、水溶性エチレン性不飽和モノマーにジメチルアクリルアミドと２−アクリルアミド−２−メチルプロパンスルホン酸を用い、これらのモノマーから共重合される2元共重合体のミクロゲルである。この場合に、架橋モノマーは必要がなく、自己架橋により優れた増粘効果と使用感が発揮される増粘剤が得られる。なお、架橋モノマーを用いることもでき、その場合には一般式（４）で示される架橋モノマーが好ましく、特にメチレンビスアクリルアミドが好ましい。
非イオン性モノマーは上記一般式（１）に示すジアルキルアクリルアミドが好ましい。
イオン性モノマーは、一般式（２）に示すアニオン性アクリルアミド誘導体または一般式（３）に示すカチオン性アクリルアミド誘導体が好ましい。
特に好ましいジアルキルアクリルアミドは、ジメチルアクリルアミド、ジエチルアクリルアミドである。
特に好ましいイオン性アクリルアミド誘導体は、2-アクリルアミド2-メチルプロパンスルホン酸およびその塩である。
特に好ましいカチオン性アクリルアミド誘導体はN,N,-ジメチルアミノプロピルアクリルアミドメチルクロライドである。
非イオン性モノマーとイオン性モノマーの重合系におけるモノマー組成比（重合系の仕込み比）は、目的とするミクロゲルのモノマー構成比に応じて適宜任意に決定される。ミクロゲルのモノマー構成比と重合系への仕込み比はほぼ同一となる。非イオン性モノマーとイオン性モノマーの重合系の仕込み比（モル比）は、通常、非イオン性モノマー：イオン性モノマー＝０．５：９．５〜９．５：０．５、好ましくは１：９〜９：１、さらに好ましくは７：３〜９：１の範囲で共重合に供される。最適比率は、非イオン性モノマー：イオン性モノマー＝８：２である。
上記の水溶性エチレン性不飽和モノマーを任意に選択して本発明の増粘剤が重合される。特に好ましい増粘剤は、水溶性エチレン性不飽和モノマーにジメチルアクリルアミドと２−アクリルアミド−２−メチルプロパンスルホン酸を用い、これらのモノマーから共重合される2元共重合体のミクロゲルである。この場合に、架橋モノマーは必要がなく、自己架橋により優れた増粘効果と使用感が発揮される増粘剤が得られる。なお、架橋モノマーを用いることもでき、その場合には一般式（４）で示される架橋モノマーが好ましく、特にメチレンビスアクリルアミドが好ましい。
水溶性エチレン性不飽和モノマーを、分散相に溶解して本発明に好ましいミクロゲルを重合するためには、最適な外相油分あるいは有機溶媒と、界面活性剤とをそれぞれを選択することが必要である。本発明者は、非イオン界面活性剤の親水性疎水性バランス（ＨＬＢ）を重合系の組成において相図を作成することにより、熱ラジカル重合に適する温度において曇点を示すように調製することで、通常の熱ラジカル重合温度において一相マイクロエマルションあるいは微細W/Oエマルションを形成する状態を作り、増粘剤として好ましいレオロジー特性を持つミクロゲルが得られることを見出した。
好ましい界面活性剤は、ポリオキシエチレンセチルエーテル、ポリオキシエチレンオレイルエーテル、ポリオキシエチレンステアリルエーテル、ポリオキシエチレンノニルフェニルエーテル、ポリオキシエチレンラウリルエーテル、ポリオキシエチレンヘキシルデシルエーテル、ポリオキシエチレンイソステアリルエーテル、ポリオキシエチレンオクチルドデシルエーテル、ポリオキシエチレンベヘニルエーテル、ポリオキシエチレンコレステリルエーテル、ポリオキシエチレン硬化ひまし油、ソルビタン脂肪酸エステル、モノ脂肪酸グリセリン、トリ脂肪酸グリセリン、ポリグリセリン脂肪酸エステル、イソステアリン酸ポリオキシエチレングリセリン、トリイソステアリン酸ポリオキシエチレングリセリン、モノステアリン酸ポリオキシエチレングリセリン、ジステアリン酸ポリオキシエチレングリセリル、トリステアリン酸ポリオキシエチレングリセリルなどが挙げられる。
これらの界面活性剤を適宜組み合わせて所望のＨＬＢに調整して重合系に添加することが出来る。
これらの界面活性剤を適宜組み合わせて所望のＨＬＢに調整して重合系に添加することが出来る。
また驚くべきことに、ジアルキルアクリルアミドとアクリルアミド系イオン性モノマーを共重合したミクロゲルにおいては、自発的な架橋反応が進行し、特に第三成分として多官能性架橋モノマーを共重合しなくても、化学的に自己架橋されたミクロゲルが得られ、本発明に特に好ましい増粘剤となる。
第三成分の多官能性架橋モノマーは必要ではないが、これを添加し共重合しても本発明に使用されるミクロゲルは合成可能である。多官能性架橋モノマーは、一般式（４）に示されるモノマーが好ましく、一般式（４）で示される架橋モノマーの一種類あるいは二種類以上を使用して架橋することが出来る。これらの架橋性モノマーはジアルキルアクリルアミドとイオン性アクリルアミド誘導体との重合系において効率よく架橋構造を取り得ることが必須である。
好ましい架橋性モノマーとしては、例えば、エチレングリコールジアクリレート、エチレングリコールジメタクリレート、ポリオキシエチレンジアクリレート、ポリオキシエチレンジメタクリレート、ジエチレングリコールジメタクリレート、トリメチロールプロパントリアクリレート、N,N'-メチレンビスアクリルアミド、N,N'-エチレンビスアクリルアミド、イソシアヌル酸トリアリル、ペンタエリスリトールジメタクリレート等が挙げられ、この中から選ばれた一種または二種以上を用いることが出来る。本発明においては、特に、N,N'-メチレンビスアクリルアミドが好ましく使用される。
本発明の増粘剤である共重合体中の２−アクリルアミド−２−メチルプロパンスルホン酸単位とジアルキルアクリルアミド単位の含有量のモル比は、通常、２−アクリルアミド−２−メチルプロパンスルホン酸単位：ジアルキルアクリルアミド単位＝０．５：９．５〜９．５：０．５、好ましくは１：９〜９：１であり、さらに好ましくは＝３：７〜１：９である。最適比は２−アクリルアミド−２−メチルプロパンスルホン酸単位：ジアルキルアクリルアミド単位＝２：８である。本発明の増粘剤の粘性は強解離基であるスルホニル基に基づく静電反発による分子鎖の伸展およびジアルキルアクリルアミドの自発架橋反応あるいは架橋性単量体による架橋構造に起因しているが、２−アクリルアミド−２−メチルプロパンスルホン酸単位またはその塩の含有量が、ジアルキルアクリルアミド単位に対して５モル％未満では十分に分子鎖の伸展が起こらないため十分な粘度が得られないことがある。
架橋性モノマーの使用量は、２−アクリルアミド−２−メチルプロパンスルホン酸またはその塩とジアルキルアクリルアミドの全モル数に対し0.0001〜2.0モル％の範囲で添加されることが好ましい。0.0001モル％未満で調製された増粘剤は架橋の効果が見られない場合がある。また、2モル％を超えて調製された場合、架橋密度が高すぎてミクロゲルが充分に膨潤出来ないために充分な増粘効果を発揮しない場合がある。
本発明に用いるミクロゲルの分子量は重量平均分子量１０万〜５００万（ＰＥＧ換算：ＧＰＣによる測定）程度であり、増粘剤として求められる粘度により調節される。
上記の重合法によって得られるミクロゲルは、下記（１）〜（３）のすべてのレオロジー的性質を有する。このミクロゲルからなる増粘剤は上記の重合法による製造方法により得られ、増粘剤として好ましく使用される。
（１）ミクロゲルの０.５％（質量百分率）の水分散液の見かけ粘度が、ずり速度１．０s-1において１００００mPa・s以上である。
（２）ミクロゲルの０.５％（質量百分率）のエタノール分散液の見かけ粘度が、ずり速度１．０ s-1において５０００mPa・s以上である。
（３）ミクロゲルの０.５％（質量百分率）の水分散液若しくはエタノール分散液のおける動的弾性率が、歪み1%以下、周波数0.01〜10Hzの範囲でG'>G"である。
なお、ミクロゲルの水若しくはエタノール分散液の見かけ粘度とは、コーンプレート型レオメータ（Paar Rhysica製 MCR-300）を用い、測定温度25℃、ずり速度1s-1における粘度である。
また、動的弾性率は、同上の測定装置を用いて測定温度25℃、歪み1%以下で周波数範囲0.1〜10Hzで測定した貯蔵弾性率（G'）および損失弾性率（G"）の値を意味する。
（１）ミクロゲルの０.５％（質量百分率）の水分散液の見かけ粘度が、ずり速度１．０s-1において１００００mPa・s以上である。
（２）ミクロゲルの０.５％（質量百分率）のエタノール分散液の見かけ粘度が、ずり速度１．０ s-1において５０００mPa・s以上である。
（３）ミクロゲルの０.５％（質量百分率）の水分散液若しくはエタノール分散液のおける動的弾性率が、歪み1%以下、周波数0.01〜10Hzの範囲でG'>G"である。
なお、ミクロゲルの水若しくはエタノール分散液の見かけ粘度とは、コーンプレート型レオメータ（Paar Rhysica製 MCR-300）を用い、測定温度25℃、ずり速度1s-1における粘度である。
また、動的弾性率は、同上の測定装置を用いて測定温度25℃、歪み1%以下で周波数範囲0.1〜10Hzで測定した貯蔵弾性率（G'）および損失弾性率（G"）の値を意味する。
本発明に用いるミクロゲルは重合後簡単な沈殿精製工程を経て粉末状態で分離することが可能である。粉末状に分離されたミクロゲルは、水あるいはエタノールまたは水／エタノールの混合溶剤に容易に分散して速やかに膨潤し増粘剤として機能する。
また、ミクロゲルに共重合されるイオン性モノマーを、強酸性のモノマー（例えばスルホン酸残基を含むモノマー）を選択することで、従来のカルボキシビニルポリマーでは増粘が不可能であった酸性製剤の増粘も可能である。
さらに、本発明に用いるミクロゲルは、従来、増粘若しくはゲル化が困難とされたアルコールの増粘若しくはゲル化も可能である。本発明の増粘剤は増粘若しくはゲル化の用途に使用され、化粧料に増粘剤として配合すると、優れた増粘効果を発揮し、さらに従来の増粘剤の問題とされていた、化粧料使用時のぬるつき及び乾き際のべたつきが大幅に改善され、極めて優れた使用感を持つ化粧料の製造が可能になる。
また、ミクロゲルに共重合されるイオン性モノマーを、強酸性のモノマー（例えばスルホン酸残基を含むモノマー）を選択することで、従来のカルボキシビニルポリマーでは増粘が不可能であった酸性製剤の増粘も可能である。
さらに、本発明に用いるミクロゲルは、従来、増粘若しくはゲル化が困難とされたアルコールの増粘若しくはゲル化も可能である。本発明の増粘剤は増粘若しくはゲル化の用途に使用され、化粧料に増粘剤として配合すると、優れた増粘効果を発揮し、さらに従来の増粘剤の問題とされていた、化粧料使用時のぬるつき及び乾き際のべたつきが大幅に改善され、極めて優れた使用感を持つ化粧料の製造が可能になる。
本発明の化粧料は、上記ミクロゲルを増粘剤として化粧料基剤に配合して製造される。増粘剤の配合量は目的とする化粧料に応じて適宜決定され限定されない。使用性の点から、好ましい配合量は0.01〜10％（質量百分率）、さらに好ましくは0.1〜5％（質量百分率）である。
さらに、化粧料の剤形に応じて、油性基剤、界面活性剤、粉体、保湿剤、紫外線吸収剤、アルコール類、キレート剤、pH調整剤、防腐剤、酸化防止剤、増粘剤、薬剤、染料、顔料、香料、水等を発明の効果を損なわない範囲で適宜配合し常法により製造することが出来る。
さらに、化粧料の剤形に応じて、油性基剤、界面活性剤、粉体、保湿剤、紫外線吸収剤、アルコール類、キレート剤、pH調整剤、防腐剤、酸化防止剤、増粘剤、薬剤、染料、顔料、香料、水等を発明の効果を損なわない範囲で適宜配合し常法により製造することが出来る。
本発明の化粧料の種類及び調整法は特に制限されない。基礎化粧料、メークアップ化粧料、パック化粧料、毛髪化粧料などに応用できる。本発明の増粘剤を水若しくはエタノールに膨潤させ、水性若しくはエタノール性基剤を製造し、好ましくは、化粧水、美溶液、染毛料などを調整できる。また、油性基剤と混合攪拌することにより、乳化化粧料を調整可能である。
本発明の化粧料は、安定した増粘効果が発揮され、また、従来の高分子ゲルからなる増粘剤により生じる外観上の問題がない。
本発明の化粧料は、安定した増粘効果が発揮され、また、従来の高分子ゲルからなる増粘剤により生じる外観上の問題がない。
以下、実施例によって本発明をさらに具体的に説明するが、本発明はこれらの実施例に限定されるものではない。実施例における配合量は特に断りのない限り％（質量百分率）である。
まず、本発明に用いるミクロゲルの合成例を説明する。合成例で得られるミクロゲルは本発明の増粘剤である。従来の均一系重合法にて製造される比較合成例１及び２のポリマーゲルは、本発明の請求項１及び２に記載された要件を満たさず、本発明の増粘剤ではない。
合成例１
ジメチルアクリルアミド（興人製）を40gと2-アクリルアミド2-メチルプロパンスルホン酸（Sigma製）9gを250gのイオン交換水に溶解し水酸化ナトリウムでpH=7.0に調節する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン250gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）8.2gおよびポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）16.4gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
ジメチルアクリルアミド（興人製）を40gと2-アクリルアミド2-メチルプロパンスルホン酸（Sigma製）9gを250gのイオン交換水に溶解し水酸化ナトリウムでpH=7.0に調節する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン250gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）8.2gおよびポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）16.4gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
合成例２
ジメチルアクリルアミド（興人製）を35gと2-アクリルアミド2-メチルプロパンスルホン酸（Sigma製）17.5gを260gのイオン交換水に溶解し水酸化ナトリウムでpH=7.0に調節する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン260gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）8.7gおよびポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）17.6gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
ジメチルアクリルアミド（興人製）を35gと2-アクリルアミド2-メチルプロパンスルホン酸（Sigma製）17.5gを260gのイオン交換水に溶解し水酸化ナトリウムでpH=7.0に調節する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン260gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）8.7gおよびポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）17.6gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
合成例３
ジメチルアクリルアミド（興人製）を30gと2-アクリルアミド2-メチルプロパンスルホン酸（Sigma製）26.7gを280gのイオン交換水に溶解し水酸化ナトリウムでpH=7.0に調節する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン280gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）9.4gおよびポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）19gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
ジメチルアクリルアミド（興人製）を30gと2-アクリルアミド2-メチルプロパンスルホン酸（Sigma製）26.7gを280gのイオン交換水に溶解し水酸化ナトリウムでpH=7.0に調節する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン280gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）9.4gおよびポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）19gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
合成例４
ジメチルアクリルアミド（興人製）を35gと2-アクリルアミド2-メチルプロパンスルホン酸（Sigma製）17.5gおよびメチレンビスアクリルアミド7mgを260gのイオン交換水に溶解し水酸化ナトリウムでpH=7.0に調節する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン260gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）8.7gおよびエポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）17.6gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
ジメチルアクリルアミド（興人製）を35gと2-アクリルアミド2-メチルプロパンスルホン酸（Sigma製）17.5gおよびメチレンビスアクリルアミド7mgを260gのイオン交換水に溶解し水酸化ナトリウムでpH=7.0に調節する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン260gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）8.7gおよびエポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）17.6gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
合成例５
ジメチルアクリルアミド（興人製）を35gと2-アクリルアミド2-メチルプロパンスルホン酸（Sigma製）17.5gおよびメチレンビスアクリルアミド70mgを260gのイオン交換水に溶解し水酸化ナトリウムでpH=7.0に調節する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン260gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）8.7gおよびポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）17.6gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
ジメチルアクリルアミド（興人製）を35gと2-アクリルアミド2-メチルプロパンスルホン酸（Sigma製）17.5gおよびメチレンビスアクリルアミド70mgを260gのイオン交換水に溶解し水酸化ナトリウムでpH=7.0に調節する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン260gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）8.7gおよびポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）17.6gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
合成例６
ジメチルアクリルアミド（興人製）を35gとN,N-ジメチルアミノプロピルアクリルアミドメチルクロライド（興人製）17.5gを260gのイオン交換水に溶解する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン260gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）8.7gおよびポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）17.6gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
ジメチルアクリルアミド（興人製）を35gとN,N-ジメチルアミノプロピルアクリルアミドメチルクロライド（興人製）17.5gを260gのイオン交換水に溶解する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン260gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）8.7gおよびポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）17.6gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
合成例７
ジメチルアクリルアミド（興人製）を35gとN,N-ジメチルアミノプロピルアクリルアミドメチルクロライド（興人製）17.5gおよびメチレンビスアクリルアミド7mgを260gのイオン交換水に溶解する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン260gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）8.7gおよびポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）17.6gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
ジメチルアクリルアミド（興人製）を35gとN,N-ジメチルアミノプロピルアクリルアミドメチルクロライド（興人製）17.5gおよびメチレンビスアクリルアミド7mgを260gのイオン交換水に溶解する。還流装置を備えた1000ml三つ口フラスコに、n-ヘキサン260gとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）8.7gおよびポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）17.6gを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65℃〜70℃に加熱する。系の温度が65℃〜70℃に達したところで系が半透明なマイクロエマルション状態になっていることを確認した後、過硫酸アンモニウム2gを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでミクロゲルが生成する。重合終了後ミクロゲル懸濁液にアセトンを加えてミクロゲルを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、白色粉末状のミクロゲル乾燥物を得る。
比較合成例１
アクリルアミド（和光純薬製）を３０ｇとメタクリロキシエチルスルホン酸（日本乳化剤製）２１．６ｇを２６０ｇのイオン交換水に溶解する。還流装置を備えた１０００ml三つ口フラスコに、n-ヘキサン２６０ｇとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）２６ｇを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65〜70℃に加熱し、所望の温度に達したところで過硫酸アンモニウム２ｇを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでポリマーが生成する。重合終了後ポリマー懸濁液にアセトンを加えポリマーを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、塊状のポリマー乾燥物を得る。これをビーズミルにより機械的に粉砕して白色粉末を得る。
アクリルアミド（和光純薬製）を３０ｇとメタクリロキシエチルスルホン酸（日本乳化剤製）２１．６ｇを２６０ｇのイオン交換水に溶解する。還流装置を備えた１０００ml三つ口フラスコに、n-ヘキサン２６０ｇとポリオキシエチレン（３）オレイルエーテル（エマレックス５０３、日本エマルション製）２６ｇを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65〜70℃に加熱し、所望の温度に達したところで過硫酸アンモニウム２ｇを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することでポリマーが生成する。重合終了後ポリマー懸濁液にアセトンを加えポリマーを沈殿させ、引き続きアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。沈殿物は濾過後減圧乾燥し、塊状のポリマー乾燥物を得る。これをビーズミルにより機械的に粉砕して白色粉末を得る。
比較合成例２
アクリルアミド（和光純薬製）を３０ｇとメタクリロキシエチルスルホン酸（日本乳化剤製）２１．６ｇを２６０ｇのイオン交換水に溶解する。還流装置を備えた１０００ml三つ口フラスコに、n-ヘキサン２６０ｇとポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）２６ｇを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65〜70℃に加熱し、所望の温度に達したところで過硫酸アンモニウム２ｇを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することで凝集物（ゲル）が生成する。重合終了後凝集物（ゲル）をアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。ゲルは濾過後減圧乾燥し、塊状のゲル乾燥物を得る。これをビーズミルにより機械的に粉砕して白色粉末を得る。
アクリルアミド（和光純薬製）を３０ｇとメタクリロキシエチルスルホン酸（日本乳化剤製）２１．６ｇを２６０ｇのイオン交換水に溶解する。還流装置を備えた１０００ml三つ口フラスコに、n-ヘキサン２６０ｇとポリオキシエチレン（６）オレイルエーテル（エマレックス５０６、日本エマルション製）２６ｇを入れ混合溶解しN2置換する。この三つ口フラスコにモノマー水溶液を添加してN2雰囲気下で攪拌しながらオイルバスで65〜70℃に加熱し、所望の温度に達したところで過硫酸アンモニウム２ｇを重合系に添加し重合を開始する。重合系を65〜70℃に3時間攪拌しながら維持することで凝集物（ゲル）が生成する。重合終了後凝集物（ゲル）をアセトンで3回洗浄し、残存モノマーおよび界面活性剤を除去する。ゲルは濾過後減圧乾燥し、塊状のゲル乾燥物を得る。これをビーズミルにより機械的に粉砕して白色粉末を得る。
「増粘剤としての効果」
（１）ミクロゲル水分散液の粘度挙動
合成例および比較合成例で得られたミクロゲルの増粘効果を示す一つの指標として、ミクロゲル水分散液の粘度挙動を調べた。合成例１〜７のミクロゲル、比較例として比較合成例1〜２のポリマー及びカルボキシビニルポリマー（シンタレンL：3V sigma 製）を、イオン交換水に0.5重量％になるように分散させて水分散液を調製した。コーンプレート型レオメーター（Paar Physica製 MCR-300）を用いてこれらミクロゲル水分散液のずり速度1s-1での見掛けの粘度を測定した。なお、測定冶具は直径50mm角度２°のコーンタイプのものを用い測定温度は25℃で測定した。結果を表１に示す。
合成例１〜７のサンプルはいずれも10000mPas以上の粘度を示し良好な増粘効果を示した。驚くべきことに架橋性モノマーを共重合しなくとも、充分な増粘効果を発揮することが分かる（実施例１〜３）。また、現在汎用されているカルボキシビニルポリマー（シンタレンL：比較例３）に比べても２〜３倍の増粘効果があることが分かった。なお、ジメチルアクリルアミド以外のモノマーと２−アクリルアミド２−メチルプロパンスルホン酸の組み合わせでは架橋モノマーが共重合されなければ増粘効果は低い。
一方、比較合成例１及び２のポリマー粉末を配合した比較例１及び２の結果から以下のことが明らかになった。
ａ：界面活性剤のHLB値が低い場合、重合系の曇点温度が低下し、重合時のW/Oエマルションの粒子径が大きくなり、この状態で重合されたポリマーは最早本発明で言うミクロゲルの範疇から外れ、増粘効果は低い（比較例１）。
ｂ：界面活性剤のHLB値が高い場合、重合系の曇点温度が上昇し、重合時に系がO/Wエマルションになってしまい、モノマーが溶解している水相が連続相となる。このような状態で重合が進行すると均一なゲルとなってしまう。このゲルは本発明に用いるミクロゲルの範疇から外れ、増粘剤としての応用は不可能である（比較例２）。
以上から、本発明に用いる合成例のミクロゲルは、従来の化粧料用増粘剤に比較して著しく高い増粘効果を示すことが明らかになった。
（１）ミクロゲル水分散液の粘度挙動
合成例および比較合成例で得られたミクロゲルの増粘効果を示す一つの指標として、ミクロゲル水分散液の粘度挙動を調べた。合成例１〜７のミクロゲル、比較例として比較合成例1〜２のポリマー及びカルボキシビニルポリマー（シンタレンL：3V sigma 製）を、イオン交換水に0.5重量％になるように分散させて水分散液を調製した。コーンプレート型レオメーター（Paar Physica製 MCR-300）を用いてこれらミクロゲル水分散液のずり速度1s-1での見掛けの粘度を測定した。なお、測定冶具は直径50mm角度２°のコーンタイプのものを用い測定温度は25℃で測定した。結果を表１に示す。
一方、比較合成例１及び２のポリマー粉末を配合した比較例１及び２の結果から以下のことが明らかになった。
ａ：界面活性剤のHLB値が低い場合、重合系の曇点温度が低下し、重合時のW/Oエマルションの粒子径が大きくなり、この状態で重合されたポリマーは最早本発明で言うミクロゲルの範疇から外れ、増粘効果は低い（比較例１）。
ｂ：界面活性剤のHLB値が高い場合、重合系の曇点温度が上昇し、重合時に系がO/Wエマルションになってしまい、モノマーが溶解している水相が連続相となる。このような状態で重合が進行すると均一なゲルとなってしまう。このゲルは本発明に用いるミクロゲルの範疇から外れ、増粘剤としての応用は不可能である（比較例２）。
以上から、本発明に用いる合成例のミクロゲルは、従来の化粧料用増粘剤に比較して著しく高い増粘効果を示すことが明らかになった。
（２）ミクロゲルのアルコール分散液の粘度挙動
本発明に用いるミクロゲルの大きな特徴の一つであるアルコールの増粘効果について調べた。被検サンプルをエチルアルコールに0.5％（質量百分率）になるように分散させミクロゲルアルコール分散液を調製した。コーンプレート型レオメーター（Paar Physica製 MCR-300）を用いて、ミクロゲルアルコール分散液のずり速度1s-1での見掛けの粘度を測定した。なお、測定冶具は直径50mm角度２°のコーンタイプのものを用い測定温度は25℃で測定した。結果を表２に示す。
カルボキシビニルポリマー（シンタレンL）は、アルコールをほとんど増粘することは出来ない。また、比較例４および５に示すように、比較合成例１及び２のポリマー粉末は、アルコール中では完全に沈殿し膨潤することが出来ない。これに対して、本発明に用いるミクロゲルはアルコールを十分に増粘若しくはゲル化できることが明らかになった。アルコールの増粘効果は、ミクロゲルが架橋性モノマーによる共重合の有無に関わらず発揮されることが明らかになった。
本発明に用いるミクロゲルの大きな特徴の一つであるアルコールの増粘効果について調べた。被検サンプルをエチルアルコールに0.5％（質量百分率）になるように分散させミクロゲルアルコール分散液を調製した。コーンプレート型レオメーター（Paar Physica製 MCR-300）を用いて、ミクロゲルアルコール分散液のずり速度1s-1での見掛けの粘度を測定した。なお、測定冶具は直径50mm角度２°のコーンタイプのものを用い測定温度は25℃で測定した。結果を表２に示す。
（３）ミクロゲル分散液の動的弾性率
ゲルの特徴として、そのほとんどの構成成分が液体であるにも関わらずその力学物性が「固体的」に振る舞うことが挙げられる。一方、このようなゲルを微細に粉砕してもマクロに見た力学物性は保持される。例えば、本発明者らは寒天ゲルについてバルクのゲルとこれを粉砕したゲルの双方の力学物性測定を比較し、粉砕したミクロゲルも定性的にはバルクゲルを同様の性質を示すことを報告している（金田、梁木 日本レオロジー学会誌 vol.30 No.2 , 89-94 2002）。
すなわち、動的弾性率の測定によりその流体がミクロゲルの形状をとっていることを確認することが可能である。本発明のこのような物性を明らかにするため、水及びアルコール分散液の動的弾性率を測定した。動的弾性率の測定はコーンプレート型レオメータ（Paar Physica製 MCR-300）を用いて歪み1%周波数範囲0.03〜3Hzの範囲で25℃で測定した。水、エタノール、水−エタノール混合溶液（水：エタノール＝20:80）に、合成例２で得られたミクロゲルを、0.５％（質量百分率）で分散し、それぞれの動的弾性率の結果を、図３（水）、図４（エタノール）及び図５（水―エタノール混合液）に示した。
グラフの縦軸は貯蔵弾性率G' (Pa)および損失弾性率G" (Pa)であり、横軸は角周波数である。G'の値は被験物質の「固体的性質」をG"は「液体的性質」を示す。すなわち、G'>G"であれば「固体的（ゲル）」でありG'<G"であれば「液体的（ゾル）」であることがこのグラフから半定量的に判定できる。
いずれの結果も、測定周波数範囲でG'（貯蔵弾性率）＞G"（損失弾性率）という典型的なゲル的性質を示すことが分かる。この結果から、粘度測定の結果から示された高い増粘効果はゲル的即ち固体的性質を示す微細なミクロゲルの摩擦に起因するものであることが分かる。
なお、1 s-1での見掛け粘度の値が低値であるサンプルはこのようなゲル的な動的弾性率の挙動は見られなかった。
ゲルの特徴として、そのほとんどの構成成分が液体であるにも関わらずその力学物性が「固体的」に振る舞うことが挙げられる。一方、このようなゲルを微細に粉砕してもマクロに見た力学物性は保持される。例えば、本発明者らは寒天ゲルについてバルクのゲルとこれを粉砕したゲルの双方の力学物性測定を比較し、粉砕したミクロゲルも定性的にはバルクゲルを同様の性質を示すことを報告している（金田、梁木 日本レオロジー学会誌 vol.30 No.2 , 89-94 2002）。
すなわち、動的弾性率の測定によりその流体がミクロゲルの形状をとっていることを確認することが可能である。本発明のこのような物性を明らかにするため、水及びアルコール分散液の動的弾性率を測定した。動的弾性率の測定はコーンプレート型レオメータ（Paar Physica製 MCR-300）を用いて歪み1%周波数範囲0.03〜3Hzの範囲で25℃で測定した。水、エタノール、水−エタノール混合溶液（水：エタノール＝20:80）に、合成例２で得られたミクロゲルを、0.５％（質量百分率）で分散し、それぞれの動的弾性率の結果を、図３（水）、図４（エタノール）及び図５（水―エタノール混合液）に示した。
グラフの縦軸は貯蔵弾性率G' (Pa)および損失弾性率G" (Pa)であり、横軸は角周波数である。G'の値は被験物質の「固体的性質」をG"は「液体的性質」を示す。すなわち、G'>G"であれば「固体的（ゲル）」でありG'<G"であれば「液体的（ゾル）」であることがこのグラフから半定量的に判定できる。
いずれの結果も、測定周波数範囲でG'（貯蔵弾性率）＞G"（損失弾性率）という典型的なゲル的性質を示すことが分かる。この結果から、粘度測定の結果から示された高い増粘効果はゲル的即ち固体的性質を示す微細なミクロゲルの摩擦に起因するものであることが分かる。
なお、1 s-1での見掛け粘度の値が低値であるサンプルはこのようなゲル的な動的弾性率の挙動は見られなかった。
（４）耐酸性増粘剤としての機能
共重合モノマーとしてスルホン酸を含むミクロゲルは広いpH領域で安定した増粘効果をしめすことが期待できる。合成例２と、比較例としてシンタレンLの0.5％（質量百分率）水分散液の各pH領域での粘度挙動を調べた。測定は、前記（１）と同様の方法にて、ずり速度1s-1での見かけ粘度を25℃で測定した。結果を図５に示す。合成例２のミクロゲルはpH=2〜11の範囲で安定した増粘効果を示した。
共重合モノマーとしてスルホン酸を含むミクロゲルは広いpH領域で安定した増粘効果をしめすことが期待できる。合成例２と、比較例としてシンタレンLの0.5％（質量百分率）水分散液の各pH領域での粘度挙動を調べた。測定は、前記（１）と同様の方法にて、ずり速度1s-1での見かけ粘度を25℃で測定した。結果を図５に示す。合成例２のミクロゲルはpH=2〜11の範囲で安定した増粘効果を示した。
（５）化粧料に配合した場合の使用感
本発明の増粘剤であるミクロゲルの化粧料処方へ配合した場合の使用感を調べた。典型的なクリーム処方に、被検サンプルを配合し、これを専門パネリスト３名で使用感触の官能評価を行った。評価は「塗布時の使用感触」「乾き際のべたつきのなさ」「総合評価」の３項目に対して、以下の基準で行った。
４点：非常に優れている
３点：すぐれている
２点：どちらともいえない
１点：劣る
◎：平均点が３．５以上４以下
○：平均点が３以上３．５未満
△：２以上３未満
×：２未満
本発明の増粘剤であるミクロゲルの化粧料処方へ配合した場合の使用感を調べた。典型的なクリーム処方に、被検サンプルを配合し、これを専門パネリスト３名で使用感触の官能評価を行った。評価は「塗布時の使用感触」「乾き際のべたつきのなさ」「総合評価」の３項目に対して、以下の基準で行った。
４点：非常に優れている
３点：すぐれている
２点：どちらともいえない
１点：劣る
◎：平均点が３．５以上４以下
○：平均点が３以上３．５未満
△：２以上３未満
×：２未満
「表３」の示す処方で常法によりＷ／Ｏ乳化クリームを製造した。
結果を表３に示す。本発明によるミクロゲルを増粘剤として配合した化粧料は従来の増粘剤を配合した化粧料に比べ、使用感について極めて高い評価を得た。
結果を表３に示す。本発明によるミクロゲルを増粘剤として配合した化粧料は従来の増粘剤を配合した化粧料に比べ、使用感について極めて高い評価を得た。
以下に本発明の増粘剤を配合する化粧料を例示する。いずれも常法により製造され、優れた増粘効果を有し、使用感を有し、外観上も問題がない化粧料である。
合成例１〜７で製造された増粘剤を配合する美白乳液の実施例を「表４」に示す。Ｏ／Ｗ型乳化組成物においても安定して増粘できる。使用感及び外観上も全く問題がない。
「表５」は、ジプロピレングリコール（ＤＰＧ）、ポリエチレングリコール（ＰＥＧ１５００）を保湿剤として配合し、アルコール（エタノール）を高配合する透明水系のボディージェルの実施例である。合成例１〜７の増粘剤を配合すると、安定に増粘される。また、外観が均一透明な美しいボディージェルが得られる。しかしながら、比較合成例の増粘剤を配合すると、アルコールが高配合のため増粘できない。また、外観上も増粘剤粒子が観察されてしまう。
「表６」は酸性染毛料の実施例である。カチオン系ポリマーは配合できないため、合成例１〜５で得られる増粘剤を配合した実施例である。本発明の増粘剤は酸性染毛料のような酸性組成物においても優れた増粘効果を発揮し、染毛料に必要な増粘効果が得られ、使用性及び外観上も優れた染毛料を提供できる。従来の増粘剤であるカルボキシビニルポリマーでは酸性組成物において安定な増粘効果を発揮できない。
「表７」は２剤型の酸化染毛料の実施例である。カチオン系ポリマーは配合できないため、合成例１〜５で得られる増粘剤を配合した実施例である。染毛料に必要な増粘効果が得られ、使用性及び外観上も優れた染毛料である。
合成例１〜７で製造された増粘剤を配合するヘアジェルの実施例を「表８」に示す。いずれの実施例も、安定に増粘され、使用感及び外観も優れている。
アルコール（エタノール）を高配合するアフターシェーブローションの実施例を「表９」に示す。アフターシェーブローションのように、アルコールの高配合が必要な化粧料の増粘においては、本発明の増粘剤が極めて優れた増粘効果を発揮する。なお、比較合成例１及び２で得られる増粘剤では、アルコール高配合の化粧料を増粘することは出来ない。
アルコール（エタノール）を高配合するヘアトニックの実施例を「表１０」に示す。ヘアトニックのように、アルコールの高配合が必要な化粧料の増粘においては、本発明の増粘剤が極めて優れた増粘効果を発揮する。なお、比較合成例１及び２で得られる増粘剤では、アルコール高配合の化粧料を増粘することは出来ない。
合成例１〜７で製造された増粘剤を配合する透明ジェル型のセルフタンニングの実施例を表１１に示す。合成例１〜７の増粘剤を配合するセルフタンニング基剤は、外観が透明均一な美しいジェルが得られる。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、粘度の安定性も良く、染色度合いにも優れており、総合評価が優れている。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、粘度の安定性も良く、染色度合いにも優れており、総合評価が優れている。
合成例１〜７で製造された増粘剤を配合する透明ジェル型のセルフタンニングの実施例を表１２に示す。合成例１〜７の増粘剤を配合するセルフタンニング基剤は、外観が美しい乳化組成物が得られる。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、粘度の安定性も良く、染色度合いにも優れており、総合評価が優れている。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、粘度の安定性も良く、染色度合いにも優れており、総合評価が優れている。
合成例１〜７で製造された増粘剤を配合するＯ／Ｗ型のセルフタンニングの実施例を表１３に示す。合成例１〜７の増粘剤を配合するセルフタンニング基剤は、粉末が配合された安定な乳化組成物が得られる。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、粘度の安定性も良く、染色度合いにも優れており、総合評価が優れている。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、粘度の安定性も良く、染色度合いにも優れており、総合評価が優れている。
合成例１〜７で製造された増粘剤を配合するＯ／Ｗ型の液状ファンデーションの実施例を表１４に示す。合成例１〜７の増粘剤を配合するＯ／Ｗ型液状ファンデーションは、安定な乳化組成物が得られた。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、系時の粘度の安定性も良く、総合評価が優れている。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、系時の粘度の安定性も良く、総合評価が優れている。
合成例１〜５で製造された増粘剤を配合する３剤式のブリーチ剤の実施例を表１５、１６、１７に示す。
合成例１〜５の増粘剤を配合するブリーチ剤は、安定に増粘でき、使用感、及び外観も優れている。
合成例１〜５の増粘剤を配合するブリーチ剤は、安定に増粘でき、使用感、及び外観も優れている。
合成例６、７で製造された増粘剤を配合する透明液状のヘアトリートメントの実施例を表１８に示す。なお、この実施例ではアニオン系ポリマーは配合できないため、合成例１〜５のポリマーは配合していない。合成例６、７の増粘剤を配合するヘアトリートメントは、外観が透明均一な美しいジェルが得られる。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、べたつきがなく、総合評価が優れている。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、べたつきがなく、総合評価が優れている。
合成例６、７で製造された増粘剤を配合するデオドラントローションの実施例を表１９に示す。なお、この実施例ではアニオン系ポリマーは配合できないため、合成例１〜５のポリマーは配合していない。合成例６、７の増粘剤を配合するデオドラントローションは、外観が均一な美しいジェルが得られる。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、べたつきがなく、総合評価が優れている。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、べたつきがなく、総合評価が優れている。
合成例１〜５で製造された増粘剤を配合するパックの実施例を表２０に示す。
なお、この実施例ではカチオン系ポリマーは配合できないため、合成例６、７のポリマーは配合していない。
合成例１〜５の増粘剤を配合するパックは、比較例に比べ、べたつきがなくさっぱりした使用感のものが得られる。
なお、この実施例ではカチオン系ポリマーは配合できないため、合成例６、７のポリマーは配合していない。
合成例１〜５の増粘剤を配合するパックは、比較例に比べ、べたつきがなくさっぱりした使用感のものが得られる。
合成例６、７で製造された増粘剤を配合する透明ジェル状の殺菌剤の実施例を表２１に示す。なお、この実施例ではアニオン系ポリマーは配合できないため、合成例１〜５のポリマーは配合していない。合成例６、７の増粘剤を配合する殺菌剤は、外観が透明均一な美しいジェルが得られる。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、べたつきがなく、総合評価が優れている。
使用感に関して、専門パネリスト３名で使用感触の官能評価を行った。評価に関して、以下の基準で判断を行った。
４点：非常に優れている、３点：優れている、２点：どちらともいえない、１点劣る
◎：平均点が３．５以上４以下、○平均点が３以上３．５未満、△：２以上３未満、×２未満
塗布時の使用感に優れ、べたつきがなく、総合評価が優れている。
合成例１〜５で製造された増粘剤を配合するボディソープの実施例を表２２に示す。なお、この実施例ではカチオン系ポリマーは配合できないため、合成例６、７のポリマーは配合していない。合成例１〜５の増粘剤を配合するボディーソープは、泡立ちを阻害することなく、クリ−ミーな泡が得られる。
合成例１〜５で製造された増粘剤を配合する洗顔フォームの実施例を表２３に示す。なお、この実施例ではカチオン系ポリマーは配合できないため、合成例６、７のポリマーは配合していない。合成例１〜５の増粘剤を配合するボディーソープは、泡立ちを阻害することなく、クリ−ミーな泡が得られる。
合成例１〜５で製造された増粘剤を配合するフレグランスの実施例を表２４、２５に示す。合成例１〜５の増粘剤を配合するフレグランスは、エタノール高配合系で、外観が均一透明で、安定した増粘が可能である。
合成例１〜７で製造された増粘剤を配合する殺カビ剤の実施例を表２６に示す。安定なジェル基剤が得られ、塗布しやすいものが得られる。
本発明の増粘剤は化粧料に配合すると優れた増粘効果を有する。また、従来の増粘剤の問題点となっていた化粧料使用時のぬるつき及び乾き際のべたつきが大幅に改善され、極めて優れた使用感を有する化粧料の製造が可能になる。
本発明の増粘剤の製造方法においては、重合されたミクロゲルを粉末状態で分離して増粘剤として使用することが可能である。したがって、従来の高分子ゲルのように粉砕する必要がない。粉末状に分離されたミクロゲルは、水、エタノール、水／エタノールの混合溶剤に容易に分散して速やかに膨潤し、優れた増粘剤として機能する。また、ミクロゲルに共重合される、水溶性エチレン製不飽和モノマーに、強酸性のイオン性モノマー（例えばスルホン酸残基を含むモノマー）を選択することにより、従来のカルボキシビニルポリマーでは増粘が不可能であった酸性製剤の増粘も可能となる。
さらに、本発明の増粘剤は、従来、増粘若しくはゲル化が困難であったアルコールの増粘若しくはゲル化が可能である。
本発明の増粘剤の製造方法においては、重合されたミクロゲルを粉末状態で分離して増粘剤として使用することが可能である。したがって、従来の高分子ゲルのように粉砕する必要がない。粉末状に分離されたミクロゲルは、水、エタノール、水／エタノールの混合溶剤に容易に分散して速やかに膨潤し、優れた増粘剤として機能する。また、ミクロゲルに共重合される、水溶性エチレン製不飽和モノマーに、強酸性のイオン性モノマー（例えばスルホン酸残基を含むモノマー）を選択することにより、従来のカルボキシビニルポリマーでは増粘が不可能であった酸性製剤の増粘も可能となる。
さらに、本発明の増粘剤は、従来、増粘若しくはゲル化が困難であったアルコールの増粘若しくはゲル化が可能である。
Claims (12)
- 有機溶媒若しくは油分を分散媒とし水を分散相とする組成物において、水溶性エチレン性不飽和モノマーを分散相に溶解し分散相中にてラジカル重合して得られるミクロゲルからなる増粘剤。
- 有機溶媒若しくは油分を分散媒とし水を分散相とする組成物において、前記組成物が界面活性剤を含有し一相マイクロエマルションあるいは微細Ｗ／Ｏエマルションを形成する条件下において、水溶性エチレン性不飽和モノマーを分散相に溶解し分散相中にてラジカル重合して得られるミクロゲルからなる増粘剤。
- 前記ミクロゲルの０.５％（質量百分率）の２５℃の水分散液の見かけ粘度が、ずり速度１．０s-1において１００００mPa・s以上であるミクロゲルからなる増粘剤。
- 前記ミクロゲルの０.５％（質量百分率）の２５℃のエタノール分散液の見かけ粘度が、ずり速度１．０s-1において５０００mPa・s以上であるミクロゲルからなる増粘剤。
- 前記ミクロゲルの０.５％（質量百分率）の２５℃の水分散液若しくはエタノール分散液での動的弾性率が、歪み1%以下、周波数0.01〜10Hzの範囲で、G'（貯蔵弾性率）＞G"（損失弾性率）であるミクロゲルからなる増粘剤。
- 前記水溶性エチレン性不飽和モノマーが、一般式（１）に示されるジアルキルアクリルアミドとイオン性アクリルアミド誘導体とである請求項１〜５記載の増粘剤。
一般式（１）
- 前記水溶性エチレン性不飽和モノマーが、一般式（１）に示されるジアルキルアクリルアミドと、一般式（２）に示されるアニオン性アクリルアミド誘導体とである請求項１〜５記載の増粘剤。
一般式（１）
一般式（２）
- 前記水溶性エチレン性不飽和モノマーが、一般式（１）に示されるジアルキルアクリルアミドと、一般式（３）に示されるカチオン性アクリルアミド誘導体とである請求項１〜５記載の増粘剤。
一般式（１）
一般式（３）
- 前記水溶性エチレン性不飽和モノマーが、一般式（１）に示されるジアルキルアクリルアミドと、一般式（２）に示されるアニオン性アクリルアミド誘導体と、一般式（４）に示される架橋性モノマーとである請求項１〜５記載の増粘剤。
一般式（１）
一般式（２）
一般式（４）
- 前記水溶性エチレン性不飽和モノマーが、一般式（１）に示されるジアルキルアクリルアミドと一般式（３）に示されるカチオン性アクリルアミド誘導体と、一般式（４）に示される架橋性モノマーとである請求項１〜５記載の増粘剤。
一般式（１）
一般式（３）
一般式（４）
- 有機溶媒若しくは油分を分散媒とし水を分散相とする組成物において、水溶性エチレン性不飽和モノマーを分散相に溶解し分散相中にてラジカル重合して製造することを特徴とする請求項１〜１０記載の増粘剤の製造方法。
- 請求項１〜１０記載の増粘剤が化粧料に配合するものである化粧料用増粘剤。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2005171821A JP4424677B2 (ja) | 2002-05-14 | 2005-06-13 | 増粘剤 |
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2002138533 | 2002-05-14 | ||
| JP2005171821A JP4424677B2 (ja) | 2002-05-14 | 2005-06-13 | 増粘剤 |
Related Parent Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2003131508A Division JP3708531B2 (ja) | 2002-05-14 | 2003-05-09 | 増粘剤及びこれを配合した化粧料 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2005298831A true JP2005298831A (ja) | 2005-10-27 |
| JP4424677B2 JP4424677B2 (ja) | 2010-03-03 |
Family
ID=35330747
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2005171821A Expired - Lifetime JP4424677B2 (ja) | 2002-05-14 | 2005-06-13 | 増粘剤 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP4424677B2 (ja) |
Cited By (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2007308399A (ja) * | 2006-05-17 | 2007-11-29 | Shiseido Co Ltd | ジェル状化粧料 |
| JP2019167337A (ja) * | 2018-03-23 | 2019-10-03 | 中野製薬株式会社 | ２剤式酸化染毛または脱色剤組成物および染毛または脱色を行う方法 |
| JP2019214518A (ja) * | 2018-06-12 | 2019-12-19 | 株式会社ファンケル | 化粧料用ジェル状組成物 |
-
2005
- 2005-06-13 JP JP2005171821A patent/JP4424677B2/ja not_active Expired - Lifetime
Cited By (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2007308399A (ja) * | 2006-05-17 | 2007-11-29 | Shiseido Co Ltd | ジェル状化粧料 |
| JP2019167337A (ja) * | 2018-03-23 | 2019-10-03 | 中野製薬株式会社 | ２剤式酸化染毛または脱色剤組成物および染毛または脱色を行う方法 |
| JP2019214518A (ja) * | 2018-06-12 | 2019-12-19 | 株式会社ファンケル | 化粧料用ジェル状組成物 |
| JP7175556B2 (ja) | 2018-06-12 | 2022-11-21 | 株式会社ファンケル | 化粧料用ジェル状組成物 |
Also Published As
| Publication number | Publication date |
|---|---|
| JP4424677B2 (ja) | 2010-03-03 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP3708531B2 (ja) | 増粘剤及びこれを配合した化粧料 | |
| US7927615B2 (en) | Thickener, cosmetic preparation containing the same, and process for producing the same | |
| JP4920810B2 (ja) | 増粘されたパーソナルケア組成物 | |
| US11065191B2 (en) | Method for thickening a cosmetic formulation using an alkali swellable emulsion of a polymer with amps and which is rich in acrylic acid | |
| CA2710259C (en) | Polymeric thickener composition | |
| JP5242243B2 (ja) | 水中油型乳化化粧料 | |
| MX2009001108A (es) | Modificadores de viscosidad polimericos. | |
| JP4133740B2 (ja) | 頭皮頭髪用組成物 | |
| JP4424677B2 (ja) | 増粘剤 | |
| JP4721439B2 (ja) | ジェル状化粧料 | |
| JPWO2016067904A1 (ja) | 樹脂粒子分散液及びその利用 | |
| JP4012138B2 (ja) | 水中油型乳化組成物 | |
| JP4233918B2 (ja) | ポリマー粒子 | |
| KR101266245B1 (ko) | 포스포릴콜린 유사기 함유 단량체 기반의 가교 결합 공중합체, 역상 에멀젼 및 화장료 조성물 | |
| JP6732115B2 (ja) | 水溶性増粘剤 | |
| JP2012116806A (ja) | 泡沫皮膚外用エアゾール剤 | |
| JP2007039360A (ja) | 皮膚化粧料 | |
| KR101062142B1 (ko) | 향상된 입자 분산성 및 점도 안정성을 가지는 알칼리 팽윤성 에멀젼 조성물 | |
| JP2005146075A (ja) | 香料組成物 | |
| KR101249687B1 (ko) | 포스포릴콜린 유사기 함유 단량체 기반의 가교 결합 공중합체, 역상 에멀젼 및 화장료 조성물 | |
| JP2004277384A (ja) | 外用剤組成物 | |
| JP2007302566A (ja) | 皮脂吸着剤及びこれを配合した皮膚外用剤 | |
| JPH06211622A (ja) | 化粧料 | |
| JP2000016914A (ja) | 化粧料 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20090918 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20091110 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20091204 |
|
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20091204 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 4424677 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20121218 Year of fee payment: 3 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20121218 Year of fee payment: 3 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20131218 Year of fee payment: 4 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| EXPY | Cancellation because of completion of term |
