JP2009221027A - 耐酸性を有する無鉛低融点ガラス組成物 - Google Patents
耐酸性を有する無鉛低融点ガラス組成物 Download PDFInfo
- Publication number
- JP2009221027A JP2009221027A JP2008064187A JP2008064187A JP2009221027A JP 2009221027 A JP2009221027 A JP 2009221027A JP 2008064187 A JP2008064187 A JP 2008064187A JP 2008064187 A JP2008064187 A JP 2008064187A JP 2009221027 A JP2009221027 A JP 2009221027A
- Authority
- JP
- Japan
- Prior art keywords
- glass
- lead
- free low
- melting
- acid resistance
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 239000011521 glass Substances 0.000 title claims abstract description 92
- 239000002253 acid Substances 0.000 title claims abstract description 30
- 239000000203 mixture Substances 0.000 title claims abstract description 25
- 238000002844 melting Methods 0.000 claims abstract description 41
- 239000000843 powder Substances 0.000 claims abstract description 21
- 239000000758 substrate Substances 0.000 claims abstract description 17
- 239000000463 material Substances 0.000 claims abstract description 13
- 239000000945 filler Substances 0.000 claims abstract description 12
- 239000000919 ceramic Substances 0.000 claims abstract description 10
- 239000012776 electronic material Substances 0.000 claims abstract description 6
- 229910052708 sodium Inorganic materials 0.000 claims abstract description 5
- 230000008018 melting Effects 0.000 claims description 17
- 229910015902 Bi 2 O 3 Inorganic materials 0.000 claims description 5
- 229910018068 Li 2 O Inorganic materials 0.000 claims description 5
- 229910004298 SiO 2 Inorganic materials 0.000 claims description 5
- GRYLNZFGIOXLOG-UHFFFAOYSA-N Nitric acid Chemical compound O[N+]([O-])=O GRYLNZFGIOXLOG-UHFFFAOYSA-N 0.000 abstract description 5
- 229910017604 nitric acid Inorganic materials 0.000 abstract description 5
- 229910052751 metal Inorganic materials 0.000 abstract description 4
- 239000002184 metal Substances 0.000 abstract description 4
- 238000011161 development Methods 0.000 abstract description 2
- 150000001875 compounds Chemical class 0.000 abstract 1
- 230000000694 effects Effects 0.000 description 6
- XLOMVQKBTHCTTD-UHFFFAOYSA-N Zinc monoxide Chemical compound [Zn]=O XLOMVQKBTHCTTD-UHFFFAOYSA-N 0.000 description 4
- 238000003486 chemical etching Methods 0.000 description 4
- 239000005361 soda-lime glass Substances 0.000 description 4
- 239000011734 sodium Substances 0.000 description 4
- 239000011787 zinc oxide Substances 0.000 description 4
- 235000014692 zinc oxide Nutrition 0.000 description 4
- 229910018072 Al 2 O 3 Inorganic materials 0.000 description 3
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 3
- 238000007496 glass forming Methods 0.000 description 3
- 238000004519 manufacturing process Methods 0.000 description 3
- 239000002245 particle Substances 0.000 description 3
- VTYYLEPIZMXCLO-UHFFFAOYSA-L Calcium carbonate Chemical compound [Ca+2].[O-]C([O-])=O VTYYLEPIZMXCLO-UHFFFAOYSA-L 0.000 description 2
- 239000001856 Ethyl cellulose Substances 0.000 description 2
- ZZSNKZQZMQGXPY-UHFFFAOYSA-N Ethyl cellulose Chemical compound CCOCC1OC(OC)C(OCC)C(OCC)C1OC1C(O)C(O)C(OC)C(CO)O1 ZZSNKZQZMQGXPY-UHFFFAOYSA-N 0.000 description 2
- KRHYYFGTRYWZRS-UHFFFAOYSA-N Fluorane Chemical compound F KRHYYFGTRYWZRS-UHFFFAOYSA-N 0.000 description 2
- CDBYLPFSWZWCQE-UHFFFAOYSA-L Sodium Carbonate Chemical compound [Na+].[Na+].[O-]C([O-])=O CDBYLPFSWZWCQE-UHFFFAOYSA-L 0.000 description 2
- 229910010413 TiO 2 Inorganic materials 0.000 description 2
- 230000002411 adverse Effects 0.000 description 2
- AYJRCSIUFZENHW-UHFFFAOYSA-L barium carbonate Chemical compound [Ba+2].[O-]C([O-])=O AYJRCSIUFZENHW-UHFFFAOYSA-L 0.000 description 2
- 239000005388 borosilicate glass Substances 0.000 description 2
- 239000011248 coating agent Substances 0.000 description 2
- 238000000576 coating method Methods 0.000 description 2
- 230000000052 comparative effect Effects 0.000 description 2
- 238000004031 devitrification Methods 0.000 description 2
- 238000005401 electroluminescence Methods 0.000 description 2
- 238000005530 etching Methods 0.000 description 2
- 229920001249 ethyl cellulose Polymers 0.000 description 2
- 235000019325 ethyl cellulose Nutrition 0.000 description 2
- 230000001771 impaired effect Effects 0.000 description 2
- 238000009413 insulation Methods 0.000 description 2
- 239000004973 liquid crystal related substance Substances 0.000 description 2
- BASFCYQUMIYNBI-UHFFFAOYSA-N platinum Chemical compound [Pt] BASFCYQUMIYNBI-UHFFFAOYSA-N 0.000 description 2
- BWHMMNNQKKPAPP-UHFFFAOYSA-L potassium carbonate Chemical compound [K+].[K+].[O-]C([O-])=O BWHMMNNQKKPAPP-UHFFFAOYSA-L 0.000 description 2
- 239000003566 sealing material Substances 0.000 description 2
- WUOACPNHFRMFPN-SECBINFHSA-N (S)-(-)-alpha-terpineol Chemical compound CC1=CC[C@@H](C(C)(C)O)CC1 WUOACPNHFRMFPN-SECBINFHSA-N 0.000 description 1
- VXQBJTKSVGFQOL-UHFFFAOYSA-N 2-(2-butoxyethoxy)ethyl acetate Chemical compound CCCCOCCOCCOC(C)=O VXQBJTKSVGFQOL-UHFFFAOYSA-N 0.000 description 1
- ZOXJGFHDIHLPTG-UHFFFAOYSA-N Boron Chemical compound [B] ZOXJGFHDIHLPTG-UHFFFAOYSA-N 0.000 description 1
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 1
- 229910021193 La 2 O 3 Inorganic materials 0.000 description 1
- WHXSMMKQMYFTQS-UHFFFAOYSA-N Lithium Chemical compound [Li] WHXSMMKQMYFTQS-UHFFFAOYSA-N 0.000 description 1
- 229910006404 SnO 2 Inorganic materials 0.000 description 1
- 239000003513 alkali Substances 0.000 description 1
- OVKDFILSBMEKLT-UHFFFAOYSA-N alpha-Terpineol Natural products CC(=C)C1(O)CCC(C)=CC1 OVKDFILSBMEKLT-UHFFFAOYSA-N 0.000 description 1
- 229940088601 alpha-terpineol Drugs 0.000 description 1
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 1
- 239000011230 binding agent Substances 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 229910000416 bismuth oxide Inorganic materials 0.000 description 1
- KGBXLFKZBHKPEV-UHFFFAOYSA-N boric acid Chemical compound OB(O)O KGBXLFKZBHKPEV-UHFFFAOYSA-N 0.000 description 1
- 239000004327 boric acid Substances 0.000 description 1
- 229910052796 boron Inorganic materials 0.000 description 1
- 229910000019 calcium carbonate Inorganic materials 0.000 description 1
- 239000002041 carbon nanotube Substances 0.000 description 1
- 229910021393 carbon nanotube Inorganic materials 0.000 description 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-N carbonic acid Chemical compound OC(O)=O BVKZGUZCCUSVTD-UHFFFAOYSA-N 0.000 description 1
- 229910052804 chromium Inorganic materials 0.000 description 1
- 238000001816 cooling Methods 0.000 description 1
- SQIFACVGCPWBQZ-UHFFFAOYSA-N delta-terpineol Natural products CC(C)(O)C1CCC(=C)CC1 SQIFACVGCPWBQZ-UHFFFAOYSA-N 0.000 description 1
- TYIXMATWDRGMPF-UHFFFAOYSA-N dibismuth;oxygen(2-) Chemical compound [O-2].[O-2].[O-2].[Bi+3].[Bi+3] TYIXMATWDRGMPF-UHFFFAOYSA-N 0.000 description 1
- 239000003989 dielectric material Substances 0.000 description 1
- 238000001035 drying Methods 0.000 description 1
- 238000005485 electric heating Methods 0.000 description 1
- 230000003628 erosive effect Effects 0.000 description 1
- -1 ethyl terpineol Chemical compound 0.000 description 1
- 238000010304 firing Methods 0.000 description 1
- BDAGIHXWWSANSR-NJFSPNSNSA-N hydroxyformaldehyde Chemical compound O[14CH]=O BDAGIHXWWSANSR-NJFSPNSNSA-N 0.000 description 1
- 239000012535 impurity Substances 0.000 description 1
- 239000011256 inorganic filler Substances 0.000 description 1
- 229910003475 inorganic filler Inorganic materials 0.000 description 1
- 239000005355 lead glass Substances 0.000 description 1
- 239000004571 lime Substances 0.000 description 1
- 229910052744 lithium Inorganic materials 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 239000000155 melt Substances 0.000 description 1
- 238000000034 method Methods 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 229910052750 molybdenum Inorganic materials 0.000 description 1
- 238000000465 moulding Methods 0.000 description 1
- TWNQGVIAIRXVLR-UHFFFAOYSA-N oxo(oxoalumanyloxy)alumane Chemical compound O=[Al]O[Al]=O TWNQGVIAIRXVLR-UHFFFAOYSA-N 0.000 description 1
- RVTZCBVAJQQJTK-UHFFFAOYSA-N oxygen(2-);zirconium(4+) Chemical compound [O-2].[O-2].[Zr+4] RVTZCBVAJQQJTK-UHFFFAOYSA-N 0.000 description 1
- 229920002120 photoresistant polymer Polymers 0.000 description 1
- 230000000704 physical effect Effects 0.000 description 1
- 229910052697 platinum Inorganic materials 0.000 description 1
- 229910000027 potassium carbonate Inorganic materials 0.000 description 1
- 239000002994 raw material Substances 0.000 description 1
- 238000011160 research Methods 0.000 description 1
- 239000004576 sand Substances 0.000 description 1
- 238000007789 sealing Methods 0.000 description 1
- 239000000377 silicon dioxide Substances 0.000 description 1
- 229910000029 sodium carbonate Inorganic materials 0.000 description 1
- 238000004544 sputter deposition Methods 0.000 description 1
- 229910000018 strontium carbonate Inorganic materials 0.000 description 1
- 229940116411 terpineol Drugs 0.000 description 1
- 238000012360 testing method Methods 0.000 description 1
- 229910001928 zirconium oxide Inorganic materials 0.000 description 1
Classifications
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01J—ELECTRIC DISCHARGE TUBES OR DISCHARGE LAMPS
- H01J29/00—Details of cathode-ray tubes or of electron-beam tubes of the types covered by group H01J31/00
- H01J29/86—Vessels; Containers; Vacuum locks
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C17/00—Surface treatment of glass, not in the form of fibres or filaments, by coating
- C03C17/02—Surface treatment of glass, not in the form of fibres or filaments, by coating with glass
- C03C17/04—Surface treatment of glass, not in the form of fibres or filaments, by coating with glass by fritting glass powder
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C3/00—Glass compositions
- C03C3/04—Glass compositions containing silica
- C03C3/062—Glass compositions containing silica with less than 40% silica by weight
- C03C3/064—Glass compositions containing silica with less than 40% silica by weight containing boron
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C3/00—Glass compositions
- C03C3/04—Glass compositions containing silica
- C03C3/062—Glass compositions containing silica with less than 40% silica by weight
- C03C3/064—Glass compositions containing silica with less than 40% silica by weight containing boron
- C03C3/066—Glass compositions containing silica with less than 40% silica by weight containing boron containing zinc
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C8/00—Enamels; Glazes; Fusion seal compositions being frit compositions having non-frit additions
- C03C8/02—Frit compositions, i.e. in a powdered or comminuted form
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C8/00—Enamels; Glazes; Fusion seal compositions being frit compositions having non-frit additions
- C03C8/02—Frit compositions, i.e. in a powdered or comminuted form
- C03C8/04—Frit compositions, i.e. in a powdered or comminuted form containing zinc
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C8/00—Enamels; Glazes; Fusion seal compositions being frit compositions having non-frit additions
- C03C8/14—Glass frit mixtures having non-frit additions, e.g. opacifiers, colorants, mill-additions
- C03C8/16—Glass frit mixtures having non-frit additions, e.g. opacifiers, colorants, mill-additions with vehicle or suspending agents, e.g. slip
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01J—ELECTRIC DISCHARGE TUBES OR DISCHARGE LAMPS
- H01J11/00—Gas-filled discharge tubes with alternating current induction of the discharge, e.g. alternating current plasma display panels [AC-PDP]; Gas-filled discharge tubes without any main electrode inside the vessel; Gas-filled discharge tubes with at least one main electrode outside the vessel
- H01J11/10—AC-PDPs with at least one main electrode being out of contact with the plasma
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01J—ELECTRIC DISCHARGE TUBES OR DISCHARGE LAMPS
- H01J11/00—Gas-filled discharge tubes with alternating current induction of the discharge, e.g. alternating current plasma display panels [AC-PDP]; Gas-filled discharge tubes without any main electrode inside the vessel; Gas-filled discharge tubes with at least one main electrode outside the vessel
- H01J11/20—Constructional details
- H01J11/34—Vessels, containers or parts thereof, e.g. substrates
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01J—ELECTRIC DISCHARGE TUBES OR DISCHARGE LAMPS
- H01J29/00—Details of cathode-ray tubes or of electron-beam tubes of the types covered by group H01J31/00
- H01J29/86—Vessels; Containers; Vacuum locks
- H01J29/863—Vessels or containers characterised by the material thereof
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Life Sciences & Earth Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- General Chemical & Material Sciences (AREA)
- Geochemistry & Mineralogy (AREA)
- Materials Engineering (AREA)
- Organic Chemistry (AREA)
- Physics & Mathematics (AREA)
- Plasma & Fusion (AREA)
- Glass Compositions (AREA)
- Vessels, Lead-In Wires, Accessory Apparatuses For Cathode-Ray Tubes (AREA)
Abstract
【課題】 電界放出型ディスプレイに代表される電子材料基板開発で、金属ゲート電極をケミカルエッチングする際に、そのエッチャント（例えば硝酸など）によって侵食されない耐酸性を有する無鉛絶縁性ガラス材料が求められている。
【解決手段】 実質的にＰｂＯを含まず、質量％で表して、ＳｉＯ２ １２〜３５、Ｂ２Ｏ３ ３〜２０、Ｂｉ２Ｏ３ ３５〜７５、Ｌｉ２Ｏ，Ｎａ２Ｏ，Ｋ２Ｏのうちから選択される少なくとも一種 ０〜８、からなることを特徴とする、耐酸性を有する無鉛低融点ガラス。または該ガラス粉末とセラミックス粉末のフィラーからなることを特徴とする無鉛低融点ガラス組成物。
【選択図】 なし
【解決手段】 実質的にＰｂＯを含まず、質量％で表して、ＳｉＯ２ １２〜３５、Ｂ２Ｏ３ ３〜２０、Ｂｉ２Ｏ３ ３５〜７５、Ｌｉ２Ｏ，Ｎａ２Ｏ，Ｋ２Ｏのうちから選択される少なくとも一種 ０〜８、からなることを特徴とする、耐酸性を有する無鉛低融点ガラス。または該ガラス粉末とセラミックス粉末のフィラーからなることを特徴とする無鉛低融点ガラス組成物。
【選択図】 なし
Description
本発明は、電界放出型ディスプレイパネル、プラズマディスプレイパネル、液晶表示パネル、エレクトロルミネッセンスパネル、蛍光表示パネル、エレクトロクロミック表示パネル、発光ダイオード表示パネル、ガス放電式表示パネル等に代表される電子材料基板用の絶縁性被膜材料及び封着材料として用いられる低融点ガラスに関する。
従来から電子部品の接着や封着材料として、或いは電子部品に形成された電極や抵抗体の保護や絶縁のための被服材料としてガラスが用いられている。特に近年の電子部品の発達に伴い、電界放出型ディスプレイパネル、プラズマディスプレイパネル、液晶表示パネル、エレクトロルミネッセンスパネル、蛍光表示パネル、エレクトロクロミック表示パネル、発光ダイオード表示パネル、ガス放電式表示パネル等、多くの種類の表示パネルが開発されている。その中でも、電界放出型ディスプレイパネルは高輝度、高精細な薄型かつ大型の平板型カラー表示装置として注目を集めている（例えば特許文献１参照）。
その電界放出型ディスプレイを製造するに際しては、カソード電極を配した基板（例えばソーダライムガラス基板など）の一面に、絶縁層として低融点ガラス層が設けられ、さらにその上一面に金属（例えばＣｒ、Ｍｏなど）ゲート電極がスパッタリング法などで形成される。次に、エミッタホールを作製する目的で、前記ゲート電極上にフォトレジストを塗布し、所望の形状にパターニングする。さらに酸（例えば硝酸など）により前記ゲート電極をケミカルエッチングすることで所望の電極パターンを得る。次に、前記ケミカルエッチングにより露出した部分の低融点ガラス層を酸（例えば弗酸など）によりエッチングすることでエミッタホールが得られる。最後にエミッタホール内のカソード電極上にエミッタ（たとえばＣｒ、Ｍｏやカーボンナノチューブなど）を形成してカソード基板が得られる。
上記のようなケミカルエッチング法を用いたカソード基板の製造工程において、金属ゲート電極層をパターニングする際に、そのエッチャント（例えば硝酸など）によって下層の低融点ガラス層が侵食されず、高い絶縁性を保持することが重要である。すなわち使用される低融点ガラスには高い耐酸性が求められる。また従来は、これら電子材料では、ガラスの融点を下げる効果が極めて大きい鉛を多量に含有した低融点ガラスが広く用いられている(例えば、特許文献２参照)。
また、鉛を含まない所謂無鉛ガラスも検討されている(例えば特許文献３，４参照)。
特開２００６−１１４４９４号公報
特開２００１−５２６２１号公報
特開２０００−２１９５３６号公報
特開平９−２２７２１４号公報
上記特開２００６−１１４４９４号公報に記載されているような鉛を含有するガラスは、その融点を下げる効果が極めて大きいものの、鉛は人体や環境に与える弊害が大きく、近年その採用を避ける趨勢にある。しかし、この問題を考慮した無鉛ガラスにおいても、例えば上記特開２０００−２１９５３６号公報や特開平９−２２７２１４号公報に記載のものは、鉛ガラスと比較して著しく耐酸性に劣り、金属ゲート電極層のケミカルエッチングによって低融点ガラス層までが侵食され、その機能が十分に発揮されない。また、無鉛ガラスは一般的に不安定なガラスが多く、高温で処理された場合、焼成途中で結晶化し、その機能が十分発揮されないという問題があった。
耐酸性の高い無鉛ガラスとしては、他にホウ素を多量に含むホウケイ酸ガラスが挙げられるが、軟化点が８００℃以上であり、ソーダライムガラス基板を使用する場合には用い得ない。
本発明は上記事情に鑑みて本発明者等が鋭意研究を進めた結果完成されたものであり、その目的は、無鉛低融点ガラス組成物からなる絶縁層を形成した電界放出型ディスプレイにおいて、金属ゲート電極をエッチングする酸（例えば硝酸など）による侵食を抑制した無鉛低融点ガラス組成物を提供することにある。
本発明は、質量％で表して、ＳｉＯ２ １２〜３５、Ｂ２Ｏ３ ３〜２０、Ｂｉ２Ｏ３ ３５〜７５、Ｌｉ２Ｏ，Ｎａ２Ｏ，Ｋ２Ｏのうちから選択される少なくとも一種 ０〜８、からなることを特徴とする、耐酸性を有する無鉛低融点ガラスである。
また、質量％で、ＺｎＯを０〜２含むことを特徴とする上記の耐酸性を有する無鉛低融点ガラスである。
また、質量％で、ＺｒＯ２を０〜５含むことを特徴とする上記の耐酸性を有する無鉛低融点ガラスである。
また、上記のガラス材料の粉末とセラミックス粉末のフィラーからなることを特徴とする無鉛低融点ガラス組成物である。
また、ガラス材料の粉末が６０〜９９質量％でセラミックス粉末のフィラーが１〜４０質量％であることを特徴とする上記の無鉛低融点ガラス組成物である。
また、３０℃〜３００℃における熱膨張係数が（６５〜９５）×１０−７／℃、軟化点が５００℃以上６００℃以下であることを特徴とする、上記の耐酸性を有する無鉛低融点ガラス組成物である。
また、上記の無鉛低融点ガラス組成物を使用することを特徴とする電界放出型ディスプレイ用パネルである。
さらに、上記の無鉛低融点ガラス組成物を使用することを特徴とするプラズマディスプレイ用パネルである。
さらにまた、上記の無鉛低融点ガラス組成物を使用することを特徴とする電子材料用基板である。
本発明は、電界放出型ディスプレイ等に代表される電子材料基板用の絶縁性ガラス材料において、該ガラス材料の組成が、質量％でＳｉＯ２を１２〜３５、Ｂ２Ｏ３を３〜２０、Ｒ２Ｏ（Ｌｉ２Ｏ、Ｎａ２Ｏ、Ｋ２Ｏから選択される少なくとも１種）を０〜８、Ｂｉ２Ｏ３を３５〜７５含み、実質的に鉛成分を含まないことを特徴とする耐酸性を有する無鉛低融点ガラスである。
ＳiＯ２はガラス形成成分であり、高い耐酸性を得るために必須の成分である。また、別のガラス形成成分であるＢ２Ｏ３と共存させることにより、安定したガラスを形成することができるもので、１２〜３５％（質量％、以下においても同様である）の範囲で含有させる。３５％を越えると、ガラスの軟化点が上昇し、成形性、作業性が困難となる。他方１０％未満では耐酸性が低くなる。より好ましくは、１４〜３３％の範囲である。
Ｂ２Ｏ３はガラス形成成分であり、ガラス溶融を容易とし、ガラスの熱膨張係数において過度の上昇を抑え、かつ、焼付け時にガラスに適度の流動性を与え、ガラスの誘電率を低下させるものである。ガラス中に３〜２０％の範囲で含有させるのが好ましい。３％未満ではガラスの流動性が不充分となり、焼結性が損なわれる。他方２０％を越えると耐酸性が不十分となり、またガラスの安定性が低下する。より好ましくは４〜１８％の範囲である。
Ｒ２Ｏ（Ｌi２Ｏ、Ｎa２Ｏ、Ｋ２Ｏ）はガラス熔融時において溶解性を向上させ、また軟化点を下げるもので、これらから得られる少なくとも１種を合計でガラス中に０〜８％の範囲で含有させるのが好ましい。８％を超えると耐酸性が不十分となり、また熱膨張係数を過度に上昇させる。より好ましくは、０〜６％の範囲である。
Ｂｉ２Ｏ３はガラスの軟化点を下げ、適度に流動性を与え、熱膨張係数を適宜範囲に調整するもので、３５〜７５％の範囲で含有させることが望ましい。３５％未満では上記作用を発揮しえず、７５％を超えると耐酸性が不十分になると共に熱膨張係数が高くなり過ぎる。より好ましくは４０〜７０％の範囲である。
また、ＺｎＯはガラスの軟化点を下げ、熱膨張係数を適宜範囲に調整するもので、ガラス中に０〜１２の範囲で含有させるのが好ましい。１２％を越えると耐酸性が不十分となる。また、ガラスが不安定となり失透を生じ易い。より好ましくは１〜１０％の範囲である。
ＺｒＯ２はガラスの耐酸性を向上させるもので、０〜５％の範囲で含有させることが好ましい。５％を超えるとガラスが不安定となり失透を生じ易い。より好ましくは０〜３％の範囲である。
この他にも、耐酸性を向上させる目的でＲＯ（ＭｇＯ、ＣａＯ、ＳｒＯ、ＢａＯ）、Ａｌ２Ｏ３、Ｎｂ２Ｏ５、ＴｉＯ２、Ｌａ２Ｏ３などを、上記作用を損なわない範囲で加えてもよい。
また、その他に一般的な酸化物で表すＣｕＯ、ＭｎＯ２、Ｉｎ２Ｏ３、ＣｅＯ２、ＳｎＯ２、ＴｅＯ２などを、上記作用を損なわない範囲で加えてもよい。
実質的にＰｂＯを含まないことにより、人体や環境に与える影響を皆無とすることができる。ここで、実質的にＰｂＯを含まないとは、ＰｂＯがガラス原料中に不純物として混入する程度の量を意味する。例えば、低融点ガラス中における０．３％以下の範囲であれば、先述した弊害、すなわち人体、環境に対する影響、絶縁特性等に与える影響は殆どなく、実質的にＰｂＯの影響を受けないことになる。
３０℃〜３００℃における熱膨張係数が（６５〜９５）×１０−７／℃、軟化点が５００℃以上６００℃以下である前記の無鉛低融点ガラスである。熱膨張係数が（６５〜９５）×１０−７／℃を外れると厚膜形成時及び接着、封着時に剥離、基板の反り等の問題が発生する。好ましくは、（７０〜８５）×１０−７／℃の範囲である。また、軟化点が６００℃を越えると基板の軟化変形などの問題が発生する。好ましくは、５１０℃以上５９０℃以下である。
また、前記のガラスの粉末とセラミックス粉末のフィラーからなることを特徴とする無鉛低融点ガラス組成物である。セラミックス粉末をフィラーとして導入することによってさらに耐酸性を向上させた無鉛低融点ガラス組成物とすることができる。
なお、ここでのフィラーとは、ガラス中に混合される微結晶及び多結晶の粒子の粉末であり、最終的な被膜の中に、その状態で溶融せずに残るものである。
ガラス粉末とセラミックス粉末のフィラーの混合比は広く取ることができるが、セラミック粉末フィラーが１％未満ではフィラーの効果が少ない。また、４０％を超えると焼結性が損なわれ基板との剥離が起こる恐れがある。このため、好ましくは１〜４０％の範囲であるが、さらに好ましくは、４〜３５％の範囲である。セラミックス粉末としてはＡｌ２Ｏ３、ＺｒＯ２、ＴｉＯ２などに代表される無機フィラーが用いられる。
本発明の無鉛低融点ガラスは、粉末化して使用されることが多い。この粉末を有機ビヒクル（例えばαテルピネオールにエチルセルロースを溶解したものなど）と混練してペースト化されるのが一般的である。
ガラス基板としては透明なガラス基板、特にソーダ石灰シリカ系ガラス、または、それに類似するガラス(高歪点ガラス)、あるいは、アルカリ分の少ない（又は殆ど無い）アルミノ石灰ホウ珪酸系ガラスが多用されている。
また、本発明の無鉛低融点ガラス組成物は、耐酸性が高いことを特徴とするもので、ケミカルエッチングでリブを形成するＰＤＰ用白色誘電体や、蛍光表示管の絶縁層、その他種々の電子材料用基板にも好適に用いられる。
以下、実施例に基づき、説明する。
以下、実施例に基づき、説明する。
以下、実施例に基づき、説明する。
（低融点ガラス混合ペーストの作製）
ＳｉＯ２源として微粉珪砂を、Ｂ２Ｏ３源としてほう酸を、ＺｎＯ源として亜鉛華を、Ｂｉ２Ｏ３源として酸化ビスマスを、Ａｌ２Ｏ３源として酸化アルミニウムを、Ｌｉ２Ｏ源として炭酸リチウムを、Ｋ２Ｏ源として炭酸カリウムを、Ｎａ２Ｏ源として炭酸ナトリウムを、ＺｒＯ２源として酸化ジルコニウムを、ＢａＯ源として炭酸バリウムを、ＣａＯ源として炭酸カルシウムを、ＳｒＯ源として炭酸ストロンチウムを使用した。これらを所望の低融点ガラス組成となるべく調合したうえで、白金ルツボに投入し、電気加熱炉内で１０００〜１３００℃、１〜２時間で加熱溶融して表１の実施例１〜８、表２の比較例１〜６に示す組成のガラスを得た。
ＳｉＯ２源として微粉珪砂を、Ｂ２Ｏ３源としてほう酸を、ＺｎＯ源として亜鉛華を、Ｂｉ２Ｏ３源として酸化ビスマスを、Ａｌ２Ｏ３源として酸化アルミニウムを、Ｌｉ２Ｏ源として炭酸リチウムを、Ｋ２Ｏ源として炭酸カリウムを、Ｎａ２Ｏ源として炭酸ナトリウムを、ＺｒＯ２源として酸化ジルコニウムを、ＢａＯ源として炭酸バリウムを、ＣａＯ源として炭酸カルシウムを、ＳｒＯ源として炭酸ストロンチウムを使用した。これらを所望の低融点ガラス組成となるべく調合したうえで、白金ルツボに投入し、電気加熱炉内で１０００〜１３００℃、１〜２時間で加熱溶融して表１の実施例１〜８、表２の比較例１〜６に示す組成のガラスを得た。
ガラスの一部は型に流し込み、ブロック状にして熱物性(熱膨張係数、軟化点)測定用に供した。残余のガラスは急冷双ロール成形機にてフレーク状とし、粉砕装置で平均粒径１〜３μｍ、最大粒径１５μｍ未満の粉末状に整粒した。
次いで、αテルピネオールとブチルカルビトールアセテートからなるペーストオイルにバインダーとしてのエチルセルロースと上記ガラス粉を混合し、粘度、３００±５０ポイズ程度のペーストを調製した。また、一部は、前記ガラスペースト中にアルミナフィラーを含有させたペーストを調整した。
厚み２〜３ｍｍ、サイズ１００ｍｍ角のソーダライムガラス基板に、焼付け後の膜厚が約２０μｍとなるべく勘案して、アプリケーターを用いて前記ペーストを塗布し、塗布層を形成した。 次いで、乾燥後、５５０〜５８０℃で３０分間焼成することにより、絶縁層を形成させた。
耐酸性は、形成した絶縁層を７ｍｏｌ％硝酸に１０分間浸漬したものを顕微鏡にて観察し、表面が変質していないものをＯＫ、また変質しているものをＮＧとした。
なお、軟化点は、リトルトン粘度計を用い、粘度係数η＝１０7.6 に達したときの温度とした。また、熱膨張係数は、熱膨張計を用い、５℃／分で昇温したときの３０〜３００℃での伸び量から求めた。
（結果）
低融点ガラス組成および、各種試験結果を表に示す。
低融点ガラス組成および、各種試験結果を表に示す。
表１における実施例１〜８に示すように、本発明の組成範囲内においては、軟化点が５００℃〜６００℃であり、好適な熱膨張係数（６５〜９５）×１０−７／℃を有し、更には良好な耐酸性を有しており、電界放出型ディスプレイの絶縁性ガラス材料、及びＰＤＰ用白色誘電体用のガラスとして好適である。

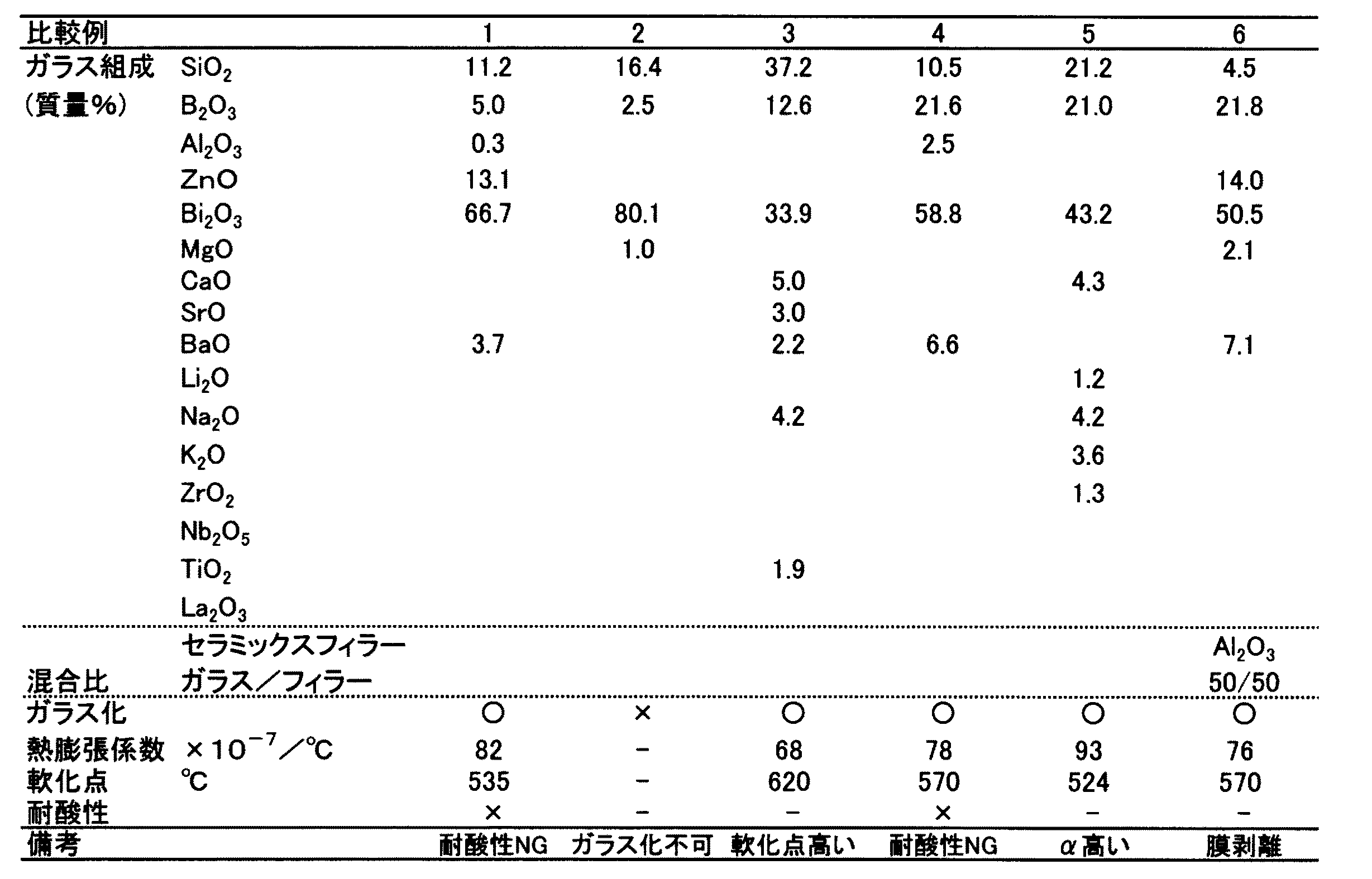

他方、本発明の組成範囲を外れる表２における比較例１〜６は、耐酸性が低い、又は好ましい物性値を示さず、電界放出型ディスプレイの絶縁性ガラス材料、及びＰＤＰ用白色誘電体用のガラスとしては適用し得ない。
Claims (9)
- 質量％で表して、
ＳｉＯ２ １２〜３５
Ｂ２Ｏ３ ３〜２０
Ｂｉ２Ｏ３ ３５〜７５
Ｌｉ２Ｏ，Ｎａ２Ｏ，Ｋ２Ｏのうちから選択される少なくとも一種 ０〜８
からなることを特徴とする、耐酸性を有する無鉛低融点ガラス。 - 質量％で、ＺｎＯを０〜２含むことを特徴とする請求項１に記載の耐酸性を有する無鉛低融点ガラス。
- 質量％で、ＺｒＯ２を０〜５含むことを特徴とする請求項１または２に記載の耐酸性を有する無鉛低融点ガラス。
- 請求項１乃至３のいずれか１項に記載のガラス材料の粉末とセラミックス粉末のフィラーからなることを特徴とする無鉛低融点ガラス組成物。
- ガラス材料の粉末が６０〜９９質量％でセラミックス粉末のフィラーが１〜４０質量％であることを特徴とする請求項４に記載の無鉛低融点ガラス組成物。
- ３０℃〜３００℃における熱膨張係数が（６５〜９５）×１０−７／℃、軟化点が５００℃以上６００℃以下であることを特徴とする請求項４または５に記載の、耐酸性を有する無鉛低融点ガラス組成物。
- 請求項４乃至６のいずれか１項の無鉛低融点ガラス組成物を使用することを特徴とする電界放出型ディスプレイ用パネル。
- 請求項４乃至６のいずれかの１項の無鉛低融点ガラス組成物を使用することを特徴とするプラズマディスプレイ用パネル。
- 請求項４乃至６のいずれか１項の無鉛低融点ガラス組成物を使用することを特徴とする電子材料用基板。
Priority Applications (6)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2008064187A JP5309629B2 (ja) | 2008-03-13 | 2008-03-13 | 耐酸性を有する無鉛ガラス組成物 |
| EP09721103A EP2253599A4 (en) | 2008-03-13 | 2009-03-04 | LEAD-FREE ACID-SUBSTITUTED GLASS COMPOSITION WITH LOW MELTING POINT |
| CN2009801086825A CN101970369A (zh) | 2008-03-13 | 2009-03-04 | 具有耐酸性的无铅低熔点玻璃组合物 |
| KR1020107022205A KR20100121685A (ko) | 2008-03-13 | 2009-03-04 | 내산성을 갖는 무연 저융점 유리조성물 |
| PCT/JP2009/054038 WO2009113430A1 (ja) | 2008-03-13 | 2009-03-04 | 耐酸性を有する無鉛低融点ガラス組成物 |
| US12/921,701 US20110015053A1 (en) | 2008-03-13 | 2009-03-04 | Lead-Free Low-Melting-Point Glass Composition Having Acid Resistance |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2008064187A JP5309629B2 (ja) | 2008-03-13 | 2008-03-13 | 耐酸性を有する無鉛ガラス組成物 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2009221027A true JP2009221027A (ja) | 2009-10-01 |
| JP5309629B2 JP5309629B2 (ja) | 2013-10-09 |
Family
ID=41065098
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2008064187A Expired - Fee Related JP5309629B2 (ja) | 2008-03-13 | 2008-03-13 | 耐酸性を有する無鉛ガラス組成物 |
Country Status (6)
| Country | Link |
|---|---|
| US (1) | US20110015053A1 (ja) |
| EP (1) | EP2253599A4 (ja) |
| JP (1) | JP5309629B2 (ja) |
| KR (1) | KR20100121685A (ja) |
| CN (1) | CN101970369A (ja) |
| WO (1) | WO2009113430A1 (ja) |
Cited By (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2011178634A (ja) * | 2010-03-03 | 2011-09-15 | Okuno Chemical Industries Co Ltd | 耐酸性を有する無鉛低融点ガラス |
| JP2012140296A (ja) * | 2010-12-29 | 2012-07-26 | Central Glass Co Ltd | 耐腐食性を有する無鉛低融点ガラス組成物 |
| WO2015019935A1 (ja) * | 2013-08-09 | 2015-02-12 | 日本電気硝子株式会社 | ビスマス系ガラス組成物、粉末材料及び粉末材料ペースト |
| JP2015071513A (ja) * | 2013-10-04 | 2015-04-16 | 日新製鋼株式会社 | Ｃｉｇｓ太陽電池用絶縁基板およびｃｉｇｓ太陽電池 |
| JP2016033095A (ja) * | 2014-07-31 | 2016-03-10 | 日本電気硝子株式会社 | ビスマス系ガラス組成物、粉末材料及び粉末材料ペースト |
| JP2016508952A (ja) * | 2013-02-25 | 2016-03-24 | サン−ゴバン グラス フランス | 有機発光ダイオードを有するデバイスのための基材 |
| JP2017048061A (ja) * | 2015-08-31 | 2017-03-09 | 日本電気硝子株式会社 | ガラスペースト組成物及び被膜形成ガラス部材の製造方法 |
| JP2018058714A (ja) * | 2016-10-04 | 2018-04-12 | 日本電気硝子株式会社 | ビスマス系ガラス、複合粉末材料及び複合粉末材料ペースト |
| WO2025239285A1 (ja) * | 2024-05-14 | 2025-11-20 | Ａｇｃ株式会社 | 絶縁基板、及び回路基板 |
Families Citing this family (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN102503150A (zh) * | 2011-09-22 | 2012-06-20 | 上海交通大学 | 一种太阳能电池正极银浆用无铅玻璃粉及其制备方法 |
| JP5957847B2 (ja) * | 2011-10-13 | 2016-07-27 | セントラル硝子株式会社 | ビスマス系ガラス組成物 |
| KR20140022511A (ko) * | 2012-08-13 | 2014-02-25 | 제일모직주식회사 | 태양전지 전극용 페이스트, 이로부터 제조된 전극 및 이를 포함하는 태양전지 |
| US9573840B2 (en) | 2013-08-27 | 2017-02-21 | Corning Incorporated | Antimony-free glass, antimony-free frit and a glass package that is hermetically sealed with the frit |
| CN104529172A (zh) * | 2014-12-17 | 2015-04-22 | 中国科学院上海硅酸盐研究所 | 一种汽车钢化玻璃油墨用无铅镉玻璃粉及其制备方法 |
| CN106396409A (zh) * | 2015-07-27 | 2017-02-15 | 电子科技大学中山学院 | 一种电子浆料用低温无铅玻璃粘结剂及其制备方法 |
| CN106430988A (zh) * | 2015-08-11 | 2017-02-22 | 电子科技大学中山学院 | 一种汽车前挡风玻璃夹层玻璃油墨用低温无铅玻璃粉及其制备方法 |
| US11183315B2 (en) | 2016-08-03 | 2021-11-23 | Shoei Chemical Inc. | Conductive paste |
| CN107572835A (zh) * | 2017-08-31 | 2018-01-12 | 江苏拜富科技有限公司 | 一种高耐酸汽车玻璃油墨用熔剂及其制备方法 |
| CN114605076A (zh) * | 2022-01-19 | 2022-06-10 | 安徽大学 | 一种低熔点无铅玻璃粉及其制备方法 |
| US20240167318A1 (en) * | 2022-11-23 | 2024-05-23 | LuxWall, Inc. | Vacuum insulated panel with optimized compressive and/or tensile stress in glass |
Citations (7)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS6114151A (ja) * | 1984-06-28 | 1986-01-22 | オーエンス‐イリノイ・インコーポレーテツド | 化学抵抗性の無鉛ガラスフリツト組成物 |
| JPH0234537A (ja) * | 1988-06-13 | 1990-02-05 | Ciba Geigy Ag | 鉛分のないガラスフリット組成物及びその調製方法 |
| JPH0834640A (ja) * | 1994-05-20 | 1996-02-06 | Asahi Glass Co Ltd | セラミックカラー組成物および板ガラスの製造方法 |
| JPH10231141A (ja) * | 1997-02-13 | 1998-09-02 | E I Du Pont De Nemours & Co | 鉛およびカドミウムを含まない封止剤組成物 |
| JP2000211942A (ja) * | 1998-12-04 | 2000-08-02 | Dmc 2 Degussa Metals Catalysts Cerdec Ag | アルカリ金属を含まない鉛不含のガラス組成物 |
| JP2003128430A (ja) * | 2001-10-22 | 2003-05-08 | Asahi Techno Glass Corp | 無鉛ガラス組成物 |
| JP2008039872A (ja) * | 2006-08-02 | 2008-02-21 | Toray Ind Inc | 焼成用感光性組成物及びそれを用いたディスプレイ部材 |
Family Cites Families (15)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4186023A (en) * | 1978-05-01 | 1980-01-29 | Technology Glass Corporation | Sealing glass composition |
| US5643636A (en) * | 1995-01-30 | 1997-07-01 | Asahi Glass Company Ltd. | Ceramic color composition and method for producing a glass sheet |
| JPH09227214A (ja) * | 1996-02-22 | 1997-09-02 | Asahi Glass Co Ltd | セラミックカラー組成物 |
| US5629247A (en) * | 1996-05-08 | 1997-05-13 | The O'hommel Company | High bismuth oxide based flux and paint compositions for glass substrates |
| JP2000154036A (ja) * | 1998-11-13 | 2000-06-06 | Asahi Glass Co Ltd | セラミックカラー組成物 |
| JP4061762B2 (ja) | 1999-01-27 | 2008-03-19 | 旭硝子株式会社 | 低吸湿性ガラスフリット、ガラスセラミックス組成物および焼成体 |
| JP3775556B2 (ja) * | 1999-08-13 | 2006-05-17 | 日本電気硝子株式会社 | プラズマディスプレーパネル用材料及びガラス粉末 |
| EP1291329B1 (en) * | 2000-05-11 | 2011-07-20 | Panasonic Corporation | Glass composition, sealing glass for magnetic head and magnetic head |
| US6787239B2 (en) * | 2001-11-30 | 2004-09-07 | Matsushita Electric Industrial Co., Ltd. | Electrode material, dielectric material and plasma display panel using them |
| JP4313067B2 (ja) * | 2002-03-29 | 2009-08-12 | パナソニック株式会社 | ビスマス系ガラス組成物、ならびにそれを封着部材として用いた磁気ヘッドおよびプラズマディスプレイパネル |
| EP1496025A4 (en) * | 2002-03-29 | 2008-04-30 | Matsushita Electric Industrial Co Ltd | BISMUTGLAS COMPOSITION AND MAGNETIC HEAD AND PLASMA DISPLAYS WITH THIS COMPOSITION AS A SEALING ELEMENT |
| EP1361199B1 (en) * | 2002-04-24 | 2008-01-09 | Central Glass Company, Limited | Lead-free low-melting glass |
| JP2005336048A (ja) * | 2004-04-26 | 2005-12-08 | Matsushita Electric Ind Co Ltd | ガラス組成物、ペースト組成物及びプラズマディスプレイパネル |
| KR20060032402A (ko) | 2004-10-12 | 2006-04-17 | 삼성에스디아이 주식회사 | 카본나노튜브 에미터 및 그 제조방법과 이를 응용한전계방출소자 및 그 제조방법 |
| JP4598008B2 (ja) * | 2007-02-06 | 2010-12-15 | 株式会社ノリタケカンパニーリミテド | 耐酸性を有する無鉛ガラス組成物およびガラスペースト |
-
2008
- 2008-03-13 JP JP2008064187A patent/JP5309629B2/ja not_active Expired - Fee Related
-
2009
- 2009-03-04 WO PCT/JP2009/054038 patent/WO2009113430A1/ja not_active Ceased
- 2009-03-04 CN CN2009801086825A patent/CN101970369A/zh active Pending
- 2009-03-04 US US12/921,701 patent/US20110015053A1/en not_active Abandoned
- 2009-03-04 EP EP09721103A patent/EP2253599A4/en not_active Withdrawn
- 2009-03-04 KR KR1020107022205A patent/KR20100121685A/ko not_active Ceased
Patent Citations (7)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS6114151A (ja) * | 1984-06-28 | 1986-01-22 | オーエンス‐イリノイ・インコーポレーテツド | 化学抵抗性の無鉛ガラスフリツト組成物 |
| JPH0234537A (ja) * | 1988-06-13 | 1990-02-05 | Ciba Geigy Ag | 鉛分のないガラスフリット組成物及びその調製方法 |
| JPH0834640A (ja) * | 1994-05-20 | 1996-02-06 | Asahi Glass Co Ltd | セラミックカラー組成物および板ガラスの製造方法 |
| JPH10231141A (ja) * | 1997-02-13 | 1998-09-02 | E I Du Pont De Nemours & Co | 鉛およびカドミウムを含まない封止剤組成物 |
| JP2000211942A (ja) * | 1998-12-04 | 2000-08-02 | Dmc 2 Degussa Metals Catalysts Cerdec Ag | アルカリ金属を含まない鉛不含のガラス組成物 |
| JP2003128430A (ja) * | 2001-10-22 | 2003-05-08 | Asahi Techno Glass Corp | 無鉛ガラス組成物 |
| JP2008039872A (ja) * | 2006-08-02 | 2008-02-21 | Toray Ind Inc | 焼成用感光性組成物及びそれを用いたディスプレイ部材 |
Cited By (12)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2011178634A (ja) * | 2010-03-03 | 2011-09-15 | Okuno Chemical Industries Co Ltd | 耐酸性を有する無鉛低融点ガラス |
| JP2012140296A (ja) * | 2010-12-29 | 2012-07-26 | Central Glass Co Ltd | 耐腐食性を有する無鉛低融点ガラス組成物 |
| JP2016508952A (ja) * | 2013-02-25 | 2016-03-24 | サン−ゴバン グラス フランス | 有機発光ダイオードを有するデバイスのための基材 |
| US10084144B2 (en) | 2013-02-25 | 2018-09-25 | Saint-Gobain Glass France | Substrate for device having an organic light-emitting diode |
| WO2015019935A1 (ja) * | 2013-08-09 | 2015-02-12 | 日本電気硝子株式会社 | ビスマス系ガラス組成物、粉末材料及び粉末材料ペースト |
| JP2015034109A (ja) * | 2013-08-09 | 2015-02-19 | 日本電気硝子株式会社 | ビスマス系ガラス組成物、粉末材料及び粉末材料ペースト |
| US10011519B2 (en) | 2013-08-09 | 2018-07-03 | Nippon Electric Glass Co., Ltd. | Bismuth-based glass composition, powder material, and powder material paste |
| JP2015071513A (ja) * | 2013-10-04 | 2015-04-16 | 日新製鋼株式会社 | Ｃｉｇｓ太陽電池用絶縁基板およびｃｉｇｓ太陽電池 |
| JP2016033095A (ja) * | 2014-07-31 | 2016-03-10 | 日本電気硝子株式会社 | ビスマス系ガラス組成物、粉末材料及び粉末材料ペースト |
| JP2017048061A (ja) * | 2015-08-31 | 2017-03-09 | 日本電気硝子株式会社 | ガラスペースト組成物及び被膜形成ガラス部材の製造方法 |
| JP2018058714A (ja) * | 2016-10-04 | 2018-04-12 | 日本電気硝子株式会社 | ビスマス系ガラス、複合粉末材料及び複合粉末材料ペースト |
| WO2025239285A1 (ja) * | 2024-05-14 | 2025-11-20 | Ａｇｃ株式会社 | 絶縁基板、及び回路基板 |
Also Published As
| Publication number | Publication date |
|---|---|
| EP2253599A4 (en) | 2011-08-31 |
| CN101970369A (zh) | 2011-02-09 |
| KR20100121685A (ko) | 2010-11-18 |
| JP5309629B2 (ja) | 2013-10-09 |
| US20110015053A1 (en) | 2011-01-20 |
| WO2009113430A1 (ja) | 2009-09-17 |
| EP2253599A1 (en) | 2010-11-24 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5309629B2 (ja) | 耐酸性を有する無鉛ガラス組成物 | |
| JP2007332018A (ja) | ビスマス系封着材料およびビスマス系ペースト材料 | |
| JP2006169047A (ja) | 無鉛低融点ガラス | |
| JP4324965B2 (ja) | 表示管用絶縁材料 | |
| JP5299834B2 (ja) | 支持枠形成用ガラス粉末、支持枠形成材料、支持枠および支持枠の製造方法 | |
| JP2005231923A (ja) | 無鉛低融点ガラス | |
| JP4765269B2 (ja) | 無鉛低融点ガラス | |
| JP2006151763A (ja) | 無鉛低融点ガラス | |
| JP2006111512A (ja) | 無鉛低融点ガラス | |
| WO2008007596A1 (en) | Lead-free low-melting glass | |
| JP2009057238A (ja) | 封着材料 | |
| JP2009167025A (ja) | 絶縁層形成用ガラス組成物および絶縁層形成用材料 | |
| JP2008019148A (ja) | 無鉛低融点ガラス | |
| JP4774746B2 (ja) | 無鉛低融点ガラス | |
| JP4892860B2 (ja) | 無鉛低融点ガラス | |
| JP2009120407A (ja) | 無鉛低融点ガラス | |
| JP2005015280A (ja) | 無鉛低融点ガラス | |
| JP5422952B2 (ja) | 無鉛ガラス | |
| JP2010100509A (ja) | 無鉛低融点ガラス | |
| JP2006117440A (ja) | 無鉛低融点ガラス | |
| JP2005219942A (ja) | 無鉛低融点ガラス | |
| JP5761545B2 (ja) | 絶縁層形成用ガラス組成物および絶縁層形成材料 | |
| JP2008019145A (ja) | 無鉛ガラス組成物 | |
| JP4961708B2 (ja) | 電極被覆用ガラスおよびプラズマディスプレイパネル | |
| JP2009120408A (ja) | 無鉛低融点ガラス |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20080324 |
|
| RD04 | Notification of resignation of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7424 Effective date: 20100325 |
|
| RD02 | Notification of acceptance of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7422 Effective date: 20100326 |
|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20101214 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20121218 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20130206 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20130604 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20130617 |
|
| R150 | Certificate of patent or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 Ref document number: 5309629 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| LAPS | Cancellation because of no payment of annual fees |
