Abstract

【課題】 ベースから基板が落下することを低減し、十分な洗浄ができる基板洗浄装置、基板の製造方法、および歩留まりが向上され特性が優れた太陽電池素子を提供することを目的とする。
【解決手段】 ベース２に接着されたブロック１と、第1の液体４と、第2の液体６と、を準備する工程と、ベース２に接着されたブロック１をスライスし、ベース２に接着された基板列とする工程と、基板列を第1の液体により洗浄した後、基板列を第2の液体により洗浄する工程と、基板列をベース２から剥離し複数の基板とする工程と、を有し、基板列を洗浄する工程において、先に基板列を洗浄する第１の液体４の温度を次第に上昇させるとともに、後に基板列を洗浄する第２の液体６の温度を、第1の液体４の最高温度より低くする。
【選択図】図１

Description

本発明は、洗浄装置、基板の製造方法および太陽電池素子に関する。

従来、半導体材料、磁性材料、セラミクス等の基板を作製するに際しては、これら材料をブロックの状態でベースに接着し、その後、ワイヤーソーを利用して、ブロックをスライスすることが行われている。このスライスされたブロックをベースから剥離することにより複数の基板が得られる。

通常、ワイヤーソーは、砥粒を含む研削液を供給しながらブロックを切断する。このため、スライス後の基板には砥粒を含む多量の研削液が付着し、基板を洗浄する必要がある。このような基板の洗浄は、通常、ベースに接着固定されたブロックを洗浄装置の槽内の液体（洗浄液）に浸漬して行われる。この従来の洗浄装置には、複数種の洗浄液を貯留した槽を備えるものがあり、この複数種の洗浄液中に基板を浸漬することで基板は洗浄処理される。（例えば、特許文献１を参照）。
特開平１０−２２２３９号公報

しかしながら、基板の製造工程において、スライスされたブロックがベースに接着した状態で行われるため、洗浄工程や乾燥工程においてスライスされたブロックがベースから剥離しやすいという問題があった。また、落下を低減するため洗浄条件を変更した場合、十分な洗浄を行うことが困難であった。特に、太陽電池素子に用いられるシリコン基板を製造する場合、近年、シリコン基板は２００μｍ以下の厚みに薄型化されてきており、ベースからシリコン基板が外れやすく作業効率が悪化する。このようなシリコン基板は、太陽電池素子を製造する際の歩留まりが低下し易く、また、このような太陽電池素子は、出力の低下が生じ易い。

本発明は、このような問題に鑑みてなされたものであり、ベースから基板が剥離することを低減し、十分な洗浄ができる基板洗浄装置、基板の製造方法、および歩留まりが向上され特性が優れた太陽電池素子を提供することを目的とする。

本発明の洗浄装置は、ベースに接着された基板を洗浄するための第１の液体を貯留する第１の槽と、前記第1の液体により前記基板を洗浄した直後に、前記基板をさらに洗浄するための第２の液体を貯留する第２の槽と、を備え、前記第1の液体の温度を次第に上昇させて前記基板を洗浄し、前記第２の液体の温度は前記第１の液体の最高温度より低いことを特徴とする。

本発明の基板の洗浄方法は、ベースに接着されたブロックと、第1の液体と、第2の液体と、を準備する工程と、前記ベースに接着された前記ブロックをスライスし、前記ベースに接着された基板列とする工程と、前記基板列を前記第1の液体により洗浄した後、前記基板列を前記第2の液体により洗浄する工程と、前記基板列を前記ベースから剥離し複数の基板とする工程と、を有し、前記基板列を洗浄する工程において、先に前記基板列を洗浄する第１の液体の温度を次第に上昇させるとともに、後に前記基板列を洗浄する第２の液体の温度を、前記第1の液体の最高温度より低くすることを特徴とする。

また、本発明の太陽電池素子は、上述のいずれかの製造方法により製造されたシリコンからなる基板と、前記基板に形成された半導体接合領域と電極と、を有することを特徴とする。

本発明は上述のような構成または工程を有することにより、洗浄中にベースから基板が剥離しにくくなり、基板を十分に洗浄することができる。このため、基板作製工程の歩留まりを向上させることができる。特に、基板がシリコンからなる場合、そのシリコン基板を用いて作製する太陽電池素子の素子工程の歩留まりも向上し、特性に優れた太陽電池素子とすることができる。

以下図面を参考にして本発明の好適な実施形態を詳細に説明する。

（洗浄装置）
図１は、本発明の洗浄装置を用いた基板の製造工程において、切断されたブロックの洗浄工程の第１実施形態を示す断面図であり、図２は、被切断対象であるブロックを示す断面図であり、図３（ａ）は、切断されたブロックを示す斜視図、図３（ｂ）は図３（ａ）のスライスされたブロックのうちベースと固定された部分を示す拡大図である。

本実施形態の洗浄装置は、図１に示すように、切断されたブロック１を洗浄するための第１の液体４を貯留する複数の第１の槽５と、第1の液体４により洗浄されたブロック１を洗浄するための第２の液体６を貯留する複数の第２の槽７とを備える。

ブロック１は、所望のサイズになるように半導体材料、磁性材料、セラミクス等からなるインゴットの端部を切断して得られる。ブロック１は、接着剤３によりベース２に固定されている。このようなブロック１は、ワイヤーソー等により切断されることにより、図３（ａ）に示すように、複数に分割され、ベース２に接着された基板列となる。基板列は、ベース２から剥離されることで、複数の基板１ａとなる。特に、ブロック１がシリコンインゴットである場合、引き上げ法や鋳造法等により作製した単結晶シリコンインゴットまたは多結晶シリコンインゴット（半導体インゴット）の端部を切断してシリコンインゴット１とする。そしてシリコンインゴット１を接着剤３によりベース２に固定する。そして、シリコンインゴット１を厚さ２５０μｍ以下、より好ましくは２００μｍ以下の厚みに分割することでベース２と接着された基板列となる。シリコンの基板列は、ベース２から剥離されることで、太陽電池素子に用いられるシリコン基板１ａとなる。

ベース２は、ブロック１を固定する役割を有しており、カーボン材もしくはガラス、樹脂等の材質からなる。ベース２は、ブロック１がスライスされた際に、図３（ｂ）に示すように、一部が切断される。

接着剤３は、基板列をベース２から剥離しやすくするために、温度を上げることで接着力が低下するものが用いられる。このような接着剤３は、例えば、熱硬化型二液性のエポキシ系や、アクリル系・リアクレート系またはワックスなどからなる。接着剤３として、例えば、エポキシ系を用いた場合、接着剤３を８０℃以上に加熱することで容易にベース２から剥離することができる。

本実施形態において第１の液体４は、複数の第１の槽５に貯留されており、ベース２に接着された基板列を洗浄する役割を有する。ベース２に接着された基板列は、複数の第１の槽５の第１の液体４に連続的に浸漬され洗浄される。複数の第１の槽５に貯留された第1の液体４のうち、切断されたブロック１を後に洗浄する第１の液体４ｂの温度は、切断されたブロック１を先に洗浄する第１の液体４ａより高い。このような第１の液体４としては、例えば、灯油、アルカリ液、中性液、水が用いられる。また、ノニオン系，アニオン系，カチオン系界面活性剤の何れを含有するものであってもよい。アルカリ液のｐHとしては５〜９、中性液のｐHとしては９〜１４で用いられる。

本実施形態において第２の液体６は、複数の第２の槽７に貯留されている。このような第２の液体６としては、例えば、灯油、アルカリ液、中性液、水が用いられる。また、ノニオン系，アニオン系，カチオン系界面活性剤の何れを含有するものであってもよい。アルカリ液のｐHとしては５〜９、中性液のｐHとしては９〜１４で用いられる。第２の液体６は、第１の液体４により洗浄された基板列を、ベース２に接着されたままの状態でさらに洗浄する役割を有し、第１の液体４とは液種が異なる。第２の槽７に貯留された第２の液体６は、直前に基板列を洗浄した第１の液体４ｂの温度（第１の液体４の最高温度という）より低い。これにより、スライスされたブロックが、洗浄工程や乾燥工程においてベースから剥離しにくくなる。

ここで、第１の液体４、第２の液体６の液種について、先に基板列を洗浄する第１の液体４は、大まかな汚れを除去し、後に基板列を洗浄する第２の液体６は、先に洗浄された基板列をさらに洗浄する。例えば、インゴット１を、遊離砥粒タイプのワイヤーソー装置で使用される油系切断液にてスライスした場合、第１の液体４として灯油を用い、第２の液体６としてアルカリ液を用いる。これにより、灯油により基板列に付着したラッピングオイルやシリコン屑を除去した後、アルカリ液により、さらに基板１ａに付着したオイルや汚れを洗浄できる。また、第１の液体４としてアルカリ液を用い、第２の液体６として温水を用いた場合、温水により洗剤や汚れを除去することができる。また、例えば、インゴット１を砥粒固着タイプのワイヤーソー装置で使用される水溶性クーラントにてスライスした場合には、第１の液体４として中性液を用い、第２の液体６として温水を用いる。

ここで、第１の液体４および第２の液体６は、それぞれ一の第１の槽５、第２の槽７に貯留されていてもよい。この場合、第１の槽５は、図４に示すように、次第に温度が上昇する一の第1の液体４ｃを貯留する。また、第２の槽７は、一の第１の槽５内において加熱され最高温度となった第1の液体４ｃよりも低い温度の一の第２の液体６ｃを貯留する。この場合、それぞれの液体を一の槽で貯留することから、次の処理工程に洗浄対象を運ぶ手間が減り、製造効率が向上する。また、一の第２の液体６ｃは、次第に温度が上昇してもよい。

（基板の製造方法）
本実施形態の基板の製造方法は、ベース２に接着されたブロック１をスライスし、ベース２に接着された基板列とするスライス工程と、基板列を複数種の液体により洗浄する洗浄工程と、基板列をベース２から剥離し複数の基板１ａとする剥離工程と、を有する。

≪スライス工程≫
まず、ベース２に接着剤３などにより接着されたブロック１を準備する。次に、ブロック１を、ワイヤーソー装置内に１本又は複数本配置する。ここで、ワイヤーソー装置は、二種類のワイヤーソー装置に大別できる。例えば、砥粒を含む切削液を供給することによってワイヤーのラッピング作用でブロック１を切断する遊離砥粒タイプのワイヤーソー装置、ワイヤー自体に砥粒を固着させてブロック１を切断する砥粒固着タイプのワイヤーソー装置がある。

遊離砥粒タイプのワイヤーソー装置にて使用するワイヤーは、例えば鉄または鉄合金を主成分とするピアノ線を用いればよく、切削液は、例えば炭化珪素、アルミナ、ダイヤモンド等の砥粒、鉱物油、界面活性剤及び分散剤からなるラッピングオイルを混合して構成され、供給ノズルより複数本に張られたワイヤーにムラなく均等に切断液が供給される。

砥粒固着タイプのワイヤーソー装置にて使用するワイヤーは、例えば鉄又は鉄合金を主成分とするピアノ線にダイヤモンドもしくは炭化珪素で形成された砥粒をニッケルや銅・クロムによるメッキにて固着させるか、もしくはレジン等の樹脂接着剤によって固着させた砥粒固着ワイヤーが用いられ、スライス中の温度抑制、シリコン屑の除去等を目的としてグリコール系からなる水溶性クーラントがワイヤー、ブロック１に対し供給される。

上記ワイヤーソー装置を用いてブロック１をスライスすることにより、図３（ａ）に示すような複数枚の基板１ａがベース２に接着された状態で得られる。なお、図３（ｂ）に示されるようにワイヤーソーはベース２の一部までスライスする。このため、基板列は、それぞれがベース２上に接着剤３を介して接着された状態であるとともに、研削液が付着した状態にあり、また、隣接する基板１ａ間に研削液が侵入した状態にある。

≪洗浄工程≫
次に、スライス後の基板列を複数種の液体により連続的に洗浄する。洗浄工程において、複数種の液体のうち、先に基板列を洗浄する第１の液体４の温度を次第に上昇させる。また、後に基板列を洗浄する第２の液体６の温度を、第1の液体４の最高温度より低くする。

本実施形態の洗浄工程において、切断されたインゴット１は、ベース２が側面にくるように洗浄治具８にセットされ、第1の液体４に浸漬し洗浄した後、図１に示すように搬送装置９によって第２の槽７上に搬送され、第２の液体６に浸漬され洗浄される。

第1の液体４として、例えばアルカリ液や中性液を用い、第２の液体６として、例えば温水を用いる場合、まず、例えば４０度以上５５℃未満の第1の液体４ａを有する第１の槽５に基板列を浸漬し、次に５５℃以上７０℃以下の第1の液体４ｂを有する第１の槽５に基板列を浸漬する。このように初めの洗浄においては基板列の汚れが大きいために、大まかな汚れを除去するのに低温での洗浄で問題がなく、清浄度を高めるために次の洗浄において高温で洗浄することで微量の汚れを除去することができる。ここで第１の槽５は先に基板列を洗浄した第１の槽５と同一であっても別であっても構わない。そして、次に４０度以上５５℃未満の第２の液体６に基板列を浸漬する。このように、第２の液体６の温度を、第1の液体４の最高温度より低くすることで、高温洗浄により接着力が低下した接着剤の接着力を一時的に回復することができる。このように高温洗浄の時間を短縮することによって、基板１ａの落下を抑え、基板１ａの清浄度を高めることが可能となる。

さらに、洗浄中の第２の液体６の温度を上昇させることにより、十分洗浄することができる。また、乾燥工程前の洗浄槽５の温度を高温にしておくことで、乾燥時間を短縮でき、剥離を容易に行うことができる。

また、第1の液体４を貯留する第1の槽５を２槽だけでなく、３槽以上にしても構わない。また、次の第1の槽５に行くごとに第1の液体４の温度を高めてもよいし、同じ温度の複数の第1の槽５を続けて配置し、最後の第1の槽５の温度を先の第1の槽５の温度よりも高くなるようにしてもよい。

浸漬時間としては、1つの洗浄液に２０〜６０分間、基板列を浸漬させる。

また、洗浄工程において、第1、第２の槽５、７内で切断されたインゴット１を動かしたり、第1、第２の液体４、６に切断されたインゴット１を出し入れしたり、第1、第２の液体４、６をオーバーフローしたりまたは超音波洗浄しても構わない。さらに、第1の槽５への投入前に、基板間のシャワー洗浄を行っても構わない。

≪乾燥工程および剥離工程≫
次に、上記工程で洗浄した基板列を乾燥させる。真空乾燥又は電磁波乾燥などを用いても構わないが、加熱乾燥させることによって、基板１ａの乾燥とともに接着剤３の温度を上昇させることにより基板１ａをベースから剥離することができる。

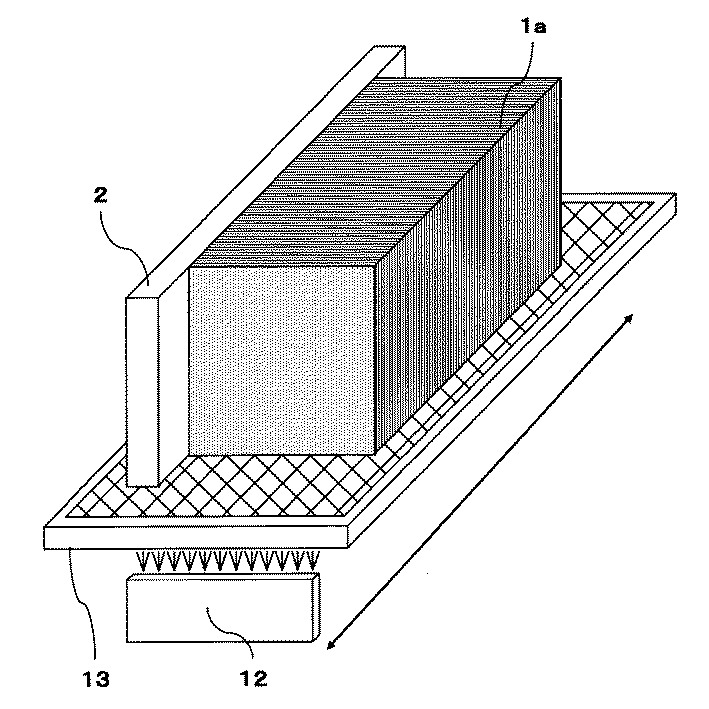

加熱方法としては、図５に示されるように、ベース２を側面にして基板１ａを設置台１３に設置して、雰囲気を加熱すると同時に、設置台１３下より加熱したエアーをエアーノズル１２にて半導体基板１ａに向けてブローする。なお、設置台１３はメッシュ形状になっている。そして加熱温度は、例えば、雰囲気内の温度を１００℃〜１５０℃に加熱し、エアーを８０℃〜１１０℃に加熱する。エアーノズルの圧力としては０．０１〜０．５ＭＰａ、流量としては１００〜２００Ｌ／ｍｉｎである。乾燥時間としては、２０〜６０分間行われる。

加熱乾燥において基板１ａの温度を上昇させても構わない。また、エアーにより順に基板１ａをブローする時間を調整することによって、基板１ａの温度を上昇させた後、下降させ、また上昇させてもよい。これを繰り返しながら、徐々に基板１ａの温度を上昇させることにより、基板１ａを十分に乾燥させることができる。また、基板１ａをベース２から剥離する際に接着剤３の粘性が低下するため、基板１ａ側に接着剤３が残らないようにすることができる。（単純に、温度を上昇させると接着剤３の粘性が上がり、基板１ａに接着剤３が残る）。

最後に、接着剤３が剥離できる温度、例えば１００℃以上に加熱することにより、ベース２から基板１ａを剥離することができる。なお、剥離方向としてはベース２の平面方向に応力をかけることで容易に剥離することができる。

インゴット１がシリコンからなる場合、上記方法によって得られた基板１ａは、太陽電池素子として利用される。洗浄済み基板１ａは、スライス工程によって生じた基板１ａ表面のダメージ層をアルカリ水溶液（例えば，ＮａＯＨ水溶液）によりエッチングし、基板１ａに、半導体接合領域と電極を形成することで太陽電池素子として形成される。

なお、本発明は上記実施形態に限定されるものではなく、本発明の範囲内で多くの修正および変更を加えることが出来る。

例えば、インゴット１を切断することなく、そのままスライス工程を行っても構わない。

また、剥離方法として熱湯やメチレンクロライドなどの有機溶剤に浸して剥離してもよい。

（実施例１）
≪スライス工程≫
まず、ガラス板からなるベースにエポキシ系接着剤を塗布し、１５６ｍｍ×１５６ｍｍ×３００ｍｍの直方体の多結晶シリコンブロックをベースに設置し接着剤を硬化させた。炭化珪素の砥粒（＃１２００）、鉱物油、界面活性剤及び分散剤からなるラッピングオイルをワイヤーに供給し、ベースに接着したブロックをスライスして、シリコン基板を作製した。シリコン基板の厚みは１８０μmとした。

≪洗浄工程≫
次に、上記工程で作製したシリコン基板を洗浄した。洗浄は、次に示す複数の工程で行った。

まず、灯油からなる洗浄液を有する洗浄槽を２槽設け、ベースを接着したシリコン基板を浸漬し超音波洗浄した。灯油の温度は２槽とも２５℃とし、浸漬時間を計２５分とした。

次に、アルカリ液からなる洗浄液を有する洗浄槽を４槽設け、ベースを接着したシリコン基板を浸漬し超音波洗浄した。アルカリ液の温度は順に、４５℃、５５℃、５５℃、６５℃とし、浸漬時間を計３０分とした。（第1の液体４による洗浄工程）
最後に、温水からなる洗浄液を有する洗浄槽を３槽設け、ベースを接着したシリコン基板を浸漬し超音波洗浄した。温水の温度は順に、４５℃、５５℃、６５℃とし、浸漬時間を計３０分とした。（第２の液体６による洗浄工程）
なお、比較例としてアルカリ液、温水の洗浄槽の温度を全て６５℃に設定した。

≪乾燥工程および剥離工程≫
最後に、上記工程で洗浄したシリコン基板を加熱乾燥した。加熱装置内の温度を１４０℃とし、エアーブローの温度を９０℃とした。そして、接着剤の温度を測定する代わりにベースの温度を測定して１００℃まで加熱し、シリコン基板をベースから剥離した。

実施例と比較例においてそれぞれ4本のシリコンブロックを使用し、洗浄工程におけるシリコン基板の落下率と、清浄度を確認した。落下率はスライス工程後に得られたシリコン基板の総数に対する洗浄工程中に落下したシリコン基板の比率である。また、清浄度は各シリコンブロックから１０枚シリコン基板を抜き取り、各シリコン基板にセロハンテープを貼り付けて剥がした際に付着した汚れを画像処理にて評価した平均値である。なお、セロハンテープの全てが汚れているものは清浄度０とし、全く汚れていないものは清浄度１とした。

その結果を表1に表す。

表１に示されるように、比較例では洗浄温度が高いため清浄度は高いものの落下率が高い。実施例においては、比較例に比べ、落下率は低い。

本発明の基板洗浄装置を用いた基板の製造工程における基板の洗浄工程の一実施形態を示す図である。 被切断対象であるブロックを示す断面図である。 （ａ）は切断されたブロックを示す斜視図、（ｂ）は（ａ）の切断されたブロックのうちベースと固定された部分を示す拡大図である。 基板の洗浄工程の別の実施形態を示す図である。 乾燥工程を示す図である。

符号の説明

１ ：ブロック
１ａ ：基板
２ ：ベース
３ ：接着剤
４ ：第１の液体
６ ：第２の液体

Claims (13)

1. ベースに接着された基板を洗浄するための第１の液体を貯留する第１の槽と、
   前記第1の液体により前記基板を洗浄した直後に、前記基板をさらに洗浄するための第２の液体を貯留する第２の槽と、を備え、
   前記第1の液体の温度を次第に上昇させて前記基板を洗浄し、前記第２の液体の温度は前記第１の液体の最高温度より低いことを特徴とする洗浄装置。
2. 前記第１の液体がアルカリ液または中性液であり、前記第２の液体が水であることを特徴とする請求項１に記載の洗浄装置。
3. 前記第1の液体が貯留された複数の前記第１の槽を備え、複数の前記第１の槽のうち、後に前記基板を洗浄する前記第１の液体の温度が、先に前記基板を洗浄する前記第１の液体より高いことを特徴とする請求項１または２に記載の洗浄装置。
4. ベースに接着されたブロックと、第1の液体と、第2の液体と、を準備する工程と、
   前記ベースに接着された前記ブロックをスライスし、前記ベースに接着された基板列とする工程と、
   前記基板列を前記第1の液体により洗浄した後、前記基板列を前記第2の液体により洗浄する工程と、
   前記基板列を前記ベースから剥離し複数の基板とする工程と、を有し、
   前記基板列を洗浄する工程において、先に前記基板列を洗浄する第１の液体の温度を次第に上昇させるとともに、後に前記基板列を洗浄する第２の液体の温度を、前記第1の液体の最高温度より低くすることを特徴とする基板の製造方法。
5. 前記基板列を複数の前記第1の液体により洗浄し、複数の前記第1の液体のうち、後に前記基板列を洗浄する前記第１の液体の温度を、先に前記基板列を洗浄する前記第１の液体より高くすることを特徴とする請求項４に記載の基板の製造方法。
6. 前記基板列を、次第に温度が上昇する一の前記第1の液体により洗浄することを特徴とする請求項４に記載の基板の製造方法。
7. 前記基板列の洗浄工程において、前記第2の液体の温度を次第に上昇させることを特徴とする請求項４〜６のいずれかに記載の基板の製造方法。
8. 前記基板列の洗浄工程は、複数の前記第２の液体により行われ、複数の前記第２の液体のうち、後に前記基板列を洗浄する前記第２の液体の温度は、先に前記基板列を洗浄する前記第２の液体より高いことを特徴とする請求項７に記載の基板の製造方法。
9. 前記基板列を、次第に温度が上昇する一の前記第２の液体により洗浄することを特徴とする請求項７に記載の基板の製造方法。
10. 前記基板列の洗浄工程において、前記第１の液体がアルカリ液または中性液であり、前記第1の液体の最高温度が４０〜７０℃であることを特徴とする請求項４〜９のいずれかに記載の基板の製造方法。
11. 前記基板列を乾燥させる工程をさらに有することを特徴とする請求項４〜１０のいずれかに記載の基板の製造方法。
12. 前記乾燥工程は、乾燥温度の上昇、下降を繰り返すことを特徴とする請求項１１に記載の基板の製造方法。
13. 請求項４〜１２のいずれかの製造方法により製造されたシリコンからなる基板と、
    前記基板に形成された半導体接合領域と電極と、を有することを特徴とする太陽電池素子。
